Paquete 01

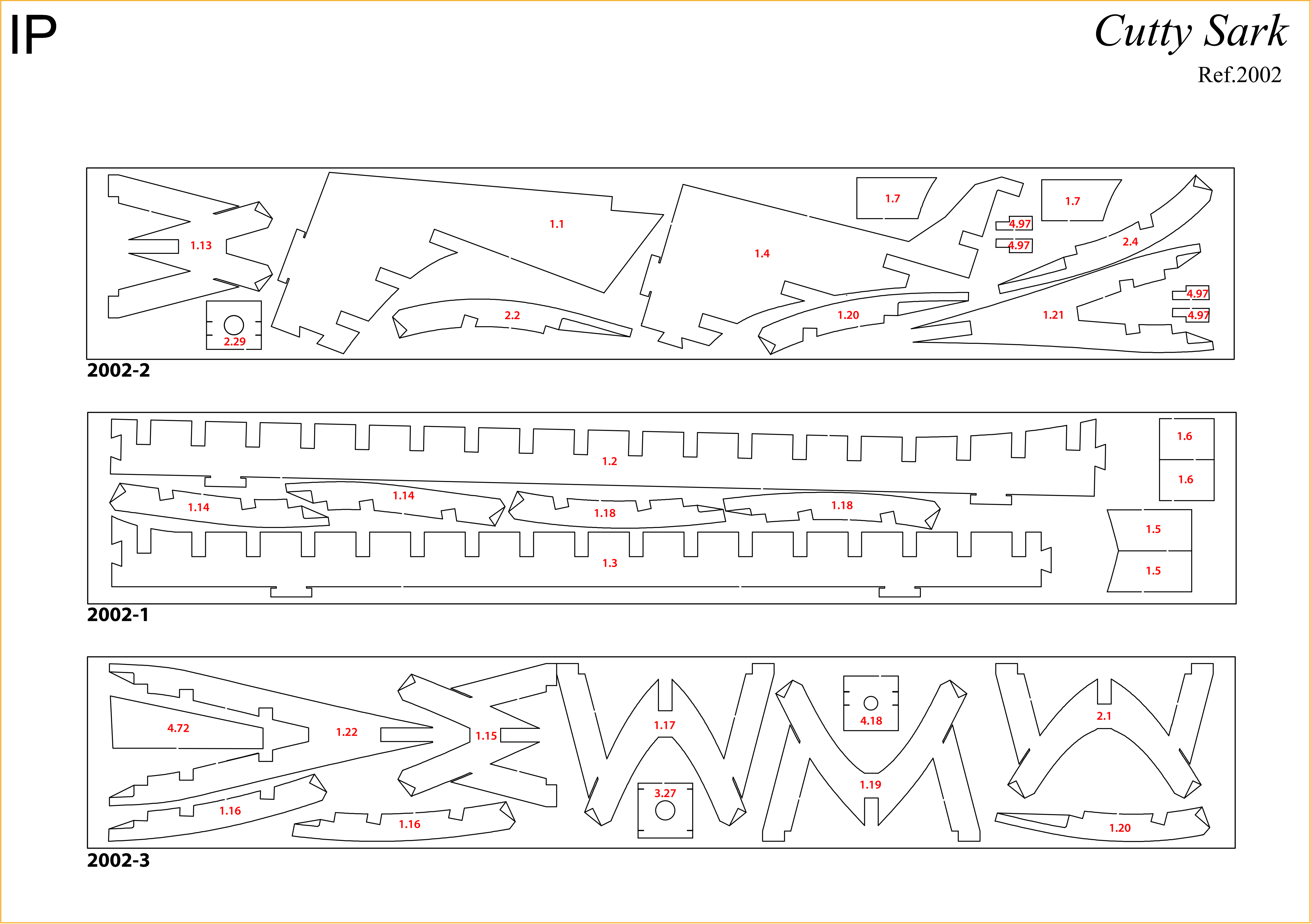

Prepara las piezas 1.1–1.7 de la siguiente manera. Escribe los números con un lápiz en las piezas correspondientes, tomando como referencia los diagramas anteriores.

Corta las partes con un cúter.

Solo retira las piezas con las que estás trabajando en cada paso, y hazlo con cuidado para evitar romperlas.

Lija las piezas con papel de lija de grano fino o con una esponja abrasiva.

Utiliza una lima pequeña para eliminar los restos de los puntos de unión.

Las piezas 1.1 a 1.7 forman la falsa quilla.

Coloca las piezas 1.8 y 1.9 sobre una superficie plana, alinéalas como se muestra y luego pega las piezas entre sí.

Aplica cola blanca en un lado de la pieza 1.10.

Importante: no pegues ninguna pieza en los pasos siguientes, salvo que se indique lo contrario.

Ensambla las partes 1.1 y 1.2, luego insértalas en las ranuras de la tabla de construcción, como se muestra.

Encaja las piezas 1.3 y 1.4 entre sí y luego insértalas en las ranuras de la plancha de montaje.

Une los dos conjuntos en las ranuras, como se muestra.

Inserta las piezas 1.11 y 1.12 en las ranuras para mantener la falsa quilla en posición, como se muestra. No las pegues.

Inserta las piezas restantes 1.11 y 1.12 en las ranuras.

Aplica cola blanca en un lado de las piezas 1.5, como se muestra.

Pega una pieza 1.5 a cada lado de la unión entre las piezas 1.1 y 1.2, asegurándote de que queden bien alineadas. Ten cuidado de no aplicar pegamento en la pieza 1.11.

Sujeta firmemente las piezas con una abrazadera o una herramienta similar mientras el pegamento se seca. Mantén el conjunto inmovilizado en la plancha de montaje en todo momento.

Pega las piezas 1.6 al conjunto, como se muestra.

Pega las piezas 1.7 al conjunto, como se muestra.

Prepara las partes 1.13–1.22 de la siguiente manera. Escribe los números utilizando un lápiz en las partes correspondientes, haciendo referencia a los diagramas anteriores.

Corta las partes con un cúter.

Retira únicamente las piezas con las que estés trabajando en cada paso.

Lija las partes con papel de lija de grano fino o una esponja de lijado.

Puedes colorear las zonas de madera clara con un rotulador negro.

La hoja de plantillas PL-01 sirve de guía para construir las cuadernas. Coloca las piezas 1.13 y 1.14 en el contorno de la cuaderna 3 para comprobar el ajuste.

Consejo de los expertos: podrías encontrar útil colocar una hoja de material plástico transparente sobre la plantilla antes de pegar las cuadernas. Esto evitará que el pegamento se adhiera a la plantilla.

Aplica pegamento a los extremos de las piezas 1.14 y pégalas para construir la cuaderna 3.

Utiliza trozos de cinta de enmascarar para mantener las piezas en su lugar sobre la plantilla hasta que el pegamento se seque.

Sigue el mismo procedimiento para construir las cuadernas 4, 5 y 6.

Lija las cuadernas con una esponja de lija de grano fino para eliminar cualquier residuo de pegamento o papel.

Ahora deberías tener seis cuadernas. Escribe los números 1–6 con lápiz en cada cuaderna para identificarlas.

Toma la falsa quilla y prepárala para insertar las cuadernas, limando las ranuras si es necesario.

Aplica pegamento blanco en la cuarta ranura vertical de la pieza 1.1, donde la cuaderna 4 hará contacto.

Inserta la cuaderna 4 en las ranuras del falso casco y la base de armado. La cuaderna debe pegarse al falso casco, pero no a la base de armado.

Verifica que la cuaderna 4 esté perpendicular a la tabla de construcción utilizando una escuadra.

Repite el mismo procedimiento para pegar e insertar los marcos 5 y 6.

Inserta y pega los marcos 1, 2 y 3. Mantén las piezas inmovilizadas en la tabla de construcción hasta que el pegamento se seque.

La ensambladura debería verse ahora así con los primeros seis marcos colocados.

Lija una tira de roble de 5 x 5 mm con papel de lija de grano fino o una esponja de lijado.

Medir una longitud de 71 mm para la pieza 1.23 (5 x 5 x 71 mm).

Corta la pieza 1.23 utilizando una sierra.

Lija ambos extremos de la pieza utilizando un bloque de lija o una lima plana.

Aplica pegamento en los extremos de la pieza 1.23.

Inserte la parte 1.23 en el interior de la cuaderna 6, entre sus recesos inferiores.

Corta las piezas 1.24–1.27 a la longitud requerida a partir de un listón de roble de 5 × 5 mm.

Ajusta los listones de roble entre las cuadernas y luego pega cada uno en su lugar.

Inserta las piezas 1.28, sin pegarlas, entre las cuadernas para mantenerlas paralelas.

Mantén las piezas 1.28 en posición para la siguiente etapa, cuando trabajes en la estructura de la cubierta.

Mide la distancia entre los baos de cubierta en las cuadernas.

Lija una tira de roble de 3 x 3 mm con una lija de esponja de grano fino.

Corta ocho piezas 1.29 a la longitud medida en el paso 1 (aprox. 15 mm).

Lija o lima los extremos de las piezas 1.29.

Aplica pegamento blanco, o pegamento instantáneo si lo prefieres, a los extremos de las piezas 1.29.

Pega dos partes 1.29 al nivel de las cuadernas de la cubierta. Verifica la alineación con una regla, luego pega cuatro partes más 1.29, como se muestra.

Pega las partes restantes 1.29, alineándolas con las anteriores.

Retira las partes 1.28 una vez que el pegamento haya secado.

Lija la estructura de la cubierta con papel de lija de grano fino o una esponja de lijar.

Aplica barniz incoloro a la estructura de la cubierta ahora, ya que será difícil acceder a ella más adelante. No es necesario barnizar las ranuras de las cuadernas, las patas de las cuadernas ni la plancha de montaje.
