Paquete 02

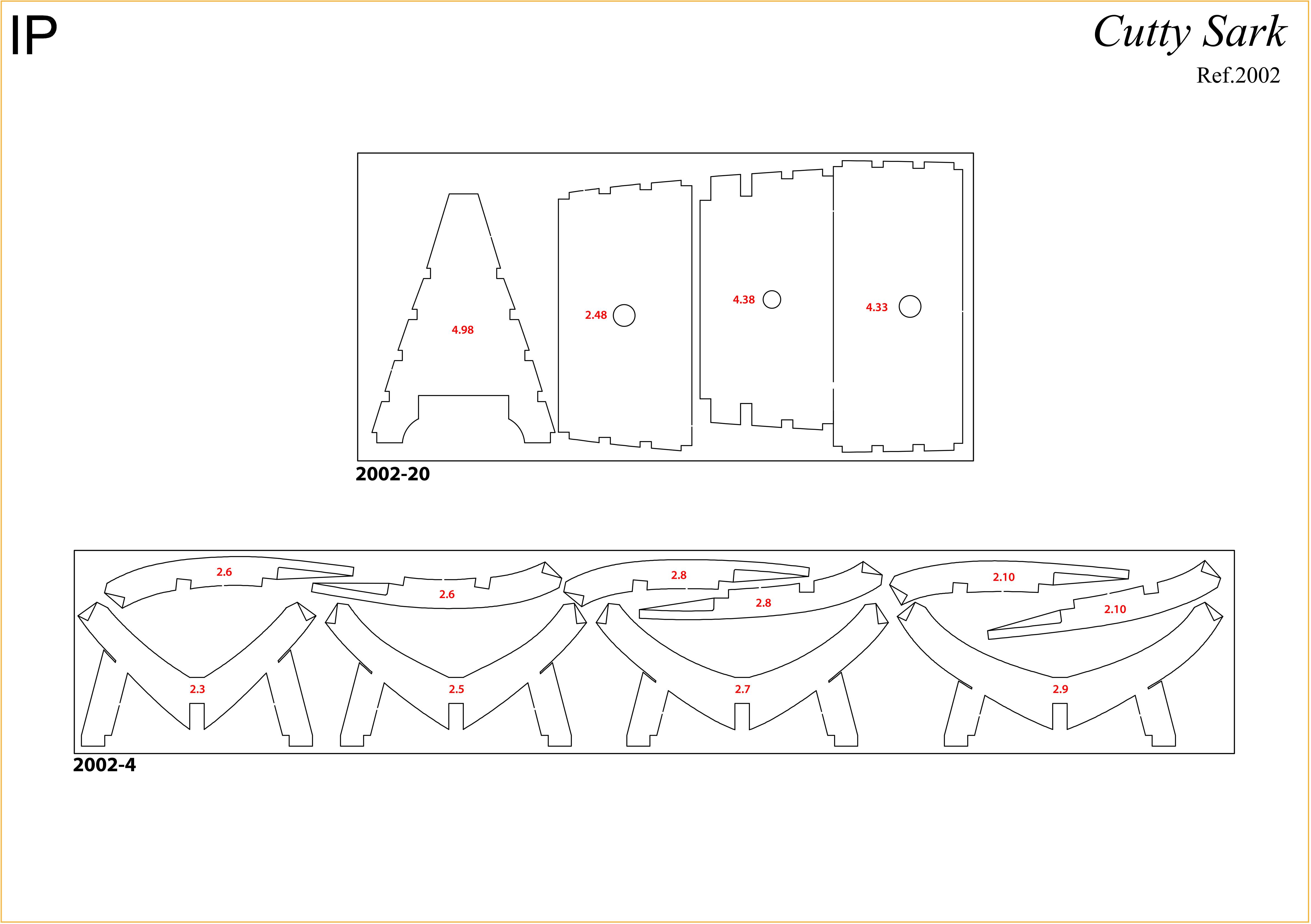

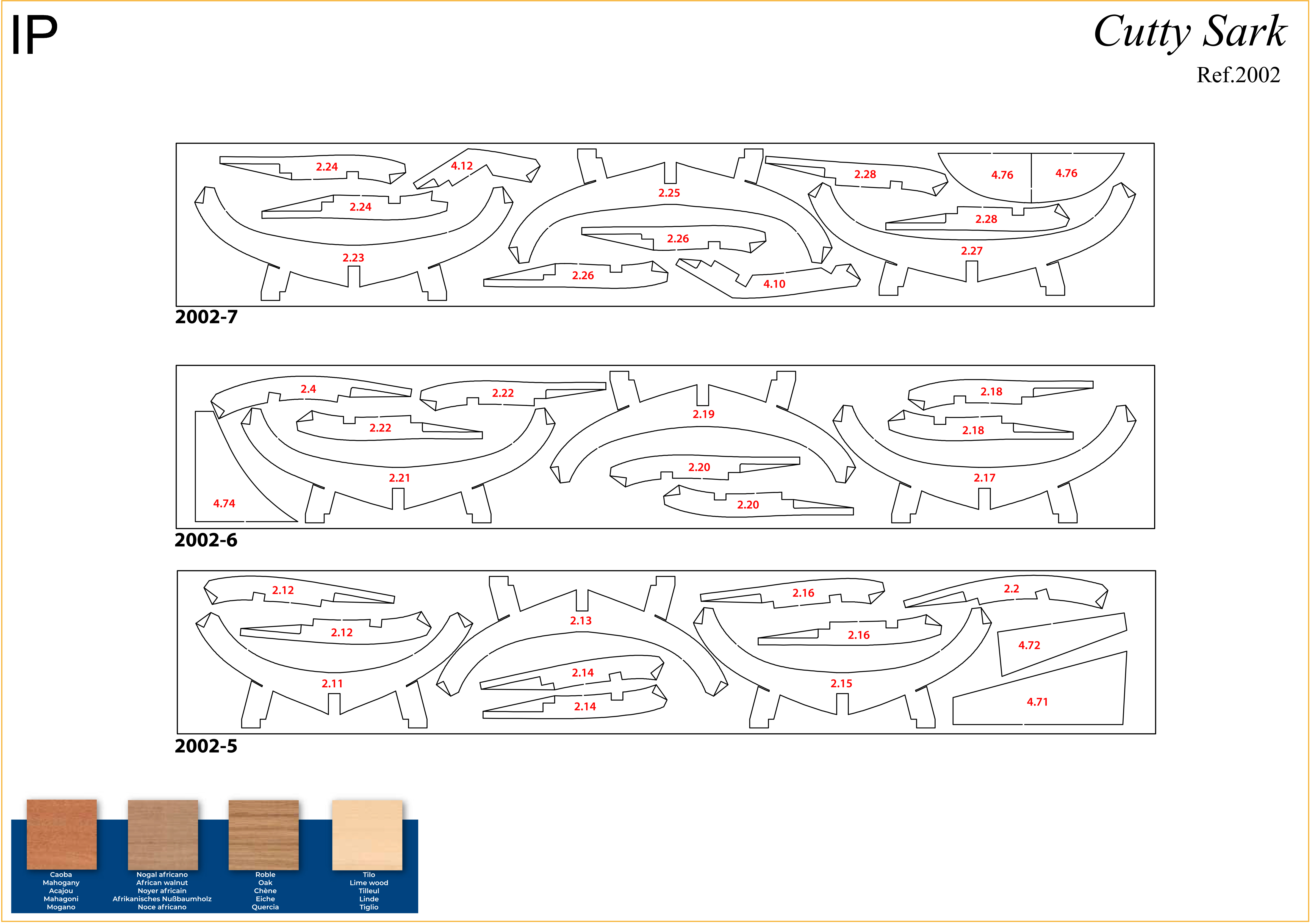

Prepara las piezas 2.1 y 2.2 de la siguiente manera. Escribe los números usando un lápiz en las piezas correspondientes, haciendo referencia a los diagramas IP anteriores.

Corta las piezas con un Exacto.

Solo retira las piezas en las que estés trabajando en cada Paso.

Coloca las piezas 2.1 y 2.2 sobre la plantilla PL-01 de la cuaderna 7 para verificar el ajuste.

Aplica pegamento a los extremos de las piezas y pega las partes para construir la cuaderna 7. Utiliza pedazos de cinta de enmascarar para inmovilizar las piezas en la plantilla hasta que el pegamento se seque.

Una vez que el pegamento se haya secado, lija la cuaderna con una esponja de lija de grano fino para eliminar cualquier residuo de pegamento o papel. Escribe el número 7 con lápiz en la cuaderna.

Repita este procedimiento para construir las cuadernas 8–20, utilizando las plantillas PL-01, PL-02, PL-03 y PL-04 como guías. Escribe los números (8–20) con lápiz en cada cuaderna.

Ajusta la cuaderna 7 en los encajes de la falsa quilla y la base de armado.

Retira la cuaderna. Lima el encaje si es necesario, luego aplica pegamento en el encaje, como se muestra.

Pega la cuaderna 7. Asegúrate de que la cuaderna quede al nivel de la parte superior de la falsa quilla, como indica la línea roja.

Verifica que la cuaderna esté cuadrada respecto a la base de montaje con una escuadra.

Lima la pieza 2.29 (del paquete 1, ref. 2002-2) para que encaje sobre la cuaderna 10. Luego pégala en su posición, centrando el orificio en la cuaderna 10, como se muestra en la imagen b.

Lija un listón de roble de 5 x 5 mm con papel de lija de grano fino o una esponja de lijado. Luego corta las partes 2.30 a 2.35 a las longitudes indicadas a continuación.

Pega las piezas 2.30 a 2.35 en las ranuras inferiores de las cuadernas, como se muestra.

Corta las piezas 2.36 a 2.42 de un listón de roble de 5 x 5 mm a las longitudes indicadas a continuación:

Pega las piezas entre los rebajes inferiores de las cuadernas, como se muestra.

Inserta las piezas 1.28 entre las cuadernas para mantenerlos paralelos. No las pegues.

Lija un listón de roble de 3 x 3 mm con papel de lija de grano fino o una esponja de lijar.

Corta el listón en las piezas de 15 mm (2.43) y pégalas en continuidad con las piezas anteriores hasta la cuaderna 19. Usa una regla para alinear los listones, como indican las líneas rojas.

Continúa pegando las piezas 2.43 para formar una rejilla desde la cuaderna 7 hasta la cuaderna 19, asegurándote de que las piezas queden bien alineadas (véanse las líneas rojas).

Toma una varilla de Ø 10 mm y reduce el diámetro de uno de sus extremos hasta las dimensiones indicadas con una lima para formar la pieza MT12.

A partir de un listón de roble de 5 x 5 mm, corta las piezas 2.44 a 2.47 a las longitudes indicadas a continuación:

Coloca las piezas entre los recesos superiores de las cuadernas 9–12. No las pegues.

Coloca la pieza 2.48 entre las cuadernas y sobre los listones. No la pegues. Inserta la pieza con cuidado para evitar dañar las cuadernas.

Inserta la pieza MT12 para verificar su ajuste entre los listones inferiores y en la pieza 2.29.

Si la pieza MT12 no encaja correctamente (ver paso 14), retira las piezas y los listones y ajusta la abertura con una lima redonda.

Esta imagen muestra la alineación de las partes. Una vez que la parte MT12 encaje correctamente en su lugar, retira las partes MT12 y 2.48 y déjalas a un lado.

Lija los listones con un bloque de lija para nivelar cualquier irregularidad.

Luego alisa los listones con una esponja de lijar de grano fino.

Aplica barniz a todas las piezas de madera que has añadido a la etructura.
