INSTRUCCIONES DE MONTAJE

Consejos de los expertos

Se incluyen tornillos de repuesto con cada parte. Ocasionalmente, se le puede instruir que guarde tornillos de repuesto o no utilizados para una etapa posterior. Guarde estos repuestos en un lugar seguro y etiquételos correctamente.

Por favor, asegúrese de no mezclar los tornillos. Parecen bastante similares, pero las roscas varían ligeramente. Usar los tornillos incorrectos puede dañar las partes. Solo use el destornillador del tamaño correcto que encaje firmemente en la cabeza del tornillo.

Cuando asegure partes juntas usando múltiples tornillos, ajuste cada tornillo ligeramente para asegurarse de que todas las partes estén correctamente alineadas antes de apretarlas suavemente, pero no demasiado, en el orden en que las colocó.

El destornillador puede magnetizarse frotándolo con un imán (imán de nevera, etc.) lo que le permite sostener los tornillos y facilitar el montaje.

Si un tornillo está apretado al entrar en una parte metálica, no lo fuerce ya que podría romper la cabeza. Retírelo y ponga una pequeña cantidad de vaselina, jabón o aceite ligero en la rosca. Eso lo lubricará y facilitará su apriete.

Algunas partes requerirán un poco de pegamento para el montaje. Aplique el pegamento con moderación y use un palillo de cóctel para que no use demasiado ni aplique el pegamento demasiado pesadamente. Recomendamos gel de superpegamento o pegamento líquido extra fino para modelismo. Cuando sea posible, las partes deben probarse en su lugar antes de pegarlas.

Asegúrese de tener buena ventilación al usar adhesivos y de volver a colocar las tapas firmemente.

Use un imán para ayudar a encontrar tornillos que hayan caído al suelo.

Use cinta adhesiva para mantener las partes temporalmente en su lugar.

Corte las partes de un bastidor (estructura) con cortadores laterales o un cuchillo de artesanía. Los cortadores laterales tienden a ser los más fáciles.

Durante el curso de este montaje, recibirá muchas piezas que ensamblará de inmediato, siguiendo las instrucciones en la etapa correspondiente, y otras piezas que debe almacenar de manera segura a un lado, para usar en etapas futuras de montaje.

Siempre proteja el acabado de pintura en los componentes colocando una alfombrilla de corte, una hoja de papel blanco o un paño suave en su superficie de trabajo.

Al conectar cables, asegúrese de que la energía esté apagada. Las pinzas se pueden usar para ajustar los cables de PVC agarrando cuidadosamente a unos 5 mm del extremo del cable. Si necesita retirar un cable de un enchufe, no tire del cable, ya que esto podría dañar la conexión. Agarre el enchufe con pinzas para quitarlo.

¡Izquierda y Derecha! Al construir su DB5 de Goldfinger, el lado izquierdo o derecho se refiere a ese lado como si estuviera sentado en el automóvil.

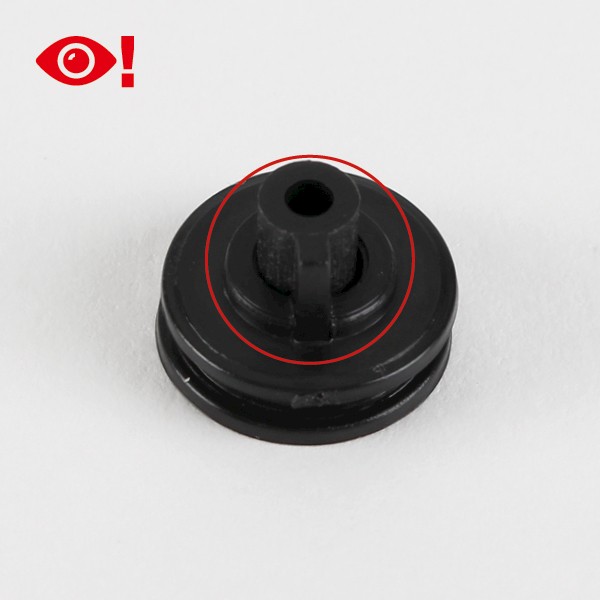

Cuando vea este símbolo, preste atención al texto de la instrucción en negrita y verifique la orientación de las partes en la imagen, ya que esto será particularmente importante para el montaje en etapas posteriores.

ADVERTENCIA: Algunas partes se ensamblan usando imanes. Estos imanes pueden causar lesiones graves si se tragan. Manténgalos alejados de los niños. Si sospecha que se ha tragado un imán, busque ayuda médica de inmediato.

Esto no es un juguete. No apto para niños menores de 14 años debido a piezas pequeñas. Se requiere supervisión de un adulto.

Etapa 008: Ensamblaje de la cabeza de cilindro

En esta etapa construirás la culata. También colocarás el tapón de filtro de aceite y el cuello.

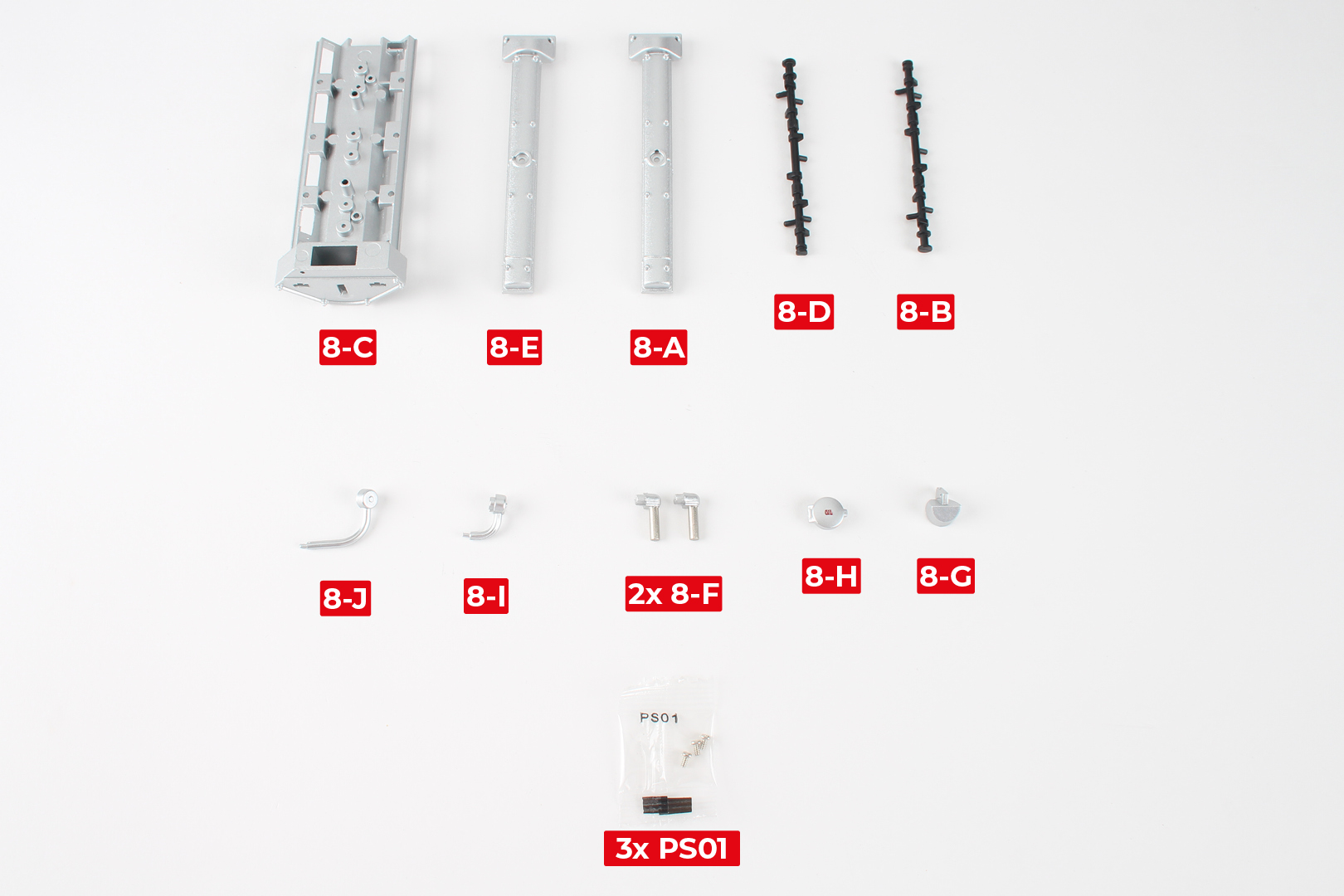

ETAPA 008 LISTA DE PIEZAS

8-A Cubierta derecha del árbol de levas	8-G Cuello de llenado de aceite
8-B Árbol de levas derecho	8-H Tapa de llenado de aceite
8-C Cabeza del cilindro (parte superior)	8-I Tubo respiradero de la cubierta del árbol de levas izquierdo
8-D Árbol de levas izquierdo	8-J Tubo respiradero de la cubierta del árbol de levas derecho
8-E Cubierta izquierda del árbol de levas	3x tornillos PS01
8-F Parte de la cabeza del cilindro x2

Paso 1

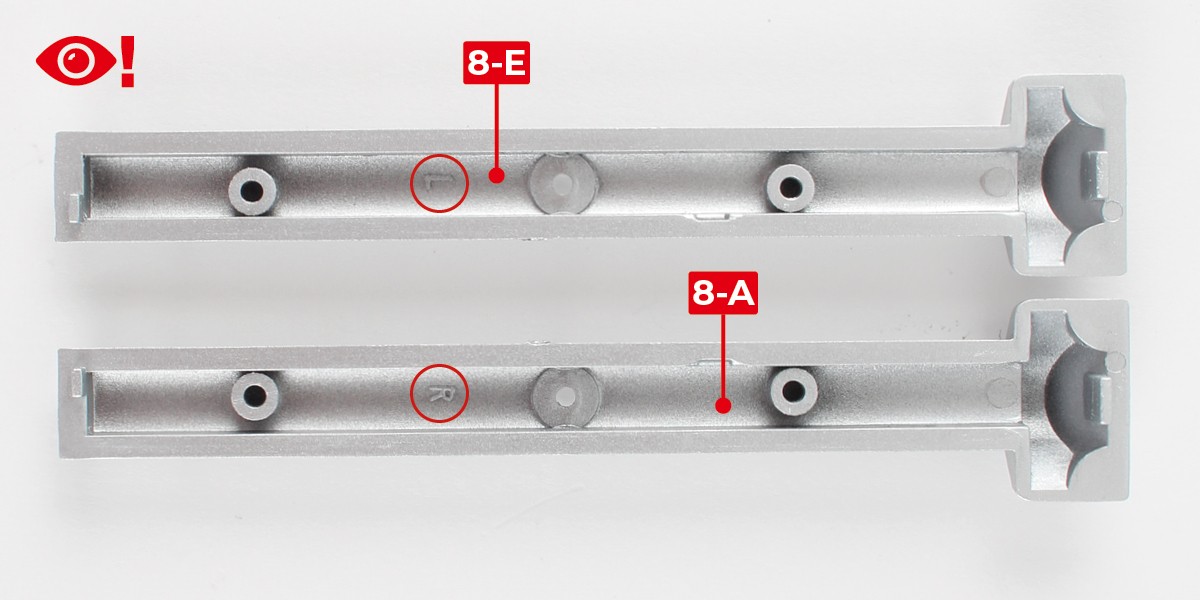

Las cubiertas del árbol de levas están marcadas con ‘L’ para izquierda (8-E) y ‘R’ para derecha (8-A).

Paso 2

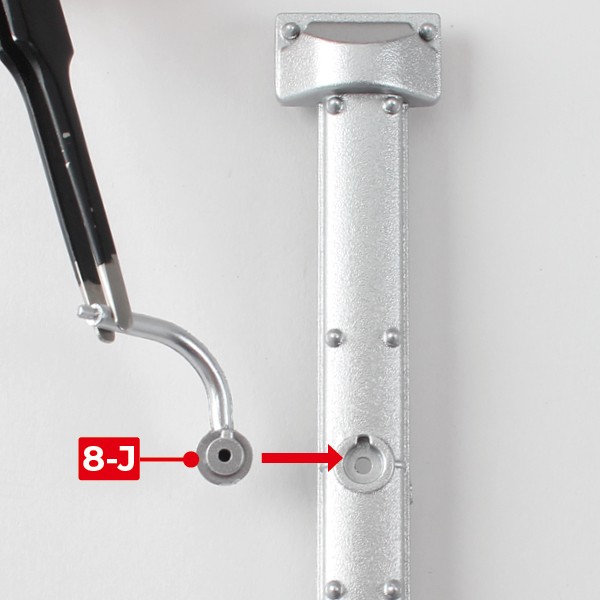

Empuje el tubo de la cubierta del árbol de levas derecho (8-J) en la cubierta del árbol de levas derecho (8-A).

Paso 3

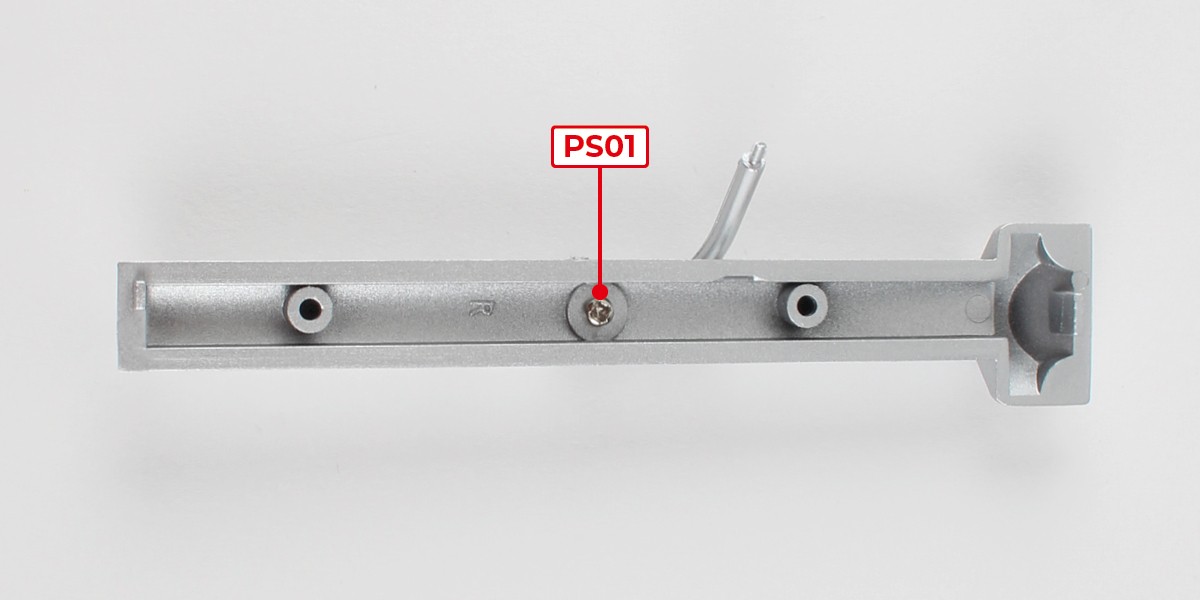

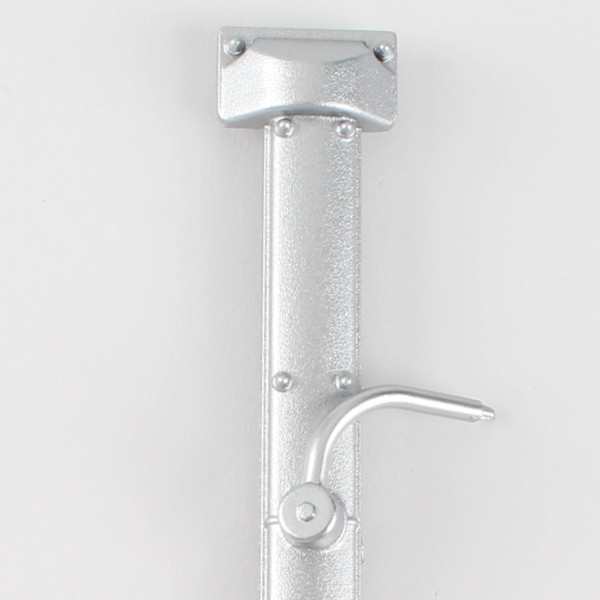

Atornille el tubo del respiradero a la cubierta del árbol de levas usando 1x PS01.

Paso 4

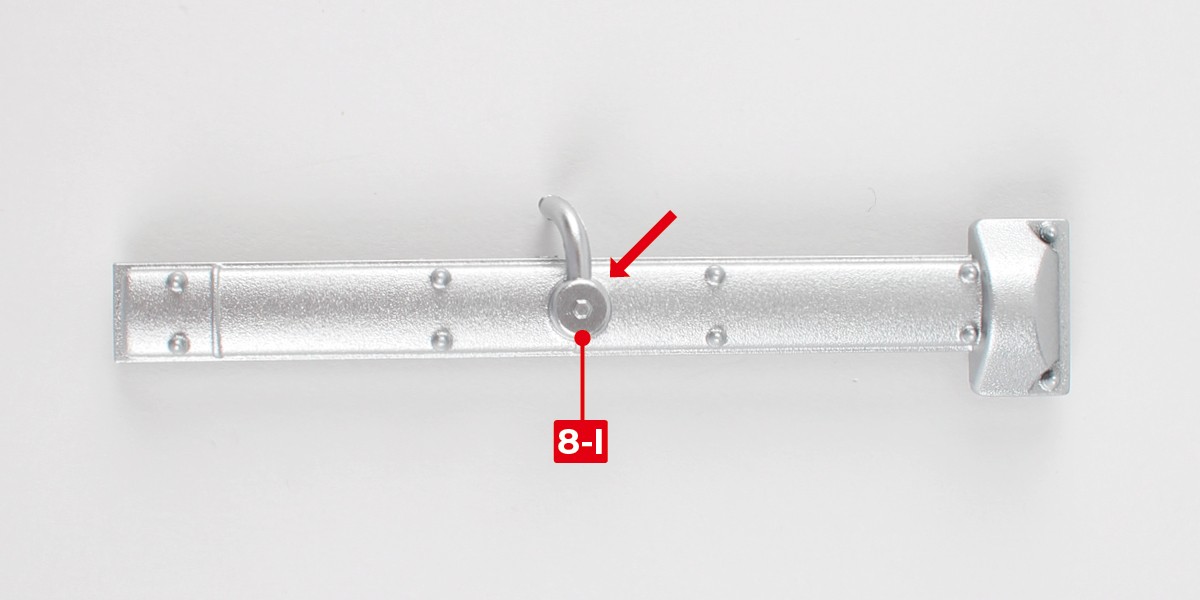

Empuje el tubo de la cubierta del árbol de levas izquierdo (8-I) en la cubierta del árbol de levas izquierdo (8-E).

Paso 5

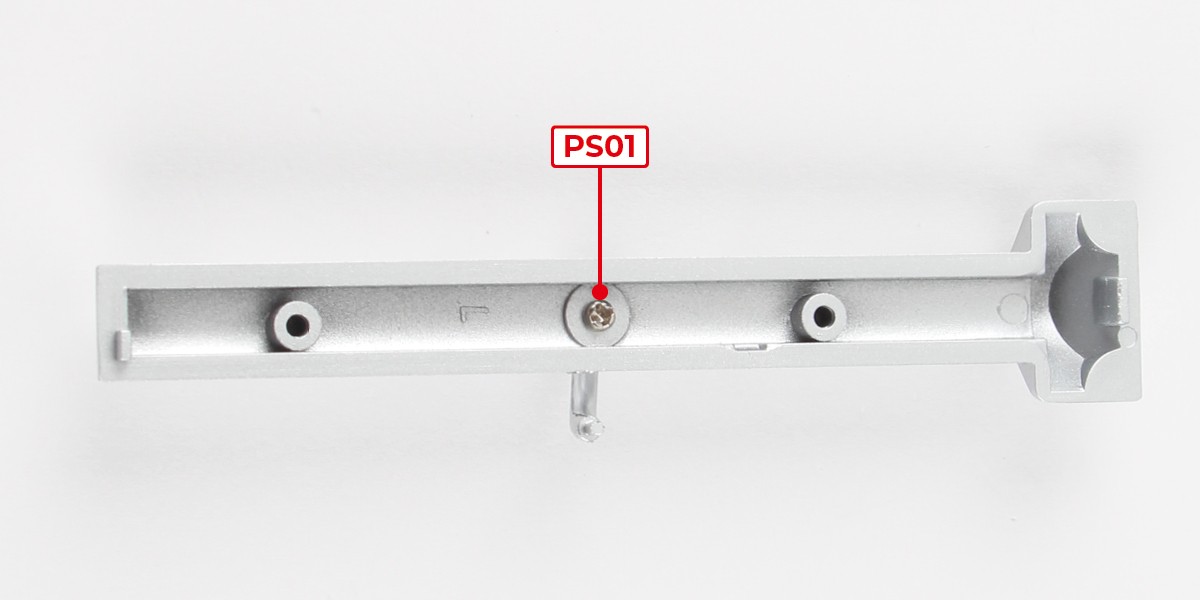

Atornille el tubo del respiradero a la cubierta del árbol de levas usando 1x PS01.

Paso 6

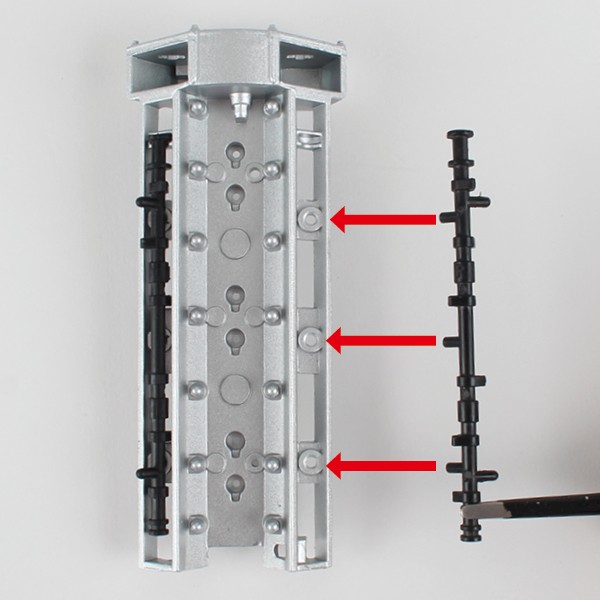

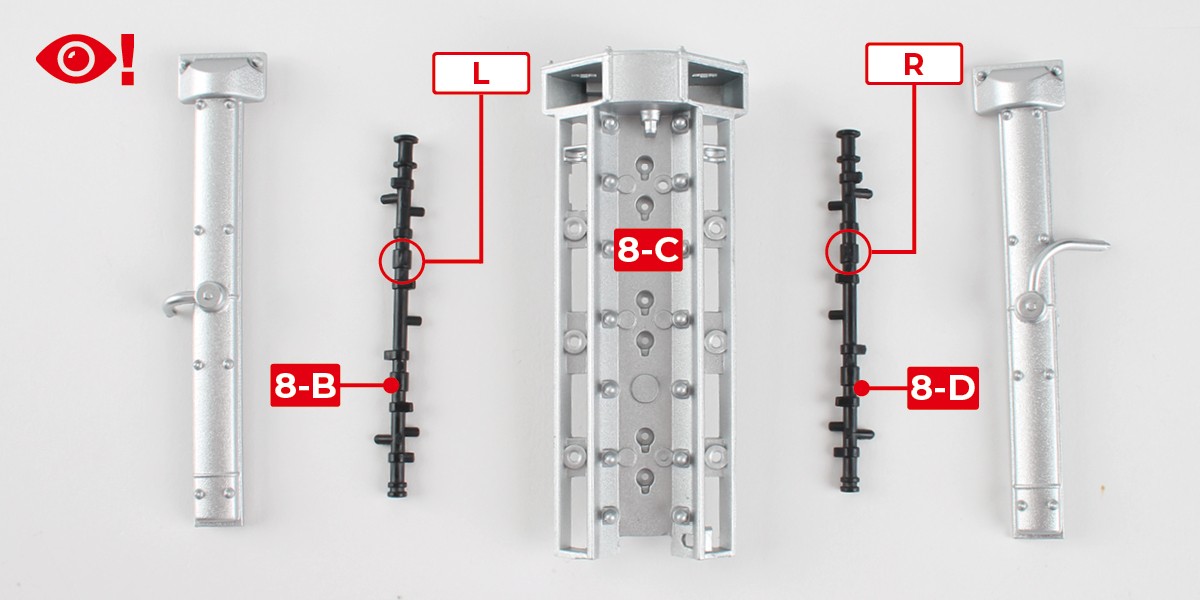

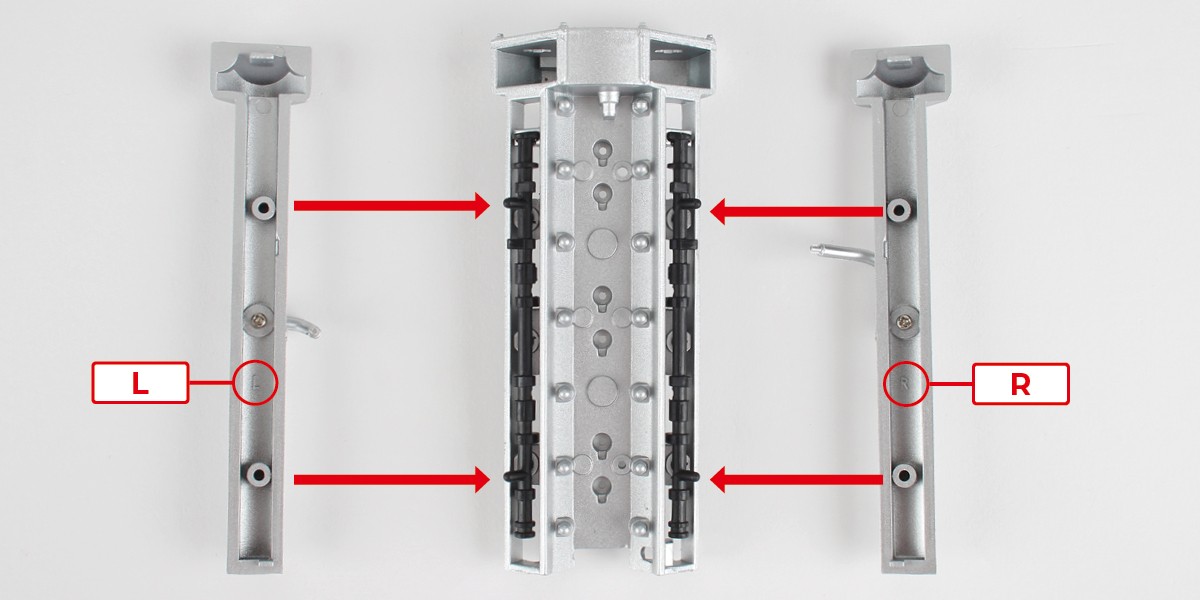

Alinea los árboles de levas (8-B y 8-D) y las cubiertas del árbol de levas con la cabeza de cilindro (8-C).

Ten en cuenta que los árboles de levas están marcados con 'L' y 'R'.

Paso 7

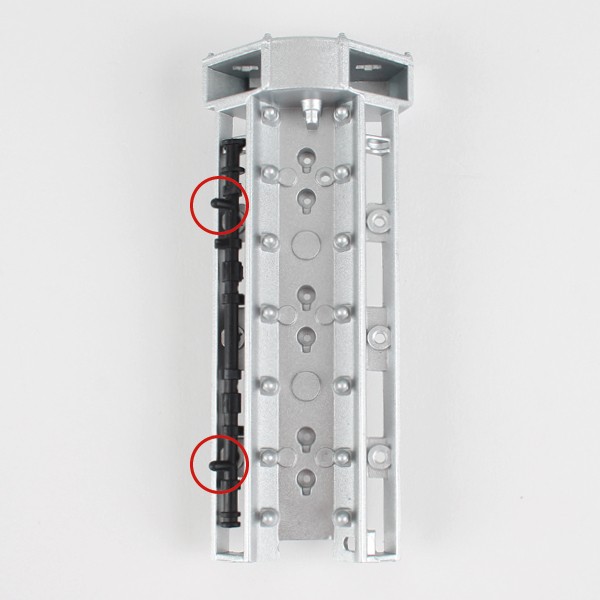

Presione el eje izquierdo en la cabeza de cilindro.

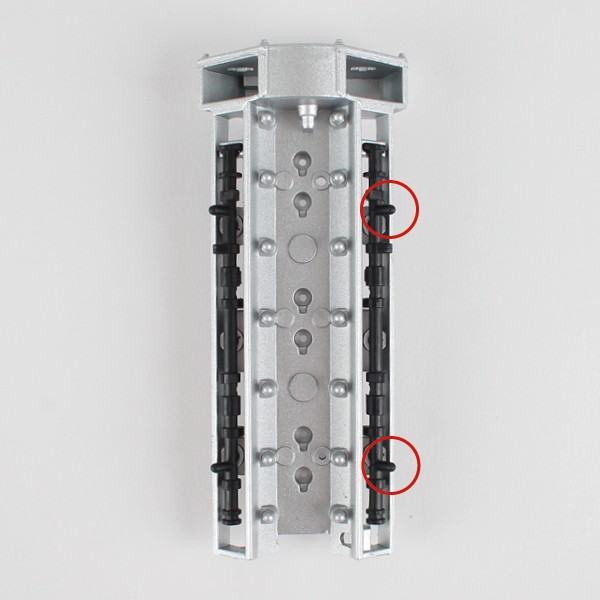

Asegúrese de que los dos pasadores (circulados) estén orientados hacia afuera.

Paso 8

Presione el eje derecho en la cabeza de cilindro.

Asegúrese de que los dos pasadores (circulados) estén orientados hacia afuera.

Paso 9

Presione firmemente las cubiertas del árbol de levas izquierda y derecha sobre los árboles de levas.

Puede que necesite eliminar el exceso de pintura antes de presionar las partes juntas.

Paso 10

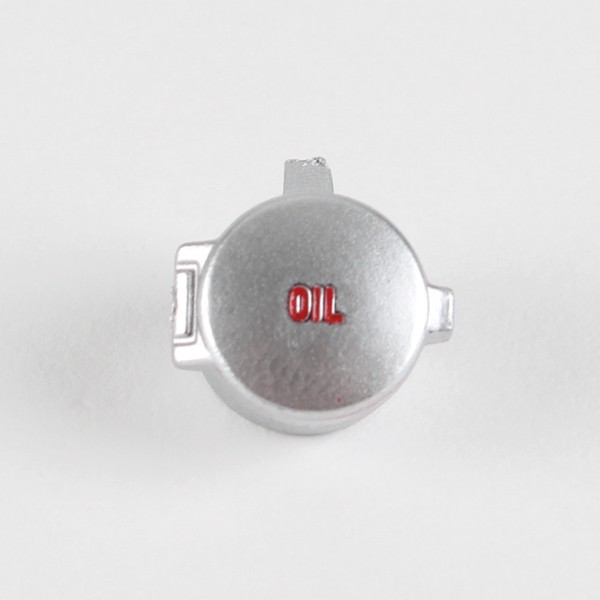

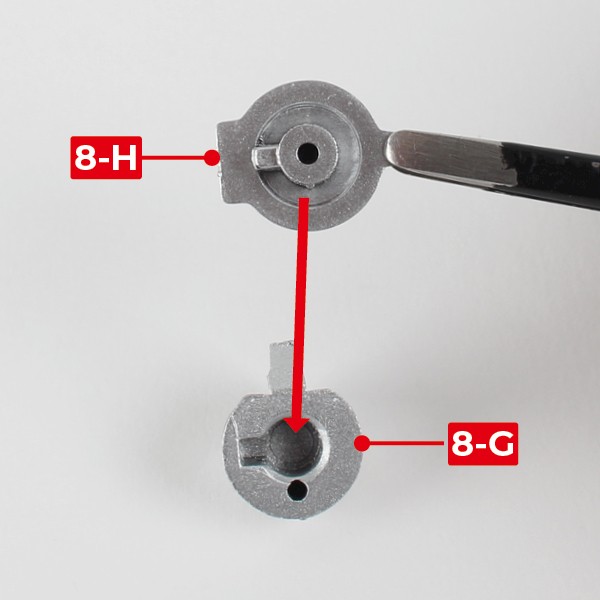

Empuje el tapón de llenado de aceite (8-H) sobre la tubuladura de llenado de aceite (8-G).

Paso 11

Presiona la tubuladura de llenado de aceite en la cabeza de cilindro.

Paso 12

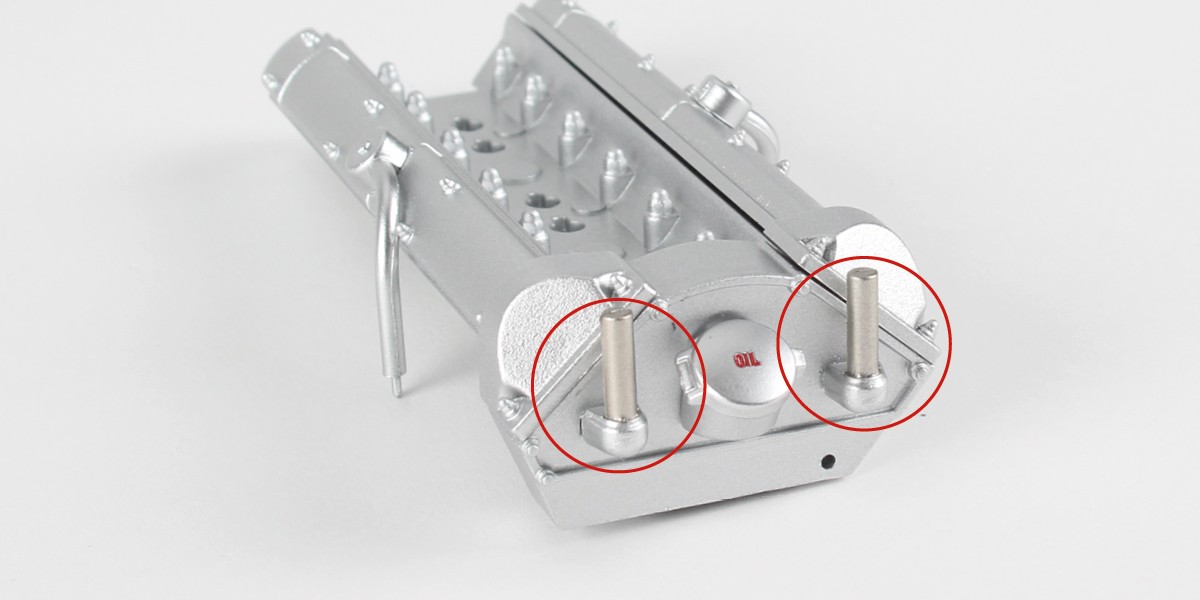

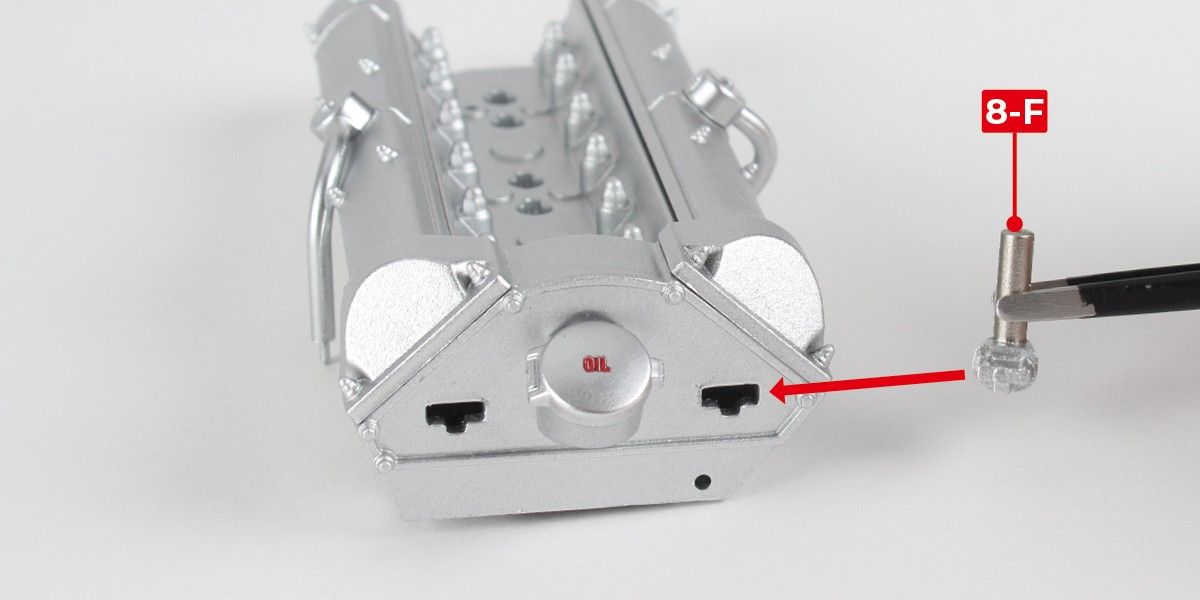

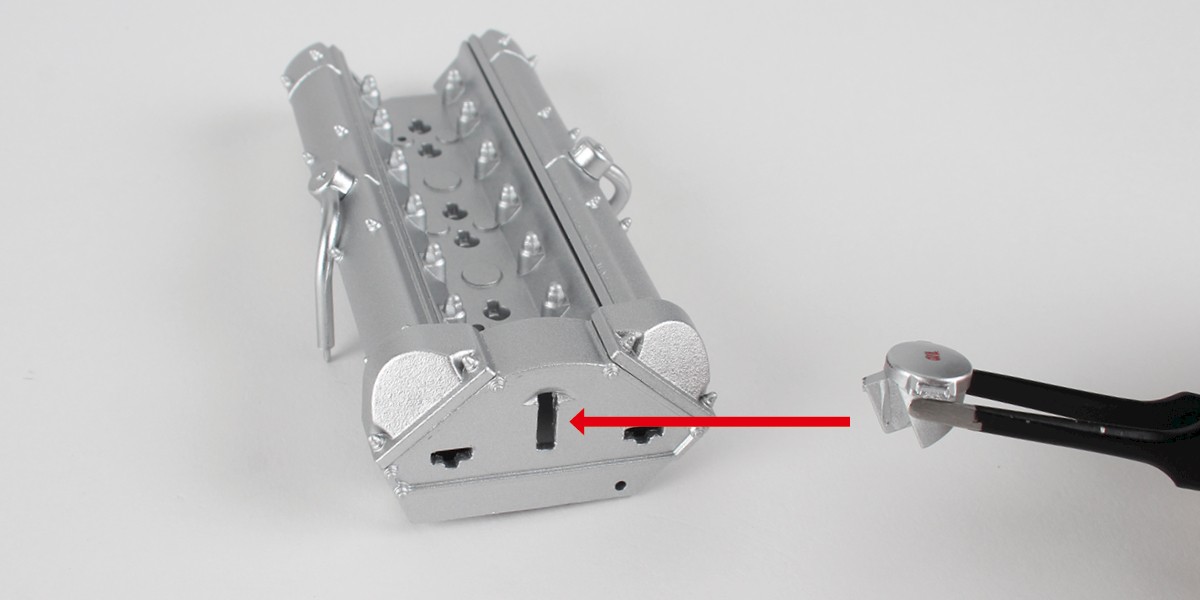

Presiona las dos partes de la cabeza de cilindro (8-F) en la cabeza de cilindro.

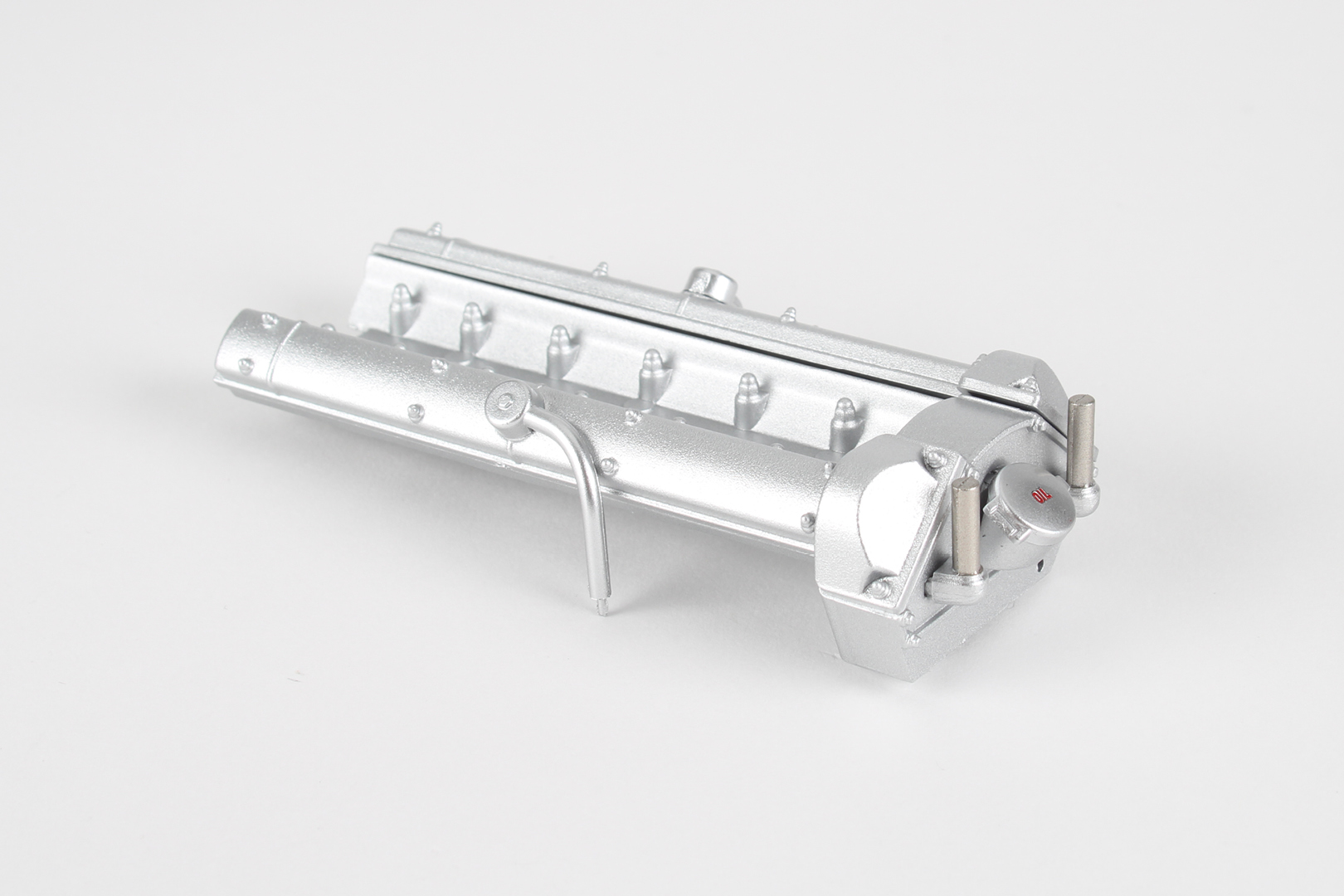

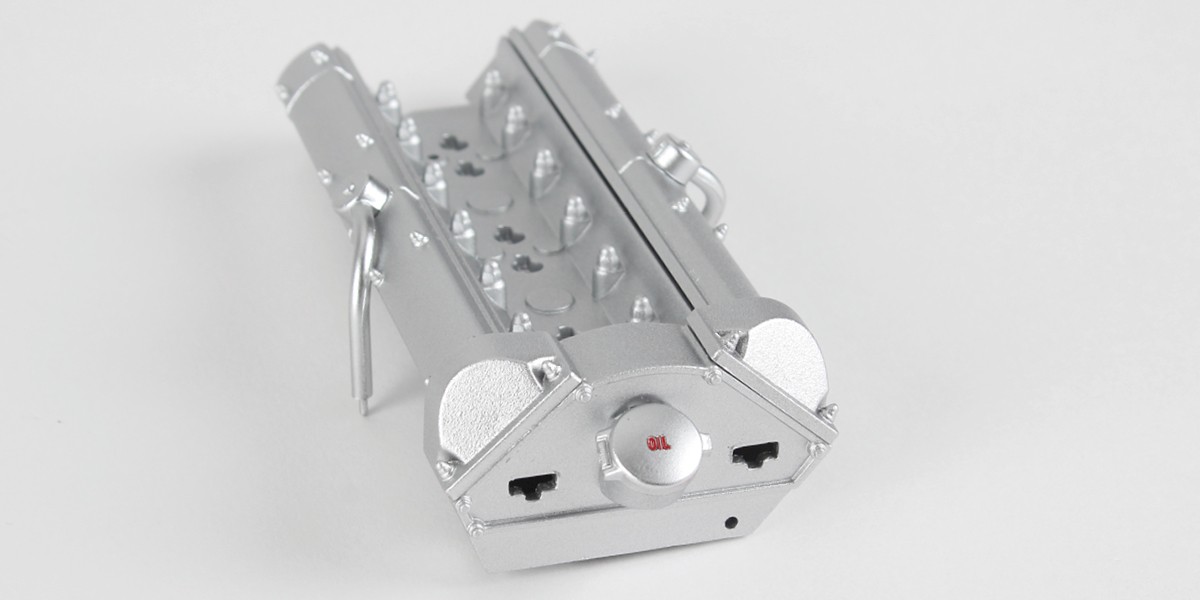

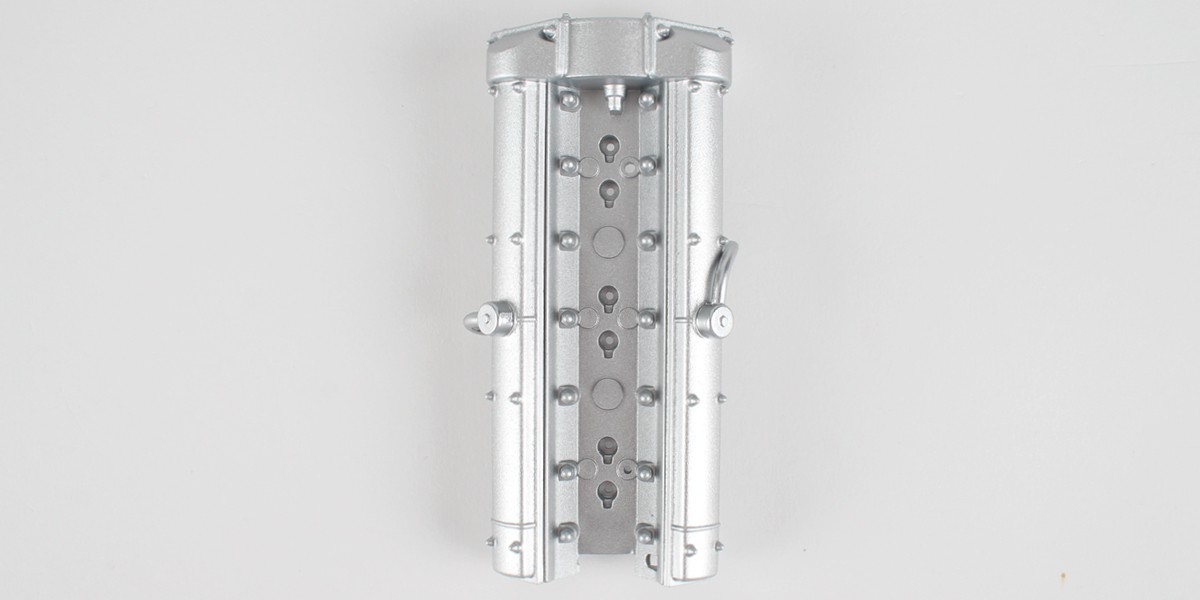

ETAPA COMPLETA
