Paquete 09

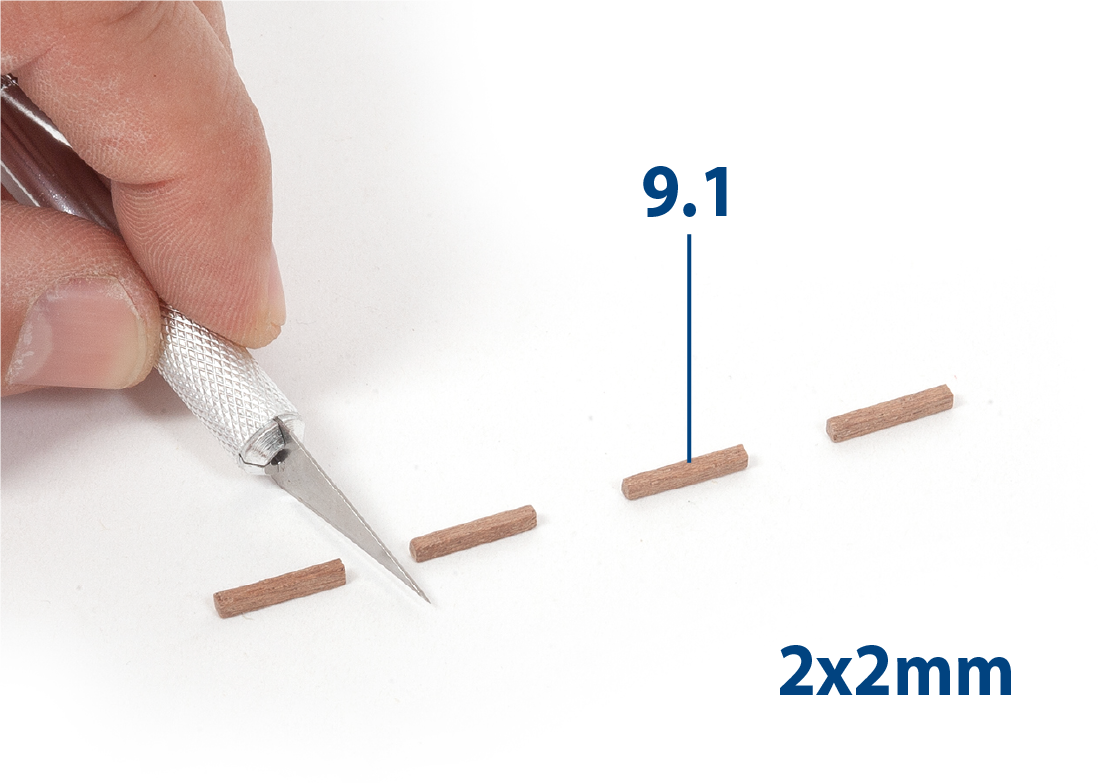

Corta ocho piezas 9.1 (2 x 2 x 136 mm de caoba) a la longitud requerida y líalas.

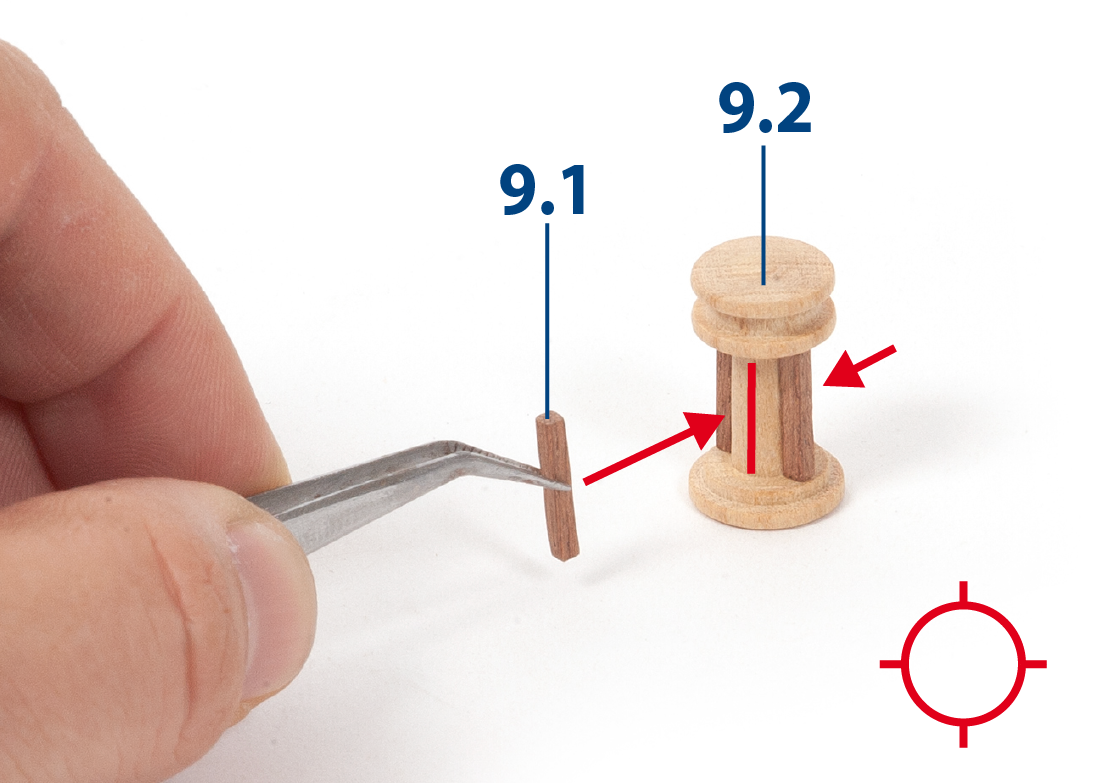

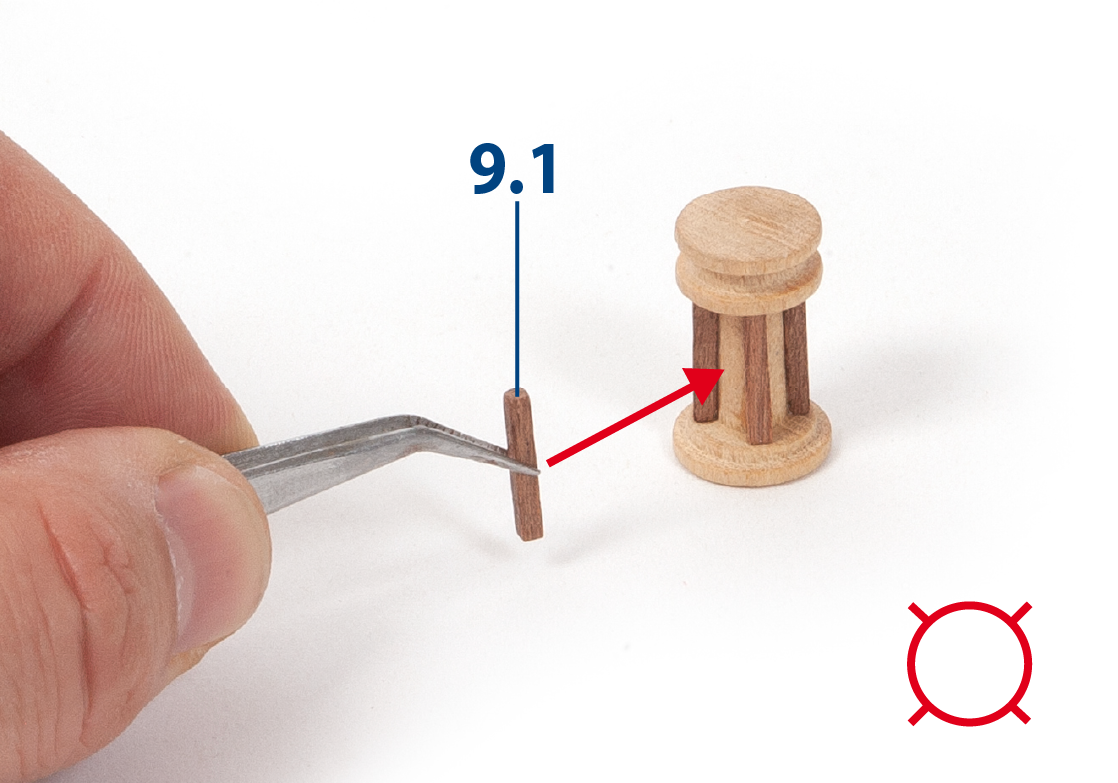

Pega las piezas 9.1 en la pieza 9.2 (cabrestante, paquete 08) como se muestra.

Continúa ajustando y pegando las piezas 9.1 al ensamblaje como se muestra.

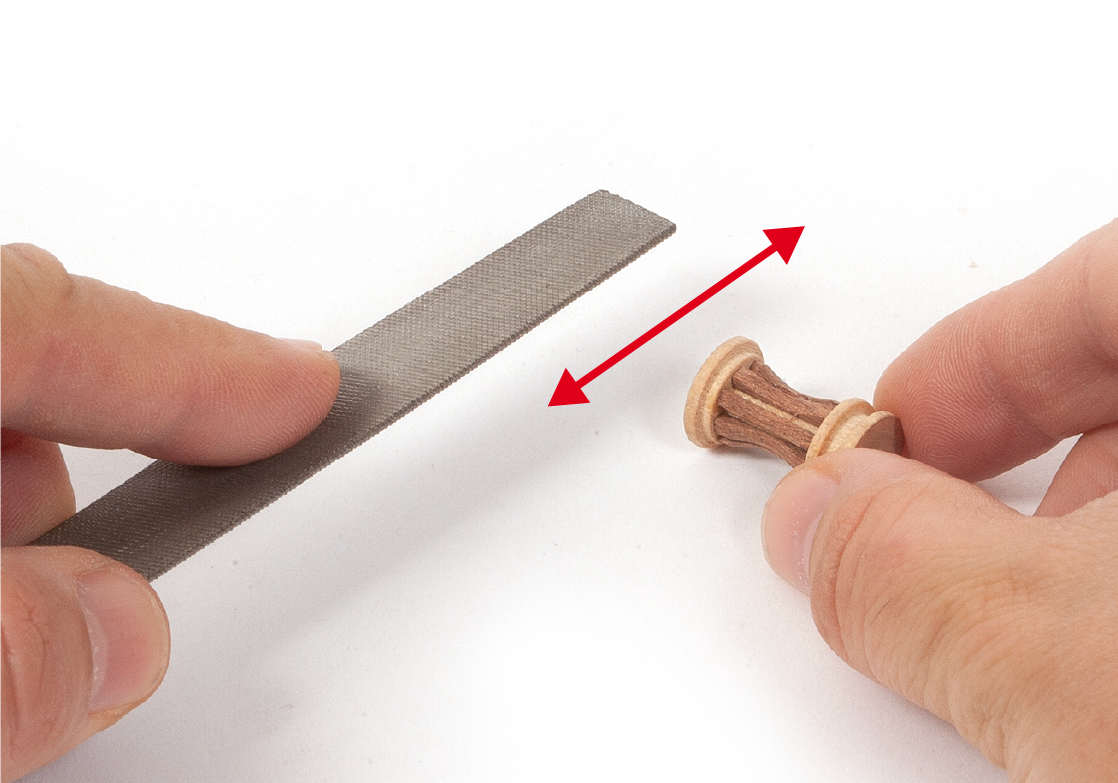

Utiliza una lima redonda para dar forma a las partes 9.1.

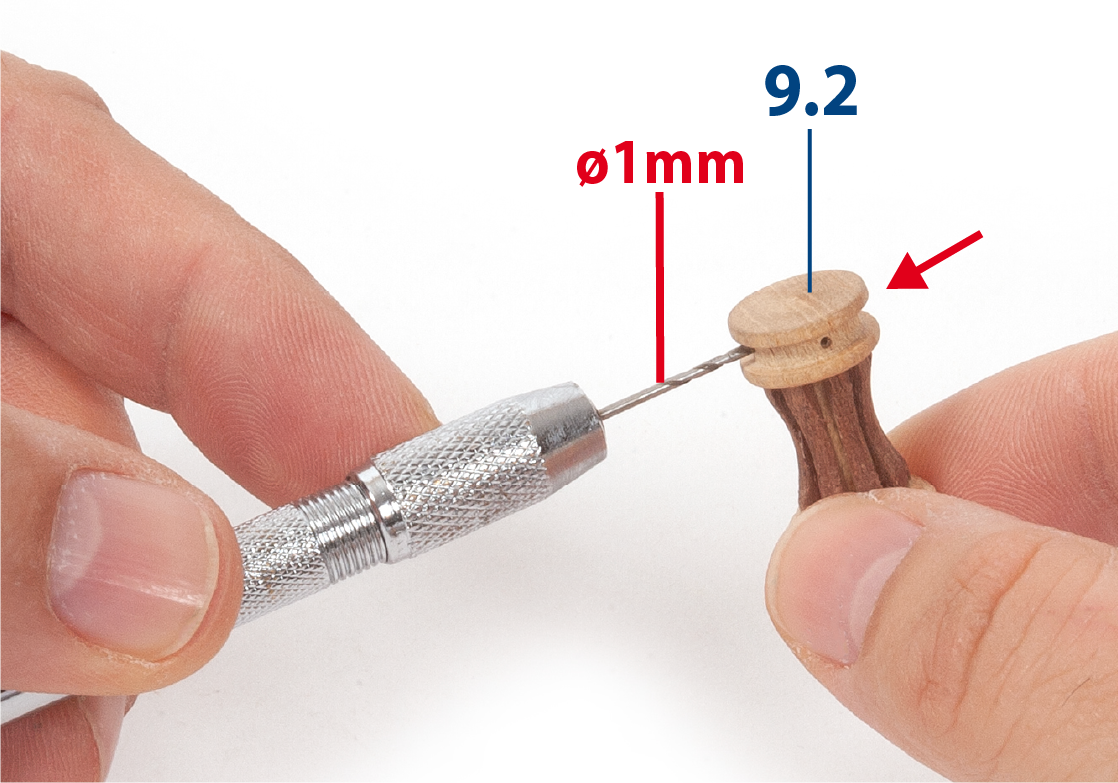

Taladra ocho agujeros (ø1 mm) en la pieza 9.2 como se muestra en la imagen (ver paso 8).

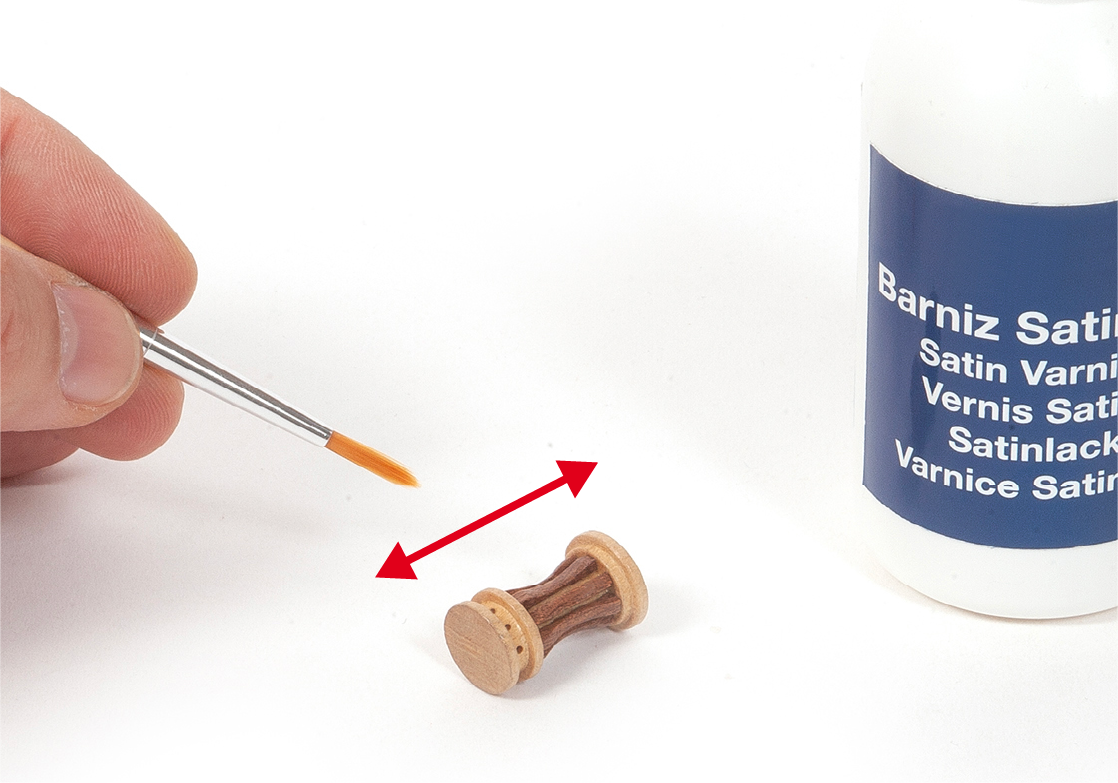

Aplica barniz al montaje.

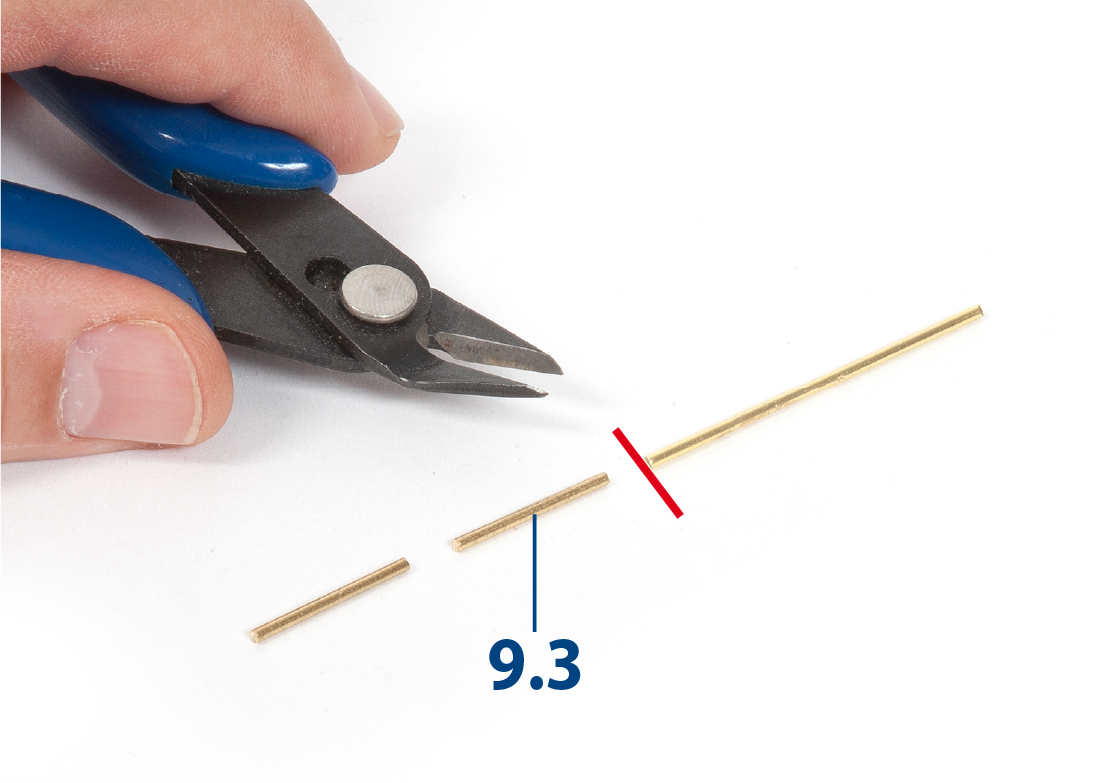

Corta ocho piezas 9.3 (ø1 × 10 mm) a la longitud requerida.

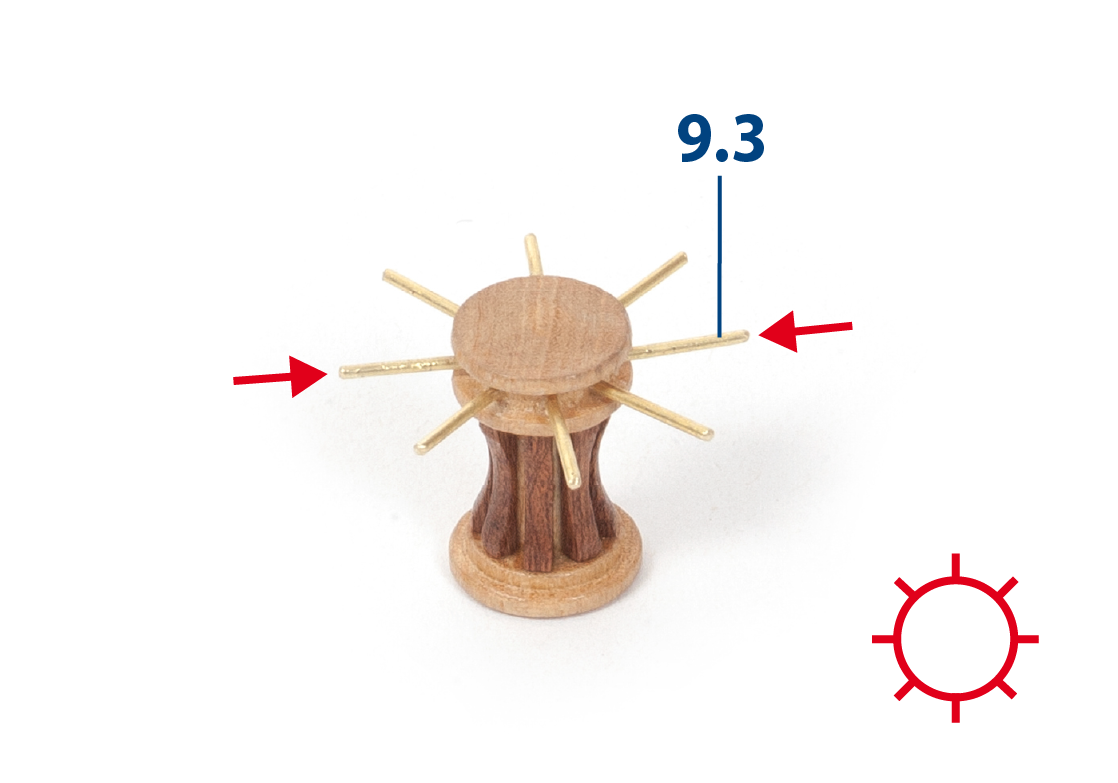

Inserta y pega las piezas 9.3 como se muestra en la imagen.

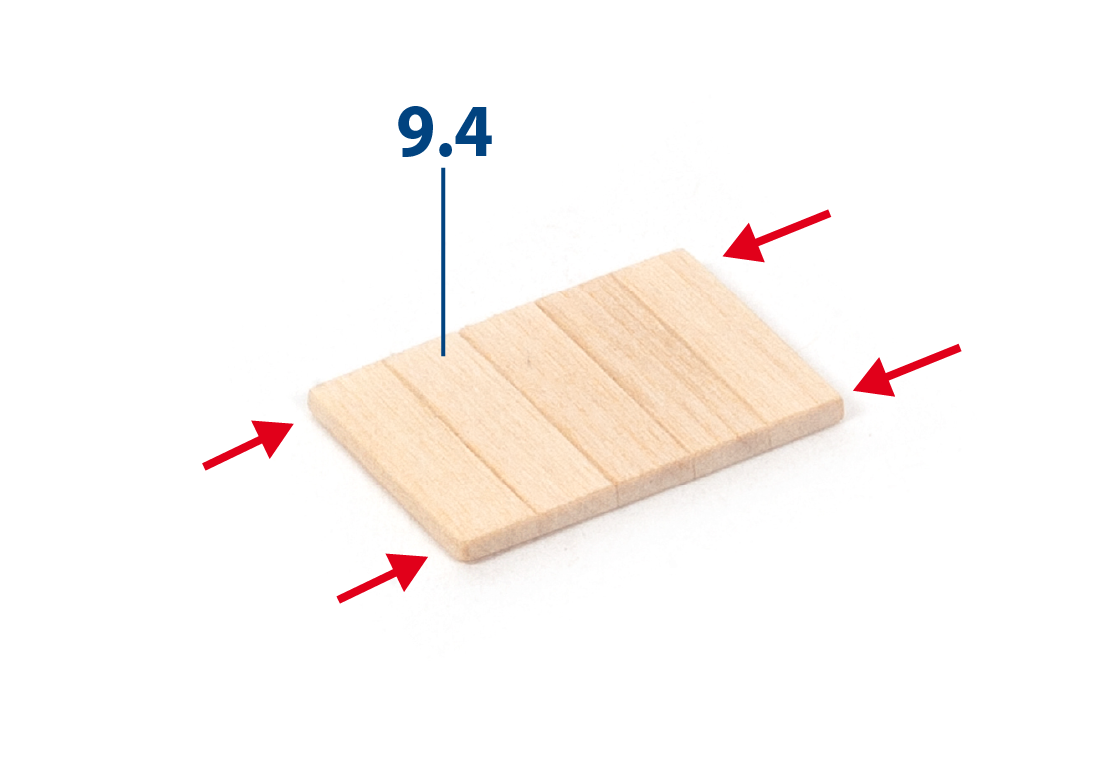

Corta las piezas 9.4 (2 × 5 × 17 mm, madera de tilo) a la longitud requerida y pégalas como se muestra.

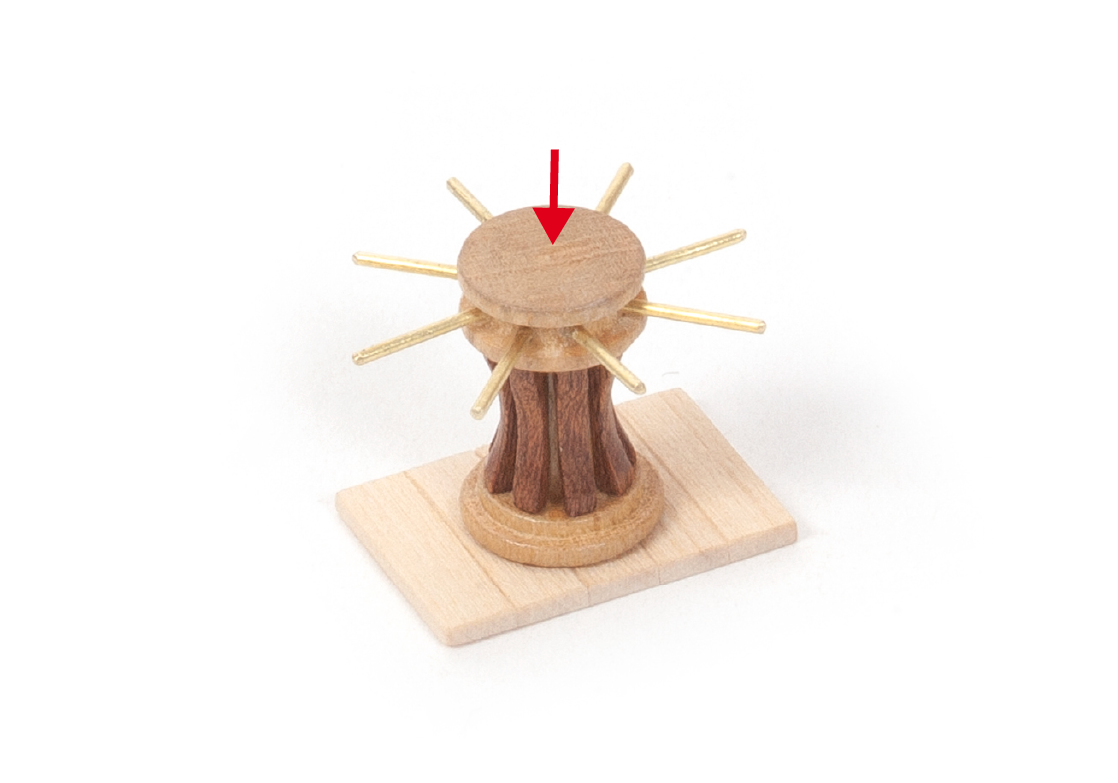

Pega la pieza 9.2 centrada sobre el conjunto 9.4. Barniza el conjunto y déjalo a un lado.

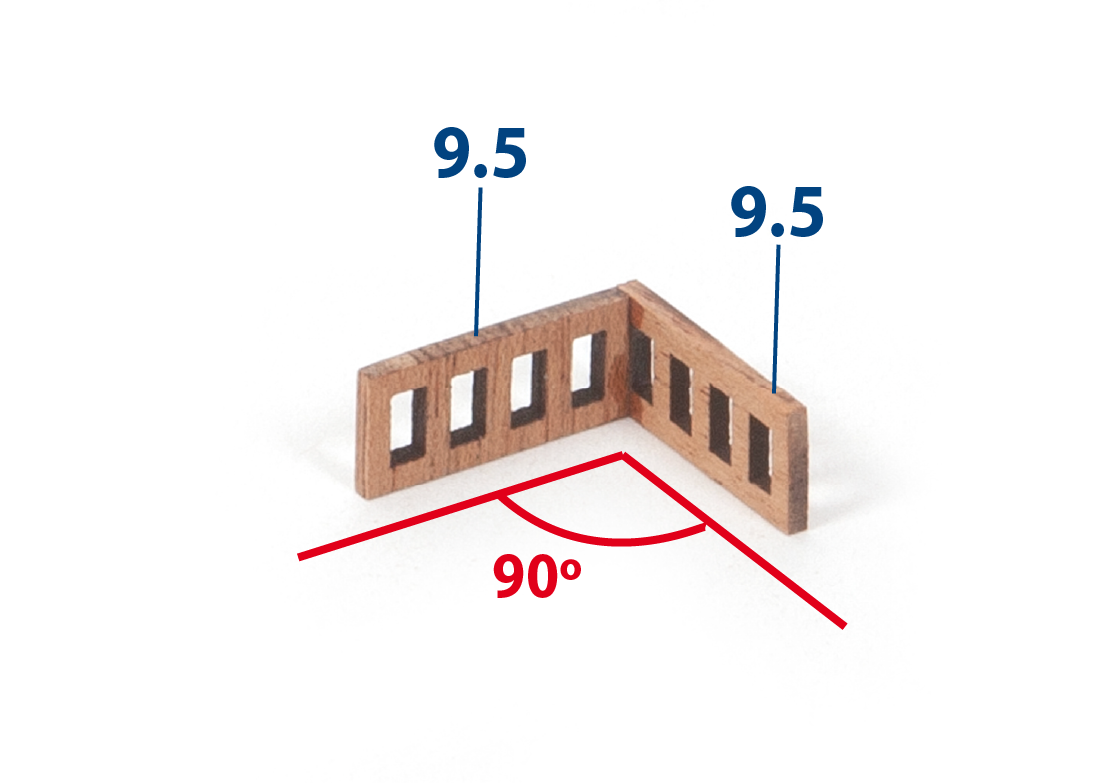

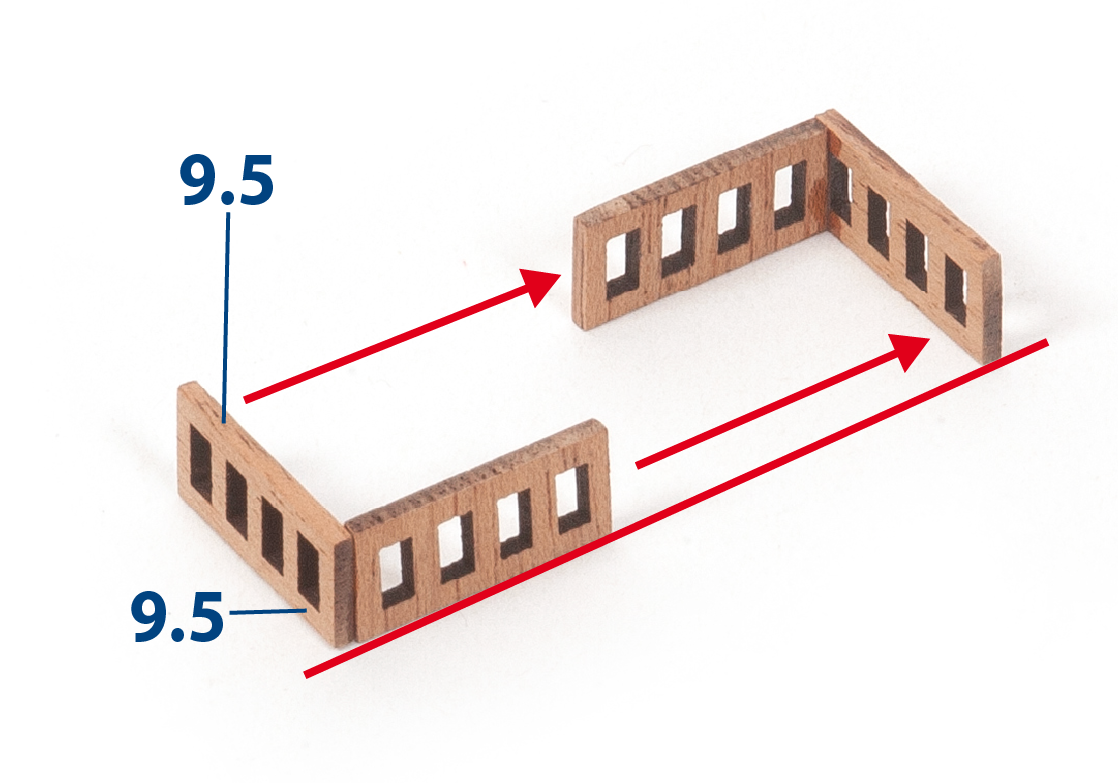

Pega las partes 9.5 juntas.

Pega dos partes más 9.5 al ensamblaje.

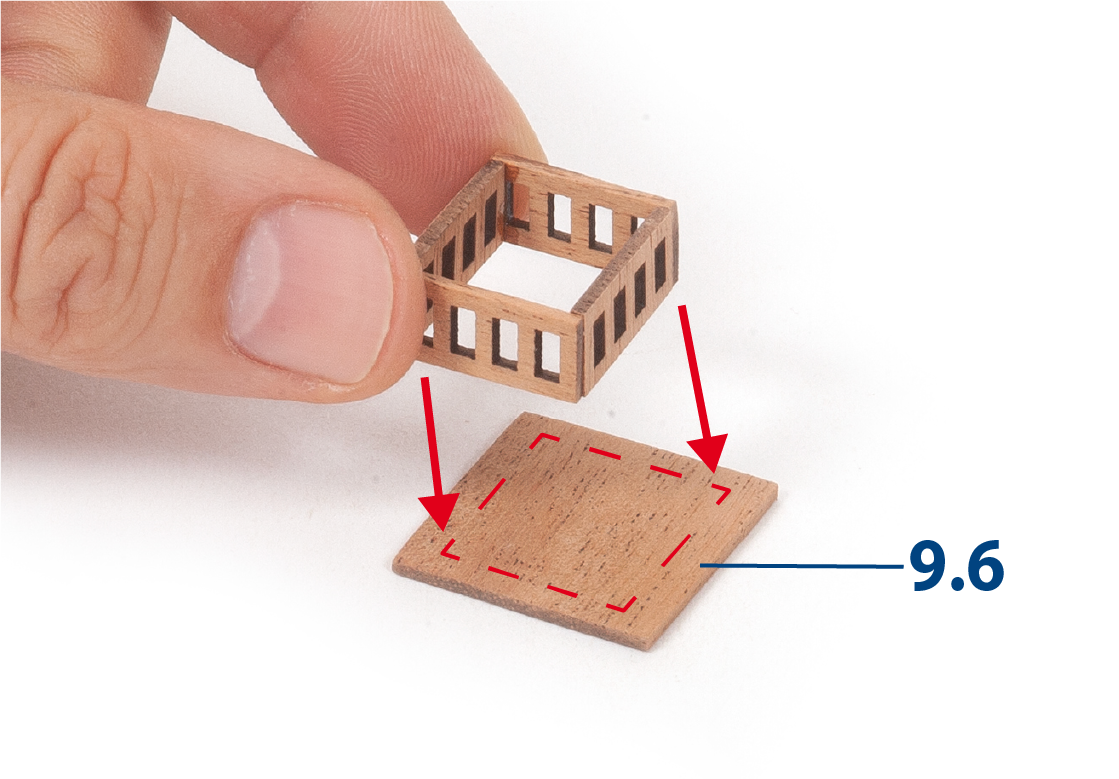

Pega el ensamblaje centrado en la pieza 9.6.

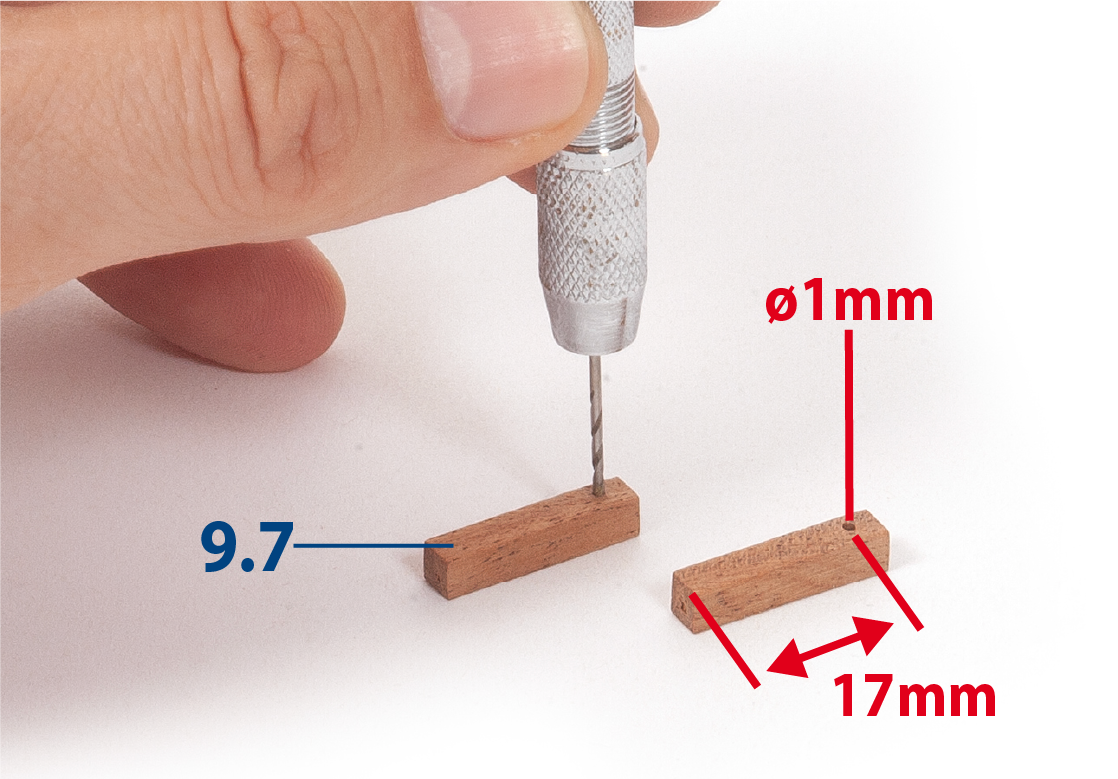

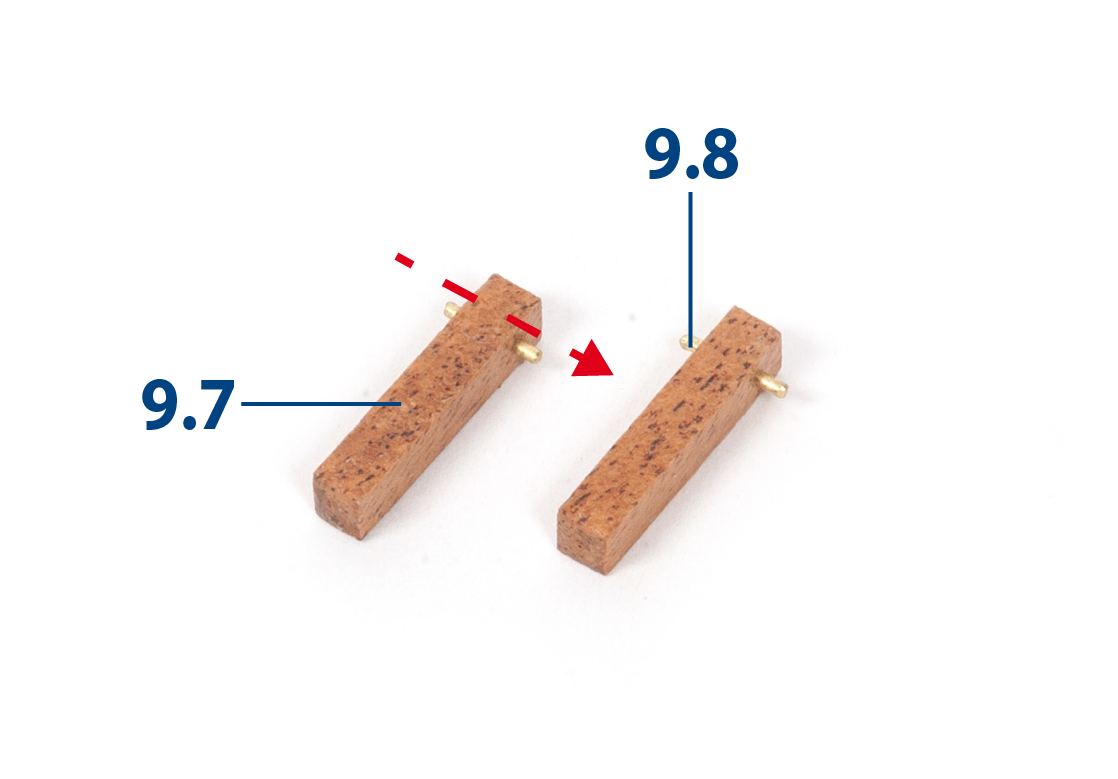

Corta cuatro piezas 9.7 (4 x 4 x 20 mm de caoba) a la longitud requerida y taladra un agujero en cada una como se muestra en la imagen.

Corta las piezas 9.8 (ø1 x 8 mm) a la medida e insértalas.

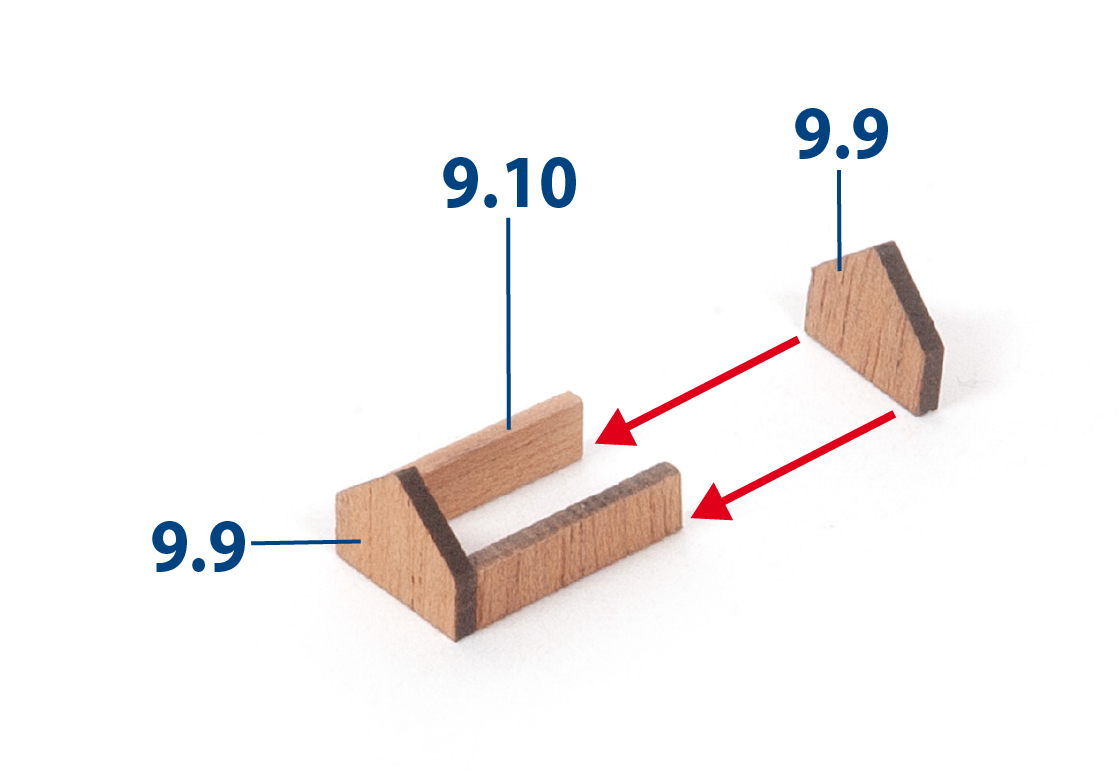

Pegue las piezas 9.9 y 9.10 juntas.

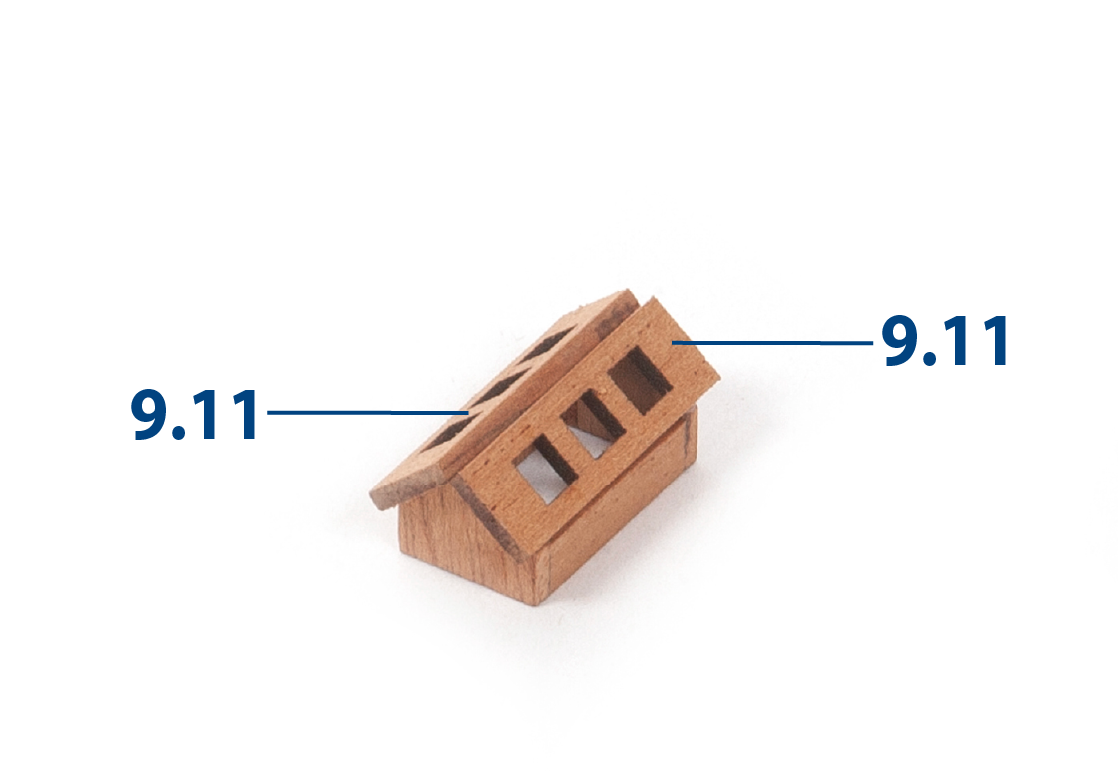

Pegue las piezas 9.11 como se muestra para completar el montaje.

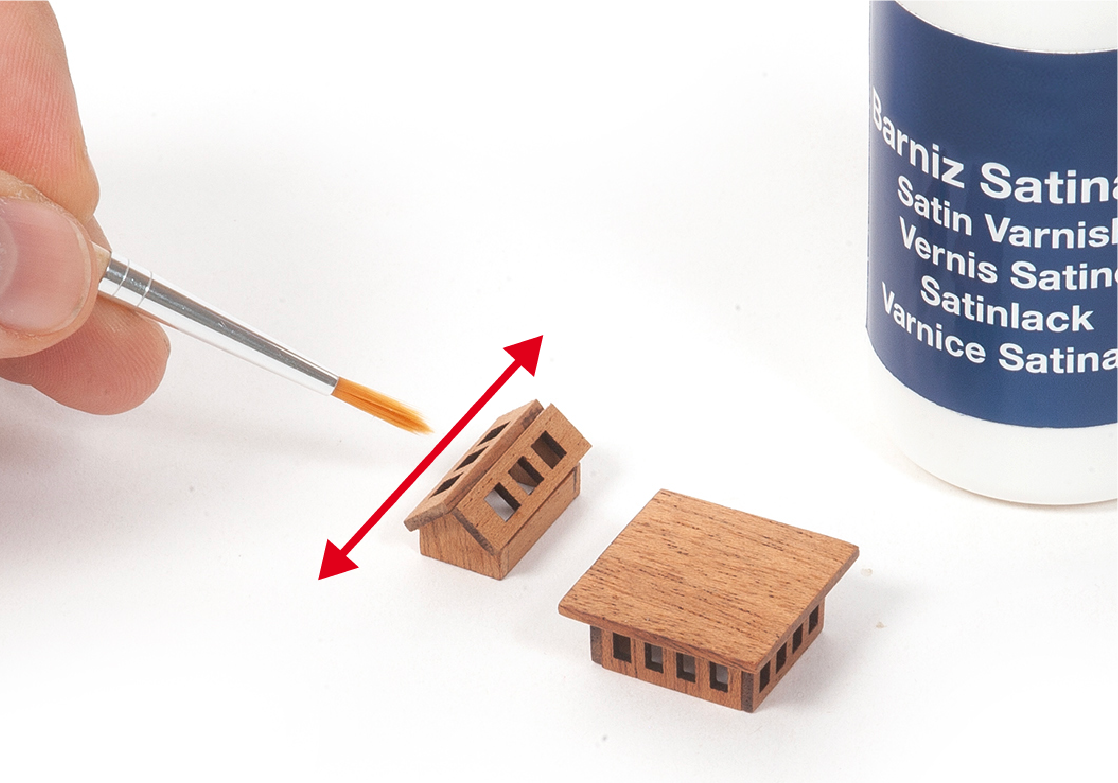

Aplicar barniz a las dos ensambladuras mostradas en la imagen.

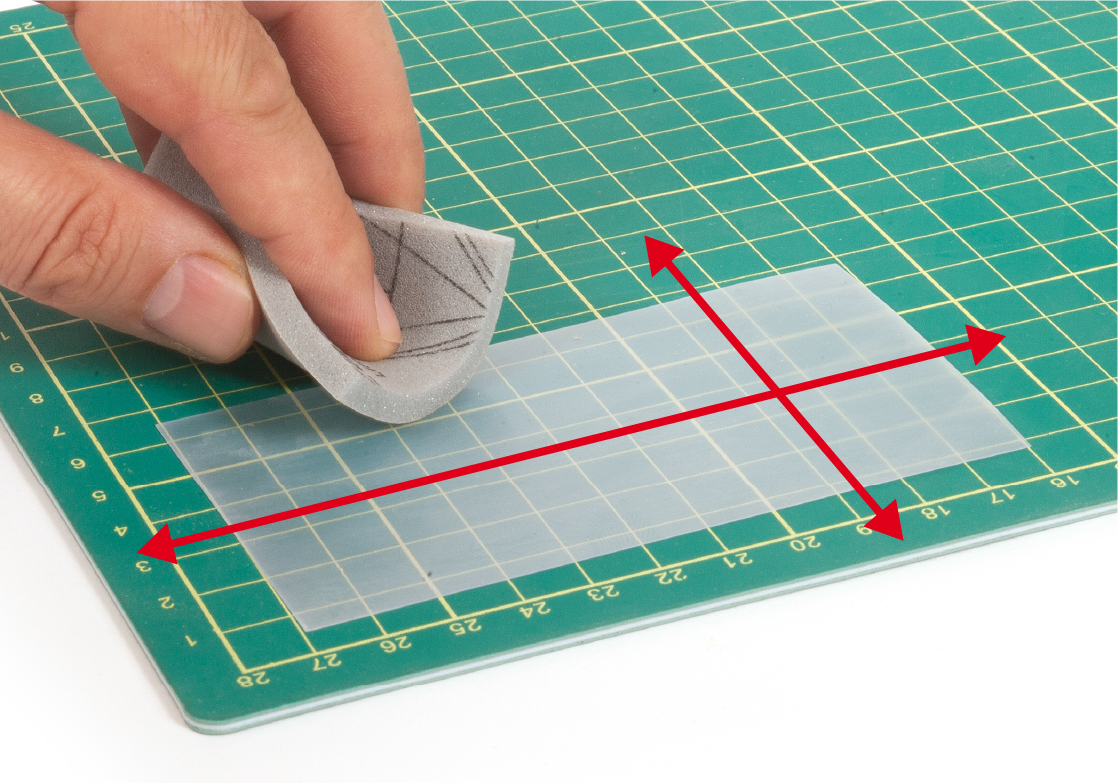

Toma una de las hojas de acetato y rasca uno de sus lados usando papel de lija o algo similar.

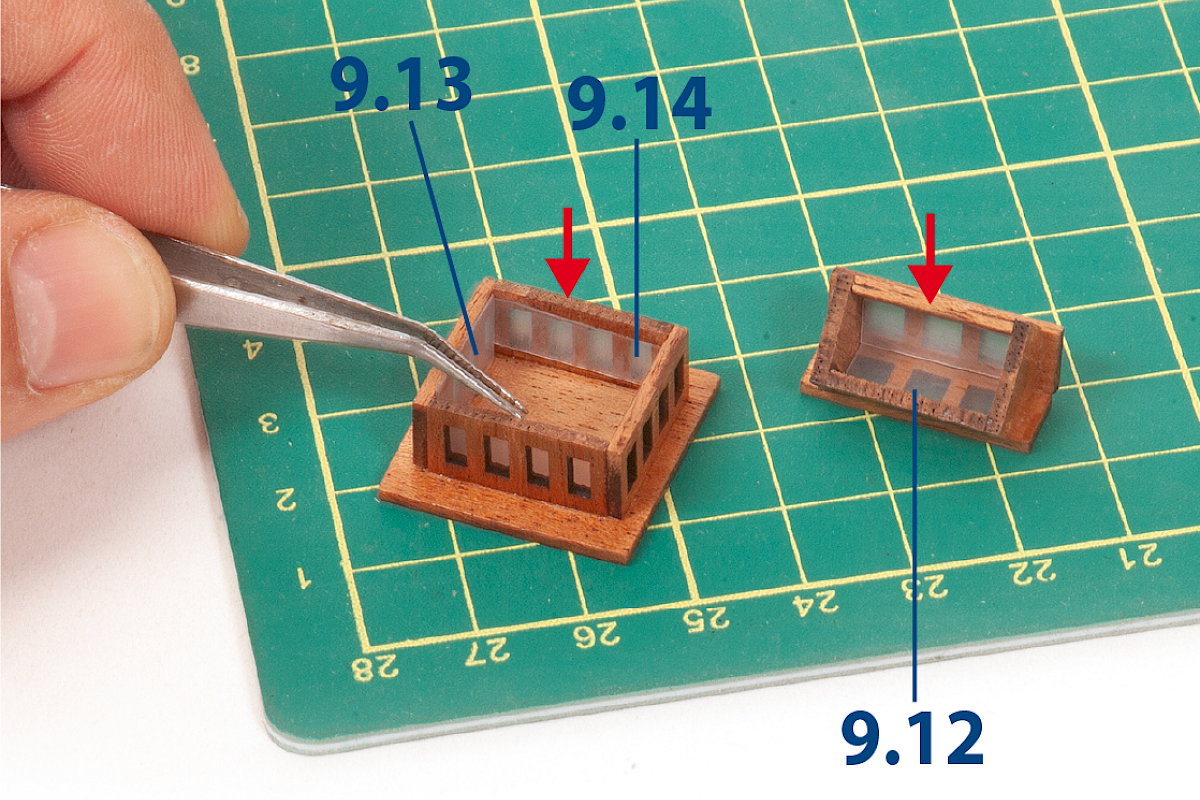

Recorte las partes 9.12, 9.13 y 9.14 (dos de cada parte). Estas partes representan el vidrio de las ventanas. Pegue las partes dentro de los dos ensamblajes como se muestra.

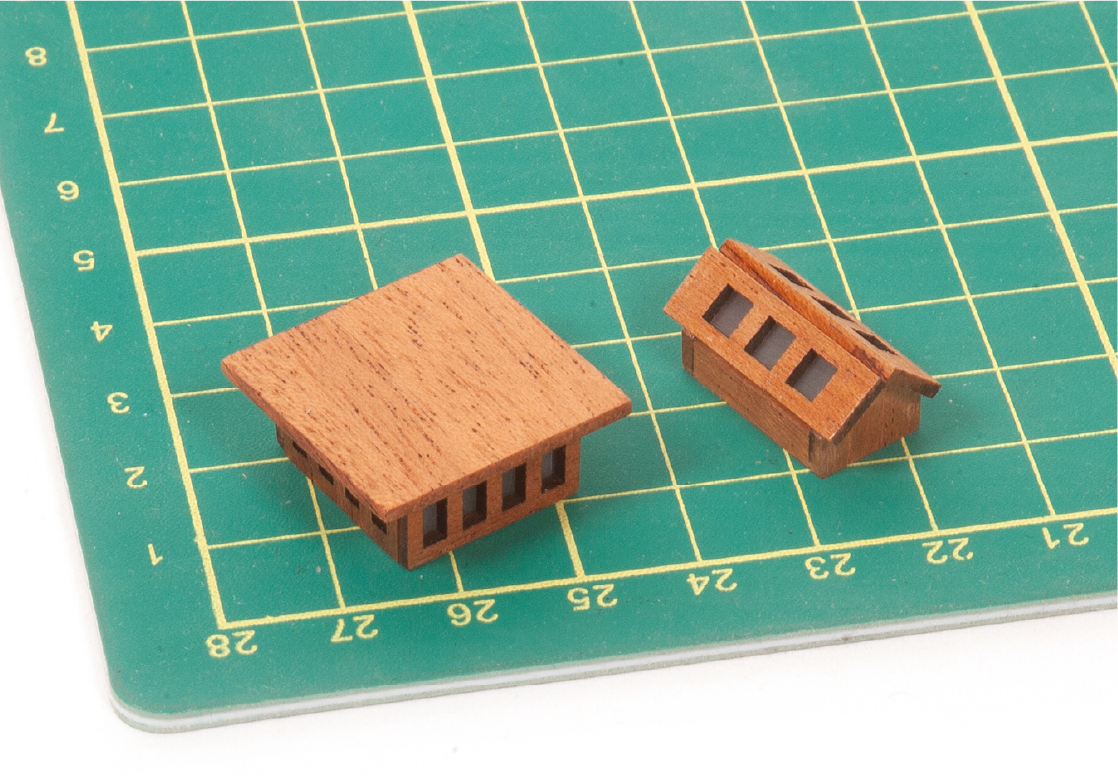

Esta imagen muestra los ensamblajes con el acetato pegado en su lugar.

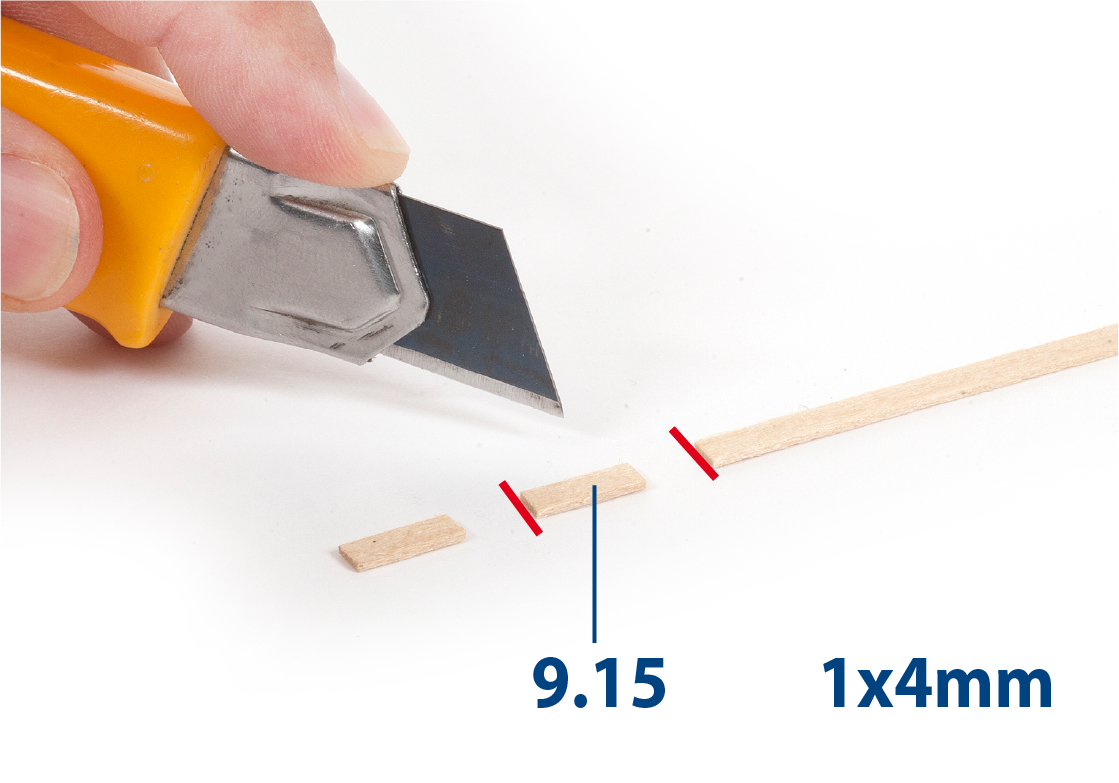

Corte a medida dieciocho partes 9.15 (1 x 4 x 7 mm de madera de tilo).

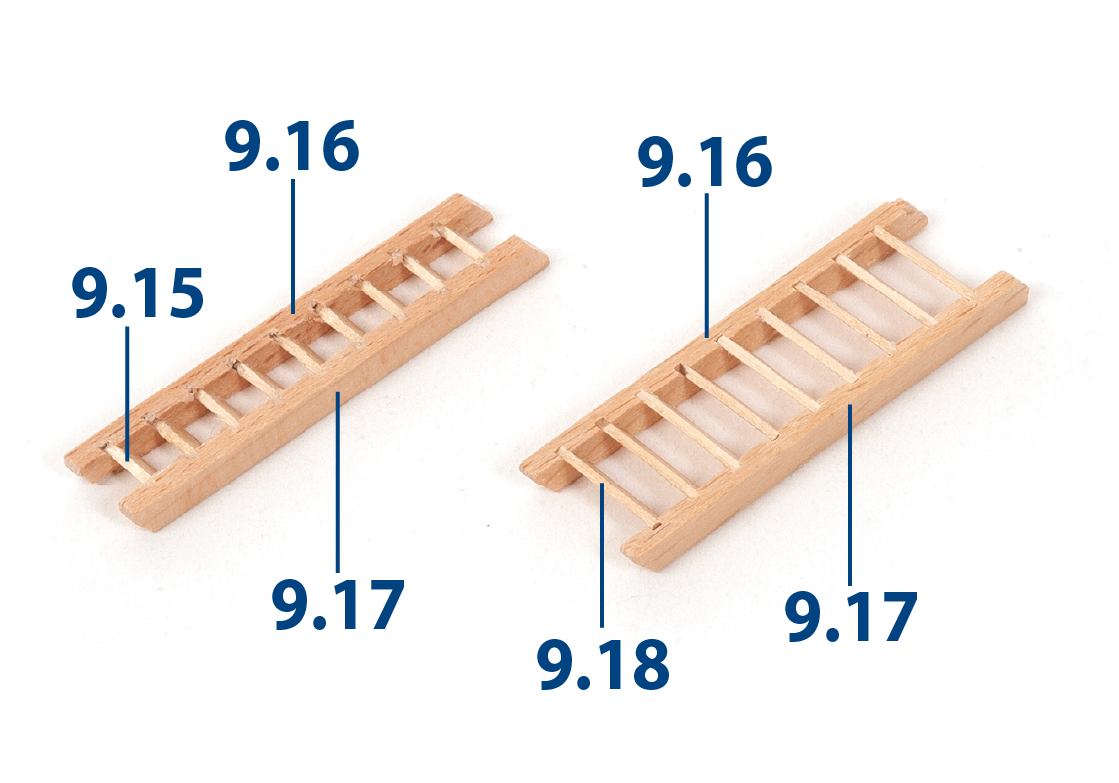

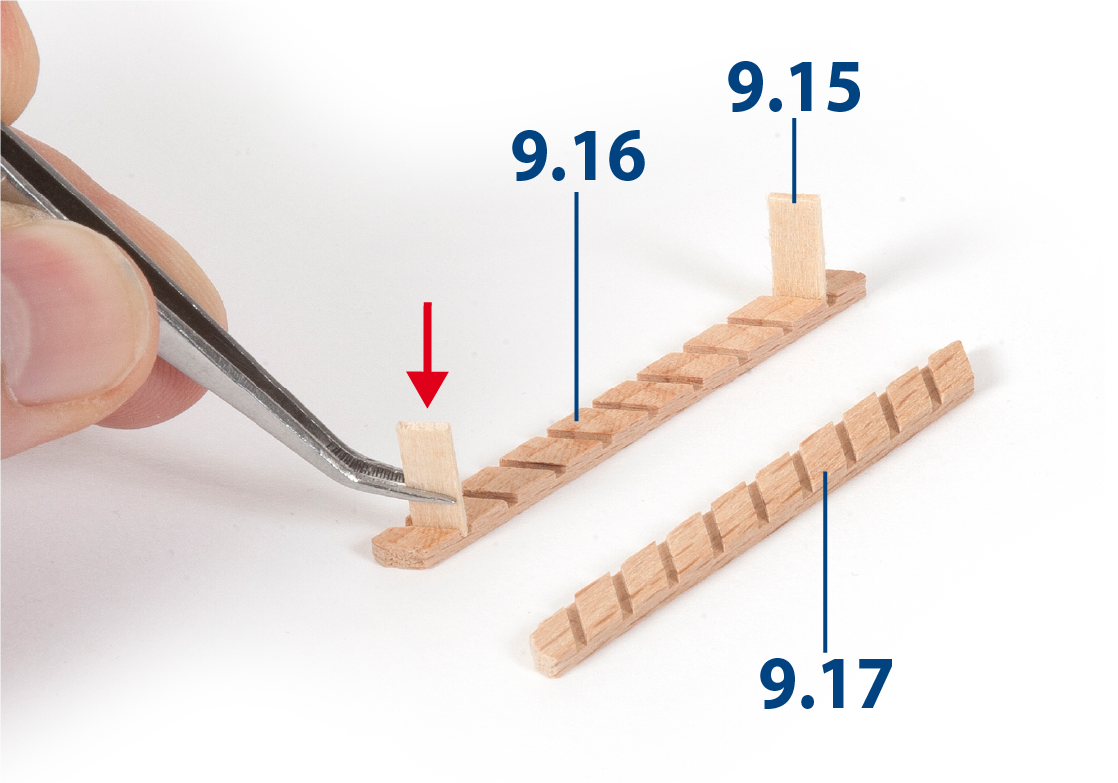

Encaje y pegue las piezas 9.15 en la pieza 9.16 (larguero de escala).

Pega la pieza 9.17 para completar la escalera. Repite este proceso para construir una segunda escalera.

Construye cinco escaleras anchas utilizando las piezas 9.16, 9.17 y 9.18 (1 x 4 x 12 mm) de la misma manera. Una vez completadas, barniza todas las escaleras.

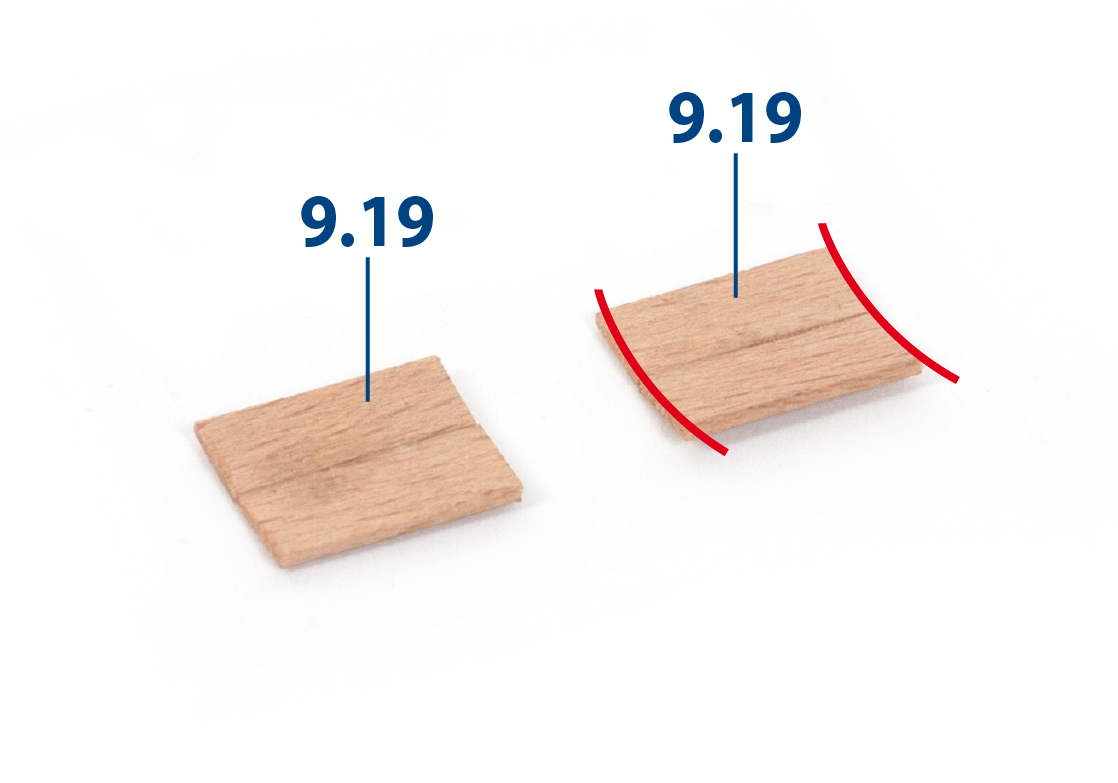

Corte a medida cuatro partes 9.19 (1 x 5 x 12 mm), luego pegue las partes juntas en forma de curva como se muestra.

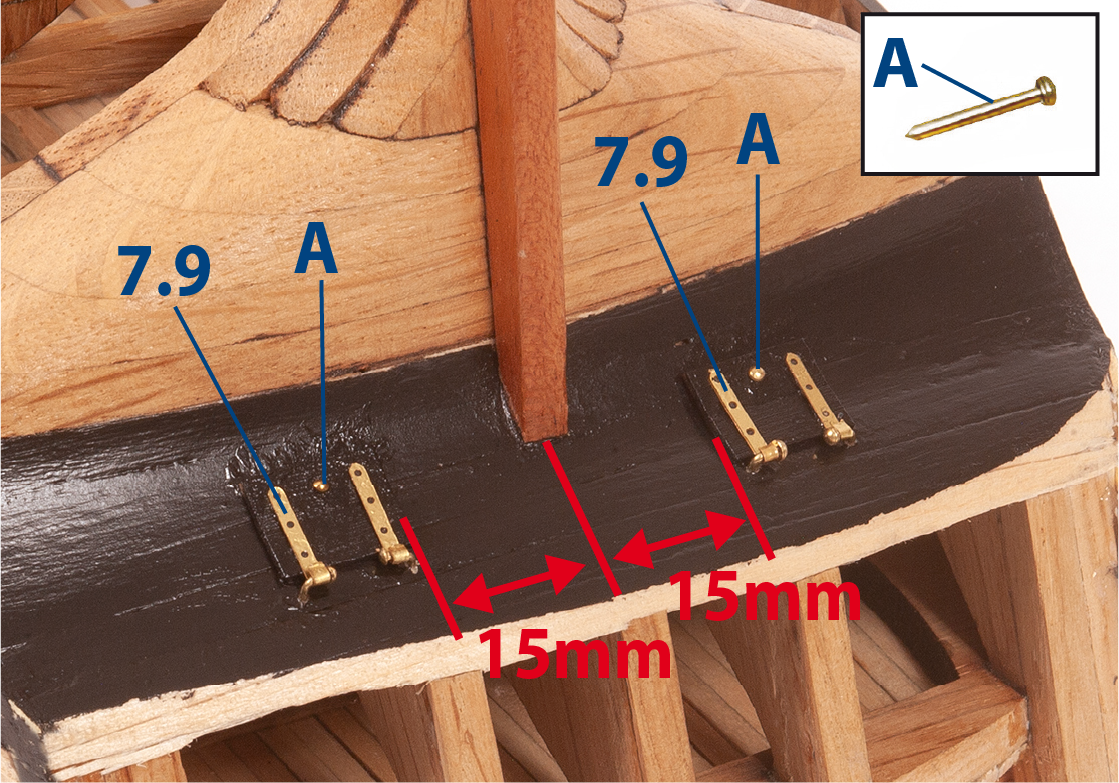

Pinta las partes curvas de negro, luego pega las bisagras 7.9 a las partes como se muestra, y coloca las bisagras en su lugar usando clavos (A).

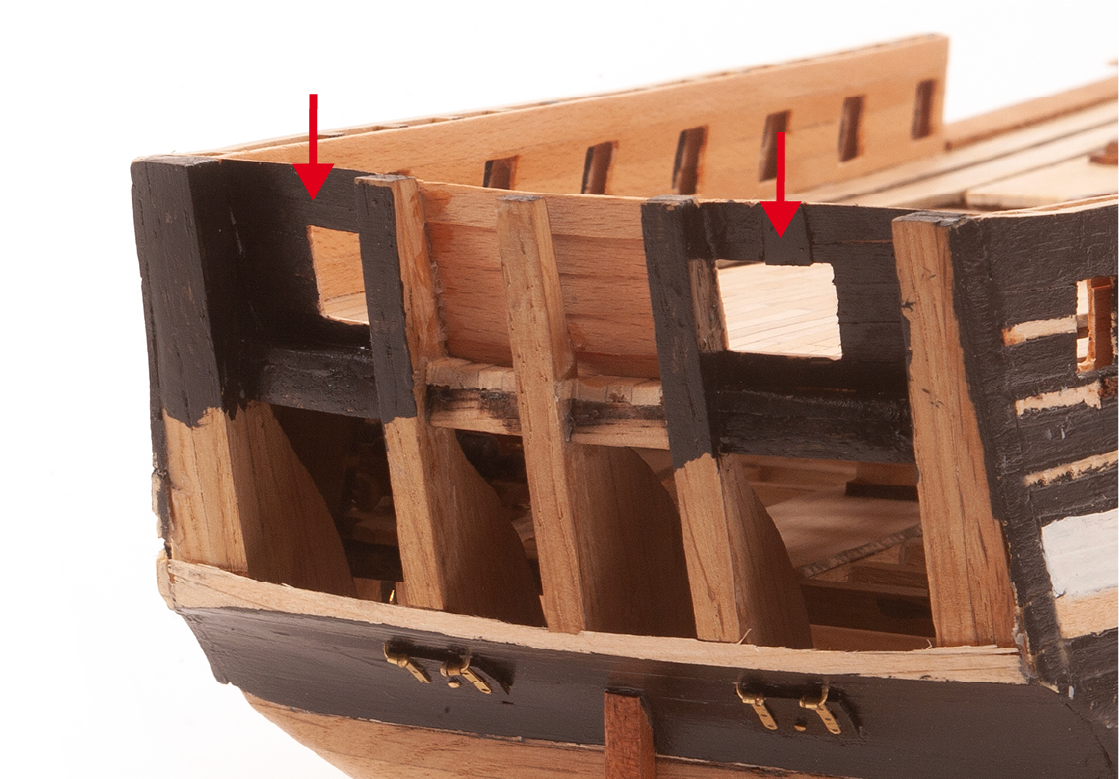

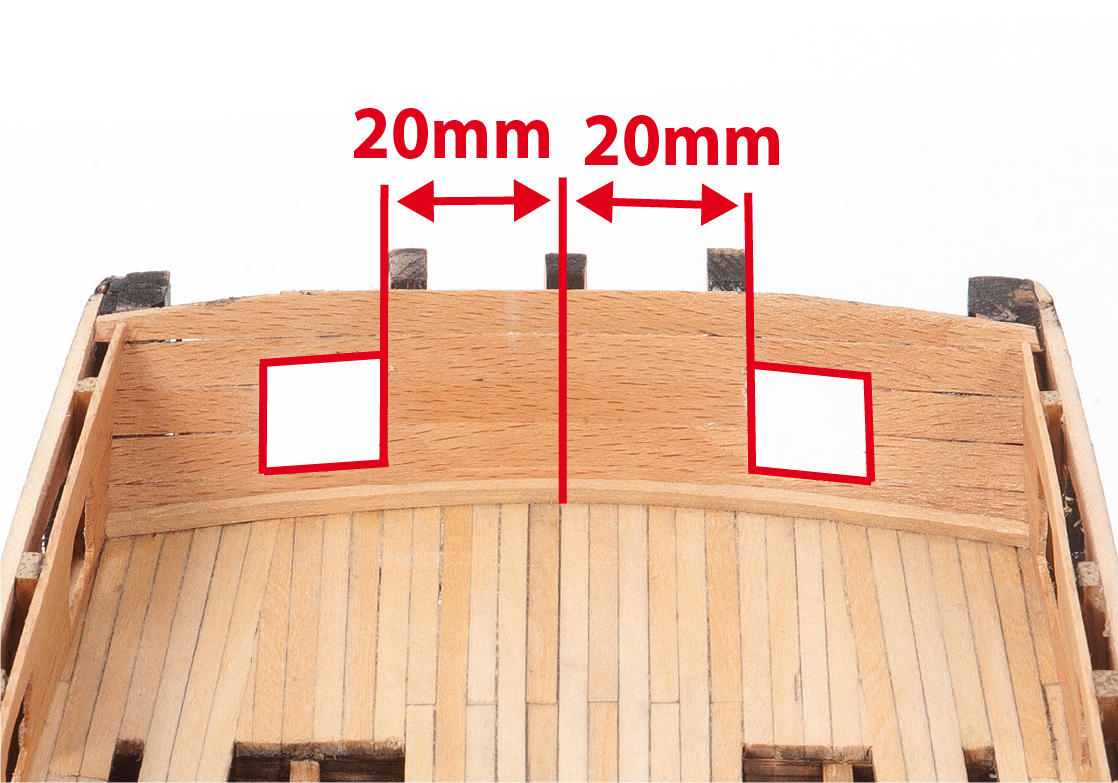

Taladre y corte las aberturas que se muestran en la imagen. Puede posicionar el espejo de popa en su lugar para mostrar dónde taladrar (ver etapa 51 paso 3 abajo).

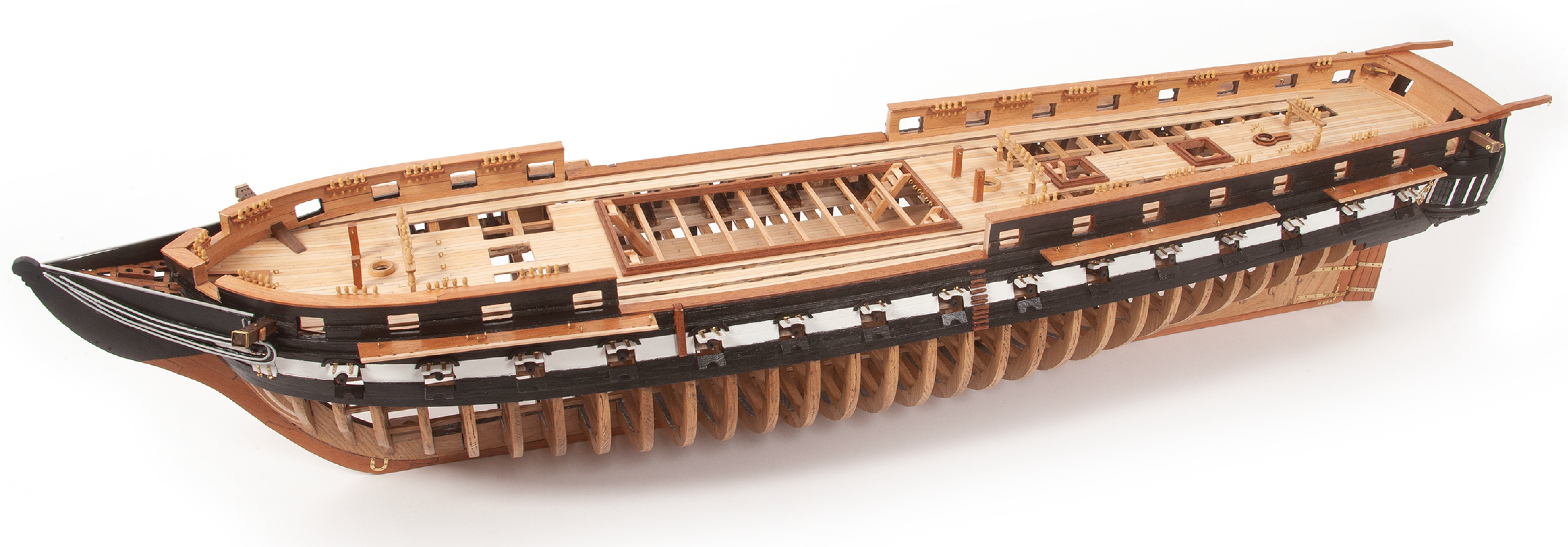

Pinte el exterior del casco de negro como se muestra.

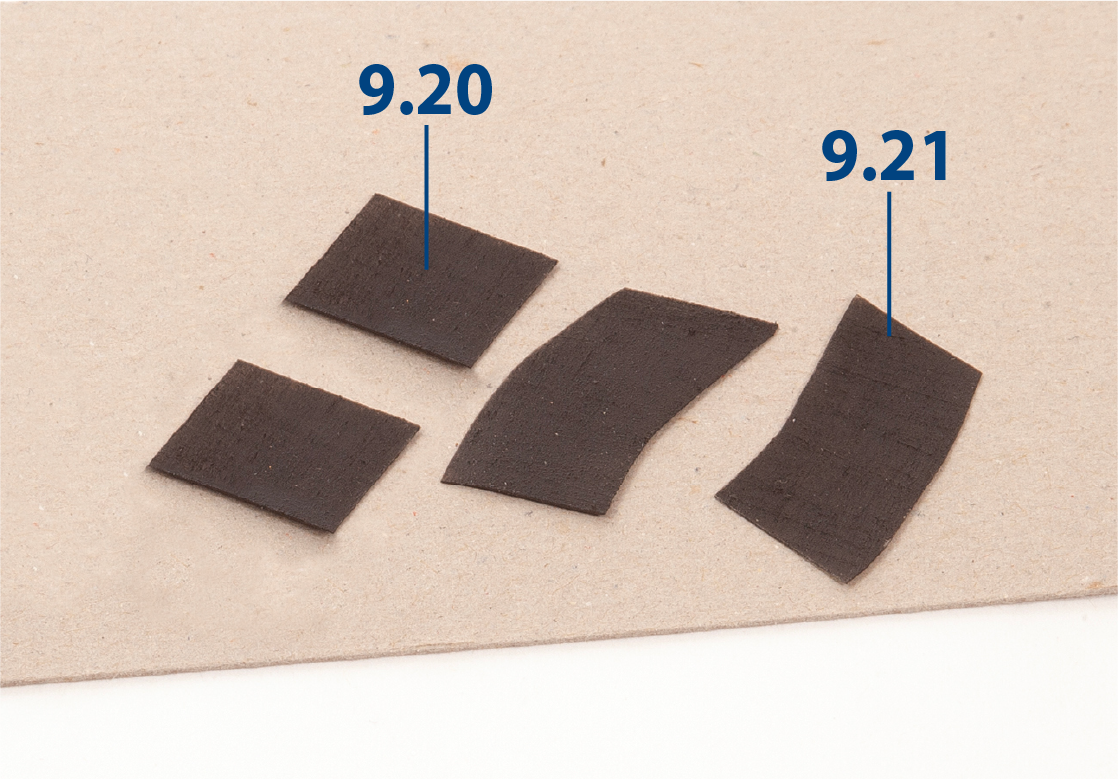

Corte a medida las partes 9.20 y 9.21 de acetato. Lije las partes y luego pinte un lado de negro.

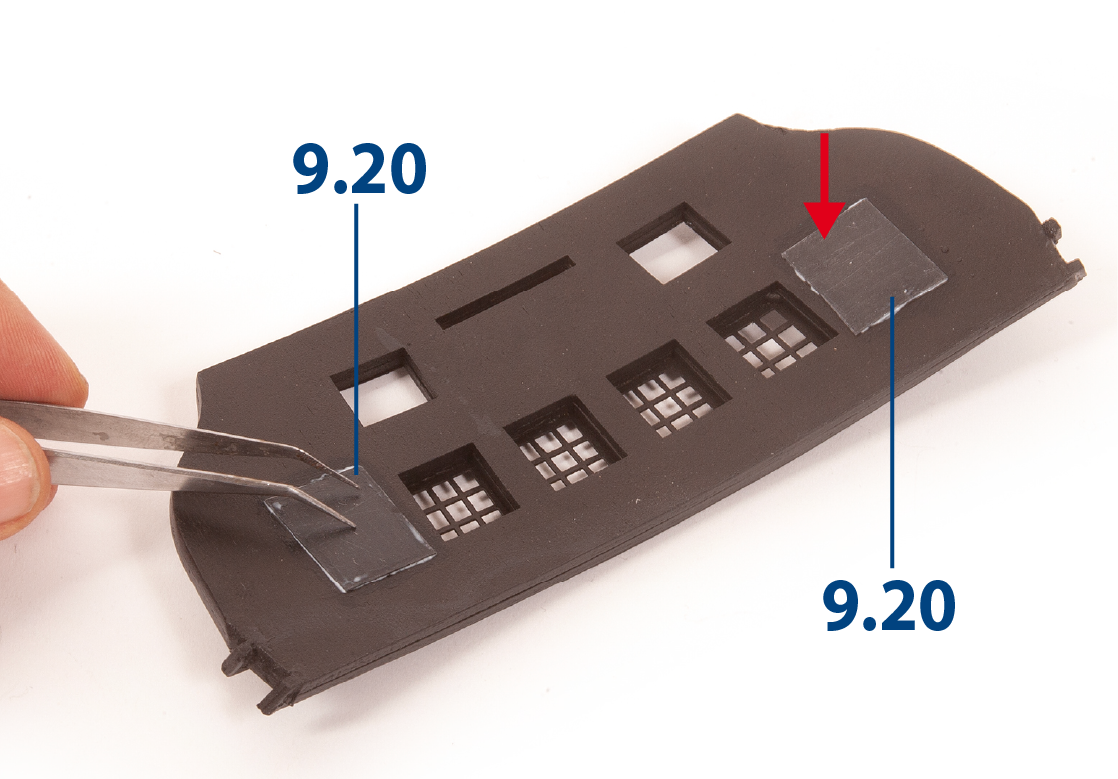

Pegue las partes 9.20 a las ventanas en cada extremo del espejo de popa.

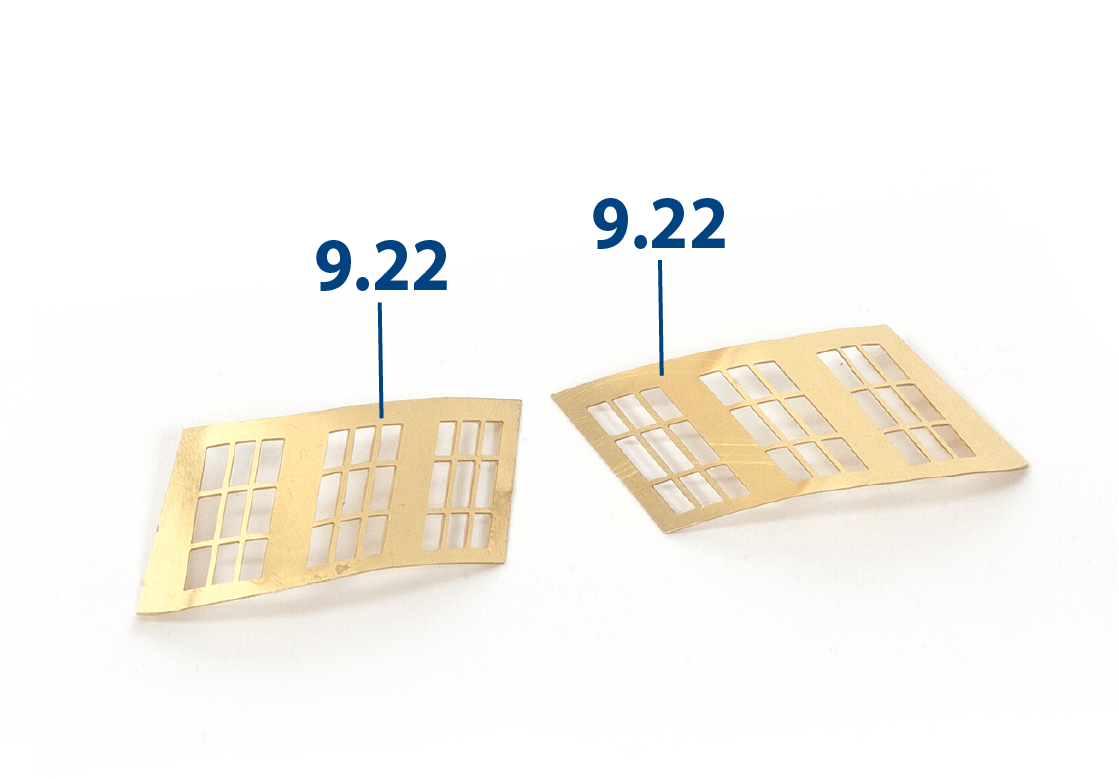

Ajusta y dobla las piezas 9.22 para que se adapten a los adornos como se muestra en las imágenes a continuación, luego píntalas de negro.

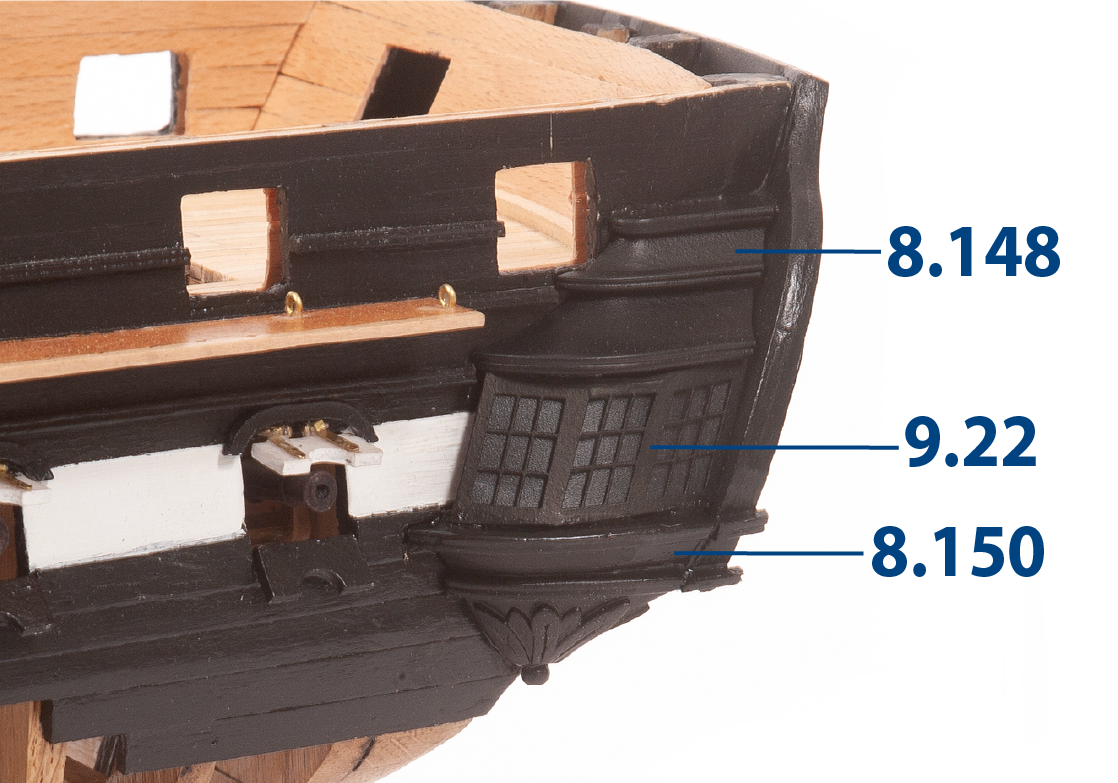

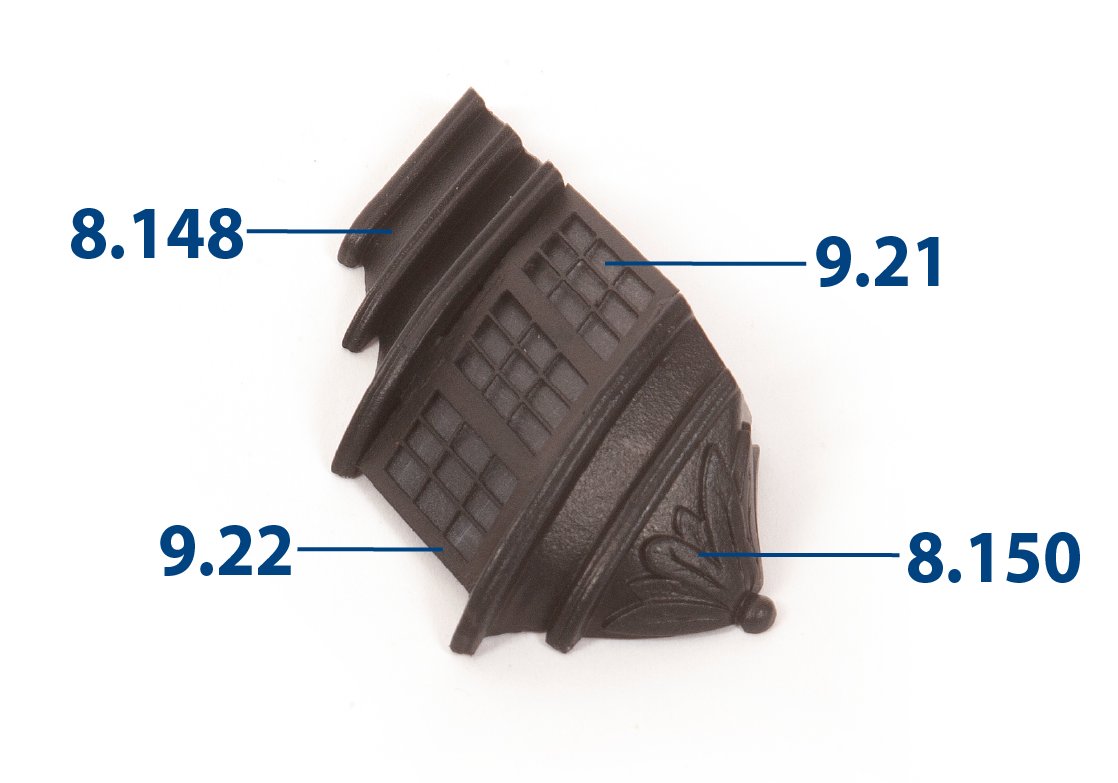

Pegue la parte 9.21 en el lado interior de las ventanas 9.22. Pegue las partes 8.148 (corona de la galería de babor) y 8.150 (base de la galería de babor) a la parte 9.22 como se muestra en la imagen.

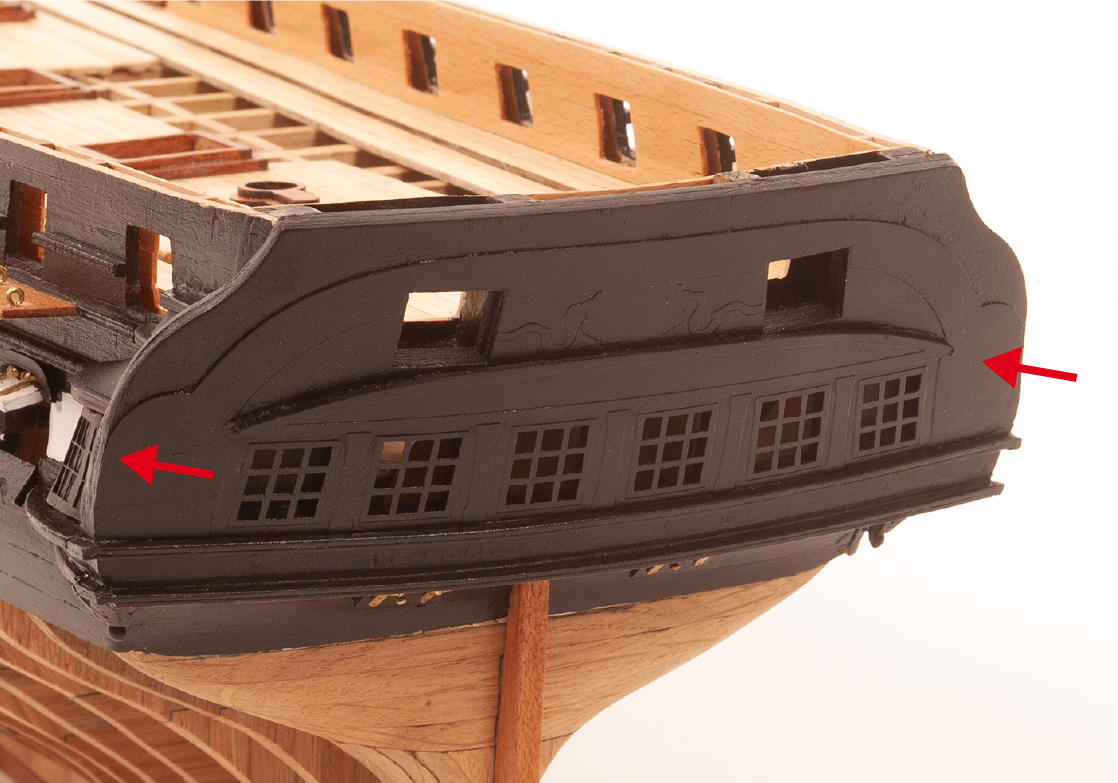

Ajusta y pega el espejo de popa al casco.

Ajuste la cornisa de la galería y la base de la galería según sea necesario para que encajen en el espejo de popa, luego pegue la cornisa de la galería y la base de la galería al costado del casco como se muestra.

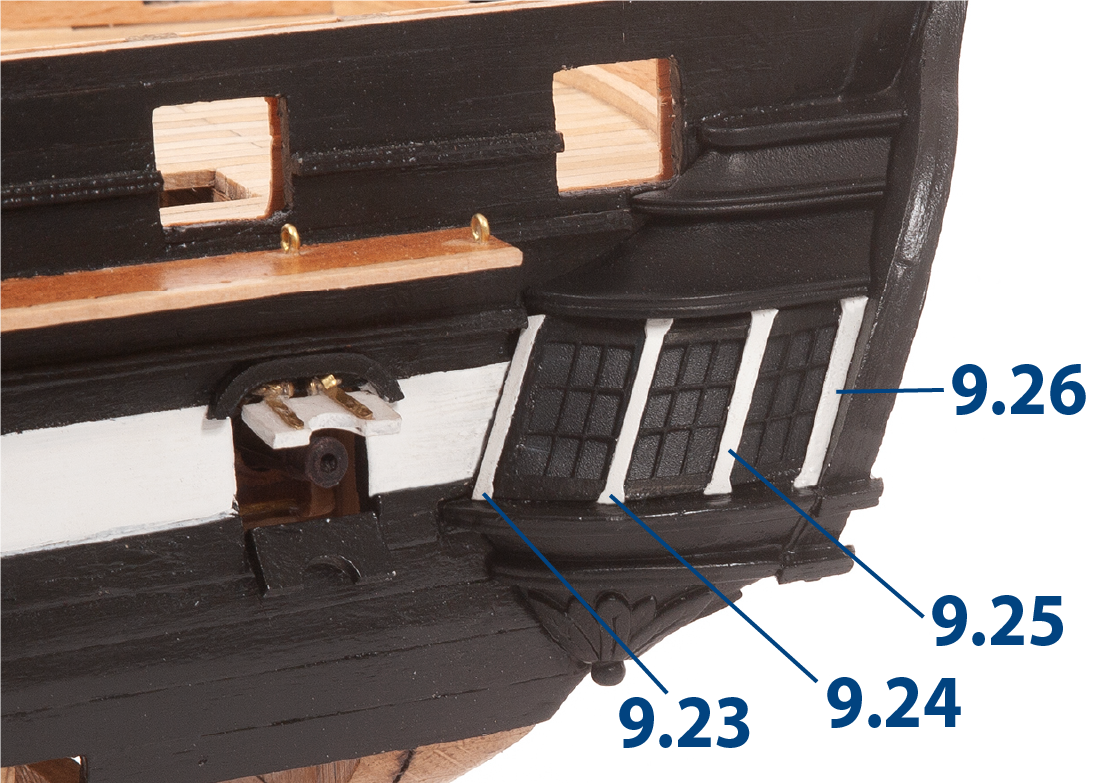

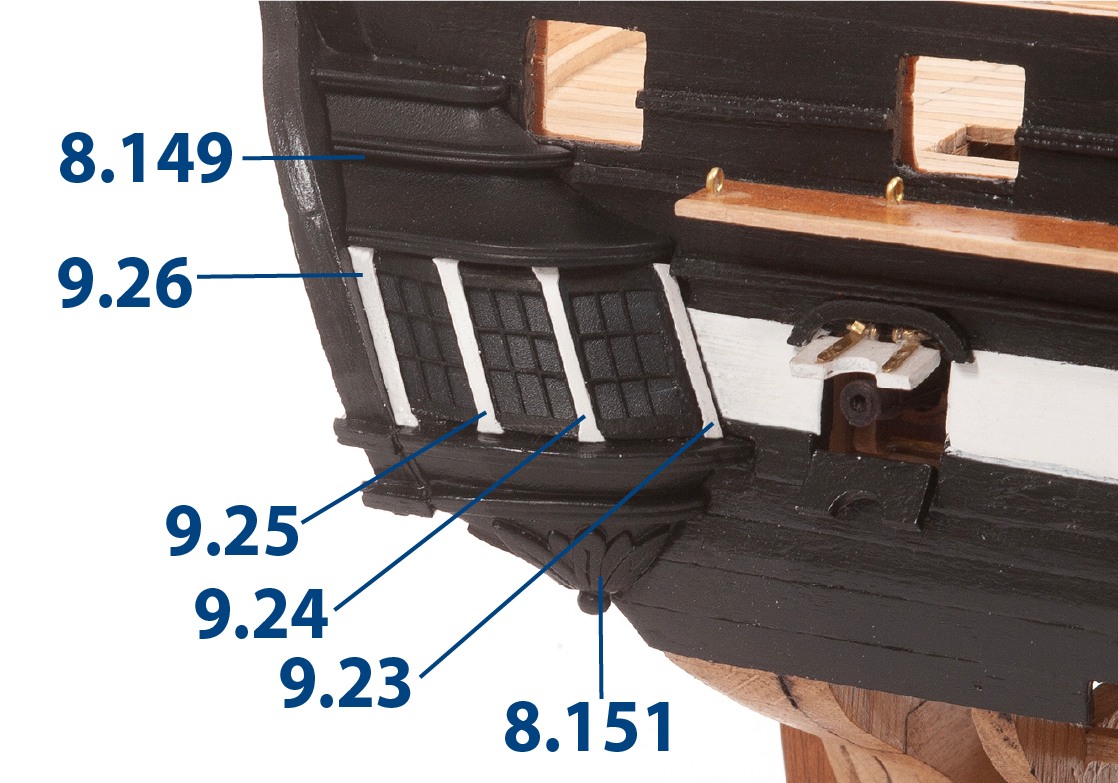

Ajusta las partes de la columna 9.23 a 9.26 para que encajen, píntalas de blanco y luego pégalas en su lugar como se muestra.

Repita los pasos 1 – 5 para ajustar las ventanas al lado opuesto del casco. Puede usar porciones de listones pintados de negro para rellenar los huecos donde sea necesario.

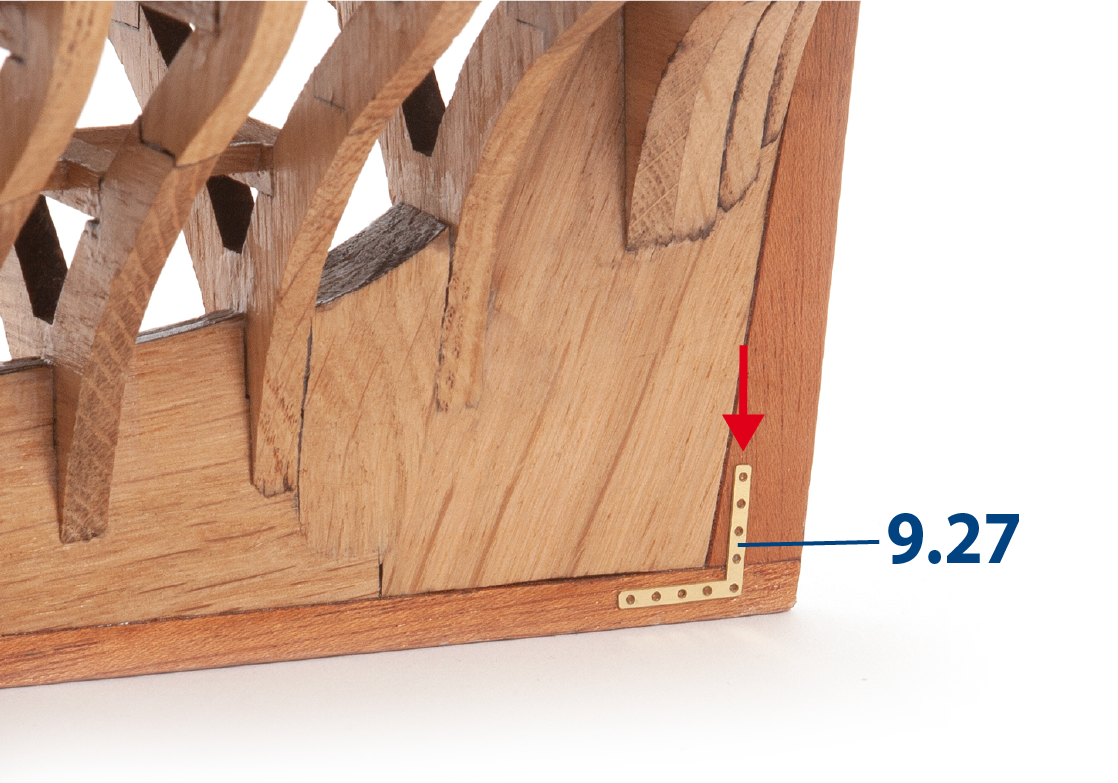

Pegue las piezas 9.27 en ambos lados del talón del casco.

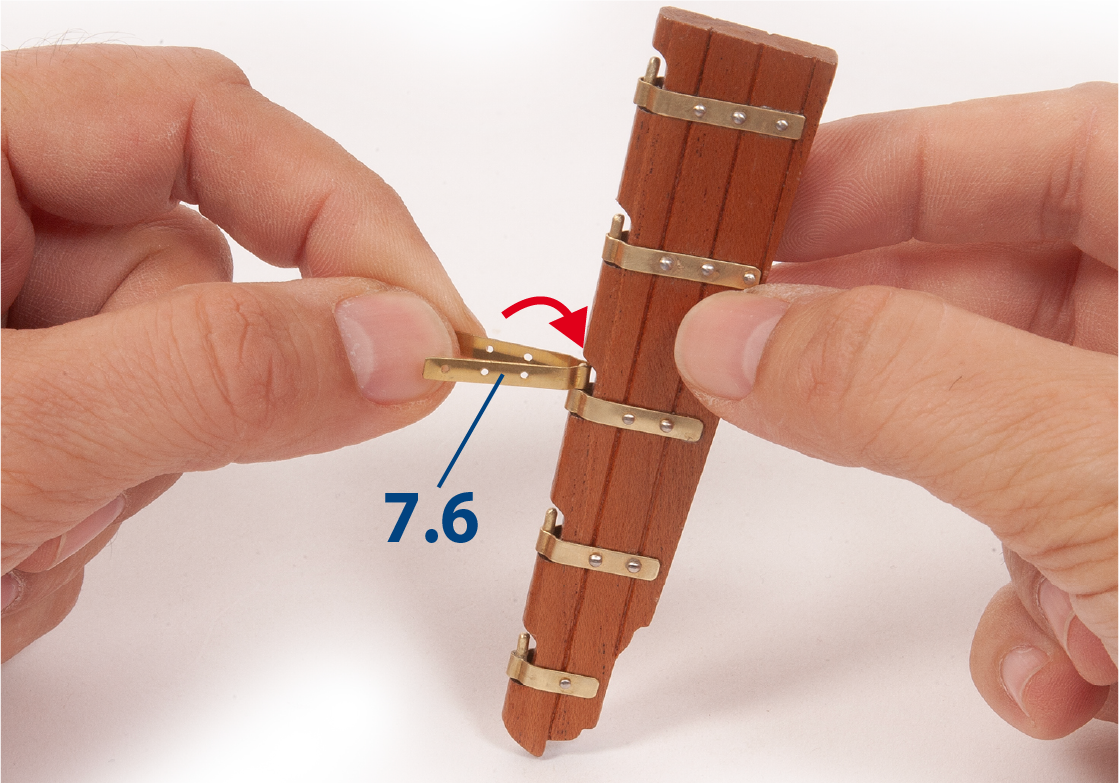

Recupera la hoja del timón que construiste en el paquete 07. Ajusta las bisagras 7.6 en los ejes.

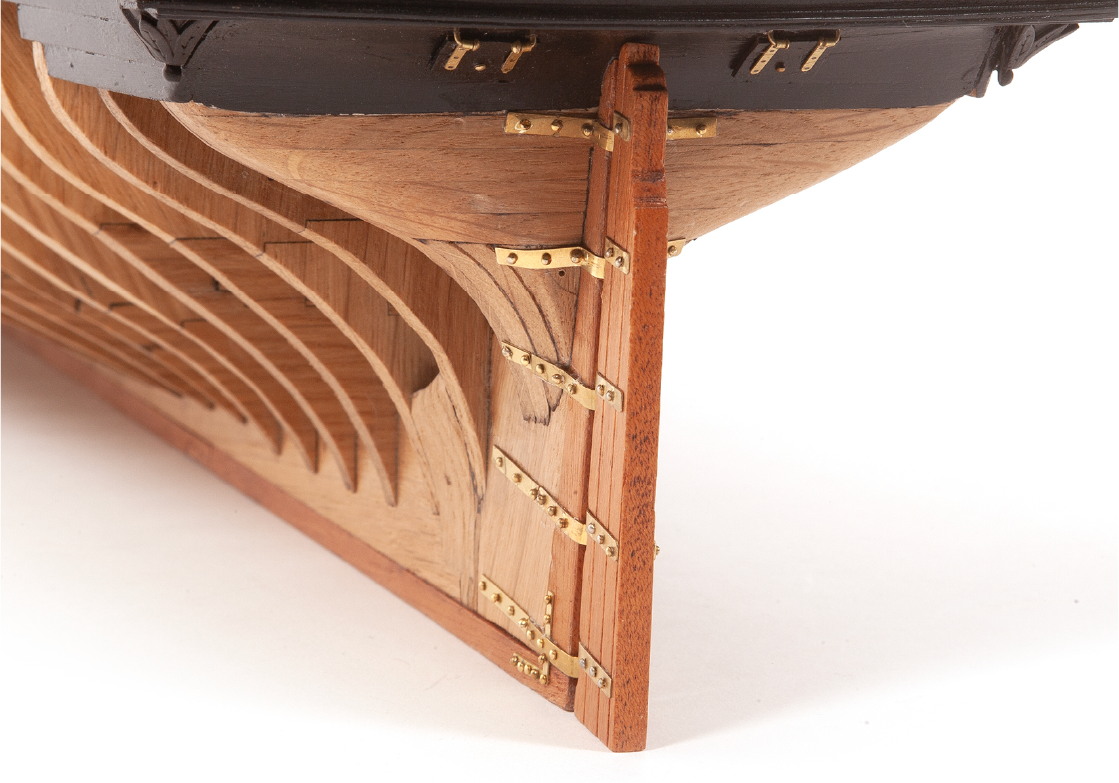

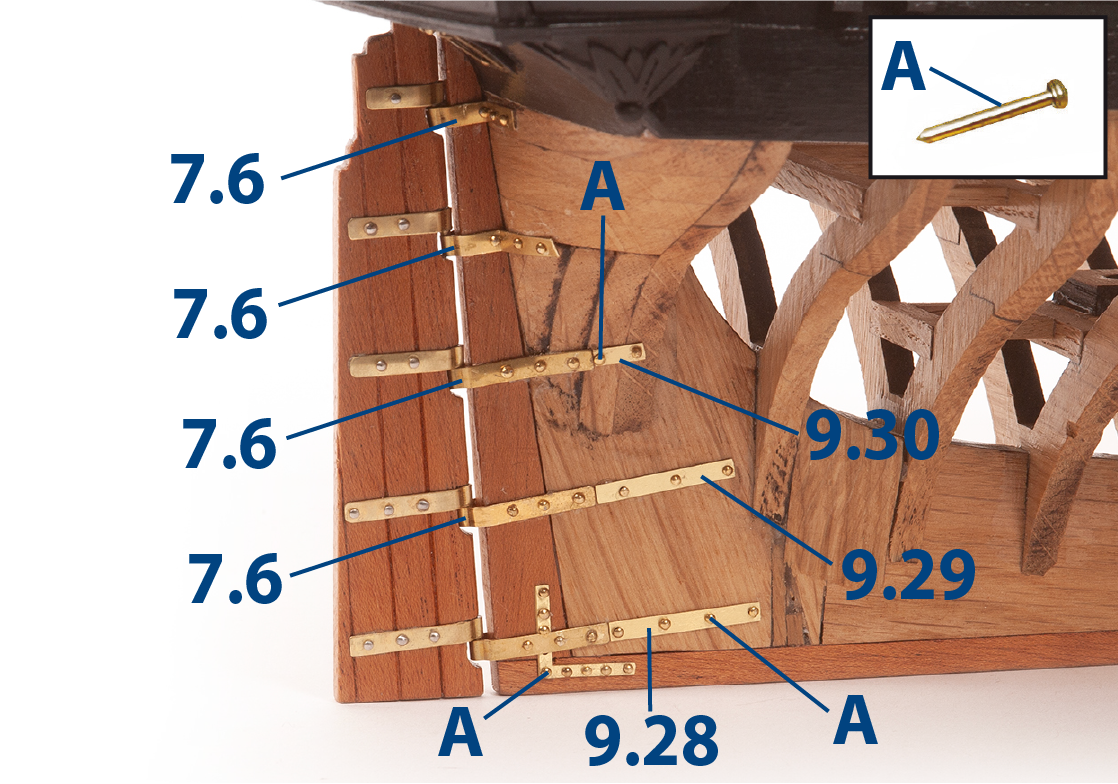

Ajuste y asegure la hoja del timón al casco utilizando clavos (A). Necesitará dar forma y ajustar las partes en el modelo. Luego pegue las partes 9.28, 9.29 y 9.30 para asegurar la continuidad de las bisagras, antes de fijarlas con clavos (A).

Esta imagen muestra las bisagras en la parte superior del ensamblaje desde otro ángulo.

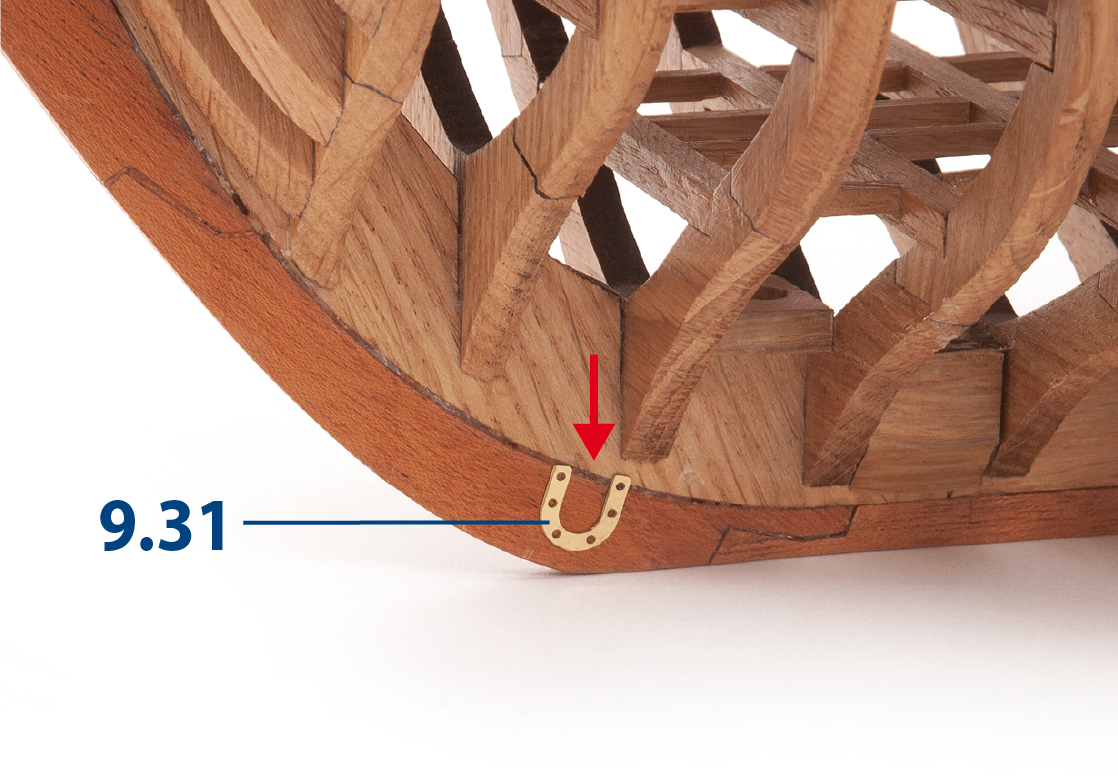

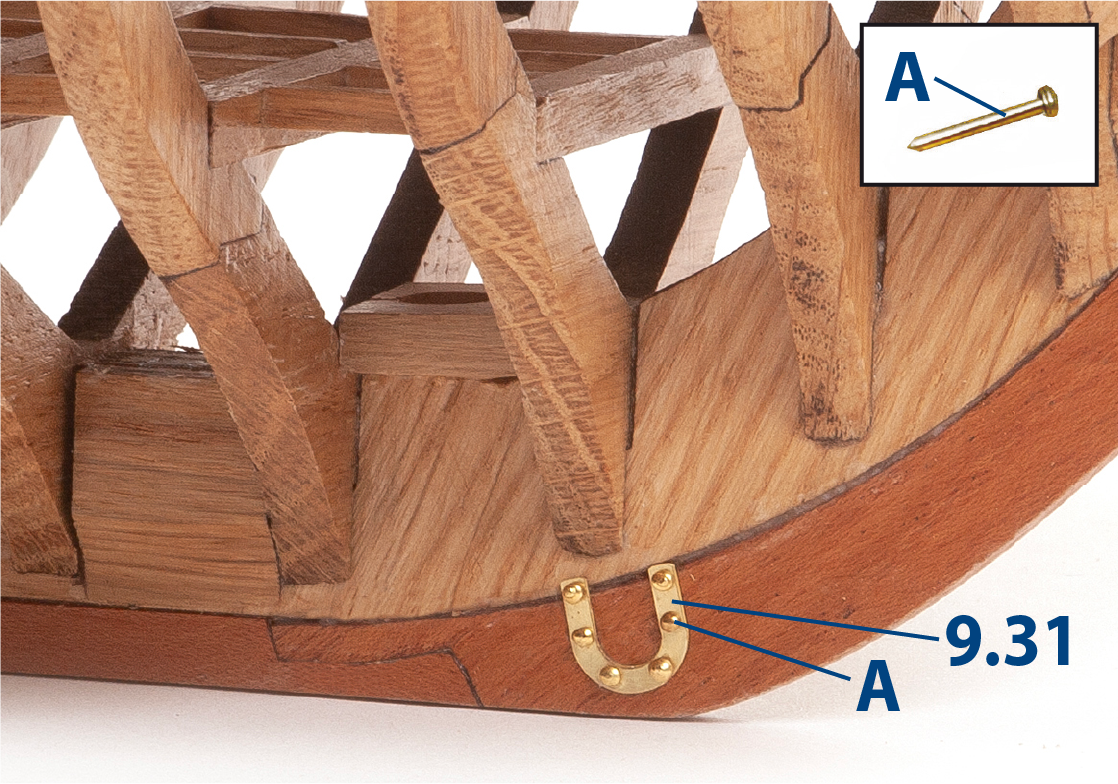

Pegue las piezas 9.31 en ambos lados del ensamblaje como se muestra.

Coloque clavos (A) en ambas partes 9.31.

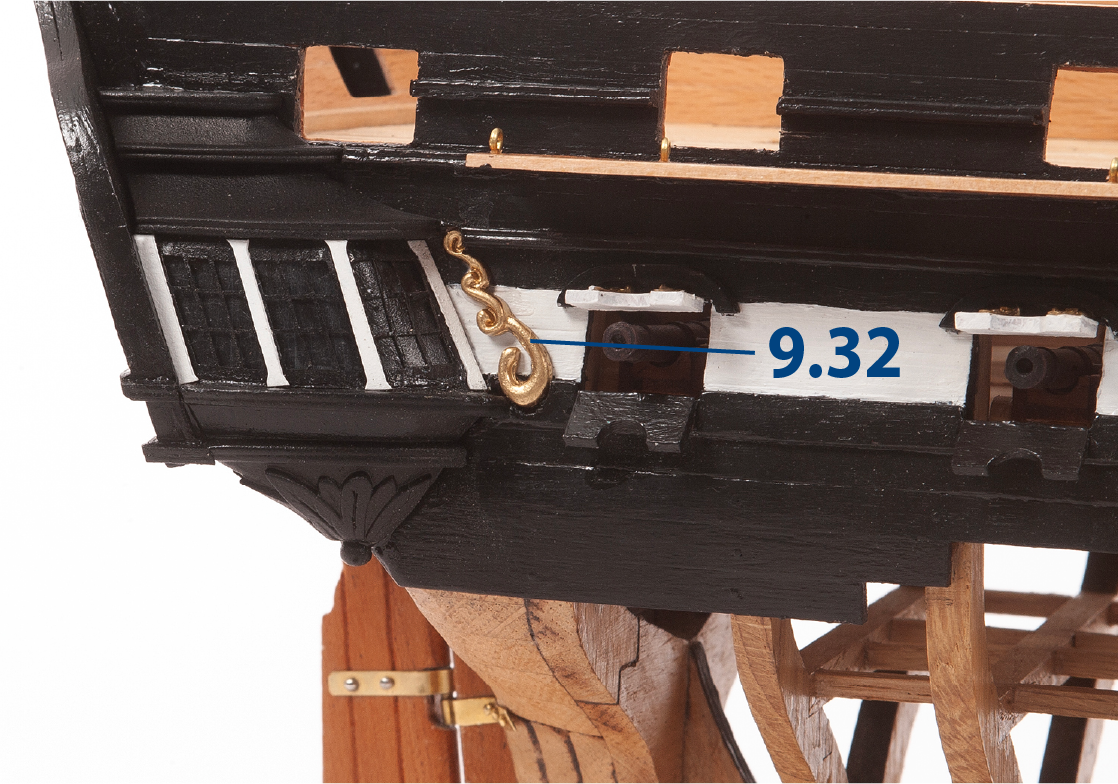

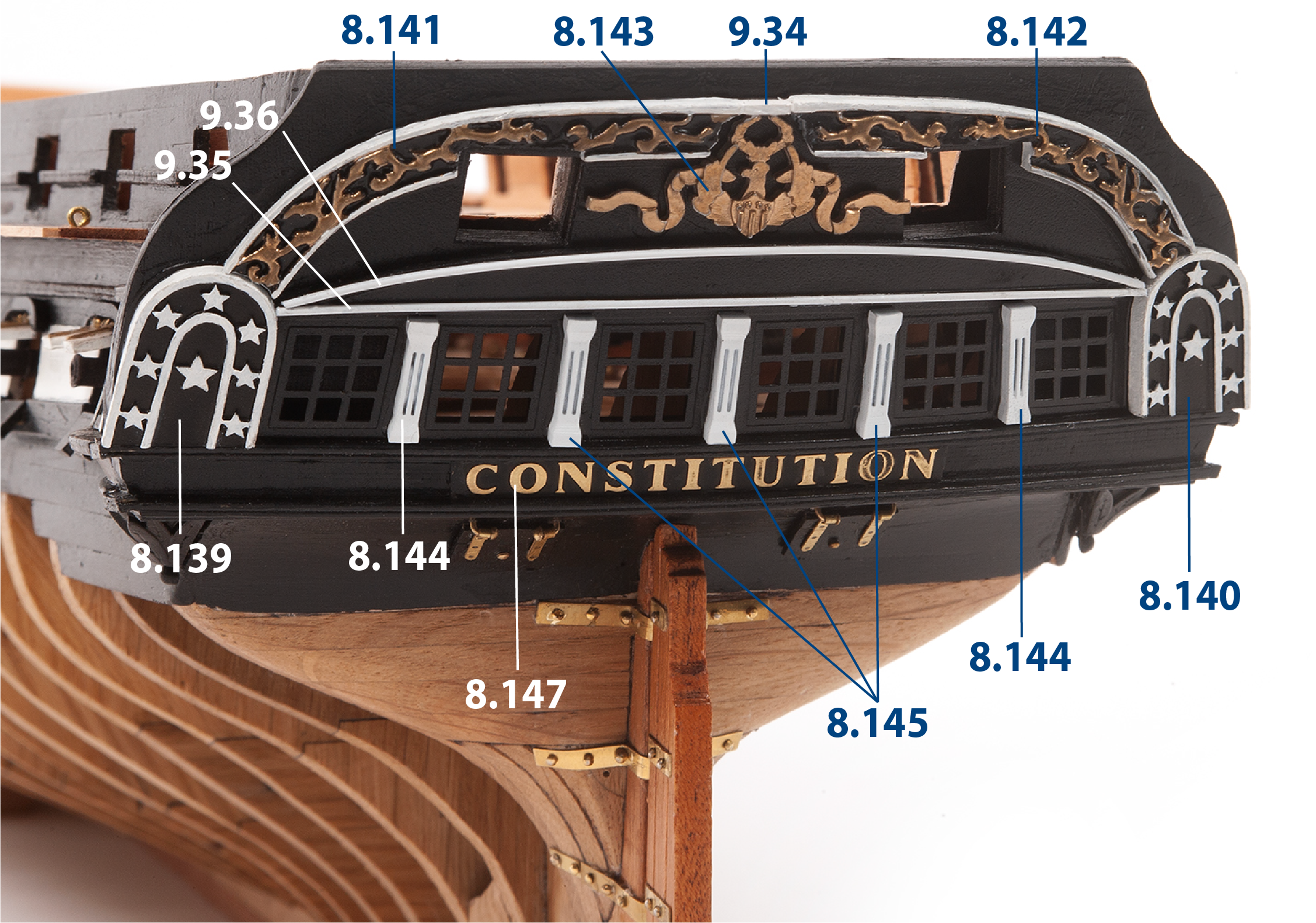

Haga los ajustes necesarios para que la parte 9.32 y la parte 9.33 (adornos de popa) puedan ser colocados, uno en cada lado del casco.

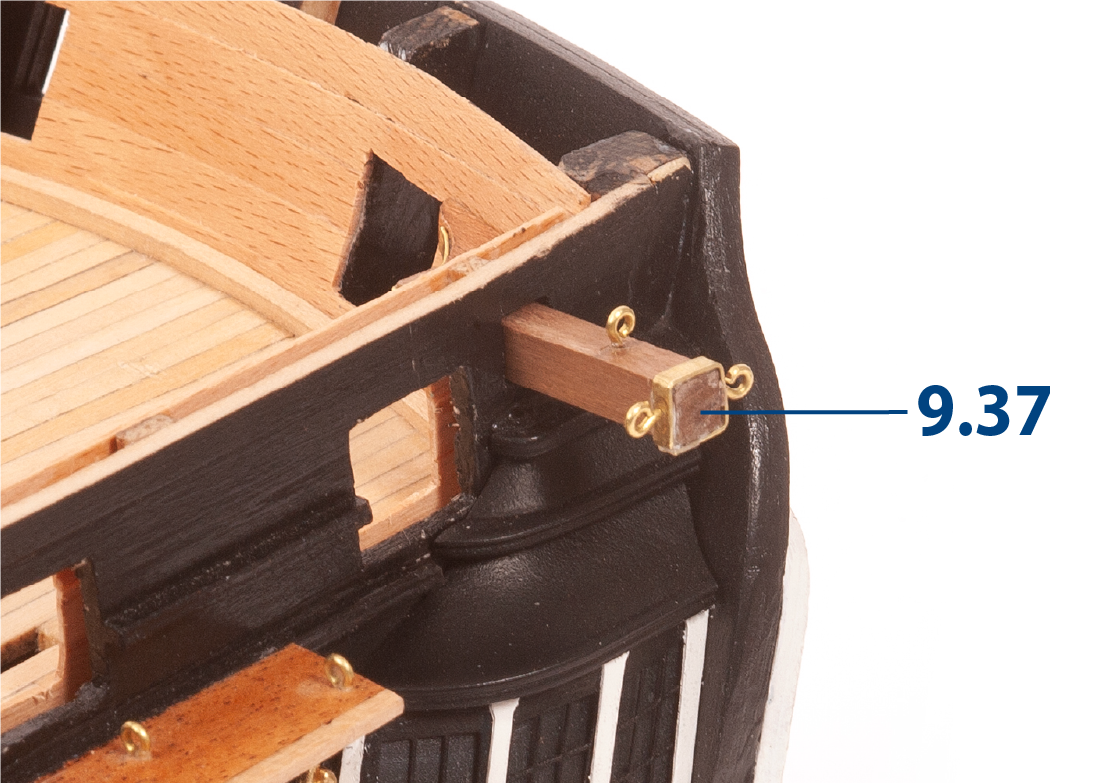

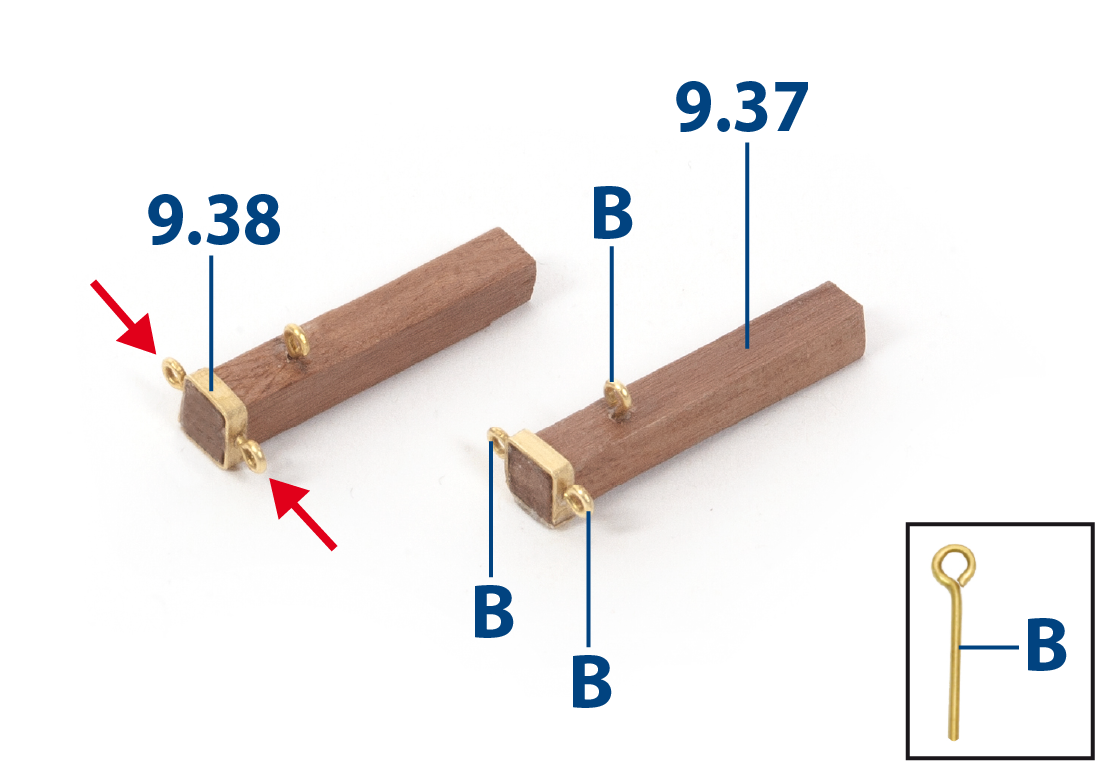

Ensamble los dos pescantes utilizando las piezas 9.37 (6 x 6 x 32 mm de nogal africano) y 9.38 (2 x 24 mm de latón), luego perfore orificios de ø0,75 mm para ajustar los pernos con argolla (B) como se muestra.

Utilizando el alzado lateral del barco completo como guía, taladre y corte los agujeros para los pescantes.

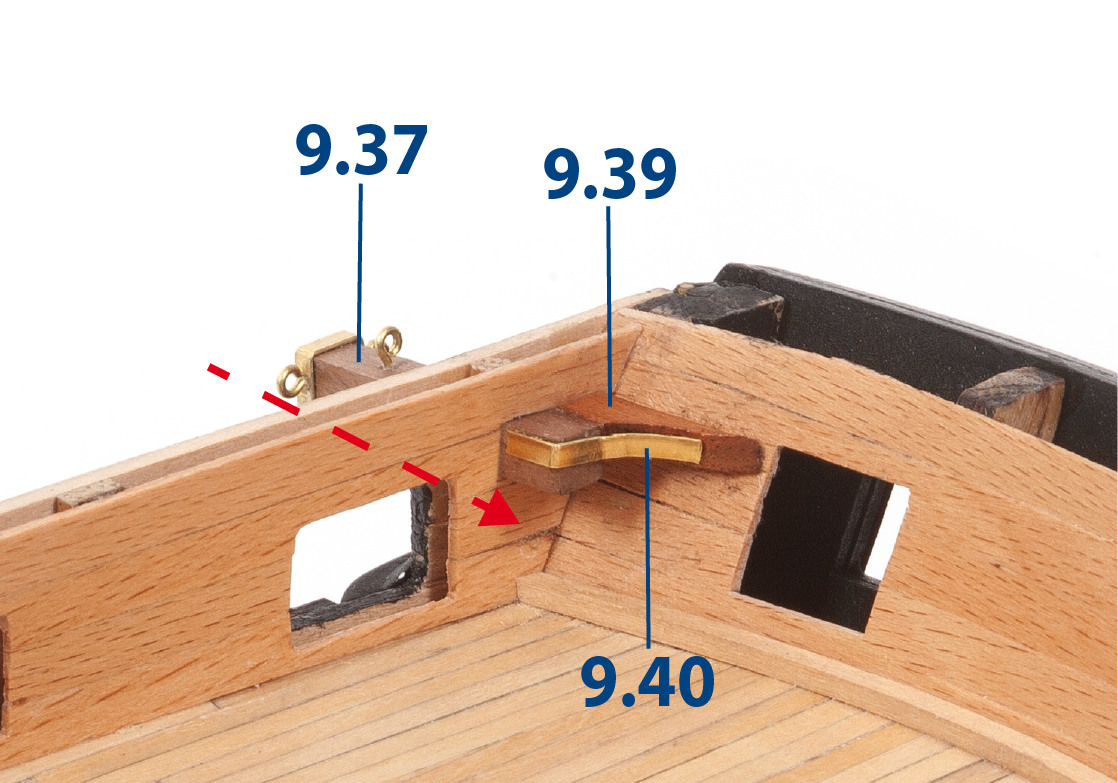

Inserte una grúa, ajuste la pieza 9.39, luego péguela en su lugar. Corte a medida la pieza 9.40 (2 x 21 mm de latón) y péguela como se muestra en la imagen.

Proceda de la misma manera para adjuntar las piezas en el otro lado del casco.

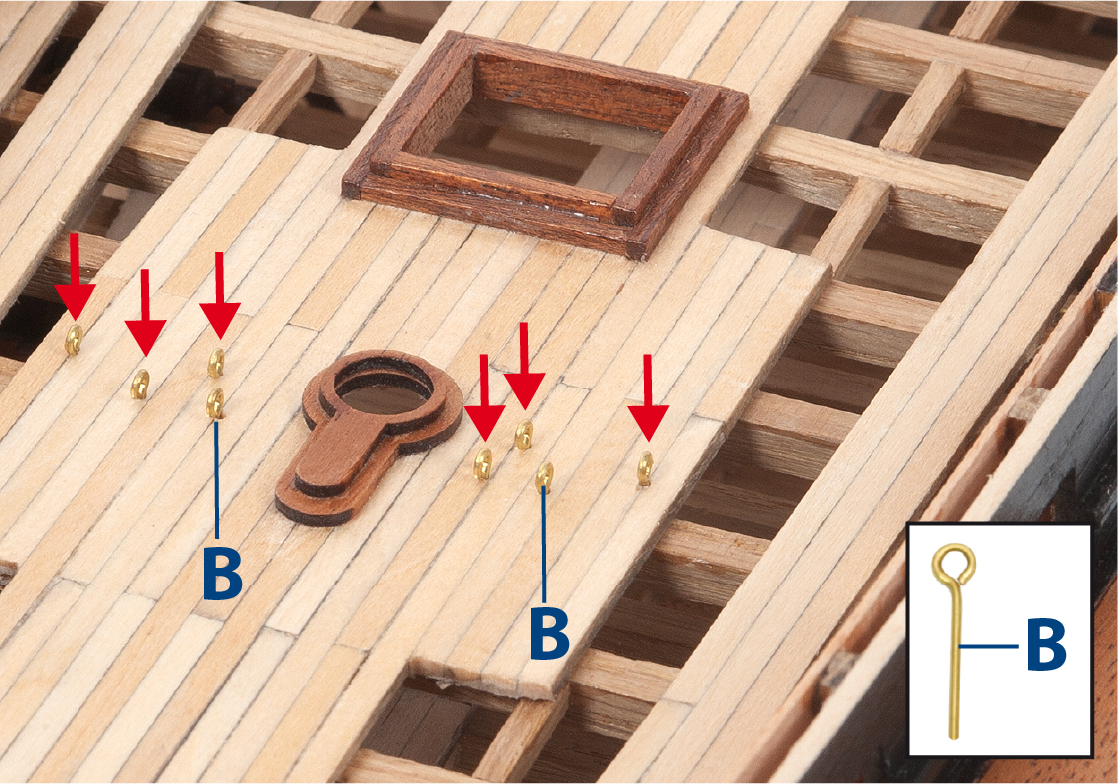

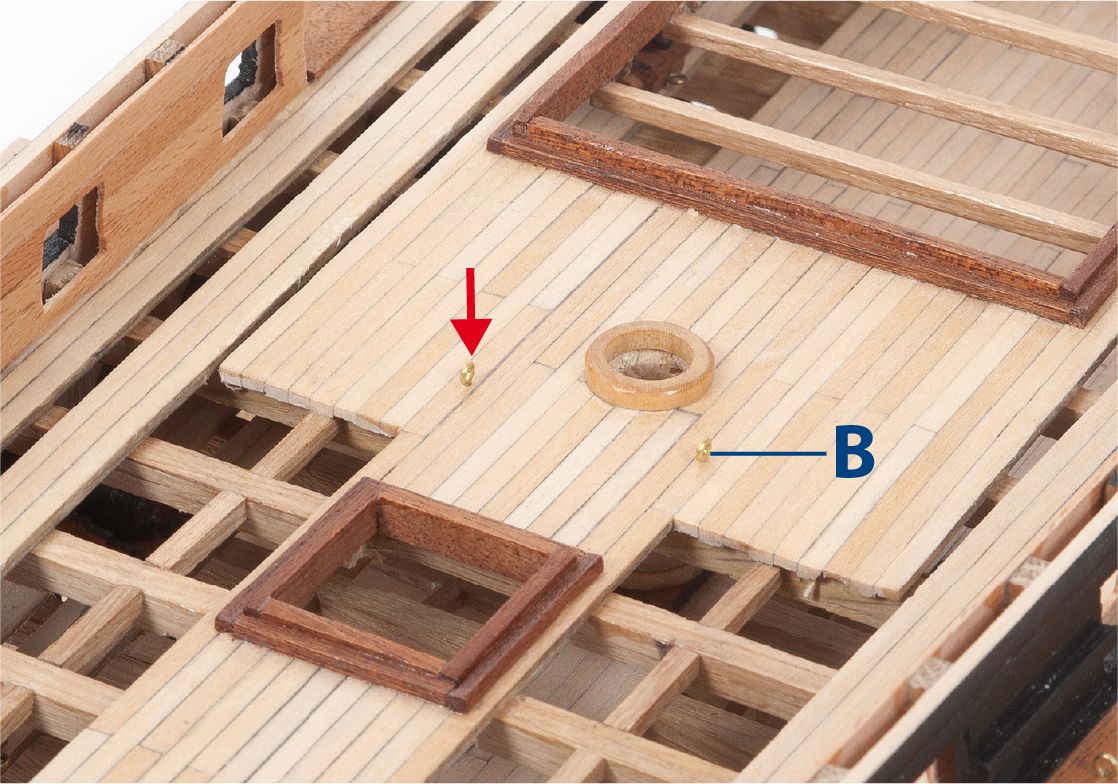

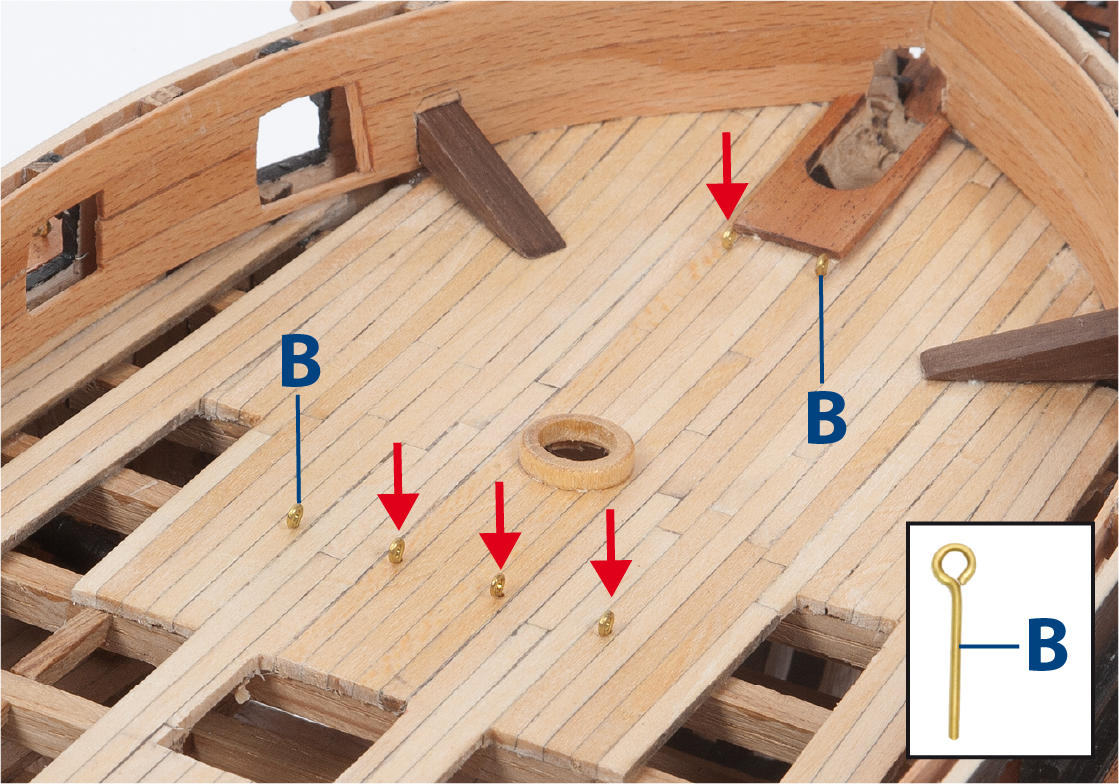

Usando el plano de cubierta, inserte y fije los pernos con argolla (B), como se muestra.

Continúe colocando los pernos con argolla (B) como se muestra.

Coloque los pernos con argolla (B) en el área del palo mesana como se muestra.

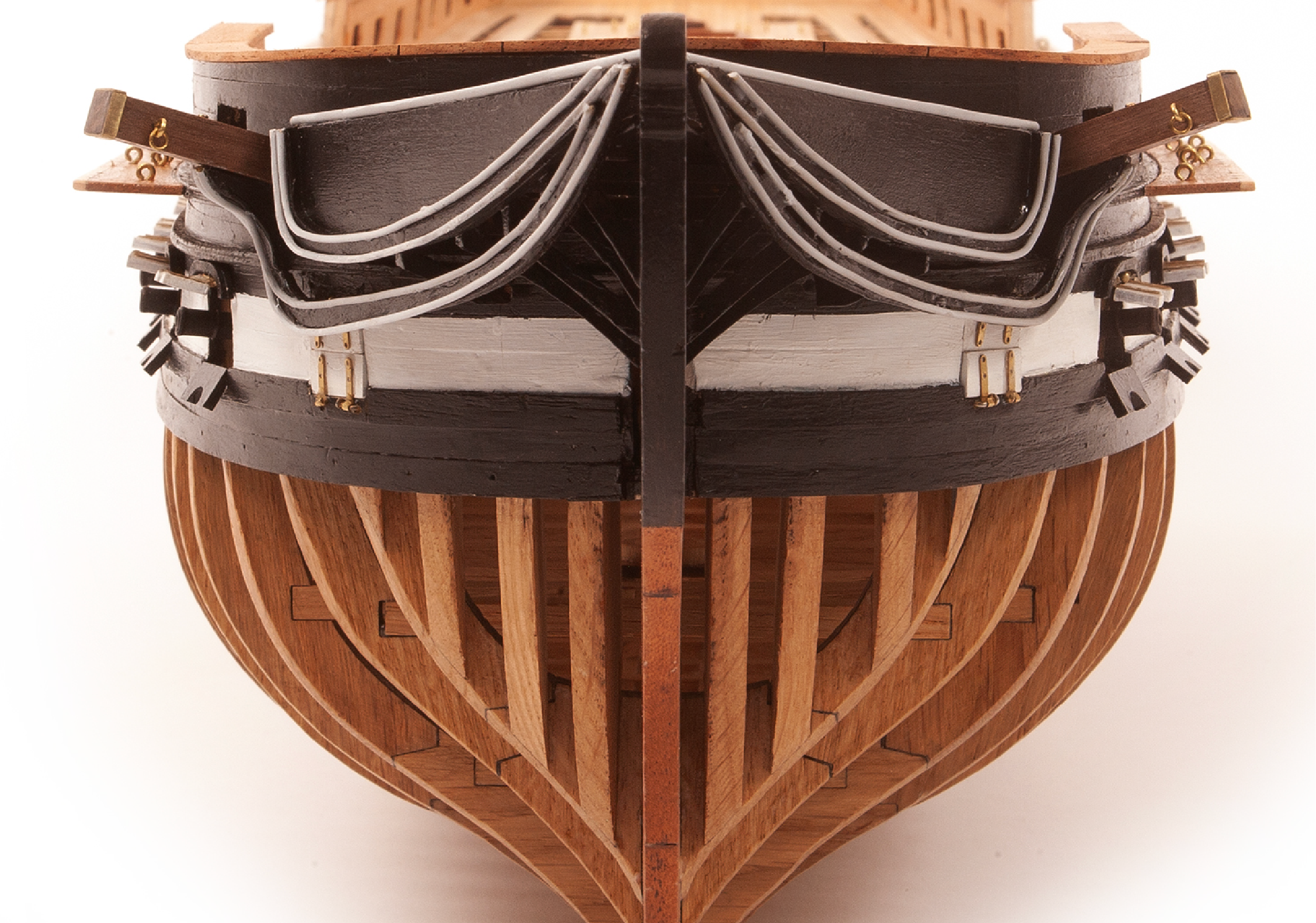

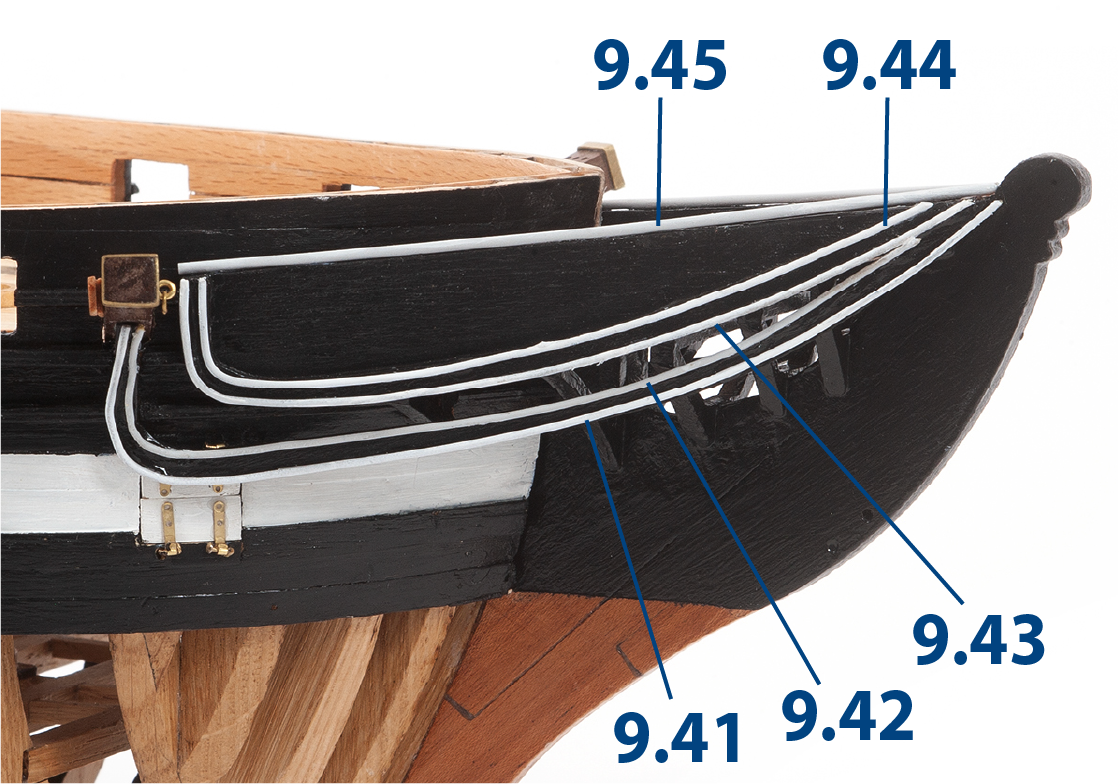

Corte alambre de latón a las longitudes que se muestran a continuación, luego píntelos de blanco y péguelos al casco como se muestra. Repita este paso en el otro lado del casco.

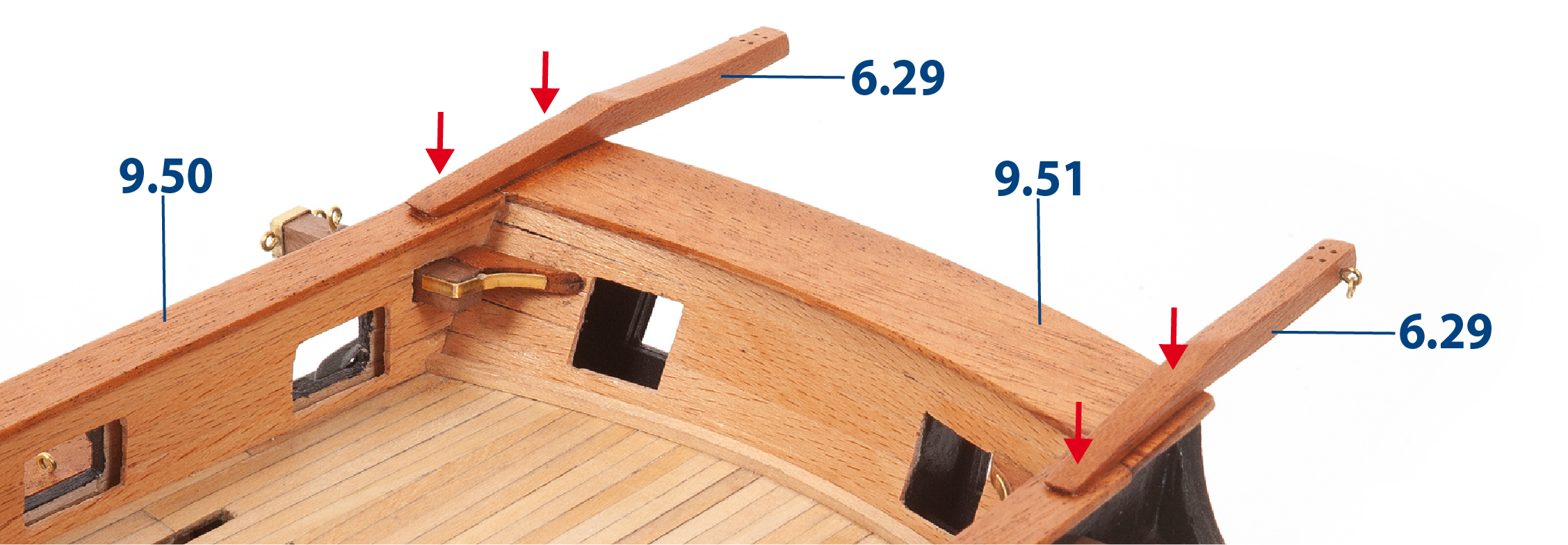

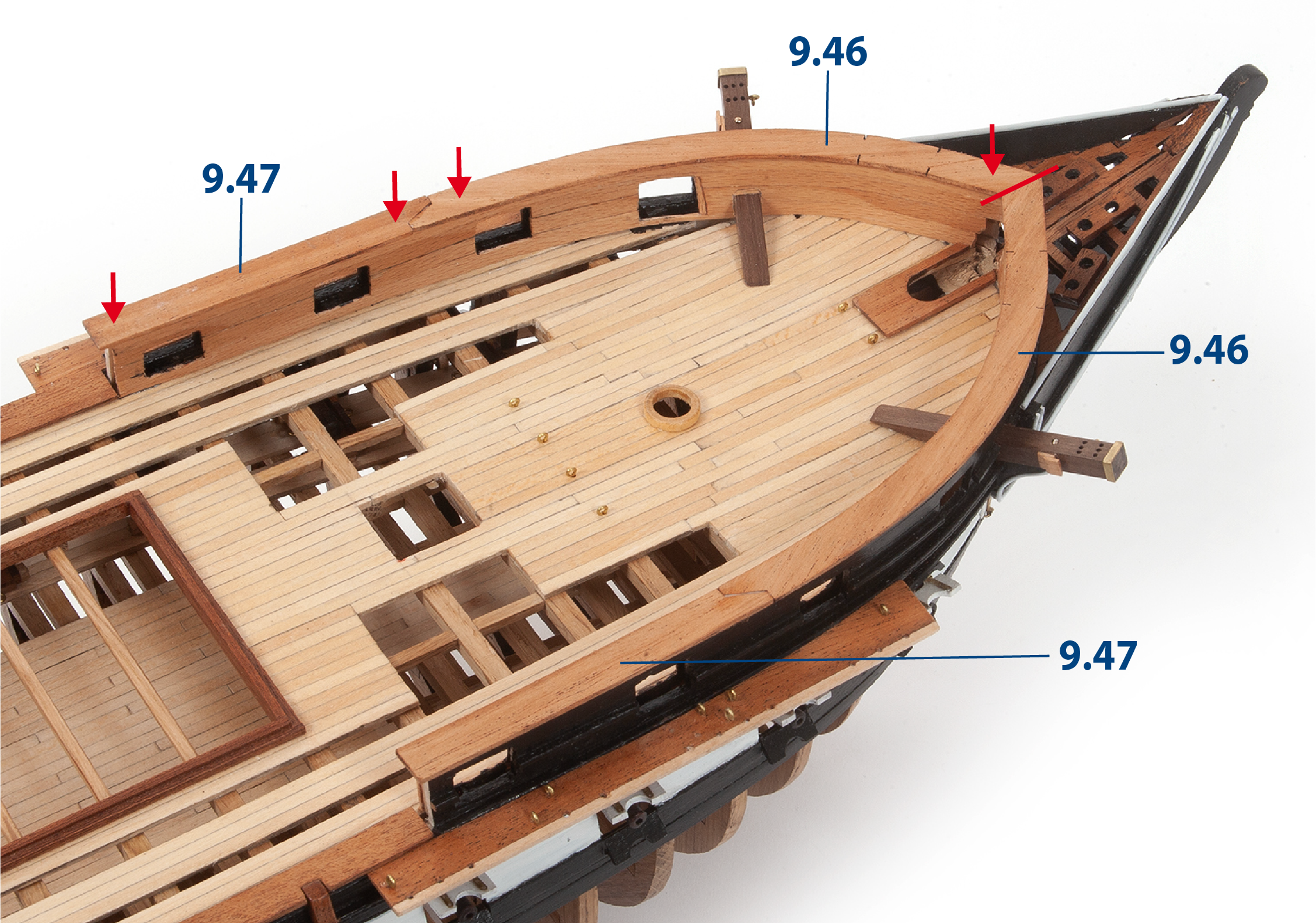

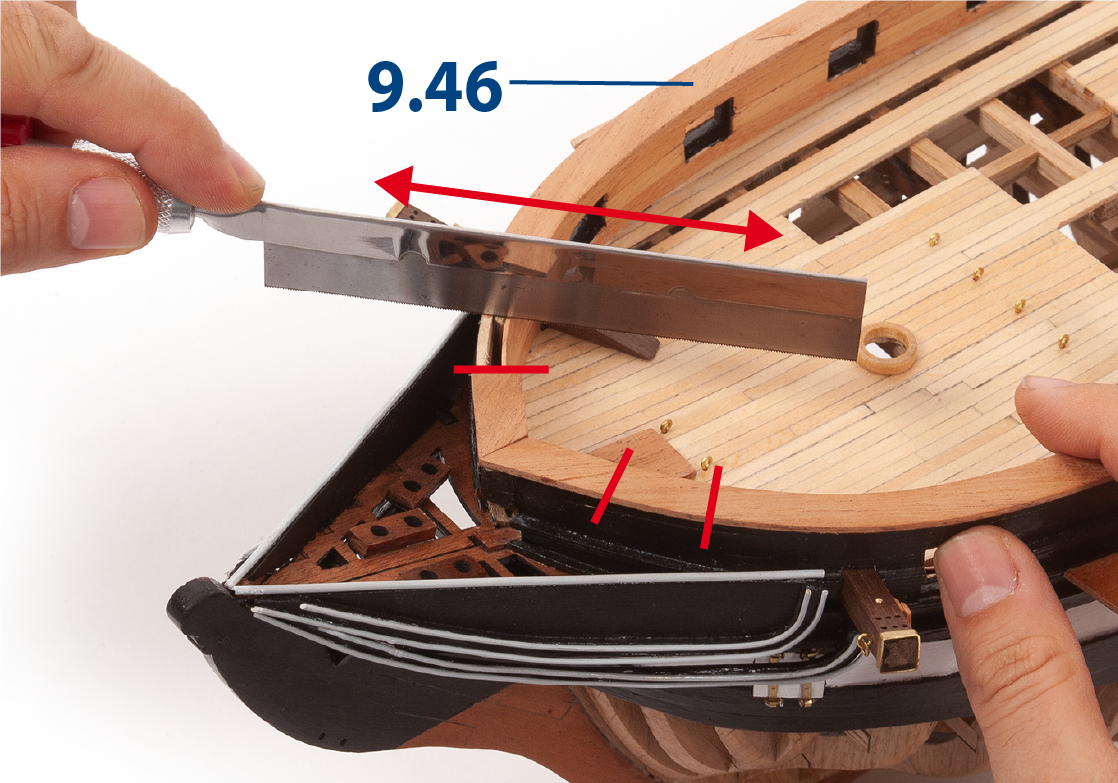

Corte las piezas 9.46 en las marcas del láser.

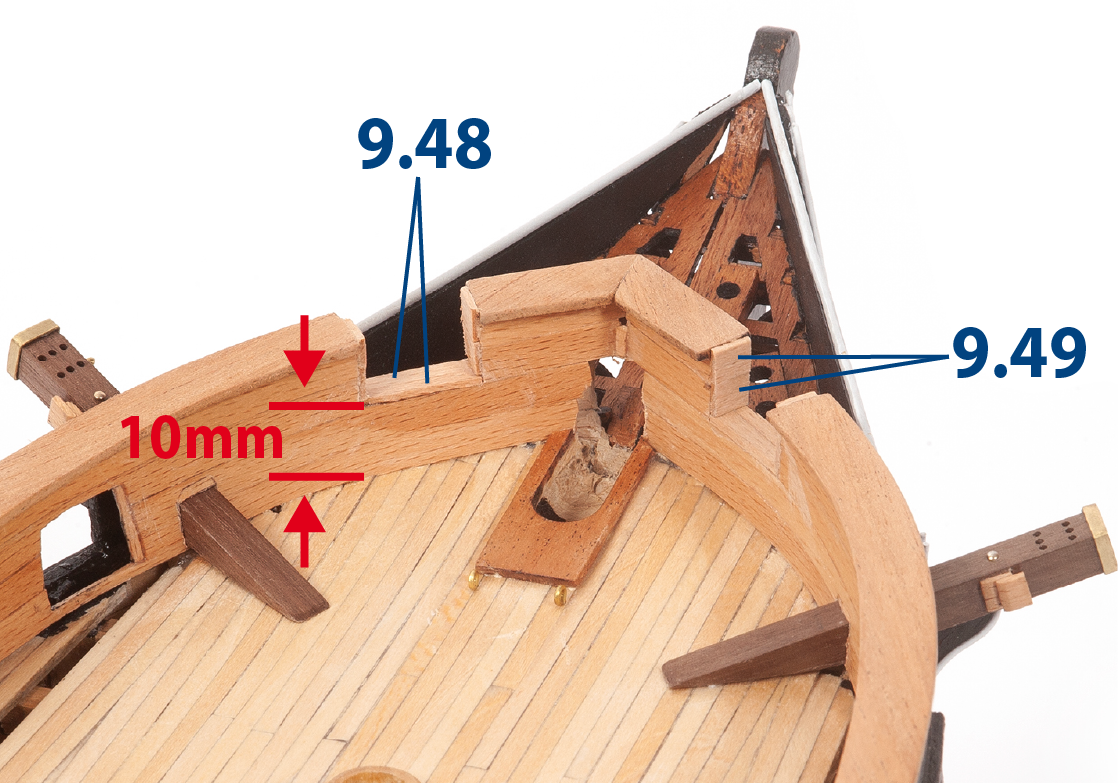

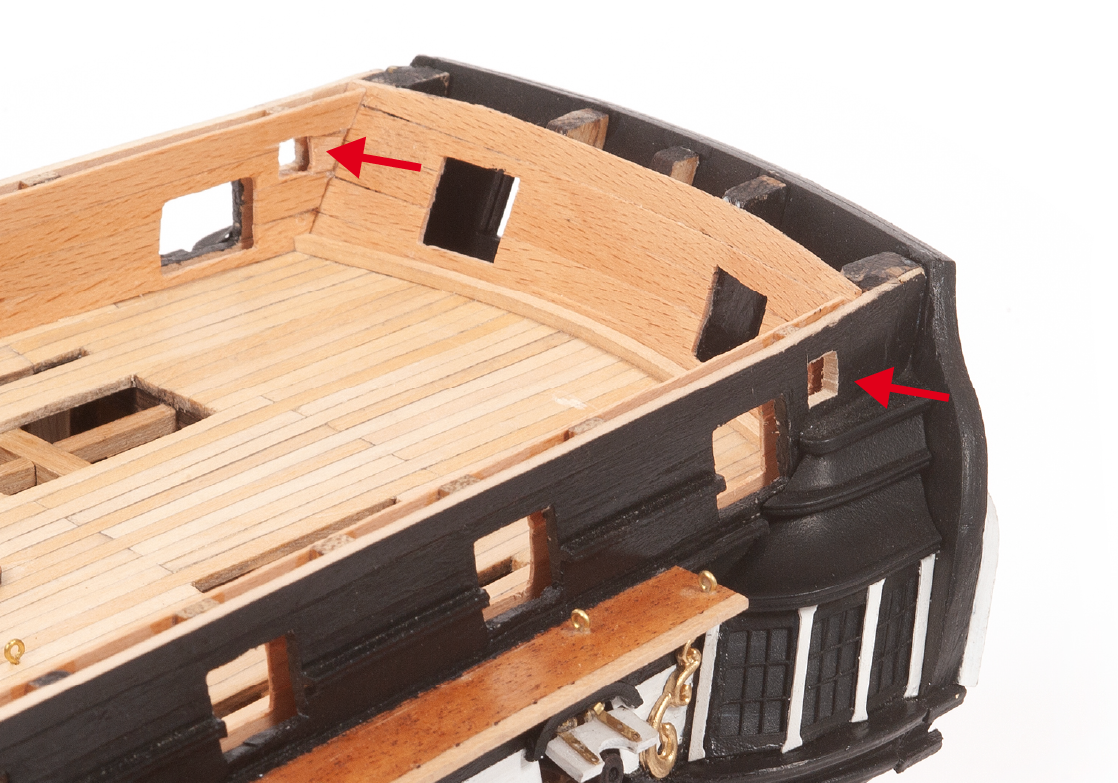

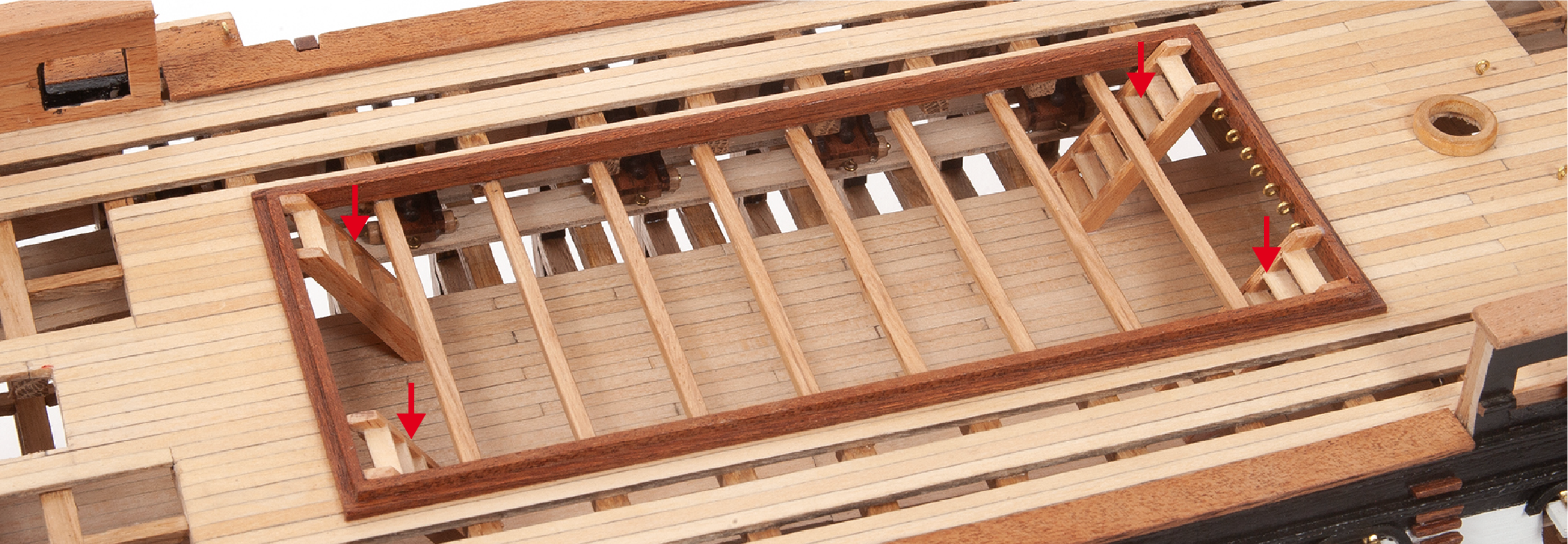

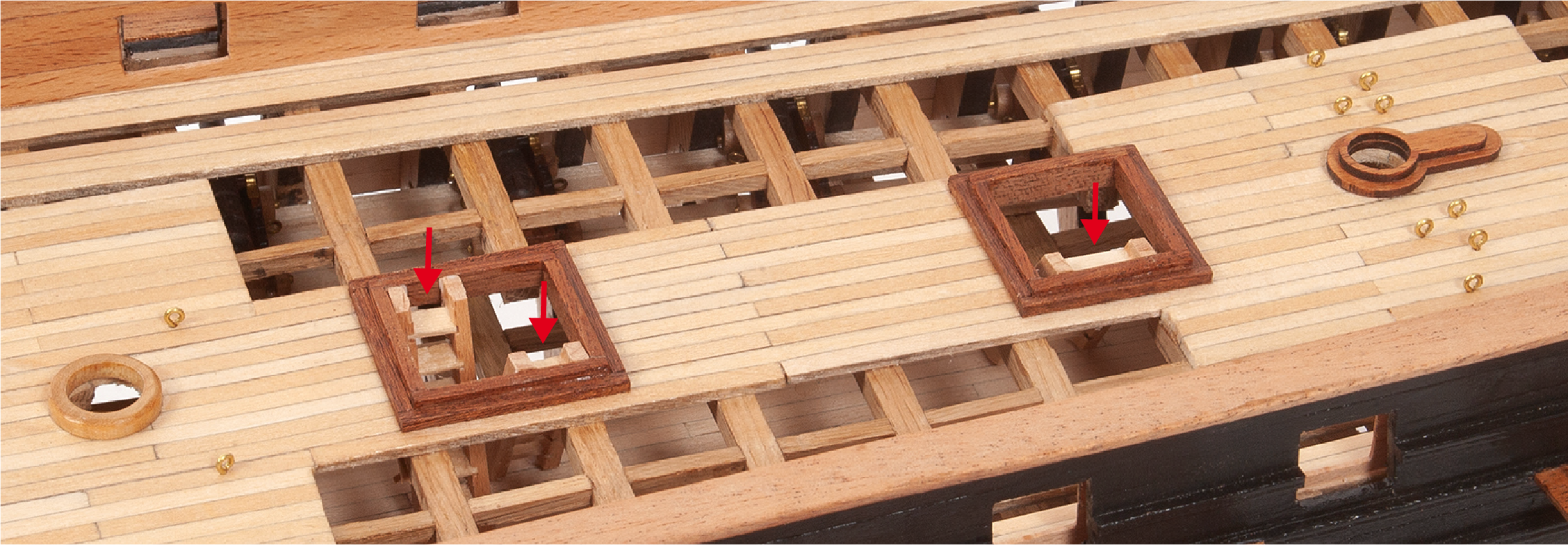

Corte las aberturas como se muestra en la imagen. Corte las partes 9.48 (1 x 5 x 10 mm de madera de tilo) y 9.49 (1 x 5 x 8 mm de madera de tilo) al tamaño adecuado, luego péguelas en su lugar para revestir los bordes de las aberturas.

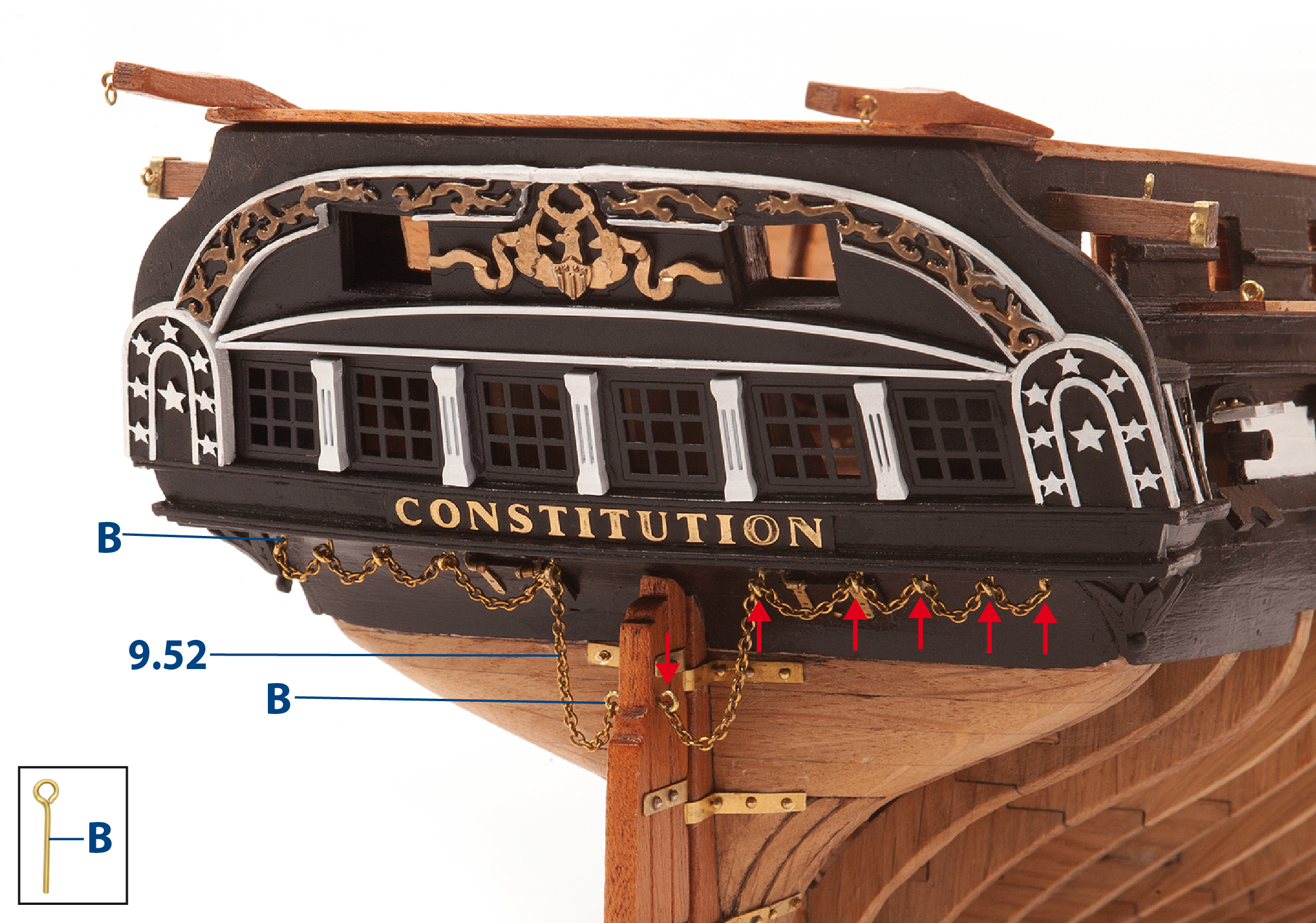

Taladre los agujeros para insertar los pernos con argolla B. Enganche la cadena 9.52 (1 x 300 mm) a los pernos con argolla como se muestra en la imagen.

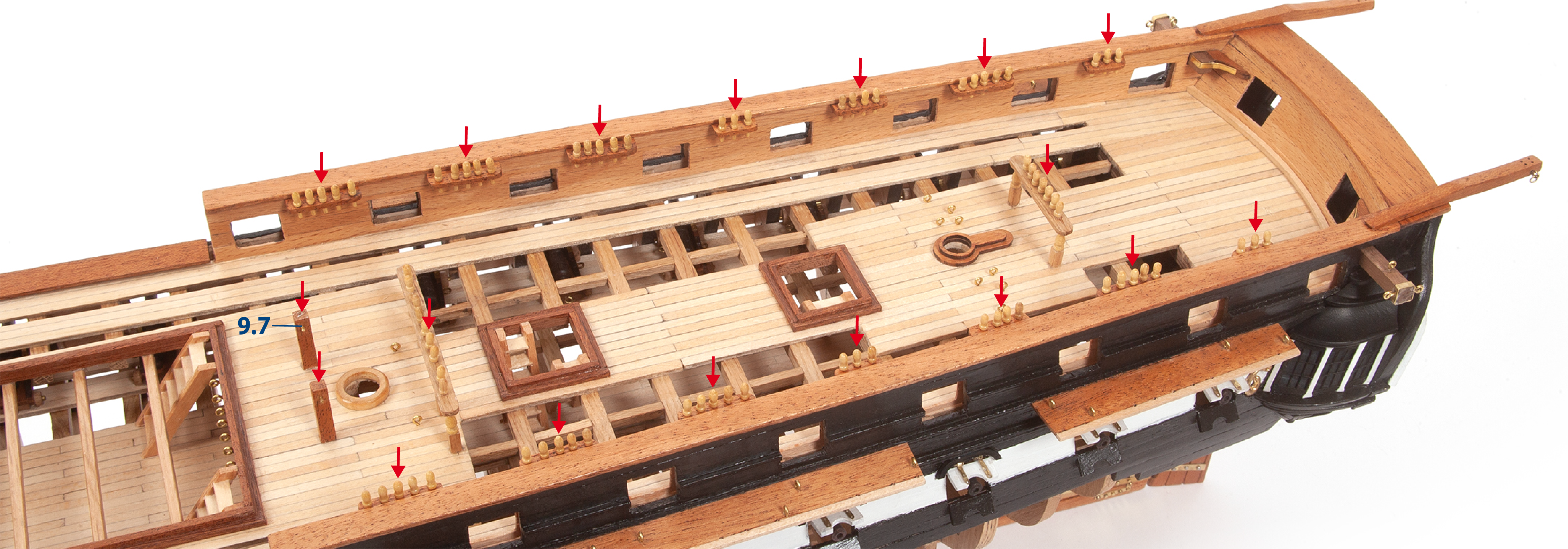

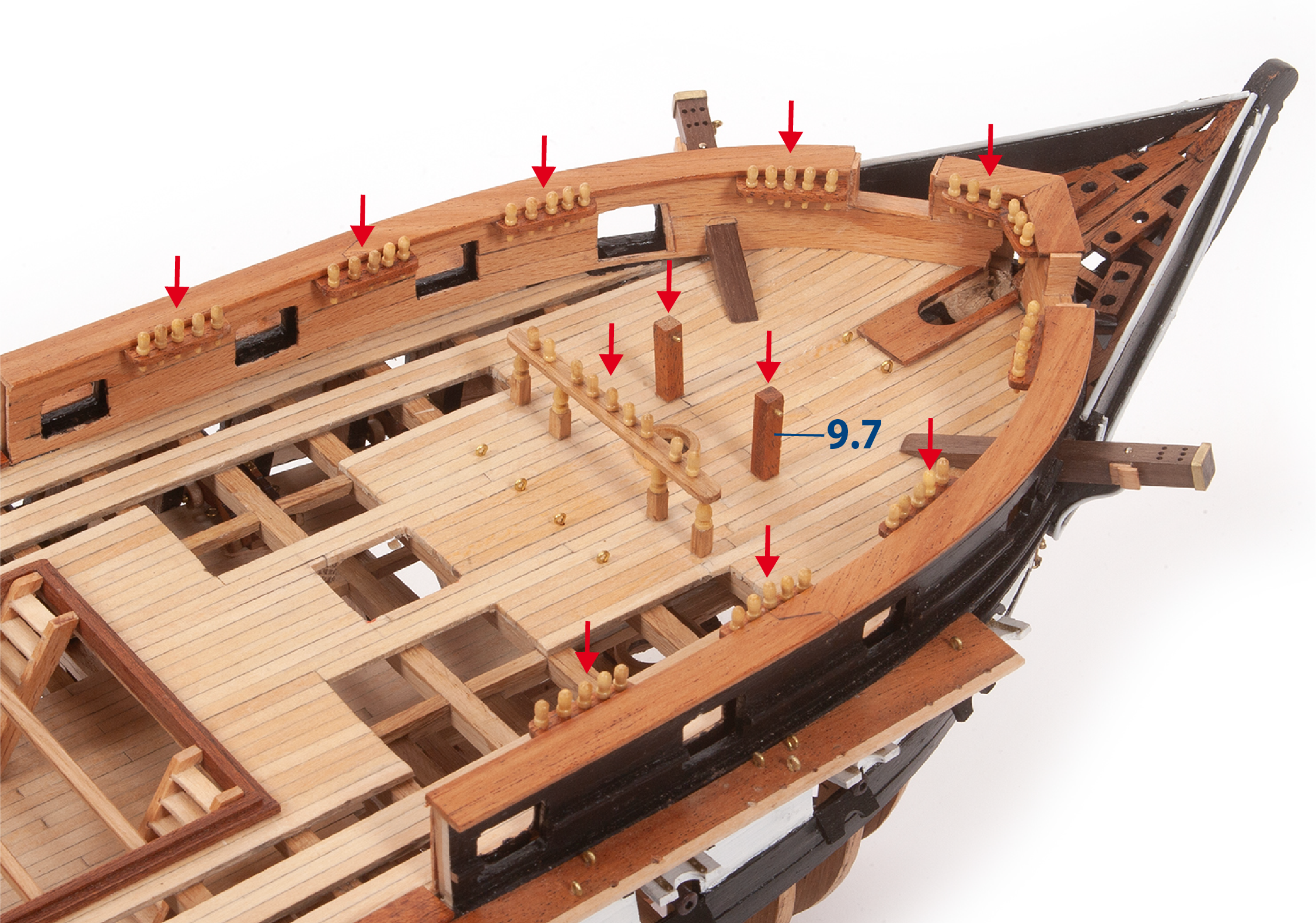

Recupera las cornamusas construidas en el paquete 06 y colócalas, haciendo referencia al plano de cubierta. Luego coloca las piezas 9.7 en la cubierta como se muestra.
