Pakket 7

BOUWINSTRUCTIES

      Advies van de experts

      Reserveschroeven zijn bij elk onderdeel inbegrepen. Soms wordt u geïnstrueerd om reserveschroeven te bewaren voor een later stadium. Bewaar deze reserves op een veilige plaats en label ze correct.

      Zorg ervoor dat u de schroeven niet door elkaar haalt. Ze lijken erg op elkaar, maar de schroefdraden verschillen licht. Het gebruik van de verkeerde schroeven kan de onderdelen beschadigen. Gebruik alleen een schroevendraaier van de juiste maat die stevig op de schroefkop past.

      Wanneer u onderdelen met meerdere schroeven vastzet, draai elke schroef eerst losjes aan om ervoor te zorgen dat alle onderdelen correct zijn uitgelijnd voordat u ze voorzichtig stevig aandraait, maar niet te strak, in de volgorde waarin u ze hebt geplaatst.

      De schroevendraaier kan worden gemagnetiseerd door deze met een magneet (koelkastmagneet, etc.) te strijken, waardoor hij de schroeven kan vasthouden en de montage gemakkelijker maakt.

      Als een schroef strak in een metalen onderdeel gaat, forceer deze dan niet, want u kunt de kop eraf breken. Verwijder het en doe een klein beetje vaseline, zeep of lichte olie op de schroefdraad. Dat zal het smeren en het makkelijker maken om aan te draaien.

      Sommige onderdelen vereisen een beetje lijm voor de montage. Breng de lijm spaarzaam aan en gebruik een cocktailprikker zodat u niet te veel gebruikt of de lijm te dik aanbrengt. We raden superlijm gel of Extra Thin Liquid modelleerlijm aan. Waar mogelijk moeten onderdelen worden gepast voordat ze worden gelijmd.

      Zorg voor goede ventilatie bij het gebruik van lijmen en draai de doppen stevig vast.

      Gebruik een magneet om schroeven te vinden die op de vloer zijn gevallen.

      Gebruik afplaktape om onderdelen tijdelijk op hun plaats te houden.

      Snijd onderdelen van een gietraam (raamwerk) met zijsnijders of een hobbymes. Zijsnijders zijn meestal het gemakkelijkst.

      Gedurende de bouw ontvangt u veel stukken die u onmiddellijk zult monteren – volgens de instructies in de bijbehorende fase – en andere stukken die u veilig aan de kant moet bewaren voor gebruik in toekomstige montagefasen.

      Bescherm altijd de lakafwerking op componenten door een snijmat, vel wit papier of zachte doek op uw werkoppervlak te plaatsen.

      Zorg ervoor dat de stroom is uitgeschakeld wanneer u kabels aansluit. Pincetten kunnen worden gebruikt om de PVC-kabels te plaatsen door voorzichtig ongeveer 5 mm van het einde van de kabel te grijpen. Als een kabel uit een socket moet worden verwijderd, trek dan niet aan de kabel, omdat dit de verbinding kan beschadigen. Gebruik pincetten om de stekker te verwijderen.

      Links en Rechts! Wanneer u uw AH-64 Apache bouwt, verwijst de linker- of rechterkant naar die kant alsof u in de cockpit zit.

      Wanneer u dit symbool ziet, let dan op de instructietekst in vet en controleer de oriëntatie van de onderdelen in de afbeelding, aangezien dit vooral belangrijk zal zijn voor de montage in latere fasen.

      WAARSCHUWING: Sommige onderdelen worden gemonteerd met behulp van magneten. Deze magneten kunnen ernstig letsel veroorzaken als ze worden ingeslikt. Houd ze uit de buurt van kinderen. Als u vermoedt dat een magneet is ingeslikt, zoek dan onmiddellijk medische hulp.

      Dit is geen speelgoed. Niet geschikt voor kinderen onder de 14 jaar vanwege kleine onderdelen. Toezicht door volwassenen vereist.

      Fase 48: Het assembleren van de romp

      ONDERDELENLIJST

      48-A48-F48-L48-R48-W
      48-B48-G48-M48-S48-X
      48-C48-H48-N48-T48-Y
      48-D48-J48-P48-U48-Z
      48-E48-K48-Q48-VCM x4

      Stap 1

      Monteer 48-B op 48-A.

      a
      b

      Stap 2

      Beveiligd met 1x CM.

      a

      Stap 3

      48-C heeft een schroefsteun die hoger is dan de andere (omcirkeld).

      a

      Stap 4

      Aligneer de gaten van 48-C met die van 48-A zoals getoond. Zorg ervoor dat de langere schroefsteun (gecirkeld) op de juiste positie staat.

      Zet de onderdelen samen en bevestig met 2x CM.

      a
      b

      Stap 5

      Wanneer u 48-M en 48-N monteert, moeten de pennen in de oriëntatie staan zoals aangegeven door de rode contouren.

      a

      Stap 6

      Monteer de Fit 48-N aan de rechterkant van de samenstelling.

      a
      b

      Stap 7

      Monteer de Fit 48-M aan de linkerkant van de samenstelling.

      a

      Stap 8

      Lijm 48-G aan de linkerkant van de samenstelling.

      a
      b

      Stap 9

      Lijm 48-E aan de montage.

      a
      b

      Stap 10

      Lijm 48-D aan de montage.

      a
      b

      Stap 11

      Lijm 48-F aan de linkerzijde van de assemblage.

      De pennen zijn van verschillende groottes, dus het onderdeel past maar op één manier.

      a
      b

      Stap 12

      De tredgriffen zijn aan de linkerzijde van de romp gemonteerd.

      a

      Stap 13

      Druk 48-K op de bovenkant van de samenstelling.

      a
      b

      Stap 14

      Lijm 48-L aan de achterkant van de samenstelling.

      a
      b

      Stap 15

      Lijm 48-W bovenop de samenstelling.

      a
      b

      Stap 16

      Lijm 48-V aan 48-W en de linkerkant van de assemblage.

      a
      b

      Stap 17

      Lijm 48-H aan de rechterkant van de samenstelling.

      a
      b

      Stap 18

      Lijm 48-J aan de montage.

      a
      b

      Stap 19

      Monteer 48-X aan de onderkant van de samenstelling. Bekijk de afbeelding om te controleren of onderdeel 48-X correct is georiënteerd.

      a
      b

      Stap 20

      Lijn 48-Q, 48-R, 48-S en 48-U uit met de staartassemblage (fase 46) zoals getoond.

      Lijm de onderdelen op hun plaats.

      a
      b

      Stap 21

      Sluit 48-T aan op 48-P.

      a

      Stap 22

      Lijm 48-P aan de staartassemblage.

      a
      b

      Stap 23

      Om beschadiging van de kwetsbare onderdelen (omcirkeld) te voorkomen, adviseren wij dat de staartassemblage wordt ondersteund zoals getoond.

      a

      FASE VOLTOOID

      Fase 49: Het monteren van de cockpitramen

      ONDERDELENLIJST

      49-A49-F49-L
      49-B49-G49-M x2
      49-C49-H x249-N
      49-D49-J49-P x10
      49-E49-K49-Q x2

      Stap 1

      Plaats 49-B op 48-A (fase 48). Begin met de onderste lipjes (a), druk daarna de bovenste lipjes op hun plaats (b).

      a
      b

      Stap 2

      Monteer 49-C en 49-A op dezelfde wijze.

      a

      Stap 3

      Plaats 49-E aan de voorste linkerzijde van de cockpit. Begin met de onderste tabs (a), druk daarna de bovenste tabs op hun plaats (b).

      a
      b

      Stap 4

      Monteer 49-D op dezelfde wijze.

      a

      Stap 5

      Lijm 49-F aan de voorkant van de samenstelling.

      a
      b

      Stap 6

      Lijm 49-G aan de montage. Gebruik polyvinylacetaatlijm (PVA).

      a
      b

      Stap 7

      Druk 6-H (fase 6) op 49-K.

      a
      b

      Stap 8

      Monteer 49-K aan de linkerkant van de staartassemblage (fase 48).

      a
      b

      Stap 9

      Monteer 6-Q (fase 6) op de staartassemblage.

      a
      b

      Stap 10

      Monteer 6-K (fase 6), gemarkeerd met een 'L' (omcirkeld), op de staartassemblage.

      a
      b

      Stap 11

      Druk de andere 6-H (fase 6) op 49-L.

      a
      b

      Stap 12

      Monteer de Fit 49-L aan de rechterkant van de staartassemblage.

      a
      b

      Stap 13

      Pas 6-T (fase 6), die gemarkeerd is met een 'R' (omcirkeld), aan de staartassemblage.

      a
      b

      Stap 14

      U gaat nu beginnen met het bouwen van een raketlanceerder.

      Opmerking: De magneten kunnen al vastgelijmd zijn.

      Lijm een 49-Q in 49-J. De kant gemarkeerd met rood moet naar buiten wijzen zoals getoond.

      Lijm de andere 49-Q in 49-J zoals getoond, met de rode markering naar buiten gericht.

      a
      b

      Stap 15

      Druk 49-H in 49-J.

      Zorg ervoor dat de gaten uitgelijnd zijn. Lijm niet.

      a
      b

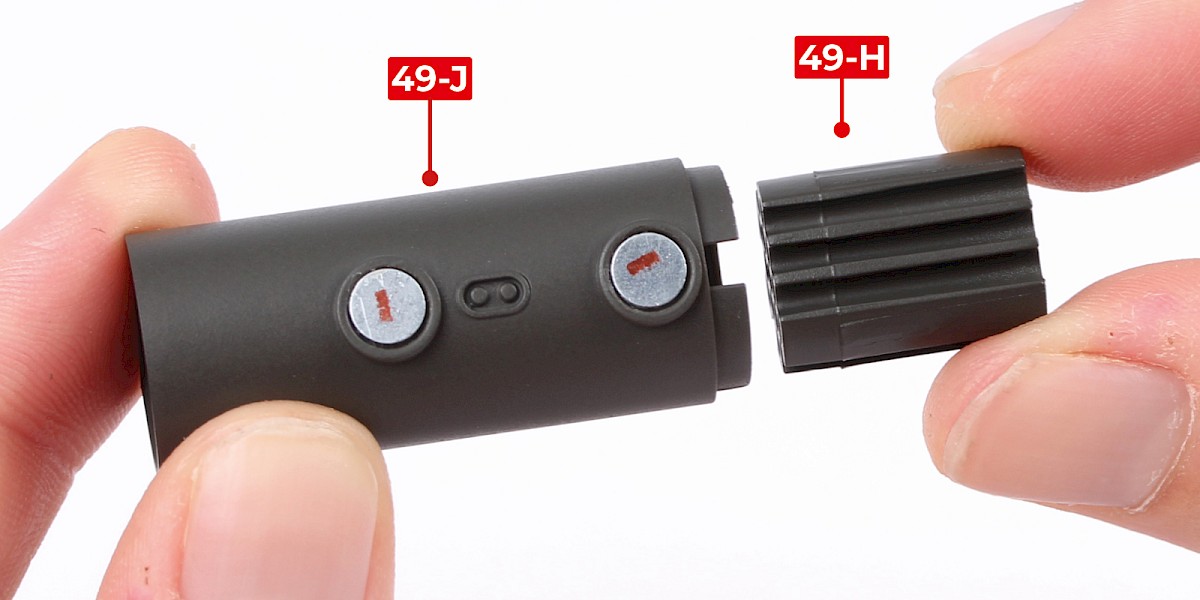

      Stap 16

      Duw de andere 49-H naar 49-J.

      Je kunt een raket doorsturen om te controleren of de onderdelen correct zijn uitgelijnd.

      a
      b

      Stap 17

      Druk 49-N op 49-J.

      a
      b

      Stap 18

      Neem 48-Y (fase 48) en knip de stickers uit die omlijnd zijn met de rode stippellijn.

      a

      Stap 19

      Plak stickers A, B en C op de montage.

      a
      b

      Stap 20

      De raketlanceerder kan worden getoond op de steunen (49-M).

      a

      Stap 21

      Knip de stickers af die omlijnd zijn met de rode stippellijn van 48-Y.

      a

      Stap 22

      Neem 49-P en een set stickers.

      Plak stickers D, E, F en G op 49-P.

      a
      b

      Stap 23

      Herhaal stap 22 om 10 raketten te maken.

      Gebruik de raketten uit de vorige fasen als referentie bij het positioneren van de stickers om te helpen met de uitlijning.

      a

      FASE VOLTOOID

      Fase 50: Het samenstellen van de Hellfire raketten en de raketenkisten

      ONDERDELENLIJST

      50-A x250-E x2
      50-B x250-F x2
      50-C x250-G
      50-D x2

      Stap 1

      Pas 50-C op 50-D toe.

      Herhaal dit proces om de tweede raket te maken.

      a
      b

      Stap 2

      Knip de onderdelen 50-F en 50-E van de gietbomen.

      a
      b

      Stap 3

      Lijm 50-F aan de montage.

      a
      b

      Stap 4

      Lijm 50-E op de samenstelling.

      a
      b

      Stap 5

      Herhaal dit proces om de tweede raket te assembleren.

      a

      Stap 6

      Knip de stickers af die omlijnd zijn met de rode stippellijn van 48-Y.

      a

      Stap 7

      Plak stickers A, B, C en D op de raket.

      a
      b

      Stap 8

      Herhaal dit proces voor de tweede raket.

      a

      Stap 9

      U gaat nu de raketenkisten bouwen.

      Knip de stickers uit die omlijnd zijn met de rode stippellijn van 48-Y.

      a
      b

      Stap 10

      Plak de twee stickers met label J op 50-B.

      Plak sticker K aan de binnenkant van 50-B.

      a
      b

      Stap 11

      Druk 50-B op 50-A.

      a
      b

      Stap 12

      Plak stickers E, F, G, H en L op de uiteinden van de montage.

      a
      b

      Stap 13

      Herhaal dit proces om de tweede raketenkist te monteren.

      a

      Stap 14

      Als u versie 2 (v2) van de motorgondel hebt geassembleerd, volg dan stappen 14 en 15 om de assemblage te voltooien. Als u versie 1 (v1) van de motorgondel hebt gebouwd, ga dan direct naar de volgende fase.

      Lijm 15-L (fase 15) aan 50-G.

      Lijm 15-M (fase 15) aan 50-G.

      a
      b

      Stap 15

      Druk 50-G in de motorgondel aan de linkerzijde (fase 15-v2).

      Wees voorzichtig, de pennen zijn breekbaar.

      a
      b

      FASE VOLTOOID

      Fase 51: Het eerste paneel van de display basis

      ONDERDELENLIJST

      51-A51-D
      51-BEM x2
      51-C

      Stap 1

      Plaats 51-C op 51-A.

      Zet de onderdelen vast met 1x EM.

      a
      b

      Stap 2

      U gaat nu een raketenkist bouwen.

      Knip de stickers die in rood zijn omlijnd uit 48-Y.

      a
      b

      Stap 3

      Pas de twee stickers gemarkeerd met E toe op 51-D.

      Pas sticker F toe aan de binnenkant van 51-D.

      a
      b

      Stap 4

      Druk 51-D op 51-B.

      a
      b

      Stap 5

      Plak stickers A, B, C, D en G op de uiteinden van de montage.

      a
      b

      FASE VOLTOOID

      Fase 52: Het monteren van de Brimstone raketten en de linker landingskufe

      ONDERDELENLIJST

      52-A52-G
      52-B x252-H
      52-C x252-J
      52-D x2OP x2
      52-E x2FM x2
      52-F

      Stap 1

      Sluit 52-B aan op 52-C.

      a
      b

      Stap 2

      Knip de onderdelen 52-E en 52-D van de gietbomen.

      a

      Stap 3

      Lijm 52-D op de samenstelling.

      a
      b

      Stap 4

      Lijm 52-E aan de montage.

      a
      b

      Stap 5

      Knip de stickers die in rood zijn omlijnd uit 48-Y.

      a
      b

      Stap 6

      Plak stickers A, B, C en D op de raket.

      Herhaal dit proces om een tweede raket te monteren.

      a
      b

      Stap 7

      U gaat nu de linker landingskufe bouwen.

      Plaats 52-G in 52-F.

      a

      Stap 8

      Om de onderdelen samen te bevestigen, plaats 52-J met het gladde uiteinde eerst.

      a
      b

      Stap 9

      Druk 44-A (fase 44) op 52-A.

      a
      b

      Stap 10

      Plaats 44-M in 44-A.

      a
      b

      Stap 11

      Zet van onderaf vast met 1x FM.

      a

      Stap 12

      Monteer onderdeel 52-F in de samenstelling.

      a
      b

      Stap 13

      Zet van onderaf vast met 1x OP.

      a

      Stap 14

      De linker landingskufe is compleet. Bewaar de overige onderdelen op een veilige plaats. Je hebt later de mogelijkheid om de landingskufen te monteren.

      a

      FASE VOLTOOID

      Fase 53: Het samenstellen van een RCEFS-tank en een raketenkist

      ONDERDELENLIJST

      53-A53-E
      53-B53-F
      53-C53-G
      53-D

      Stap 1

      Fit 53-E naar 53-F.

      a

      Stap 2

      Sluit 53-G aan op 53-F.

      a
      b

      Stap 3

      Knip de stickers die in rood zijn omlijnd uit 48-Y.

      a
      b

      Stap 4

      Plak stickers A, B en C zoals getoond.

      a
      b

      Stap 5

      De RCEFS-tank kan in de steun worden opgeslagen.

      Plaats de samenstelling op 53-A en druk vervolgens 53-B erbovenop zoals getoond.

      a
      b

      Stap 6

      U gaat nu een raketenkist bouwen.

      Knip de stickers die in rood zijn omlijnd uit 48-Y.

      a
      b

      Stap 7

      Pas de twee stickers met label H toe op 53-D.

      Pas sticker J toe aan de binnenkant van 53-D.

      a
      b

      Stap 8

      Druk 53-D op 53-C.

      a
      b

      Stap 9

      Plak stickers D, E, F, G en K op de uiteinden van de assemblage.

      a
      b

      FASE VOLTOOID

      Fase 54: Het samenstellen van een RCEFS-tank en een Spike raketlanceerder

      ONDERDELENLIJST

      54-A54-E
      54-B54-F
      54-C54-G
      54-D54-H

      Stap 1

      Pas 54-D aan naar 54-E.

      a

      Stap 2

      Sluit 54-F aan op 54-E.

      a
      b

      Stap 3

      Knip de stickers die in rood zijn omlijnd uit 48-Y.

      a
      b

      Stap 4

      Plak stickers A, B en C zoals getoond.

      a
      b

      Stap 5

      De RCEFS-tank kan in de steun worden opgeslagen.

      Plaats de montage op 54-A en druk vervolgens 54-B erbovenop zoals getoond.

      a
      b

      Stap 6

      U gaat nu een Spike raket en een raketlanceerder bouwen.

      Monteer 54-G op 54-H.

      a
      b

      Stap 7

      Knip de stickers omlijnd in rood uit 48-Z.

      a

      Stap 8

      Plak stickers F, G, H en J op 54-C.

      Let op sticker J. De pijl moet naar links wijzen, met de tekst boven de pijl.

      a
      b

      Stap 9

      Plaats de montage op zijn kant met de vorige set stickers naar u toe gericht.

      Plak de stickers F, G, H en K. Let op dat deze stickers ondersteboven worden aangebracht.

      a

      Stap 10

      Plak stickers E en D, wikkel ze rond de raketlanceerder.

      a

      Stap 11

      Plak stickers D en E op de raketlanceerders uit fasen 23 en 31.

      Extra stickers worden in een later pakket geleverd voor de laatste raketlanceerder.

      a

      Stap 12

      Plaats de raket (stap 6) in 54-C.

      a

      FASE VOLTOOID

      Fase 55: Het samenstellen van de display basis en een raketenkist

      ONDERDELENLIJST

      55-A55-D
      55-BEM x2
      55-C

      Stap 1

      Uitlijnen 55-A met de onderdelen van fase 51 zoals getoond.

      Zet de onderdelen vast met 1x EM.

      a
      b

      Stap 2

      U gaat nu een raketenkist bouwen.

      Knip de stickers die in rood zijn omlijnd uit 48-Y.

      a
      b

      Stap 3

      Plak de twee stickers met label E op 55-D.

      Plak sticker F aan de binnenkant van 55-D.

      a
      b

      Stap 4

      Druk 55-D op 55-B.

      a
      b

      Stap 5

      Plak stickers A, B, C, D en G op de uiteinden van de assemblage.

      a
      b

      FASE VOLTOOID

      Fase 56: Het monteren van een raketenkist en de rechter landingskufe

      ONDERDELENLIJST

      56-A56-F
      56-B56-G
      56-CFM x2
      56-DOP x2
      56-E

      Stap 1

      Knip de stickers omlijnd in rood uit 48-Y.

      a
      b

      Stap 2

      Pas de twee stickers met label E toe op 56-B.

      Pas sticker F toe aan de binnenkant van 56-B.

      a
      b

      Stap 3

      Druk 56-B op 56-C.

      a
      b

      Stap 4

      Plak stickers A, B, C, D en G op de uiteinden van de assemblage.

      a
      b

      Stap 5

      Herhaal dit proces voor de tweede raketenkist.

      a

      Stap 6

      U gaat nu de rechter landingskufe bouwen.

      Plaats 56-E in 56-D.

      a

      Stap 7

      Om de onderdelen samen te bevestigen, steek 56-G met het gladde uiteinde eerst in.

      a
      b

      Stap 8

      Druk 47-A (fase 47) op 56-A.

      a
      b

      Stap 9

      Plaats 47-M in 47-A.

      a
      b

      Stap 10

      Zet van onderaf vast met 1x FM.

      a

      Stap 11

      Monteer 56-D in de samenstelling.

      a
      b

      Stap 12

      Zet van onderaf vast met 1x OP.

      a

      Stap 13

      De rechter landingskufe is compleet. Bewaar de overige onderdelen op een veilige plek. Je hebt de mogelijkheid om de landingskufen in een later stadium te monteren.

      a

      FASE VOLTOOID

      Fase 57: Het monteren van de CRV7 raketten en de landingskufe aan de staart

      ONDERDELENLIJST

      57-A57-F
      57-B x2057-G
      57-C57-H
      57-D57-J x2
      57-E x2NP x5

      Stap 1

      Knip de stickers die omlijnd zijn met de rode stippellijn uit 48-Y.

      a

      Stap 2

      Plak een sticker op 57-B, en wikkel de sticker voorzichtig rond met je vinger.

      a
      b

      Stap 3

      Herhaal om twintig raketten te maken.

      a

      Stap 4

      U gaat nu de landingskufe aan de staart bouwen.

      Plaats 57-D in 57-A.

      a

      Stap 5

      Om de onderdelen samen te bevestigen, steek 57-H met het gladde uiteinde eerst in.

      a
      b

      Stap 6

      De landingskufe aan de staart is compleet. Bewaar de overige onderdelen op een veilige plaats. U krijgt later de mogelijkheid om de skis te monteren.

      a

      FASE VOLTOOID

      Mis nooit iets

      Blijf op de hoogte van het laatste modelnieuws en meningen van Agora Models door je aan te melden voor Scale Up, onze maandelijkse nieuwsbrief. We houden je op de hoogte van al onze nieuwe modelontwikkelingen, geven je vroege voorproefjes en exclusieve inkijkjes, plus snelle details over wat er momenteel te koop is.

      + Ontvang 50 Agora Advantage Club Beloningspunten wanneer je je abonneert op de nieuwsbrief!
