Boîte n° 09
INSTRUCTIONS DE MONTAGE
Les conseils de l’expert
Des vis de rechange sont fournies à chaque étape. Dans certains cas, il peut vous être demandé de conserver des vis de rechange ou inutilisées pour une étape ultérieure. Conservez ces vis en lieu sûr et identifiez-les correctement.
Veillez à ne pas confondre les vis. Les vis sont similaires mais les filetages sont légèrement différents. L’utilisation d’une mauvaise vis peut endommager les composants.
Lorsque vous fixez des composants à l’aide de plusieurs vis, placez chaque vis en la posant seulement pour vous assurer que tous les composants sont correctement alignés. Ensuite, vissez doucement les vis jusqu’au bout, sans trop les serrer. Serrez les vis dans l’ordre dans lequel elles ont été positionnées.
Le tournevis peut être magnétisé en le frottant avec un aimant (comme par exemple un aimant de réfrigérateur), ainsi la pointe du tournevis tiendra la vis et l’assemblage sera plus facile.
Si la peinture des vis peintes est rayée pendant l’assemblage, vous pouvez la repeindre en jaune sable (RAL 1002).
Si une vis doit être vissée dans une pièce métallique, ne forcez pas car vous risquez de cisailler la tête. Retirez la vis et appliquez une petite quantité de vaseline, de savon ou d’huile sur le filetage. La vis sera ainsi lubrifiée et il sera plus facile de la visser dans son logement.
Certaines pièces nécessitent un peu de colle pour être assemblées. Appliquez la colle avec parcimonie et utilisez un cure-dent pour éviter d’en mettre trop. Nous recommandons d’utiliser de la colle-gel cyanoacrylate ou de la colle liquide pour maquettes. Si possible, faites un essai d’assemblage avant de coller les pièces.
Veillez à bien aérer lorsque vous utilisez des colles et à bien refermer les bouchons.
Utilisez un aimant pour retrouver les vis tombées par terre.
Utilisez du scotch pour maintenir temporairement les pièces en place.
Coupez les pièces de la grappe à l'aide d'une pince coupante ou d'un scalpel. Les pinces coupantes de haute précision sont généralement plus faciles à utiliser.
Au cours de l’assemblage, vous recevrez de nombreuses pièces qui doivent être assemblées immédiatement, en suivant les instructions de l’étape correspondante. D’autres pièces doivent être conservées dans leur emballage pour être utilisées lors des étapes de montage suivantes.
Protégez toujours la peinture des pièces en plaçant un tapis de coupe, une feuille de papier blanc ou un chiffon doux sur la surface de travail.
Lors du branchement des câbles, assurez-vous que l'appareil est éteint. Une pince à épiler peut être utilisée pour brancher les câbles en PVC en les saisissant avec précaution à environ 5 mm de l'extrémité du câble. Si un câble doit être retiré d'une prise, ne tirez pas sur le câble car cela pourrait endommager la connexion. Saisissez la prise avec une pince à épiler pour la retirer.
Gauche et droite ! lors de la construction de votre Jeep Willys SAS, la gauche et la droite font référence aux côtés de la voiture, comme si vous étiez assis à l’intérieur.
ATTENTION: Certaines pièces sont assemblées avec des aimants. Ces aimants peuvent provoquer des blessures graves en cas d’ingestion. Tenez-les hors de portée des enfants. Si vous pensez qu’un aimant a été avalé, consultez immédiatement un médecin.
Il ne s'agit pas d'un jouet. Ne convient pas aux enfants de moins de 14 ans en raison des petites pièces. La surveillance d'un adulte est requise.

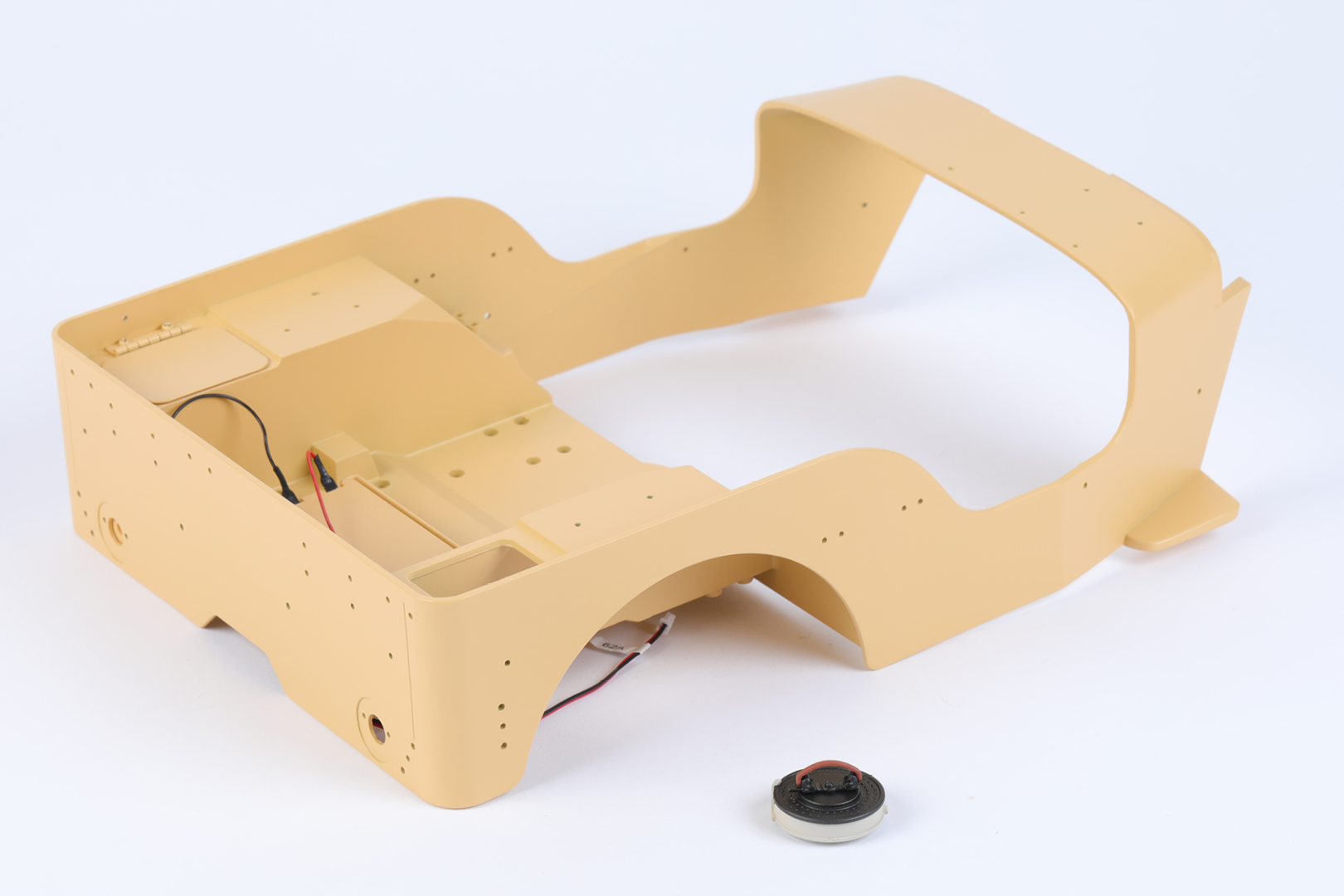

PIÈCES DE L'ÉTAPE 63
Phase 1
Fixez la pièce 63-A sur la pièce 54-A (étape 62) avec une vis BM.
Phase 2

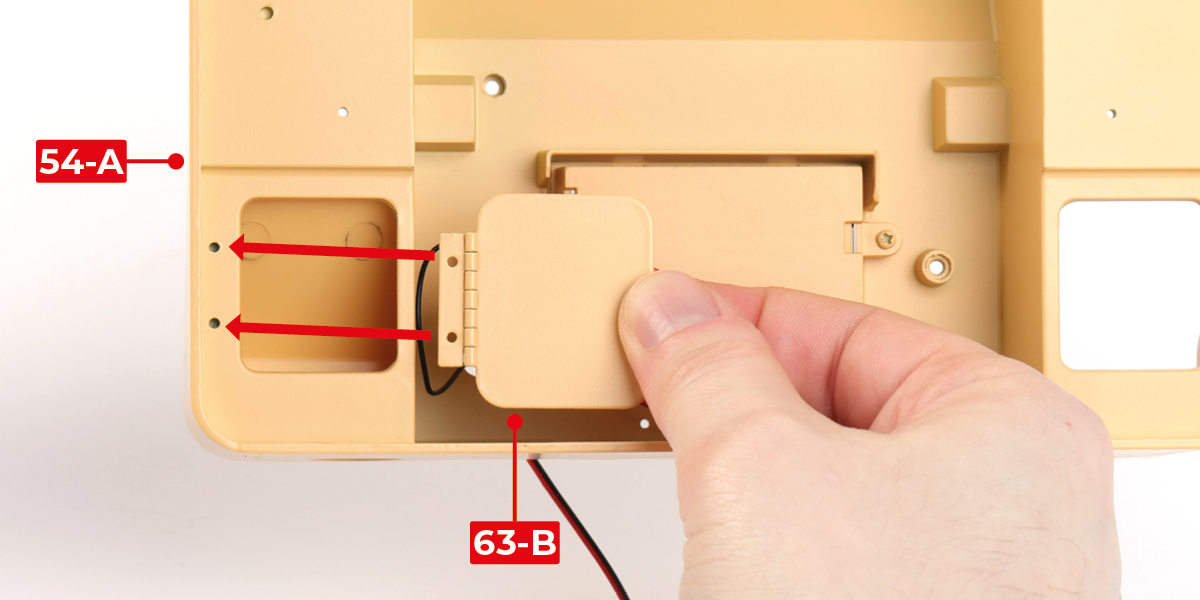

Fixez la pièce 63-B sur la pièce 54-A avec 2 vis DM.
Phase 3
Fixez la pièce 63-D sur la pièce 63-E avec une vis RP.
Phase 4

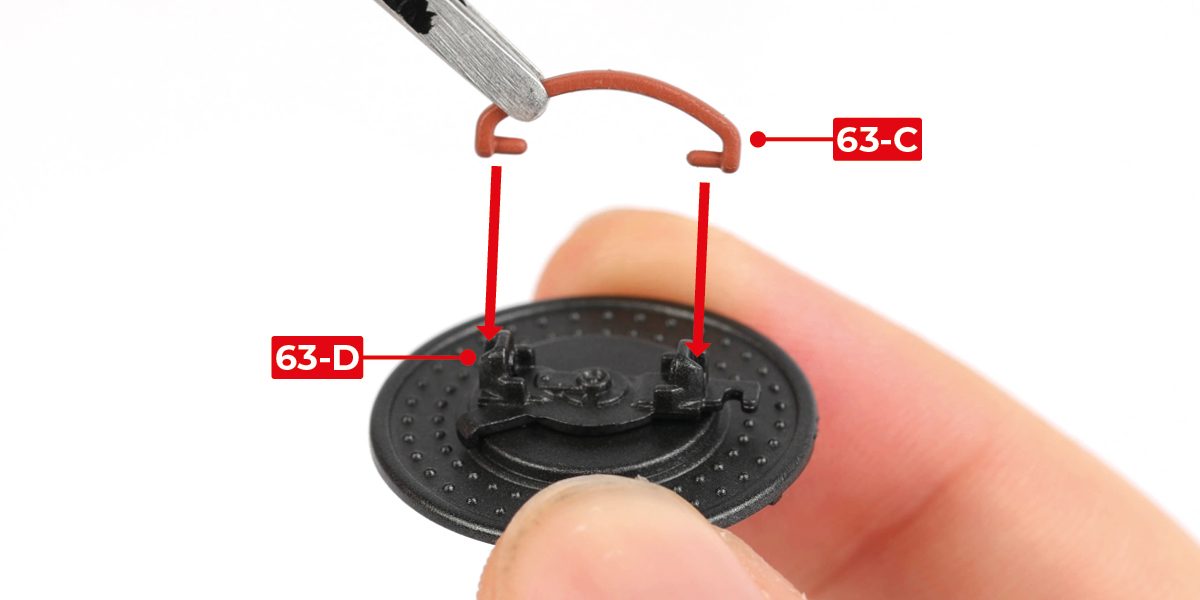

Emboîtez la pièce 63-C sur la pièce 63-D.
Phase 5
Placez la pièce 63-G sur la pièce 63-F.
Phase 6

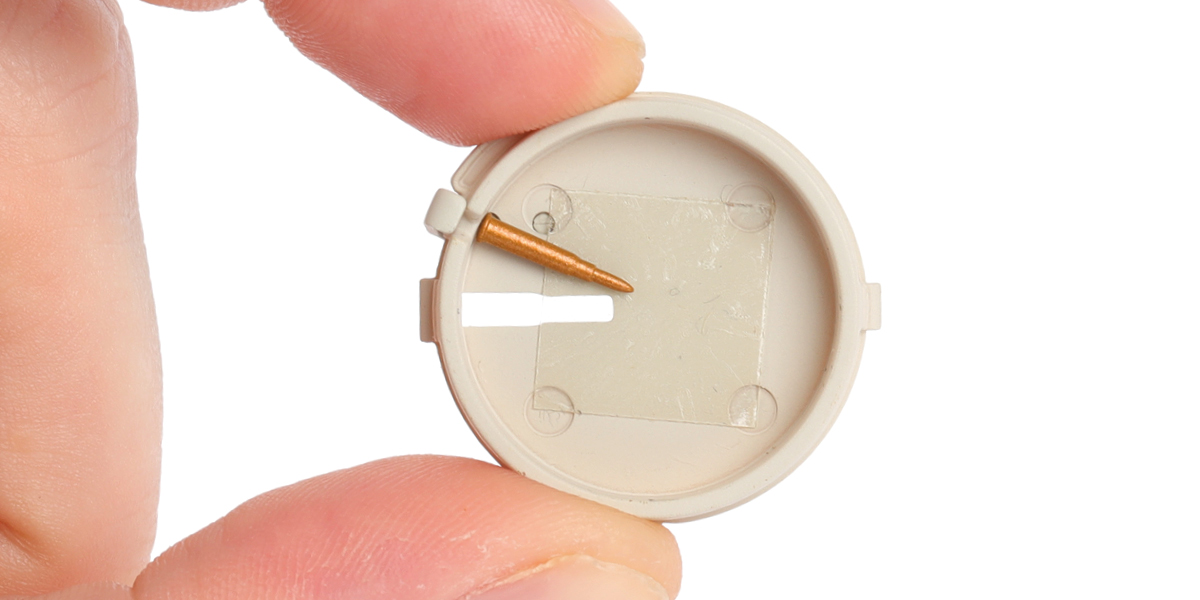

Retirez le papier de protection de l'adhésif double-face 63-I, puis collez l'adhésif sur la pièce 63-F. Enlevez ensuite le papier de protection supérieur.
Phase 7

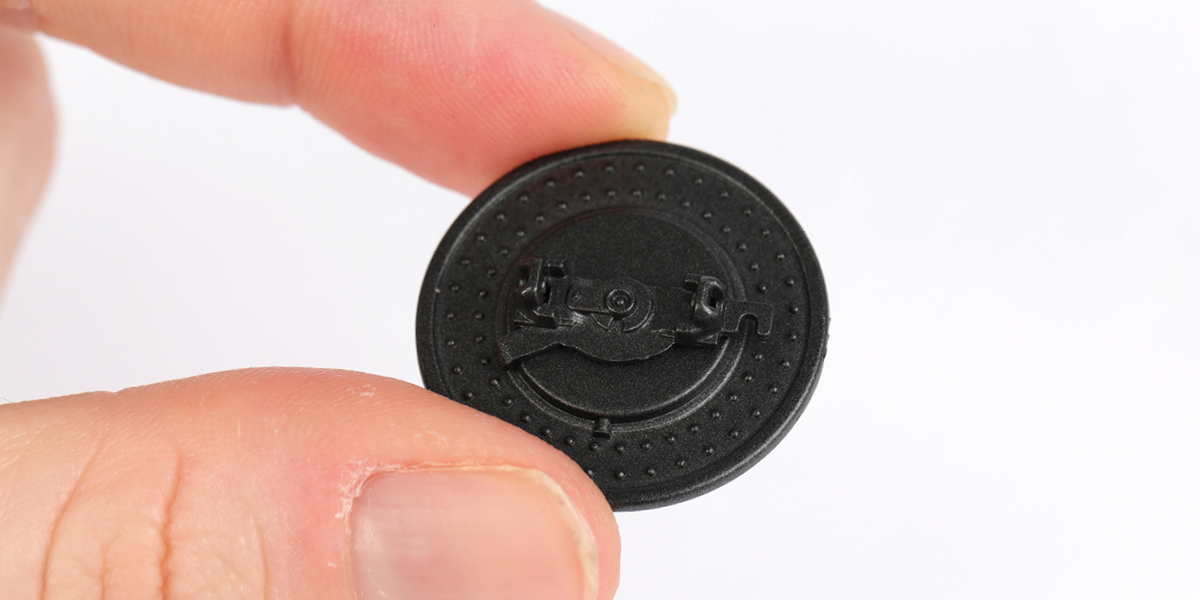

Détachez 12 cartouches (63-H) de la grappe.
Phase 8

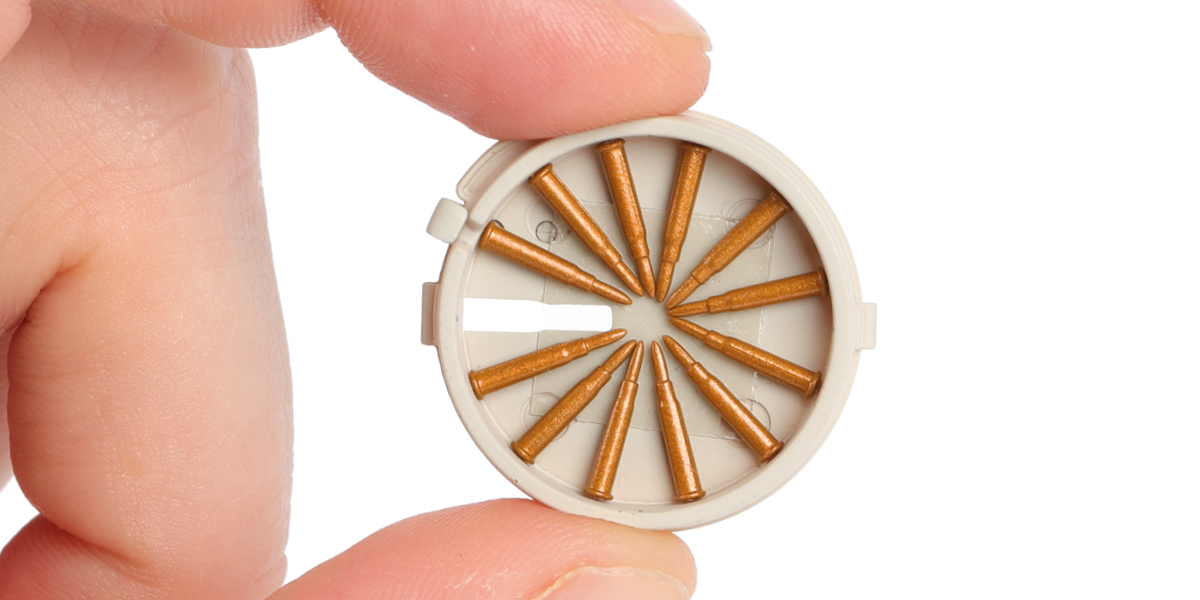

Placez les 12 cartouches sur la pièce 63-F, à intervalles réguliers, comme indiqué.
Phase 9
Positionnez la pièce 63-E sur la pièce 63-F en alignant l'encoche comme indiqué.
ÉTAPE COMPLÉTÉE

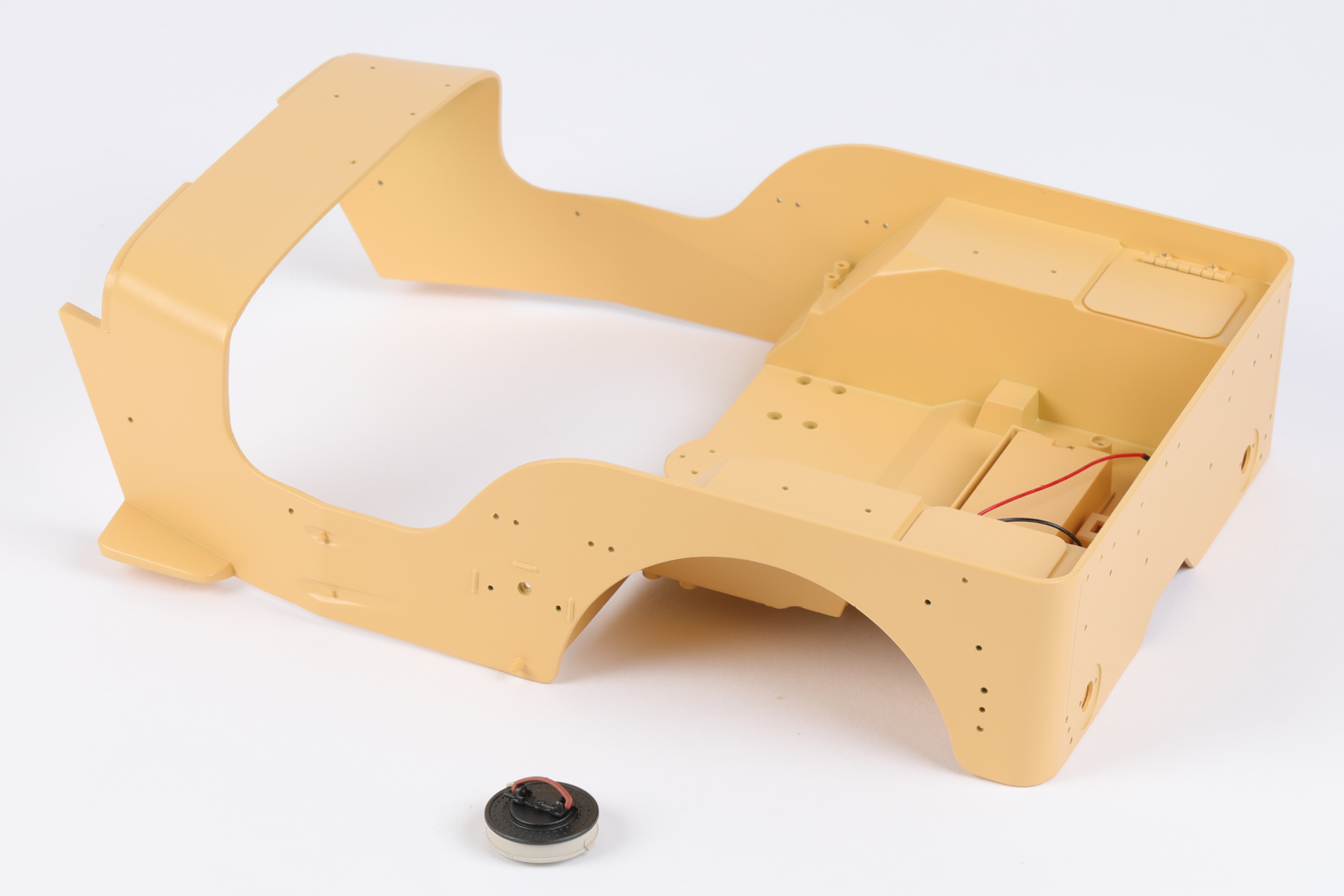

PIÈCES DE L'ÉTAPE 64
Phase 1
Fixez la pièce 64-A sur la pièce 54-A avec une vis BM.
Phase 2

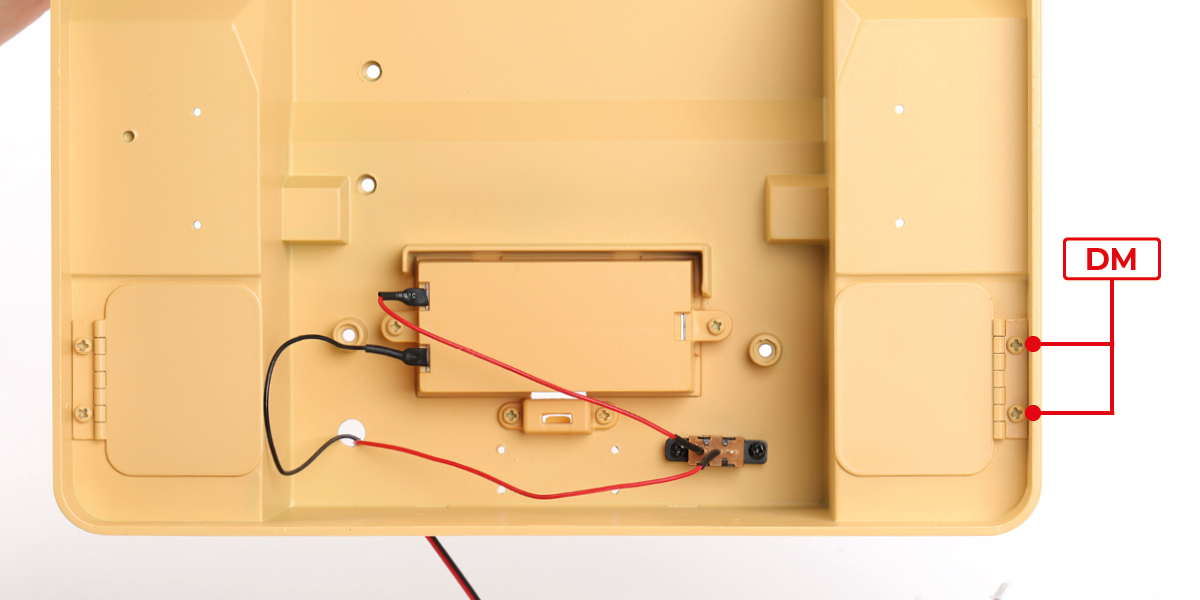

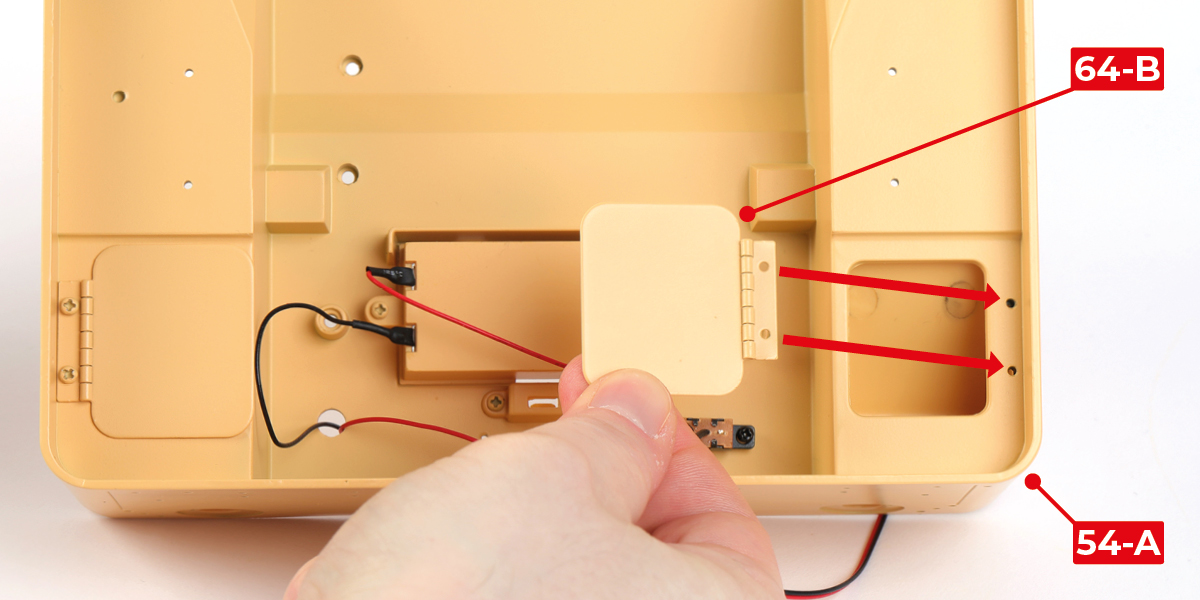

Fixez la pièce 64-B sur la pièce 54-A avec 2 vis DM.
Phase 3

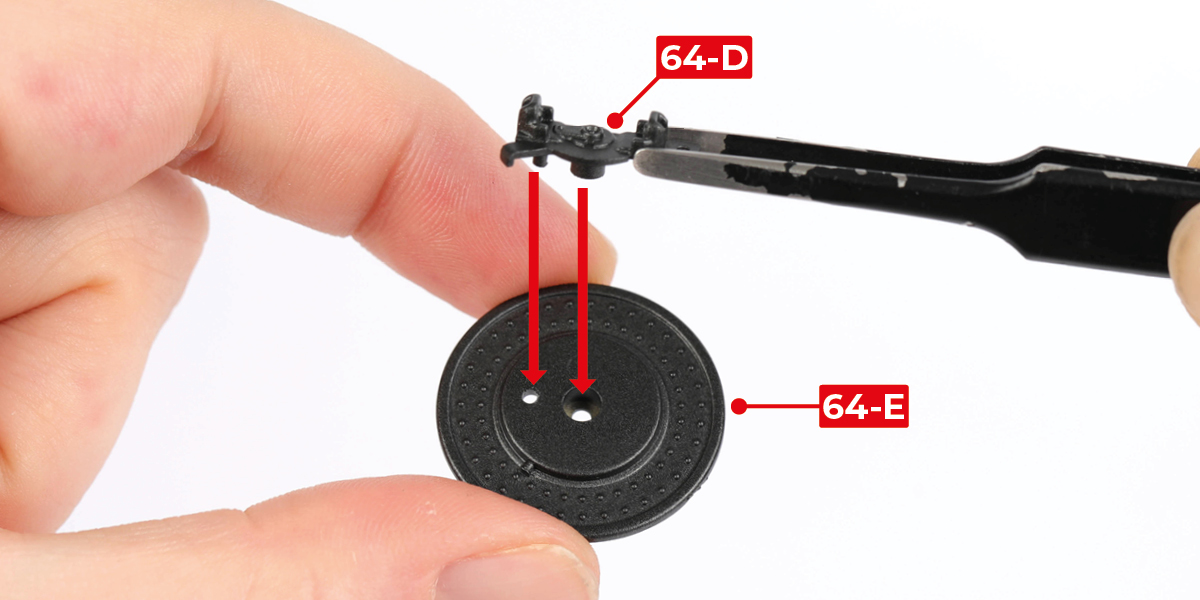

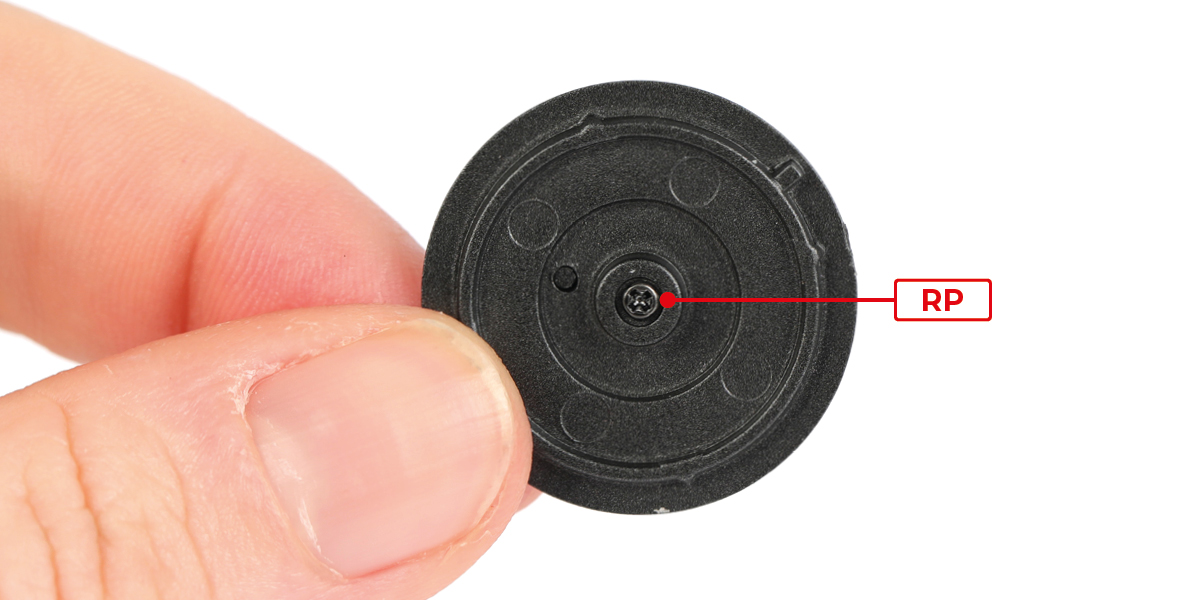

Fixez la pièce 64-D sur la pièce 64-E avec une vis RP.
Phase 4
Emboîtez la pièce 64-C sur la pièce 64-D.
Phase 5
Placez la pièce 64-G sur la pièce 64-F.
Phase 6

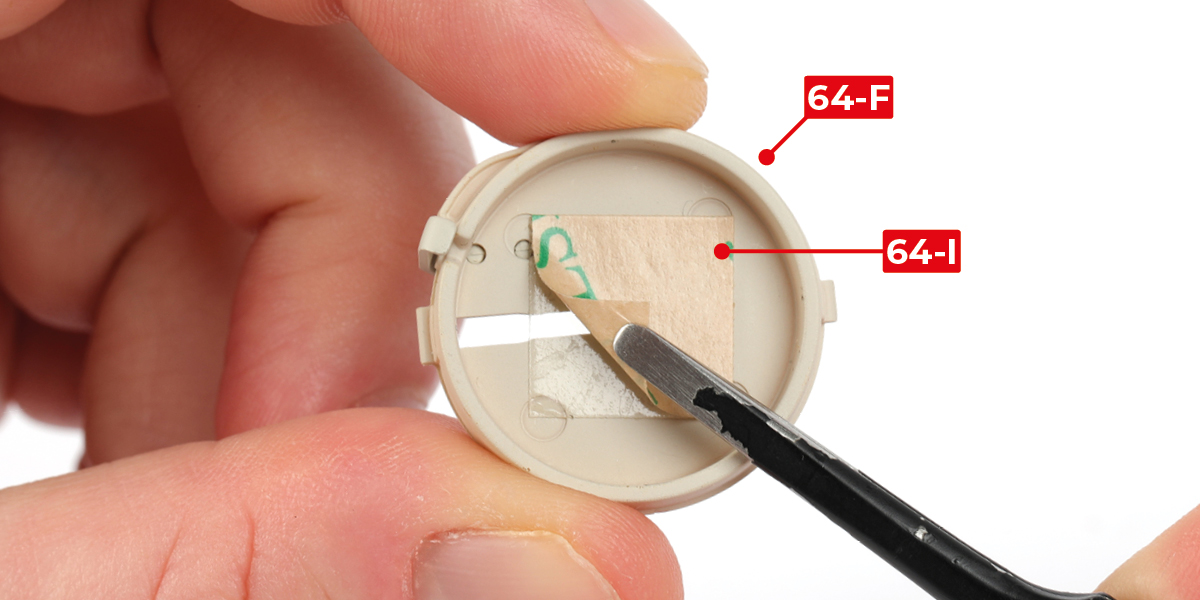

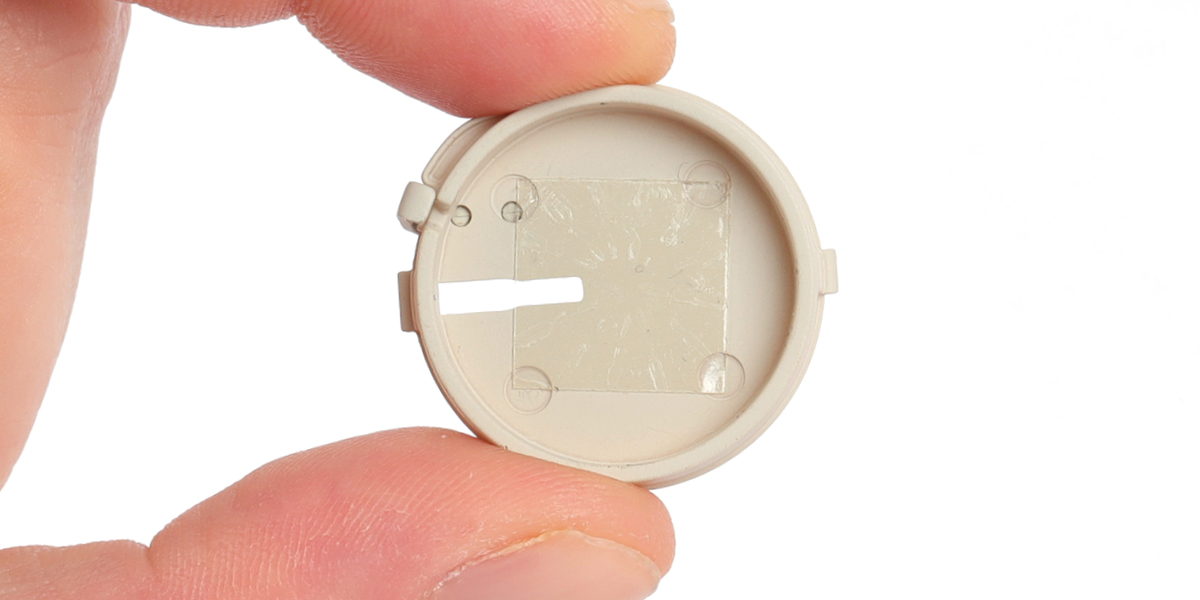

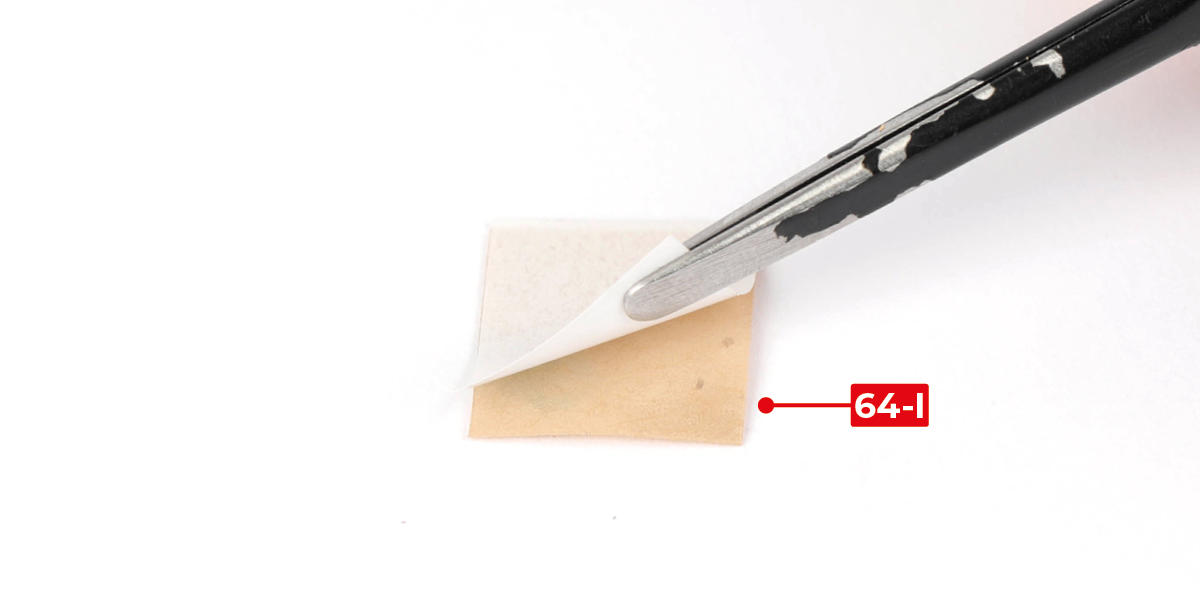

Retirez le papier de protection de l'adhésif double-face 64-I, puis collez l'adhésif sur la pièce 64-F. Enlevez ensuite le papier de protection supérieur.
Phase 7
Détachez 12 cartouches (64-H) de la grappe.
Phase 8
Positionnez les 12 cartouches (64-H) sur la pièce 64-F à intervalles réguliers.
Phase 9
Positionnez la pièce 64-E sur la pièce 64-F en alignant l'encoche comme indiqué.
ÉTAPE COMPLÉTÉE
PIÈCES DE L'ÉTAPE 65
Phase 1

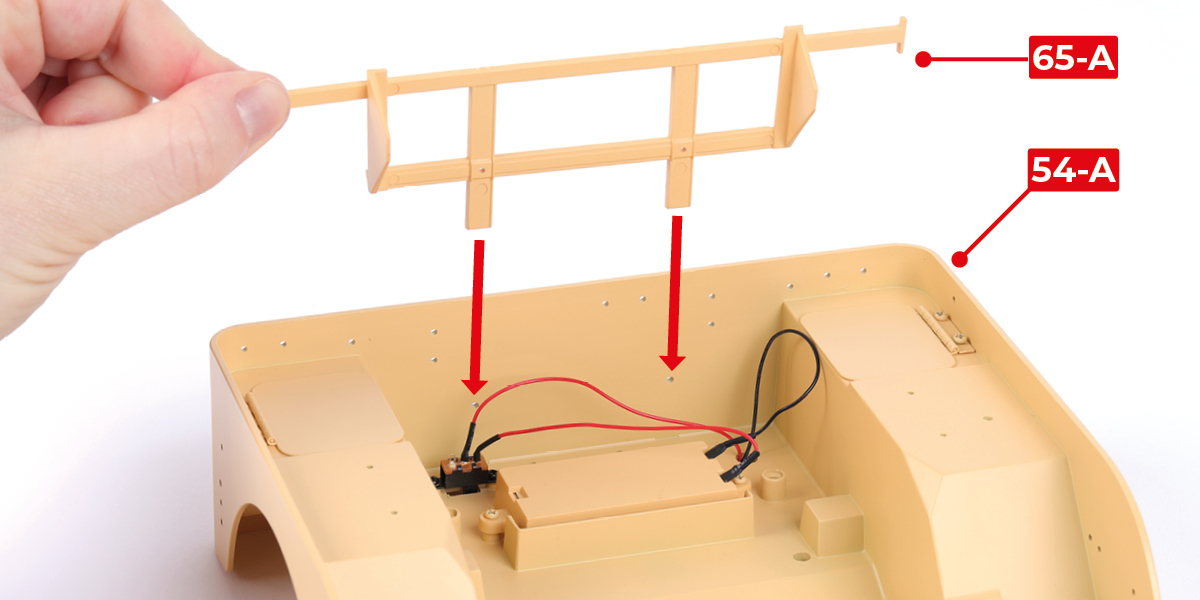

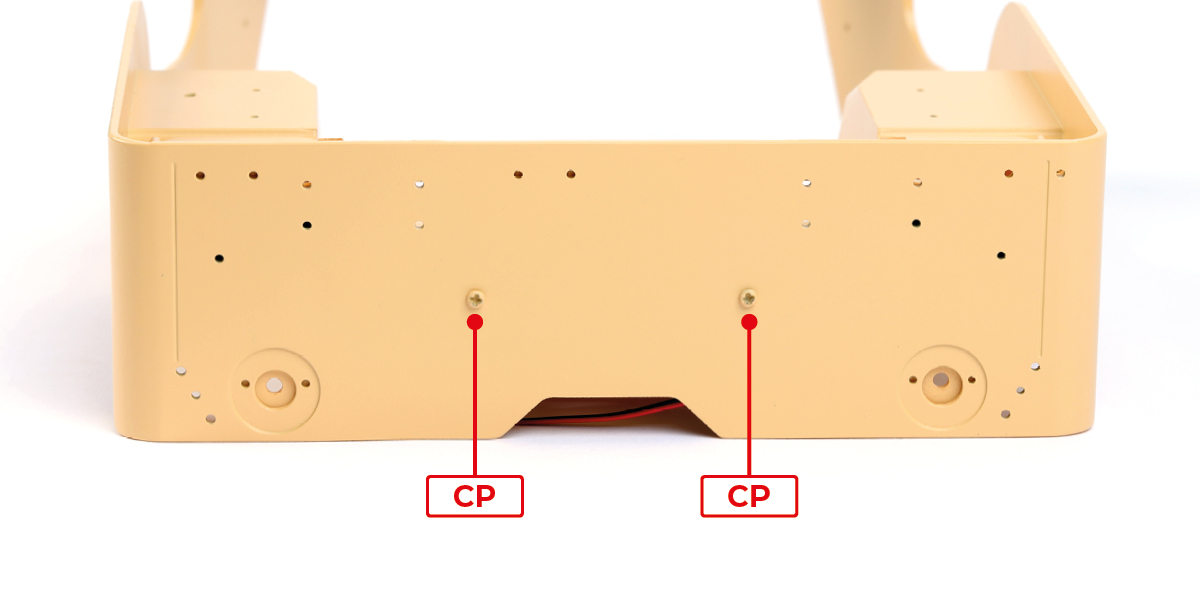

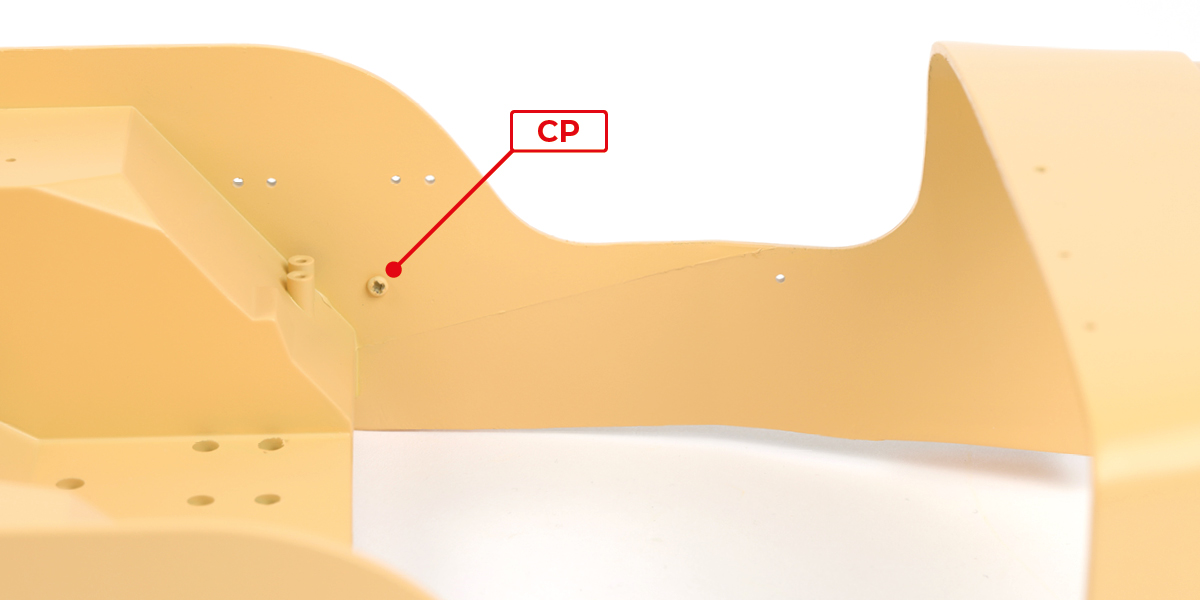

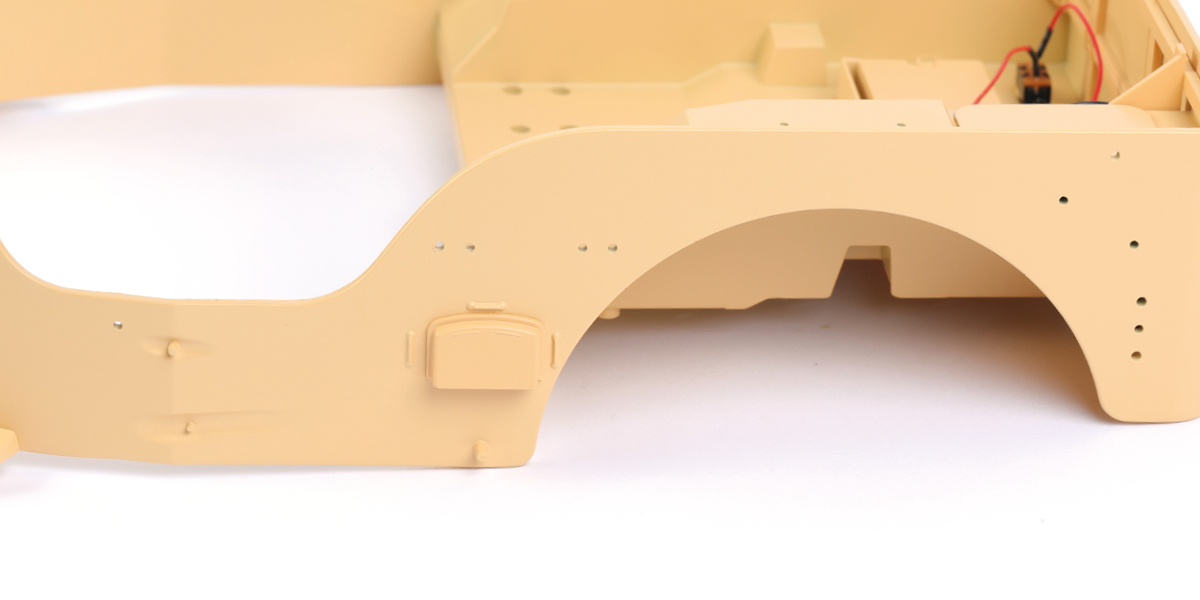

Fixez la pièce 65-A sur la pièce 54-A avec 2 vis CP.
Phase 2

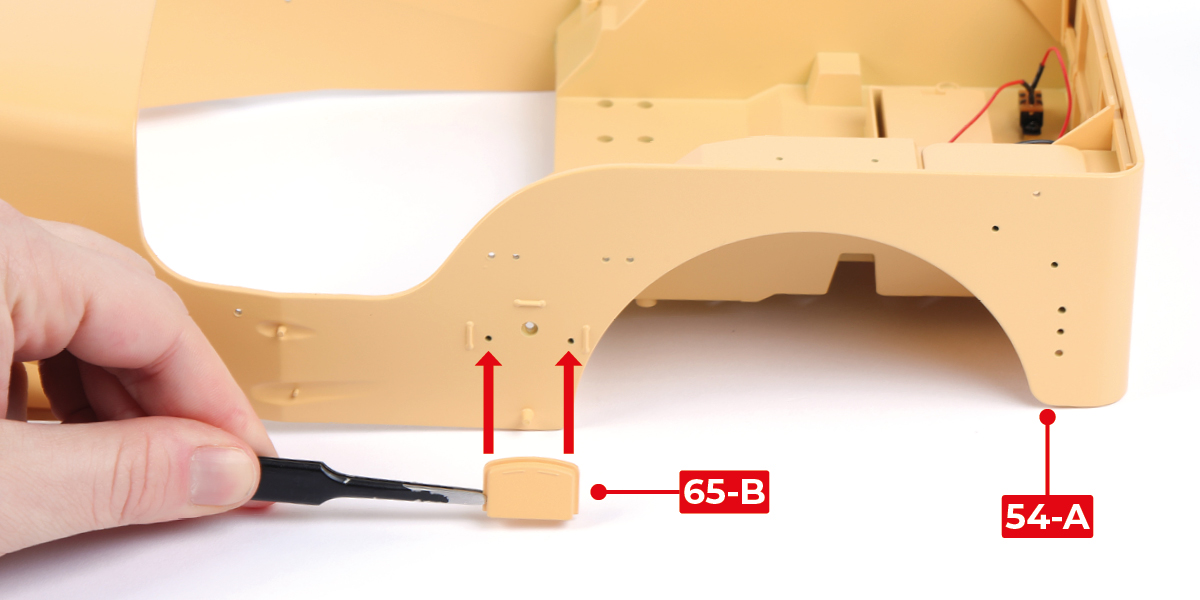

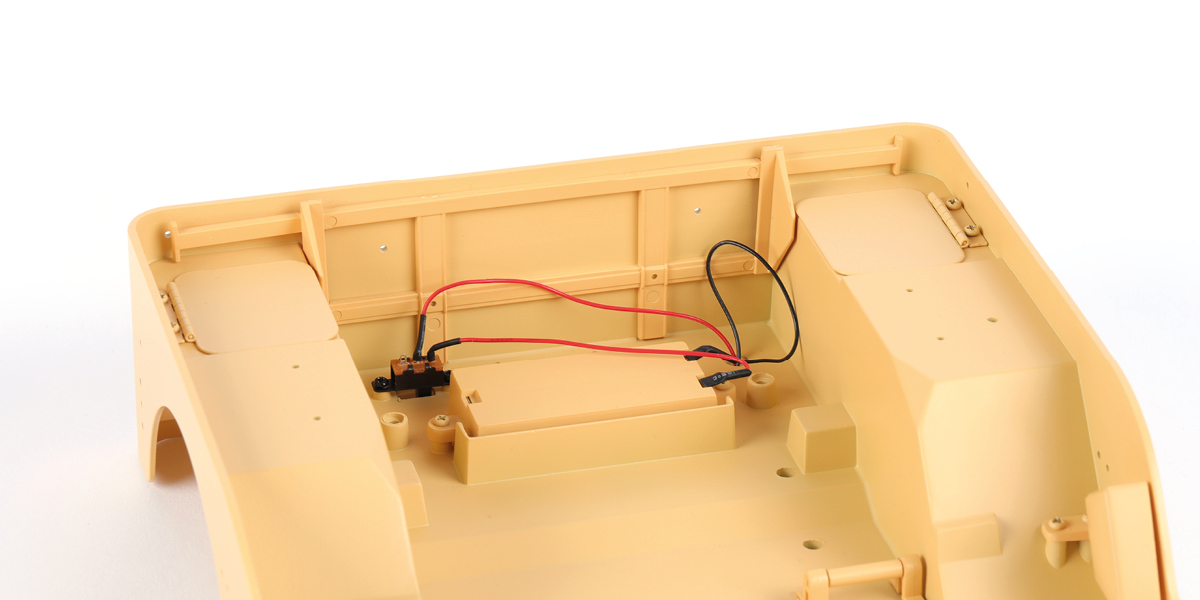

Fixez la pièce 65-B sur la pièce 54-A avec une vis CP.
Phase 3

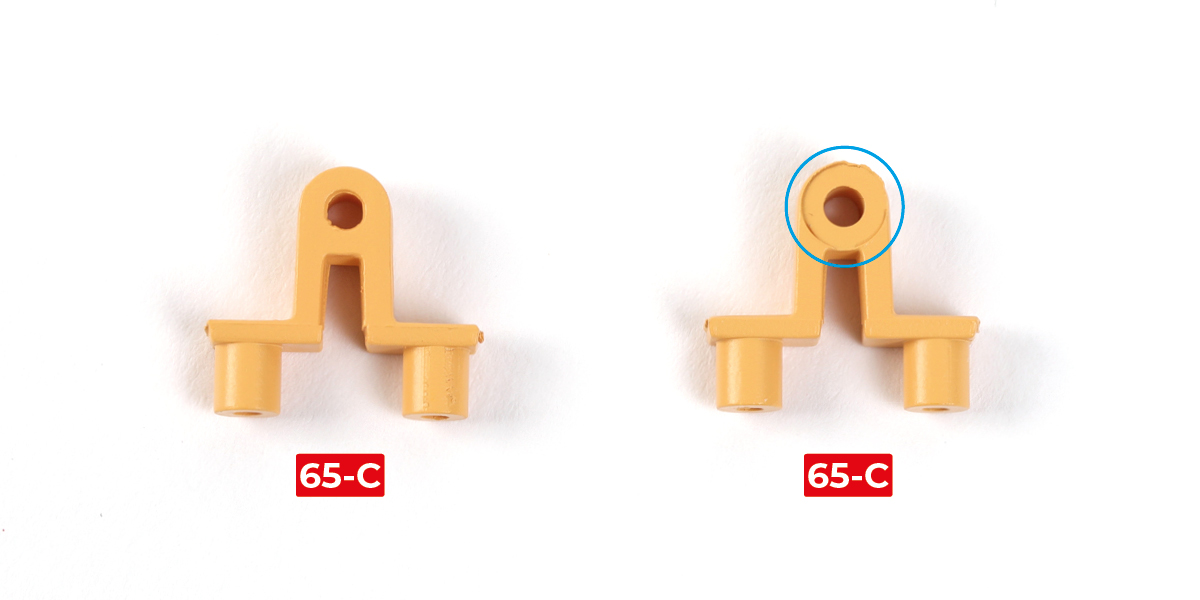

Repérez le côté entouré sur la photo et orientez ce côté des pièces 65-C vers la pièce 65-D, comme indiqué.
Phase 4

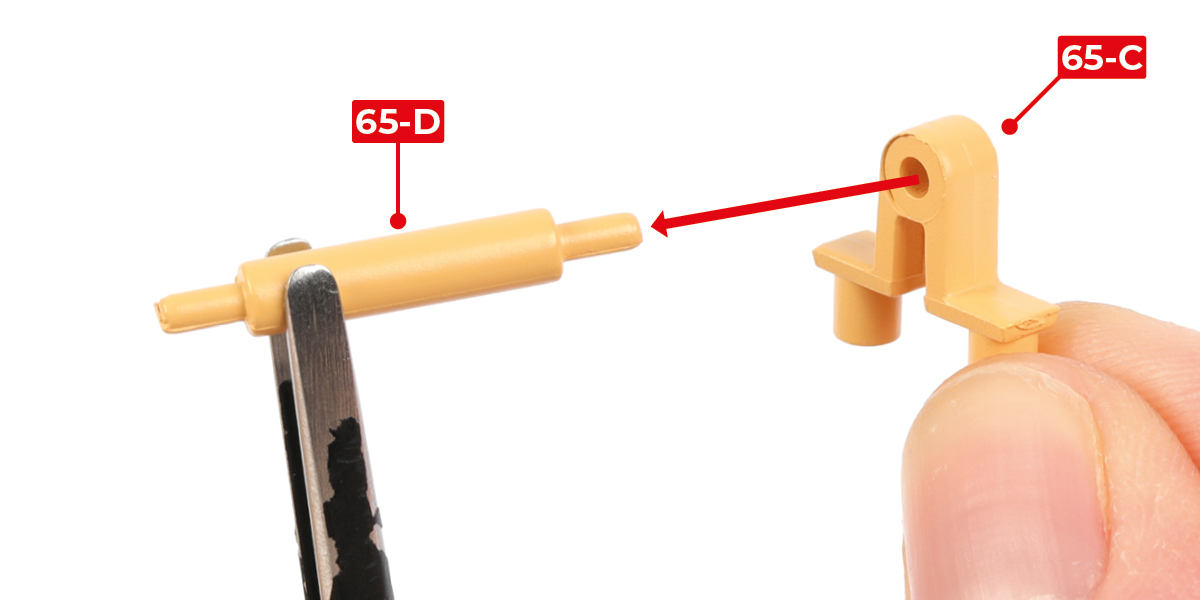

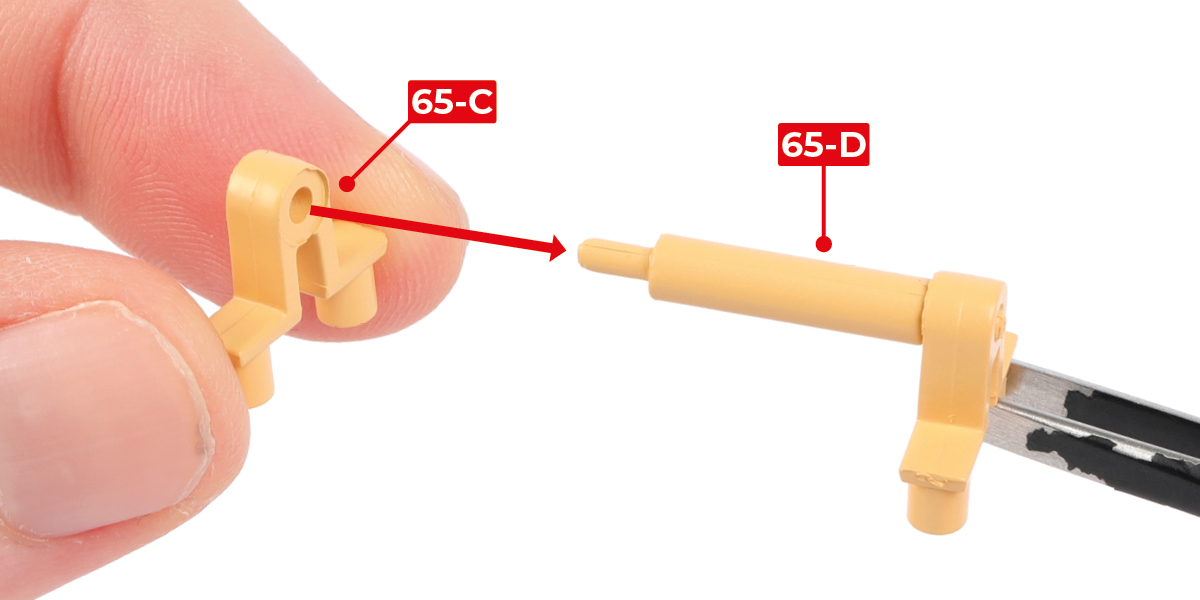

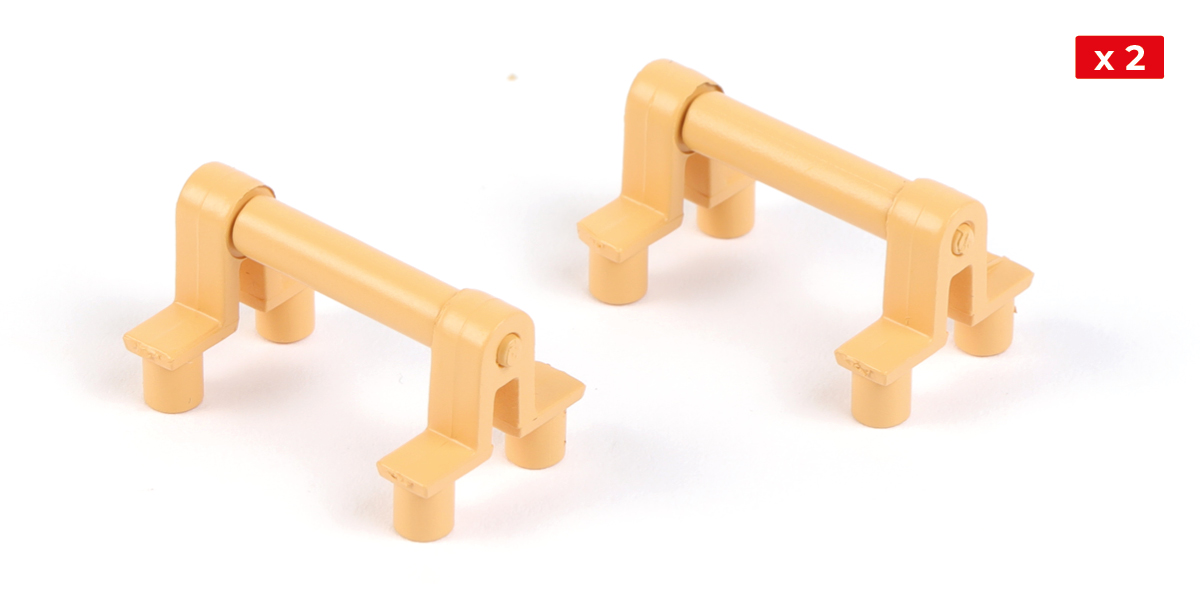

Emboîtez les deux pièces 65-C sur la pièce 65-D comme indiqué. Répétez pour le second marchepied.
Phase 5

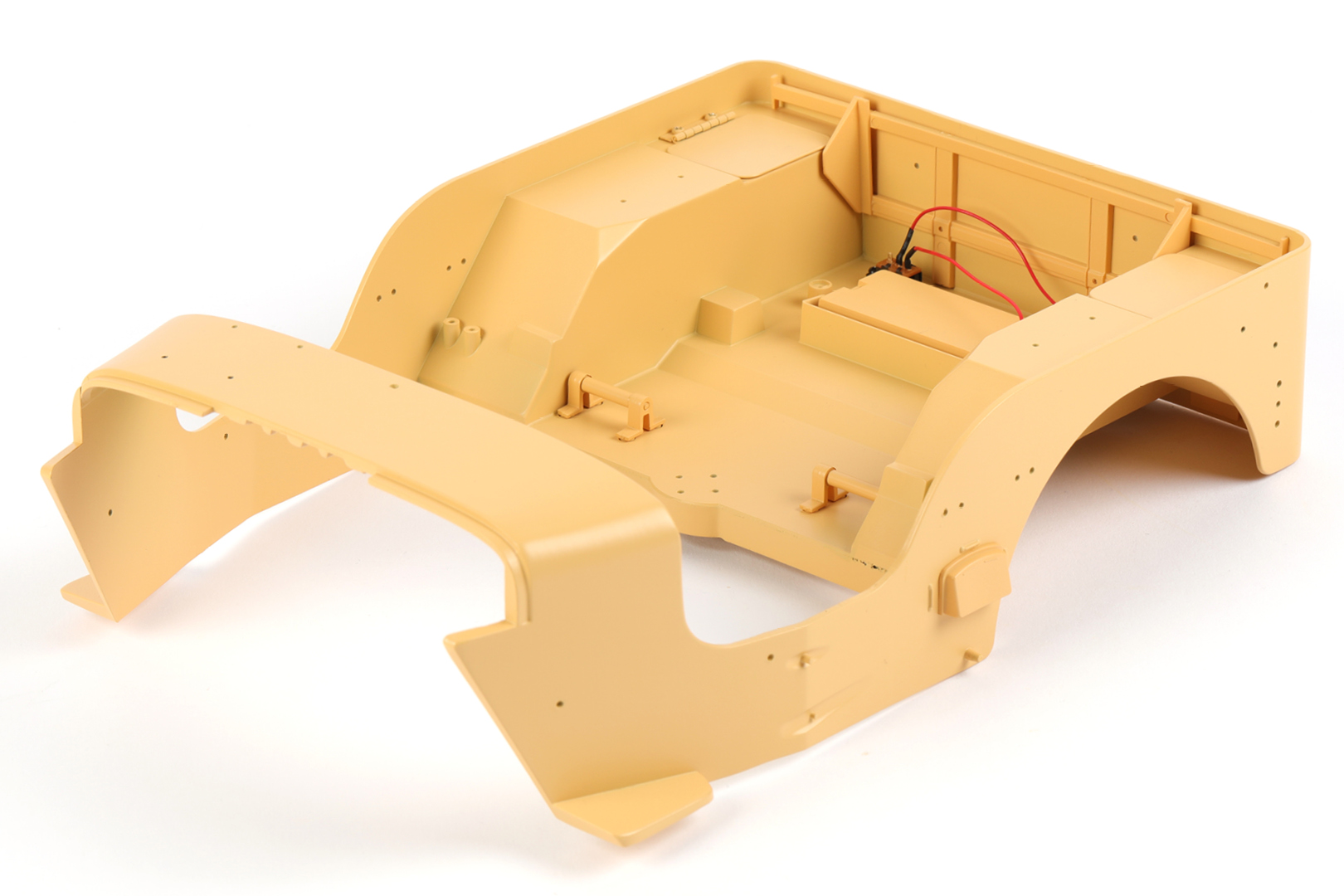

Fixez les deux marchepieds sur la pièce 54-A avec 8 vis CP.
ÉTAPE COMPLÉTÉE
PIÈCES DE L'ÉTAPE 66
Phase 1
Détachez 105 cartouches des grappes 66-B, 49-C, 50-B, 51-B, 58-E, 63-H et 64-H.
Phase 2
Décollez une bande (66-D).
Phase 3

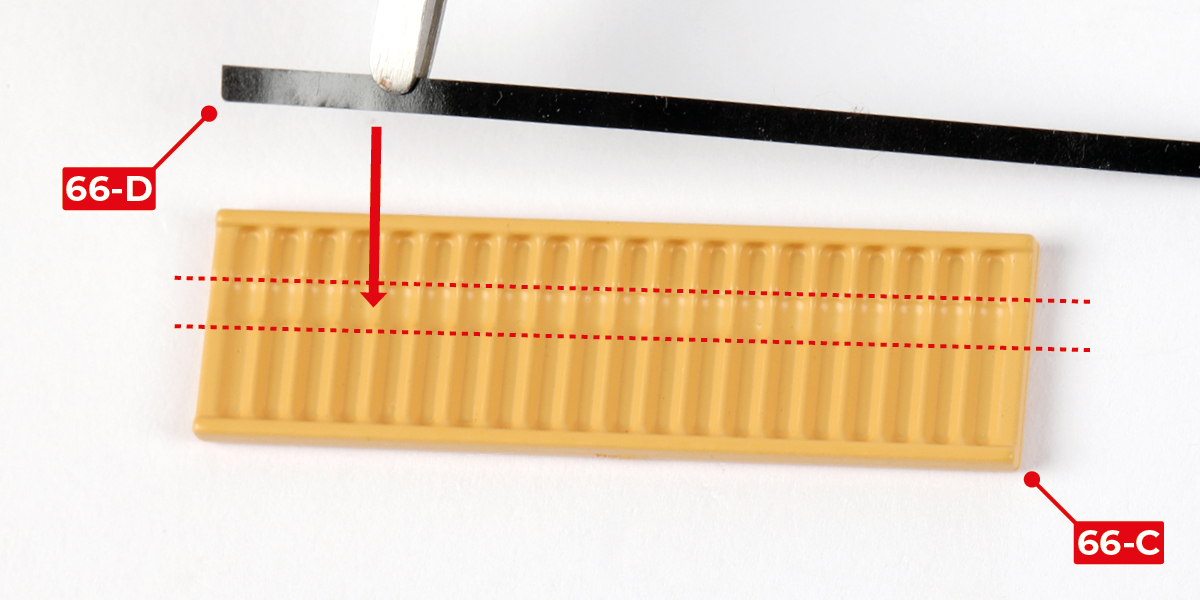

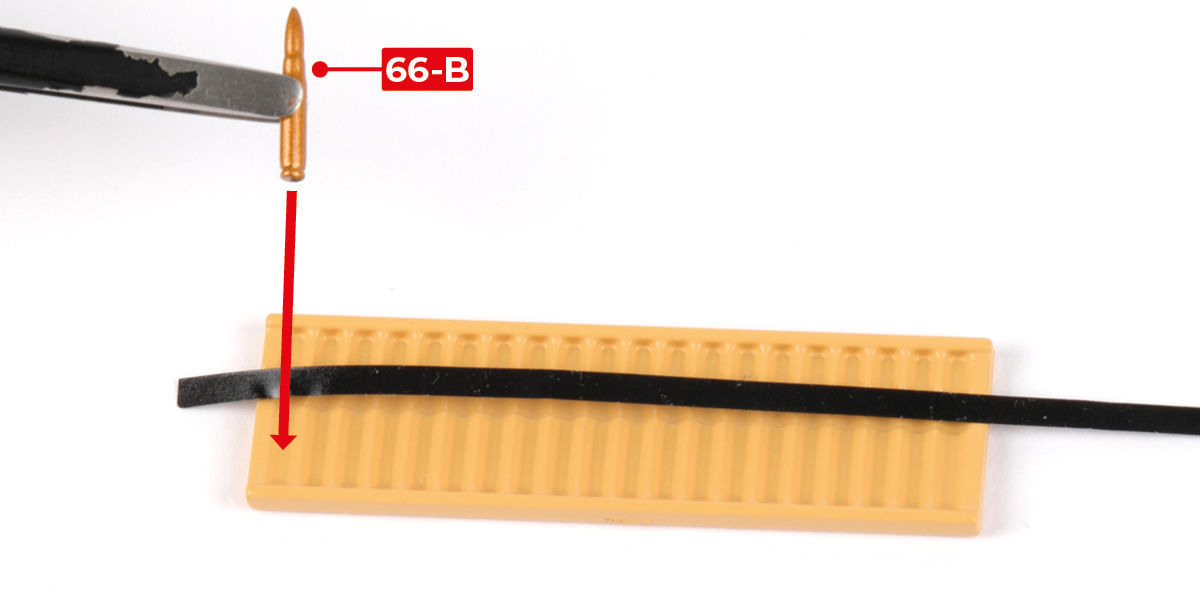

Positionnez la bande 66-D dans la rainure de la pièce 66-C, comme indiqué par les lignes rouges en pointillés. Collez une cartouche sur la bande, en l'alignant avec le premier logement.
Phase 4

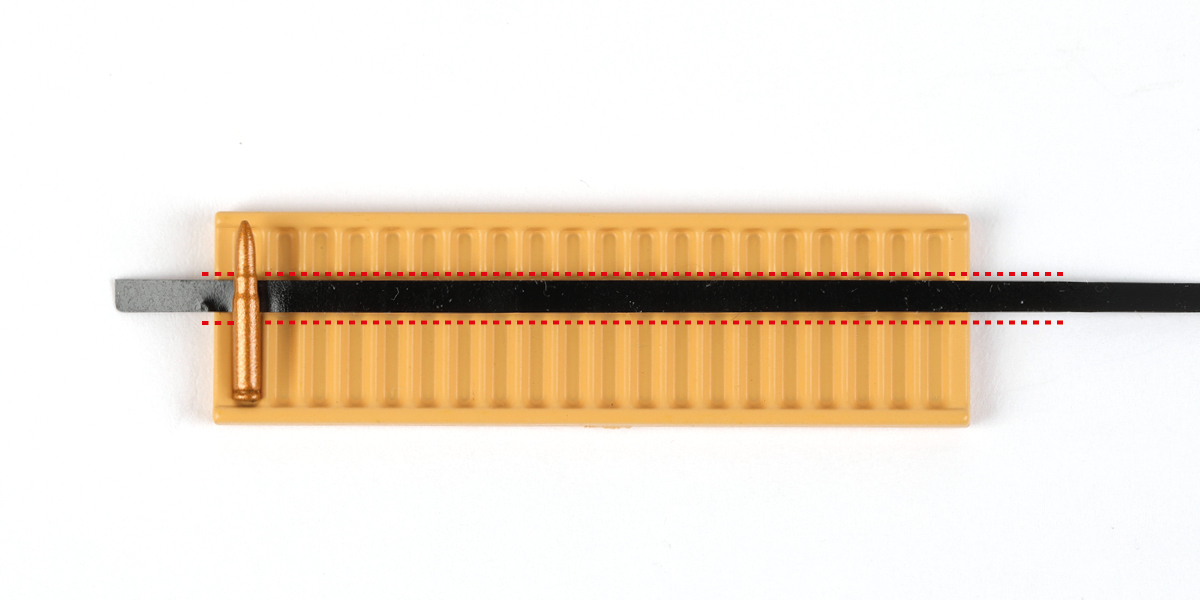

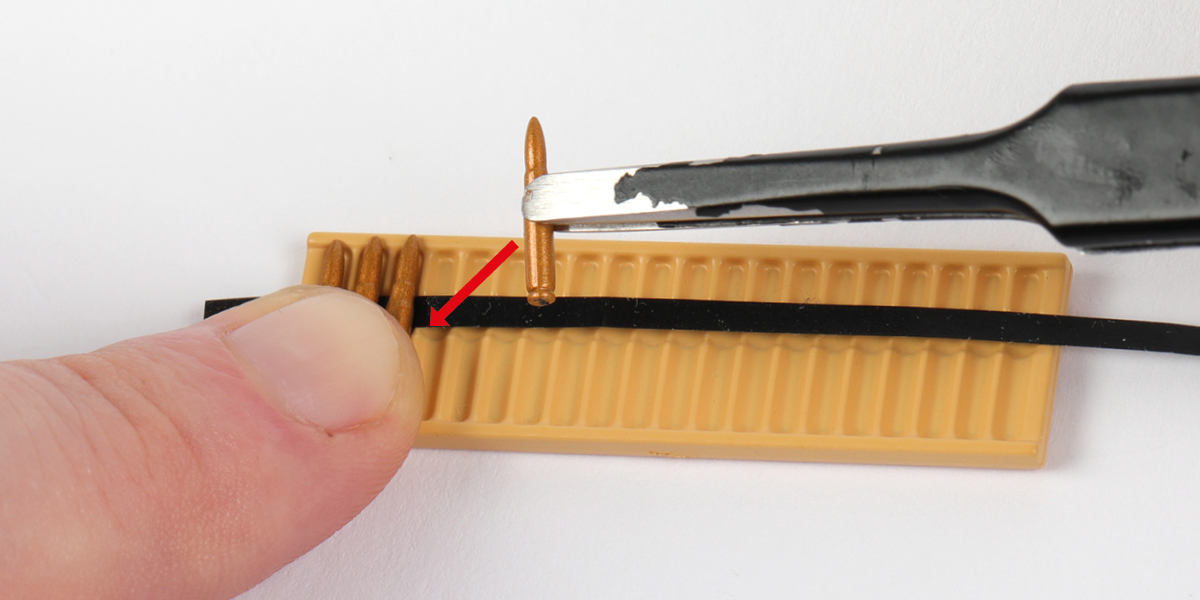

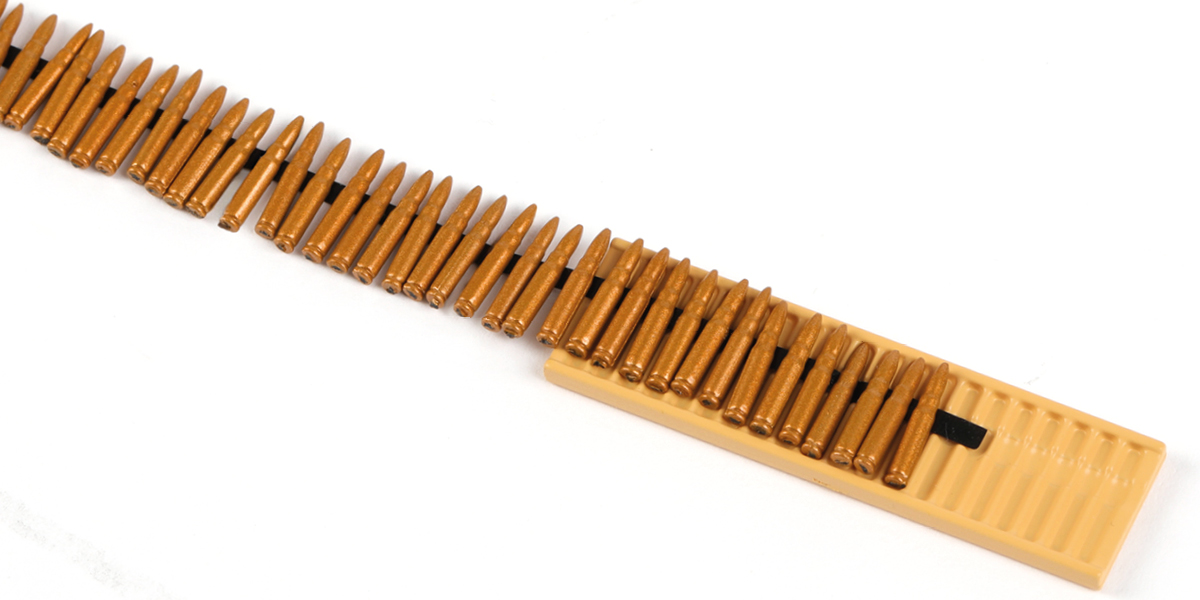

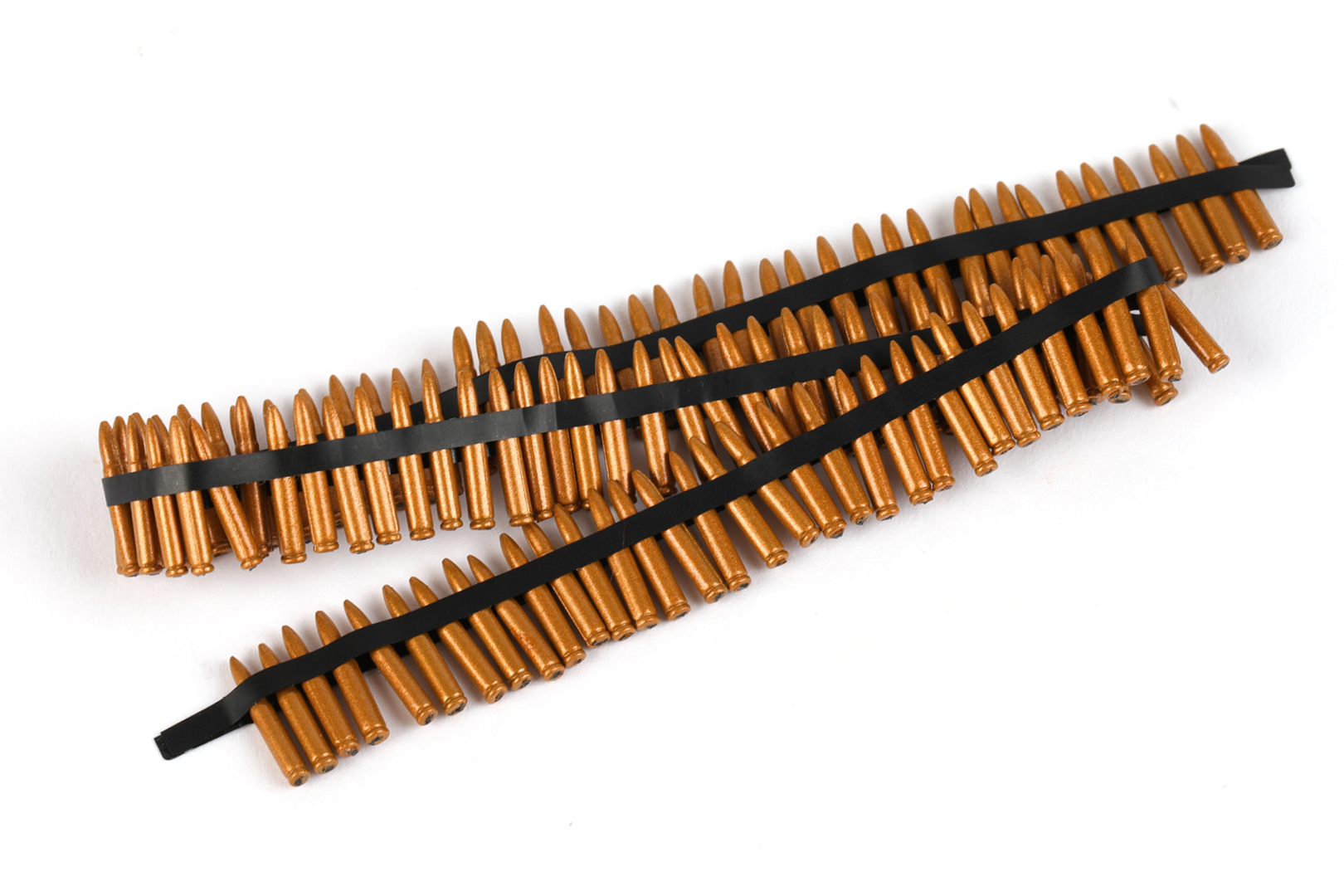

Continuez de coller les cartouches sur la bande en les alignant sur les logements, comme indiqué. Faites glisser l'ensemble au fur et à mesure jusqu'à ce que les 105 cartouches soient en place.
Phase 5

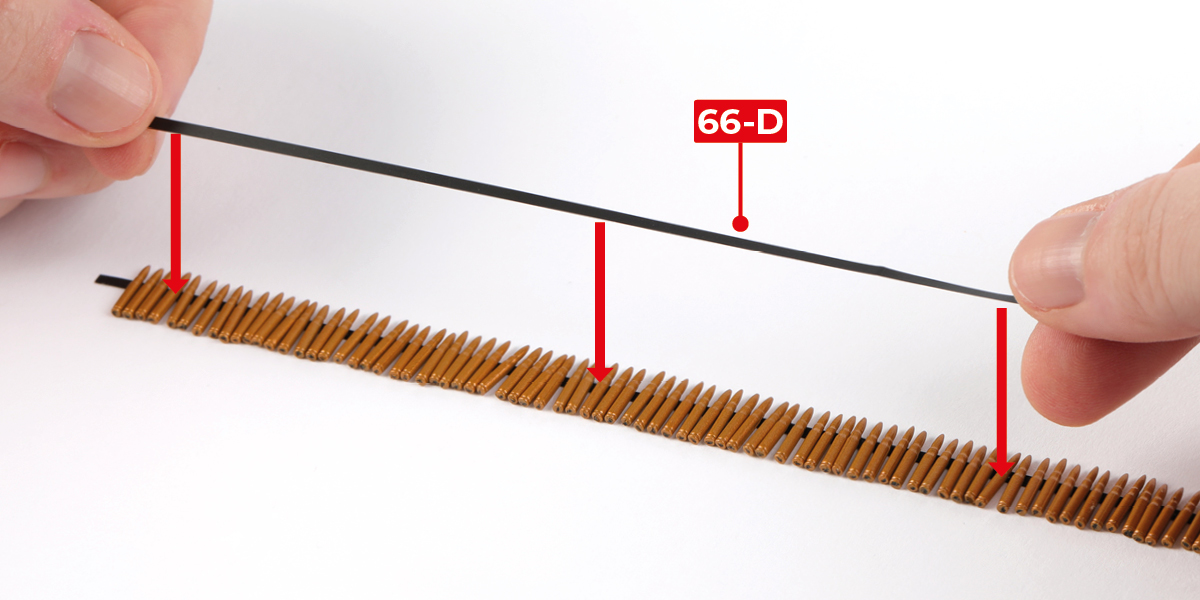

Collez la deuxième bande (66-D) sur les cartouches, comme indiqué.
ÉTAPE COMPLÉTÉE
PIÈCES DE L'ÉTAPE 67
Phase 1

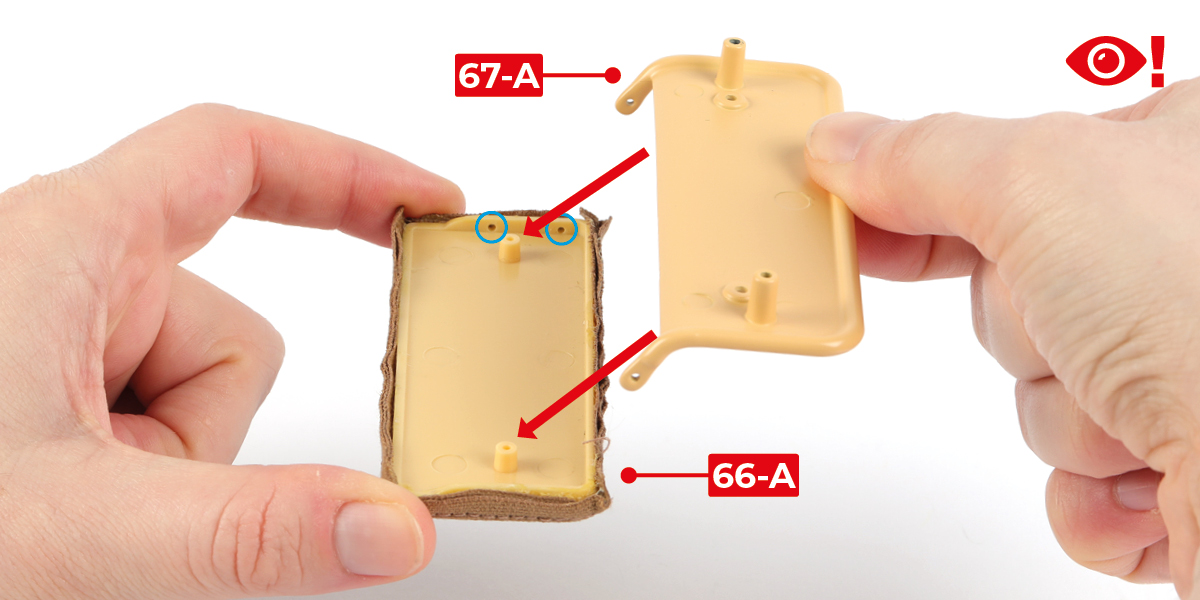

Fixez les pièces 67-A et 66-A avec 2 vis CP. Veillez à bien orienter la pièce 66-A comme indiqué par les cercles bleus.
Phase 2
Fixez la banquette arrière (67-A) sur la pièce 54-A avec 2 vis CM.
ÉTAPE COMPLÉTÉE
PIÈCES DE L'ÉTAPE 68
Phase 1

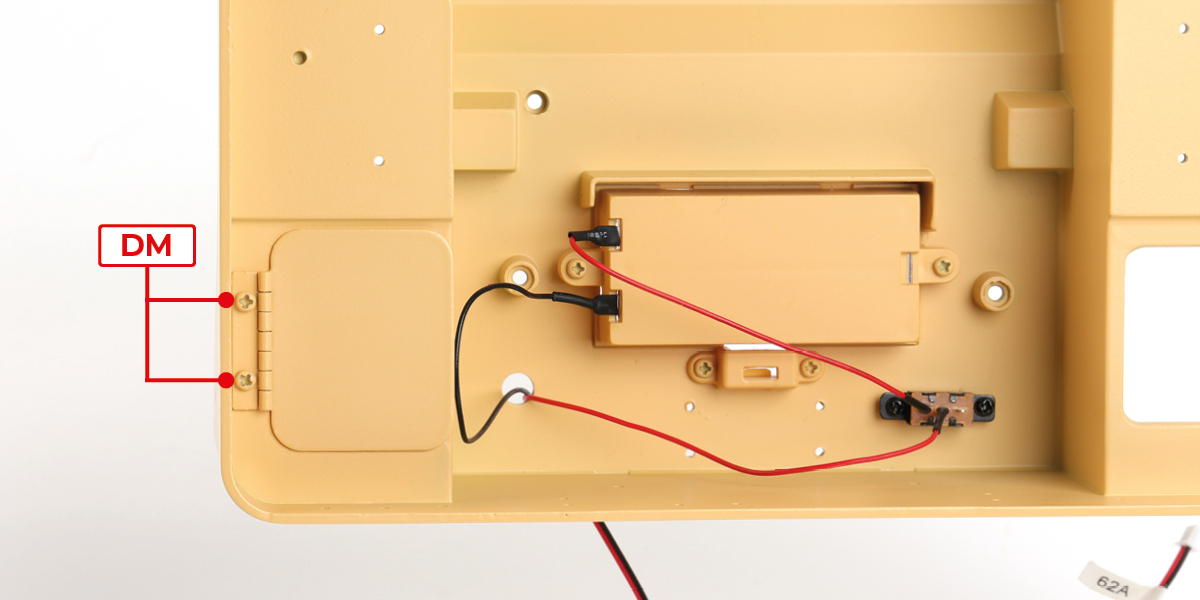

Assemblez la pièce 68-A avec la pièce 54-A à l'aide de 2 vis DM.
Phase 2
Assembler un jerrican

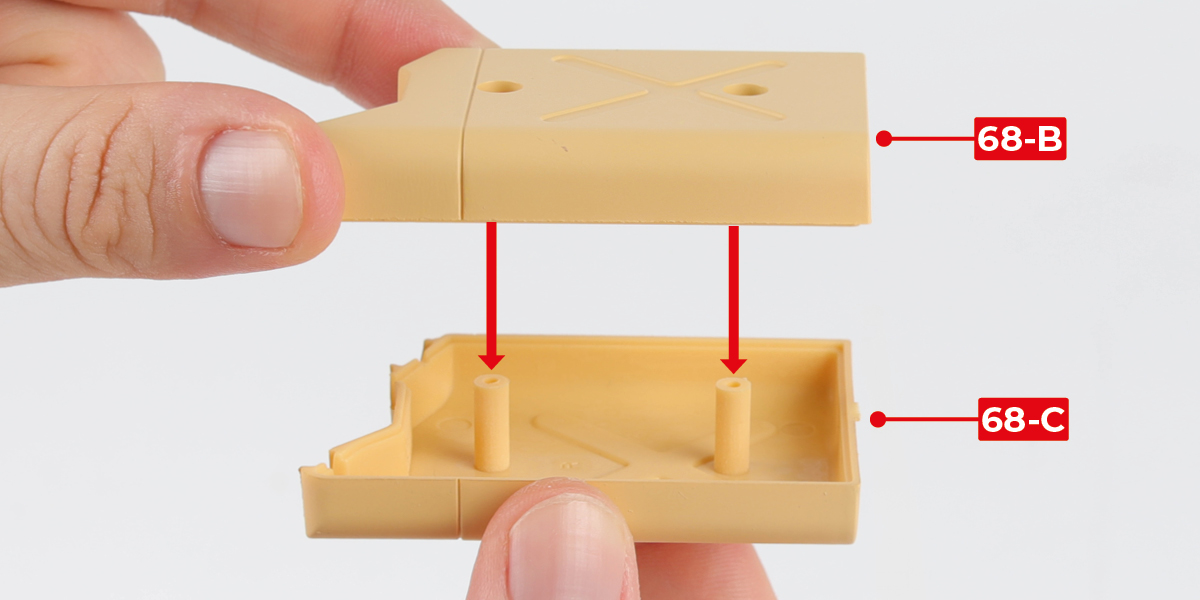

Assemblez et fixez les pièces 68-B et 68-C avec 2 vis DP.
Phase 3

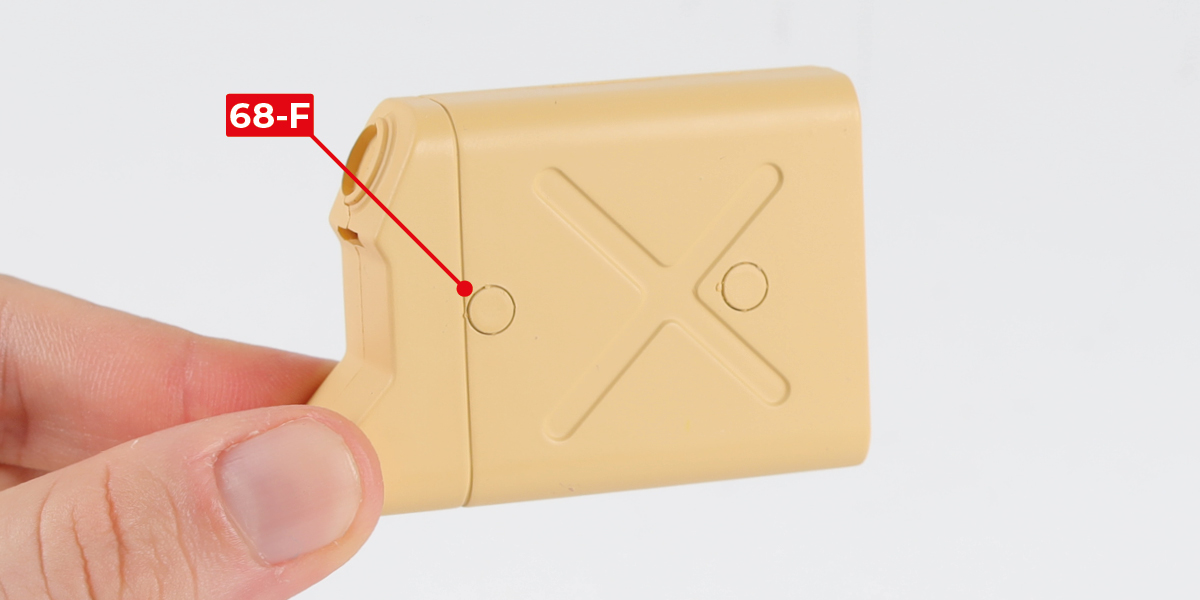

Placez les pièces 68-F par-dessus les vis de la pièce 68-B.
Phase 4
Placez les pièces 68-D et 68-E pour terminer l'assemblage du jerrican, comme indiqué.

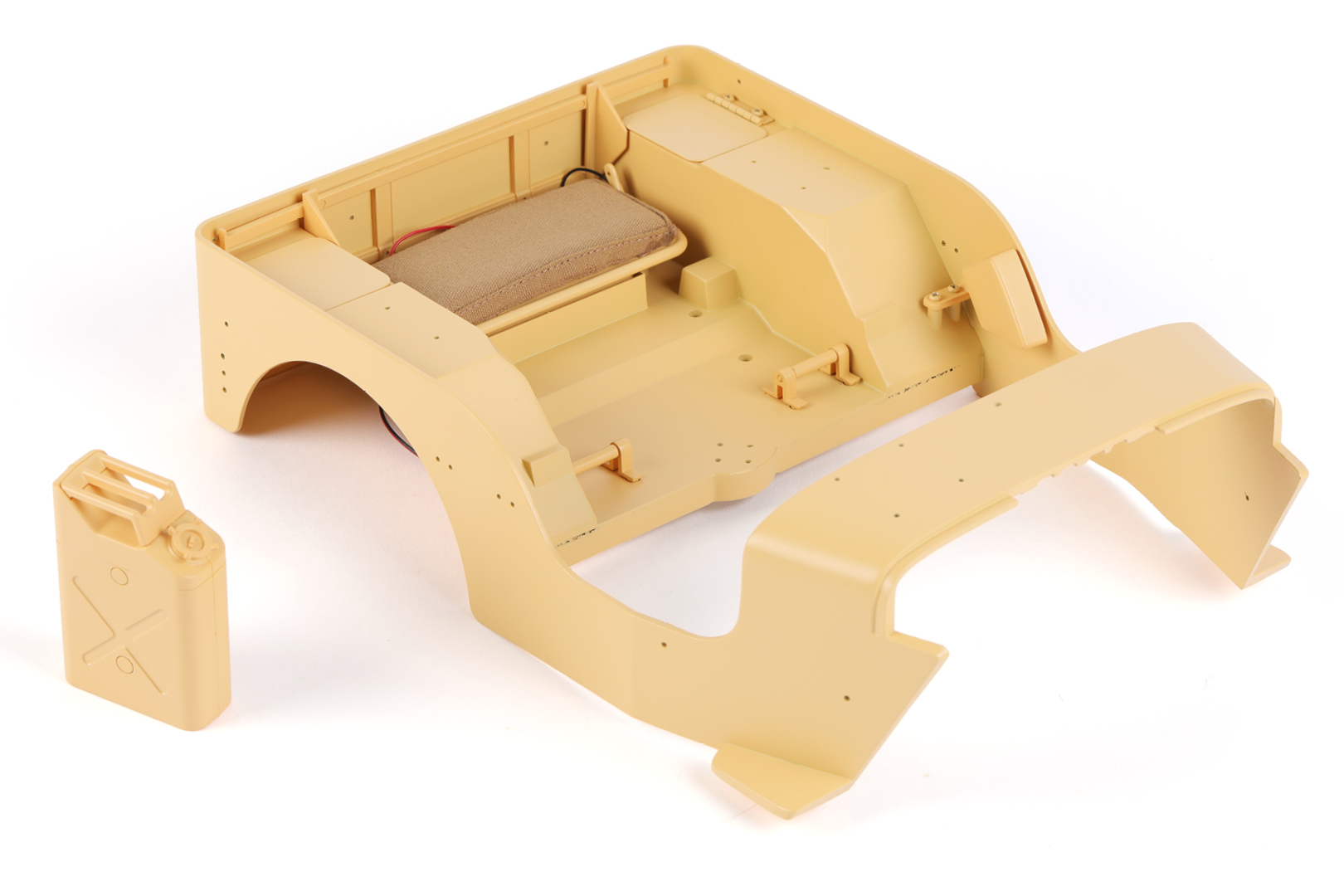

ÉTAPE COMPLÉTÉE

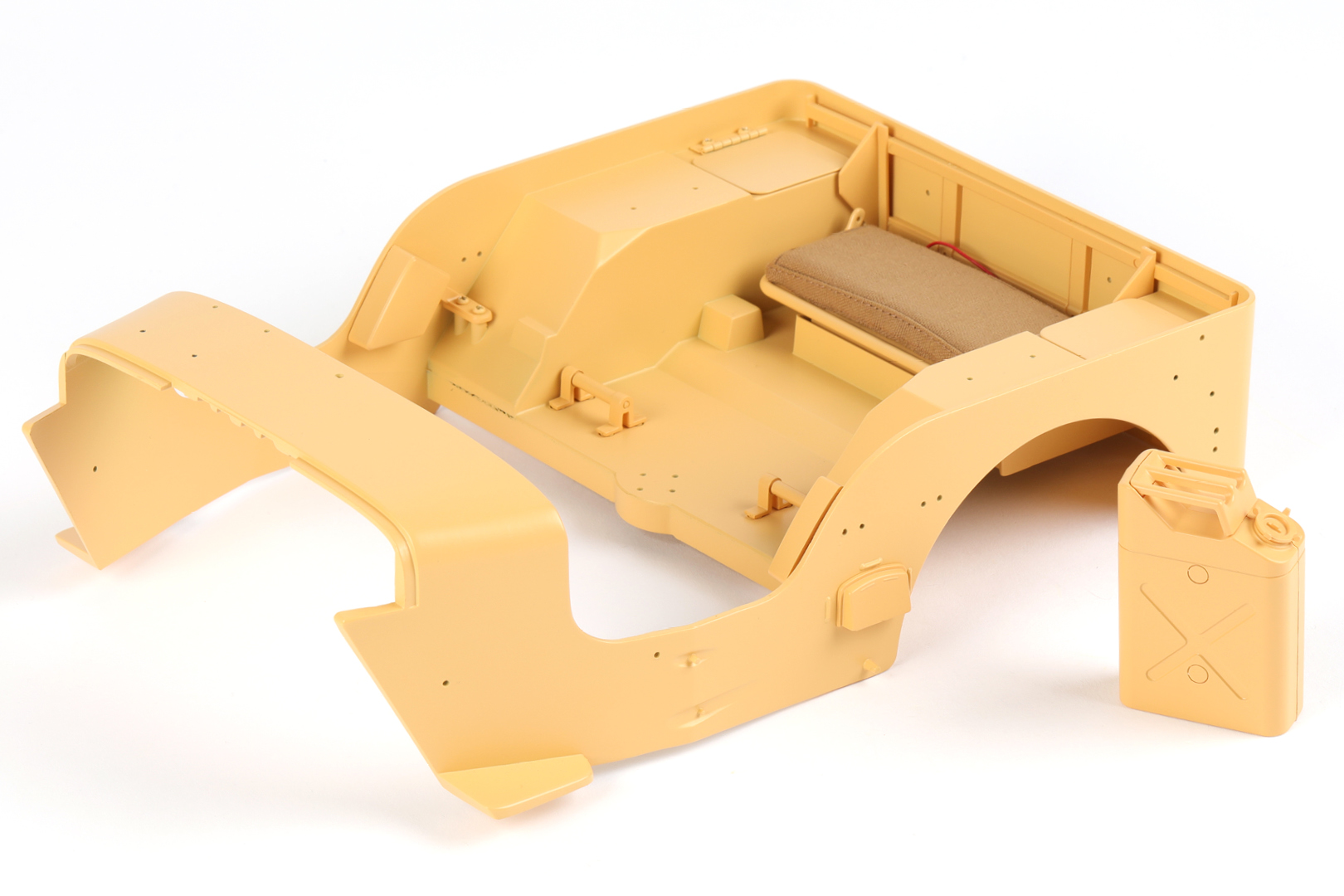

PIÈCES DE L'ÉTAPE 69
Phase 1

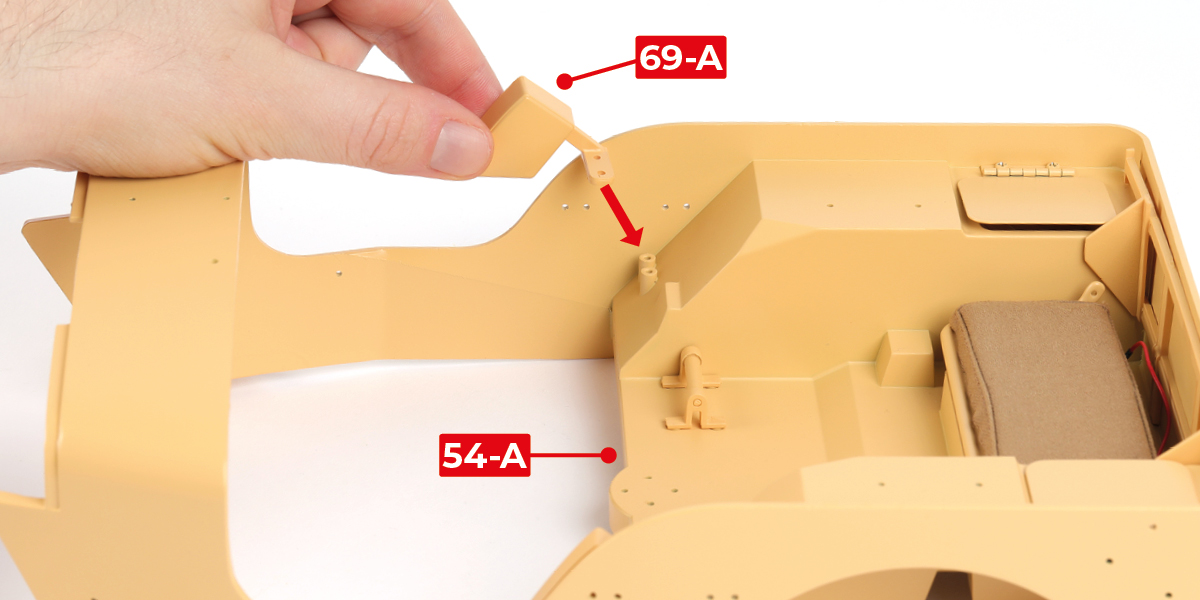

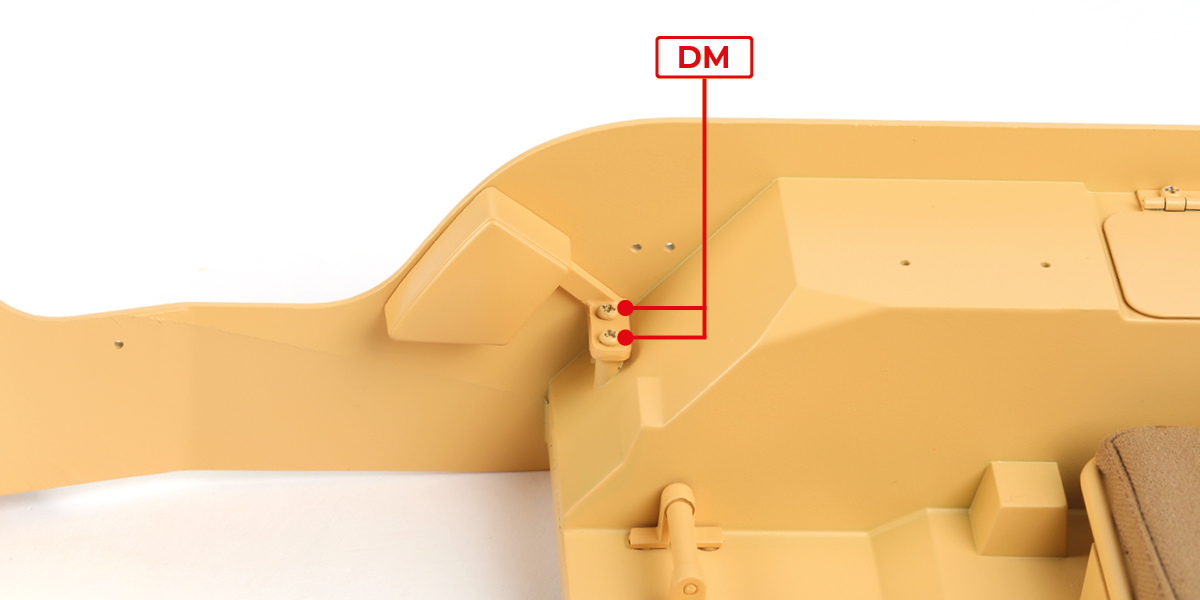

Fixez la pièce 69-A sur la pièce 54-A avec 2 vis DM.
Phase 2
Assembler un jerrican

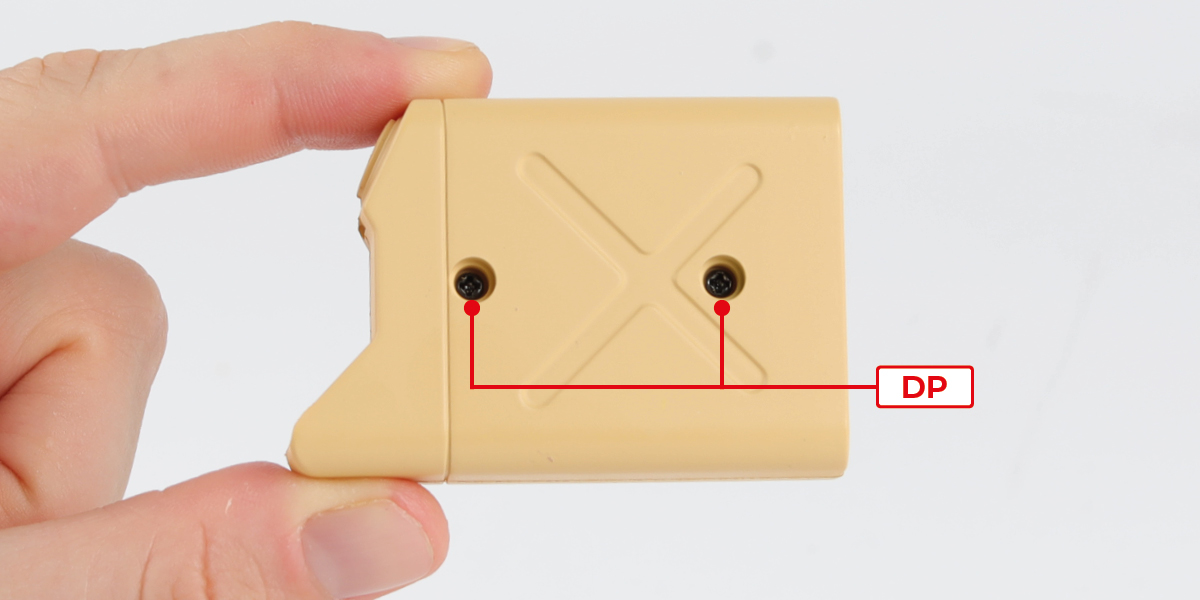

Assemblez et fixez les pièces 69-B et 69-C avec 2 vis DP.
Phase 3

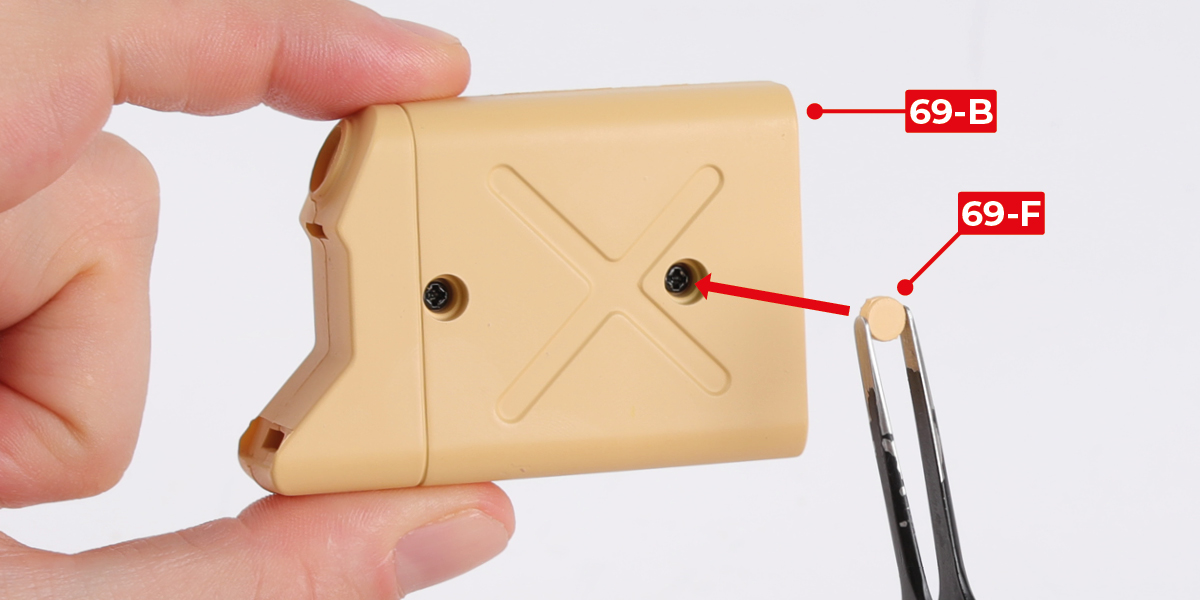

Placez les pièces 69-F par-dessus les vis de la pièce 69-B.
Phase 4

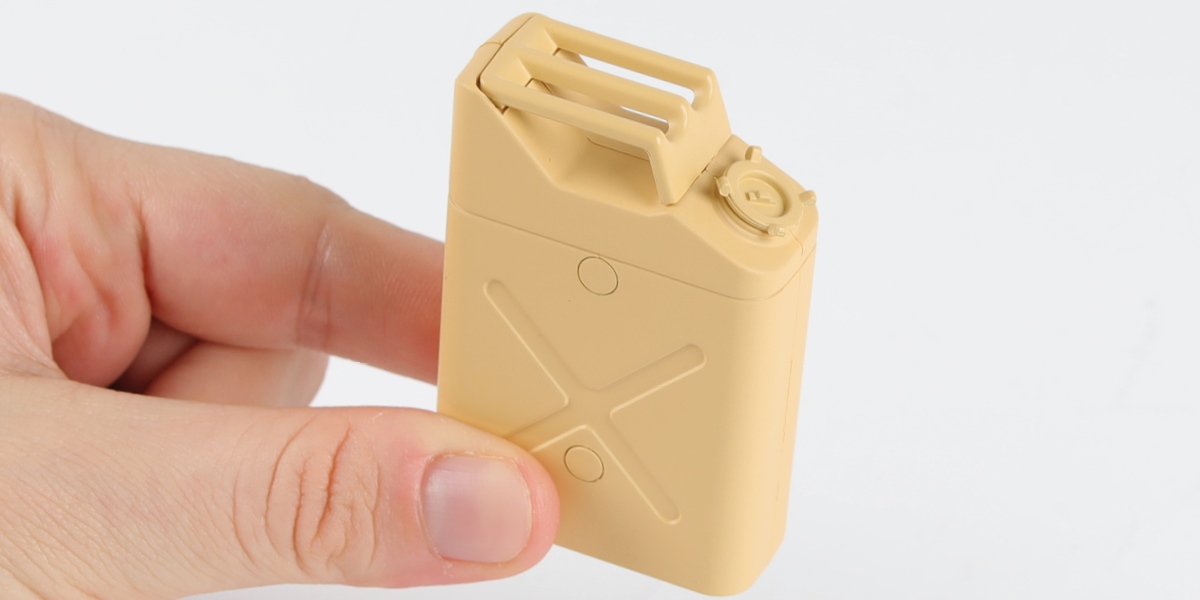

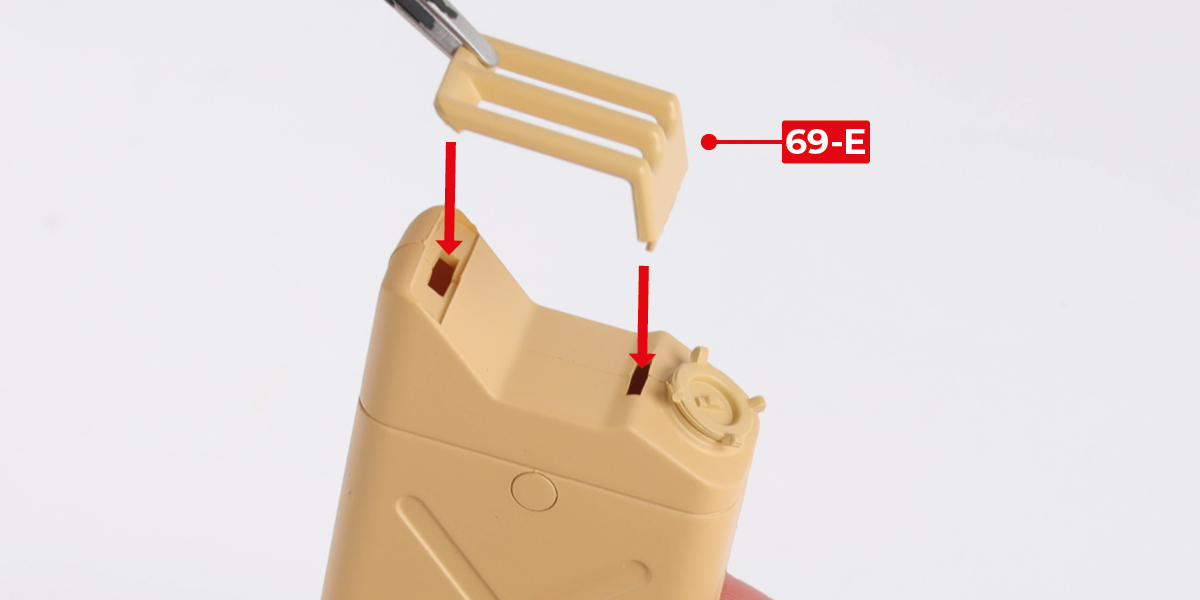

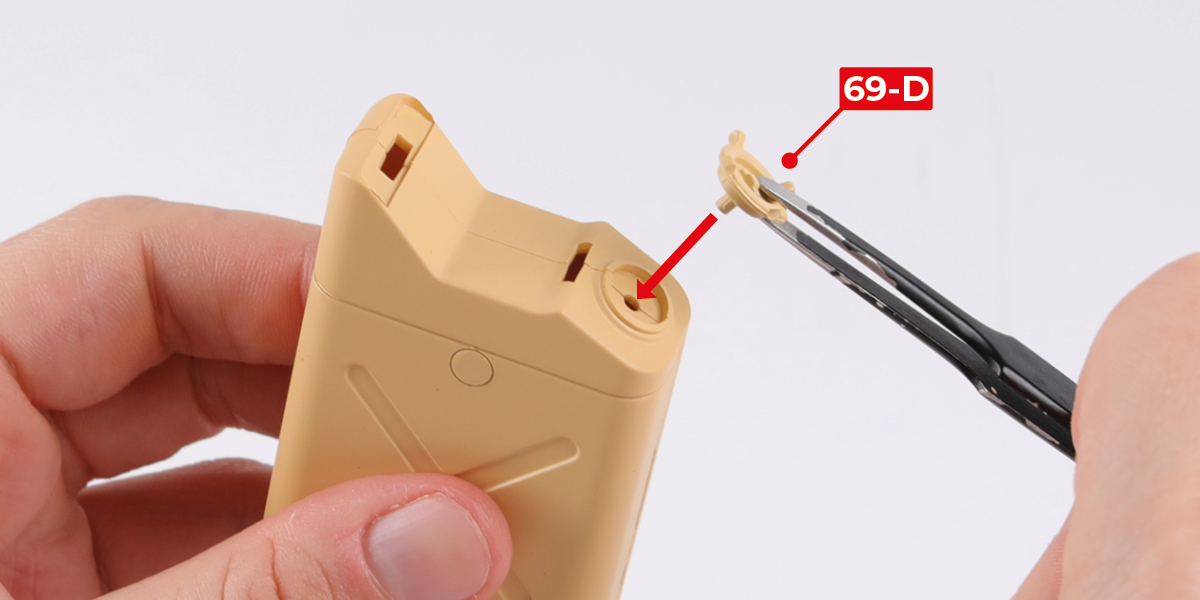

Placez les pièces 69-D et 69-E pour terminer l'assemblage du jerrican, comme indiqué.
ÉTAPE COMPLÉTÉE
PIÈCES DE L'ÉTAPE 70
Phase 1

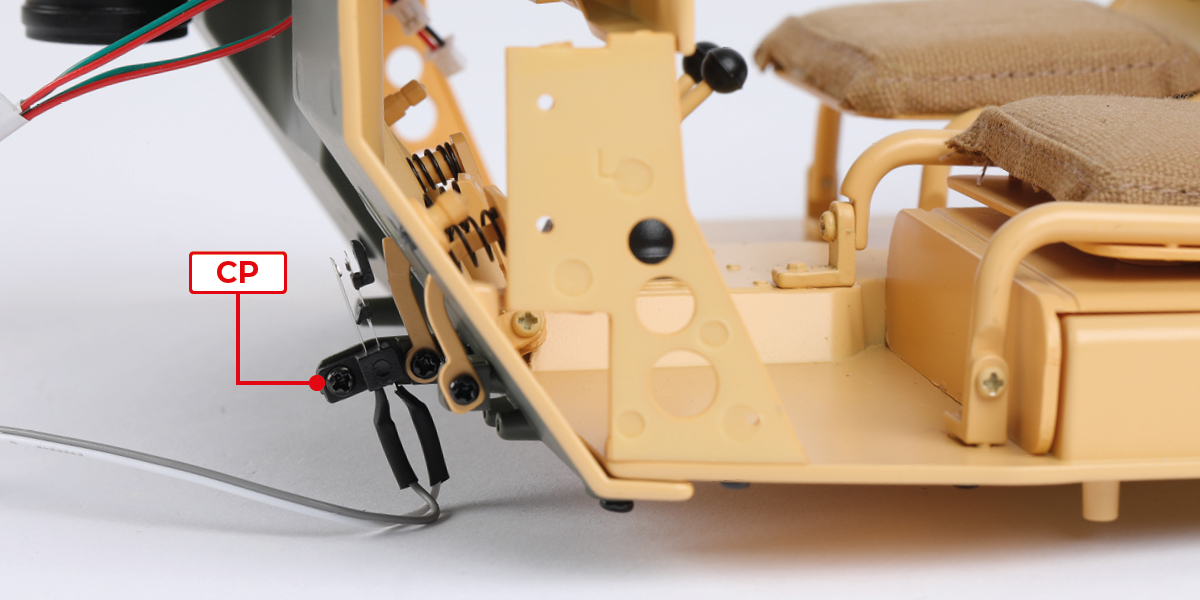

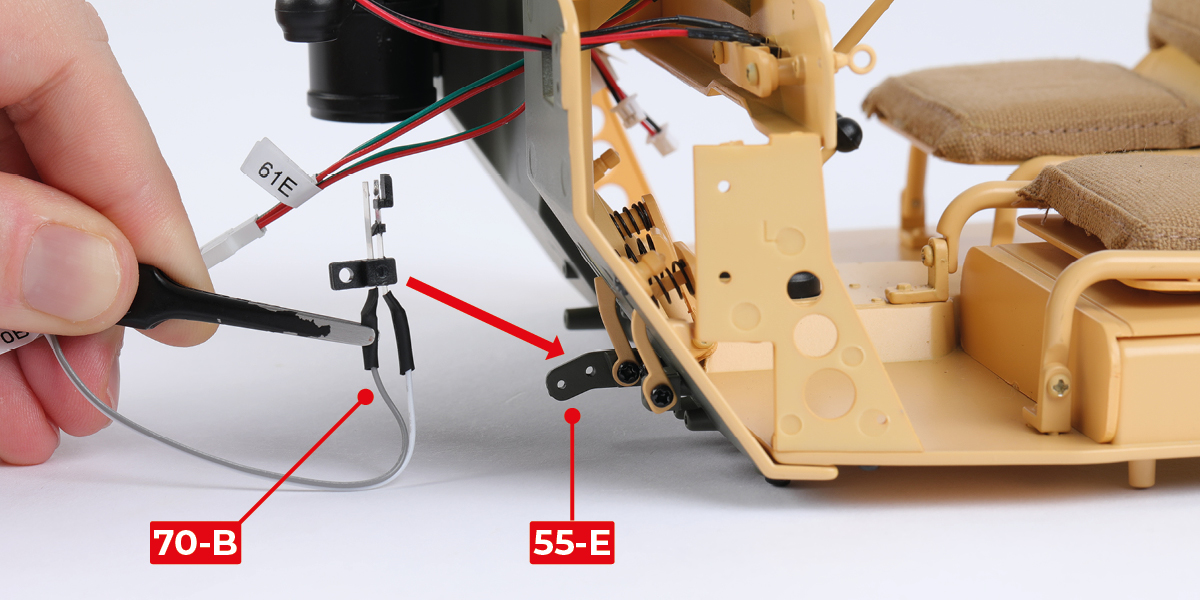

Fixez le commutateur 70-B sur la pièce 55-E avec une vis CP.
Phase 2

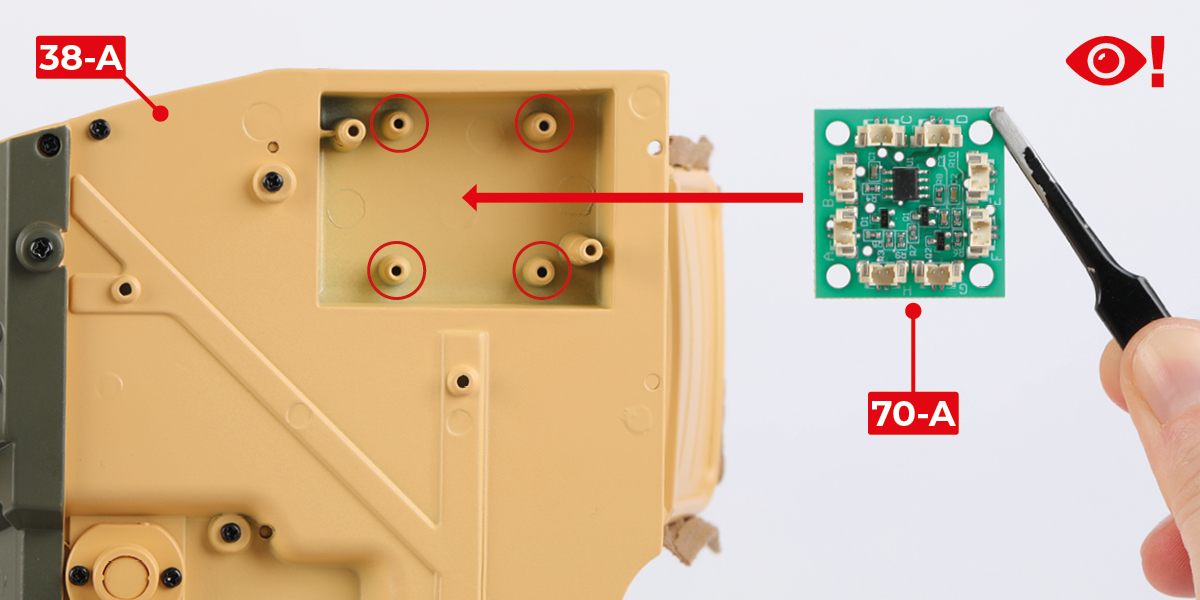

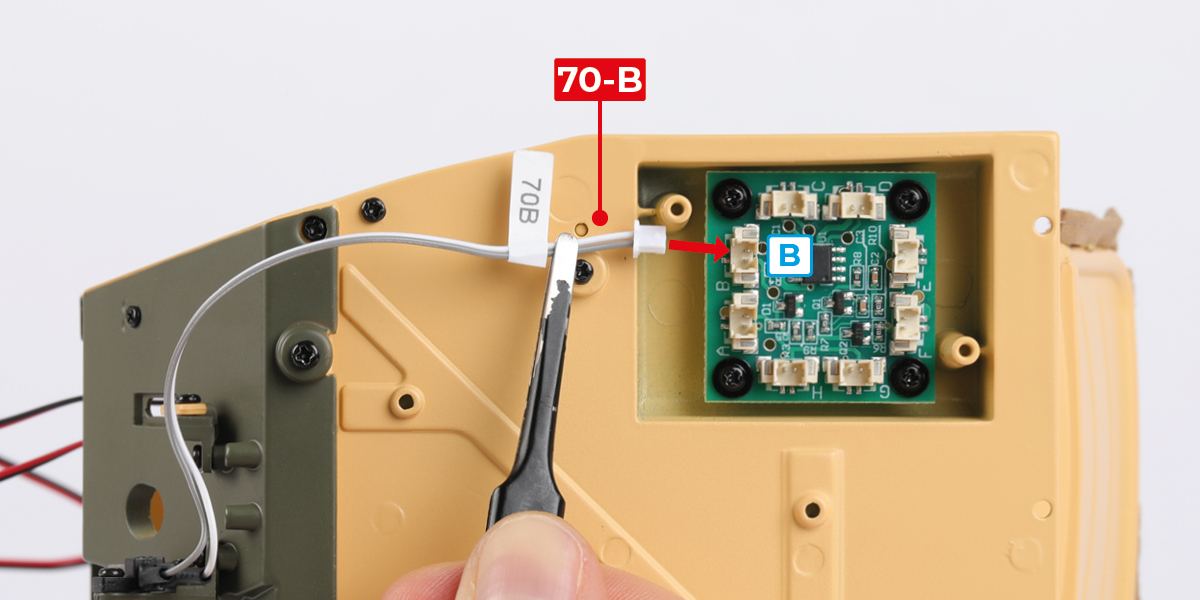

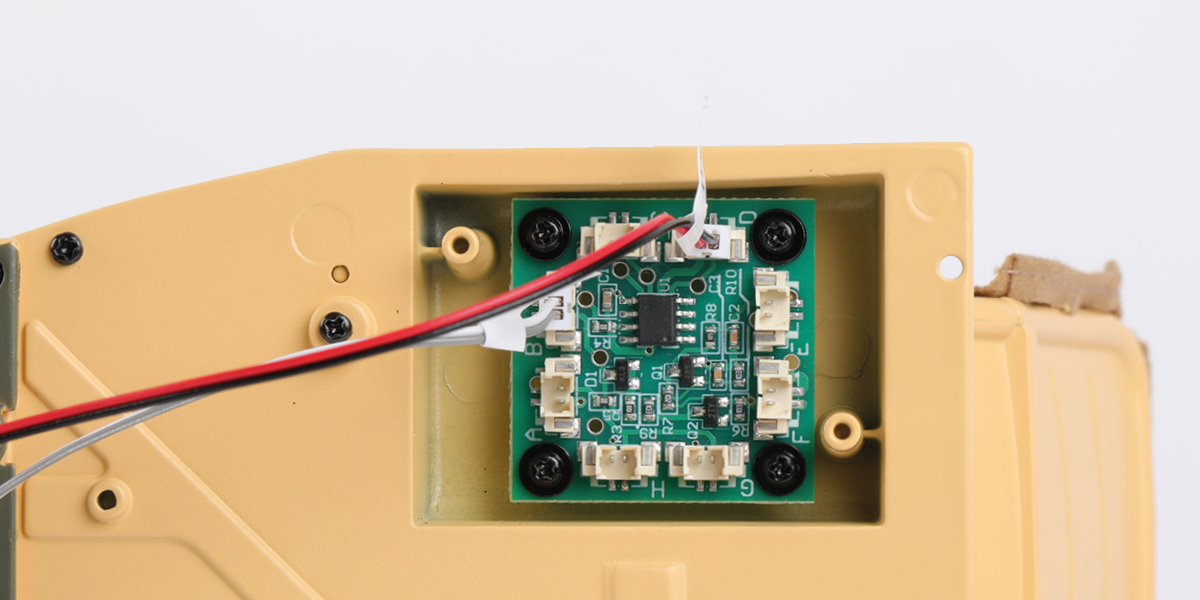

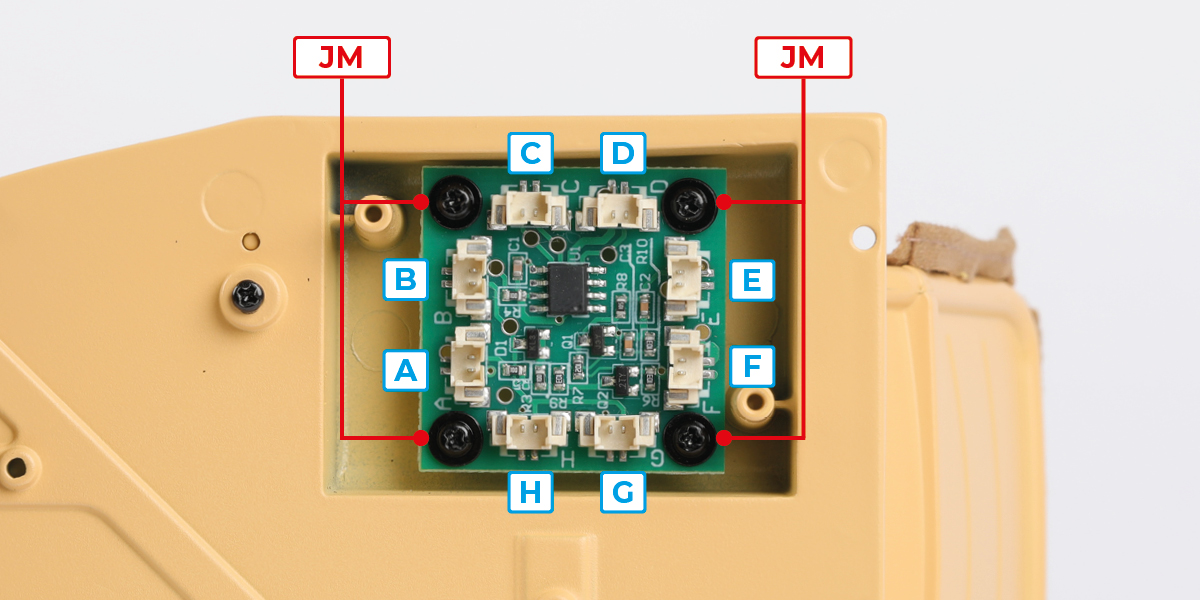

Fixez le circuit imprimé 70-A sur 38-A avec 4 vis JM. Veillez à ce que le circuit imprimé soit dans le bon sens, comme indiqué sur la photo.
Phase 3

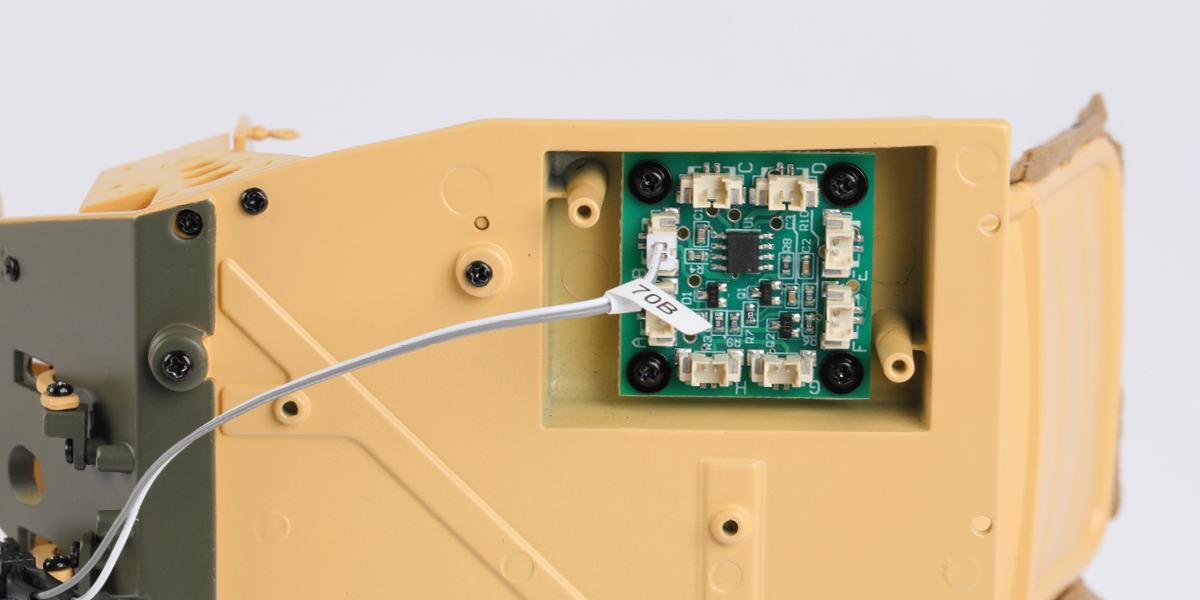

Branchez la fiche du câble 70-B dans la prise B.
Phase 4
Branchez la fiche du câble 61-I dans la prise D.
Phase 5

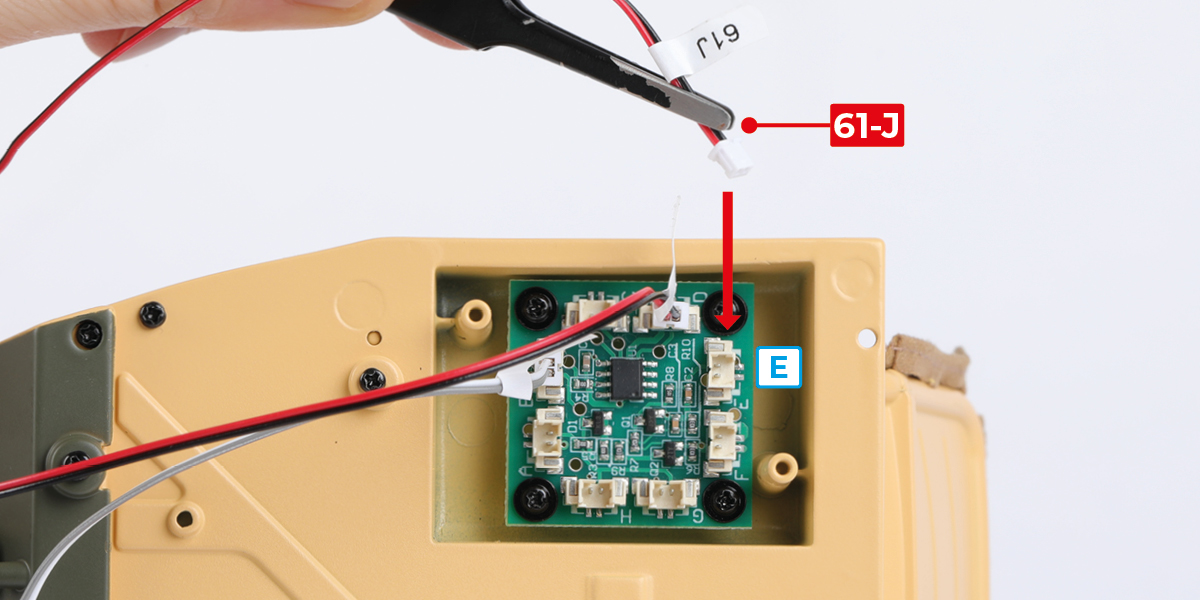

Branchez la fiche du câble 61-J dans la prise E.
Phase 6

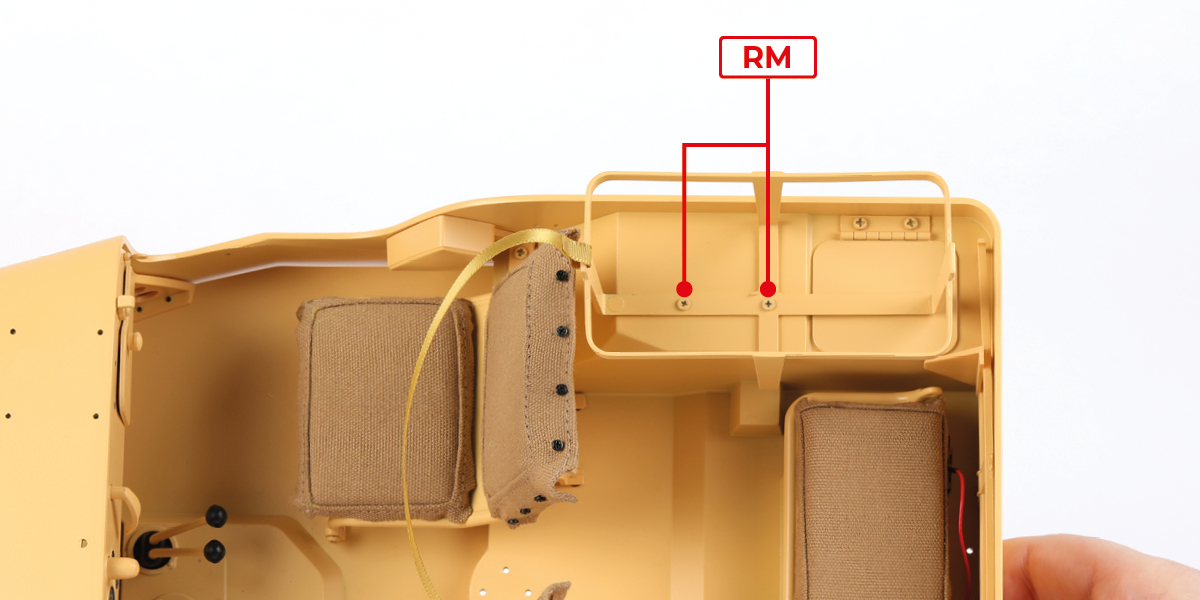

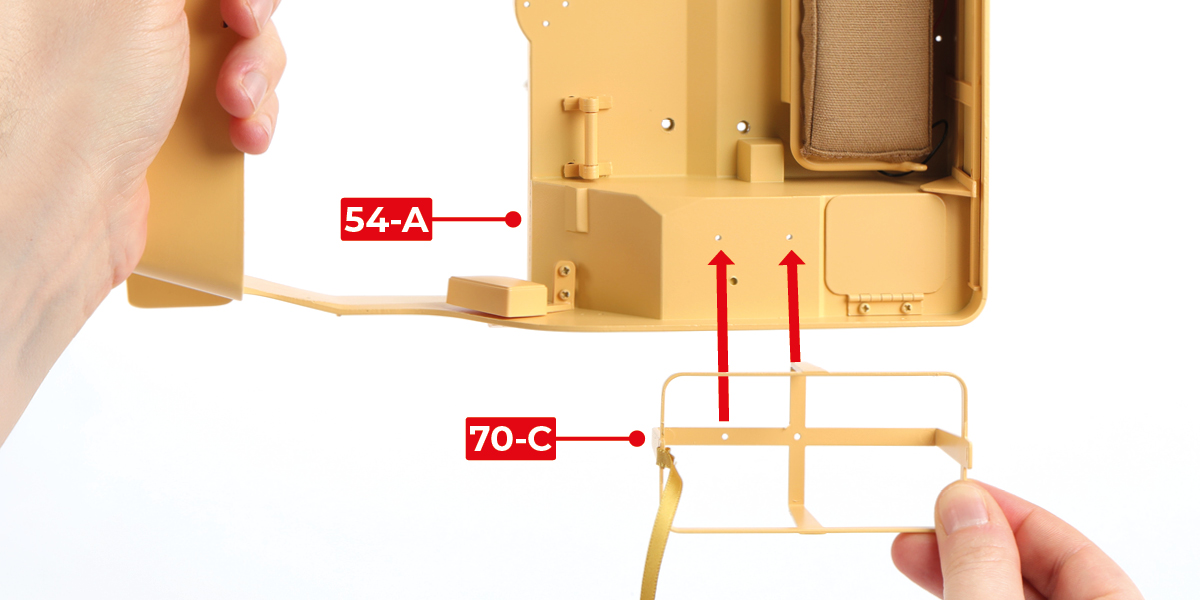

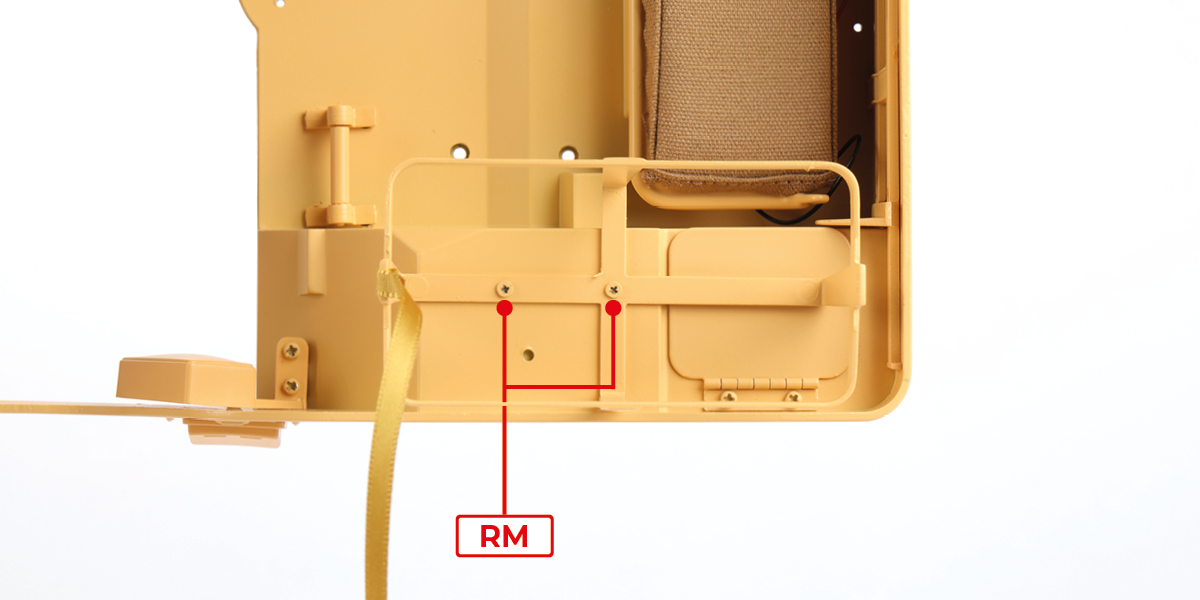

Fixez le porte-jerrican sur 54-A avec 2 vis RM.
ÉTAPE COMPLÉTÉE
PIÈCES DE L'ÉTAPE 71
Phase 1
Branchez la fiche du câble dans la prise A.
Phase 2
Branchez la fiche du câble dans la prise G.
Phase 3

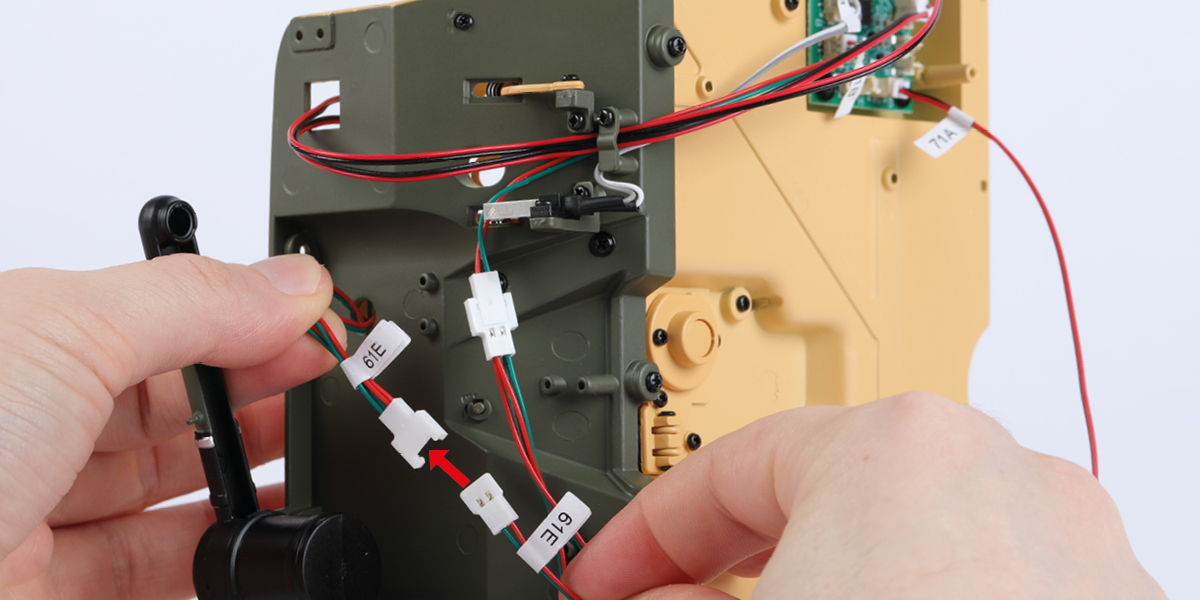

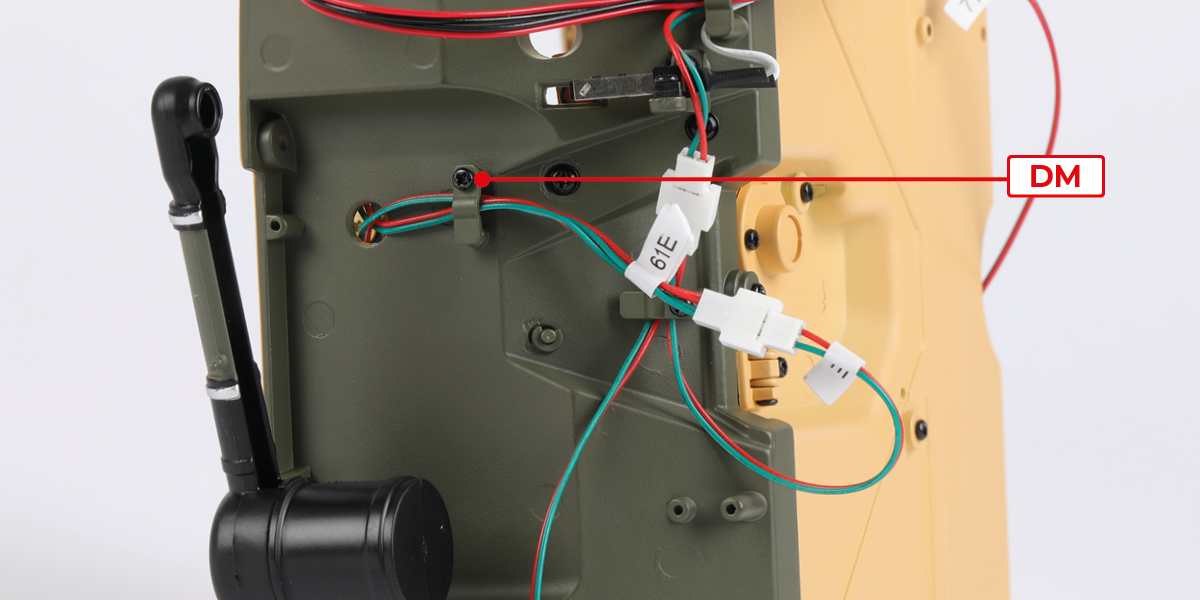

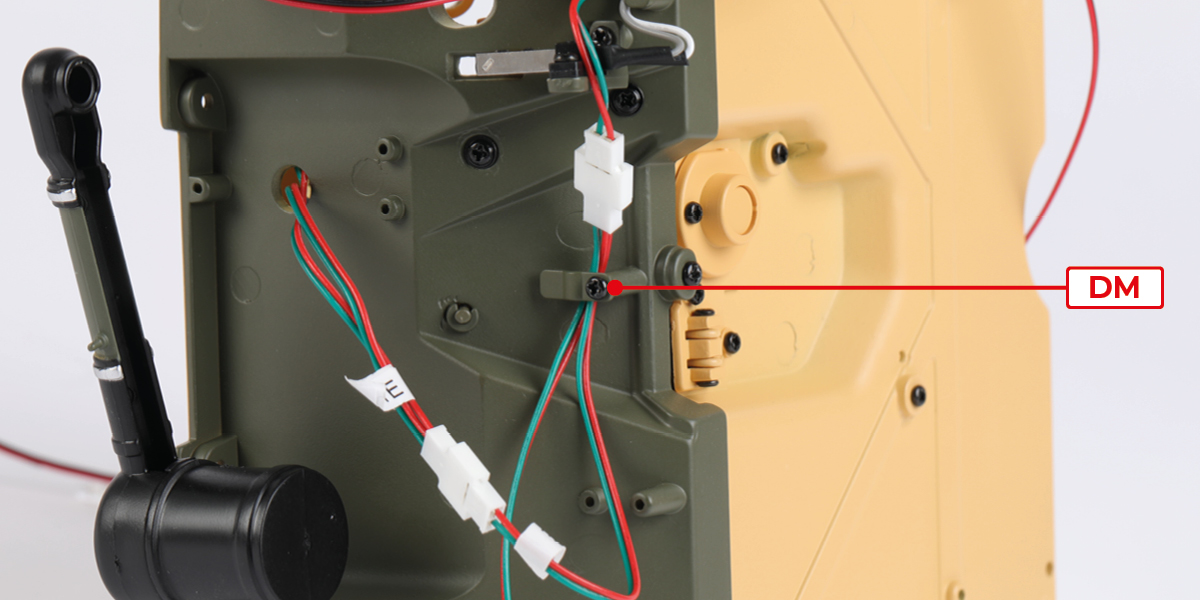

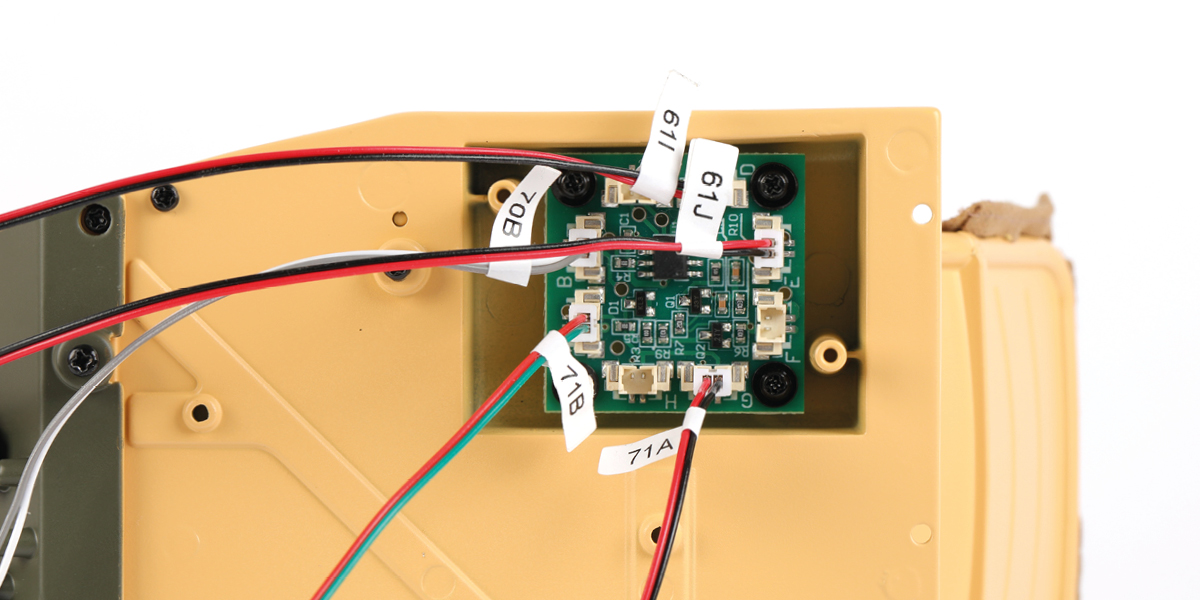

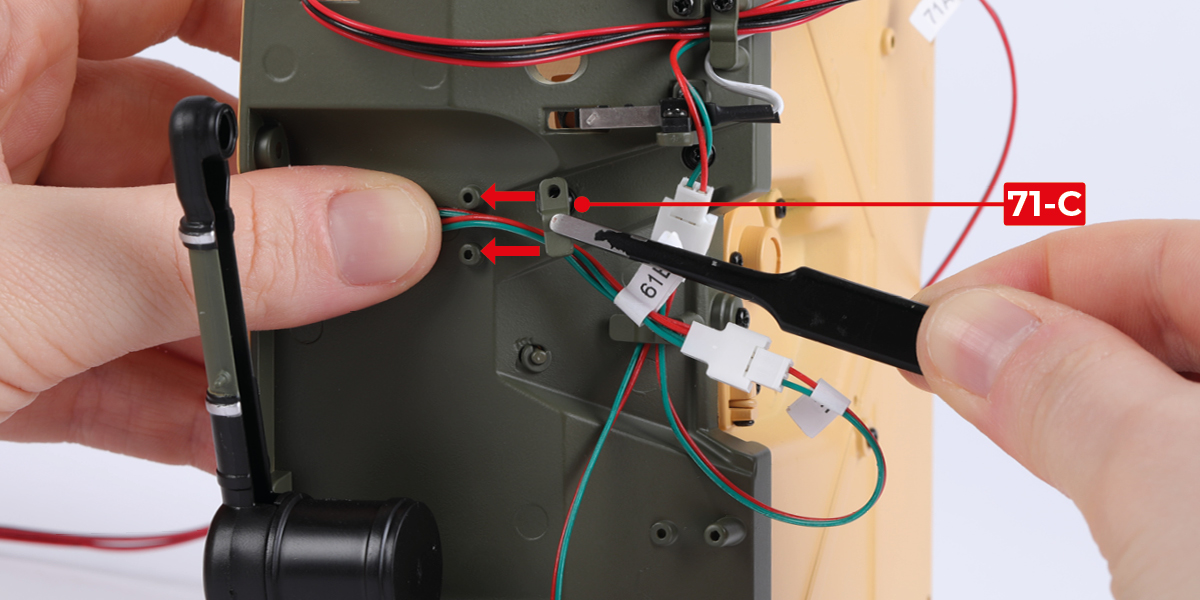

Rassemblez les câbles 61-I, 61-J, 70-B et 71-B, faites-les passer comme indiqué, puis fixez une des pièces 71-C avec une vis DM.
Phase 4
Branchez les deux câbles 61-E entre eux.
Phase 5
Faites passer les câbles comme indiqué puis fixez une deuxième pièce 71-C avec une vis DM.
Phase 6
Faites passer le câble 61-E comme indiqué puis fixez une troisième pièce 71-C avec une vis DM.
Phase 7

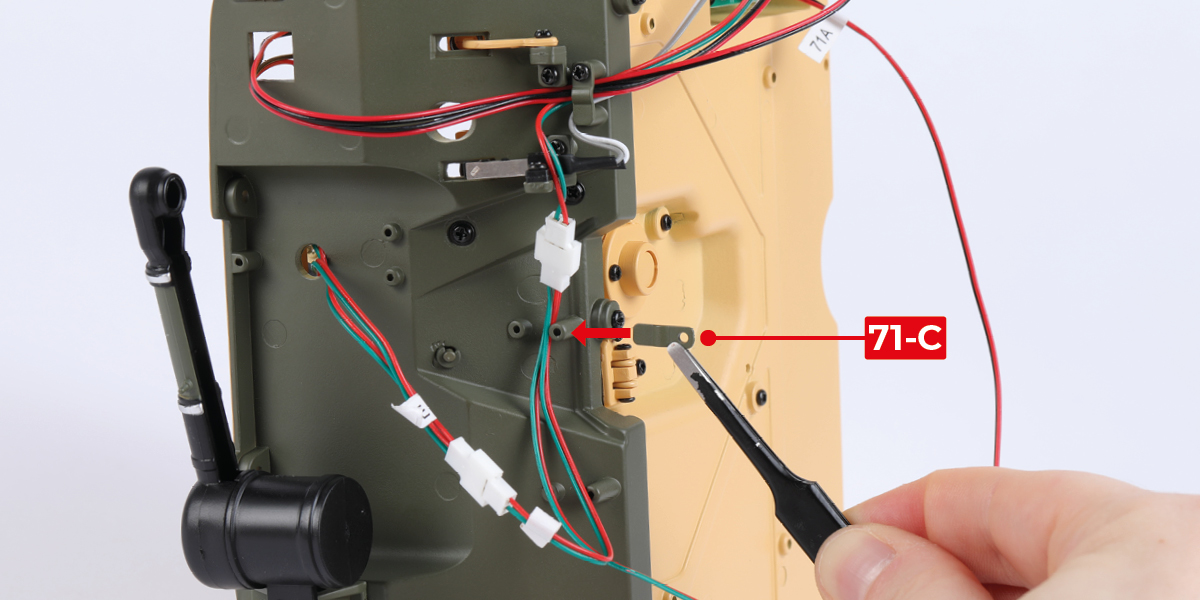

Faites passer le câble 71-B comme indiqué puis fixez la dernière pièce 71-C avec une vis DM.
Phase 8

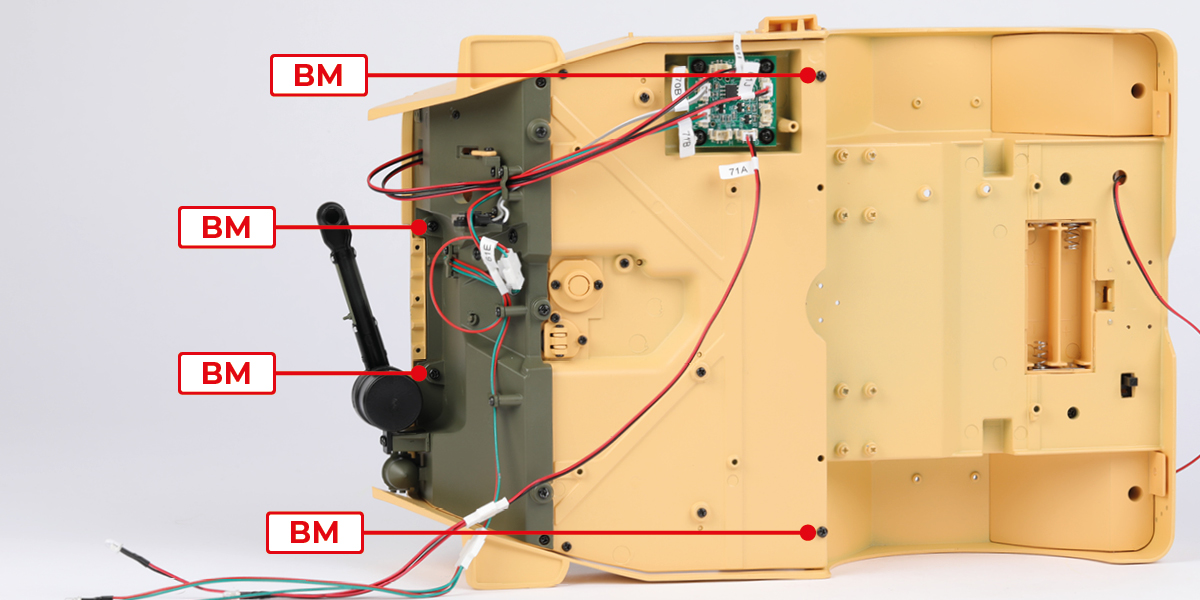

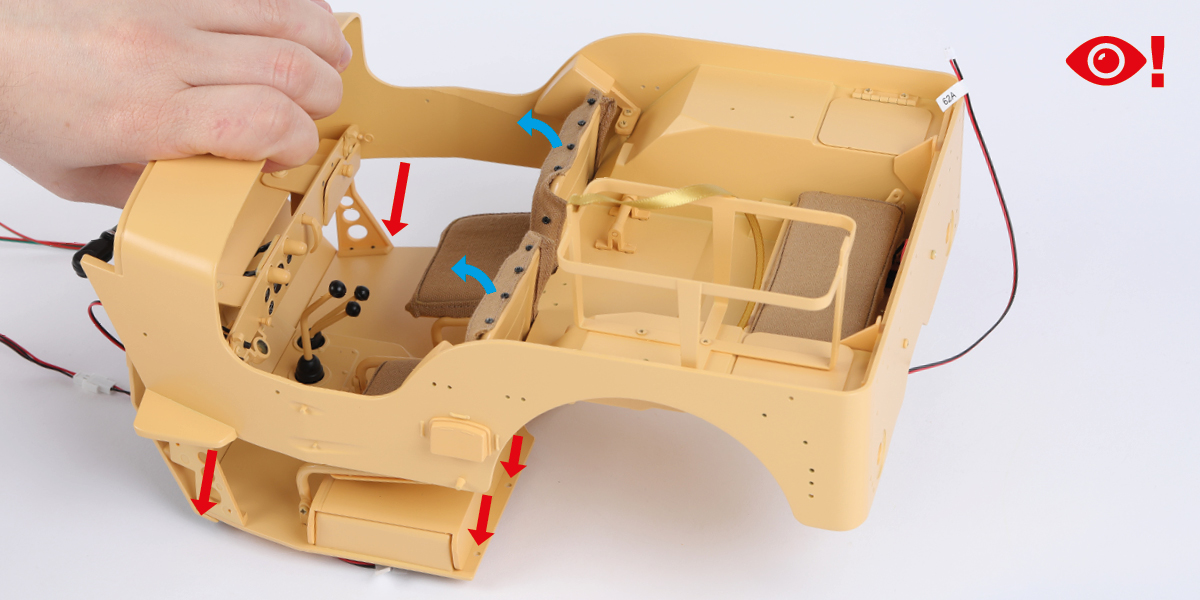

Basculez les sièges vers l’avant (flèches bleues), puis fixez la caisse avec 4 vis BM.
Phase 9

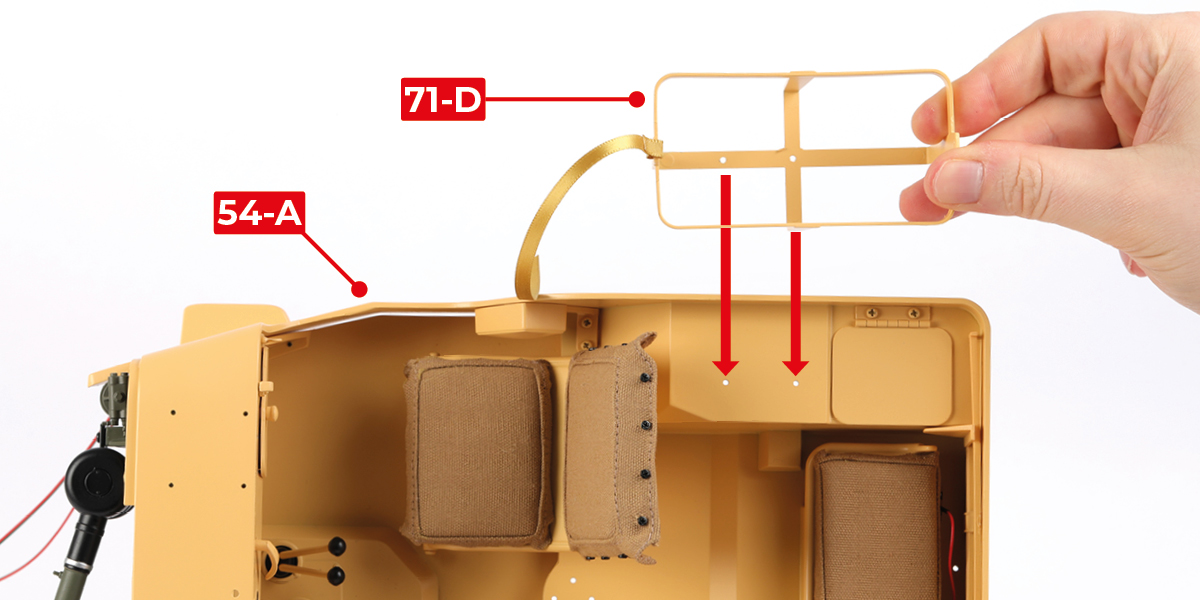

Fixez la pièce 71-D sur 54-A avec 2 vis DM.
ÉTAPE COMPLÉTÉE

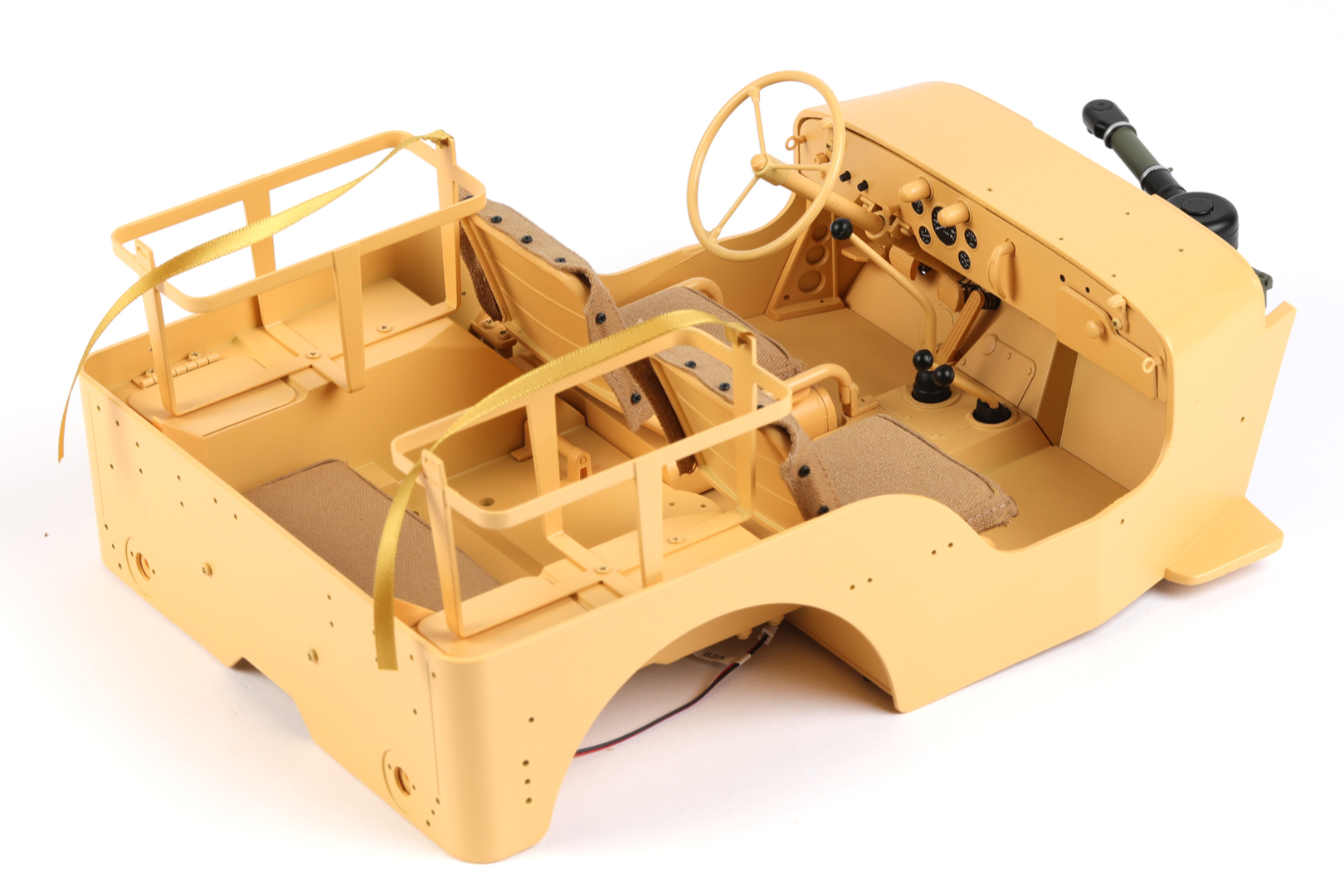

PIÈCES DE L'ÉTAPE 72
Phase 1

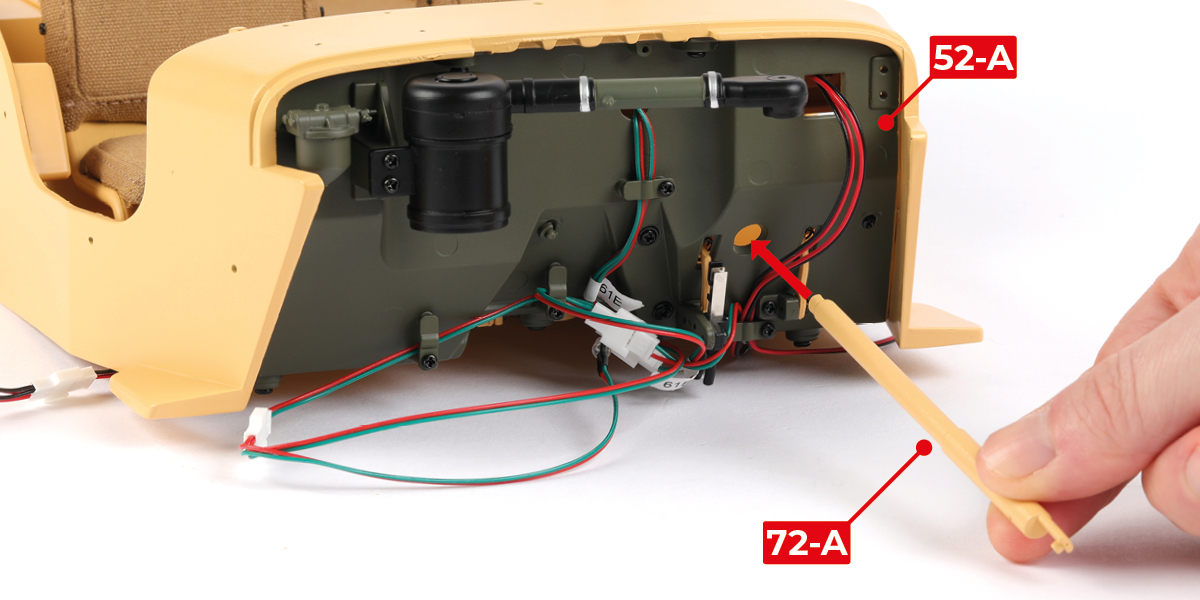

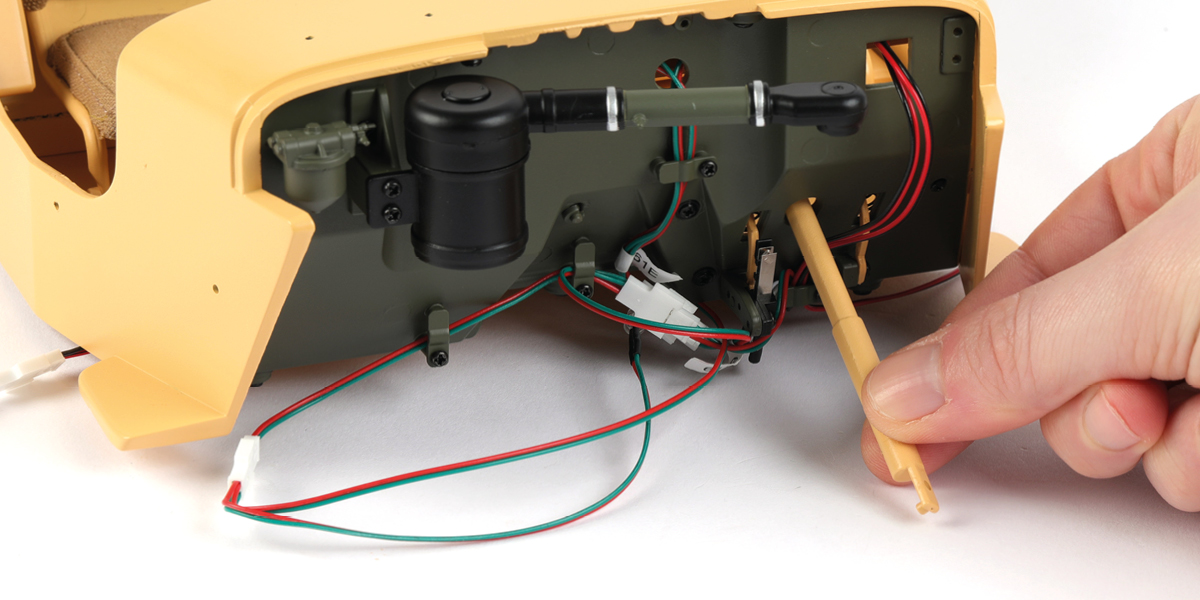

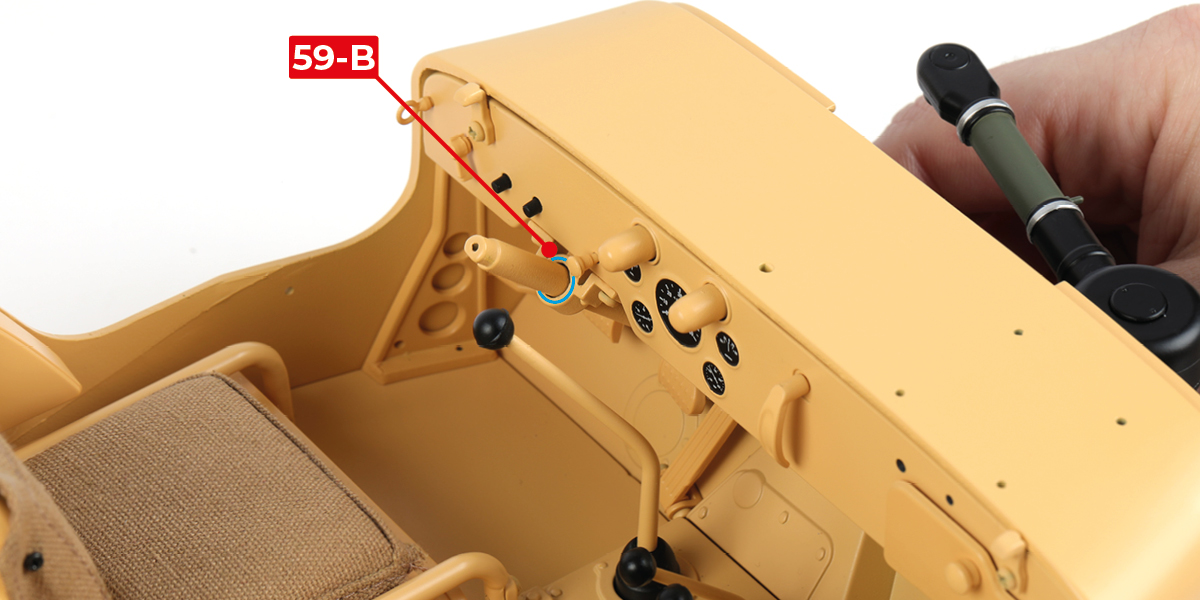

Insérez la pièce 72-A à travers le trou du pare-feu 52-A et à travers 59-B, comme indiqué.
Phase 2

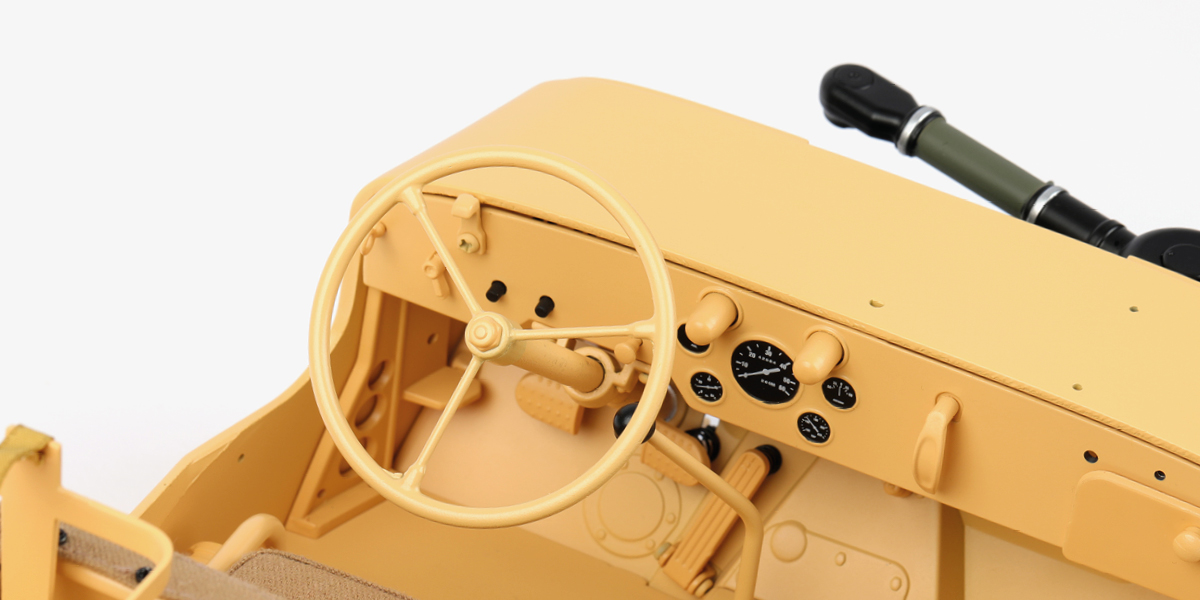

Fixez le volant 72-B sur 72-A avec une vis DM.
Phase 3

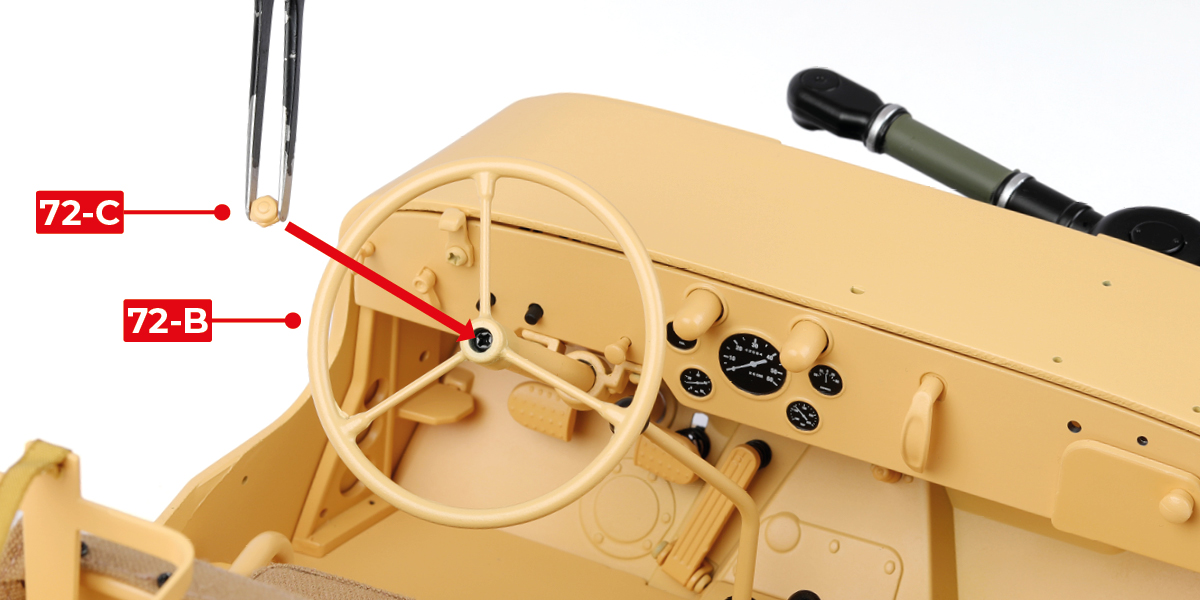

Placez la pièce 72-C par-dessus la vis du volant (72-B).
ÉTAPE COMPLÉTÉE
PIÈCES DE L'ÉTAPE 73
Phase 1
Branchez la fiche du câble 62-A dans la prise F.
Phase 2
Fixez la pièce 73-B sur la pièce 73-A avec 2 vis GP.
Phase 3
Branchez la fiche du câble 73-B dans la prise A.
Phase 4

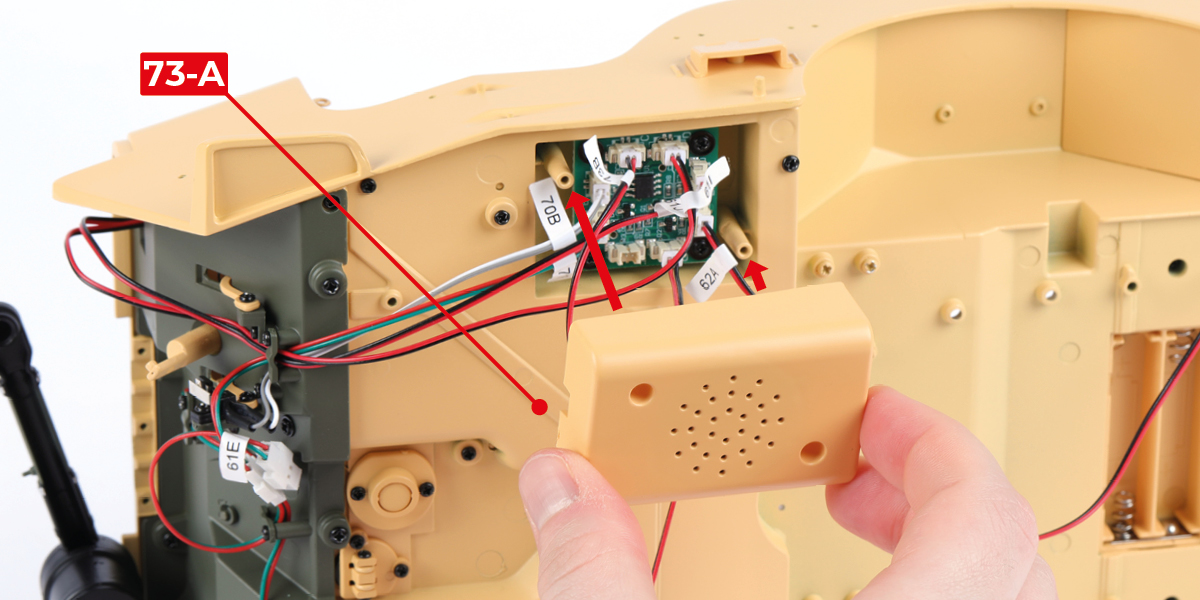

Fixez le boîtier du haut-parleur 73-A avec 2 vis DM en plaçant les fils comme indiqué.
Phase 5
Insérez deux piles AAA. Fermez le compartiment de piles avec le couvercle 62-B. Allumez le modèle (interrupteur sur ON).
Phase 6
Tester les LED

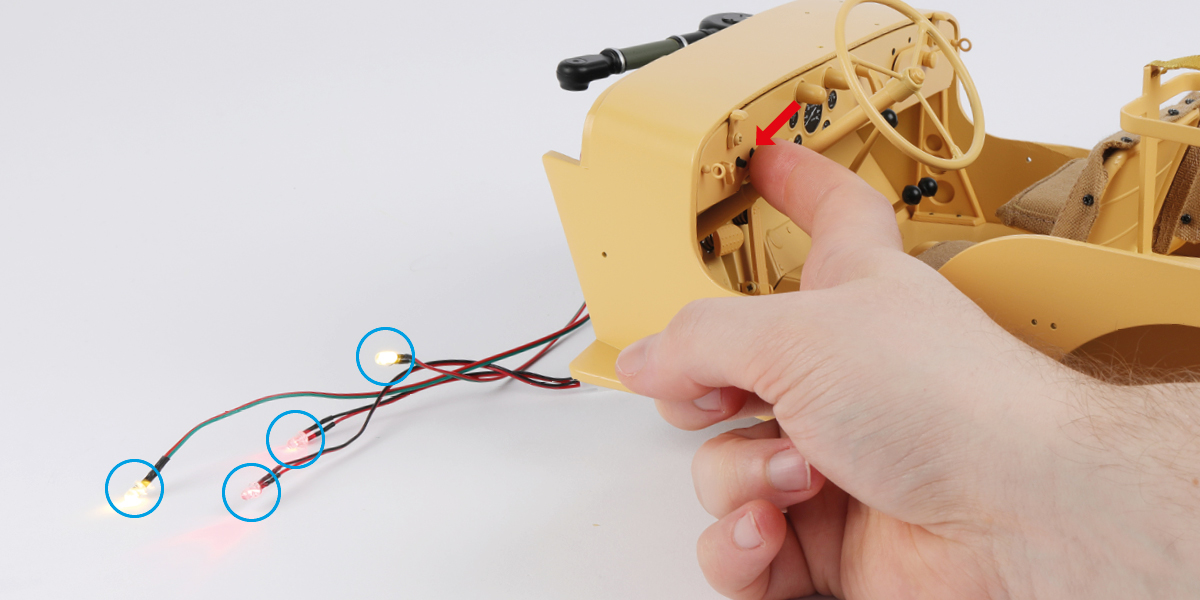

Appuyez sur le bouton de droite sur le tableau de bord. Vérifiez que les quatre LED s'allument. Appuyez à nouveau sur le bouton pour les éteindre.
Phase 7
Appuyez sur la pédale de frein. Vérifiez que les deux LED rouges s'allument. Relâchez la pédale de frein pour les éteindre.
Phase 8
Appuyez sur le bouton de gauche sur le tableau de bord et vérifiez que le klaxon fonctionne.
Après avoir testé les LED, éteignez le modèle (interrupteur sur OFF).
Phase 9

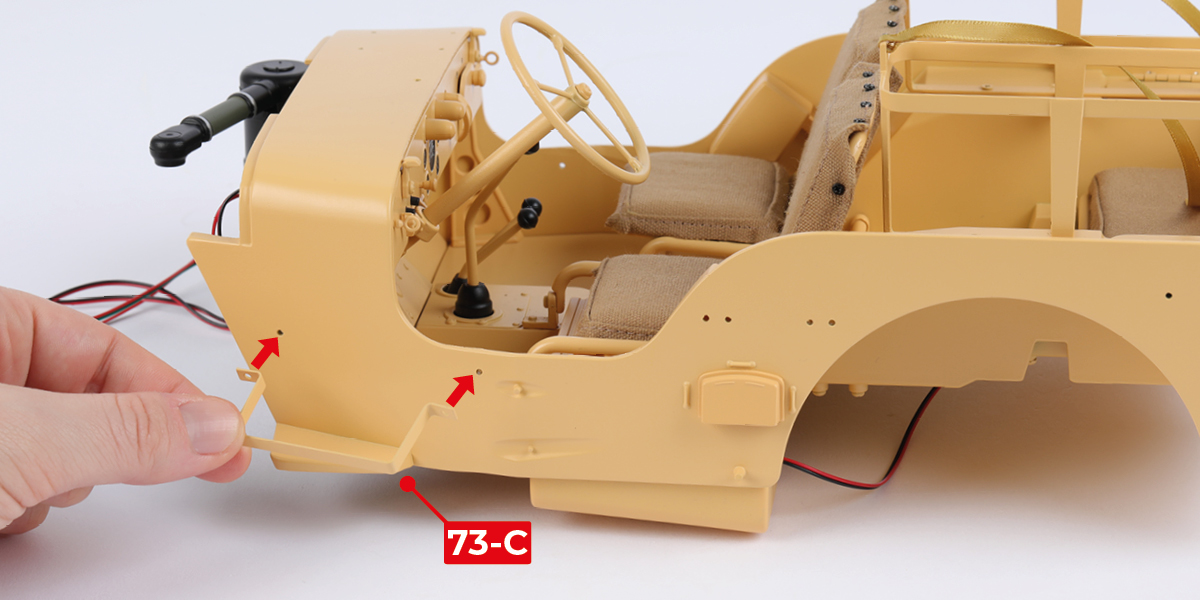

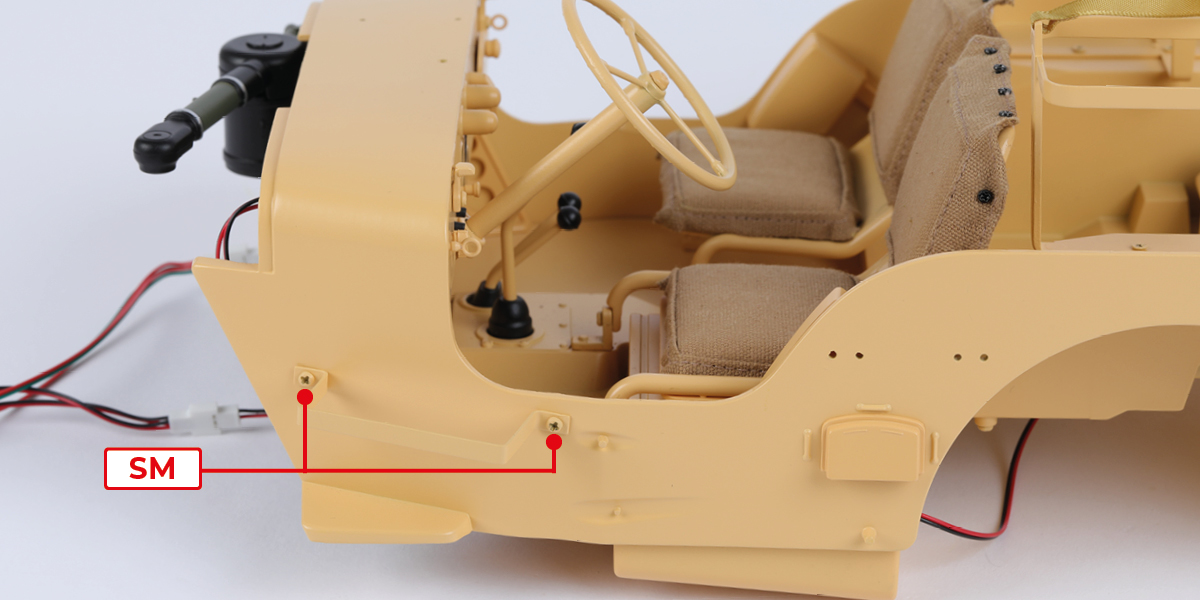

Fixez l'une des pièces 73-C sur l'assemblage avec 2 vis SM.
Phase 10
Fixez l'autre pièce 73-C sur l'assemblage avec 2 vis SM.

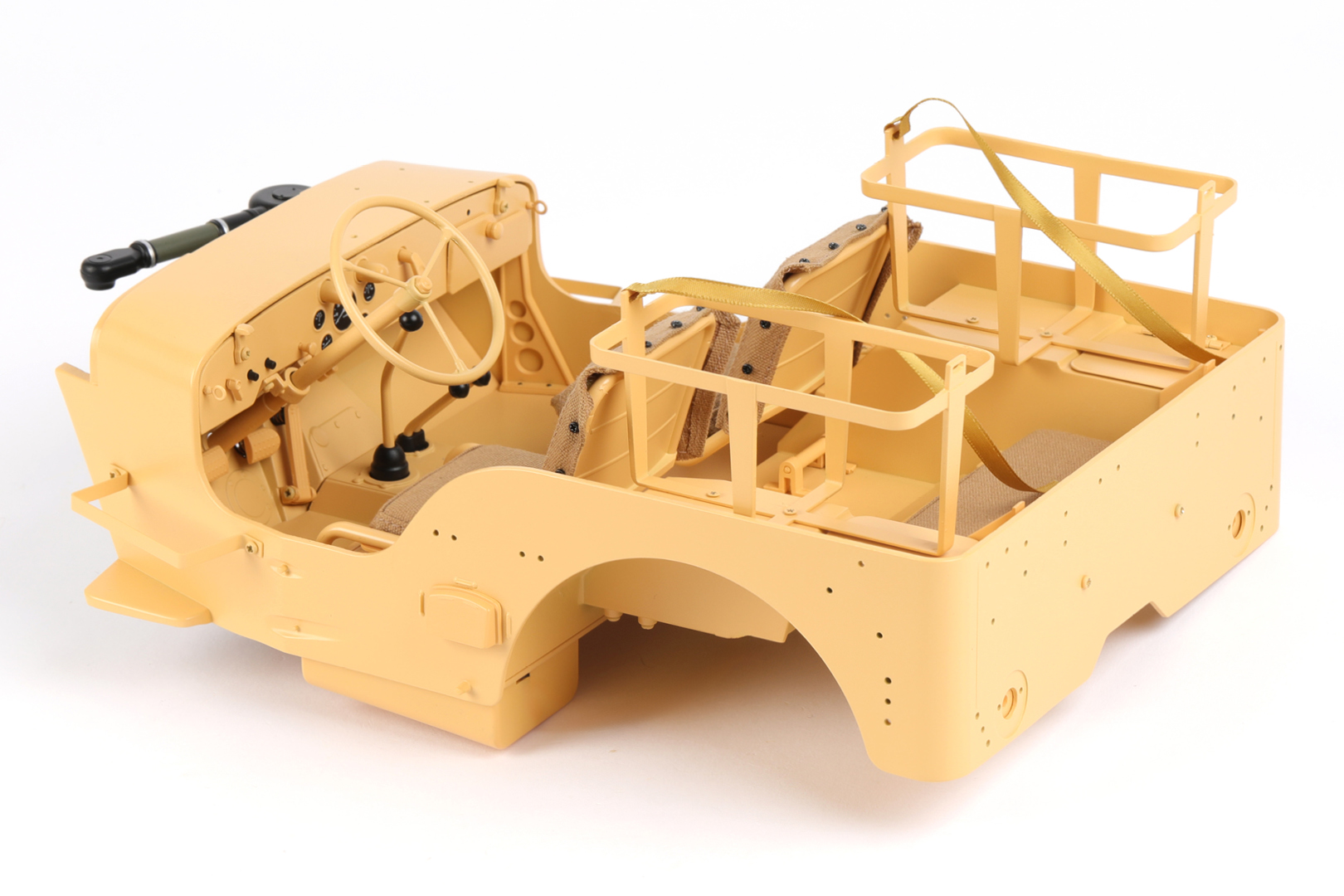

ÉTAPE COMPLÉTÉE
