Paquete 04

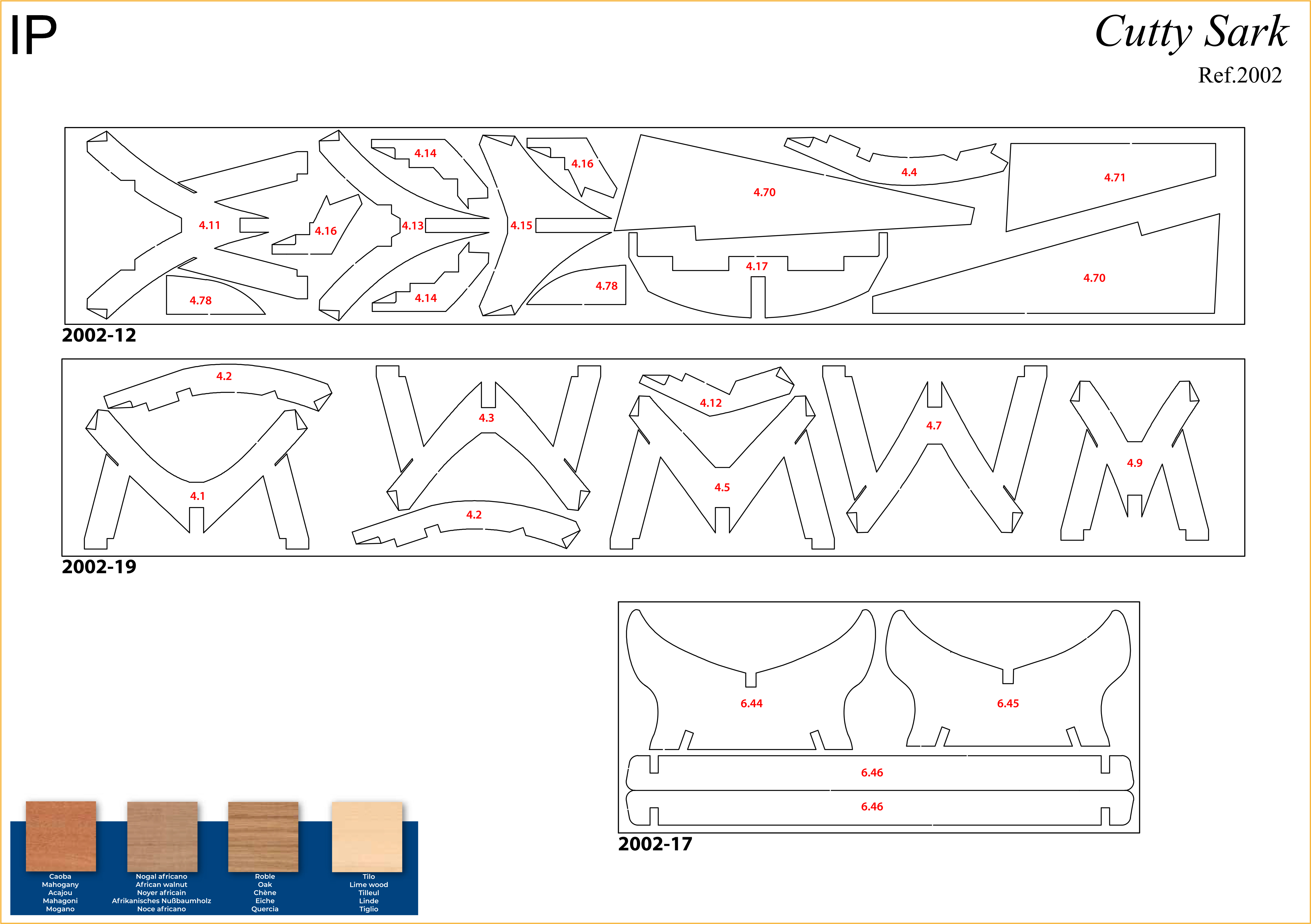

Prepara las piezas 4.1 y 4.2 de la siguiente manera. Escribe los números con un lápiz en las piezas correspondientes, refiriéndose a los diagramas anteriores.

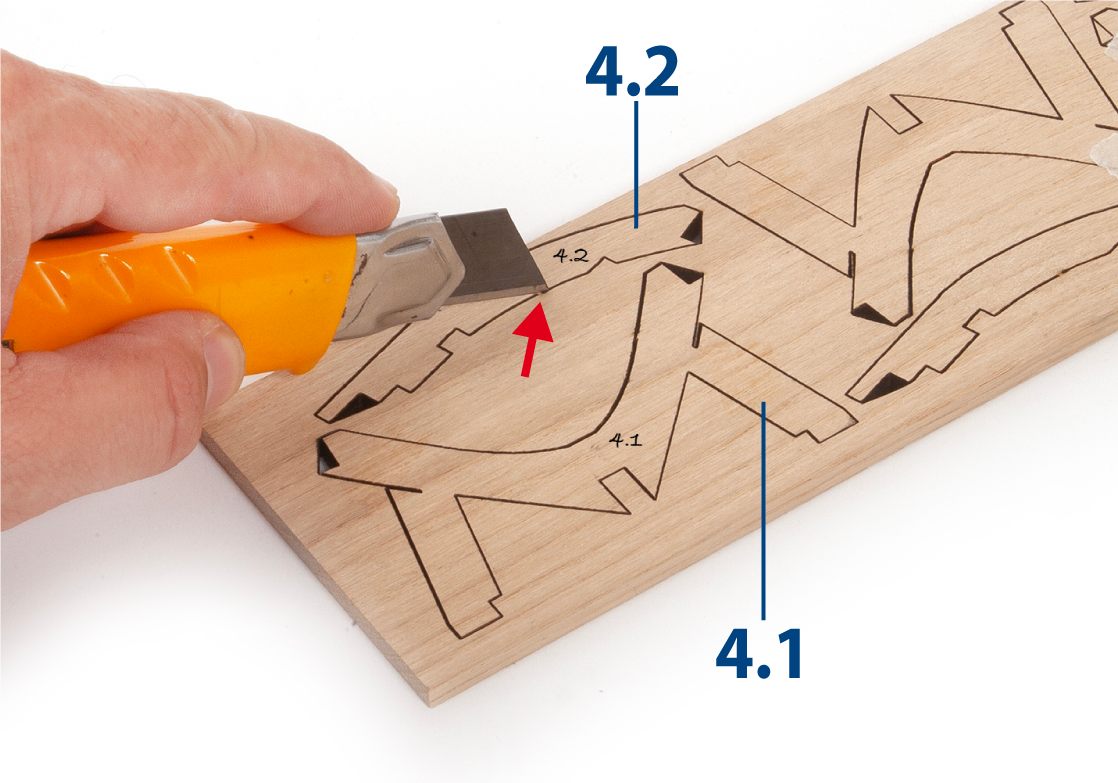

Corta las piezas con un cúter.

Solo retira las piezas en las que está trabajando en cada paso.

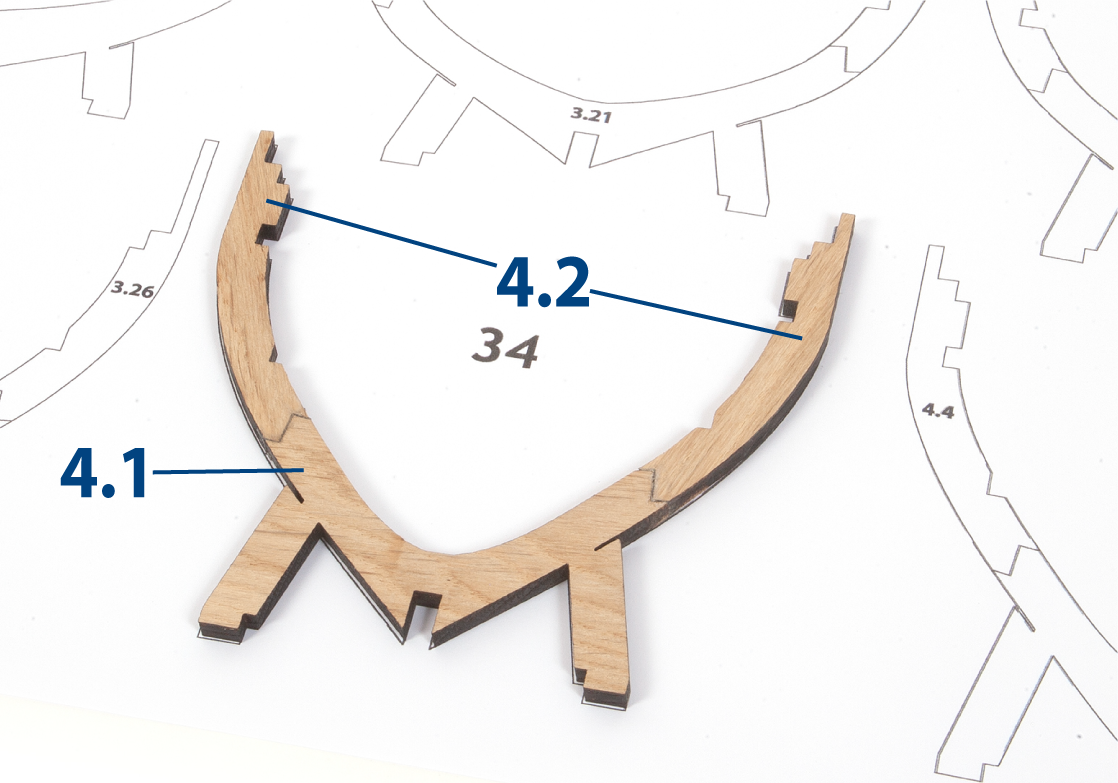

Coloca las piezas 4.1 y 4.2 en el contorno de la cuaderna 34 de la plantilla PL-07 para verificar el ajuste.

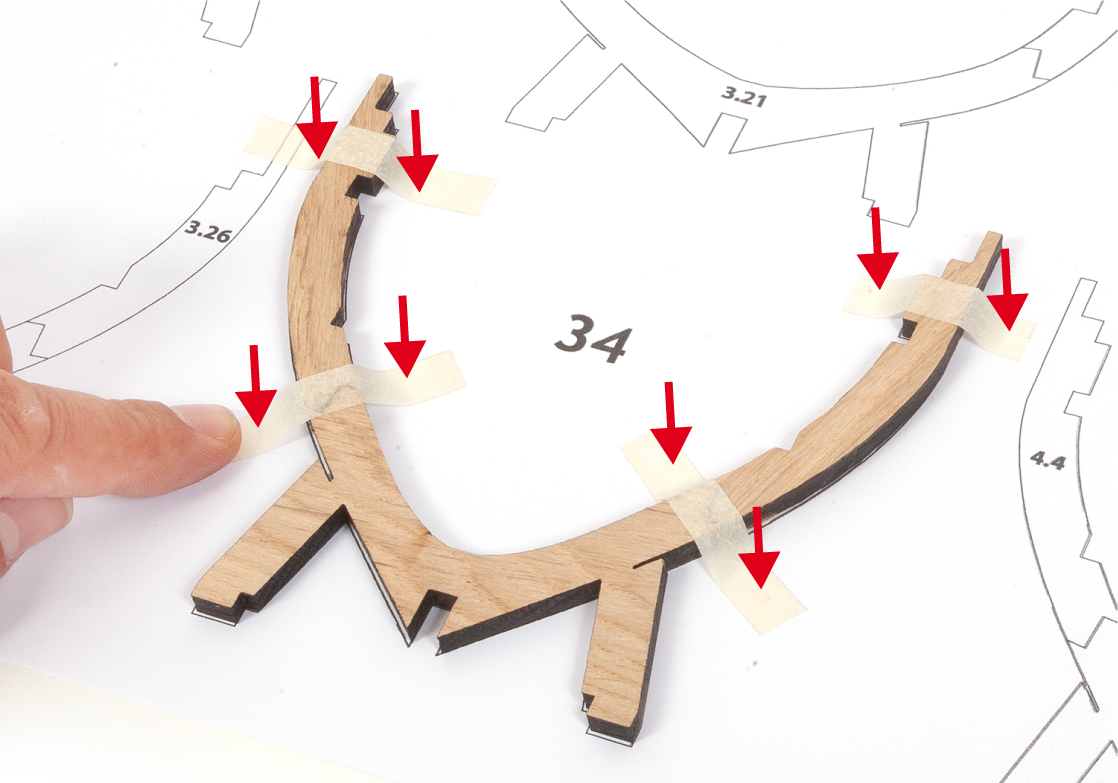

Aplica pegamento en los extremos de las piezas, luego pega las piezas juntas para construir la cuaderna 34. Utiliza trozos de cinta de enmascarar para inmovilizar las piezas en la plantilla hasta que el pegamento se seque.

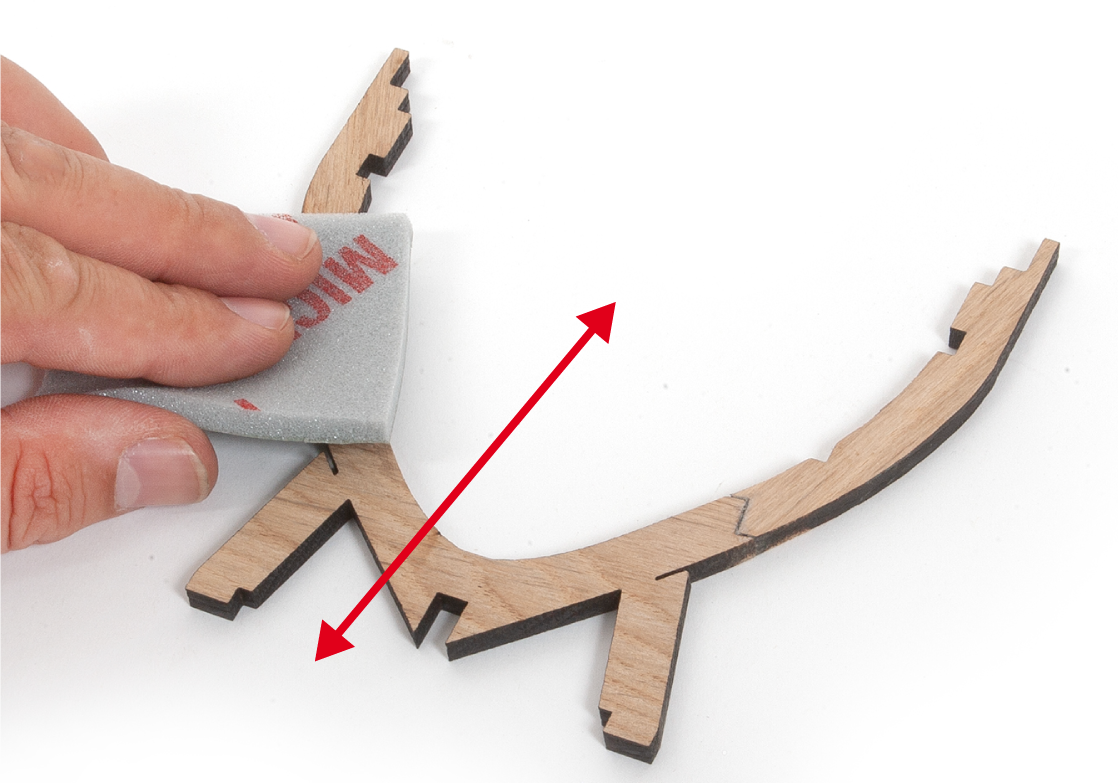

Una vez que el pegamento se haya secado, lija la cuaderna con una esponja abrasiva de grano fino para eliminar cualquier residuo de pegamento o papel. Escribe el número 34 en lápiz en la cuaderna.

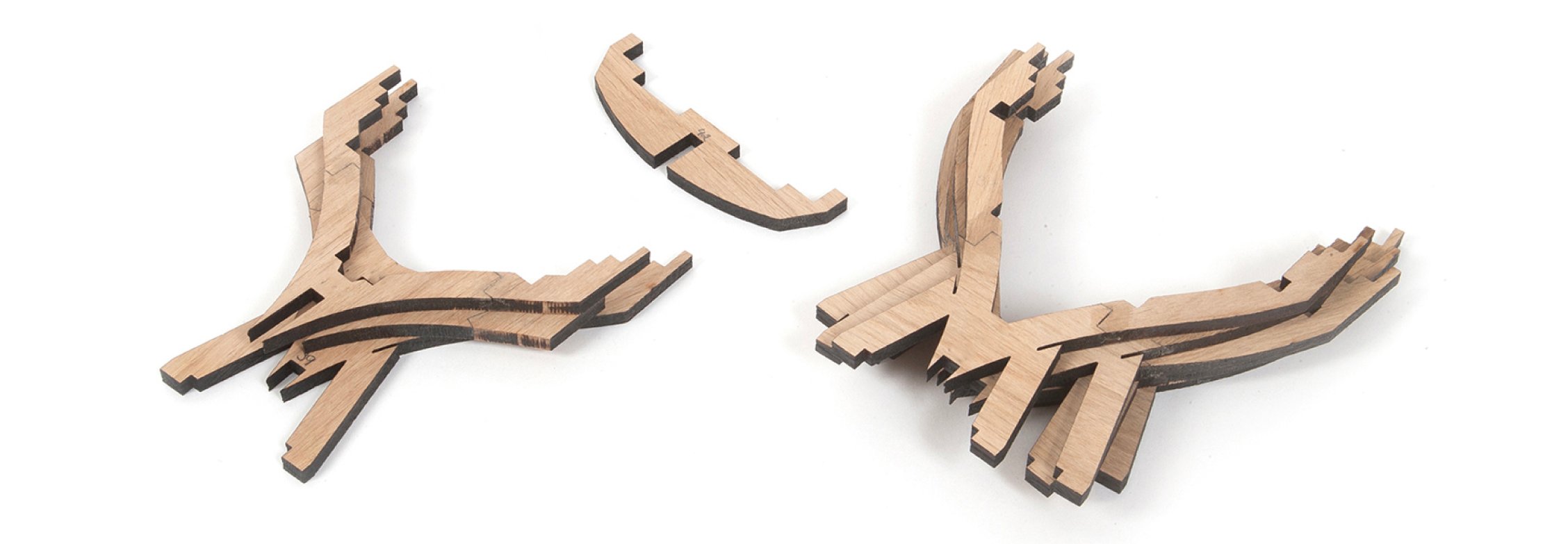

Repita este procedimiento para construir las cuadernas 35–41, utilizando las plantillas PL-07 y PL-08 como guías. Escribe los números de las cuadernas (35–41) en lápiz en cada cuaderna.

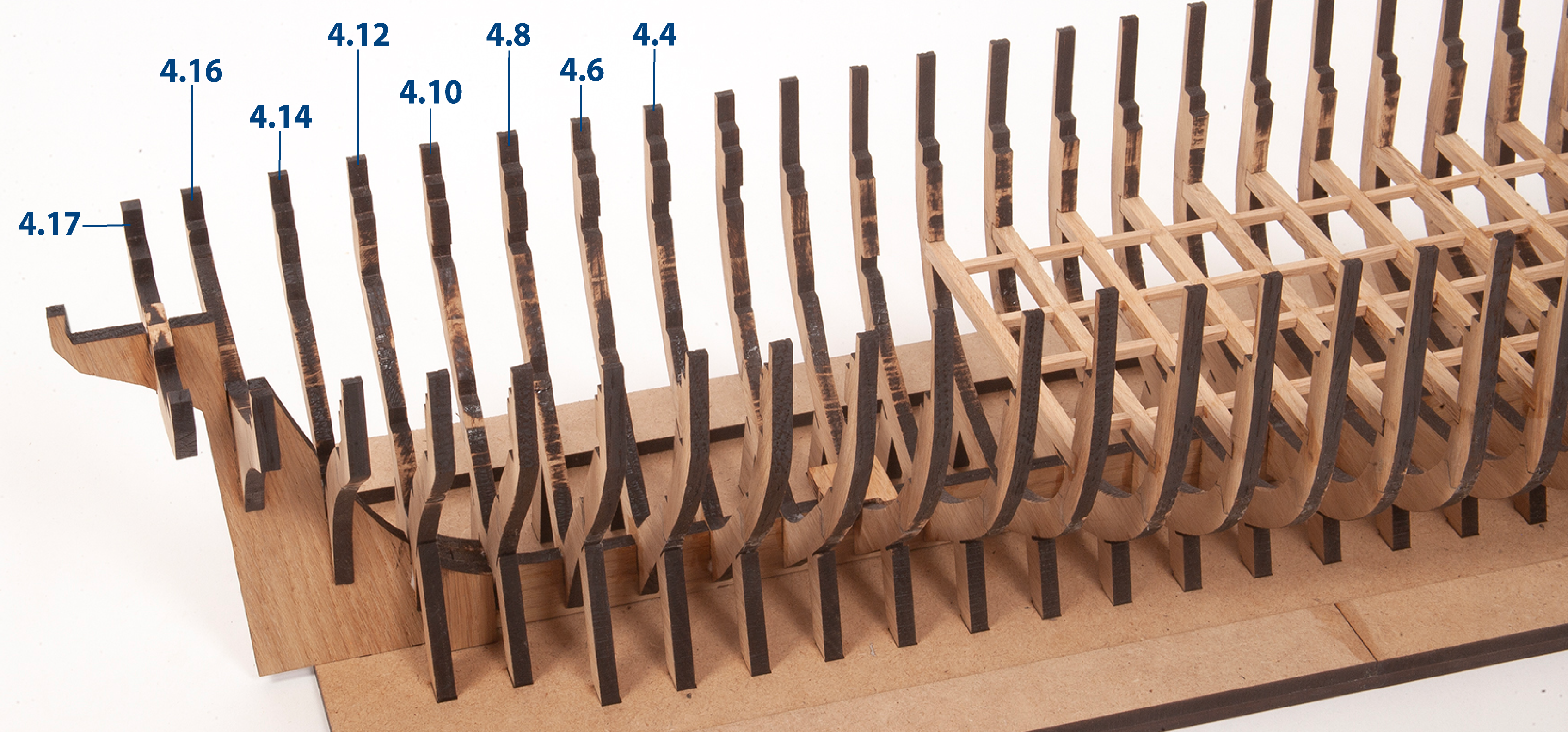

Recorta la pieza 4.17 y escribe el número 42 en lápiz en la cuaderna.

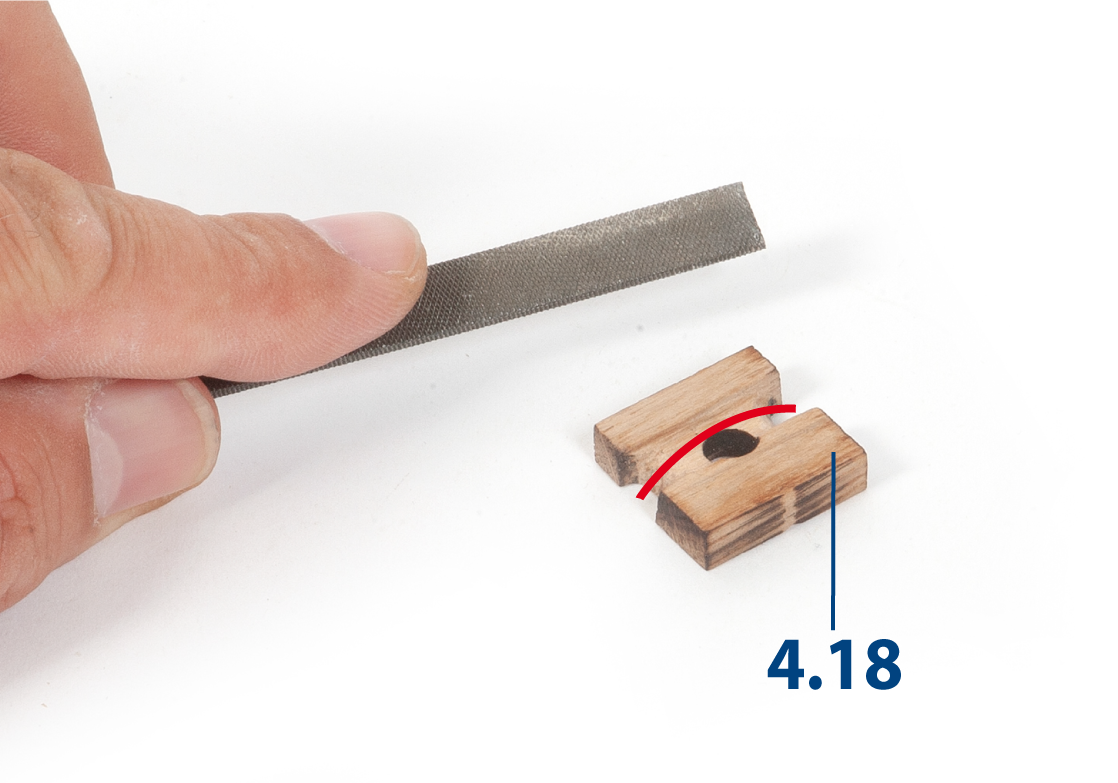

Lima la pieza 4.18 (del paquete 1, ref. 2002-3) para que encaje en la cuaderna 33.

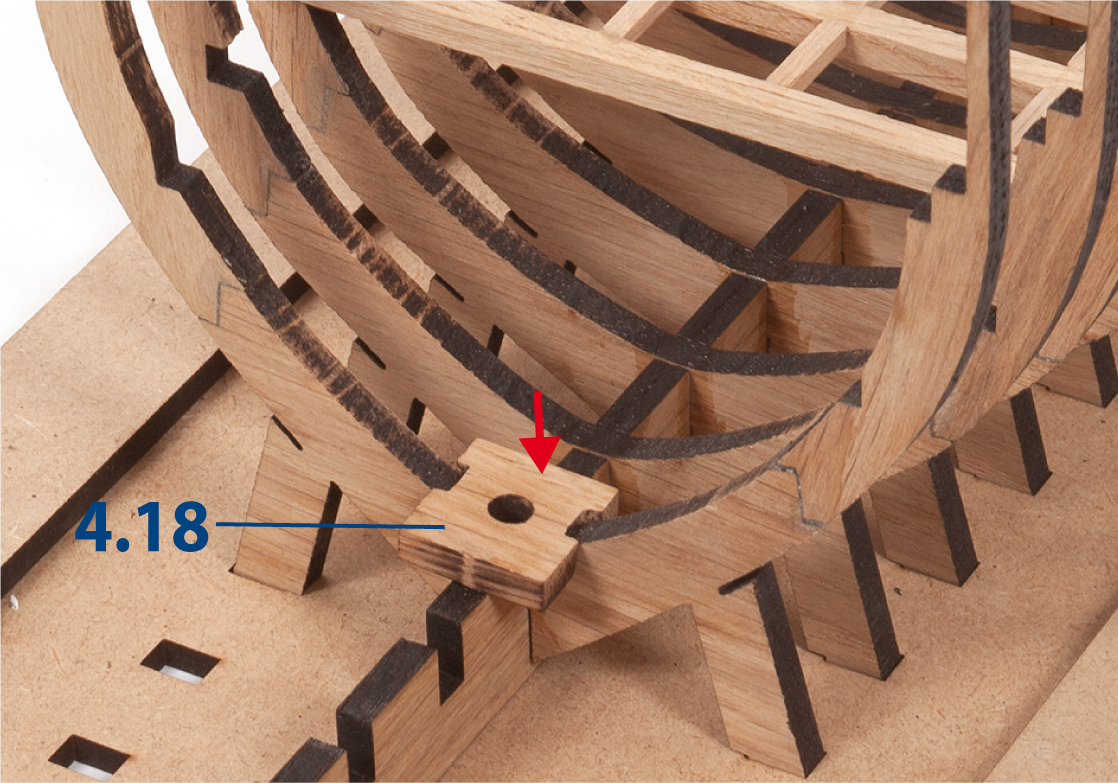

Pega la pieza 4.18 a la cuaderna 33.

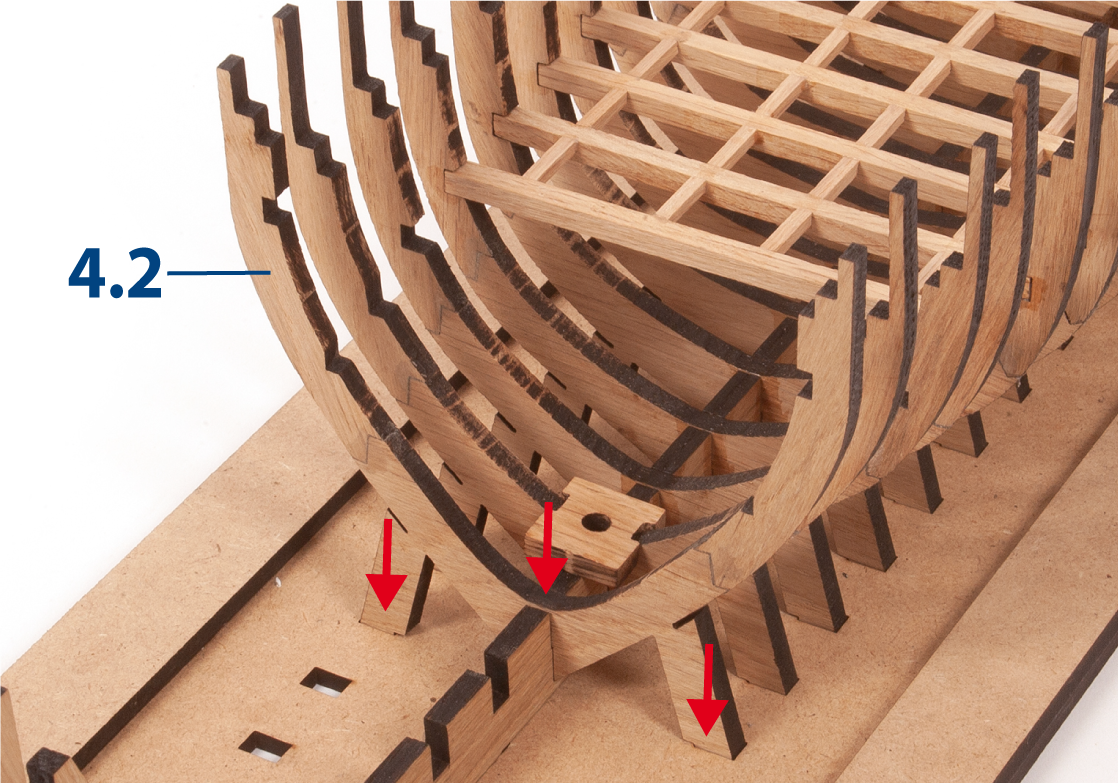

Comprueba el ajuste de la cuaderna 34 en las ranuras de la quilla falsa y la base de montaje.

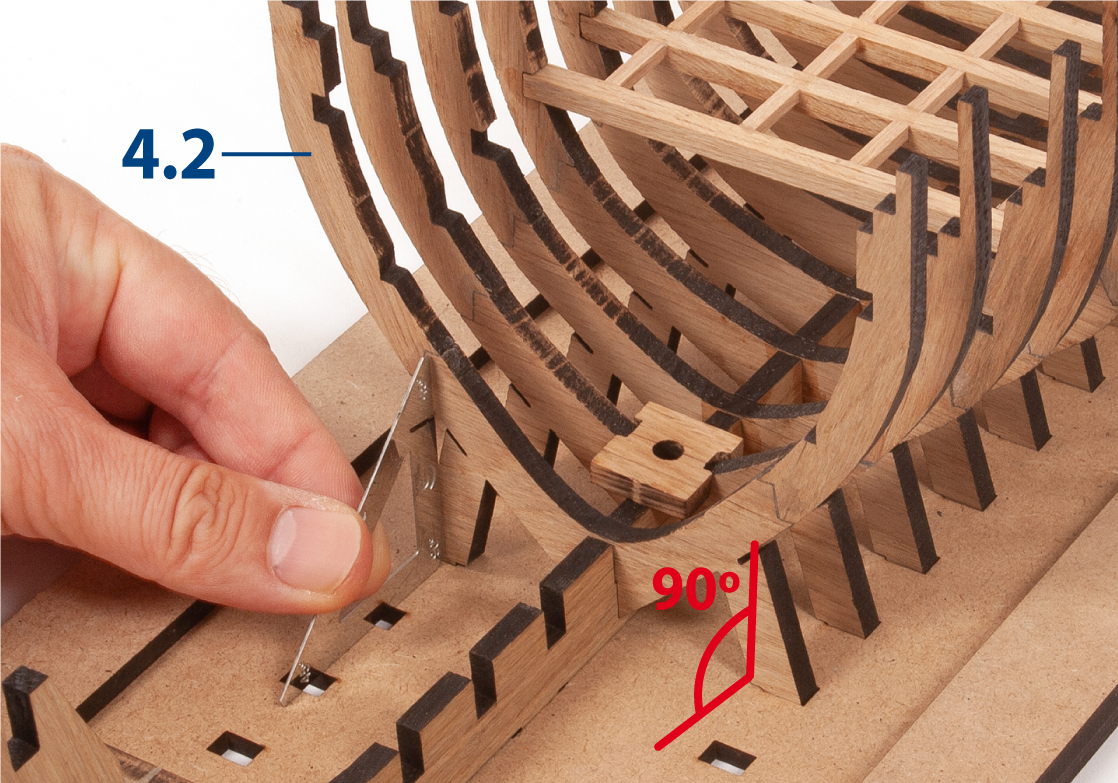

Inserta y pega la cuaderna 34. Verifica que la cuaderna esté perpendicular a la base de montaje utilizando una escuadra.

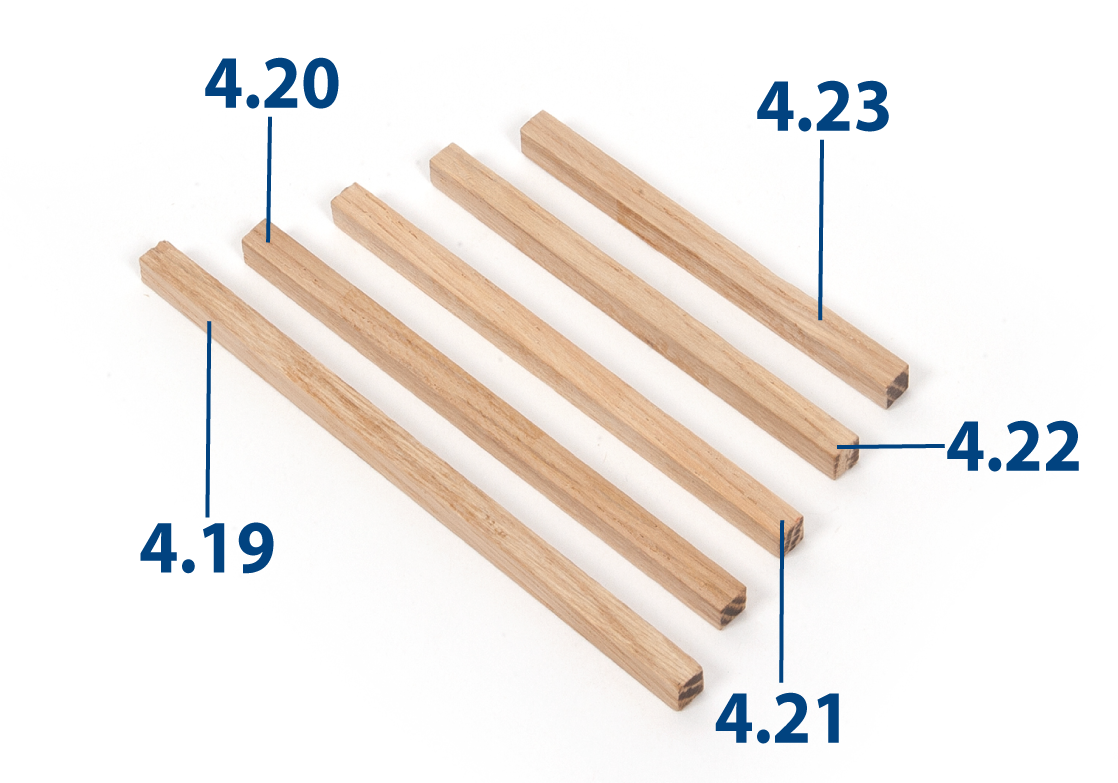

Lija un listón de roble de 5 x 5 mm con papel de lija de grano fino o una esponja abrasiva. Luego corta las piezas 4.19 a 4.23 a las longitudes que se muestran a continuación.

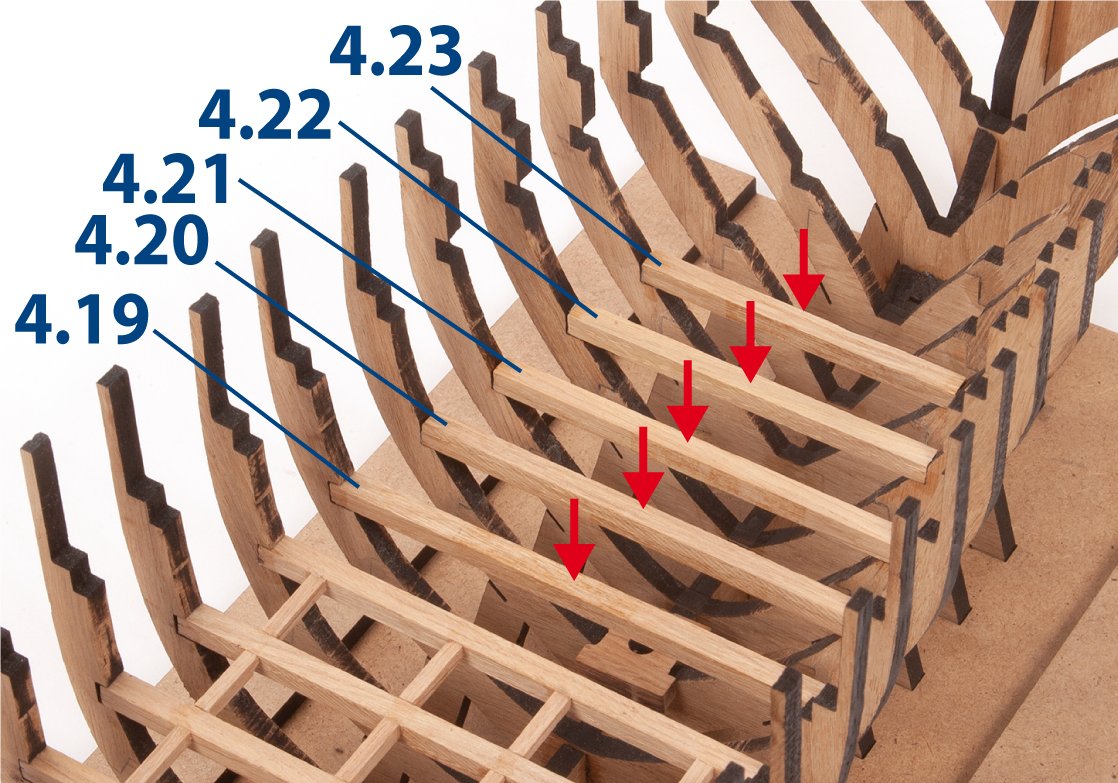

Inserta y pega las piezas 4.19 a 4.23 entre las cuadernas inferiores, como se muestra.

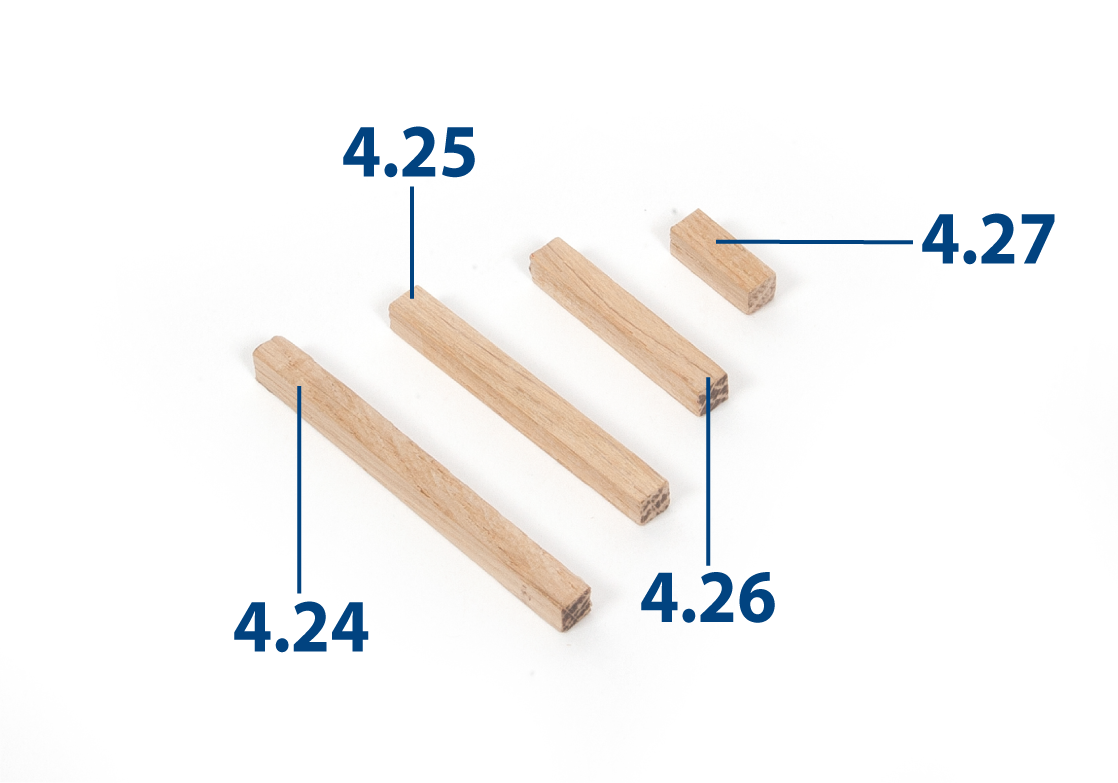

Corta las piezas 4.24 a 4.27 de un listón de roble de 5 x 5 mm a las longitudes que se muestran a continuación.

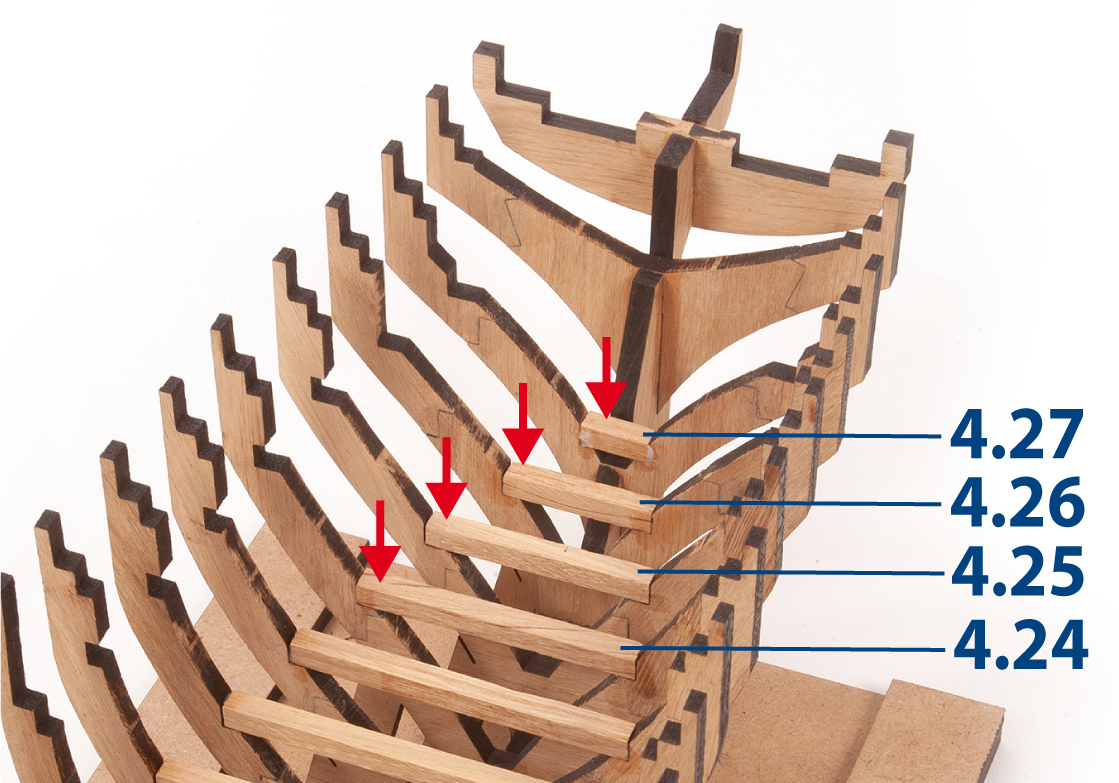

Inserta y pega las piezas 4.24 a 4.27 entre las muescas inferiores, como se muestra.

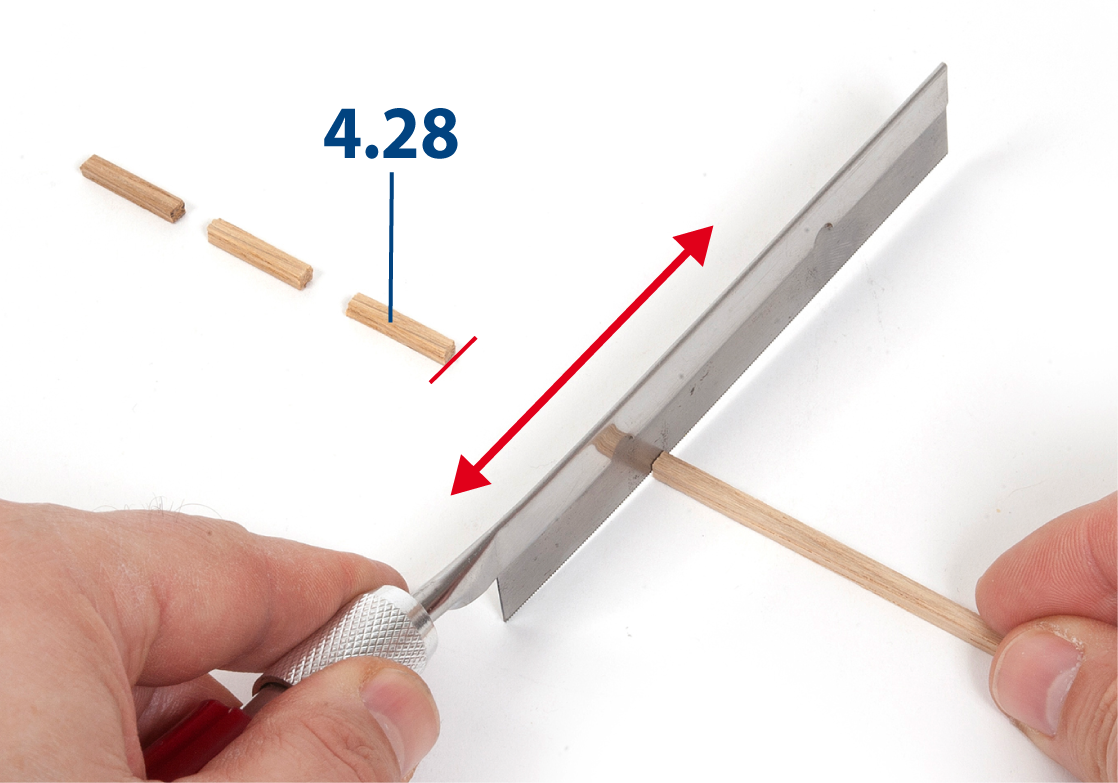

Lija un listón de madera de tilo de 3 x 3 mm con papel de lija de grano fino o una esponja abrasiva. Corta 26 piezas de 4.28 (3 x 3 x 15 mm) a la longitud deseada.

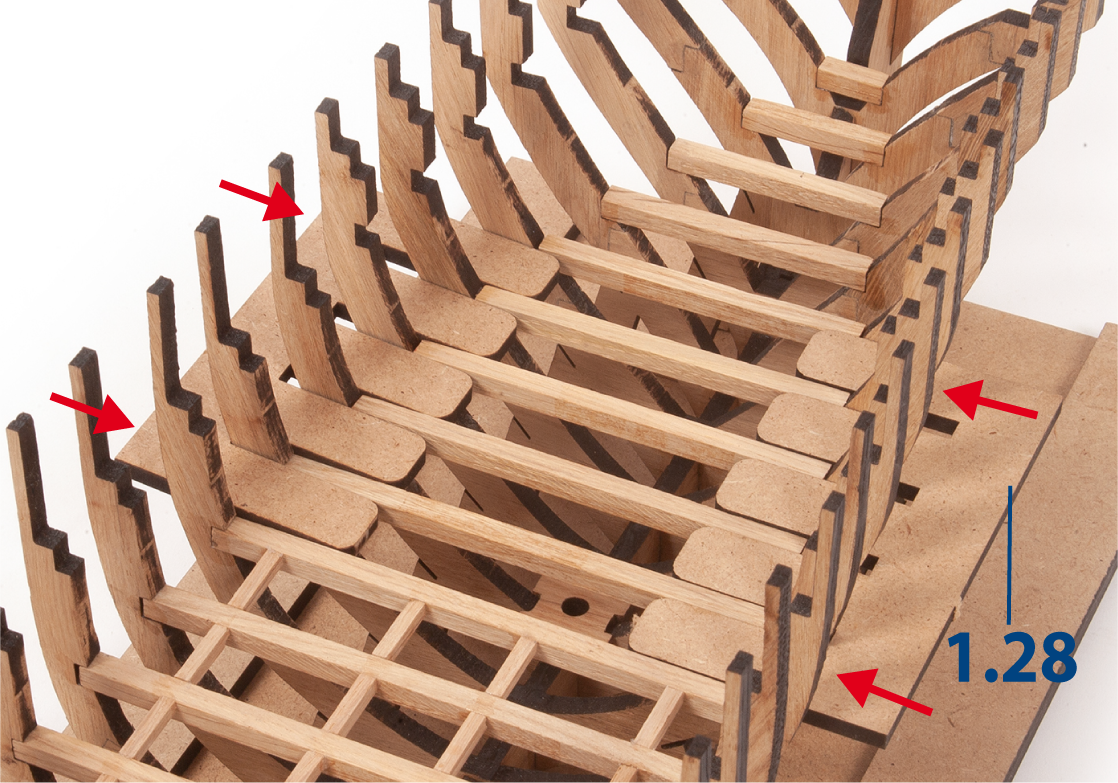

Inserta las piezas 1.28 entre las cuadernas para mantener las cuadernas paralelas. No pegues.

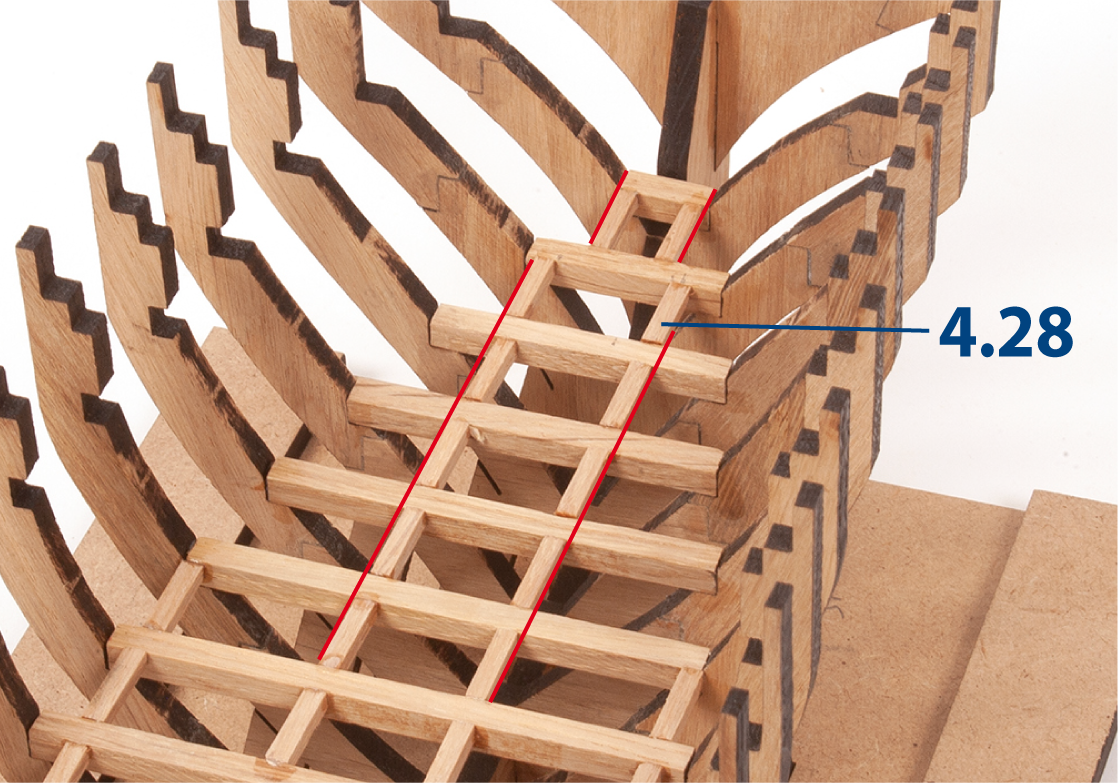

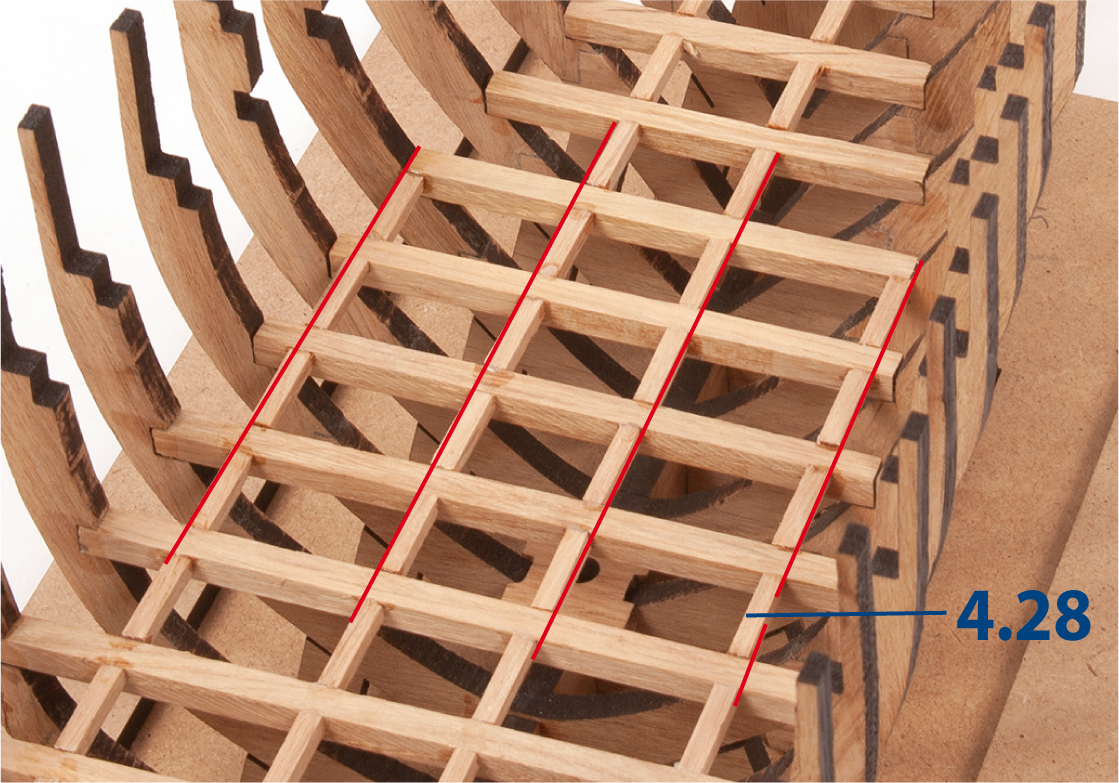

Pega las piezas 4.28 alineadas con las anteriores. Utiliza una regla para alinear los listones, como indican las líneas rojas.

Continúa pegando las piezas 4.28 en su lugar, como se muestra.

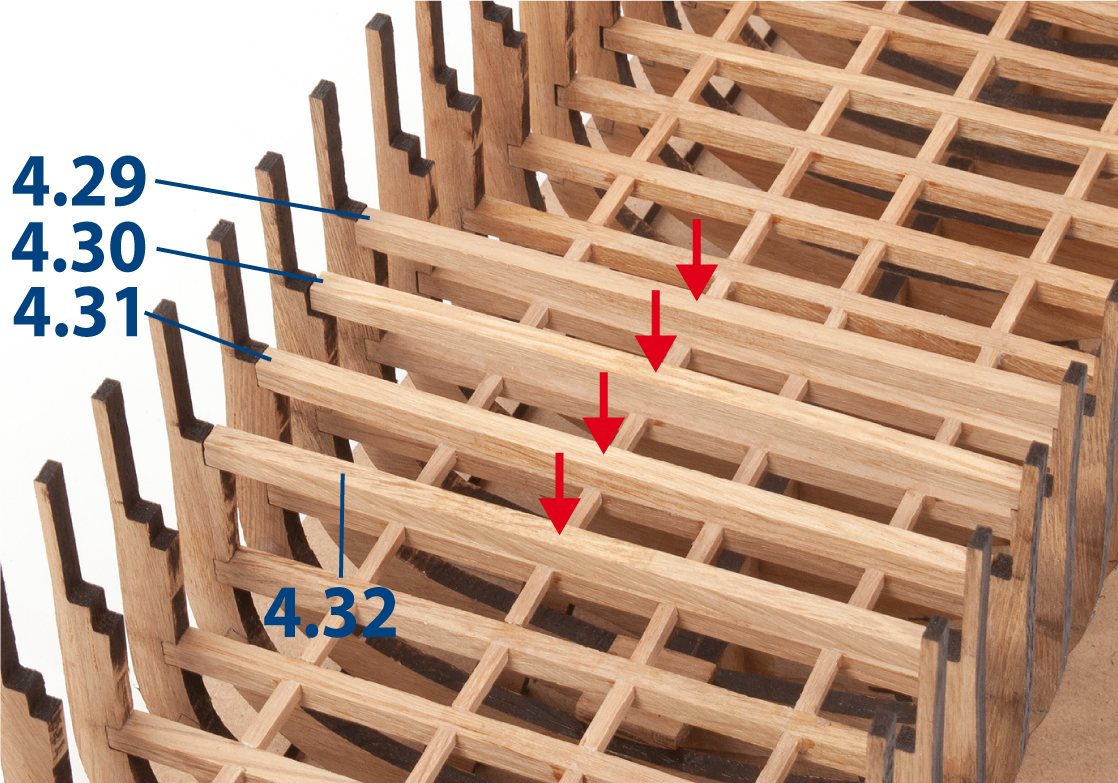

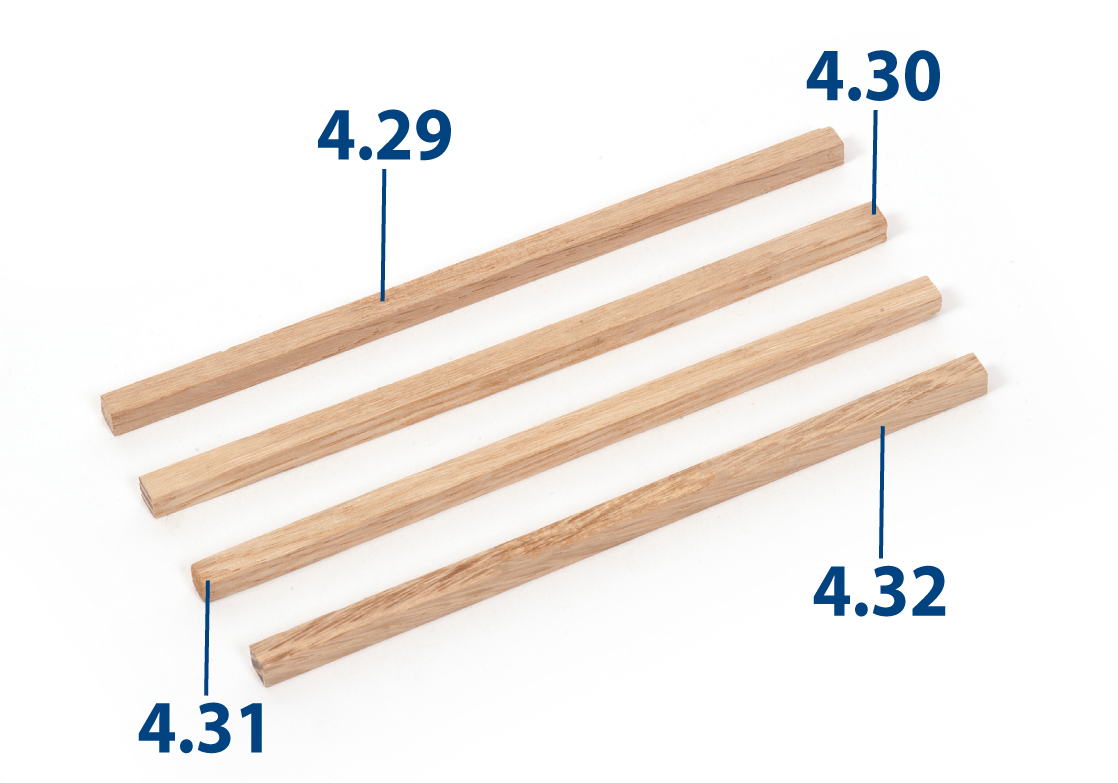

Corta las piezas 4.29 a 4.32 de un listón de roble de 5 x 5 mm a las longitudes que se muestran a continuación.

Ajusta las piezas entre las ranuras superiores de las cuadernas 21–24. No pegues.

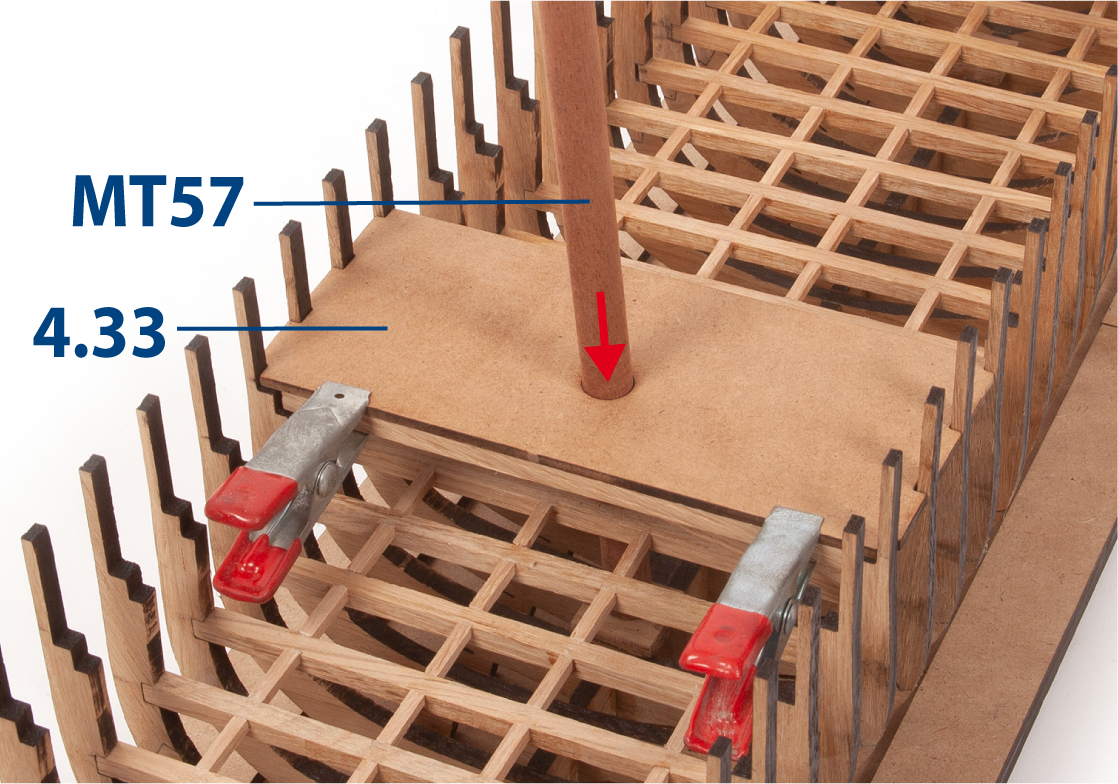

Posiciona cuidadosamente la pieza 4.33 entre las cuadernas y sobre los listones. No pegues. Inserta la pieza MT57 en la pieza 4.33 y en la pieza 3.27 para verificar su ajuste.

Esta imagen muestra la posición correcta de las piezas.

Una vez comprobado el ajuste de la pieza MT57, retira la pieza MT57, la pieza 4.33 y los listones, y luego déjalos a un lado.

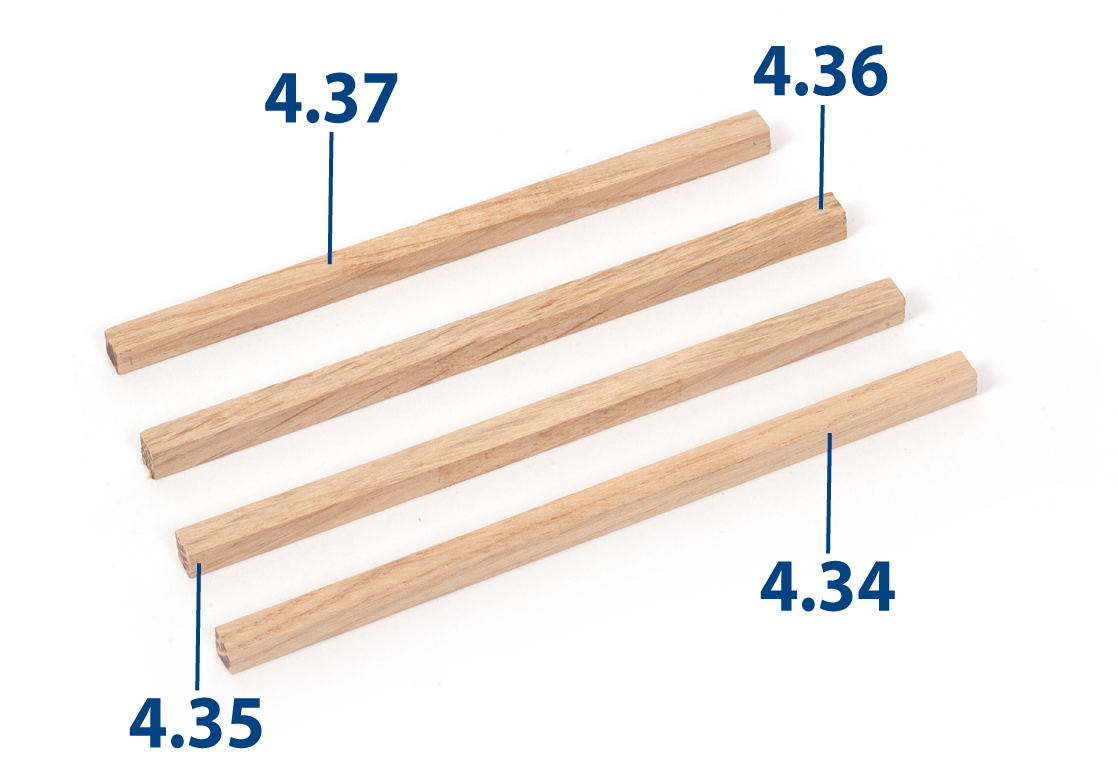

Corta las piezas 4.34 a 4.37 de un listón de roble de 5 x 5 mm a las longitudes que se indican a continuación.

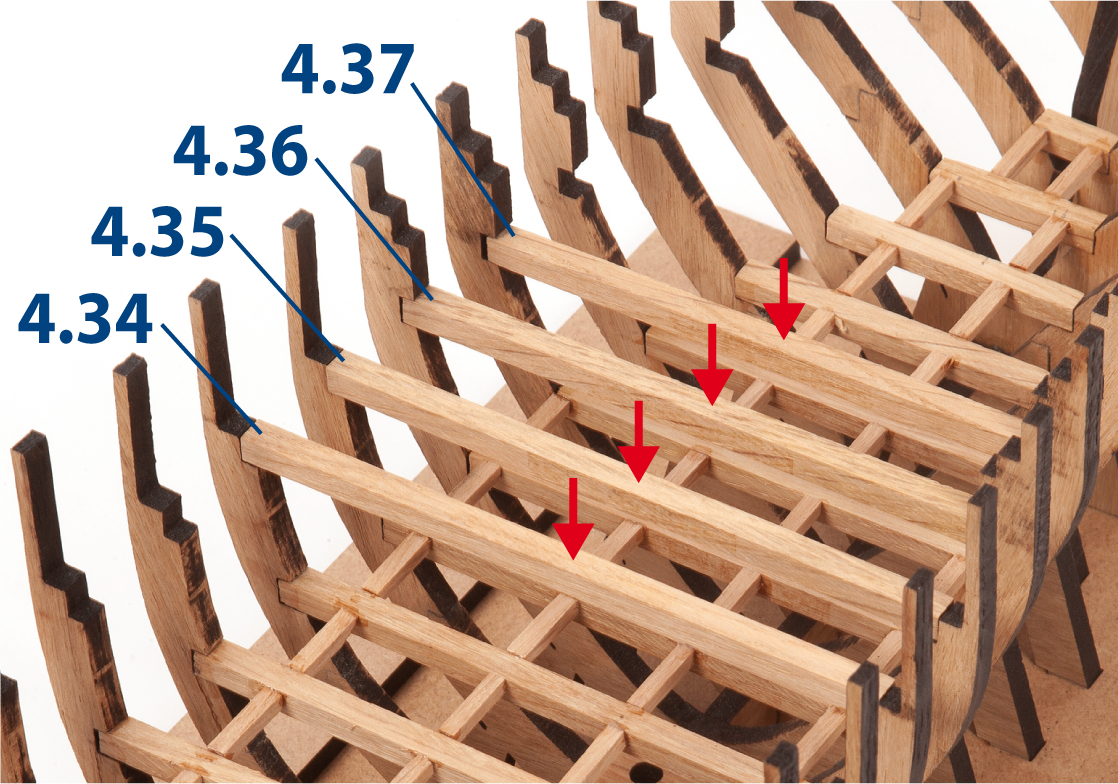

Ajusta las piezas 4.34 a 4.37 entre las ranuras superiores de las cuadernas 32–35. No pegues.

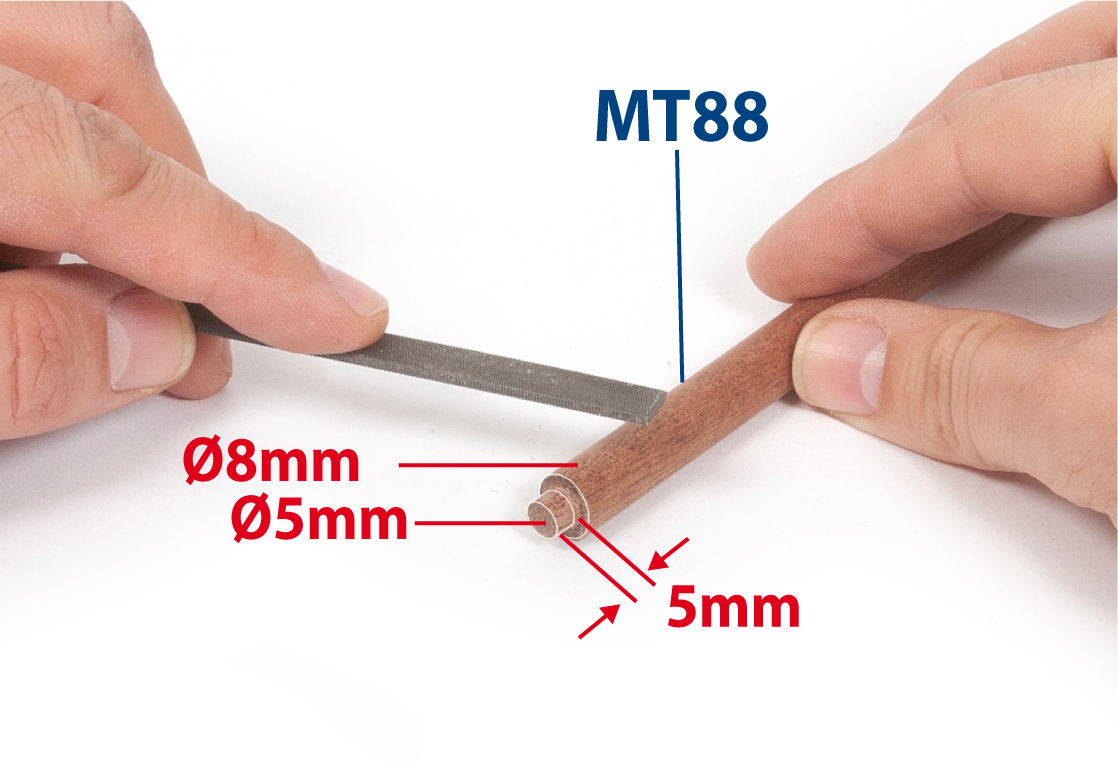

Toma una varilla de caoba de Ø8 mm y utiliza una lima plana para reducir el diámetro en un extremo a Ø5 mm para formar la pieza MT88.

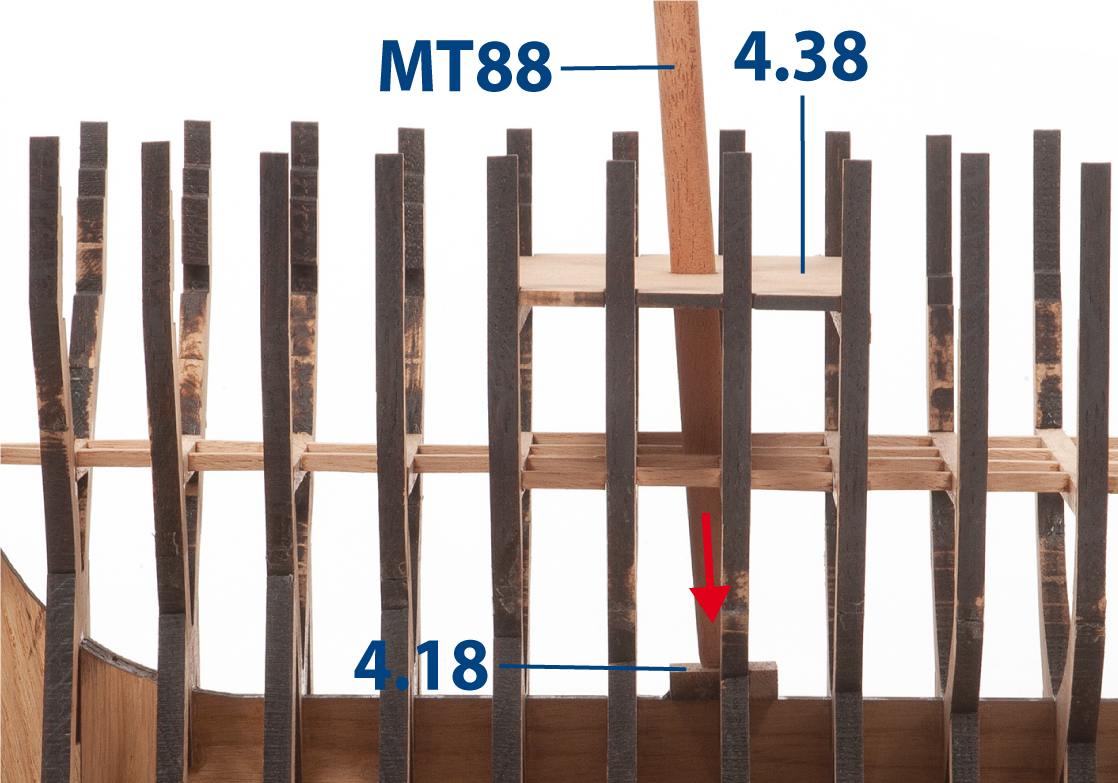

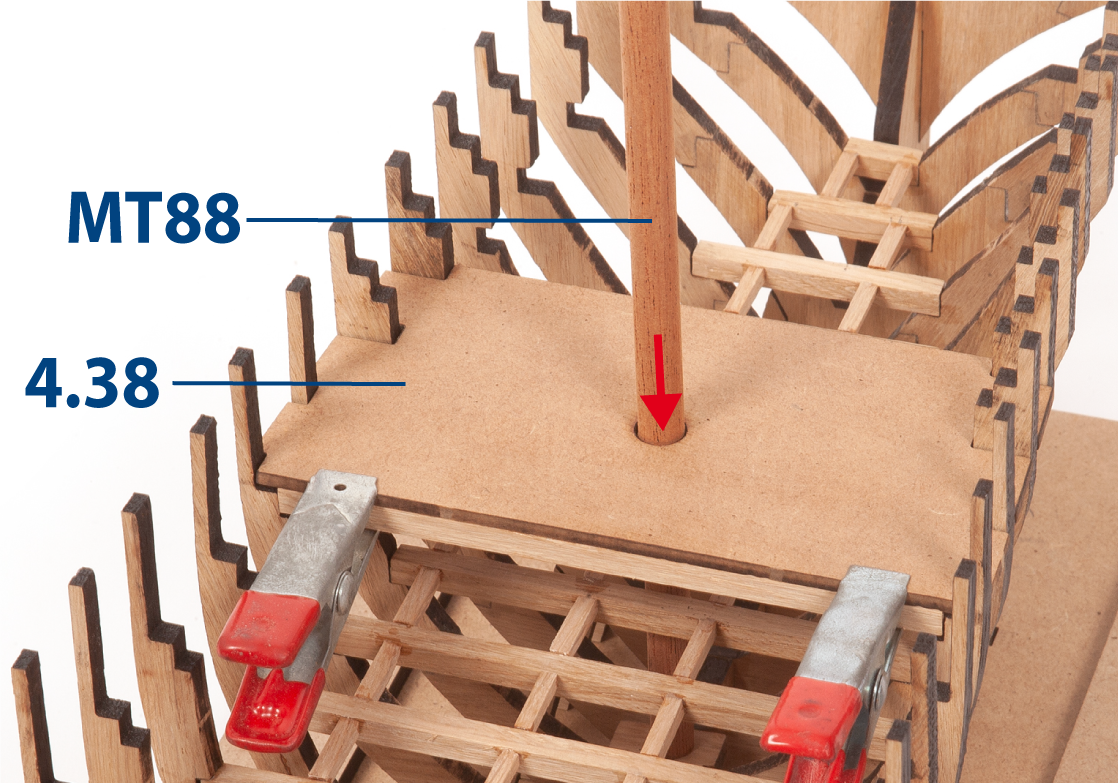

Posiciona la pieza 4.38 entre las cuadernas y sobre los listones. No pegues. Inserta la pieza MT88 para comprobar su ajuste entre los listones y en la pieza 4.18.

La imagen muestra la alineación de las piezas.

Una vez comprobado el ajuste de la pieza MT88, retira la pieza MT88, la pieza 4.38 y los listones, luego déjalos a un lado.

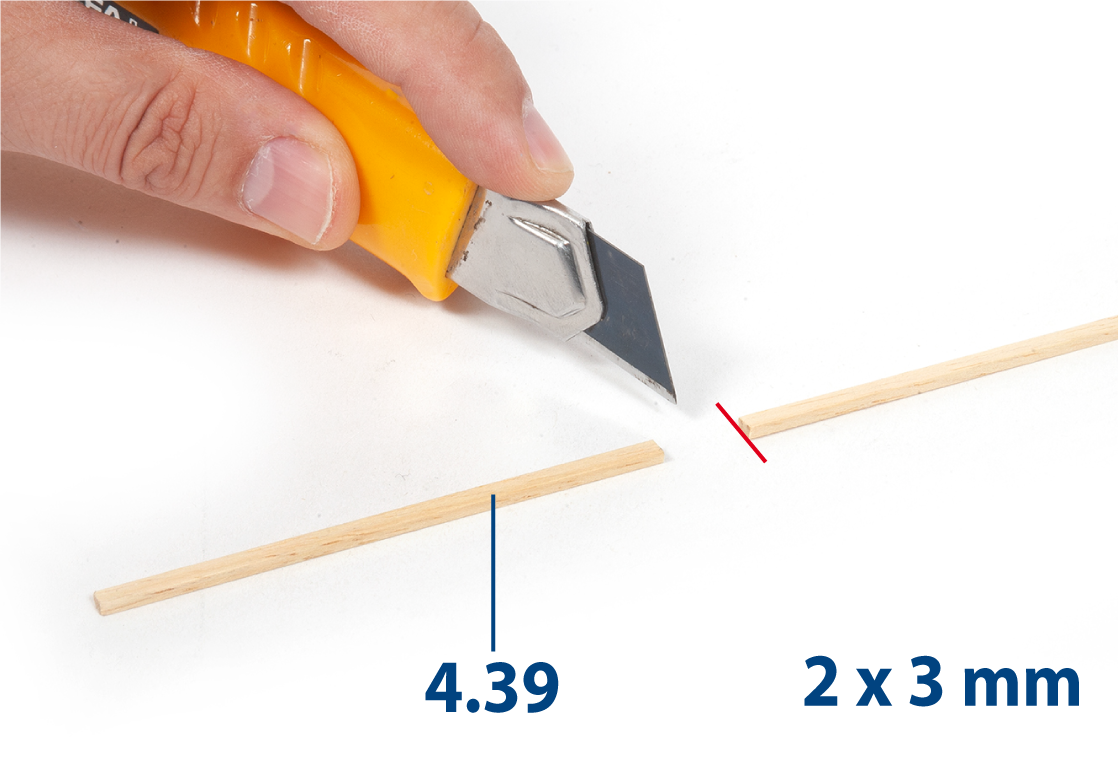

Lija un listón de madera de tilo de 2 x 3 mm con papel de lija de grano fino o una esponja abrasiva. Corta el listón en 24 piezas de 80 mm (4.39). Asegúrate de cortar lo más perpendicular posible.

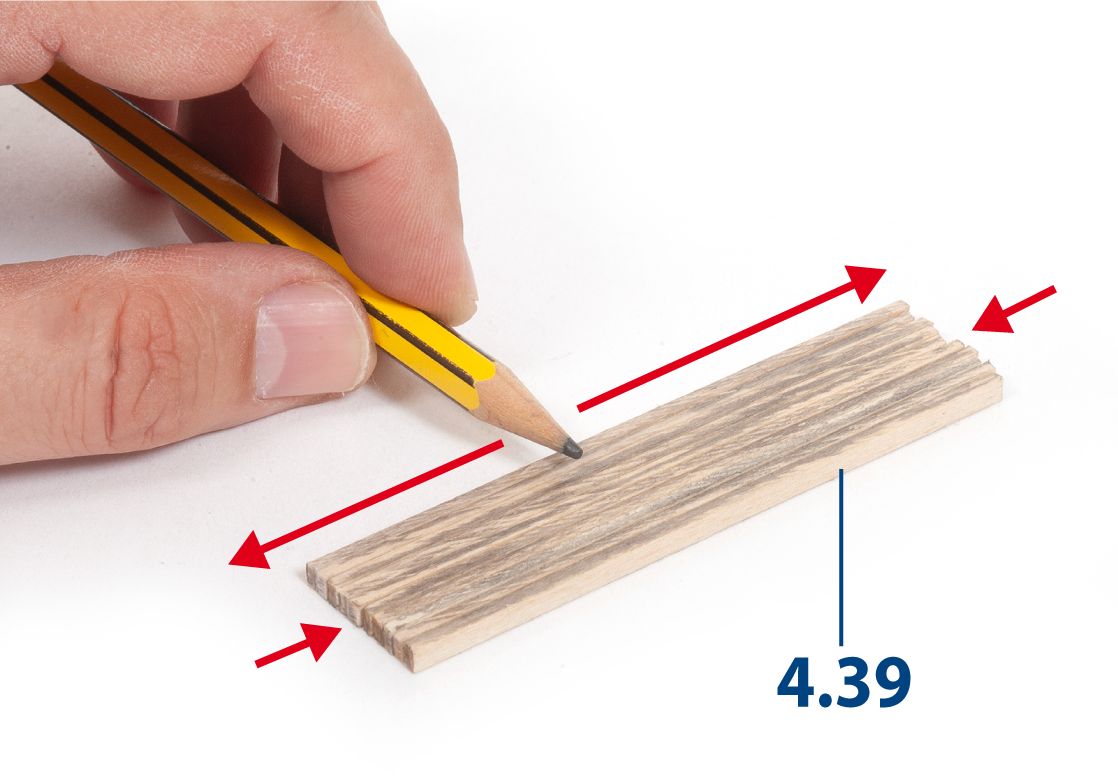

Utiliza un lápiz para sombrear los bordes de 2 mm de cada pieza 4.39.

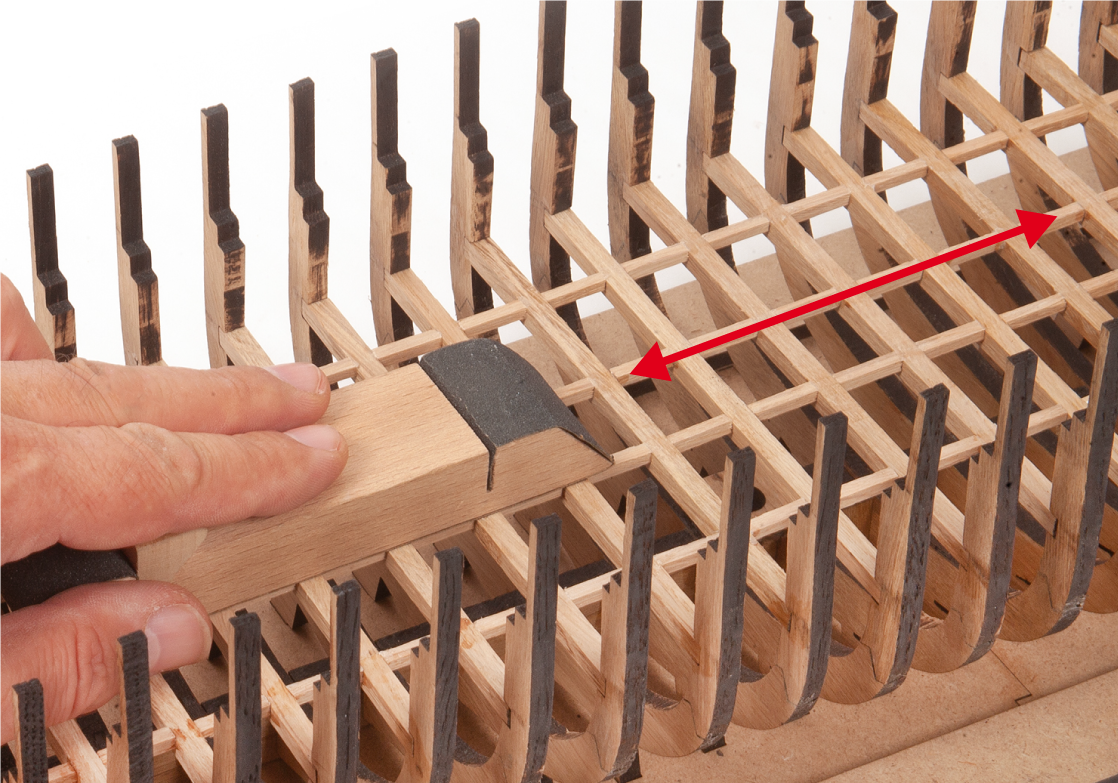

Lija la superficie con un taco de lija hasta igualarla.

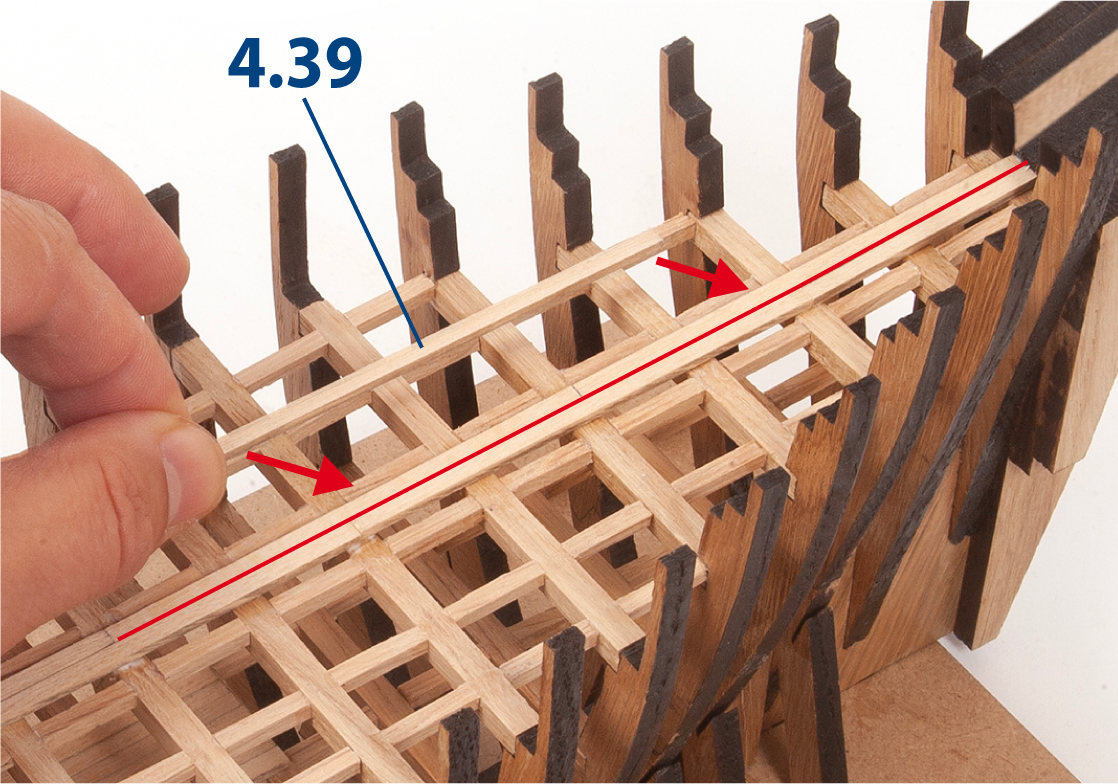

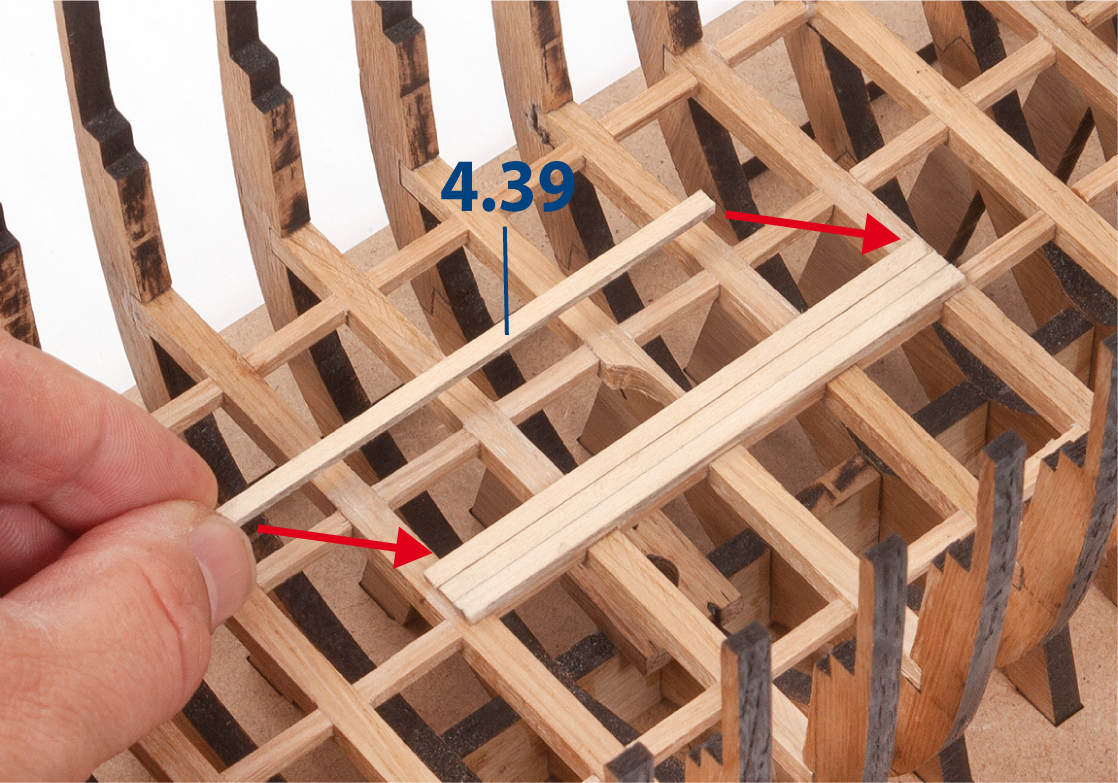

Pega cuatro piezas 4.39 entre las cuadernas 8–12, como se muestra.

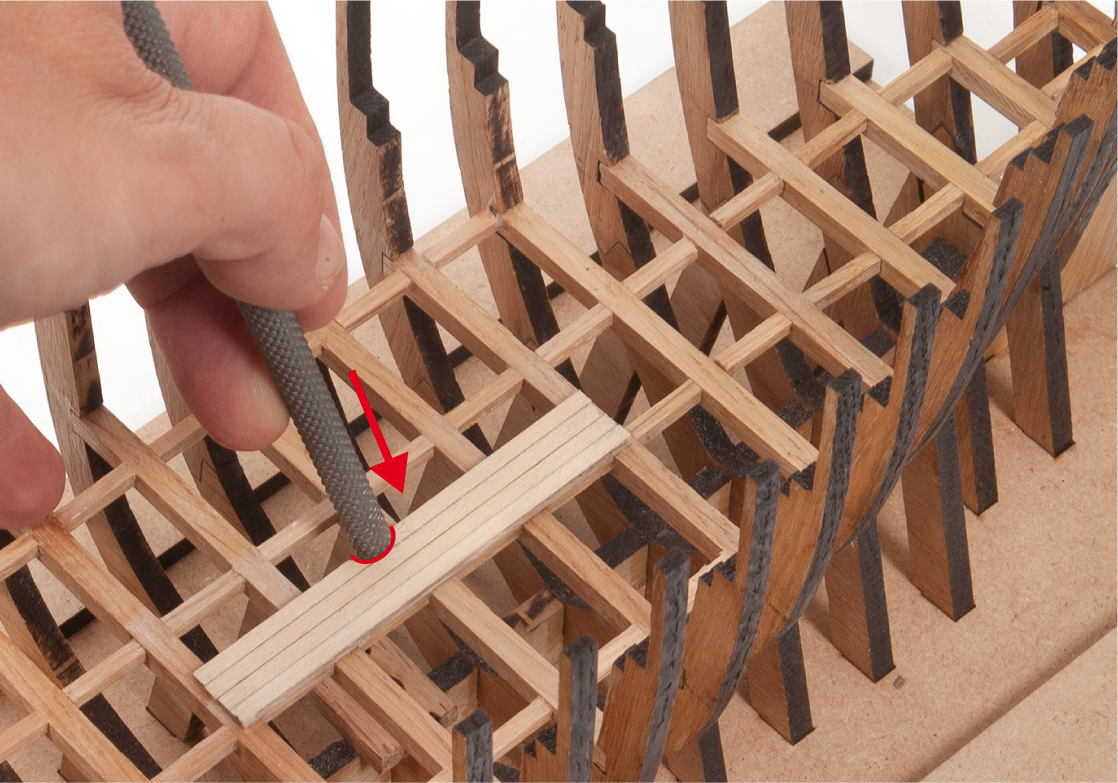

Utiliza una lima redonda para practicar una abertura que se ajuste a la pieza MT88.

Pega otras cuatro piezas 4.39 y completa la abertura.

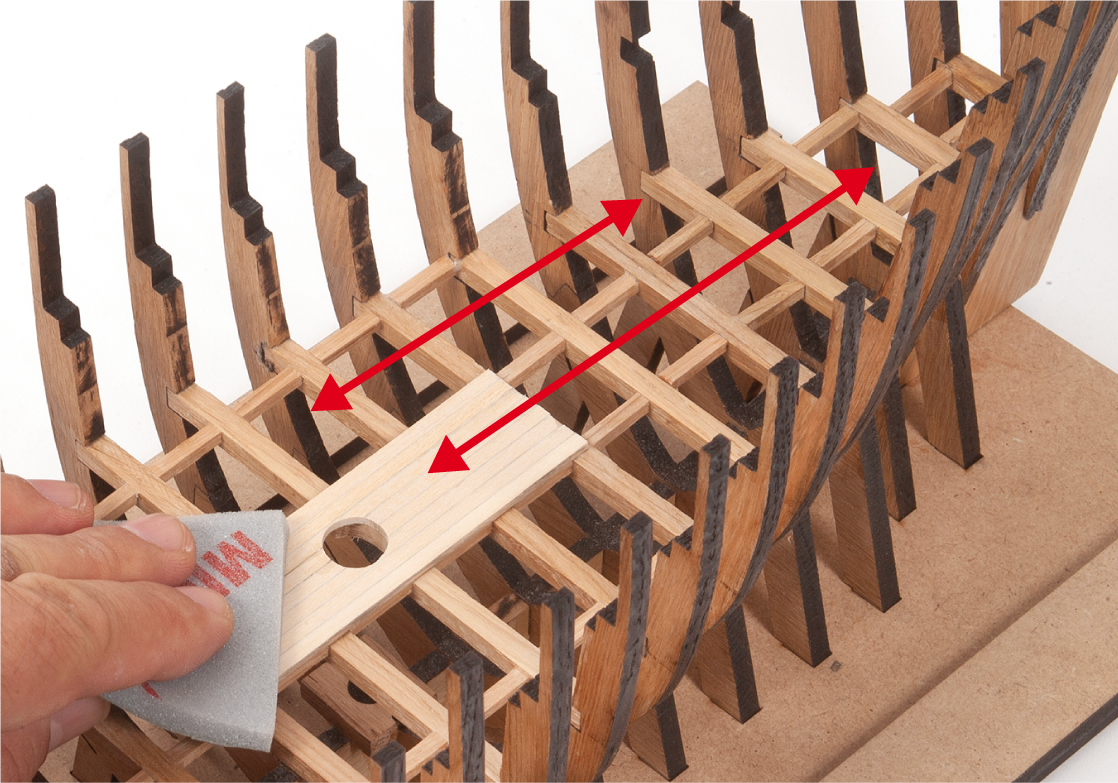

Lija los listones para nivelar la superficie, luego suavízalas con una esponja abrasiva de grano fino, como se muestra.

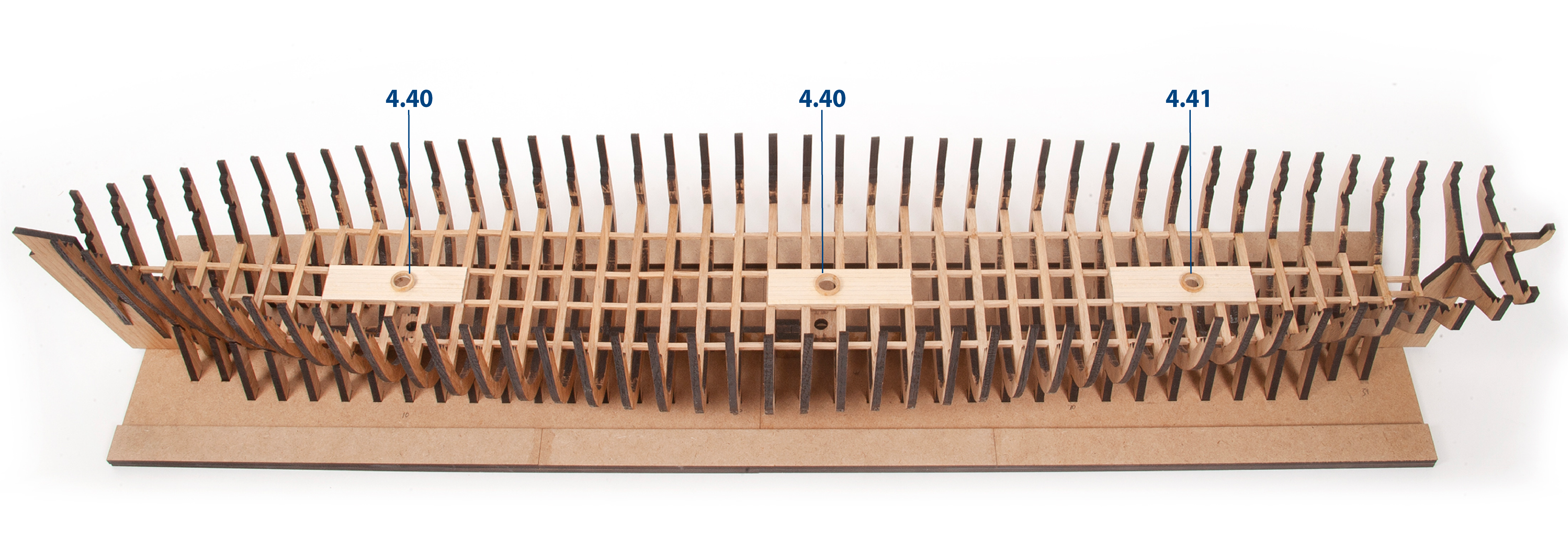

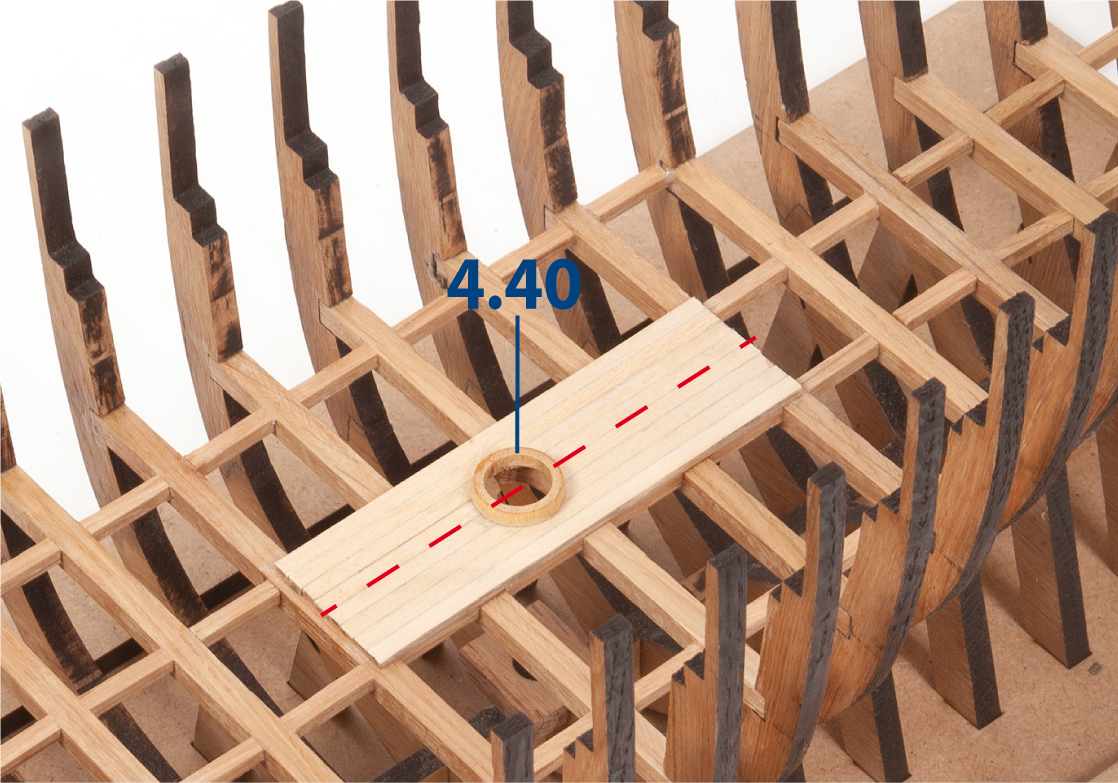

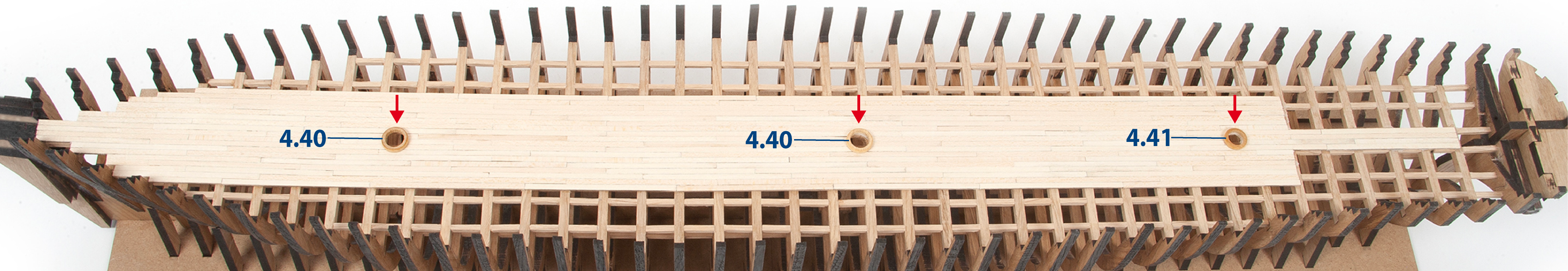

Centra y pega una pieza 4.40 sobre la abertura para la pieza MT88.

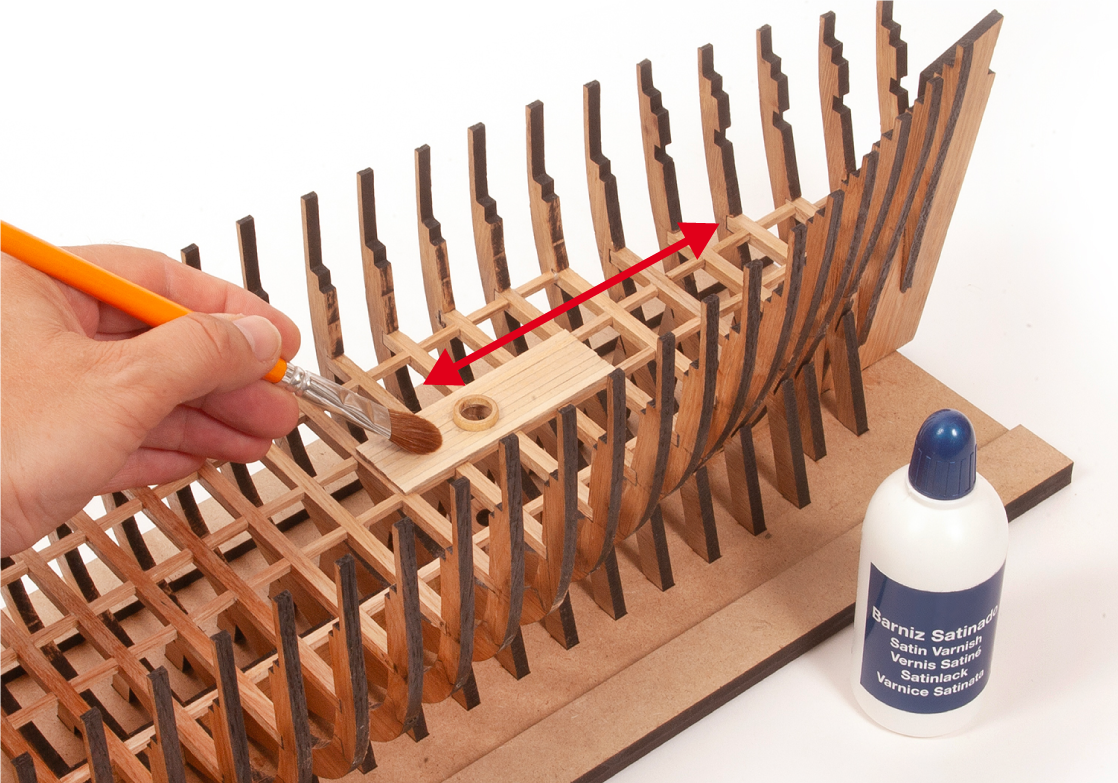

Aplica barniz incoloro a todas las piezas de madera añadidas a la estructura.

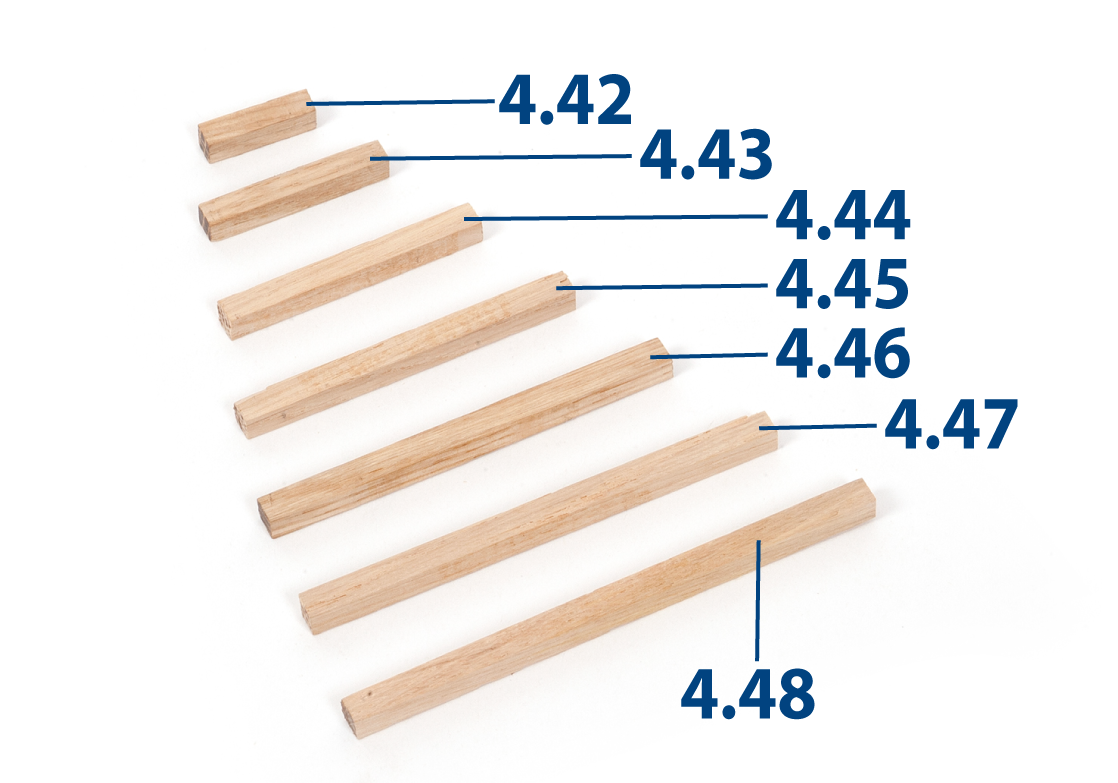

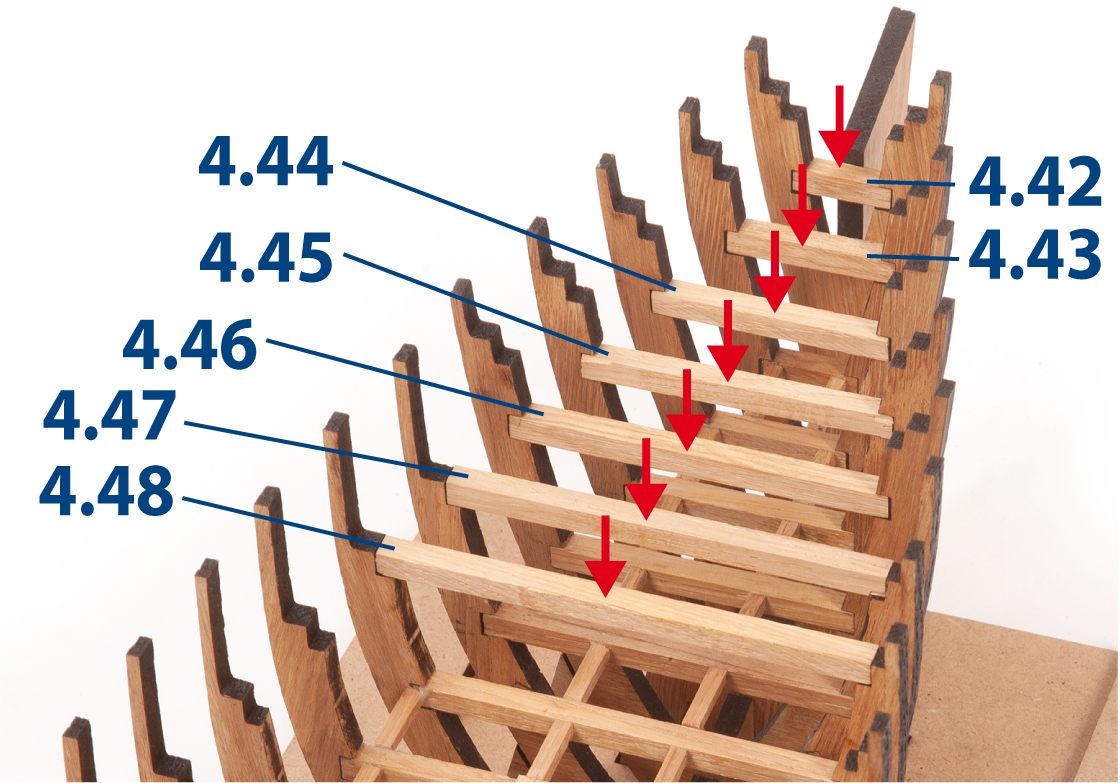

Corta las piezas 4.42 a 4.48 de un listón de roble de 5 x 5 mm a las longitudes que se muestran a continuación.

Inserta y pega las piezas entre las ranuras superiores, como se muestra.

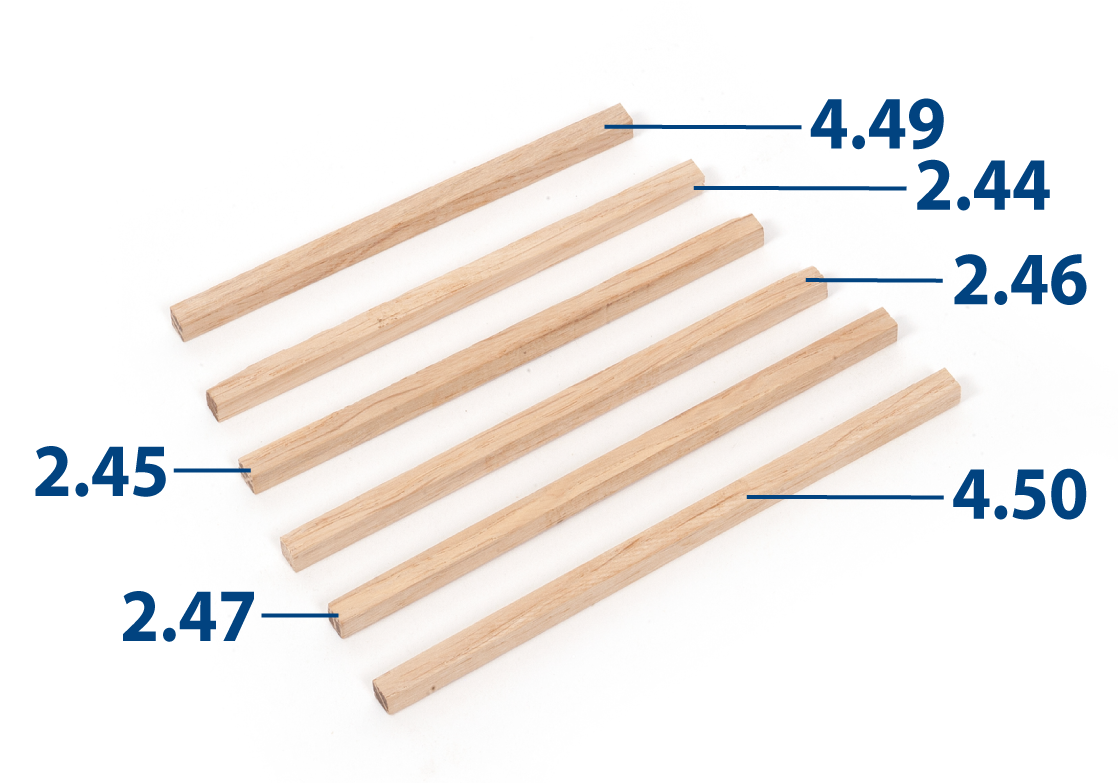

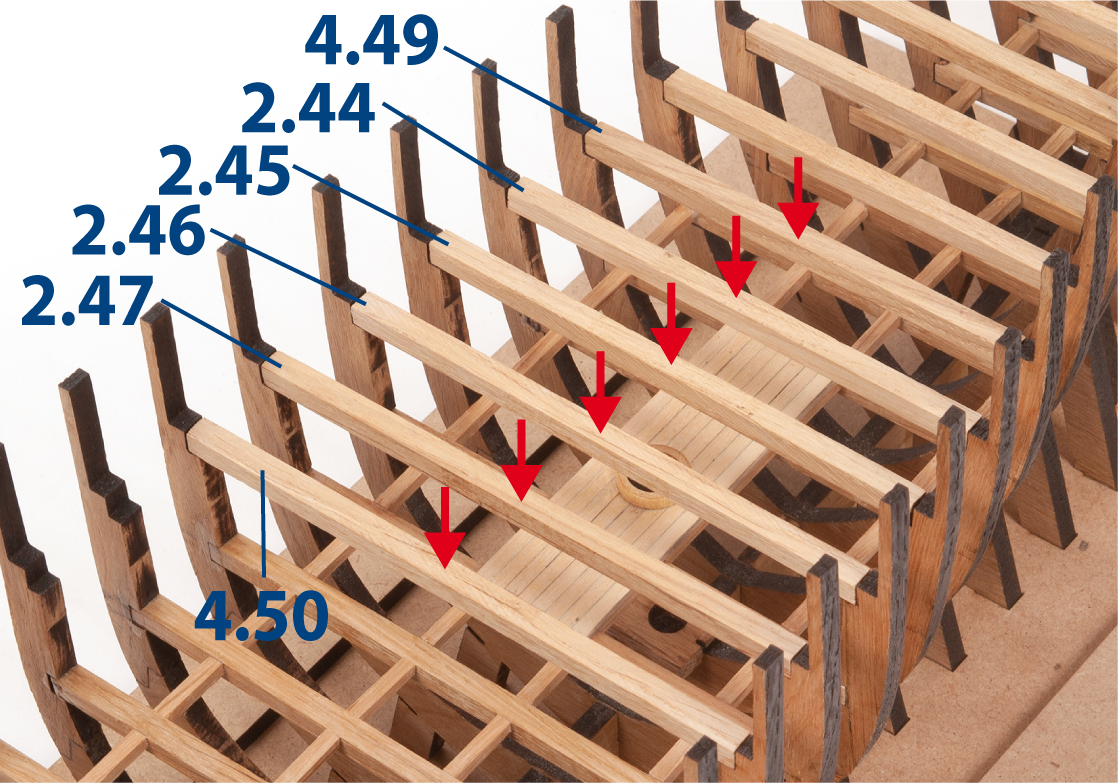

Corta las piezas 4.49 a 4.50 y las piezas 2.44 a 2.47 de un listón de roble de 5 x 5 mm a las longitudes que se muestran a continuación.

Inserta y pega las piezas entre las ranuras superiores, como se muestra.

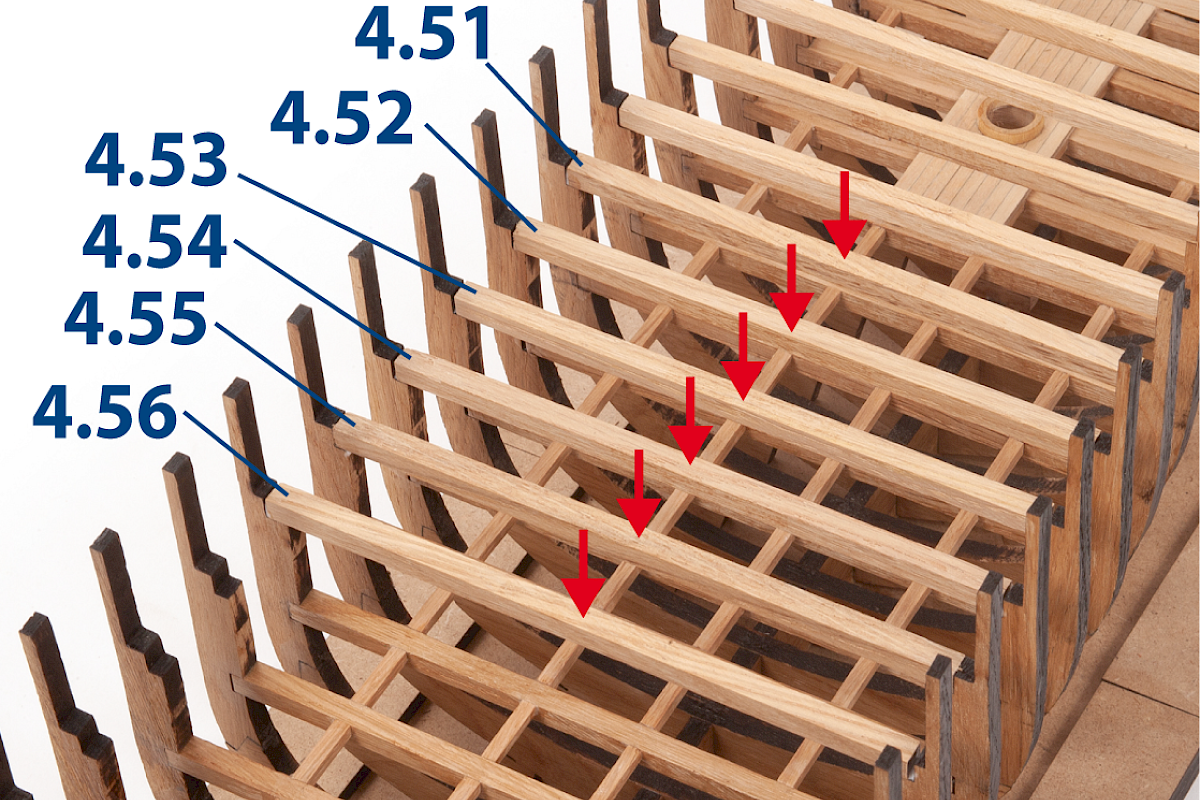

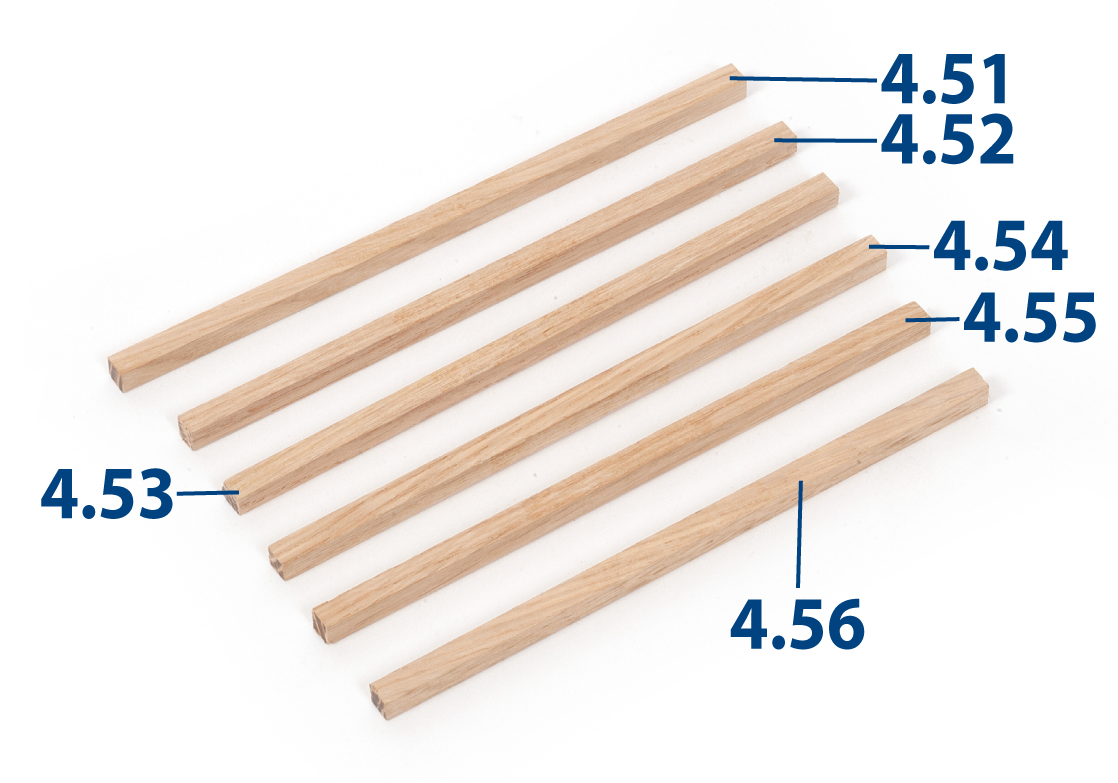

Corta las piezas 4.51 a 4.56 de un listón de roble de 5 x 5 mm a las longitudes que se muestran a continuación.

Inserta y pega las piezas entre las ranuras superiores, como se muestra.

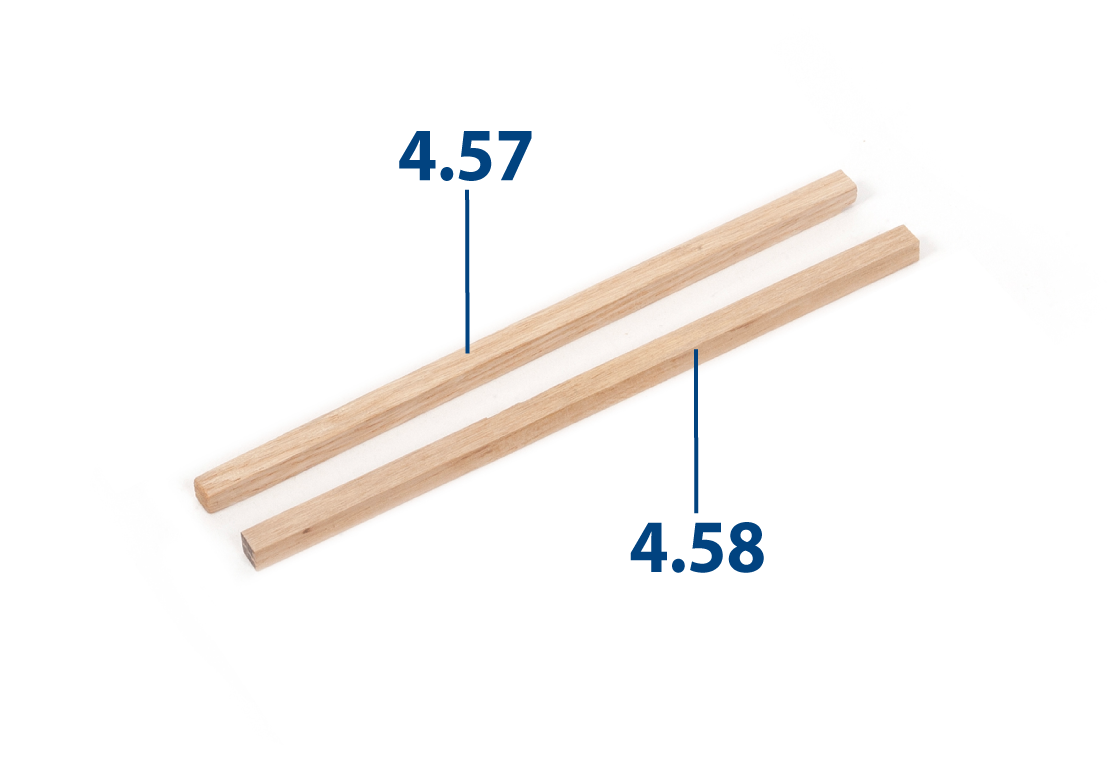

Corta las piezas 4.57 y 4.58 de un listón de roble de 5 x 5 mm a las longitudes que se muestran a continuación.

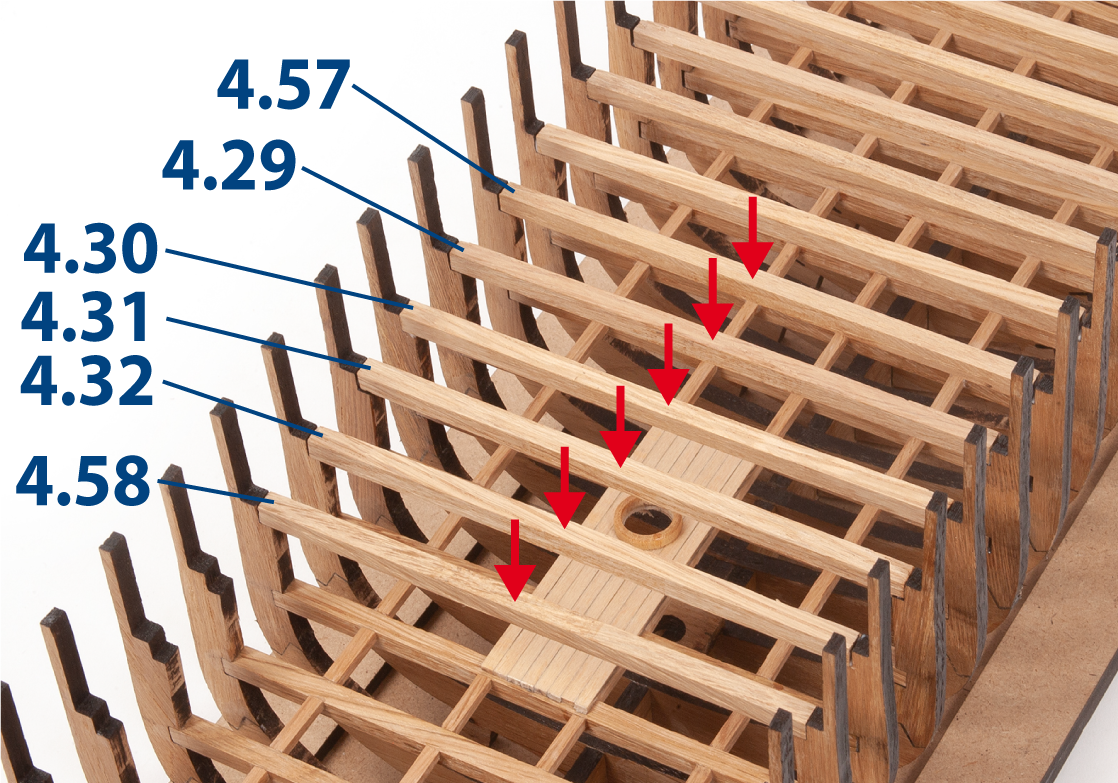

Inserta y pega las piezas 4.57 y 4.58, así como los listones de la etapa 12, paso 9, entre las ranuras superiores, como se muestra en la imagen.

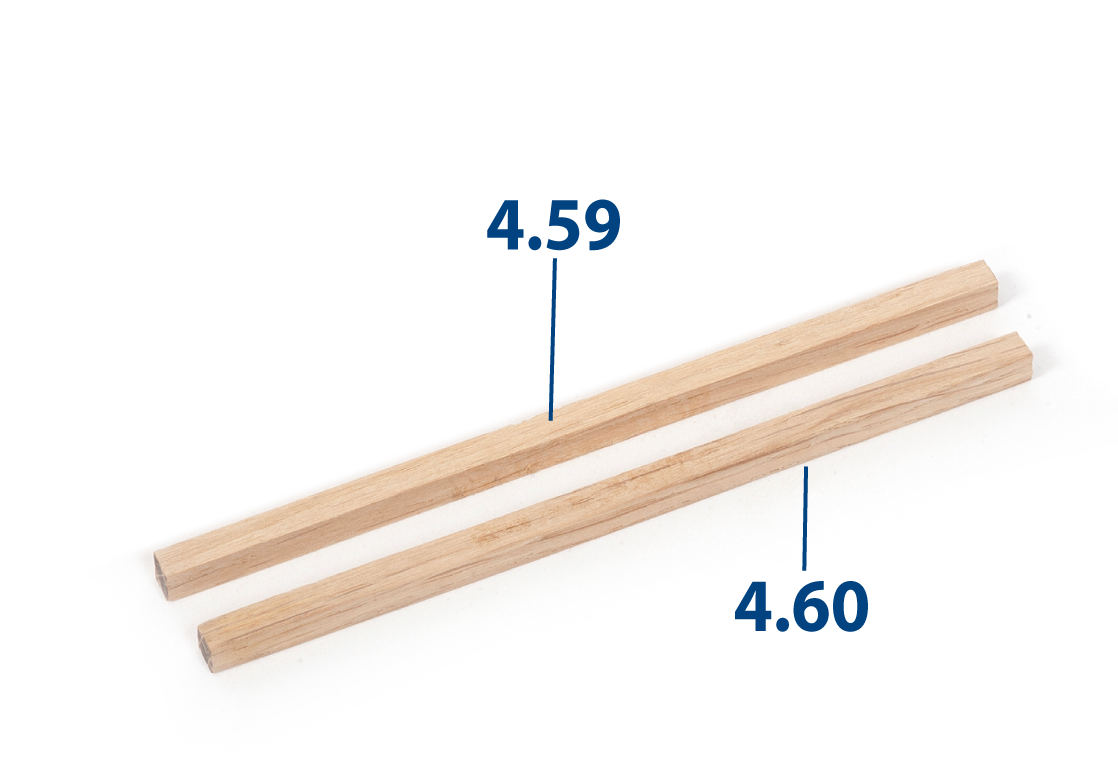

Corta las piezas 4.59 y 4.60 de un listón de roble de 5 x 5 mm a las longitudes que se muestran a continuación.

Corta las piezas 4.61 a 4.64 de un listón de roble de 5 x 5 mm a las longitudes que se muestran a continuación.

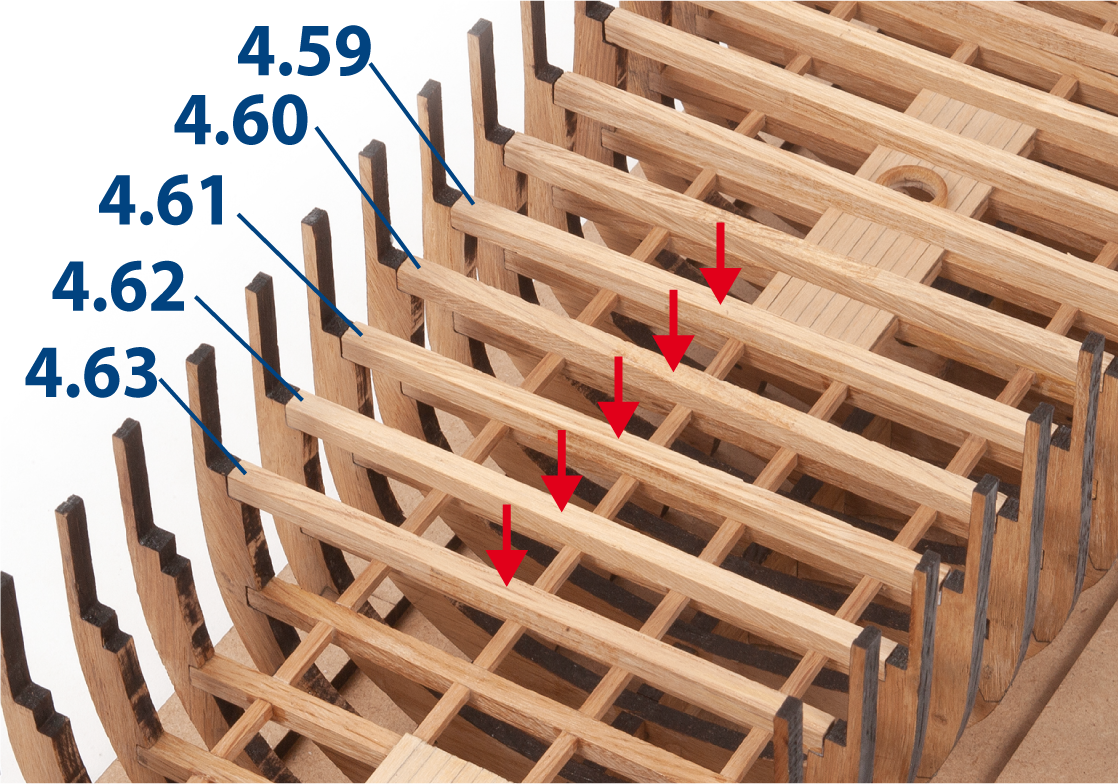

Inserta y pega las piezas 4.59 a 4.63 entre las ranuras superiores, como se muestra en la imagen.

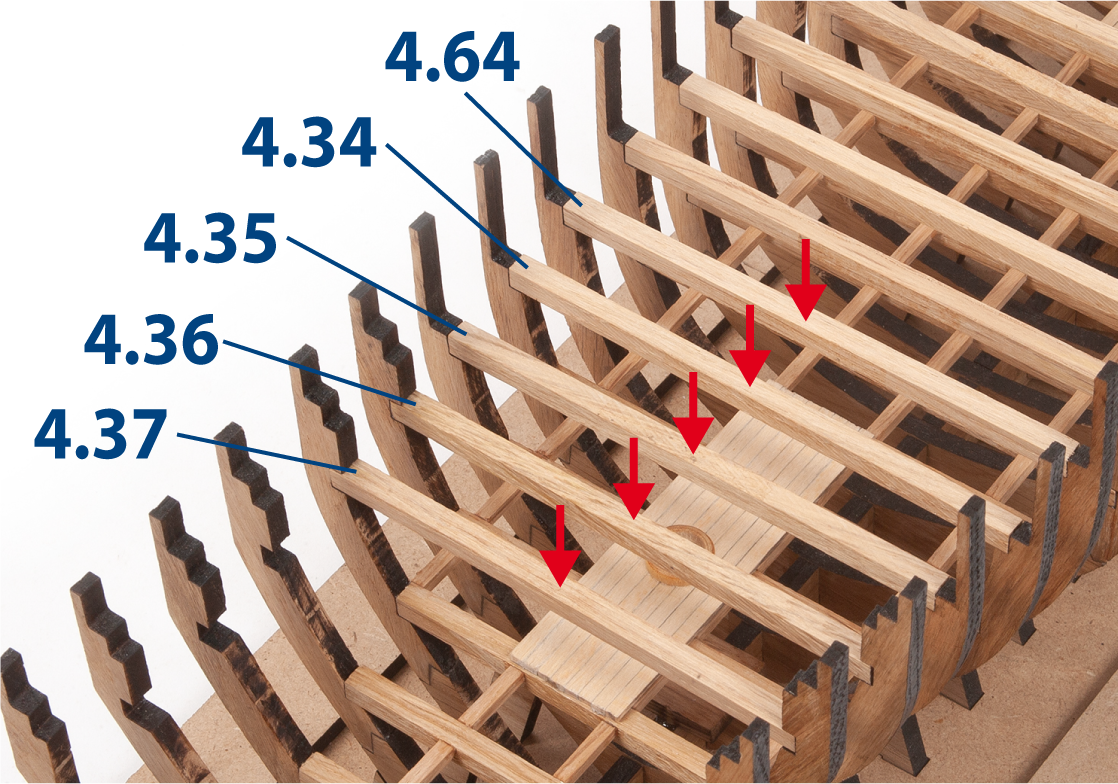

Inserta y pega las piezas 4.64 así como las piezas 4.34, 4.35, 4.36 y 4.37 de la etapa 12, paso 13, entre las ranuras superiores, como se muestra en la imagen.

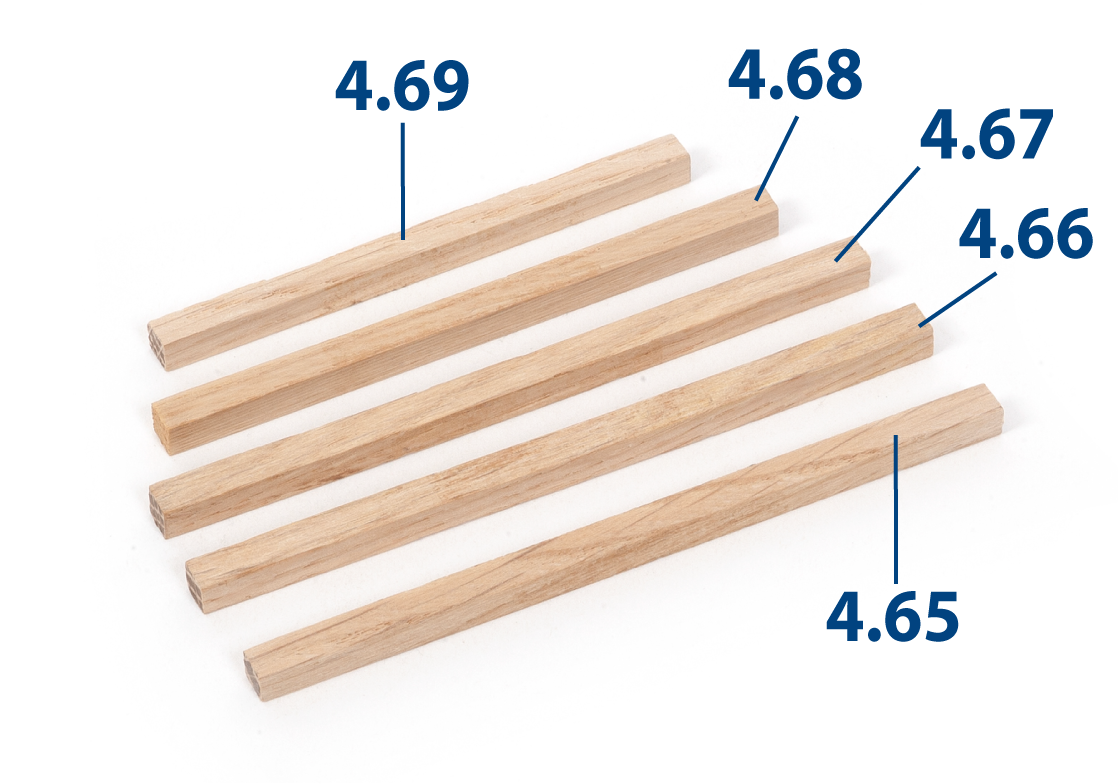

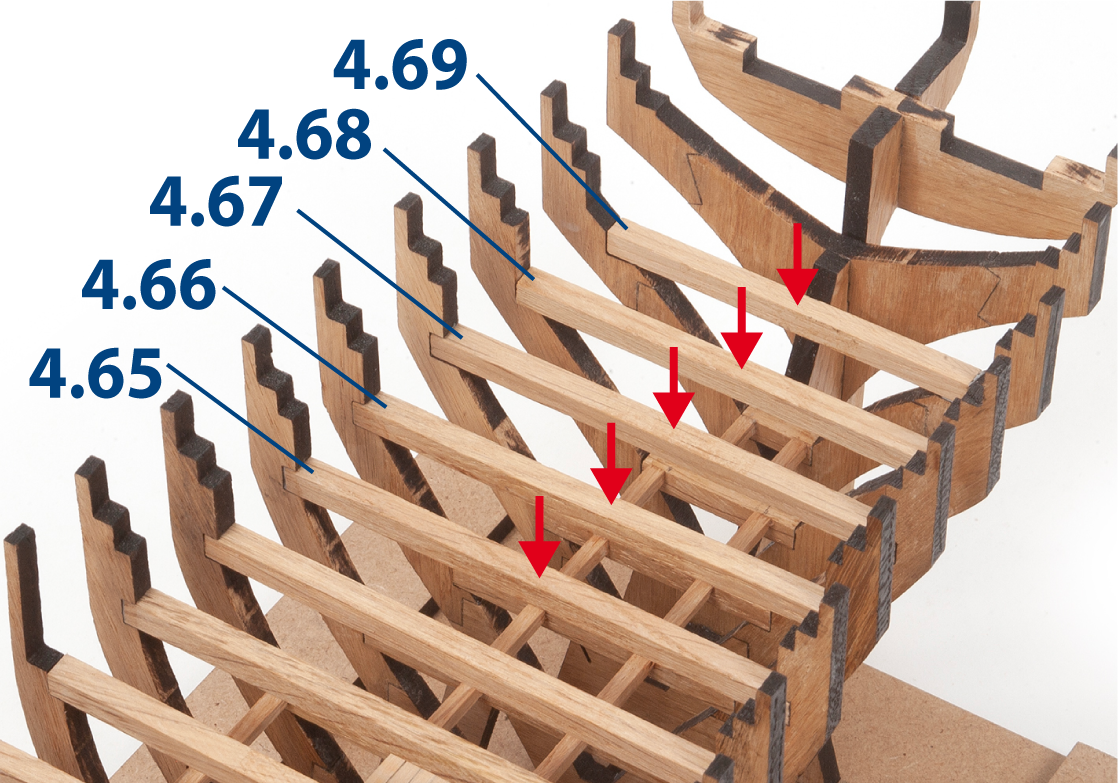

Corta las piezas 4.65 a 4.69 de un listón de roble de 5 x 5 mm a las longitudes que se muestran a continuación.

Inserta y pega las piezas entre las ranuras superiores, como se muestra.

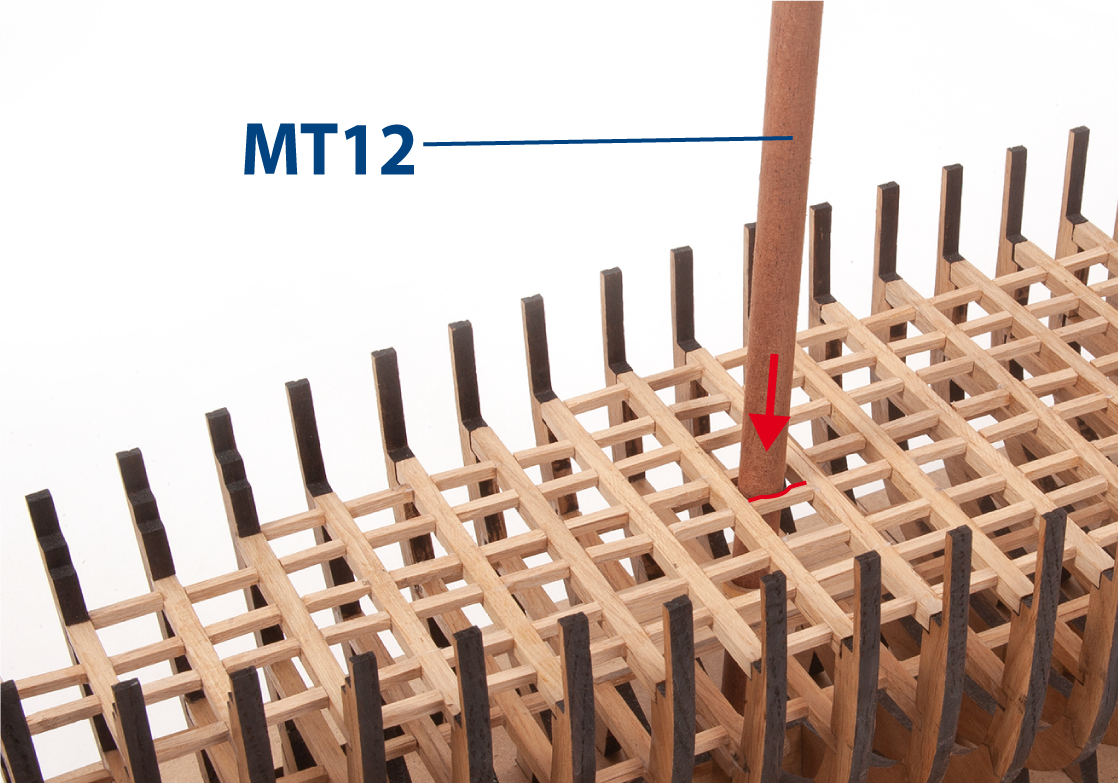

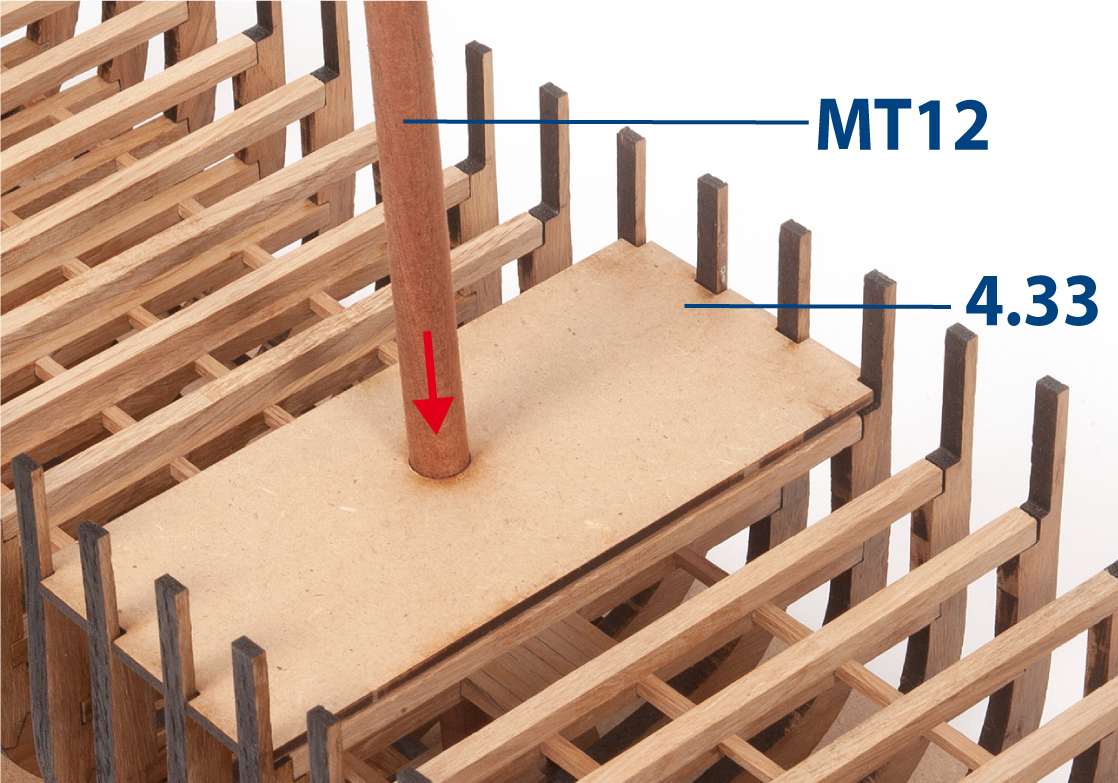

Posiciona la pieza 4.33 entre las cuadernas y sobre los listones. No la pegues. Inserta la pieza MT12 para comprobar su ajuste.

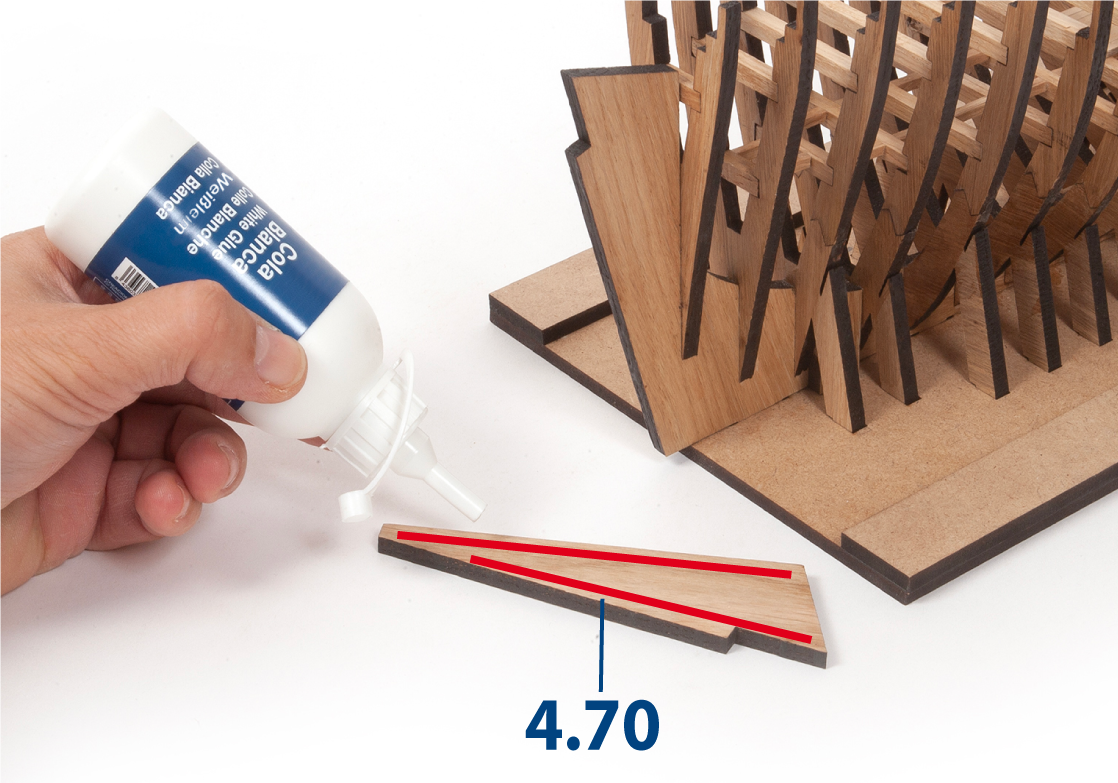

Aplica cola blanca a un lado de la pieza 4.70.

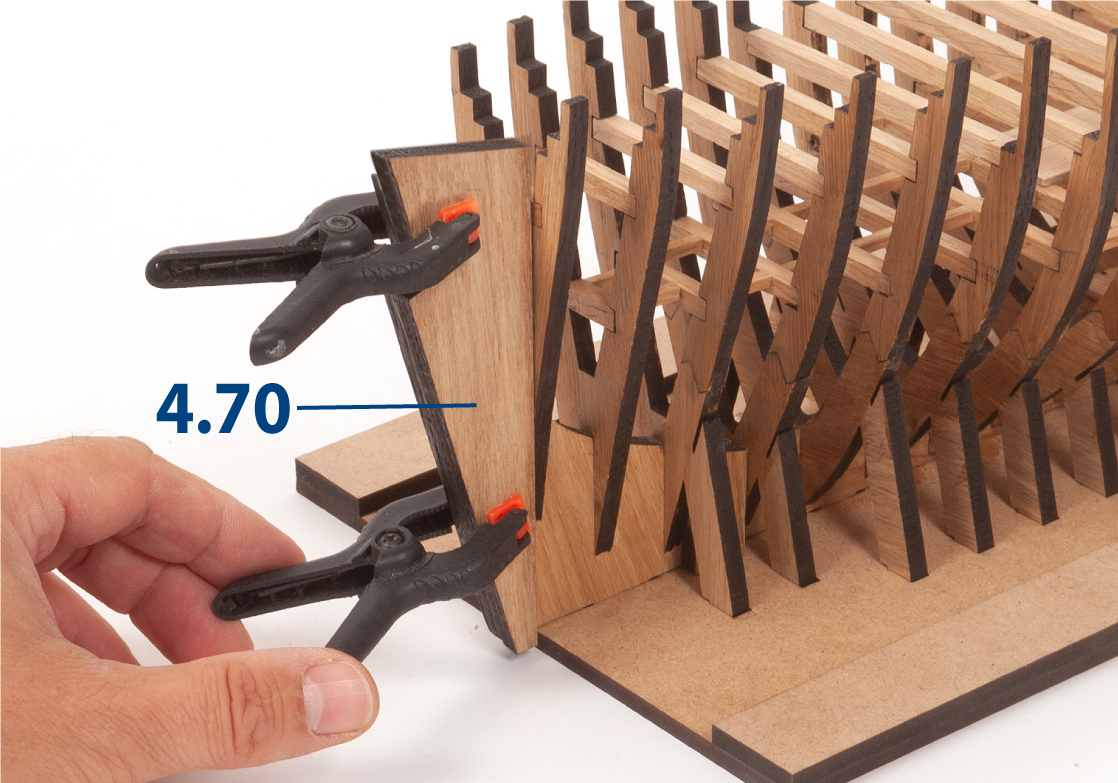

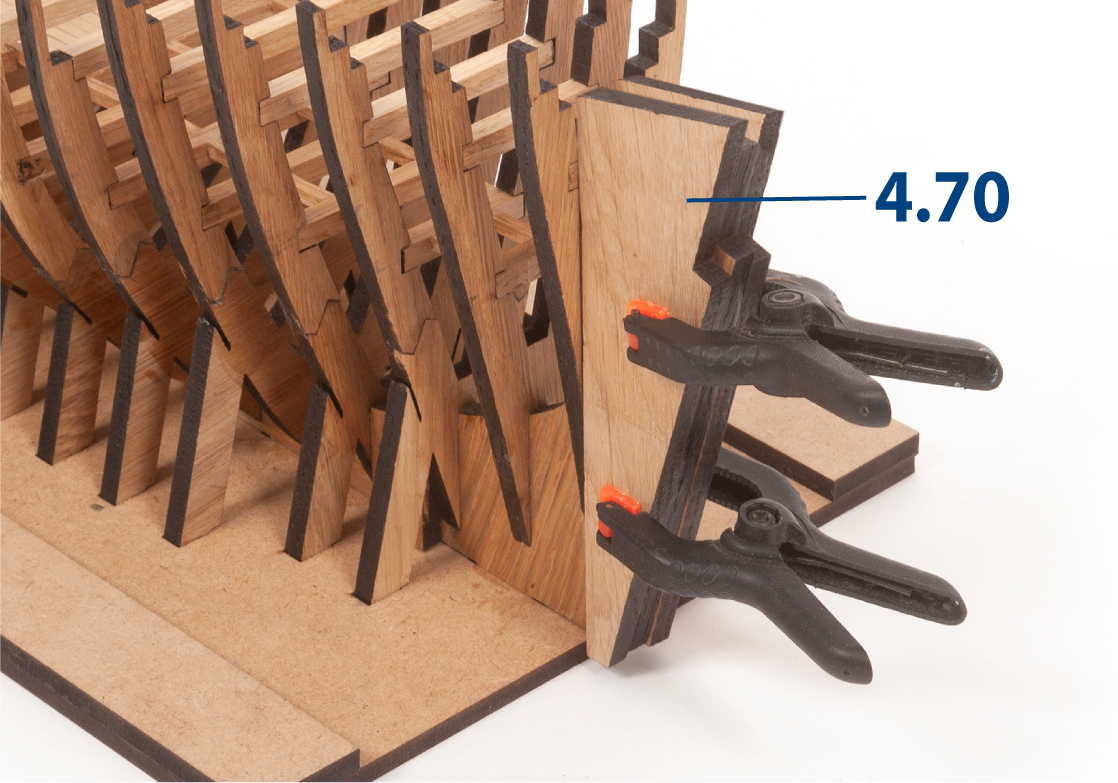

Pega la pieza 4.70 contra la quilla falsa y la cuaderna 1, como se muestra. Sujeta la pieza en su lugar con abrazaderas hasta que el pegamento se seque.

Repite el mismo procedimiento para pegar la segunda pieza 4.70 al lado opuesto de la quilla falsa.

Retira las abrazaderas una vez que el pegamento se haya secado.

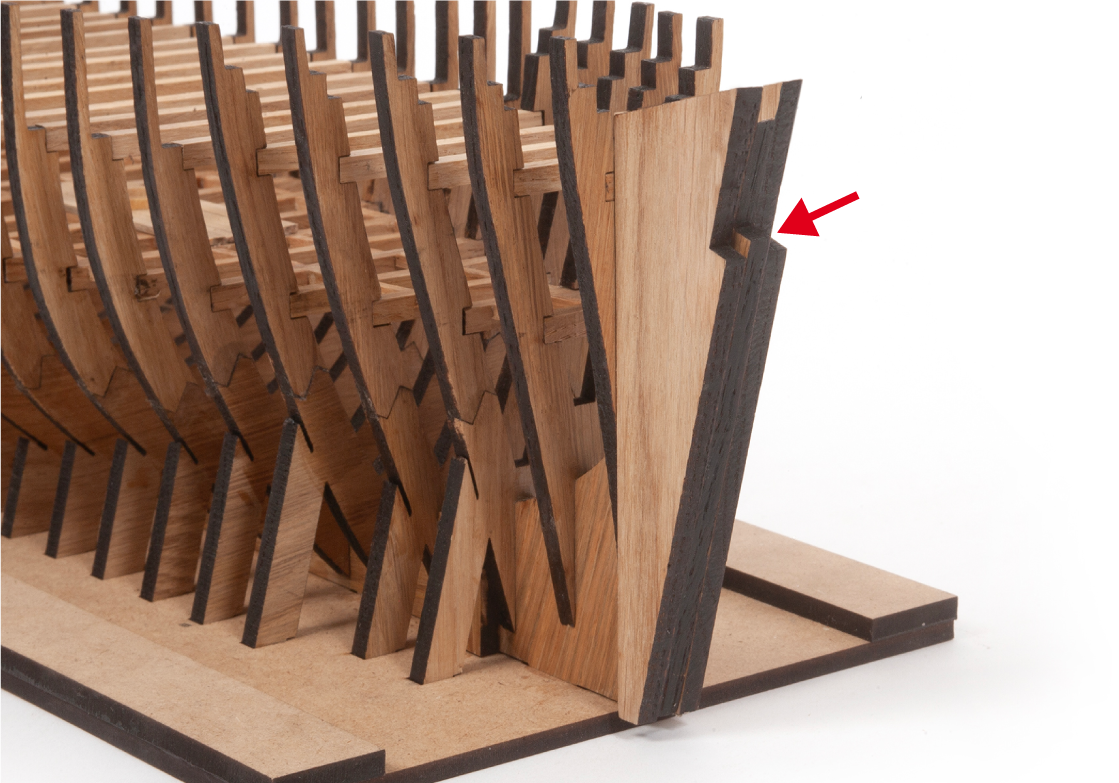

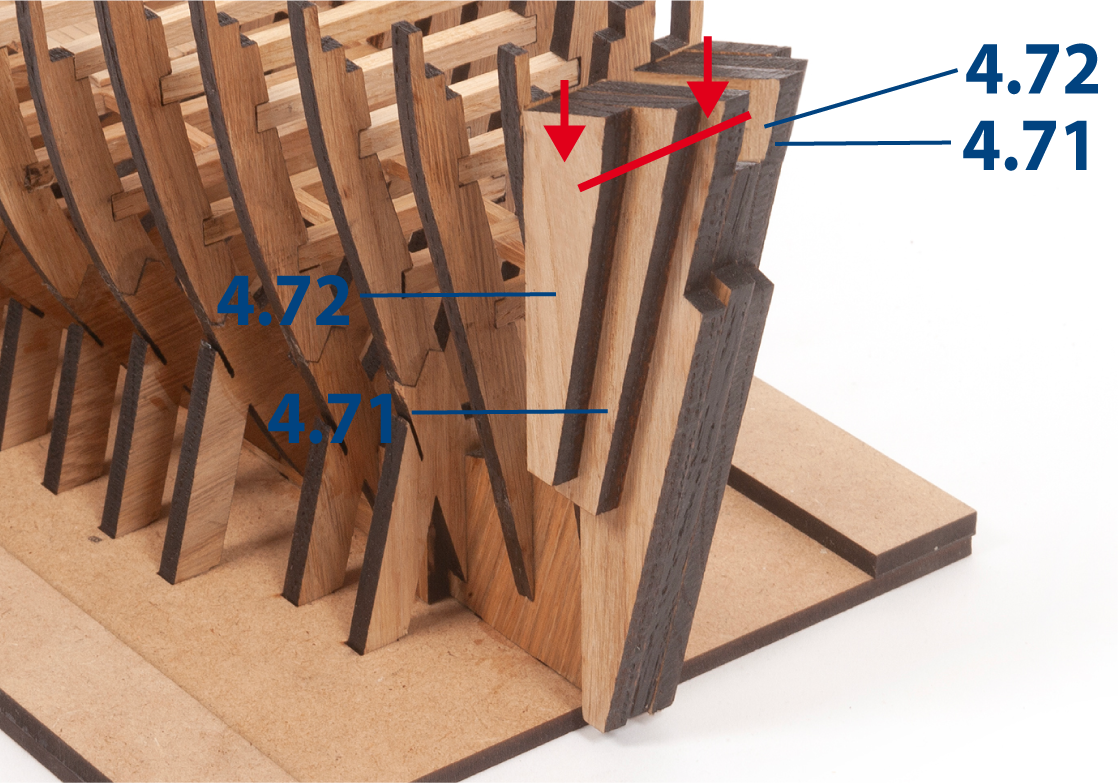

Pega las piezas 4.71 y 4.72 a cada lado de la estructura, como se muestra.

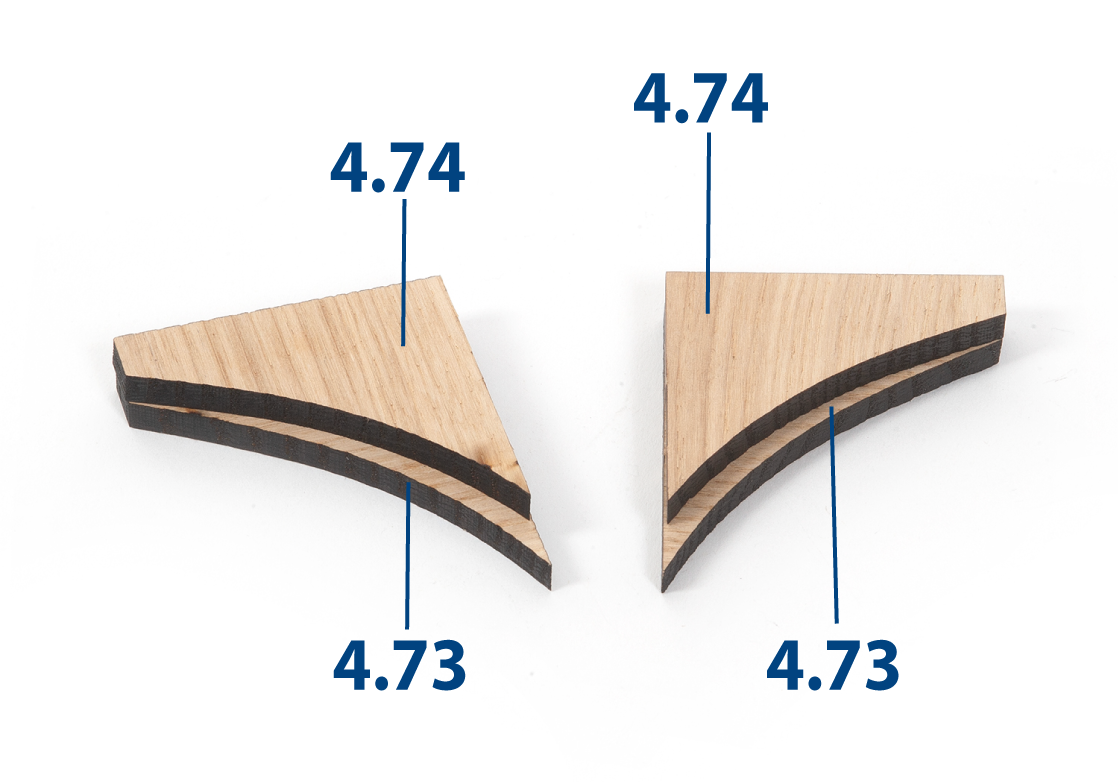

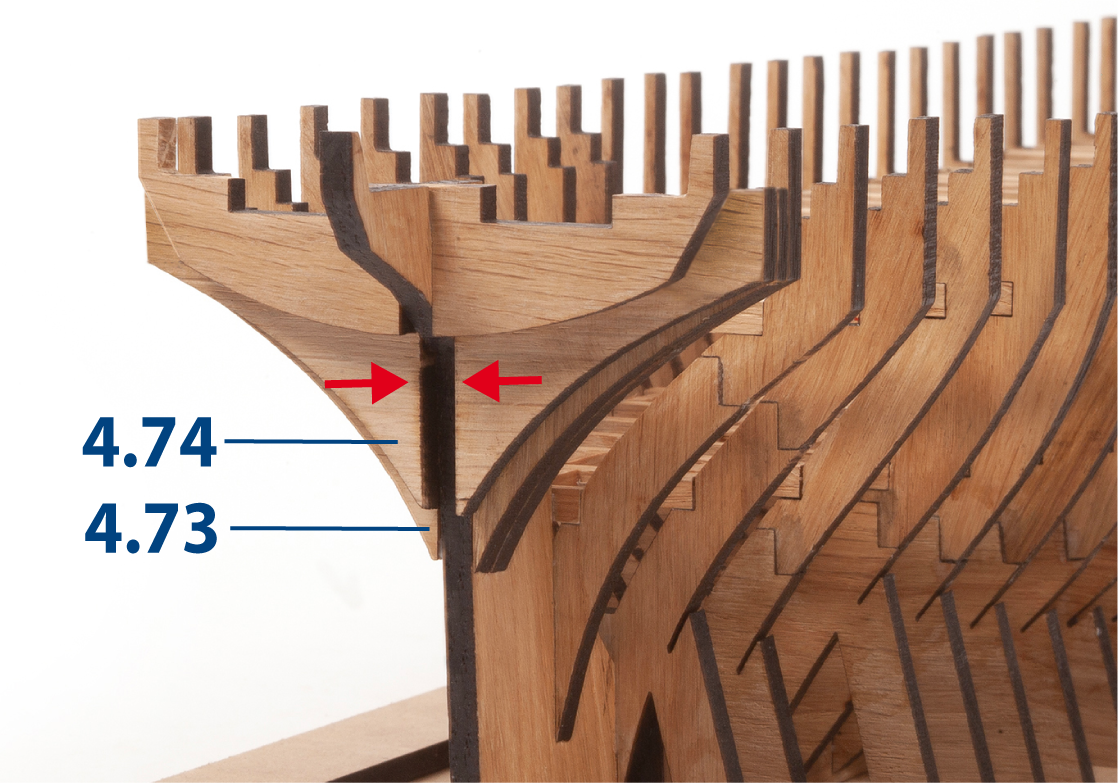

Pega las piezas 4.73 y 4.74 juntas, alineando sus bordes rectos.

Pega estos conjuntos en la cuaderna 41, como se muestra.

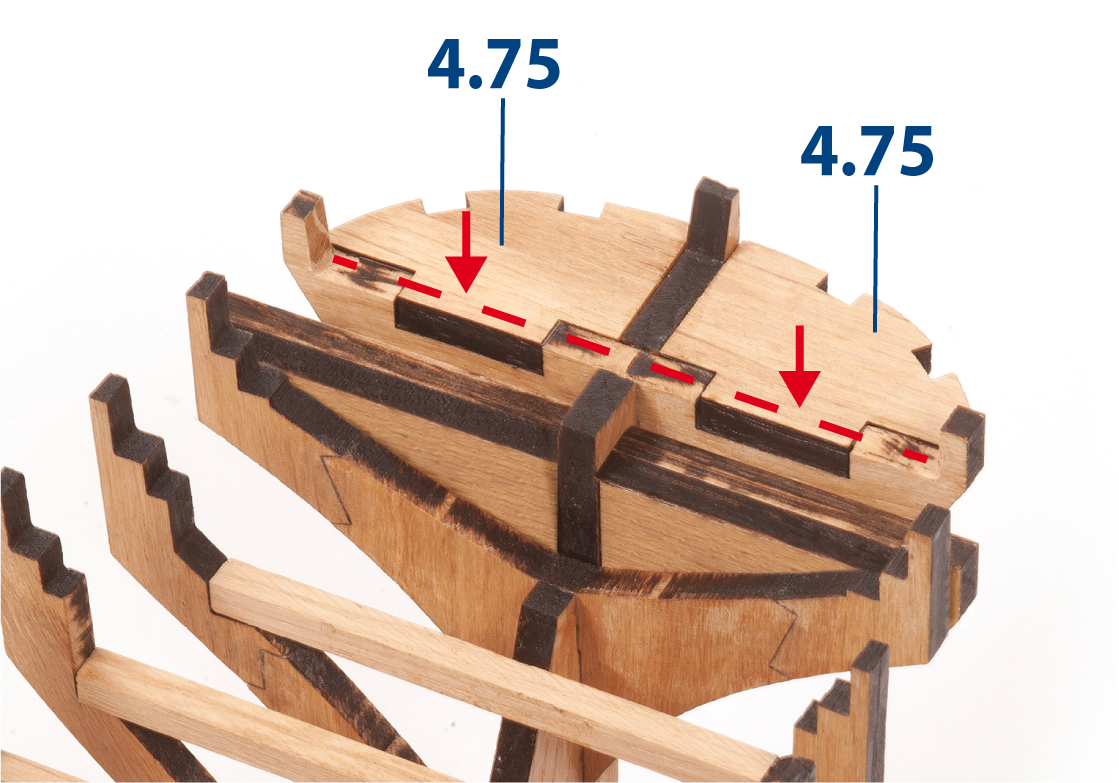

Pega las piezas 4.75 a la última cuaderna y la quilla falsa.

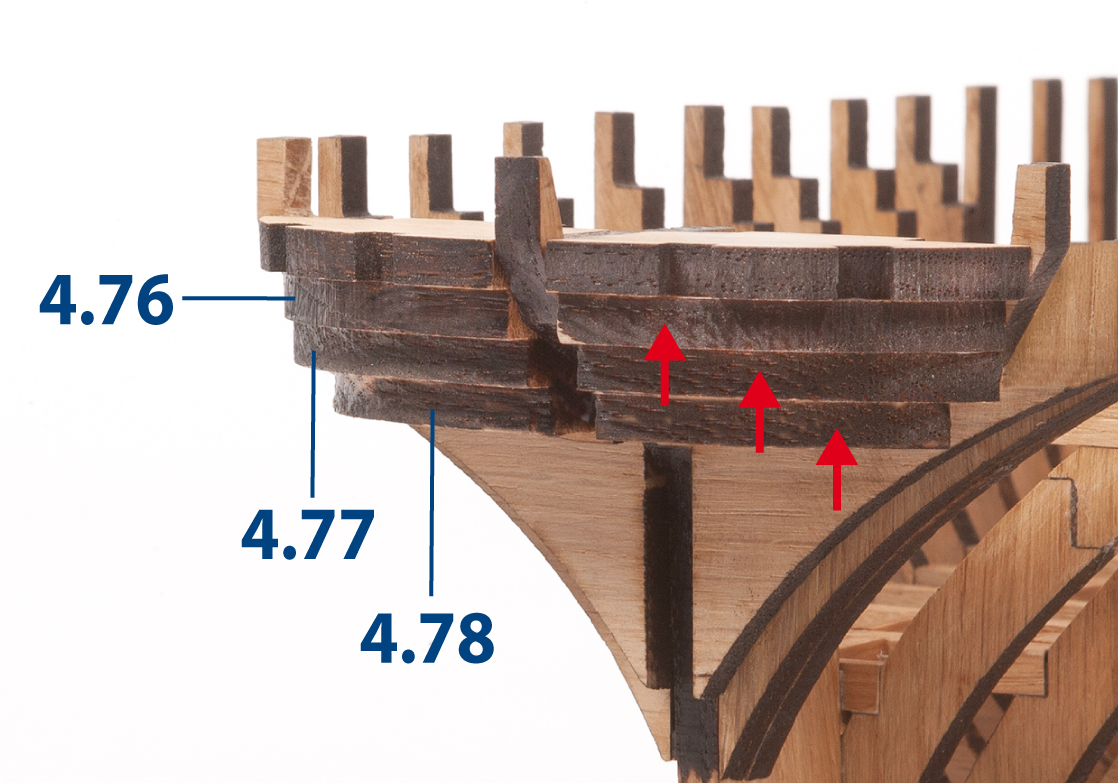

Pega las piezas 4.76 a 4.78 en ambos lados de la estructura.

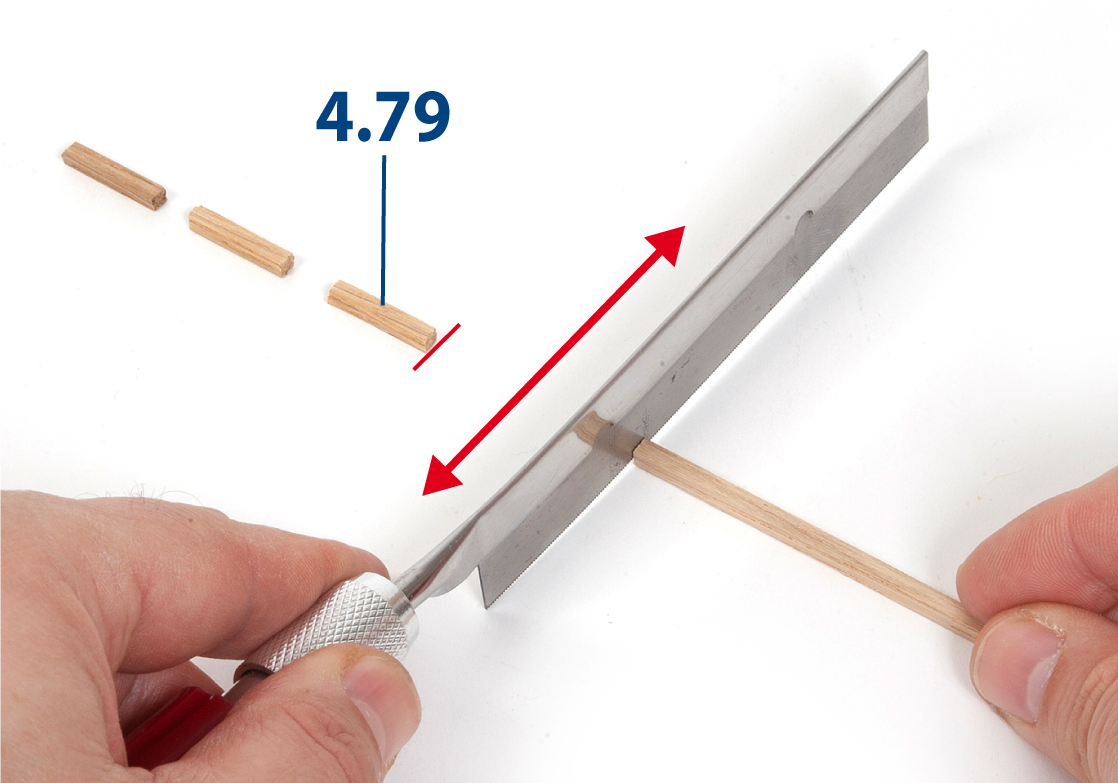

Lija varios listones de roble de 3 x 3 mm con papel de lija de grano fino o una esponja abrasiva. Corta las piezas 4.79 a la longitud indicada (3 x 3 x 15 mm).

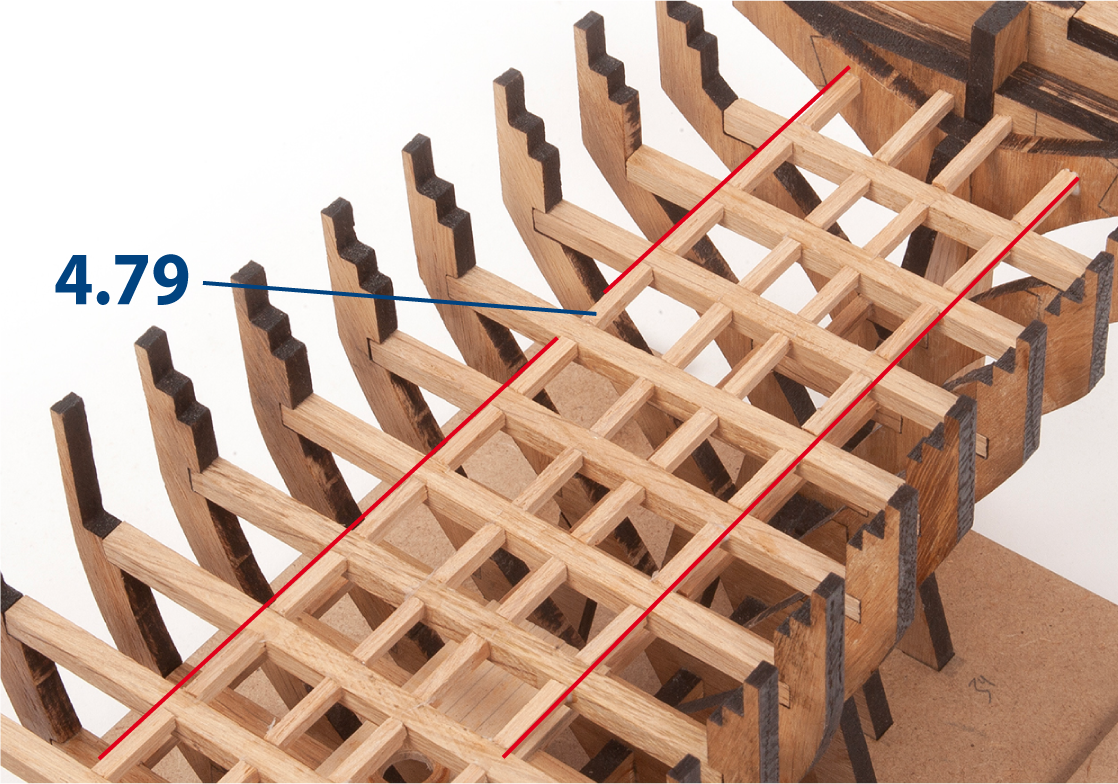

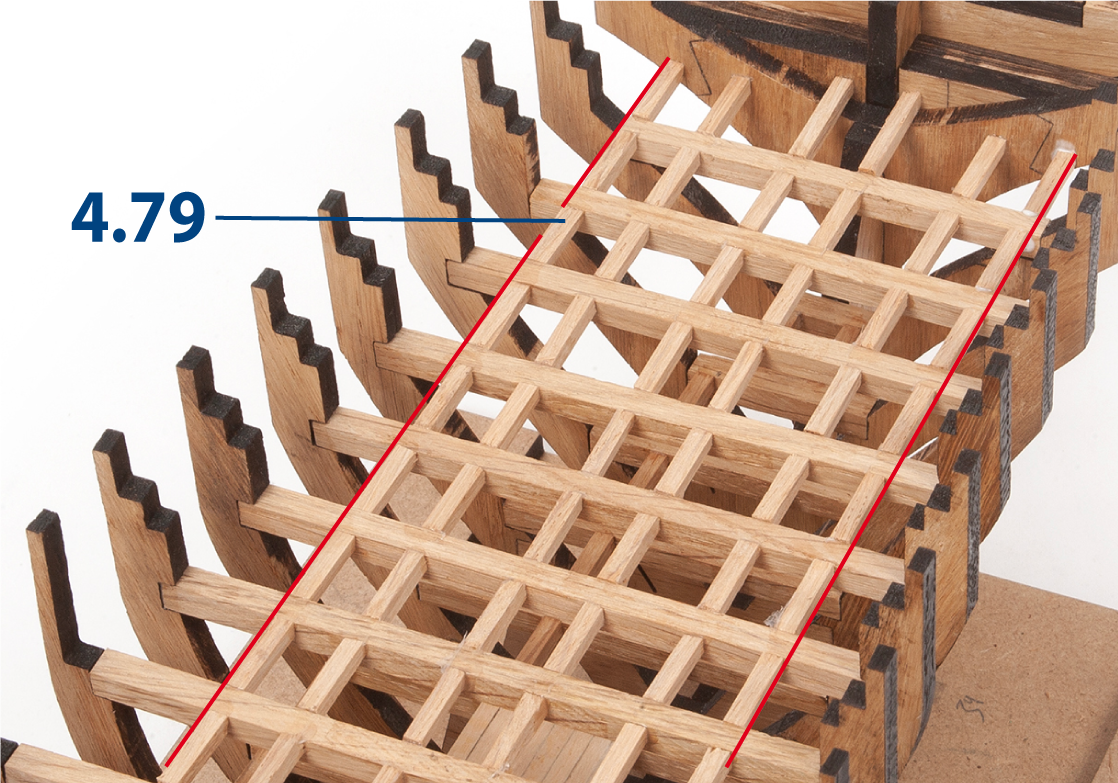

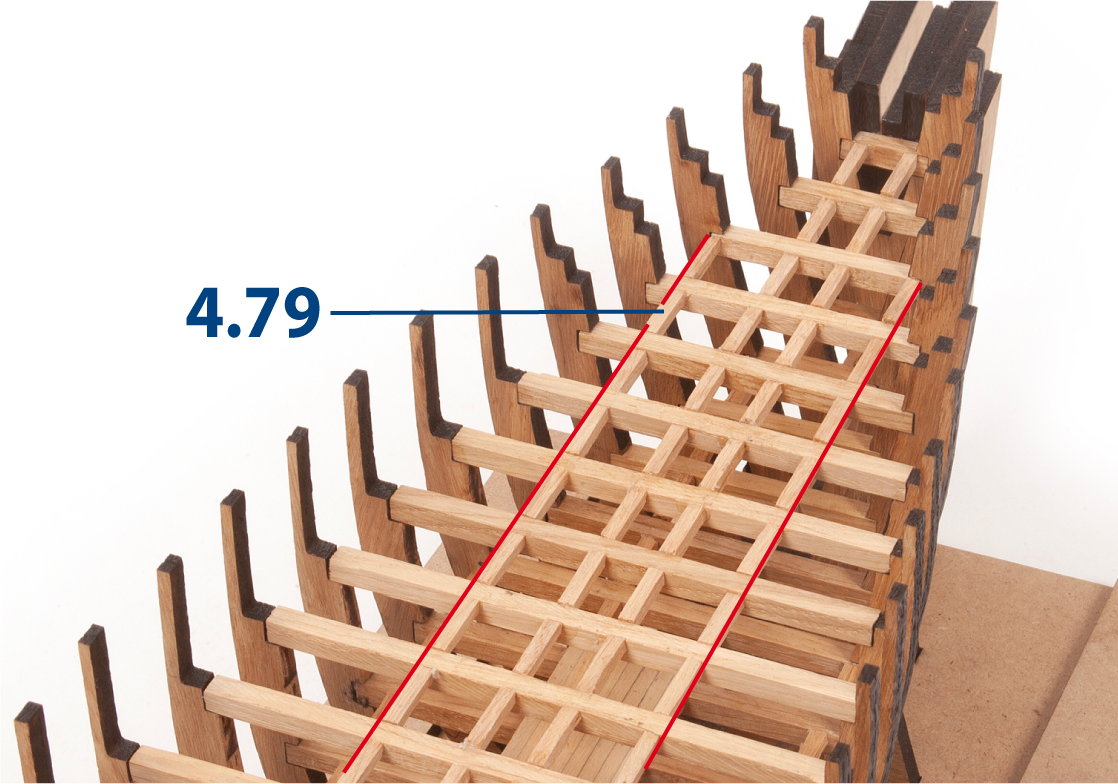

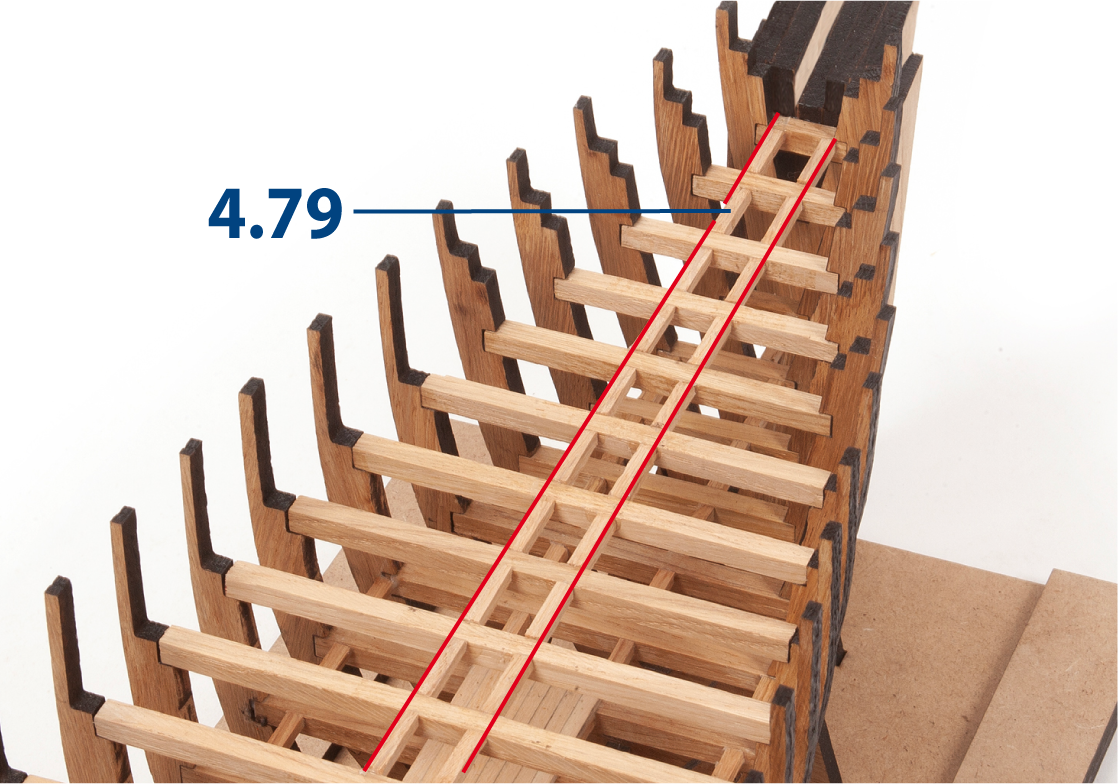

Pega las piezas 4.79 entre los baos de cubierta, comenzando desde la cuaderna 1 y continuando hacia la popa.

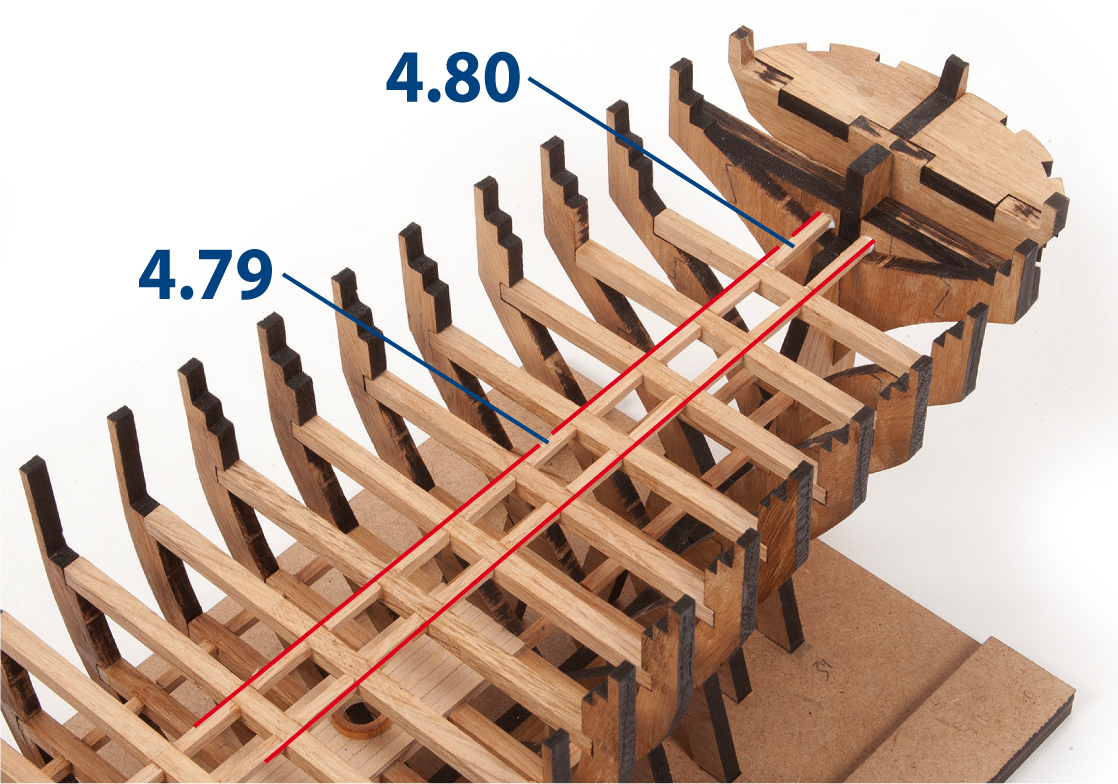

Continúa pegando las piezas 4.79 hasta llegar al final del casco. Completa con dos piezas 4.80 (3 x 3 x 20 mm) como se muestra.

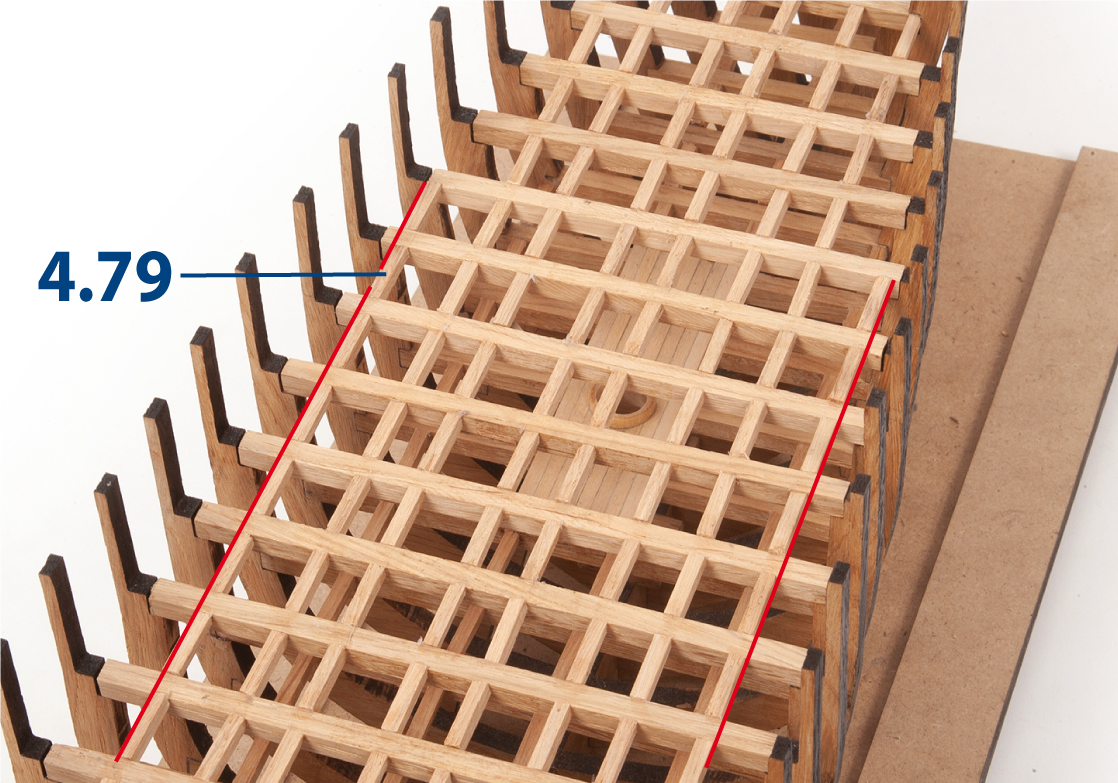

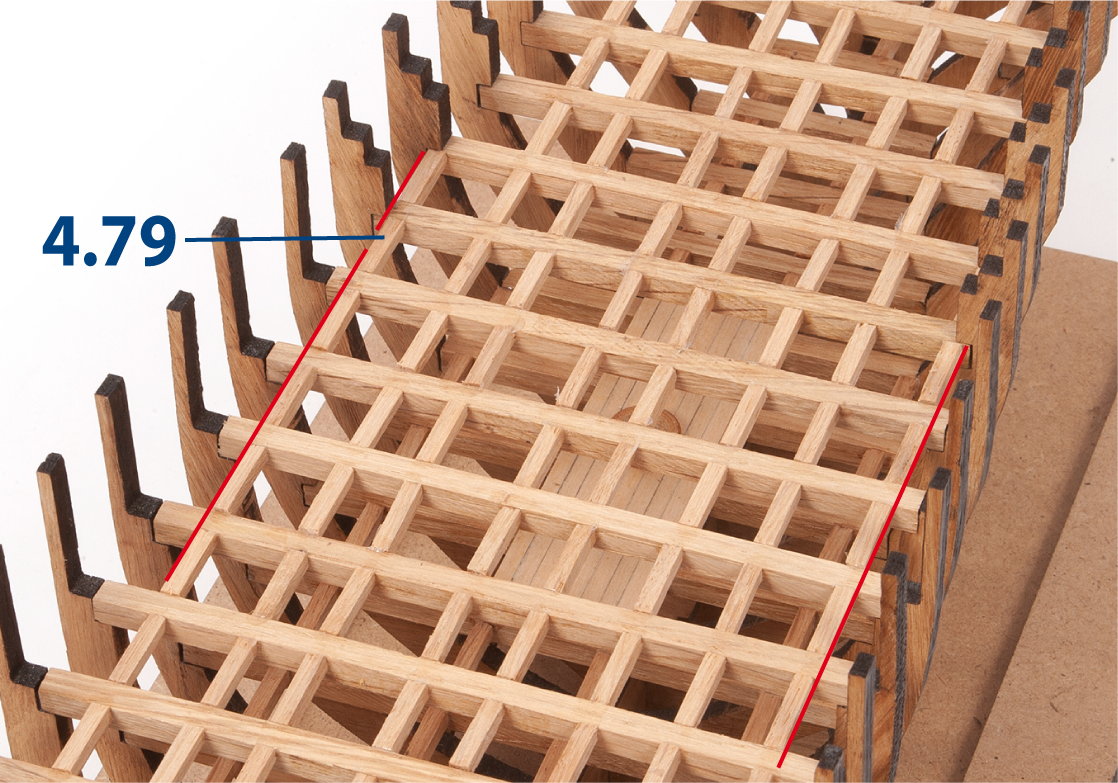

Pega otra fila de piezas 4.79 en cada lado, como se muestra en la imagen.

Continúa pegando ambas filas de piezas 4.79 hasta el final del casco.

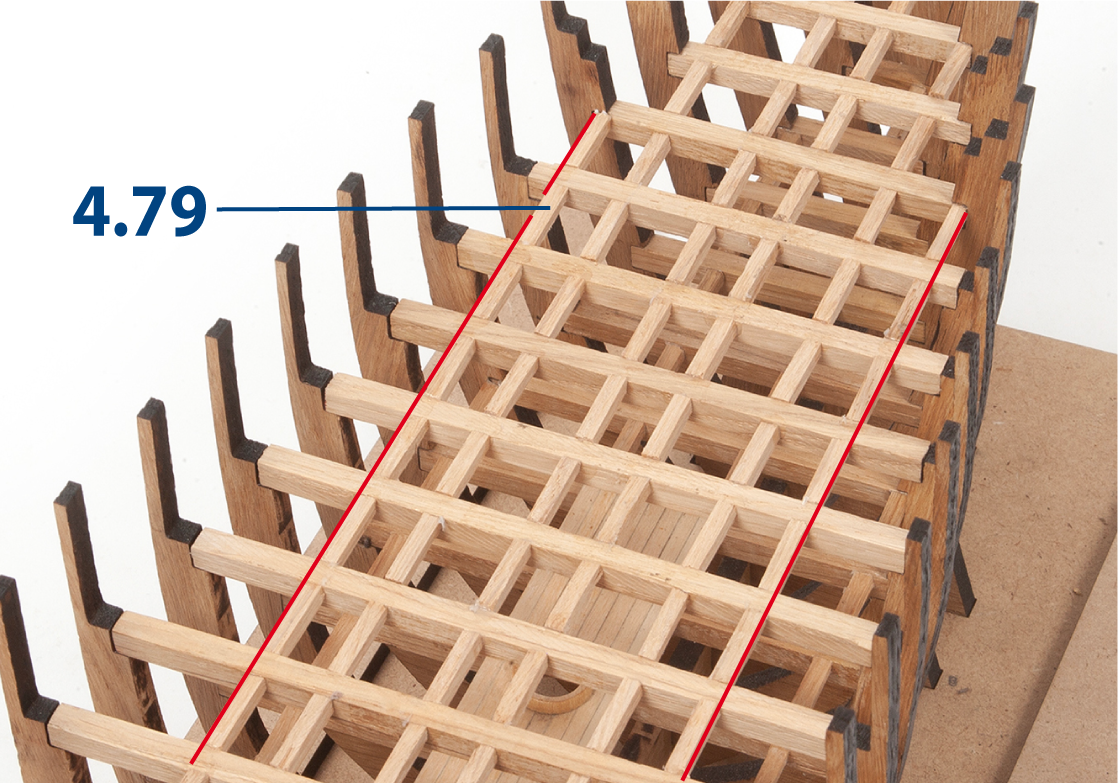

Pega dos filas adicionales de piezas 4.79, como se muestra en la imagen.

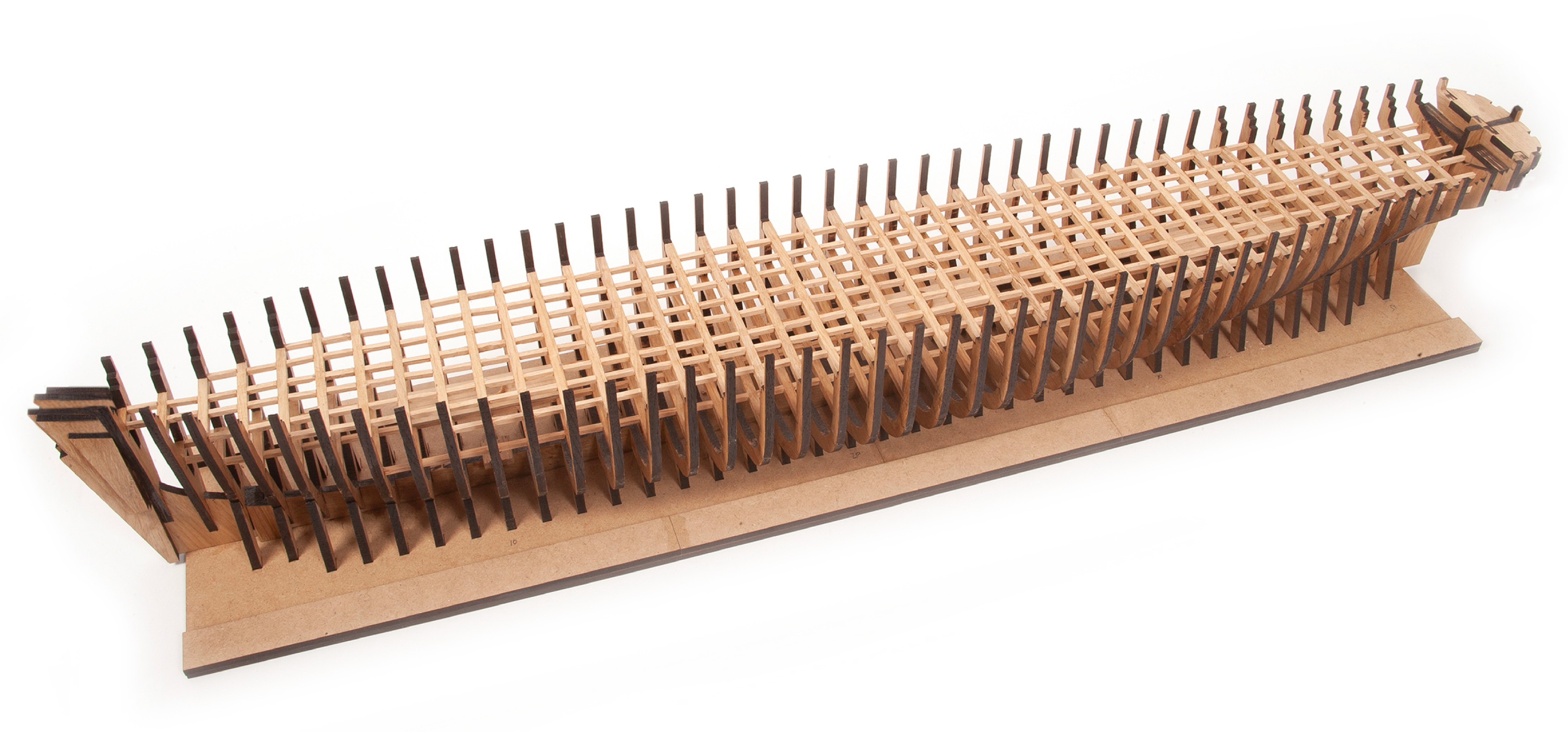

Continúa pegando ambas filas de piezas 4.79 hasta el final del casco.

Pega dos filas adicionales de las piezas 4.79 a partir de la cuaderna 9, como se muestra.

Continúa pegando ambas filas de piezas 4.79 hasta la cuaderna 35.

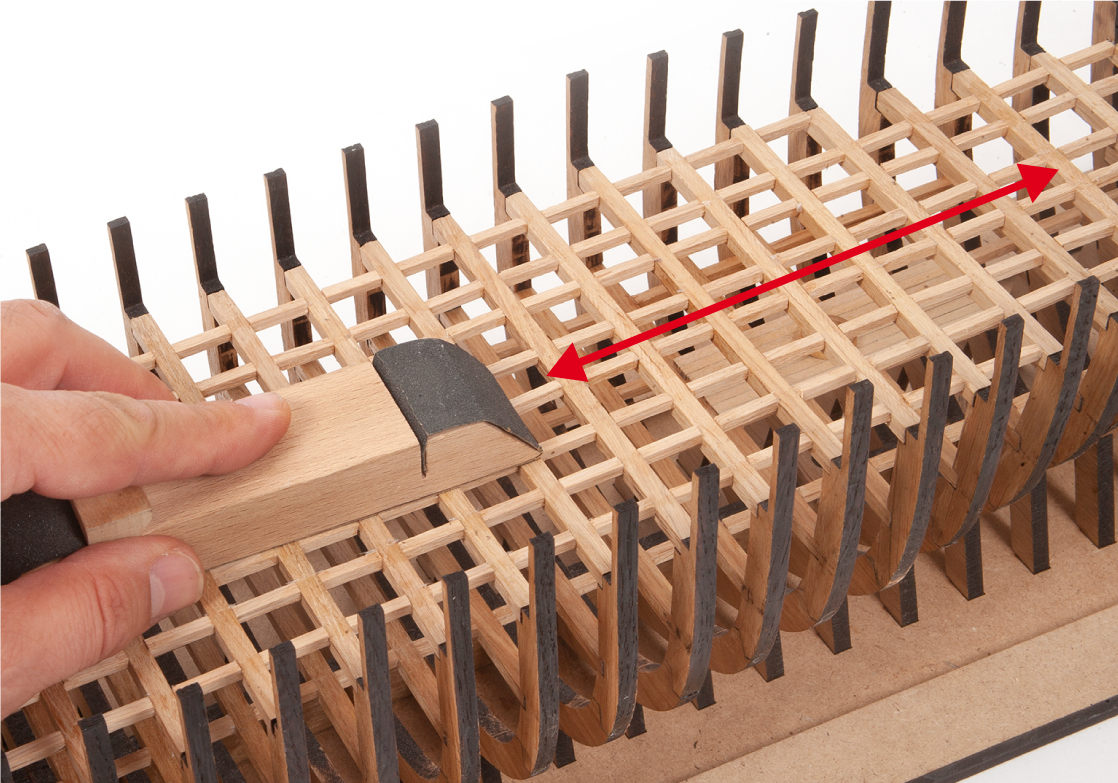

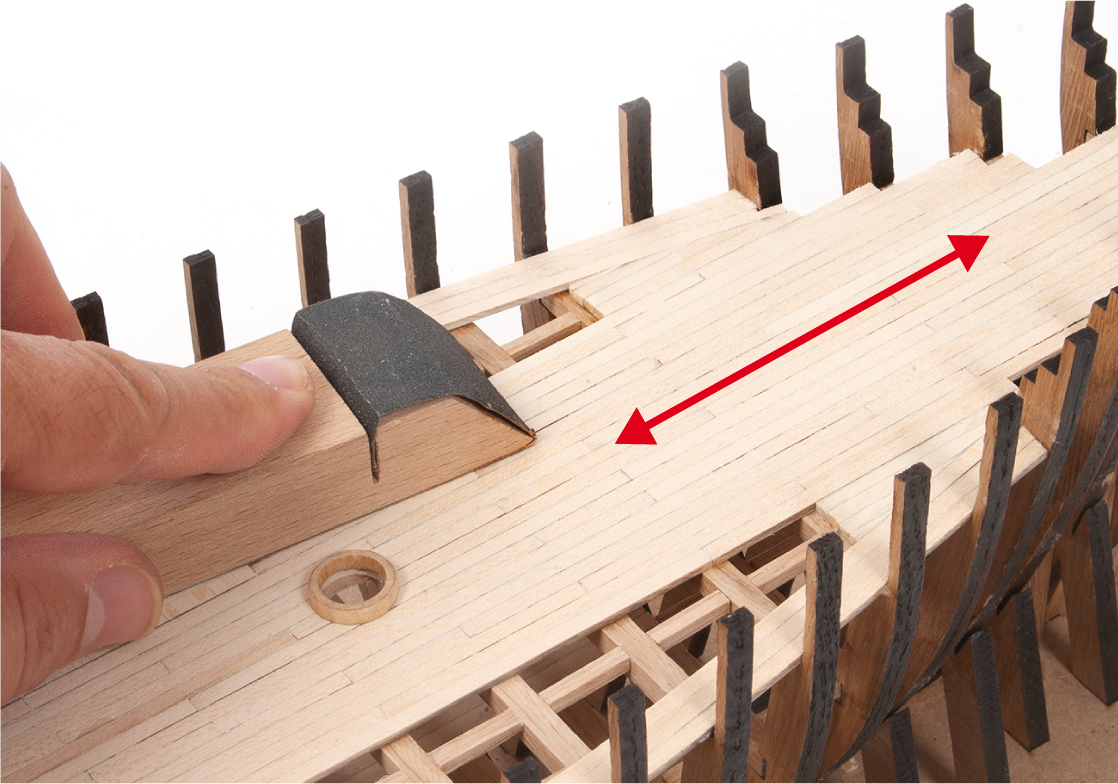

Lija la superficie con un taco de lija hasta igualarla.

Posiciona la pieza 2.48 para verificar el ajuste de la pieza MT12. Ajusta la abertura si es necesario.

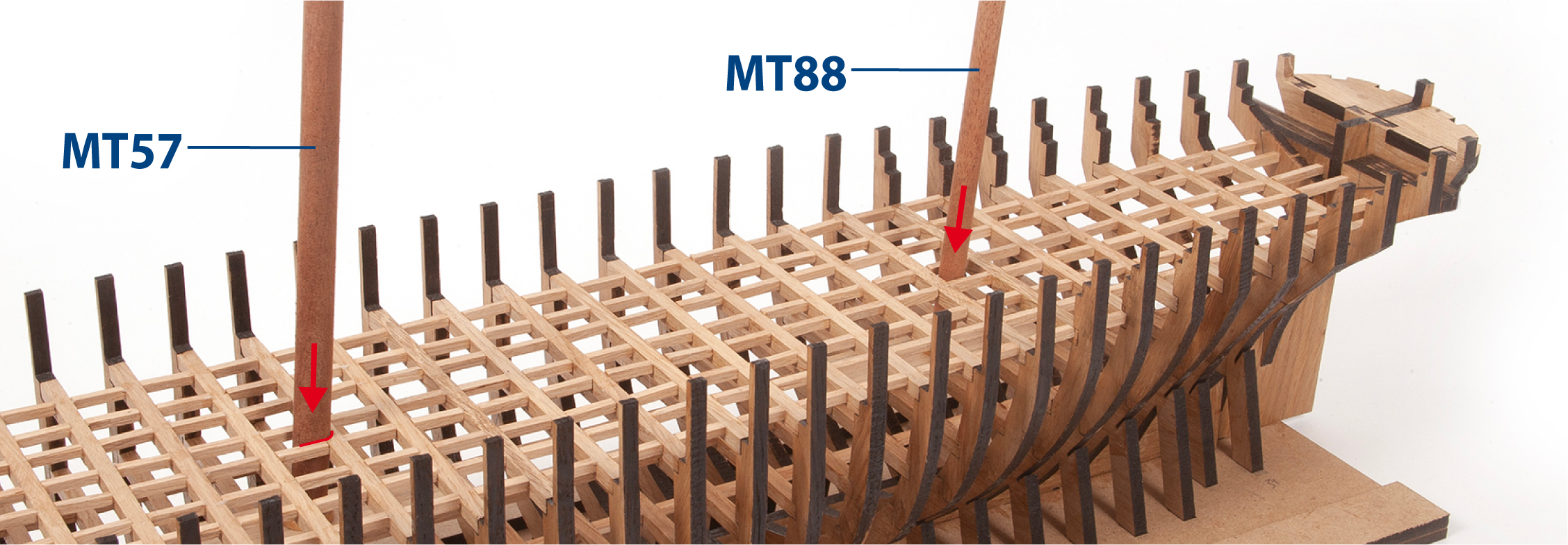

Repite el mismo procedimiento para verificar y corregir el ajuste de las piezas MT57 y MT88.

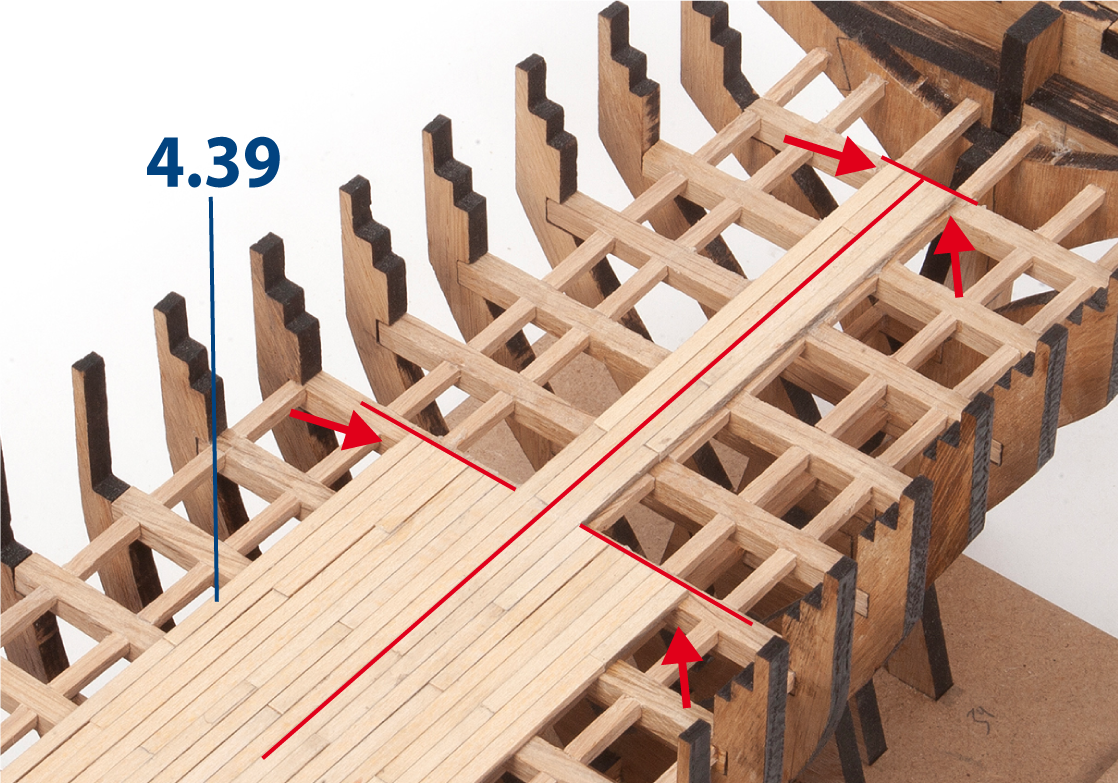

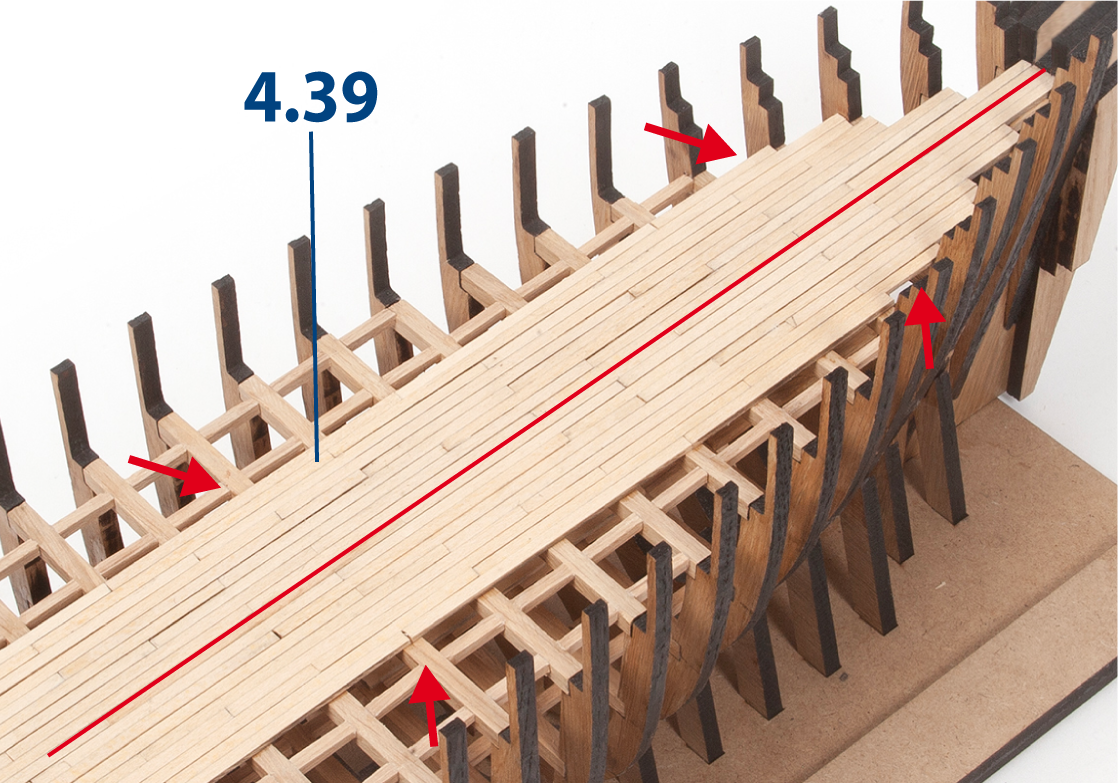

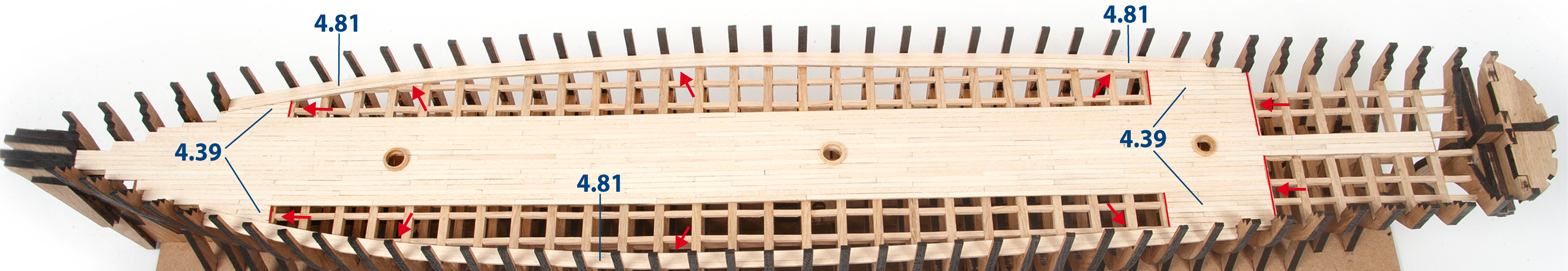

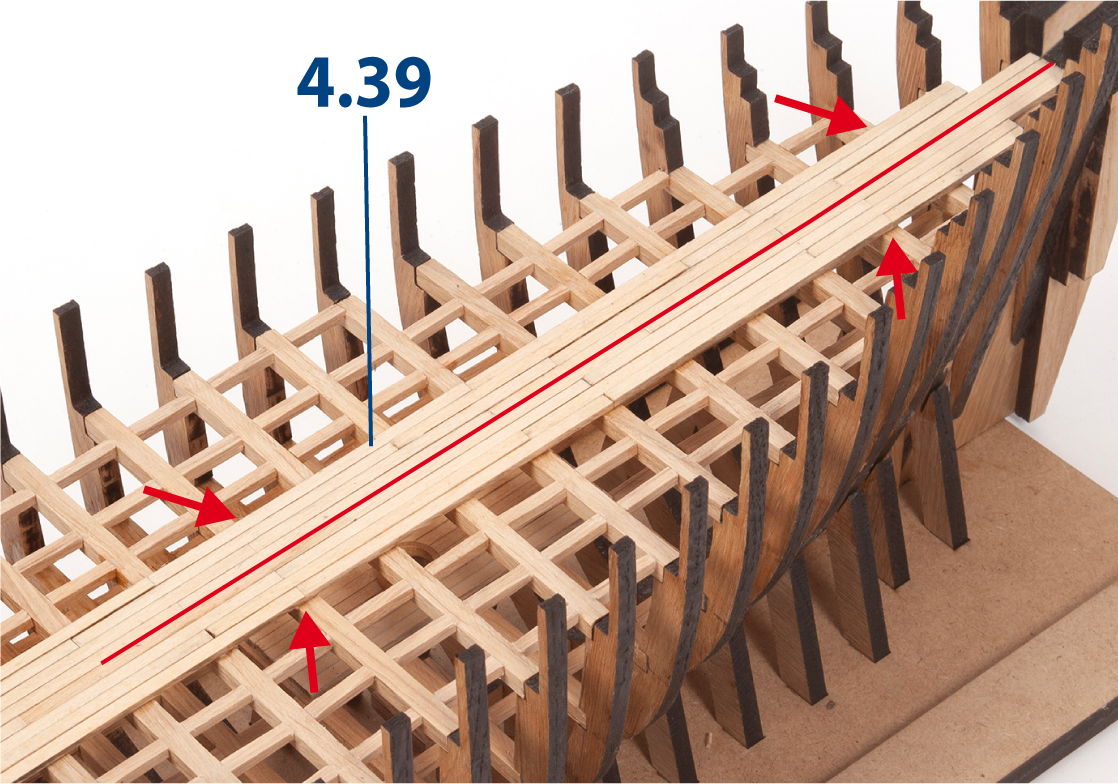

Corta piezas 4.39 (2 x 3 x 80 mm de madera de tilo). Pega dos filas de las piezas 4.39, como se muestra.

Continúa pegando las piezas 4.39, como se muestra.

Esta imagen muestra cómo deben encajar las piezas en la zona de popa.

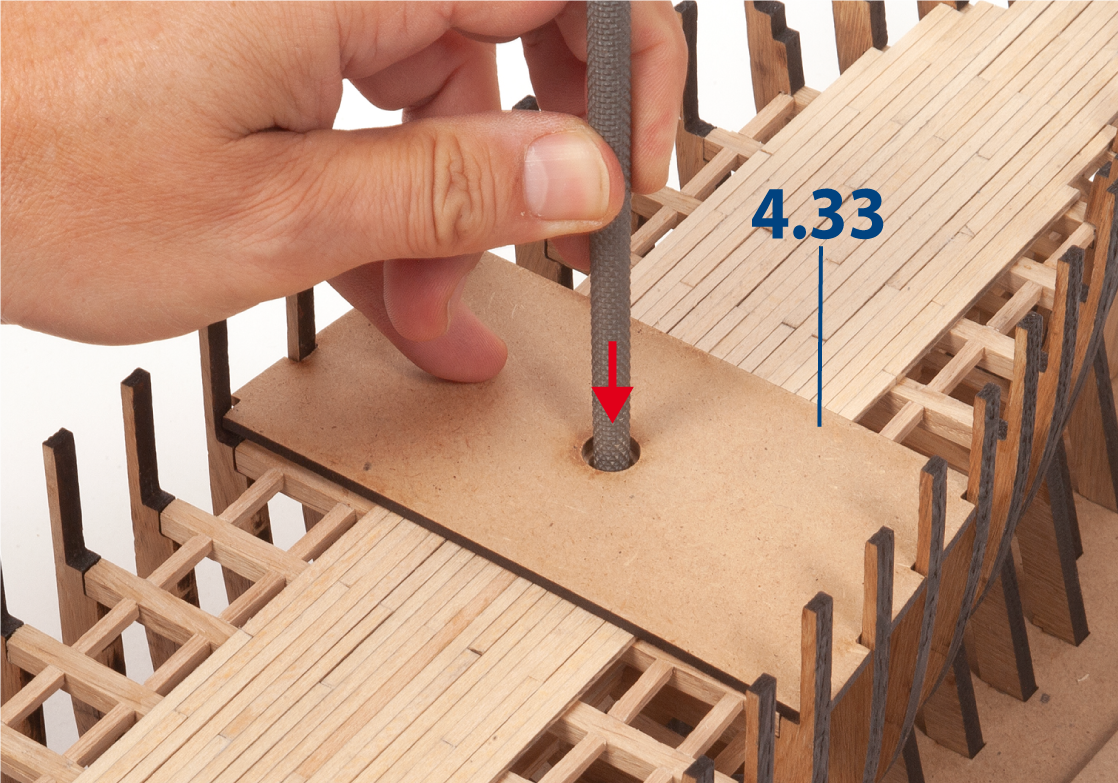

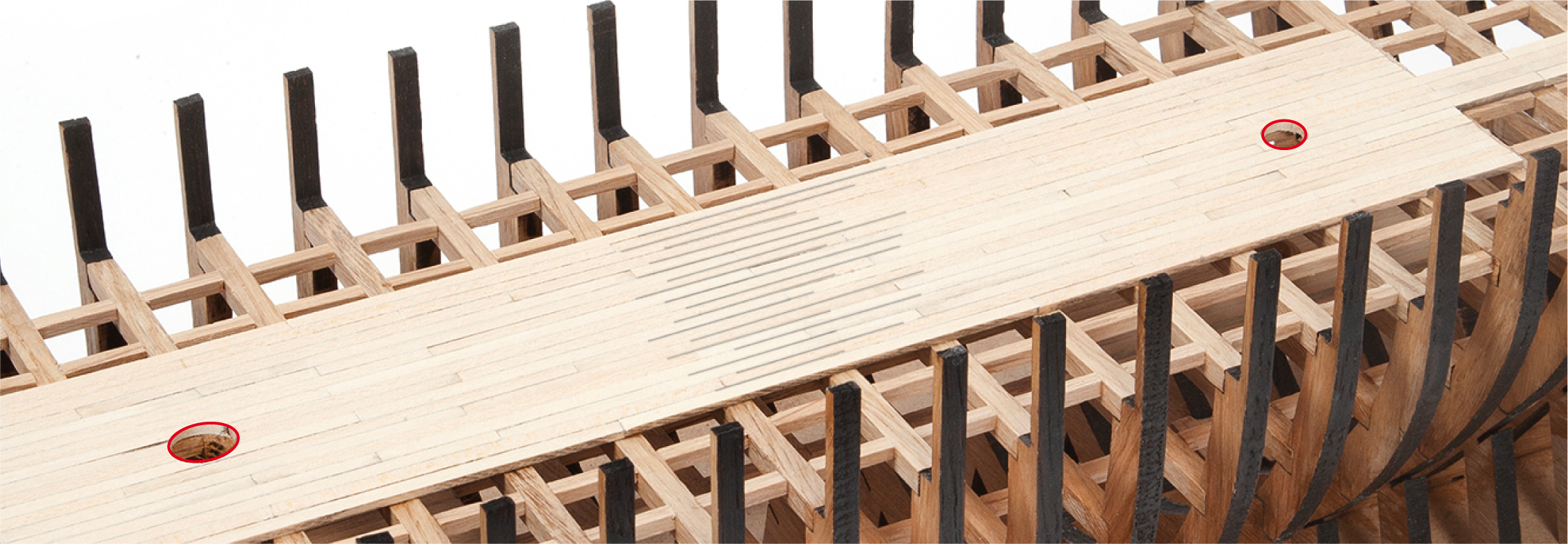

Posiciona la pieza 4.33 en la cubierta y utiliza una lima redonda para practicar una abertura para el mástil de proa.

Repite el mismo procedimiento para hacer las aberturas para los demás mástiles.

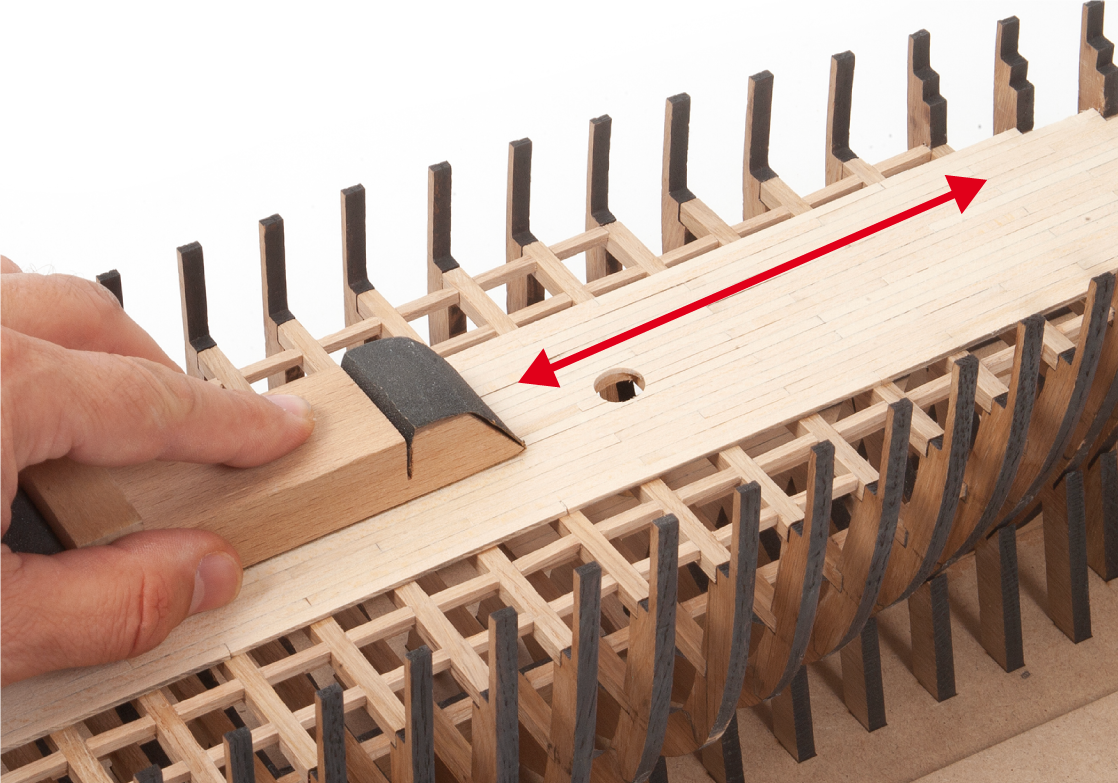

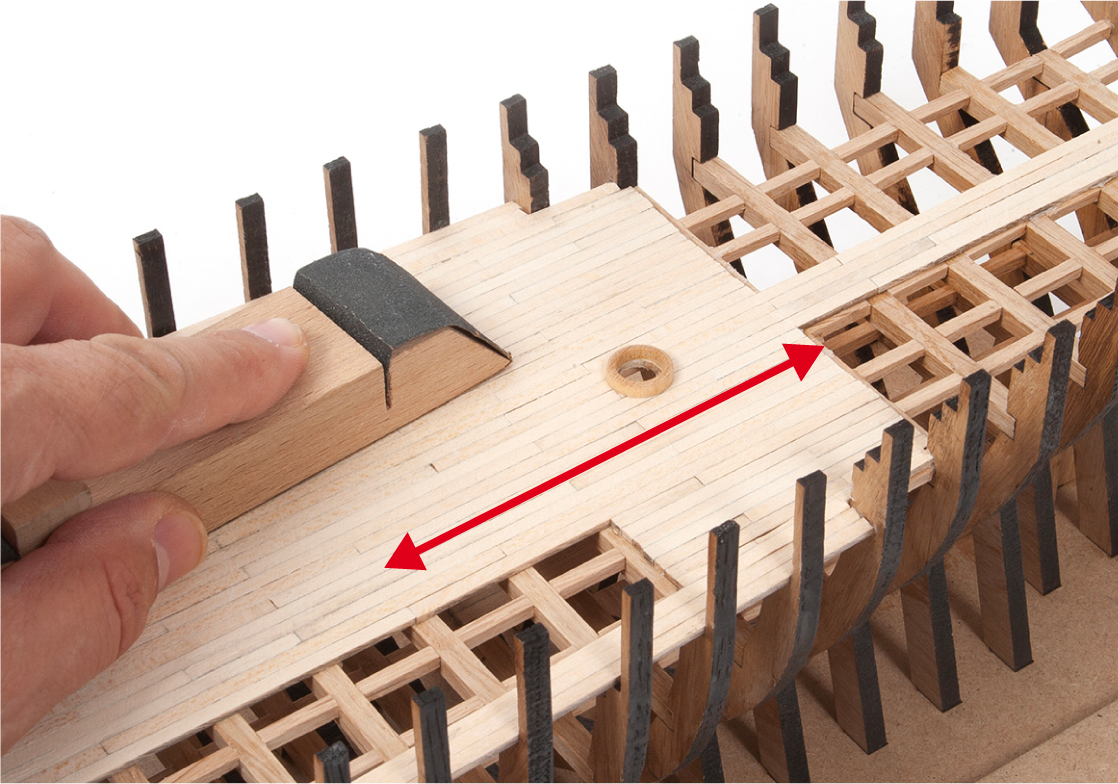

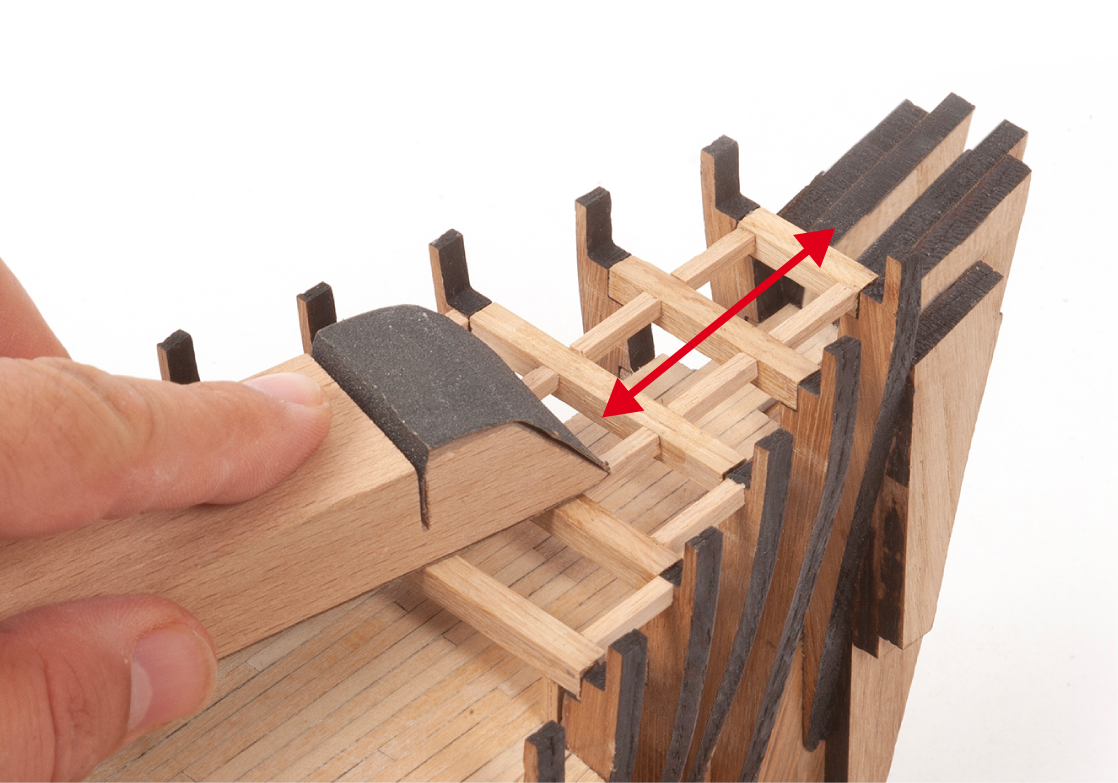

Lija la cubierta con un taco de lija hasta igualarla.

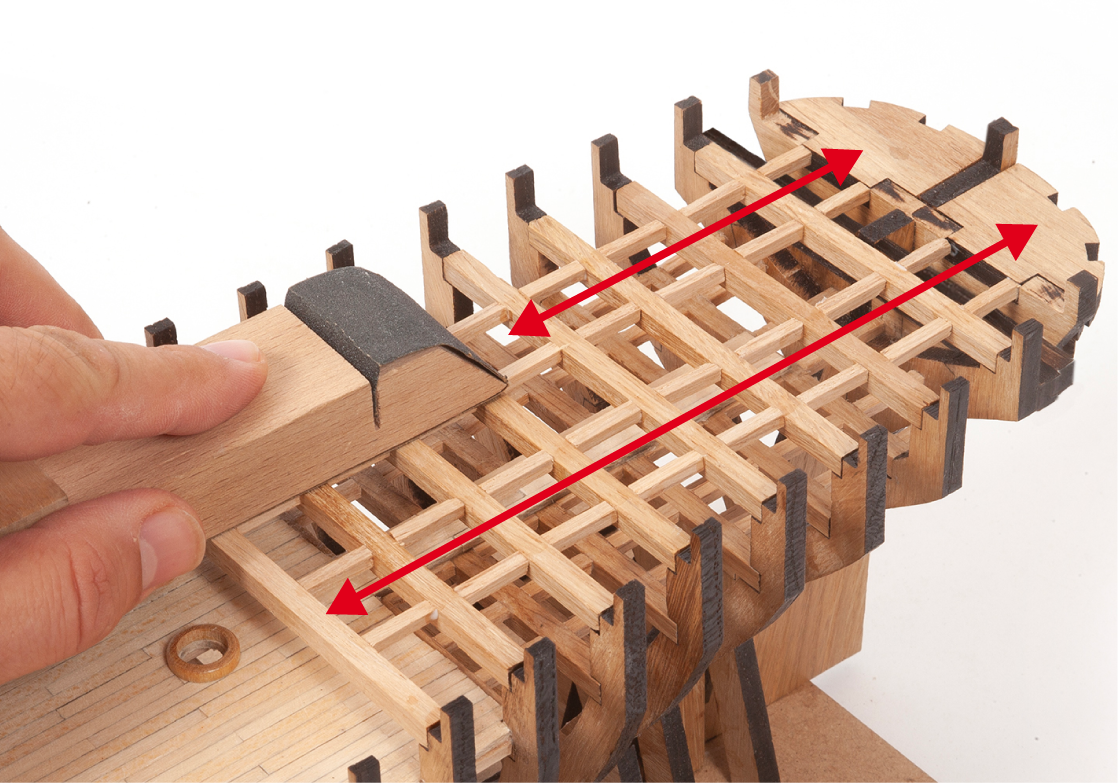

Lija las piezas añadidas en la zona de proa para igualar las superficies.

Repite el mismo procedimiento en la zona de popa.

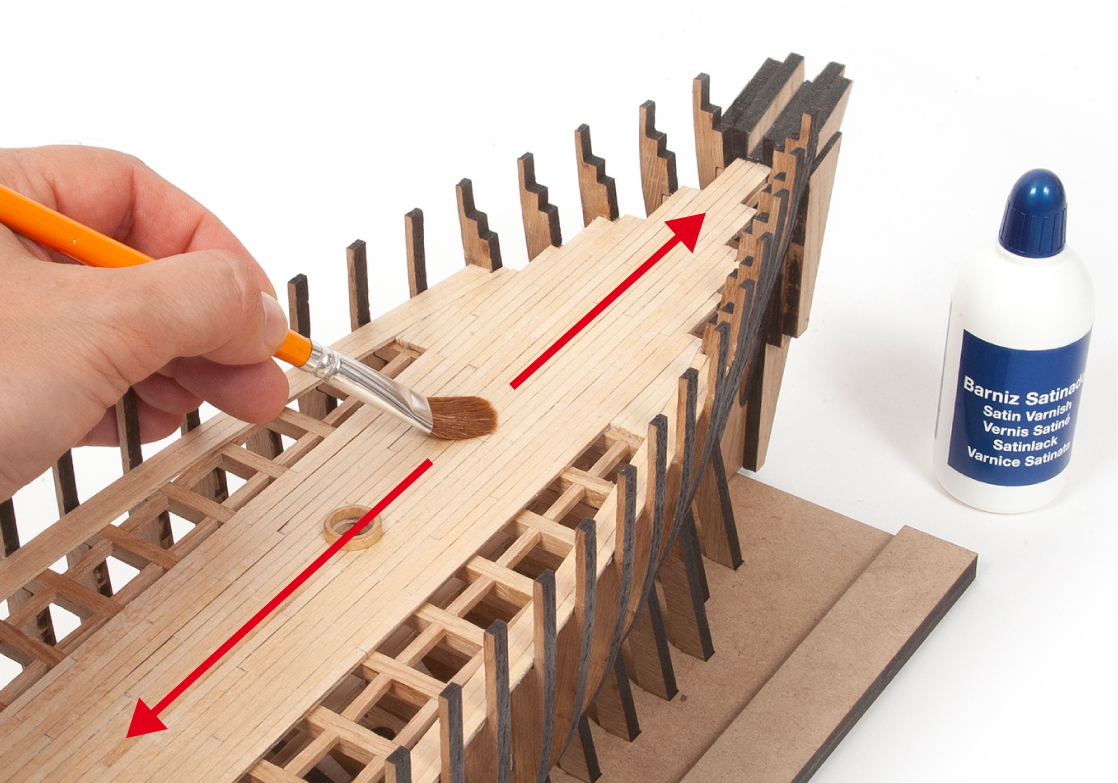

Barniza la cubierta y las piezas añadidas.

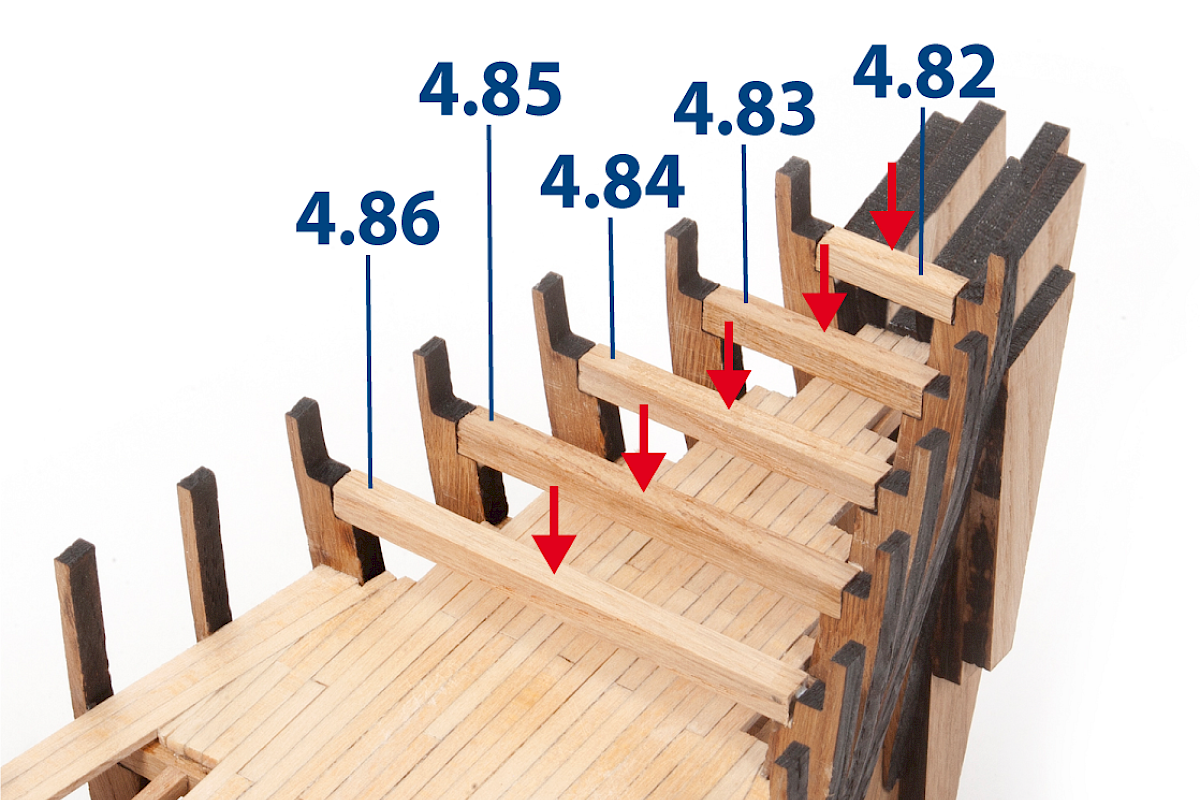

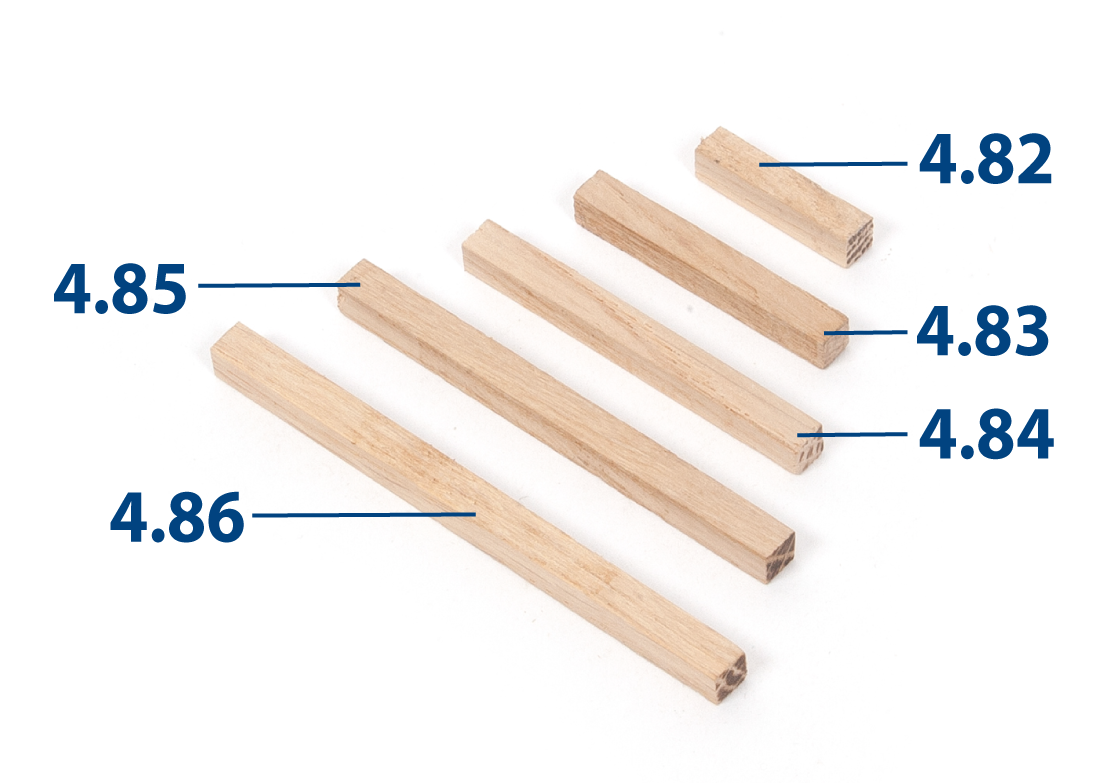

Corta las piezas 4.82 a 4.86 de un listón de roble de 5 x 5 mm a las longitudes que se muestran a continuación.

Pega las piezas 4.82 a 4.86.

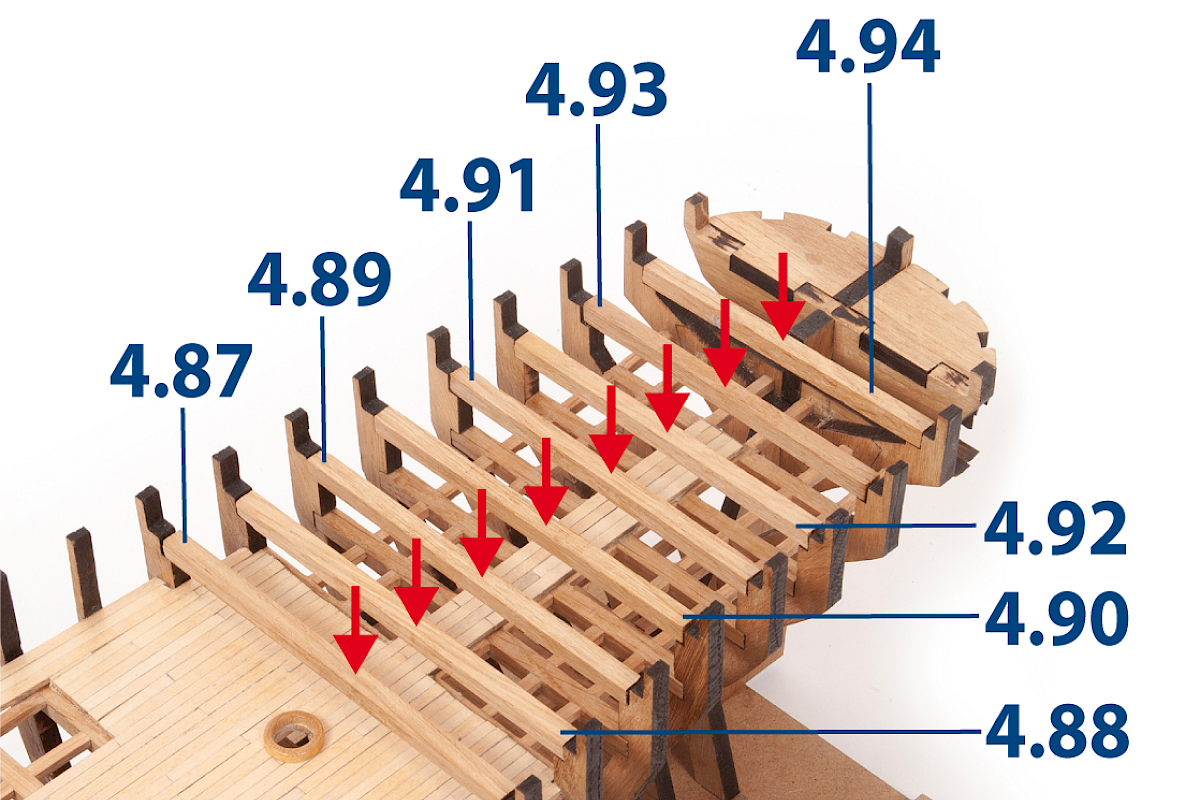

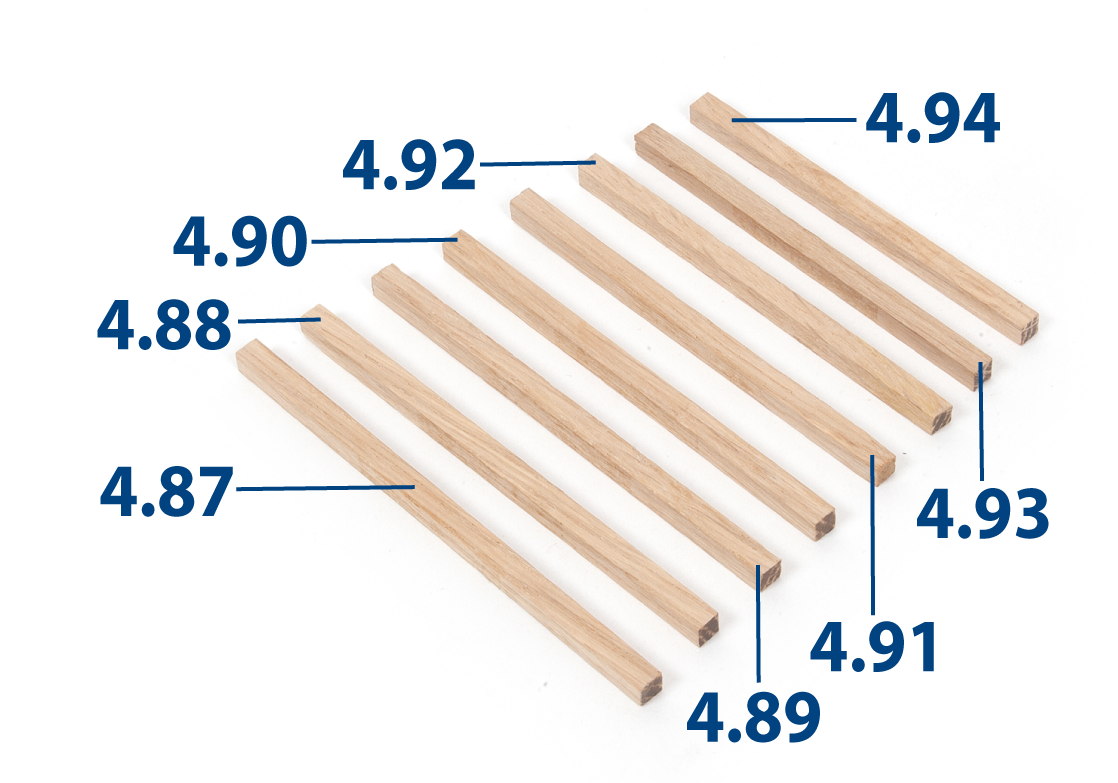

Corta las piezas 4.87 a 4.94 de un listón de roble de 5 x 5 mm a las longitudes que se muestran a continuación.

Pega las piezas 4.87 a 4.94.

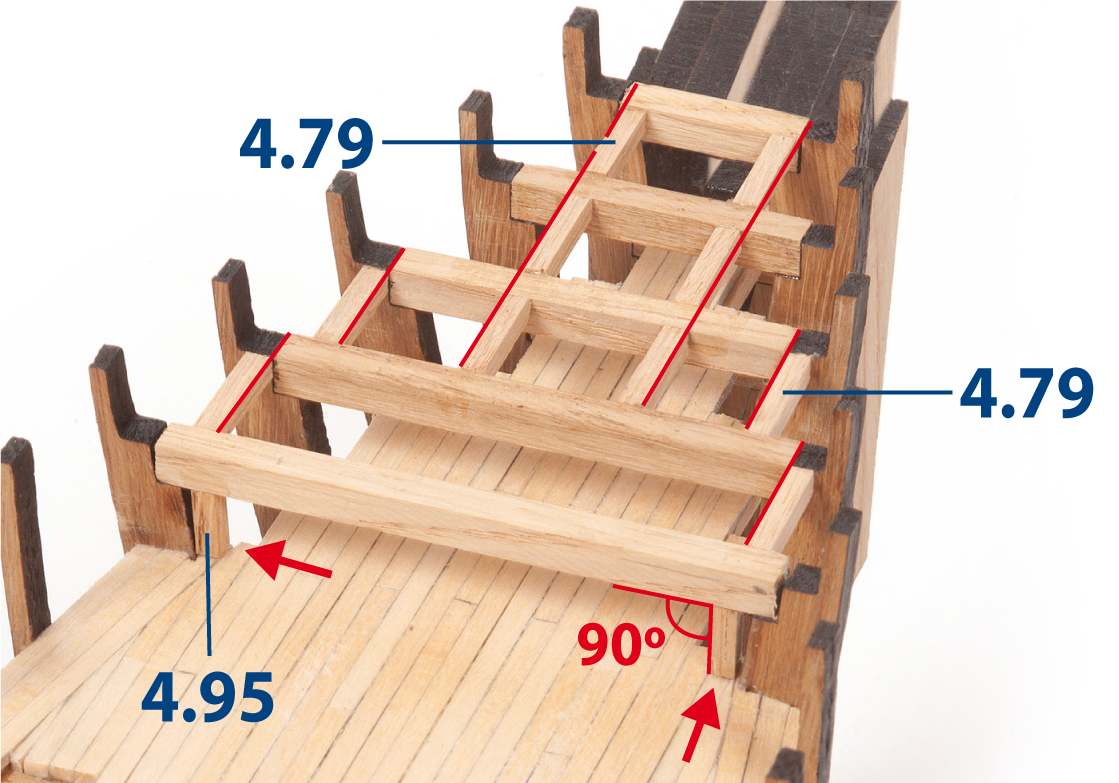

Corta las piezas 4.79 y 4.95 de un listón de madera de tilo de 3 x 3 mm a las longitudes que se muestran a continuación. Pega las piezas como se indica.

Lija las superficies con un taco de lija.

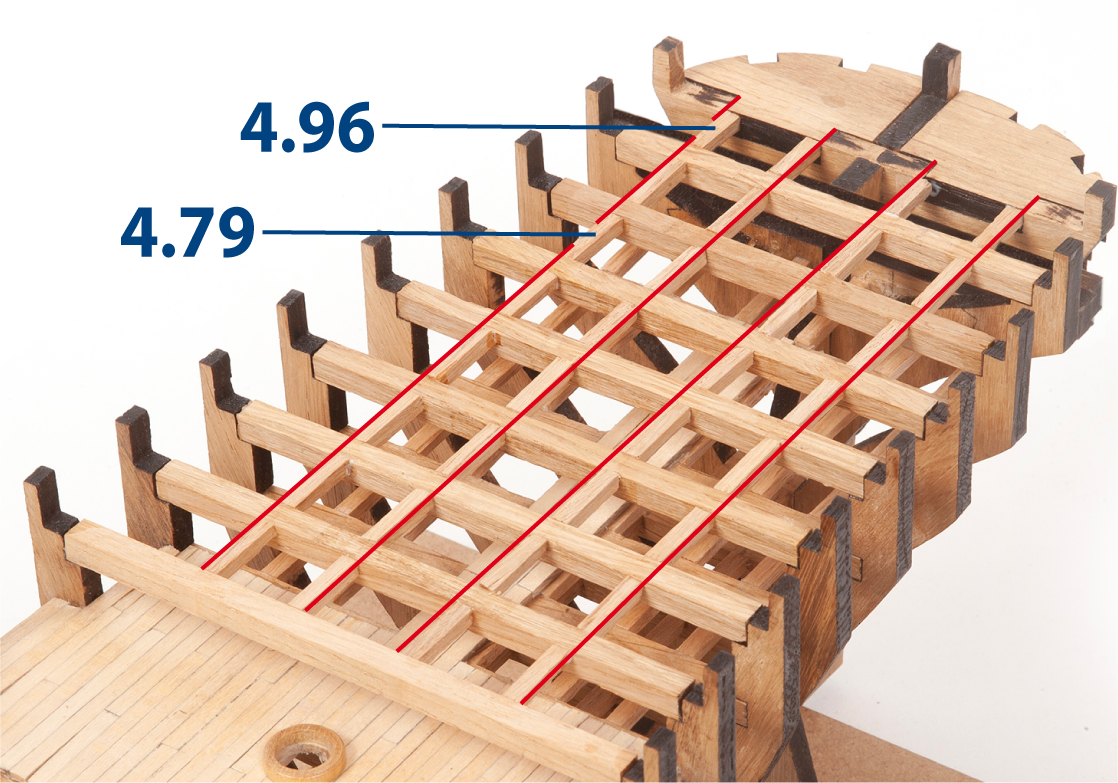

Corta y pega las piezas 4.79 y 4.96, como se muestra.

Lija las superficies con un taco de lija.

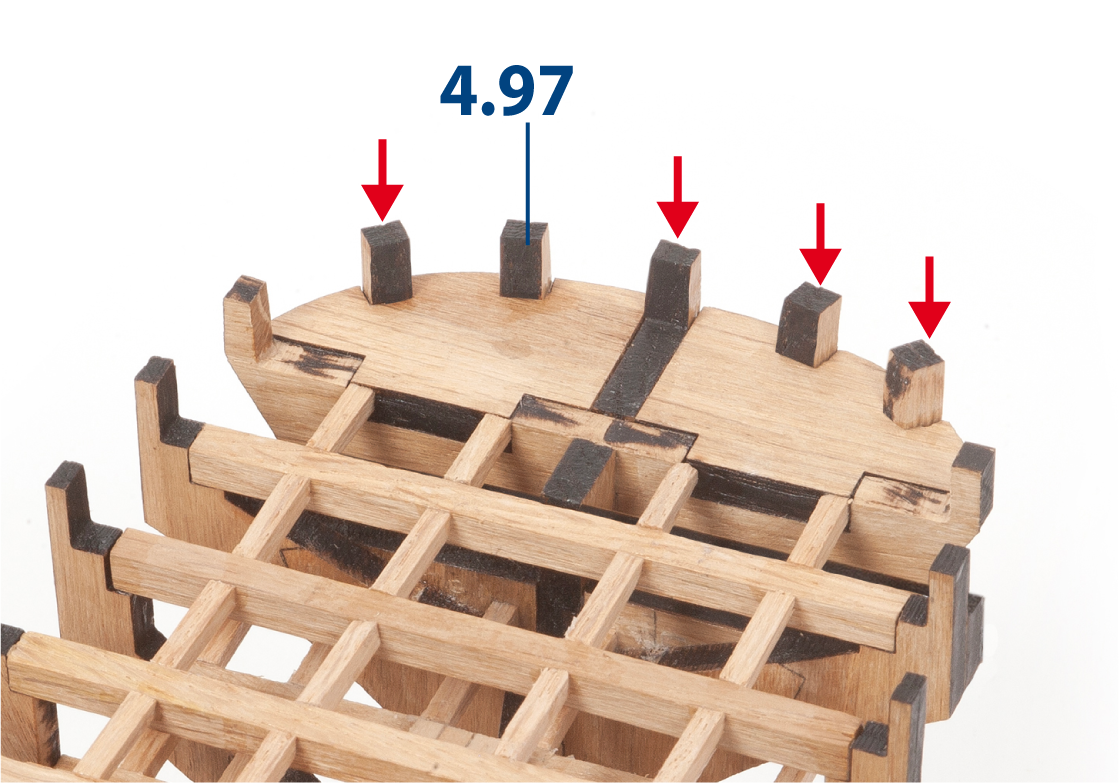

Pega las piezas 4.97 (del paquete 1) en la zona de popa del casco.

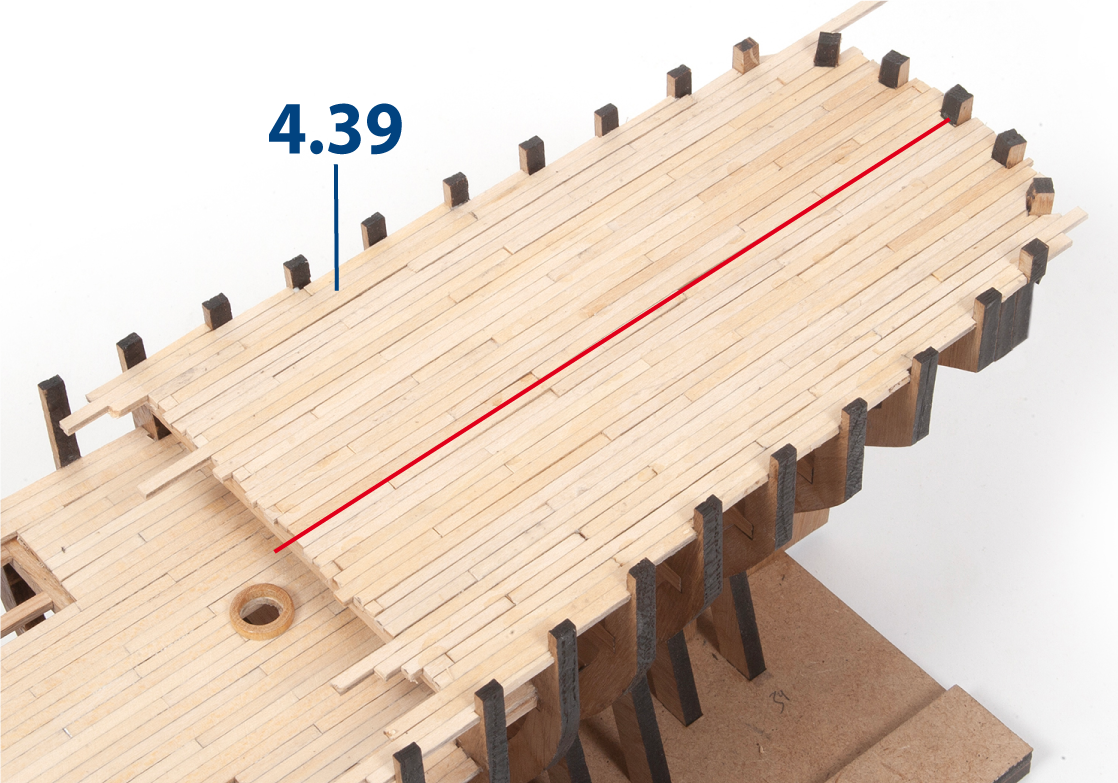

Corta y pega las piezas 4.39 (2 x 3 x 80 mm de madera de tilo) para entablar la cubierta de popa.

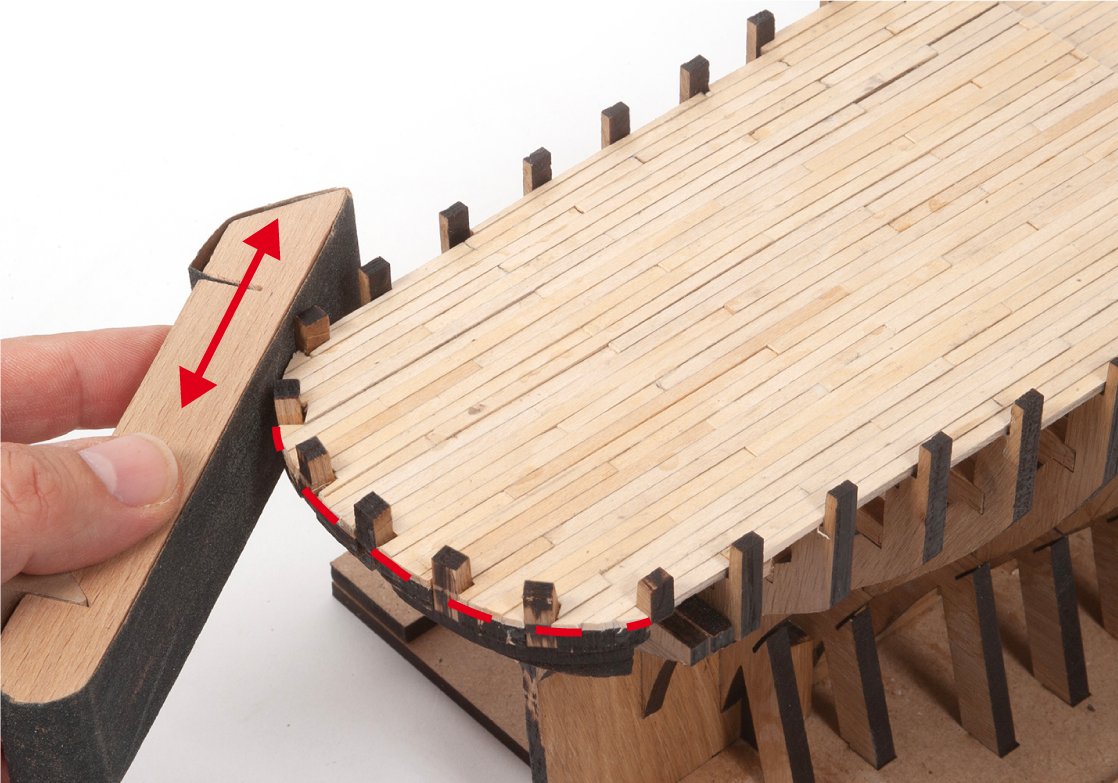

Recorta el entablado sobrante y líjelo hasta que quede al ras con el exterior de las cuadernas.

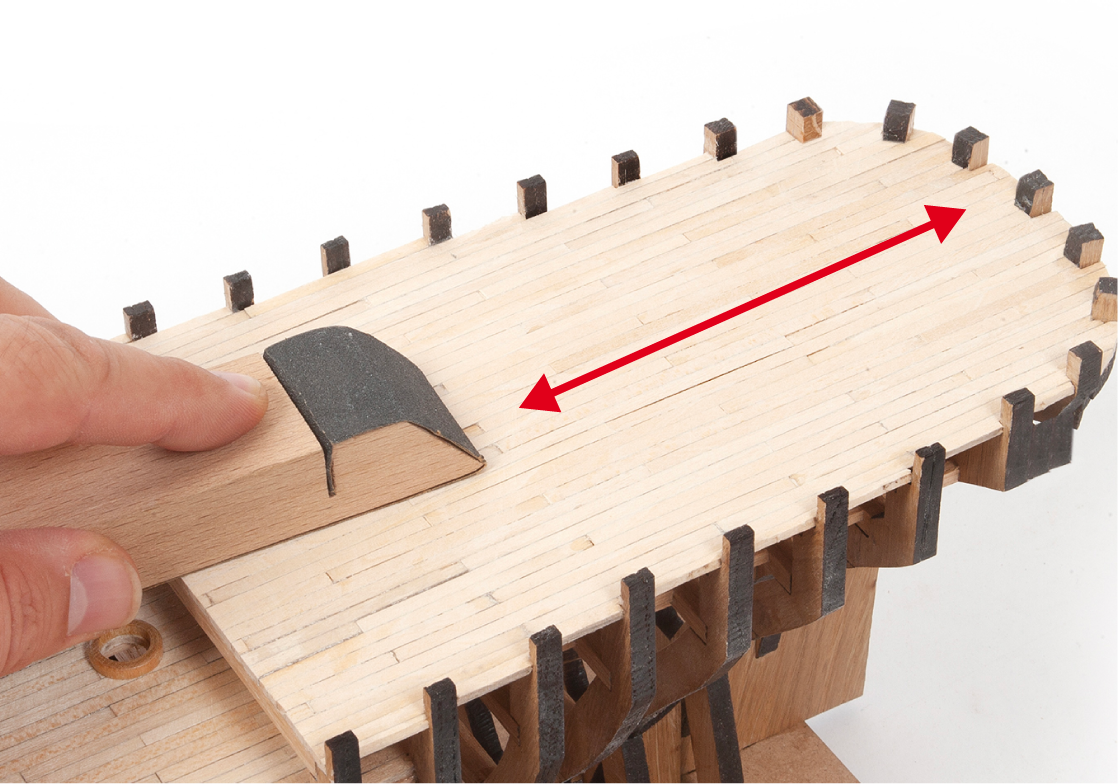

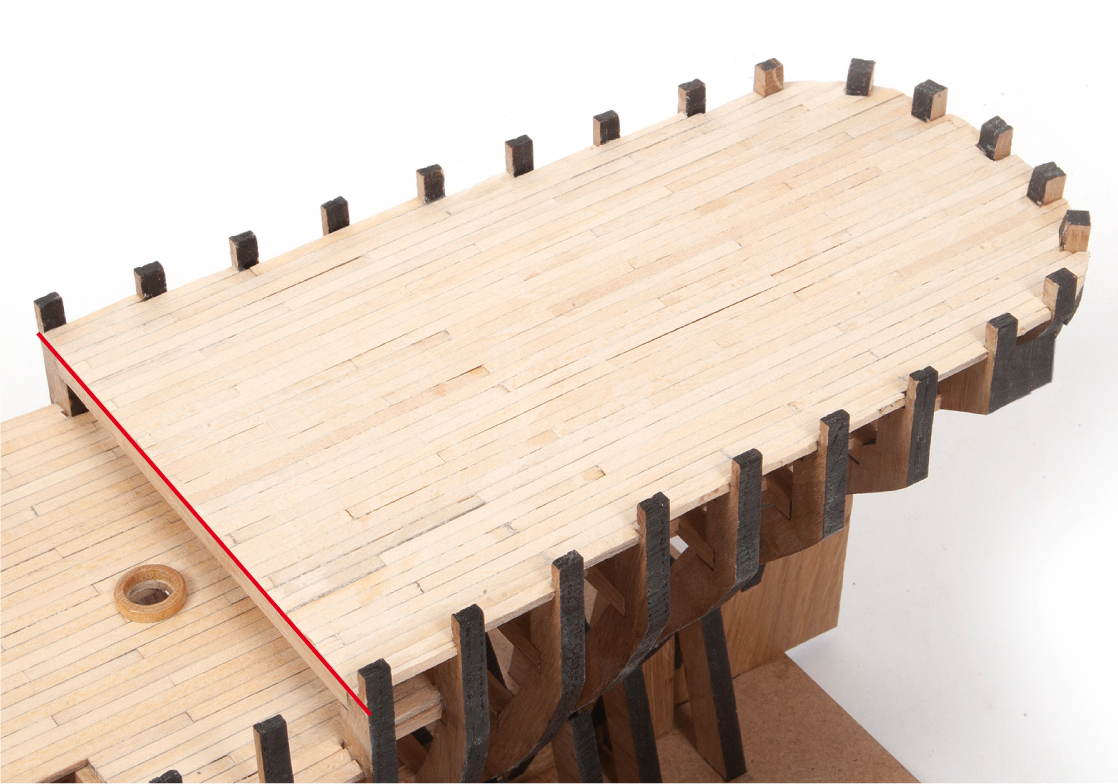

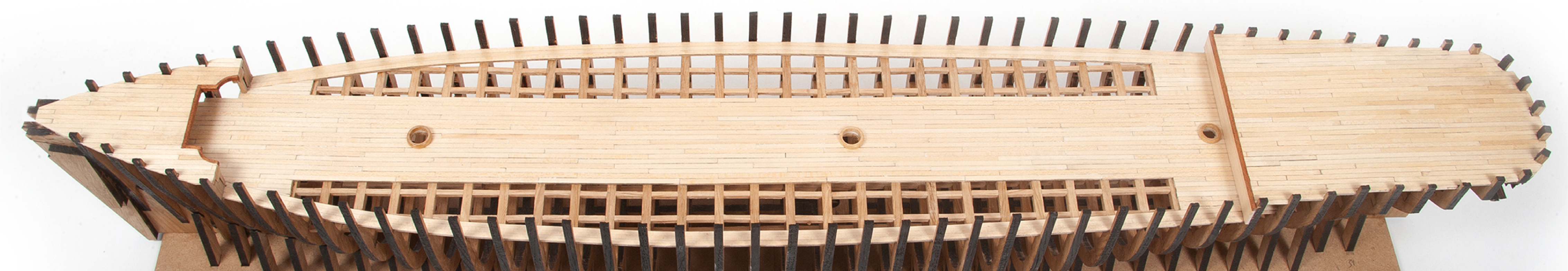

Lija la cubierta para alisar la superficie del entablado.

El entablado debe quedar al ras con el bao de cubierta.

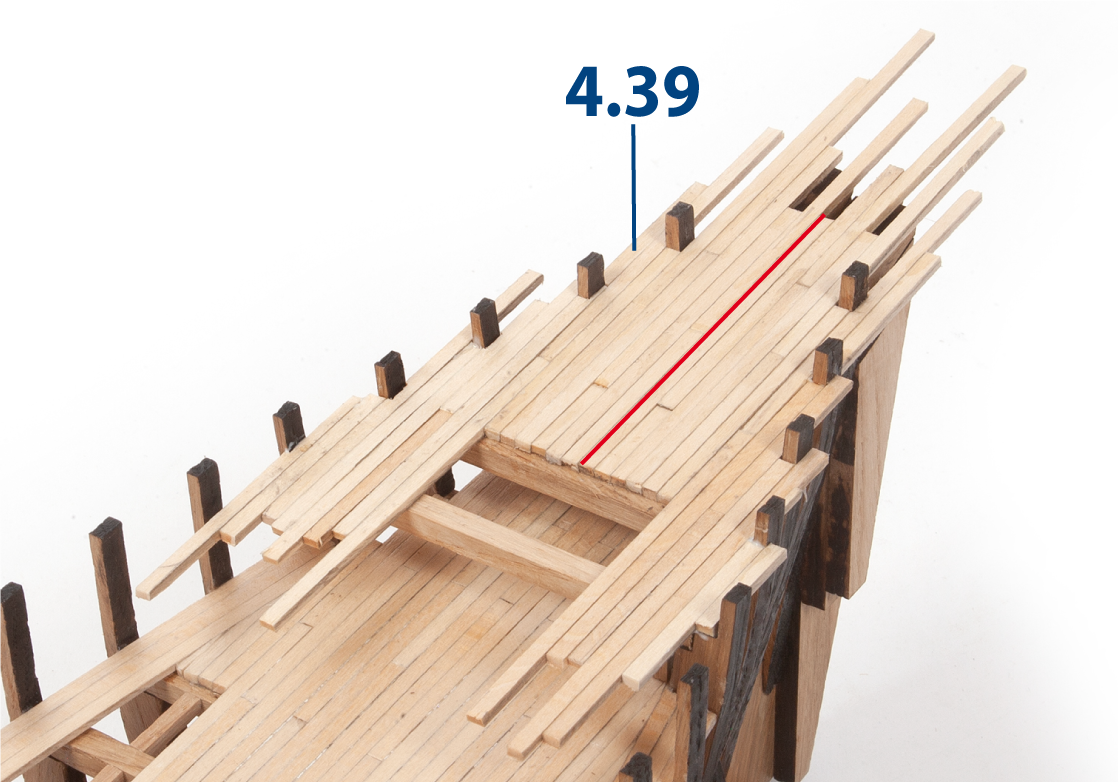

Corta y pega las piezas 4.39 (2 x 3 x 80 mm de madera de tilo) para entablar la cubierta del castillo de proa.

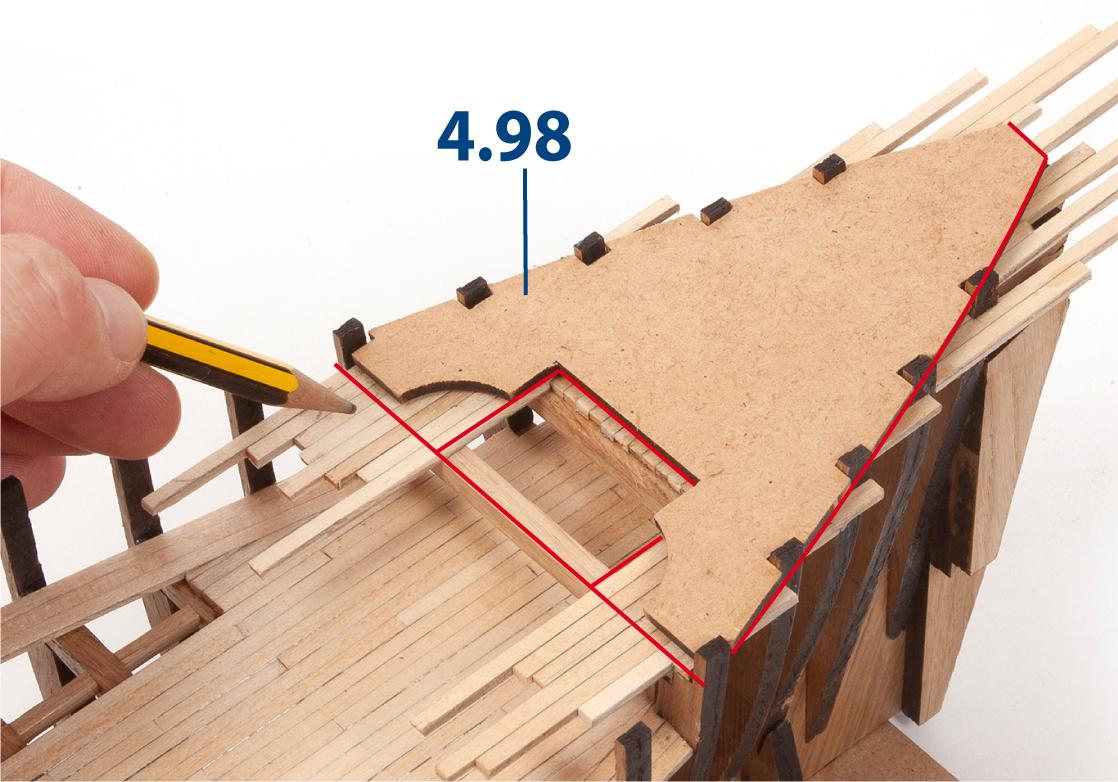

Posiciona la pieza 4.98 en el entablado de la cubierta del castillo de proa y traza su contorno con un lápiz.

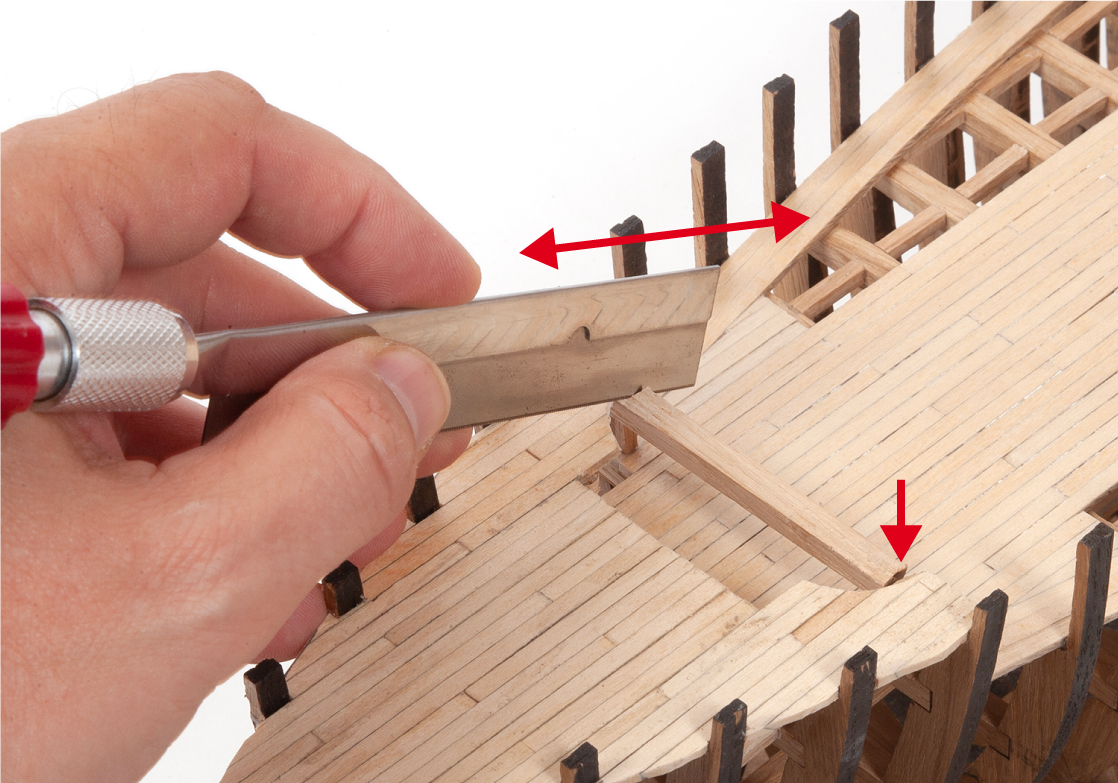

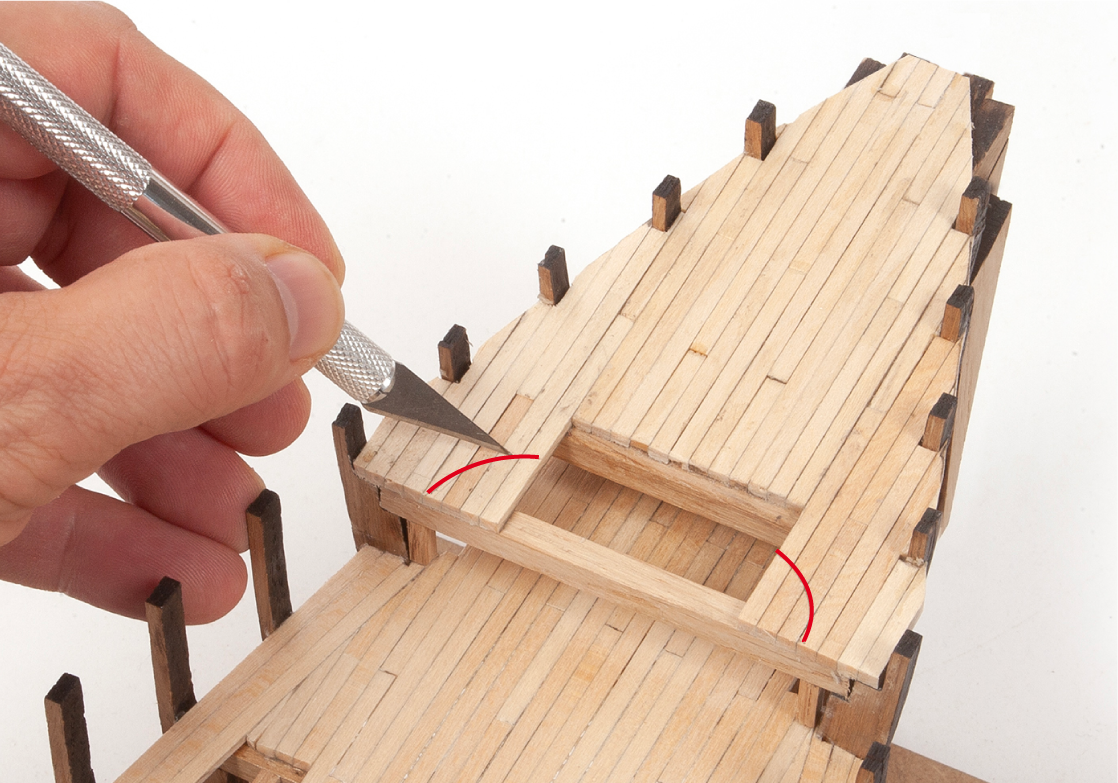

Utiliza un cúter para eliminar el entablado sobrante siguiendo el contorno marcado.

Recorta el bao de cubierta como se muestra.

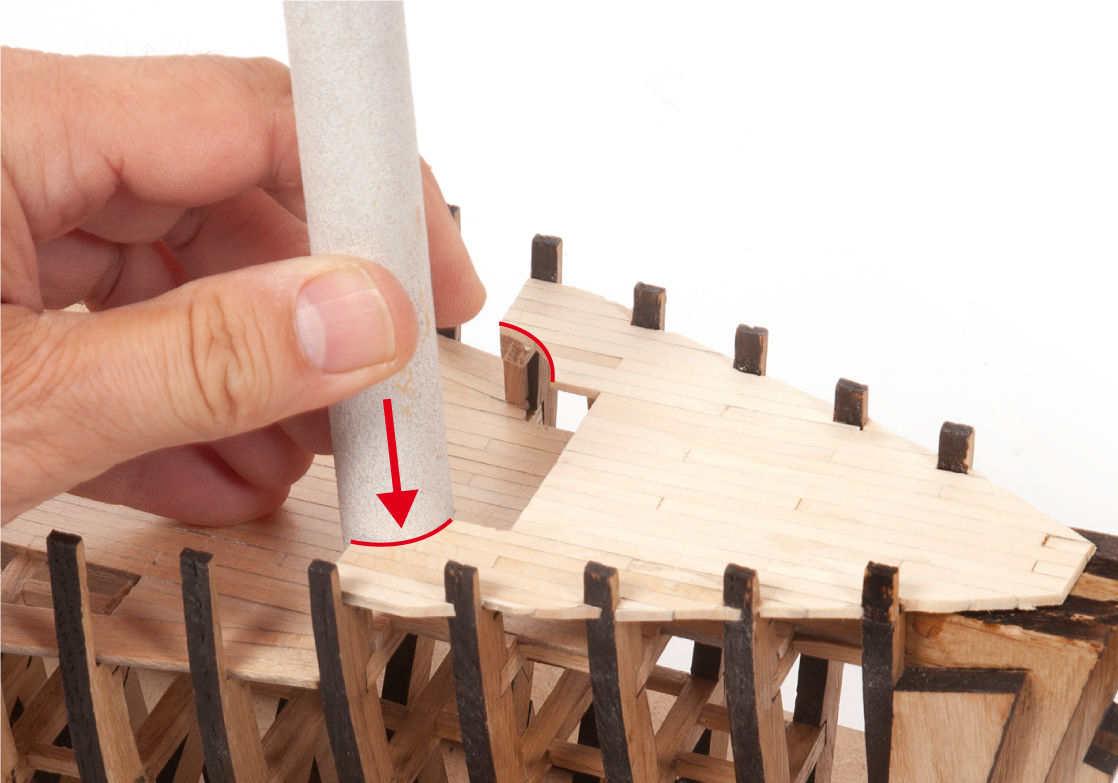

Utilza papel de lija enrollado o una lima redonda para suavizar los recortes curvos.

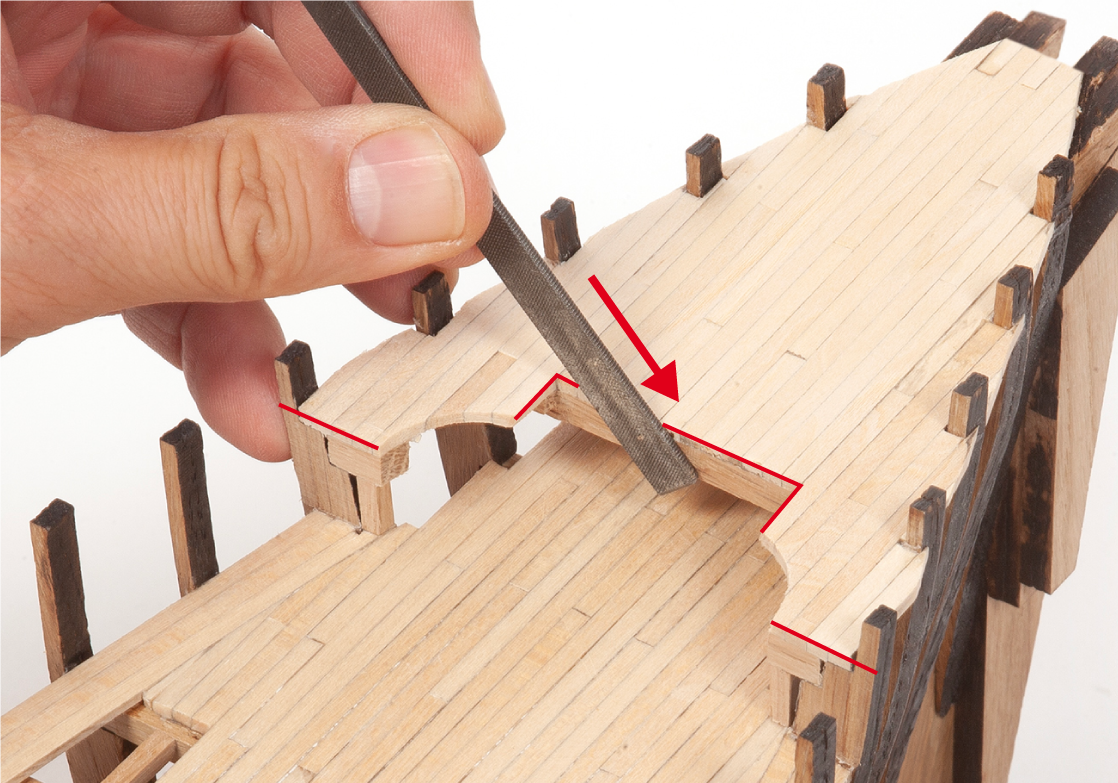

Utiliza una lima plana para refinar el recorte de la cubierta.

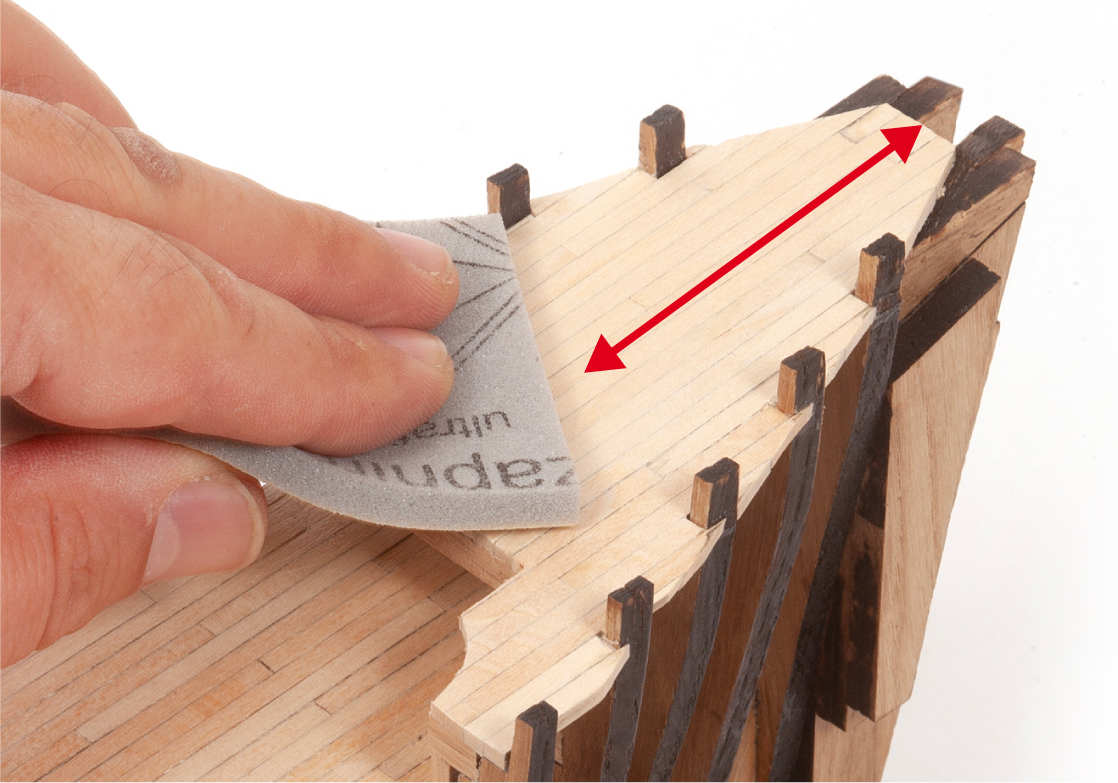

Lija el entablado de la cubierta con una esponja abrasiva de grano fino.

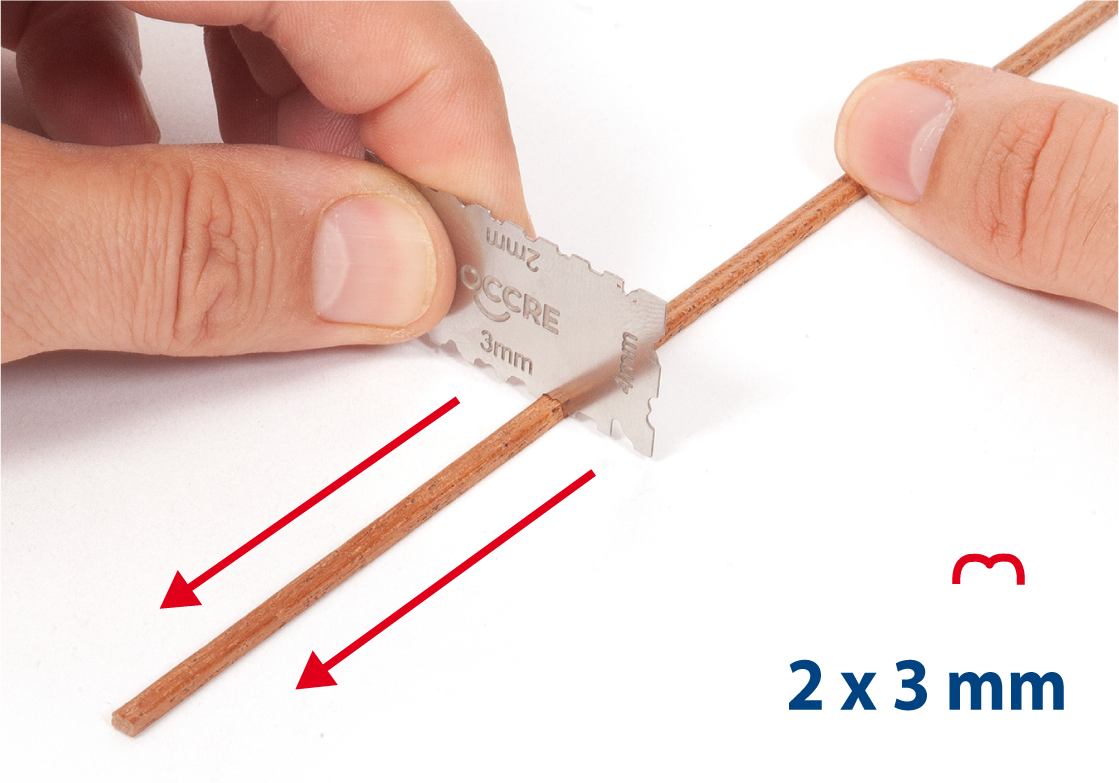

Utiliza una herramienta de ranurado en un listón de caoba de 2 x 3 mm para las piezas 4.99 y 4.100 (ver paso 3).

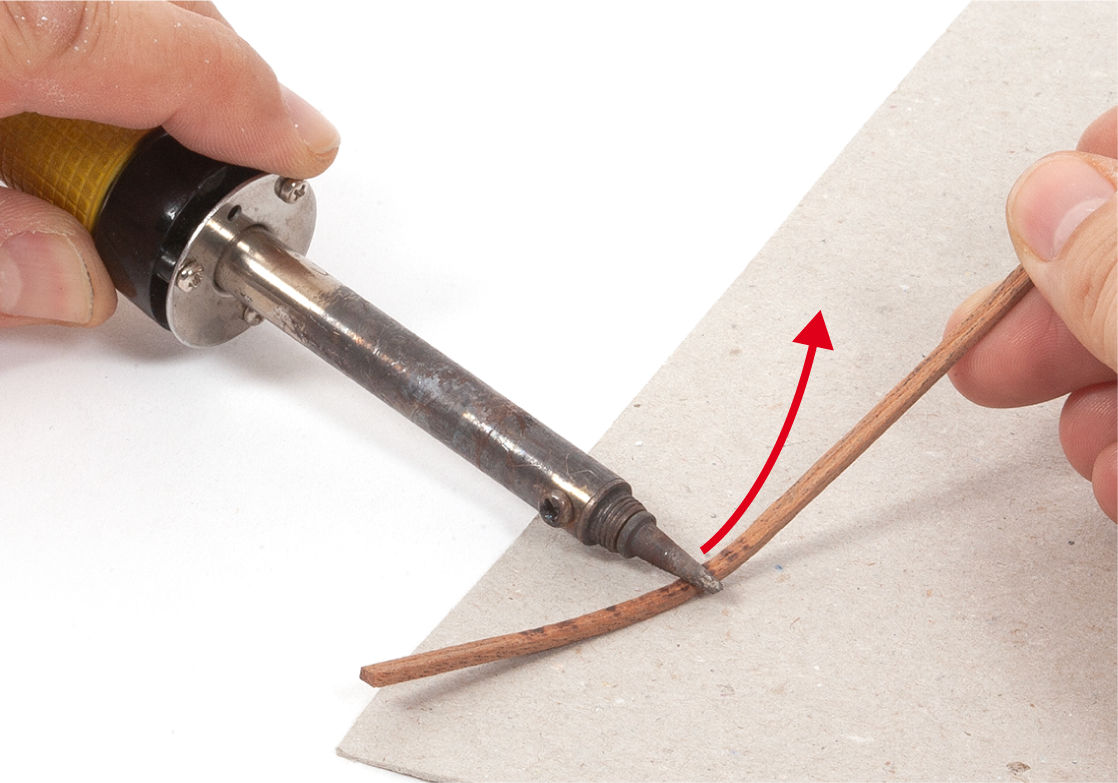

Remoja el listón en agua para ablandarlo. Utiliza un soldador o un curvador de tablones para curvar el listón.

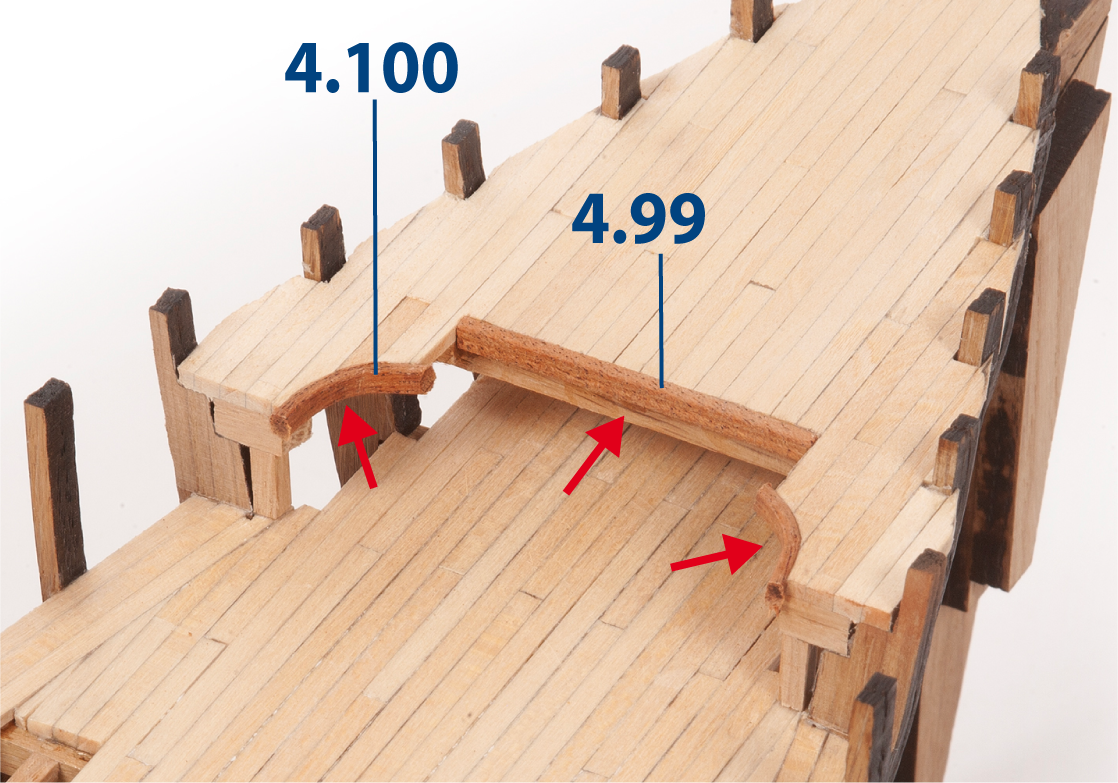

Corta y pega la pieza 4.99 (2 x 3 x 42 mm de caoba). Luego corta y pega las piezas 4.100 (2 x 3 x 15 mm de caoba), siguiendo las curvas de la cubierta.

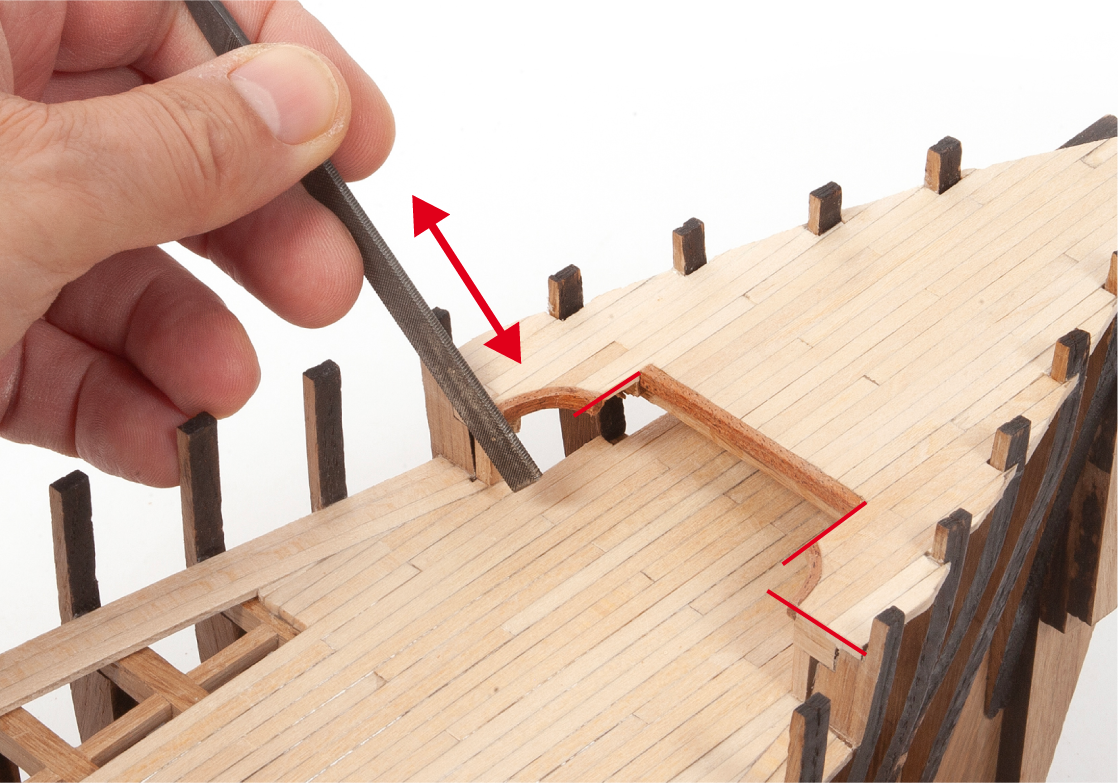

Lima los extremos de las piezas para que queden al ras con el entablado de la cubierta.

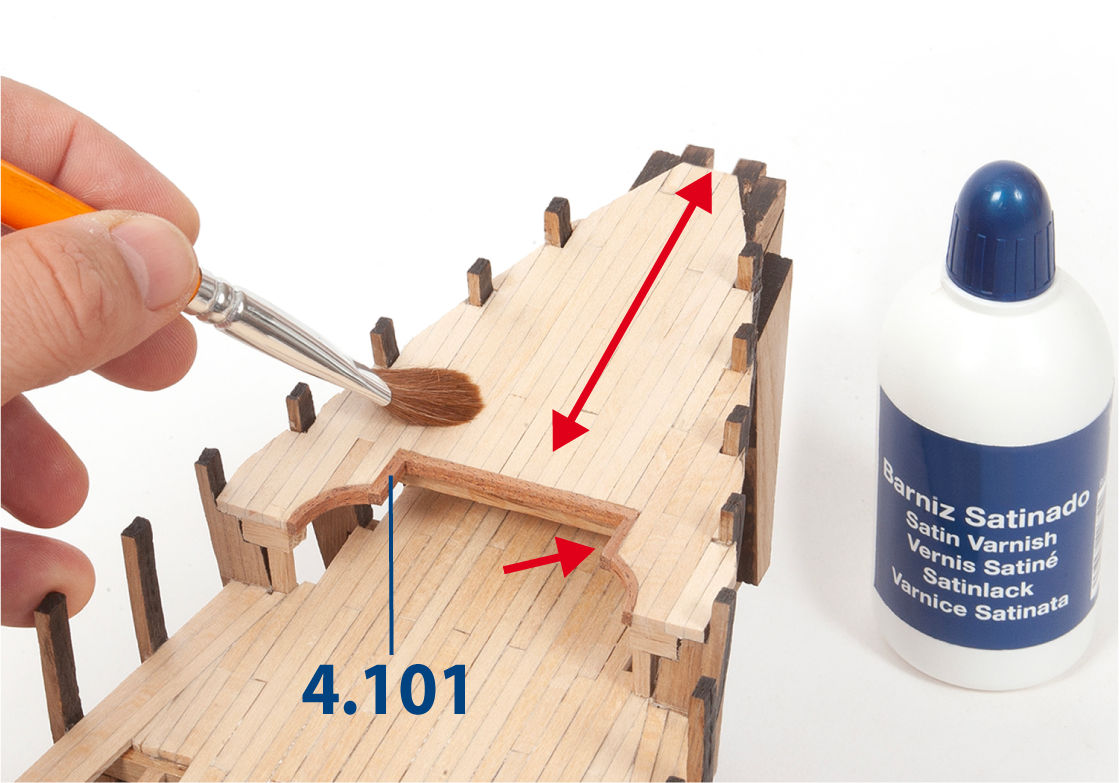

Corta y pega las piezas 4.101 (2 x 3 x 12 mm de caoba). Luego lija y barniza las piezas añadidas.

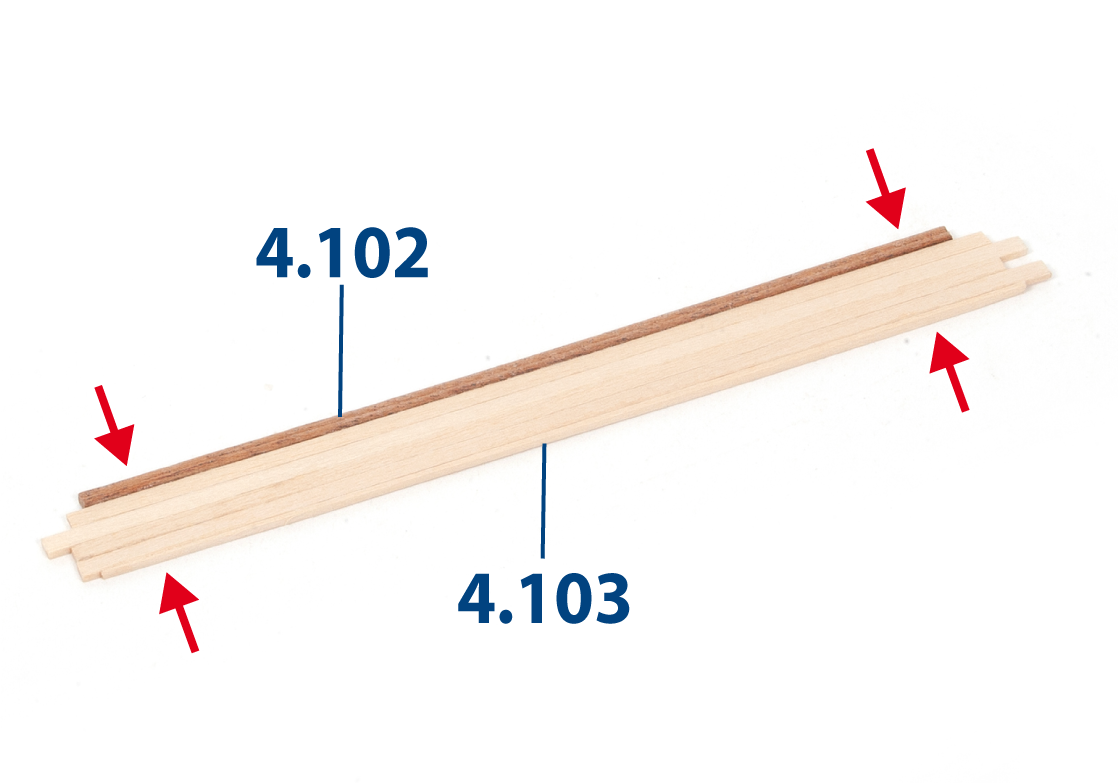

Corta las piezas 4.102 (2 x 3 x 122 mm de caoba) y 4.103 (2 x 3 x 122 mm de tilo), luego pégalas juntas.

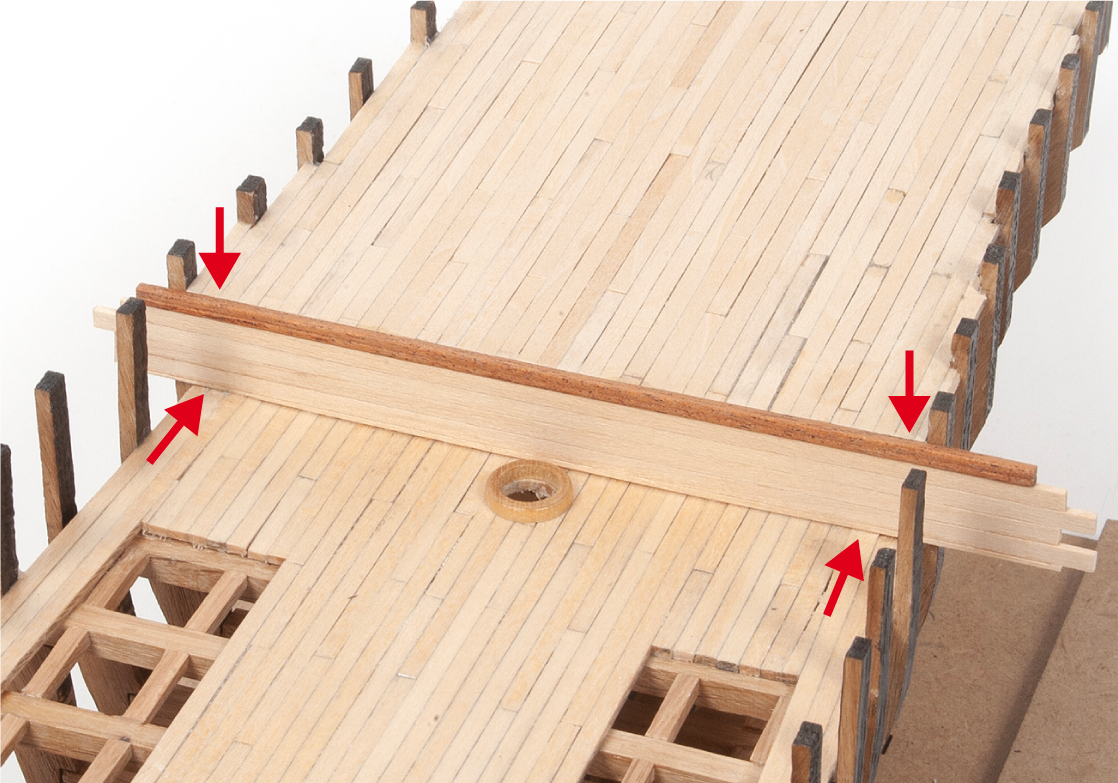

Pega el conjunto contra la cuaderna y la cubierta, como se muestra.

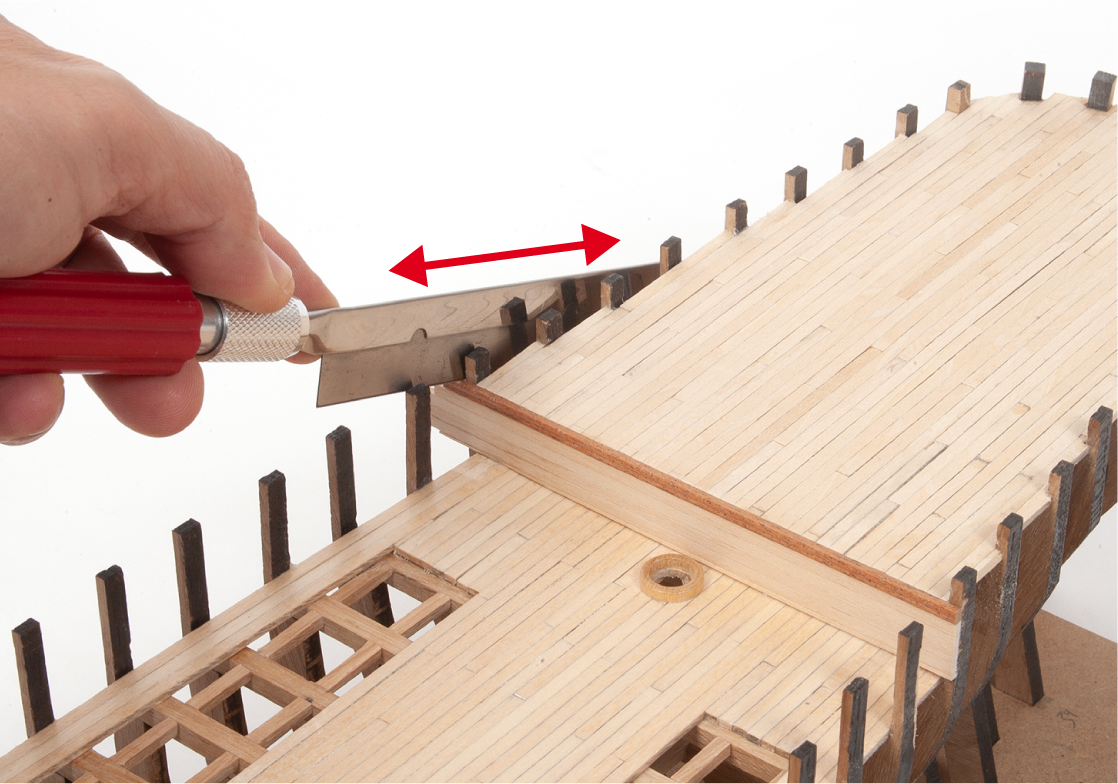

Recorta el entablado sobrante al ras con el exterior de la cuaderna.

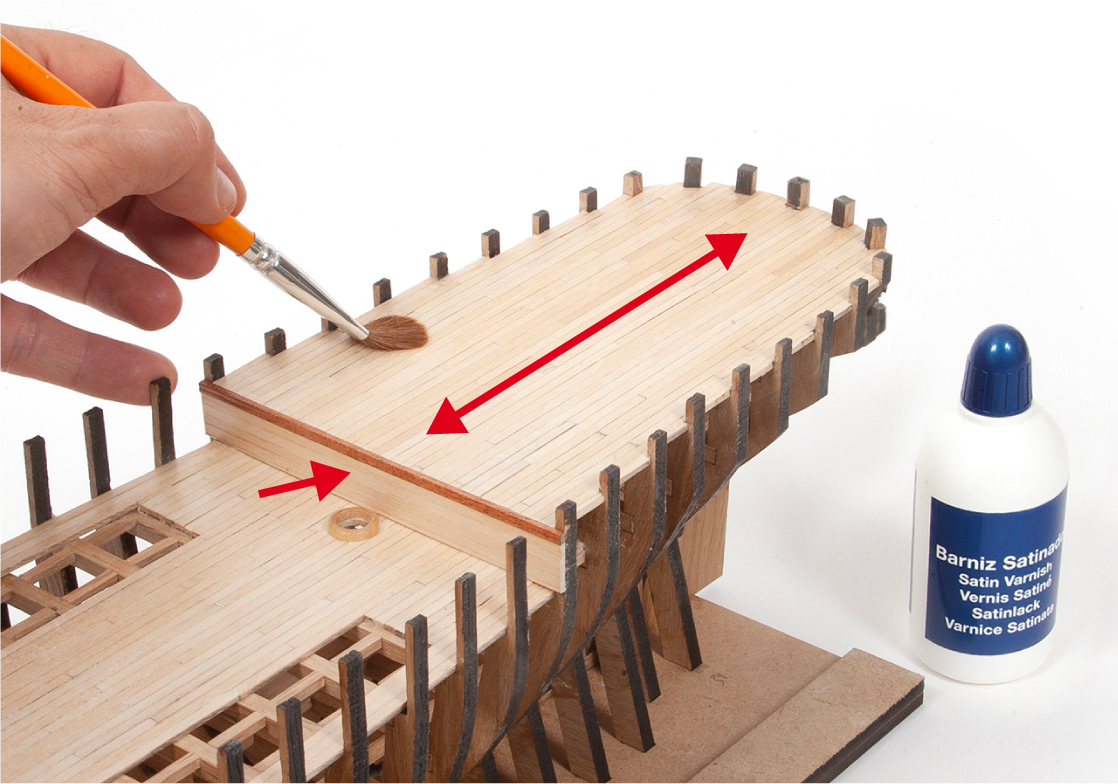

Lija y barniza las piezas añadidas en la cubierta de popa.
