Pacco 03
ISTRUZIONI DI MONTAGGIO
Istruzioni per il montaggio del tuo modello di nave Cutty Sark
Il modello Cutty Sark è suddiviso in 12 pacchi, ciascuno dei quali contiene i pezzi necessari all’assemblaggio. La lista dei pezzi è riportata all’inizio delle istruzioni.
Prima di iniziare, verifica di disporre degli strumenti necessari. La lista degli strumenti consigliati è indicata sotto la lista dei pezzi.
Ogni fase è accompagnata da foto ed istruzioni dettagliate. Segui le indicazioni passo dopo passo per assemblare il tuo modello.
La sezione « Identificazione dei pezzi » ti aiuta a individuare le diverse parti.
Le sagome PL, stampate in scala 1:1, facilitano l’assemblaggio delle ordinate.
Per staccare i pezzi dalle tavole tagliate al laser, taglia con attenzione i punti di attacco con un taglierino. Rimuovi solo i pezzi necessari e conserva da parte quelli non utilizzati.
Puoi trovare ulteriore assistenza sul nostro forum o sul nostro sito internet nella sezione « Directory degli esperti ». Il modellista esperto di navi John sta creando una serie di video su come costruire, adatti ai principianti, sul suo canale YouTube John Builds Iconic Military Models.
ELENCO PEZZI
| Materiale | Quantità | |
| tavole di legno | ||
| 2002-8, 2002-9, 2002-10, 2002-11 | Legno | 4 |
| Listelli di legno | ||
| 5 x 5 x 400 mm | Quercia | 9 |
| 3 x 3 x 400 mm | Legno di tiglio | 6 |
| 2 x 3 x 600 mm | Legno di tiglio | 15 |
| Aste di legno | ||
| ø10 mm x 450 mm | Mogano | 1 |
| Accessori per alberi | ||
| Collari per albero di trinchetto e albero maestro (10 x 14 mm) (4.40) | 4 | |
| Collari per albero di mezzana (9 x 13 mm) (4.41) | 2 | |
| Sagome | ||
| Sagome di assemblaggio PL-05, PL-06 e PL07 | 3 |
Strumenti utili per costruire questo modello: tappetino da taglio, matita, taglierino, carta vetrata a grana fine o spugna abrasiva, lima, colla vinilica, colla cianoacrilica (colla super), nastro da mascheratura, squadra, seghetto per metallo, blocchetto abrasivo, righello in acciaio da 30 cm, morsetti, strumento per incisione di modanature.
IDENTIFICAZIONE DEI PEZZI
RIFERIMENTO PEZZI
N. PEZZO | RIFERIMENTO | N. PEZZO | RIFERIMENTO | N. PEZZO | RIFERIMENTO |
| 3.1 | 2002-8 | 3.10 | 2002-9 | 3.19 | 2002-11 |
| 3.2 | 2002-8 | 3.11 | 2002-9 | 3.20 | 2002-11 |
| 3.3 | 2002-8 | 3.12 | 2002-9 | 3.21 | 2002-11 |
| 3.4 | 2002-8 | 3.13 | 2002-10 | 3.22 | 2002-11 |
| 3.5 | 2002-8 | 3.14 | 2002-10 | 3.23 | 2002-11 |
| 3.6 | 2002-8 | 3.15 | 2002-10 | 3.24 | 2002-11 |
| 3.7 | 2002-9 | 3.16 | 2002-10 | 3.25 | 2002-11 |
| 3.8 | 2002-9 | 3.17 | 2002-10 | 3.26 | 2002-8 / 2002-11 |
| 3.9 | 2002-9 | 3.18 | 2002-10 | 3.27 | 2002-3 (pacco 1) |
Passo 1
Scrivi a matita i numeri delle tavole IP sui pezzi corrispondenti.
Ritaglia i pezzi con un taglierino.
Rimuovi solo i pezzi su cui stai lavorando in ogni passo.
Passo 2
Posiziona i pezzi 3.1 e 3.2 sulla sagoma dell’ordinata 21 sulla PL-04 per verificarne l'adattamento.
Passo 3
Applica la colla ai pezzi, quindi usa pezzi di nastro da mascheratura per immobilizzare i pezzi sulla sagoma fino a quando la colla non si asciuga.
Passo 4
Una volta che la colla è asciugata, leviga l'ordinata con una spugna abrasiva a grana fine per rimuovere eventuali residui di colla o carta. Scrivi il numero 21 a matita sull'ordinata.
Passo 5
Ripeti questa procedura per assemblare le ordinate 22 a 33, utilizzando le sagome PL-05, PL-06 e PL-07 come guide. Scrivi i numeri delle ordinate (22–33) a matita su ciascuna ordinata.
Passo 6
Verifica l’inserimento dell'ordinata 21 negli incastri della falsa chiglia e della base di montaggio.
Passo 7
Rimuovi l'ordinata. Lima l'incastro se necessario.
Passo 8

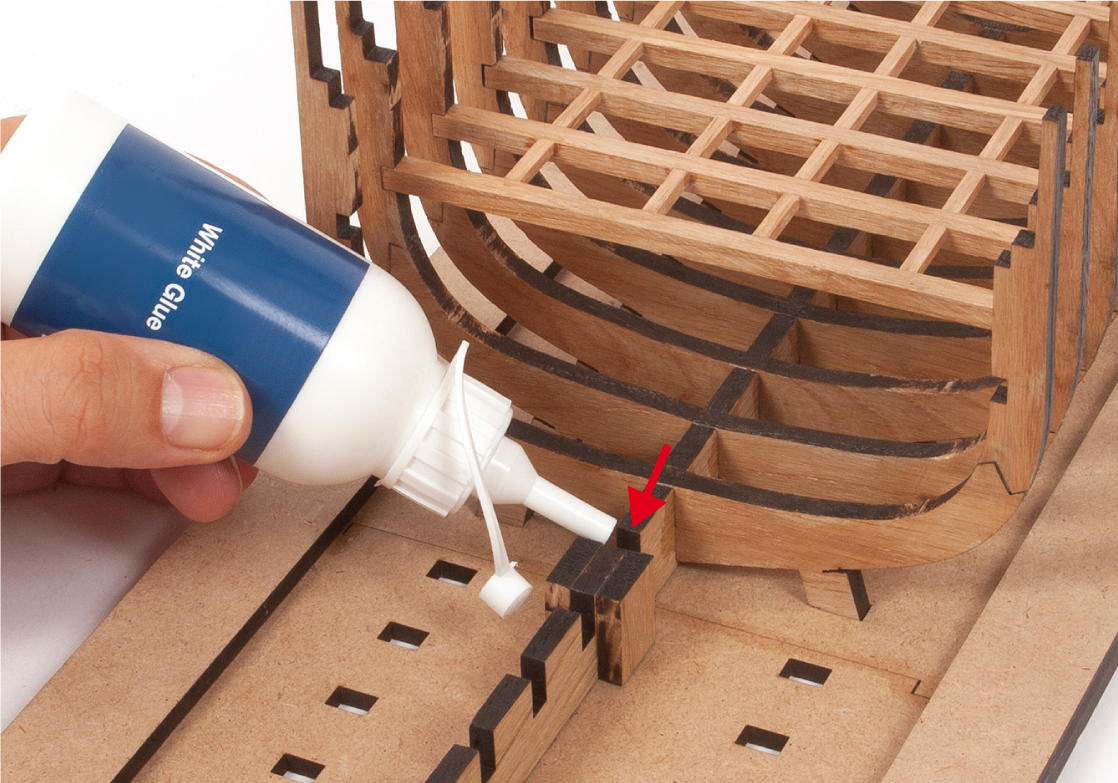

Applica la colla all'incastro, come mostrato.
Passo 9
Inserisci e incolla l'ordinata 21 negli incastri della falsa chiglia e nella base di montaggio. Verifica che l'ordinata sia perpendicolare alla base di montaggio utilizzando una squadra.
Passo 10
Ripeti la stessa procedura per incollare le ordinate 22 a 33.
Passo 1
Lima il pezzo 3.27 (dal Pacco 1, rif. 2002-3) affinché si adatti tra le ordinate 22 e 23.
Passo 2
Incolla il pezzo 3.27 centrato tra le ordinate 22 e 23.
Passo 3
Carteggia una listella di quercia di 5 x 5 mm con carta abrasiva a grana fine o una spugna abrasiva. Poi taglia i pezzi da 3.28 a 3.33 alle lunghezze indicate di seguito :
| 3.28 | 131 mm |
| 3.29 | 131 mm |
| 3.30 | 130 mm |
| 3.31 | 130 mm |
| 3.32 | 129 mm |
| 3.33 | 127 mm |
Passo 4
Inserisci e incolla i pezzi da 3.28 a 3.33 negli incastri inferiori, come mostrato.
Passo 5
Taglia i pezzi 3.34 a 3.39 da una listella di quercia di 5 x 5 mm alle lunghezze indicate di seguito.
| 3.34 | 125 mm |
| 3.35 | 123 mm |
| 3.36 | 120 mm |
| 3.37 | 117 mm |
| 3.38 | 114 mm |
| 3.39 | 110 mm |
Passo 6
Inserisci e incolla i listelli di quercia negli incastri inferiori, come mostrato.
Passo 7
Leviga una listella di tiglio di 3 x 3 mm con carta abrasiva a grana fine o una spugna abrasiva.
Taglia la listella in pezzi da 15 mm (3.40).
Passo 8
Inserisci i pezzi 1.28 tra le ordinate per mantenerle parallele. Non le incollare.
Incolla i pezzi 3.40 in linea con i pezzi precedenti. Usa un righello per verificarne l’allineamento, come indicato dalla linea rossa.
Passo 9
Continua ad incollare i pezzi 3.40 fino all'ordinata 31.
Passo 10
Questa immagine mostra l'assemblaggio al termine di questa fase. È importante mantenere la struttura sulla base di montaggio in ogni momento.
