Pacco 04

Prepara i pezzi 4.1 e 4.2 come segue. Scrivi i numeri con una matita sui pezzi corrispondenti, facendo riferimento ai diagrammi sopra.

Ritaglia i pezzi con un taglierino.

Rimuovi solo i pezzi su cui stai lavorando in ogni passo.

Posiziona i pezzi 4.1 e 4.2 sul contorno del telaio 34 della sagoma PL-07 per verificare l'adattamento.

Incolla tra loro i pezzi dell'ordinata 34, quindi immobilizzali sulla sagoma con del nastro da mascheratura fino a quando la colla non si sarà asciugata.

Una volta che la colla è asciugata, leviga la cornice con una spugna abrasiva a grana fine per rimuovere eventuali residui di colla o carta. Scrivi il numero 34 a matita sulla cornice.

Ripeti questa procedura per costruire le ordinate 35–41, utilizzando le sagome PL-07 e PL-08 come guide. Scrivi i numeri delle ordinate (35–41) a matita su ciascuna ordinata.

Ritaglia il pezzo 4.17 e scrivi il numero 42 a matita sull'ordinata.

Lima la parte 4.18 (dal pacco 1, rif. 2002-3) in modo che si adatti all'ordinata 33.

Incolla il pezzo 4.18 all'ordinata 33.

Prova ad incastrare l'ordinata 34 negli incastri della falsa chiglia e della base di montaggio.

Inserisci e incolla l'ordinata 34. Verifica che l'ordinata sia perpendicolare alla base di montaggio utilizzando una squadra.

Carteggia una listella di quercia di 5 x 5 mm con carta abrasiva a grana fine o una spugna abrasiva. Poi taglia i pezzi 4.19 fino a 4.23 alle lunghezze indicate di seguito.

Inserisci e incolla le parti 4.19 a 4.23 tra gli incavi inferiori, come mostrato.

Taglia i pezzi 4.24 a 4.27 da una listella di quercia di 5 x 5 mm alle lunghezze indicate di seguito.

Inserisci e incolla le parti 4.24 fino a 4.27 tra gli incavi inferiori, come mostrato.

Carteggia un listello di tiglio di 3 x 3 mm con carta abrasiva a grana fine o una spugna abrasiva. Taglia 26 pezzi 4.28 (3 x 3 x 15 mm) alla lunghezza indicata.

Inserisci i pezzi 1.28 tra le ordinate per mantenere le ordinate parallele. Non incollarli.

Incolla i pezzi 4.28 in linea con i pezzi precedenti. Utilizza un righello per allinearli, come indicato dalle linee rosse.

Continua ad incollare i pezzi 4.28 come mostrato.

Taglia i pezzi 4.29 a 4.32 da una listella di quercia di 5 x 5 mm alle lunghezze indicate di seguito.

Inserisci i pezzi negli incastri superiori delle ordinate 21–24. Non incollare.

Posiziona con attenzione il pezzo 4.33 tra le ordinate e sui listelli. Non incollarlo. Inserisci il pezzo MT57 nei pezzi 4.33 e 3.27 per verificare l'adattamento.

Questa immagine mostra l'allineamento dei pezzi.

Una volta che il pezzo MT57 è posizionato correttamente, rimuovi il pezzo MT57, il pezzo 4.33 e i listelli, quindi mettili da parte.

Taglia i pezzi 4.34 a 4.37 da un listello di quercia di 5 x 5 mm alle lunghezze indicate di seguito.

Inserisci i pezzi 4.34 a 4.37 negli incastri superiori delle ordinate 32–35. Non incollare.

Prendi un'asta di mogano da Ø8 mm e usa una lima piatta per ridurre il diametro di un'estremità a Ø5 mm per formare il pezzo MT88.

Posiziona il pezzo 4.38 tra le ordinate e sui listelli. Non incollarlo. Inserisci il pezzo MT88 per verificare che si inserisca correttamente tra i listelli e nel pezzo 4.18.

L'immagine mostra l'allineamento dei pezzi.

Una volta che il pezzo MT88 è posizionato correttamente, rimuovi il pezzo MT88, il pezzo 4.38 e i listelli, quindi metterli da parte.

Carteggia un listello di legno di tiglio da 2 x 3 mm con carta abrasiva a grana fine o una spugna abrasiva. Taglia 24 pezzi della misura di 4.39 (2 x 3 x 80 mm). Assicurati di tagliare il più perpendicolarmente possibile.

Usa una matita per ombreggiare i bordi di 2 mm di ogni pezzo 4.39.

Carteggia i listelli con un blocchetto abrasivo per livellare eventuali irregolarità.

Incolla quattro pezzi 4.39 tra le ordinate 8–12, come mostrato.

Utilizza una lima tonda per realizzare un'apertura adatta al pezzo MT88.

Incolla altre quattro parti 4.39 e completa l'apertura.

Carteggia i listelli per uniformare la superficie, poi levigale con una spugna abrasiva a grana fine, come mostrato.

Centra e incolla il pezzo 4.40 sull'apertura per il pezzo MT88.

Applica vernice trasparente a tutte le parti in legno aggiunte alla struttura.

Taglia i pezzi 4.42 a 4.48 da una listella di quercia di 5 x 5 mm alle lunghezze indicate di seguito.

Inserisci e incolla le parti tra gli incavi superiori, come mostrato.

Taglia i pezzi 4.49 a 4.50 e i pezzi 2.44 a 2.47 da una listella di quercia di 5 x 5 mm alle lunghezze indicate di seguito.

Inserisci e incolla le parti tra gli incavi superiori, come mostrato.

Taglia i pezzi 4.51 a 4.56 da una listella di quercia di 5 x 5 mm alle lunghezze indicate di seguito.

Inserisci e incolla le parti tra gli incavi superiori, come mostrato.

Taglia i pezzi 4.57 e 4.58 da un listello di quercia di 5 x 5 mm alle lunghezze indicate di seguito.

Inserisci e incolla i pezzi 4.57 e 4.58 così come i listelli dalla fase 12, passo 9, tra gli incassi superiori, come mostrato nell'immagine.

Taglia i pezzi 4.59 e 4.60 da una listella di quercia di 5 x 5 mm alle lunghezze indicate di seguito.

Taglia i pezzi 4.61 a 4.64 da una listella di quercia di 5 x 5 mm alle lunghezze indicate di seguito.

Inserisci e incolla le parti 4.59 a 4.63 tra gli incavi superiori, come mostrato nell'immagine.

Inserisci e incolla i pezzi 4.64 così come i pezzi 4.34, 4.35, 4.36 e 4.37 della fase 12, passo 13, tra gli incavi superiori, come mostrato nell'immagine.

Taglia i pezzi 4.65 fino a 4.69 da un listello di quercia di 5 x 5 mm alle lunghezze indicate di seguito.

Inserisci e incolla le parti tra gli incavi superiori, come mostrato.

Posiziona il pezzo 4.33 tra le ordinate e sui listelli. Non incollarlo. Inserisci il pezzo MT12 per controllare la sua adattabilità.

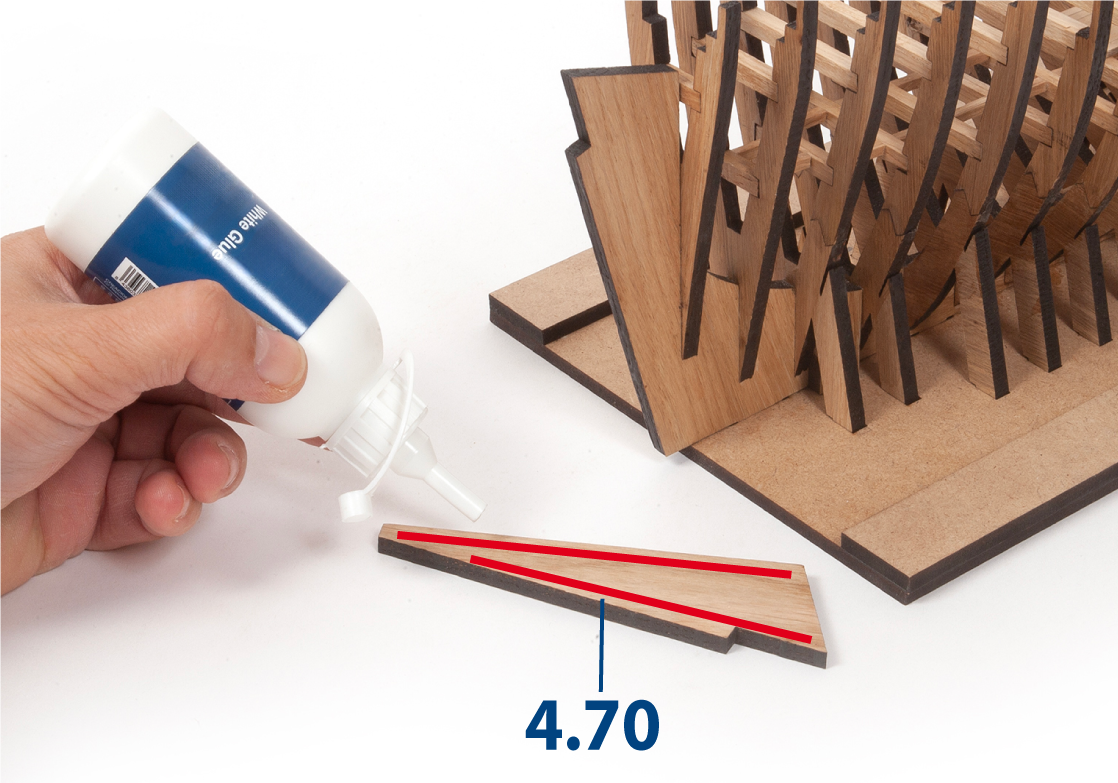

Applica colla vinilica su un lato del pezzo 4.70.

Incolla il pezzo 4.70 contro la falsa chiglia e l'ordinata 1, come mostrato. Mantieni il pezzo in posizione con morsetti fino a quando la colla non si sarà asciugata.

Ripeti la stessa procedura per incollare la seconda parte 4.70 sul lato opposto della falsa chiglia.

Rimuovi i morsetti una volta che la colla è asciugata.

Incolla i pezzi 4.71 e 4.72 su ciascun lato della struttura, come mostrato.

Incolla insieme le parti 4.73 e 4.74, allineando i loro bordi dritti.

Incolla questi assemblaggi all'ordinata 41, come mostrato.

Incolla i pezzi 4.75 all'ultima ordinata e alla falsa chiglia.

Incolla i pezzi 4.76 a 4.78 su entrambi i lati della struttura.

Carteggia diversi listelli di quercia da 3 x 3 mm con carta abrasiva a grana fine o una spugna abrasiva. Taglia i pezzi 4.79 alla lunghezza indicata (3 x 3 x 15 mm).

Incolla i pezzi 4.79 tra i bagli del ponte, partendo dall'ordinata 1 e proseguendo verso la poppa.

Continua ad incollare i pezzi 4.79 fino a raggiungere la fine dello scafo. Completa con due pezzi 4.80 (3 x 3 x 20 mm) come mostrato.

Incolla un'altra fila di pezzi 4.79 su ciascun lato, come mostrato nell'immagine.

Continua ad incollare entrambe le file di pezzi 4.79 fino alla fine dello scafo.

Incolla due ulteriori file di pezzi 4.79, come mostrato nell'immagine.

Continua ad incollare entrambe le file di pezzi 4.79 fino alla fine dello scafo.

Incolla due ulteriori file di pezzi 4.79 dall'ordinata 9, come mostrato.

Continua ad incollare entrambe le file di pezzi 4.79 fino all'ordinata 35.

Carteggia la superficie con un blocchetto abrasivo per livellare eventuali irregolarità.

Posiziona il pezzo 2.48 per verificare l'adattamento del pezzo MT12. Regola l'apertura se necessario.

Ripeti la stessa procedura per verificare e regolare il posizionamento dei pezzi MT57 e MT88.

Taglia i pezzi 4.39 (2 x 3 x 80 mm di legno di tiglio). Incolla due file di pezzi 4.39, come mostrato.

Continua ad incollare le parti 4.39, come mostrato.

Questa immagine mostra la disposizione dei pezzi nella zona di poppa.

Posiziona il pezzo 4.33 sul ponte e utilizza una lima tonda per realizzare un'apertura per l'albero di trinchetto.

Ripeti la stessa procedura per realizzare le aperture per gli altri alberi.

Carteggia il ponte con un blocchetto abrasivo per livellare eventuali irregolarità.

Carteggia le parti aggiunte nella zona di prua per uniformare le superfici.

Ripeti la stessa procedura nella zona di poppa.

Vernicia il ponte e le parti aggiunte.

Taglia i pezzi 4.82 a 4.86 da una listella di quercia di 5 x 5 mm alle lunghezze indicate di seguito.

Incolla le parti 4.82 a 4.86.

Taglia le parti 4.87 a 4.94 da una listella di quercia di 5 x 5 mm alle lunghezze indicate di seguito.

Incolla le parti da 4.87 a 4.94.

Taglia i pezzi 4.79 e 4.95 da una striscia di legno di tiglio 3 x 3 mm nelle lunghezze indicate di seguito.

Incolla i pezzi come mostrato.

Carteggia le superfici con un blocchetto abrasivo.

Taglia e incolla le parti 4.79 e 4.96, come mostrato.

Carteggia le superfici con un blocchetto abrasivo.

Incolla i pezzi 4.97 (dal pacco 1) nella zona di poppa dello scafo.

Taglia e incolla le parti 4.39 (2 x 3 x 80 mm di legno di tiglio) per rivestire il ponte di poppa.

Taglia il fasciame in eccesso e levigalo come indicato.

Carteggia il ponte per levigare la superficie del fasciame.

Il fasciame deve essere a filo con il baglio del ponte.

Taglia e incolla le parti 4.39 (2 x 3 x 80 mm di legno di tiglio) per fasciare il ponte del castello di prua.

Posiziona il pezzo 4.98 sul fasciame del ponte di prua e tracciane il contorno con una matita.

Utilizza un taglierino per rimuovere il fasciame in eccesso lungo il contorno segnato.

Taglia il baglio del ponte come mostrato.

Utilizza carta vetrata arrotolata o una lima tonda per levigare gli intagli curvi.

Utilizza una lima piatta per rifinire il taglio del ponte.

Leviga il fasciame del ponte con una spugna abrasiva a grana fine.

Utilizza uno strumento per scanalature su un listello di mogano da 2 x 3 mm per i pezzi 4.99 e 4.100 (vedi passo 3).

Ammolla il listello in acqua per ammorbidirla. Utilizza un saldatore o una curvatrice per listelli per dare la curva alla striscia.

Taglia e incolla il pezzo 4.99 (2 x 3 x 42 mm di mogano). Poi taglia e incolla i pezzi 4.100 (2 x 3 x 15 mm di mogano), seguendo le curve del ponte.

Lima le estremità dei pezzi.

Taglia e incolla i pezzi 4.101 (2 x 3 x 12 mm di mogano). Poi carteggia e vernicia le parti aggiunte.

Taglia i pezzi 4.102 (2 x 3 x 122 mm di mogano) e 4.103 (2 x 3 x 122 mm di legno di tiglio), poi incollali tra loro.

Incolla l'assemblaggio contro la struttura e il ponte, come mostrato.

Taglia il fasciame in eccesso.

Carteggia e vernicia le parti aggiunte sul cassero di poppa.
