Pacco 05

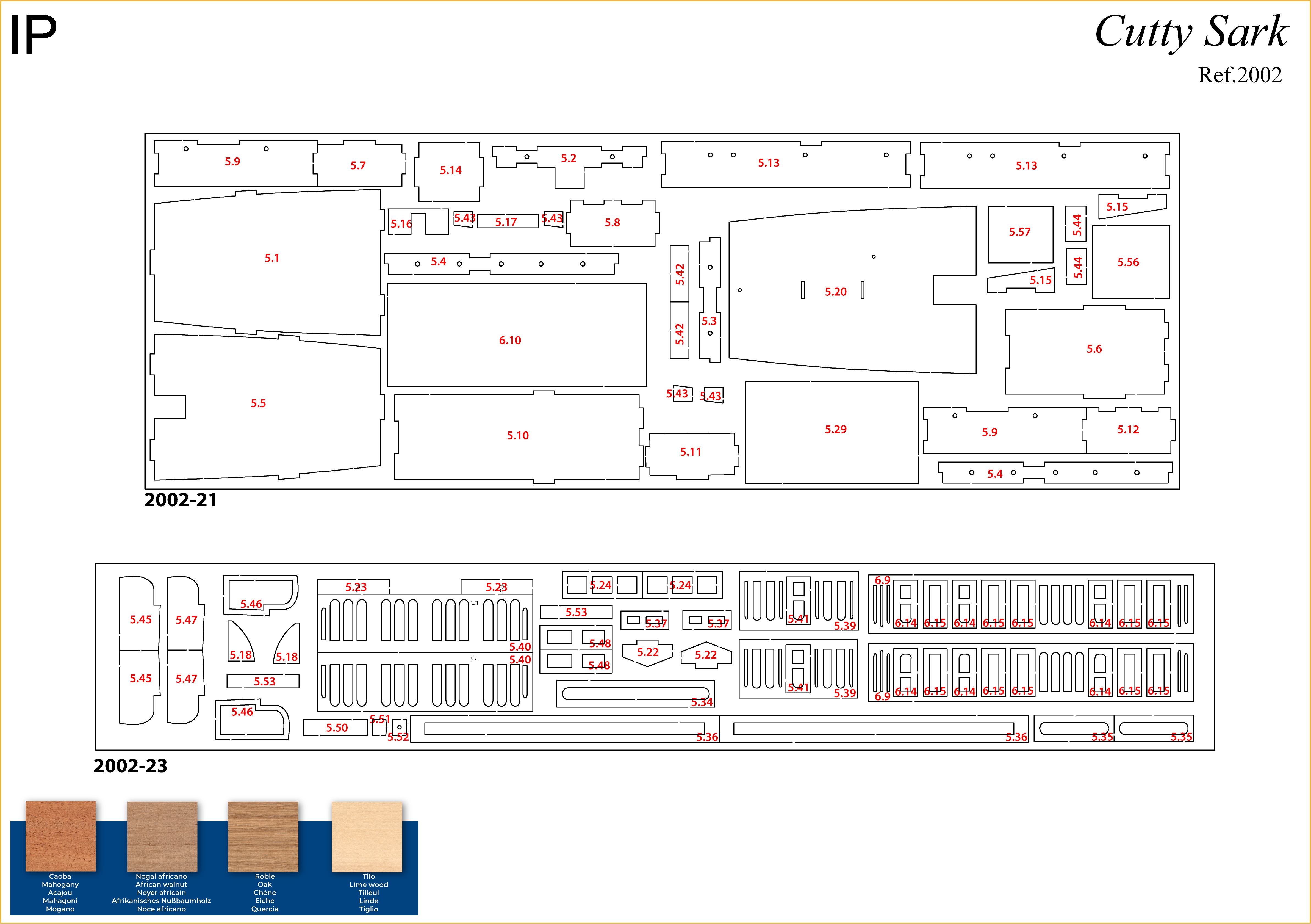

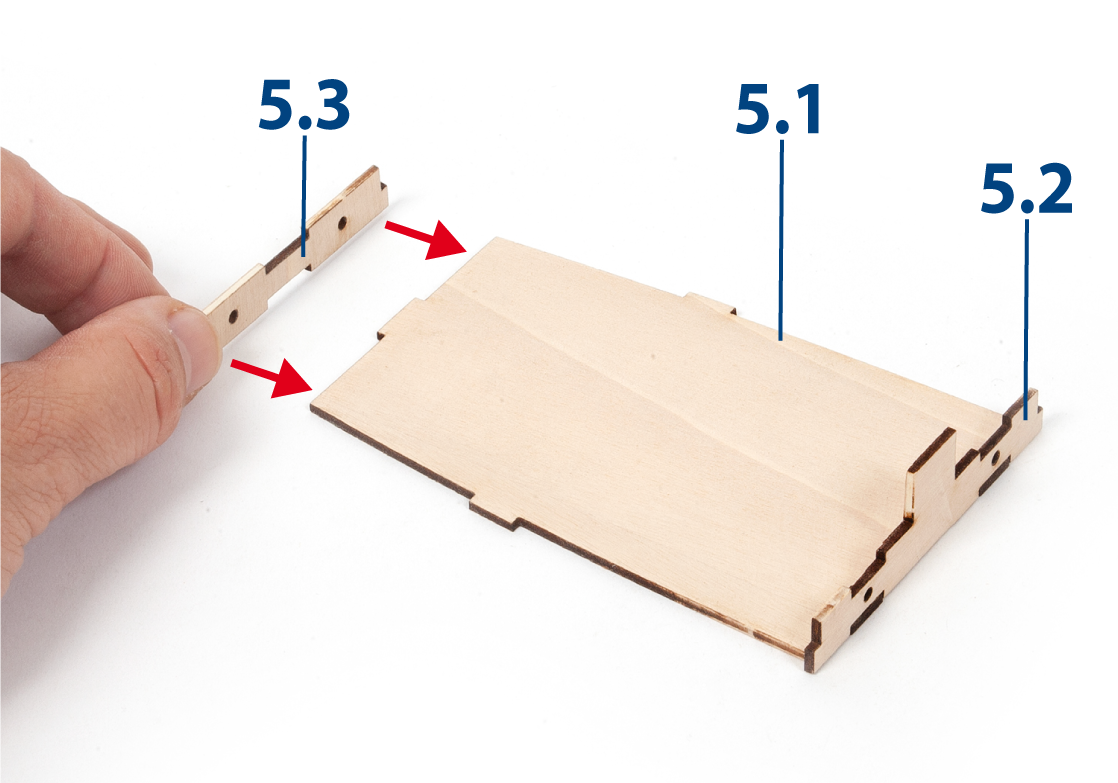

Rimuovi i pezzi 5.1 a 5.5 e levigali con carta abrasiva a grana fine. Poi incolla i pezzi 5.2 e 5.3 al pezzo 5.1.

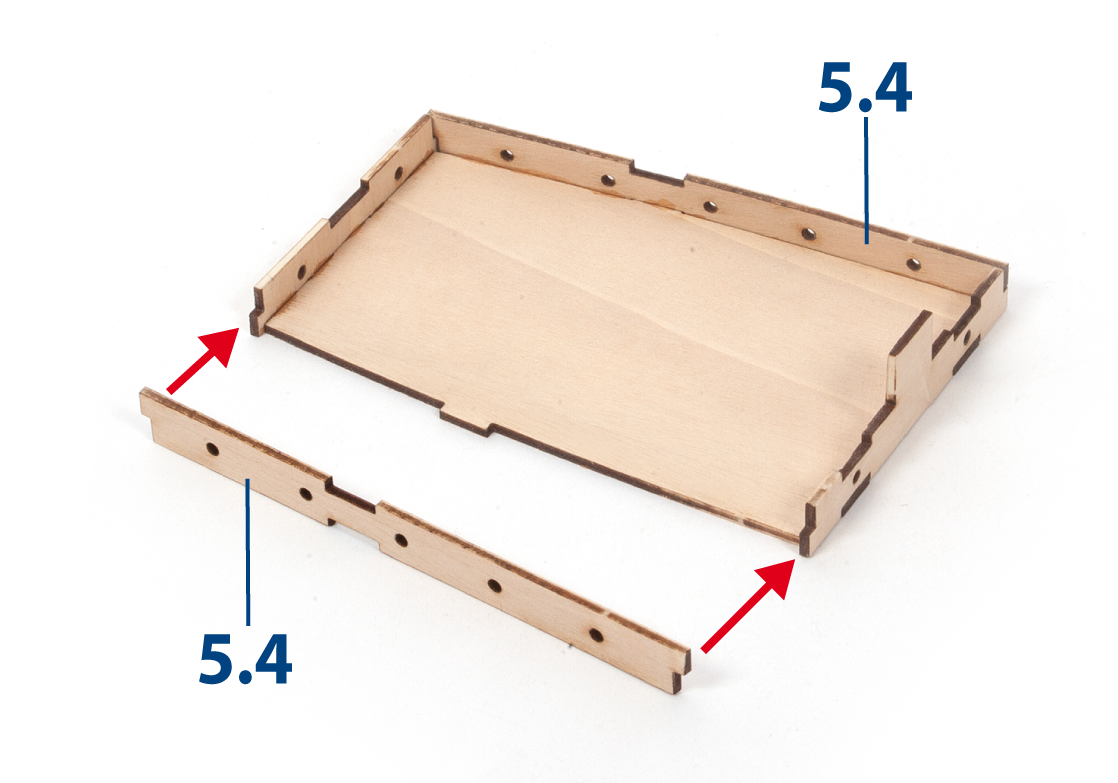

Incolla entrambe le parti 5.4 all'assemblaggio.

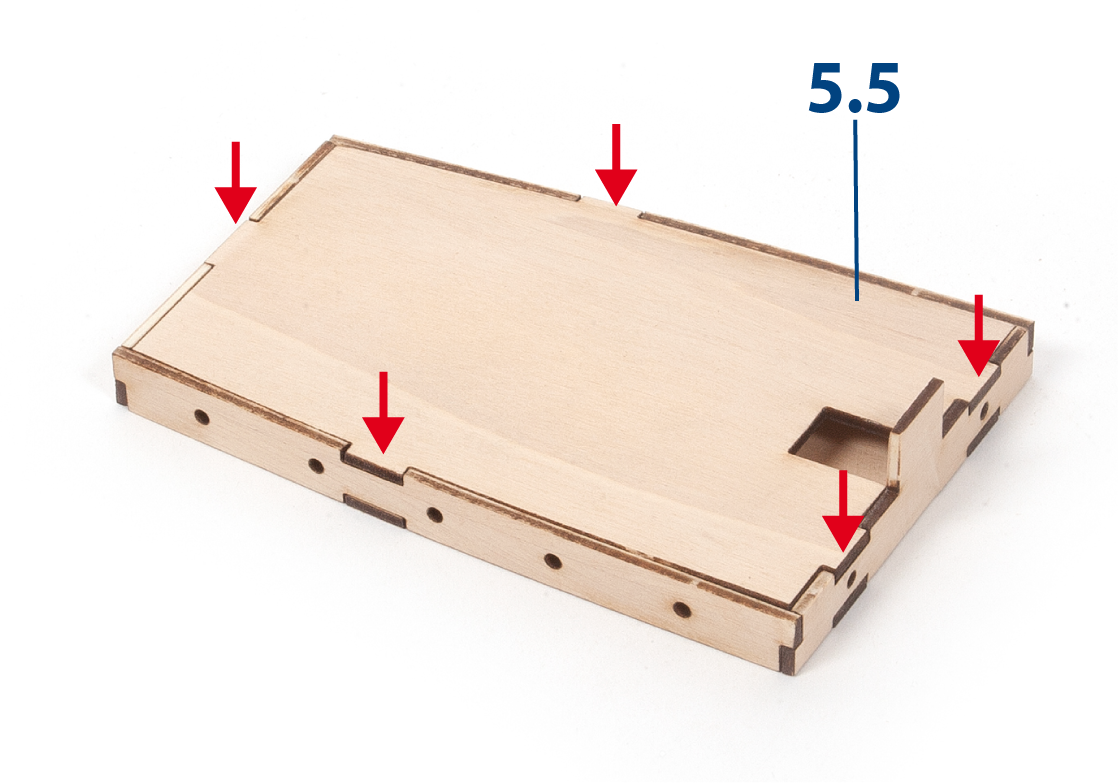

Incolla il pezzo 5.5 per chiudere l'assemblaggio della tuga del casseretto.

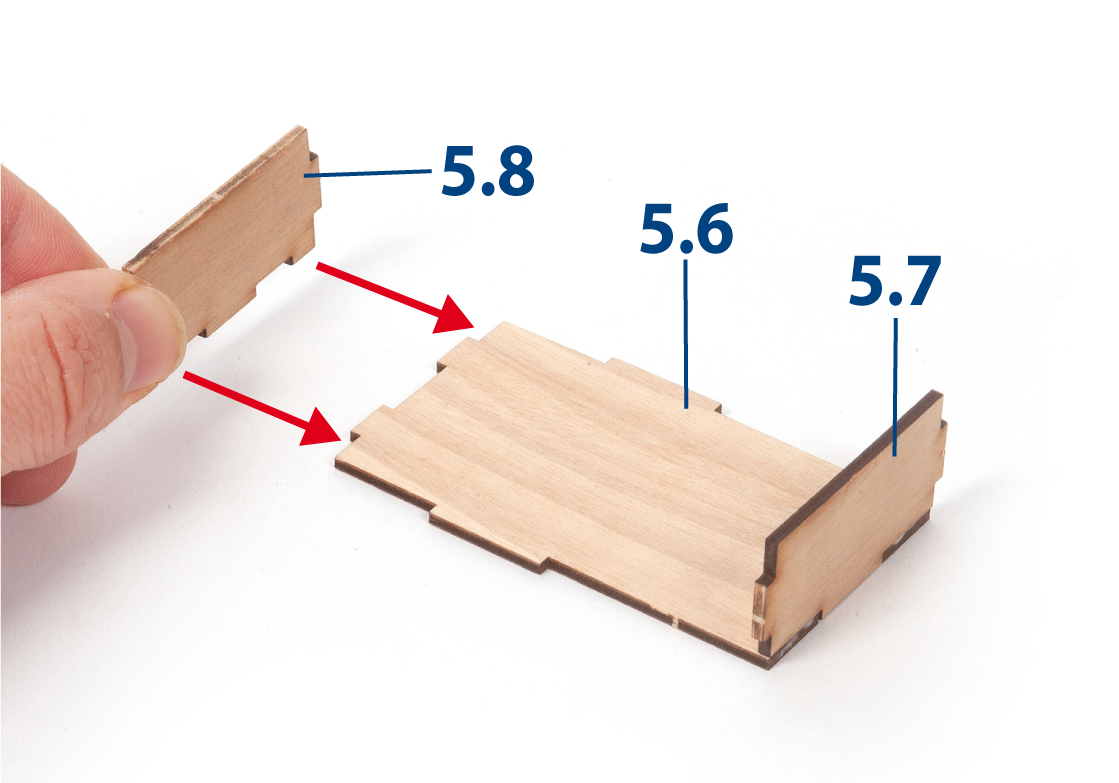

Incolla i pezzi 5.7 e 5.8 al pezzo 5.6.

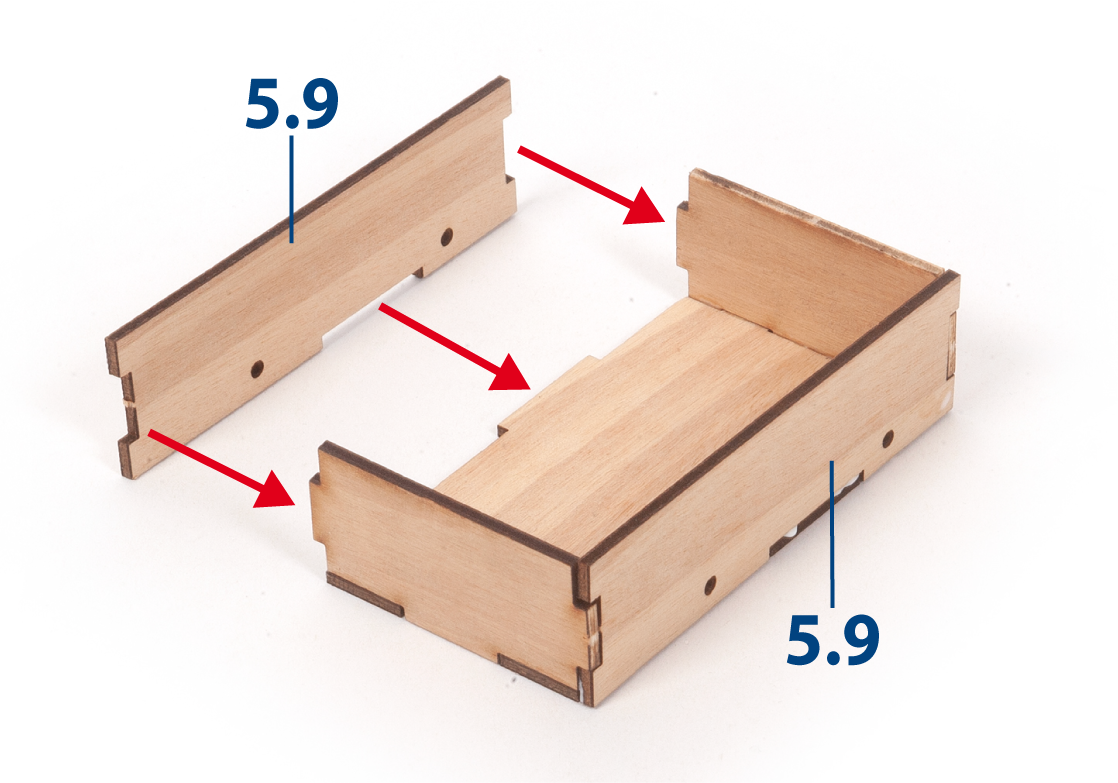

Incolla entrambe le parti 5.9 all'assemblaggio.

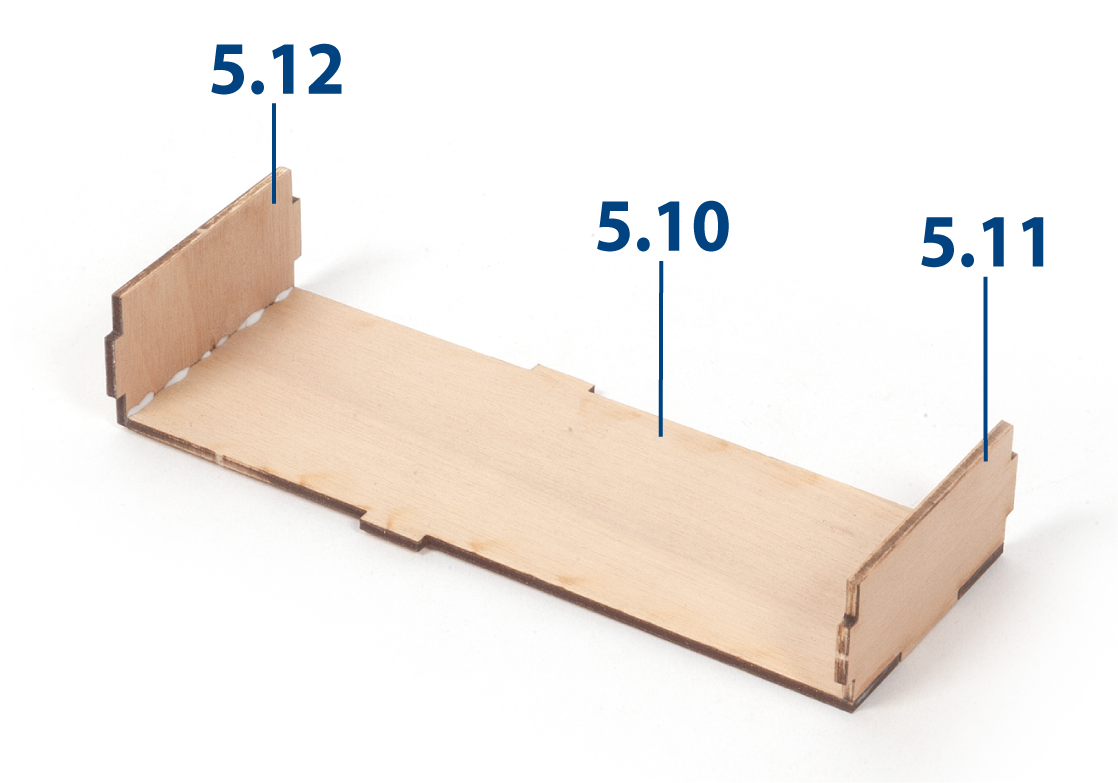

Incolla i pezzi 5.11 e 5.12 al pezzo 5.10.

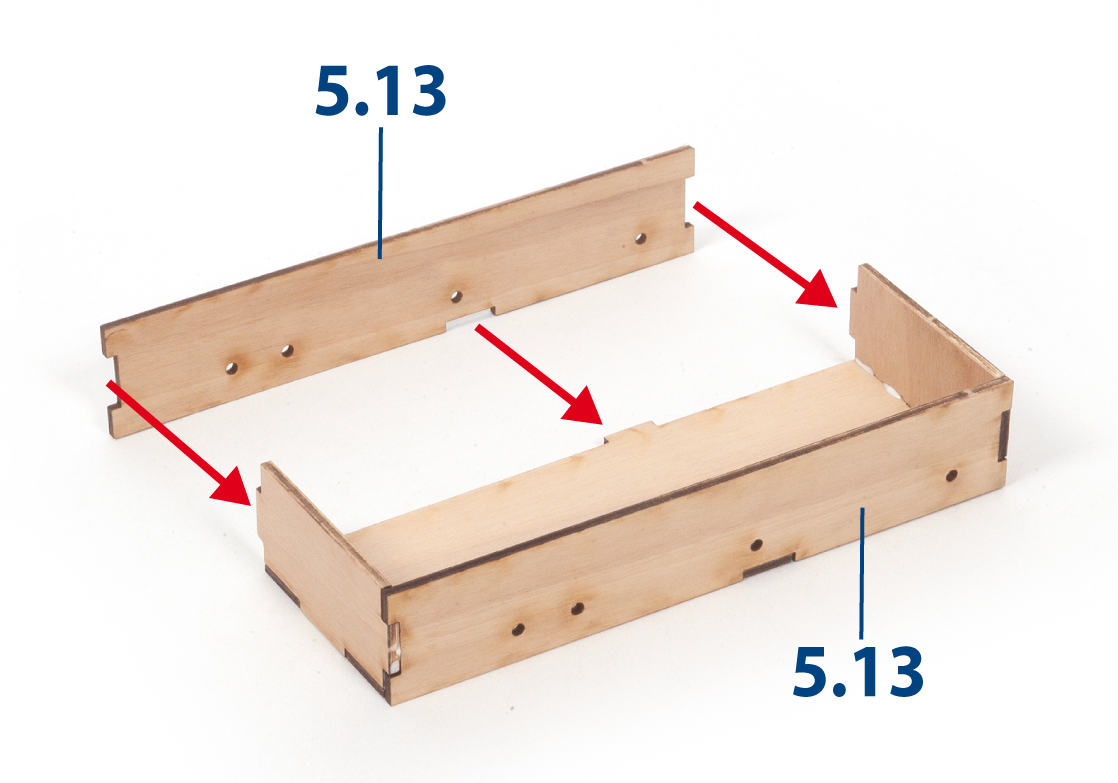

Incolla entrambe le parti 5.13 all'assemblaggio.

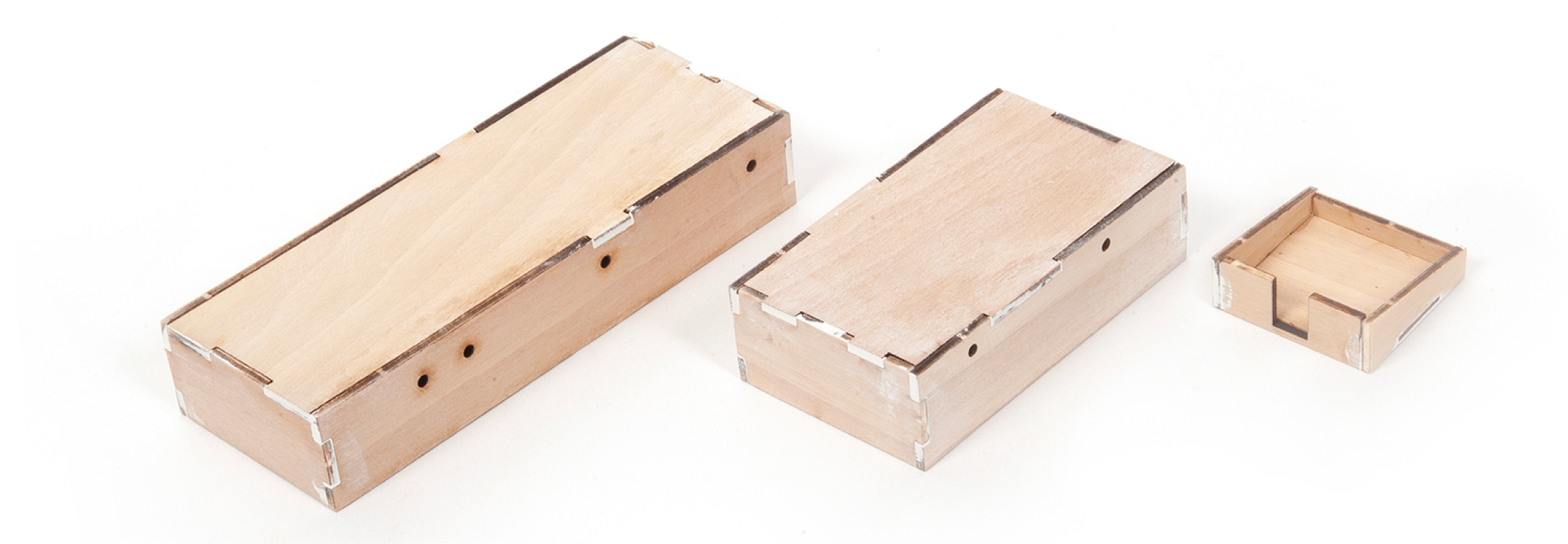

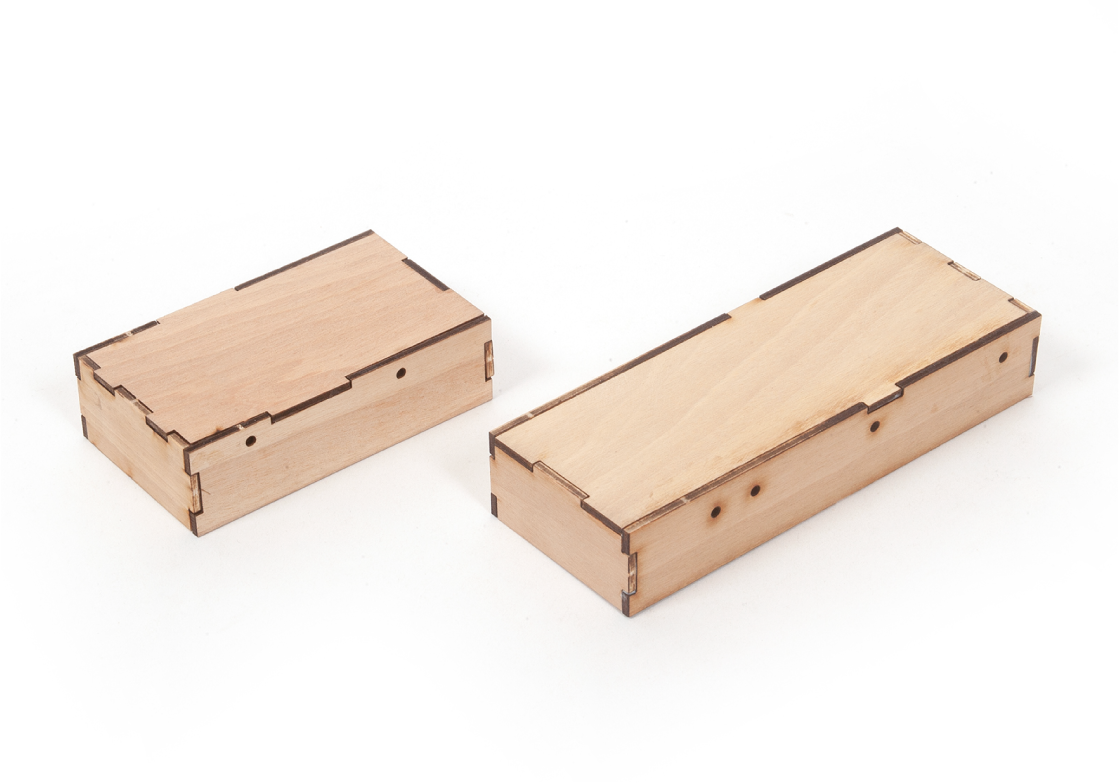

Questa immagine mostra le tuga di poppa e le tuga di prua assemblate in questa fase.

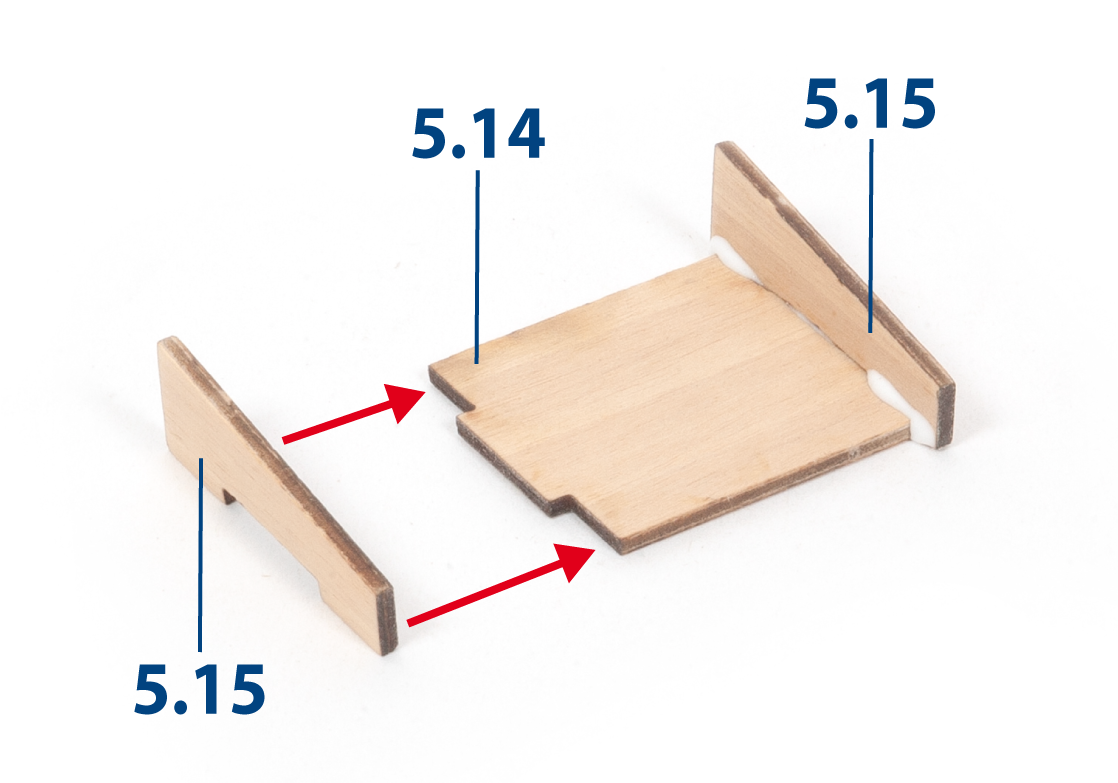

Incolla entrambi i pezzi 5.15 al pezzo 5.14.

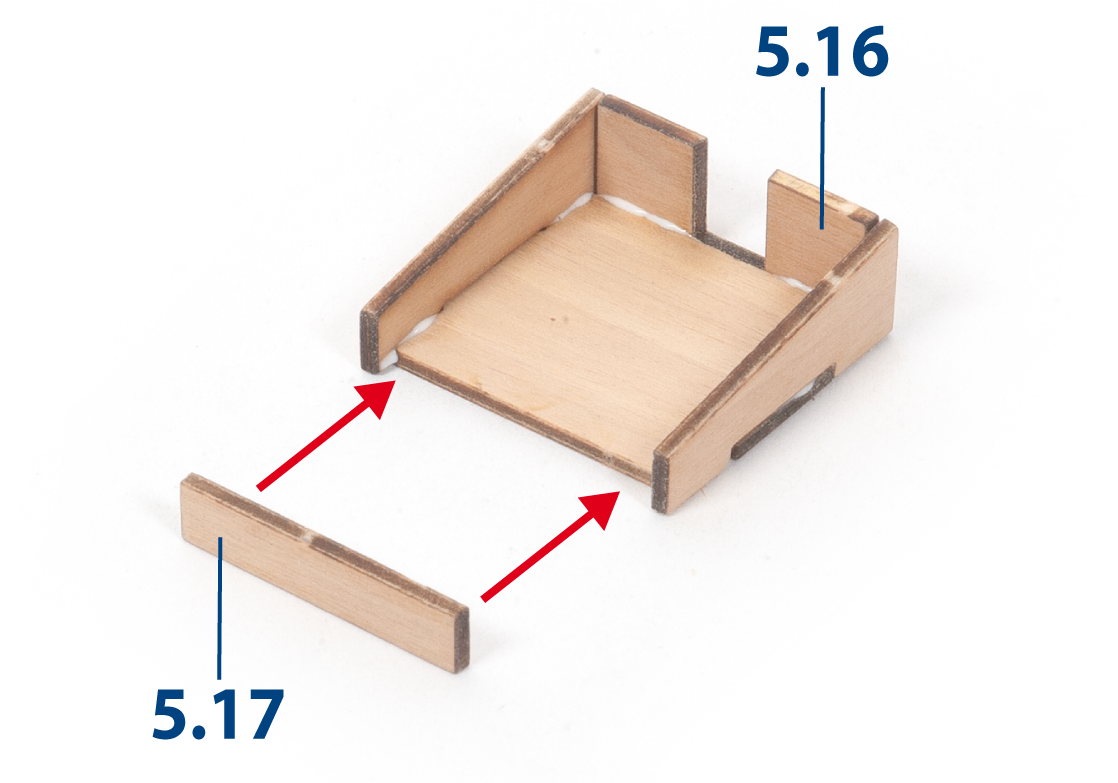

Incolla i pezzi 5.16 e 5.17 per completare il gruppo dei boccaporti di poppa.

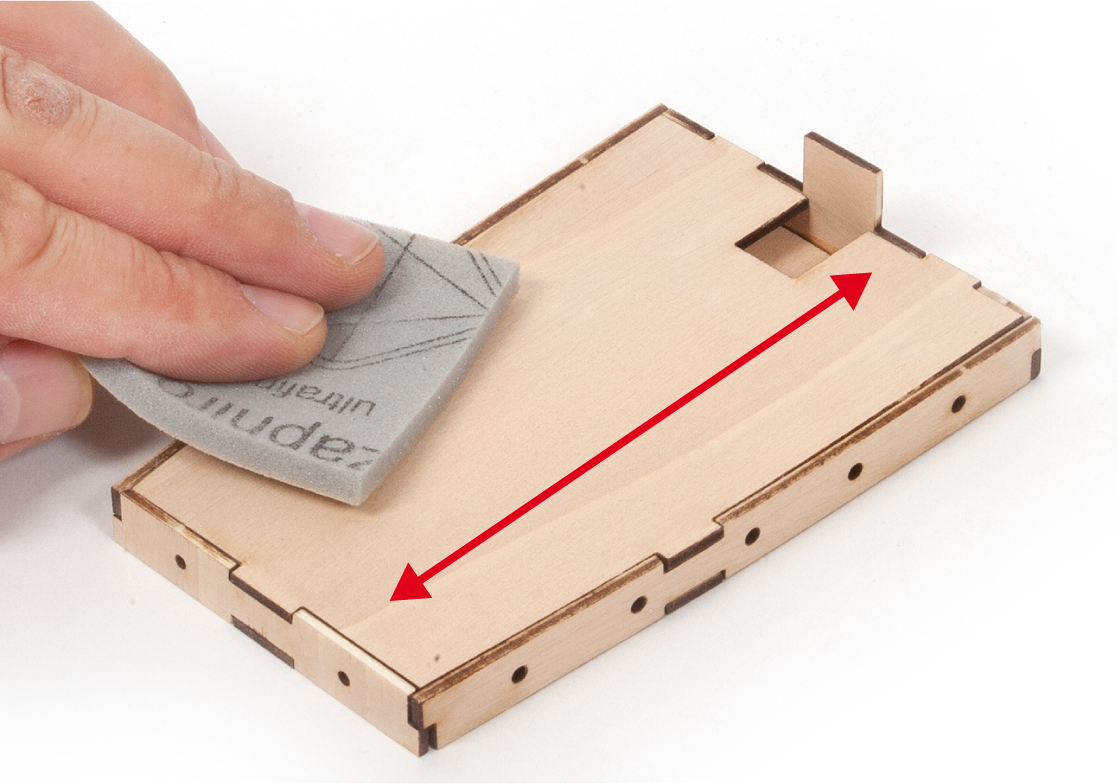

Leviga gli assemblaggi con carta abrasiva a grana fine. Alcune parti in mogano verranno aggiunte a questi assemblaggi più avanti, come mostrato nella prossima fase.

Non applicare lo stucco per legno a base d'acqua se si intende verniciare gli assemblaggi invece di dipingerli.

Se intendi verniciare gli assemblaggi, applica stucco per legno a base d'acqua alle giunzioni.

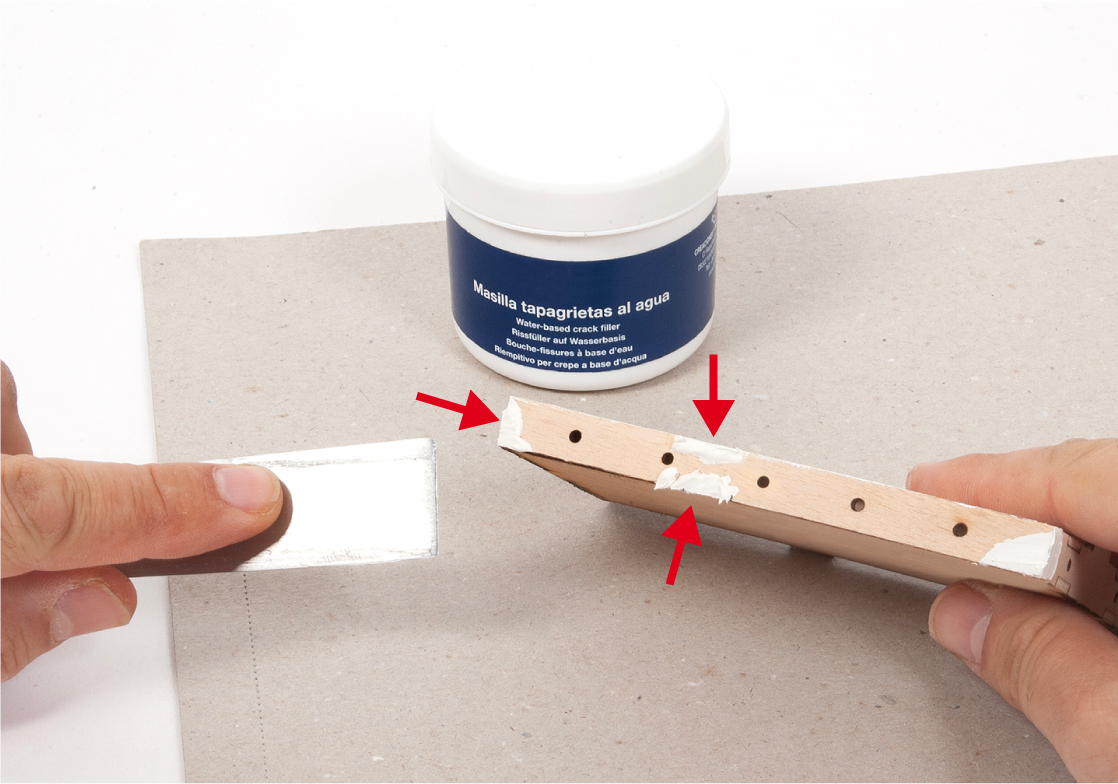

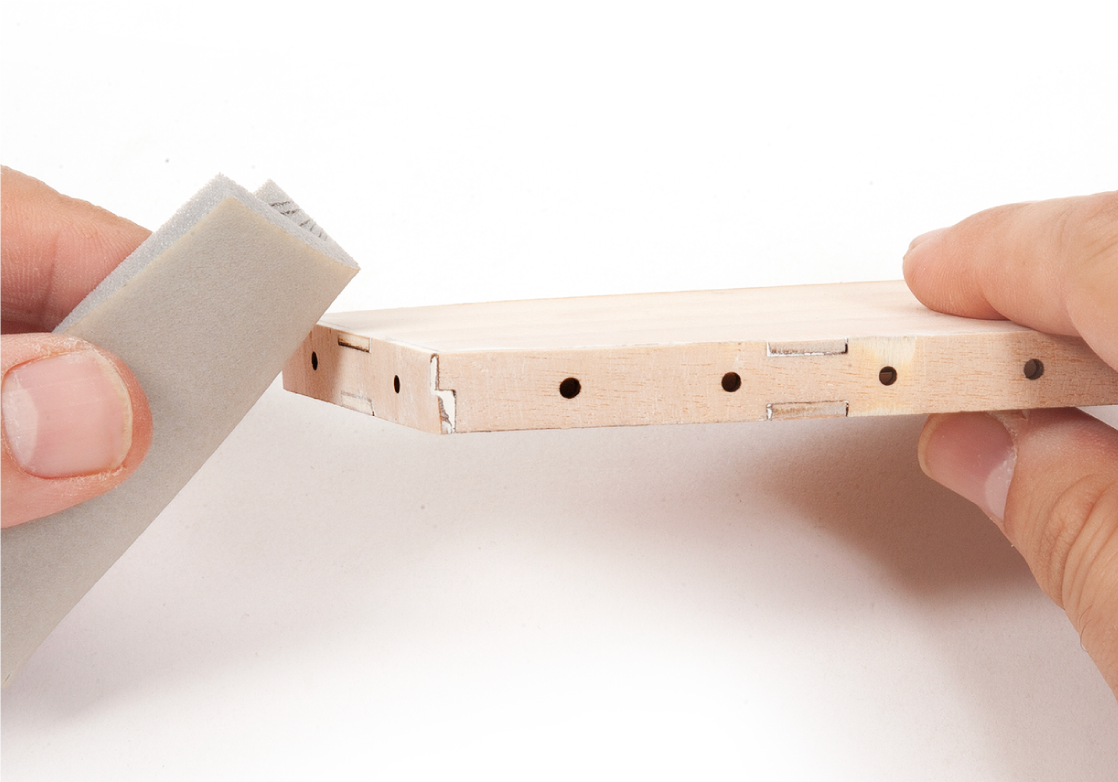

Carteggia l'eccesso di stucco per legno dall'assemblaggio mostrato e livellare le superfici.

Ripeti il processo per le restanti componenti.

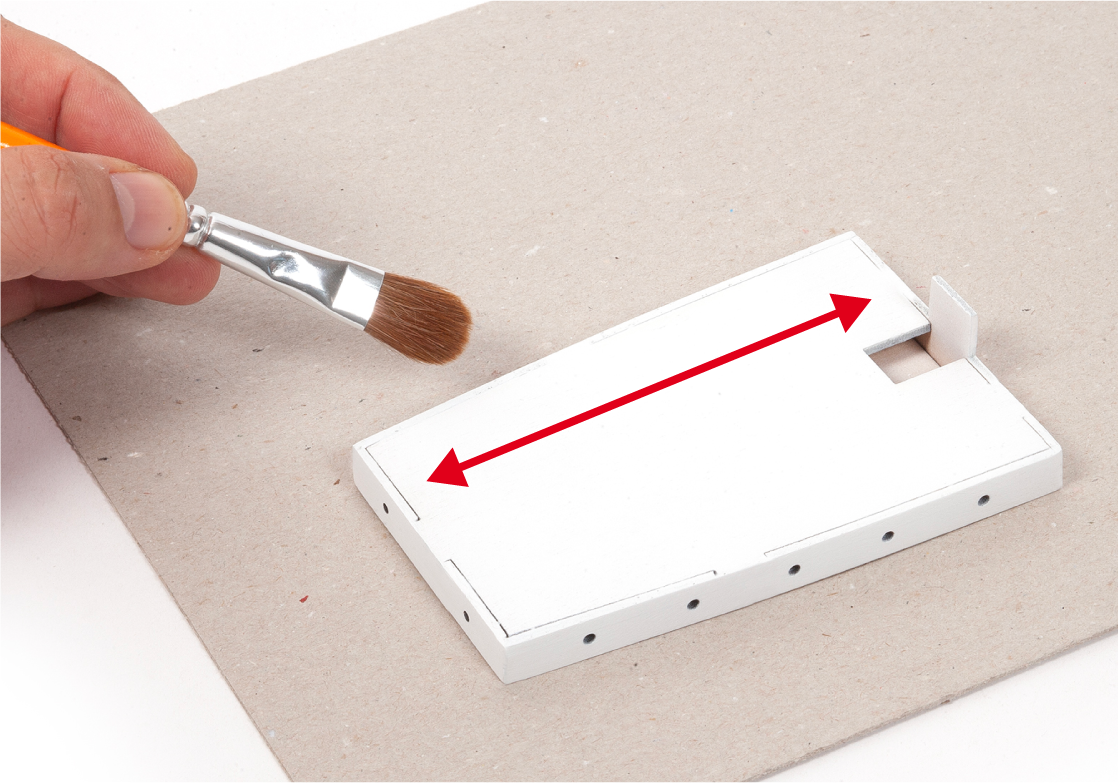

Se hai applicato stucco per legno in precedenza, applica una mano di primer e poi vernicia di bianco i gruppi.

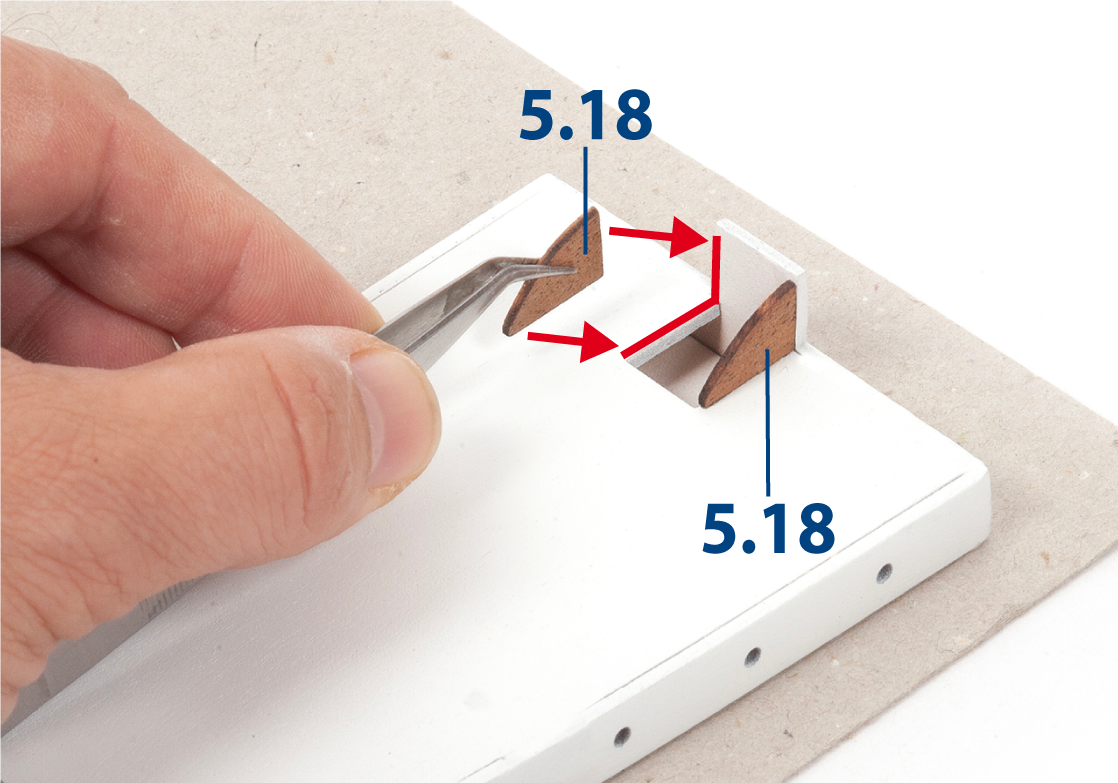

Incolla entrambe le parti 5.18 all'assemblaggio della tuga del casseretto.

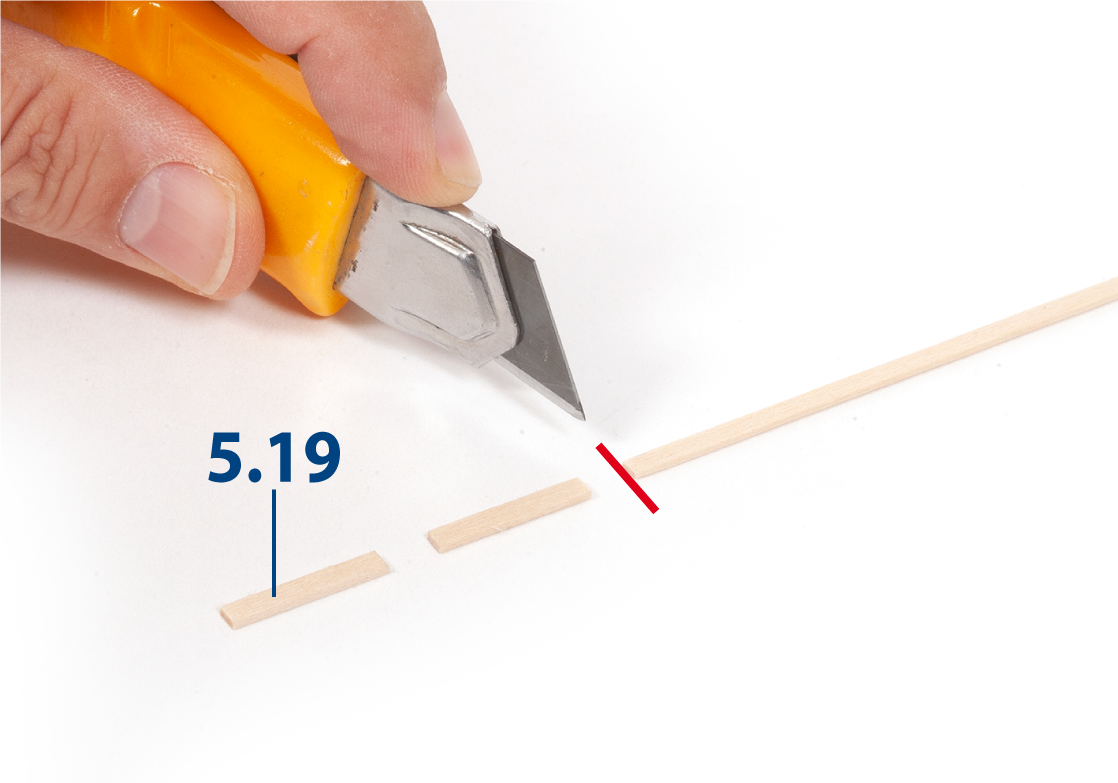

Carteggia una coppia di strisce da 1 x 3 mm e taglia le parti 5.19 alla lunghezza desiderata (1 x 3 x 17 mm).

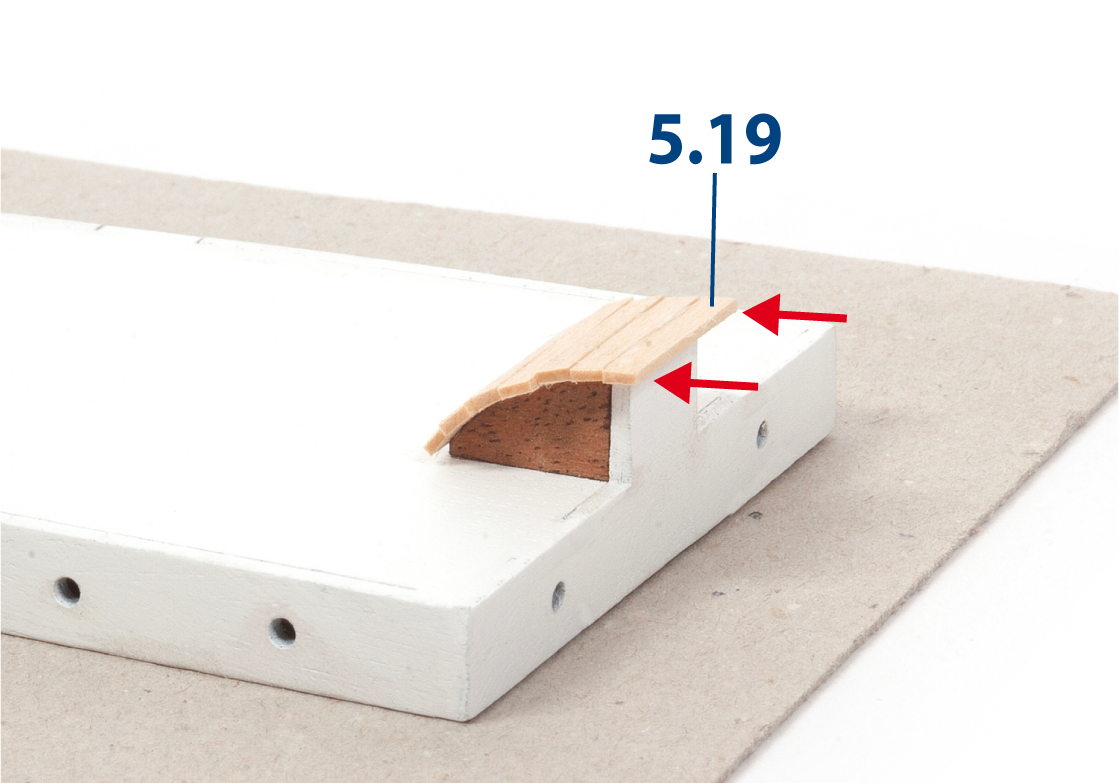

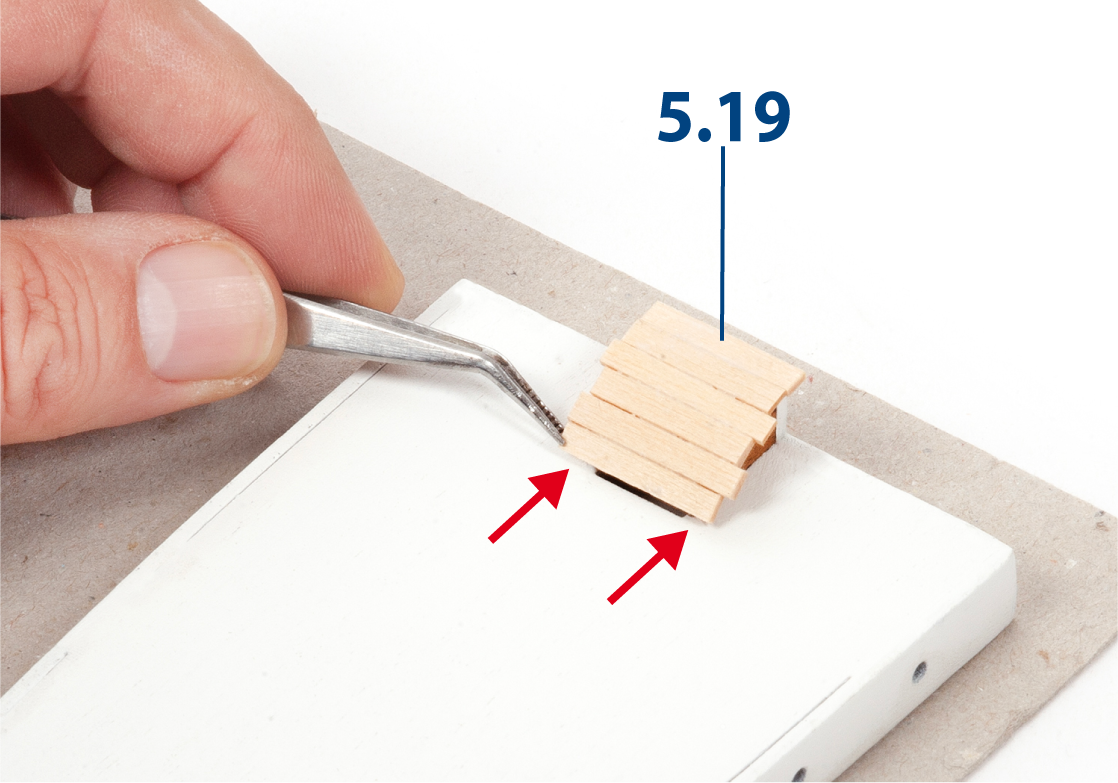

Incolla le parti 5.19 come mostrato.

Nota che una delle parti 5.19 sporge (vedi immagine b).

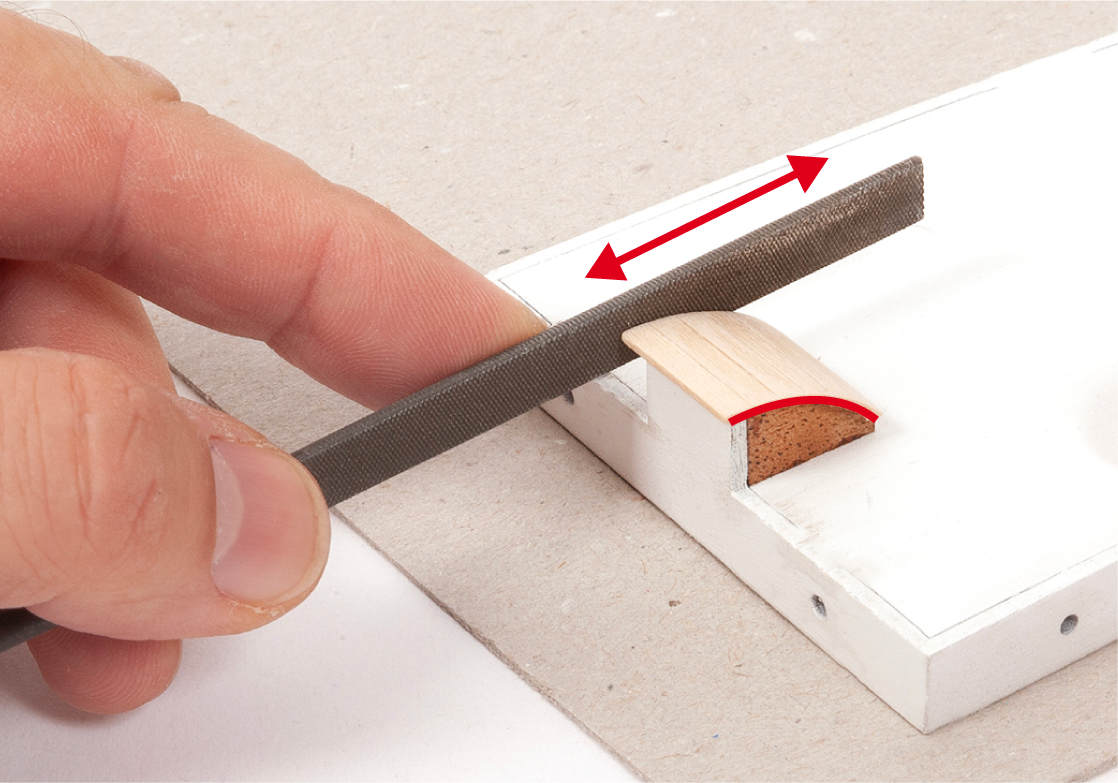

Lima i bordi fino a renderli uniformi.

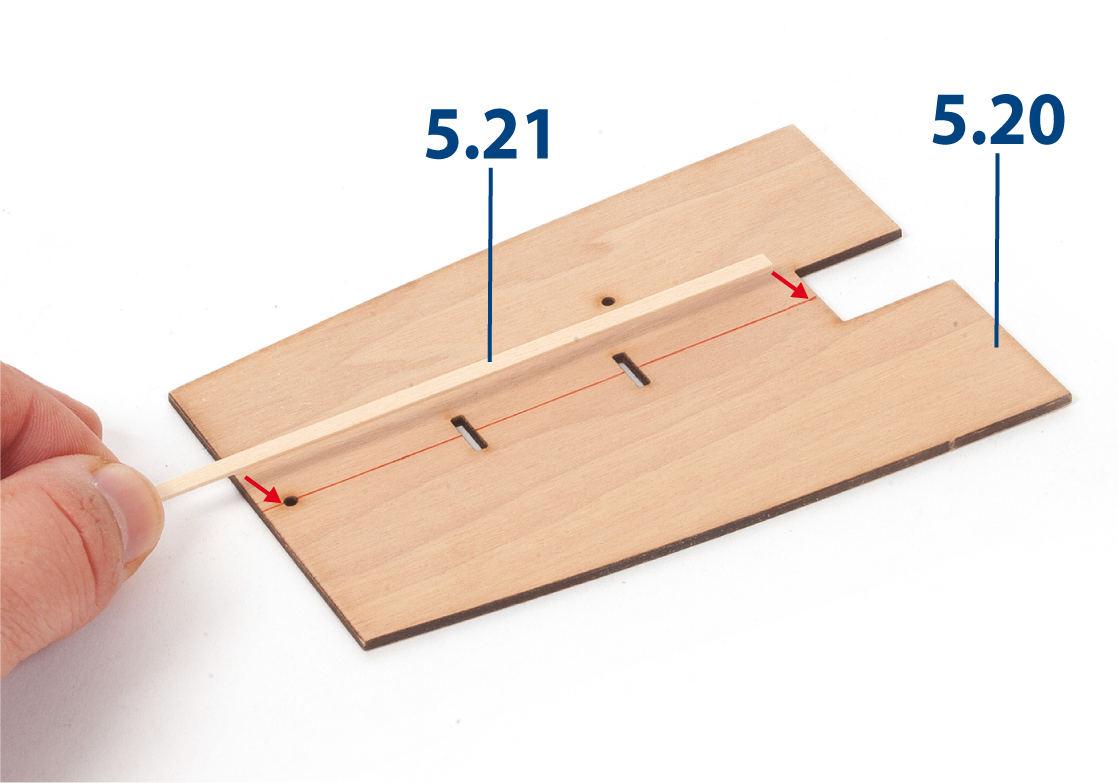

Incolla il pezzo 5.21 (1 x 3 x 130 mm di legno di tiglio) centralmente sul pezzo 5.20.

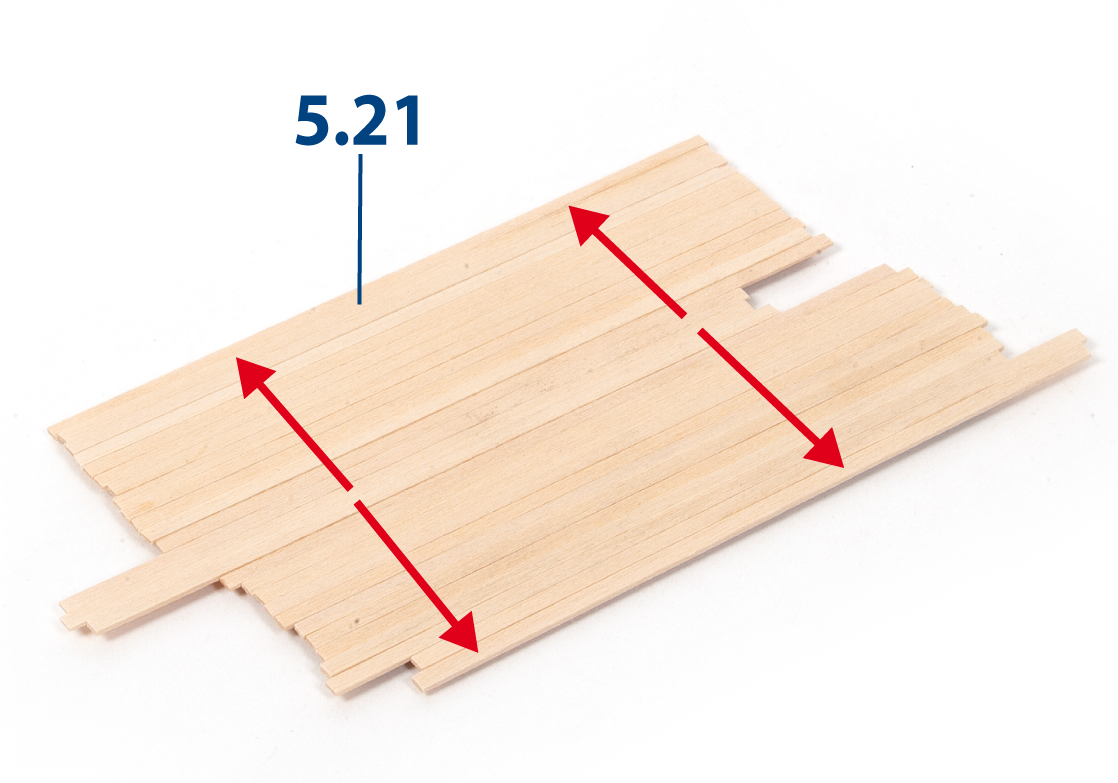

Incolla ulteriori pezzi 5.21 su entrambi i lati della prima striscia fino a coprire completamente il tetto. Utilizza colla PVA per questo passo.

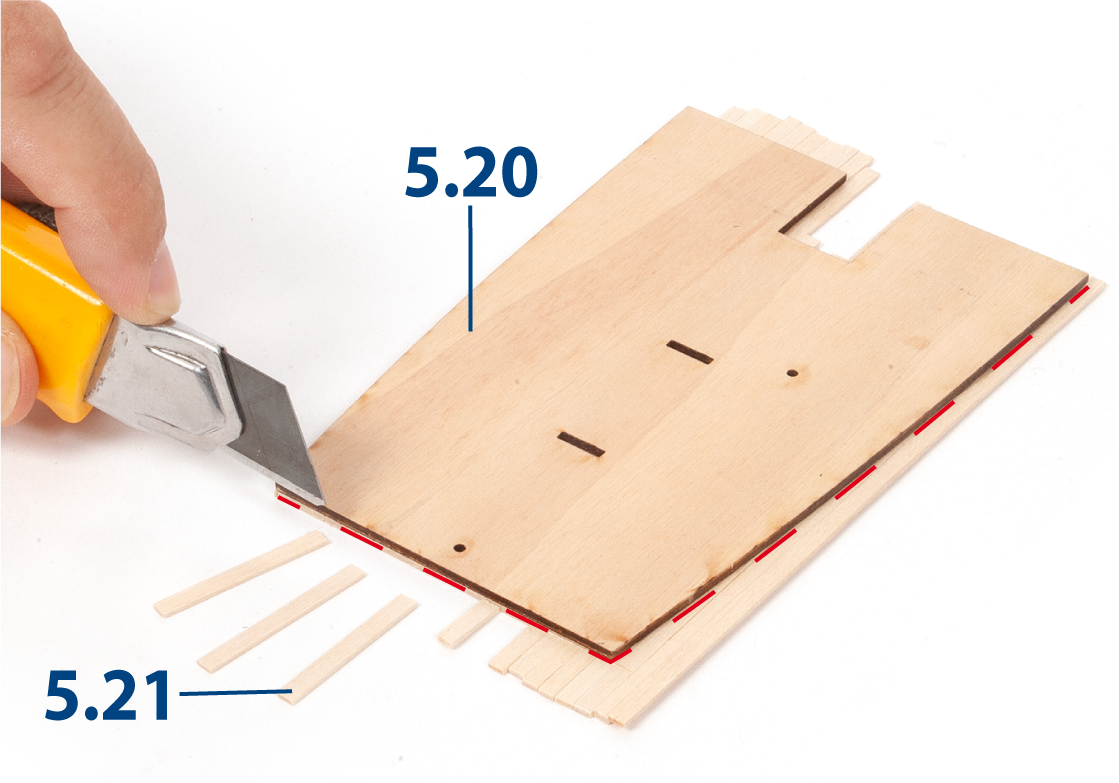

Gira il tetto della tuga del casseretto e taglia via l'eccesso dalle parti 5.21.

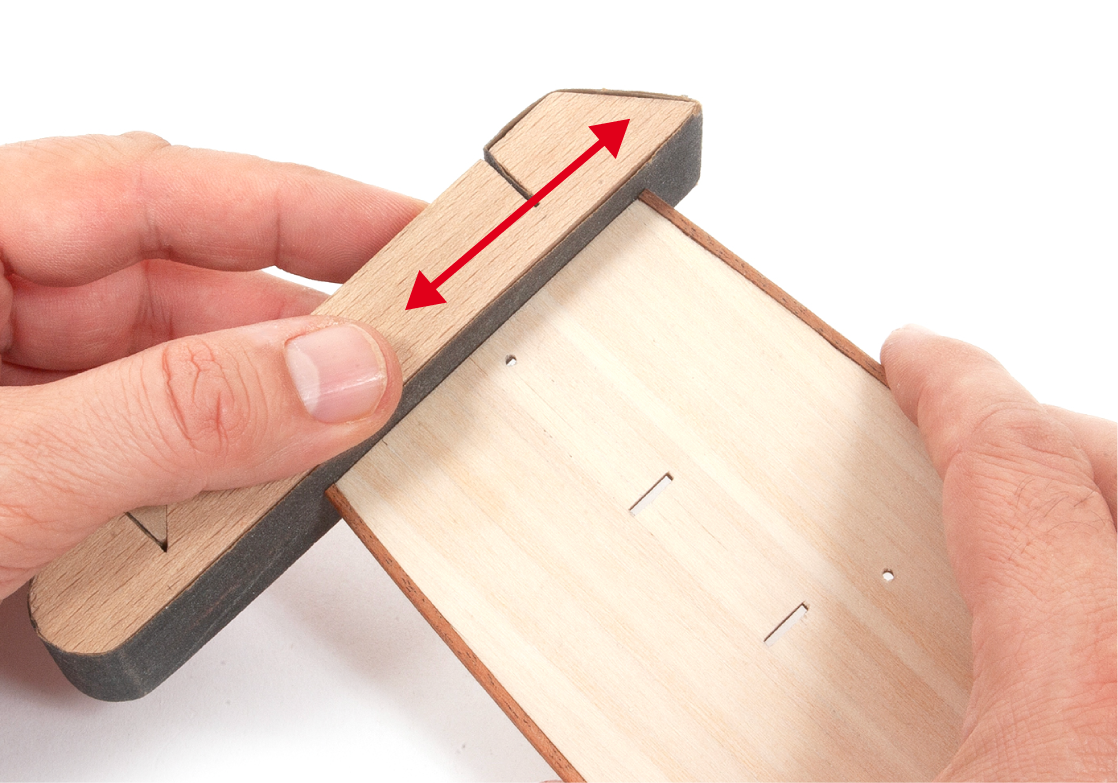

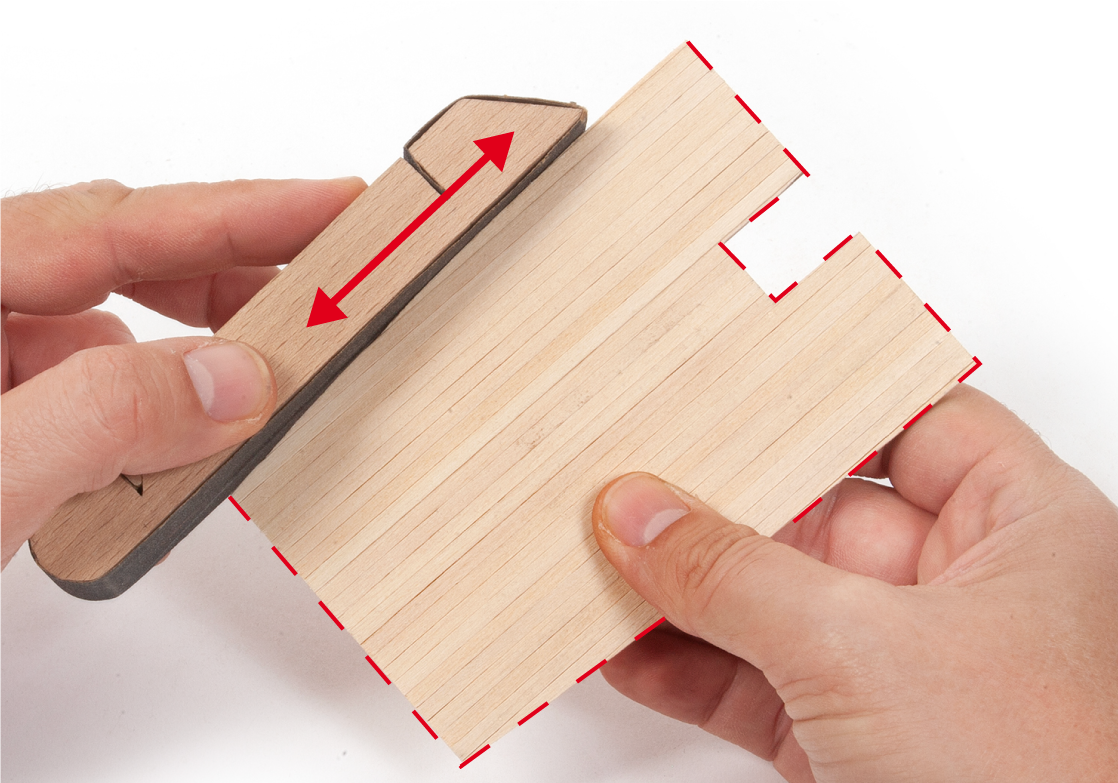

Leviga i bordi del tetto con un blocchetto abrasivo.

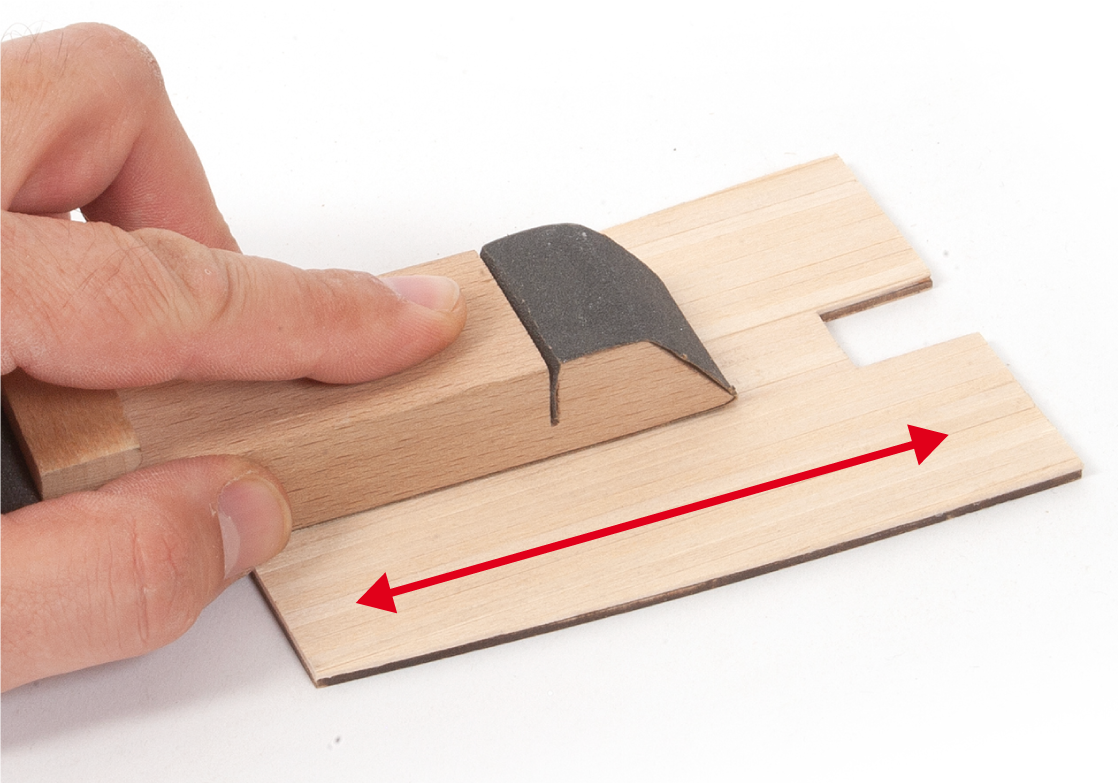

Carteggiare il fasciame del ponte per rimuovere eventuali irregolarità.

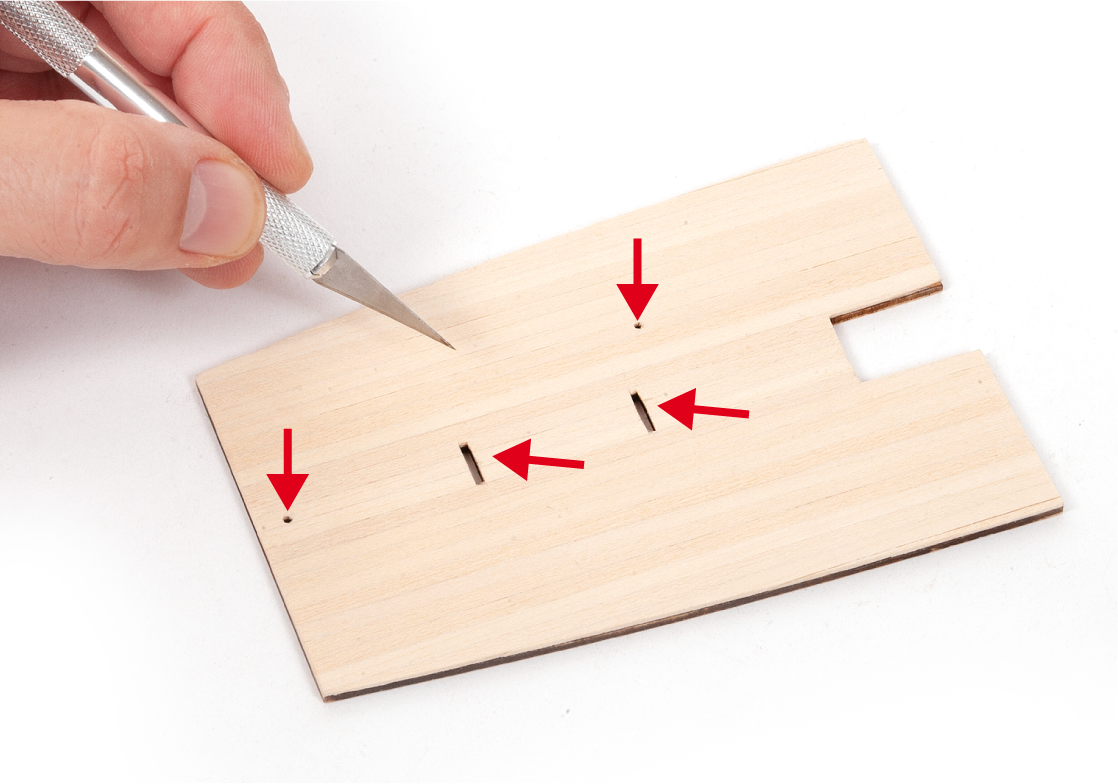

Tagliare gli incastri e forare i buchi attraverso il fasciame del ponte.

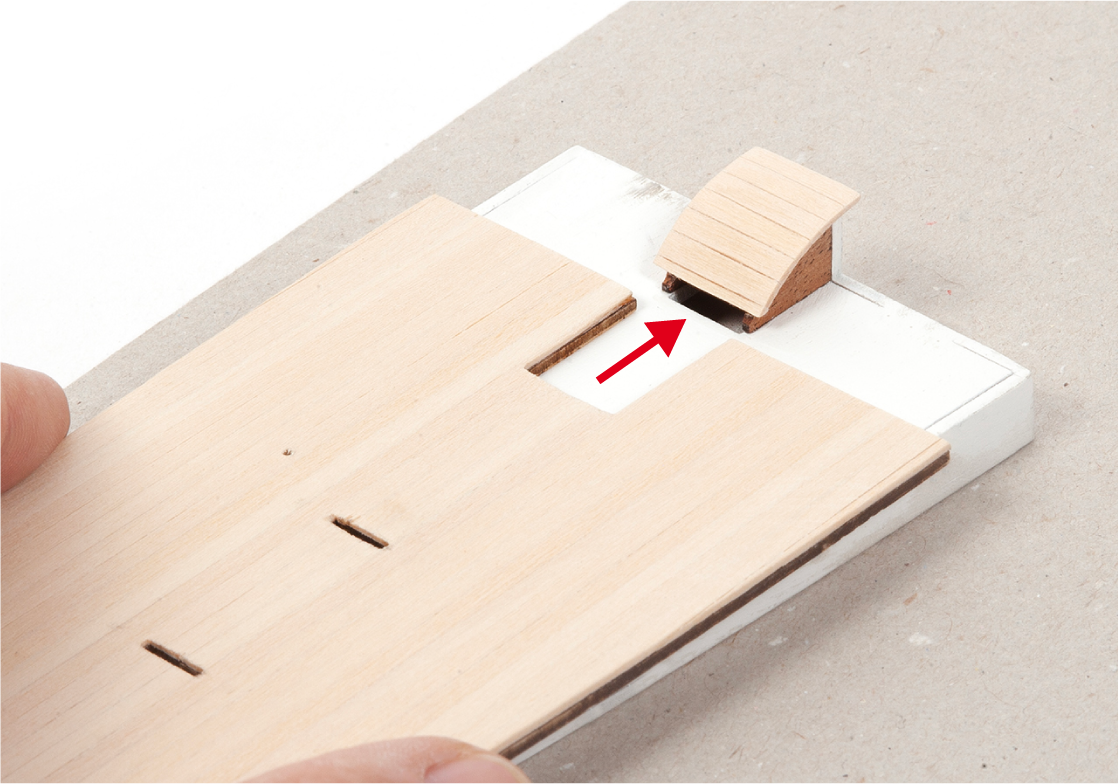

Regola i pezzi se necessario affinché il tetto si adatti correttamente alla tuga del casseretto. Non incollare ancora.

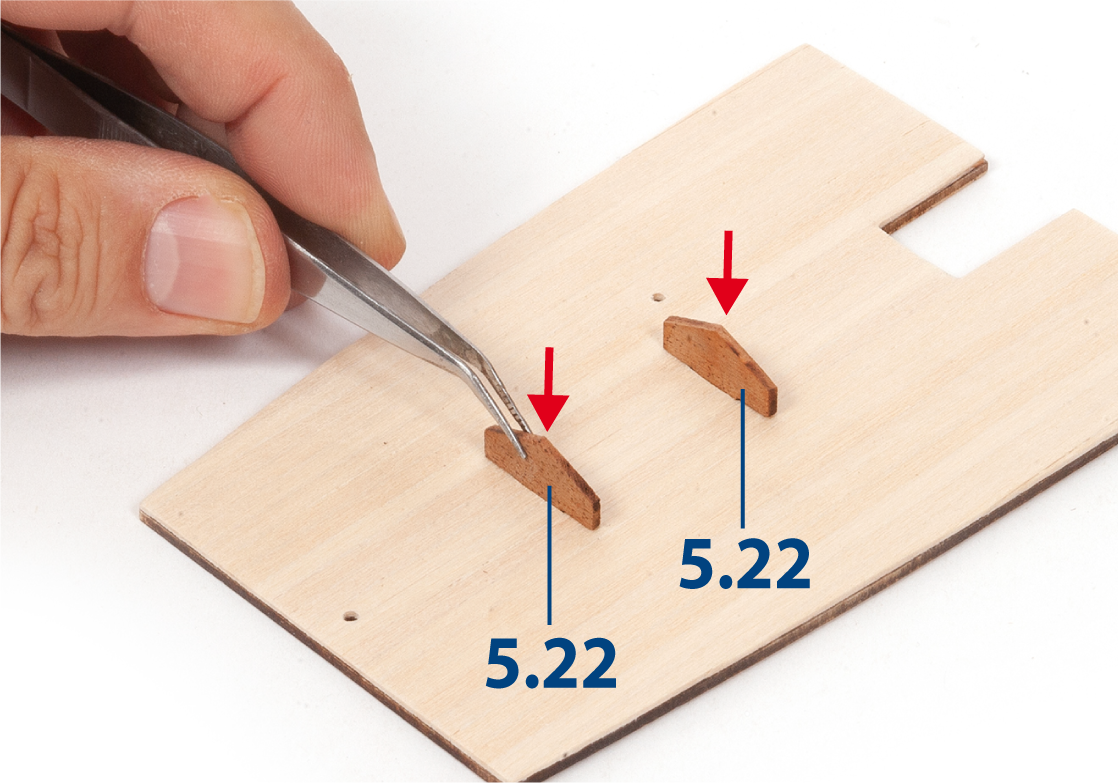

Inserisci le parti 5.22. Non incollare.

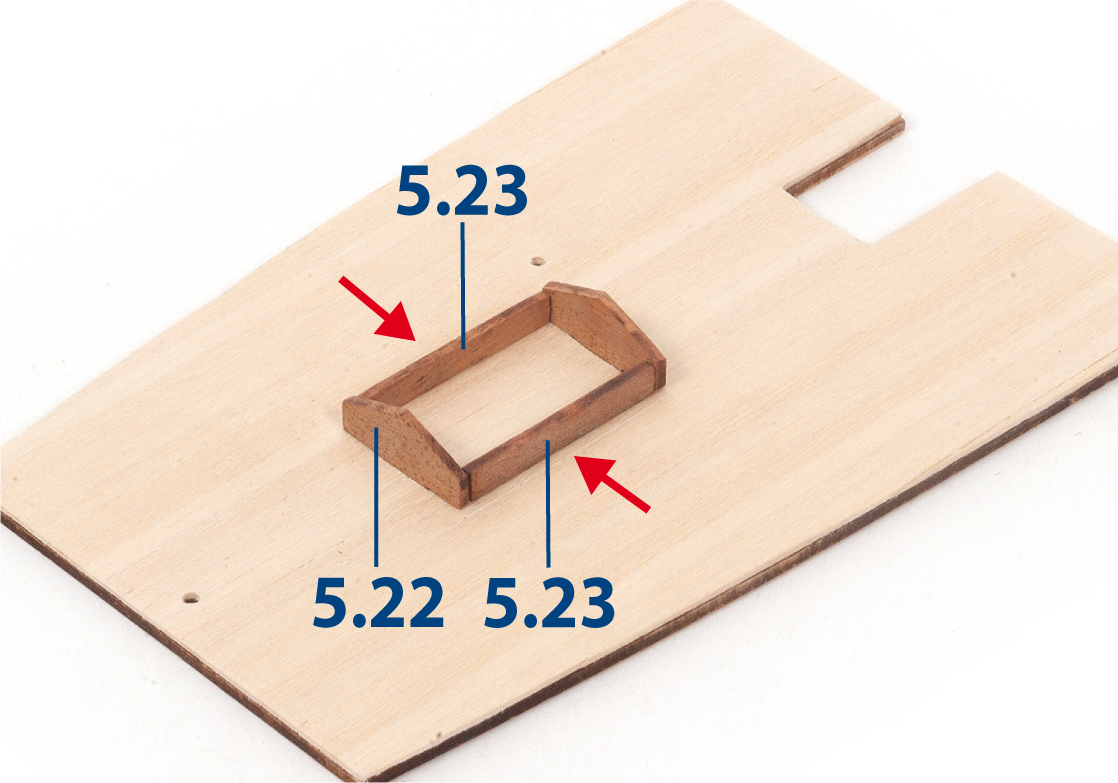

Incolla la parte 5.23 alla parte 5.22. Non incollare questo assemblaggio al tetto.

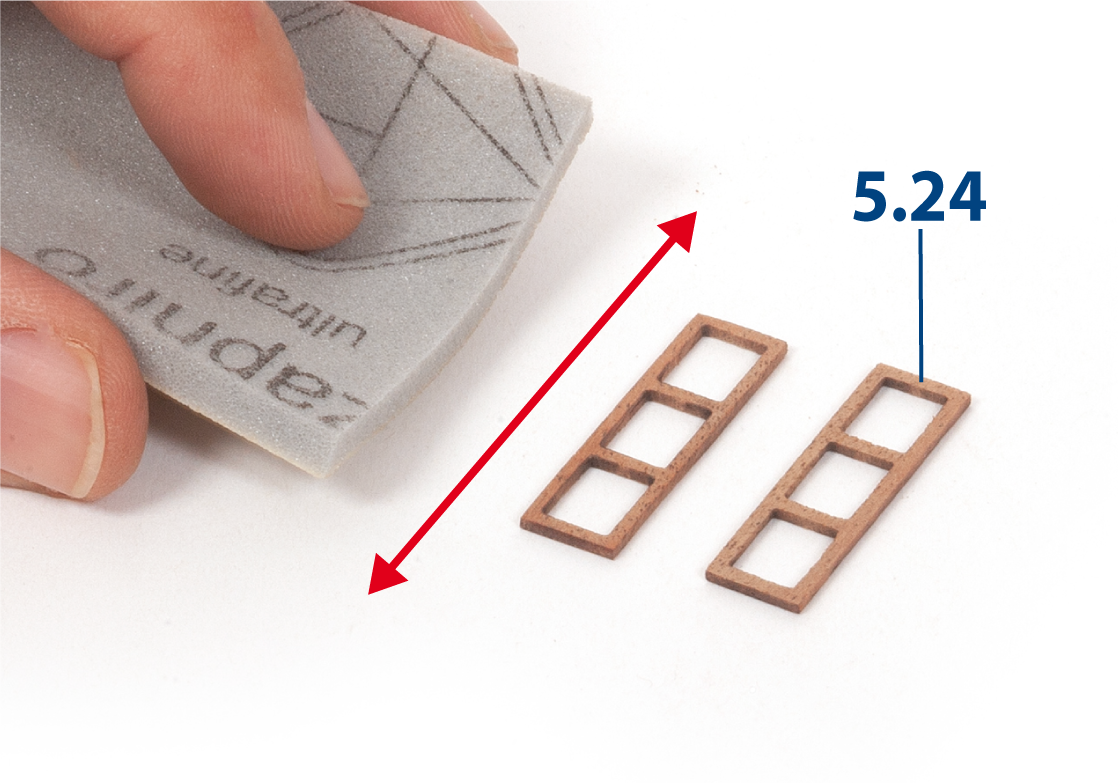

Carteggia le parti 5.24 con una spugna abrasiva a grana fine.

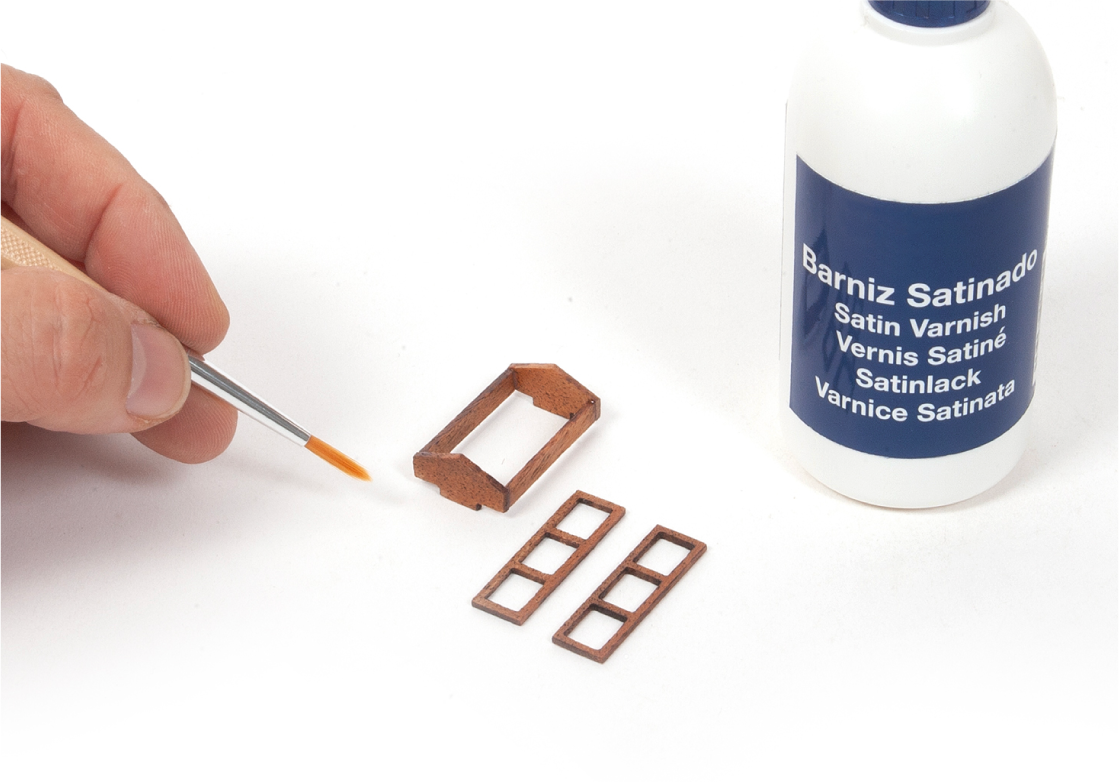

Vernici le parti mostrate.

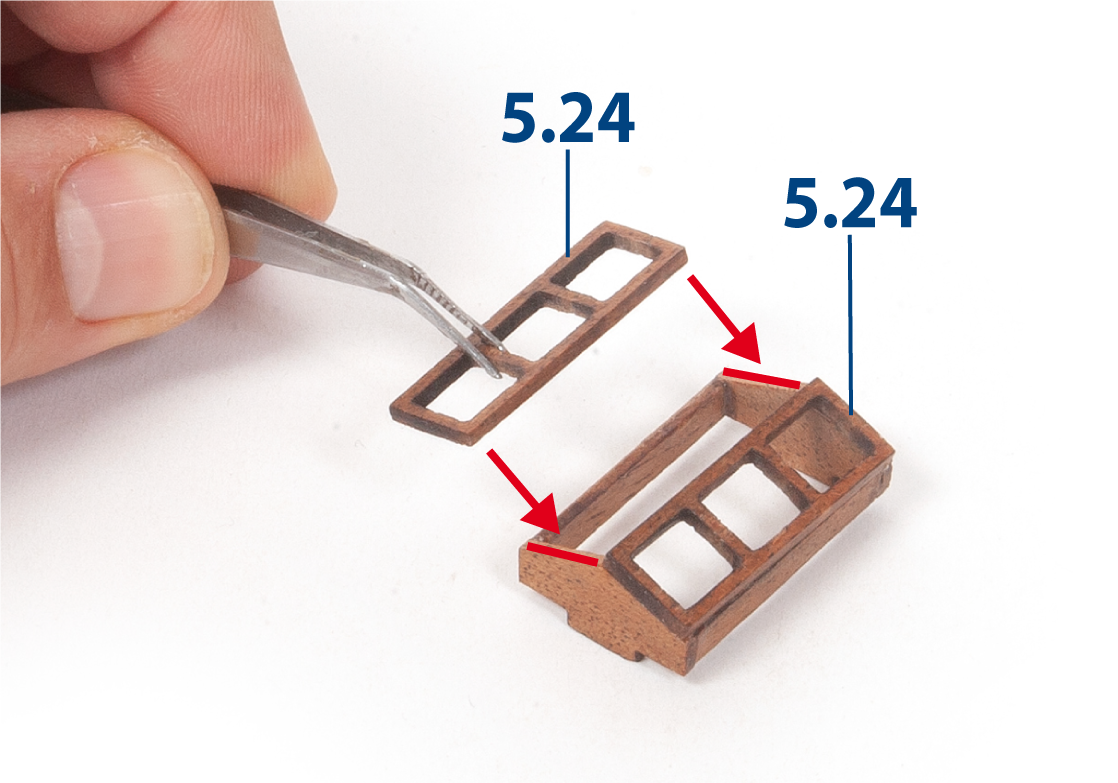

Incolla entrambe le parti 5.24 all'assemblaggio.

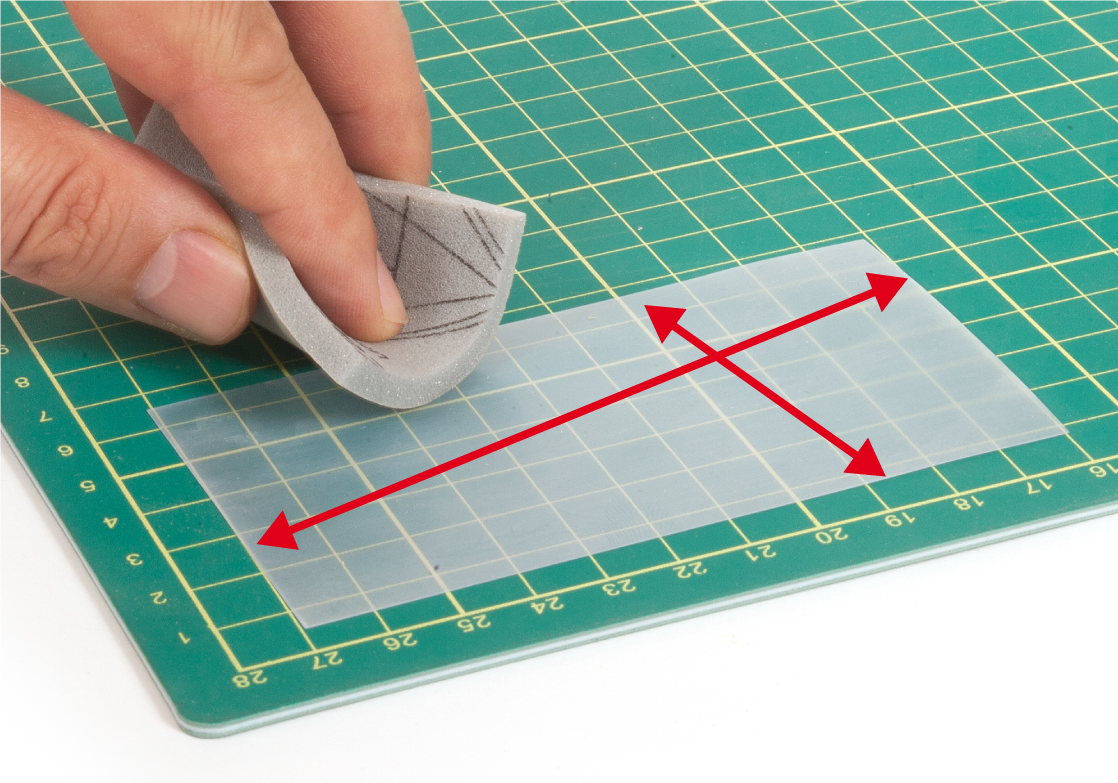

Smeriglia una lastra di acetato per conferirle un aspetto smerigliato.

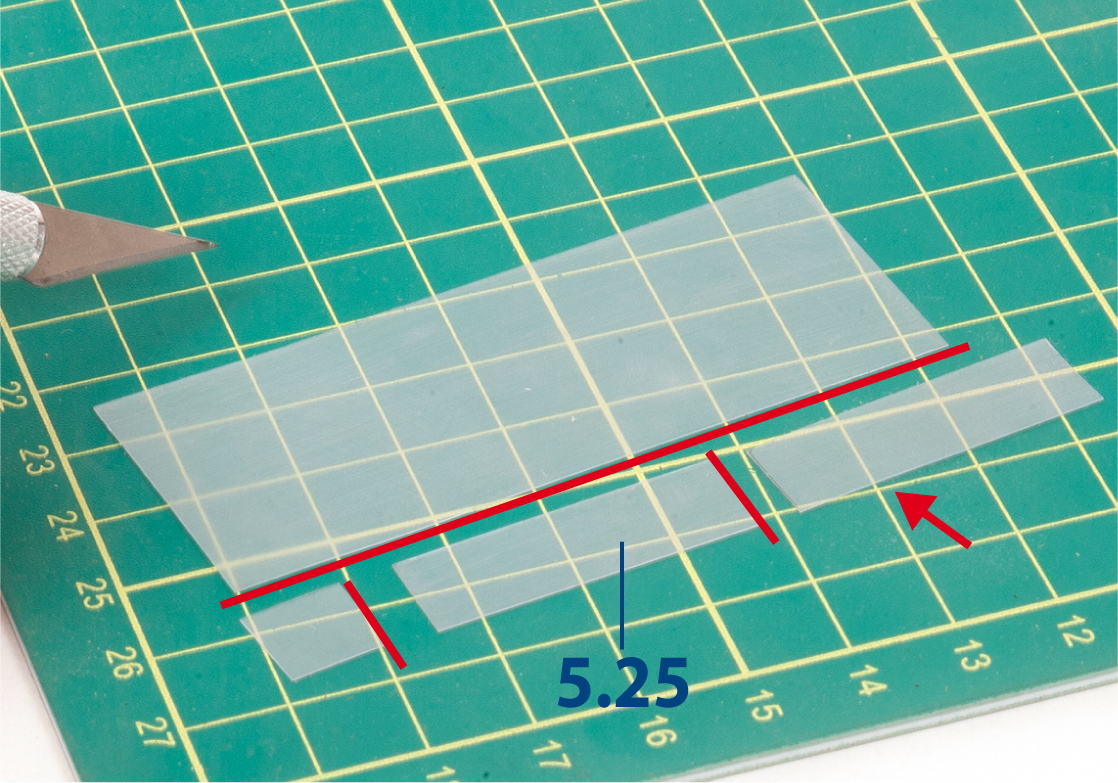

Taglia due parti in acetato 5.25 (8 x 28 mm) nelle dimensioni specificate.

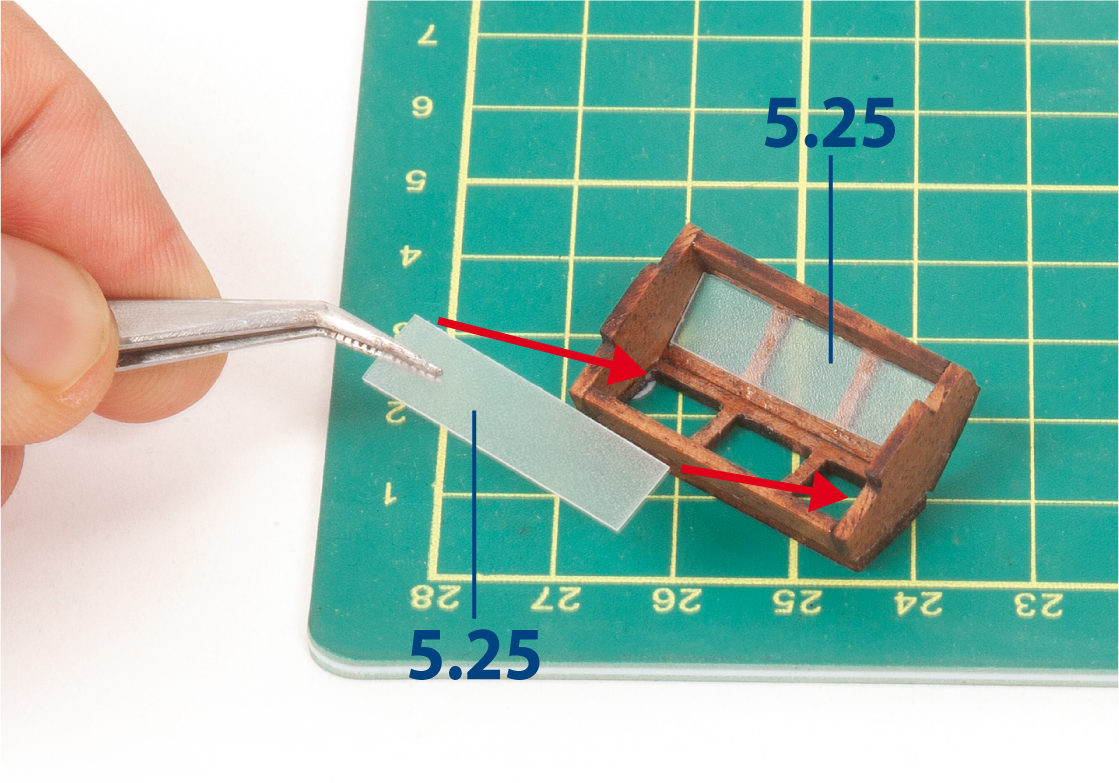

Incolla entrambe le parti 5.25 sui telai del lucernario.

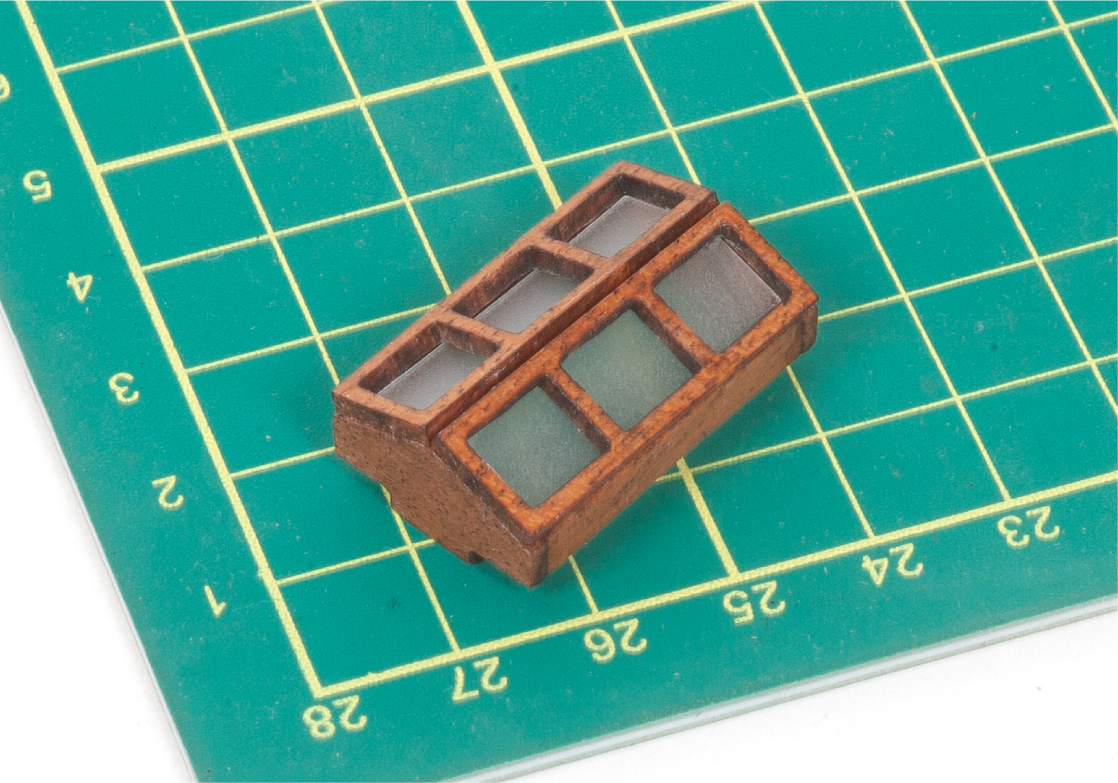

Questa immagine mostra il lucernario finito.

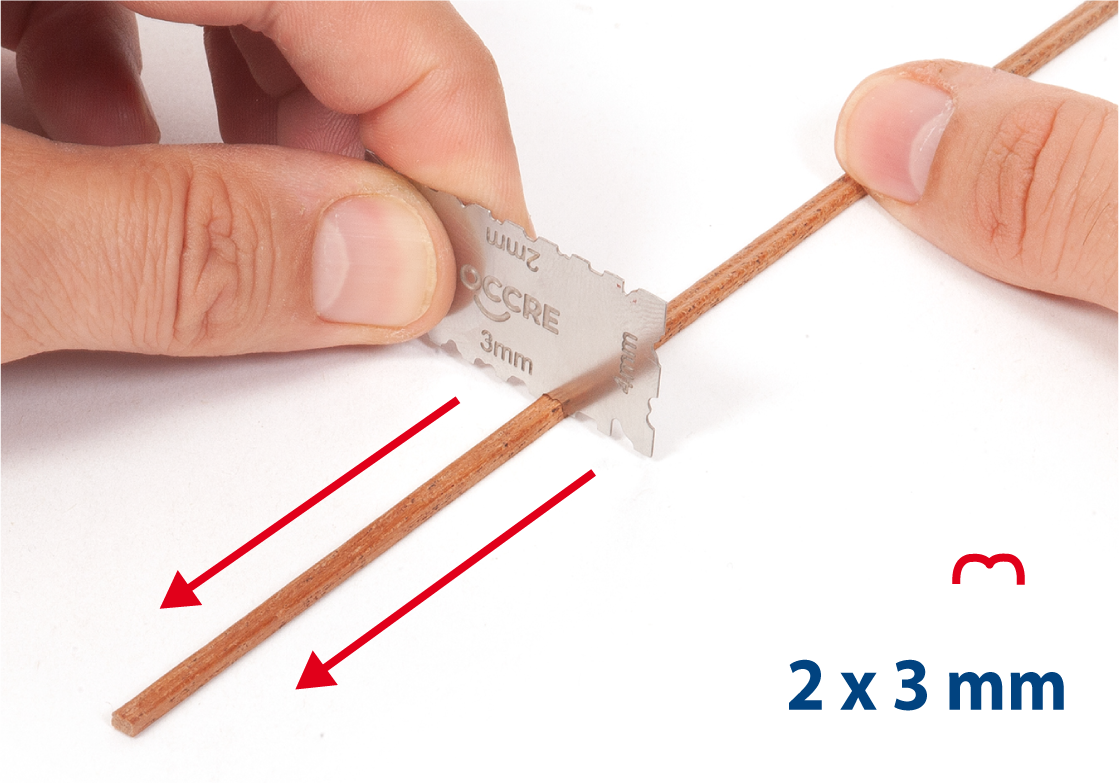

Utilizza uno strumento per intagliare su una striscia di mogano di 2 x 3 mm, come mostrato.

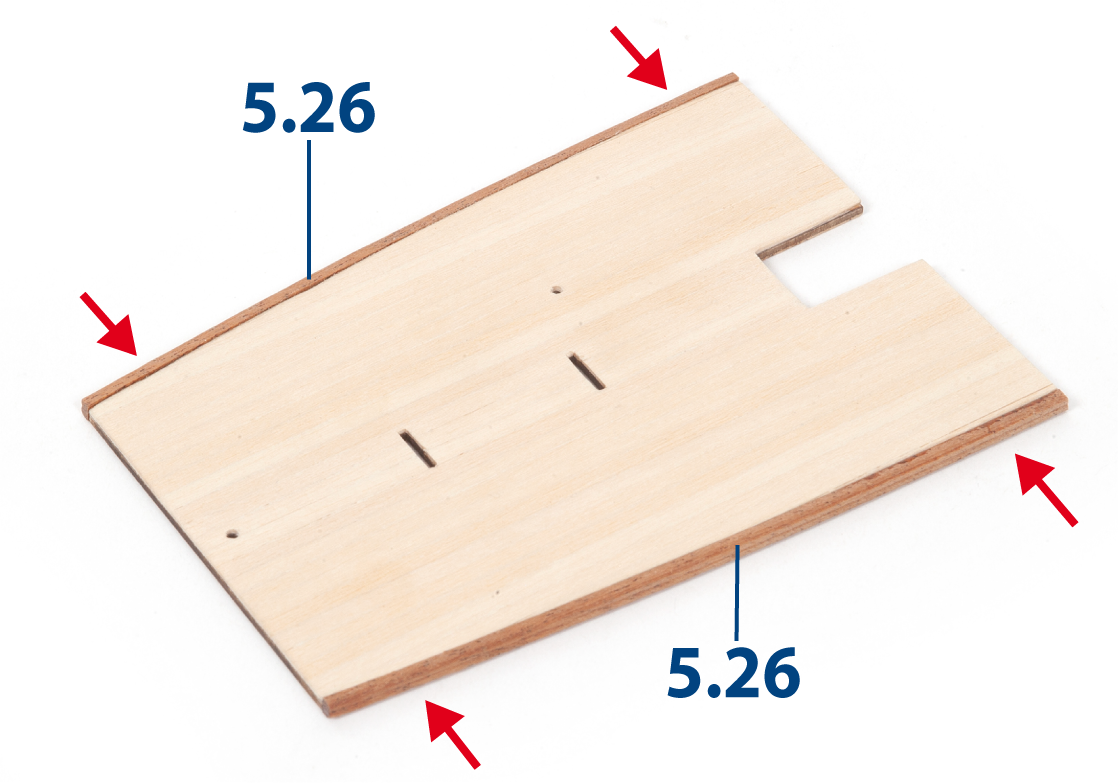

Taglia la striscia alla lunghezza necessaria per creare i pezzi 5.26 (2 x 3 x 118 mm). Incolla i pezzi 5.26 al tetto, come mostrato.

Carteggiare le estremità dei pezzi 5.26 utilizzando un blocchetto abrasivo.

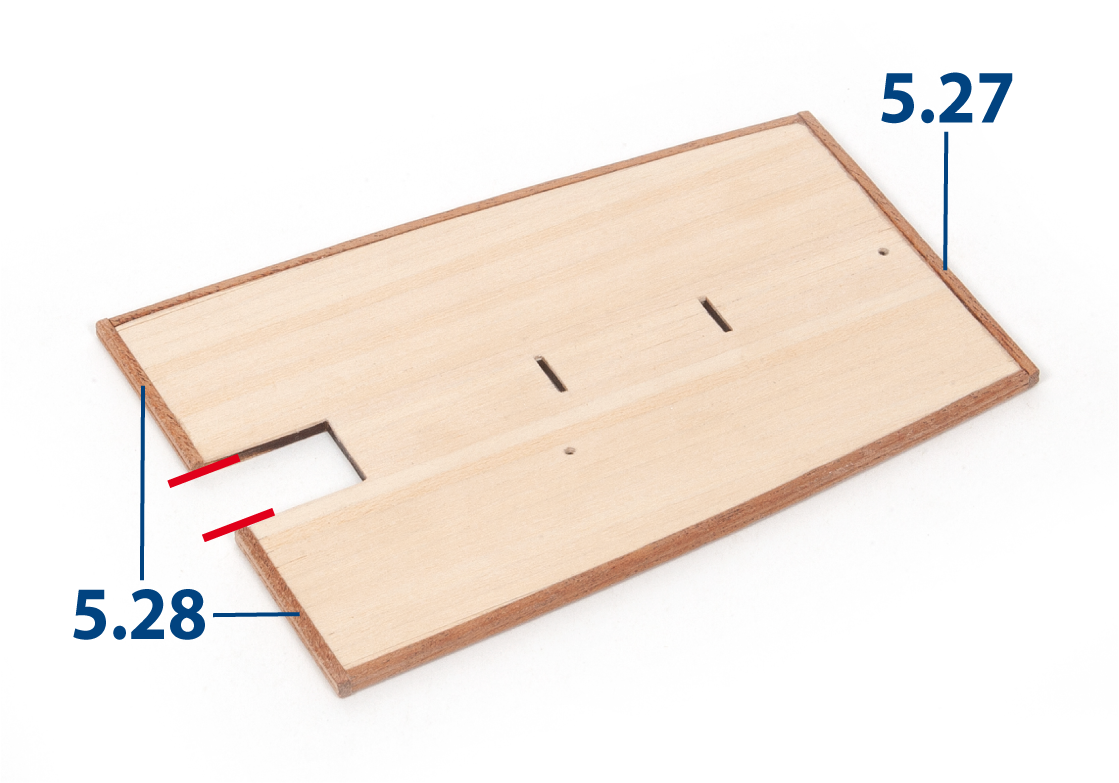

Taglia ulteriori listelli scanalati alla lunghezza per creare i pezzi 5.27 (2 x 3 x 69 mm) e 5.28 (2 x 3 x 35 mm). Incollare il pezzo 5.27 e entrambi i pezzi 5.28 al tetto, come mostrato. Verniciare il tetto.

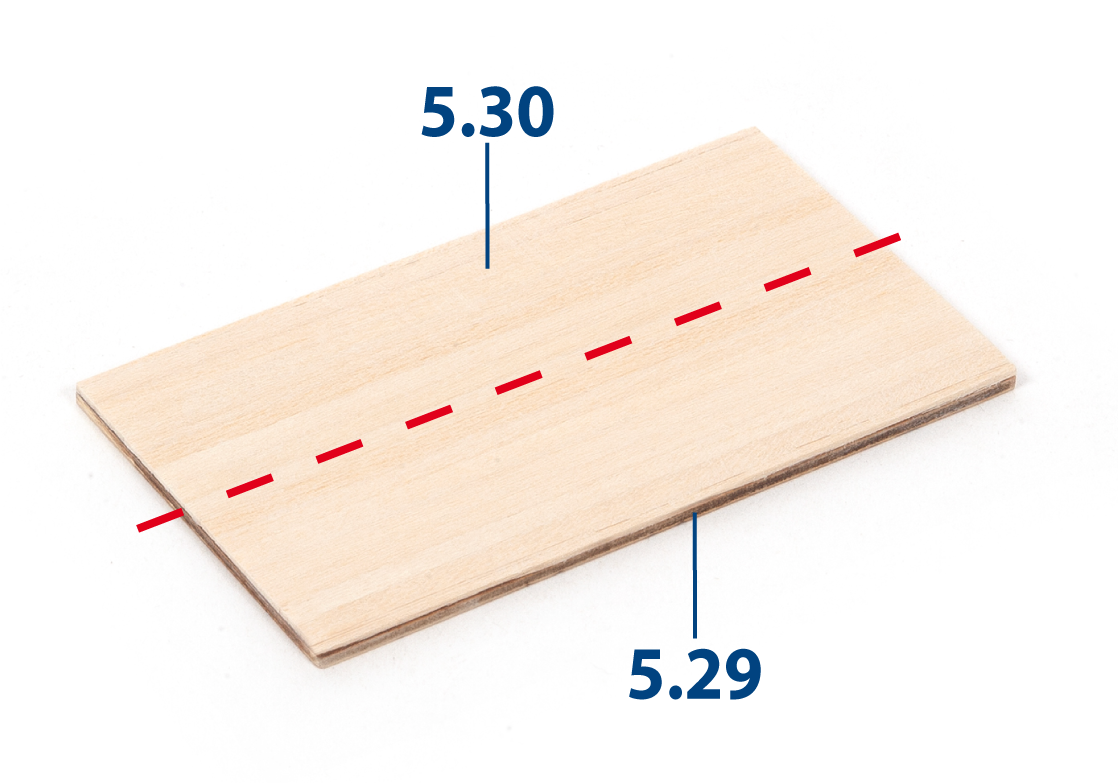

Incolla i pezzi 5.30 (1 x 3 x 82 mm di legno di tiglio) al pezzo 5.29 per creare il fasciame del tetto della tuga di poppa.

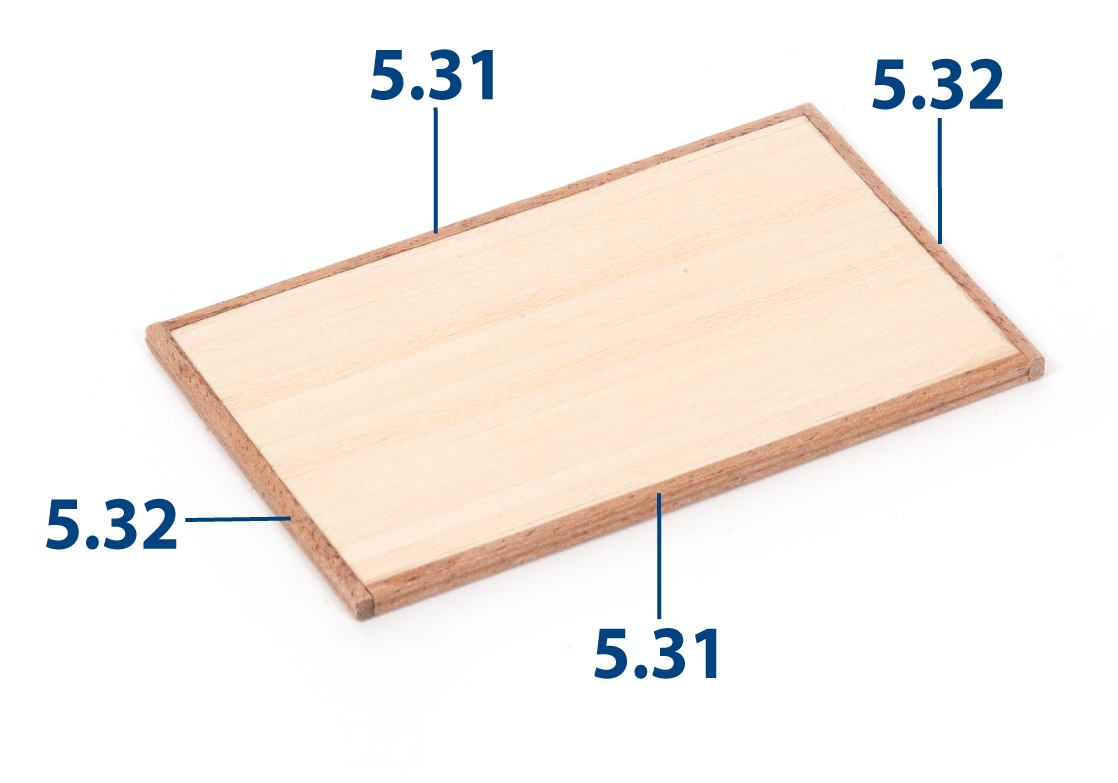

Realizza i pezzi 5.31 (2 x 3 x 82 mm) e 5.32 (2 x 3 x 49 mm) dal listello scanalato e incollali per incorniciare il tetto della tuga di poppa.

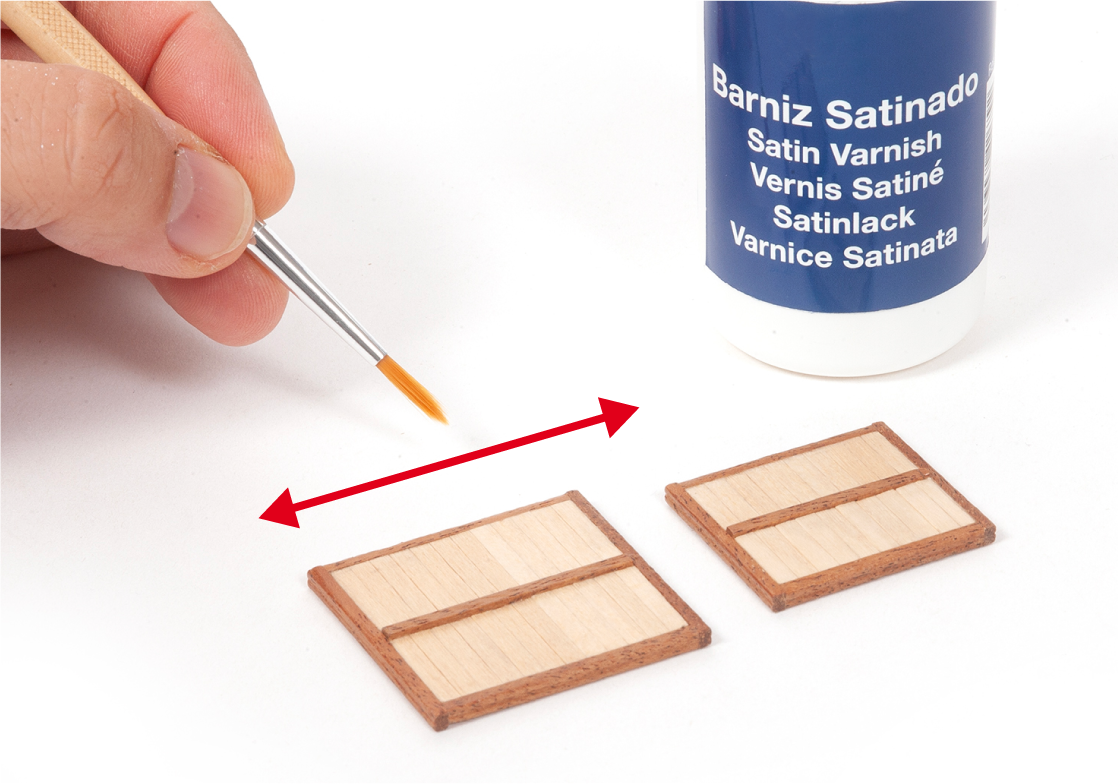

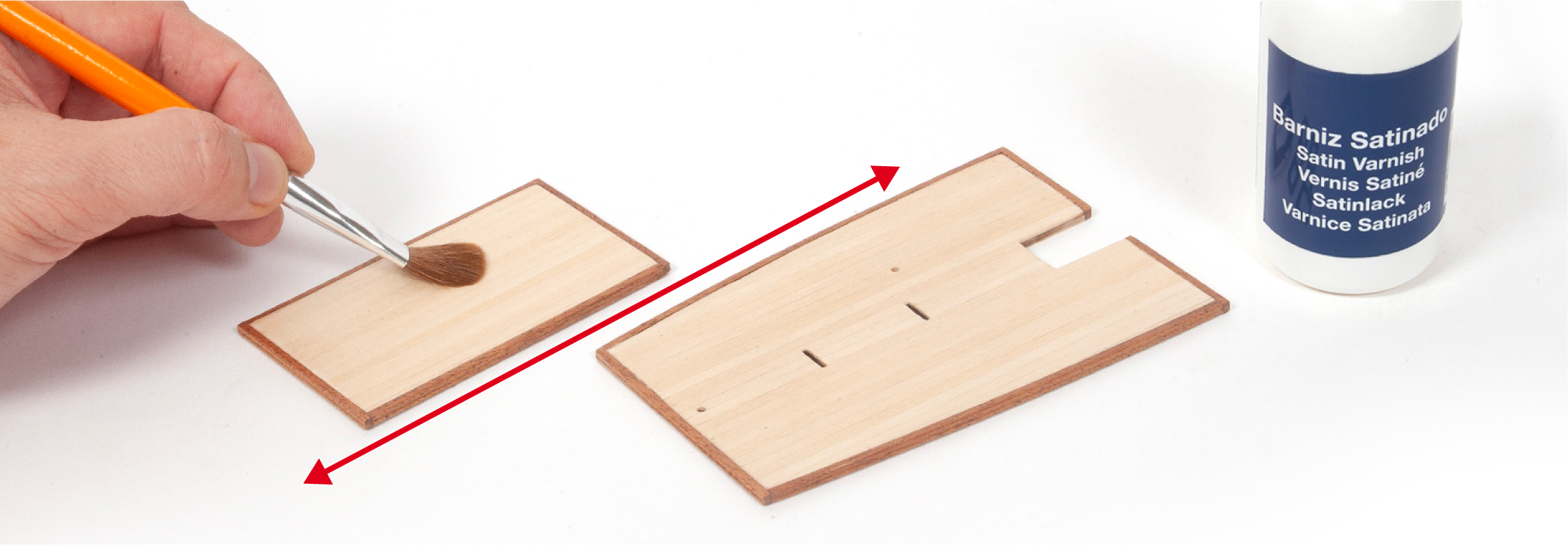

Verniciare il tetto della tuga di poppa e il tetto della tuga del casseretto.

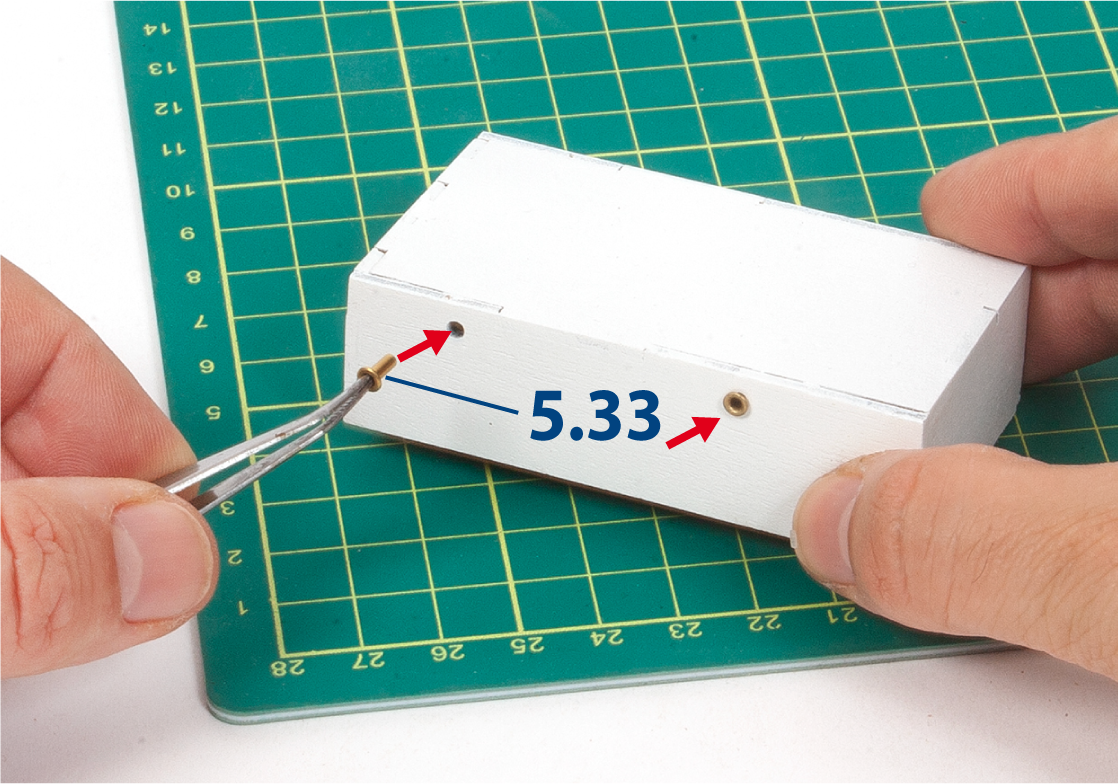

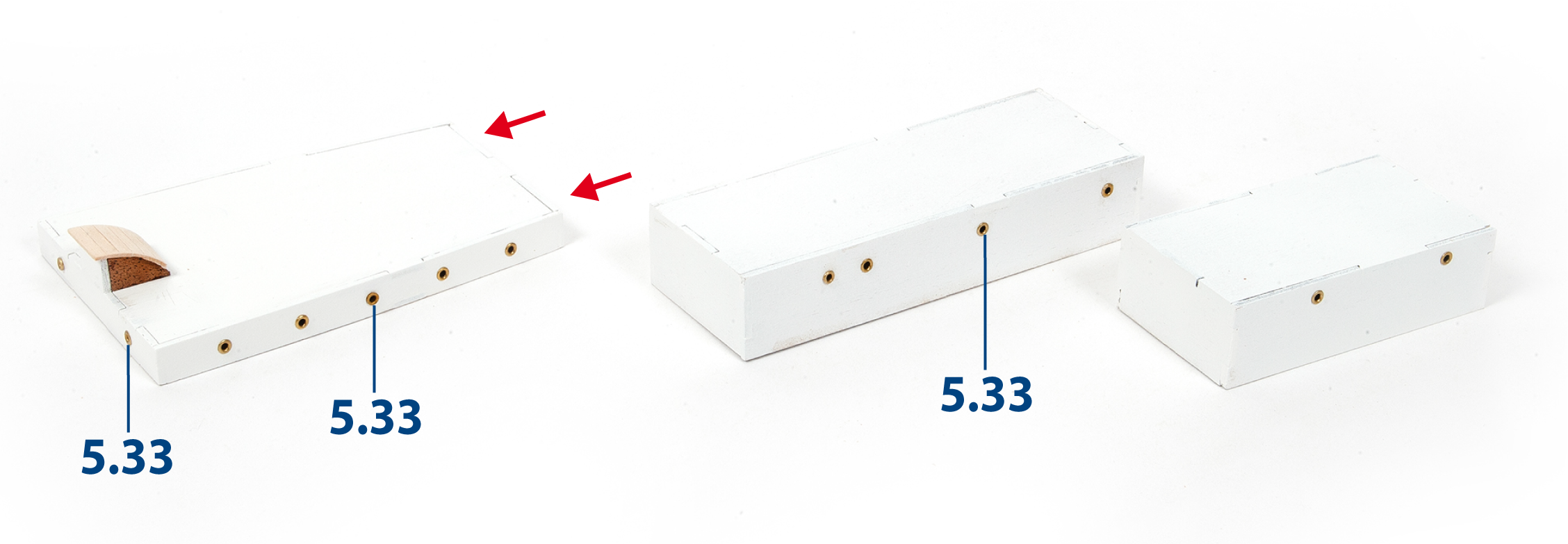

Incolla i rivetti 5.33 nei fori della tuga di poppa.

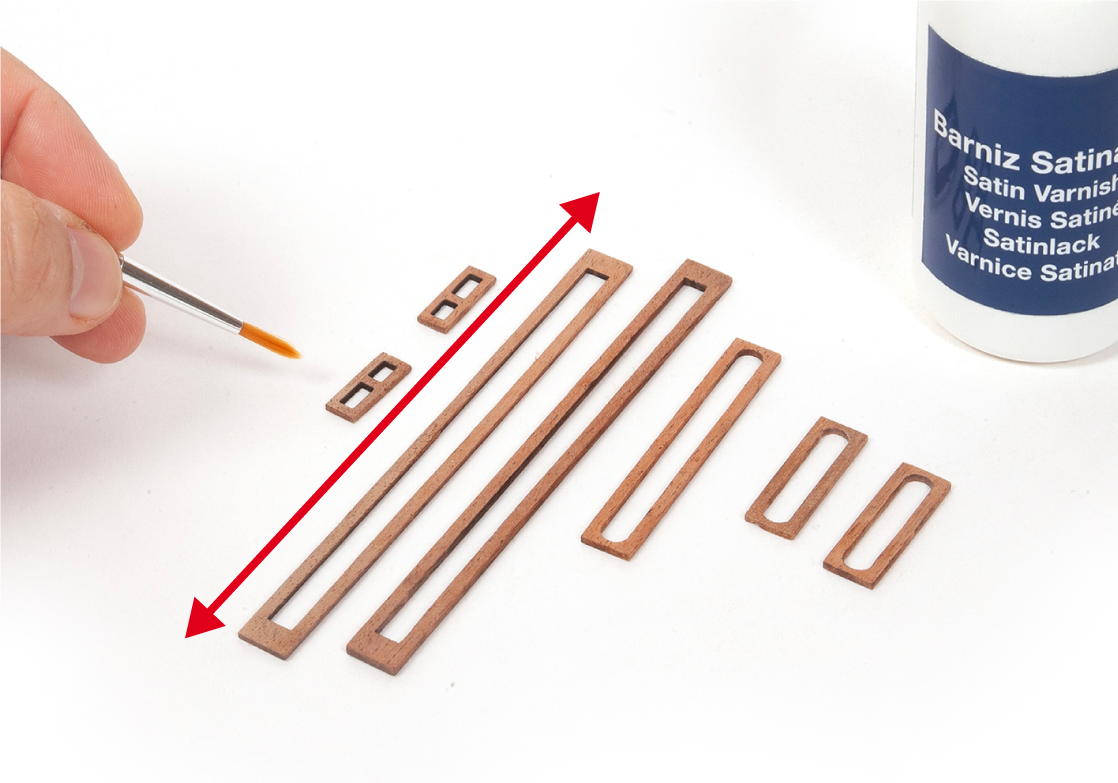

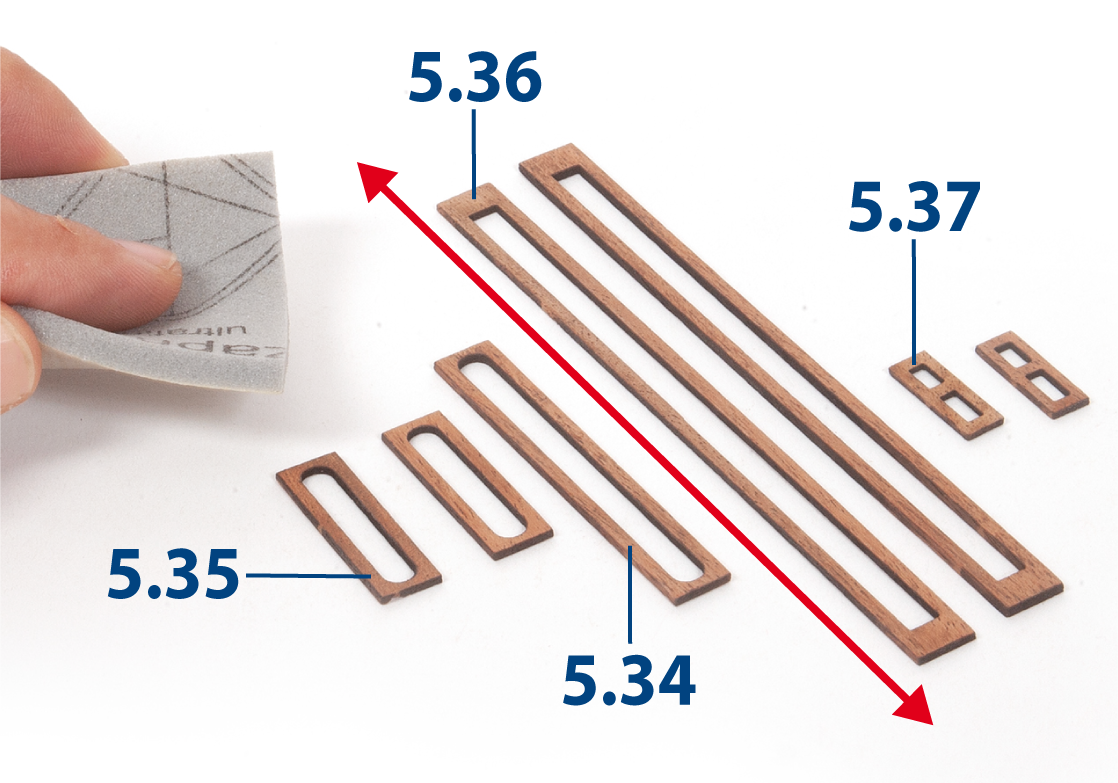

Leviga le parti mostrate nell'immagine con una spugna abrasiva a grana fine.

Vernicia queste parti.

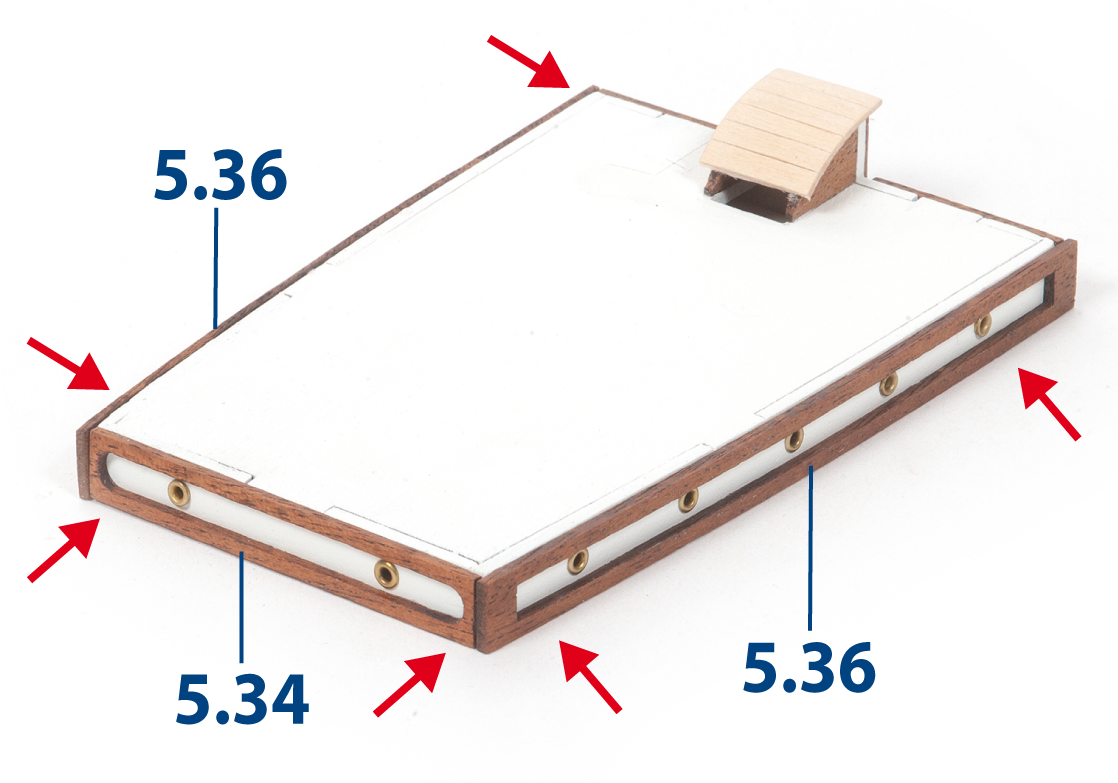

Incolla il pezzo 5.34 e entrambi i pezzi 5.36 alla tuga del casseretto.

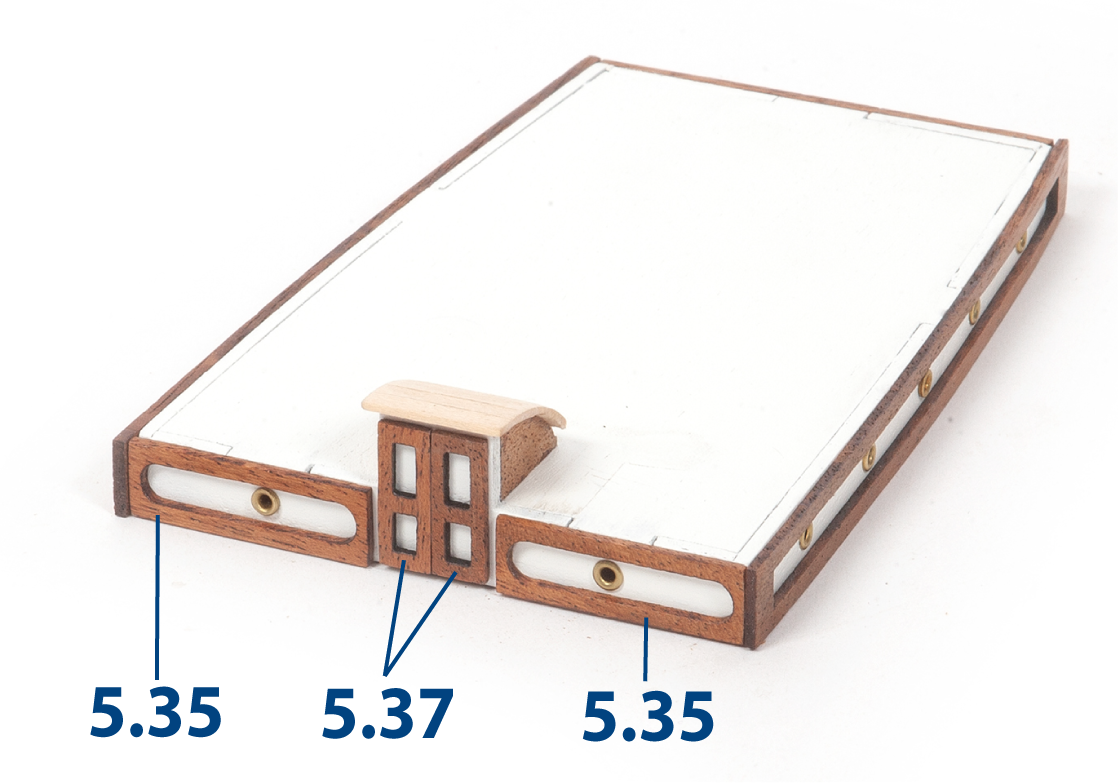

Incolla entrambe le parti 5.35 e entrambe le parti 5.37, come mostrato.

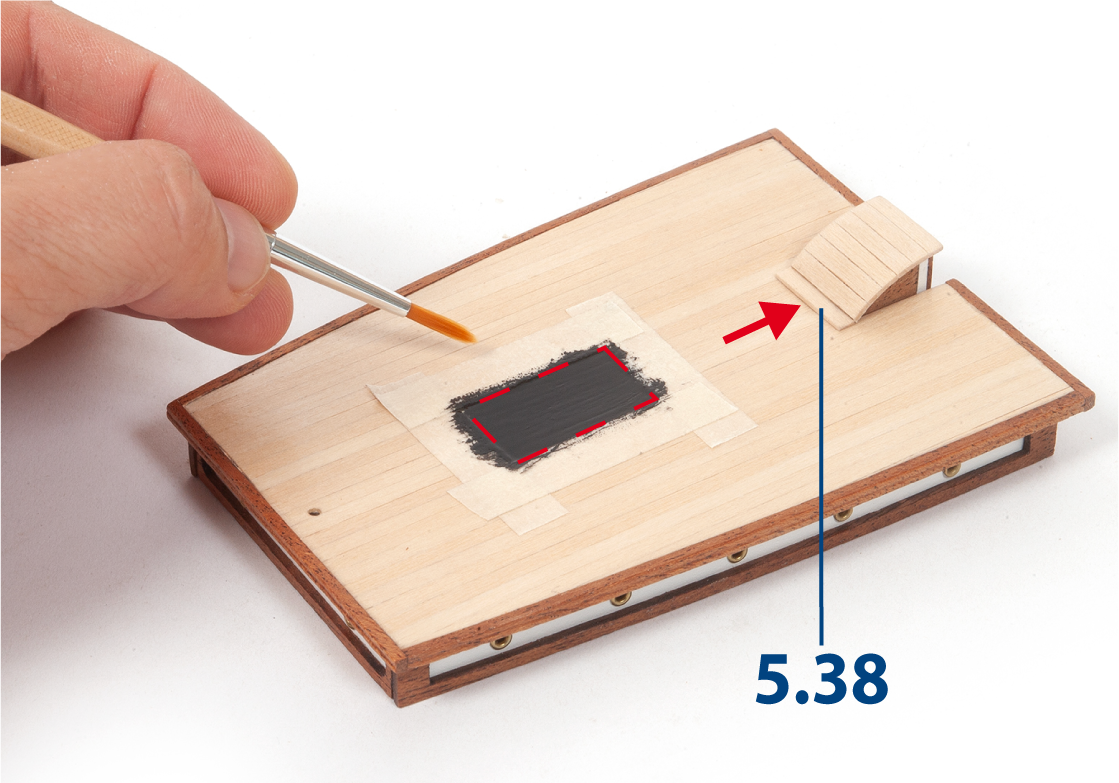

Incolla il tetto sulla tuga del casseretto. Poi aggiungi la parte 5.38 (1 x 3 x 17 mm di legno di tiglio) e vernicia l'assemblaggio.

Traccia un contorno per il lucernario, poi dipingi di nero l'area dove sarà posizionato il lucernario, mantenendo la vernice all'interno dell'area segnata.

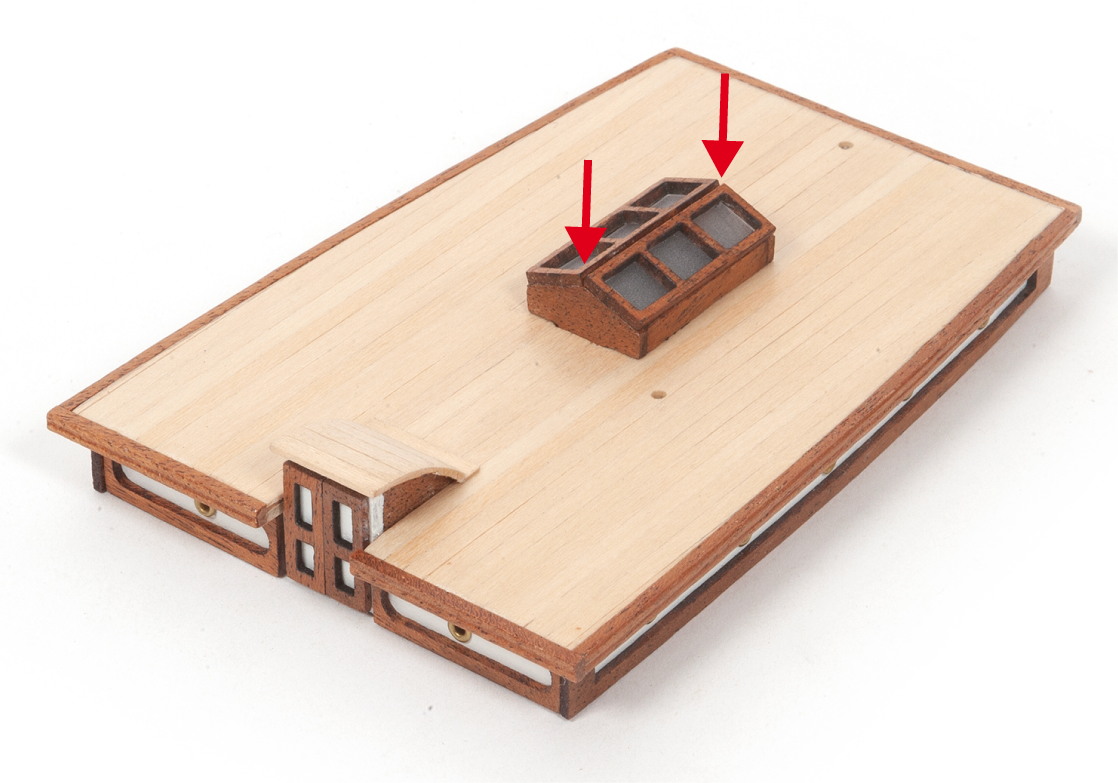

Incolla il lucernario sul tetto. Metti da parte la tuga del casseretto.

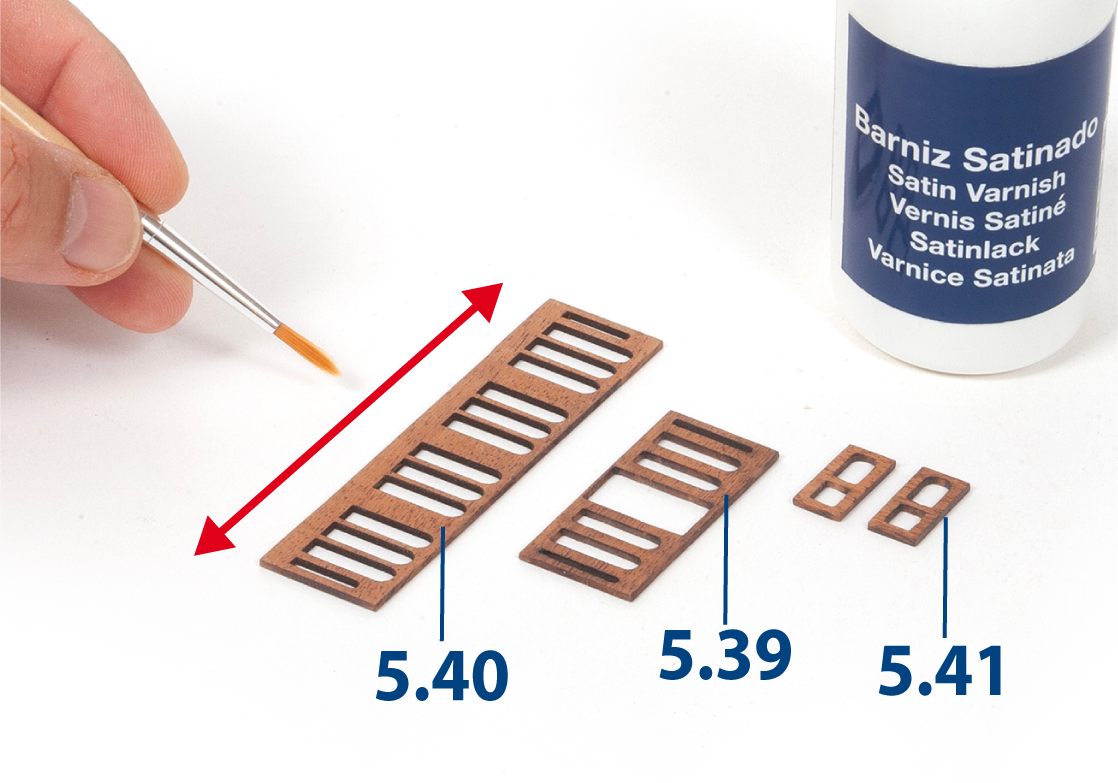

Carteggia i pezzi 5.39 a 5.41 e applica la vernice.

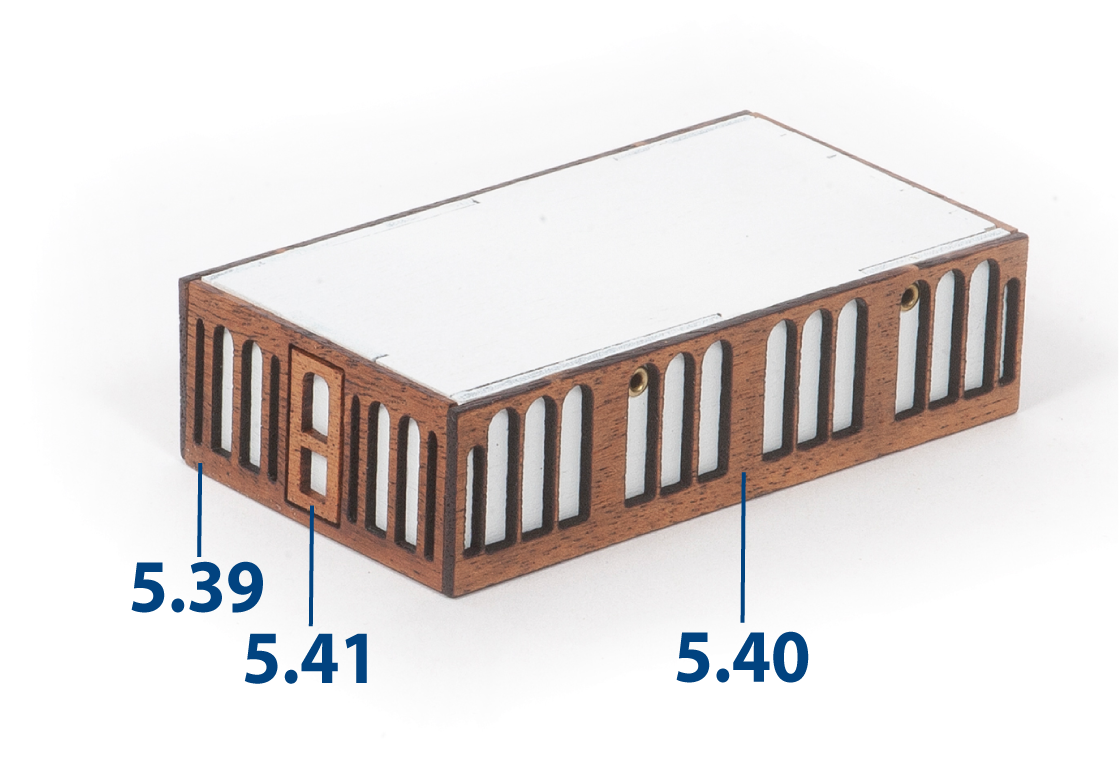

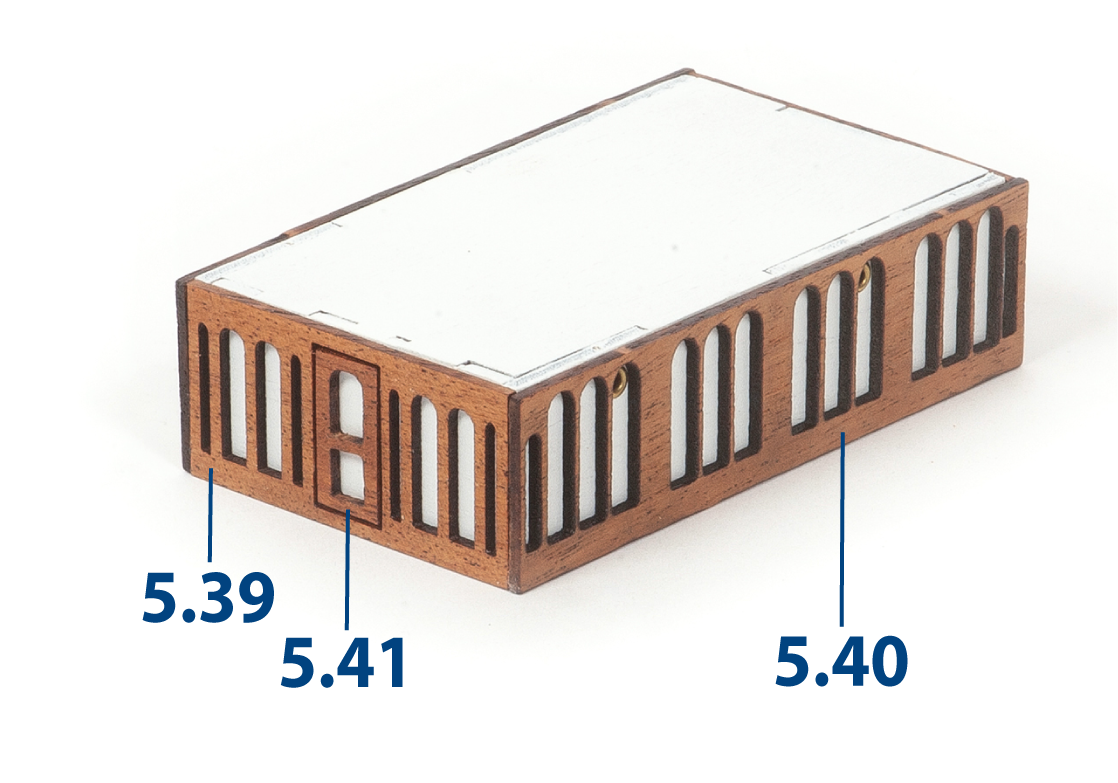

Incolla i pezzi 5.39–5.41 su un lato della tuga di poppa.

Incolla le parti 5.39 a 5.41 sui lati opposti della tuga di poppa.

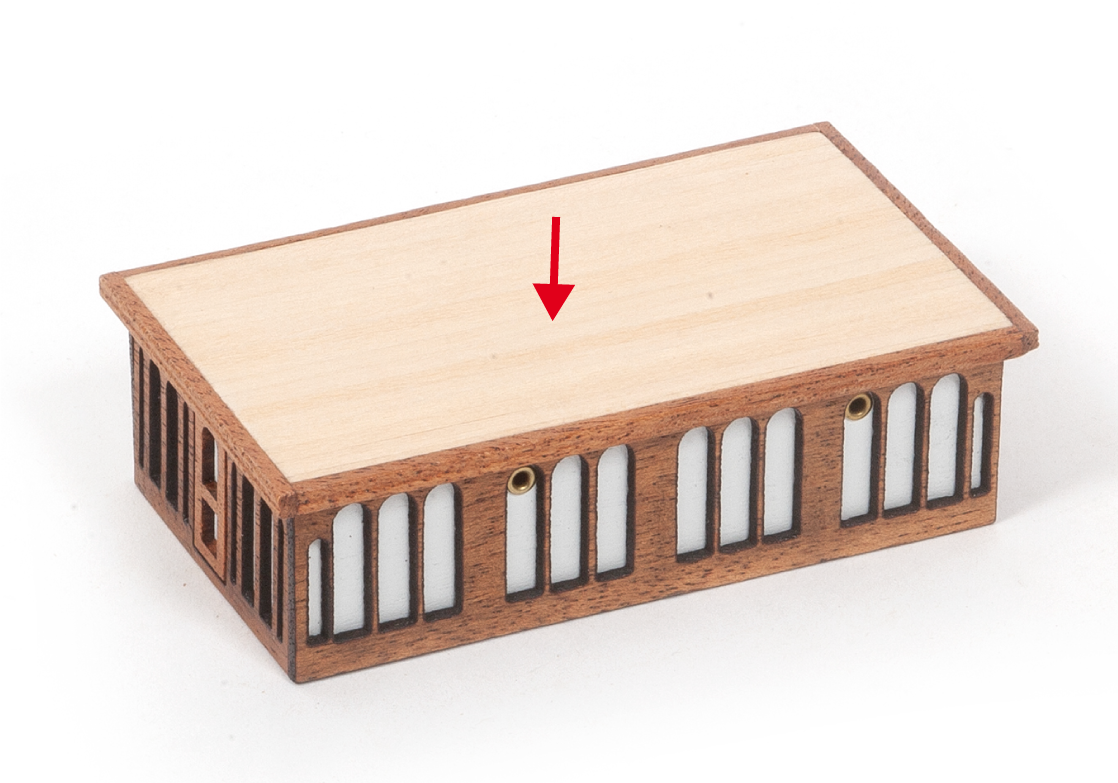

Incolla il tetto sulla tuga di poppa e metti da parte l'assemblaggio.

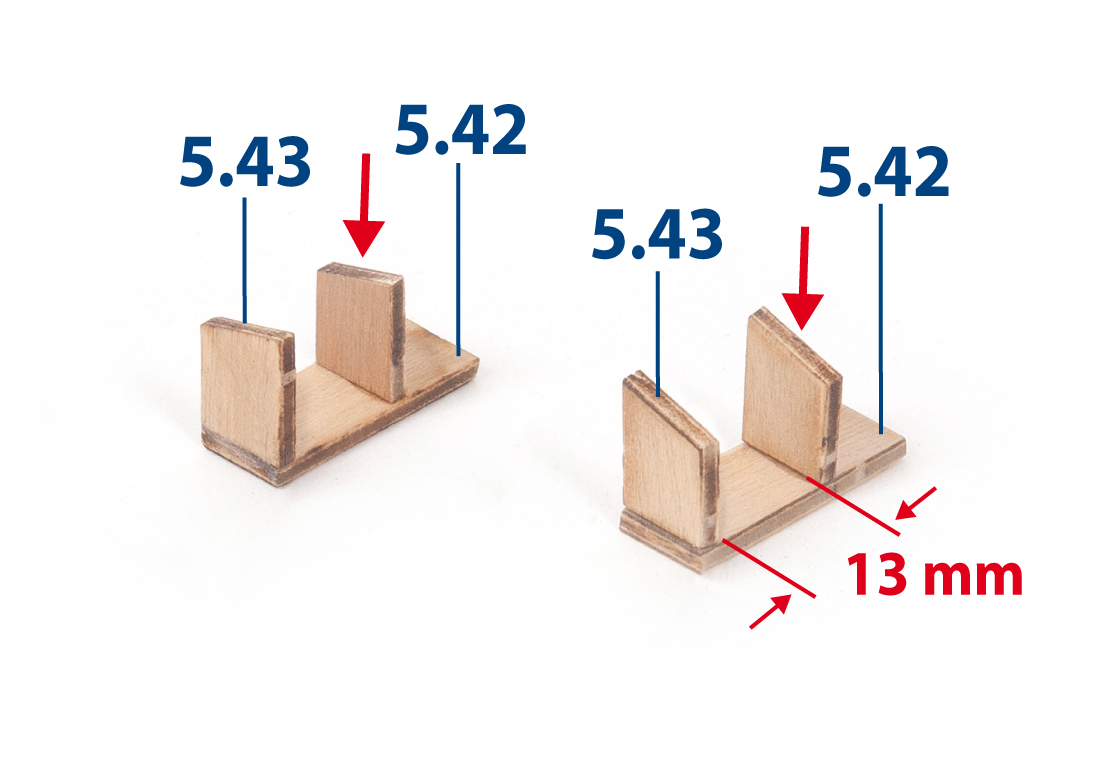

Incolla i pezzi 5.43 ai pezzi 5.42, lasciando uno spazio di 13 mm tra i due pezzi 5.43, come mostrato. Fai riferimento all'immagine del passo 12 per controllare l'adattamento.

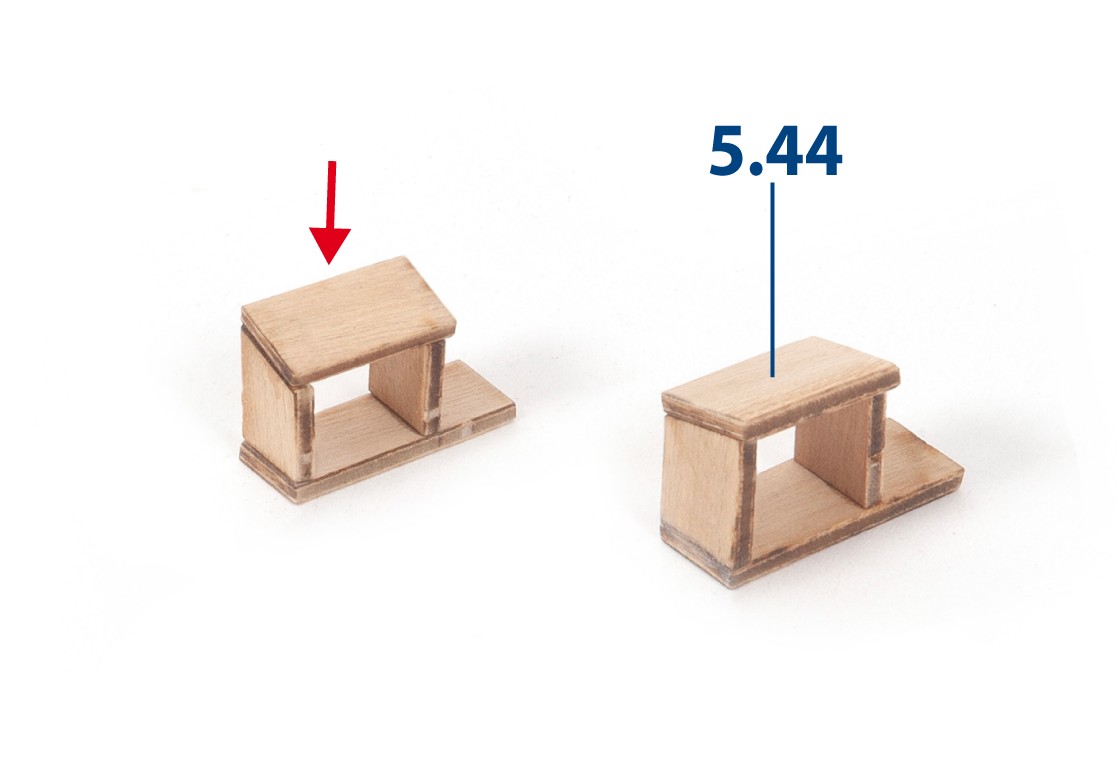

Incolla le parti 5.44 sopra.

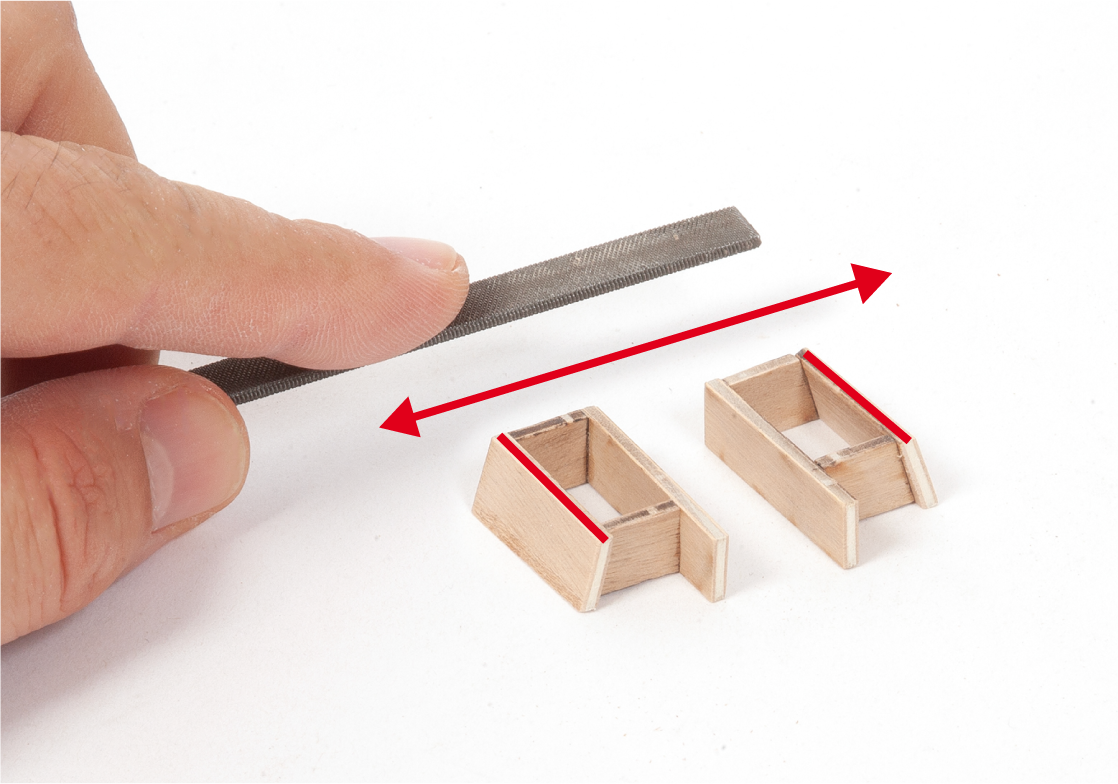

Carteggia gli assemblaggi completati in modo che i loro lati siano piatti.

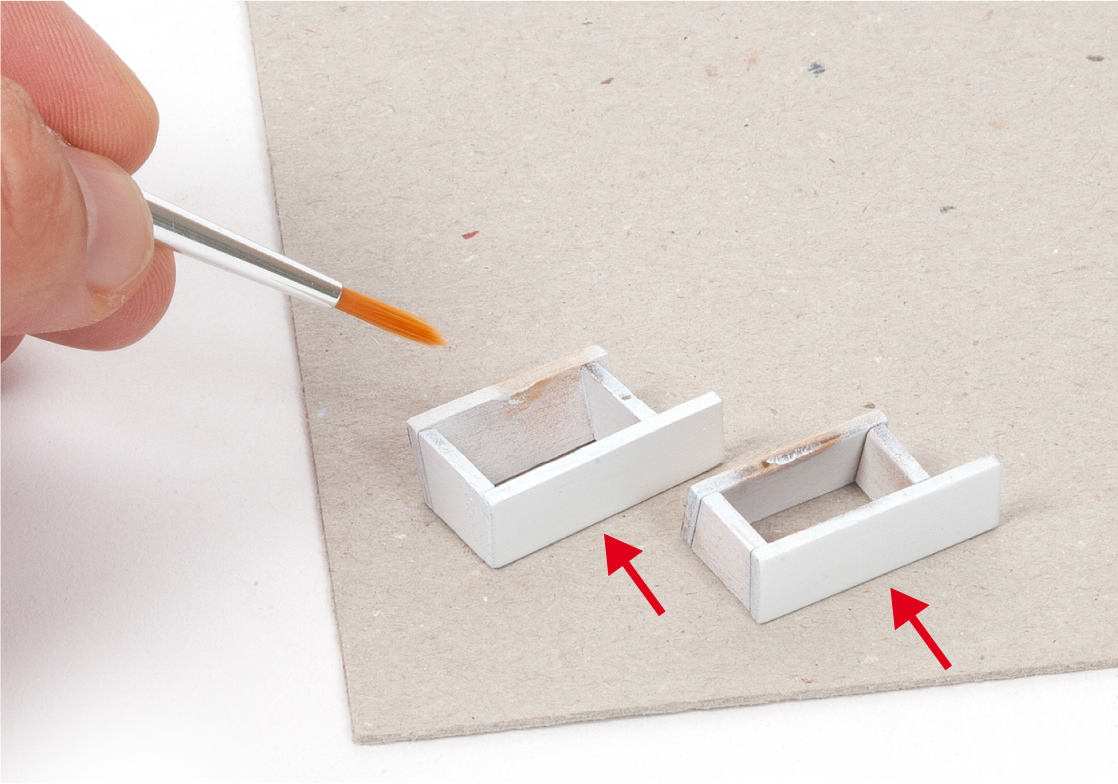

Vernicia di bianco gli assemblaggi.

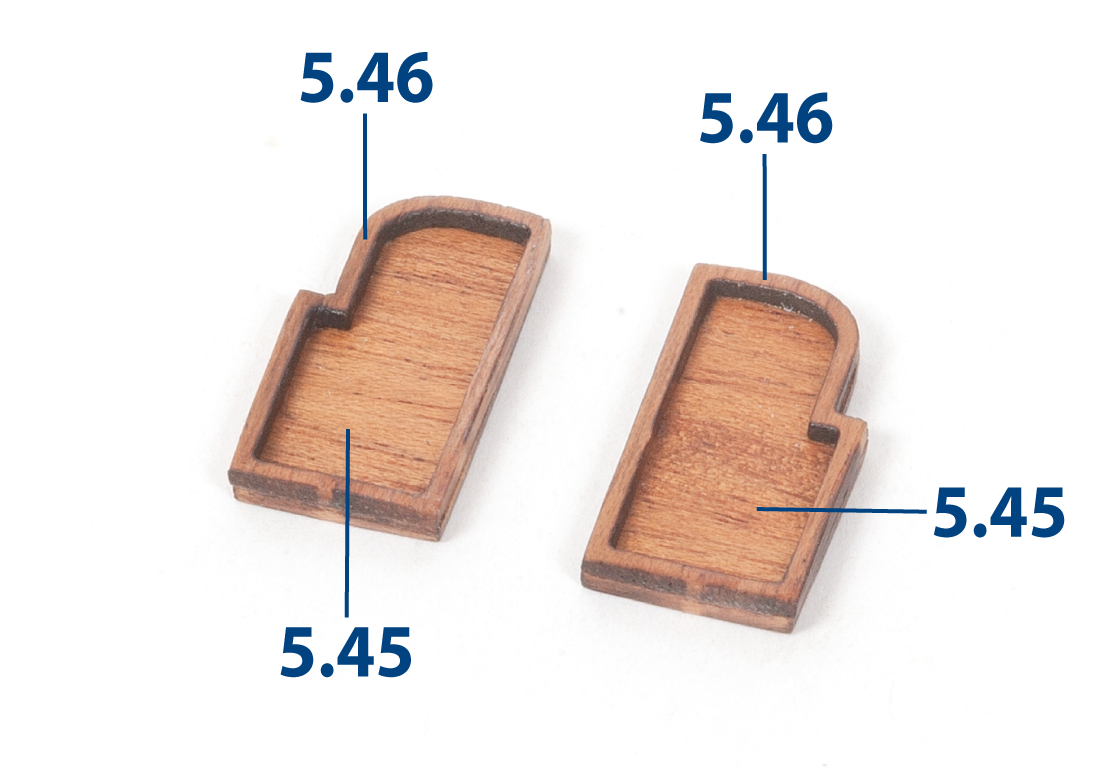

Carteggia le parti 5.45 e 5.46. Incollarle insieme.

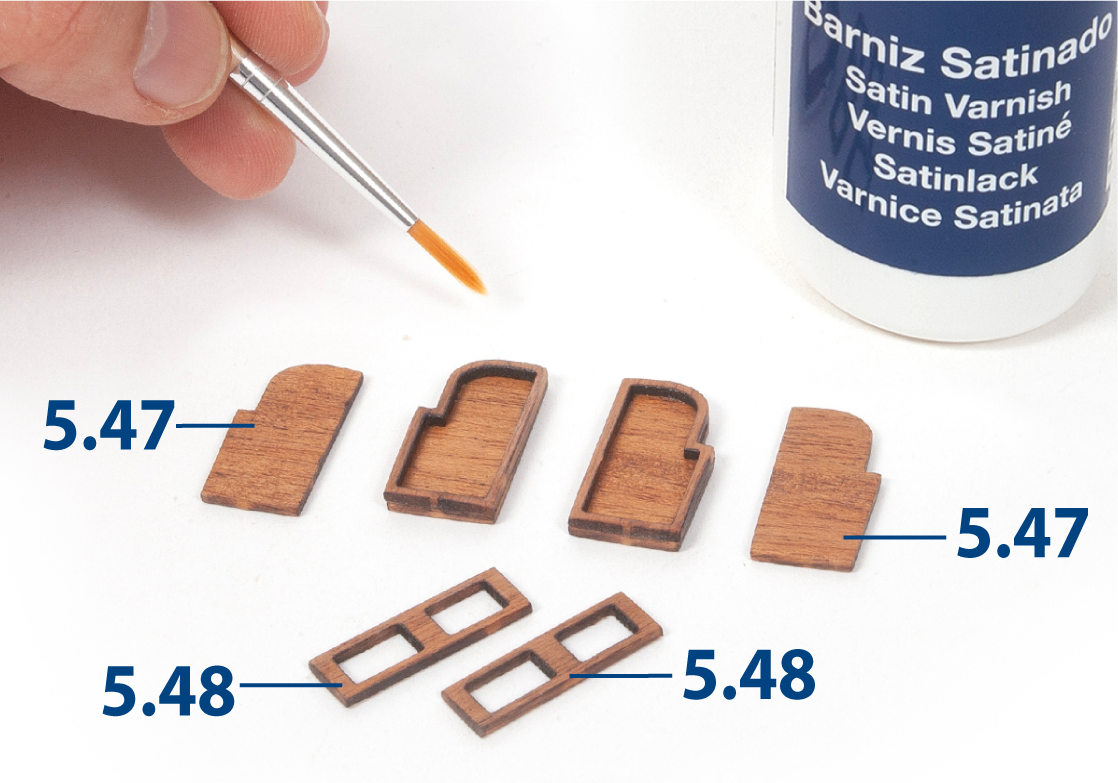

Carteggia i pezzi mostrati, quindi applicare la vernice.

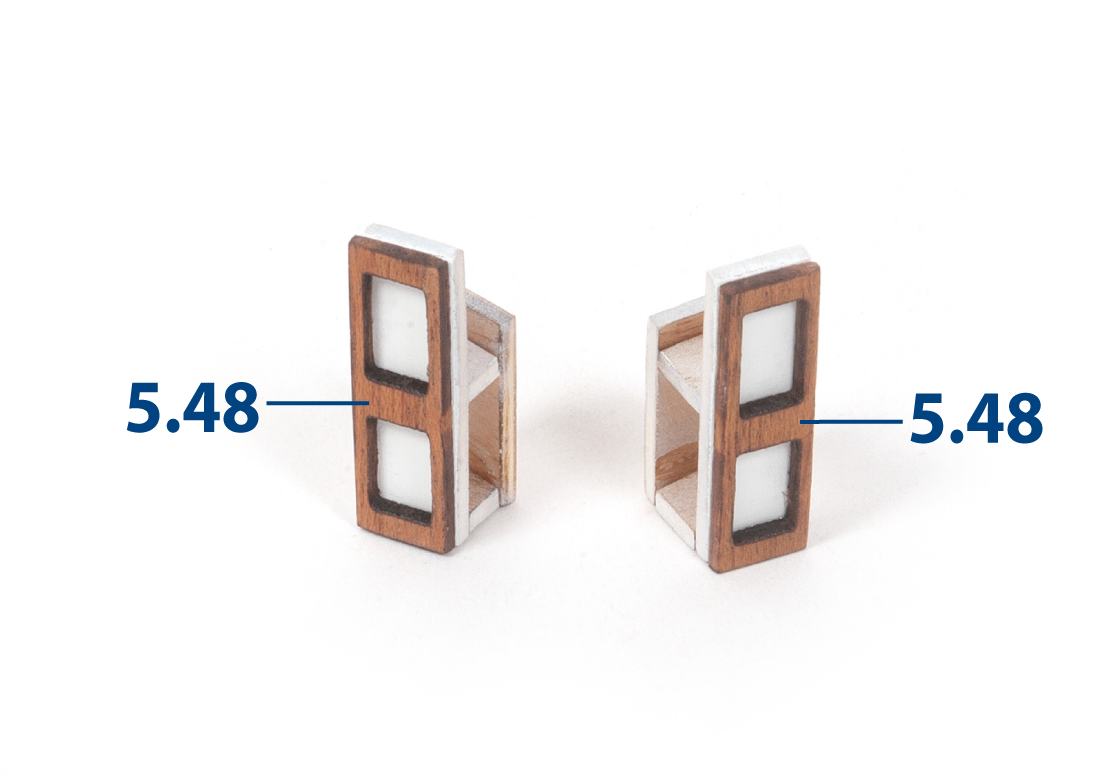

Incolla le parti 5.48 agli assemblaggi.

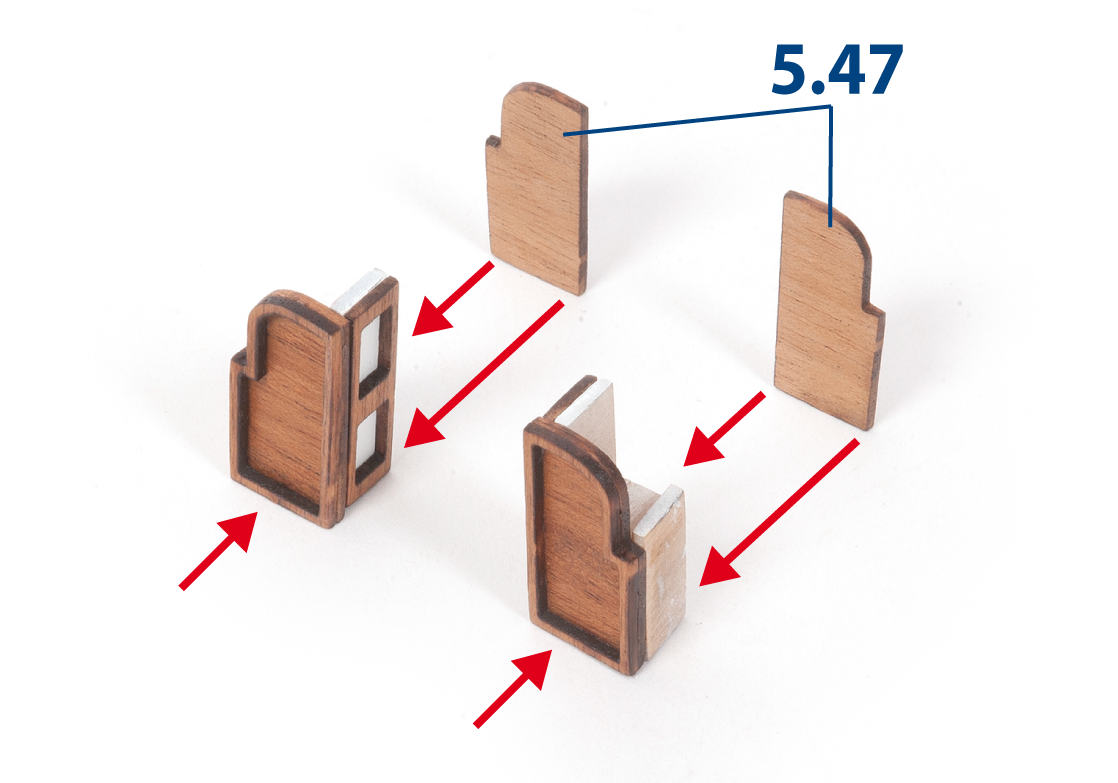

Incolla le parti insieme come mostrato nell'immagine.

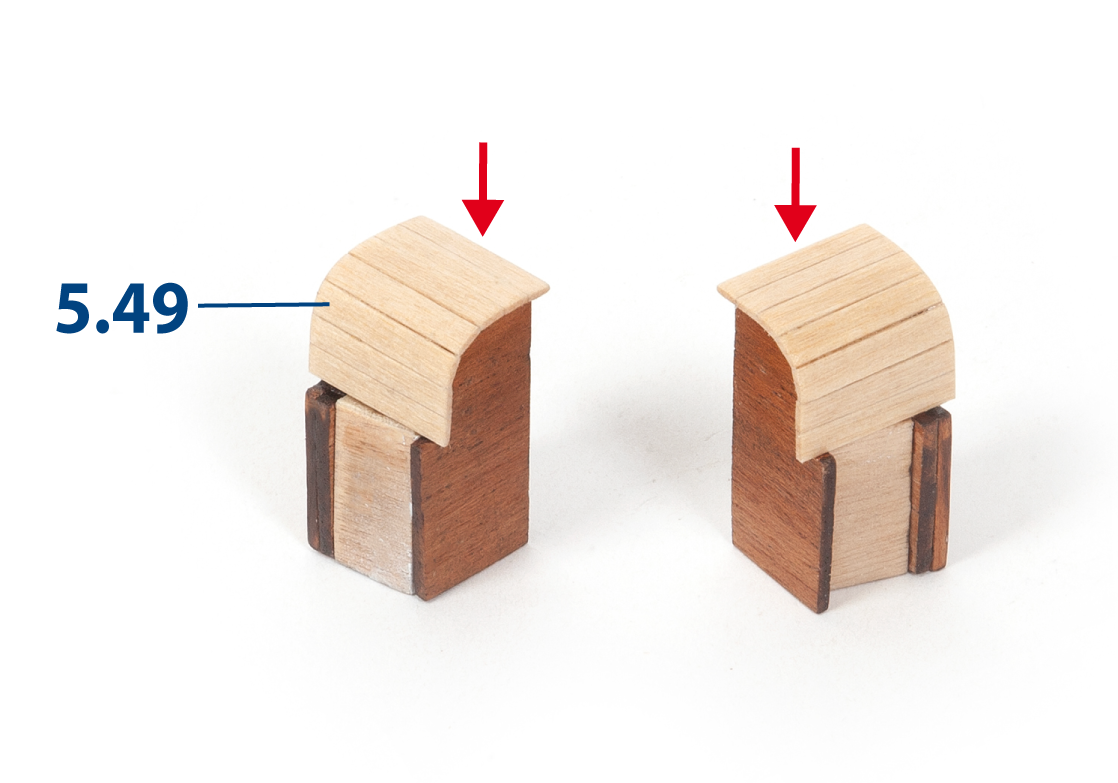

Copri le parti superiori di entrambi gli assemblaggi con i pezzi 5.49 (1 x 3 x 13 mm di legno di tiglio).

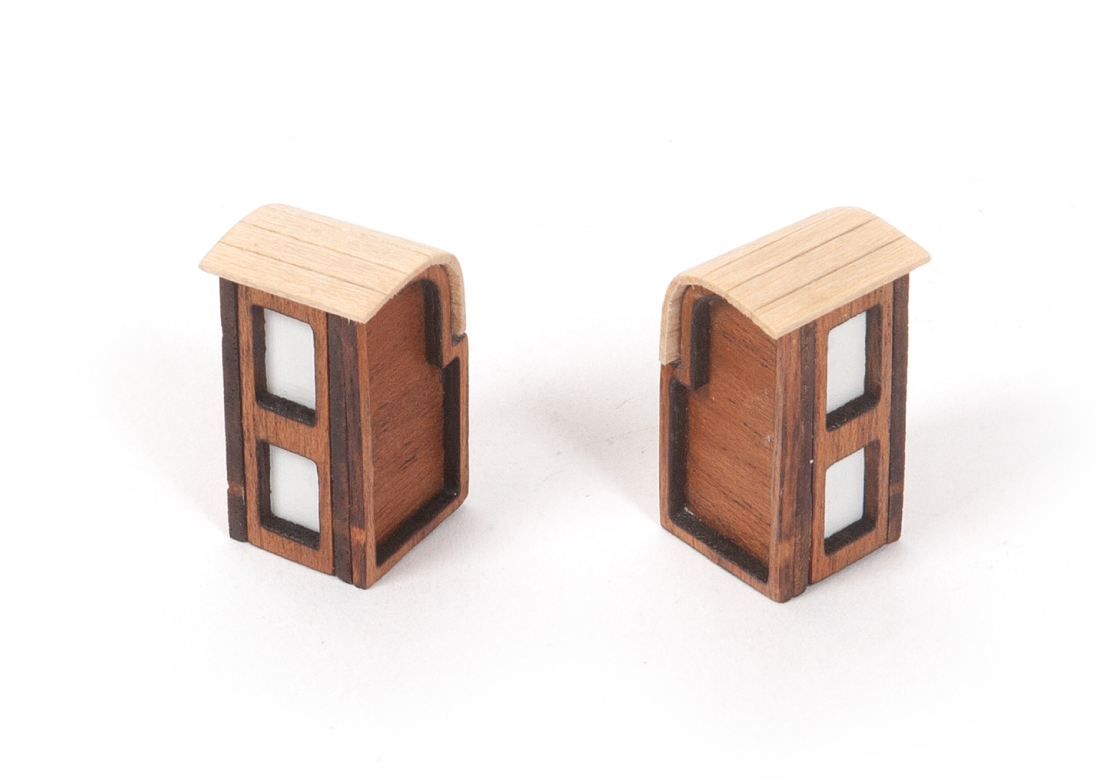

Rifinisci e carteggia la copertura su entrambi i gruppi, poi verniciali.

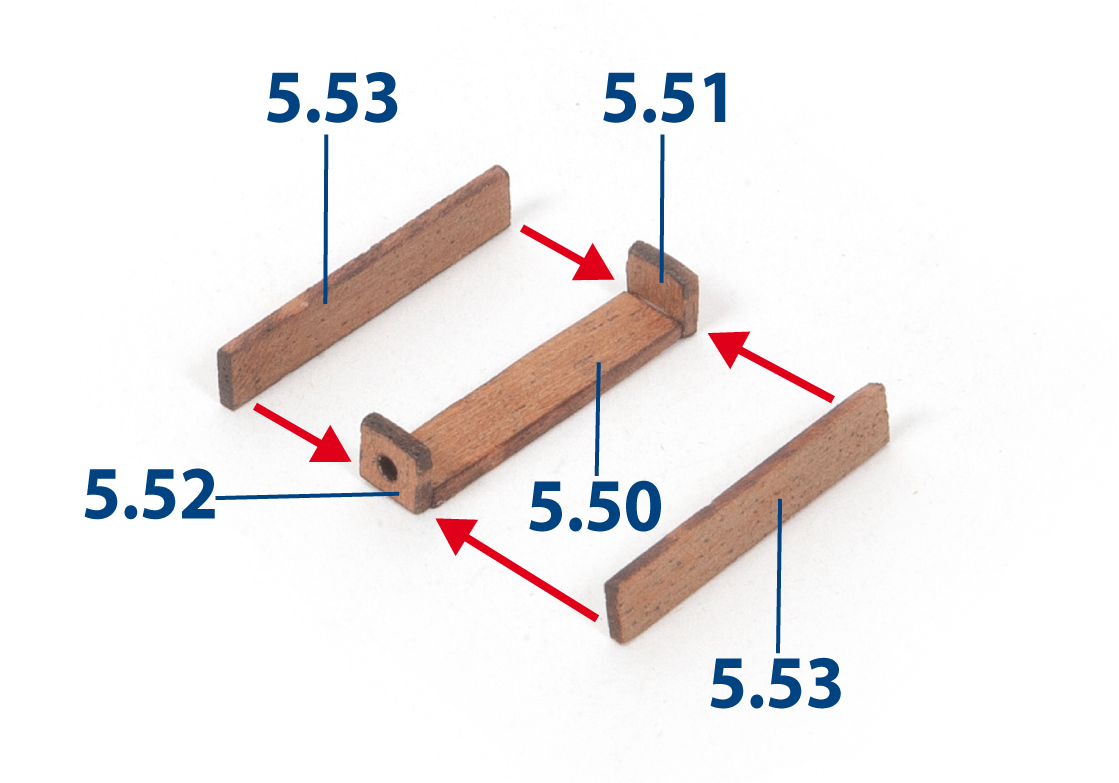

Incolla le parti mostrate nell'immagine.

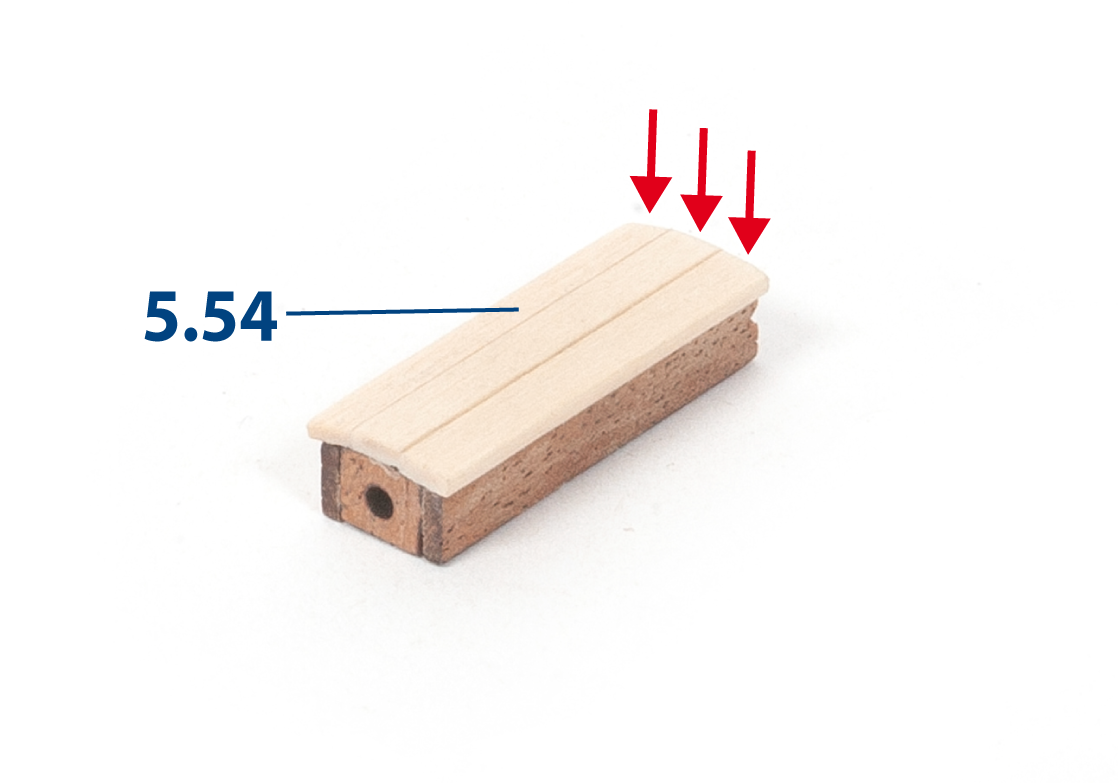

Incolla le parti 5.54 (1 x 3 x 26 mm di legno di tiglio) sopra. Poi livella le loro estremità carteggiandole.

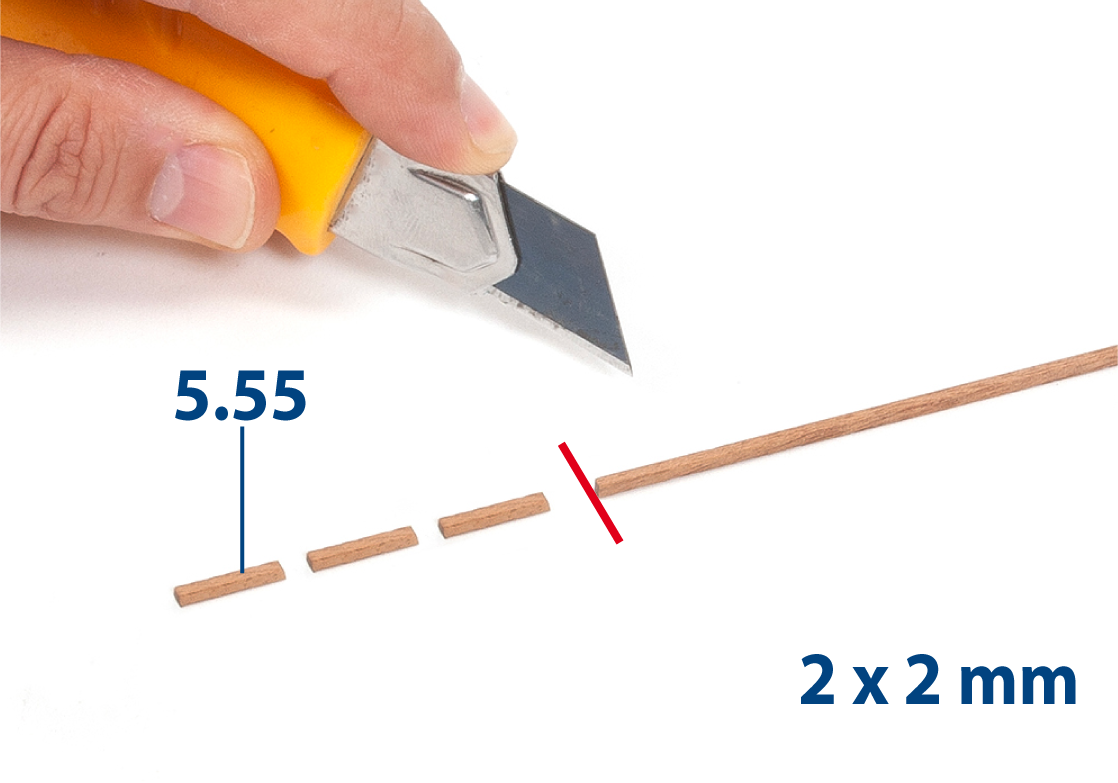

Carteggia una striscia di mogano di 2 x 2 mm. Poi taglia le parti 5.55 (2 x 2 x 9 mm) alla lunghezza desiderata.

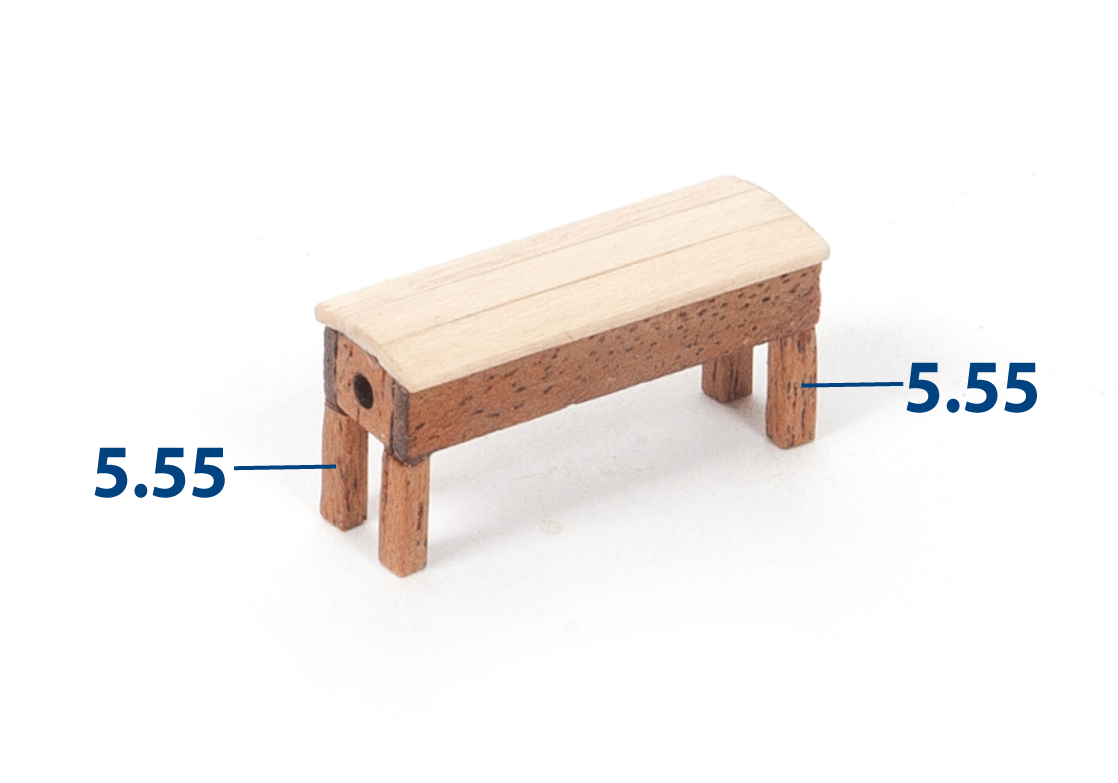

Incolla i pezzi 5.55. Vernicia il gruppo del boccaporto del timone.

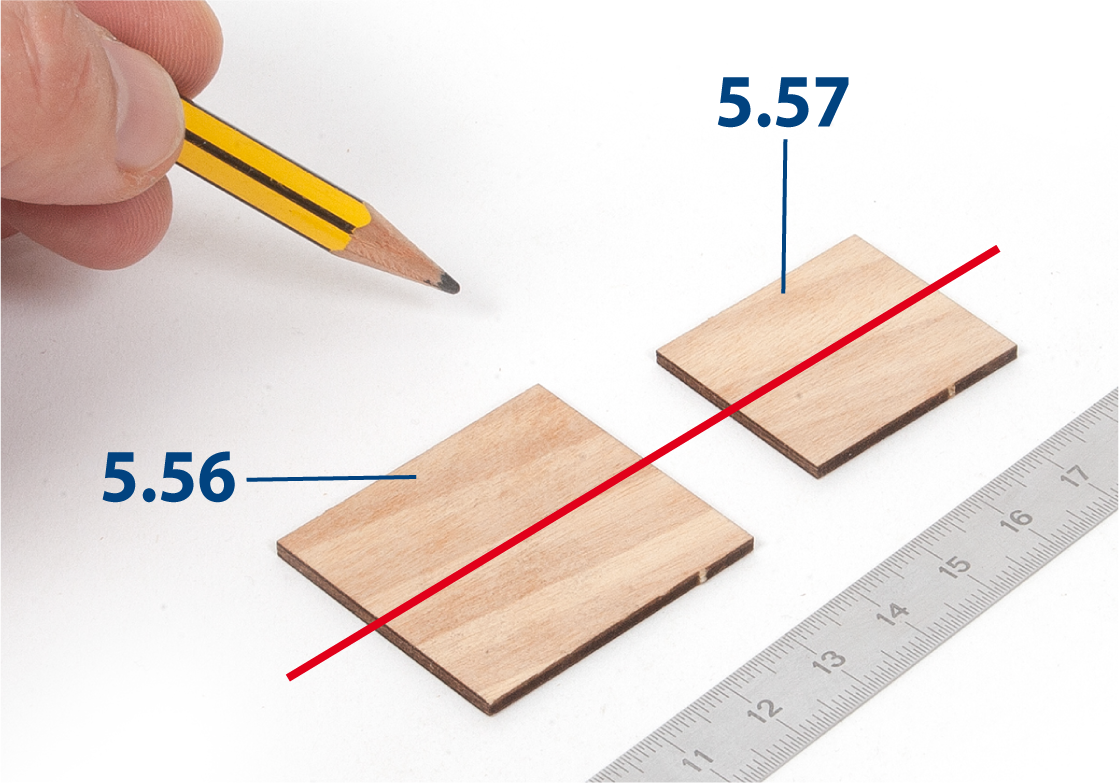

Traccia una linea al centro delle parti 5.56 e 5.57.

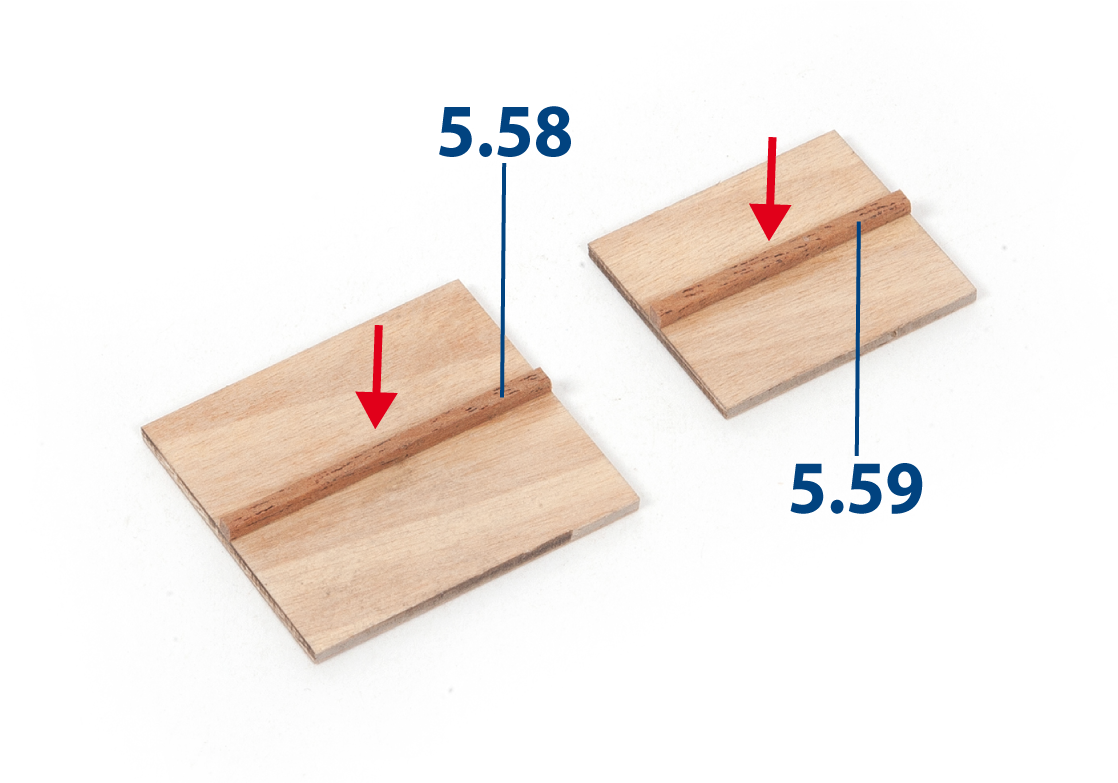

Taglia i pezzi 5.58 (2 x 2 x 37 mm) e 5.59 (2 x 2 x 31 mm) alla lunghezza desiderata, poi incollali lungo la linea tracciata.

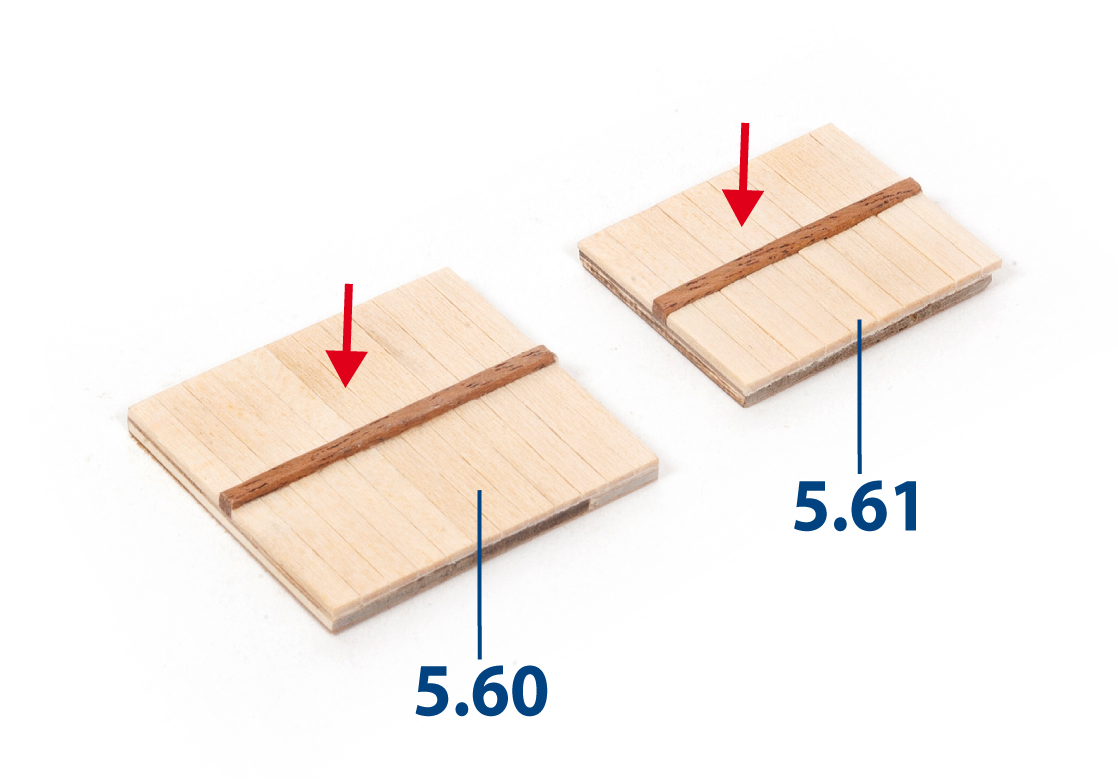

Taglia i pezzi 5.60 (1 x 3 x 17 mm di legno di tiglio) e 5.61 (1 x 3 x 13 mm di legno di tiglio) e incollali nel posto indicato, come mostrato.

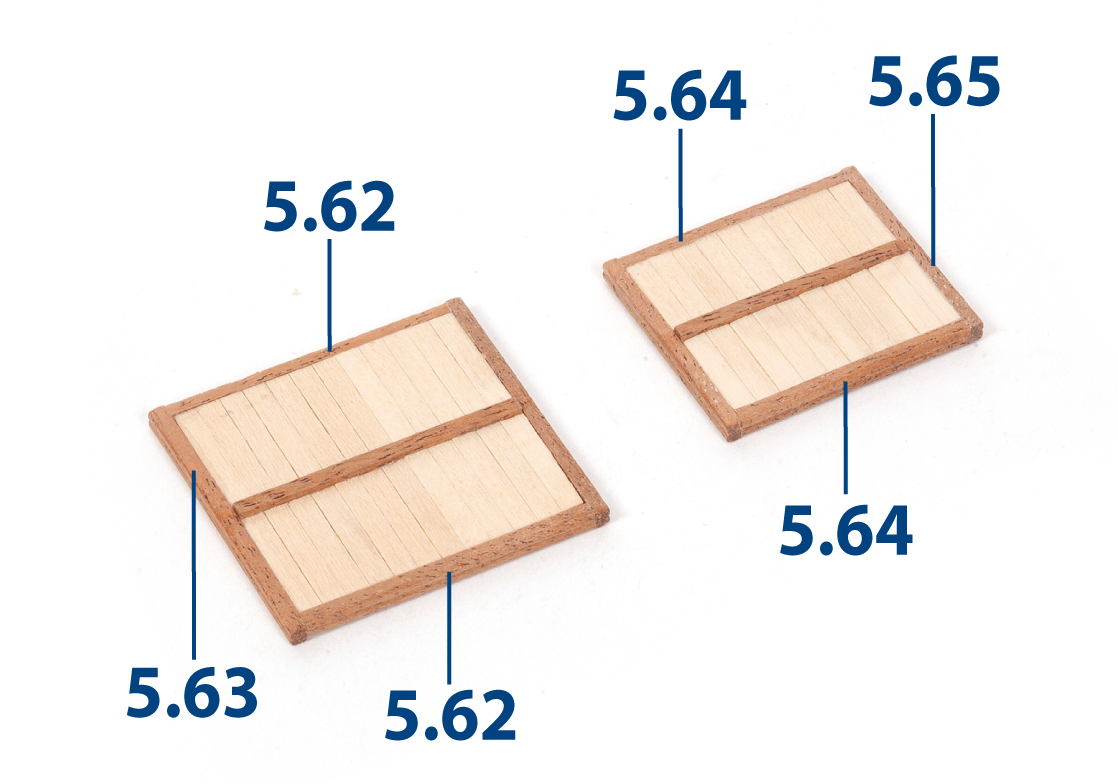

Taglia le strisce scanalate da 5.62 a 5.65 alla lunghezza desiderata e incollale al loro posto.

Carteggia i gruppi dei boccaporti, poi applica la vernice.

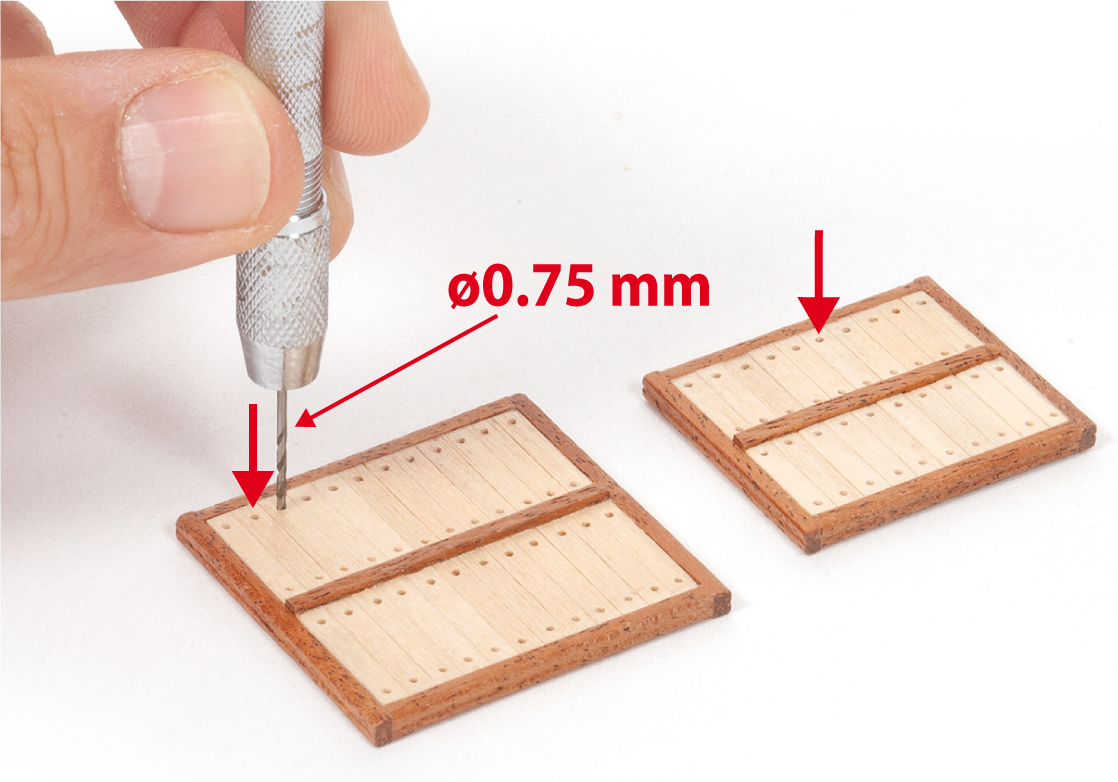

Pratica un foro di ø0,75 mm alle estremità di ogni pezzo, come mostrato.

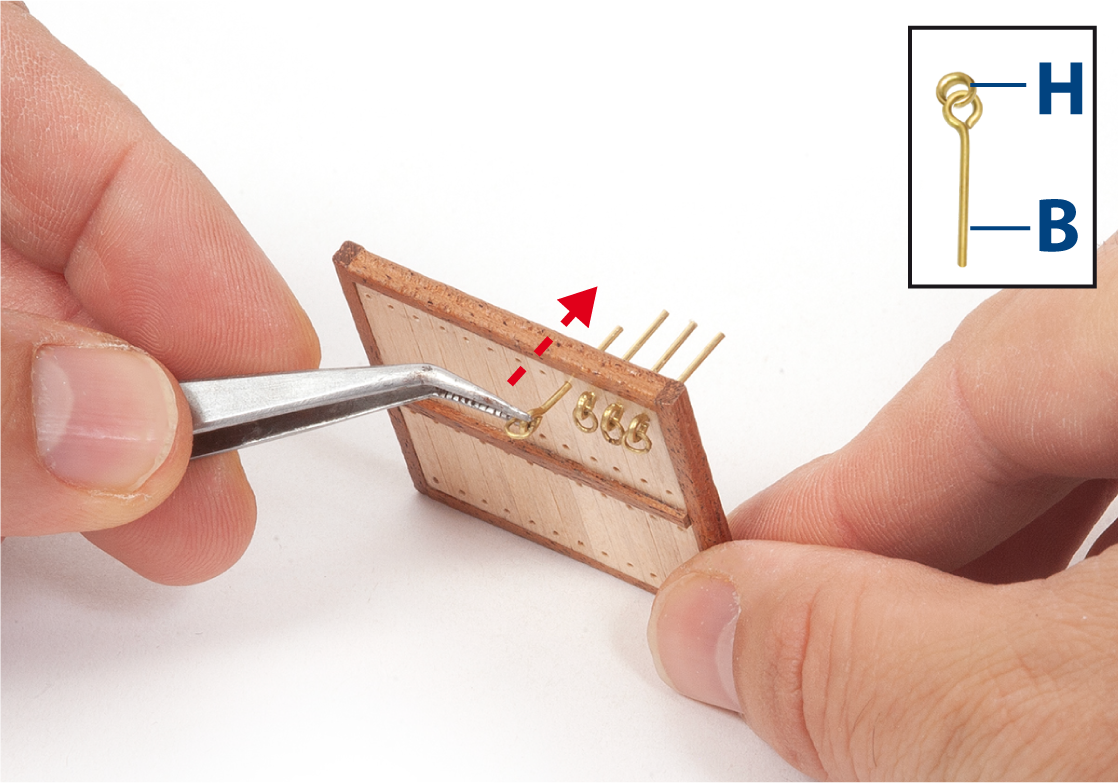

Attacca un anello H a ogni pitone B. Incolla ogni pitone in un foro trapanato. Ci dovrebbero essere in totale 88 pitoni. Nota l'orientamento mostrato nelle immagini seguenti.

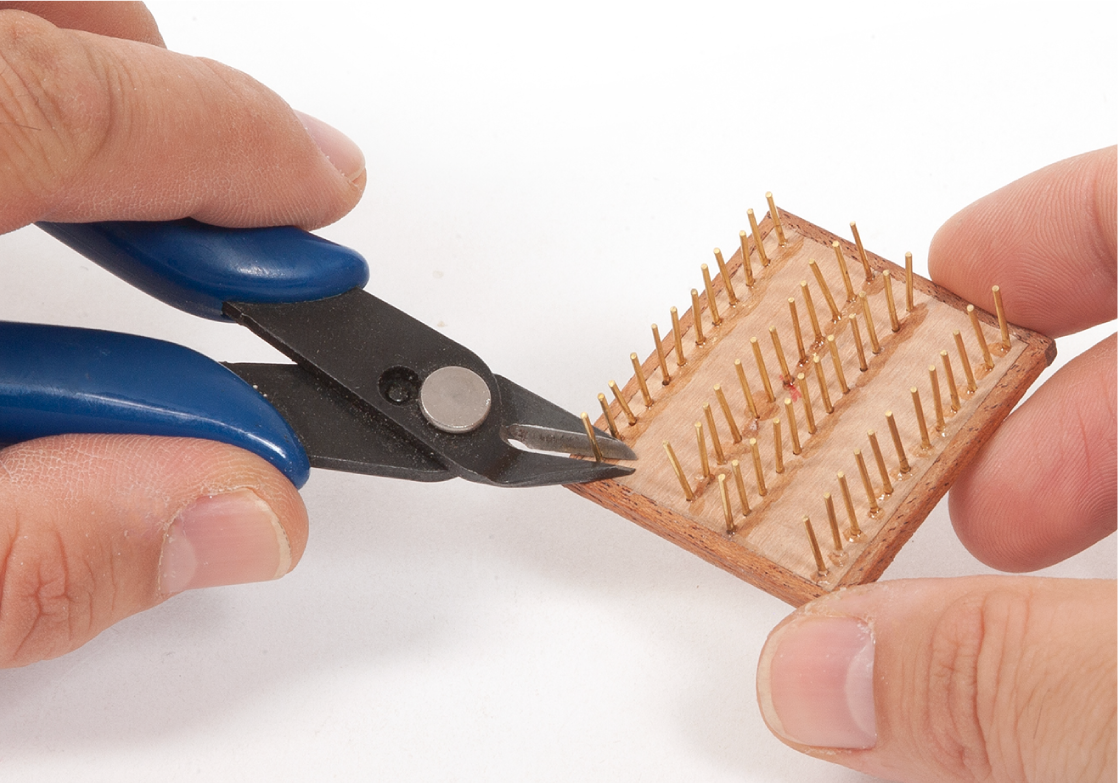

Tagliare le estremità sporgenti dei pitoni sul lato opposto utilizzando delle pinze.

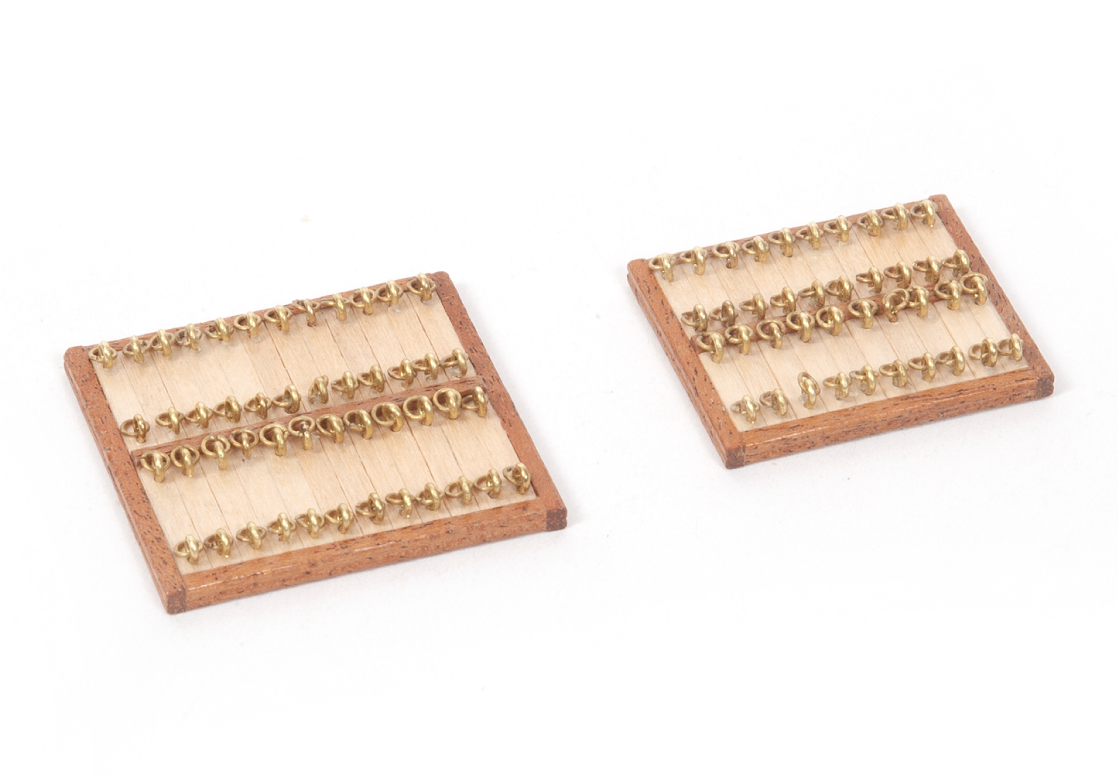

Questa immagine mostra i due assemblaggi completati.
