Pacco 04
ISTRUZIONI DI MONTAGGIO
I consigli dell’esperto
Sono inclusi bulloni di riserva con ogni parte. Occasionalmente, potrebbe essere richiesto di conservare bulloni di riserva o non utilizzati per una fase successiva. Conservate queste riserve in un luogo sicuro e etichettatele correttamente.
Assicuratevi di non confondere i bulloni. Sembrano molto simili, ma le filettature variano leggermente. Utilizzare i bulloni sbagliati potrebbe danneggiare le parti. Usate solo cacciaviti della dimensione corretta che si adattano fermamente alla testa del bullone.
Quando fissate insieme le parti usando più bulloni, inserite ogni bullone leggermente allentato per assicurarvi che tutte le parti siano allineate correttamente prima di stringerle delicatamente, ma non troppo strette, nell'ordine in cui le avete posizionate.
Il cacciavite può essere magnetizzato strofinandolo con un magnete (magnete da frigo, ecc.) permettendo di tenere i bulloni e rendendo più facile l'assemblaggio.
Se un bullone è difficile da avvitare in una parte metallica, non forzatelo poiché potreste spezzare la testa. Rimuovetelo e applicate una piccola quantità di vaselina, sapone o olio leggero sul filetto. Questo lo lubrifica e facilita l'avvitamento.
Alcune parti richiederanno un po' di colla per l'assemblaggio. Applicate la colla con parsimonia e utilizzate uno stuzzicadenti per non usarne troppa né applicarla eccessivamente. Raccomandiamo colla gel super o colla liquida extra sottile per modellismo. Dove possibile, le parti dovrebbero essere provate al loro posto prima di incollarle.
Assicuratevi di avere una buona ventilazione quando usate adesivi e di richiudere bene i tappi.
Usate un magnete per aiutarvi a trovare bulloni caduti sul pavimento.
Usate del nastro da mascheratura per tenere temporaneamente in posizione le parti.
Tagliate le parti da uno sprue (struttura) con tronchesine o un coltello da artigianato. Le tronchesine tendono ad essere le più facili.
Nel corso di questa costruzione, riceverete molte parti che assemblerete immediatamente – seguendo le istruzioni della fase corrispondente – e altre parti che dovreste conservare in modo sicuro da parte, per l'uso in future fasi di assemblaggio.
Proteggete sempre la finitura della vernice sui componenti posizionando un tappetino da taglio, un foglio di carta bianca o un panno morbido sulla vostra superficie di lavoro.
Quando collegate i cavi, assicuratevi che l'alimentazione sia spenta. Le pinzette possono essere utilizzate per inserire i cavi in PVC afferrandoli con cura a circa 5mm dalla fine del cavo. Se è necessario rimuovere un cavo da una presa, non tirate sul cavo poiché ciò potrebbe danneggiare la connessione. Afferrate la spina con le pinzette per rimuoverla.
Quando vedete questo simbolo, prestate attenzione al testo dell'istruzione in grassetto e controllate l'orientamento delle parti nell'immagine poiché questo sarà particolarmente importante per l'assemblaggio nelle fasi successive.
ATTENZIONE: Alcune parti sono assemblate usando magneti. Questi magneti possono causare gravi infortuni se ingeriti. Teneteli lontano dai bambini. Se sospettate che sia stato ingerito un magnete, cercate immediatamente assistenza medica.
Questo non è un giocattolo. Non adatto a bambini di età inferiore ai 14 anni a causa di piccole parti. È richiesta la supervisione di un adulto.

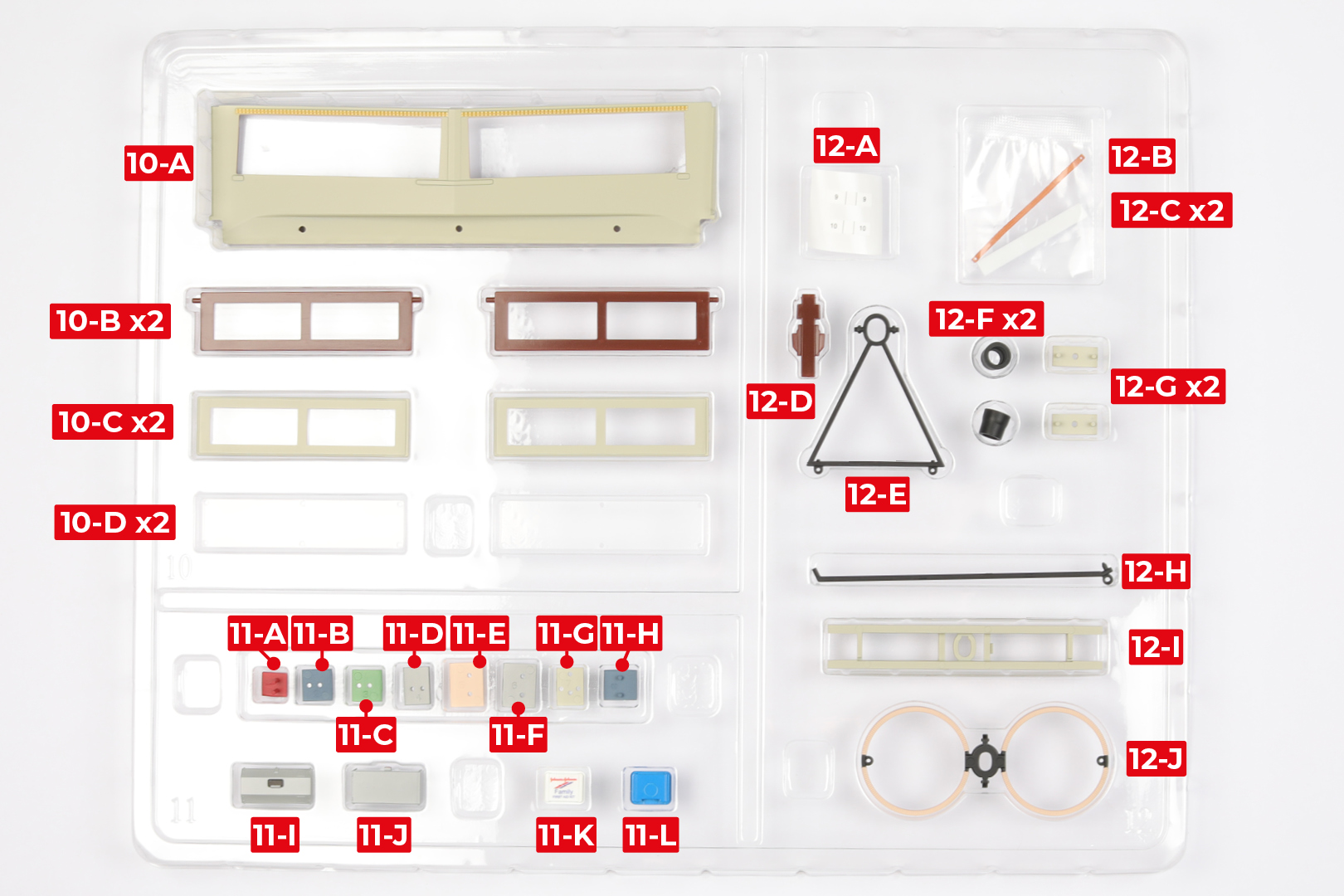

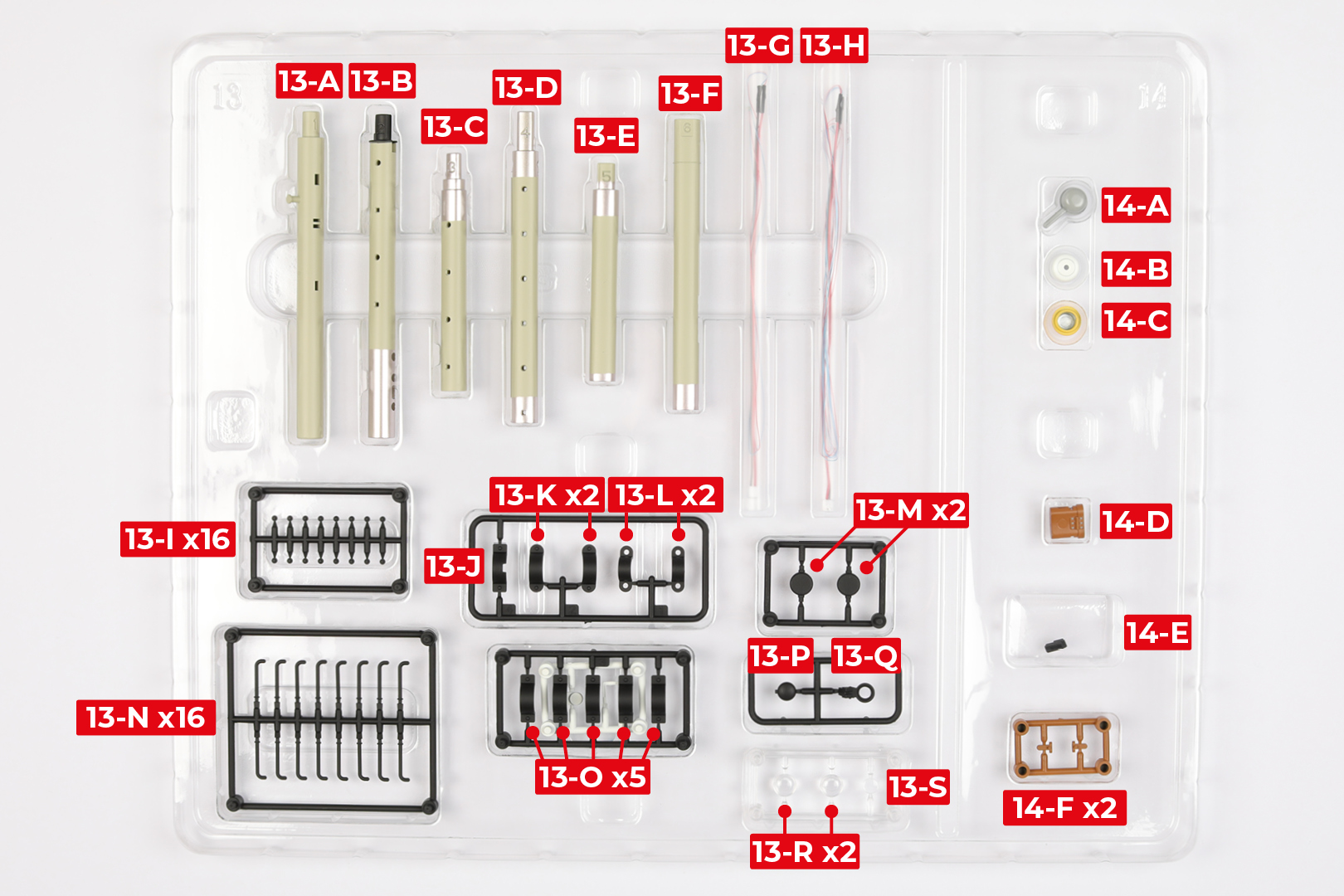

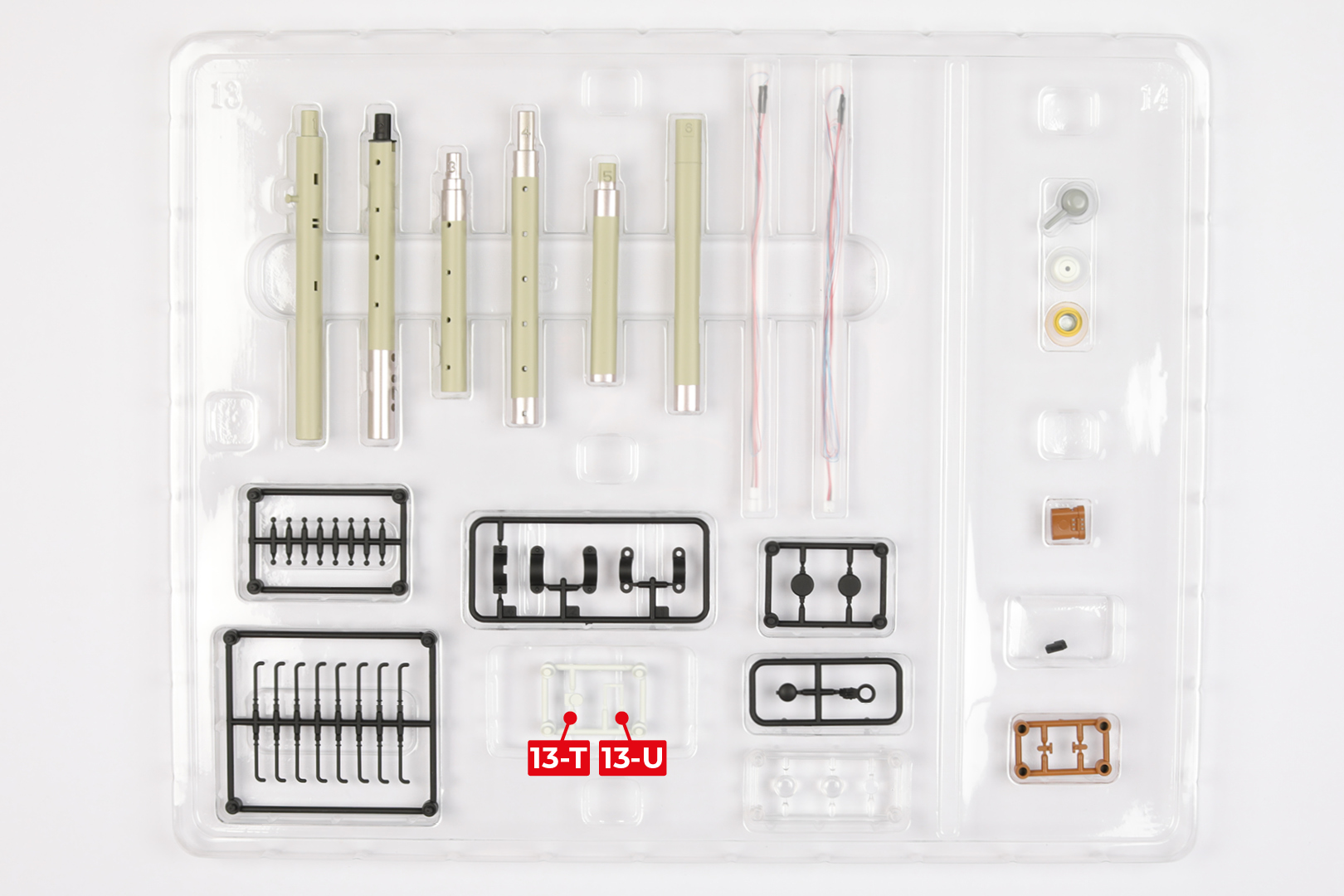

PEZZI DEL PACCO 04
Passo 1

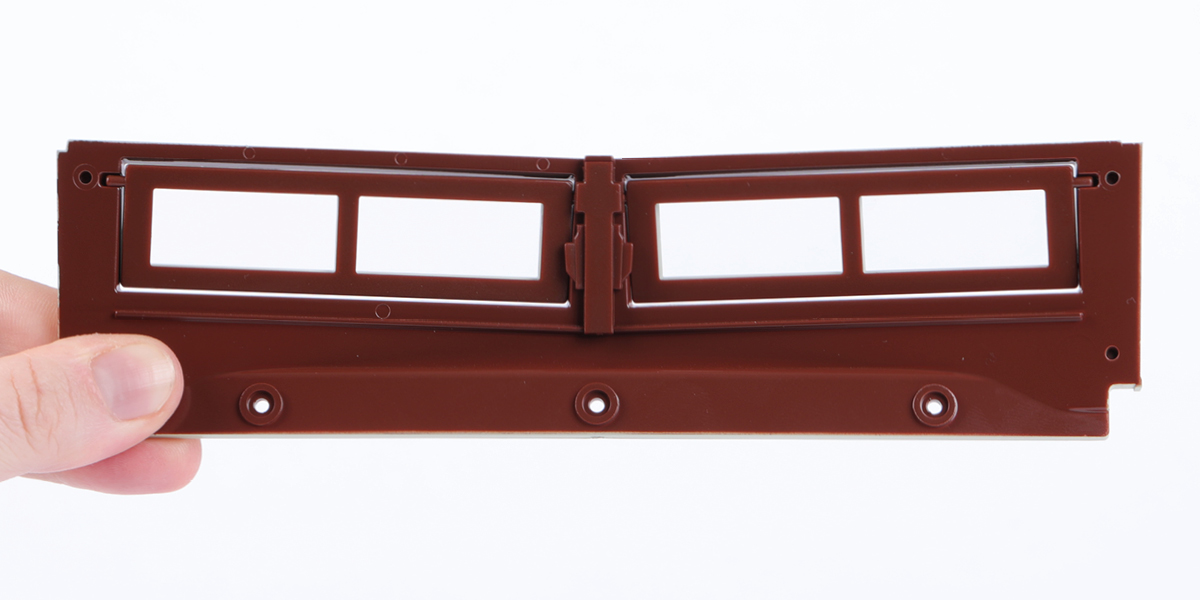

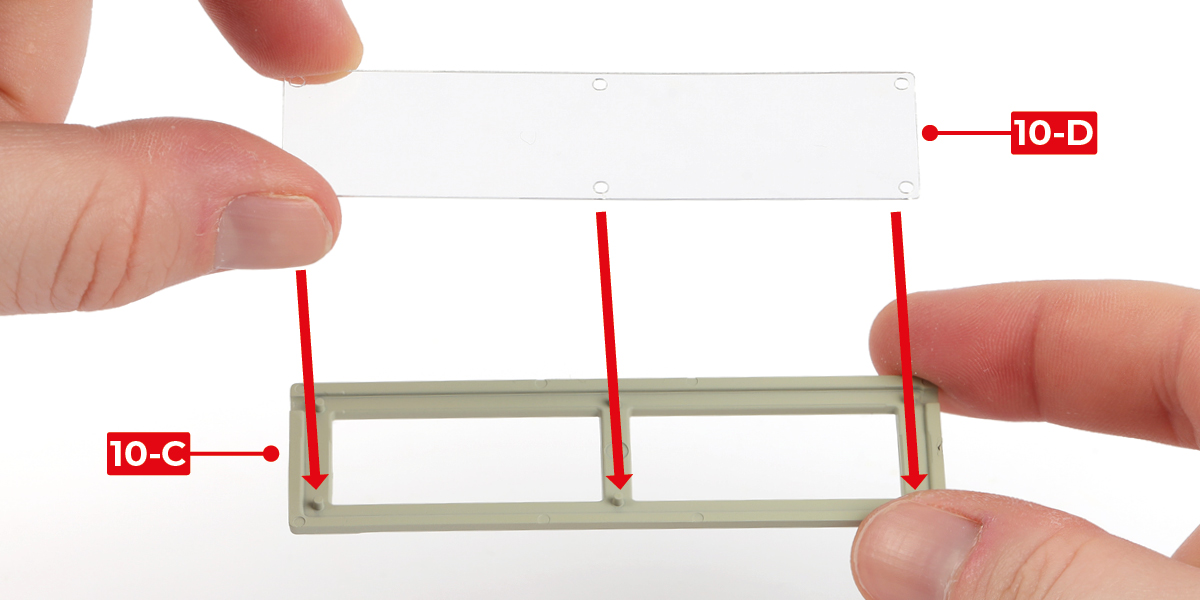

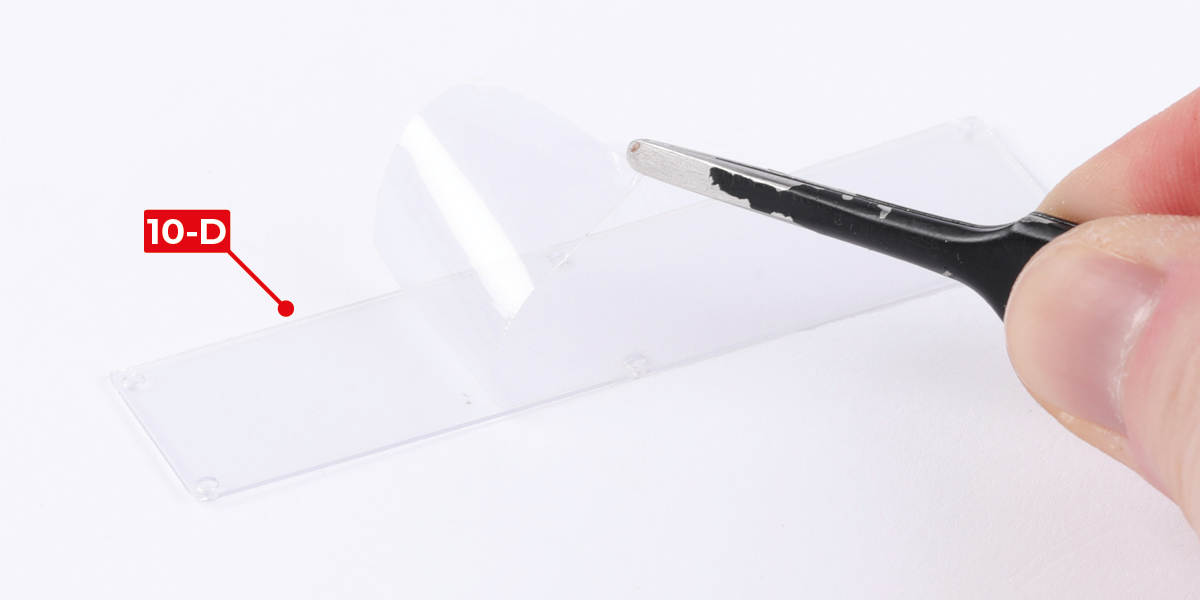

Rimuovi la pellicola protettiva da entrambi i lati del pezzo 10-D, poi incolla il pezzo 10-D al pezzo 10-C.
Passo 2

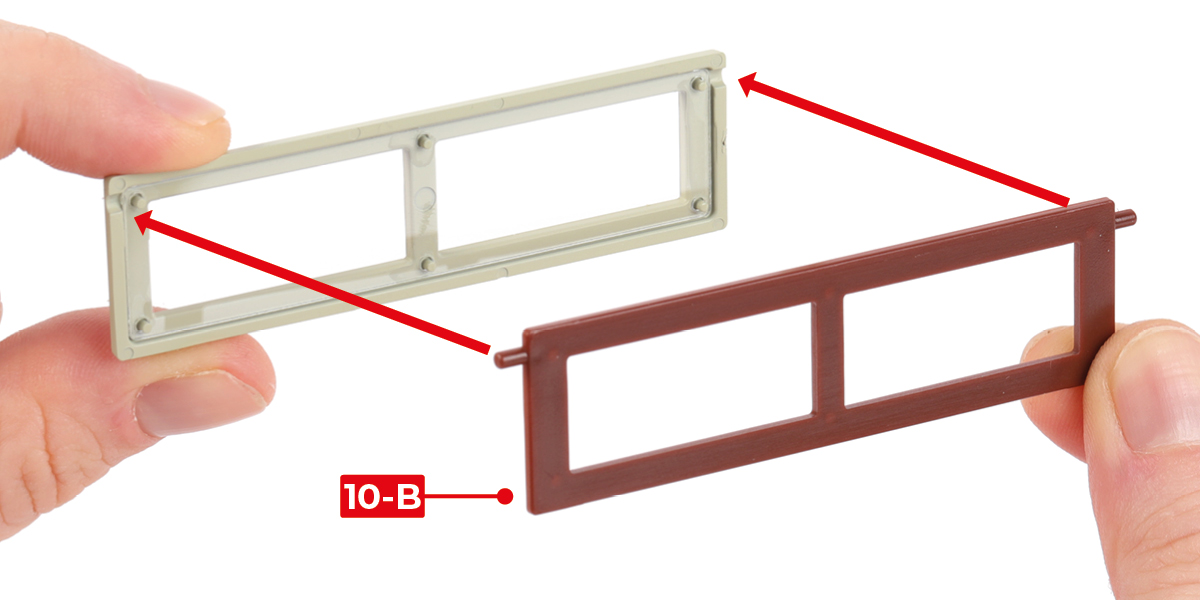

Incolla il pezzo 10-B all'assemblaggio.

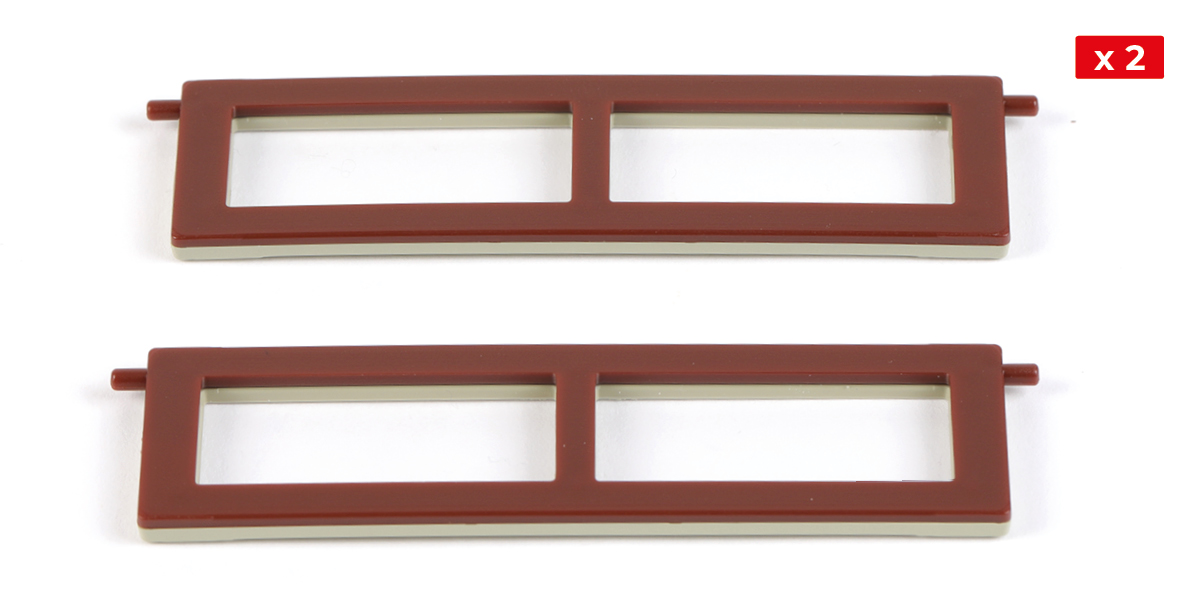

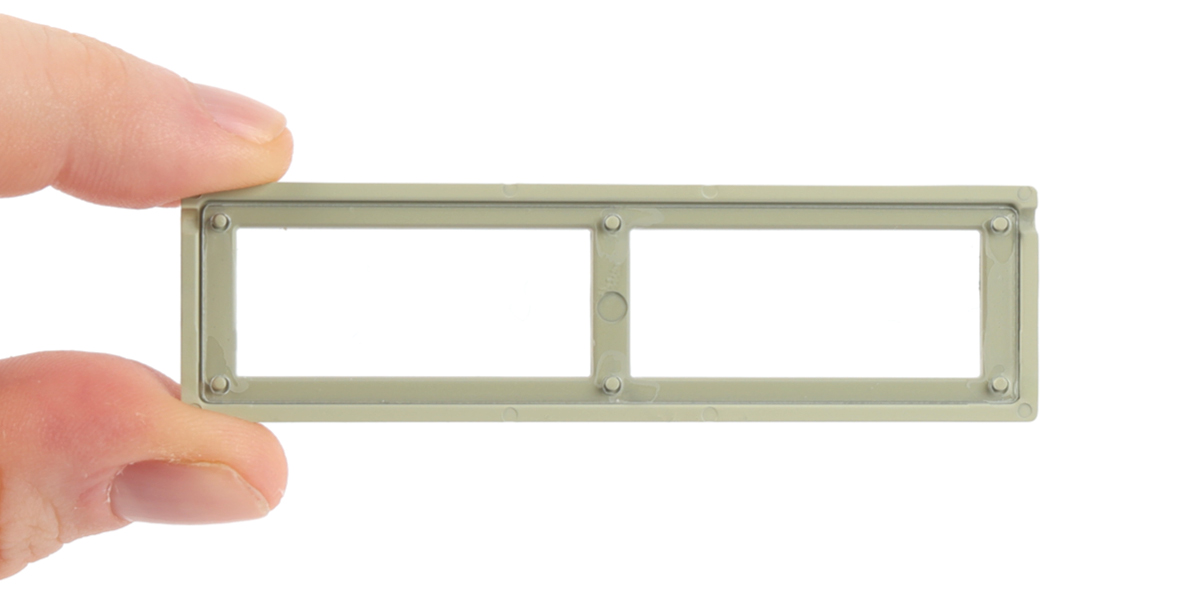

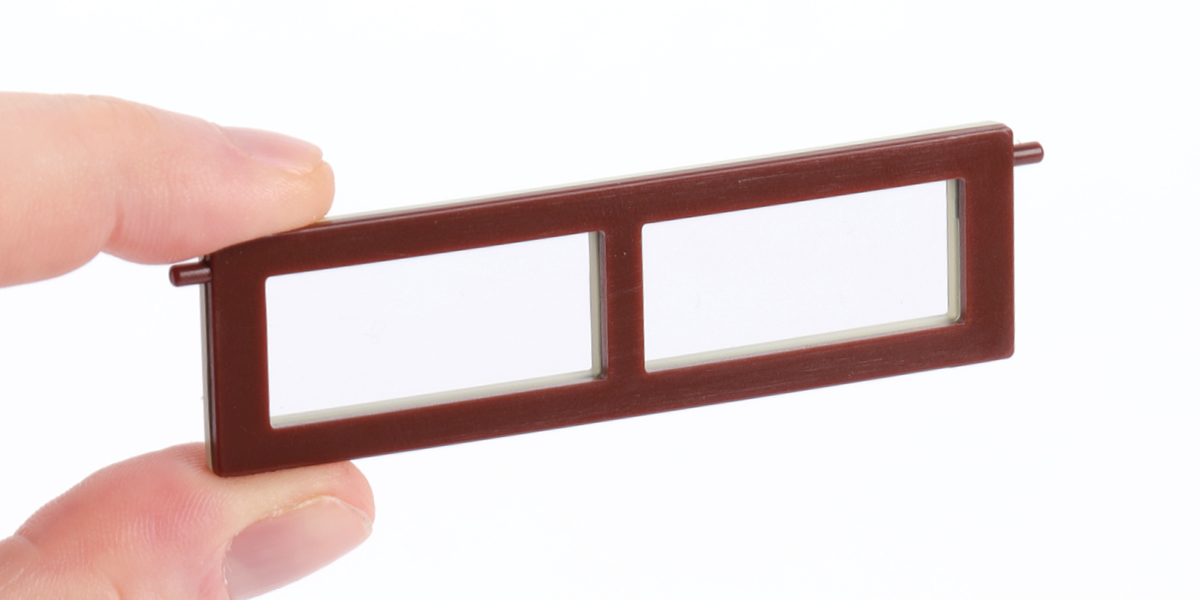

Ripeti i passi 1 e 2 per costruire due finestre.
Passo 3

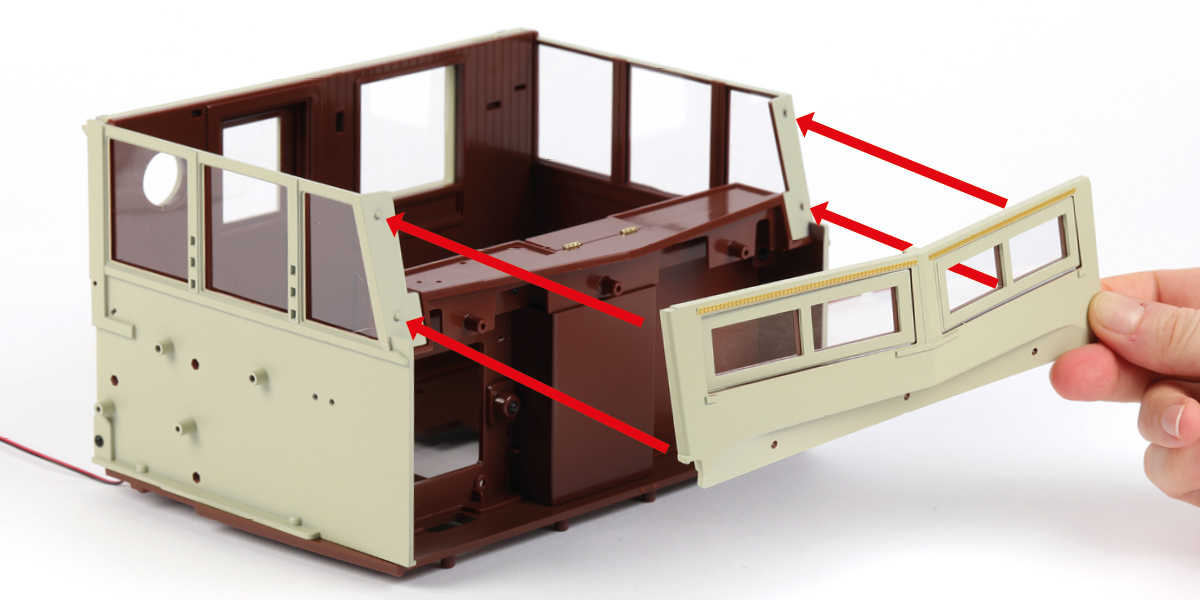

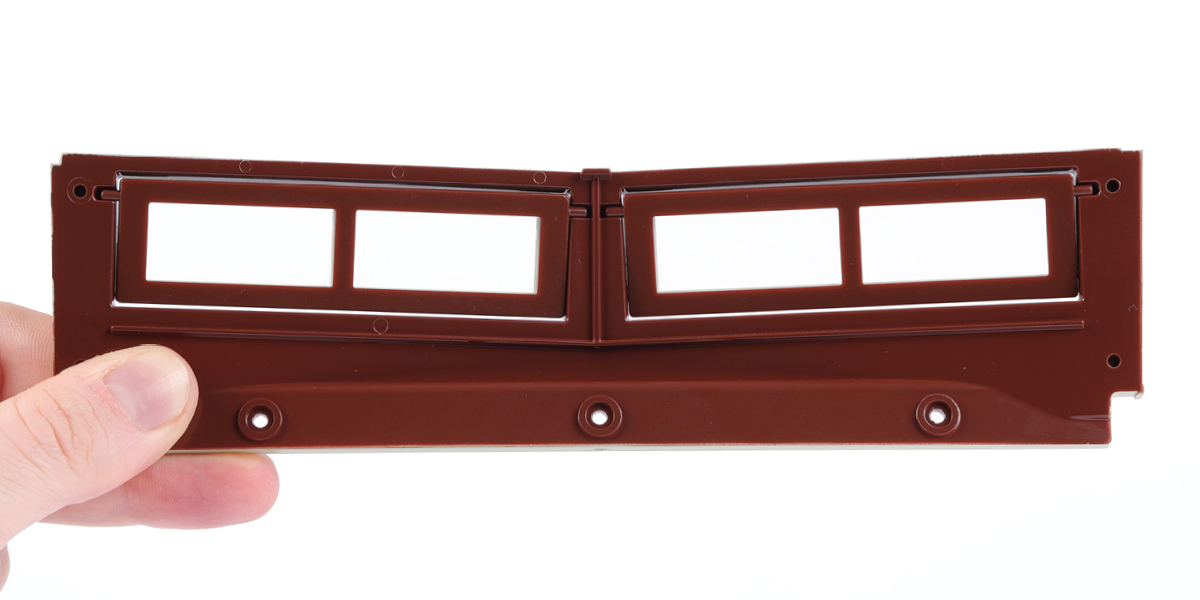

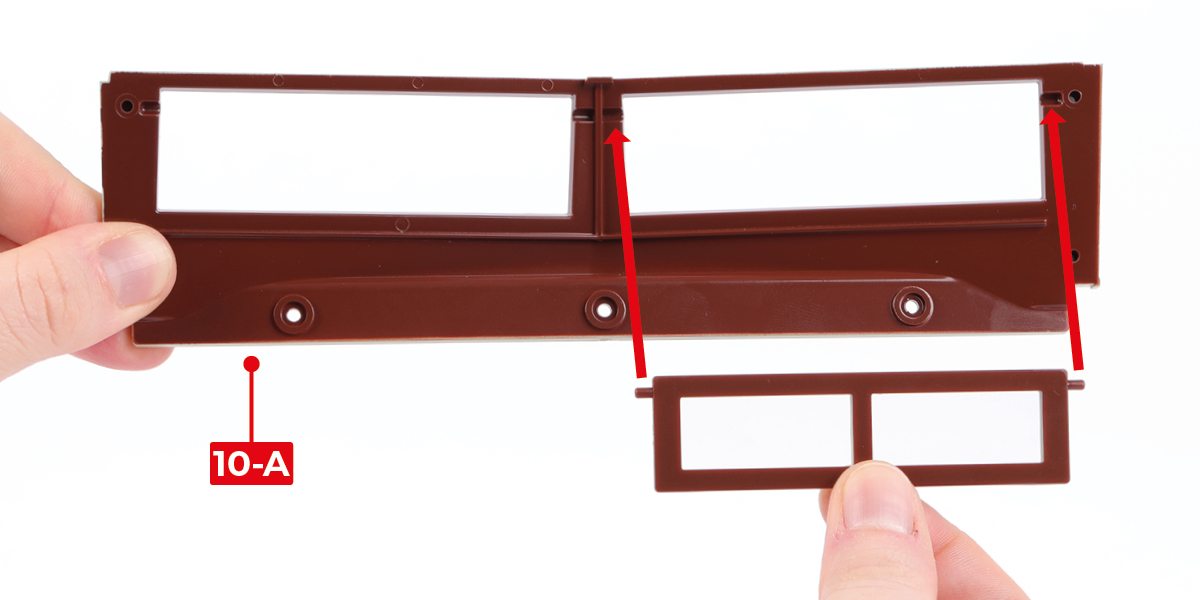

Monta le finestre sul pezzo 10-A.
Passo 4

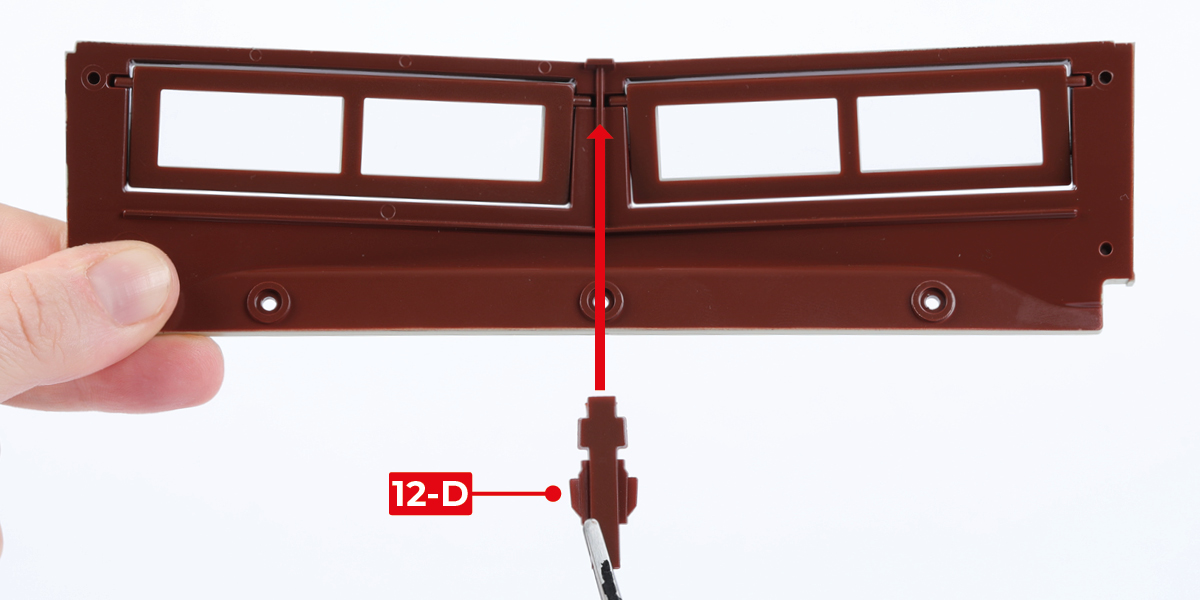

Incolla il pezzo 12-D all'assemblaggio.
Passo 5

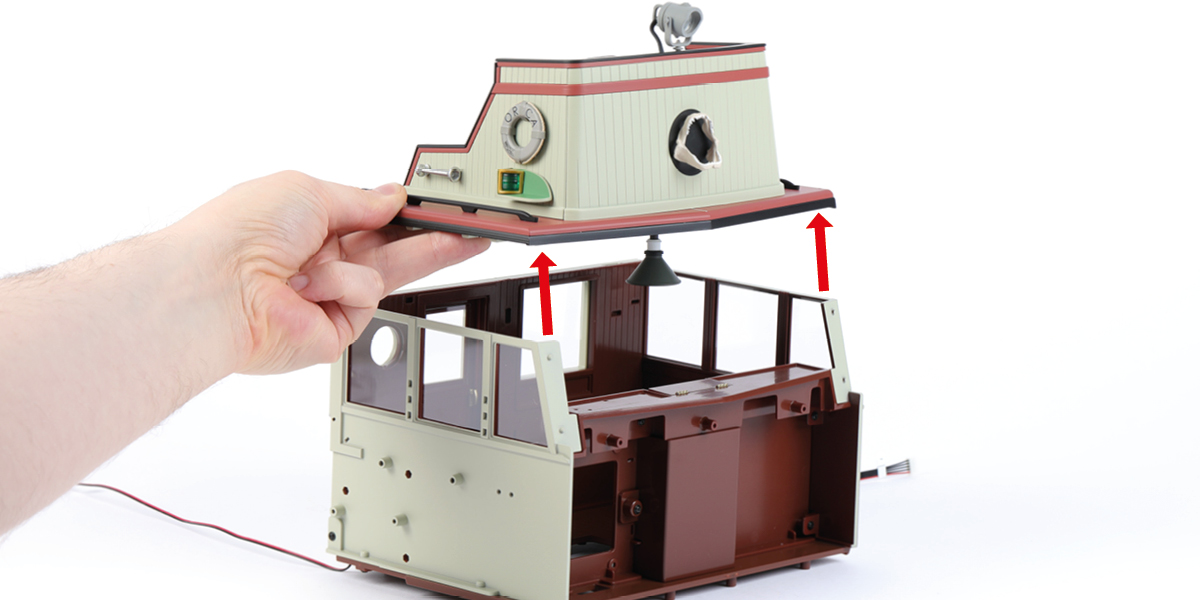

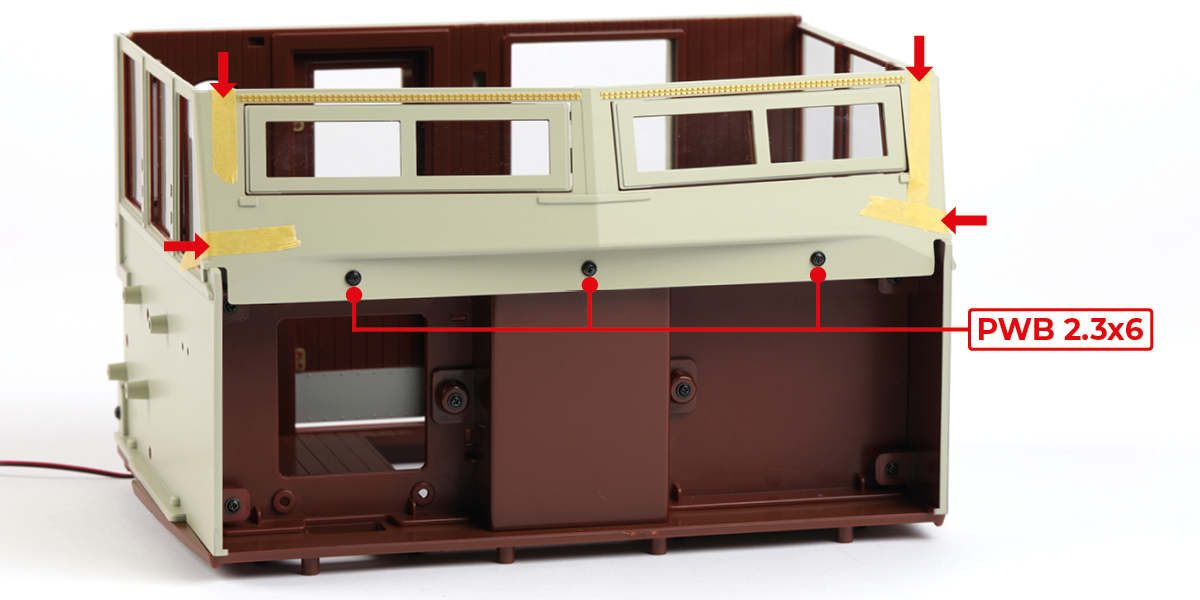

Rimuovi il flybridge dalla cabina. Incolla l'assemblaggio in posizione.
Fissa i pezzi usando tre viti PWB 2.3x6.
Usa nastro da mascheratura per tenere l'assemblaggio fermo mentre la colla si asciuga.
Passo 6

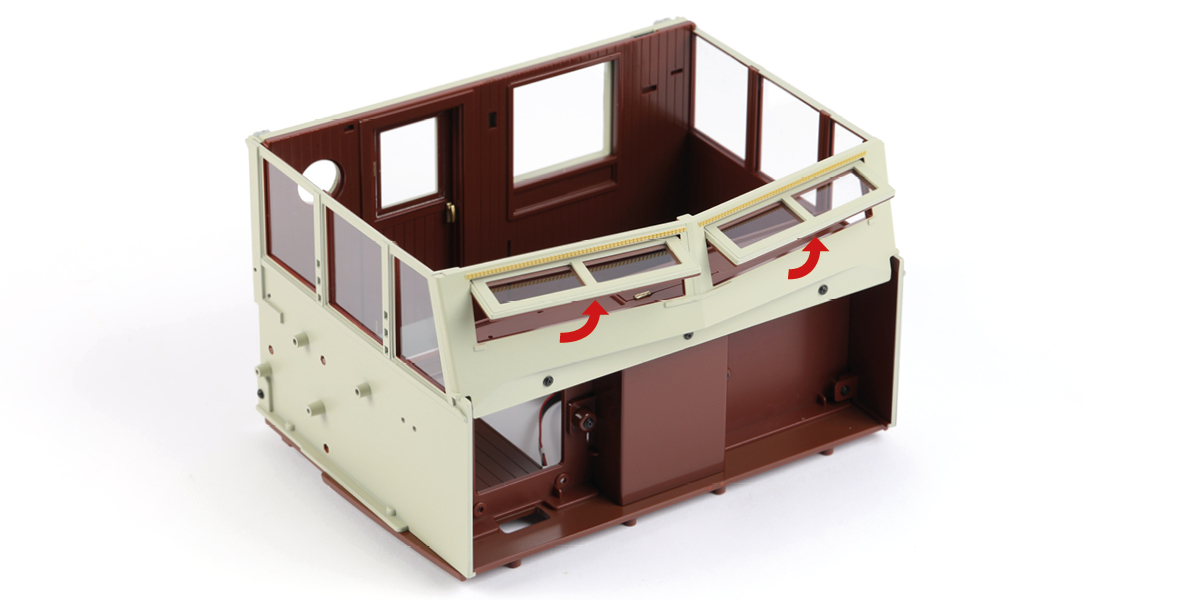

Le finestre si aprono, come mostrato.

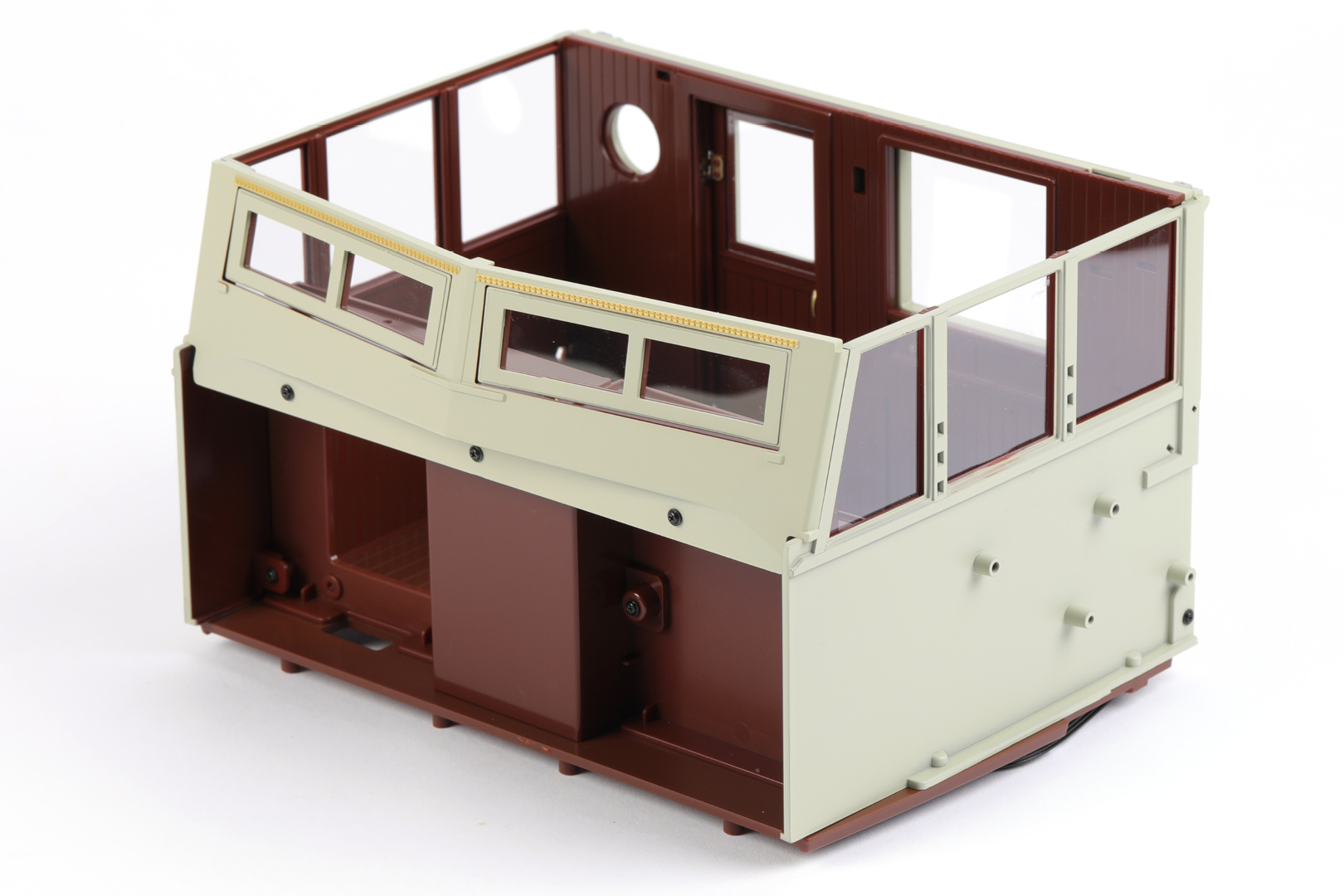

FASE COMPLETATA
Passo 1

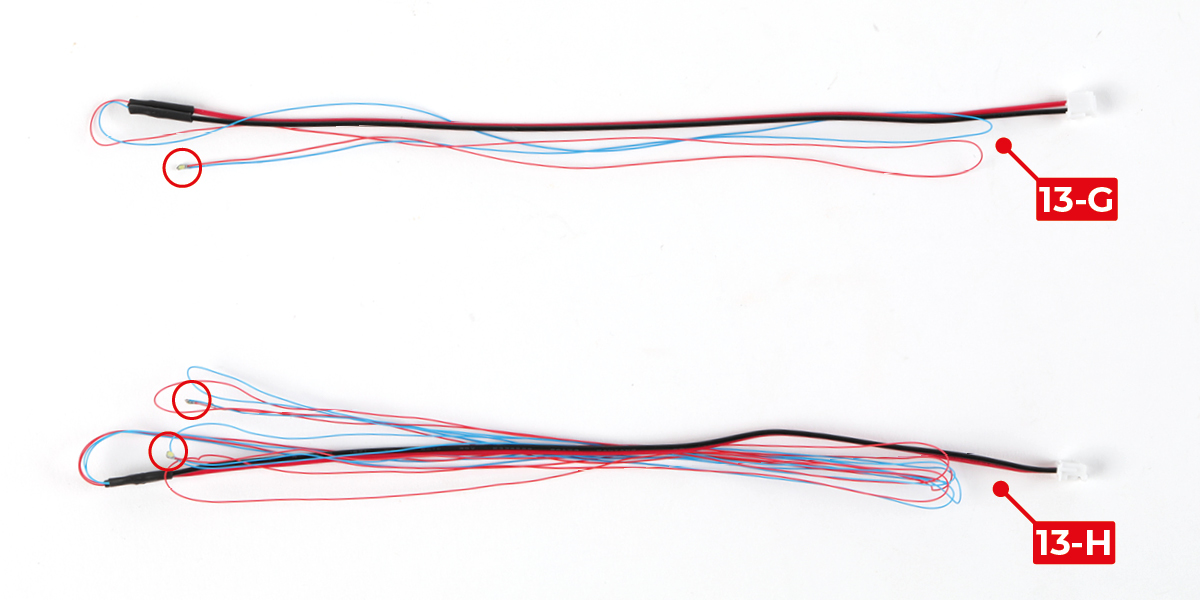

Prendi i cavi 13-G e 13-H. Nota che il cavo 13-G ha una LED e il cavo 13-H ne ha due, come indicato dai cerchi.

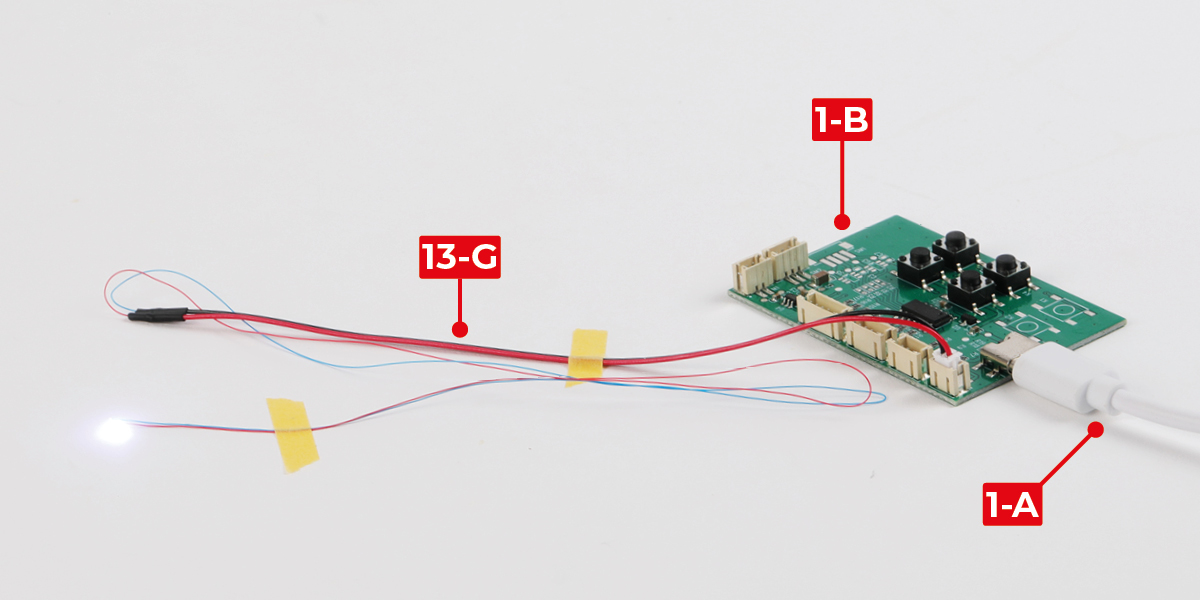

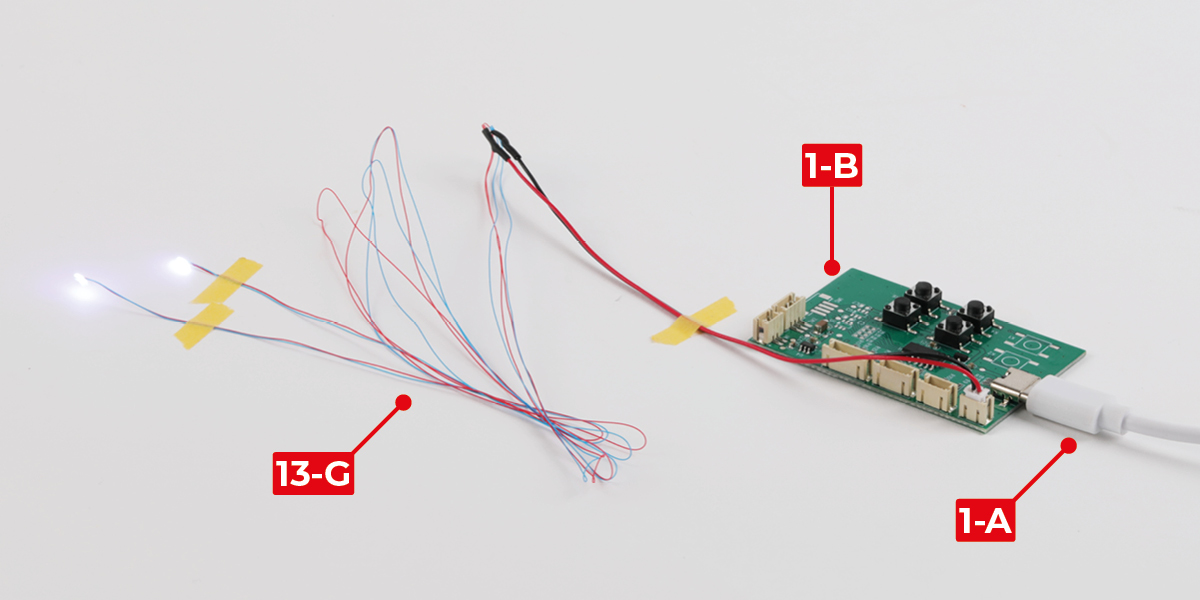

Collega i cavi al tester di circuiti (1-B) per verificare il funzionamento delle LED, come mostrato nelle immagini b e c.
Maneggia le LED con cautela. Assicurati che funzionino correttamente prima di installarle.
Passo 2

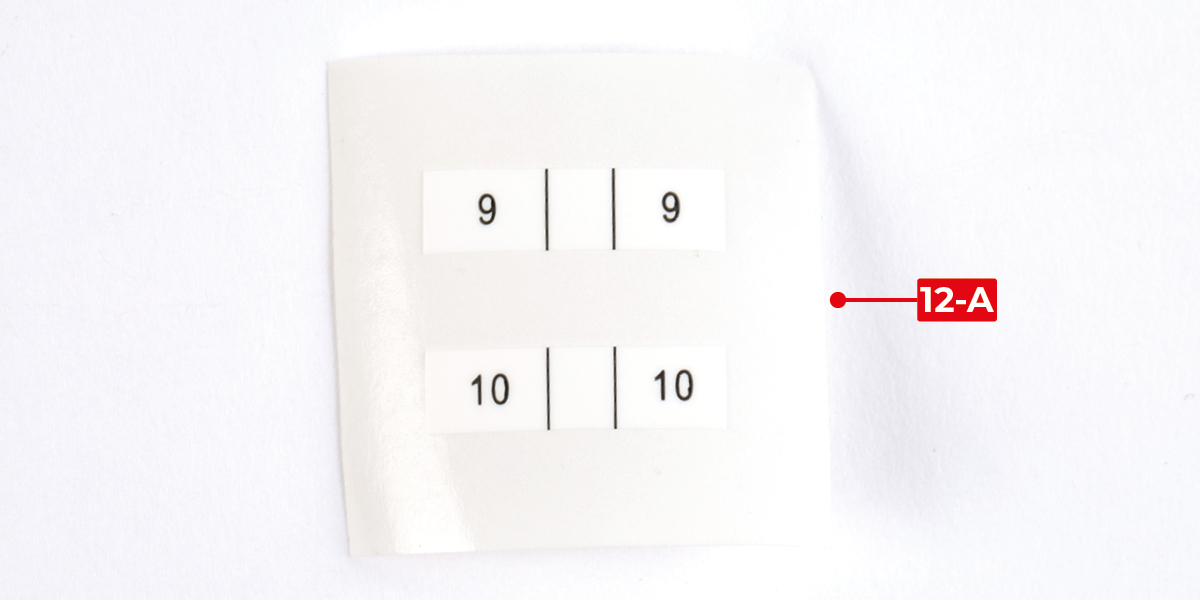

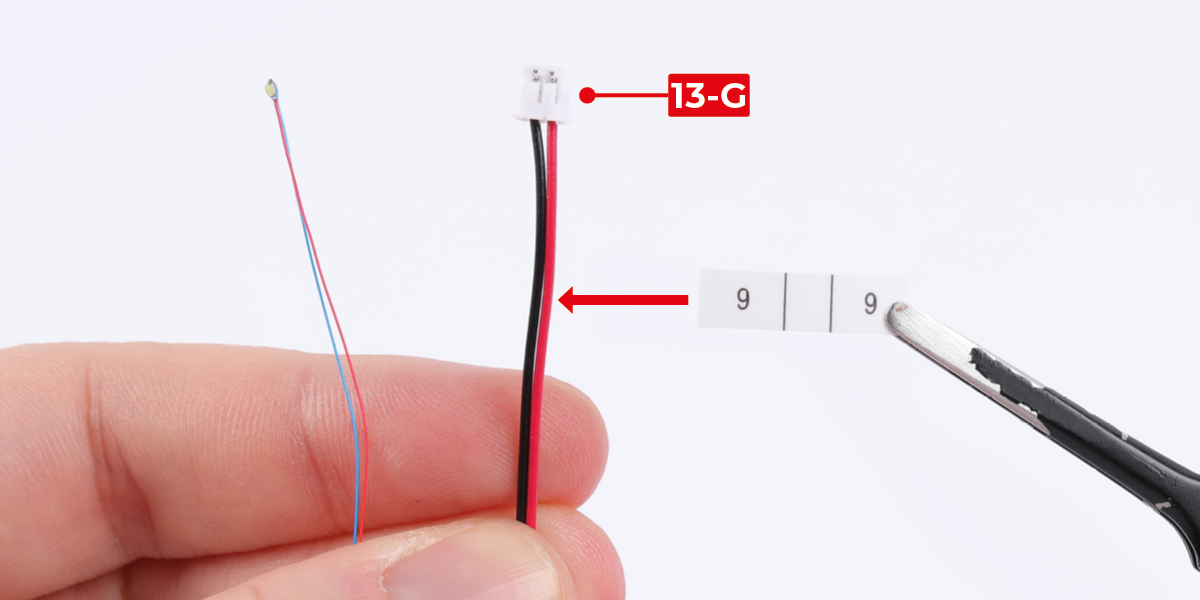

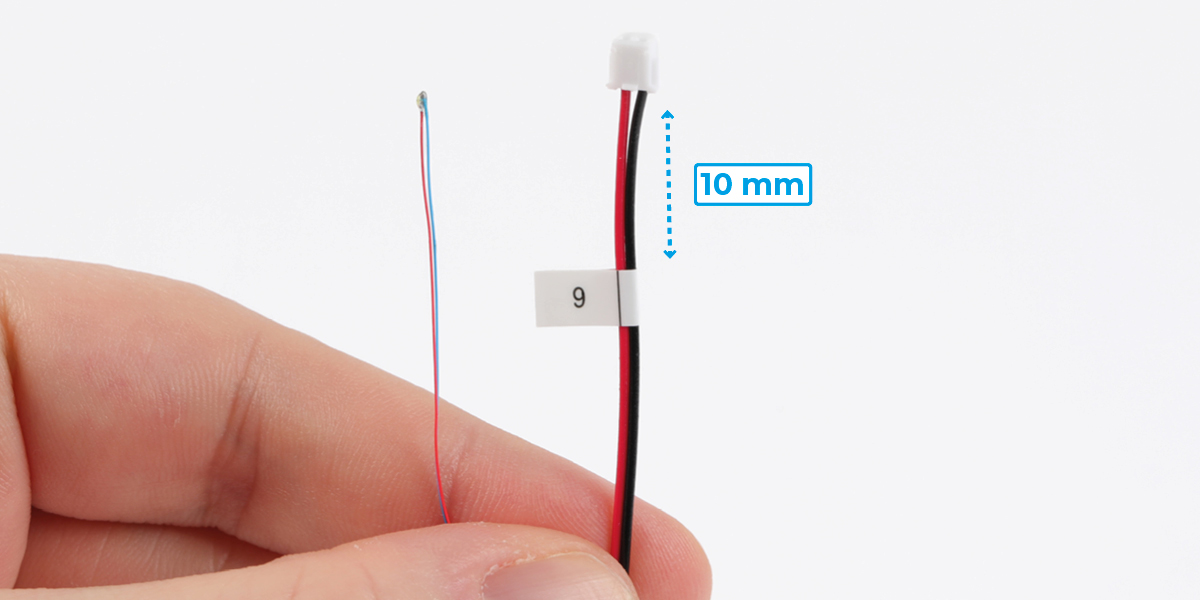

Avvolgi l'etichetta numero 9 (pezzo 12-A) attorno al cavo 13-G (un LED) e posiziona l'etichetta a 10 mm dalla spina.
Passo 3

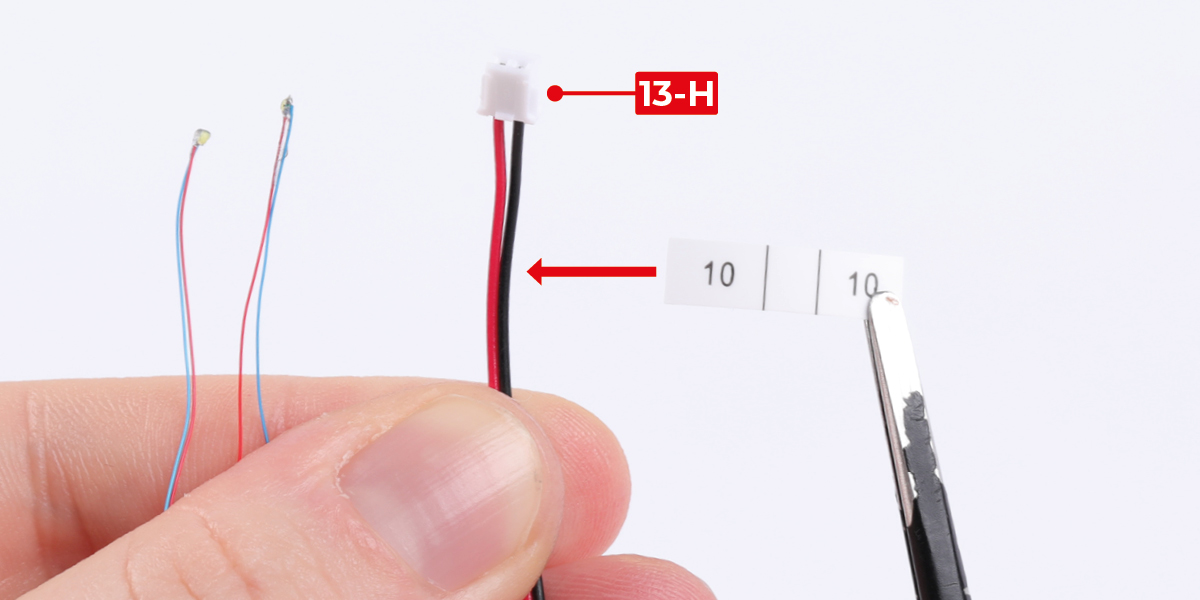

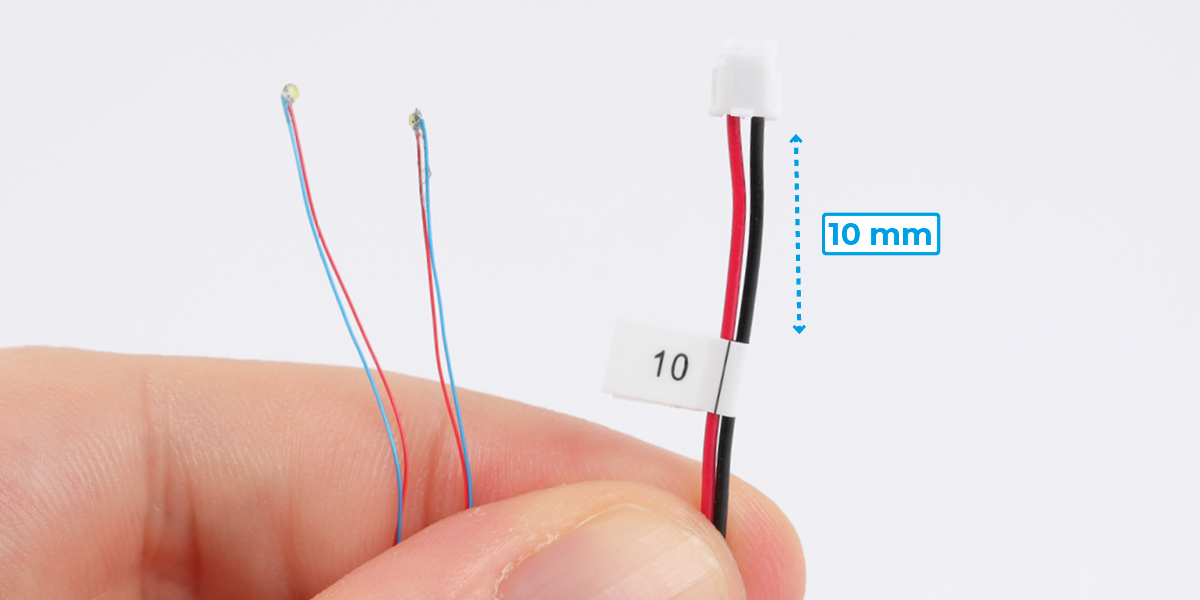

Avvolgi l'etichetta numero 10 (pezzo 12-A) attorno al cavo 13-H (due LED), posizionandola a 10 mm dalla spina.
Passo 4

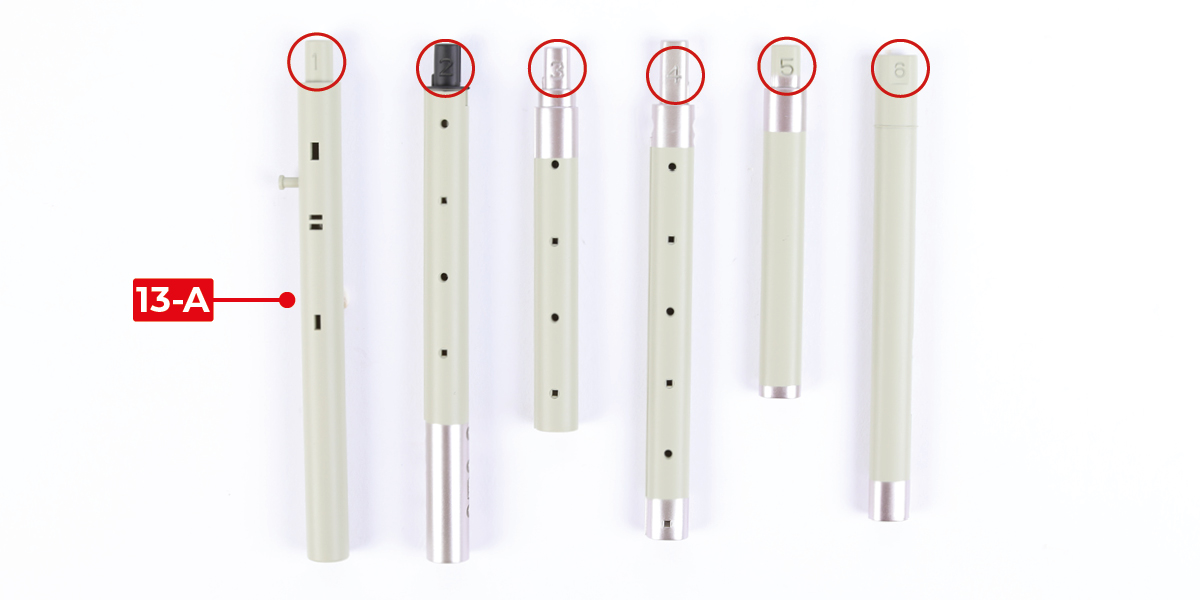

Nota che i pezzi per l'albero sono numerati da 1–6, come mostrato.
Passo 5

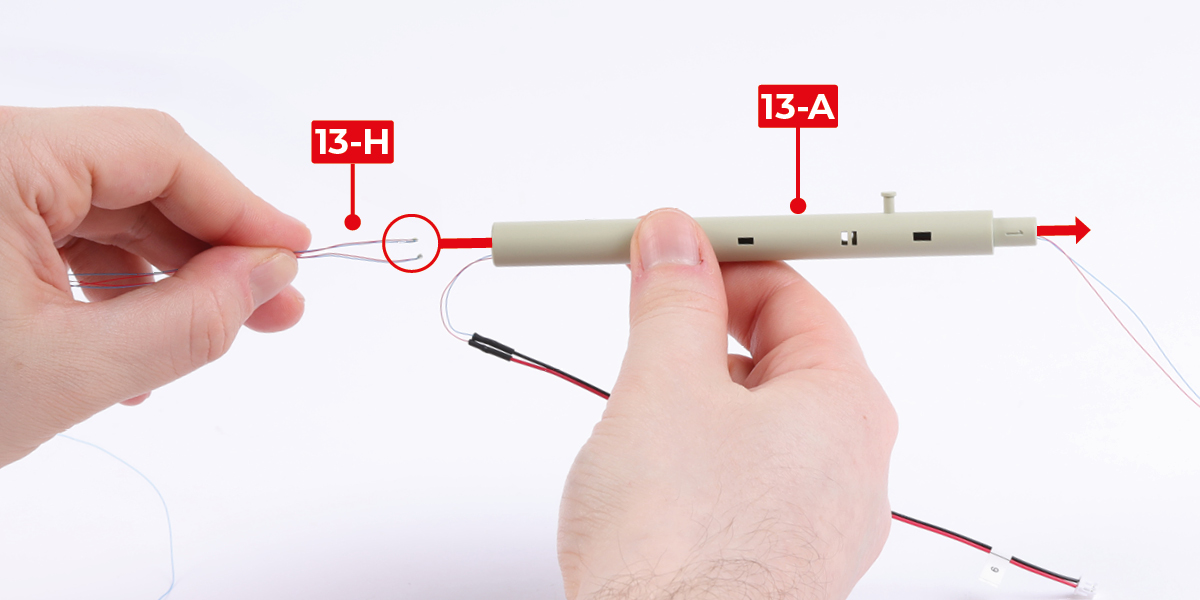

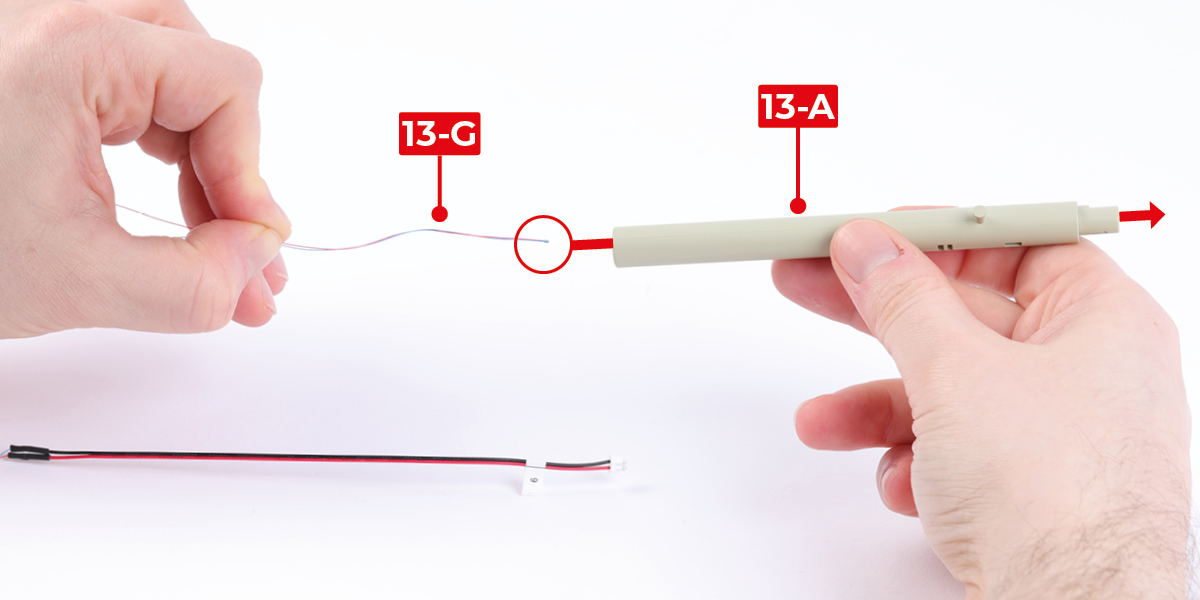

Fai passare i LED dei cavi 13-G e 13-H attraverso il pezzo 13-A (numero 1).
Passo 6

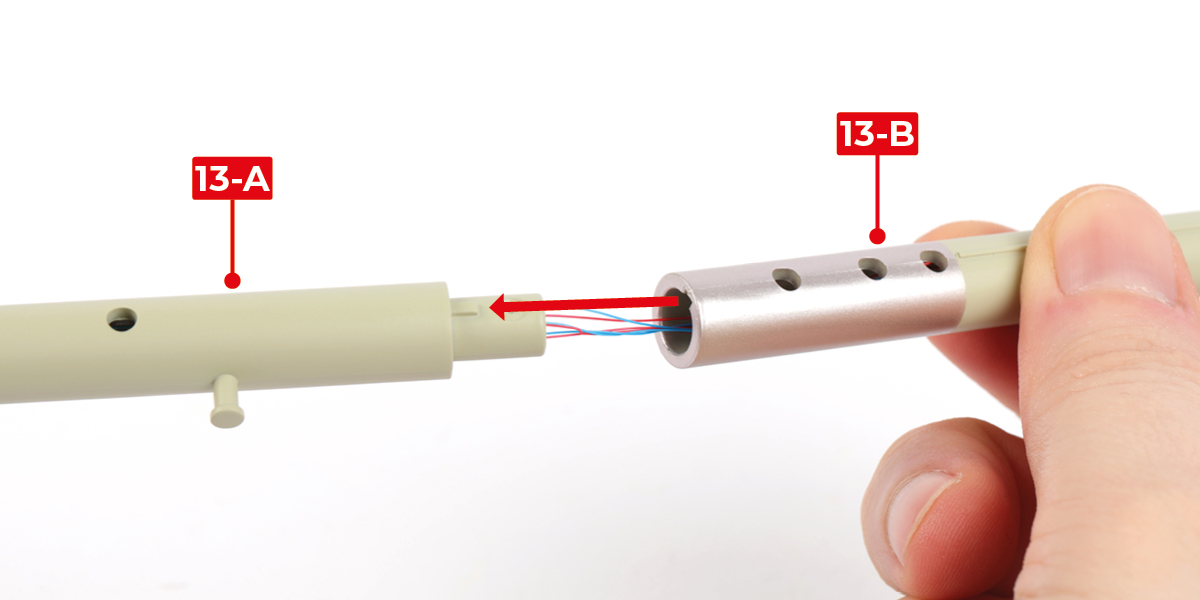

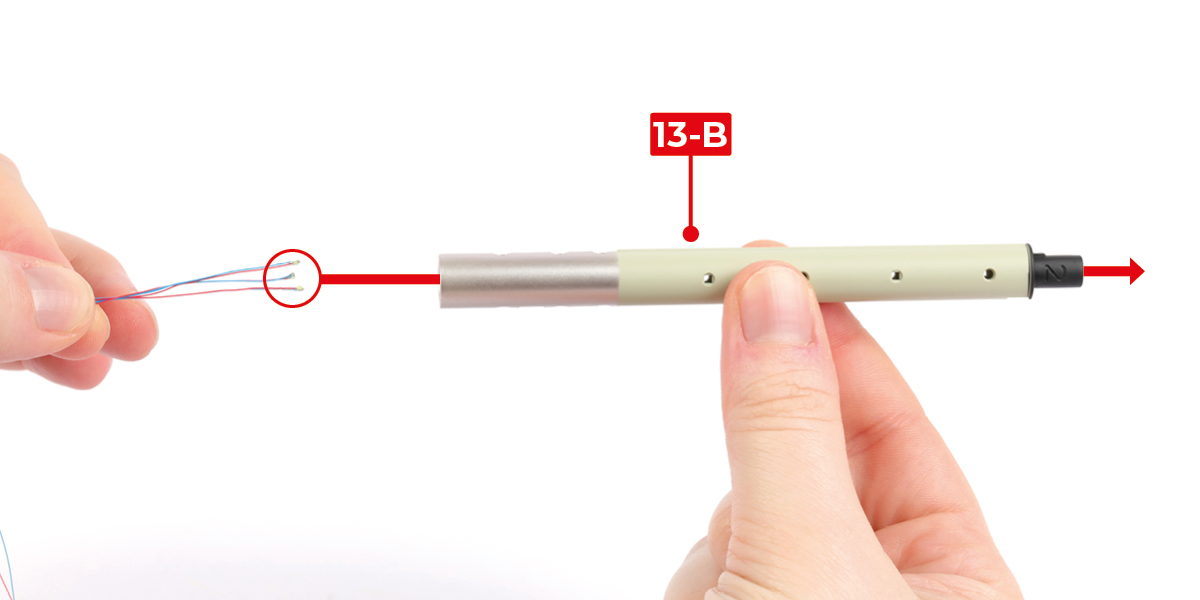

Inserisci i LED attraverso il pezzo 13-B (numero 2), poi incolla il pezzo 13-B al pezzo 13-A.
Passo 7

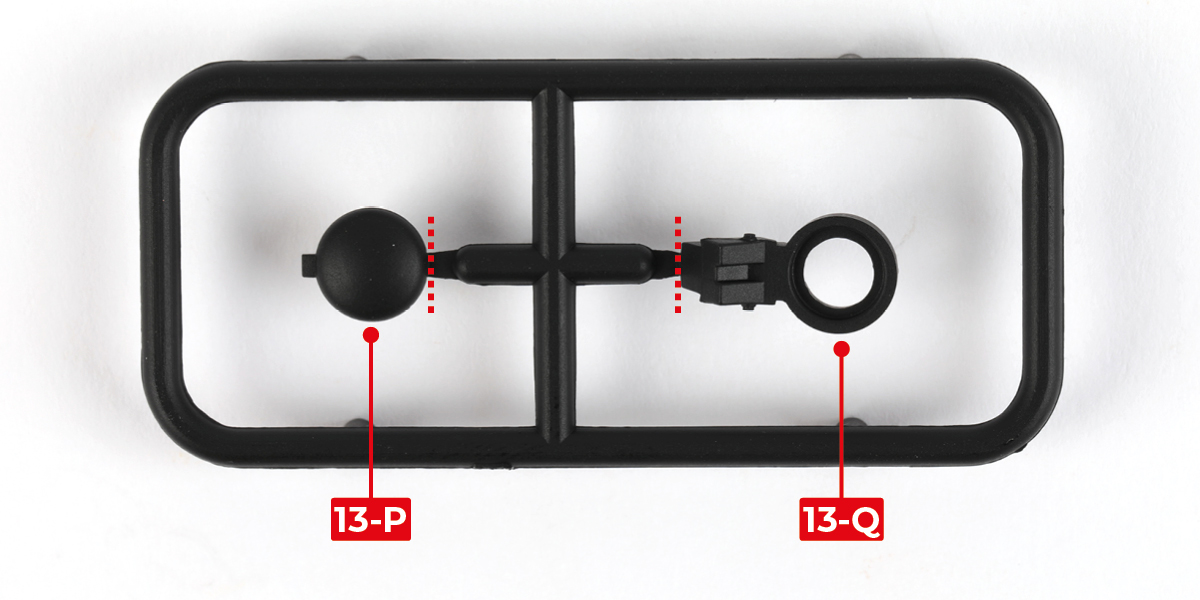

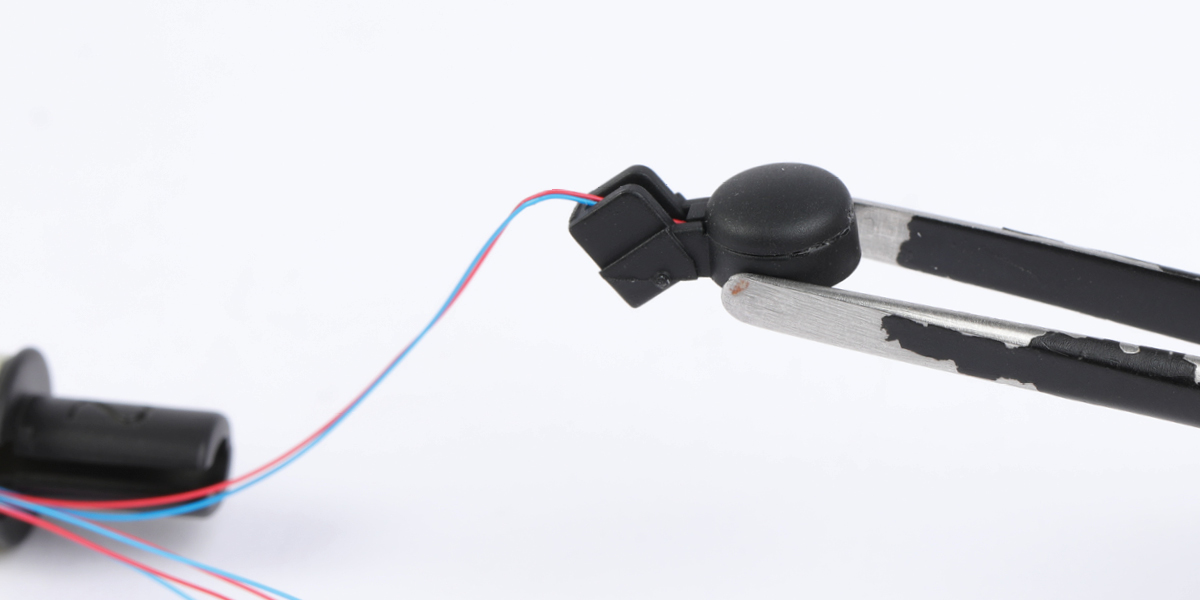

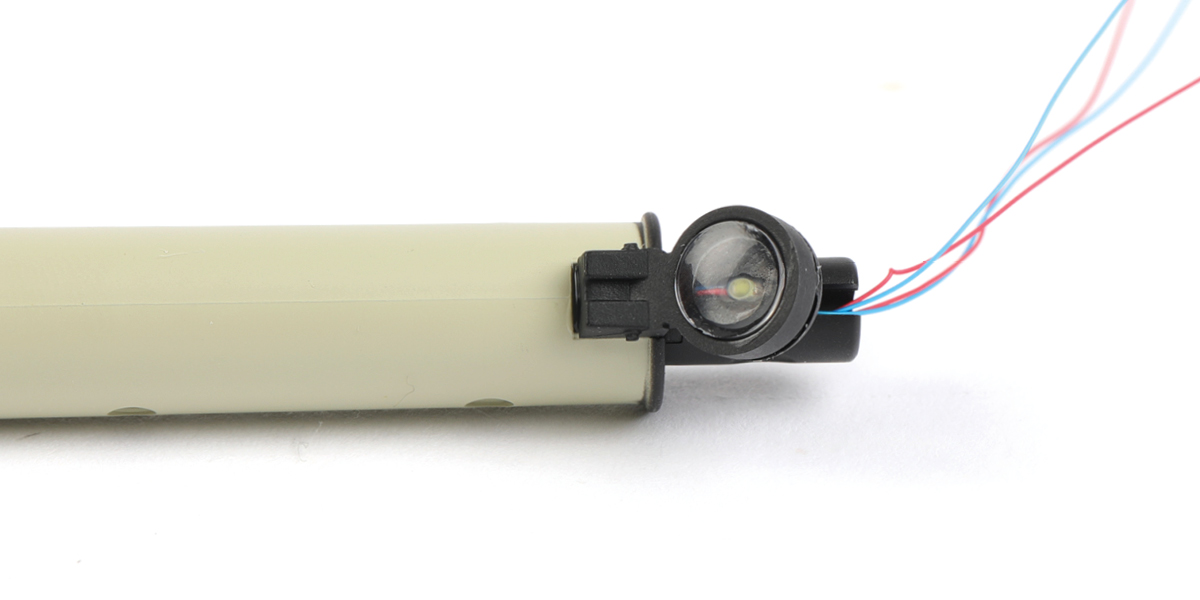

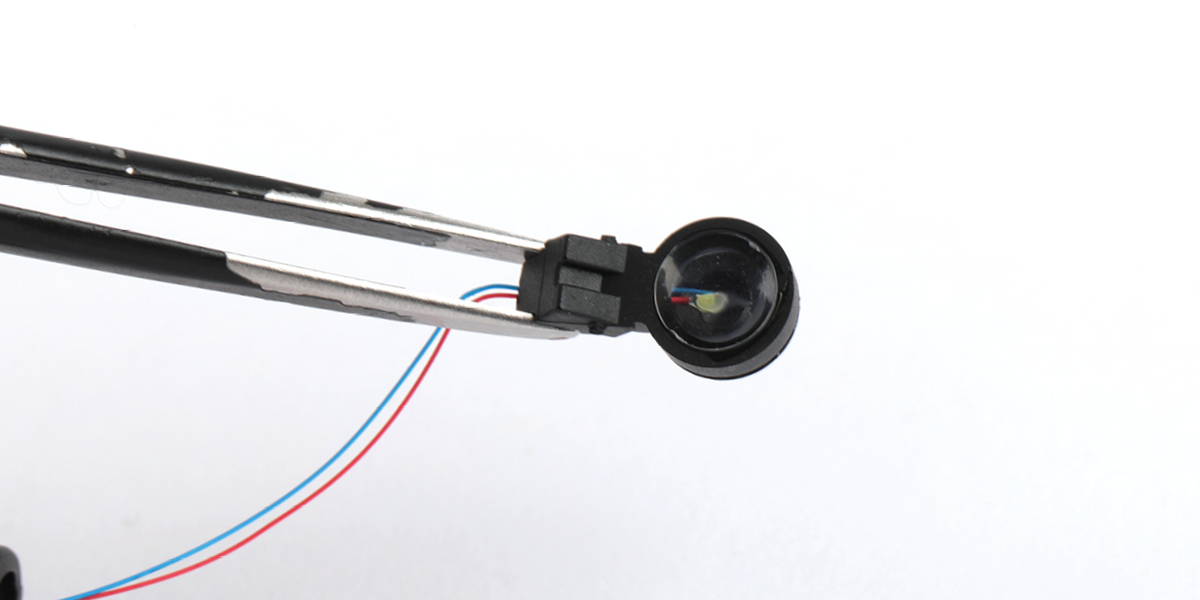

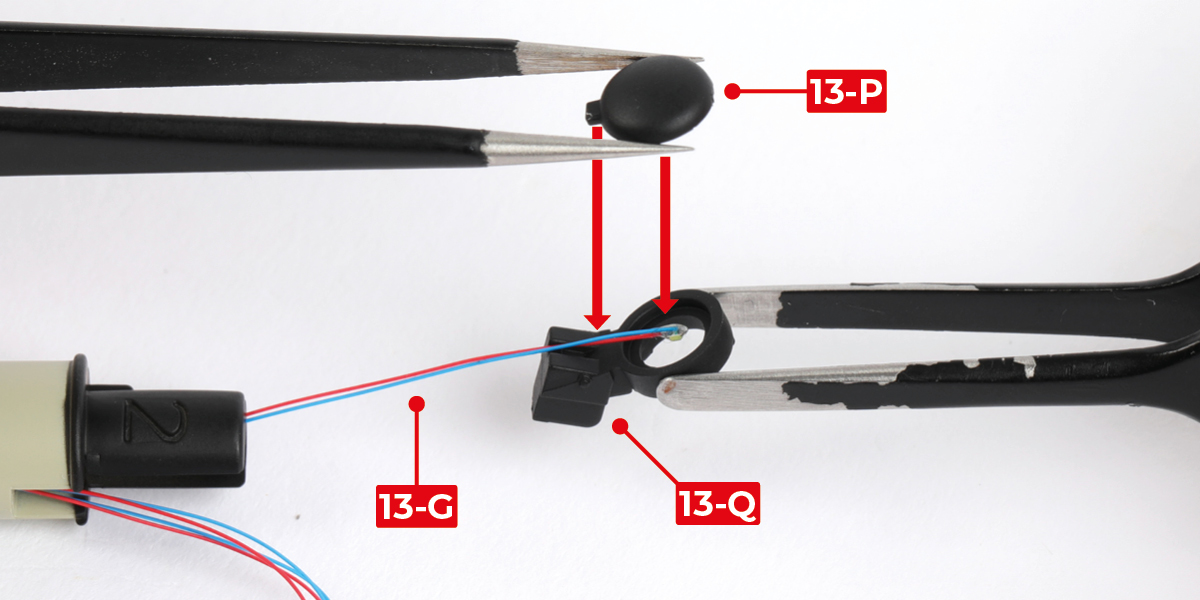

Taglia i pezzi 13-P e 13-Q dal telaietto. Posiziona il LED del cavo 13-G nel pezzo 13-Q quindi incolla il pezzo 13-P come mostrato.
Passo 8

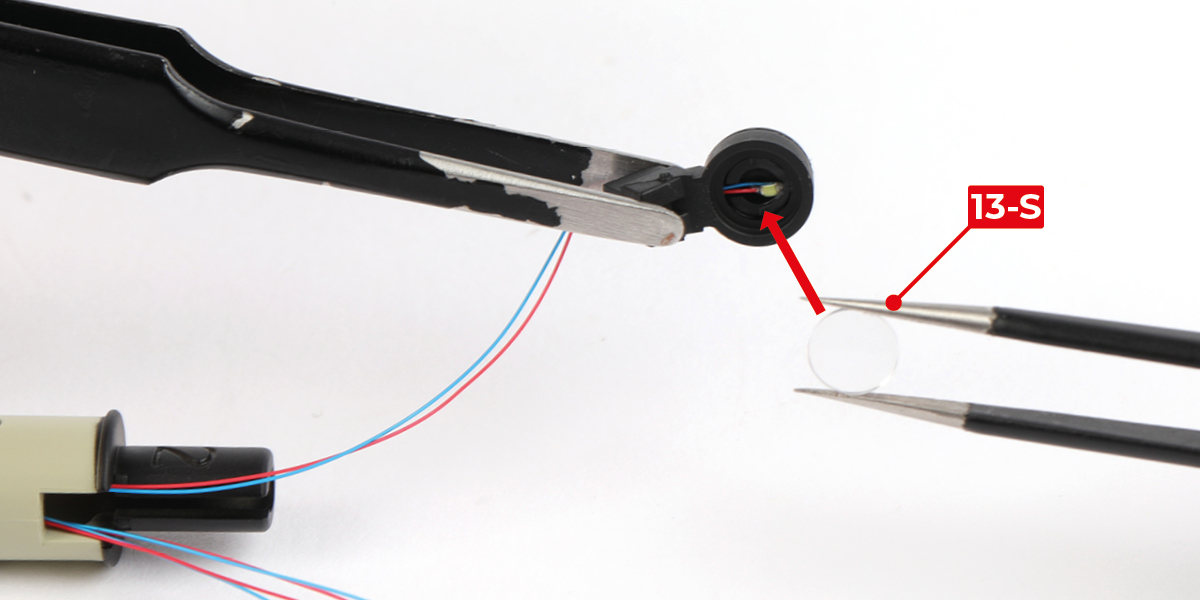

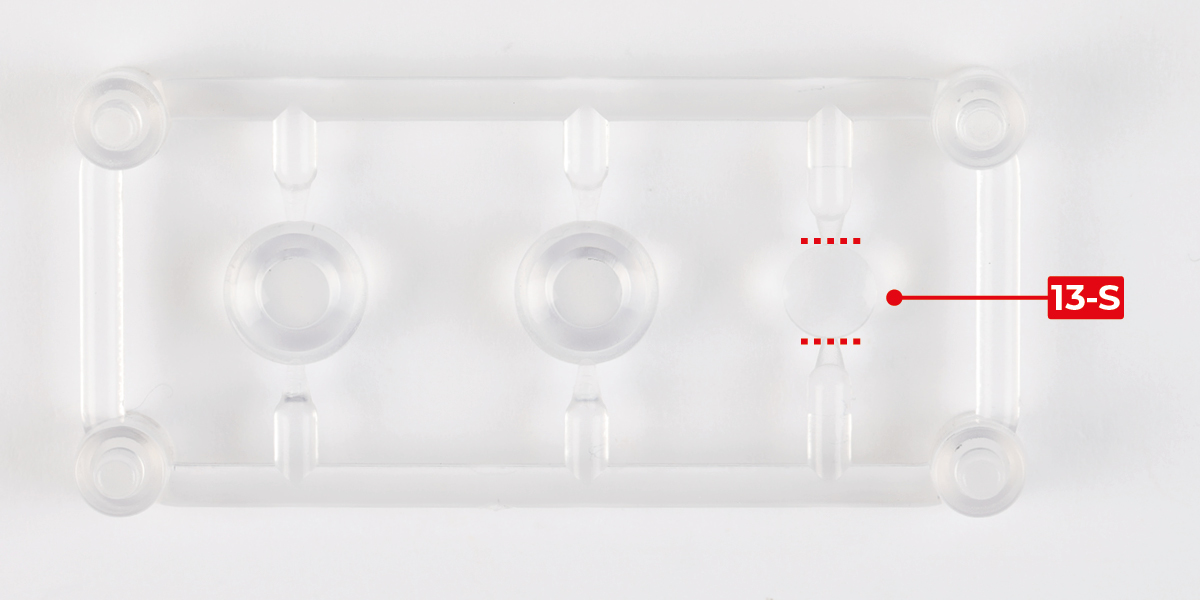

Taglia il pezzo 13-S dal telaietto. Incolla il pezzo 13-S all'assemblaggio.
Passo 9

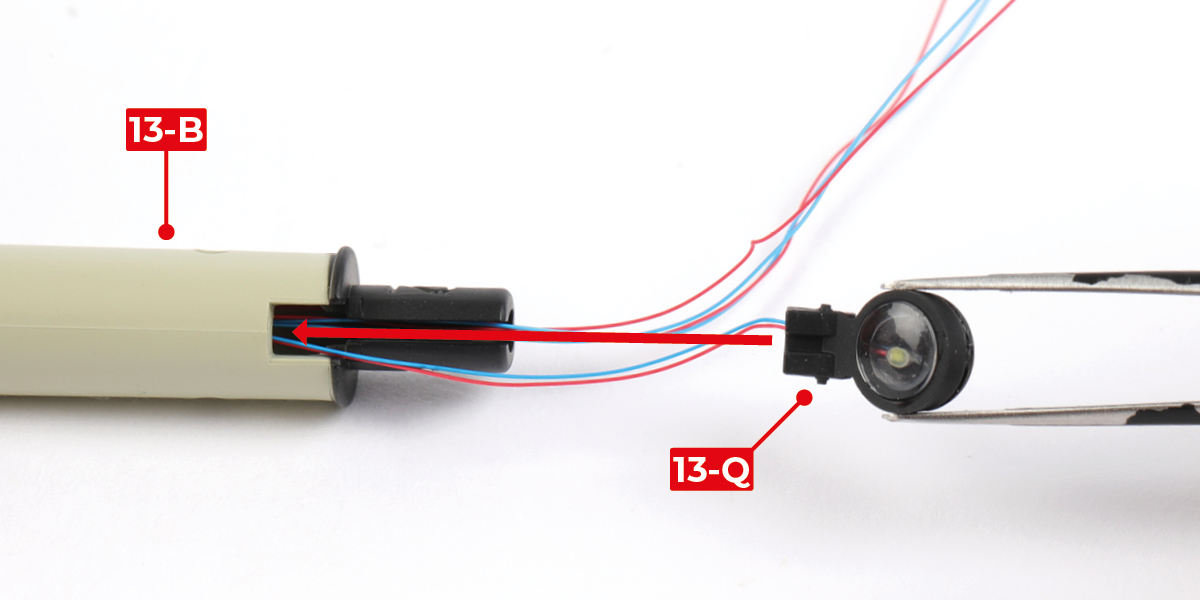

Incolla il pezzo 13-Q al pezzo 13-B.
Passo 10

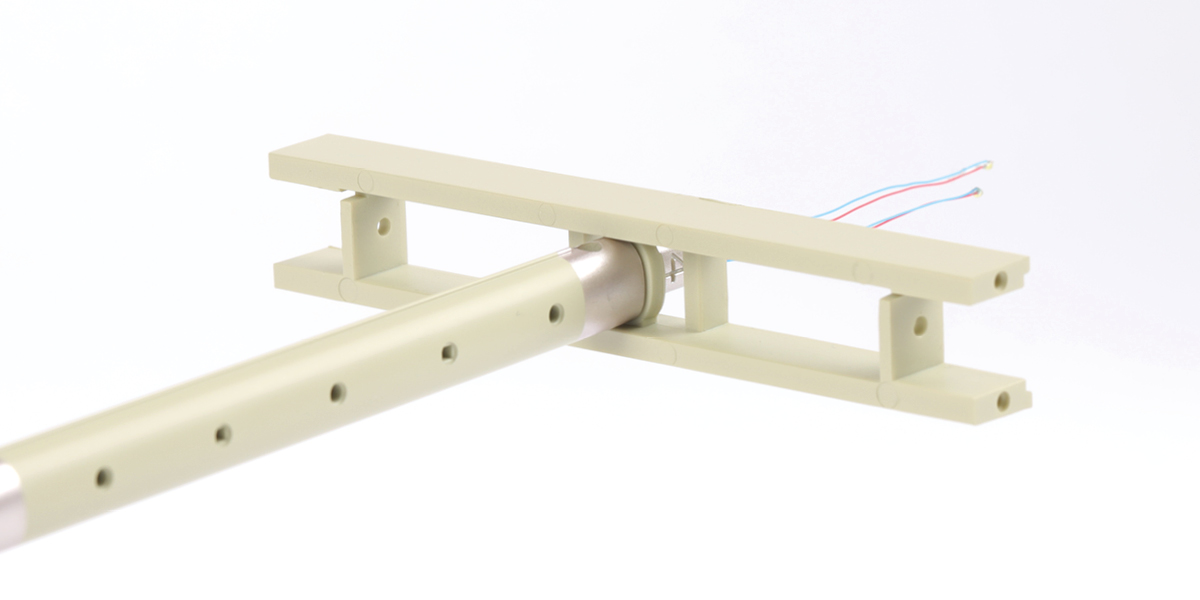

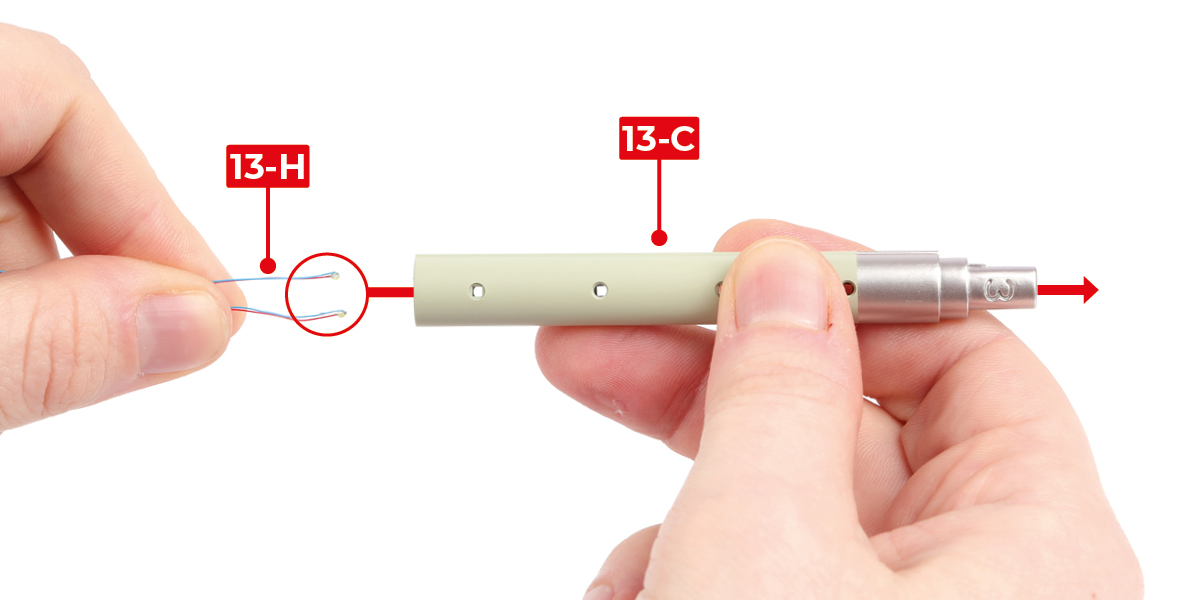

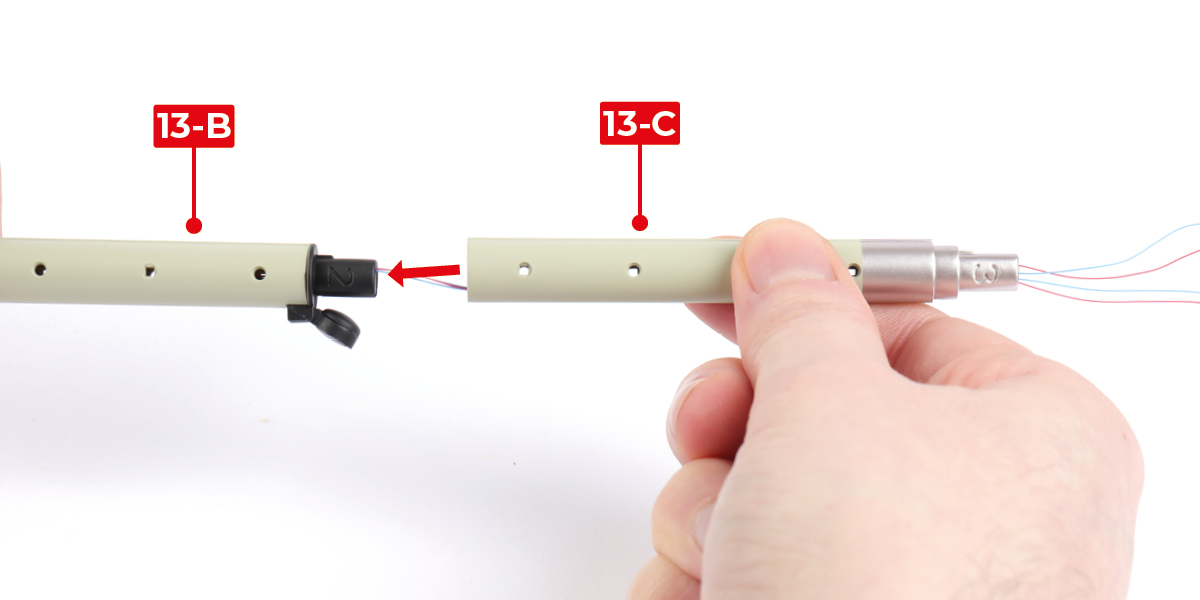

Fai passare i LED dal cavo 13-H attraverso il pezzo 13-C (numero 3), poi incolla il pezzo 13-C al pezzo 13-B.
Passo 11

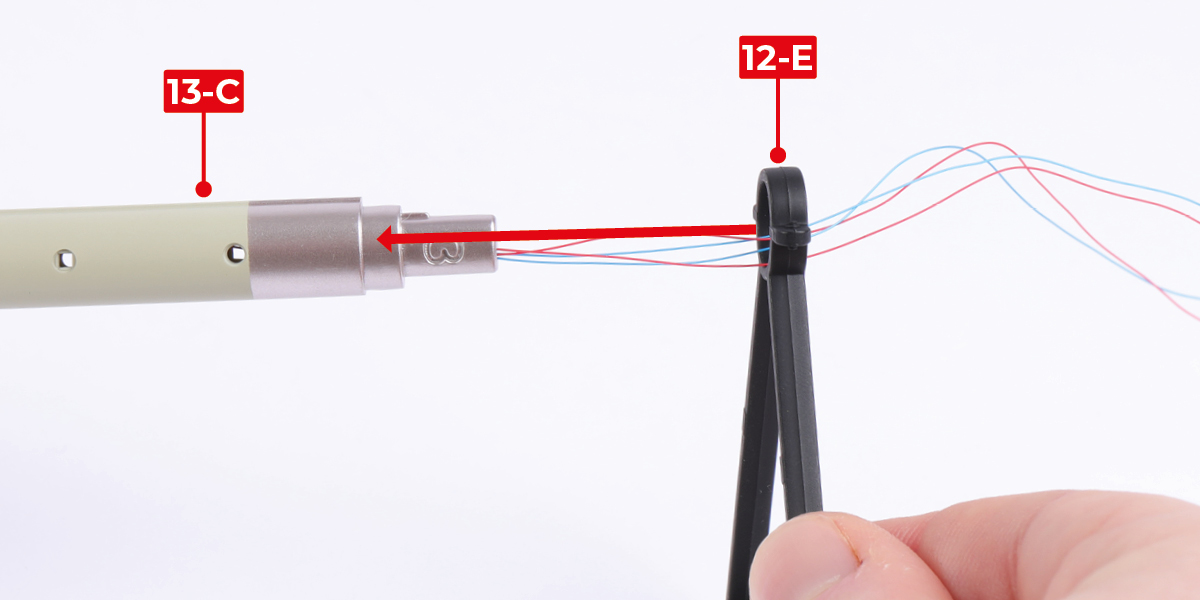

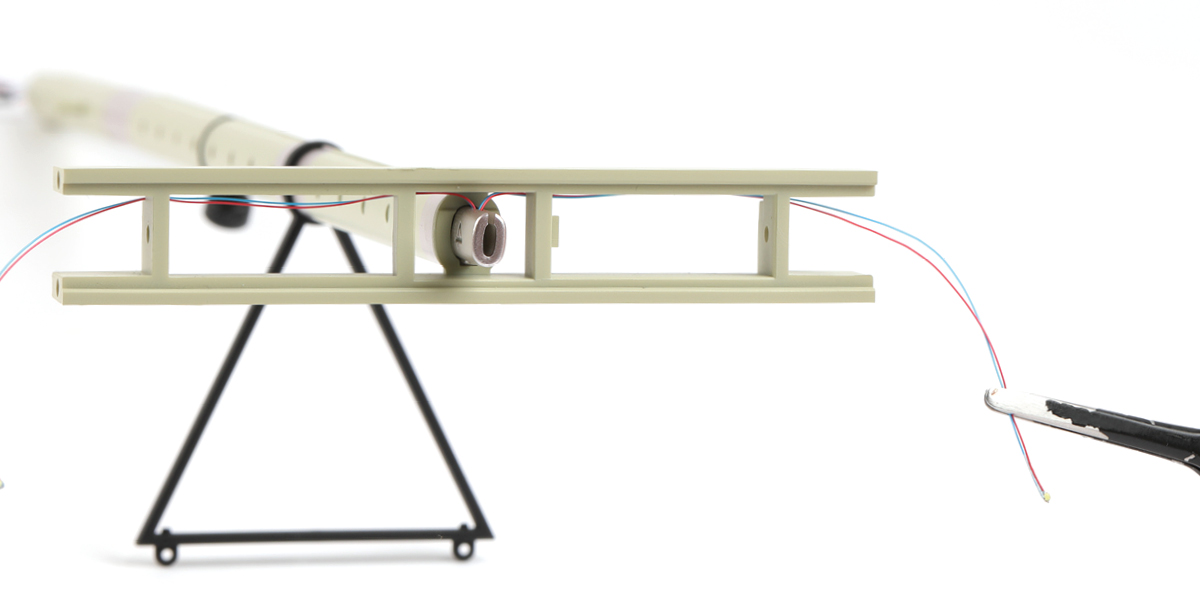

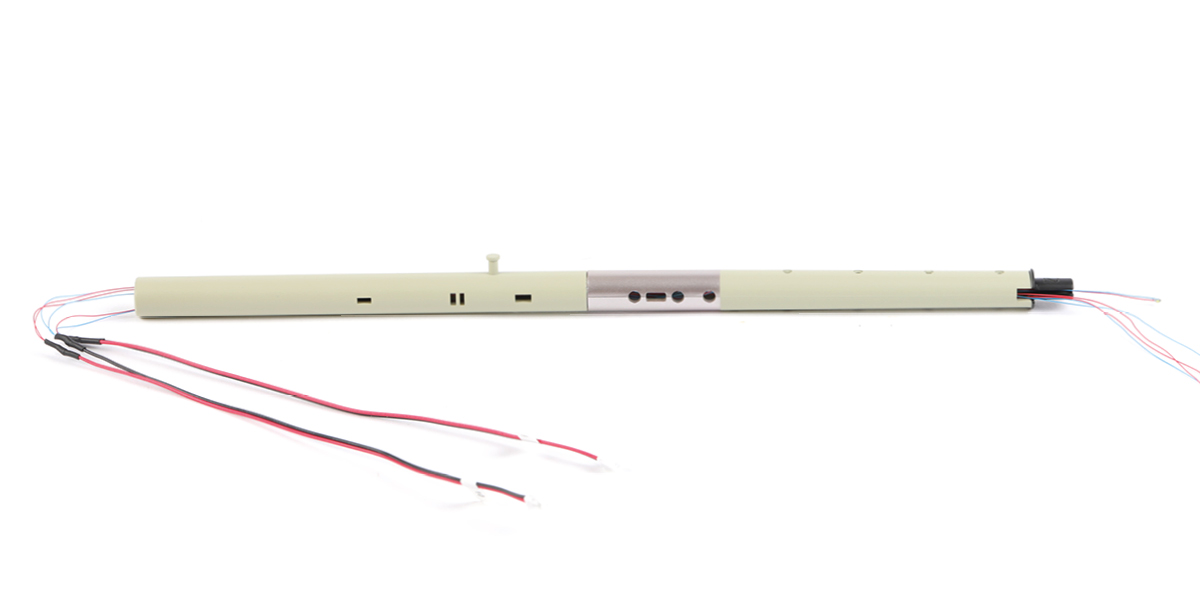

Fai passare i LED dal cavo 13-H attraverso il pezzo 12-E, poi incolla il pezzo 12-E al pezzo 13-C.

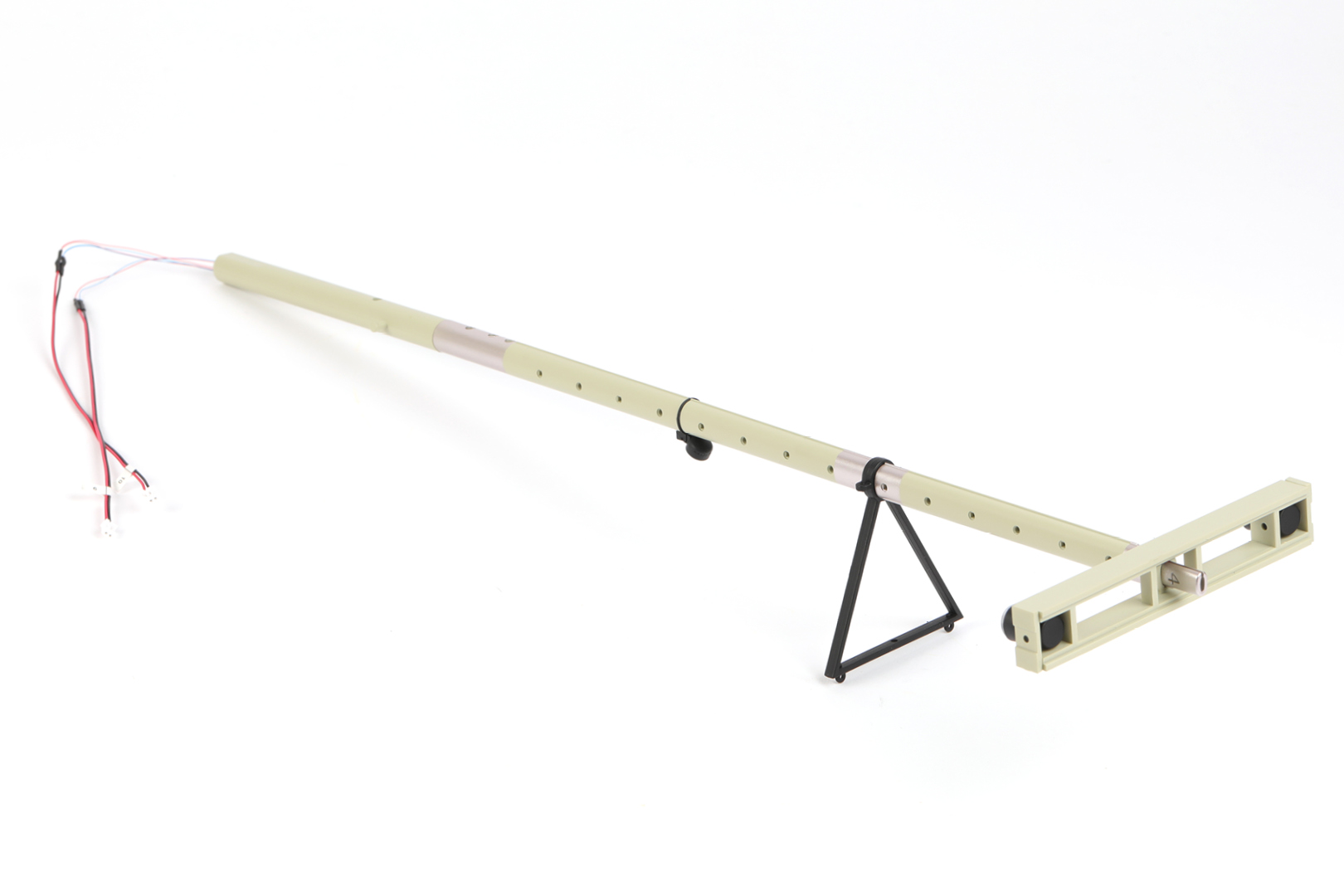

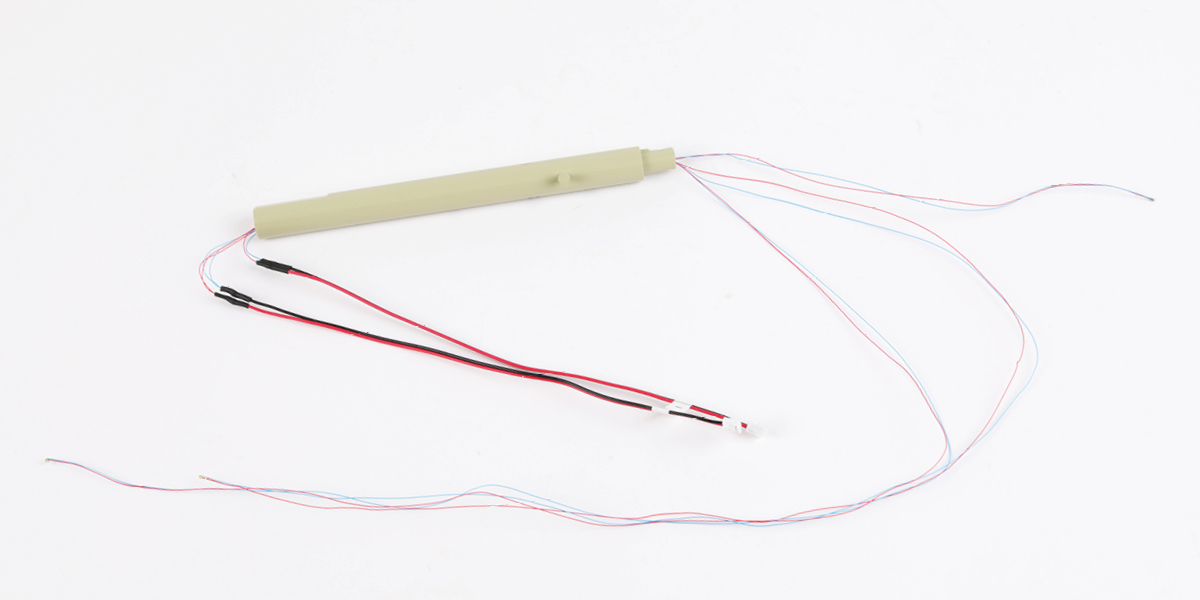

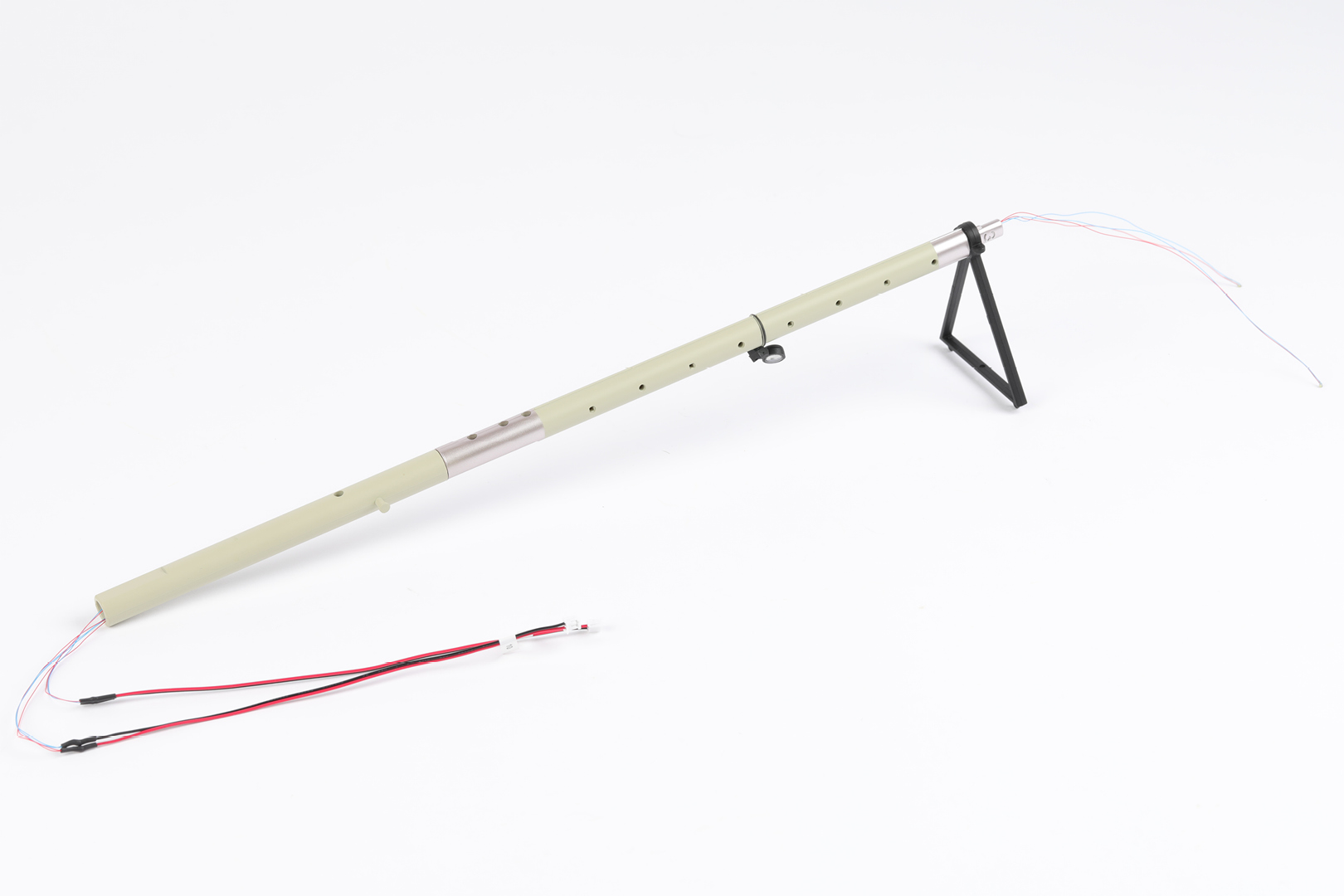

FASE COMPLETATA
Passo 1

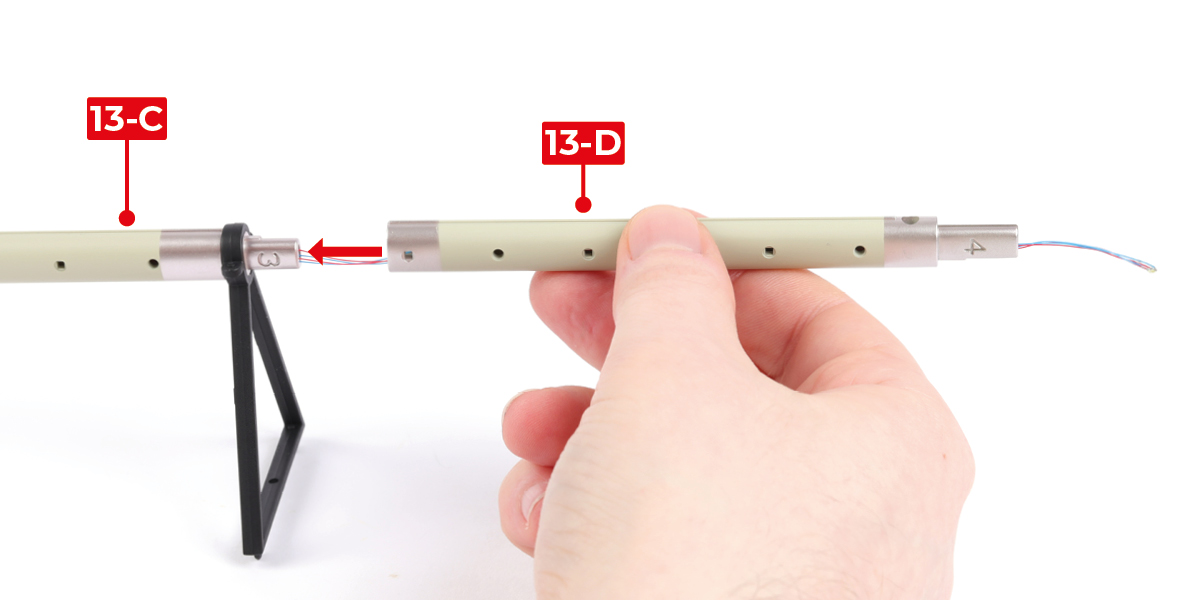

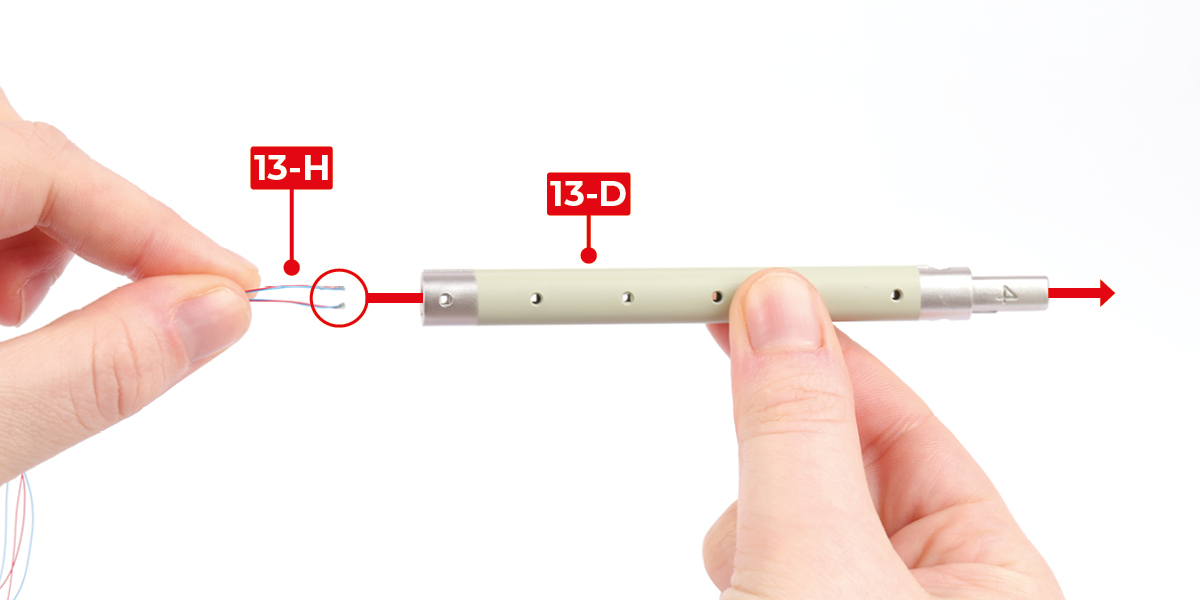

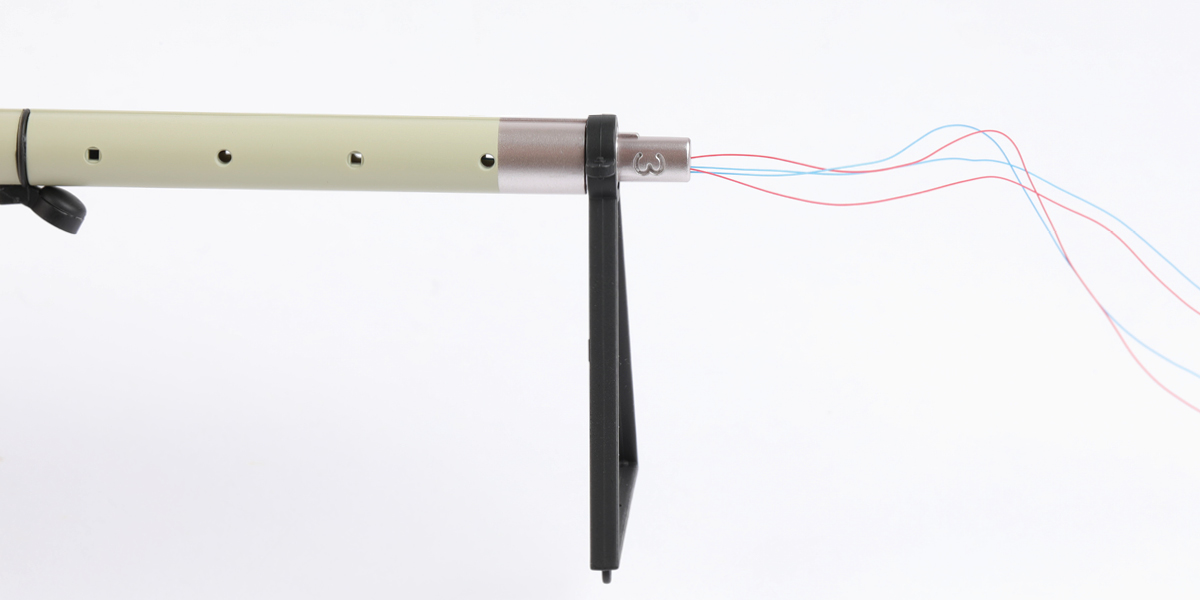

Fai passare i LED dal cavo 13-H attraverso il pezzo 13-D (numero 4), poi incolla il pezzo 13-D al pezzo 13-C.
Passo 2

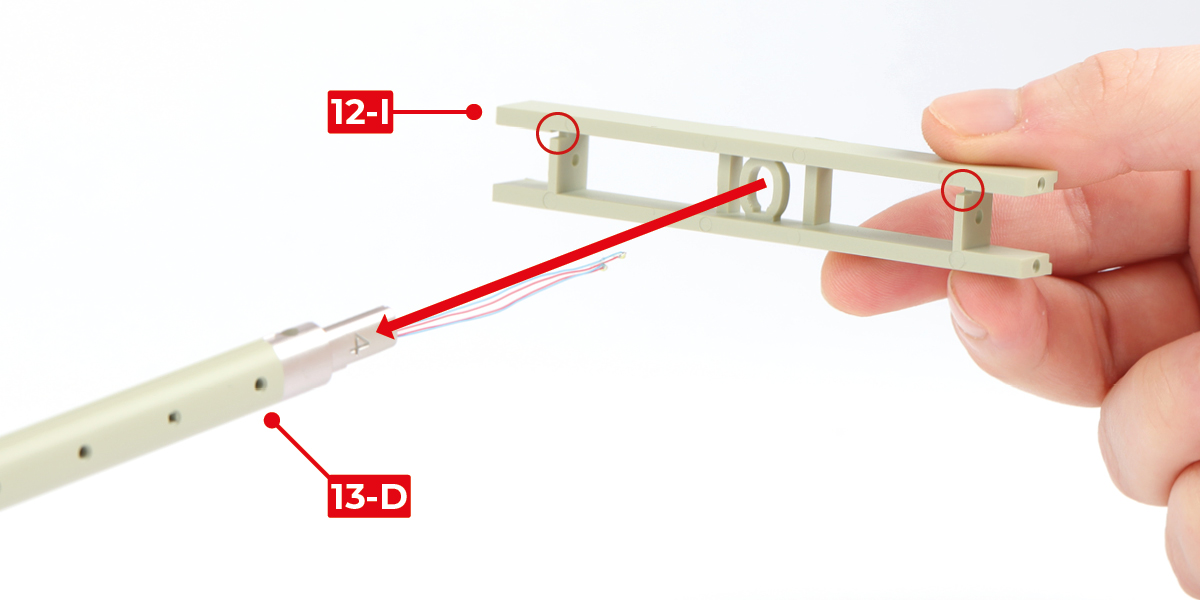

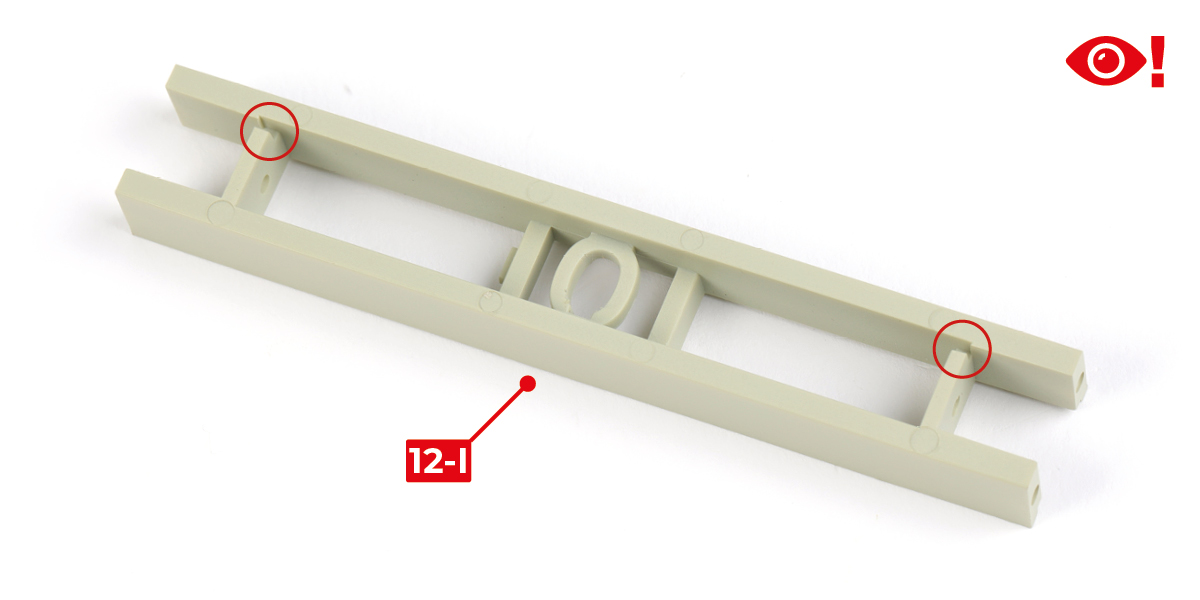

Identifica le due tacche cerchiate sul pezzo 12-I. Incolla il pezzo 12-I al pezzo 13-D nell'orientamento mostrato.
Passo 3

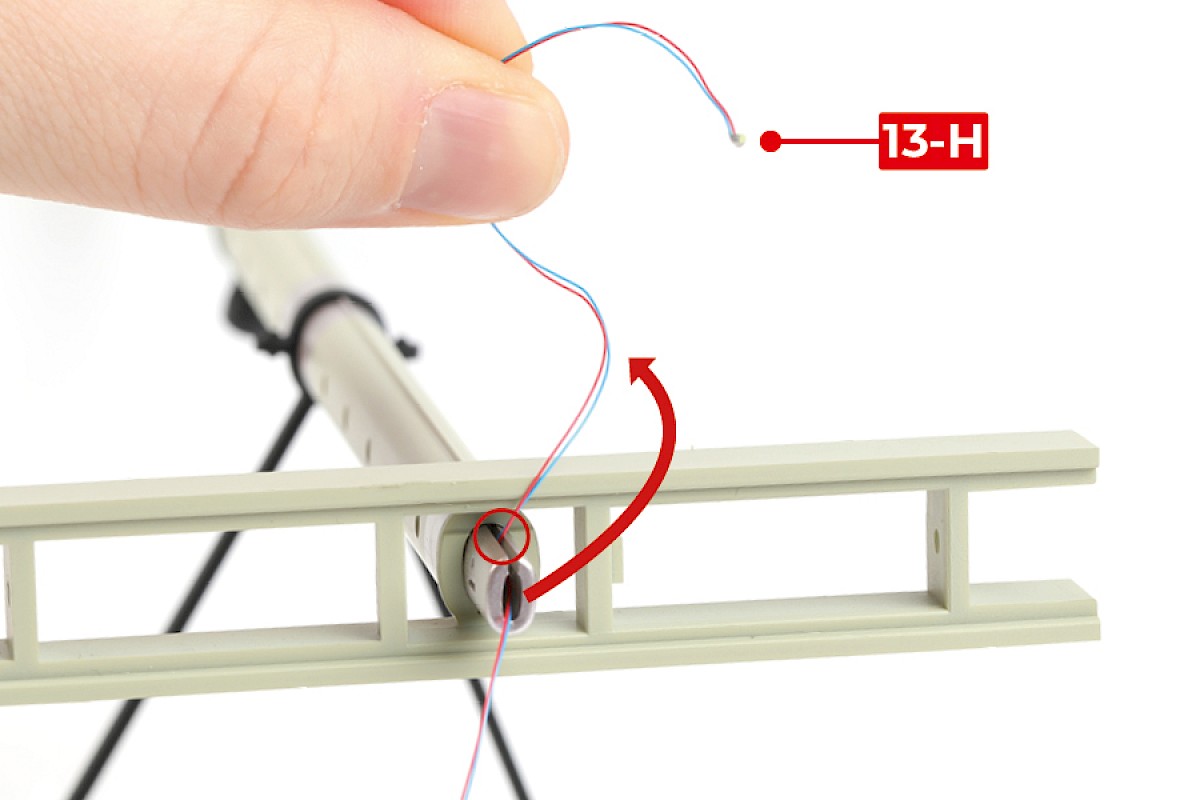

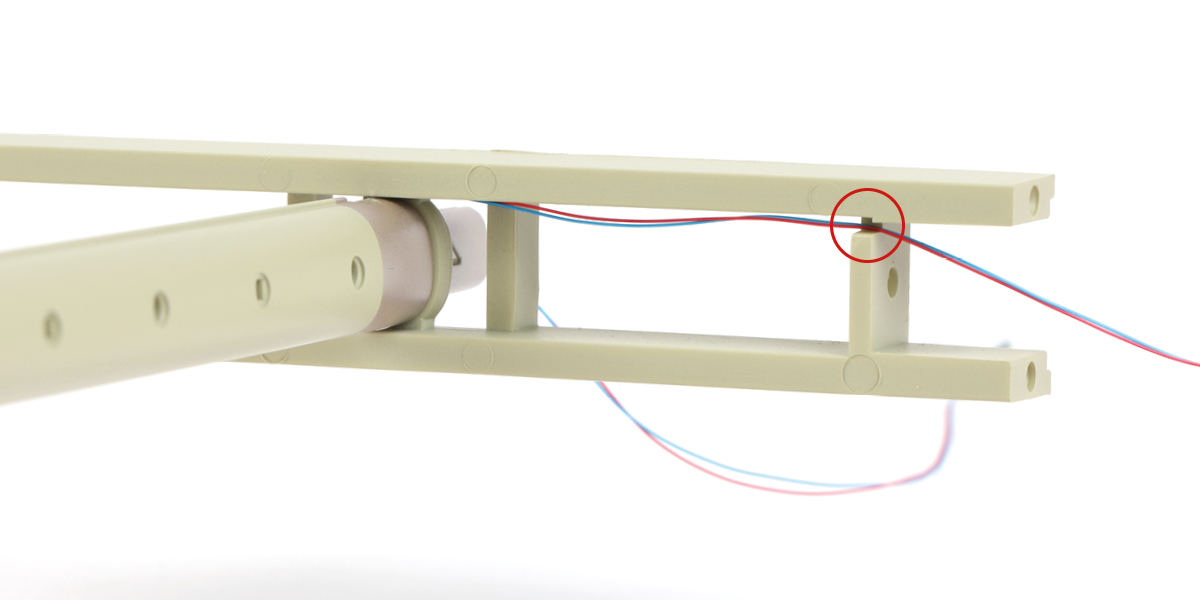

Posiziona il cavo 13-H nell'incastro sul pezzo 13-D (cerchiato).
Passo 4

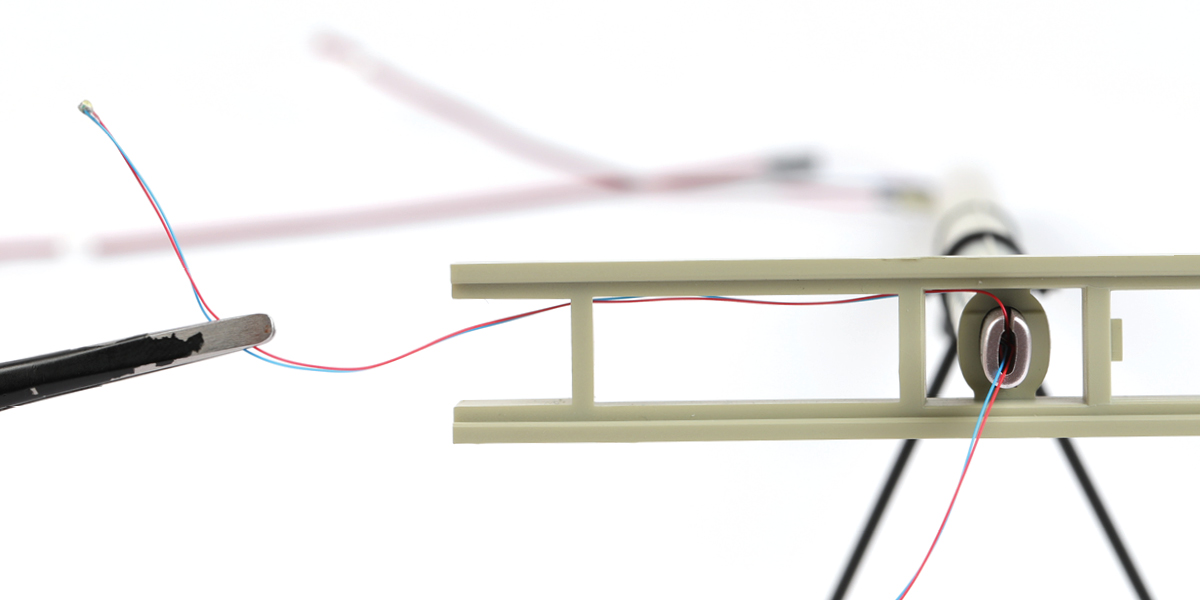

Fai passare il LED attraverso l'assemblaggio e posiziona il filo nella tacca, come mostrato.
Passo 5

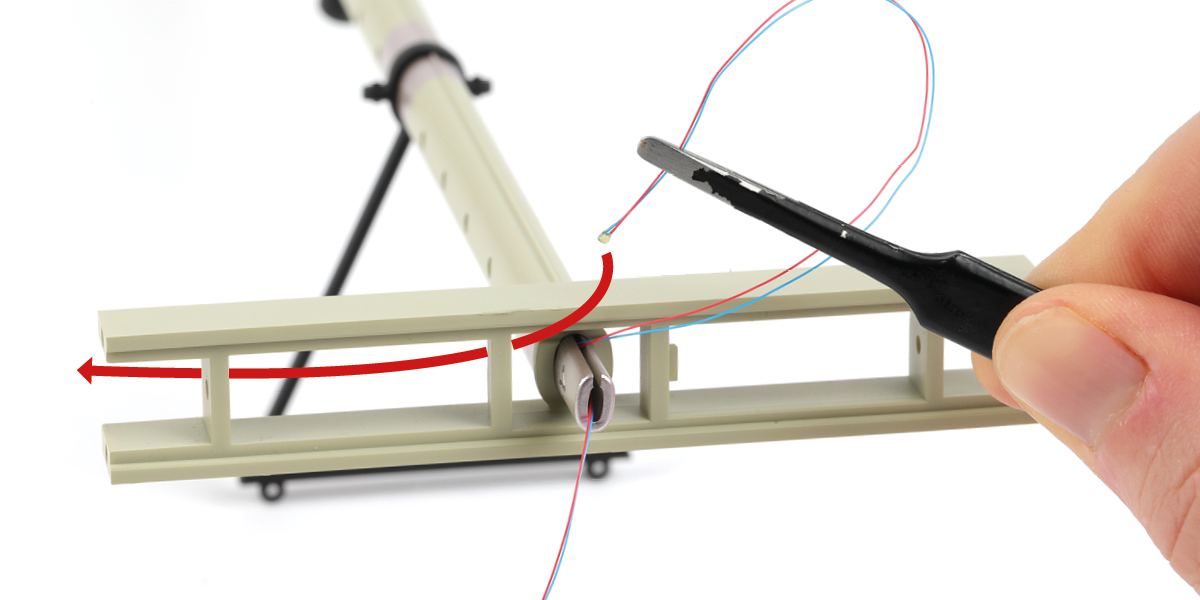

Ripeti i passaggi 3 e 4 per l'altro filo e instrada il filo verso il lato opposto.
Passo 6

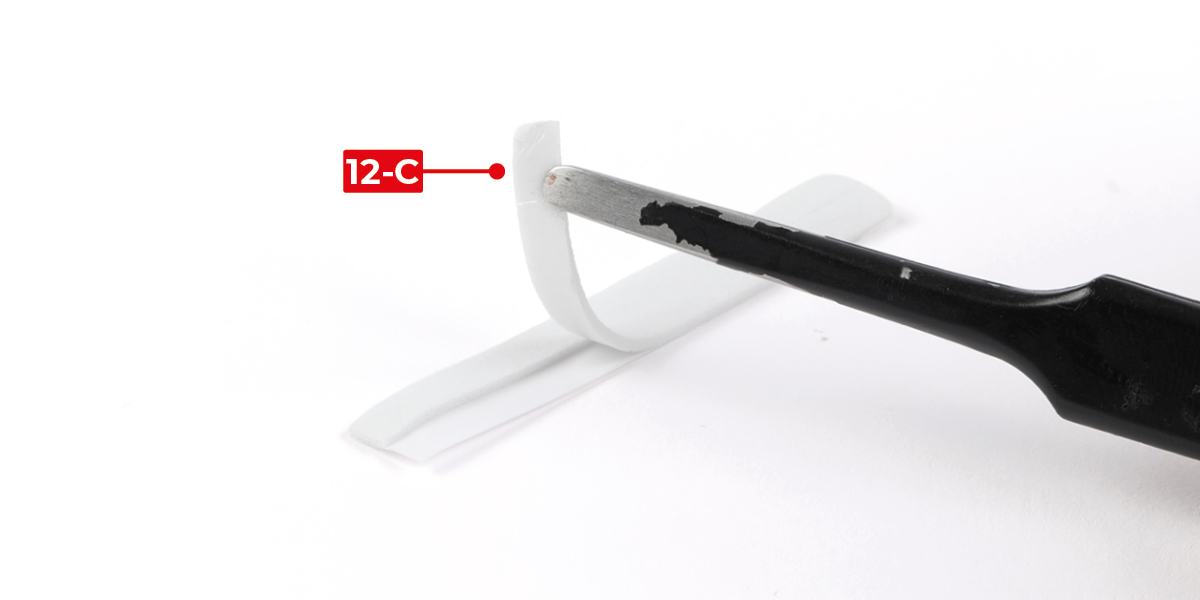

Stacca il pezzo 12-C.
Passo 7

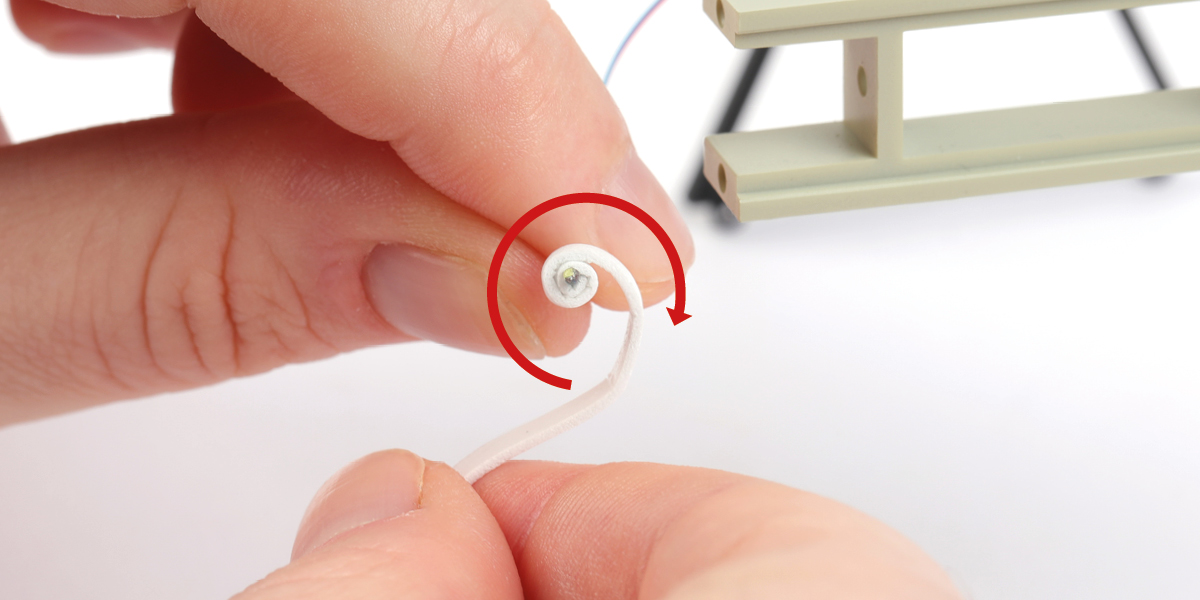

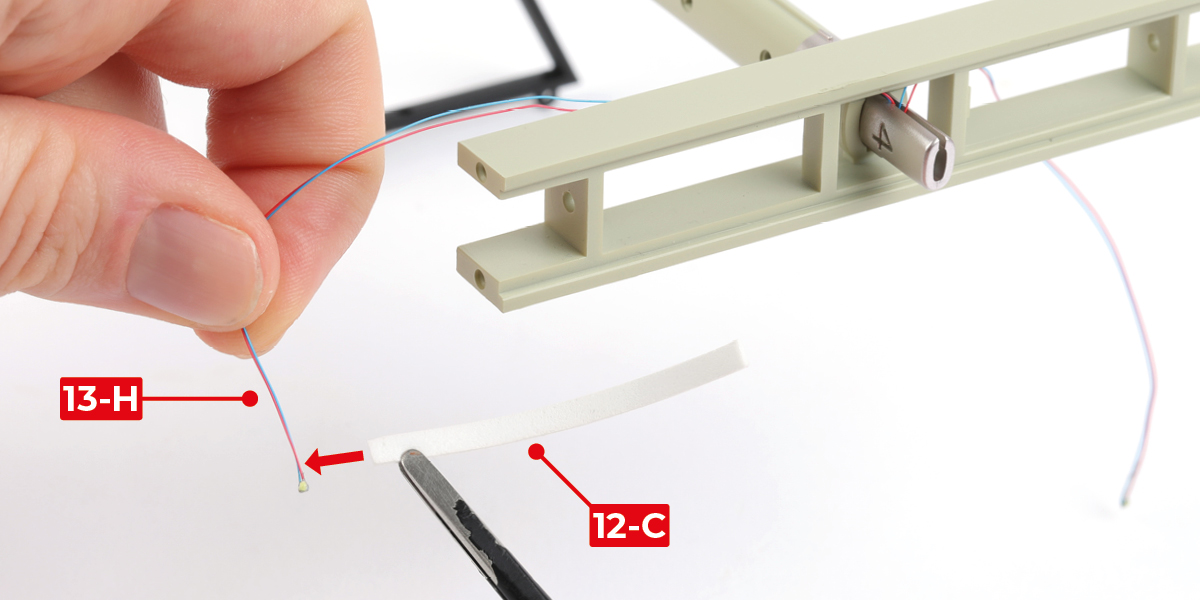

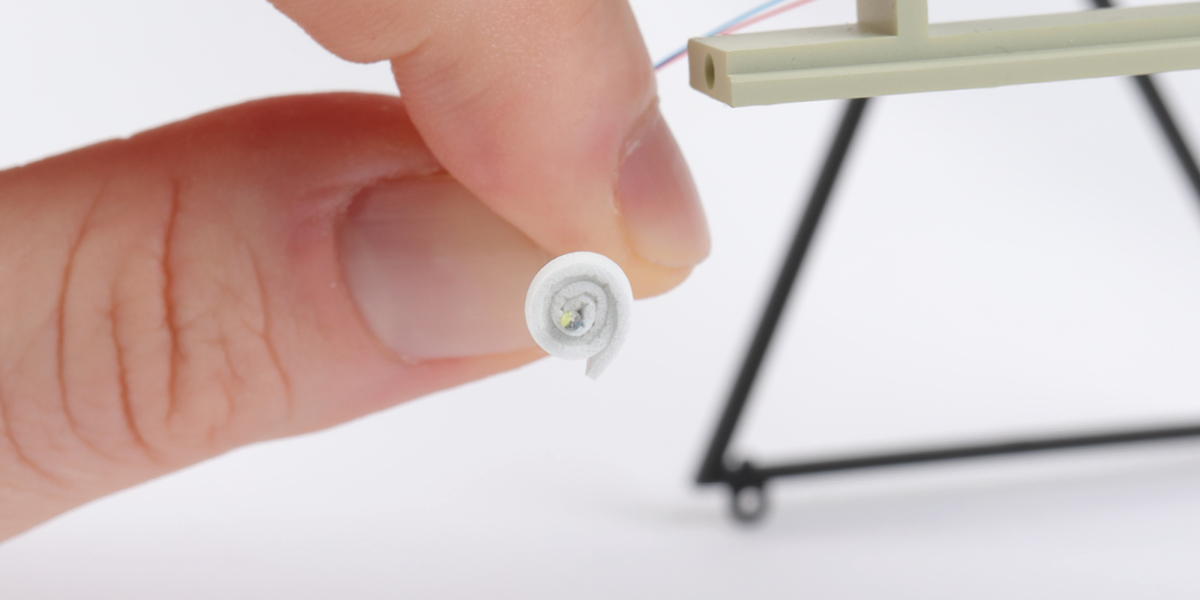

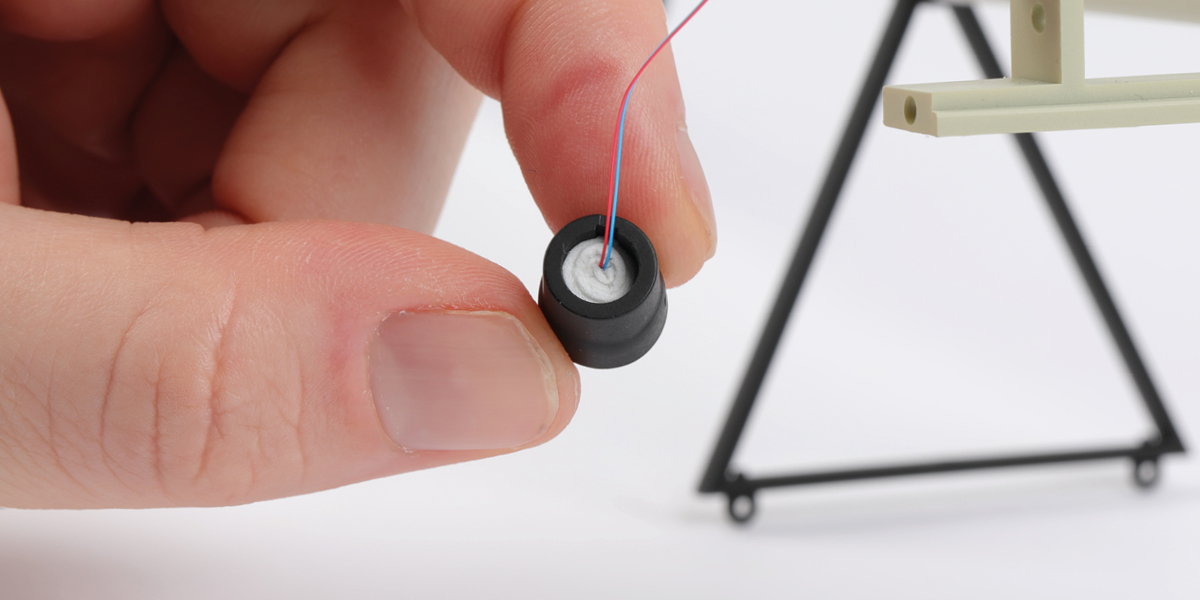

Applica il pezzo 12-C su un LED del cavo 13-H, poi avvolgilo attorno al cavo, come mostrato.
Passo 8

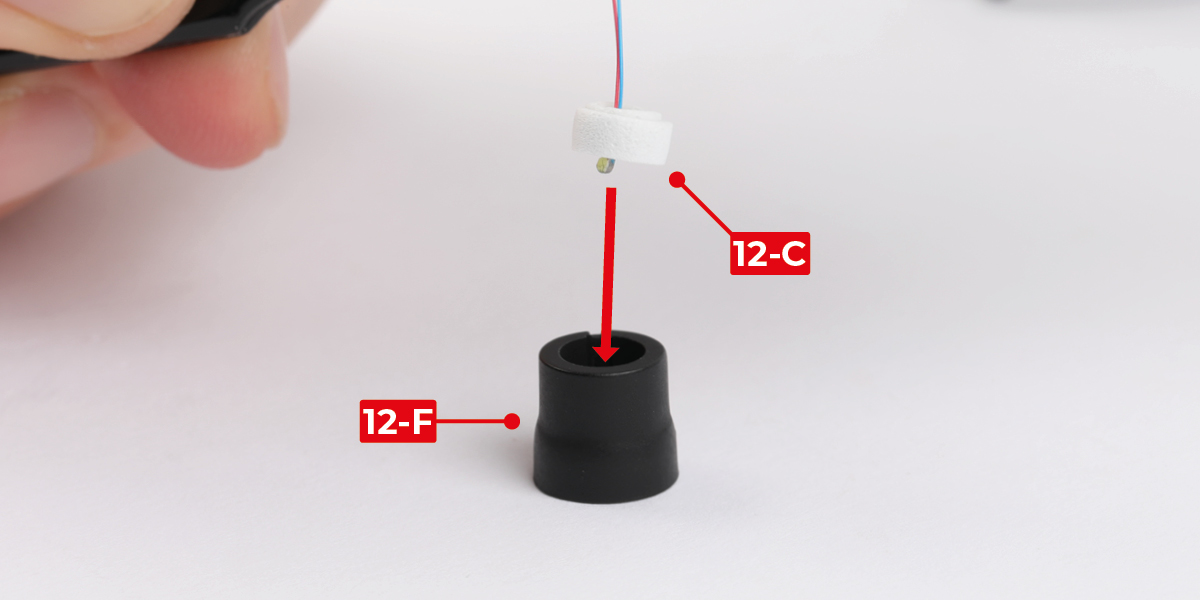

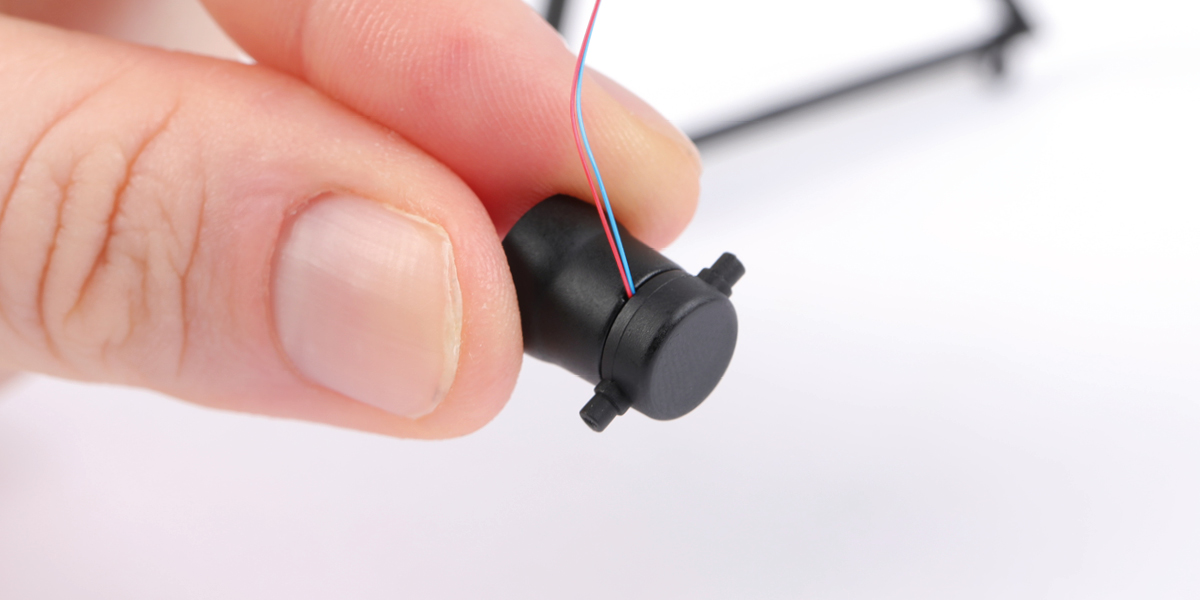

Inserisci il pezzo 12-C nel pezzo 12-F.
Passo 9

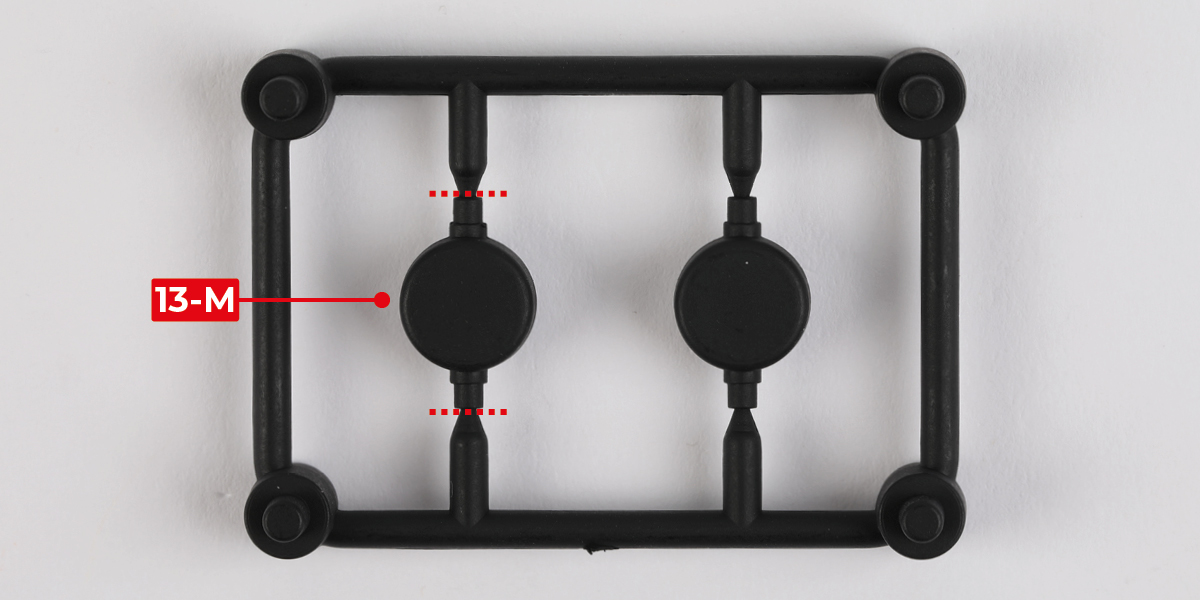

Taglia un pezzo 13-M dal telaietto.
Passo 10

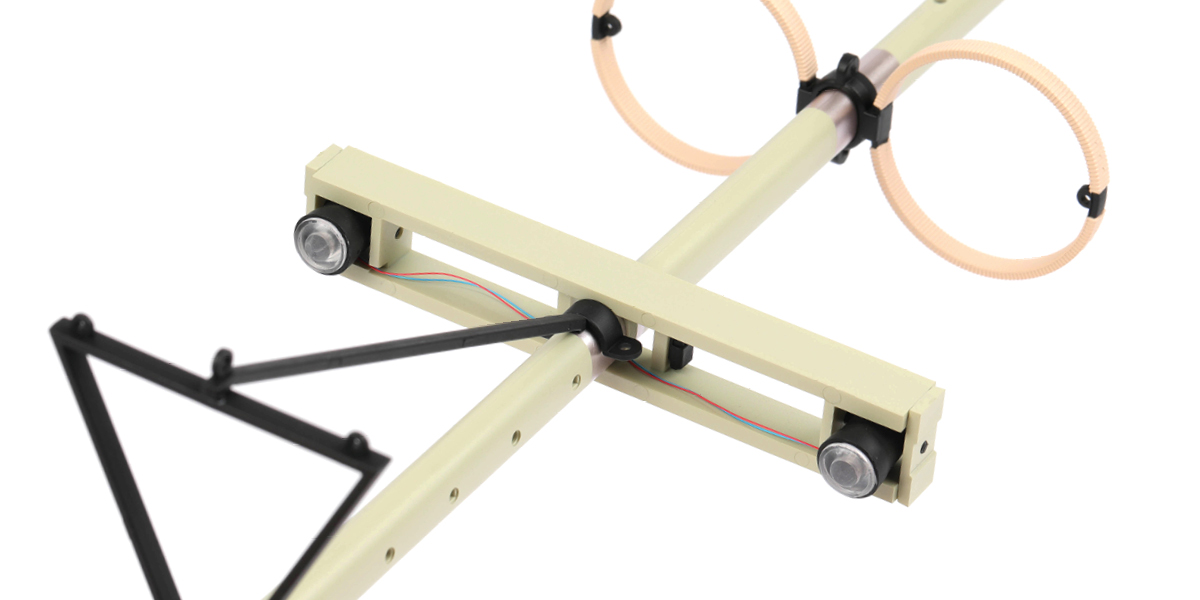

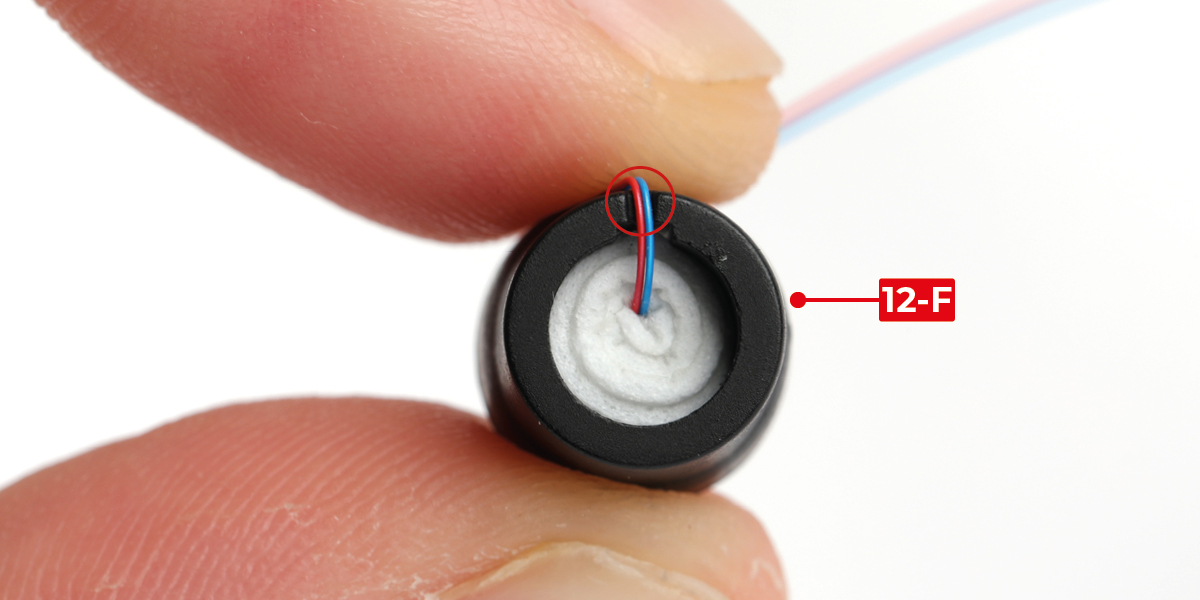

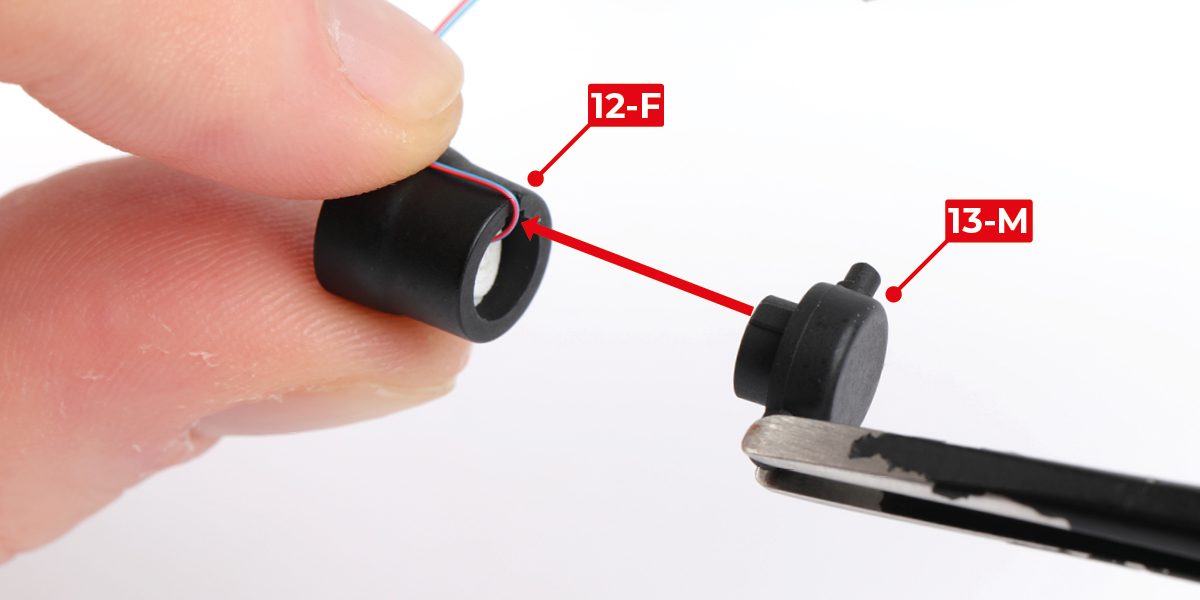

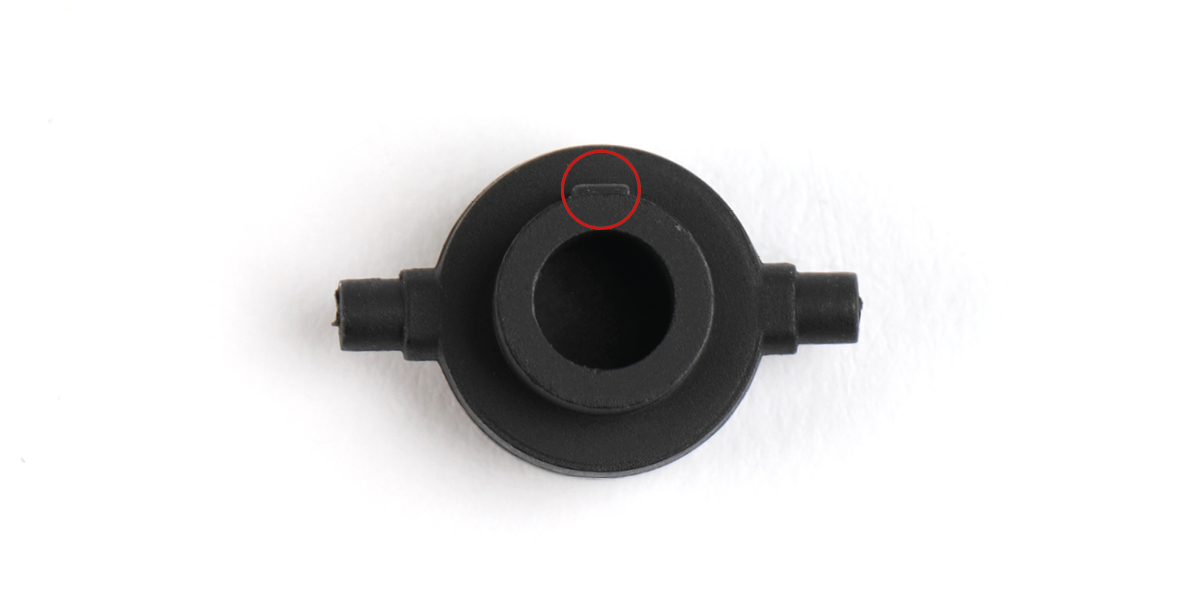

Posiziona il cavo nella scanalatura del pezzo 12-F (cerchiata), quindi incolla il pezzo 13-M assicurandoti che sia ben allineato.
Passo 11

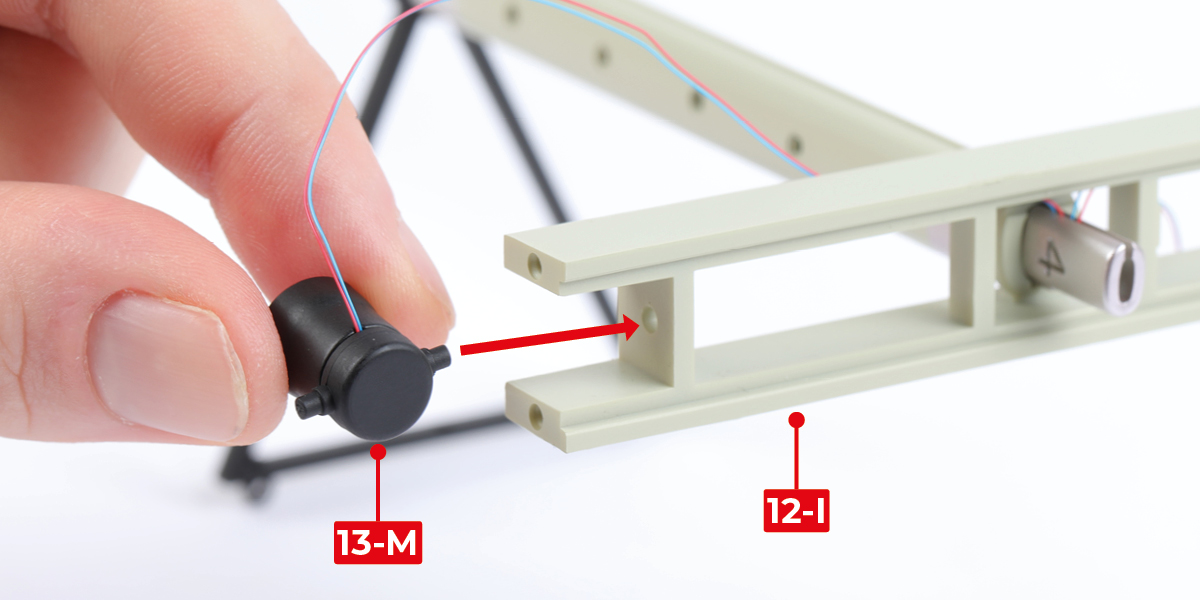

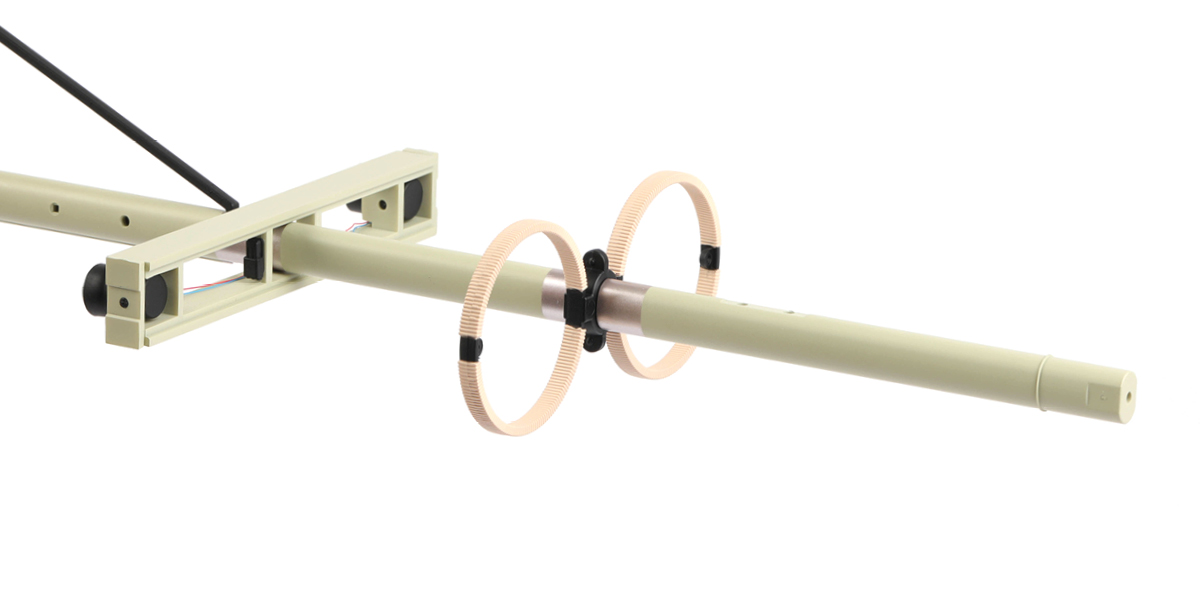

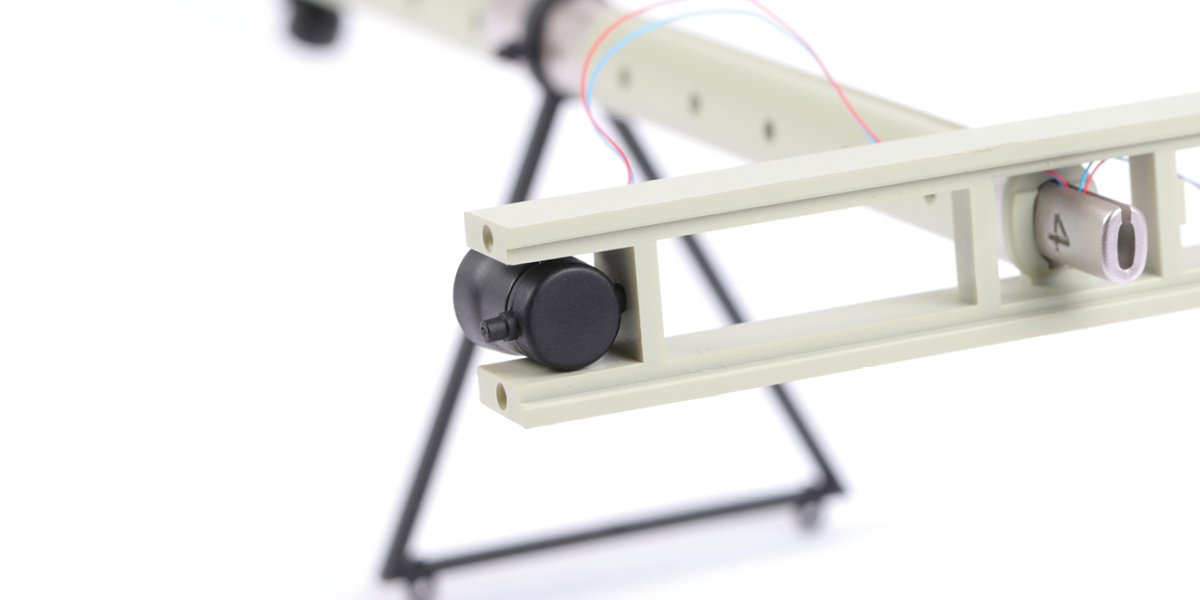

Monta il pezzo 13-M sul pezzo 12-I. NON INCOLLARE.
Passo 12

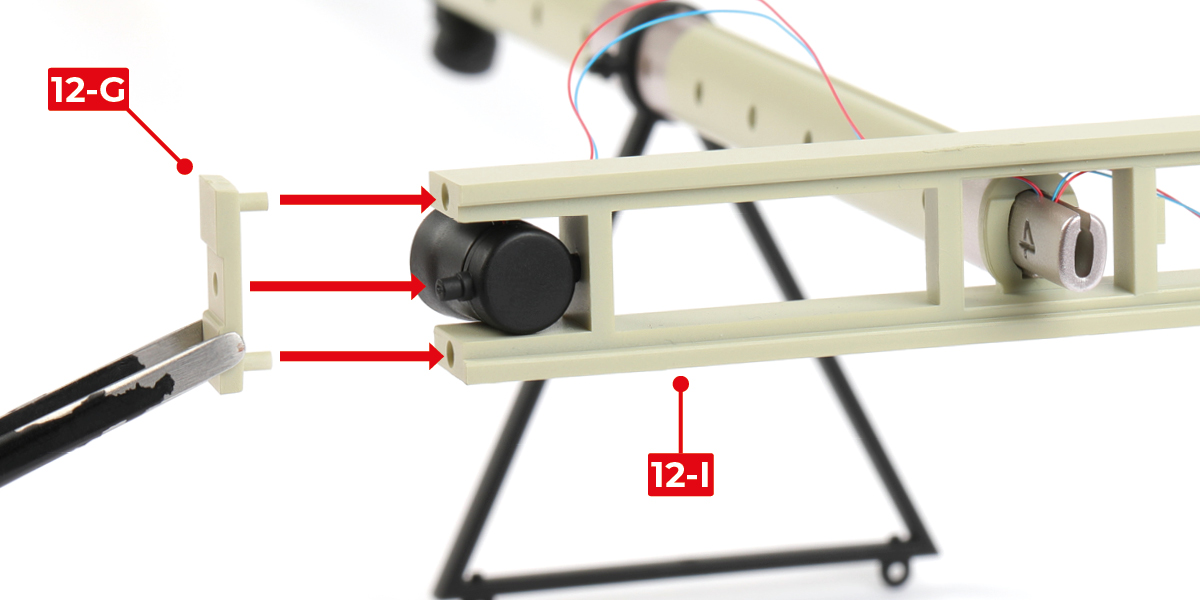

Incolla il pezzo 12-G al pezzo 12-I.
Passo 13

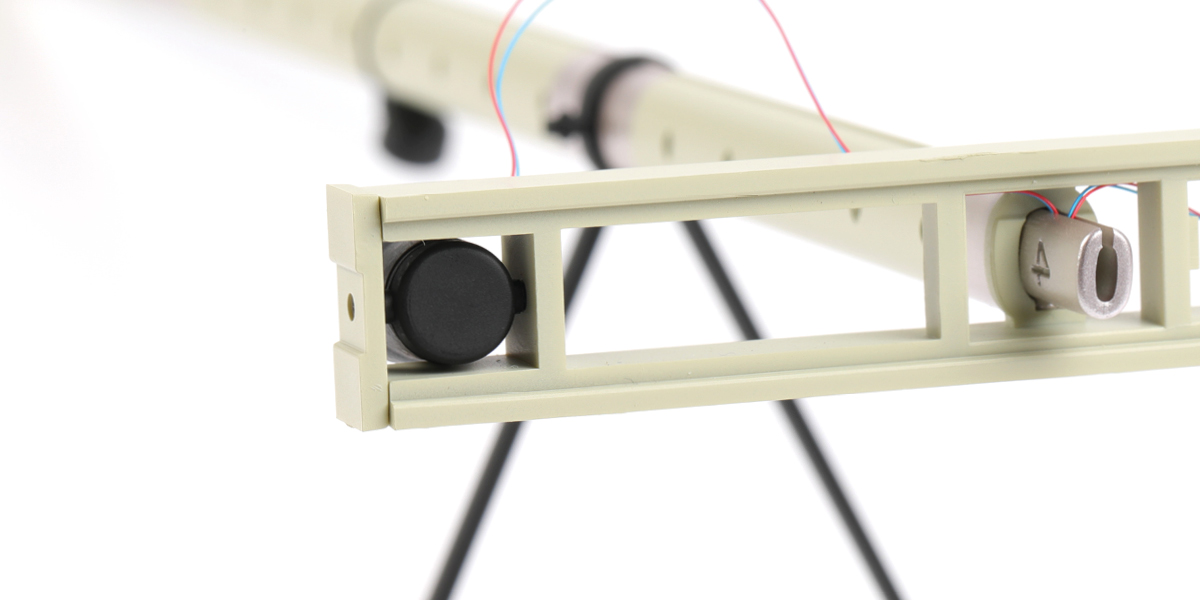

Ripeti i passi dal 6 al 12 sul lato opposto.
Passo 14

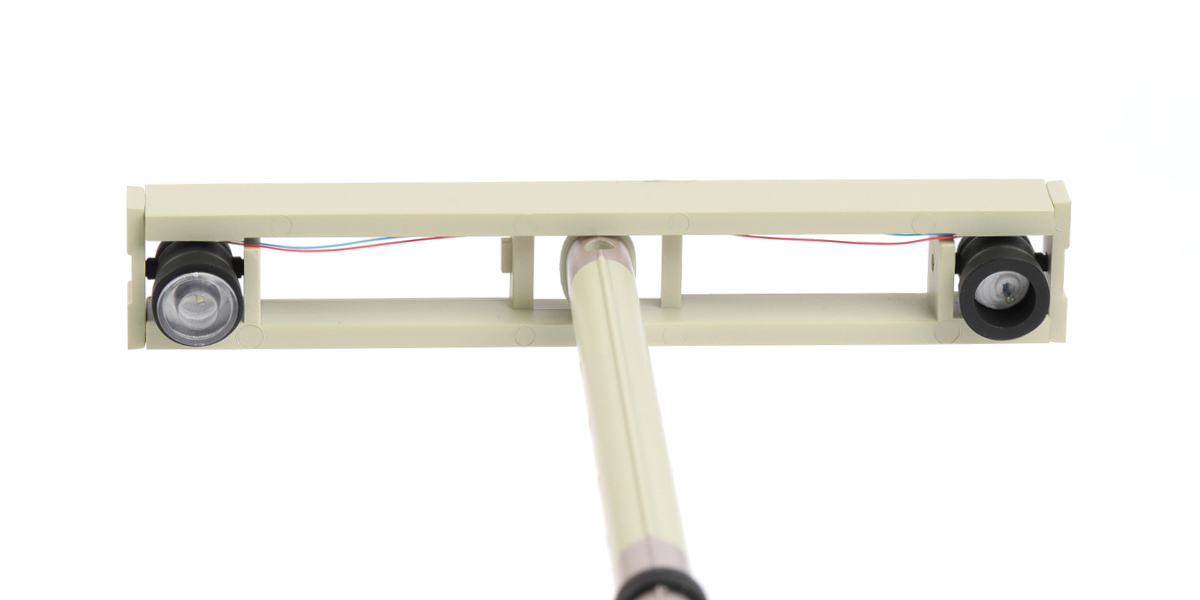

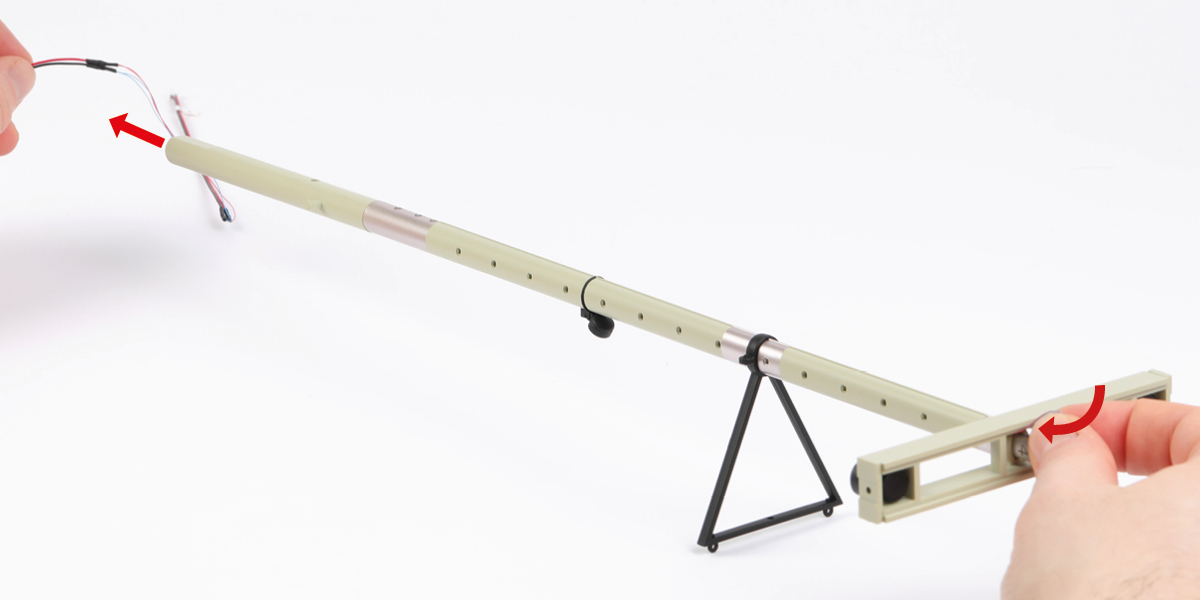

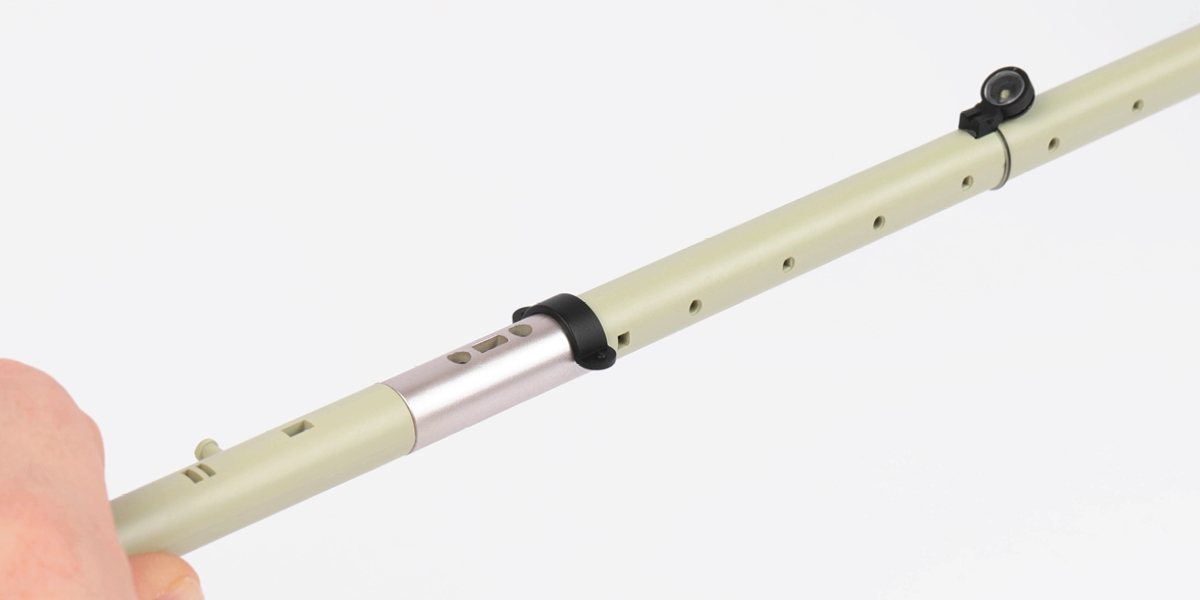

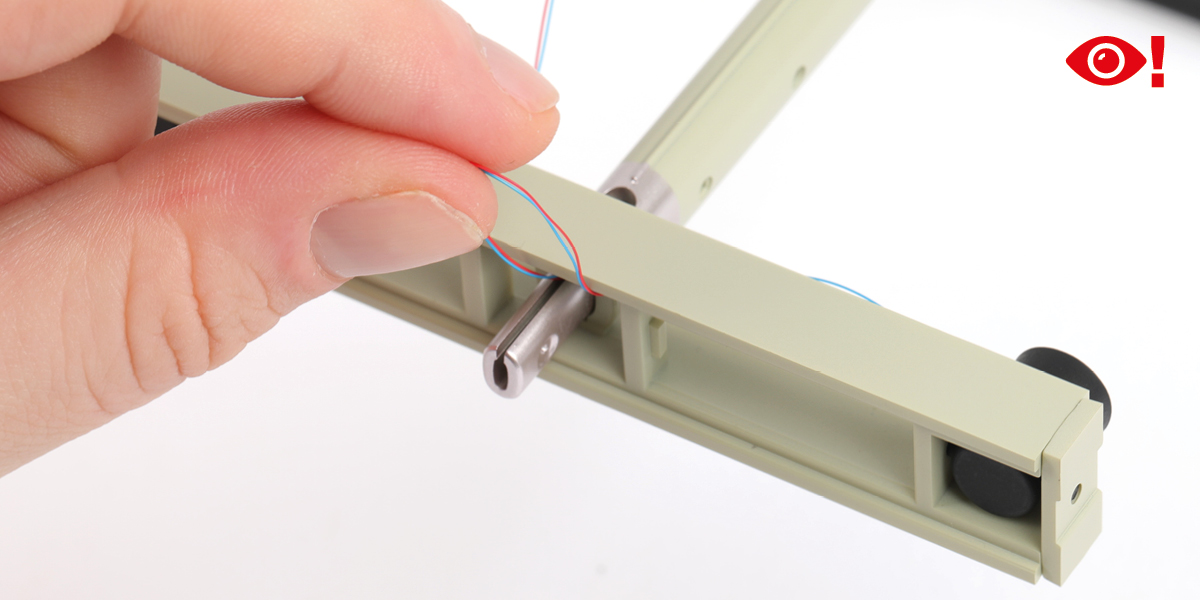

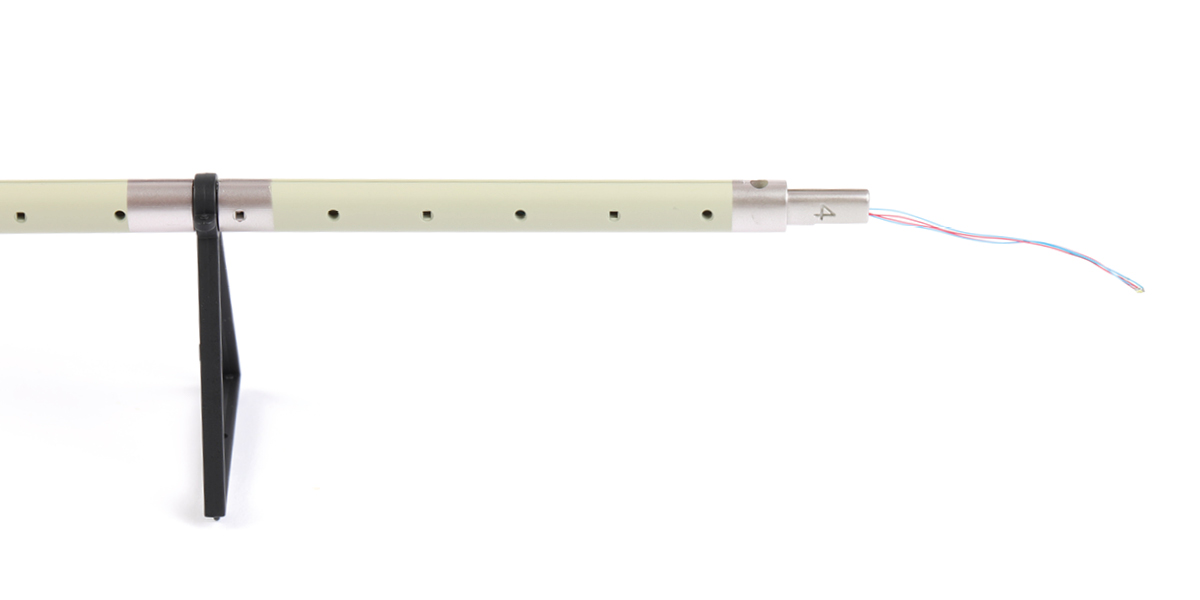

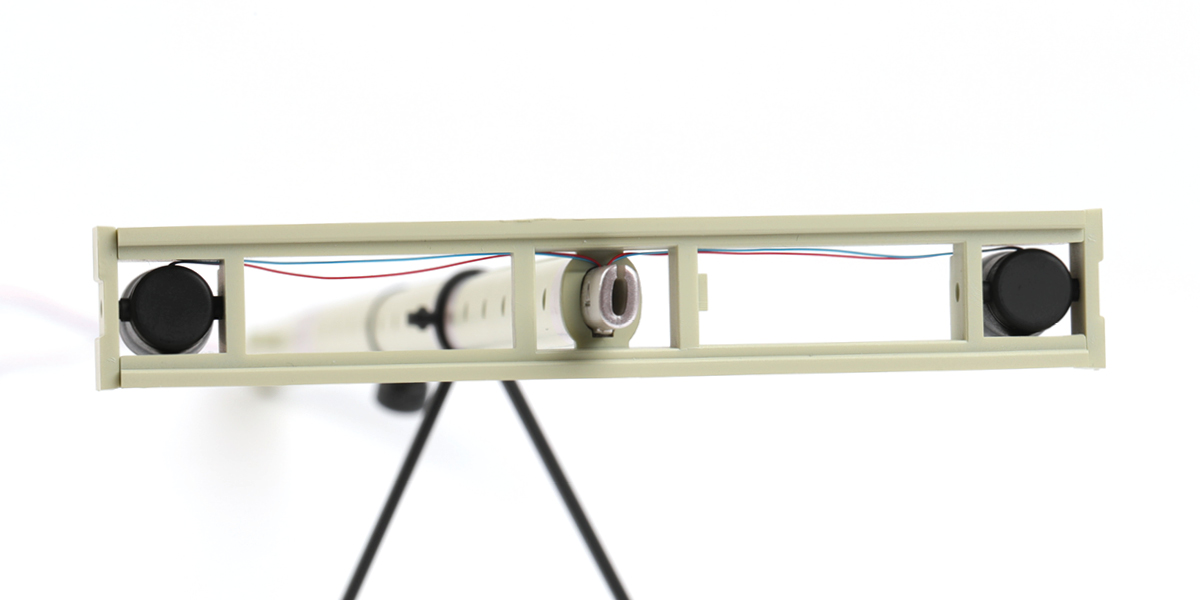

Tira con attenzione il filo in eccesso indietro attraverso l'albero.
Passo 15

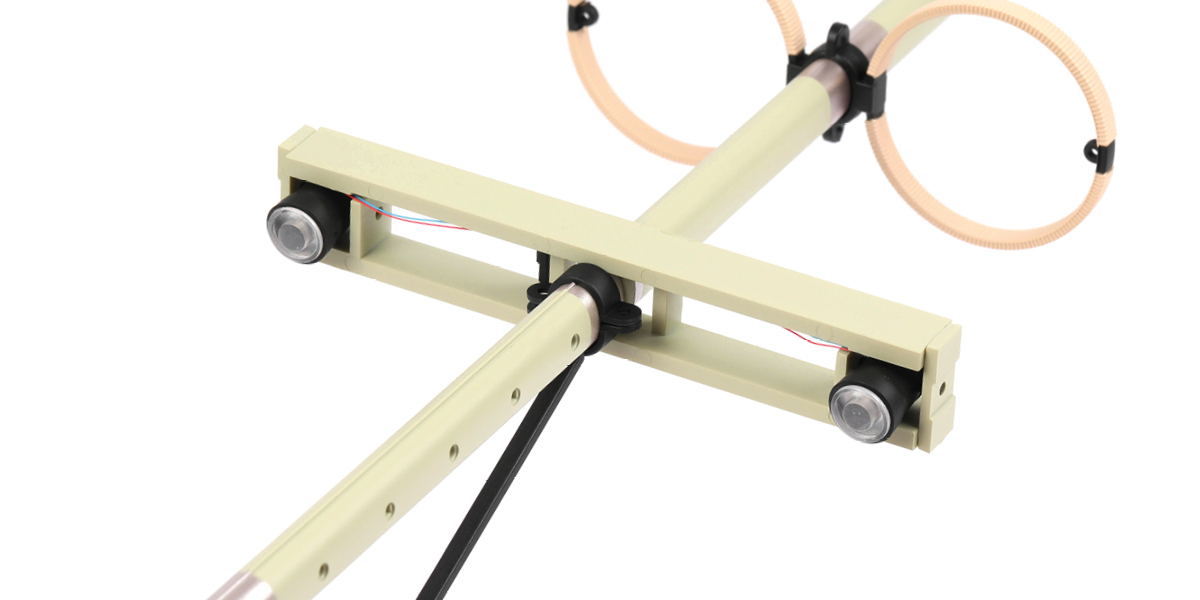

Taglia i pezzi 13-R dal telaietto.
Passo 16

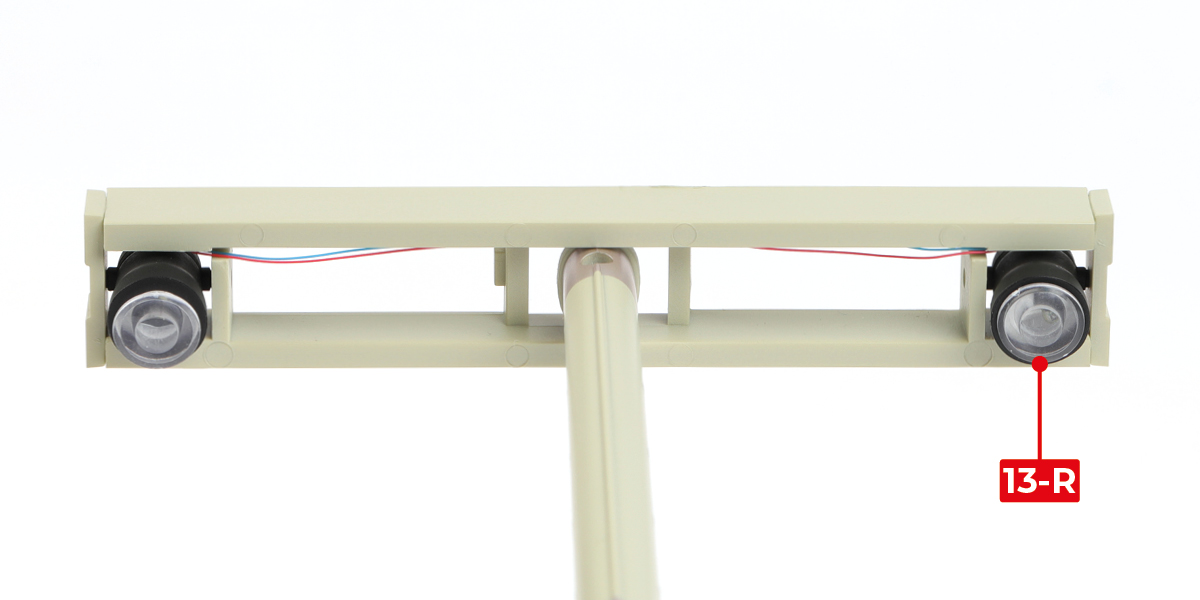

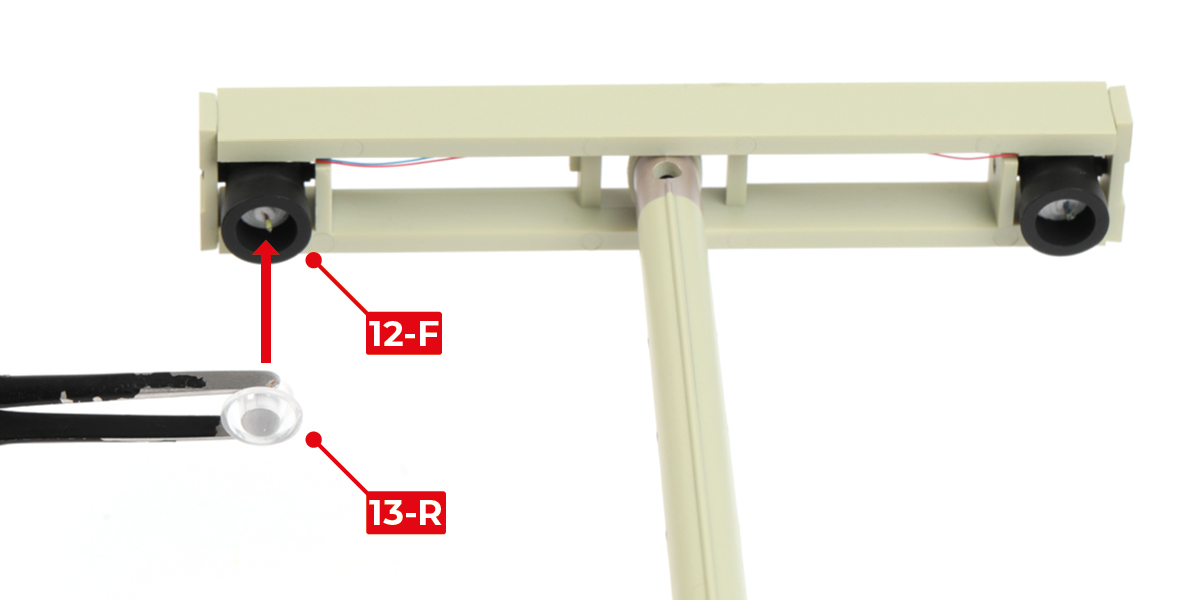

Incolla i pezzi 13-R ai pezzi 12-F.
FASE COMPLETATA

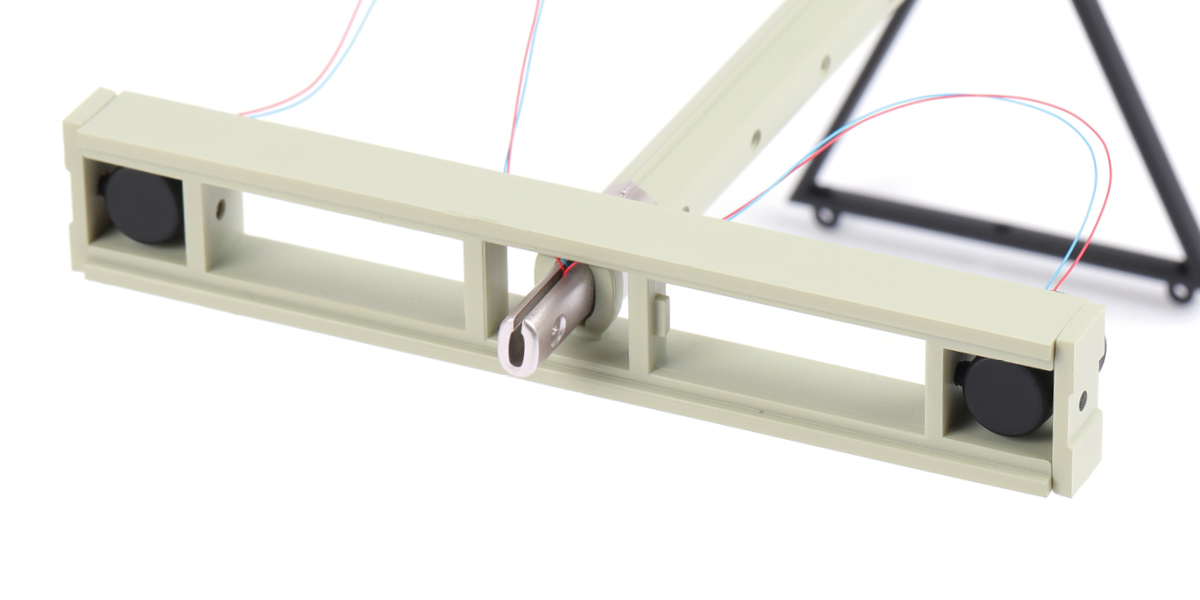

Passo 1

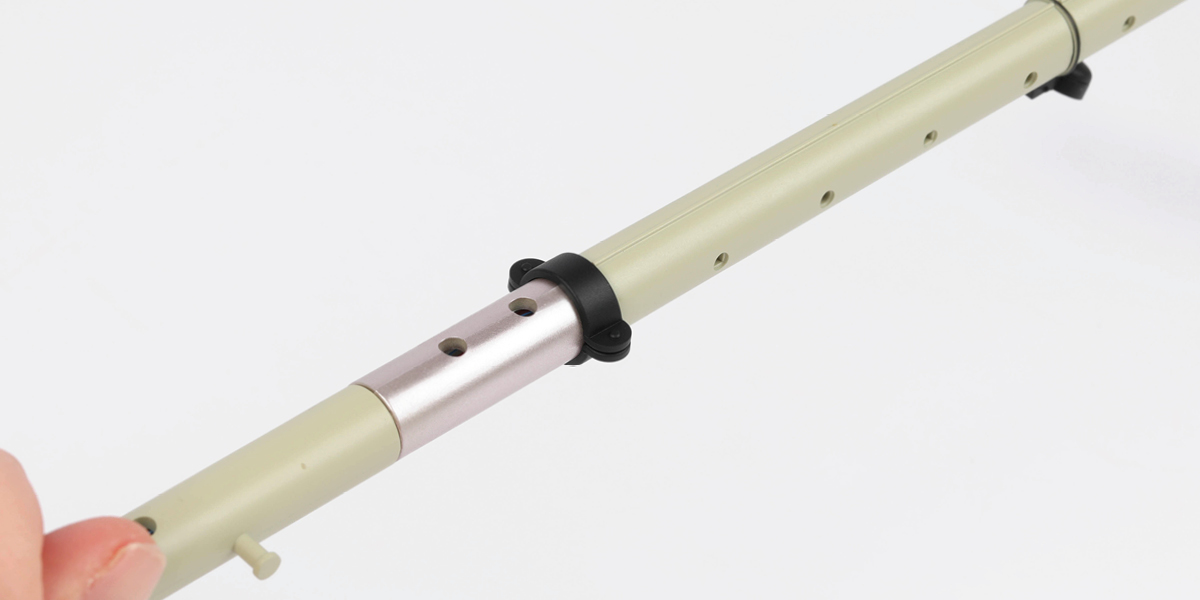

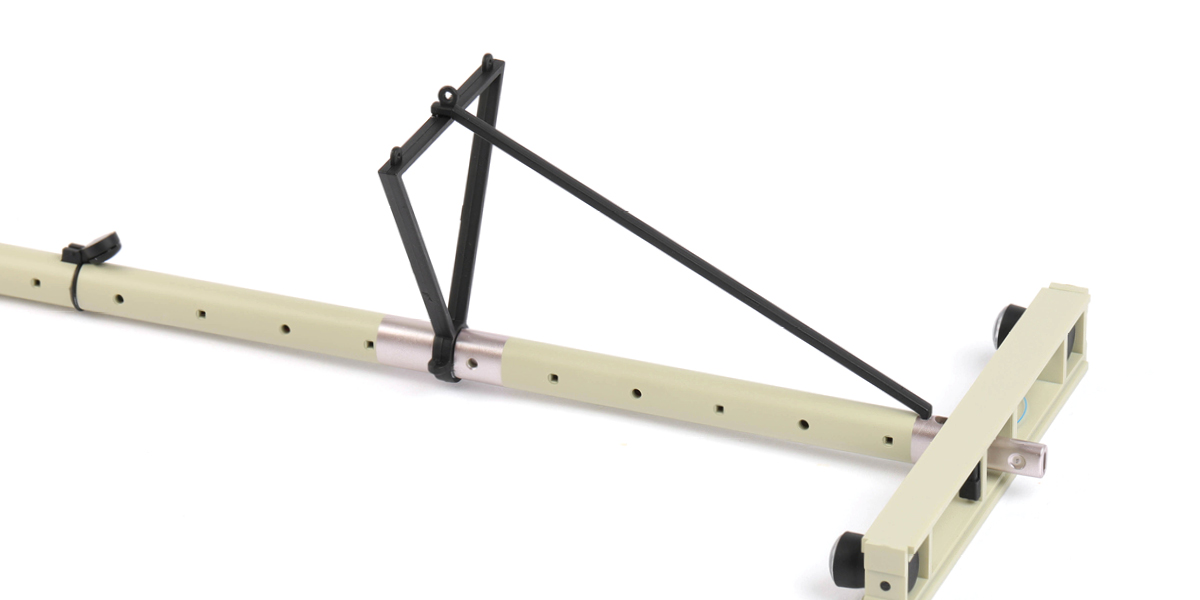

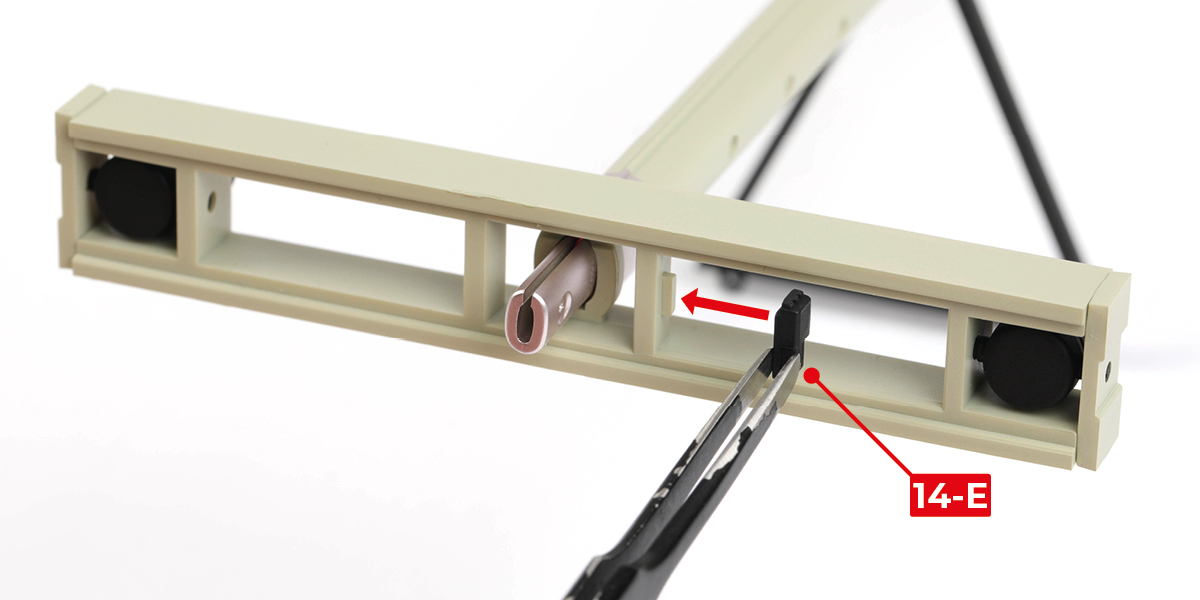

Incolla il pezzo 14-E all'assemblaggio dell’albero.
Passo 2

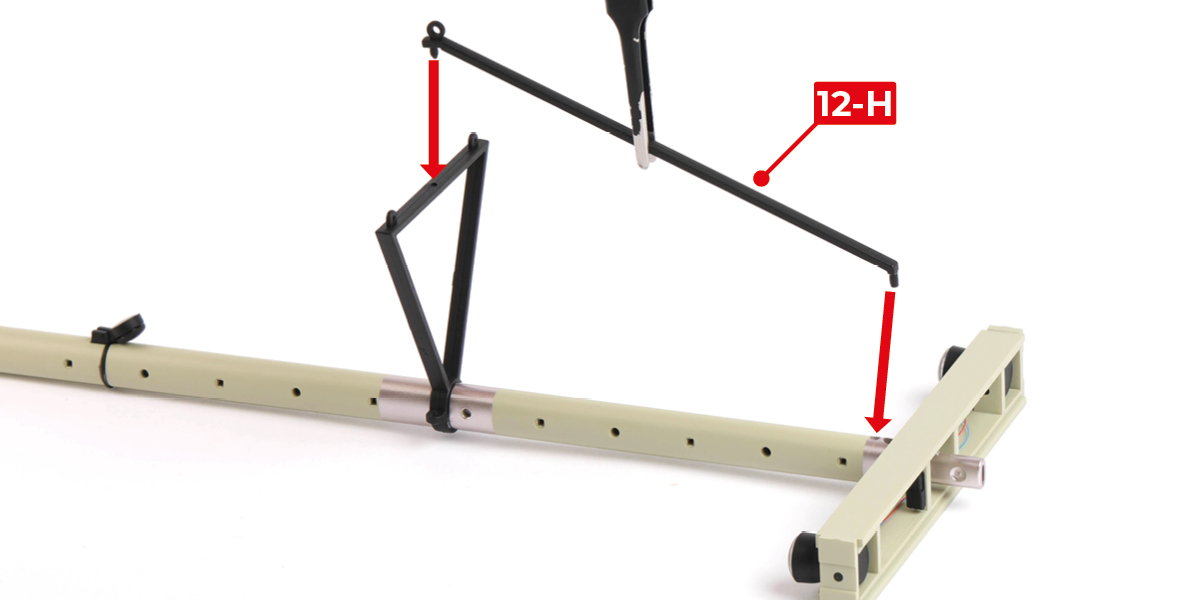

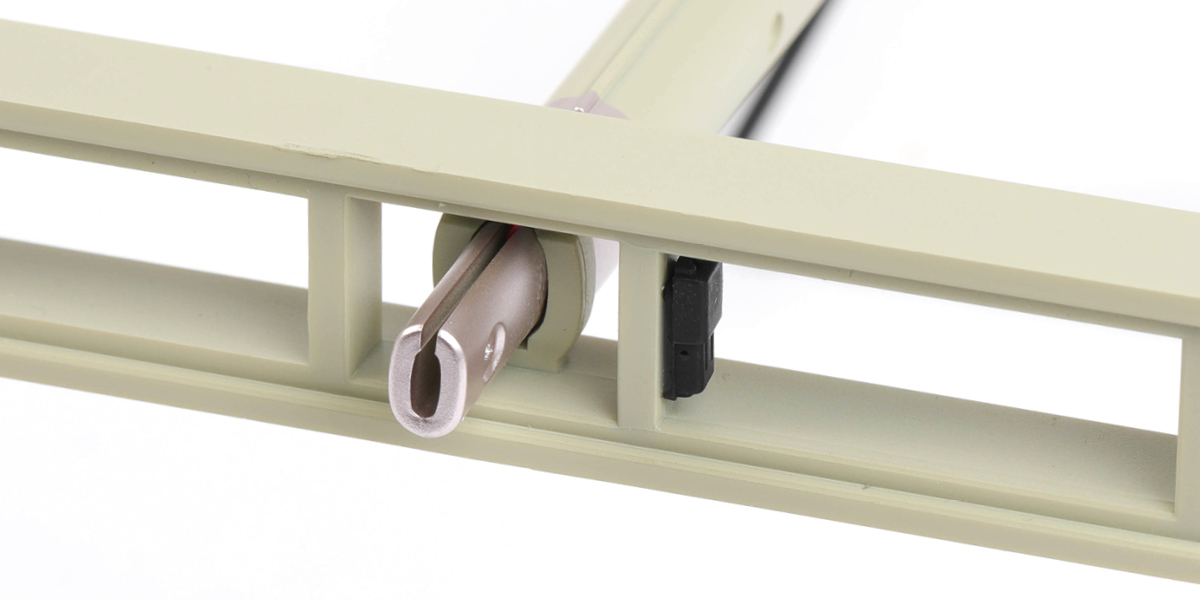

Incolla il pezzo 12-H all'assemblaggio dell’albero.
Passo 3

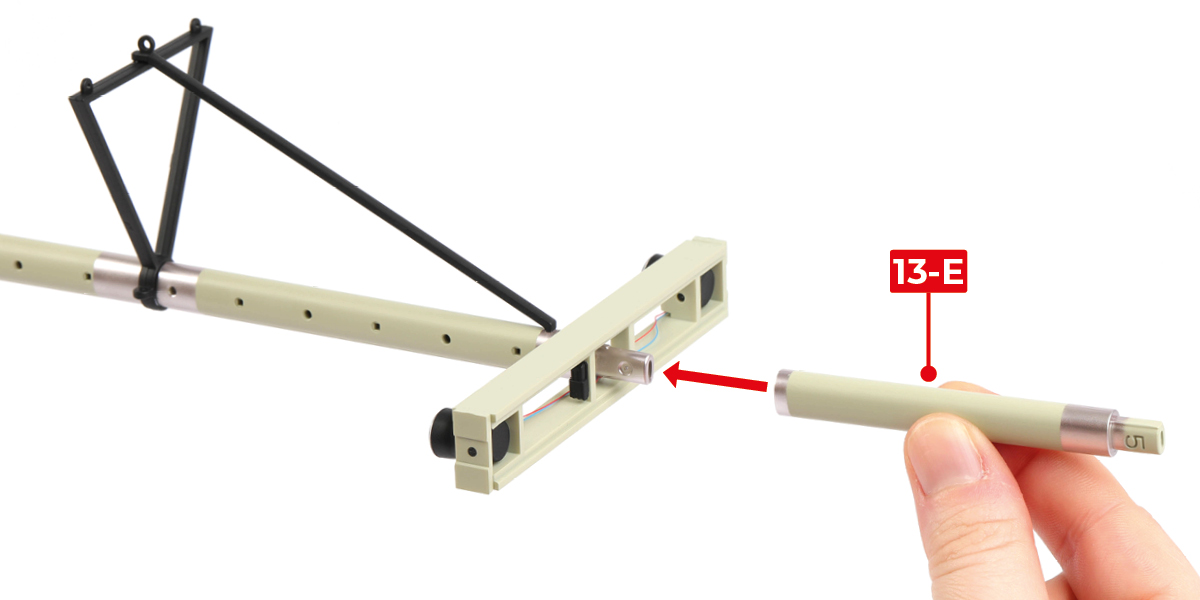

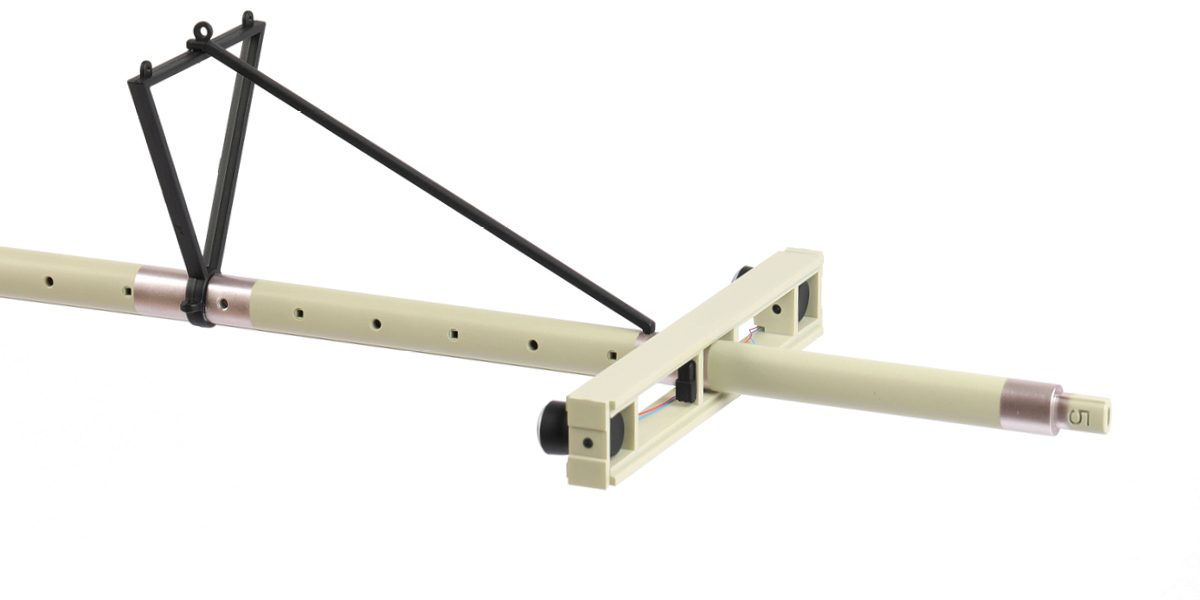

Incolla il pezzo 13-E (numero 5) all'assemblaggio dell’albero.
Passo 4

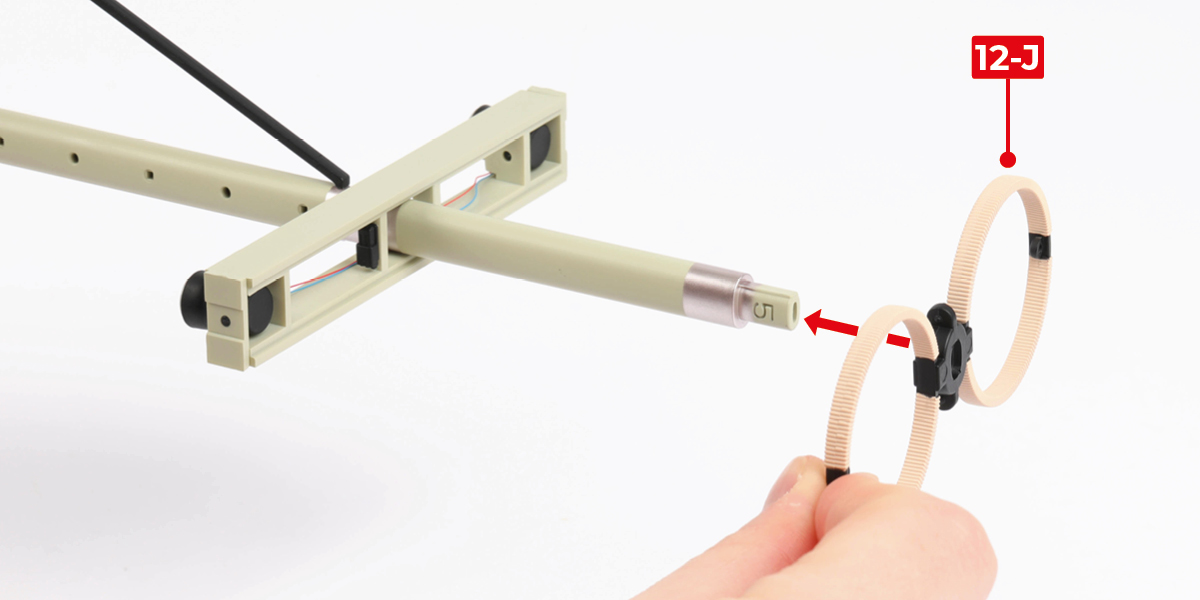

Incolla il pezzo 12-J all'assemblaggio dell’albero.
Passo 5

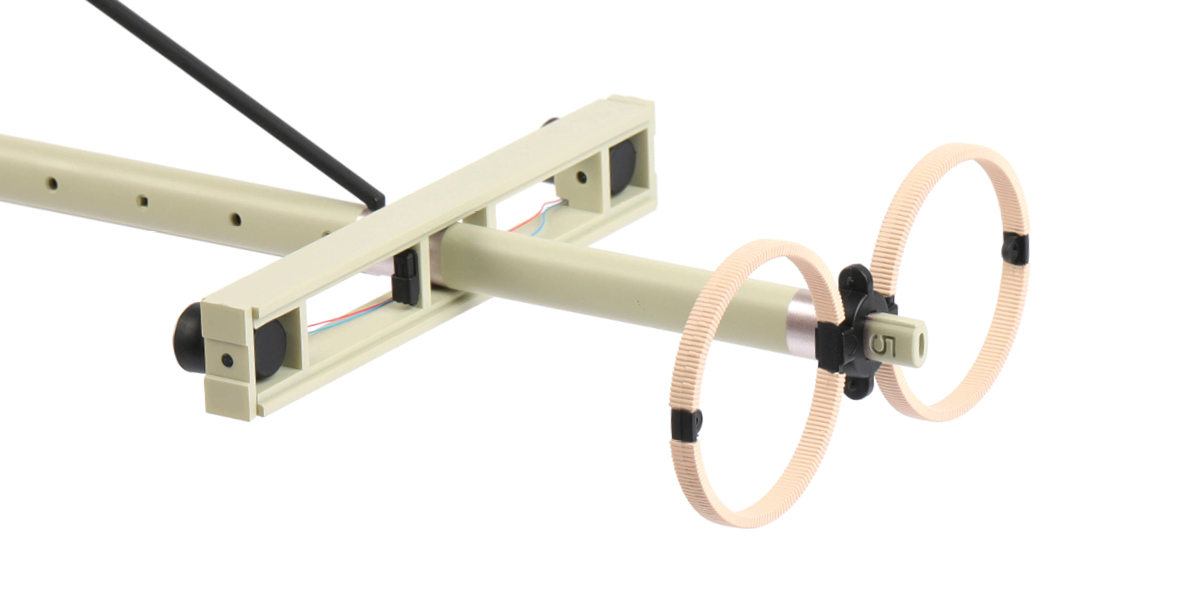

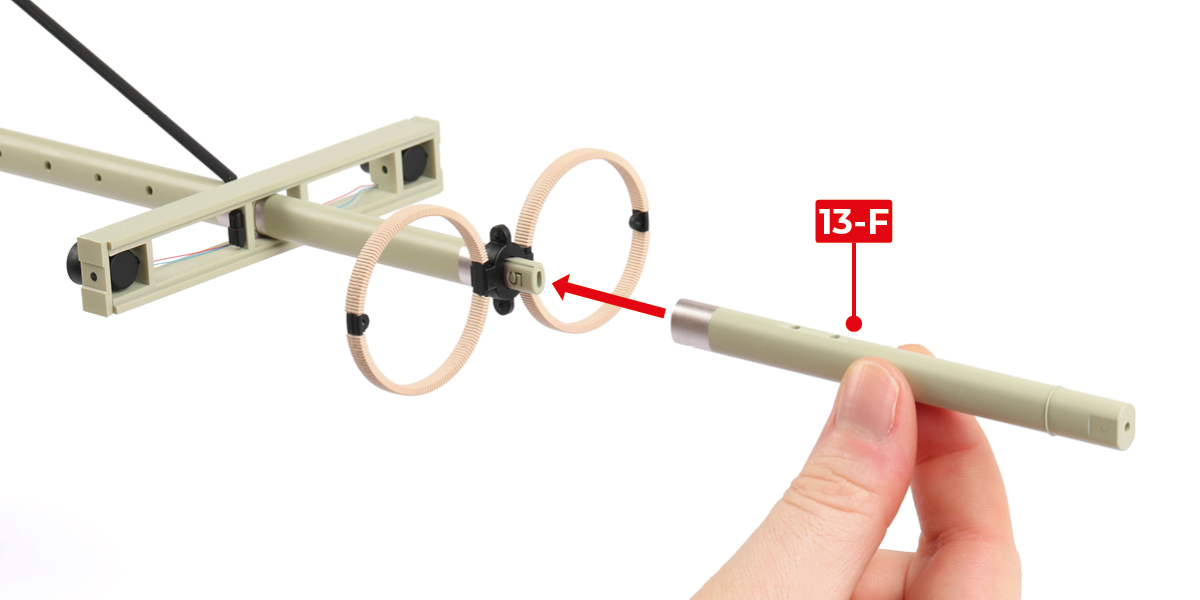

Incolla il pezzo 13-F (numero 6) all'assemblaggio dell’albero.
Passo 6

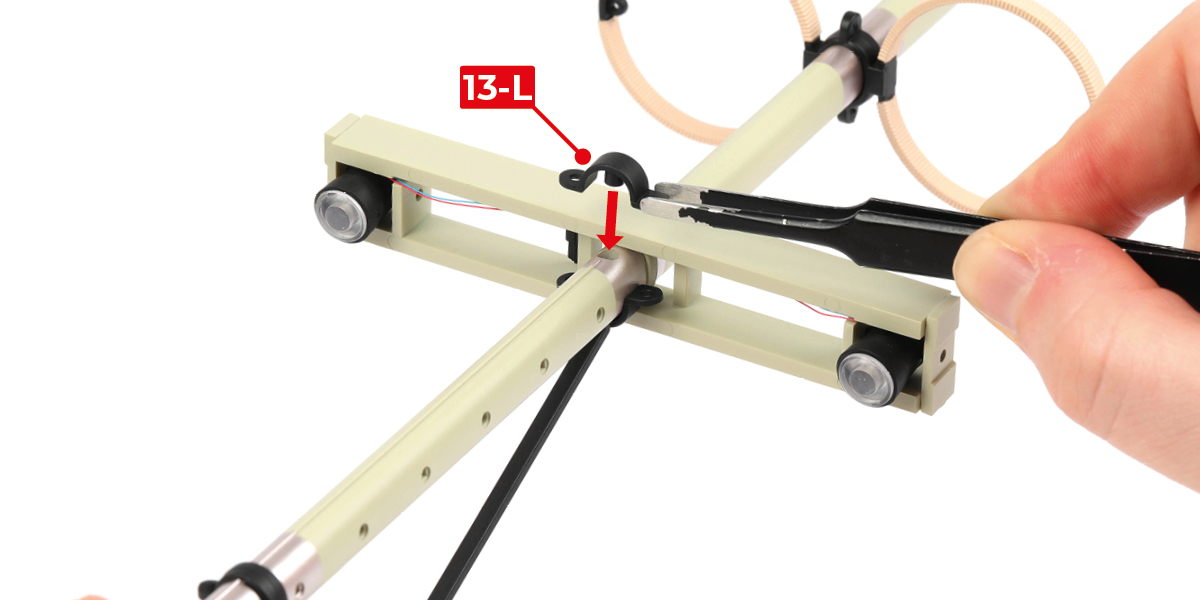

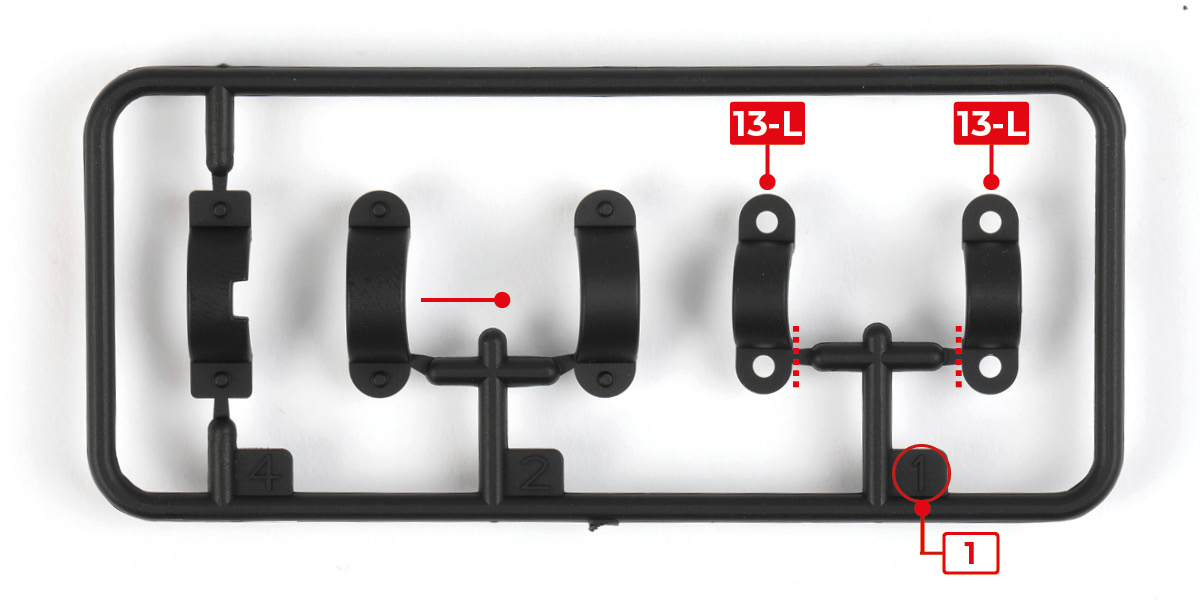

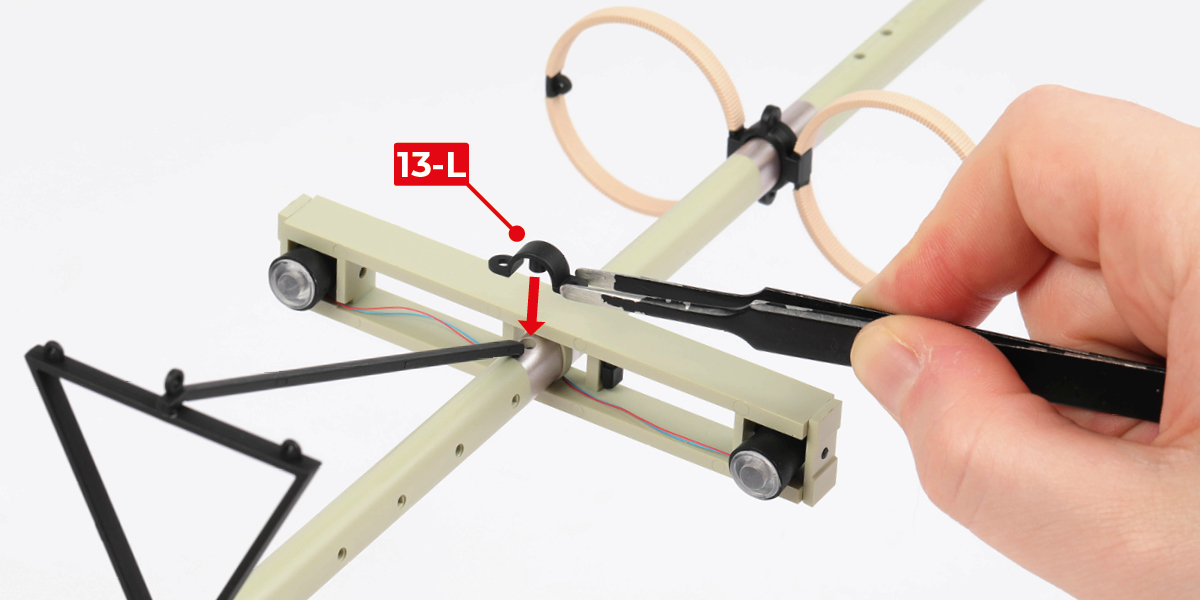

Taglia il pezzo 13-L (numero 1) dal telaietto. Incolla un pezzo 13-L all'assemblaggio dell’albero, come mostrato.
Passo 7
Incolla il secondo pezzo 13-L sul lato opposto dell'assemblaggio.
Passo 8

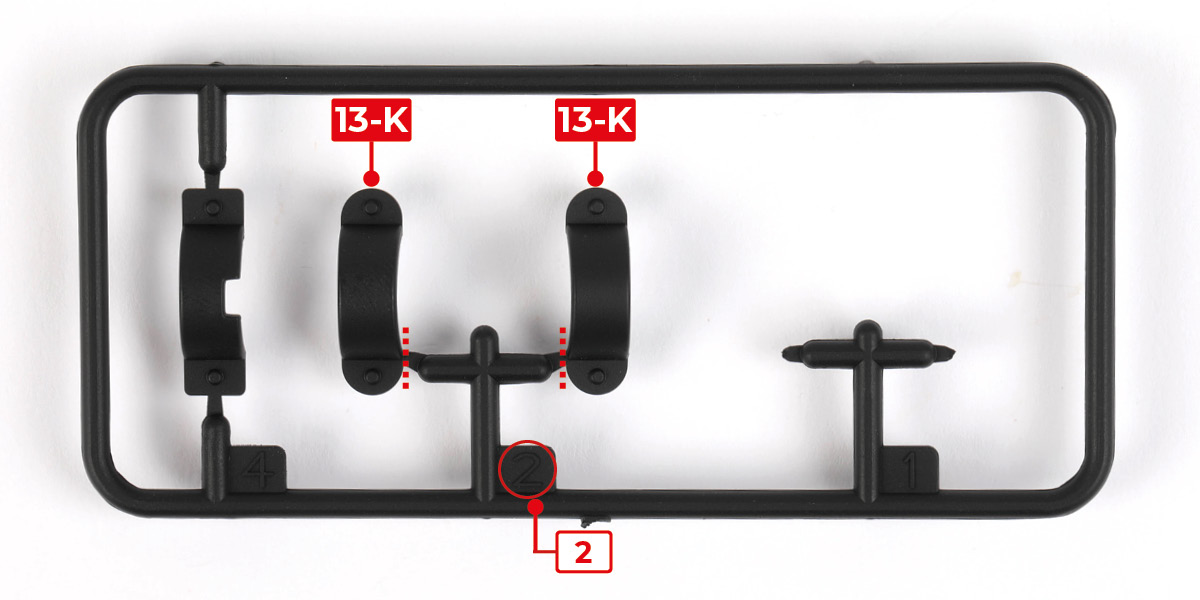

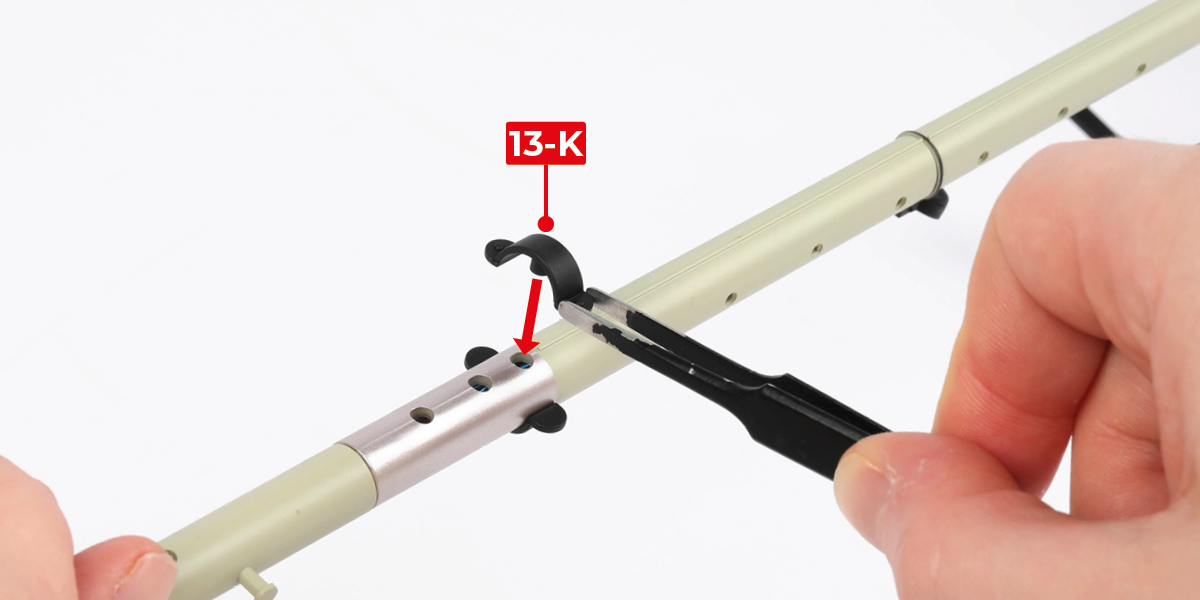

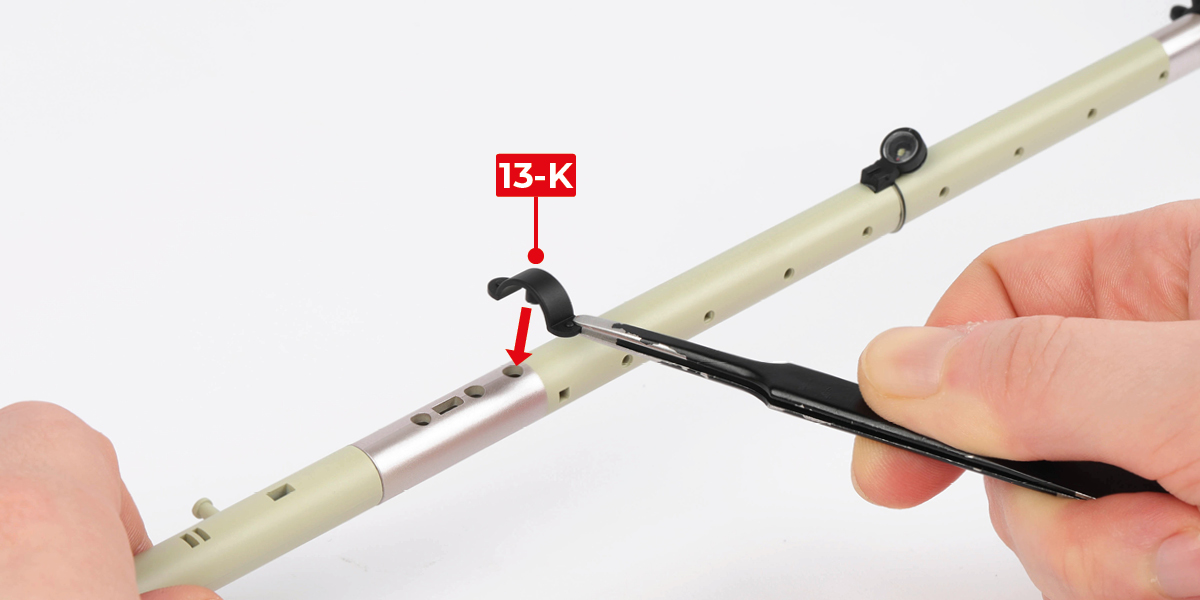

Taglia i pezzi 13-K (numero 2) dal telaietto. Incolla un pezzo 13-K all'assemblaggio dell’albero, come mostrato.
Passo 9
Incolla il secondo pezzo 13-K sul lato opposto dell'assemblaggio.
Passo 10

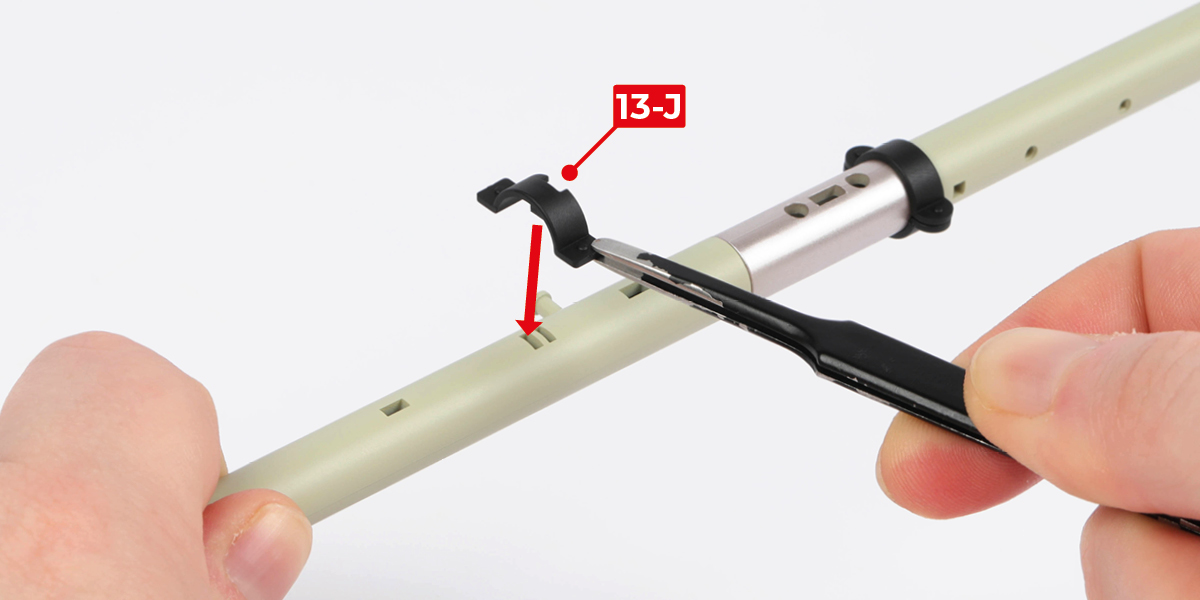

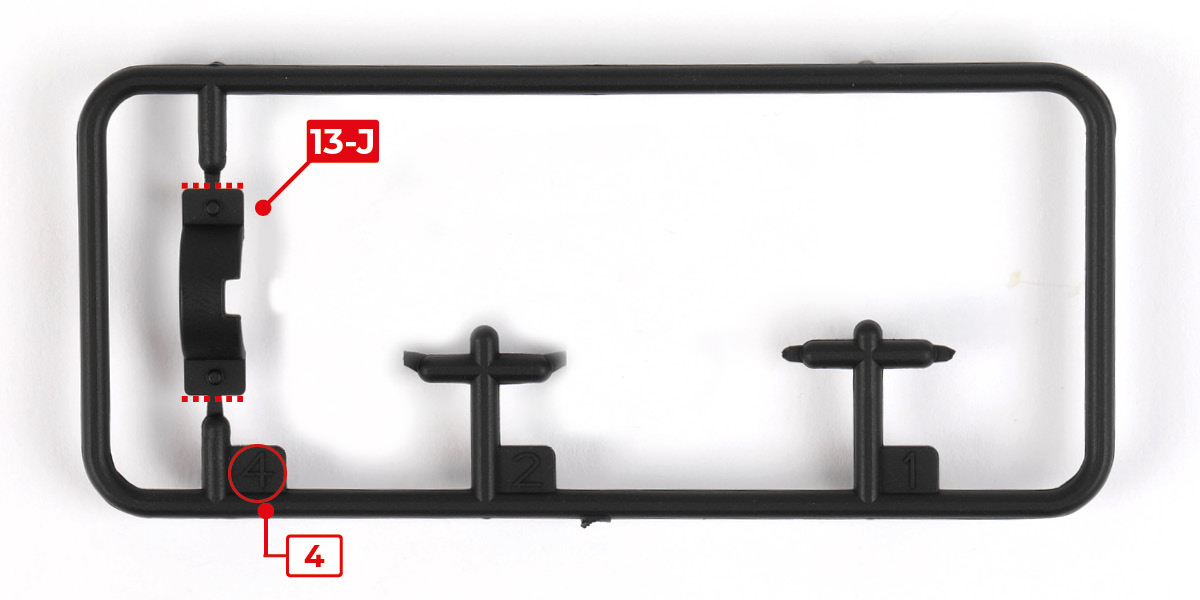

Taglia il pezzo 13-J (numero 4) dal telaietto. Incolla il pezzo 13-J all'assemblaggio dell’albero, come mostrato.
Passo 11

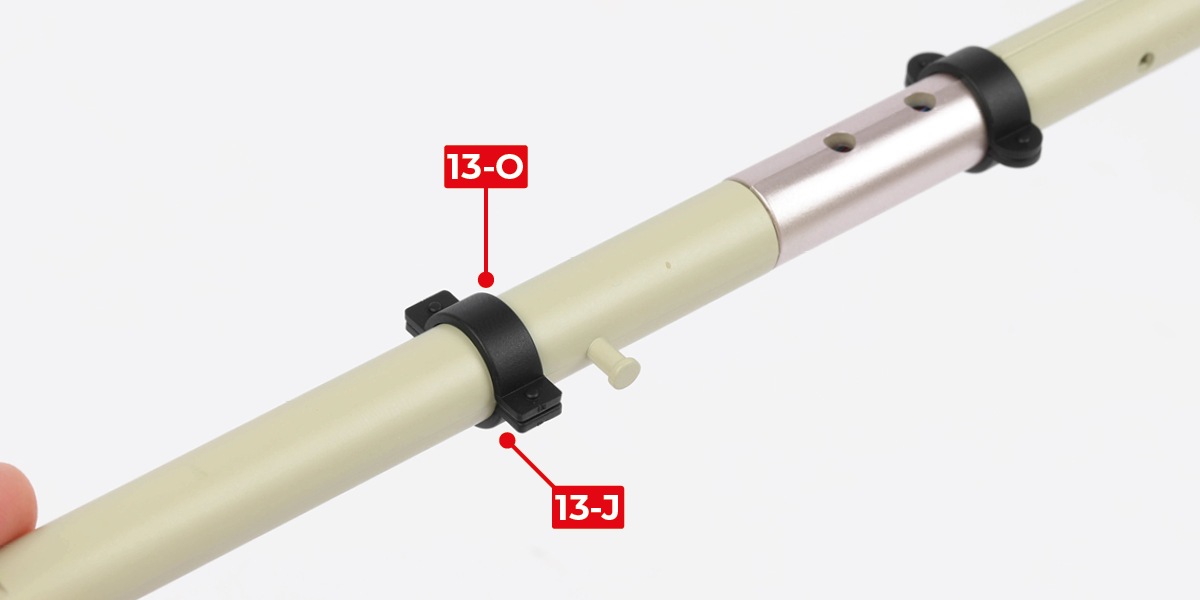

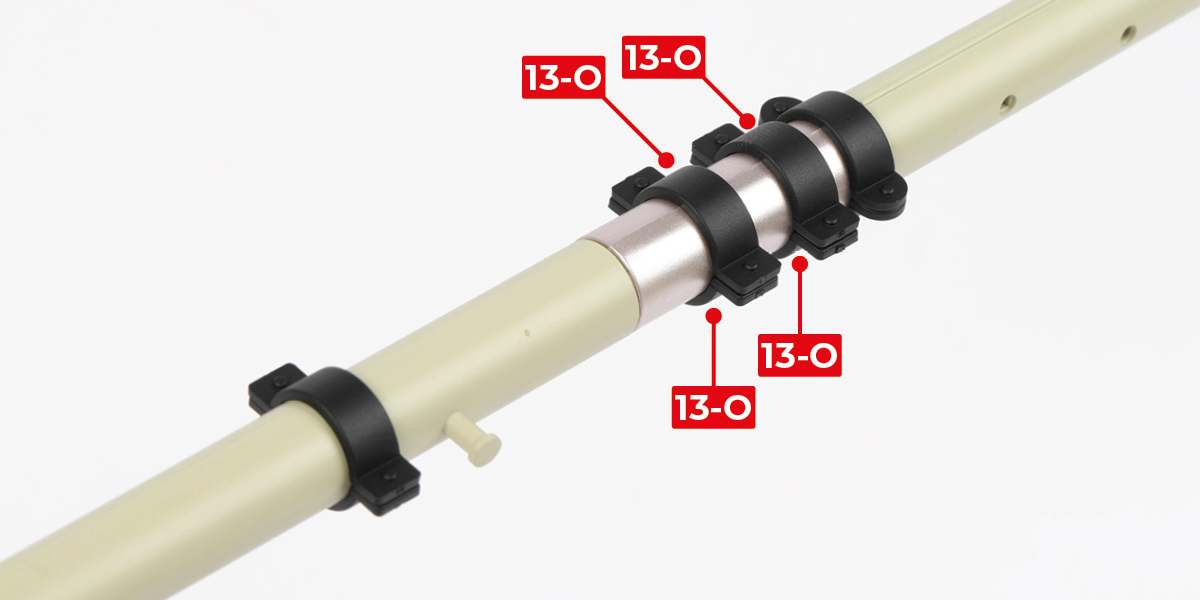

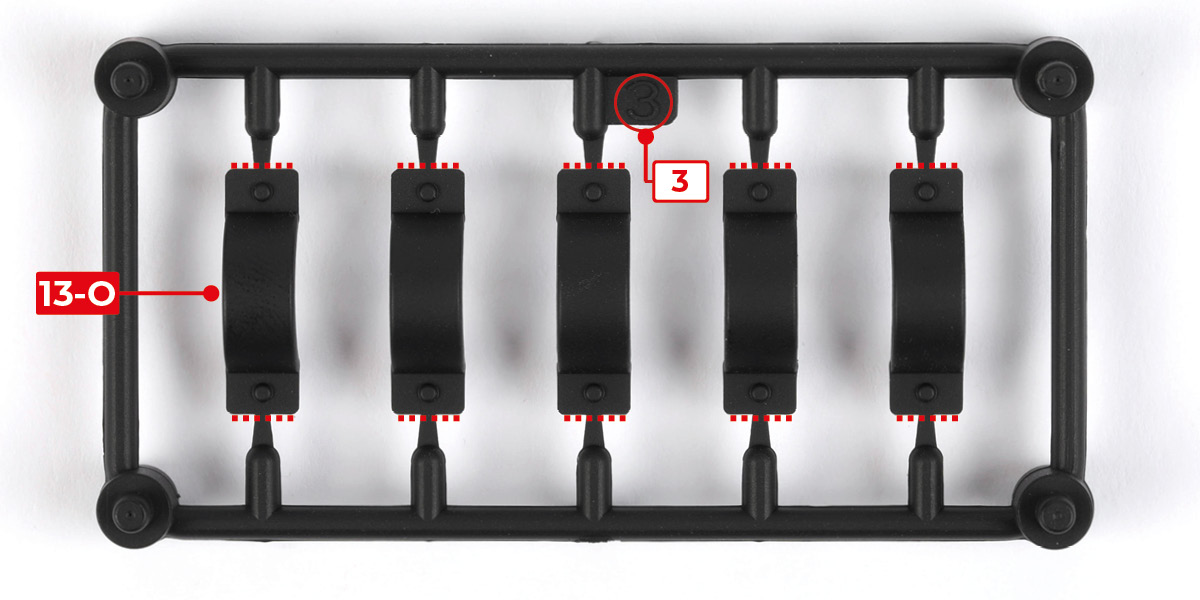

Taglia i pezzi 13-O (numero 3) dal telaietto. Incolla un pezzo 13-O sul lato opposto dell'assemblaggio, di fronte al pezzo 13-J, come mostrato.
Passo 12
Incolla i pezzi rimanenti 13-O all'assemblaggio dell’albero, come mostrato.
Passo 13

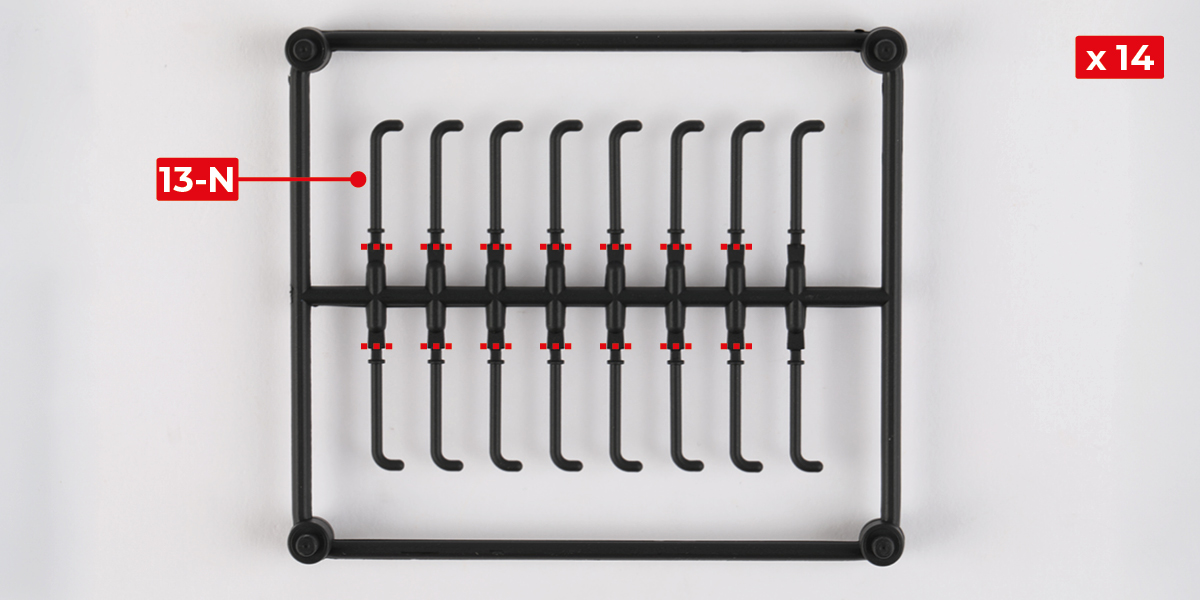

Taglia quattordici pezzi 13-N dal telaietto.
Passo 14

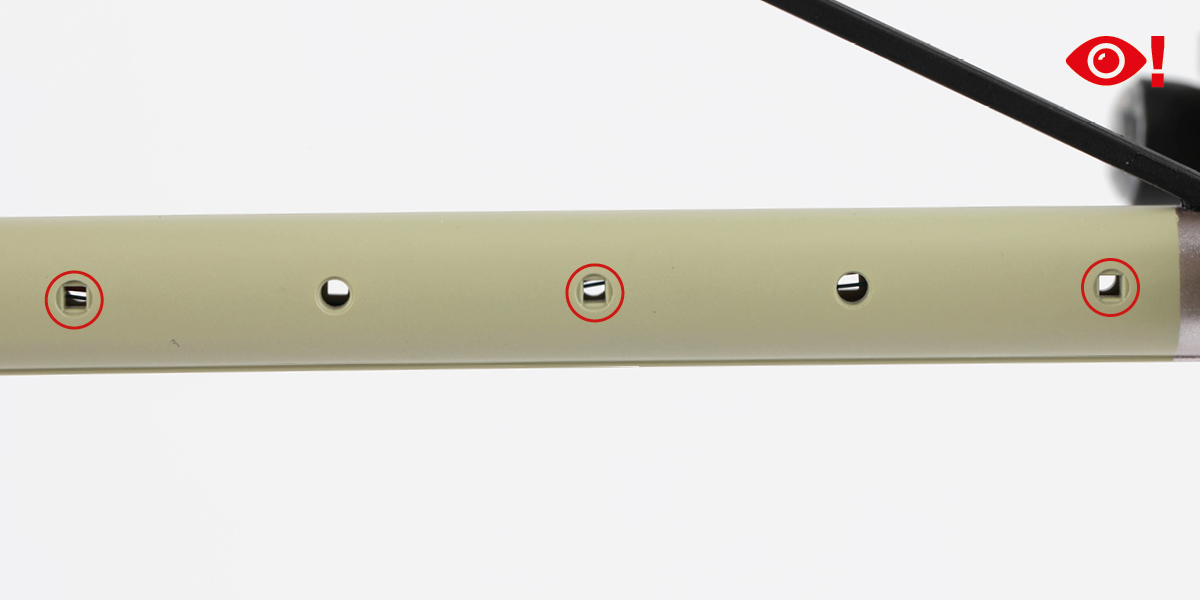

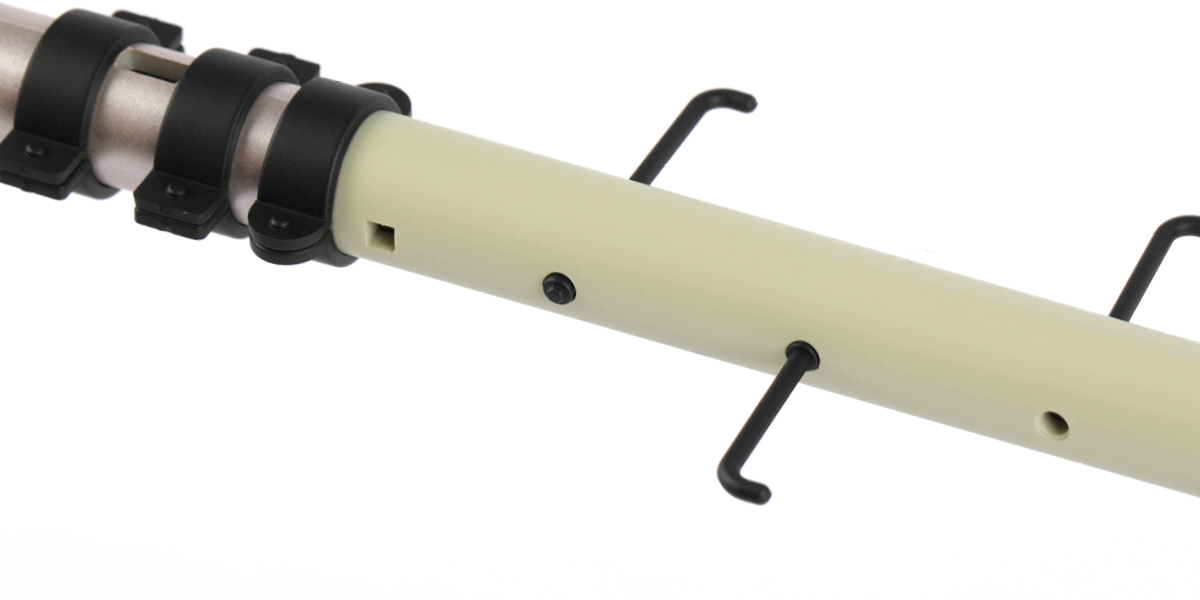

Individua i fori a forma quadrata nell'albero per il montaggio dei pezzi 13-N.

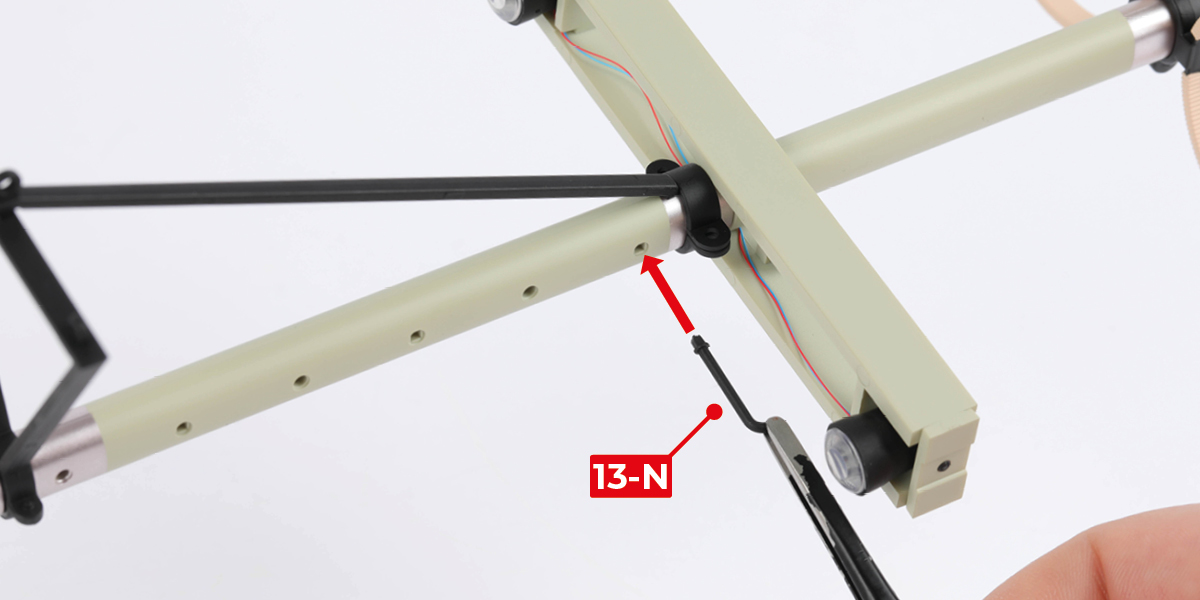

Incolla un pezzo 13-N all'assemblaggio dell’albero.
Passo 15

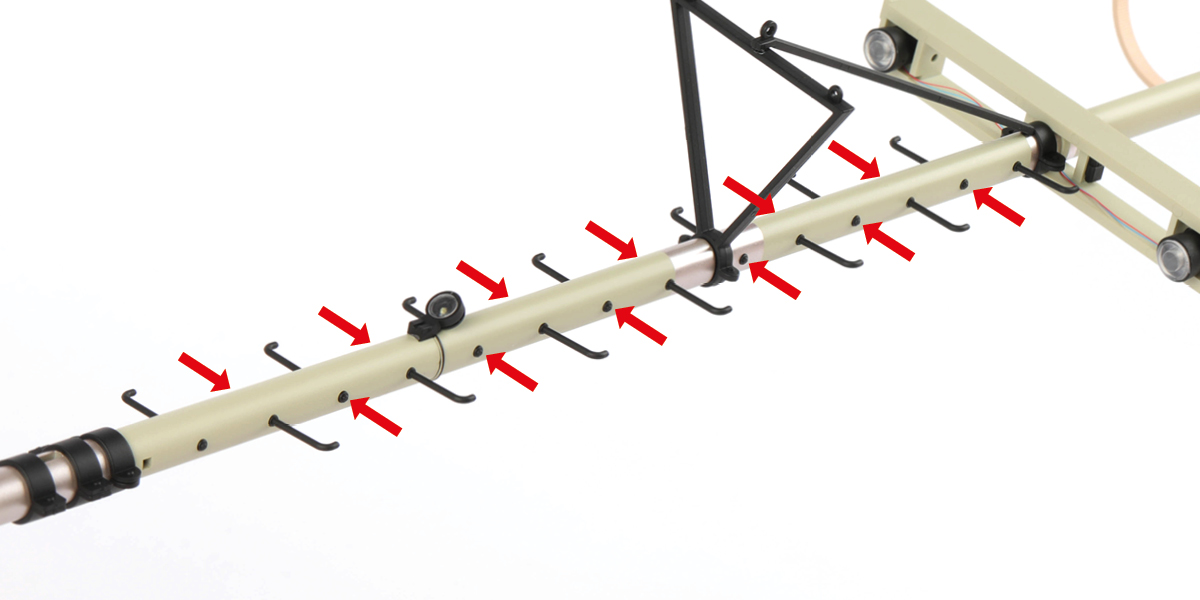

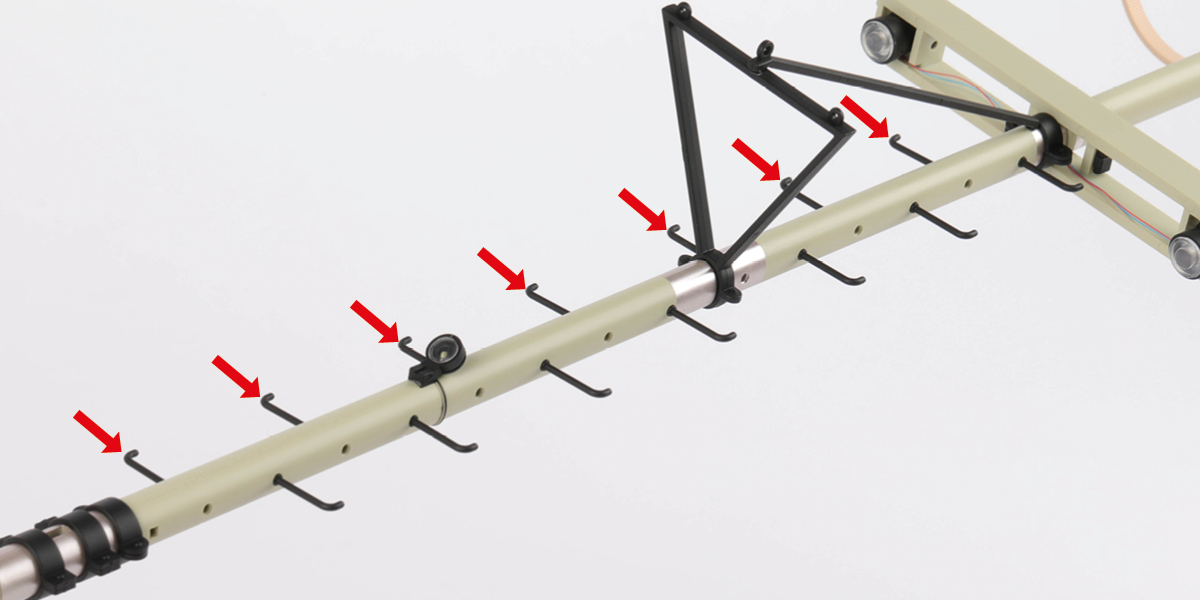

Continua a incollare i pezzi 13-N all'assemblaggio dell’albero, come mostrato.
Passo 16

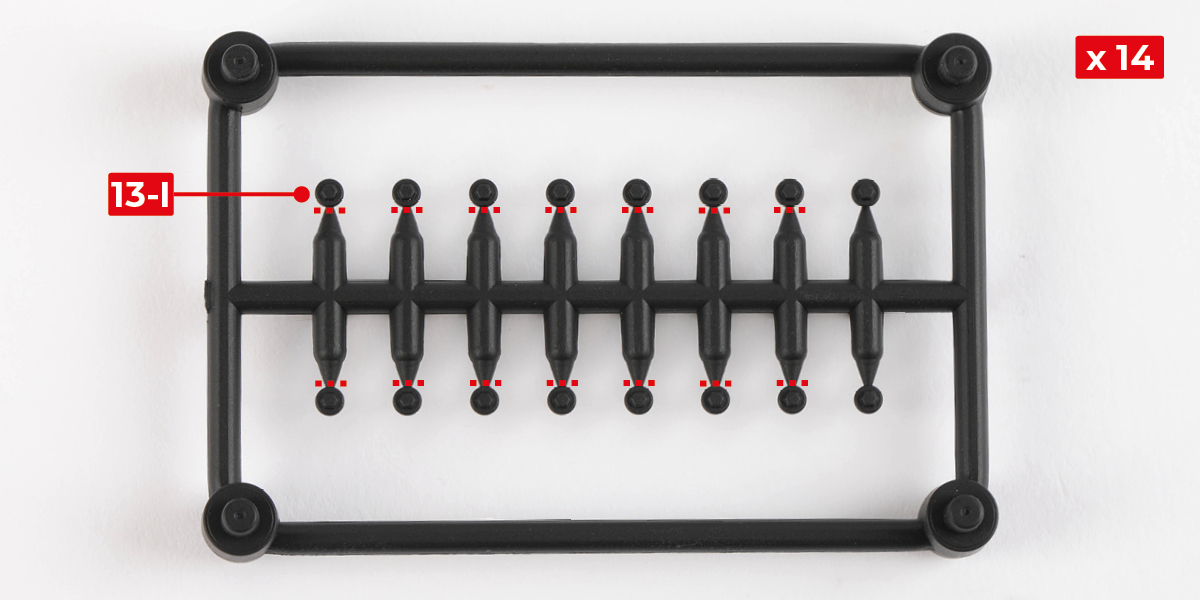

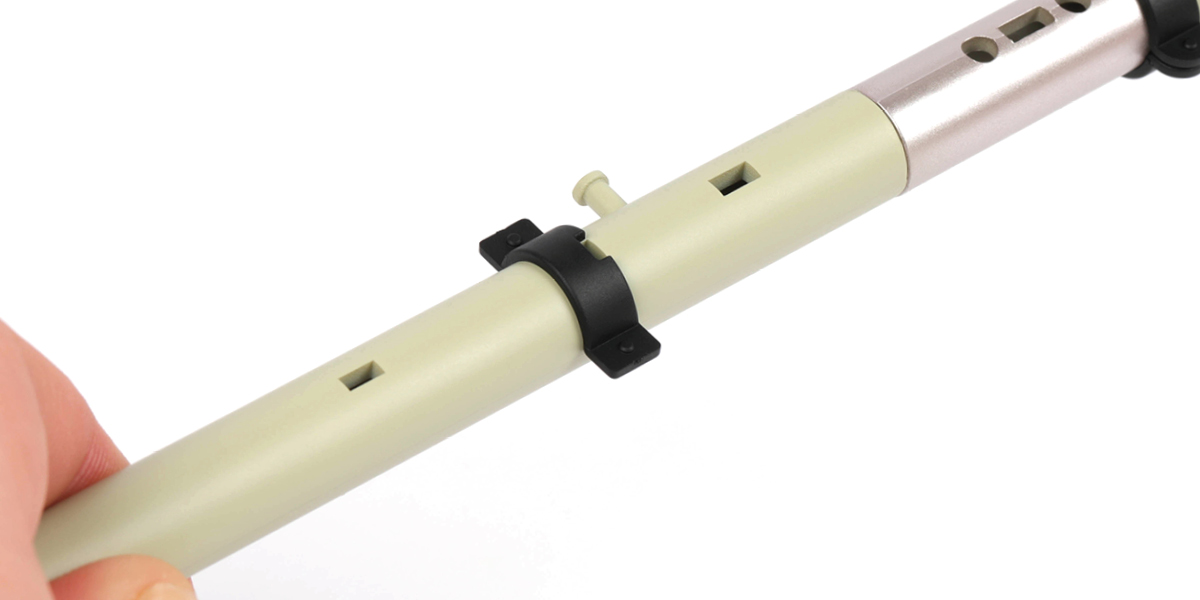

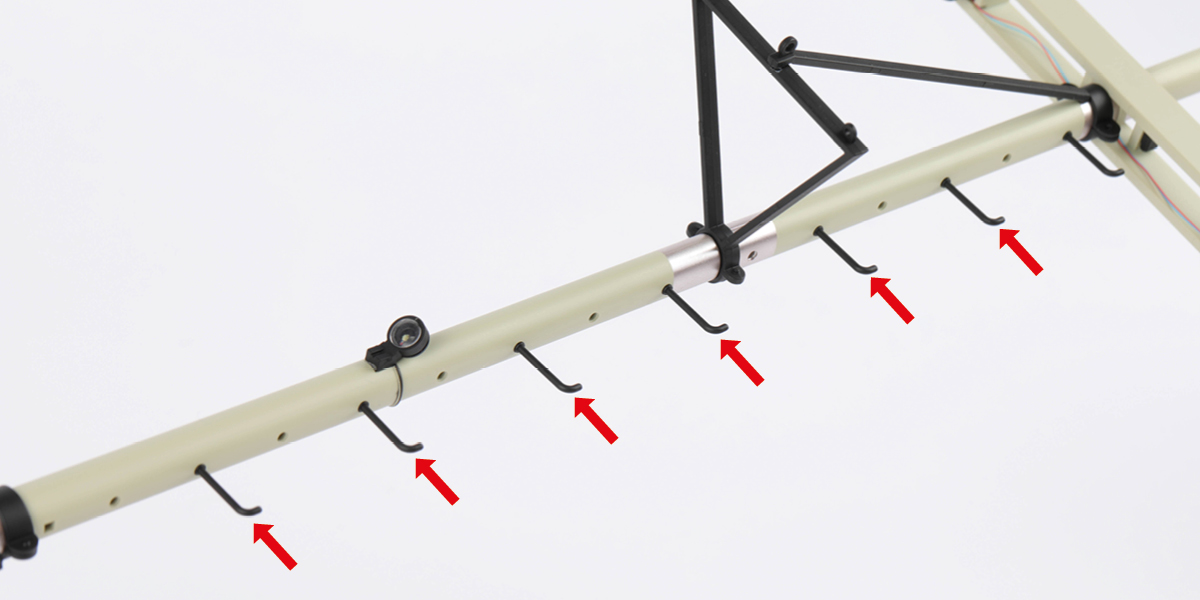

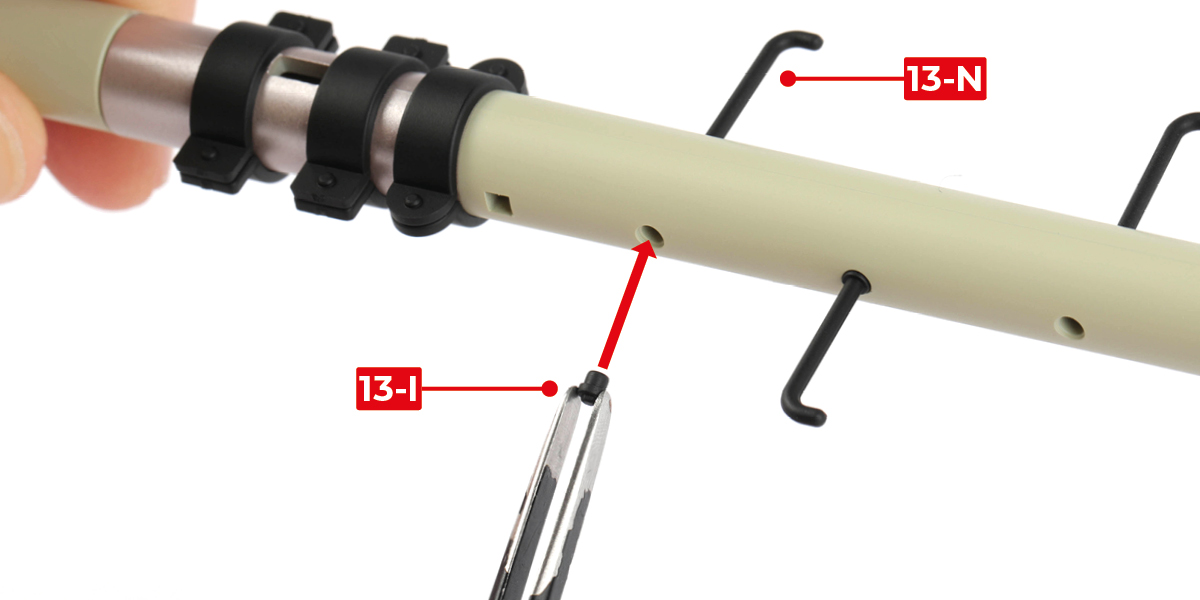

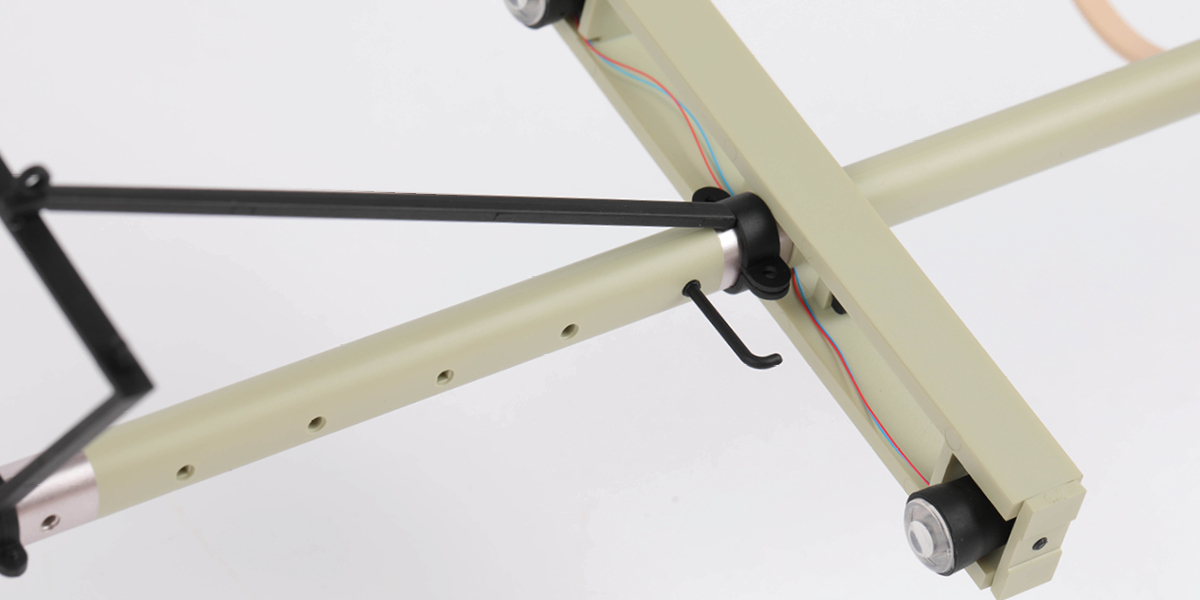

Taglia quattordici pezzi 13-I dal telaietto. Incolla un pezzo 13-I nel foro opposto al pezzo 13-N, come mostrato.
Passo 17
Incolla i pezzi restanti 13-I all'assemblaggio dell’albero.

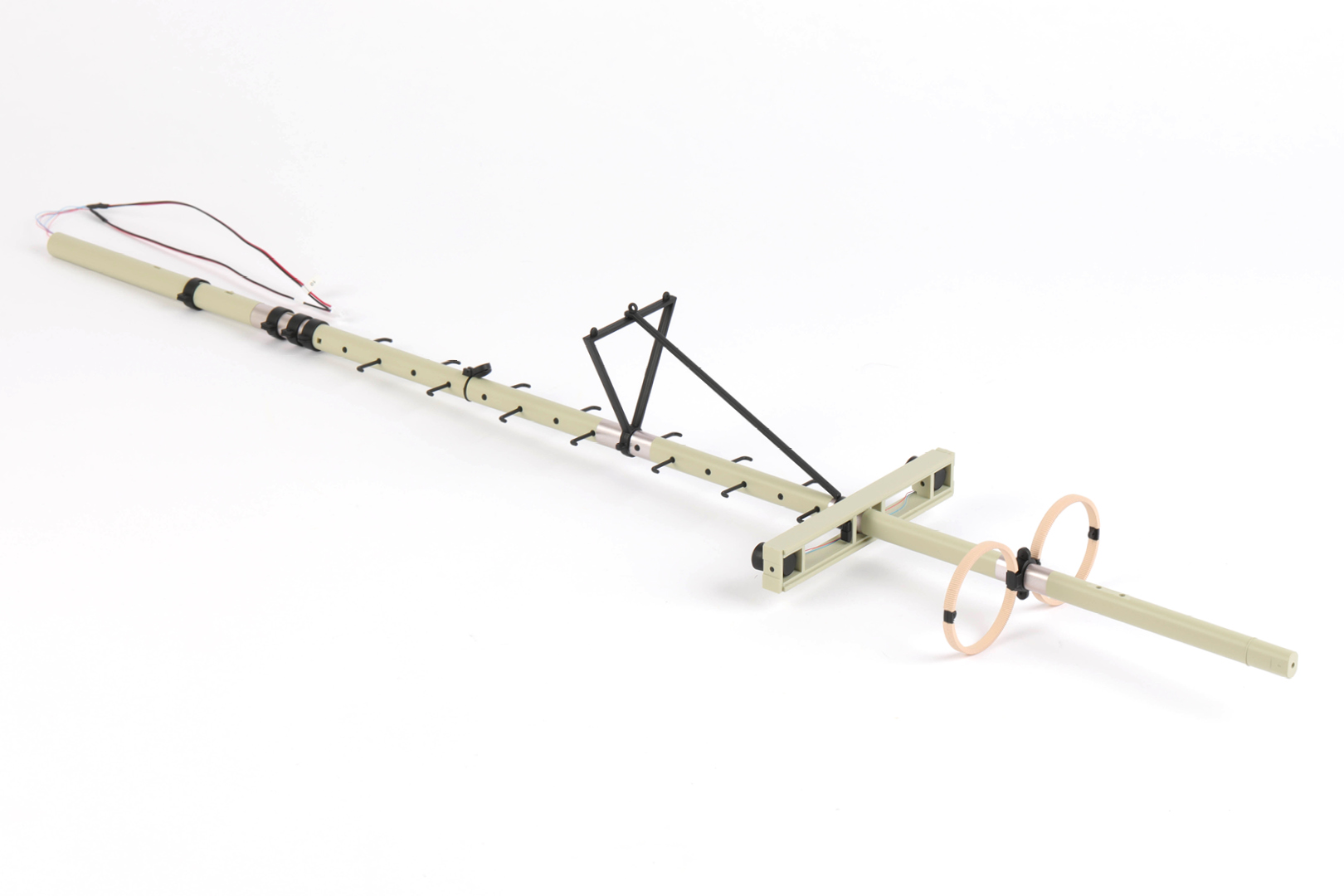

FASE COMPLETATA
Passo 1

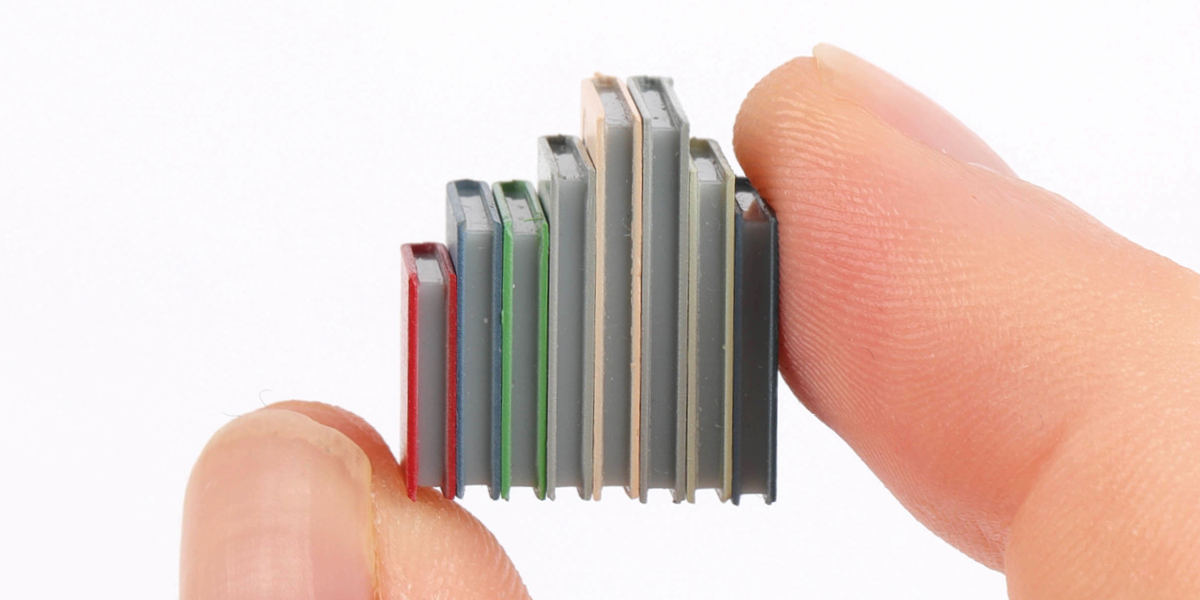

Assemblaggio dei libri

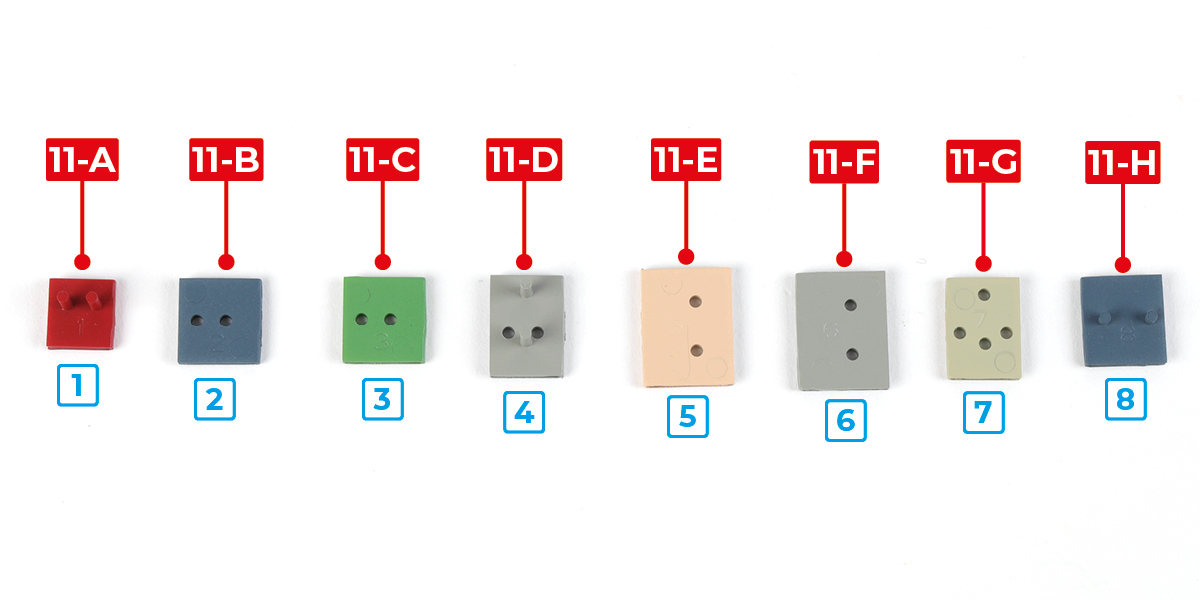

Prepara i pezzi da 11-A a 11-H, che sono numerate da 1 a 8, come mostrato.
Passo 2
Leggi i passi 2-6e assembla i pezzi 11-A, 11-B e 11-C senza incollarli. Orientali in modo che i numeri 1, 2 e 3 siano rivolti verso di te.

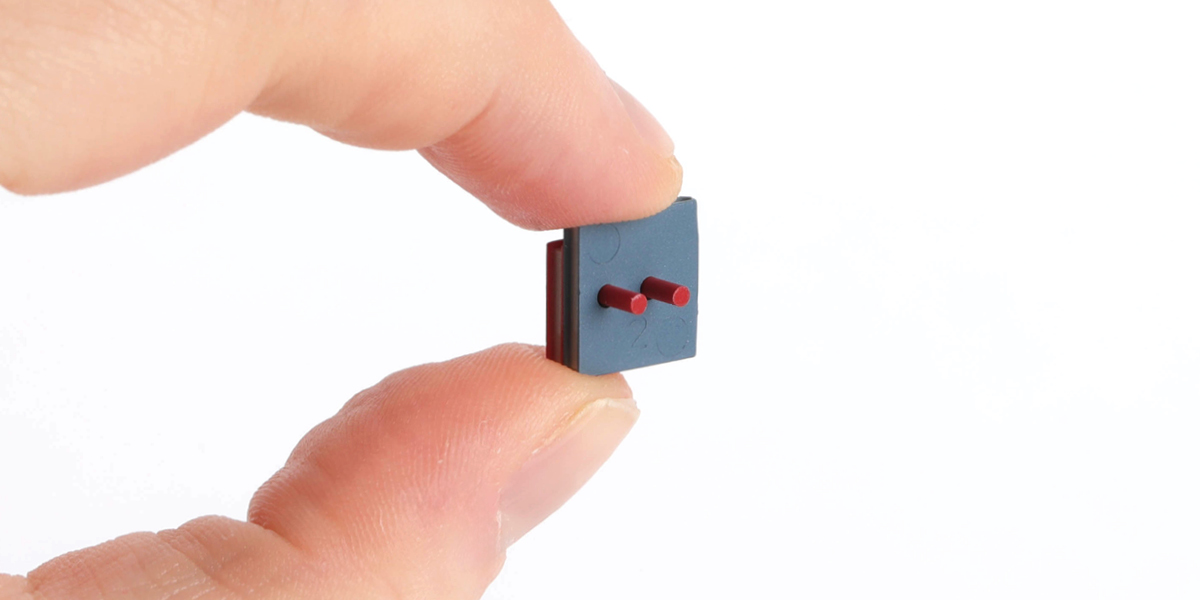

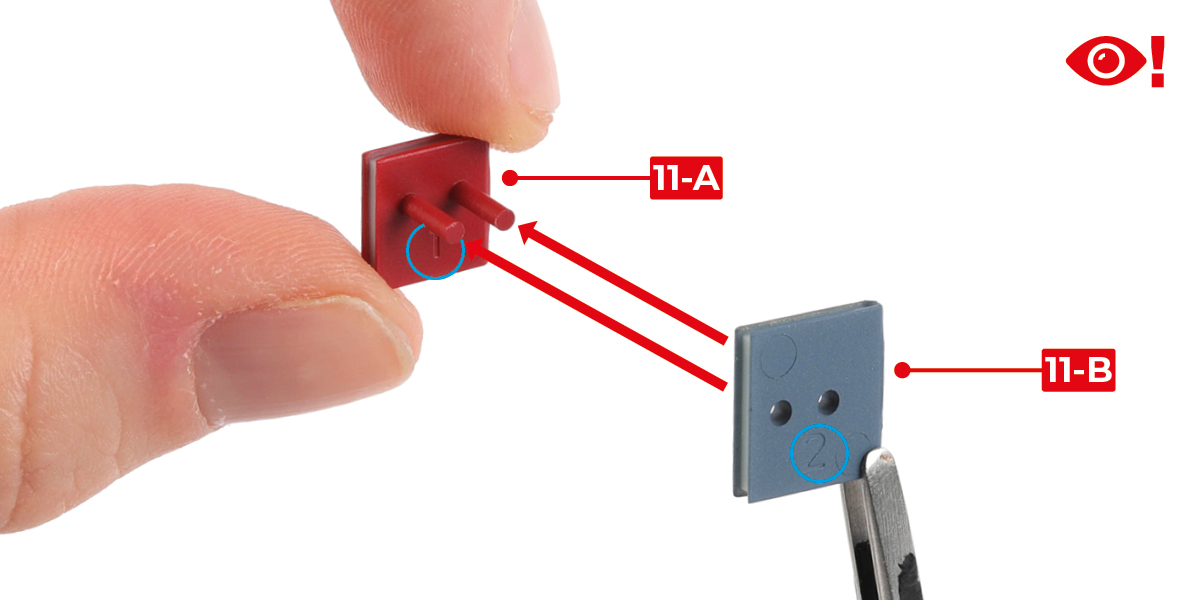

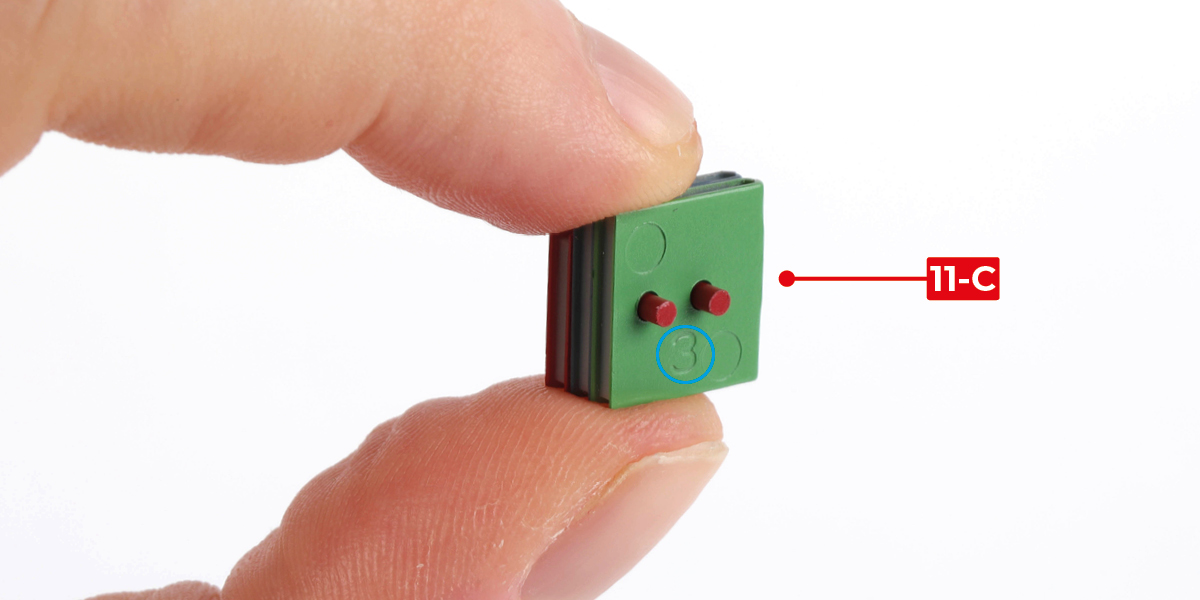

Incolla il pezzo 11-B (numero 2) al pezzo 11-A (numero 1), poi incolla il pezzo 11-C (numero 3) all'assemblaggio.
Passo 3
Orienta i pezzi 11-E, 11-F, 11-G e 11-H in modo che i numeri non siano visibili dal tuo lato.

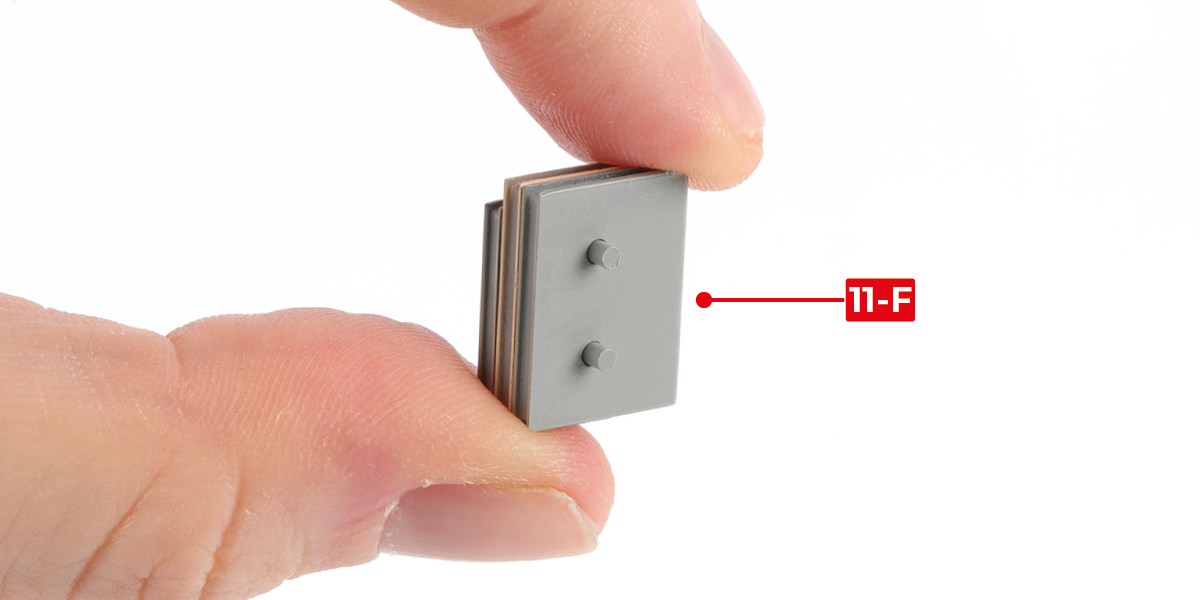

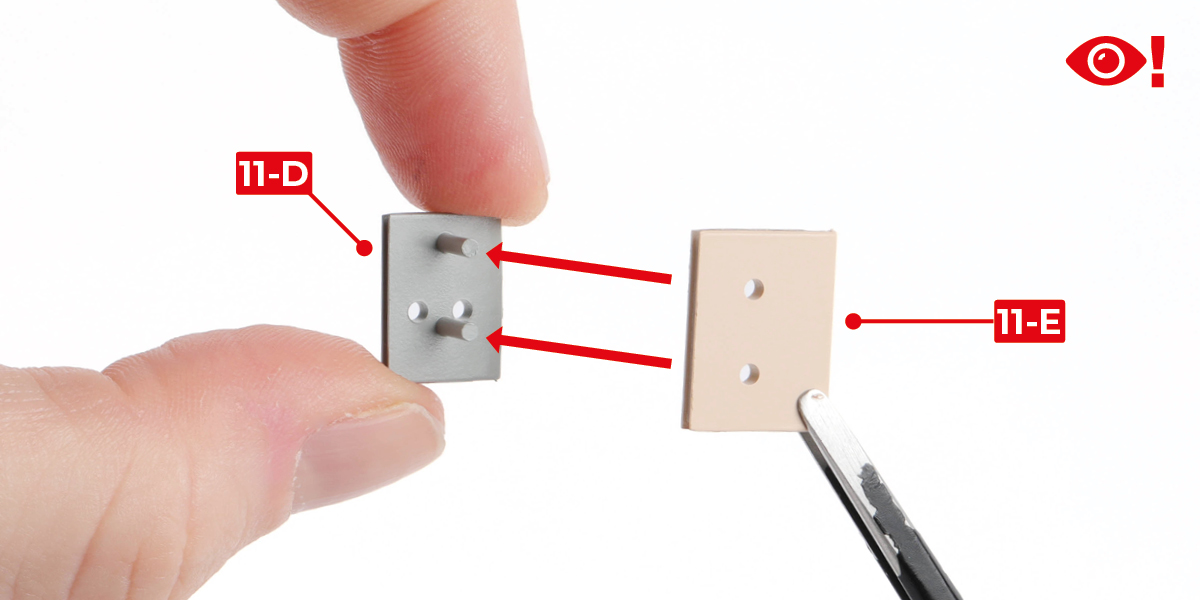

Incolla il pezzo 11-E (numero 5) al pezzo 11-D (numero 4), poi incolla il pezzo 11-F (numero 6) all'assemblaggio.
Passo 4

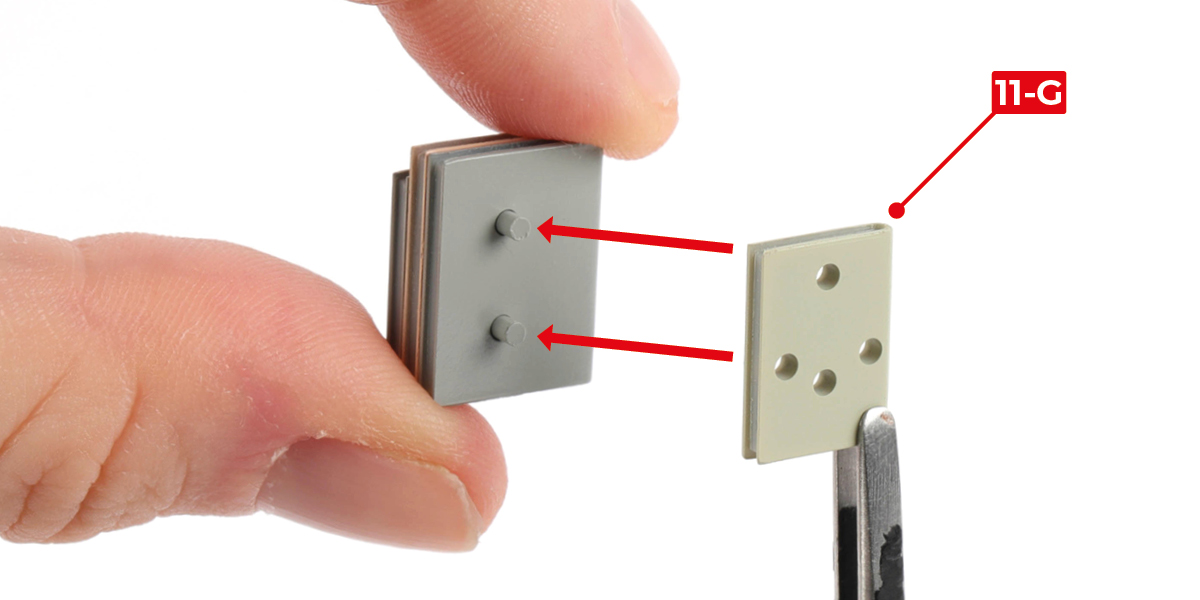

Incolla il pezzo 11-G (numero 7) all'assemblaggio.
Passo 5

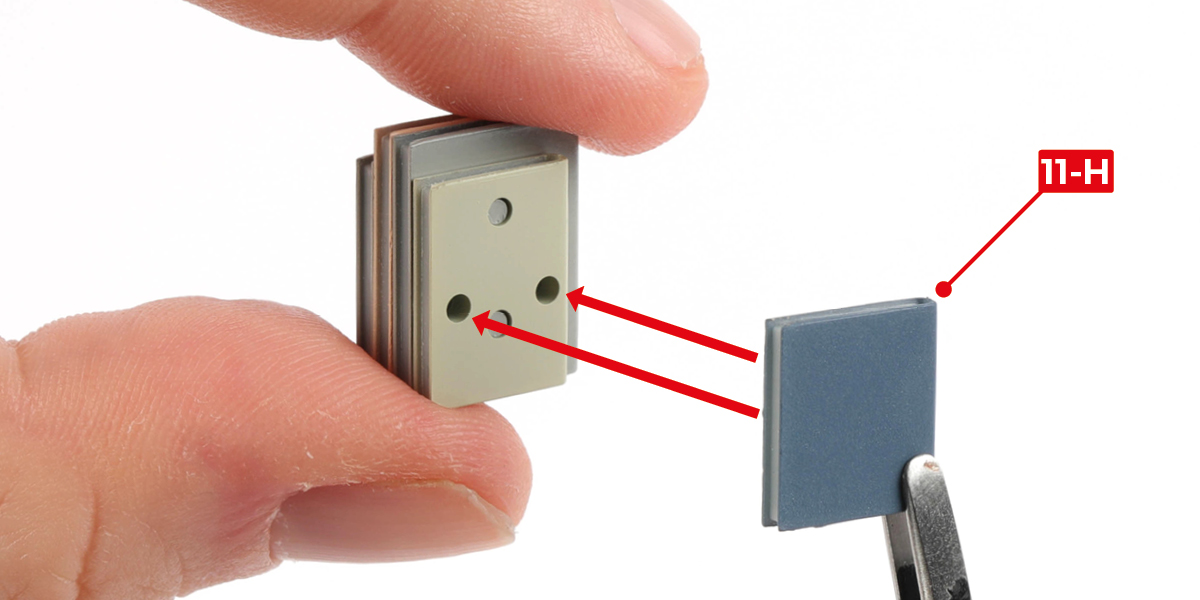

Incolla il pezzo 11-H (numero 8) all'assemblaggio.
Passo 6

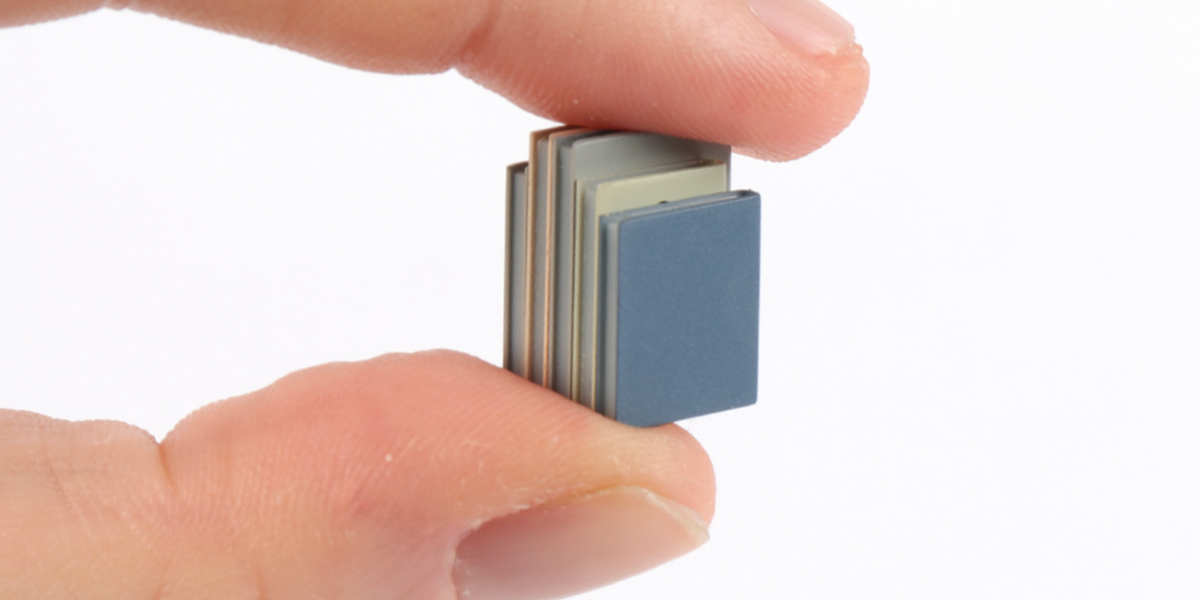

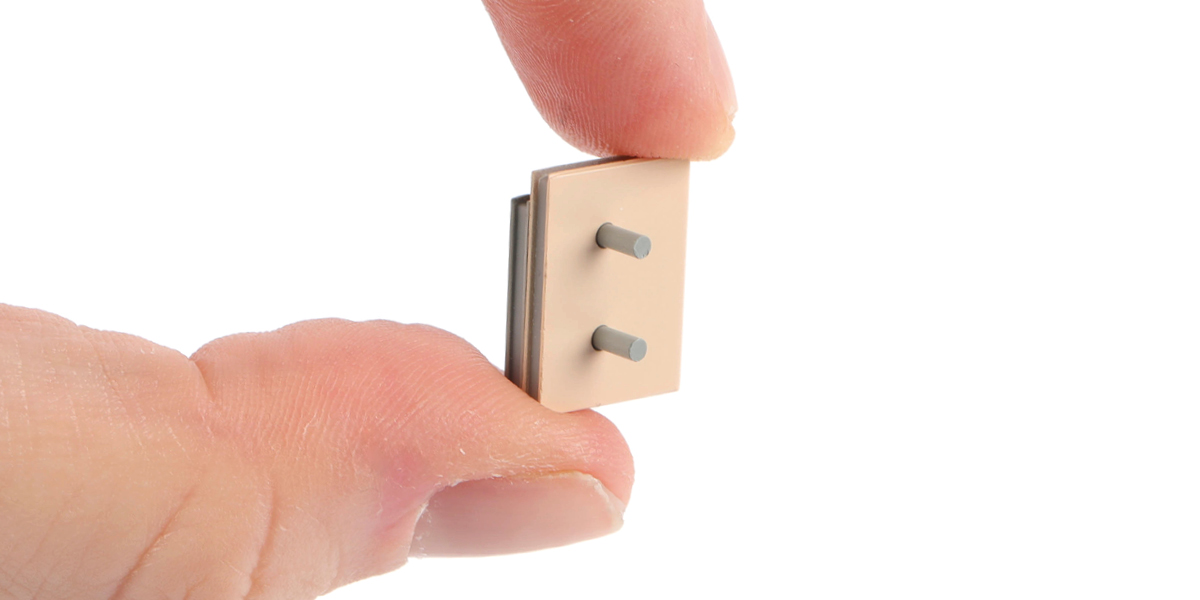

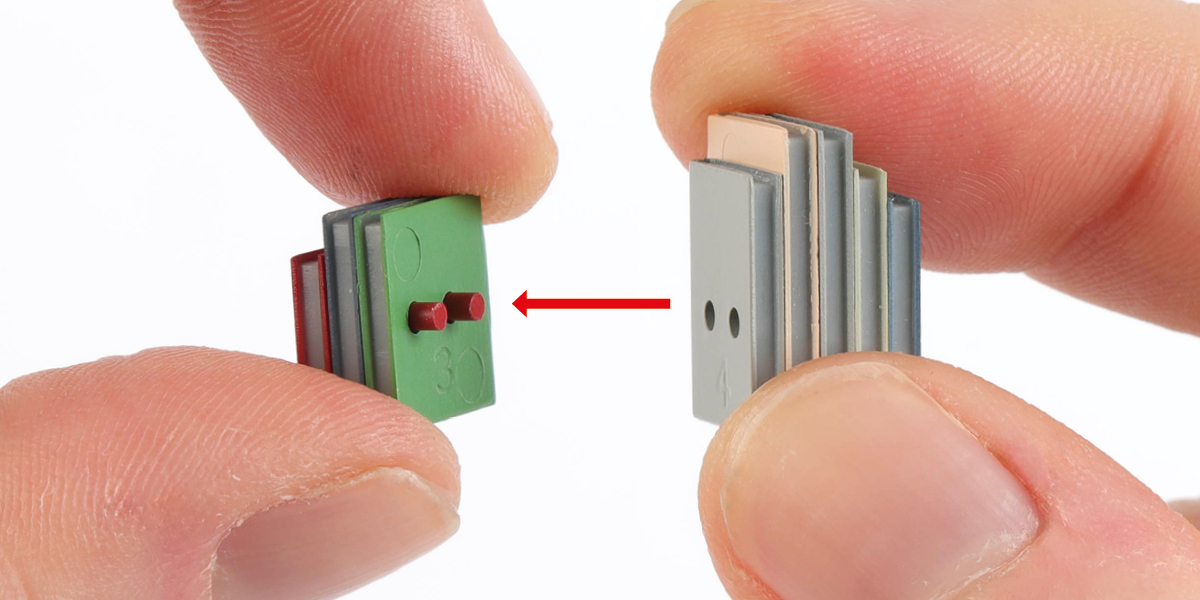

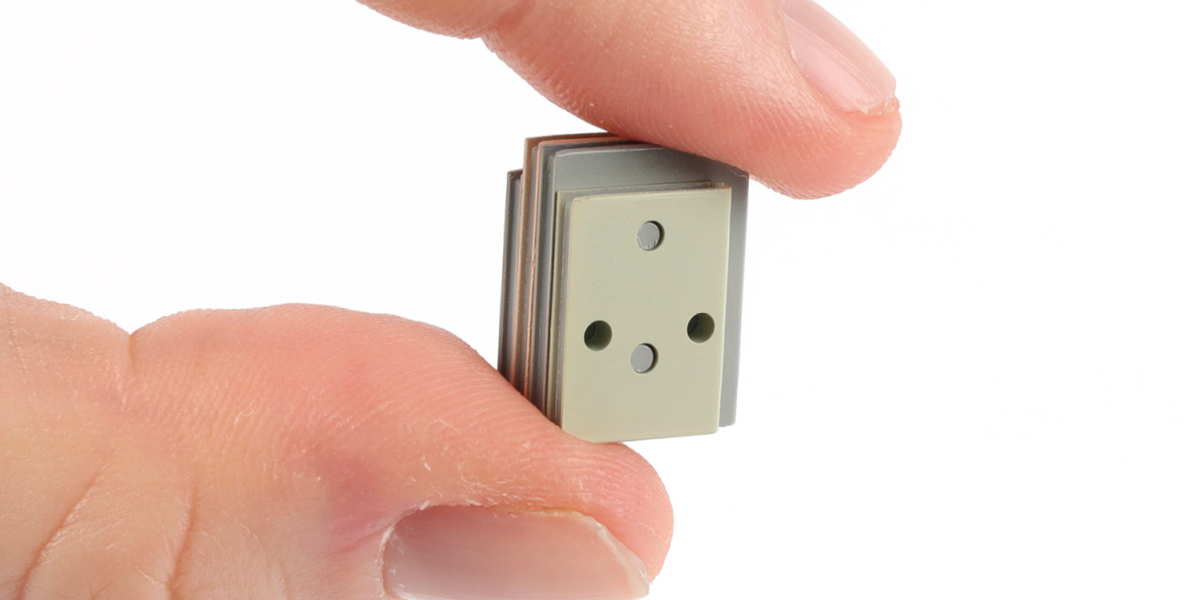

Incolla i due assemblaggi tra loro, come mostrato.
Passo 7

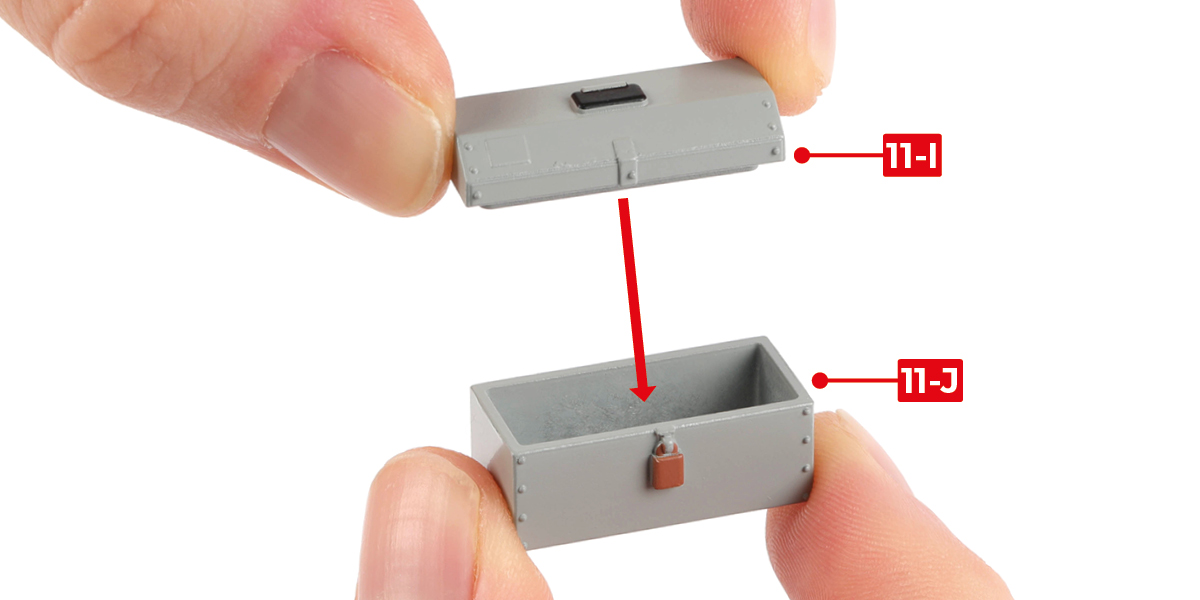

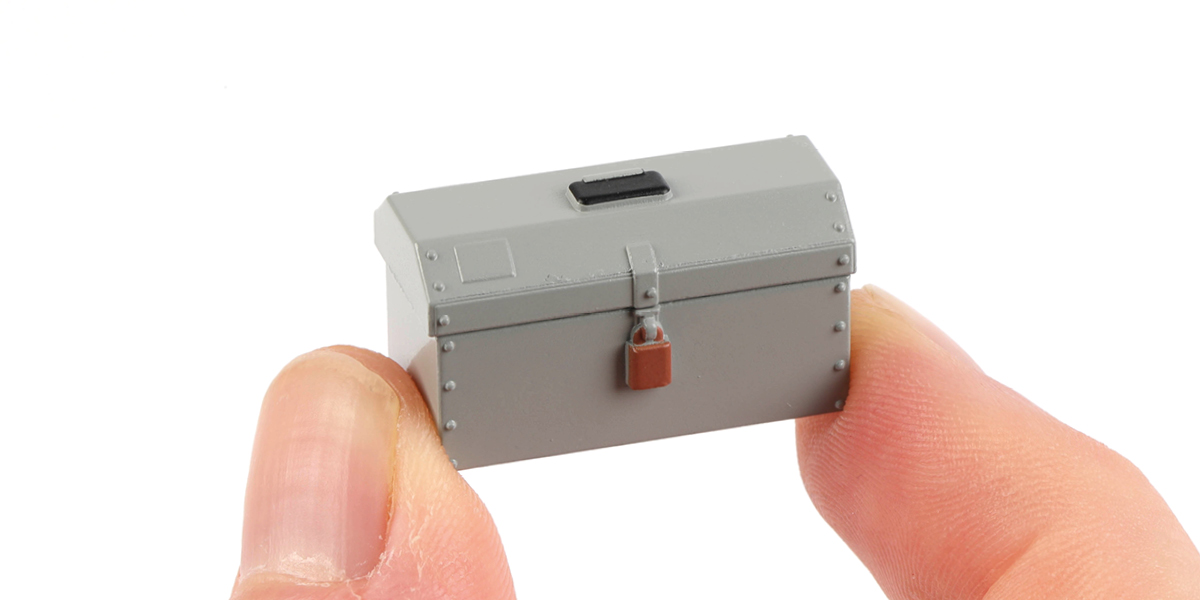

Assemblaggio di una cassetta degli attrezzi
Incolla il pezzo 11-I al pezzo 11-J.
Passo 8

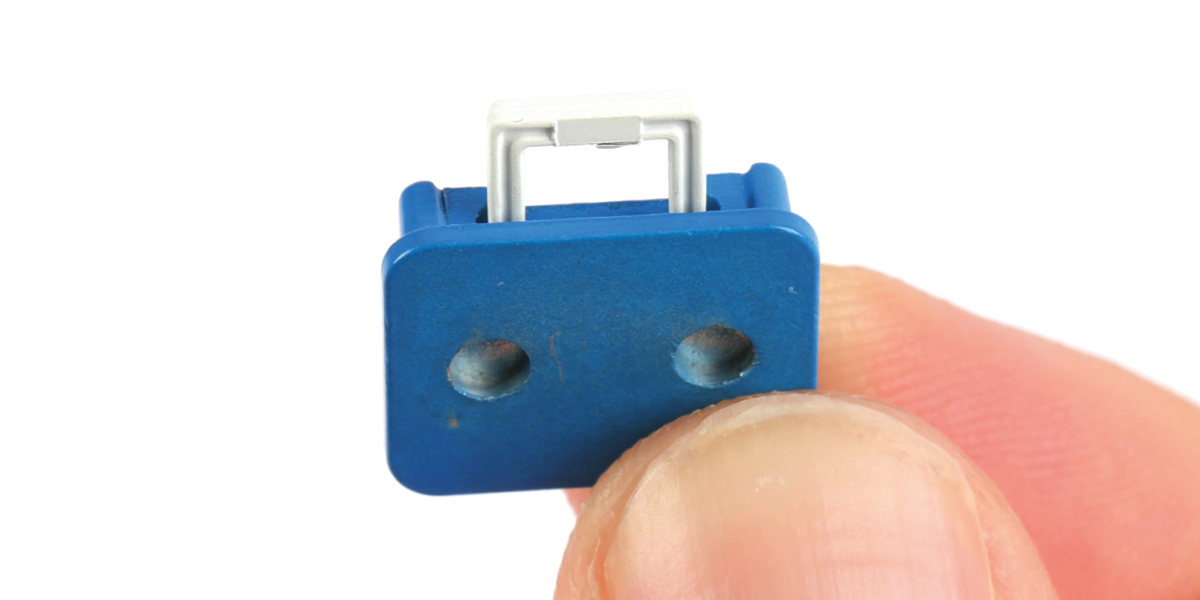

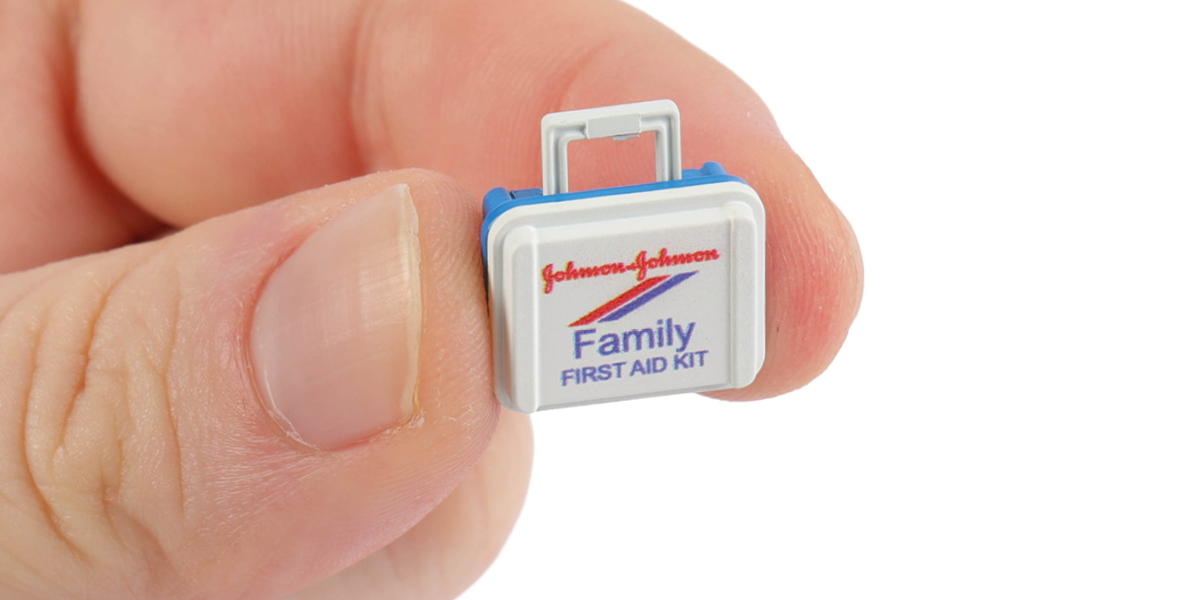

Assemblaggio di un kit di pronto soccorso

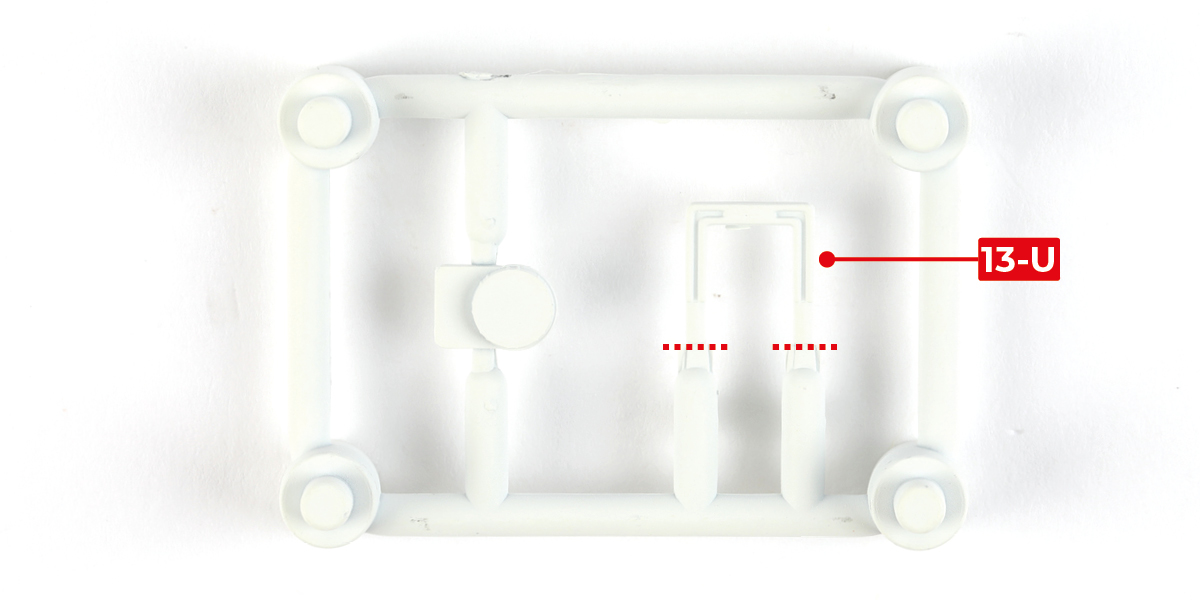

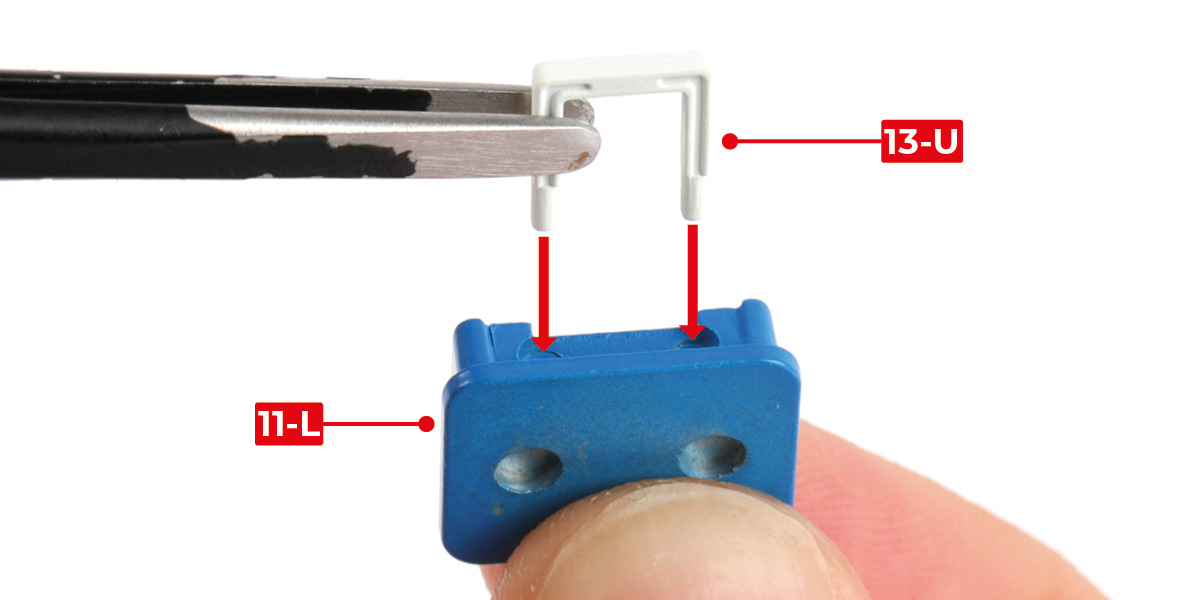

Taglia il pezzo 13-U dal telaietto, poi incolla il pezzo 13-U al pezzo 11-L.
Passo 9

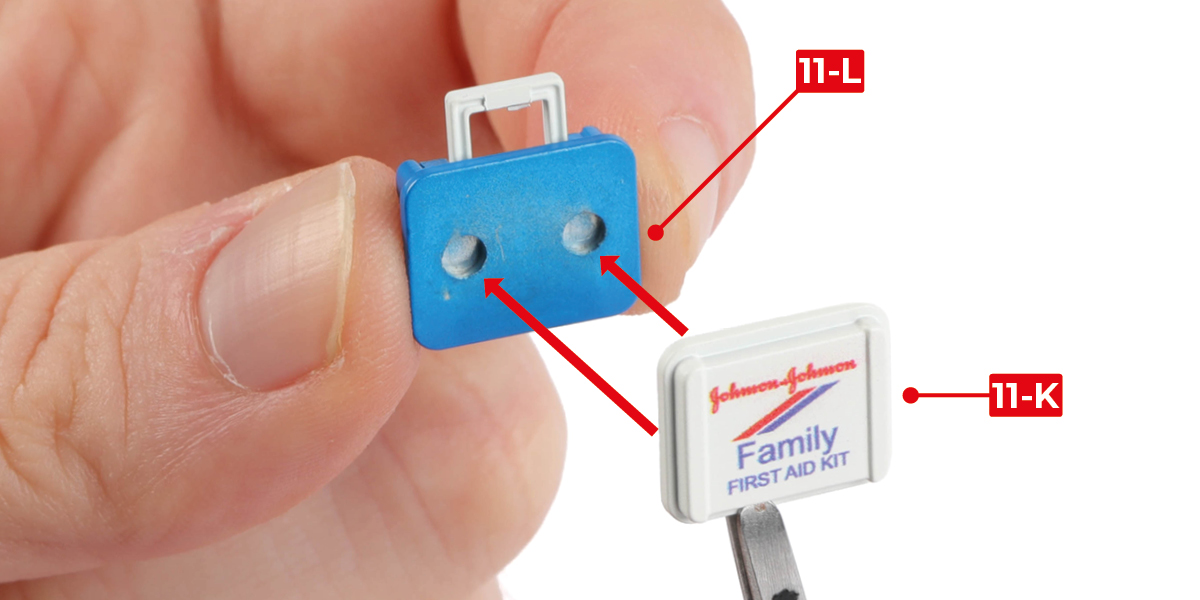

Incolla il pezzo 11-K al pezzo 11-L.
Passo 10

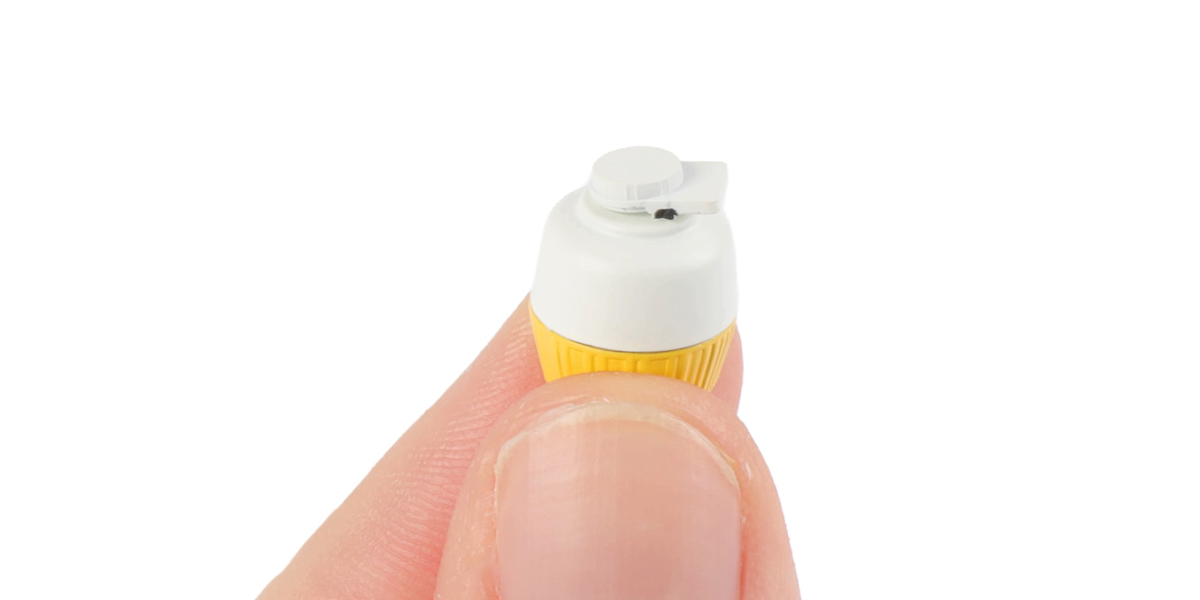

Assemblaggio di un thermos

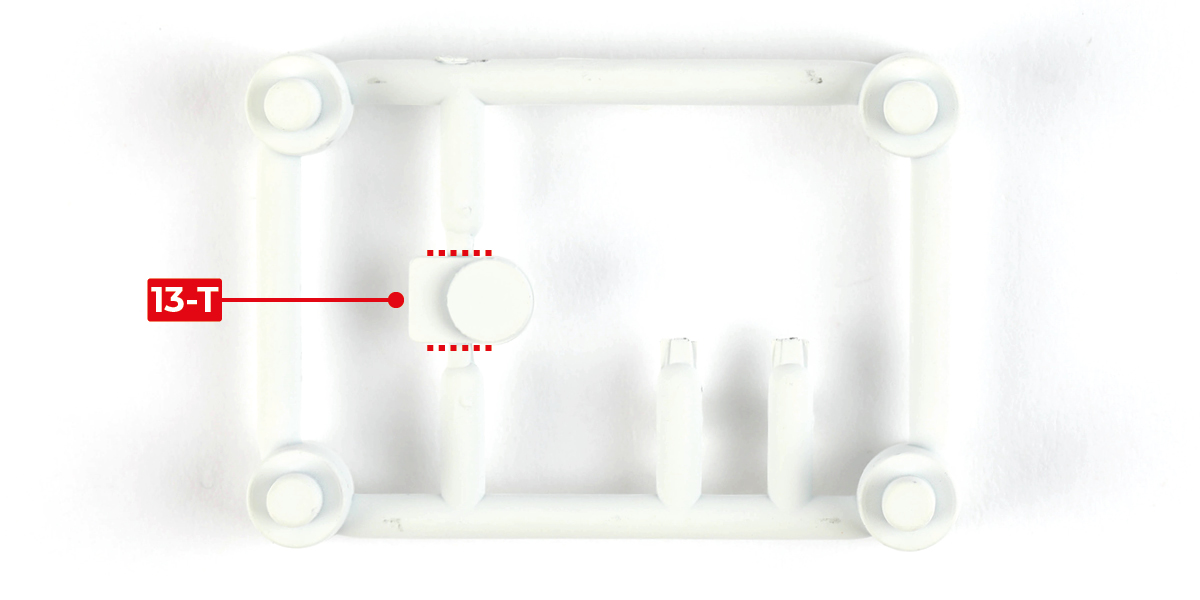

Taglia il pezzo 13-T dal telaietto.
Passo 11

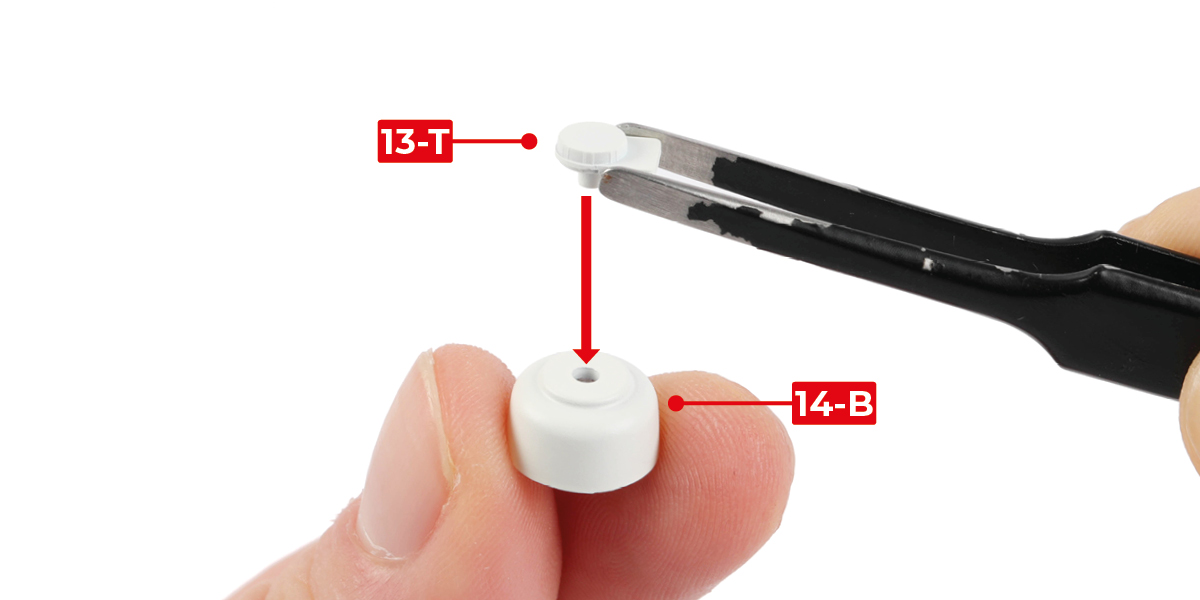

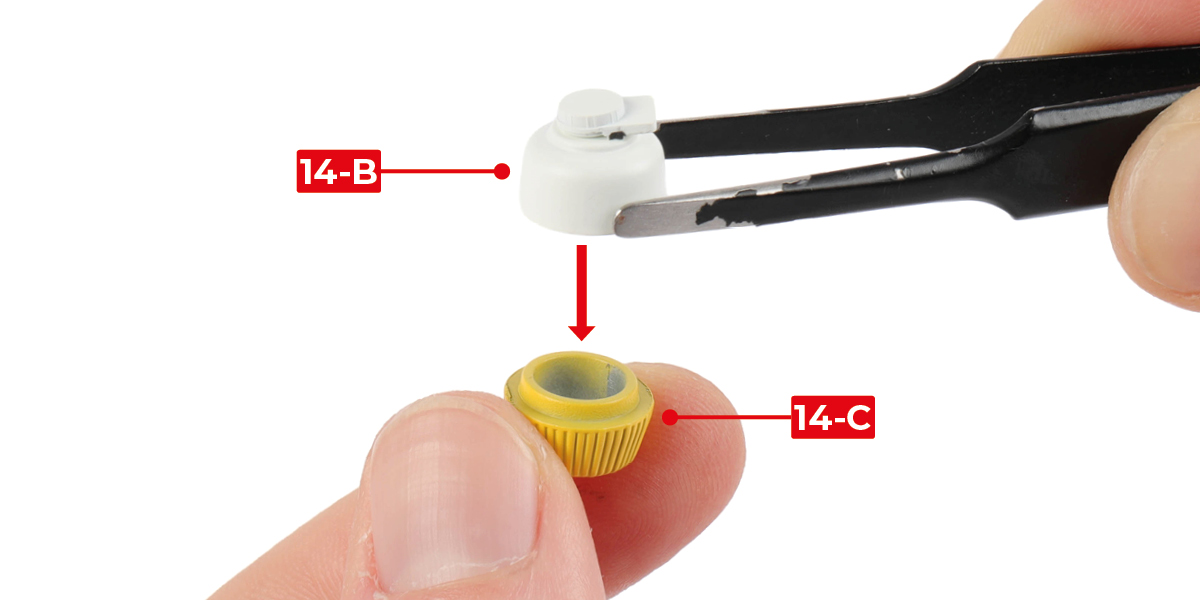

Incolla il pezzo 13-T al pezzo 14-B, poi incolla il pezzo 14-B al pezzo 14-C.
Passo 12

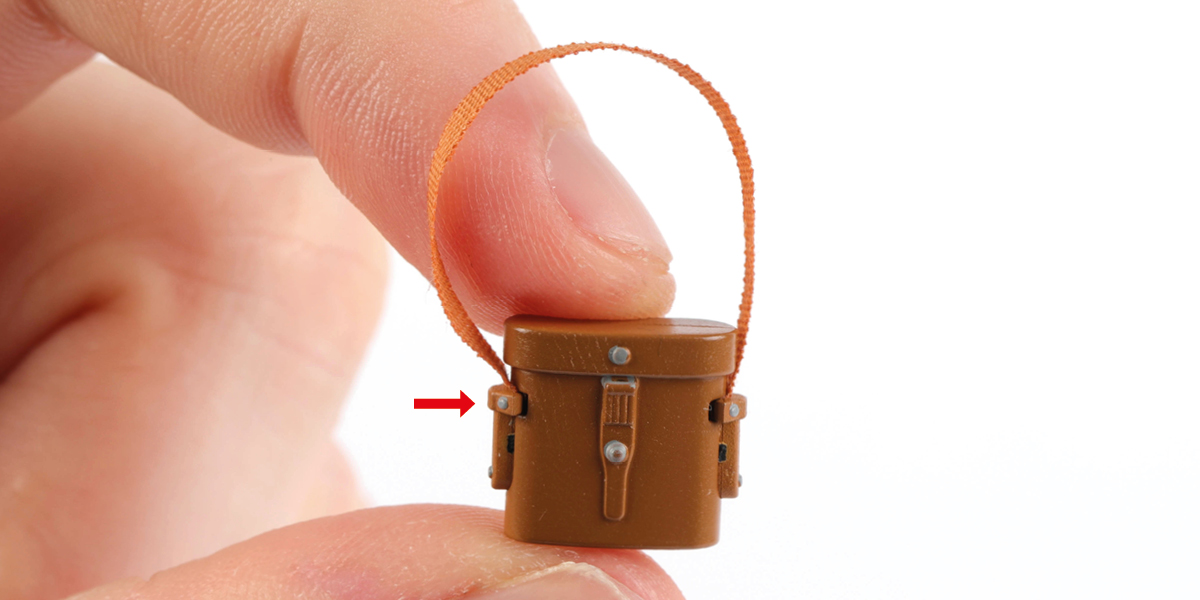

Assemblaggio di una custodia per binocolo

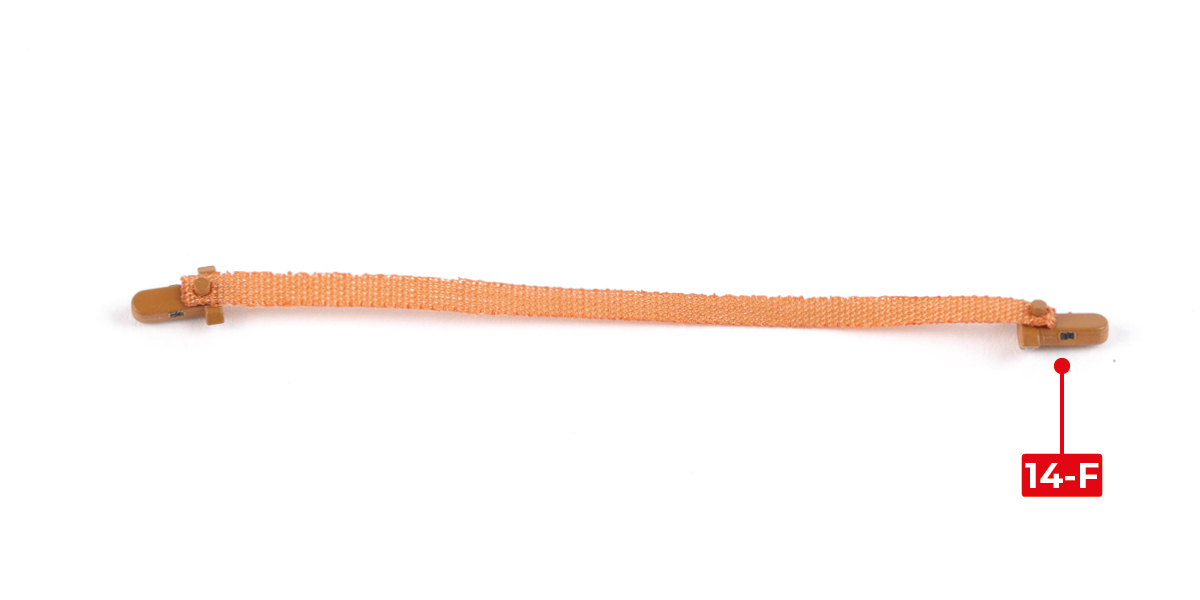

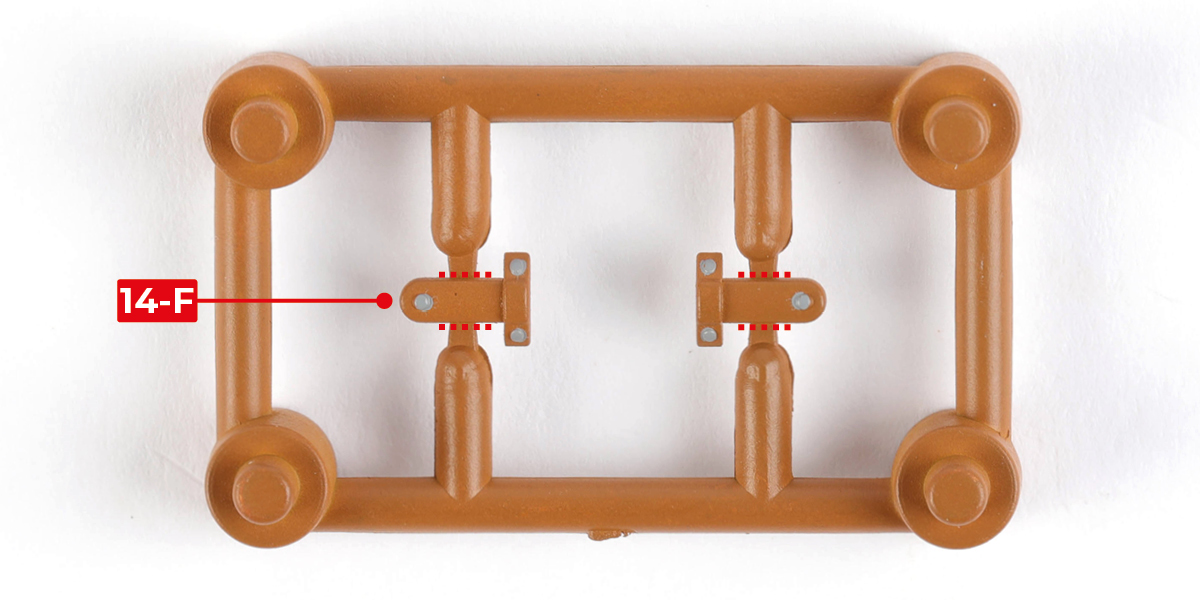

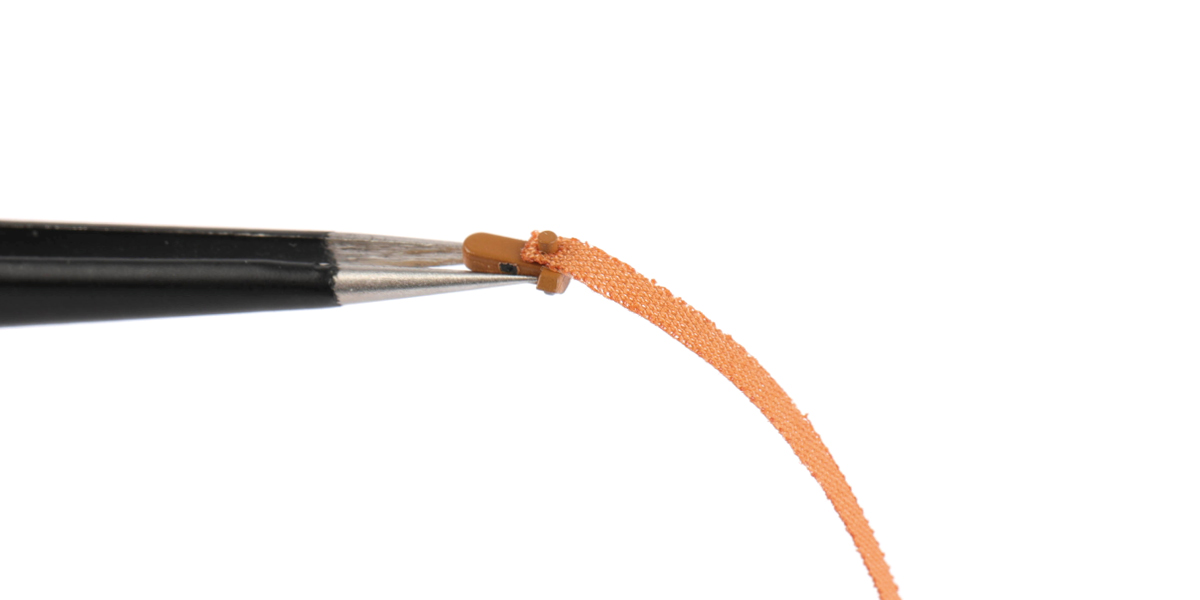

Taglia i pezzi 14-F dal telaietto.
Passo 13

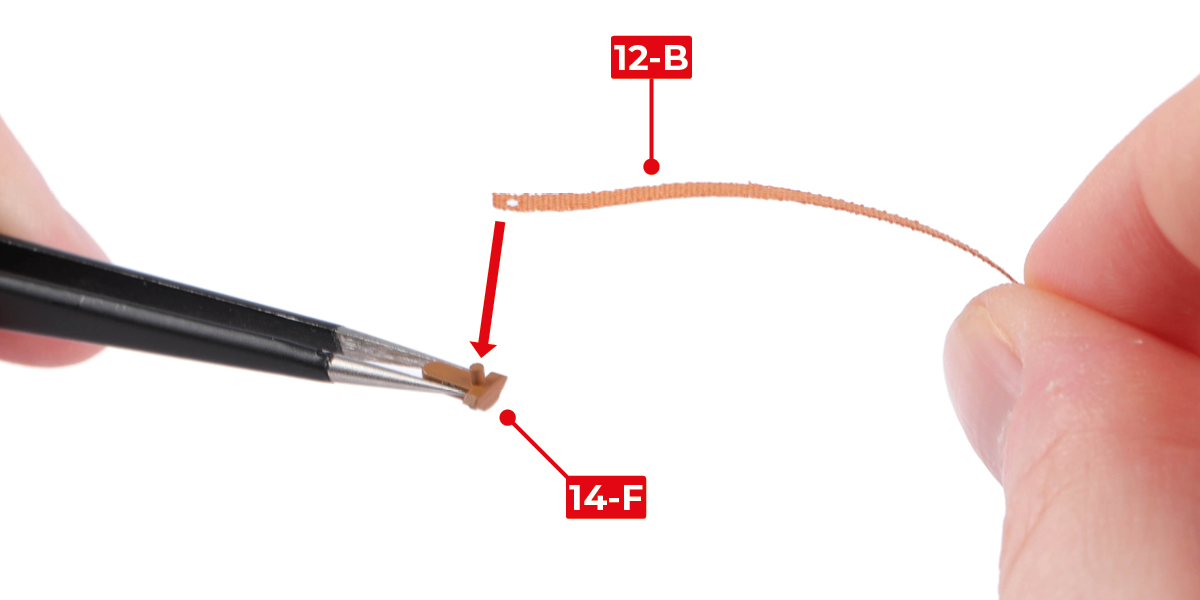

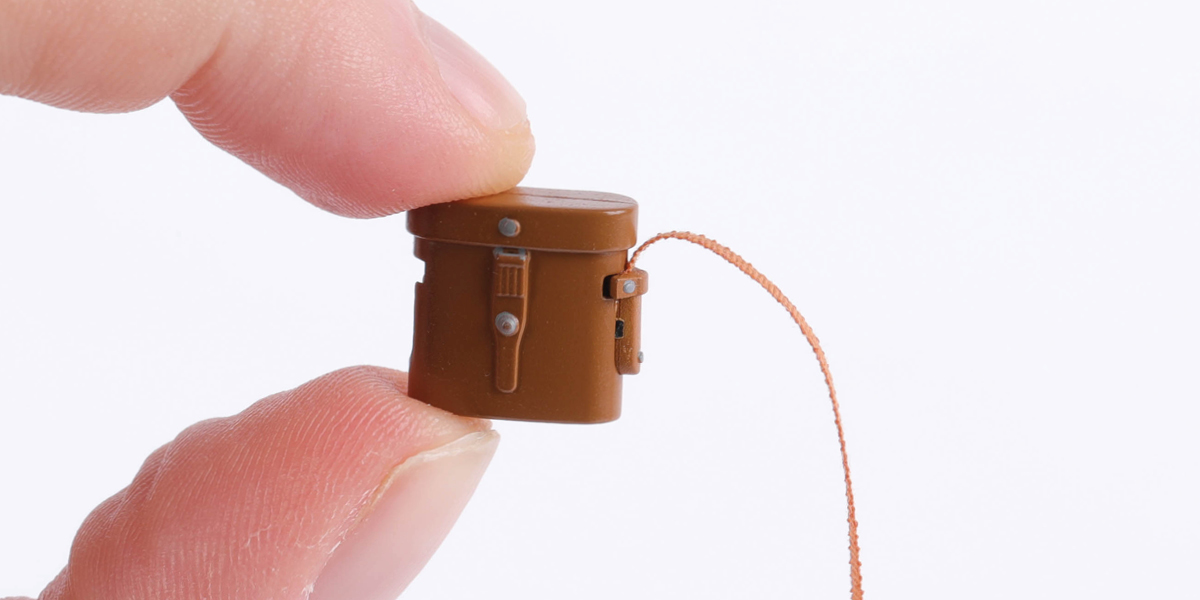

Monta il pezzo 12-B sui pezzi 14-F, come mostrato.
Passo 14

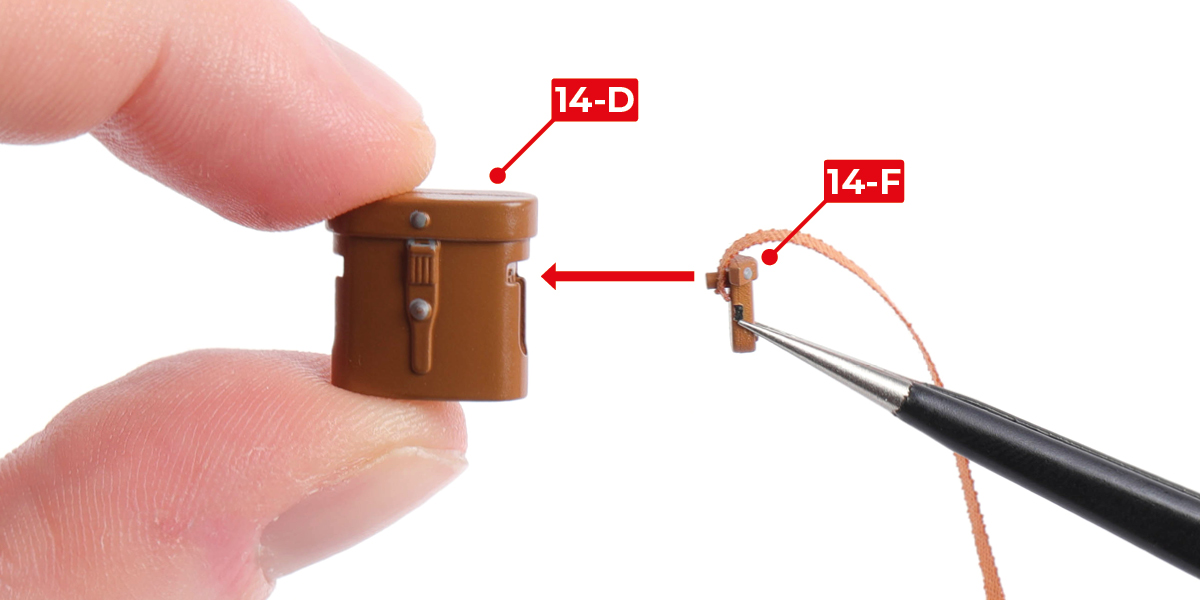

Incolla i pezzi 14-F al pezzo 14-D.
Passo 15

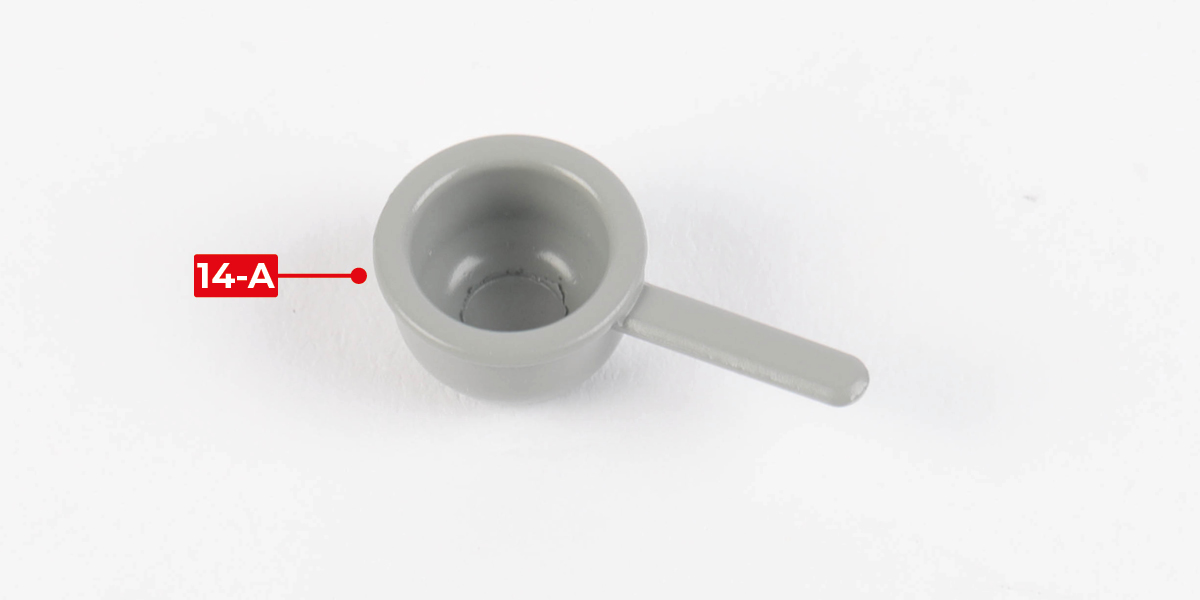

Conserva il pezzo 14-A e gli altri accessori in un luogo sicuro.

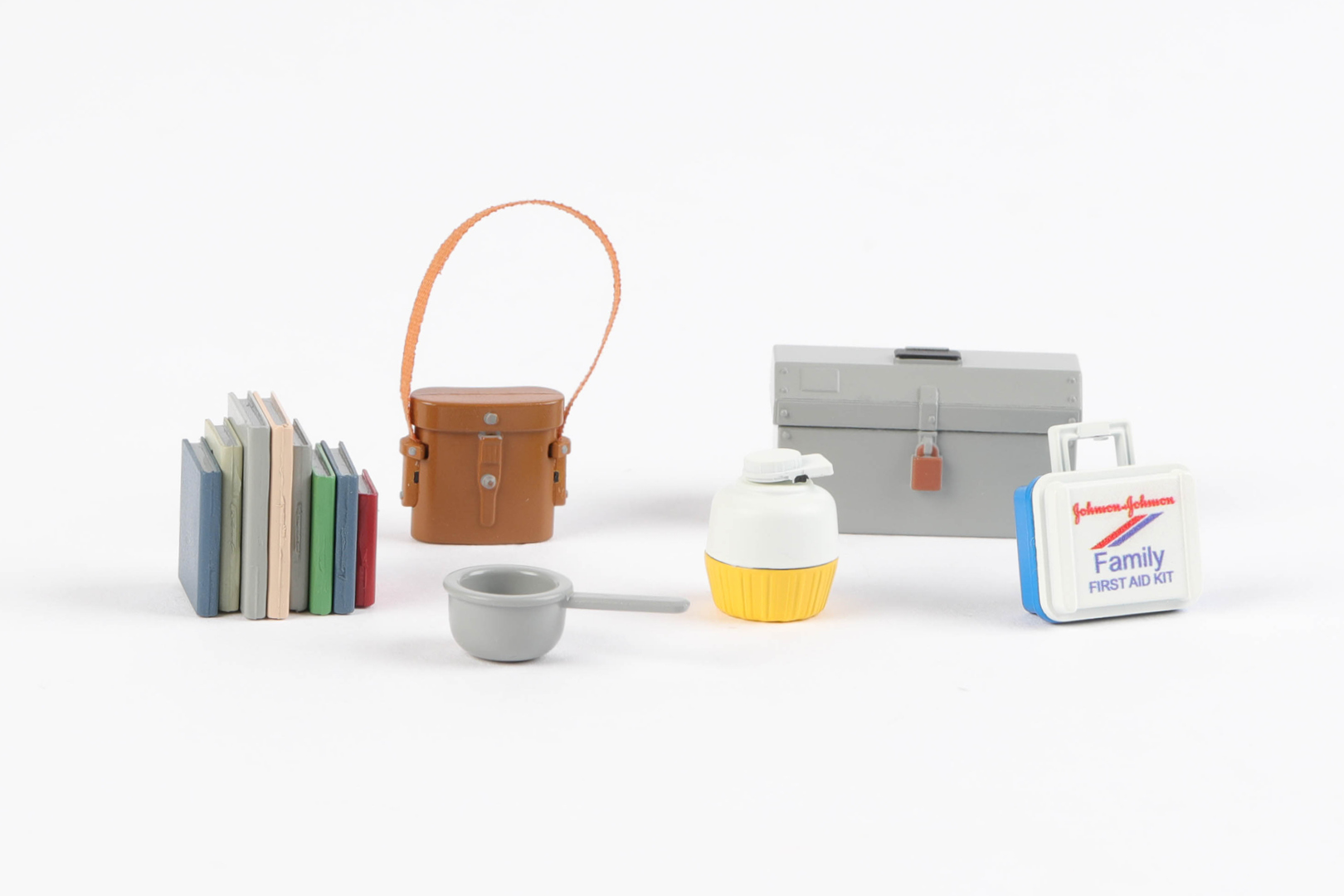

FASE COMPLETATA
