Pacco 10

ISTRUZIONI DI MONTAGGIO

      Fare clic sul pulsante qui sopra per stampare queste istruzioni o salvarle in formato PDF.

      I consigli dell’esperto

      Delle viti di scorta sono incluse in ogni uscita. In alcuni casi, è possibile che venga richiesto di conservare per una fase successiva le viti di scorta o non utilizzate. Conserva queste viti in un luogo sicuro e identificale correttamente.

      Stai attento a non confondere le viti. Le viti sono simili tra loro ma la filettatura è leggermente diversa. L’utilizzo di viti sbagliate può danneggiare i componenti.

      Quando fissi insieme i componenti utilizzando più viti, posiziona ogni vite puntandola appena, in modo da assicurarti che tutti i componenti siano allineati correttamente. Quindi serra delicatamente le viti fino in fondo, senza stringere troppo. Serra le viti nell’ordine in cui sono state posizionate.

      Il cacciavite può essere magnetizzato strofinandolo con una calamita (come un magnete da frigo), in questo modo la punta del cacciavite tratterrà la vite e l’assemblaggio risulterà più facile.

      Se la vernice delle viti verniciate si graffia durante l’assemblaggio, è possibile ridipingerla con giallo sabbia (RAL 1002).

      Se una vite deve essere serrata in una parte metallica, non forzarla perché potresti tranciare la testa. Rimuovi la vite e applica una piccola quantità di vaselina, sapone o olio sulla filettatura. In questo modo la vite viene lubrificata e sarà più facile stringerla a fondo nella sua sede.

      Alcune parti richiedono un poco di colla per l’assemblaggio. Applica la colla con parsimonia e utilizza uno stuzzicadenti per non usarne una quantità eccessiva. Ti consigliamo di usare colla cianoacrilica in gel oppure colla liquida per modellismo. Se possibile, esegui una prova di montaggio prima di incollare i pezzi.

      Nel corso dell’assemblaggio, riceverai molti pezzi che devono essere montati immediatamente, seguendo le istruzioni della fase corrispondente. Altri pezzi devono invece essere conservati nella loro confezione per essere utilizzati nelle fasi di assemblaggio successive.

      Proteggi sempre la verniciatura dei componenti posizionando sulla superficie di lavoro un tappetino da taglio, un foglio di carta bianca o un panno morbido.

      Sinistra e destra! Quando si costruisce la Willys SAS Jeep, sinistra e destra si riferiscono ai lati dell’auto considerati come se si fosse seduti al suo interno.

      Quando si vede questo simbolo, prestare attenzione al testo delle istruzioni in grassetto e controllare l'orientamento delle parti nell'immagine, poiché questo sarà particolarmente importante per il montaggio nelle fasi successive.

      ATTENZIONE: Alcune parti sono assemblate con magneti. Questi magneti possono causare gravi lesioni in caso di ingestione. Tenere lontano dai bambini. Se si sospetta che un magnete sia stato ingerito, rivolgersi immediatamente a un medico.

      Non è un giocattolo. Non è adatto ai bambini di età inferiore ai 14 anni a causa delle piccole parti. È necessaria la supervisione di un adulto.

      Fase 74: Montaggio della cerniera del cofano e del supporto della mitragliatrice posteriore

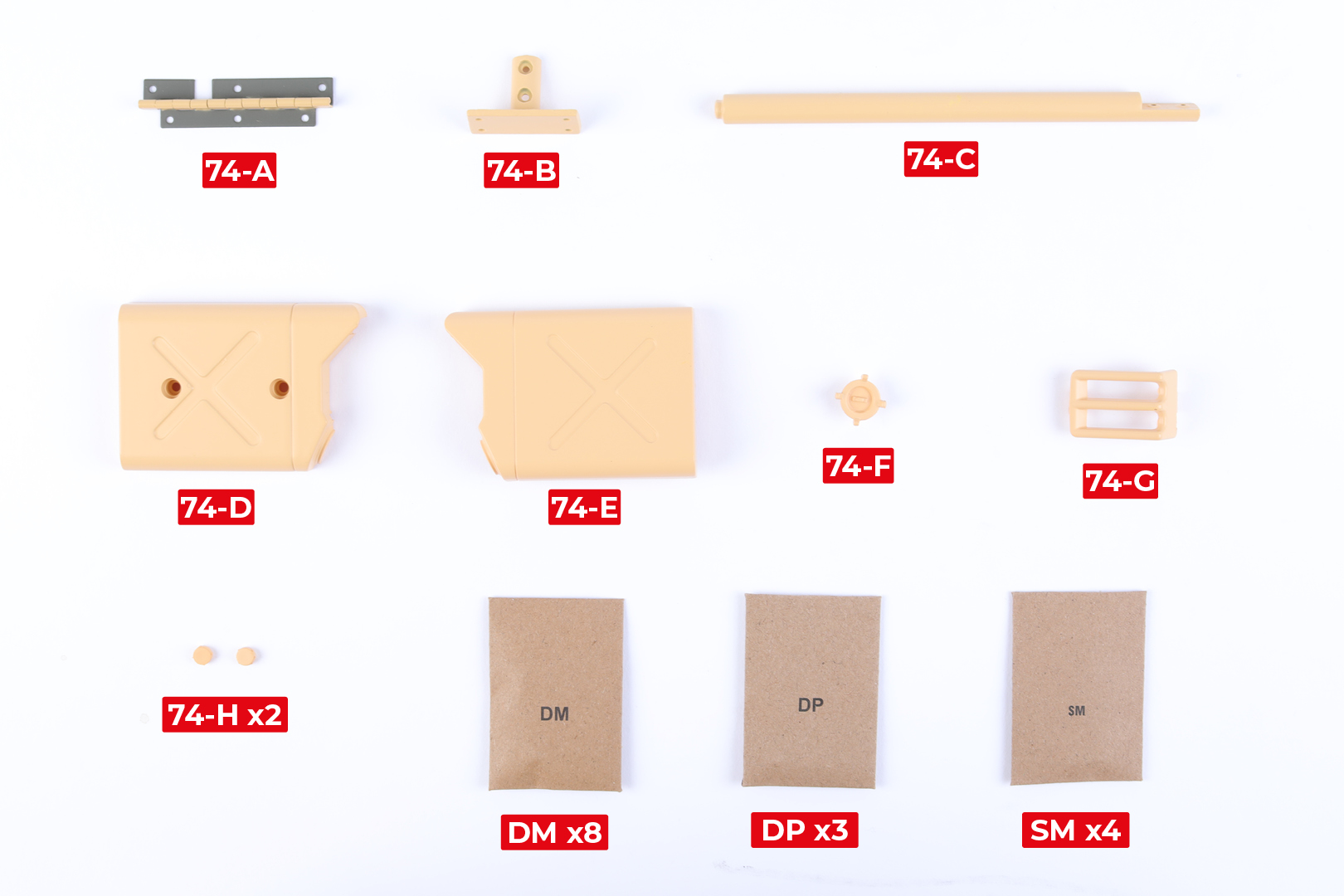

      FASE 74 PARTI

      Passo 1

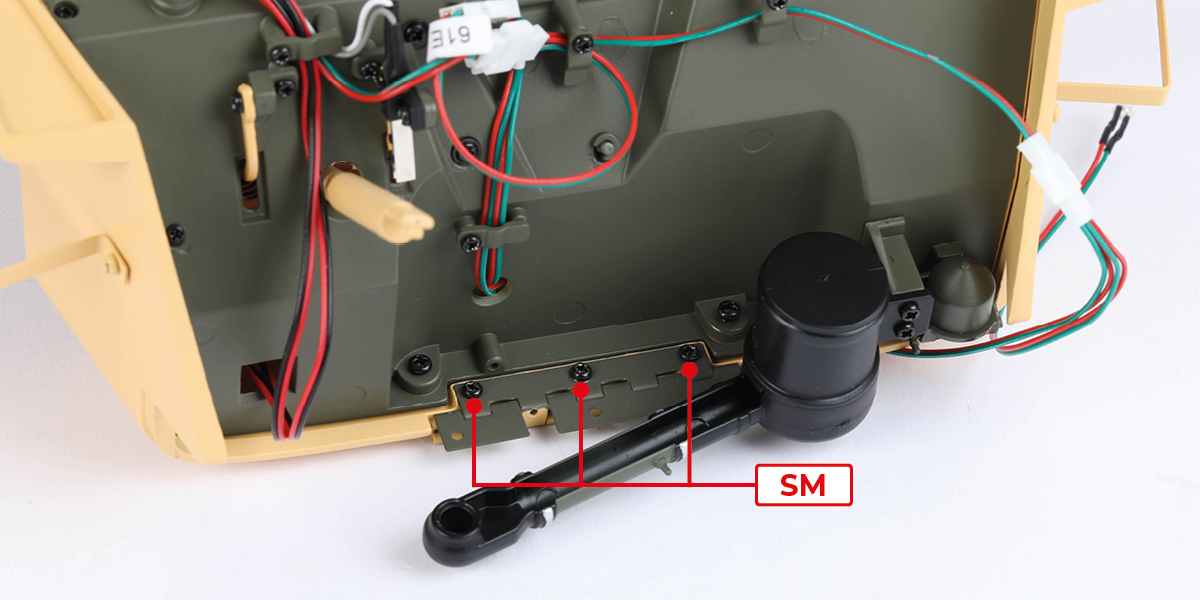

      Gira l'assemblaggio e fissa il pezzo 74-A con 3 viti SM, come mostrato.

      a
      b

      Passo 2

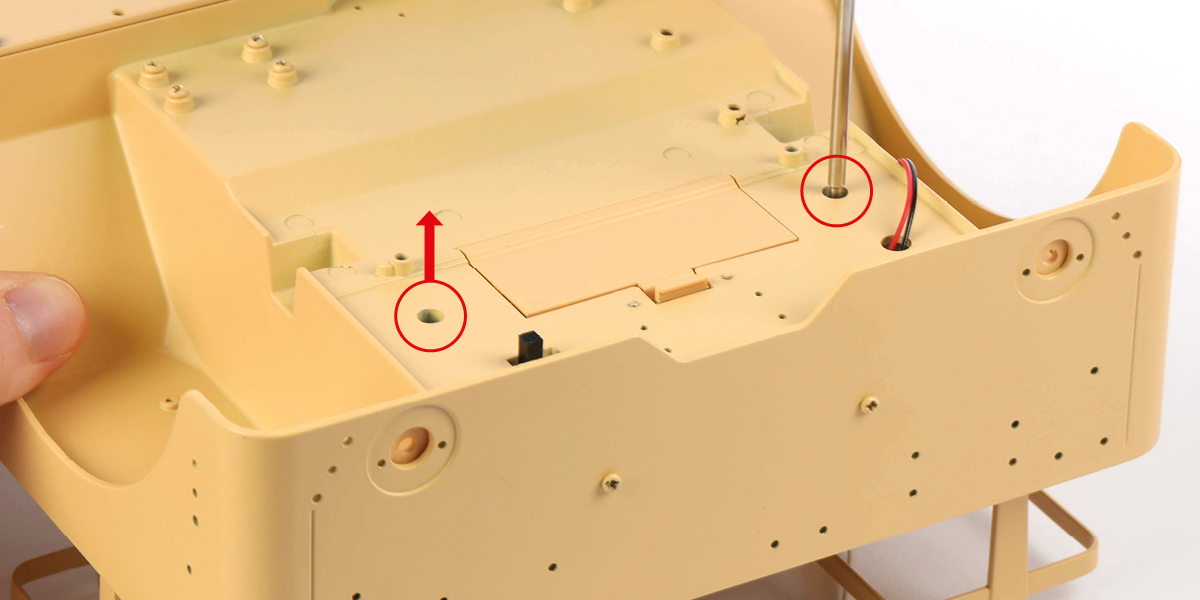

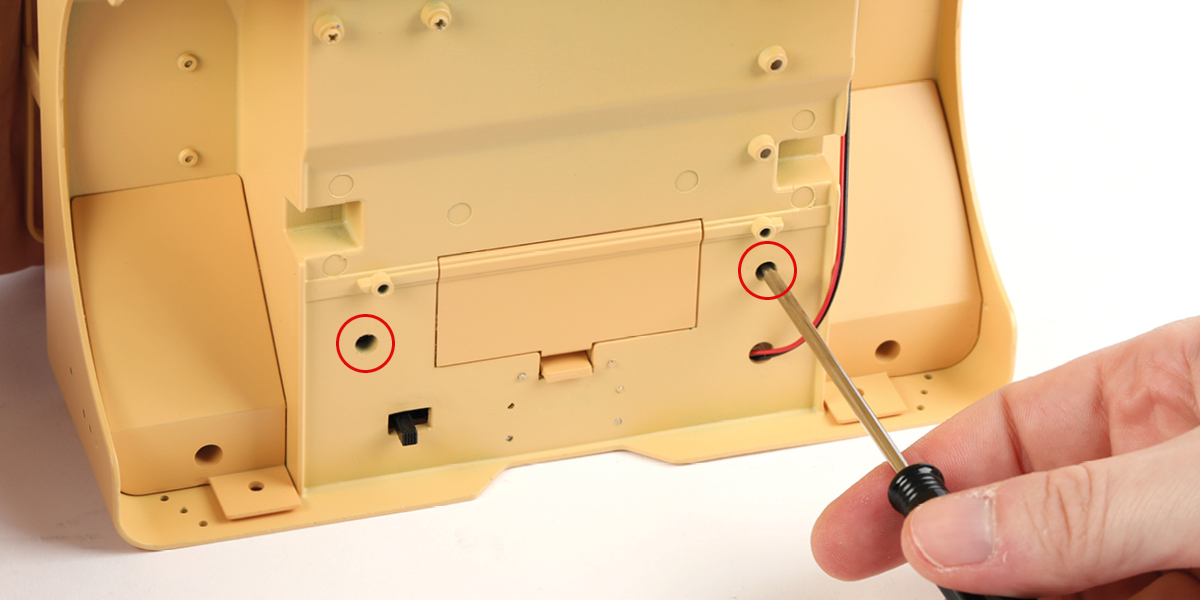

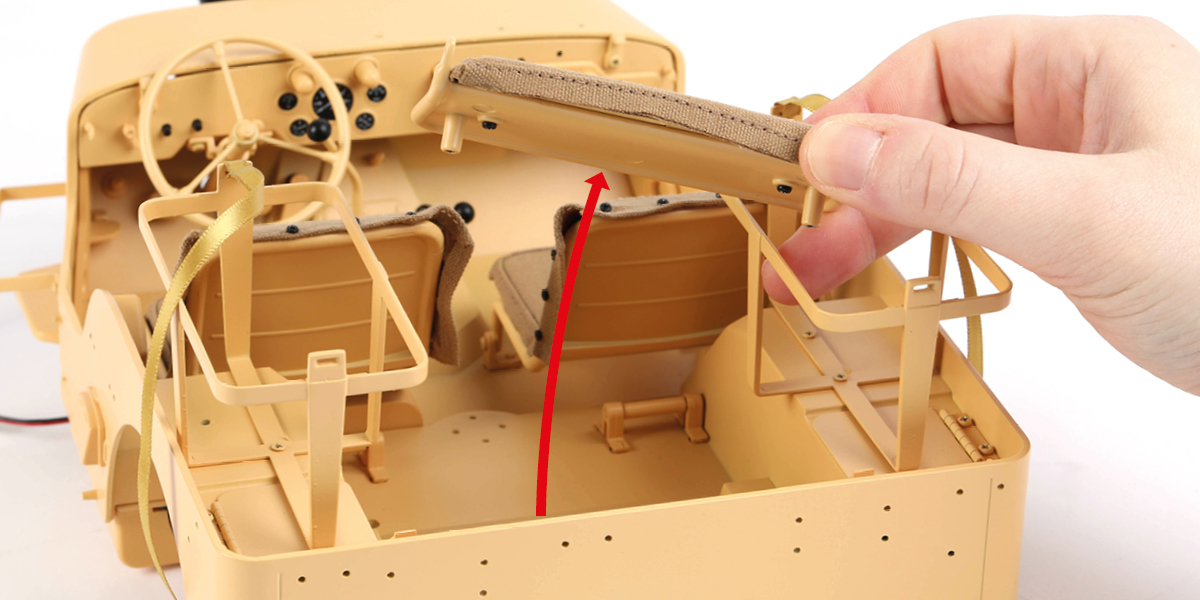

      Rimuovi il sedile posteriore, come mostrato. Conserva le viti in un luogo sicuro.

      a
      b

      Passo 3

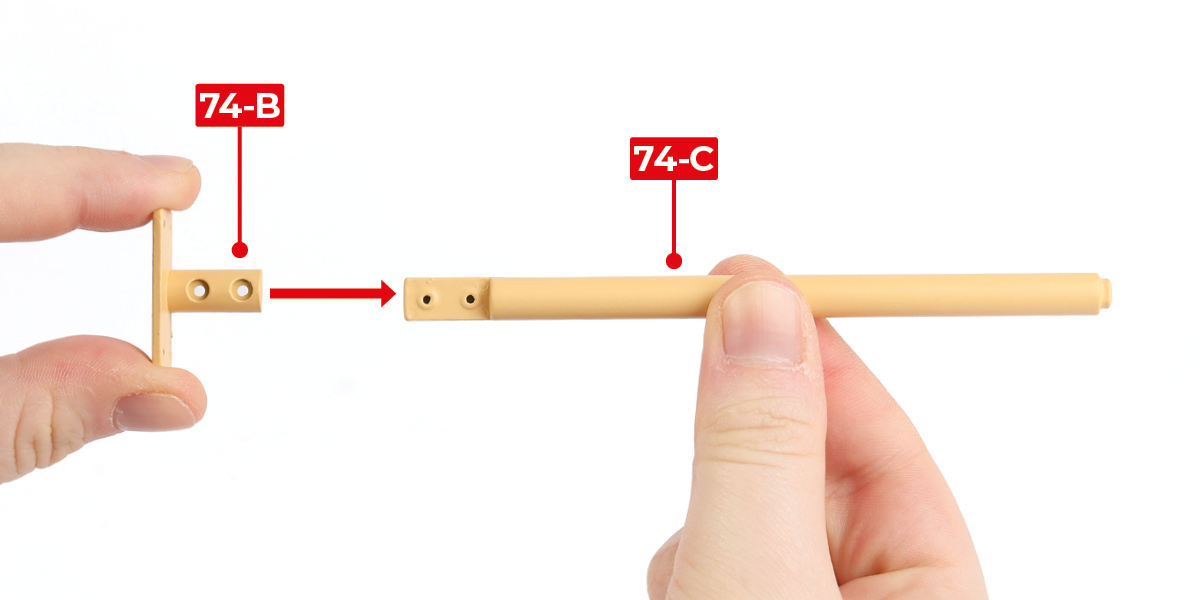

      Fissa il pezzo 74-B al pezzo 74-C con 2 viti DM.

      a
      b

      Passo 4

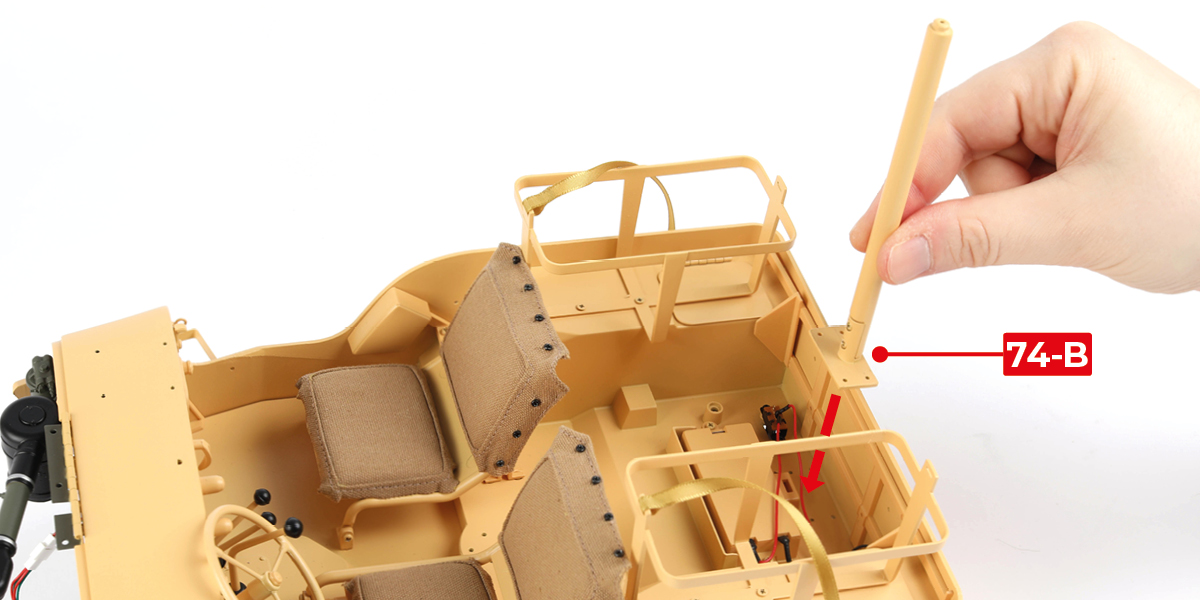

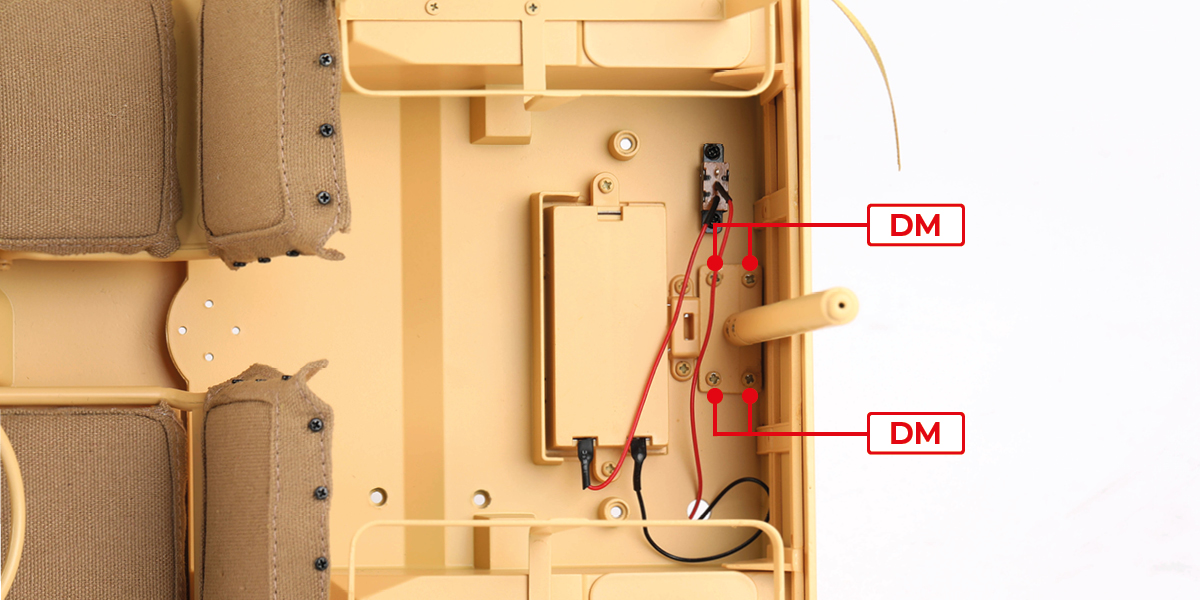

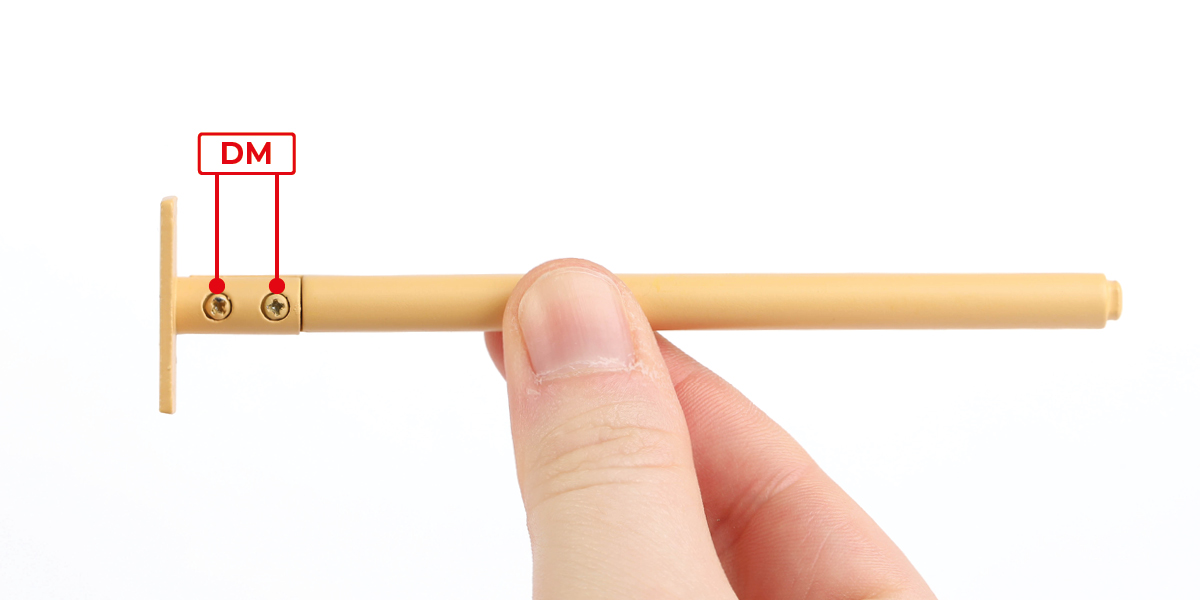

      Fissa il pezzo 74-B all'assemblaggio del cockpit con 4 viti DM.

      a
      b

      Passo 5

      Rimonta il sedile posteriore e fissalo con le viti rimosse in precedenza.

      a
      b

      Passo 6

      Assemblaggio di una tanica

      Fissa il pezzo 74-D sul pezzo 74-E con 2 viti DP.

      a
      b

      Passo 7

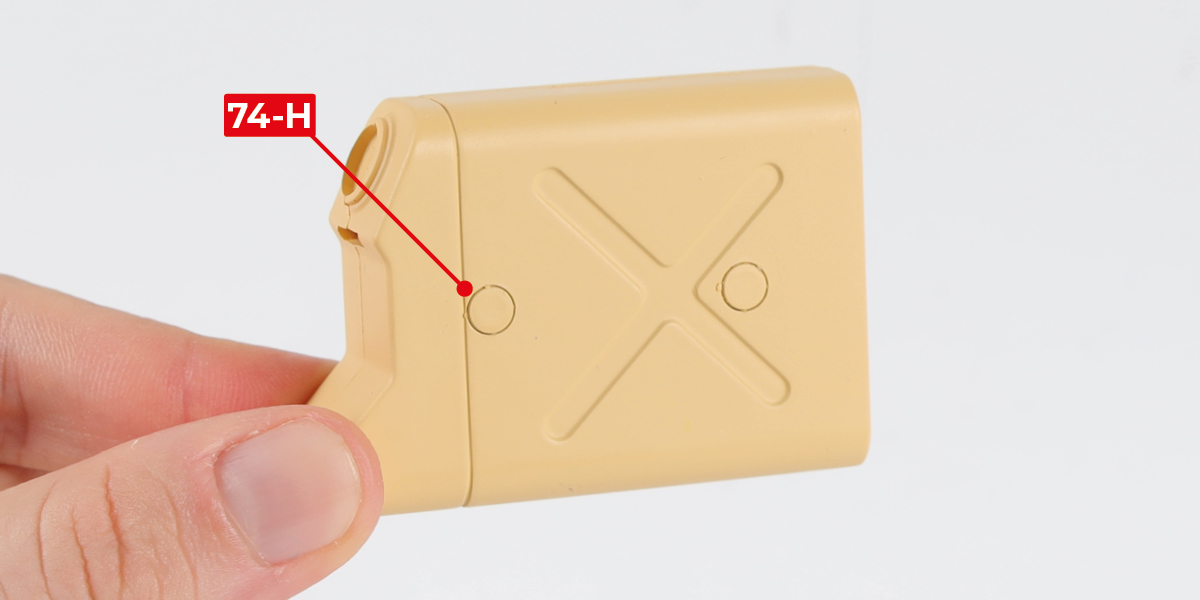

      Monta il pezzo 74-H sul pezzo 74-D.

      a
      b

      Passo 8

      Monta il pezzo 74-F e il pezzo 74-G per completare la tanica, come mostrato.

      a
      b
      c

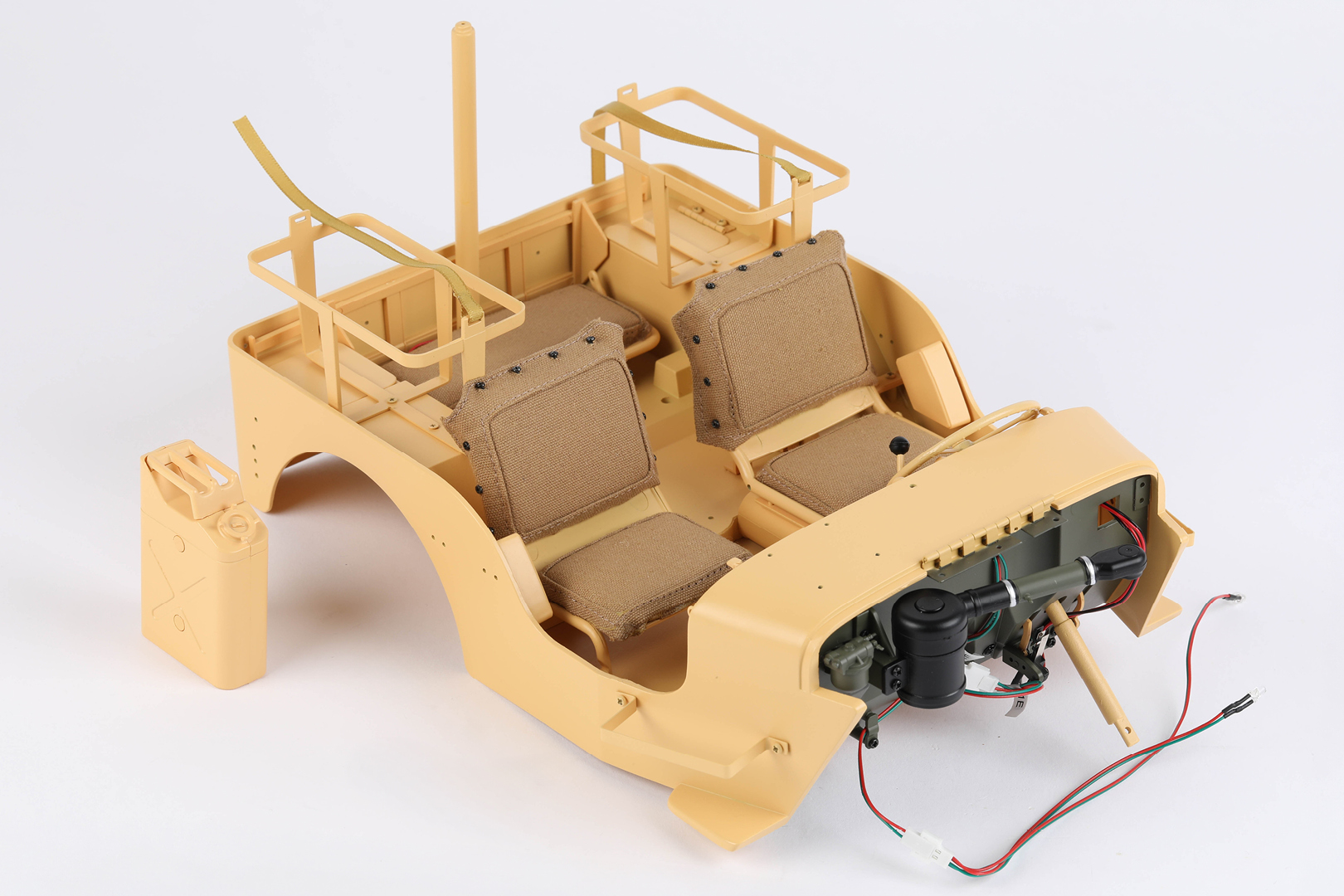

      FASE COMPLETATA

      Fase 75: Montaggio del clacson e del cofano

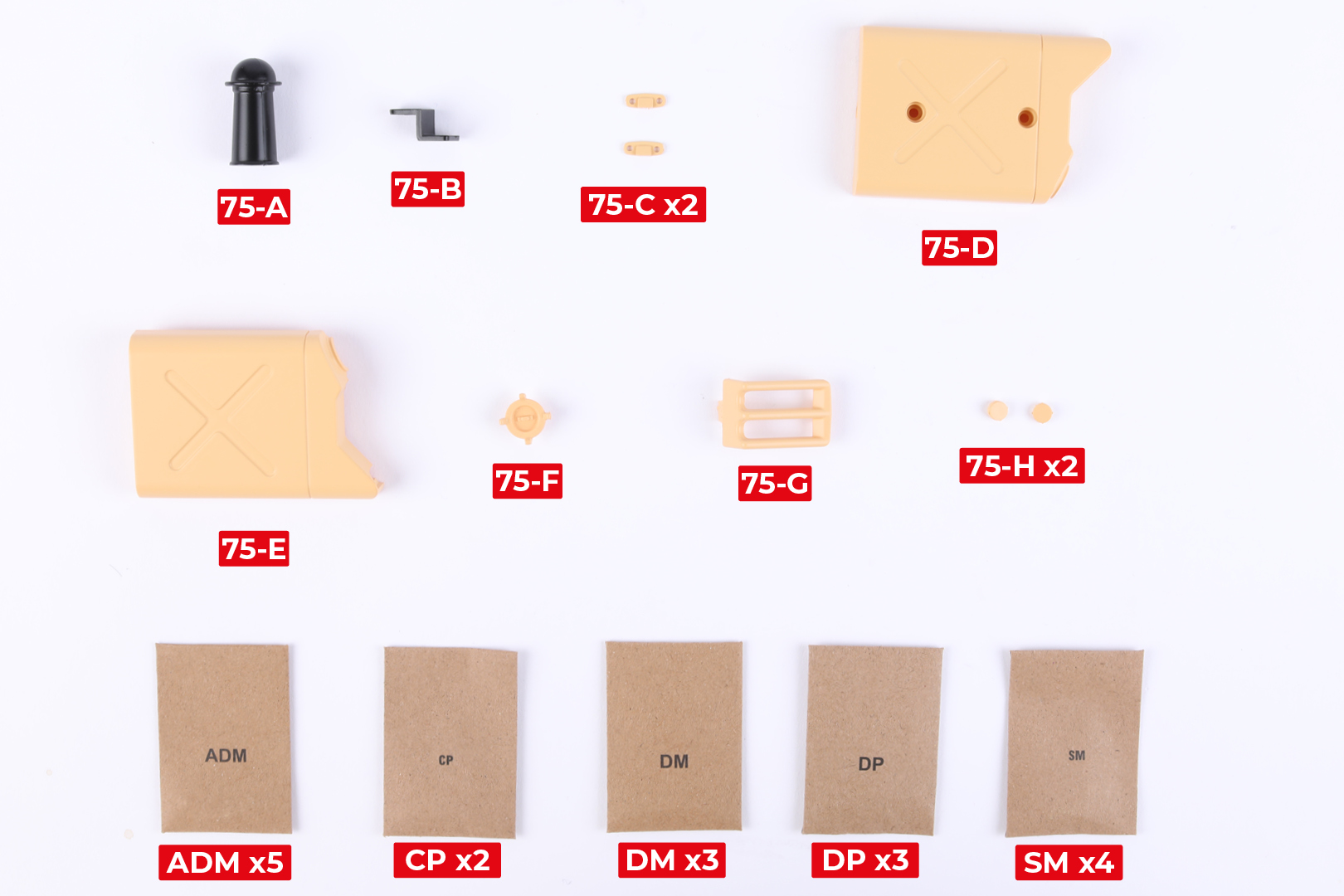

      FASE 75 PARTI

      Passo 1

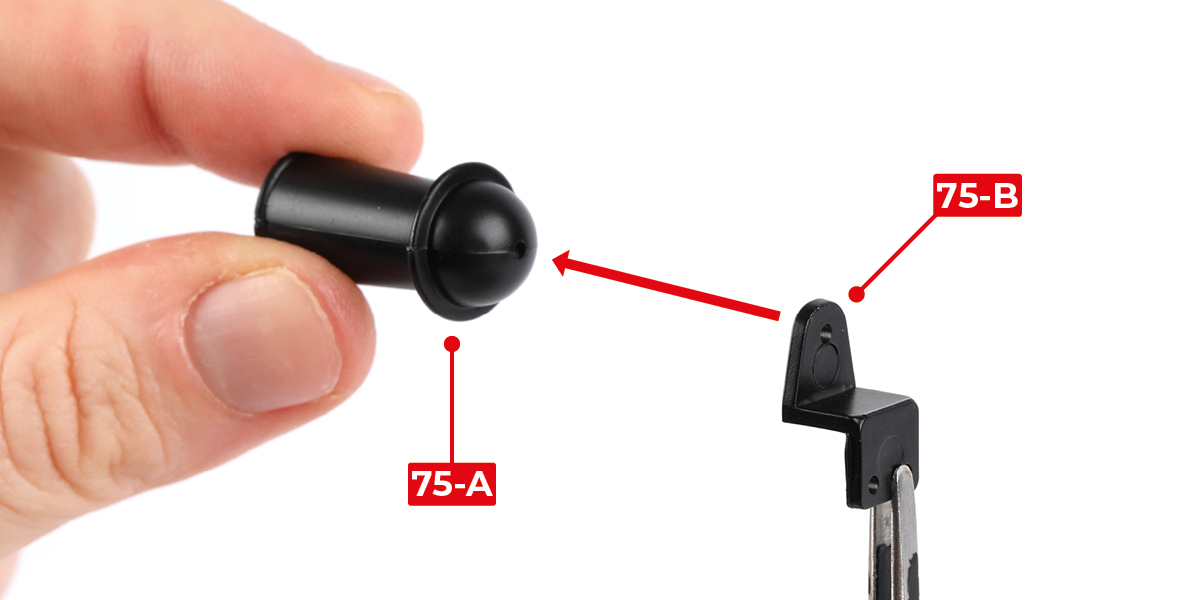

      Fissa il pezzo 75-B sul pezzo 75-A con 1 vite CP.

      a
      b

      Passo 2

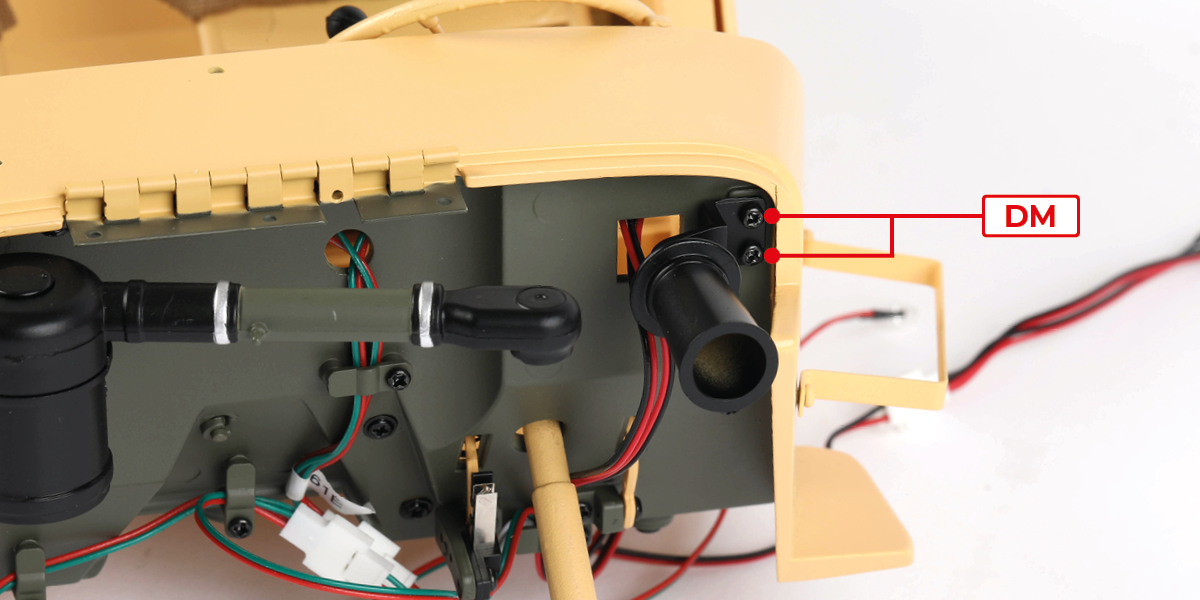

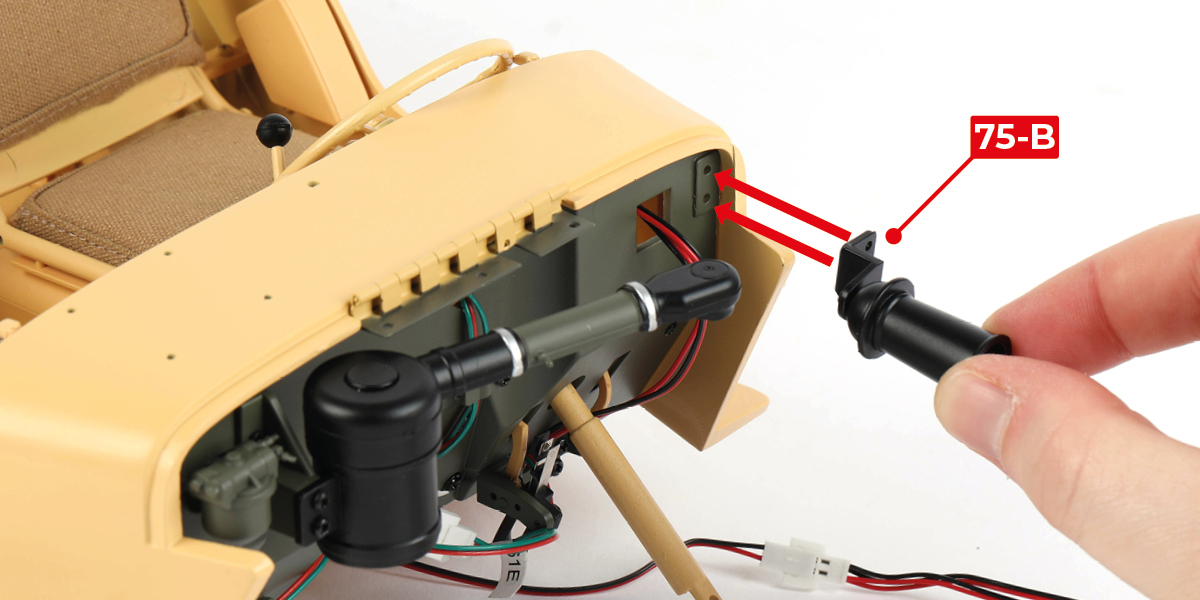

      Fissa il pezzo 75-B sulla paratia con 2 viti DM.

      a
      b

      Passo 3

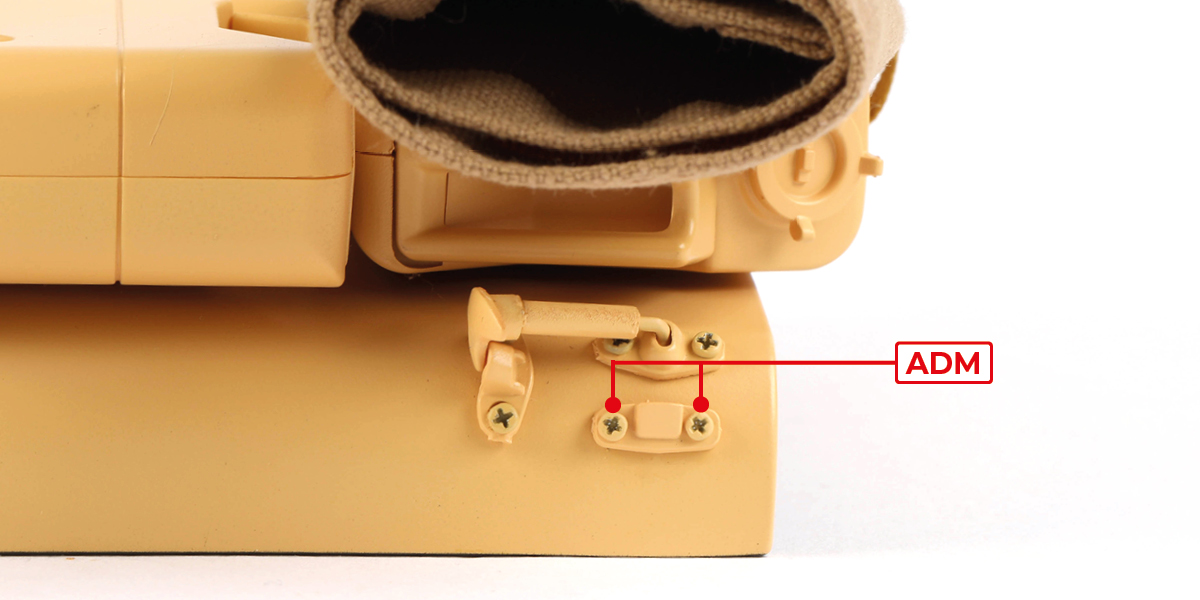

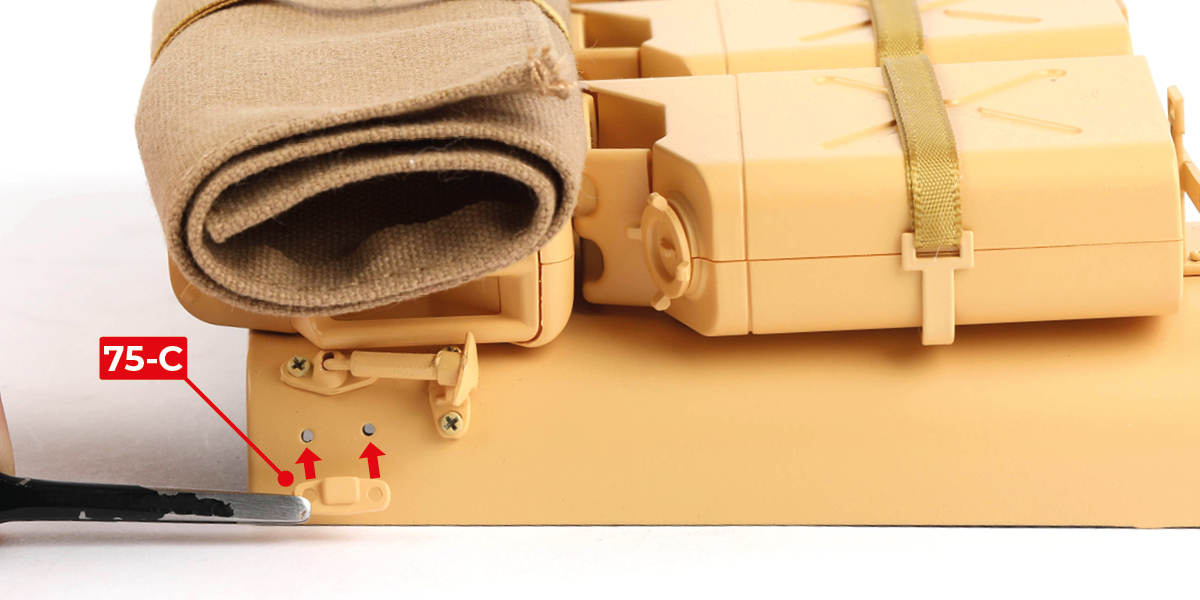

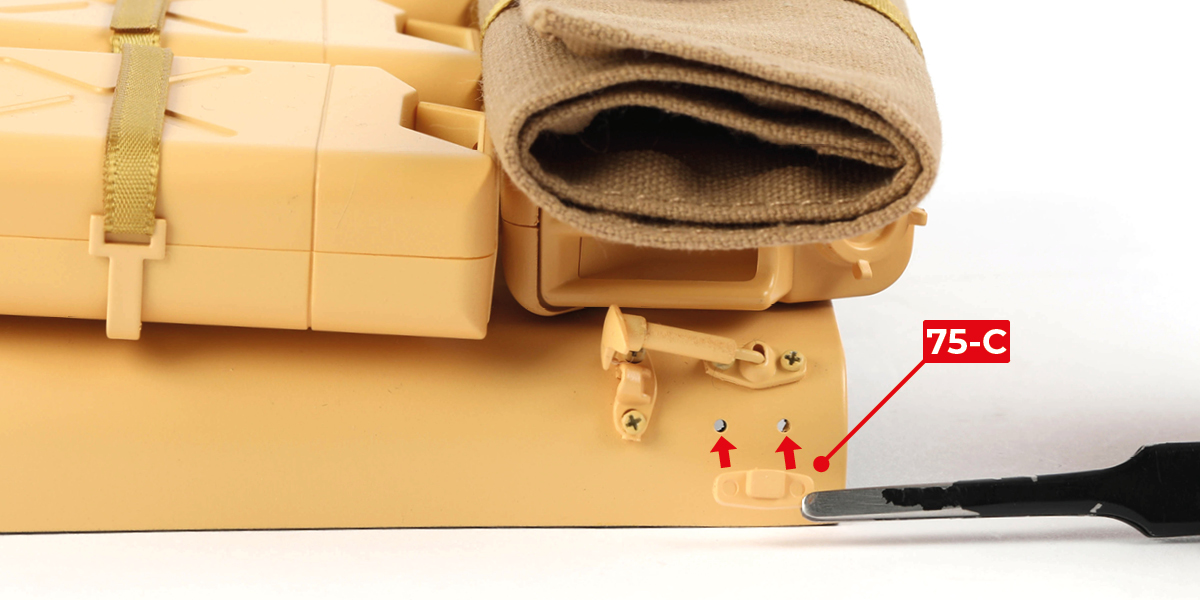

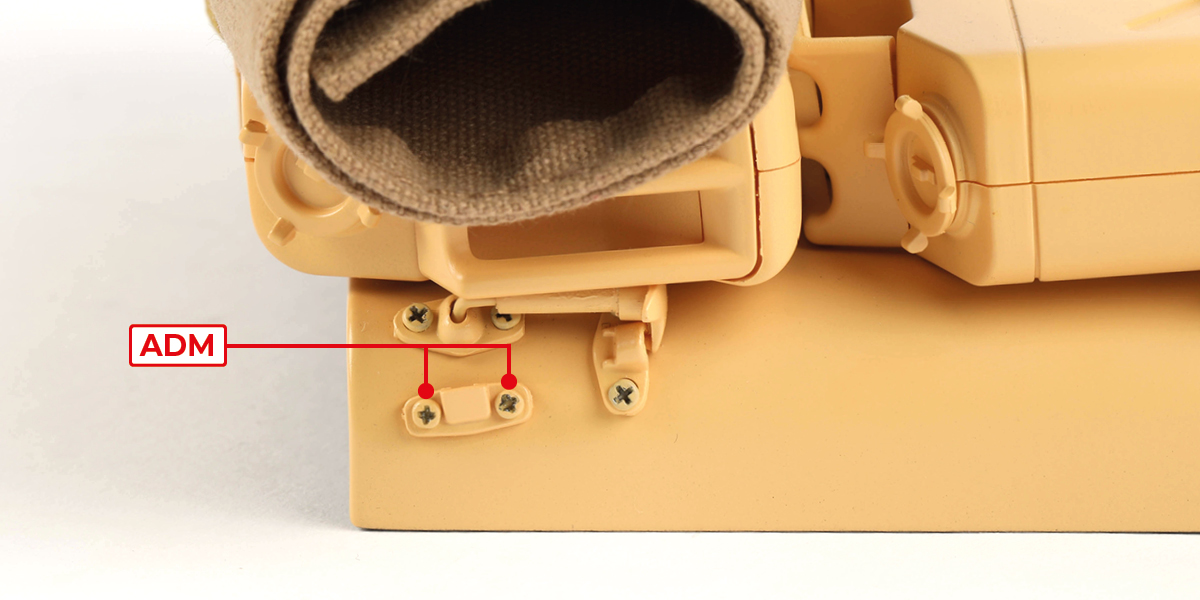

      Fissa un pezzo 75-C sul cofano (fase 60) con 2 viti ADM.

      a
      b

      Passo 4

      Fissa l'altro pezzo 75-C al cofano con 2 viti ADM.

      a
      b

      Passo 5

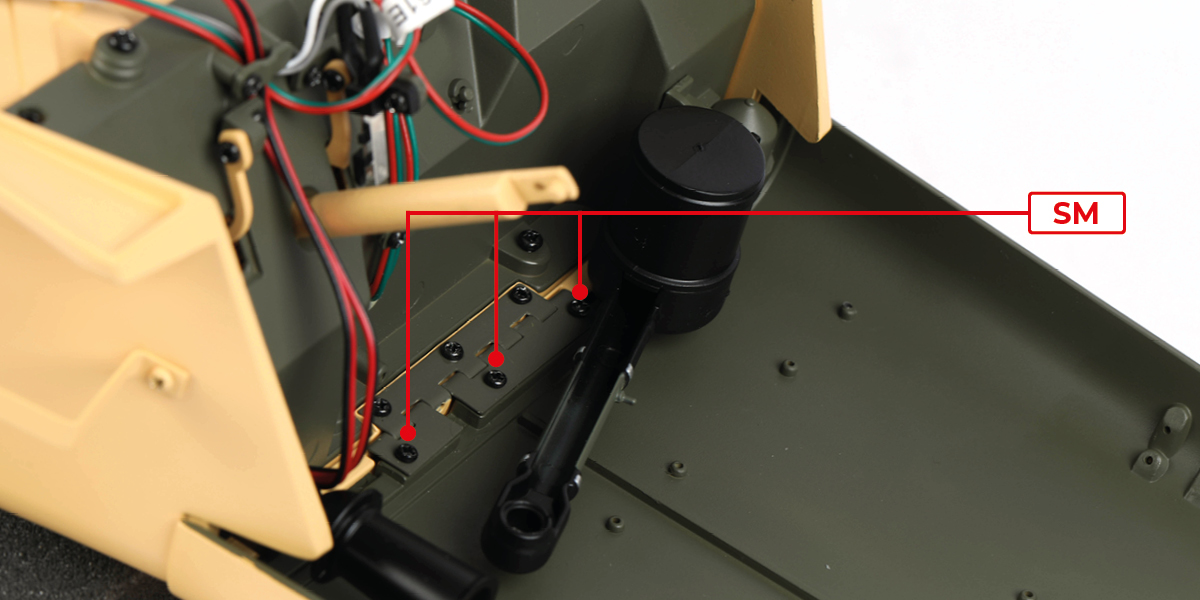

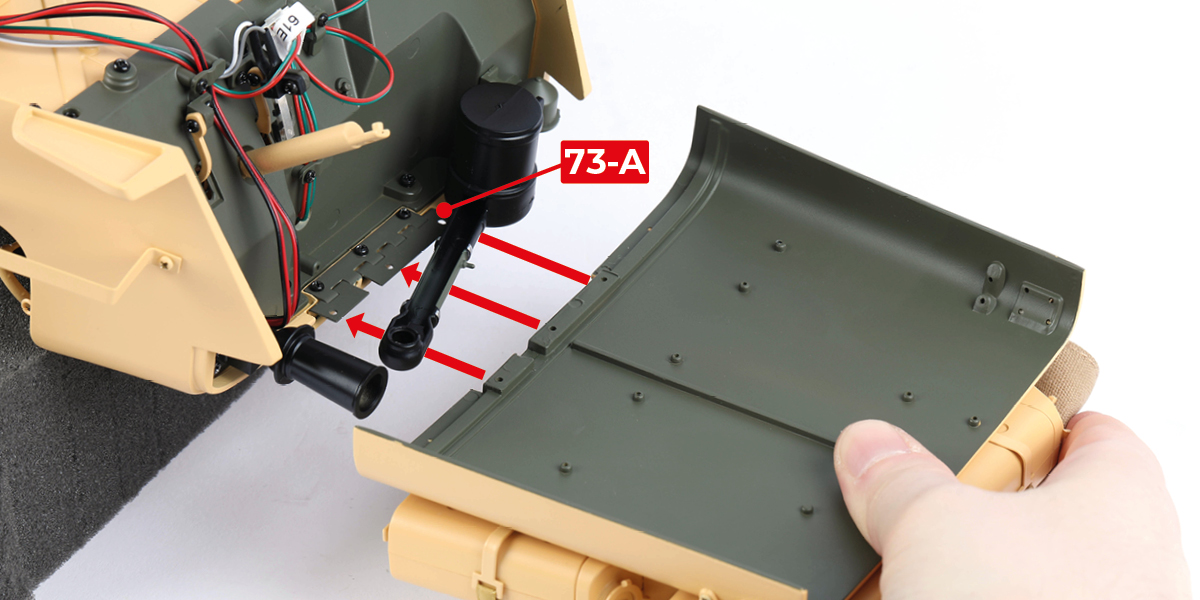

      Fissa l'assemblaggio del cofano alla cerniera 73-A con 3 viti SM, come mostrato.

      a
      b

      Passo 6

      Assemblaggio di una tanica

      Fissa il pezzo 75-D al pezzo 75-E con 2 viti DP.

      a
      b

      Passo 7

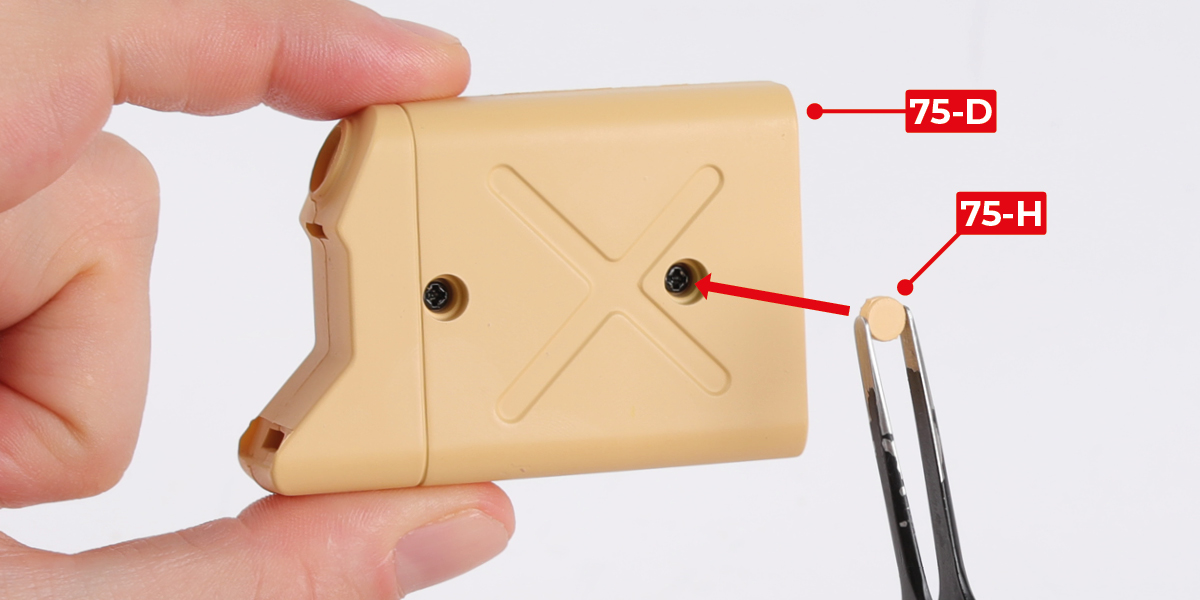

      Monta il pezzo 75-H sul pezzo 75-D.

      a
      b

      Passo 8

      Monta il pezzo 75-F e il pezzo 75-G per completare la tanica, come mostrato.

      a
      b
      c

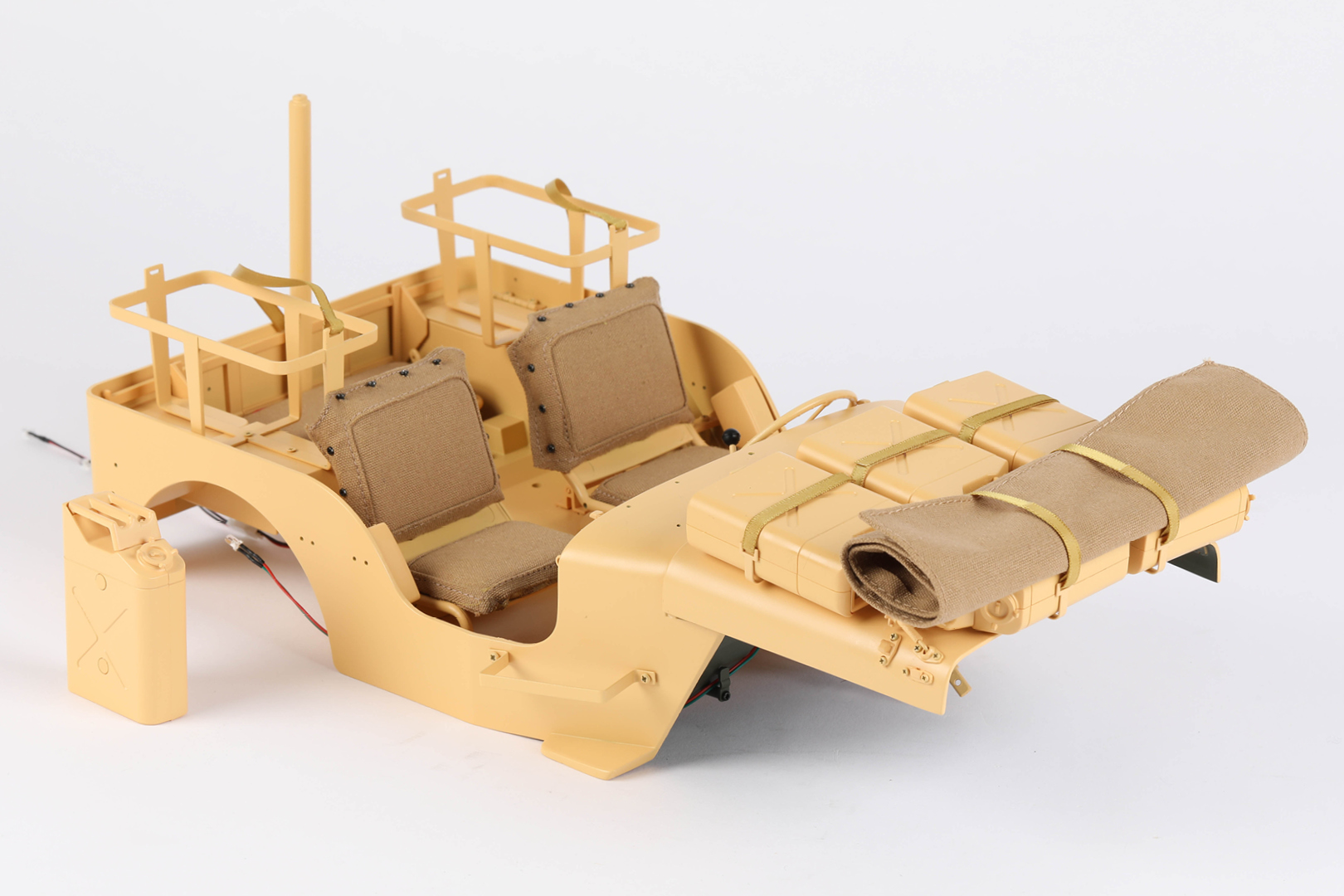

      FASE COMPLETATA

      Fase 76: Montaggio del cockpit sul telaio

      FASE 76 PARTI

      Passo 1

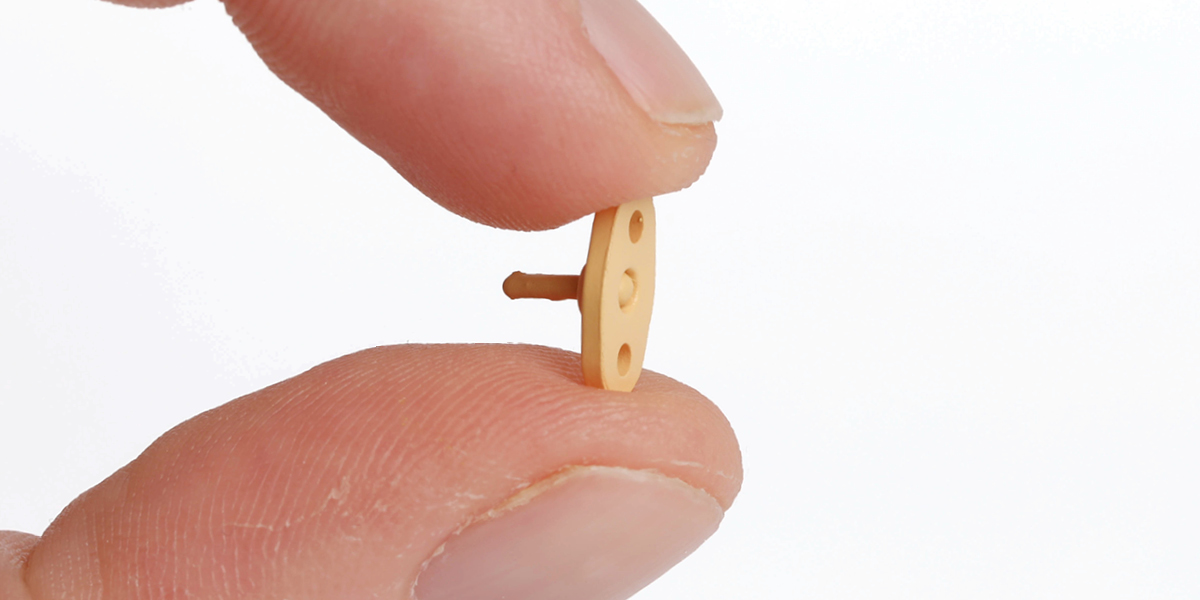

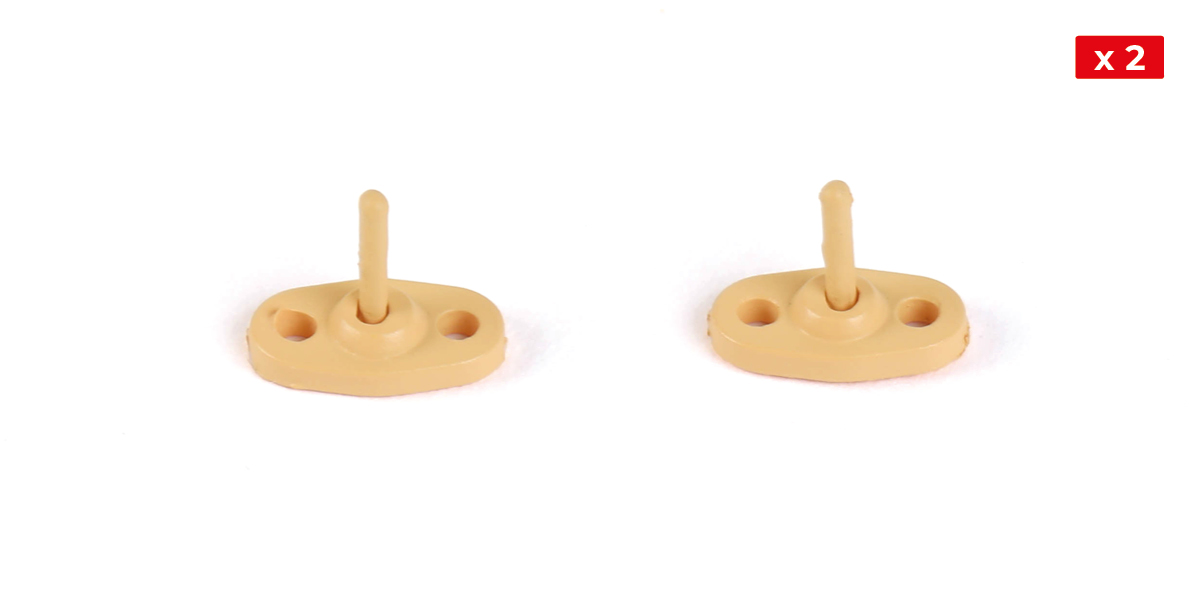

      Inserisci il pezzo 76-B nel pezzo 76-A. Ripeti questa procedura per realizzare un secondo assemblaggio.

      a
      b
      c

      Passo 2

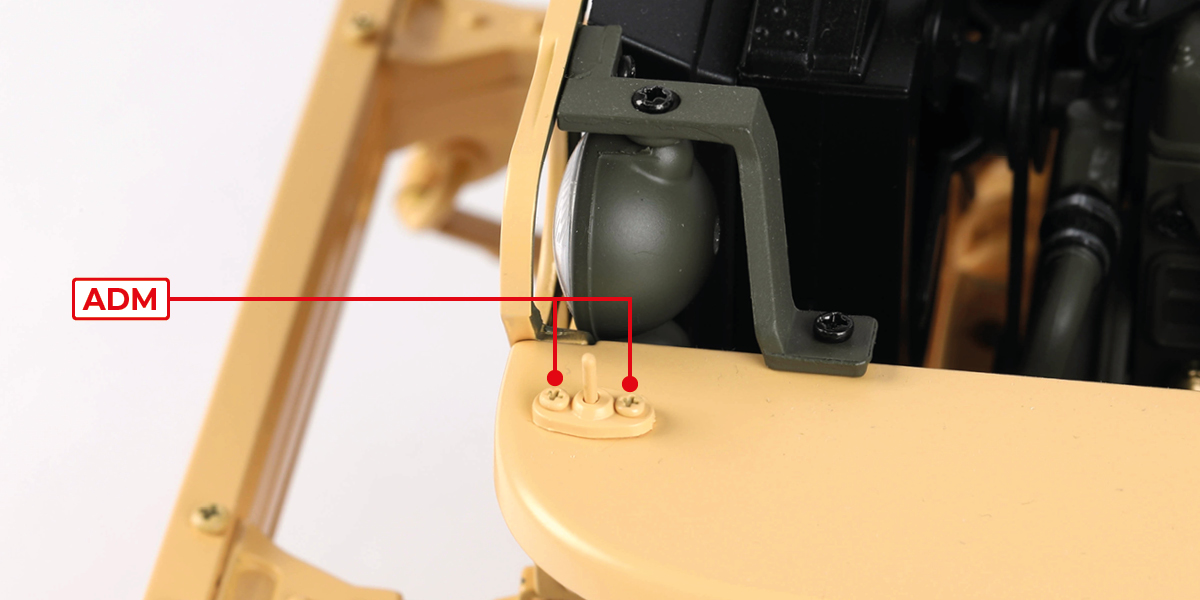

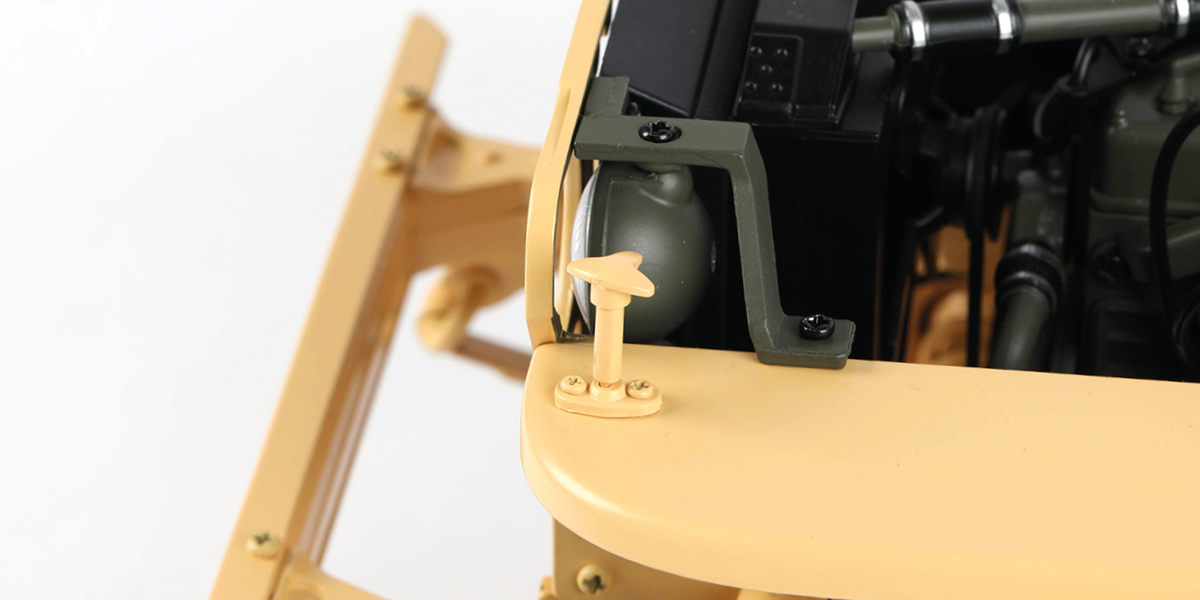

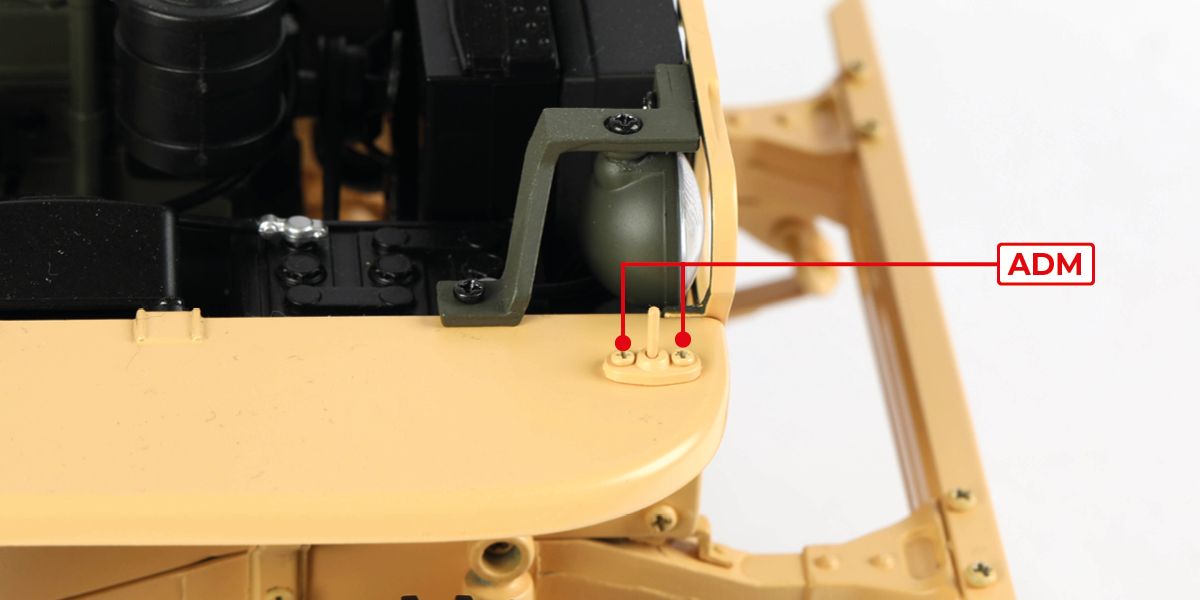

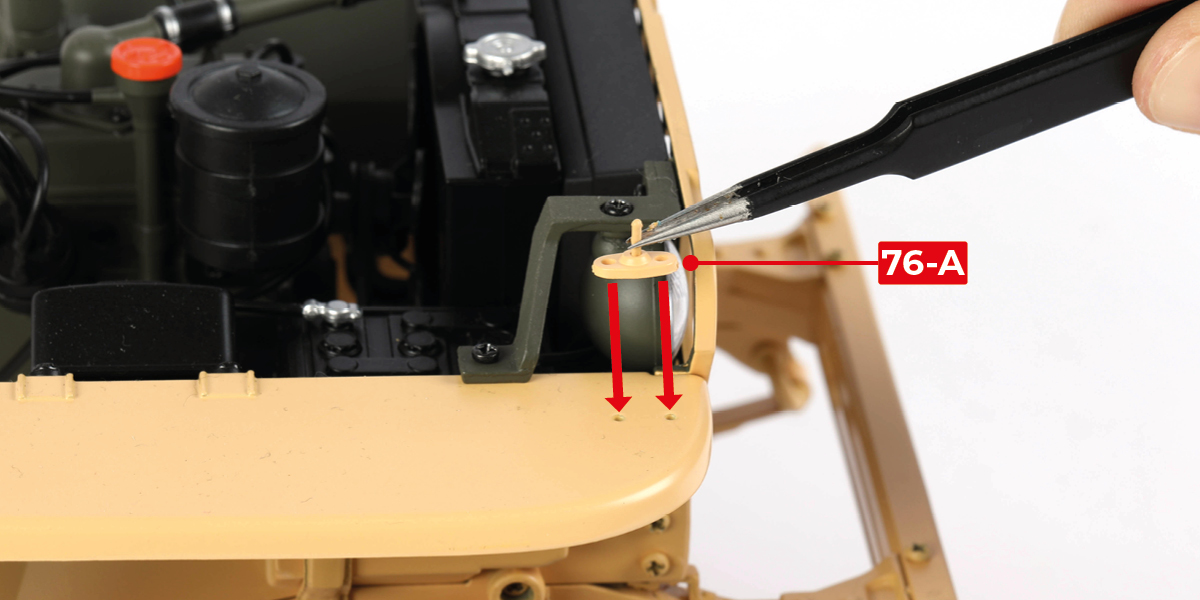

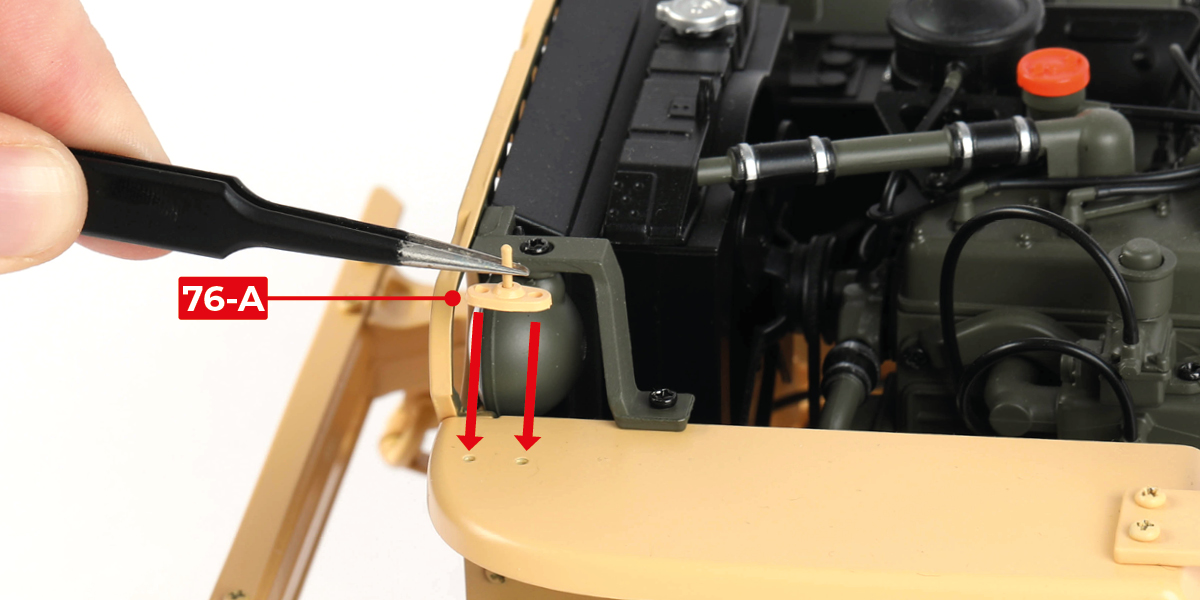

      Fissa un 76-A sul telaio (fase 58) con 2 viti ADM, come mostrato.

      a
      b

      Passo 3

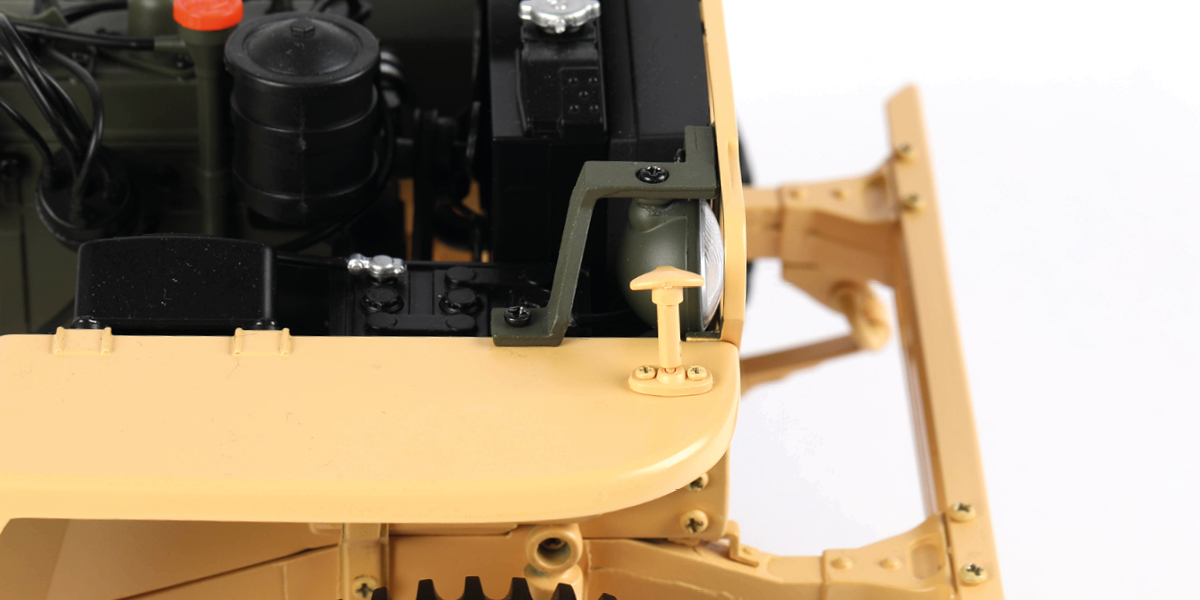

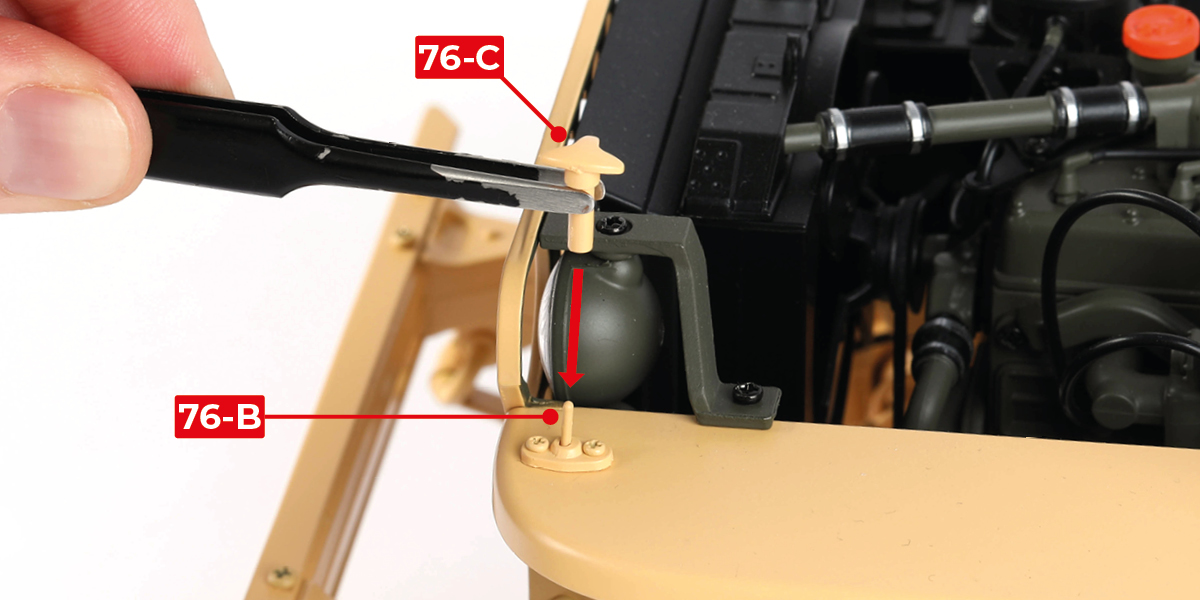

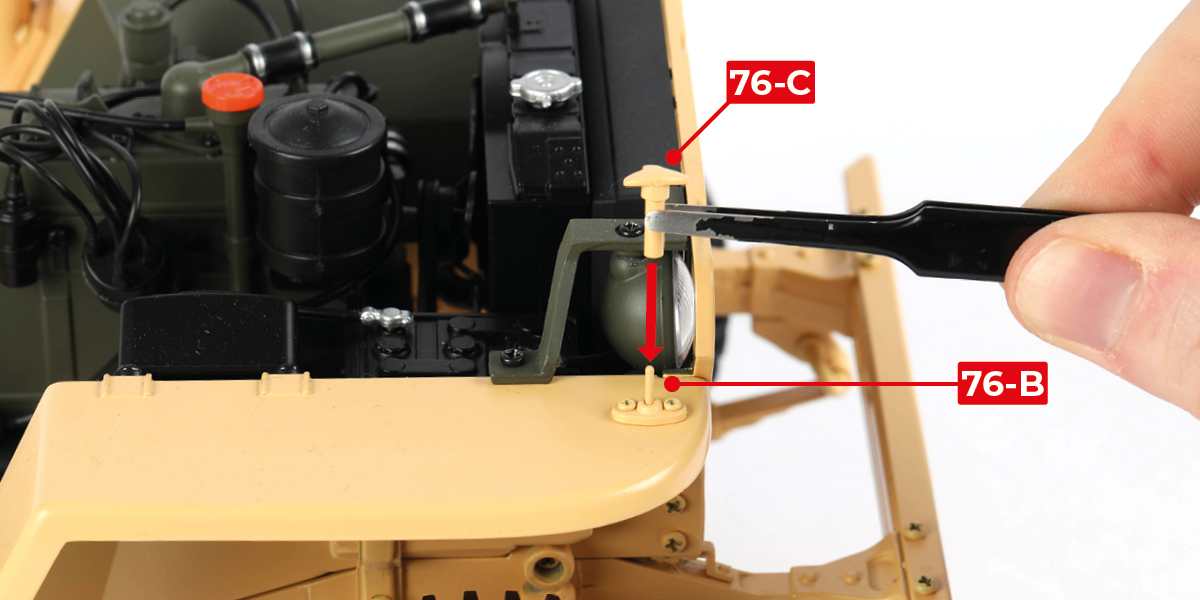

      Premi il pezzo 76-C sul pezzo 76-B.

      a
      b

      Passo 4

      Monta l'altro 76-A sull'altro lato dell'assemblaggio del telaio con 2 viti ADM.

      a
      b

      Passo 5

      Premi il secondo pezzo 76-C sul pezzo 76-B.

      a
      b

      Passo 6

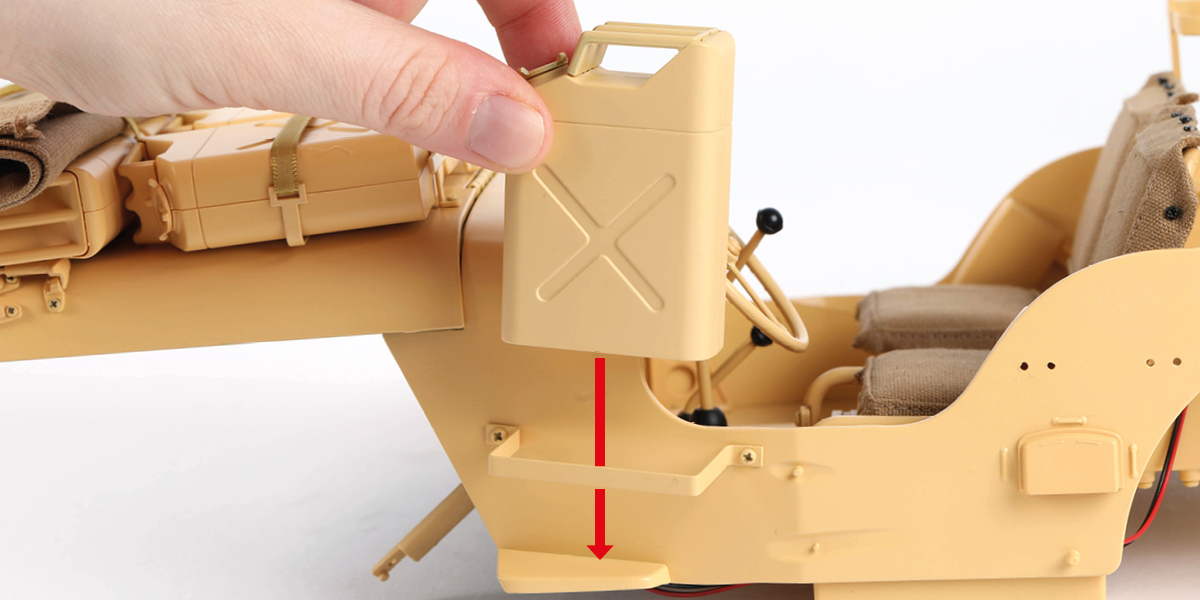

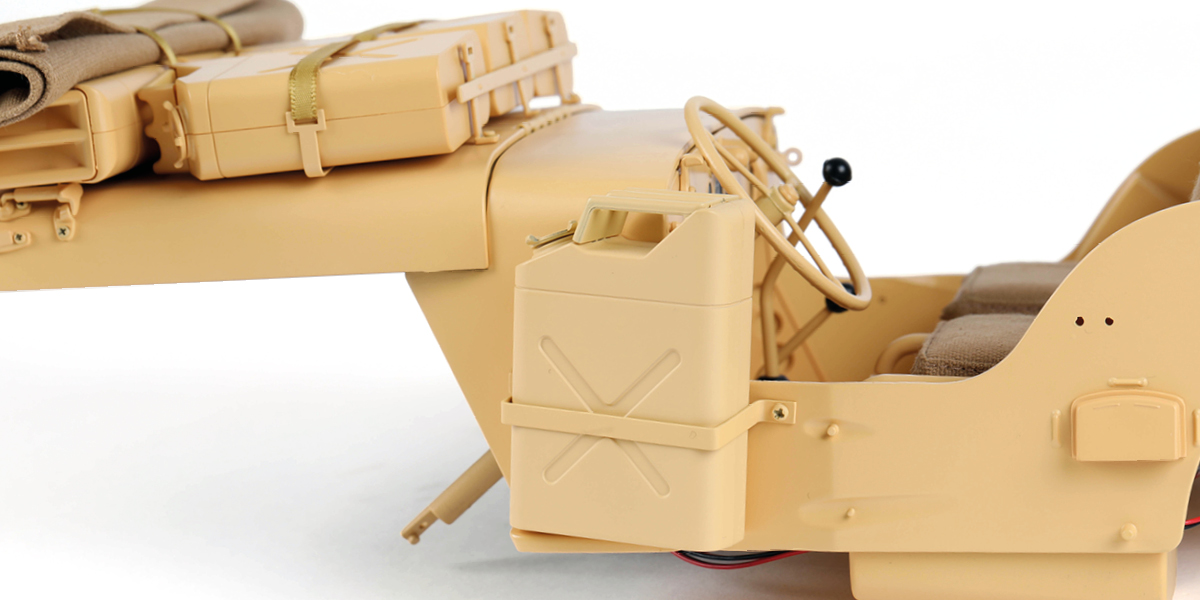

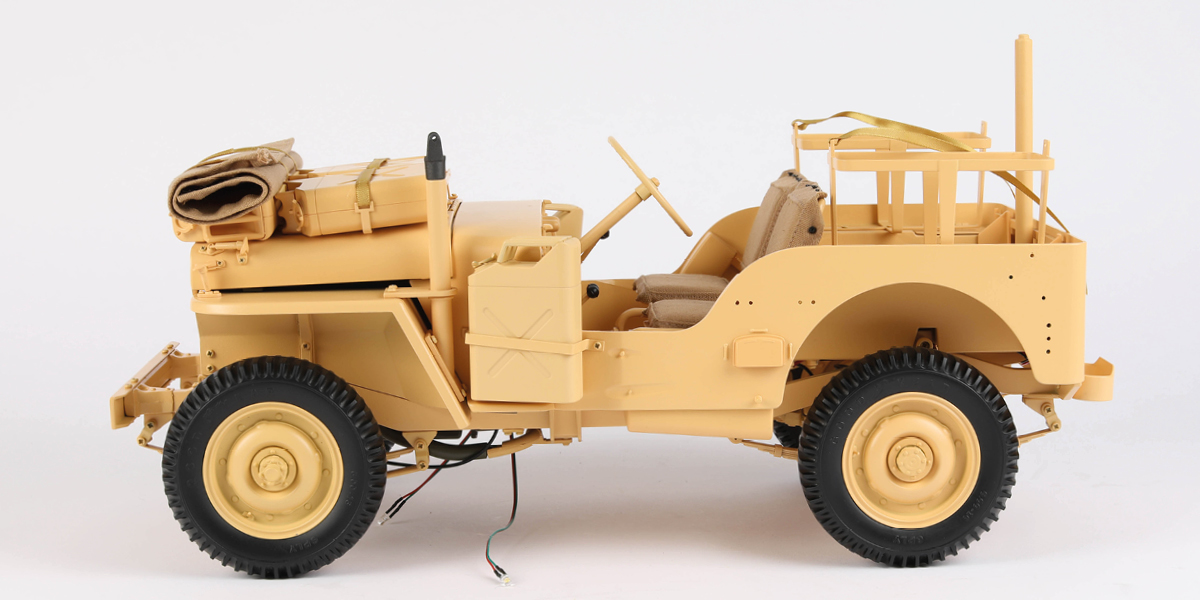

      Monta una tanica (fase 27 e fase 28) su ciascun lato della carrozzeria, come mostrato.

      a
      b
      c

      Passo 7

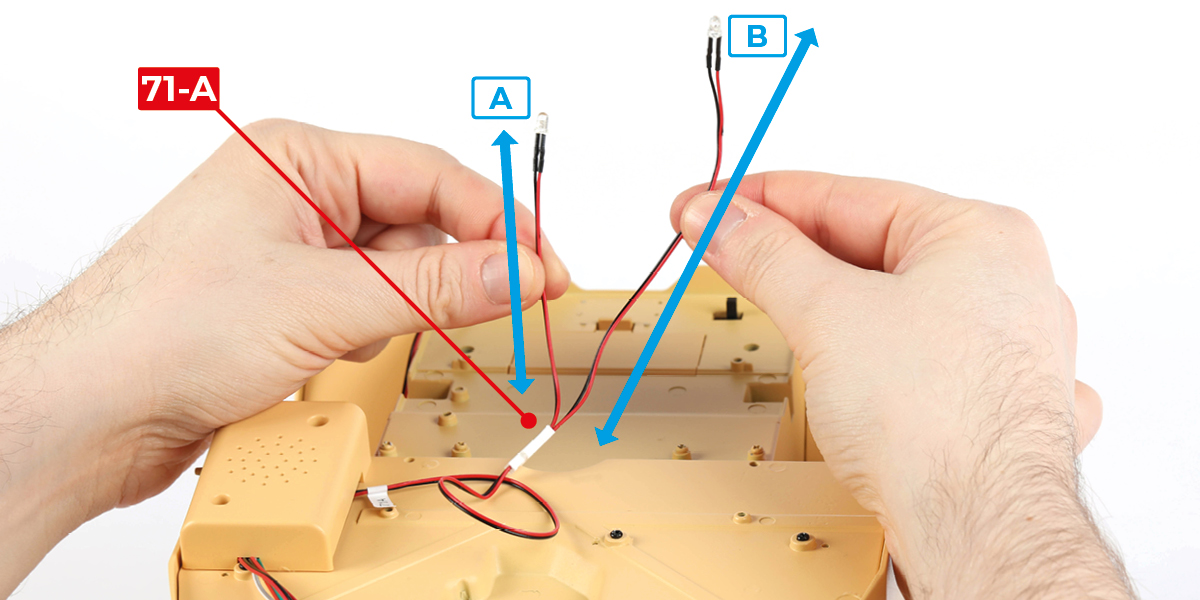

      Ribalta l'assemblaggio e individua il cavo 71-A. Il cavo 71-A si divide in due: un cavo LED corto (A) e un cavo LED lungo (B).

      a

      Passo 8

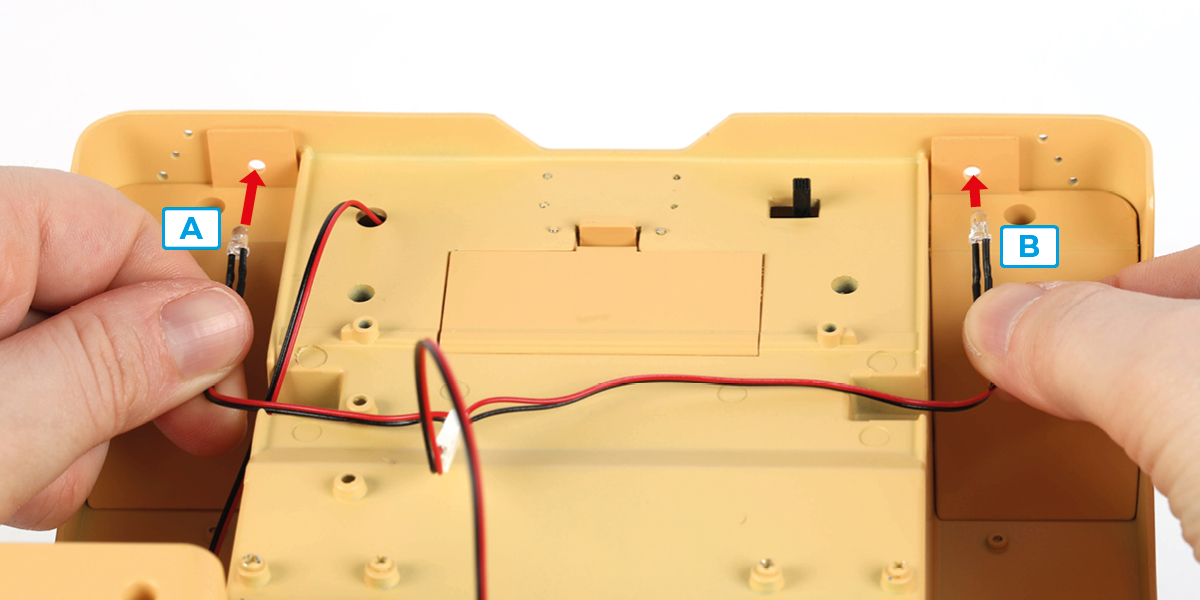

      Inserisci i due LED nei fori, come mostrato.

      a
      b

      Passo 9

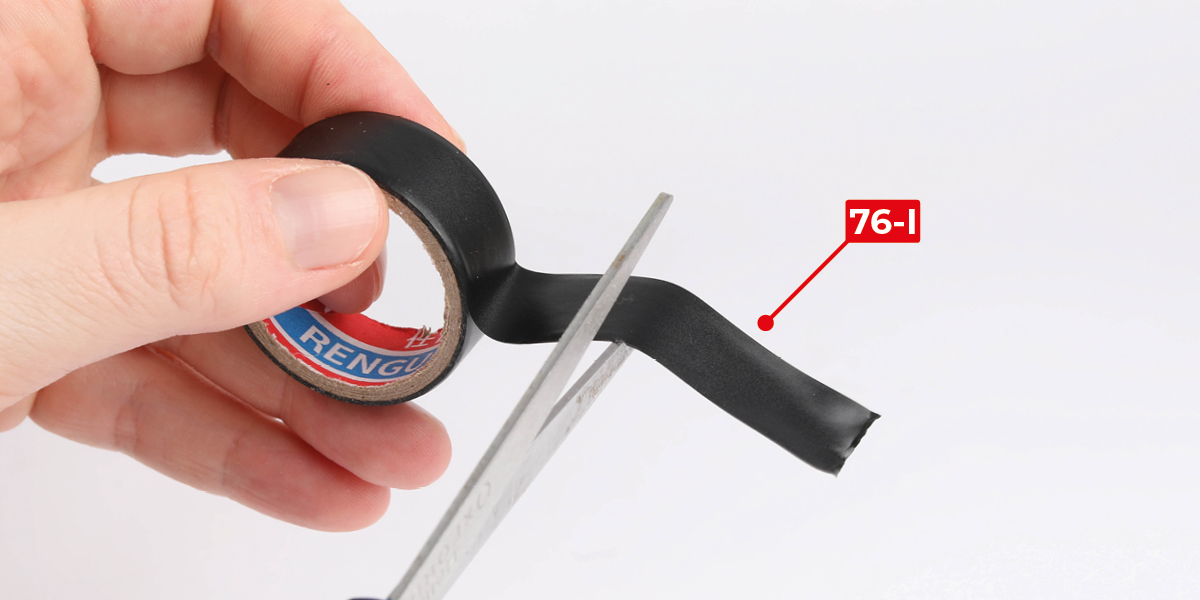

      Taglia quattro strisce di nastro (76-I).

      a

      Passo 10

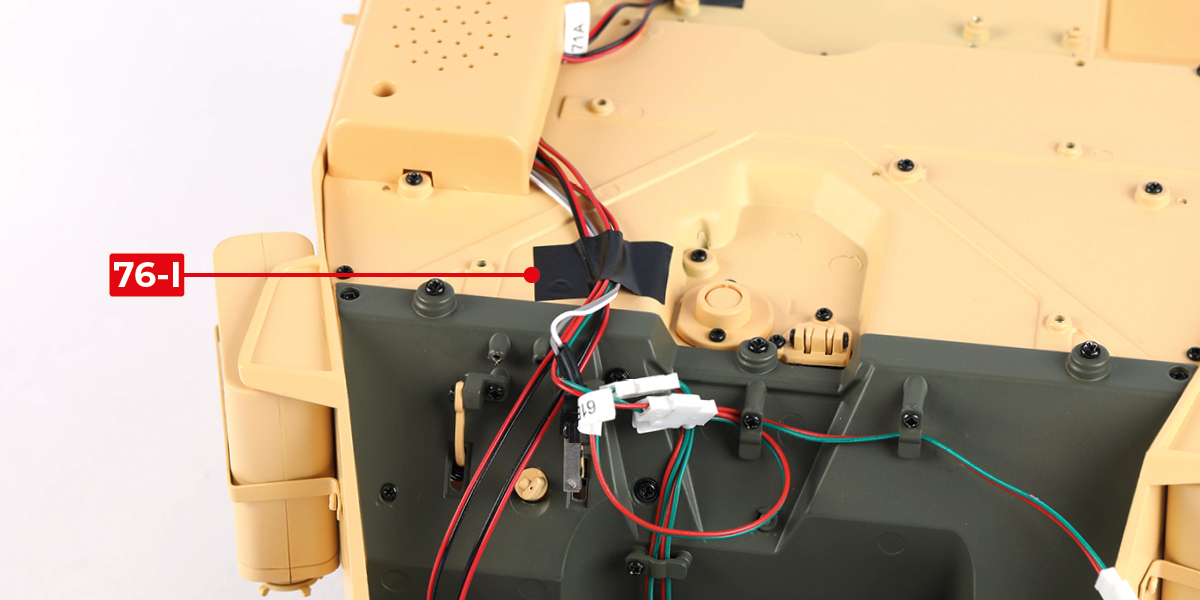

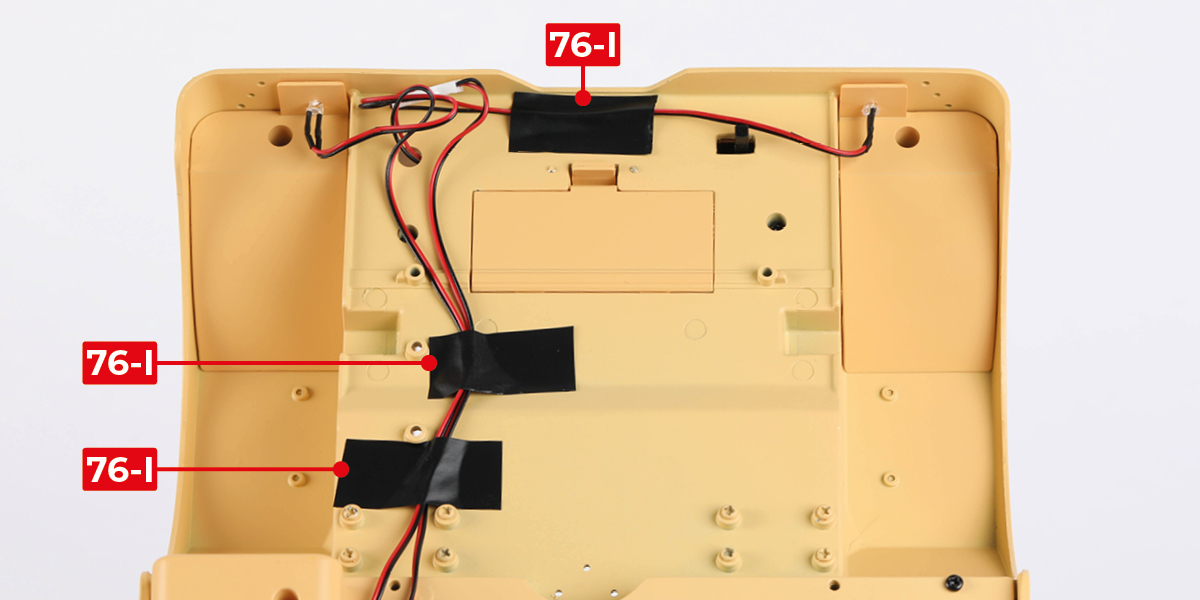

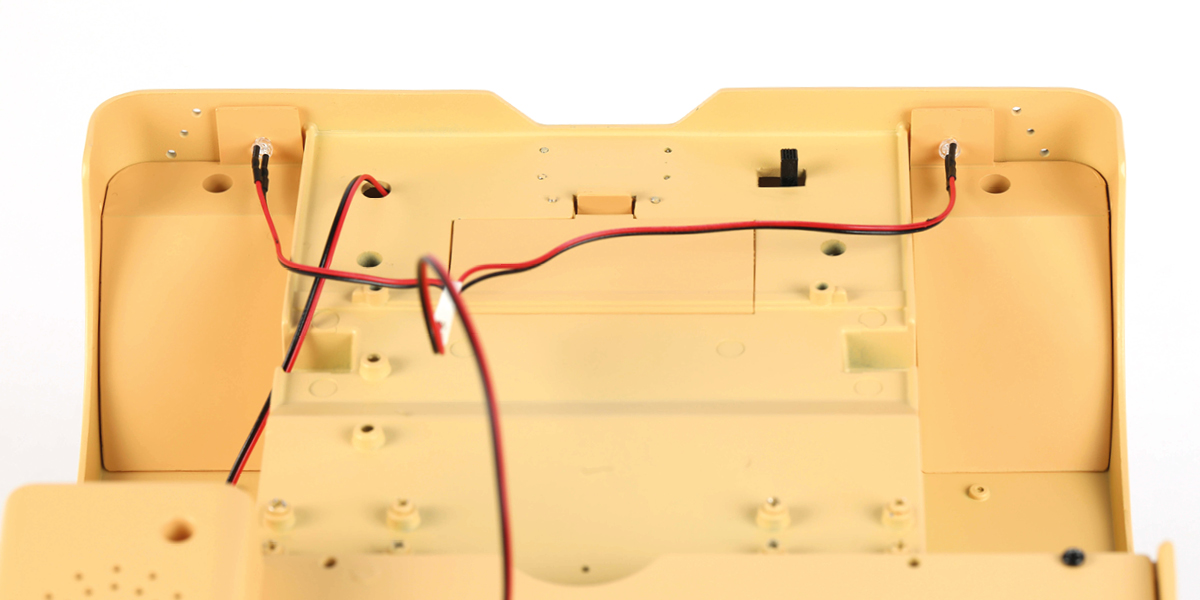

      Applica tre strisce di nastro 76-I sui fili per mantenerli fermi, come mostrato.

      a

      Passo 11

      Svita il pezzo 71-C dall'assemblaggio. Conserva il pezzo 71-C e la vite in un luogo sicuro.

      a

      Passo 12

      Applica la striscia di nastro rimanente 76-l sui fili, come mostrato.

      a

      Passo 13

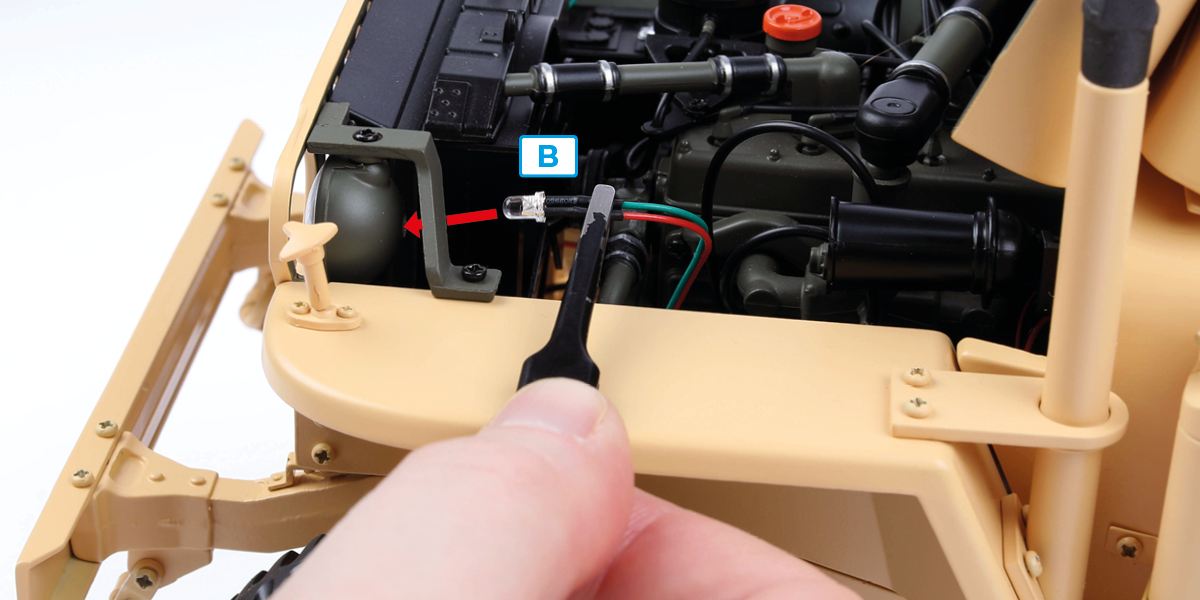

      Fai passare i LED del cavo 71-B attraverso il telaio (vedi passo 16), quindi monta l'abitacolo sul telaio. Inserisci contemporaneamente il piantone dello sterzo nella sua sede, come indicato dalla freccia blu.

      Assicurati che le chiusure del cofano non rimangano incastrate sotto il cofano (immagine b).

      a
      b
      c

      Passo 14

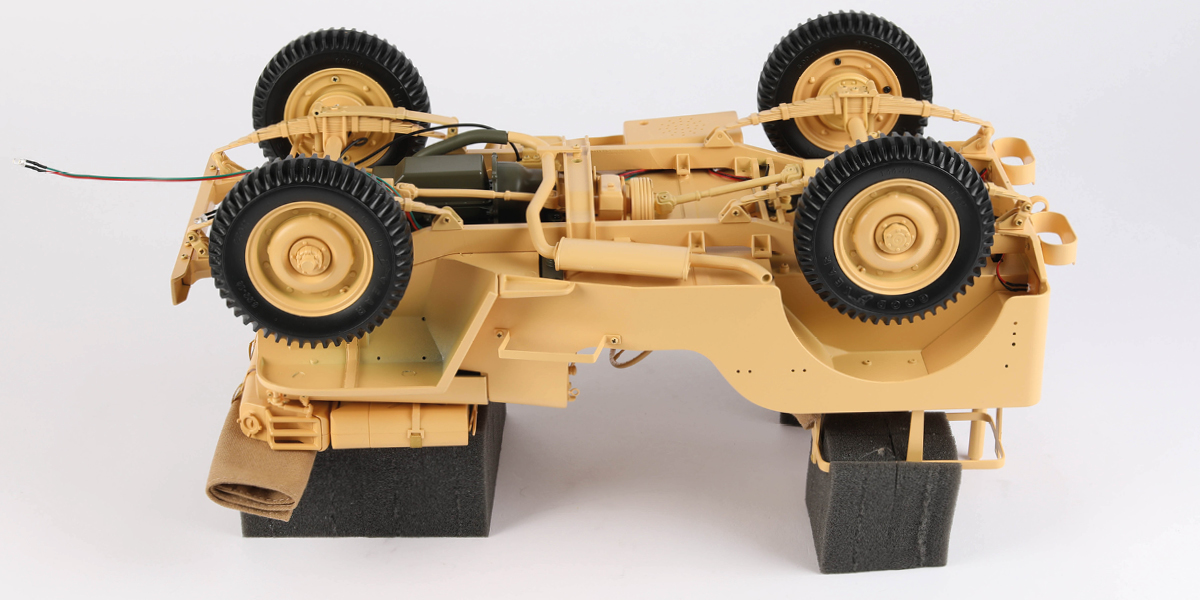

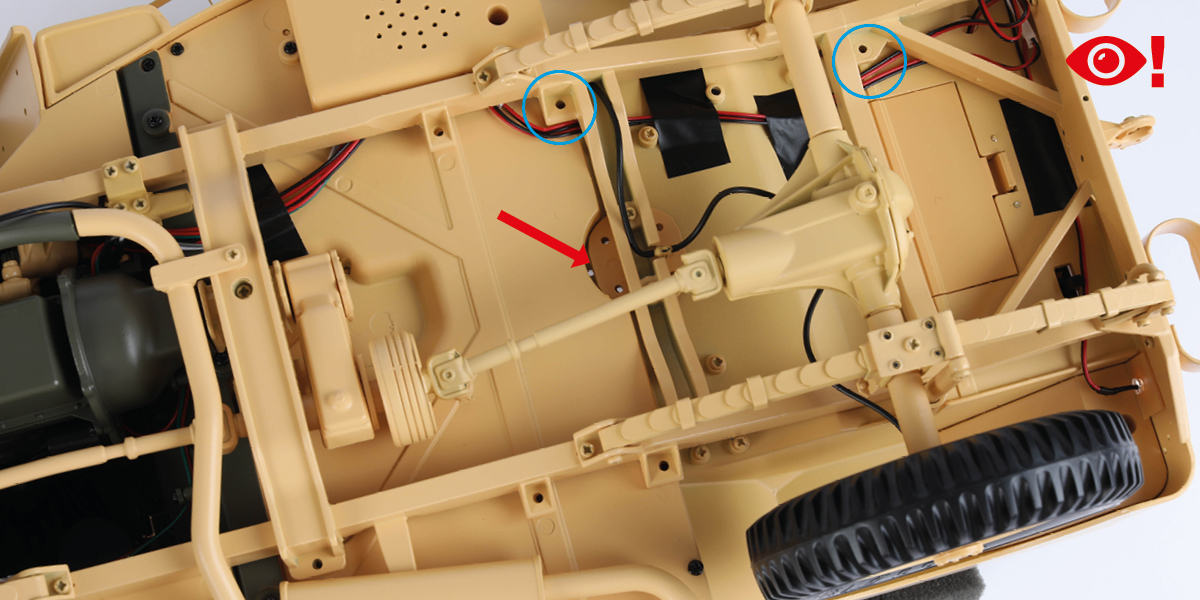

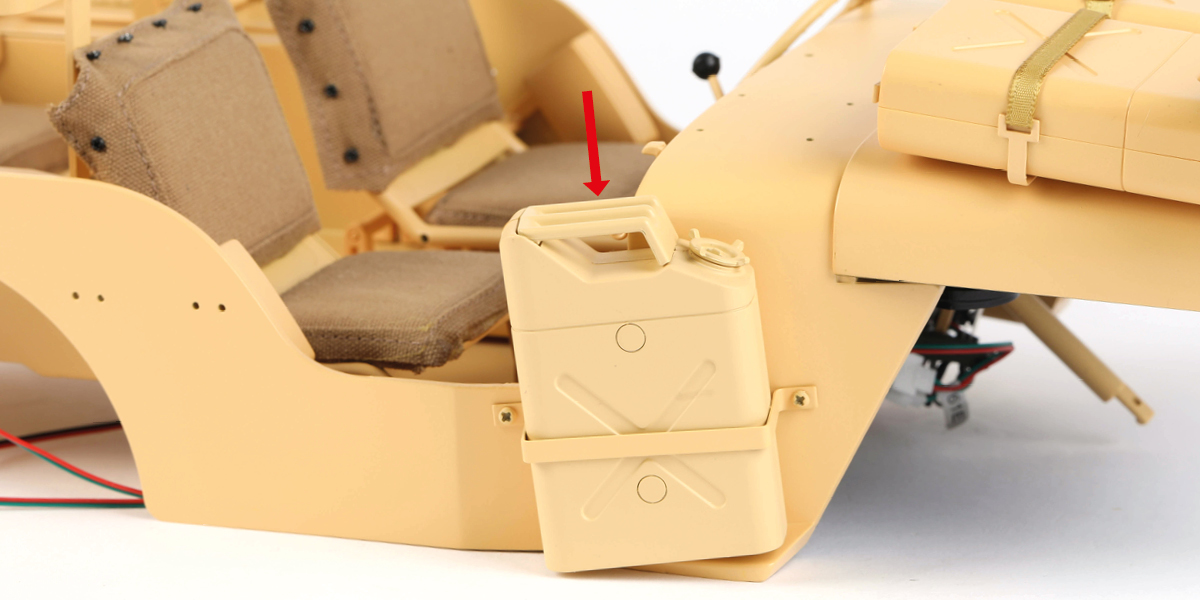

      Gira l'assemblaggio e controlla che il pezzo indicato dalla freccia rossa sia montato correttamente. Assicurati che i cavi non siano incastrati sotto i fori delle viti.

      a
      b

      Passo 15

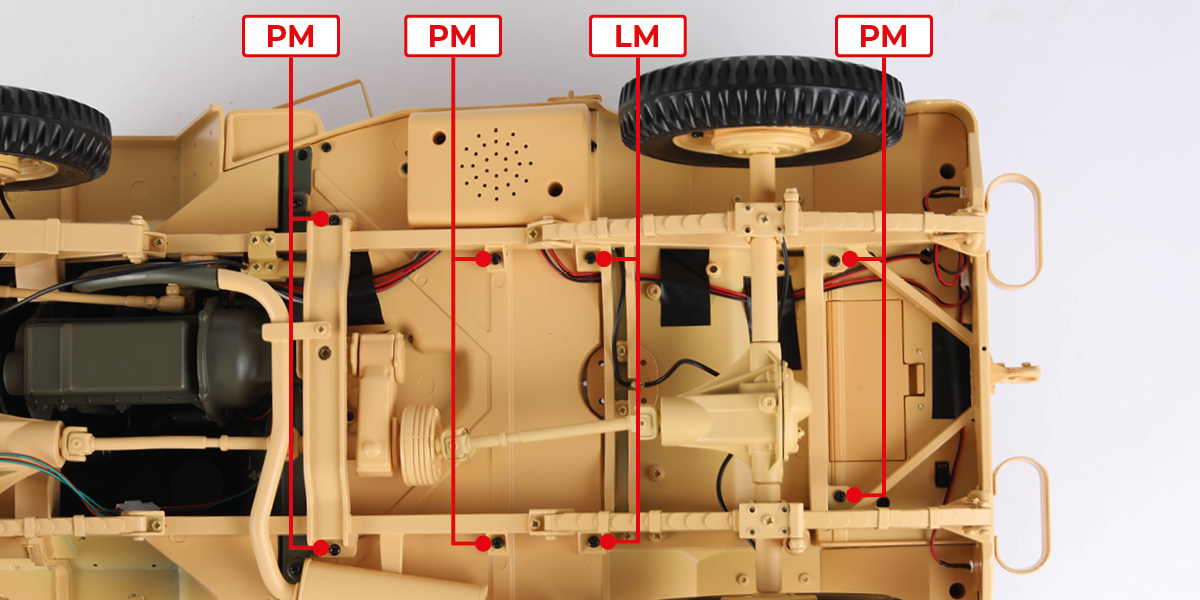

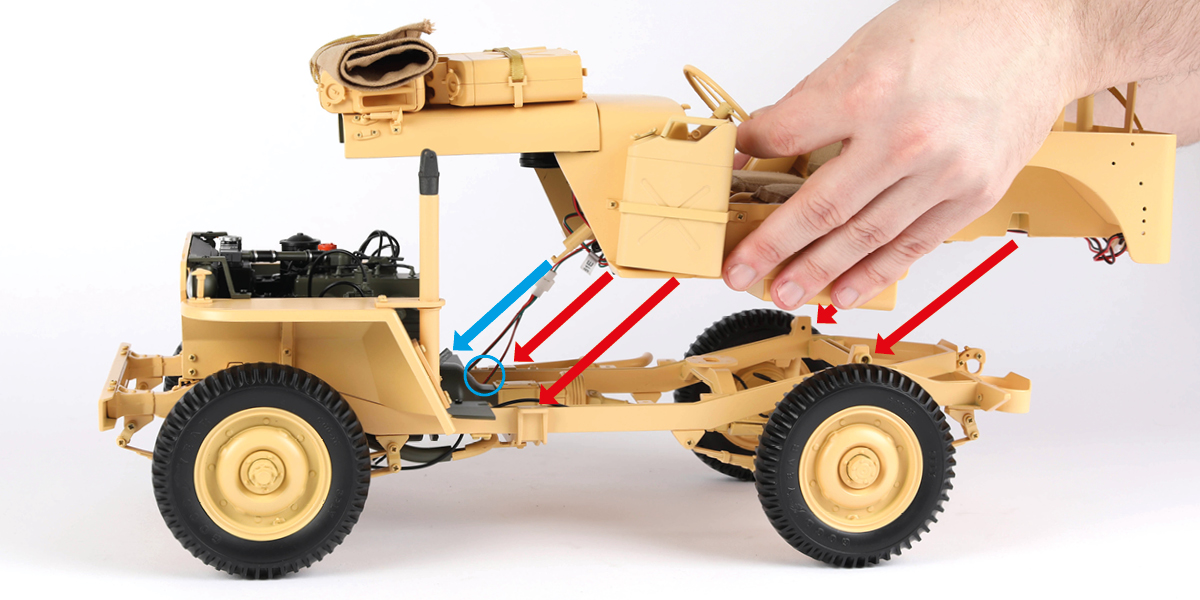

      Avvita l'assemblaggio del cockpit e l'assemblaggio del telaio insieme con 6 viti PM e 2 viti LM, come mostrato.

      a

      Passo 16

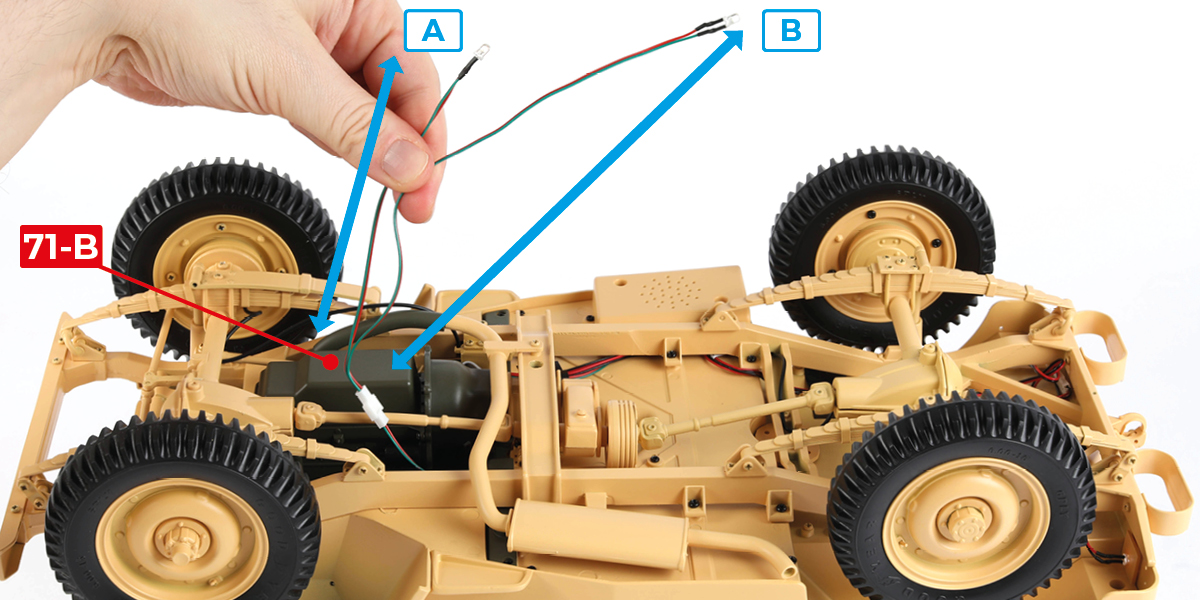

      Individua il cavo 71-B. Il cavo 71-B si divide in due: un cavo LED corto (A) e un cavo LED lungo (B).

      a

      Passo 17

      Fai passare il cavo corto del LED attraverso l'assemblaggio, come mostrato.

      a

      Passo 18

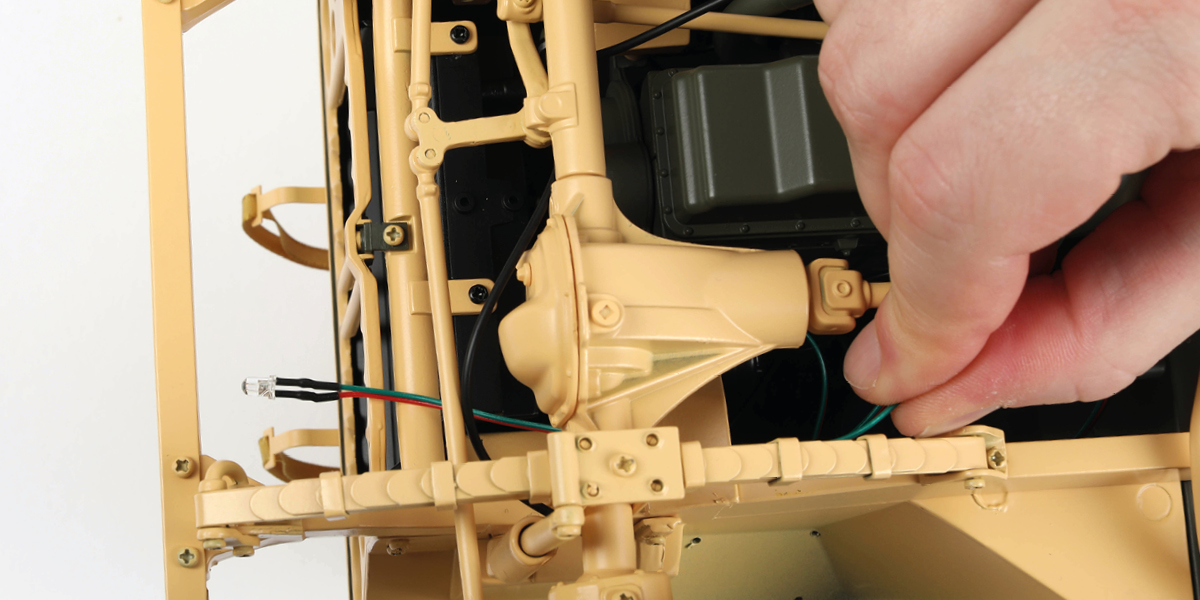

      Fai passare il cavo LED lungo sotto il differenziale anteriore.

      a
      b

      Passo 19

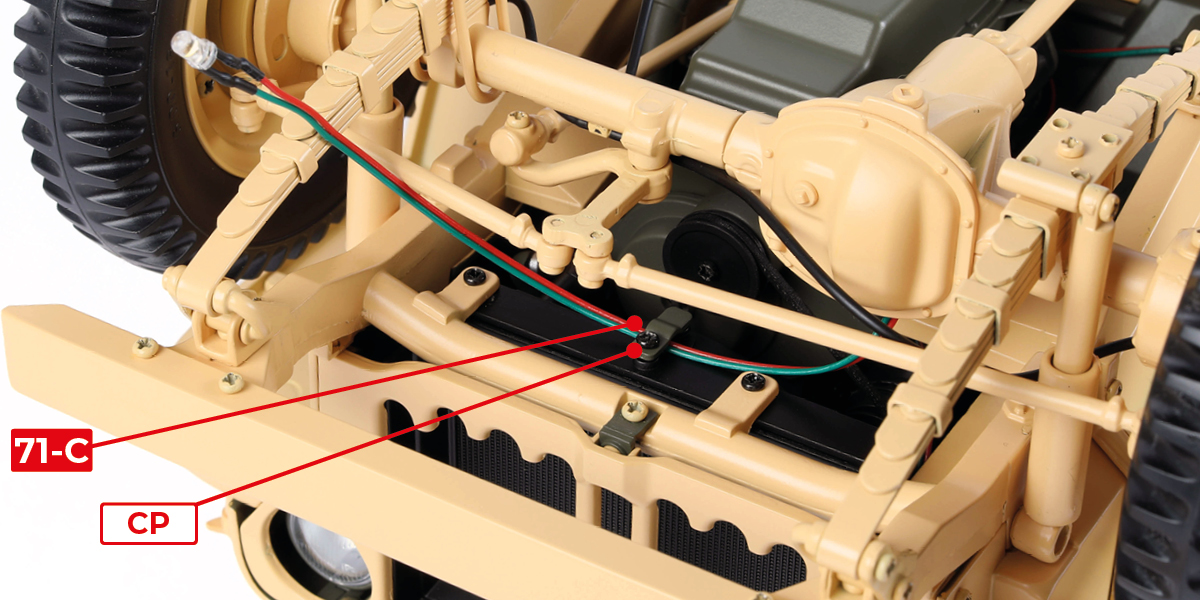

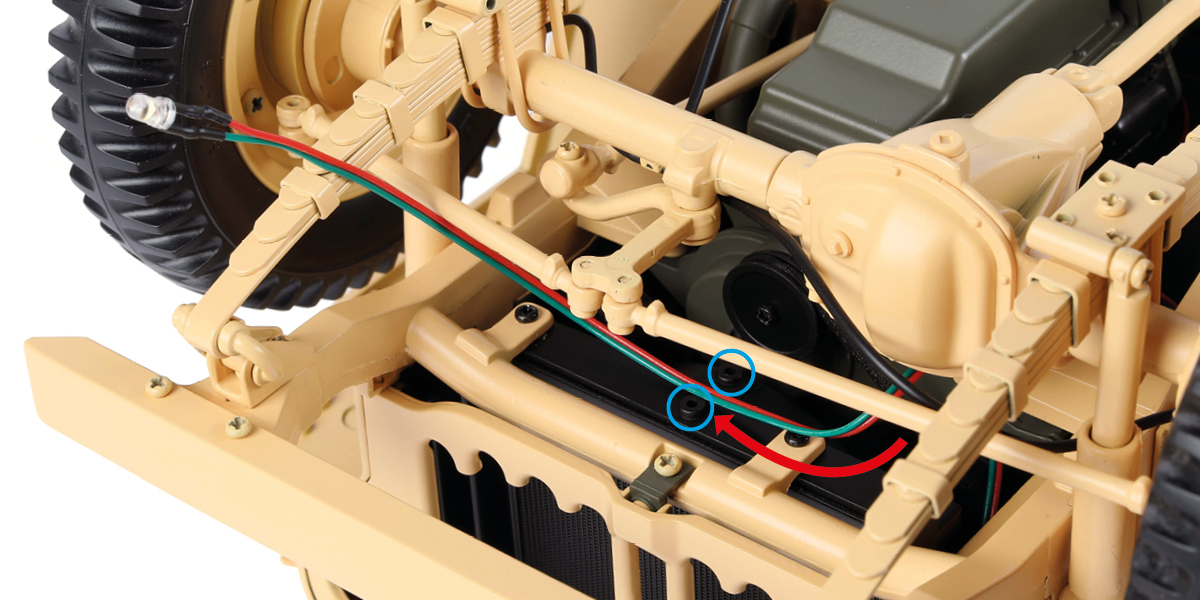

      Fai passare il cavo tra i due perni (cerchiati). Riavvita il pezzo 71-C con una vite CP.

      a
      b

      Passo 20

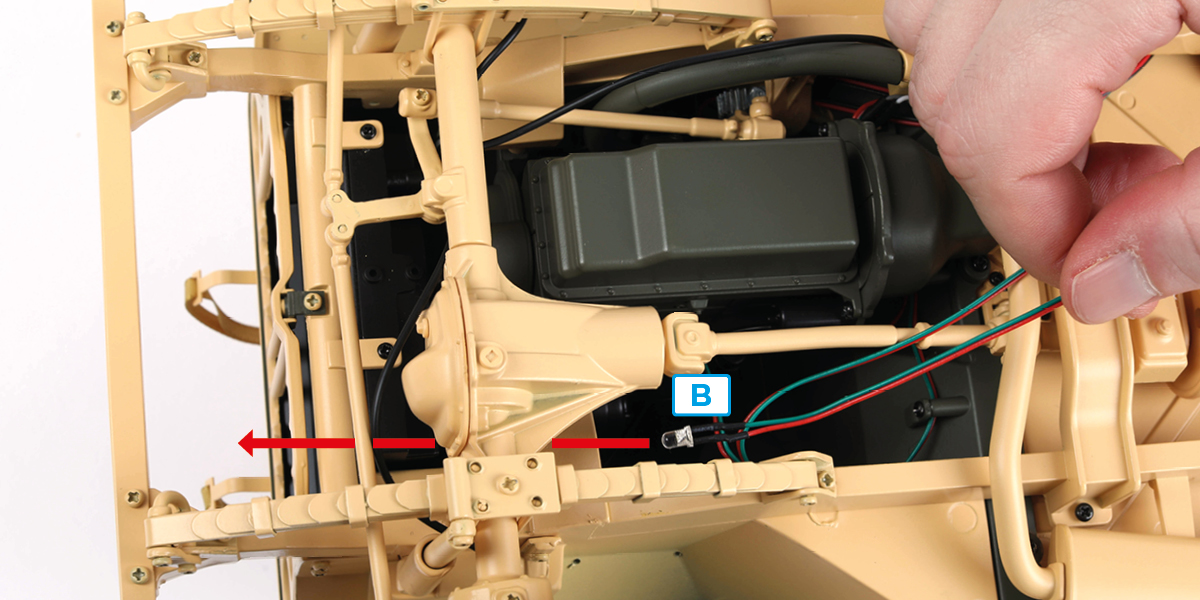

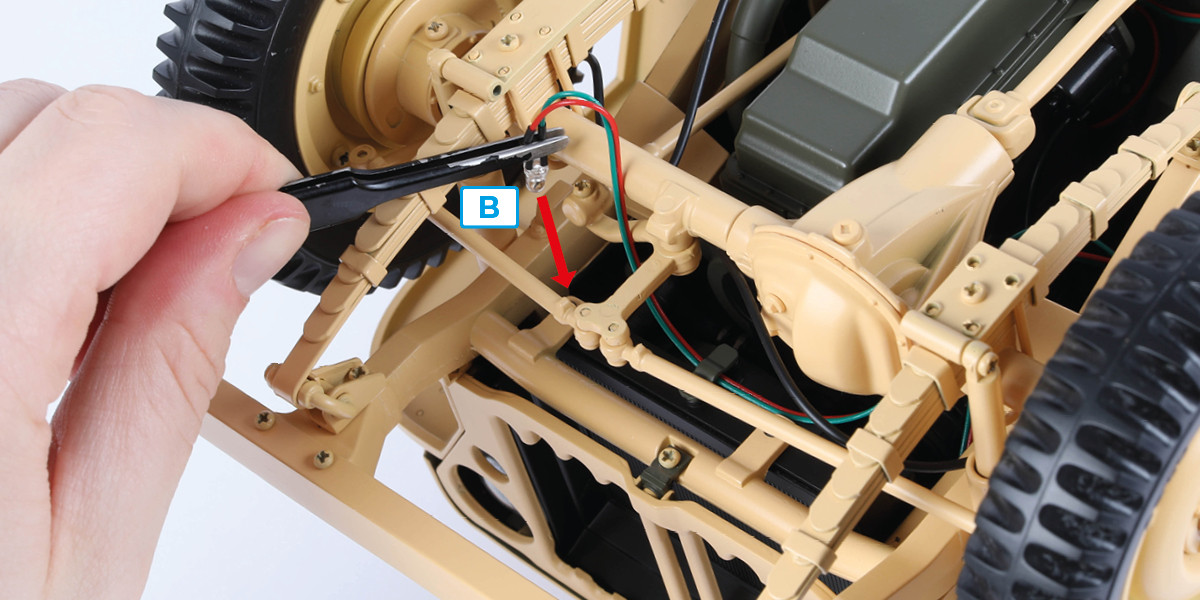

      Fai passare il cavo lungo (B) attraverso l'assemblaggio. Gira l'assemblaggio e inserisci il LED nel faro sinistro.

      a
      b
      c

      Passo 21

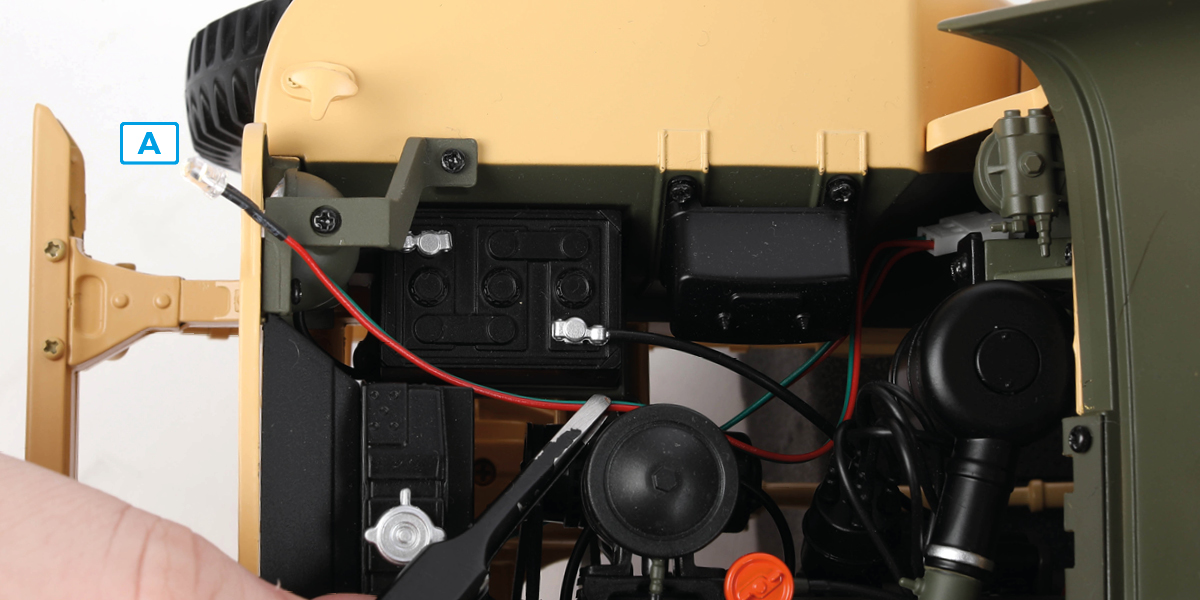

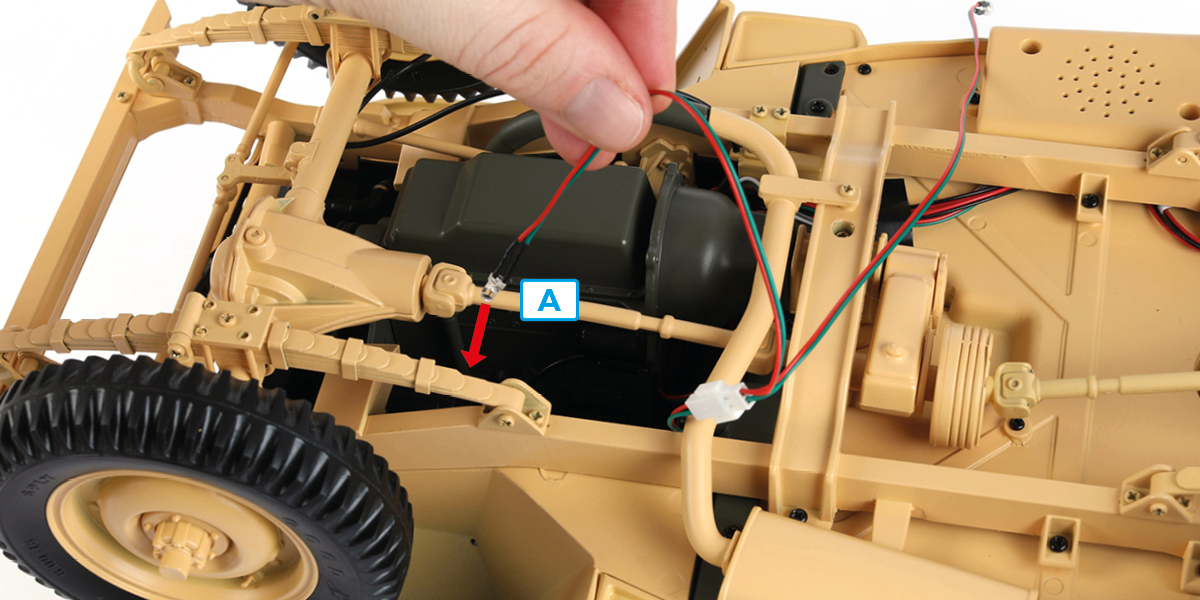

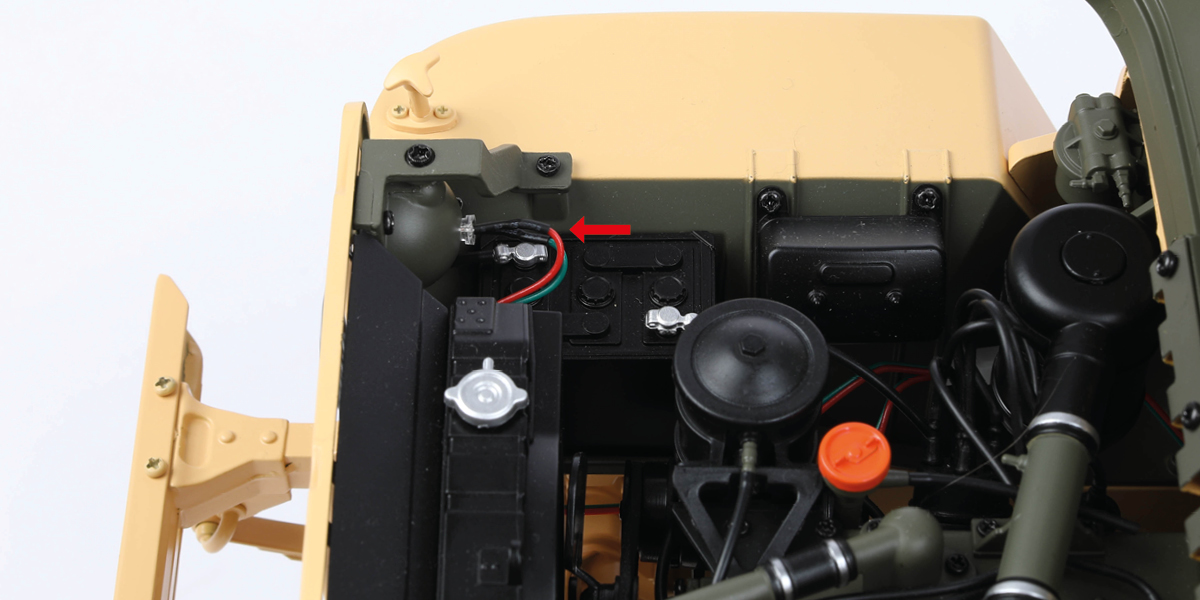

      Fai passare il cavo corto (A) sotto il regolatore di tensione e la batteria. Inserisci il LED nel faro destro.

      a
      b
      c

      Passo 22

      Premi il filtro dell’aria fermamente al suo posto, come mostrato.

      a
      b

      Passo 23

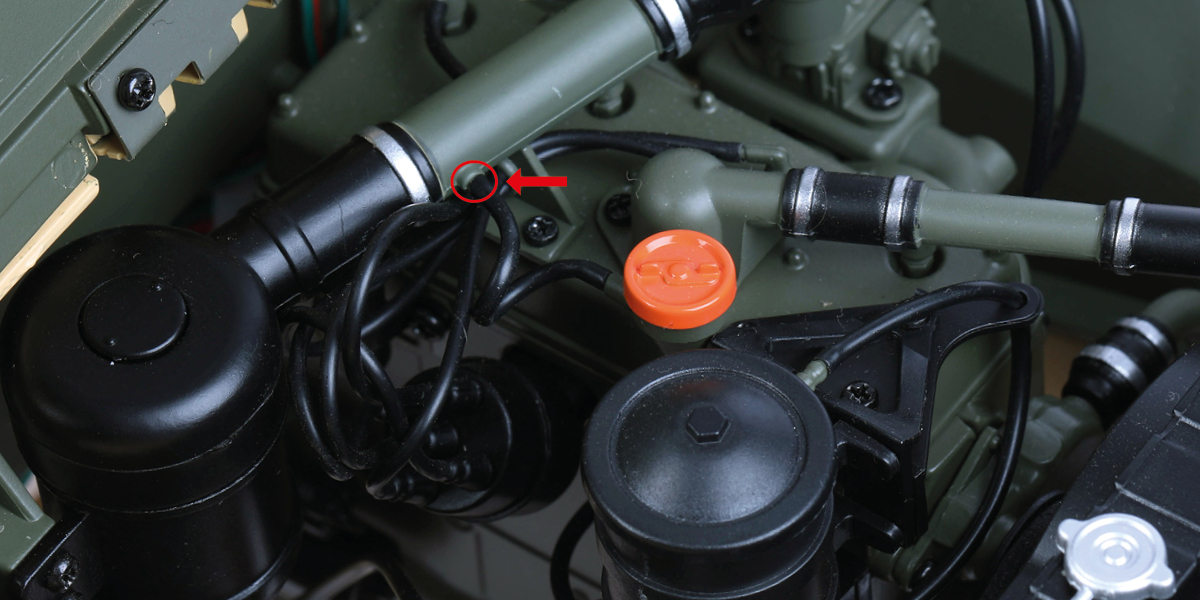

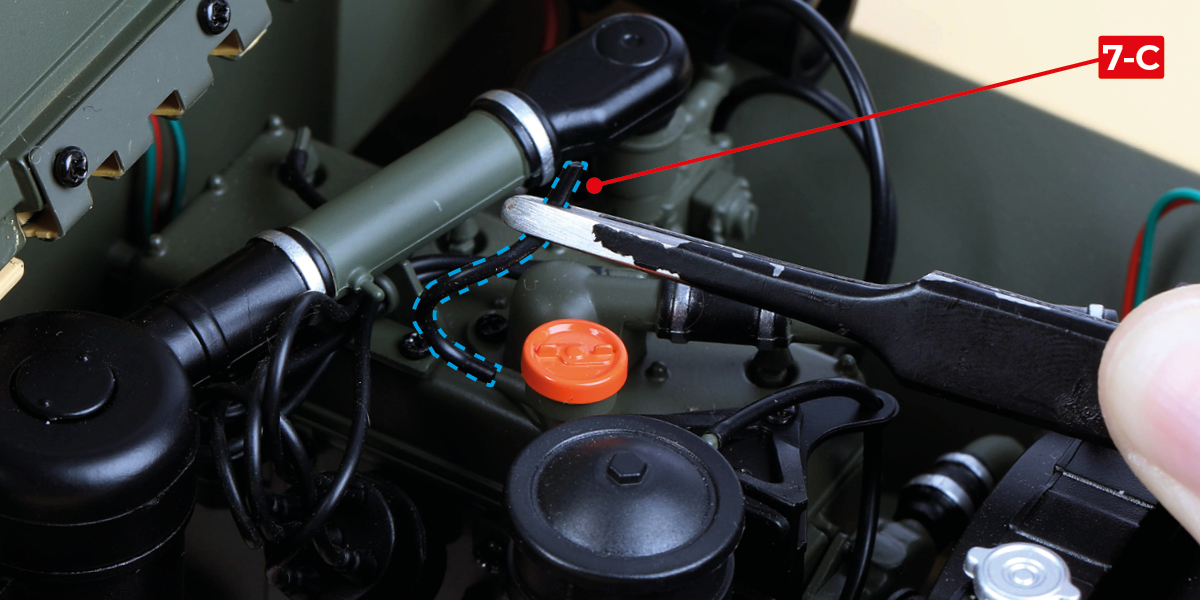

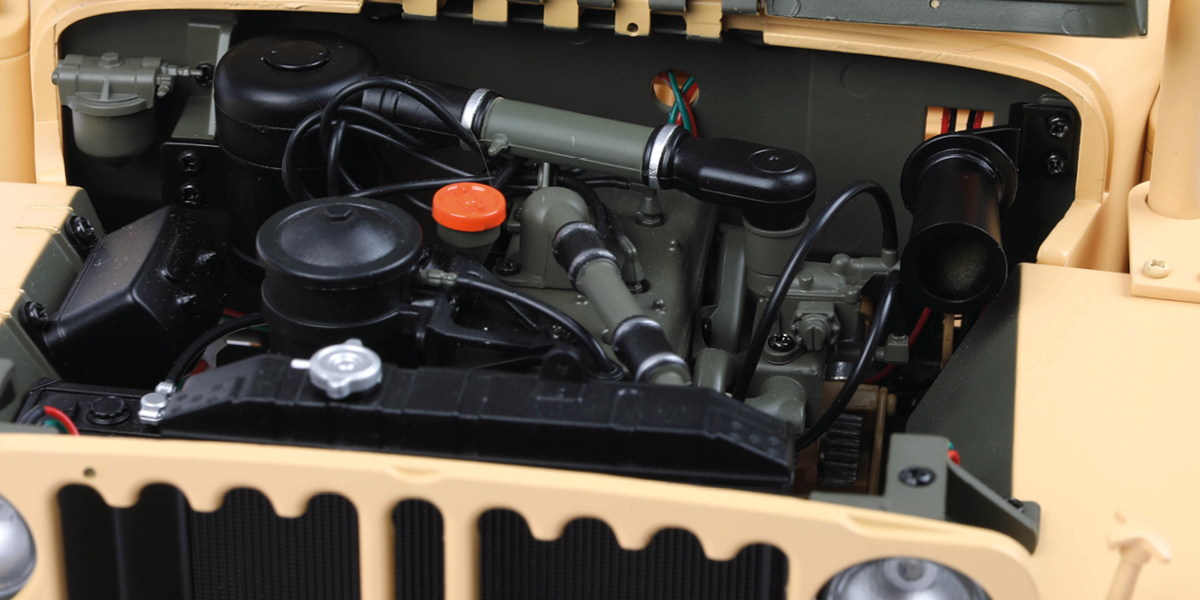

      Collega il tubo 7-C al filtro dell’aria, come mostrato.

      a
      b

      Passo 24

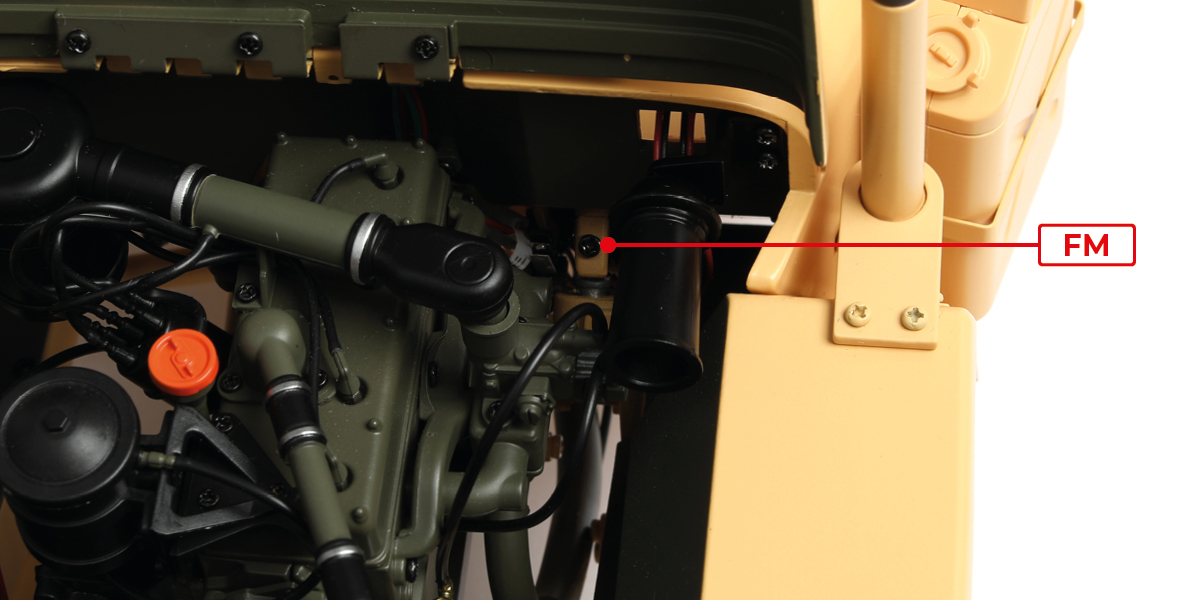

      Fissa il piantone dello sterzo con 1 vite FM.

      a

      Passo 25

      Assemblaggio di una tanica

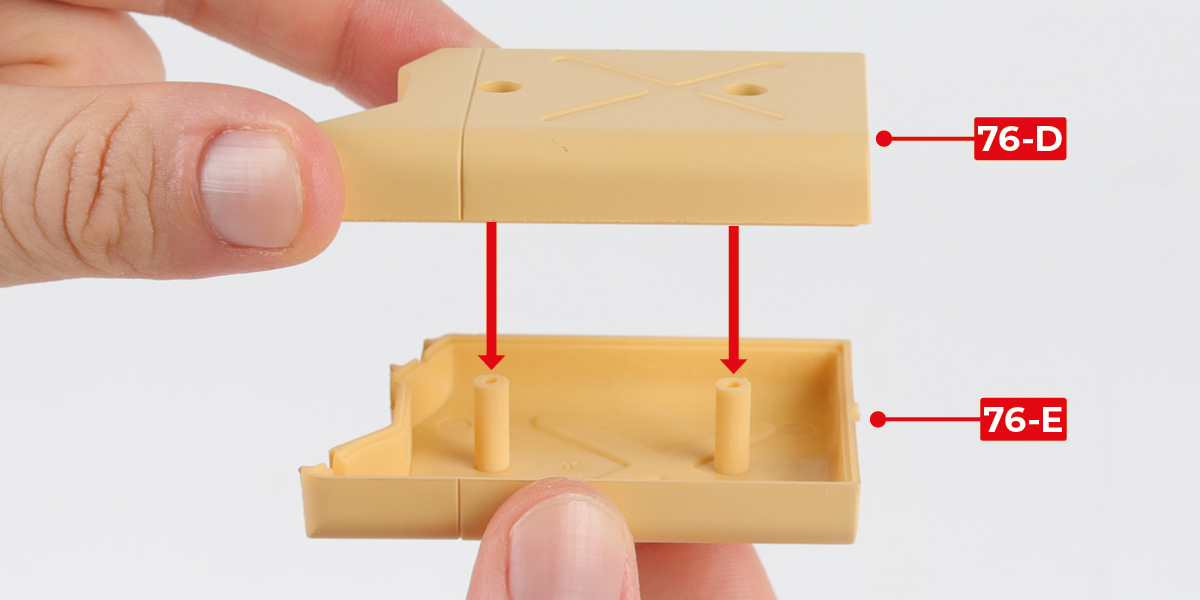

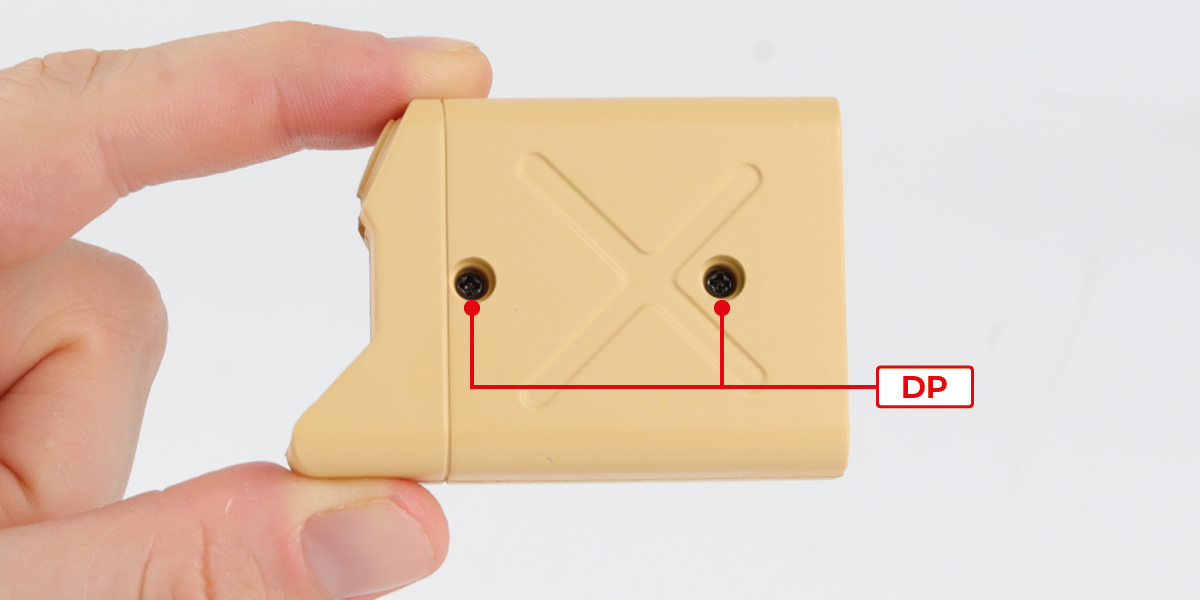

      Monta il pezzo 76-D sul pezzo 76-E con 2 viti DP.

      a
      b

      Passo 26

      Monta il pezzo 76-H sul pezzo 76-D.

      a
      b

      Passo 27

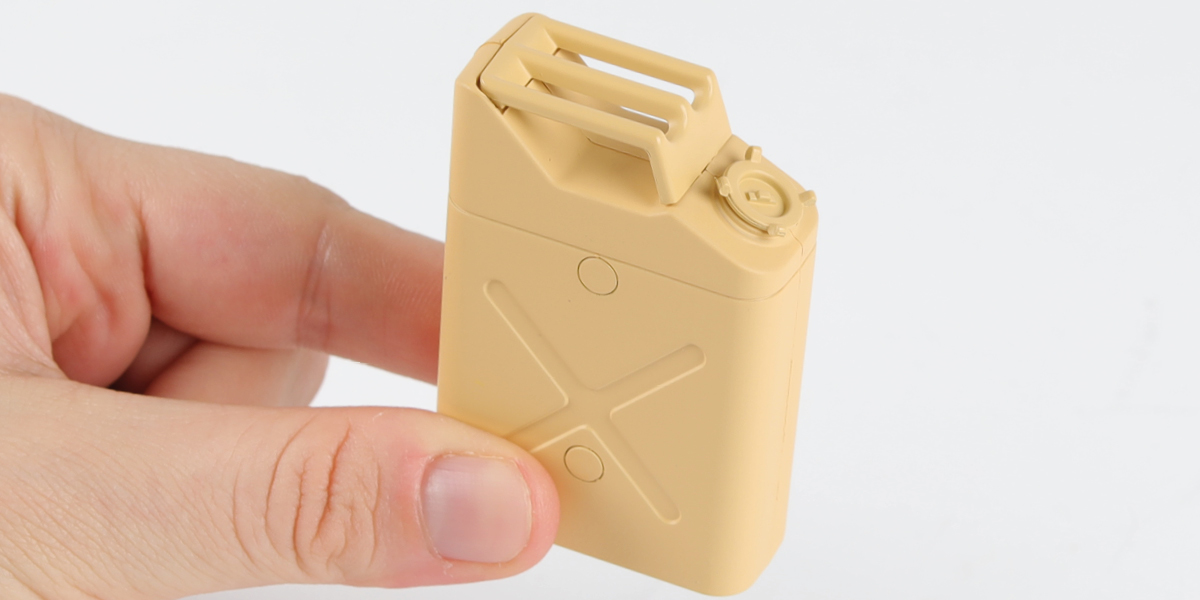

      Monta il pezzo 76-F e il pezzo 76-G per completare la tanica, come mostrato.

      a
      b
      c

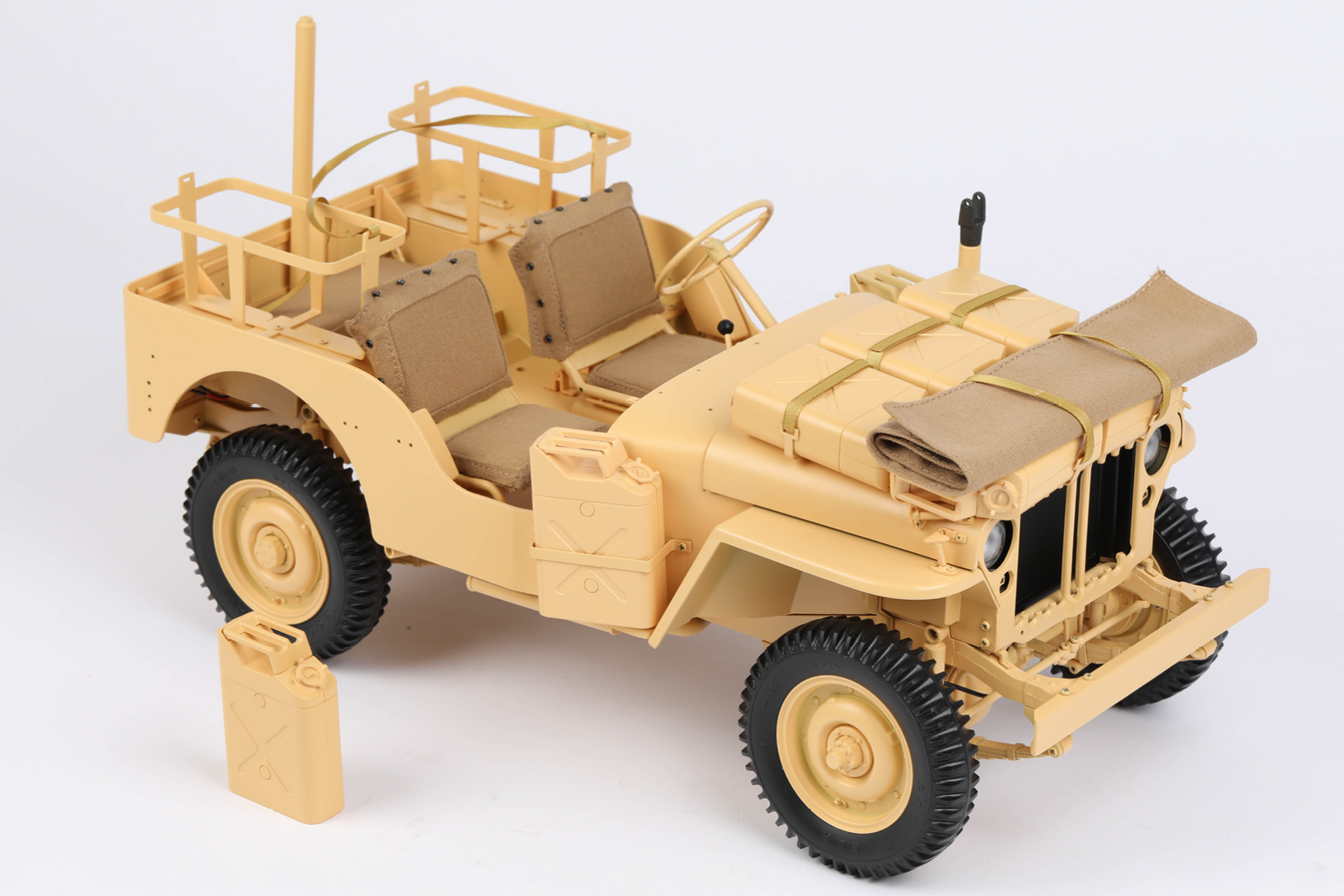

      FASE COMPLETATA

      Fase 77: Montaggio delle maniglie di sostegno sinistre

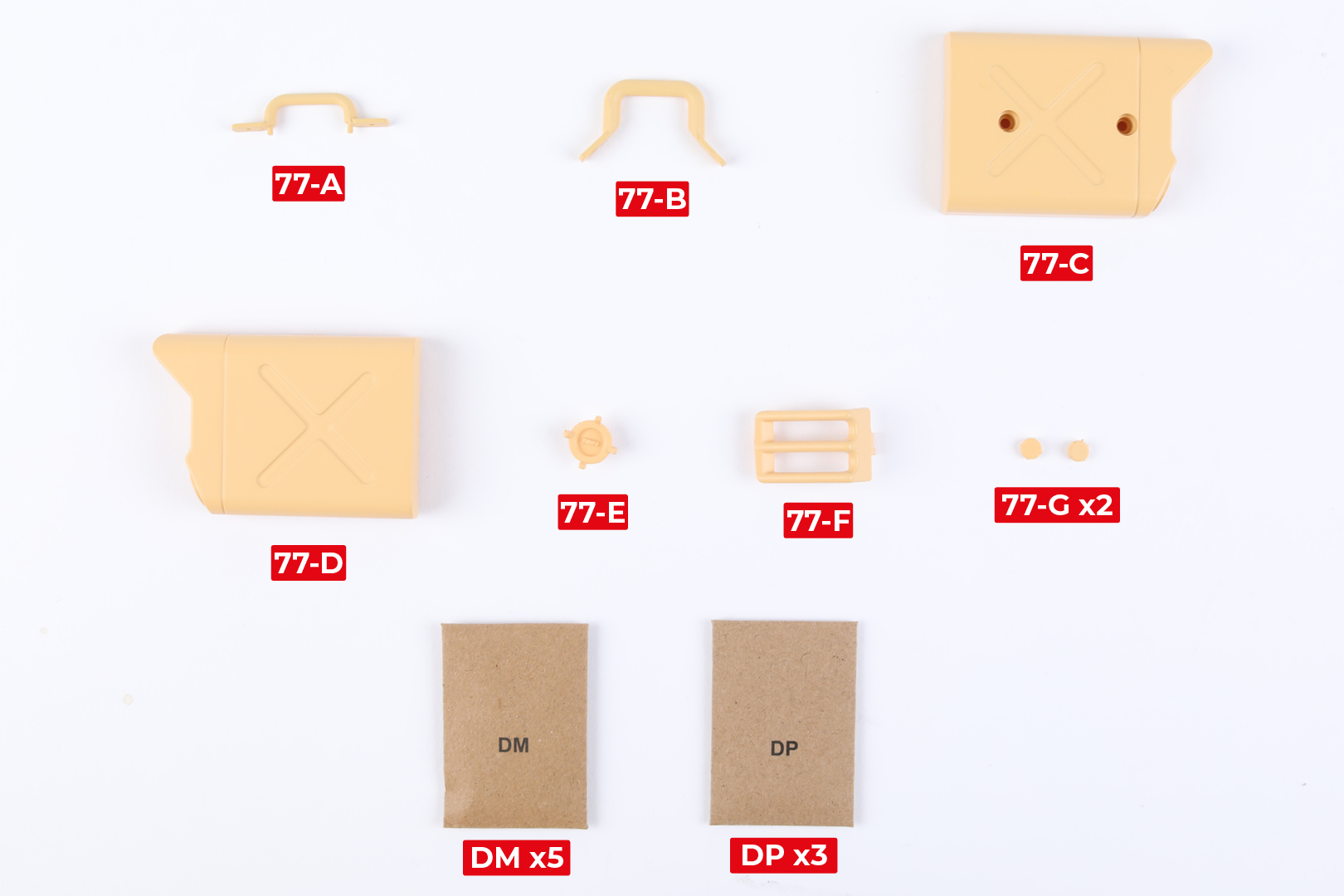

      FASE 77 PARTI

      Passo 1

      Fissa il pezzo 77-A sul lato sinistro della jeep con 2 viti DM.

      a
      b

      Passo 2

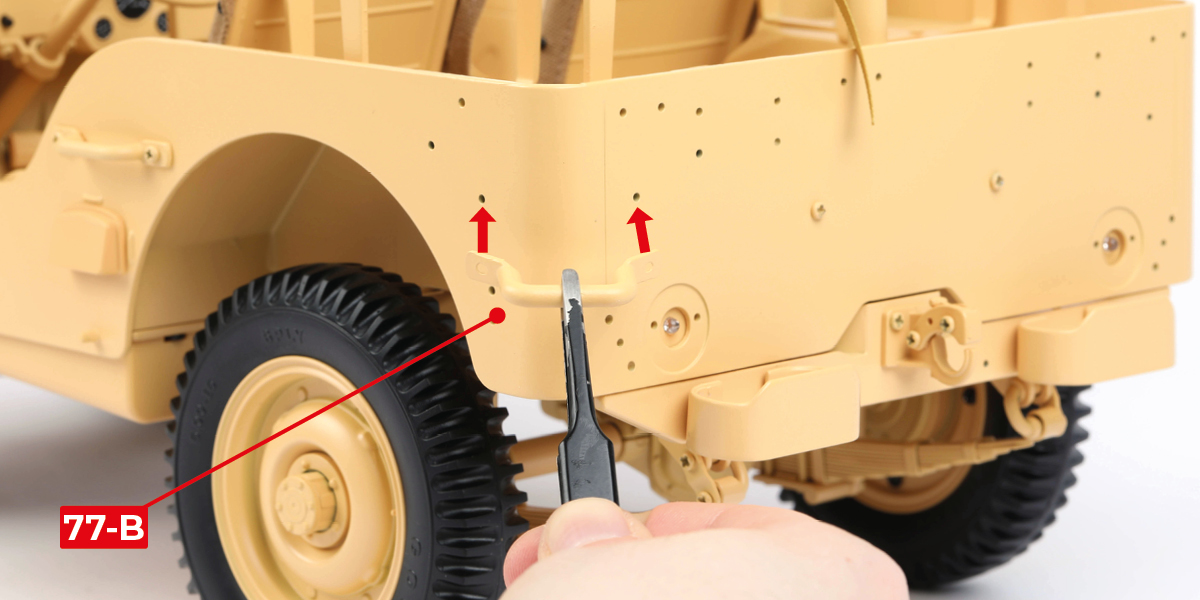

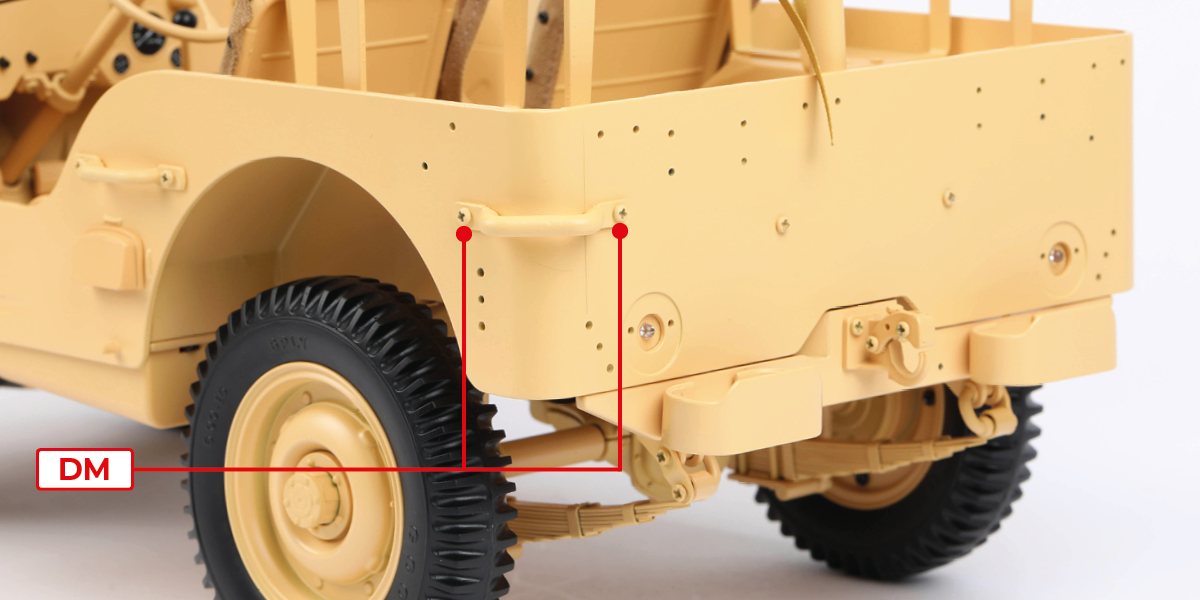

      Fissa la maniglia 77-B sul lato posteriore sinistro della jeep con 2 viti DM.

      a
      b

      Passo 3

      Assemblaggio di una tanica

      Fissa il pezzo 77-C sul pezzo 77-D con 2 viti DP.

      a
      b

      Passo 4

      Monta il pezzo 77-G sul pezzo 77-C.

      a
      b

      Passo 5

      Monta il pezzo 77-E e il pezzo 77-F per completare la tanica, come mostrato.

      a
      b
      c

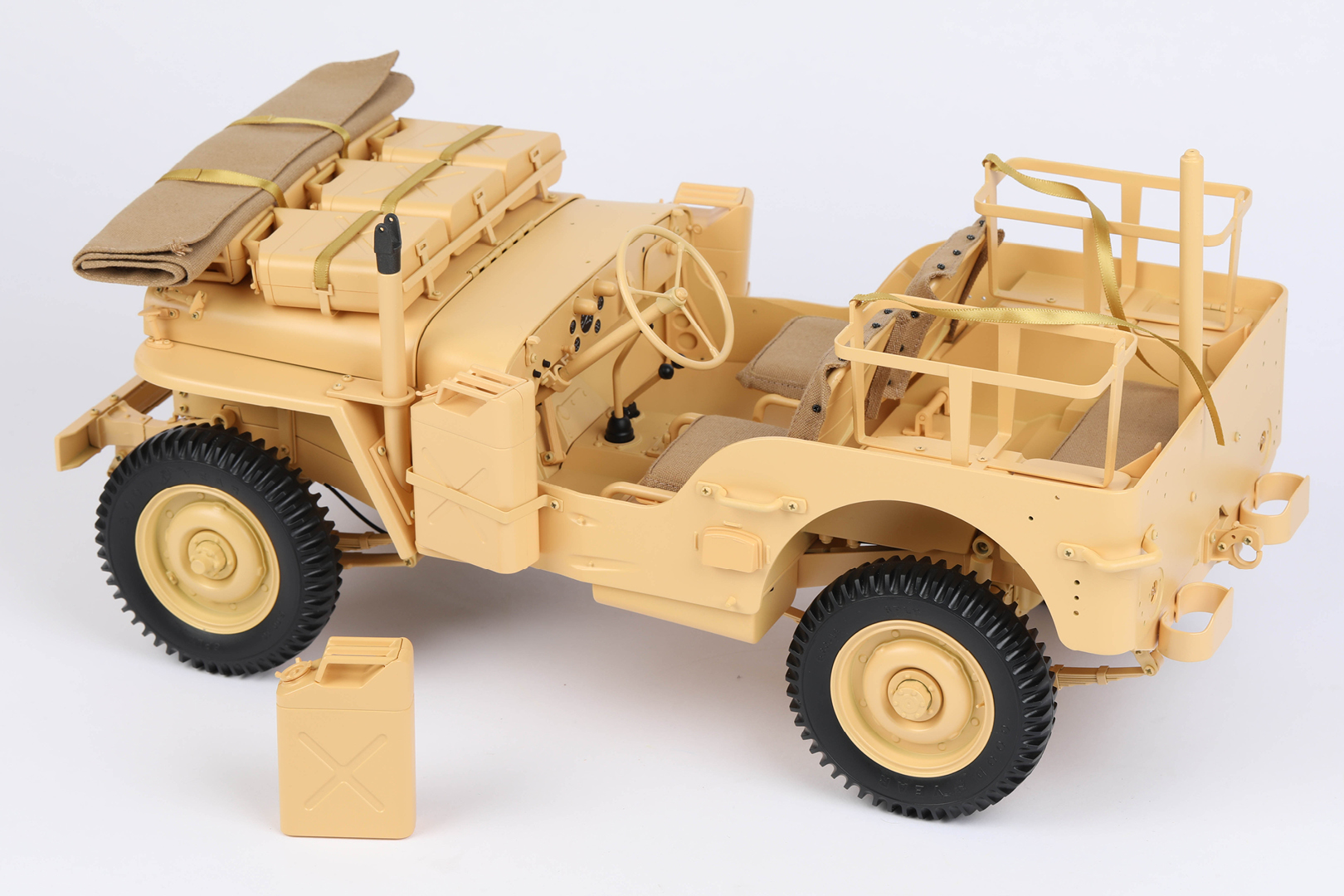

      FASE COMPLETATA

      Fase 78: Montaggio delle maniglie di sostegno destre

      FASE 78 PARTI

      Passo 1

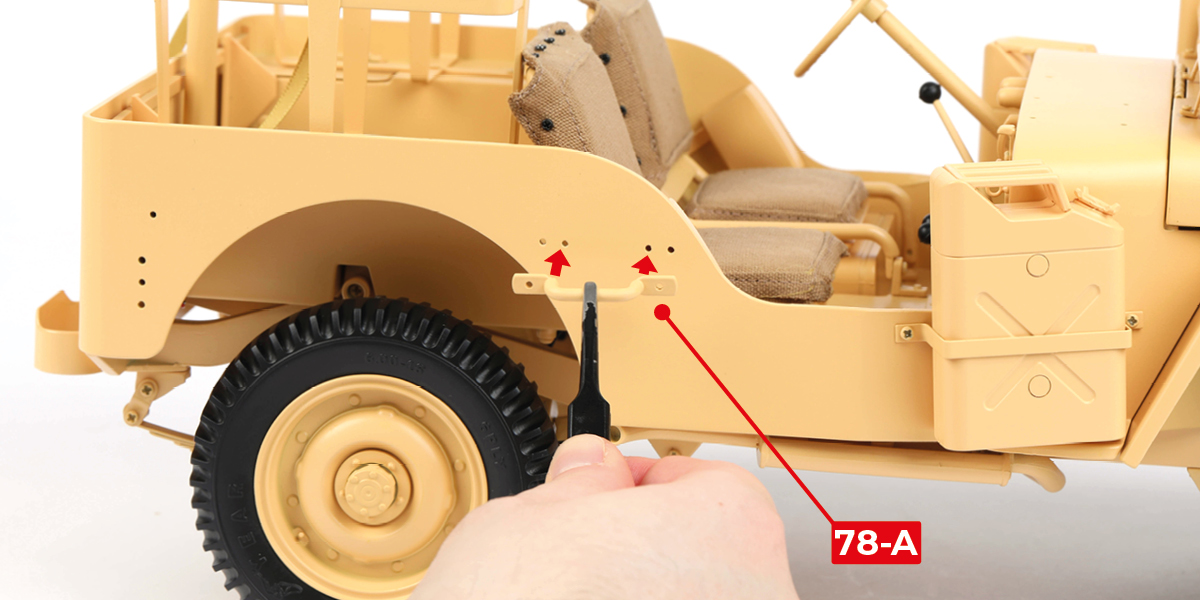

      Fissa la maniglia 78-A sul lato destro della jeep con 2 viti DM.

      a
      b

      Passo 2

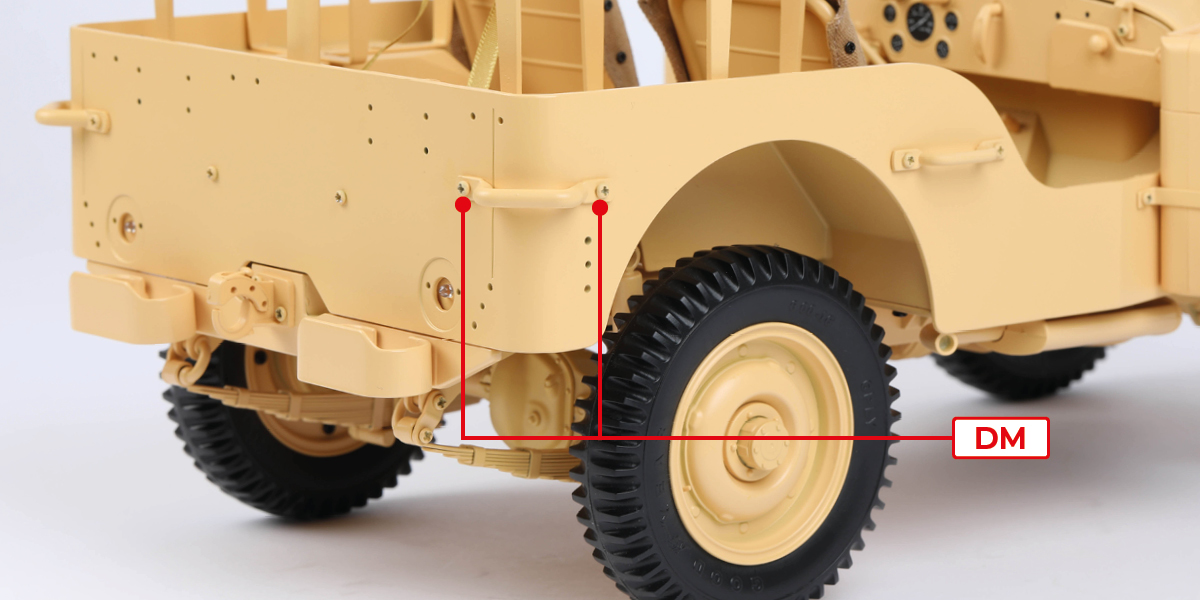

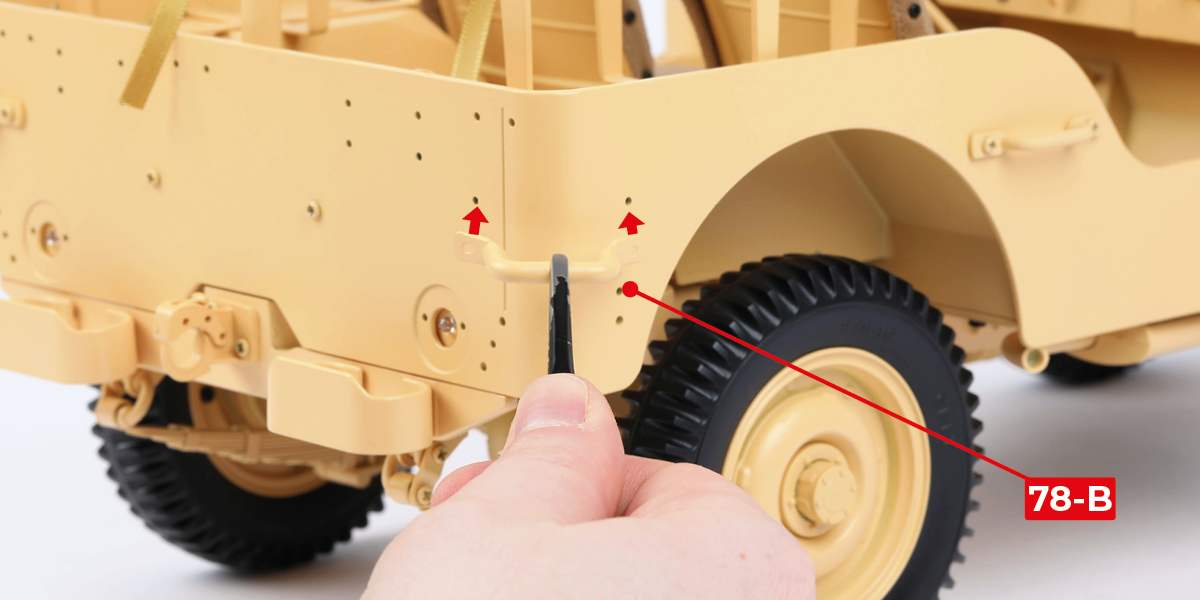

      Fissa la maniglia 78-B sul lato posteriore destro della jeep con 2 viti DM.

      a
      b

      Passo 3

      Assemblaggio di una tanica

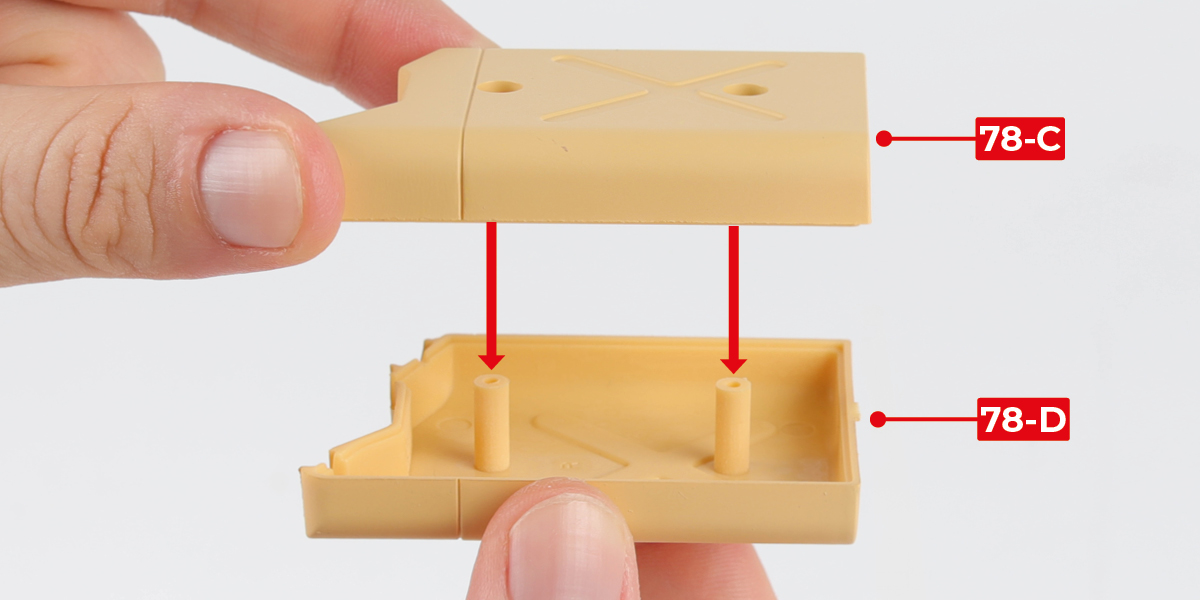

      Fissa il pezzo 78-C sul pezzo 78-D con 2 viti DP.

      a
      b

      Passo 4

      Monta il pezzo 78-G sul pezzo 78-C.

      a
      b

      Passo 5

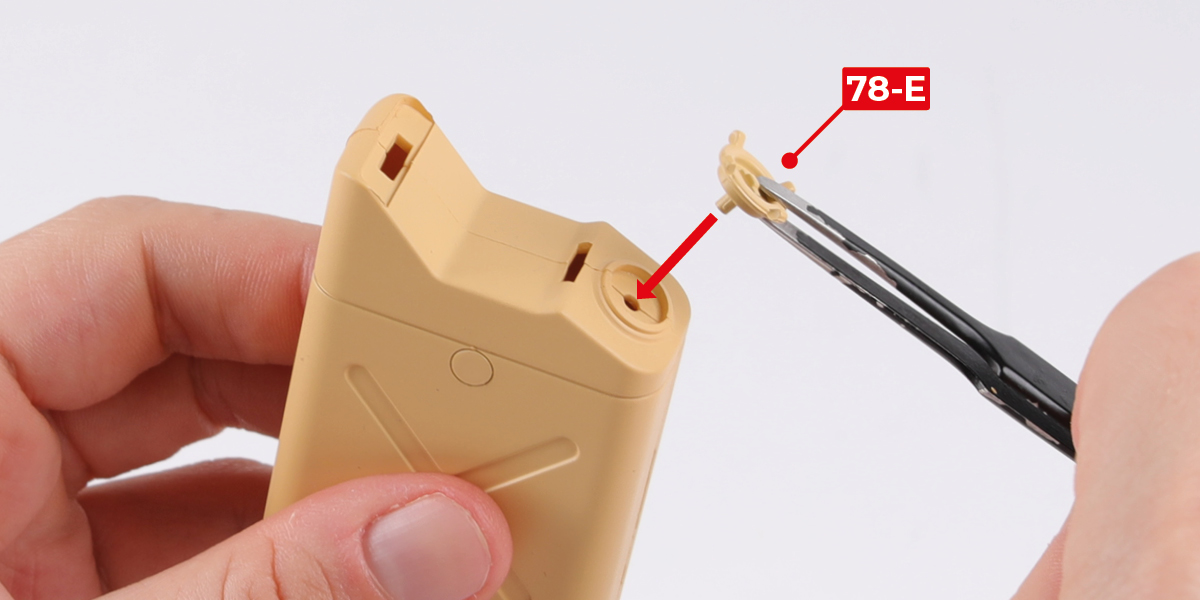

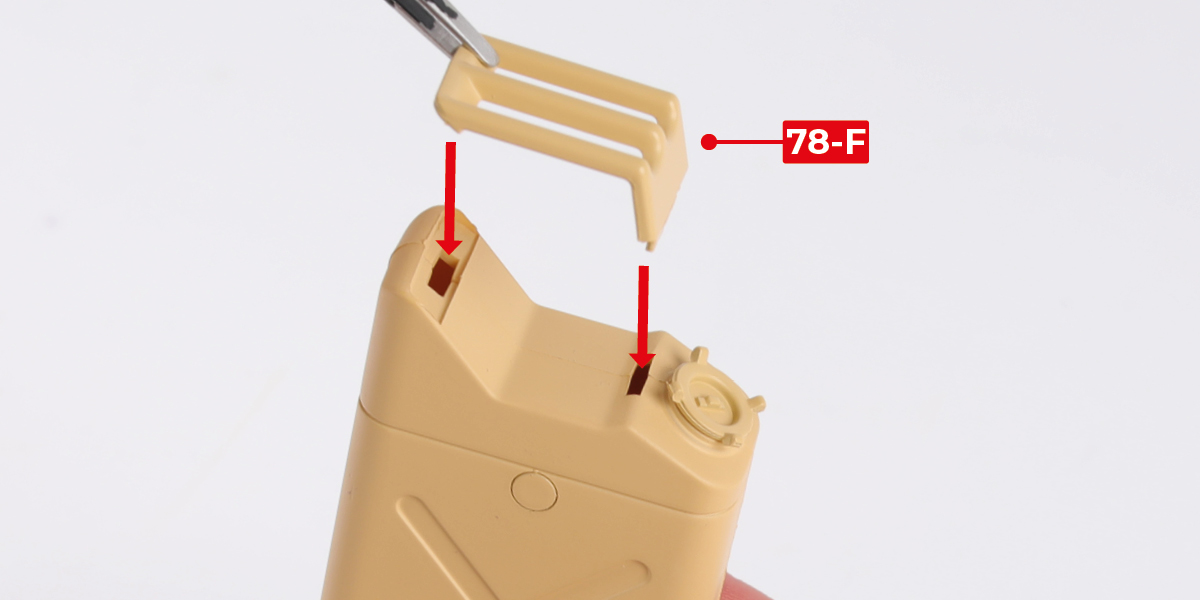

      Monta il pezzo 78-E e il pezzo 78-F per completare la tanica, come mostrato.

      a
      b
      c

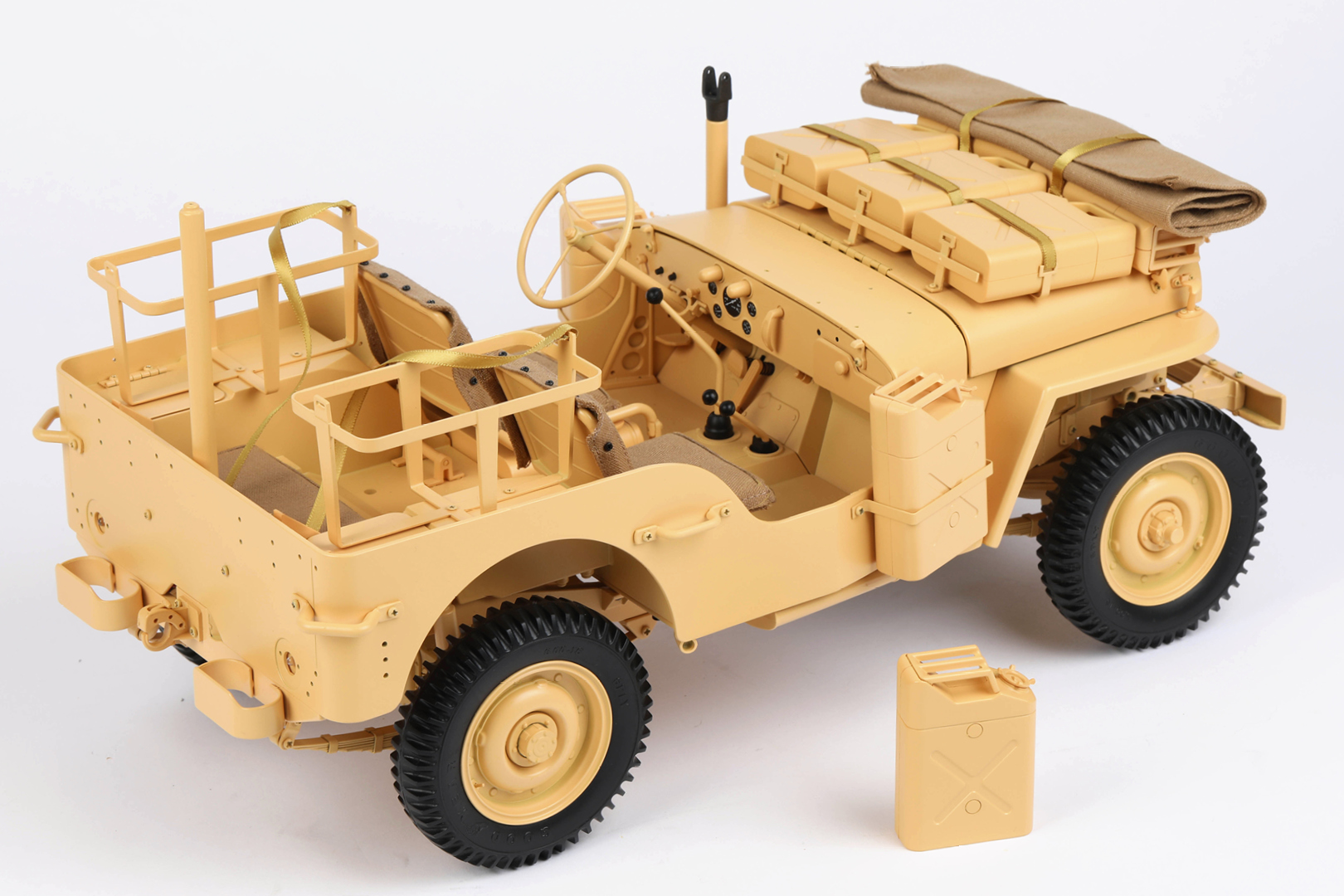

      FASE COMPLETATA

      Fase 79: Montaggio dei riflettori posteriori e assemblaggio di una mitragliatrice Vickers K (1)

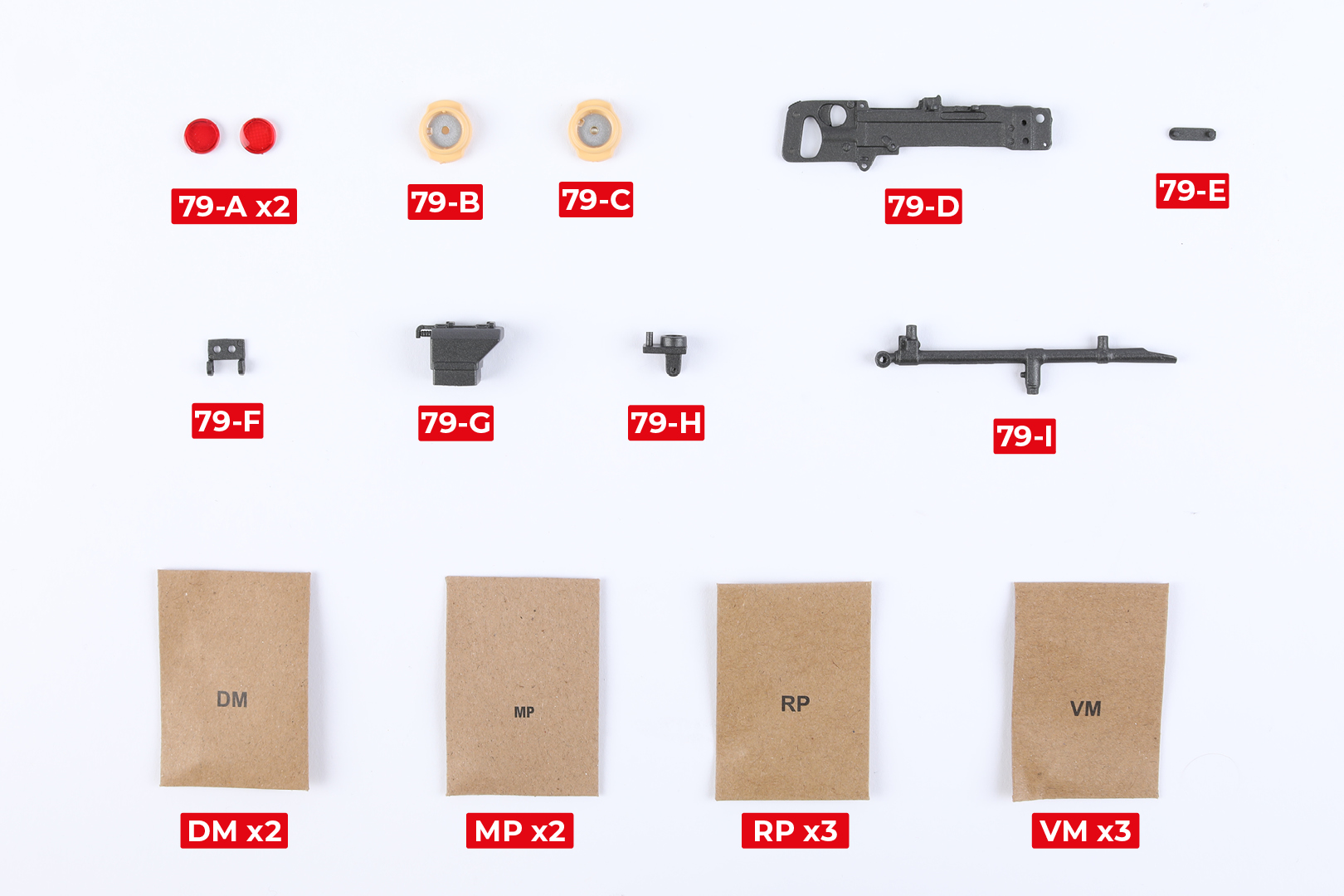

      FASE 79 PARTI

      Passo 1

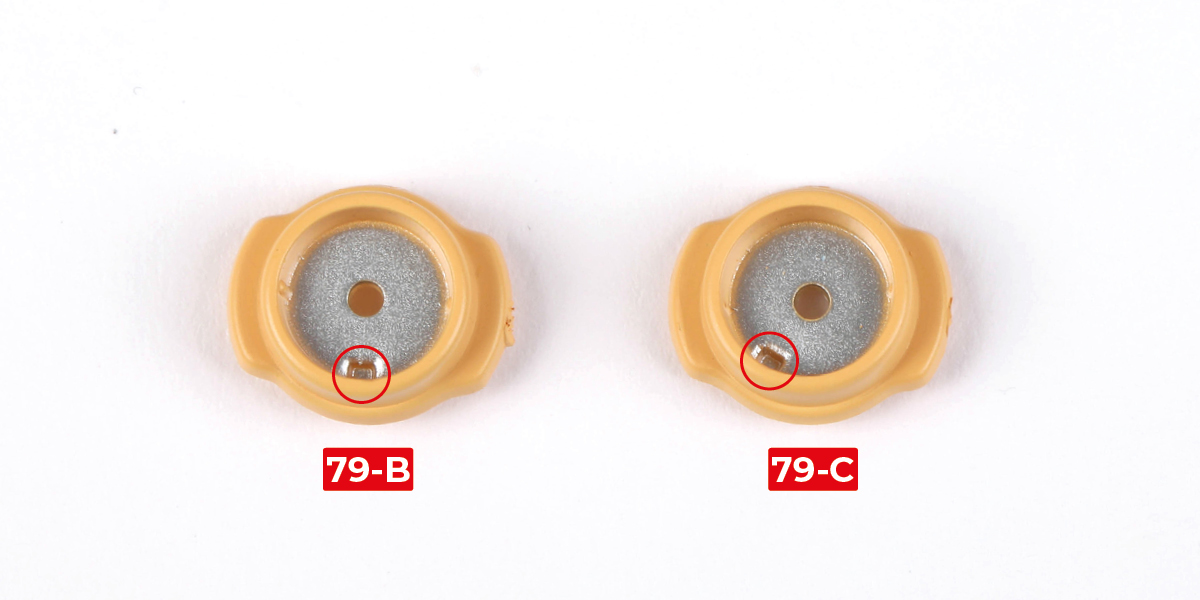

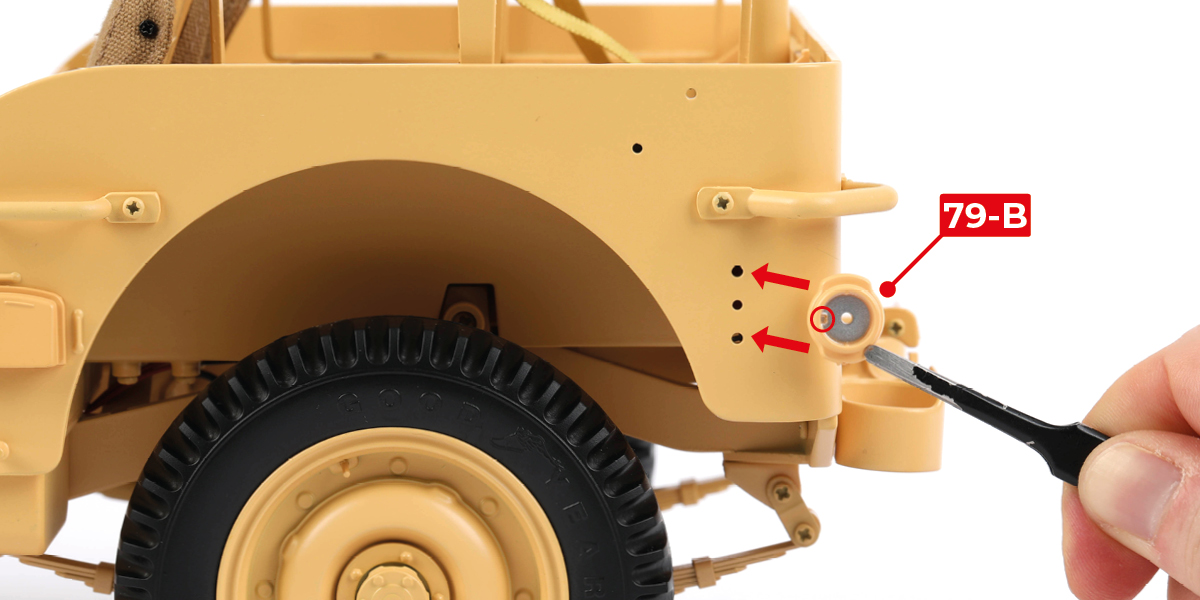

      Identifica le cavità sui pezzi 79-B e 79-C, come evidenziato nell'immagine.

      a

      Passo 2

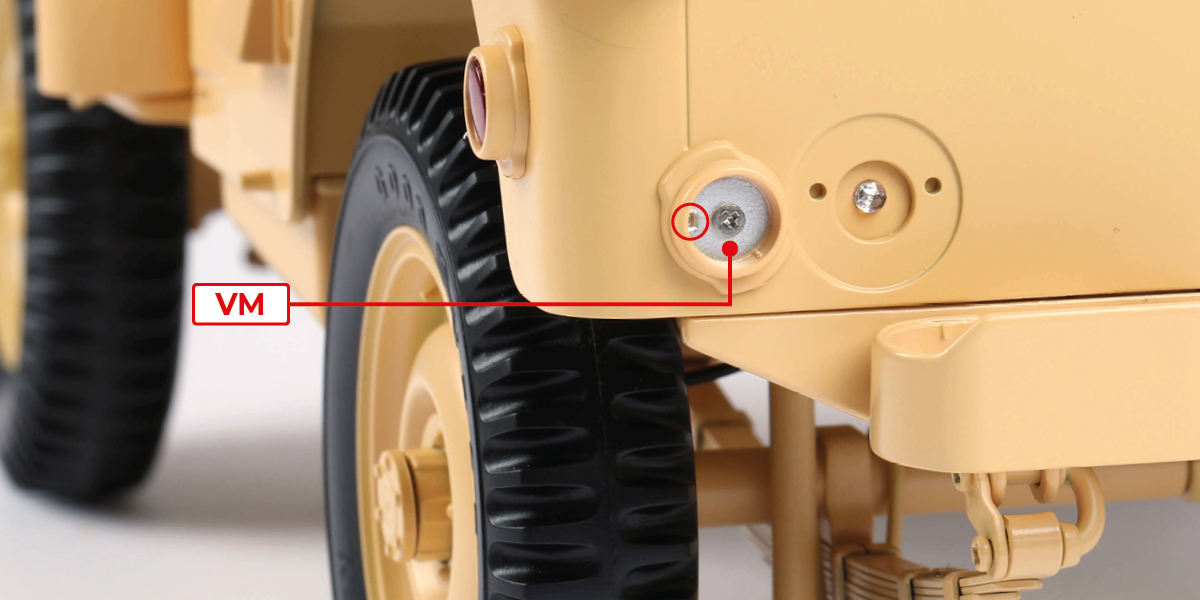

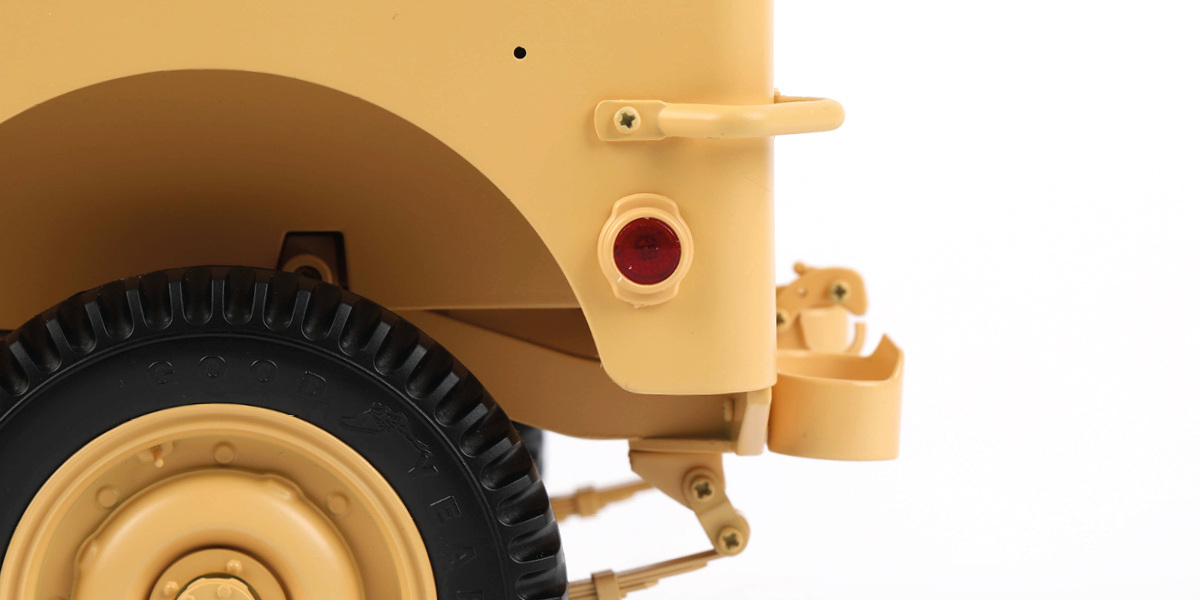

      Monta il pezzo 79-B sul lato sinistro della jeep con una vite VM. Assicurati che il pezzo sia nell'orientamento mostrato.

      a
      b

      Passo 3

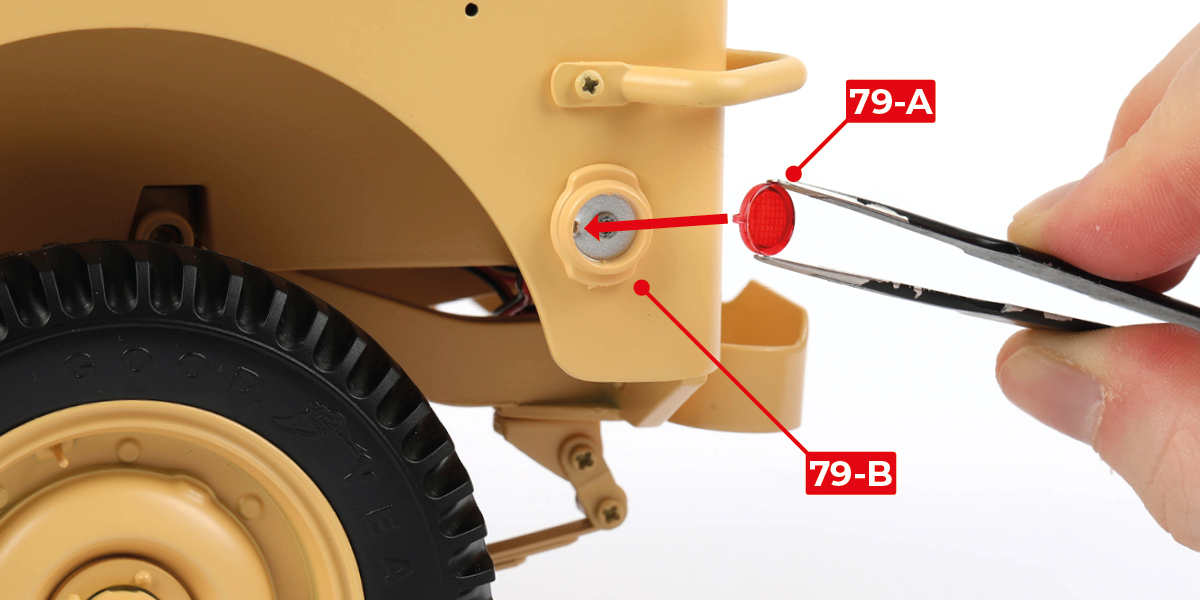

      Inserisci il perno del pezzo 79-A nell'incasso del pezzo 79-B.

      a
      b

      Passo 4

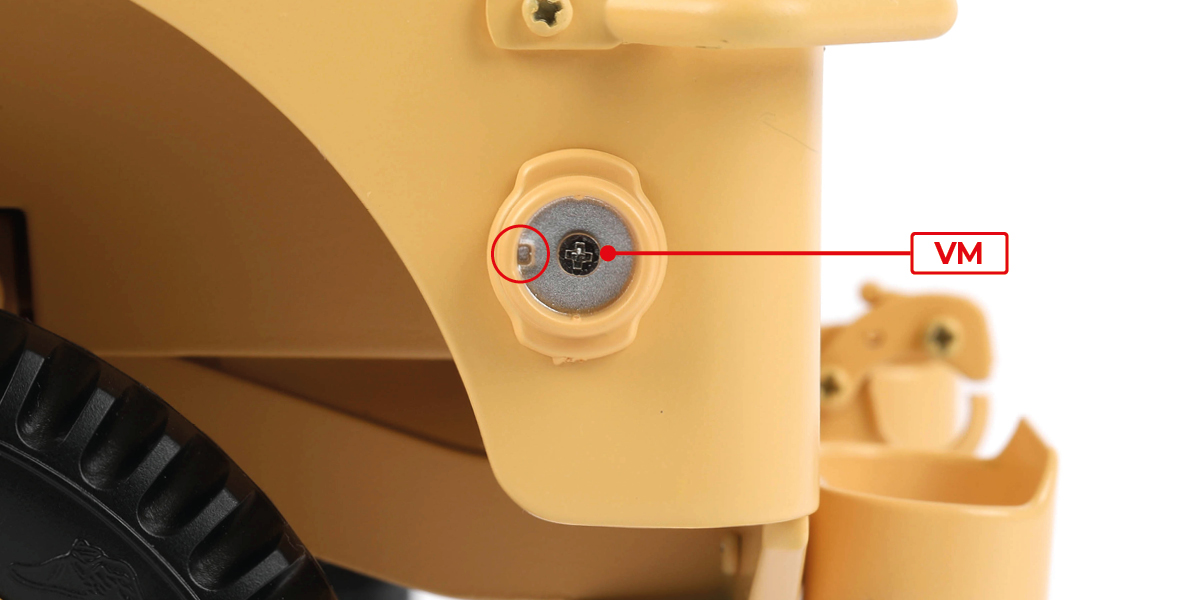

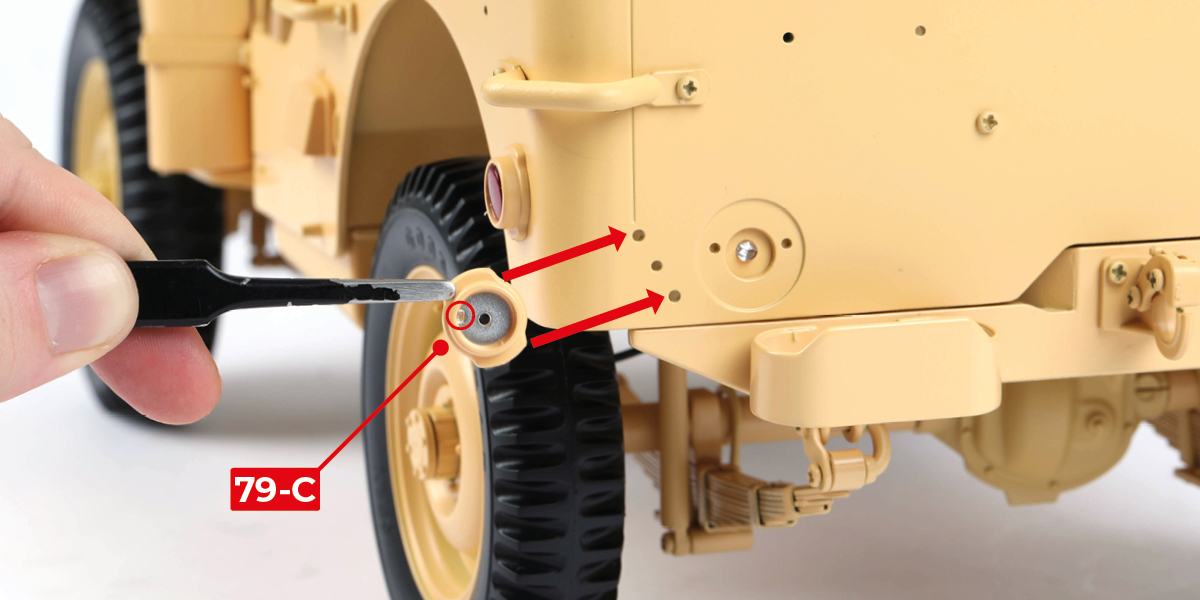

      Fissa il pezzo 79-C nella parte posteriore della jeep con 1 vite VM. Assicurati che il pezzo sia nell'orientamento mostrato.

      a
      b

      Passo 5

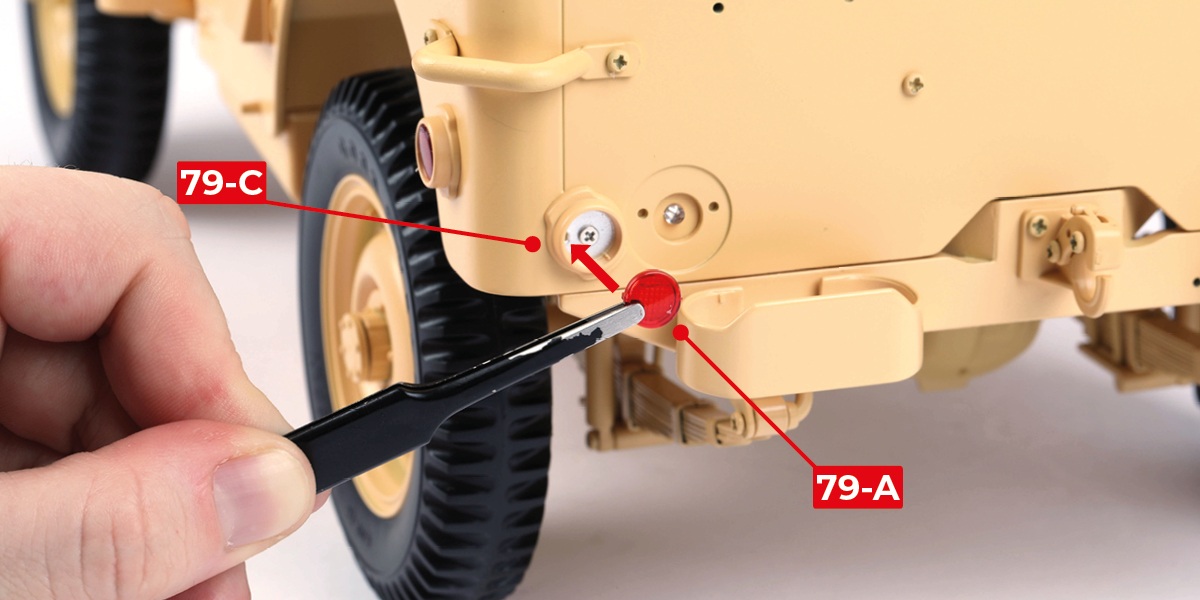

      Posiziona il secondo pezzo 79-A sul pezzo 79-C allineando il perno con l'incavo.

      a
      b

      Passo 6

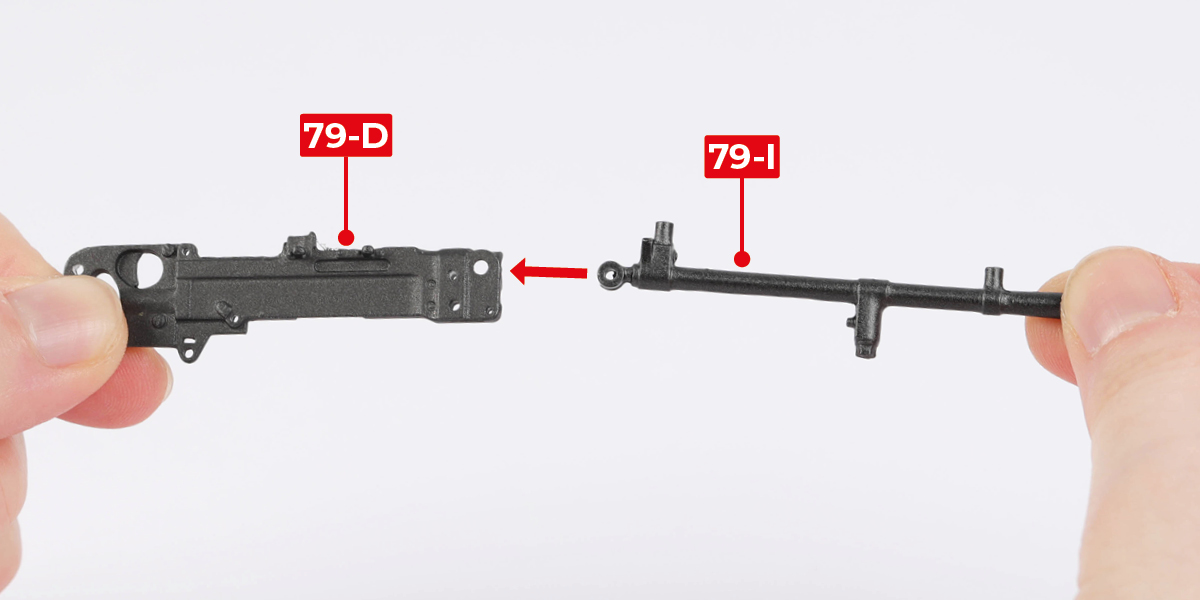

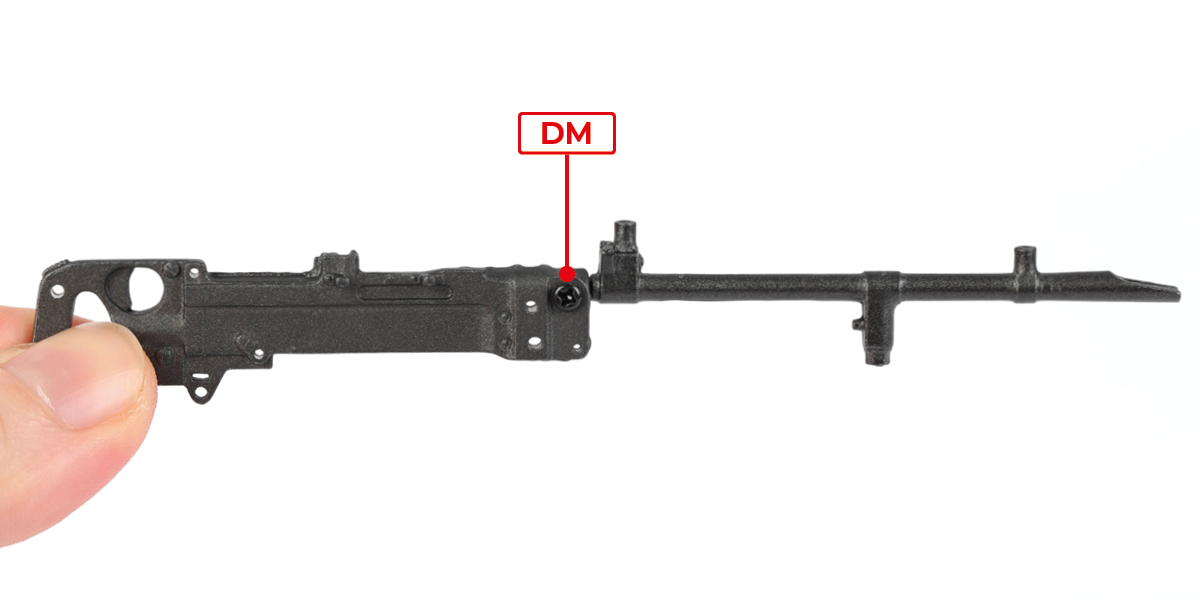

      Fissa il pezzo 79-I al pezzo 79-D con 1 vite DM.

      a
      b

      Passo 7

      Monta il pezzo 79-E sul pezzo 79-D.

      a
      b

      Passo 8

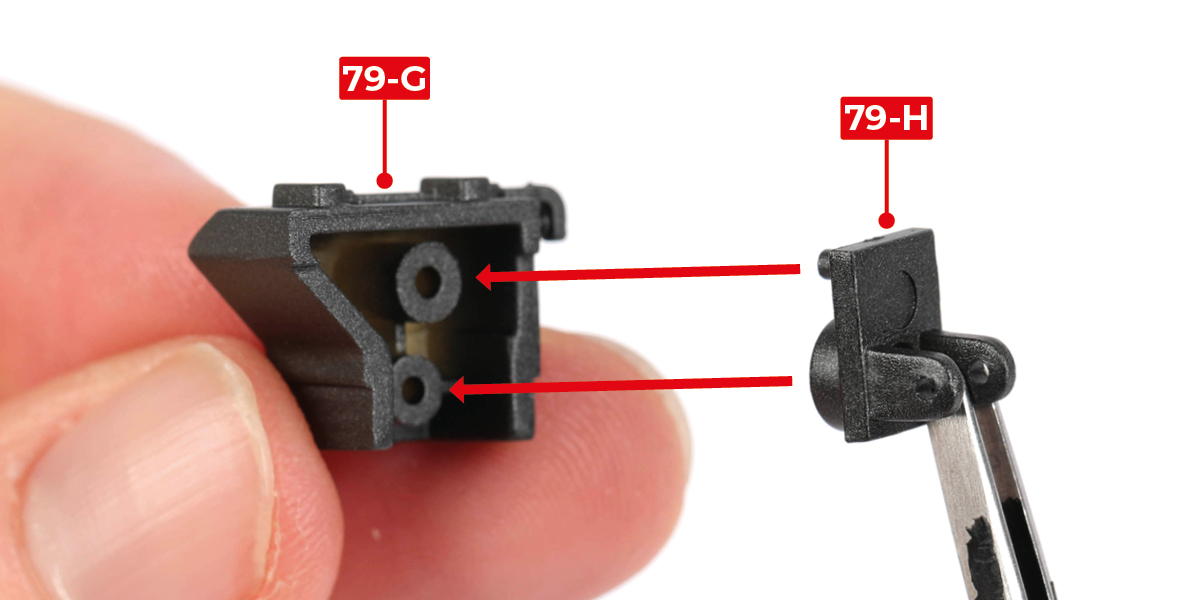

      Fissa il pezzo 79-H al pezzo 79-G con una vite MP.

      a
      b

      Passo 9

      Fissa il pezzo 79-F sul pezzo 79-H con 2 viti RP.

      Abbassa il pezzo 79-F come mostrato nell'immagine c.

      a
      b
      c

      Passo 10

      Aggancia il pezzo 79-F al pezzo 79-D.

      a
      b

      Passo 11

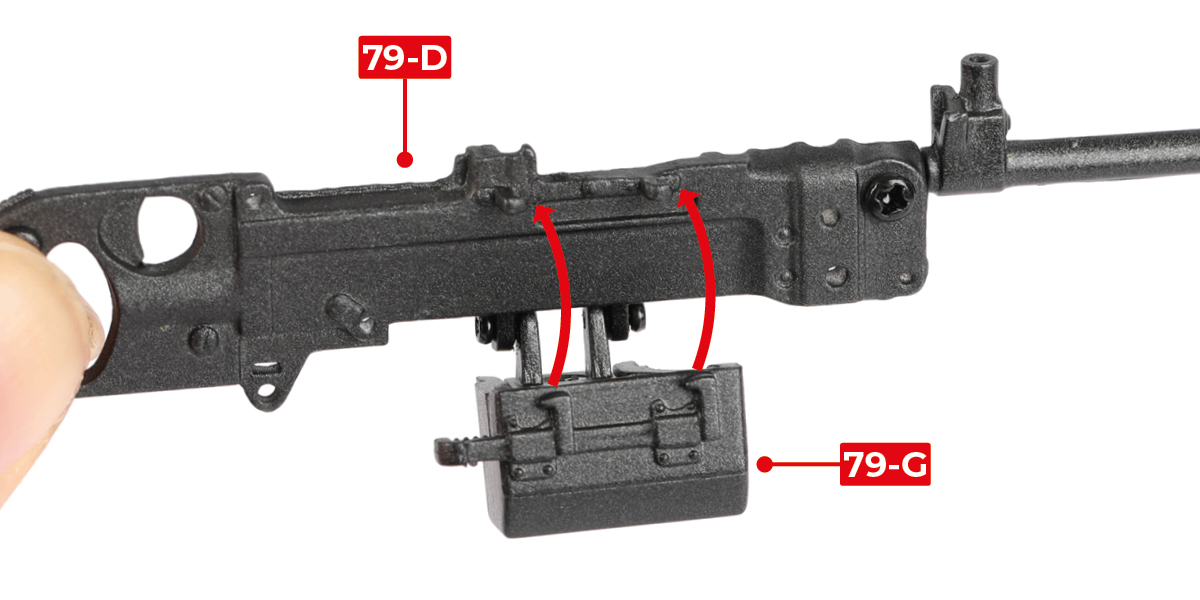

      Abbassa il pezzo 79-G come mostrato.

      a
      b

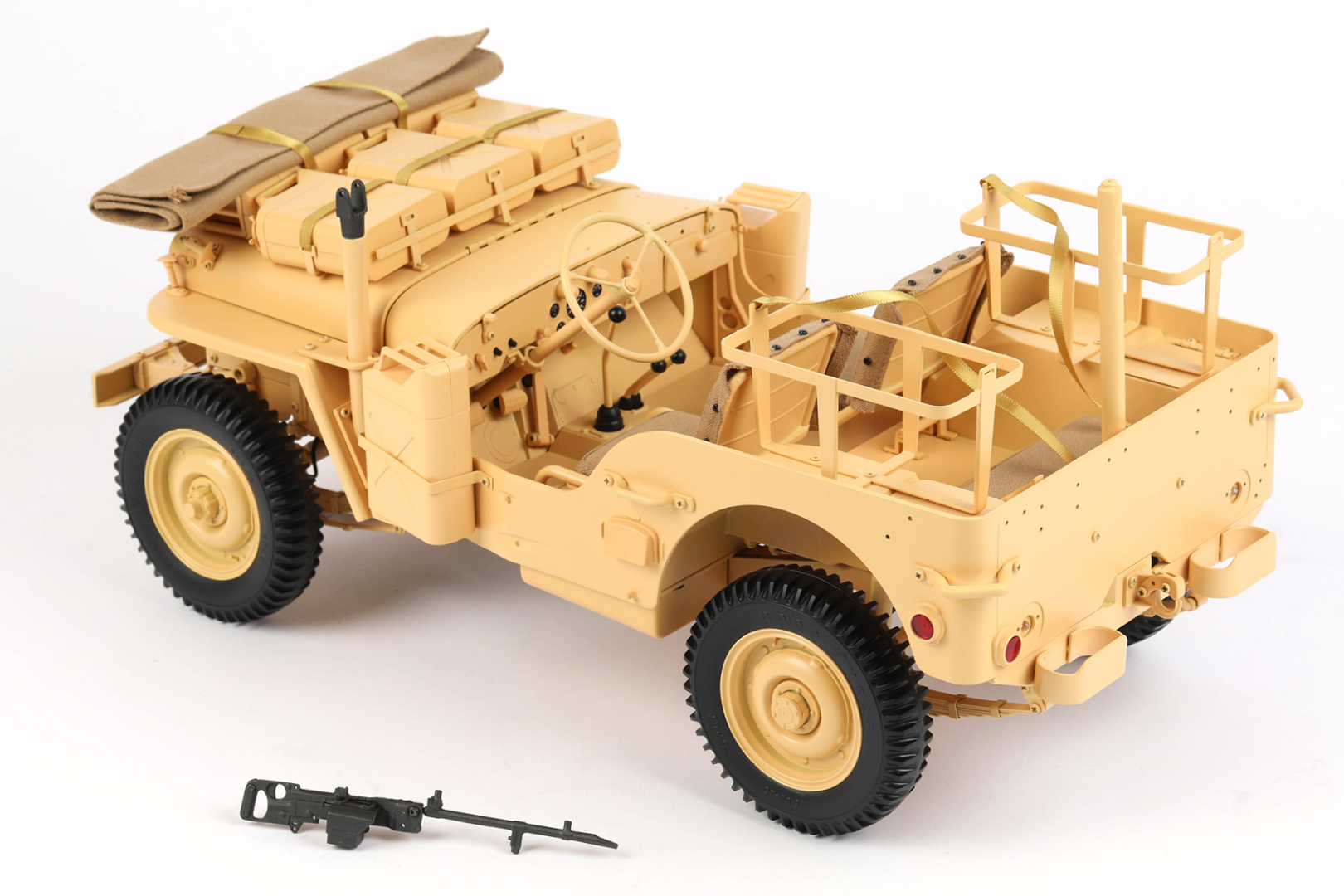

      FASE COMPLETATA

      Fase 80: Montaggio dei riflettori posteriori e assemblaggio di una mitragliatrice Vickers K (2)

      FASE 80 PARTI

      Passo 1

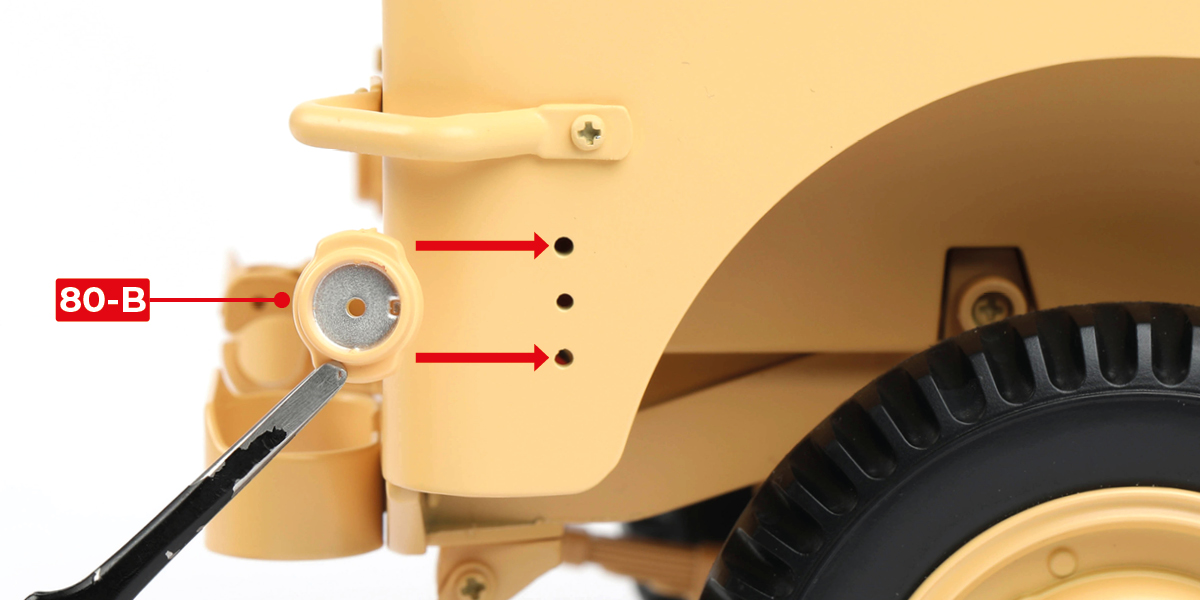

      Identifica le cavità sui pezzi 80-B e 80-C, come evidenziato nell'immagine.

      a

      Passo 2

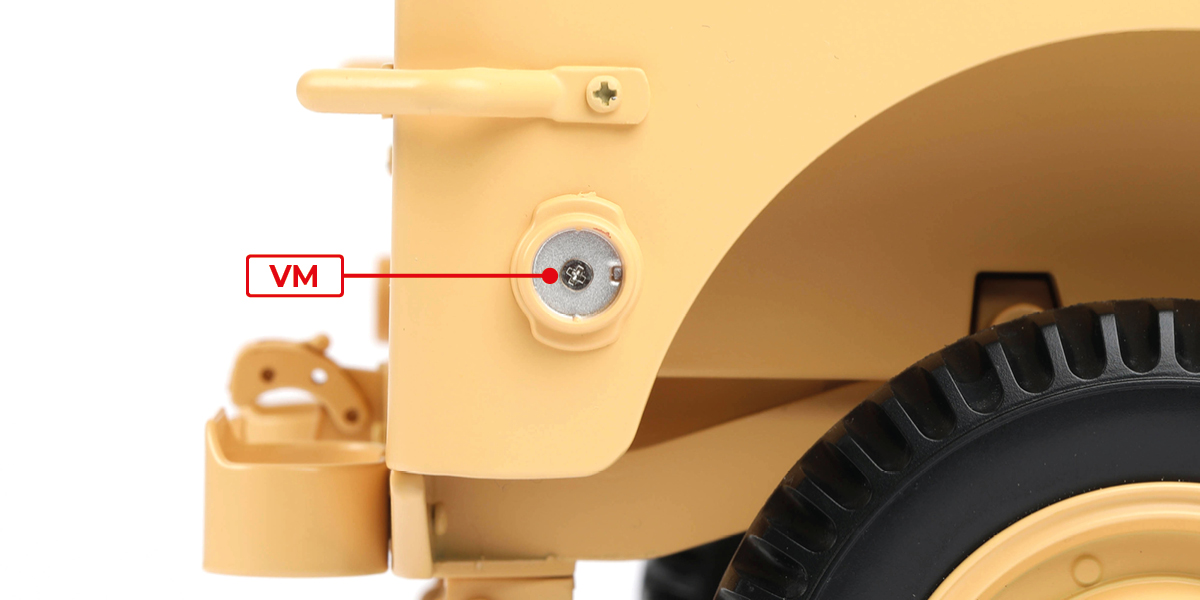

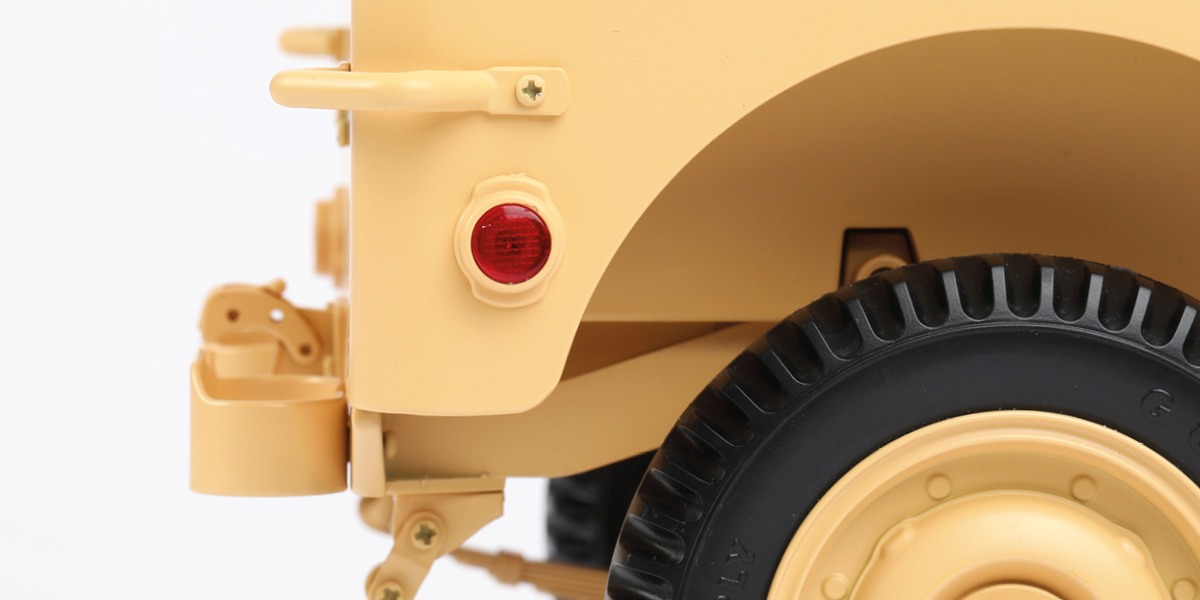

      Fissa il pezzo 80-B al lato destro della jeep con 1 vite VM.

      a
      b

      Passo 3

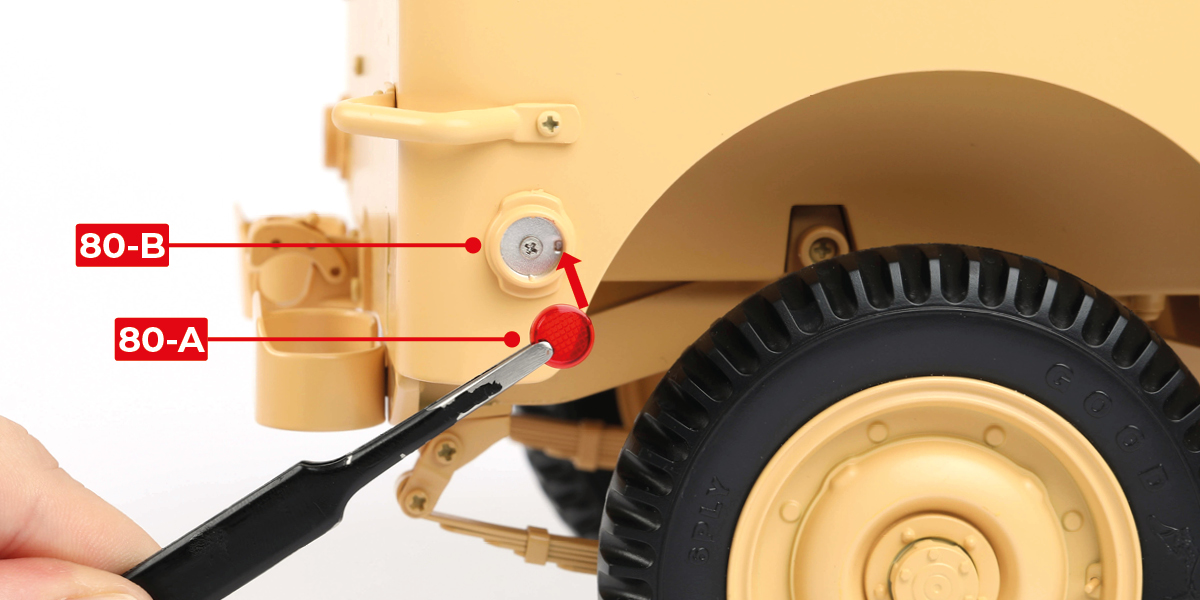

      Inserisci il perno del pezzo 80-A nell'incastro del pezzo 80-B.

      a
      b

      Passo 4

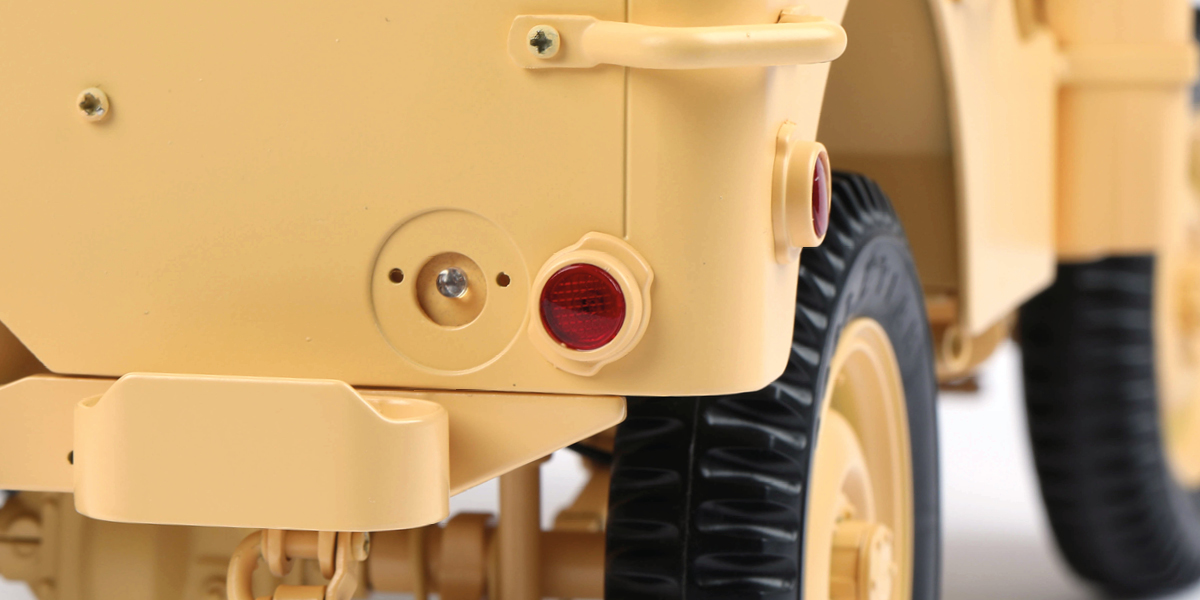

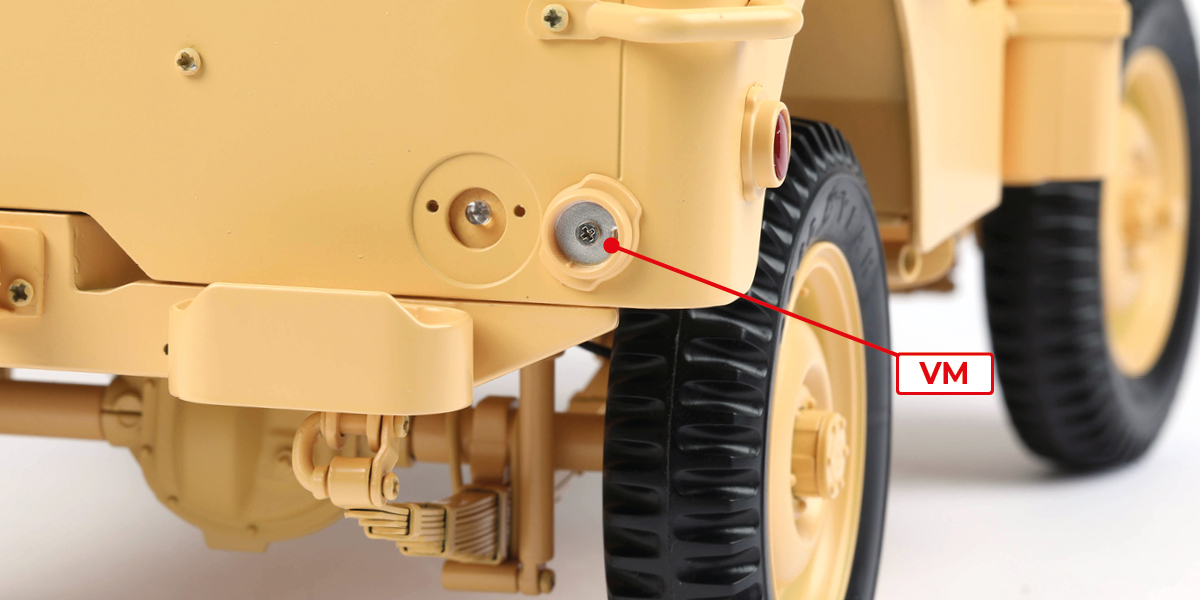

      Fissa il pezzo 80-C nella parte posteriore della jeep con 1 vite VM.

      a
      b

      Passo 5

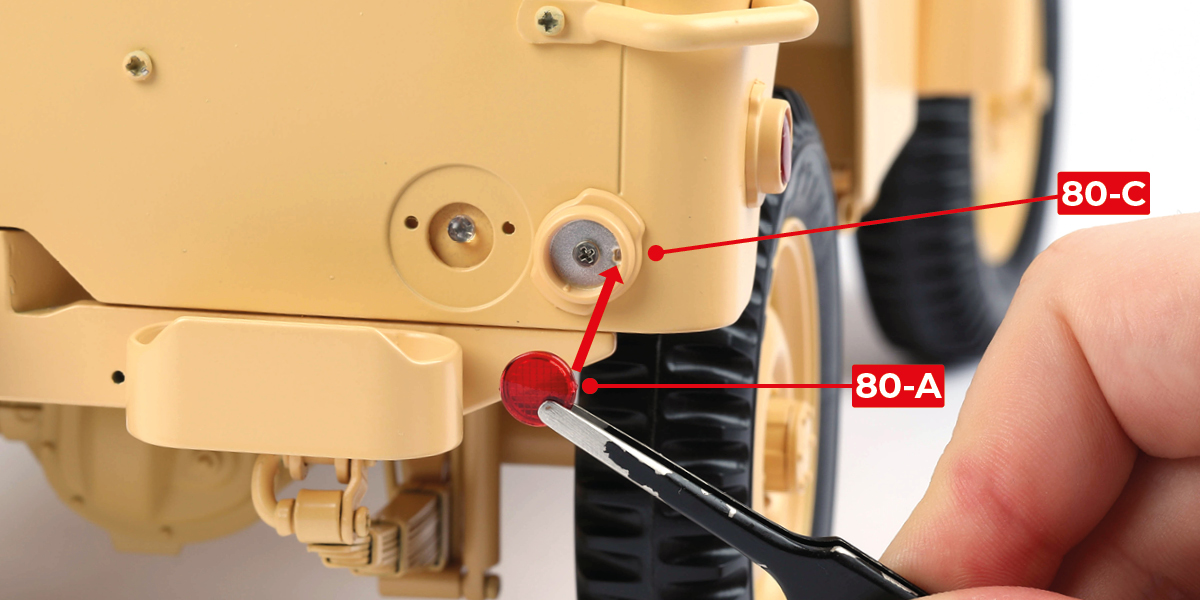

      Posiziona il secondo pezzo 80-A sul pezzo 80-C allineando il perno con l'incavo.

      a
      b

      Passo 6

      Posiziona il pezzo 80-E sul pezzo 80-D.

      a
      b

      Passo 7

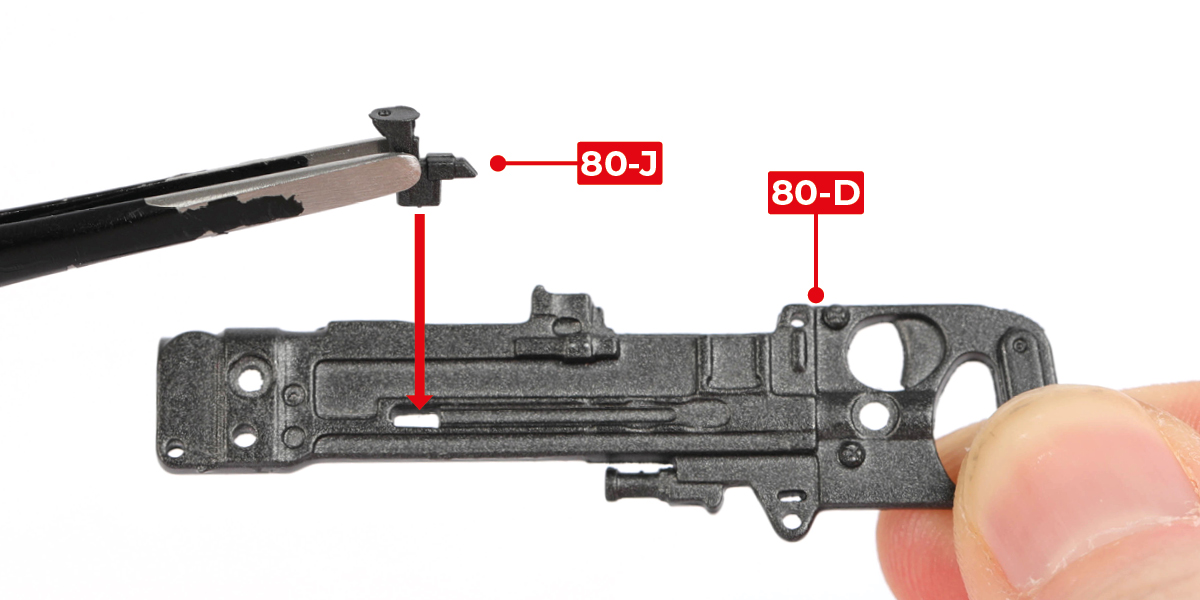

      Posiziona il pezzo 80-J sul pezzo 80-D.

      a
      b

      Passo 8

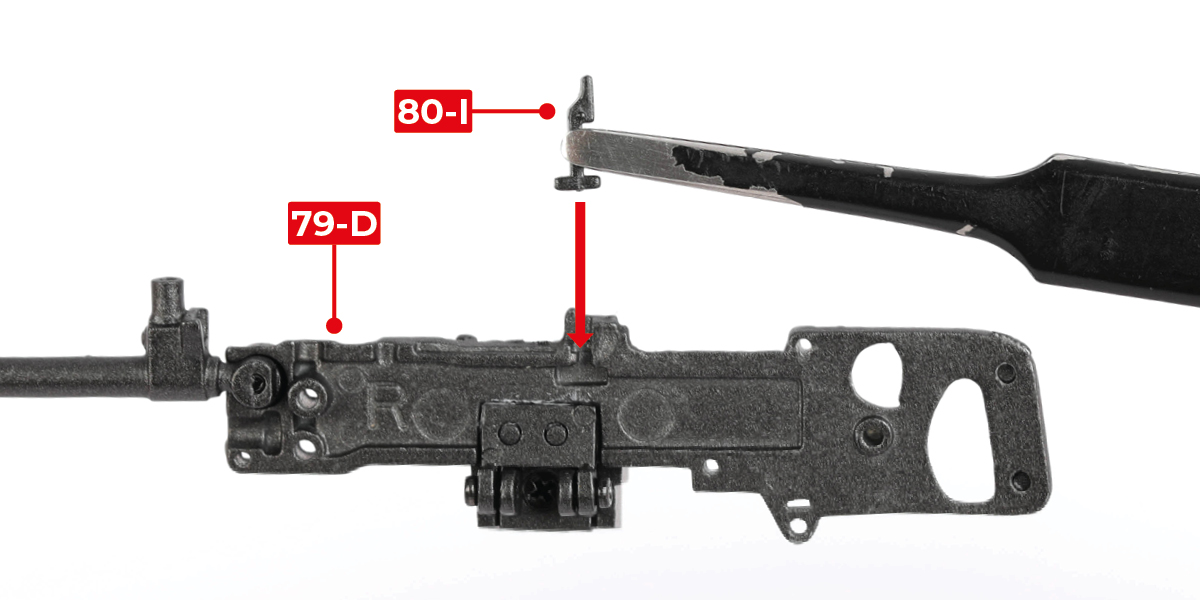

      Prendi il gruppo mitragliatrice assemblato nella fase 79 e monta il pezzo 80-I sul pezzo 79-D.

      a
      b

      Passo 9

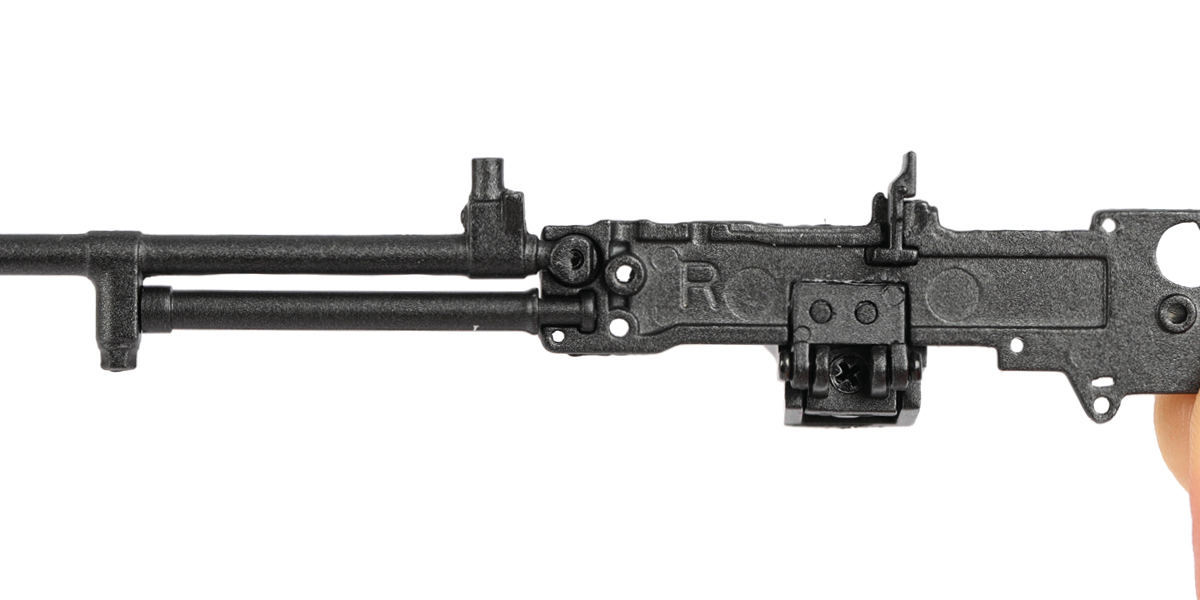

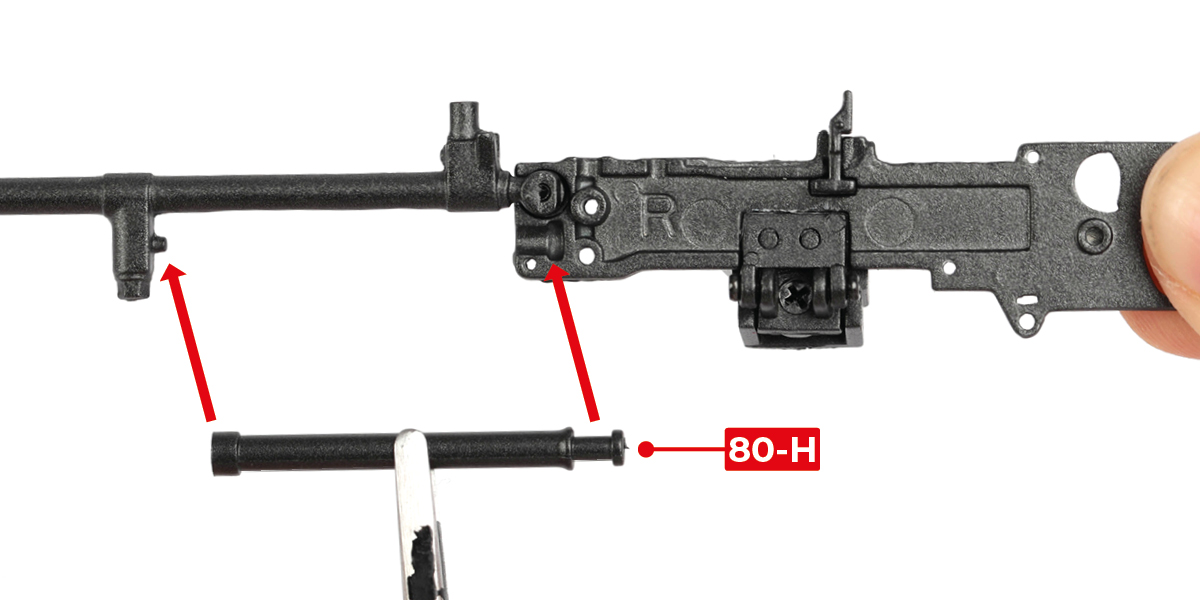

      Posiziona il pezzo 80-H sull'assemblaggio.

      a
      b

      Passo 10

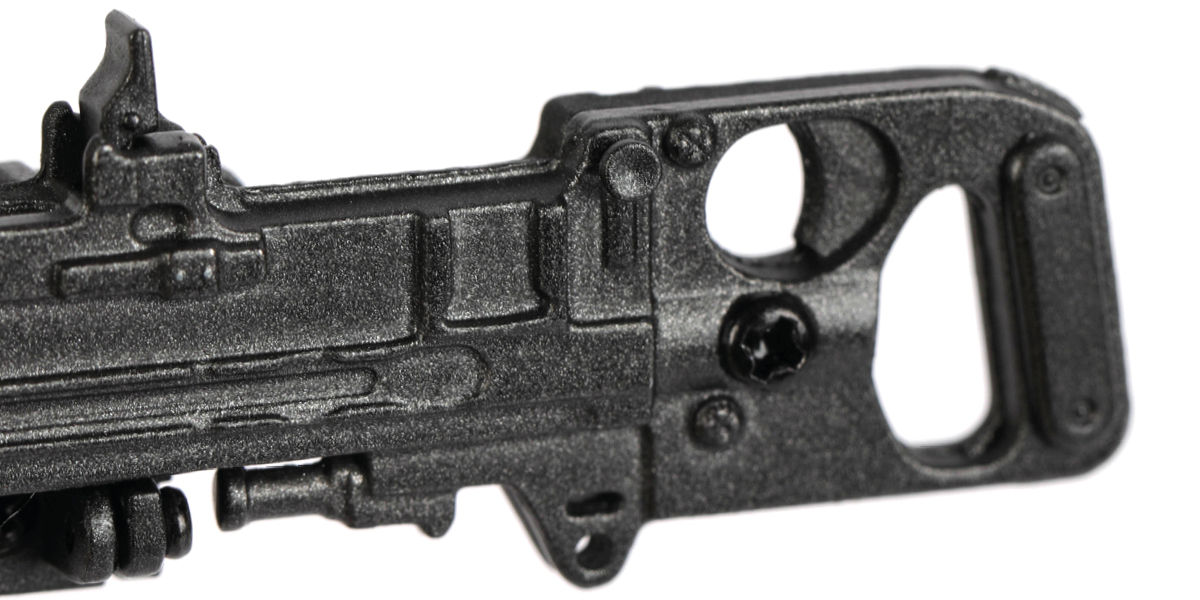

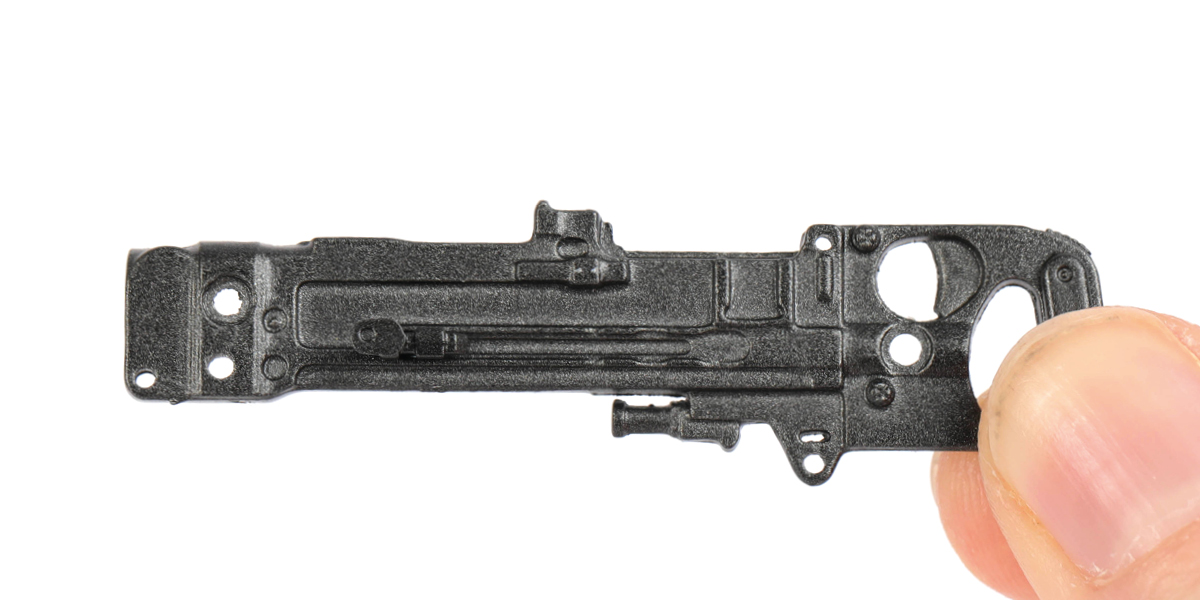

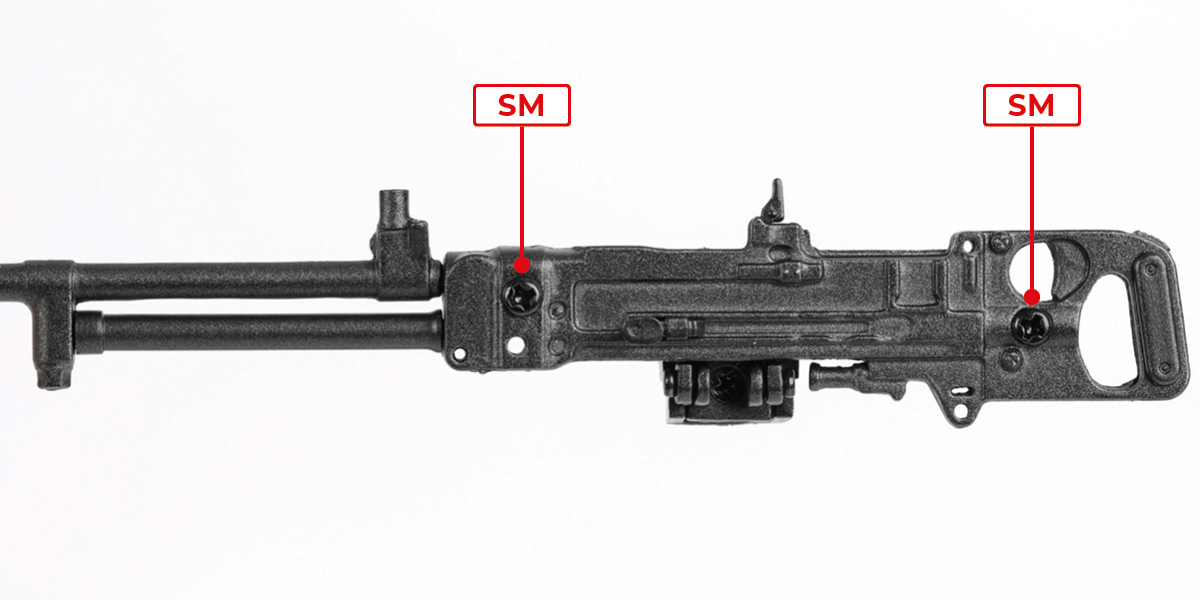

      Fissa il pezzo 80-D sul pezzo 79-D con 2 viti SM.

      a
      b

      Passo 11

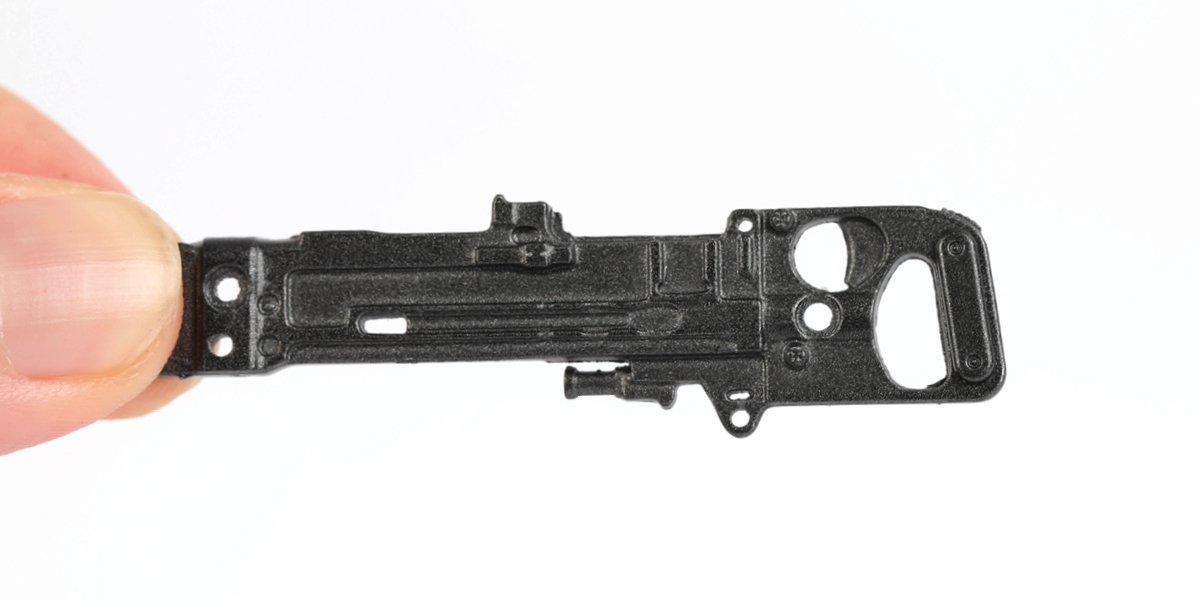

      Inserisci il pezzo 80-G nell'assemblaggio.

      a
      b

      Passo 12

      Inserisci il pezzo 80-F nell'assemblaggio.

      a
      b

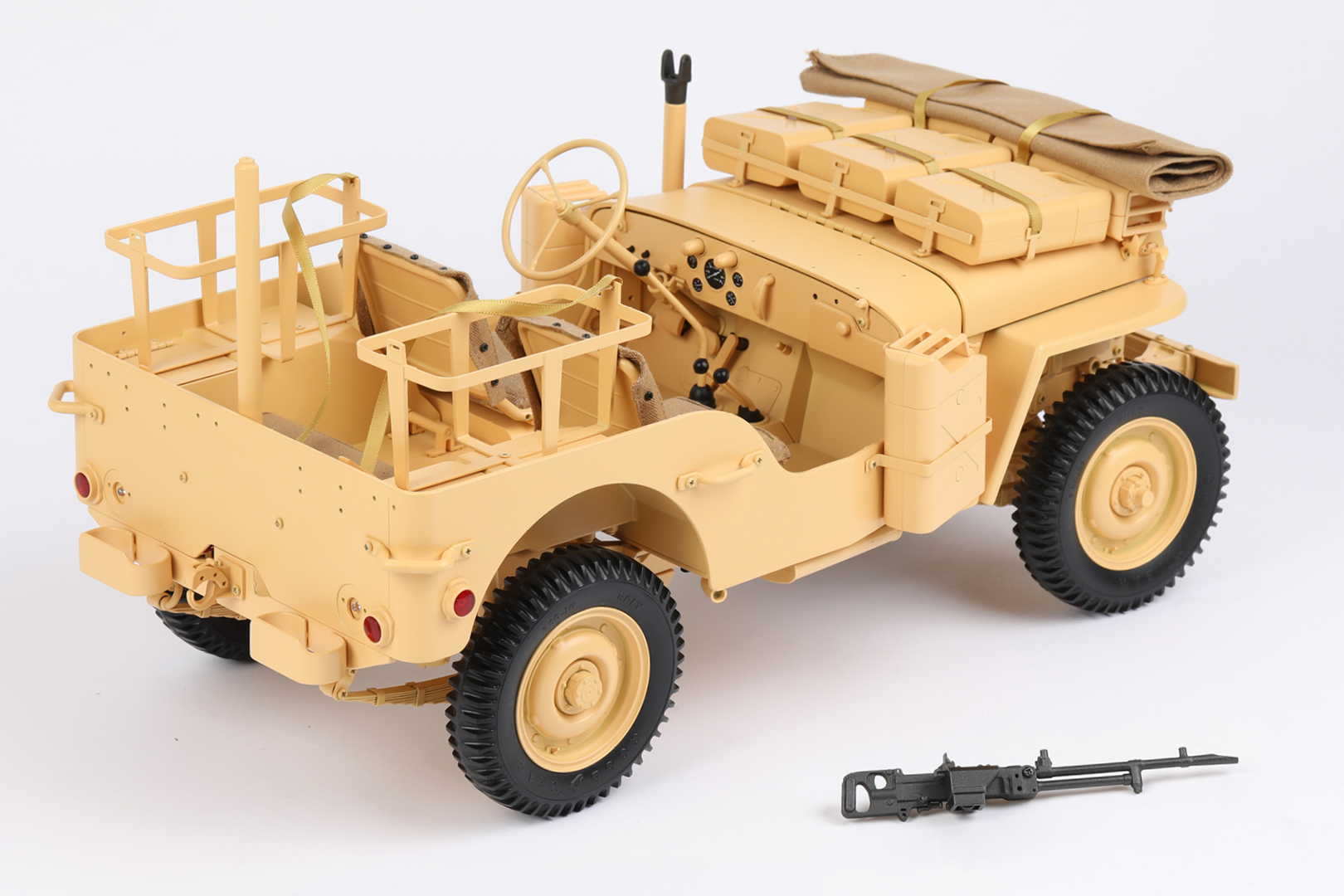

      FASE COMPLETATA

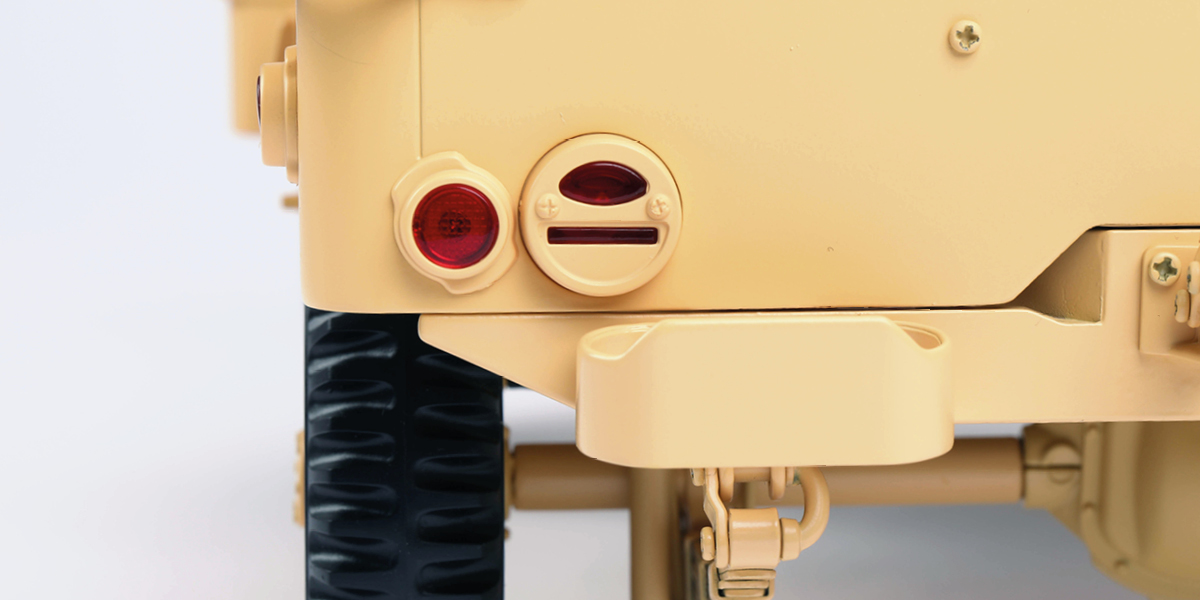

      Fase 81: Montaggio delle luci posteriori e assemblaggio di una mitragliatrice Vickers K (1)

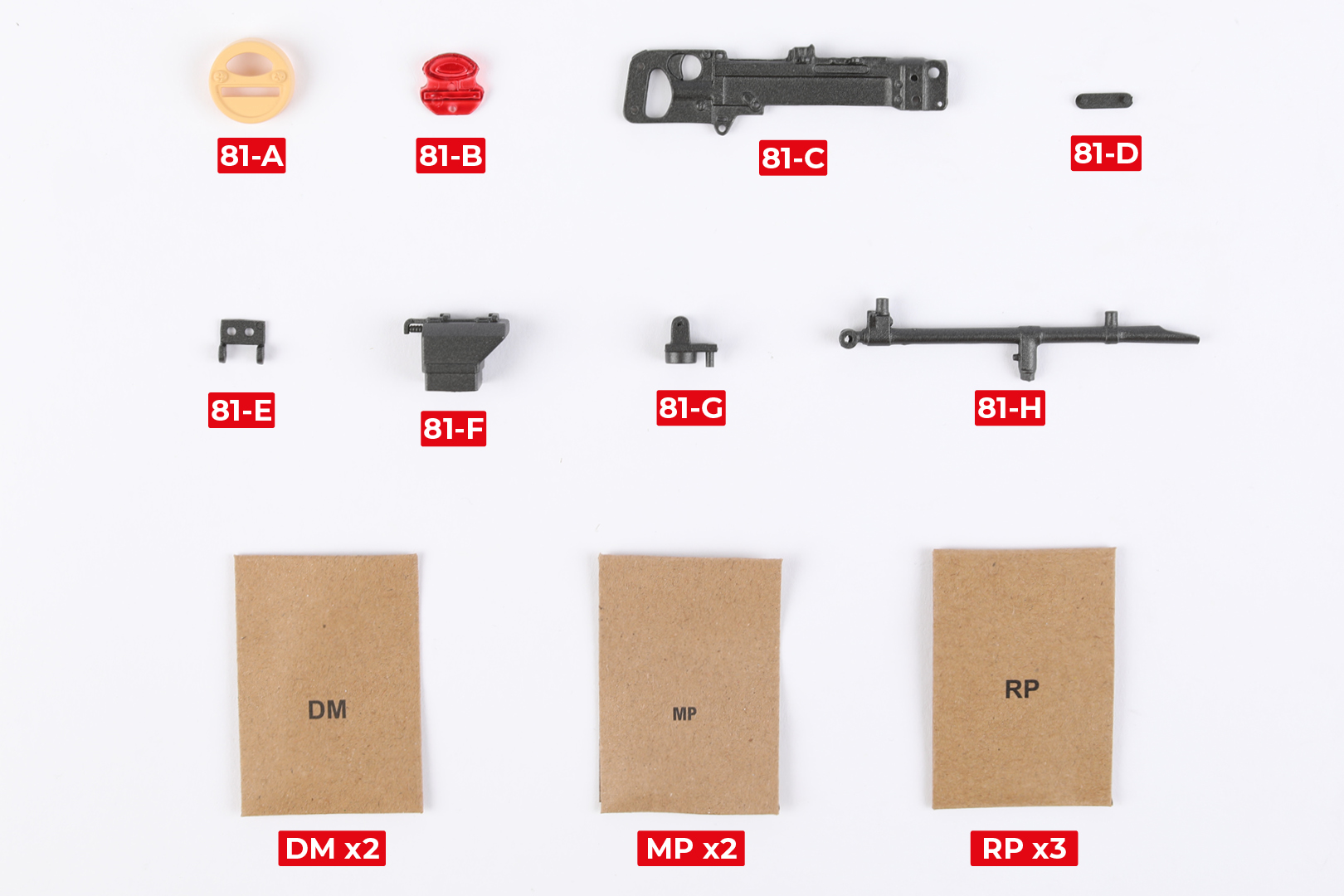

      FASE 81 PARTI

      Passo 1

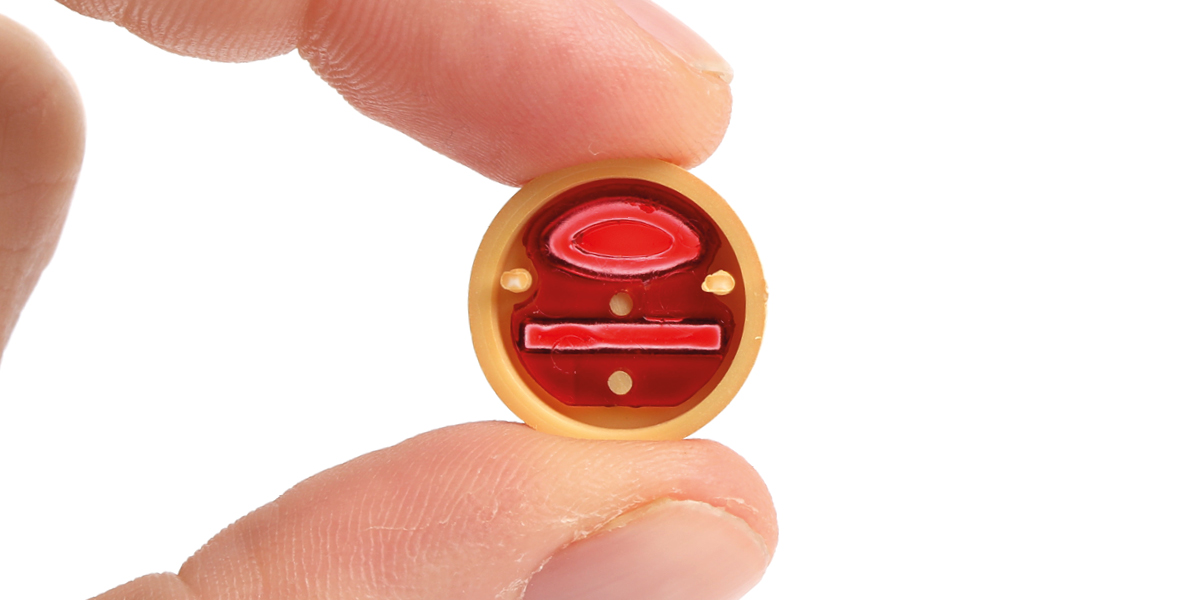

      Aggancia il pezzo 81-B al pezzo 81-A.

      a
      b

      Passo 2

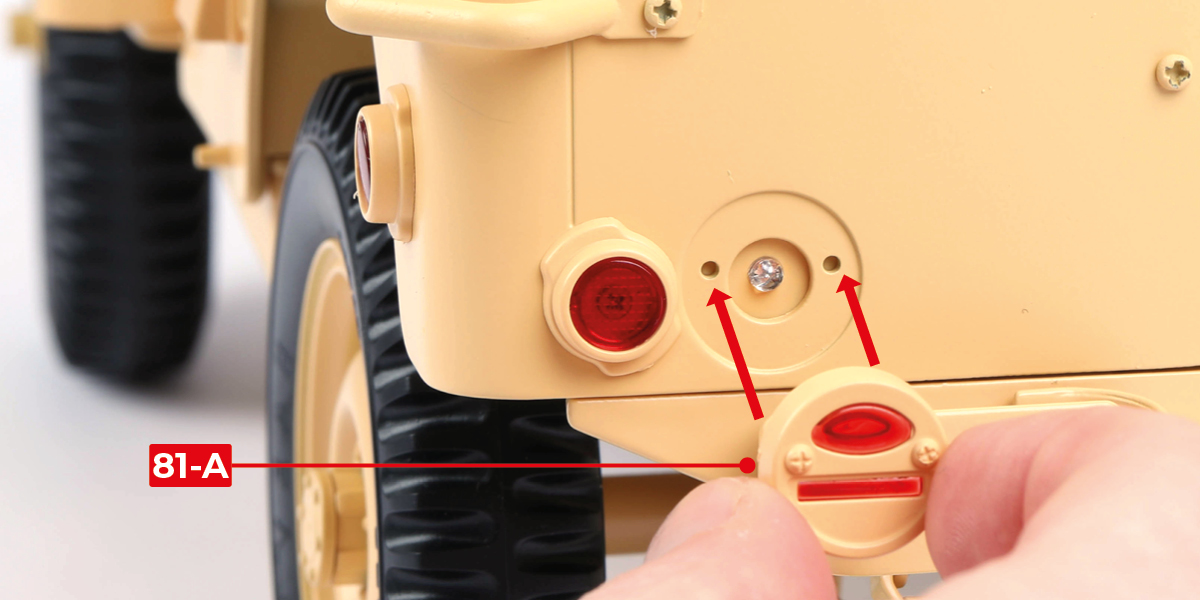

      Posiziona il pezzo 81-A sul lato posteriore sinistro della jeep.

      a
      b

      Passo 3

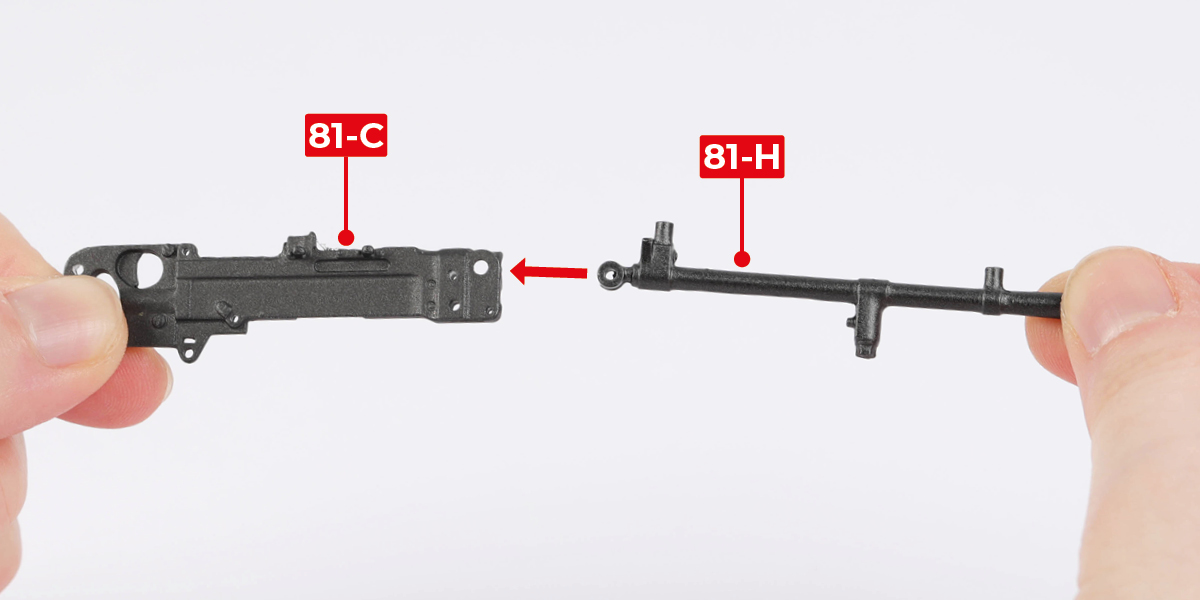

      Fissa il pezzo 81-H al pezzo 81-C con 1 vite DM.

      a
      b

      Passo 4

      Posiziona il pezzo 81-D sul pezzo 81-C.

      a
      b

      Passo 5

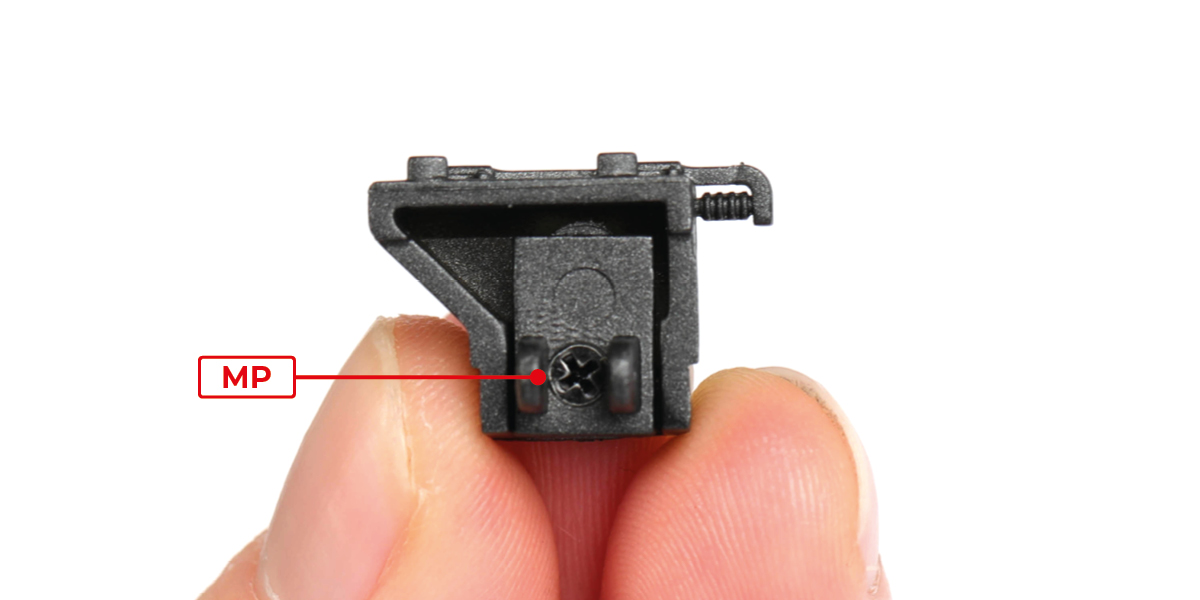

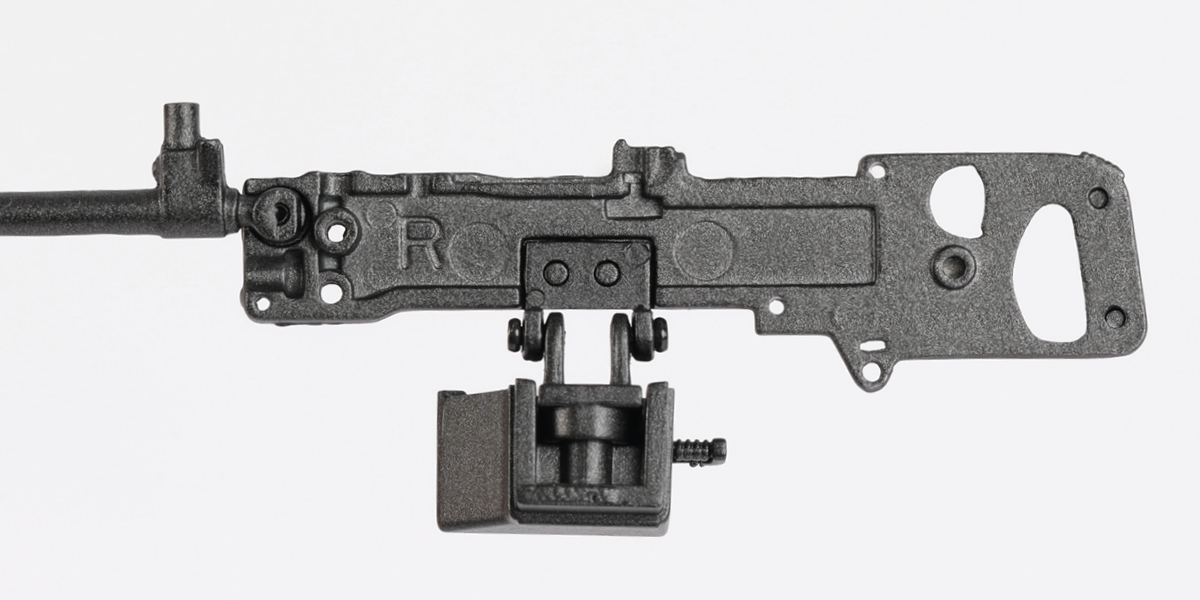

      Fissa il pezzo 81-G al pezzo 81-F con 1 vite MP.

      a
      b

      Passo 6

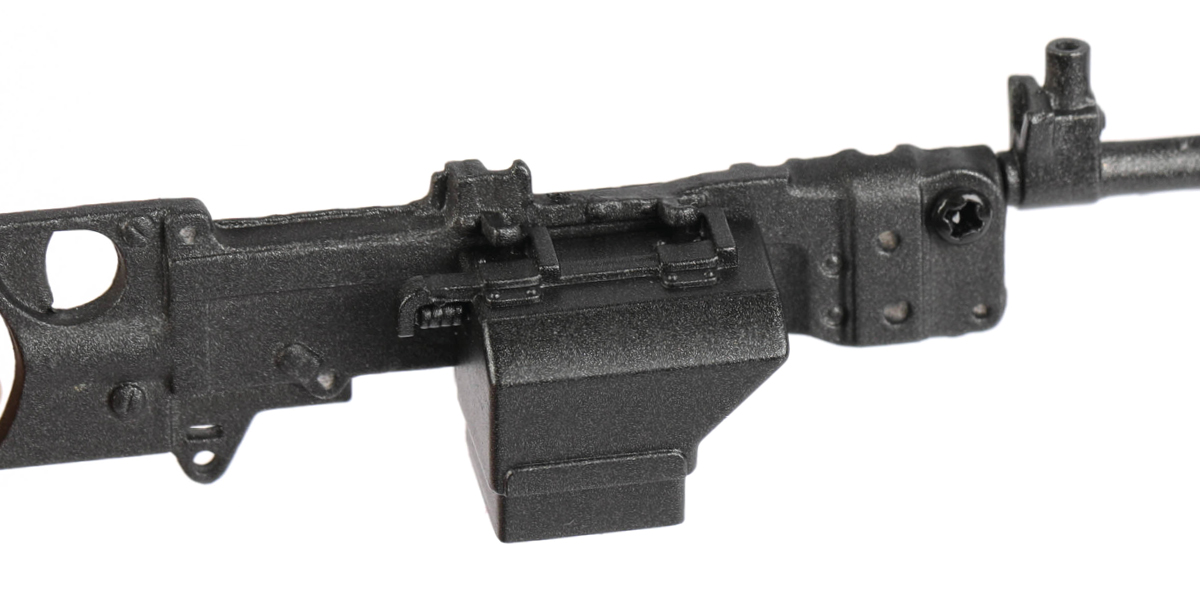

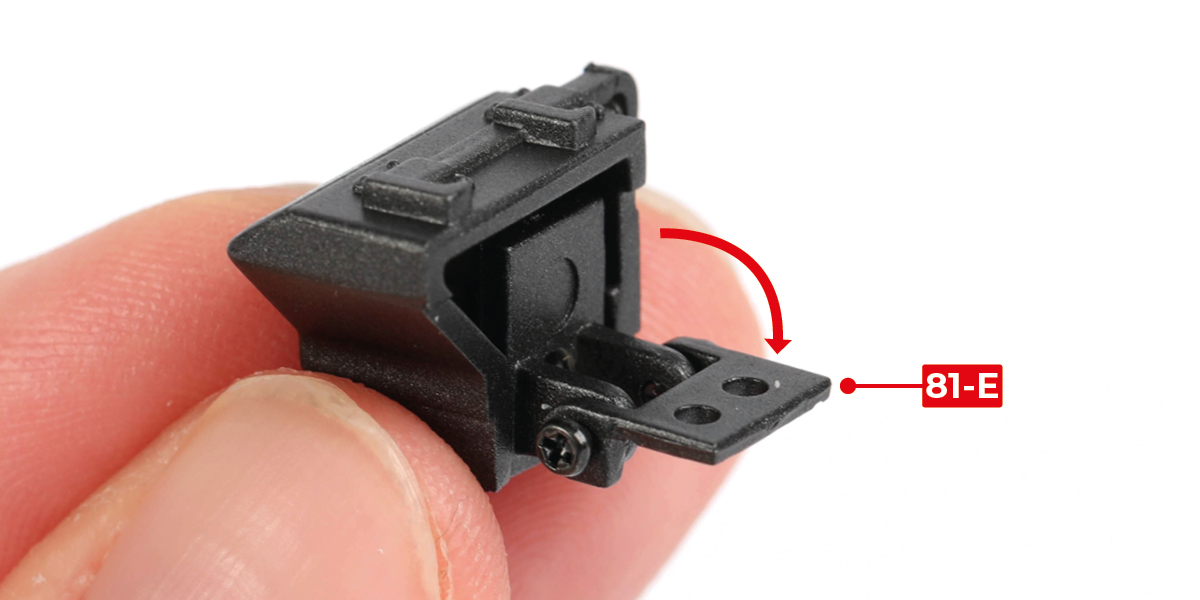

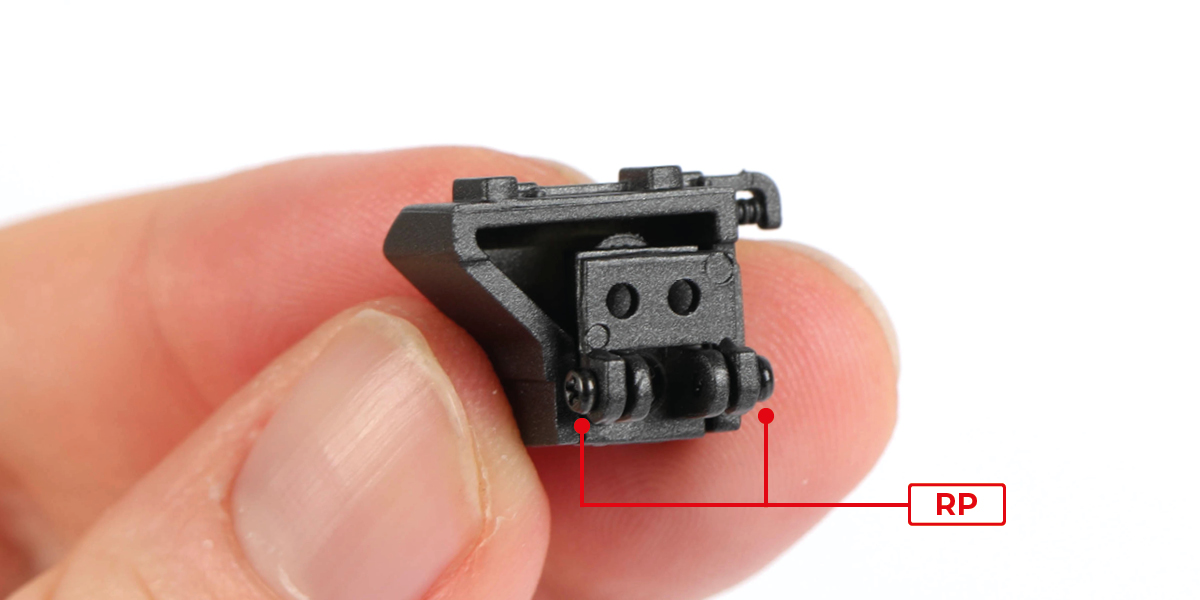

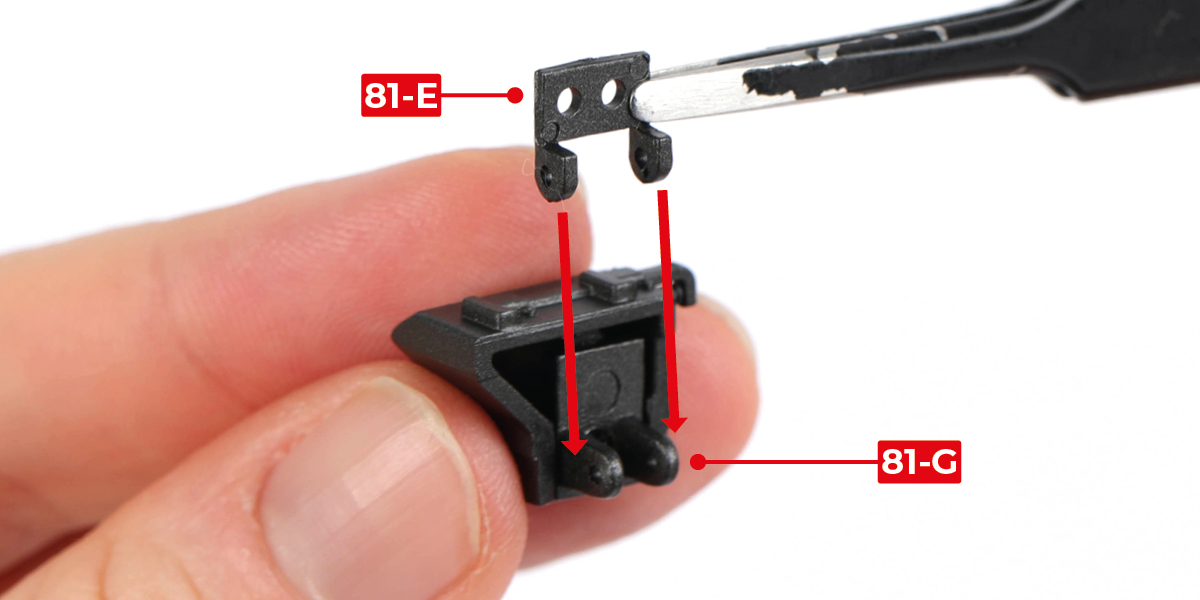

      Fissa il pezzo 81-E al pezzo 81-G con 2 viti RP.

      Abbassa il pezzo 81-E, come mostrato nell'immagine c.

      a
      b
      c

      Passo 7

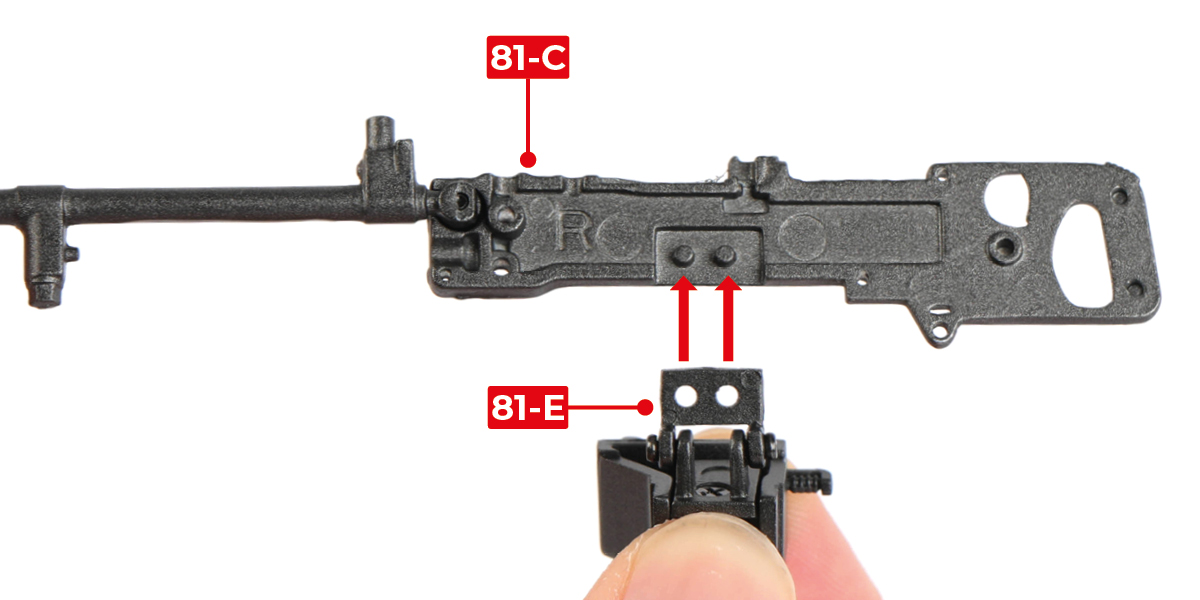

      Aggancia il pezzo 81-E al pezzo 81-C.

      a
      b

      Passo 8

      Abbassa il pezzo 81-F, come mostrato.

      a
      b

      FASE COMPLETATA

      fase 82: Montaggio delle luci posteriori e assemblaggio di una mitragliatrice Vickers K (2)

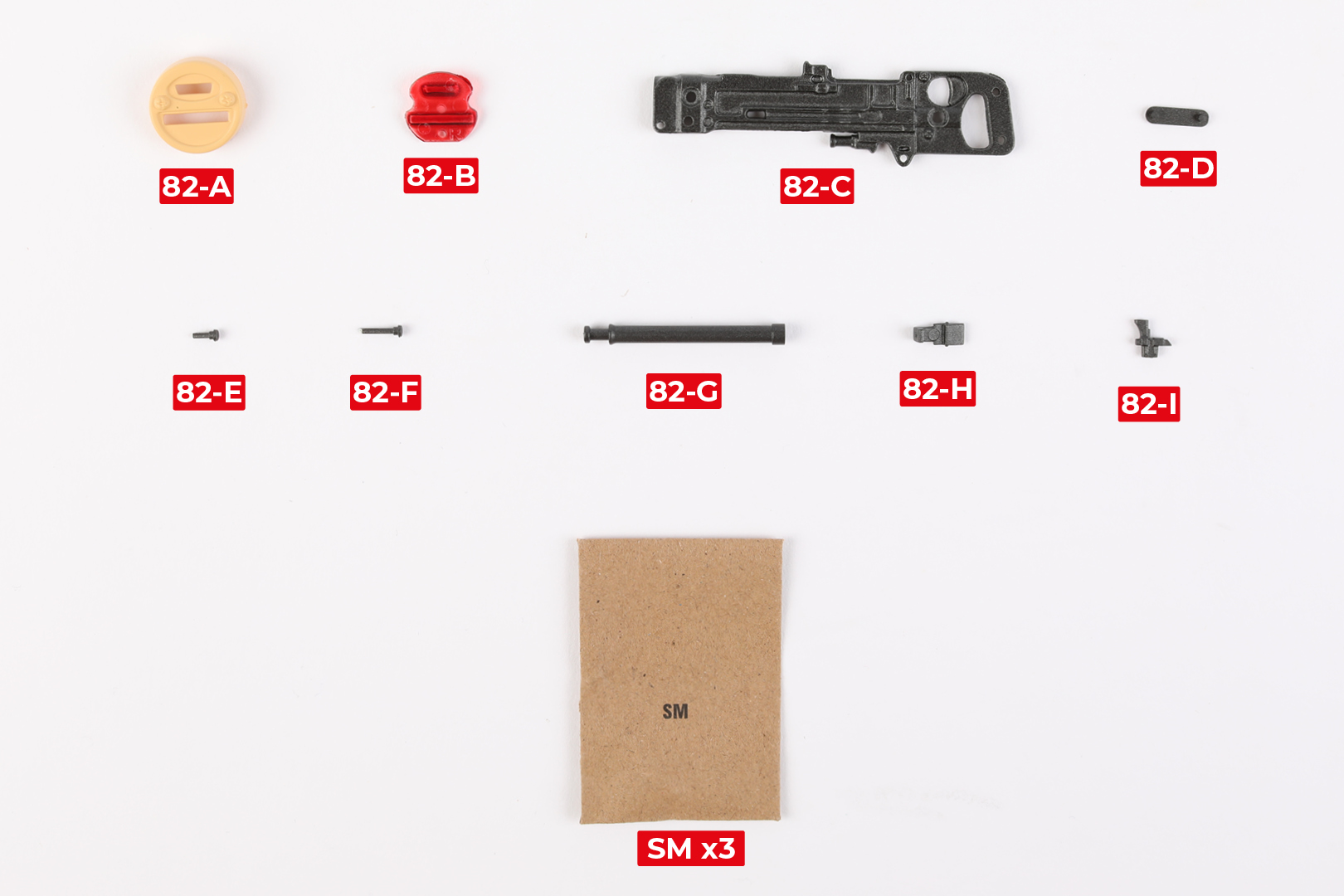

      FASE 82 PARTI

      Passo 1

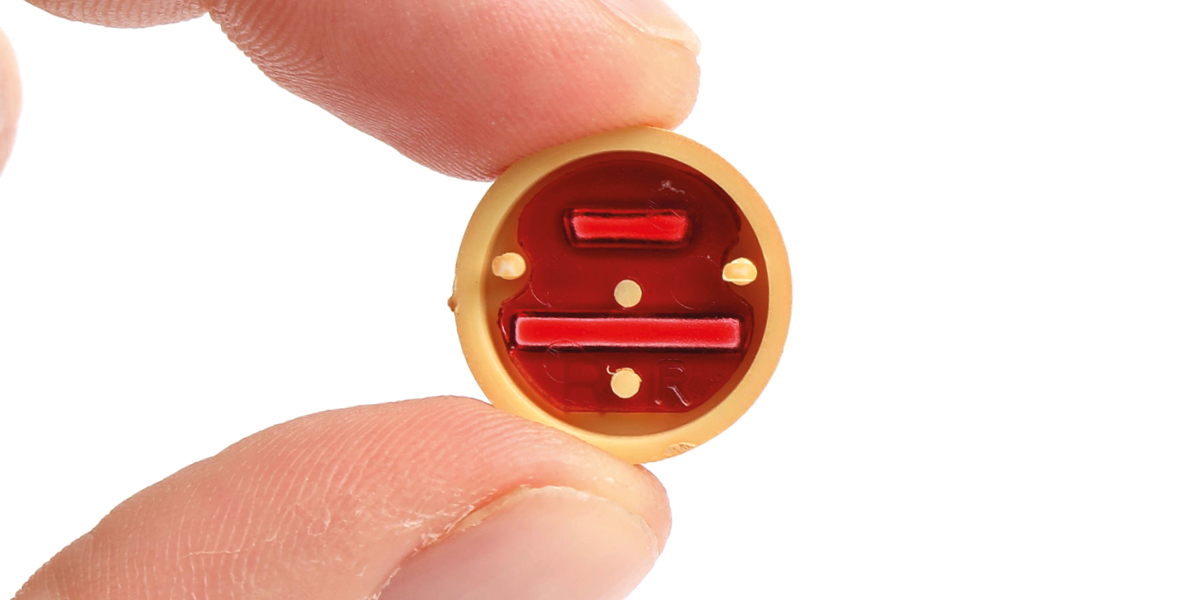

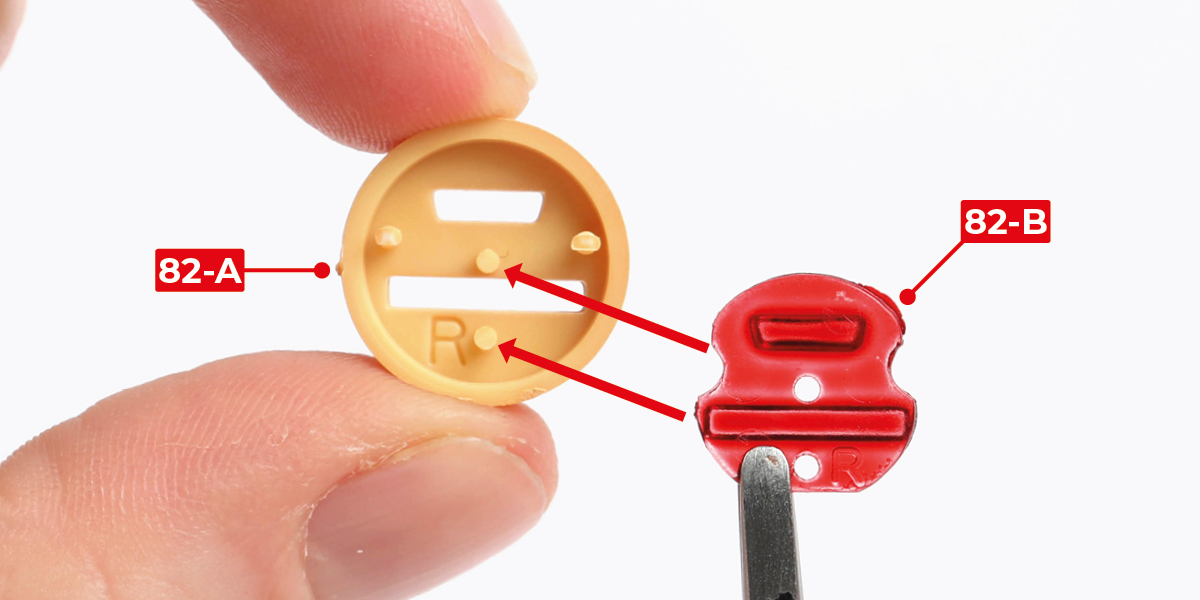

      Aggancia il pezzo 82-B al pezzo 82-A.

      a
      b

      Passo 2

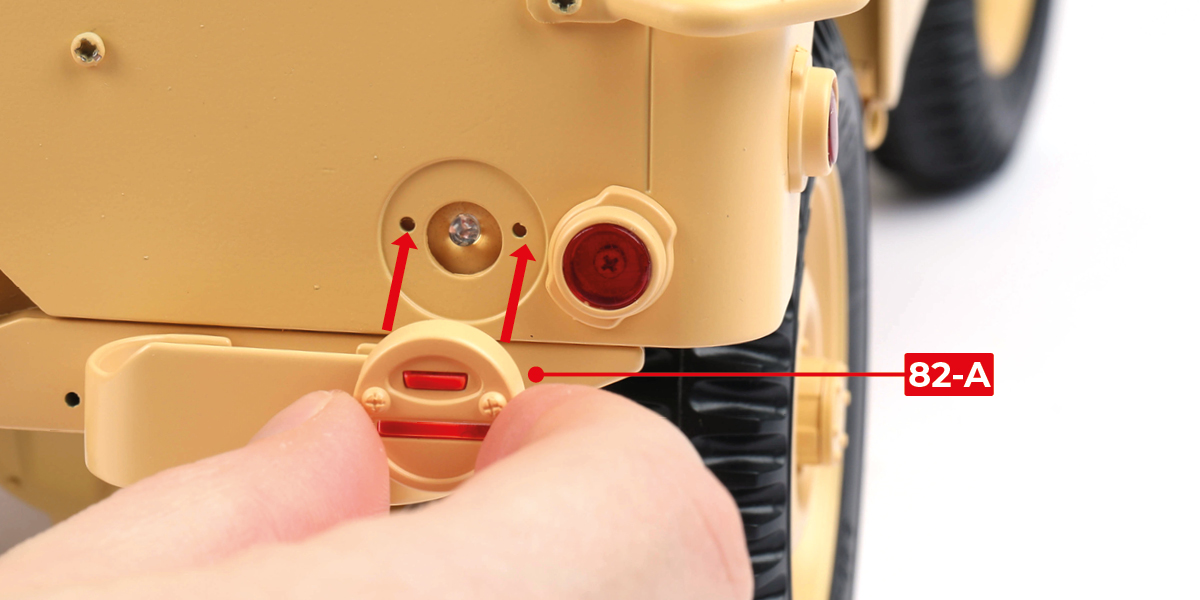

      Posiziona il pezzo 82-A sul lato posteriore destro della jeep.

      a
      b

      Passo 3

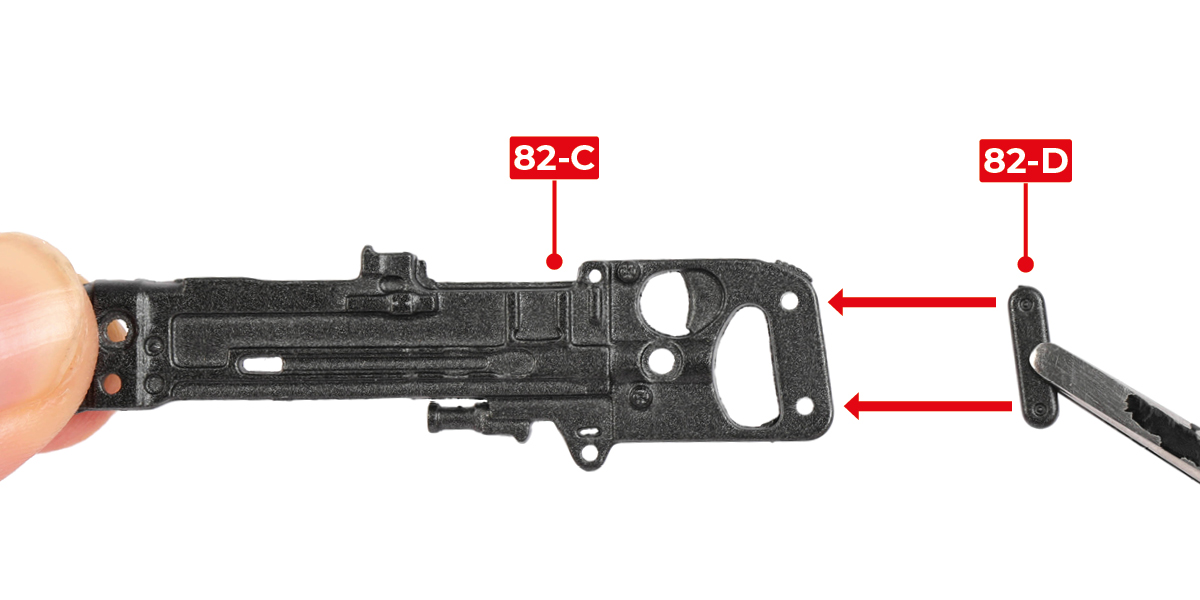

      Posiziona il pezzo 82-D sul pezzo 82-C.

      a
      b

      Passo 4

      Posiziona il pezzo 82-I sul pezzo 82-C.

      a

      Passo 5

      Prendi il gruppo mitragliatrice assemblato nella fase 81 e monta il pezzo 82-H sul pezzo 81-C.

      a
      b

      Passo 6

      Posiziona il pezzo 82-G sull'assemblaggio.

      a
      b

      Passo 7

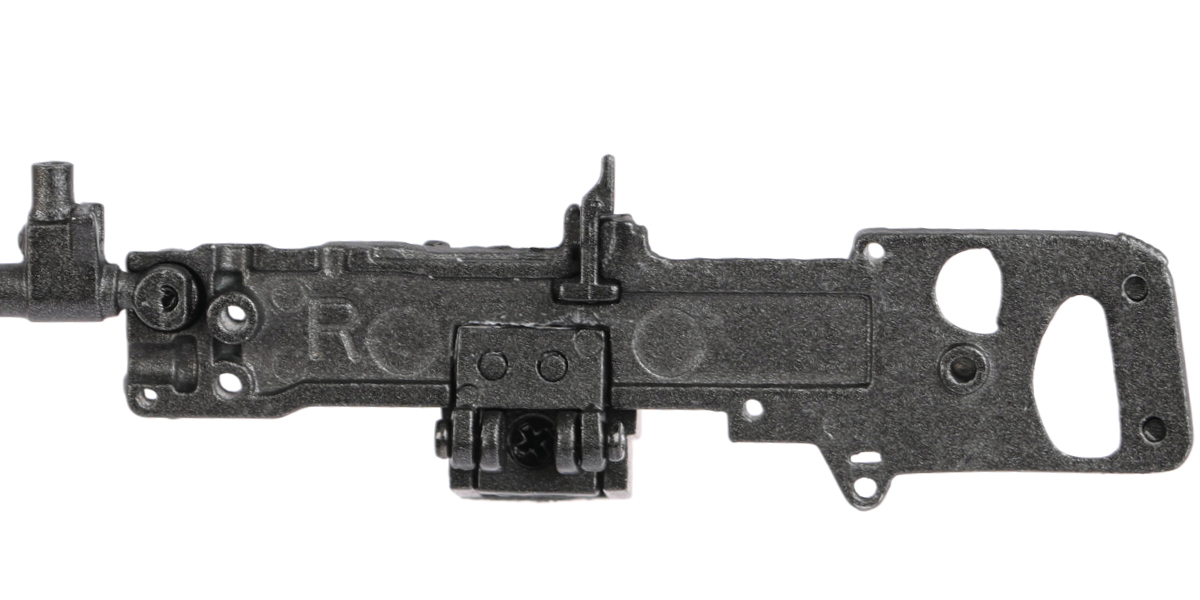

      Fissa il pezzo 82-C al pezzo 81-C con 2 viti SM.

      a
      b

      Passo 8

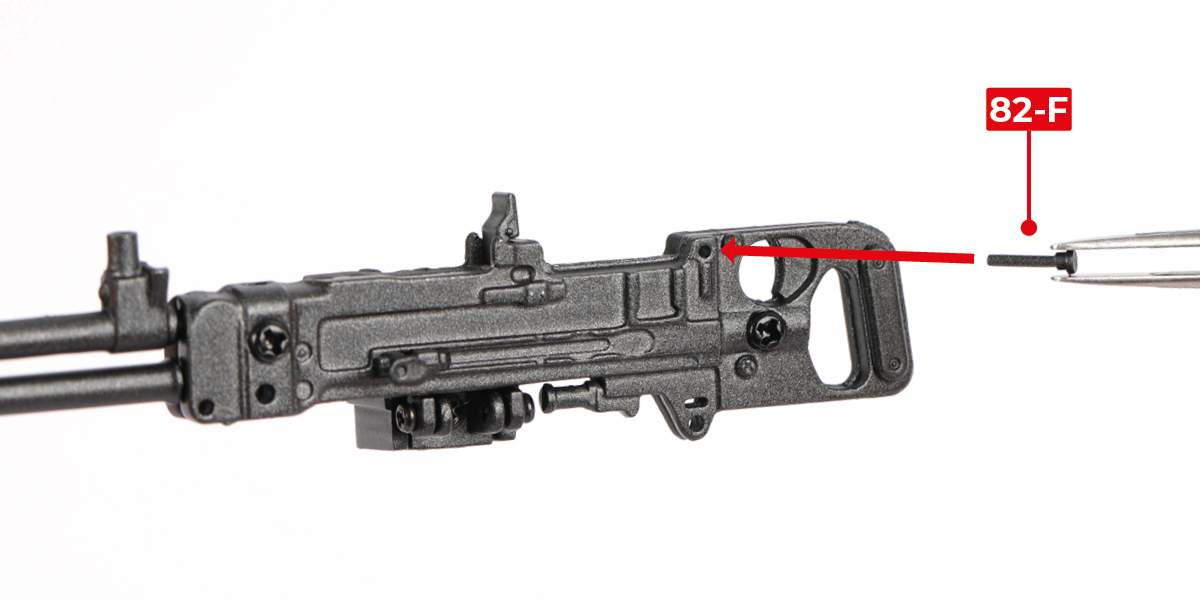

      Inserisci il pezzo 82-F nell'assemblaggio.

      a
      b

      Passo 9

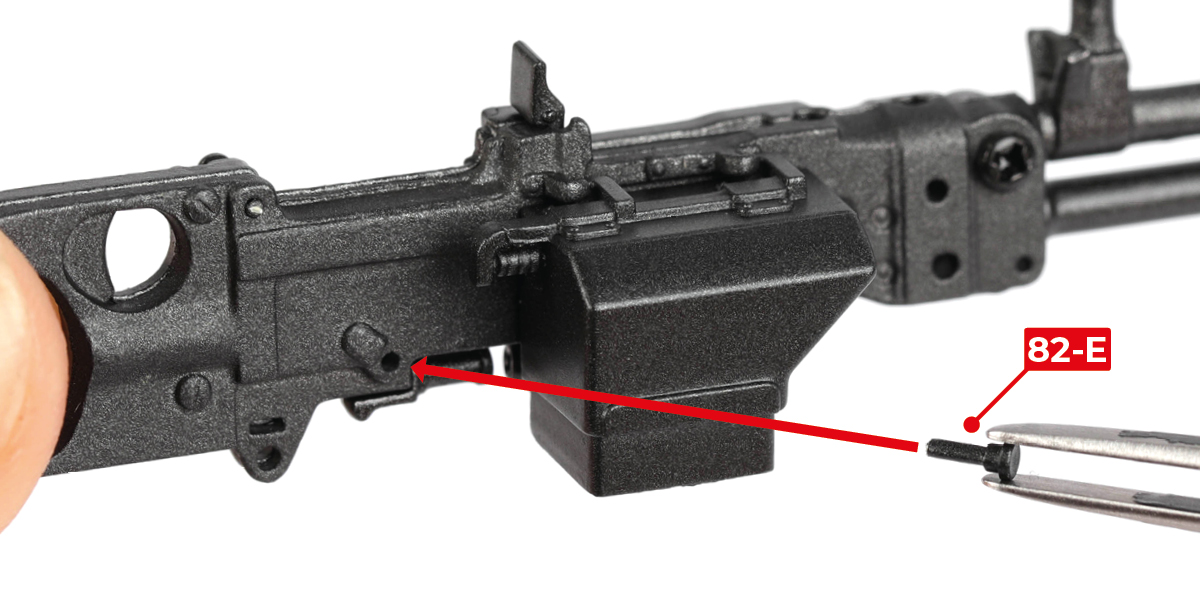

      Inserisci il pezzo 82-E nell'assemblaggio.

      a
      b

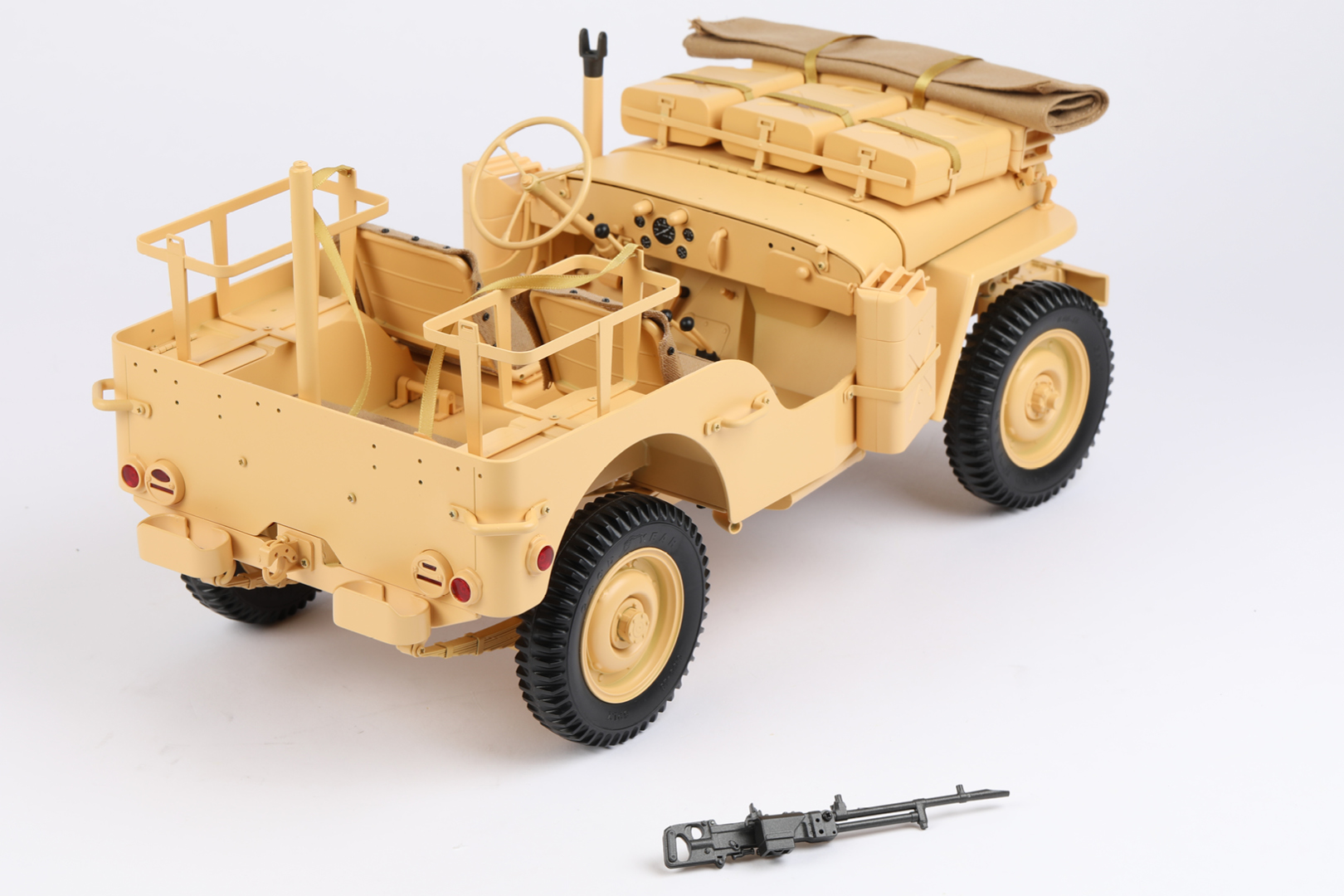

      FASE COMPLETATA

      Fase 83: Montaggio del condensatore d'acqua e delle staffe di fissaggio

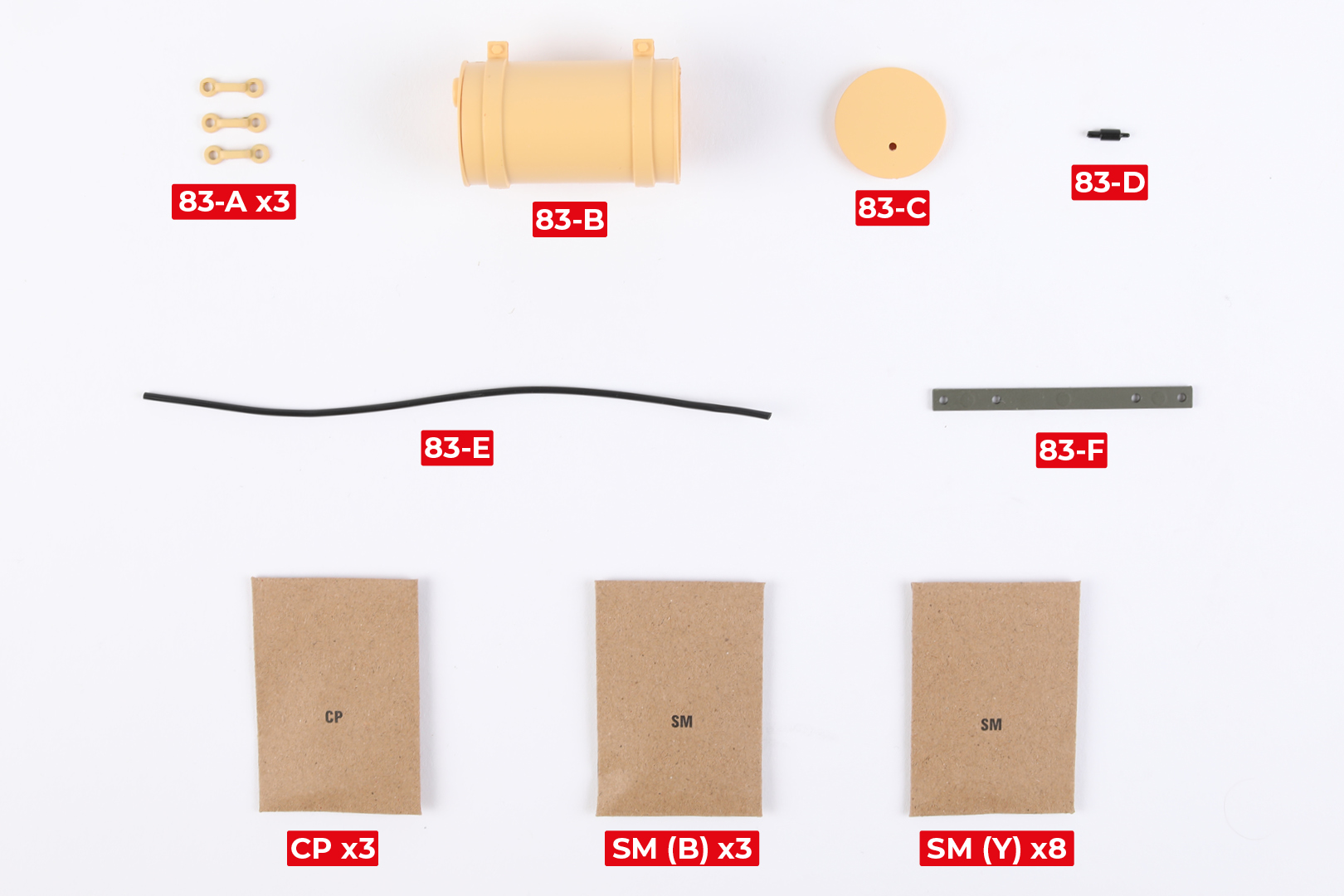

      FASE 83 PARTI

      Questa fase contiene viti SM sia nere che gialle verniciate. Queste sono state etichettate SM (B) per le nere e SM (Y) per le gialle nelle istruzioni.

      Passo 1

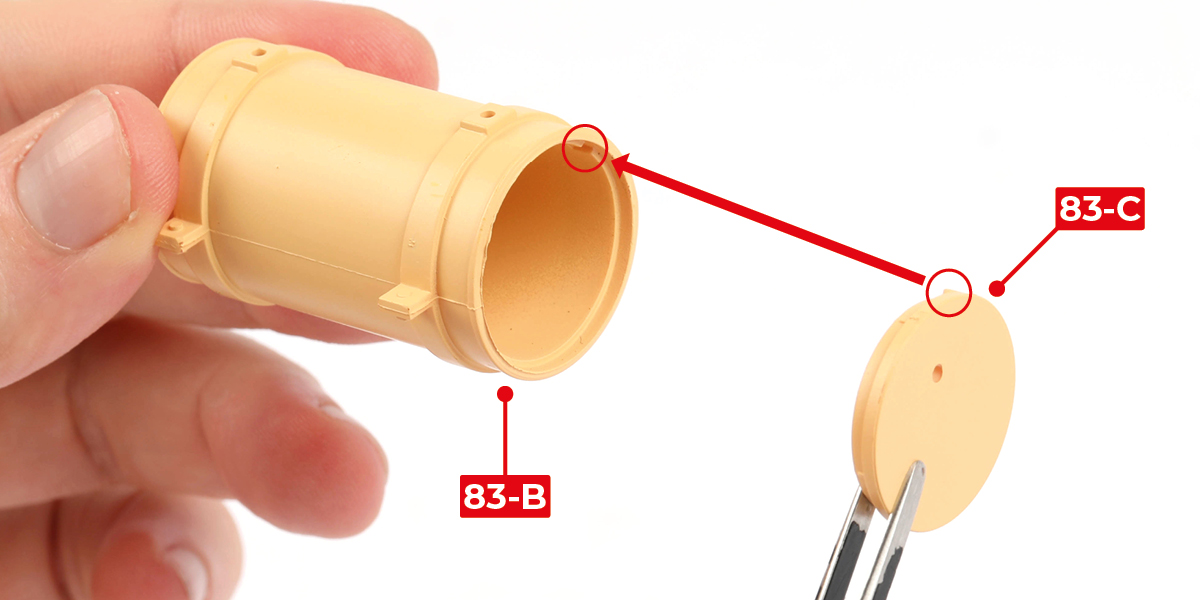

      Posiziona il pezzo 83-C sul pezzo 83-B. Inserisci il perno nell'incavo, come indicato dai cerchi rossi.

      a
      b

      Passo 2

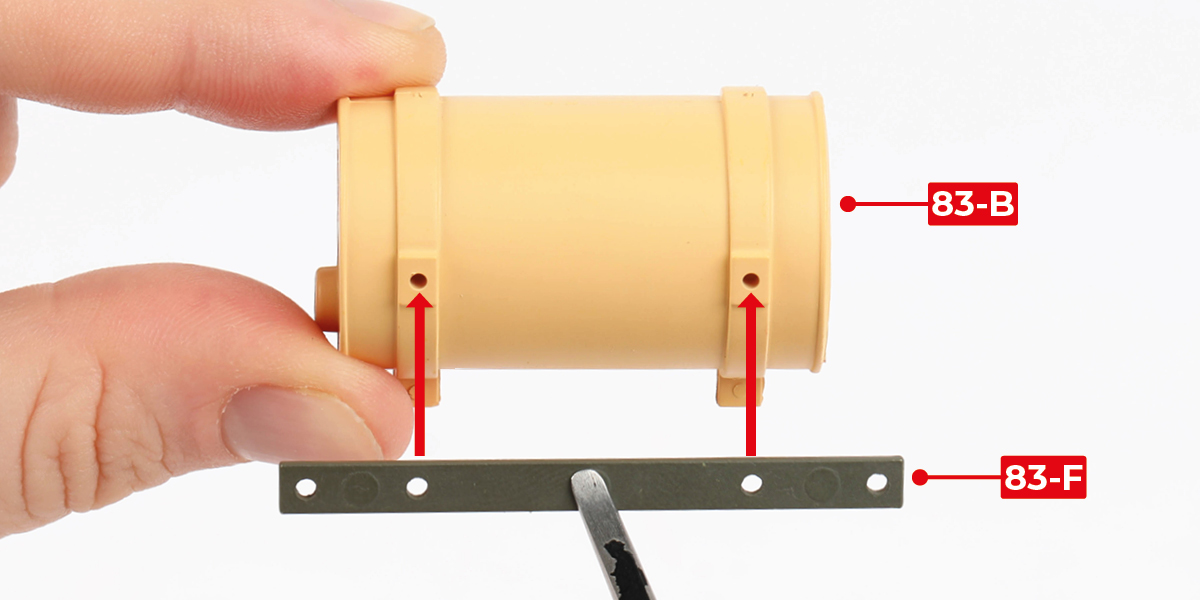

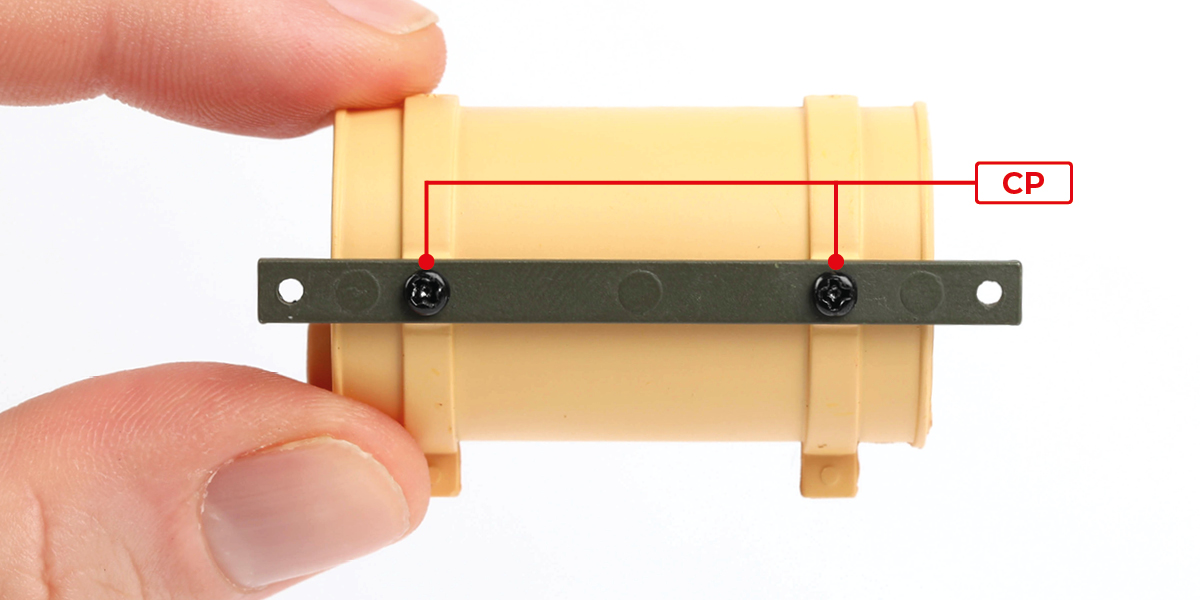

      Fissa il pezzo 83-F al pezzo 83-B con 2 viti CP.

      a
      b

      Passo 3

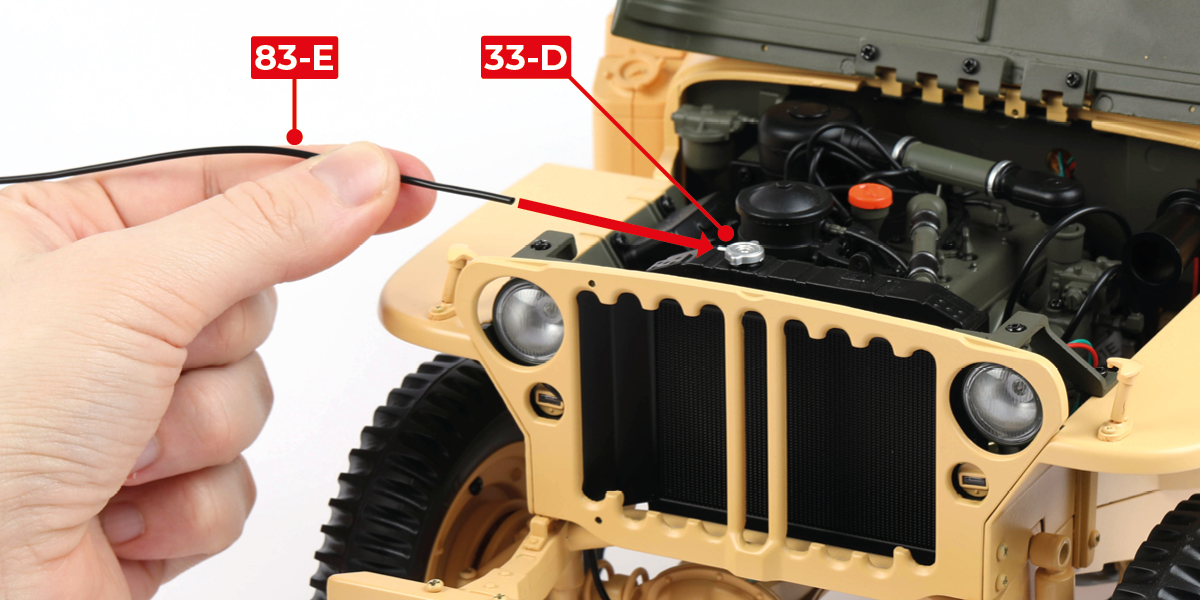

      Collega il pezzo 83-E al pezzo 33-D, come mostrato.

      a
      b

      Passo 4

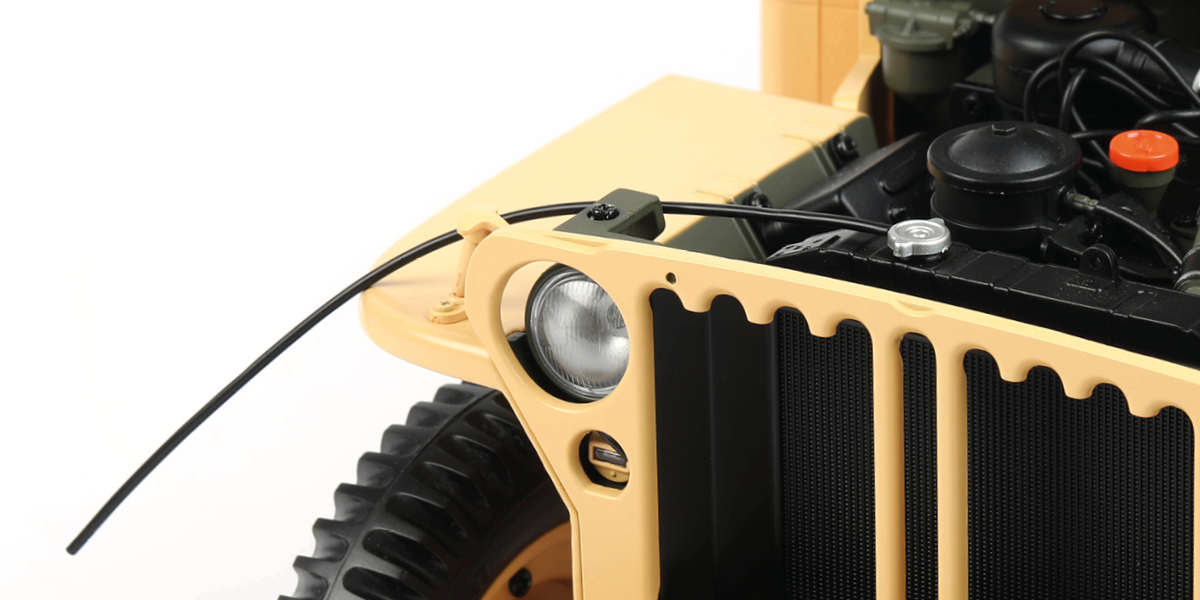

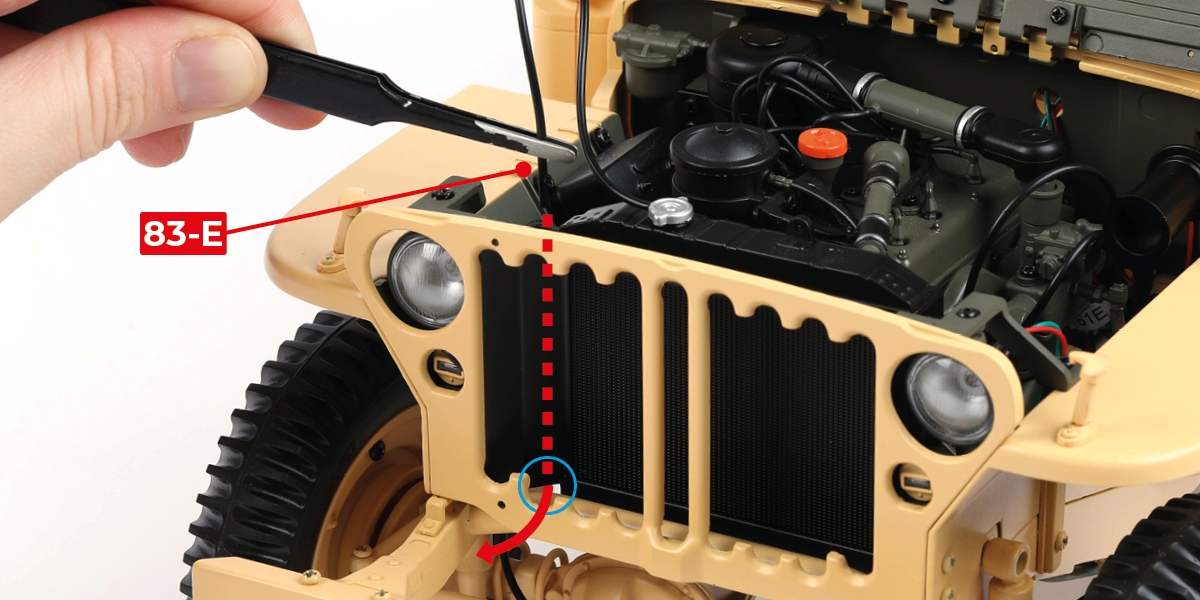

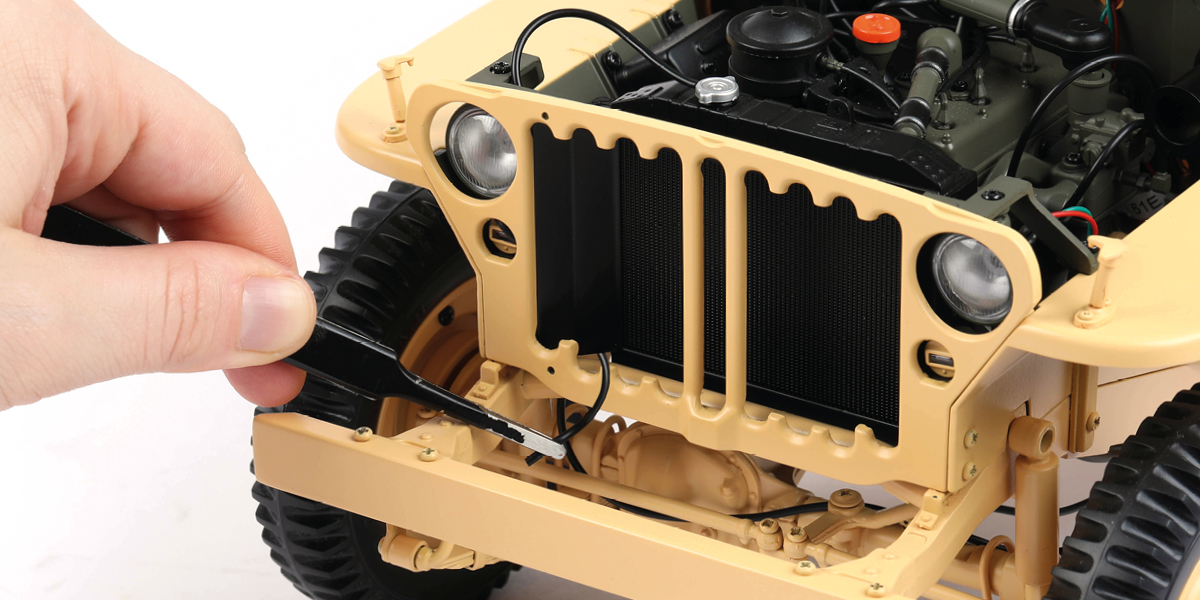

      Fai passare il pezzo 83-E dietro al radiatore e attraverso l'apertura cerchiata.

      a
      b

      Passo 5

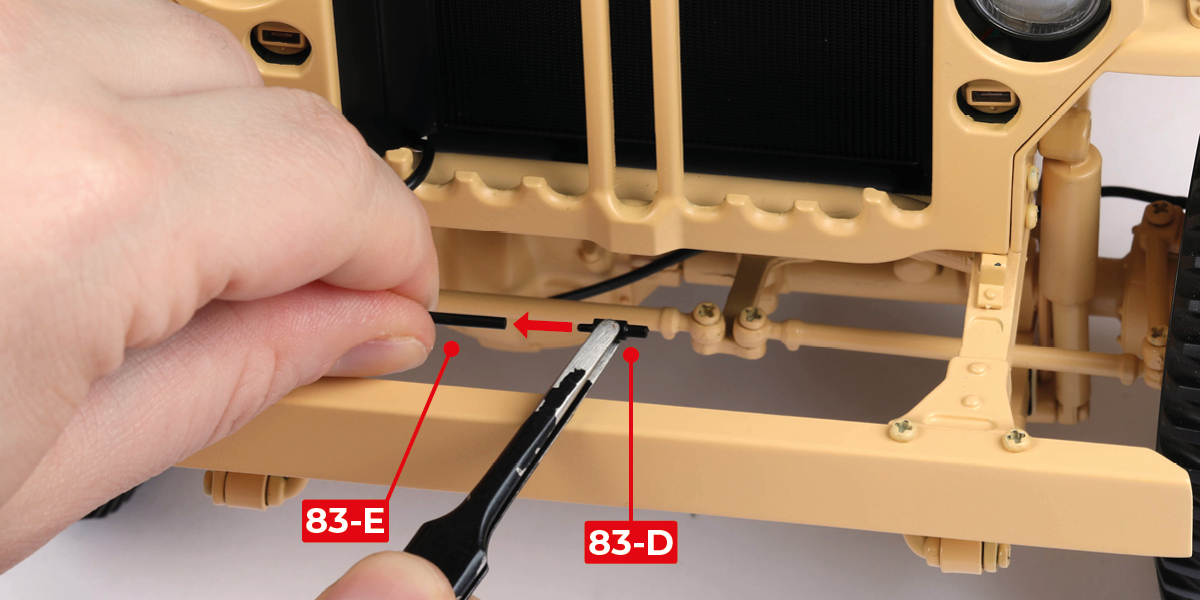

      Collega il pezzo 83-D al pezzo 83-E.

      a
      b

      Passo 6

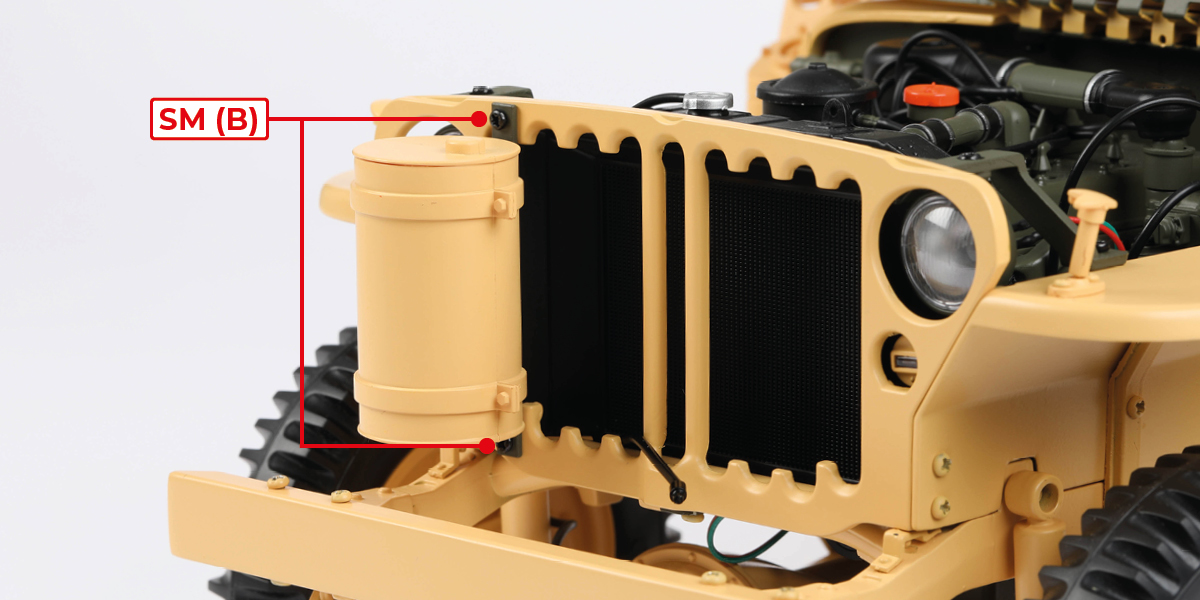

      Fissa il pezzo 83-F al pezzo 2-A con 2 viti SM (B).

      a
      b

      Passo 7

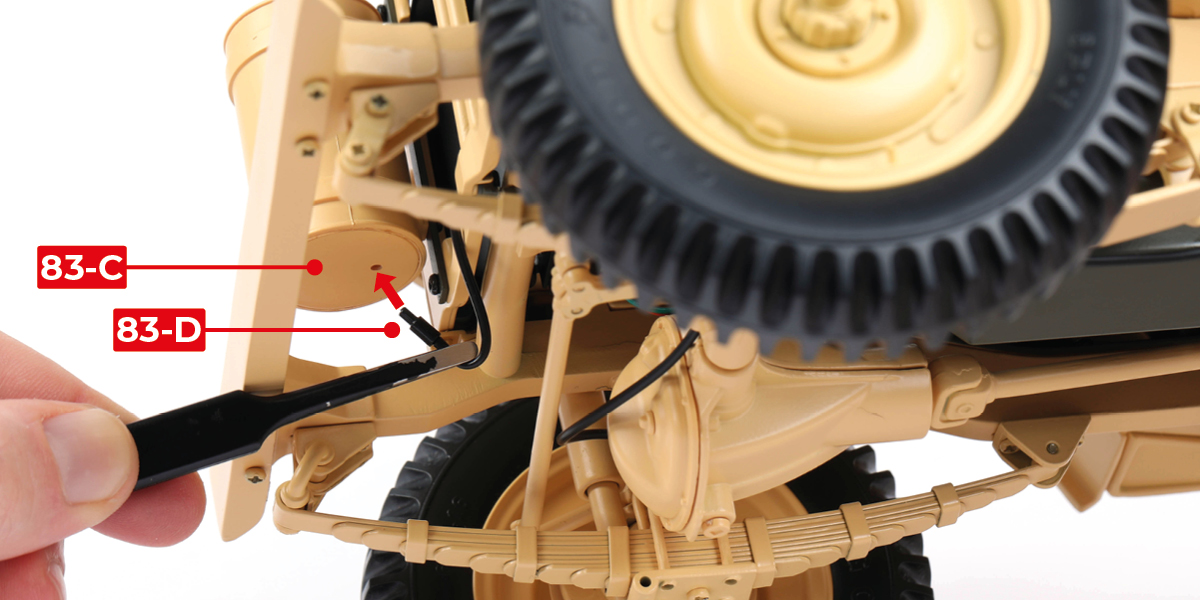

      Inserisci il pezzo 83-D nel pezzo 83-C.

      a
      b

      Passo 8

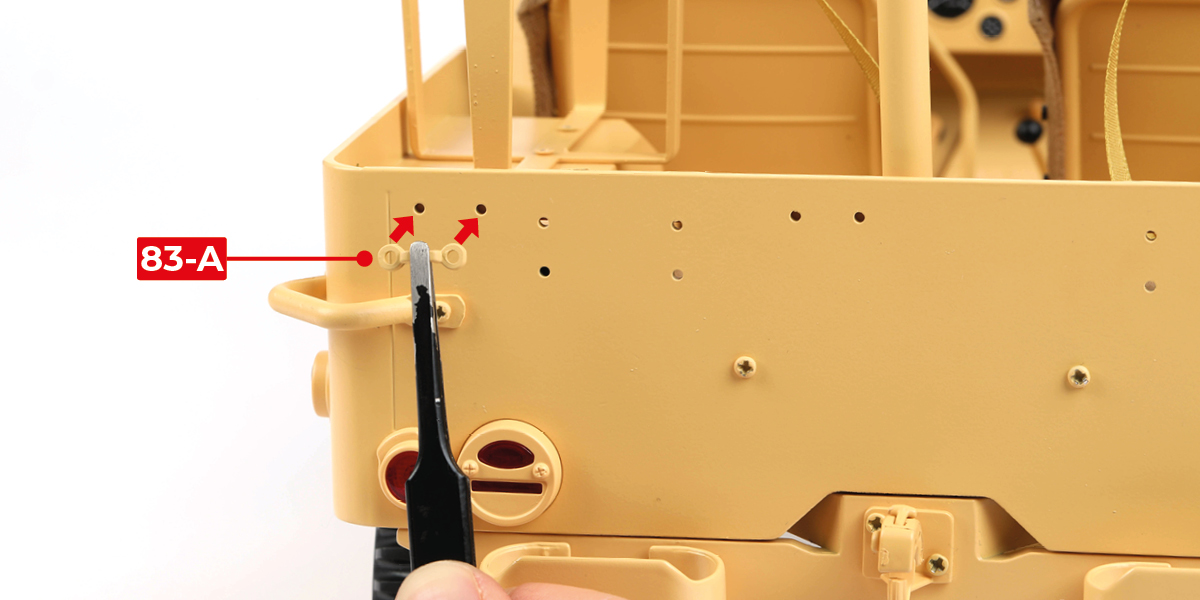

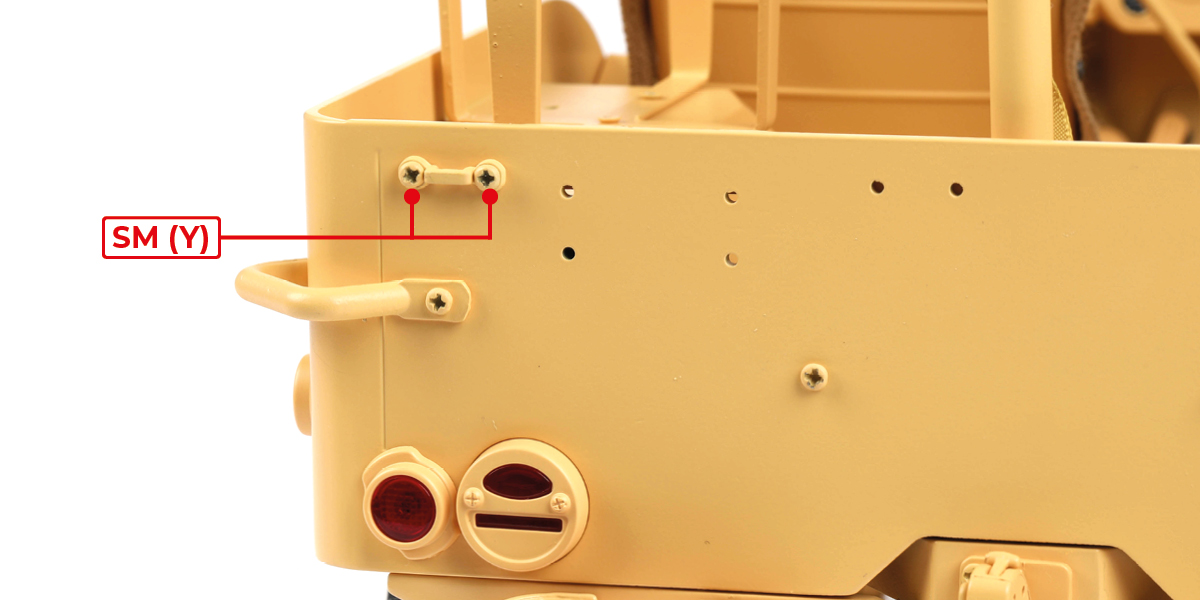

      Monta il pezzo 83-A nella parte posteriore della jeep con 2 viti SM (Y).

      a
      b

      Passo 9

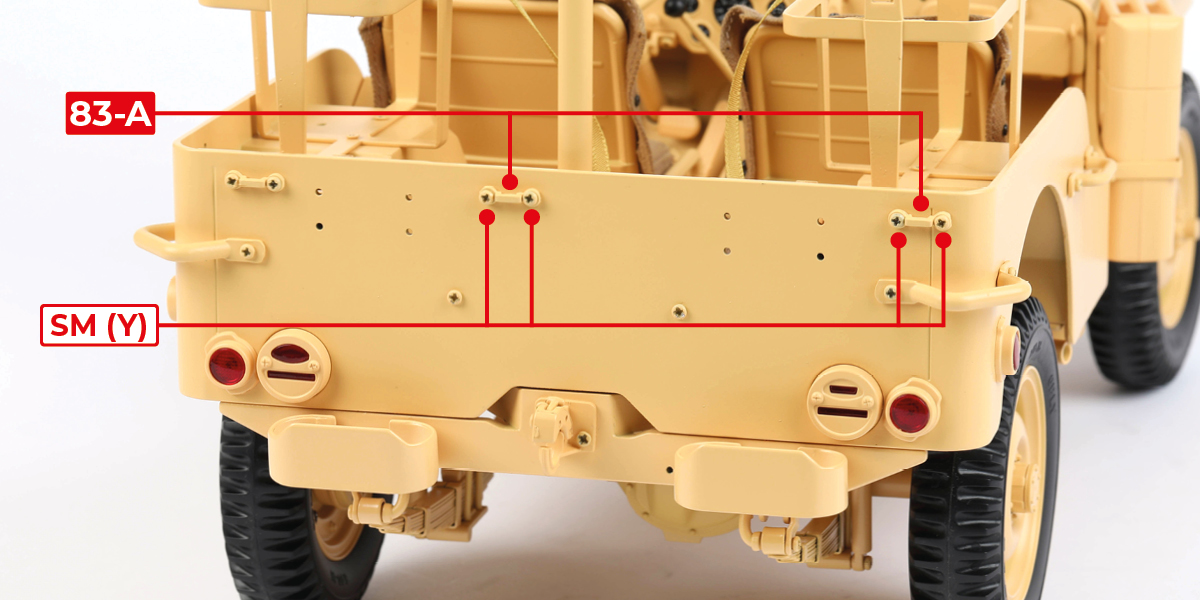

      Fissa gli altri due pezzi 83-A con 4 viti SM (Y), come mostrato.

      a

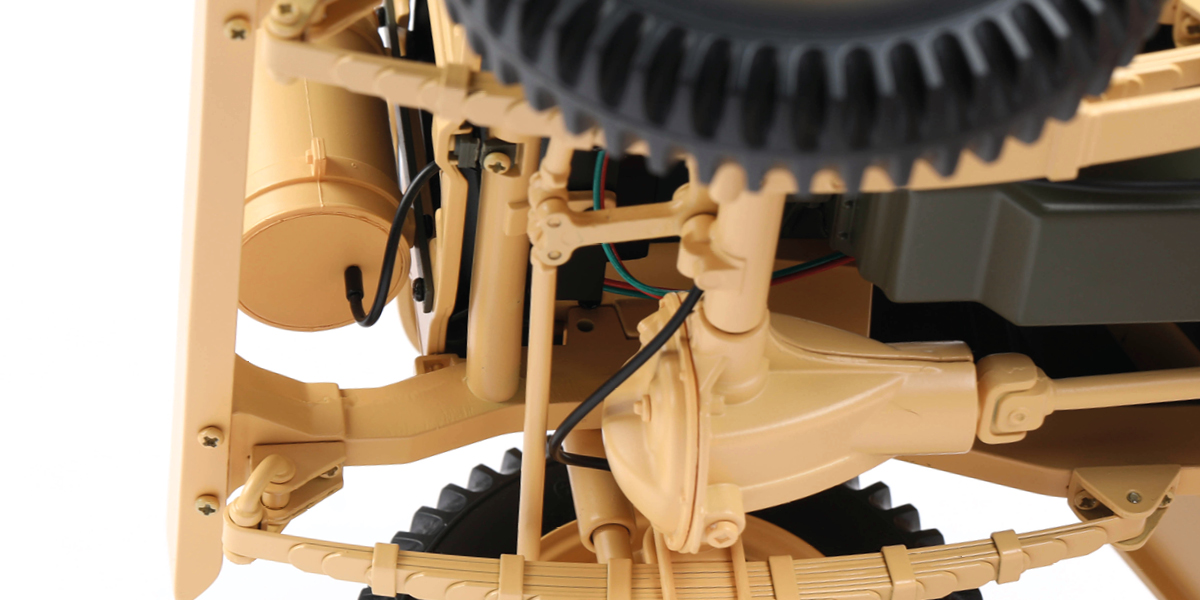

      FASE COMPLETATA
