ISTRUZIONI DI MONTAGGIO

      If you'd prefer to download a PDF version of these instructions, choose to save as PDF from the print dialog.

      I consigli dell’esperto

      Delle viti di scorta sono incluse in ogni uscita. In alcuni casi, è possibile che venga richiesto di conservare per una fase successiva le viti di scorta o non utilizzate. Conserva queste viti in un luogo sicuro e identificale correttamente.

      Stai attento a non confondere le viti. Le viti sono simili tra loro ma la filettatura è leggermente diversa. L’utilizzo di viti sbagliate può danneggiare i componenti.

      Quando fissi insieme i componenti utilizzando più viti, posiziona ogni vite puntandola appena, in modo da assicurarti che tutti i componenti siano allineati correttamente. Quindi serra delicatamente le viti fino in fondo, senza stringere troppo. Serra le viti nell’ordine in cui sono state posizionate.

      Il cacciavite può essere magnetizzato strofinandolo con una calamita (come un magnete da frigo), in questo modo la punta del cacciavite tratterrà la vite e l’assemblaggio risulterà più facile.

      Se la vernice delle viti verniciate si graffia durante l’assemblaggio, è possibile ridipingerla con giallo sabbia (RAL 1002).

      Se una vite deve essere serrata in una parte metallica, non forzarla perché potresti tranciare la testa. Rimuovi la vite e applica una piccola quantità di vaselina, sapone o olio sulla filettatura. In questo modo la vite viene lubrificata e sarà più facile stringerla a fondo nella sua sede.

      Alcune parti richiedono un poco di colla per l’assemblaggio. Applica la colla con parsimonia e utilizza uno stuzzicadenti per non usarne una quantità eccessiva. Ti consigliamo di usare colla cianoacrilica in gel oppure colla liquida per modellismo. Se possibile, esegui una prova di montaggio prima di incollare i pezzi.

      Nel corso dell’assemblaggio, riceverai molti pezzi che devono essere montati immediatamente, seguendo le istruzioni della fase corrispondente. Altri pezzi devono invece essere conservati nella loro confezione per essere utilizzati nelle fasi di assemblaggio successive.

      Proteggi sempre la verniciatura dei componenti posizionando sulla superficie di lavoro un tappetino da taglio, un foglio di carta bianca o un panno morbido.

      Sinistra e destra! Quando si costruisce la Willys SAS Jeep, sinistra e destra si riferiscono ai lati dell’auto considerati come se si fosse seduti al suo interno.

      Quando si vede questo simbolo, prestare attenzione al testo delle istruzioni in grassetto e controllare l'orientamento delle parti nell'immagine, poiché questo sarà particolarmente importante per il montaggio nelle fasi successive.

      ATTENZIONE: Alcune parti sono assemblate con magneti. Questi magneti possono causare gravi lesioni in caso di ingestione. Tenere lontano dai bambini. Se si sospetta che un magnete sia stato ingerito, rivolgersi immediatamente a un medico.

      Non è un giocattolo. Non è adatto ai bambini di età inferiore ai 14 anni a causa delle piccole parti. È necessaria la supervisione di un adulto.

      Fase 63: Montaggio del vano attrezzi sinistro e costruzione di un caricatore a tamburo piatto

      FASE 63 PARTI

      Passo 1

      Fissa il pezzo 63-A al pezzo 54-A (fase 62) con una vite BM.

      a
      b

      Passo 2

      Fissa il pezzo 63-B al pezzo 54-A con 2 viti DM.

      a
      b

      Passo 3

      Fissa il pezzo 63-D al pezzo 63-E con una vite RP.

      a
      b
      c

      Passo 4

      Incastra il pezzo 63-C nel pezzo 63-D.

      a
      b

      Passo 5

      Monta il pezzo 63-G sul pezzo 63-F.

      a
      b

      Passo 6

      Rimuovi la pellicola protettiva dal pezzo 63-I, quindi applica il pezzo 63-I sul pezzo 63-F. Rimuovi quindi la pellicola protettiva superiore.

      a
      b
      c

      Passo 7

      Stacca 12 cartucce (pezzi 63-H) dal telaietto.

      a

      Passo 8

      Posiziona le 12 cartucce sul pezzo 63-F, a intervalli regolari, come mostrato.

      a
      b
      c

      Passo 9

      Monta il pezzo 63-E al pezzo 63-F. Allinea l'incastro come mostrato.

      a
      b

      FASE COMPLETATA

      Fase 64: Montaggio del vano attrezzi destro e costruzione di un caricatore a tamburo piatto

      FASE 64 PARTI

      Passo 1

      Fissa il pezzo 64-A al pezzo 54-A con 1 vite BM.

      a
      b

      Passo 2

      Fissa il pezzo 64-B al pezzo 54-A con 2 viti DM.

      a
      b

      Passo 3

      Fissa il pezzo 64-D al pezzo 64-E con una vite RP.

      a
      b
      c

      Passo 4

      Incastra il pezzo 64-C sul pezzo 64-D.

      a
      b

      Passo 5

      Monta il pezzo 64-G sul pezzo 64-F.

      a
      b

      Passo 6

      Rimuovi la pellicola protettiva dal pezzo 64-I, quindi applica il pezzo 64-I sul pezzo 64-F. Rimuovi quindi la pellicola protettiva superiore.

      a
      b
      c

      Passo 7

      Stacca 12 cartucce (64-H) dal telaietto.

      a

      Passo 8

      Posiziona le 12 cartucce sul pezzo 64-F, a intervalli regolari, come mostrato.

      a
      b
      c

      Passo 9

      Monta il pezzo 64-E sul pezzo 64-F. Allinea l'incastro come mostrato.

      a
      b

      FASE COMPLETATA

      Fase 65: Montaggio della struttura di rinforzo posteriore e dei predellini

      FASE 65 PARTI

      Passo 1

      Fissa il pezzo 65-A sul pezzo 54-A con 2 viti CP.

      a
      b
      c

      Passo 2

      Fissa il pezzo 65-B sul pezzo 54-A con una vite CP.

      a
      b
      c

      Passo 3

      Identifica il lato dei pezzi 65-C cerchiato nell’immagine.

      a

      Passo 4

      Posiziona il pezzo 65-C sul pezzo 65-D nell’orientamento indicato. Ripeti l’operazione per l’altro predellino.

      a
      b
      c

      Passo 5

      Fissa i due predellini al pezzo 54-A con 8 viti CP.

      a
      b
      c

      FASE COMPLETATA

      Fase 66: Formazione del nastro di munizioni calibro .50

      FASE 66 PARTI

      Passo 1

      Stacca 105 cartucce dalle grappe 66-B, 49-C, 50-B, 51-B, 58-E, 63-H e 64-H.

      a

      Passo 2

      Stacca una striscia (66-D) dalla pellicola di supporto.

      a

      Passo 3

      Posiziona la striscia 66-D nella scanalatura sul pezzo 66-C, come indicato dalle linee rosse tratteggiate. Incolla una cartuccia sulla striscia, allineandola con il primo incastro.

      a
      b
      c

      Passo 4

      Continua ad applicare le cartucce sulla striscia, allineandole con le cavità come mostrato. Fai scorrere l’assemblaggio man mano che procedi fino a quando tutte le 105 cartucce sono in posizione.

      a
      b
      c

      Passo 5

      Applica la seconda striscia (66-D) sulle cartucce, come mostrato.

      a
      b

      FASE COMPLETATA

      Fase 67: Montaggio del sedile posteriore

      FASE 67 PARTI

      Passo 1

      Fissa il pezzo 67-A al pezzo 66-A con 2 viti CP. Verifica che il pezzo 66-A sia orientato come mostrato dai cerchi blu.

      a
      b

      Passo 2

      Fissa il pezzo 67-A al pezzo 54-A con 2 viti CM.

      a
      b
      c

      FASE COMPLETATA

      Fase 68: Montaggio del pannello protettivo sinistro

      FASE 68 PARTI

      Passo 1

      Fissa il pezzo 68-A al pezzo 54-A con 2 viti DM.

      a
      b

      Passo 2

      Assemblaggio di una tanica

      Fissa il pezzo 68-B al pezzo 68-C con 2 viti DP.

      a
      b

      Passo 3

      Monta il pezzo 68-F sul pezzo 68-B.

      a
      b

      Passo 4

      Assembla i pezzi 68-D e 68-E per completare la tanica, come mostrato.

      a
      b
      c

      FASE COMPLETATA

      Fase 69: Montaggio del pannello protettivo destro

      FASE 69 PARTI

      Passo 1

      Fissa il pezzo 69-A al pezzo 54-A con 2 viti DM.

      a
      b

      Passo 2

      Assemblaggio di una tanica

      Fissa il pezzo 69-B al pezzo 69-C con 2 viti DP.

      a
      b

      Passo 3

      Monta il pezzo 69-F sul pezzo 69-B.

      a
      b

      Passo 4

      Assembla i pezzi 69-D e 69-E per completare la tanica, come mostrato.

      a
      b
      c

      FASE COMPLETATA

      Fase 70: Montaggio dell’interruttore della luce del freno e del supporto della tanica sinistra

      FASE 70 PARTI

      Passo 1

      Fissa il pezzo 70-B al pezzo 55-E con una vite CP.

      a
      b

      Passo 2

      Fissa il pezzo 70-A al pezzo 38-A con 4 viti JM. Assicurati che i connettori del circuito stampato siano orientati correttamente.

      a
      b

      Passo 3

      Collega il cavo 70-B alla presa B.

      a
      b

      Passo 4

      Collega il cavo 61-I alla presa D.

      a
      b

      Passo 5

      Collega il cavo 61-J alla presa E.

      a
      b

      Passo 6

      Fissa il pezzo 70-C al pezzo 54-A con 2 viti RM.

      a
      b

      FASE COMPLETATA

      Fase 71: Montaggio della scocca e del portatanica destro

      FASE 71 PARTI

      Passo 1

      Collega il cavo 71-B alla presa A.

      a
      b

      Passo 2

      Collega il cavo 71-A alla presa G.

      a
      b

      Passo 3

      Raccogli i cavi 61-I, 61-J, 70-B e 71-B. Fai passare i cavi tra i supporti delle viti, quindi fissa uno dei pezzi 71-C con una vite DM.

      a
      b
      c

      Passo 4

      Collega i due cavi 61-E.

      a
      b

      Passo 5

      Fai passare i cavi tra i supporti delle viti, quindi fissa un secondo pezzo 71-C con una vite DM, come mostrato.

      a
      b

      Passo 6

      Posiziona il cavo 61-E, quindi fissa un terzo pezzo 71-C con una vite DM, come mostrato.

      a
      b

      Passo 7

      Fai passare il cavo 71-B, quindi fissa l’ultimo pezzo 71-C con una vite DM, come mostrato.

      a
      b

      Passo 8

      Inclina gli schienali in avanti (frecce blu), quindi fissa la scocca con 4 viti BM.

      a
      b
      c

      Passo 9

      Fissa il pezzo 71-D al pezzo 54-A con 2 viti RM.

      a
      b

      FASE COMPLETATA

      Fase 72: Montaggio del volante

      FASE 72 PARTI

      Passo 1

      Inserisci il pezzo 72-A attraverso il pezzo 52-A e 59-B, come mostrato.

      a
      b
      c

      Passo 2

      Fissa il pezzo 72-B al pezzo 72-A con una vite DM.

      a
      b

      Passo 3

      Monta il pezzo 72-C sul pezzo 72-B.

      a
      b

      FASE COMPLETATA

      Fase 73: Montaggio dell'altoparlante e delle staffe della tanica

      FASE 73 PARTI

      Passo 1

      Collega il cavo 62-A alla presa F.

      a
      b

      Passo 2

      Fissa il pezzo 73-B al pezzo 73-A con 2 viti GP.

      a
      b

      Passo 3

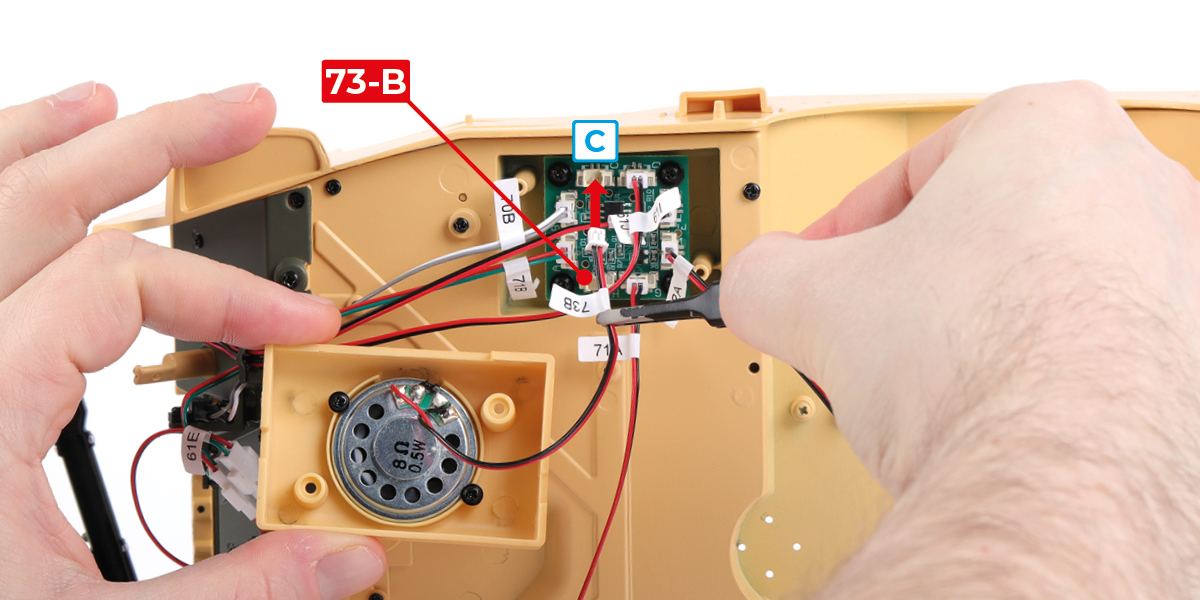

      Collega il cavo 73-B alla presa C.

      a
      b

      Passo 4

      Fissa il pezzo 73-A con 2 viti DM, posizionando i cavi come indicato.

      a
      b

      Passo 5

      Inserisci due batterie AAA. Monta il pezzo 62-B, quindi porta l’interruttore di alimentazione su ON.

      a
      b
      c

      Passo 6

      Test dei LED

      Premi il pulsante destro sul cruscotto. Controlla che si accendano tutti e quattro i LED. Premi nuovamente il pulsante per spegnerli.

      a

      Passo 7

      Premi il pedale del freno. Controlla che entrambi i LED rossi si accendano. Rilascia il pedale del freno per spegnerli.

      a

      Passo 8

      Premi il pulsante sinistro sul cruscotto e controlla che il clacson suoni.

      Dopo aver testato i LED, porta l’interruttore di alimentazione su OFF.

      a

      Passo 9

      Fissa il pezzo 73-C all'assemblaggio con 2 viti SM.

      a
      b

      Passo 10

      Fissa l’altro pezzo 73-C all'assemblaggio con 2 viti SM.

      a
      b

      FASE COMPLETATA
