パック07

組立ガイド

      上のボタンをクリックすると、この説明書を印刷したり、PDF形式で保存したりできます。

      必ずお読みください

      各パーツには予備のネジが含まれています。時々、後のステージで使用するために予備のネジや使わなかったネジを保管するよう指示されることがあります。これらの予備を安全な場所に保管し、正しくラベルを付けてください。

      ネジを混同しないようにしてください。見た目は非常に似ていますが、ネジの山はわずかに異なります。間違ったネジを使用するとパーツが損傷する可能性があります。ネジ頭にしっかりと合う正しいサイズのドライバーのみを使用してください。

      複数のネジでパーツを固定する場合は、まずすべてのネジを軽く締め、パーツの位置を揃えます。次に、同じ順序でネジを本締めします。締めすぎないでください。

      ドライバーは磁石(冷蔵庫の磁石など)でこすって磁化させることができ、ネジを保持して組み立てを容易にすることができます。

      金属製のパーツにネジを締め込む際、抵抗が大きい場合は無理に締めないでください。ネジの頭が折れるおそれがあります。いったんネジを外し、ネジ山に少量のワセリン、石けん、または軽い潤滑油を塗ってから締め直してください。

      組み立てに少量の接着剤が必要なパーツもあります。接着剤はつまようじなどで少量ずつ塗布してください。ジェル状の瞬間接着剤、または模型用の低粘度液体接着剤を推奨します。可能な場合は、接着前に仮組みしてパーツの合い具合を確認してください。

      接着剤を使用する際は換気を良くし、キャップをしっかりと閉めてください。

      床に落ちたネジを見つけるのに磁石を使用してください。

      パーツを一時的に固定するためにマスキングテープを使用してください。

      スプルー(フレーム)からパーツを切り取るには、サイドカッターやクラフトナイフを使用します。サイドカッターの方が使いやすい傾向があります。

      組み立ての各ステージですぐに使用するパーツもあれば、後のステージまで保管するパーツもあります。後で使用するパーツは安全な場所に保管してください。このビルドの過程で、すぐに組み立てるための多くのピースを受け取ります。対応するステージの指示に従ってください。また、後の組み立てステージで使用するために、安全に保管しておくべきピースもあります。

      作業面にカッティングマット、白い紙、または柔らかい布を敷いて、コンポーネントの塗装仕上げを保護してください。

      配線を接続する際は、電源が切れていることを確認してください。ピンセットを使用して、ワイヤーの端から約5mmのところを慎重につかんでPVCワイヤーを取り付けることができます。ソケットからワイヤーを取り外す必要がある場合は、ワイヤーを引っ張らずに、ピンセットでプラグをつかんで取り外してください。

      左右の表記は、車内の座席に座って前方を向いたときの左右を示します。

      このシンボルが表示された場合、太字の指示テキストに注意を払い、画像のパーツの向きを確認してください。これは後のステージの組み立てに特に重要です。

      警告:一部のパーツは磁石を使用して組み立てられます。これらの磁石は飲み込むと重大な怪我を引き起こす可能性があります。子供から遠ざけてください。磁石を飲み込んだと疑われる場合は、すぐに医療の助けを求めてください。

      これはおもちゃではありません。小さな部品が含まれているため、14歳未満の子供には適していません。大人の監督が必要です。

      ステージ63: アクセルペダルスイッチとブレーキランプスイッチの取り付け

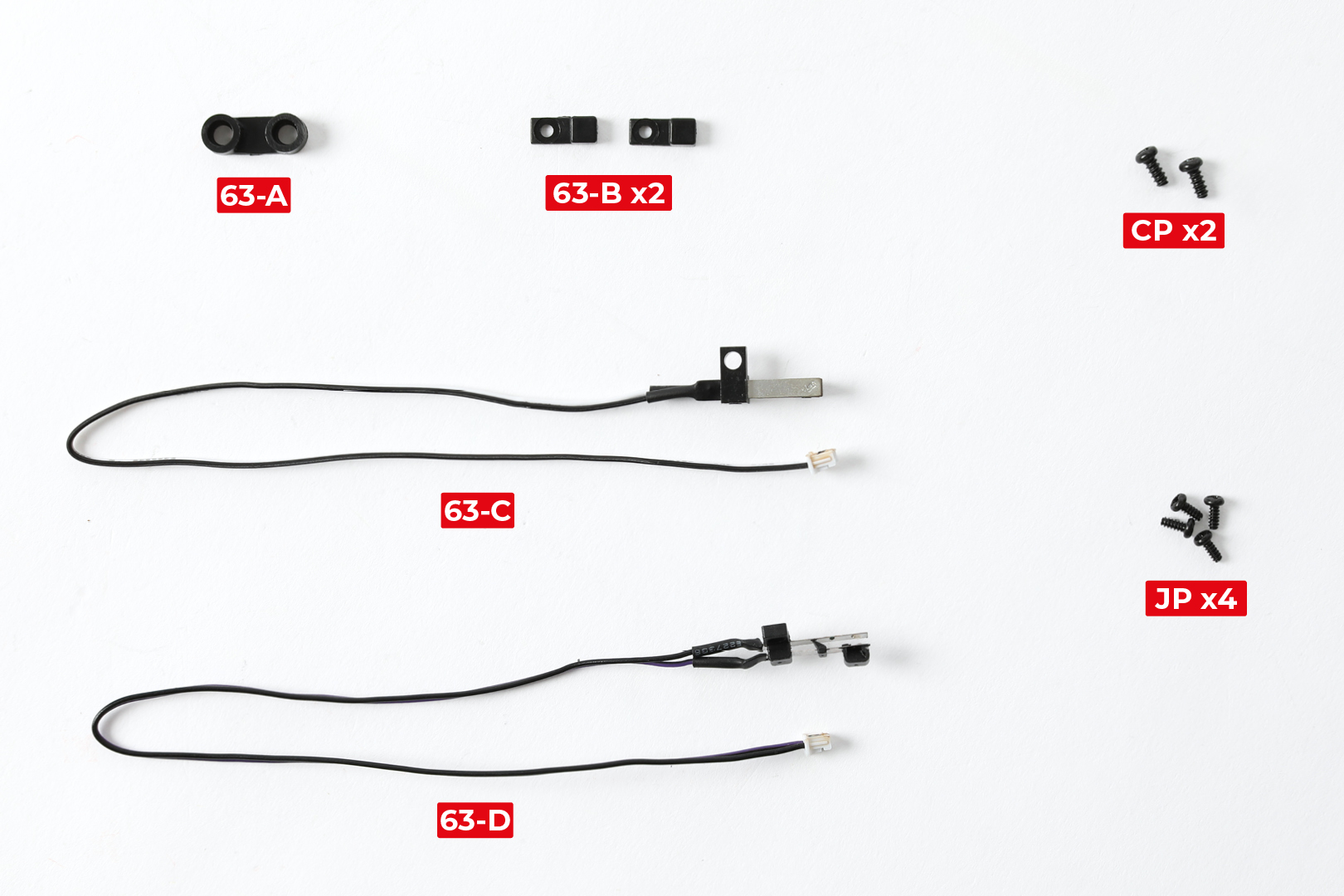

      ステージ63●パーツ

      ステップ 1

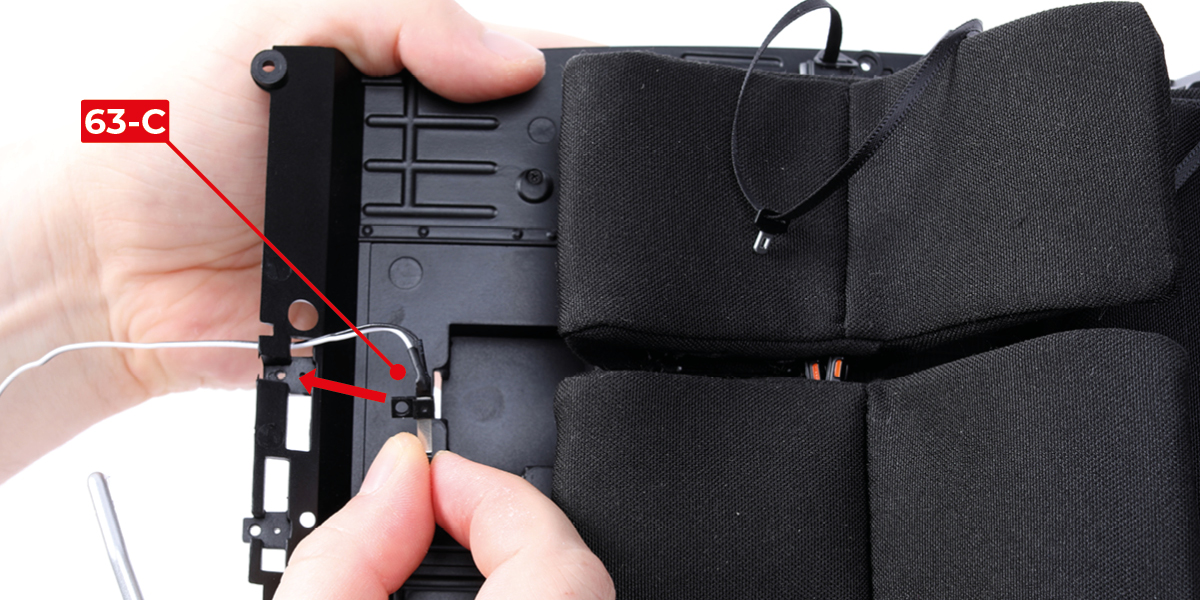

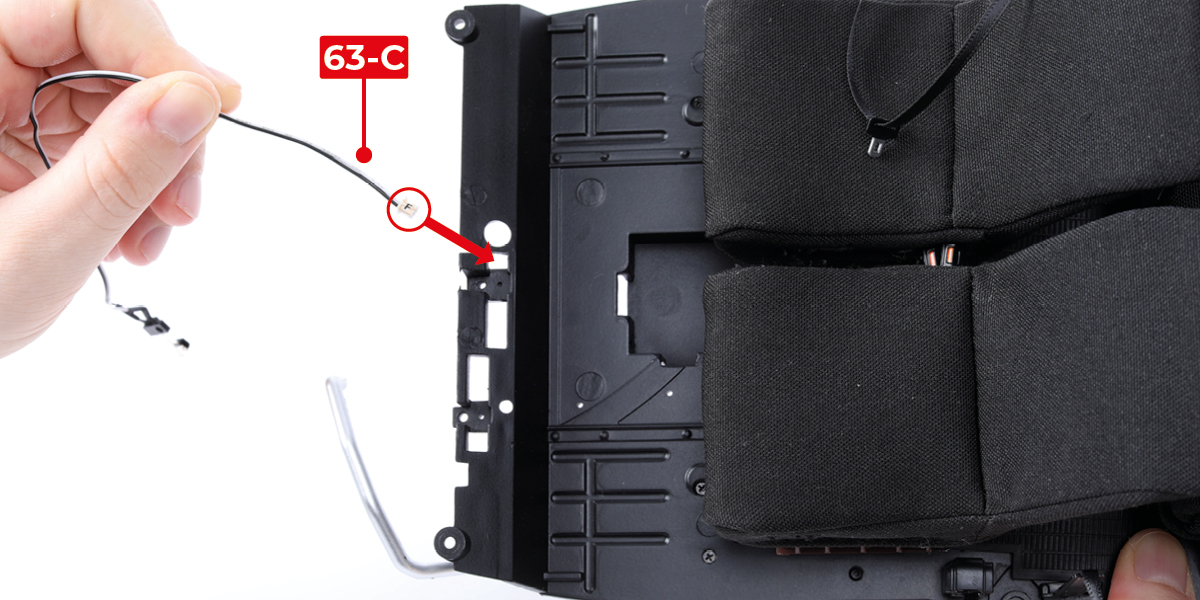

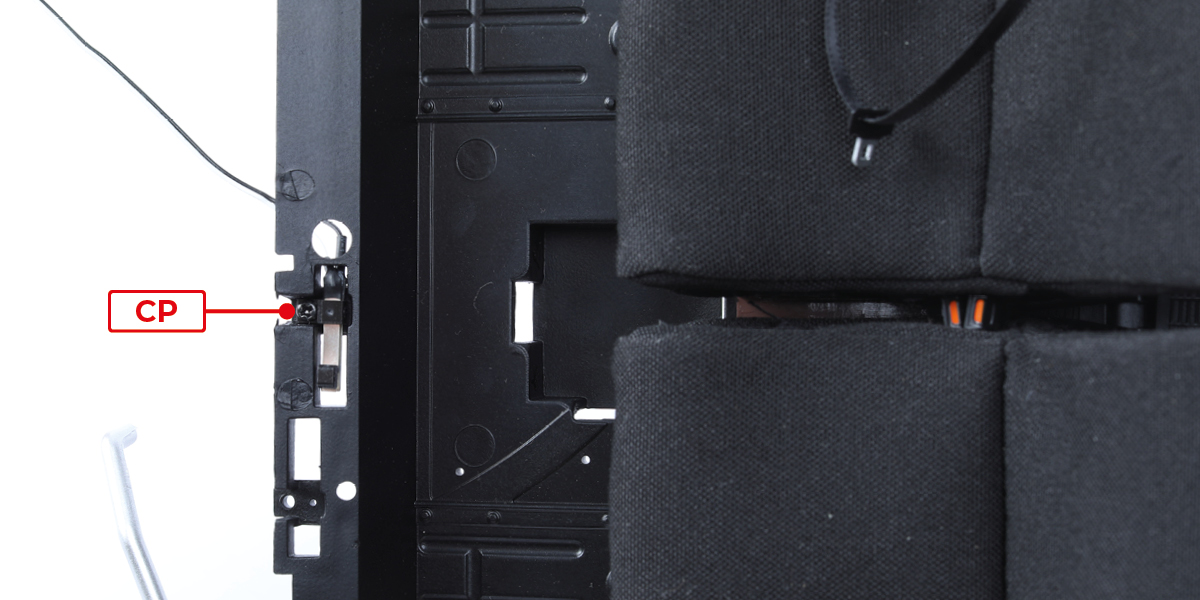

      パーツ63-C(アクセルペダルスイッチ、ワイヤーF)のプラグをフロアパンの開口部に通し、CPネジ1本でスイッチをフロアパンに取り付けます。

      a
      b
      c

      ステップ 2

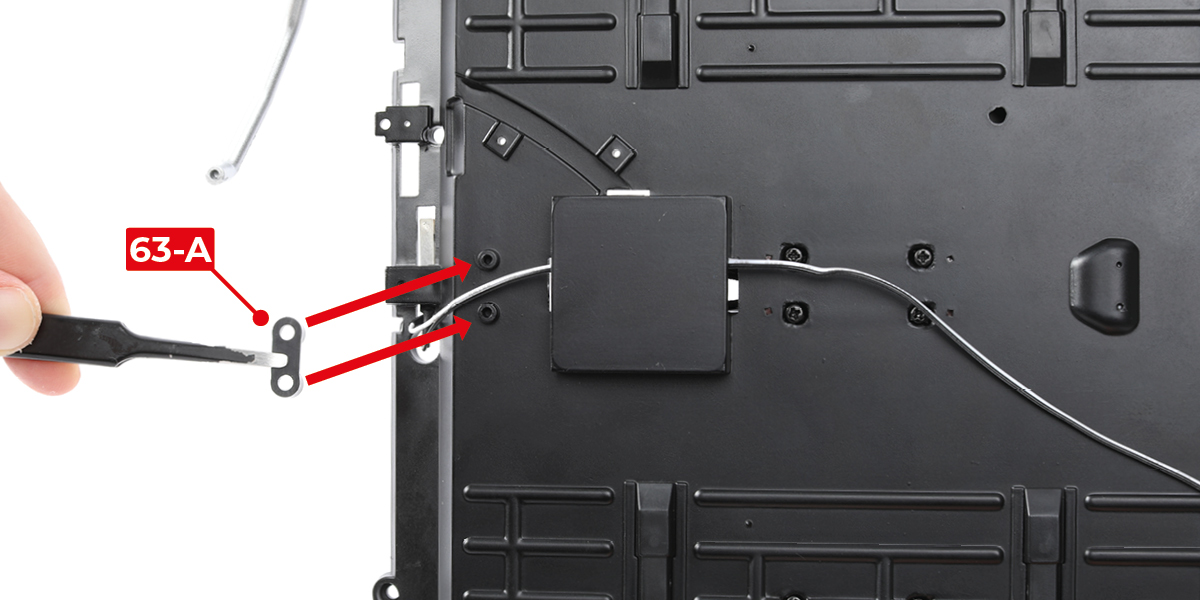

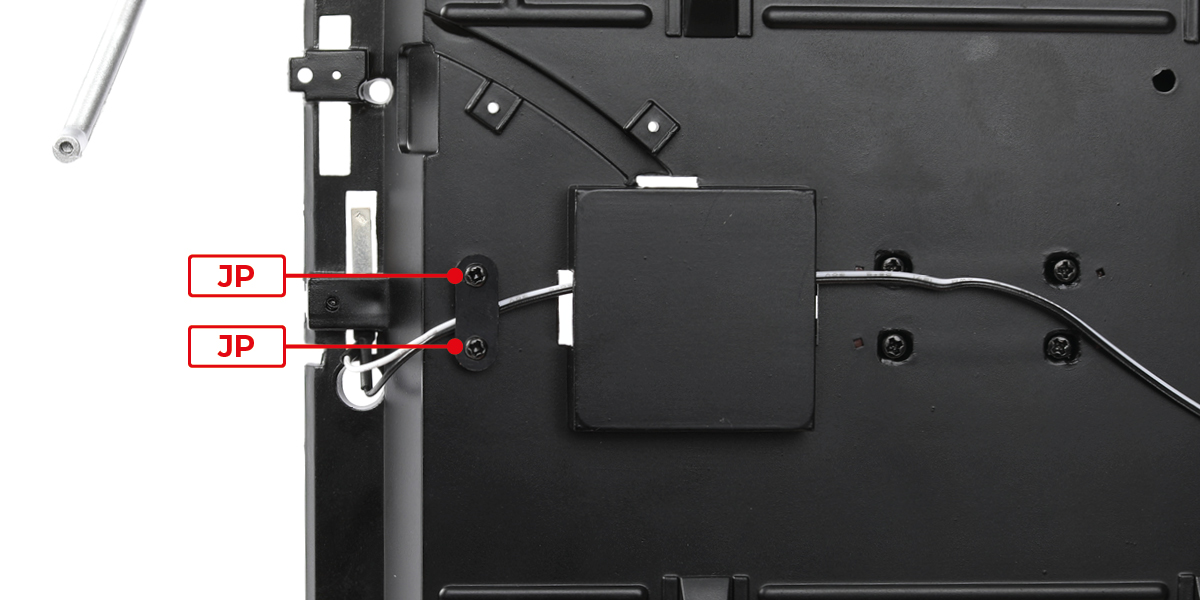

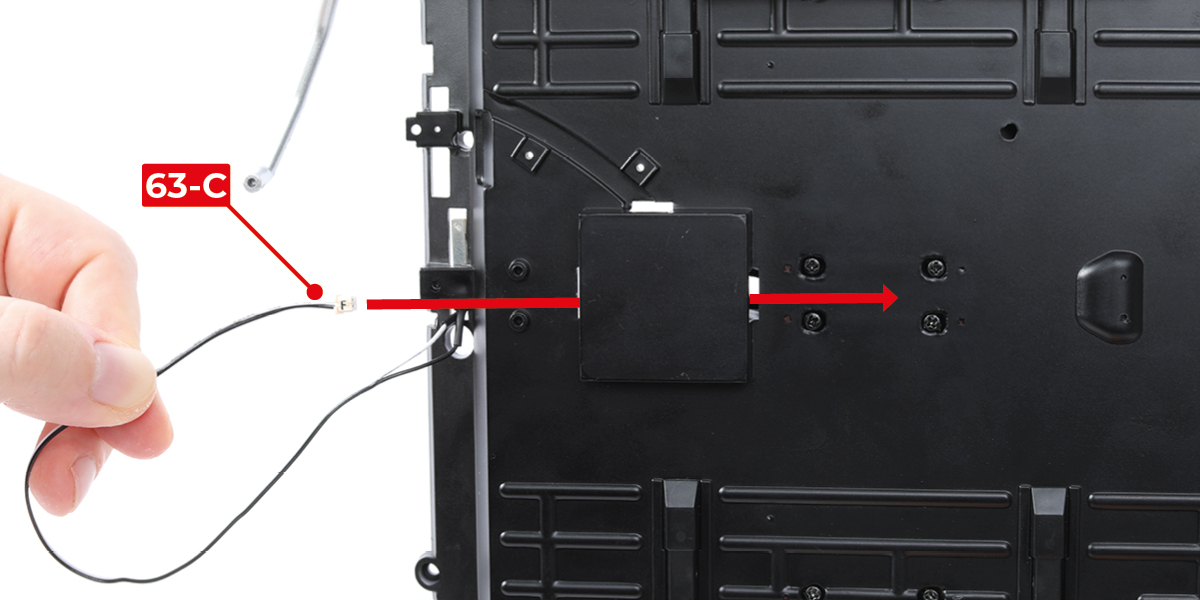

      組み立てた部分を裏返し、図のようにパーツ63-Cのプラグをフロアパンの開口部に通します。JPネジ2本でパーツ63-Aをフロアパンに取り付け、ワイヤーを固定します。アッセンブリーをひっくり返し、パート63-Cのプラグをフロアパンの開口部に通してください。図のように、2本のJPネジを使用してパート63-Aをフロアパンに取り付け、ワイヤーを固定します。

      a
      b
      c

      ステップ 3

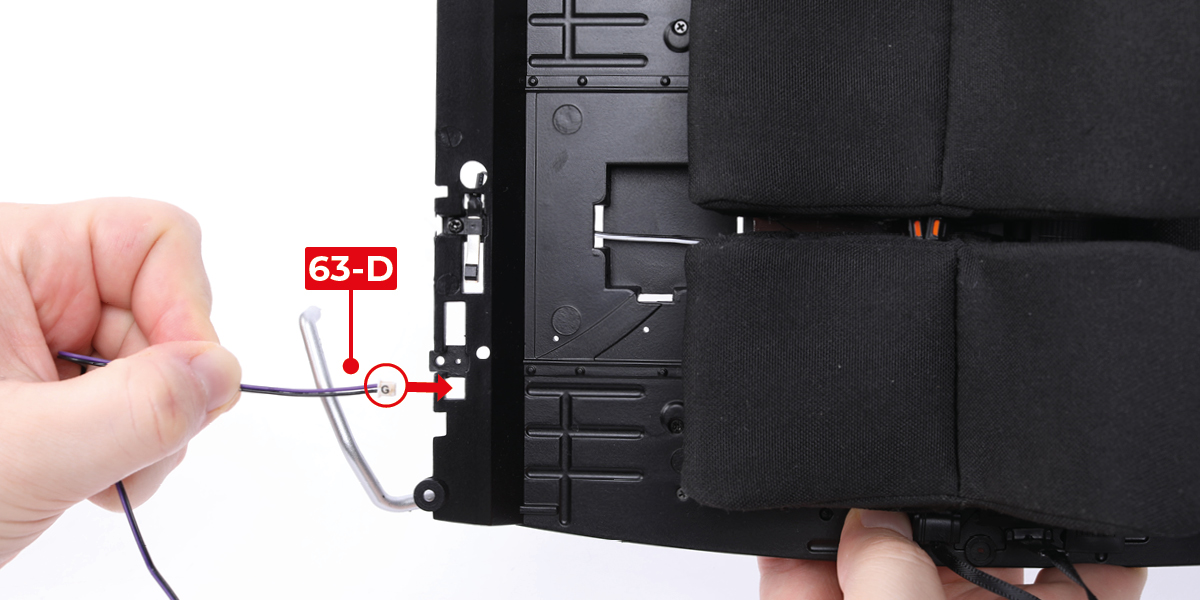

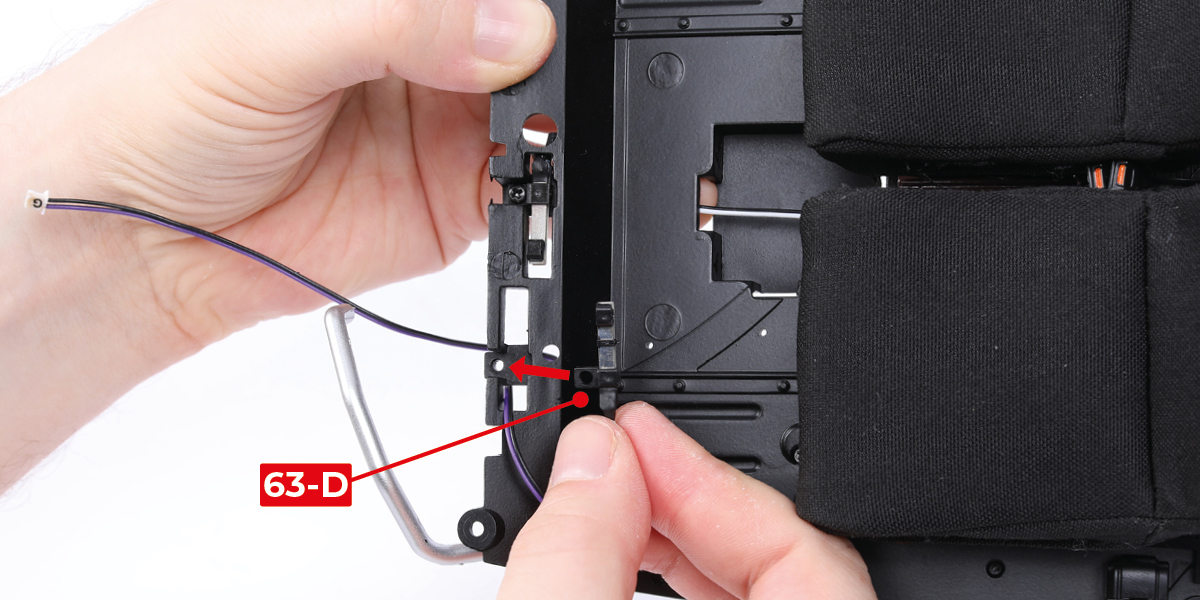

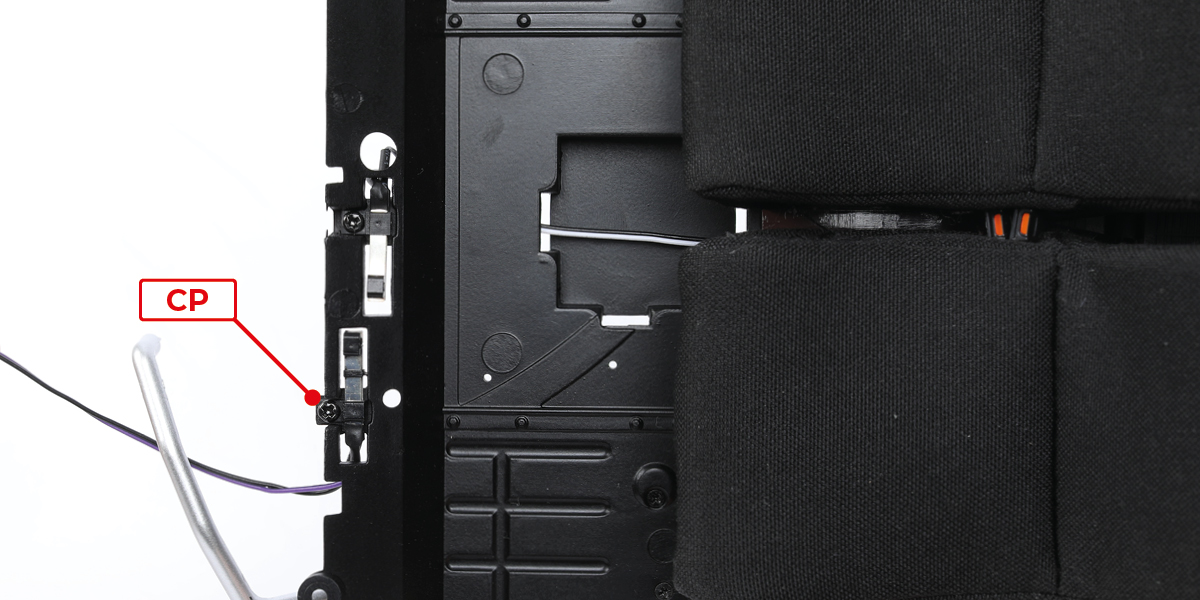

      パーツ63-D(後部ブレーキランプスイッチ、ワイヤーG)のプラグをフロアパンの開口部に通し、CPネジ1本でスイッチをフロアパンに取り付けます。

      a
      b
      c

      ステップ 4

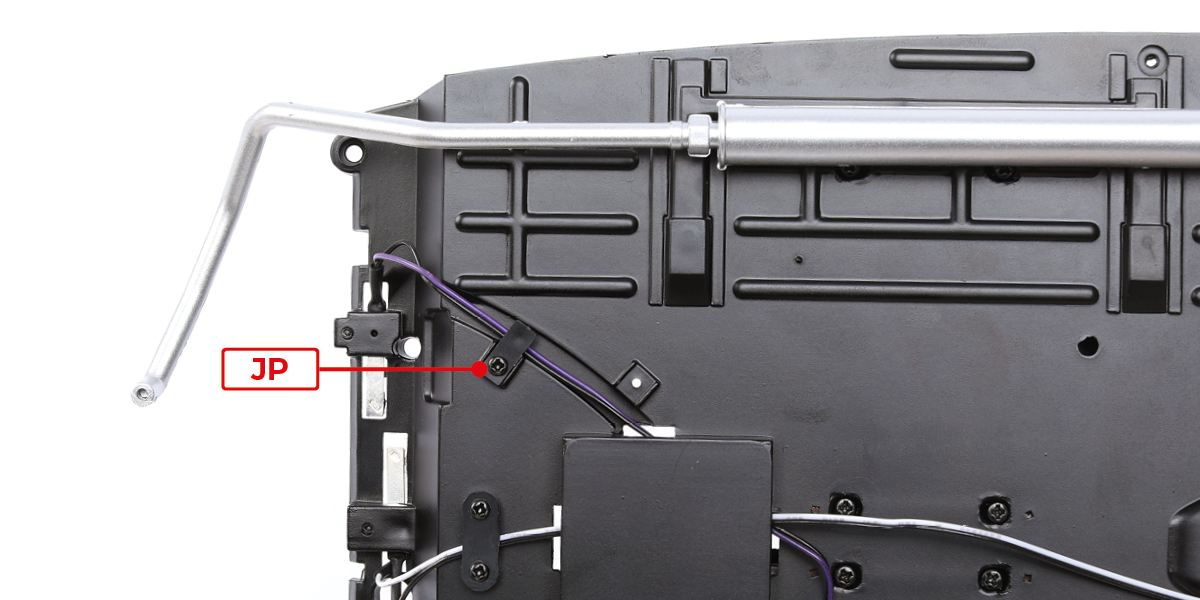

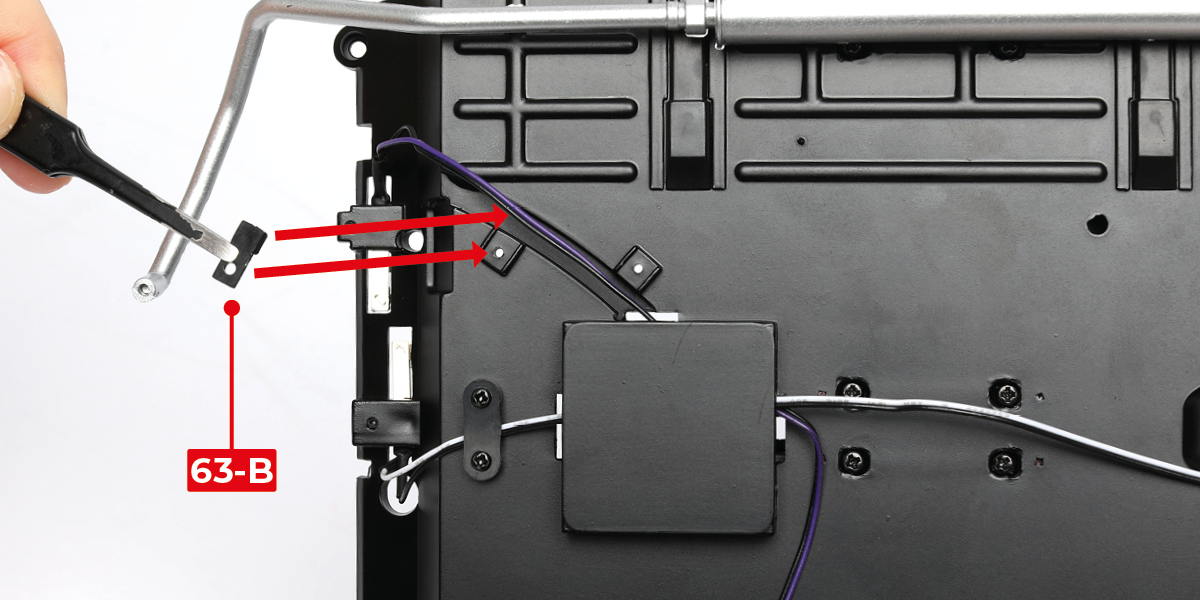

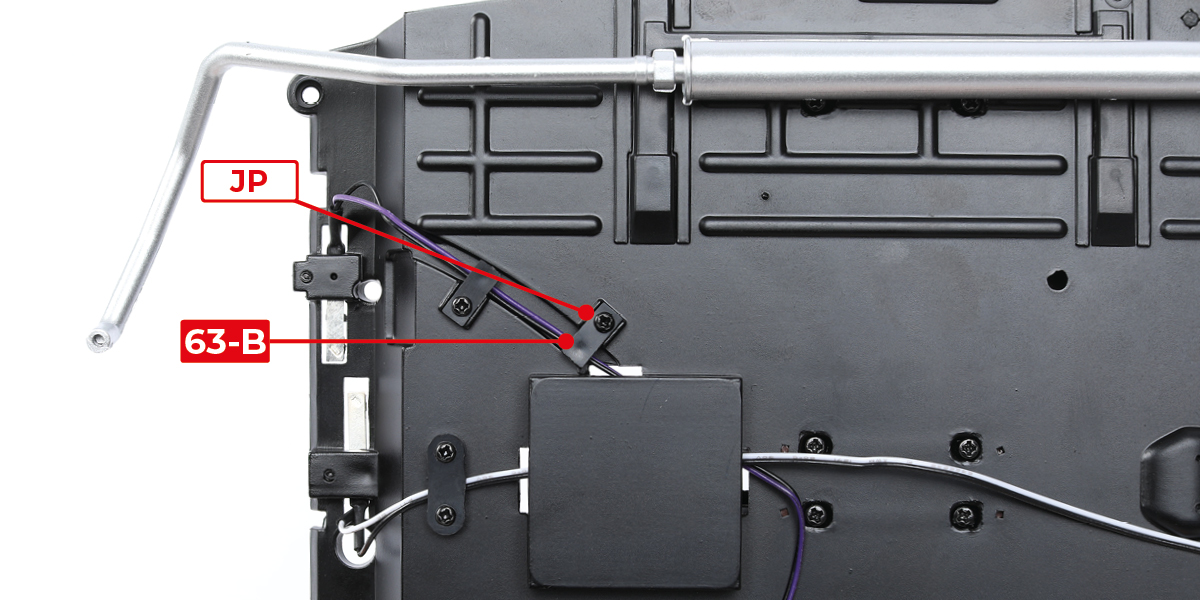

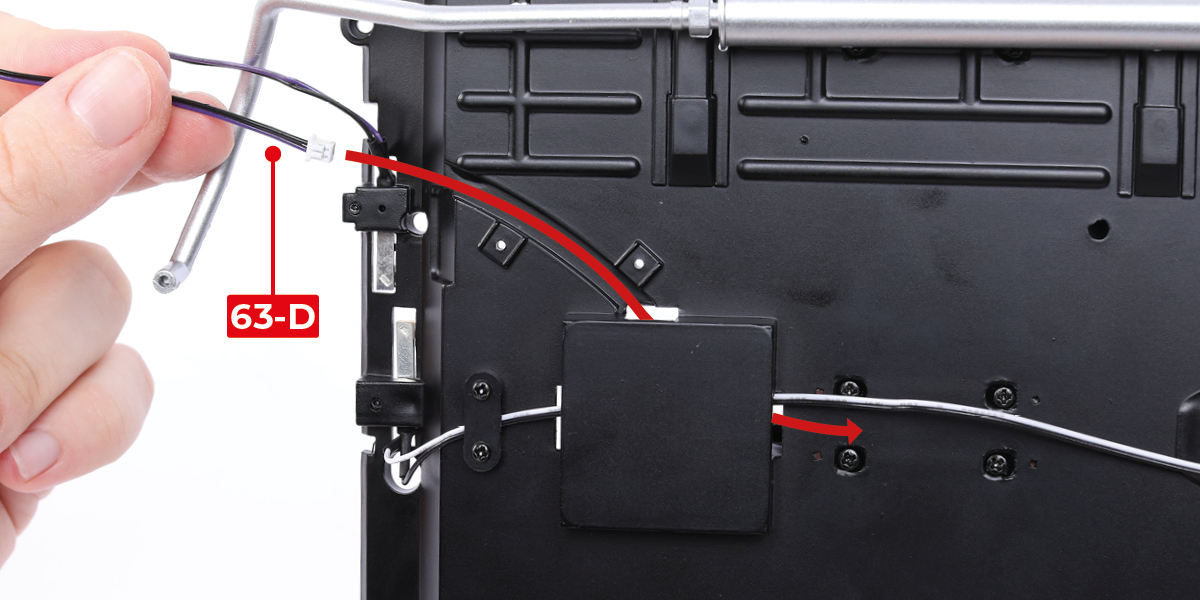

      組み立てた部分を裏返し、図のようにパーツ63-Dのプラグをフロアパンの開口部に通します。JPネジ1本で1個目のパーツ63-Bをフロアパンに取り付け、ワイヤーを固定します。

      a
      b
      c

      ステップ 5

      図のように、JPネジ1本で2個目のパーツ63-Bをフロアパンに取り付けます。

      a

      ステップ 6

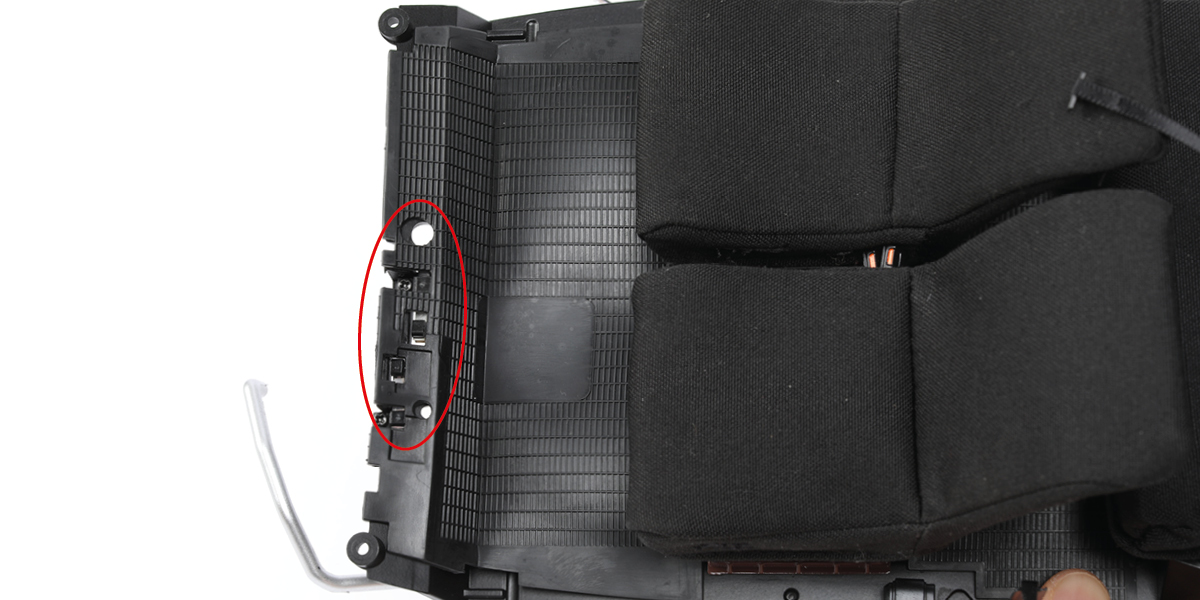

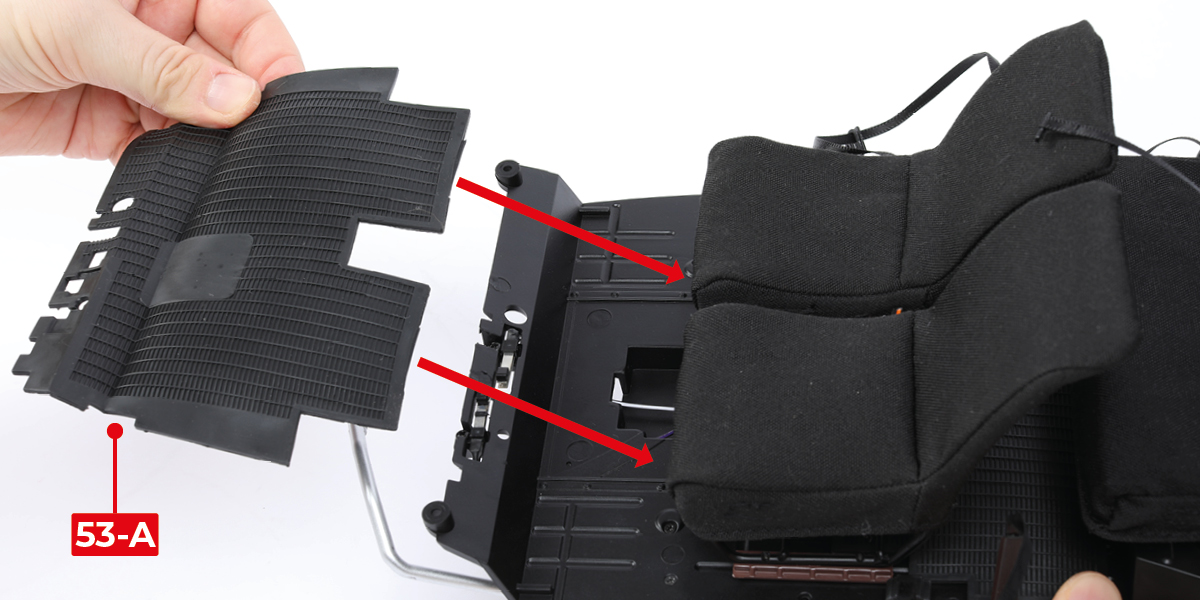

      フロントフロアマット(53-A)をフロアパンの上に配置します。図bのように、フロアマットの開口部をフロアパンの対応する開口部に合わせます。

      a
      b

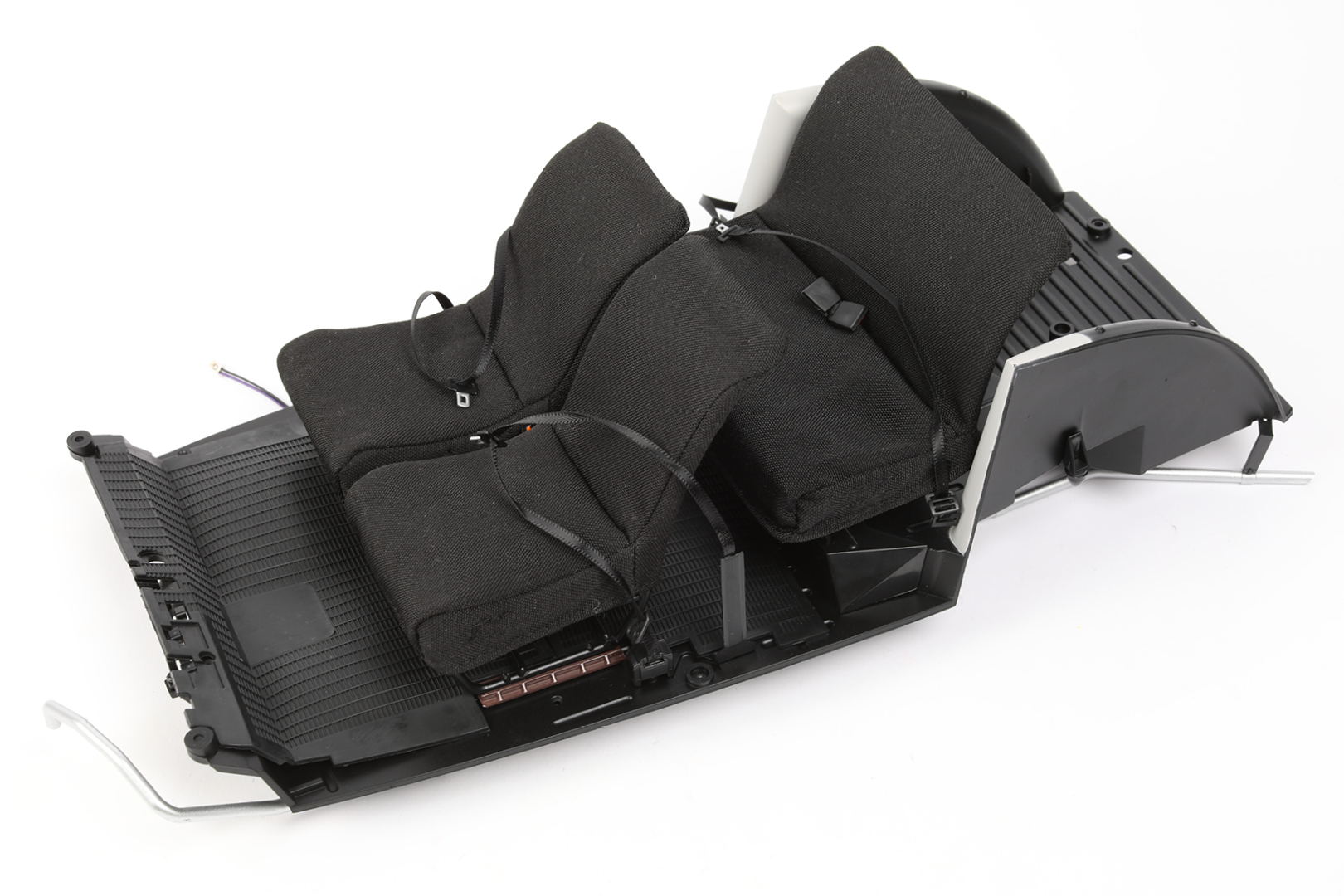

      ステージの完了

      ステージ 64: ボディシェル

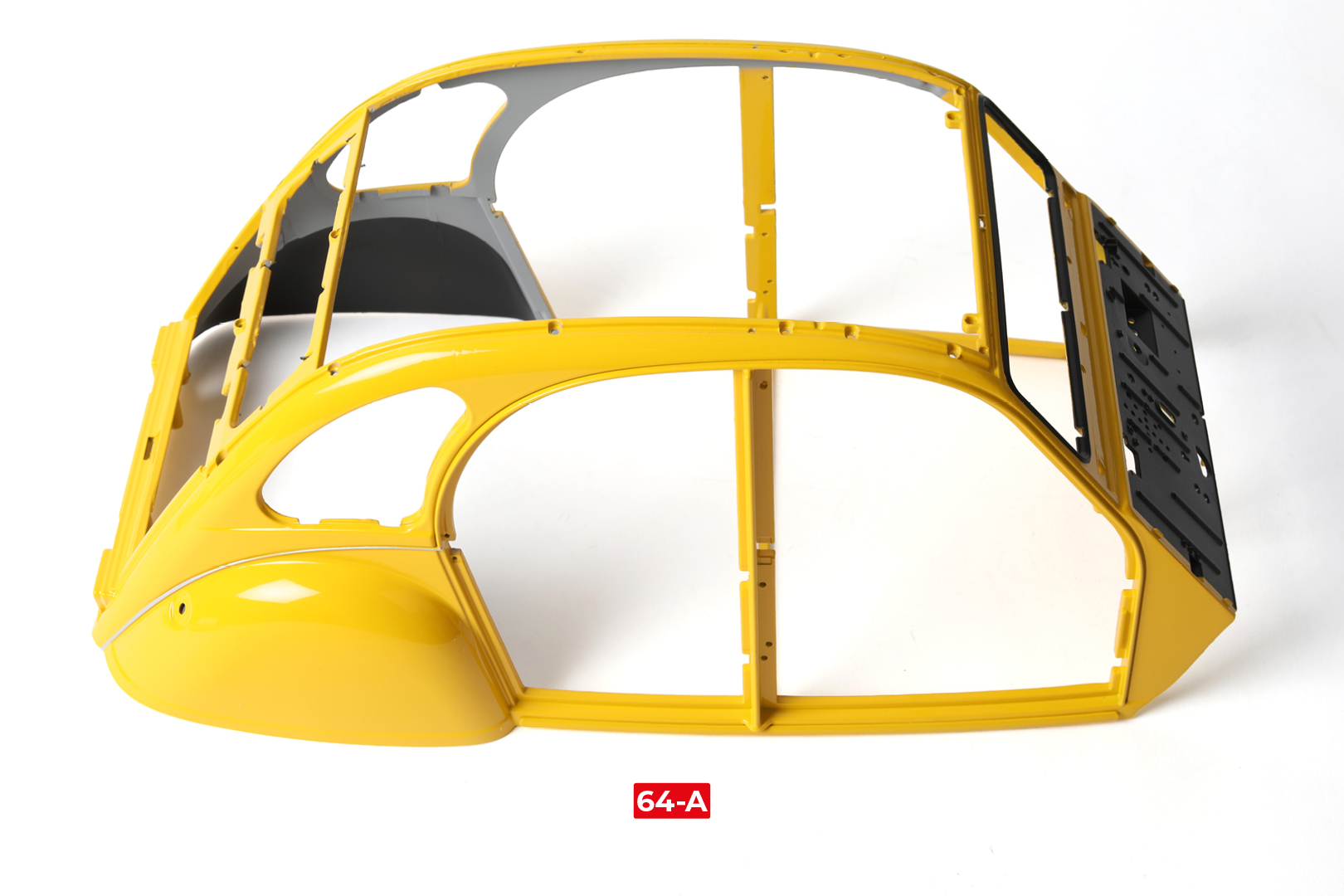

      ステージ64●パーツ

      ステップ 1

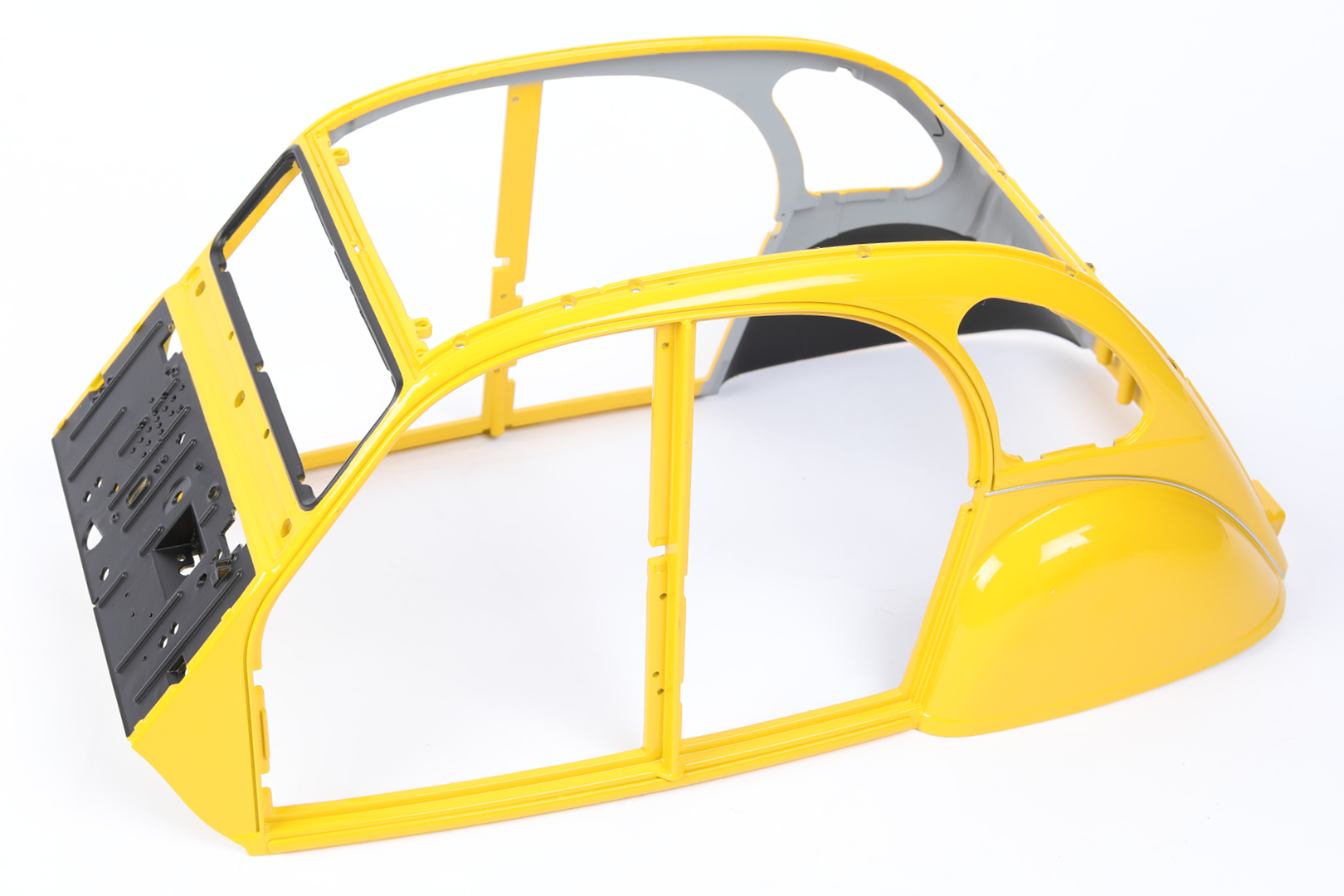

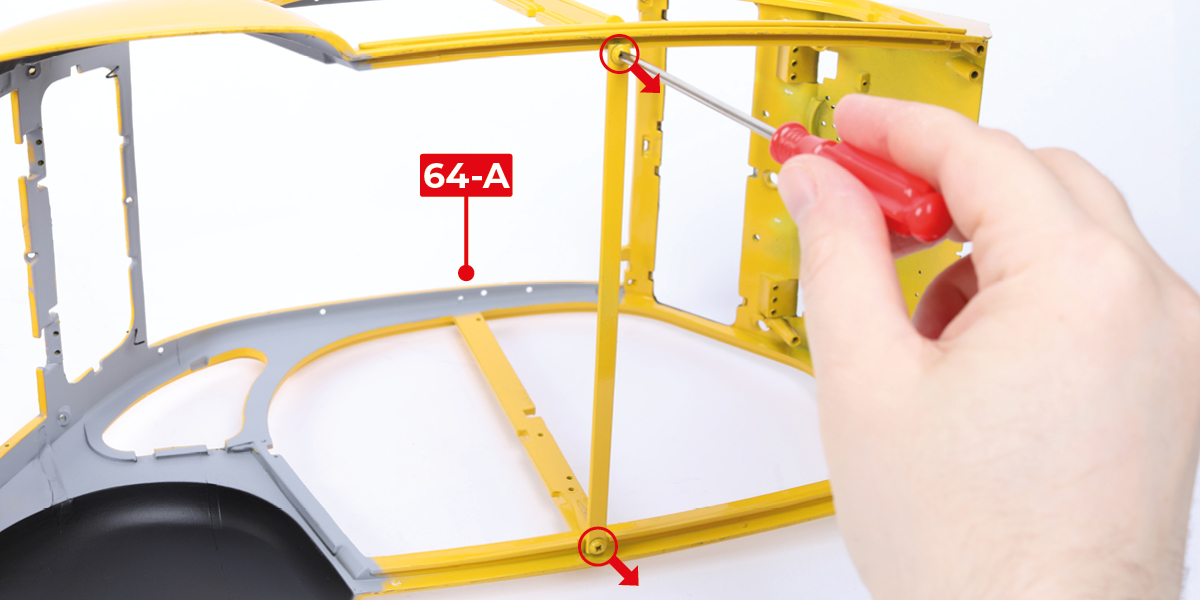

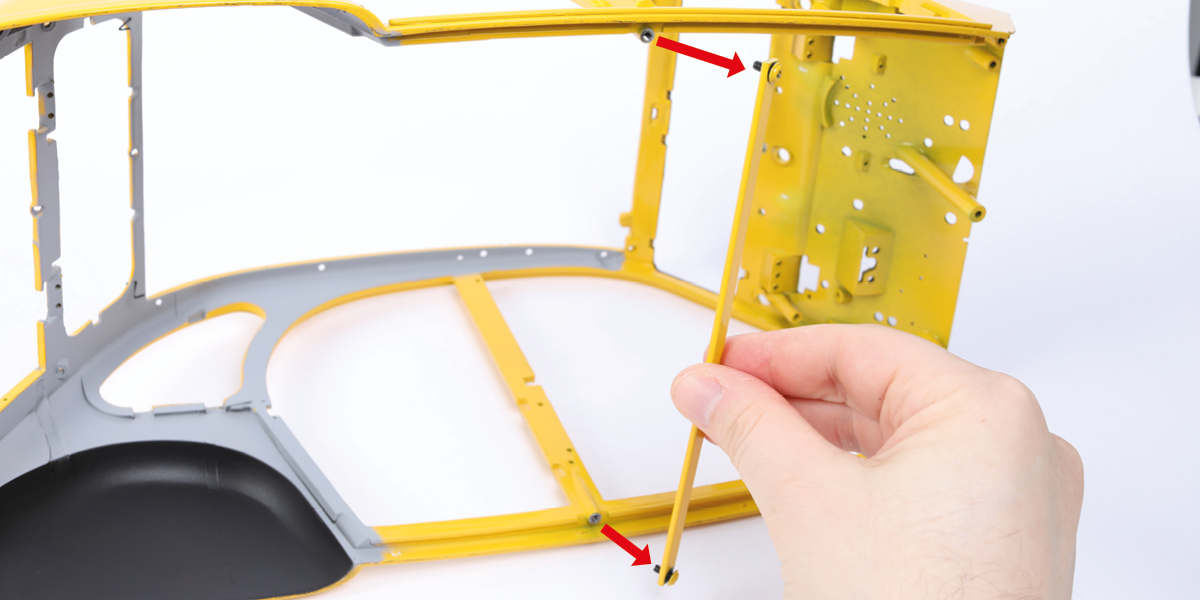

      ボディシェル(64-A)から2本のネジと仮設補強バーを取り外します。

      a
      b

      ステップ 2

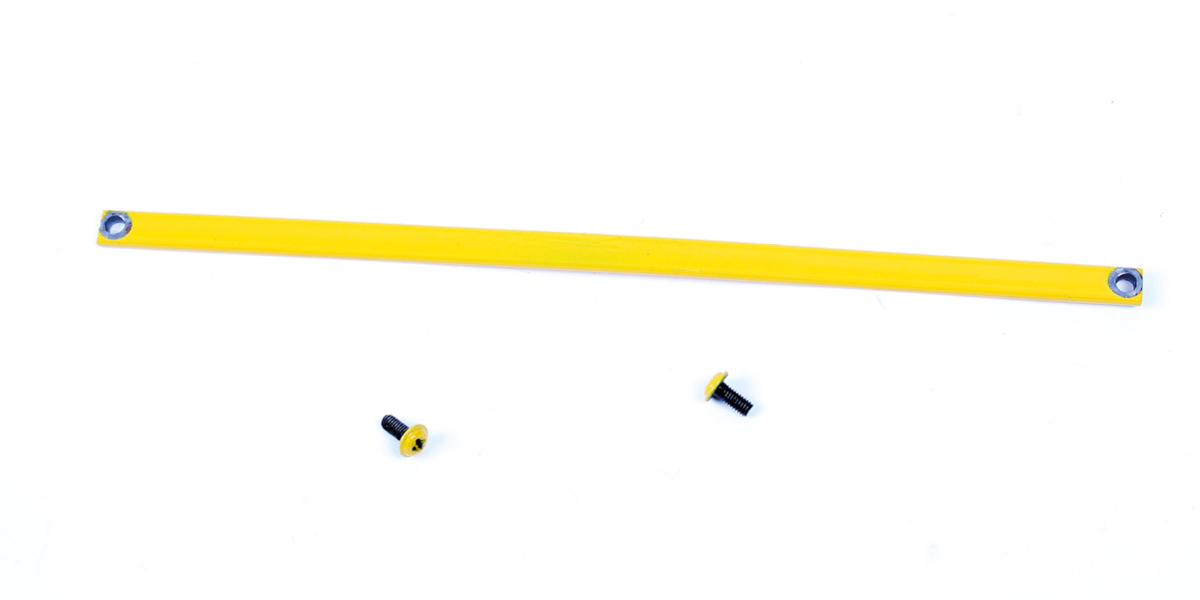

      取り外した2本のネジと仮設補強バーは以後の組み立てでは使用しないため、廃棄して構いません。

      a

      ステージの完了

      ステージ65: バッテリーの取り付け

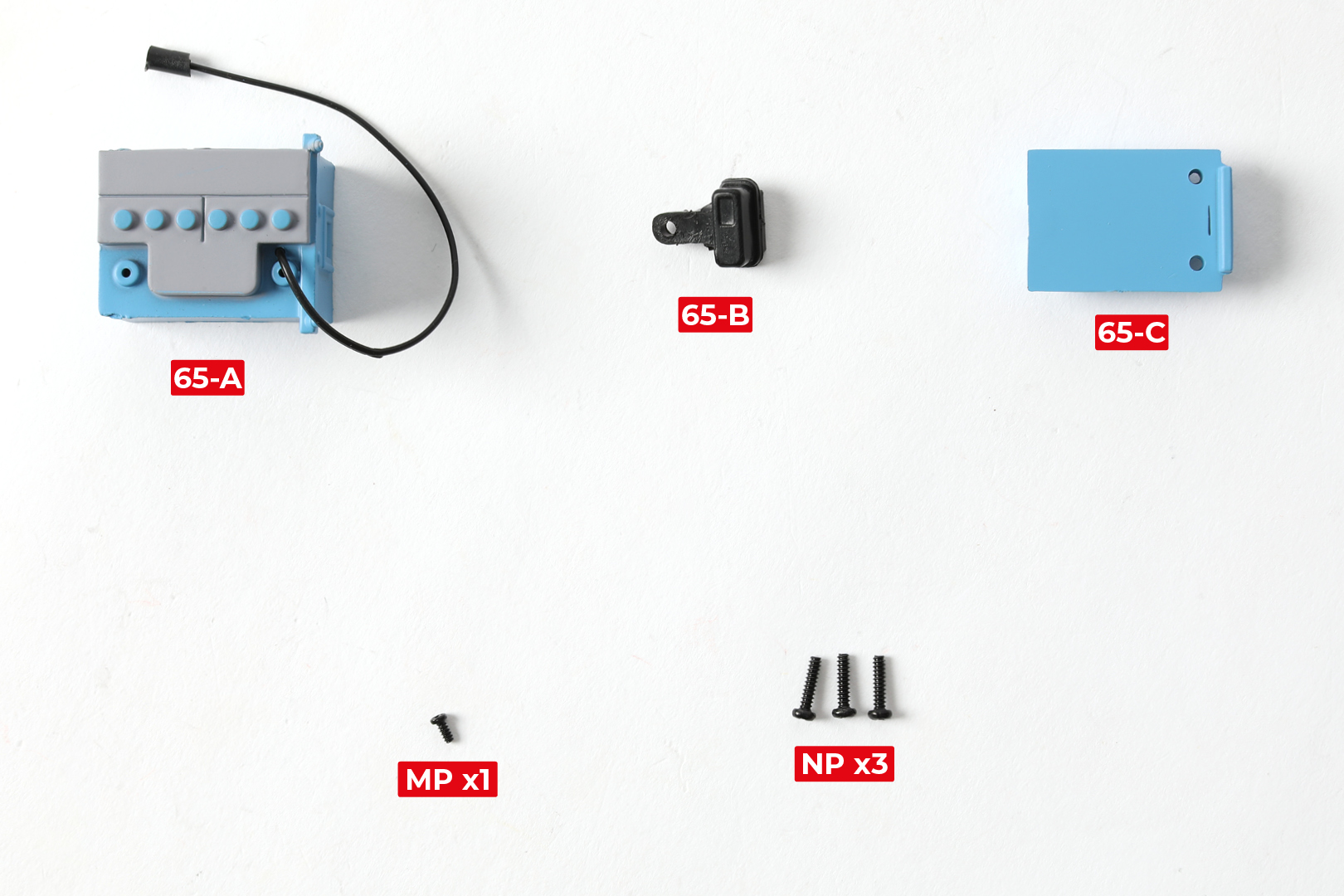

      ステージ65●パーツ

      ステップ 1

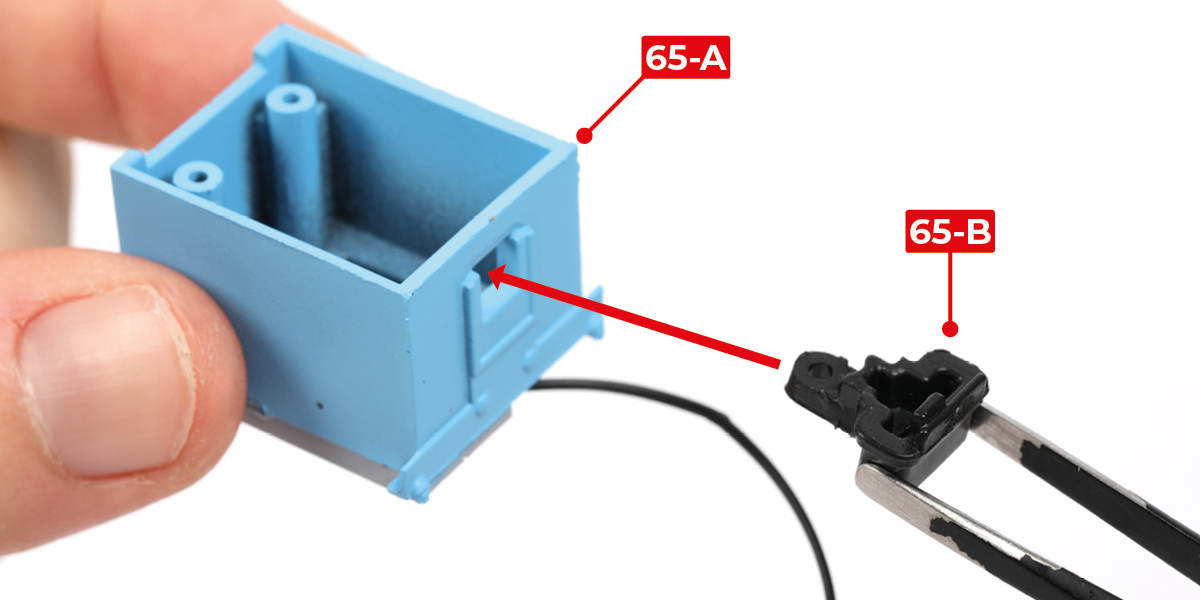

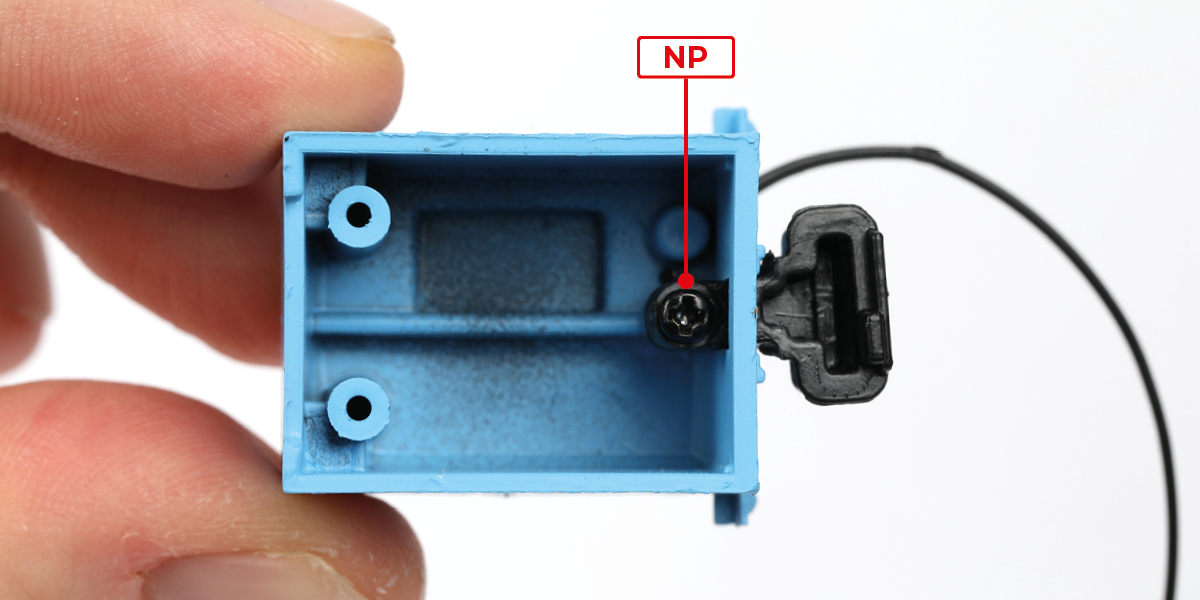

      パーツ65-Bをパーツ65-Aに差し込み、NPネジ1本で固定します。

      a
      b
      c

      ステップ 2

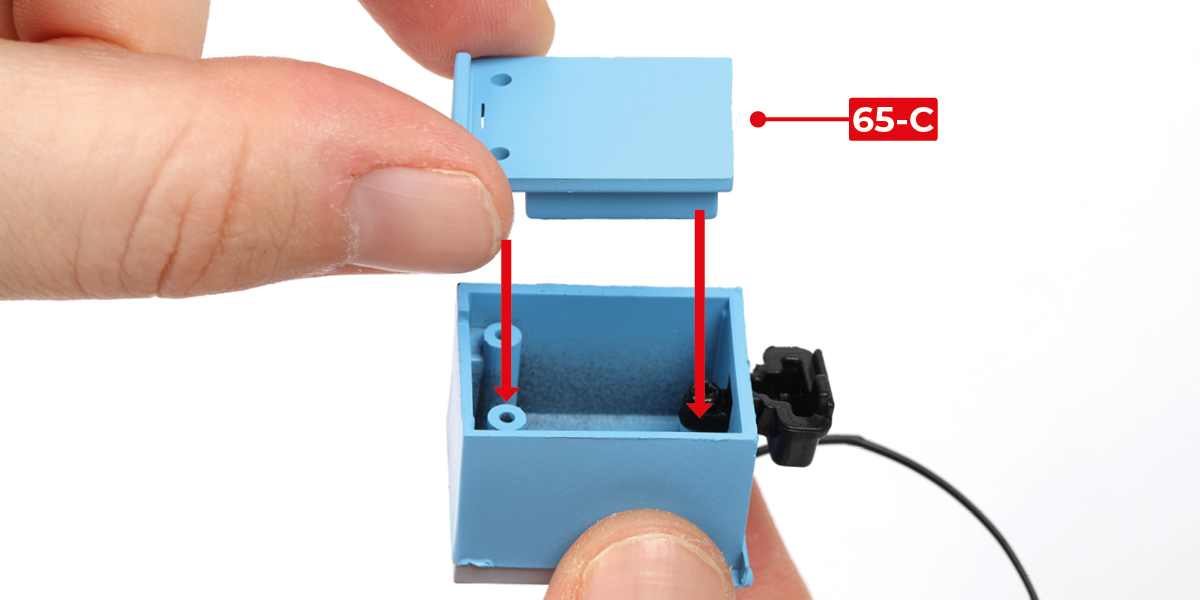

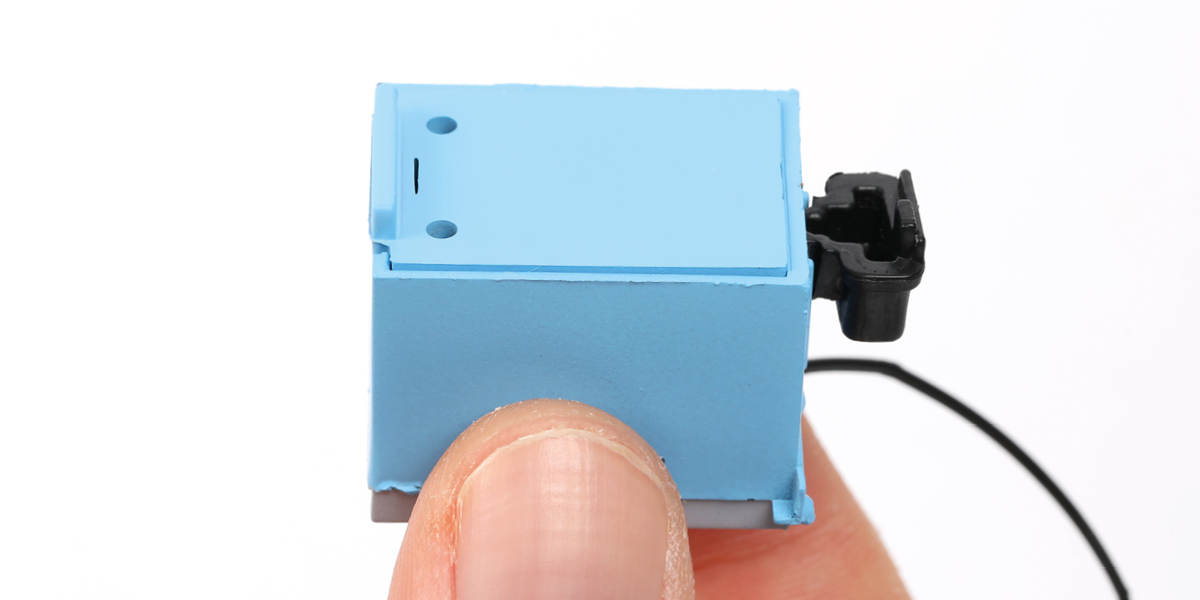

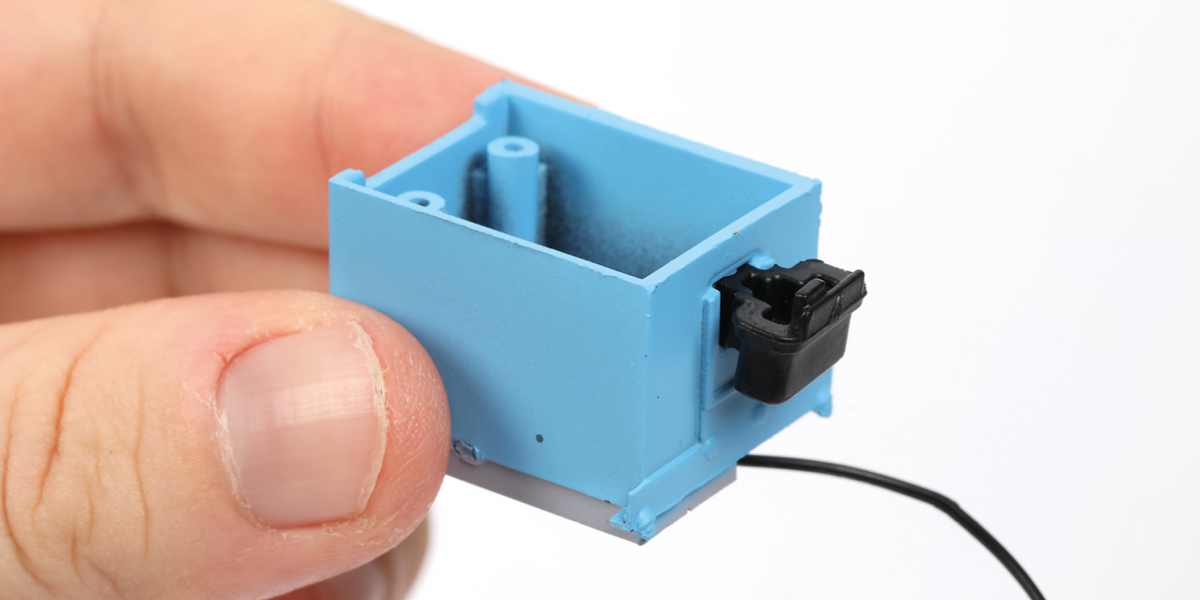

      パーツ65-Cをバッテリーの組み立て部分に押し込みます。

      a
      b

      ステップ 3

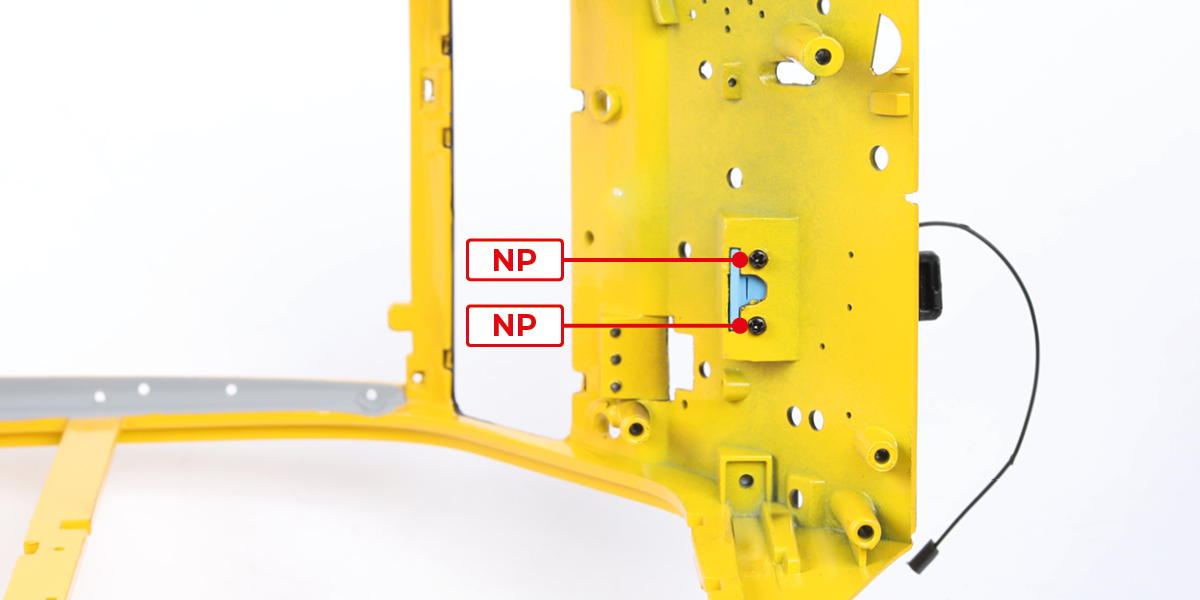

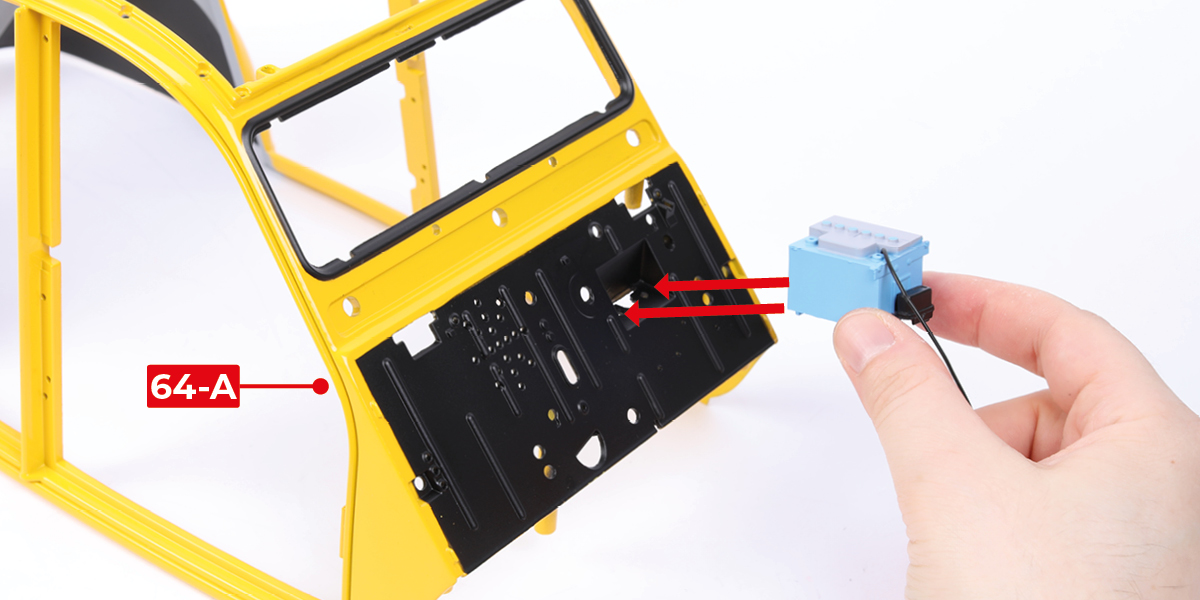

      バッテリーをボディシェル(64-A)に押し当て、NPネジ2本でボディシェルに固定します。

      a
      b
      c

      ステップ 4

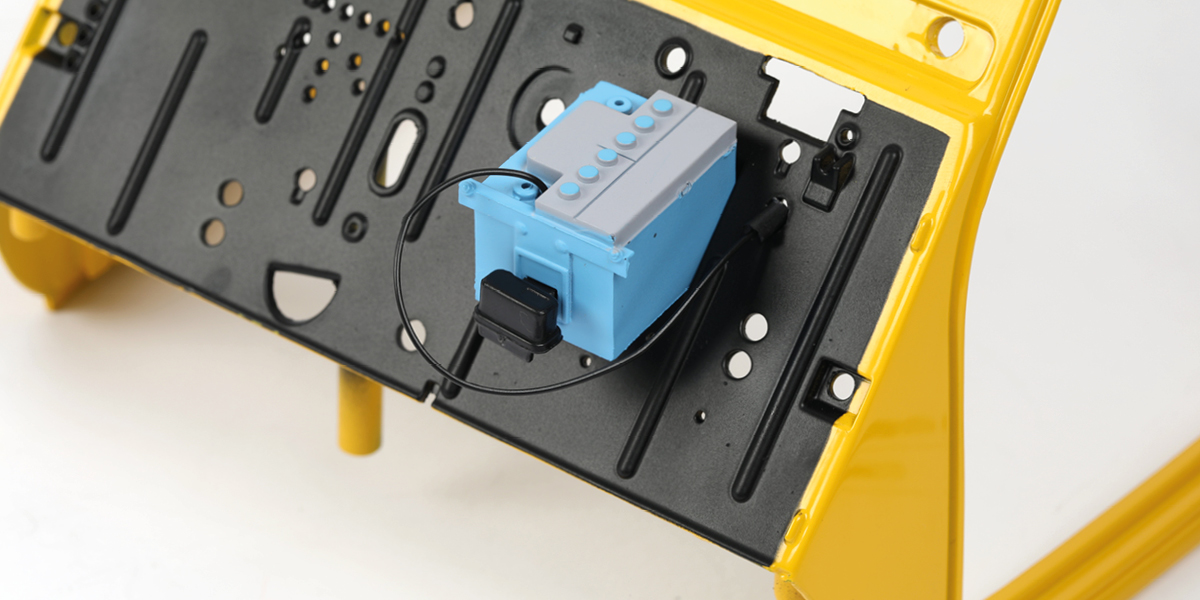

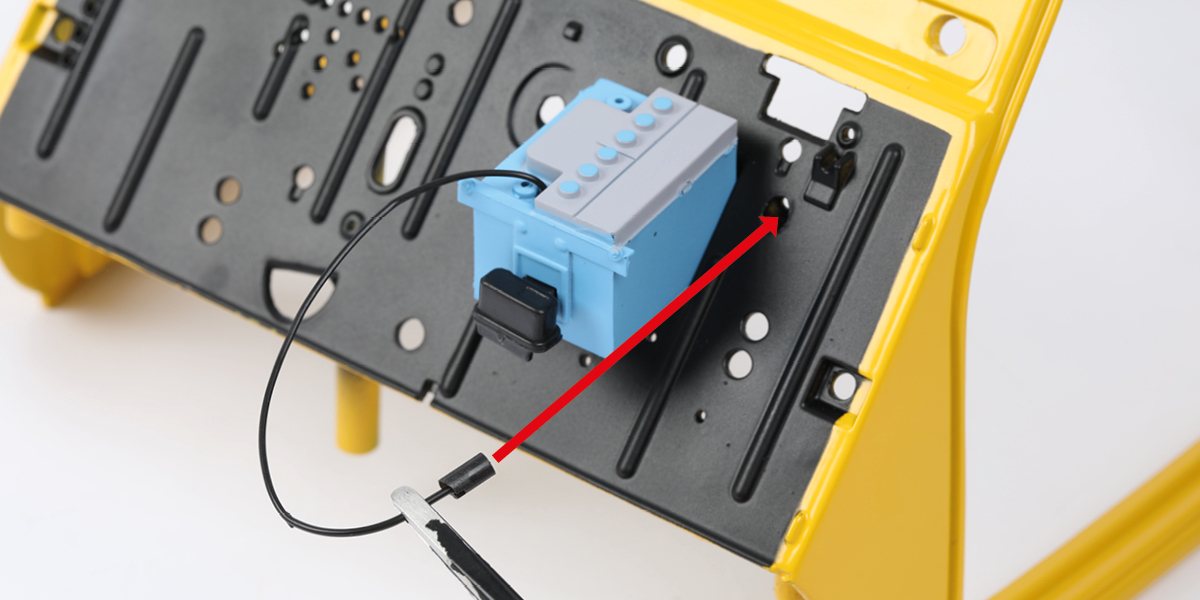

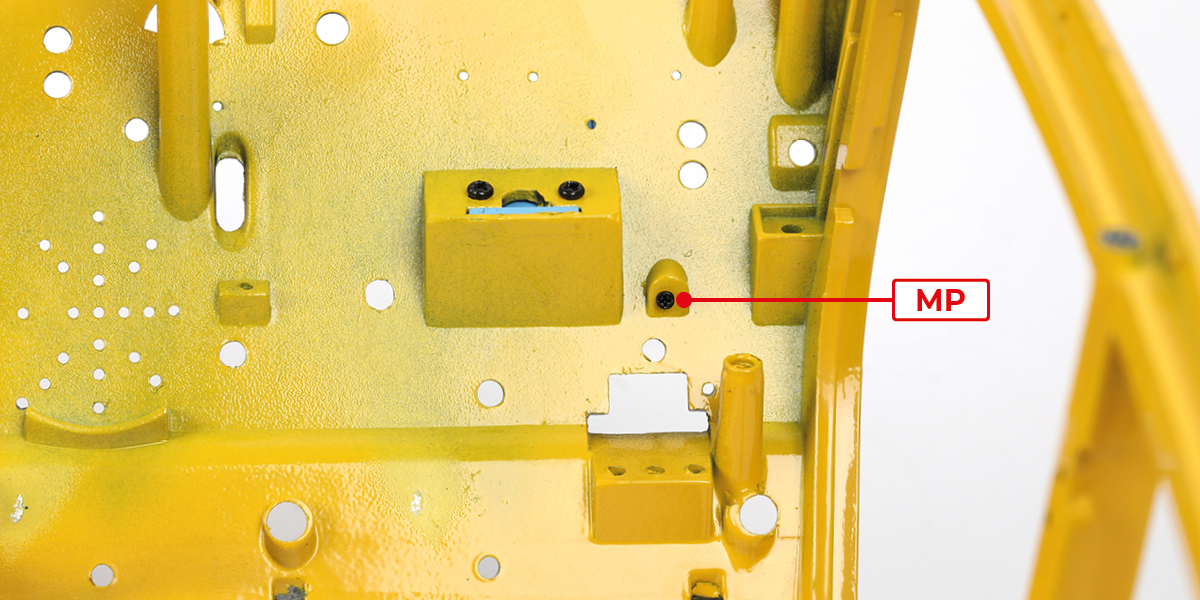

      バッテリーケーブルをボディシェルに配置し、MPネジ1本で固定します。

      a
      b
      c

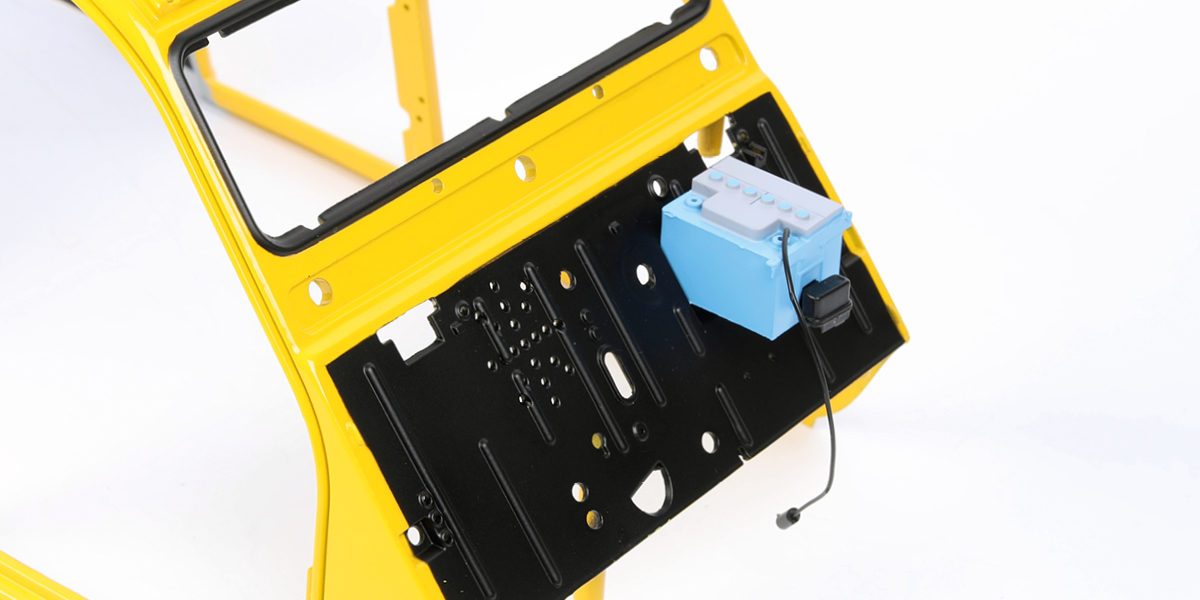

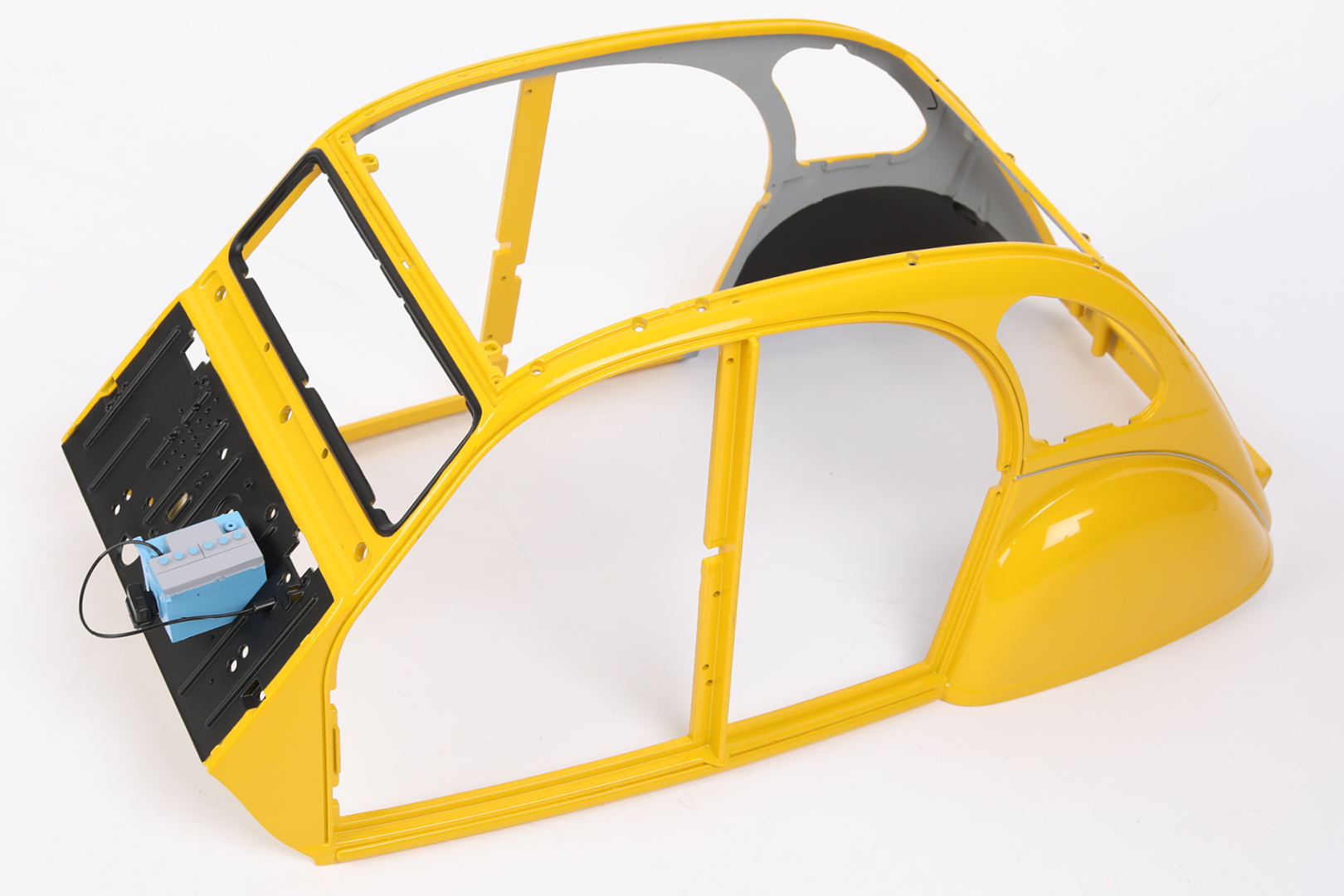

      ステージの完了

      ステージ66: ウインドスクリーンウォッシャー液タンクと電気配線の取り付け

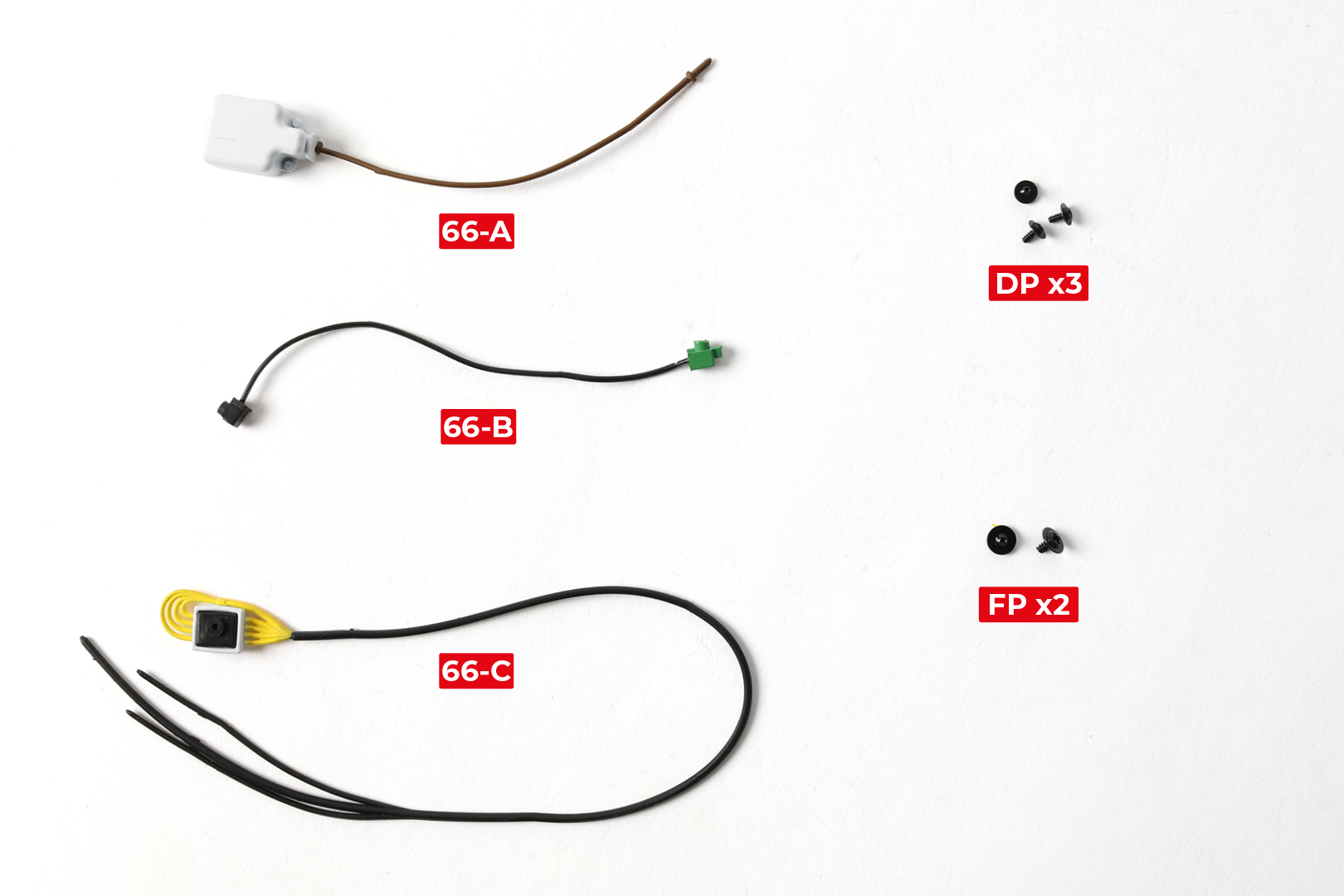

      ステージ66●パーツ

      ステップ 1

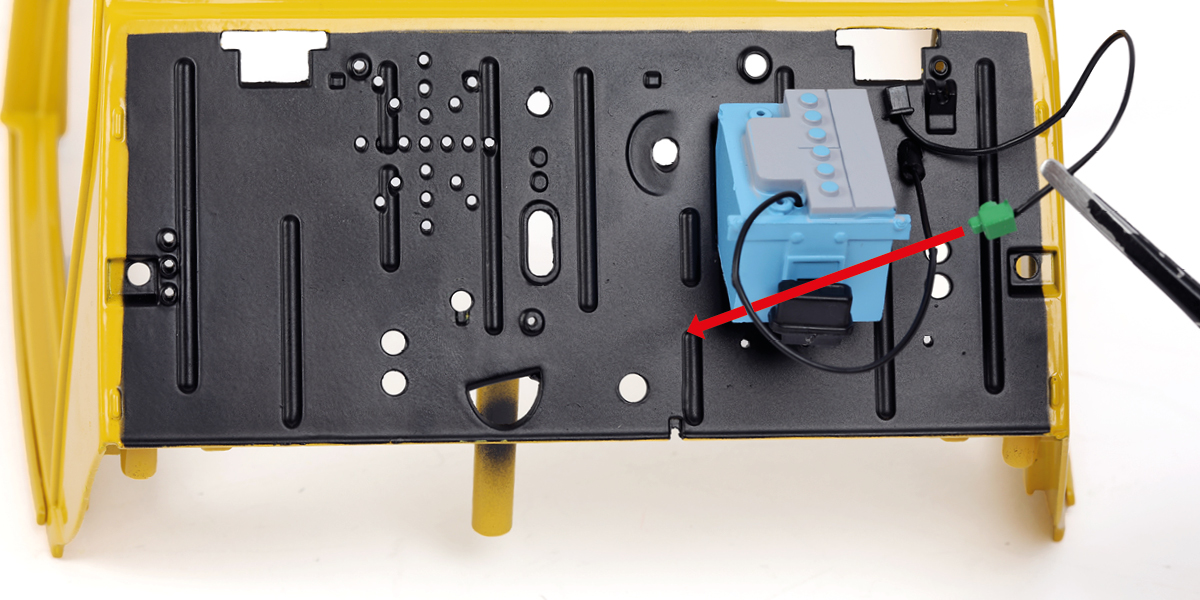

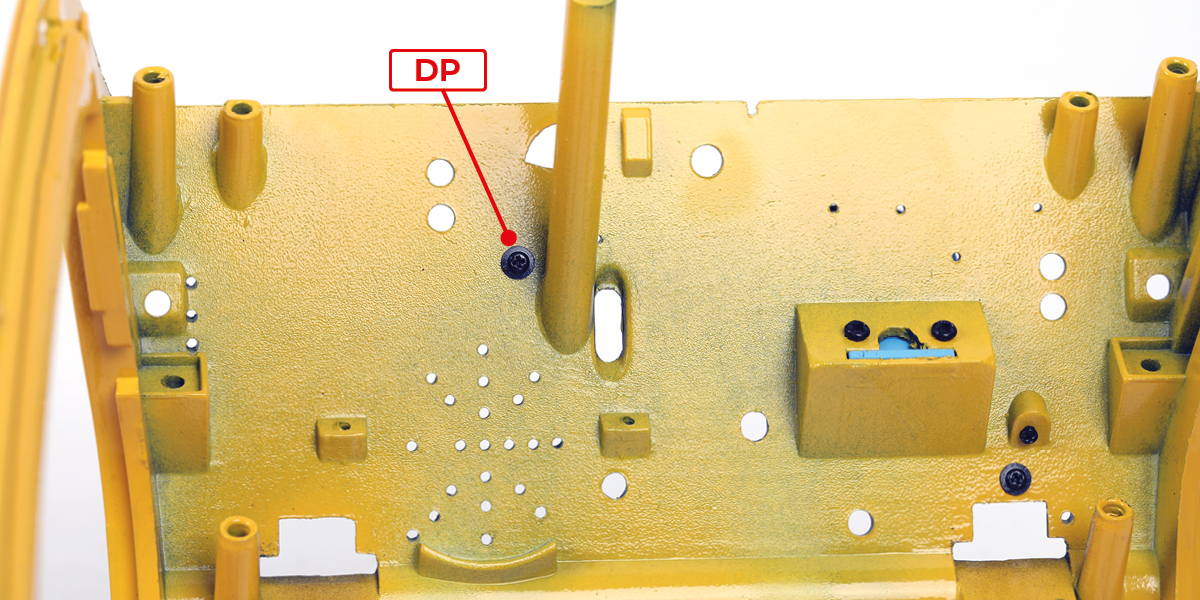

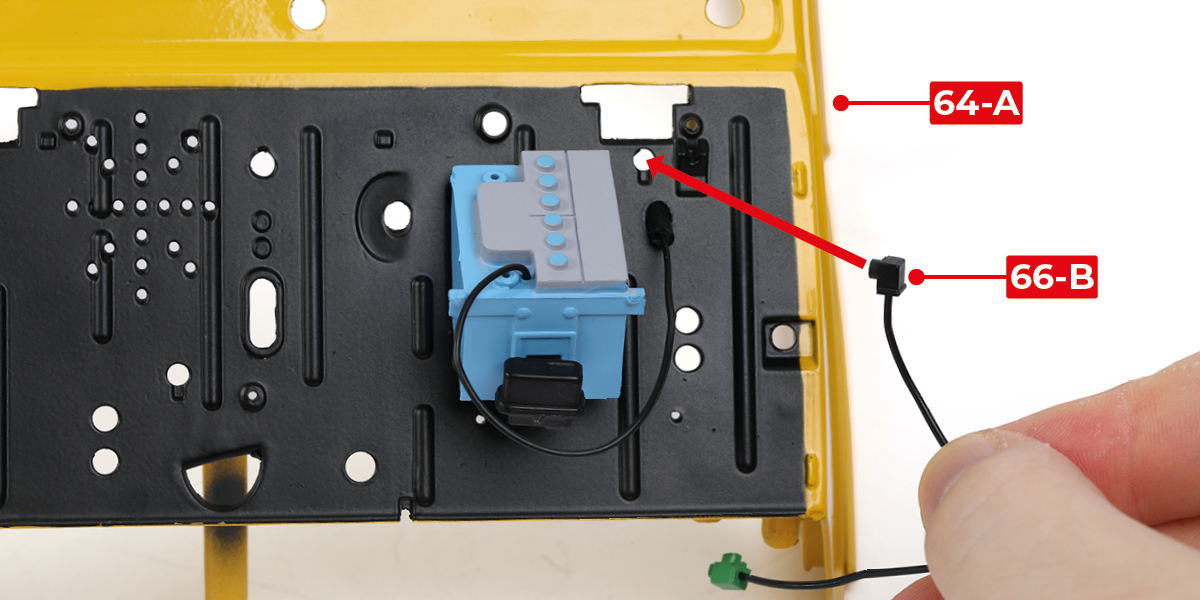

      パーツ66-Bの黒い端をボディシェルに配置し、DPネジ1本で固定します。次に、図cのようにパーツ66-Bの緑色の端をバッテリーケーブルのループに通します。

      a
      b
      c

      ステップ 2

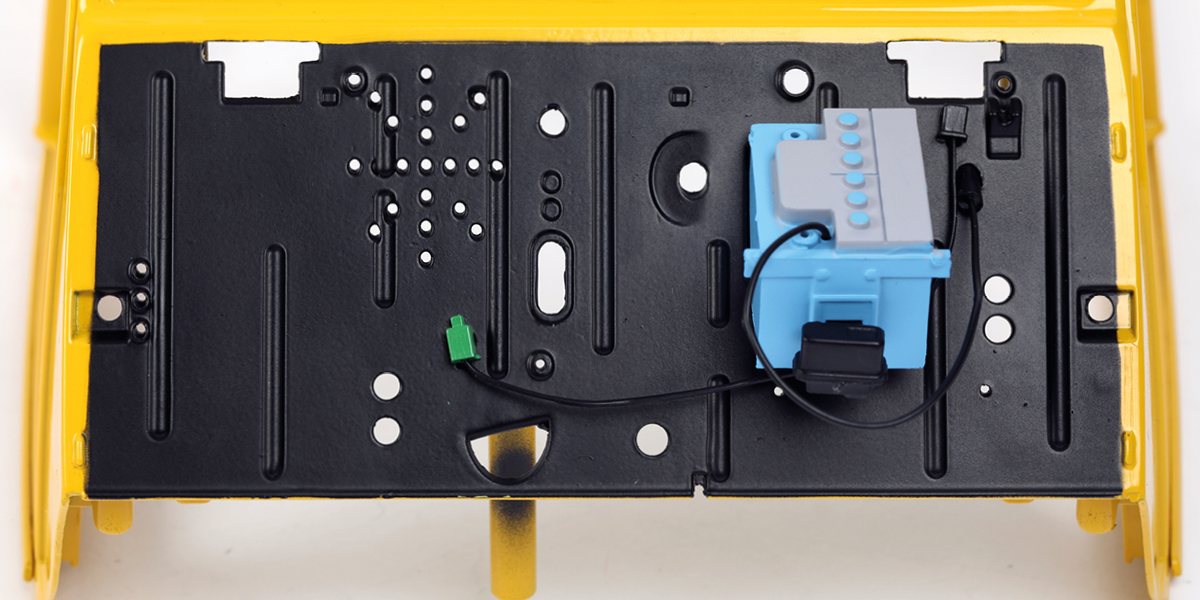

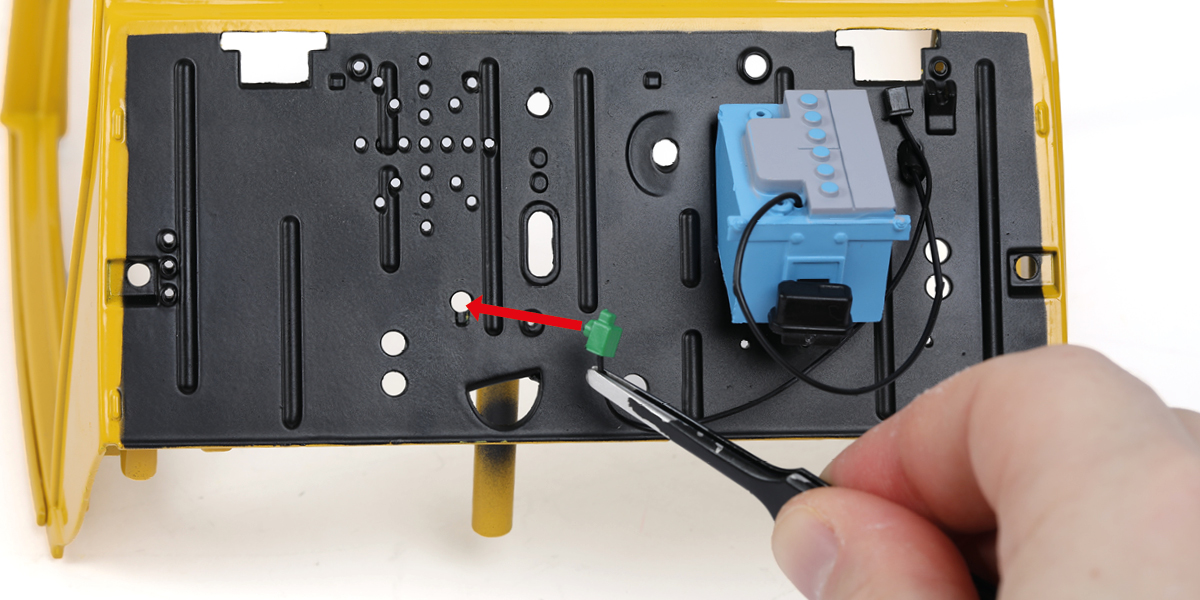

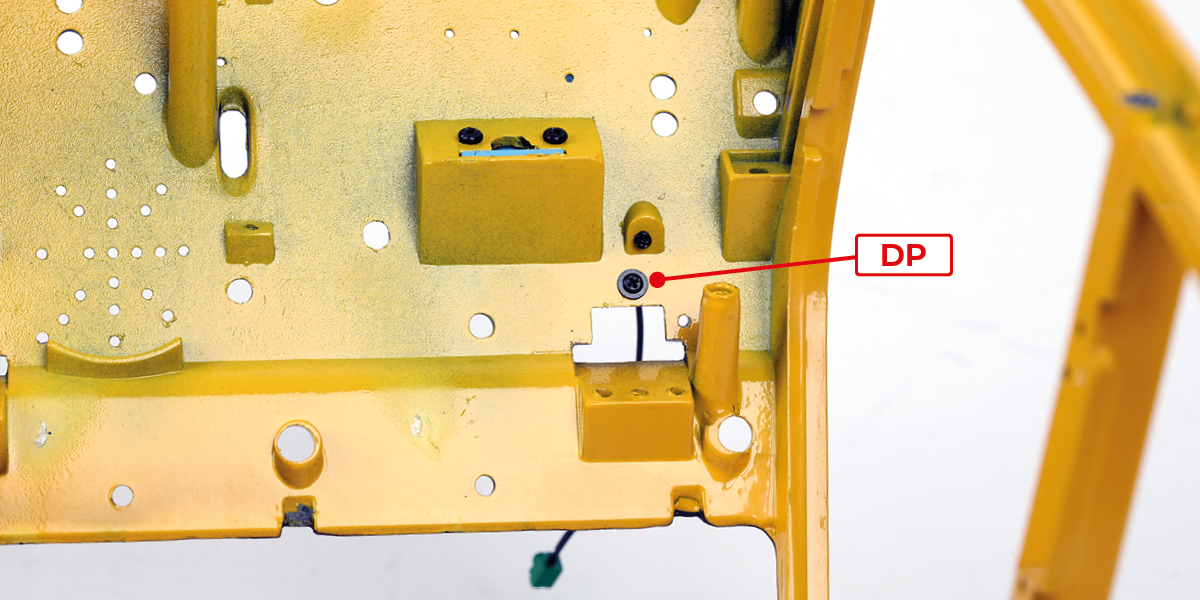

      パーツ66-Bの緑色の端をボディシェルに配置し、DPネジ1本で固定します。

      a
      b
      c

      ステップ 3

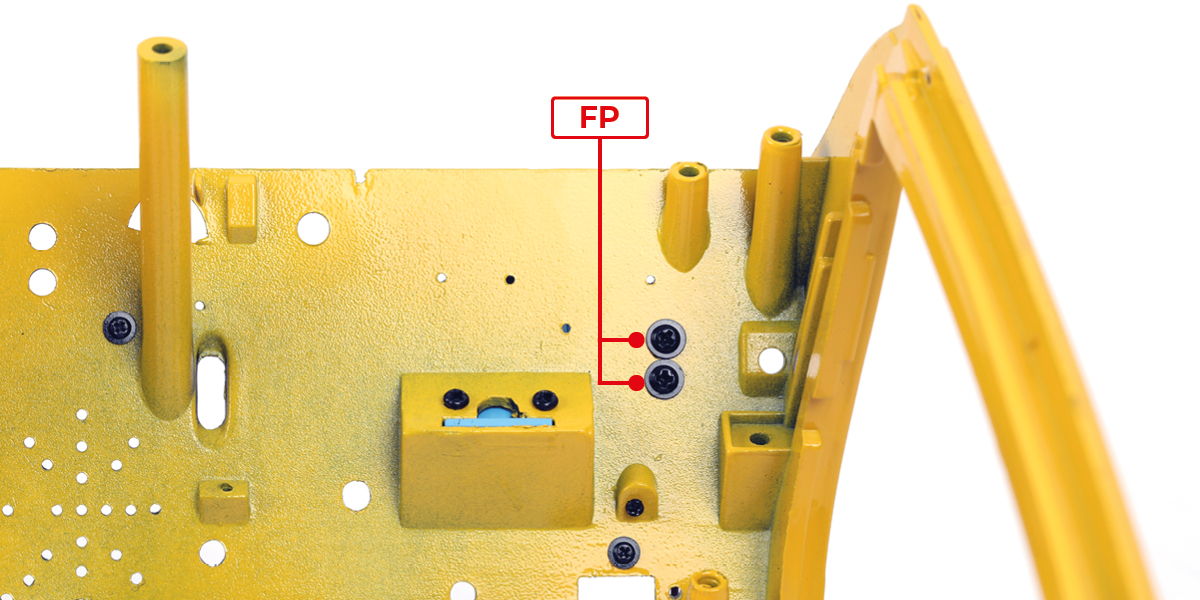

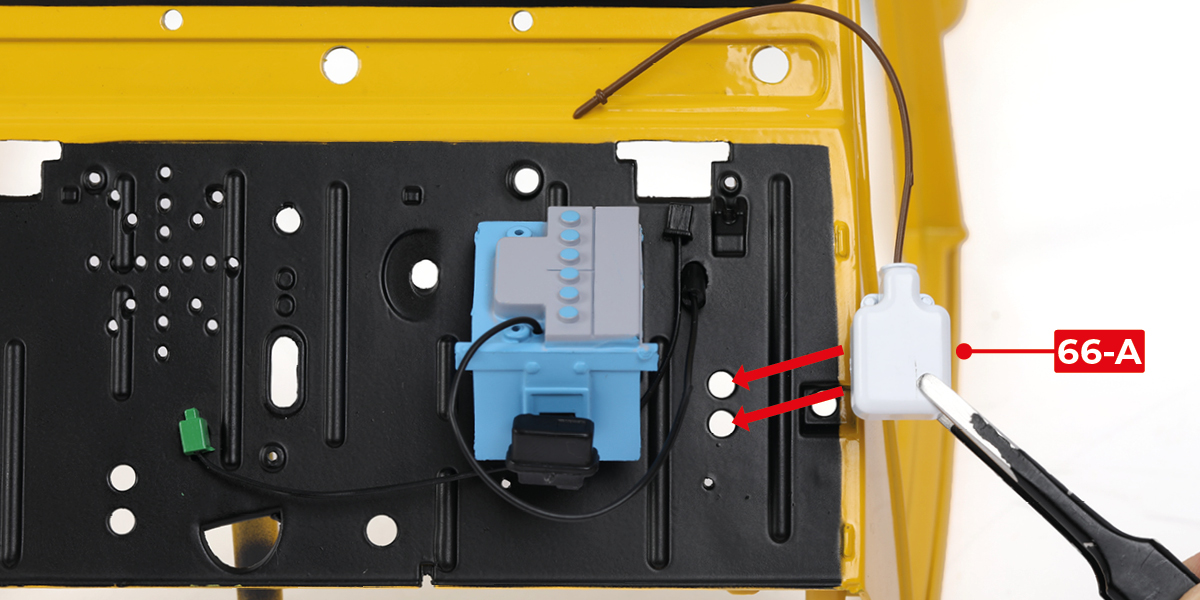

      パーツ66-Aをボディシェルに配置し、FPネジ2本で固定します。

      a
      b
      c

      ステップ 4

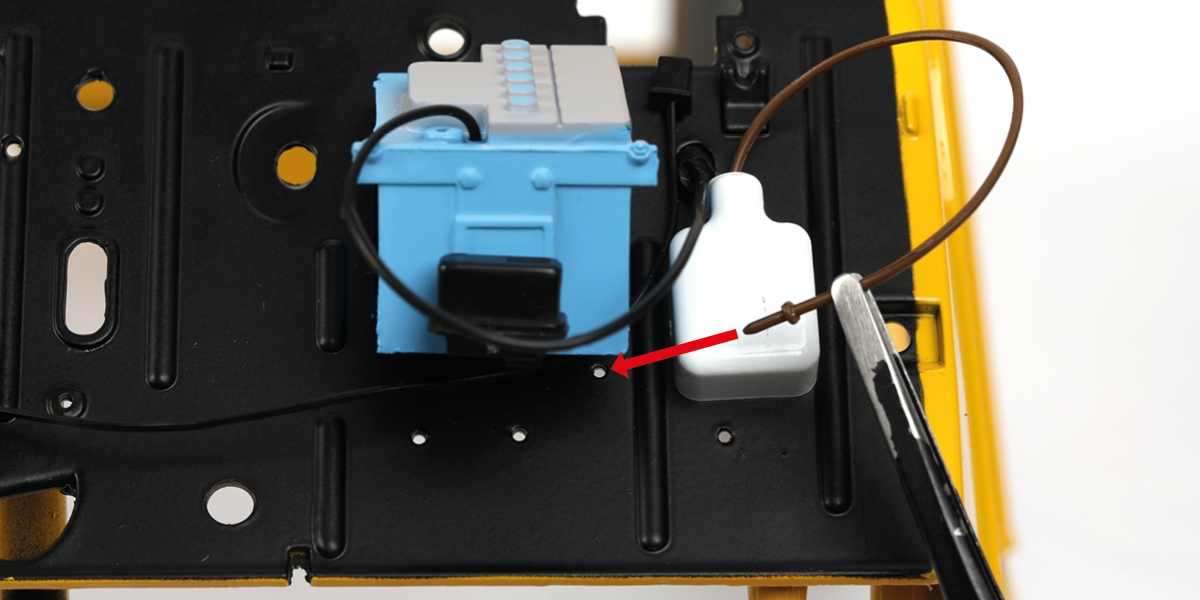

      図のように、パーツ66-Aのホースをボディシェルの穴に差し込みます。

      a
      b

      ステップ 5

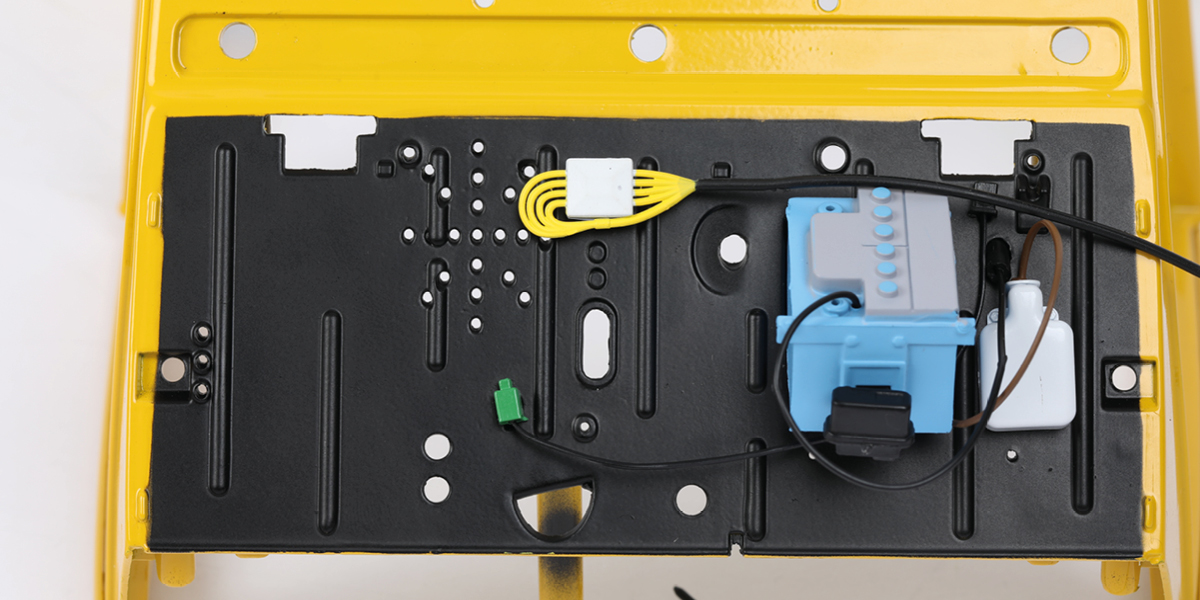

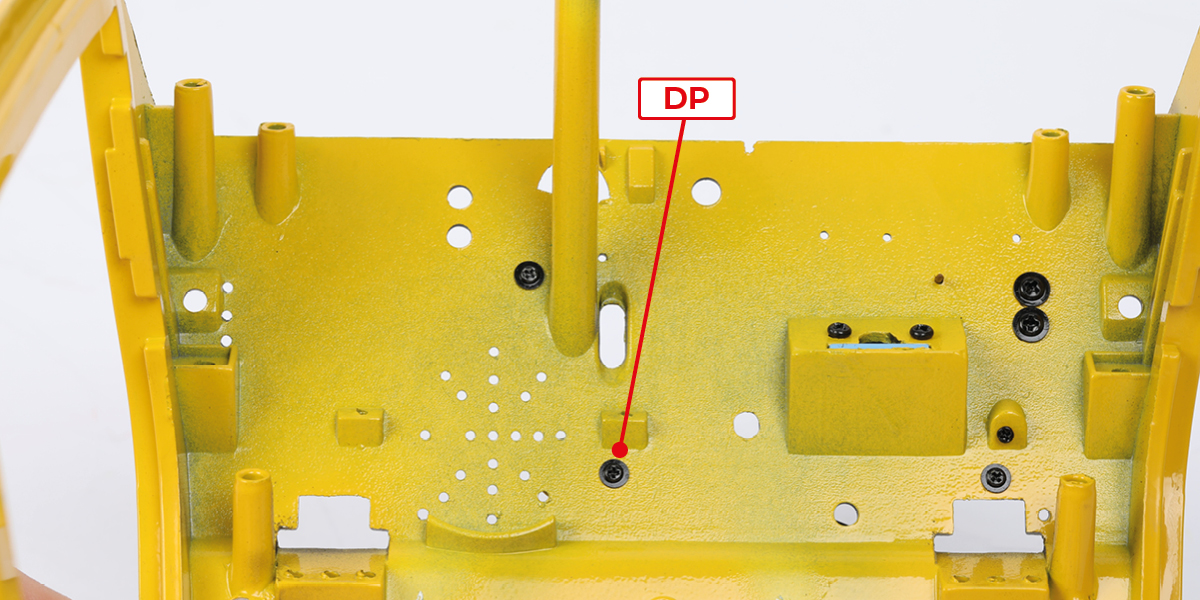

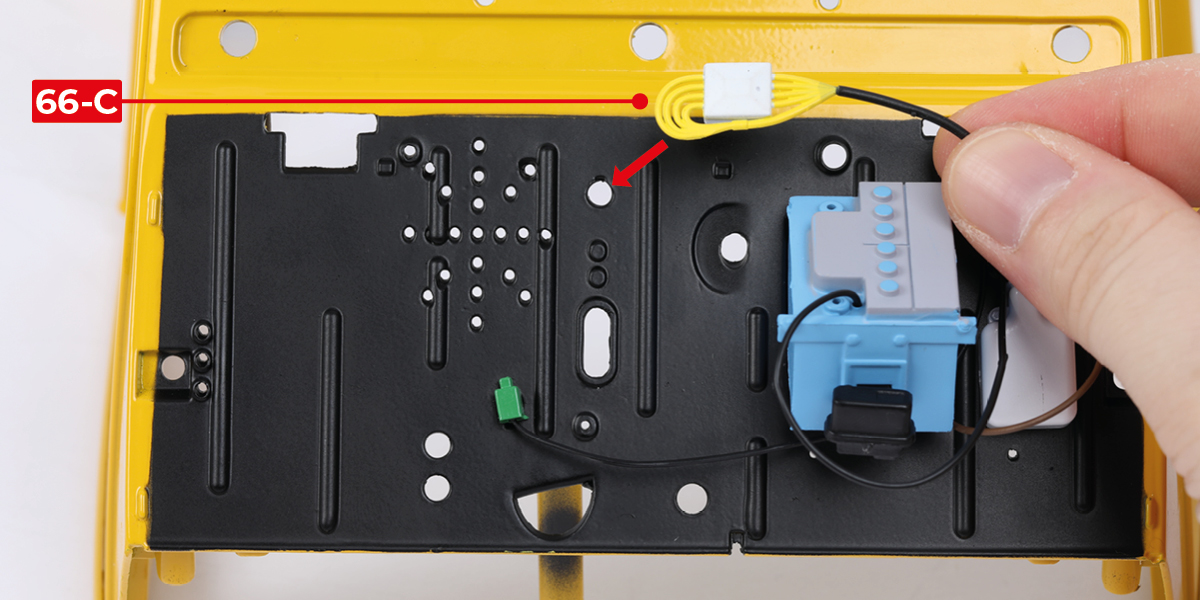

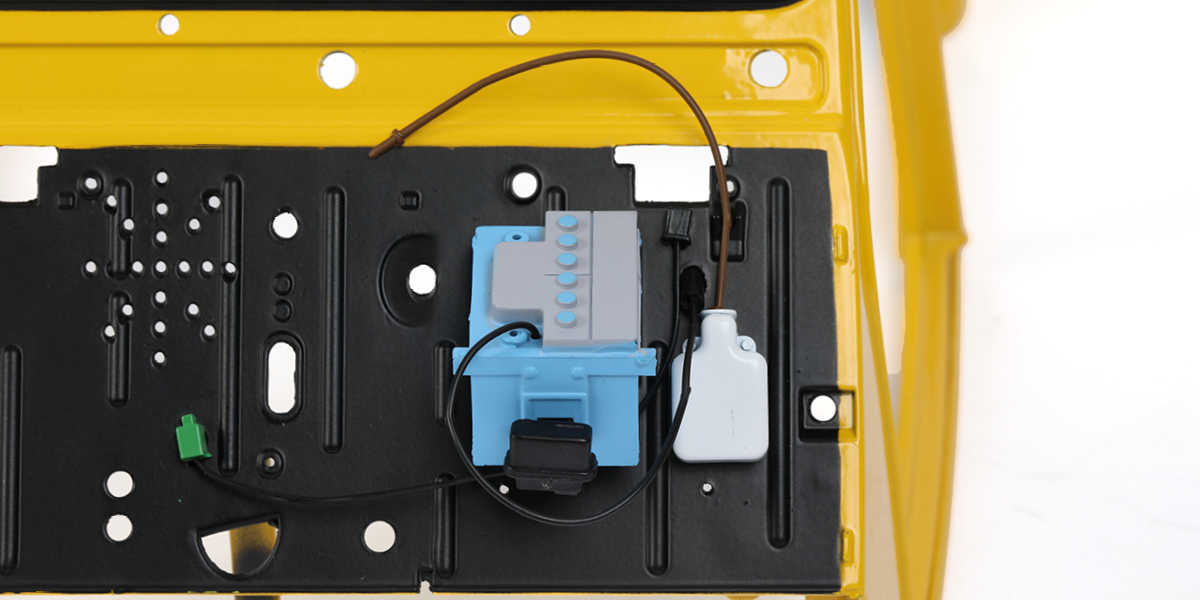

      パーツ66-Cをボディシェルに配置し、DPネジ1本で固定します。

      a
      b
      c

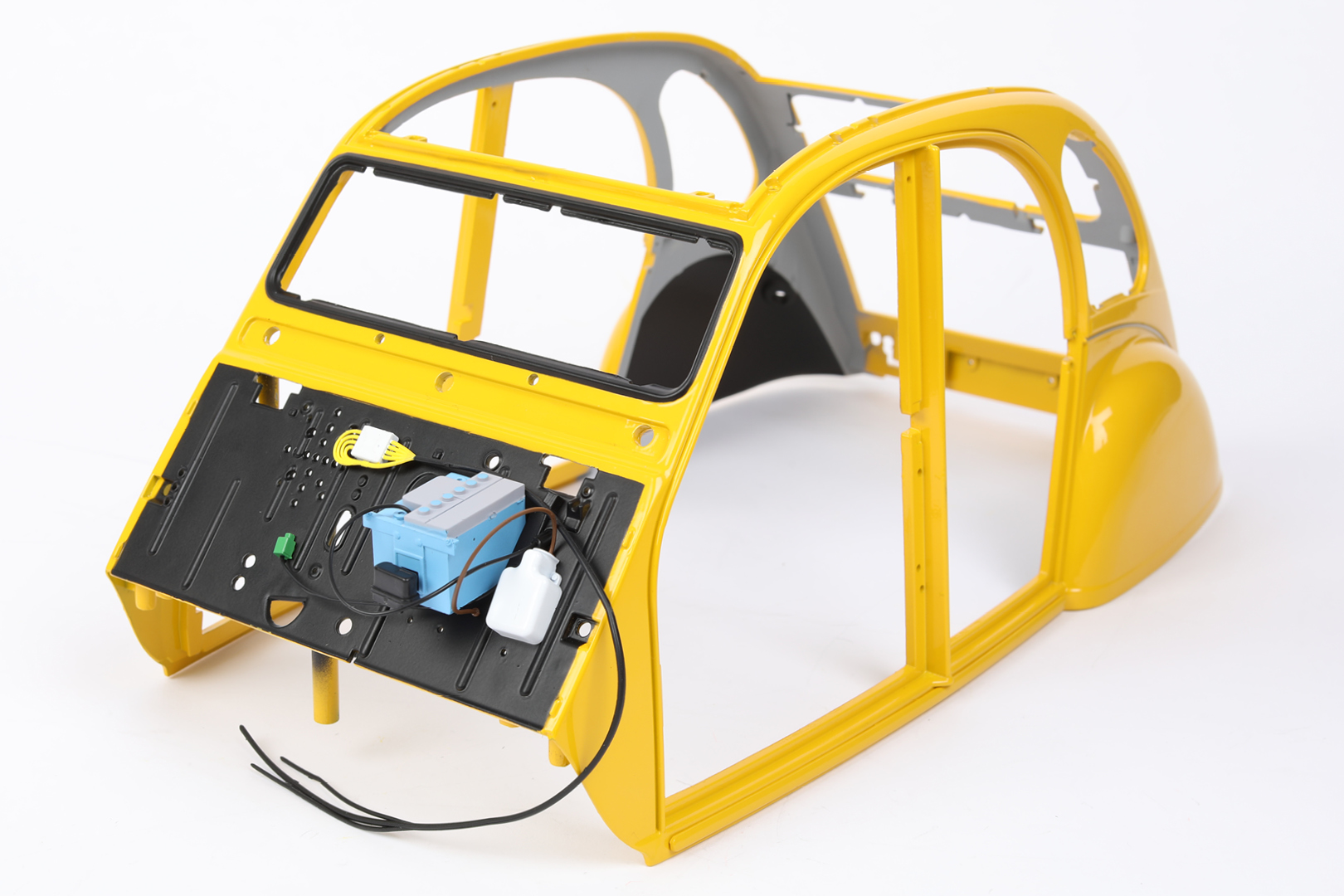

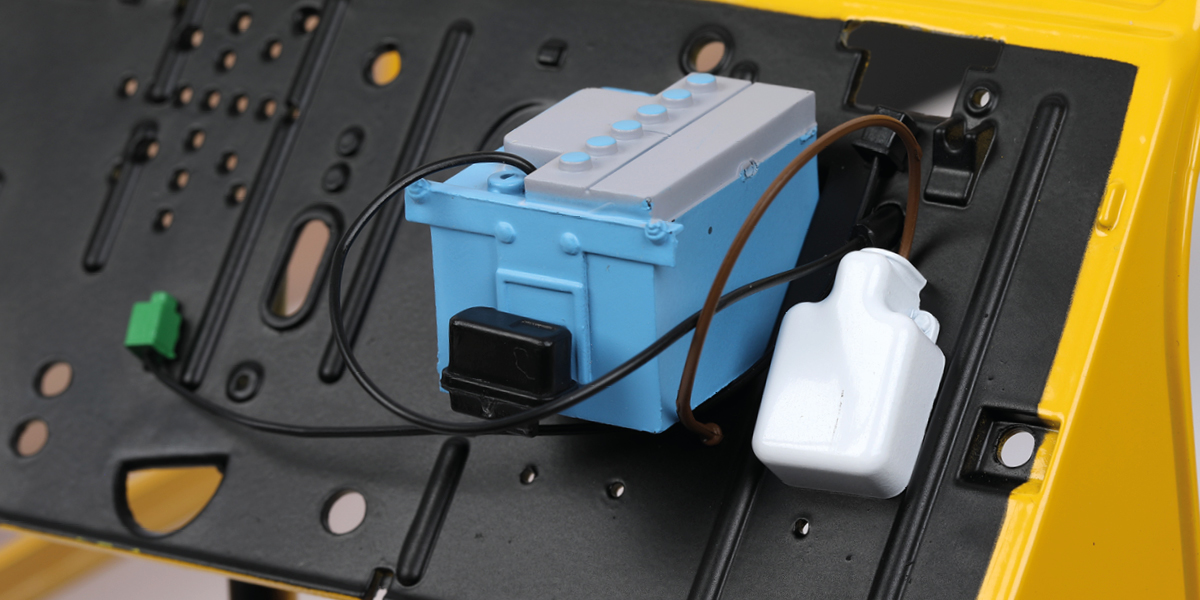

      ステージの完了
