パック06
組立ガイド
必ずお読みください
各パーツには予備のネジが含まれています。時々、予備のネジや使わなかったネジを後のステージで使用するよう指示されることがあります。これらの予備を安全な場所に保管し、正しくラベルを付けてください。
ネジを混同しないようにしてください。見た目は似ていますが、ネジの山はわずかに異なります。間違ったネジを使用するとパーツが損傷する可能性があります。ネジの頭にしっかりと合う正しいサイズのドライバーを使用してください。
複数のネジを使用してパーツを固定する場合は、すべてのパーツが正しく整列していることを確認するために、各ネジをゆるく取り付けてから、配置した順序に従って、しっかりと締めますが、締め過ぎないようにしてください。
ドライバーは磁石（冷蔵庫の磁石など）でこすって磁化させることができ、ネジを保持しやすくして組み立てを容易にします。
ネジが金属部品に入る際にきつい場合は、無理に締めず、ヘッドを切断する可能性があります。取り外して、ネジの山に少量のワセリン、石鹸、または軽油を塗ってください。これにより潤滑され、締めやすくなります。
一部のパーツは組み立てに少量の接着剤が必要です。接着剤は少量で、カクテルスティックを使用して過剰に塗らないようにしてください。スーパーグルーゲルまたはエクストラシンリキッドモデリンググルーを推奨します。可能な限り、接着する前にパーツを適合させてみてください。
接着剤を使用する際は換気を良くし、キャップをしっかりと閉めてください。
床に落ちたネジを見つけるのに磁石を使用してください。
パーツを一時的に固定するためにマスキングテープを使用します。
スプルー（フレーム）からパーツを切り取るには、サイドカッターやクラフトナイフを使用します。サイドカッターの方が使いやすい傾向があります。
このビルドの過程で、すぐに組み立てる多くのピースを受け取ります。対応するステージの指示に従ってください。また、将来の組み立てステージで使用するために安全に保管する他のピースもあります。
作業面にカッティングマット、白い紙、または柔らかい布を敷くことで、コンポーネントの塗装仕上げを保護してください。
配線を差し込む際は、電源がオフになっていることを確認してください。ピンセットを使用して、ワイヤーの端から約5mmのところを慎重につかみます。ソケットからワイヤーを取り外す必要がある場合は、接続が損傷する可能性があるため、ワイヤーを引っ張らないでください。ピンセットでプラグをつかんで取り外してください。
このシンボルが表示されたら、太字の指示テキストに注意を払い、画像のパーツの向きを確認してください。これは後のステージの組み立てで特に重要です。
警告：一部のパーツは磁石を使用して組み立てられています。これらの磁石は飲み込むと重大な怪我を引き起こす可能性があります。子供の手の届かないところに保管してください。磁石を飲み込んだと疑われる場合は、直ちに医療の助けを求めてください。
これはおもちゃではありません。小さな部品が含まれているため、14歳未満の子供には適していません。大人の監督が必要です。

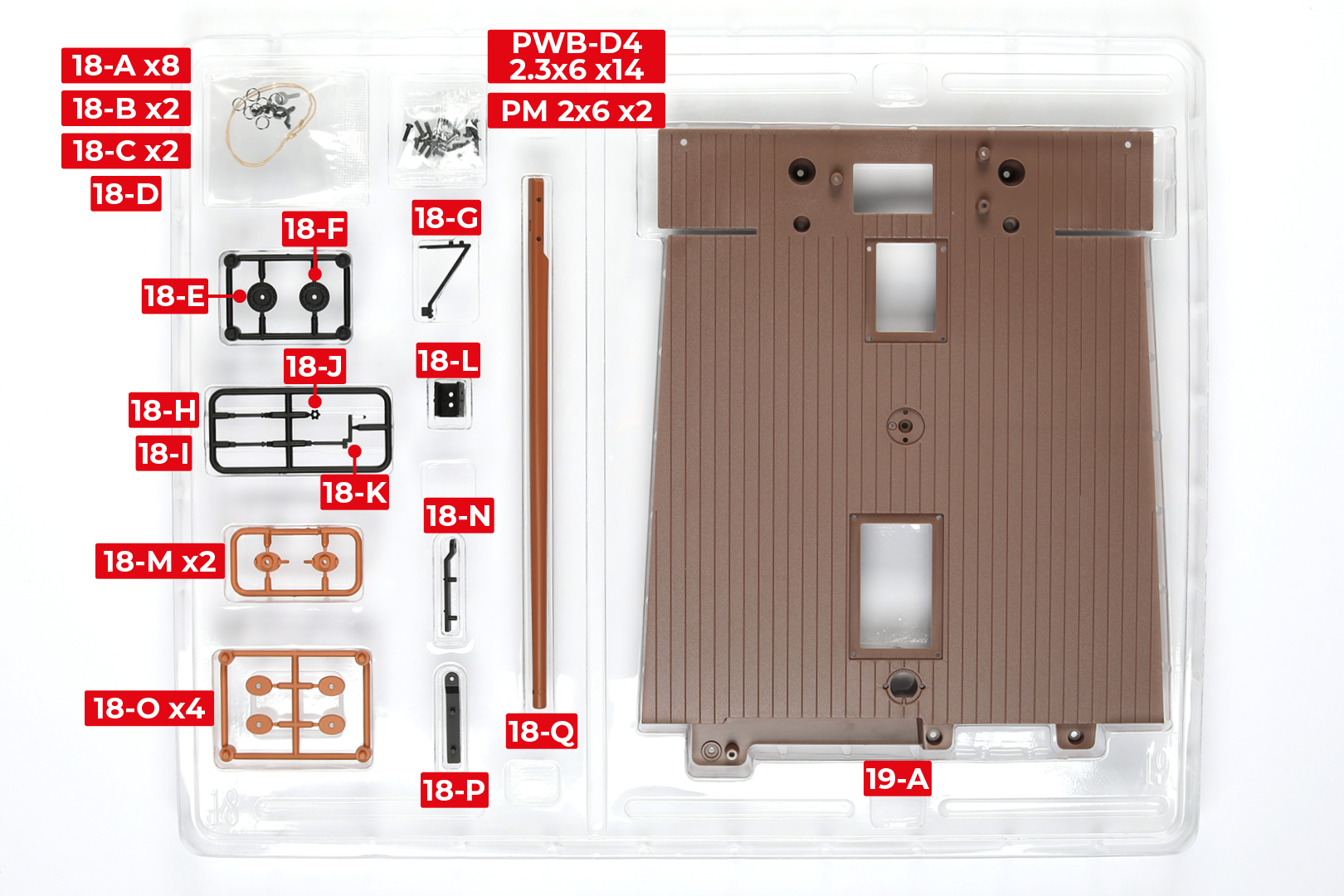

パック6 パーツリスト
ステップ 1
パーツ18-Gの突起をパーツ18-Lの対応する穴に差し込みながら、両方のパーツを接着してください。
ステップ 2

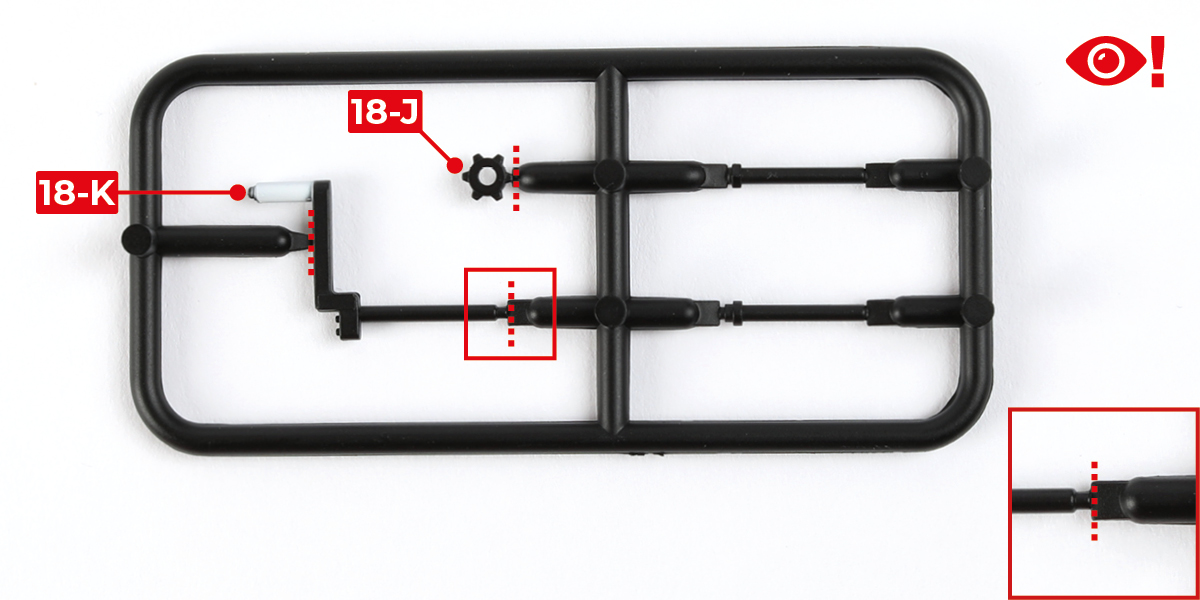

スプルーからパーツ18-Jと18-Kを切り取ってください。
パーツ18-Kのピンを切り取らないでください（画像bで囲まれています）。
ステップ 3
パーツ18-Kをパーツ18-Lの最初の穴に挿入してください。
ステップ 4
パーツ18-Jをパーツ18-Kに差し込み、続いてパーツ18-Kをパーツ18-Lの2番目の穴に挿入してください。図を参照してください。
ステップ 5

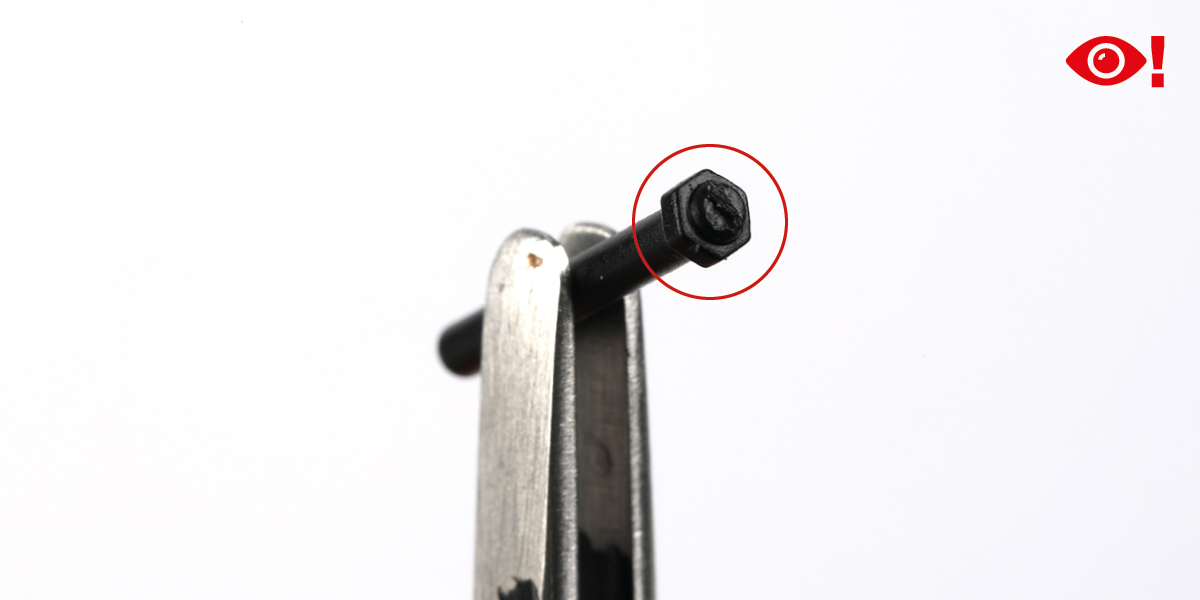

スプルーからパーツ18-Iを切り取ってください。パーツ18-Iには六角形の頭部があることを確認してください。
ステップ 6

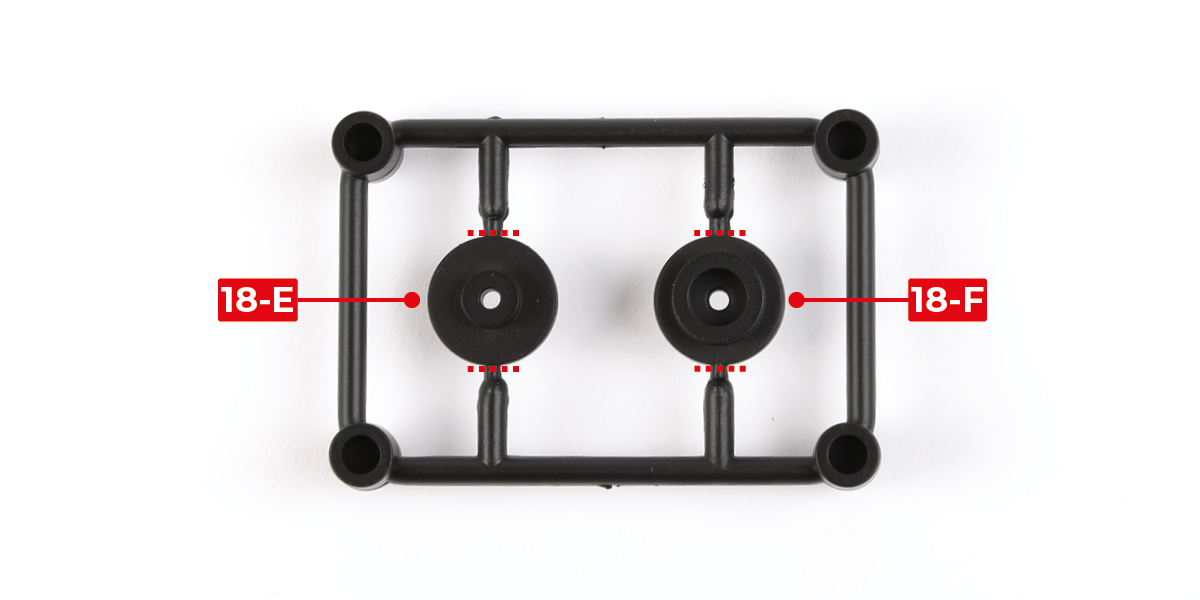

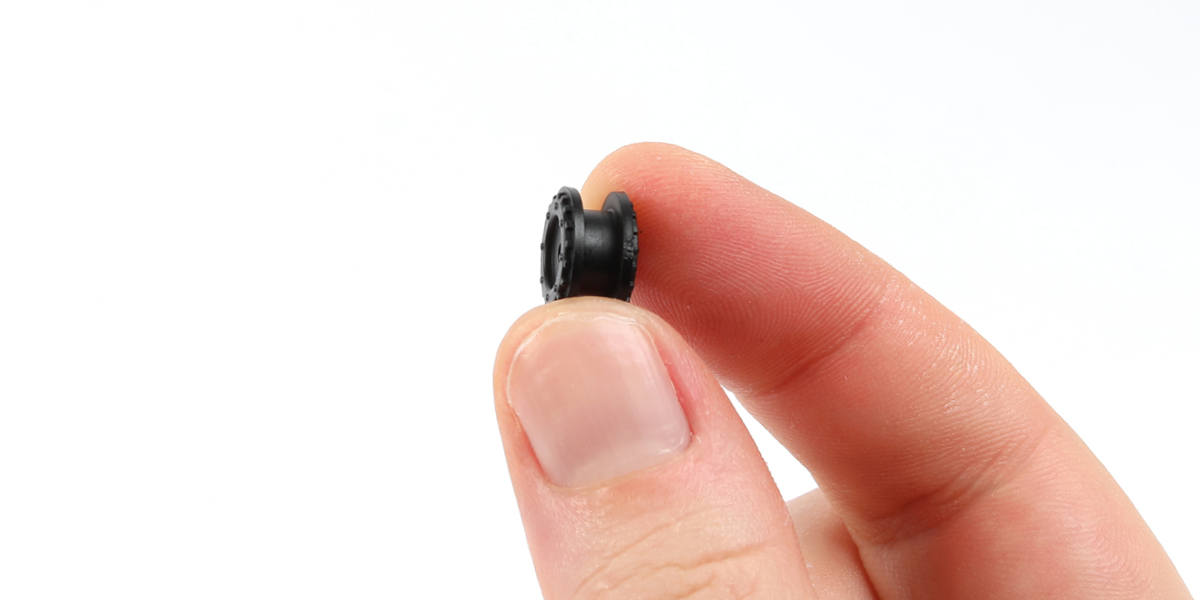

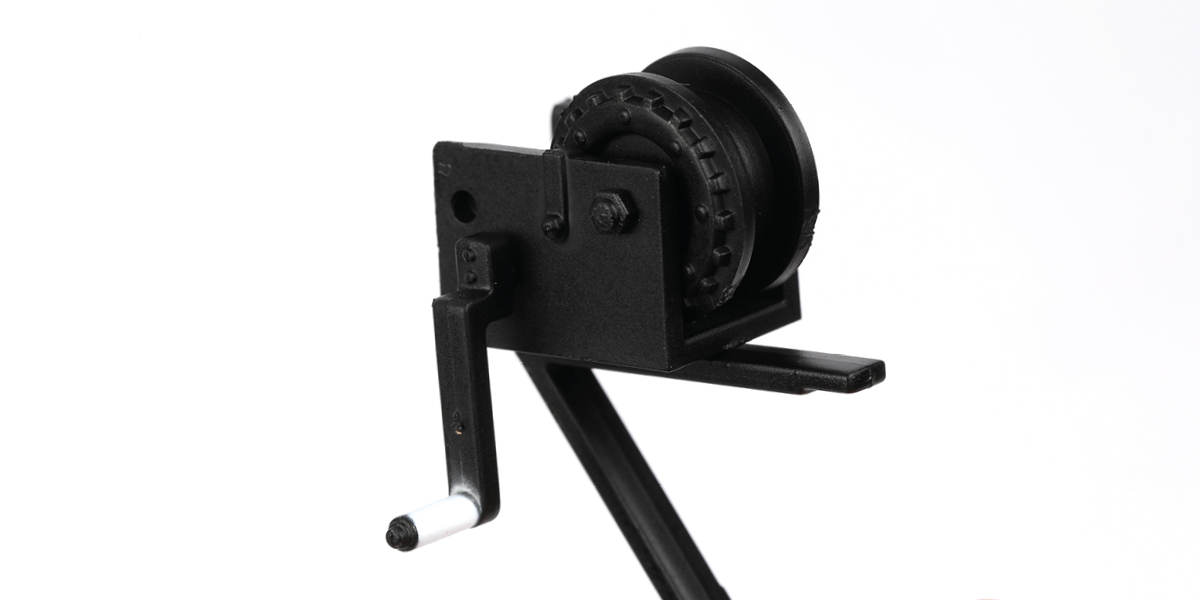

パーツ18-Eと18-Fをランナーから切り取ってください。パーツ18-Eをパーツ18-Fに接着して、マストウインチドラムを組み立ててください。
ステップ 7

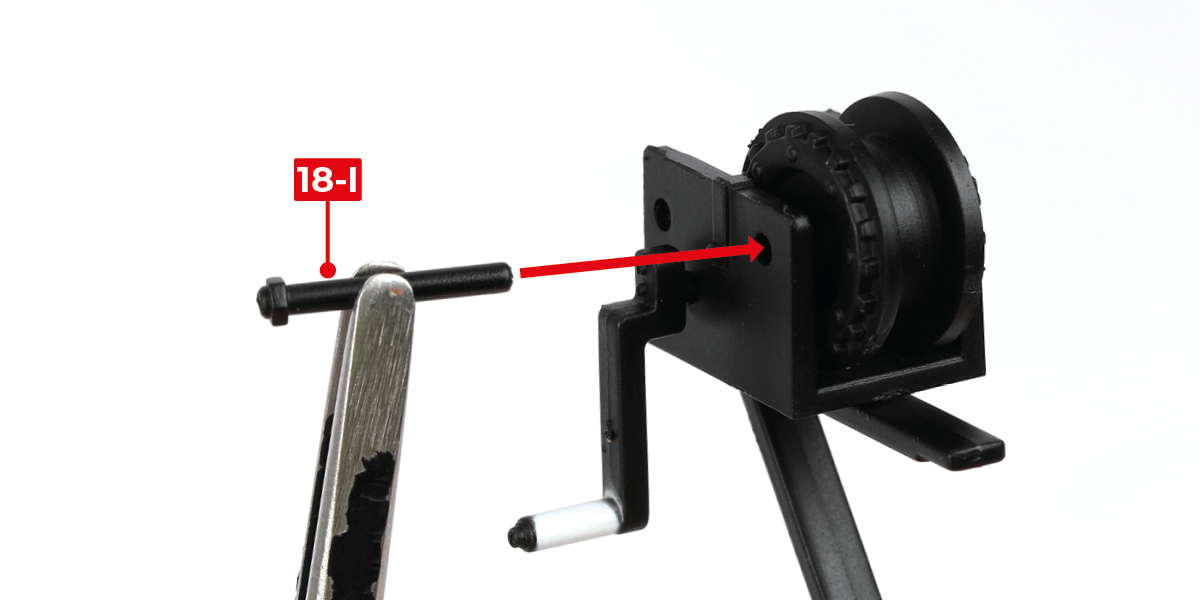

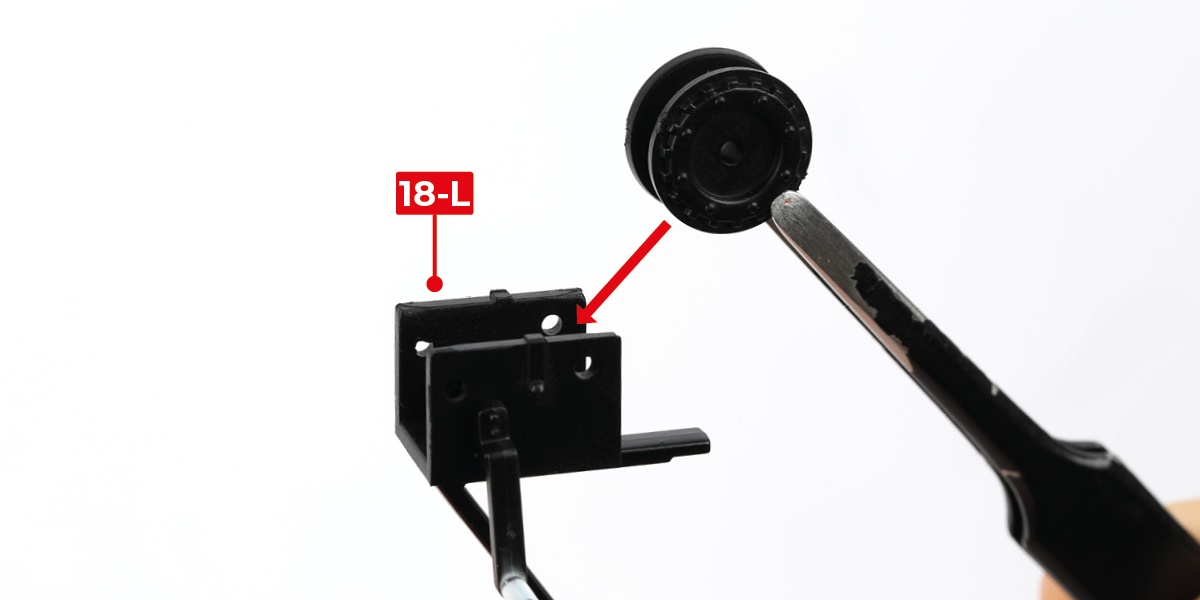

マストウインチドラムをパーツ18-Lに合わせて穴の位置を揃え、その後パーツ18-Iをアセンブリーに差し込んでください。
ステップ 8

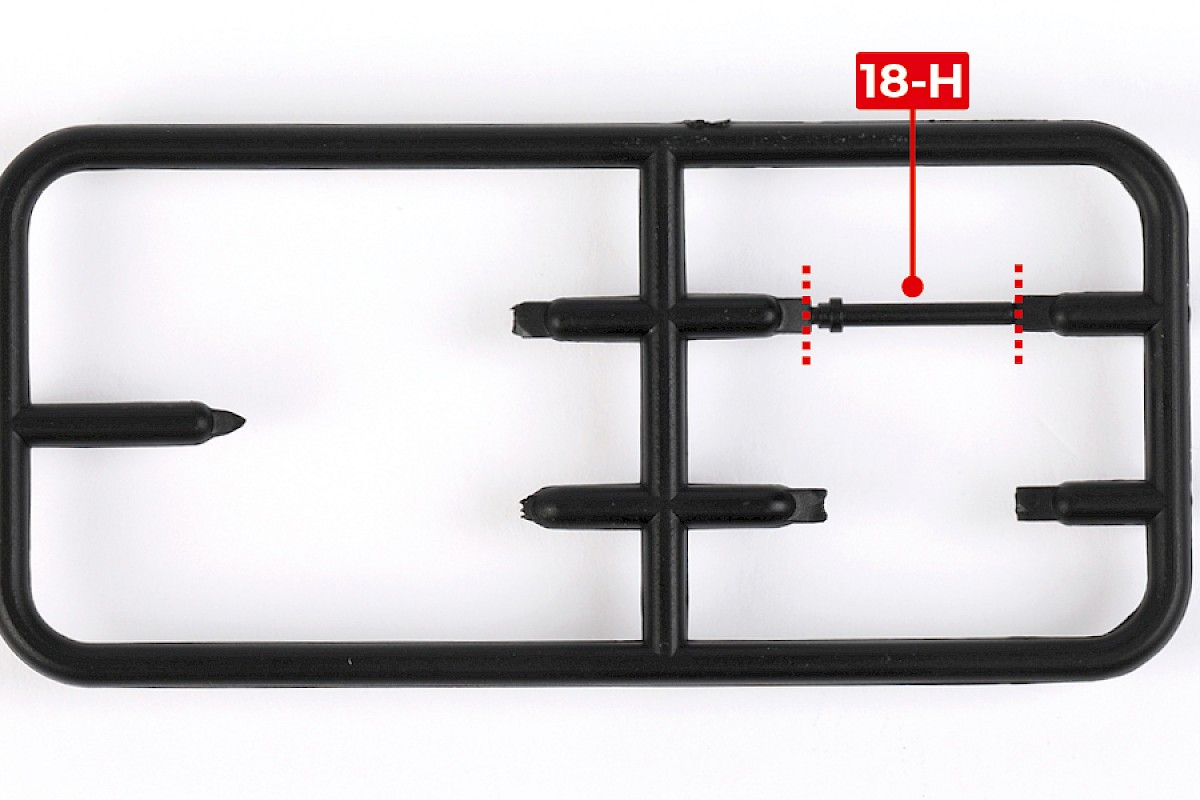

スプルーからパーツ18-Hを切り取ってください。
ステップ 9

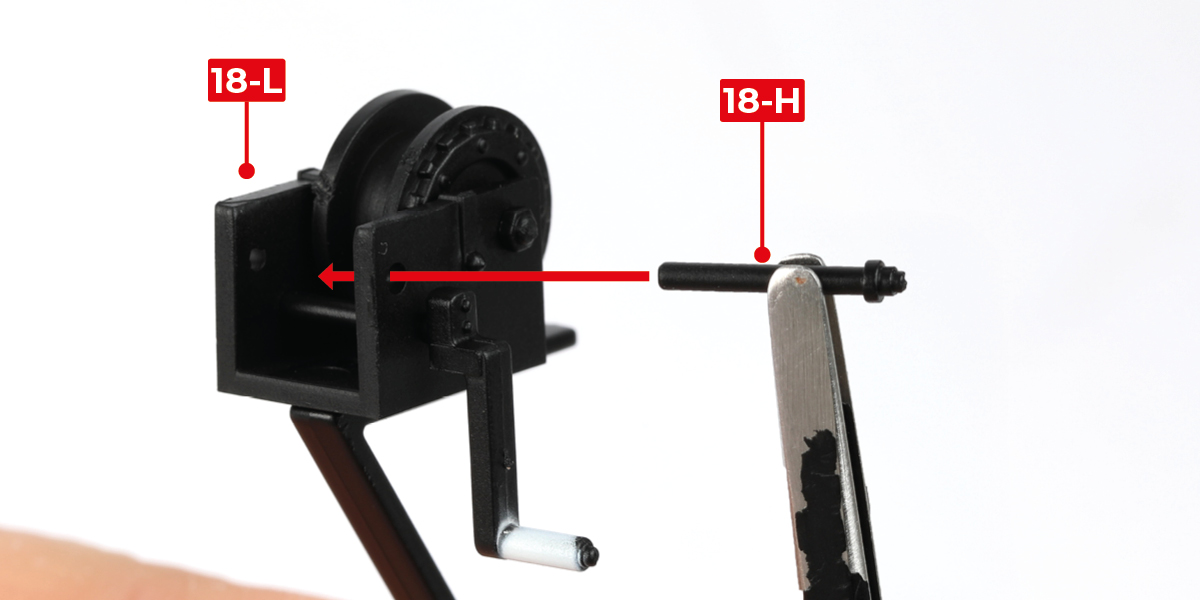

パーツ18-Hをパーツ18-Lの最初の穴に挿入してください。図を参照してください。
ステップ 10

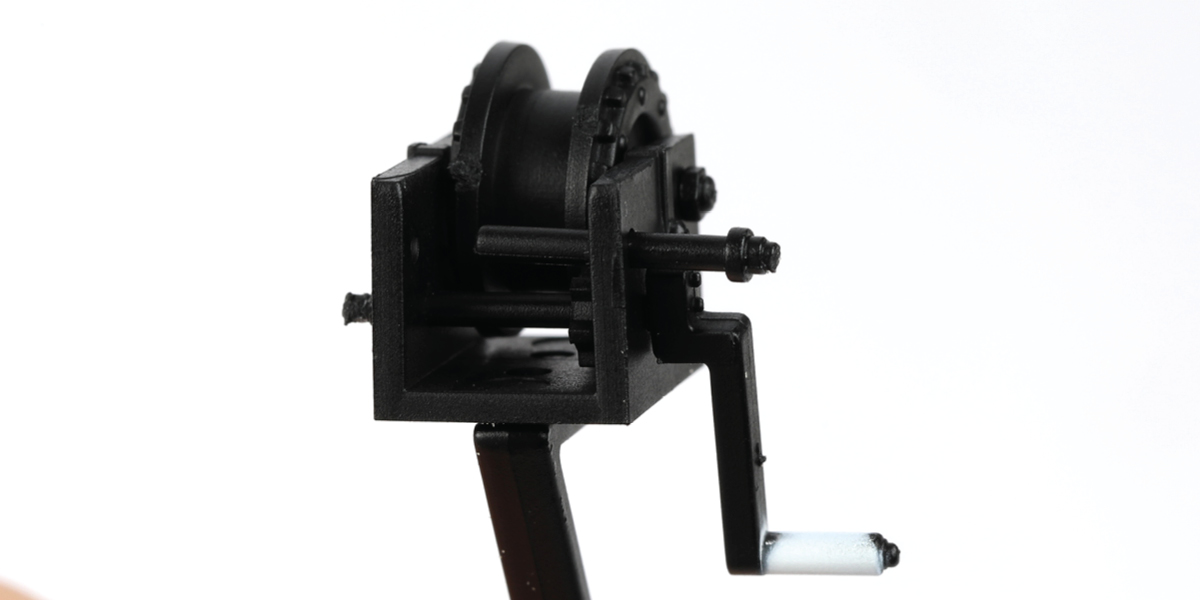

パーツ18-Dをパーツ18-Hに差し込み、続いてパーツ18-Hをパーツ18-Lの2番目の穴に挿入してください。図を参照してください。
ステージの完了
ステップ 1

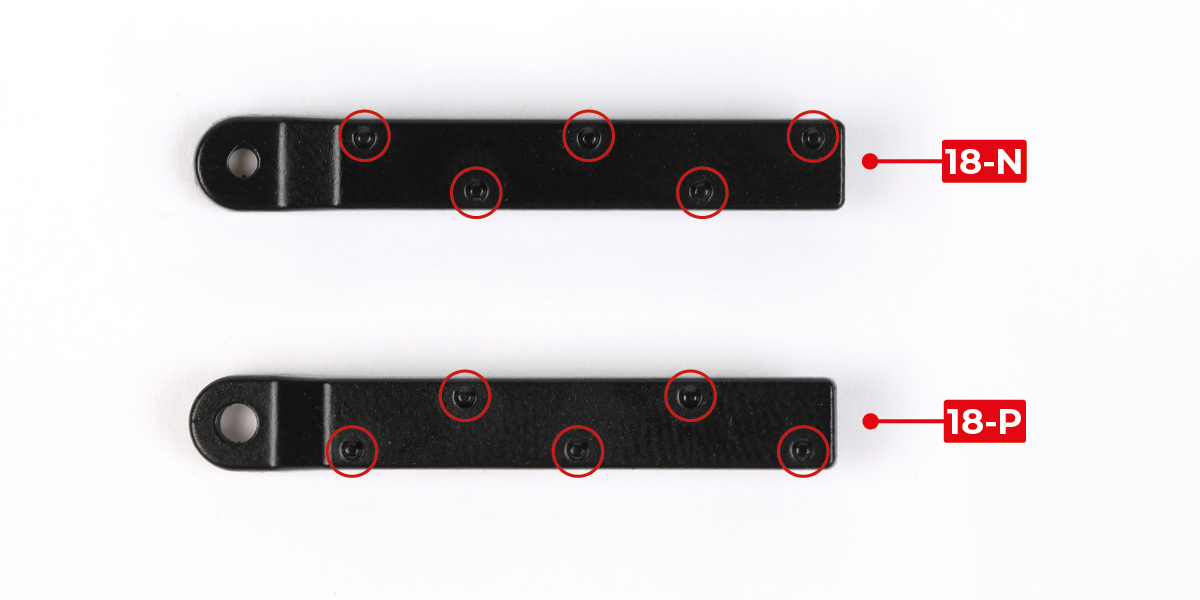

パーツ18-Pと18-Nではボルトの位置が異なることを確認してください。図を参照してください。
ステップ 2
パーツ18-Pを示された向きでパーツ18-Qに接着してください。

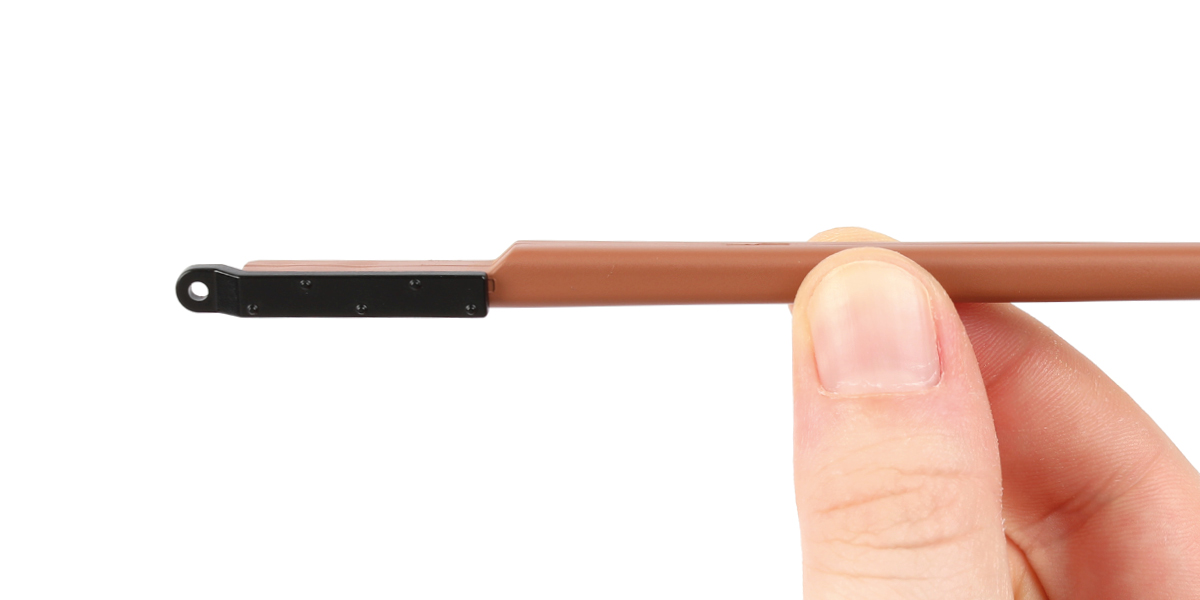

ステップ 3

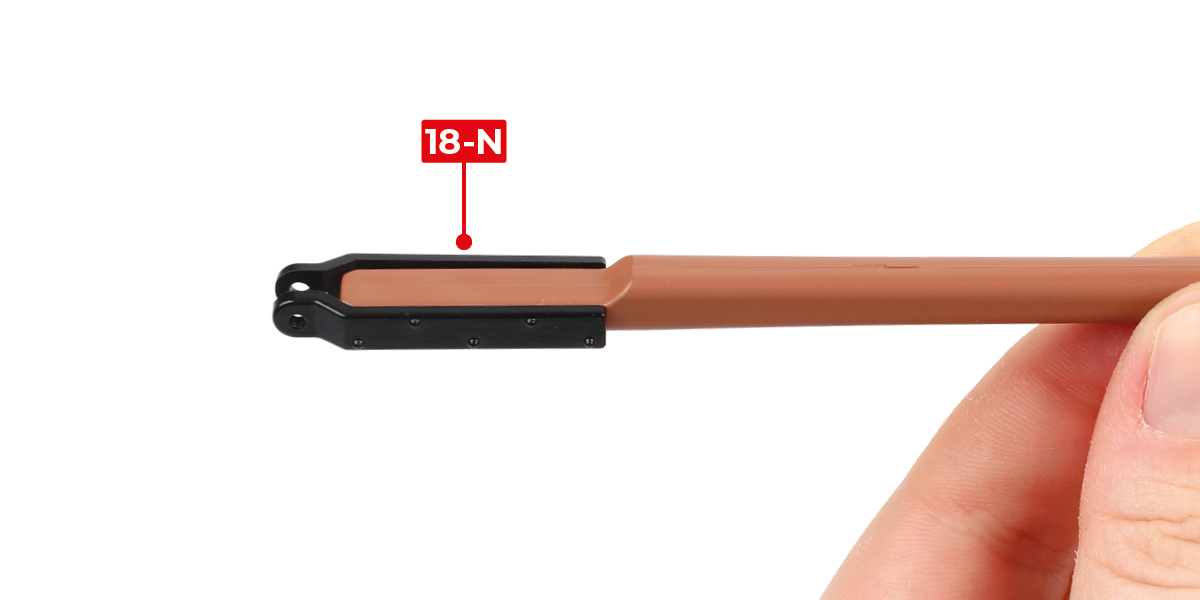

パーツ18-Nをパーツ18-Qの反対側に接着してください。
ステップ 4

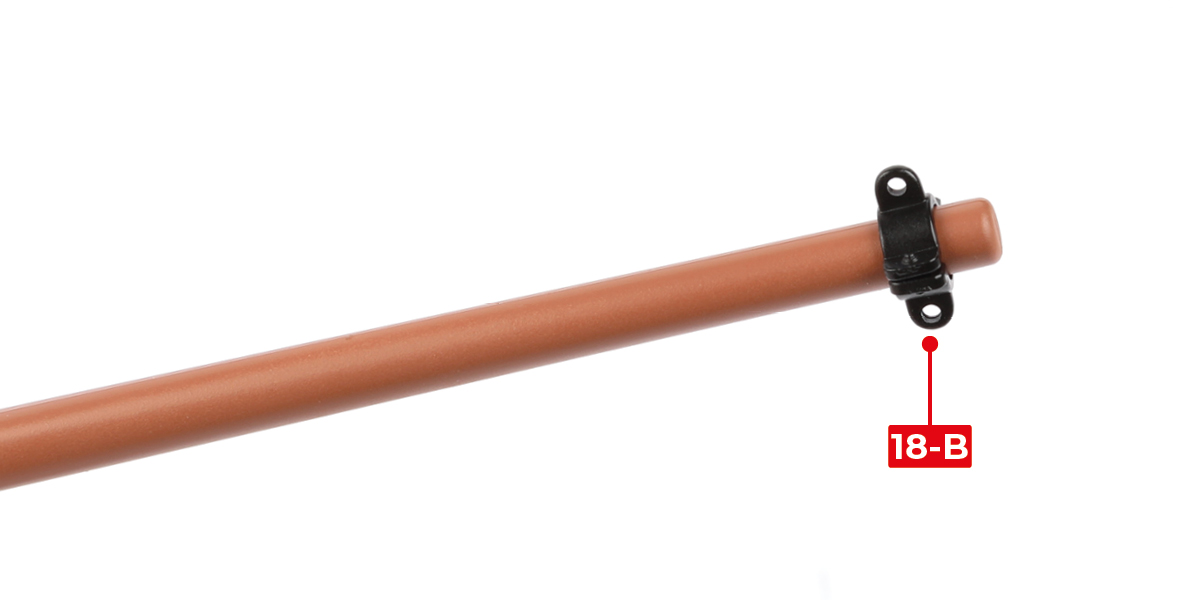

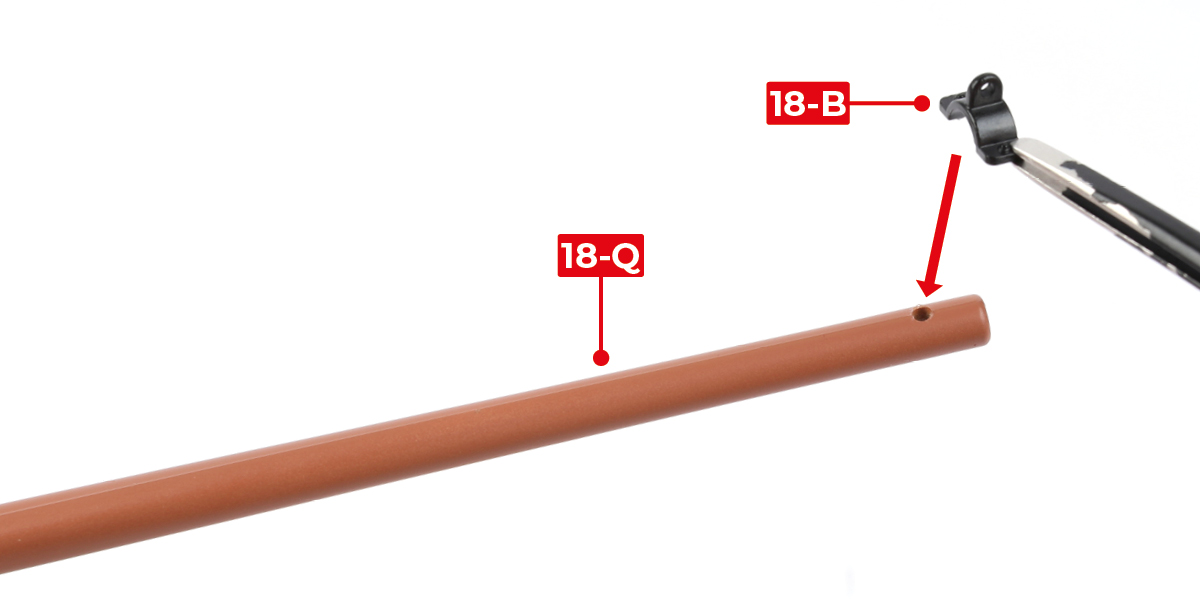

パーツ18-Qにパーツ18-Bを2つ接着してください。
ステップ 5

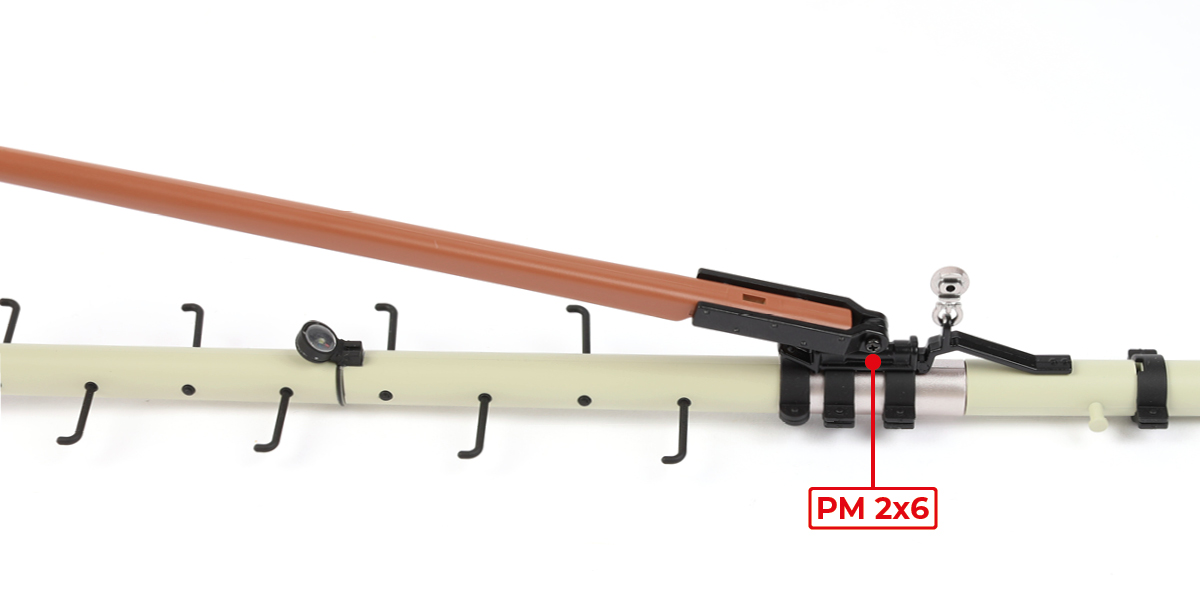

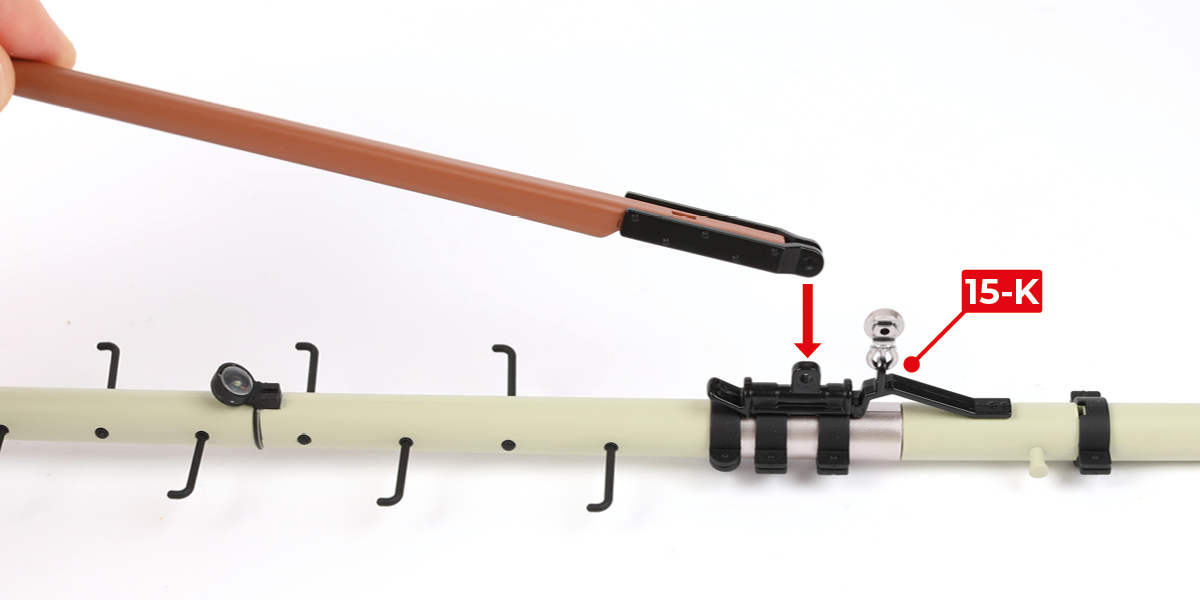

マスト（ステージ20）を取ります。ブームの穴をパーツ15-Kの穴に合わせ、PM 2x6ネジでブームを固定します。
ステップ 6

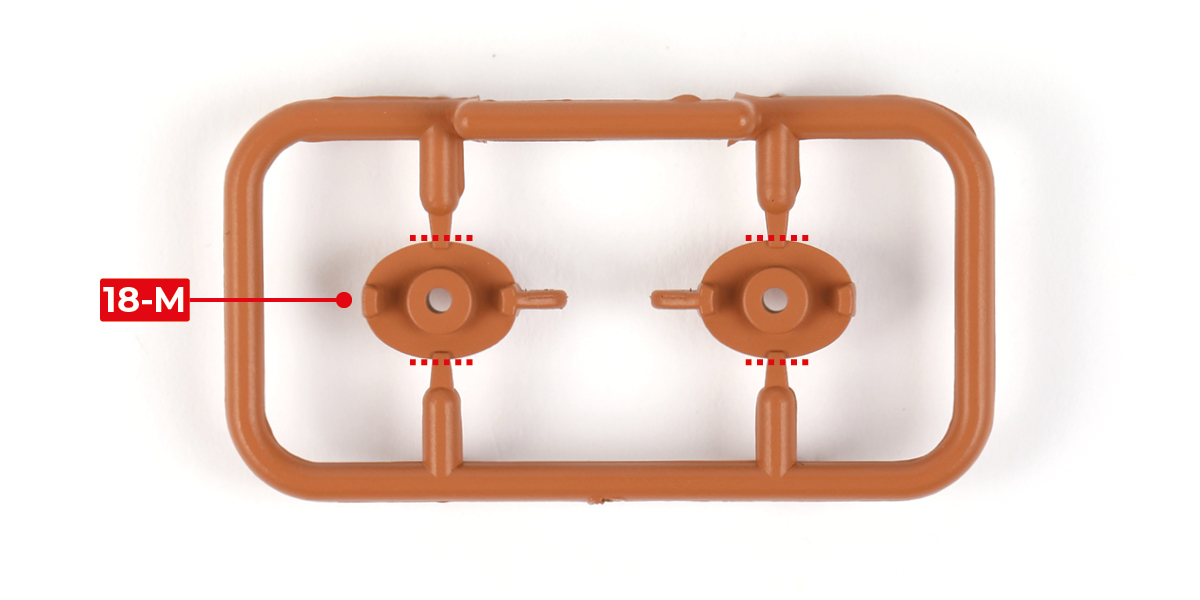

スプルーからパーツ18-Mを切り取ります。

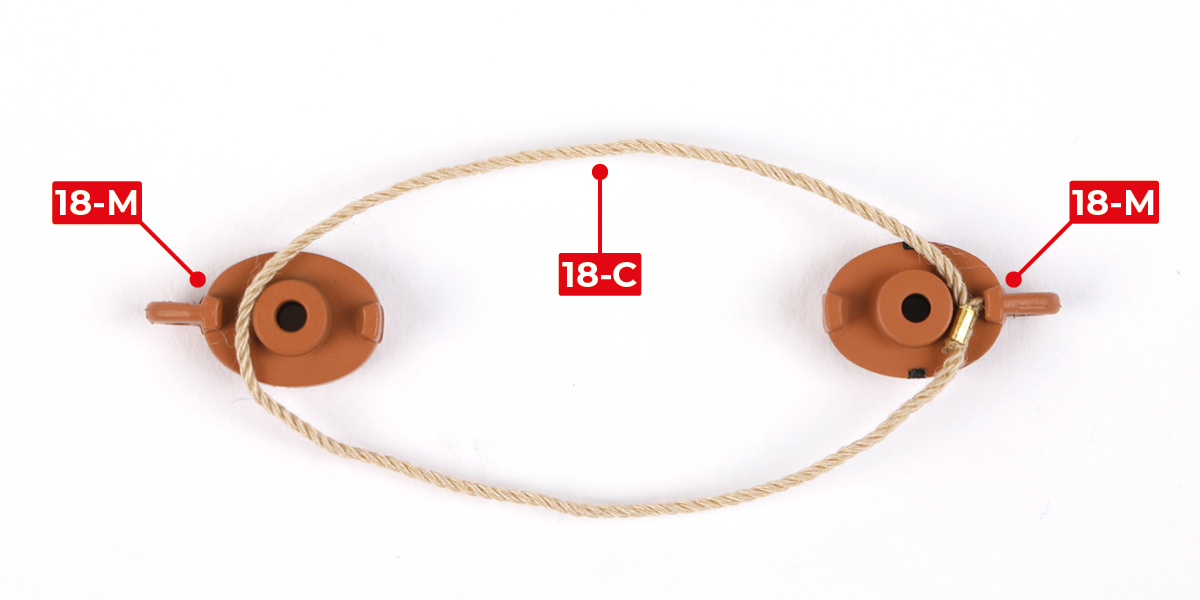

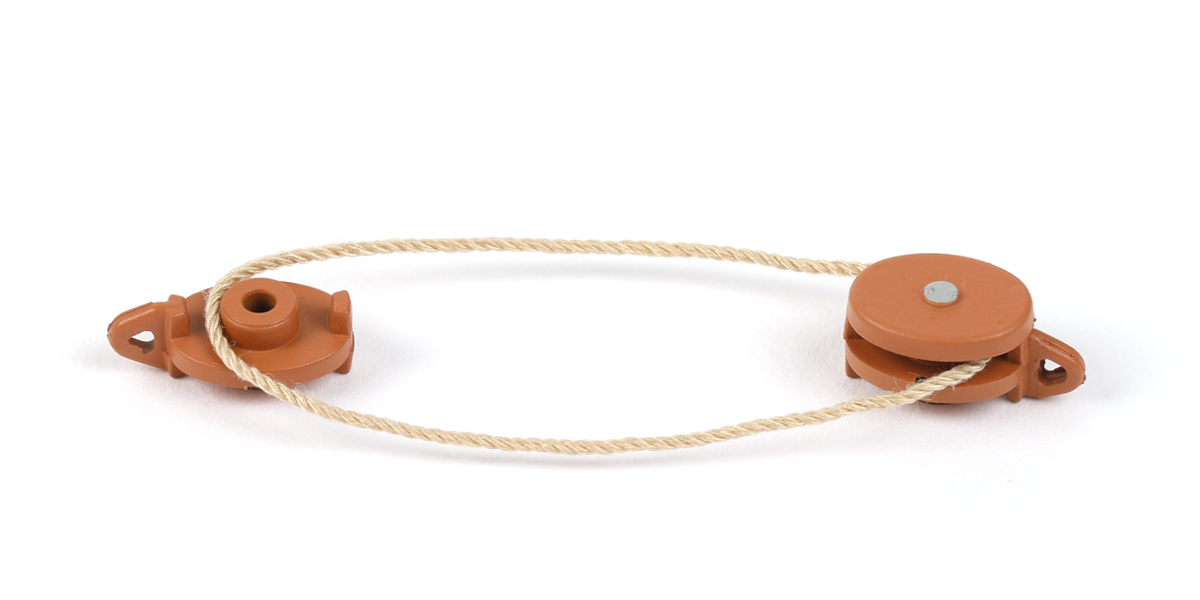

図bのように、ひも18-Cをパーツ18-Mの上に配置してください。
ステップ 7

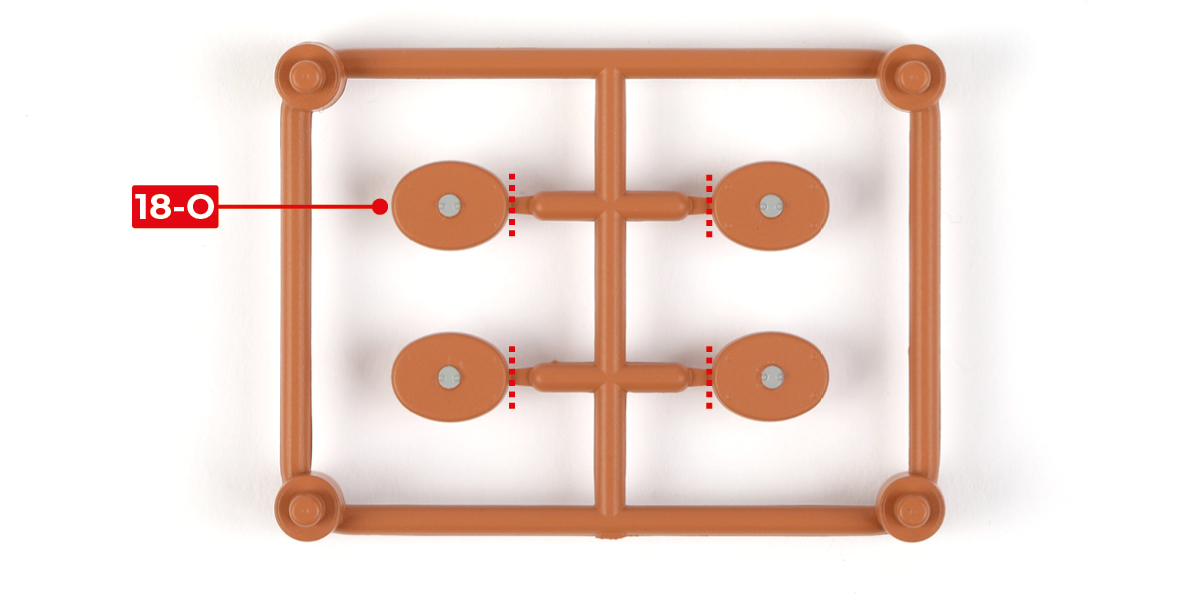

スプルーから18-Oのパーツを4つ切り取ります。

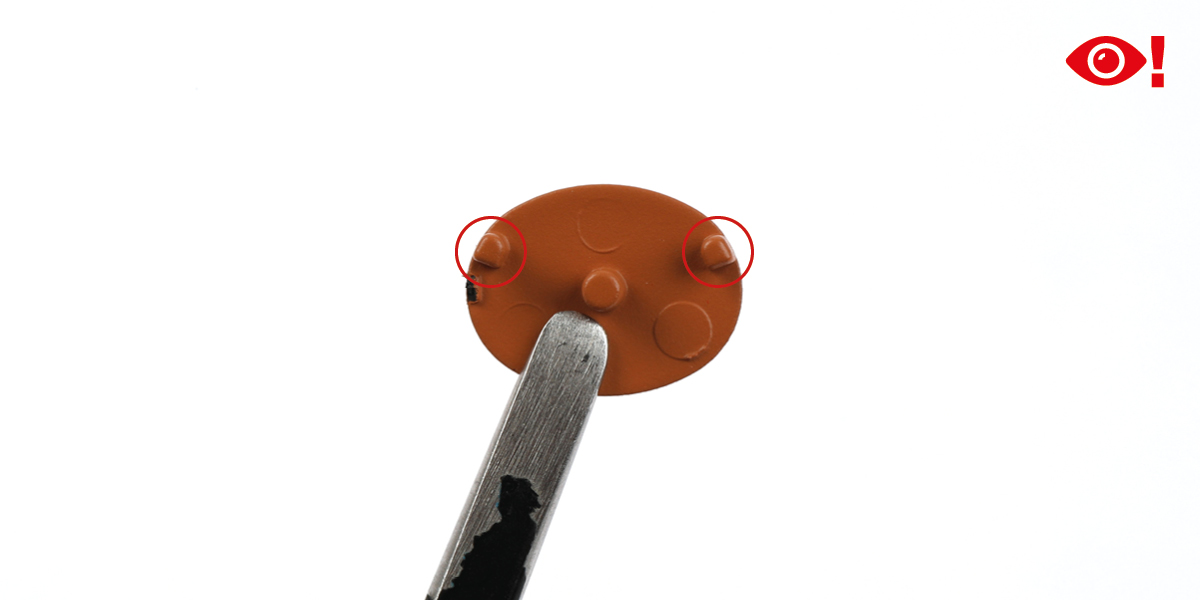

ステップ11の図bに示されているように、4個すべてのパーツ18-Oのピンが一直線に並んでいることを確認してください。
ステップ 8

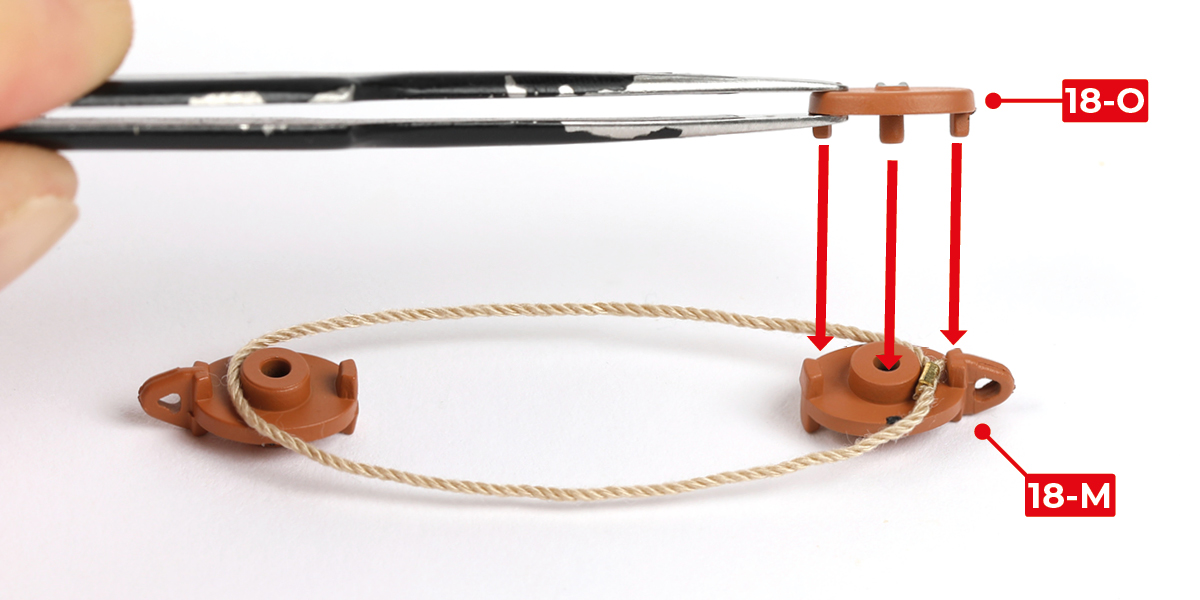

最初のパーツ18-Oをパーツ18-Mに接着してください。
ステップ 9
2個目のパーツ18-Oをもう一方のパーツ18-Mに接着してください。
ステップ 10

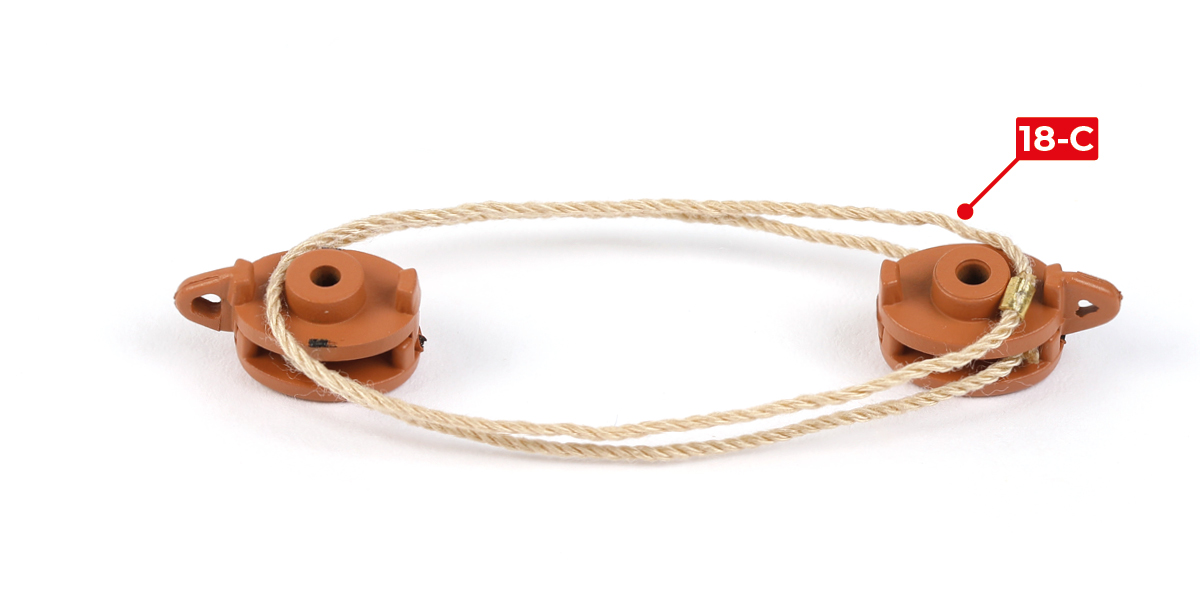

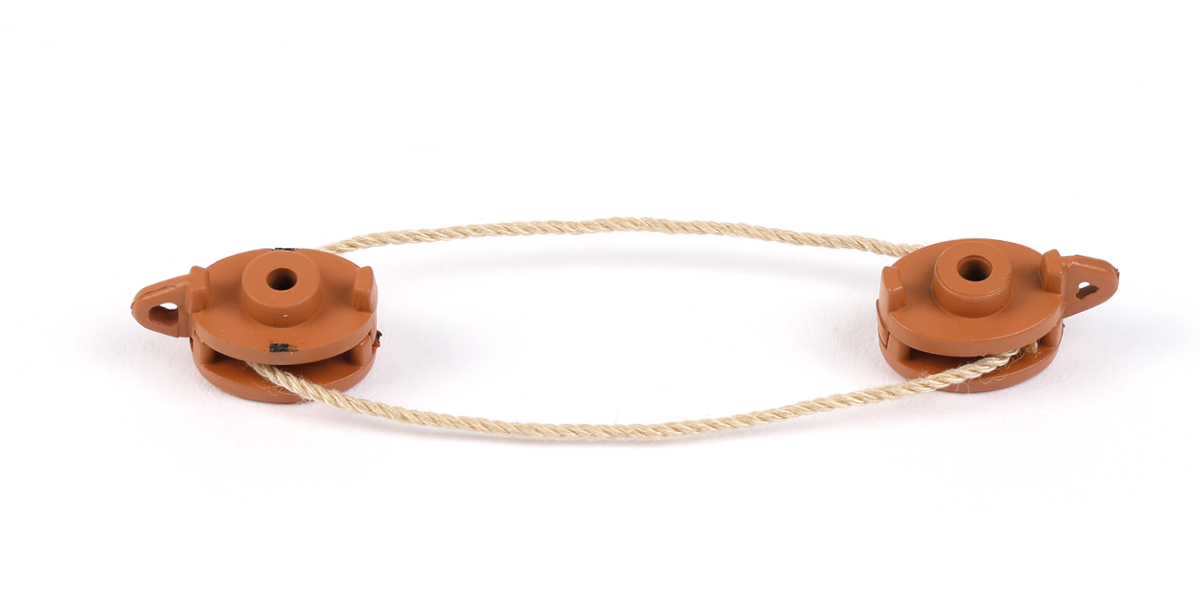

アセンブリーを裏返し、もう1本のひも18-Cをパーツ18-Mの上に配置してください。図を参照してください。
ステップ 11

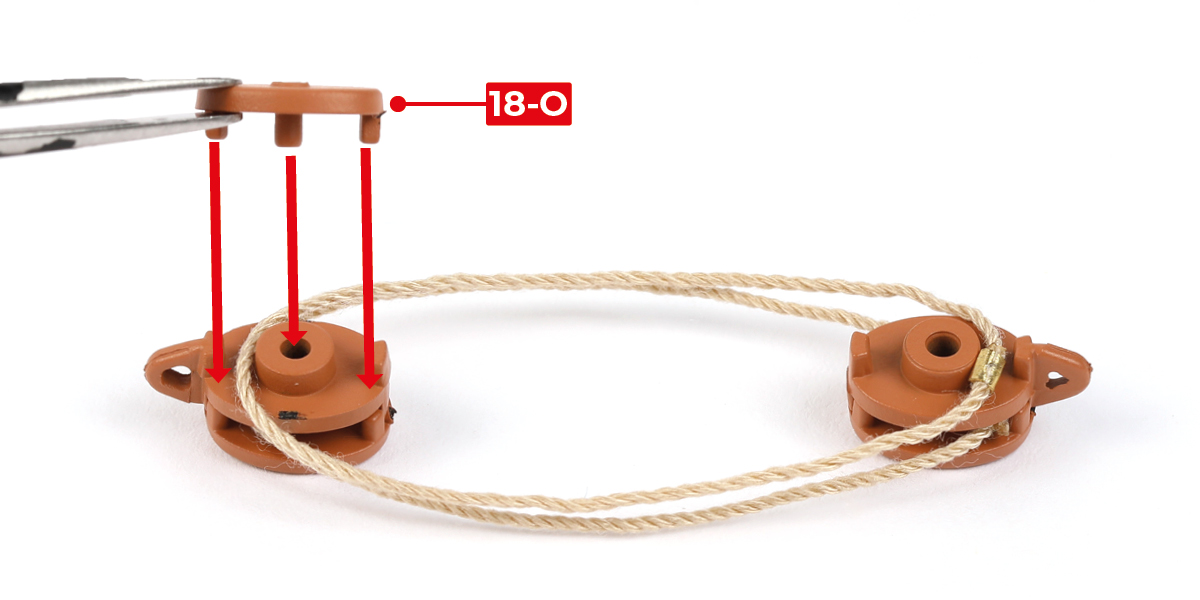

3個目と4個目のパーツ18-Oをアセンブリーに接着し、赤い円で示されているようにピンの位置を合わせてください。
ステップ 12

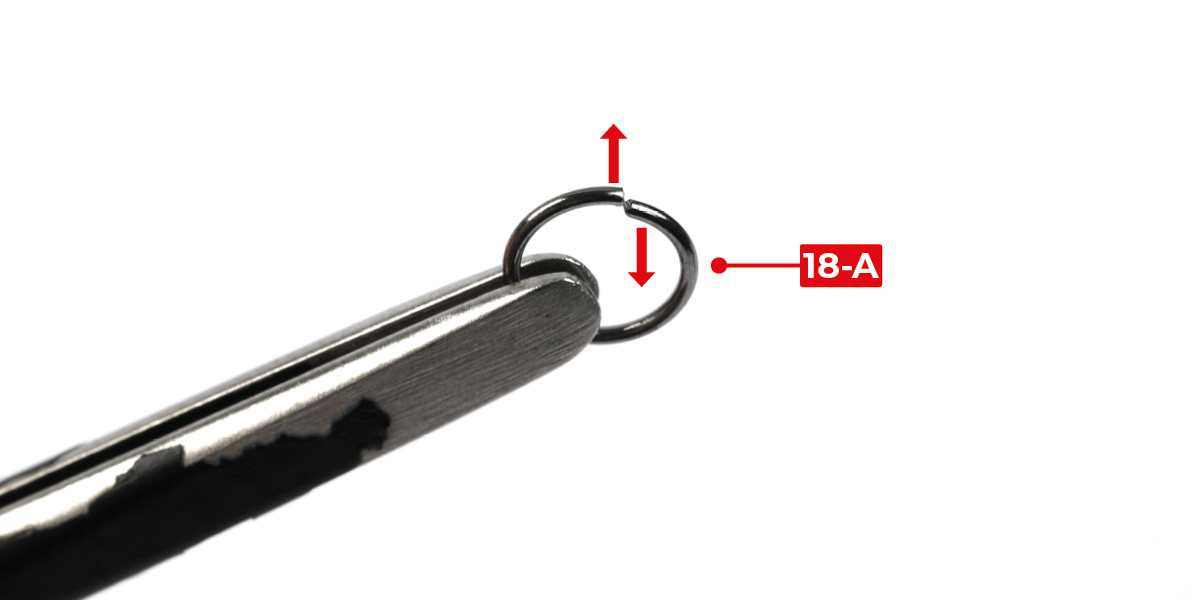

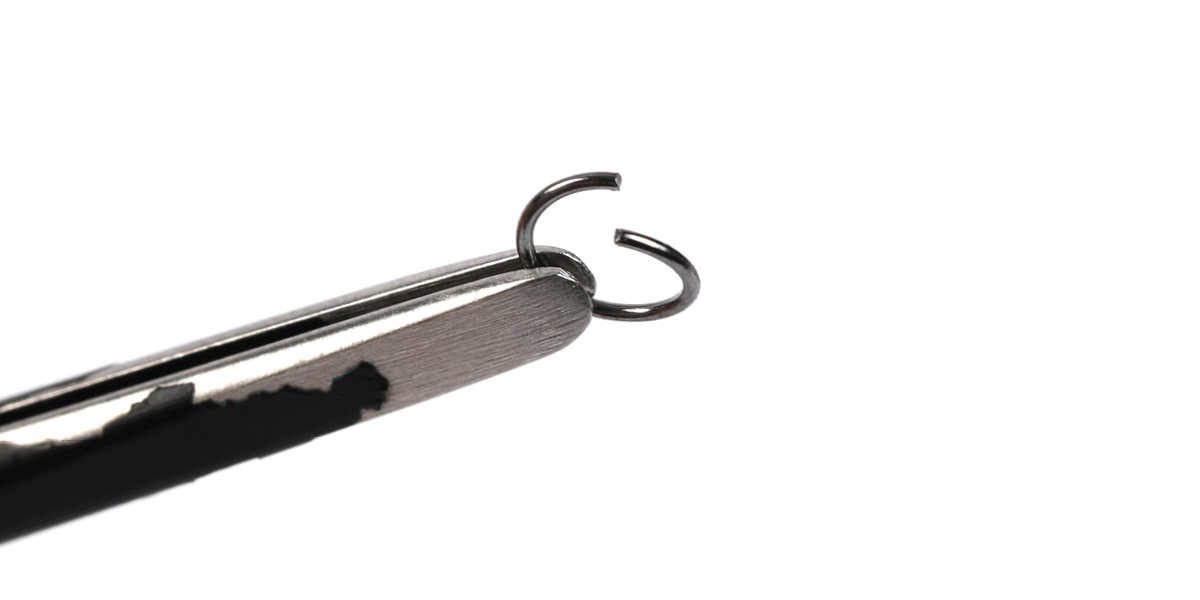

図のように、リング18-Aを注意して開いてください。
ステップ 13

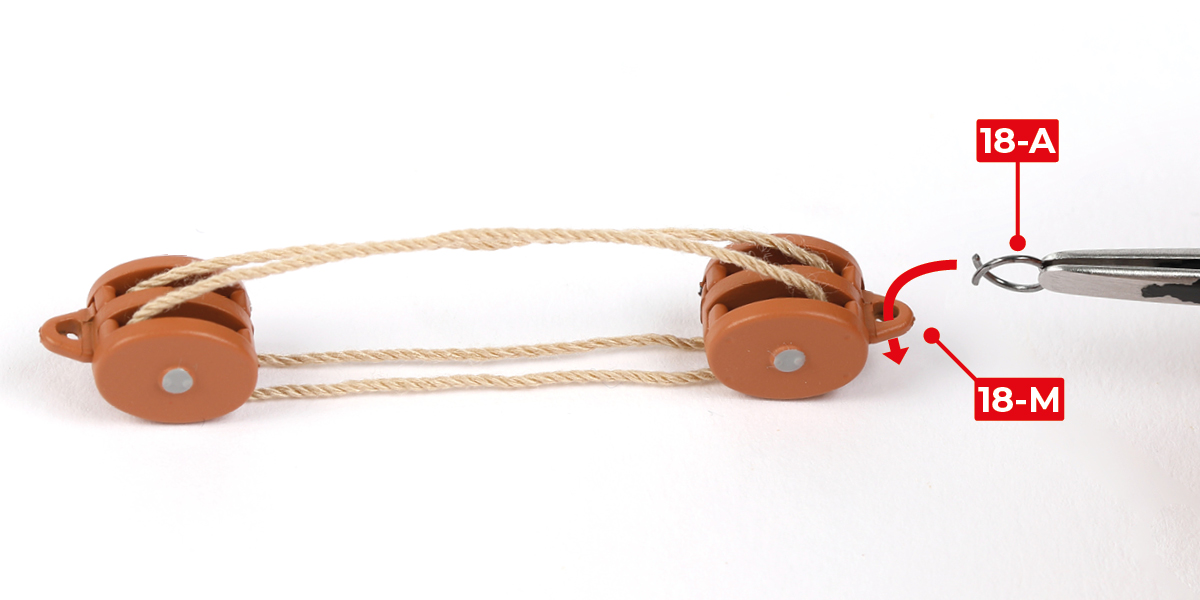

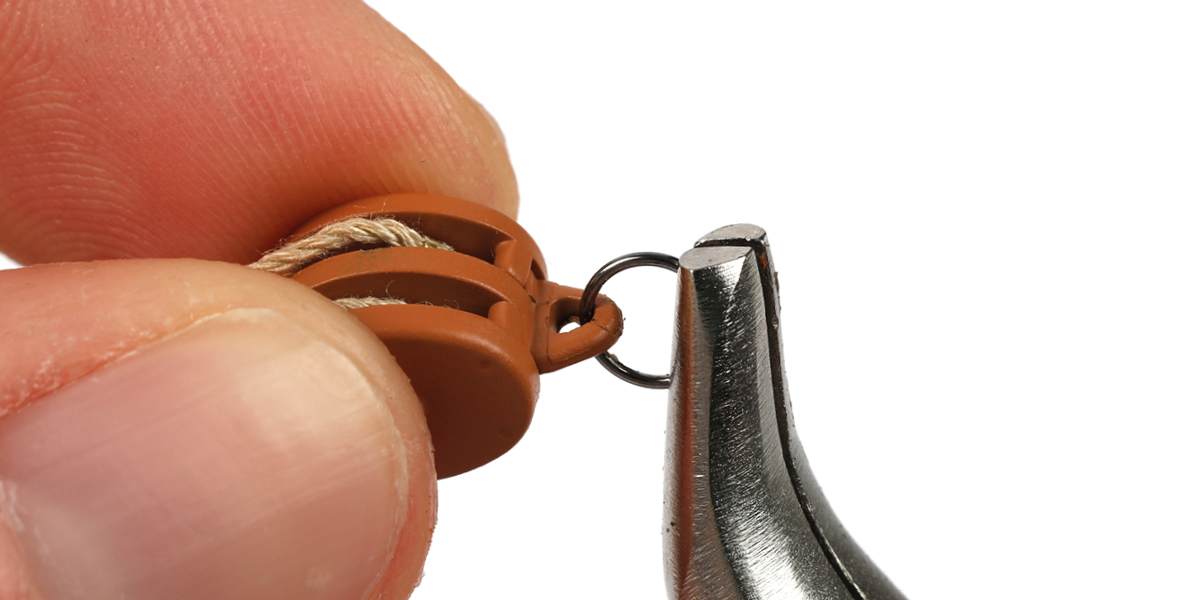

右側のプーリーにリング18-Aを取り付け、ペンチでリングを閉じます。
ステップ 14

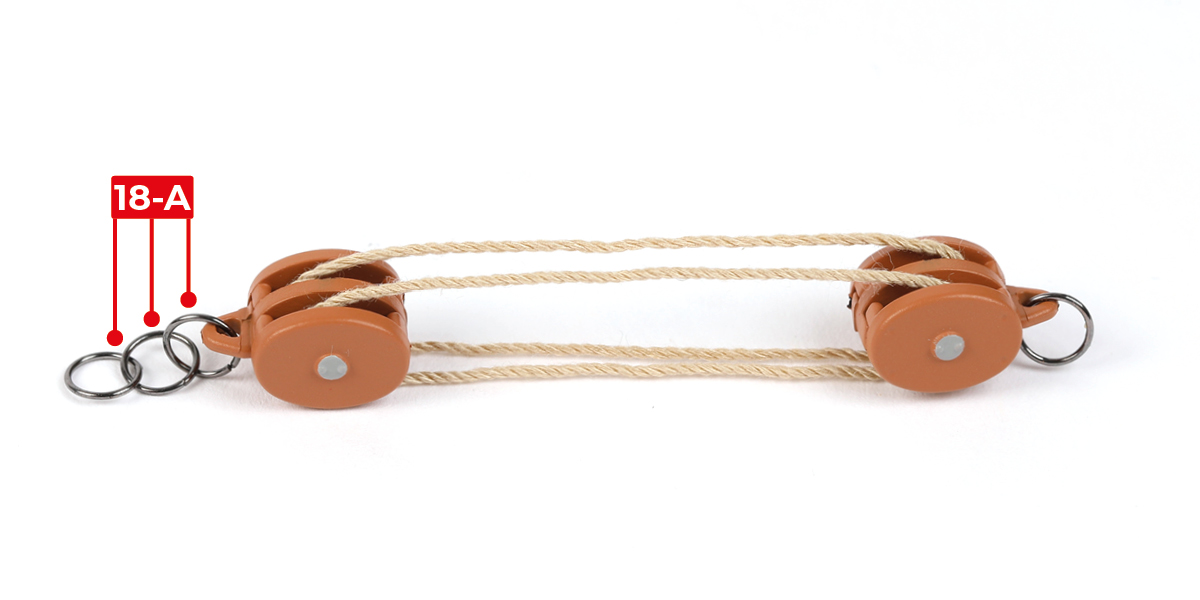

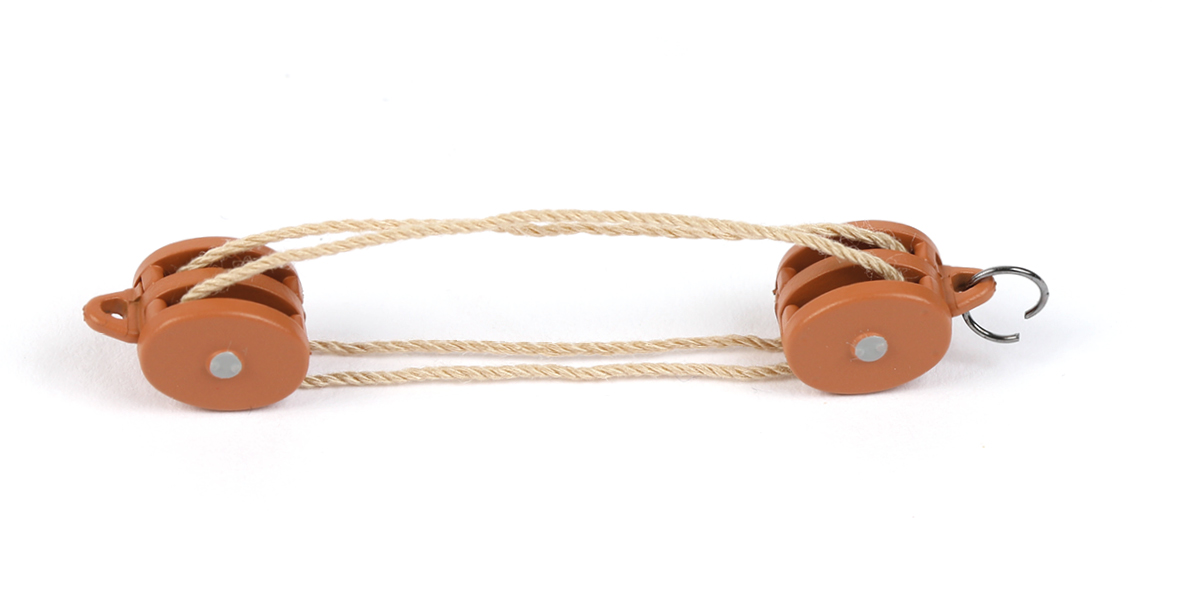

左側のプーリーに18-Aのリングを3つ取り付け、示された通りにチェーンを形成します。
ステップ 15

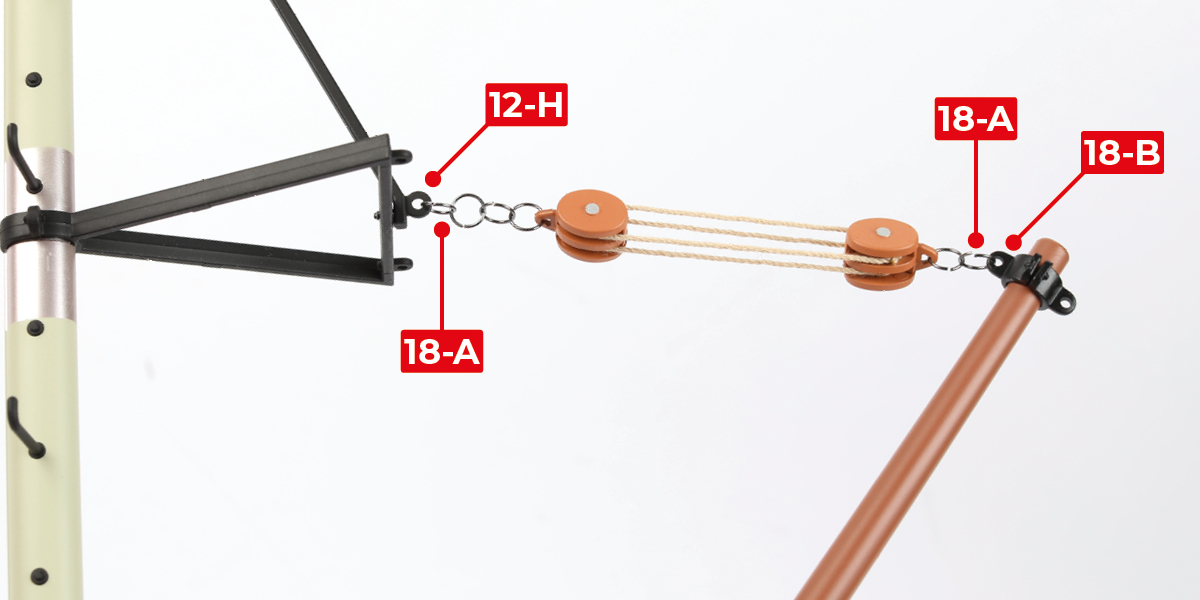

図のように、2個のリング18-Aを使用してプーリーアセンブリーをマストとブームの間に取り付けてください。

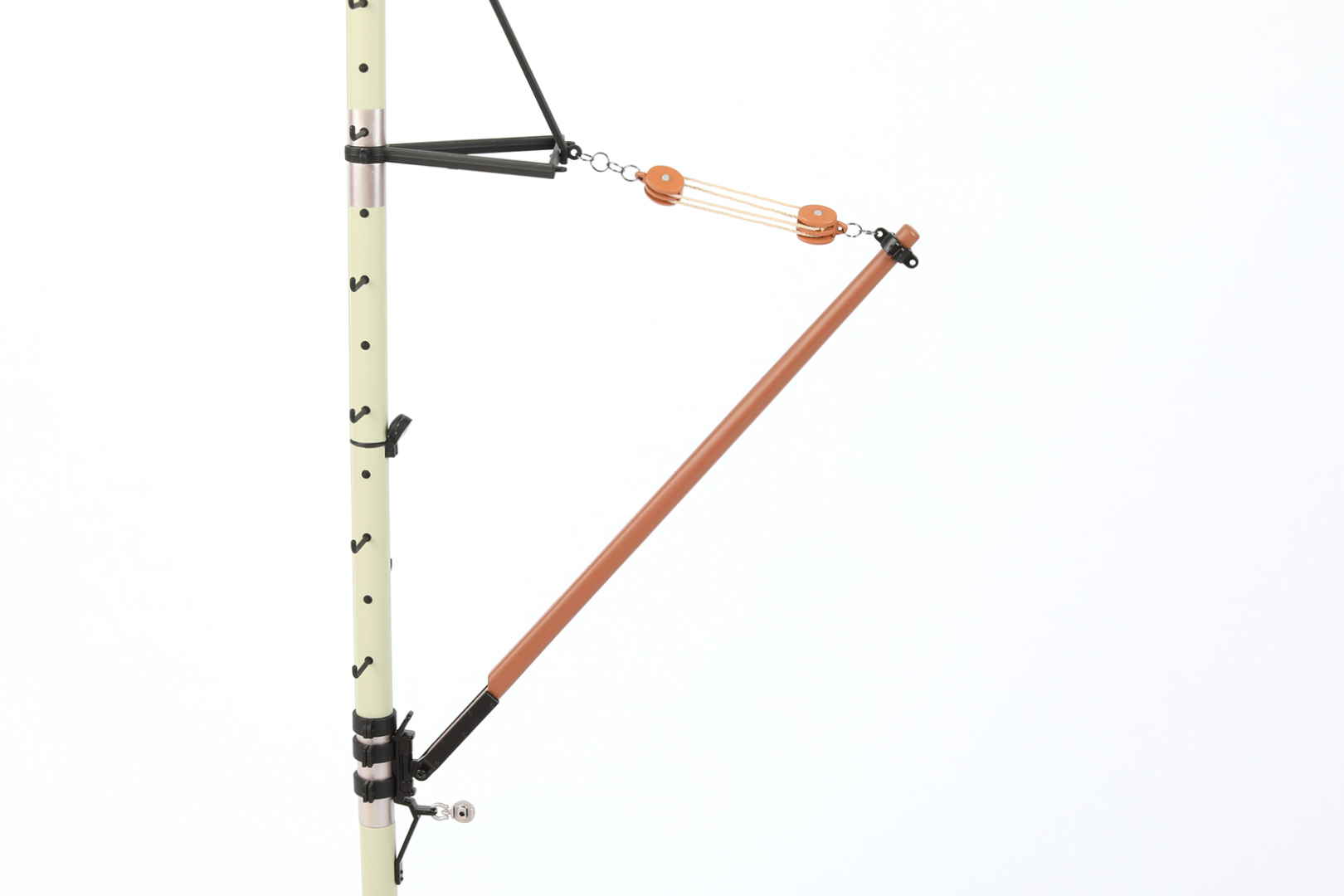

ステージの完了
ステップ 1

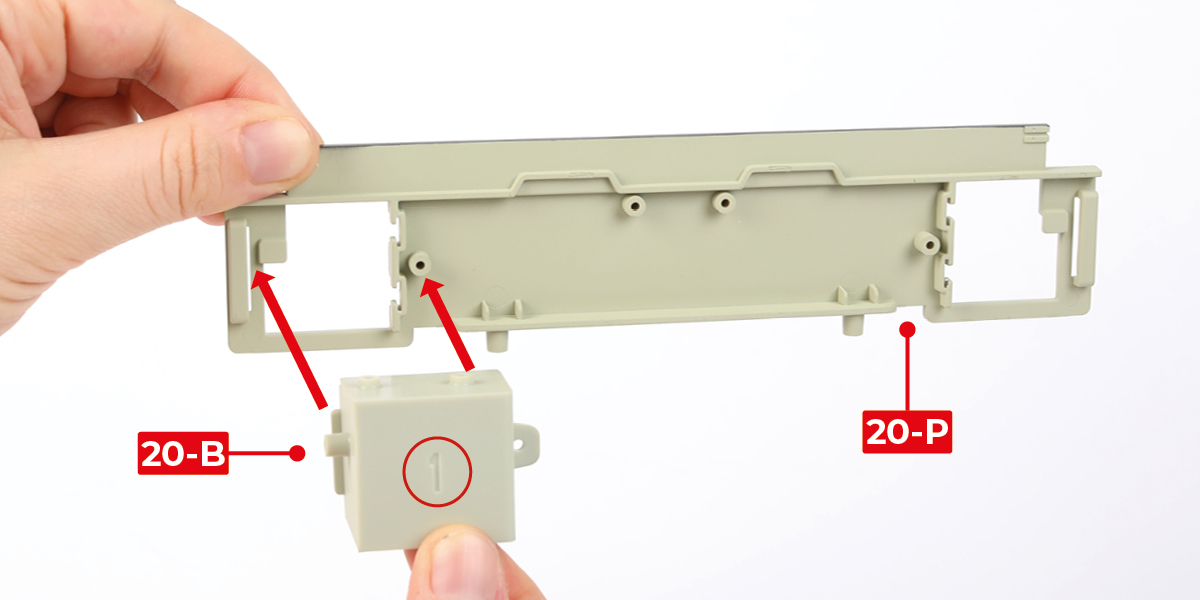

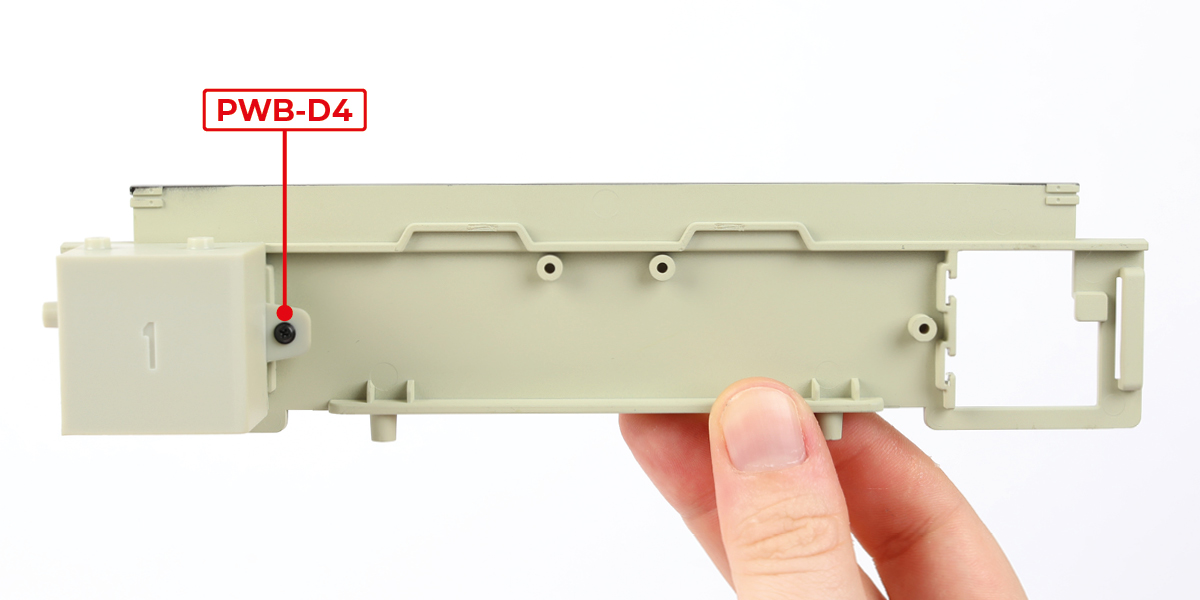

パーツ20-B（ナンバー1）をパーツ20-Pに差し込み、PWB-D4ネジで固定してください。
ステップ 2
パーツ20-A（番号2）をアセンブリーに差し込み、PWB-D4ネジ1本で固定してください。
ステップ 3
パーツ20-Dと20-Cには、図のようにそれぞれ「1」と「2」の番号が付いています。
ステップ 4
パーツ20-D（番号1）をアセンブリーに接着してください。

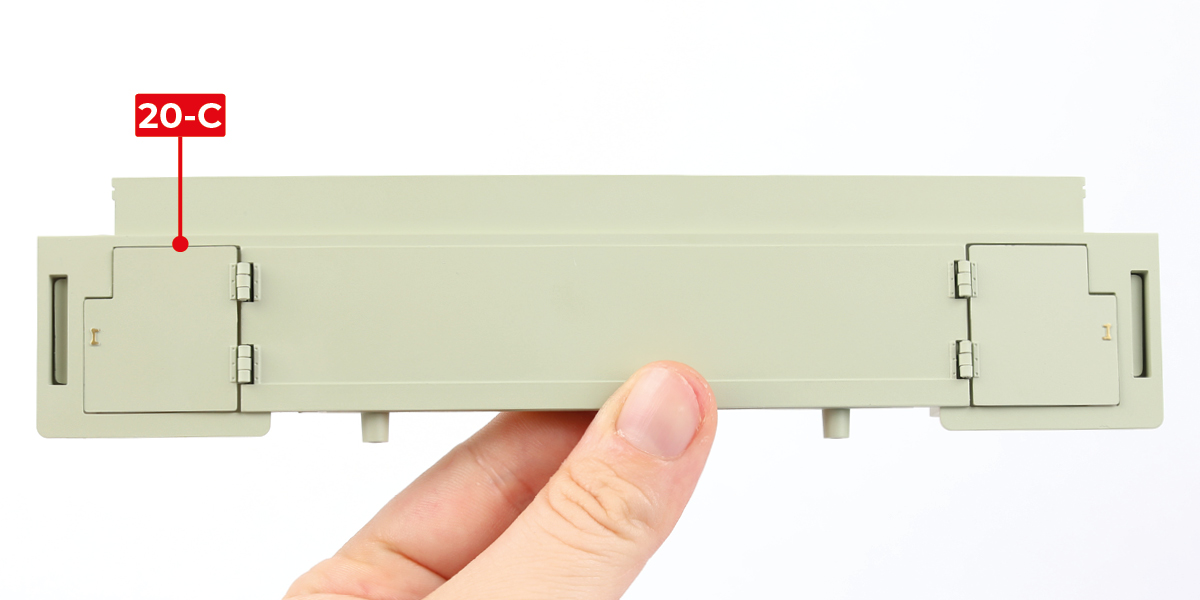

ステップ 5
パーツ20-C（番号2）をアセンブリーに接着してください。
ステップ 6

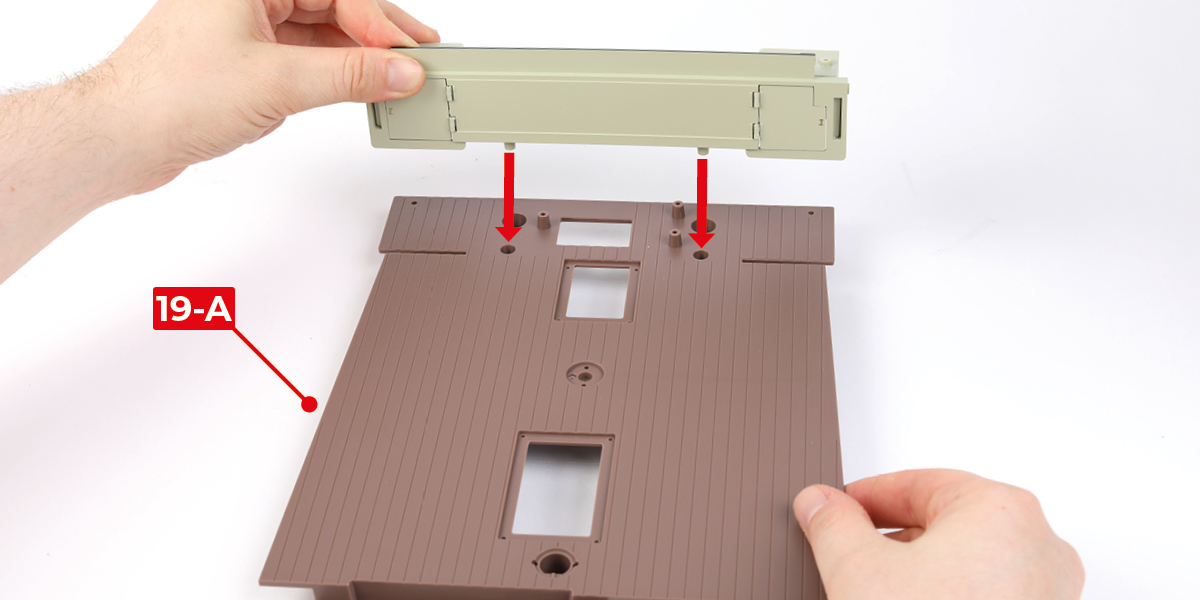

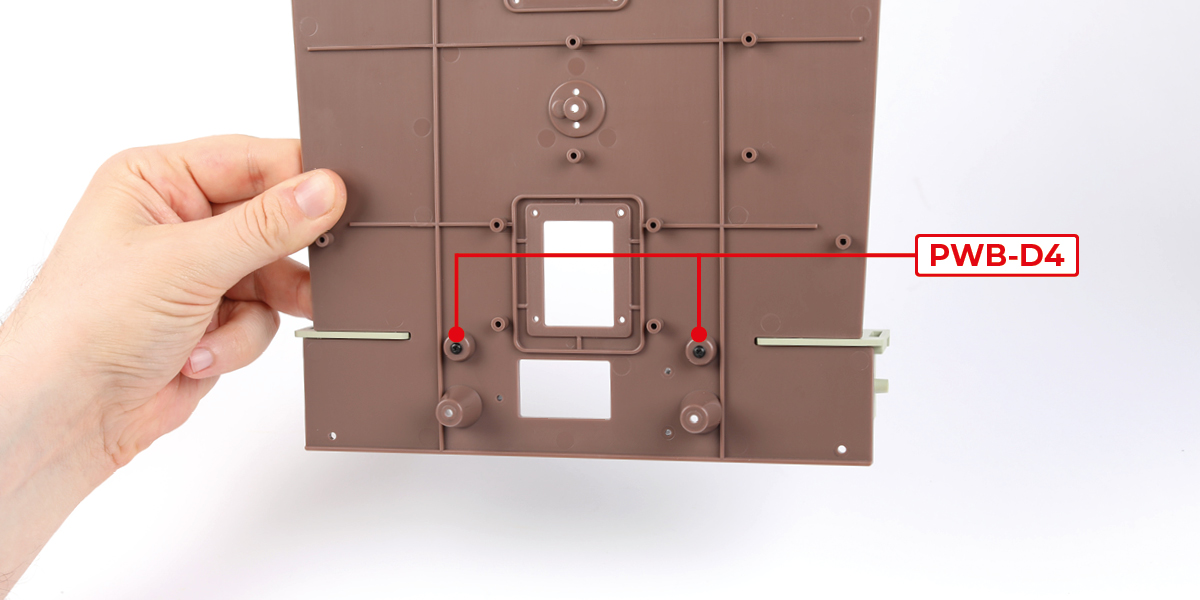

アセンブリーをPWB-D4ネジ2本でパーツ19-Aに取り付けてください。
ステップ 7

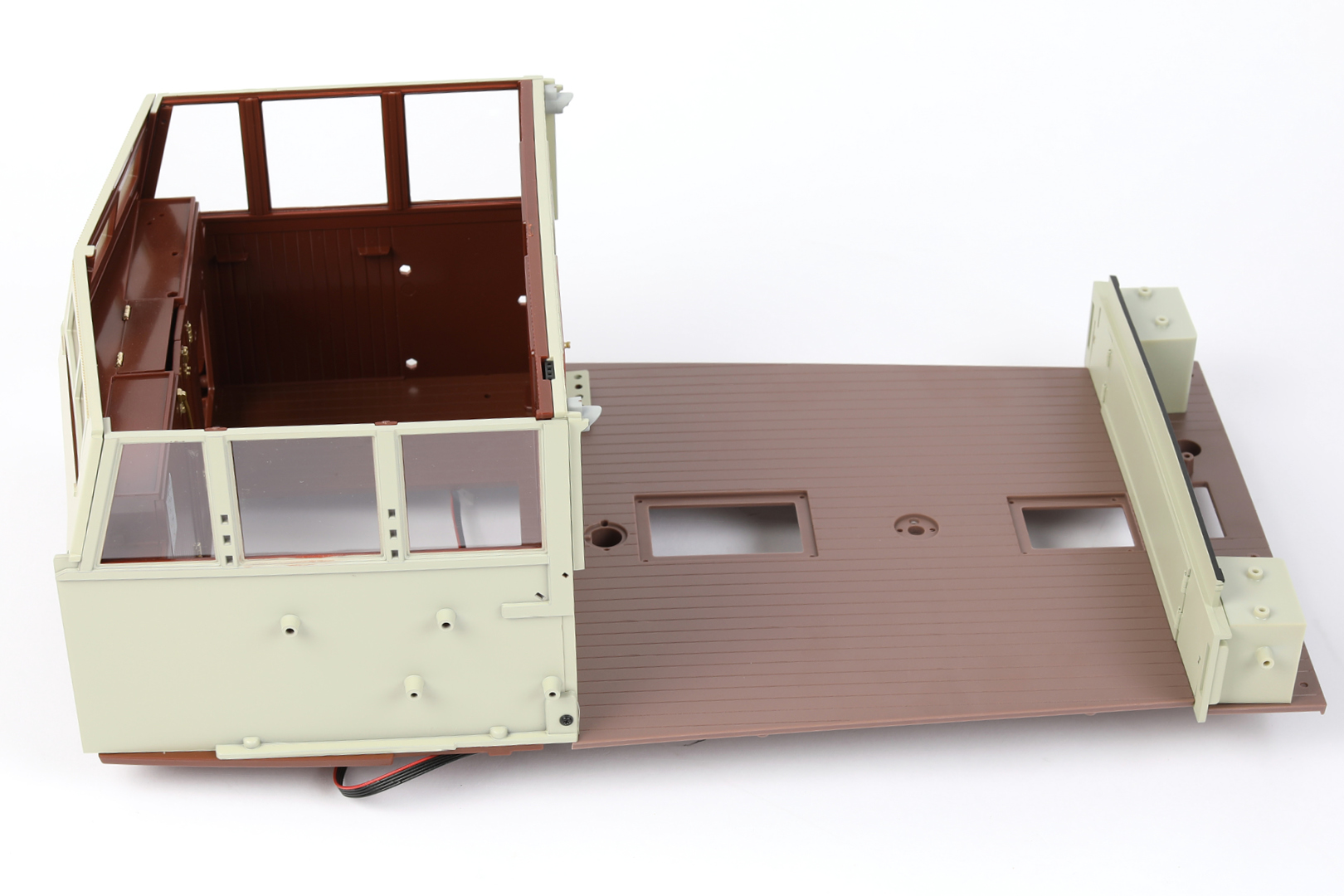

操舵室をPWB-D4ネジ3本でパーツ19-Aに取り付けてください。ケーブルを挟み込まないよう注意してください。
ステージの完了
ステップ 1
スプルーからパーツ20-Iと20-Jを切り取ってください。
ステップ 2
パーツ20-Iをパーツ20-Qに接着してください。
ステップ 3
パーツ20-Jをパーツ20-Qに接着してください。
ステップ 4

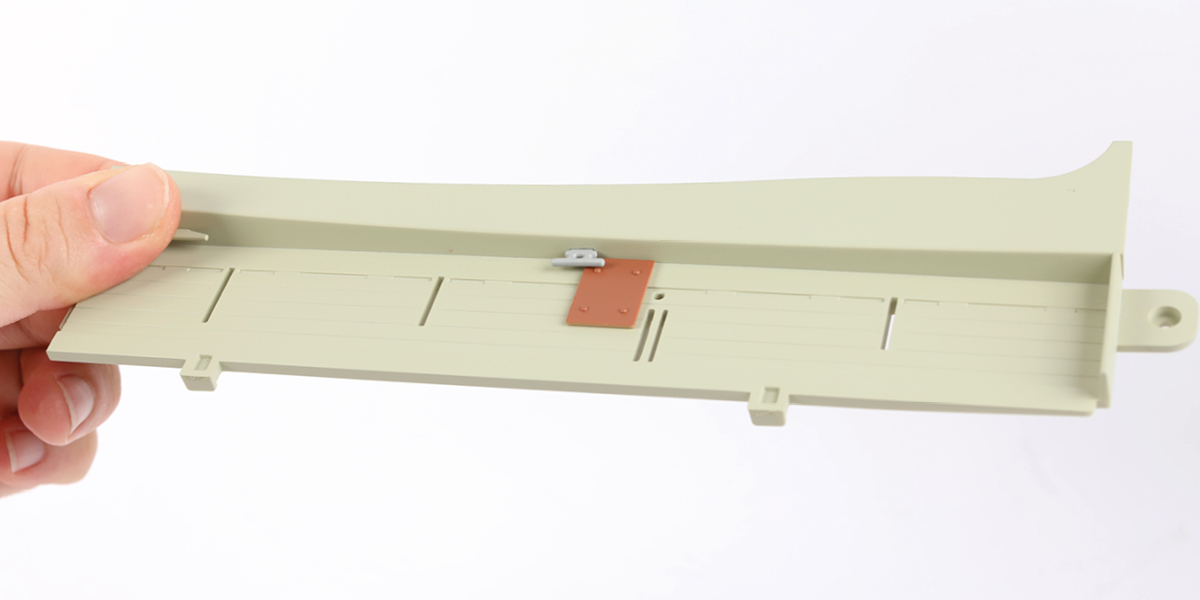

パーツ20-Nをパーツ20-Qに接着してください。
ステップ 5

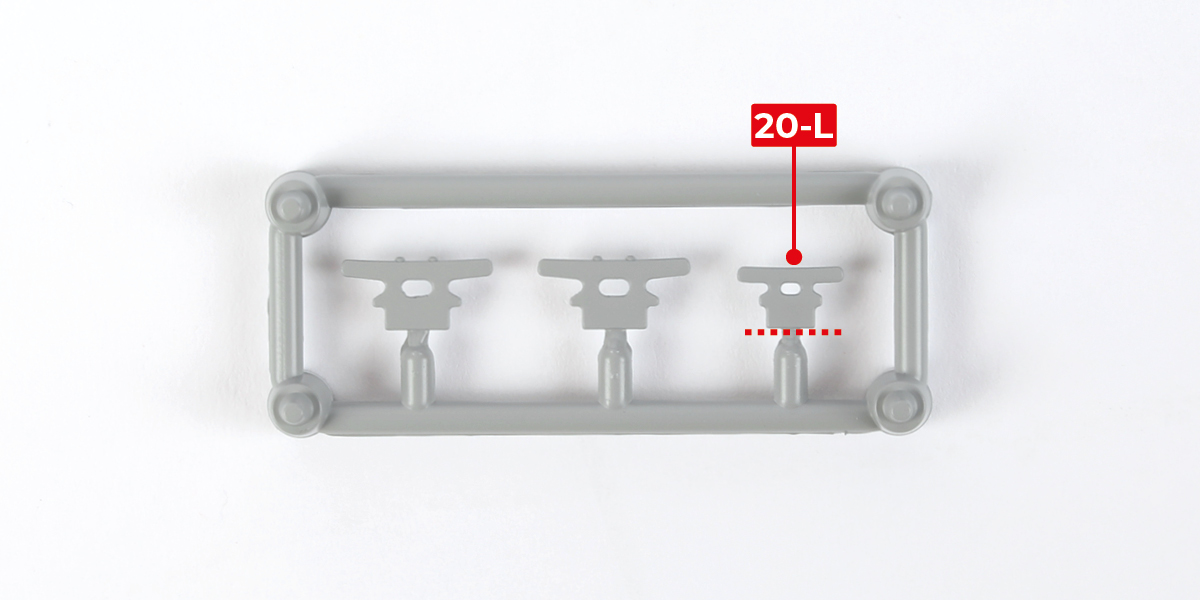

スプルーからパーツ20-Lを切り取ってください。
ステップ 6

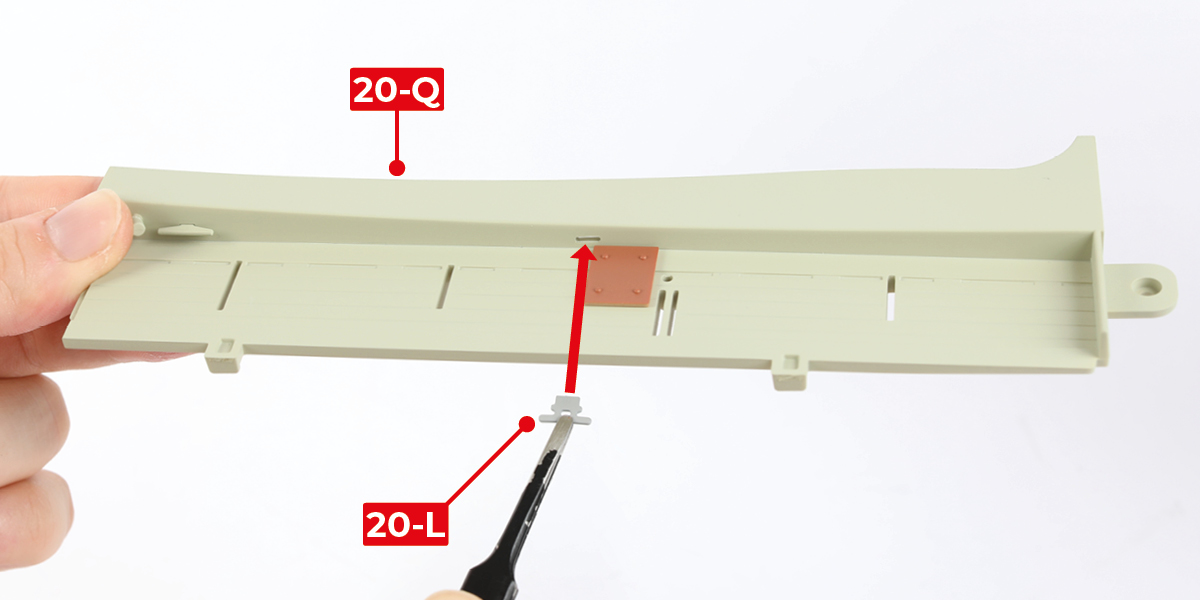

パーツ20-Lをパーツ20-Qに接着してください。
ステップ 7
20-E（ナンバー1）のパーツを2つ取ってください。
ステップ 8
パーツ20-Eを2つ、パーツ20-Qに接着してください。
ステップ 9

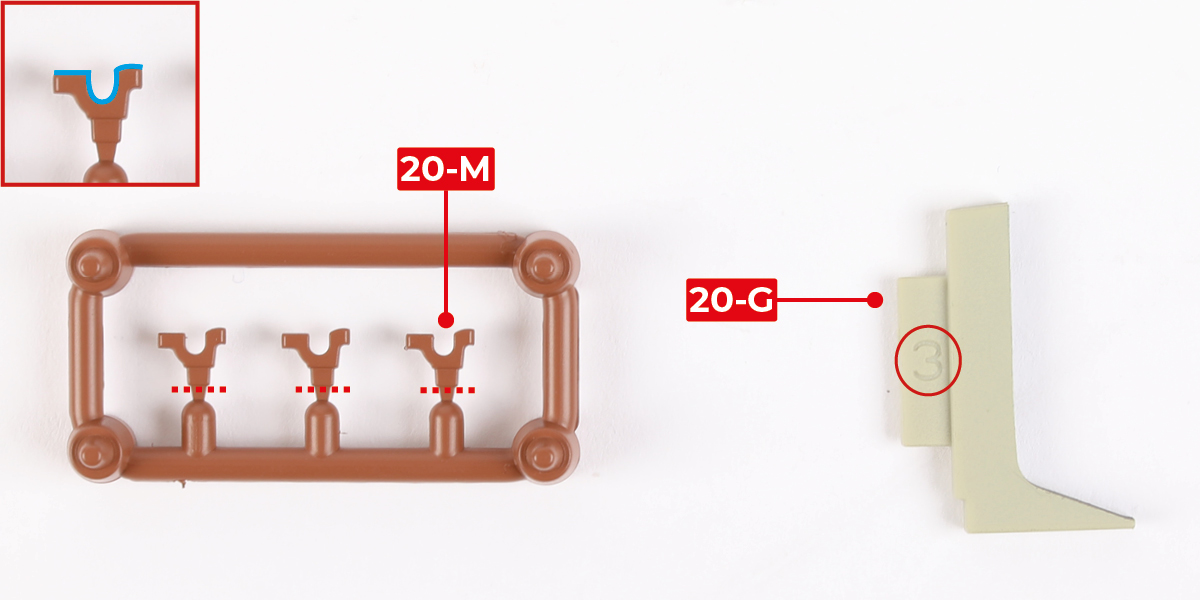

スプルーからパーツ20-Mを3個切り取ってください。これらのパーツは左右対称ではありません。短く曲がった側の端部を確認してください（図を参照）。次に、パーツ20-G（番号3）を用意してください。
ステップ 10

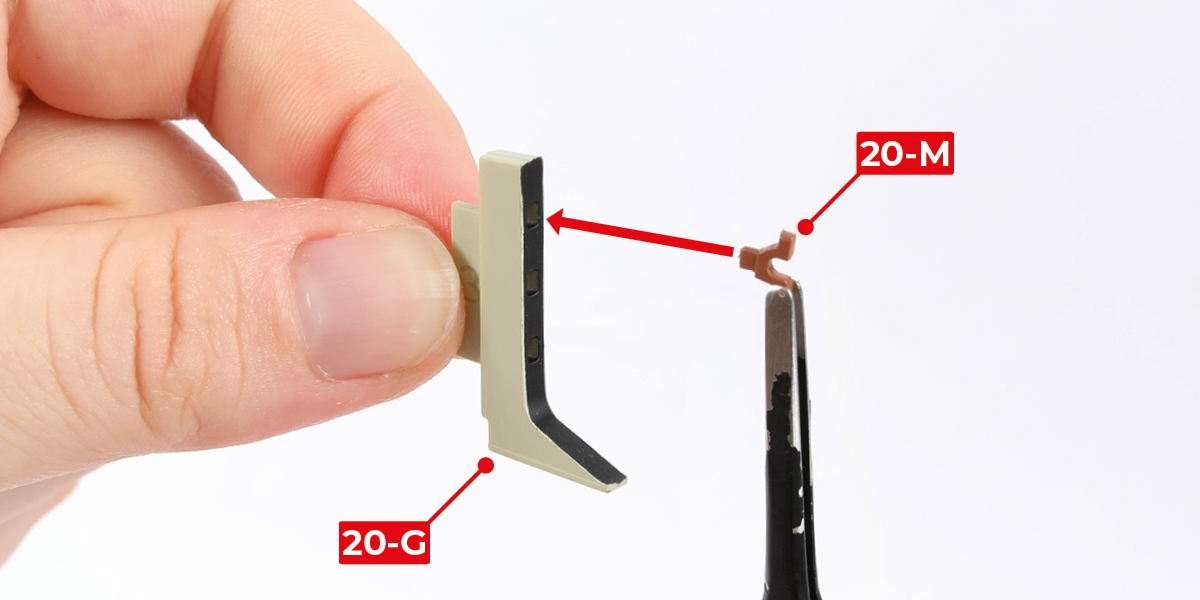

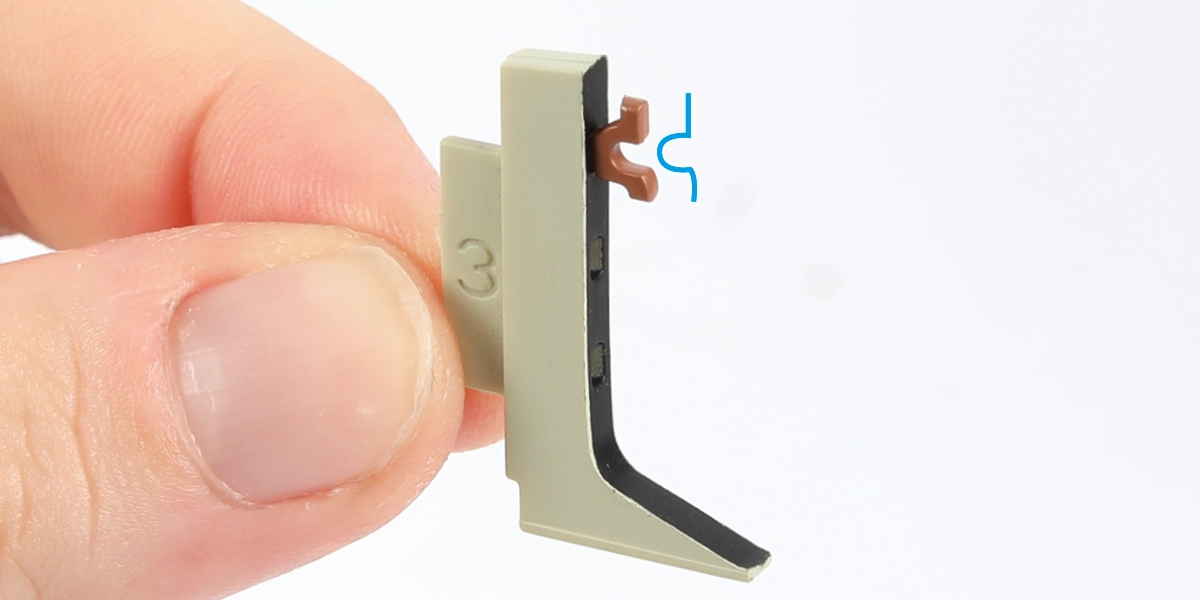

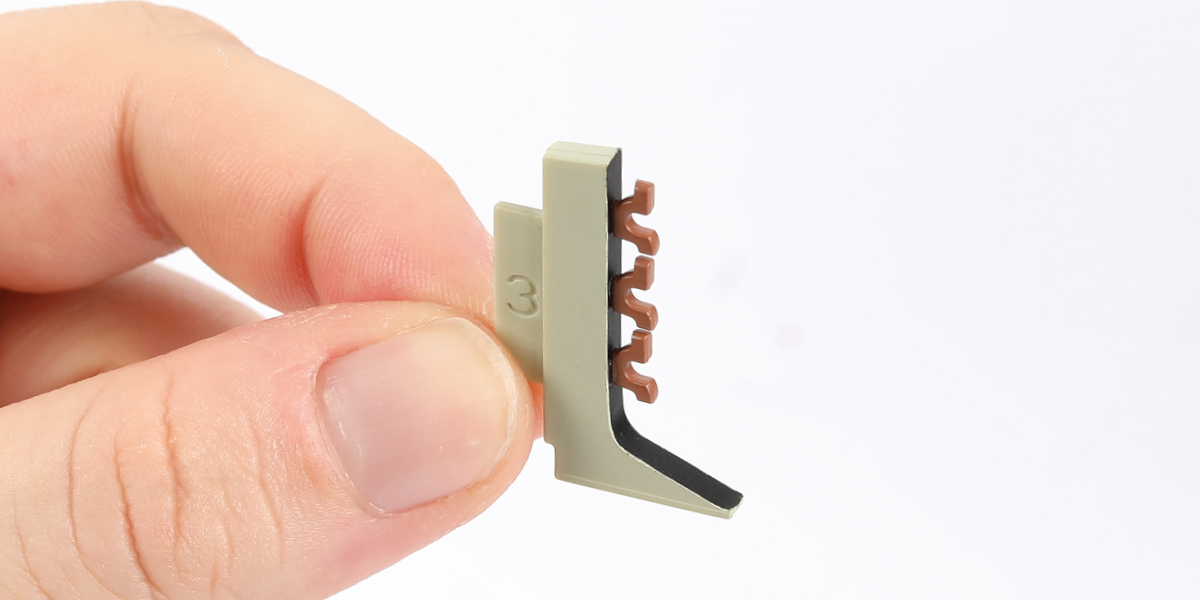

3個のパーツ20-Mをパーツ20-Gに接着してください。青色の図示のとおりに向きを合わせてください。
ステップ 11

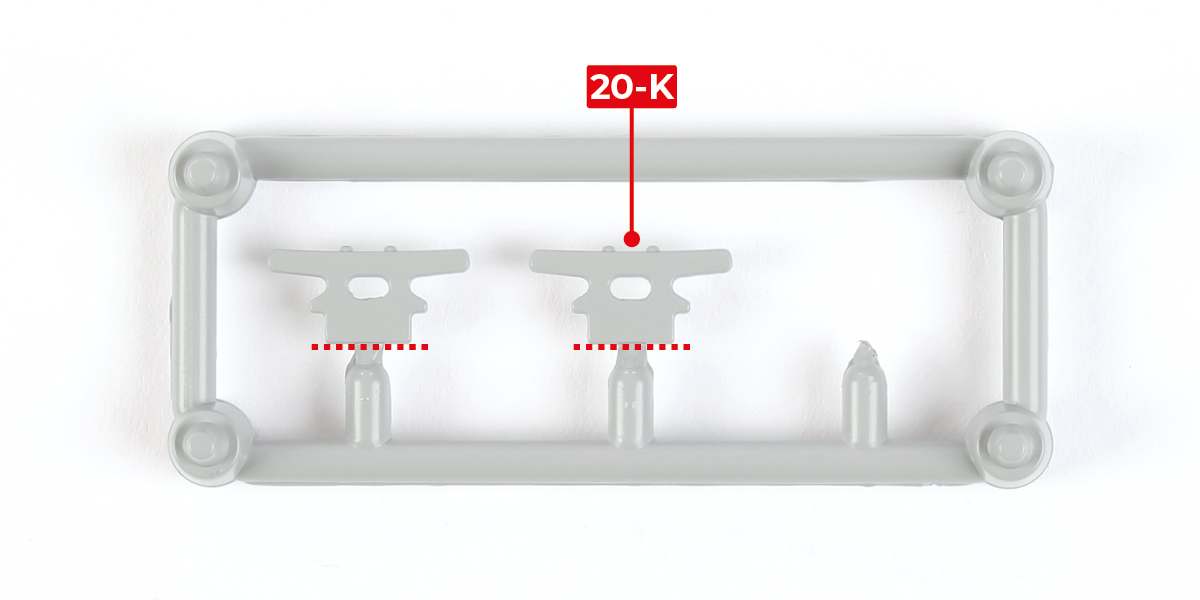

スプルーから20-Kのパーツを2つ切り取ってください。
ステップ 12
パーツ20-Kのうち1個をパーツ20-Gに接着してください。

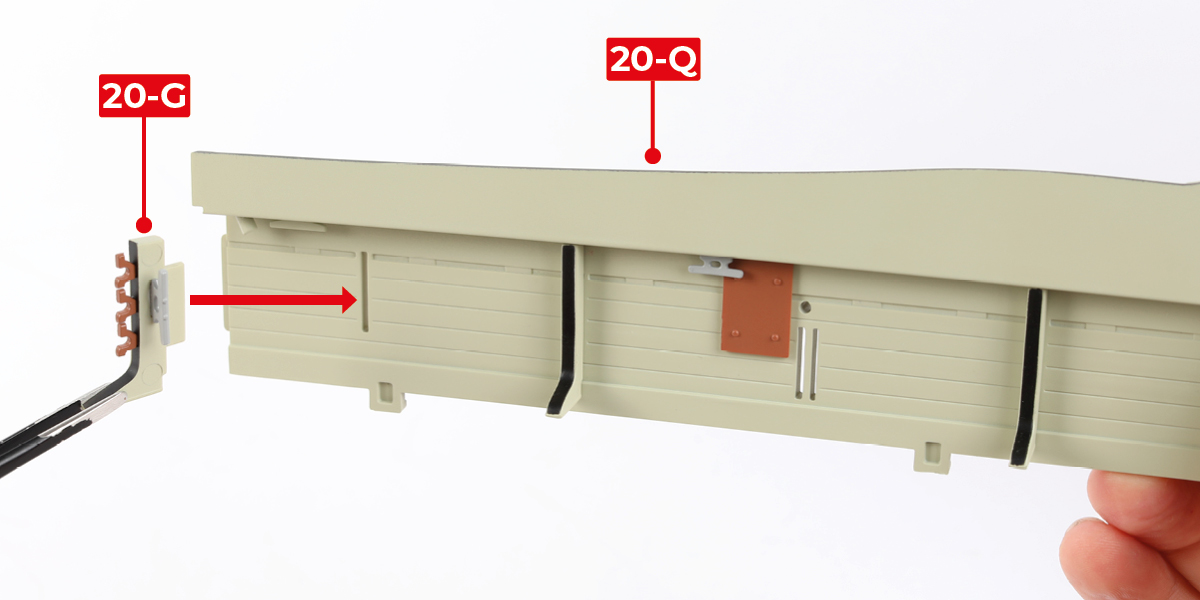

ステップ 13
パーツ20-Gをパーツ20-Qに接着してください。
ステップ 14

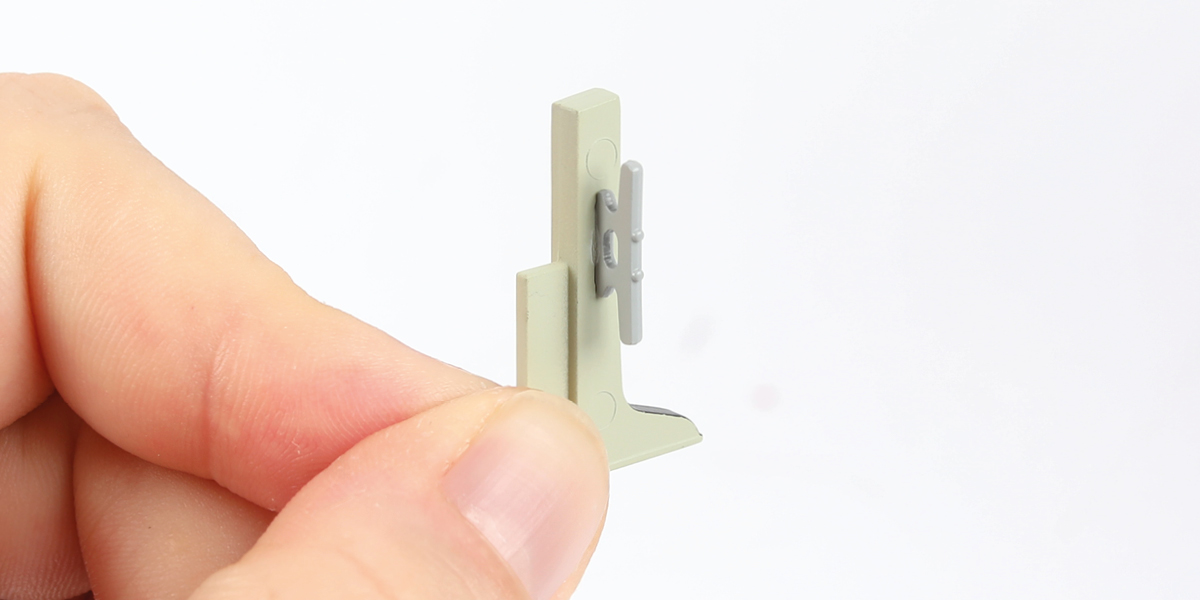

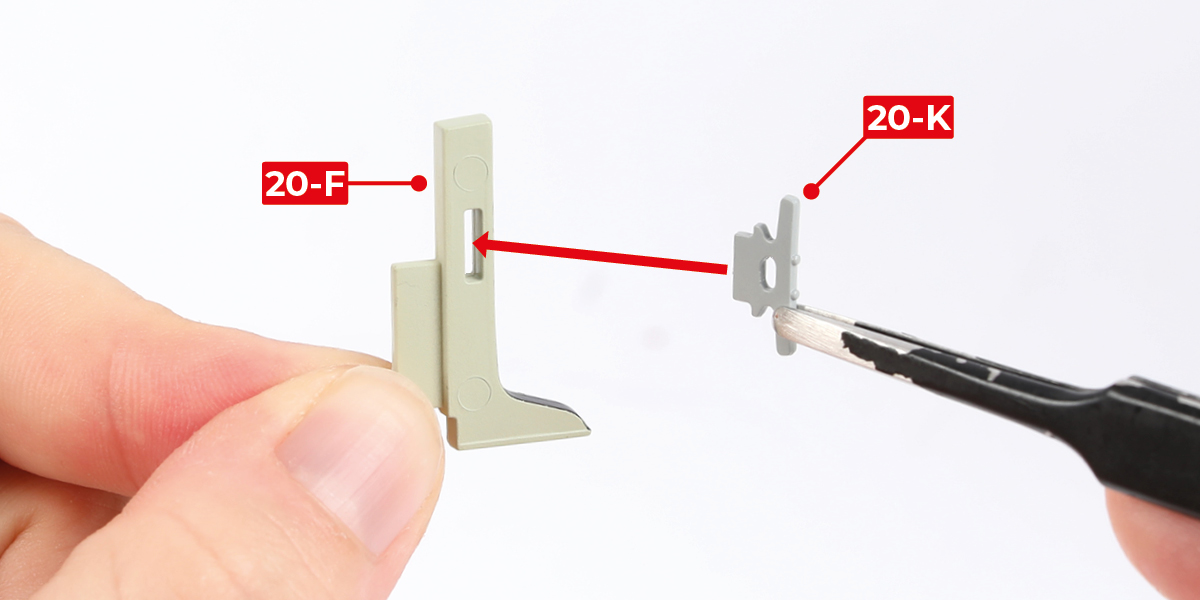

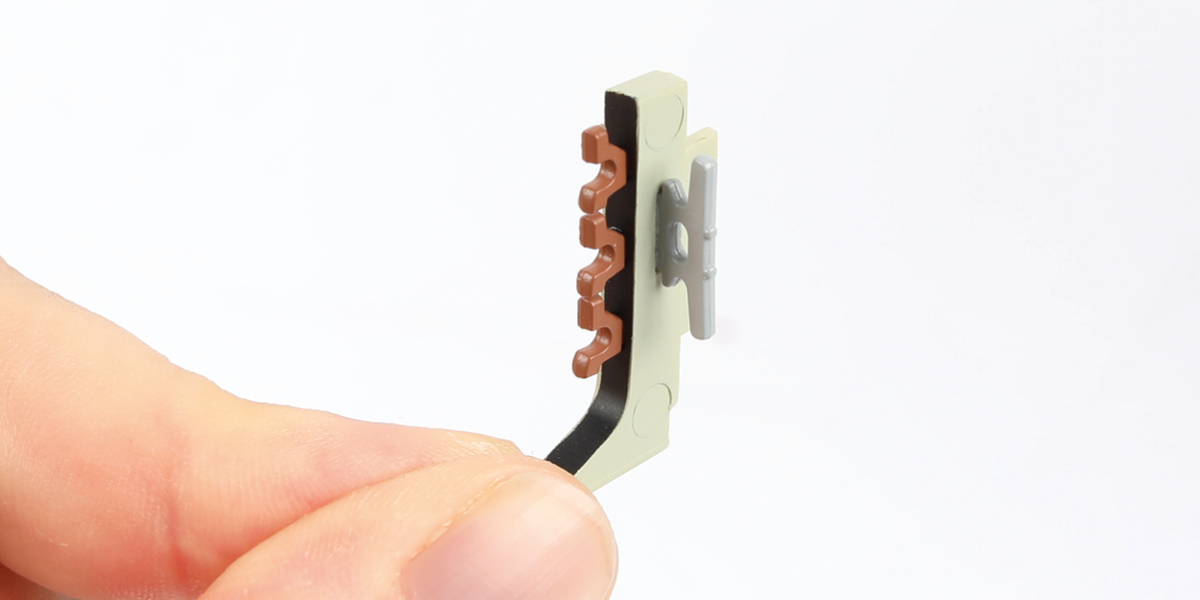

残りのパーツ20-Kをパーツ20-F（番号2）に接着してください。
ステップ 15

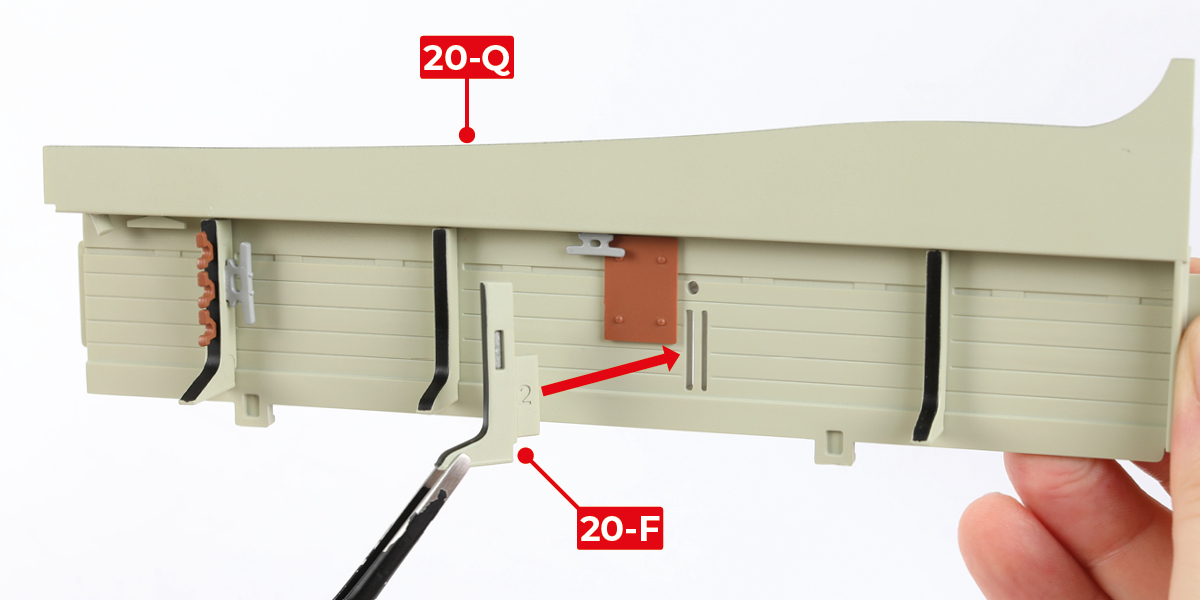

パーツ20-Fをパーツ20-Qに接着してください。
ステップ 16

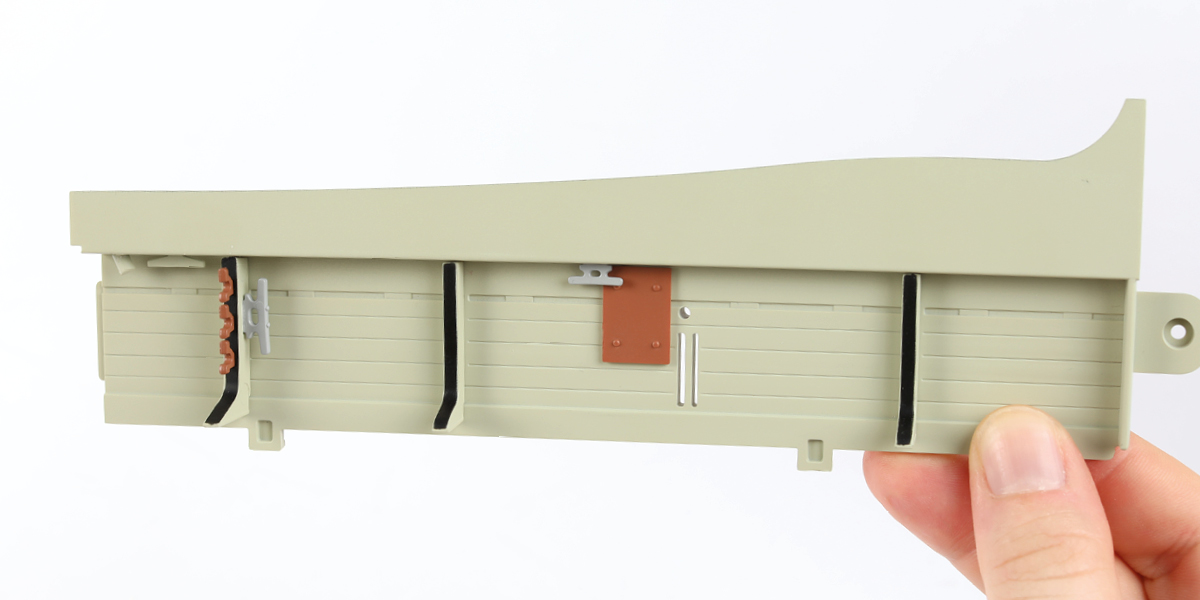

パーツ20-Oをパーツ20-Qに接着してください。
ステップ 17

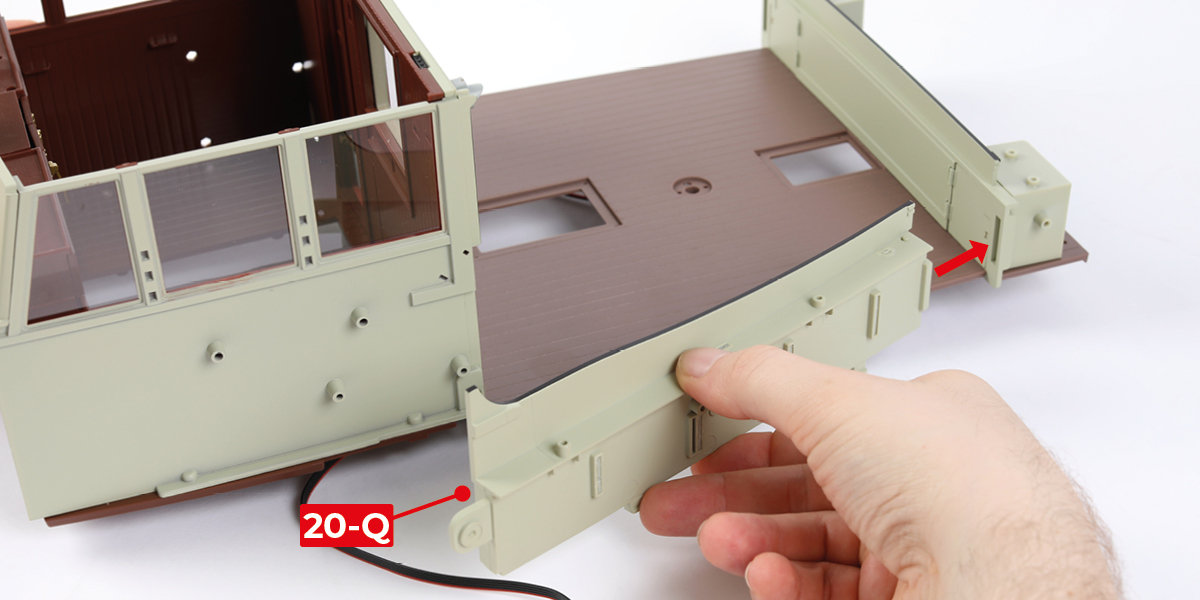

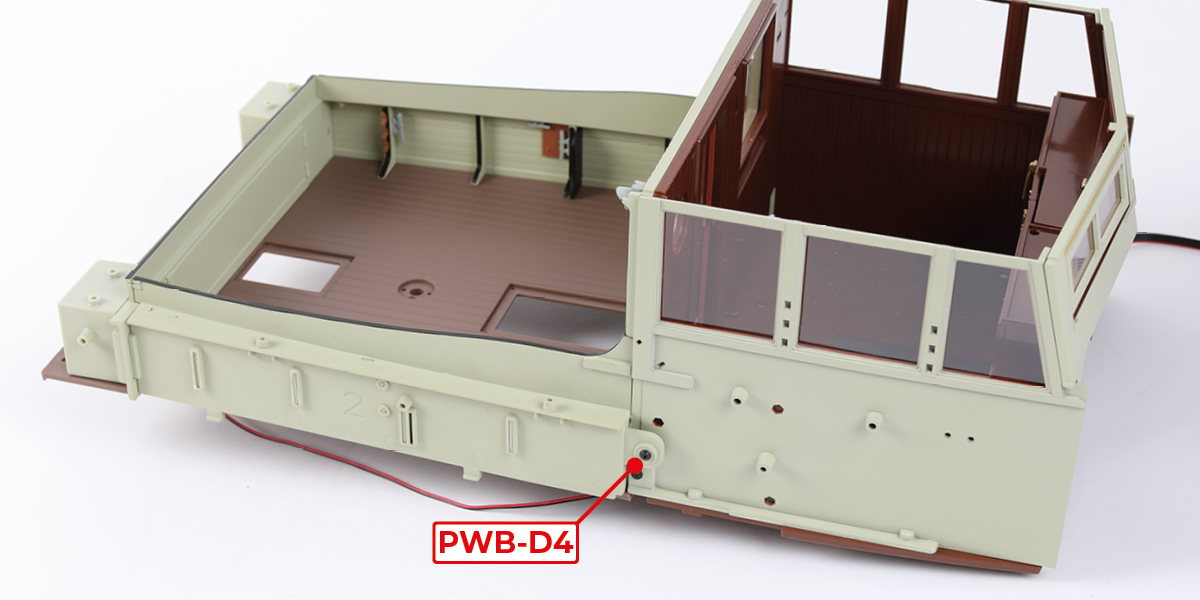

コックピット左舷パネル（20-Q）をPWB-D4ネジ1本で後部デッキに固定します。
ステップ 18
PWB-D4ネジ2本を使用して、パーツ20-Sを2個アセンブリーに取り付けてください。
ステージの完了
ステップ 1
スプルーからパーツ20-Iと20-Jを切り取ってください。
ステップ 2
パーツ20-Iをパーツ20-Rに接着してください。
ステップ 3
パーツ20-Jをパーツ20-Rに接着してください。
ステップ 4

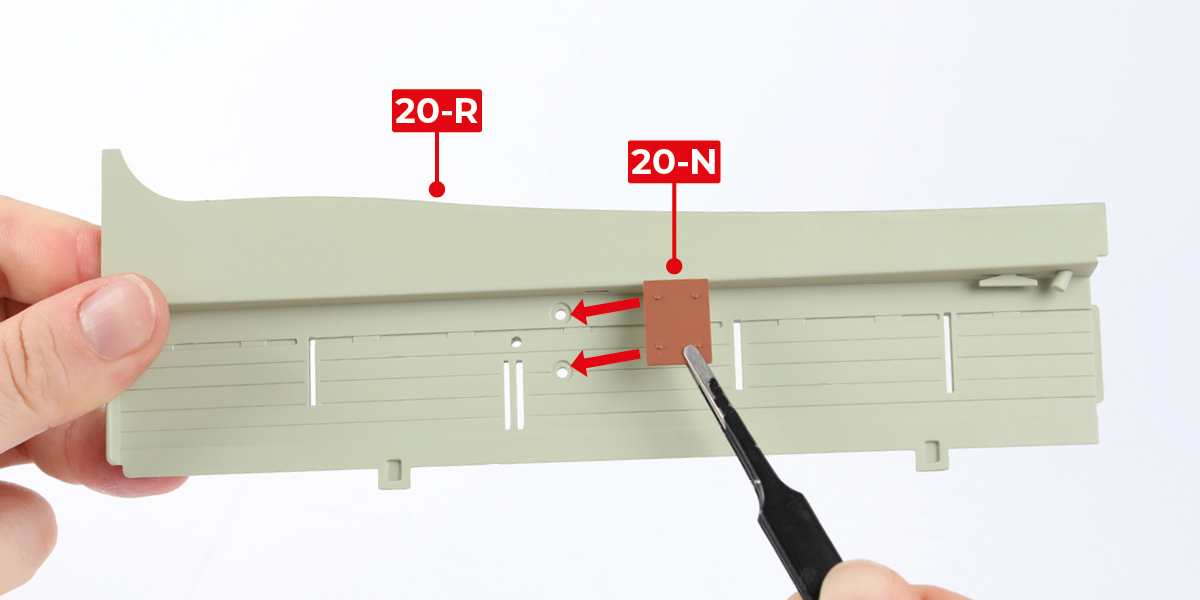

パーツ20-Nをパーツ20-Rに接着してください。
ステップ 5
スプルーからパーツ20-Lを切り取ってください。
ステップ 6
パーツ20-Lをパーツ20-Rに接着してください。
ステップ 7

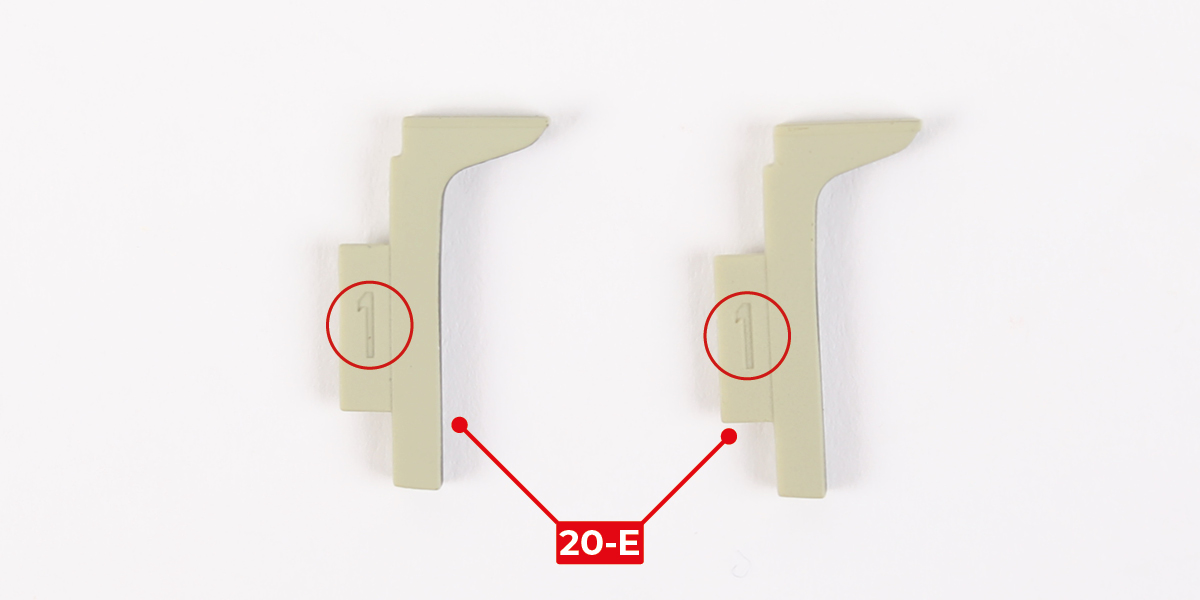

20-E（ナンバー1）のパーツを2つ取ってください。
ステップ 8

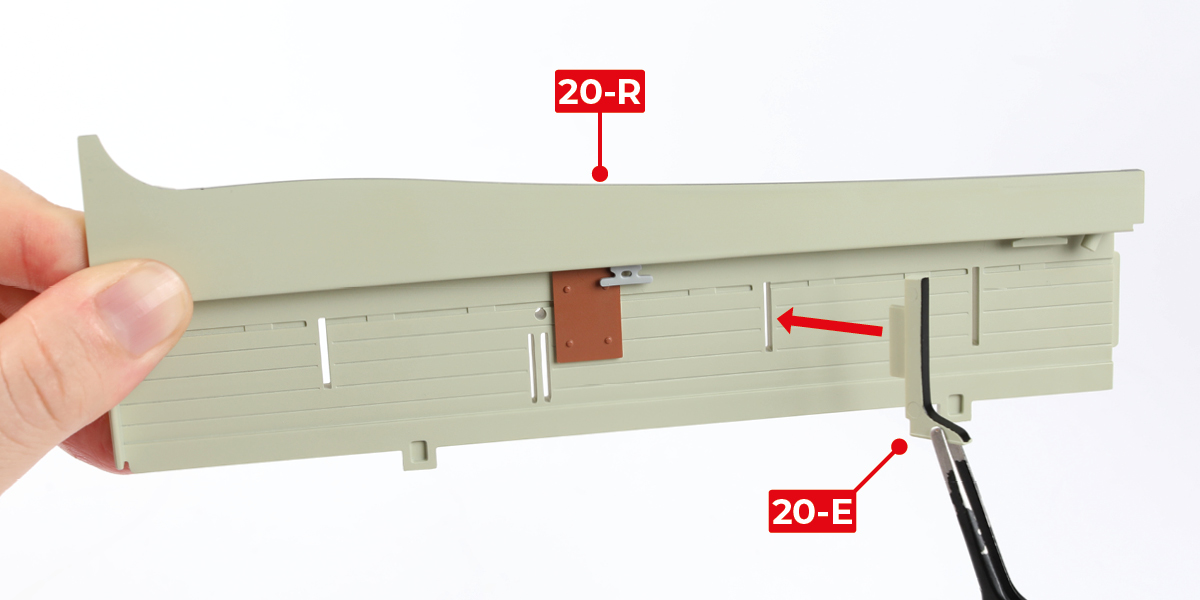

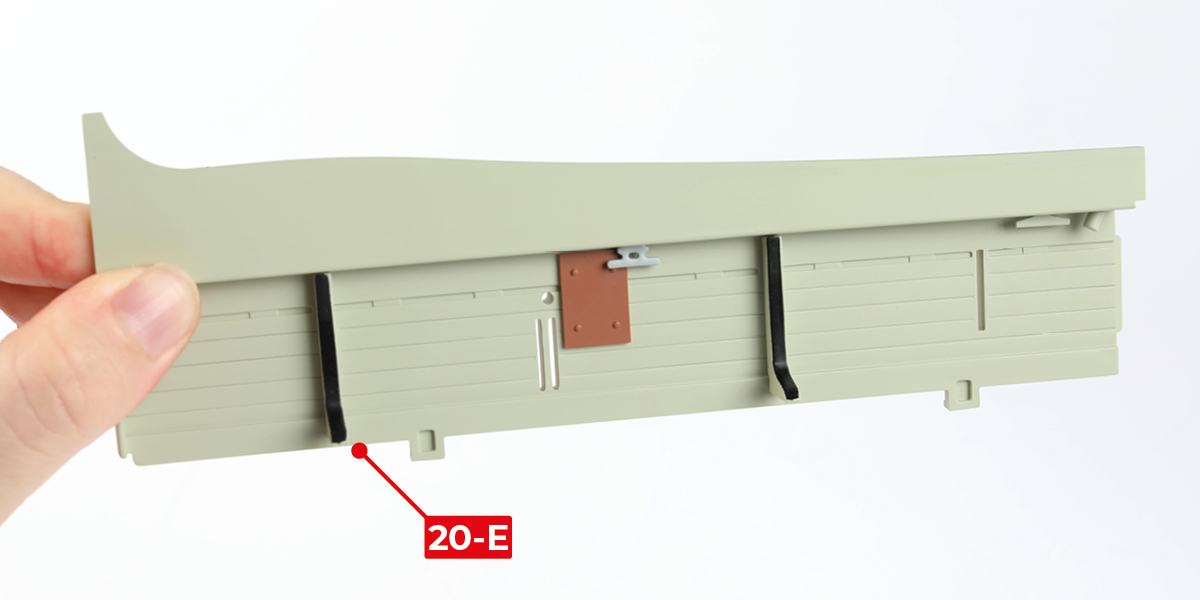

パーツ20-Eを2つ、パーツ20-Rに接着してください。
ステップ 9

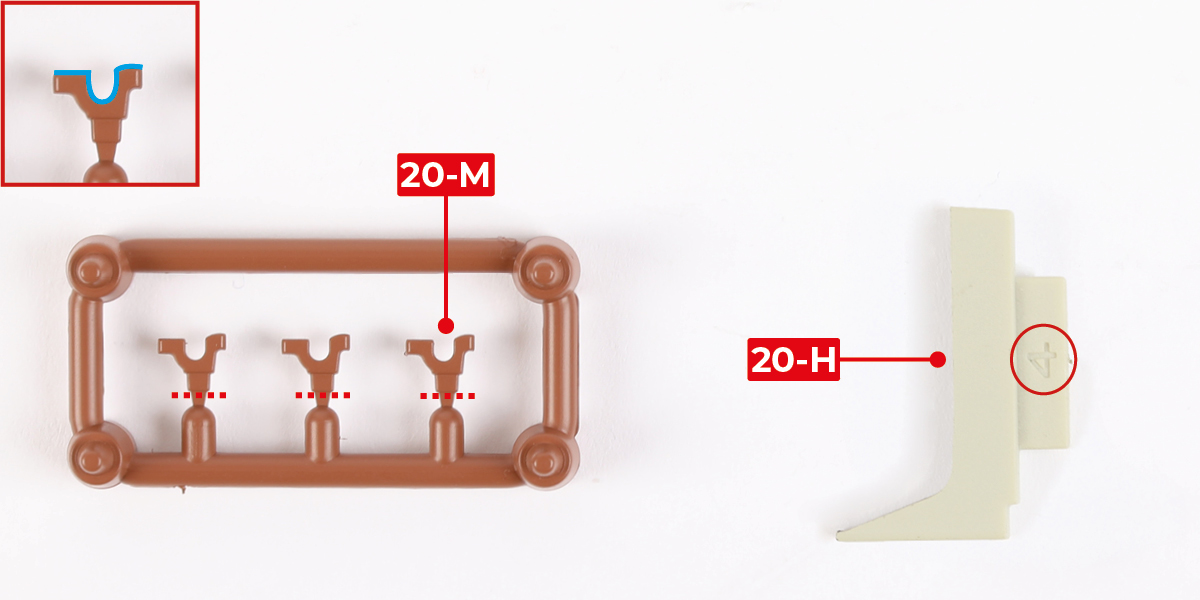

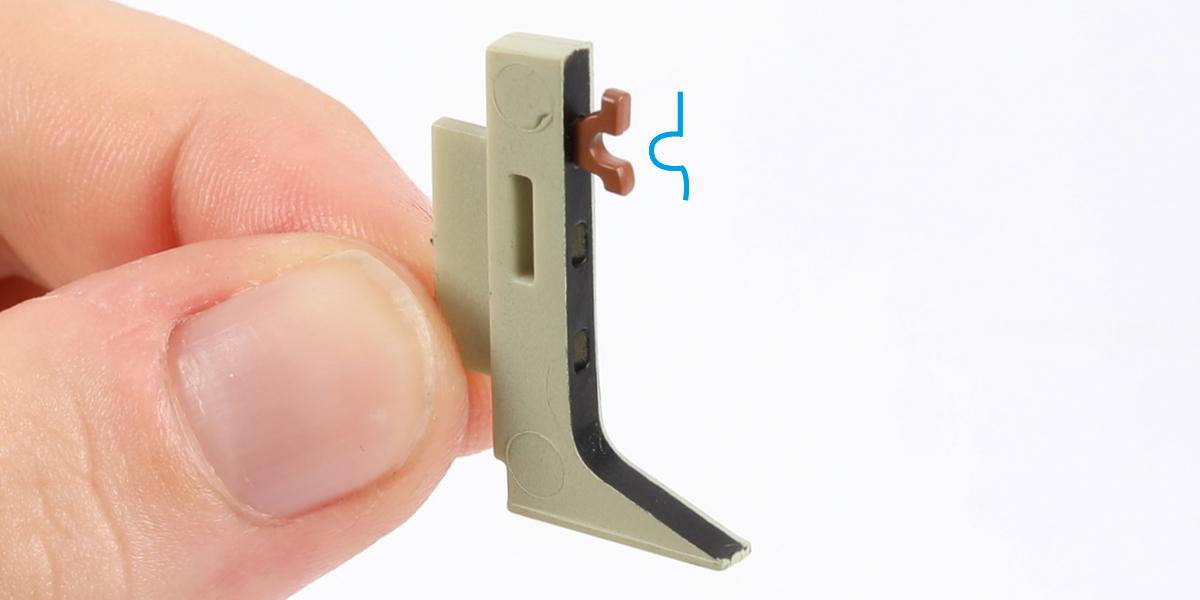

スプルーからパーツ20-Mを3個切り取ってください。これらのパーツは左右対称ではありません。短く曲がった側の端部を確認してください（拡大図を参照）。次に、パーツ20-H（番号4）を用意してください。
ステップ 10

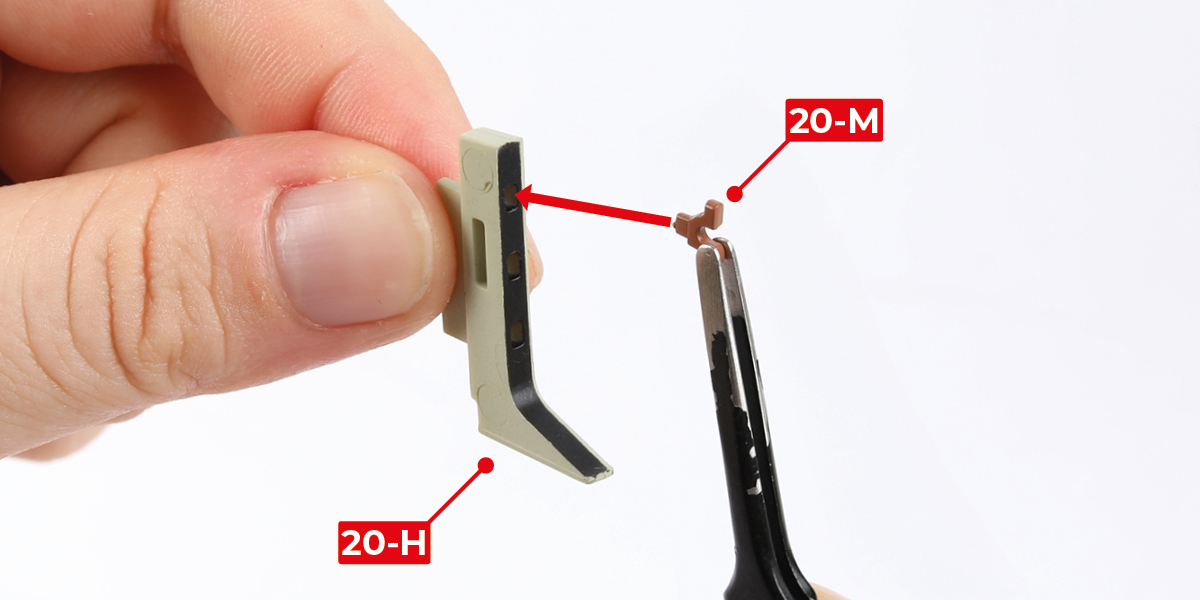

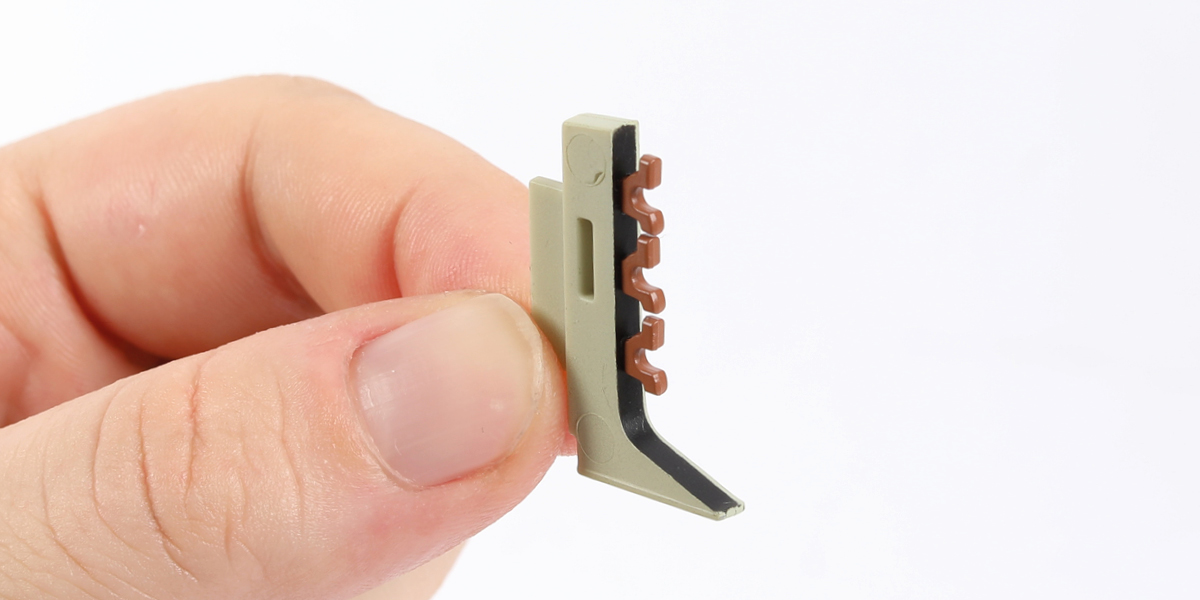

3個のパーツ20-Mをパーツ20-Hに接着してください。青色の図示のとおりに向きを合わせてください。
ステップ 11
スプルーから20-Kのパーツを2つ切り取ってください。
ステップ 12

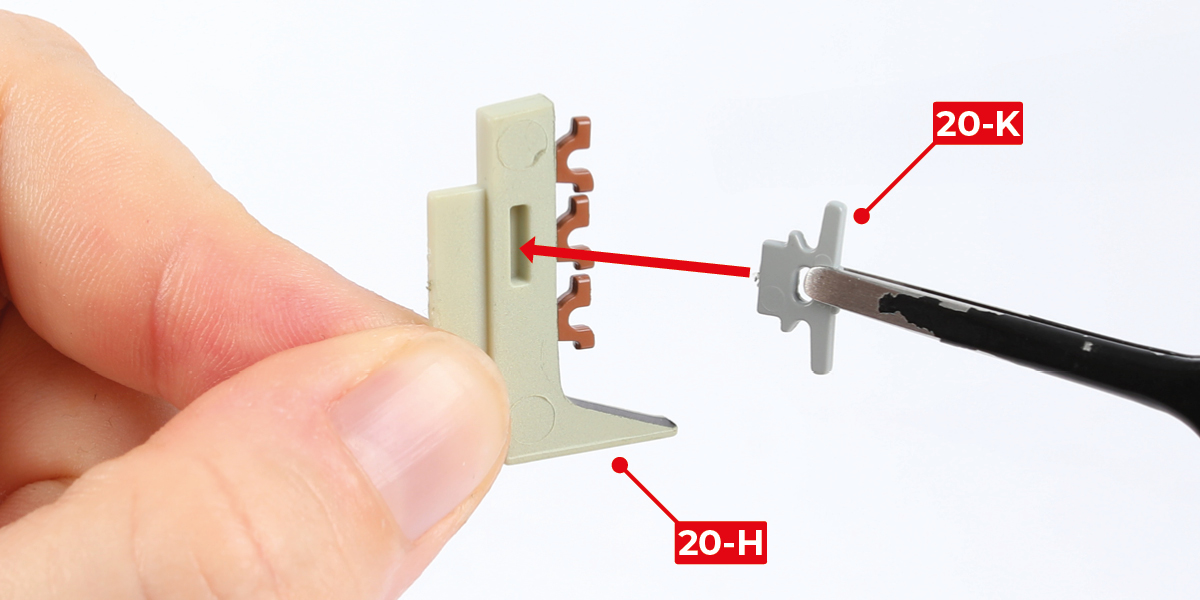

パーツ20-Kのうち1個をパーツ20-Hに接着してください。

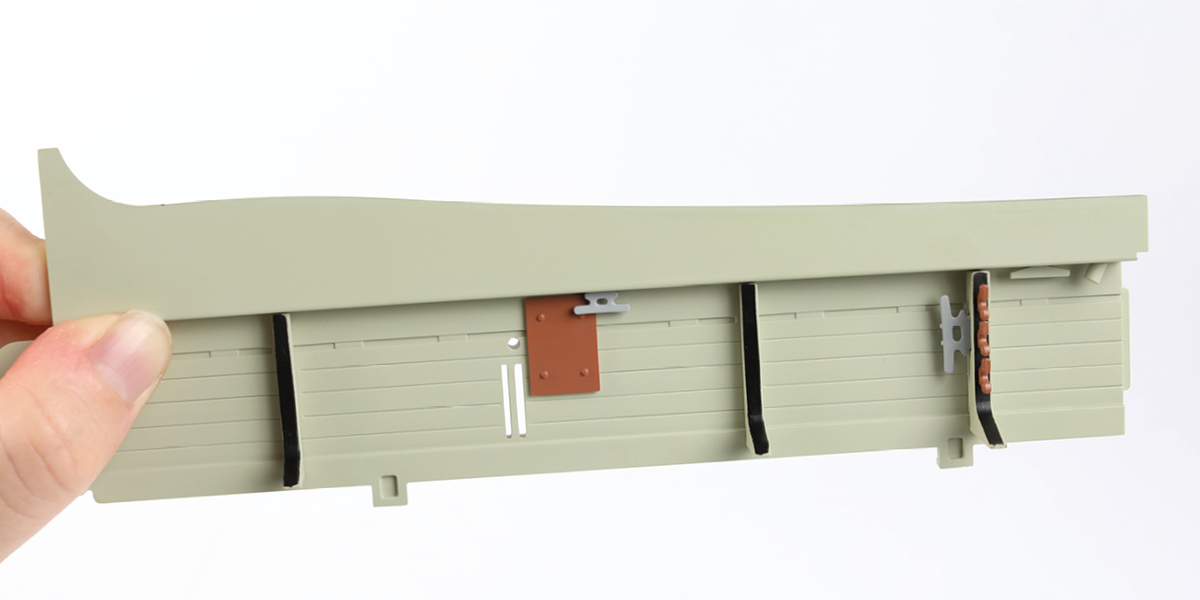

ステップ 13

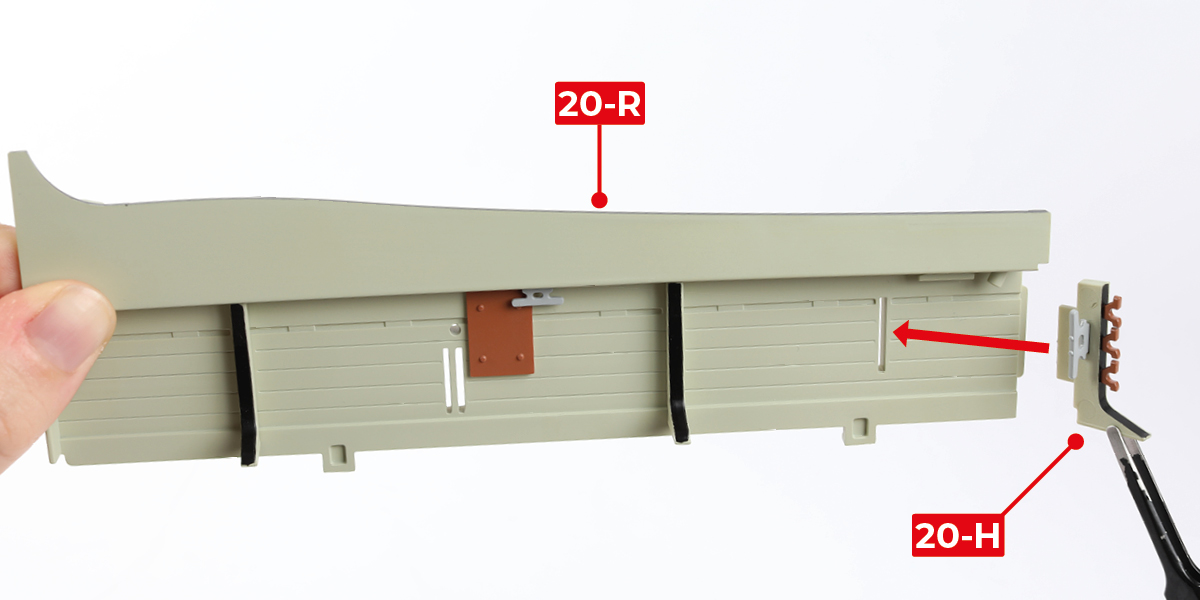

パーツ20-Hをパーツ20-Rに接着してください。
ステップ 14

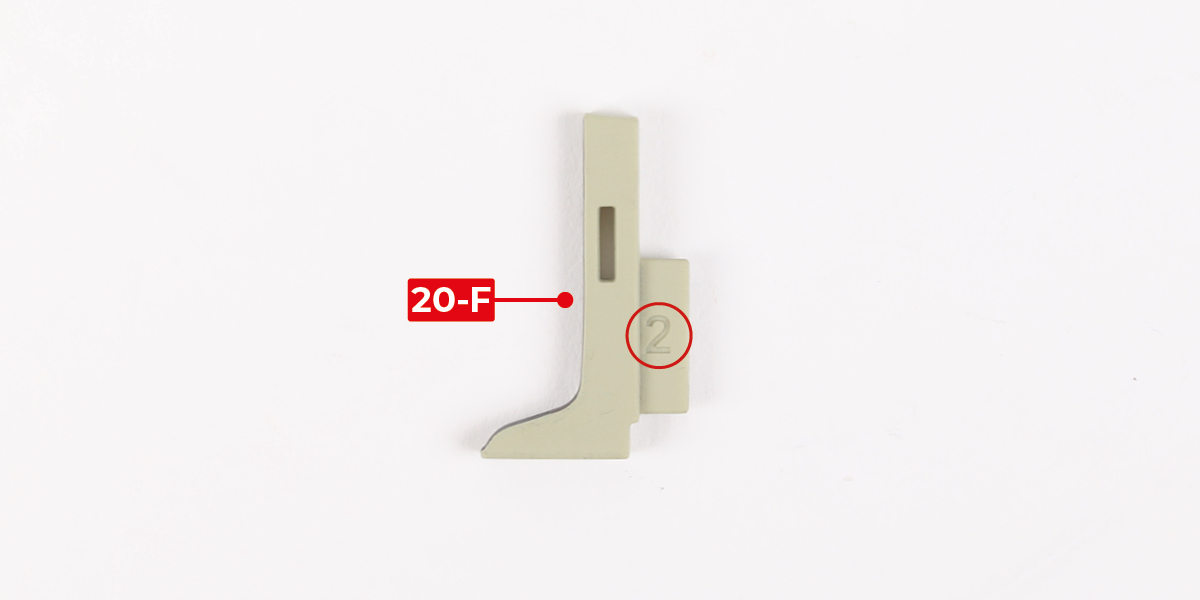

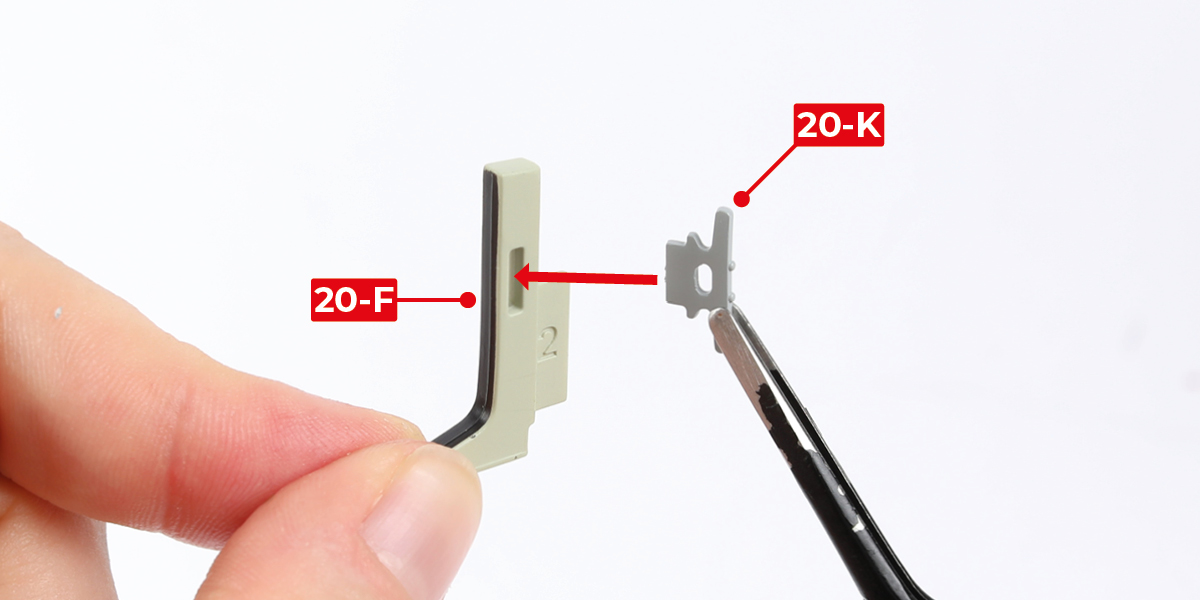

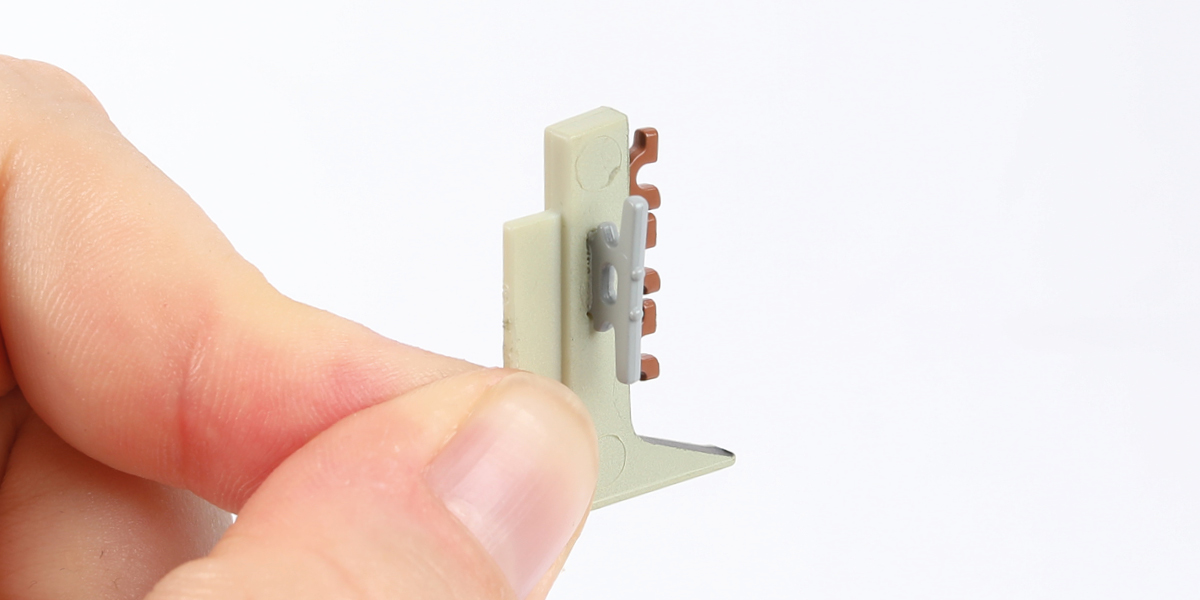

残りのパーツ20-Kをパーツ20-F（番号2）に接着してください。
ステップ 15

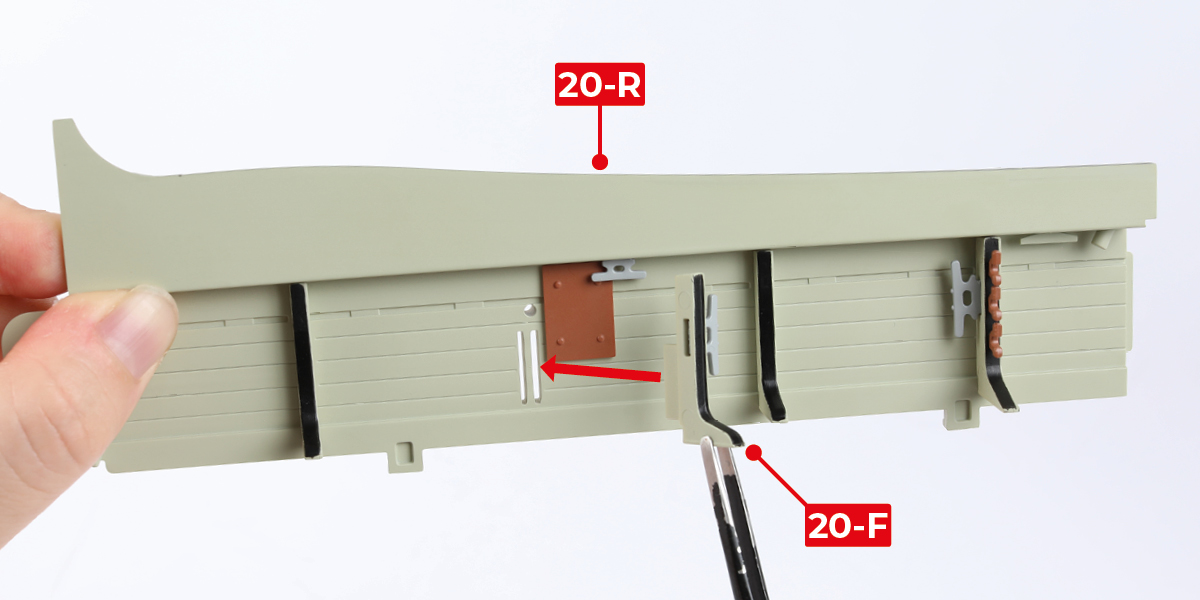

パーツ20-Fをパーツ20-Rに接着してください。
ステップ 16

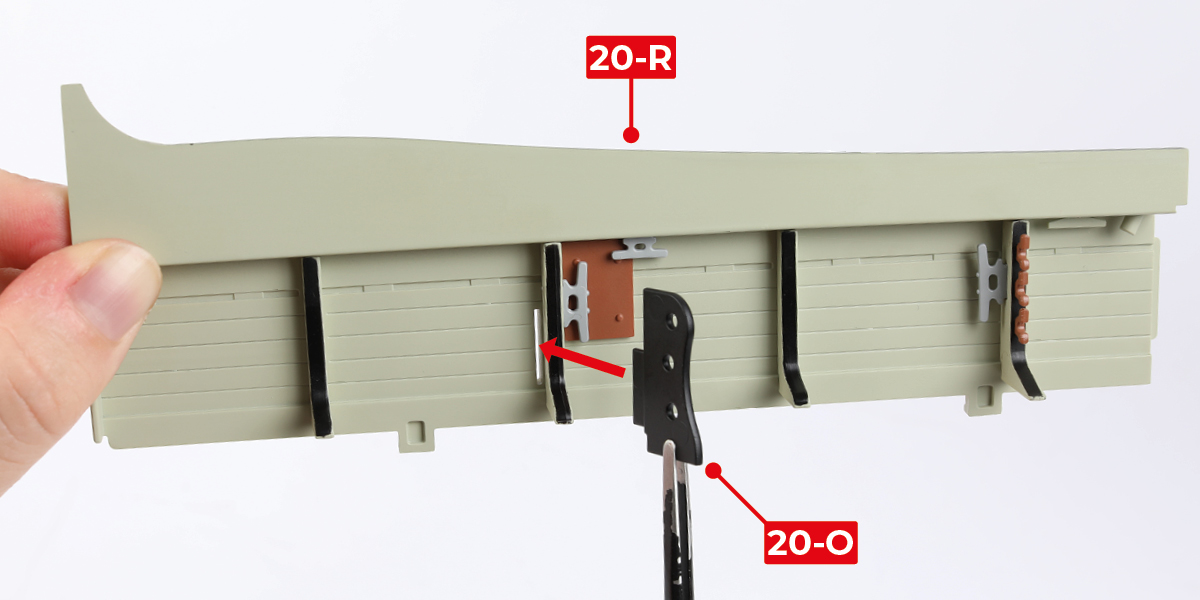

パーツ20-Oをパーツ20-Rに接着してください。
ステップ 17

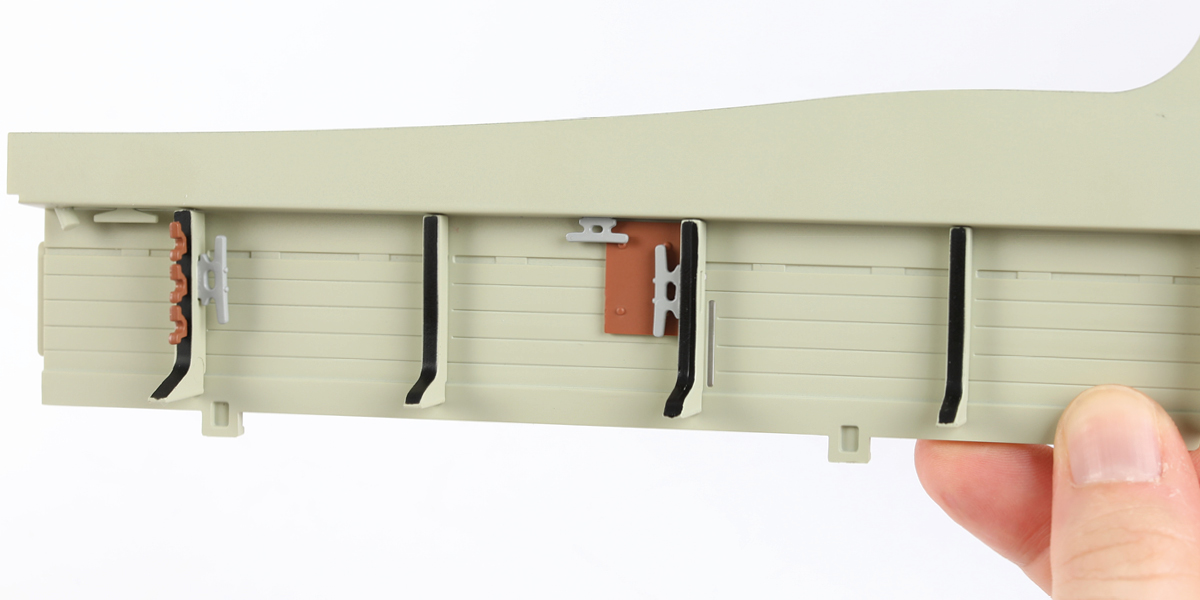

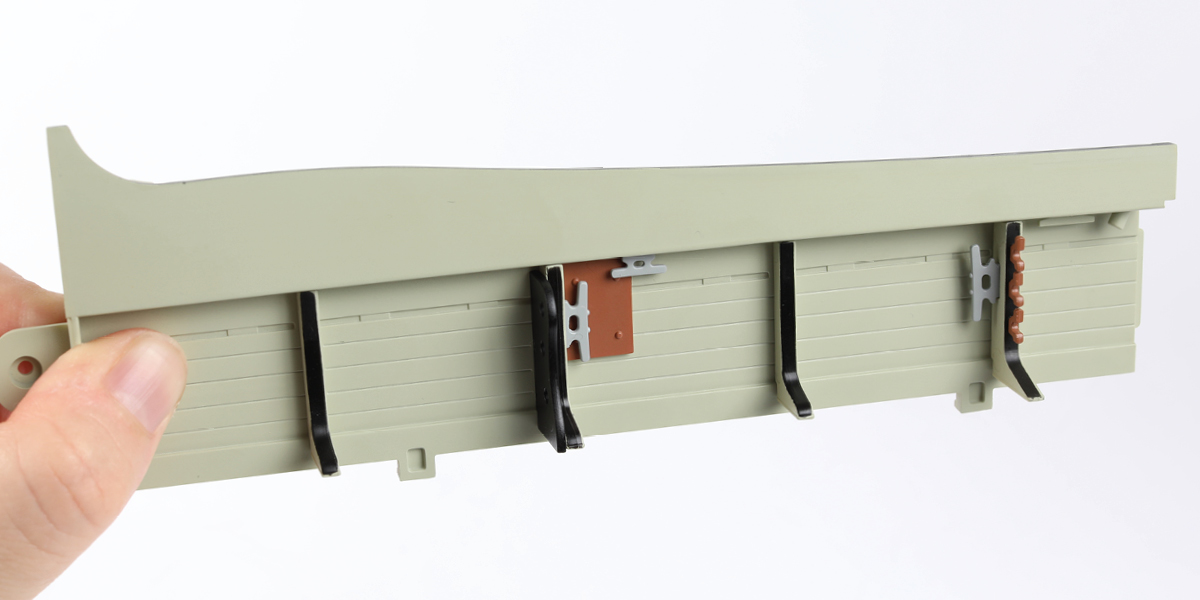

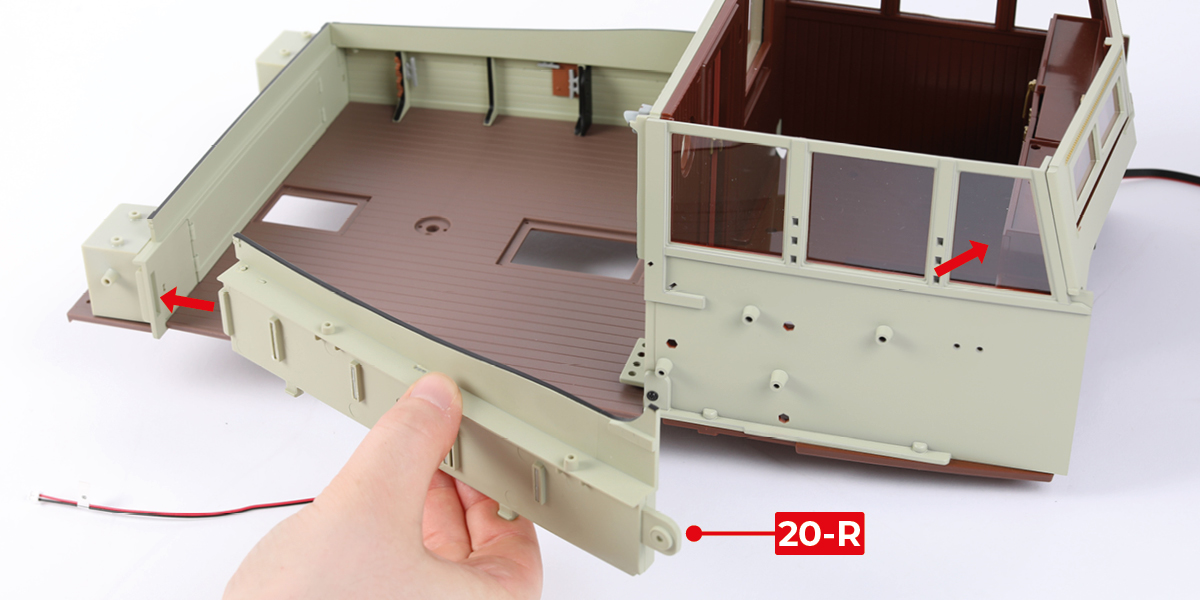

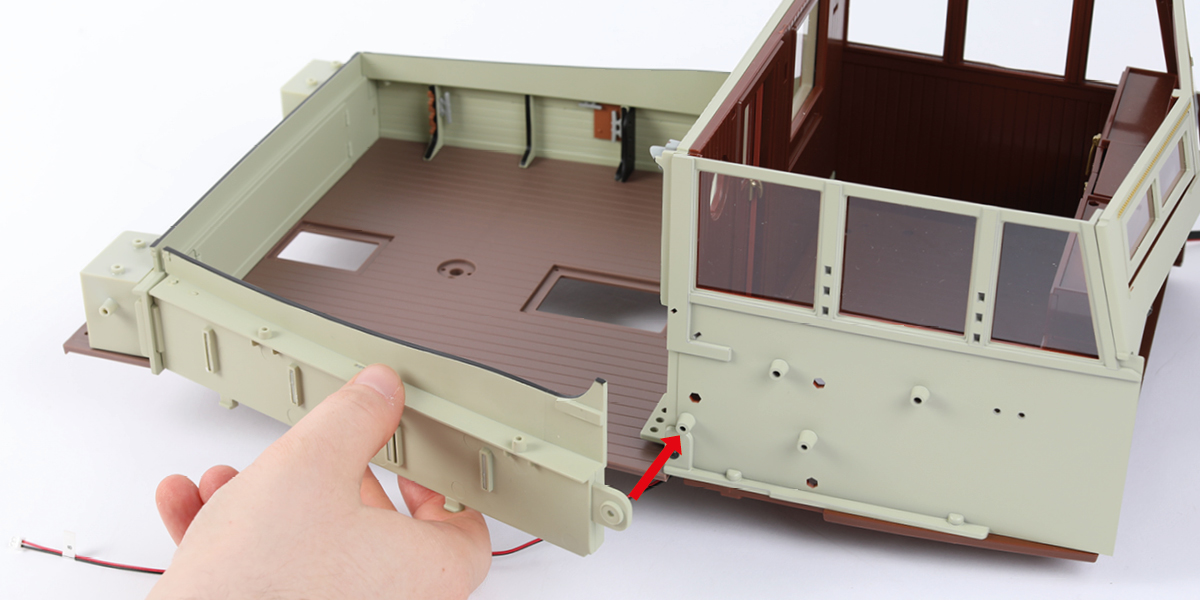

コックピット右舷パネル（20-R）をPWB-D4ネジを使ってアフトデッキに固定します。
ステップ 18

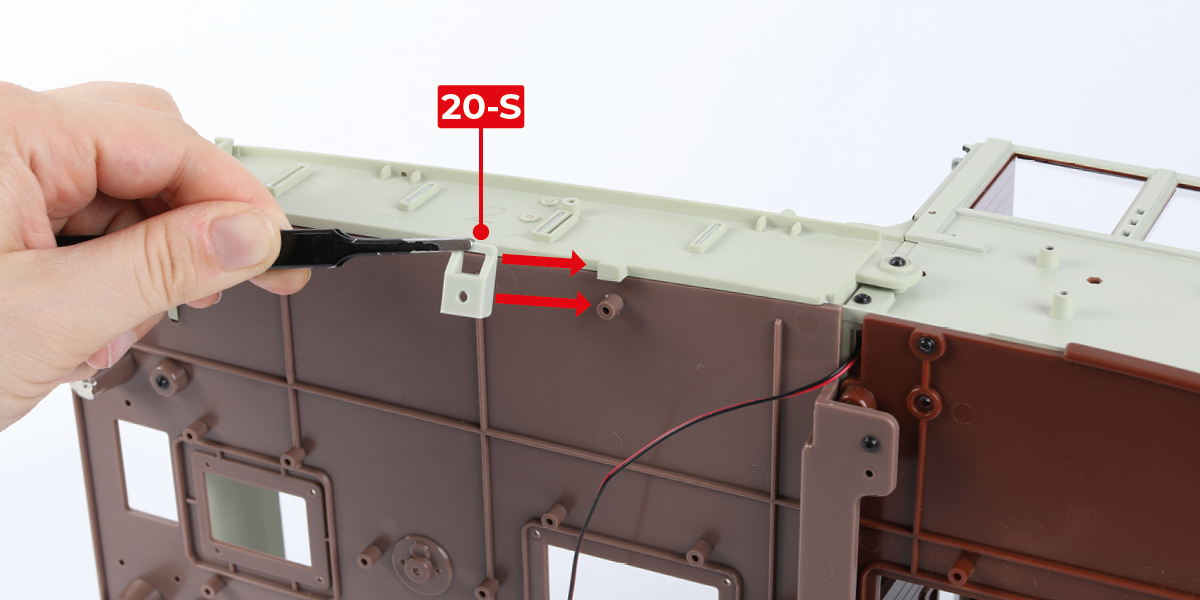

PWB-D4ネジ2本を使用して、パーツ20-Sを2個アセンブリーに取り付けてください。
ステージの完了
