パック12

組立ガイド

上のボタンをクリックすると、この説明書を印刷したり、PDF形式で保存したりできます。

専門家からのアドバイス

①お届けしたネジには、予備ネジが付属しています。予備は必要本数+1個となります（例：2本必要な場合には「×3」とパーツリストに示されます）。この予備ネジはラベルなどを貼り、種類が分かるようにして保管しておいてください。

②1つのステージで複数のネジをお届けする場合があります。組み立てる際には、異なるネジが交ざらないように注意してください。見た目はよく似ていますが、ネジ山が微妙に異なります。誤ったネジを使用すると、ネジ山やパーツが破損することがあります。組み立て中に塗装済みのネジの塗装が傷ついた場合は、サンドイエロー（RAL 1002）で再塗装することができます。

③複数のネジでパーツを固定する際、最初に各ネジを緩く締め付け、パーツが正しく取り付けられているかを確認してから、各ネジを増し締めしてください（締めすぎないように注意）。ネジの締め込みは、対角線の順に締め付けるのが基本です。

④ドライバーの金属部分を強力な磁石でこすると磁化されます。磁化したドライバーを使用すると、先端にネジを吸着して保持しやすくなり、締め込み作業が楽になります。

⑤金属パーツを留めるネジがきつい場合、無理に回し込むと頭やネジ山が破損します。爪楊枝の先などに機械オイルやワセリンなどをほんの少し付けてネジ山に塗れば、スムーズに締められます。

⑥組み立てには、瞬間接着剤が必要になるパーツがあります。瞬間接着剤の塗布は、爪楊枝などを使って控えめにしてください。瞬間接着剤を塗る前に、パーツを仮組みして合わせ具合などを確認することをおすすめします。瞬間接着剤はごく薄く塗るか、小さいパーツの場合は接着剤をわずかに置くくらいの感じで十分です。

⑦開梱したパーツは、当該ステージで使用するパーツとあとの工程で使用するパーツがあります。後者にはラベルなどを貼って、種類が分かるようにして保管しておいてください。

⑧作業する際にはカッティングボードやフェルトのような柔らかい布を敷き、パーツの塗装面が傷つかないように注意してください。

⑨組立説明の文面に指示される右側・左側とは、座席に座った位置から見た右側・左側となります。つまりドライバー目線の右側・左側ということです。

このアイコンが表示されたら、その指示に従いましょう。また、画像の部品の向きを確認してください。これは後の工程にも影響のある重要な確認事項です。

警告：一部の部品には磁石が使われています。磁石を誤飲すると、健康上の問題を生じる場合があります。こうした部品は子供の手の届かないところに置き、磁石を飲み込んだと思われる場合には、すぐに医師の診断を受けてください。

本モデルは玩具ではありません。小さな部品が含まれるため、14歳未満の子供には適していません。子供が作業する場合には、大人の監督が必要です。

ステージ 93: M2ブローニング機関銃の取り付け

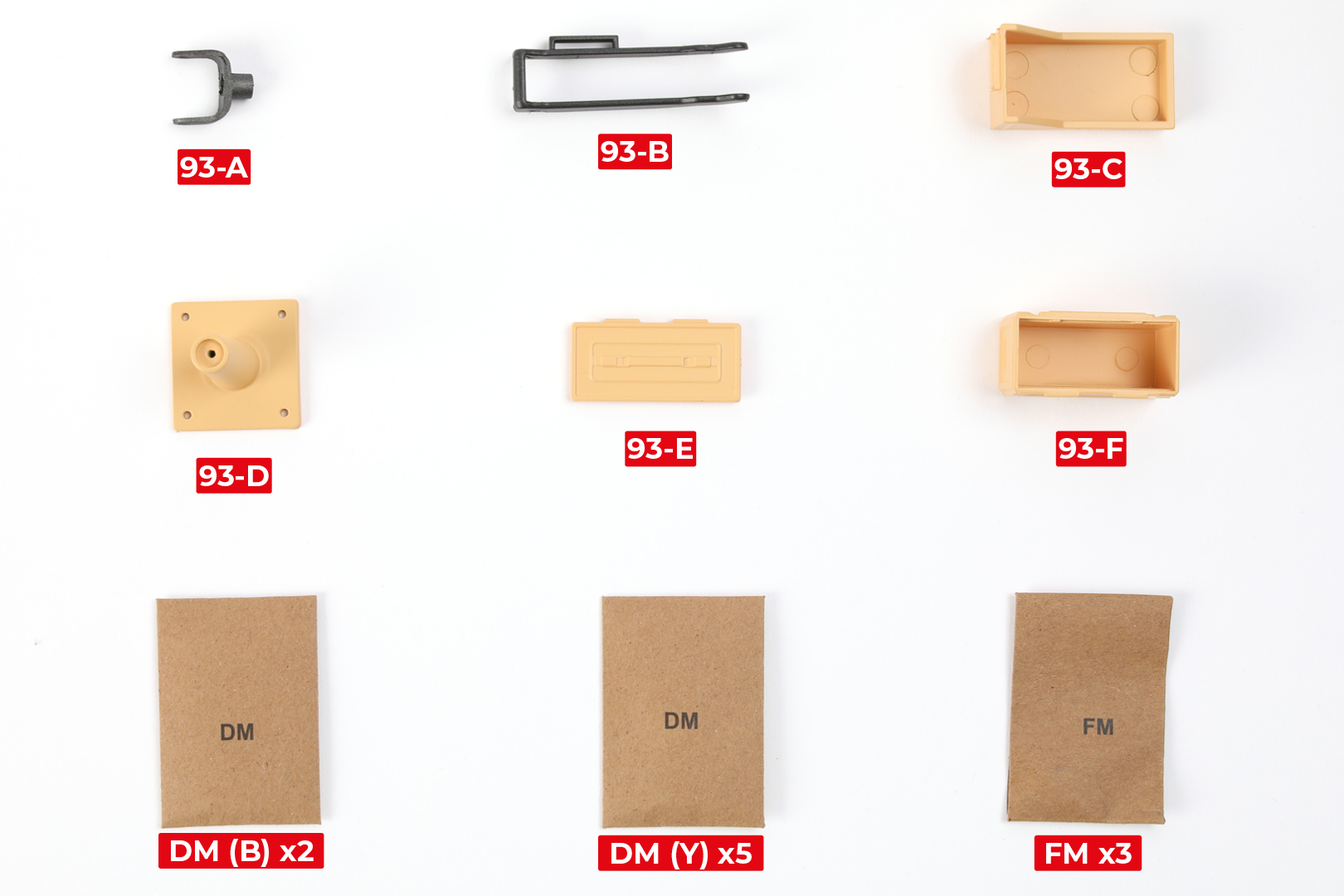

ステージ93●パーツ

このステージには、黒と黄色に塗装されたDMネジが含まれています。これらは、説明書でDM（B）として黒、DM（Y）として黄色にラベル付けされています。

ステップ 1

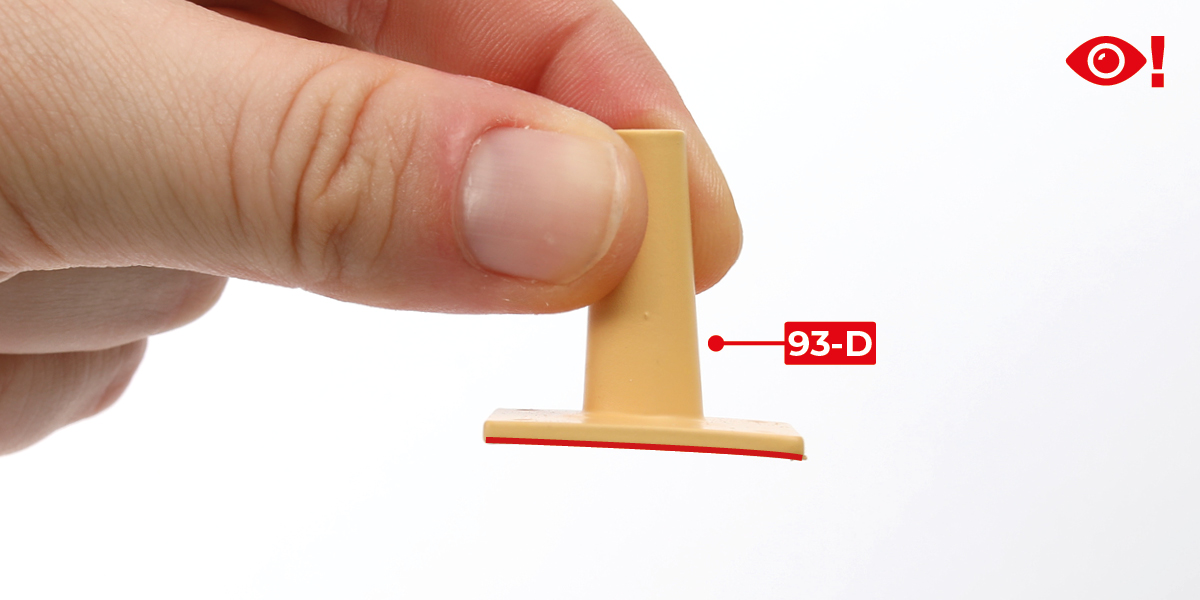

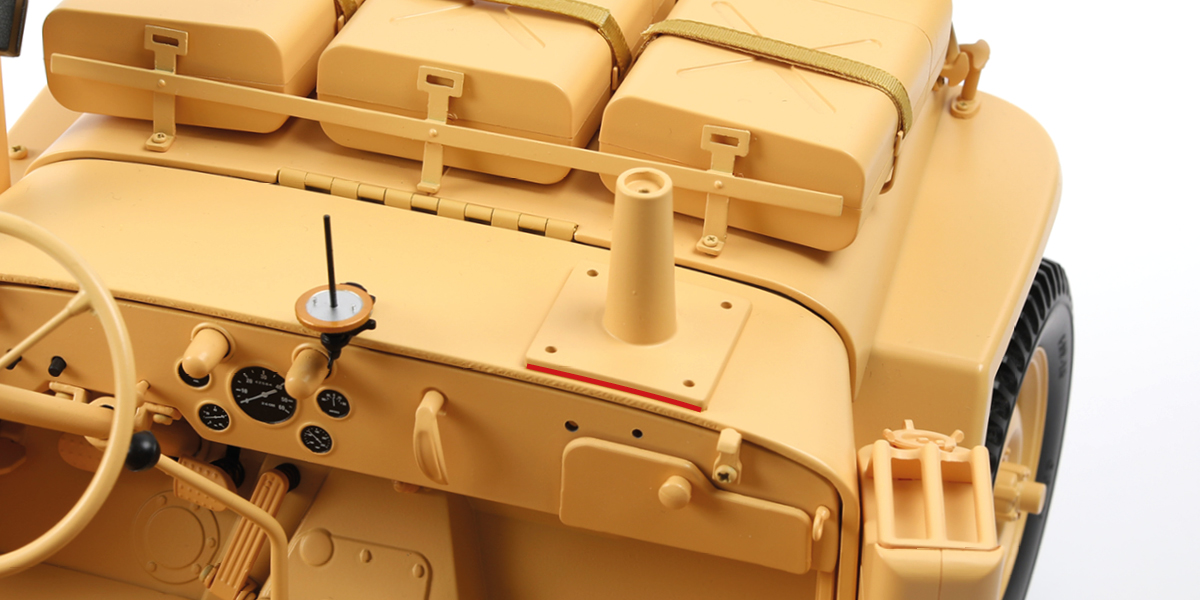

93-D部品を取ります。ベースが赤線で示されているように湾曲していることに注意してください。

ステップ 2

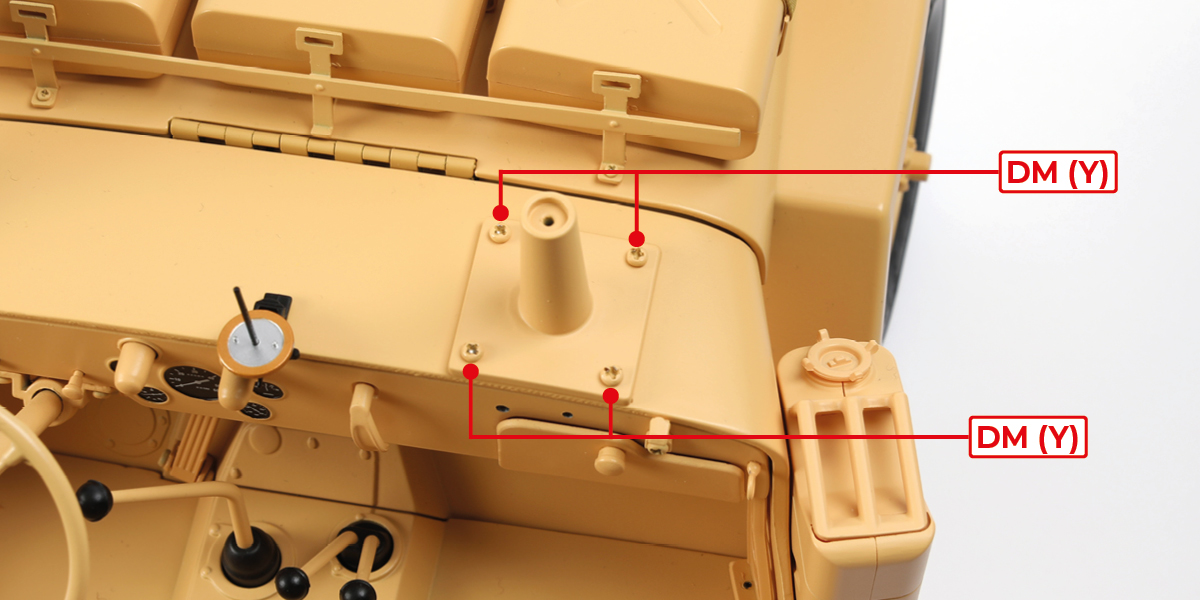

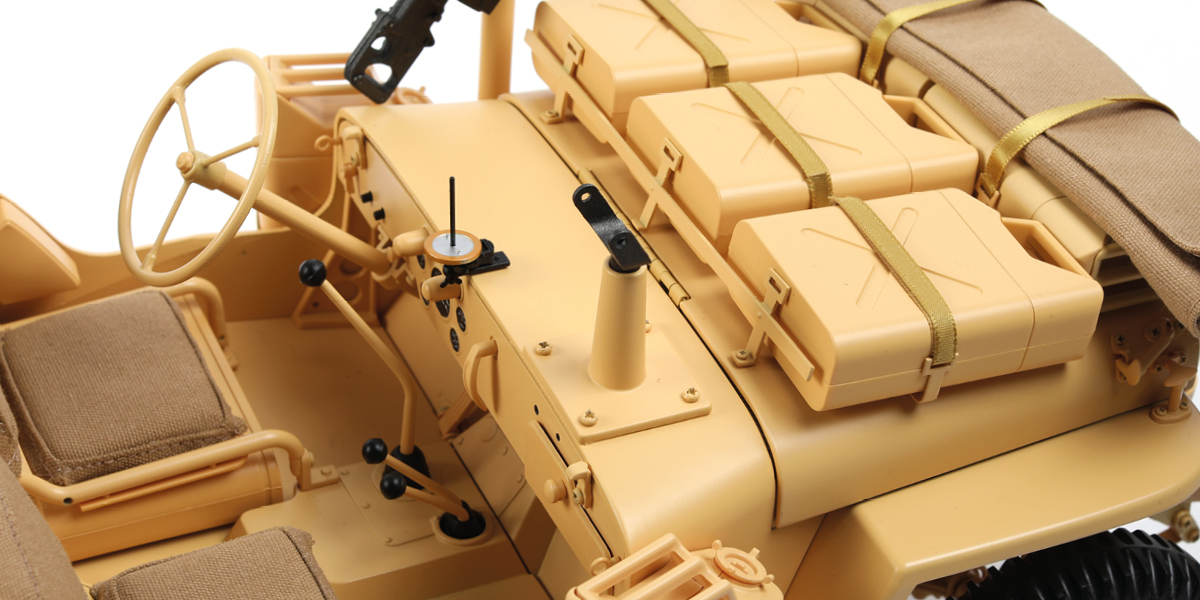

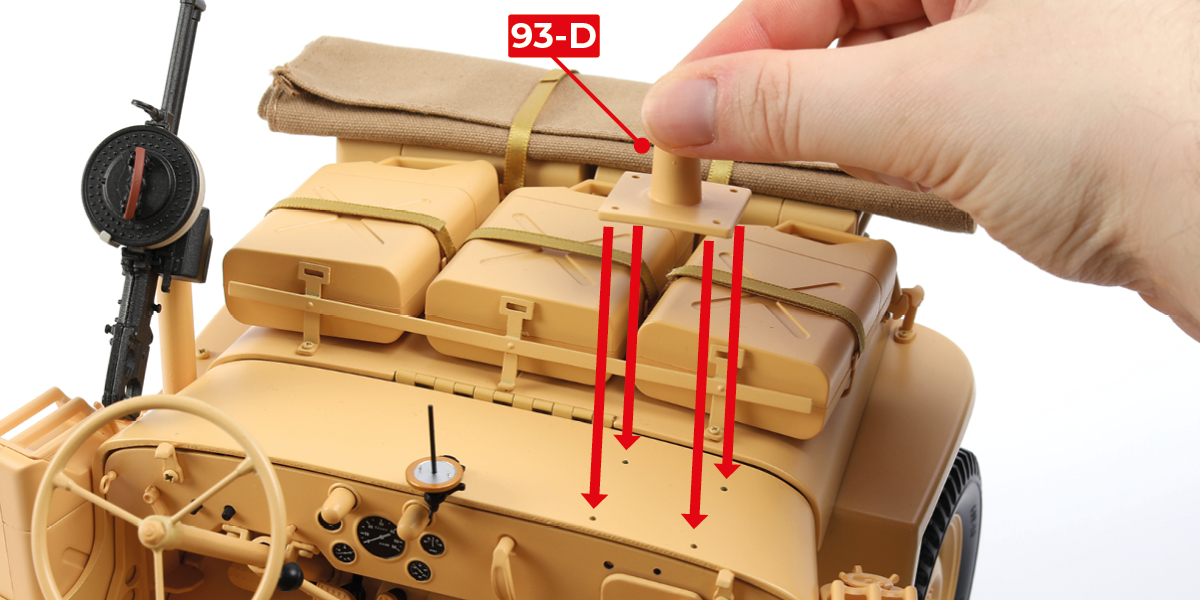

ジープに部品93-Dを4つのDM（Y）ネジで取り付けてください。ベースがダッシュボードのカーブに沿っていることを確認してください（画像b）。

ステップ 3

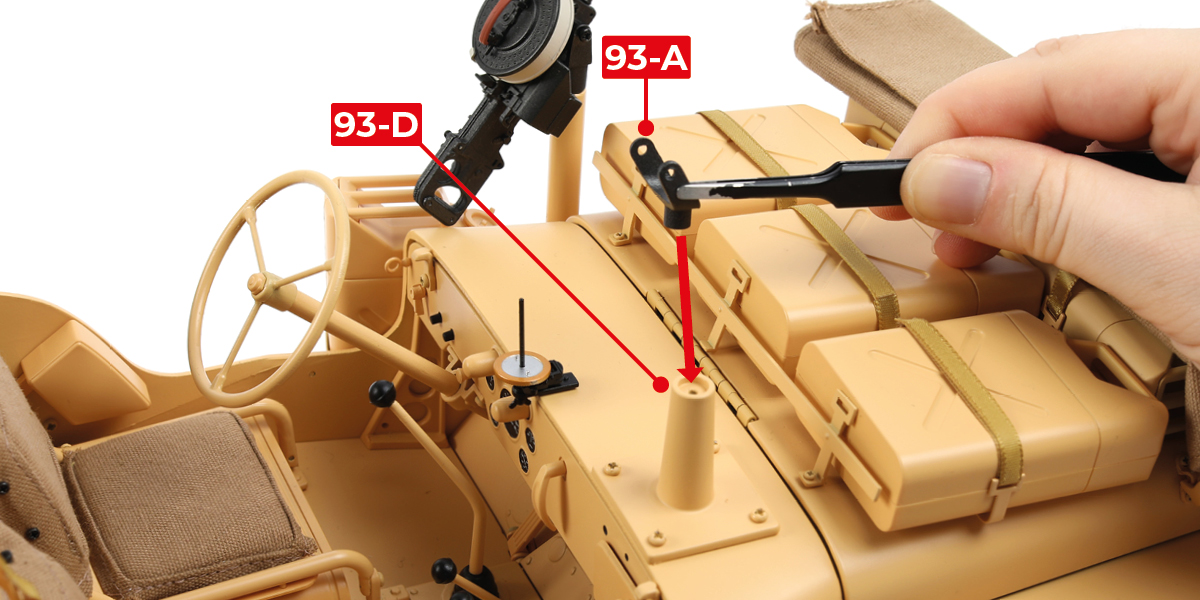

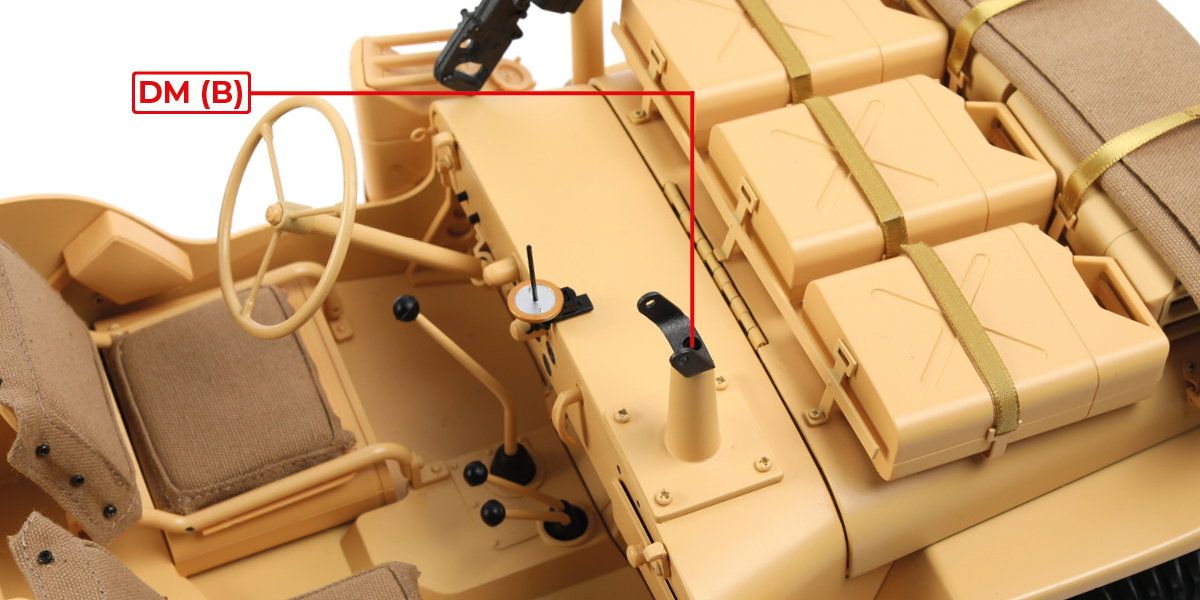

パーツ93-Aを1個のDM（B）ネジを使用してパーツ93-Dに取り付けます。

ステップ 4

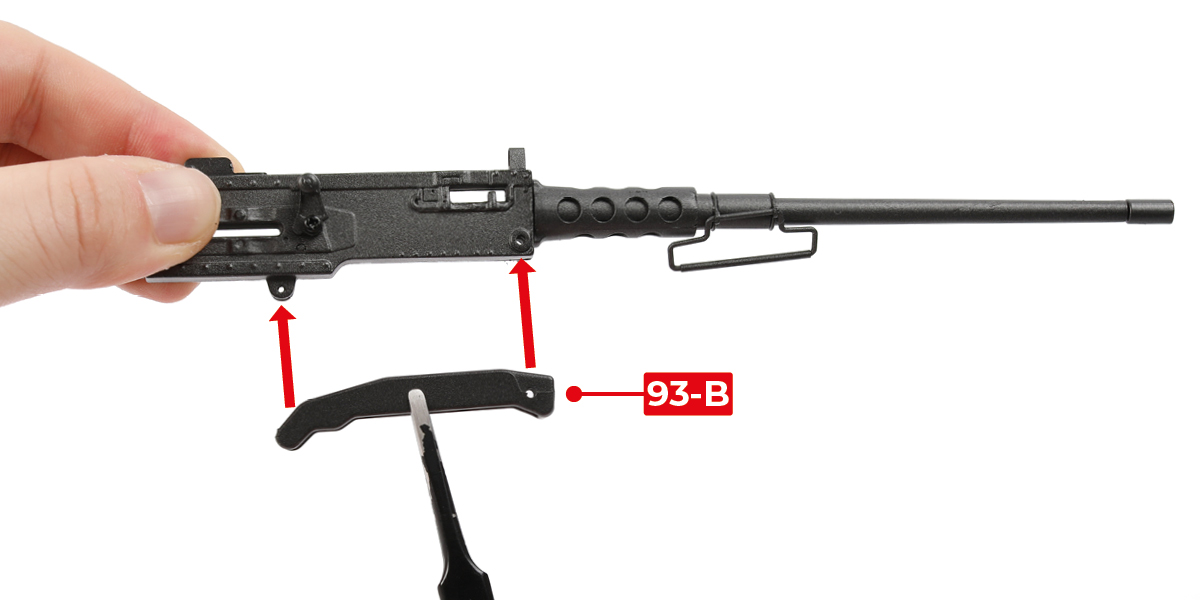

M2ブローニング機関銃（ステージ92）にパーツ93-Bを取り付けてください。

ステップ 5

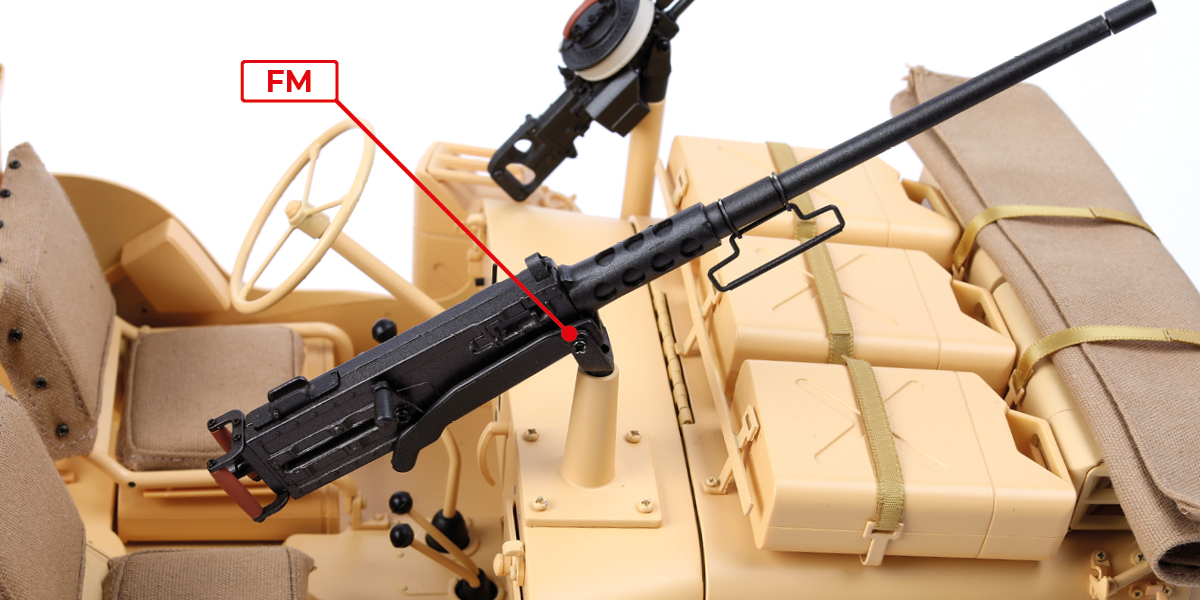

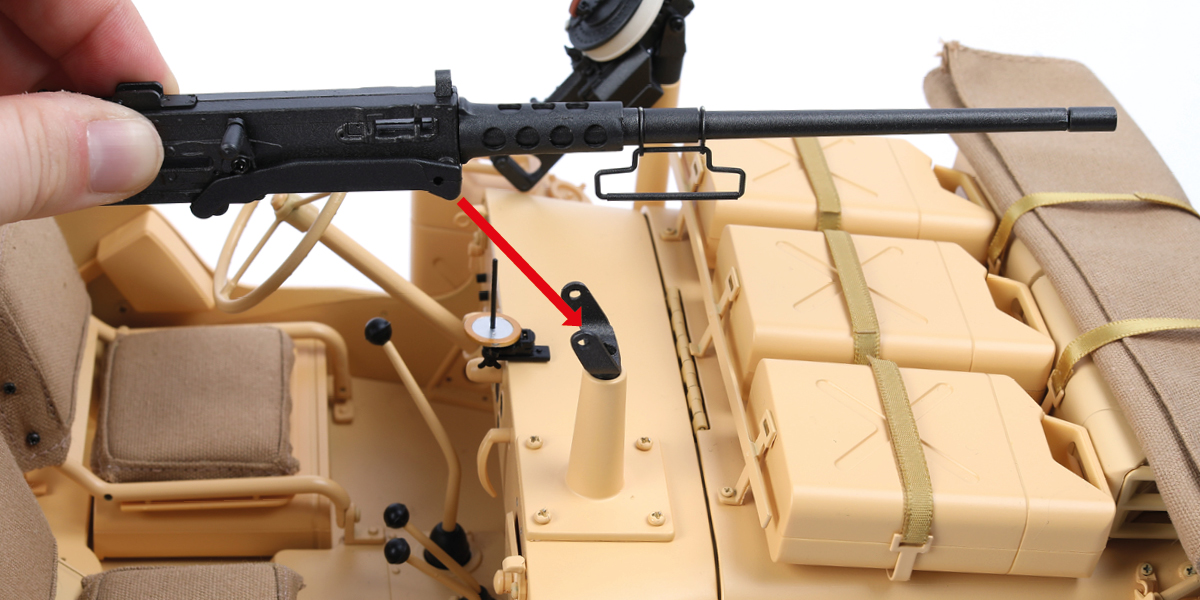

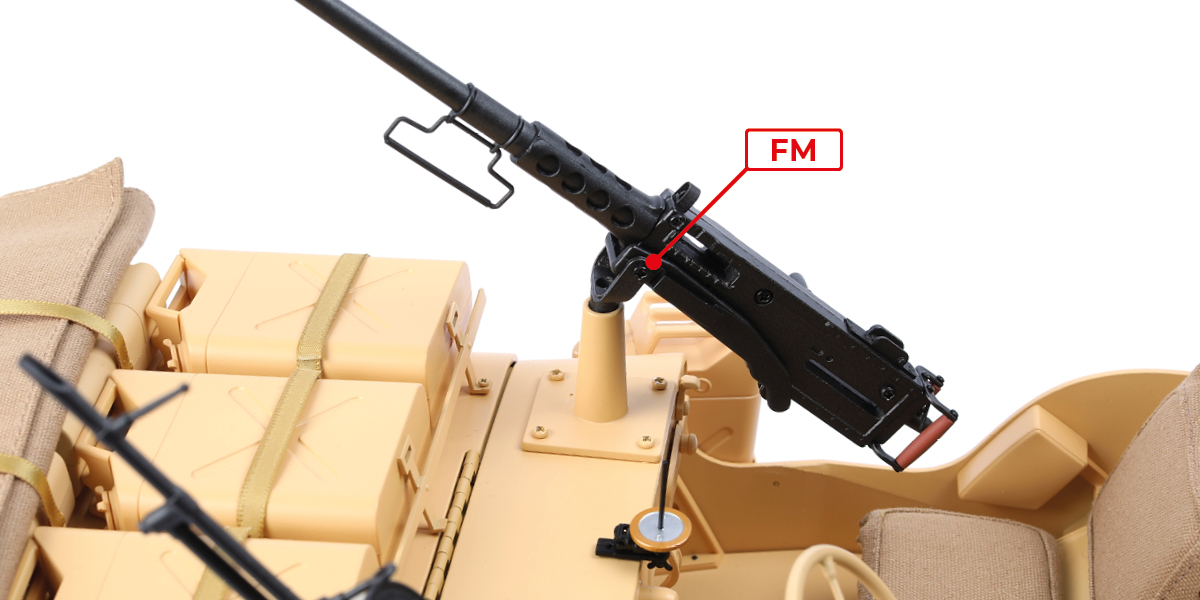

M2ブローニング機関銃をマウントにFMネジ2本を使用して取り付けます。

ステップ 6

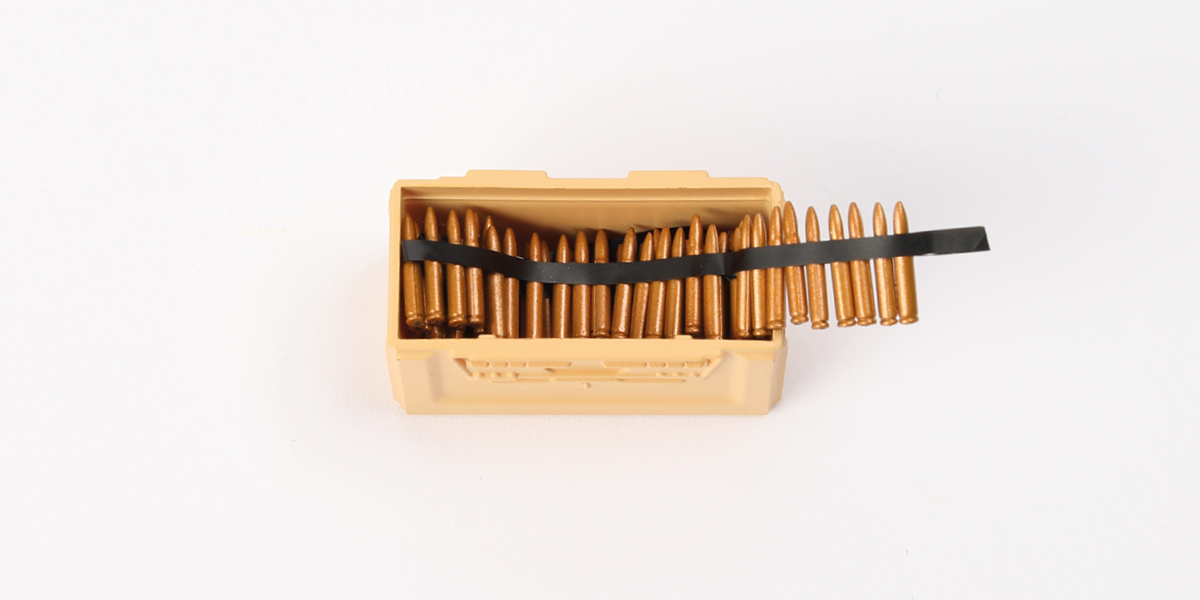

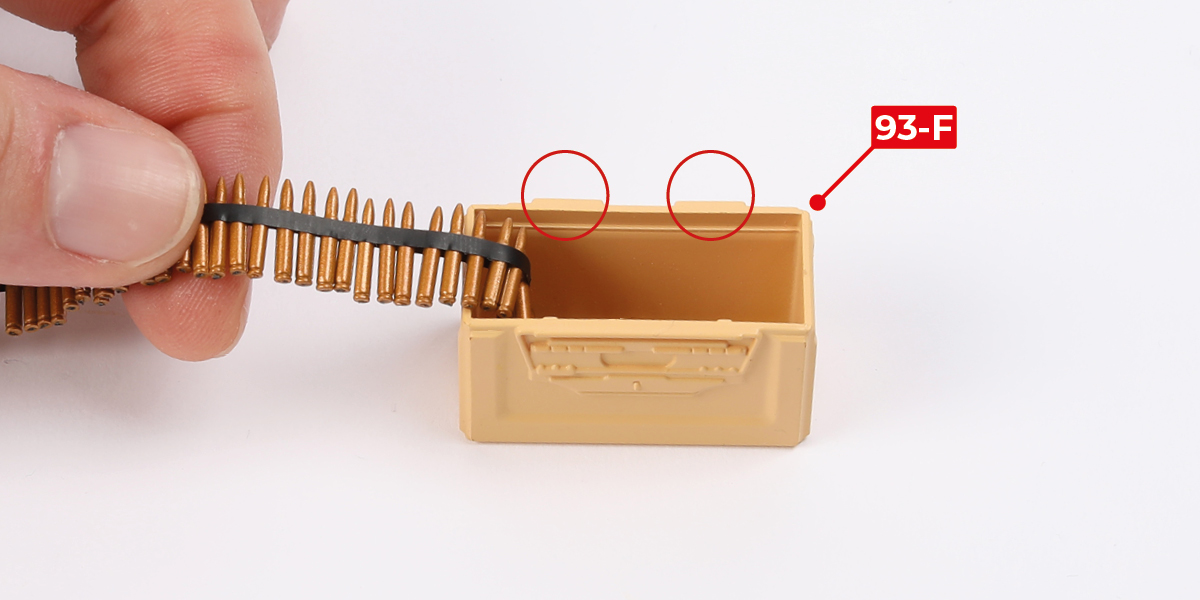

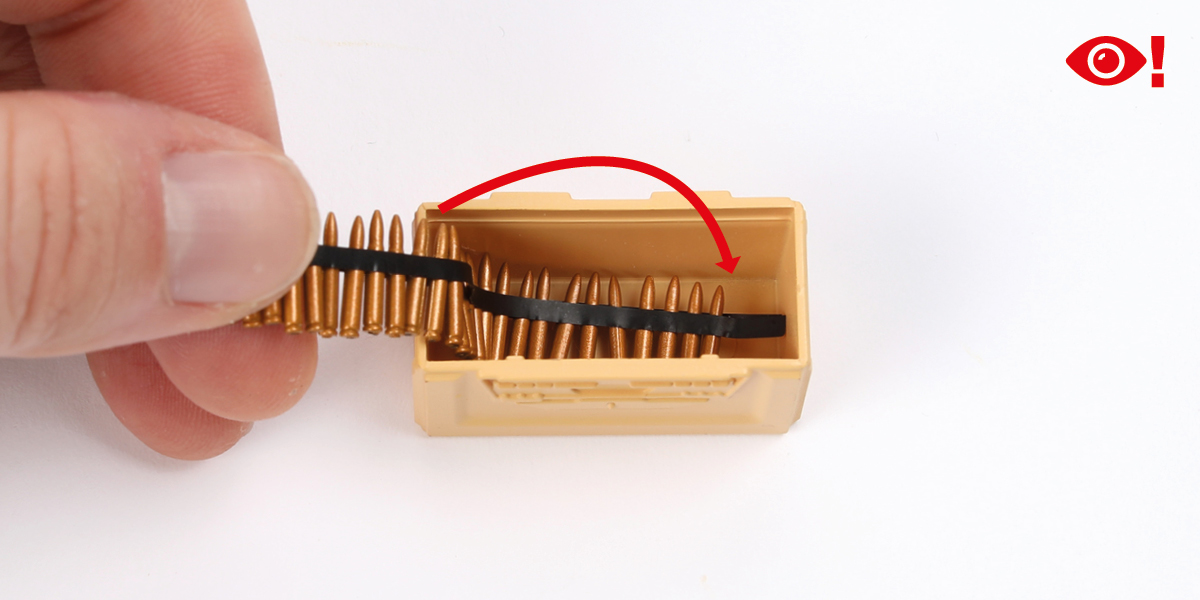

.50口径弾薬ベルトを部品93-Fにセットし、示された方向にベルトを折り返してください。実包が外れないように注意してください。

ステップ 7

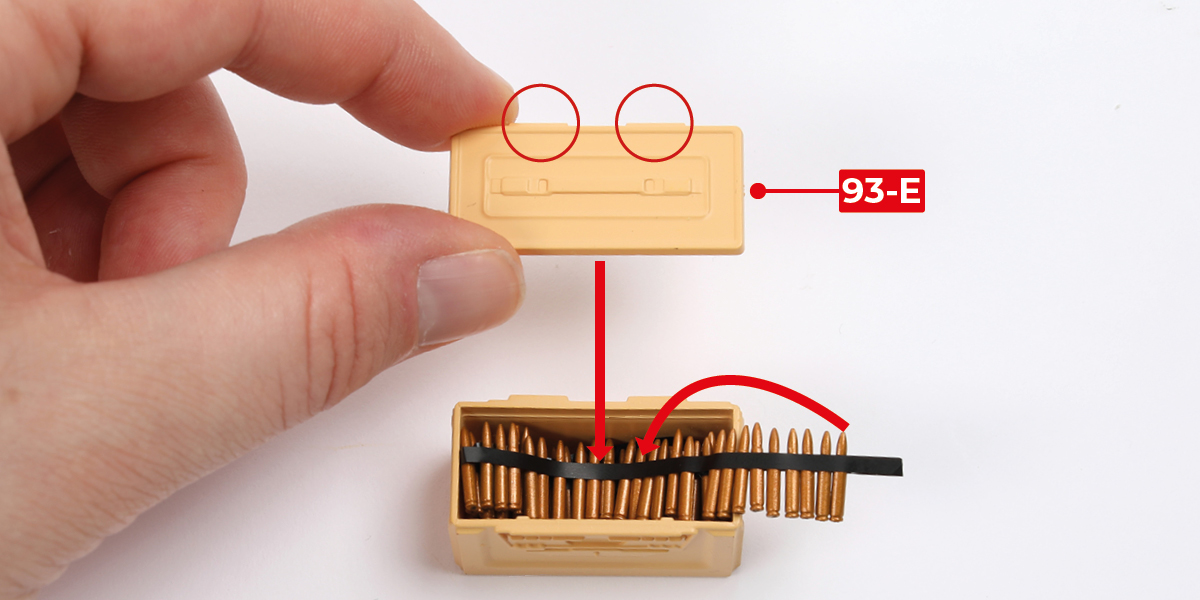

弾薬ベルトの残りの部分を折り返し、93-E部品を示された通りに取り付けてください。

ステップ 8

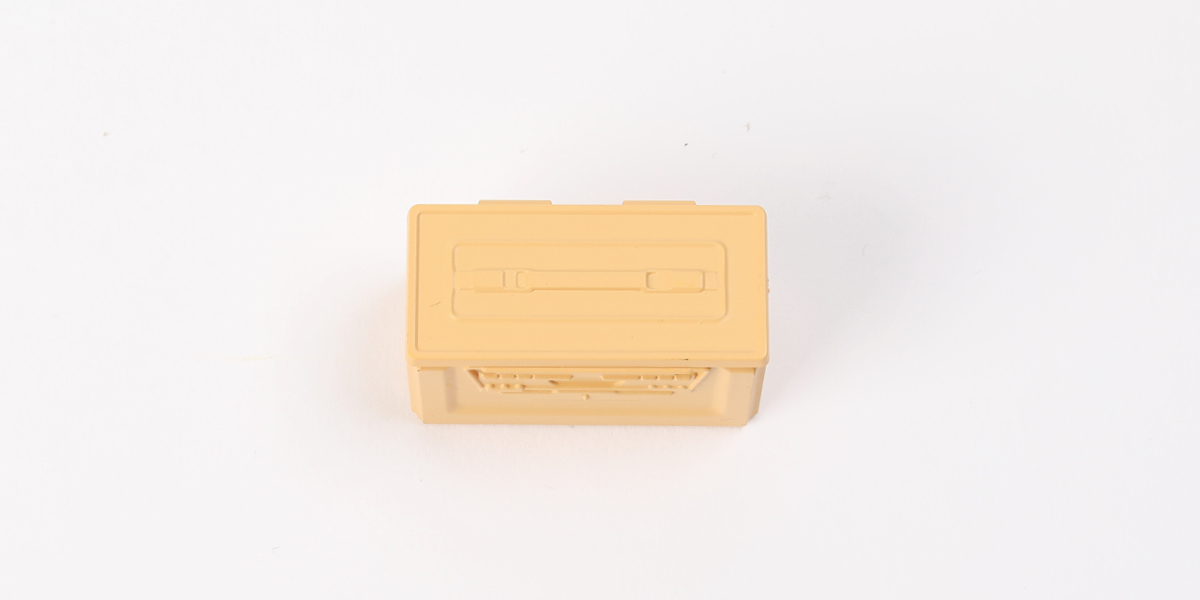

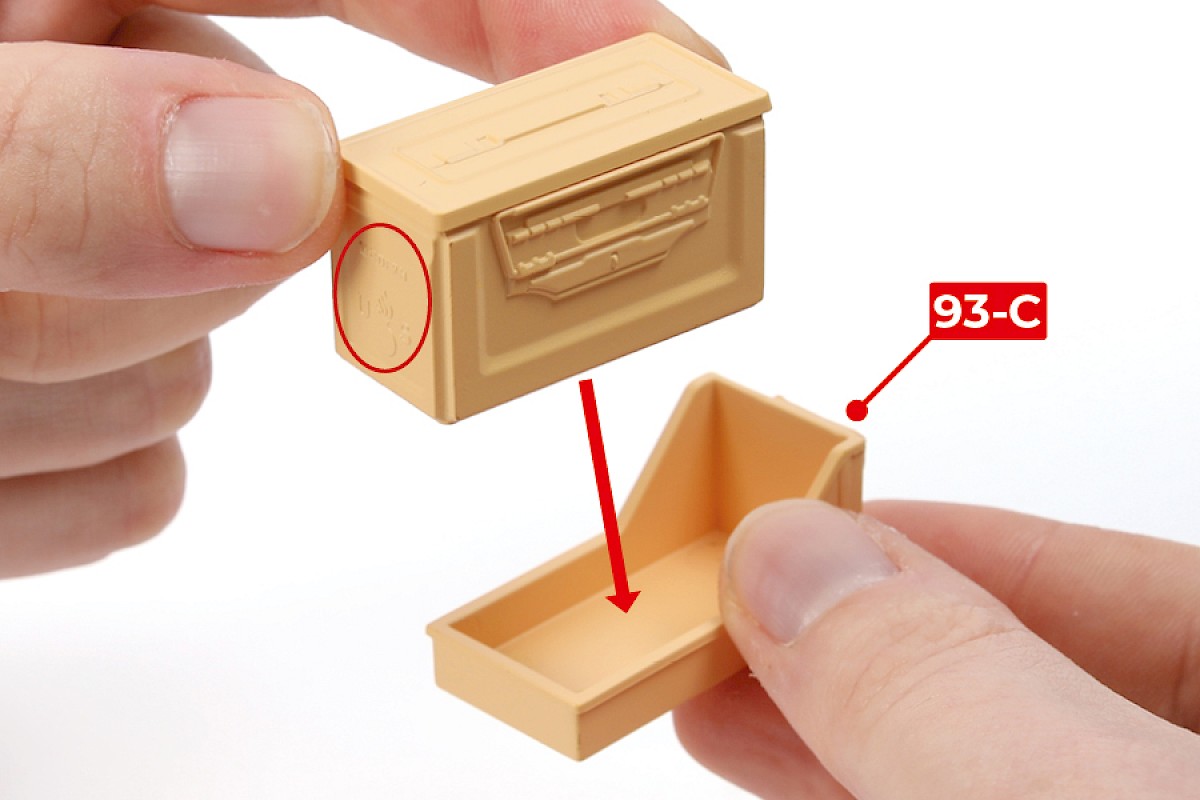

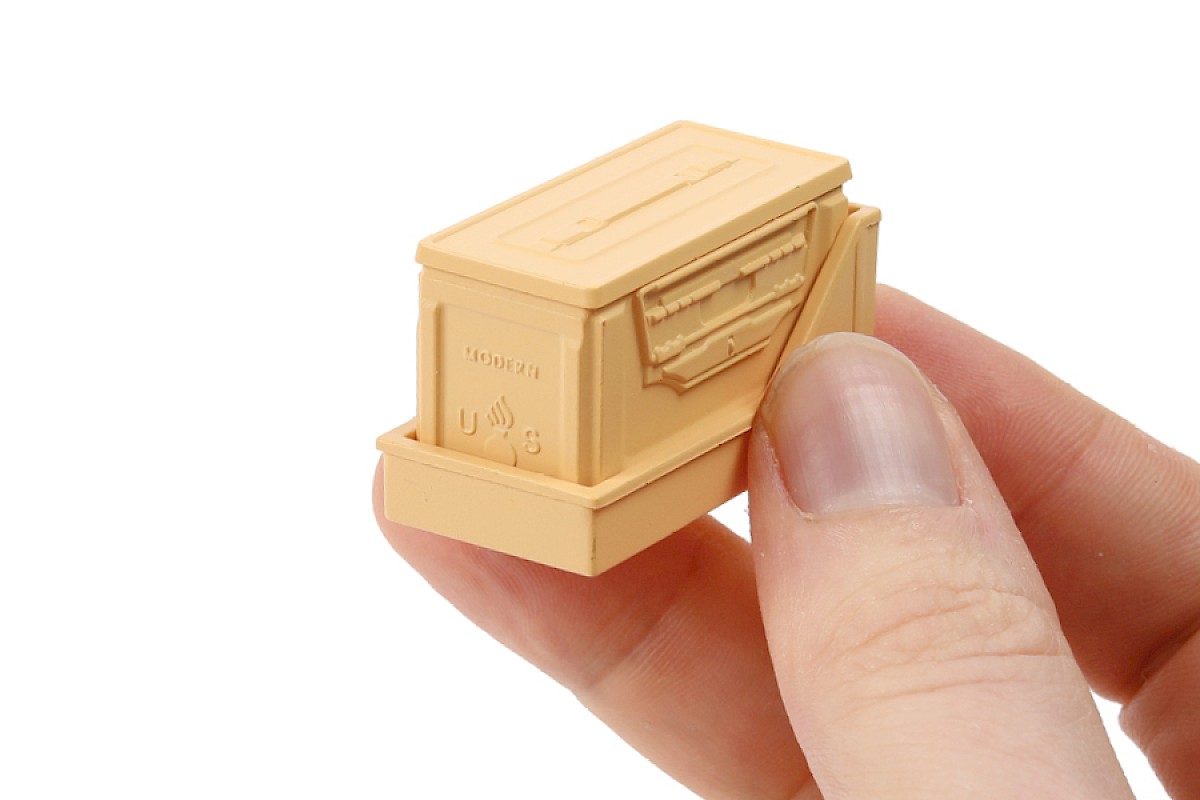

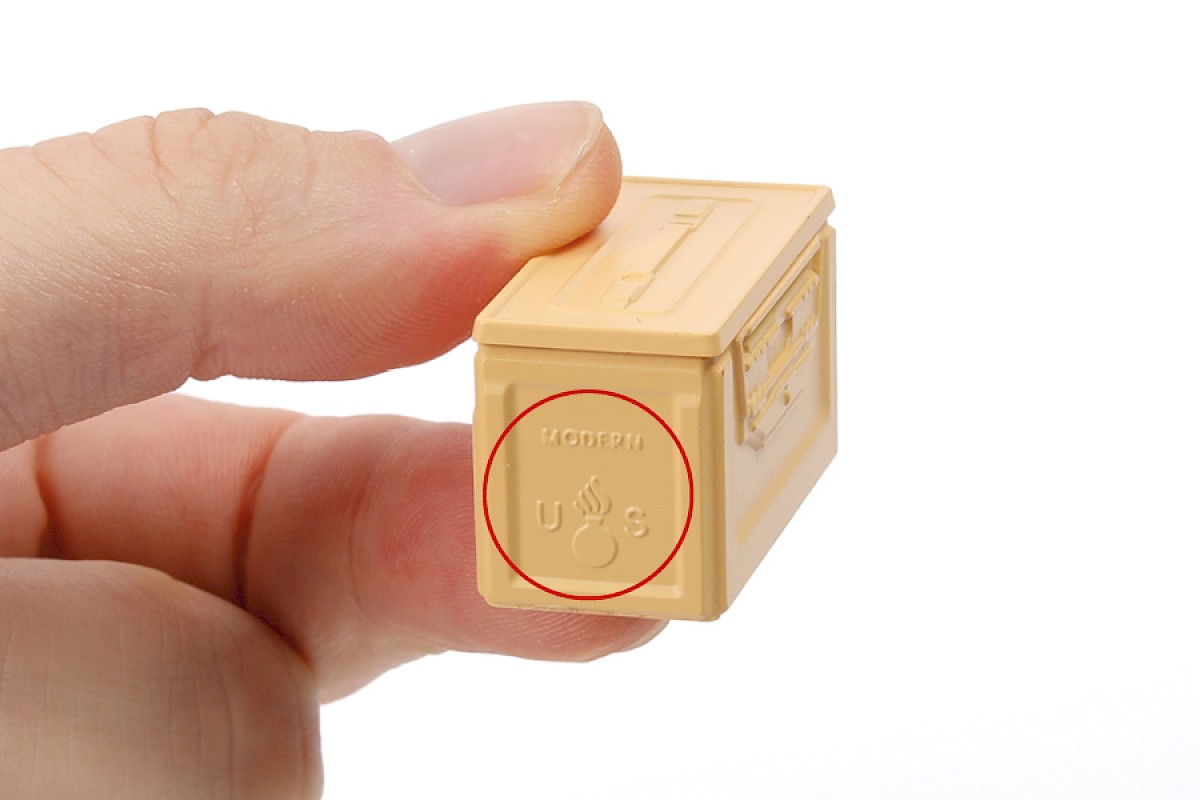

弾薬箱に書かれている文字に注意してください（画像a）。文字が外側に向くように、弾薬箱をパーツ93-Cに取り付けます。

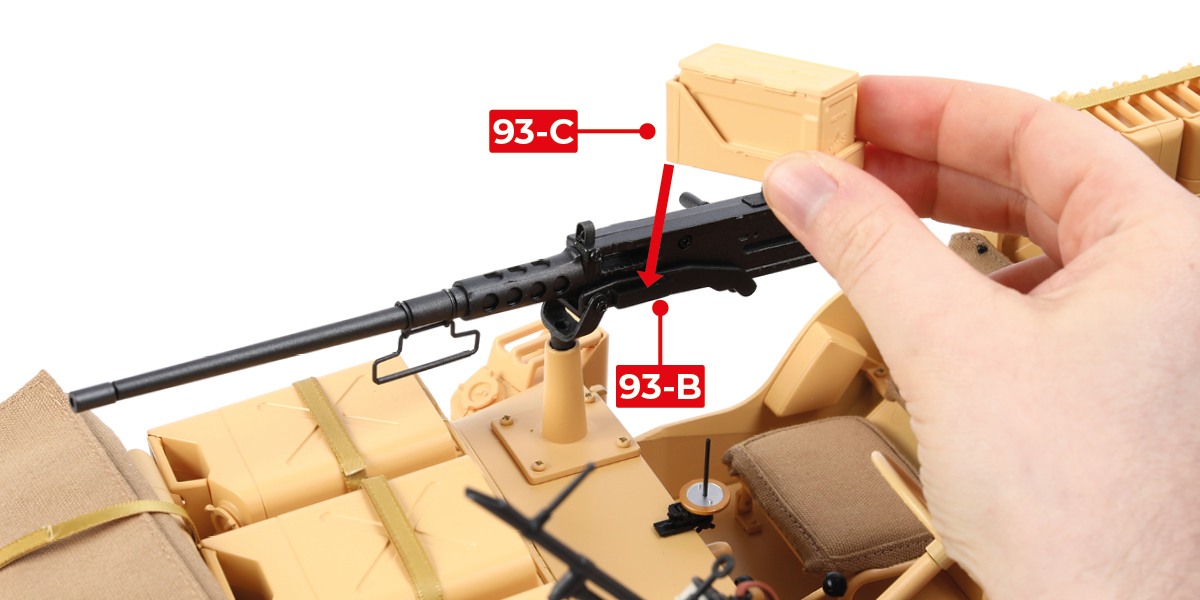

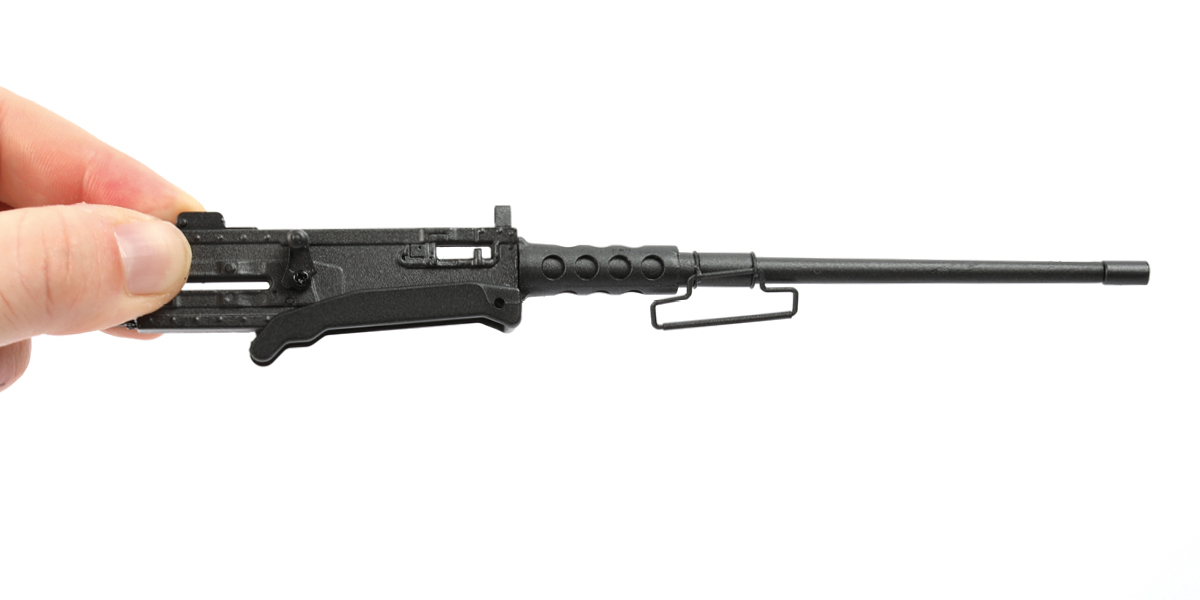

ステップ 9

パーツ93-Cをパーツ93-Bに取り付けてください。

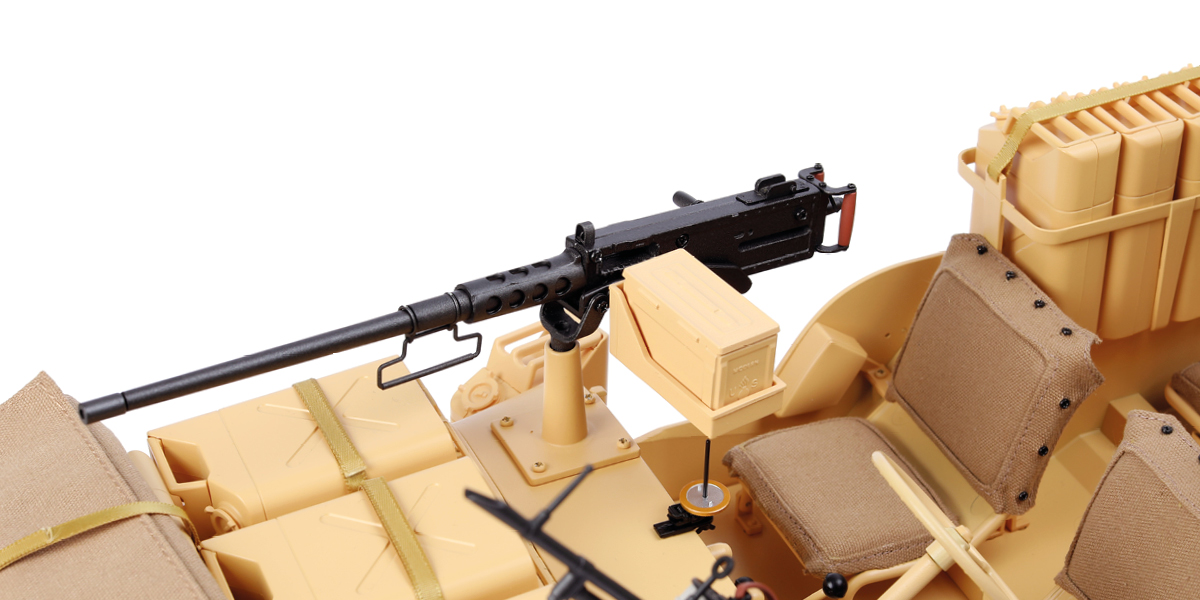

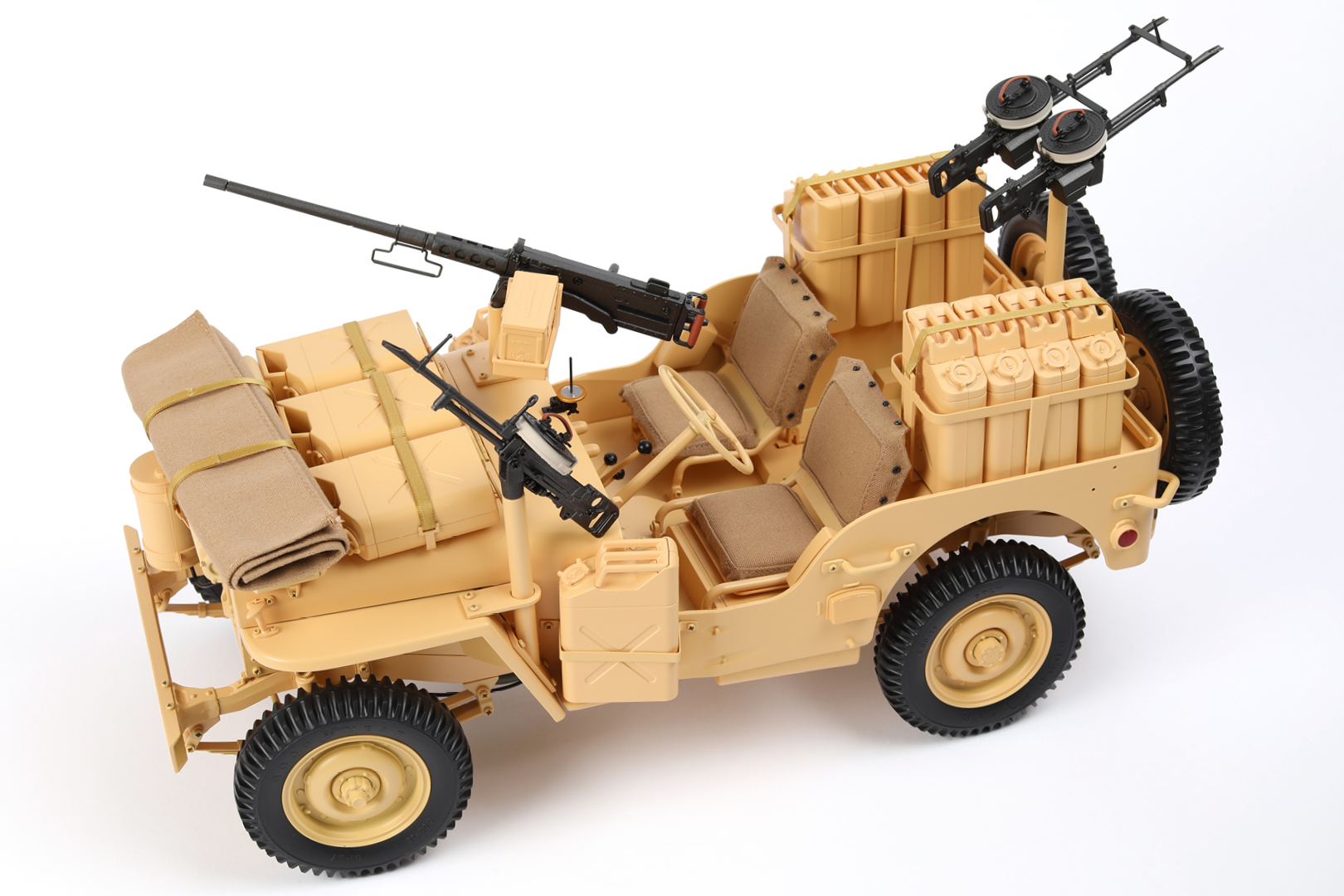

ステージの完了
