Pakket 07

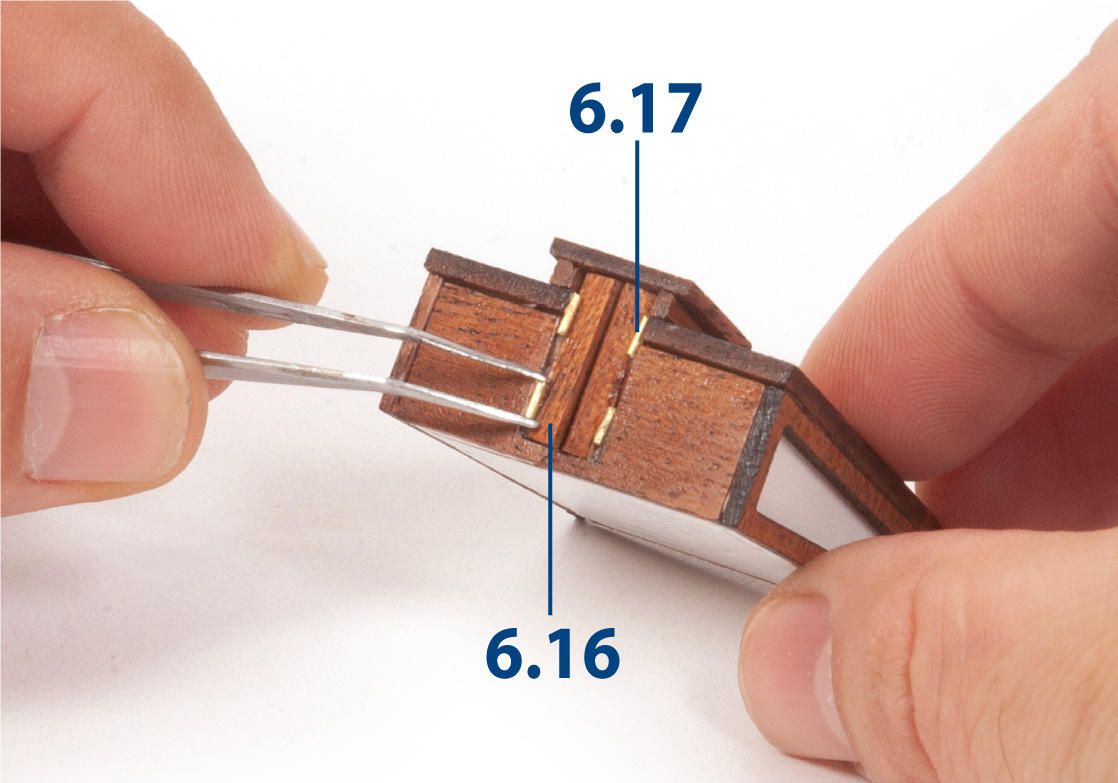

Knip de messingdraad op maat om de onderdelen 6.17 (Ø 0,5 x 3 mm) te maken. Gebruik een pincet om de deuren 6.16 en de scharnieren 6.17 op het achterluik uit fase 25 te lijmen, zoals getoond.

Deze afbeelding toont het voltooide achterluik.

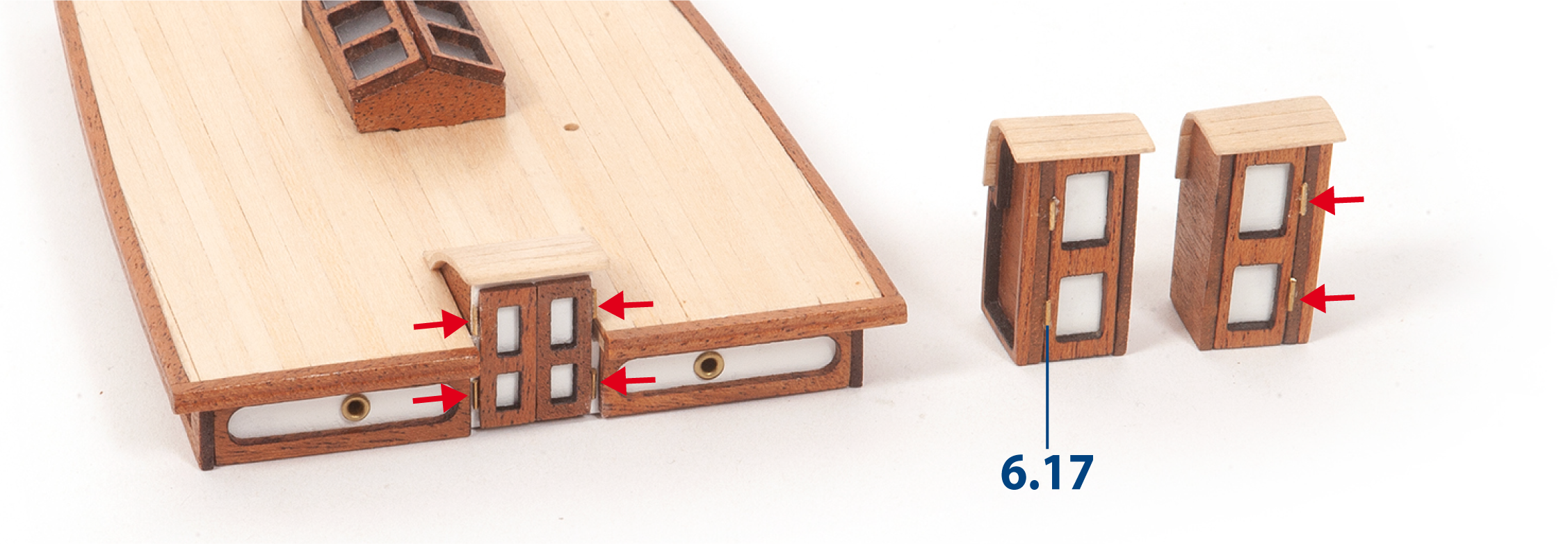

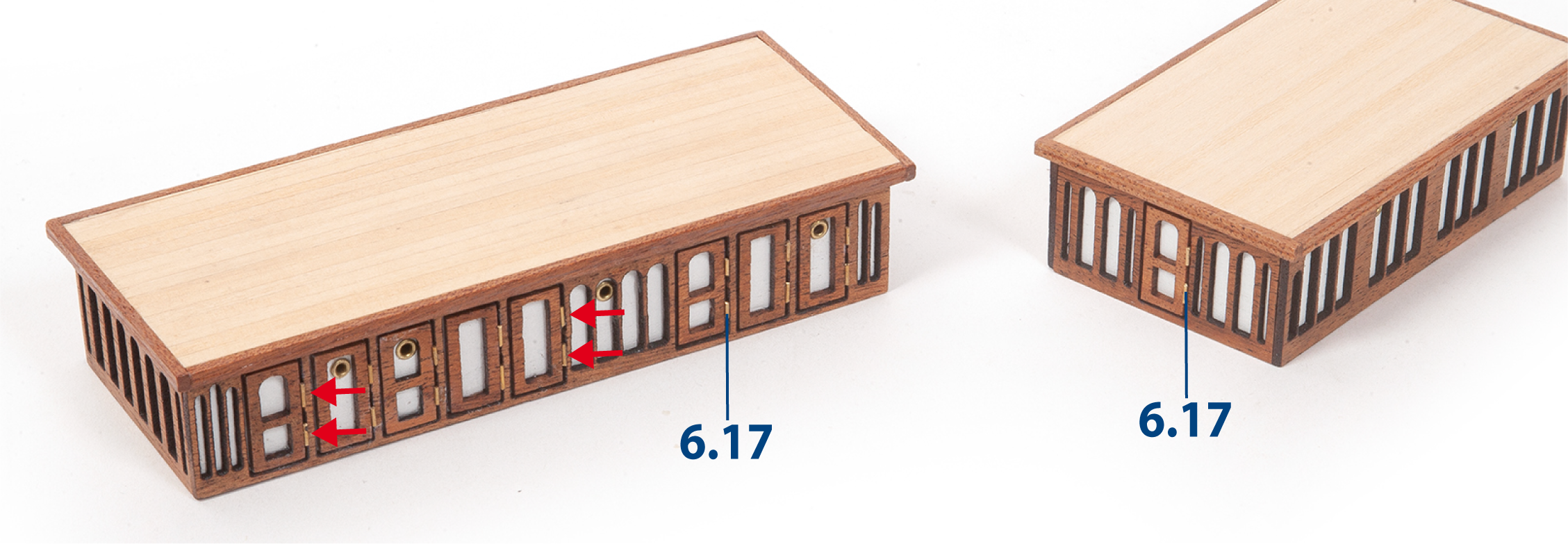

Snijd de extra onderdelen 6.17 op maat en lijm ze op alle deuren van het dekhuis zoals aangegeven.

Herhaal deze procedure voor de deuren van het kampanjedekhuis en de latrines.

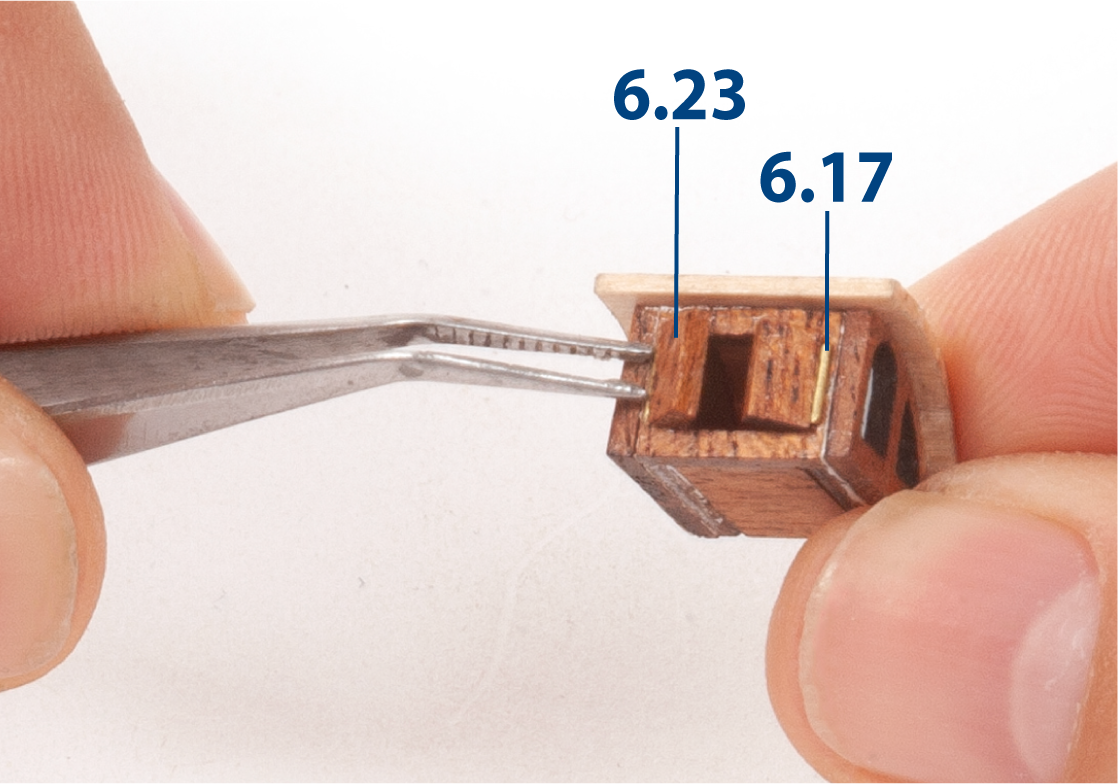

Lijm de deuren 6.23 op het dekhuis uit fase 26 en lak het geheel. Snijd vervolgens onderdelen 6.17 op maat en lijm ze zoals getoond.

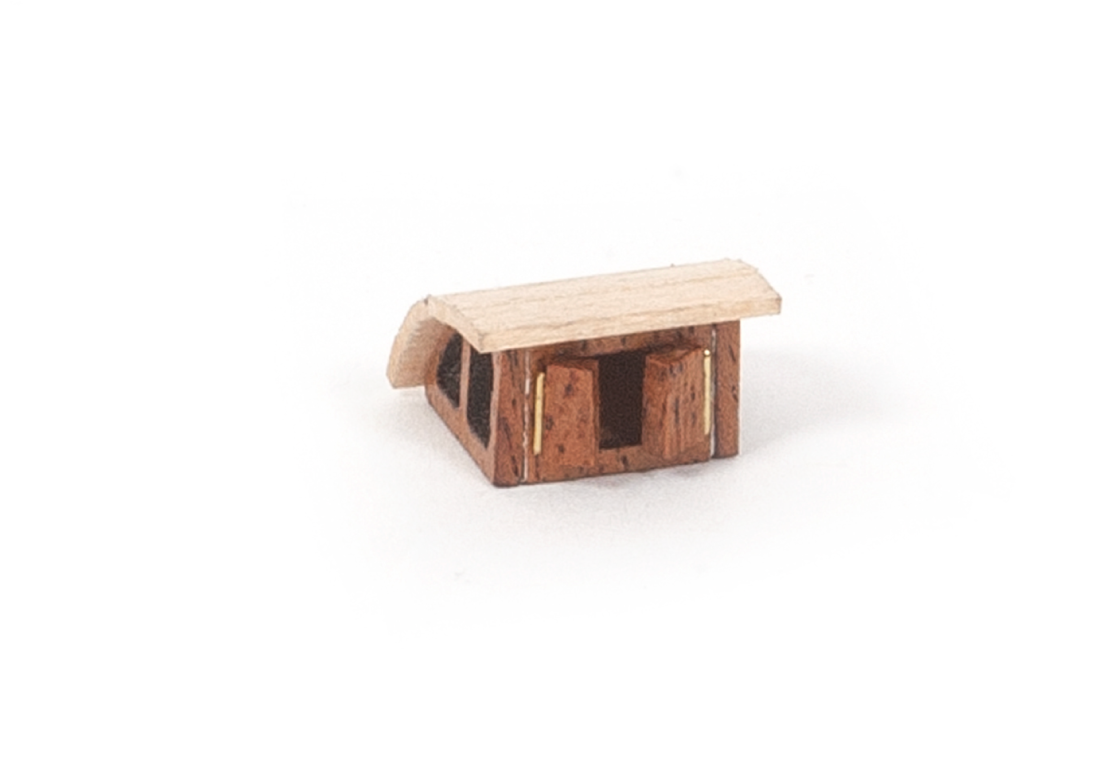

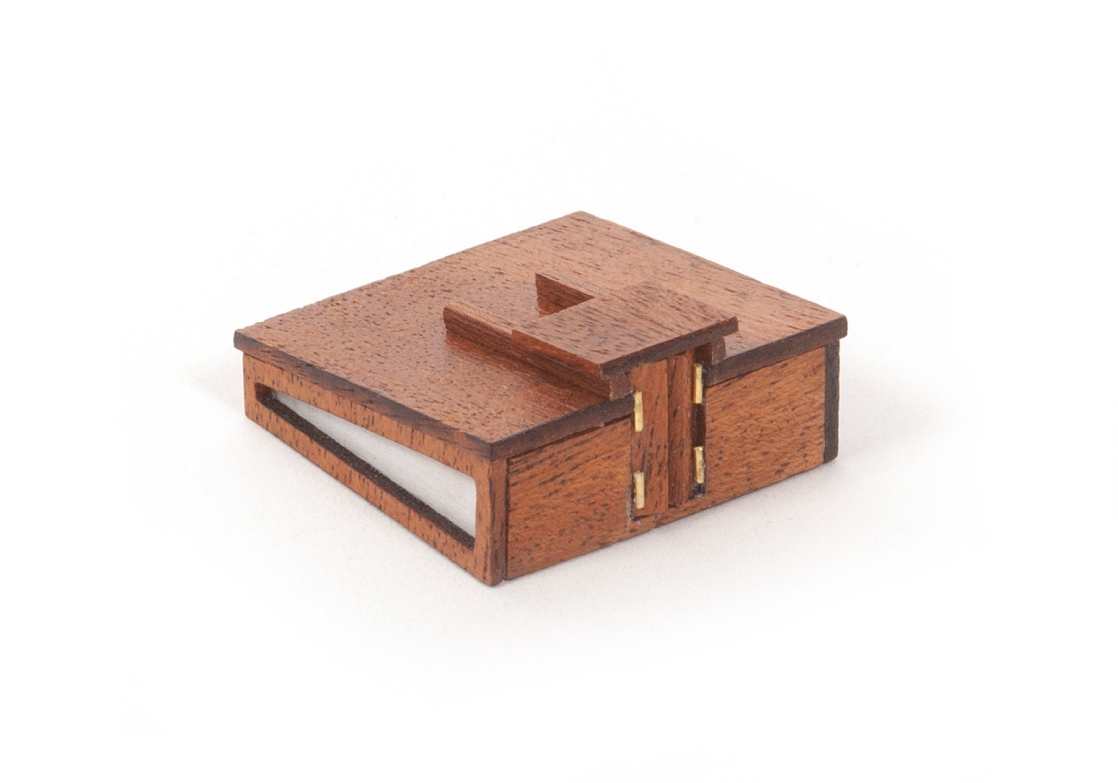

Deze afbeelding toont het voltooide geheel.

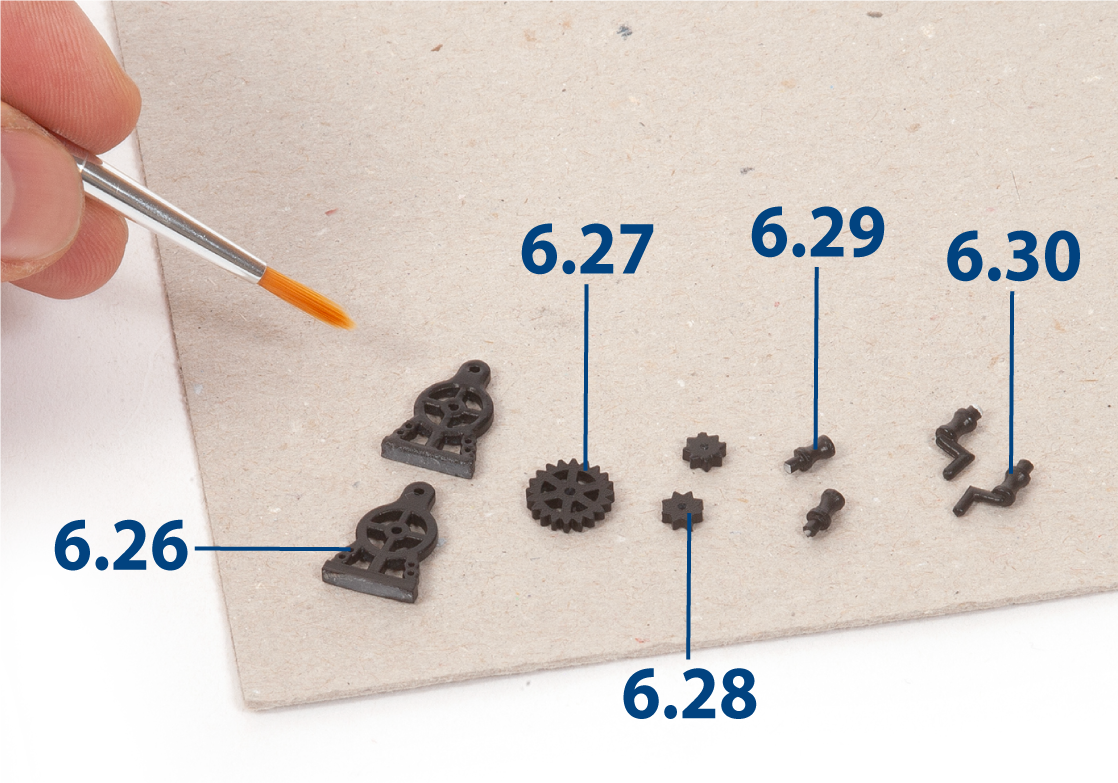

Schilder de in de afbeelding aangegeven onderdelen zwart.

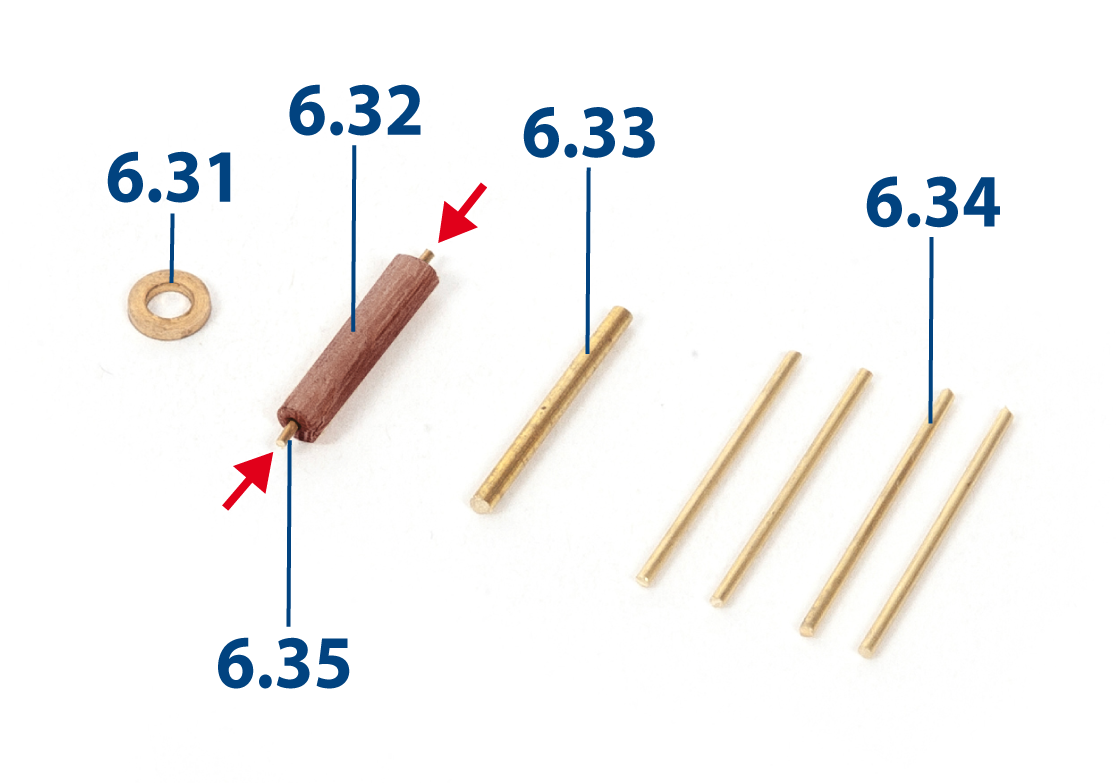

Zaag onderdelen 6.32 tot 6.35 op maat. Boor een gat in elk uiteinde van onderdeel 6.32 en lijm vervolgens één onderdeel 6.35 in elk gat.

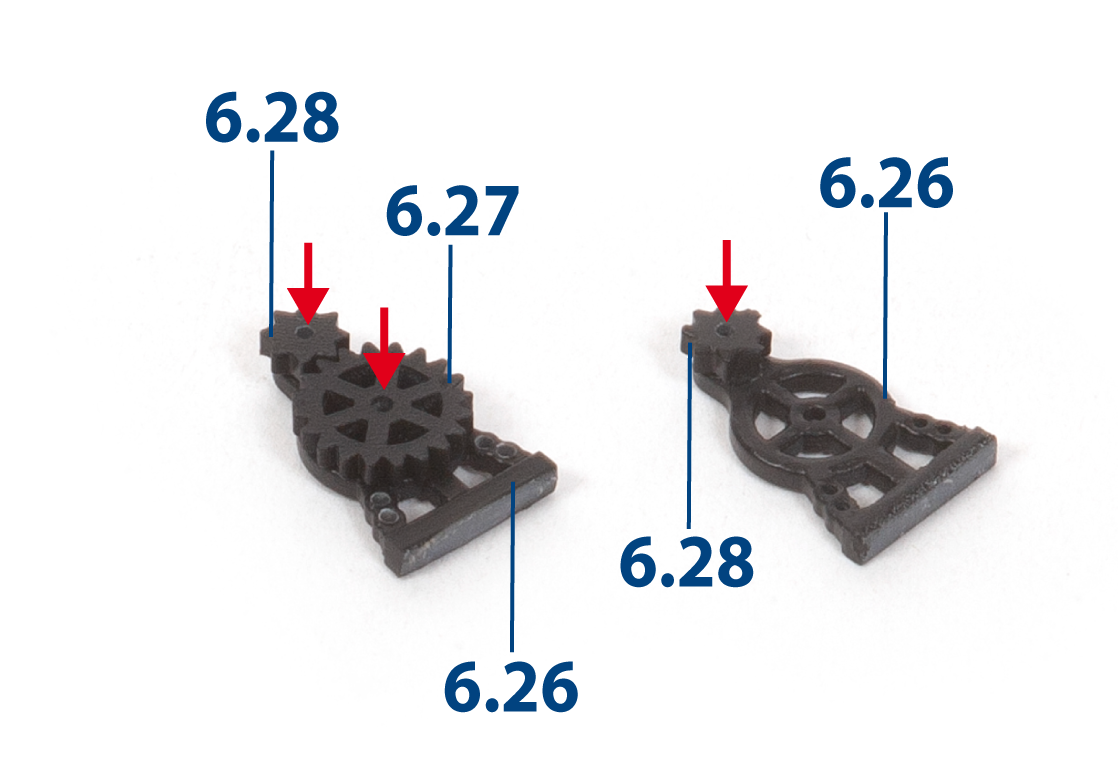

Lijm onderdelen 6.27 en 6.28 op één onderdeel 6.26, waarbij de gaten worden uitgelijnd. Lijm vervolgens een ander onderdeel 6.28 op het andere onderdeel 6.26.

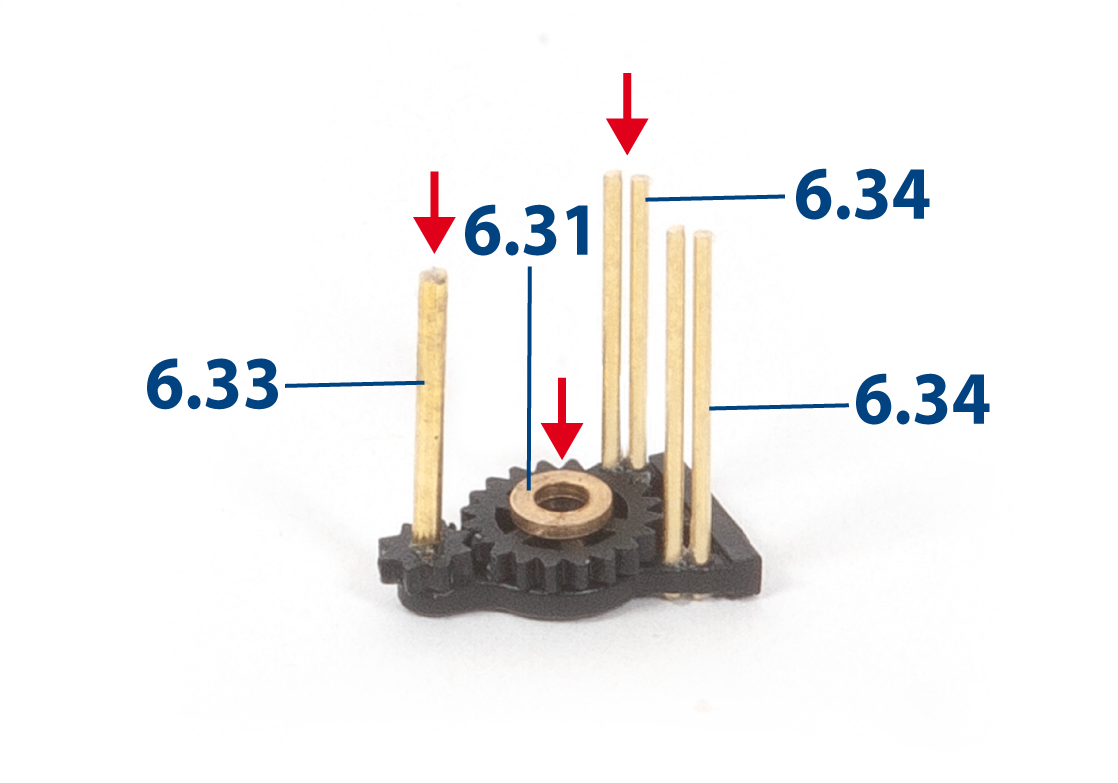

Lijm onderdelen 6.31 tot 6.34 in de samenstelling, zoals getoond.

Lijm onderdeel 6.32 gecentreerd op de ring.

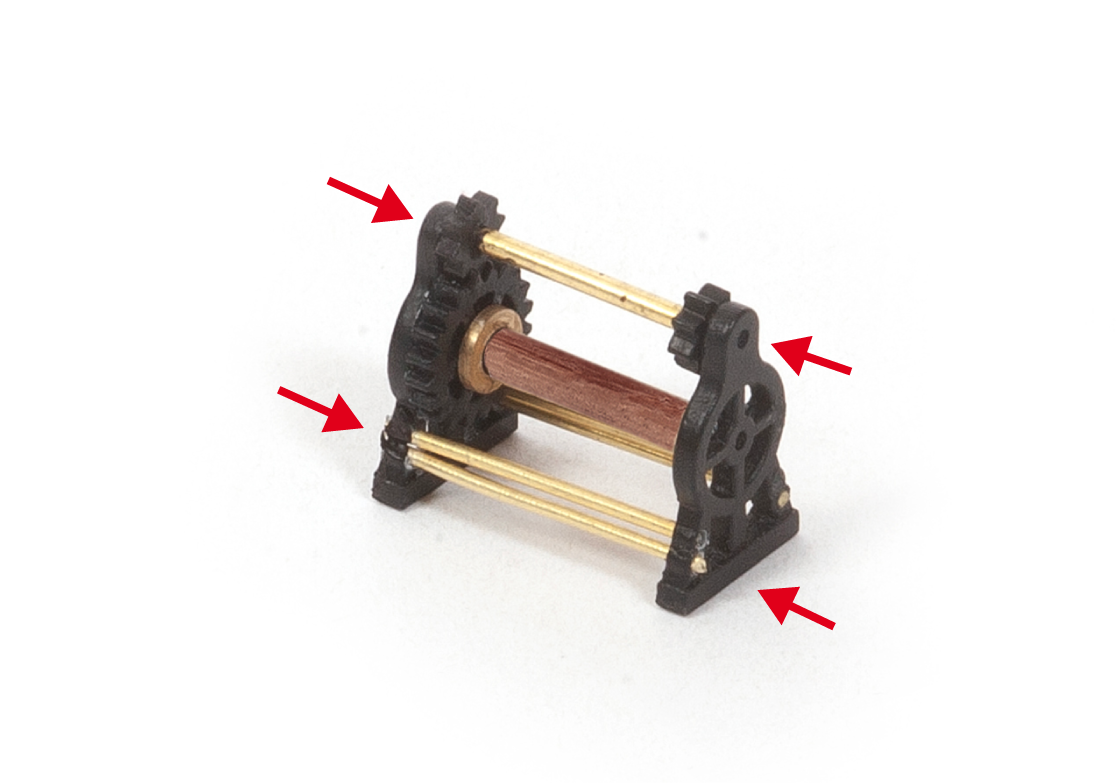

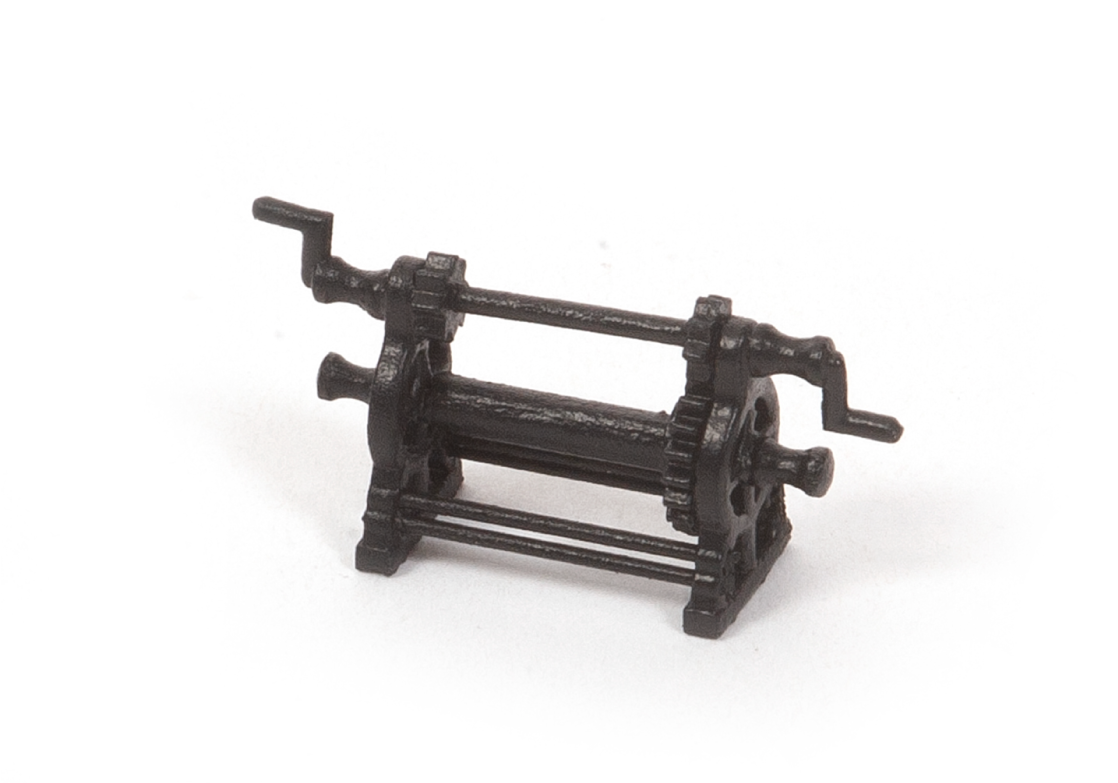

Lijm de andere zijde van de lier aan het geheel vast.

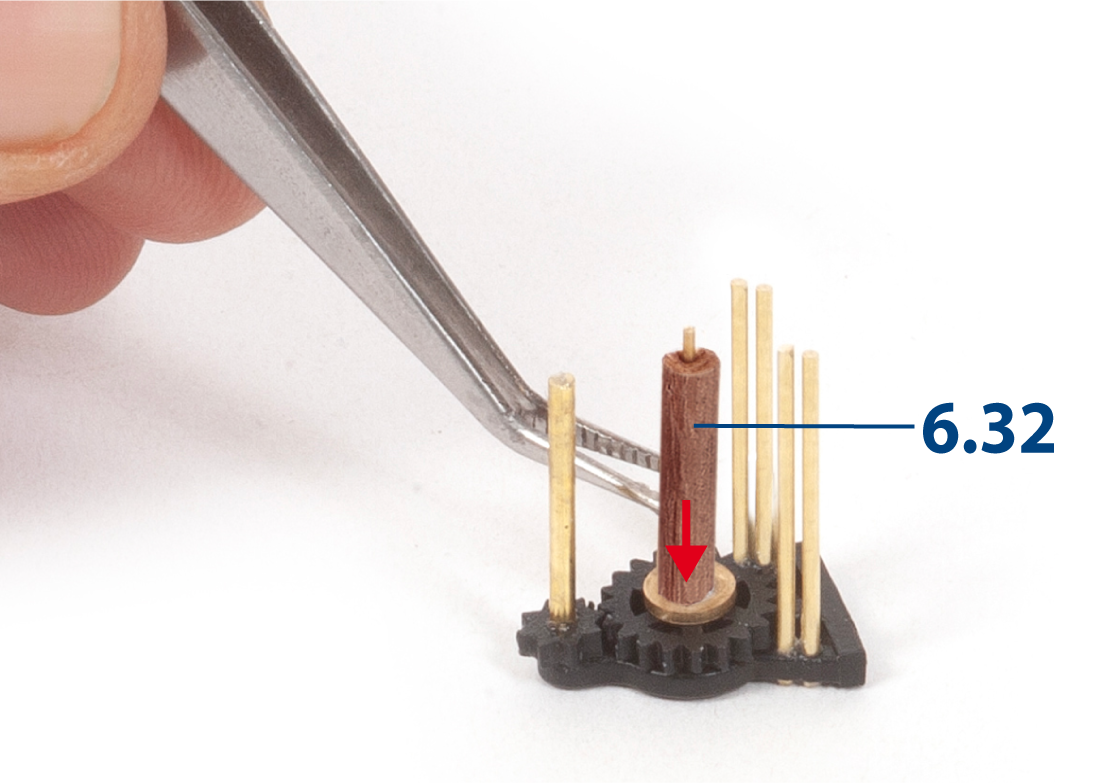

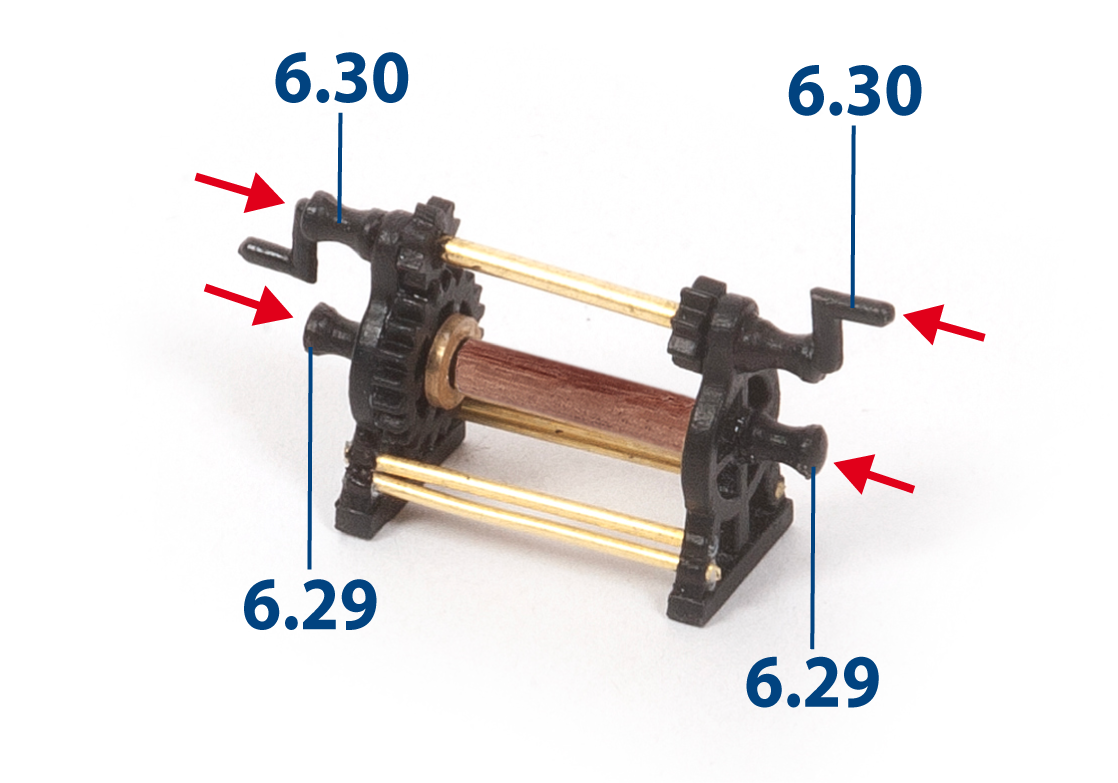

Pas de onderdelen 6.29 en 6.30 in en lijm ze vast.

U mag de toegevoegde onderdelen ongeschilderd laten of zwart verven.

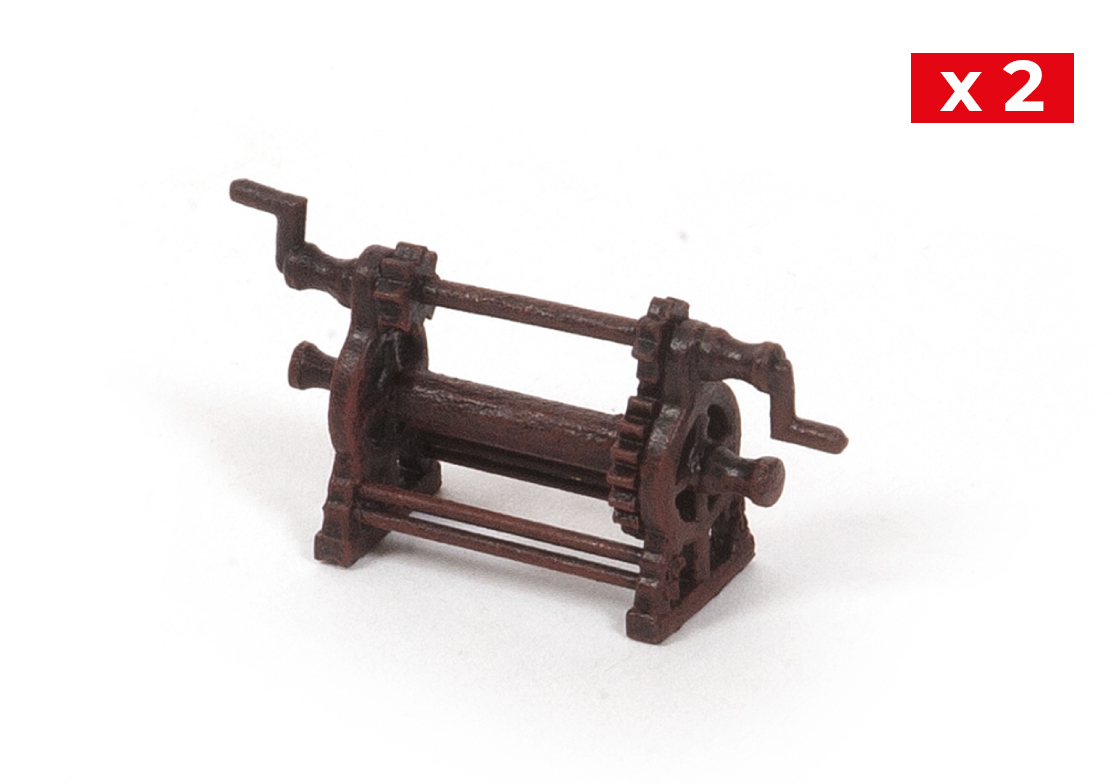

Gebruik de droogborsteltechniek om de verhoogde details met donkerrode verf te accentueren. Herhaal stappen 7–15 om een tweede lier te maken.

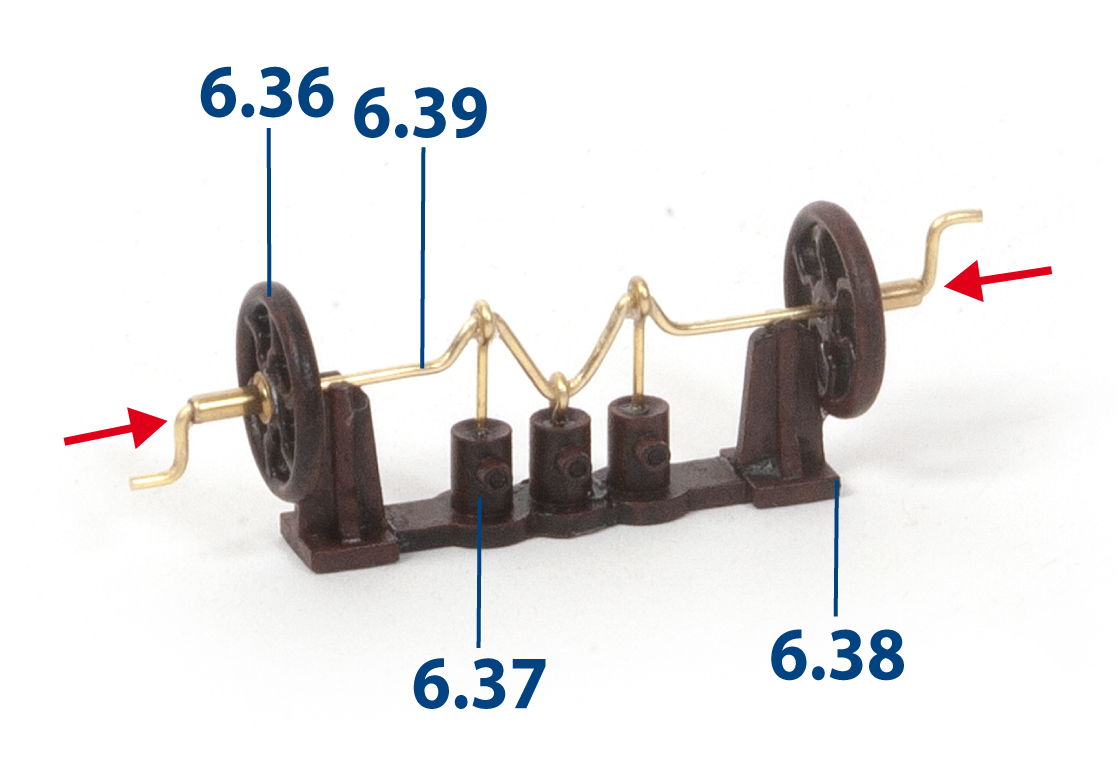

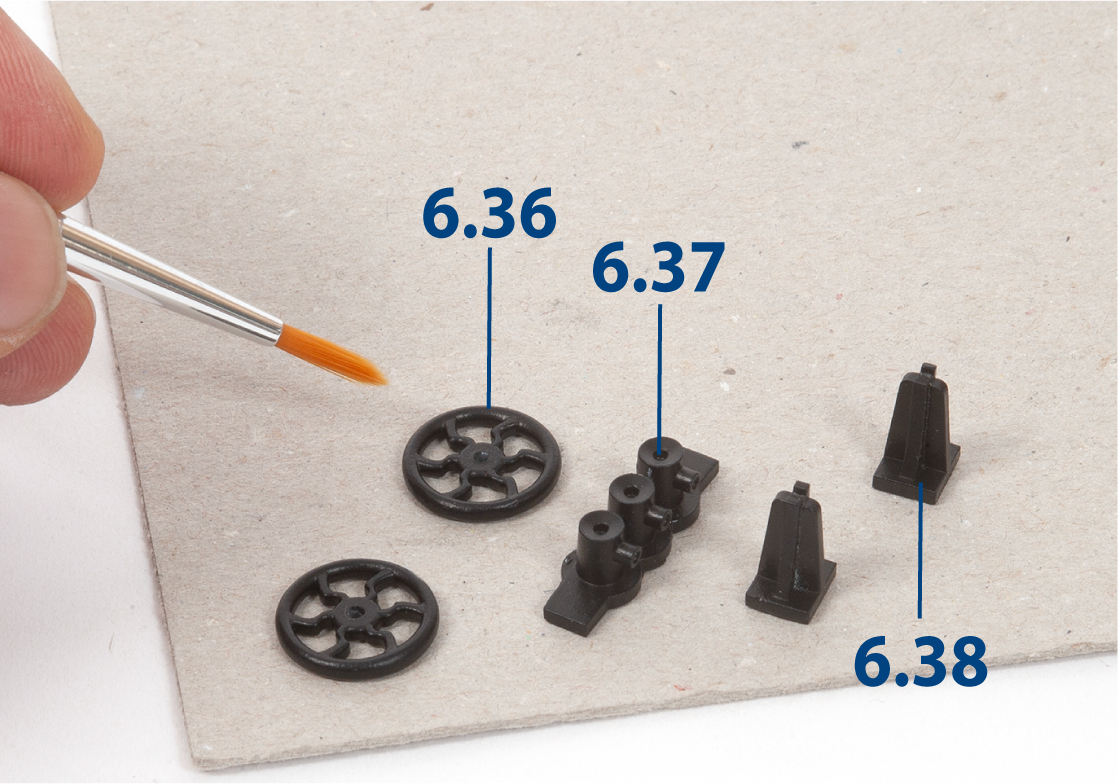

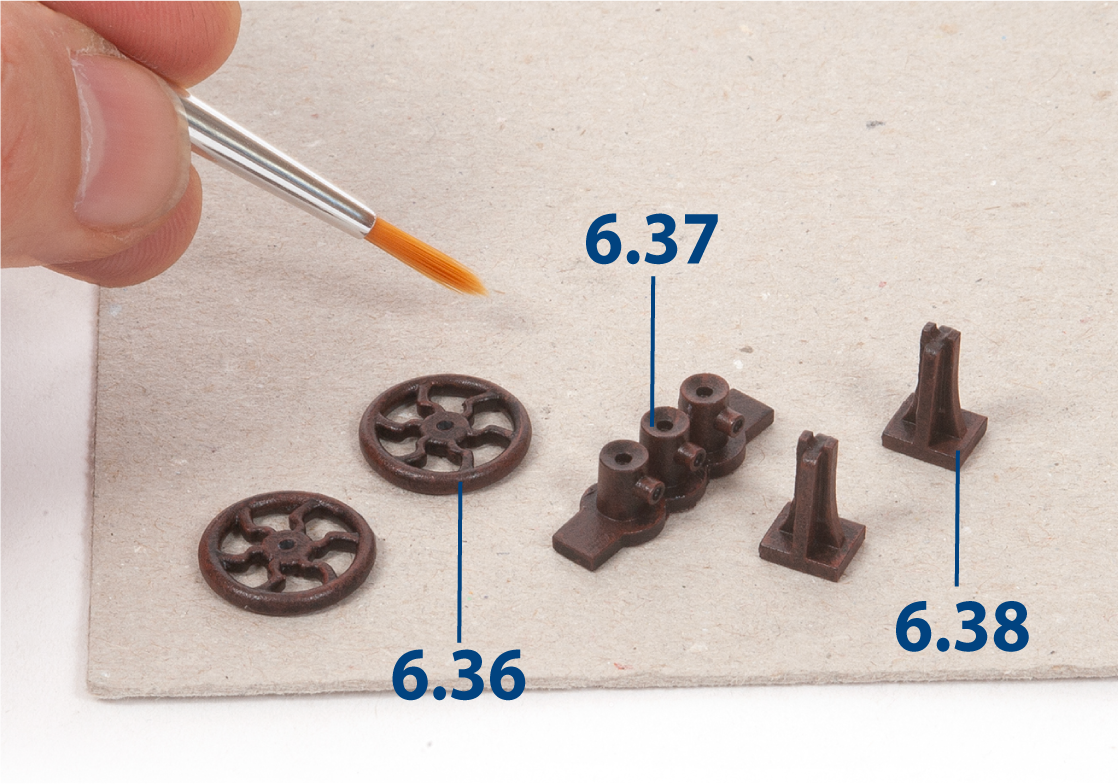

Schilder de onderdelen 6.36 tot 6.38 zwart.

Droogborstel de onderdelen met donkerrode verf.

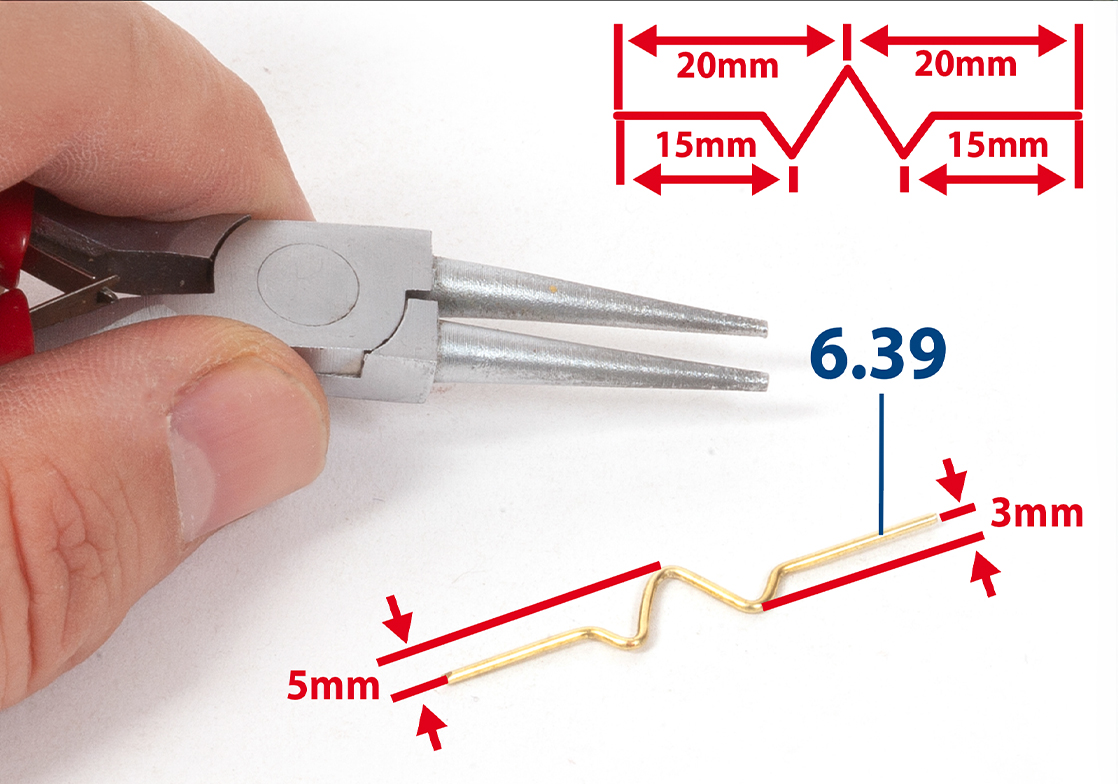

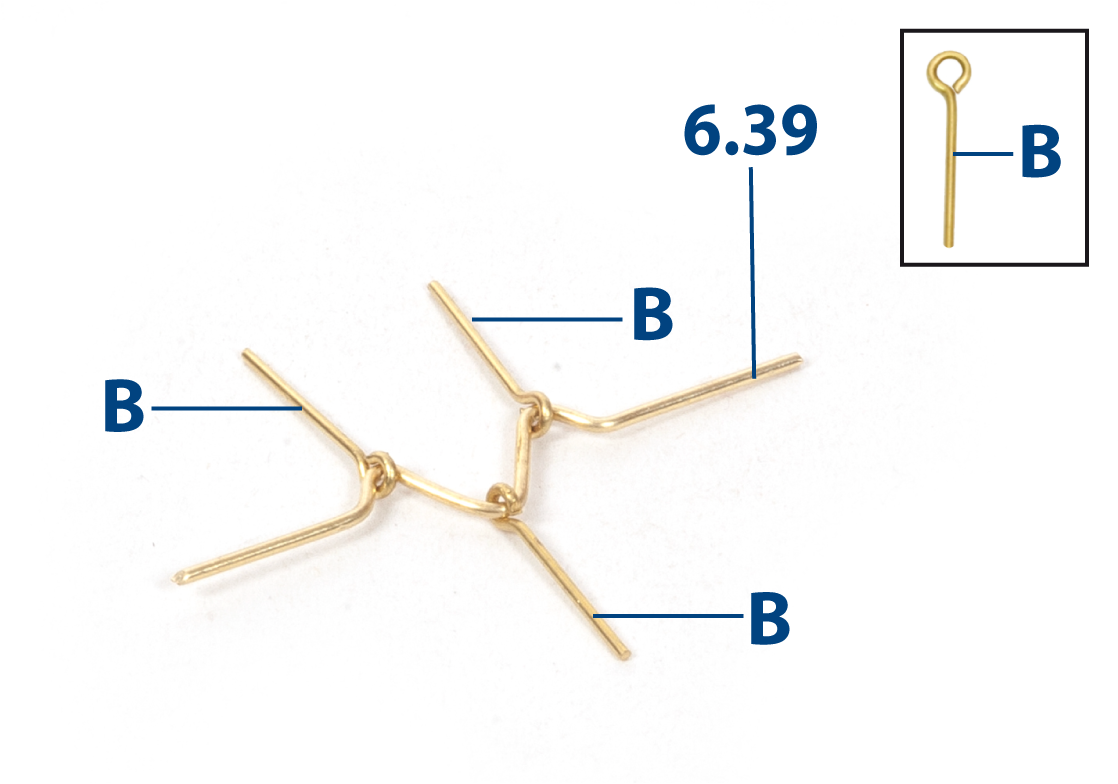

Knip onderdeel 6.39 op lengte (Ø 1 x 56 mm). Buig de draad in de vorm. Begin in het midden en volg de maten die bij benadering in de afbeelding zijn aangegeven.

Plaats drie oogbouten B zoals getoond.

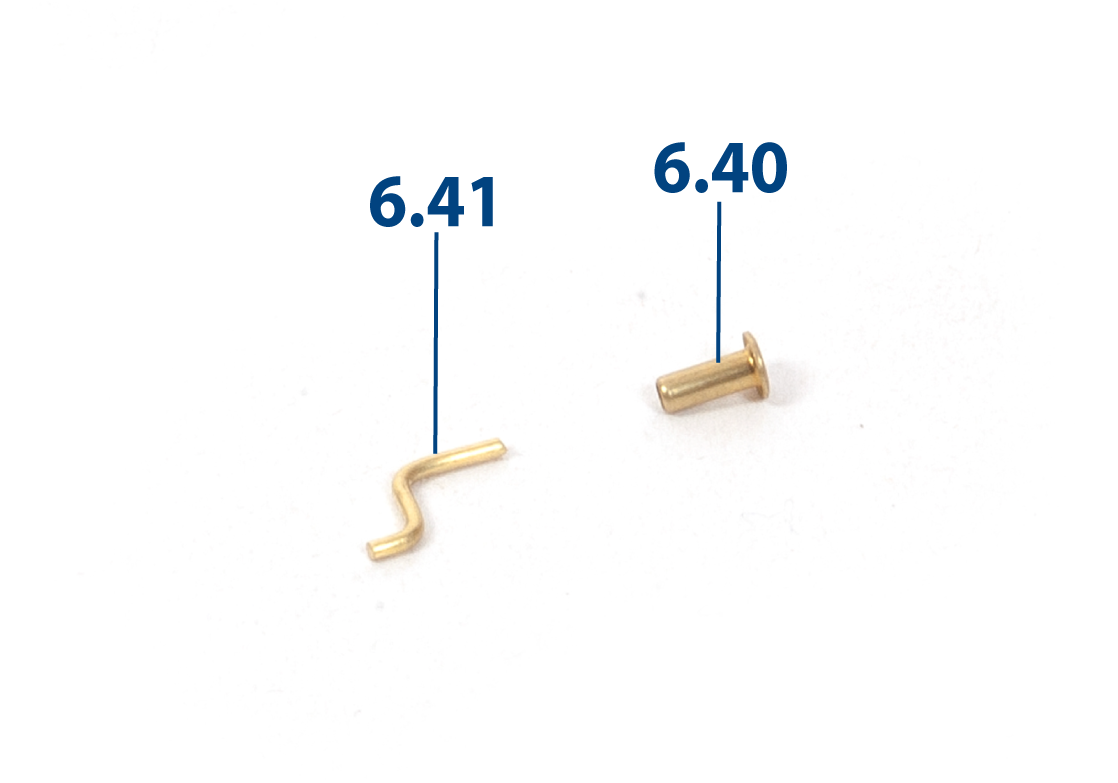

Snijd twee stukken van onderdeel 6.41 op maat (Ø 1 x 10 mm) en buig ze in vorm, zoals getoond op de afbeelding.

Pas de lengte van de oogbouten B aan. Lijm de onderdelen zoals getoond.

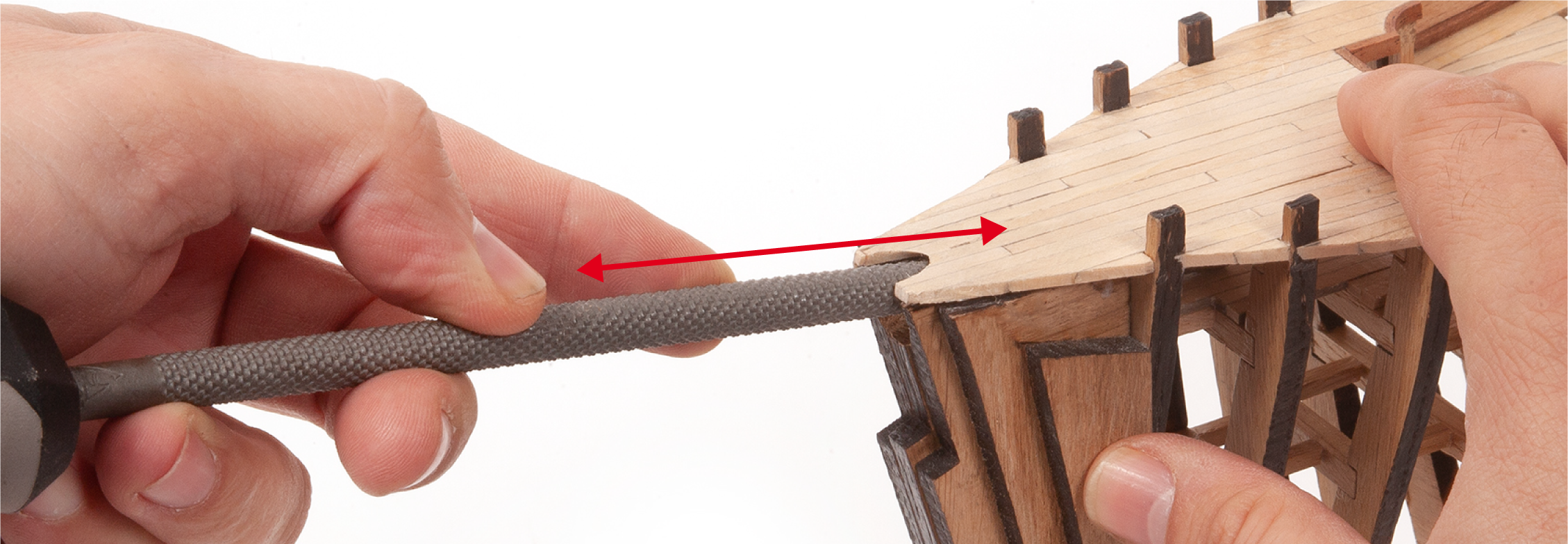

Gebruik een ronde vijl om het gat voor de boegsprietmast te vergroten en glad te maken.

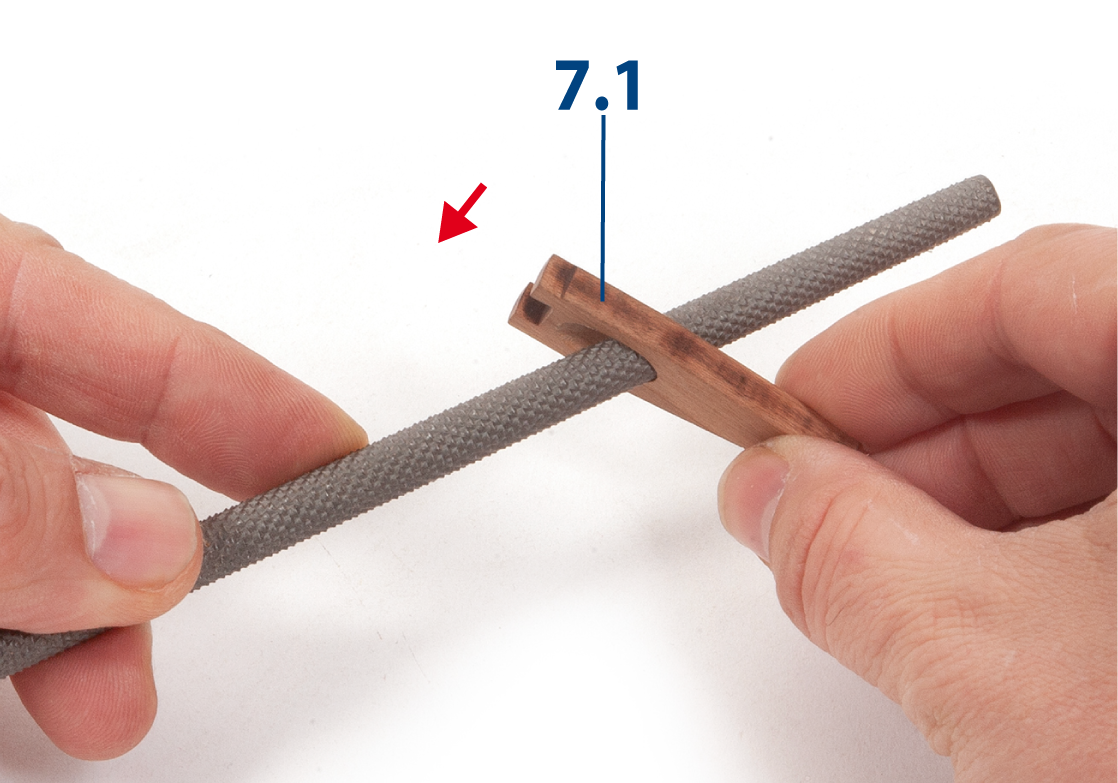

Vergroot en maak ook het gat in onderdeel 7.1 glad.

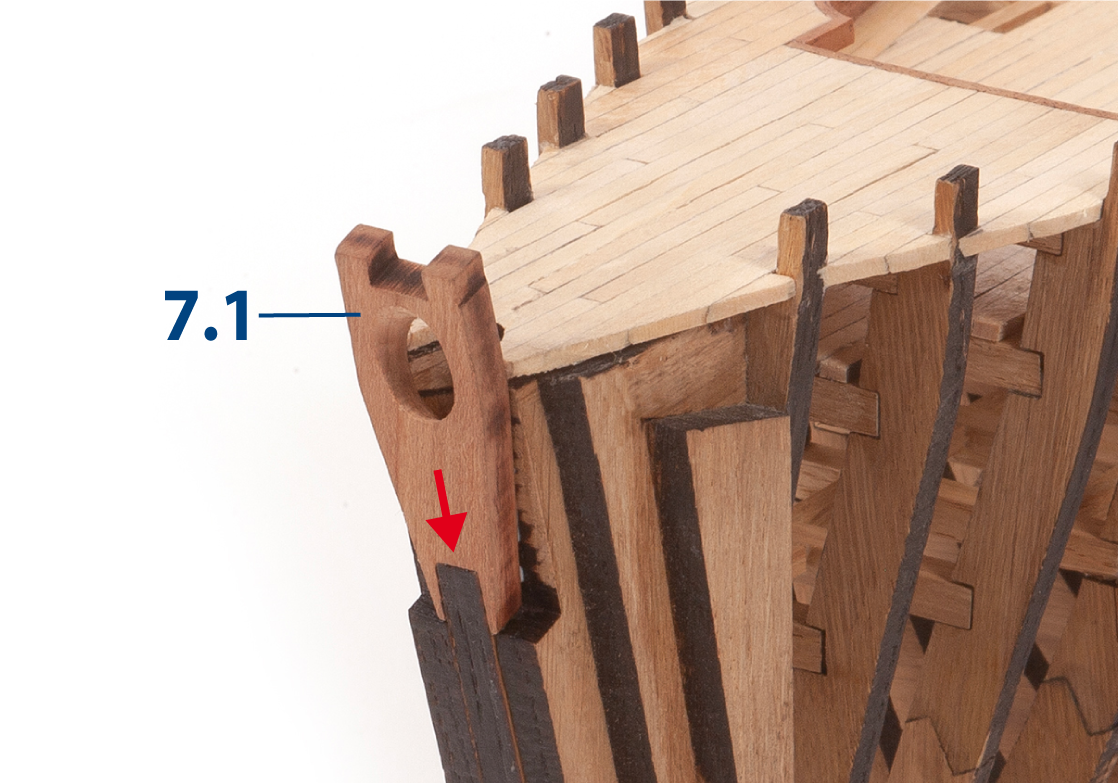

Lijm onderdeel 7.1 op de boeg van de romp.

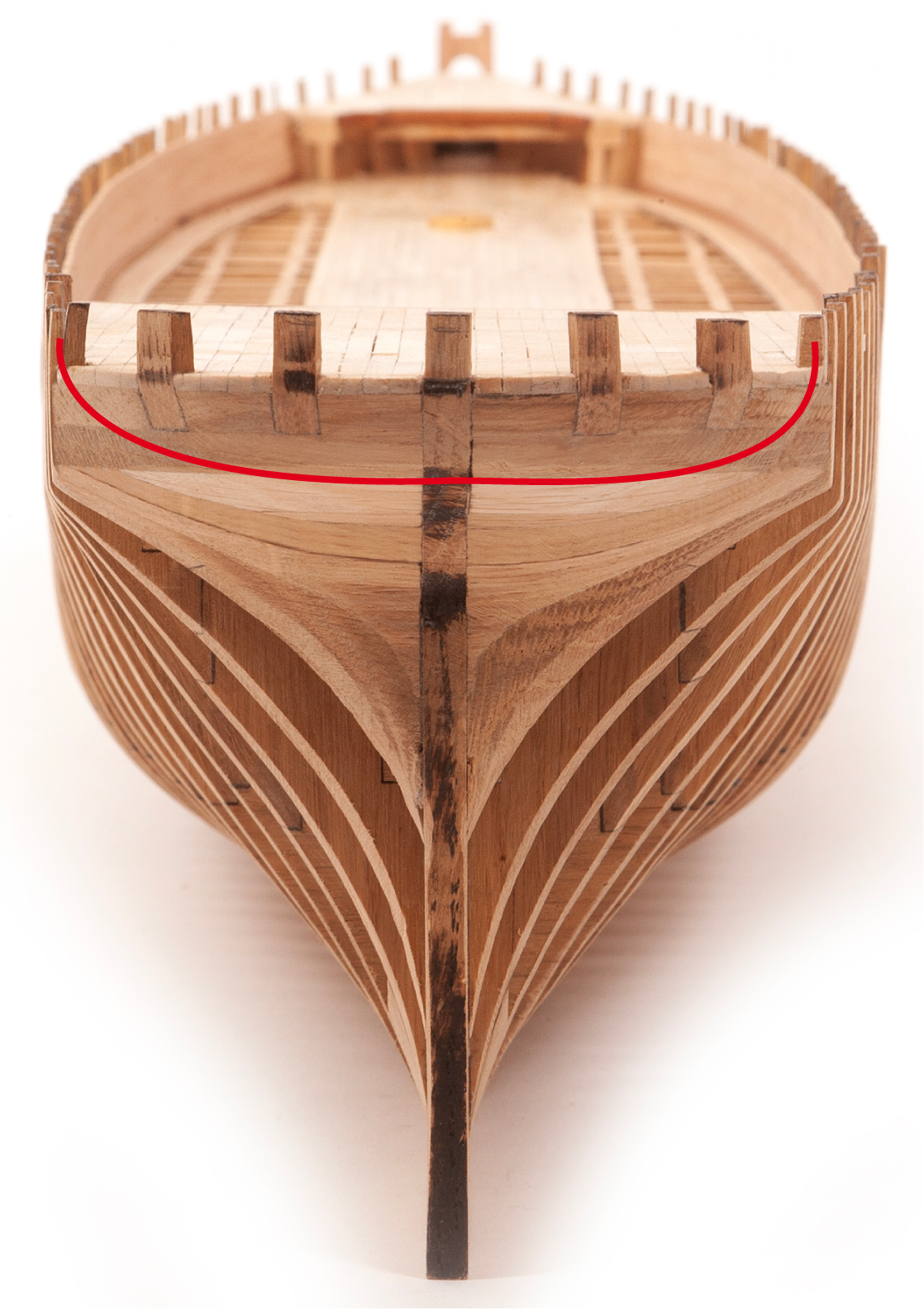

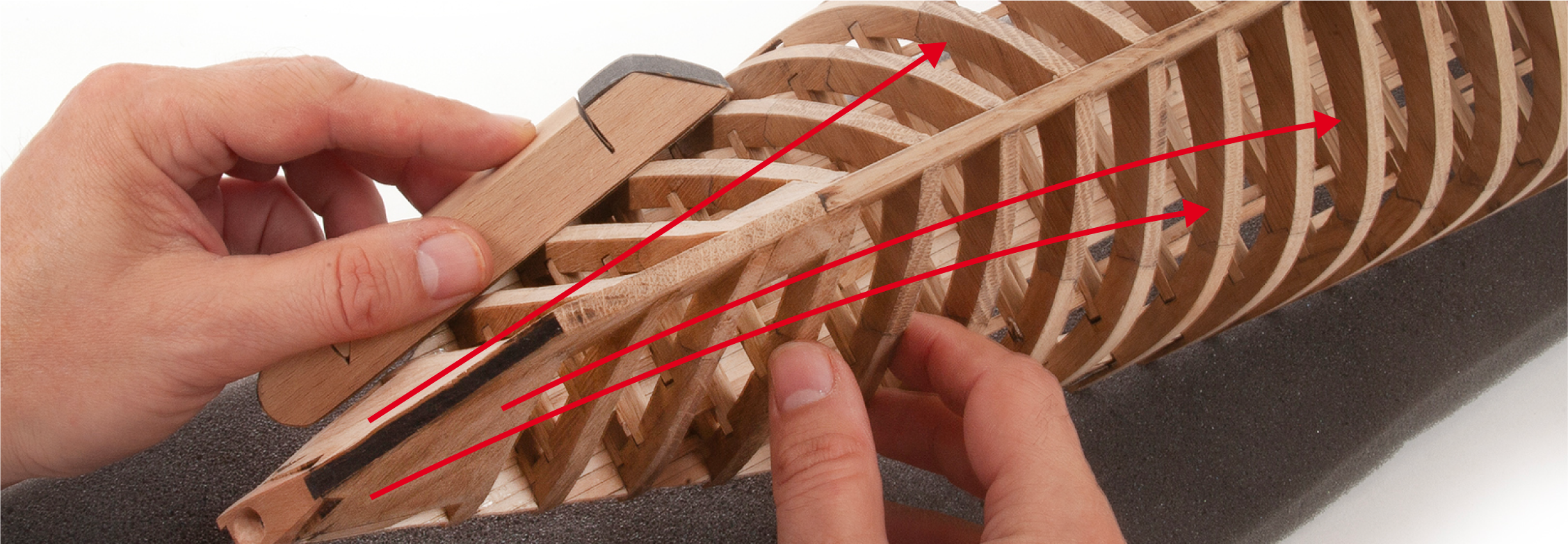

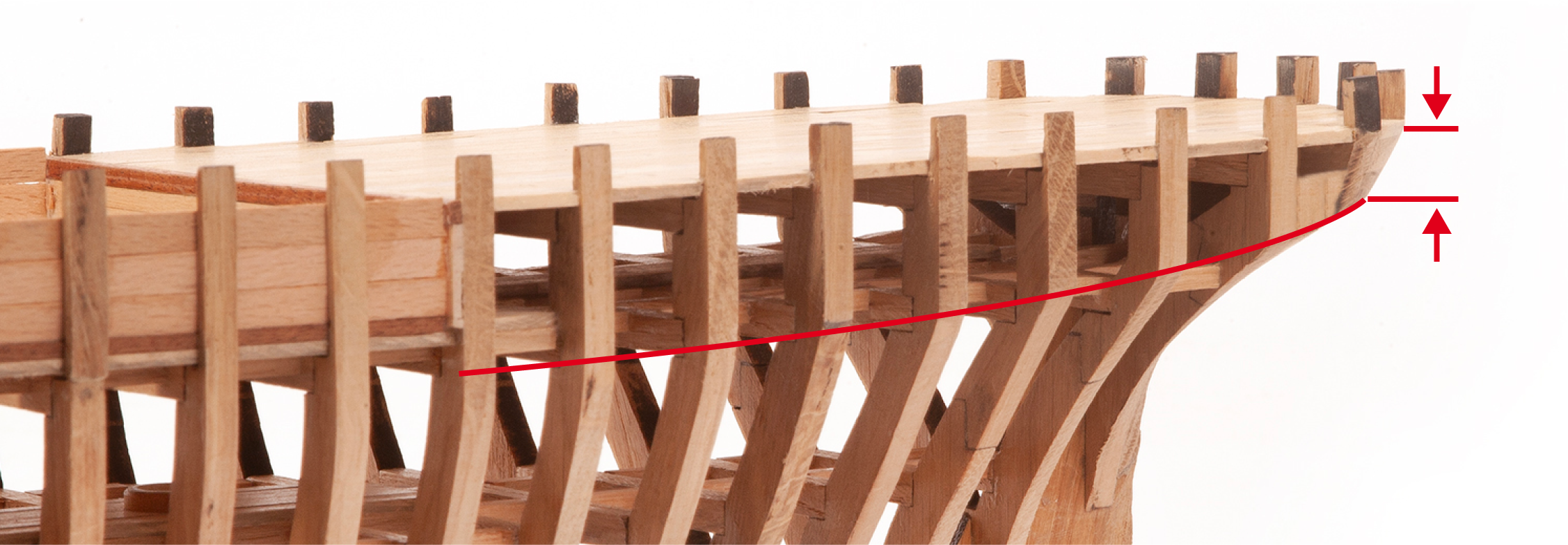

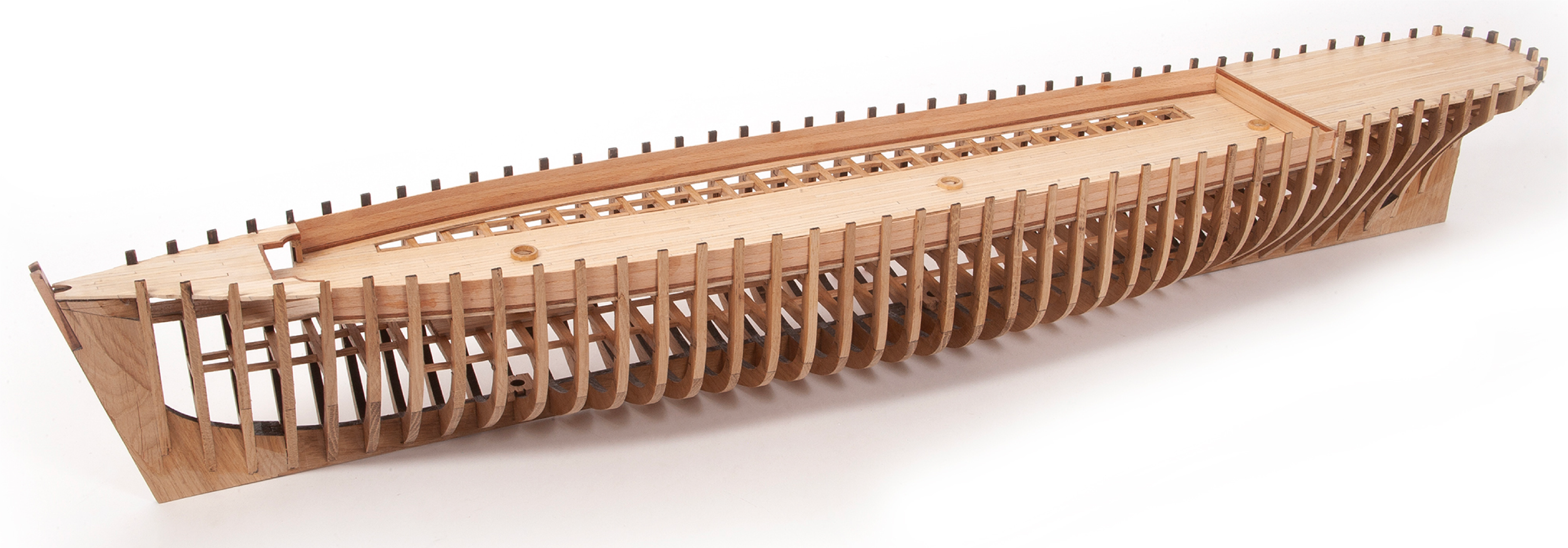

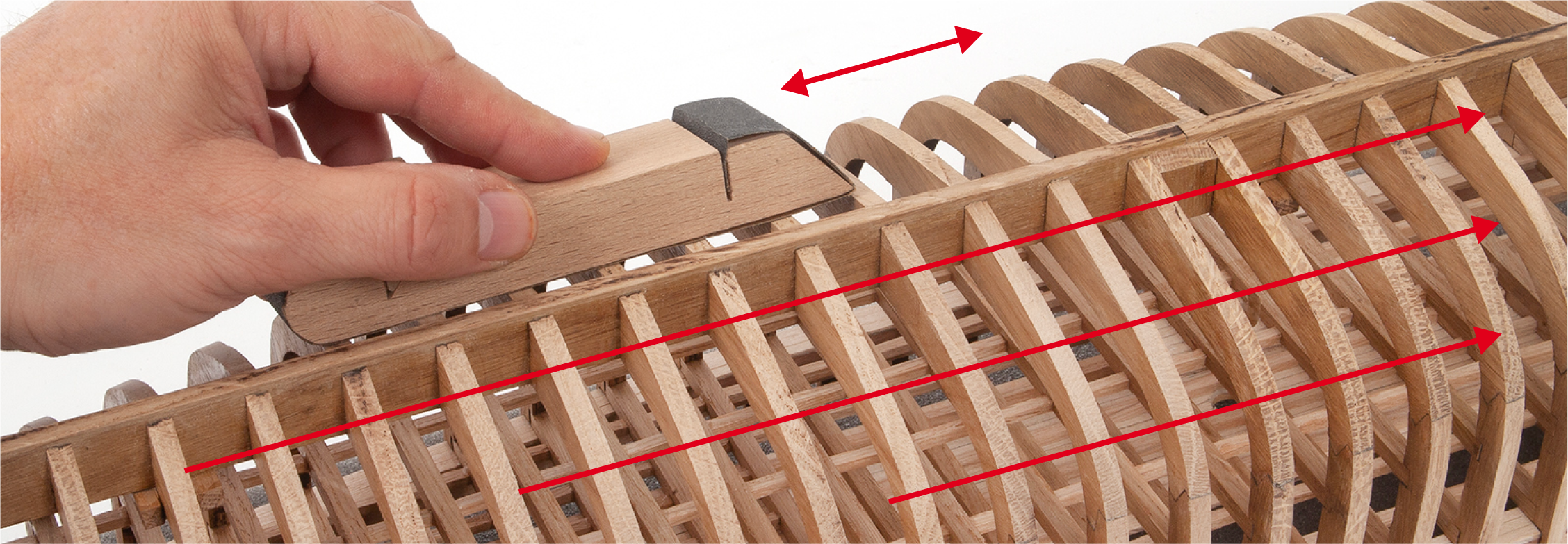

Schuur de spanten en versterkingen totdat alle sporen van de spantverlengingen zijn verdwenen.

Bekijk onze video voor extra begeleiding.

Schuur het boeggebied totdat de afwerking overeenkomt met die in de onderstaande afbeeldingen. Werk zorgvuldig en geleidelijk om beschadiging van de structuur te voorkomen.

Blijf het boeggebied schuren totdat de versterkingen de kromming van de spanten volgen. Schuur het boeggebied verder totdat de versterkingen de kromming van de spanten volgen en u een glad oppervlak voor de beplanking van de romp hebt verkregen.

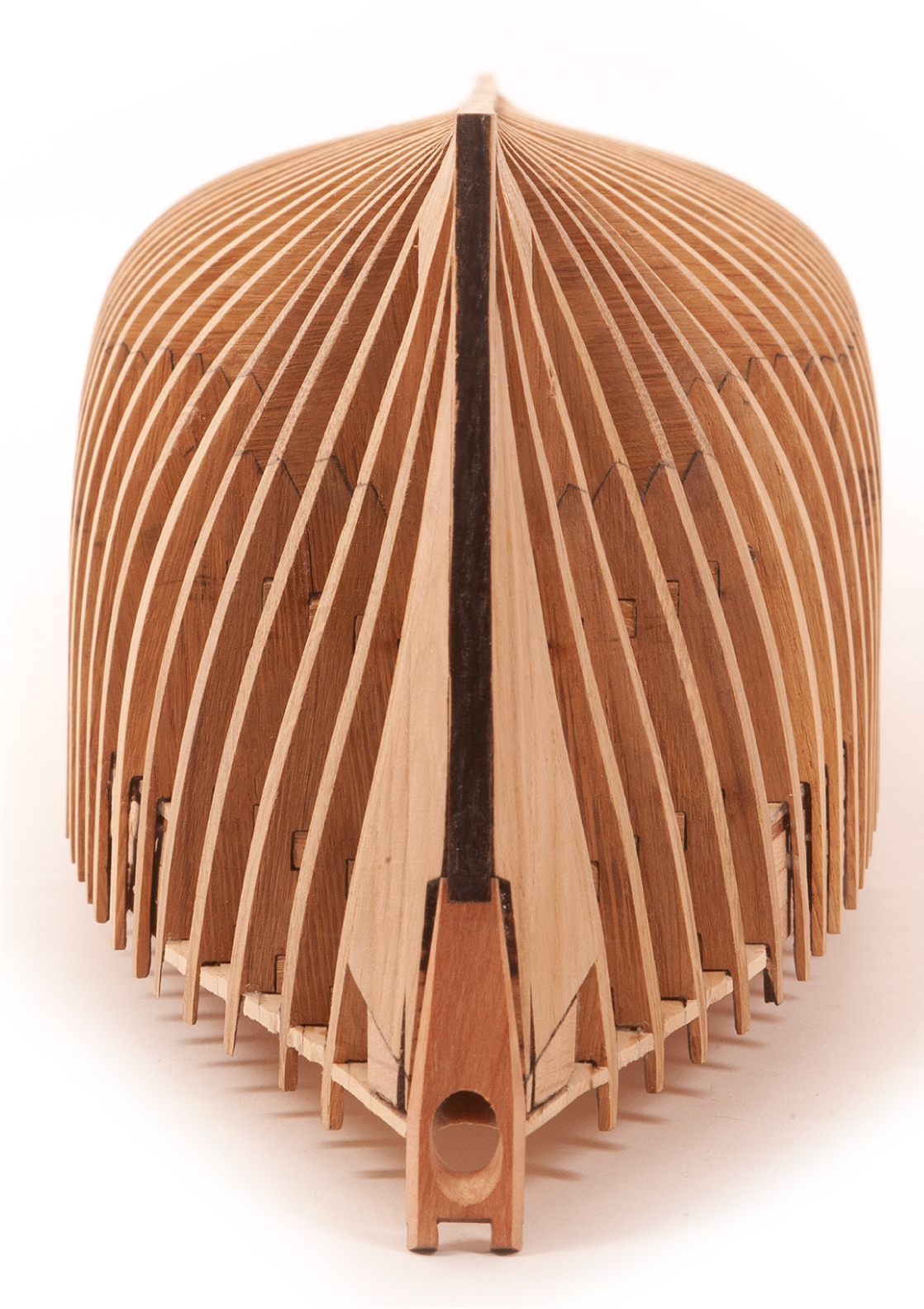

De afbeelding toont de boeg na het schuren.

De afbeelding toont de spanten van de romp na het schuren.

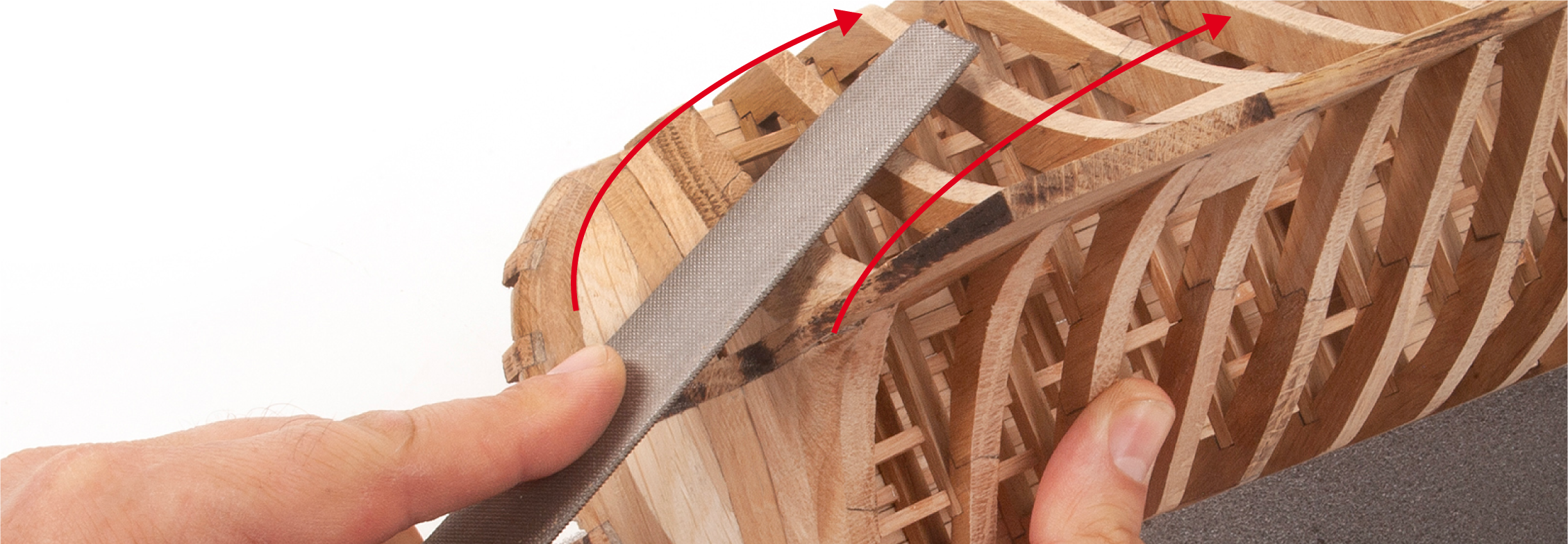

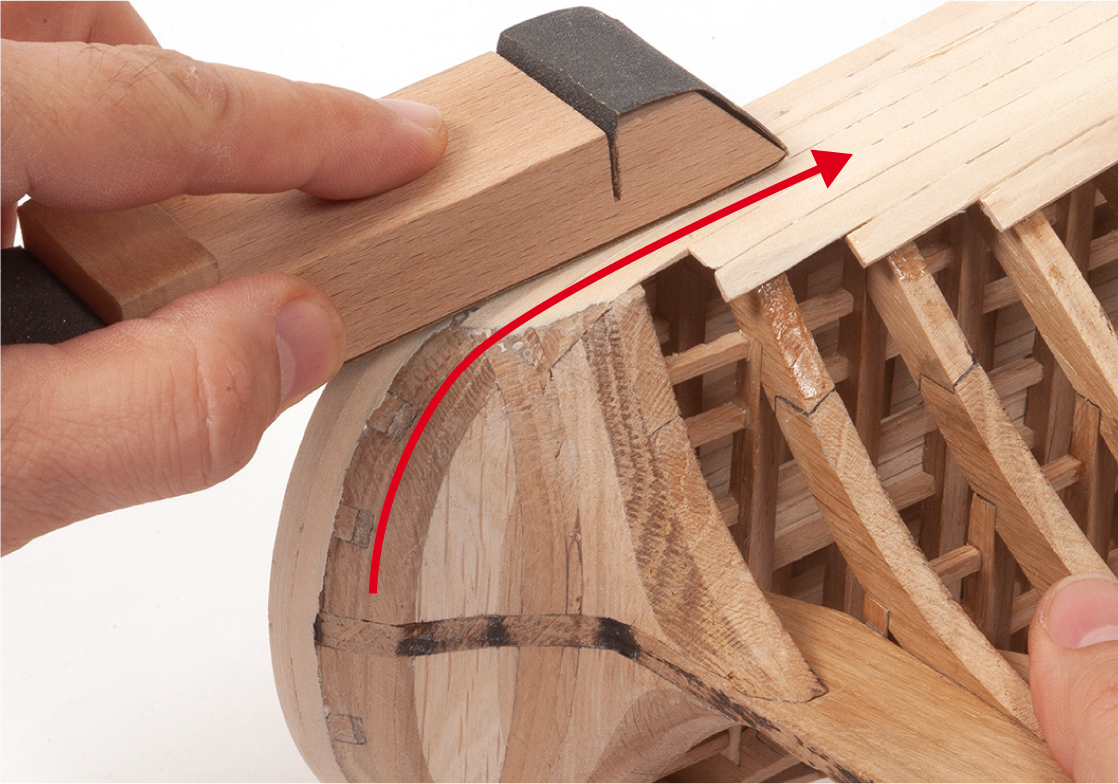

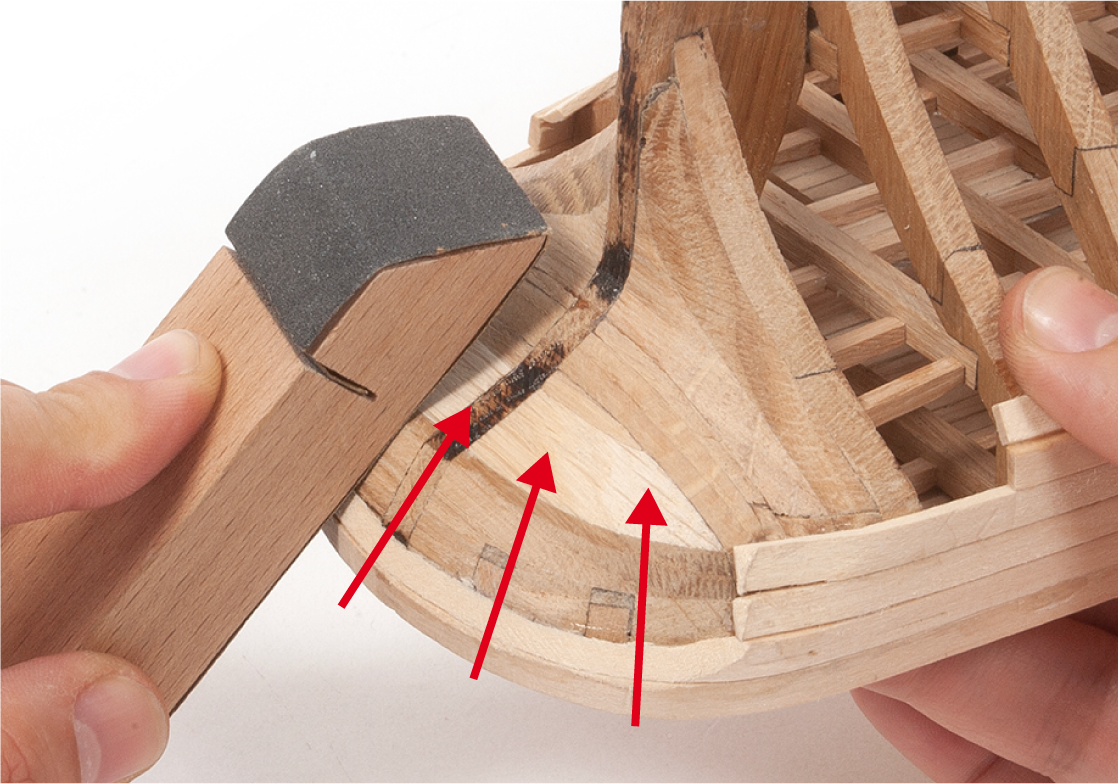

Gebruik een halfronde vijl of een gebogen schuurblok om de achtersteven glad te maken.

Let erop dat de laatste spanten platte zijvlakken hebben die vlak moeten blijven.

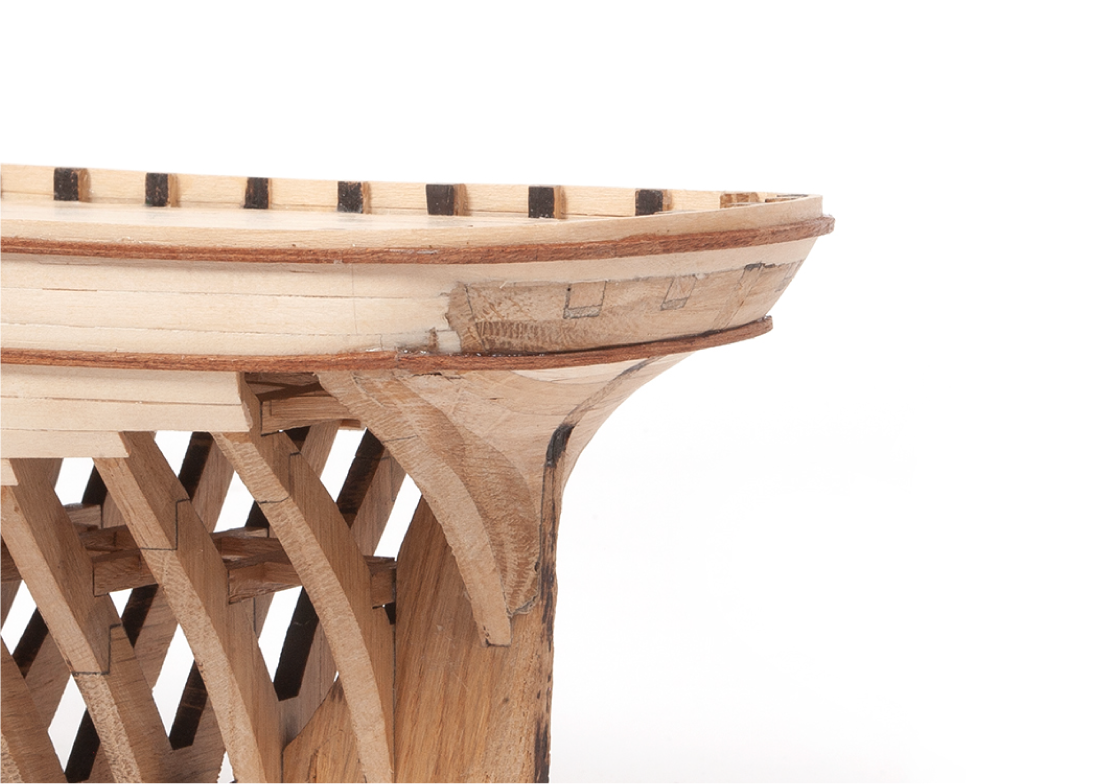

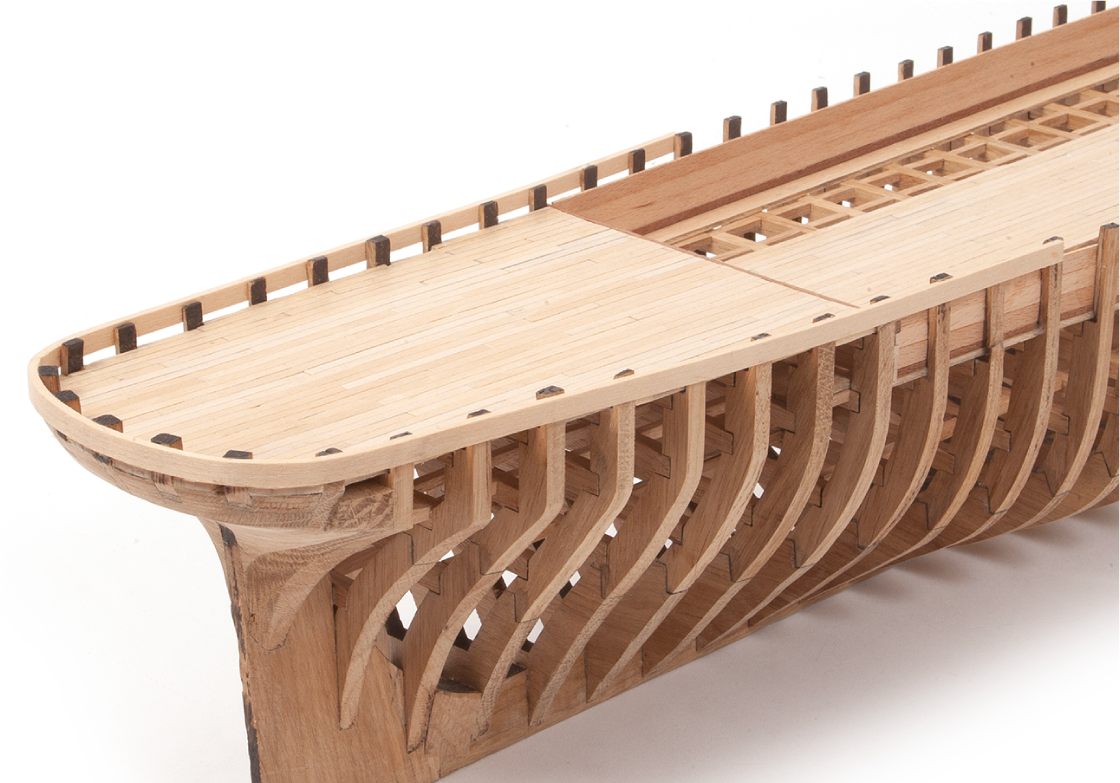

De afbeelding toont de achtersteven van de romp na het schuren.

De afbeelding toont de spanten na het schuren van de achtersteven.

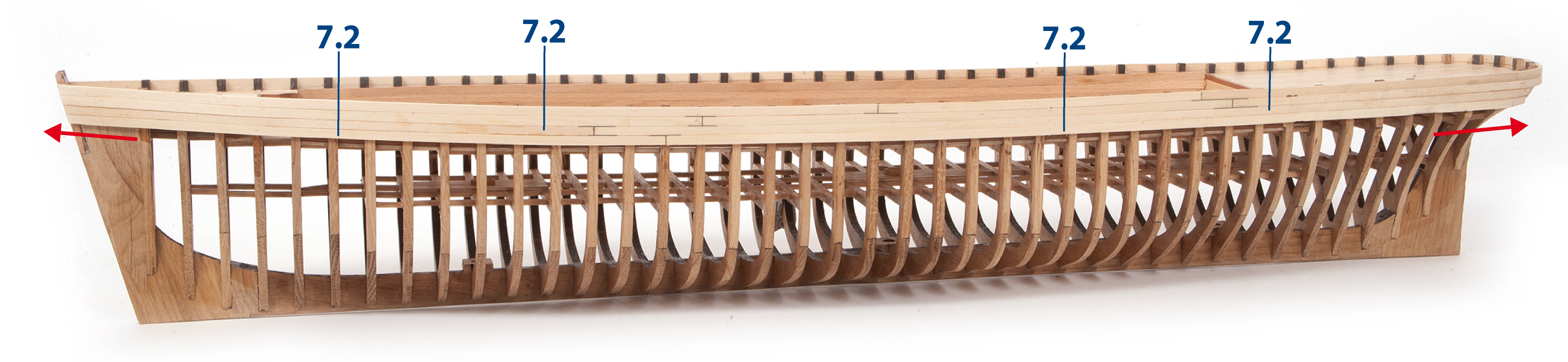

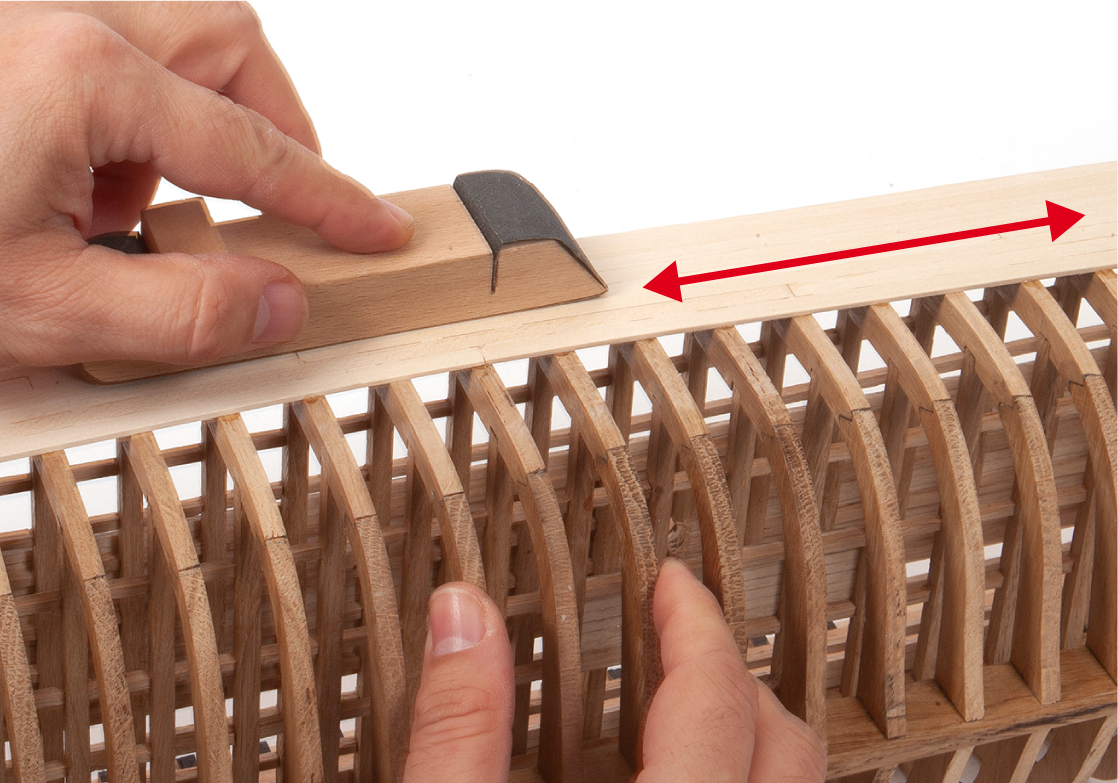

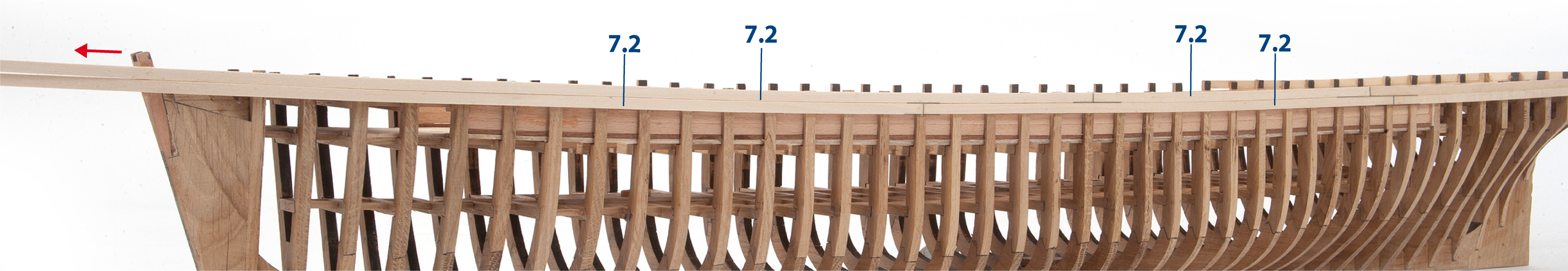

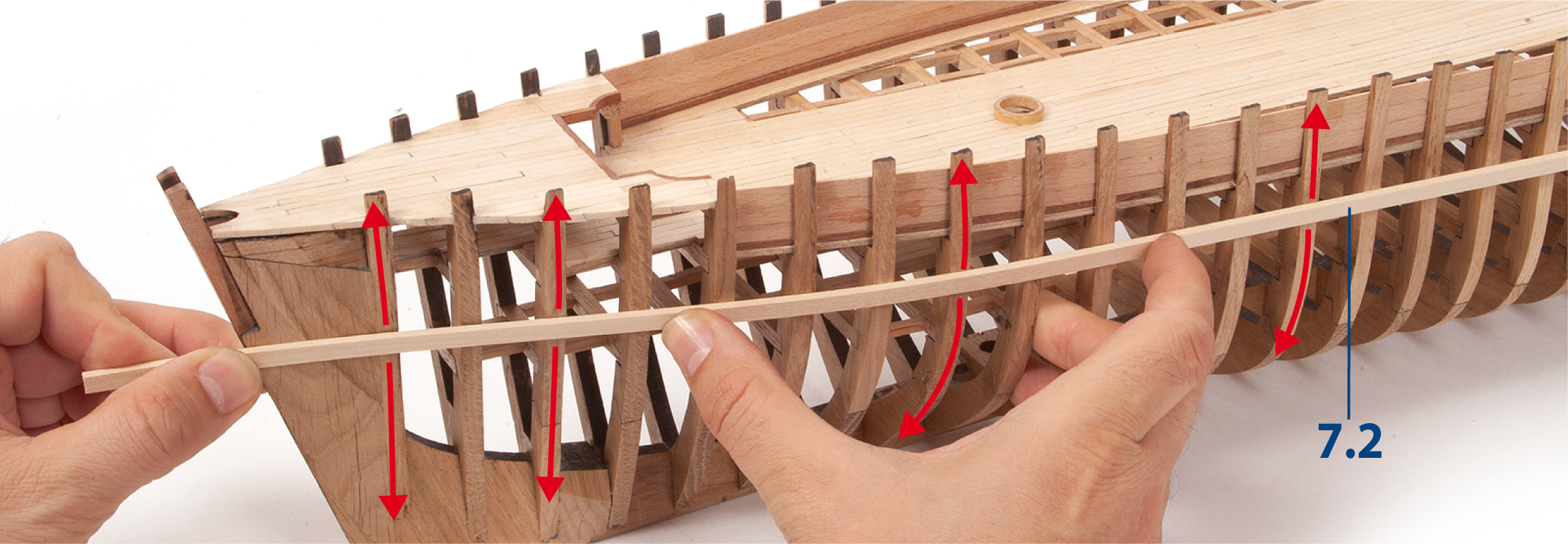

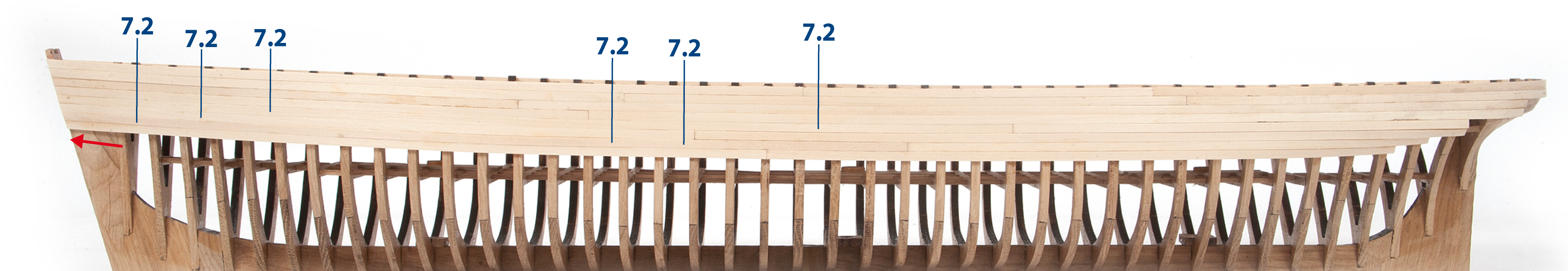

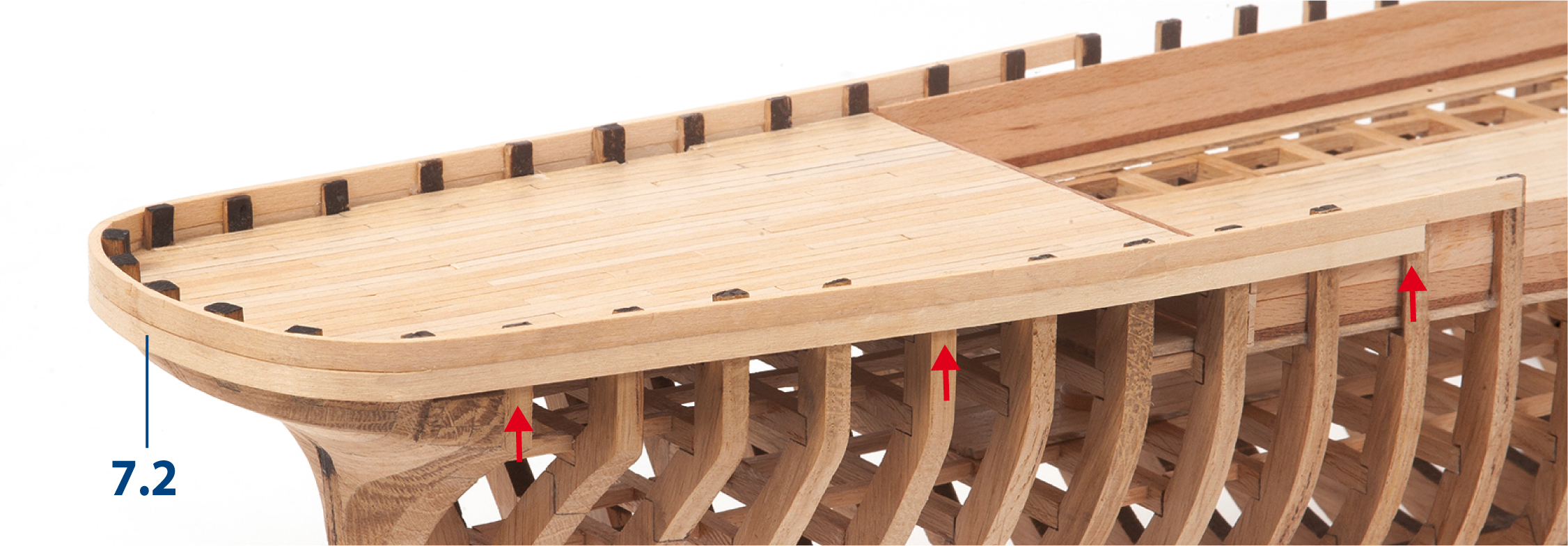

Beweeg tijdens het schuren een houten lat 7.2 (2 x 5 x 600 mm, lindehout) op en neer langs de romp om gebieden te identificeren die extra moeten worden geschuurd, zoals getoond.

Bekijk onze video voor extra begeleiding.

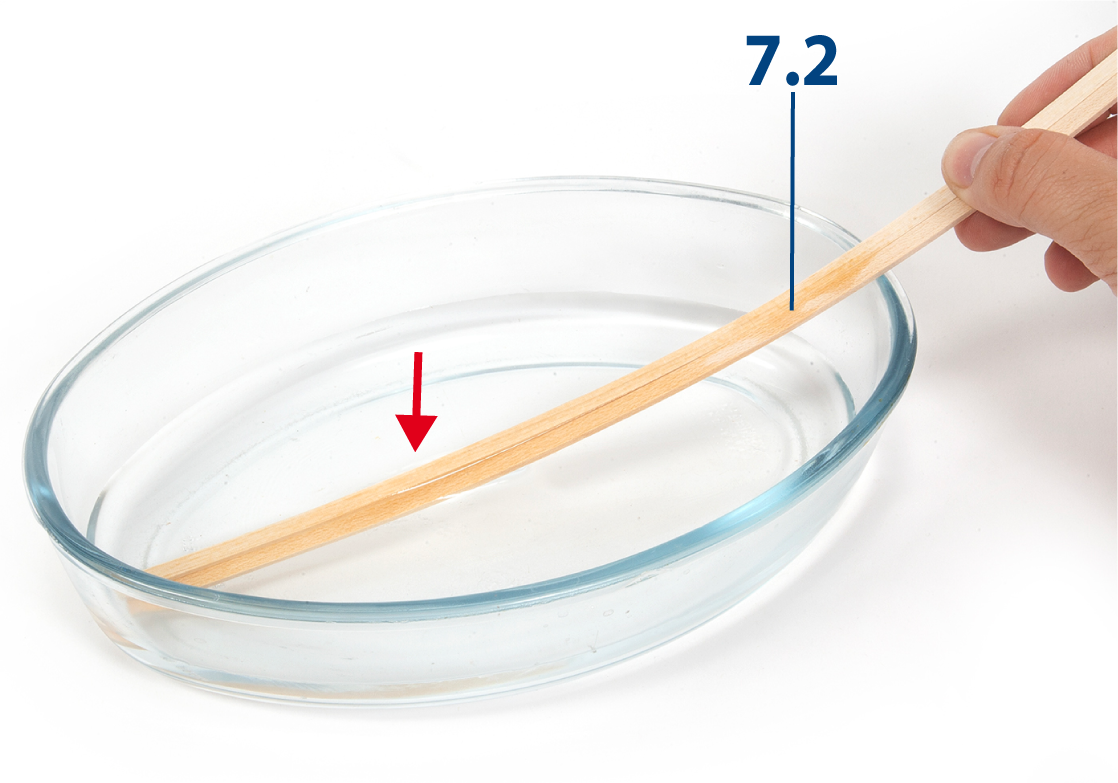

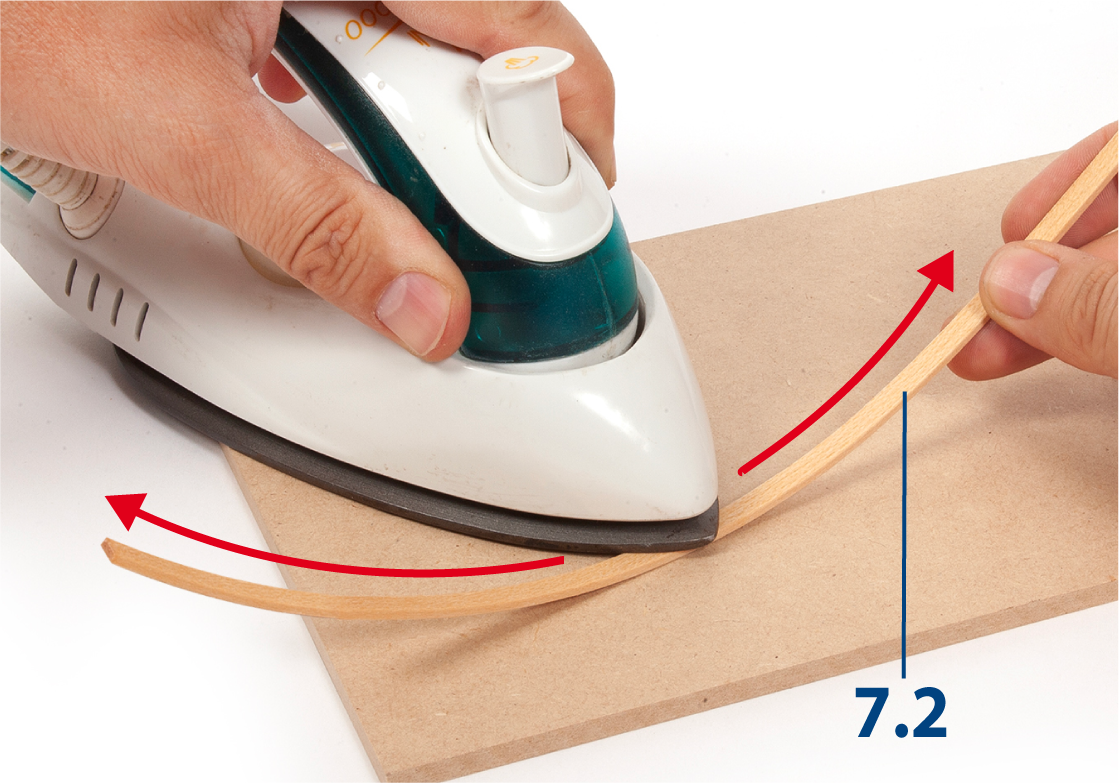

Schuur twee latten 7.2 en week ze vervolgens ongeveer 15 minuten in water.

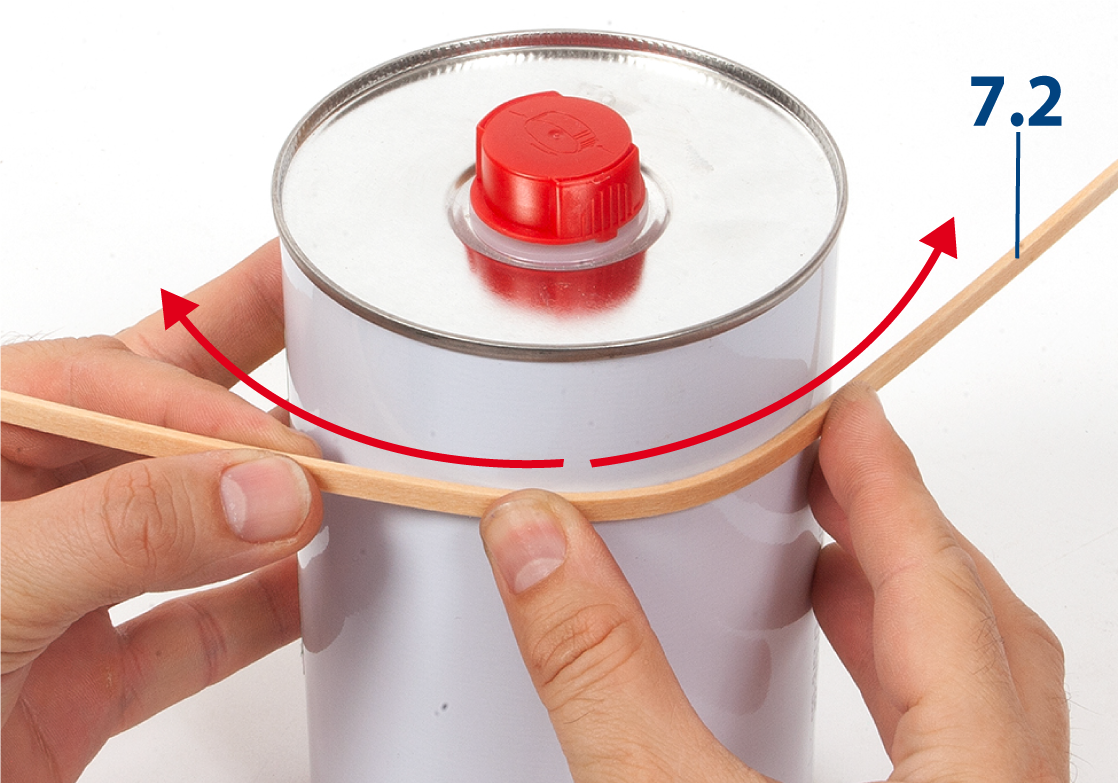

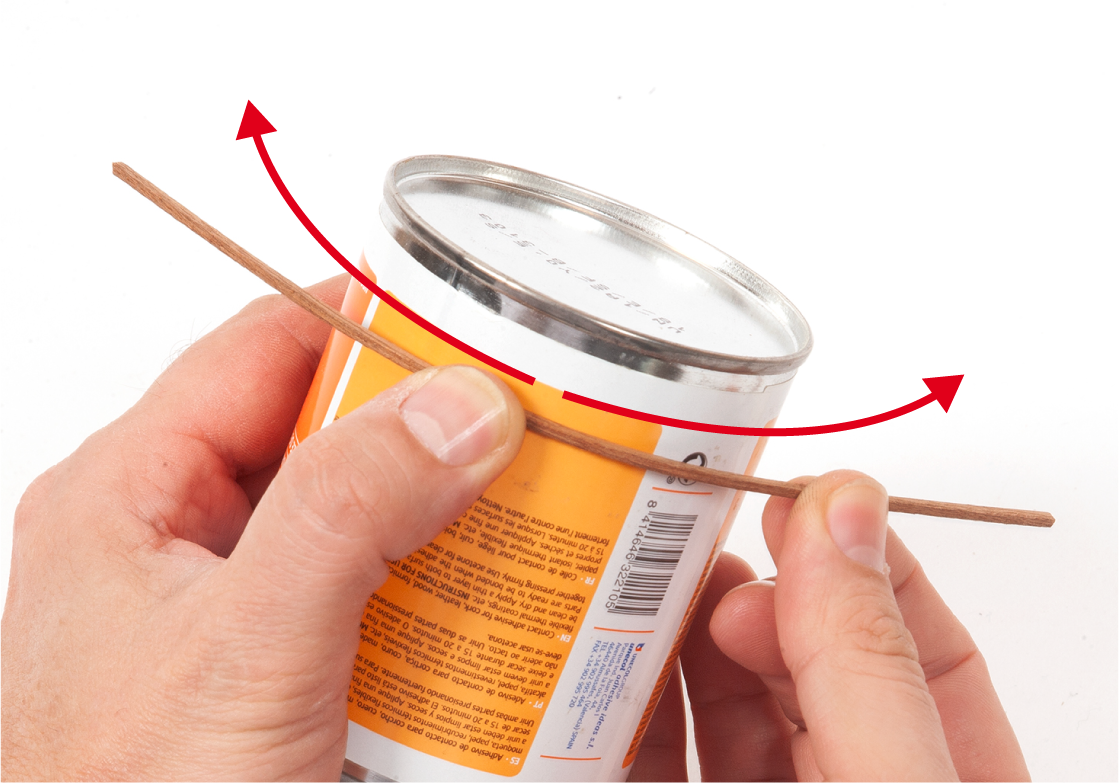

Buig de houten latten om de vorm van de romp te volgen met behulp van een cilindrisch voorwerp, zoals getoond.

Als alternatief kunt u een soldeerbout of een elektrische plankenbuiger gebruiken om de houten latten zo te buigen dat ze de kromming van de romp volgen.

Pas de houten lat aan de achtersteven van de romp aan, zoals getoond in de onderstaande afbeeldingen. Breng vervolgens PVA-lijm aan op elk gebied waar de houten lat in contact komt met het geraamte van de romp.

Plaats de houten lat op gelijke hoogte met de bovenrand van de spanten, zodat aan beide zijden van de romp evenveel overtollig materiaal uitsteekt. Houd de houten lat op zijn plaats met klemmen totdat de lijm is gedroogd.

Snijd de houten lat af in het midden van spant 31. Herhaal dit proces aan de tegenovergestelde zijde van de romp.

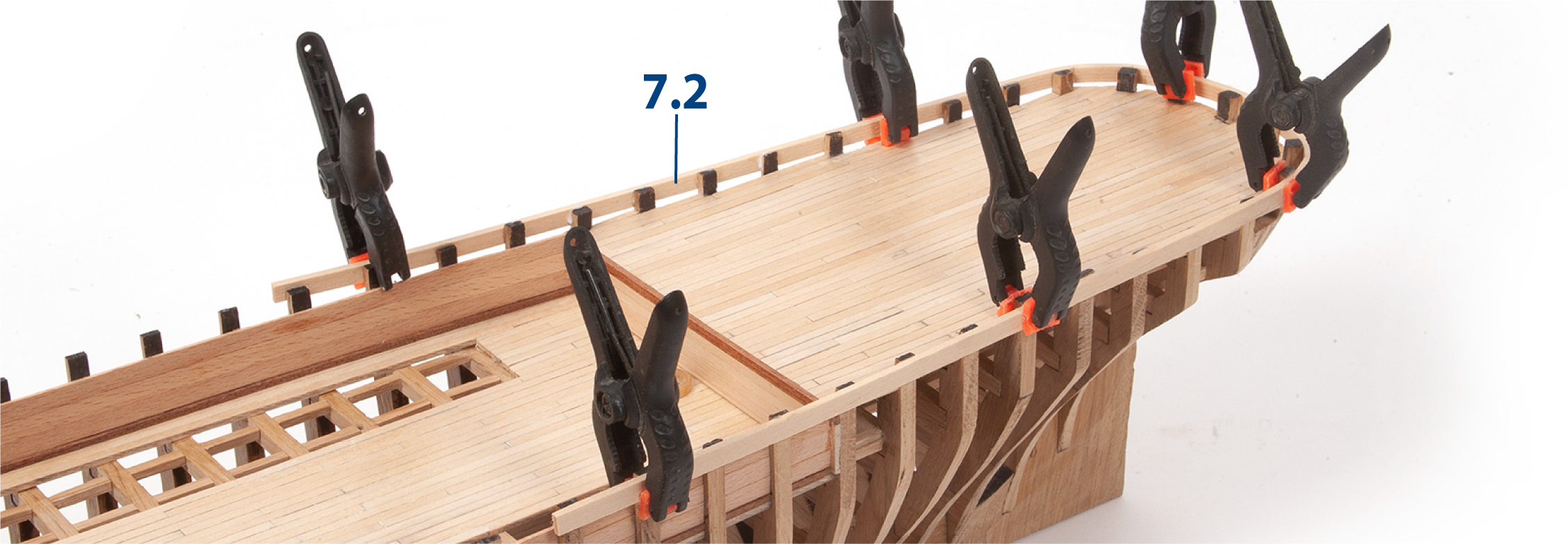

De afbeelding toont de houten lat op zijn plaats.

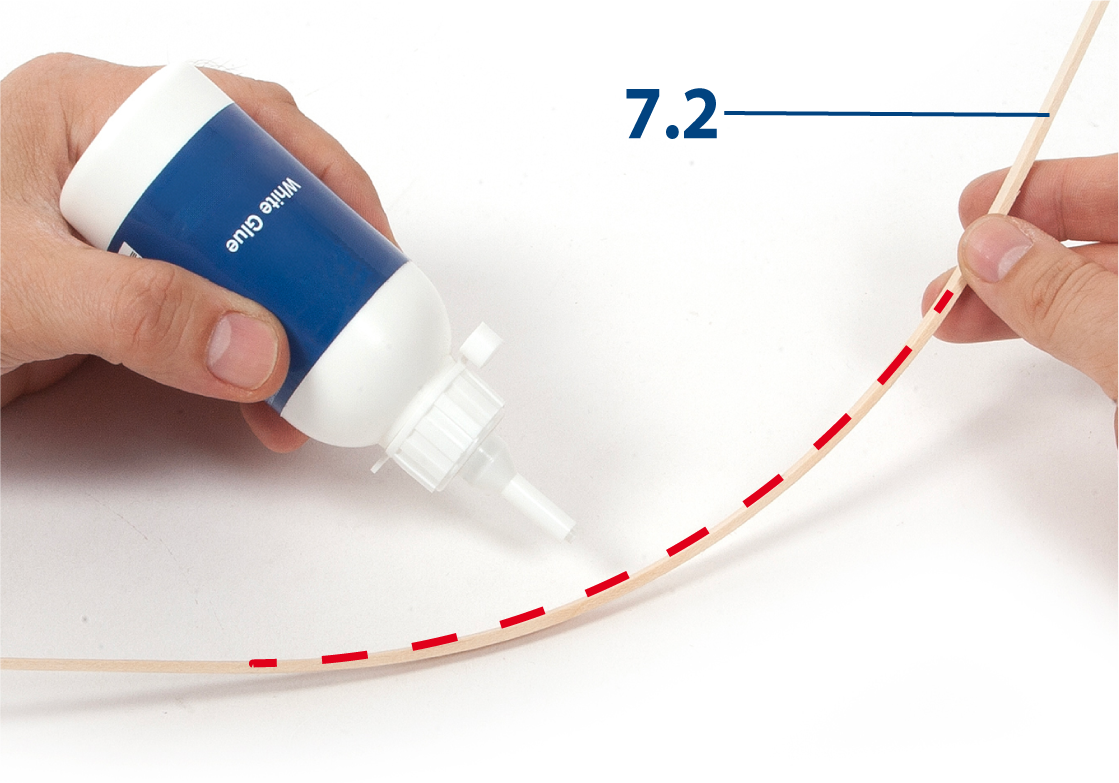

Buig en lijm nog een houten lat 7.2 zodat deze de kromming van de romp volgt en plaats deze direct onder de vorige houten lat. Snijd de houten lat in het midden af van spant 32.

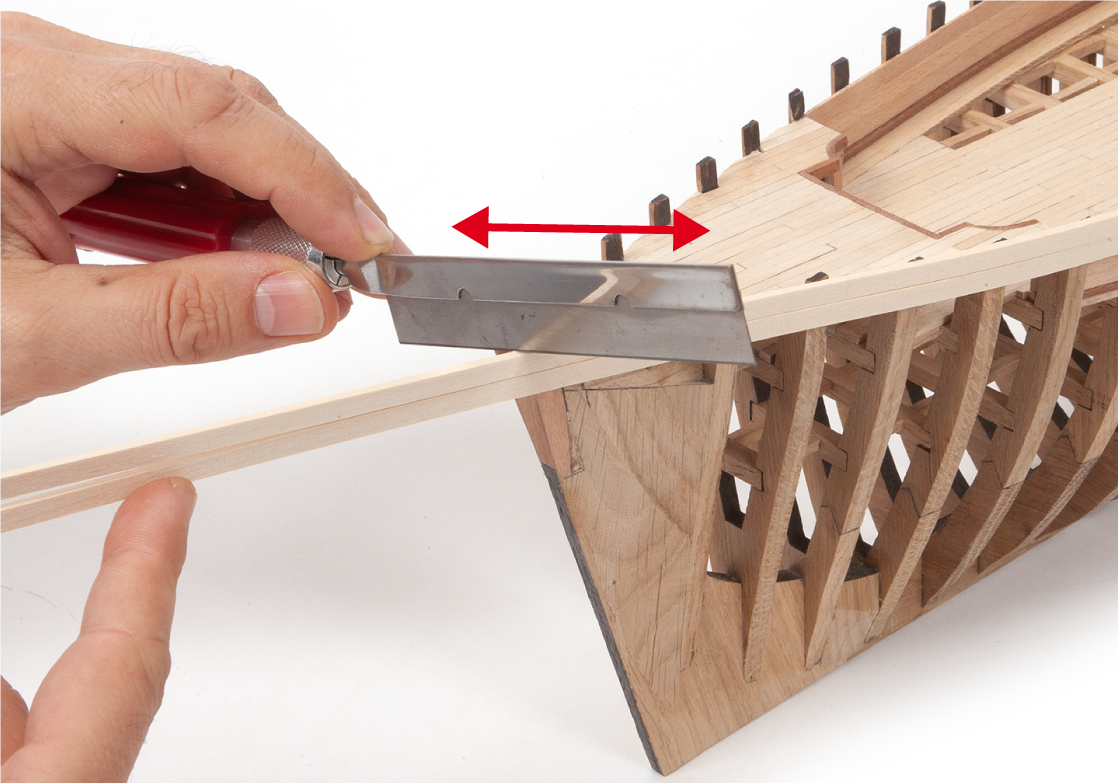

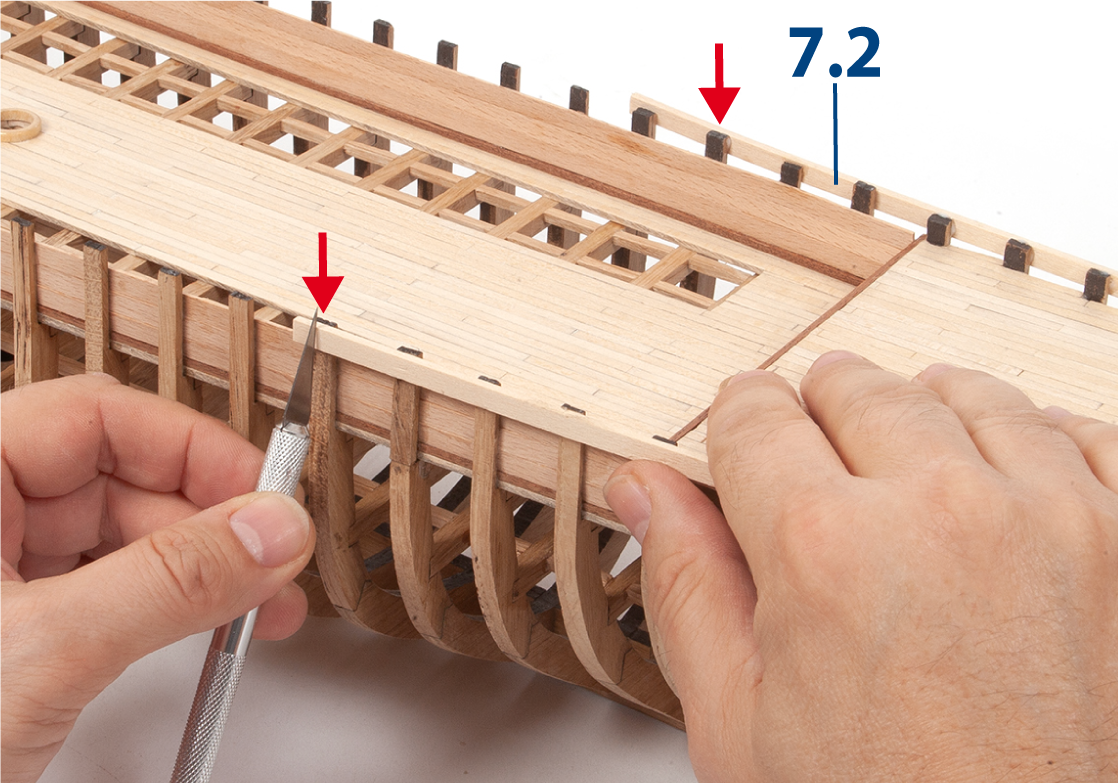

Snijd de houten latten die voorbij de voorkant van de romp uitsteken af, zodat de uiteinden gelijkliggen met de romp.

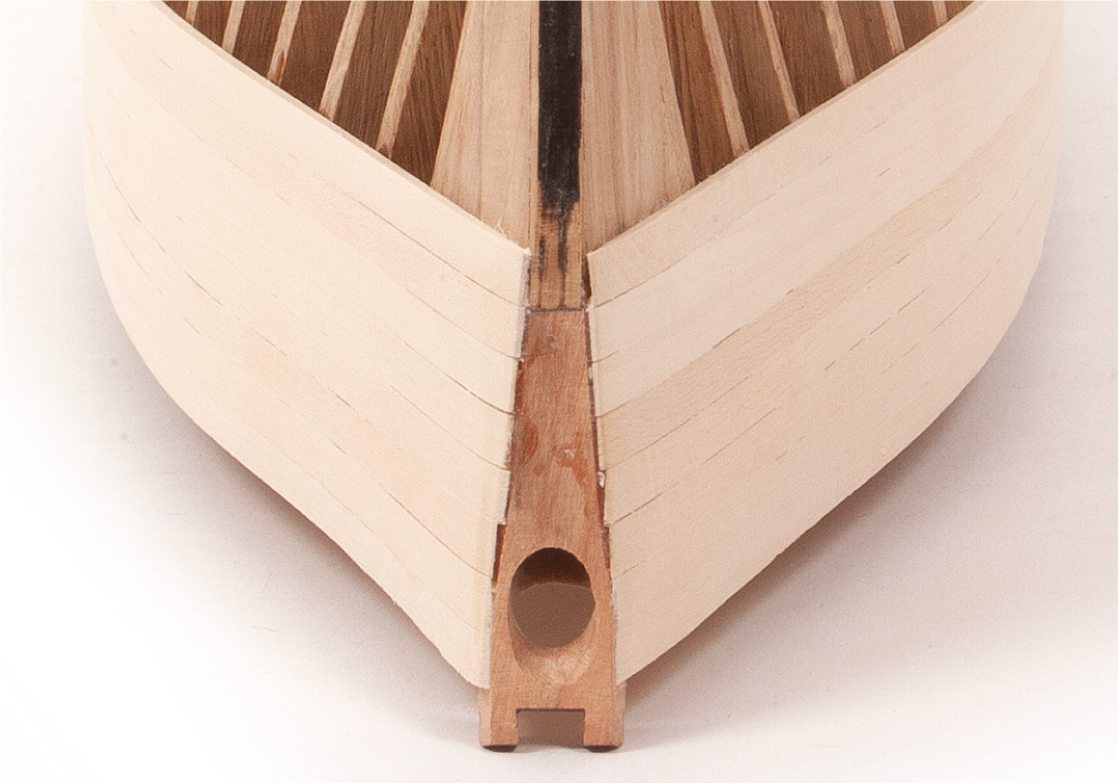

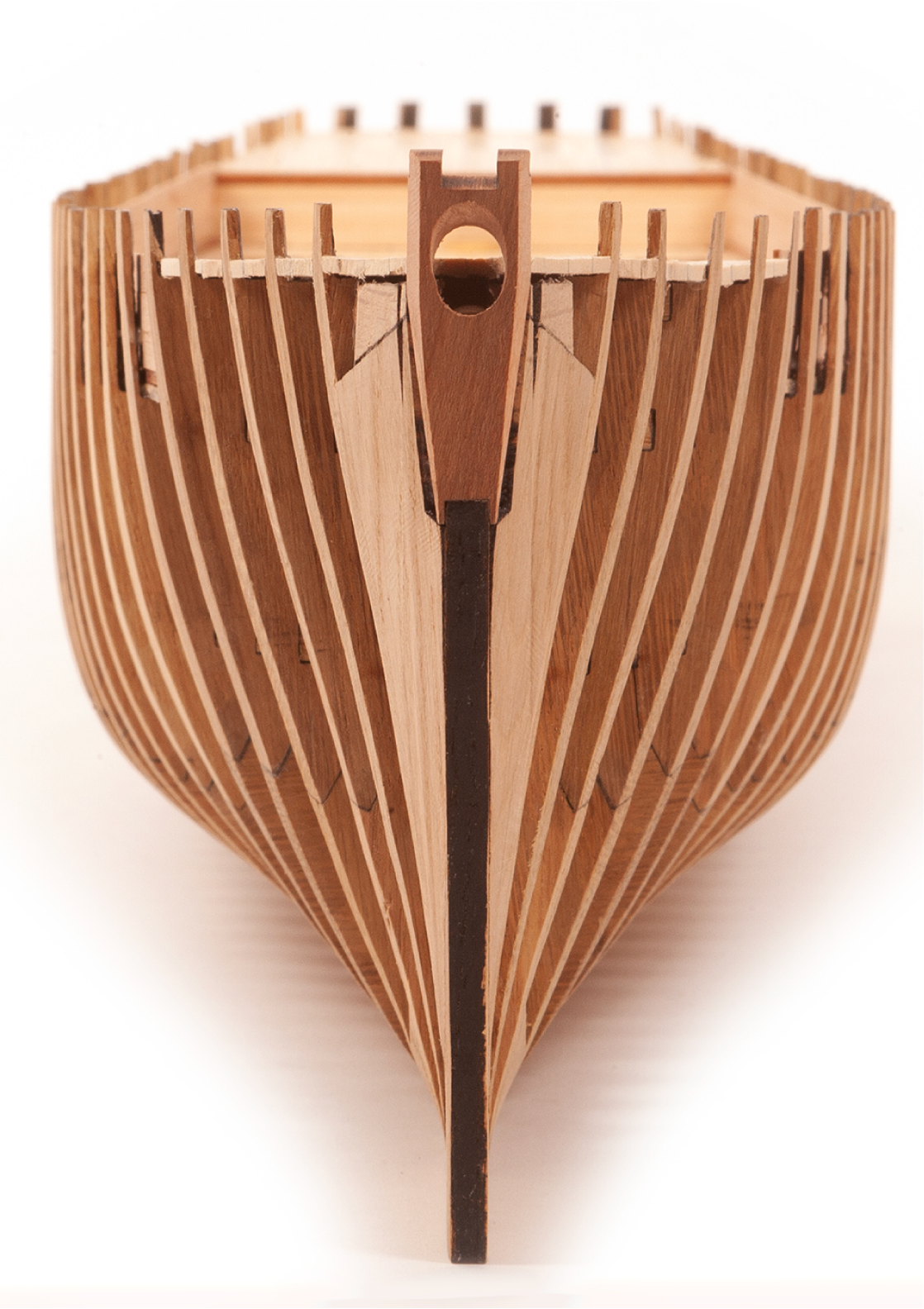

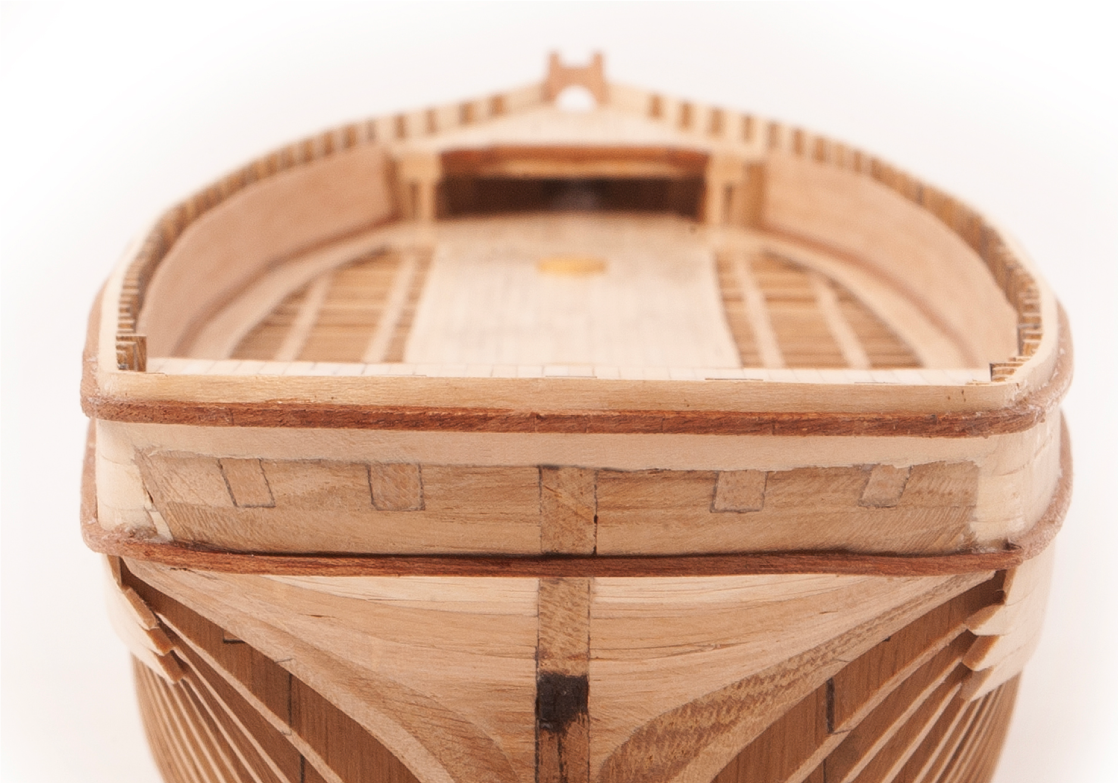

Deze afbeelding toont de boeg van de romp.

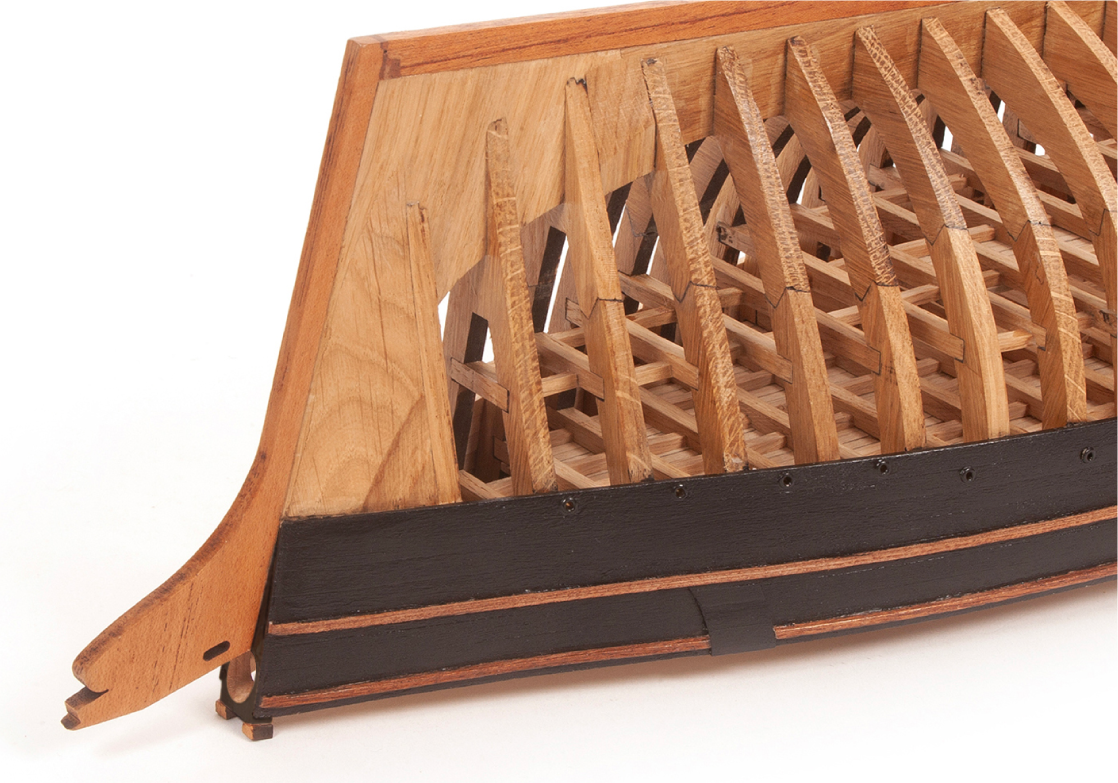

Dit model is ontworpen met het onderste deel van de romp onbeplankt, zodat de interne structuur zichtbaar blijft. Als u het onderste deel van de romp wilt beplanken, raadpleeg dan de instructies aan het einde van dit pakket voordat u verdergaat.

Als u het onderste deel van de romp niet wilt beplanken, gaat u verder met stap 4.

Plaats de houten latten in het achterstevengebied zoals getoond op de afbeelding.

Voeg houten latten toe totdat er aan elke zijde acht rijen zijn aangebracht.

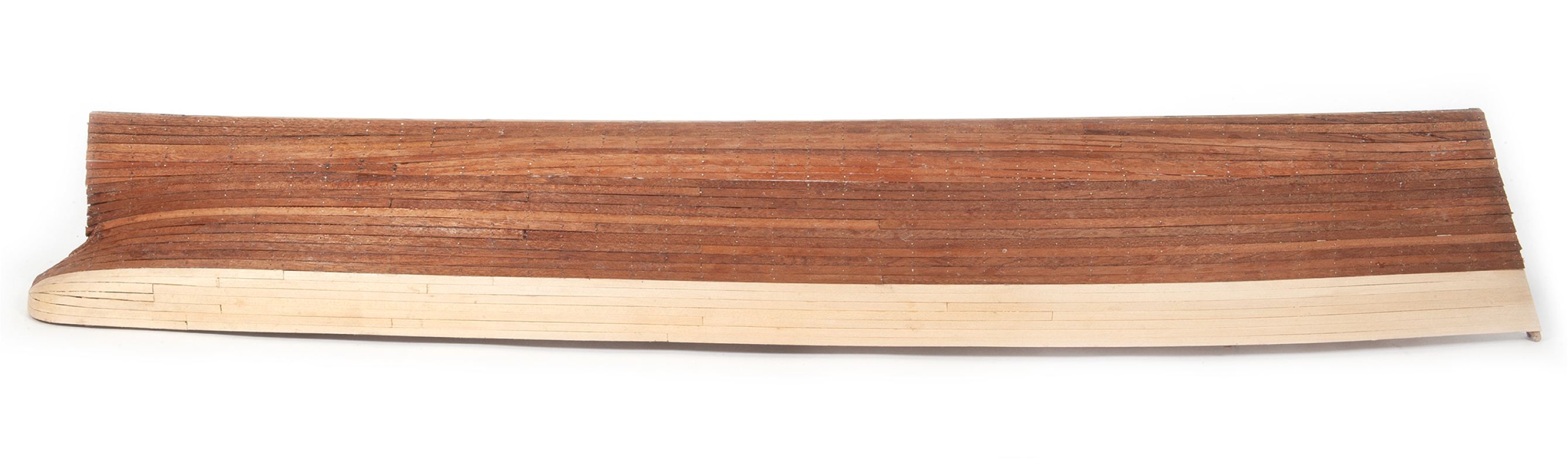

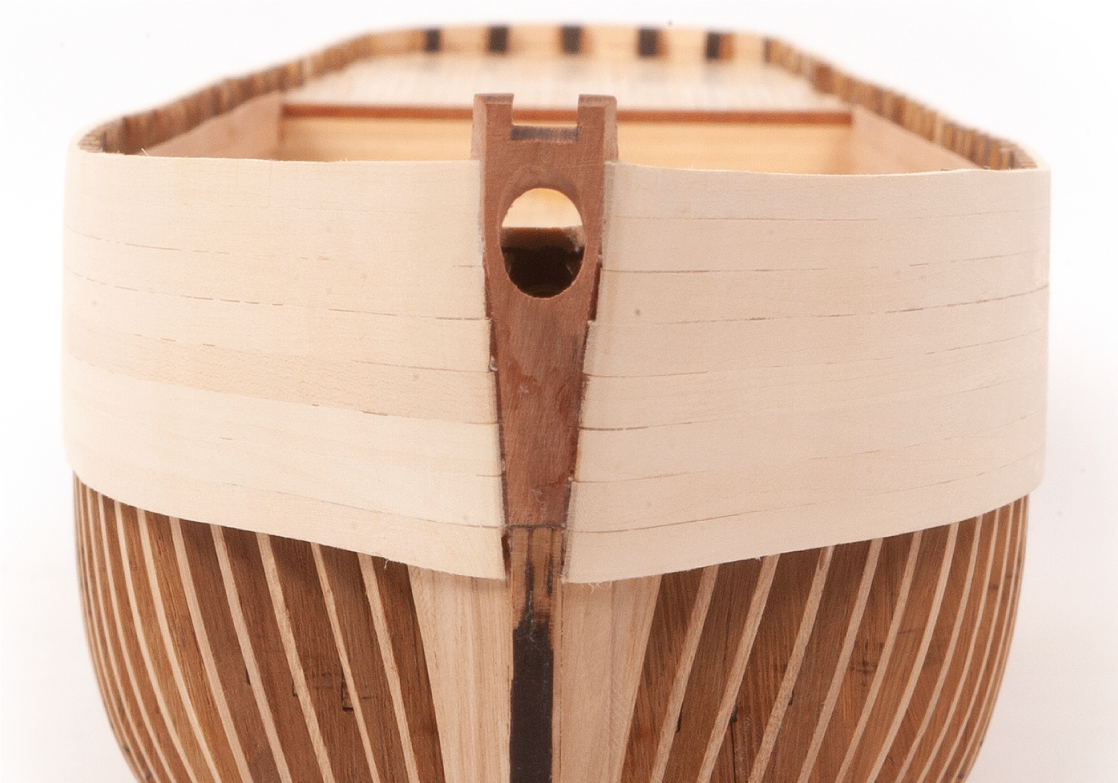

Deze afbeelding toont de achtersteven met de beplanking op zijn plaats.

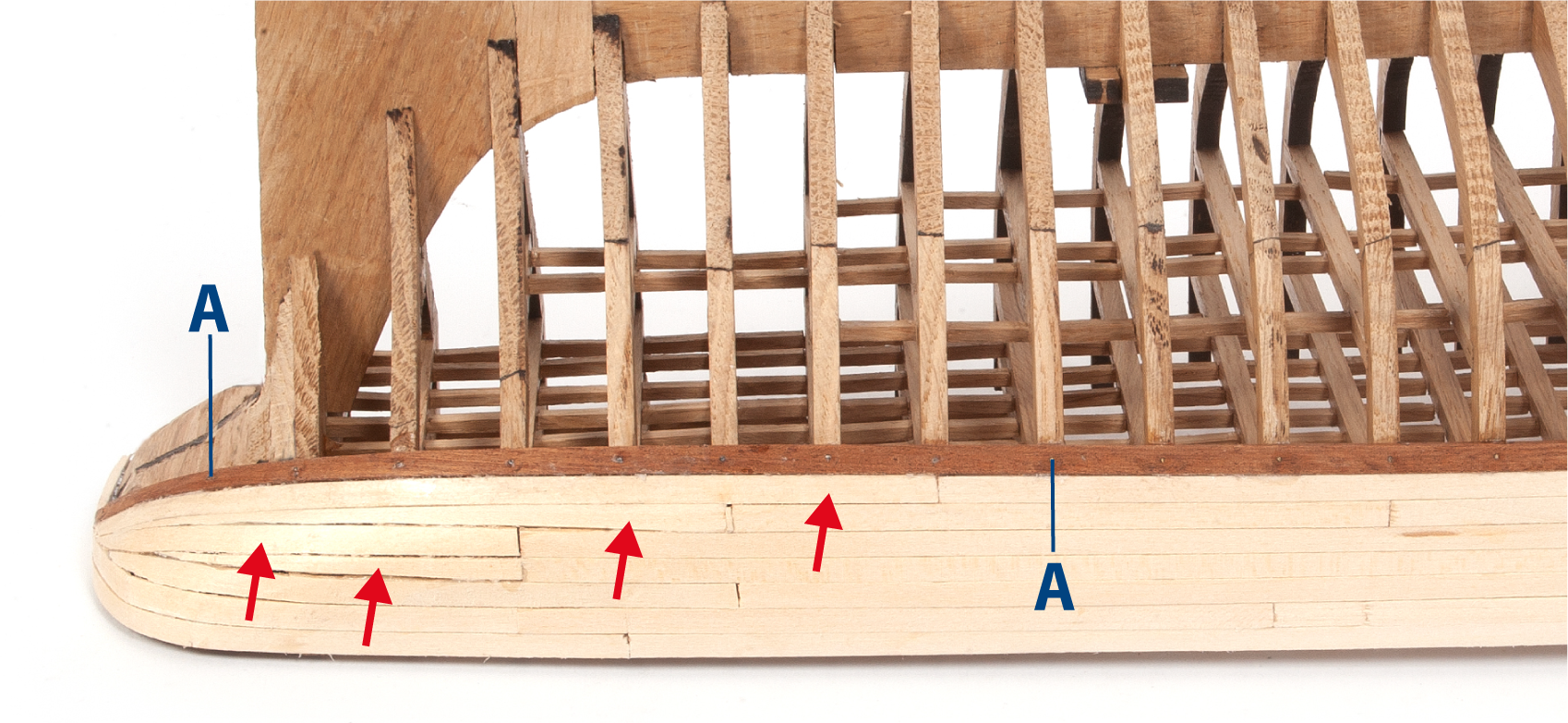

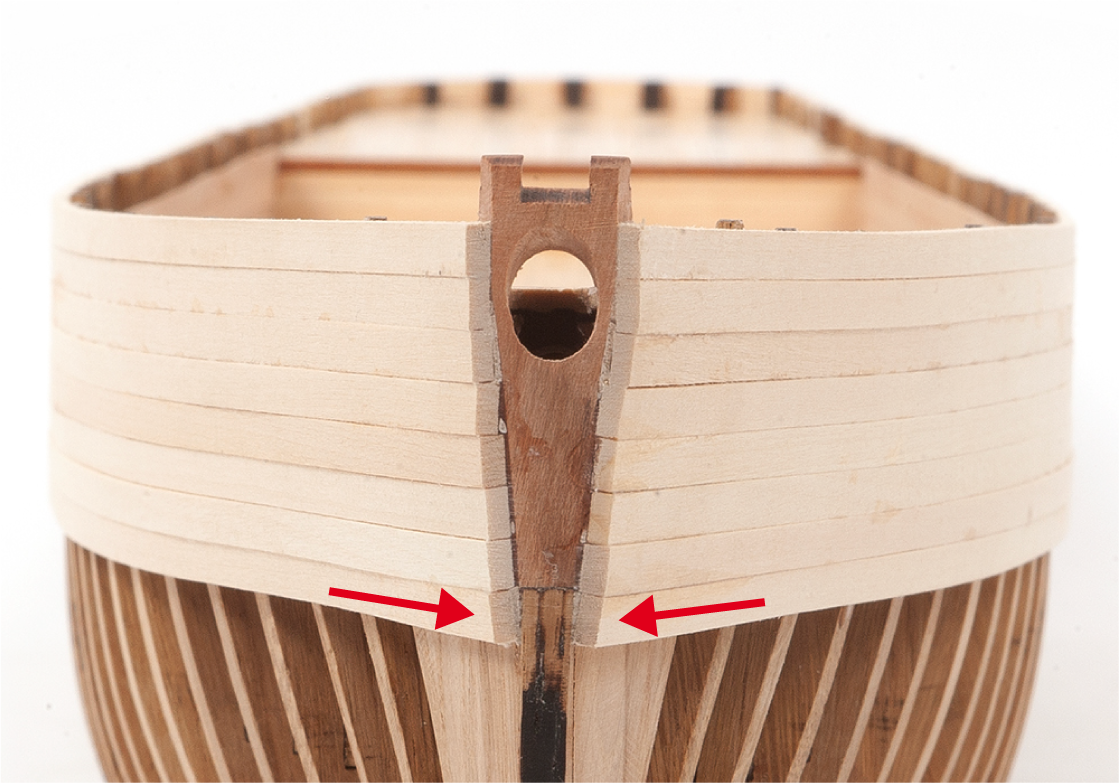

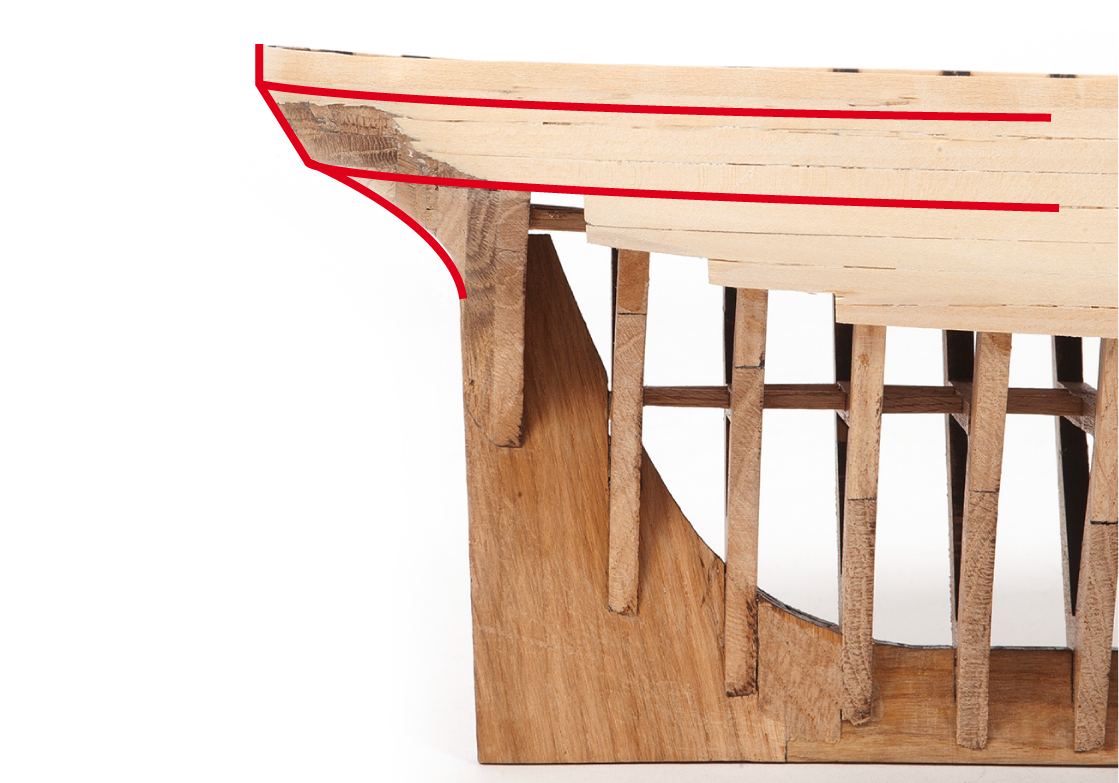

Schuur de achterste beplanking en schuin het onderste gedeelte af, zodat het naadloos aansluit op de rest van de beplanking, zoals getoond in de afbeelding.

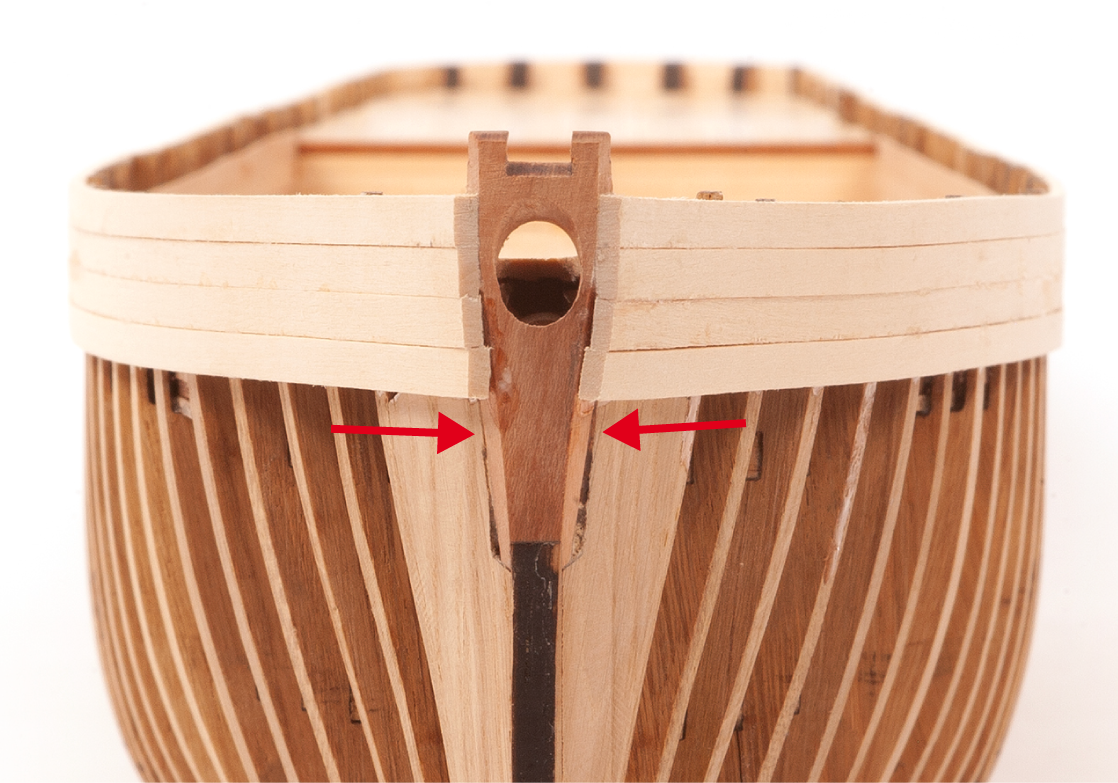

Schuur bij de achtersteven het schuine gedeelte en de zijkant van de romp om een glad en doorlopend oppervlak te verkrijgen.

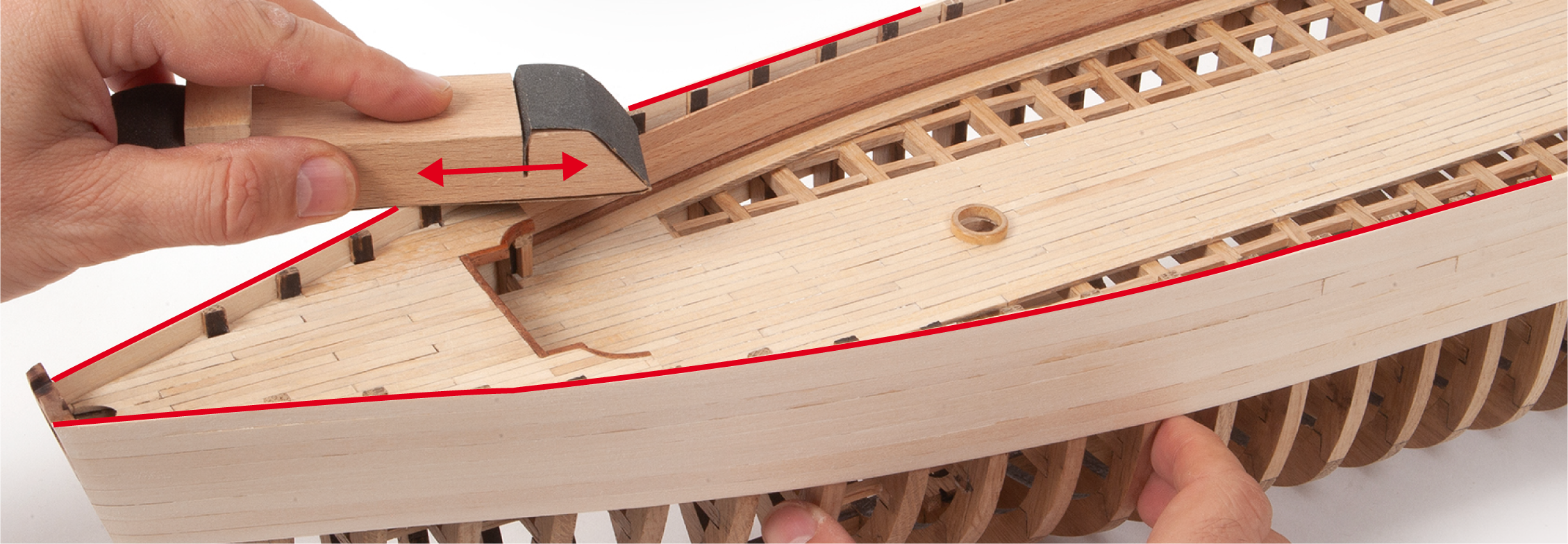

Schuur de zijkanten van de romp om een gelijkmatig oppervlak over de beplanking te creëren.

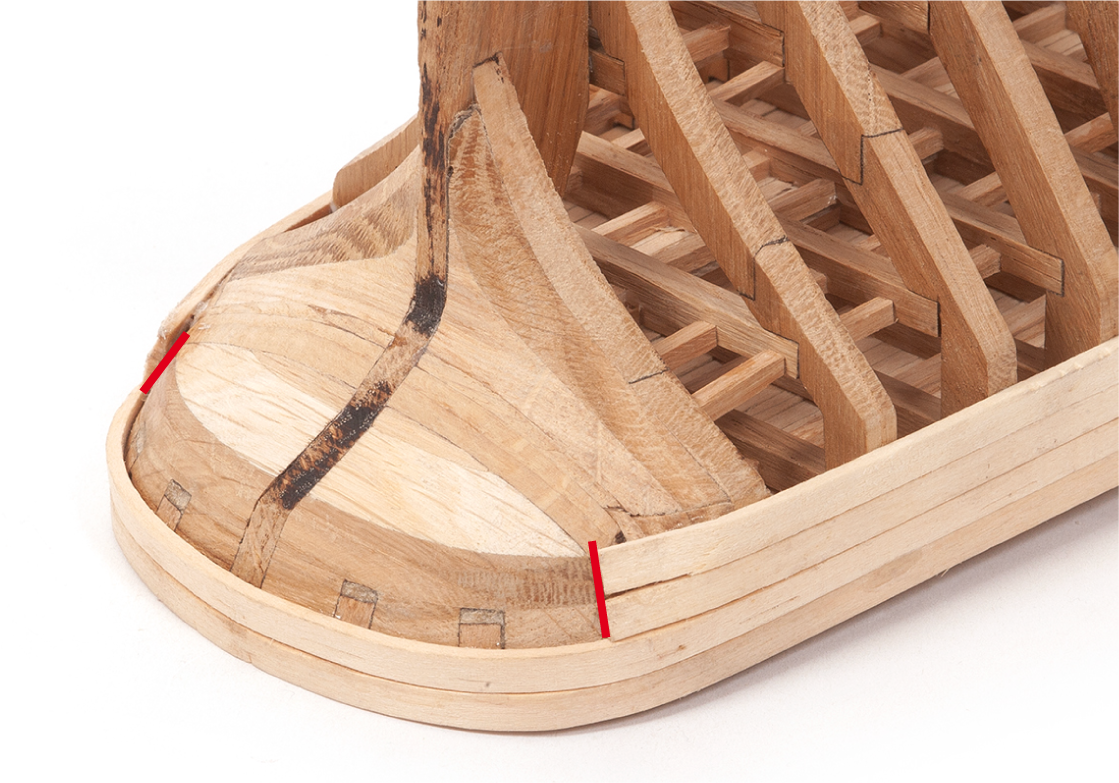

Schuur het boeggebied totdat de uiteinden van de latten tot een fijne rand aflopen.

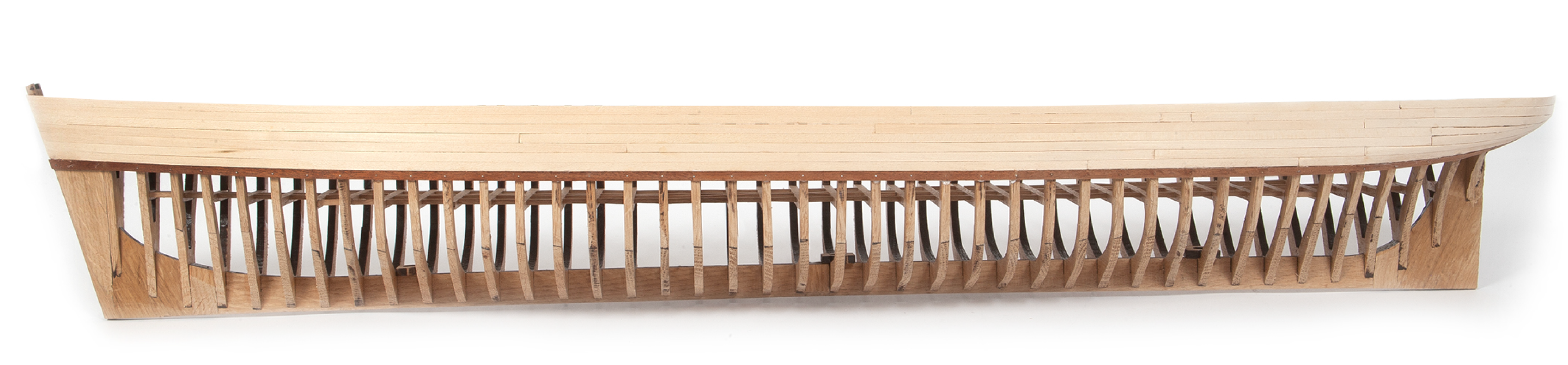

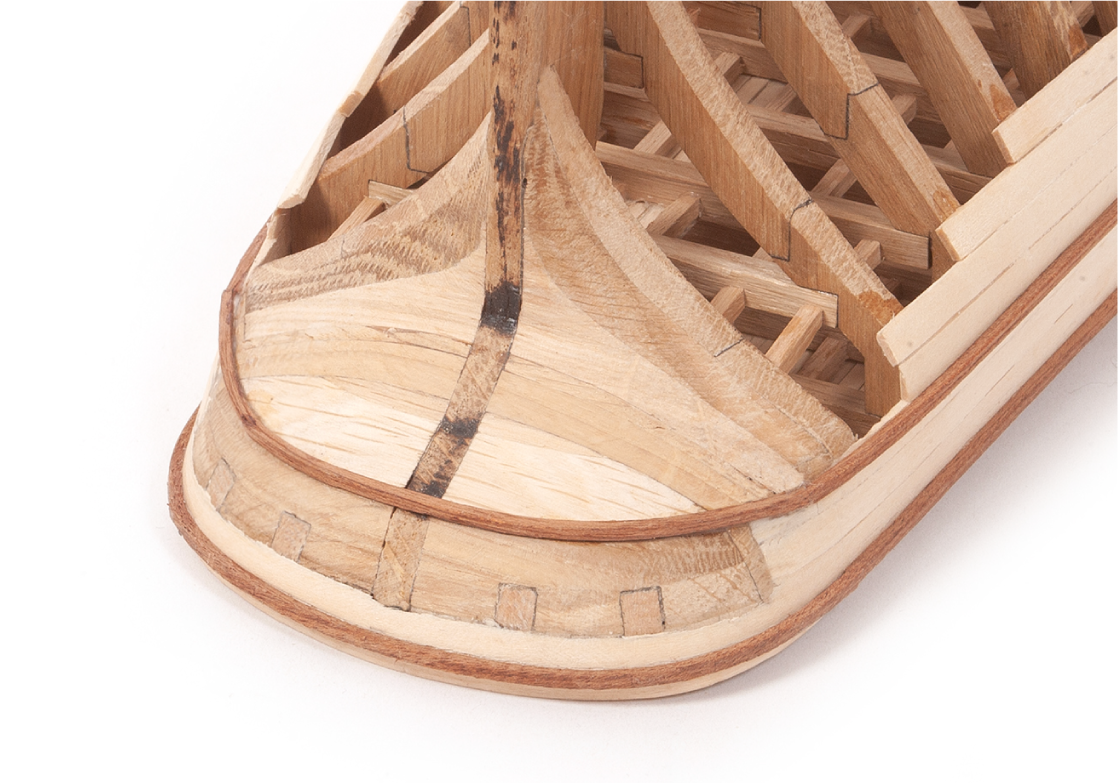

De afbeelding toont de boeg van de romp na het schuren.

Deze afbeelding toont hetzelfde deel van de romp vanuit een andere hoek.

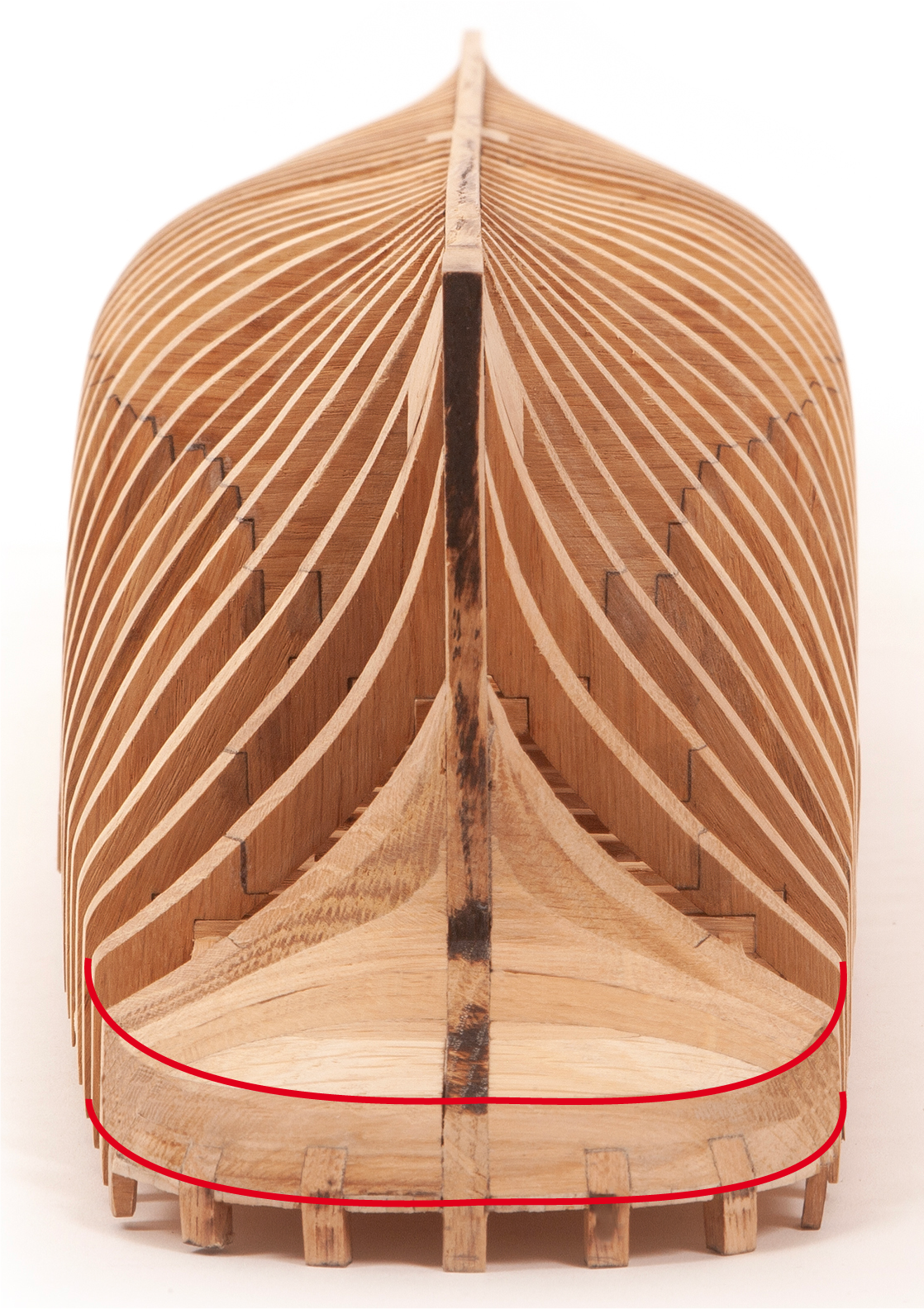

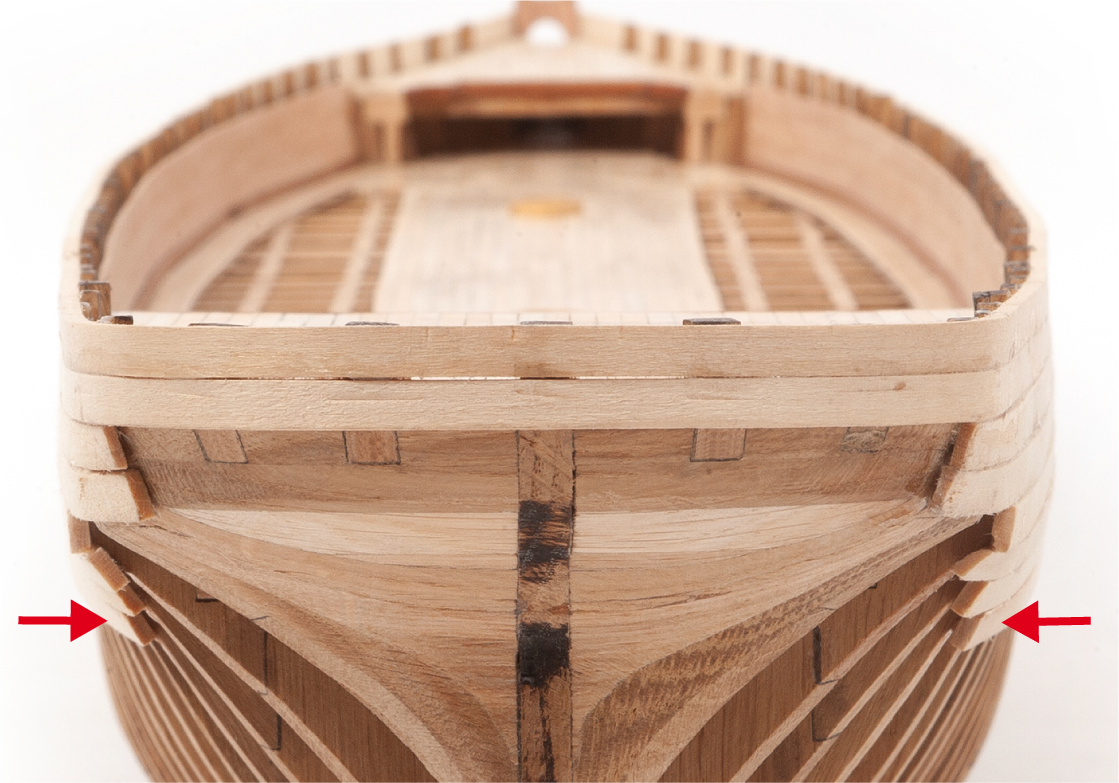

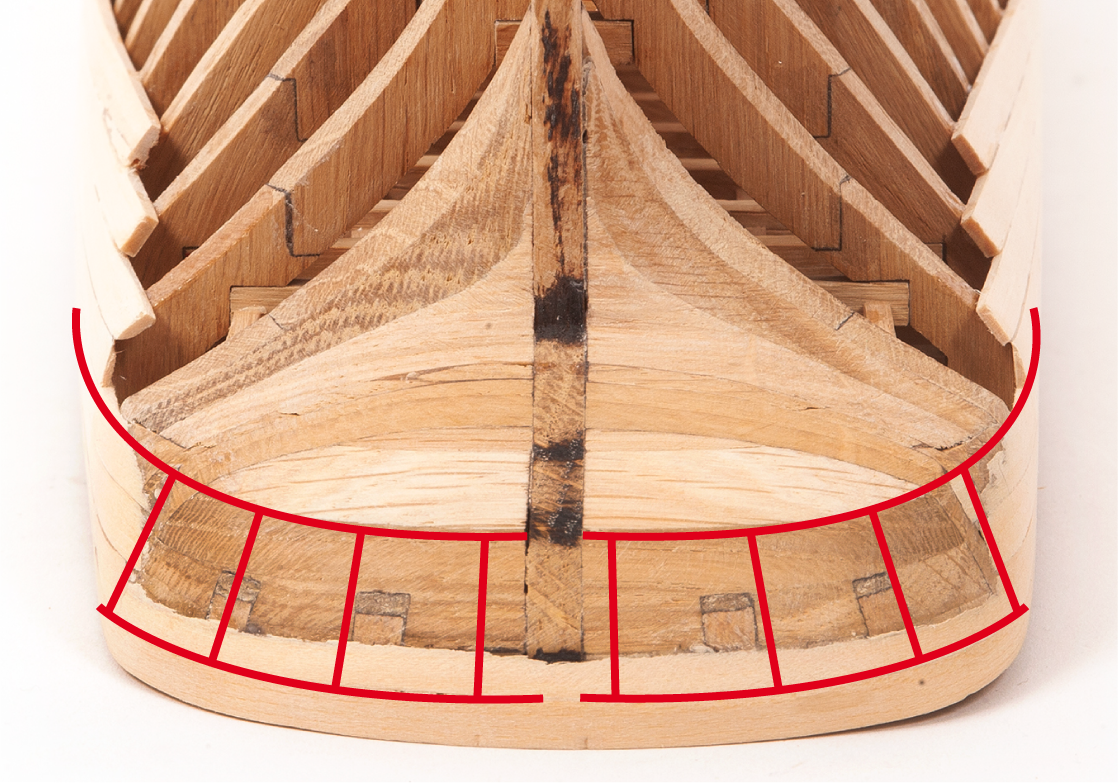

Deze afbeelding toont de vorm van de verschillende secties in het achterstevengebied.

Deze afbeelding toont het profiel van het achterstevengebied.

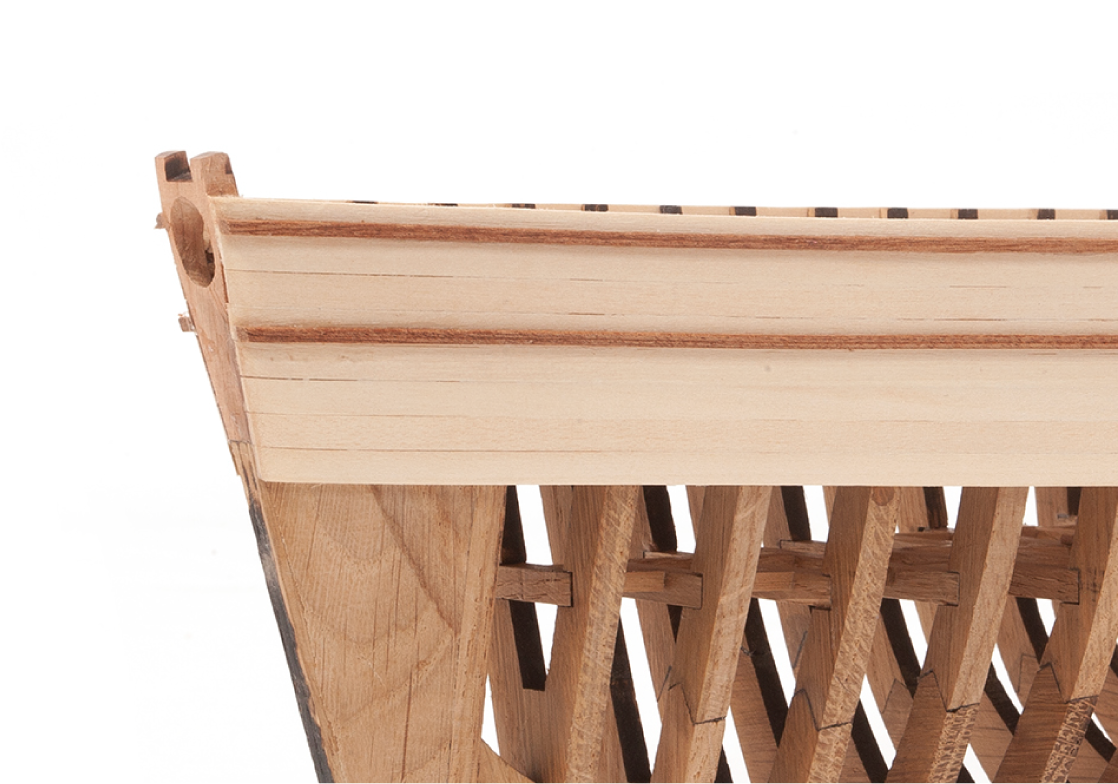

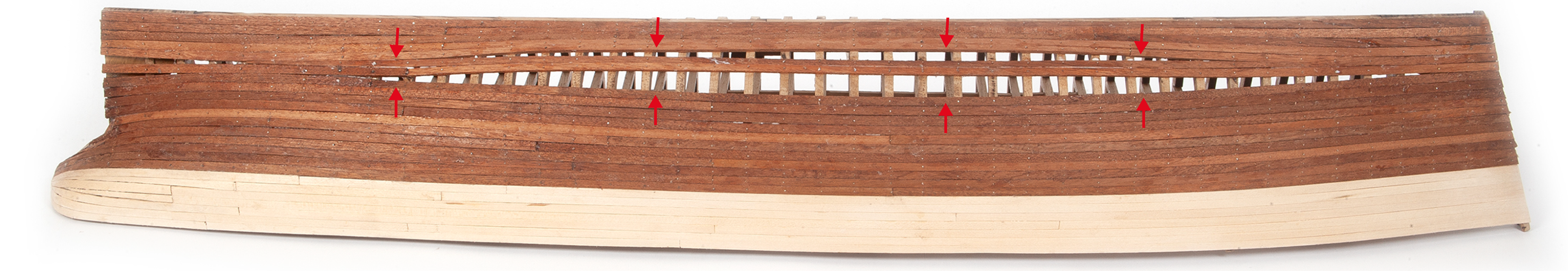

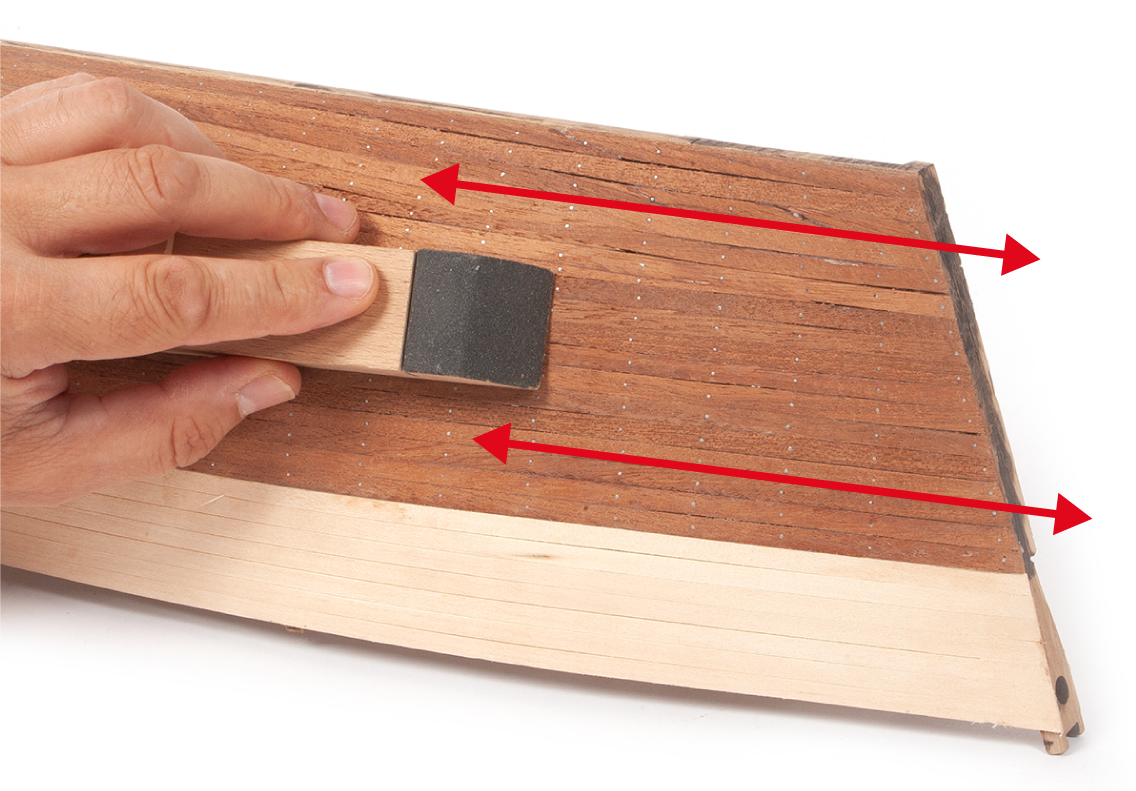

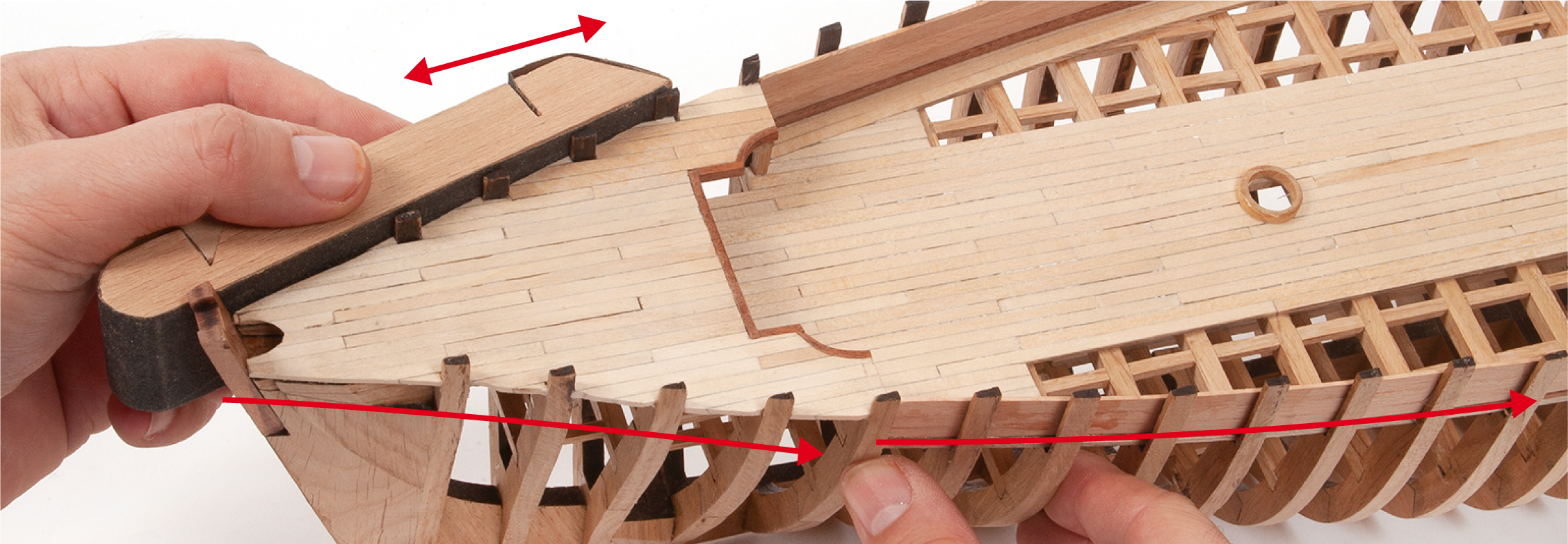

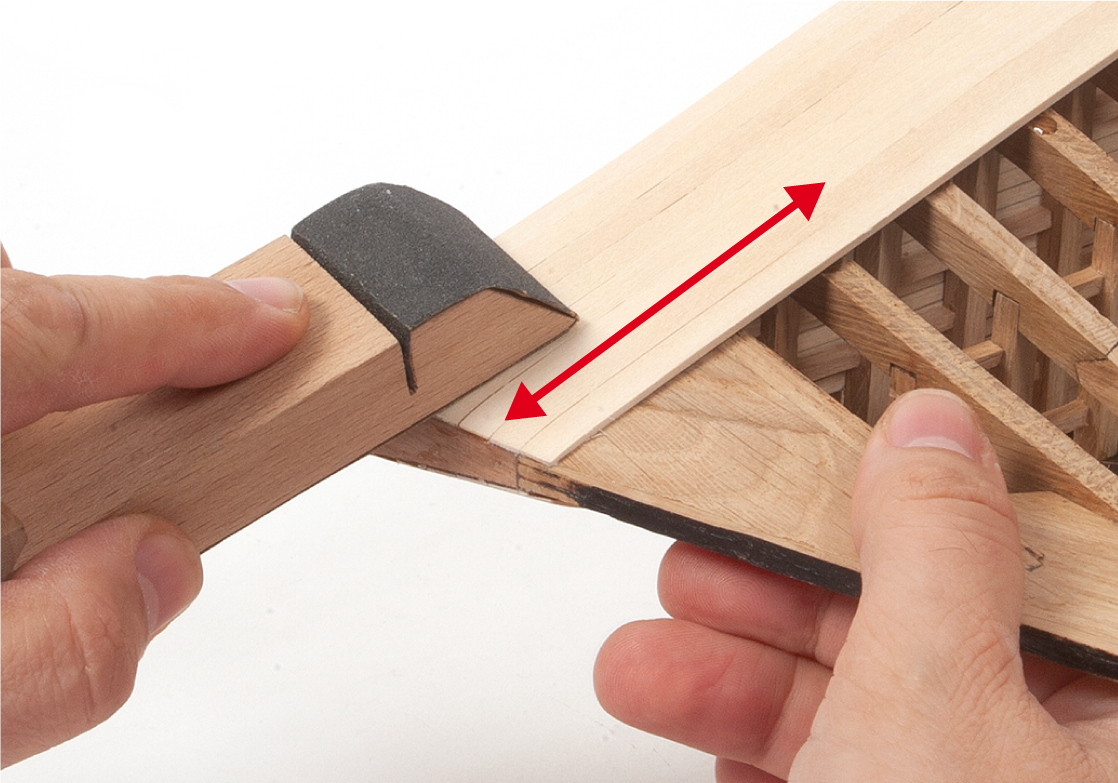

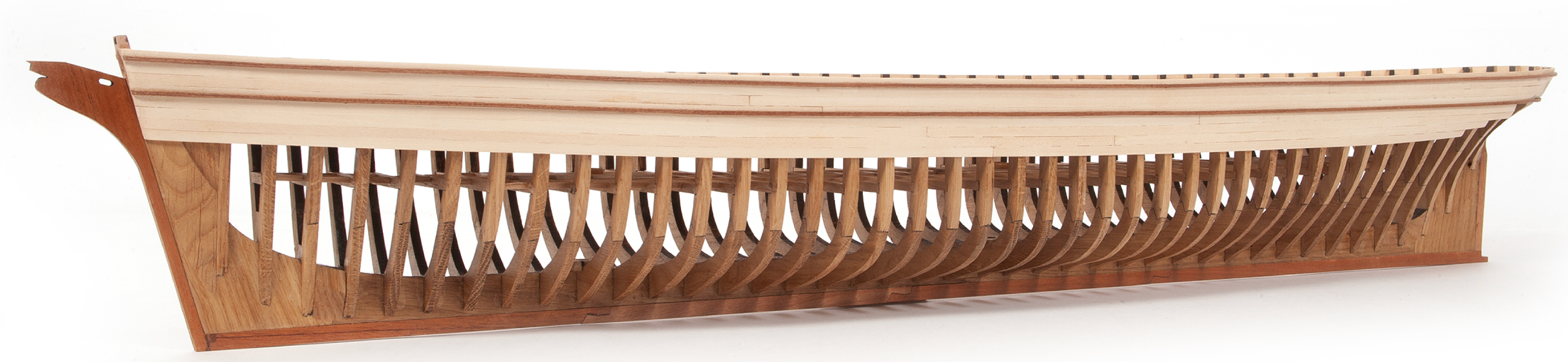

Schuur de bovenrand van de beplanking totdat deze gelijk is met de spanten.

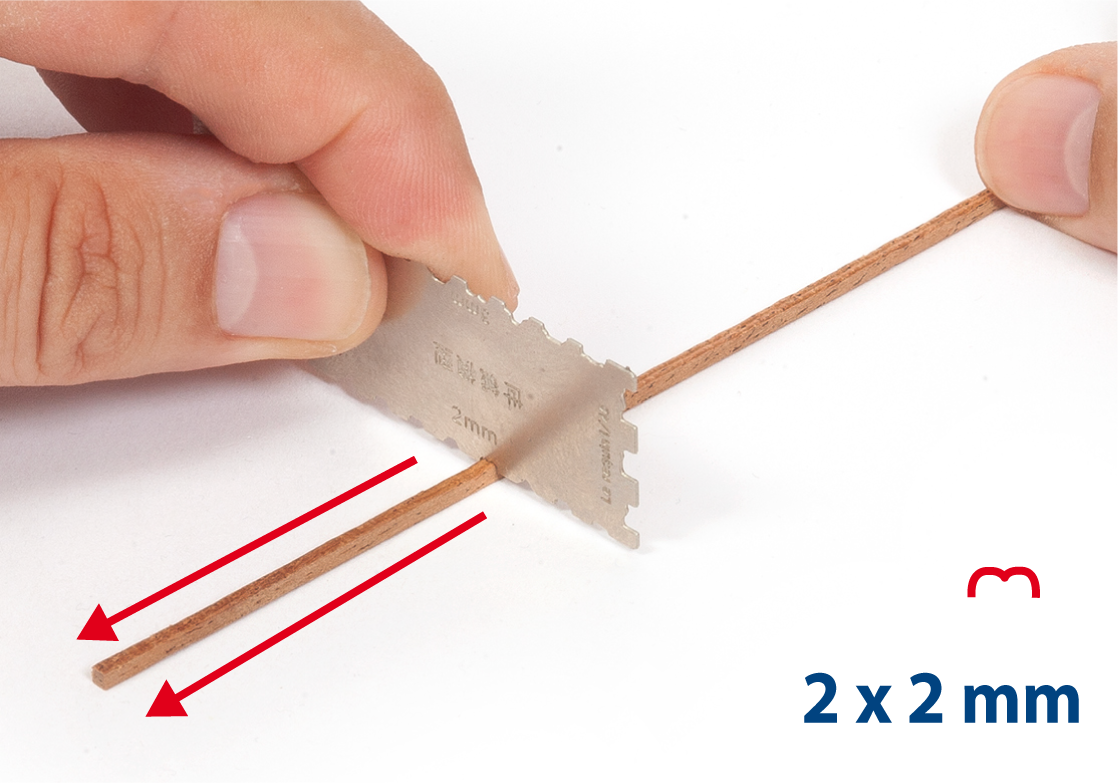

Gebruik een groefgereedschap om groeven in de mahonielatjes te maken.

Week de mahonielatjes voor de achtersteven in water en buig ze vervolgens met behulp van een cilindrisch voorwerp of een strijkijzer, zodat ze de vorm van de romp volgen.

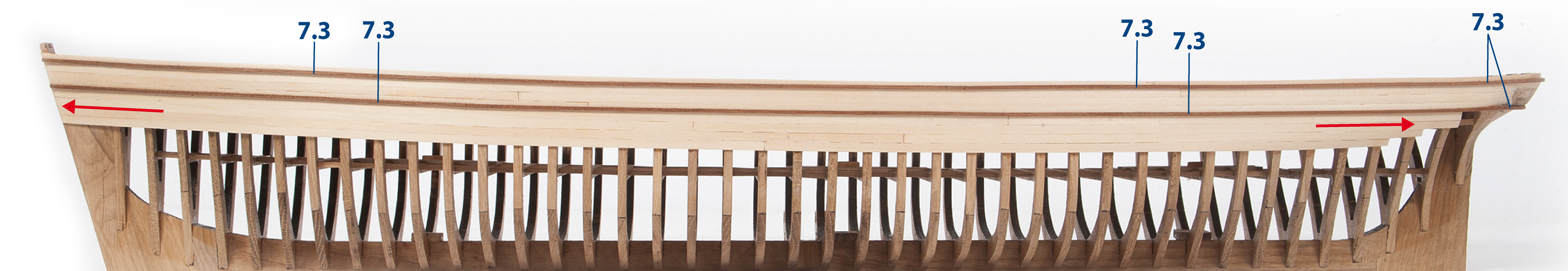

Deze afbeelding toont de mahonielatjes 7.3 aan de boeg.

Deze afbeelding toont de mahonielatjes 7.3 aan de achtersteven.

Maak het gebied tussen de mahonielatjes aan de achtersteven glad.

Deze afbeelding toont de achtersteven met de mahonielatjes op hun plaats.

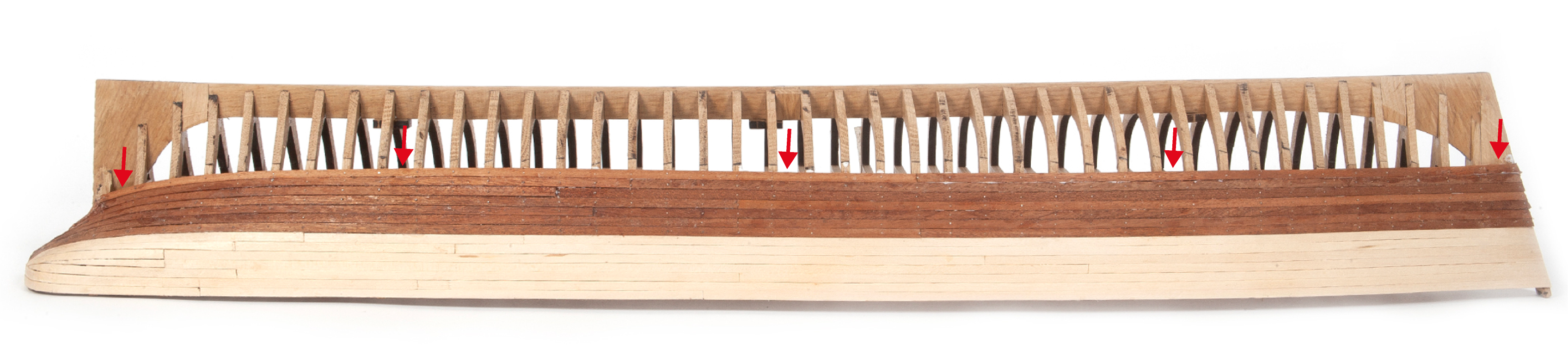

Verwijder de onderdelen die op de afbeelding worden getoond.

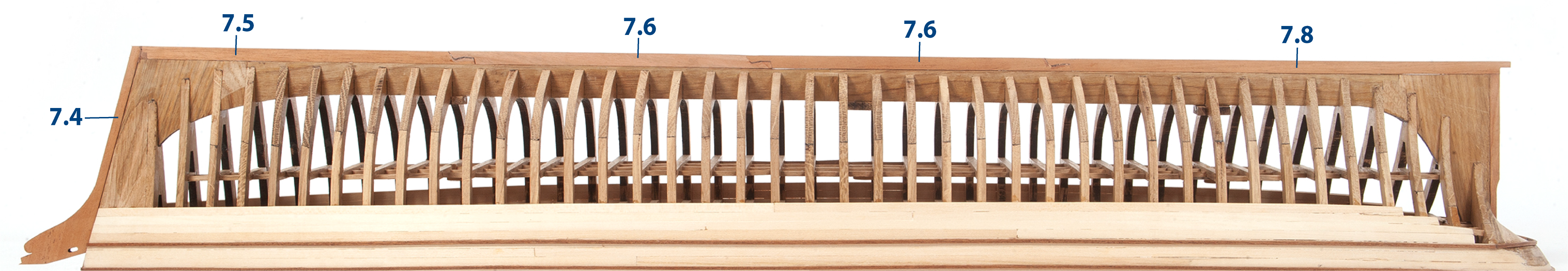

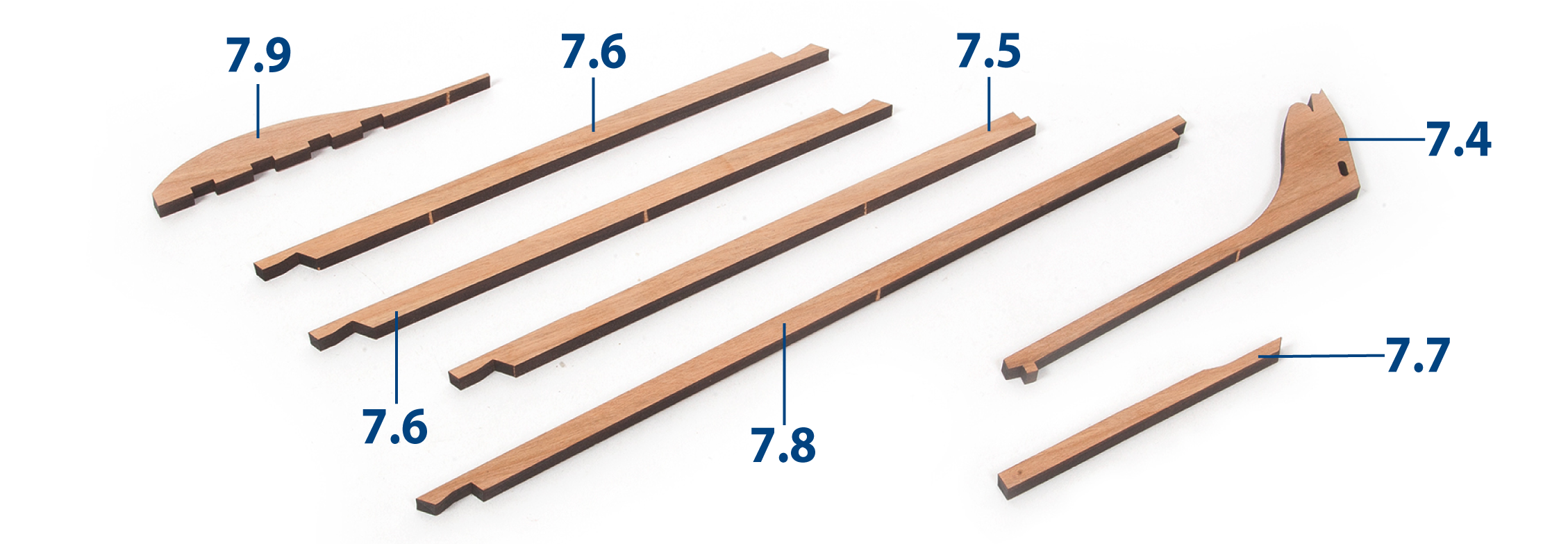

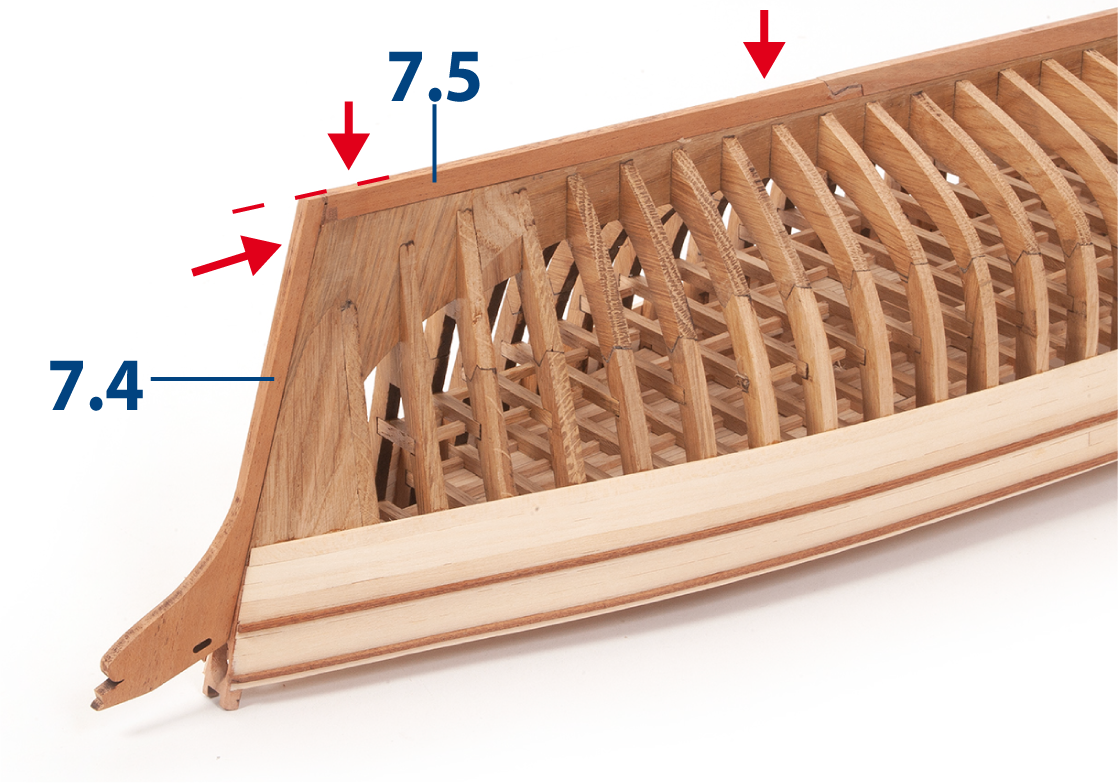

Lijm de onderdelen 7.4 en 7.5 aan de voorkant van de romp.

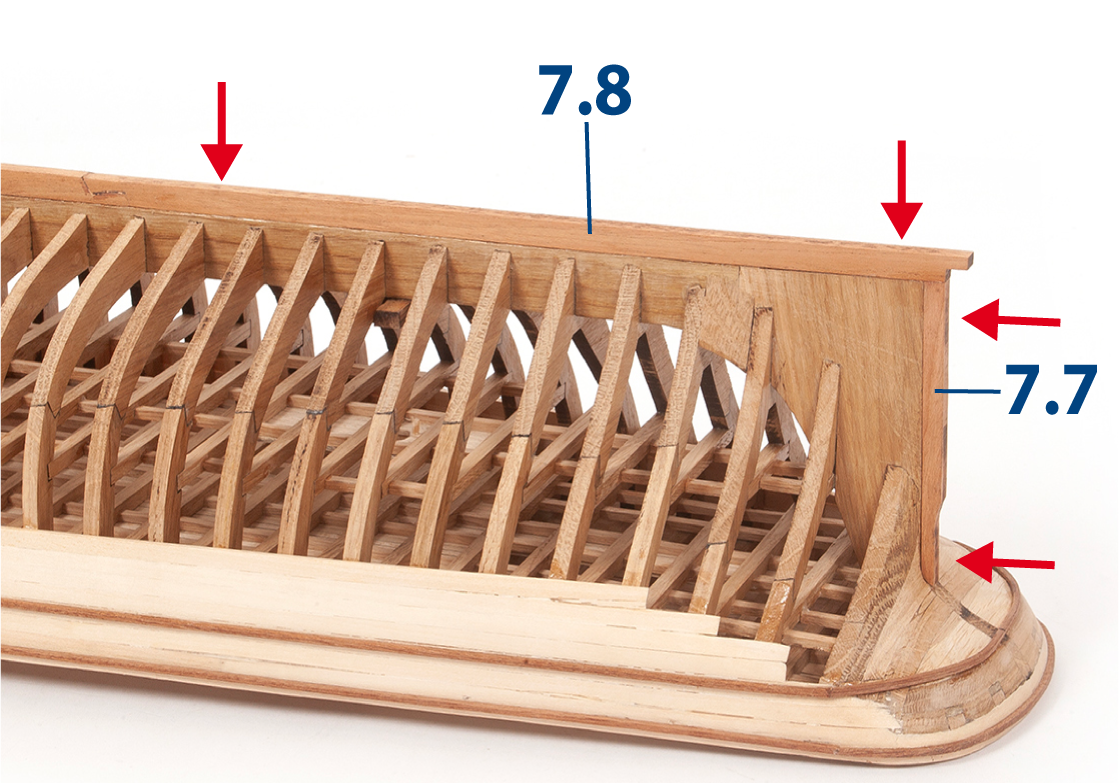

Controleer de pasvorm van de onderdelen 7.7 en 7.8. Het kan nodig zijn om onderdeel 7.7 aan te passen zodat het correct past.

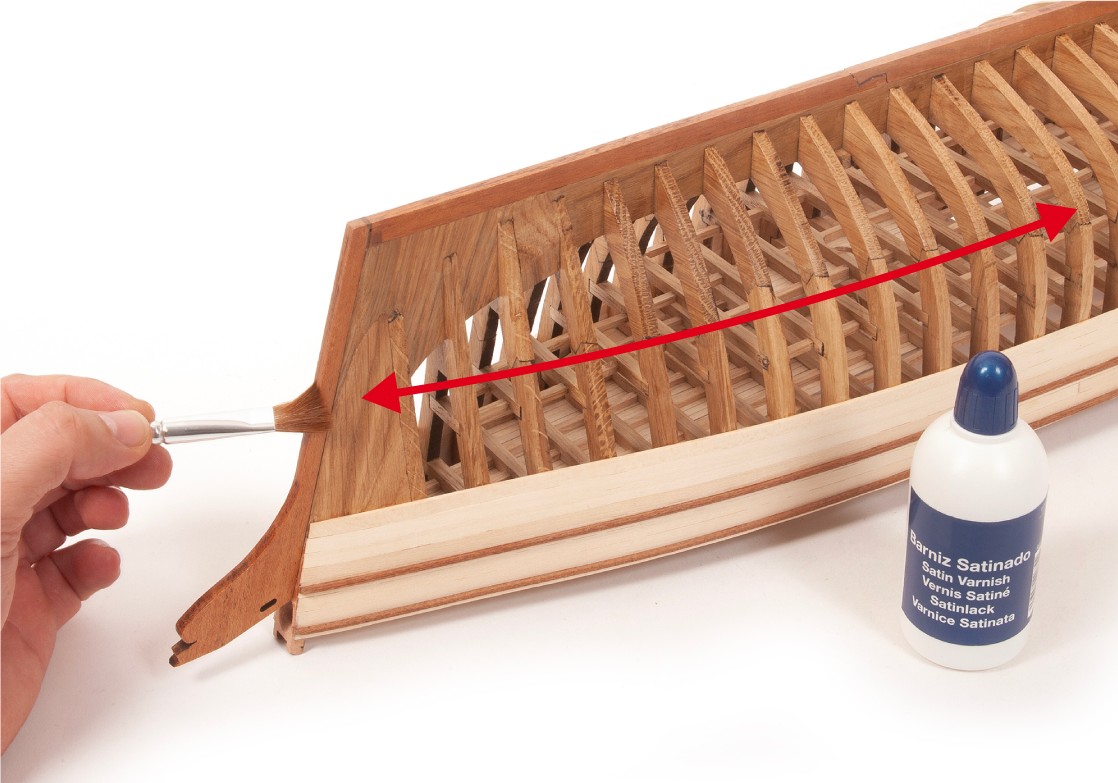

Schuur de spanten en de kiel met fijnkorrelig schuurpapier. Breng vervolgens lak aan op het hele geraamte, behalve op de beplanking van de romp.

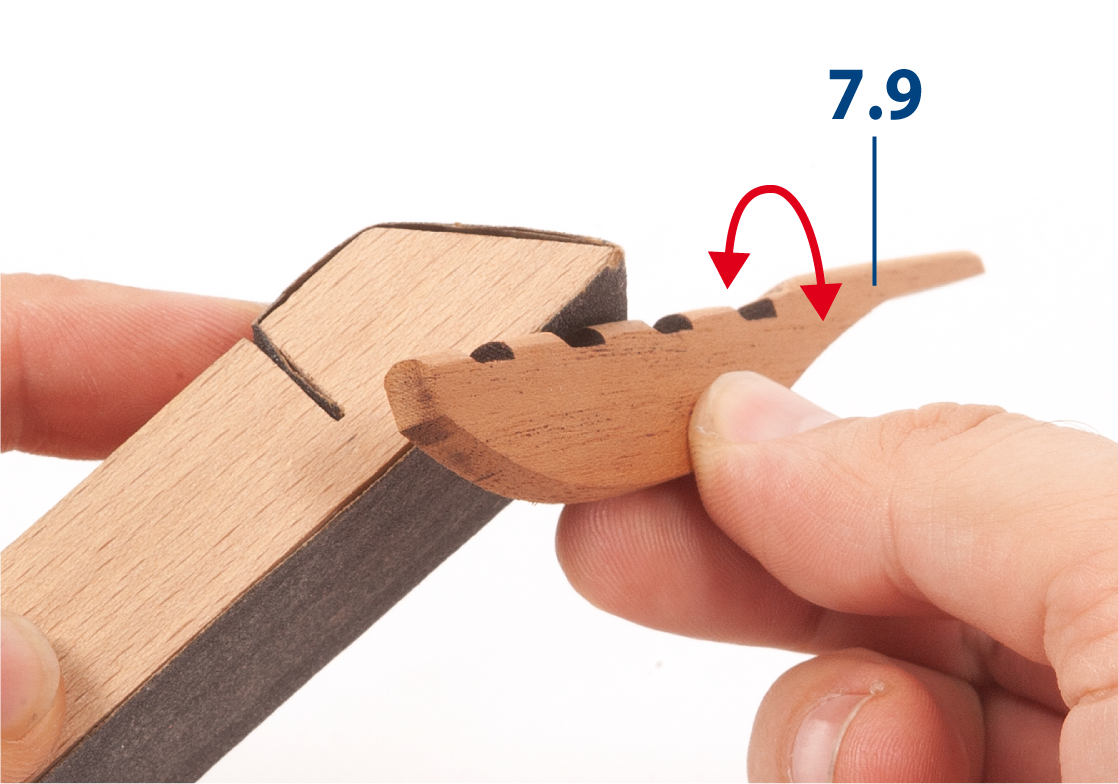

Rond de rand van onderdeel 7.9 af zoals getoond in de afbeelding.

Bekijk onze video voor extra begeleiding.

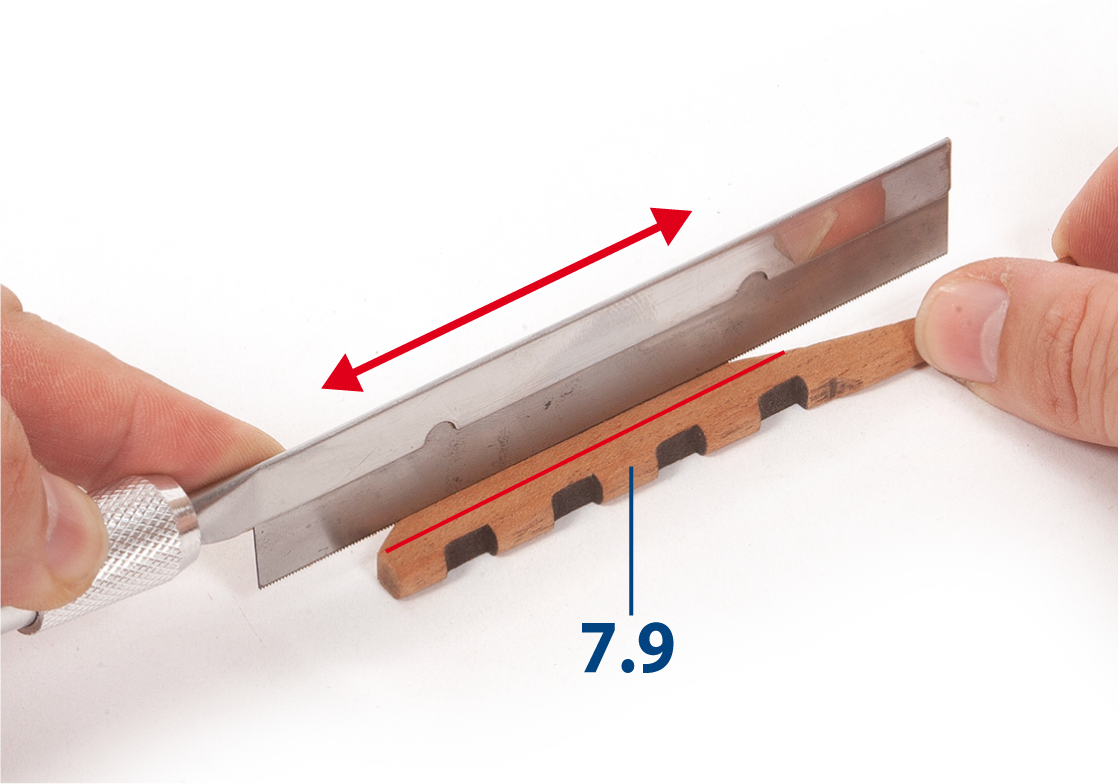

Gebruik een zaag of een vergelijkbaar gereedschap om groeven te maken aan beide zijden van onderdeel 7.9.

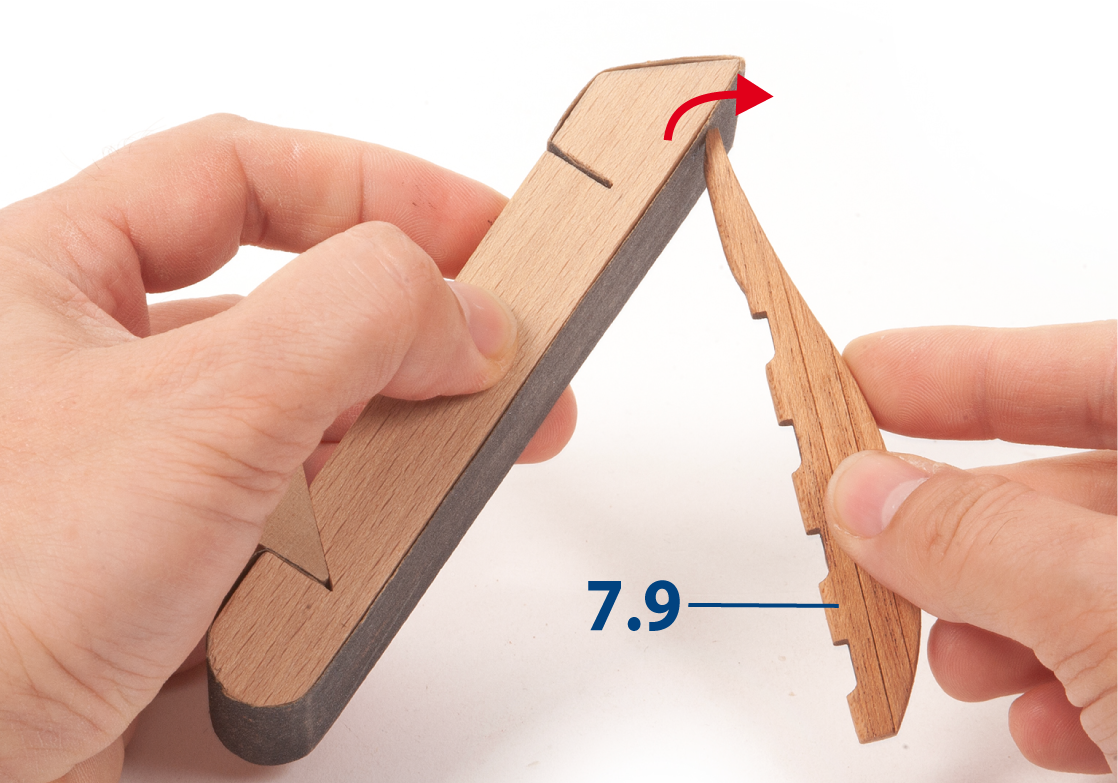

Schuur het uiteinde van onderdeel 7.9 zodat het aansluit op de achtersteven van de romp.

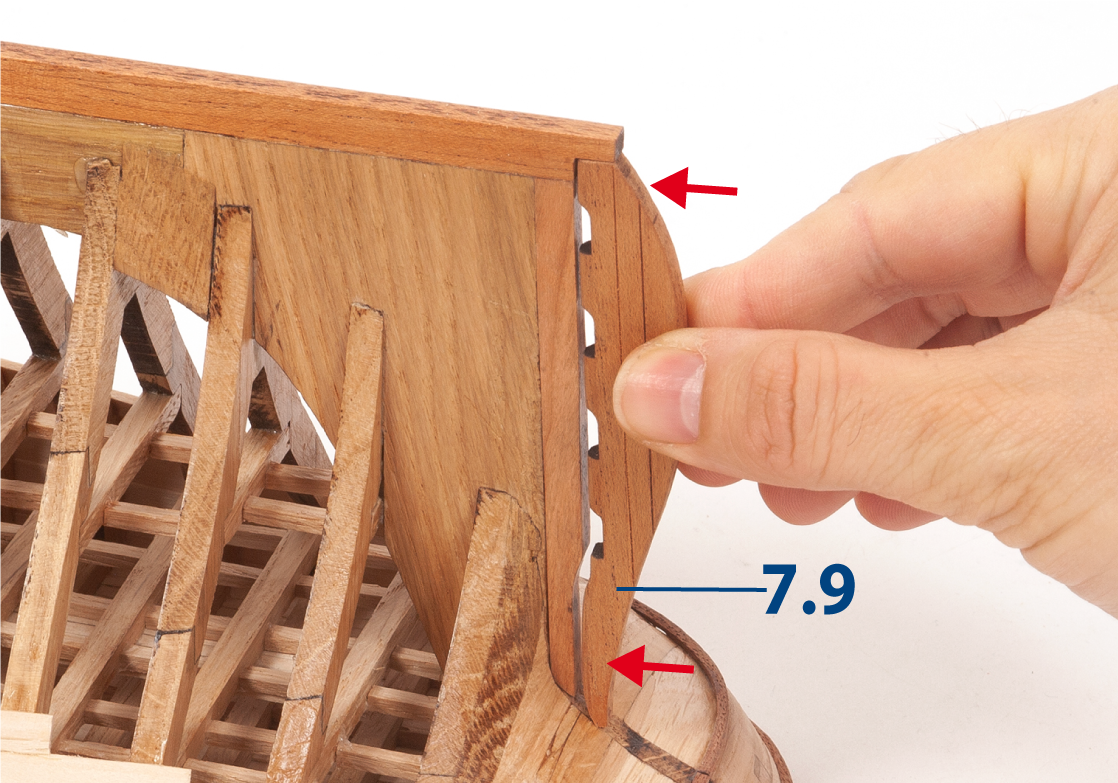

Controleer de pasvorm van onderdeel 7.9 aan de achtersteven van de romp, breng lak aan op het roerblad en leg het vervolgens opzij.

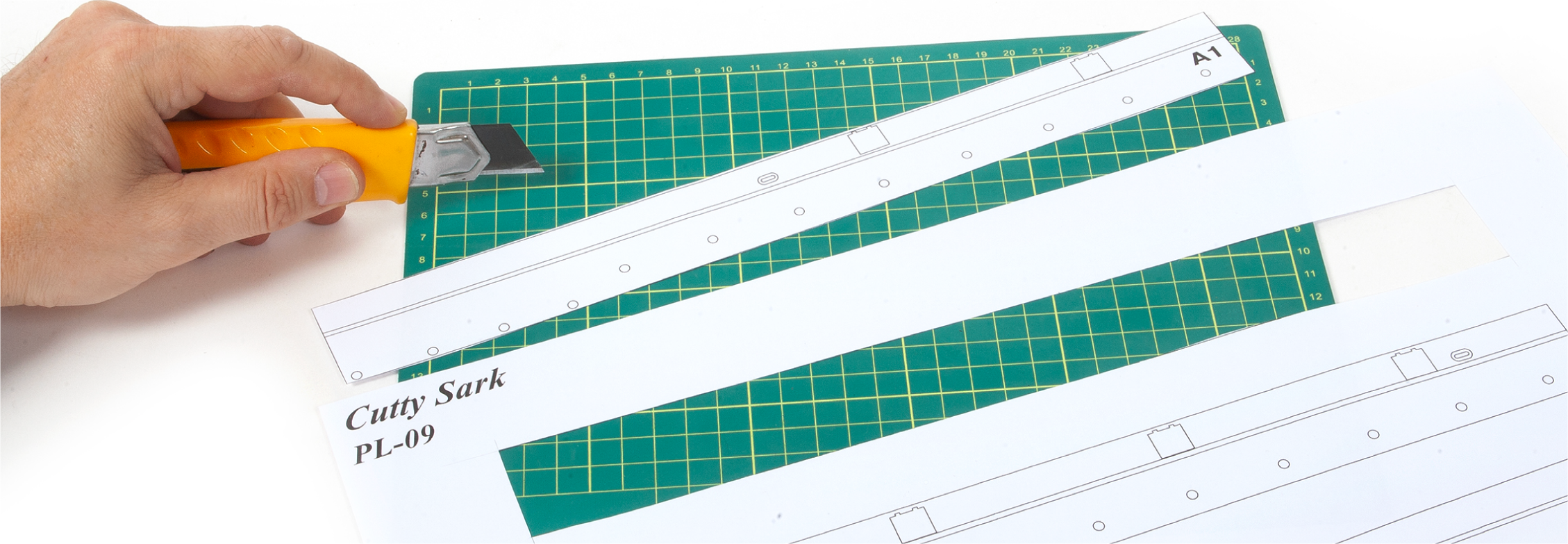

Knip de sjablonen uit van plaat PL-09 (pakket 04).

Bekijk onze video voor extra begeleiding.

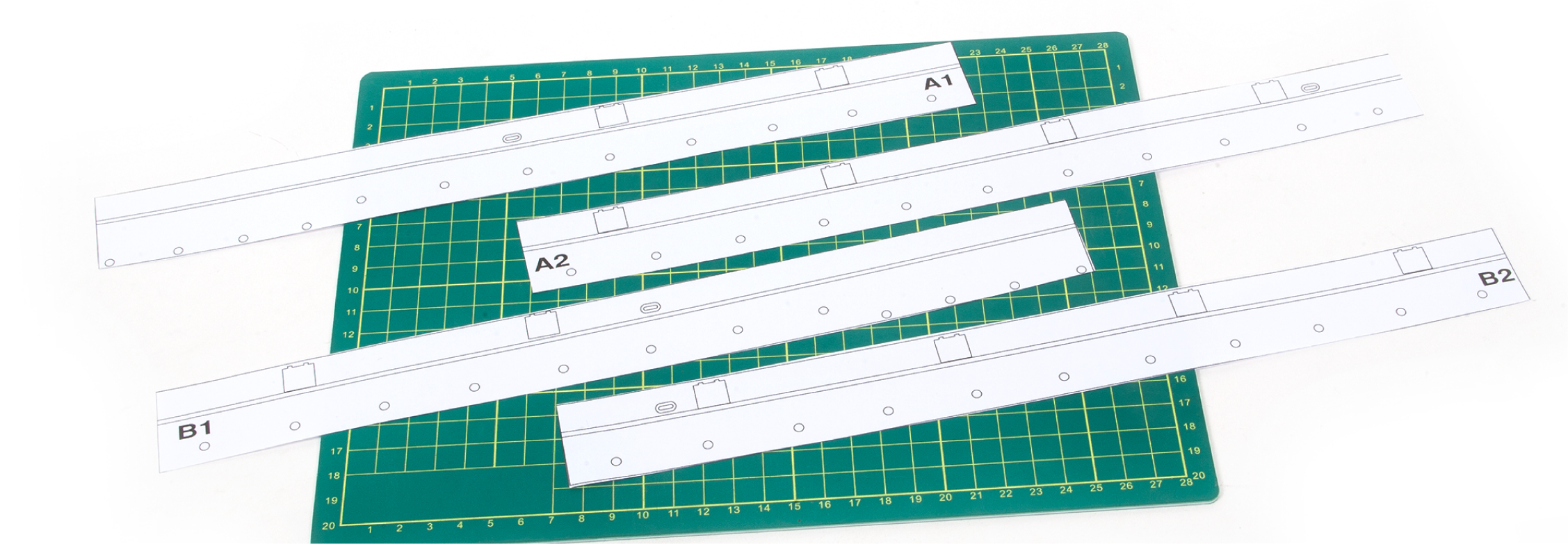

Deze afbeelding toont de sjablonen.

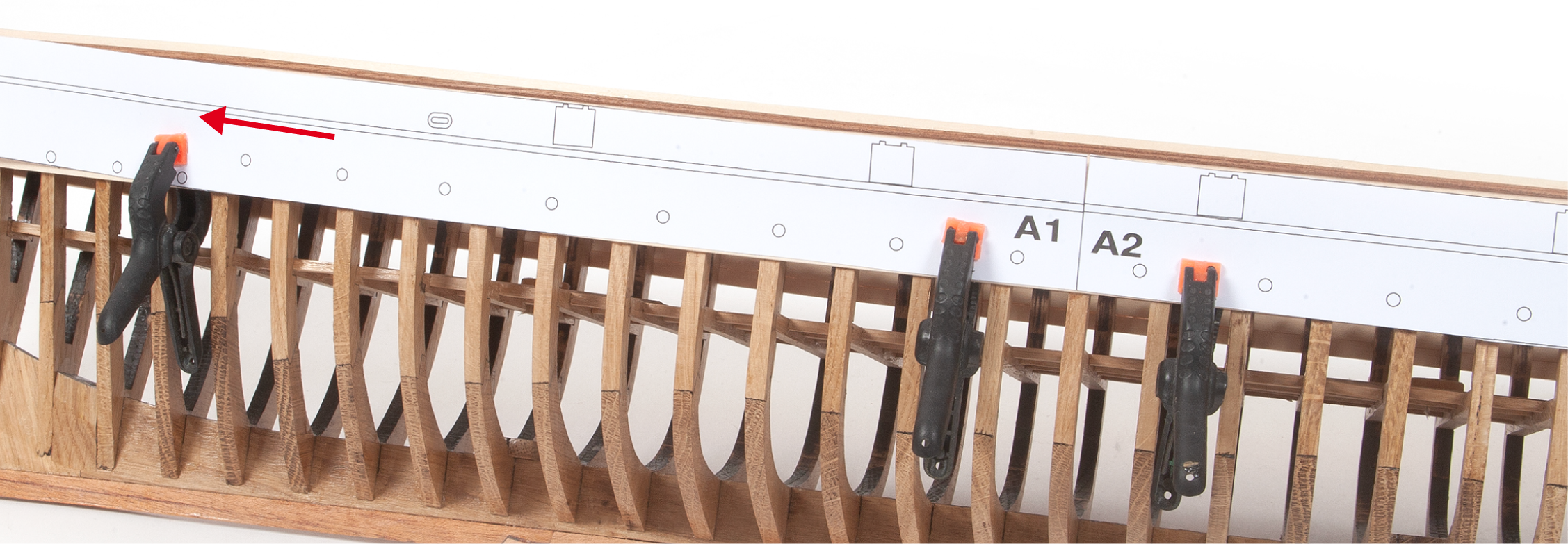

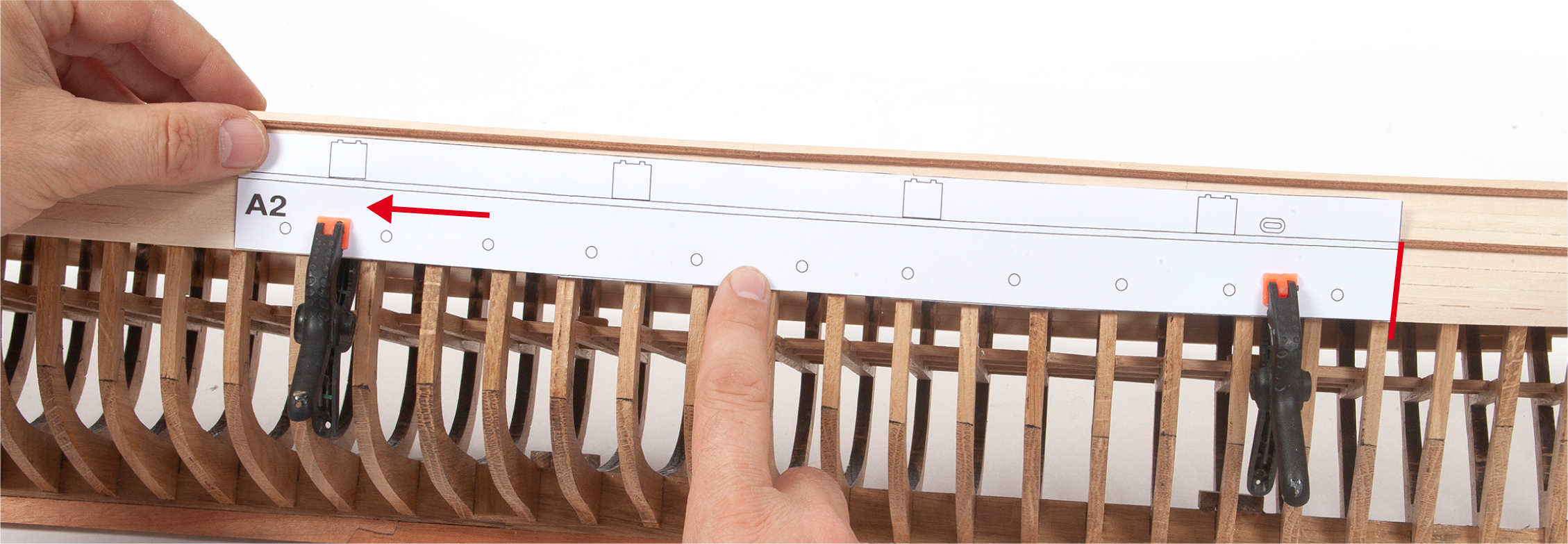

Plaats sjabloon A2 tegen de romp, van spant 35 tot spant 18, en lijn de onderkant van het sjabloon uit met de laatste houten lat van de beplanking. Houd het sjabloon op zijn plaats met klemmen of iets dergelijks.

Plaats sjabloon A1 op sjabloon A2, begin bij spant 18 en werk verder richting de boeg. Houd het op zijn plaats met klemmen.

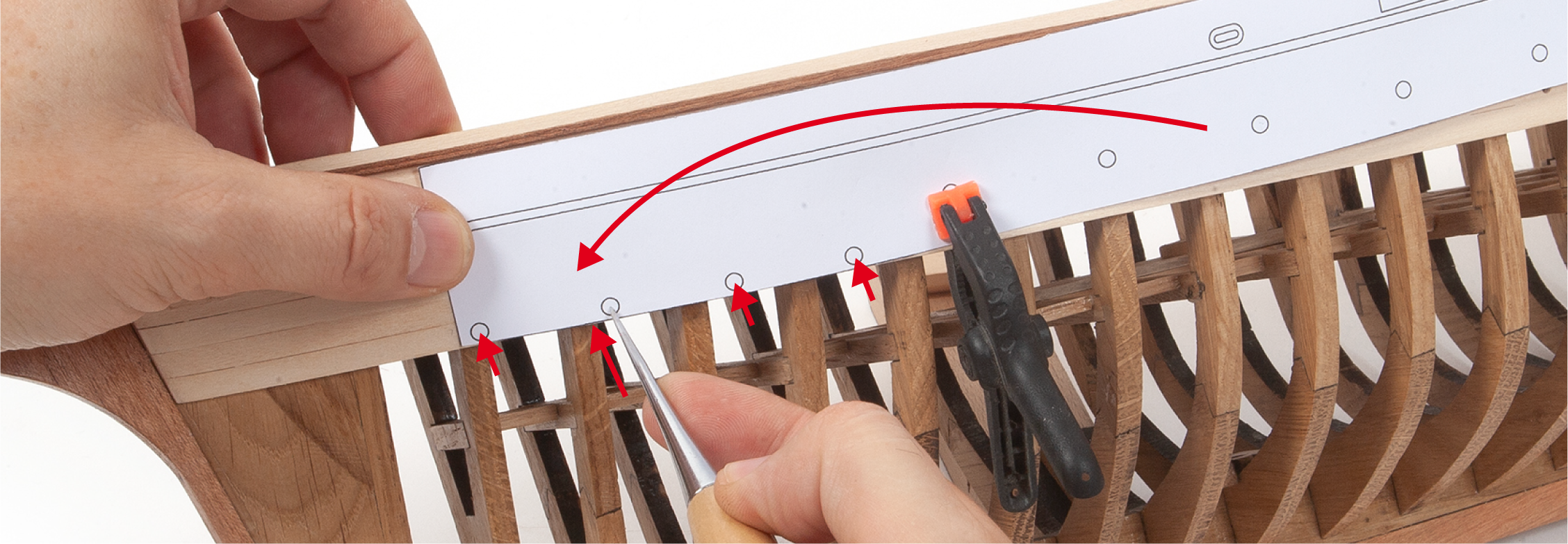

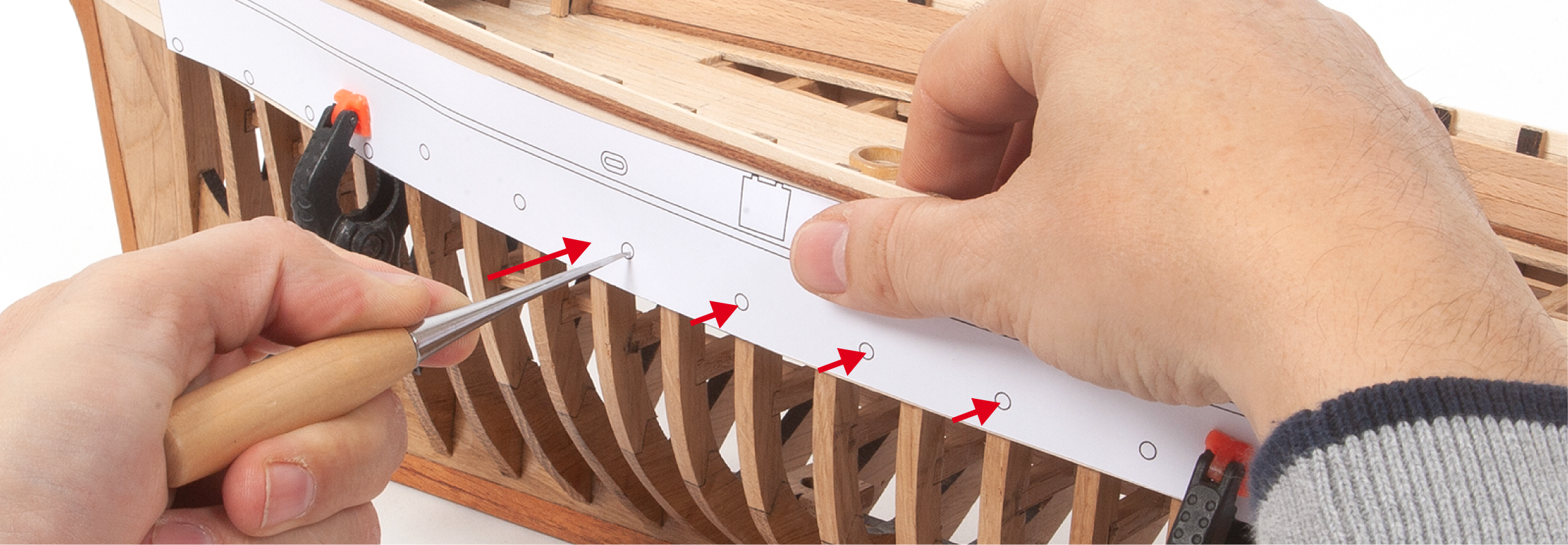

Gebruik een priem om het midden van de 19 gaten langs de bovenste lijn op de sjablonen te markeren.

Plaats sjabloon A1 onder een hoek, zodat de onderste rand van het sjabloon gelijkligt met de laatste houten lat van de beplanking. Houd het sjabloon op zijn plaats en gebruik een priem om het midden van de vier gaten te markeren, zoals getoond op de afbeelding.

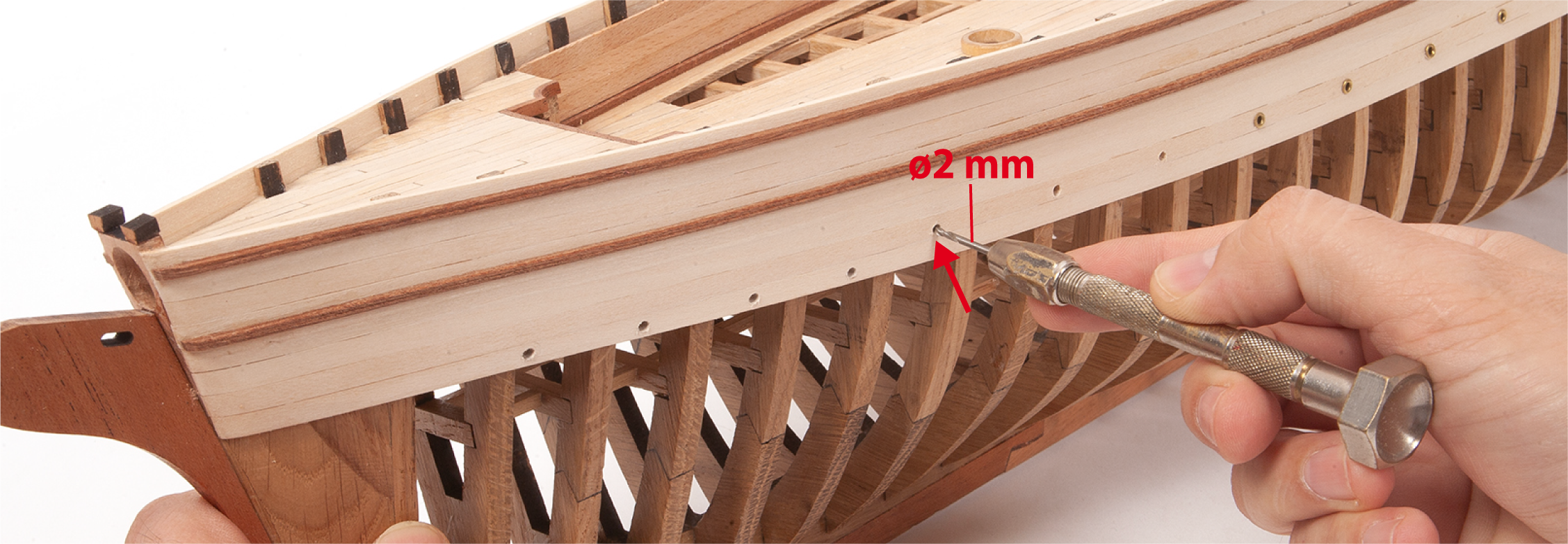

Boor gaten van ø2 mm op de gemarkeerde plaatsen.

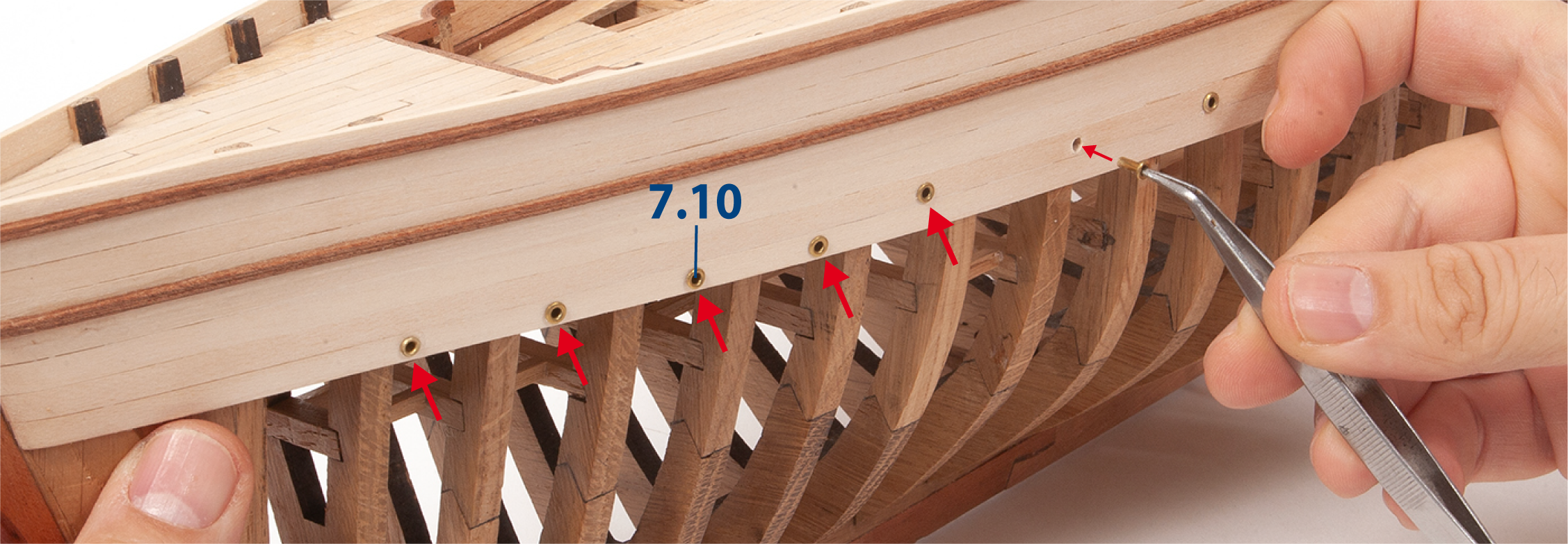

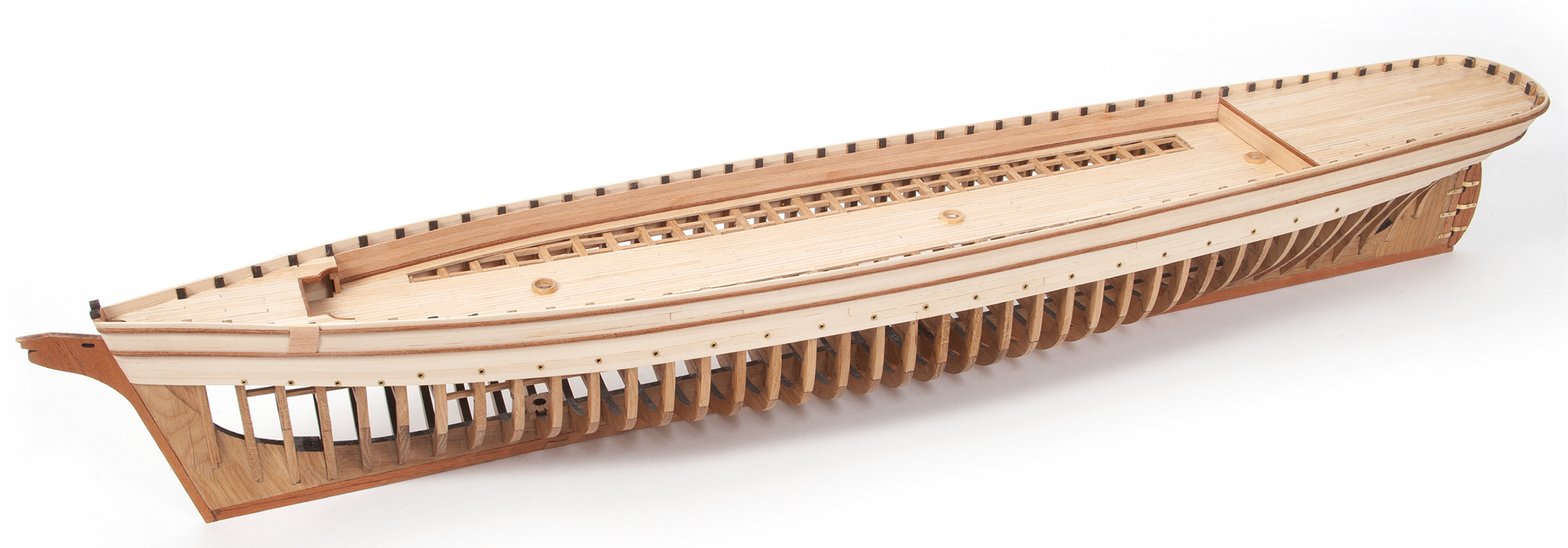

Lijm één klinknagel 7.10 in elk gat.

Herhaal stappen 3–8 met sjablonen B1 en B2 aan de andere kant van de romp.

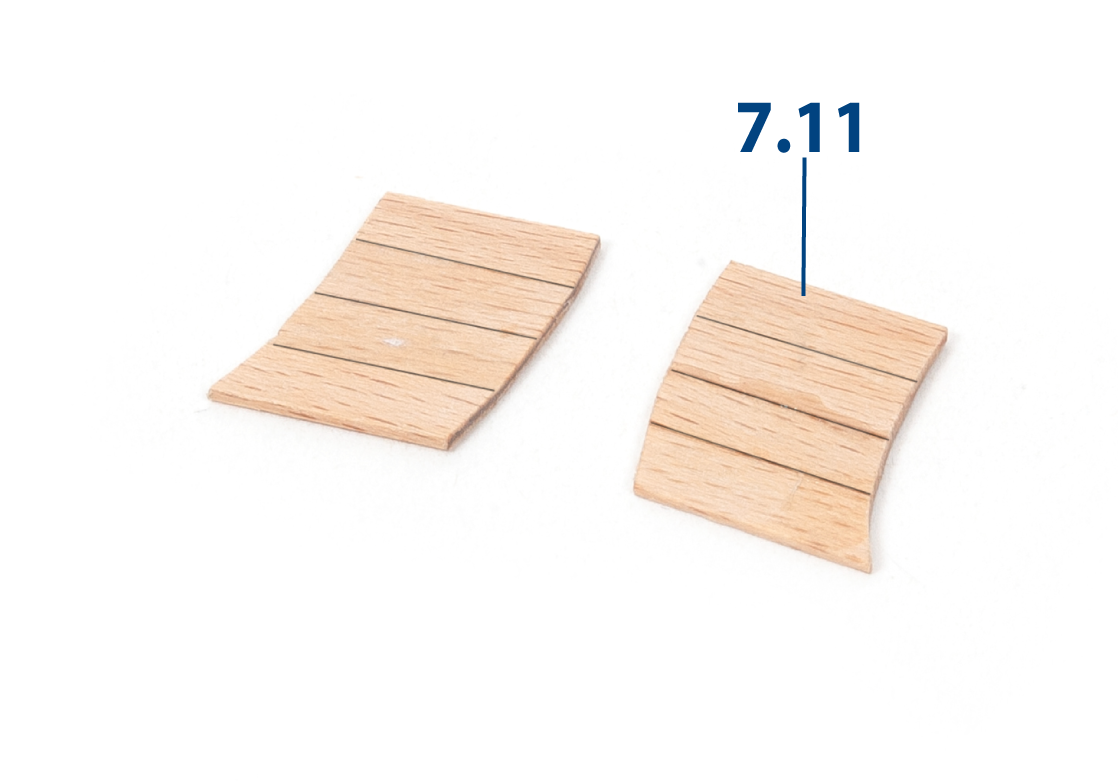

Snijd acht lindehouten latten van 2 x 5 x 15 mm om de twee onderdelen 7.11 te maken, zoals getoond in de afbeelding. Vorm de onderdelen met behulp van de zijaanzichttekening als referentie.

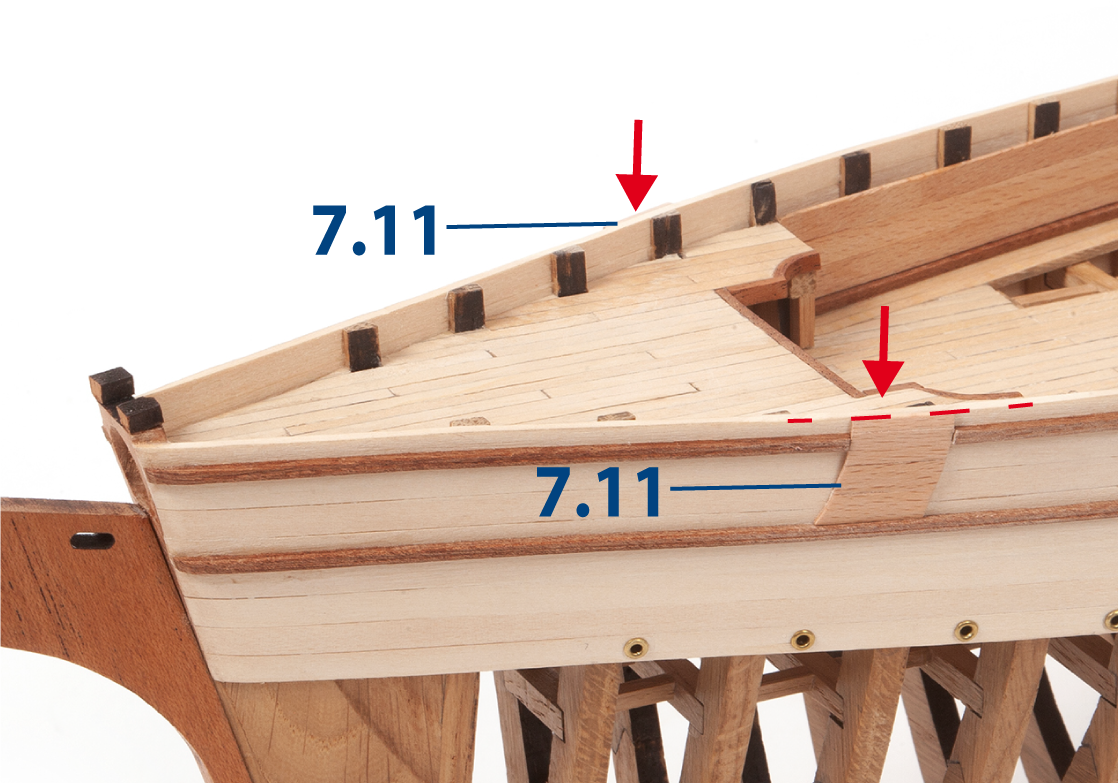

Snijd de mahonielatjes weg op de plaatsen waar de onderdelen 7.11 worden gelijmd. Lijm één onderdeel 7.11 aan elke kant van de romp.

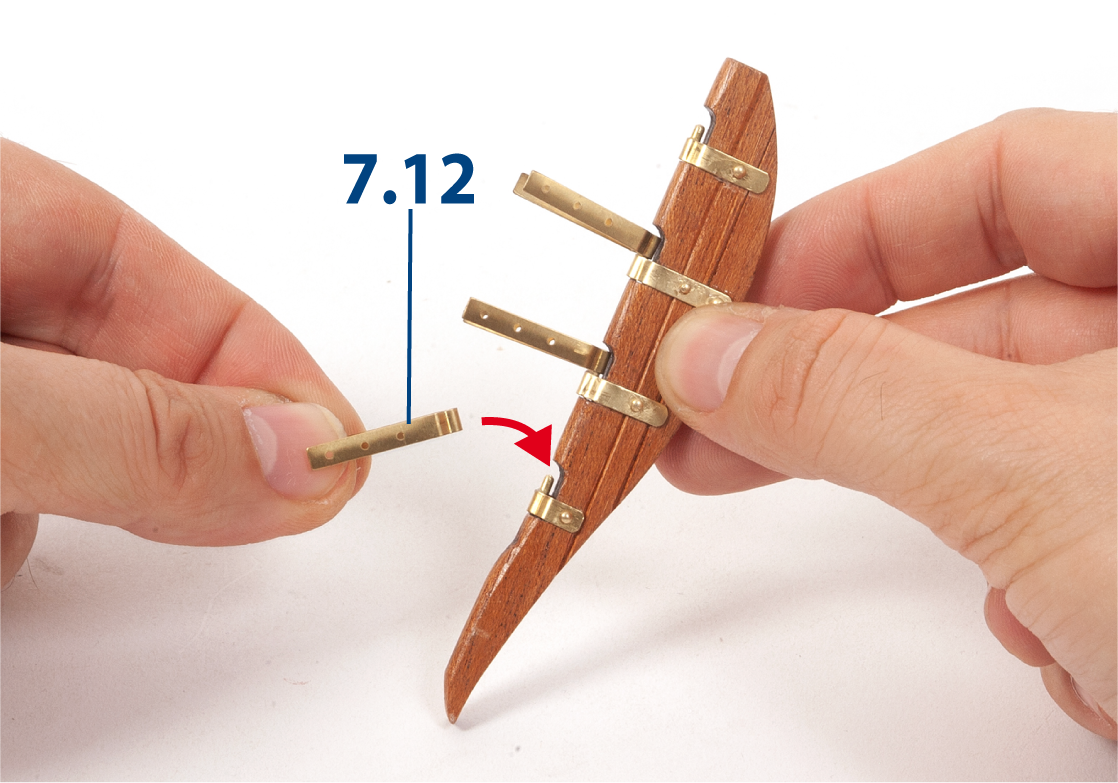

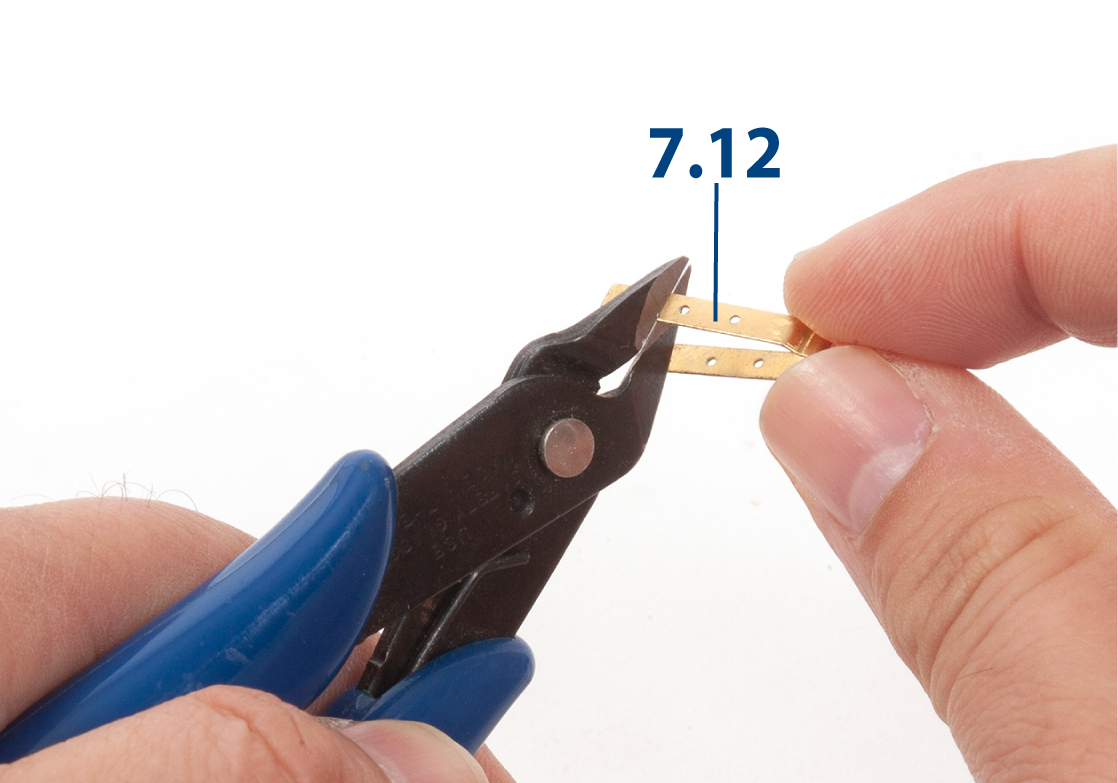

Knip de scharnieren 7.12 op de vereiste lengte met behulp van kniptangen.

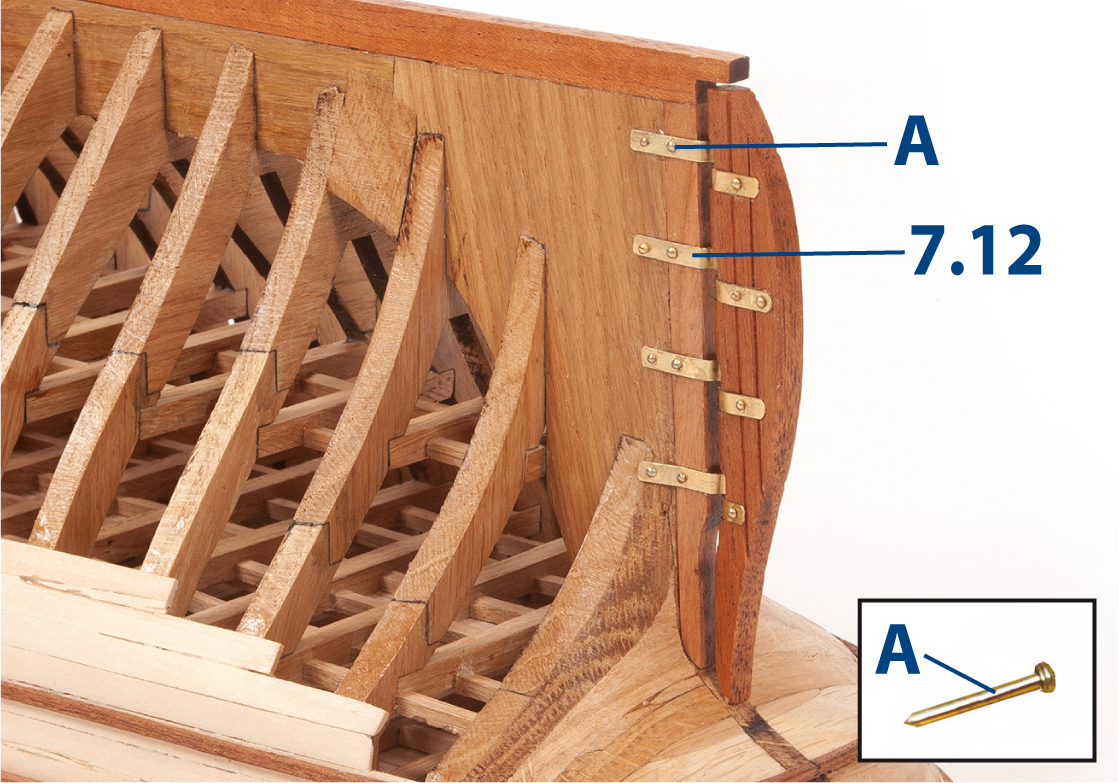

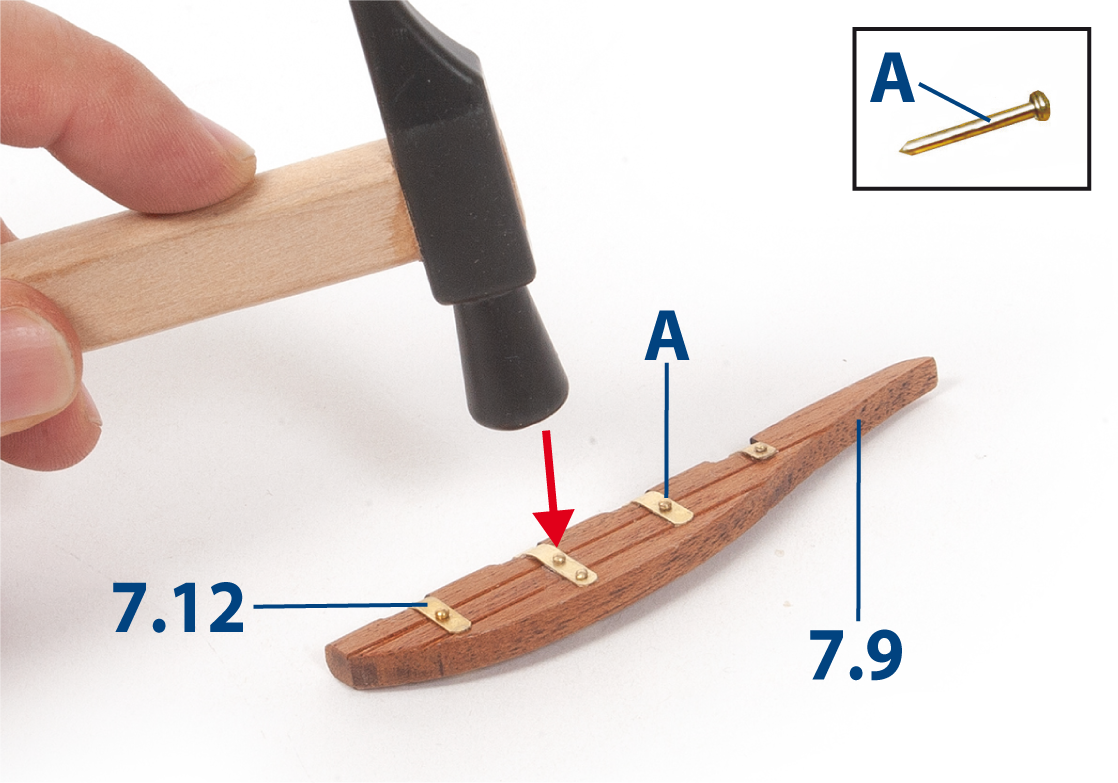

Bevestig de scharnieren 7.12 met nagels A aan het roerblad, zoals getoond in de afbeelding.

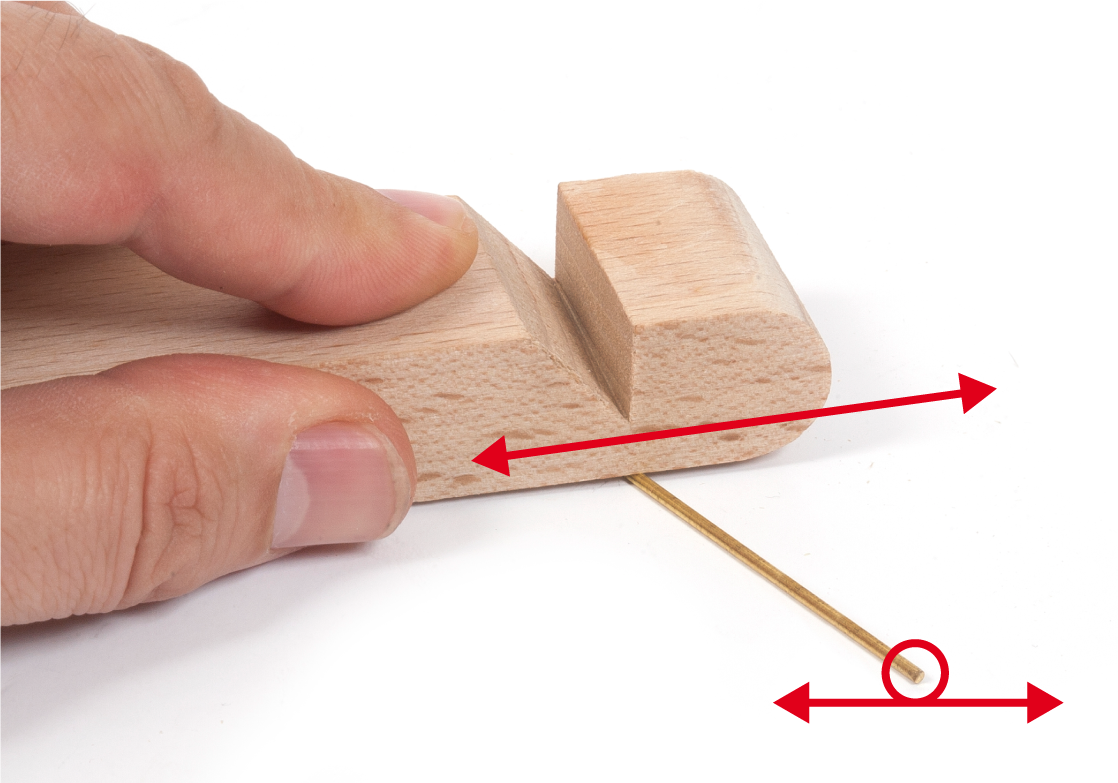

Rol de Ø 1,5 mm messingdraad heen en weer over een plat schuurblok om deze recht te maken.

Knip de messingdraad met een diameter van 1,5 mm in stukken van 5 mm en steek vervolgens de pennen 7.13 in de scharnieren.

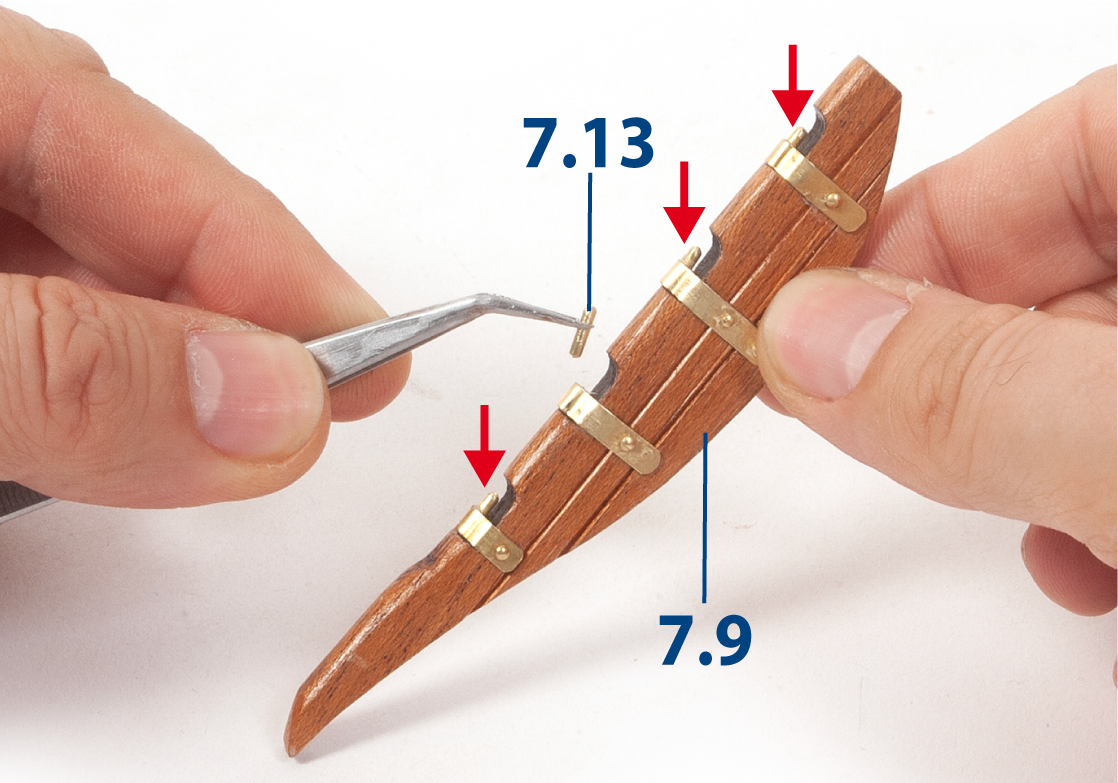

Controleer de pasvorm van de scharnieren 7.12 met de pennen 7.13 op het roerblad.

Snijd de scharnieren 7.12 op de vereiste lengte en bevestig het roerblad aan de romp met pennen A.

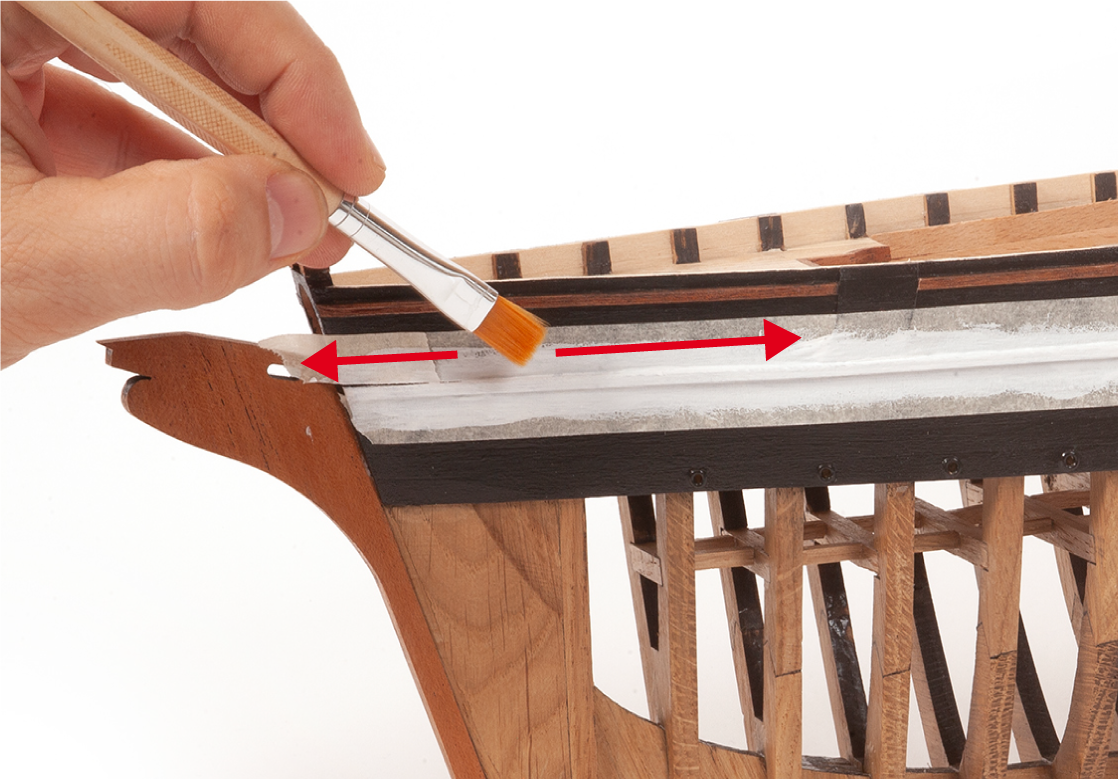

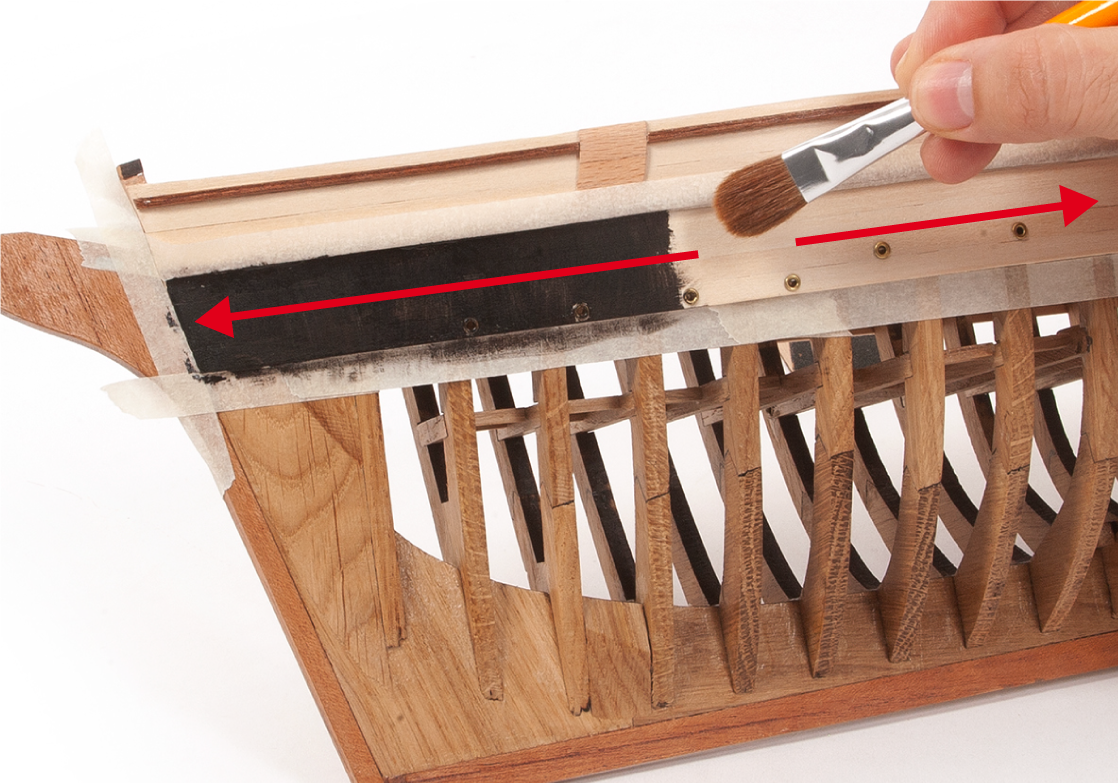

Bescherm de mahonielatjes met afplaktape en schilder het bovenste deel van de romp zwart. Zorg ervoor dat u de spanten niet schildert.

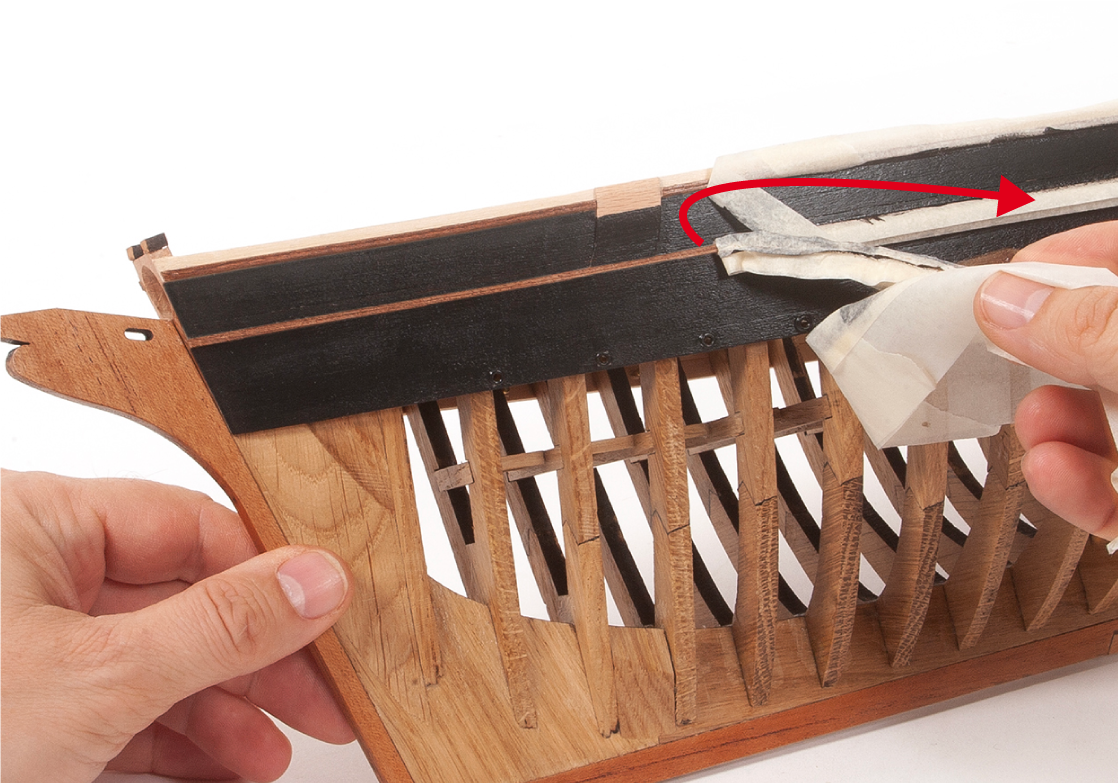

Zodra de verf is gedroogd, verwijder de maskeertape om de afwerking te onthullen.

Mogelijk hebt u een fijn penseel nodig om de verf bij te werken en een goede afwerking te verkrijgen.

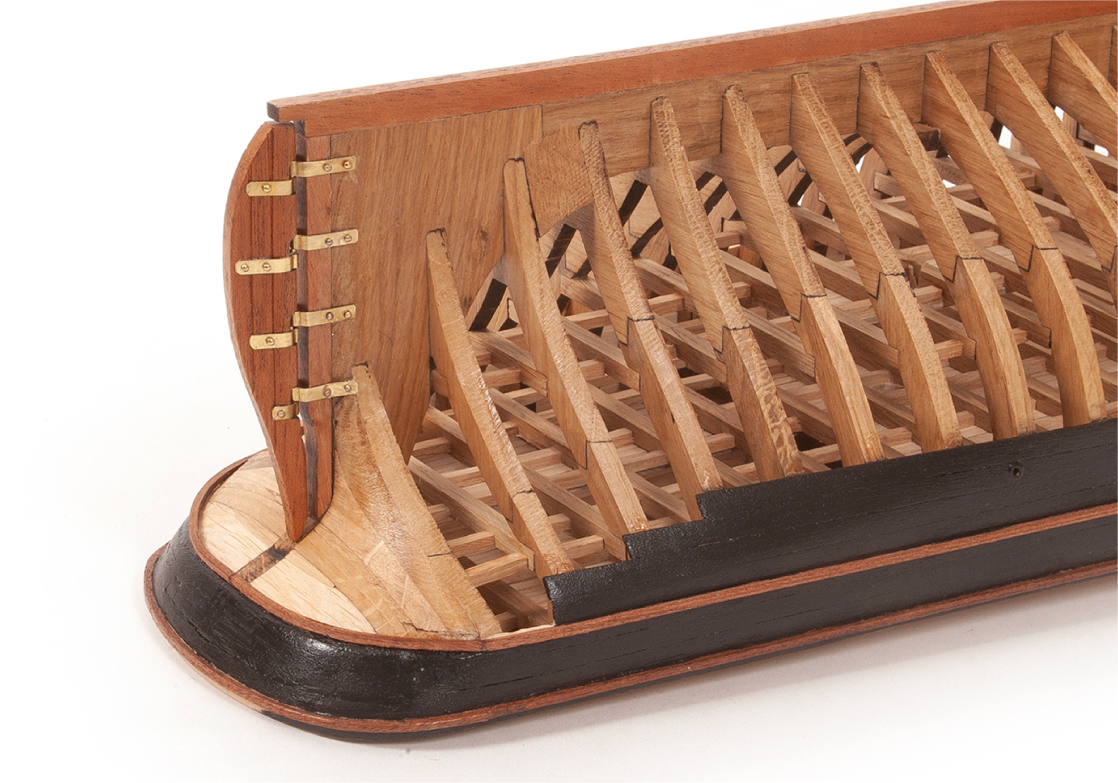

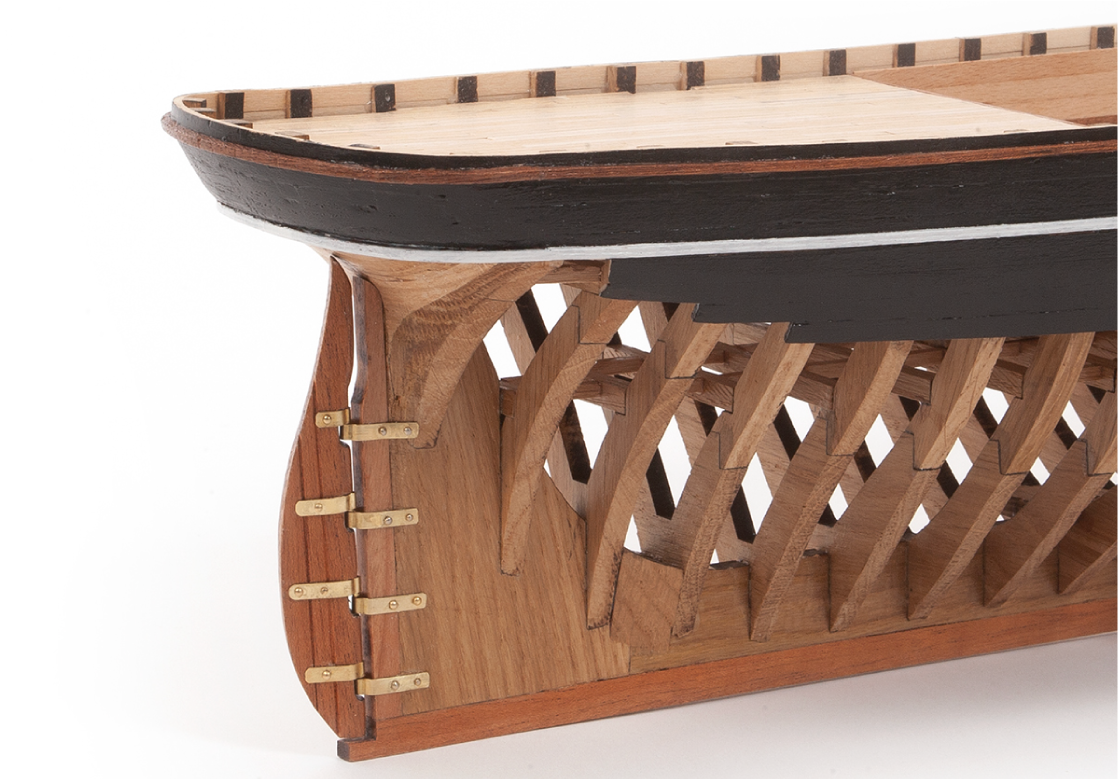

Deze afbeelding toont hoe het achterstevengebied van de romp eruitziet nadat het is geschilderd.

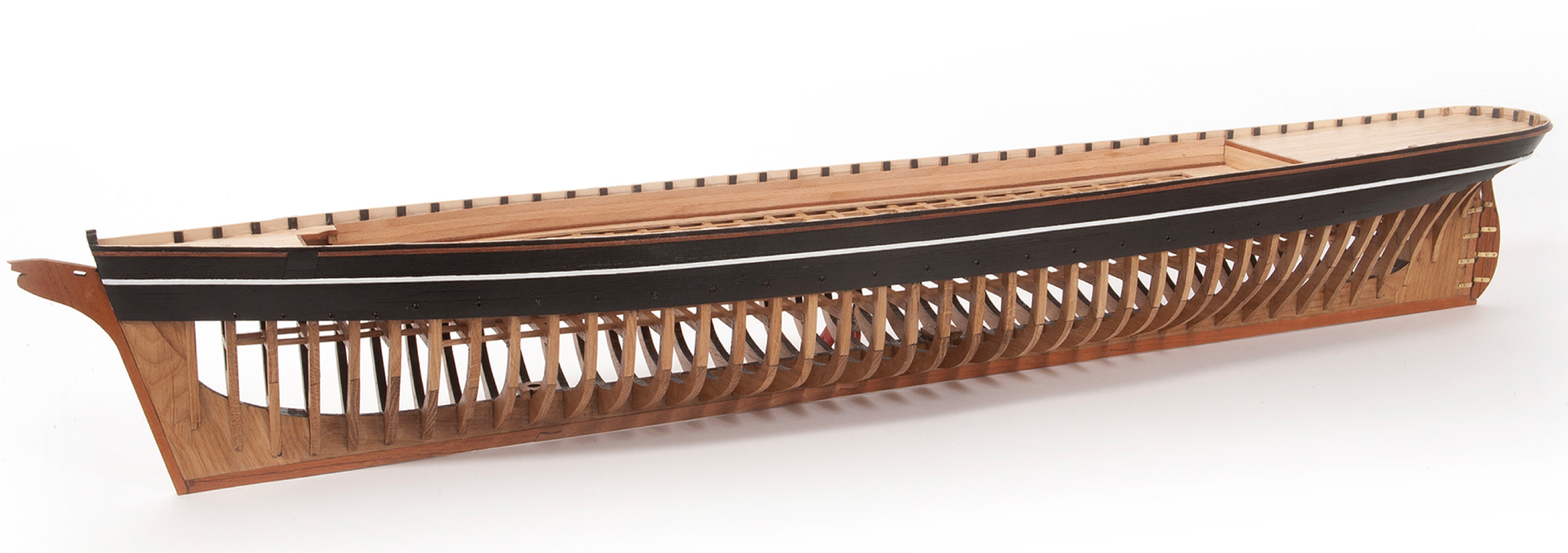

Plak de onderste mahonielat af met afplaktape en schilder de lat vervolgens wit.

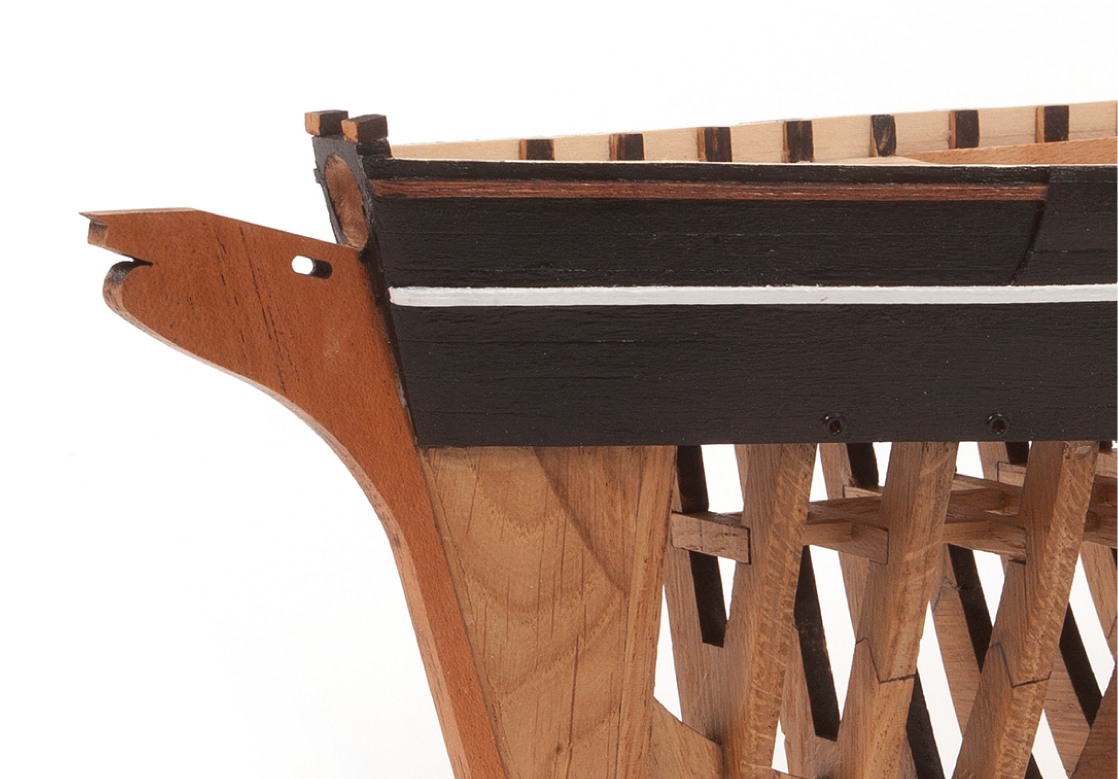

Deze afbeelding toont de boeg van de romp nadat deze is geschilderd.

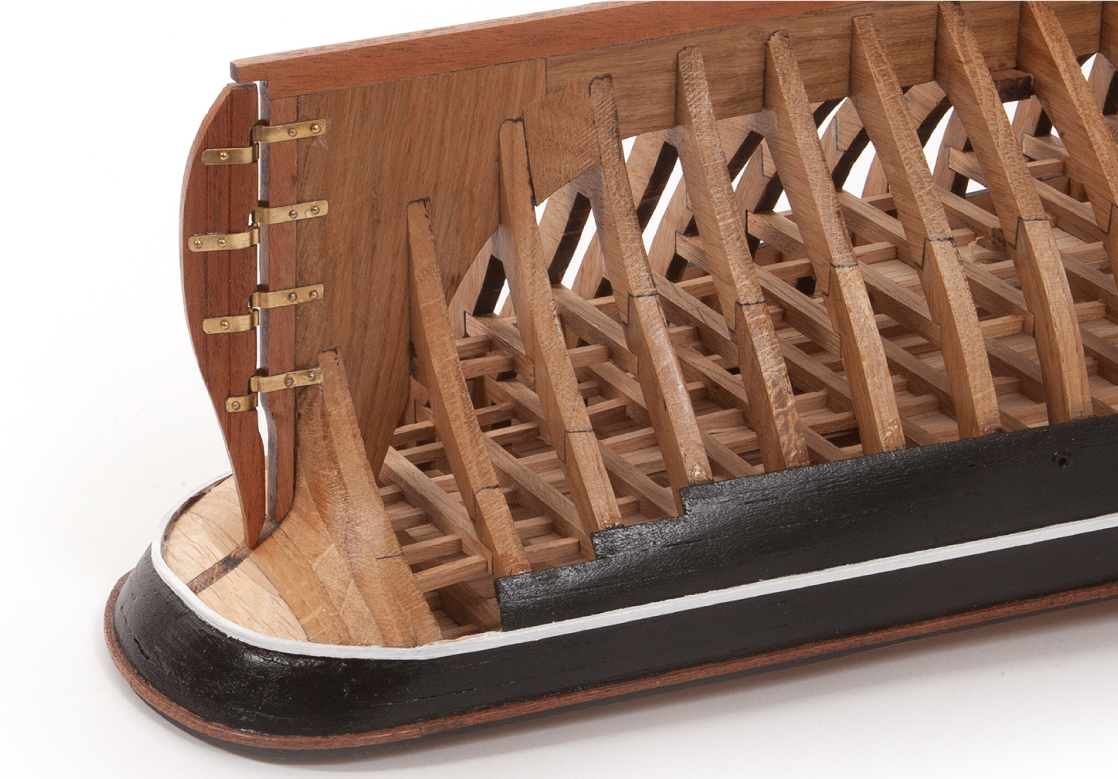

Deze afbeelding toont de achtersteven van de romp nadat deze is geschilderd.

De afbeelding toont het geschilderde achterstevengebied vanuit een andere hoek.

Montage van de scheepsboten

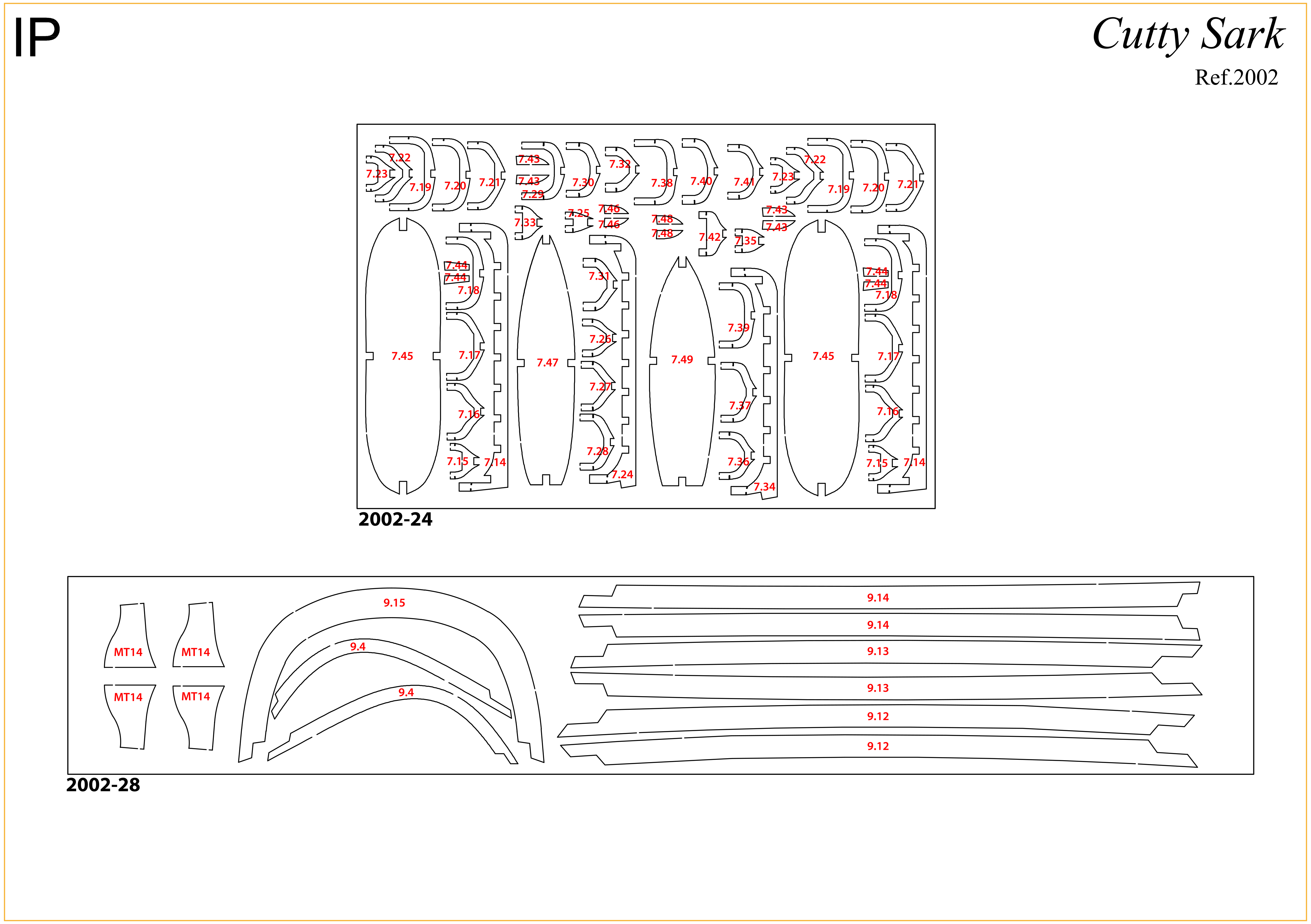

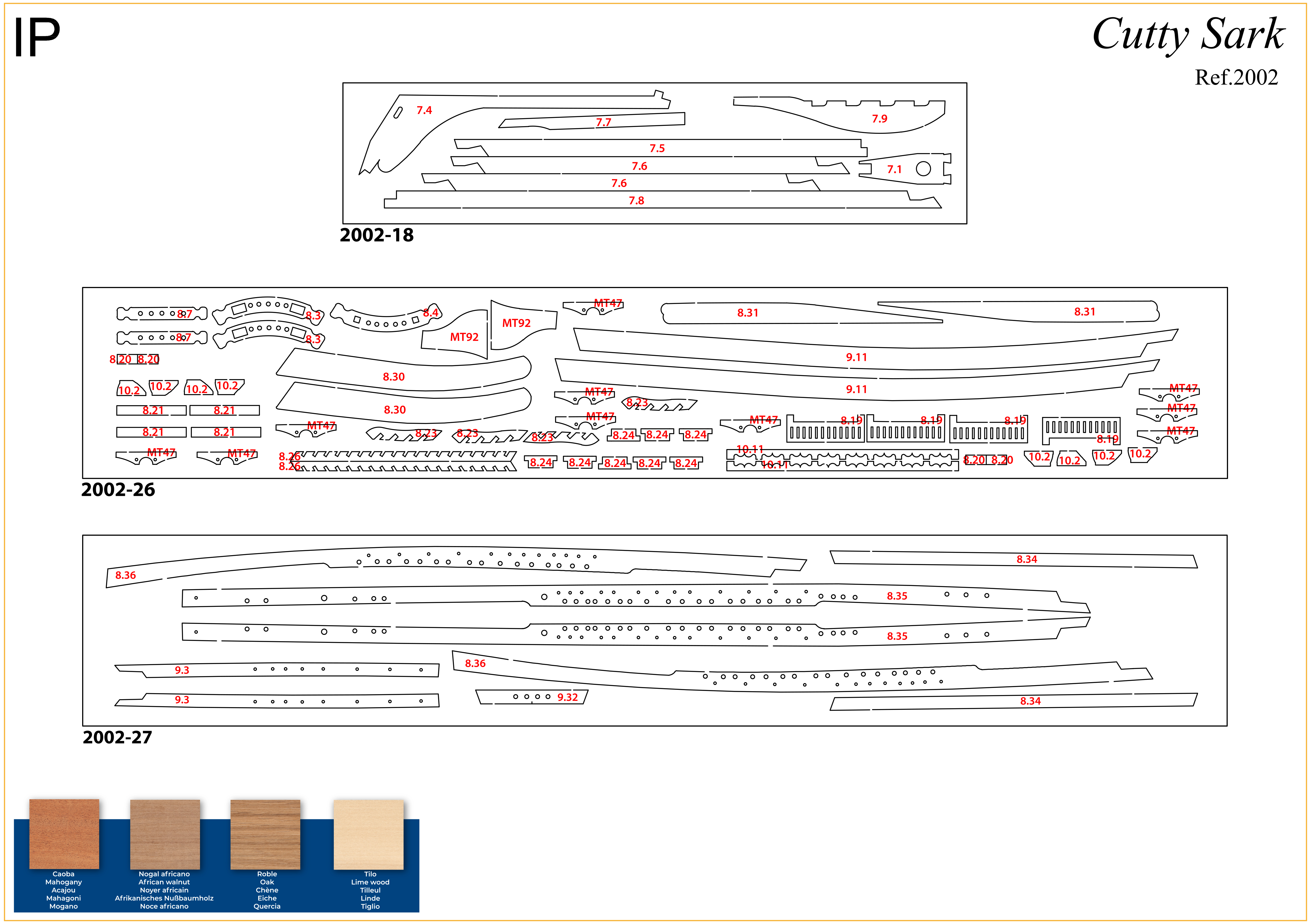

Breng de overeenkomstige nummers van het identificatieblad 2002-24 over op de onderdelen van de lasergesneden plaat.

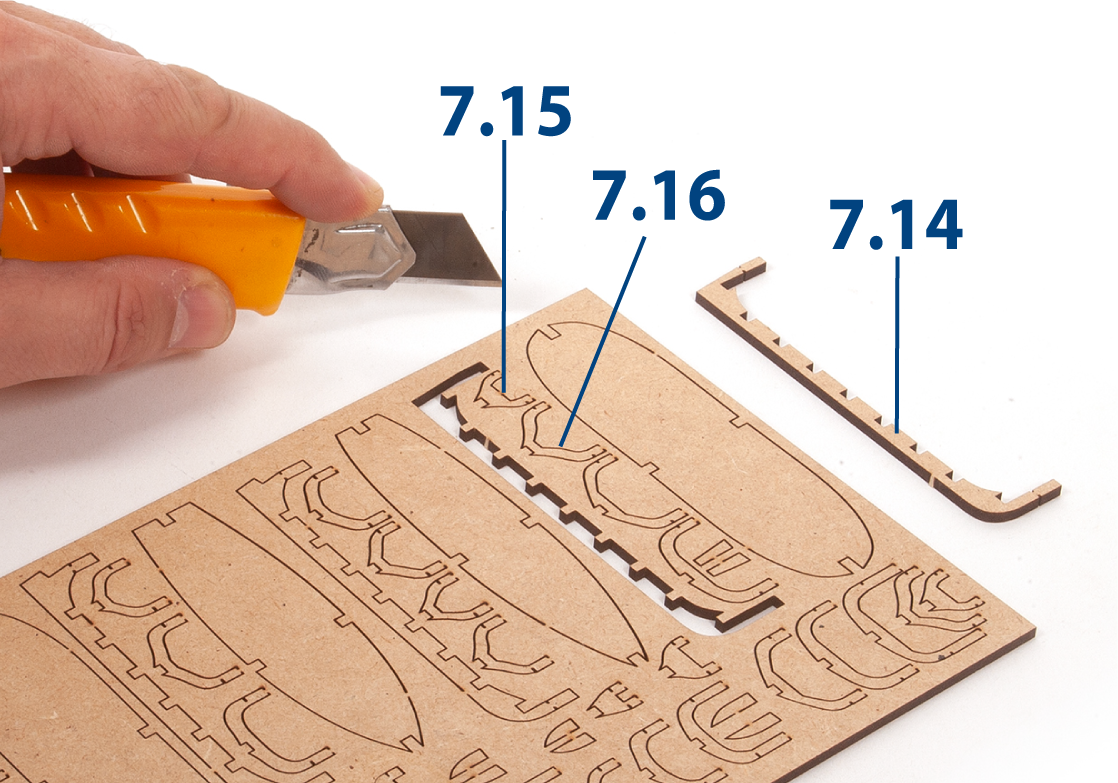

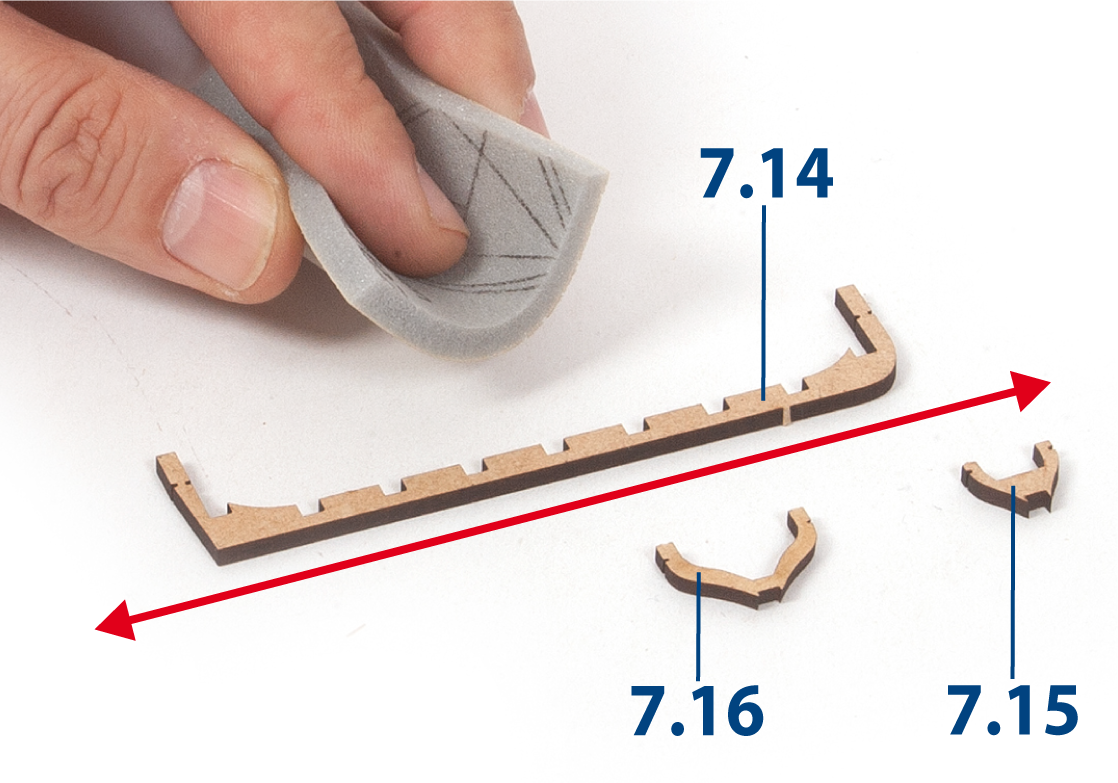

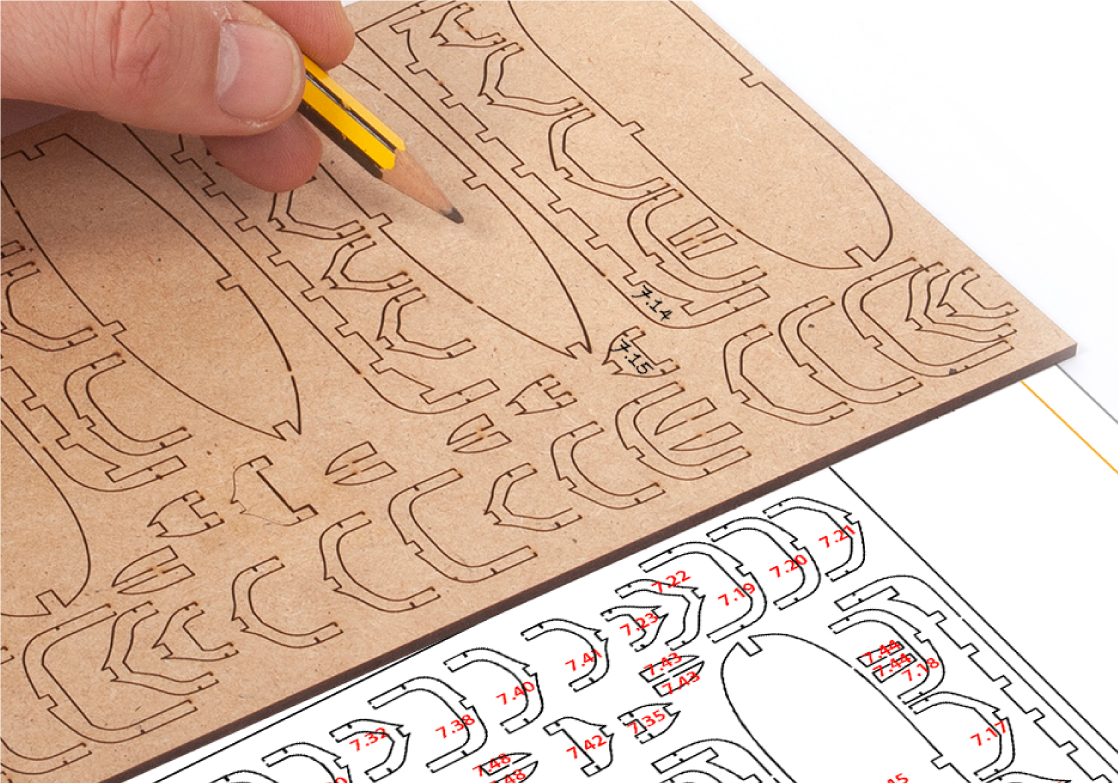

Knip de delen 7.14, 7.15 en 7.16 uit.

Schuur de onderdelen licht op.

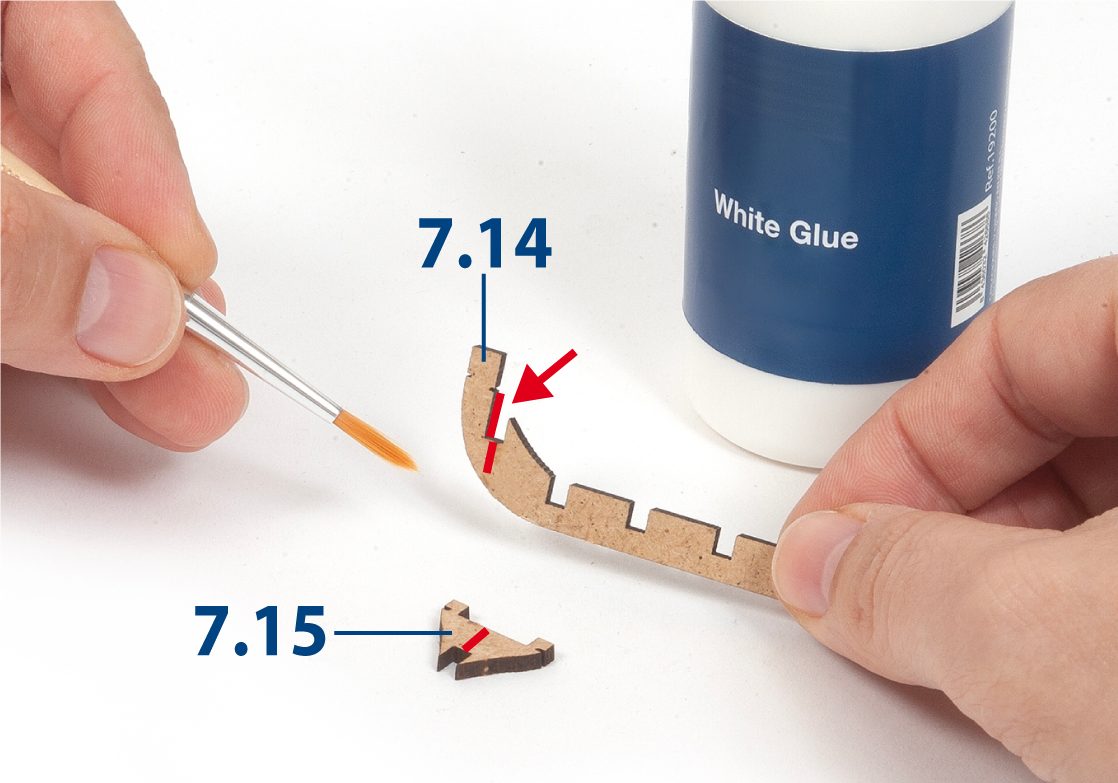

Lijm onderdeel 7.15 op onderdeel 7.14 om te beginnen met de montage van een van de grote scheepsboten.

Bekijk onze video voor extra begeleiding.

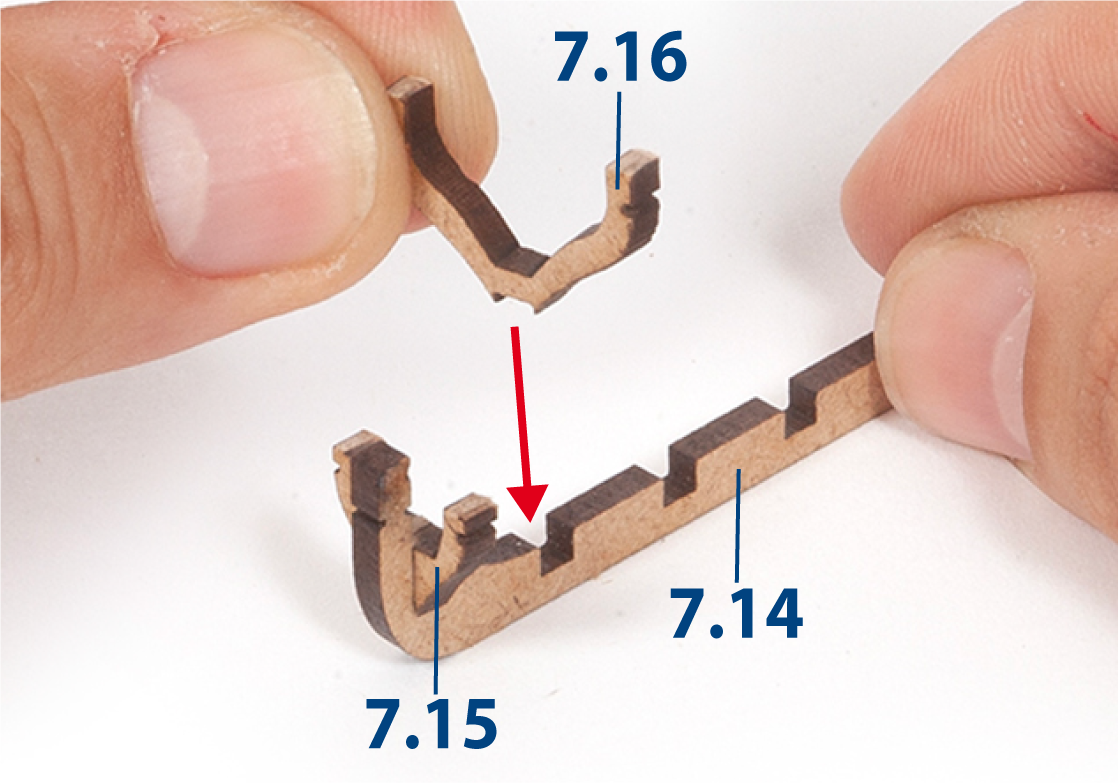

Lijm onderdeel 7.16 aan onderdeel 7.14.

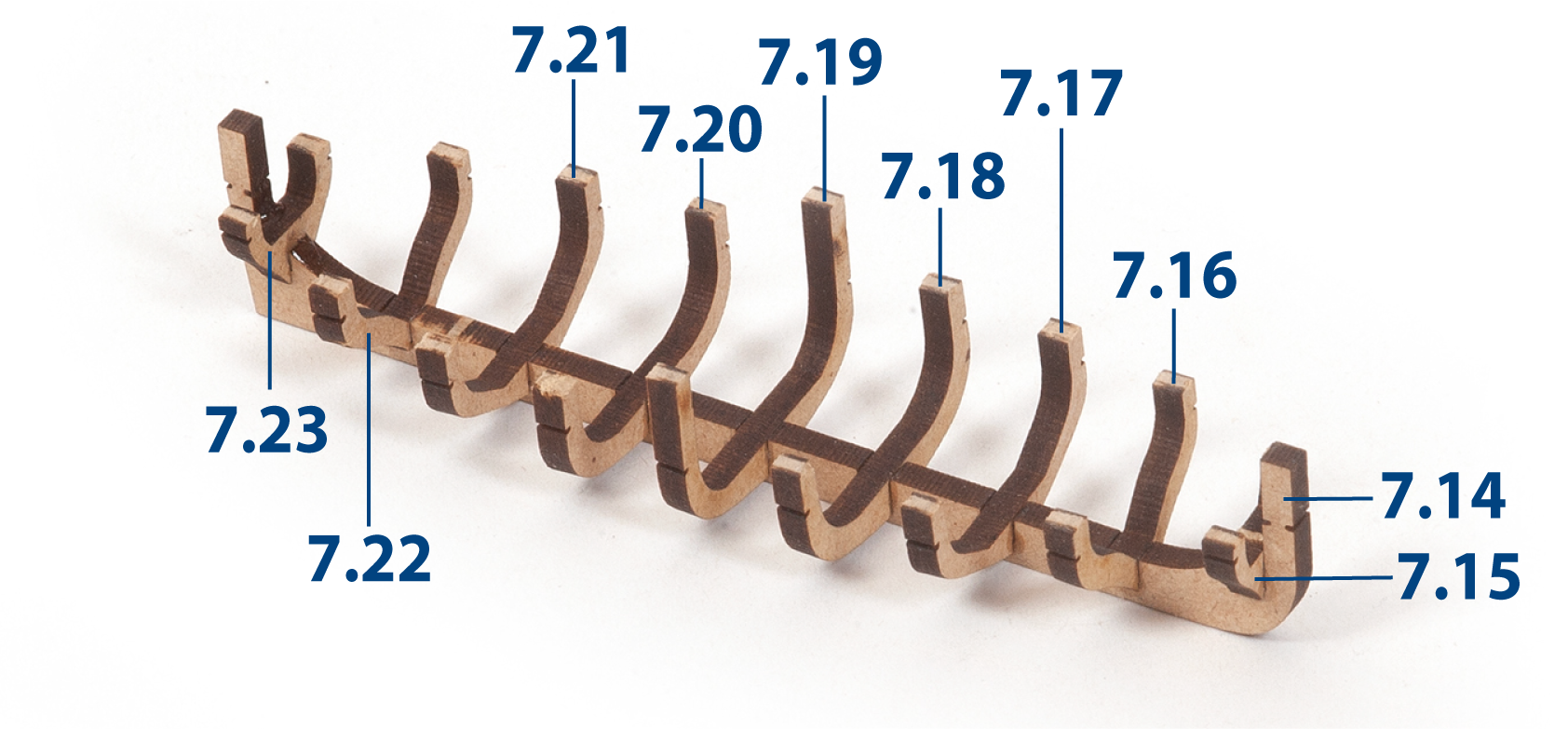

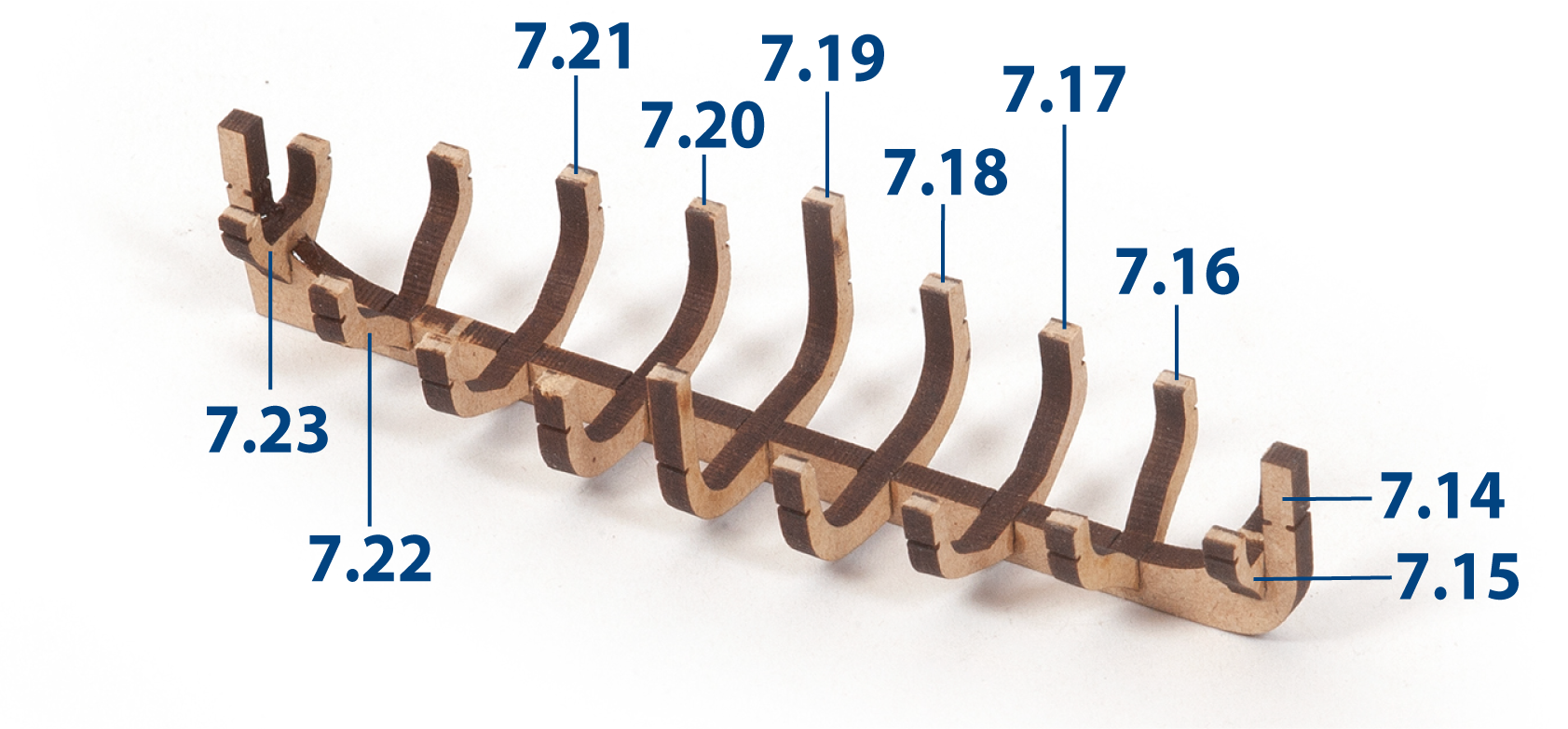

Lijm onderdelen 7.17–7.23 om de structuur van de grote scheepsboot te voltooien.

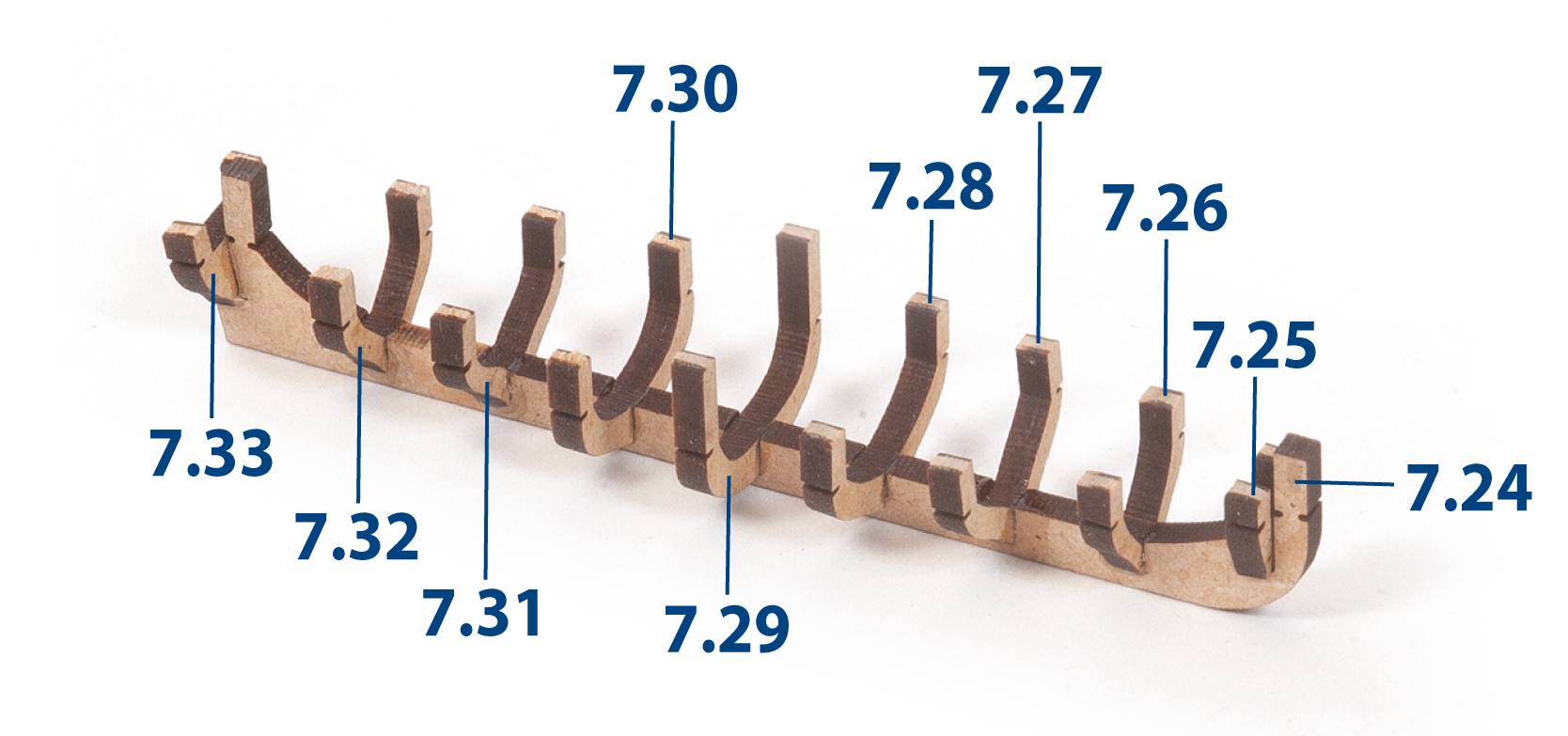

Monteer een andere grote scheepsboot met behulp van de onderdelen die op de afbeelding worden getoond.

Monteer de middelgrote scheepsboot met behulp van de onderdelen die op de afbeelding worden getoond.

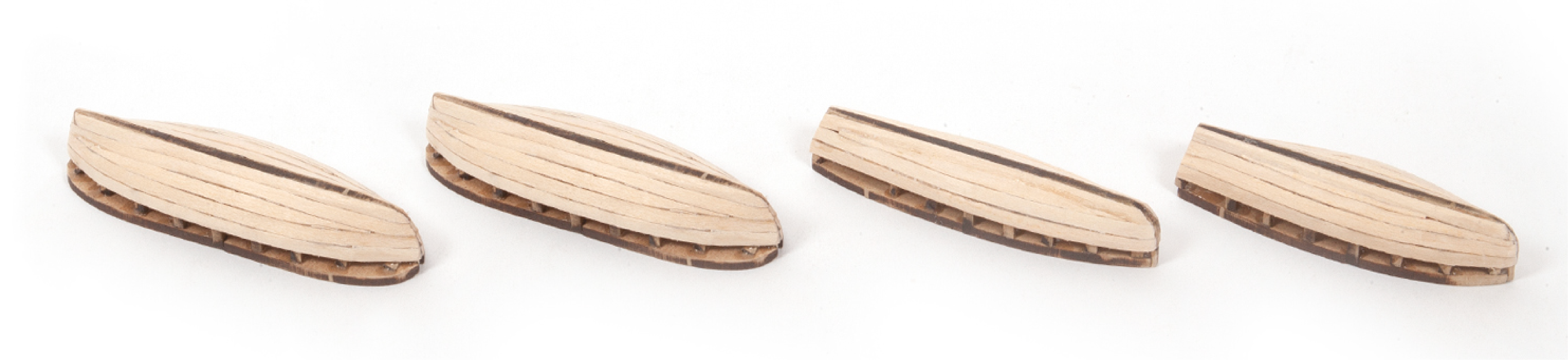

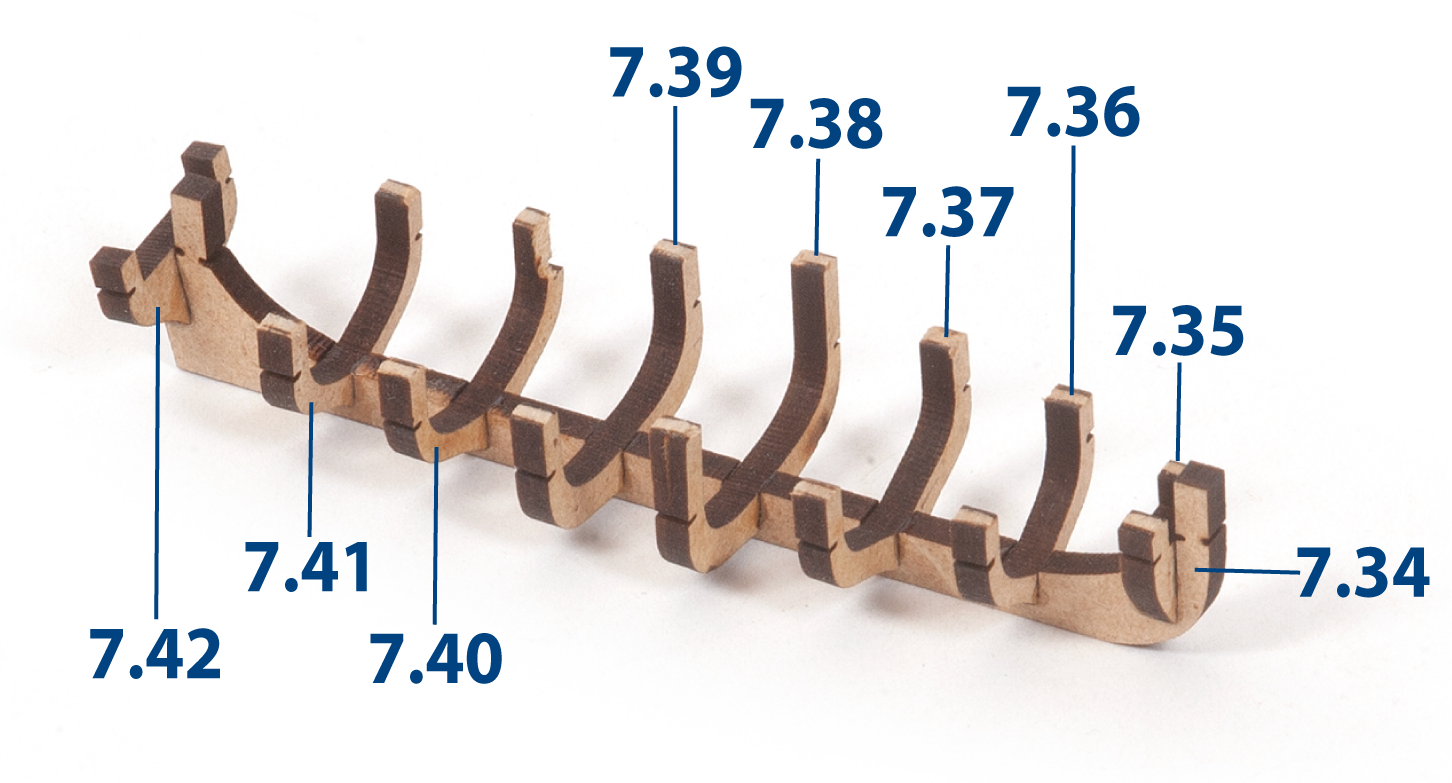

Monteer de kleine scheepsboot met behulp van de onderdelen die op de afbeelding worden getoond.

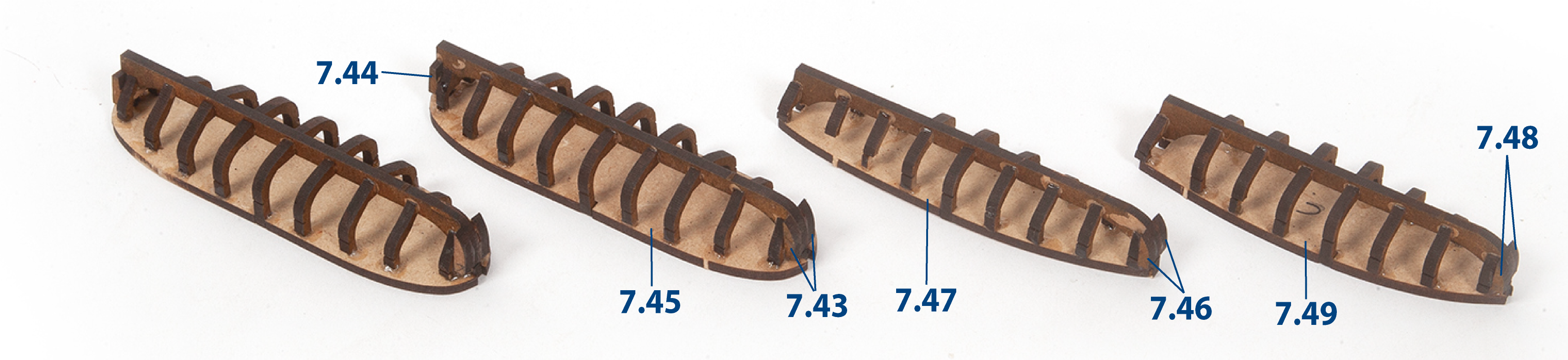

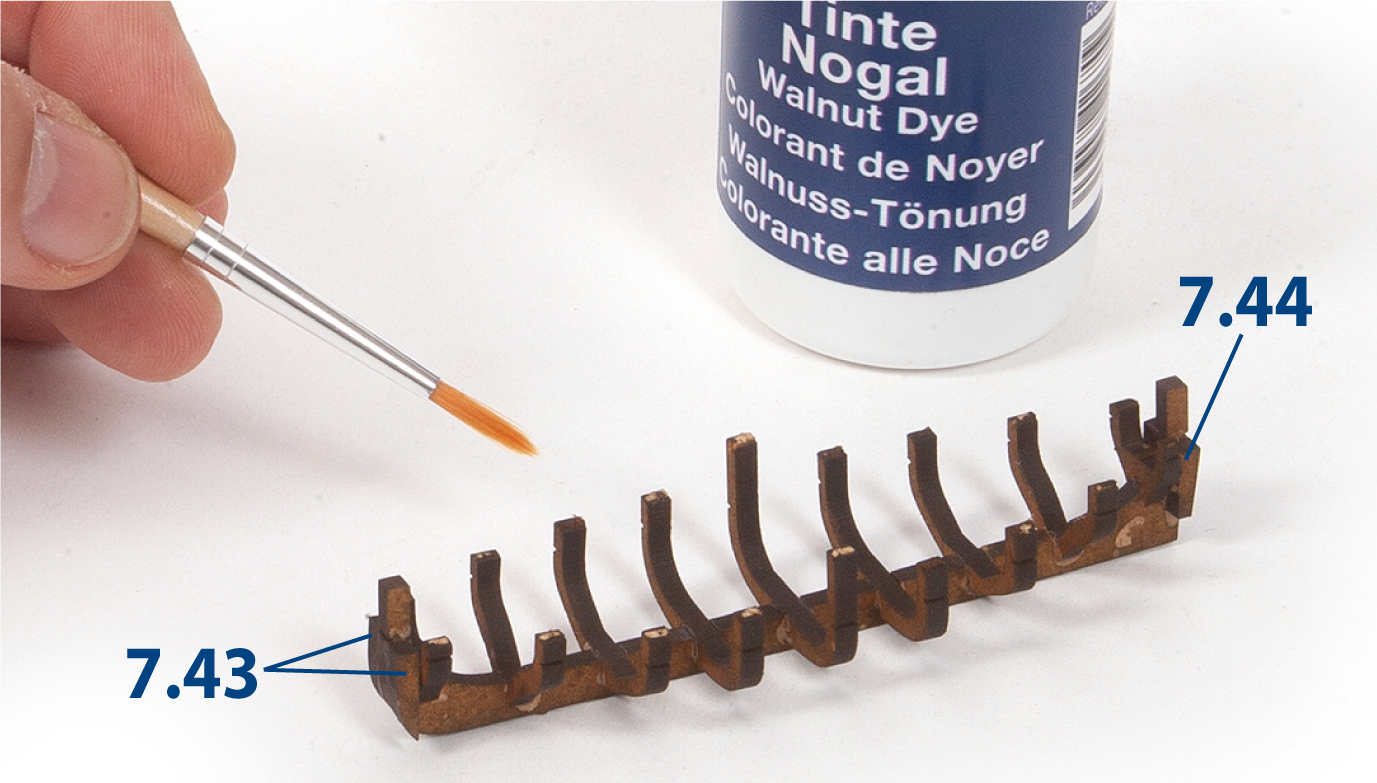

Voeg de onderdelen 7.43 en 7.44 toe aan de grote scheepsboten. Als u de scheepsboten een donkerdere kleur wilt geven, kunt u notenbeits aanbrengen.

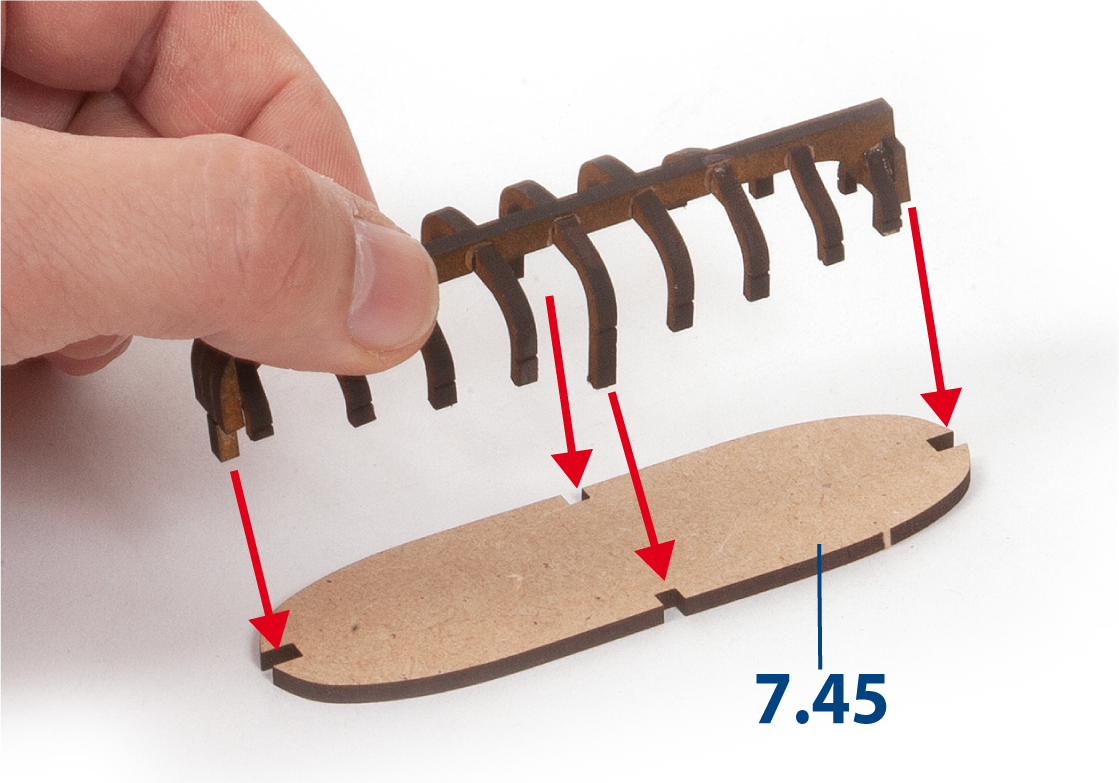

Plaats de grote scheepsboot op basis 7.45 en lijm de uiteinden van de spanten aan de basis vast.

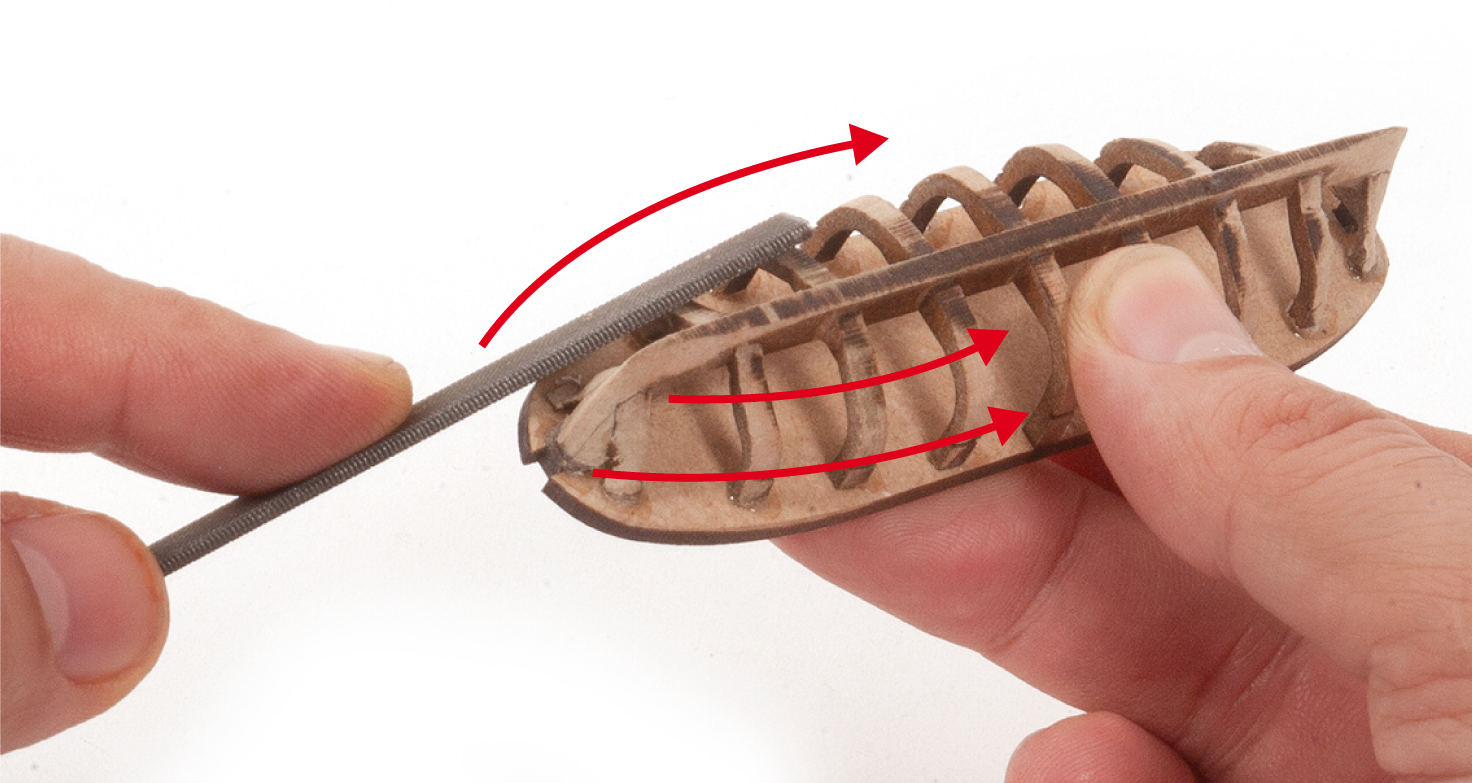

Vijl de boeg en achtersteven van de scheepsboten.

Schuur de middelste delen van de scheepsboten.

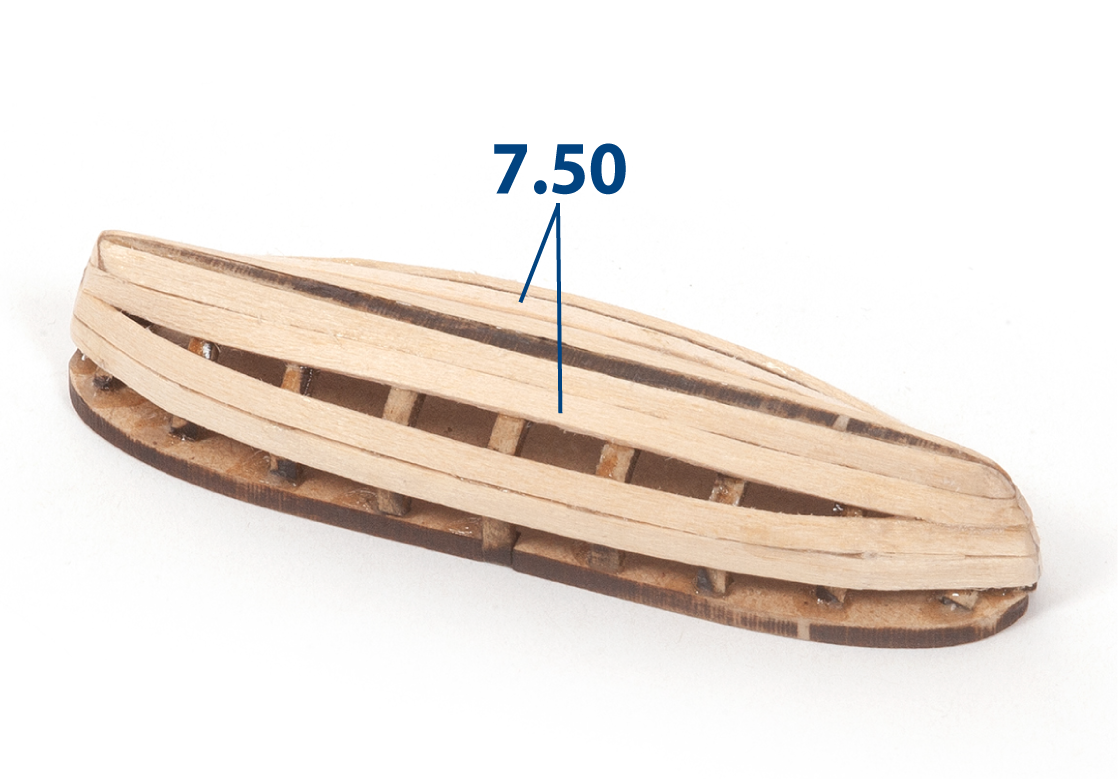

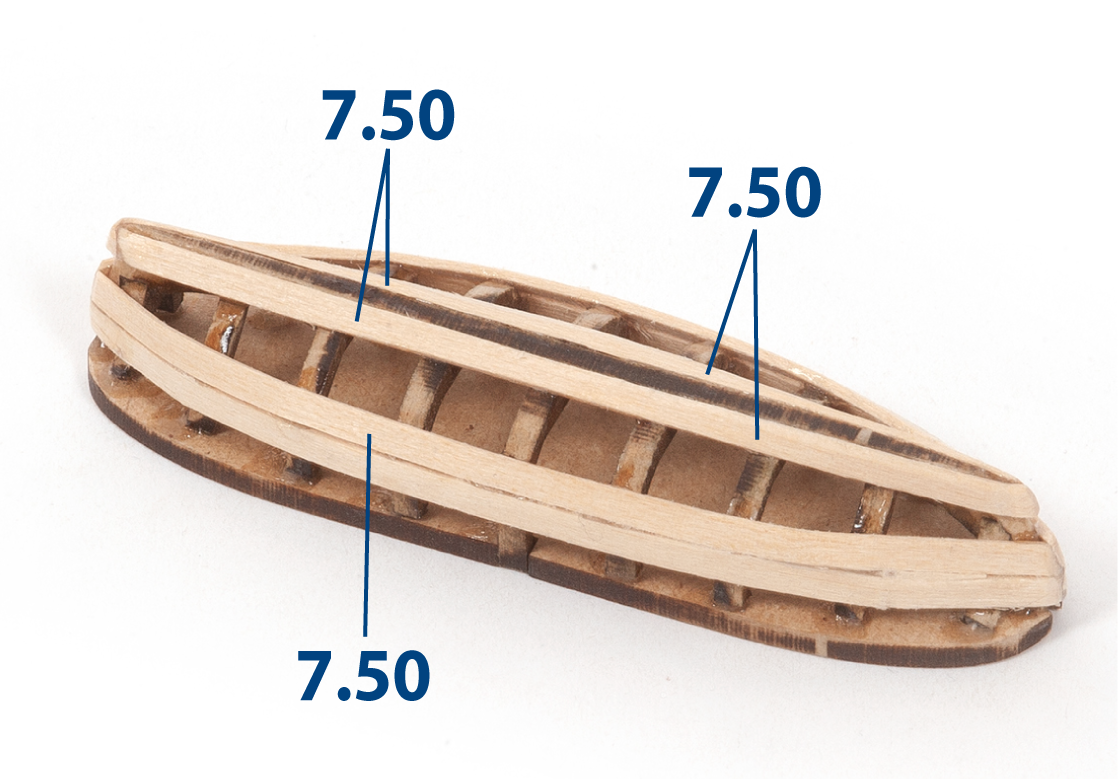

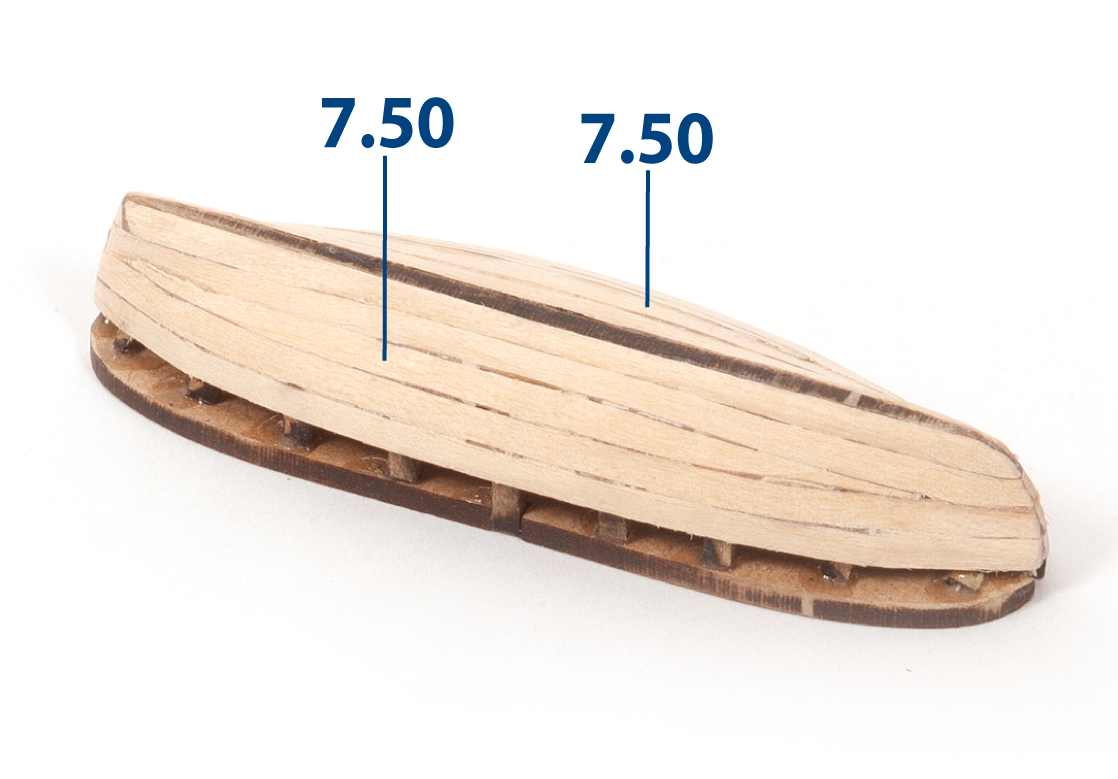

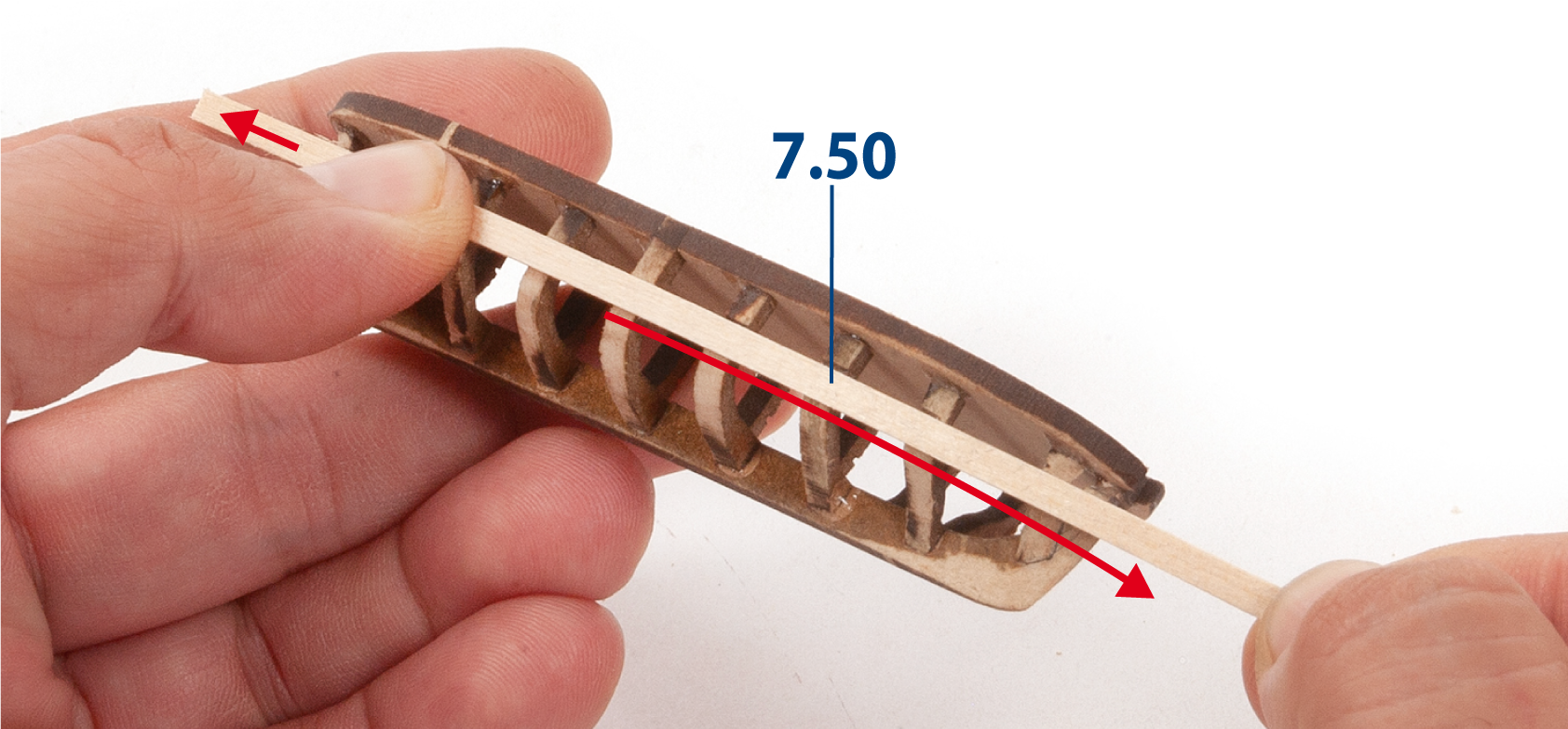

Plaats een houten lat 7.50 (1 x 3 x 120 mm, lindehout) langs de inkepingen in de spanten om de pasvorm te controleren. De positie van de lat geeft de bovengrens van de beplanking van de scheepsboot aan. Snijd de lat op maat en lijm deze vast.

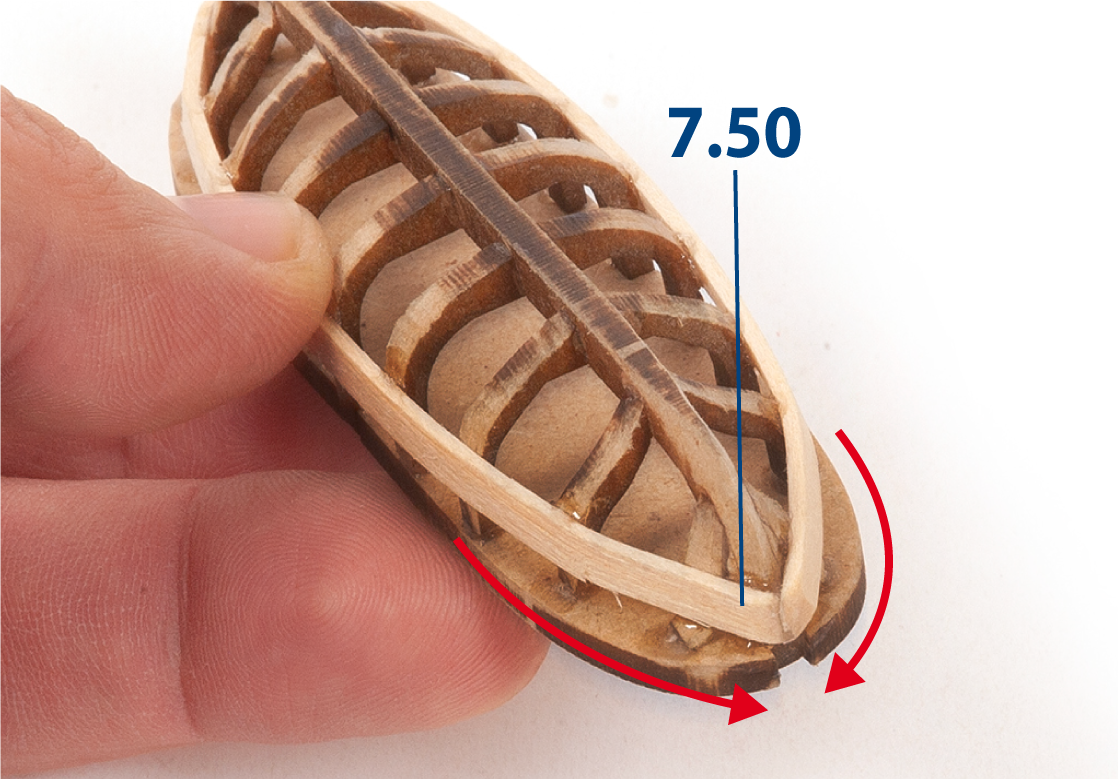

Lijm de houten latten op hun plaats zodat ze samenkomen bij de boeg en achtersteven van de scheepsbooten.

Blijf de houten latten lijmen, zoals op de afbeelding wordt getoond.

Snijd de houten latten tijdens het beplanken op maat om de openingen op te vullen.

Ga door met het beplanken van de scheepsbooten tot aan het punt dat op de afbeelding wordt getoond.

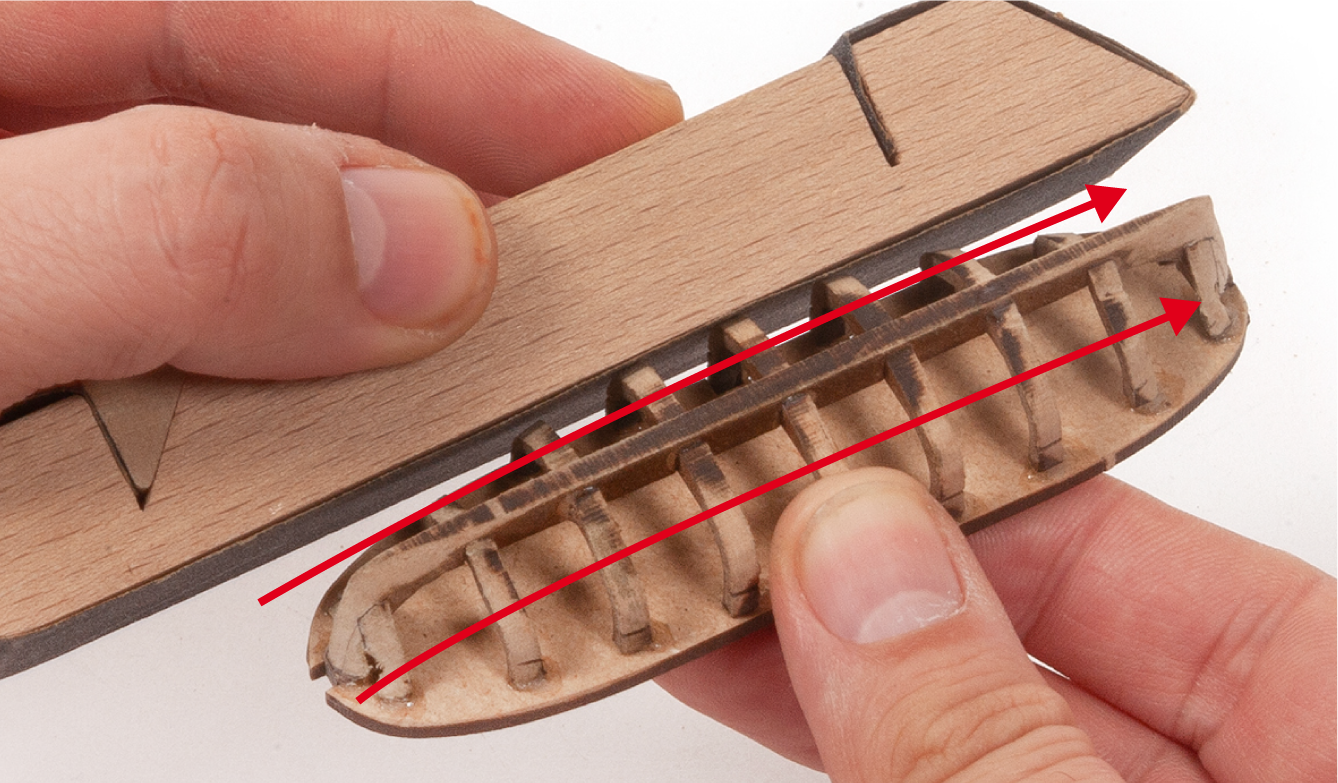

Snijd de spanten langs de inkepingen om ze te scheiden van hun tijdelijke steunen.

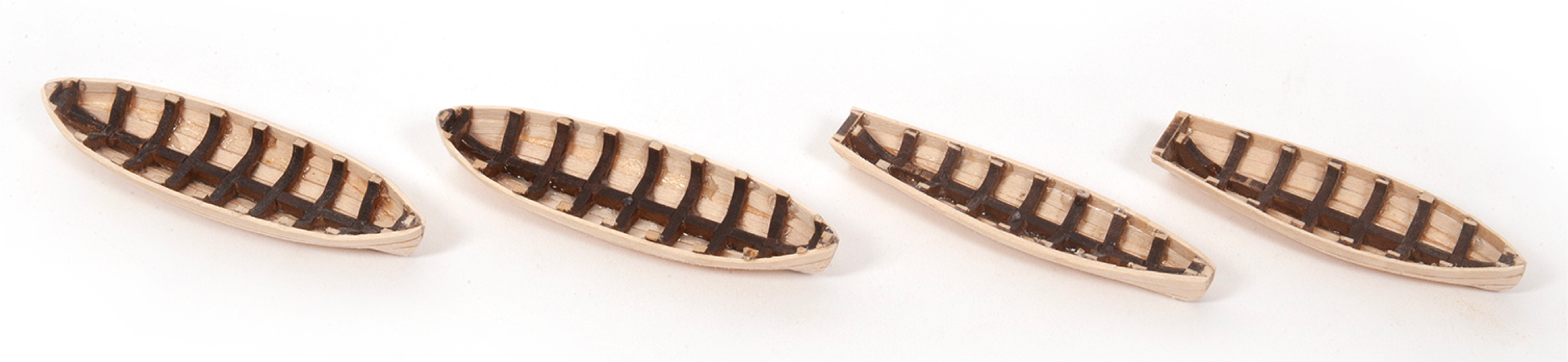

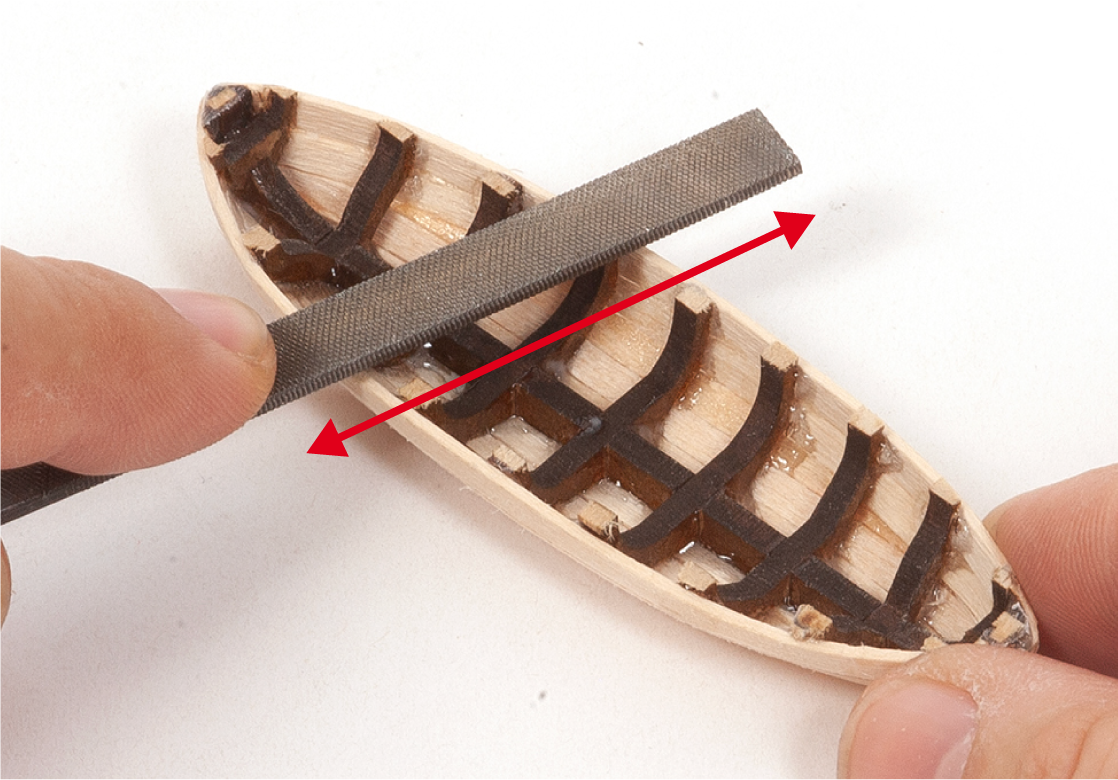

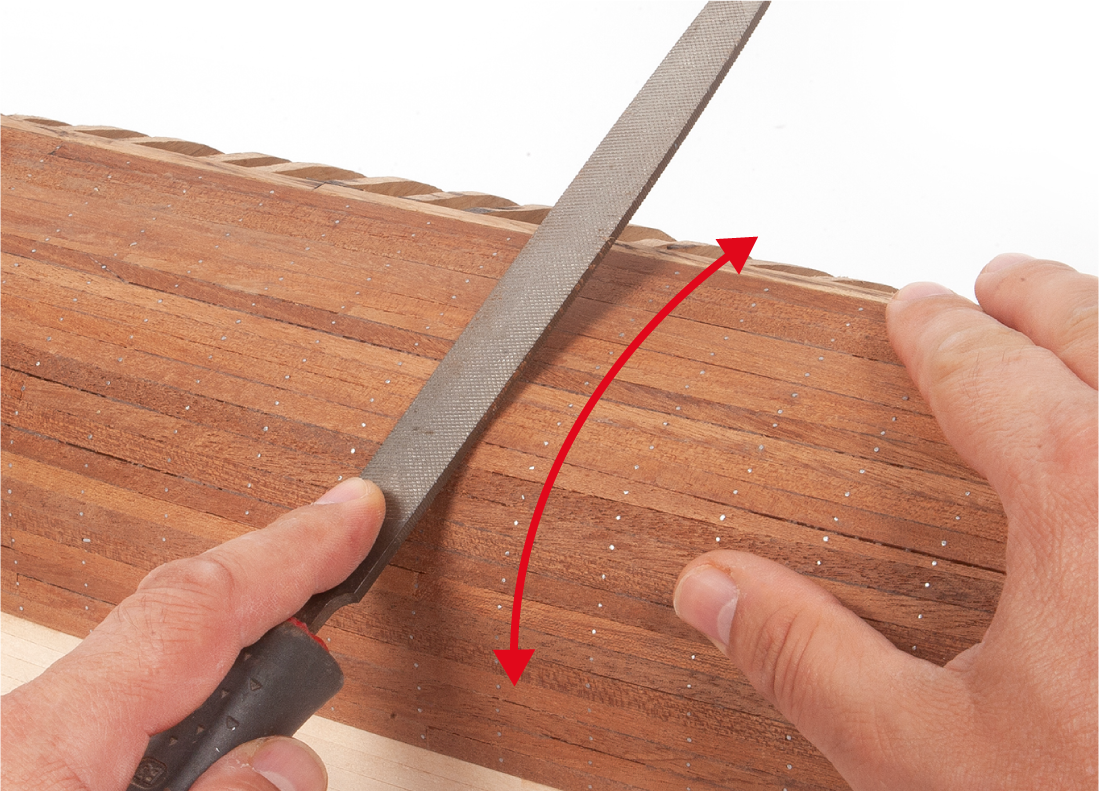

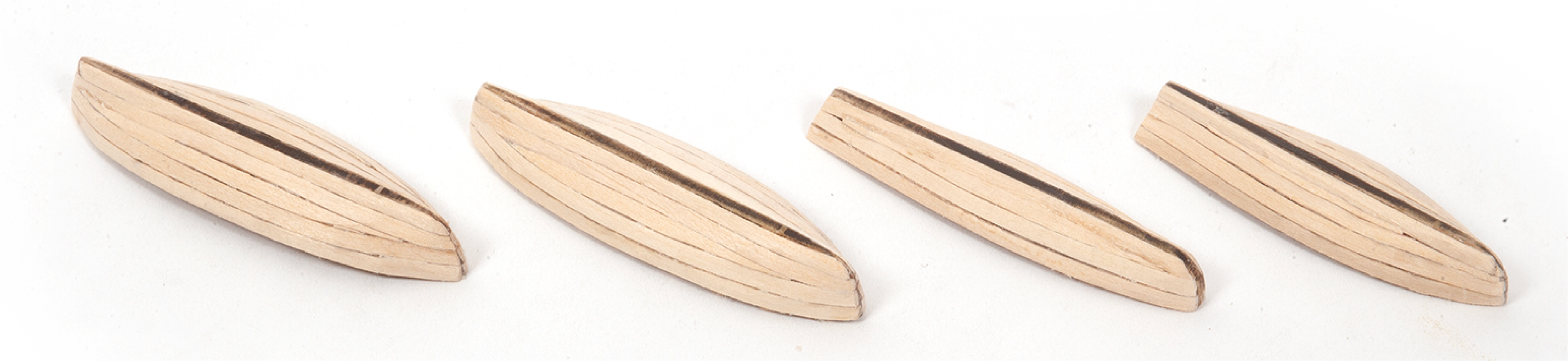

Vijl of schuur beide zijden van de scheepsboten om de beplanking gelijkmatig te maken.

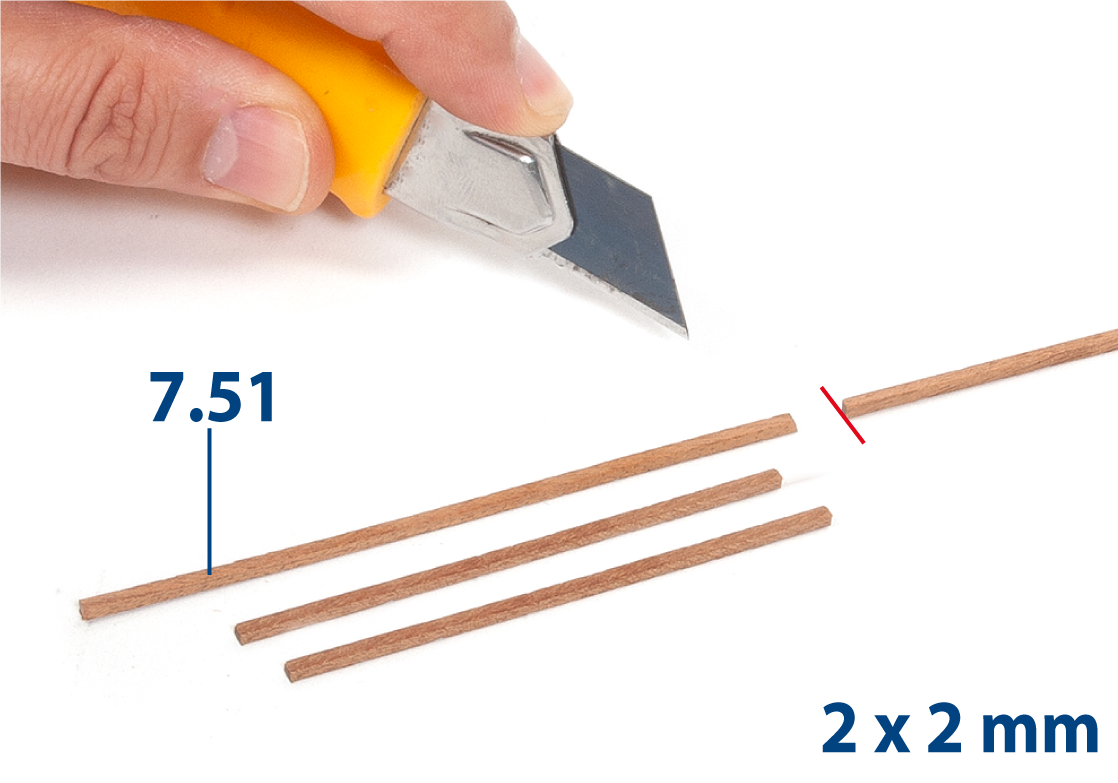

Zaag onderdelen 7.51 op maat (2 x 2 mm mahonie).

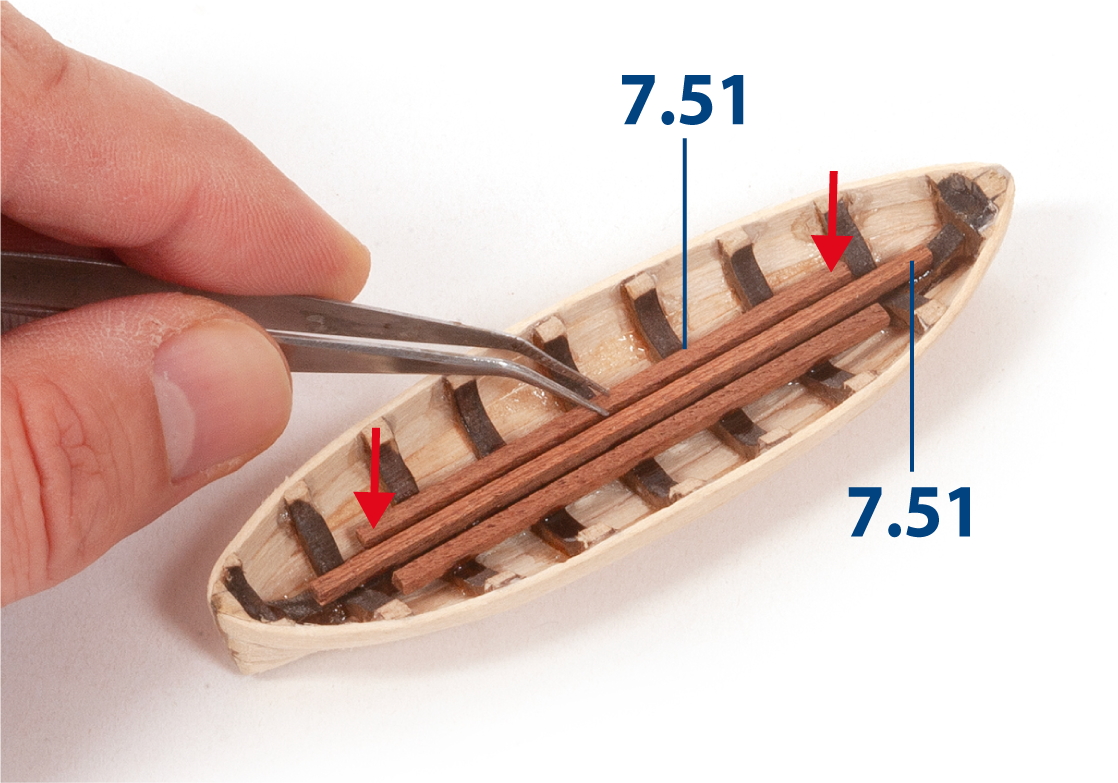

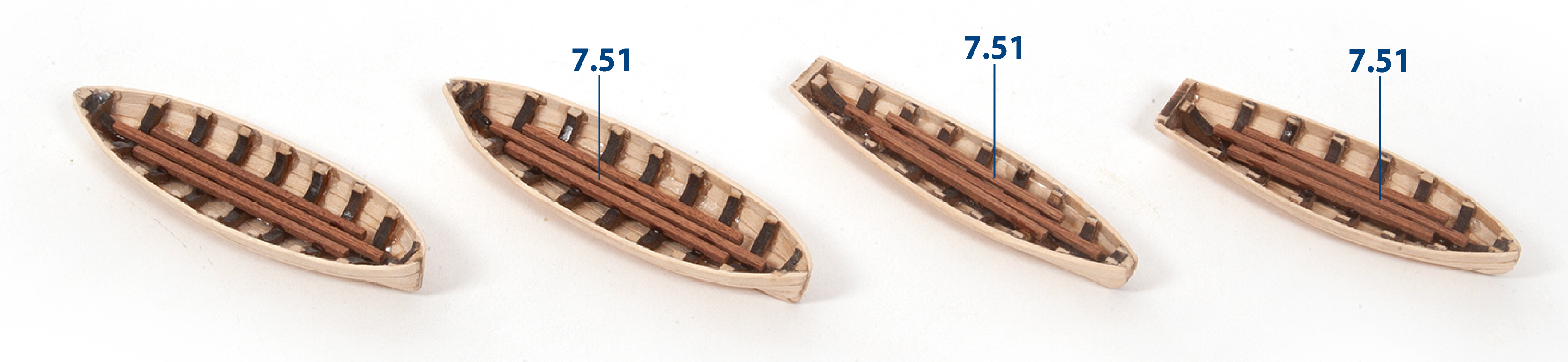

Lijm onderdelen 7.51 aan de onderkant van de grote scheepsboot.

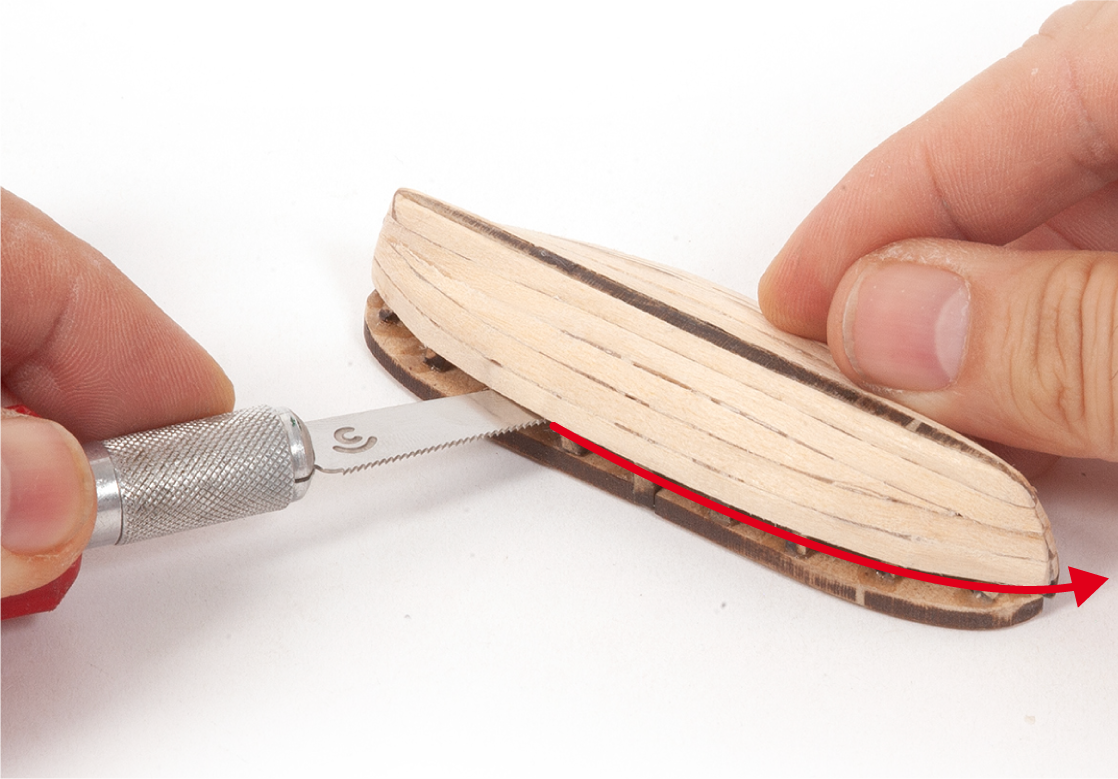

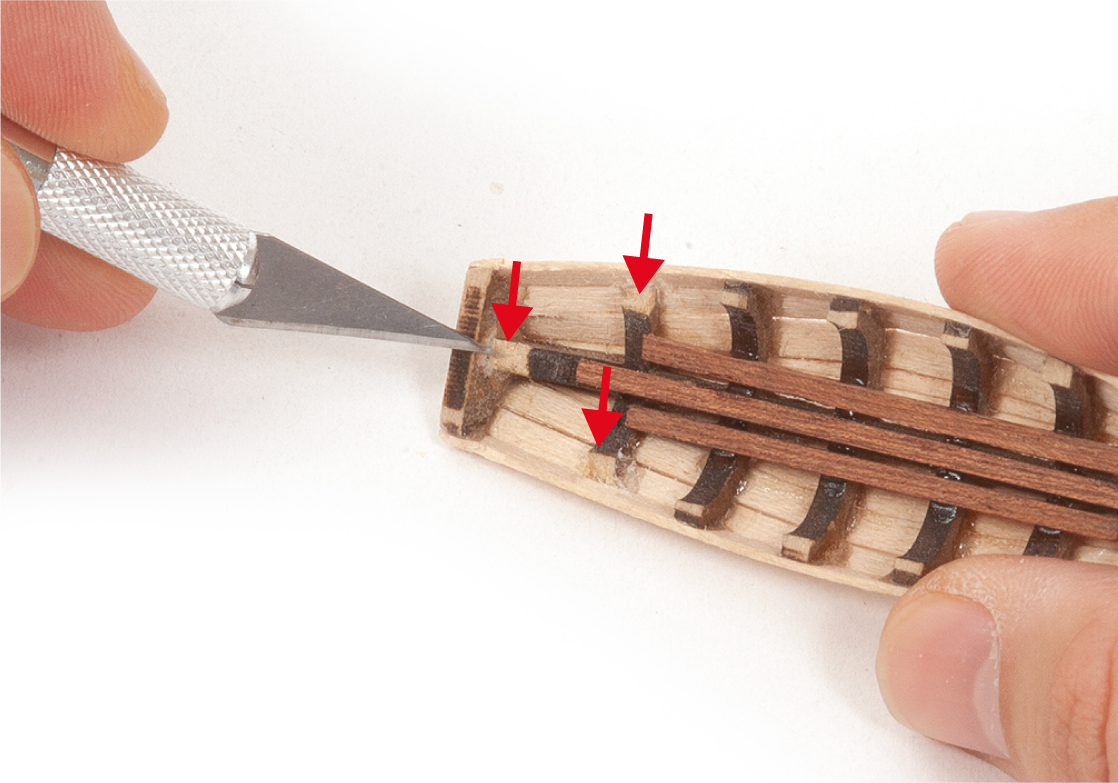

Gebruik een hobbymes om de hoogte van de uitstekende uiteinden van de spanten op de twee kleine scheepsboten te verminderen. Raadpleeg de volgende afbeeldingen voordat u verder gaat.

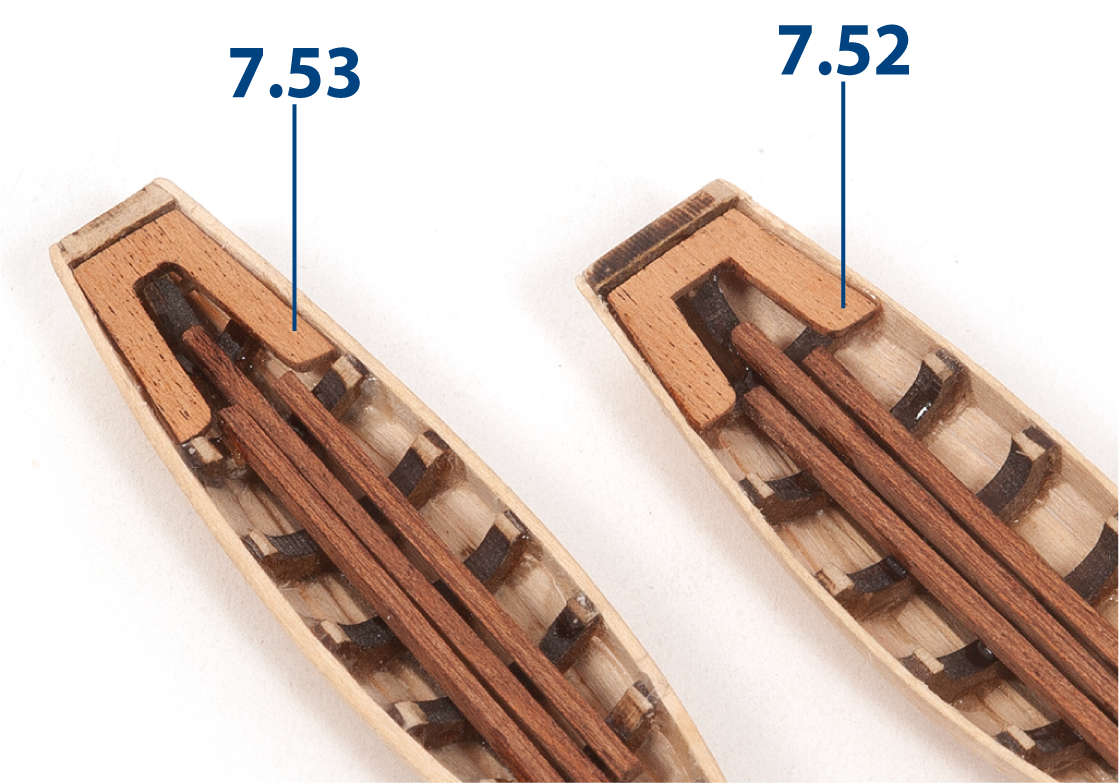

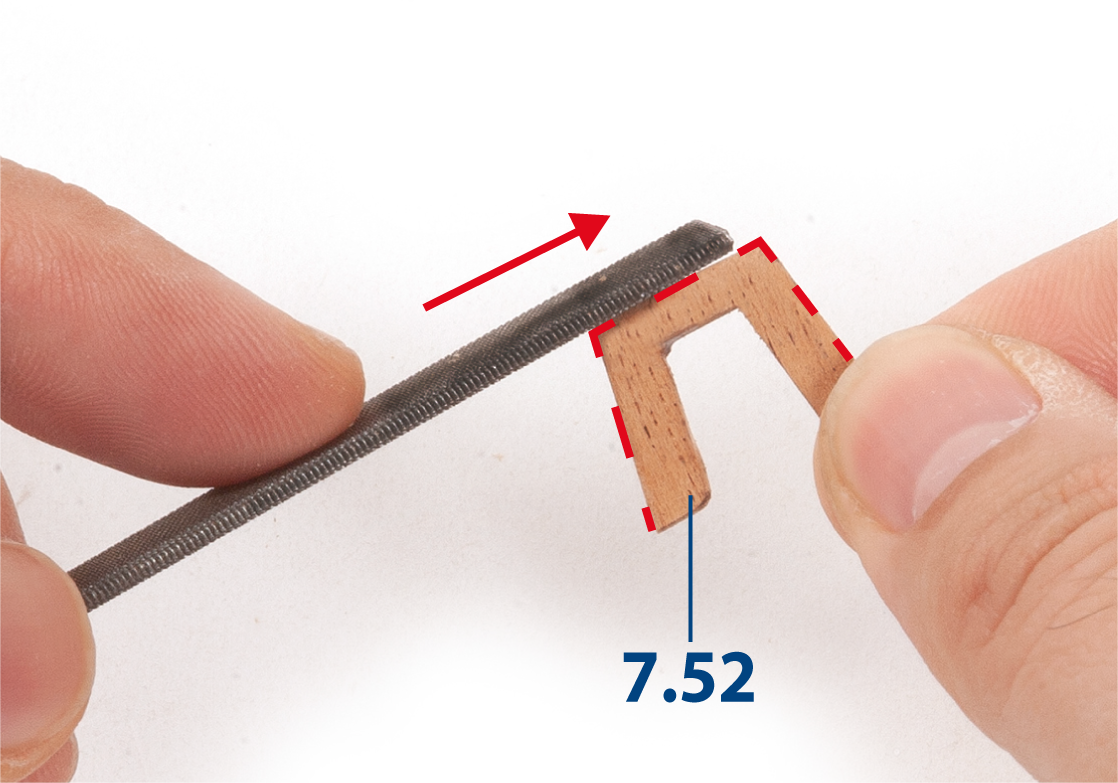

Schuin de onderdelen 7.52 en 7.53 af.

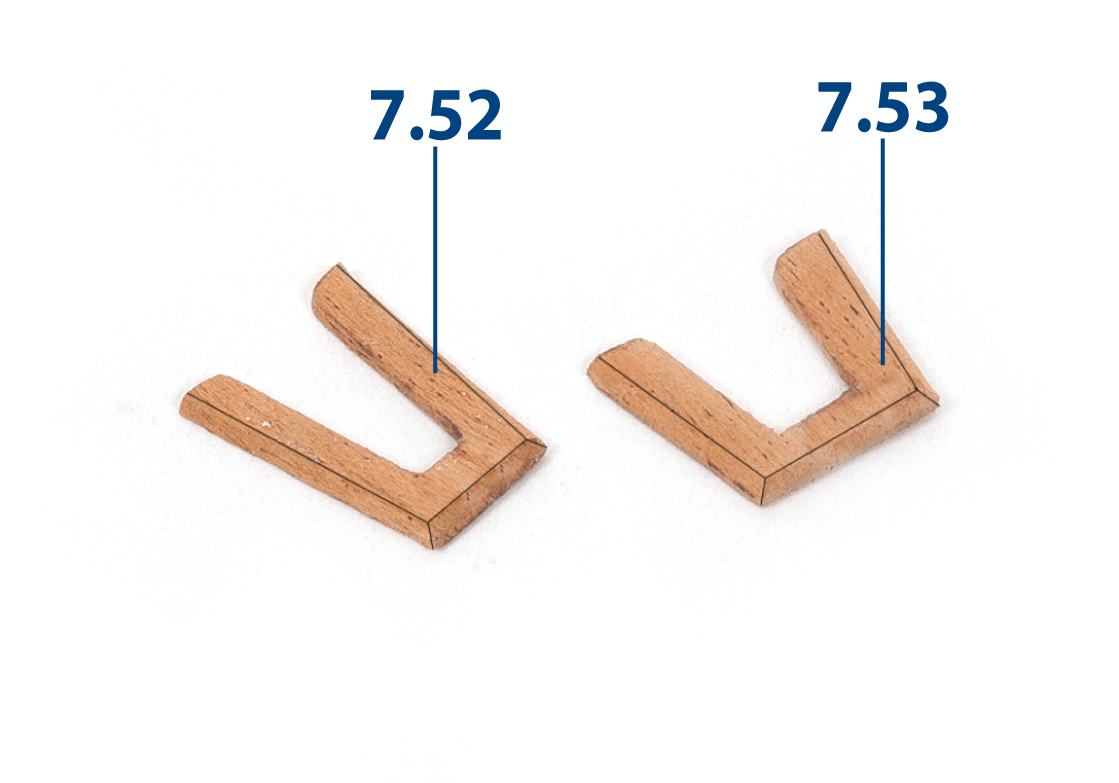

Deze afbeelding toont de twee afgeschuinde onderdelen.

Lijm onderdelen 7.52 en 7.53 aan de overeenkomstige scheepsboten.

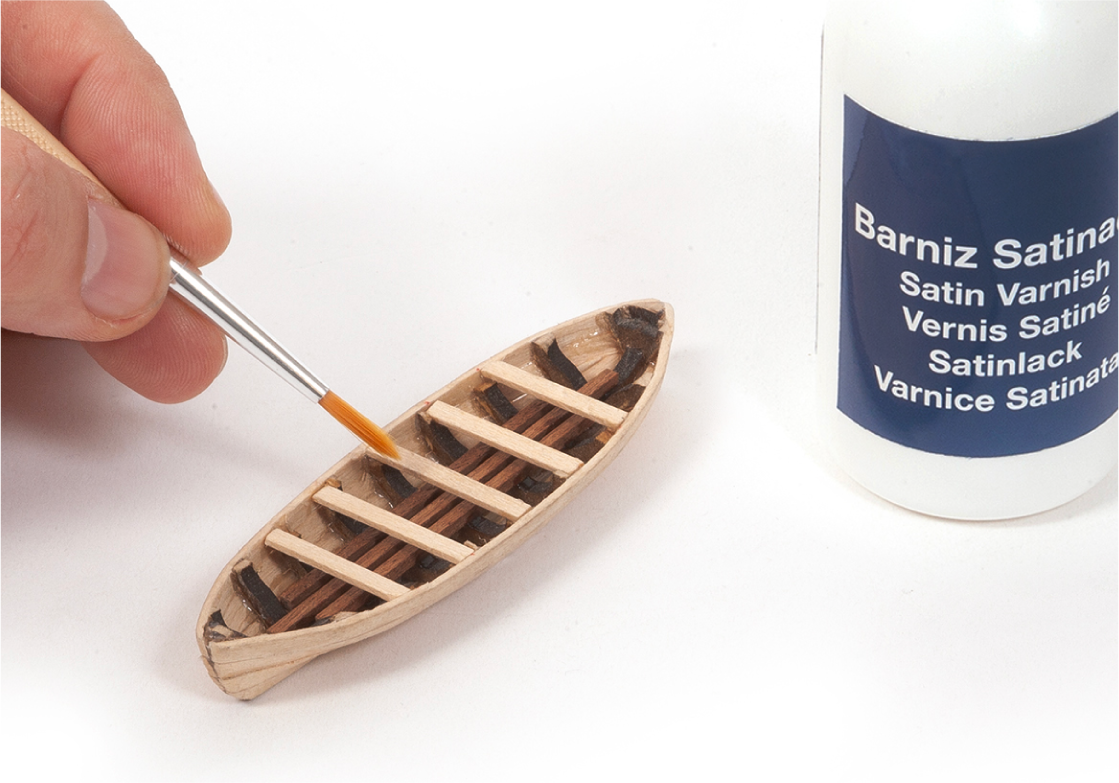

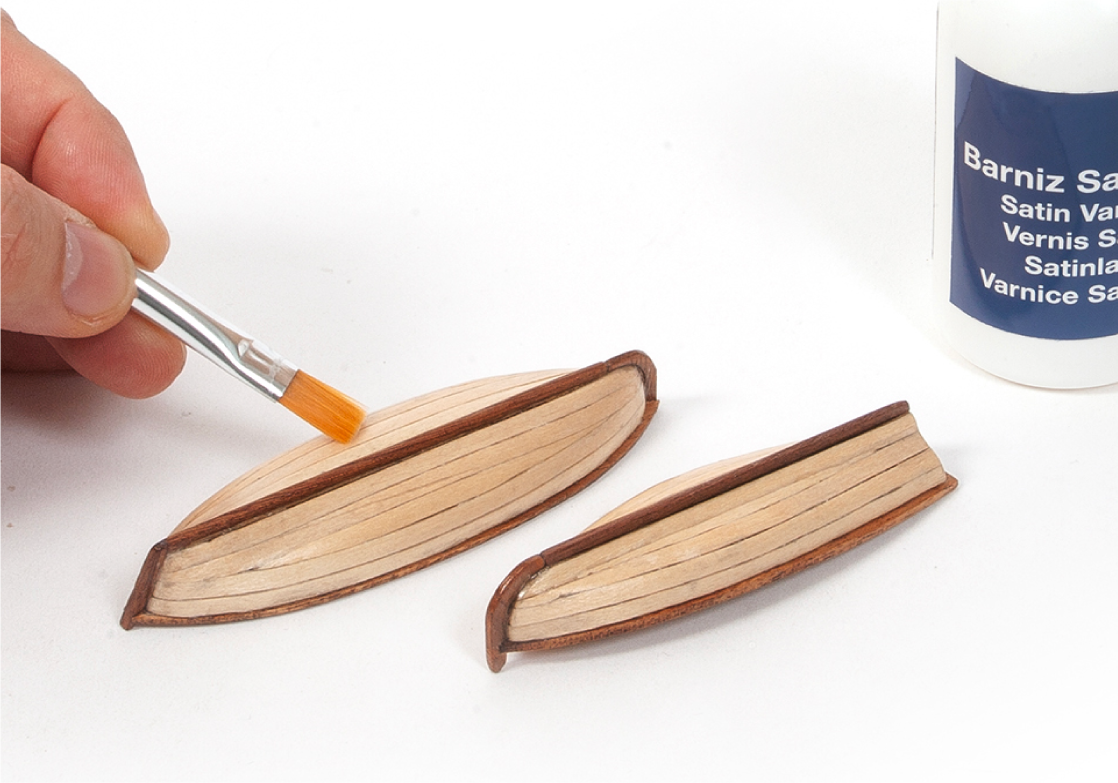

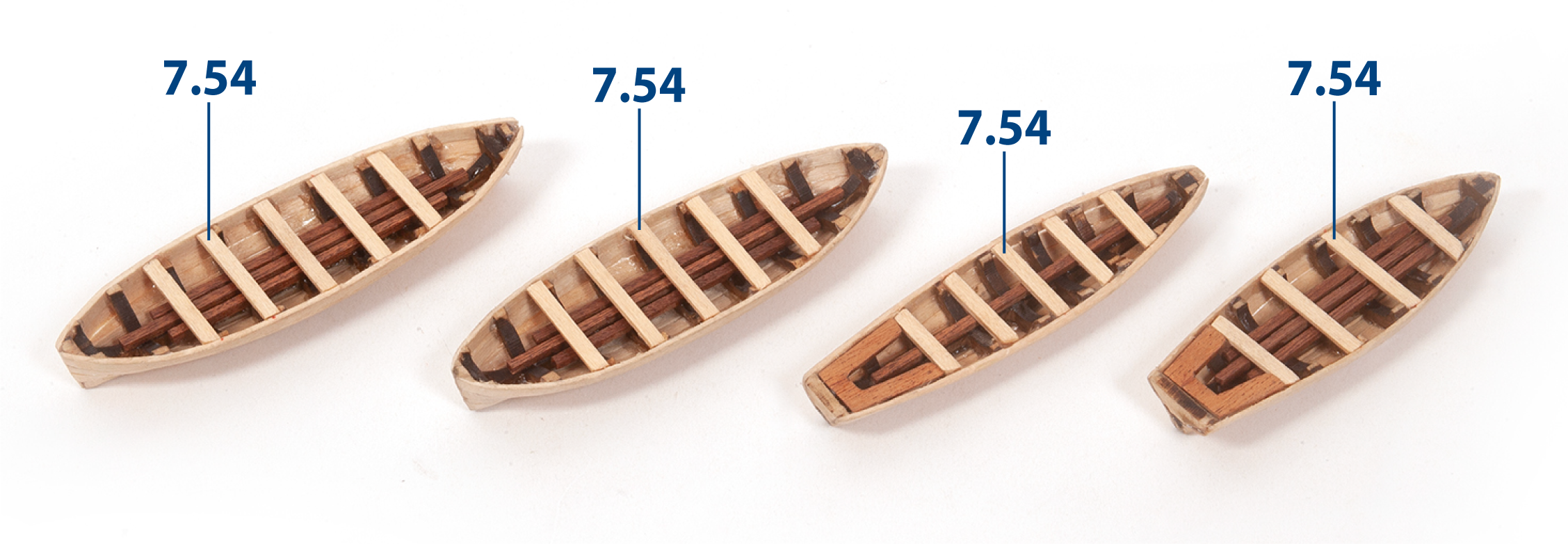

Breng lak aan op de toegevoegde onderdelen aan de binnenkant van de scheepsboten.

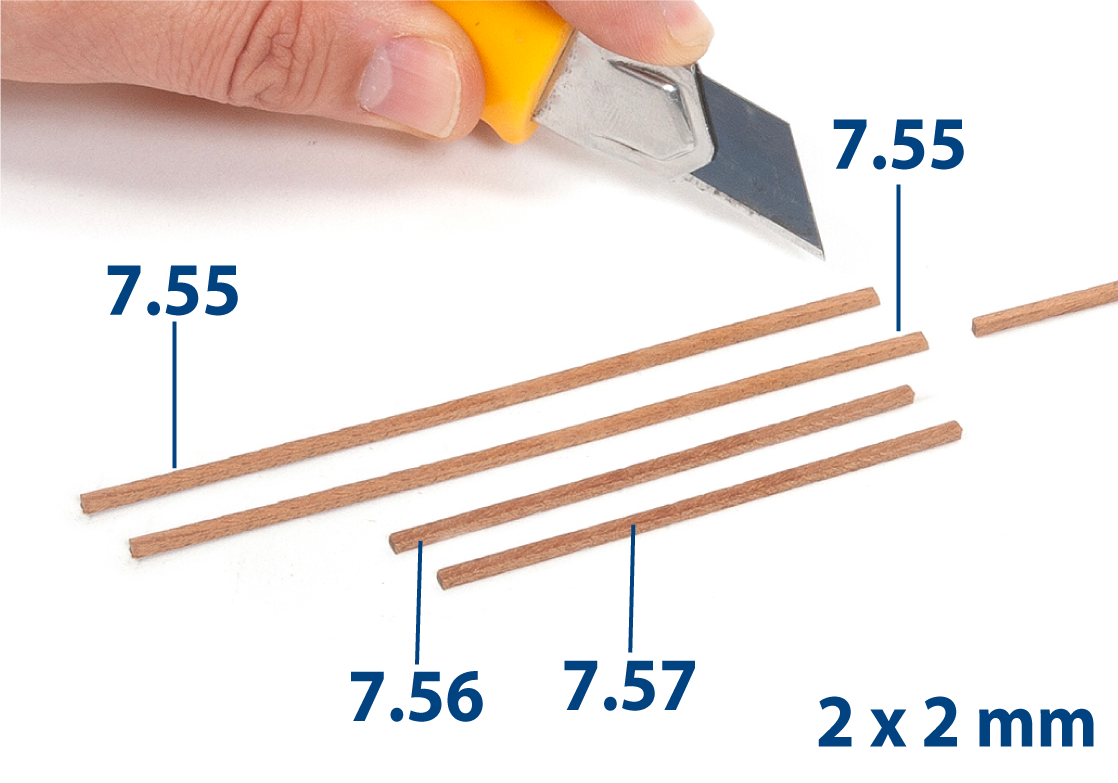

Zaag de onderdelen 7.55 tot 7.57 op maat.

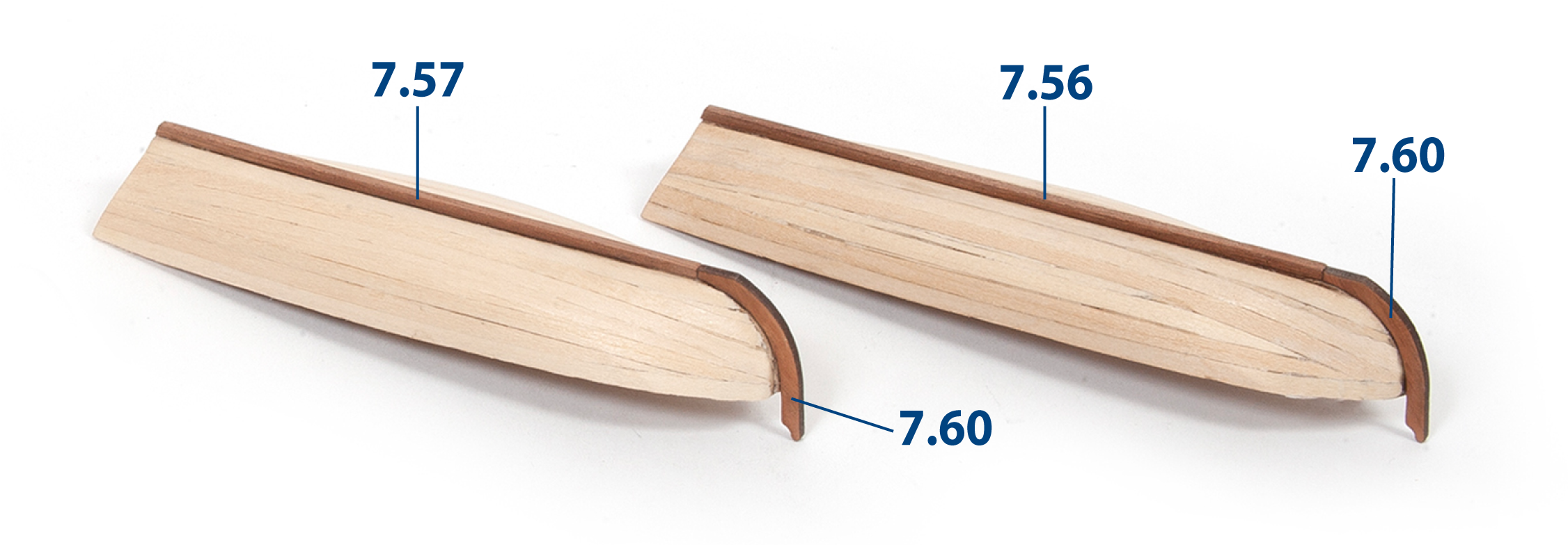

Lijm de onderdelen 7.56, 7.57 en 7.60 op de kleine en middelgrote scheepsboten, zoals weergegeven.

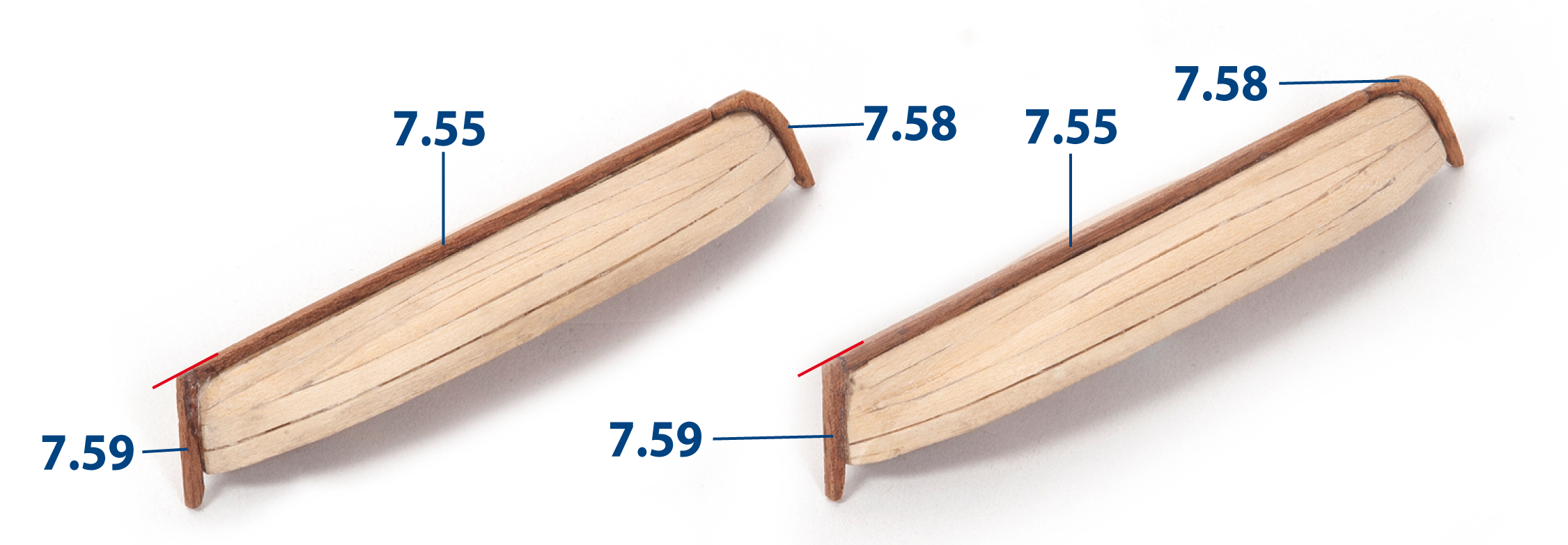

Lijm de onderdelen 7.55, 7.58 en 7.59 (2 x 2 x 19 mm, mahonie) aan de grote scheepsboten, zoals getoond.

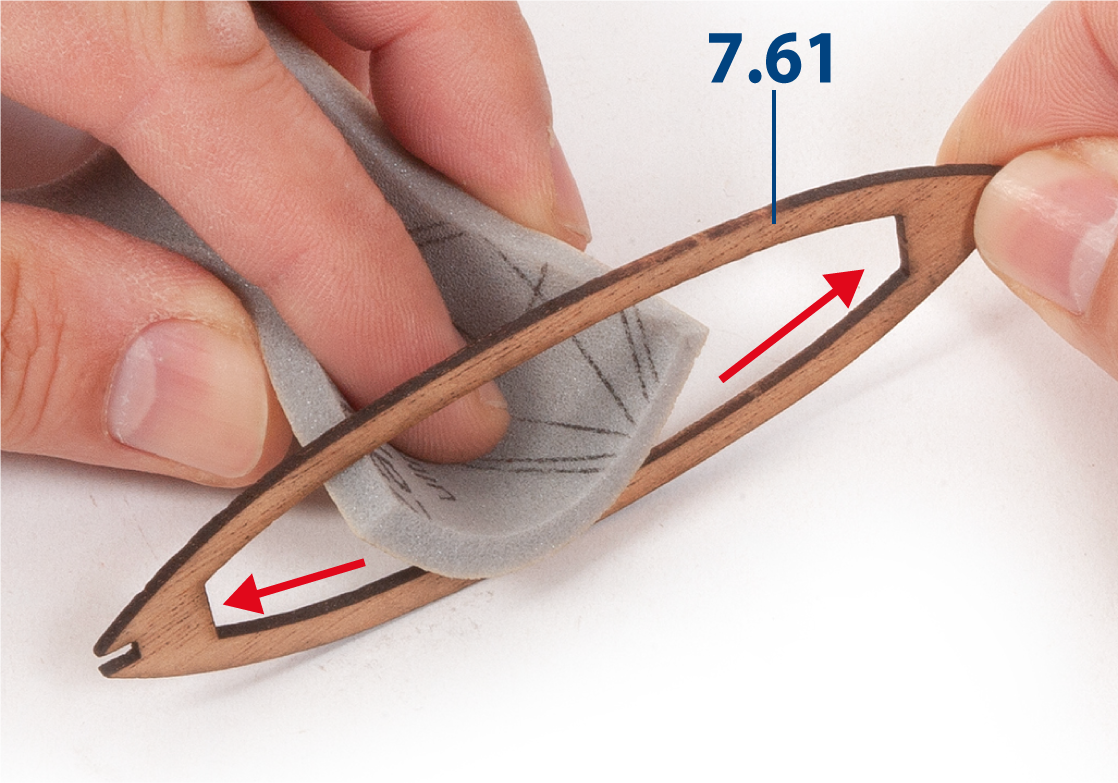

Schuur onderdelen 7.61 met een fijne schuurspons.

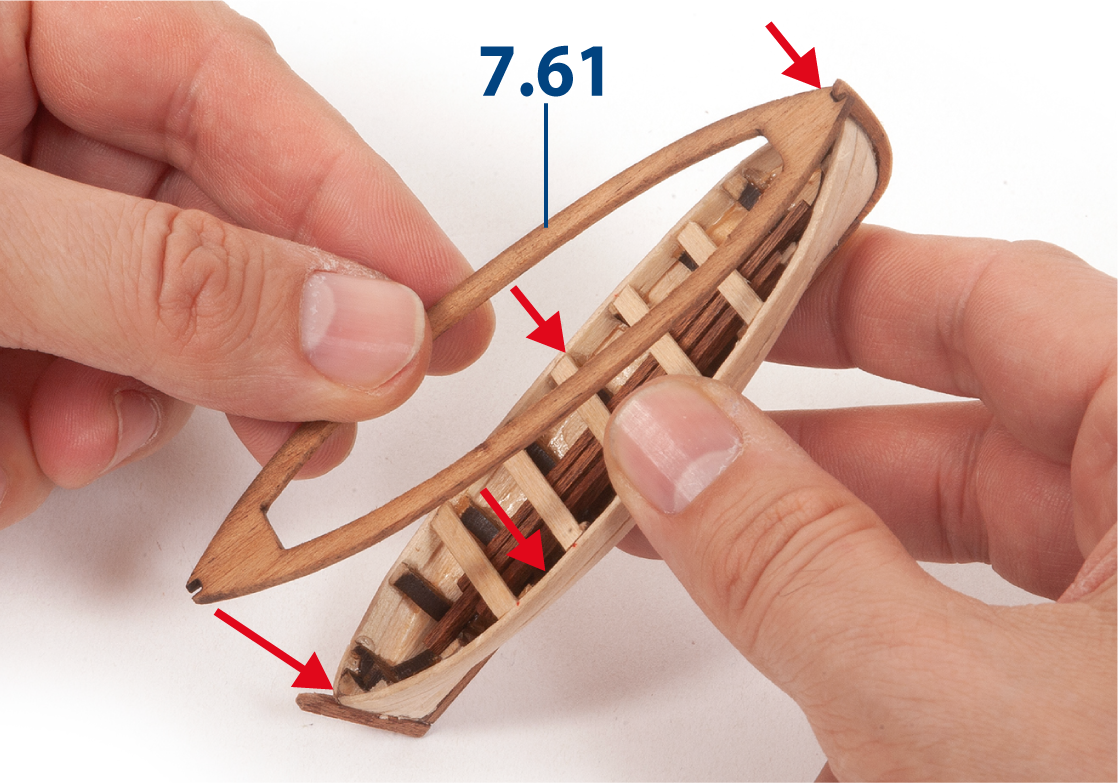

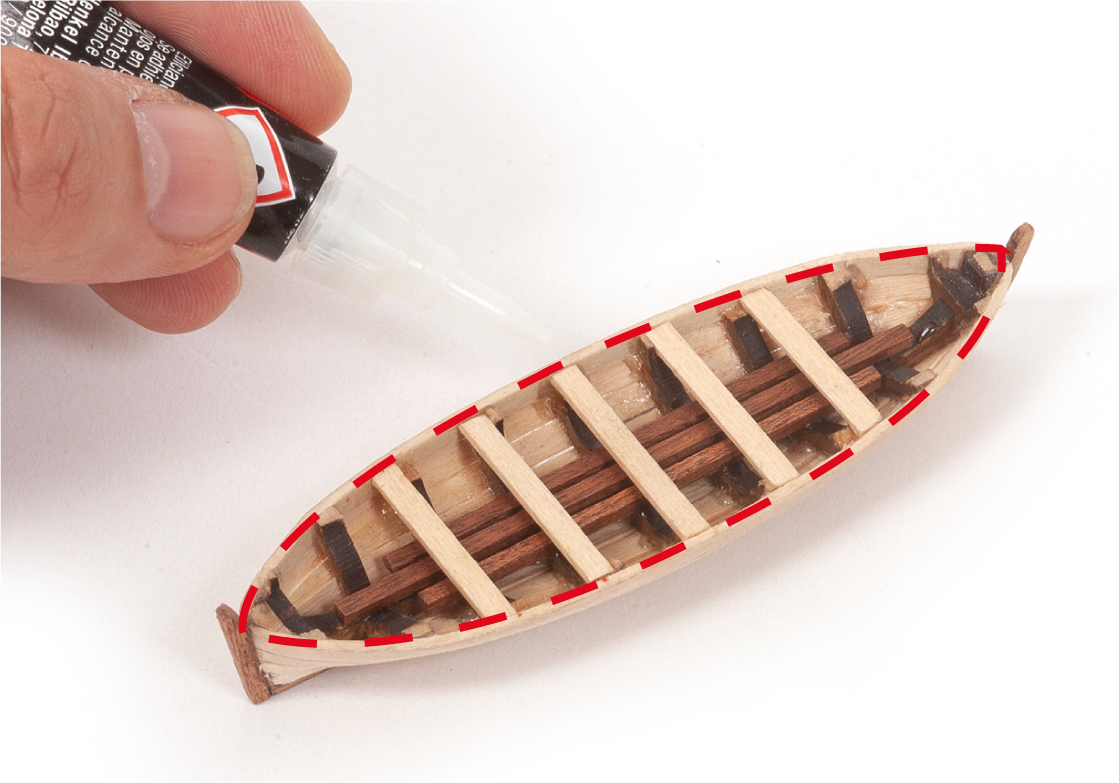

Controleer de pasvorm van onderdeel 7.61 op de grote scheepsboten en breng vervolgens lijm aan op de contactvlakken, zoals getoond.

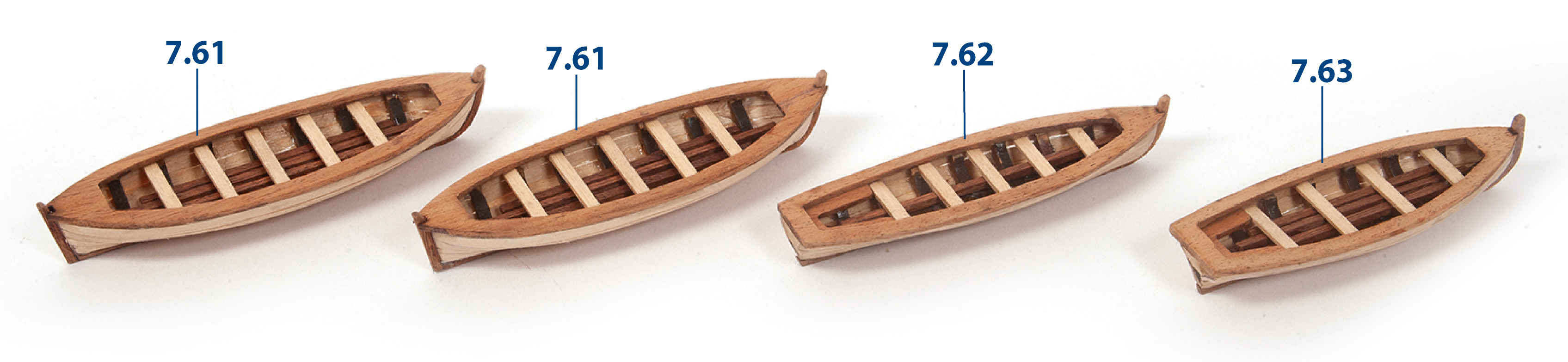

Lijm onderdelen 7.61 op de grote scheepsboten.

Houd onderdeel 7.61 op zijn plaats totdat de lijm droog is.

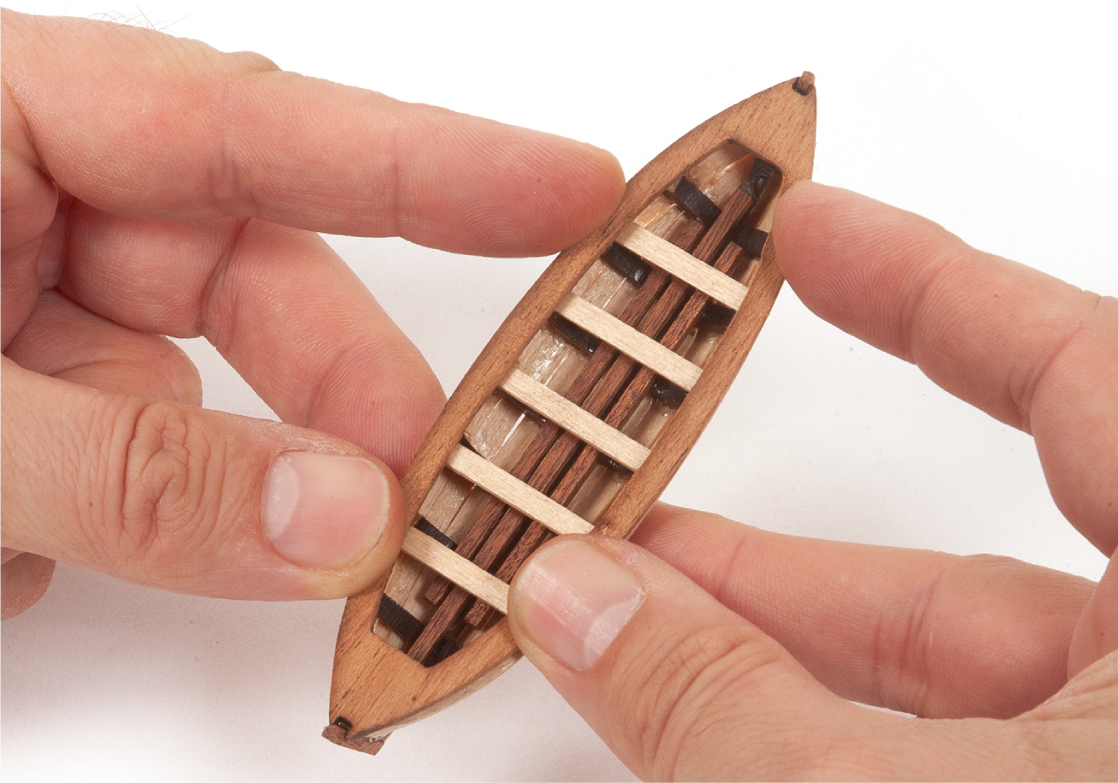

Als u de scheepsboten in hun natuurlijke houtkleur wilt laten, breng dan lak aan op alle toegevoegde onderdelen.

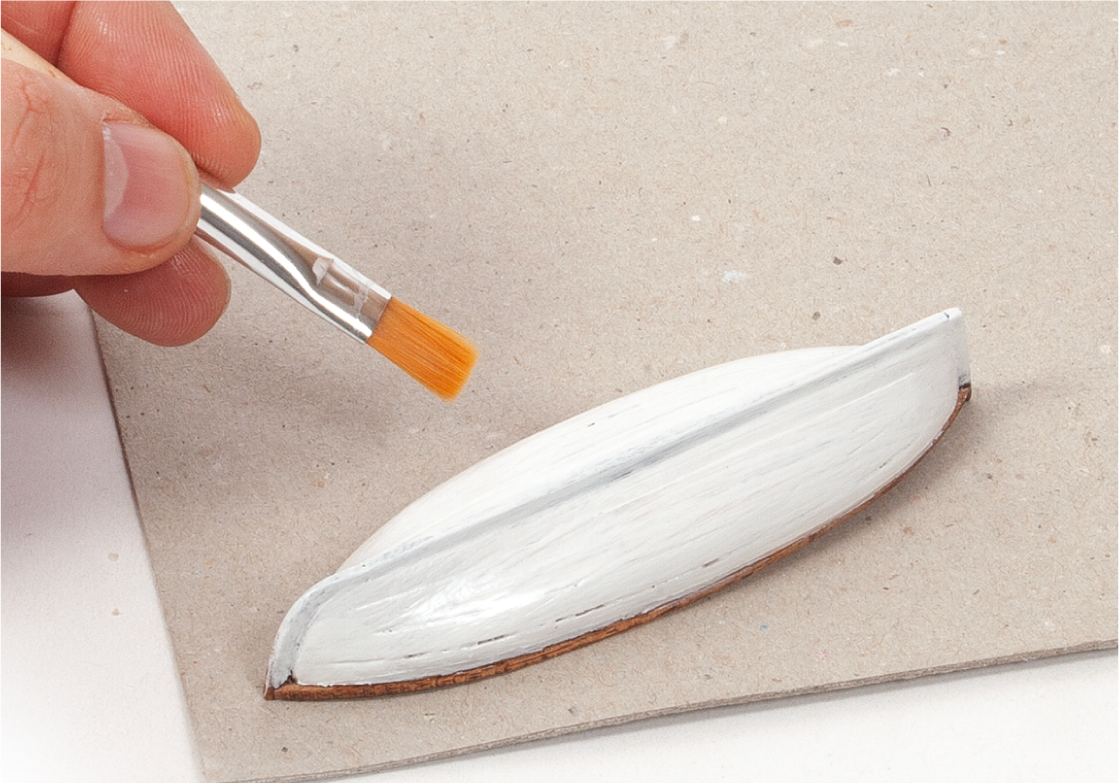

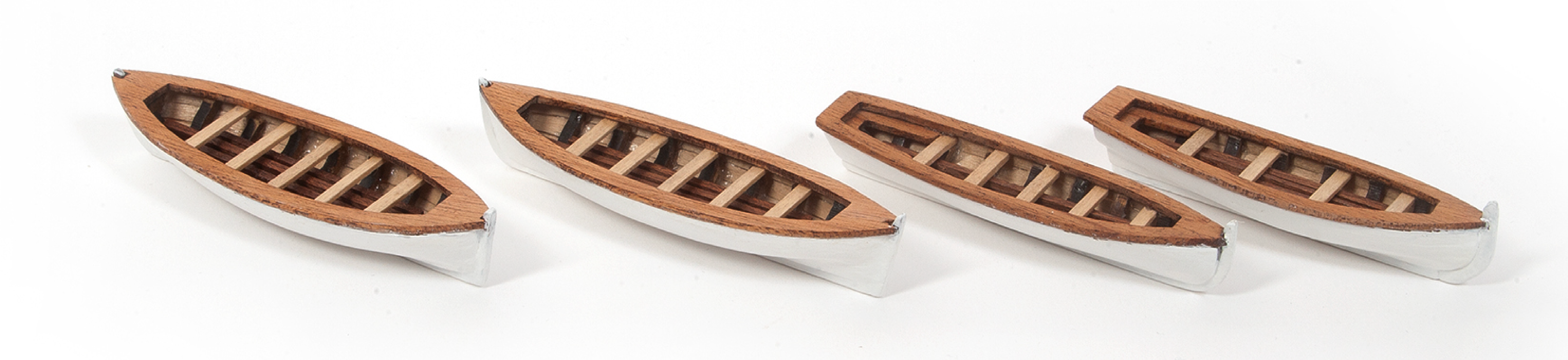

Als alternatief kunt u de buitenkant van de rompen wit schilderen.

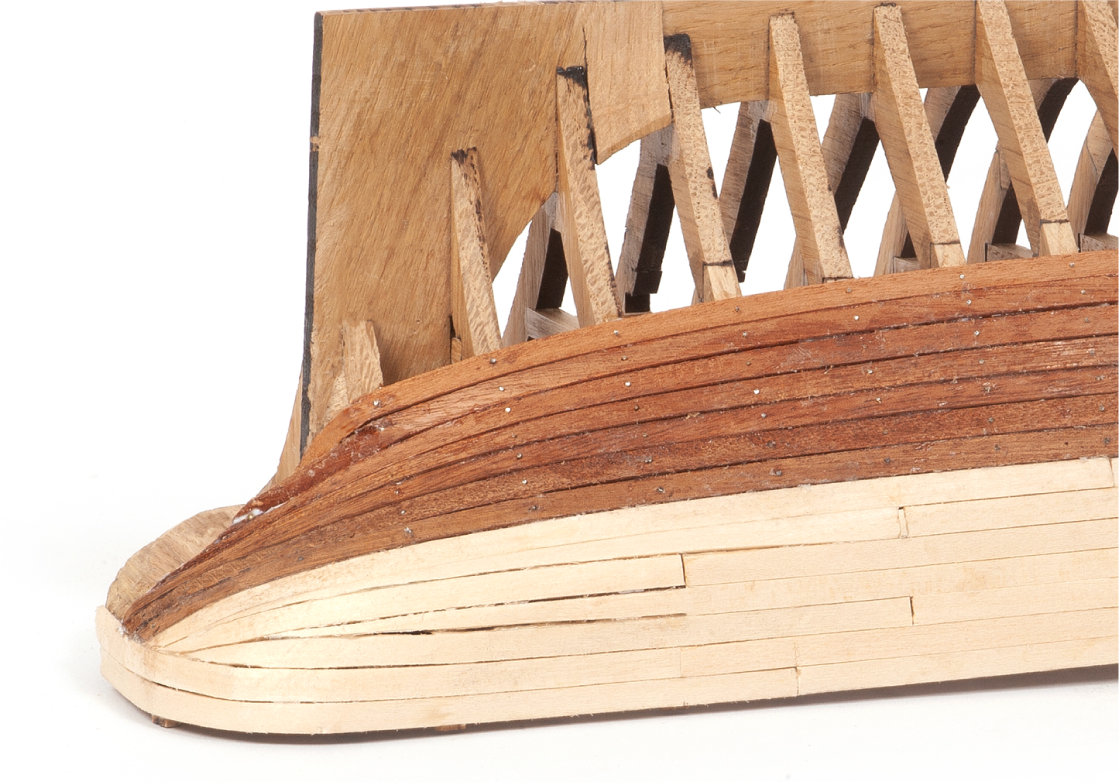

Als u het onderste deel van de romp wilt beplanken, volg dan de onderstaande instructies.

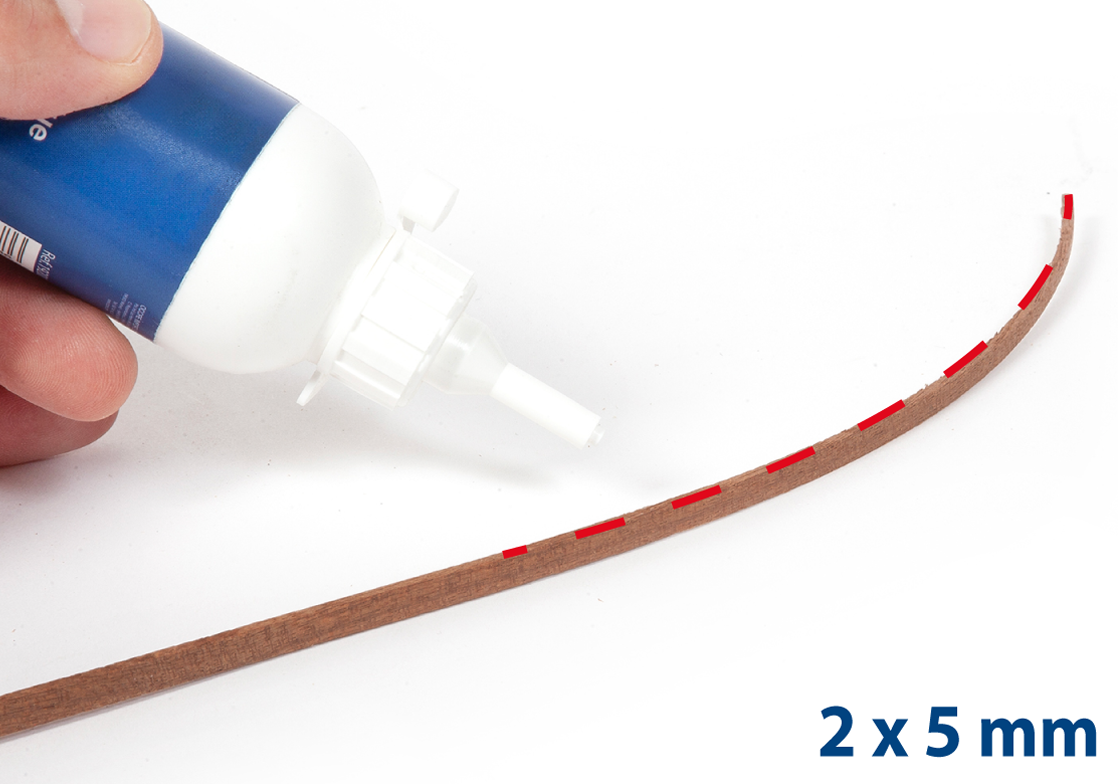

Bevochtig en buig de mahonielatjes (2 x 5 mm, geleverd in pakket 06) zodat ze overeenkomen met de kromming van de romp.

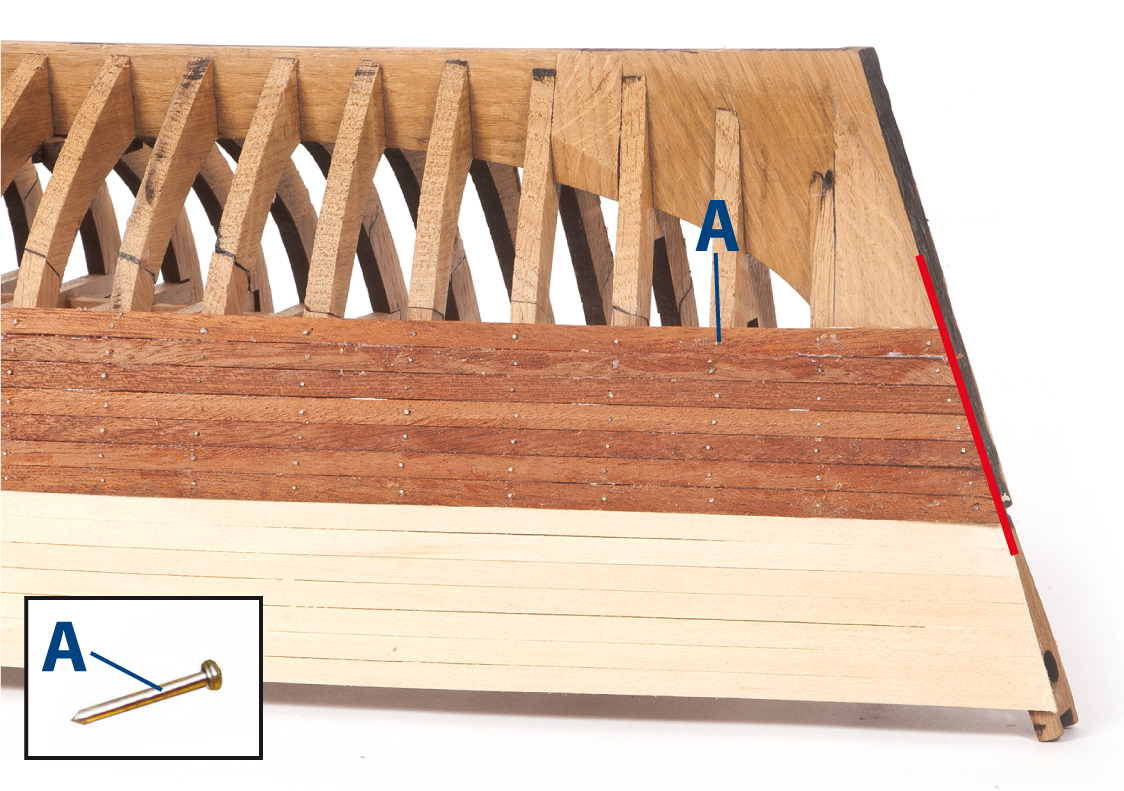

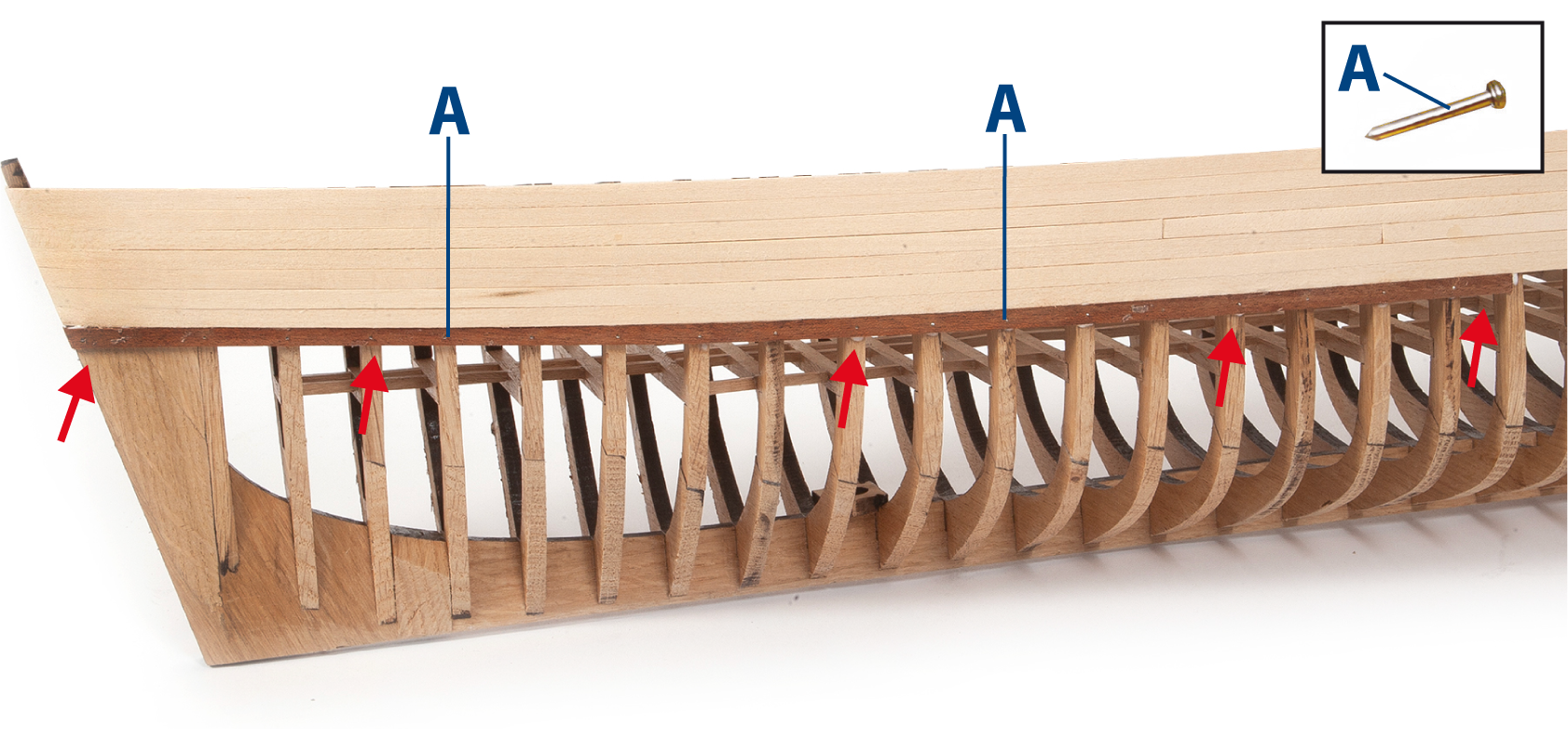

Lijm een mahonielat op de romp. Boor op elk punt waar de mahonielat een spant kruist een Ø 0,8 mm gat door de mahonielat en in het spant. Steek spijker A halverwege in het gat om de mahonielat op zijn plaats te houden terwijl de lijm droogt. Nadat de lijm is gedroogd, snijdt u het overtollige deel van de spijker af, zodat dit gelijkligt met de mahonielat.

De spijkers zijn optioneel; als u liever geen spijkers gebruikt, lijmt u de latten aan elkaar en aan de spanten.

Plaats de mahonielatjes van begin tot eind langs de gehele lengte van de romp.

Snijd bij het aanbrengen van de mahonielatjes de uiteinden af onder dezelfde hoek als de boeg, zoals getoond op de afbeelding.

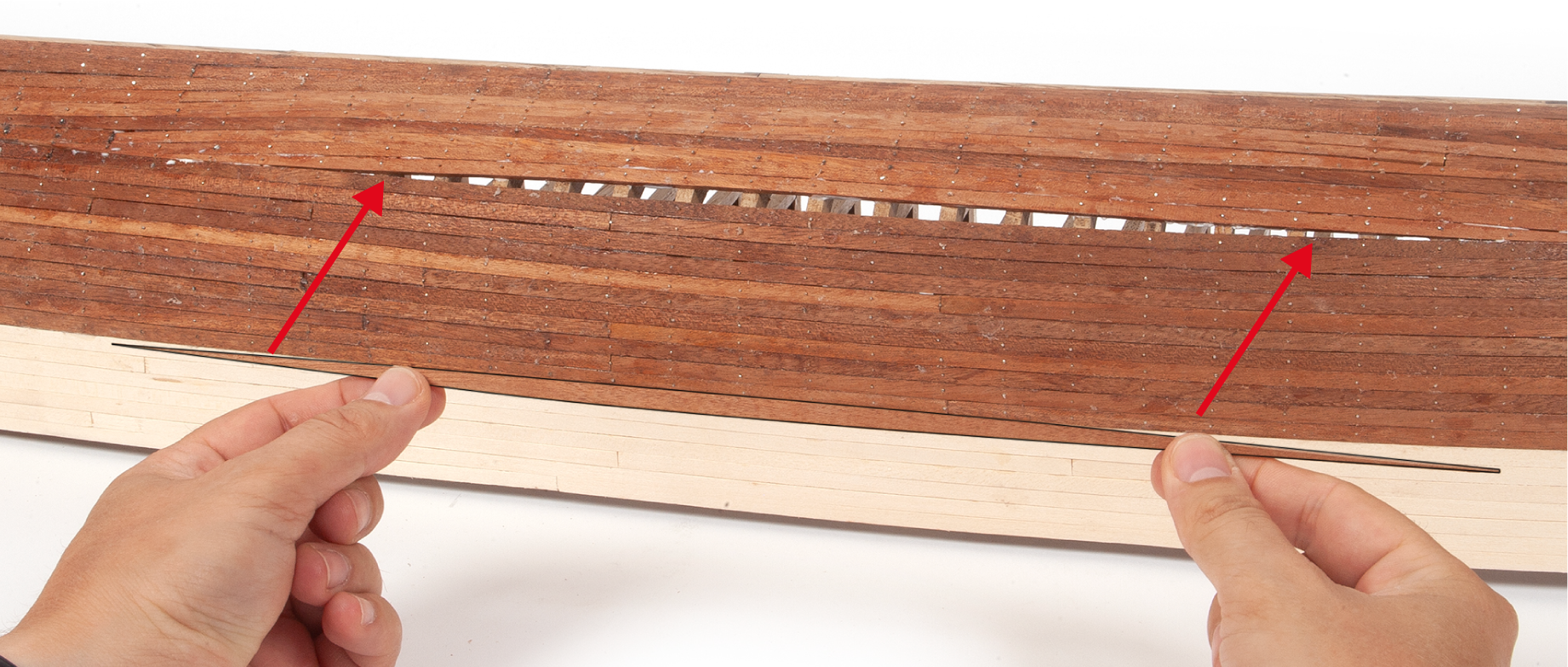

Deze afbeelding toont hoe de mahonielatjes zijn gepositioneerd in het achterstevengebied.

Snijd de mahonielatjes op maat om de smallere openingen op te vullen en lijm ze vervolgens vast. Gebruik geen spijkers.

Vijl de spijkerkoppen totdat ze gelijk zijn met het oppervlak van de beplanking.

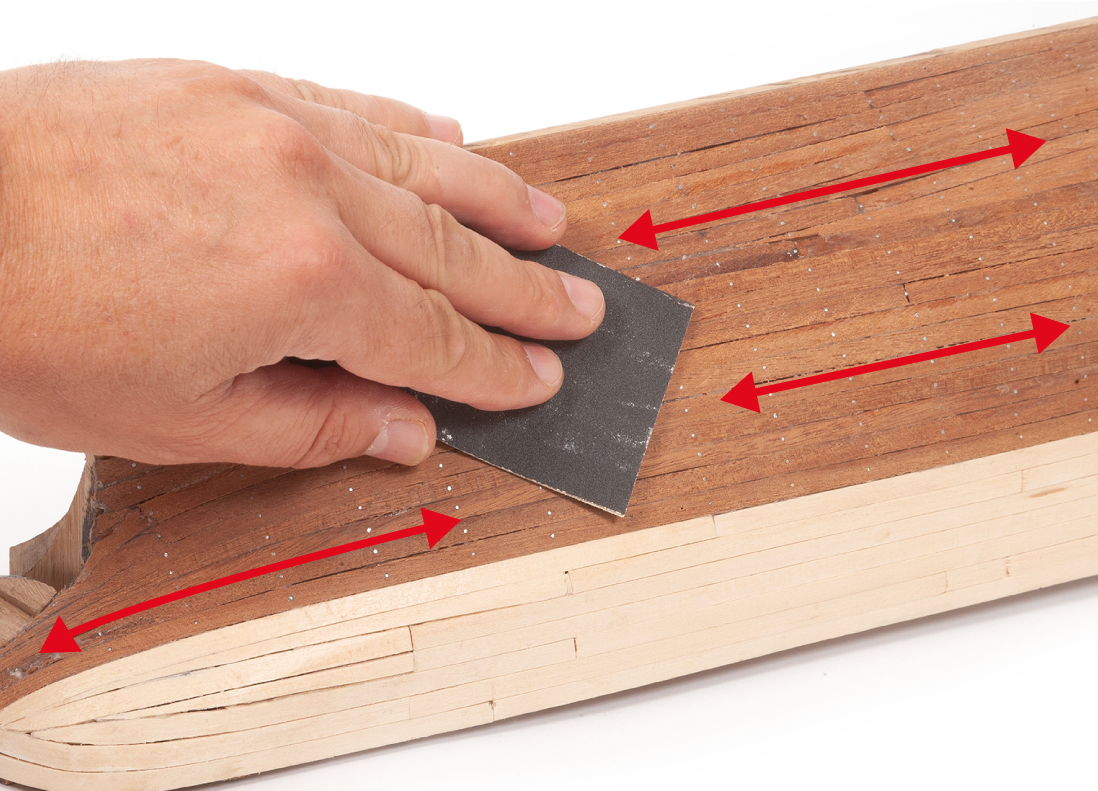

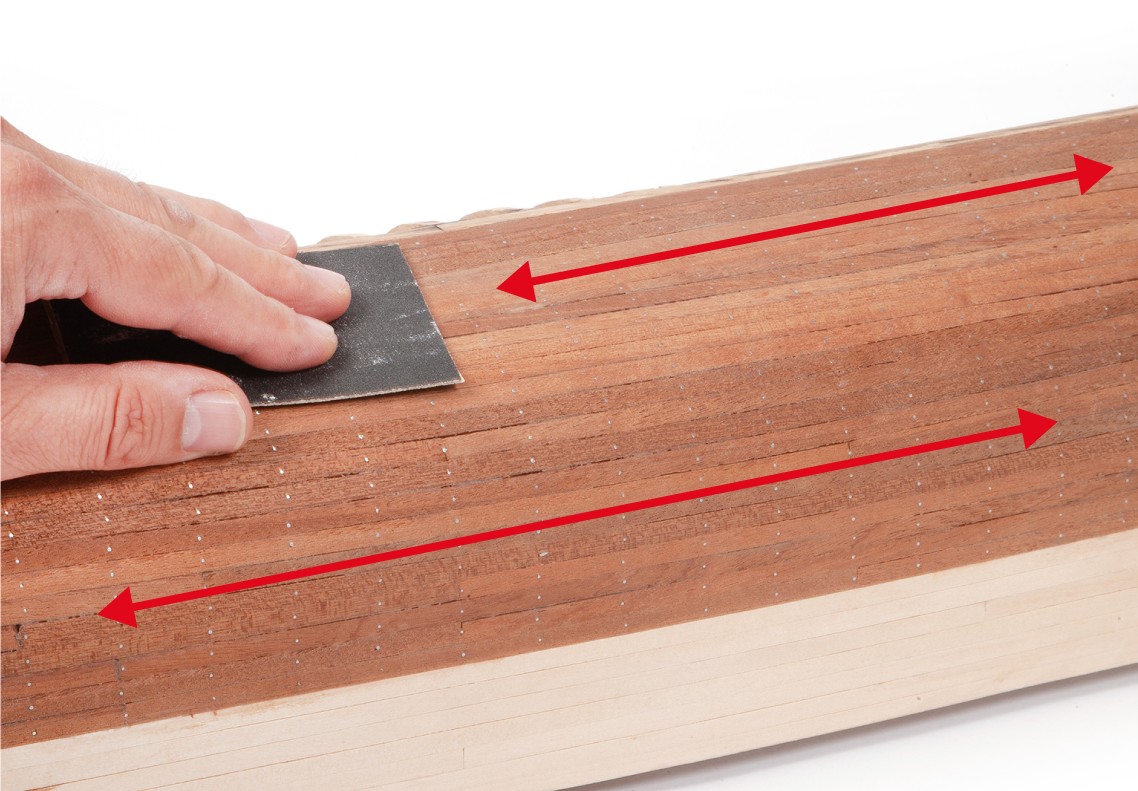

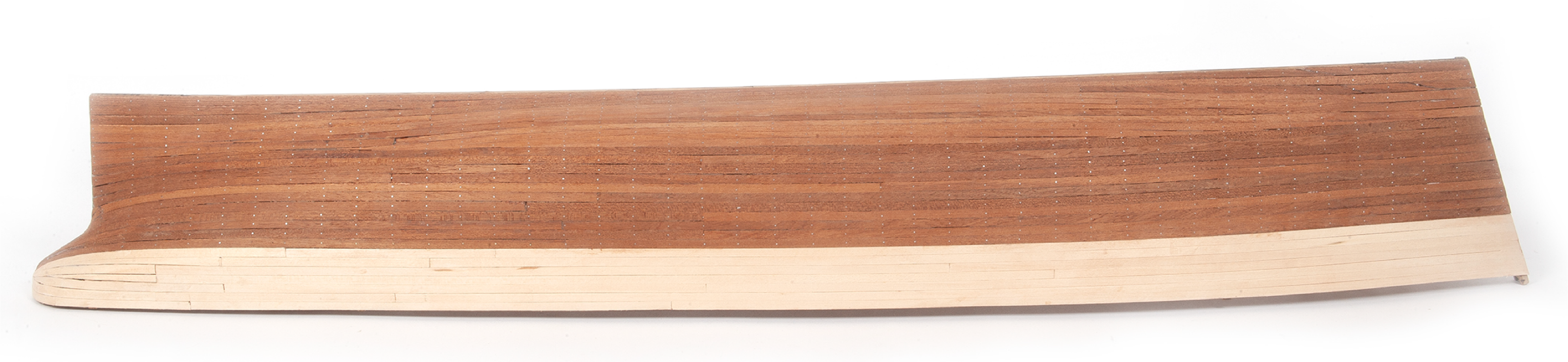

Schuur de gehele beplanking om een glad en egaal oppervlak te creëren.

Gebruik verschillende korrelgroottes van schuurpapier om een gladde afwerking te bereiken.

Een schuurblok helpt u om het oppervlak op rechte gedeelten te egaliseren.

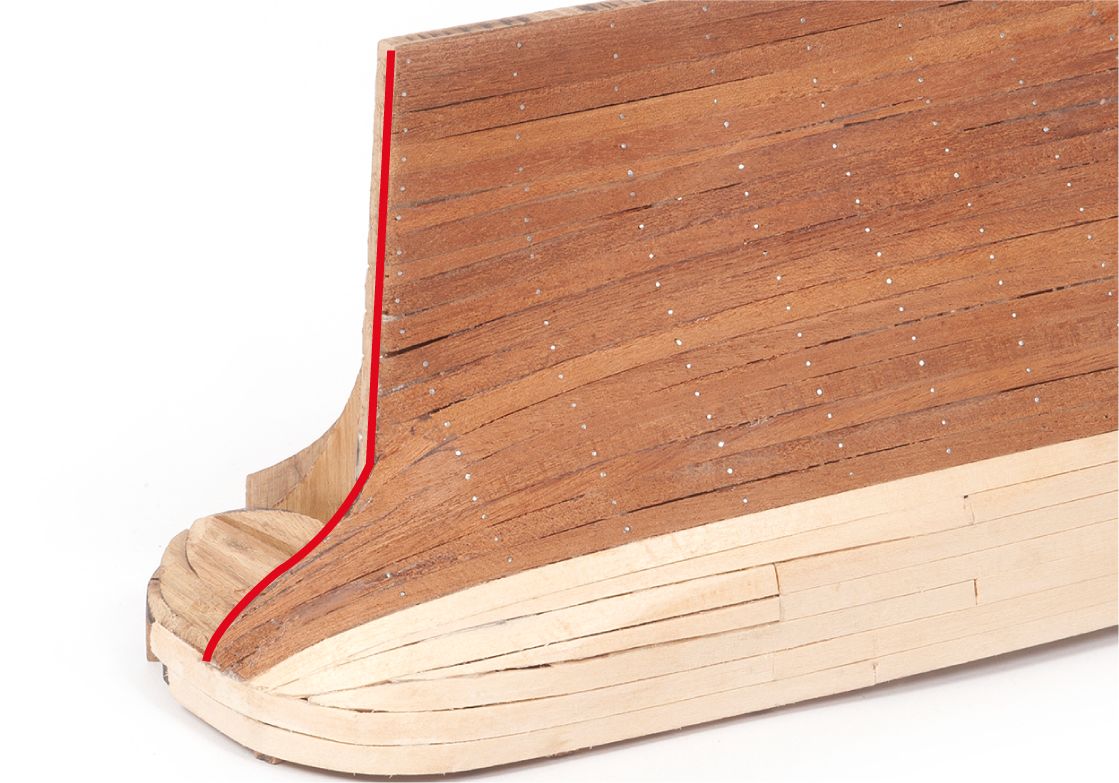

Deze afbeelding toont de beplanking in het achterstevengebied.

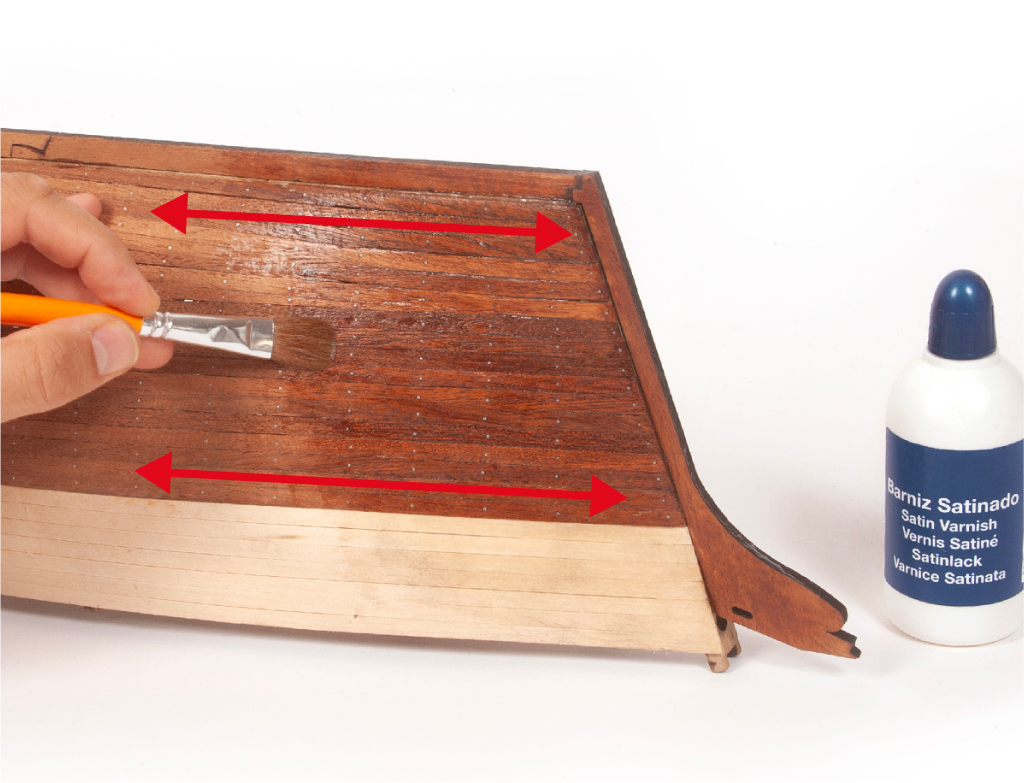

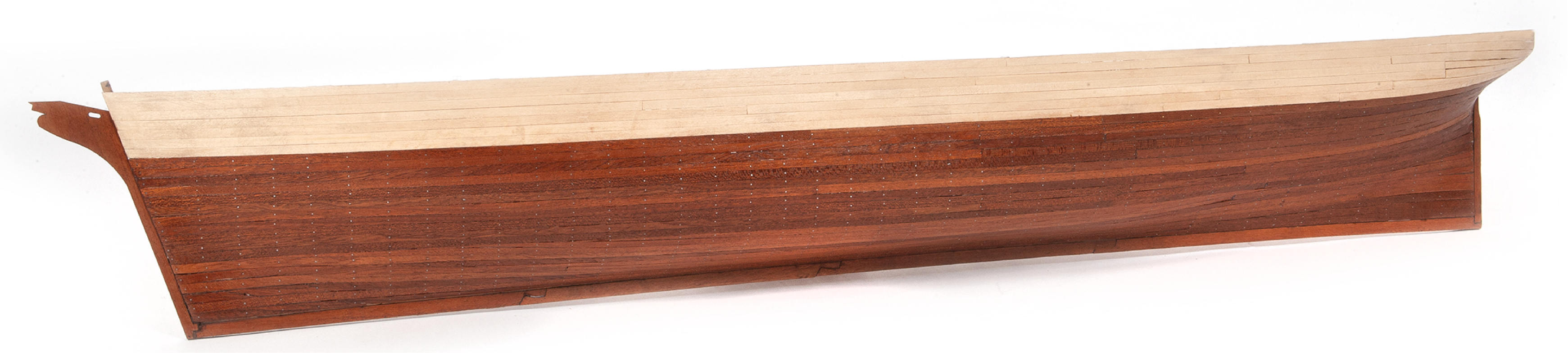

Breng blanke lak aan op de gehele beplanking als u de natuurlijke houtkleur wilt behouden. Breng anders alleen blanke lak aan op de mahonielatjes voordat u het bovenste deel van de romp schildert.
