Pakket 11

BOUWINSTRUCTIES

      Klik op de bovenstaande knop om deze instructies af te drukken of als pdf op te slaan.

      Advies van de experts

      Reserveschroeven zijn bij elk onderdeel inbegrepen. Soms wordt u geïnstrueerd om reserveschroeven of ongebruikte schroeven te bewaren voor een later stadium. Bewaar deze reserves op een veilige plaats en label ze correct.

      Zorg ervoor dat u de schroeven niet door elkaar haalt. Ze lijken erg op elkaar, maar de schroefdraden verschillen licht. Het gebruik van de verkeerde schroeven kan de onderdelen beschadigen. Gebruik alleen de juiste maat schroevendraaier die stevig op de schroefkop past.

      Wanneer u onderdelen met meerdere schroeven vastzet, draai elke schroef losjes aan om ervoor te zorgen dat alle onderdelen correct zijn uitgelijnd voordat u ze voorzichtig stevig aandraait, maar niet te strak, in de volgorde waarin u ze hebt geplaatst.

      De schroevendraaier kan worden gemagnetiseerd door deze met een magneet (koelkastmagneet, enz.) te strijken, waardoor deze de schroeven kan vasthouden en de montage gemakkelijker maakt.

      Als de verf op de geverfde schroeven tijdens de bouw krast, kunt u deze opnieuw schilderen met zandgeel (RAL 1002).

      Als een schroef strak in een metalen onderdeel gaat, forceer deze dan niet, omdat u de kop eraf kunt breken. Verwijder het en doe een klein beetje vaseline, zeep of lichte olie op de draad. Dat zal het smeren en het makkelijker maken om aan te draaien.

      Sommige onderdelen vereisen een beetje lijm voor de montage. Breng de lijm spaarzaam aan en gebruik een cocktailprikker zodat u niet te veel gebruikt noch de lijm te zwaar aanbrengt. We raden superlijmgel of Extra Thin Liquid modelleerlijm aan. Waar mogelijk moeten onderdelen worden gepast voordat ze worden gelijmd.

      Zorg voor goede ventilatie bij het gebruik van lijmen en sluit de doppen stevig.

      Gebruik een magneet om schroeven te vinden die op de grond zijn gevallen.

      Gebruik afplaktape om onderdelen tijdelijk op hun plaats te houden.

      Snijd onderdelen van een raamwerk (sprue) met zijsnijders of een hobbymes. Zijsnijders zijn meestal het gemakkelijkst.

      Gedurende de bouw van dit model ontvangt u veel stukken die u onmiddellijk zult monteren – volgens de instructies in de overeenkomstige fase – en andere stukken die u veilig aan de kant moet bewaren voor gebruik in toekomstige montagefasen.

      Bescherm altijd de verfafwerking op componenten door een snijmat, vel wit papier of zachte doek op uw werkoppervlak te plaatsen.

      Zorg ervoor dat de stroom is uitgeschakeld wanneer u kabels aansluit. Pincetten kunnen worden gebruikt om de PVC-kabels te plaatsen door voorzichtig ongeveer 5 mm van het einde van de kabel te grijpen. Als een kabel uit een socket moet worden verwijderd, trek dan niet aan de kabel, omdat dit de verbinding kan beschadigen. Gebruik pincetten om de stekker te verwijderen.

      Links en Rechts! Bij het bouwen van uw SAS Willys Jeep verwijst de linker- of rechterkant naar die kant alsof u in de auto zit.

      Wanneer u dit symbool ziet, let dan op de instructietekst in vet en controleer de oriëntatie van de onderdelen in de afbeelding, aangezien dit vooral belangrijk zal zijn voor de montage in latere fasen.

      WAARSCHUWING: Sommige onderdelen worden gemonteerd met behulp van magneten. Deze magneten kunnen ernstig letsel veroorzaken als ze worden ingeslikt. Houd ze uit de buurt van kinderen. Als u vermoedt dat een magneet is ingeslikt, zoek dan onmiddellijk medische hulp.

      Dit is geen speelgoed. Niet geschikt voor kinderen onder de 14 jaar vanwege kleine onderdelen. Toezicht door volwassenen vereist.

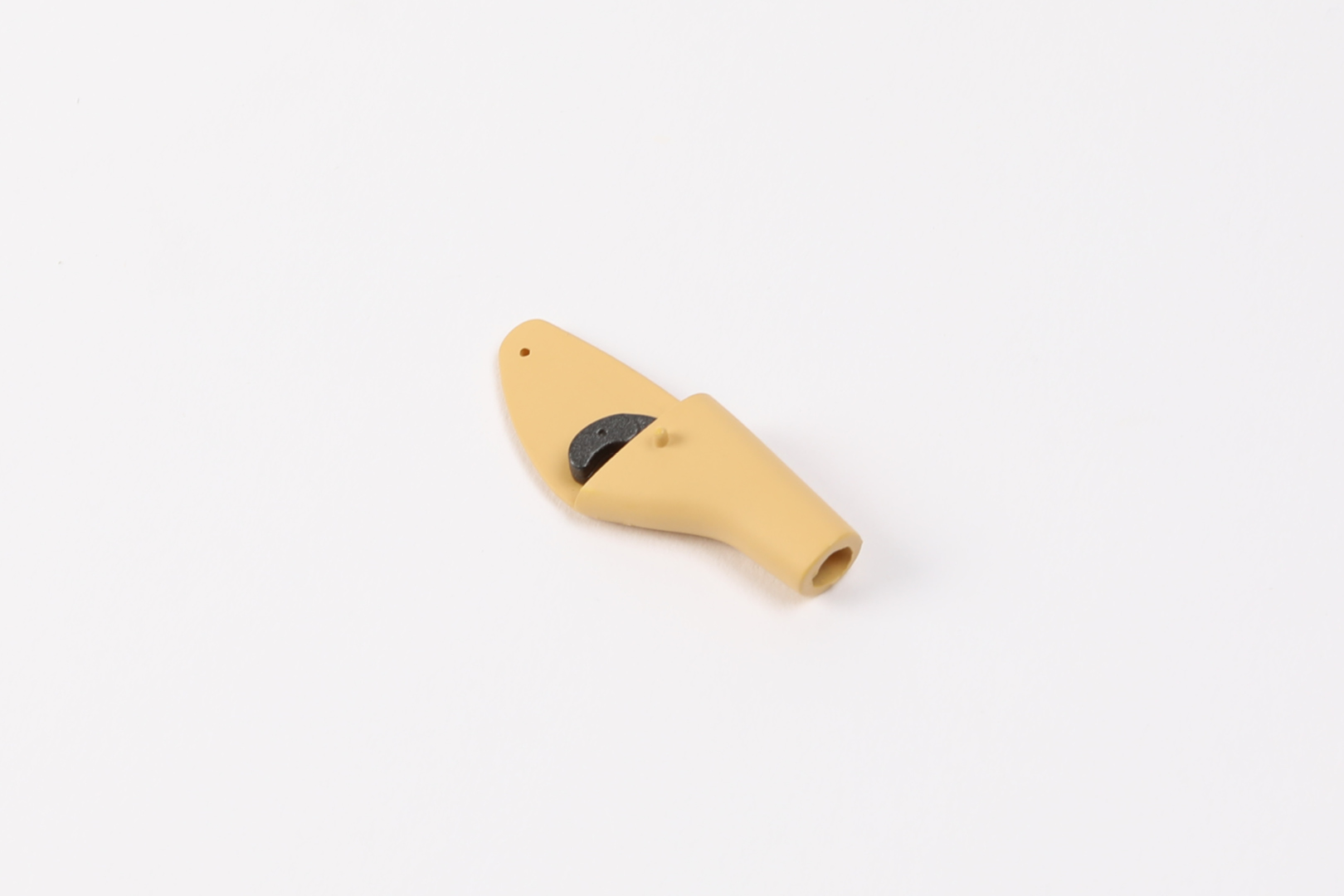

      Fase 84: Het signaalpistool en de band van het eerste reservewiel

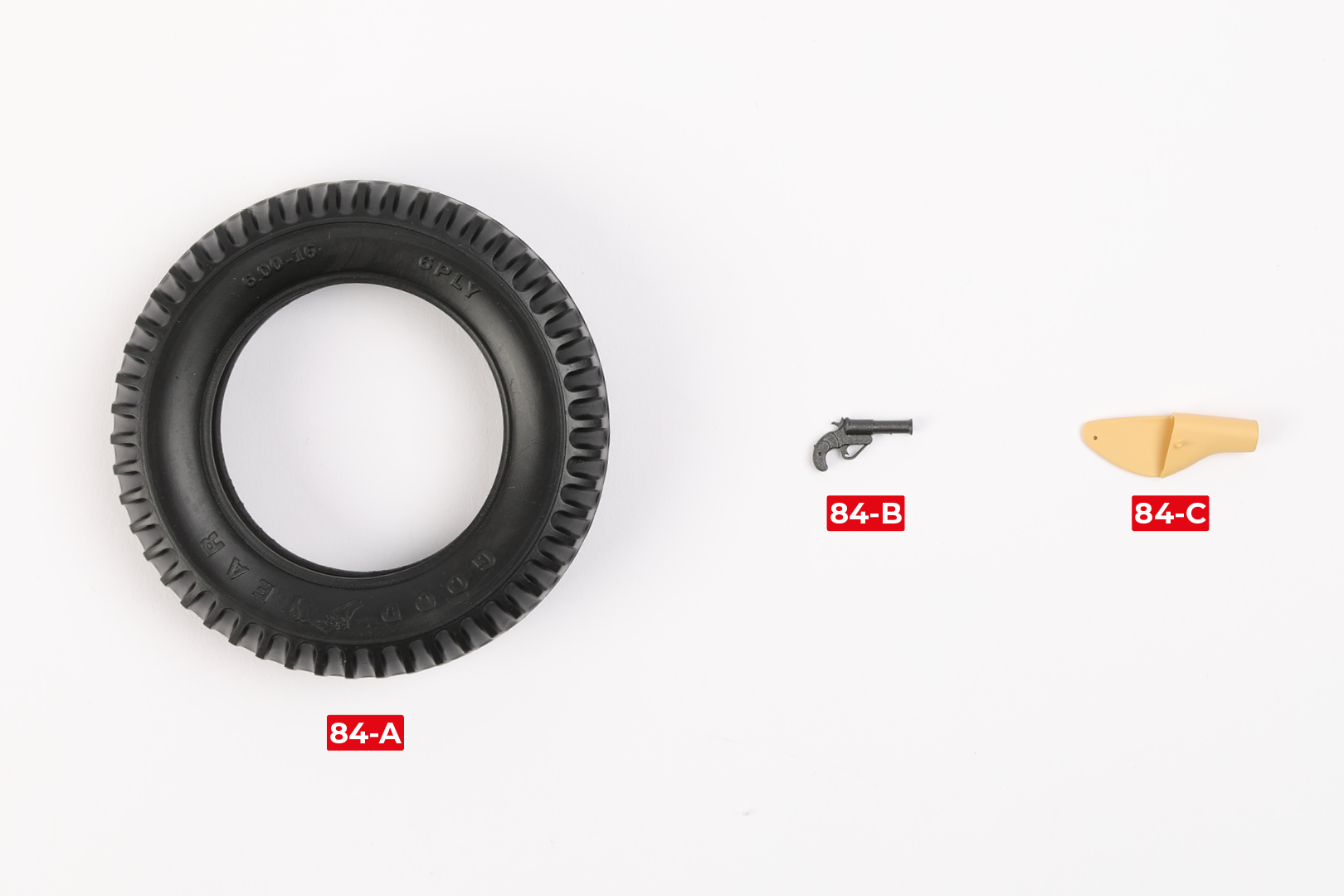

      FASE 84 ONDERDELEN

      Stap 1

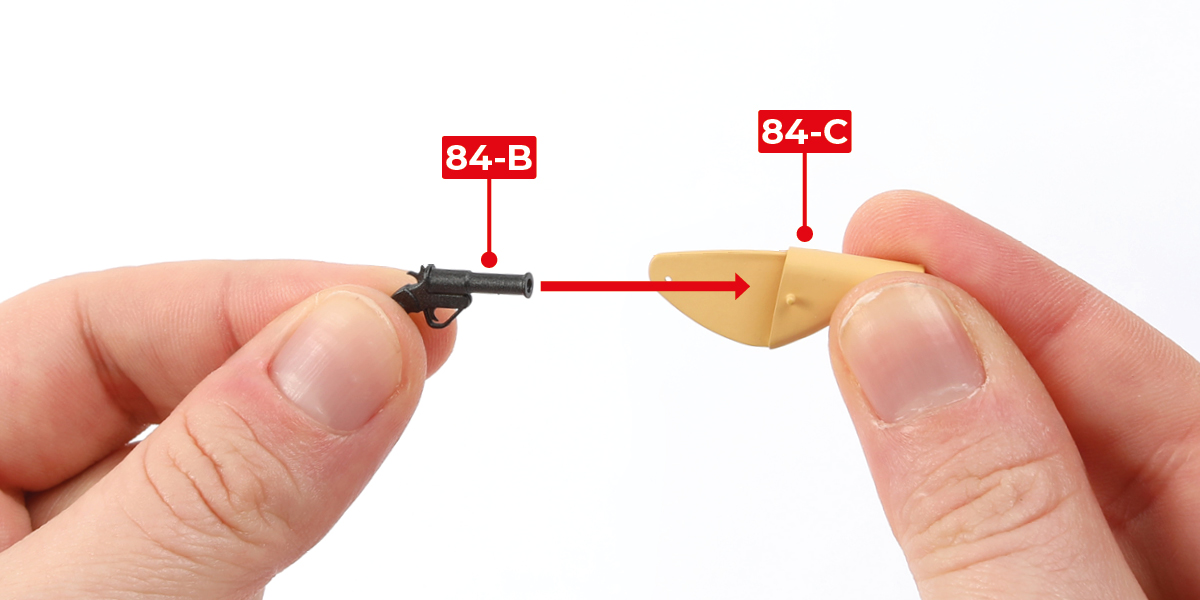

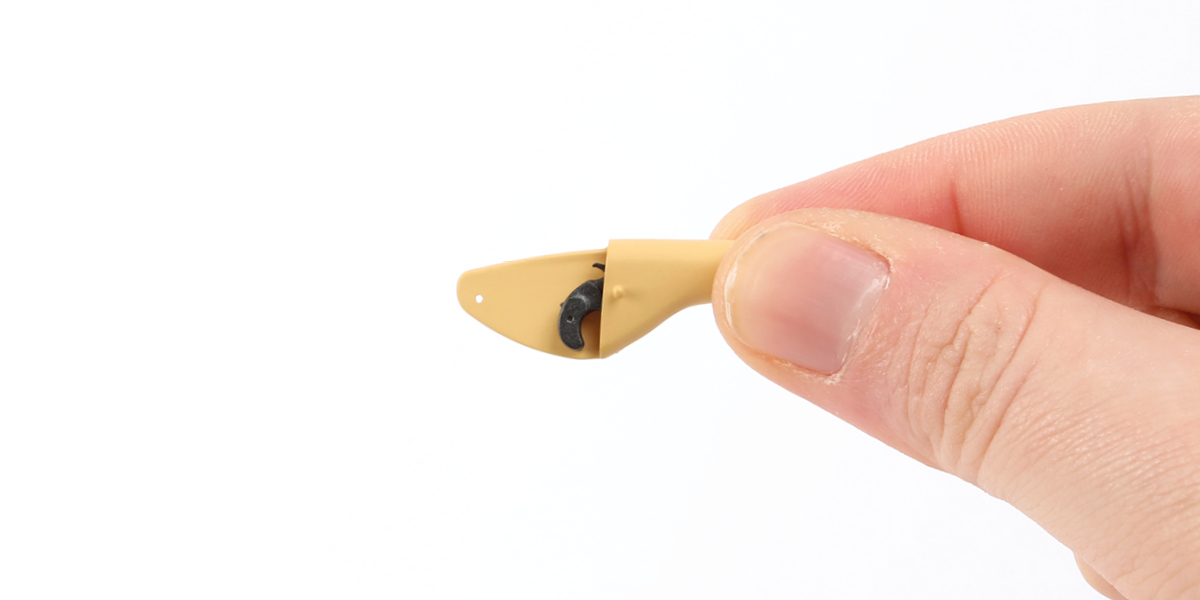

      Plaats onderdeel 84-B in onderdeel 84-C.

      a
      b

      FASE VOLTOOID

      Fase 85: Assemblage van het eerste reservewiel

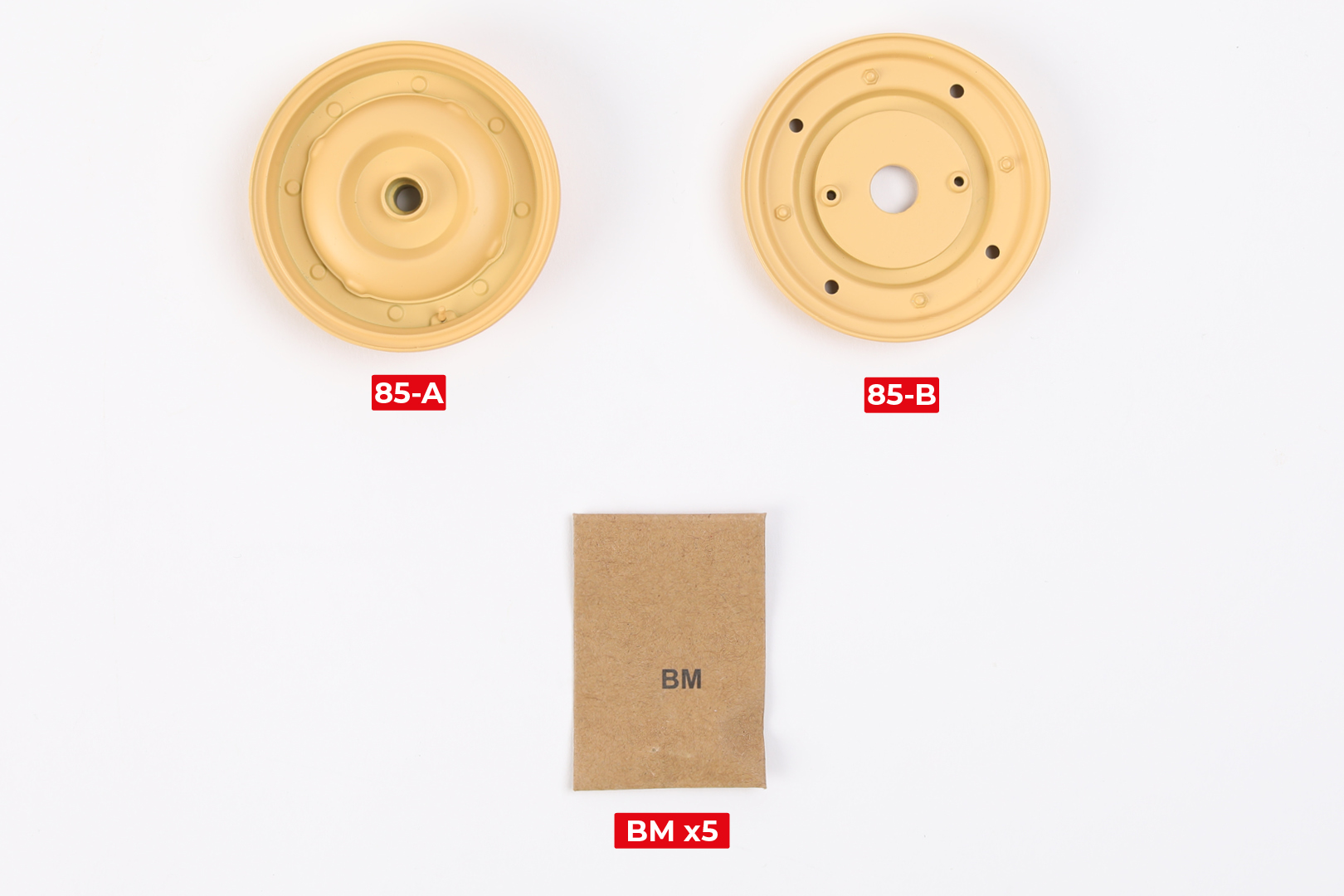

      FASE 85 ONDERDELEN

      Stap 1

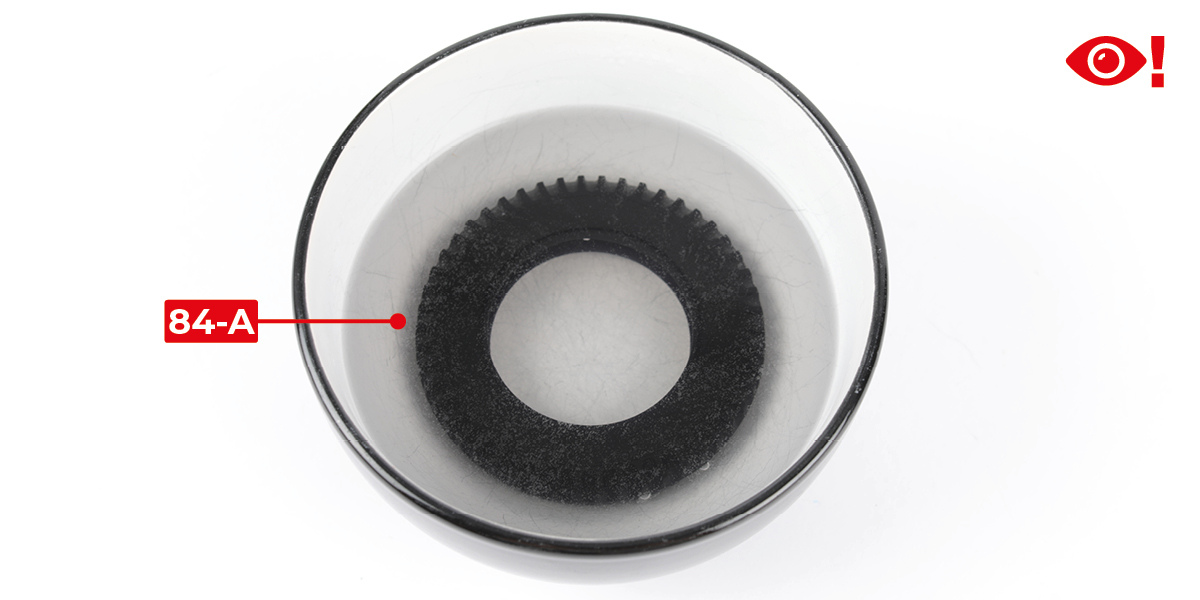

      Plaats onderdeel 84-A in een kom met heet water om het soepeler te maken.

      Na 1–2 minuten, verwijder onderdeel 84-A met een pincet en droog het met een doek.

      a

      Stap 2

      Plaats onderdeel 85-A in onderdeel 84-A.

      a
      b

      Stap 3

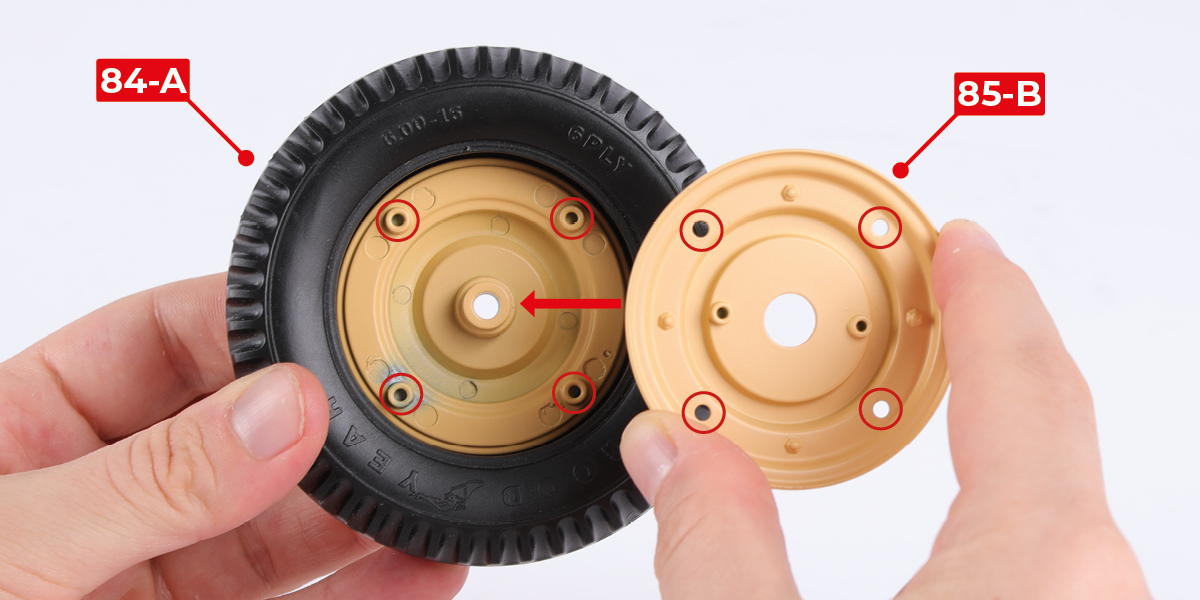

      Plaats onderdeel 85-B op onderdeel 84-A. Zorg ervoor dat de schroefgaten uitgelijnd zijn.

      a

      Stap 4

      Druk de onderdelen samen en bevestig ze met 4 BM-schroeven.

      a
      b

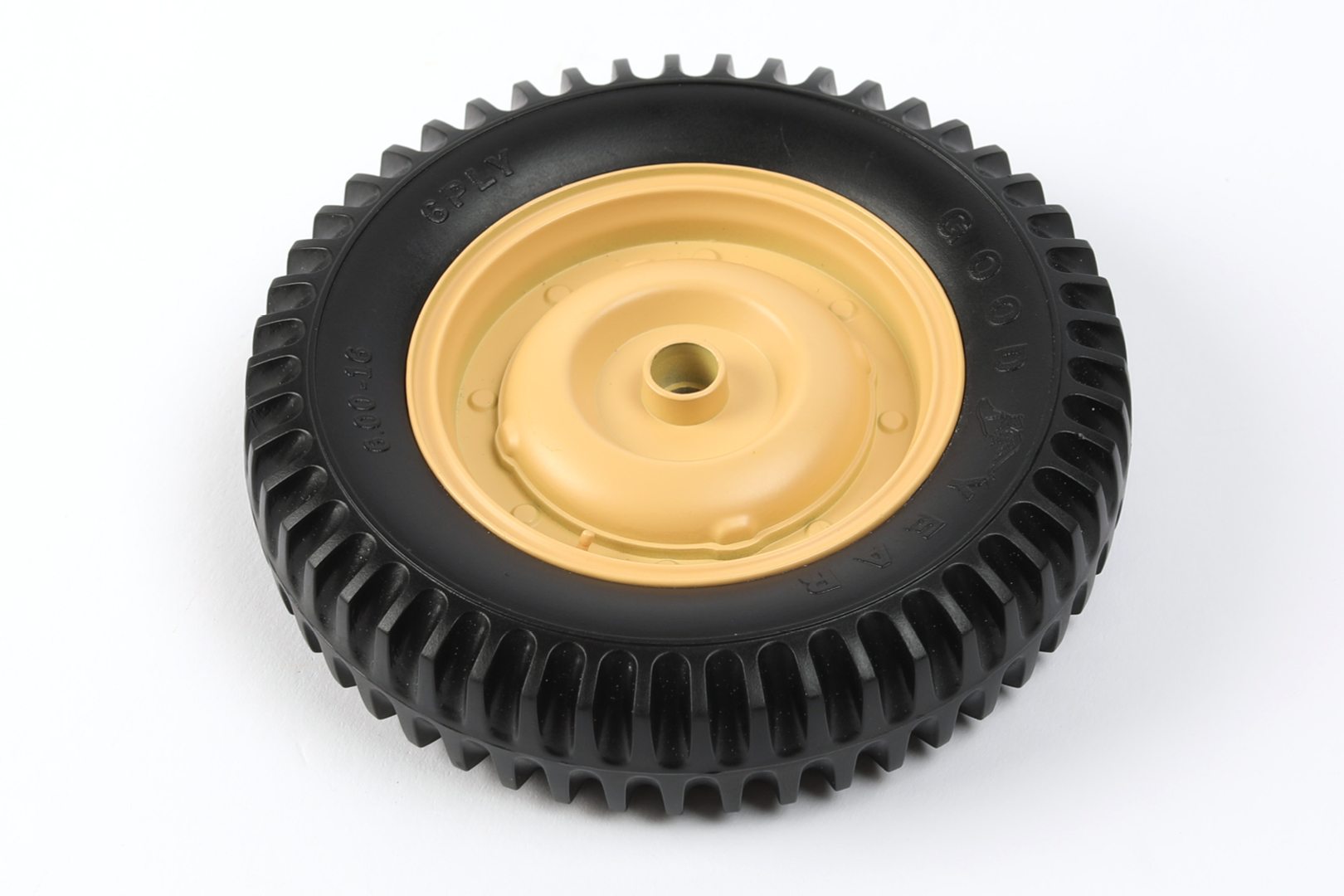

      FASE VOLTOOID

      Fase 86: Montage van het eerste reservewiel

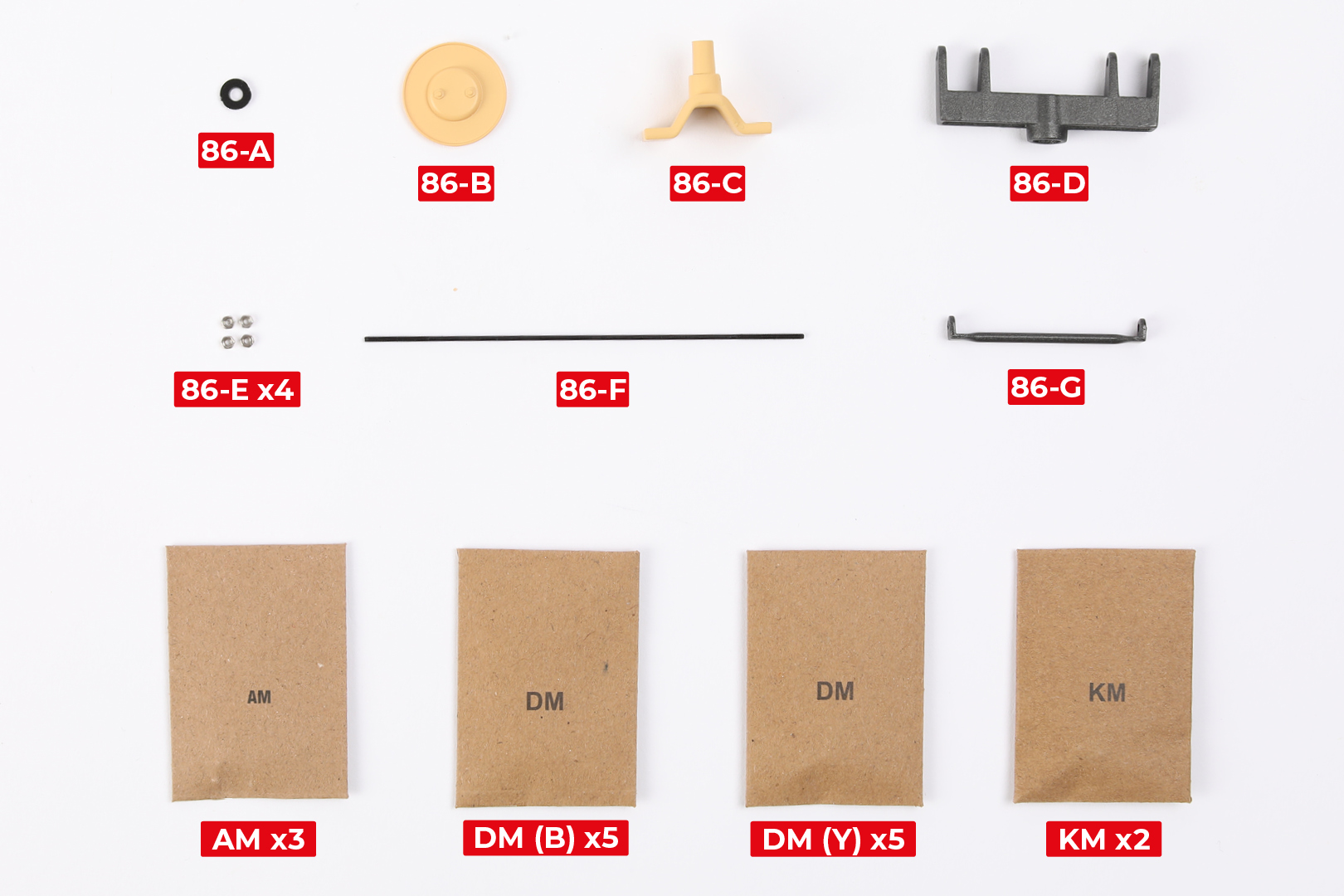

      FASE 86 ONDERDELEN

      Dit stadium bevat zowel zwarte als geel geschilderde DM-schroeven. Deze zijn in de instructies gelabeld als DM (B) voor zwart en DM (Y) voor geel.

      Stap 1

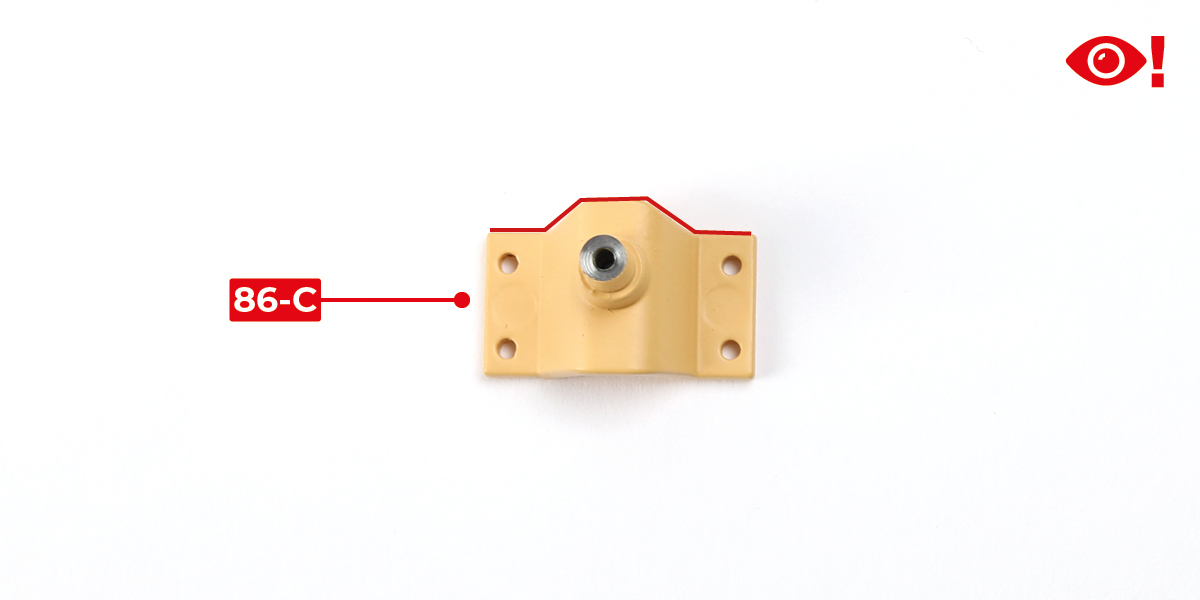

      Zorg ervoor dat onderdeel 86-C in de getoonde oriëntatie staat voor de volgende stap.

      a

      Stap 2

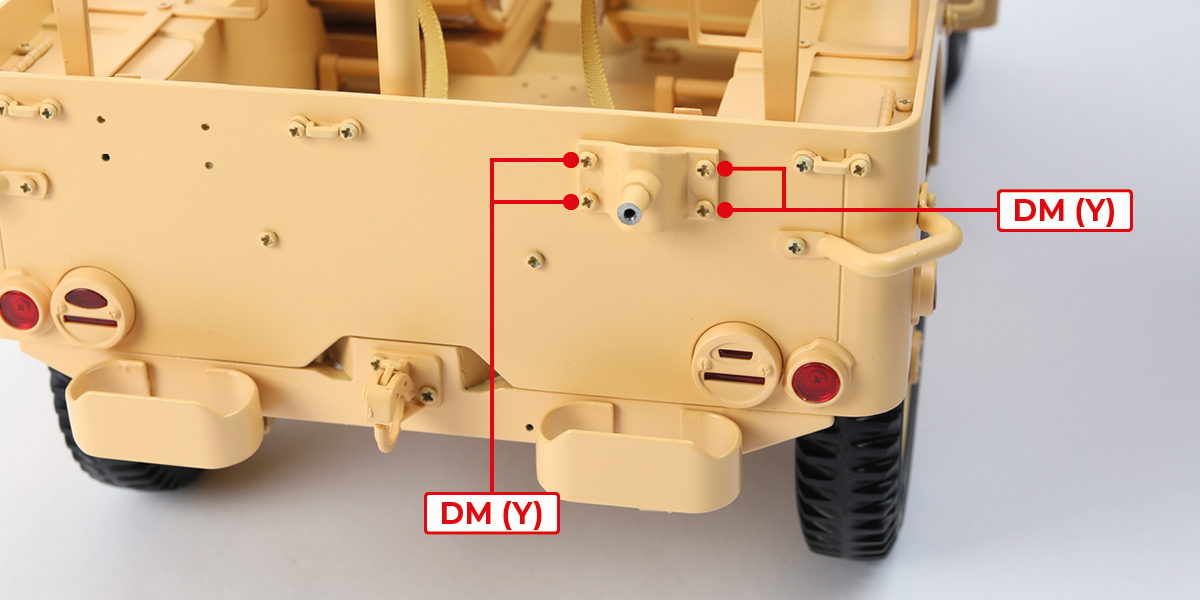

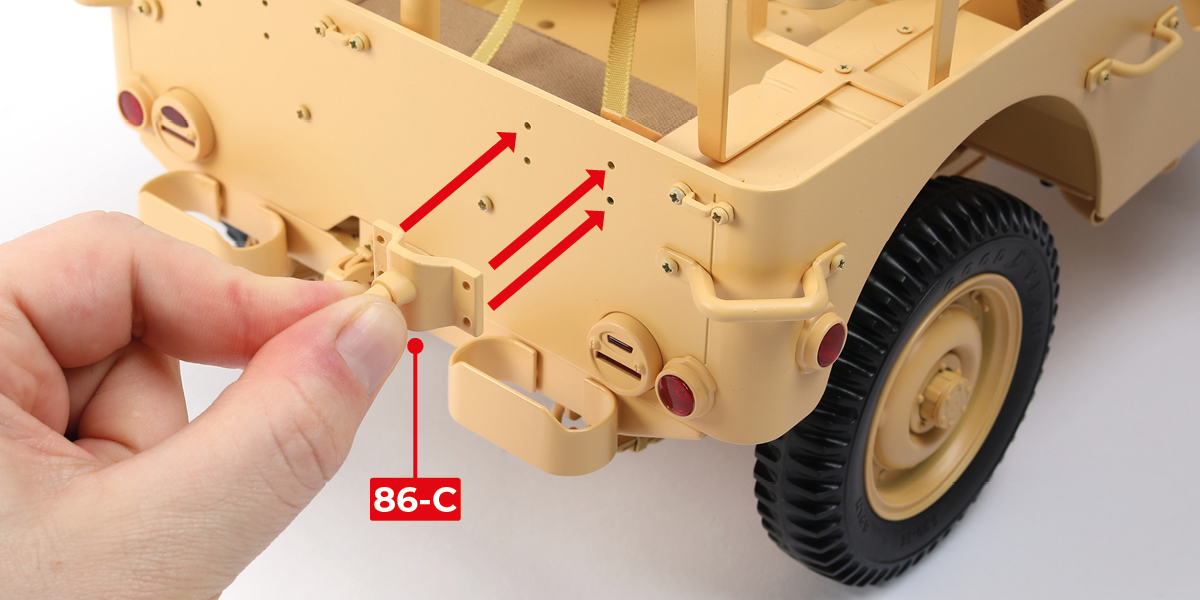

      Bevestig onderdeel 86-C met 4 DM-(Y)-schroeven op de jeep.

      a
      b

      Stap 3

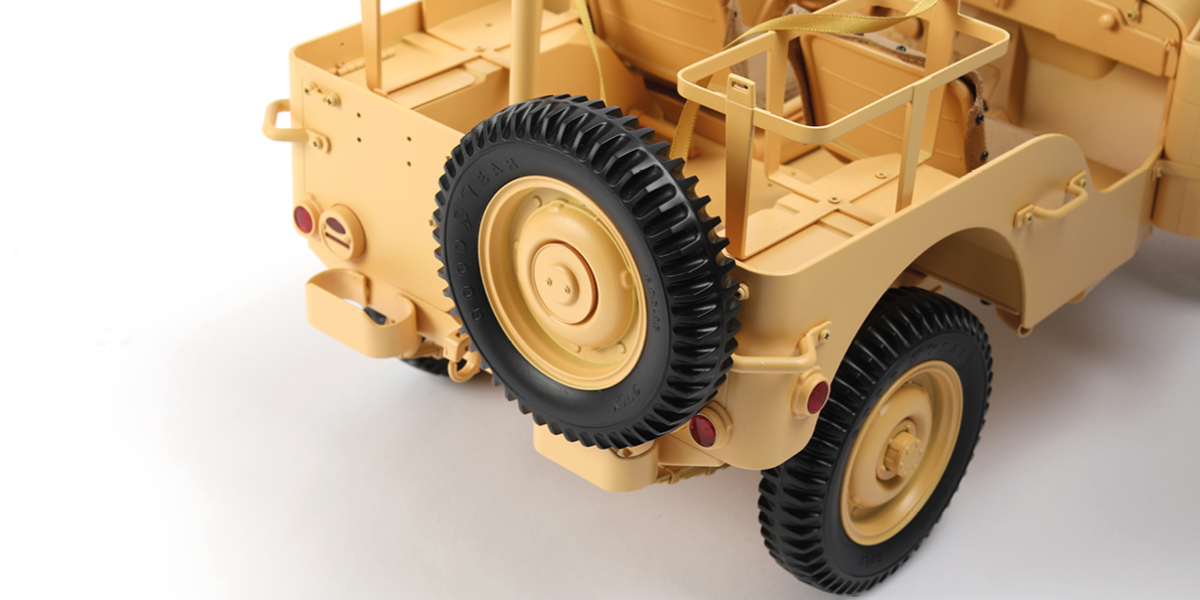

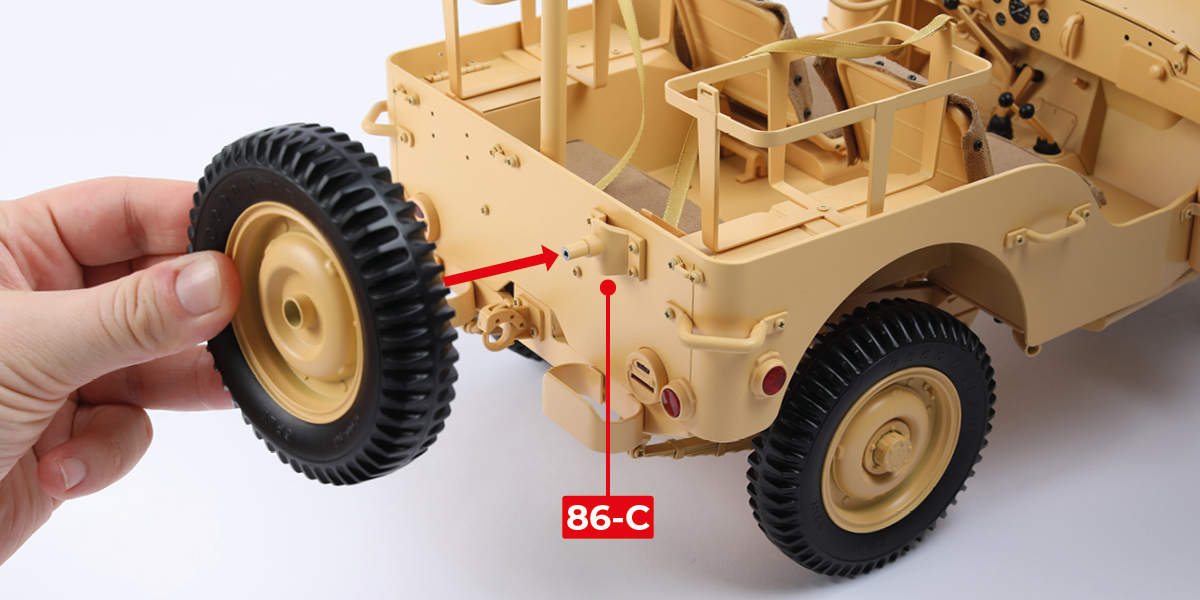

      Monteer het eerste reservewiel (fase 85) op onderdeel 86-C.

      a
      b

      Stap 4

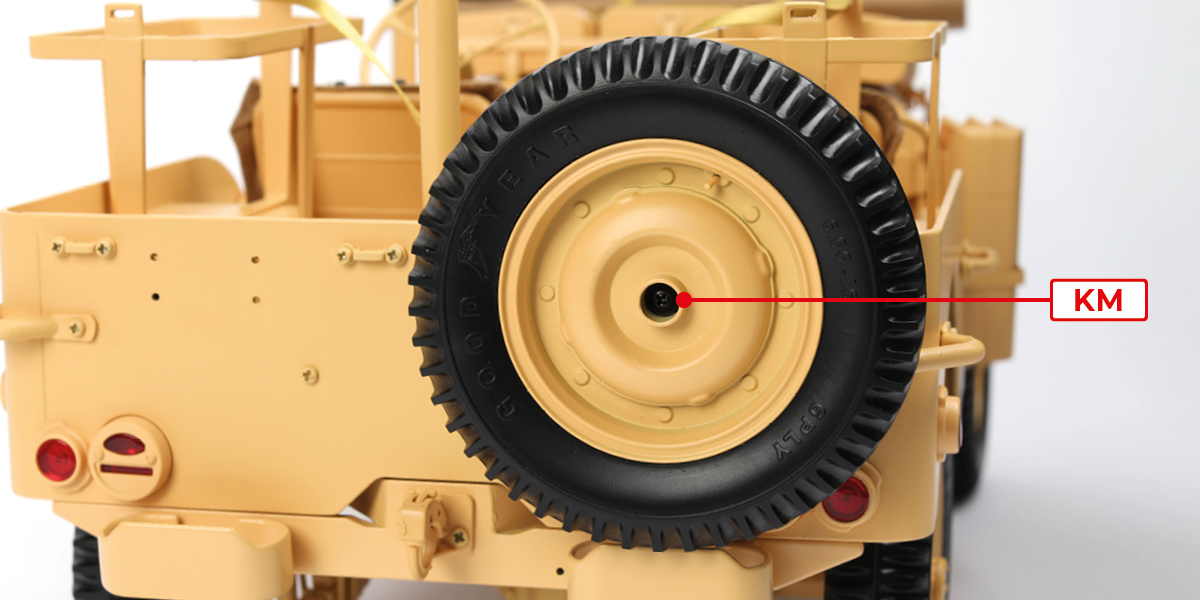

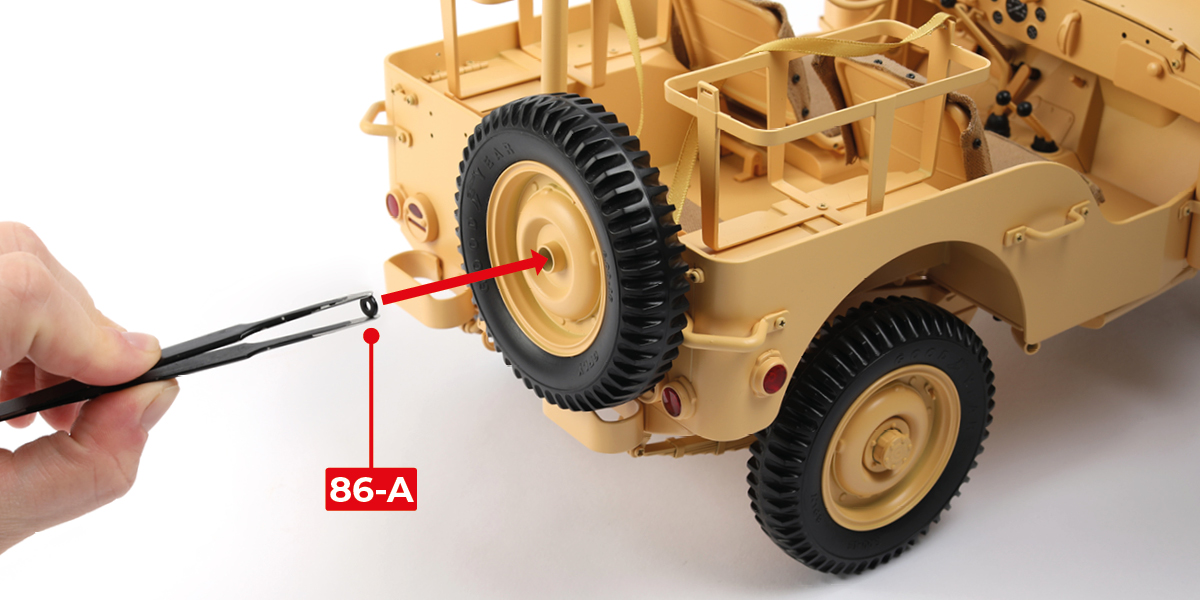

      Bevestig onderdeel 86-A met één KM-schroef op het eerste reservewiel.

      a
      b

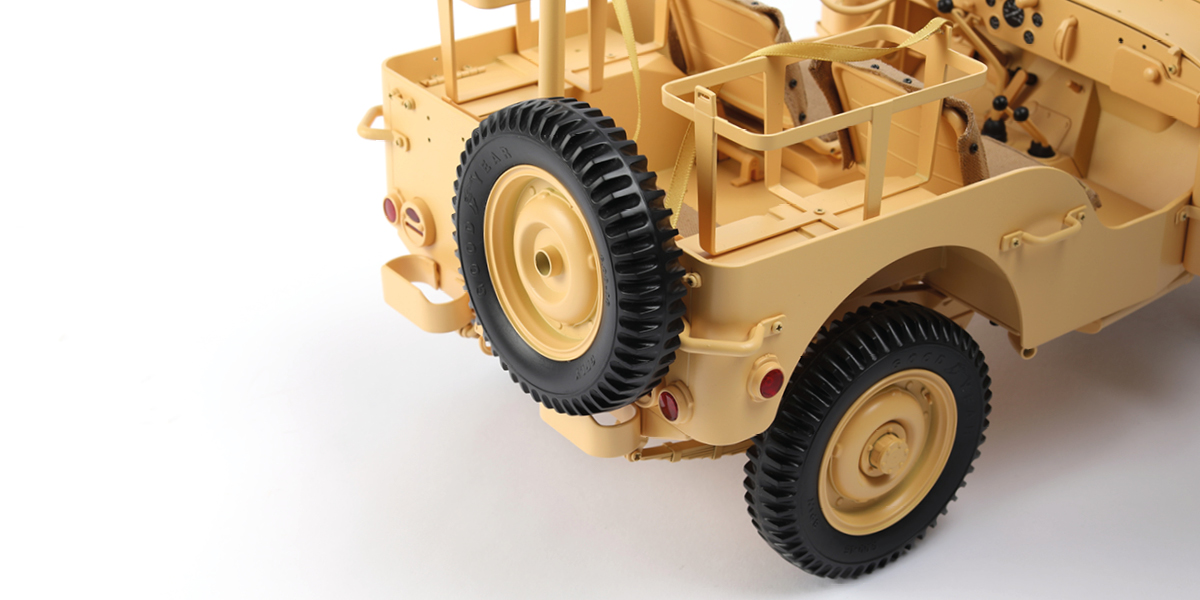

      Stap 5

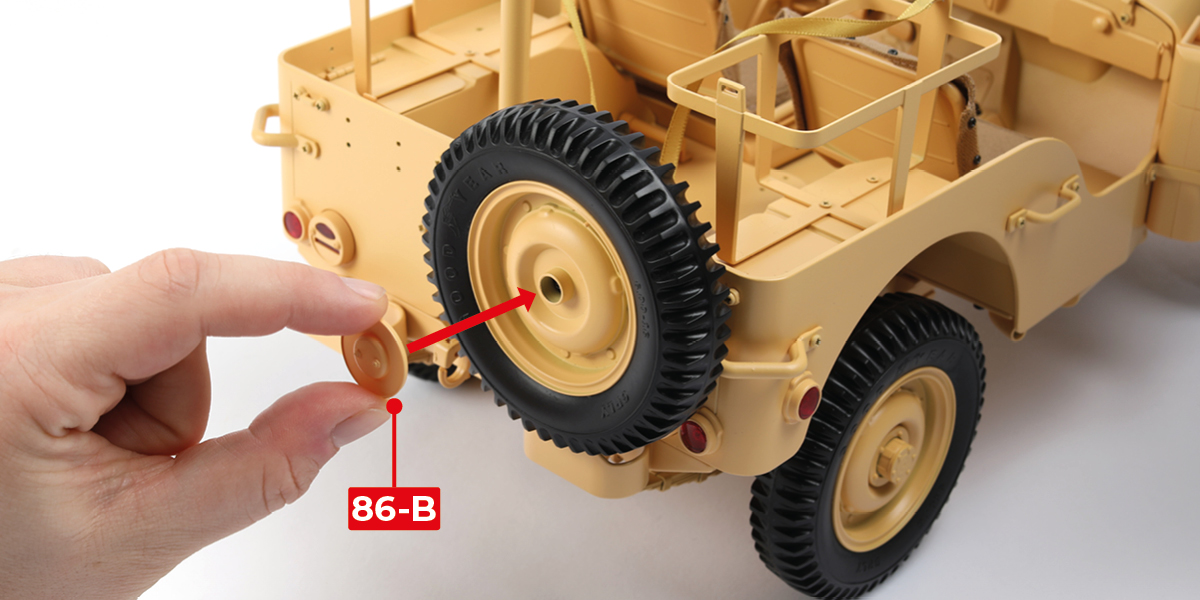

      Bevestig onderdeel 86-B op het reservewiel.

      a
      b

      Stap 6

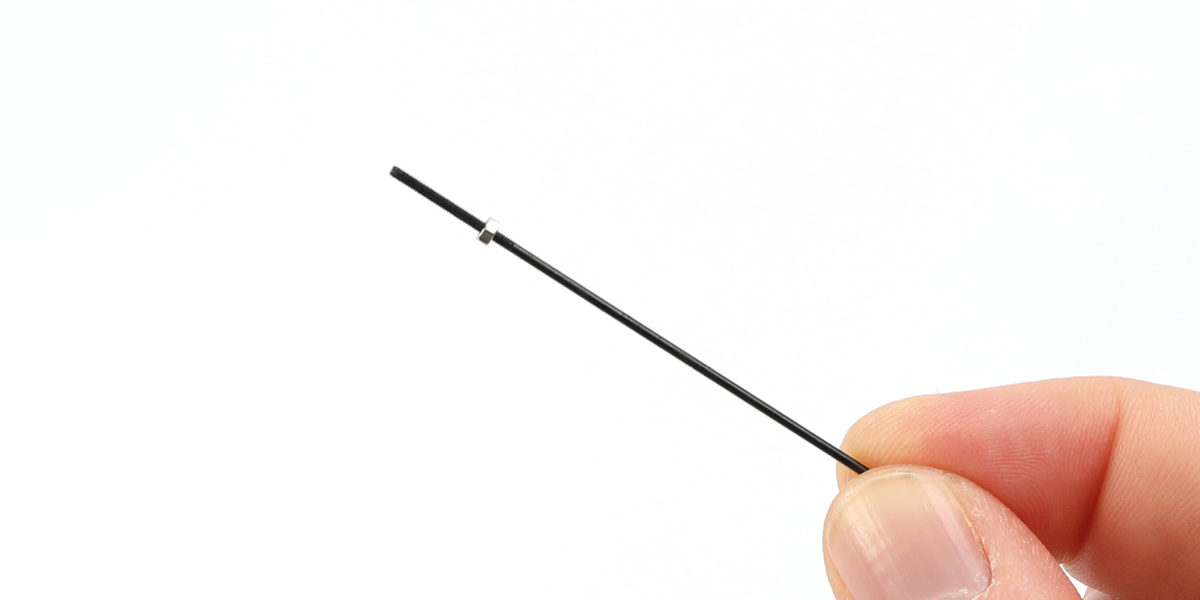

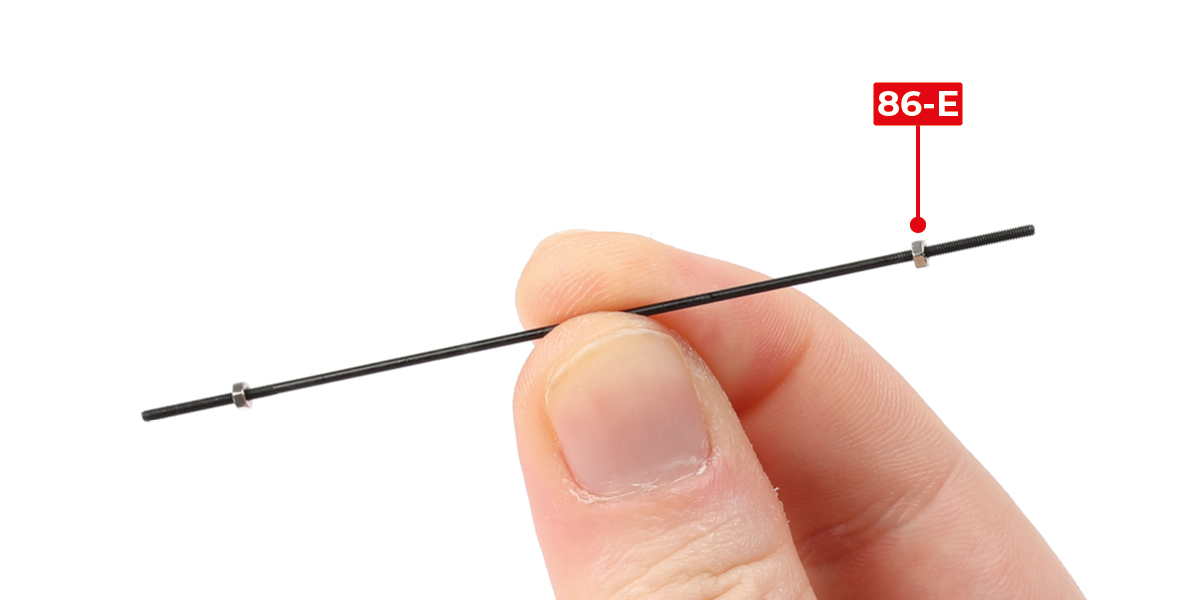

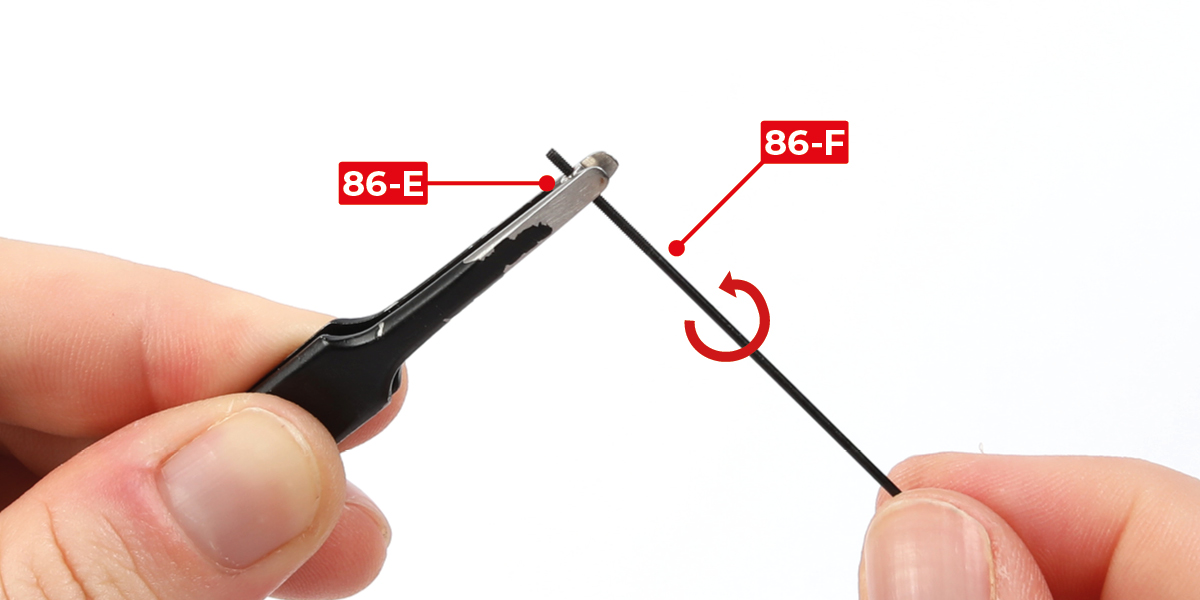

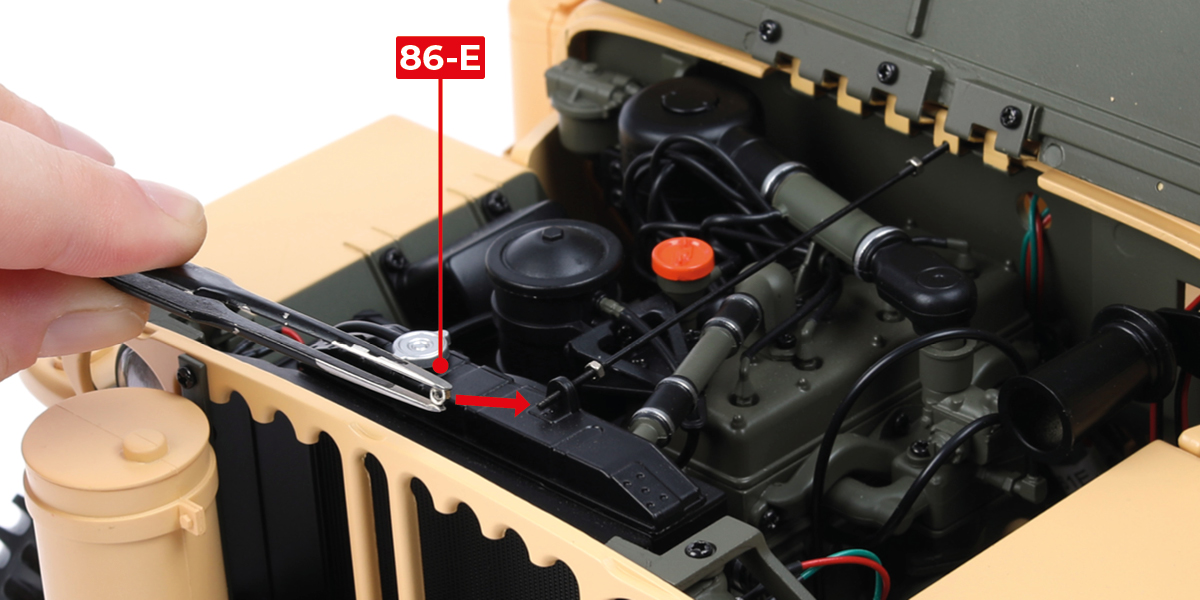

      Schroef twee moeren 86-E op staaf 86-F, zoals getoond.

      a
      b
      c

      Stap 7

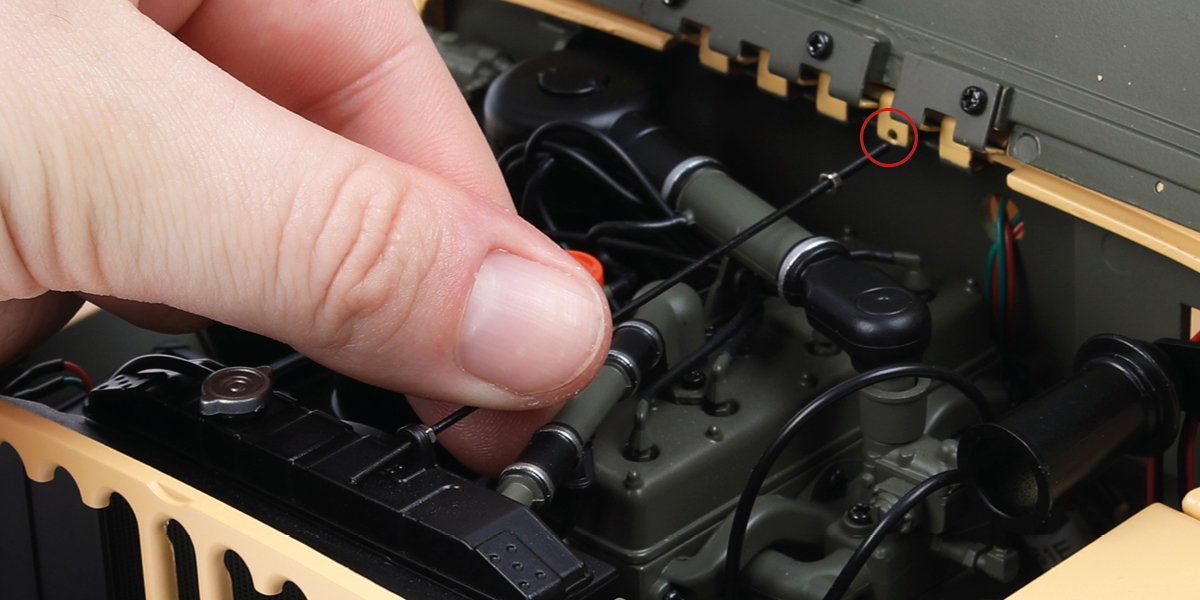

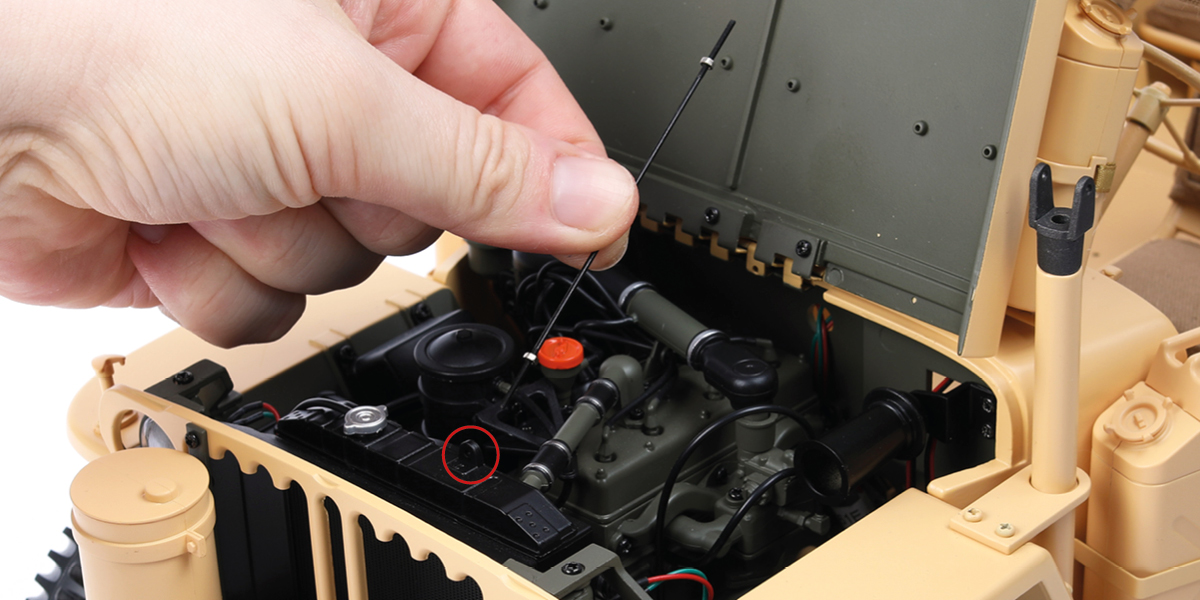

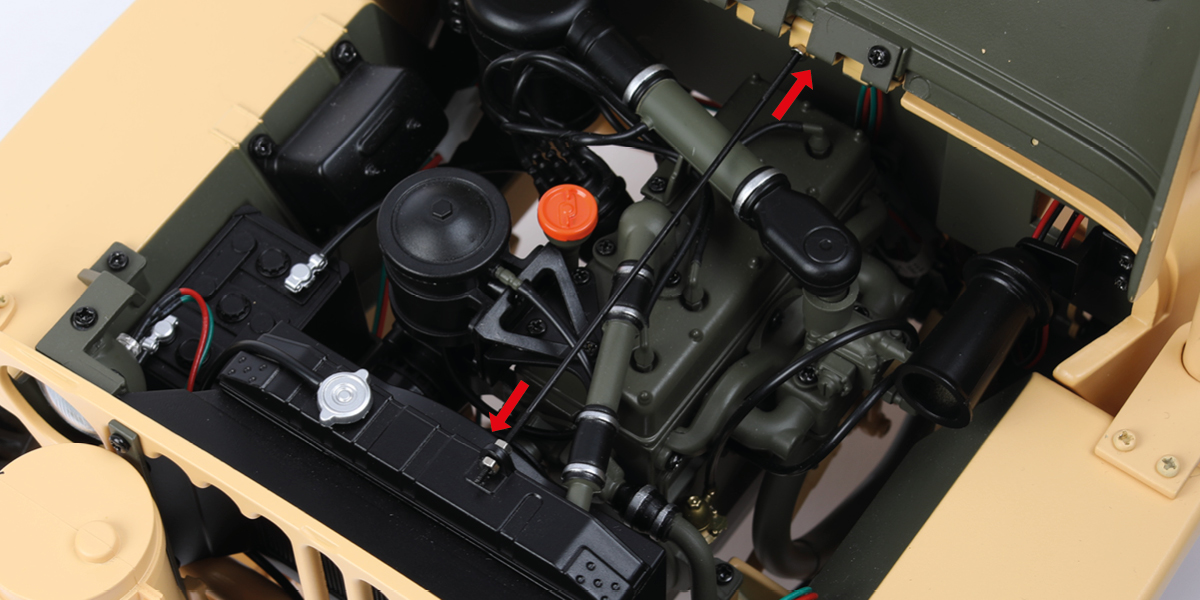

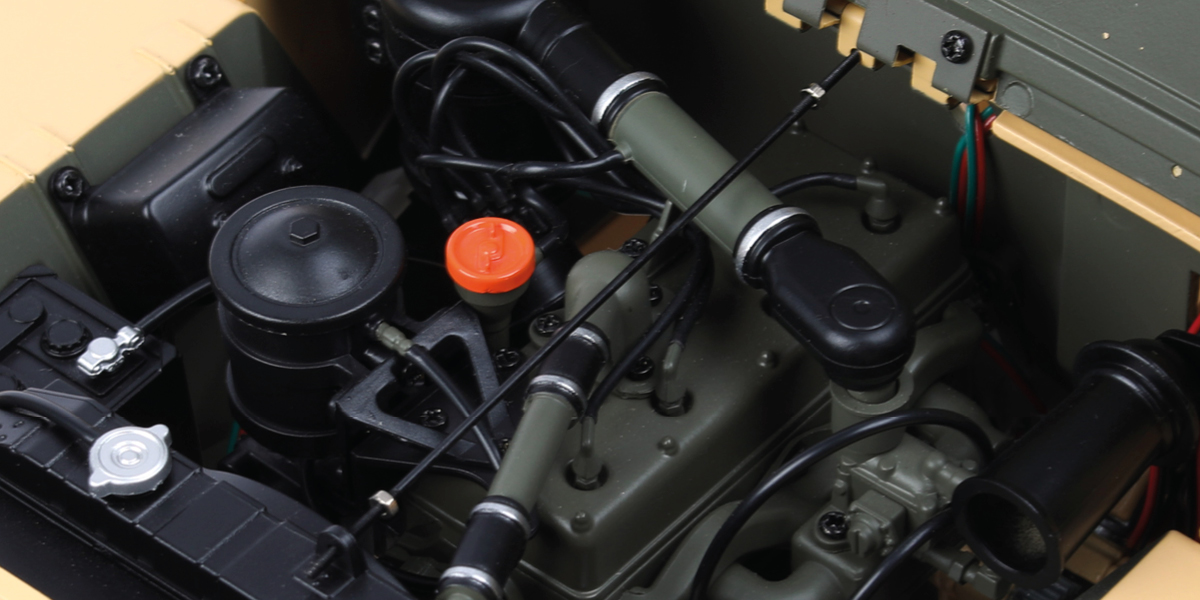

      Steek de staaf door de twee gaten die in de afbeeldingen zijn omcirkeld.

      a
      b
      c

      Stap 8

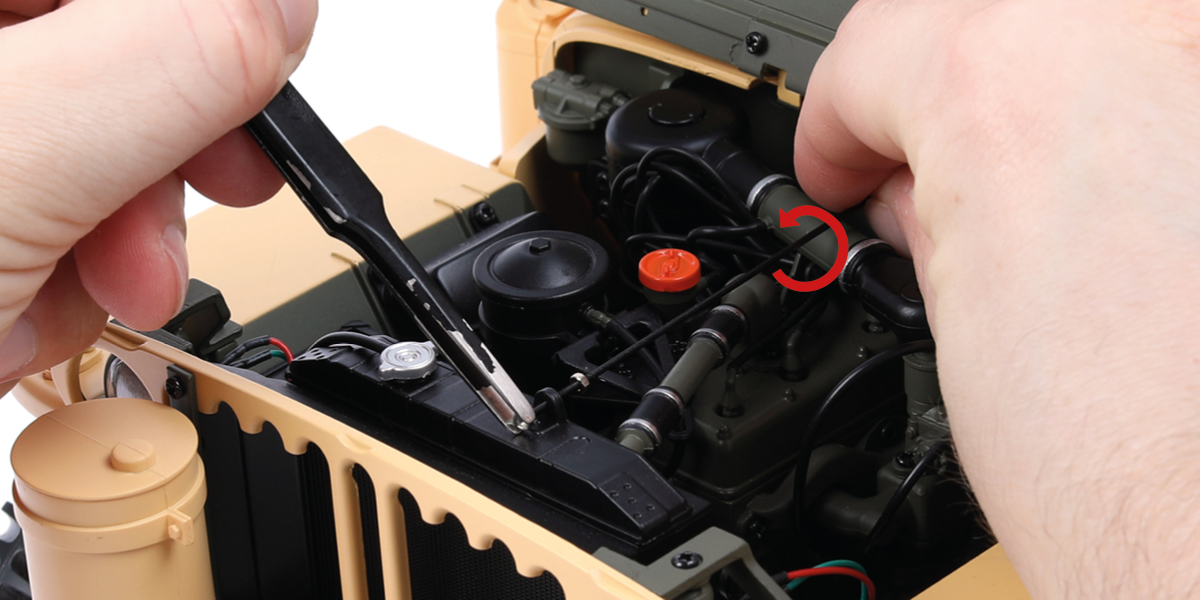

      Schroef een derde moer 86-E op de staaf en draai vervolgens de twee moeren aan die in stap 6 zijn bevestigd.

      a
      b
      c

      Stap 9

      Het monteren van de Vickers K-tweelingmitrailleur

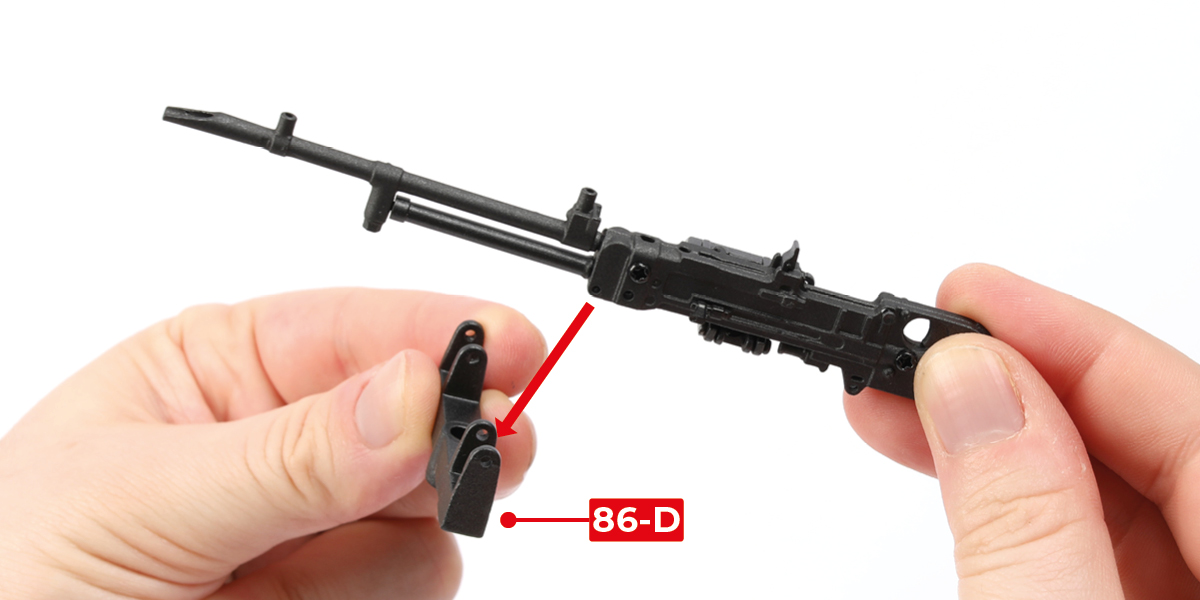

      Bevestig een van de mitrailleurs uit fase 79 of 80 aan onderdeel 86-D met 2 DM (B) schroeven.

      a
      b
      c

      Stap 10

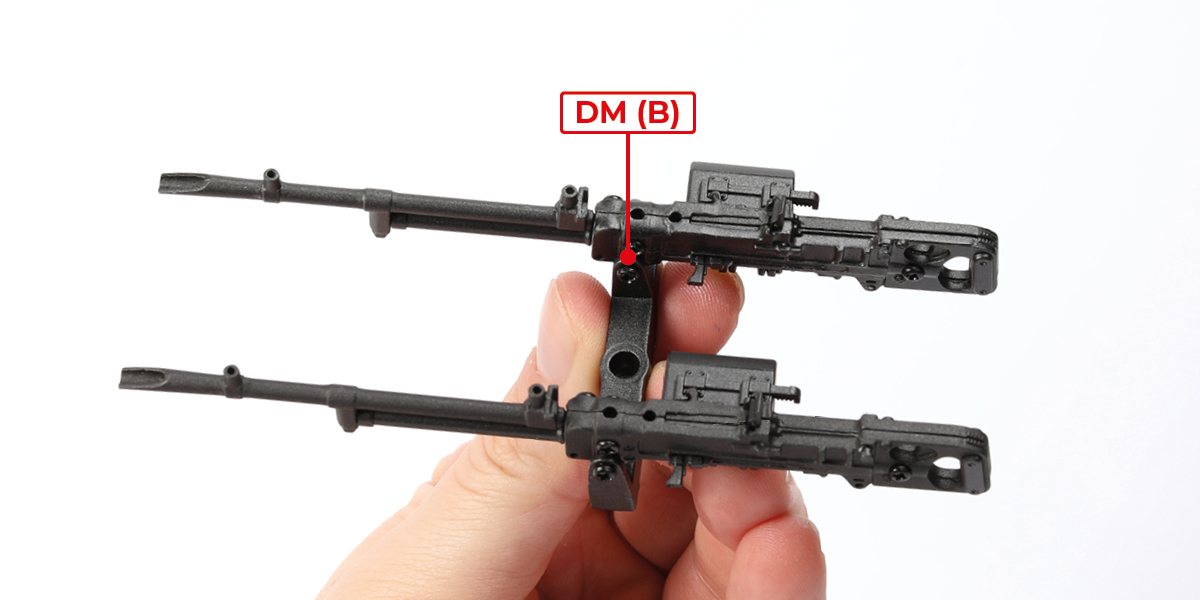

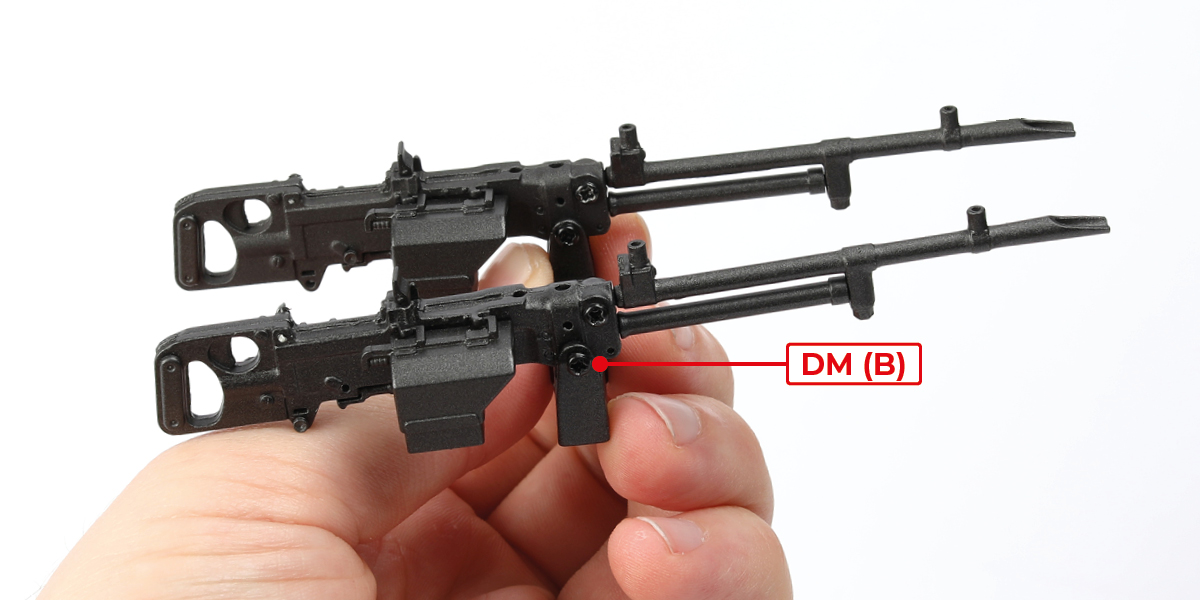

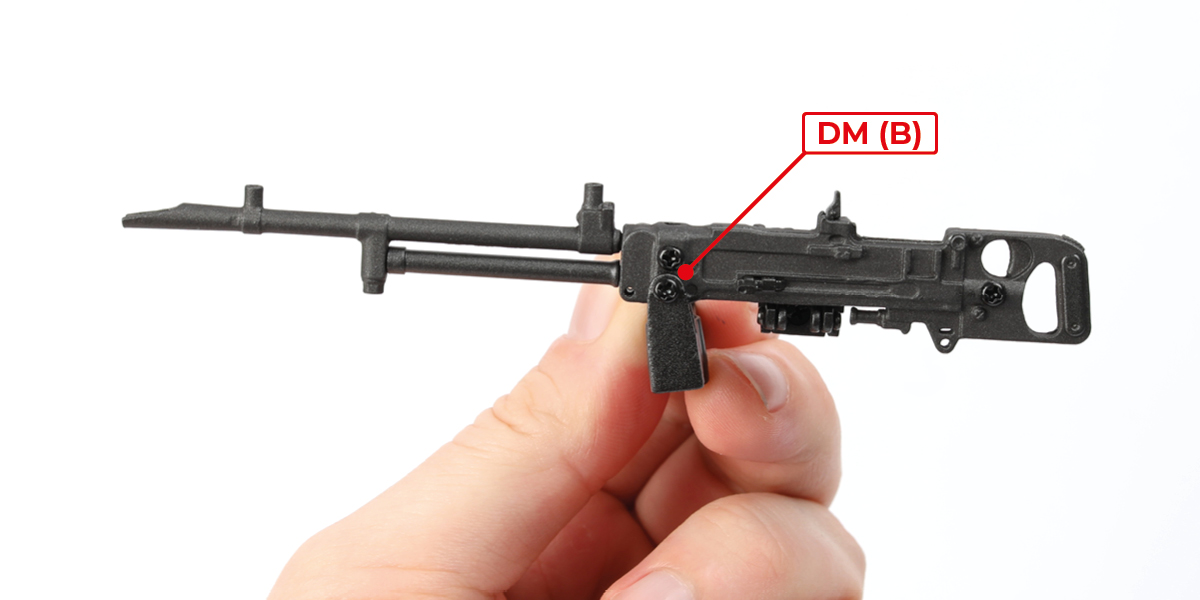

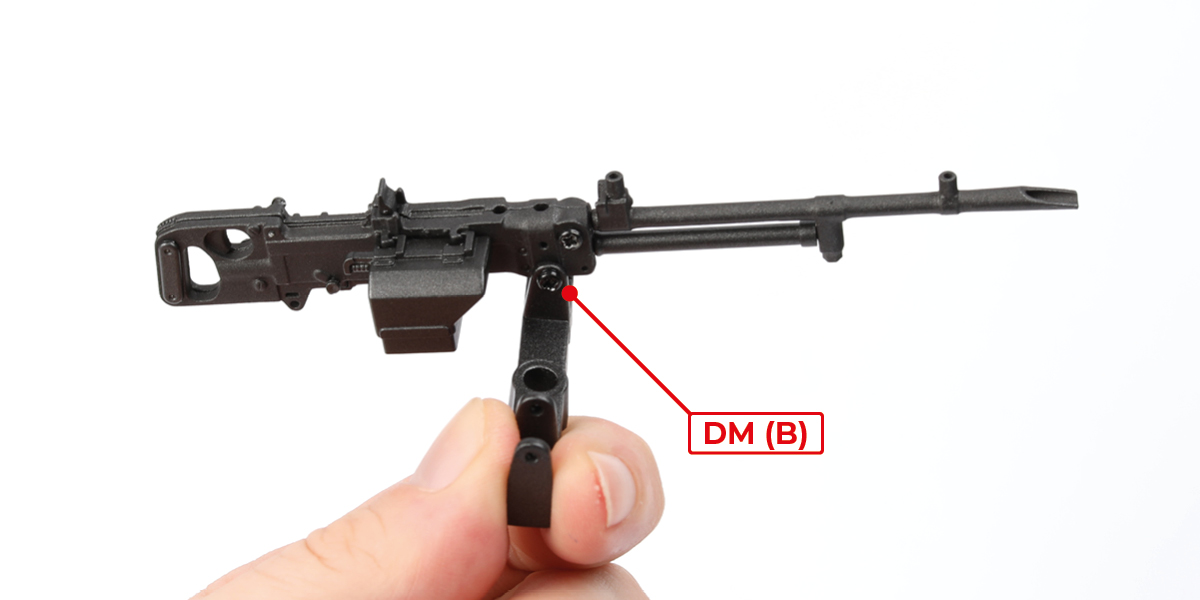

      Bevestig de andere mitrailleur op onderdeel 86-D met 2 DM (B) schroeven.

      a
      b
      c

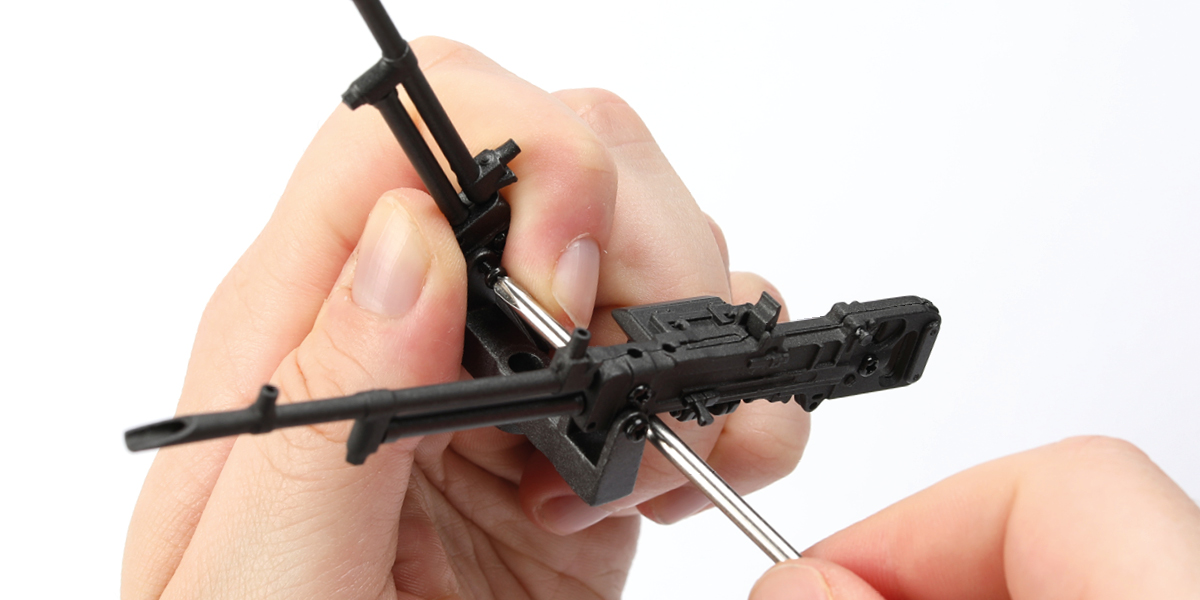

      Stap 11

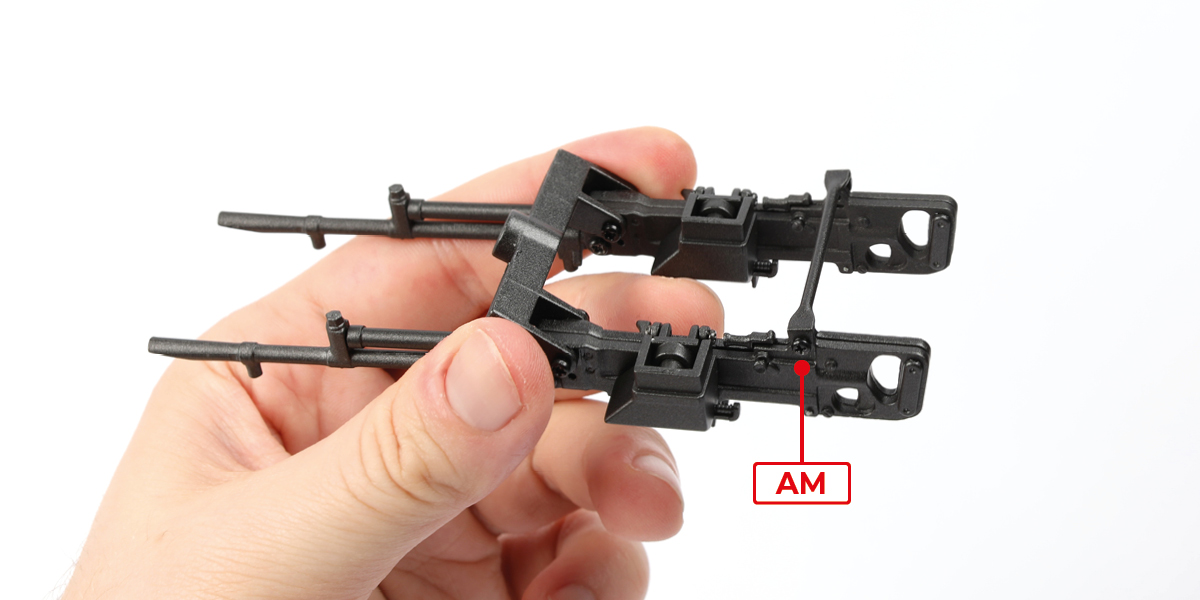

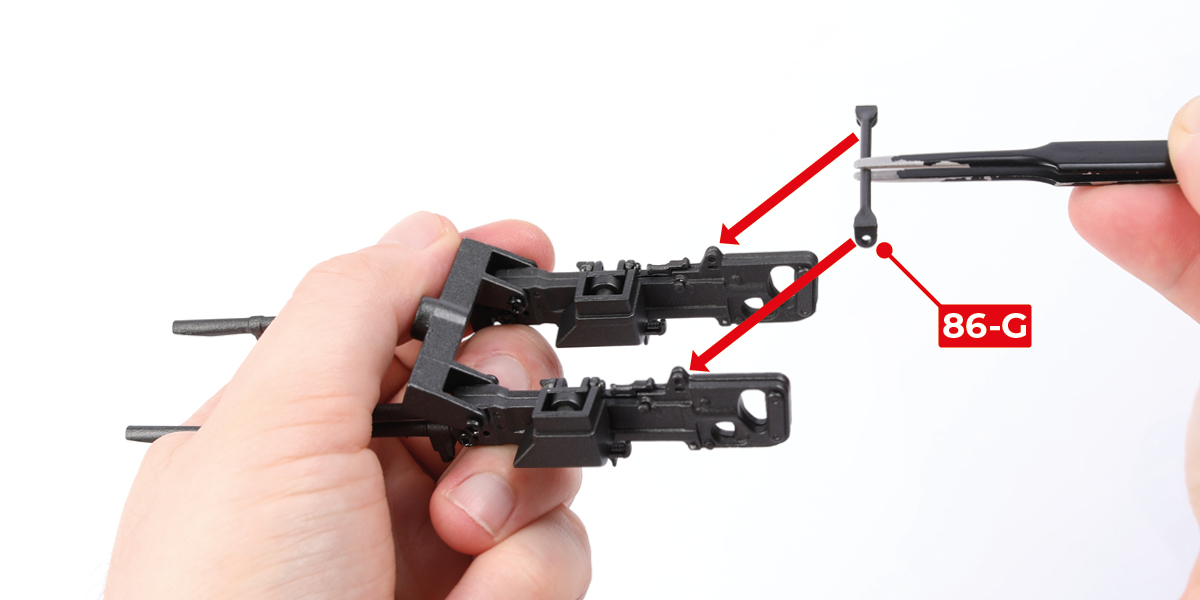

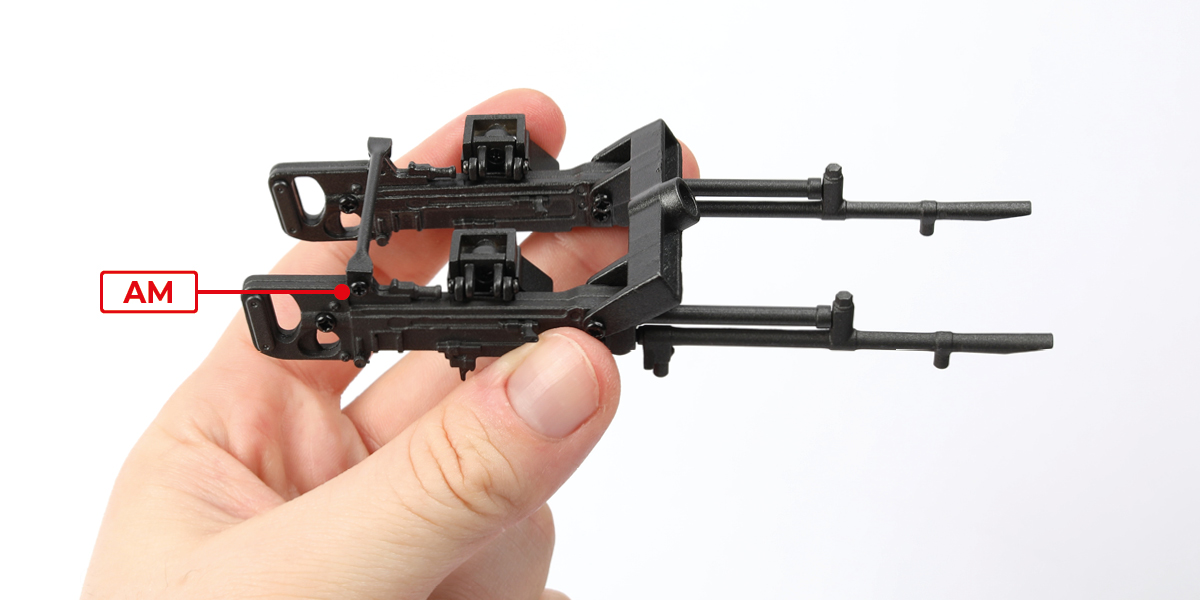

      Bevestig onderdeel 86-G met 2 AM-schroeven op de mitrailleurs.

      a
      b
      c

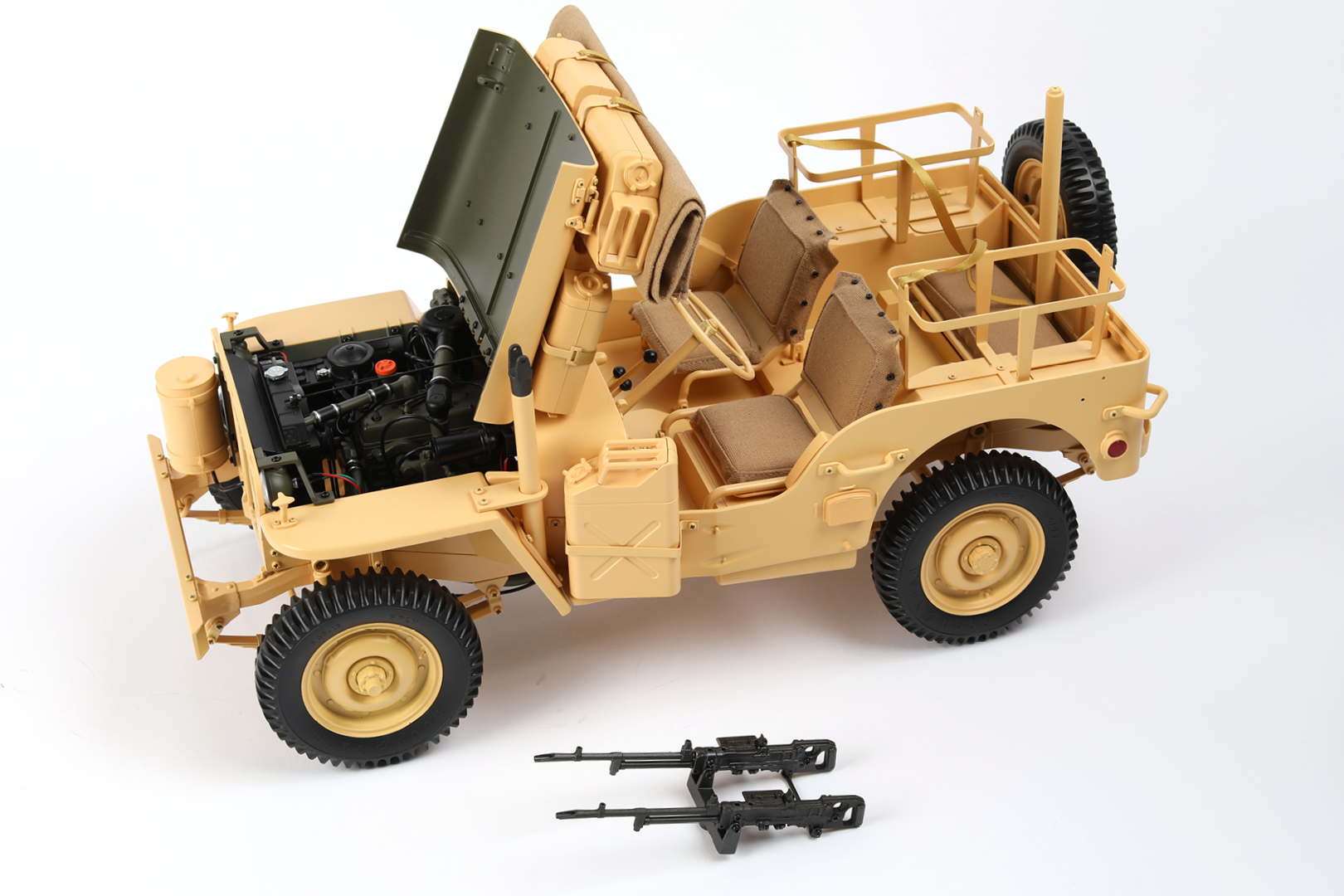

      FASE VOLTOOID

      Fase 87: Montage van een Vickers K mitrailleur

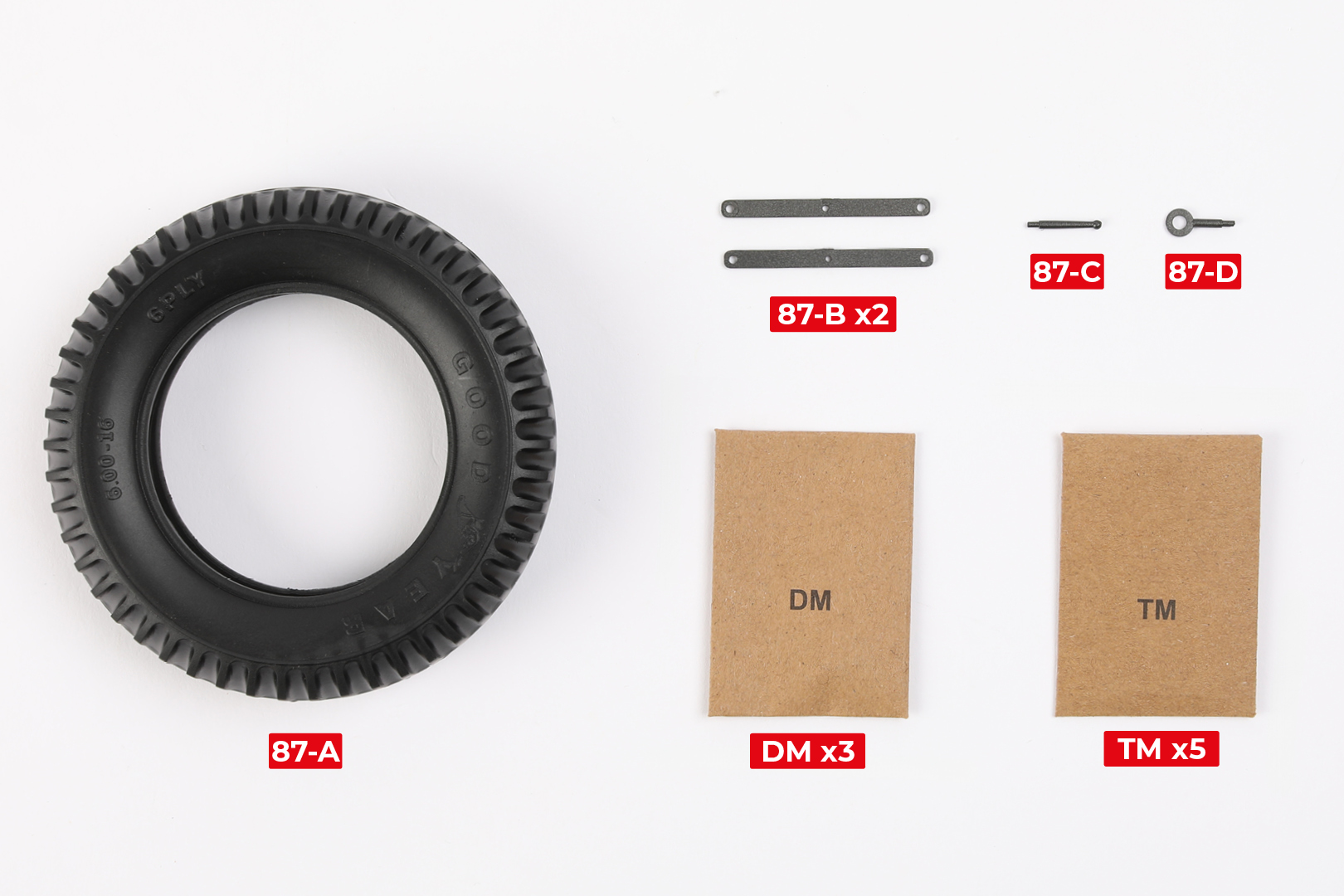

      FASE 87 ONDERDELEN

      Stap 1

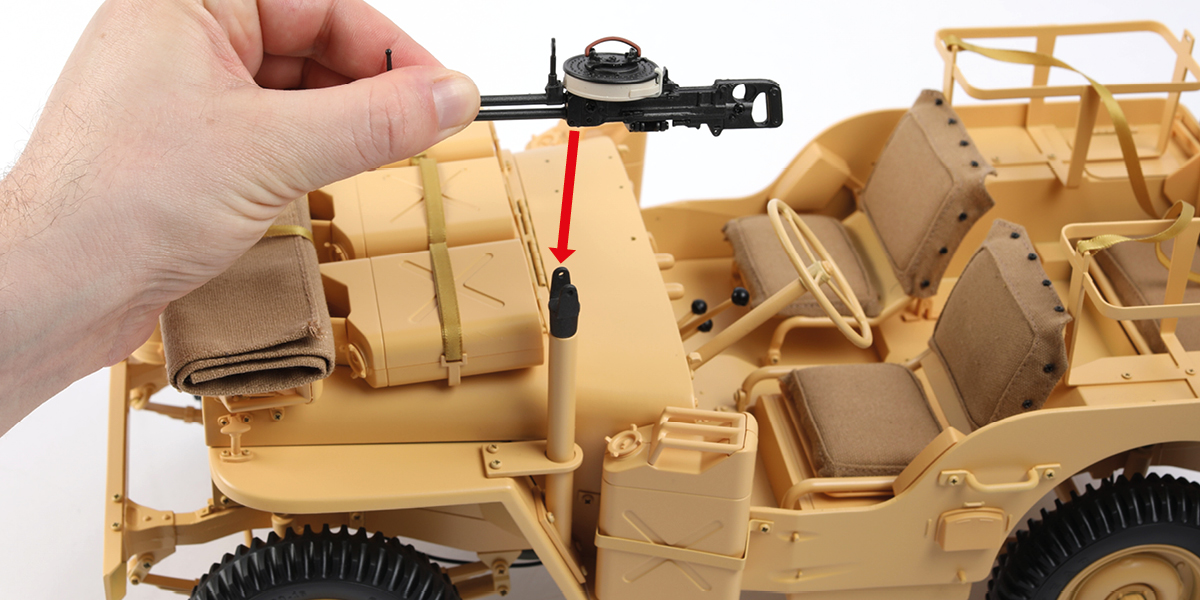

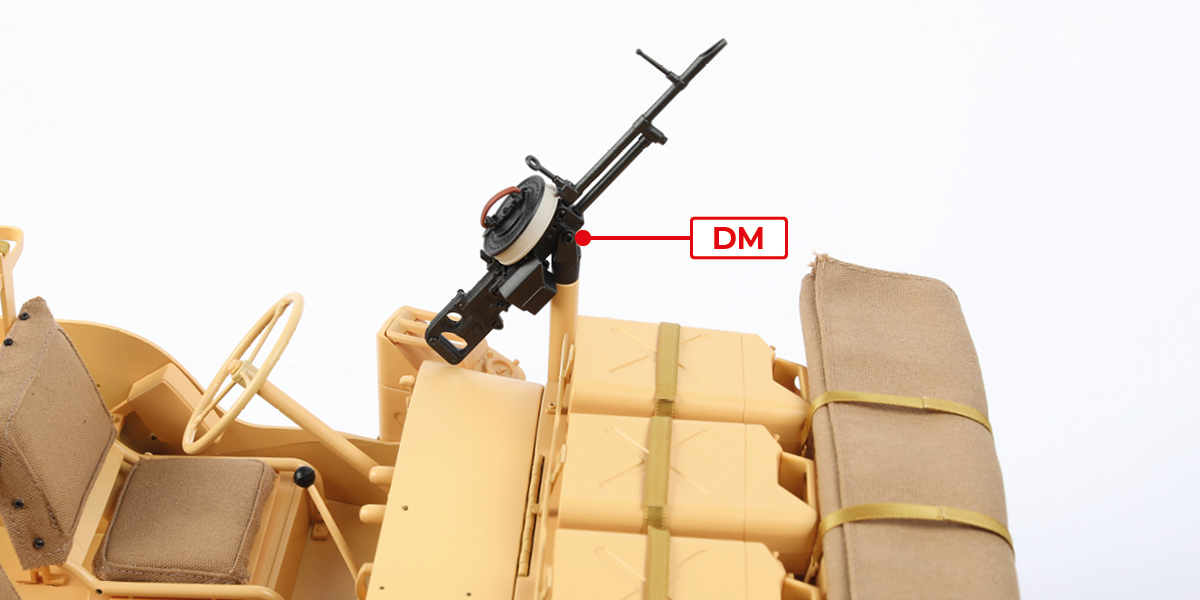

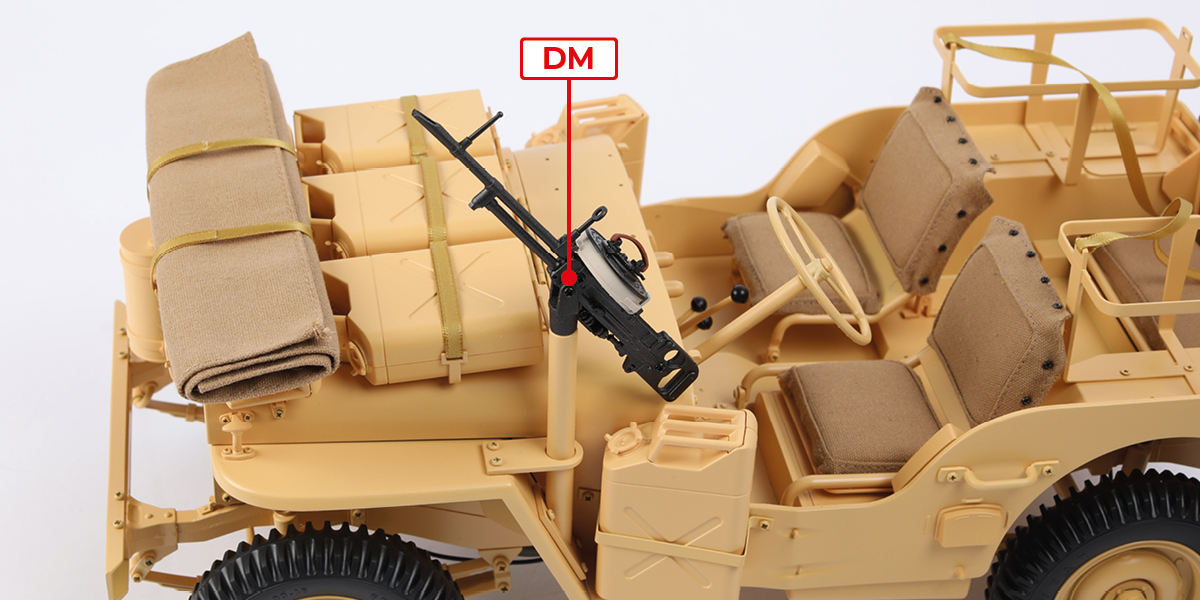

      Monteer de mitrailleur (fase 58) op de steun met 2 DM-schroeven. Draai de schroeven niet te strak aan.

      a
      b
      c

      Stap 2

      Het monteren van de Vickers K-tweelingmitrailleur

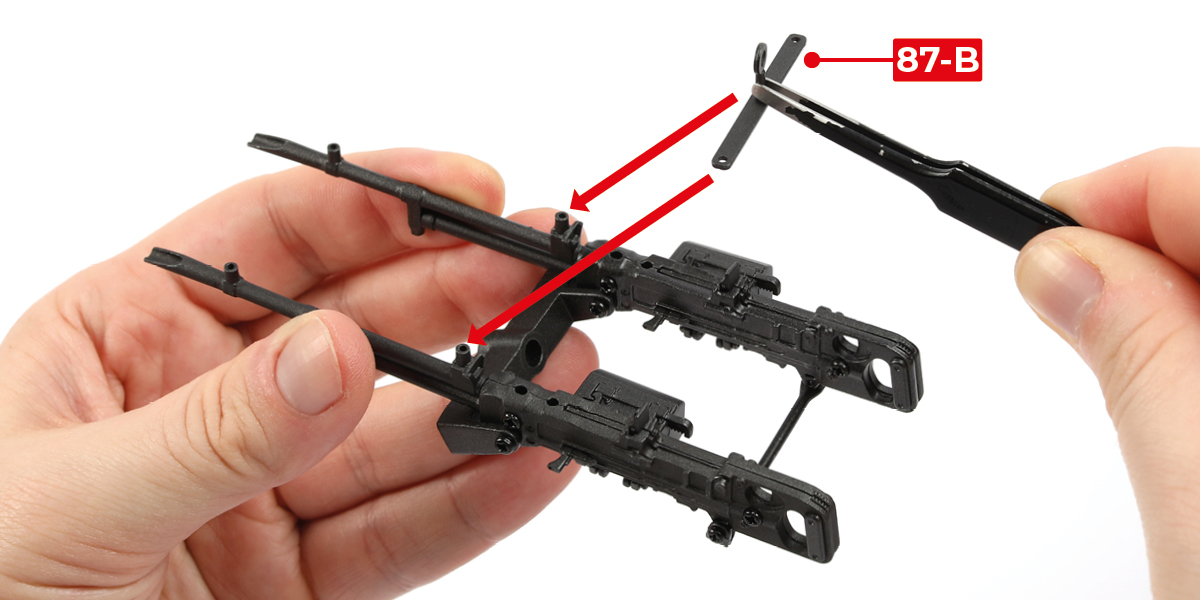

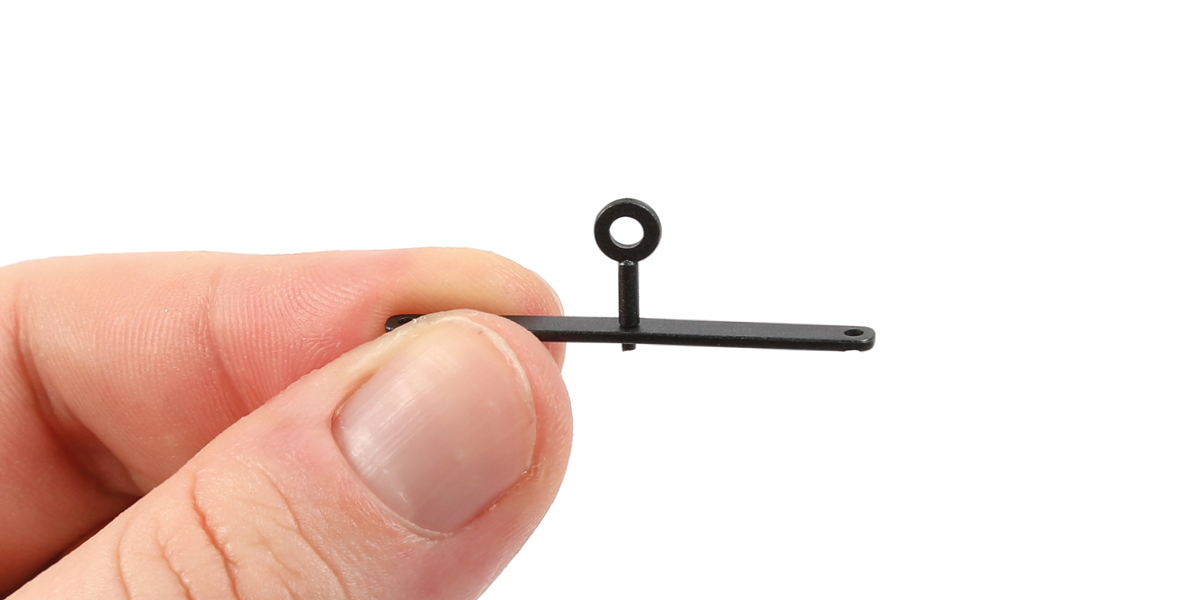

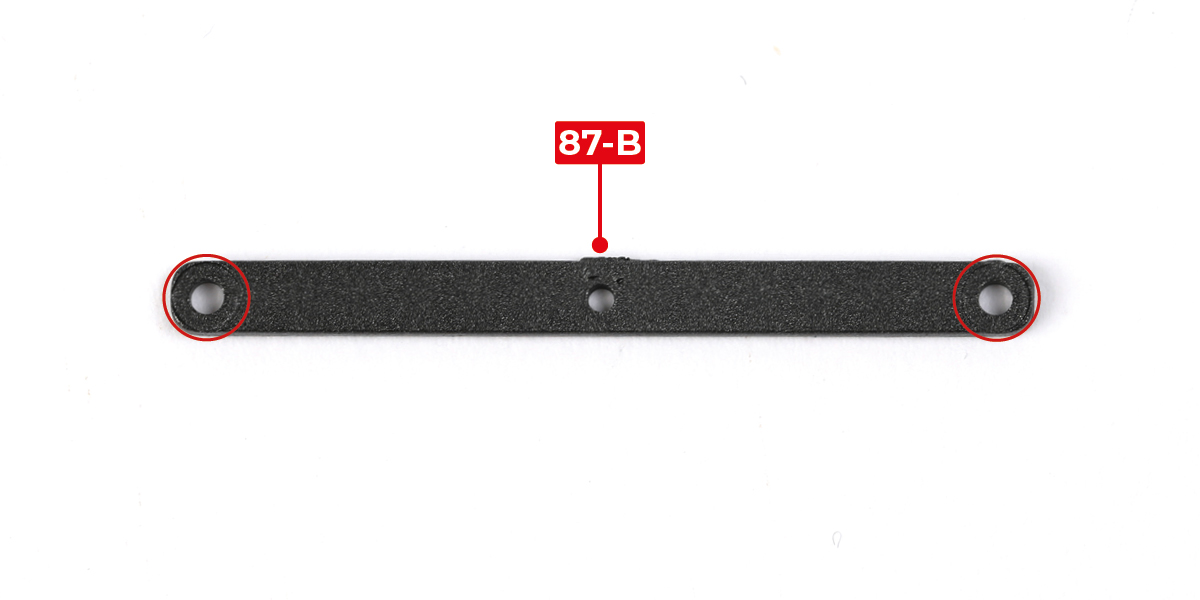

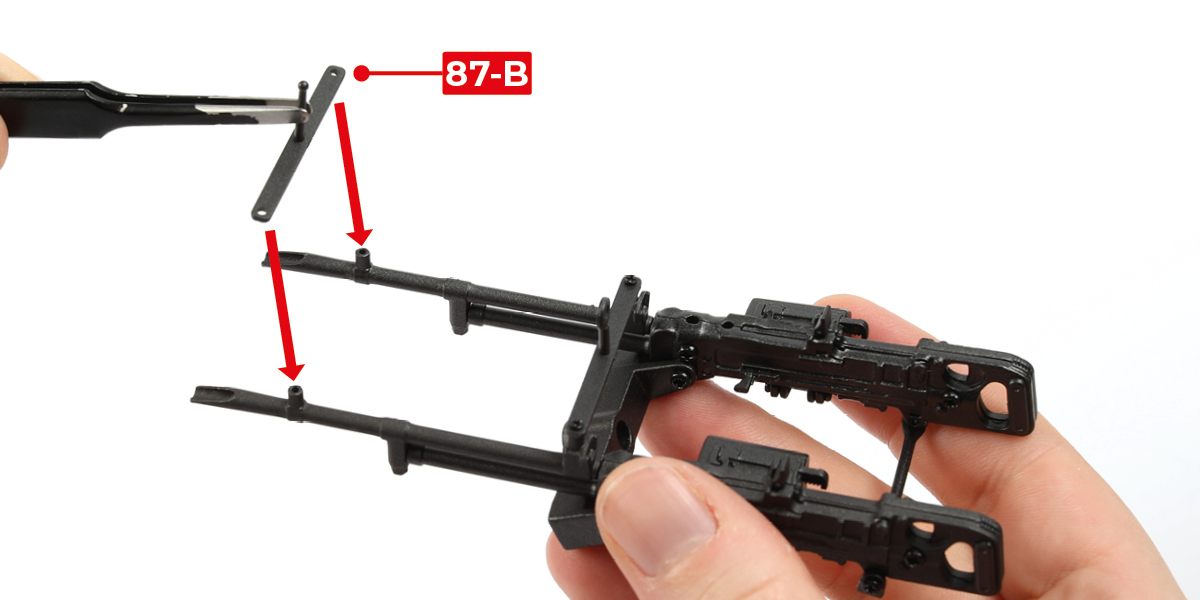

      Let op dat onderdelen 87-B uitsparingen hebben aan één zijde, zoals aangegeven door de rode cirkels.

      a

      Stap 3

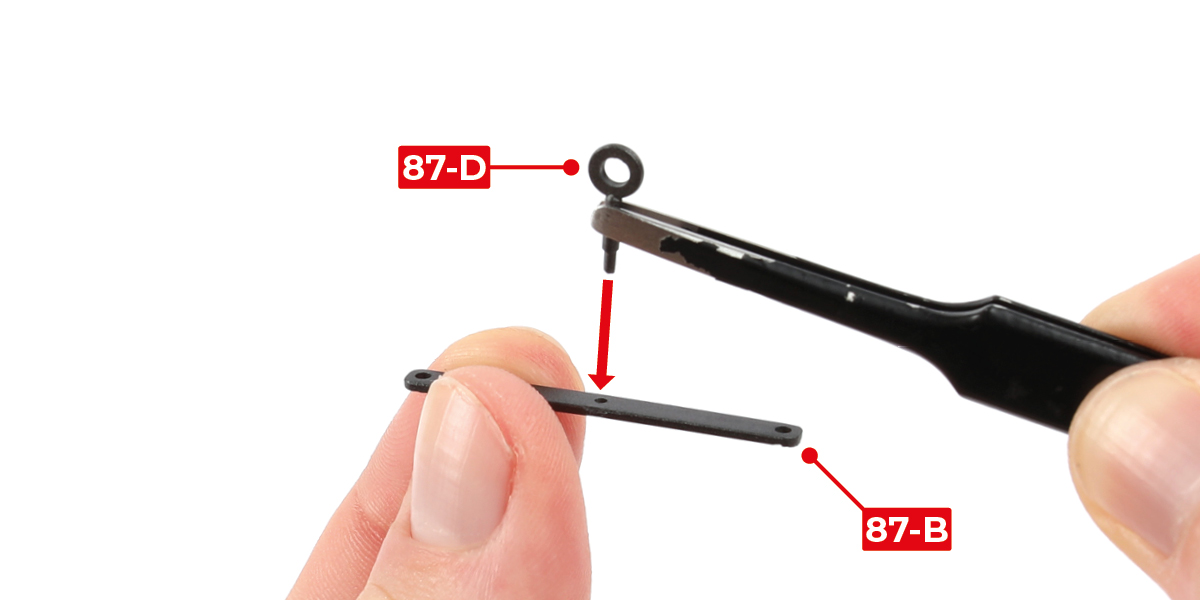

      Plaats onderdeel 87-D in onderdeel 87-B, met de uitsparingen naar beneden gericht.

      a
      b

      Stap 4

      Bevestig de assemblage met 2 TM-schroeven op de Vickers K-tweelingmitrailleur.

      a
      b

      Stap 5

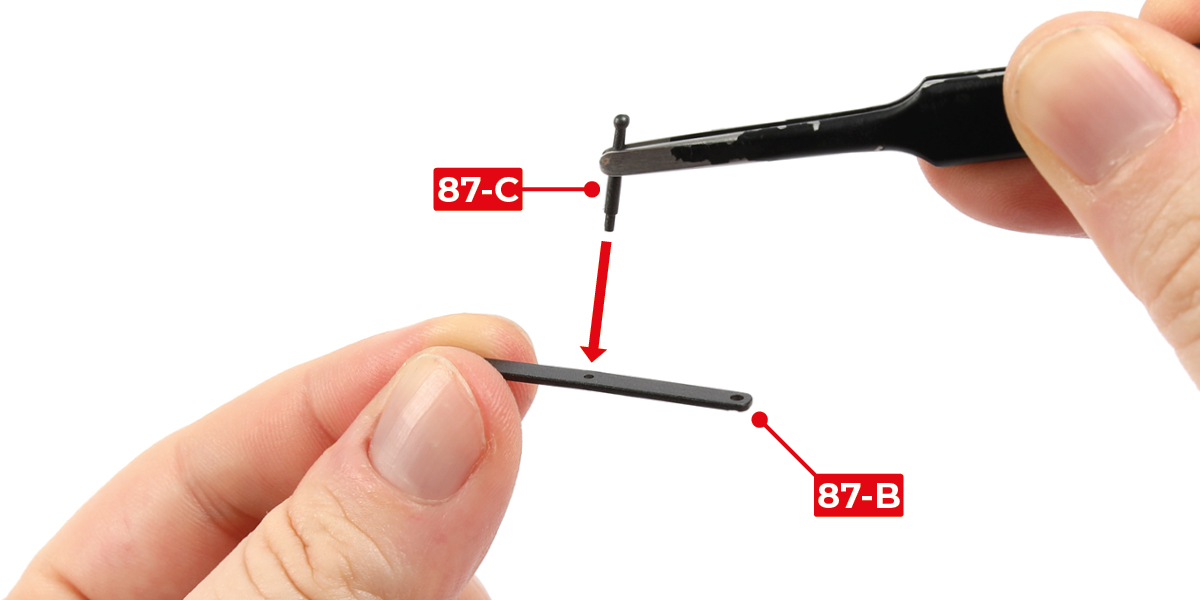

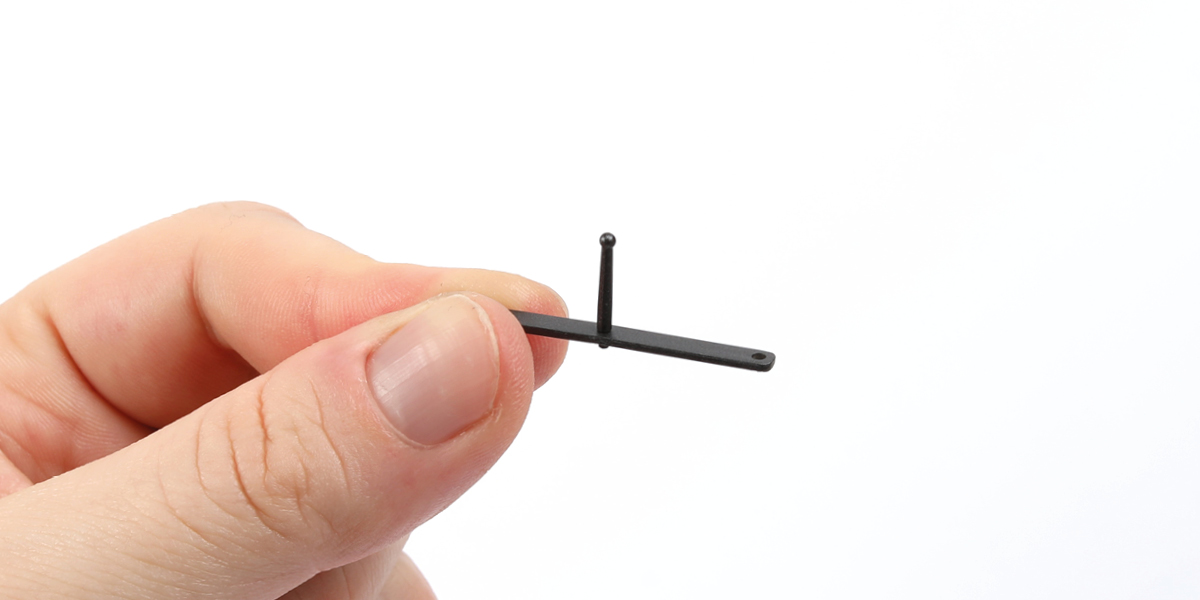

      Plaats onderdeel 87-C op onderdeel 87-B, met de inkepingen naar beneden gericht.

      a
      b

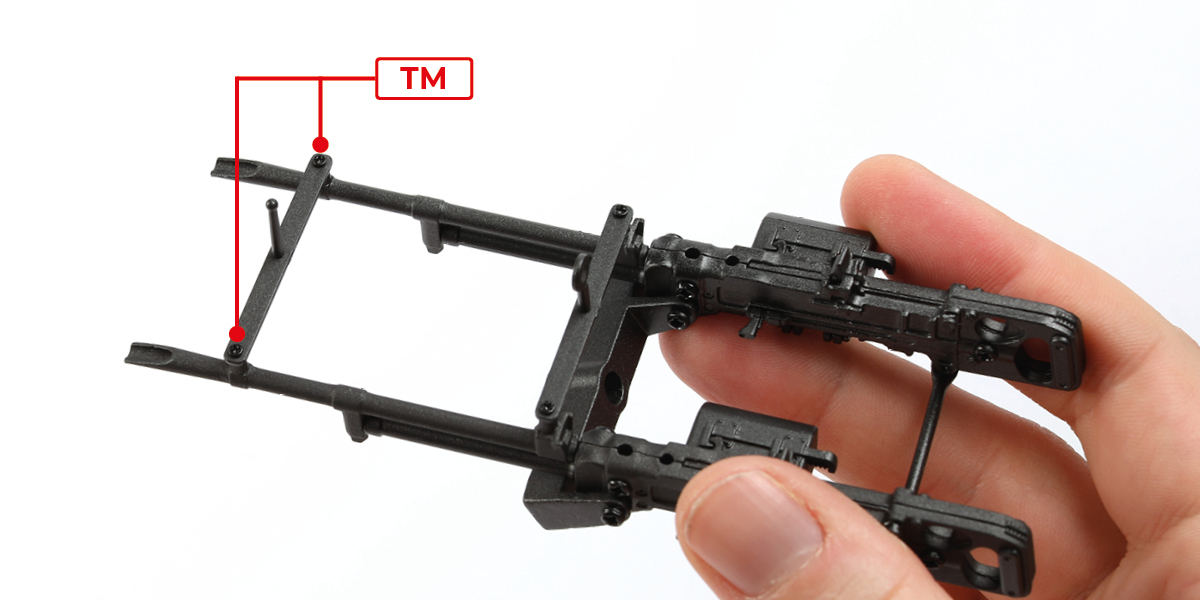

      Stap 6

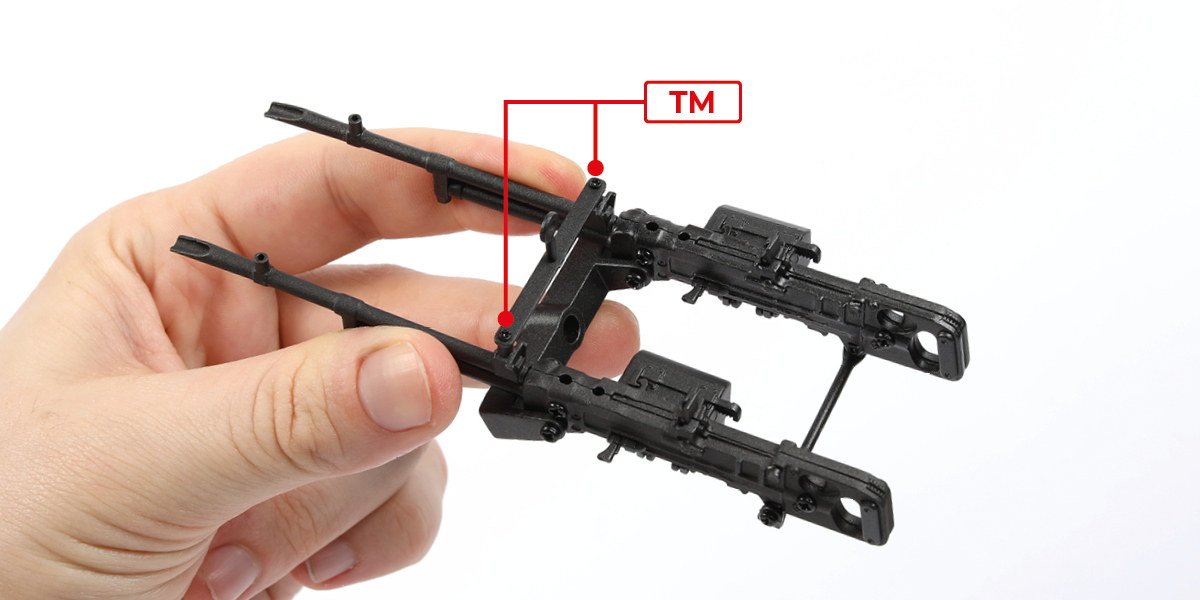

      Bevestig de assemblage met 2 TM-schroeven op de Vickers K-tweelingmitrailleur.

      a
      b

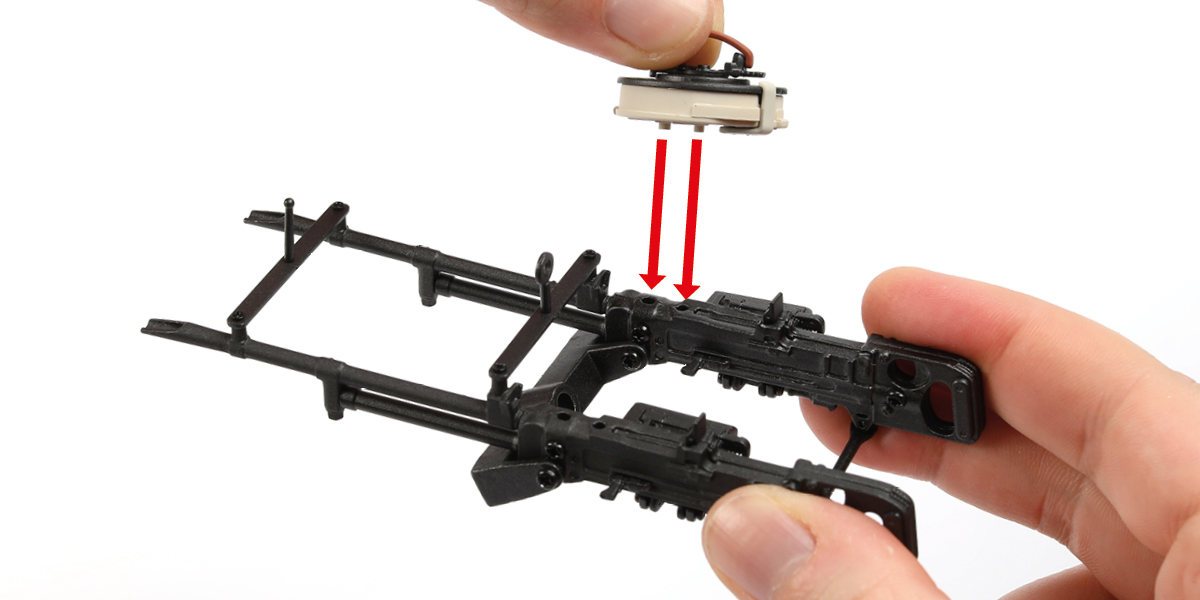

      Stap 7

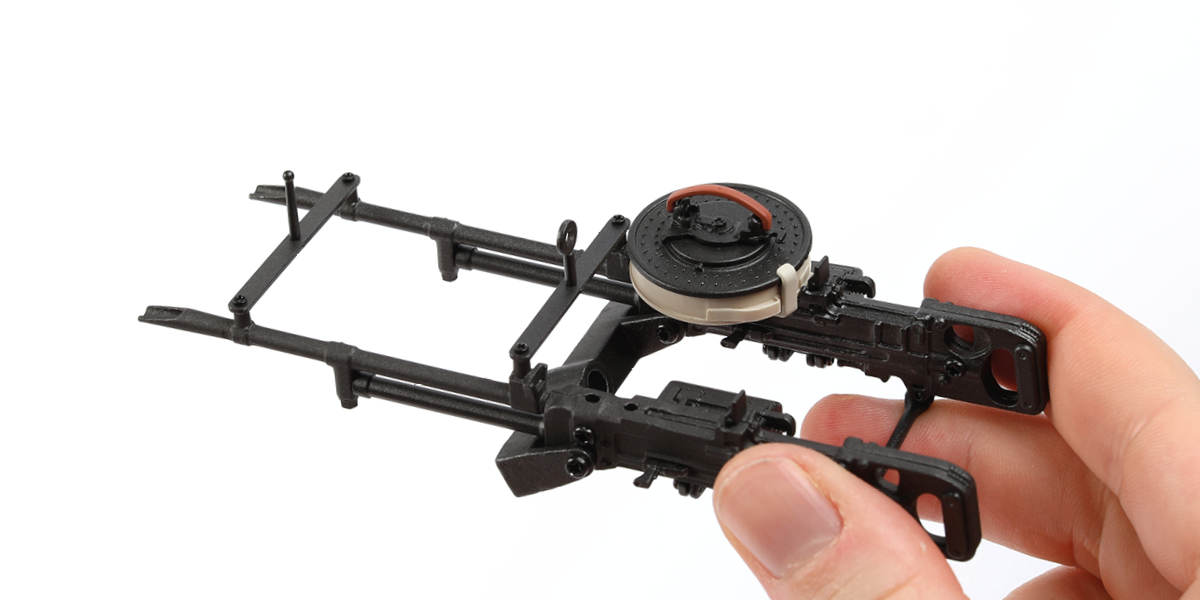

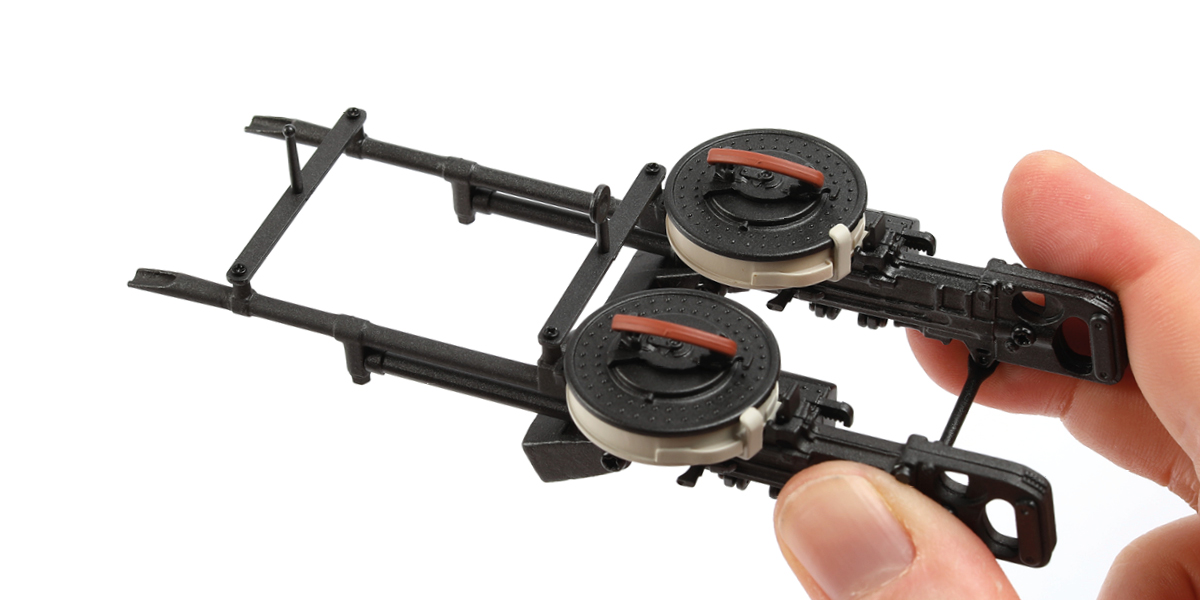

      Plaats de twee schijfmagazijnen (fasen 63 en 64) op de Vickers K-mitrailleurs.

      a
      b
      c

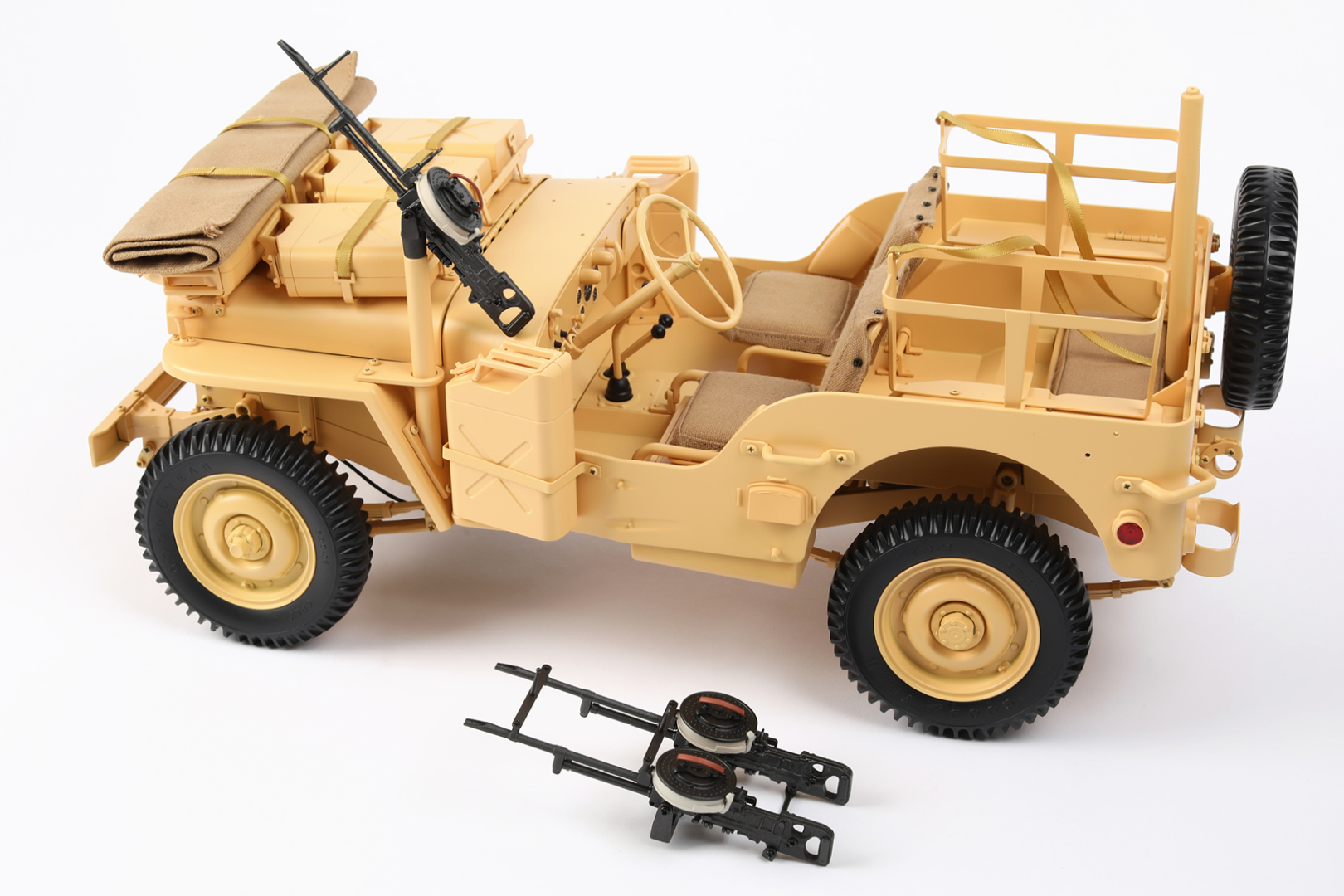

      FASE VOLTOOID

      Fase 88: Assemblage van het tweede reservewiel

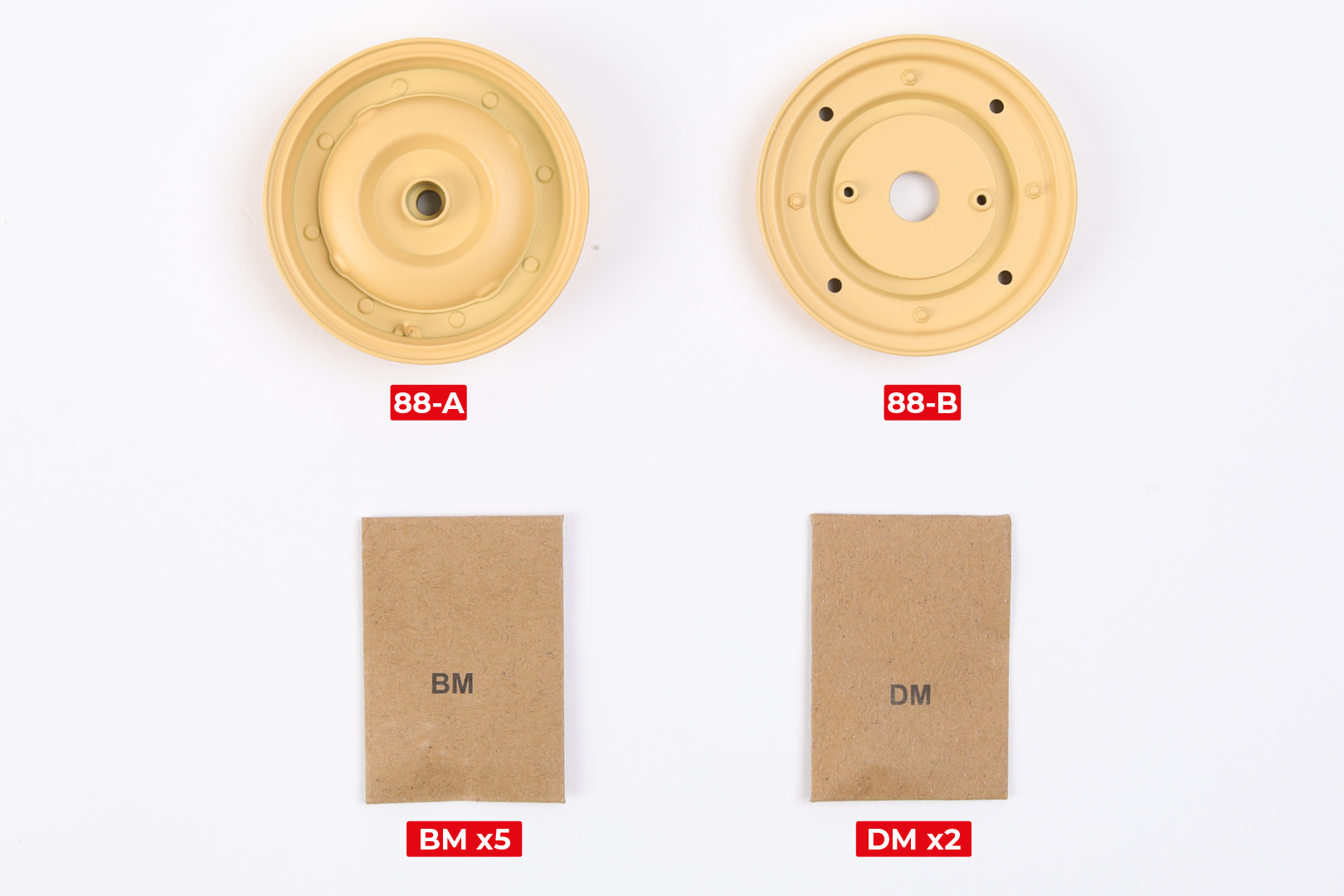

      FASE 88 ONDERDELEN

      Stap 1

      Plaats onderdeel 87-A in een kom met heet water om het soepeler te maken.

      Na 1–2 minuten, verwijder onderdeel 87-A met een pincet en droog het met een doek.

      a

      Stap 2

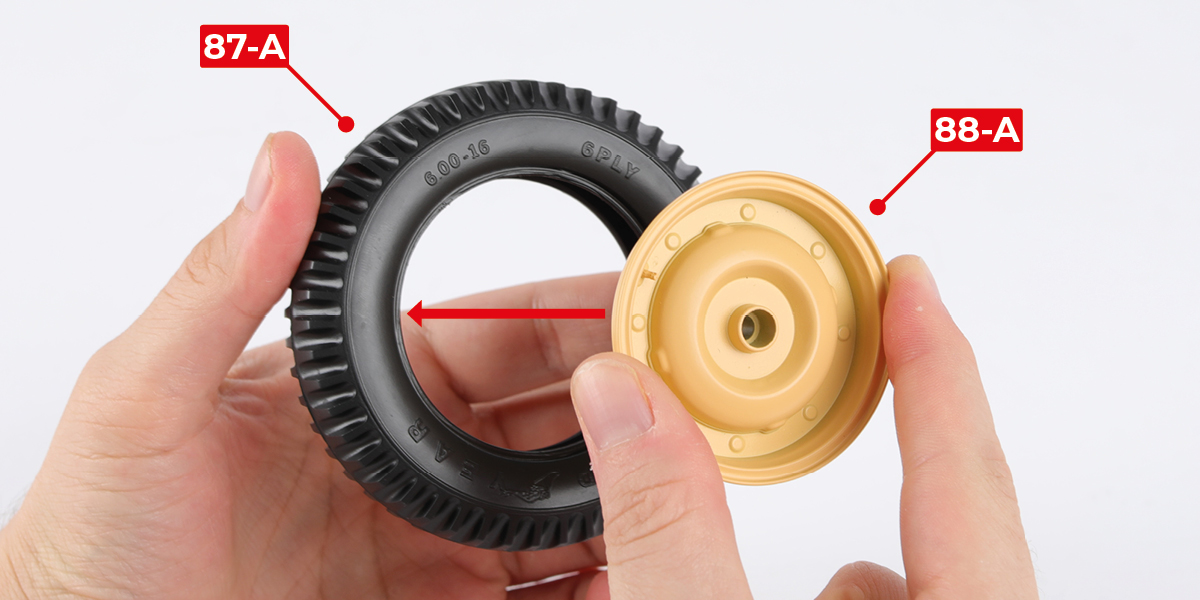

      Plaats onderdeel 88-A in onderdeel 87-A.

      a
      b

      Stap 3

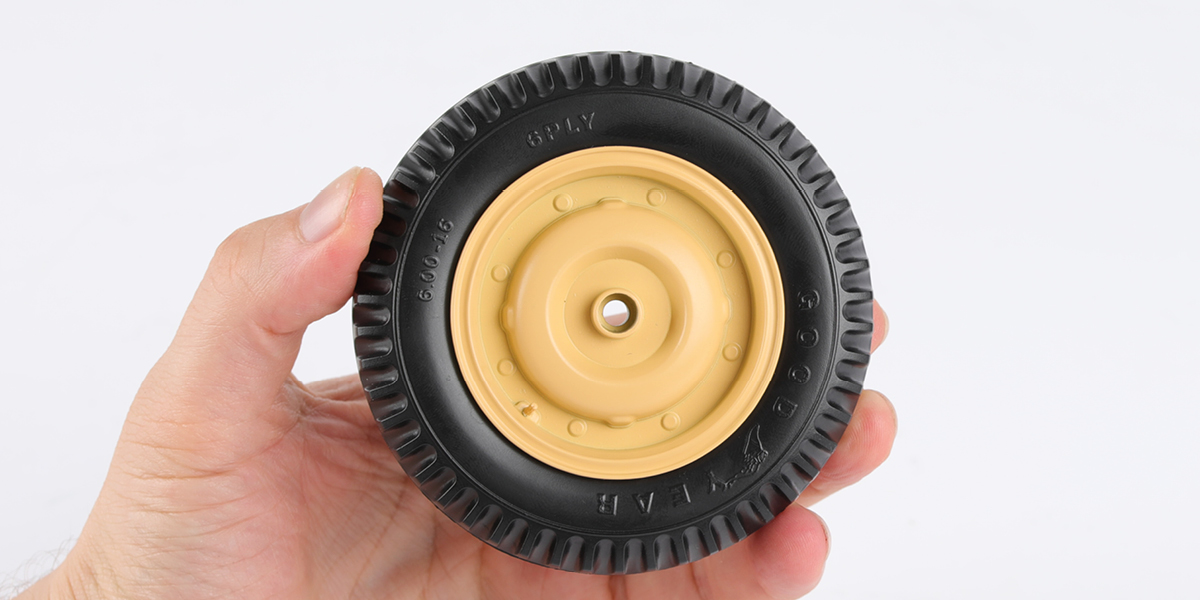

      Plaats onderdeel 88-B op onderdeel 87-A. Zorg ervoor dat de schroefgaten uitgelijnd zijn.

      a

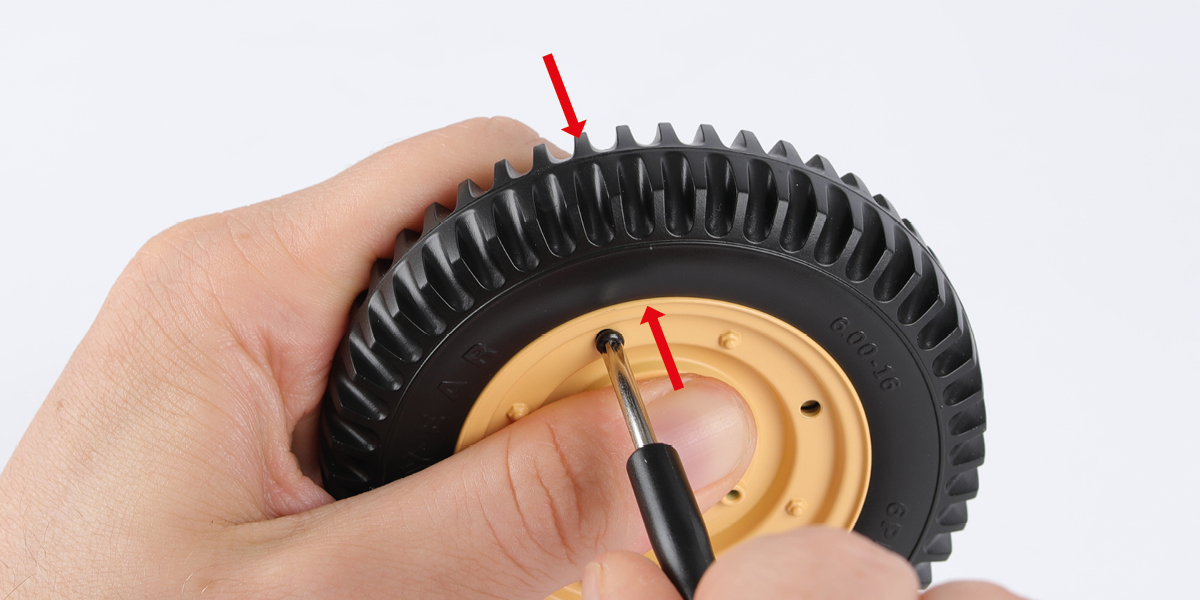

      Stap 4

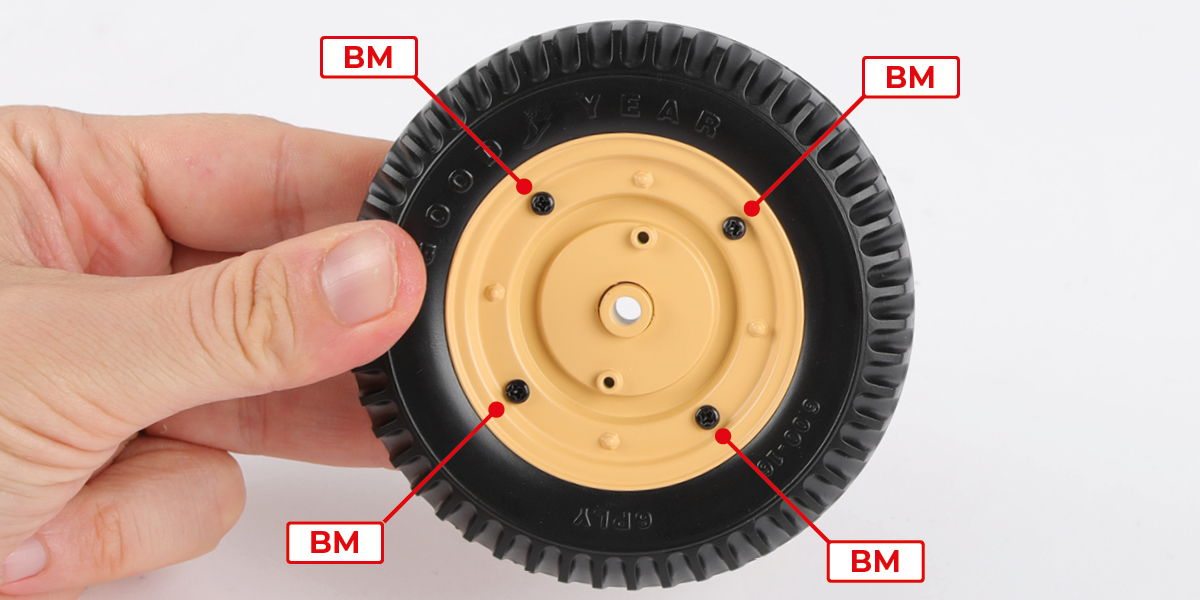

      Druk de onderdelen samen en bevestig ze met 4 BM-schroeven.

      a
      b

      Stap 5

      Het monteren van de Vickers K-tweelingmitrailleur

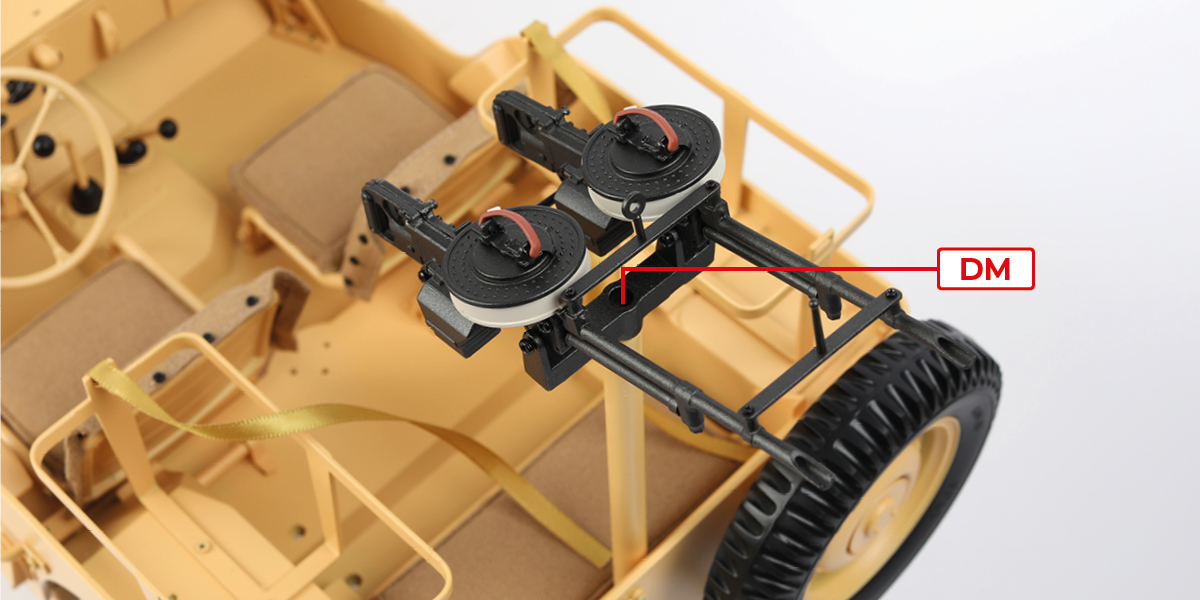

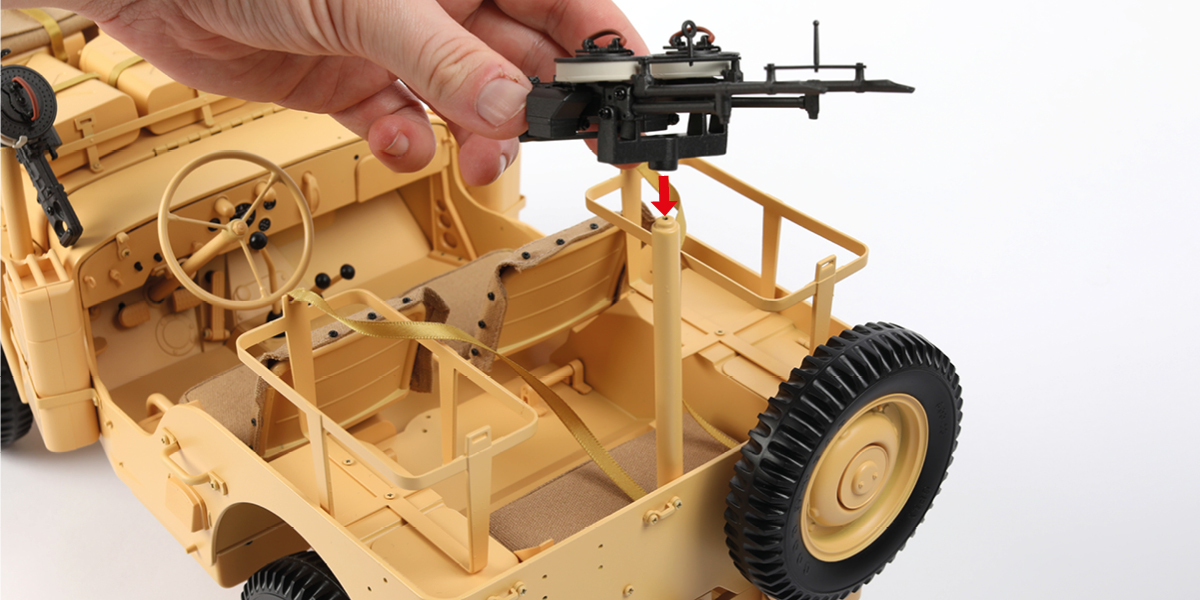

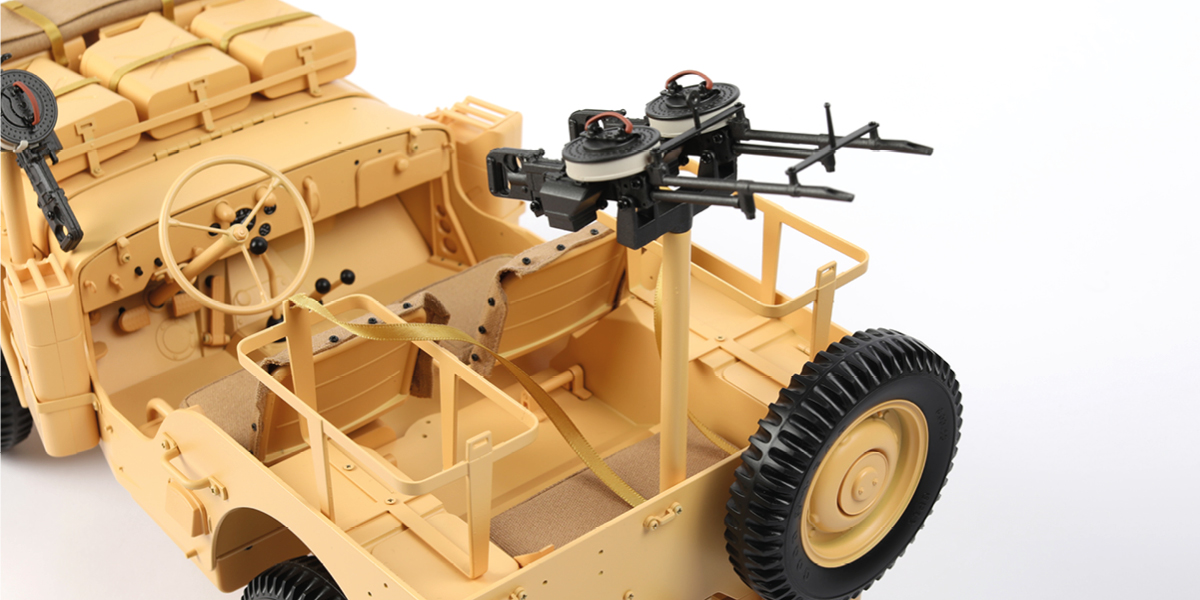

      Bevestig de Vickers K-tweelingmitrailleur met één DM-schroef op de steun. Draai de schroef niet te strak aan.

      a
      b
      c

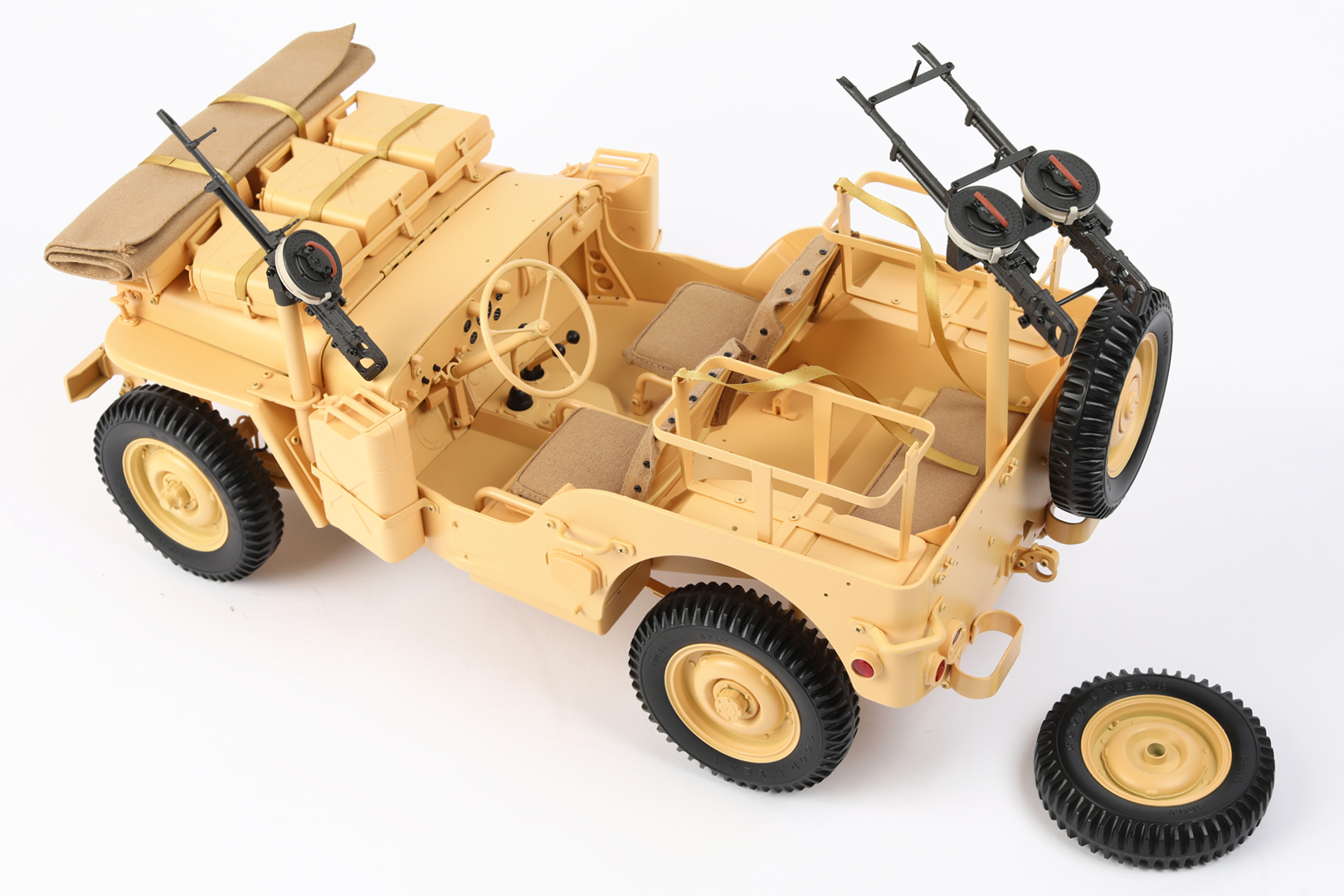

      FASE VOLTOOID

      Fase 89: Montage van het tweede reservewiel

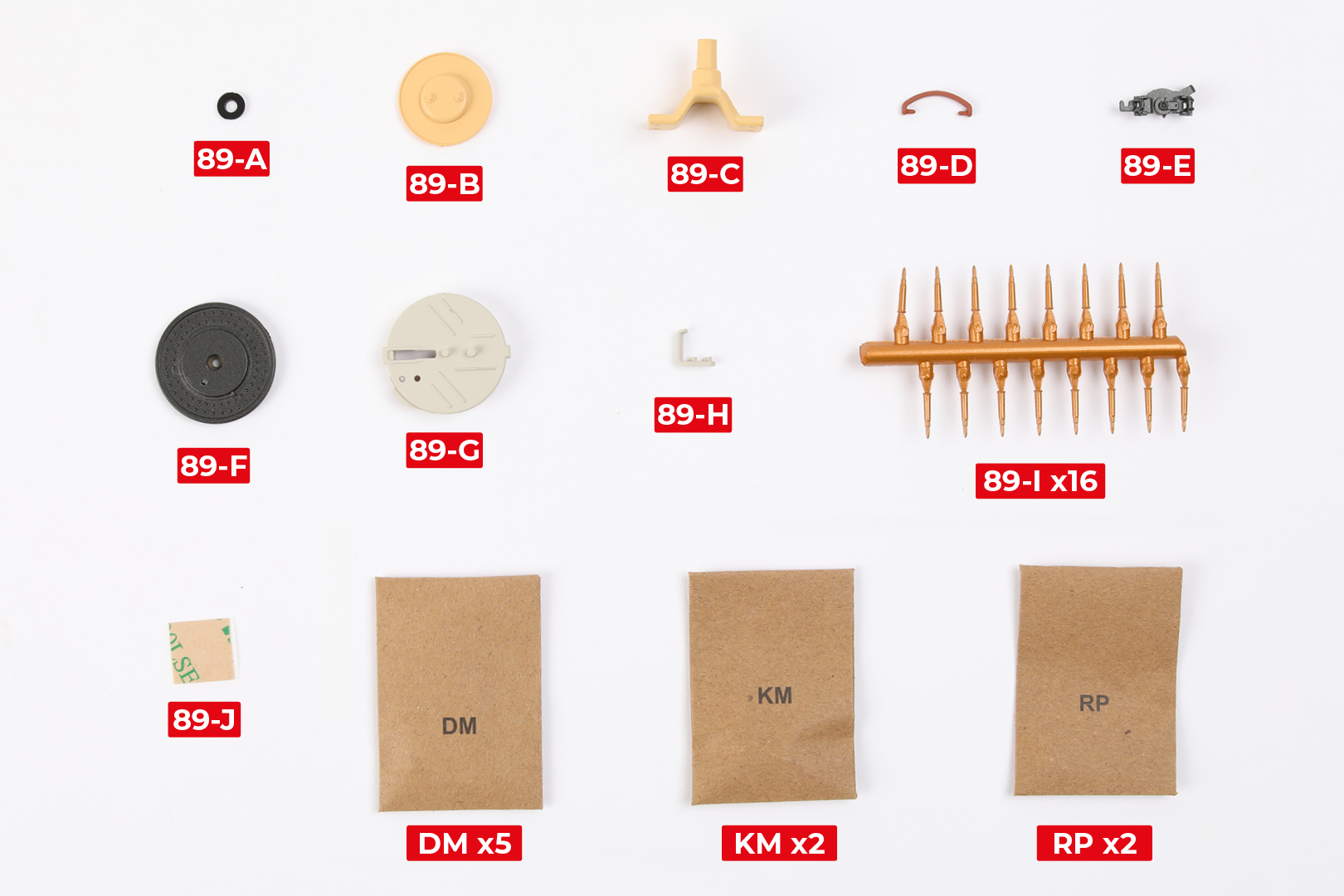

      FASE 89 ONDERDELEN

      Stap 1

      Zorg ervoor dat onderdeel 89-C in de getoonde oriëntatie staat voor de volgende stap.

      a

      Stap 2

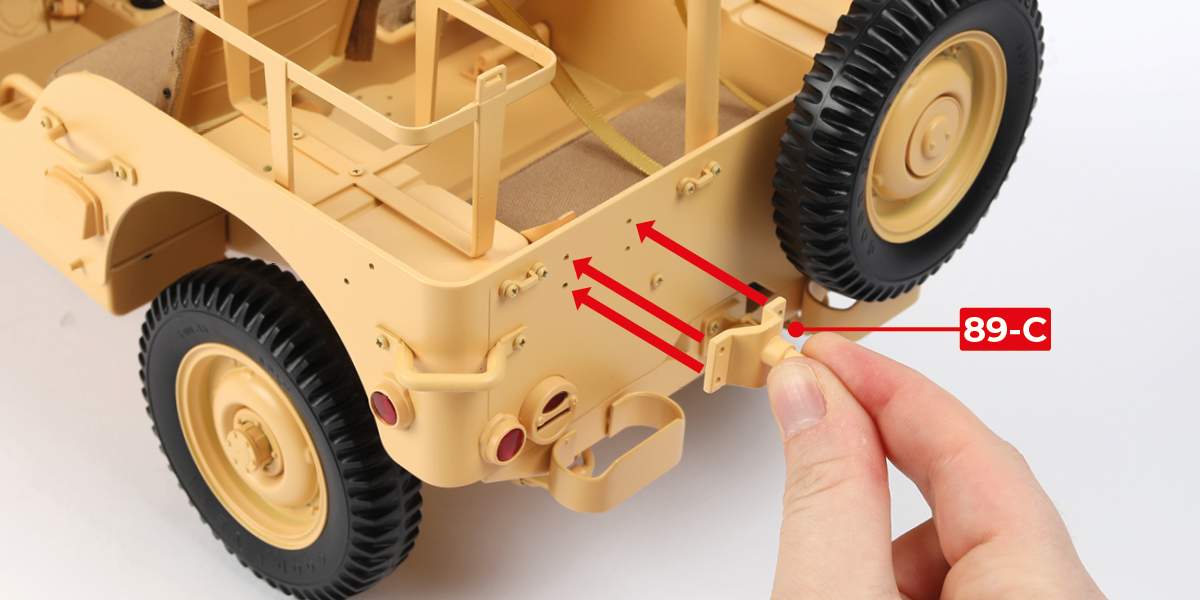

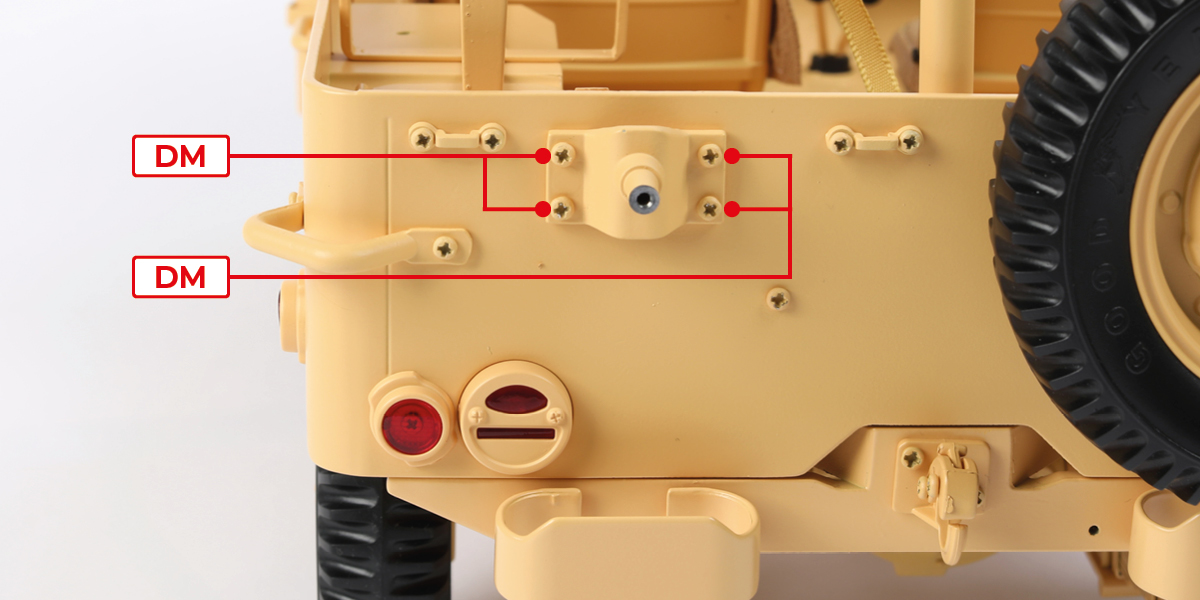

      Bevestig onderdeel 89-C met 4-DM schroeven op de jeep.

      a
      b

      Stap 3

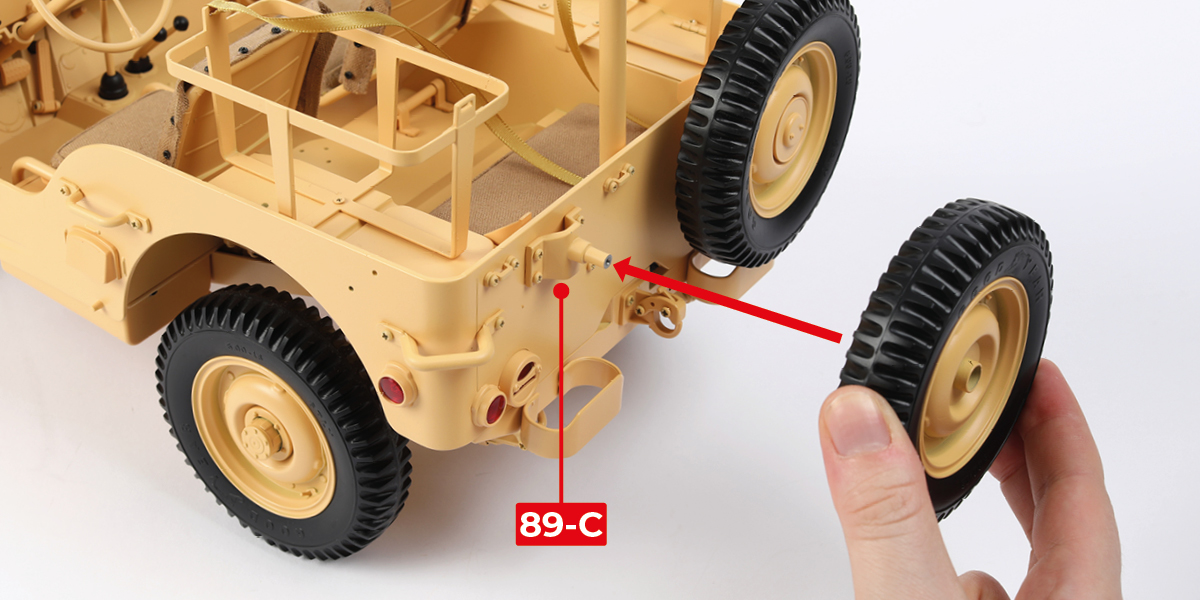

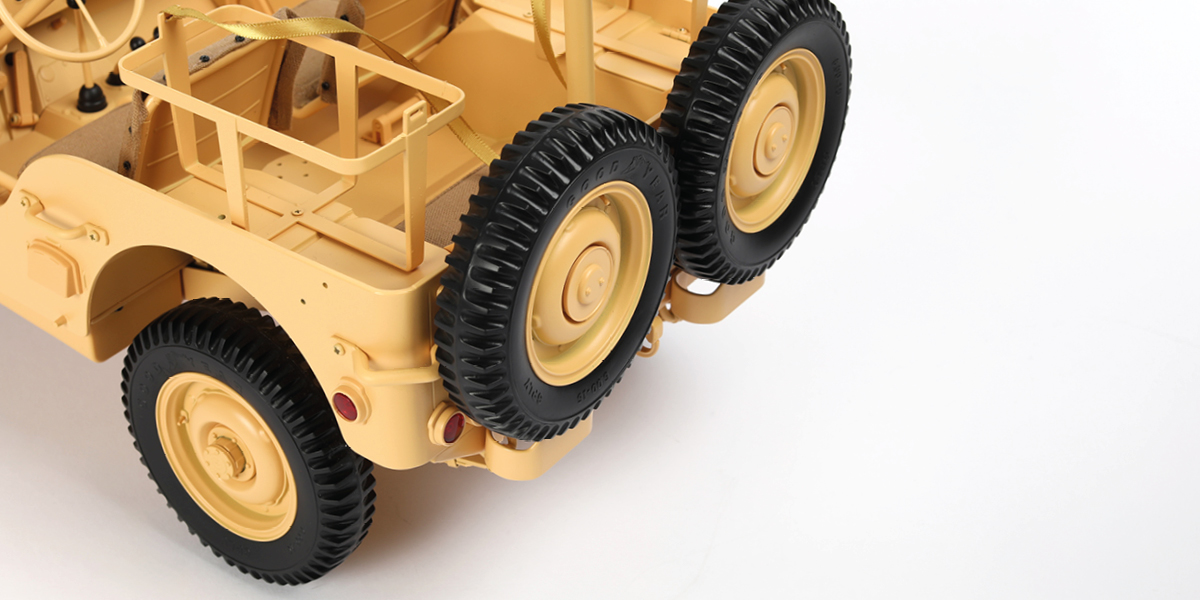

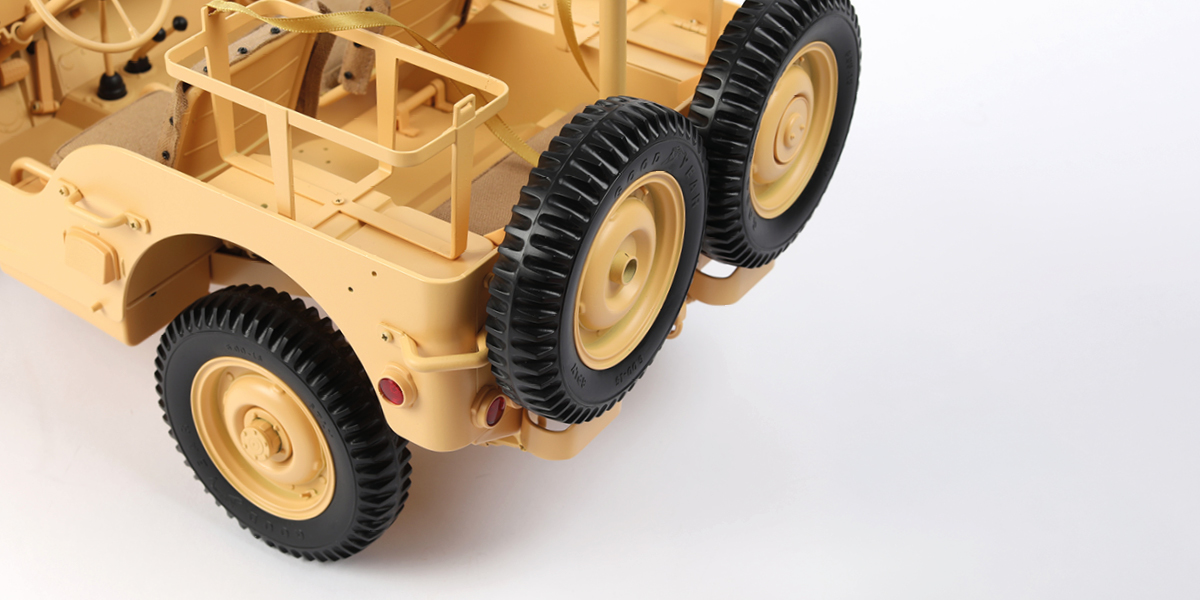

      Monteer het tweede reservewiel (fase 88) op onderdeel 89-C.

      a
      b

      Stap 4

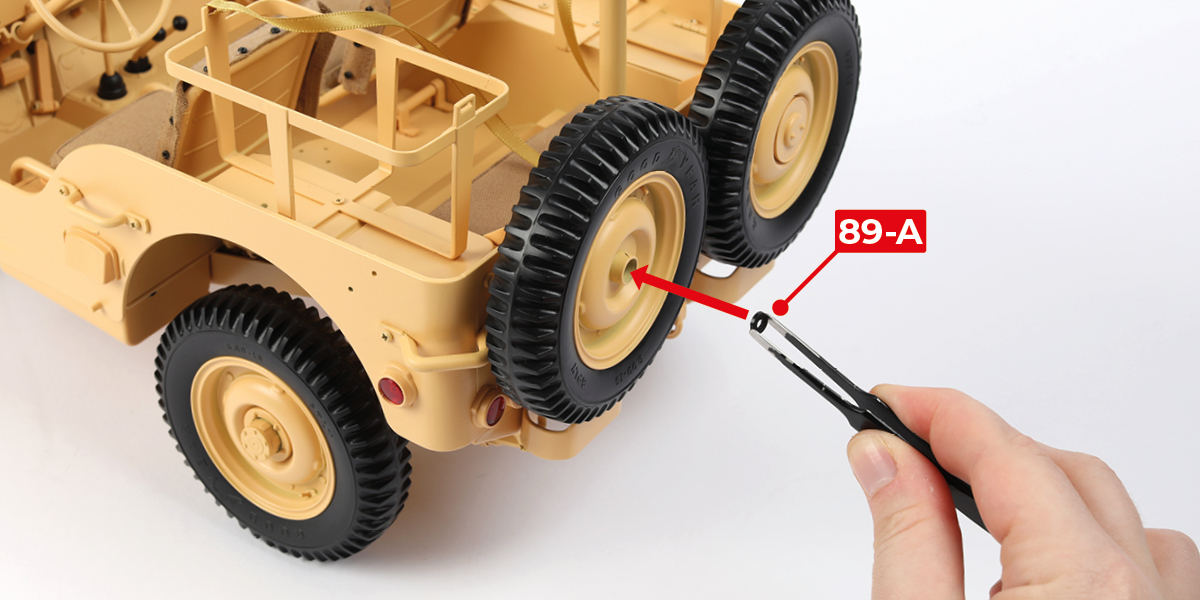

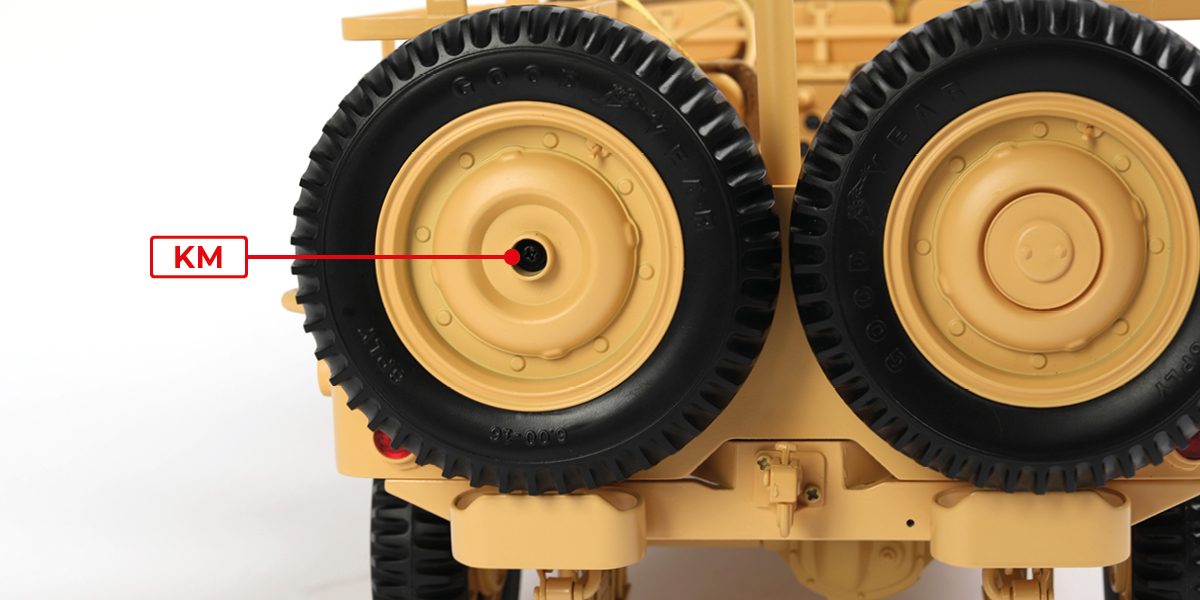

      Bevestig onderdeel 89-A met één KM-schroef op het tweede reservewiel.

      a
      b

      Stap 5

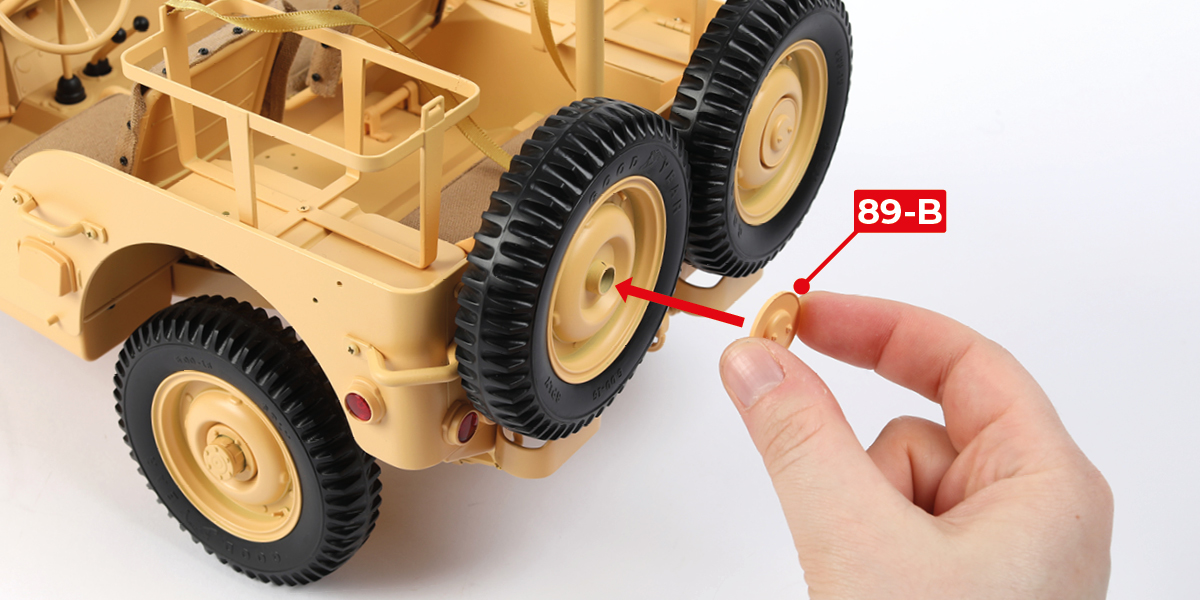

      Monteer onderdeel 86-B op het reservewiel.

      a
      b

      Stap 6

      Het monteren van een schijfmagazijn

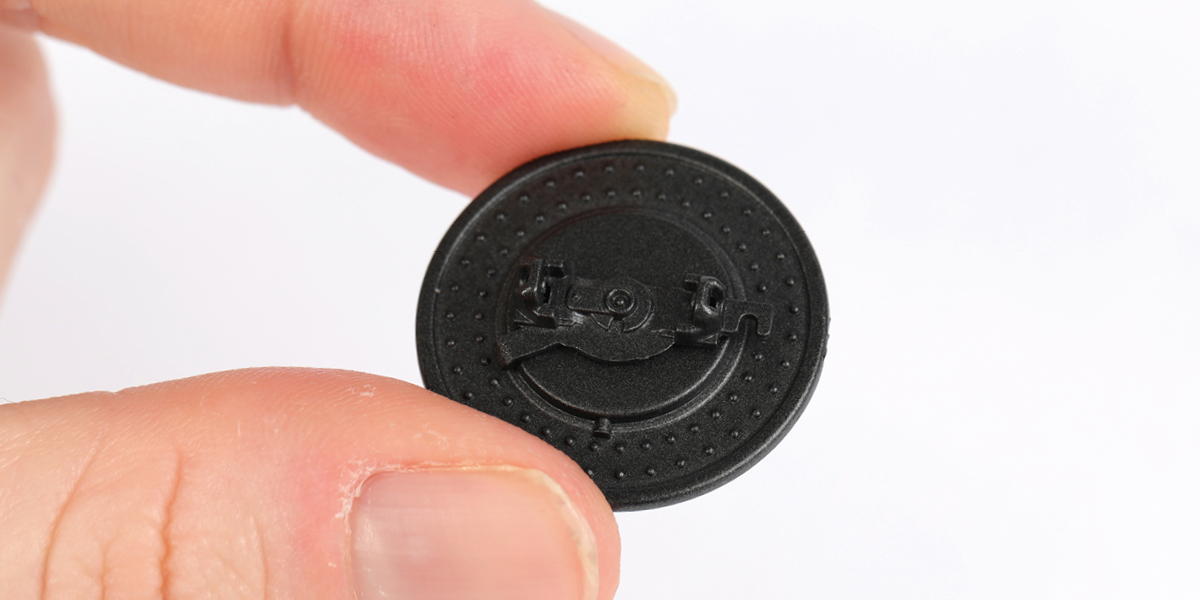

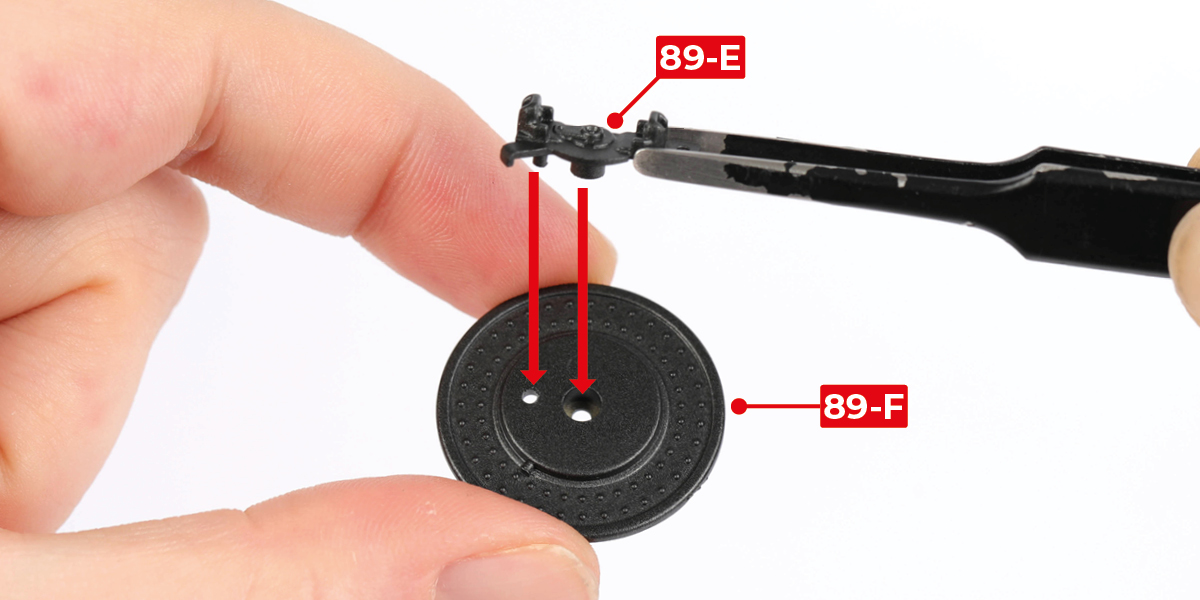

      Bevestig onderdeel 89-E aan onderdeel 89-F met één RP-schroef.

      a
      b
      c

      Stap 7

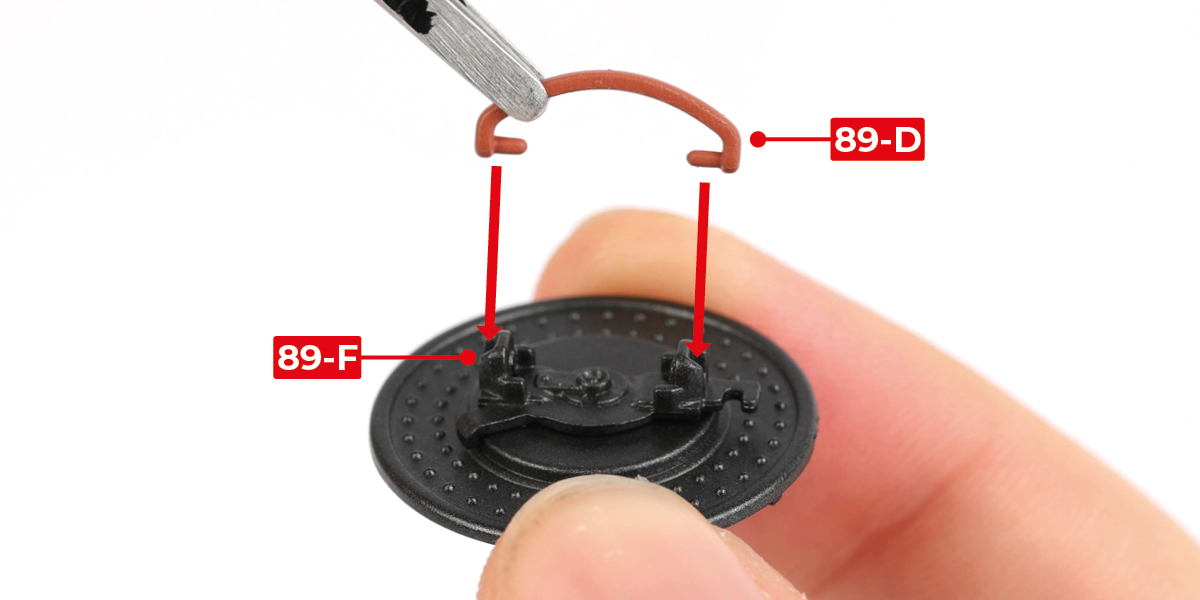

      Plaats onderdeel 89-D op onderdeel 89-F.

      a
      b

      Stap 8

      Plaats onderdeel 89-H op onderdeel 89-G.

      a
      b

      Stap 9

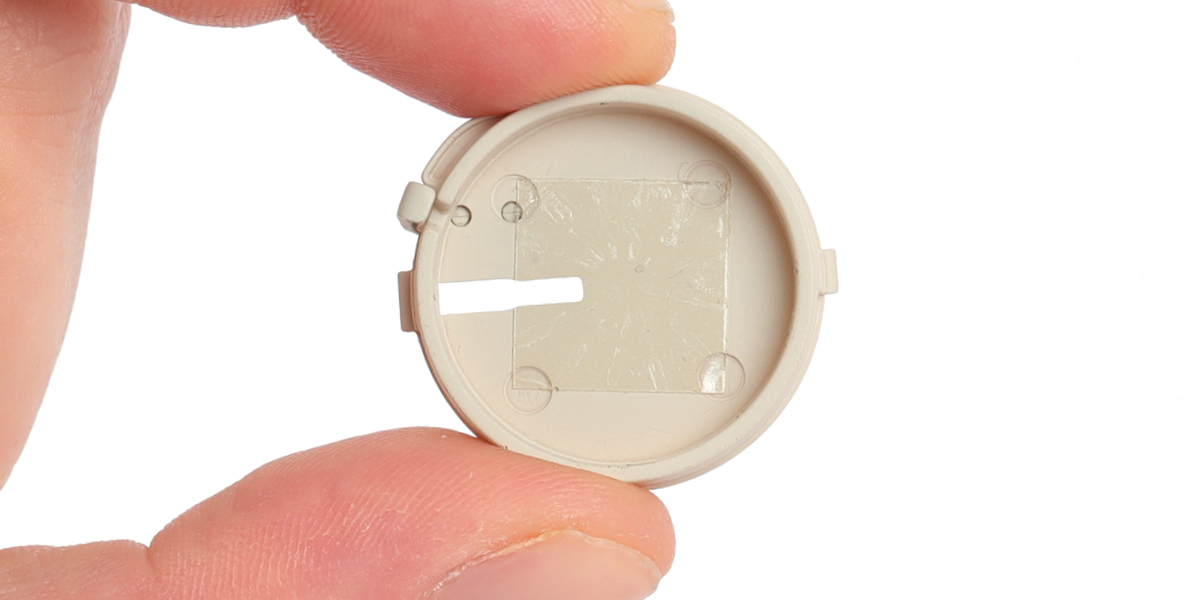

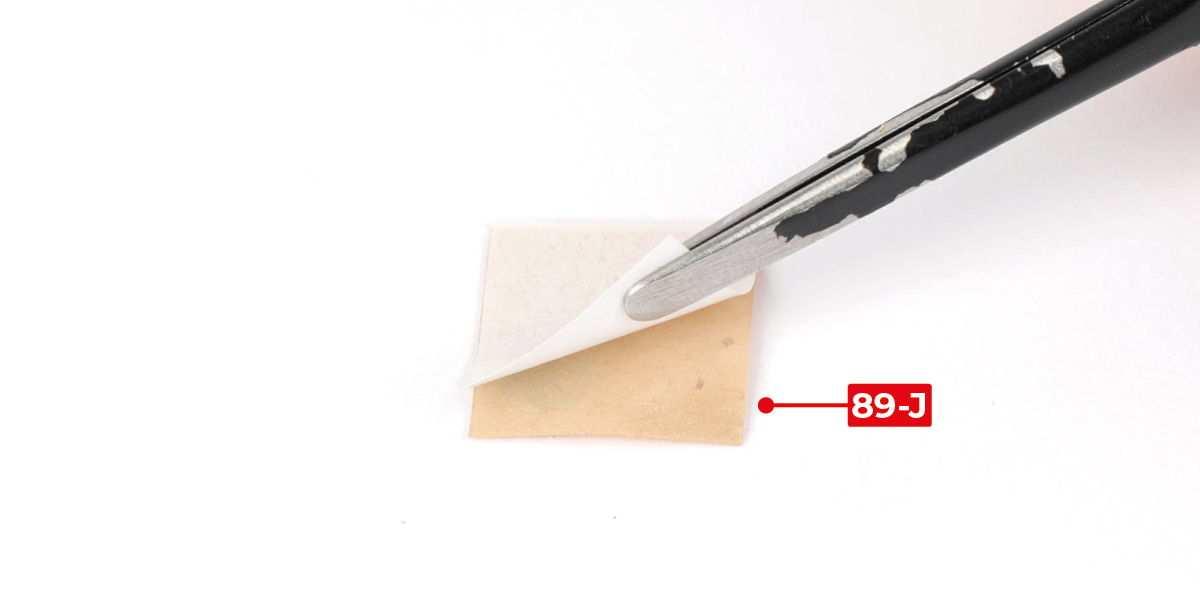

      Verwijder de beschermfolie van onderdeel 89-J, plak vervolgens onderdeel 89-J op onderdeel 89-G. Verwijder de beschermende bovenlaag.

      a
      b
      c

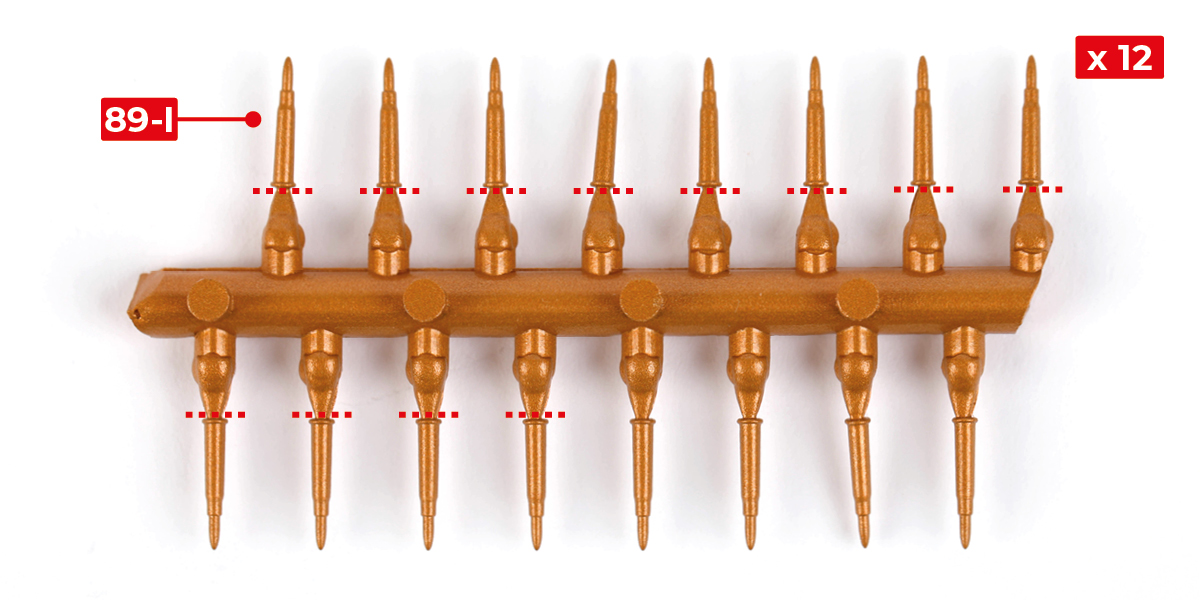

      Stap 10

      Snijd 12 patronen (onderdelen 89-I) van het gietraam.

      a

      Stap 11

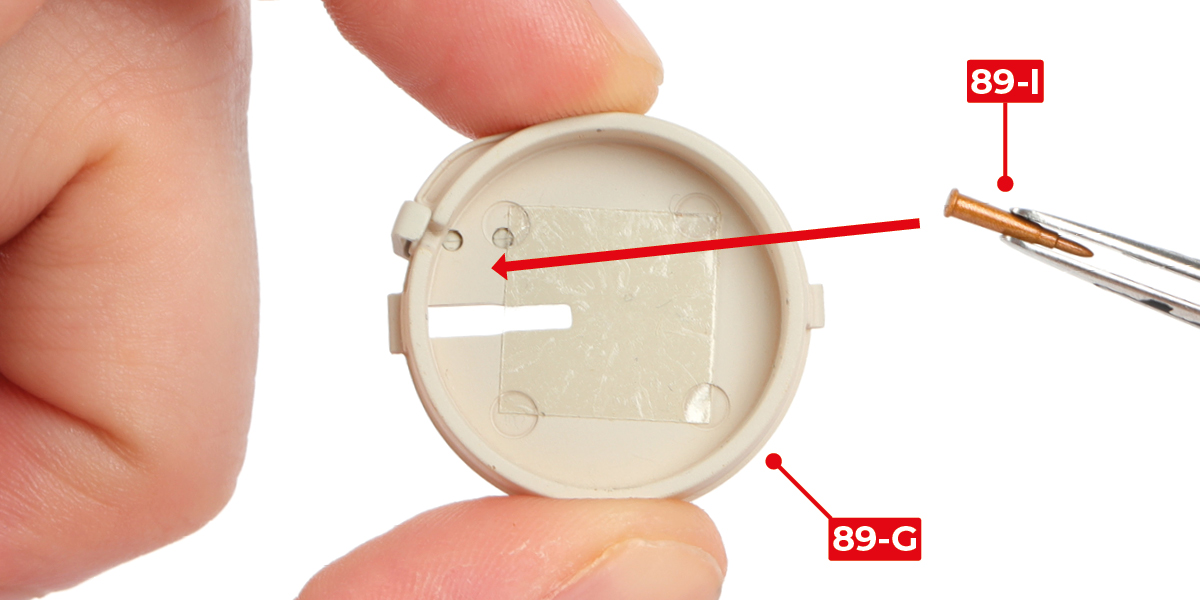

      Plaats de 12 patronen op onderdeel 89-G, gelijkmatig verdeeld, zoals getoond.

      a
      b
      c

      Stap 12

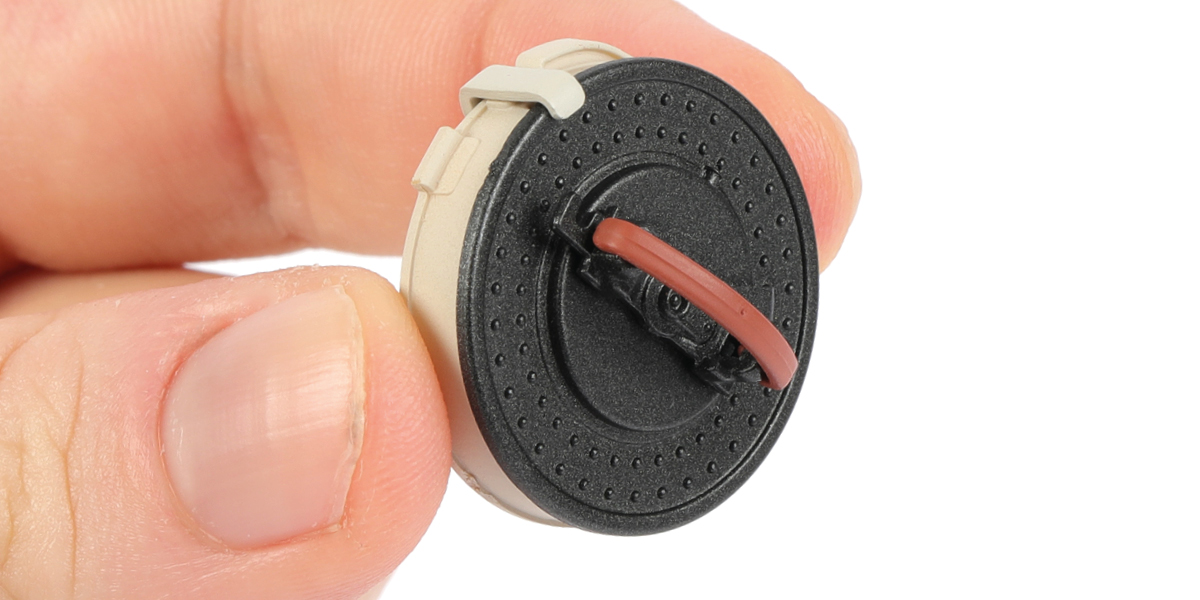

      Plaats onderdeel 89-F op onderdeel 89-G. Lijn de inkeping uit zoals getoond.

      a
      b

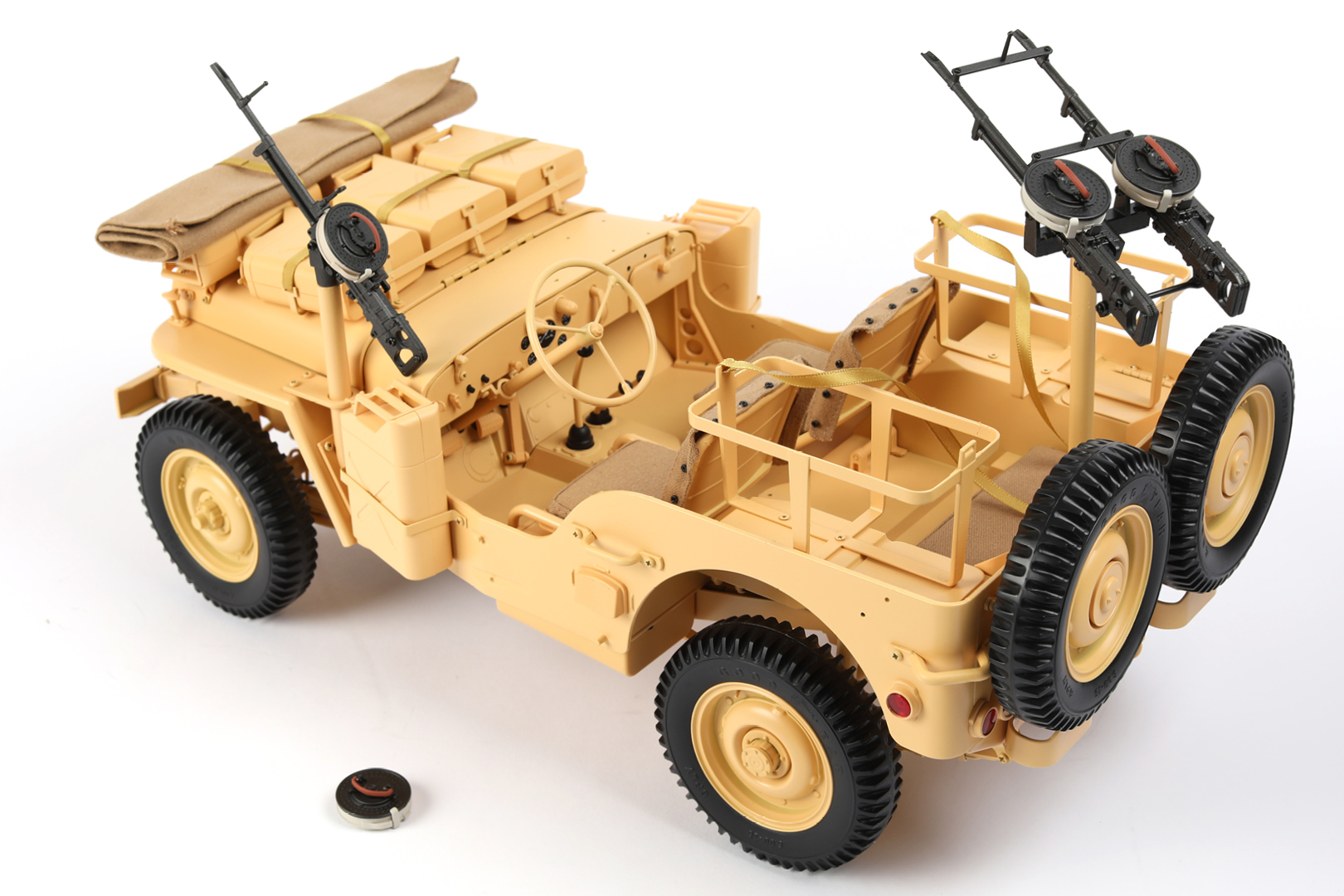

      FASE VOLTOOID

      Fase 90: Assemblage van de M2 Browning-mitrailleur (1)

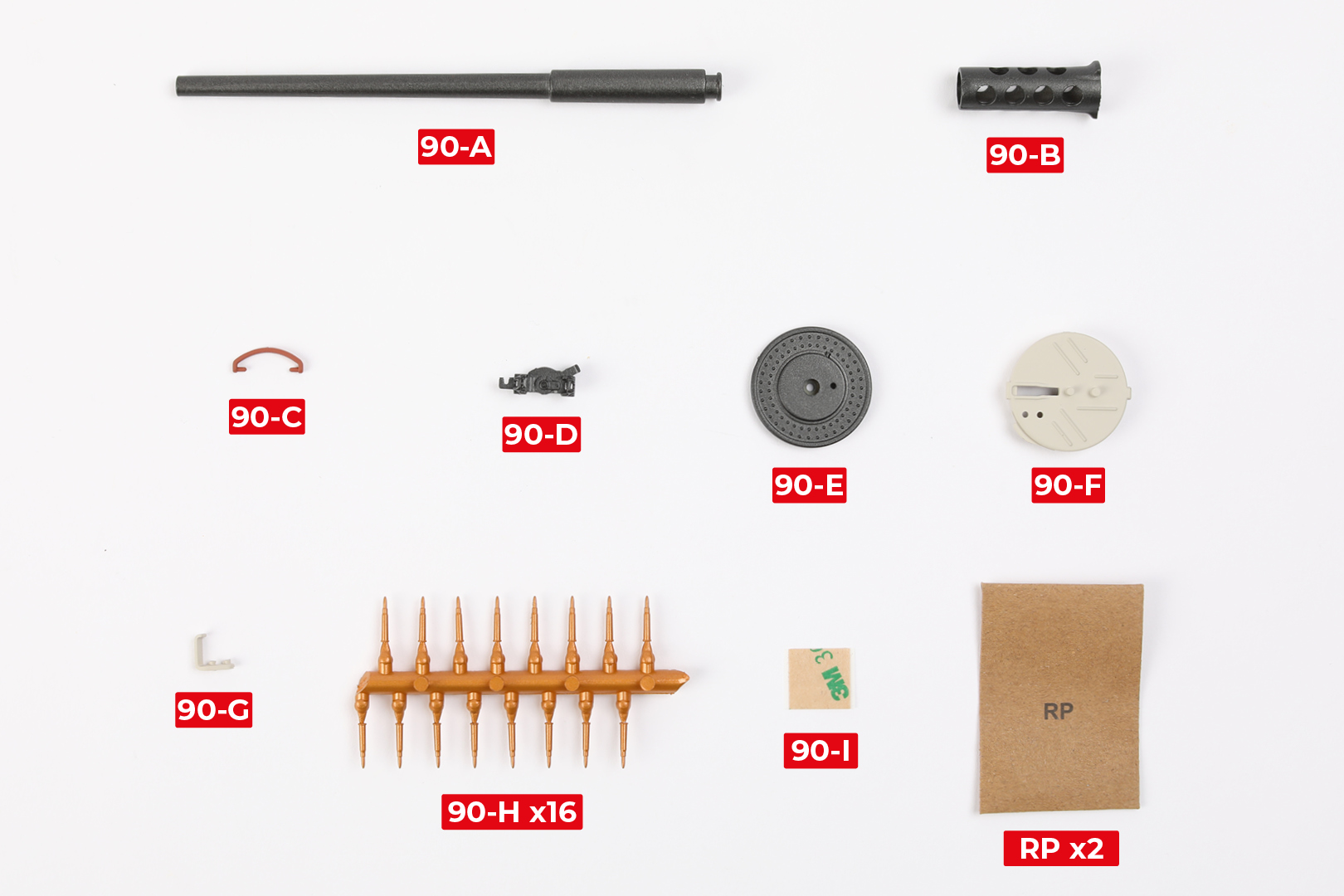

      FASE 90 ONDERDELEN

      Stap 1

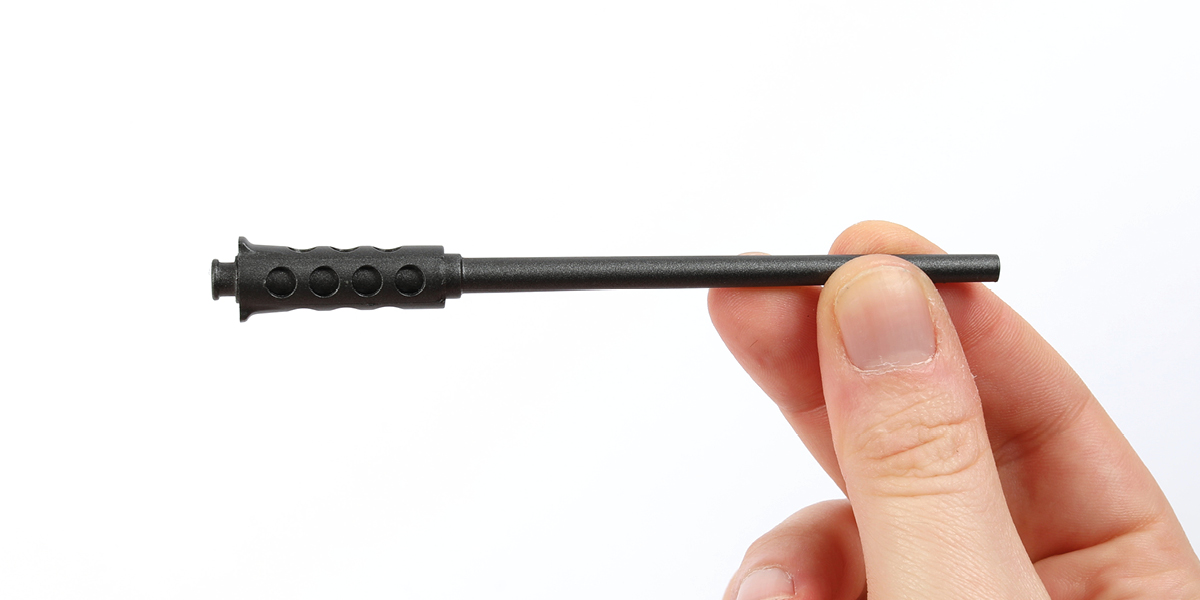

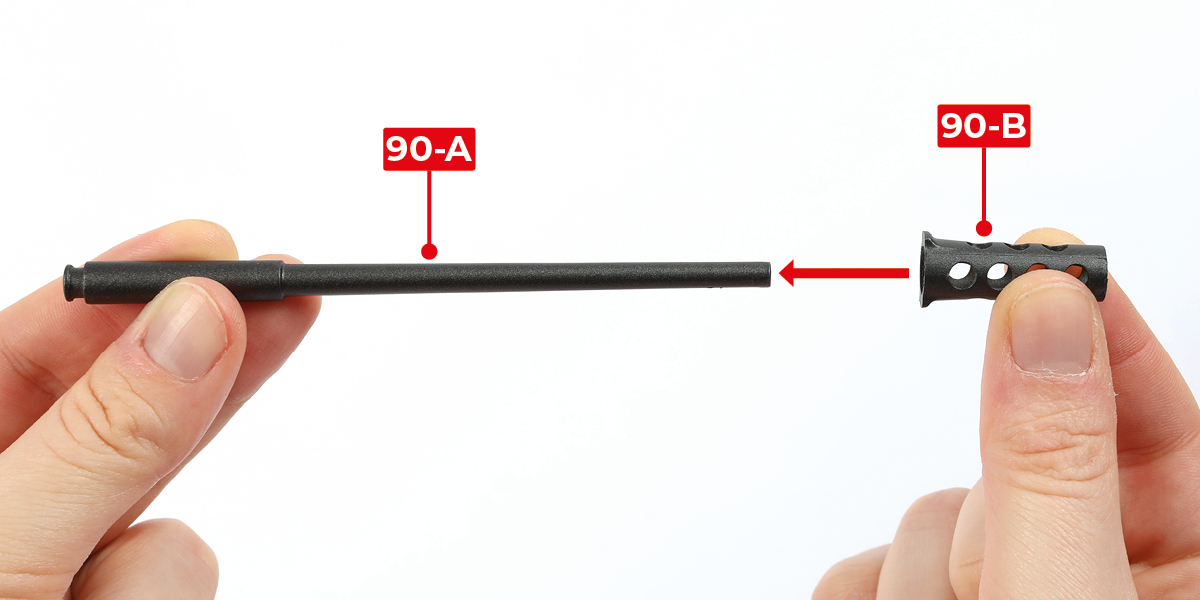

      Schuif onderdeel 90-B over onderdeel 90-A.

      a
      b

      Stap 2

      Assemblage van een schijfmagazijn

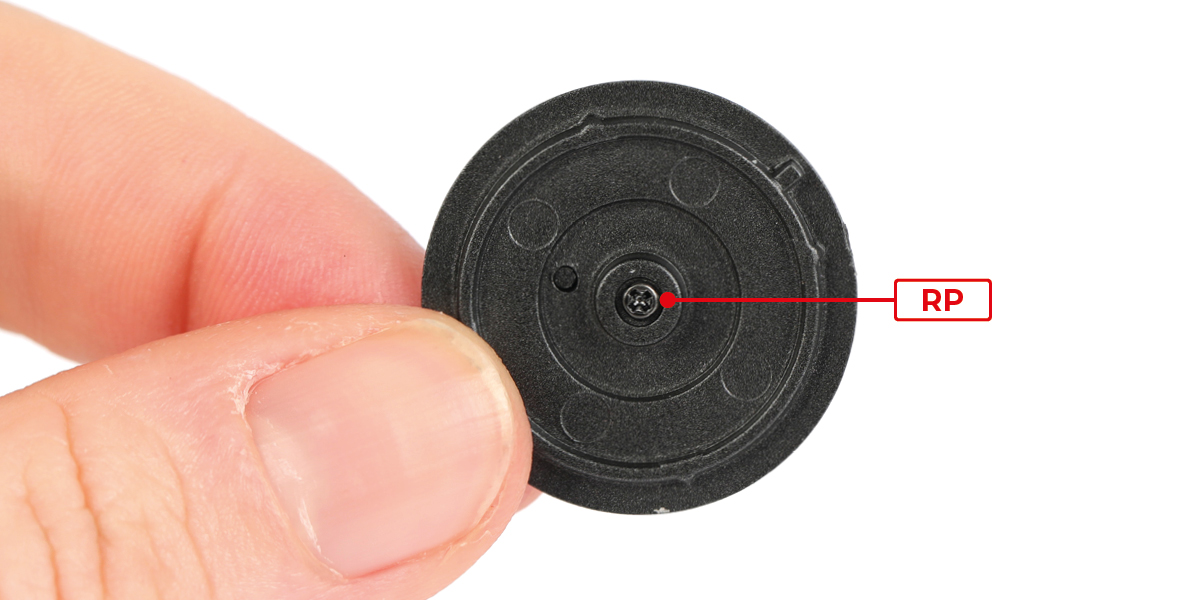

      Bevestig onderdeel 90-D aan onderdeel 90-E met één RP-schroef.

      a
      b
      c

      Stap 3

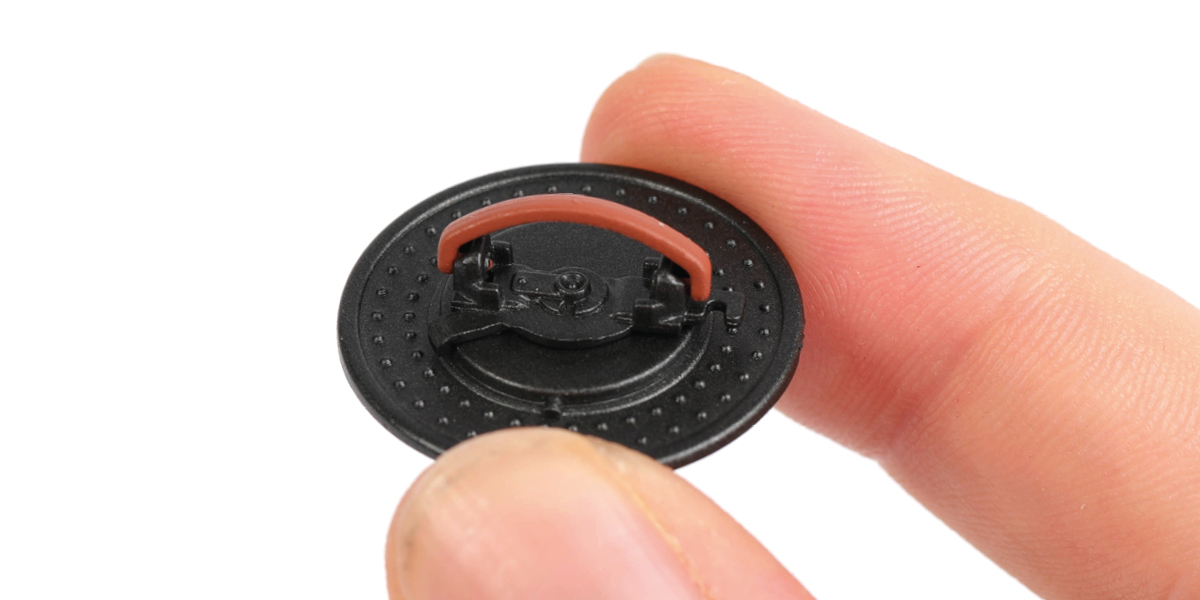

      Plaats onderdeel 90-C op onderdeel 90-D.

      a
      b

      Stap 4

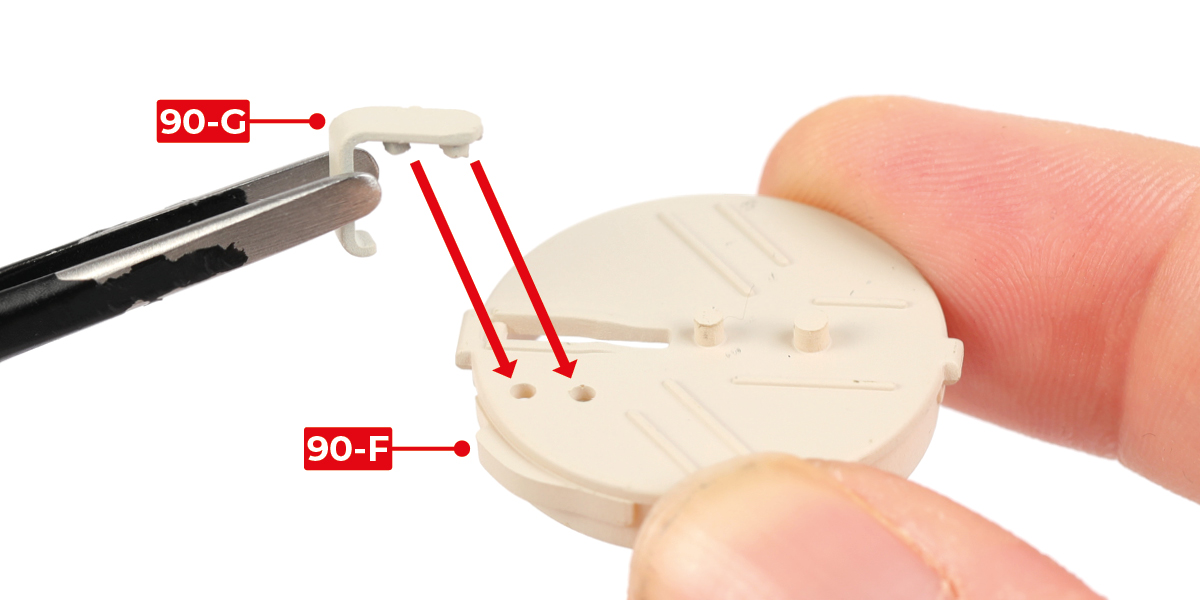

      Plaats onderdeel 90-G op onderdeel 90-F.

      a
      b

      Stap 5

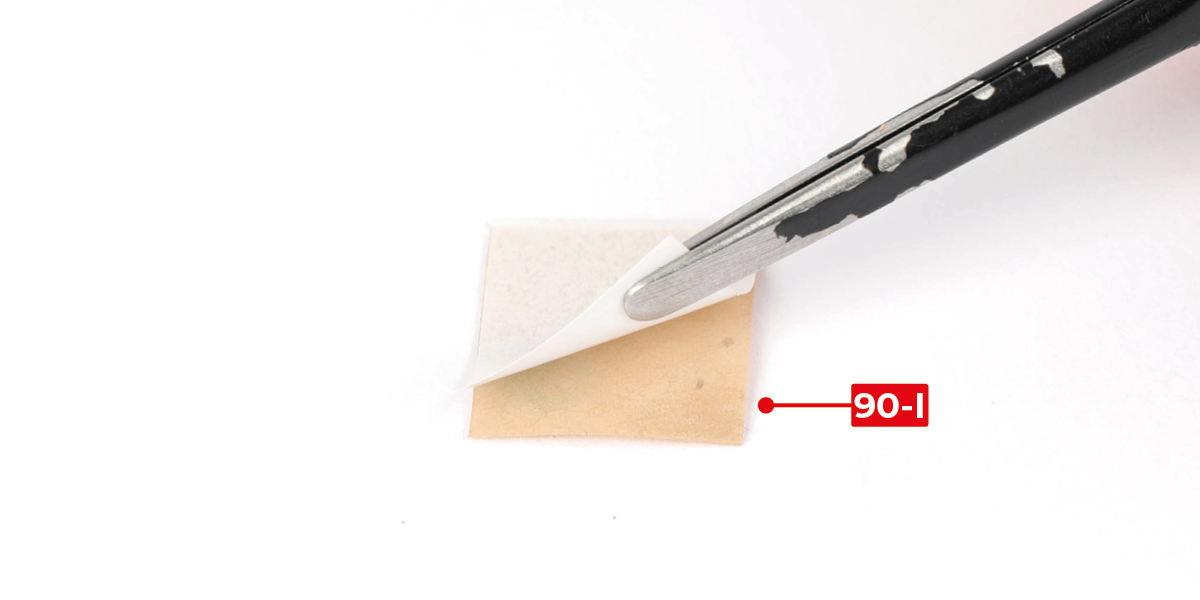

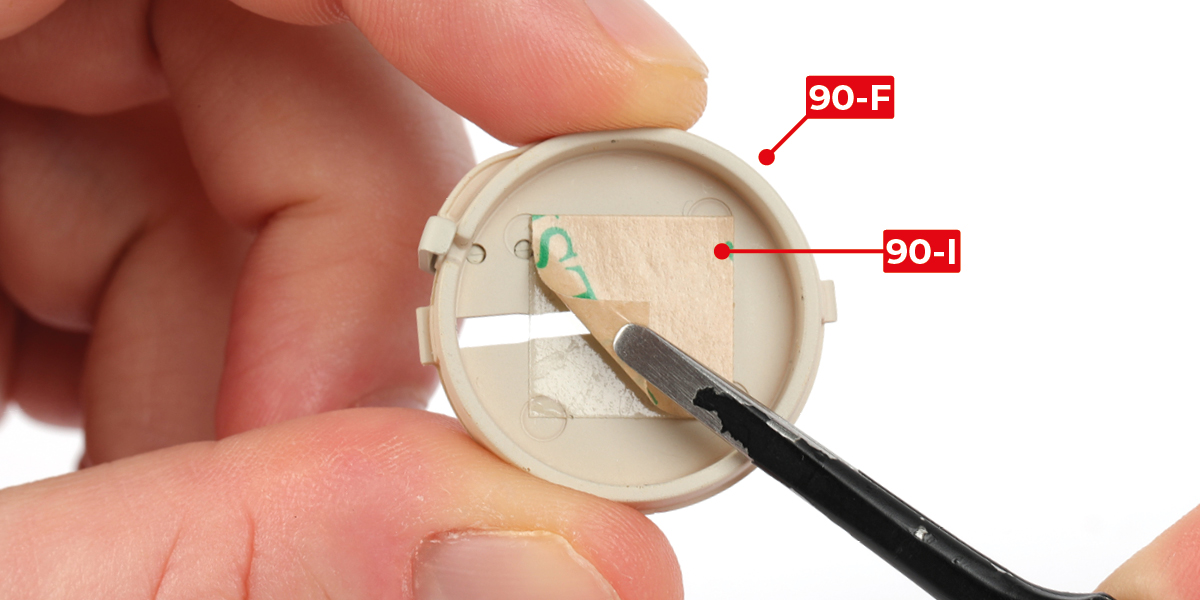

      Verwijder de beschermfolie van onderdeel 90-I, plak vervolgens onderdeel 90-I op onderdeel 90-F. Verwijder de beschermende bovenlaag.

      a
      b
      c

      Stap 6

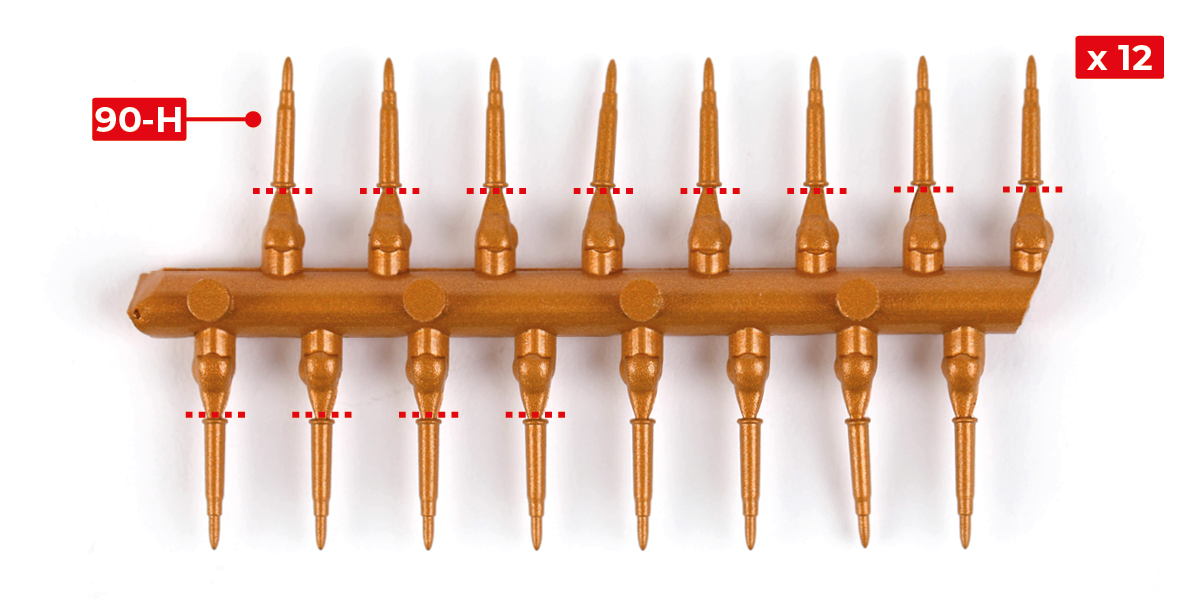

      Snijd 12 patronen (onderdelen 90-H) uit het gietraam.

      a

      Stap 7

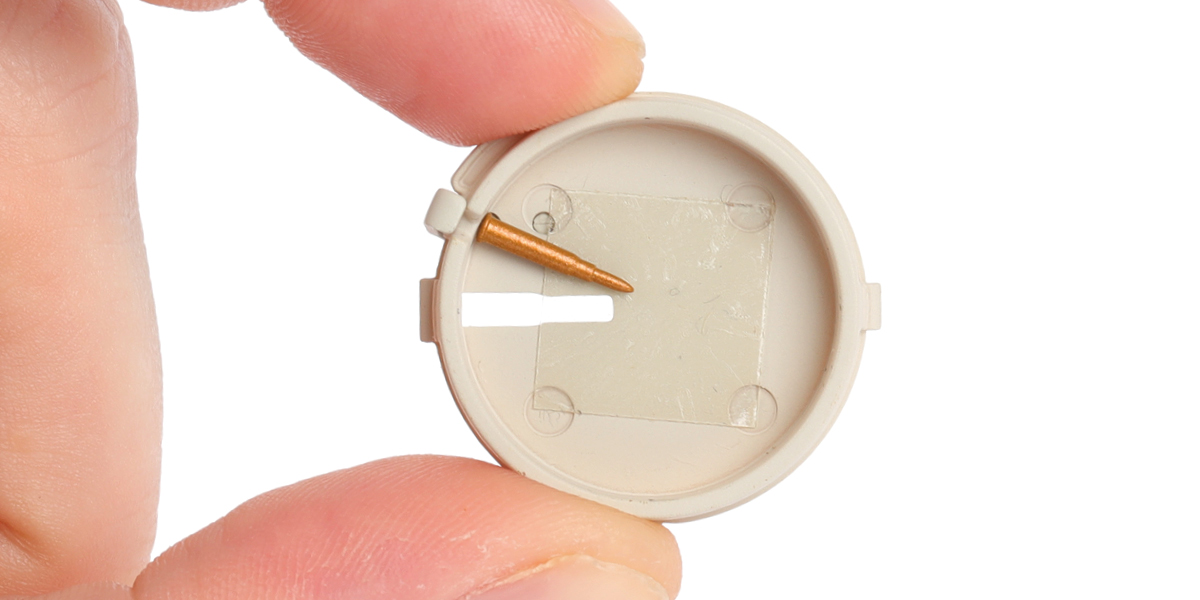

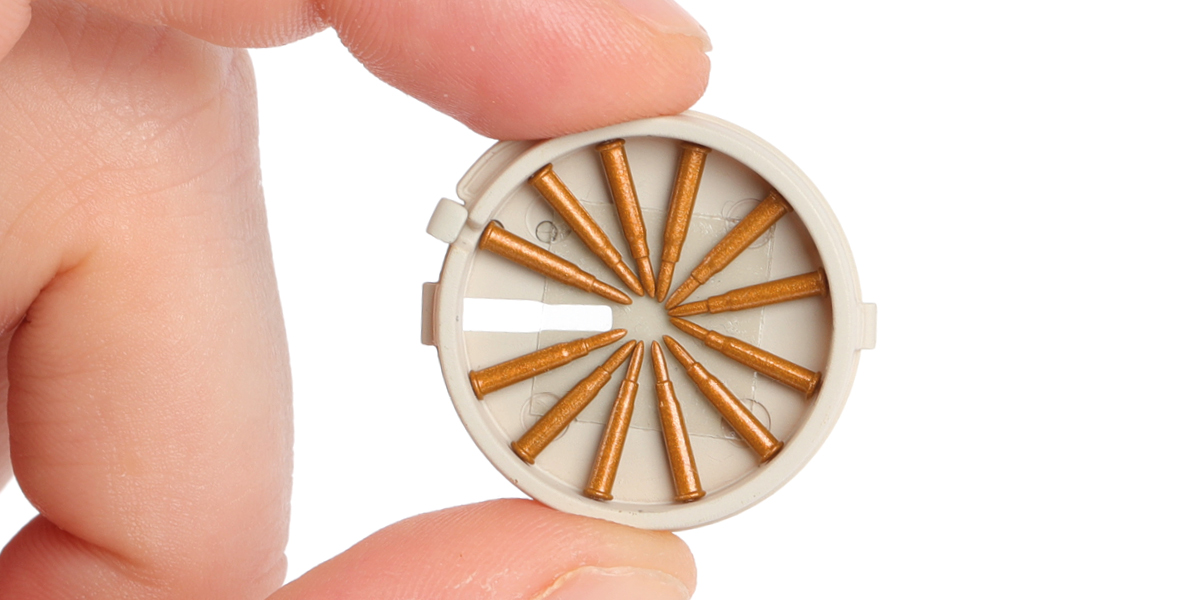

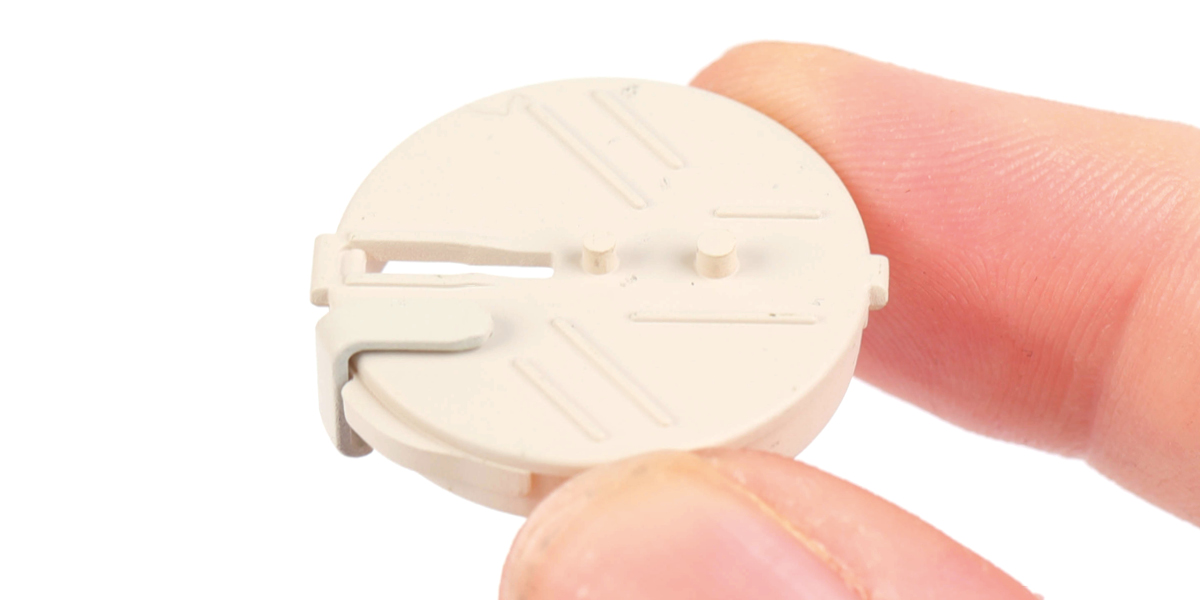

      Plaats de 12 patronen op onderdeel 90-F, gelijkmatig verdeeld, zoals getoond.

      a
      b
      c

      Stap 8

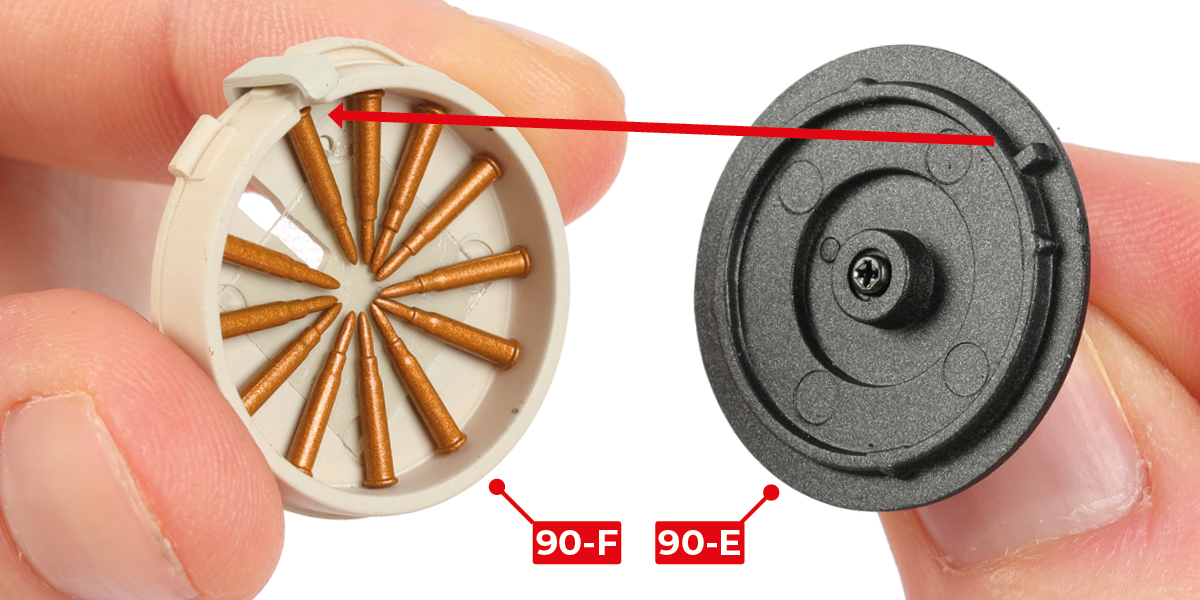

      Plaats onderdeel 90-E op onderdeel 90-F.

      a
      b

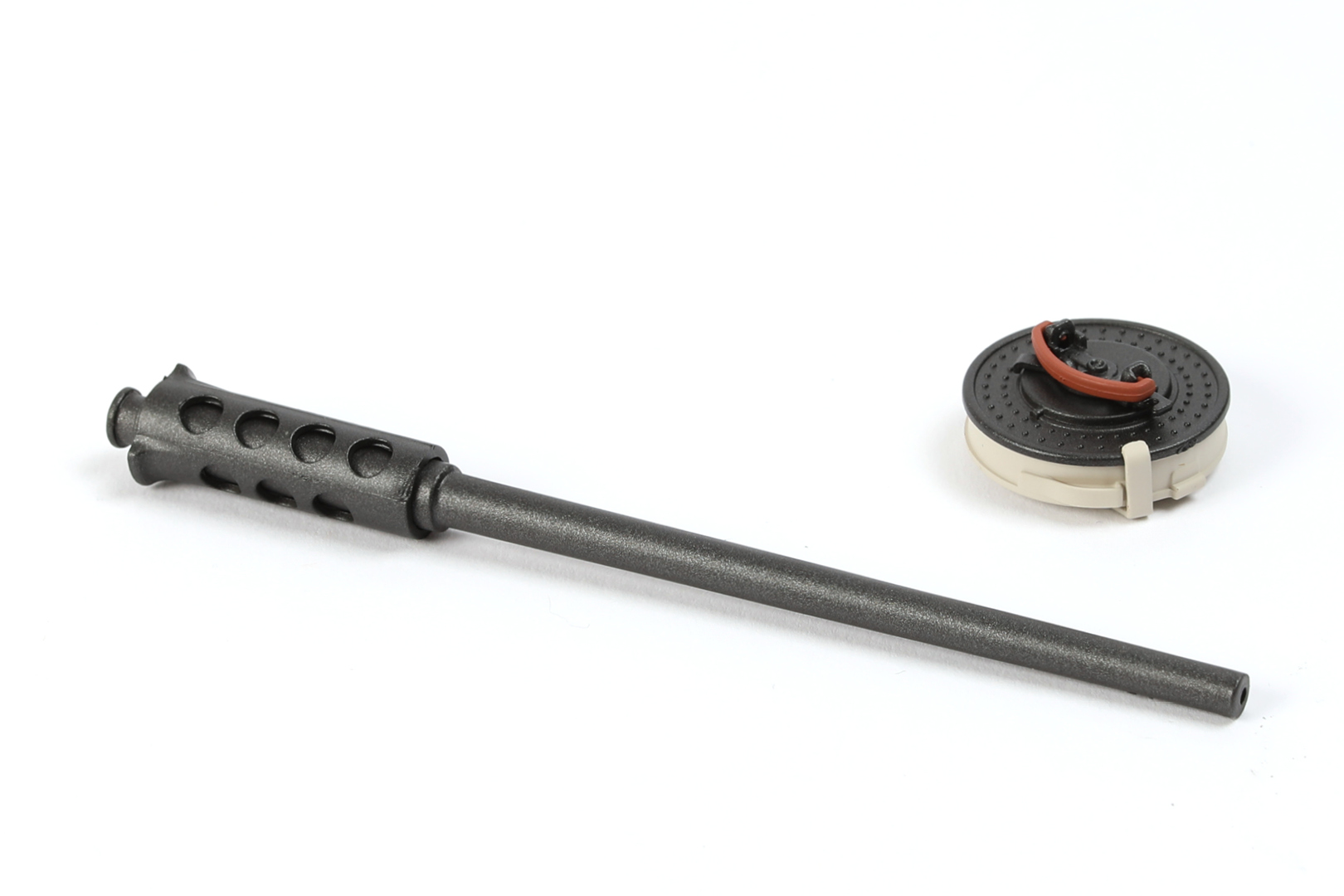

      FASE VOLTOOID

      Fase 91: Assemblage van de M2 Browning-mitrailleur (2)

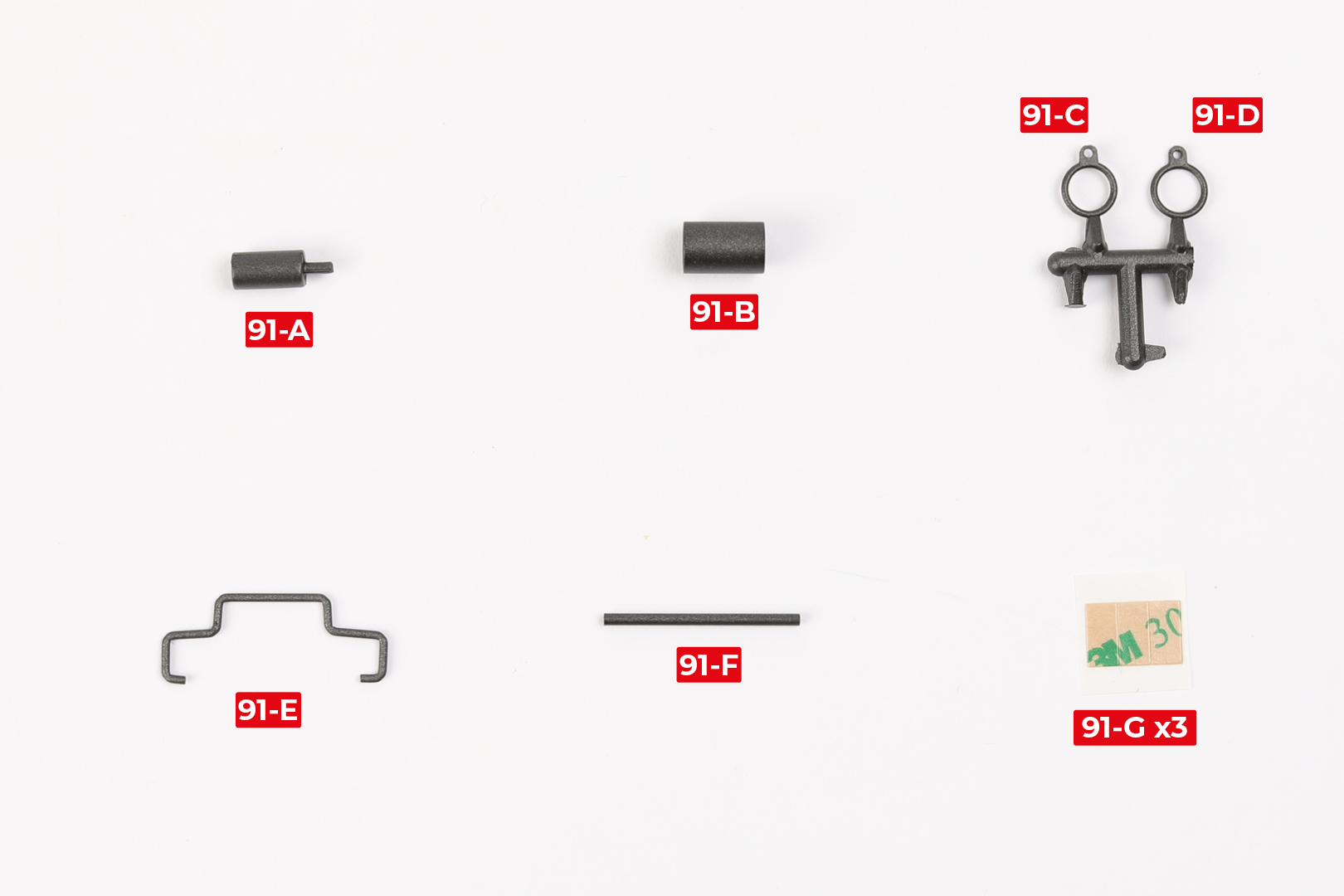

      FASE 91 ONDERDELEN

      Stap 1

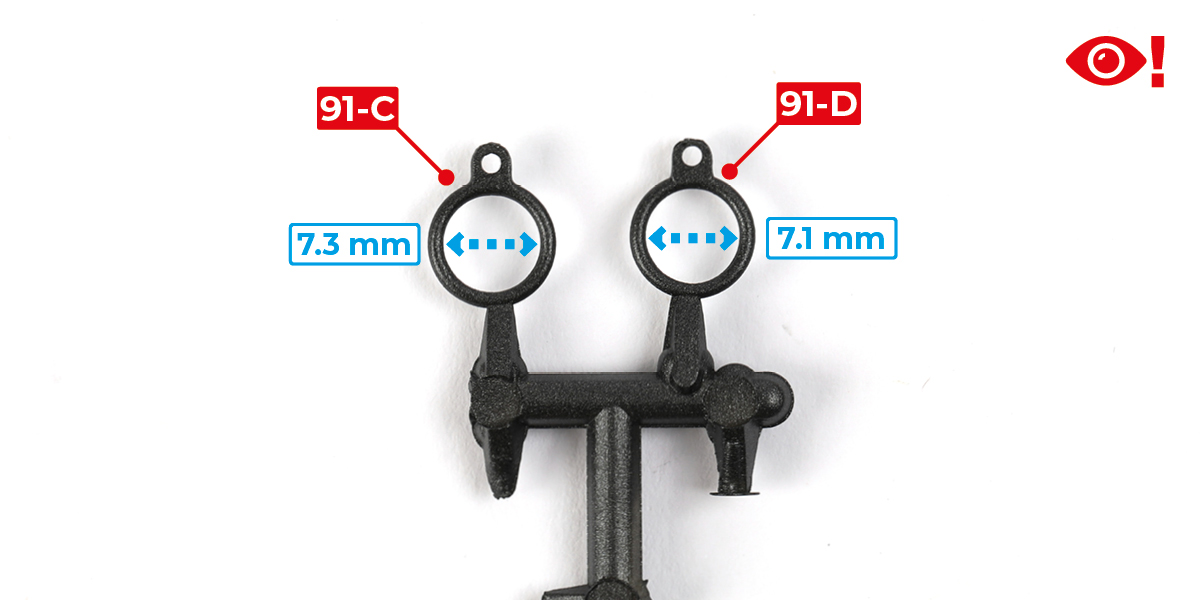

      Let op dat de onderdelen 91-C en 91-D verschillende diameters hebben, zoals aangegeven in de afbeelding.

      a

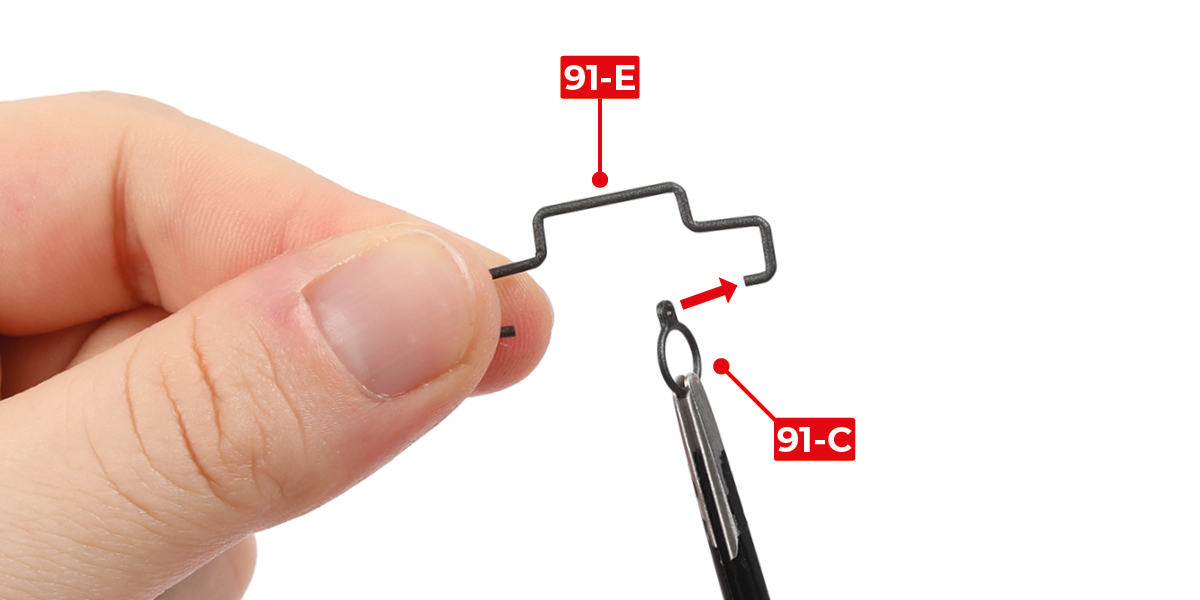

      Stap 2

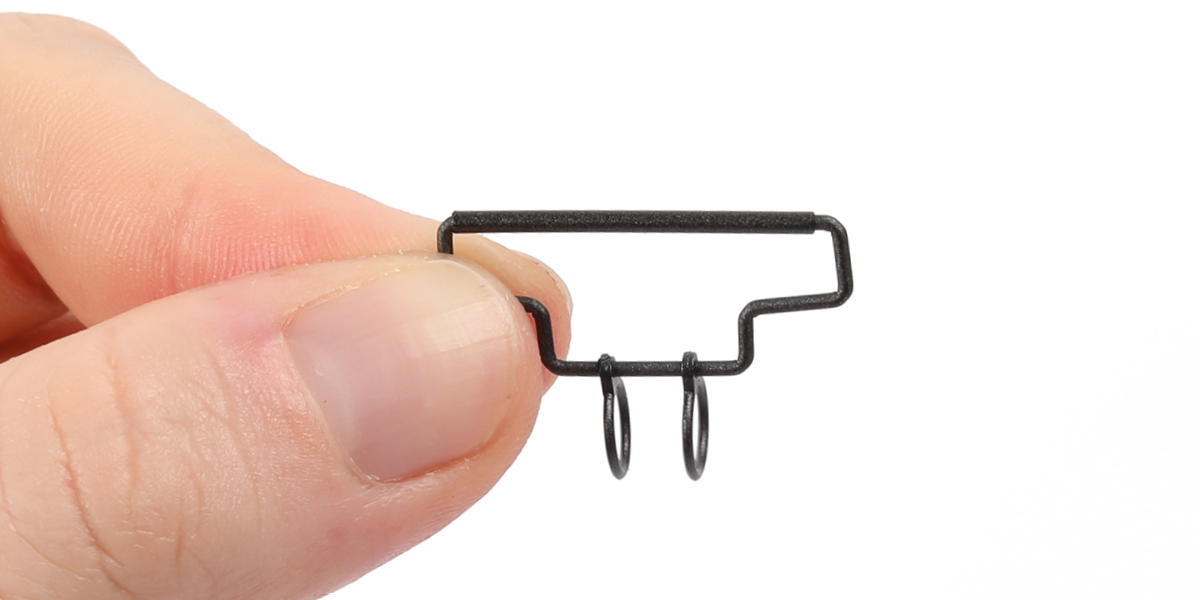

      Plaats onderdeel 91-C in onderdeel 91-E, zoals getoond.

      a
      b
      c

      Stap 3

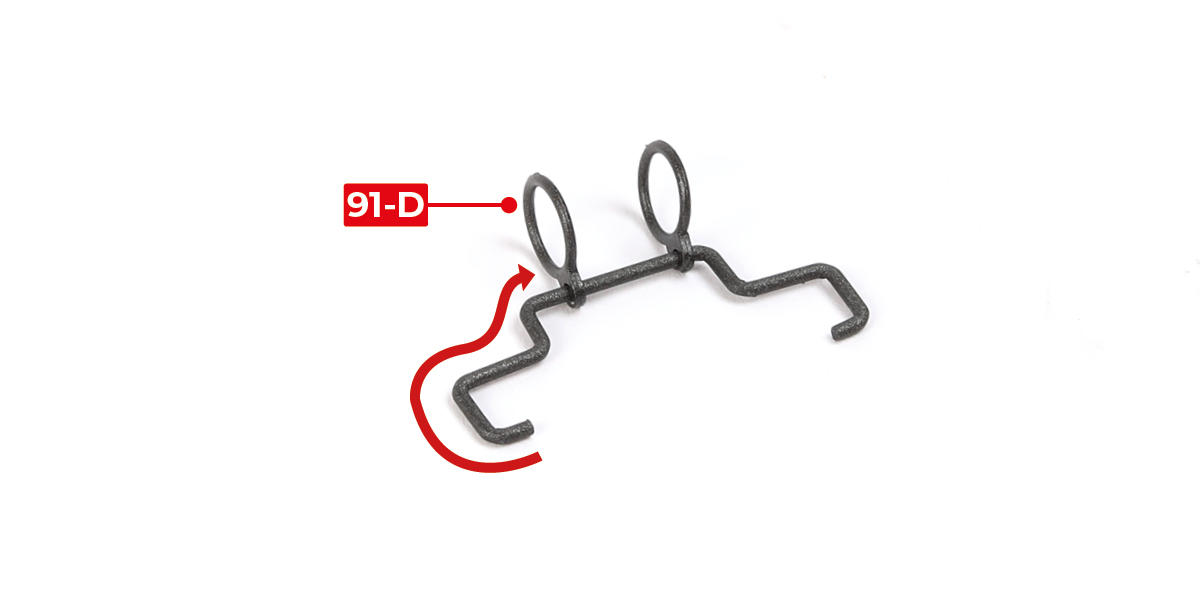

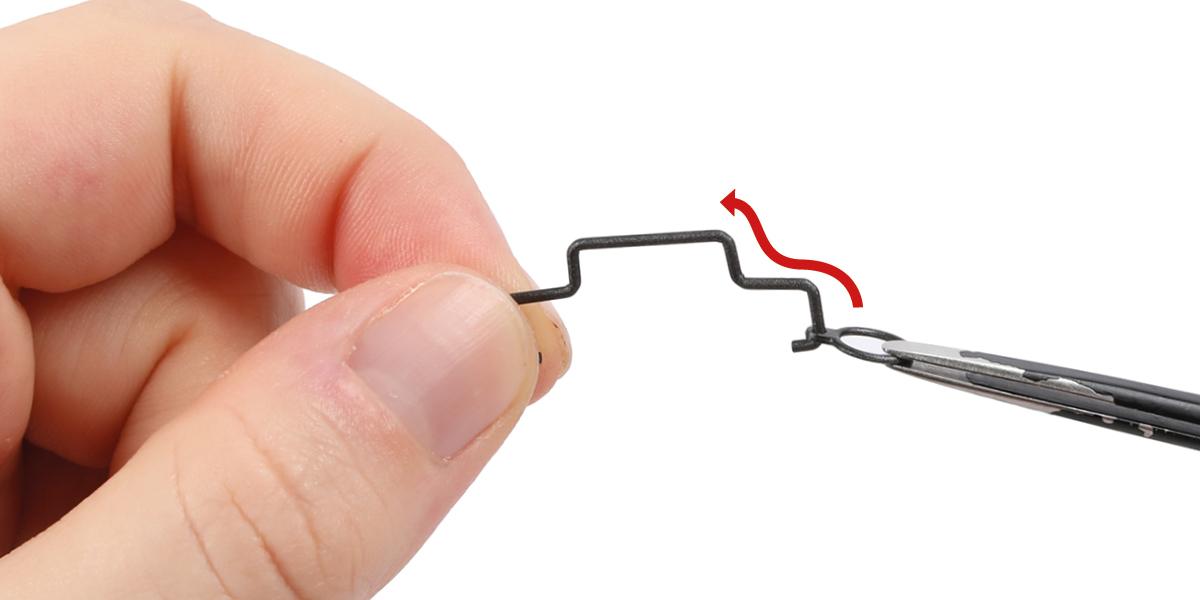

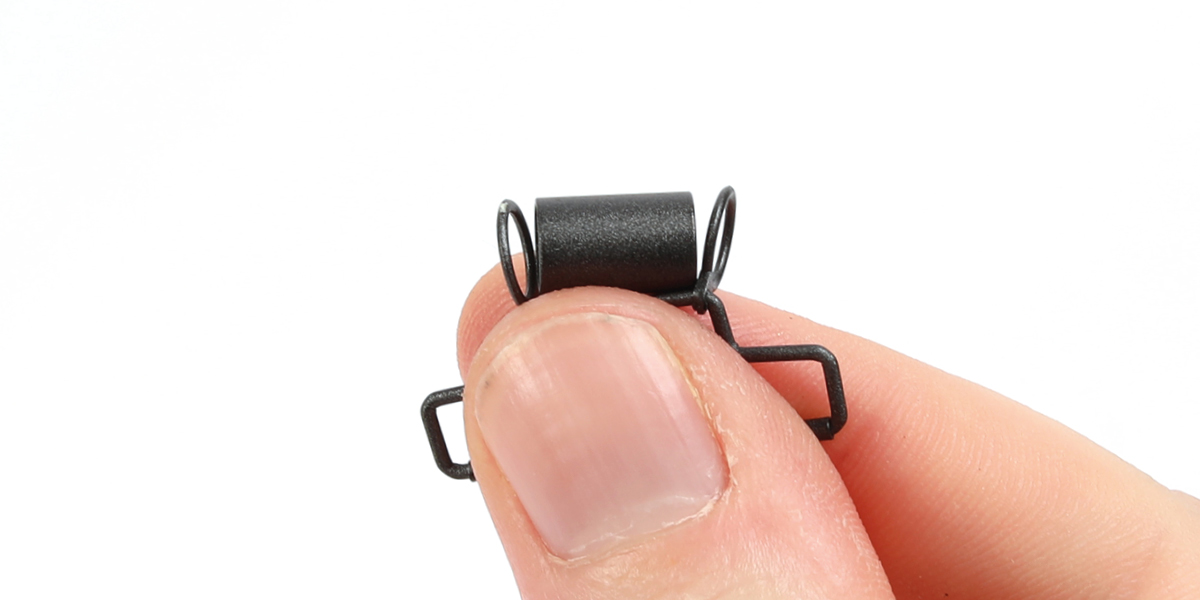

      Plaats onderdeel 91-D in de andere zijde van onderdeel 91-E, zoals getoond.

      a

      Stap 4

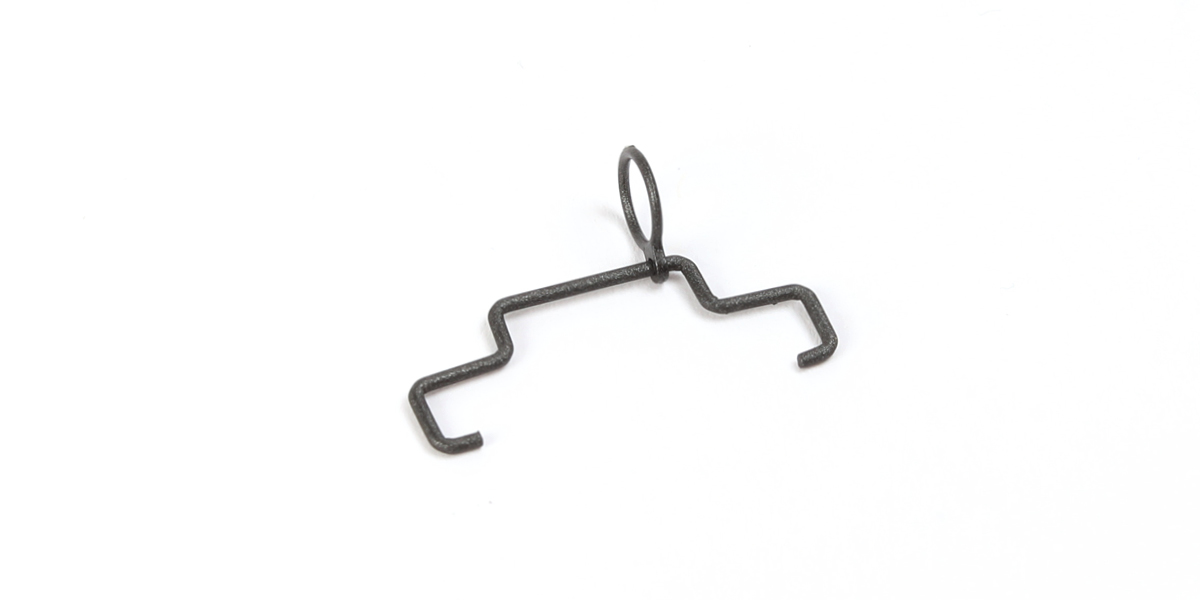

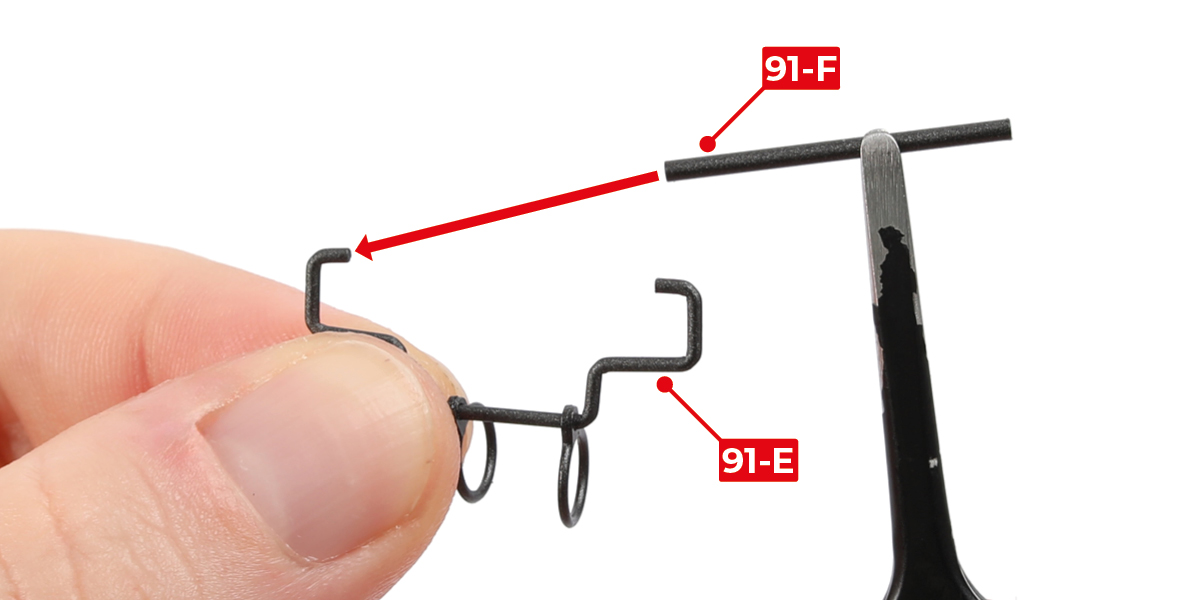

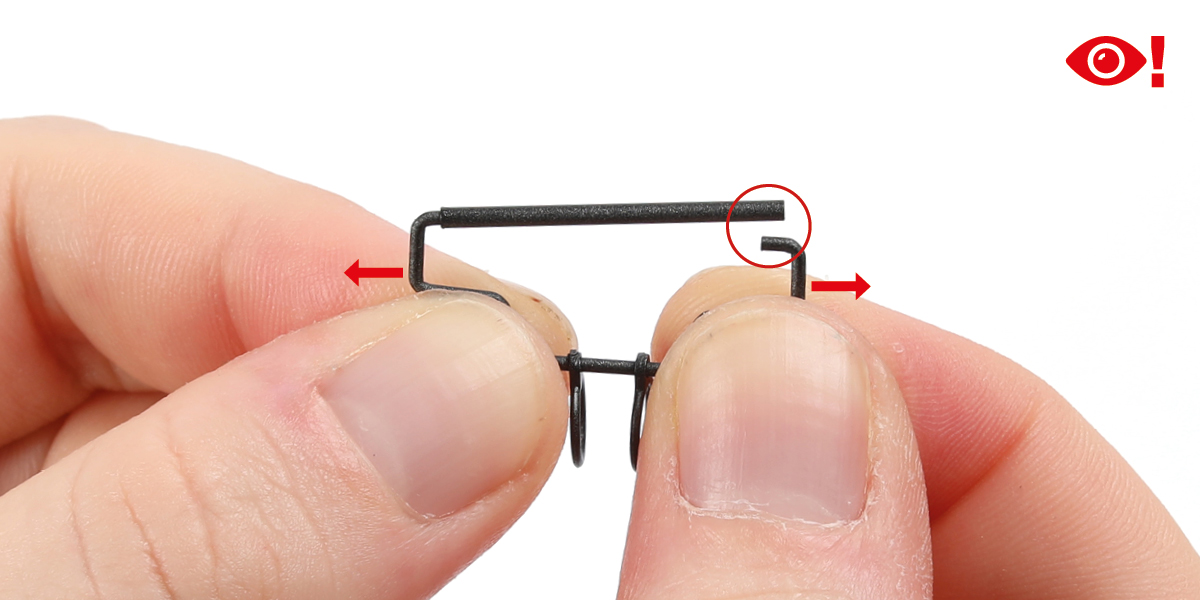

      Monteer onderdeel 91-F op onderdeel 91-E. Spreid onderdeel 91-E voorzichtig iets uit, zoals getoond in afbeelding b..

      a
      b
      c

      Stap 5

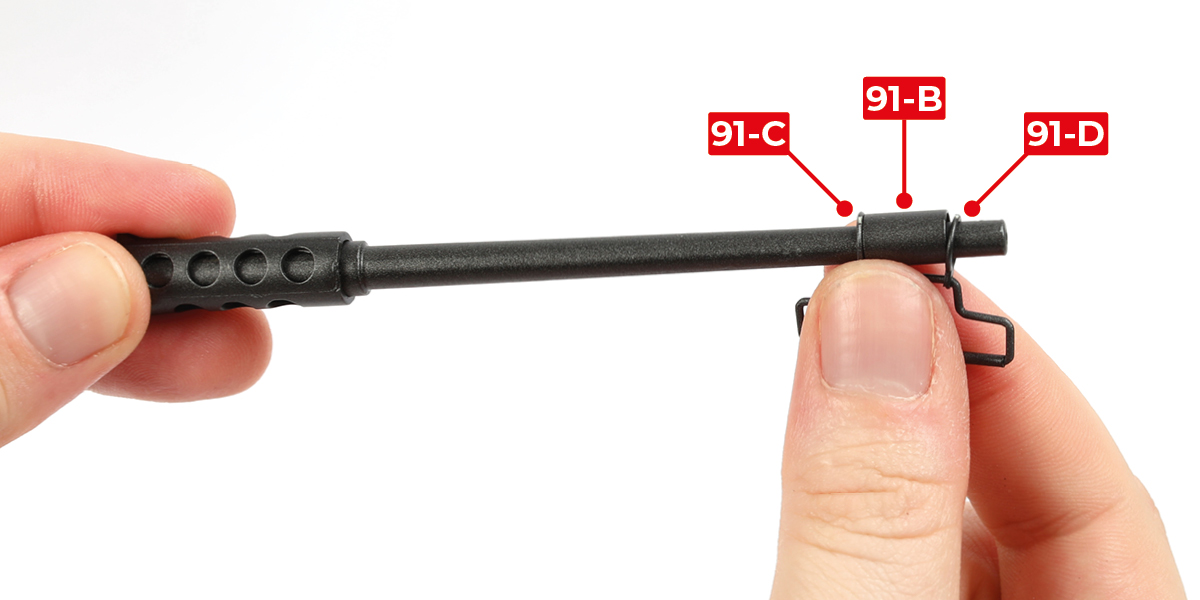

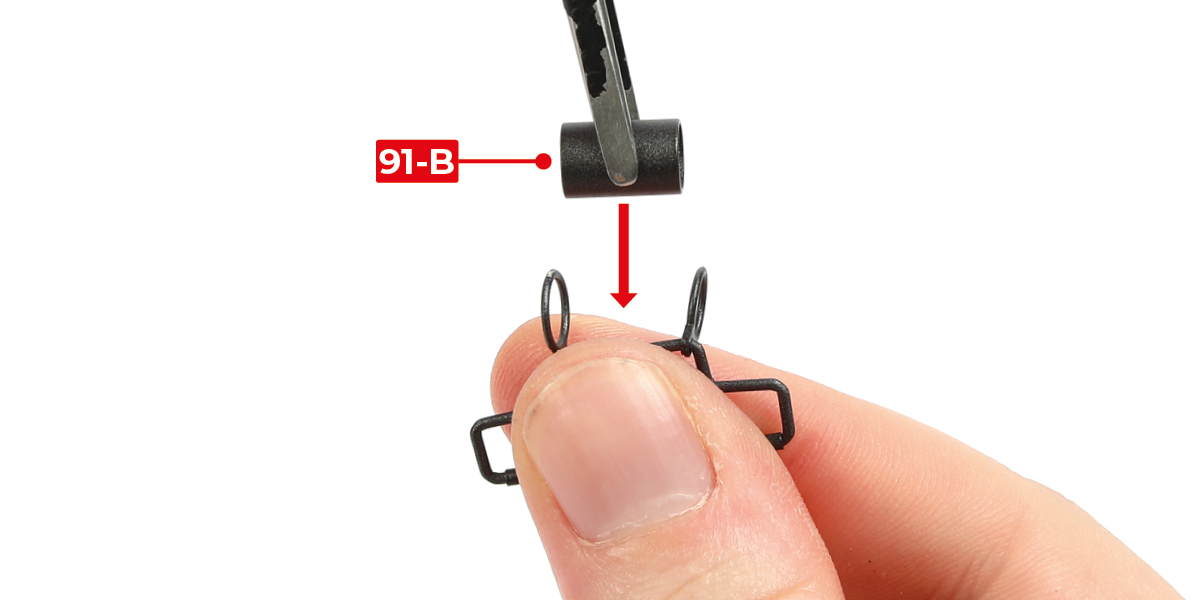

      Plaats onderdeel 91-B, zoals getoond.

      a
      b

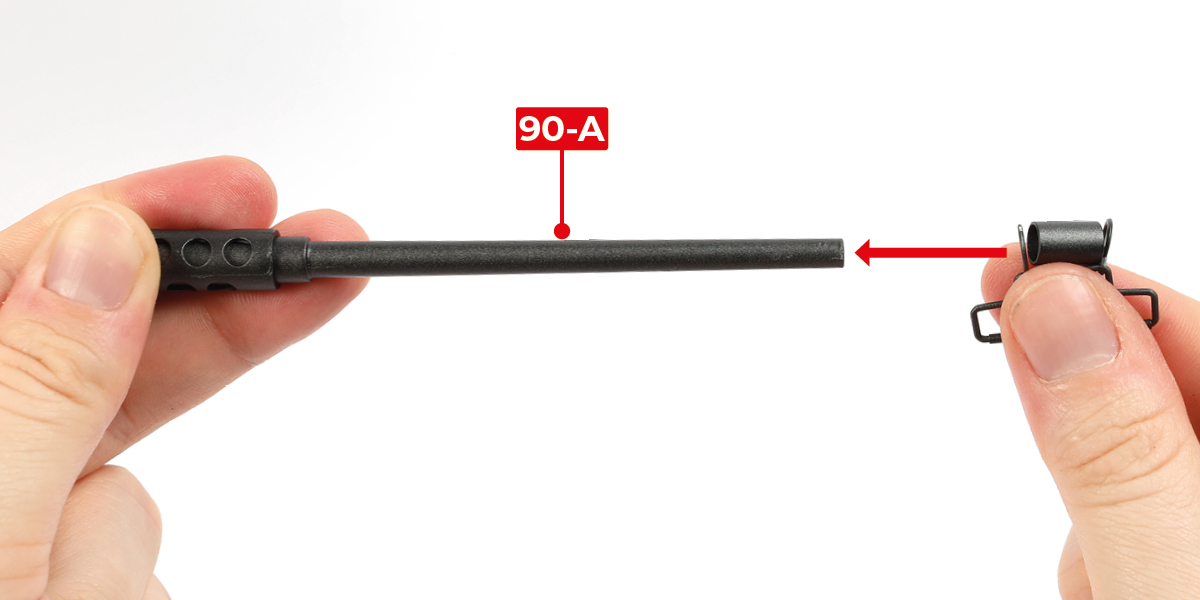

      Stap 6

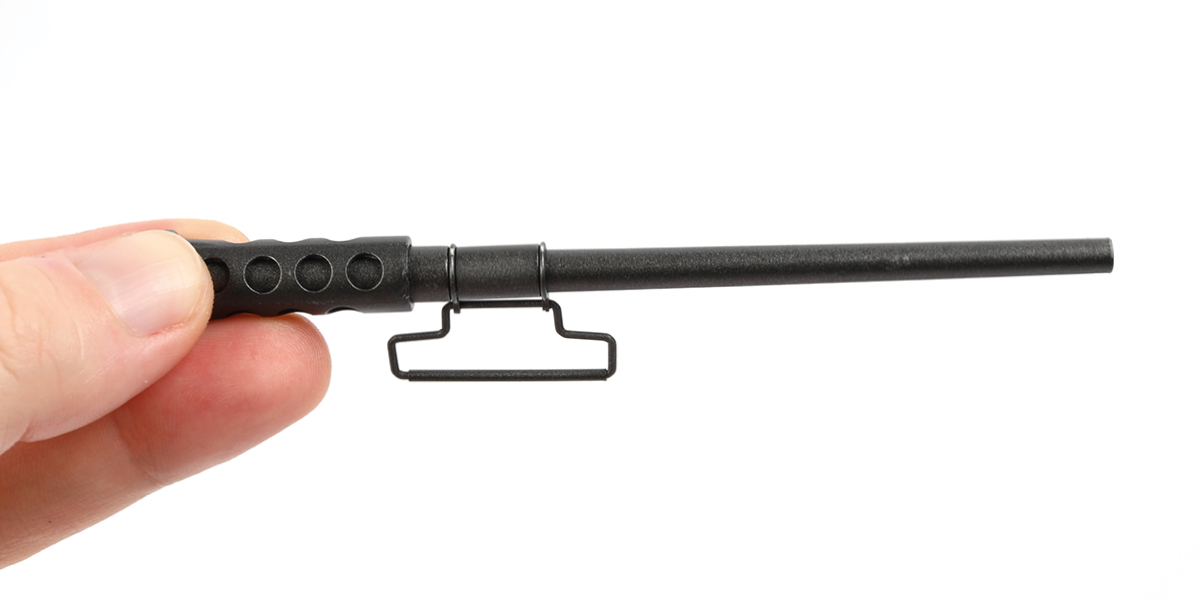

      Schuif de assemblage op onderdeel 90-A (fase 90), zoals getoond.

      a
      b
      c

      Stap 7

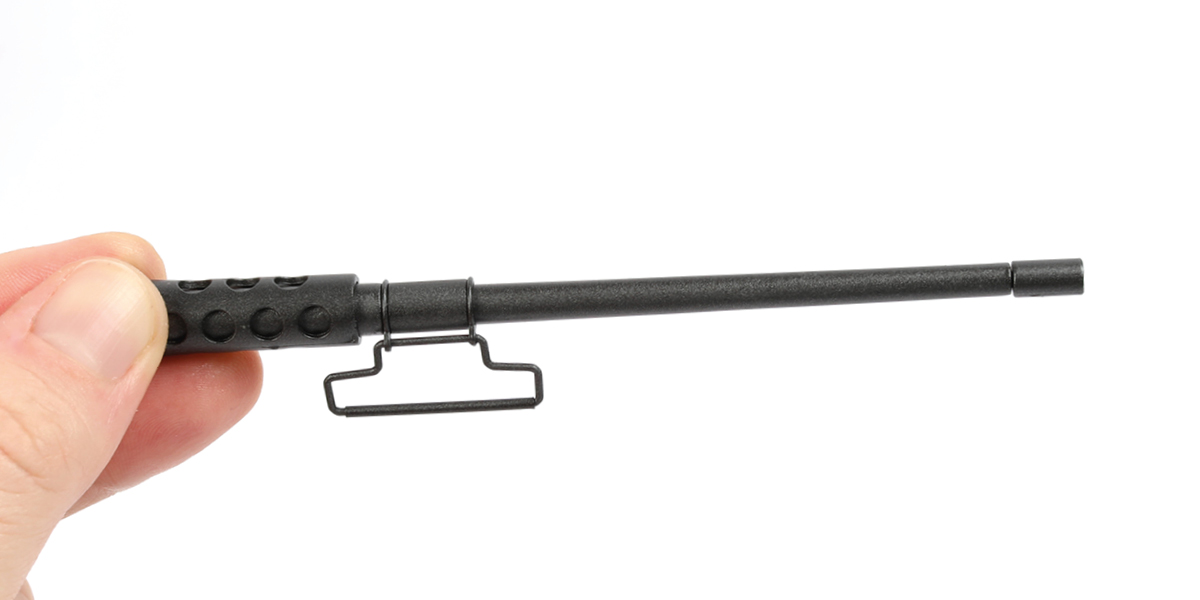

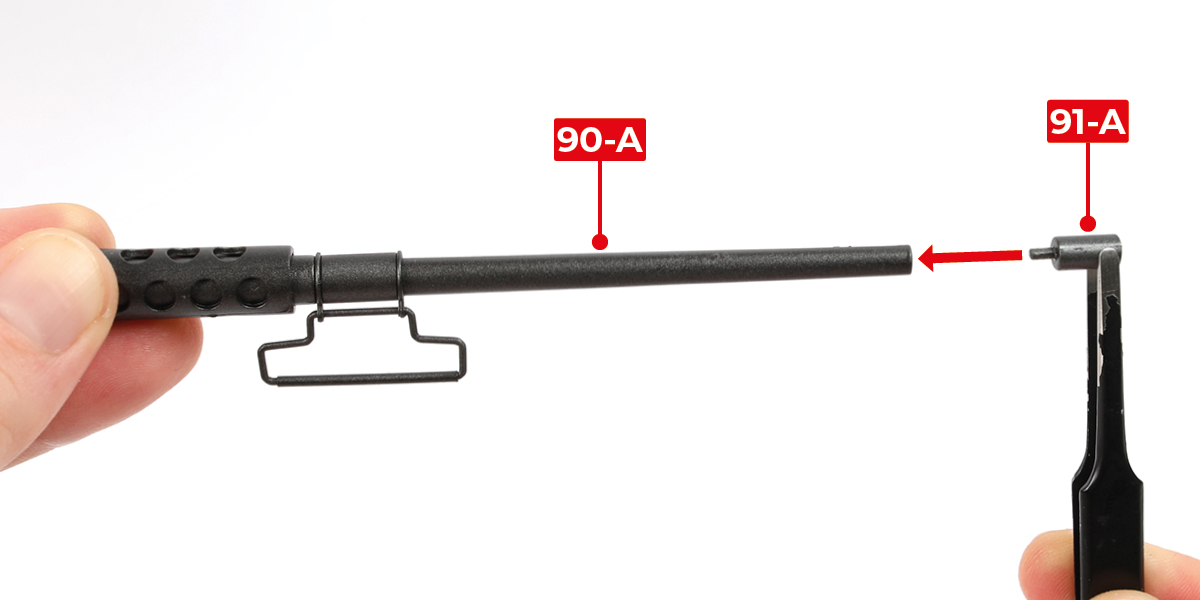

      Druk onderdeel 91-A op onderdeel 90-A.

      a
      b

      Stap 8

      Het plaatsen van de jerrycans in de jerrycanhouders

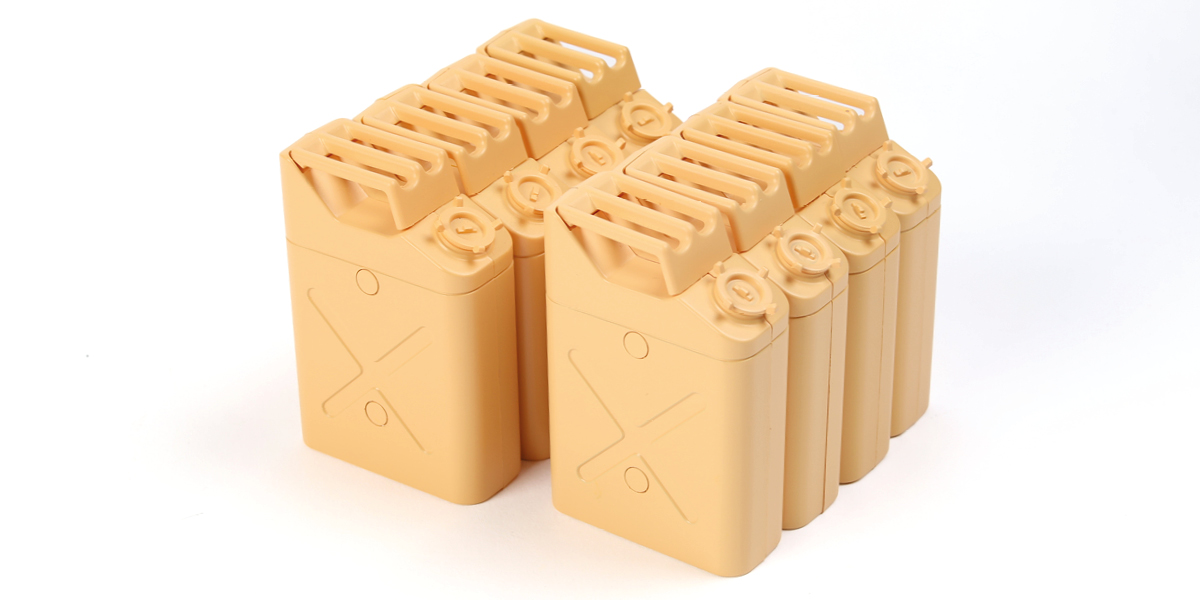

      Neem de resterende 8 jerrycans van de fases 39, 41, 42, 74–78.

      a

      Stap 9

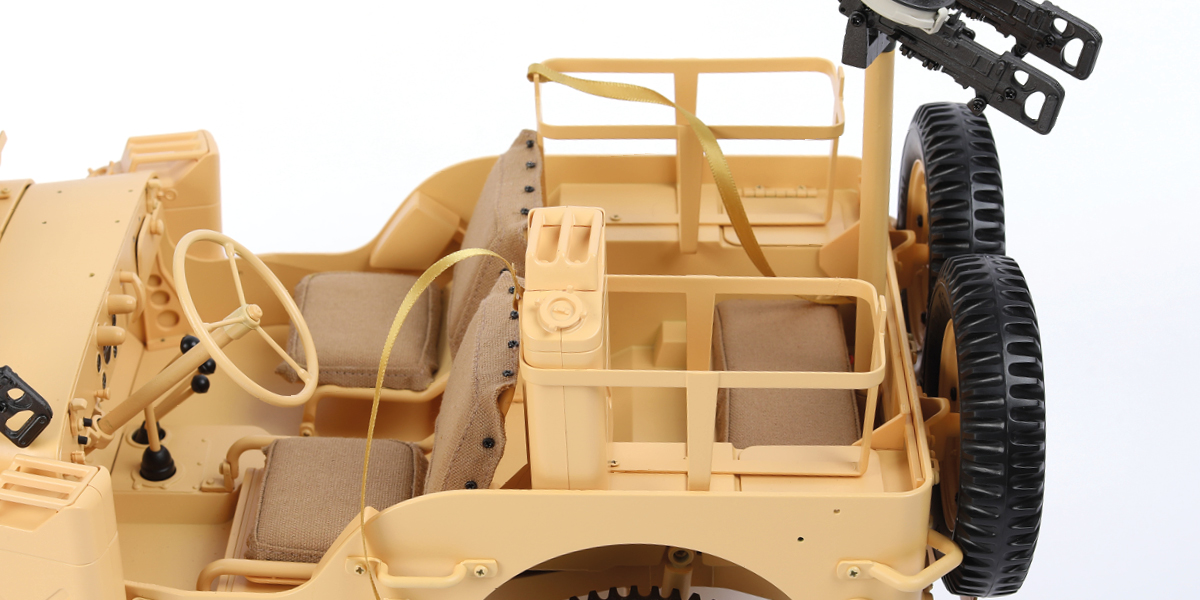

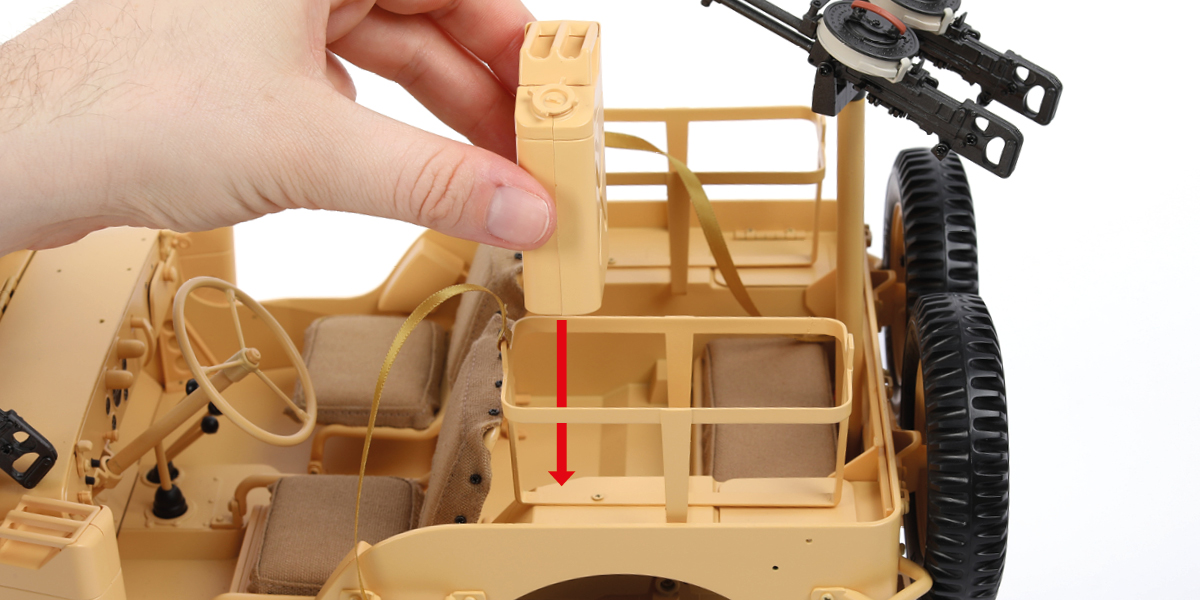

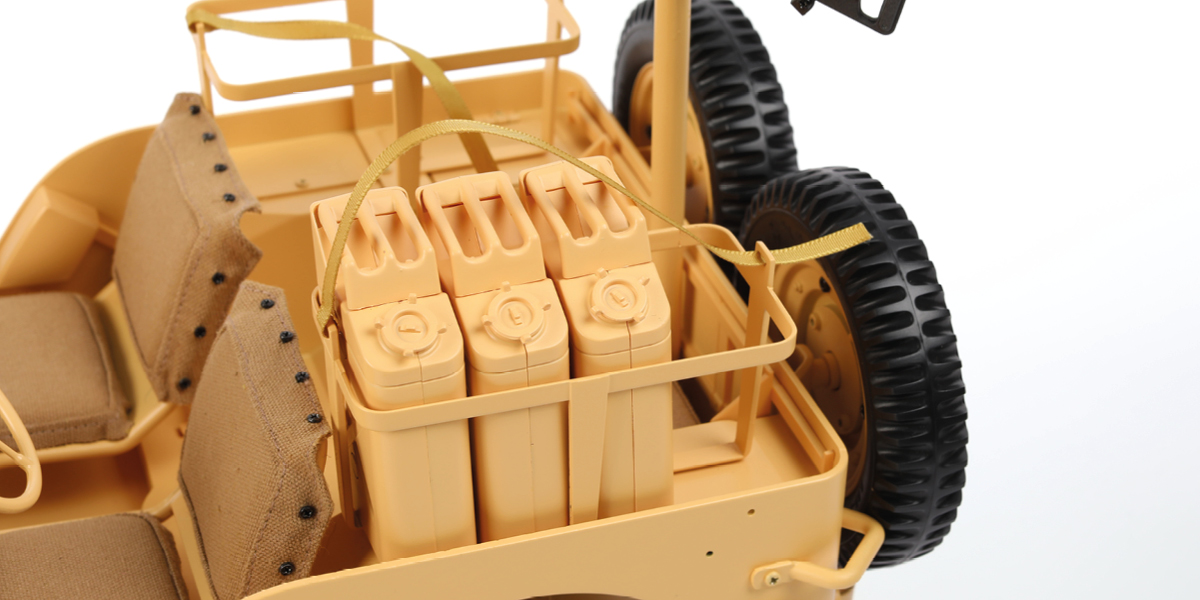

      Plaats 3 jerrycans in de jerrycanhouder, zoals getoond.

      a
      b
      c

      Stap 10

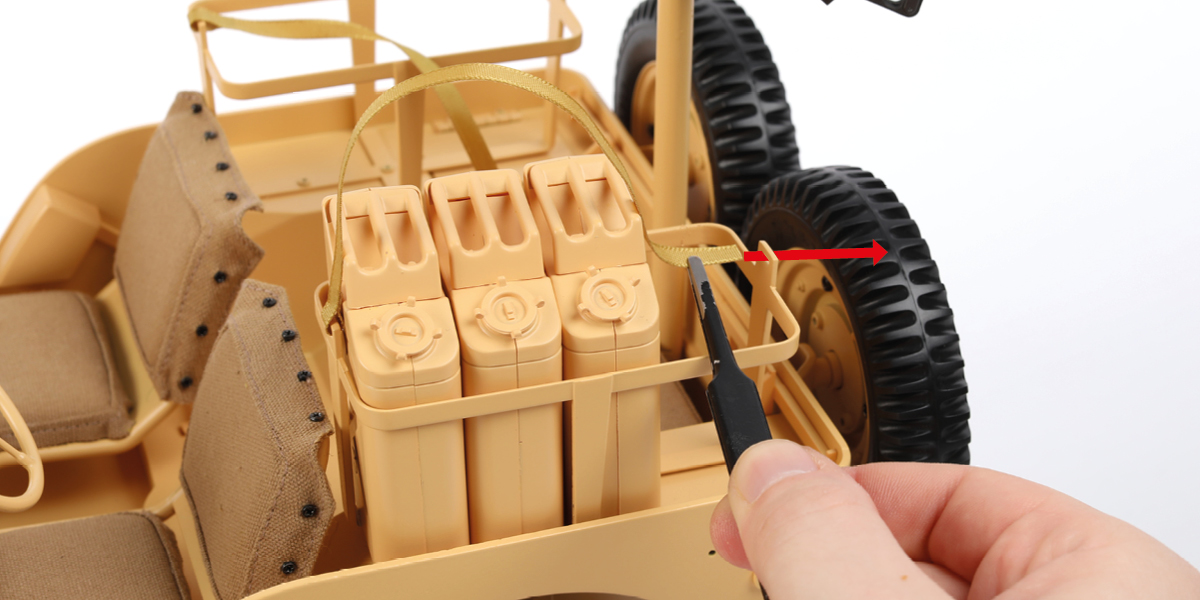

      Rijg de riem door de opening.

      a
      b

      Stap 11

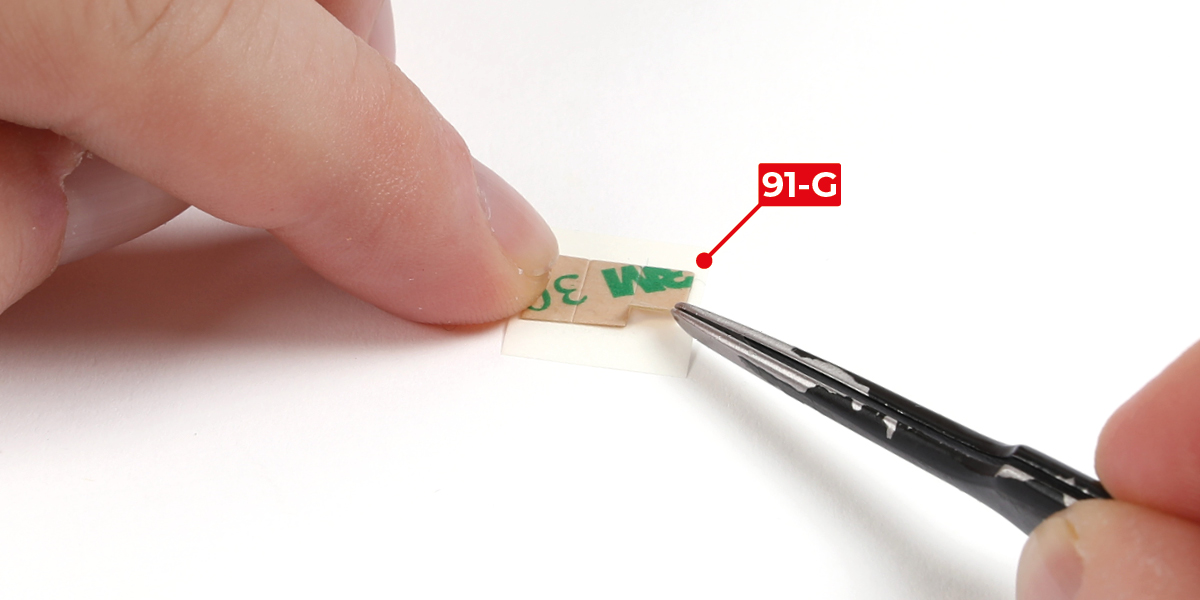

      Verwijder onderdeel 91-G van de beschermfolie.

      a

      Stap 12

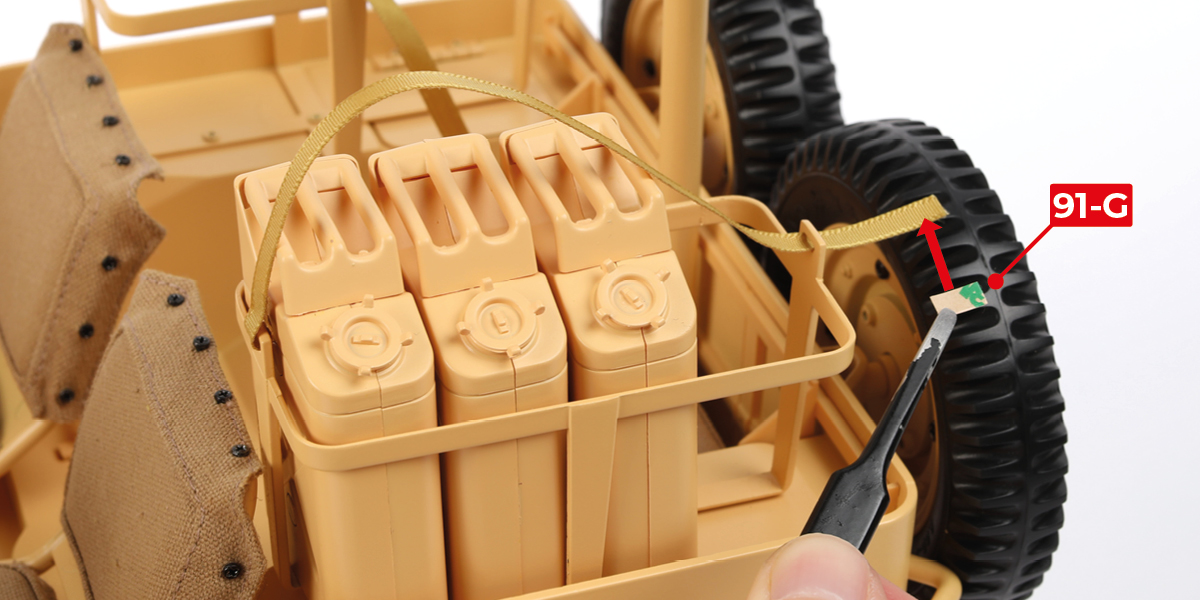

      Plak onderdeel 91-G op het uiteinde van de riem, zoals getoond.

      a
      b

      Stap 13

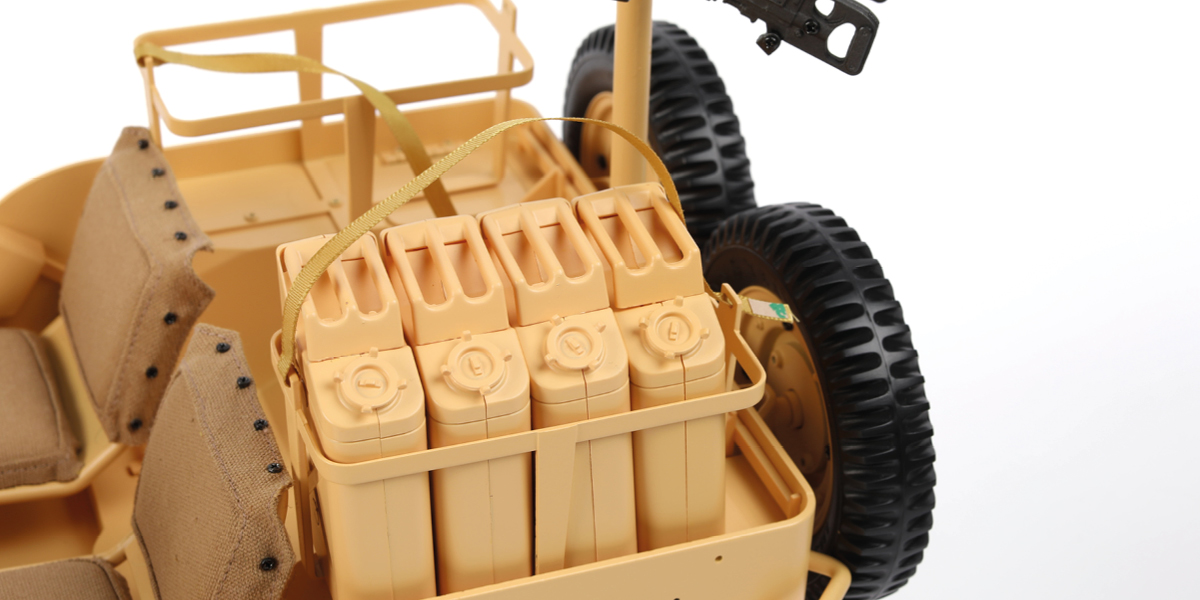

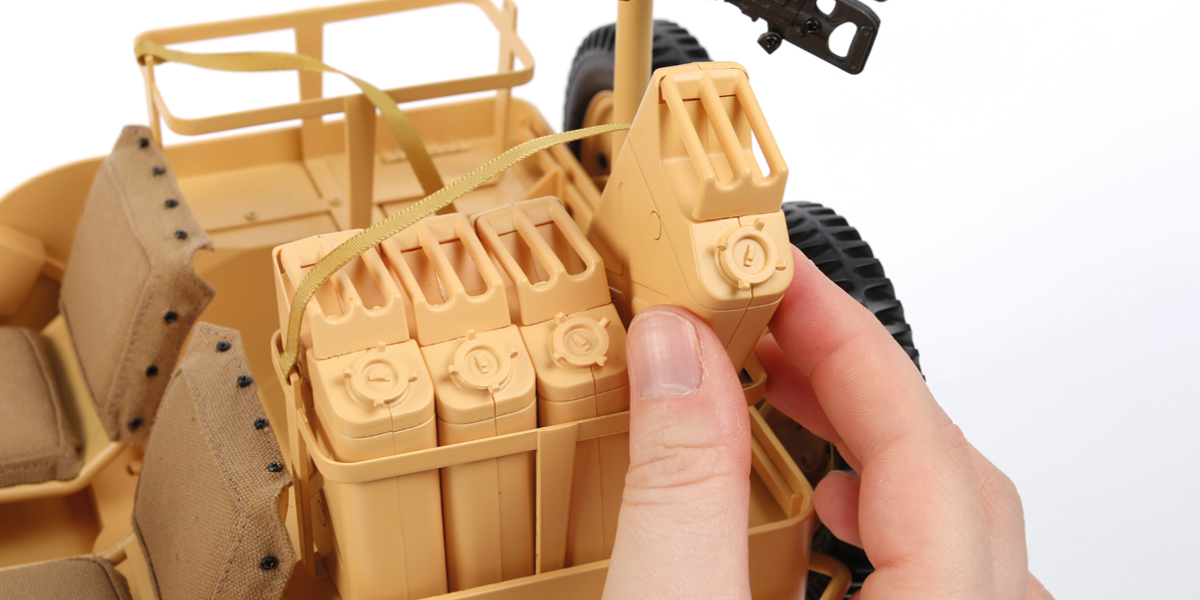

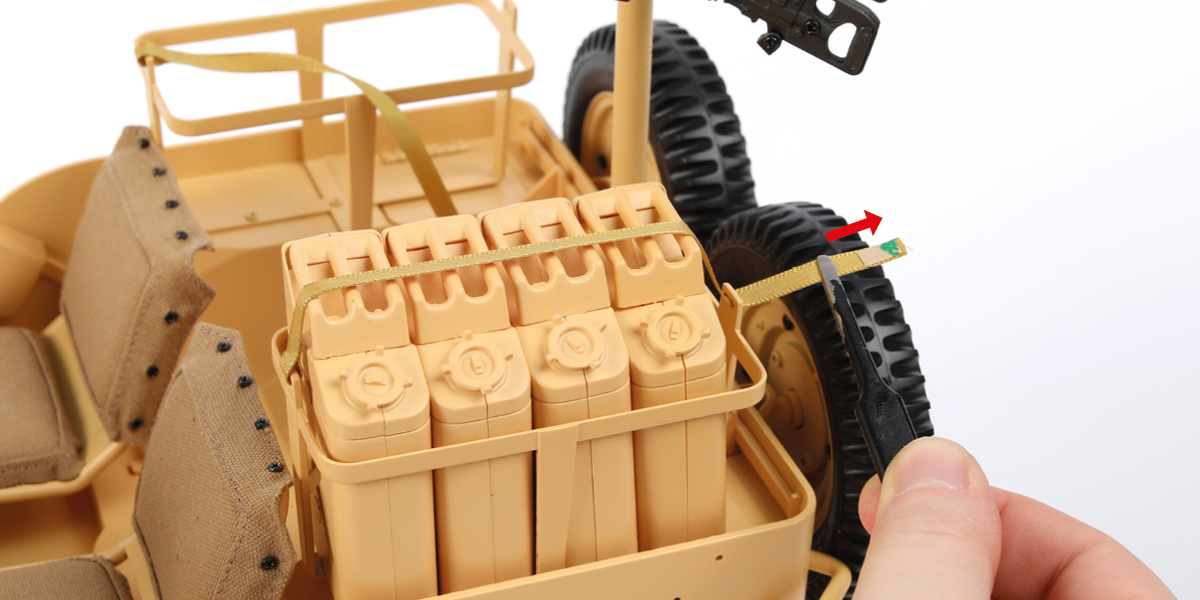

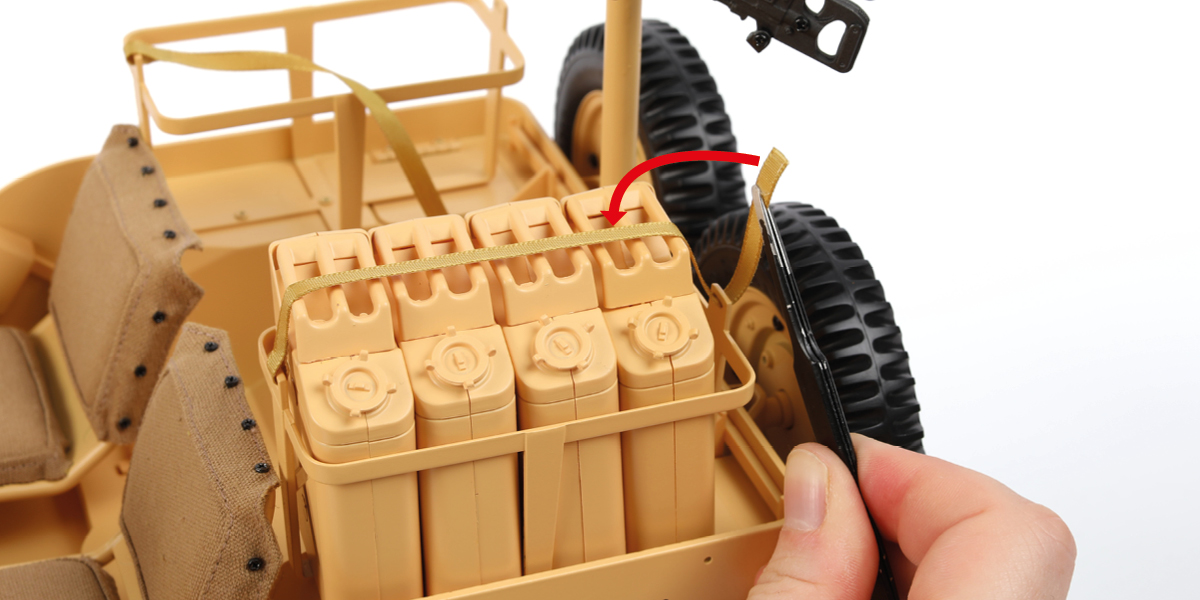

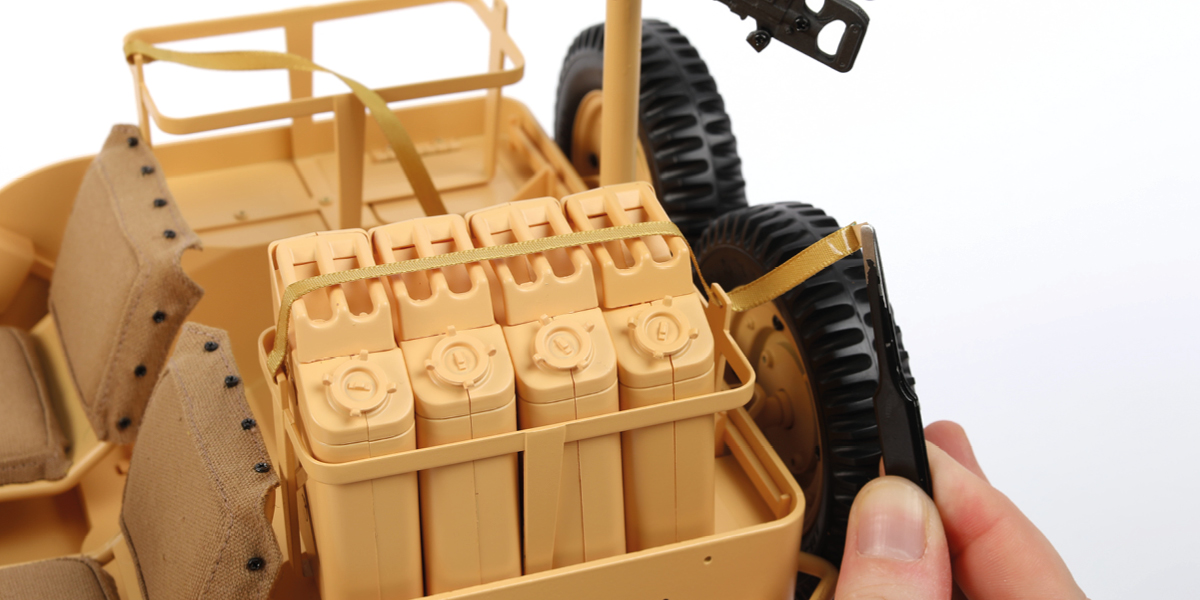

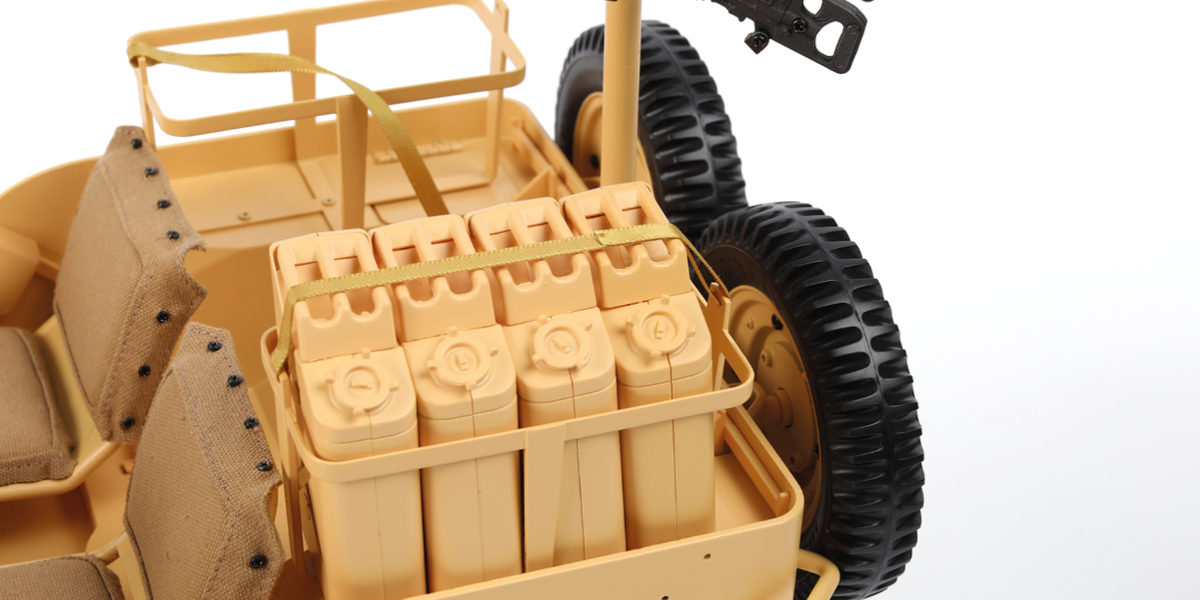

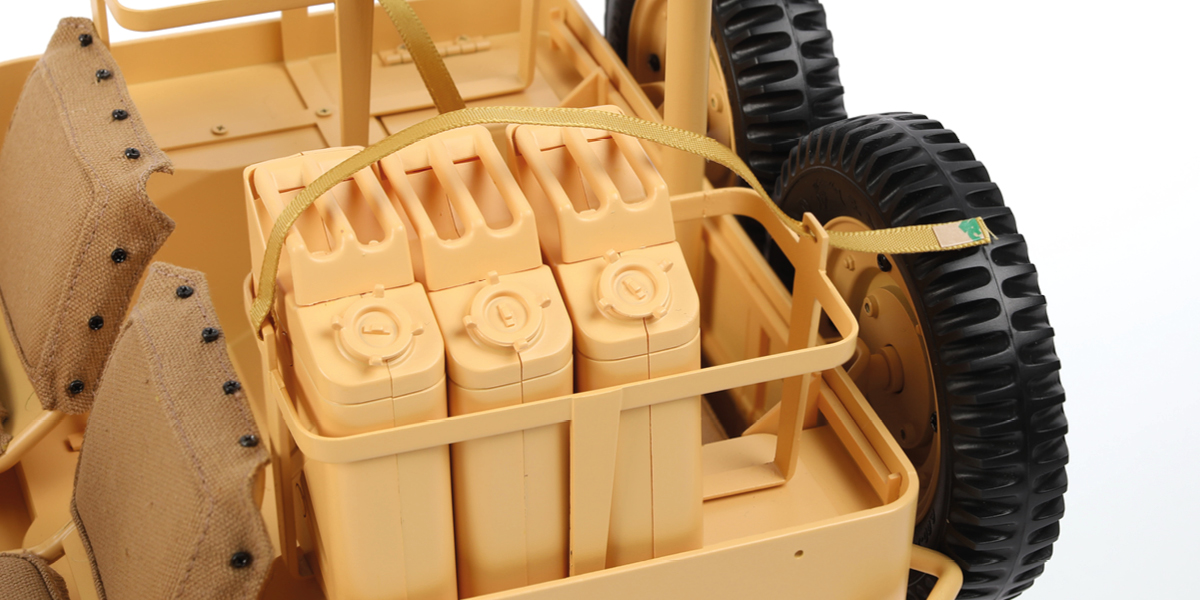

      Plaats een vierde jerrycan in de jerrycanhouder en trek de riem strak.

      a
      b
      c

      Stap 14

      Verwijder de beschermende bovenlaag van de zelfklevende tape, en bevestig vervolgens het uiteinde van de riem.

      a
      b
      c

      Stap 15

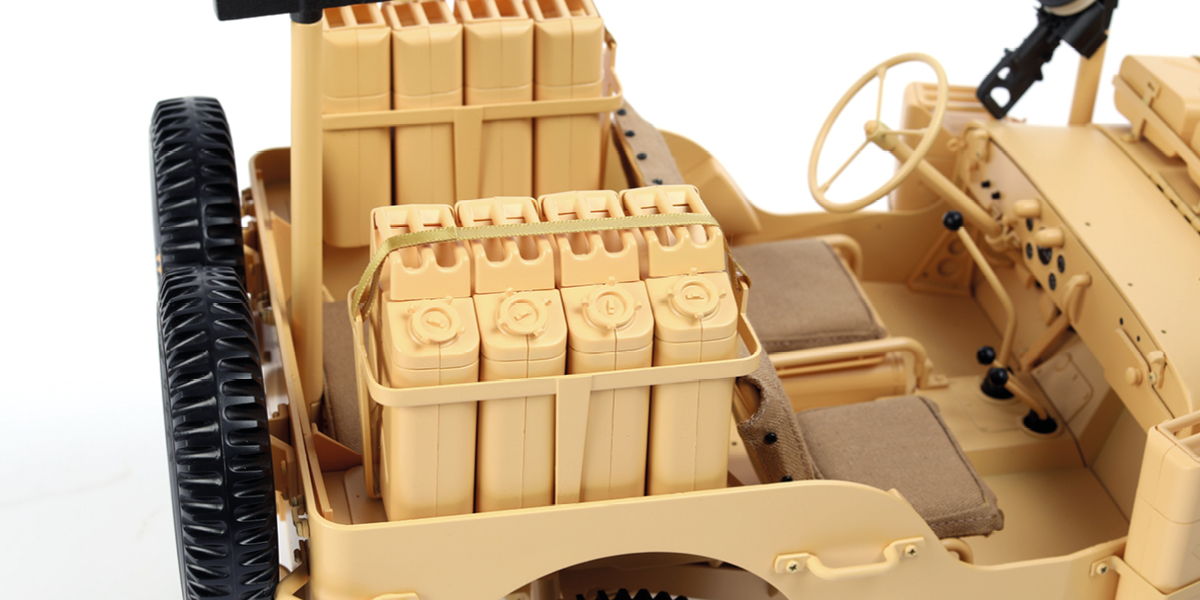

      Herhaal stappen 9–14 aan de tegenovergestelde zijde.

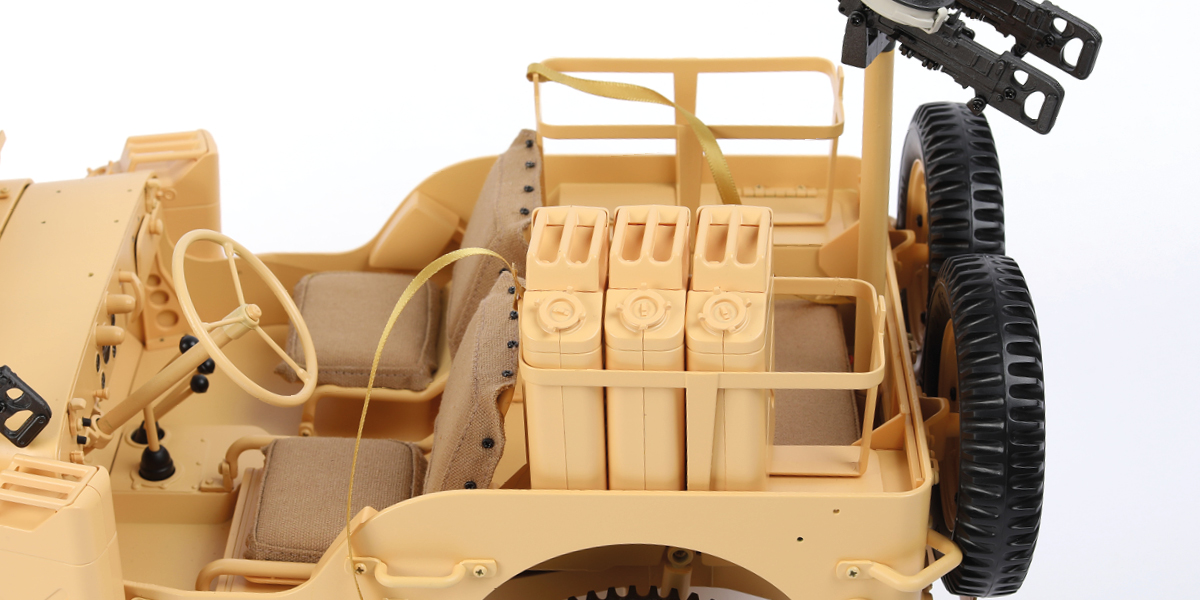

      a

      Stap 16

      Het monteren van het Bagnold zonkompas

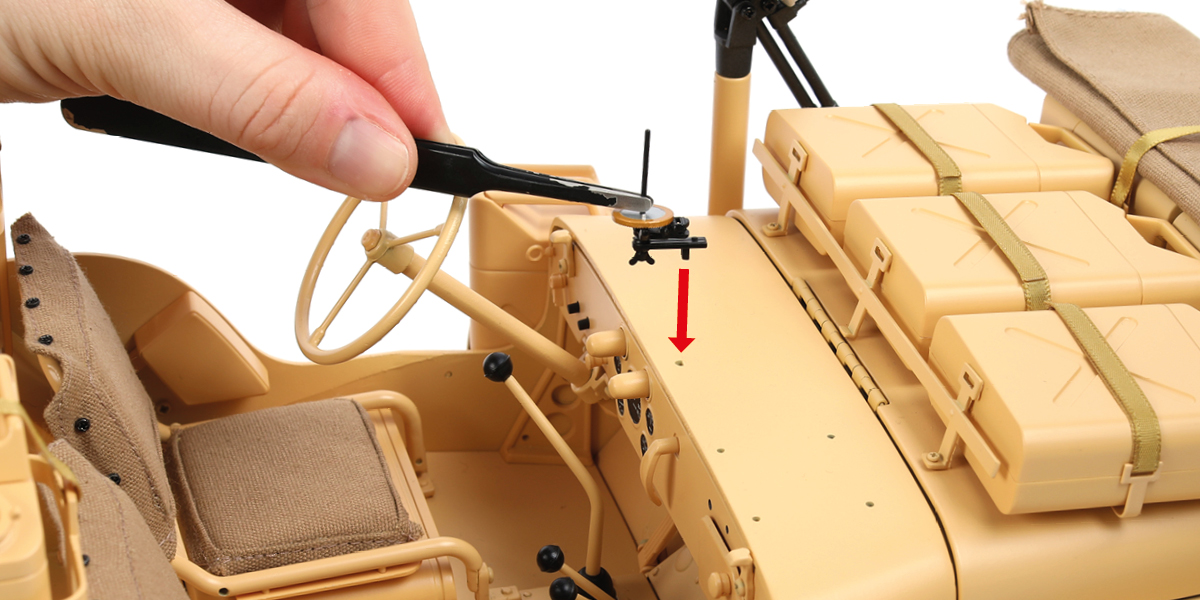

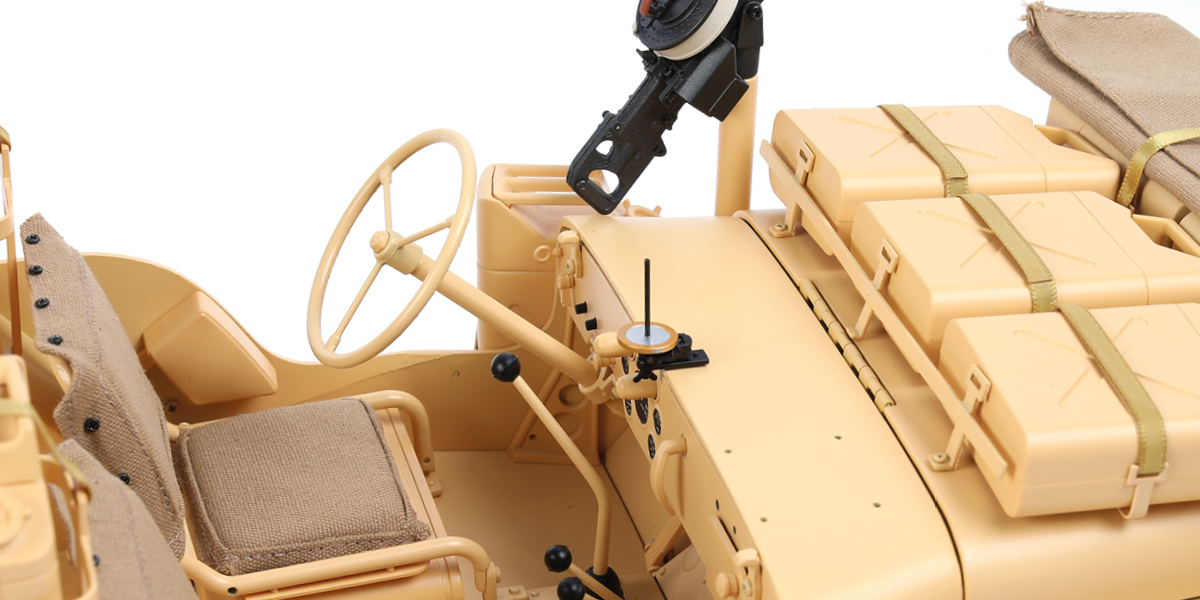

      Monteer het Bagnold zonkompas (fase 22) op het dashboard.

      a
      b

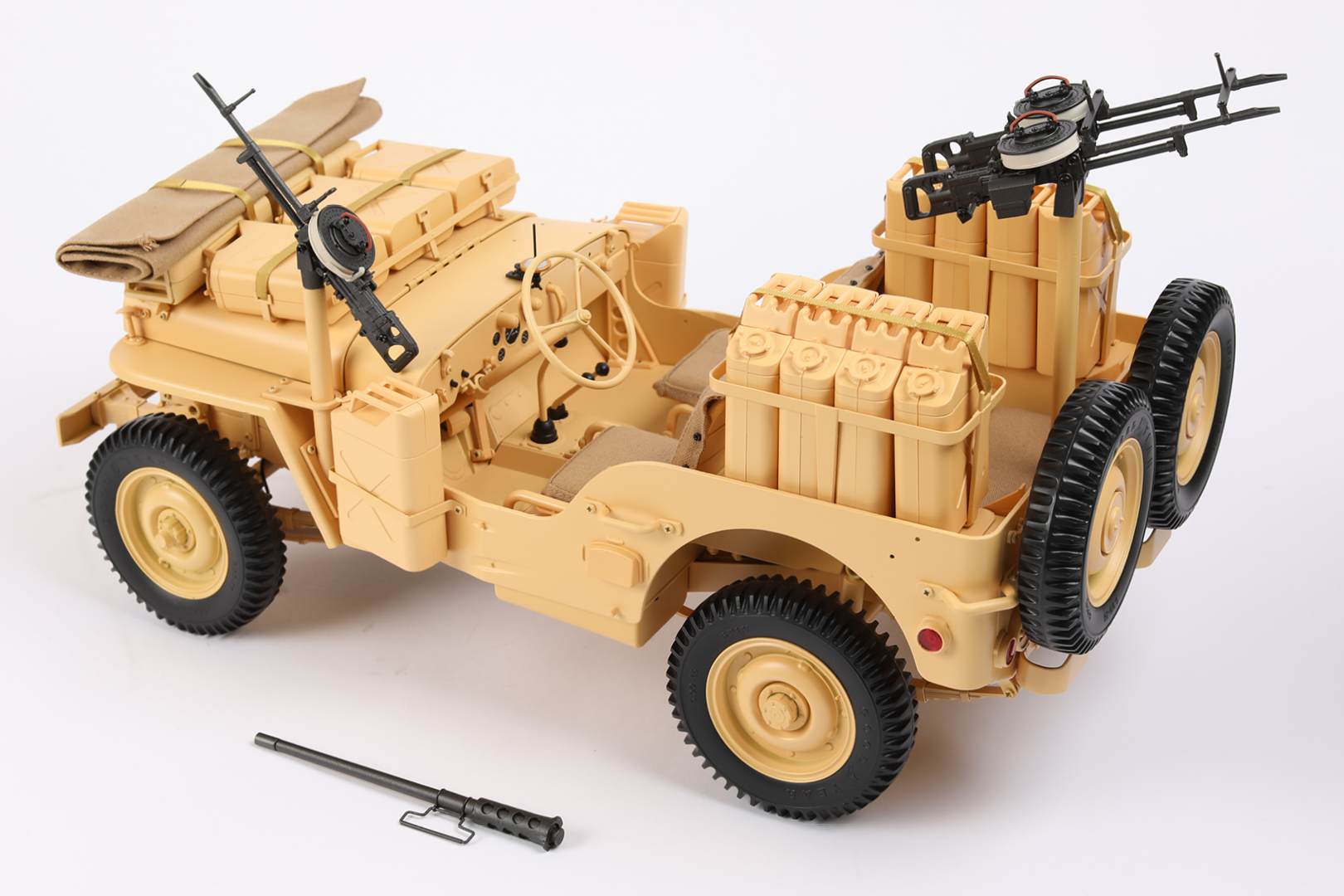

      FASE VOLTOOID

      Fase 92: Assemblage van de M2 Browning-mitrailleur (3)

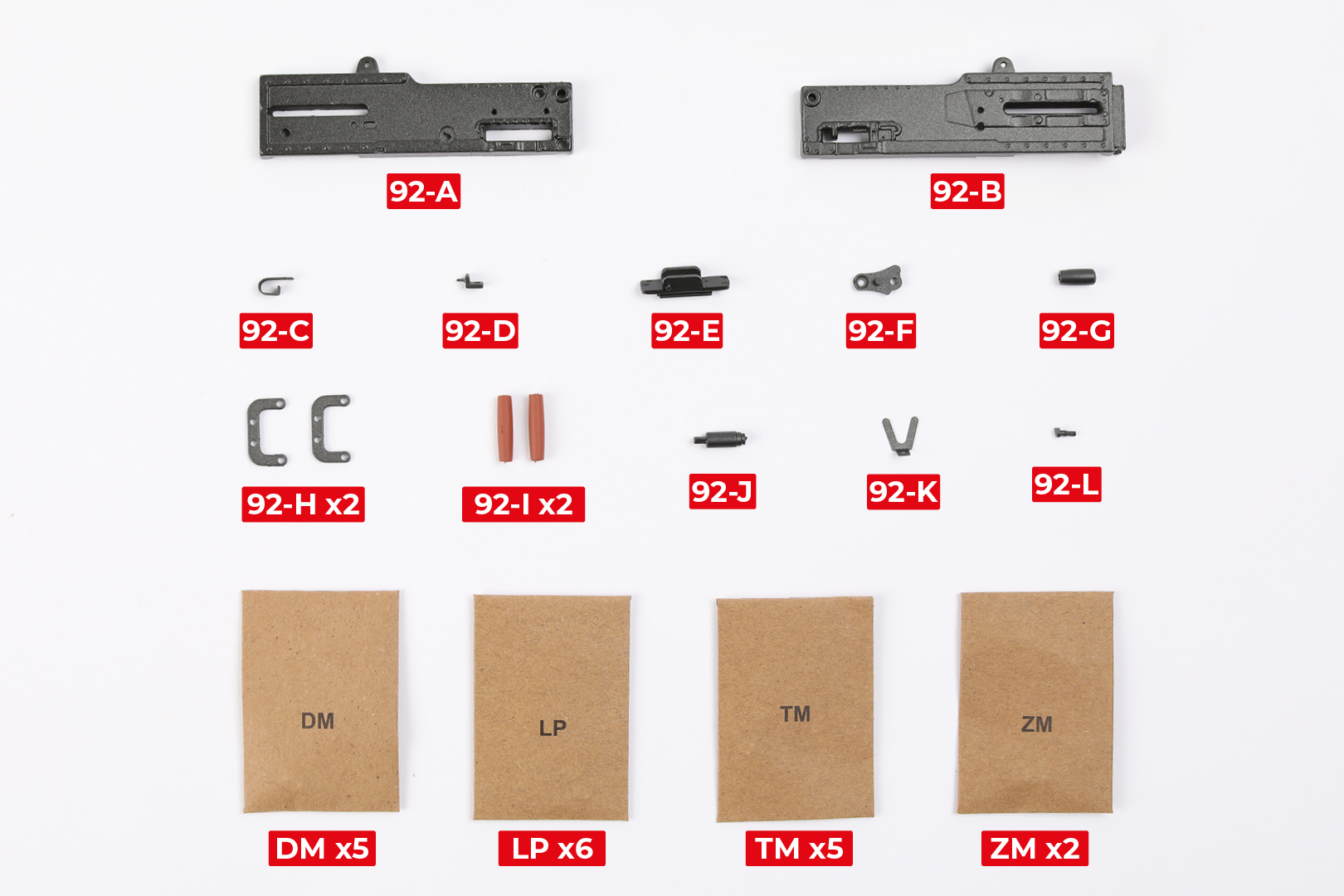

      FASE 92 ONDERDELEN

      Stap 1

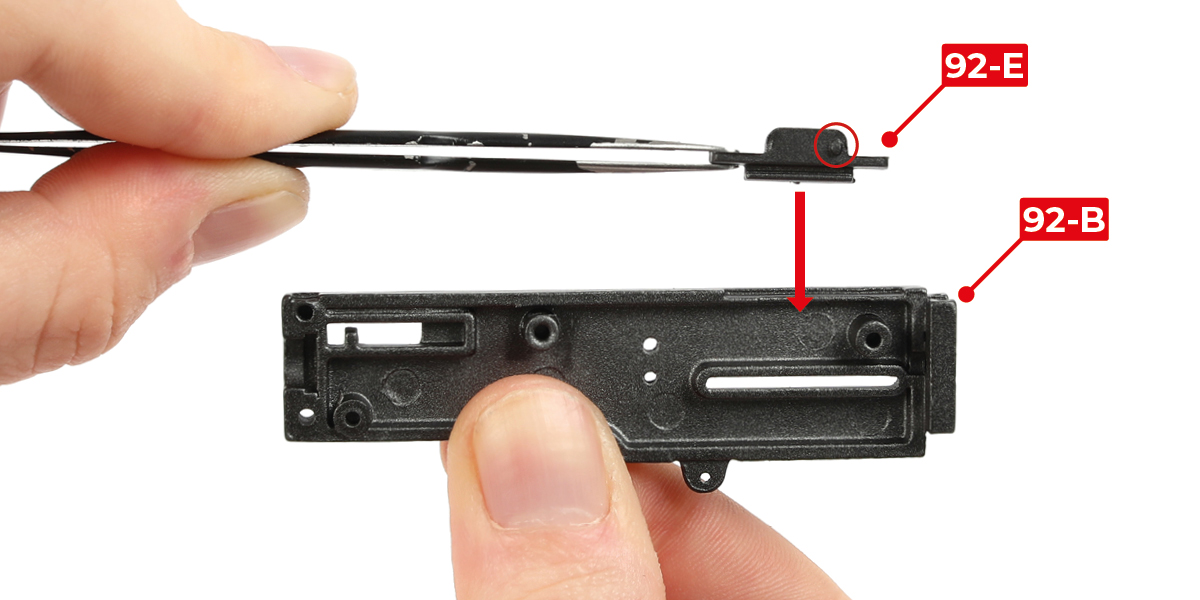

      Plaats onderdeel 92-E op onderdeel 92-B in de getoonde oriëntatie.

      a
      b

      Stap 2

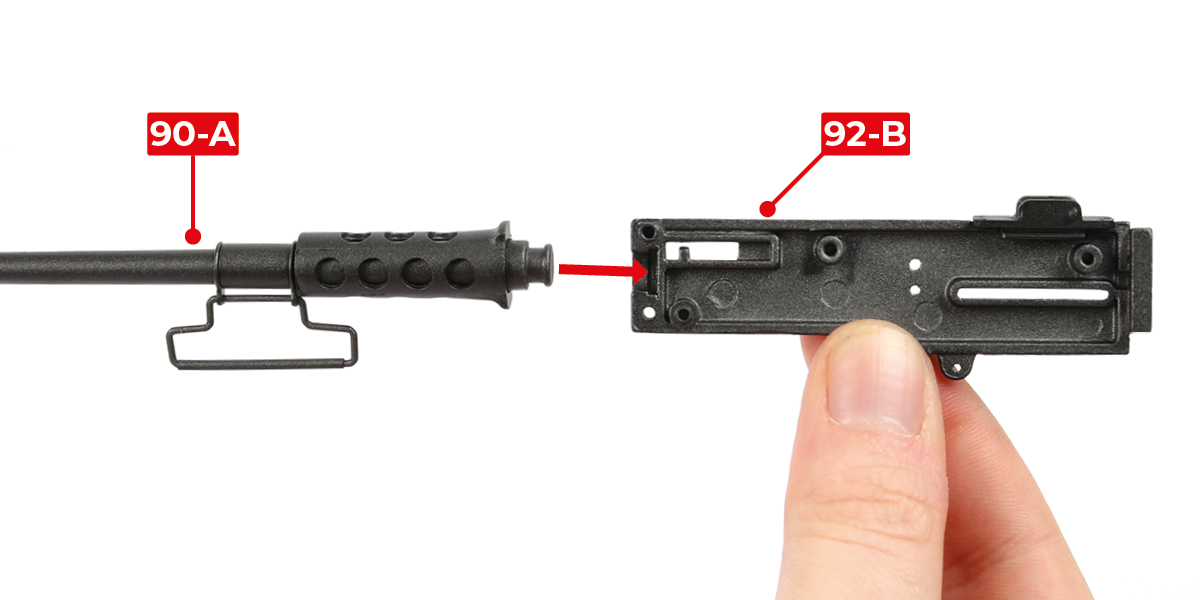

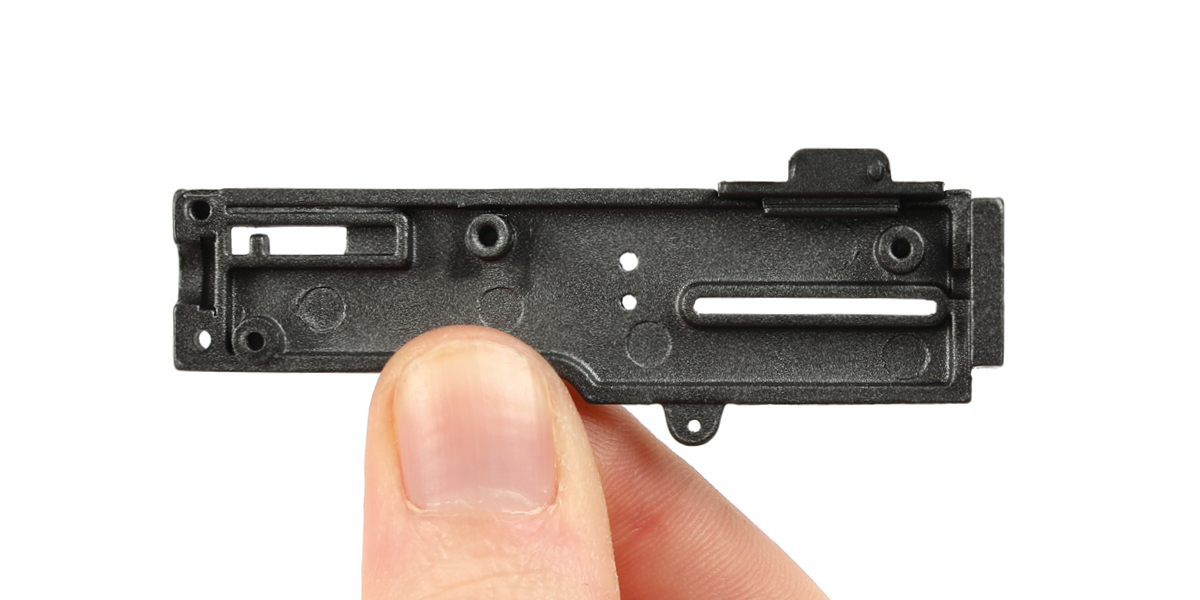

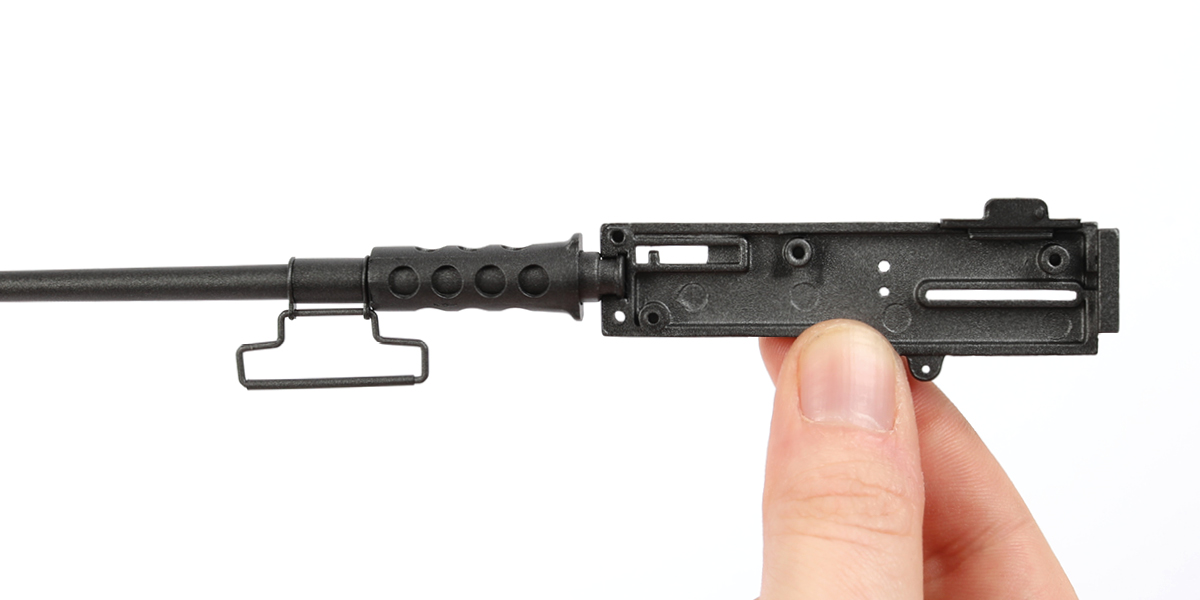

      Plaats onderdeel 90-A op onderdeel 92-B.

      a
      b

      Stap 3

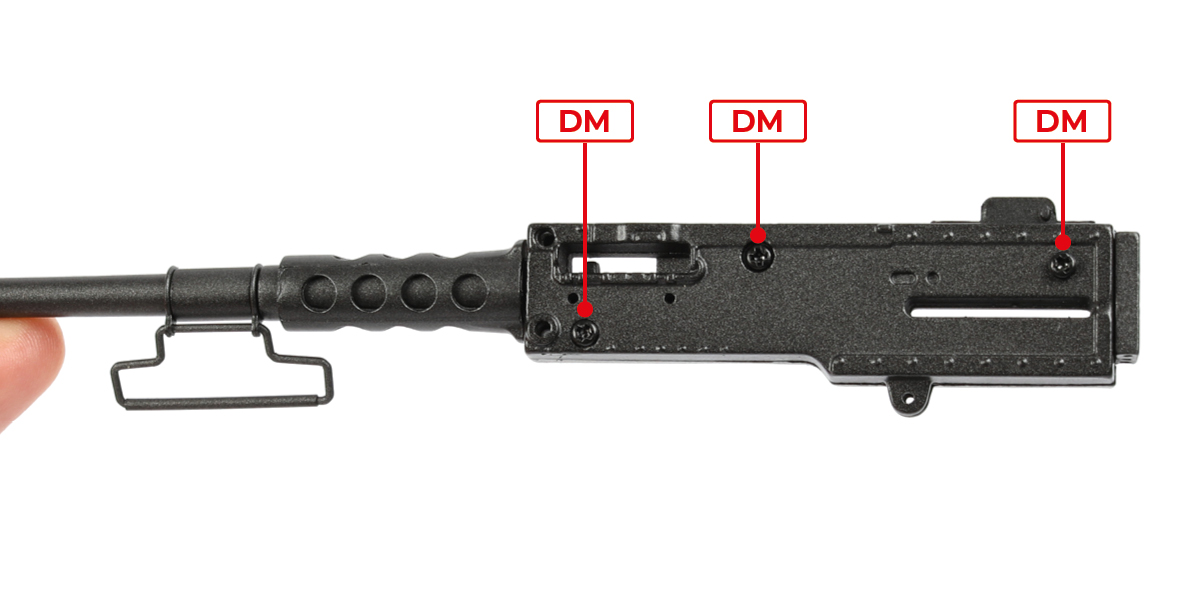

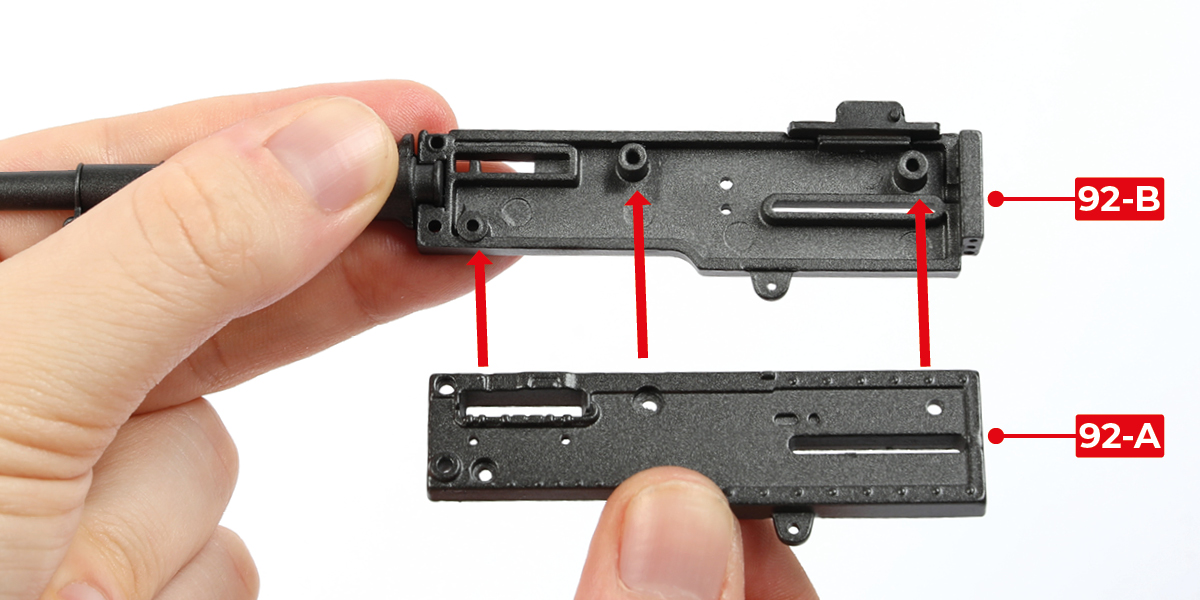

      Bevestig onderdeel 92-A met 3 DM-schroeven op onderdeel 92-B.

      a
      b

      Stap 4

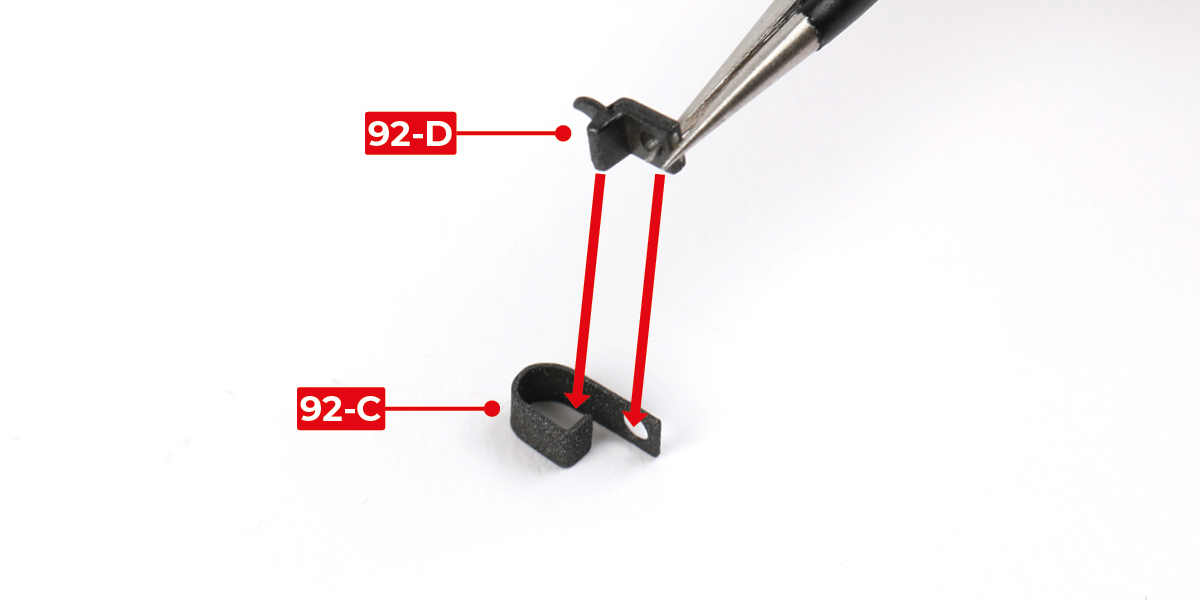

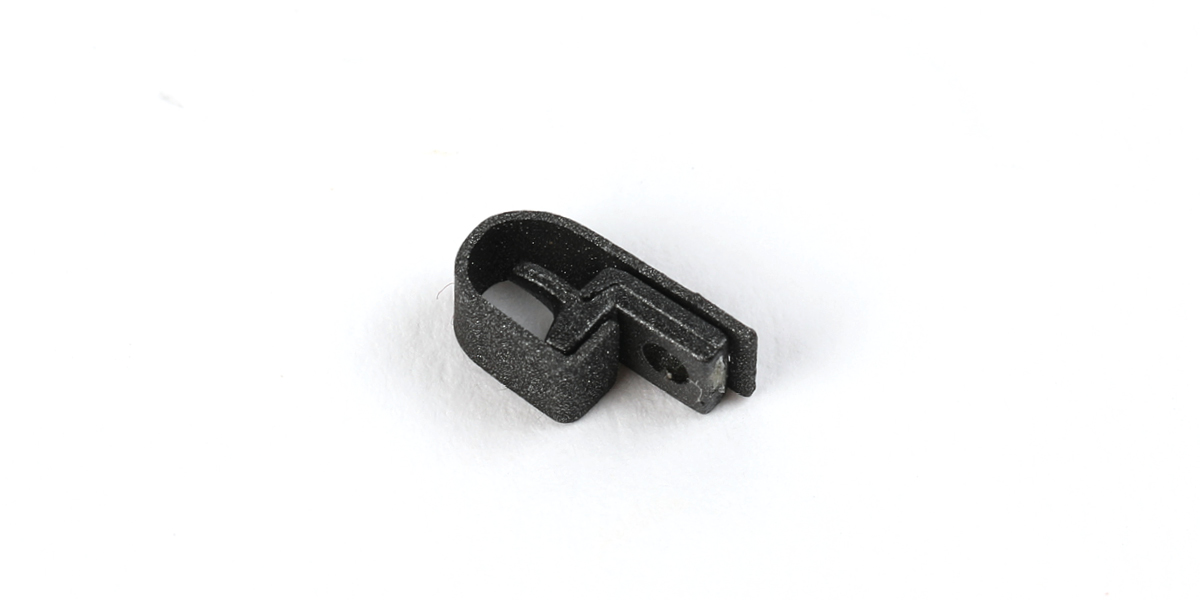

      Plaats onderdeel 92-D in onderdeel 92-C.

      a
      b

      Stap 5

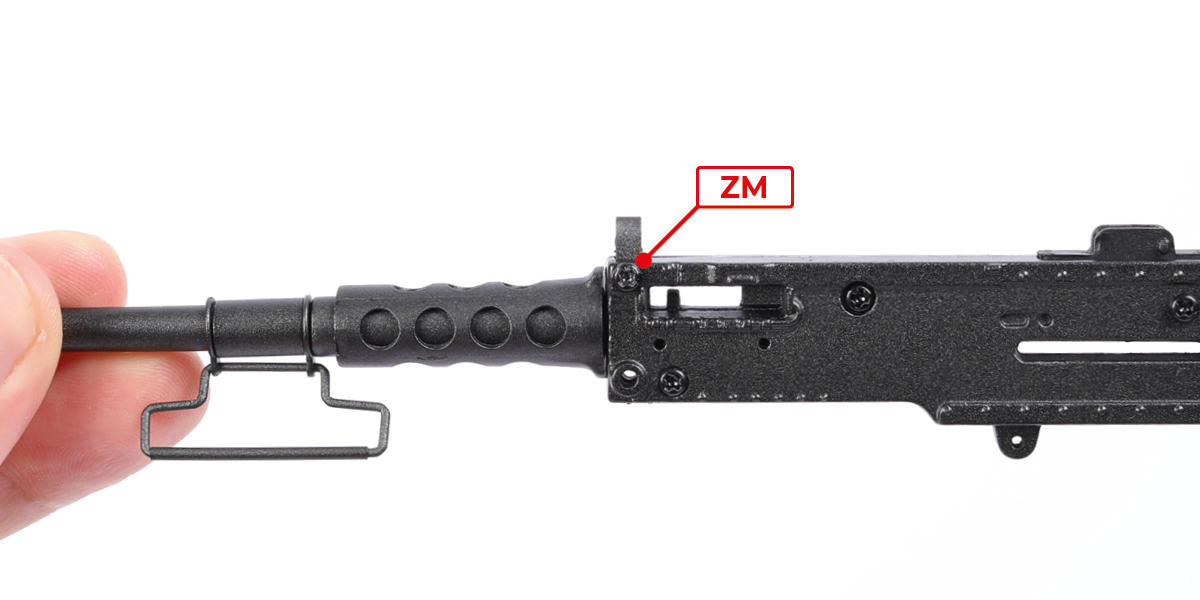

      Bevestig de korrel met één ZM-schroef op de mitrailleur.

      a
      b
      c

      Stap 6

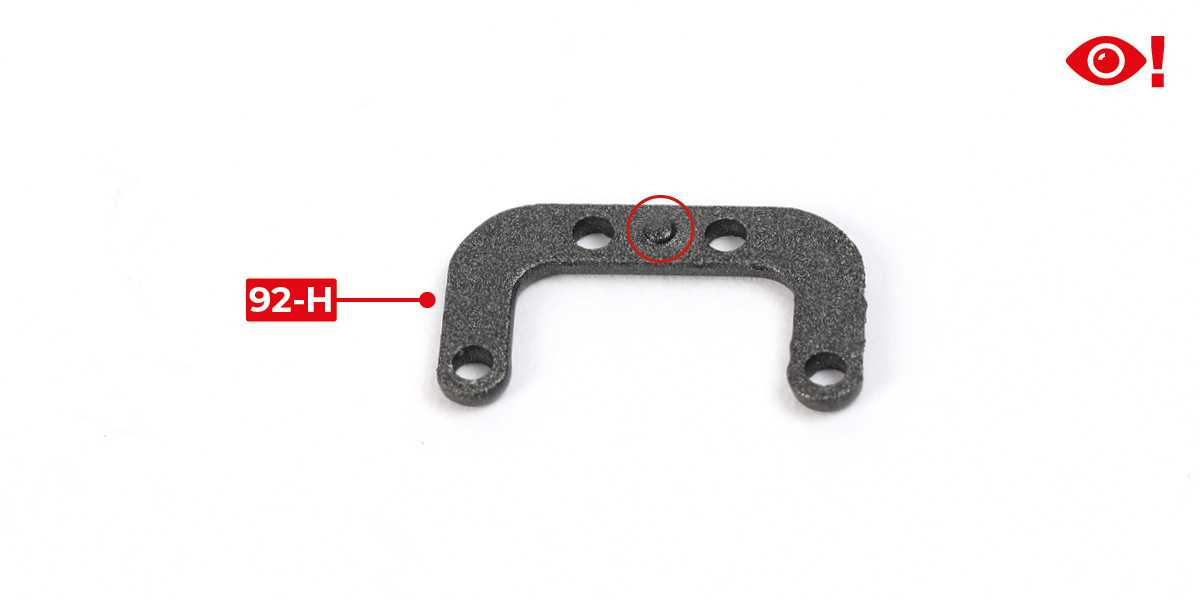

      Let op dat onderdeel 92-H aan één kant een uitsteeksel heeft.

      a

      Stap 7

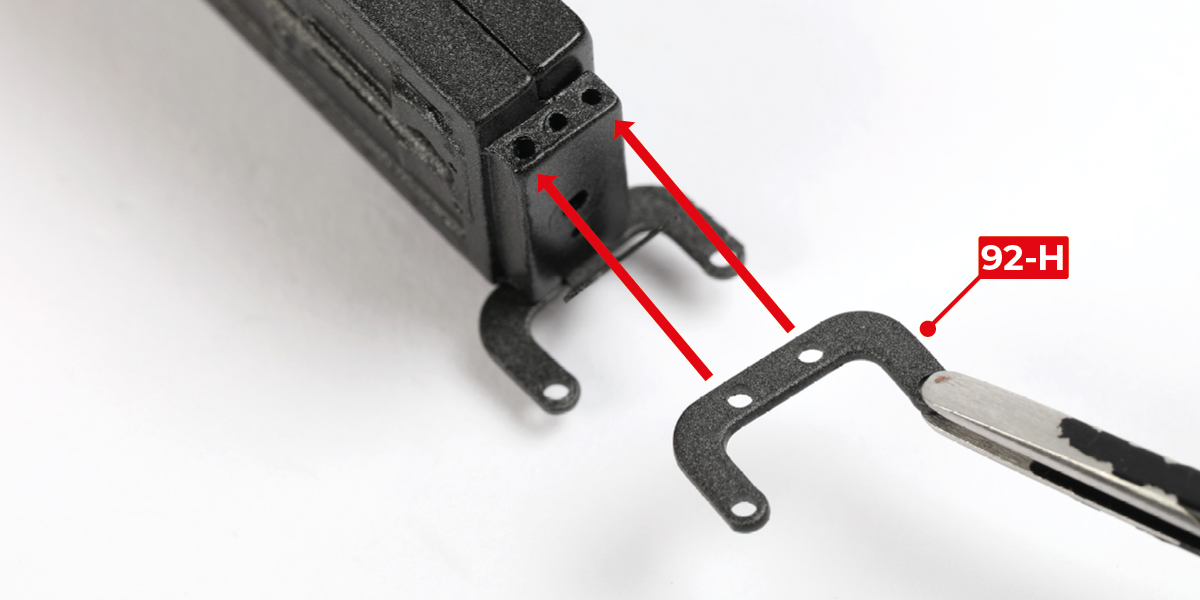

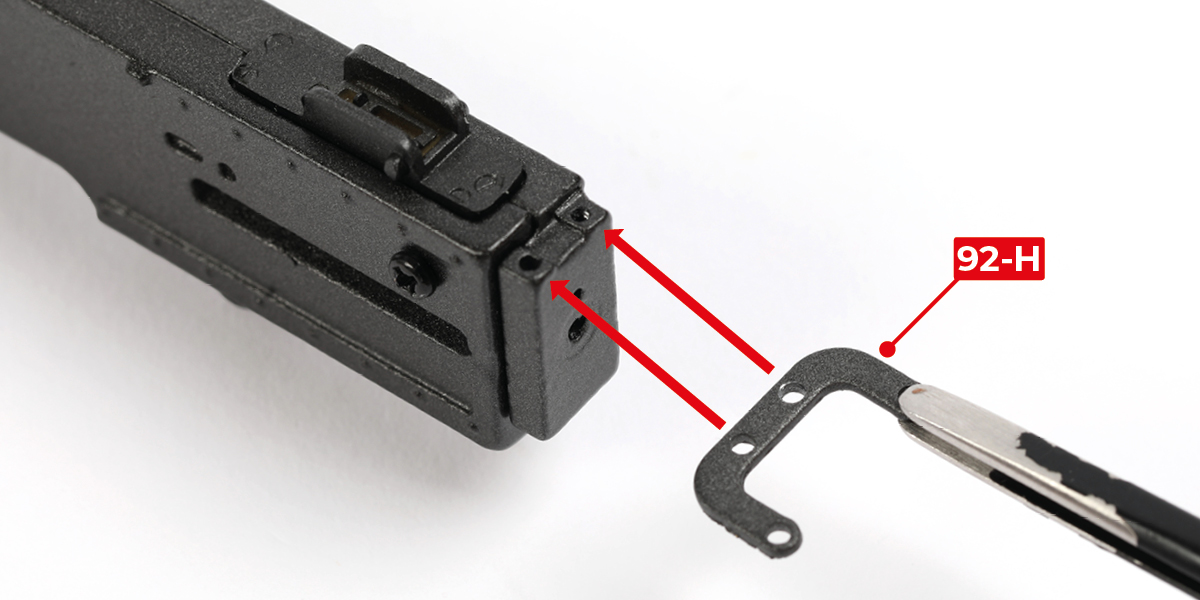

      Monteer onderdeel 92-H, met het uitsteeksel naar beneden gericht, op de mitrailleur met één TM-schroef. Draai de schroef niet volledig vast.

      a
      b

      Stap 8

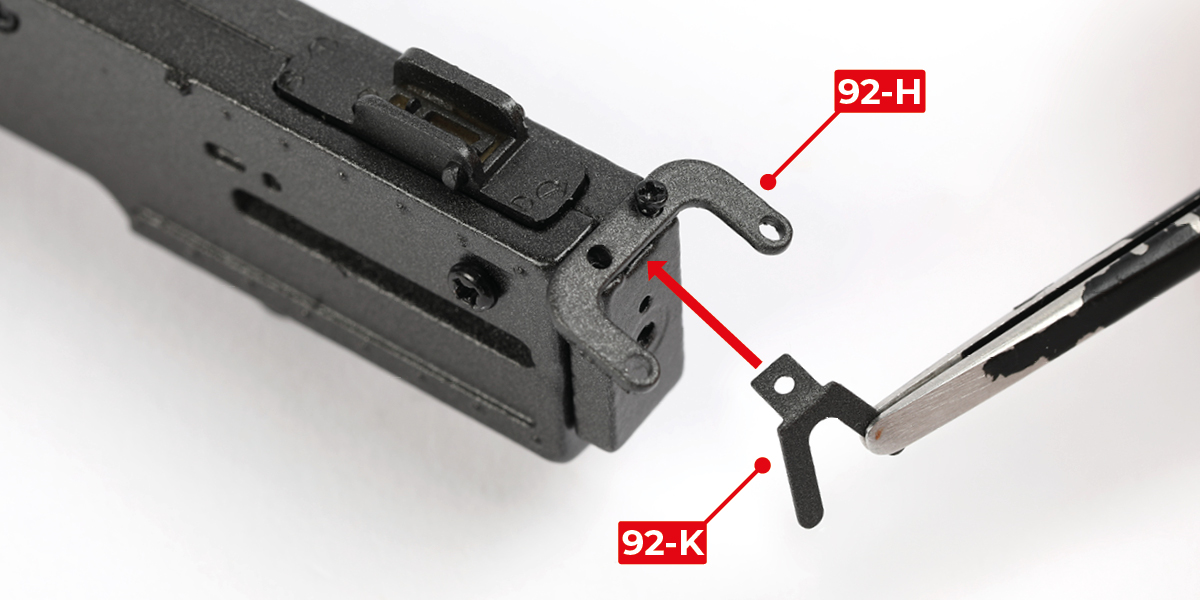

      Plaats onderdeel 92-K onder onderdeel 92-H. Bevestig onderdeel 92-H met één TM-schroef, en draai vervolgens de twee TM-schroeven volledig vast.

      a
      b

      Stap 9

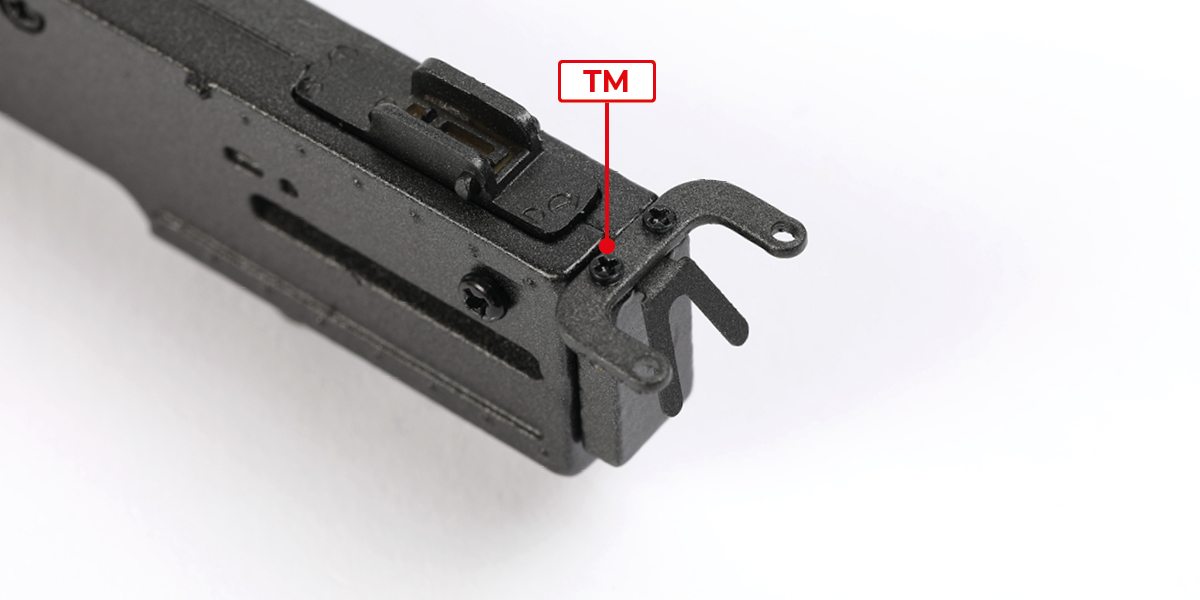

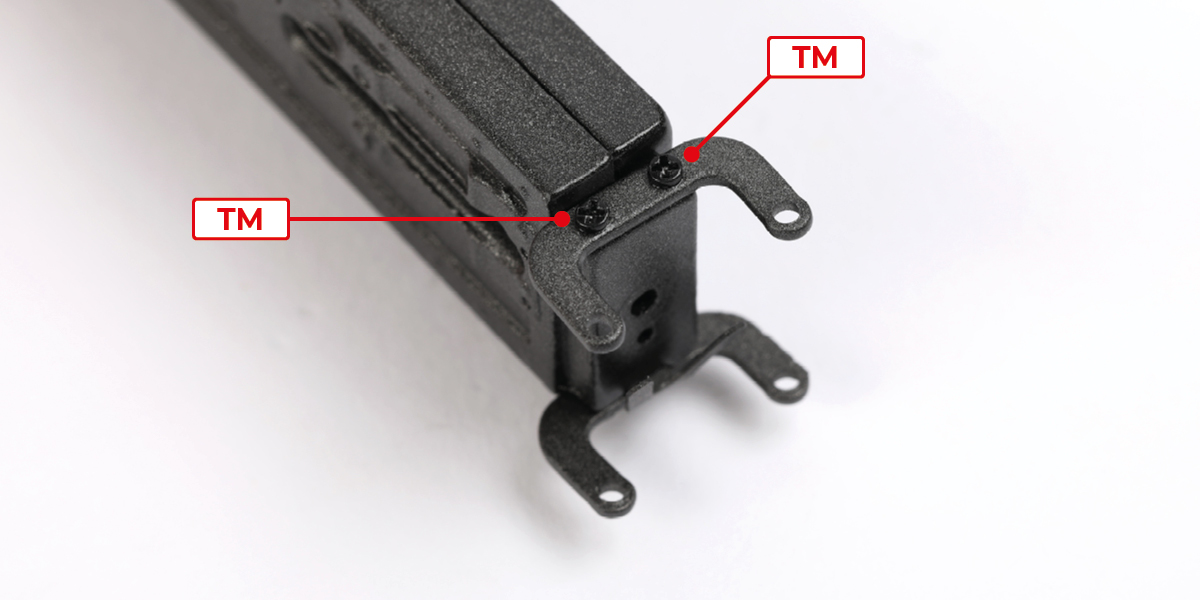

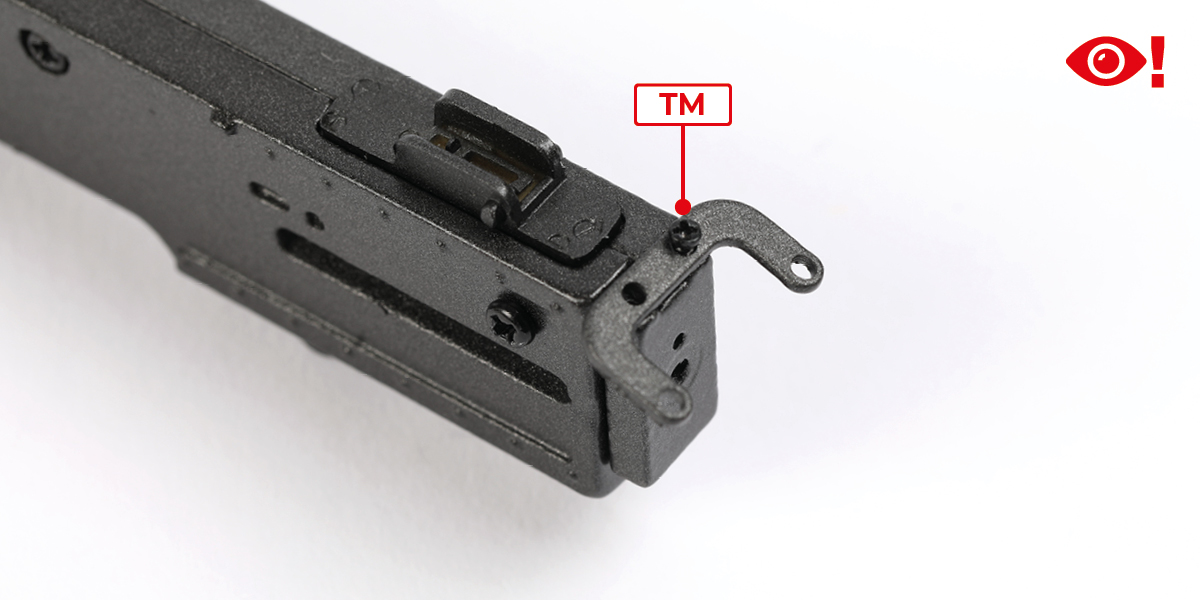

      Draai de mitrailleur om en bevestig het tweede onderdeel 92-H met 2 TM-schroeven.

      a
      b

      Stap 10

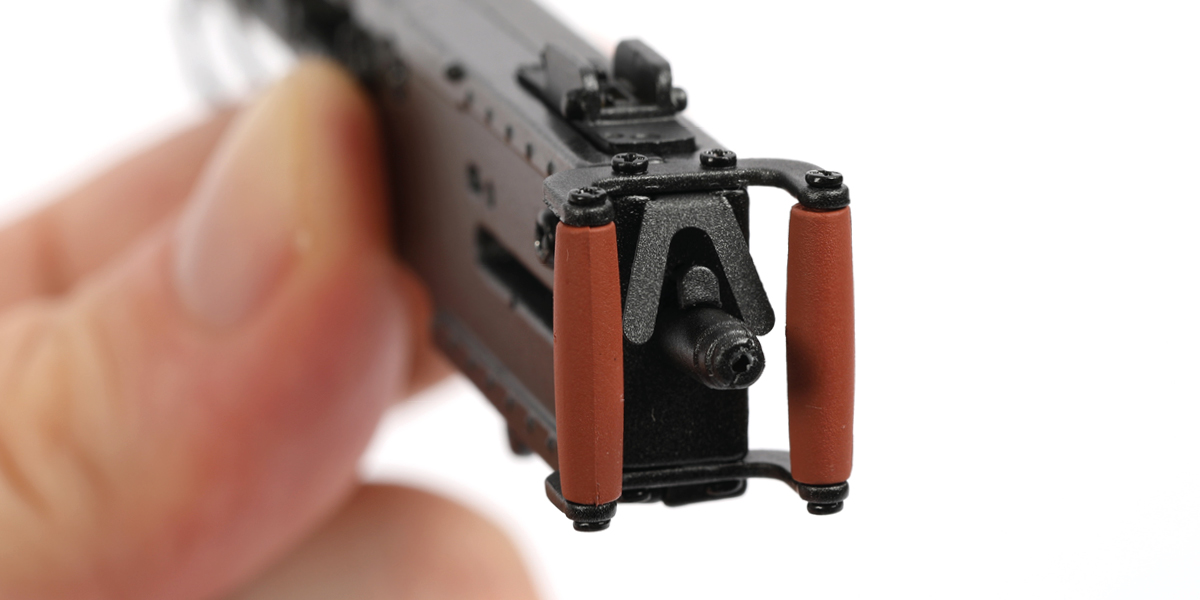

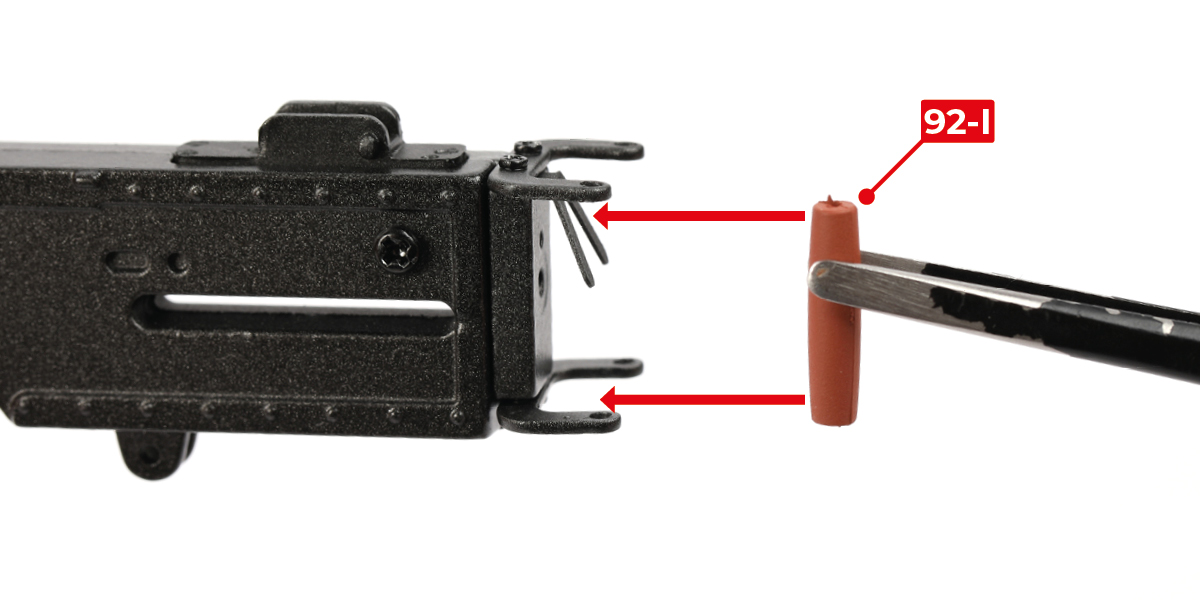

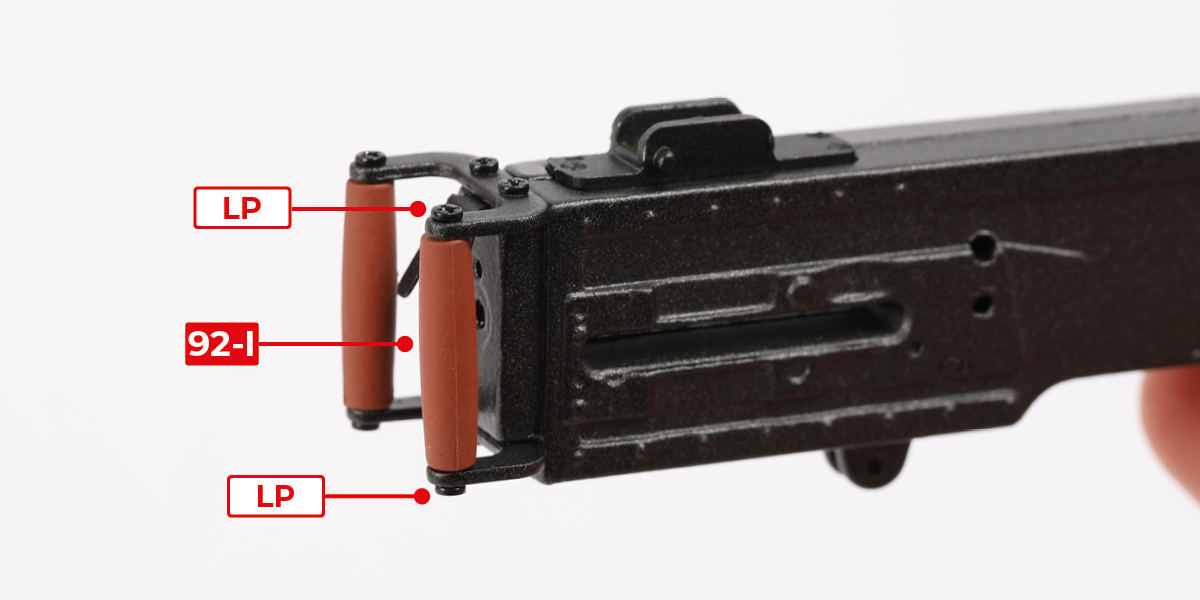

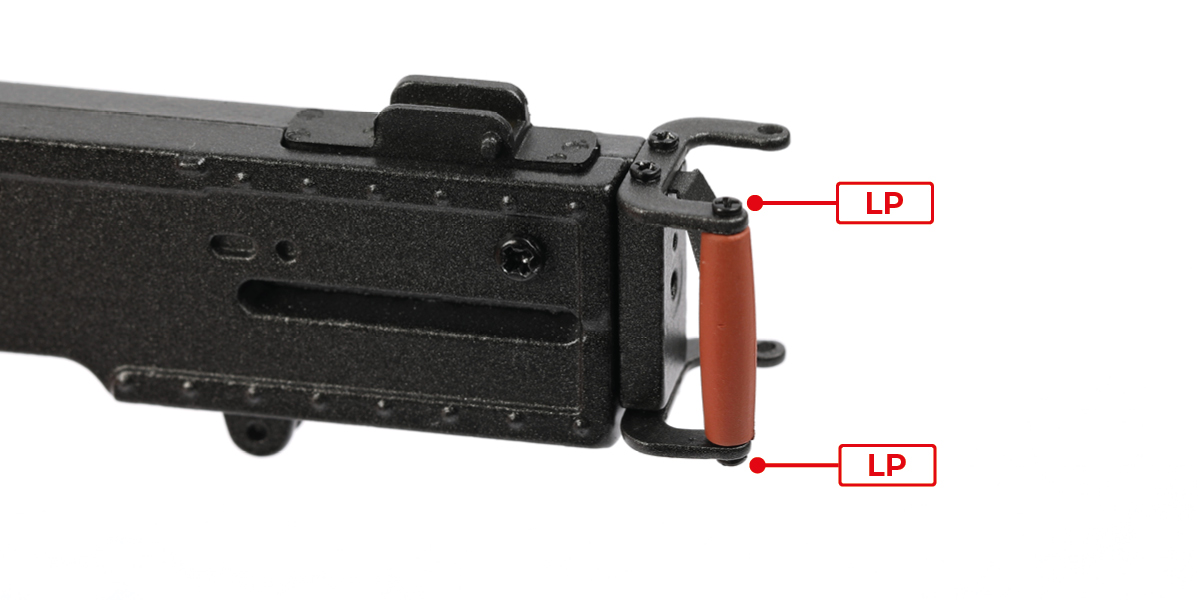

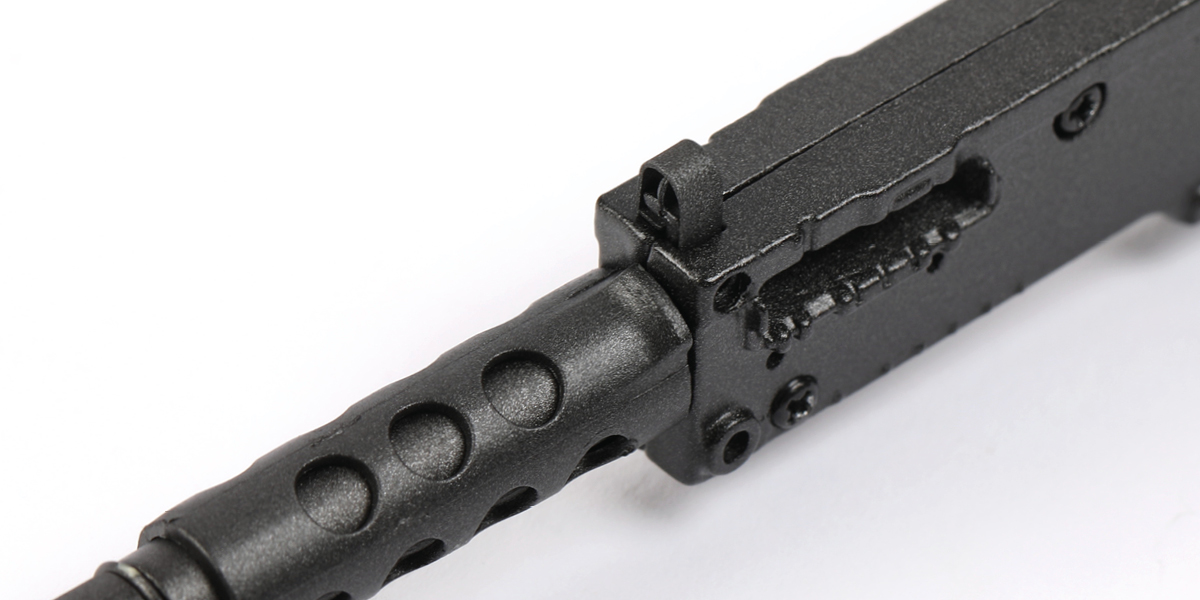

      Bevestig beide onderdelen 92-I elk met 2 LP-schroeven op de mitrailleur, zoals getoond.

      a
      b
      c

      Stap 11

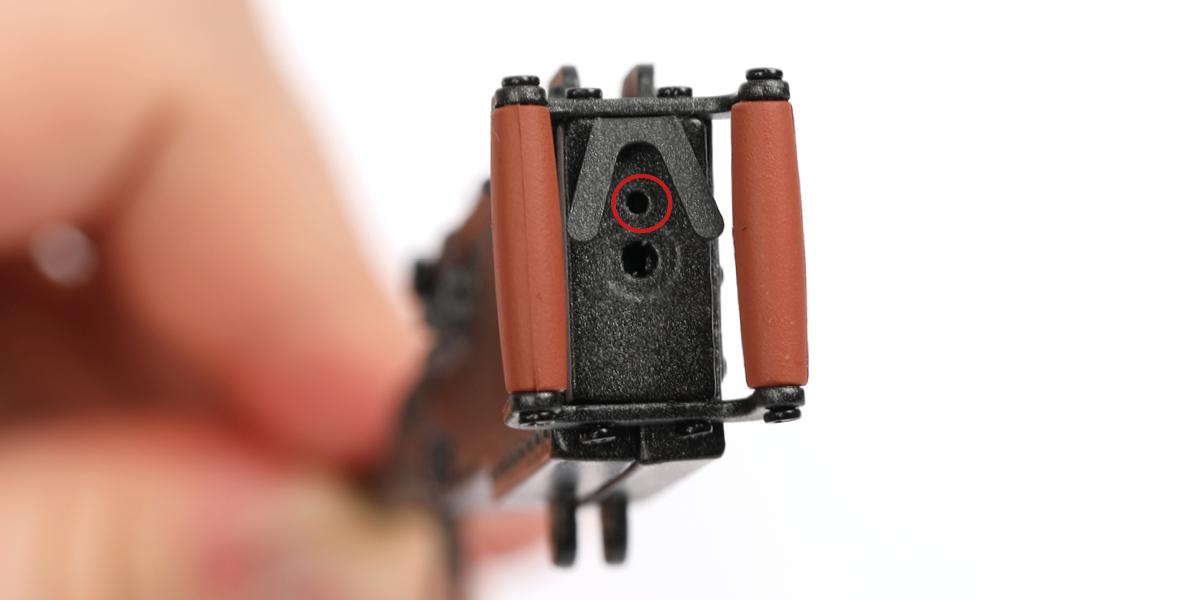

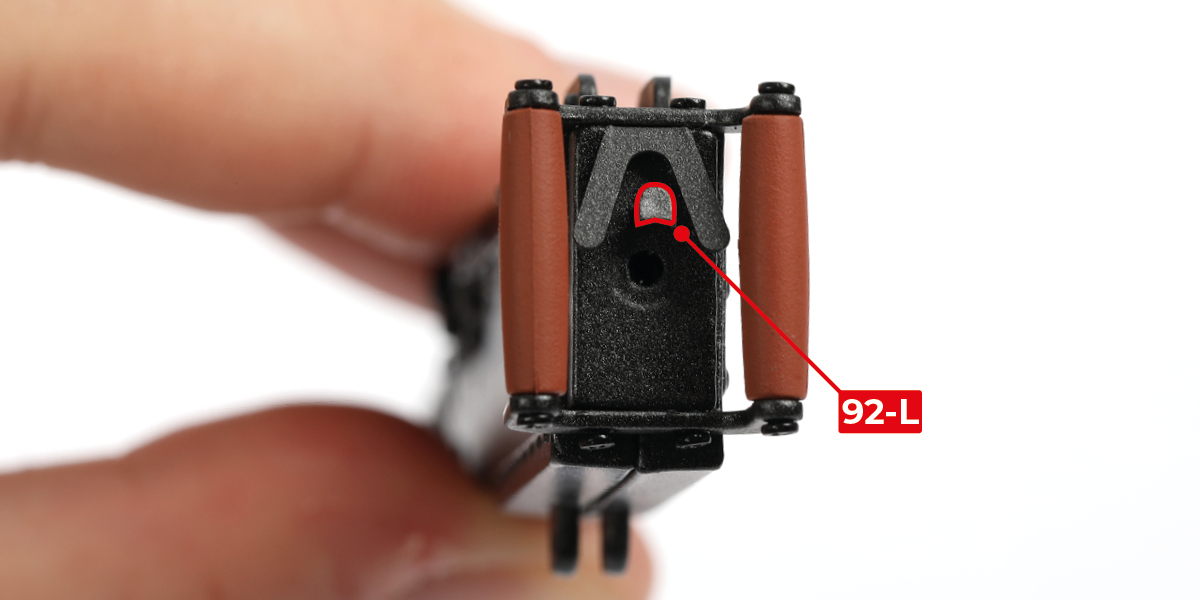

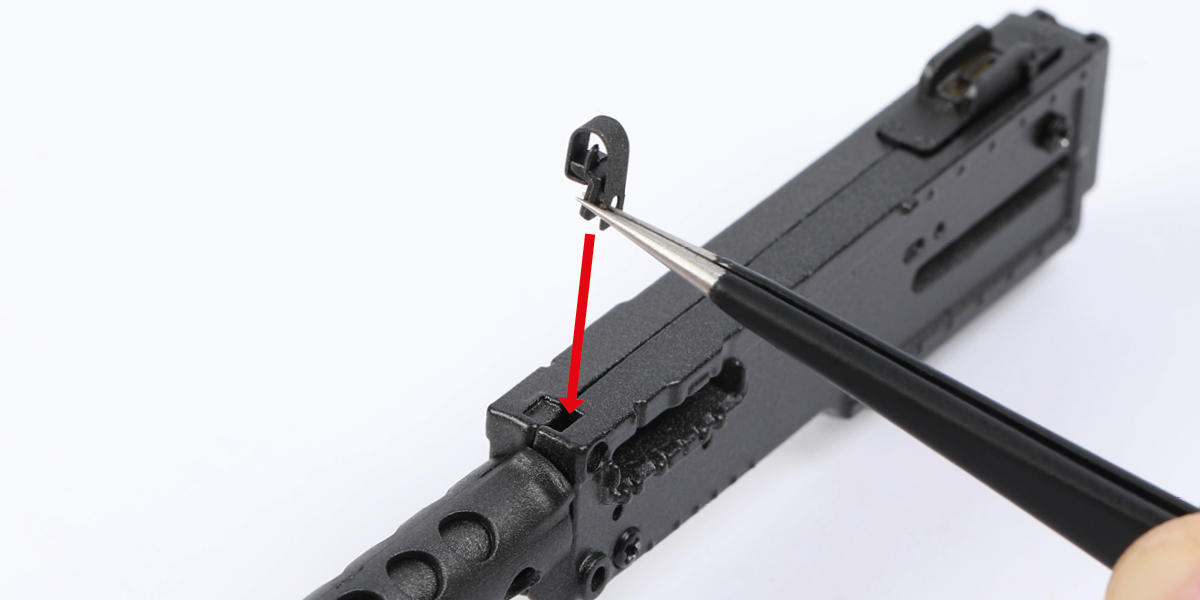

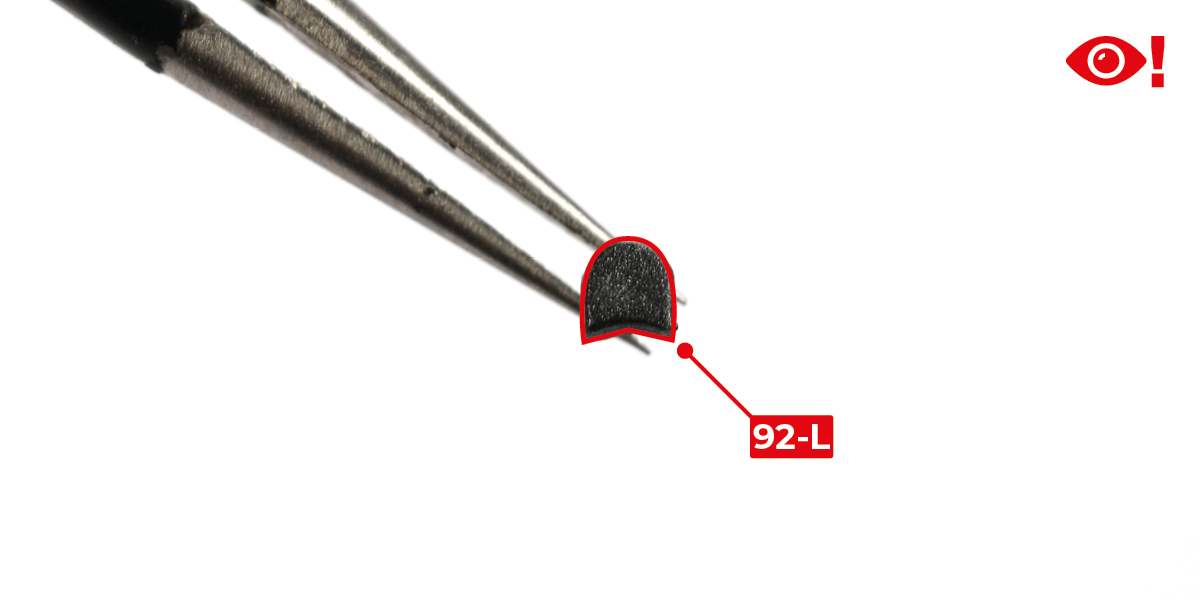

      Plaats onderdeel 92-L in het kleine gat in de getoonde oriëntatie.

      a
      b
      c

      Stap 12

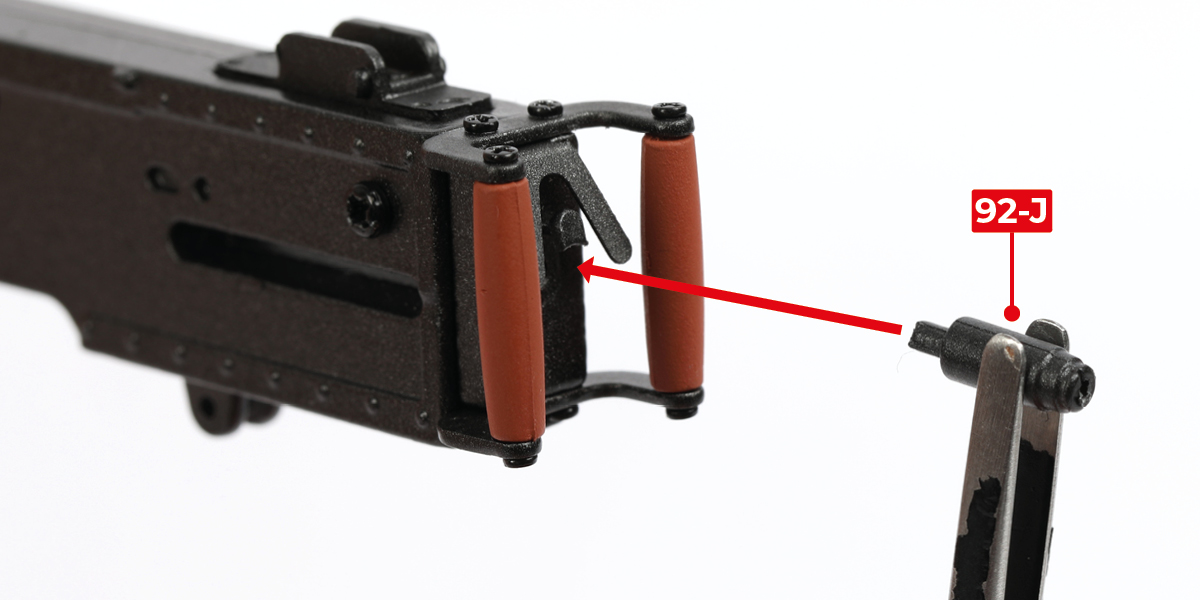

      Plaats onderdeel 92-J in de opening.

      a
      b

      Stap 13

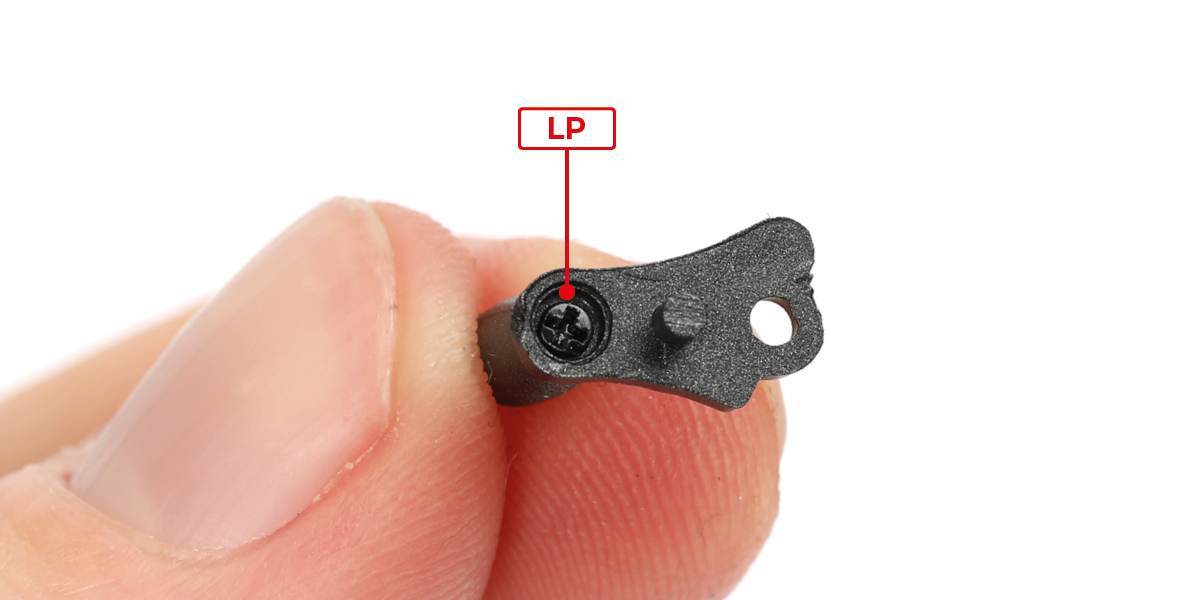

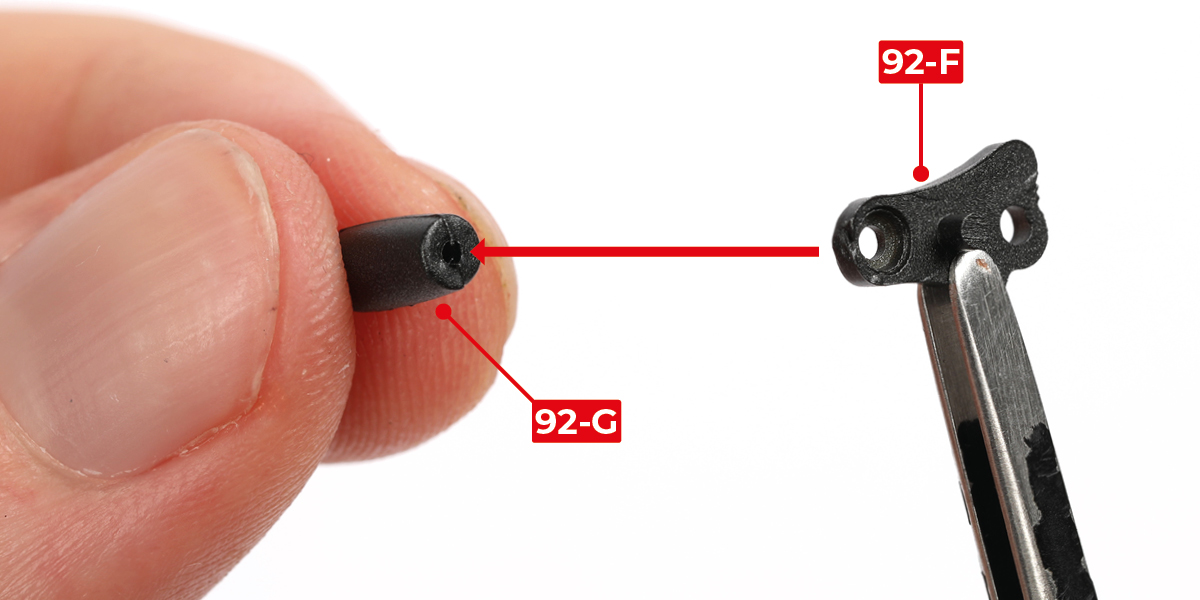

      Bevestig onderdeel 92-F met één LP-schroef op onderdeel 92-G.

      a
      b

      Stap 14

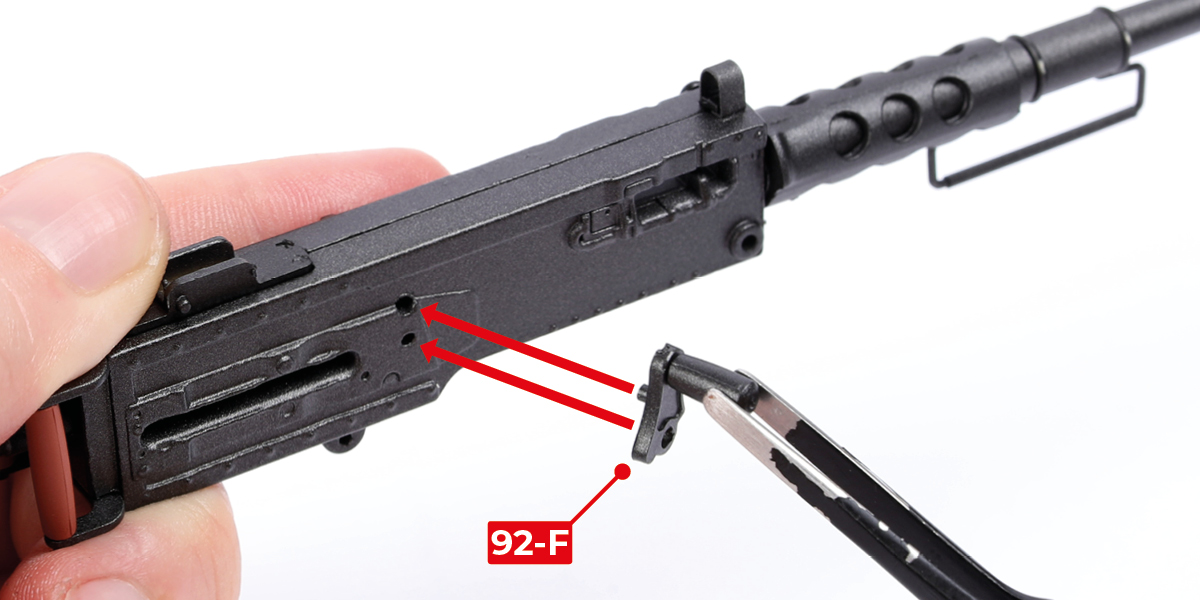

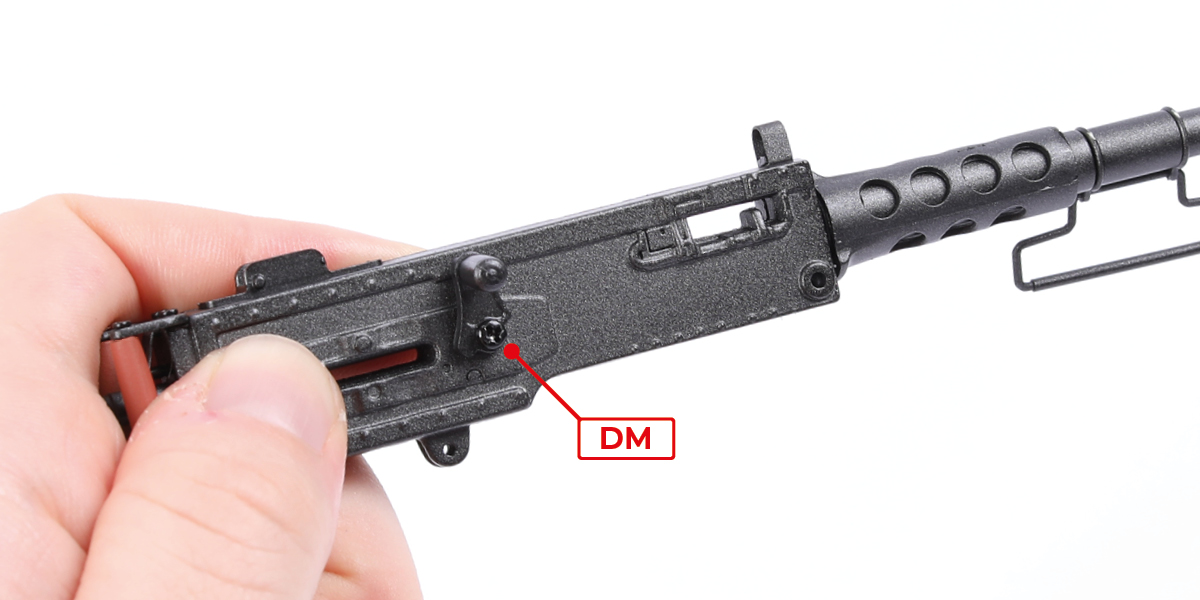

      Bevestig onderdeel 92-F met één DM-schroef op de mitrailleur.

      a
      b

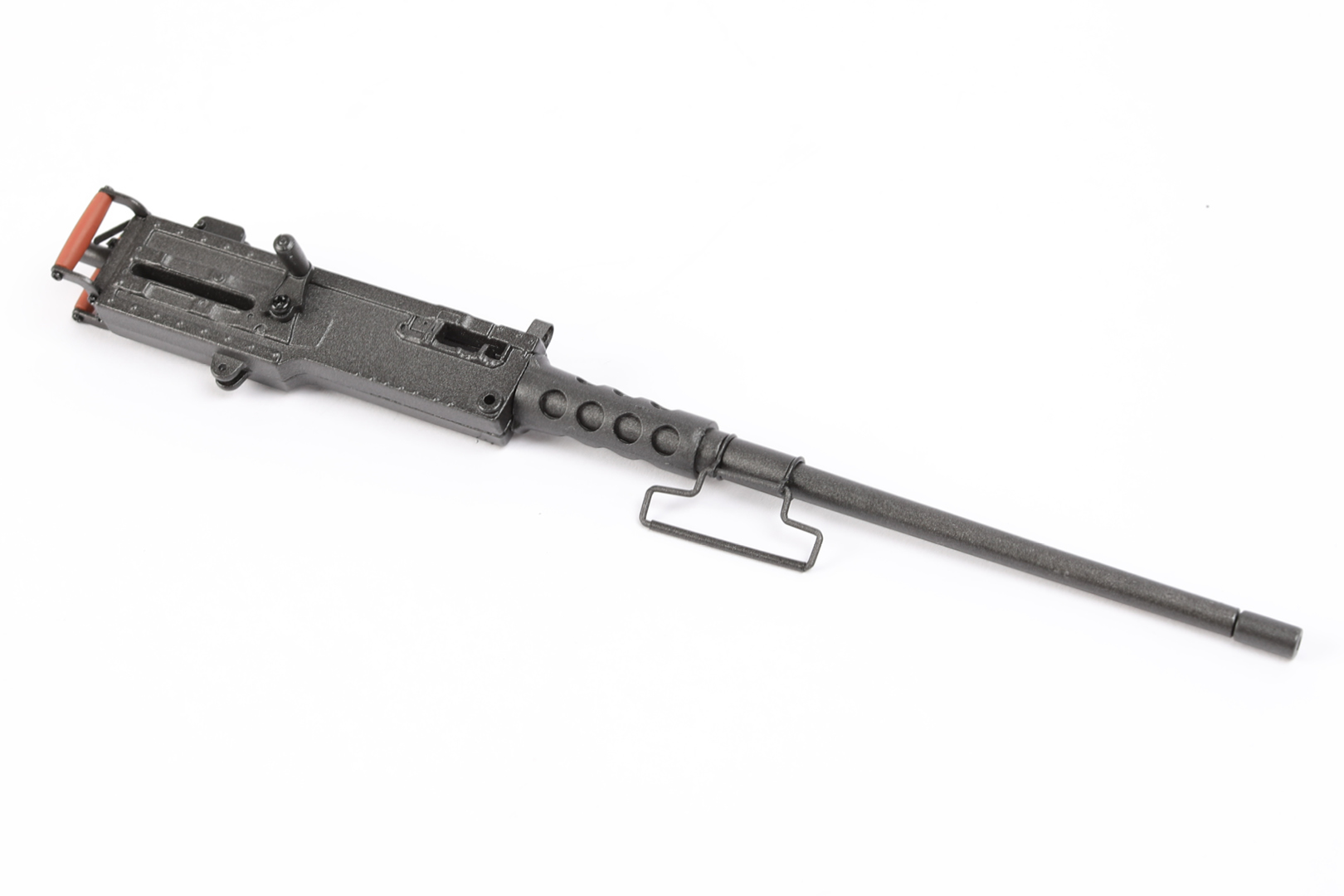

      FASE VOLTOOID
