Paket 01

BAUANLEITUNG

      If you'd prefer to download a PDF version of these instructions, choose to save as PDF from the print dialog.

      Empfehlungen von den Experten

      Ersatzschrauben sind im Lieferumfang jedes Teils enthalten. Gelegentlich wird es vorkommen, dass Du angehalten wirst, Ersatz- oder unbenutzte Schrauben für eine spätere Phase aufzubewahren. Bewahre diese Ersatzteile an einem sicheren Ort auf und beschrifte sie korrekt.

      Bitte achte darauf, dass Du die Schrauben nicht verwechselst. Sie ähneln sich sehr, aber die Gewinde unterscheiden sich leicht. Bei Verwendung der falschen Schrauben können die Bauteile beschädigt werden.

      Wenn Bauteile mit mehreren Schrauben befestigt werden, setze jede Schraube zunächst locker ein, um sicherzustellen, dass alle Bauteile korrekt angeordnet sind, ehe Du sie vorsichtig in der Reihenfolge, in der Du sie eingesetzt hast, fest, aber nicht zu fest, anziehst.

      Der Schraubendreher kann durch Berühren eines Magneten (Kühlschrankmagnet etc.) magnetisiert werden, um die Schrauben zu halten und den Zusammenbau zu erleichtern.

      Wenn die Farbe der lackierten Schrauben während des Baus zerkratzt wird, können Sie sie mit Sandgelb (RAL 1002) neu lackieren.

      Wenn eine Schraube fest in einem Metallteil sitzt, drehe sie nicht gewaltsam ein, da sonst der Schraubenkopf abgeschert werden könnte. Löse sie und trage einen kleinen Klecks Vaseline, Seife oder Leichtöl auf das Gewinde auf. So wird die Schraube geschmiert und lässt sich leichter eindrehen.

      Für den Zusammenbau mancher Teile benötigst Du etwas Klebstoff. Bitte trage den Klebstoff sparsam auf und verwende einen Cocktailspieß, damit Du nicht zu viel verbrauchst und den Klebstoff nicht zu stark aufträgst. Wir empfehlen Sekundenkleber-Gel oder extra dünnflüssigen Modellierkleber. Wenn möglich, sollten die Teile vor dem Verkleben an vorgesehener Stelle testweise eingepasst werden.

      Im Laufe des Zusammenbaus erhältst Du viele Teile, die Du sofort zusammenbauen kannst, indem Du die Anweisungen in der entsprechenden Phase befolgst. Auch erhältst Du Teile, die Du für spätere Phasen des Zusammenbaus sicher aufbewahren solltest.

      Schütze die Lackierung der Bauteile, indem Du eine Schneidematte oder ein Blatt weißes Papieroder ein weiches Tuch auf Deine Arbeitsfläche legst.

      Links und rechts! Wenn Du Deinen Willys SAS Jeep zusammenbaust, bezieht sich die Bezeichnung „linke“ oder „rechte“ Seite auf jene Seite, als würdest Du im Auto sitzen.

      Wenn Sie dieses Symbol sehen, achten Sie auf den fett gedruckten Anweisungstext und überprüfen Sie die Ausrichtung der Teile im Bild, da dies für die Montage in späteren Phasen besonders wichtig ist.

      WARNUNG: Einige Bauteile werden mit Magneten zusammengesetzt. Diese Magnete können zu schweren Verletzungen führen, wenn sie verschluckt werden. Von Kindern fernhalten. Wenn Du vermutest, dass ein Magnet verschluckt wurde, suche sofort einen Arzt auf.

      Dies ist kein Spielzeug. Nicht geeignet für Kinder unter 14 Jahren, da es Kleinteile enthält. Beaufsichtigung durch Erwachsene erforderlich.

      Phase 01: Bau des Kühlergrills

      PHASE 01 TEILE

      Schritt 1

      Fügen Sie Teil 1-B an Teil 1-C, und wiederholen Sie dies, um zwei zu erstellen.

      a
      b

      Schritt 2

      Die Teile 1-D und 1-E sind mit L (links) und R (rechts) gekennzeichnet.

      a

      Schritt 3

      Verbinden Sie Teil 1-C mit Teil 1-D mit einer AP-Schraube.

      a
      b

      Schritt 4

      Befestigen Sie das andere Teil 1-C an Teil 1-E mit einer AP-Schraube.

      a
      b

      Schritt 5

      Fügen Sie Teil 1-D mit einer DM Schraube an Teil 1-A.

      a
      b

      Schritt 6

      Fügen Sie Teil 1-E mit einer DM-Schraube an Teil 1-A.

      a

      Schritt 7

      Fügen Sie Teil 1-H an Teil 1-G, und wiederholen Sie dies, um zwei zu erstellen.

      a
      b

      Schritt 8

      Füge Teil 1-G an Teil 1-F, und wiederhole dies, um zwei zu erhalten.

      a
      b

      Schritt 9

      Fügen Sie Teil 1-F an Teil 1-I mit einer AP-Schraube zusammen.

      a
      b

      Schritt 10

      Fügen Sie Teil 1-I mit einer DM Schraube an Teil 1-A.

      a
      b

      Schritt 11

      Fügen Sie Teil 1-F an Teil 1-J mit einer AP-Schraube zusammen.

      Fügen Sie Teil 1-J an Teil 1-A mit einer DM-Schraube zusammen.

      a
      b

      Schritt 12

      Fügen Sie Teil 1-K mit einer DM Schraube an Teil 1-A.

      a
      b

      PHASE ERLEDIGT

      Phase 02: Bau der Motorhaube

      PHASE 02 TEILE

      Hinweis: Wenn die Farbe an den ADM-Schrauben während des Zusammenbaus verkratzt wird, können Sie diese mit Sandgelb (RAL 1002) nachstreichen.

      Schritt 1

      Führen Sie Teil 2-C durch Teil 2-B und wiederholen Sie den Vorgang, um zwei zu erstellen.

      a
      b
      c

      Schritt 2

      Setzen Sie Teil 2-B an Teil 2-A mit 2 ADM-Schrauben an.

      Tipp: Verwenden Sie Öl auf lackierten Schrauben, um sie fester anzuziehen.

      a
      b

      Schritt 3

      Montieren Sie Teil 2-B an der anderen Seite von Teil 2-A mit 2 ADM-Schrauben.

      a

      Schritt 4

      Fügen Sie Teil 2-D mit 2 ADM-Schrauben an Teil 2-A.

      a
      b

      Schritt 5

      Fügen Sie Teil 2-D an die andere Seite von Teil 2-A mit 2 ADM-Schrauben zusammen.

      a

      Schritt 6

      Montieren Sie Teil 2-E an Teil 2-C.

      Hängen Sie Teil 2-E in Teil 2-D ein.

      a
      b

      Schritt 7

      Fügen Sie Teil 2-E an Teil 2-C auf der anderen Seite von Teil 2-A auf dieselbe Weise ein.

      a

      PHASE ERLEDIGT

      Phase 03: Bau eines Rades (1)

      PHASE 03 TEILE

      Schritt 1

      Legen Sie Teil 3-A in eine Schüssel mit heißem Wasser, um es zu erweichen.

      Nach 1–2 Minuten nehmen Sie Teil 3-A mit einer Pinzette heraus und trocknen es mit einem Tuch.

      a

      Schritt 2

      Fügen Sie Teil 3-B an Teil 3-A.

      a
      b

      Schritt 3

      Fügen Sie Teil 3-C an Teil 3-A. Achten Sie darauf, dass die Schraubenlöcher ausgerichtet sind (kreisförmig markiert).

      a

      Schritt 4

      Drücken Sie die Teile zusammen und befestigen Sie diese mit 4 BM-Schrauben.

      a
      b

      Schritt 5

      Fügen Sie Teil 3-F mit 2 CM-Schrauben an Teil 3-C.

      a
      b

      Schritt 6

      Sie können Teil 3-E in die Baugruppe einsetzen, um es sicher aufzubewahren. Es wird in einer späteren Phase benötigt.

      a

      Schritt 7

      Fügen Sie Teil 3-D an Teil 3-B.

      a
      b

      PHASE ERLEDIGT

      Phase 04: Aufbau des Motors (1)

      PHASE 04 TEILE

      Schritt 1

      Fügen Sie Teil 4-F mit 2 CP-Schrauben an Teil 4-C.

      a
      b

      Schritt 2

      Dies ist Baugruppe A.

      a

      Schritt 3

      Fügen Sie Teil 4-E mit 3 DM-Schrauben an Teil 4-B.

      a
      b

      Schritt 4

      Fügen Sie Teil 4-D mit 2 CP-Schrauben an Teil 4-B.

      a
      b

      Schritt 5

      Dies ist Baugruppe B.

      a

      Schritt 6

      Fügen Sie Baugruppe A an Baugruppe B.

      a
      b

      Schritt 7

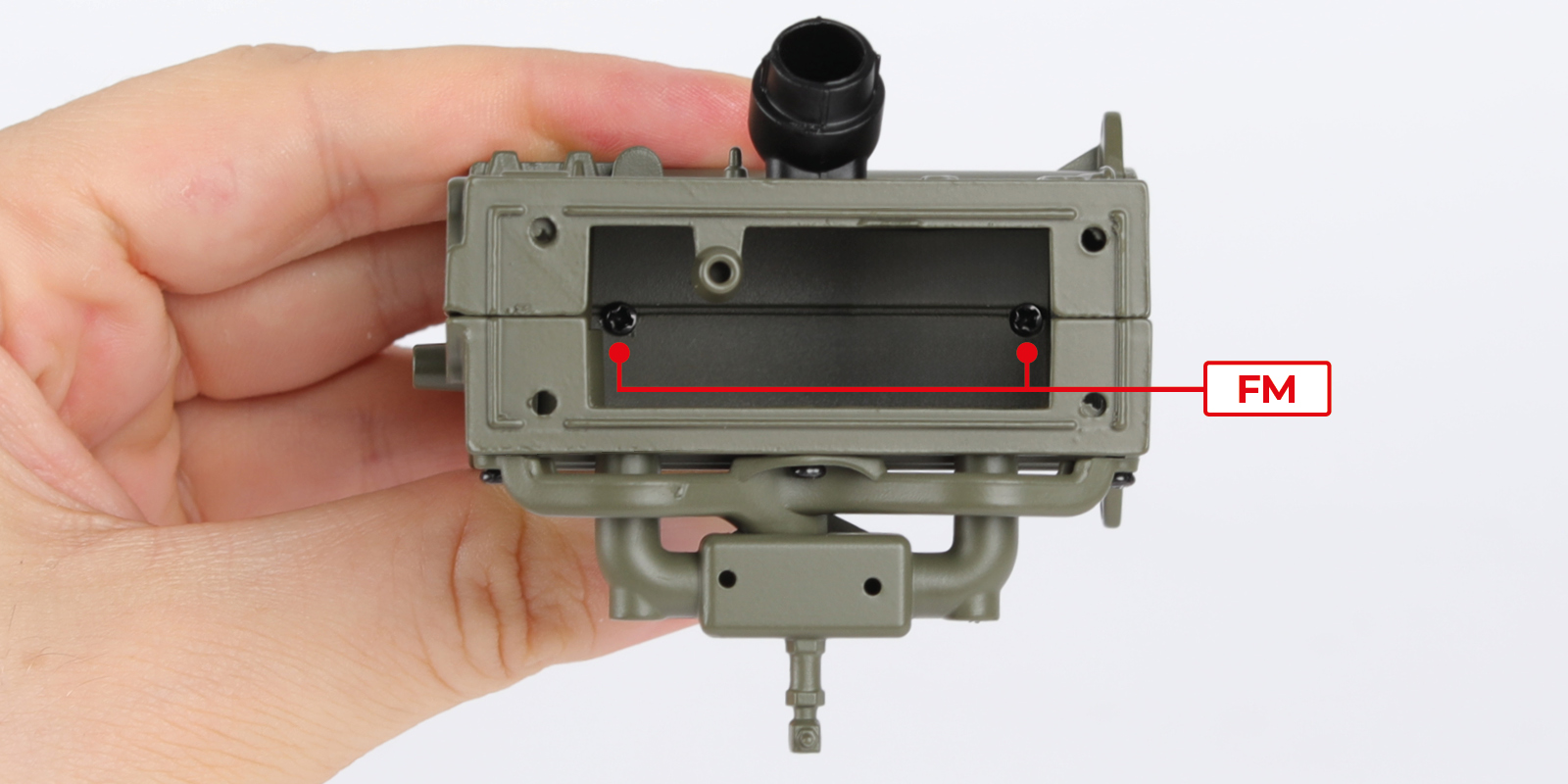

      Befestigen Sie die Baugruppe A an die Baugruppe B mit 2 FM-Schrauben.

      a

      Schritt 8

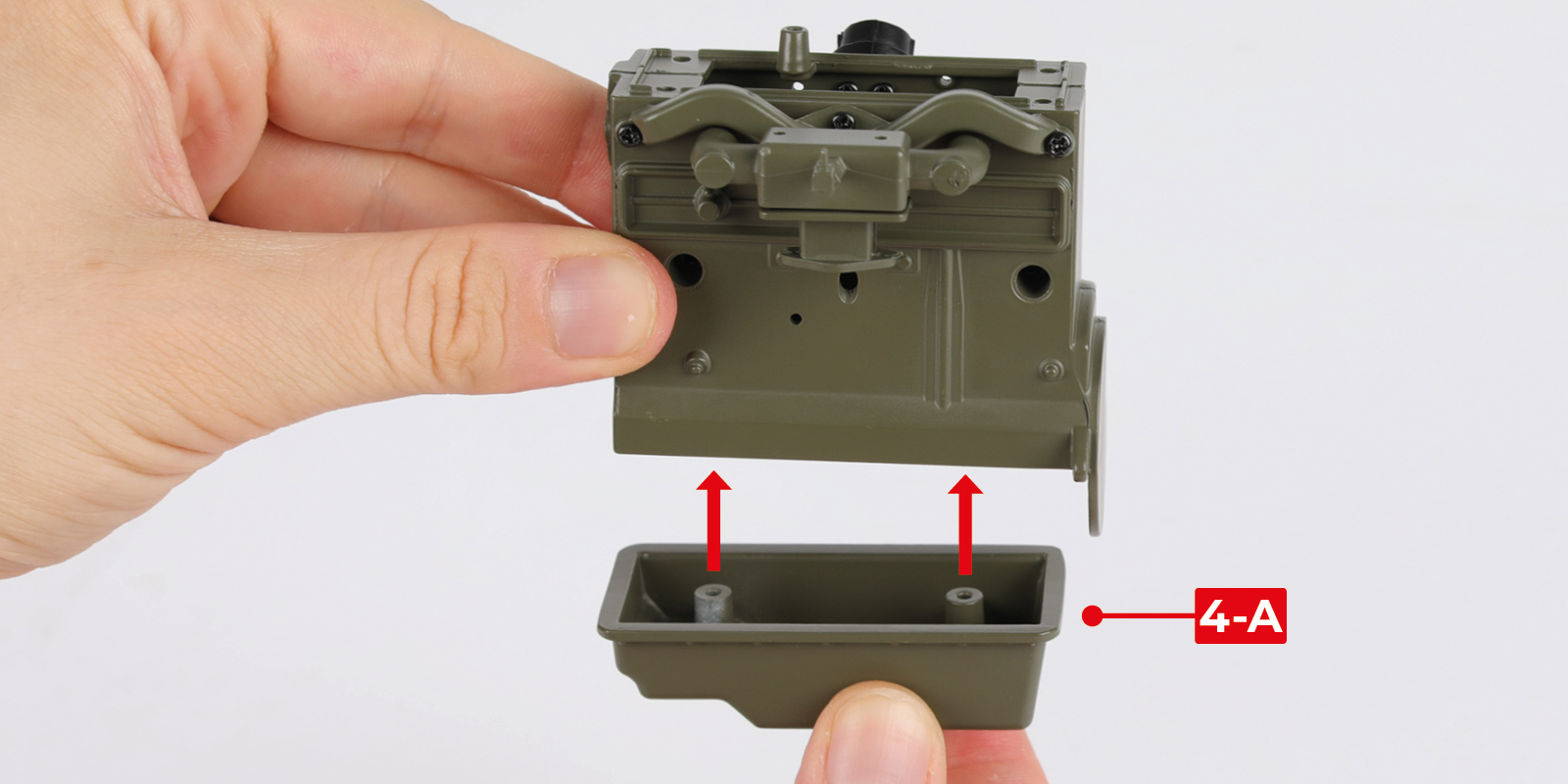

      Montieren Sie 4-A an Baugruppe C mit 2 FM-Schrauben.

      a
      b

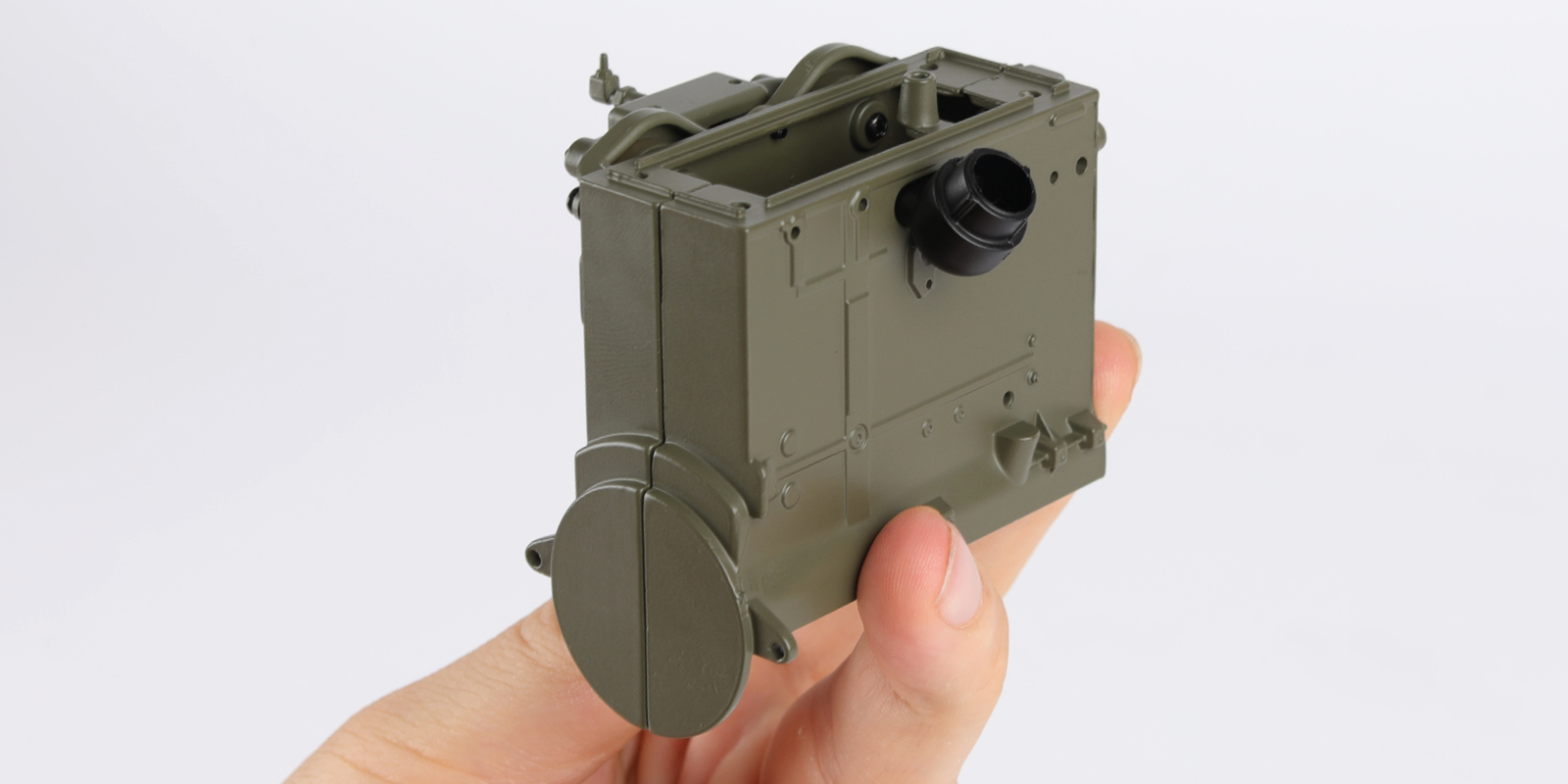

      PHASE ERLEDIGT

      Phase 05: Aufbau des Motors (2)

      PHASE 05 TEILE

      Schritt 1

      Trennen Sie die Teile 5-E vom Anguss.

      a

      Schritt 2

      Fügen Sie Teil 5-E an Teil 5-D.

      a
      b

      Schritt 3

      Fügen Sie Teil 5-E an Teil 5-F.

      a
      b

      Schritt 4

      Montieren Sie vier weitere Teile 5-E wie dargestellt.

      a

      Schritt 5

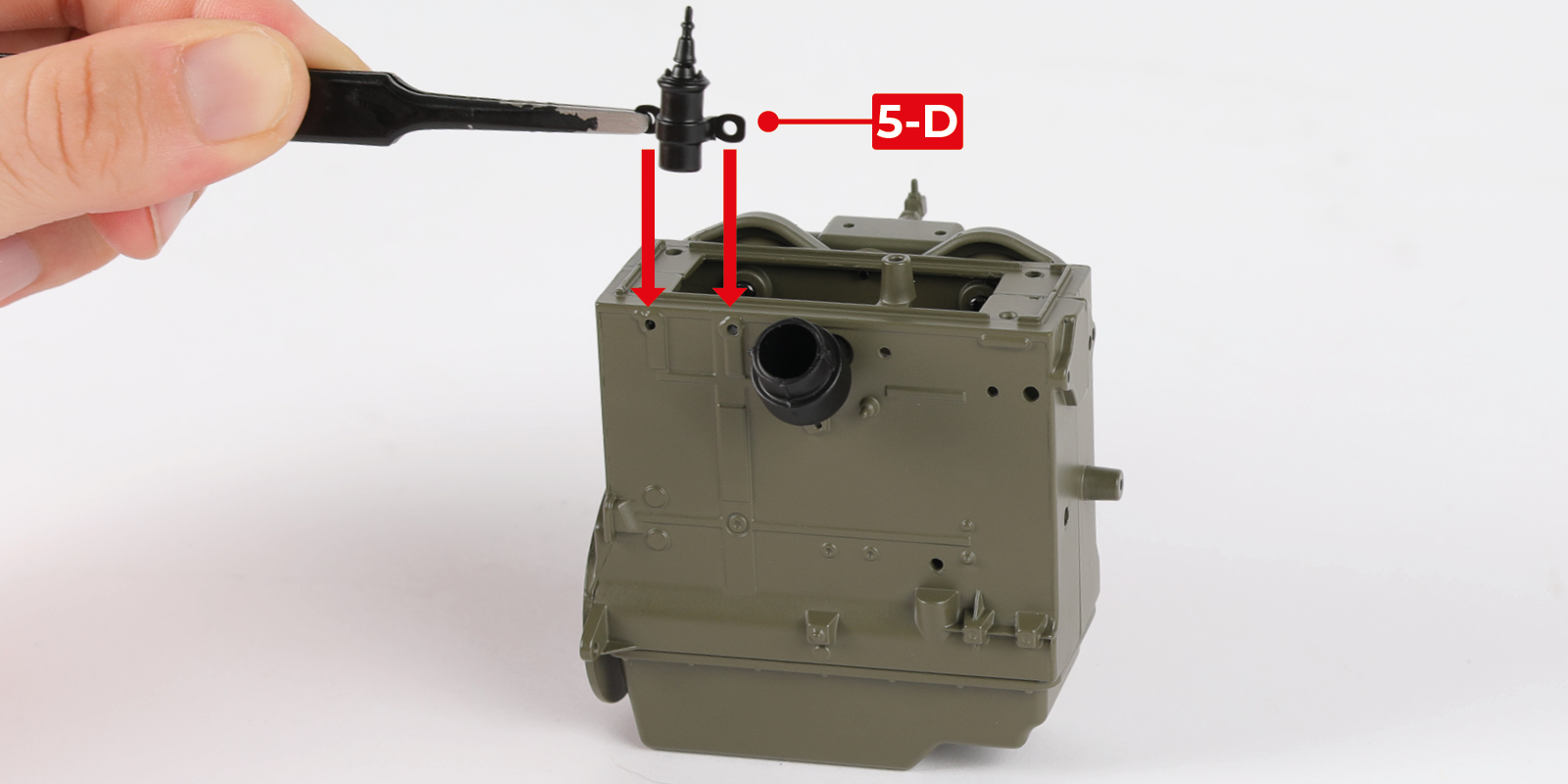

      Montieren Sie Teil 5-D an Baugruppe C (Phase 04) mit 2 DM-Schrauben.

      a
      b

      Schritt 6

      Montieren Sie das Teil 5-F an der Baugruppe.

      a
      b

      Schritt 7

      Schneiden Sie die Teile 5-B vom Anguss ab.

      a

      Schritt 8

      Fügen Sie Teil 5-B in Teil 5-A ein.

      a
      b

      Schritt 9

      Fügen Sie drei weitere Teile 5-B wie gezeigt ein.

      a

      Schritt 10

      Montieren Sie Teil 5-C mit 2 EM-Schrauben.

      a
      b

      Schritt 11

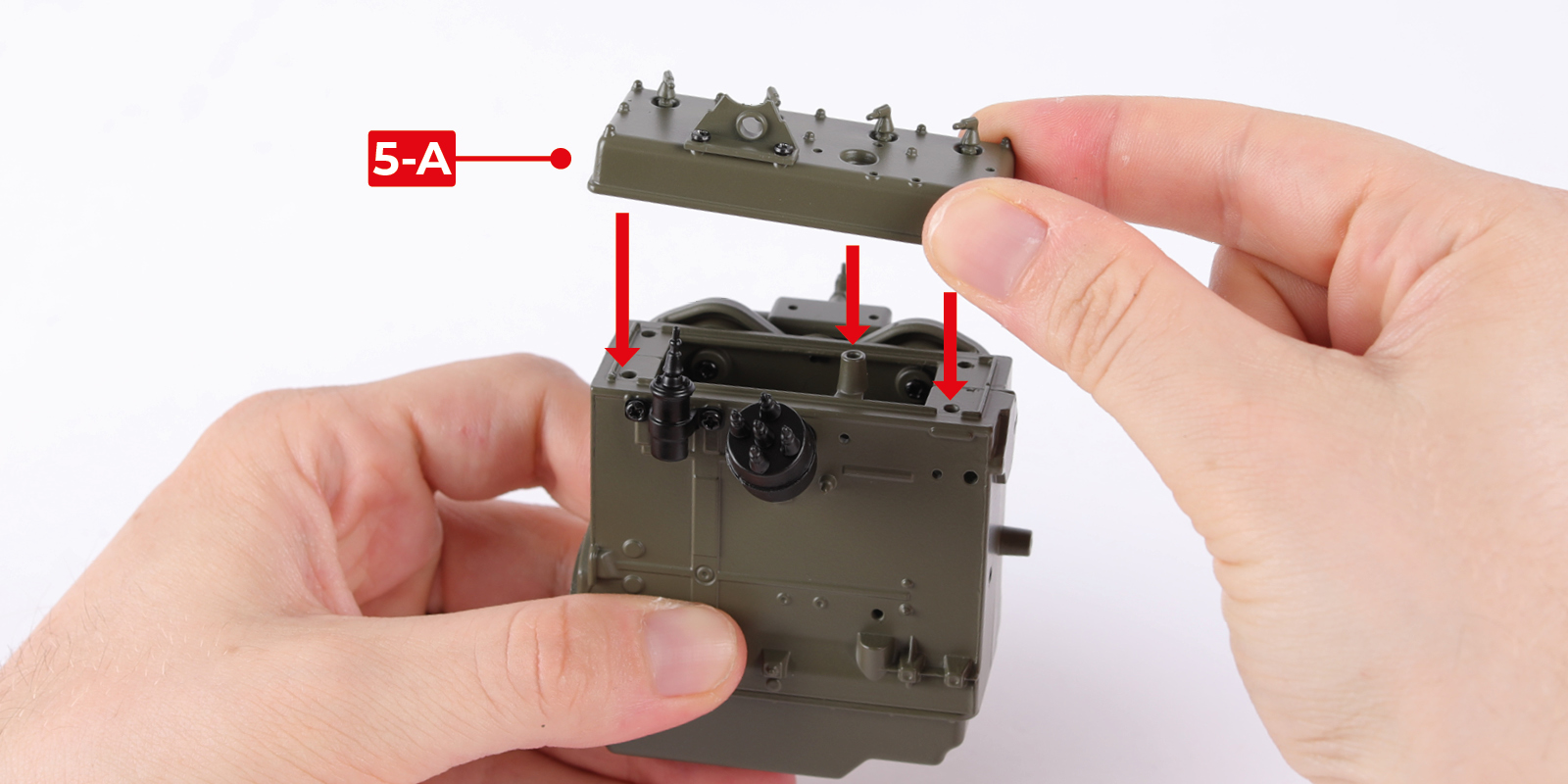

      Fügen Sie Teil 5-A zur Baugruppe C hinzu.

      a
      b

      Schritt 12

      Befestigen Sie Teil 5-A mit einer CM-Schraube.

      a

      Schritt 13

      Verwenden Sie ein Lineal, um Teil 5-G zu messen und schneiden Sie vier 7cm Stücke (5-G1) und ein 4,5cm Stück (5-G2).

      a
      b

      Schritt 14

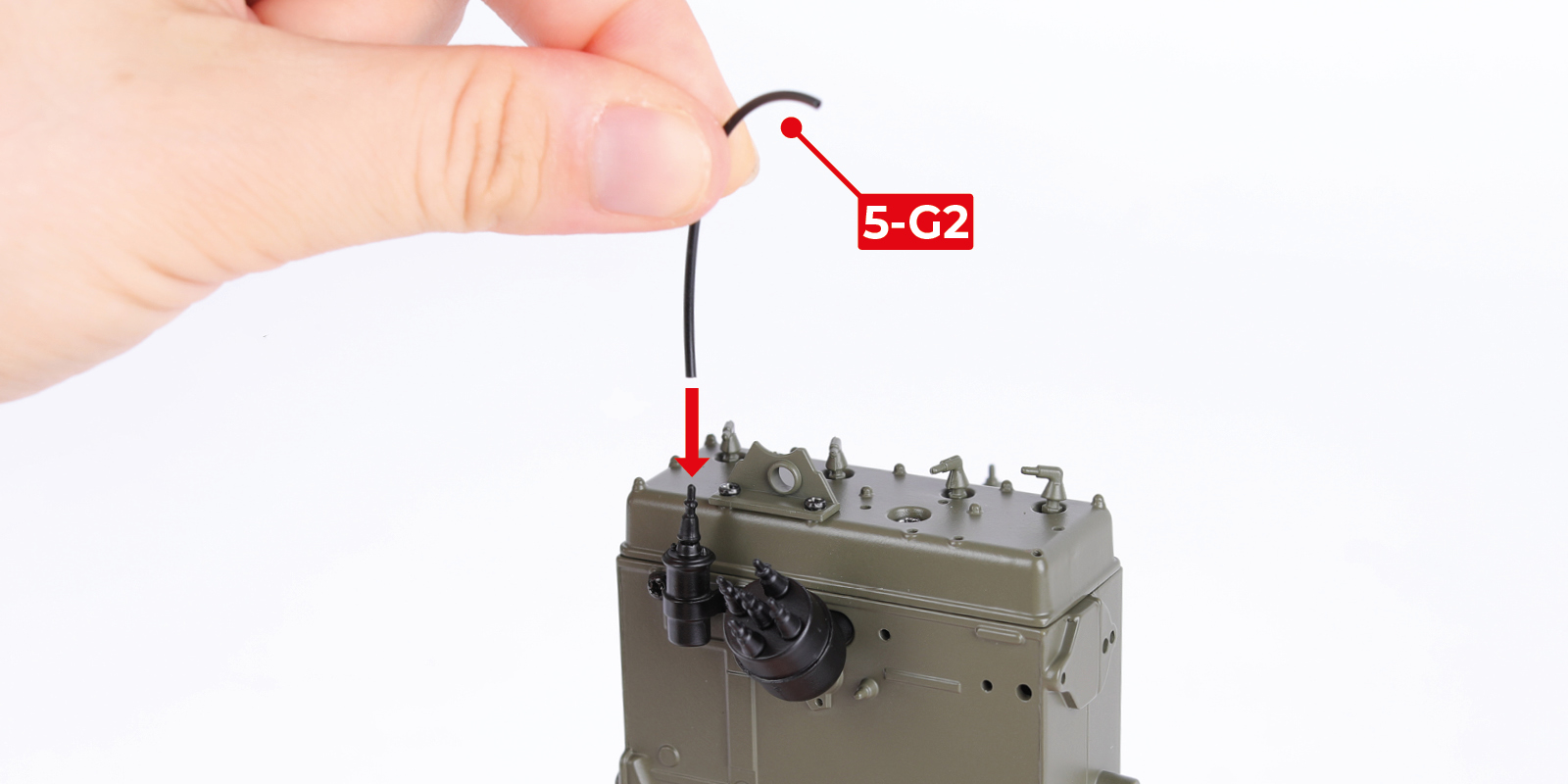

      Montieren Sie Teil 5-G2 an Baugruppe C.

      a
      b

      Schritt 15

      Das Bild zeigt die Reihenfolge, in der die Teile 5-G1 montiert werden.

      a

      Schritt 16

      Setzen Sie Teil 5-G1 auf den ersten Stift und fädeln Sie es durch das Loch, dann setzen Sie das andere Ende von Teil 5-G1 wie gezeigt ein.

      a
      b

      Schritt 17

      Setzen Sie Teil 5-G1 auf den zweiten Stift und fädeln Sie es durch das Loch, dann setzen Sie das andere Ende von Teil 5-G1 wie gezeigt ein.

      a
      b

      Schritt 18

      Montieren Sie Teil 5-G1 am dritten Stift und führen Sie es durch das Loch, dann montieren Sie das andere Ende von Teil 5-G1 wie gezeigt.

      a
      b

      Schritt 19

      Montieren Sie Teil 5-G1 am vierten Stift und führen Sie es durch das Loch, dann montieren Sie das andere Ende von Teil 5-G1 wie gezeigt.

      a
      b

      PHASE ERLEDIGT
