Paket 12
BAUANLEITUNG
Anleitung zum Bau Ihres U.S.S. Constitution Modellschiffs
Ihr Modell der U.S.S. Constitution ist in 12 Pakete unterteilt.
Sie müssen den schrittweisen Montagefotos, den Plänen und den erläuternden Texten unten folgen.
Bitte bewahren Sie das übrig gebliebene Material aus jedem Paket auf, um es zu verwenden, wenn Sie später in der Bauanleitung dazu aufgefordert werden.
Die unten angezeigten IP-Blätter sind Zeichnungen von lasergeschnittenen Teilen und fotoätzten Messingteilen und dienen als Leitfaden zur Identifikation einiger Teile.
Verwenden Sie die TEILEVERWEIS-Tabelle, um die Teile zu lokalisieren.
Die in jedem Paket enthaltenen PL-00 Schablonen (im Maßstab 1/1 gedruckt) dienen als Leitfaden für den Bau der Spanten.
Bitte überprüfen Sie die untenstehende Liste, um sicherzustellen, dass Sie alle Werkzeuge haben, die Sie zum Bau Ihres Holzschiffs benötigen.
Beim Entfernen eines Teils schneiden Sie die Rippen, die das Teil mit der Holzplatte verbinden, mit einem Cutter.
Entfernen Sie die Teile vorsichtig, um sie nicht zu brechen.
Bewahren und lagern Sie die Teile in ihren Spanten. Entfernen Sie nur die Teile, an denen Sie in jedem Schritt arbeiten.
Zusätzliche Unterstützung finden Sie in unserem Forum oder auf der Expertenverzeichnis-Seite unserer Website.
TEILELISTE
| Material | Quantity | |
| Flaggensatz | 1 | |
| Segel | 31 | |
| Namesschild der U.S.S. Constitution | 1 |
Werkzeuge, die Sie benötigen: Schneidematte, Bleistift, Modellbaumesser, feines Schleifpapier oder Schleifschwamm, Feile, Weißleim, Sekundenkleber (Zyanoakrylatkleber), Abdeckband, Winkel, Metallsäge, Schleifklotz, 30 cm Stahl-Lineal, Klemmen, Profilziehwerkzeug
Schritt 1
Folgen Sie den in den Plänen angezeigten Takelage-Referenzcodes.
Die Pläne verwenden eine Farbcodierung:
– Rot zeigt die Sparrigging an.
– Blau zeigt die Segelrigging an.
Wenn Sie nicht vorhaben, die Segel anzubringen, installieren Sie nicht die in Blau gezeigte Takelage.

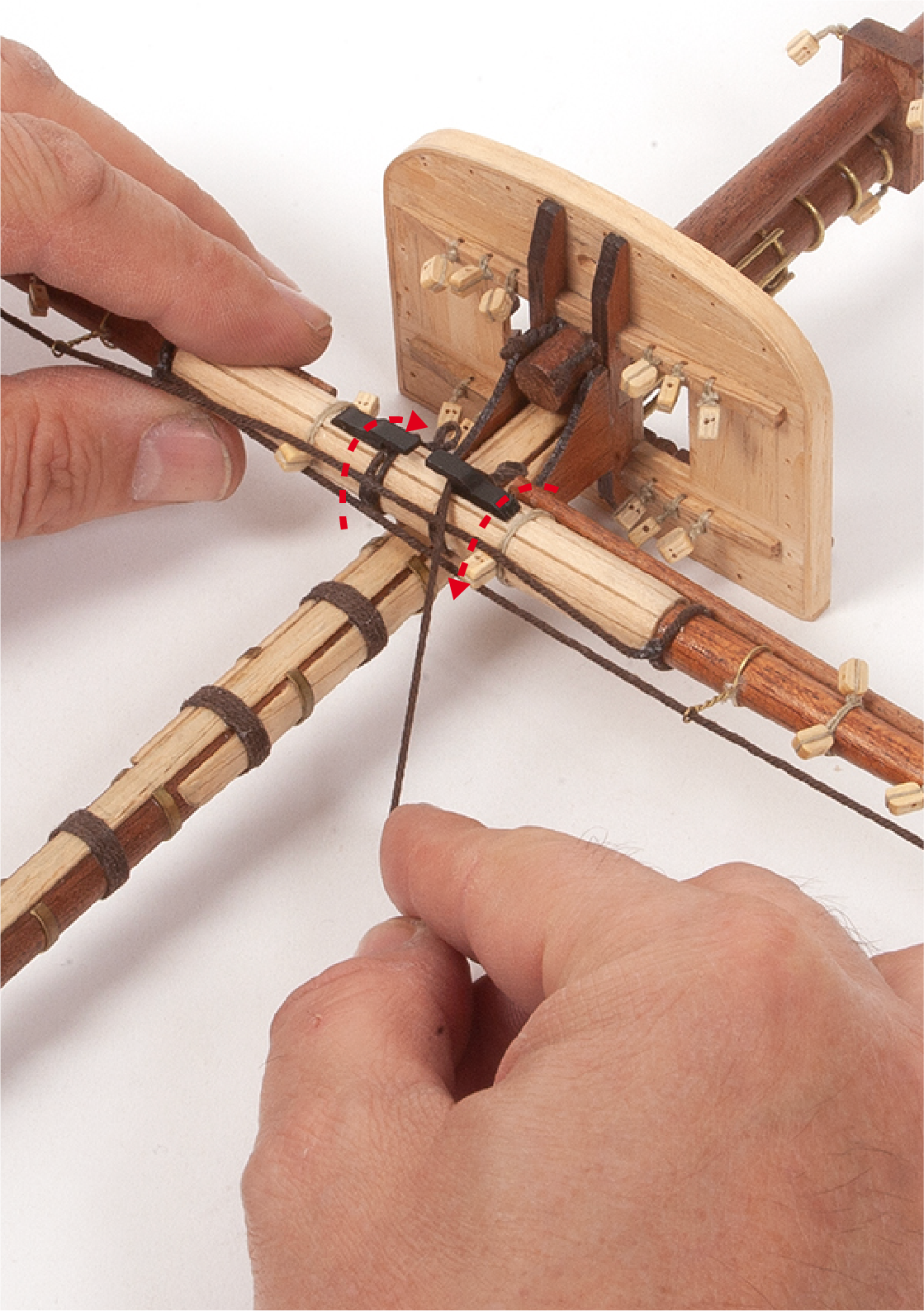

Das Bild zeigt, wie die Rahen an den Masten befestigt sind.
Die folgenden Schritte erklären die grundlegenden Techniken, die benötigt werden, um die Takelage fertigzustellen. Klicken Sie auf den untenstehenden Link, um unser Video anzusehen.
Sehen Sie sich unser Video an, um zusätzliche Anleitungen zu erhalten.
Schritt 2

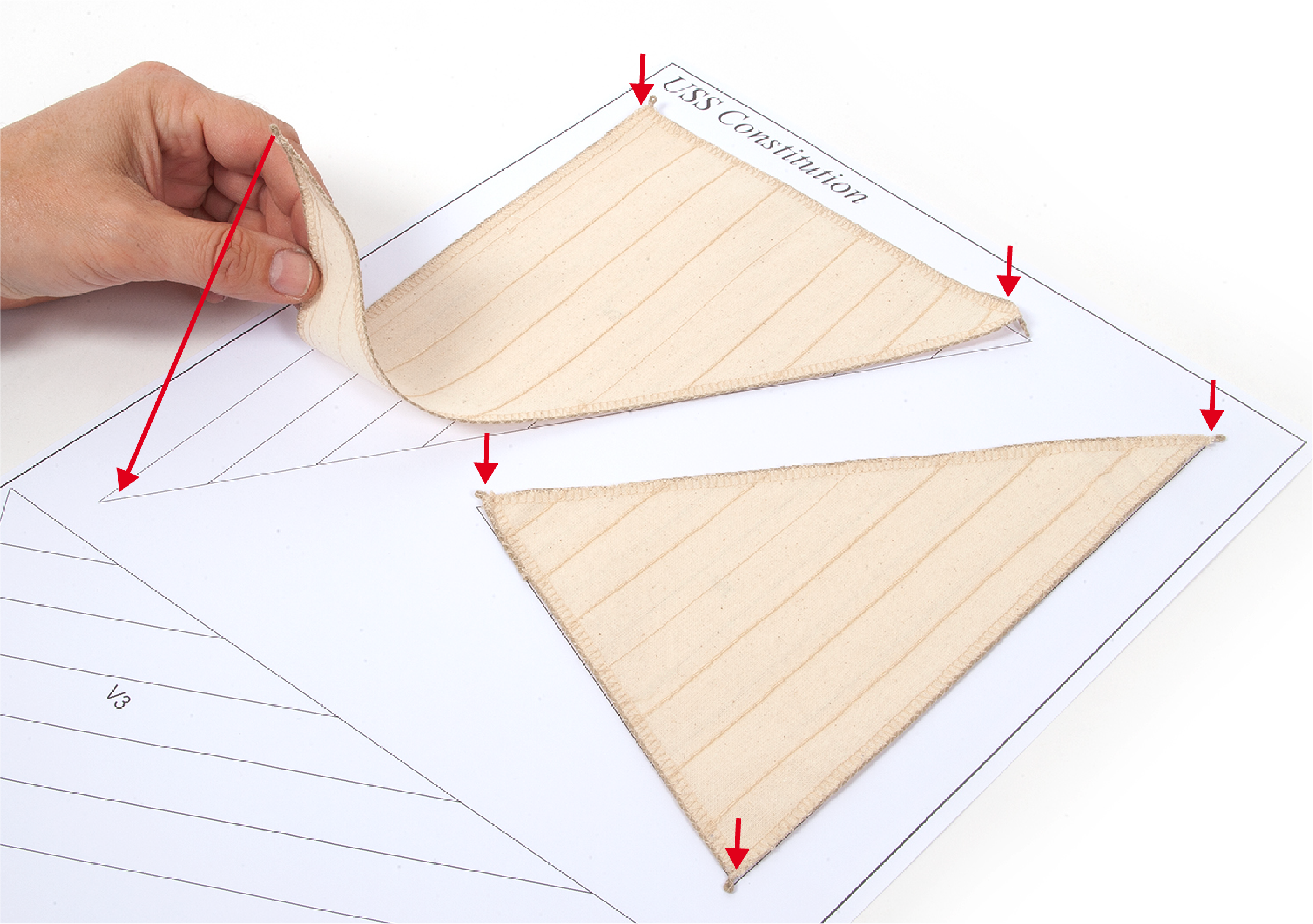

Ordne jedes Segel dem entsprechenden Entwurf in den Segelplänen zu.
Schritt 3
Jedes Segel ist mit kleinen, eingenähten Schlaufen für die Takelage ausgestattet. Wenn Sie den Segeln ein gealtertes Aussehen verleihen möchten, färben Sie sie mit kaltem Tee.
Schritt 4

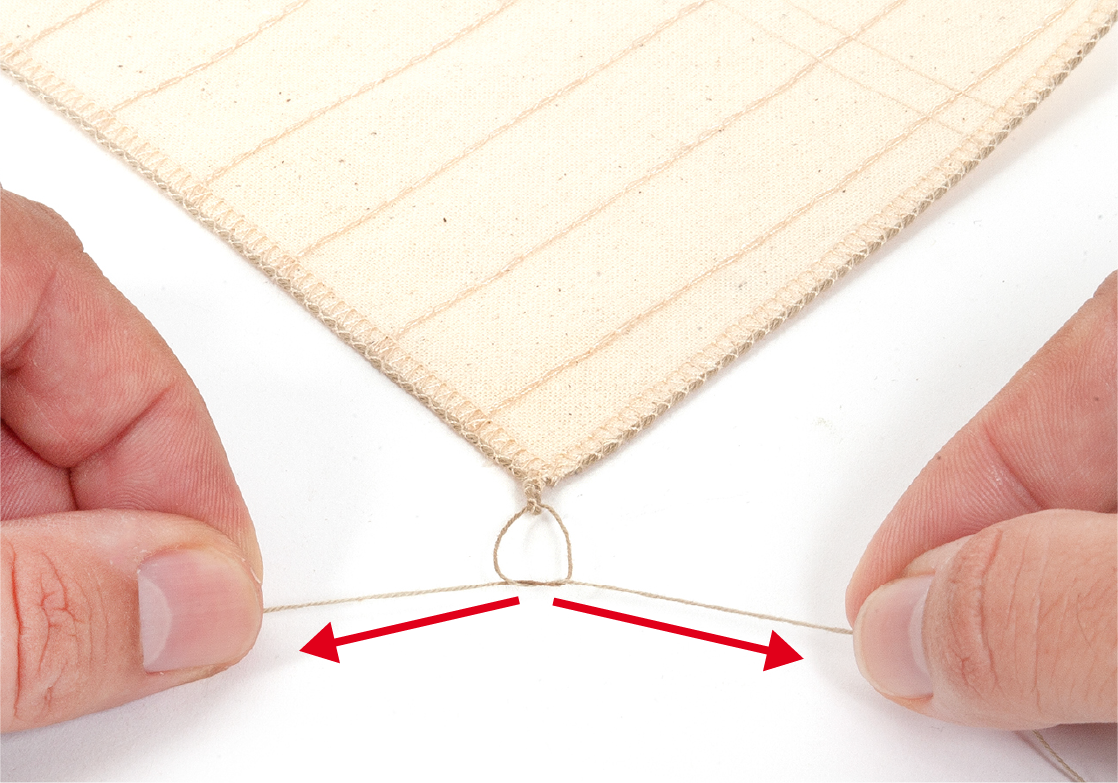

Verwenden Sie die Schlaufen, um die in den Plänen angegebenen Takelungsfäden zu binden.
Schritt 5

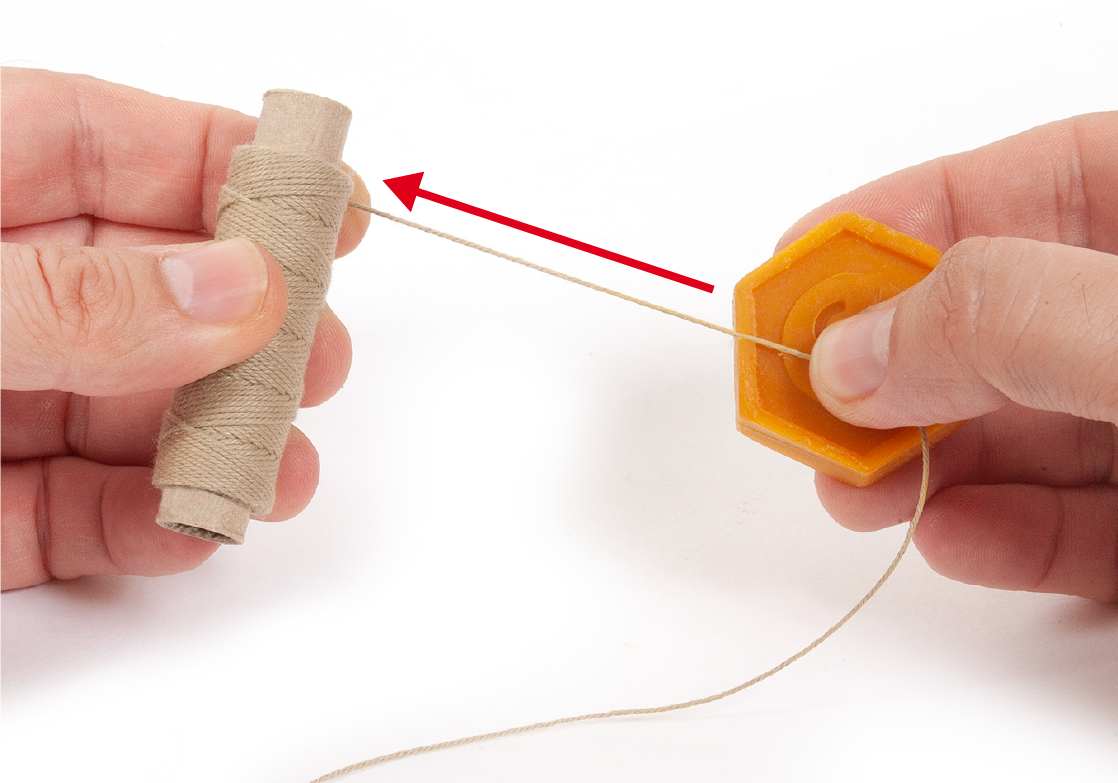

Es wird empfohlen, die Fäden zu wachsen, bevor die Masten getakelt werden.
Schritt 6

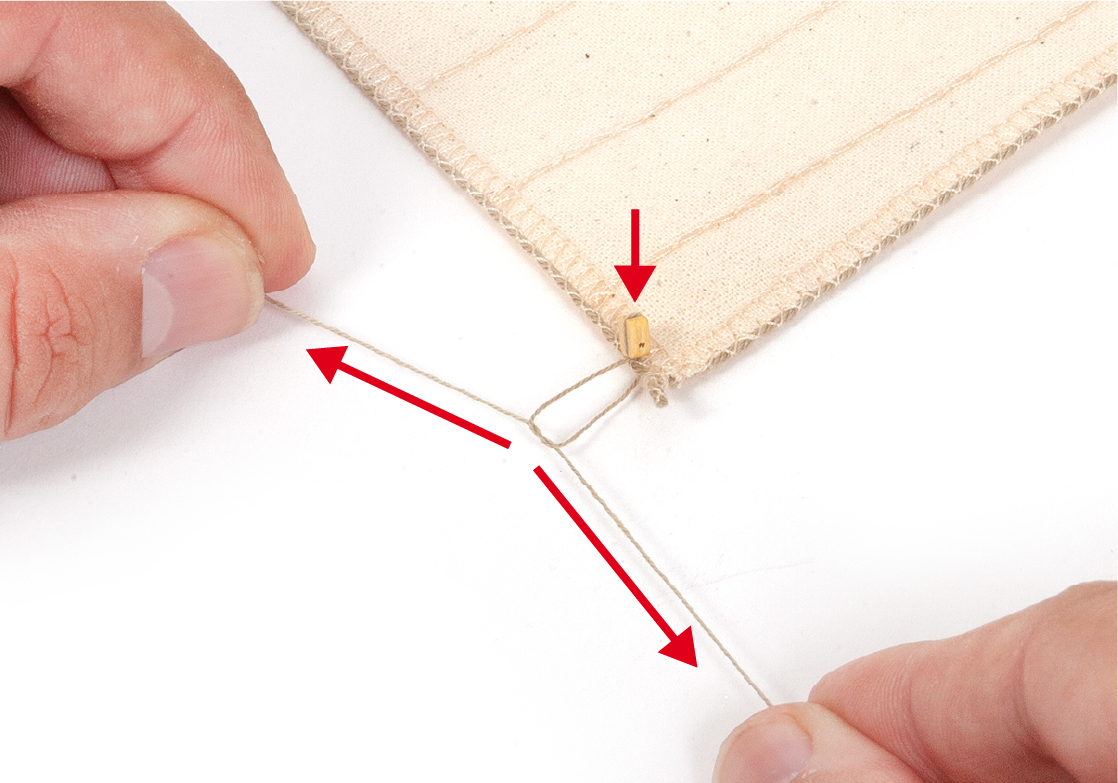

Einige Segel benötigen Blöcke oder verschiedene Fäden, die angenäht werden müssen.
Schritt 7

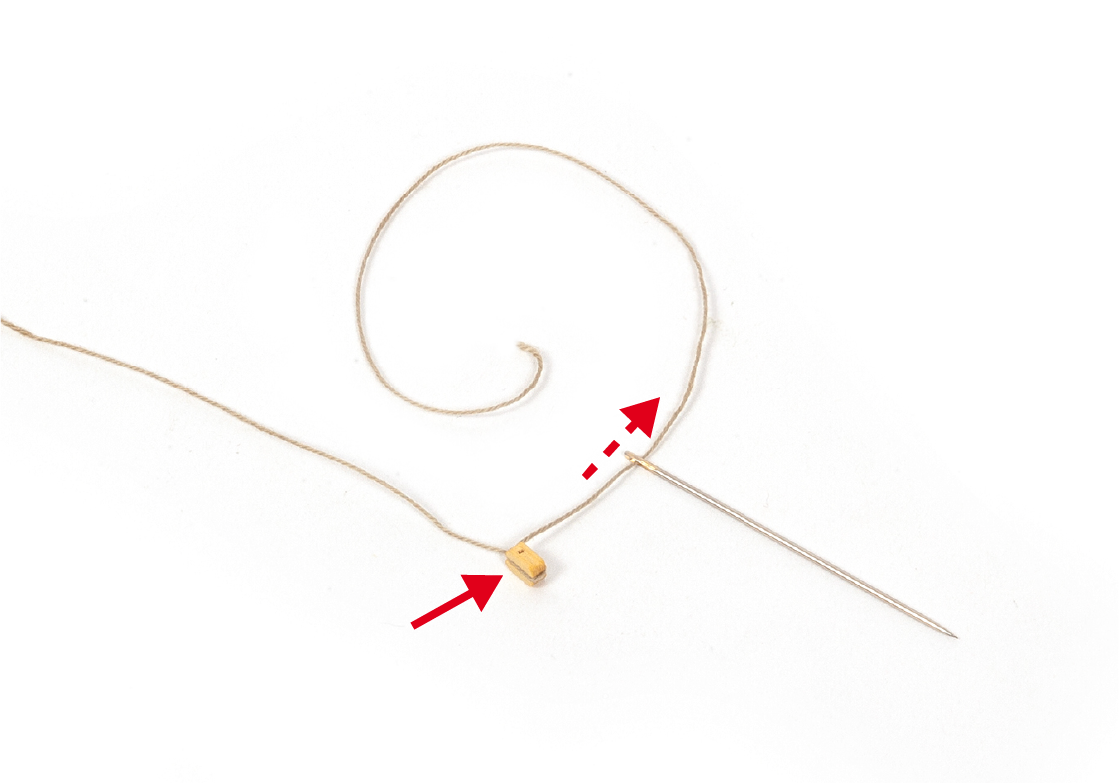

Verwenden Sie eine Nadel, um das Einfädeln der Takelage zu erleichtern.
Schritt 8

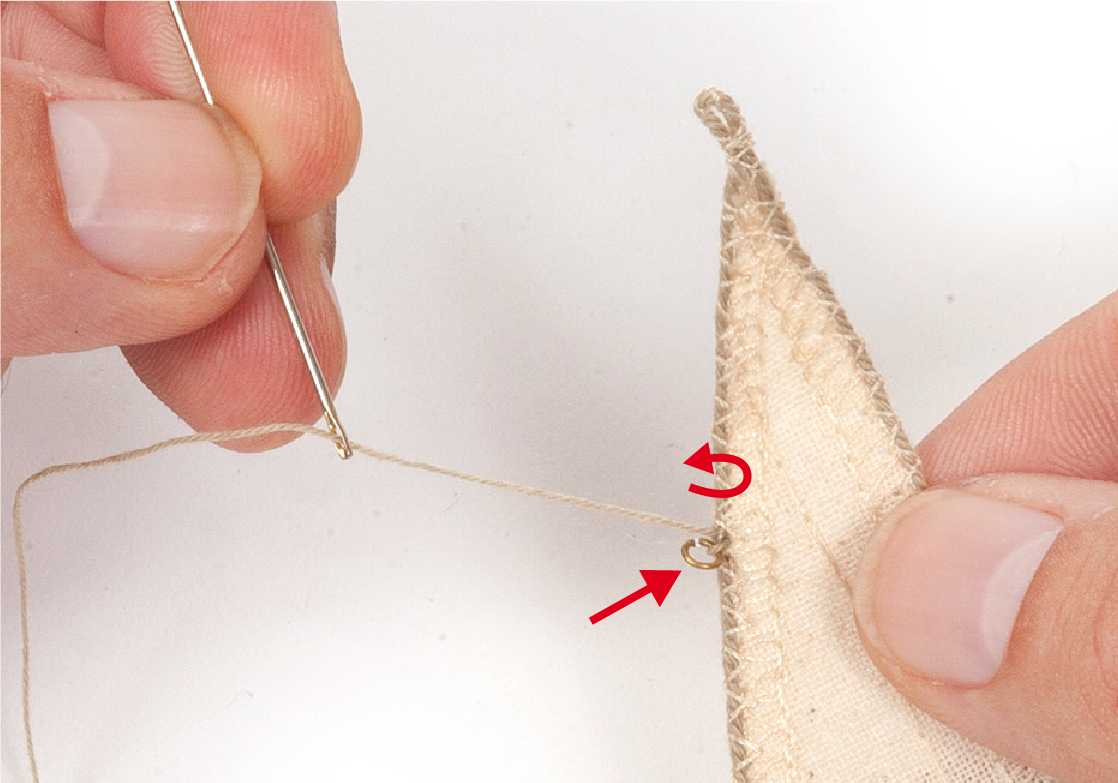

In manchen Fällen müssen Sie auch Ringe an die Segel nähen, wie in den Takelplänen dargestellt.
Schritt 9

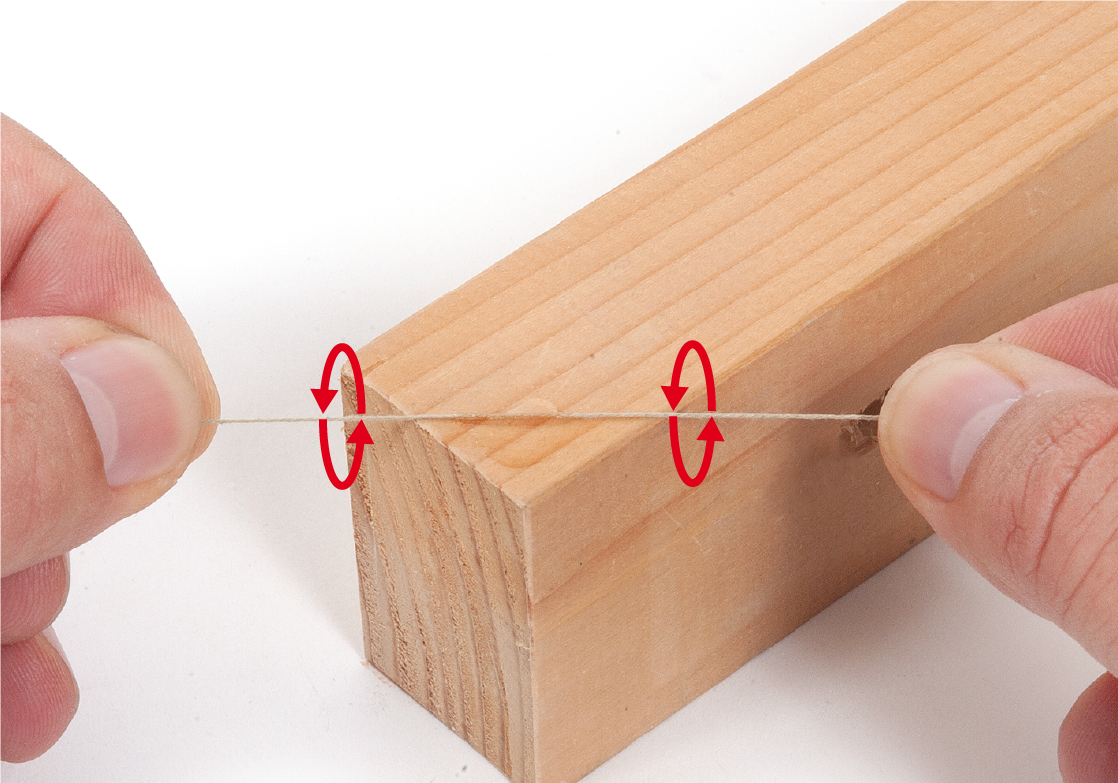

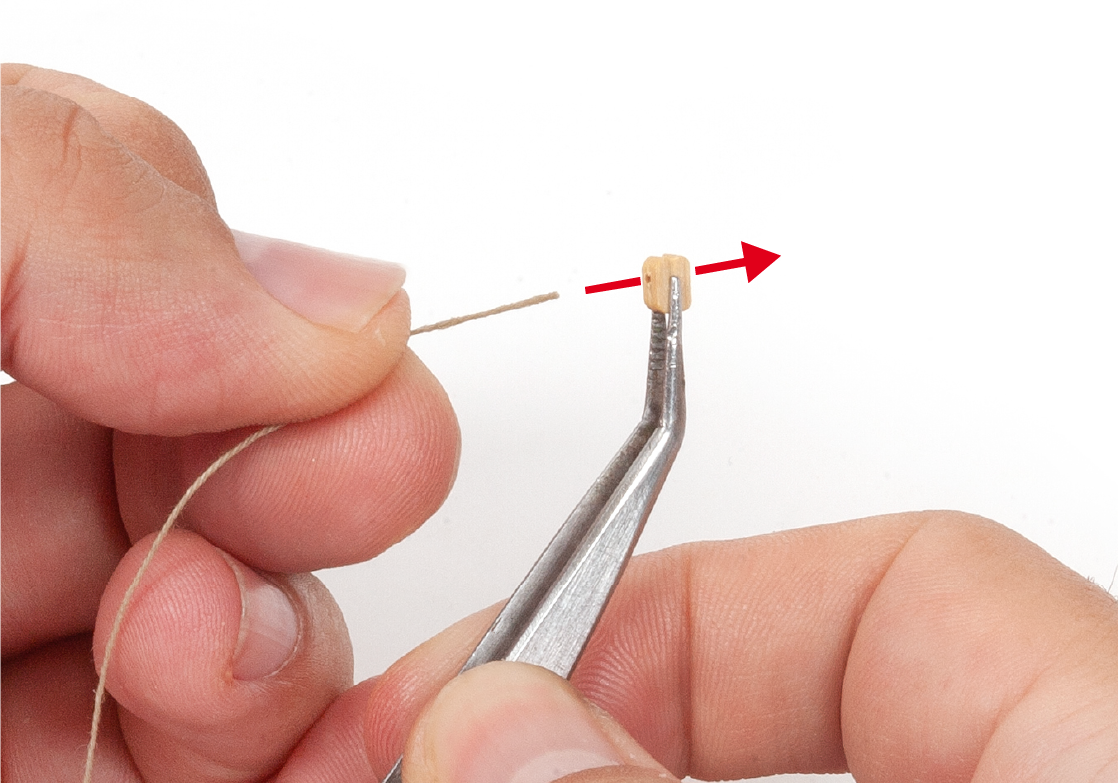

Um die Fäden durch kleine Löcher zu führen, tragen Sie etwas Kleber auf eine Holzoberfläche oder Ähnliches auf und rollen Sie den gespannten Faden über den Kleber. Nachdem der Kleber getrocknet ist, schneiden Sie den verklebten Faden ab, um eine steife, nadelähnliche Spitze zu erzeugen. Dies erleichtert das Einfädeln durch die Blöcke und Taljen.
Schritt 10

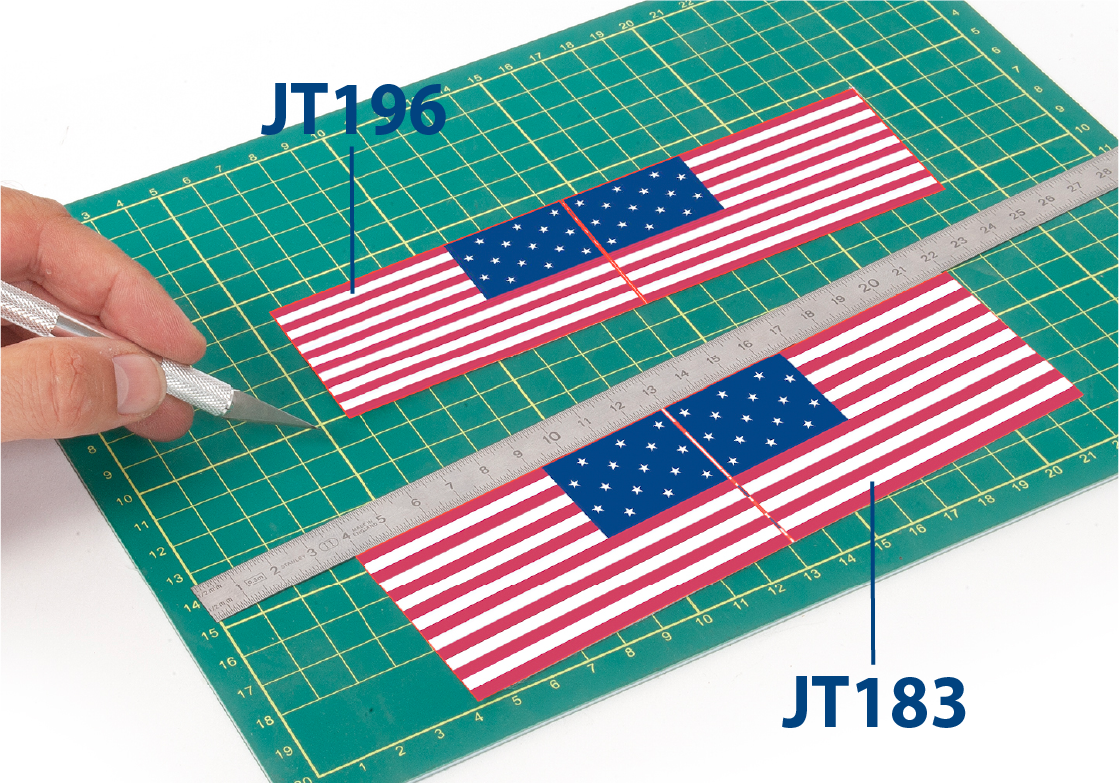

Schneiden Sie die Teile JT183 und JT196 (Flaggen) aus und falten Sie diese dann in der Mitte.
Sehen Sie sich unser Video an, um zusätzliche Anleitungen zu erhalten.
Hinweis: Das Video zeigt, wie man die Flaggen so formt, dass sie aussehen, als würden sie im Wind wehen.
Schritt 11

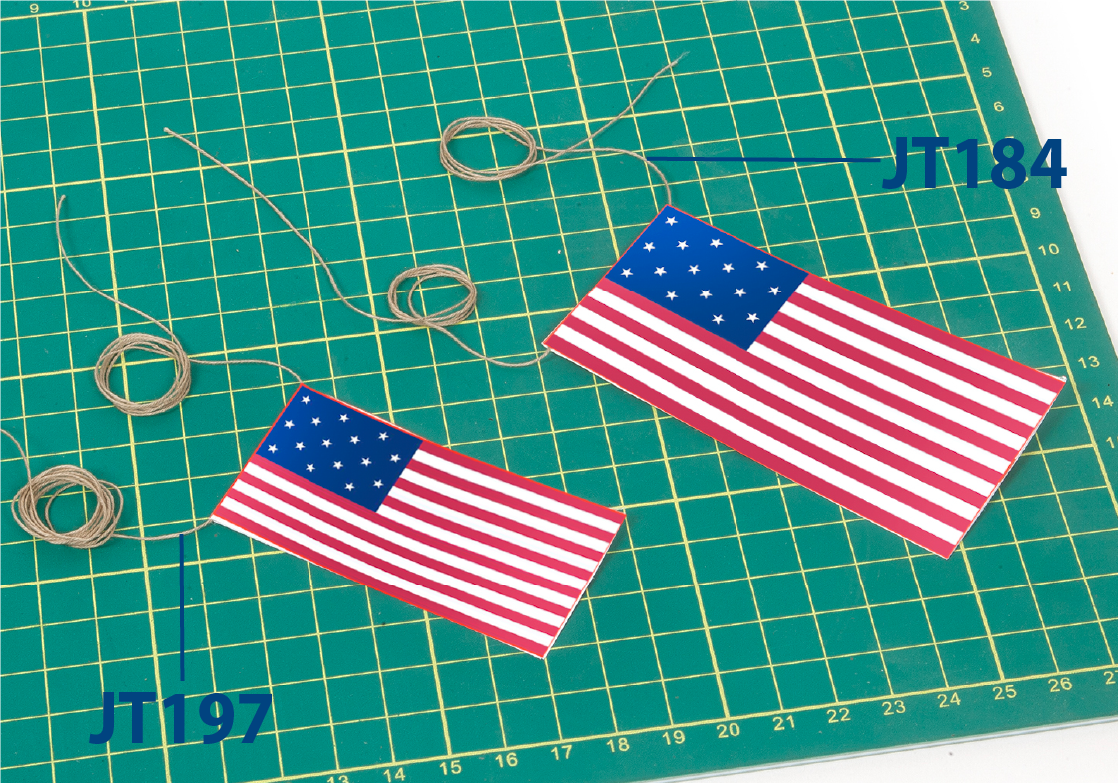

Platziere die Fäden JT184 und JT197 entlang der Falz jedes Fähnchens wie gezeigt, dann klebe die beiden Fähnchenhälften zusammen.
| JT184 | ø0,15 x 600 mm Faden |
| JT197 | ø0,15 x 400 mm Faden |
Schritt 1

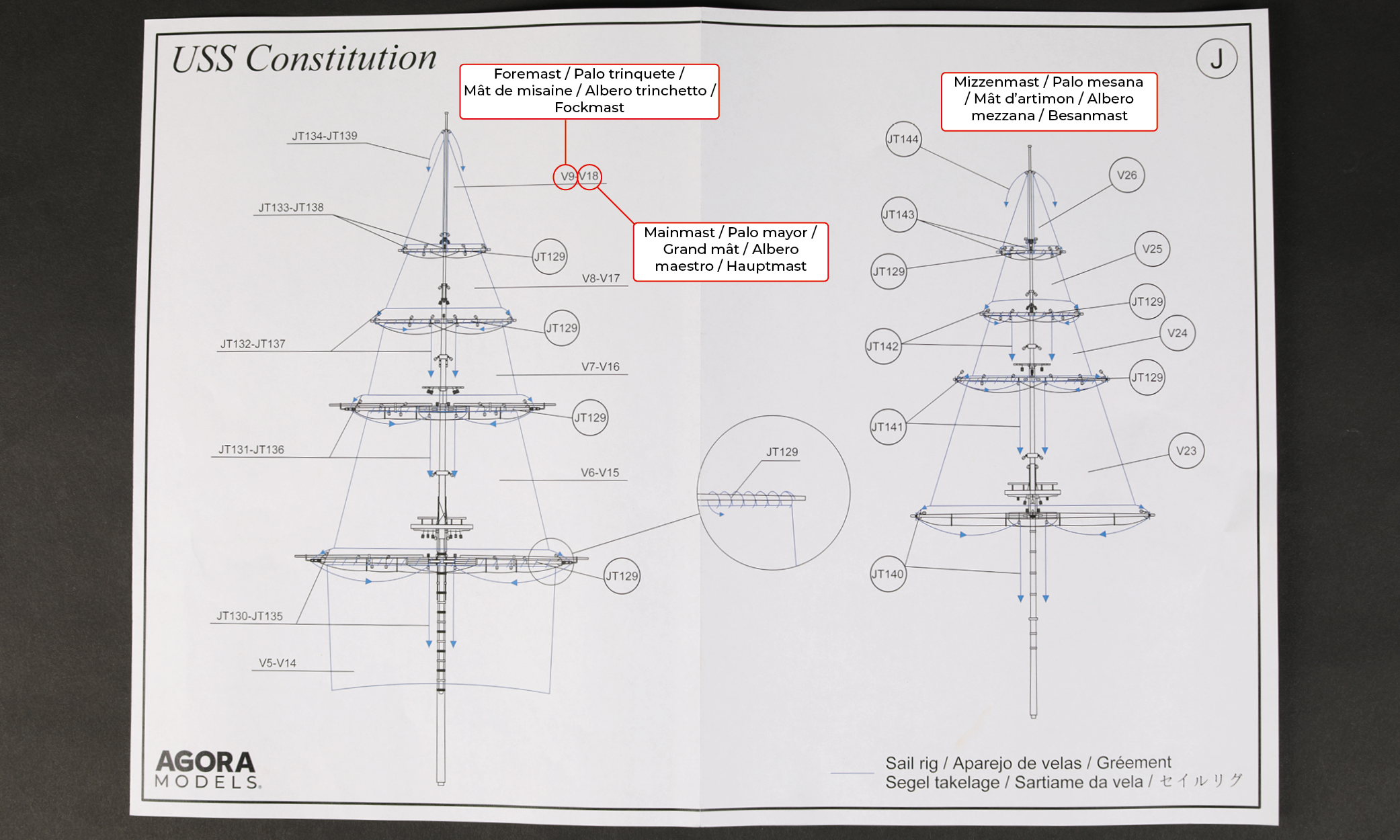

Verwendung der Takelpläne
Sie müssen den Takelplänen und der Teileliste in der Reihenfolge folgen, beginnend mit Teil JT1 auf Plan A. Fahren Sie mit den Teilen JT2, JT3 usw. fort, folgen Sie der Reihenfolge und identifizieren Sie die Teile, wie auf der Teileliste hier angegeben.
Auf den Plänen J, L, M und N werden manchmal zwei Teilebezeichnungen nebeneinander angezeigt; die erste Nummer bezieht sich auf den Fockmast und die zweite Nummer bezieht sich auf den Großmast, wie im untenstehenden Beispiel gezeigt. Diese Pläne zeigen den Fockmast und den Großmast links, mit dem Besanmast rechts.
Schritt 2
Nachdem das Takeln abgeschlossen wurde, können die Anker befestigt werden. Passen Sie die Länge der Fäden 10.6 an und führen Sie sie in die Löcher am Bug ein. Dann takeln Sie den Faden 12.1 (ø0,15 x 200 mm) wie im Takelplan des Bugspriets gezeigt. Binden Sie die Anker mit Faden 12.2 (ø0,15 x 150 mm).
Schritt 3

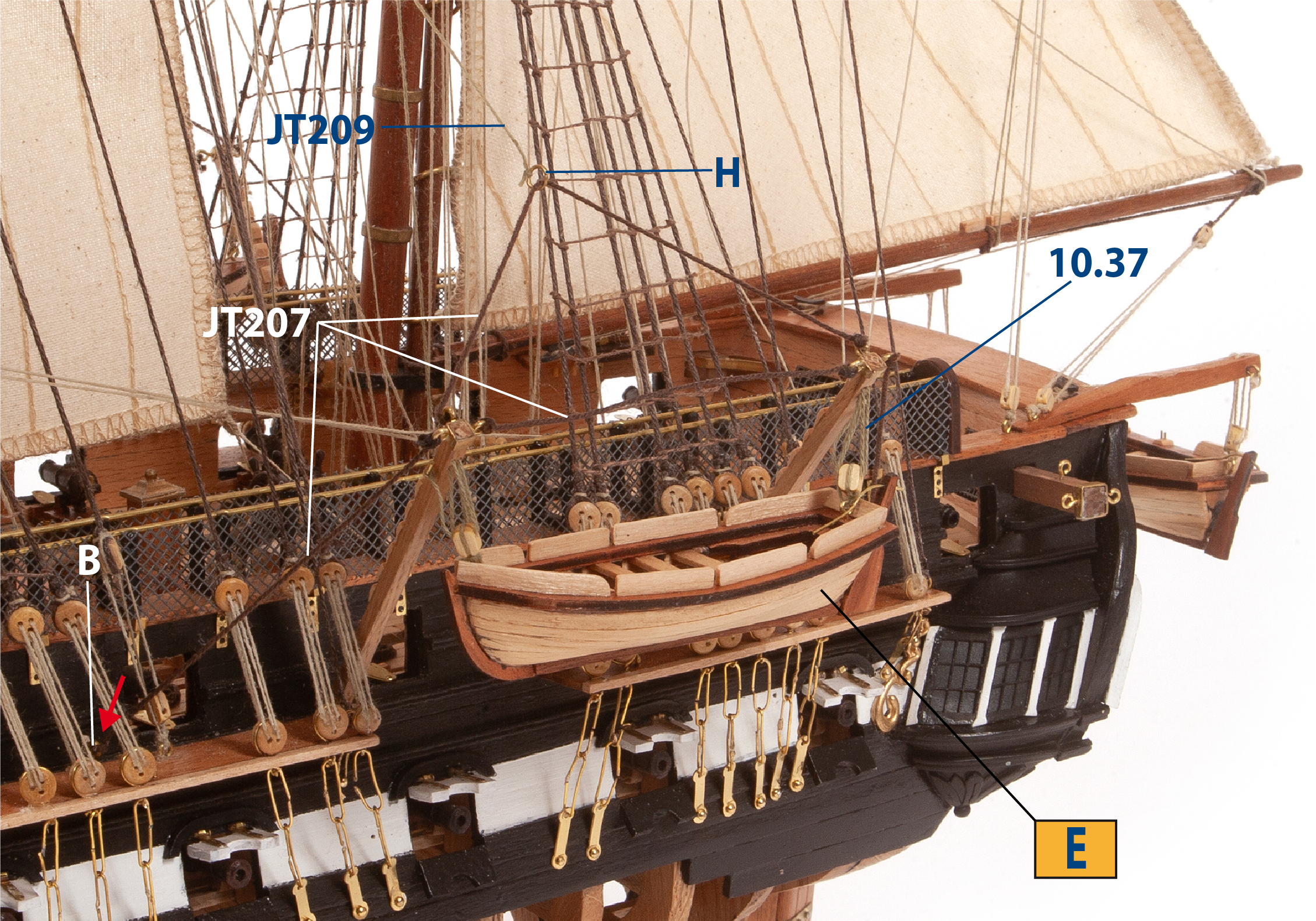

Passen und montieren Sie die Davits aus Paket 6, Phase 31, Schritt 16 an. Dann fertigen und befestigen Sie die Fäden JT207 und JT209 wie in den Takelplänen gezeigt. Befestigen Sie Boot E mit Blöcken und Faden 10.37, indem Sie dieselbe Methode wie beim Heckboot (Paket 10, Phase 60) verwenden.
| JT207 | ø0,50 x 150 brauner Faden |
| JT209 | ø0,15 x 200 mm Faden |
| 10.37 | ø0,15 x 250 mm Faden |
Schritt 4

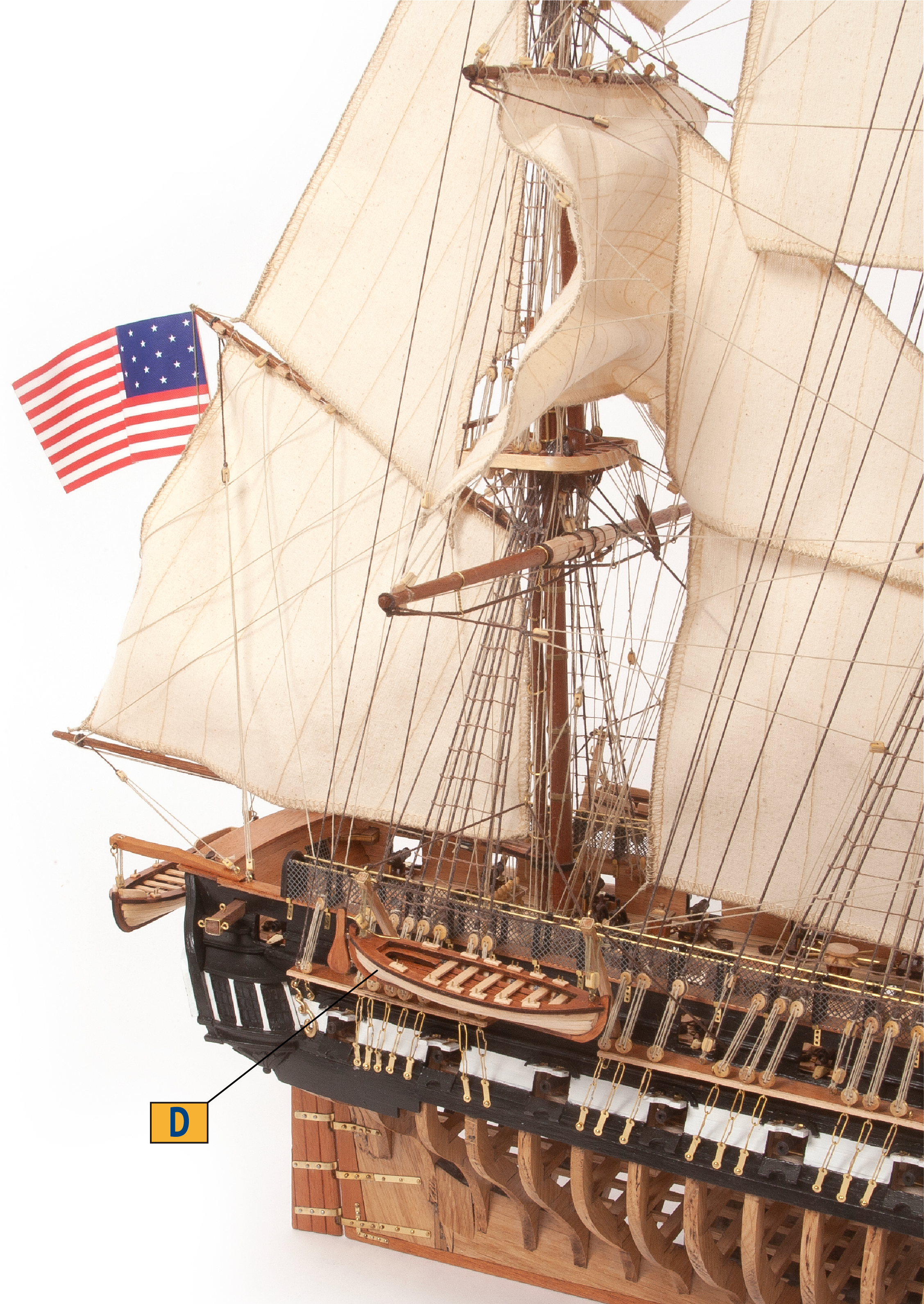

Montieren Sie Boot D auf der anderen Seite des Rumpfs auf die gleiche Weise.
Schritt 1
Dieses Bild zeigt das Detail der Segel an der Spitze der Masten.
Schritt 2

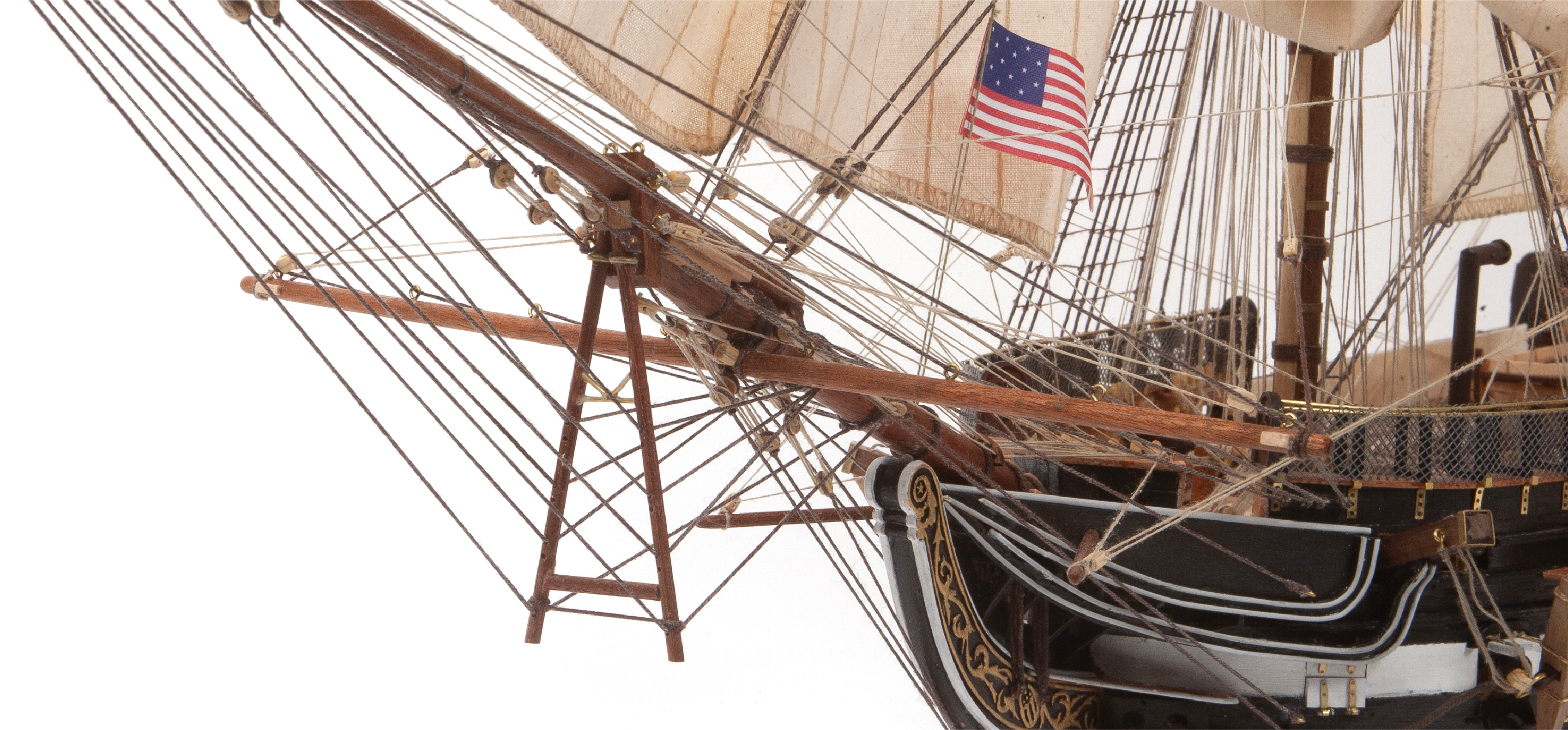

Dieses Bild zeigt das Detail des Bugspriets an seinem Platz.
Schritt 3
Dieses Bild zeigt den Bereich um die Marsen herum mit allen vorhandenen Takelageleinen.
Schritt 4
Dieses Bild zeigt die Flagge, die am Heck befestigt ist.
Schritt 1

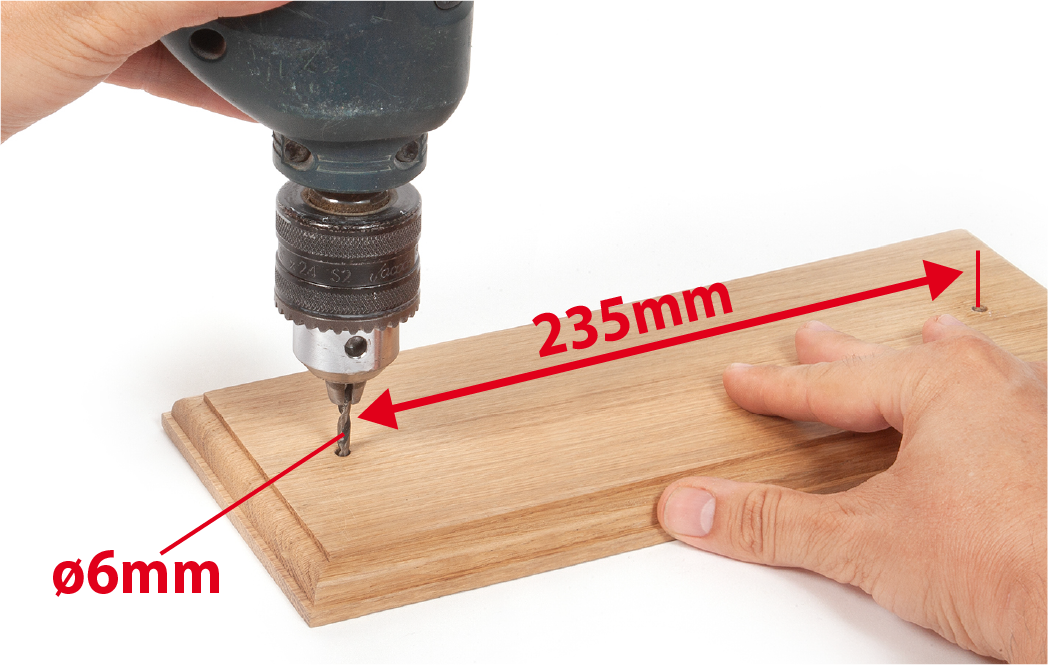

Bohren Sie zwei ø6 mm Löcher, zentriert auf der Präsentationsständer (geliefert im Paket 7), um die Stützen anzubringen. Platzieren Sie sie im Abstand von 235 mm von Mitte zu Mitte.
Schritt 2

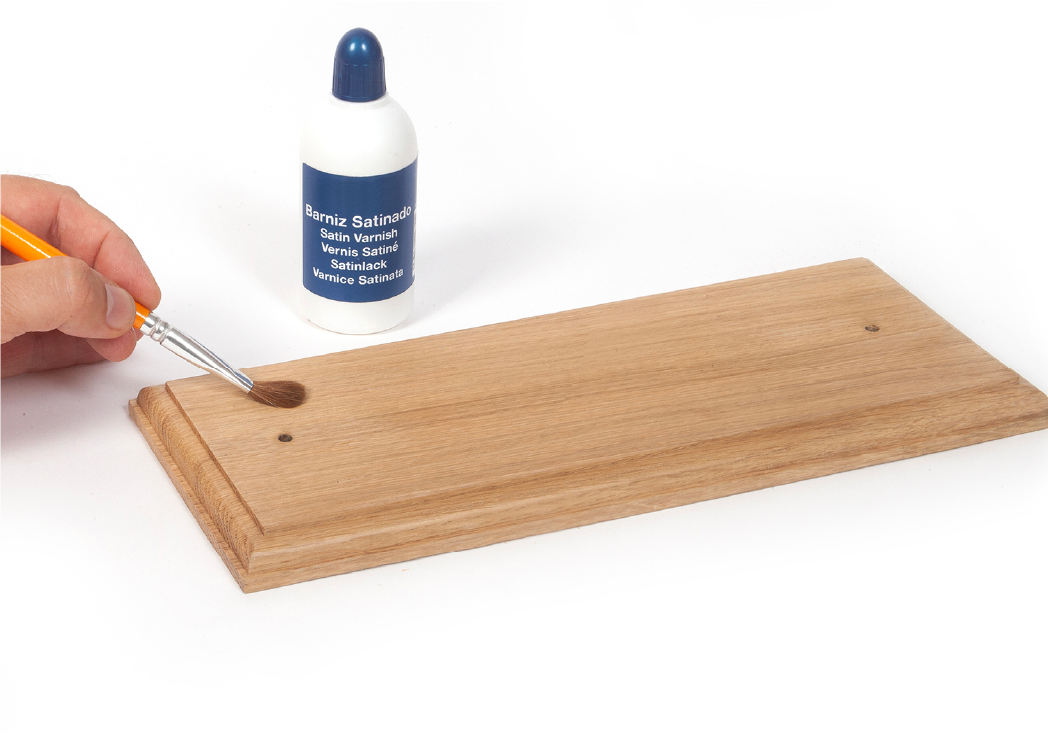

Schleifen Sie alle Oberflächen der Präsentationsständer und tragen Sie dann Lack auf. Beiseite stellen, bis es trocken ist.
Schritt 3

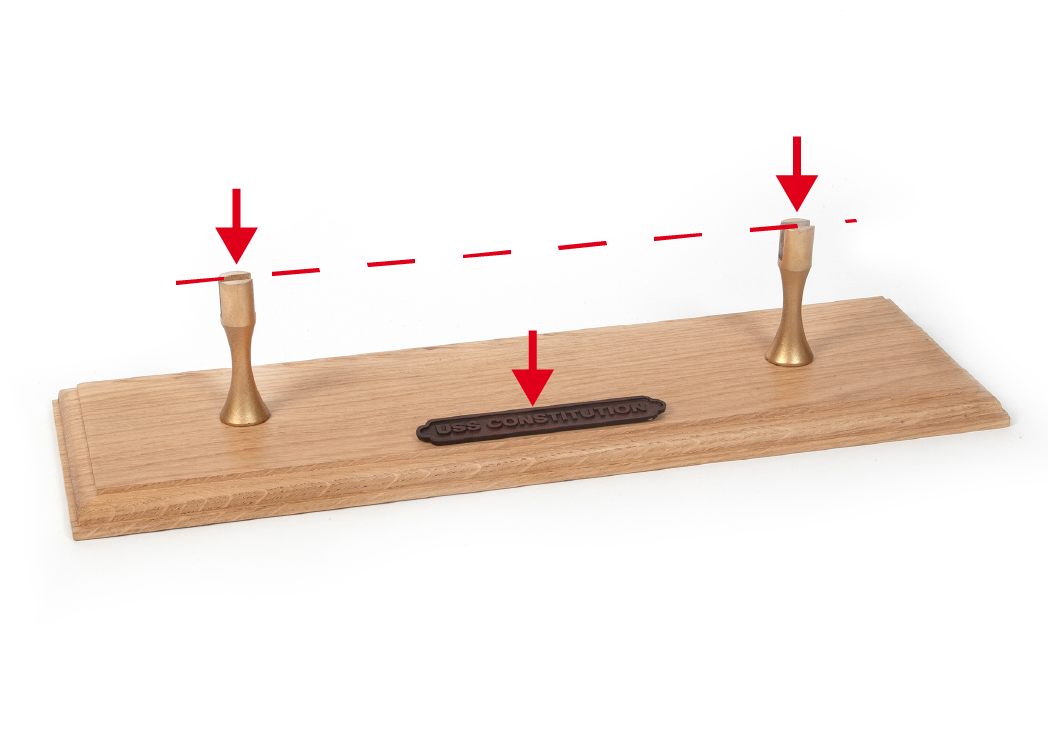

Fügen Sie die Stützen (im Paket 7 enthalten) ein und kleben Sie diese in die Löcher, ausgerichtet, um den Kiel des Schiffs aufzunehmen. Kleben Sie das Namensschild der U.S.S. Constitution auf die Präsentationsständer.
Schritt 4
Schließlich platzieren Sie das Modell auf den Stützen. Möglicherweise müssen Sie einige Anpassungen vornehmen, damit der Rumpf des Bootes korrekt auf den Stützen sitzt.
Ihr Modell ist nun fertiggestellt!
Vergessen Sie nicht, als Mitglied des Agora Advantage Clubs haben Sie Belohnungspunkte zum Einlösen. Sie haben jetzt vielleicht genug Punkte, um ein kostenloses Paket 1 für Ihr nächstes Modell zu genießen.
