Paket 01

BAUANLEITUNG

      If you'd prefer to download a PDF version of these instructions, choose to save as PDF from the print dialog.

      Anleitung zum Bau Ihres Modellschiffs Cutty Sark

      Ihr Modell der Cutty Sark ist in 12 Pakete unterteilt.

      Sie müssen den schrittweisen Montagefotos, den Plänen und den erläuternden Texten unten folgen.

      Bitte bewahren Sie das übrig gebliebene Material aus jedem Paket auf, um es zu verwenden, wenn Sie später in den Montageanleitungen dazu aufgefordert werden.

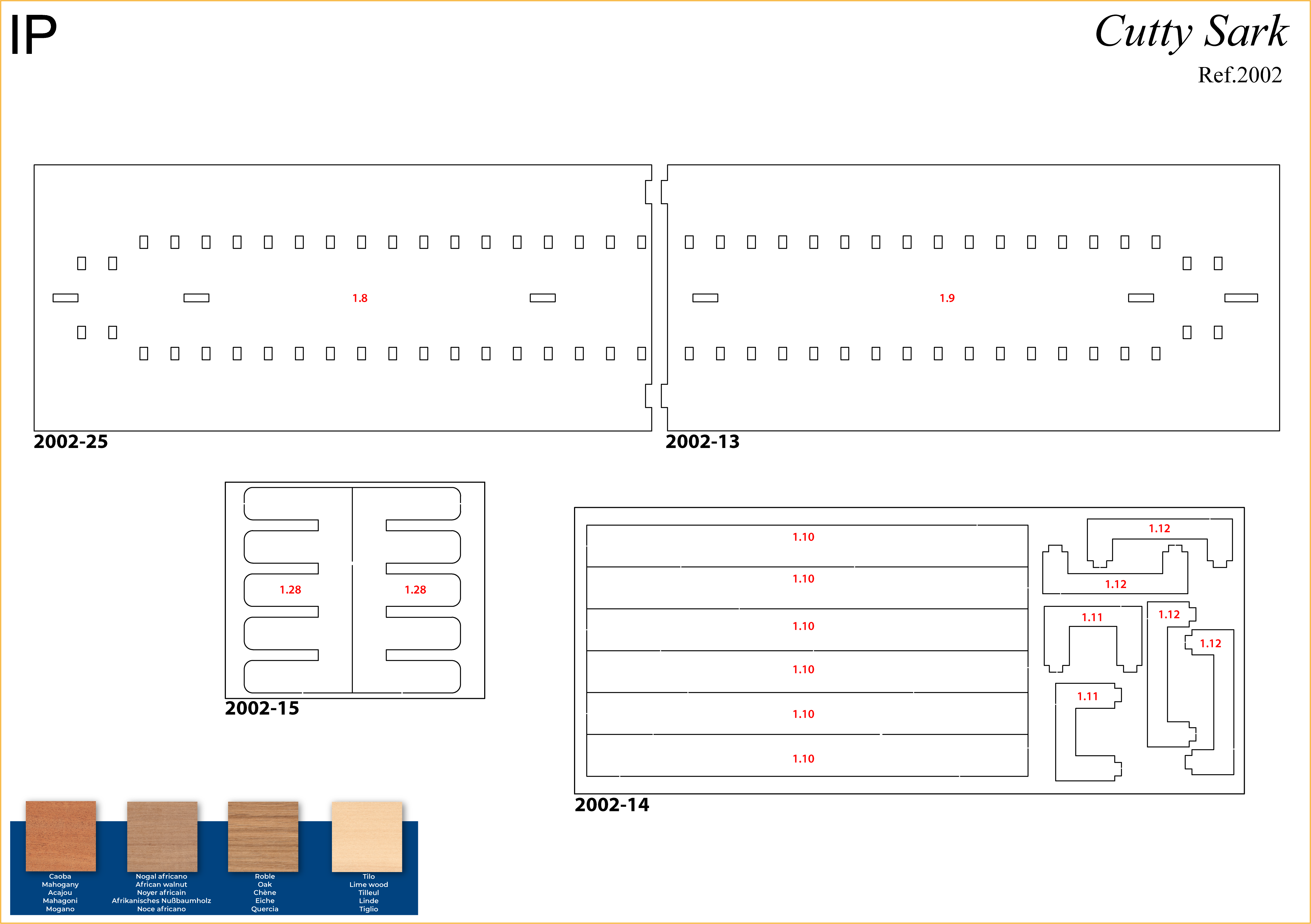

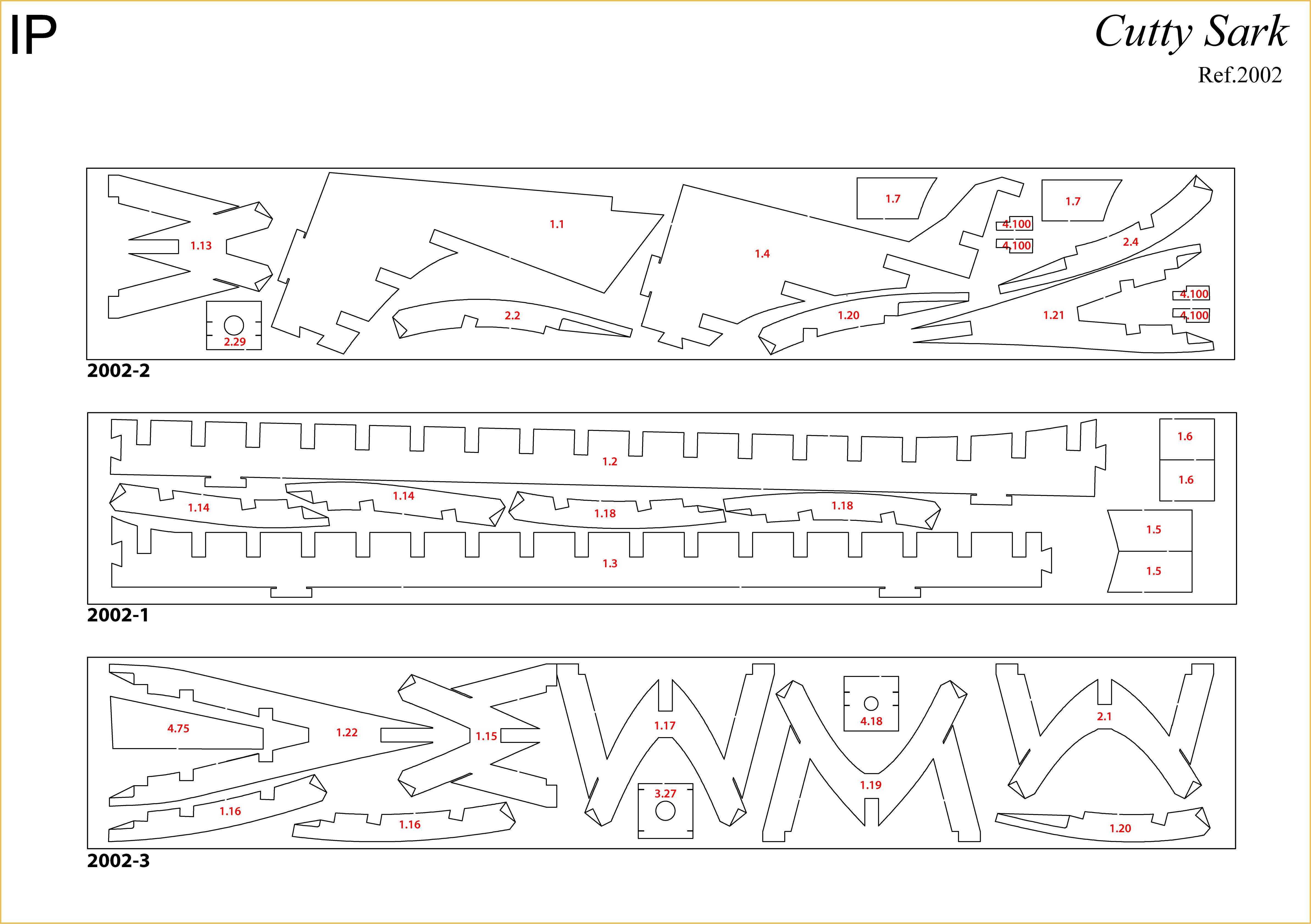

      Die unten angezeigten IP-Blätter sind Zeichnungen von lasergeschnittenen Teilen und fotoätzten Messingteilen und dienen als Leitfaden zur Identifizierung einiger Teile.

      Verwenden Sie die TEILEVERWEIS-Tabelle, um die Teile zu lokalisieren.

      Die in jedem Paket enthaltenen PL-00 Vorlagen (im Maßstab 1/1 gedruckt) dienen als Leitfaden für den Bau der Spanten.

      Bitte überprüfen Sie die untenstehende Liste, um sicherzustellen, dass Sie alle Werkzeuge haben, die für den Bau Ihres Holzschiffs erforderlich sind.

      Beim Entfernen eines Teils schneiden Sie die Rippen, die das Teil mit der Holzplatte verbinden, mit einem Cutter.

      Entfernen Sie die Teile vorsichtig, um sie nicht zu brechen.

      Bewahren und lagern Sie die Teile in ihren Rahmen. Entfernen Sie nur die Teile, an denen Sie in jedem Schritt arbeiten.

      Zusätzliche Unterstützung finden Sie in unserem Forum oder auf der Expertenverzeichnis-Seite unserer Website.

      TEILELISTE

      MaterialMenge
      Holzplatten
      2002-1, 2002-2, 2002-3Holz3
      2002-13, 2002-14, 2002-15Holz3
      2001-25Holz1
      Holzleisten
      5 x 5 x 400 mmEiche9
      3 x 3 x 400 mmLindenholz6
      2 x 3 x 600 mmLindenholz15
      Holzstäbe
      ø8 mm x 400 mmMahagoni1
      Werkzeuge
      Pinsel (Größe 4)1
      Pinsel (Größe 8)1
      Pinsel (Größe 12)1
      Satinlack2
      Schablonen
      Montageschablone PL-011

      Nützliche Werkzeuge zum Bau dieses Modells: Schneidematte, Bleistift, Modellbaumesser, feines Schleifpapier oder Schleifschwamm, Feile, Weißleim, Sekundenkleber (Cyanacrylatkleber), Abdeckband, Winkel, Metallsäge, Schleifklotz, 30 cm Stahl-Lineal, Klemmen, Scriber

      PAKET 01 - TEILEIDENTIFIKATION

      TEILEVERWEIS

      TEILE-NR.
      VERWEIS
      TEILE-NR.
      VERWEIS
      TEILE-NR.
      VERWEIS
      1.12002-21.92002-131.172002-3
      1.22002-11.102002-141.182002-1
      1.32002-11.112002-141.192002-3
      1.42002-21.122002-141.202002-2 / 2002-3
      1.52002-11.132002-21.212002-2
      1.62002-11.142002-11.222002-3
      1.72002-21.152002-31.282002-15
      1.82002-251.162002-3

      Phase 01

      Schritt 1

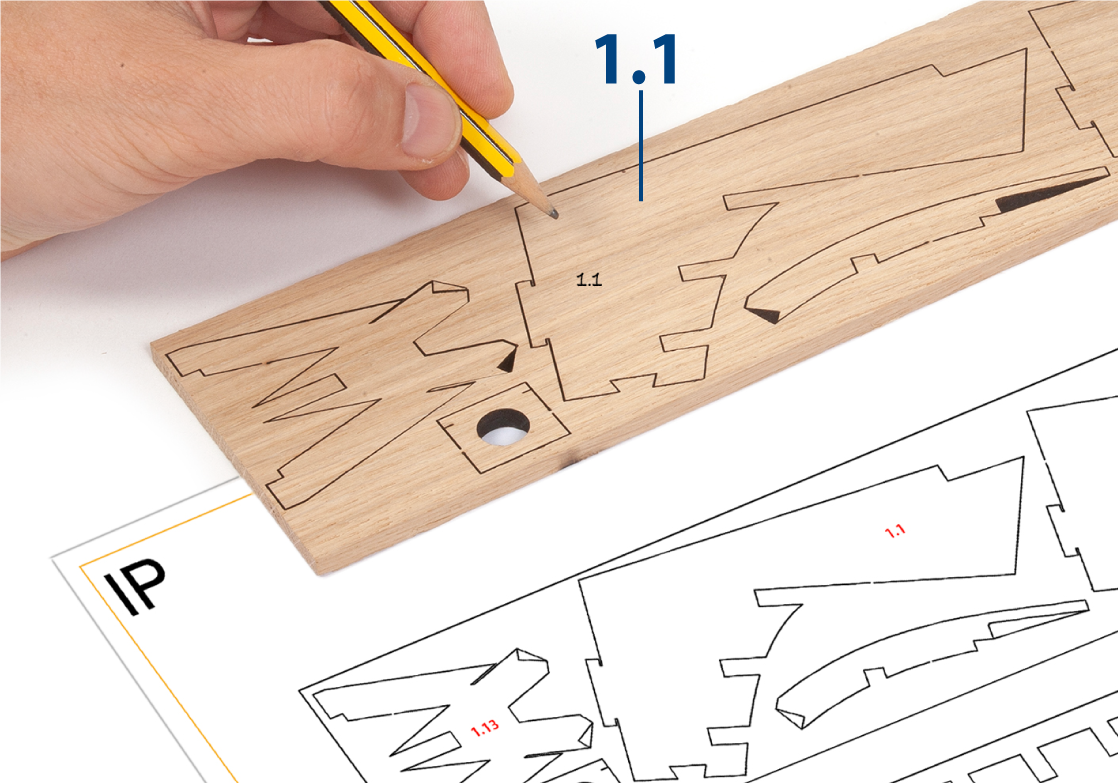

      Bereiten Sie die Teile 1.1–1.7 wie folgt vor. Beschriften Sie die Nummern mit einem Bleistift auf den entsprechenden Teilen, unter Bezugnahme auf die oben stehenden Diagramme.

      a

      Schritt 2

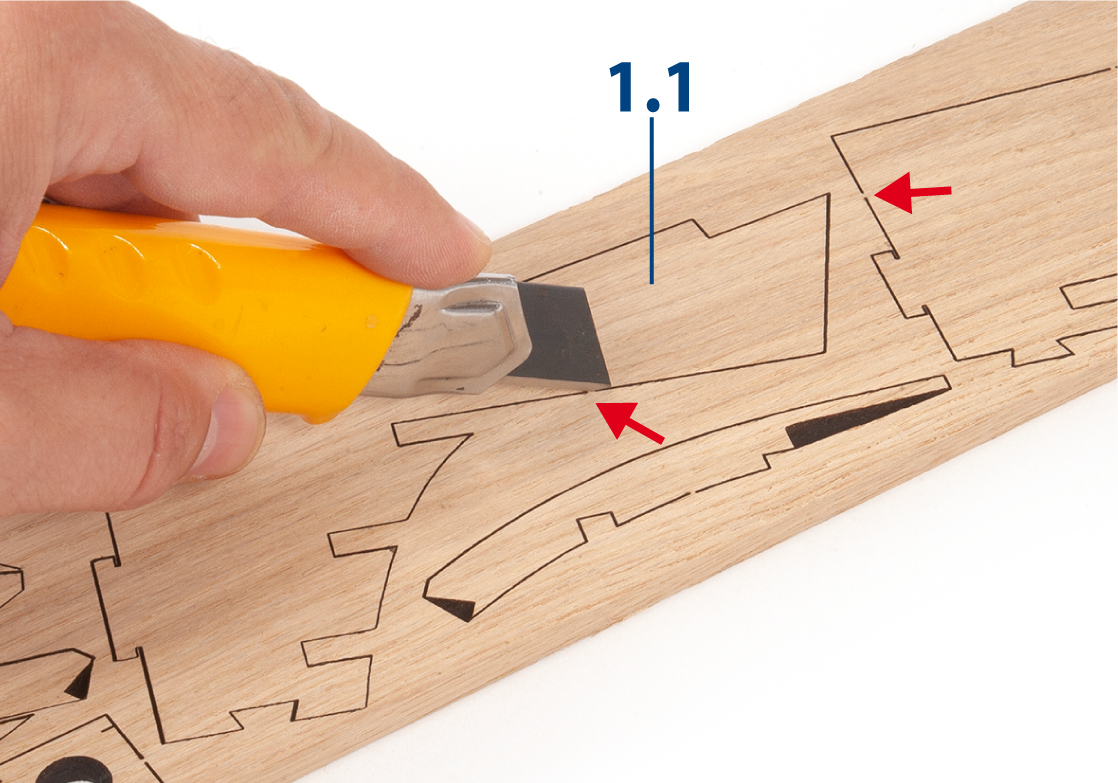

      Schneiden Sie die Teile mit einem Bastelmesser aus.

      a

      Schritt 3

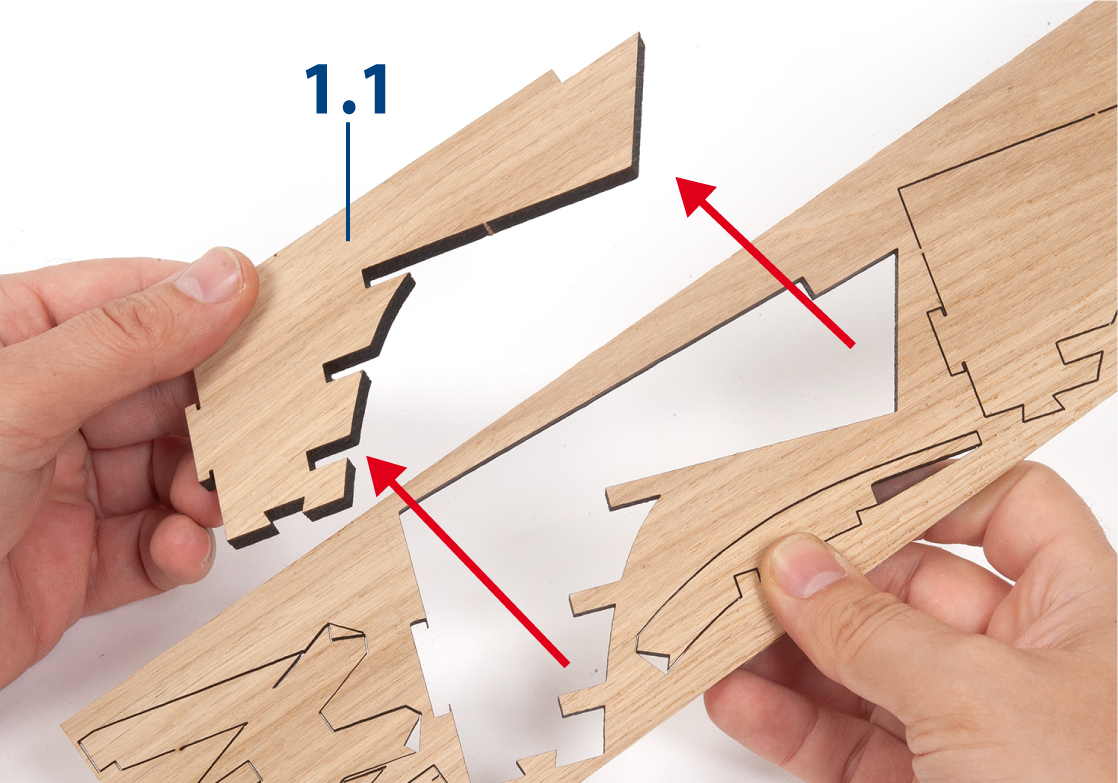

      Entfernen Sie nur die Teile, an denen Sie in jedem Schritt arbeiten, und gehen Sie dabei vorsichtig vor, um ein Zerbrechen zu vermeiden.

      a

      Schritt 4

      Schleifen Sie die Teile mit feinkörnigem Schleifpapier oder einem Schleifschwamm.

      a

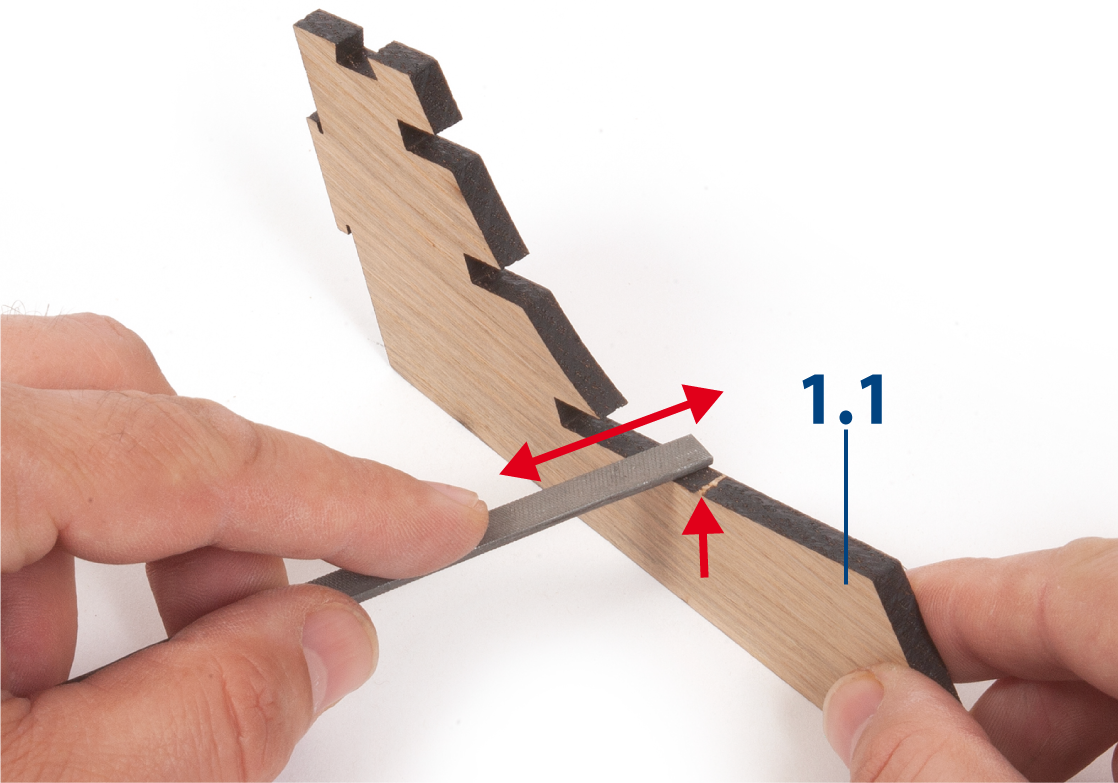

      Schritt 5

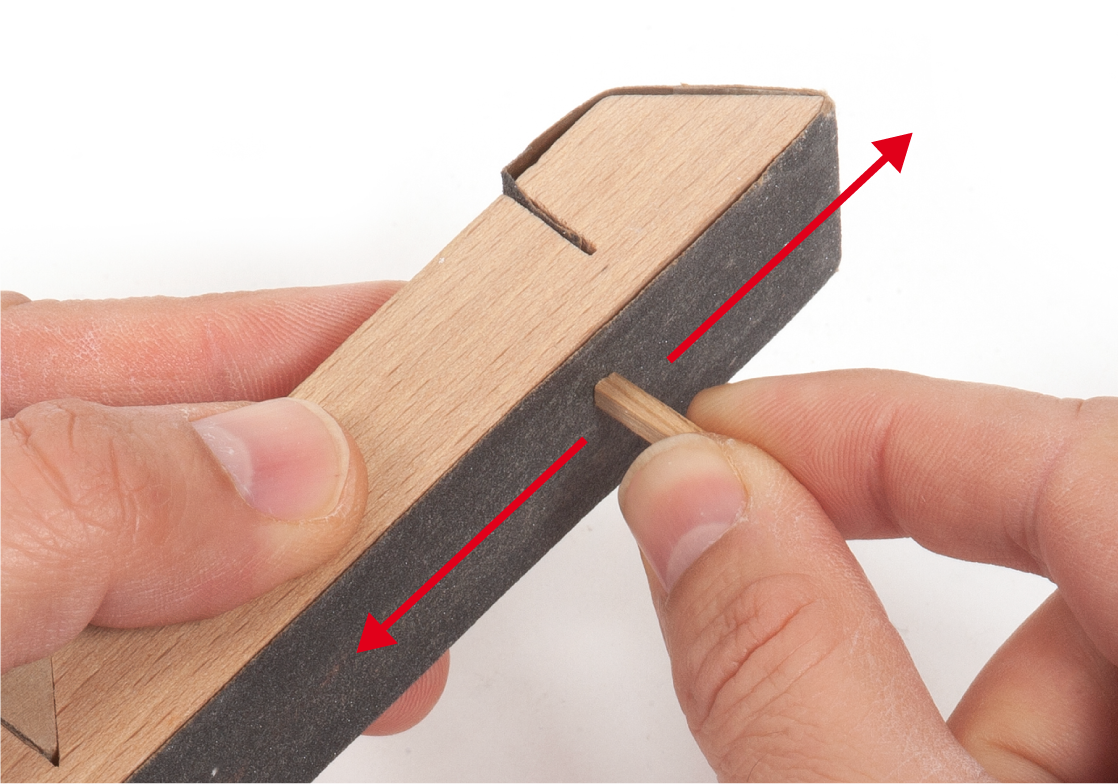

      Verwenden Sie eine kleine Feile, um alle Reste der Verbindungsrippen von den Teilen zu entfernen.

      a

      Schritt 6

      Die Teile 1.1 bis 1.7 bilden den falschen Kiel.

      a

      Schritt 7

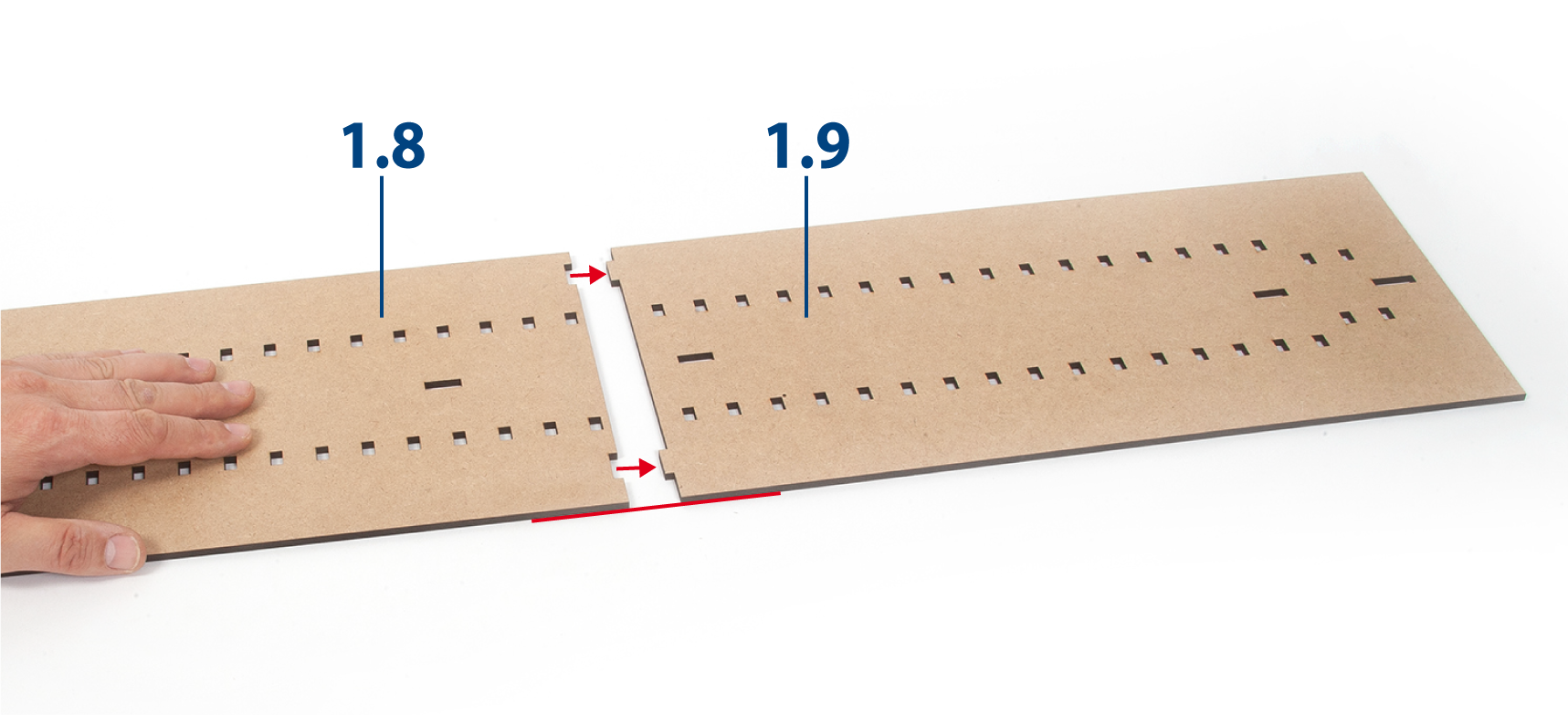

      Legen Sie die Teile 1.8 und 1.9 auf eine flache Oberfläche, richten Sie sie wie gezeigt aus und kleben Sie die Teile dann zusammen.

      a

      Schritt 8

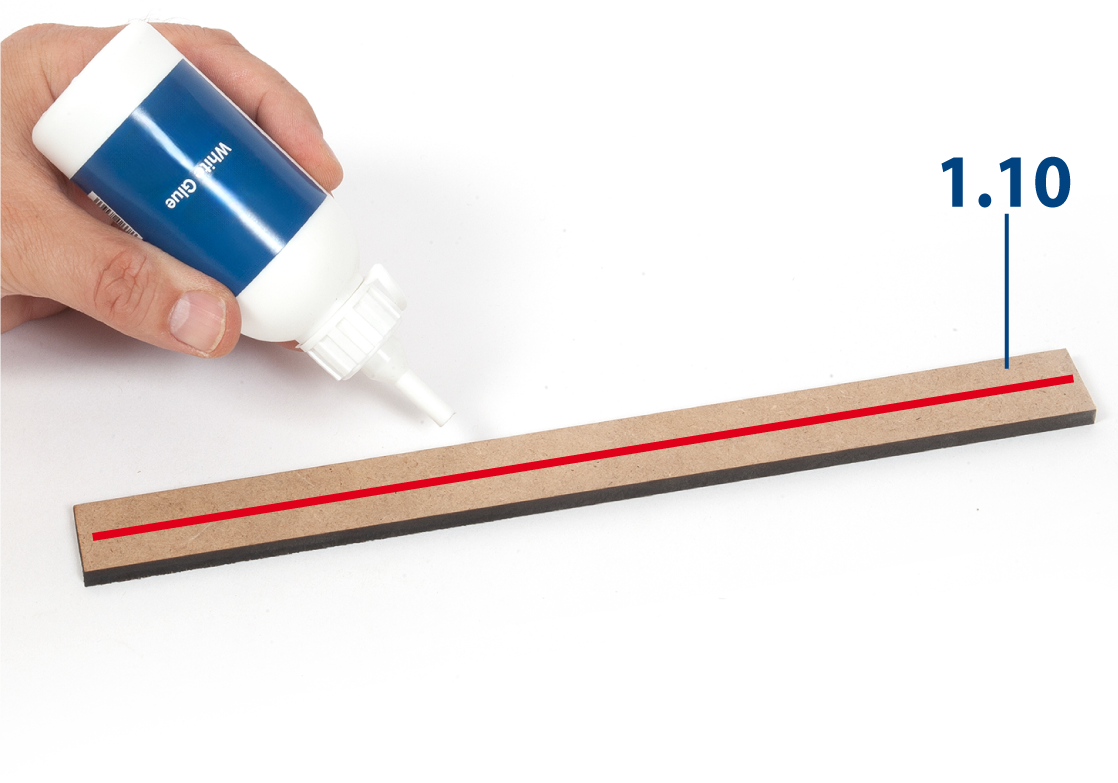

      Tragen Sie Weißleim auf eine Seite des Teils 1.10 auf.

      a

      Schritt 9

      Kleben Sie die Teile 1.10 entlang des äußeren Randes des Montagebretts. Halten Sie die Baugruppe flach, bis der Kleber getrocknet ist.

      a

      Schritt 10

      Wichtig: Kleben Sie keines der Teile in den folgenden Schritten, es sei denn, es wird anders angegeben.

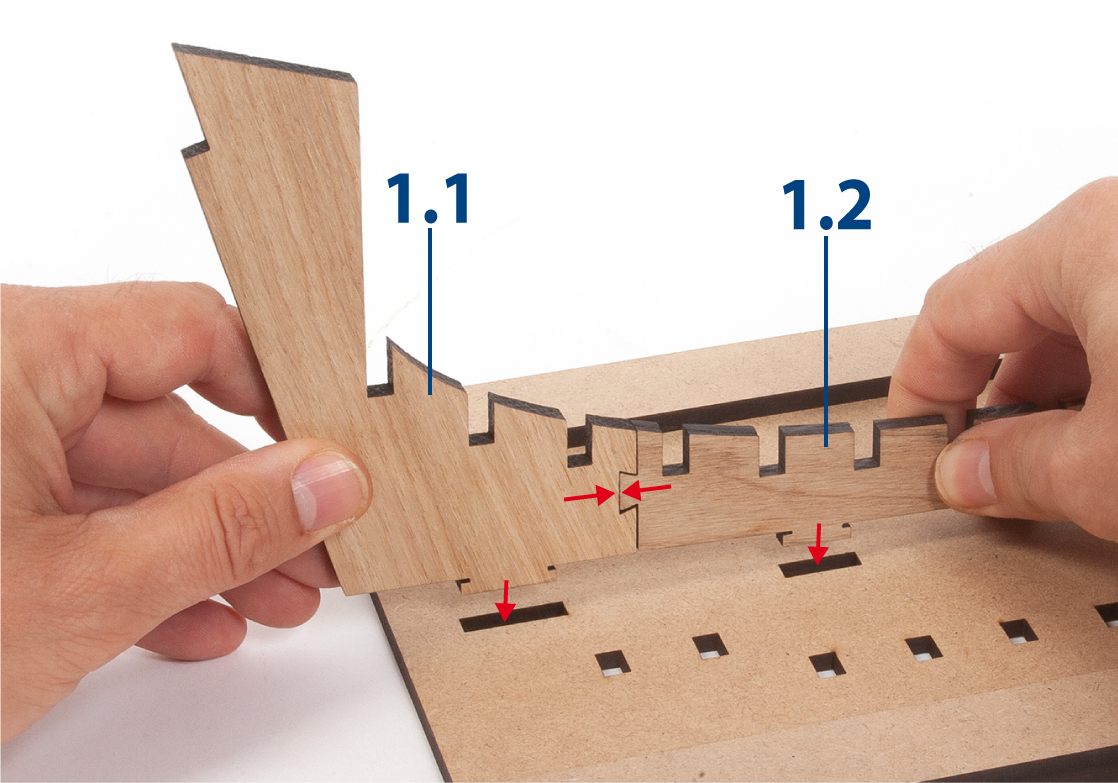

      Fügen Sie die Teile 1.1 und 1.2 zusammen und setzen Sie sie dann in die Schlitze des Montagebretts ein, wie gezeigt.

      a

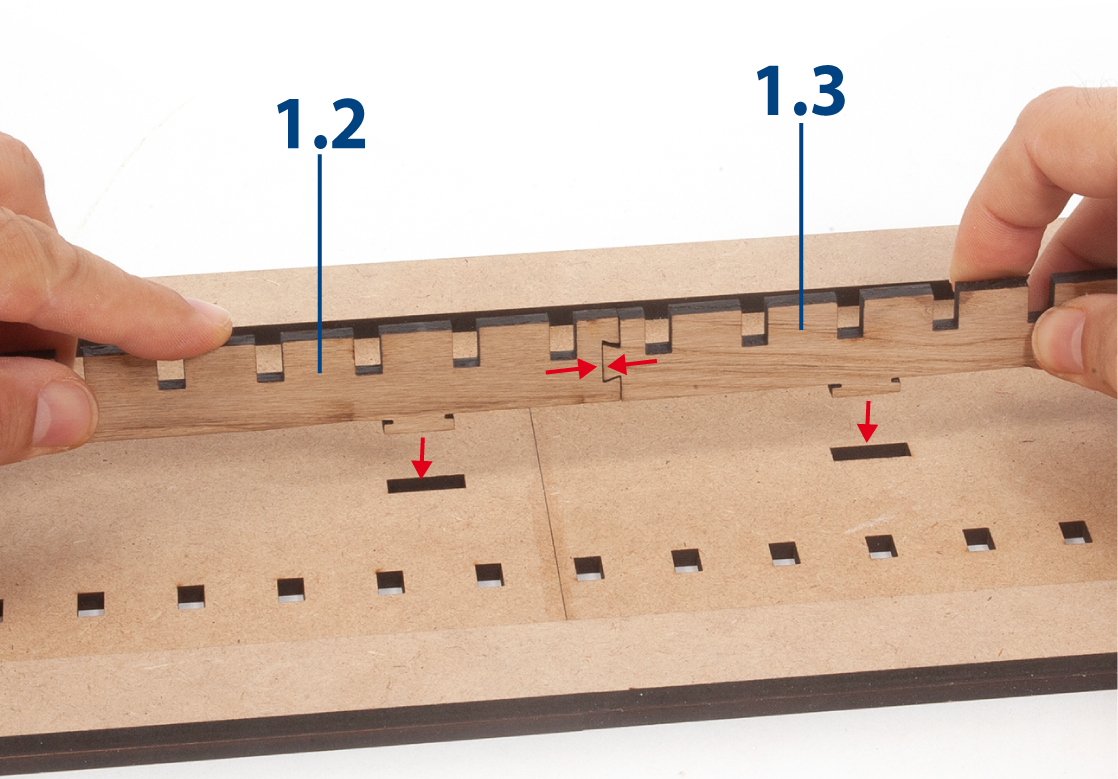

      Schritt 11

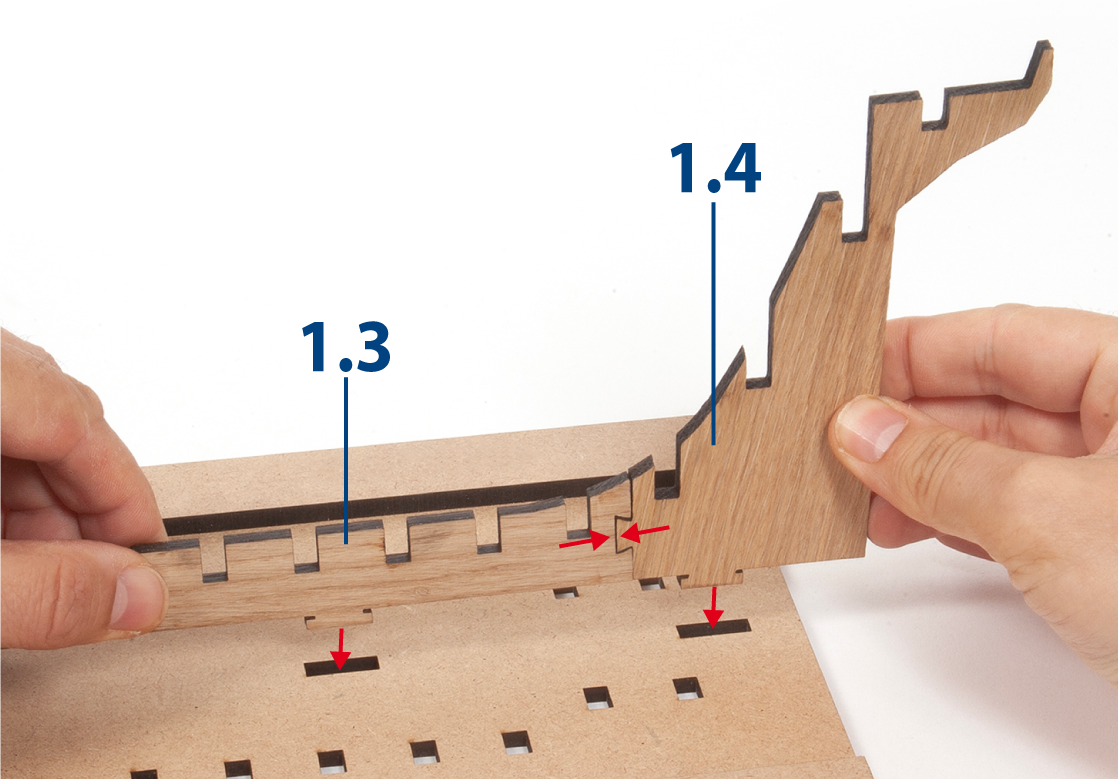

      Fügen Sie die Teile 1.3 und 1.4 zusammen und setzen Sie sie dann in die Schlitze des Montagebretts ein, wie gezeigt.

      a

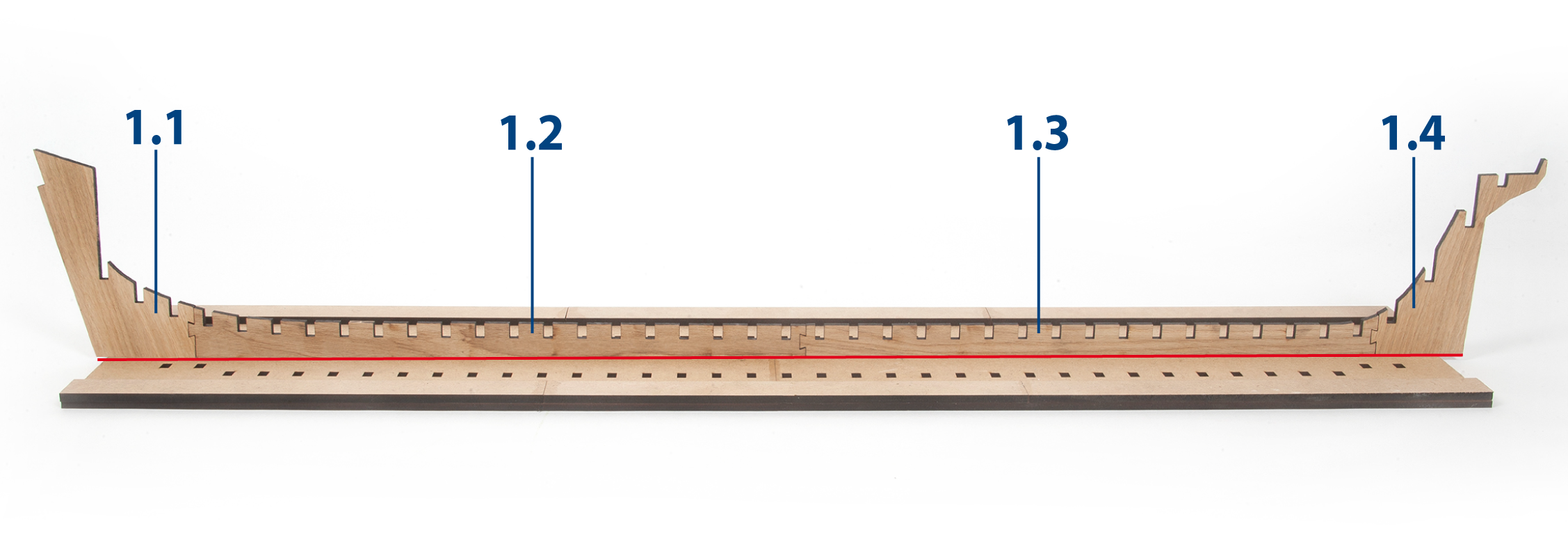

      Schritt 12

      Fügen Sie die beiden Baugruppen in den Schlitzen zusammen, wie gezeigt.

      a

      Schritt 13

      Das Montagebrett wird verwendet, um die Teile während der Montage auszurichten. Kleben Sie die Teile nicht aneinander oder an das Montagebrett.

      a

      Phase 02

      Schritt 1

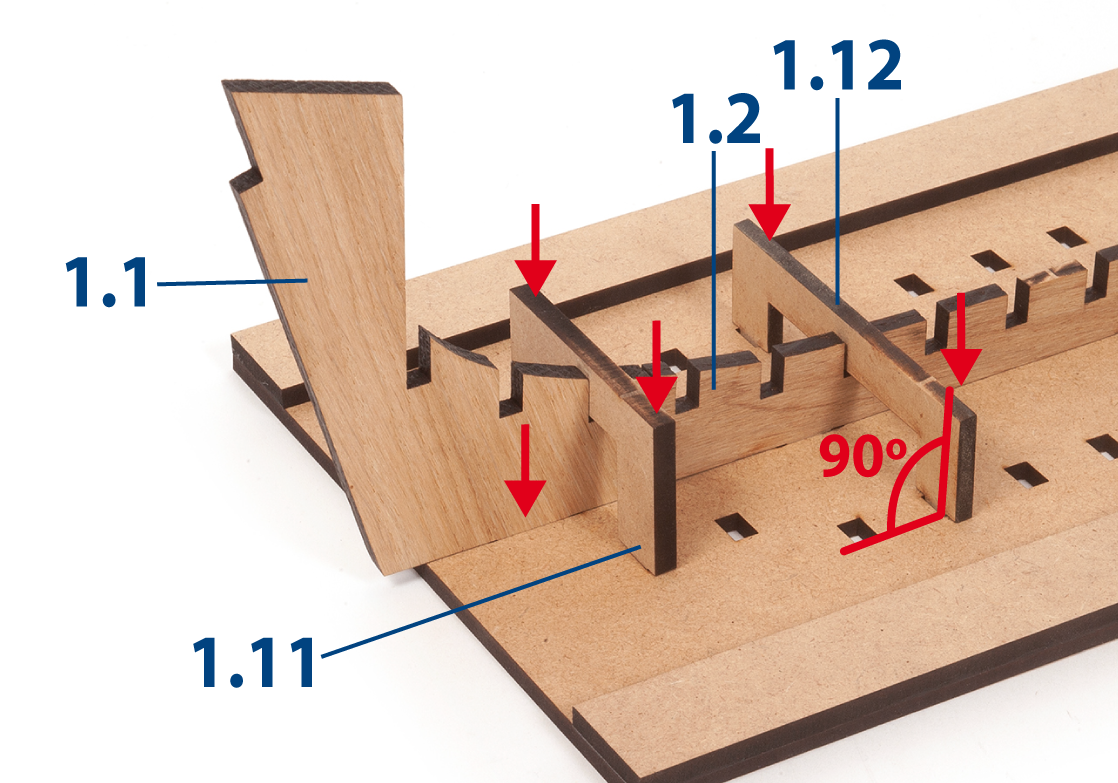

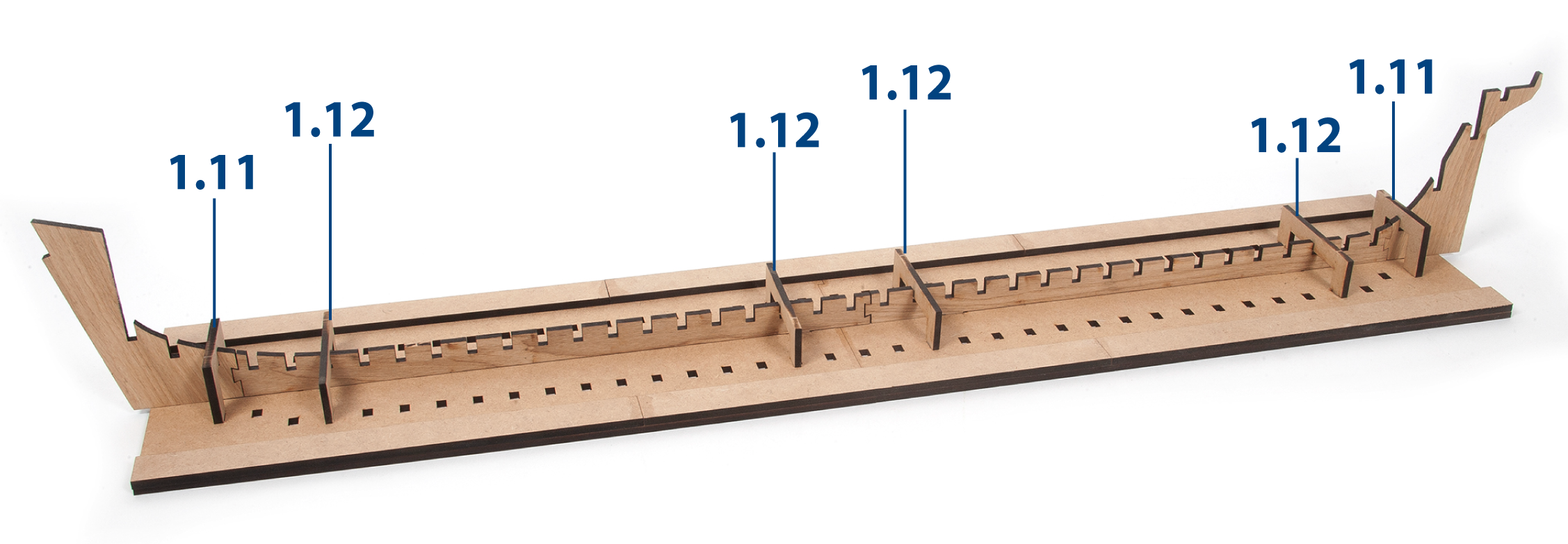

      Fügen Sie die Teile 1.11 und 1.12 in die Schlitze ein, um den falschen Kiel in Position zu halten, wie gezeigt. Nicht kleben.

      a

      Schritt 2

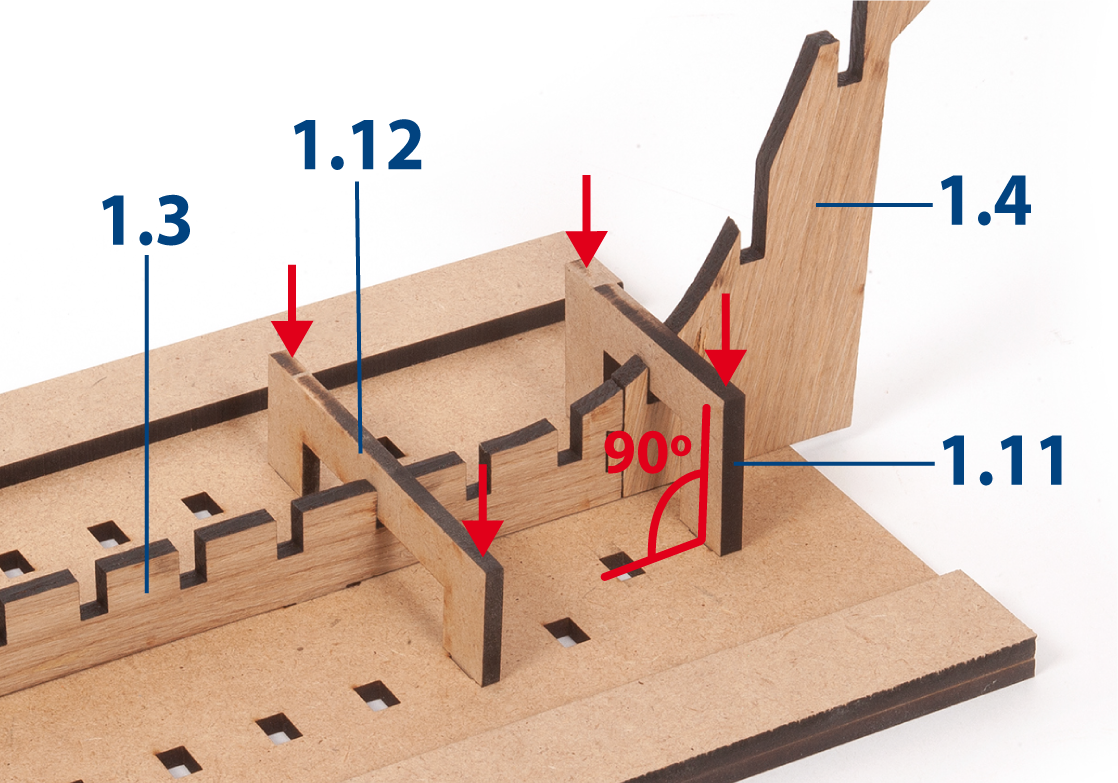

      Fügen Sie die verbleibenden Teile 1.11 und 1.12 in die vorgesehenen Schlitze ein.

      a

      Schritt 3

      Die Teile sollten nun wie gezeigt positioniert sein.

      a

      Schritt 4

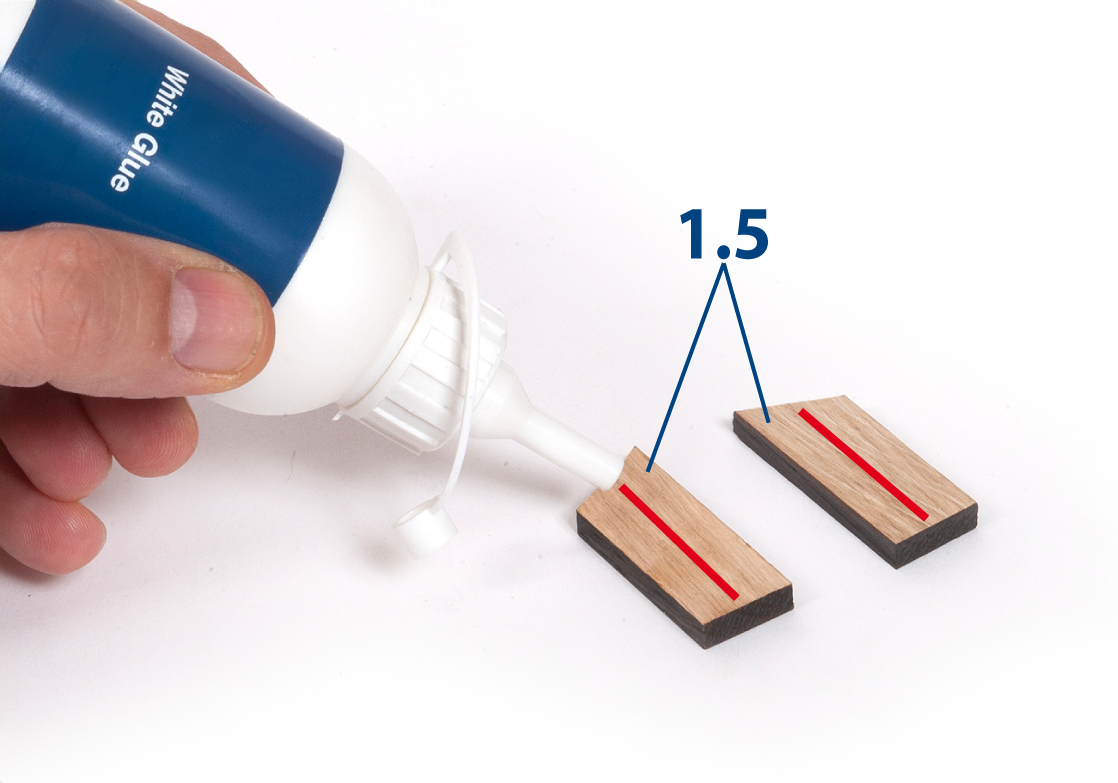

      Tragen Sie Weißleim auf eine Seite der Teile 1.5 auf, wie gezeigt.

      a

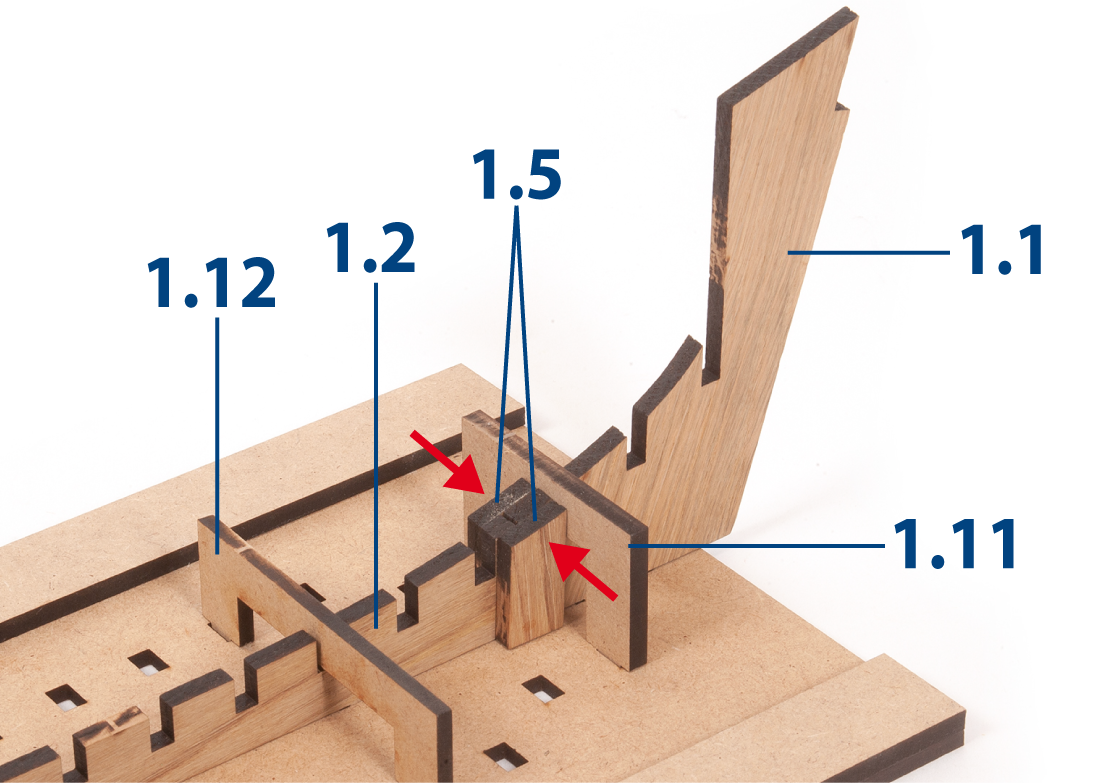

      Schritt 5

      Kleben Sie je ein Teil 1.5 an jede Seite der Verbindung zwischen den Teilen 1.1 und 1.2, und achten Sie darauf, dass die Teile 1.5 ausgerichtet sind. Achten Sie darauf, keinen Kleber auf Teil 1.11 zu bekommen.

      a

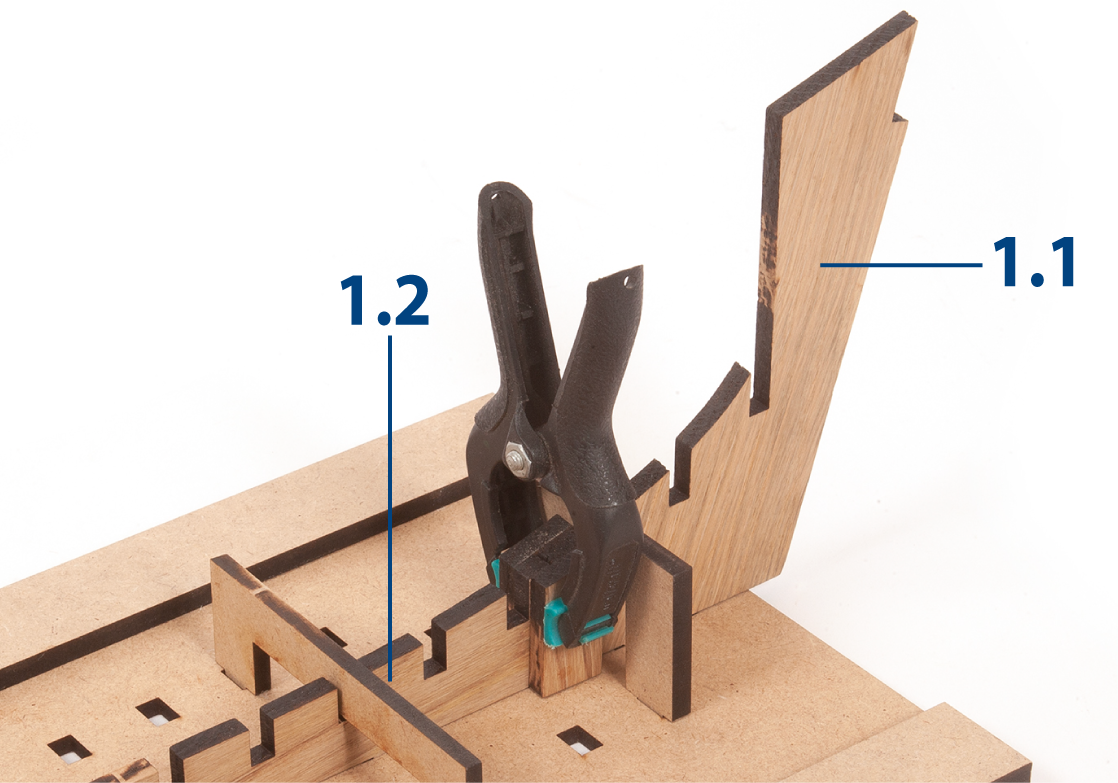

      Schritt 6

      Halten Sie die Teile mit einer Klemme oder einem ähnlichen Werkzeug fest zusammen, während der Leim trocknet. Lassen Sie die Baugruppe während des Trocknens auf dem Montagebrett.

      a

      Schritt 7

      Kleben Sie die Teile 1.6 an die Baugruppe, wie gezeigt.

      a

      Schritt 8

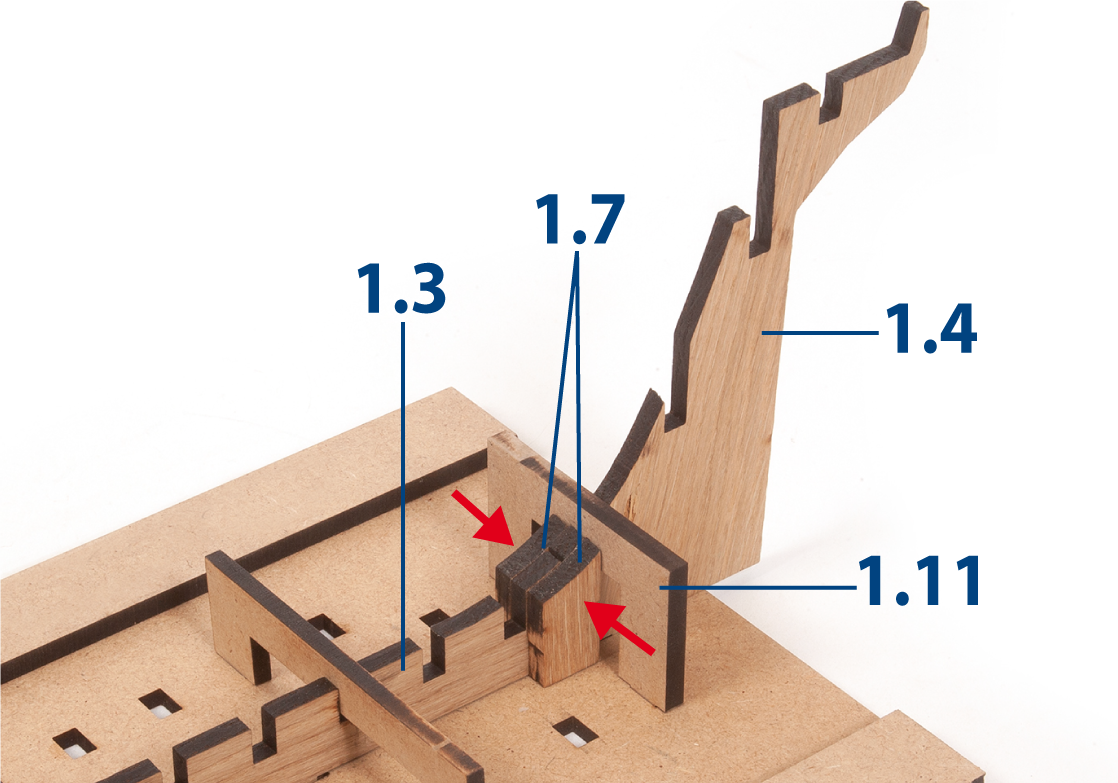

      Kleben Sie die Teile 1.7 an die Baugruppe, wie gezeigt.

      a

      Schritt 9

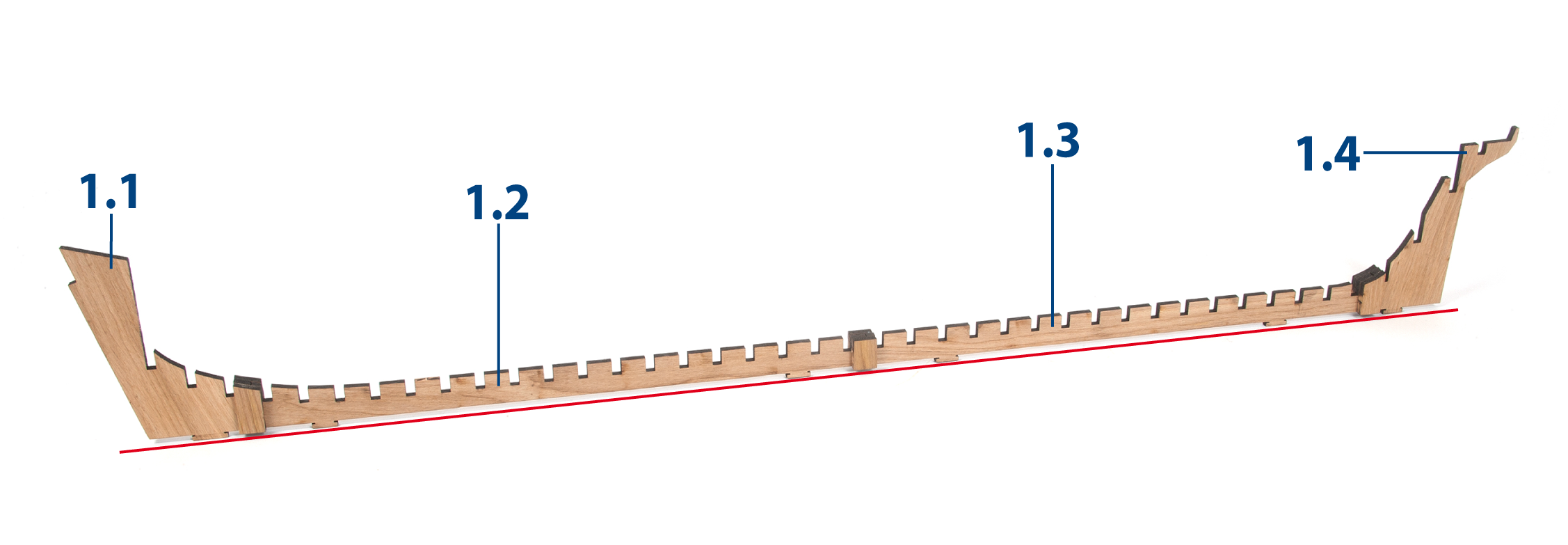

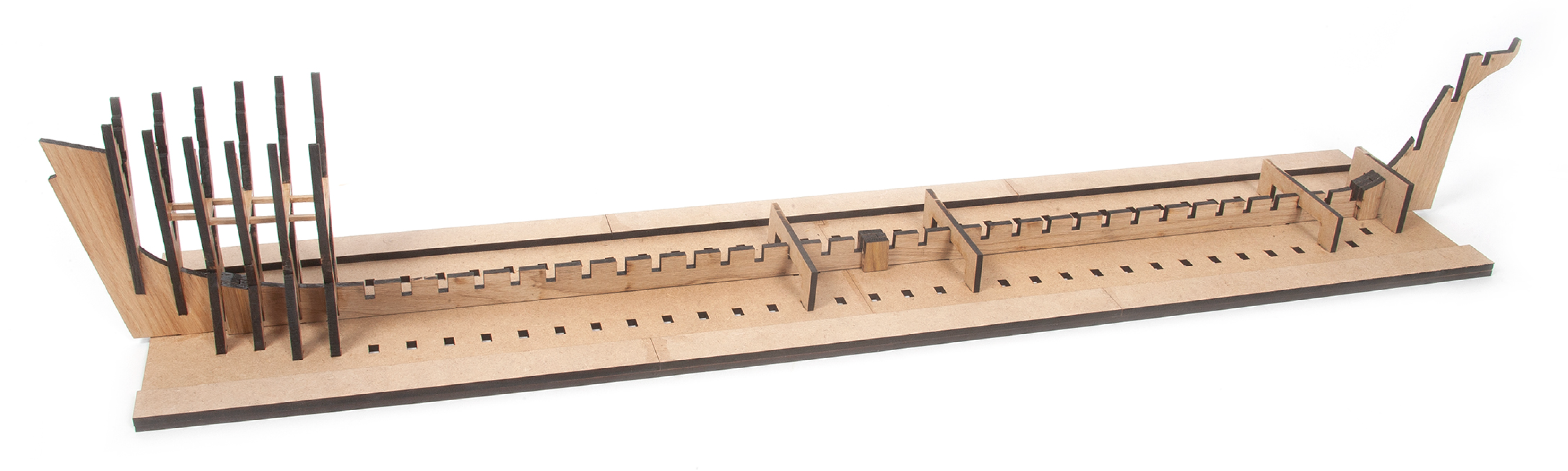

      Dieses Bild zeigt, wie der falsche Kiel ohne das Montagebrett aussieht, jedoch dürfen Sie es noch nicht entfernen.

      a

      Phase 03

      Schritt 1

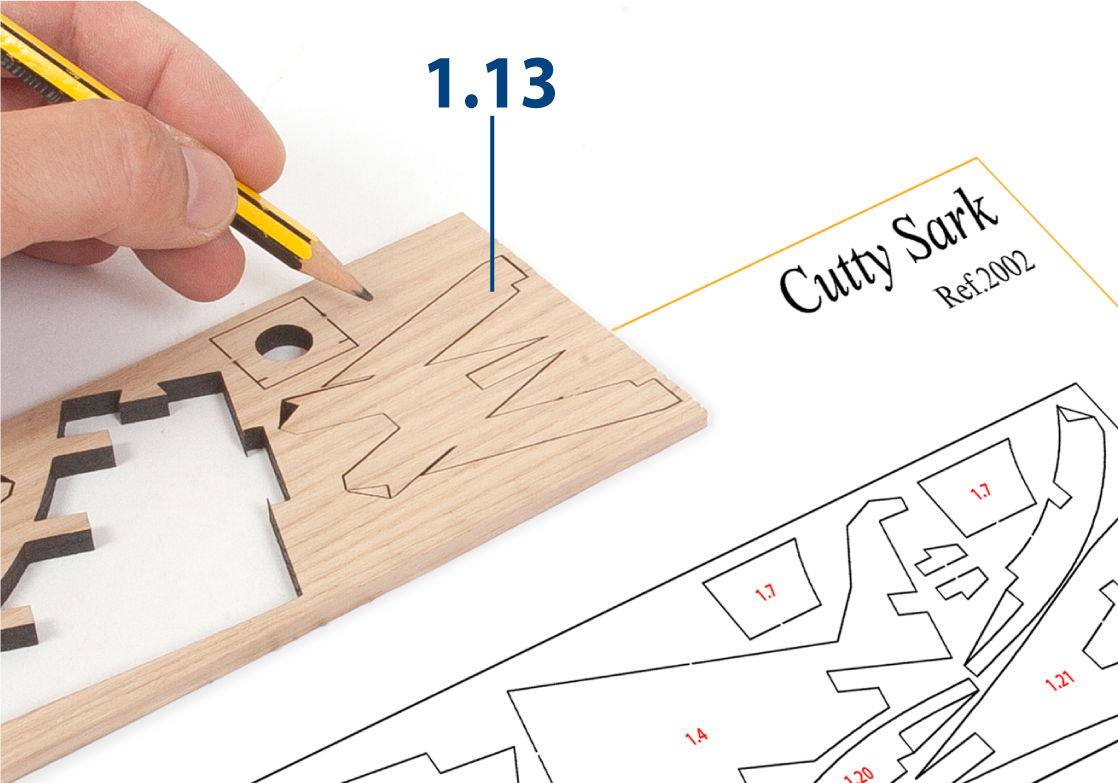

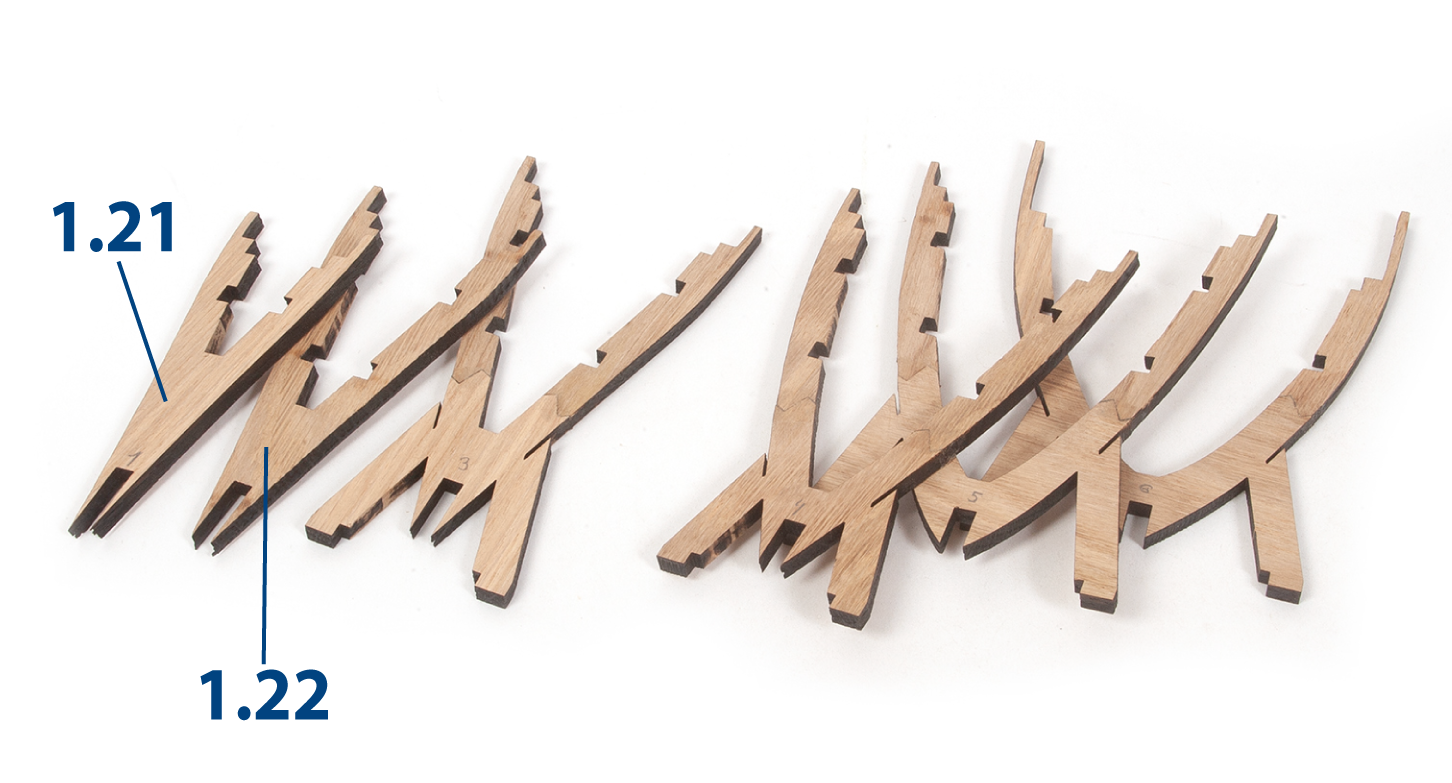

      Bereiten Sie die Teile 1.13–1.22 wie folgt vor. Beschriften Sie die Nummern mit einem Bleistift auf den entsprechenden Teilen, unter Bezugnahme auf die oben stehenden Diagramme.

      a

      Schritt 2

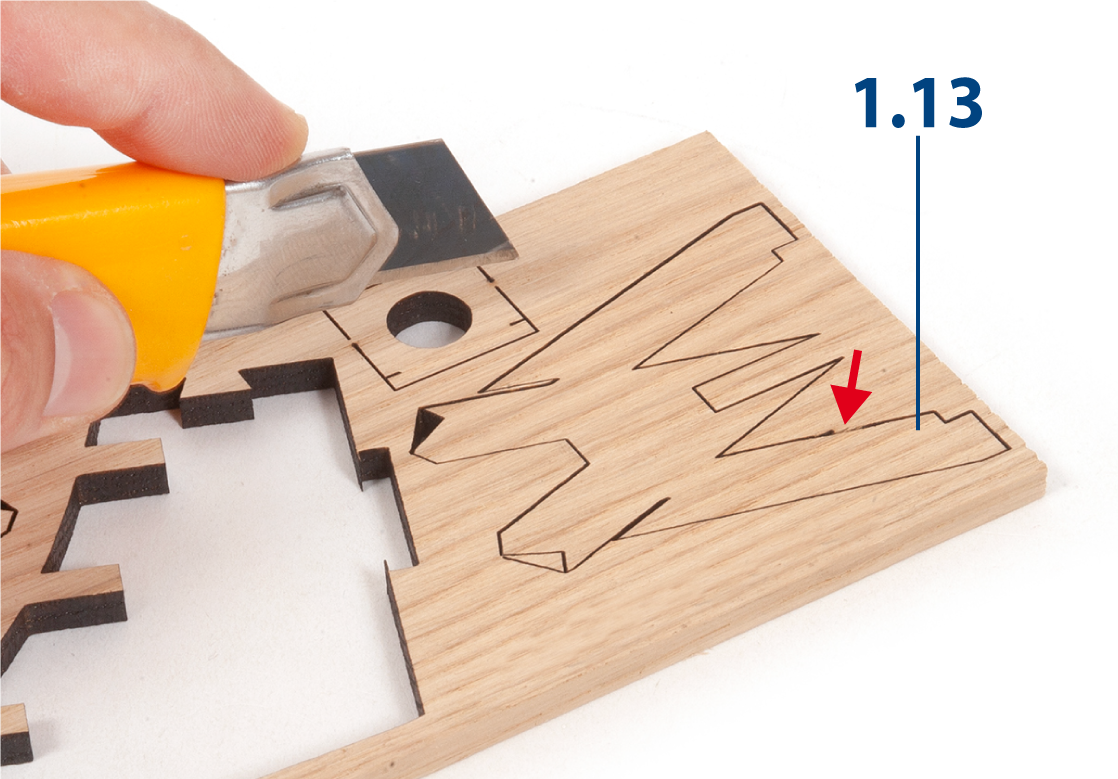

      Schneiden Sie die Teile mit einem Bastelmesser aus.

      a

      Schritt 3

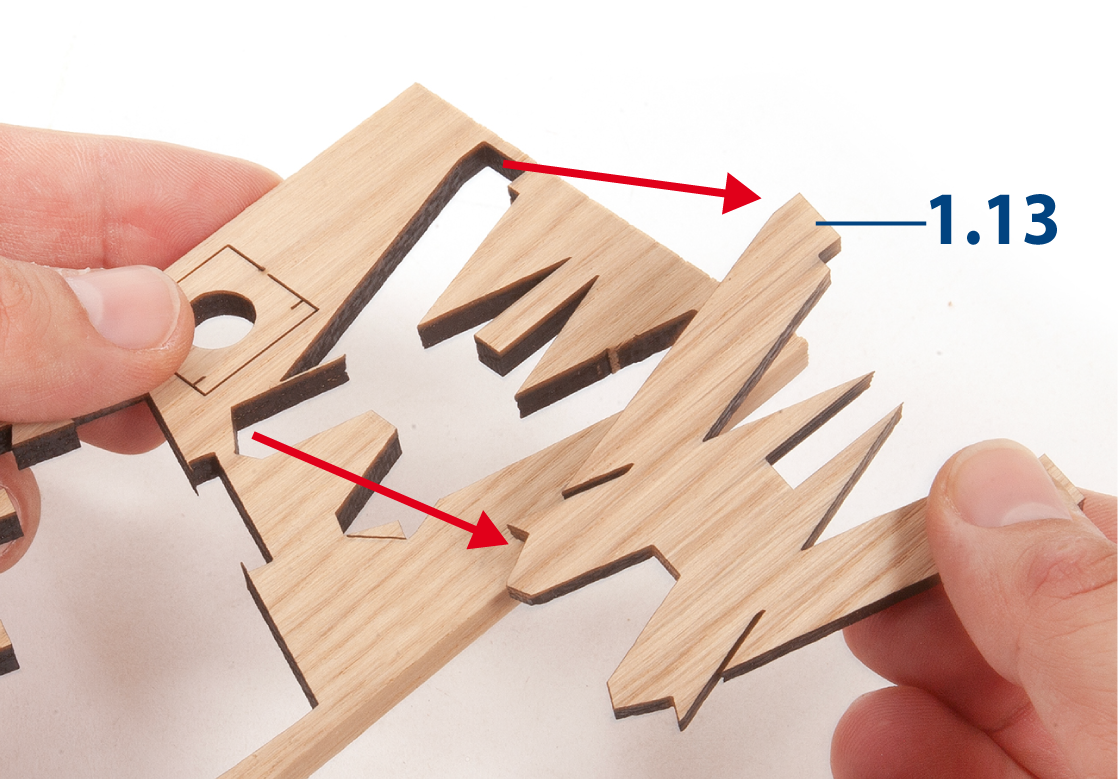

      Entfernen Sie nur die Teile, an denen Sie in jedem Schritt arbeiten, und tun Sie dies vorsichtig, um ein Brechen zu vermeiden.

      a

      Schritt 4

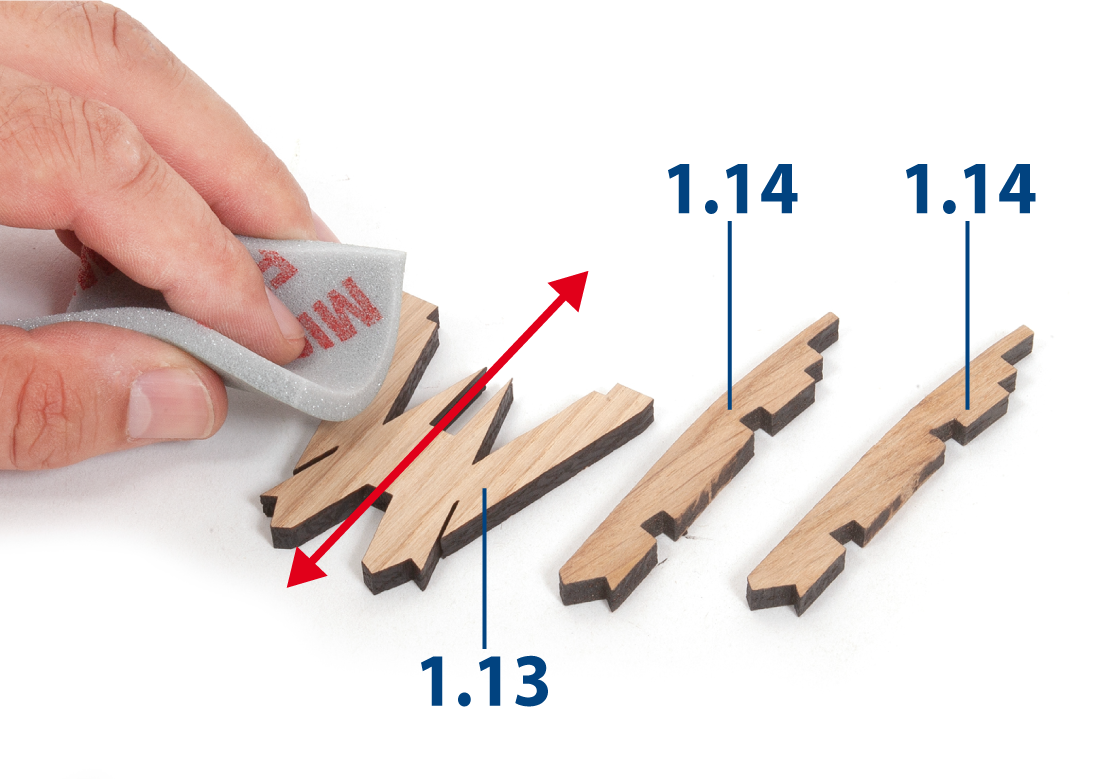

      Schleifen Sie die Teile mit feinkörnigem Schleifpapier oder einem Schleifschwamm.

      a

      Schritt 5

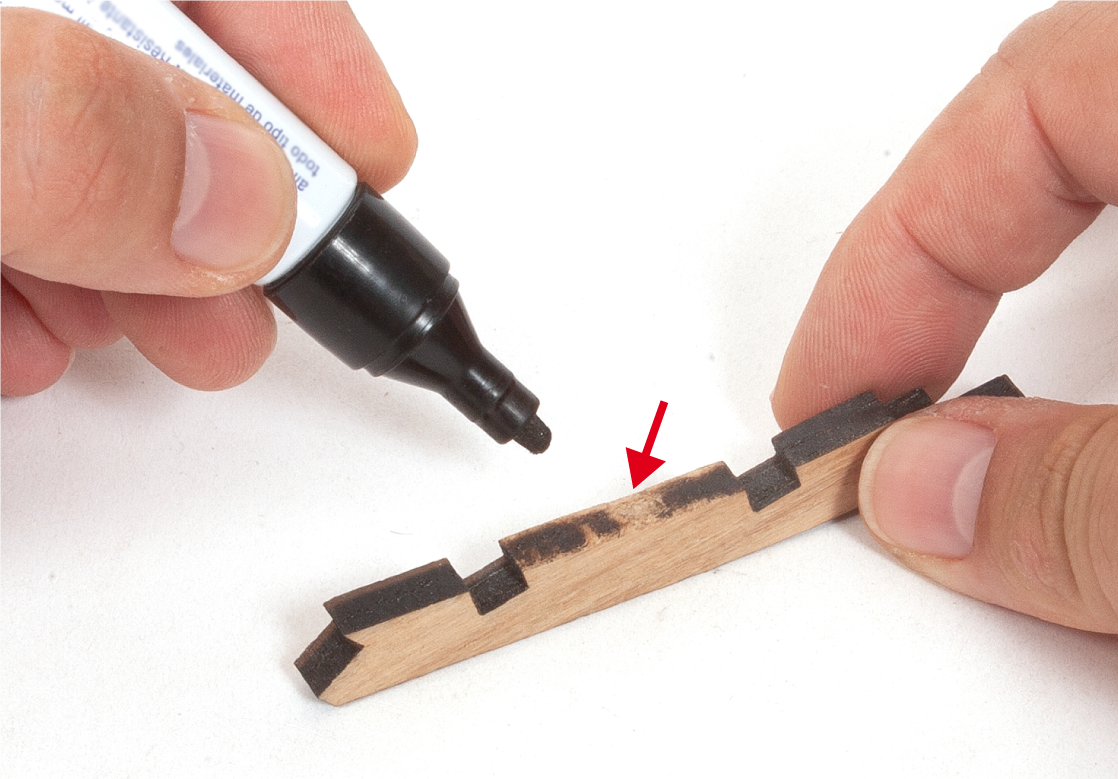

      Sie können die blassen Holzbereiche mit einem schwarzen Marker ausmalen.

      a

      Schritt 6

      Die Schablone PL-01 dient als Vorlage zum Bau der Spanten. Platzieren Sie die Teile 1.13 und 1.14 auf der Umrissskizze des Spants 3, um die Passform zu überprüfen.

      Experten-Tipp: Es könnte hilfreich sein, ein Blatt transparentes Kunststoffmaterial über die Schablone zu legen, bevor Sie die Spanten kleben. Dies verhindert, dass der Klebstoff an der Schablone haftet.

      a

      Schritt 7

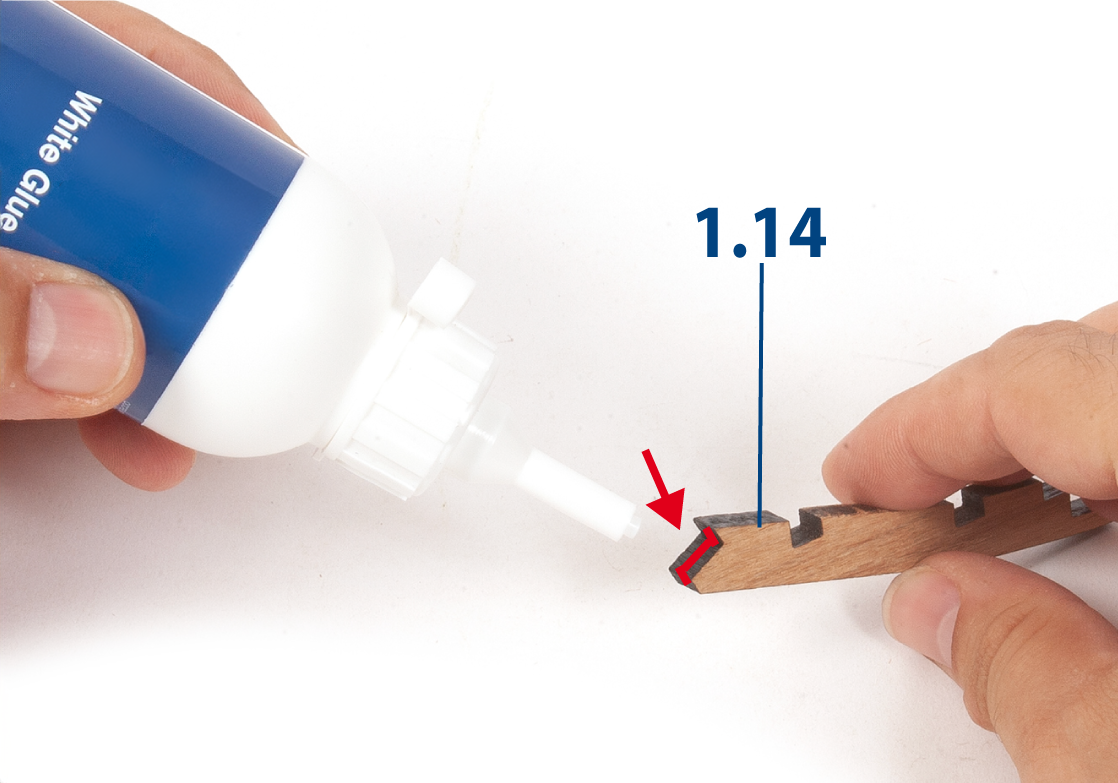

      Kleben Sie die Enden der Teile 1.14 zusammen und kleben Sie die Stücke zusammen, um den Spant 3 zu bauen.

      a

      Schritt 8

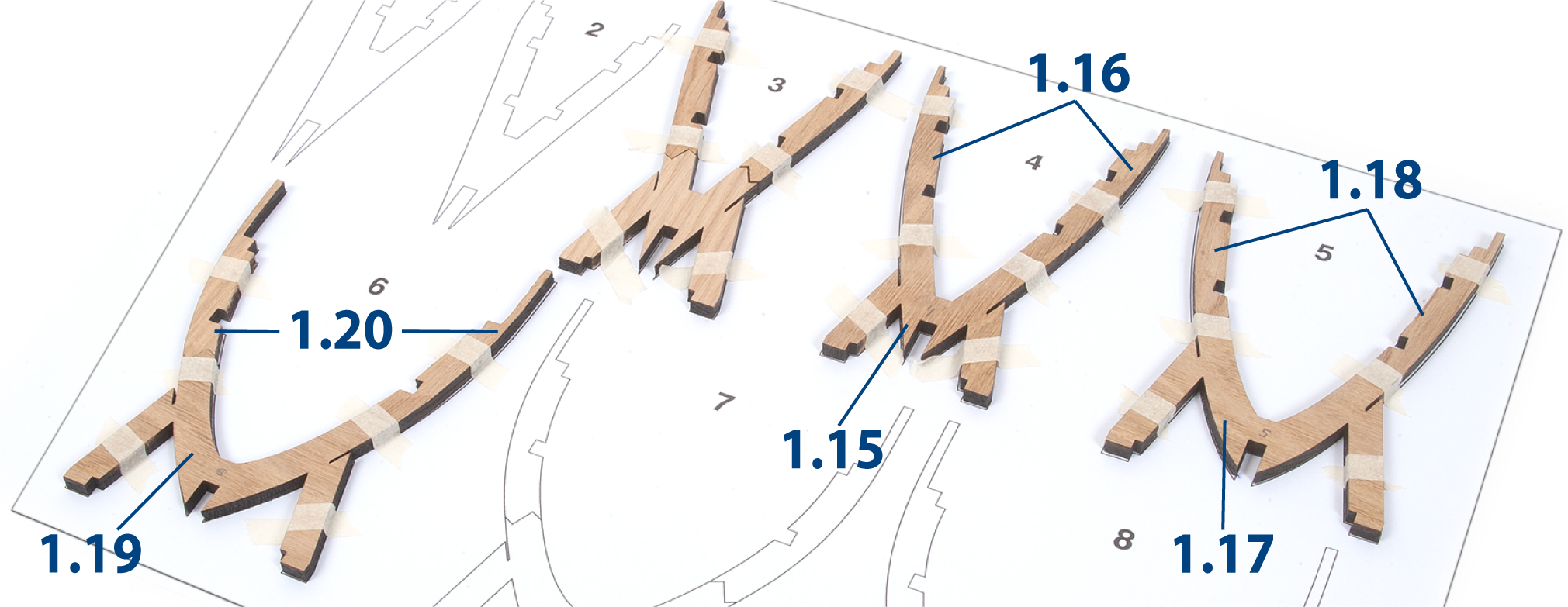

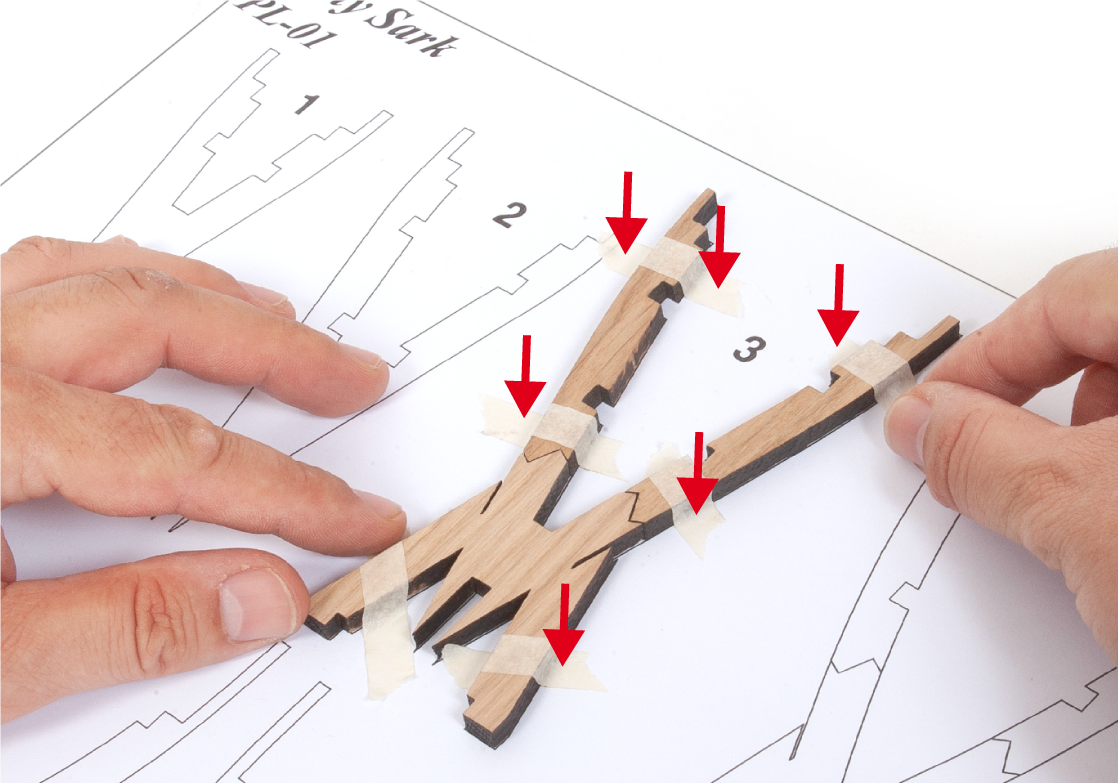

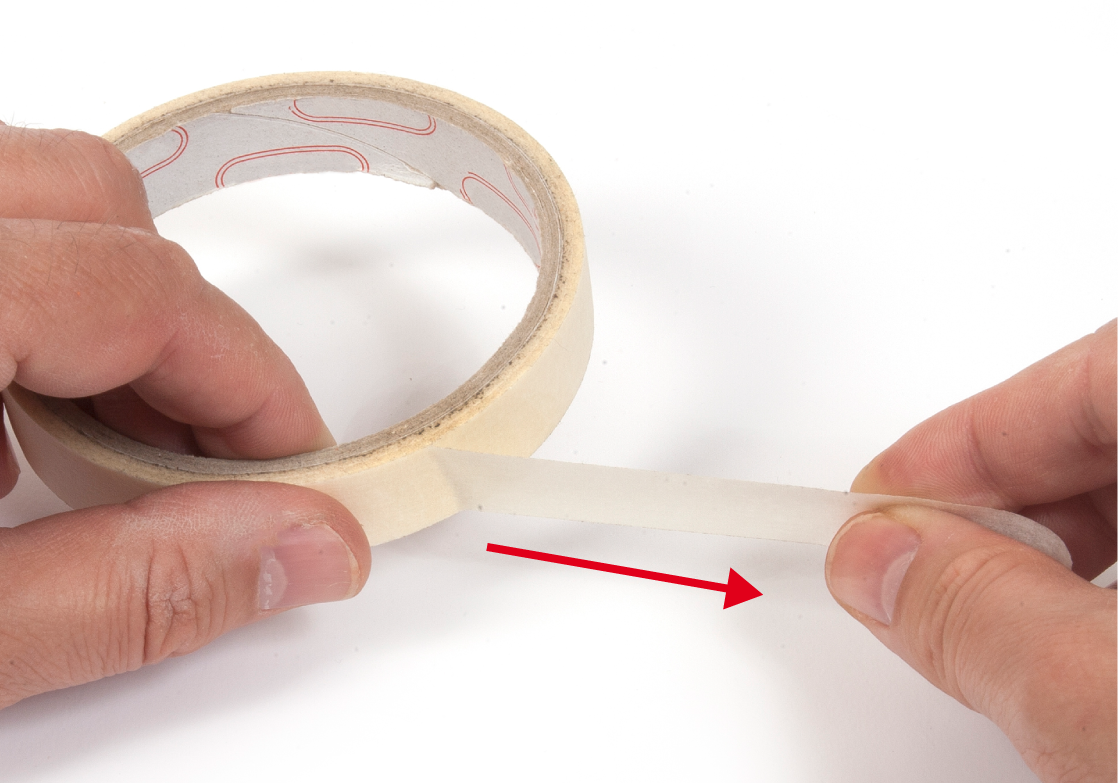

      Verwenden Sie Stücke von Abdeckband, um die Teile auf der Schablone zu fixieren, bis der Kleber trocknet.

      a
      b

      Schritt 9

      Folgen Sie dem gleichen Verfahren, um die Spanten 4, 5 und 6 zu bauen.

      a

      Schritt 10

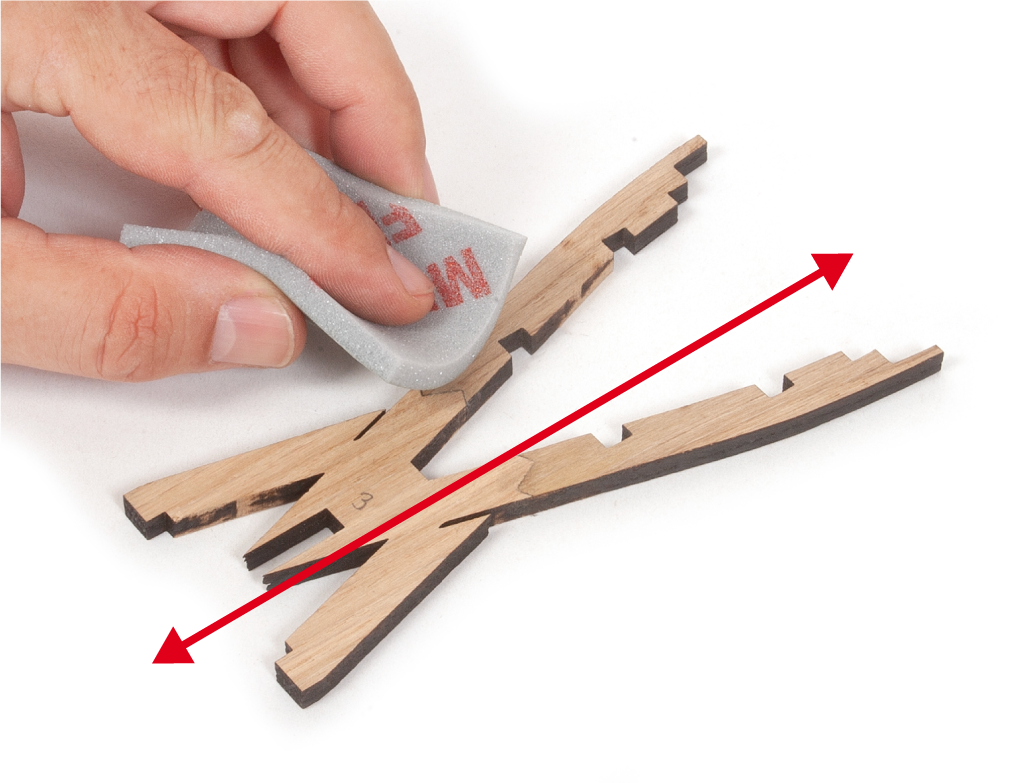

      Schleifen Sie die Spanten mit einem feinkörnigen Schleifschwamm, um Klebstoff- oder Papierreste zu entfernen.

      a

      Schritt 11

      Sie sollten jetzt sechs Spanten haben. Schreiben Sie die Spantennummern (1–6) mit einem Bleistift auf jeden entsprechenden Spant, um sie zu identifizieren.

      a

      Schritt 12

      Nehmen Sie den falschen Kiel und bereiten Sie ihn darauf vor, die Spanten einzusetzen, indem Sie die Schlitze bei Bedarf feilen.

      a

      Schritt 13

      Tragen Sie Weißleim auf den vierten vertikalen Schlitz von Teil 1.1 auf, wo Spant 4 Kontakt herstellen wird.

      a

      Schritt 14

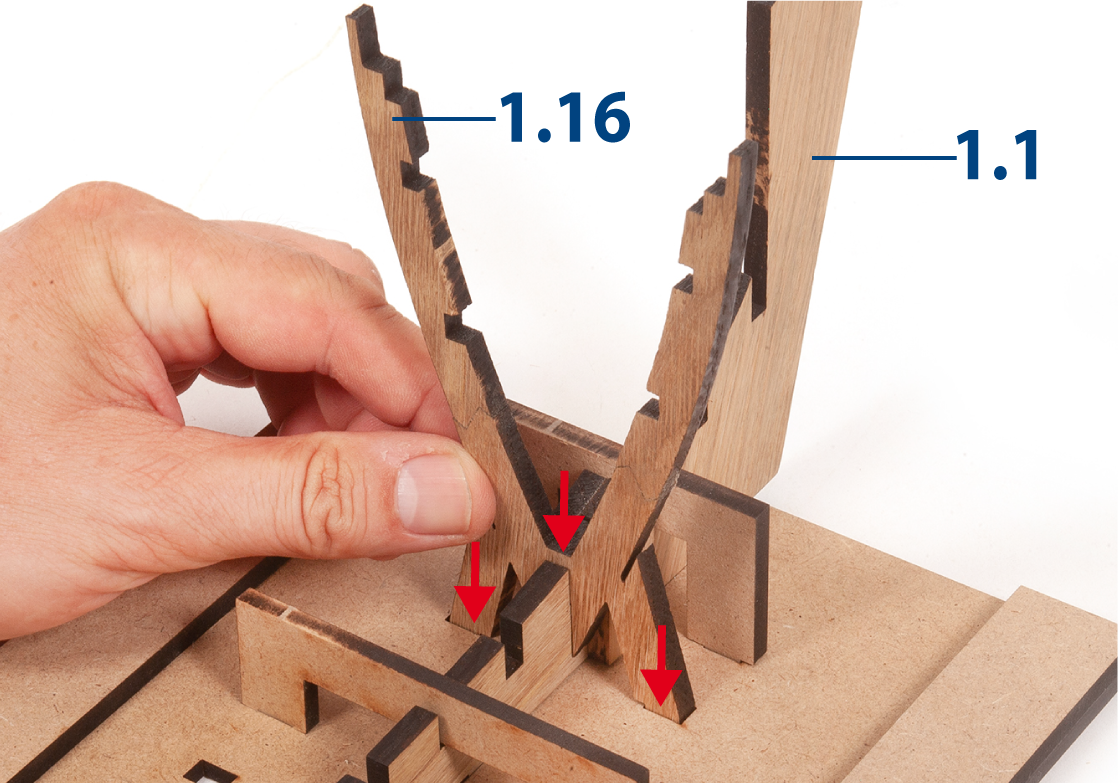

      Fügen Sie Spant 4 in die Schlitze im falschen Kiel und das Montagebrett ein. Der Spant sollte am falschen Kiel festgeklebt werden, jedoch nicht am Montagebrett.

      a

      Schritt 15

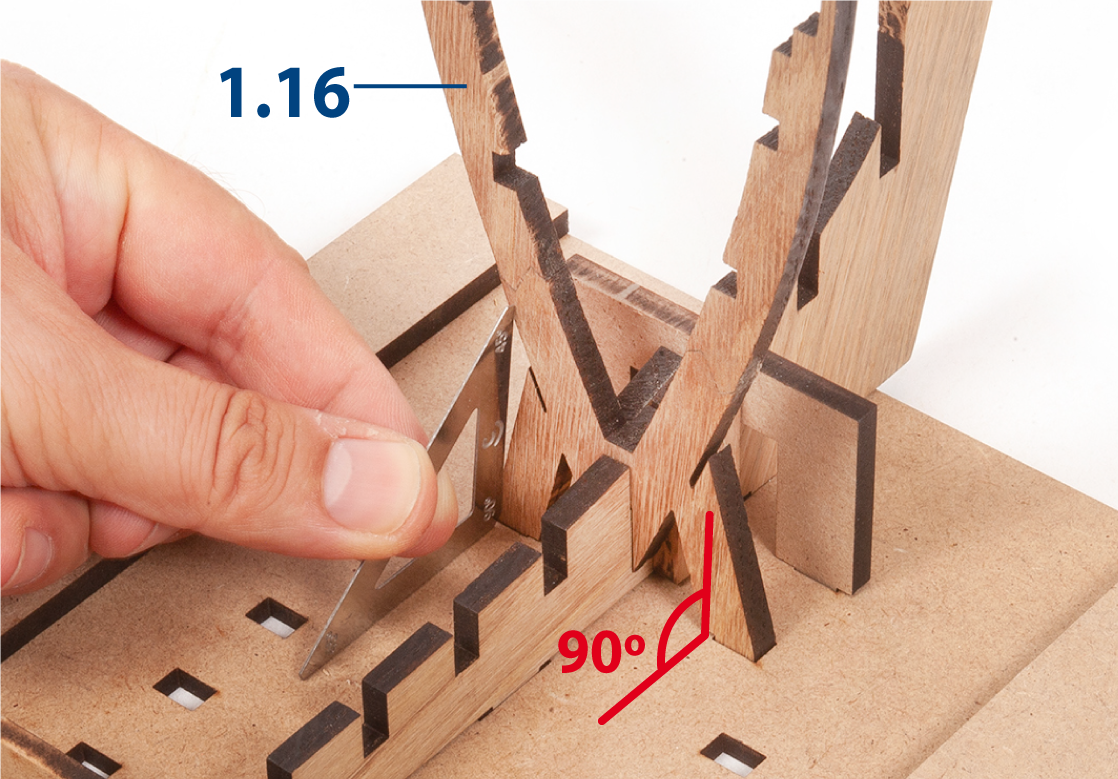

      Überprüfen Sie, ob Spant 4 rechtwinklig zum Montagebrett steht, indem Sie einen Winkel verwenden.

      a

      Schritt 16

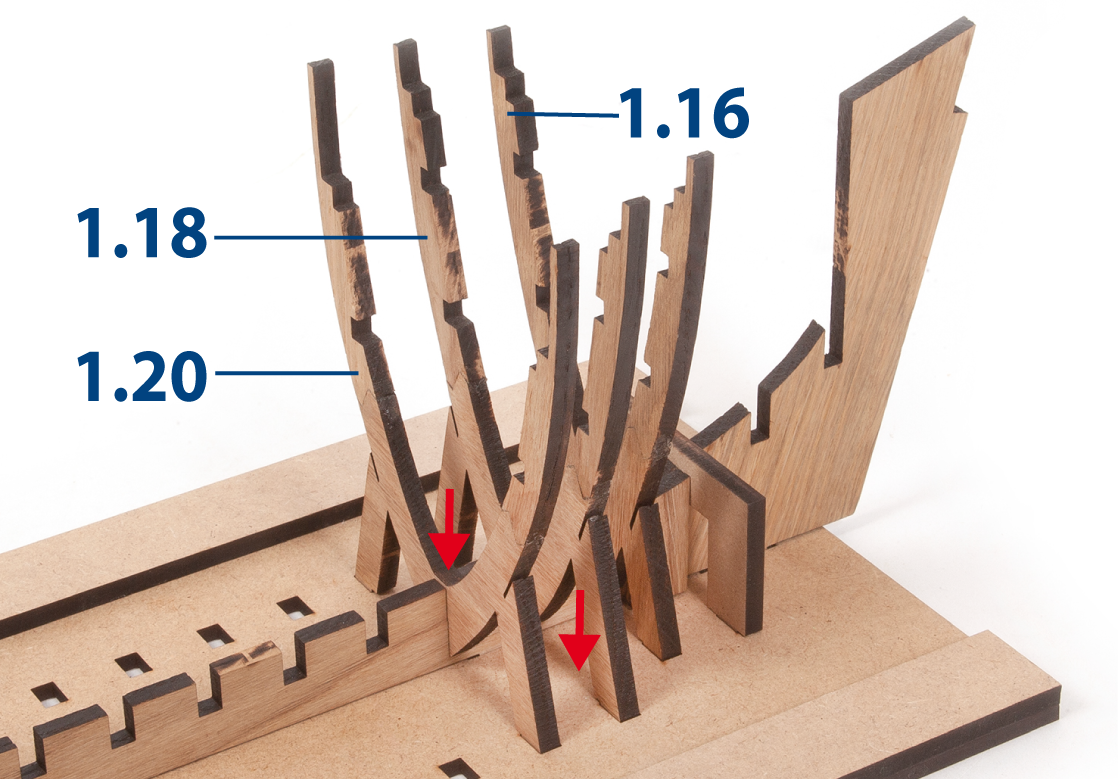

      Wiederholen Sie das gleiche Verfahren, um die Spanten 5 und 6 zu kleben und einzusetzen.

      a

      Schritt 17

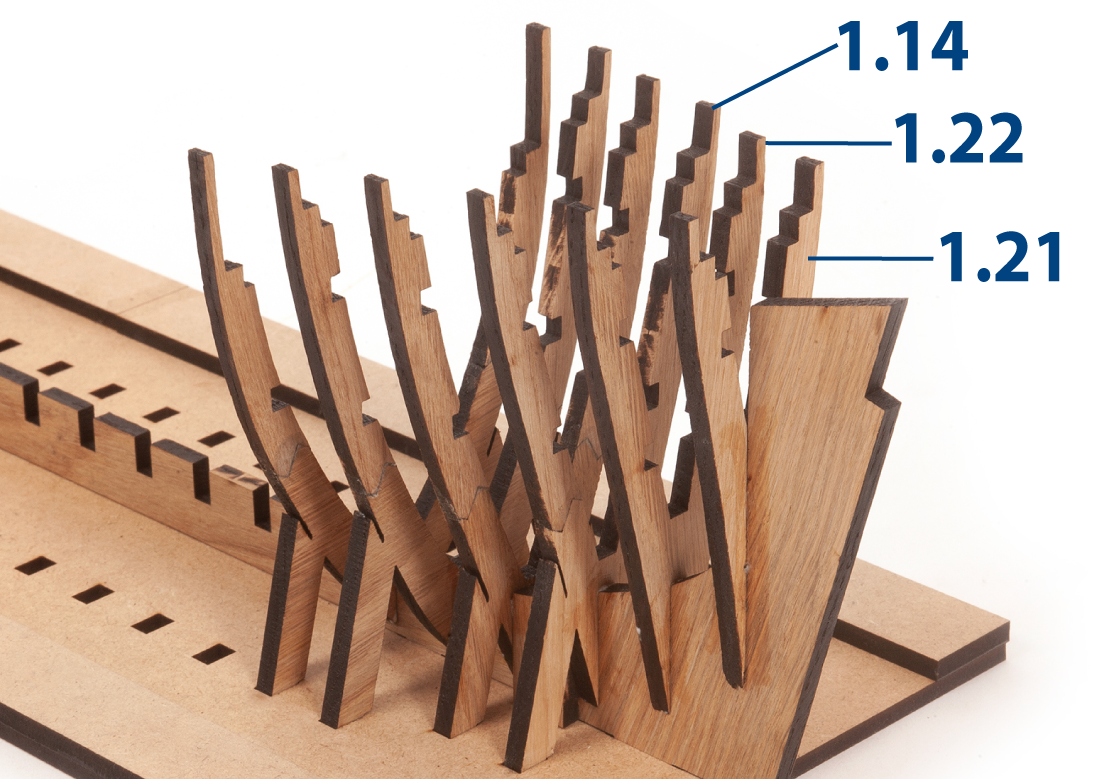

      Fügen Sie die Spanten 1, 2 und 3 ein und kleben Sie diese. Halten Sie die Teile auf dem Montagebrett fest, bis der Kleber getrocknet ist.

      a

      Schritt 18

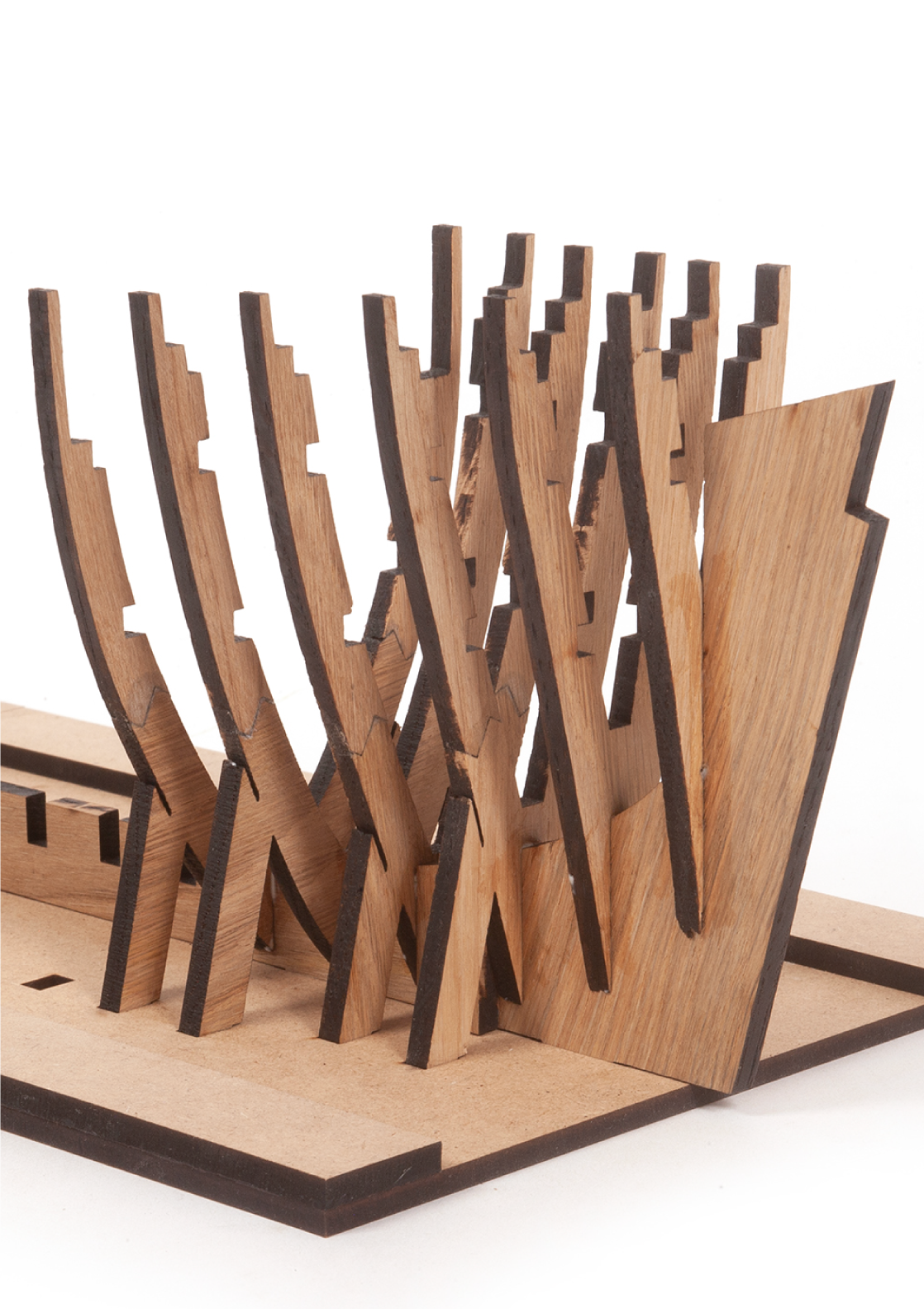

      Die Baugruppe sollte jetzt so aussehen, mit den ersten sechs Spanten an Ort und Stelle.

      a

      Phase 04

      Schritt 1

      Schleifen Sie eine 5 x 5 mm Eichenleiste mit feinem Schleifpapier oder einem Schleifschwamm.

      a

      Schritt 2

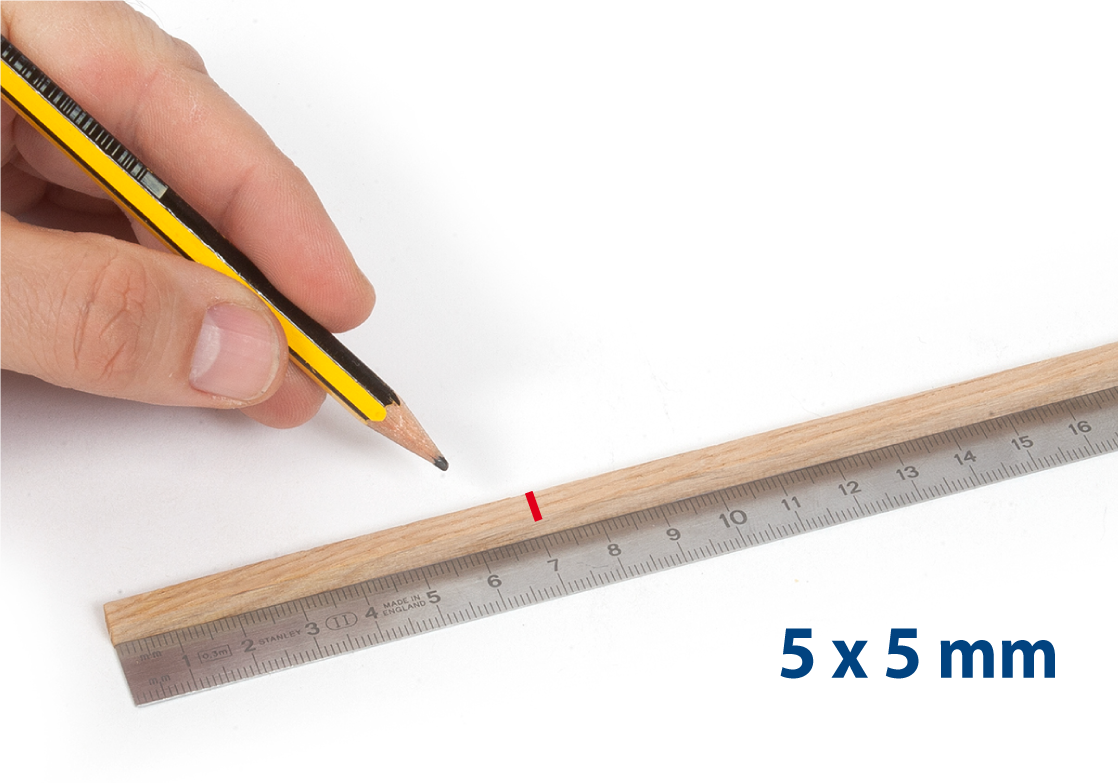

      Messen Sie eine Länge von 71 mm für Teil 1.23 (5 x 5 x 71 mm).

      a

      Schritt 3

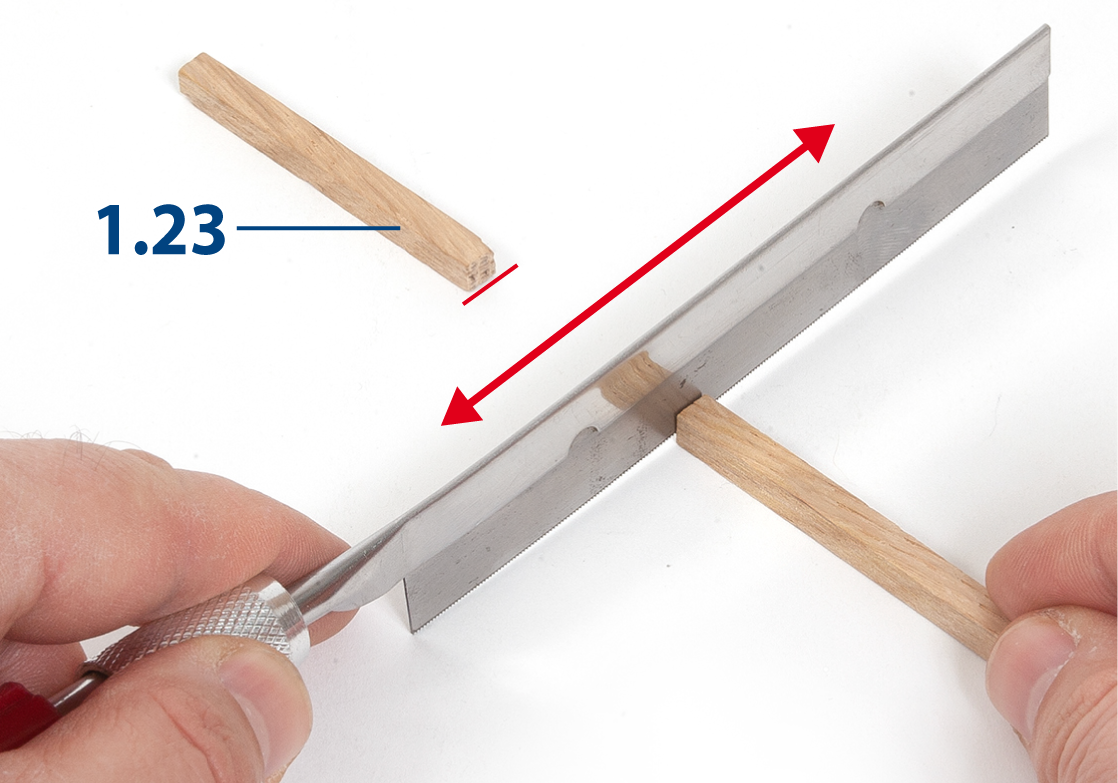

      Schneiden Sie Teil 1.23 mit einer Säge.

      a

      Schritt 4

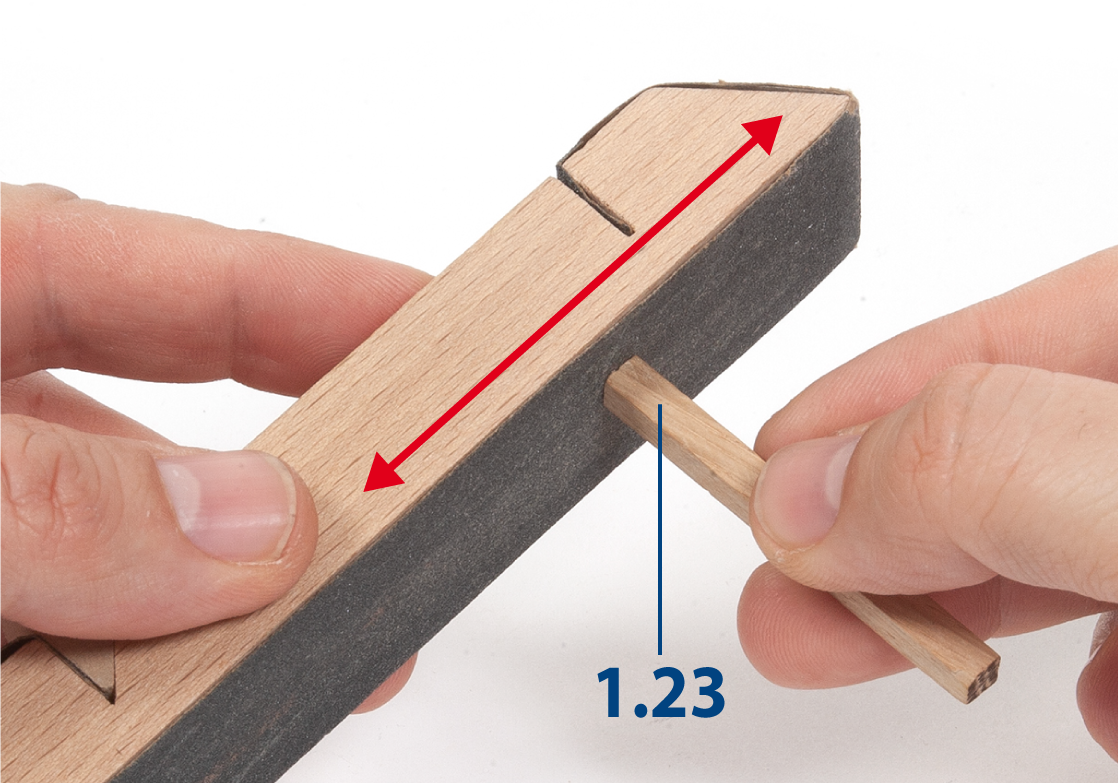

      Schleifen Sie beide Enden des Teils mit einem Schleifklotz oder einer Flachfeile.

      a

      Schritt 5

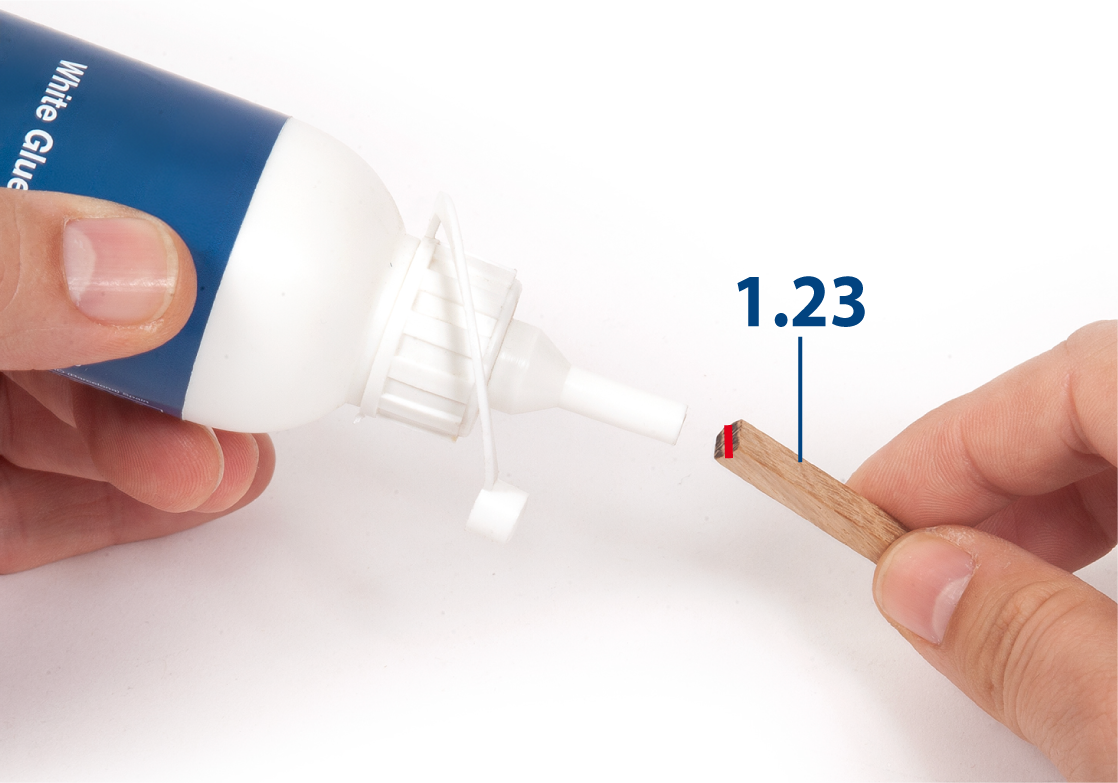

      Tragen Sie Kleber auf die Enden von Teil 1.23 auf.

      a

      Schritt 6

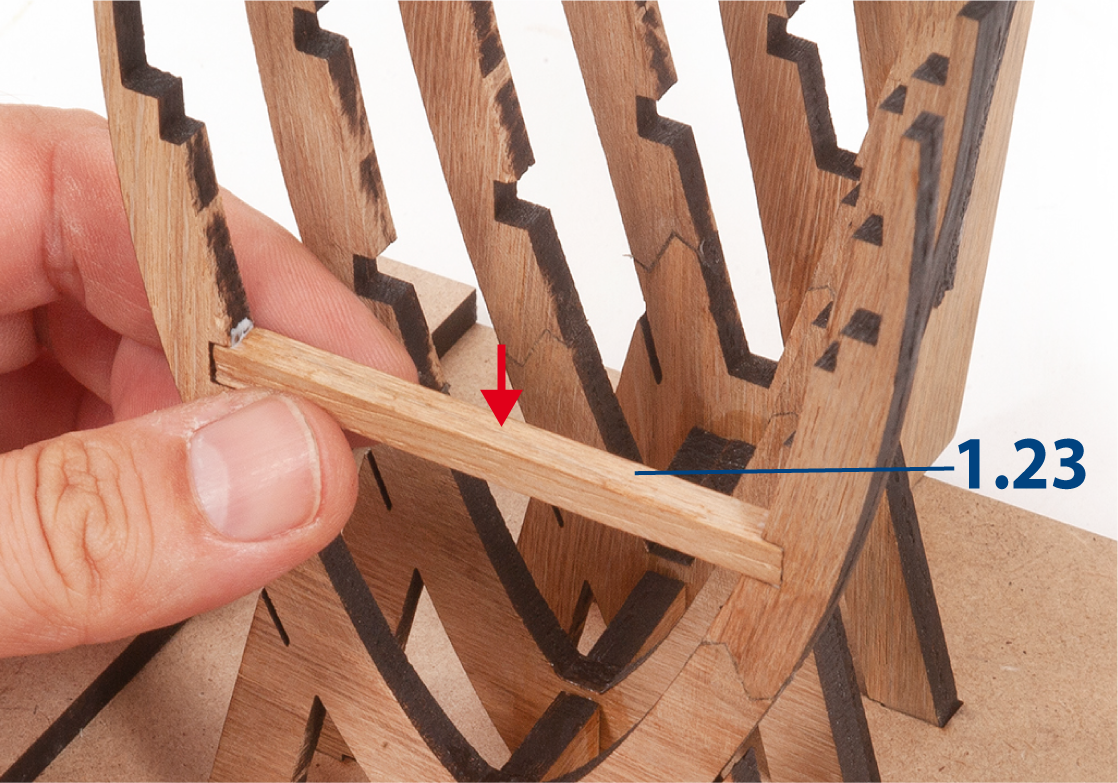

      Fügen Sie Teil 1.23 auf der Innenseite von Spant 6 zwischen dessen unteren Kerben ein.

      a

      Schritt 7

      Schneiden Sie die Teile 1.24–1.27 auf die erforderliche Länge aus einer 5 x 5 mm Eichenleiste.

      1.245 x 5 x 58 mm
      1.255 x 5 x 46 mm
      1.265 x 5 x 31 mm
      1.275 x 5 x 20 mm
      a

      Schritt 8

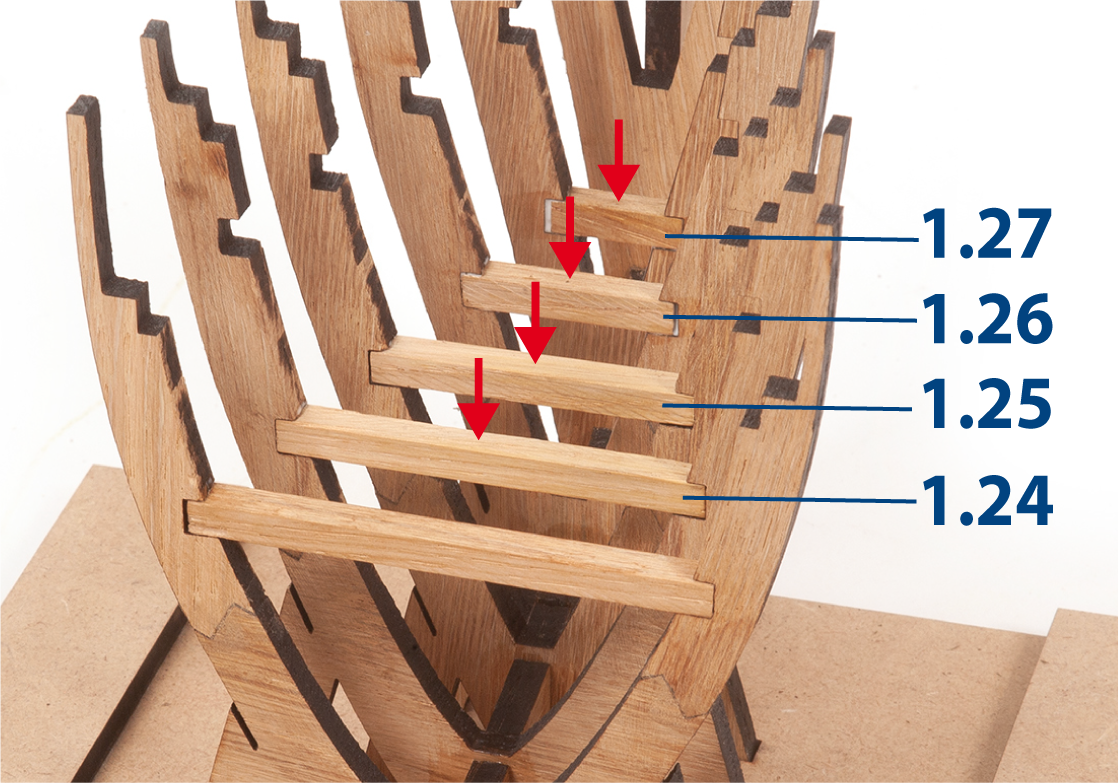

      Die Eichenleisten zwischen den Spanten probehalber einpassen, dann jede Leiste festkleben.

      a

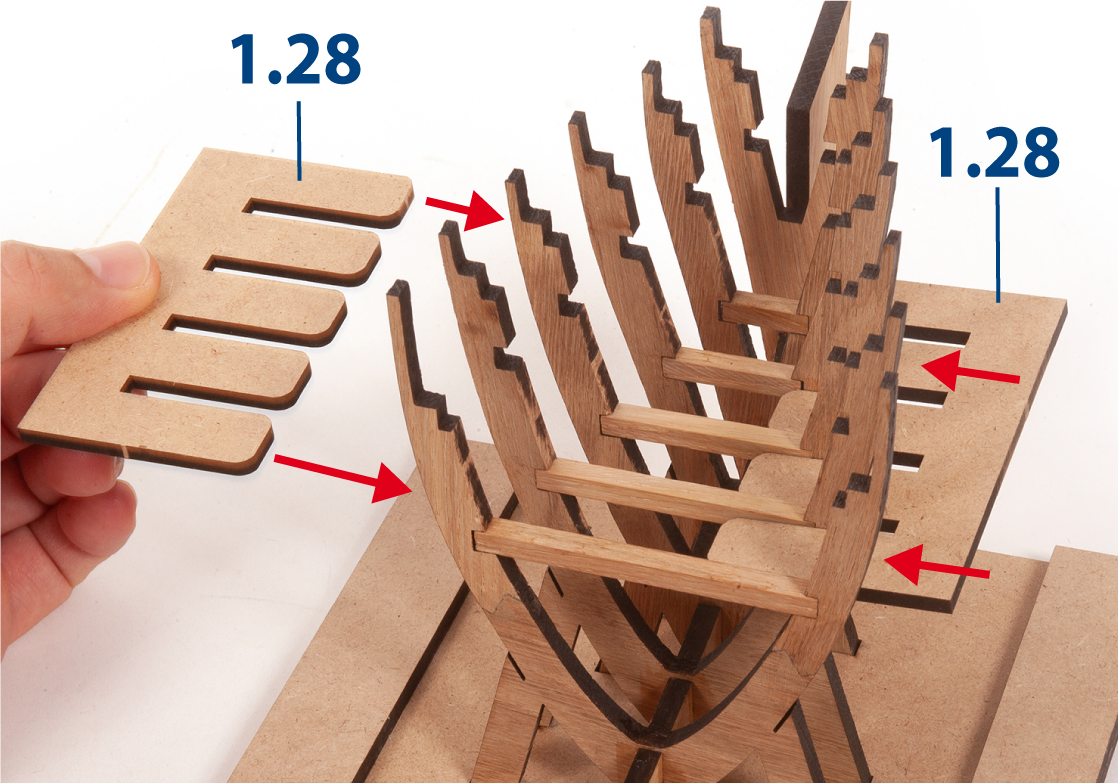

      Schritt 9

      Fügen Sie die Teile 1.28 ohne Verklebung zwischen die Spanten ein, um sie parallel zu halten.

      a

      Schritt 10

      Halten Sie die Teile 1.28 für die nächste Phase bereit, wenn Sie an der Decksstruktur arbeiten.

      a

      Phase 05

      Schritt 1

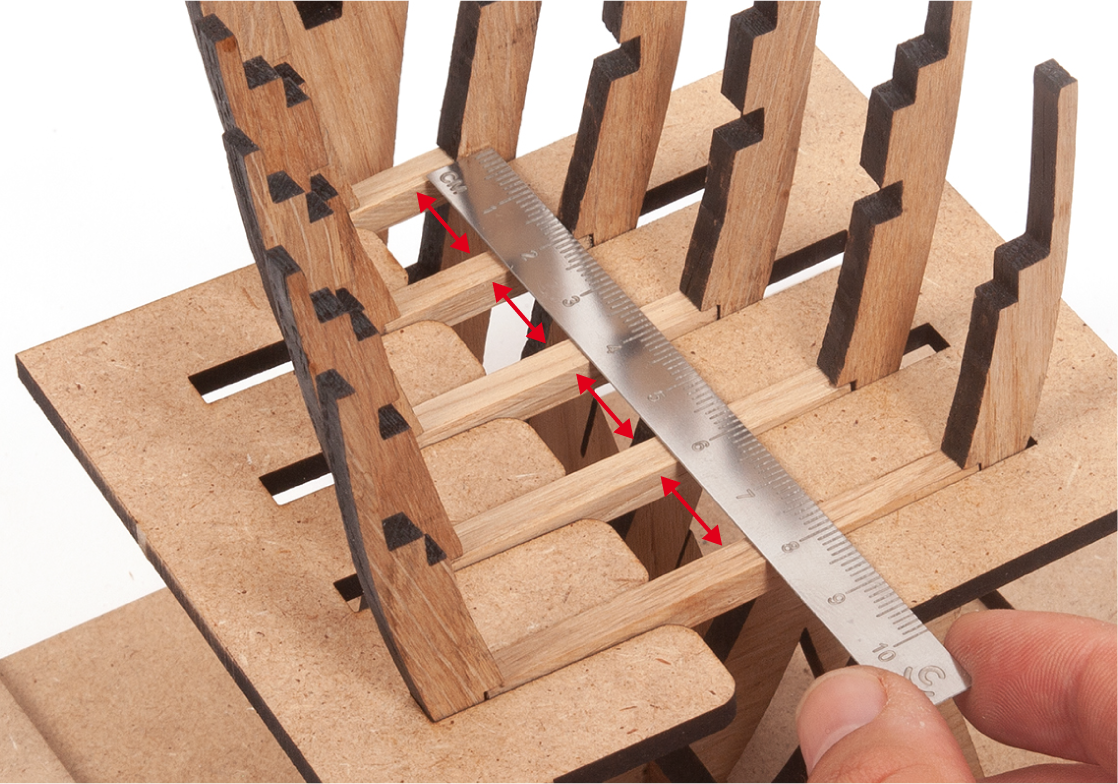

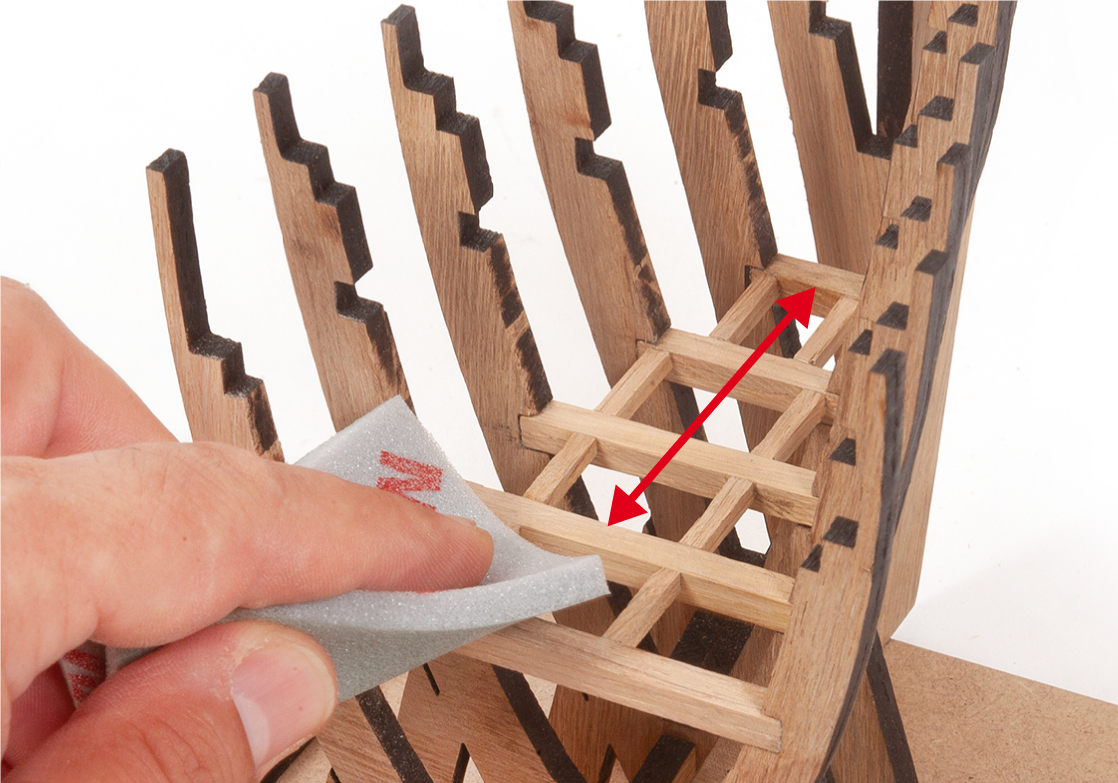

      Messen Sie den Abstand zwischen den Decksbalken auf den Spanten.

      a

      Schritt 2

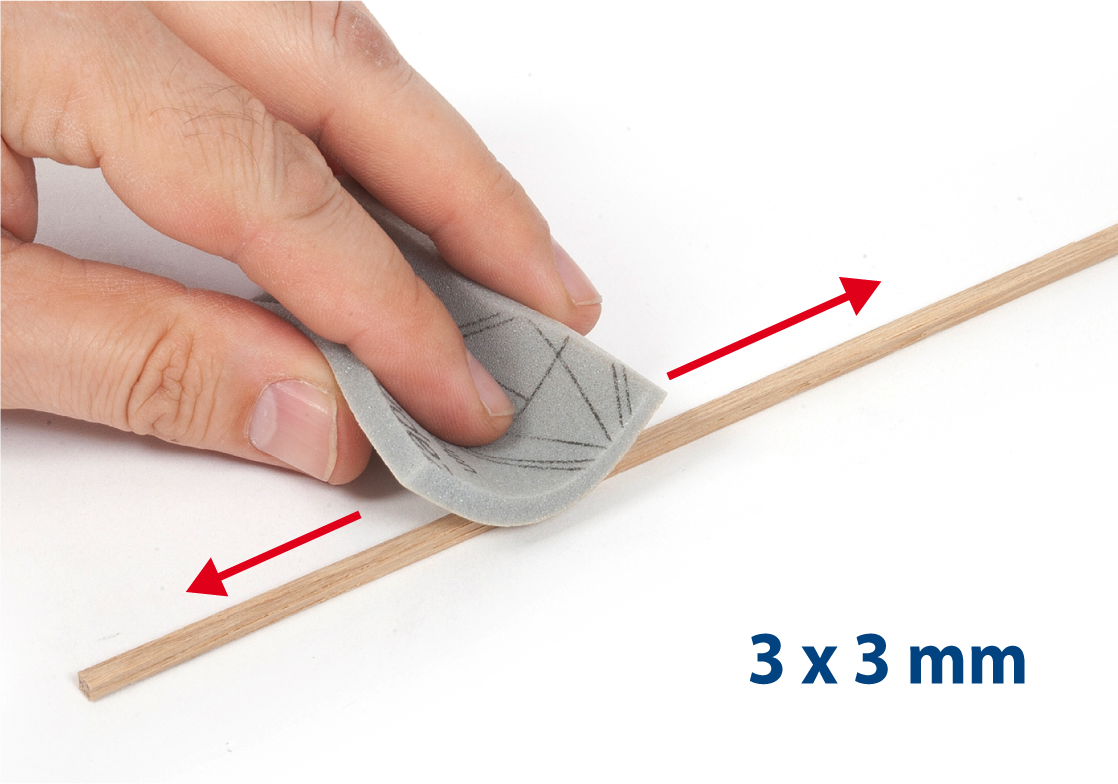

      Schleifen Sie eine 3 x 3 mm Eichenleiste mit feinem Schleifschwamm.

      a

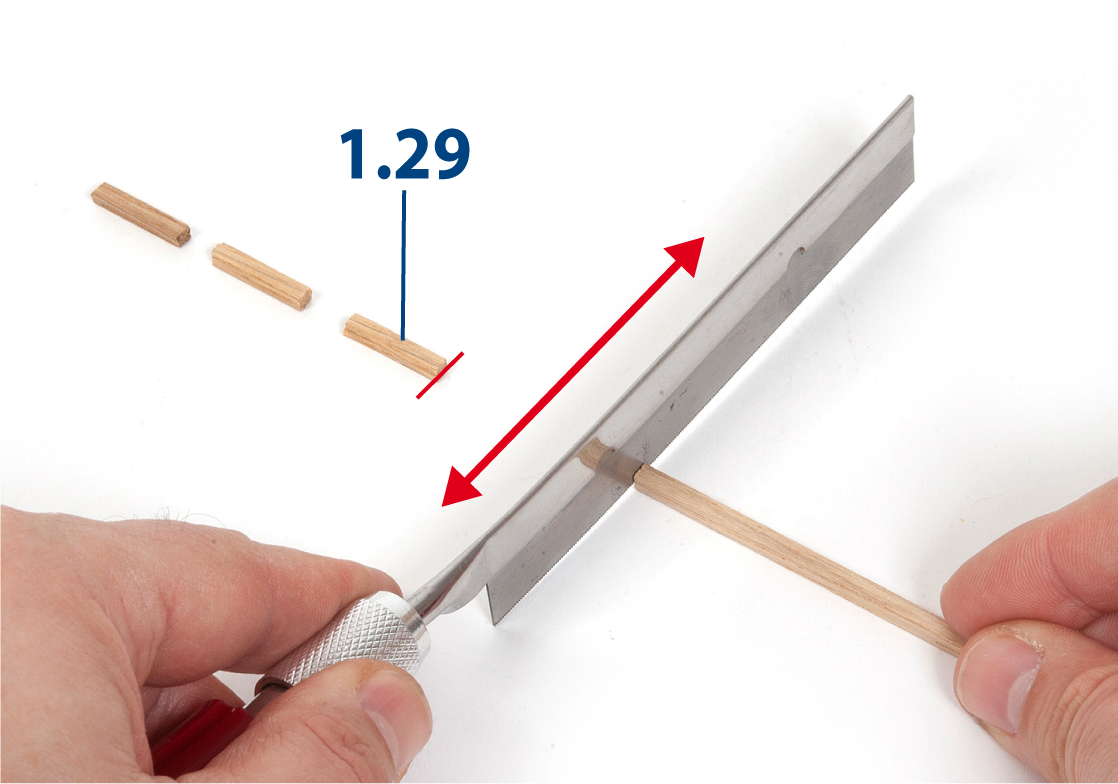

      Schritt 3

      Schneiden Sie acht Teile 1.29 auf die in Schritt 1 gemessene Länge (ca. 3 x 3 x 15 mm).

      a

      Schritt 4

      Schleifen oder feilen Sie die Enden der Teile 1.29.

      a

      Schritt 5

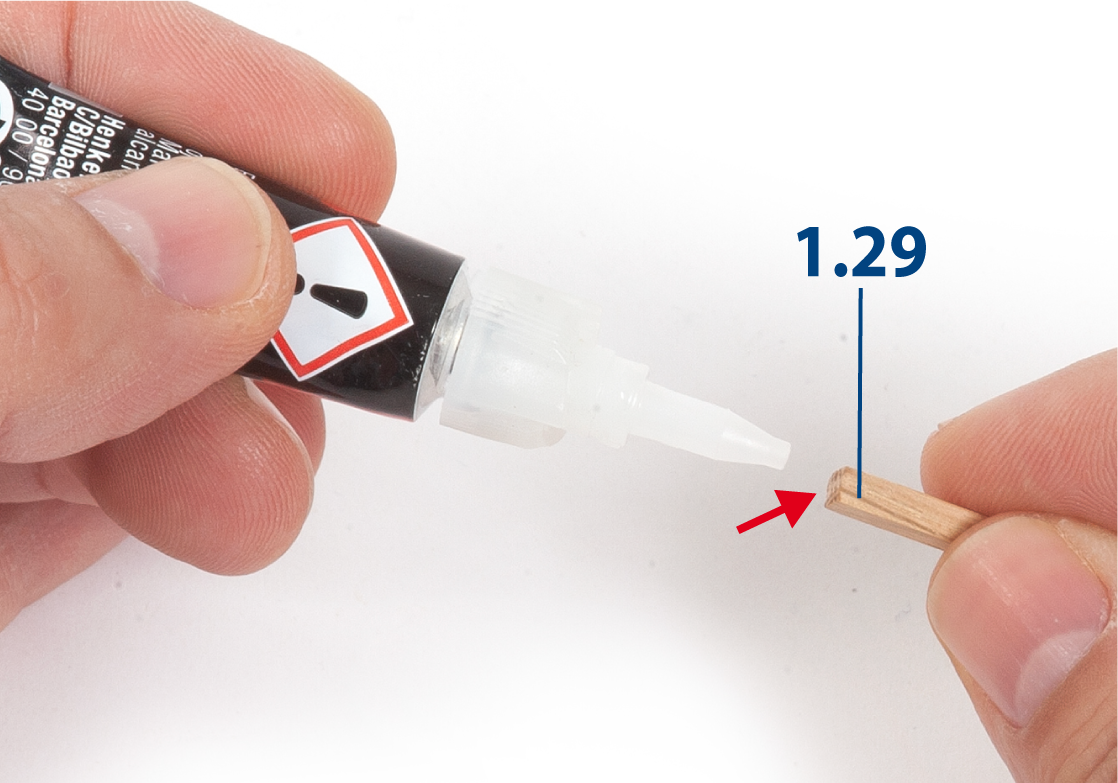

      Tragen Sie Weißleim oder, falls bevorzugt, Sekundenkleber auf die Enden der Teile 1.29 auf.

      a

      Schritt 6

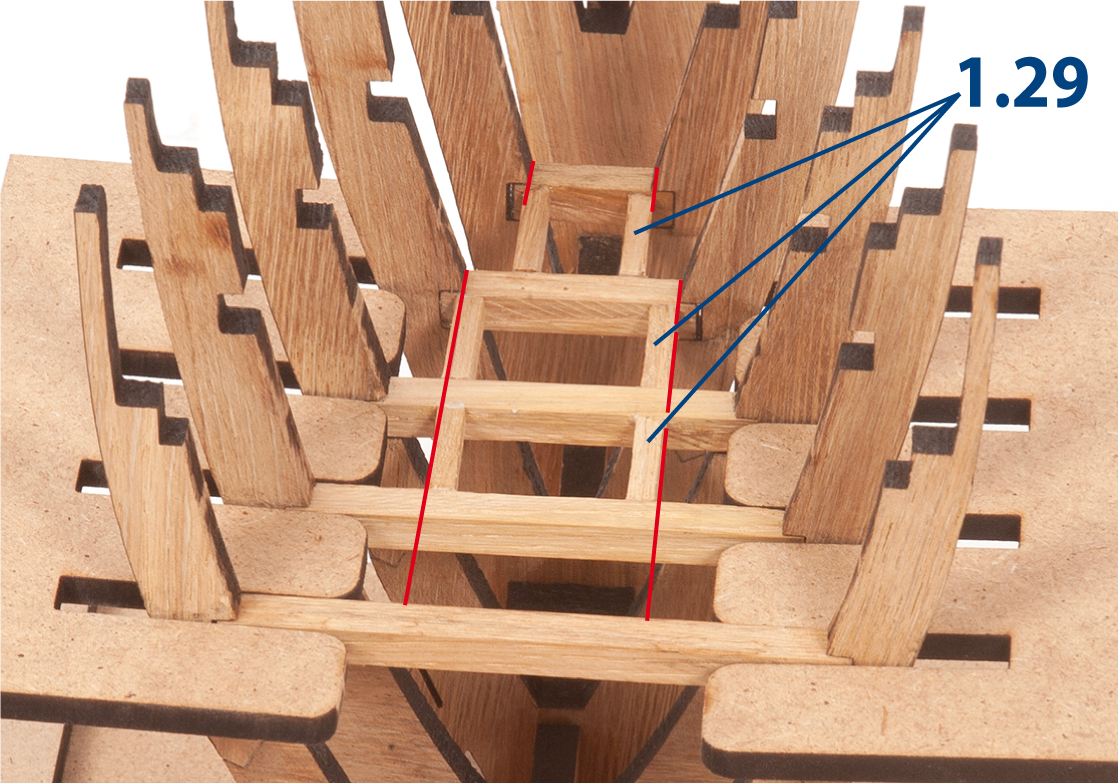

      Kleben Sie zwei Teile 1.29 bündig mit den Decksbalken. Überprüfen Sie die Ausrichtung mit einem Lineal, dann kleben Sie vier weitere Teile 1.29, wie gezeigt.

      a

      Schritt 7

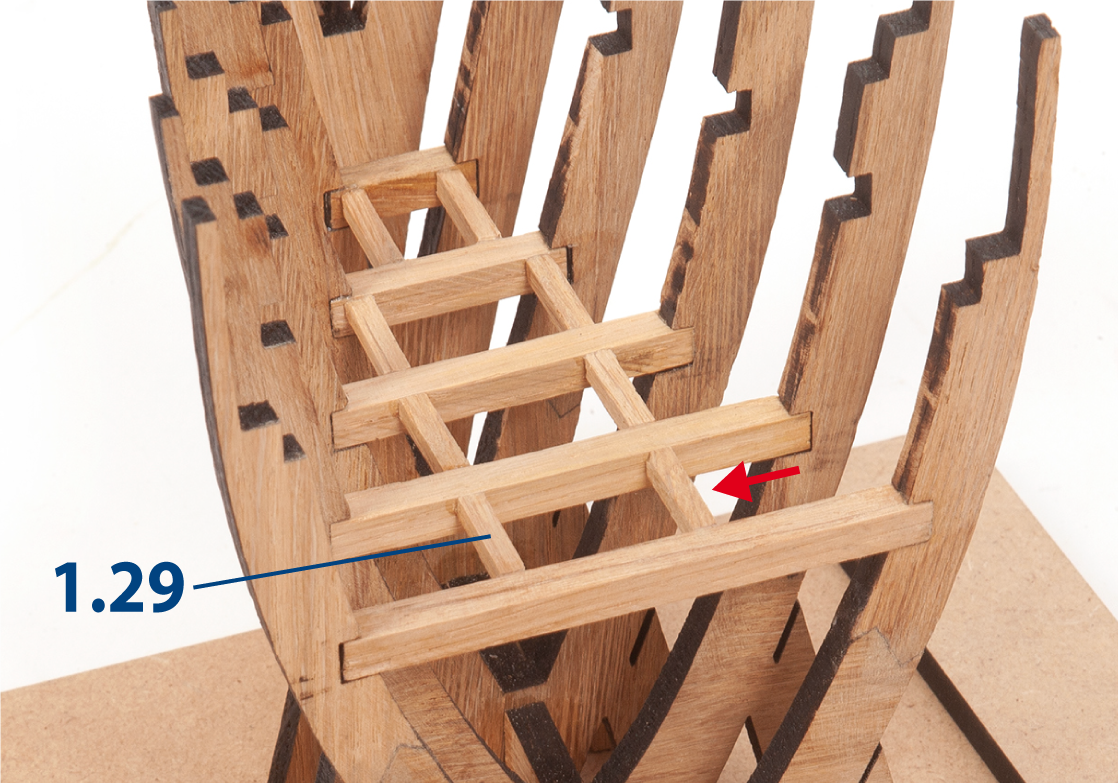

      Kleben Sie die verbleibenden Teile 1.29, ausgerichtet an den vorherigen.

      Entfernen Sie die Teile 1.28, nachdem der Kleber getrocknet ist.

      a

      Schritt 8

      Schleifen Sie die Decksstruktur mit feinkörnigem Schleifpapier oder einem Schleifschwamm.

      a

      Schritt 9

      Tragen Sie jetzt Klarlack auf die Decksstruktur auf, da es später schwer zugänglich sein wird. Es ist nicht notwendig, die Schlitze in den Spanten, die Spantenbeine oder das Montagebrett zu lackieren.

      a

      Schritt 10

      Dieses Bild zeigt die Baugruppe am Ende dieser Phase. Es ist wichtig, die Struktur weiterhin auf dem Montagebrett zu belassen.

      a
