Paket 01

BAUANLEITUNG

      If you'd prefer to download a PDF version of these instructions, choose to save as PDF from the print dialog.

      Empfehlungen von den Experten

      Ersatzschrauben sind bei jedem Teil enthalten. Gelegentlich kann es vorkommen, dass Sie angewiesen werden, Ersatz- oder unbenutzte Schrauben für eine spätere Phase aufzubewahren. Bewahren Sie diese Ersatzteile an einem sicheren Ort auf und beschriften Sie sie korrekt.

      Bitte achten Sie darauf, die Schrauben nicht zu verwechseln. Sie sehen sich sehr ähnlich, aber die Gewinde variieren leicht. Die Verwendung der falschen Schrauben kann die Teile beschädigen. Verwenden Sie nur Schraubendreher der richtigen Größe, die fest auf den Schraubenkopf passen.

      Wenn Sie Teile mit mehreren Schrauben zusammenfügen, setzen Sie jede Schraube zunächst locker ein, um sicherzustellen, dass alle Teile korrekt ausgerichtet sind, bevor Sie sie sanft, aber fest in der Reihenfolge, in der Sie sie eingesetzt haben, anziehen, jedoch nicht zu fest.

      Der Schraubendreher kann magnetisiert werden, indem man ihn mit einem Magneten (Kühlschrankmagnet usw.) streicht, was es ihm ermöglicht, die Schrauben zu halten und die Montage zu erleichtern.

      Wenn eine Schraube beim Eindrehen in ein Metallteil fest sitzt, zwingen Sie sie nicht hinein, da Sie sonst den Kopf abscheren könnten. Entfernen Sie sie und geben Sie einen kleinen Klecks Vaseline, Seife oder leichtes Öl auf das Gewinde. Das wird es schmieren und das Festziehen erleichtern.

      Einige Teile benötigen etwas Klebstoff für die Montage. Bitte tragen Sie den Klebstoff sparsam auf und verwenden Sie einen Cocktailspieß, damit Sie nicht zu viel verwenden oder den Klebstoff zu stark auftragen. Wir empfehlen Sekundenkleber-Gel oder extra dünnen flüssigen Modellbaukleber. Wo möglich, sollten Teile vor dem Verkleben zur Probe eingepasst werden.

      Sorgen Sie für gute Belüftung beim Verwenden von Klebstoffen und verschließen Sie die Deckel fest.

      Verwenden Sie einen Magneten, um Schrauben zu finden, die auf den Boden gefallen sind.

      Verwenden Sie Abdeckband, um Teile vorübergehend zu fixieren.

      Schneiden Sie Teile mit Seitenschneidern oder einem Bastelmesser von einem Spritzling (Rahmen) ab. Seitenschneider sind meistens am einfachsten.

      Im Laufe dieses Baus erhalten Sie viele Teile, die Sie sofort montieren – gemäß den Anweisungen in der entsprechenden Phase – und andere Teile, die Sie sicher zur Seite legen sollten, für die Verwendung in zukünftigen Montagephasen.

      Schützen Sie immer das Lackfinish der Komponenten, indem Sie eine Schneidematte, ein Blatt weißes Papier oder ein weiches Tuch auf Ihre Arbeitsfläche legen.

      Wenn Sie Drähte einstecken, stellen Sie sicher, dass der Strom ausgeschaltet ist. Pinzetten können verwendet werden, um die PVC-Drähte zu montieren, indem Sie sie vorsichtig etwa 5 mm vom Ende des Drahtes greifen. Wenn ein Draht aus einer Buchse entfernt werden muss, ziehen Sie nicht am Draht, da dies die Verbindung beschädigen könnte. Greifen Sie den Stecker mit der Pinzette, um ihn zu entfernen.

      Wenn Sie dieses Symbol sehen, achten Sie auf den Text fett gedruckt und überprüfen Sie die Ausrichtung der Teile im Bild, da dies für die Montage in späteren Phasen besonders wichtig sein wird.

      WARNUNG: Einige Teile werden mit Magneten montiert. Diese Magnete können bei Verschlucken ernsthafte Verletzungen verursachen. Halten Sie sie von Kindern fern. Wenn Sie vermuten, dass ein Magnet verschluckt wurde, suchen Sie sofort medizinische Hilfe auf.

      Dies ist kein Spielzeug. Nicht geeignet für Kinder unter 14 Jahren wegen Kleinteilen. Erwachsenenaufsicht erforderlich.

      PAKET 01 TEILE

      Phase 01: Bau des Steuerstands

      Schritt 1

      Nehmen Sie den Stromkreisprüfer (1-B) und schließen Sie das Stromkabel (1-A) an. Verbinden Sie das andere Ende des Stromkabels mit einer Stromquelle.

      Stecken Sie das Kabel 3-R ein und prüfen Sie, ob die LED leuchtet.

      Stecken Sie anschließend das Kabel 3-S ein und prüfen Sie, ob die LED leuchtet.

      Entfernen Sie die Kabel vorsichtig, indem Sie sanft am Stecker ziehen. Ziehen Sie nicht am Kabel, da dies die Verbindung beschädigen kann.

      a
      b

      Schritt 2

      Setzen Sie anschließend den ORCA‑Schraubendreher zusammen, indem Sie Teil 1‑C in Teil 1‑F einsetzen.

      a
      b

      Schritt 3

      Beginnen Sie mit dem Bau des Steuerstands, indem Sie Teil 1‑E an Teil 1‑D kleben.

      a
      b

      Schritt 4

      Montieren Sie die Baugruppe an Teil 1-J mit zwei PWB-D4 Schrauben.

      a
      b

      Schritt 5

      Kleben Sie die Baugruppe an Teil 1-I, dann befestigen Sie Teil 1-N mit einer PWB-D6 Schraube.

      a
      b
      c

      Schritt 6

      Kleben Sie Teil 1-K an Teil 1-O.

      a
      b

      Schritt 7

      Montieren Sie die Baugruppe an Teil 1-I mit zwei PWB-D4 Schrauben.

      a
      b

      Schritt 8

      Schneiden Sie die Teile 1‑L und 1‑M vom Gussast ab. Setzen Sie anschließend Teil 1‑M in Teil 1‑H ein. Achten Sie darauf, dass Teil 1‑H korrekt ausgerichtet ist.

      a
      b
      c

      Schritt 9

      Setzen Sie Teil 1‑L auf der gegenüberliegenden Seite von Teil 1‑H ein.

      a
      b

      Schritt 10

      Kleben Sie die Baugruppe an Teil 1-O.

      a
      b

      Schritt 11

      Kleben Sie Teil 1-G an Teil 1-O.

      a
      b

      Schritt 12

      Identifizieren und bereiten Sie die Teile 4‑A, 4‑B und 4‑C wie dargestellt vor.

      a

      Schritt 13

      Biegen Sie ein Ende von Teil 4‑A.

      Prüfen Sie anschließend den Abstand zwischen den Bohrungen, wie in Abbildung b gezeigt, und biegen Sie das andere Ende von Teil 4‑A auf die erforderliche Länge.

      a
      b
      c

      Schritt 14

      Stecken Sie die Enden von Teil 4‑A in die vorgesehenen Bohrungen und biegen Sie sie hinter der Platte um, um das Teil zu fixieren.

      a
      b
      c

      Schritt 15

      Biegen Sie ein Ende von Teil 4‑B und montieren Sie es wie dargestellt an der Baugruppe.

      a
      b
      c

      Schritt 16

      Biegen Sie das andere Ende von Teil 4‑B und drücken Sie die Enden hinter die Platte, um das Teil zu fixieren.

      a
      b
      c

      Schritt 17

      Montieren Sie die Teile 4‑C nach demselben Verfahren an der Baugruppe.

      a
      b

      PHASE ERLEDIGT

      Phase 02: Montage und Anpassung des Suchscheinwerfers

      Schritt 1

      Kleben Sie Teil 3-A an Teil 3-B.

      a
      b

      Schritt 2

      Kleben Sie Teil 3‑E an die Baugruppe. Gegebenenfalls ist es einfacher, Teil 3‑E zunächst an der Suchscheinwerfer‑Baugruppe anzubringen (siehe Schritte 3–5) und es anschließend festzukleben.

      a
      b

      Schritt 3

      Entfernen Sie die Schutzfolie von Teil 3-G und setzen Sie es in Teil 3-D ein.

      a
      b

      Schritt 4

      Schneiden Sie Teil 3‑C vom Gussast ab und setzen Sie es wie dargestellt in Teil 3‑D ein.

      a
      b
      c

      Schritt 5

      Setzen Sie Teil 3-Q in Teil 3-D ein.

      a
      b

      Schritt 6

      Fädeln Sie Teil 3-Q durch die Baugruppe aus Schritt 2.

      a
      b

      Schritt 7

      Biegen Sie das Kabel vorsichtig, und fügen Sie dann Teil 3-D an Teil 3-E, wie gezeigt.

      a
      b
      c

      Schritt 8

      Setzen Sie Teil 3‑Q in Teil 3‑H in der gezeigten Ausrichtung ein und prüfen Sie die Verbindung anschließend mit dem Stromkreisprüfer.

      a
      b
      c

      PHASE ERLEDIGT

      Phase 03: Bau der Seitenpaneele der Flybridge

      Schritt 1

      Identifizieren Sie die Teile 2-B (Nummer 2), 2-G (Nummer 4) und 2-E (Nummer 2), wie dargestellt.

      a
      b

      Schritt 2

      Kleben Sie die Teile 2-G und 2-E an Teil 2-B, wie dargestellt.

      a
      b
      c

      Schritt 3

      Kleben Sie Teil 2-H (Nummer 3) an Teil 2-B.

      a
      b
      c

      Schritt 4

      Nehmen Sie die Teile 3-R (Buchstabe R) und 3-F, und lösen Sie dann ein Teil 3-F von der transparenten Folie ab.

      a
      b

      Schritt 5

      Kleben Sie Teil 3-F an Teil 3-R, wie gezeigt, und ziehen Sie dann das Trägerpapier von Teil 3-F ab.

      a
      b

      Schritt 6

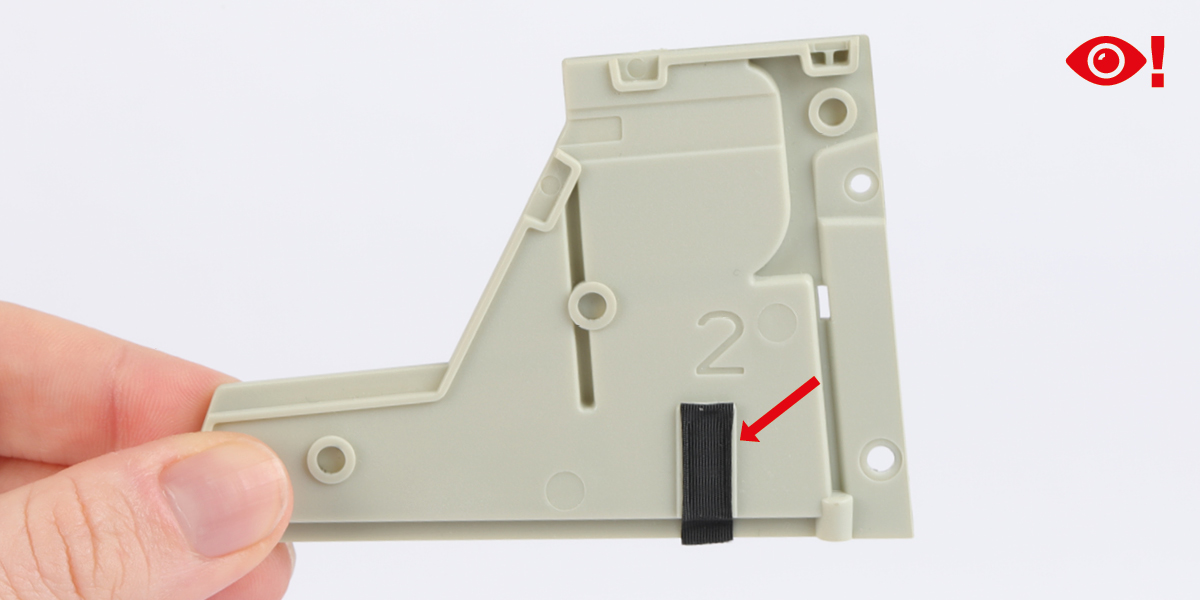

      Ein schwarzes Klebeband wie gezeigt an Teil 2-B anbringen.

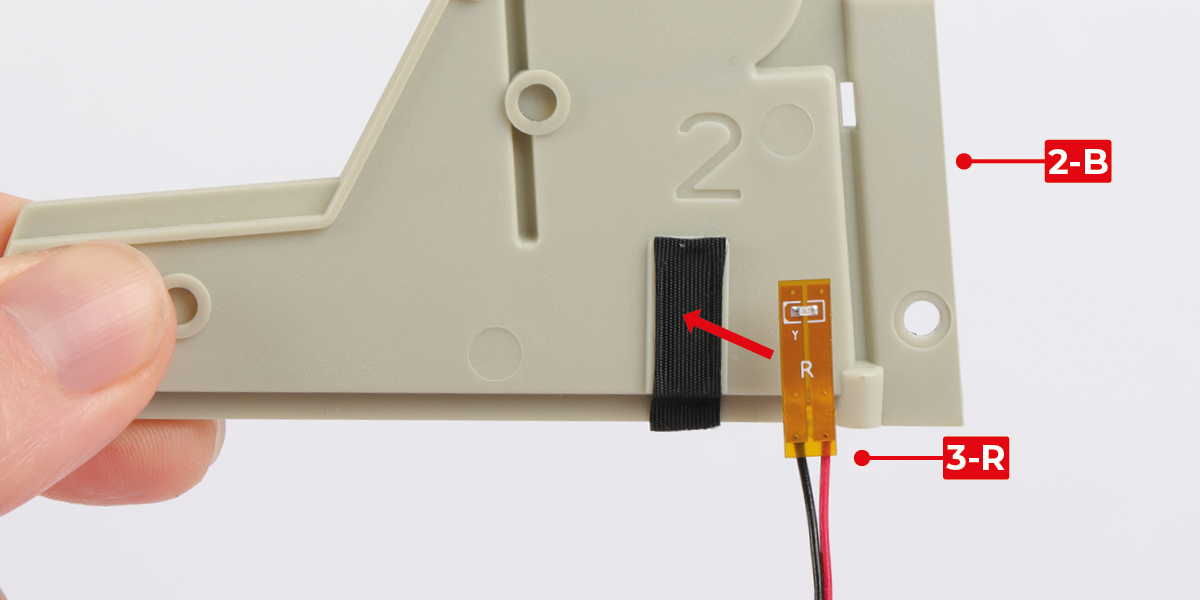

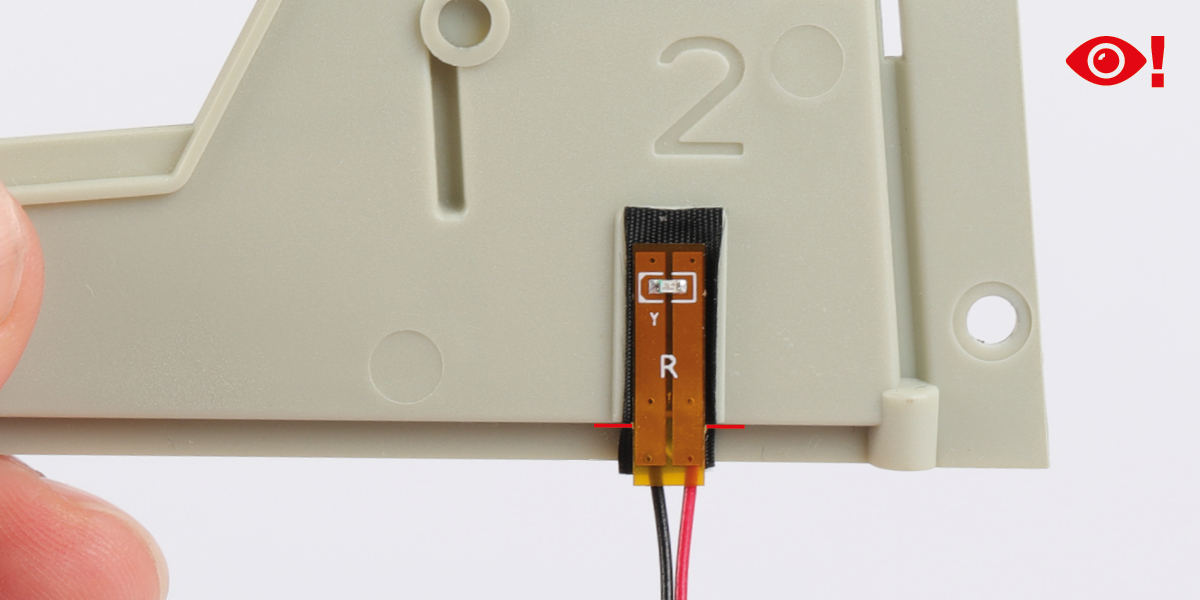

      Kleben Sie Teil 3-R an Teil 2-B. Stellen Sie sicher, dass die Lötstellen an Teil 3-R unterhalb der angegebenen Linie (rote Linie) positioniert sind, um eine Beeinträchtigung beim späteren Einbau von Teil 2-C zu vermeiden (Phase 04, Schritt 10).

      a
      b
      c

      Schritt 7

      Identifizieren Sie Teil 2-D (Nummer 1), Teile 2-E (Nummer 2) und 2-F (Nummer 1). Kleben Sie die Teile 2-E und 2-F an Teil 2-D, wie gezeigt.

      a
      b
      c

      Schritt 8

      Kleben Sie Teil 2-H (Nummer 3) an Teil 2-B.

      a
      b

      Schritt 9

      Kleben Sie den zweiten Teil 3-F an 3-S (Buchstabe L), und ziehen Sie dann das Trägerpapier von Teil 3-F ab.

      a
      b
      c

      Schritt 10

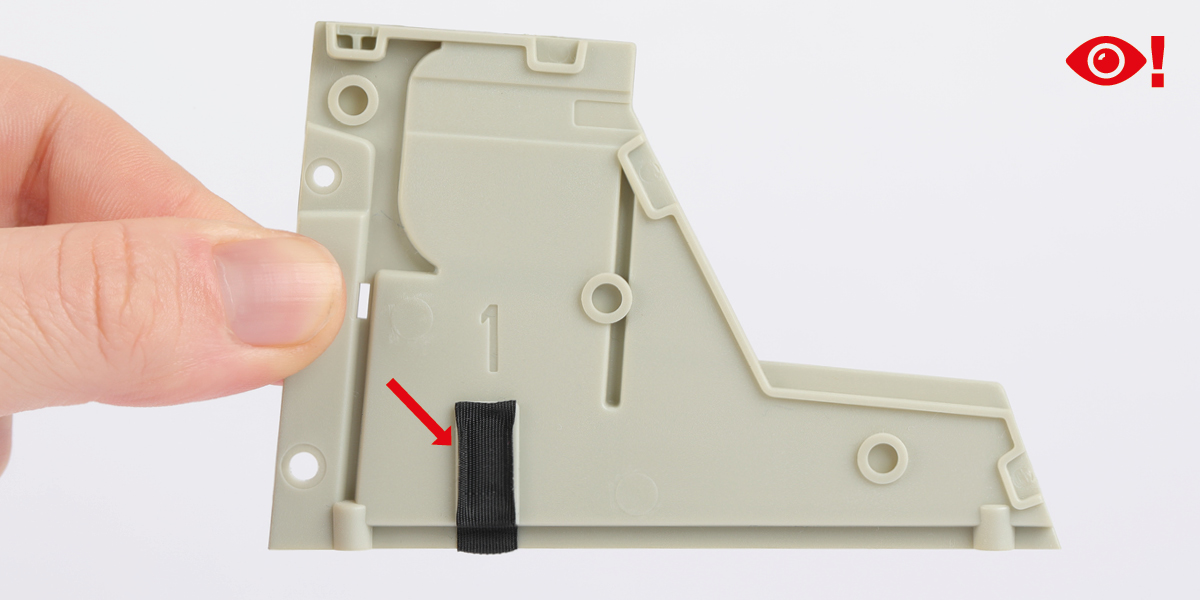

      Ein schwarzes Klebeband wie gezeigt an Teil 2-D anbringen.

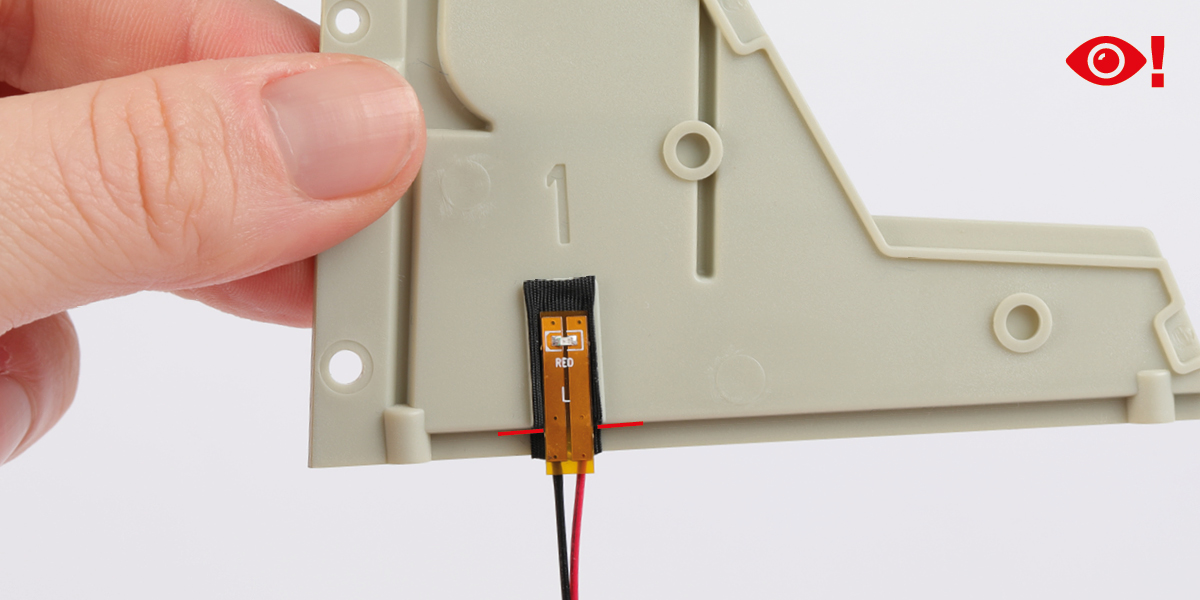

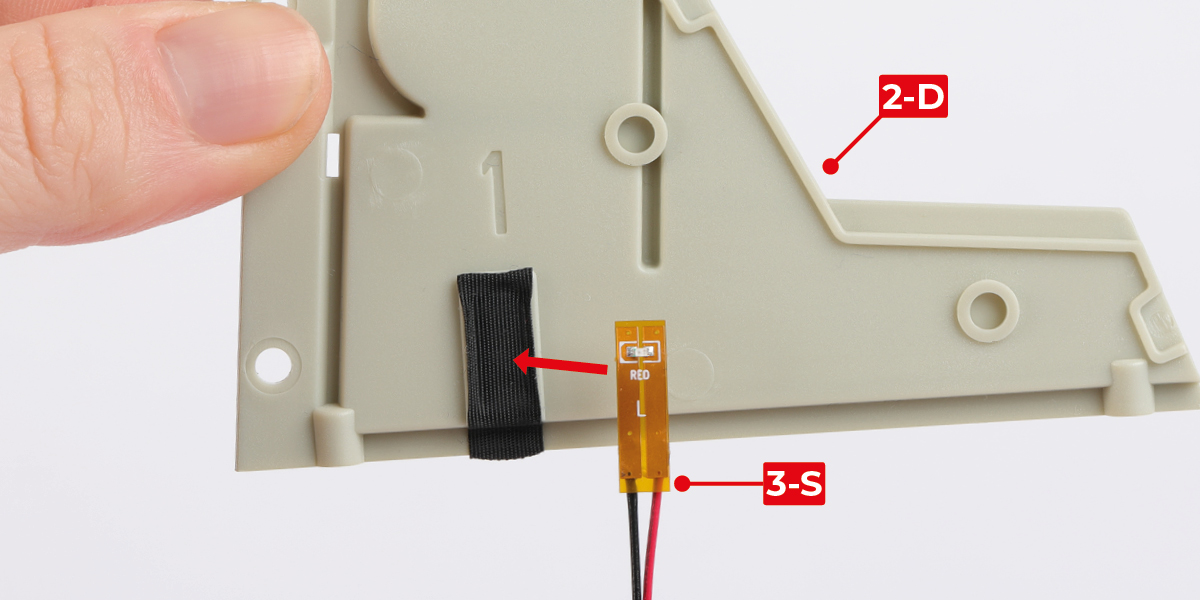

      Kleben Sie Teil 3-S an Teil 2-D. Stellen Sie sicher, dass die Lötstellen an Teil 3-S unterhalb der angegebenen Linie (rote Linie) positioniert sind, um Störungen beim späteren Einbau von Teil 2-A zu vermeiden (Phase 04, Schritt 8).

      a
      b
      c

      Schritt 11

      Montieren Sie die Baugruppe aus Phase 02 an Teil 2-N mit drei PWB-D4 Schrauben.

      a
      b
      c

      Schritt 12

      Montieren Sie Teil 2-K mit einer PWB-D4 Schraube an der Baugruppe.

      a
      b

      Schritt 13

      Nehmen Sie Teil 2-D und den Aufkleberbogen 2-M. Kleben Sie den Aufkleber Nr. 1 um das Kabel, 10 mm vom Stecker entfernt, wie dargestellt.

      a
      b
      c

      Schritt 14

      Nehmen Sie Teil 2-B und den Aufkleberbogen 2-M. Kleben Sie den Aufkleber Nr. 2 um das Kabel, 10 mm vom Stecker entfernt, wie dargestellt.

      a

      Schritt 15

      Montieren Sie Teil 2-D mit einer PWB-D4 Schraube an der Baugruppe.

      a
      b

      Schritt 16

      Montieren Sie Teil 2-B mit einer PWB-D4 Schraube an der Baugruppe.

      a
      b

      PHASE ERLEDIGT

      Phase 04: Bau und Montage der Positionslichter und anderer Flybridge-Komponenten

      Schritt 1

      Montieren Sie die Baugruppe aus Phase 03 an Teil 3-P, indem Sie die Kabel Nummer 1 und Nummer 2 durch die Öffnungen führen, wie gezeigt. Sichern Sie die Teile mit sechs PWB-D4 Schrauben.

      a
      b
      c

      Schritt 2

      Führen Sie die Kabel durch die Öffnung, wie dargestellt.

      a
      b

      Schritt 3

      Stecken Sie die Kabel in die entsprechenden Buchsen auf der Platine.

      a
      b

      Schritt 4

      Trennen Sie Teil 3-K (Buchstabe L) vom Anguss. Entfernen Sie überschüssiges Plastik vom Anguss, wie in den Bildern b und c gezeigt.

      a
      b
      c

      Schritt 5

      Schneiden Sie Teil 3-I vom Anguss ab und kleben Sie dann Teil 3-I an Teil 3-K.

      a
      b
      c

      Schritt 6

      Kleben Sie die Baugruppe an Teil 2-I.

      a
      b

      Schritt 7

      Kleben Sie die Baugruppe an Teil 2-A.

      a
      b

      Schritt 8

      Kleben Sie Teil 2-A an die flybridge-Baugruppe.

      a
      b

      Schritt 9

      Kleben Sie die Teile 3-J, 3-L und 2-J auf die gleiche Weise und kleben Sie dann die Baugruppe an Teil 2-C.

      a
      b
      c

      Schritt 10

      Kleben Sie Teil 2-C an die flybridge-Baugruppe.

      a
      b

      Schritt 11

      Umwickeln Sie das Kabel von Teil 3-Q mit dem Etikett Nummer 3 von Teil 2-M.

      a
      b

      Schritt 12

      Kleben Sie die Suchscheinwerfer-Baugruppe an die flybridge, wie gezeigt.

      a
      b

      Schritt 13

      Stecken Sie das Kabel Nummer 3 in die entsprechende Buchse auf der Platine und drücken Sie das Kabel in die Halteklammern, wie gezeigt.

      a
      b

      Schritt 14

      Nehmen Sie die Teile 3-N und 3-M (Buchstaben L) und kleben Sie diese zusammen, wie gezeigt.

      a
      b
      c

      Schritt 15

      Kleben Sie die Baugruppe wie gezeigt auf die flybridge.

      a
      b

      Schritt 16

      Kleben Sie Teil 3-O an die Baugruppe.

      a
      b

      Schritt 17

      Nehmen Sie die Teile 3-N und 3-M (Buchstaben R) und kleben Sie diese zusammen, wie gezeigt.

      a
      b
      c

      Schritt 18

      Kleben Sie die Baugruppe wie dargestellt auf die flybridge.

      a
      b

      Schritt 19

      Kleben Sie Teil 3-O an die Baugruppe.

      a
      b

      Schritt 20

      Kleben Sie Teil 2-L an die Baugruppe.

      a
      b

      Schritt 21

      Führen Sie Teil 4-B durch das Loch in Teil 3-P ein.

      a

      Schritt 22

      Führen Sie das Ende von Teil 4‑B in die Öffnung unter dem Steuerstand (Bild a) und biegen Sie anschließend das andere Ende um, um es zu fixieren (Bild c).

      a
      b
      c

      PHASE ERLEDIGT
