      Empfehlungen von den Experten

      Ersatzschrauben sind bei jedem Teil enthalten. Gelegentlich kann es vorkommen, dass Sie angewiesen werden, Ersatz- oder unbenutzte Schrauben für eine spätere Phase aufzubewahren. Bewahren Sie diese Ersatzteile an einem sicheren Ort auf und beschriften Sie sie korrekt.

      Bitte achten Sie darauf, die Schrauben nicht zu verwechseln. Sie sehen sich sehr ähnlich, aber die Gewinde variieren leicht. Die Verwendung der falschen Schrauben kann die Teile beschädigen. Verwenden Sie nur Schraubendreher der richtigen Größe, die fest auf den Schraubenkopf passen.

      Wenn Sie Teile mit mehreren Schrauben zusammenfügen, setzen Sie jede Schraube zunächst locker ein, um sicherzustellen, dass alle Teile korrekt ausgerichtet sind, bevor Sie sie sanft, aber fest in der Reihenfolge, in der Sie sie eingesetzt haben, anziehen, jedoch nicht zu fest.

      Der Schraubendreher kann magnetisiert werden, indem man ihn mit einem Magneten (Kühlschrankmagnet usw.) streicht, was es ihm ermöglicht, die Schrauben zu halten und die Montage zu erleichtern.

      Wenn eine Schraube beim Eindrehen in ein Metallteil fest sitzt, zwingen Sie sie nicht hinein, da Sie sonst den Kopf abscheren könnten. Entfernen Sie sie und geben Sie einen kleinen Klecks Vaseline, Seife oder leichtes Öl auf das Gewinde. Das wird es schmieren und das Festziehen erleichtern.

      Einige Teile benötigen etwas Klebstoff für die Montage. Bitte tragen Sie den Klebstoff sparsam auf und verwenden Sie einen Cocktailspieß, damit Sie nicht zu viel verwenden oder den Klebstoff zu stark auftragen. Wir empfehlen Sekundenkleber-Gel oder extra dünnen flüssigen Modellbaukleber. Wo möglich, sollten Teile vor dem Verkleben zur Probe eingepasst werden.

      Sorgen Sie für gute Belüftung beim Verwenden von Klebstoffen und verschließen Sie die Deckel fest.

      Verwenden Sie einen Magneten, um Schrauben zu finden, die auf den Boden gefallen sind.

      Verwenden Sie Abdeckband, um Teile vorübergehend zu fixieren.

      Schneiden Sie Teile mit Seitenschneidern oder einem Bastelmesser von einem Spritzling (Rahmen) ab. Seitenschneider sind meistens am einfachsten.

      Im Laufe dieses Baus erhalten Sie viele Teile, die Sie sofort montieren – gemäß den Anweisungen in der entsprechenden Phase – und andere Teile, die Sie sicher zur Seite legen sollten, für die Verwendung in zukünftigen Montagephasen.

      Schützen Sie immer das Lackfinish der Komponenten, indem Sie eine Schneidematte, ein Blatt weißes Papier oder ein weiches Tuch auf Ihre Arbeitsfläche legen.

      Wenn Sie Drähte einstecken, stellen Sie sicher, dass der Strom ausgeschaltet ist. Pinzetten können verwendet werden, um die PVC-Drähte zu montieren, indem Sie sie vorsichtig etwa 5 mm vom Ende des Drahtes greifen. Wenn ein Draht aus einer Buchse entfernt werden muss, ziehen Sie nicht am Draht, da dies die Verbindung beschädigen könnte. Greifen Sie den Stecker mit der Pinzette, um ihn zu entfernen.

      Wenn Sie dieses Symbol sehen, achten Sie auf den Text fett gedruckt und überprüfen Sie die Ausrichtung der Teile im Bild, da dies für die Montage in späteren Phasen besonders wichtig sein wird.

      WARNUNG: Einige Teile werden mit Magneten montiert. Diese Magnete können bei Verschlucken ernsthafte Verletzungen verursachen. Halten Sie sie von Kindern fern. Wenn Sie vermuten, dass ein Magnet verschluckt wurde, suchen Sie sofort medizinische Hilfe auf.

      Dies ist kein Spielzeug. Nicht geeignet für Kinder unter 14 Jahren wegen Kleinteilen. Erwachsenenaufsicht erforderlich.

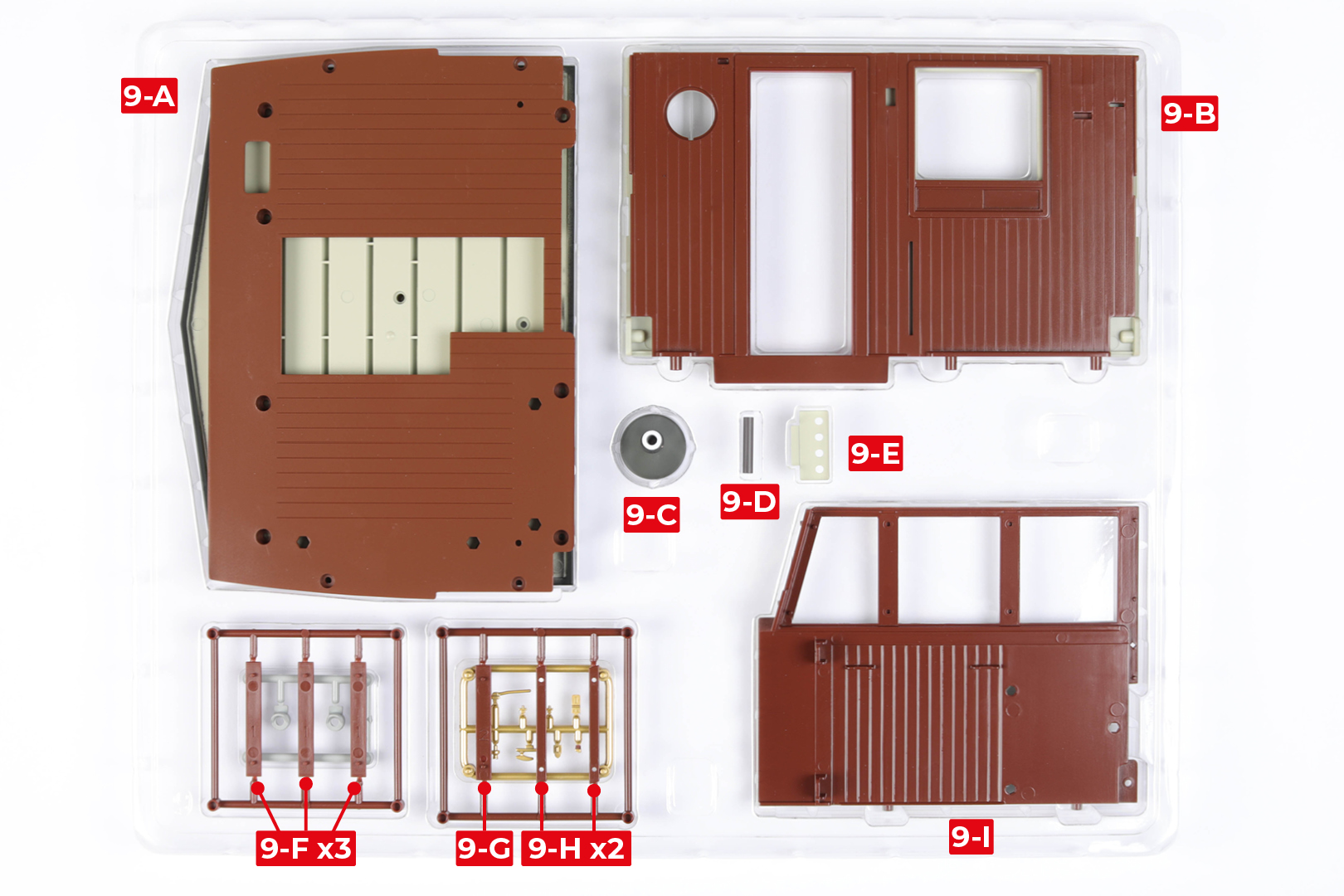

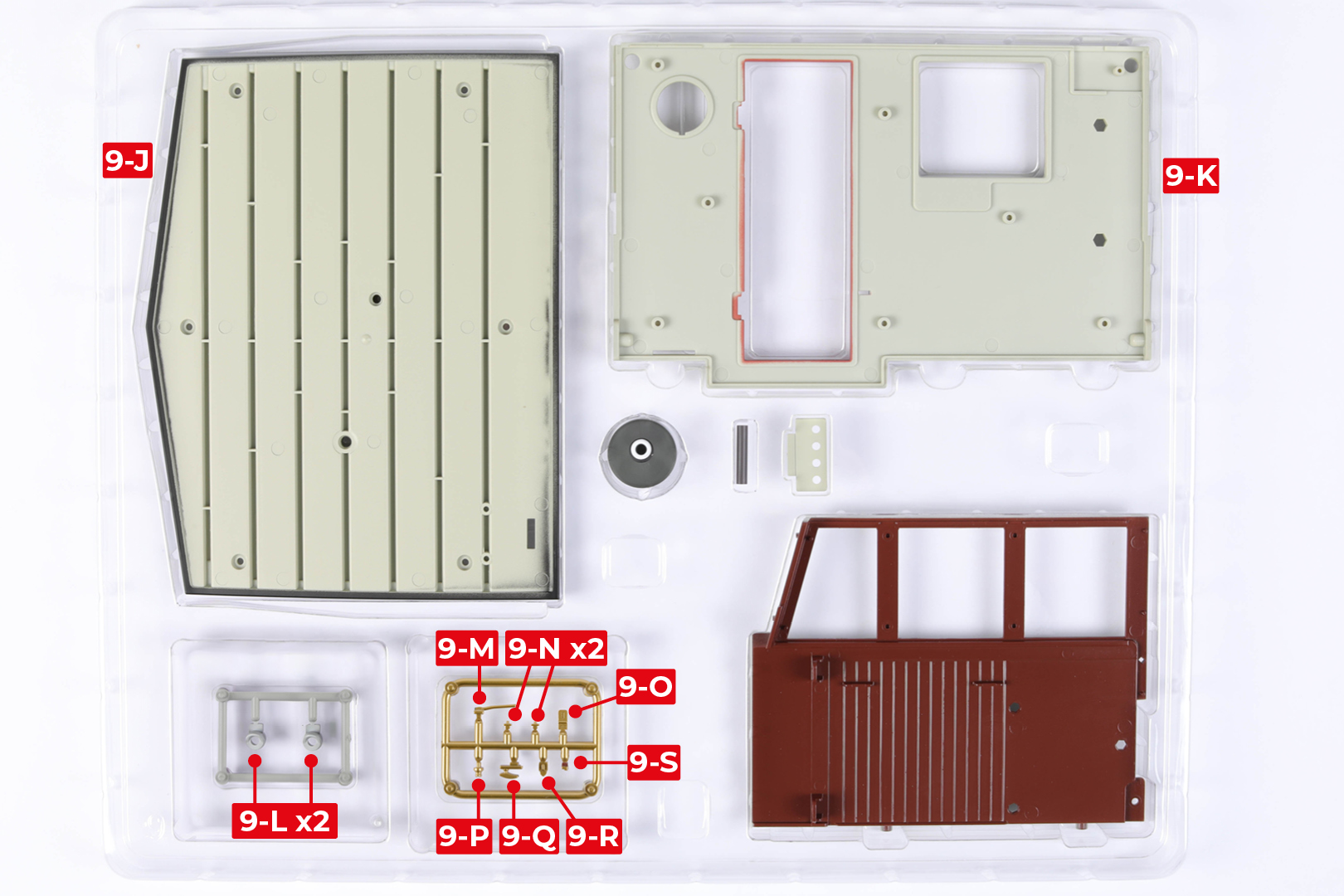

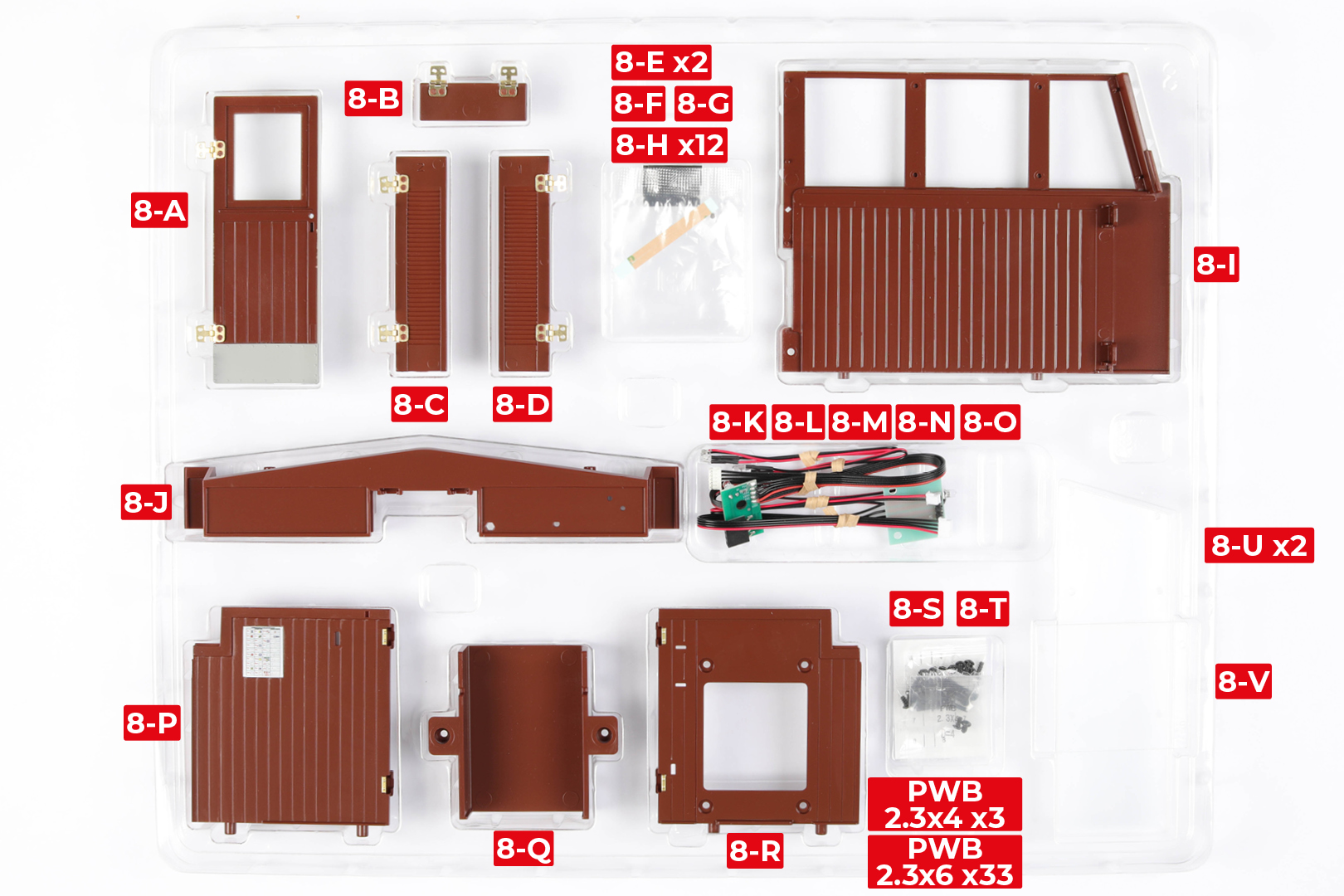

      PAKET 03 TEILE

      Phase 10: Bau der Kabinenwand und Türen

      Schritt 1

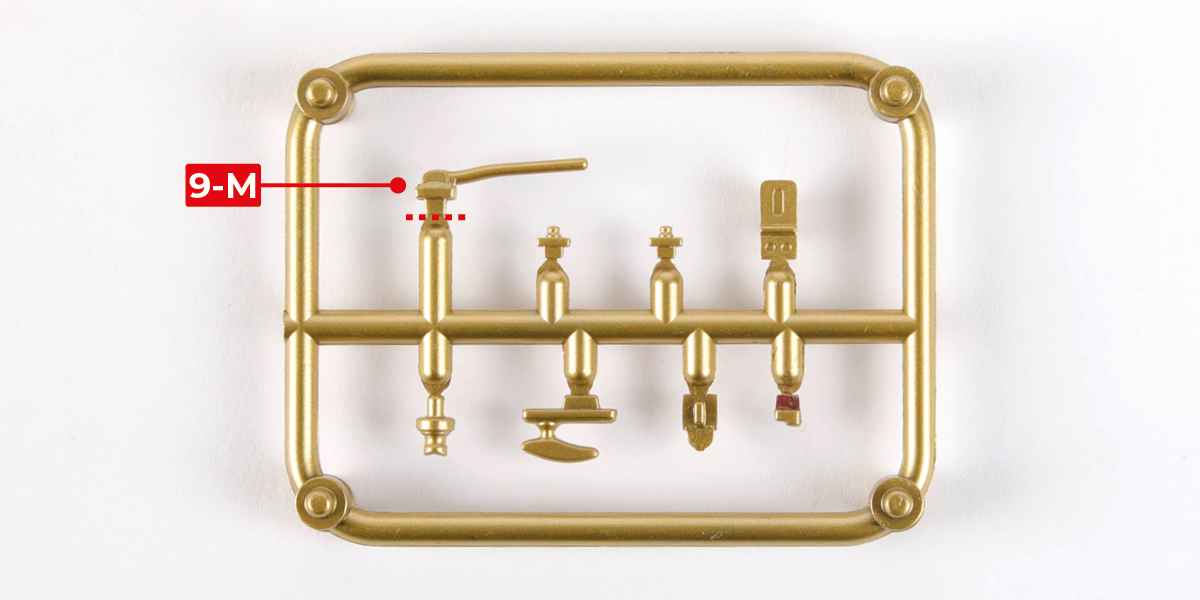

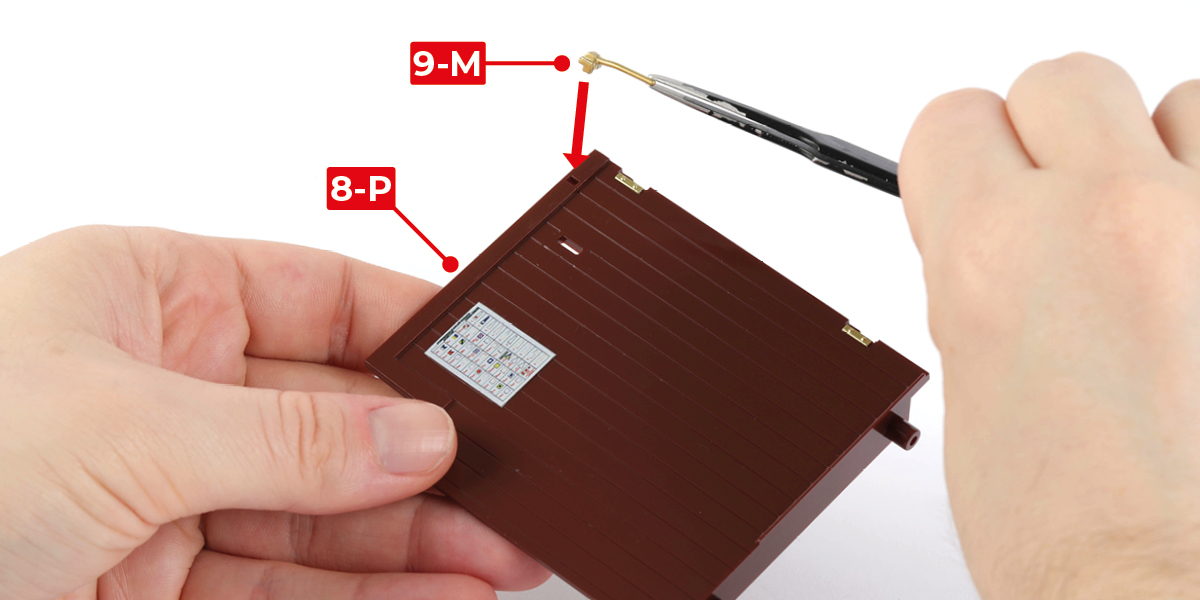

      Schneiden Sie Teil 9-M von der Gussast ab und kleben Sie Teil 9-M an Teil 8-P.

      a
      b
      c

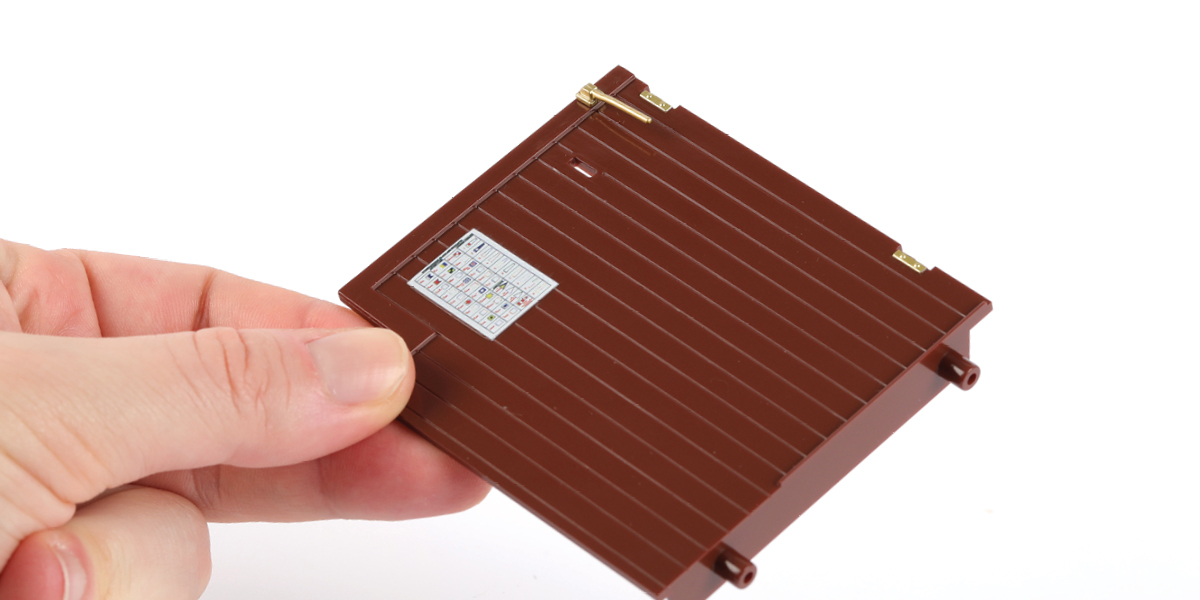

      Schritt 2

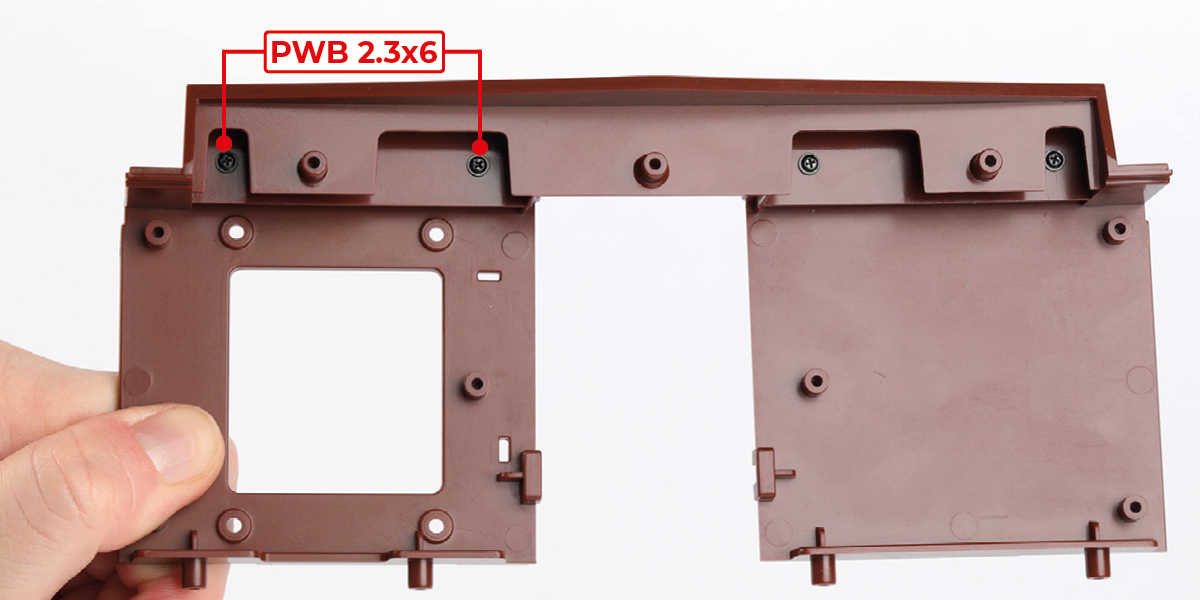

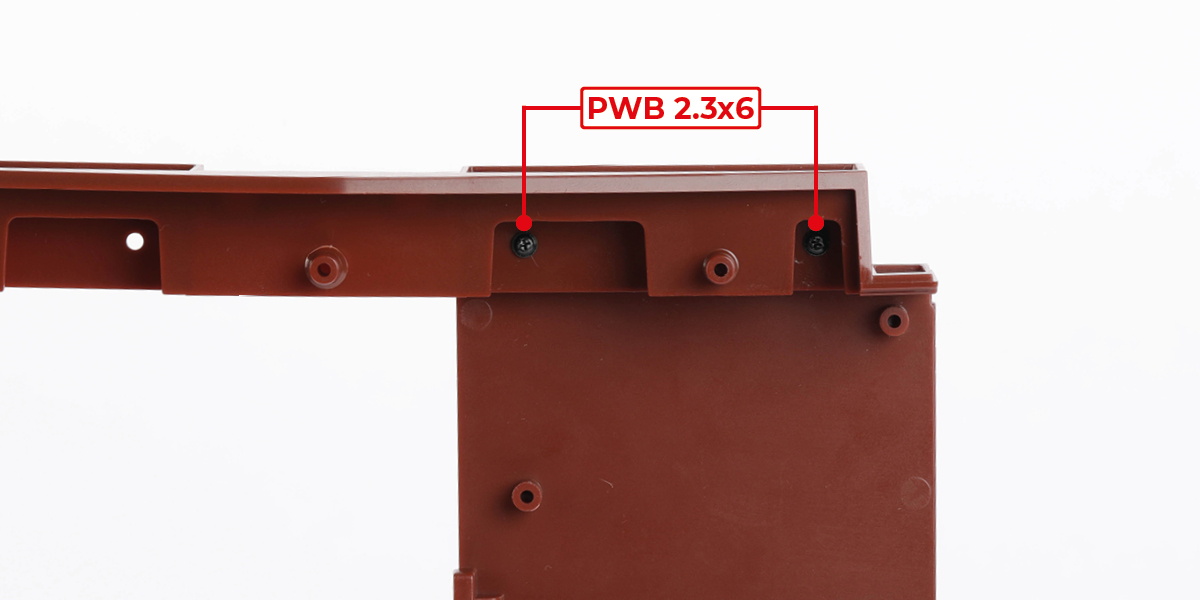

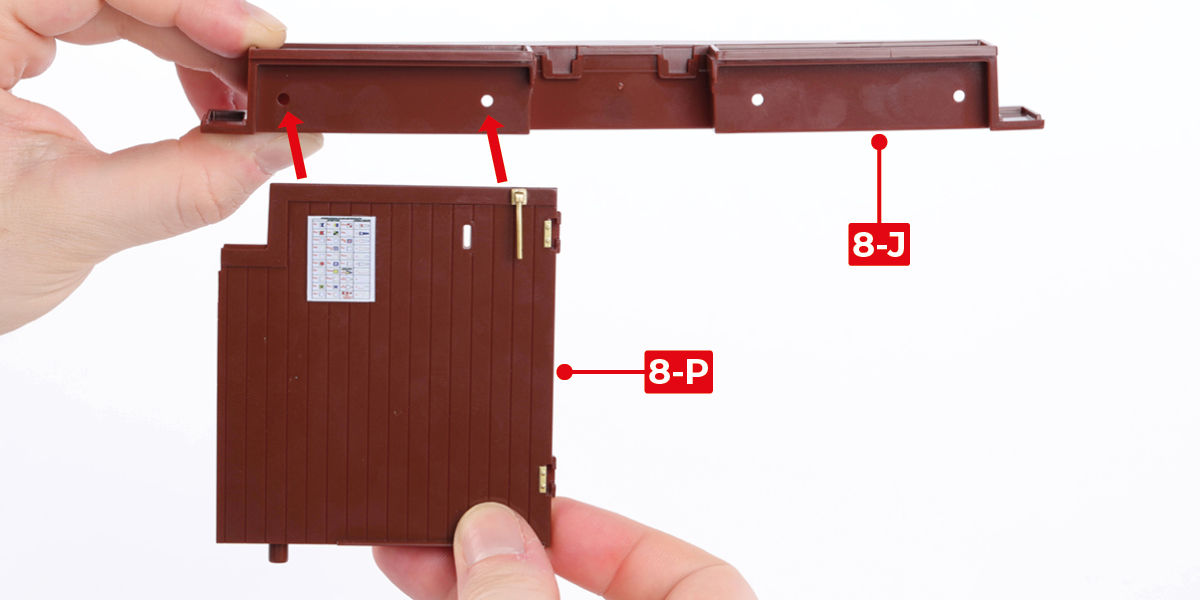

      Fügen Sie Teil 8-P mit zwei PWB 2,3x6 Schrauben an Teil 8-J.

      a
      b
      c

      Schritt 3

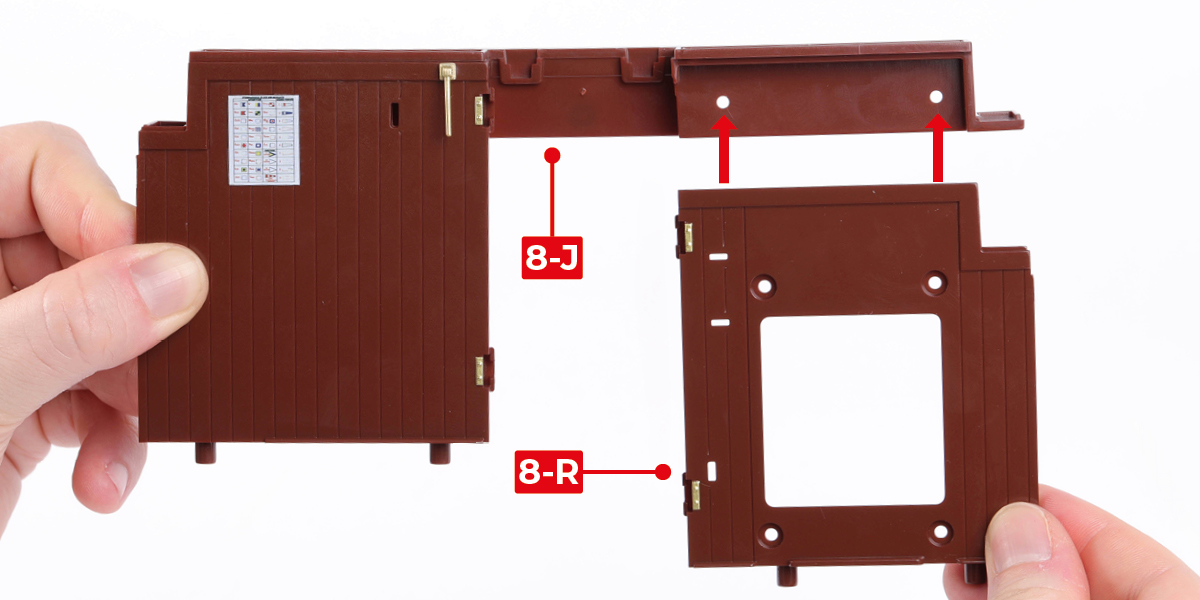

      Verbinden Sie Teil 8-R mit Teil 8-J mit zwei PWB 2,3x6 Schrauben.

      a
      b
      c

      Schritt 4

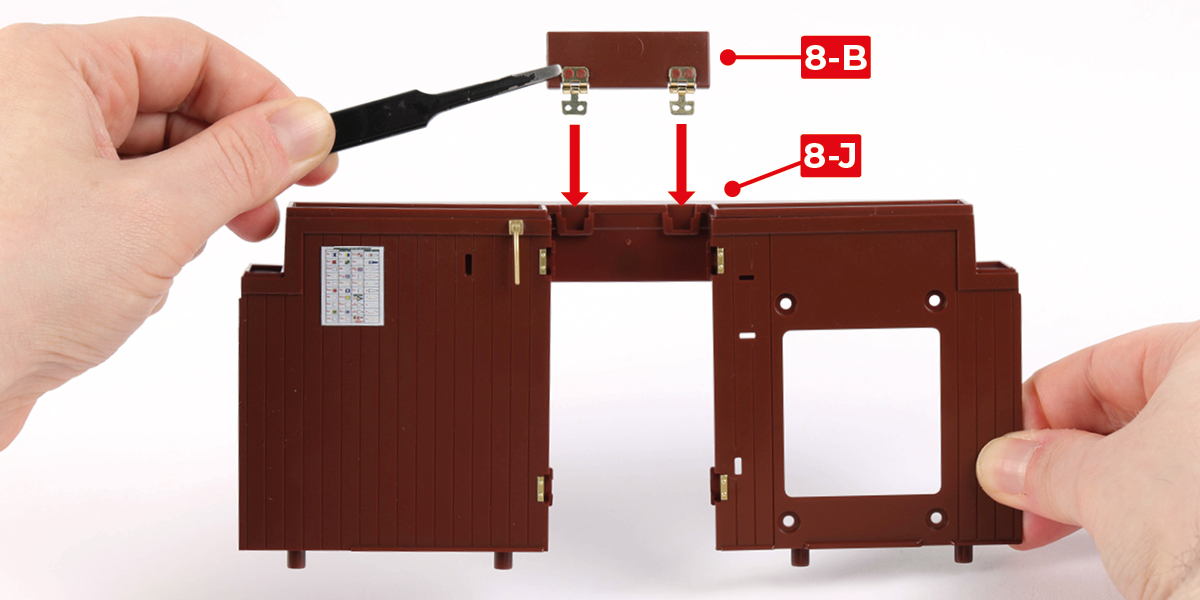

      Kleben Sie Teil 8-B an Teil 8-J. Schließen Sie die Luke und stellen Sie sicher, dass sie ausgerichtet ist, wie durch die gestrichelte Linie angezeigt (Bild c).

      a
      b
      c

      Schritt 5

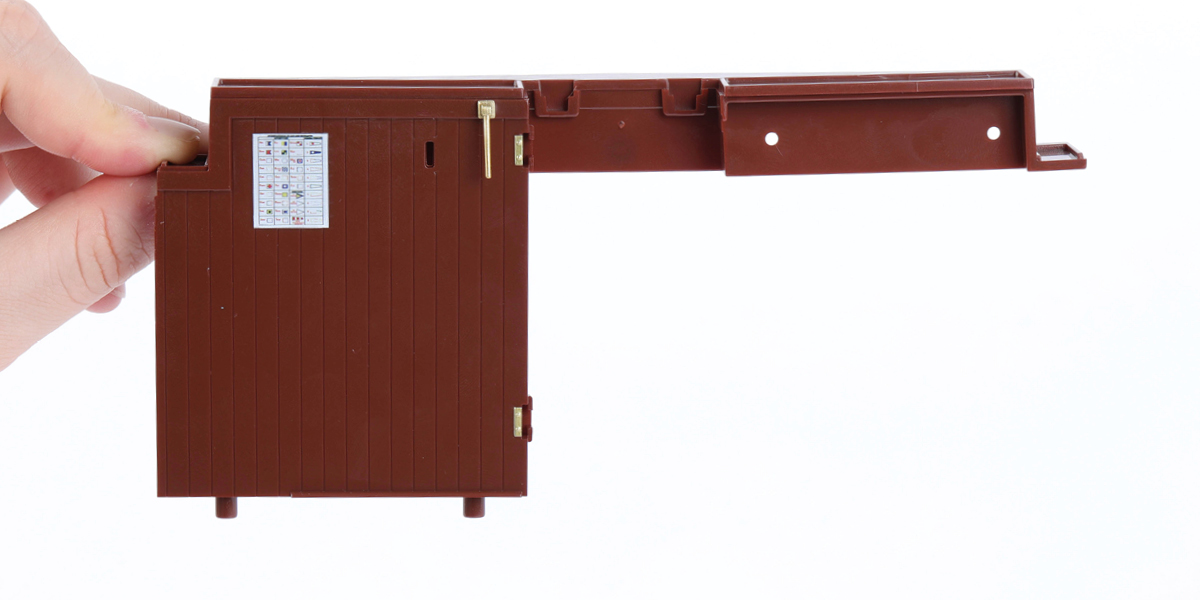

      Identifizieren Sie die Teile 8-D (Nummer 1) und 8-C (Nummer 2). Schneiden Sie die Teile 9-N vom Anguss ab.

      a
      b

      Schritt 6

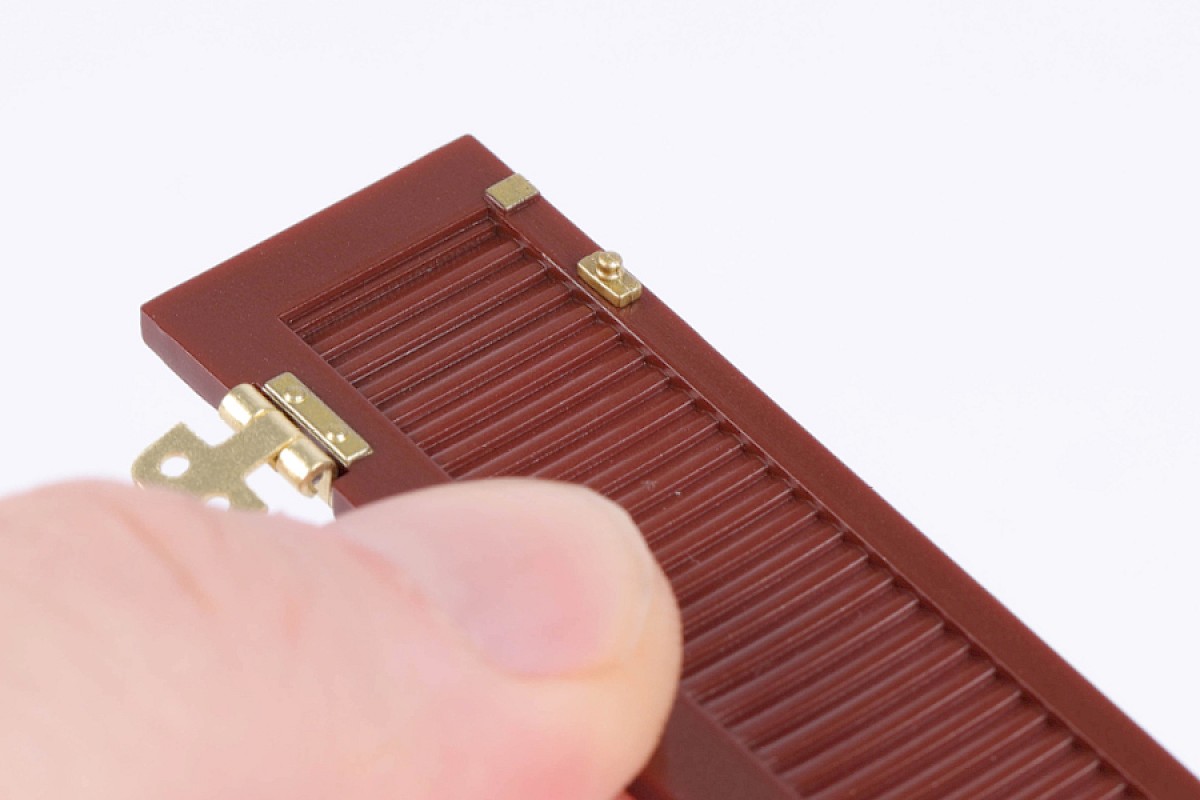

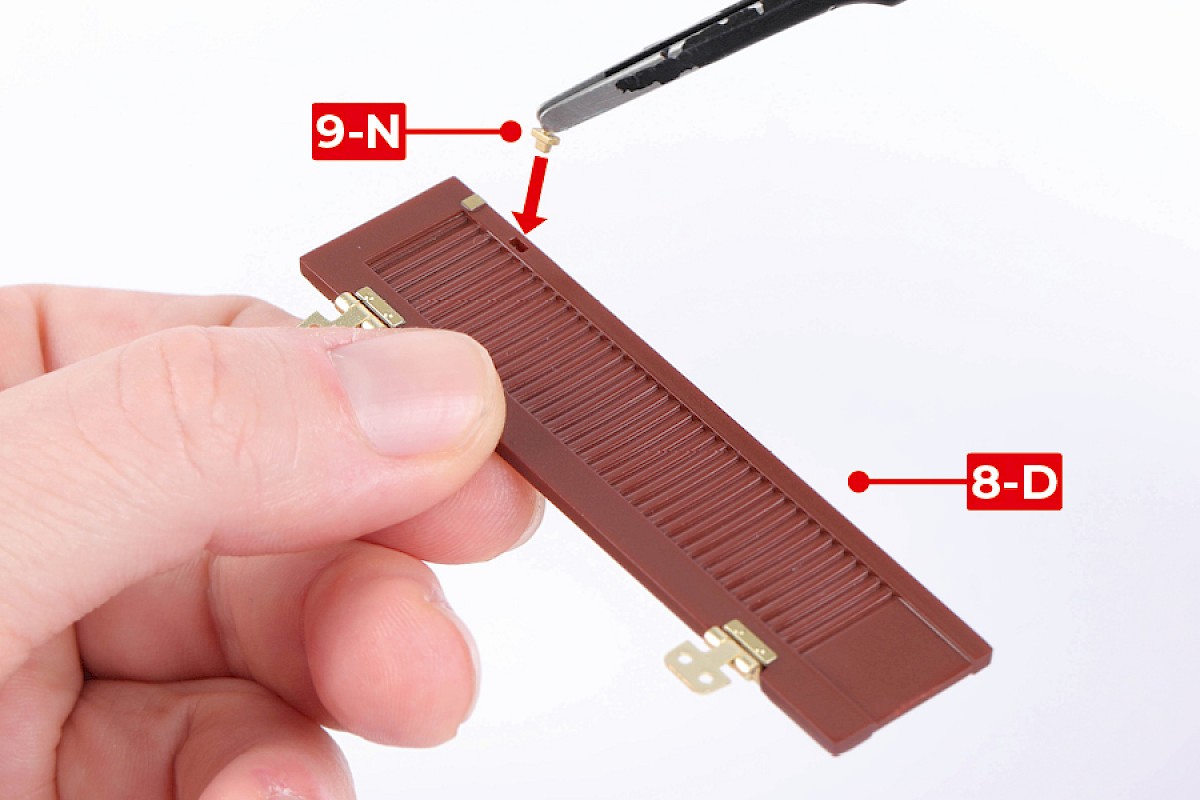

      Kleben Sie Teil 9-N an Teil 8-D (Nummer 1).

      a
      b

      Schritt 7

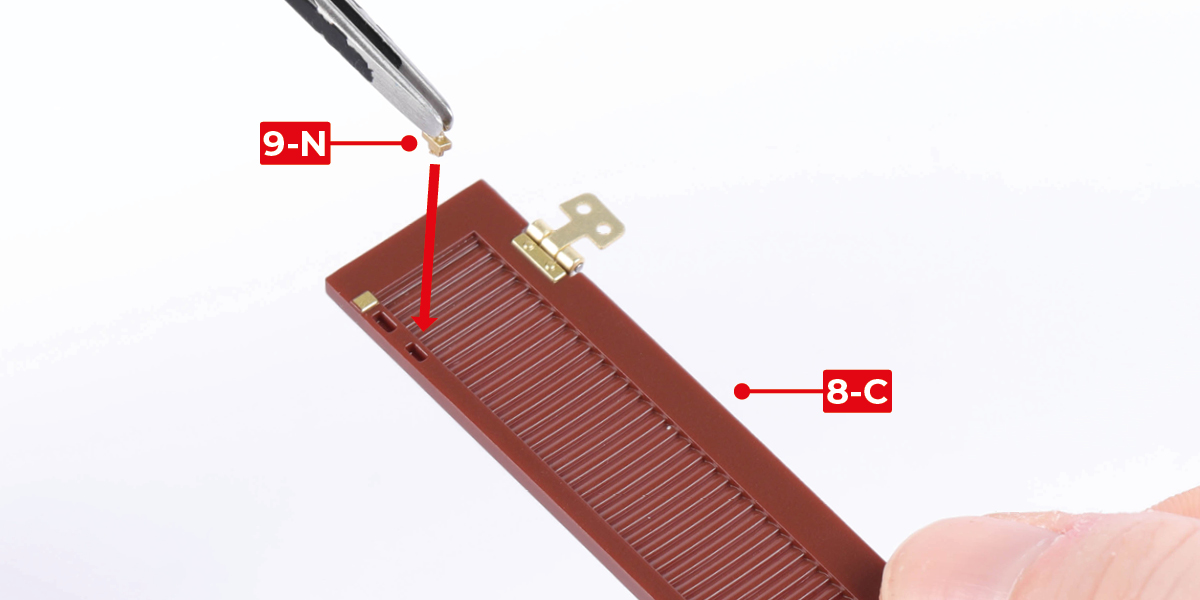

      Kleben Sie das andere Teil 9-N an Teil 8-C (Nummer 2).

      a
      b

      Schritt 8

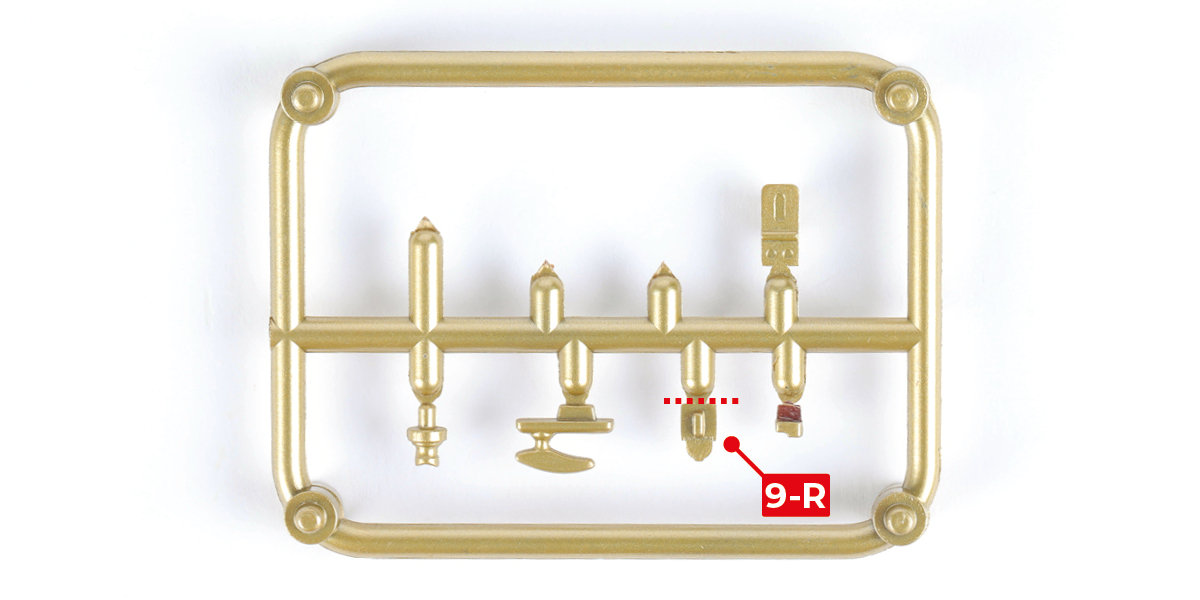

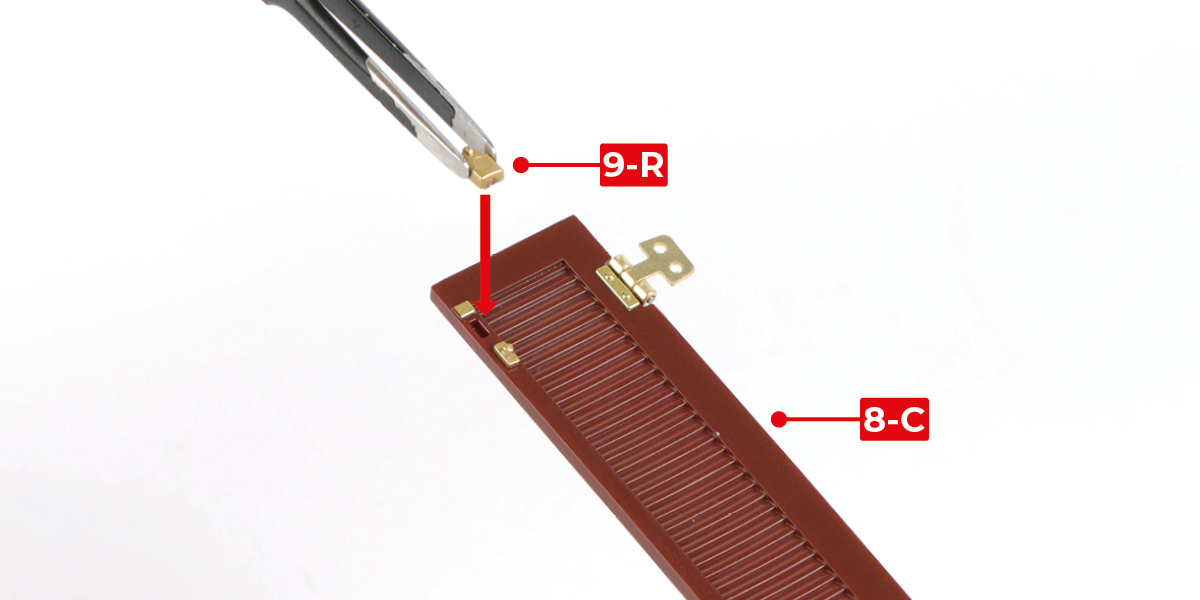

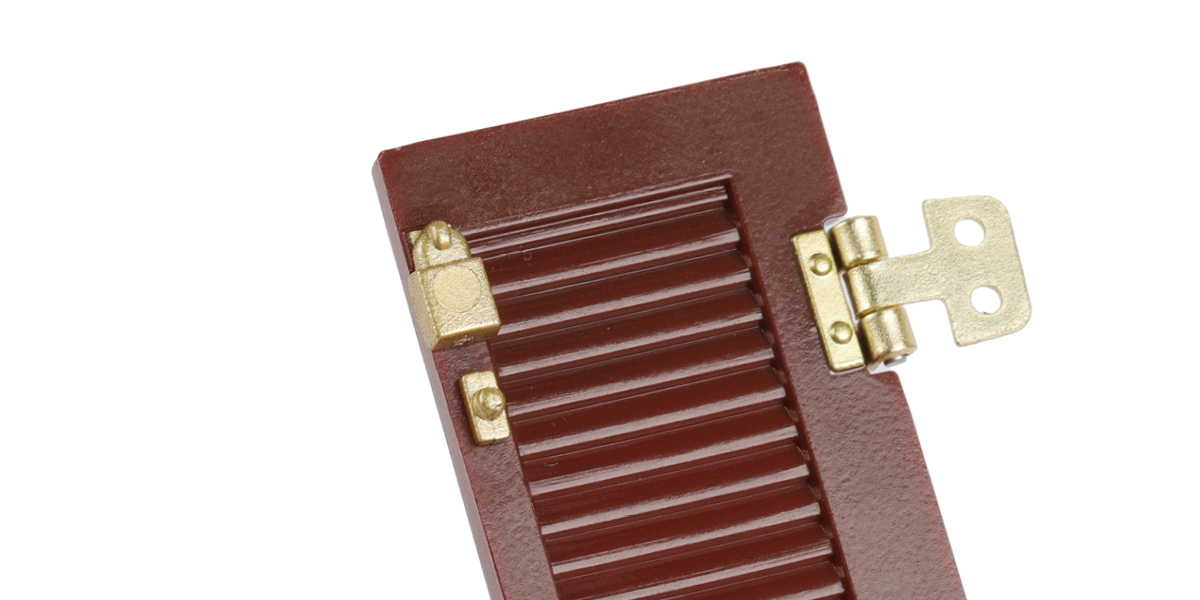

      Schneiden Sie Teil 9-R von der Gussast ab. Kleben Sie Teil 9-R an Teil 8-C.

      a
      b
      c

      Schritt 9

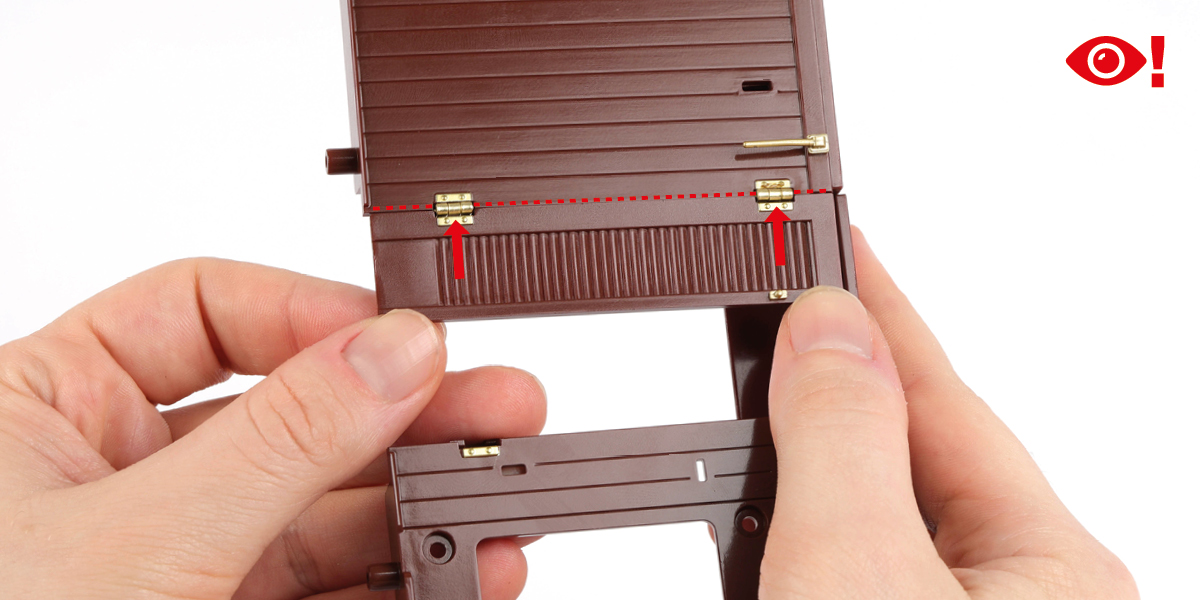

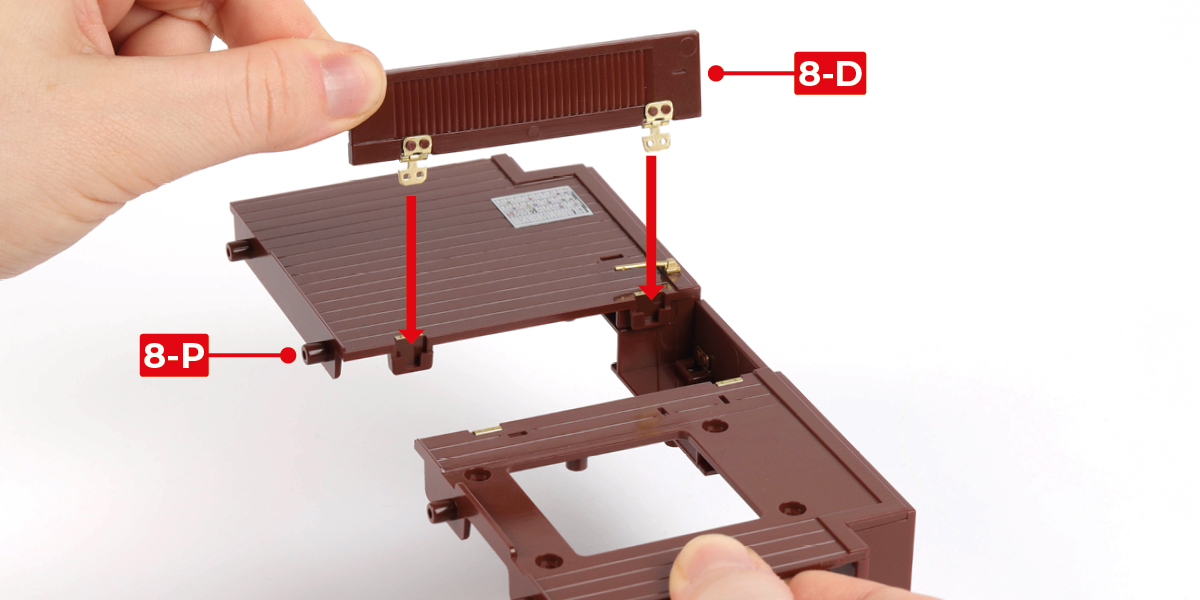

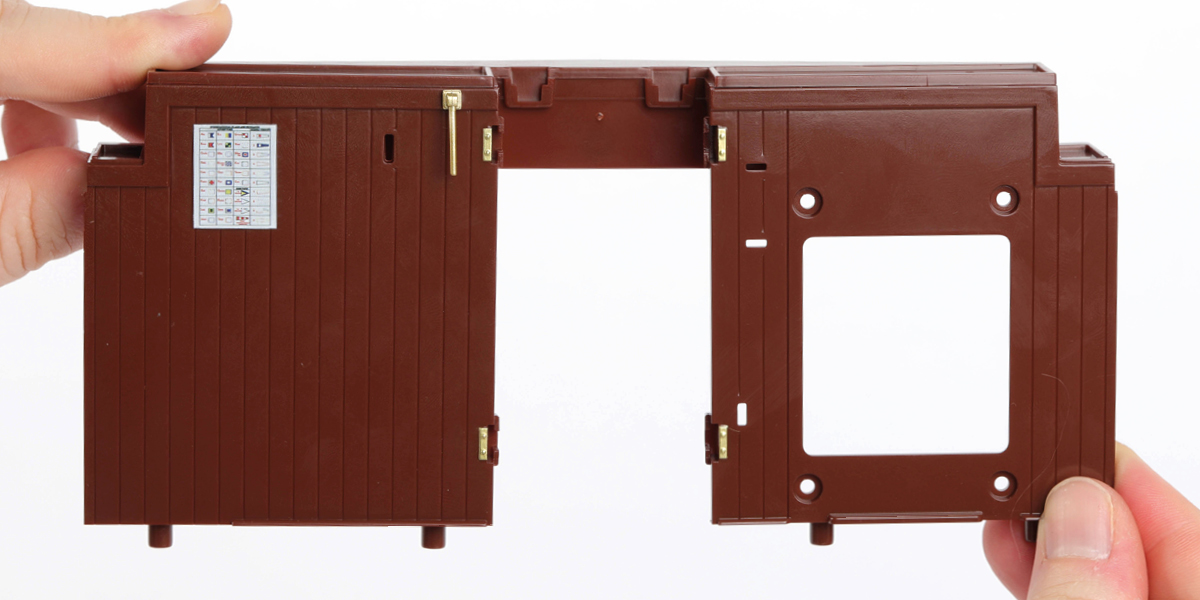

      Kleben Sie Teil 8-D (Nummer 1) an Teil 8-P. Schließen Sie die Tür und stellen Sie sicher, dass sie ausgerichtet ist, wie durch die gestrichelte Linie angezeigt (Bild c).

      a
      b
      c

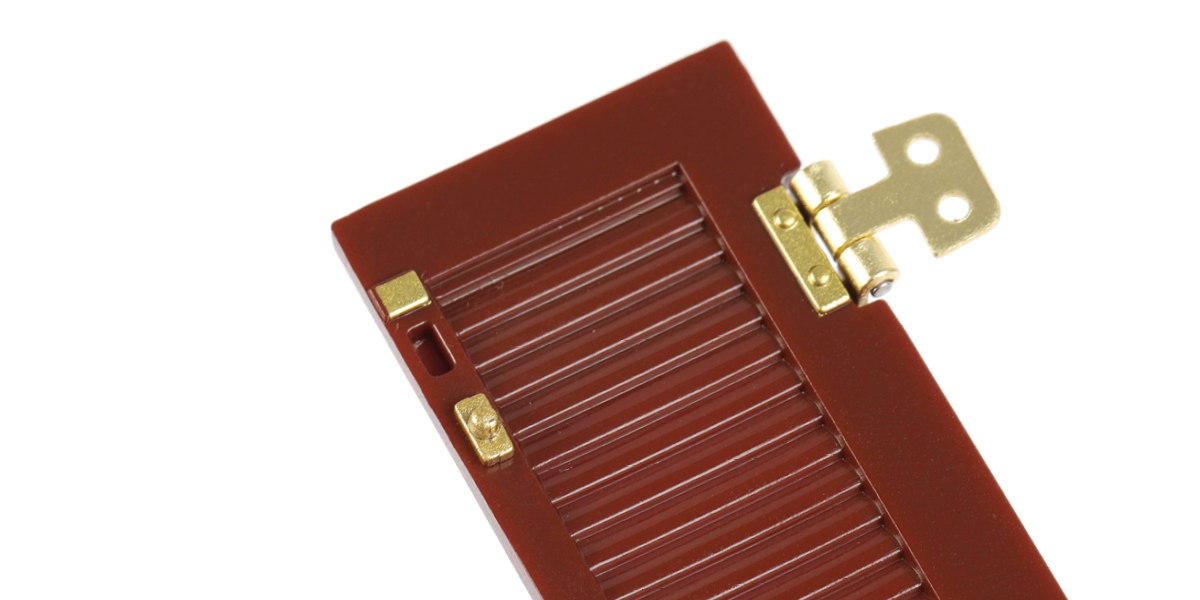

      Schritt 10

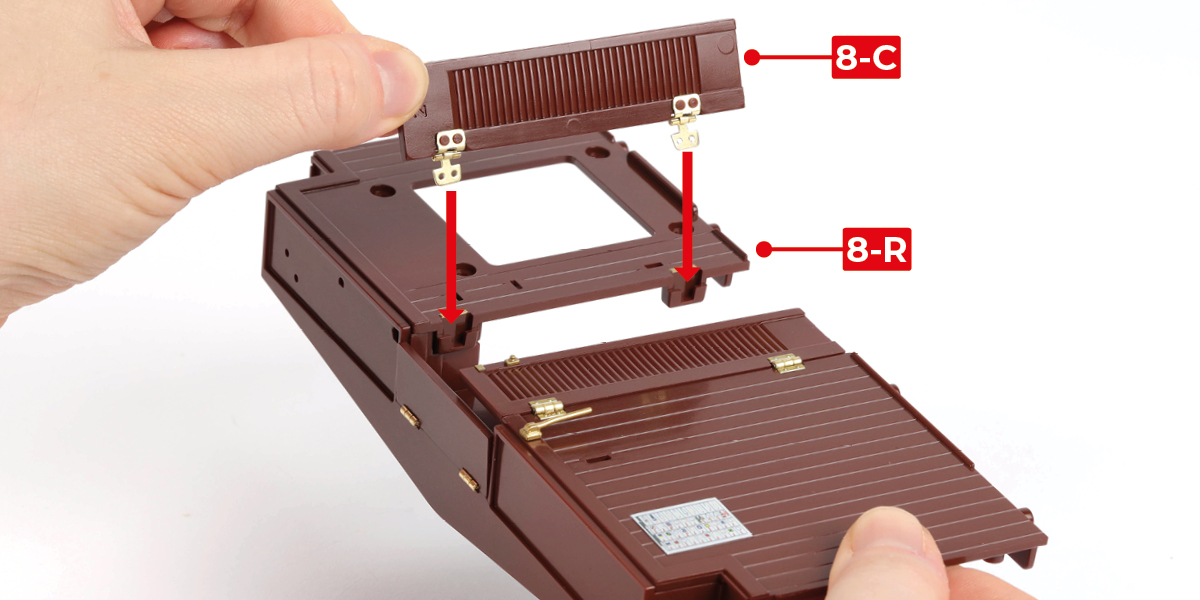

      Kleben Sie Teil 8-C (Nummer 2) an Teil 8-R. Schließen Sie die Tür und stellen Sie sicher, dass sie ausgerichtet ist, wie durch die gestrichelte Linie angezeigt (Bild c).

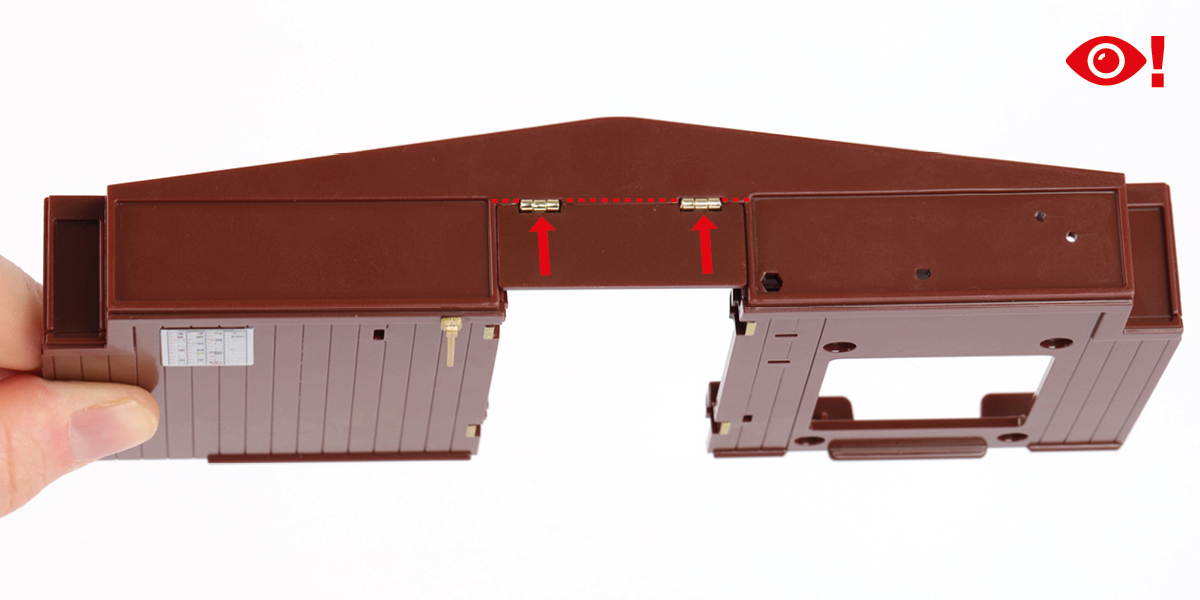

      Es kann eine Lücke zwischen den Türen geben (im Bild c eingekreist), dies wird im nächsten Schritt behoben.

      a
      b
      c

      Schritt 11

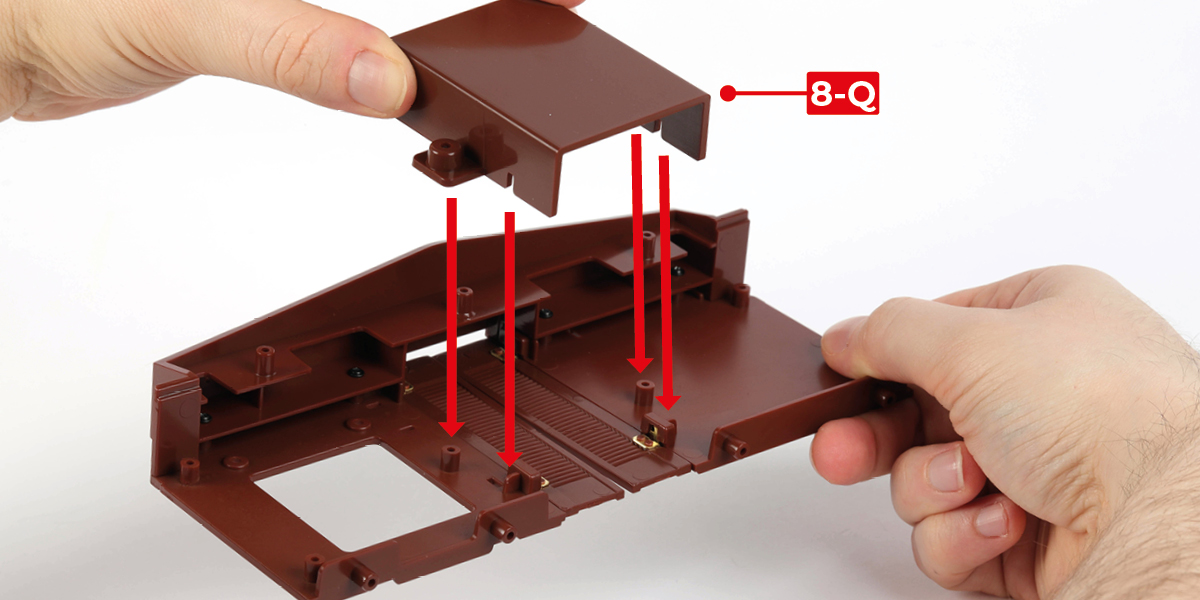

      Montieren Sie das Teil 8-Q an der Kabinenwandbaugruppe mit zwei PWB 2,3x6 Schrauben.

      a
      b
      c

      Schritt 12

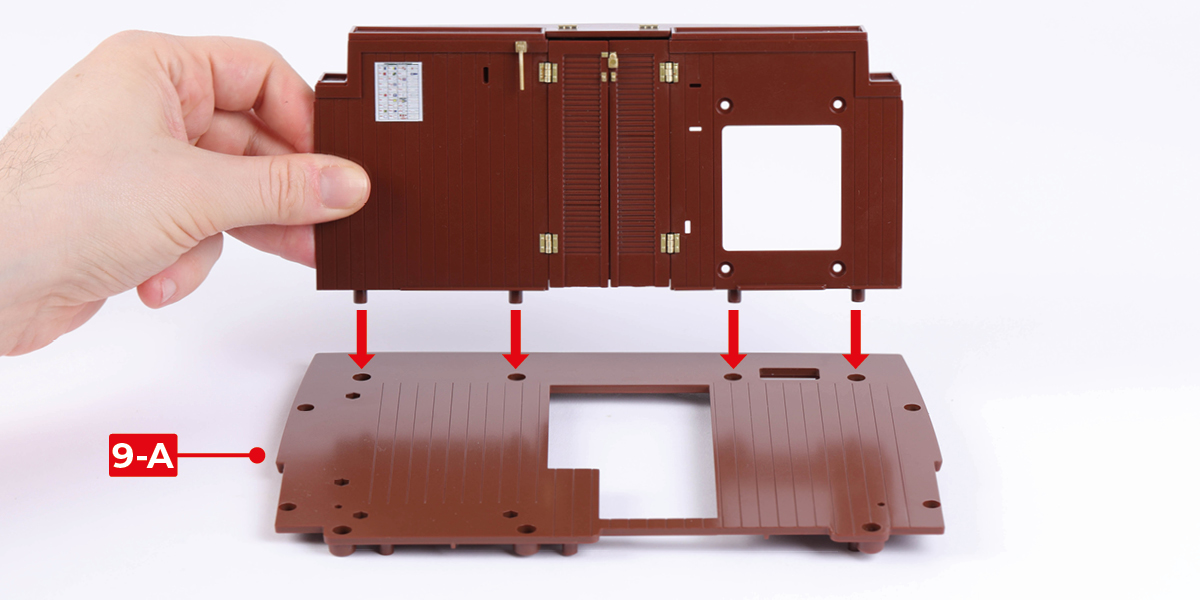

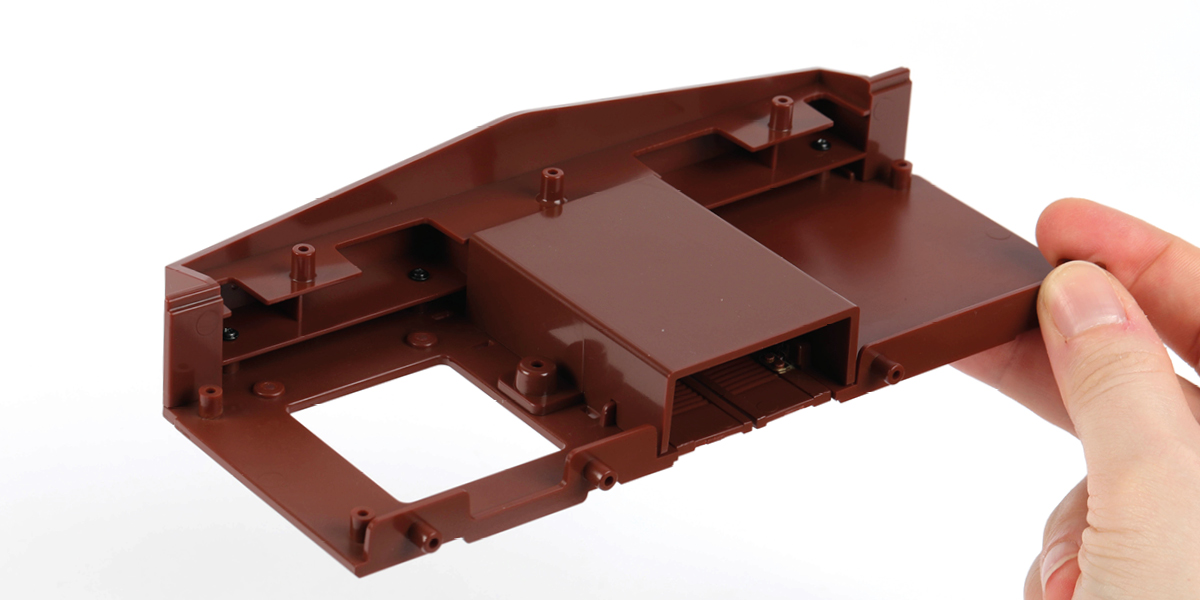

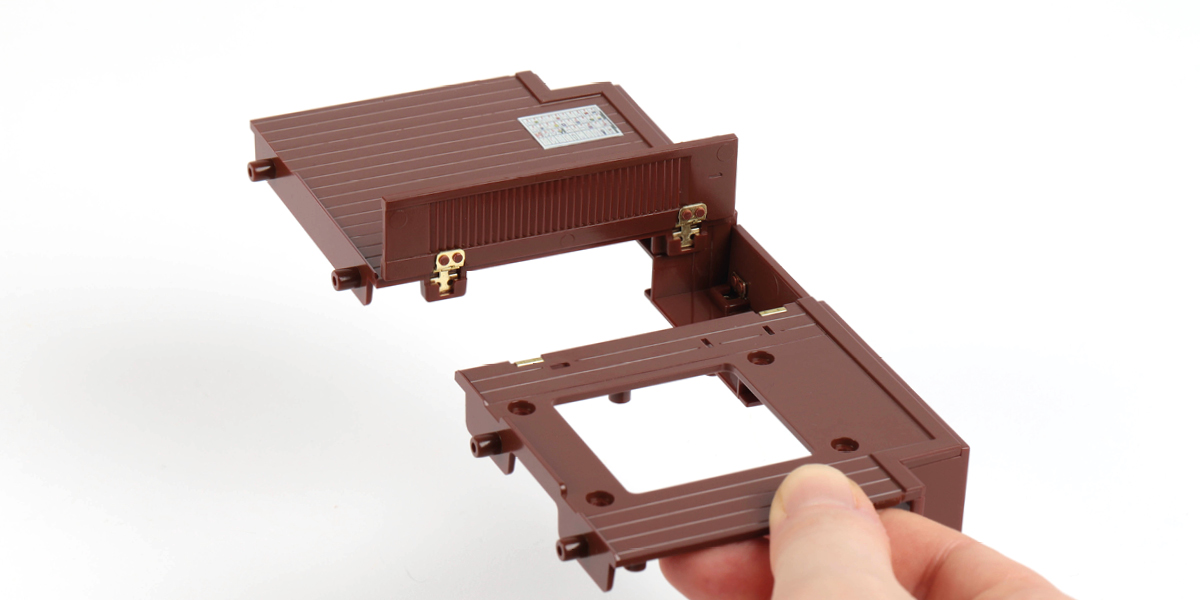

      Montieren Sie die Kabinenwandbaugruppe an Teil 9-A mit zwei PWB 2.3x6 Schrauben.

      a
      b

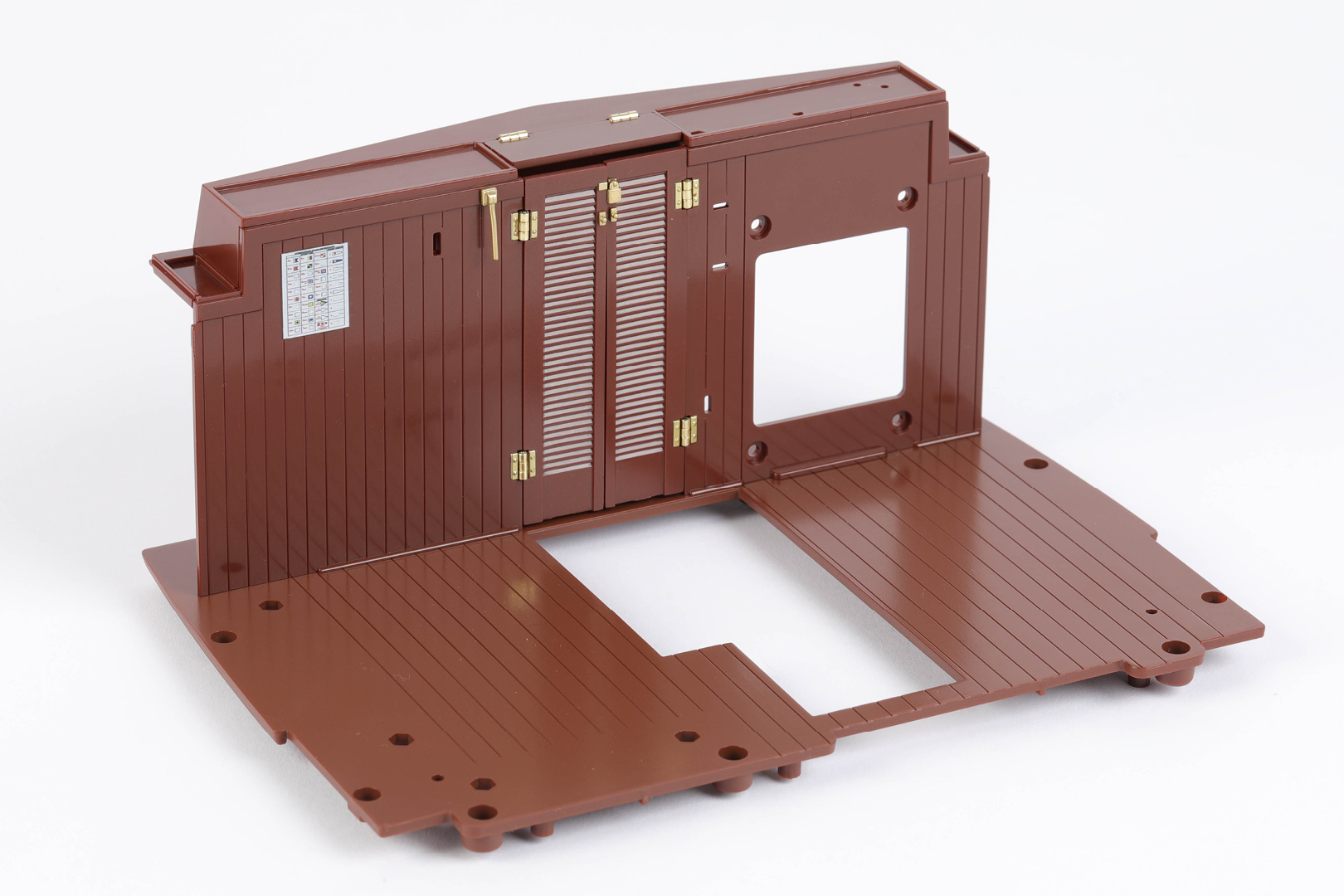

      PHASE ERLEDIGT

      Phase 11: Montage und Anpassung der Rückwand der Kombüse

      Schritt 1

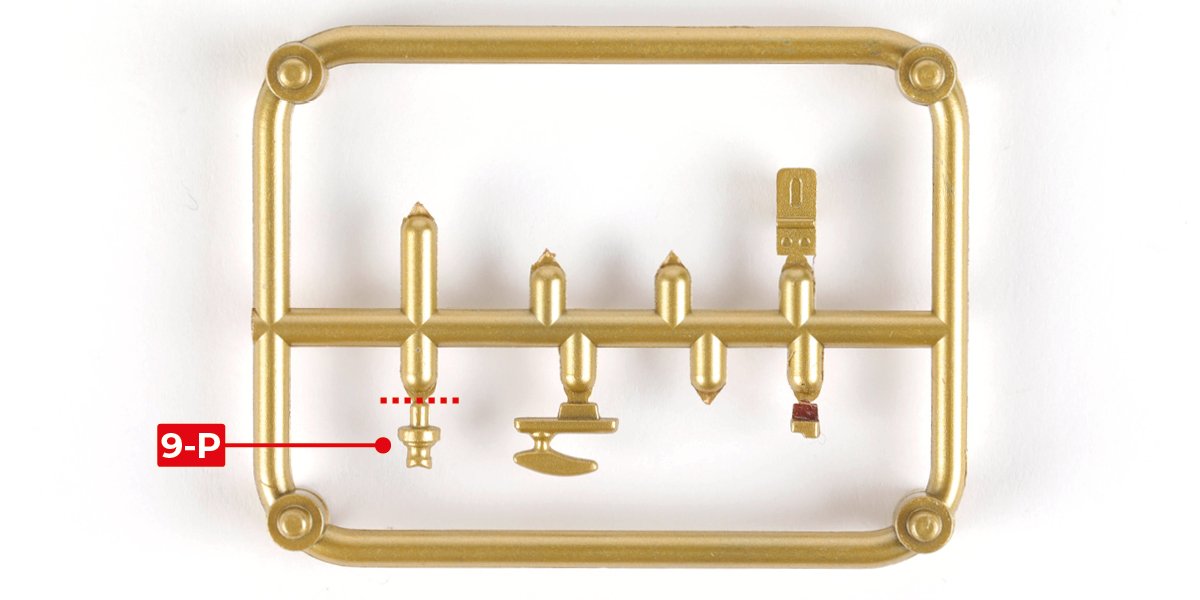

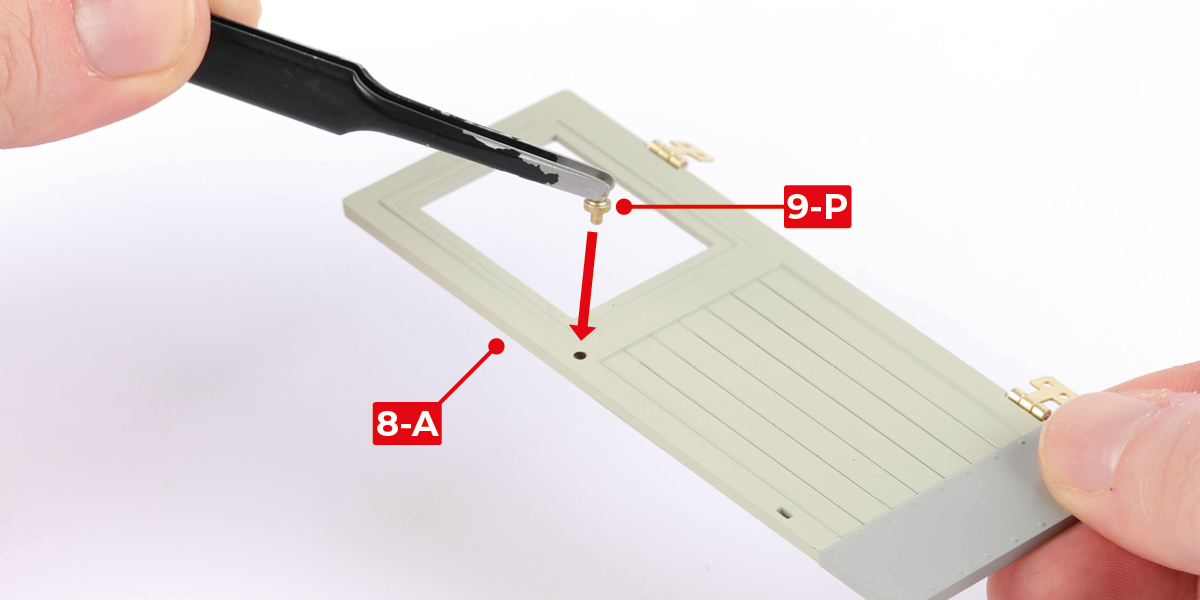

      Entnehme Teil 9-P vom Gussast. Klebe Teil 9-P an Teil 8-A.

      a
      b
      c

      Schritt 2

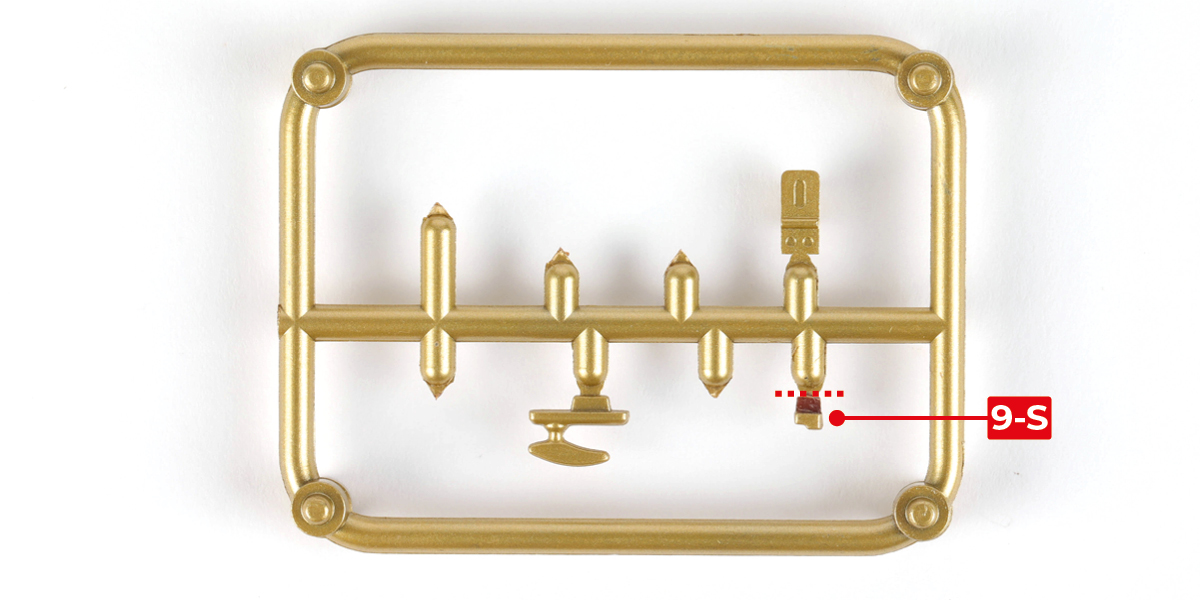

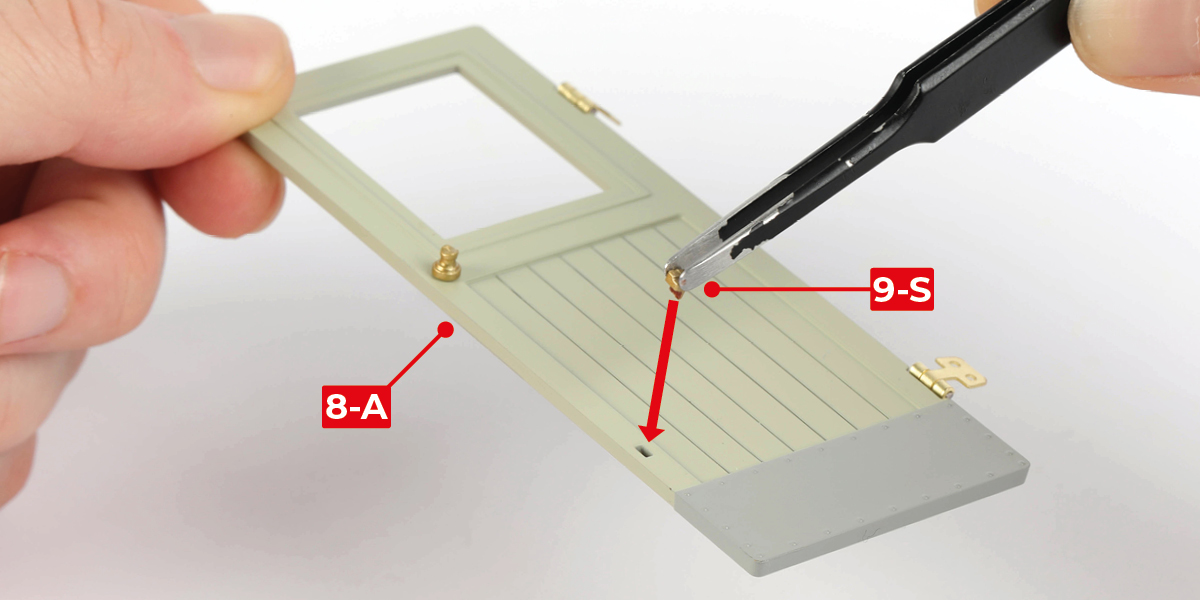

      Schneiden Sie Teil 9-S vom Gussast ab. Kleben Sie Teil 9-S an Teil 8-A.

      a
      b
      c

      Schritt 3

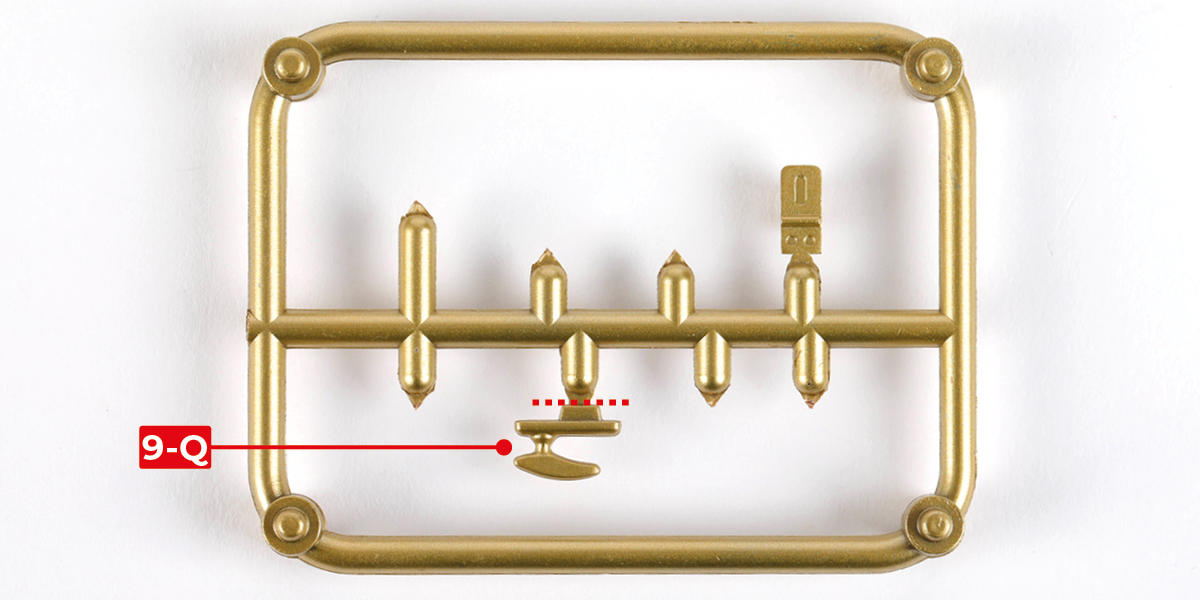

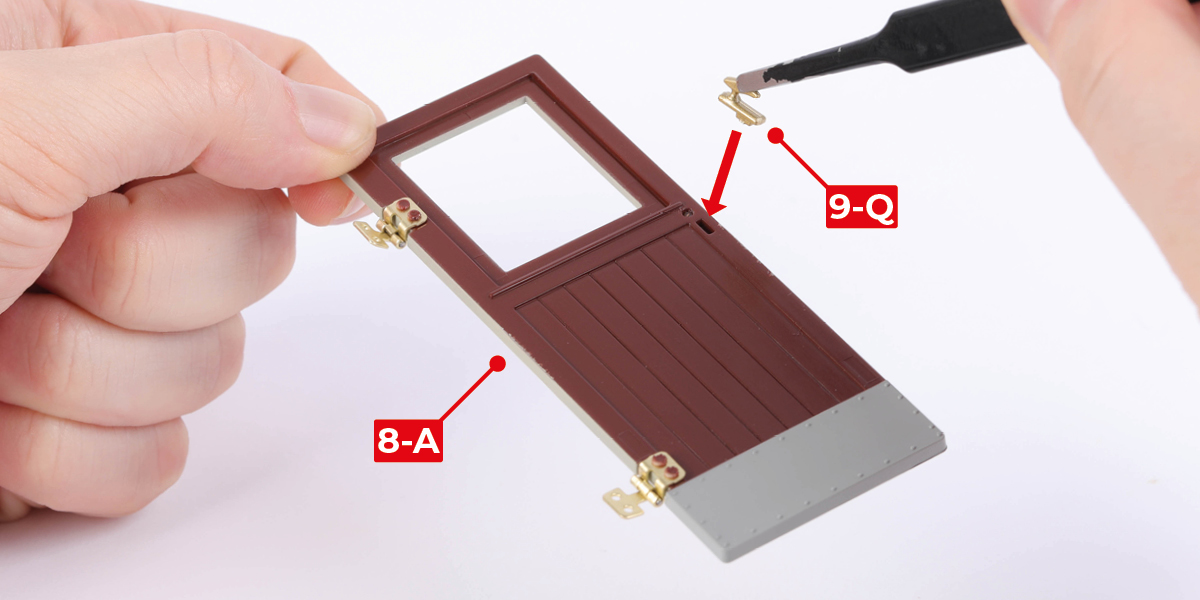

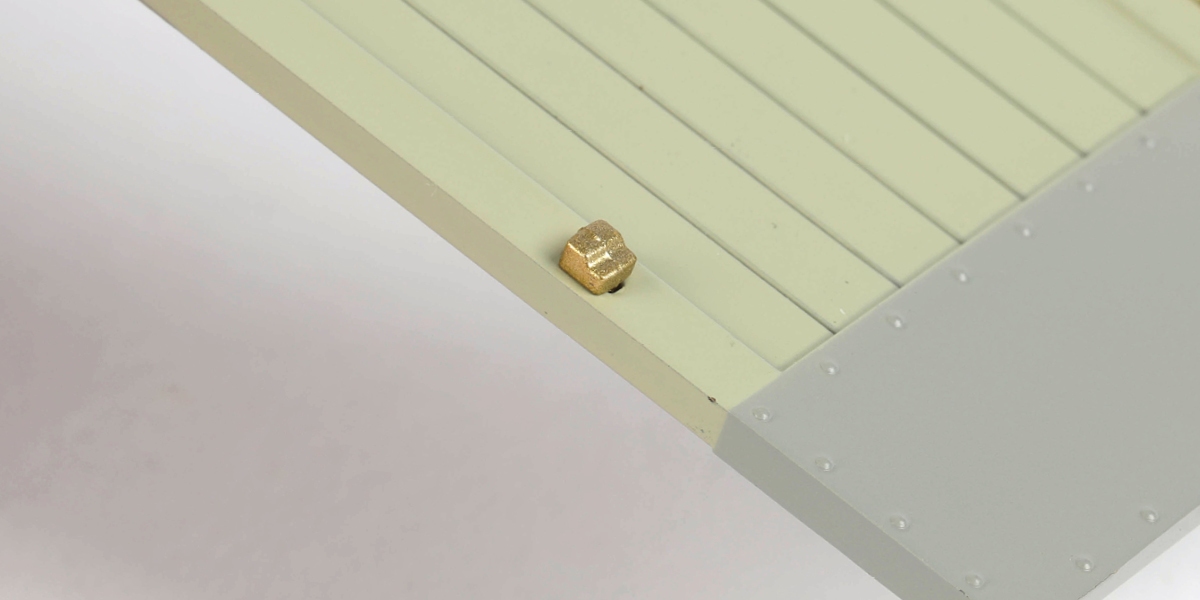

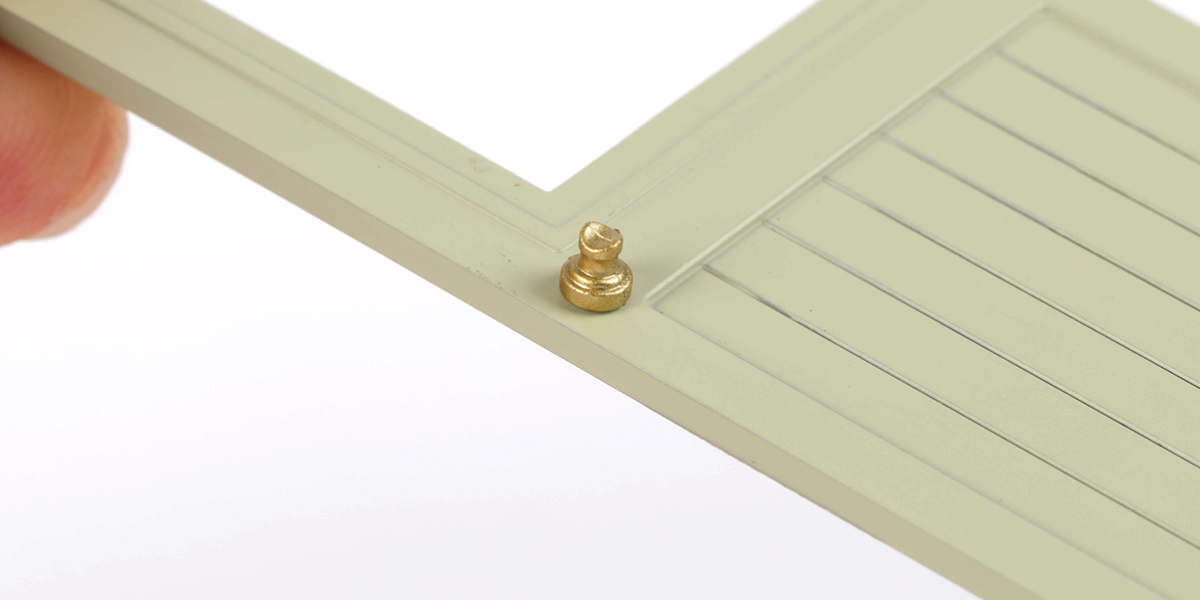

      Schneiden Sie Teil 9-Q von der Gussast ab. Kleben Sie Teil 9-Q an Teil 8-A.

      a
      b
      c

      Schritt 4

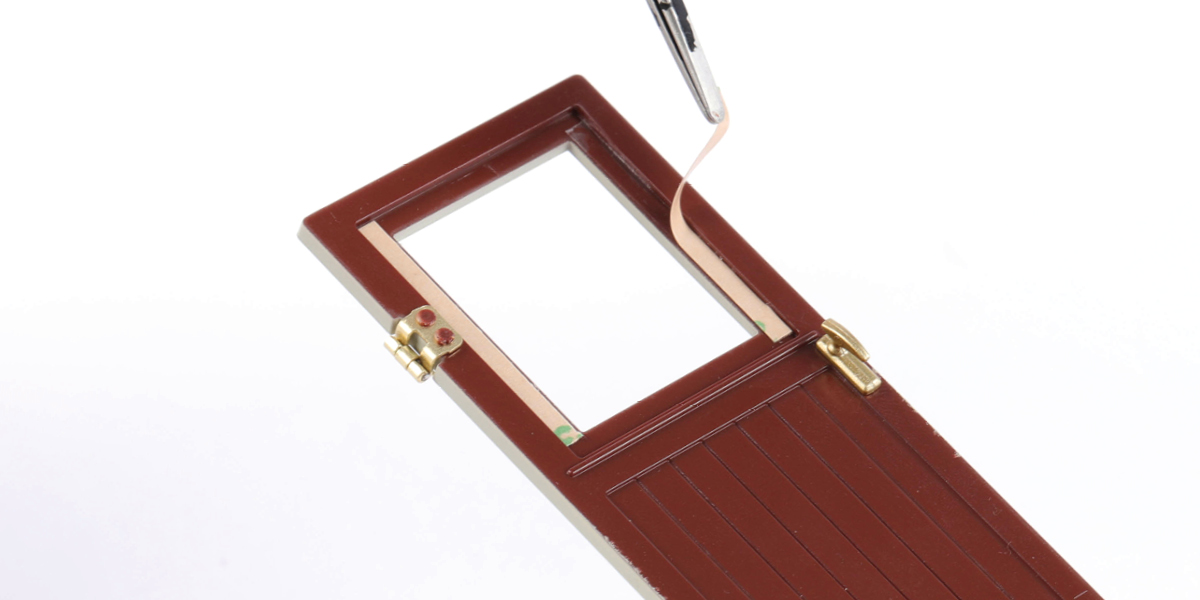

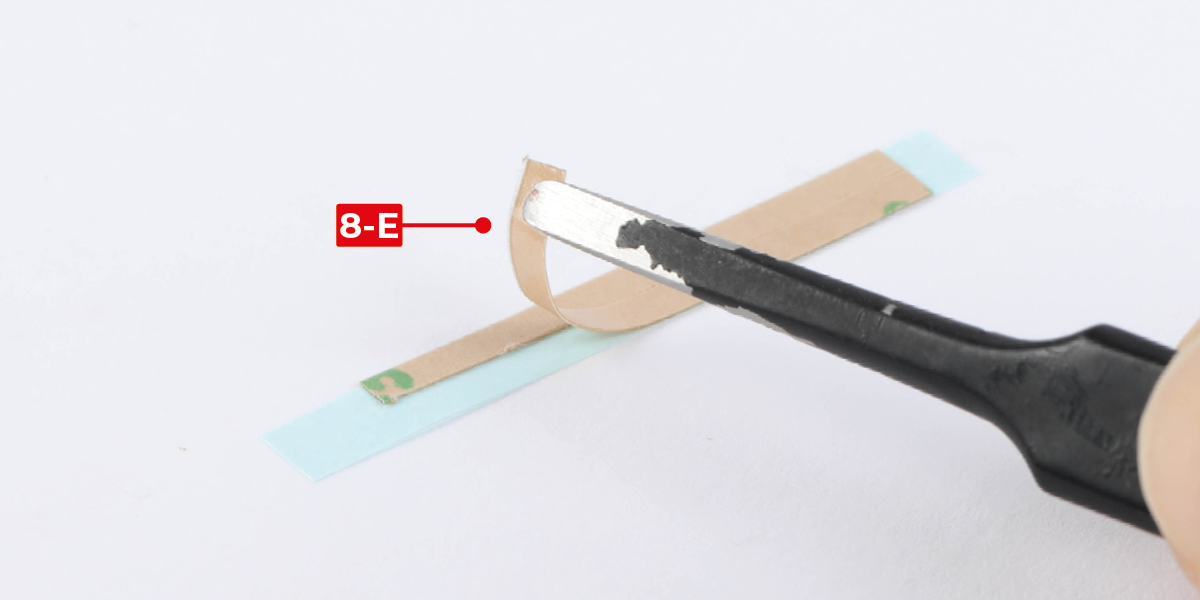

      Lösen Sie die Teile 8-E von der Folie. Kleben Sie die Teile 8-E auf Teil 8-A und ziehen Sie dann das Trägerpapier von den Teilen 8-E ab.

      a
      b
      c

      Schritt 5

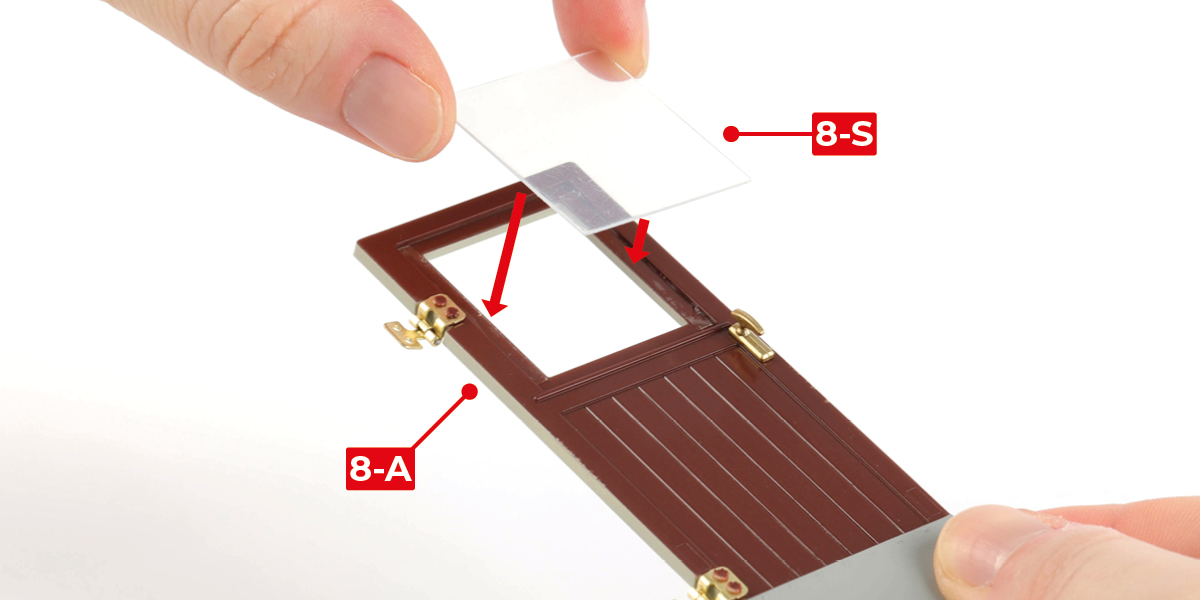

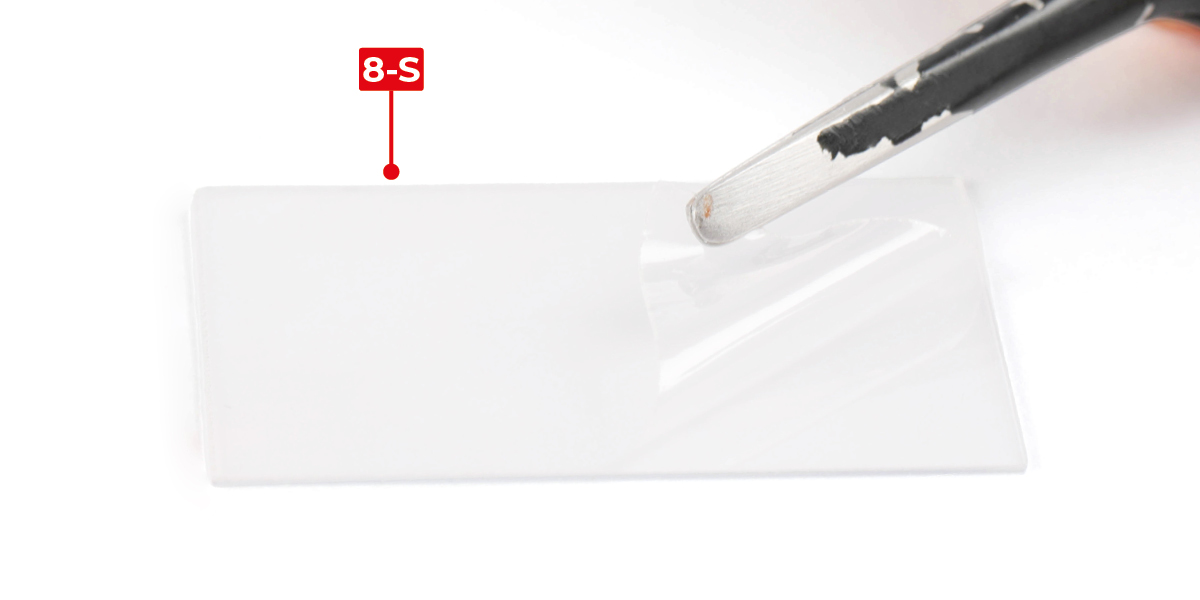

      Entfernen Sie die transparente Folie von beiden Seiten des Teils 8-S und kleben Sie dann Teil 8-S auf Teil 8-A.

      a
      b
      c

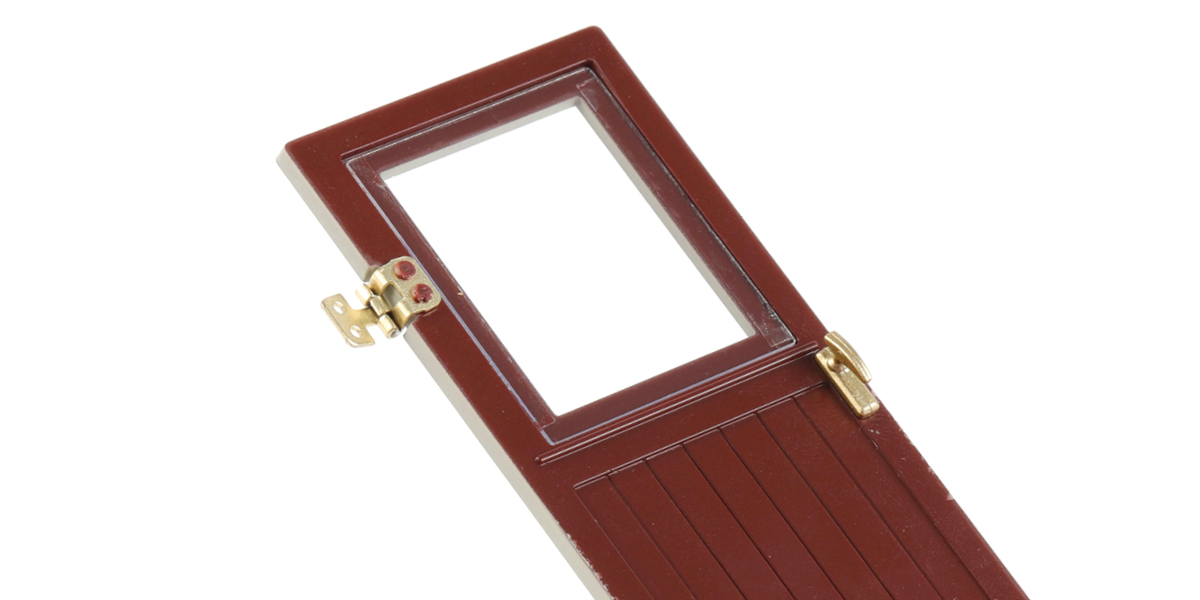

      Schritt 6

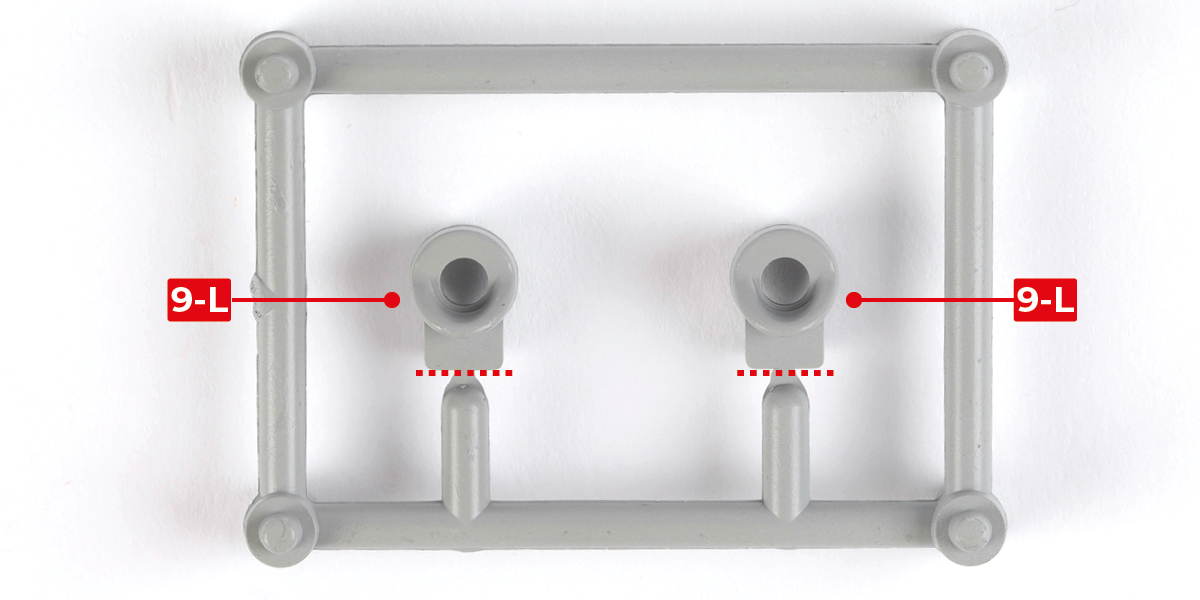

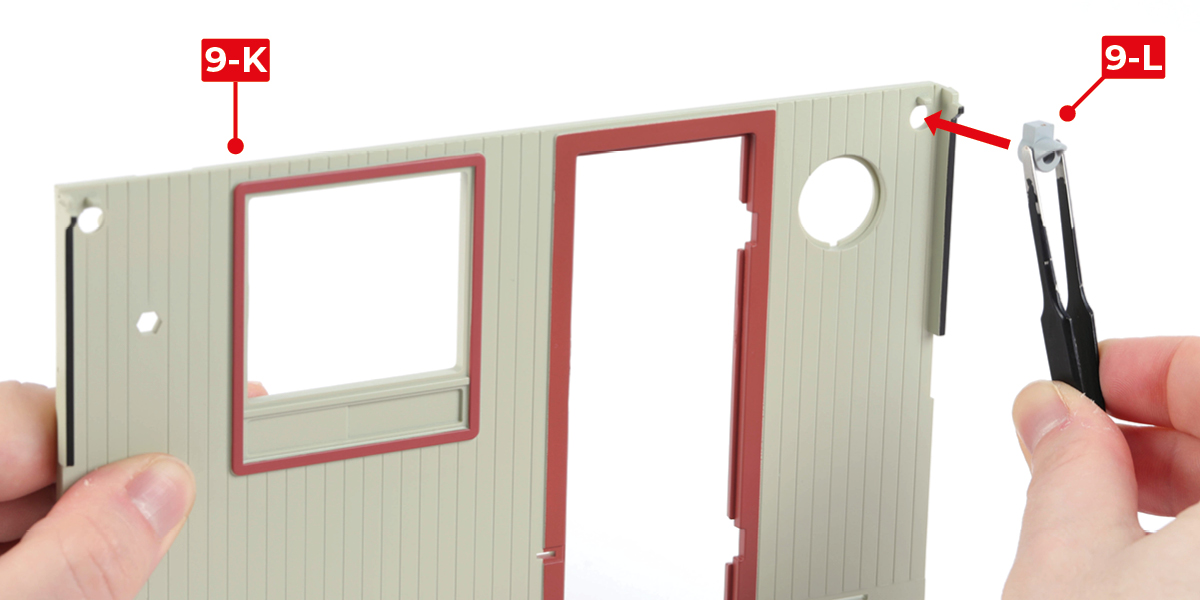

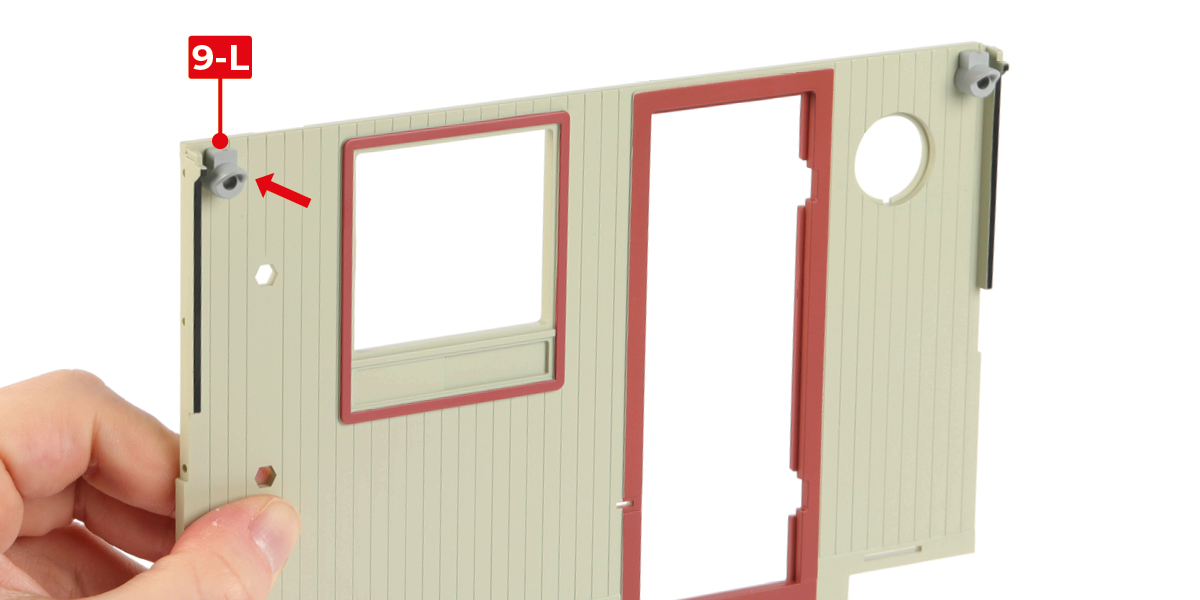

      Entnehme die Teile 9-L vom Gussast. Klebe die Teile 9-L an Teil 9-K.

      a
      b
      c

      Schritt 7

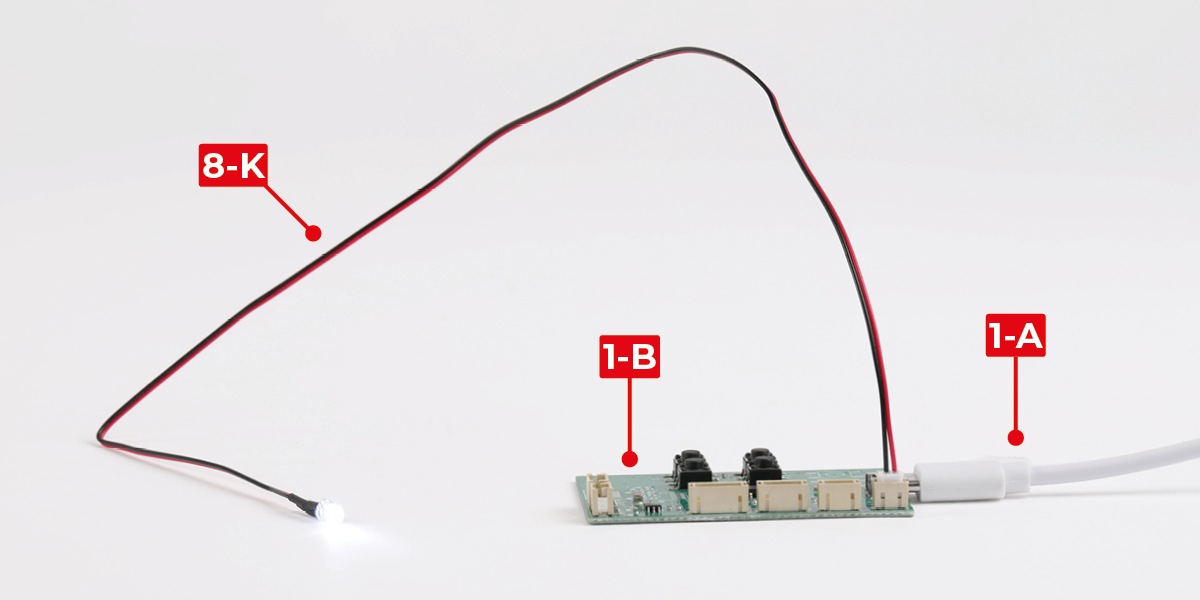

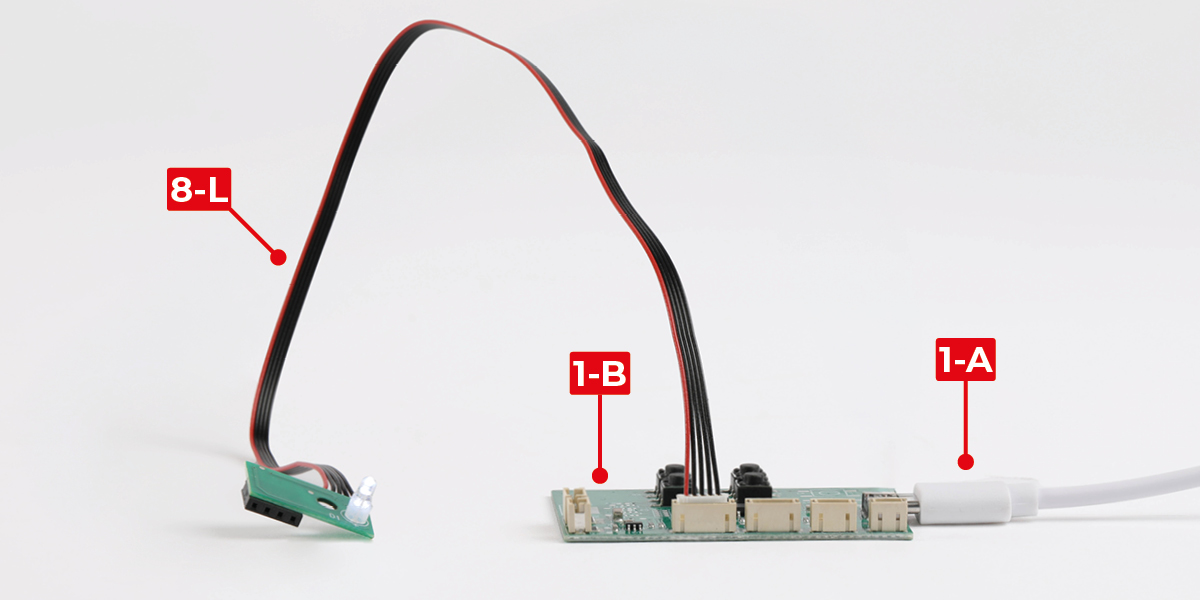

      Schließen Sie das Kabel 8-K an den Stromkreisprüfer (1-B) an und verbinden Sie das Stromkabel (1-A). Überprüfen Sie, ob die LED leuchtet. Stecken Sie dann das Kabel 8-L ein und überprüfen Sie, ob die LED leuchtet.

      Nach dem Testen entfernen Sie die Kabel vorsichtig.

      a
      b

      Schritt 8

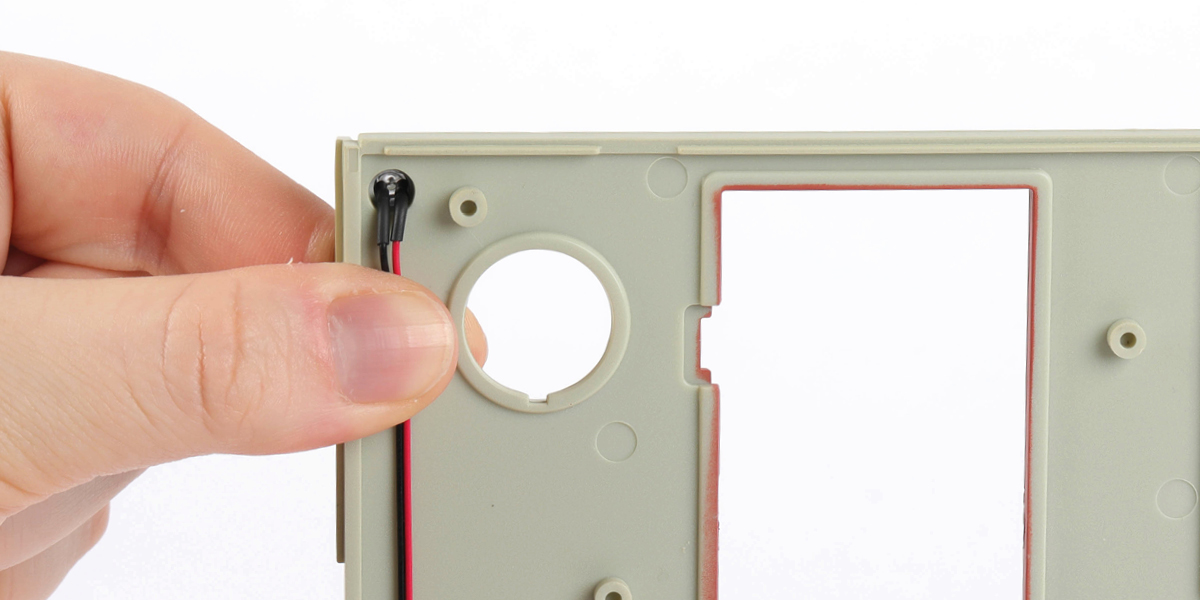

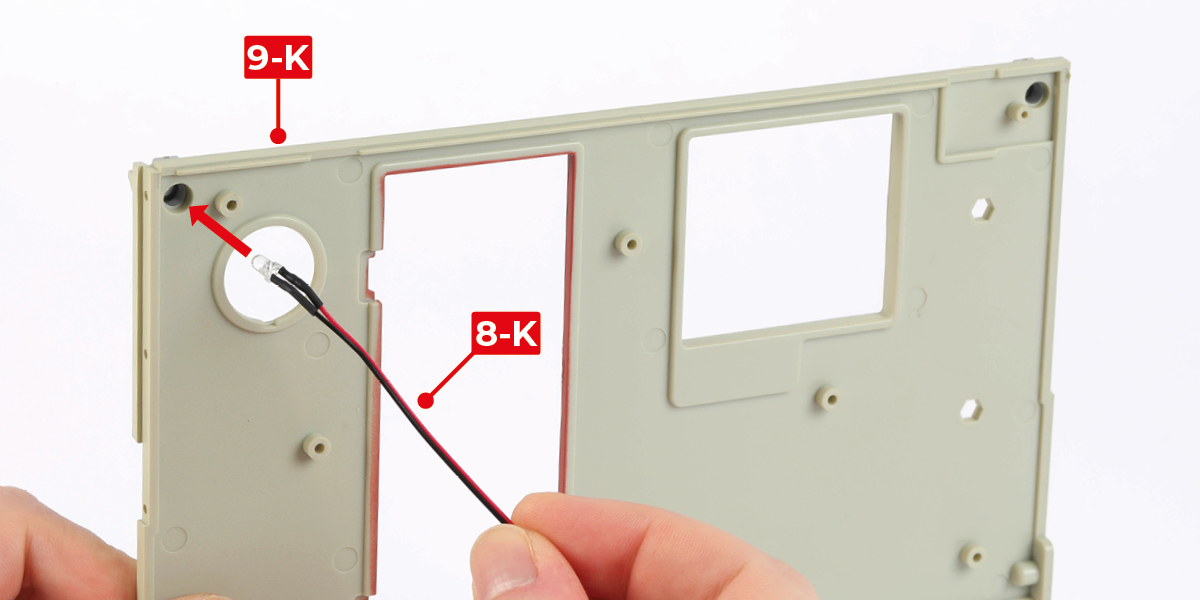

      Montieren Sie die LED auf Draht 8-K in Teil 9-K, dann biegen Sie den Draht so, dass er flach an Teil 9-K anliegt (Bild c).

      a
      b
      c

      Schritt 9

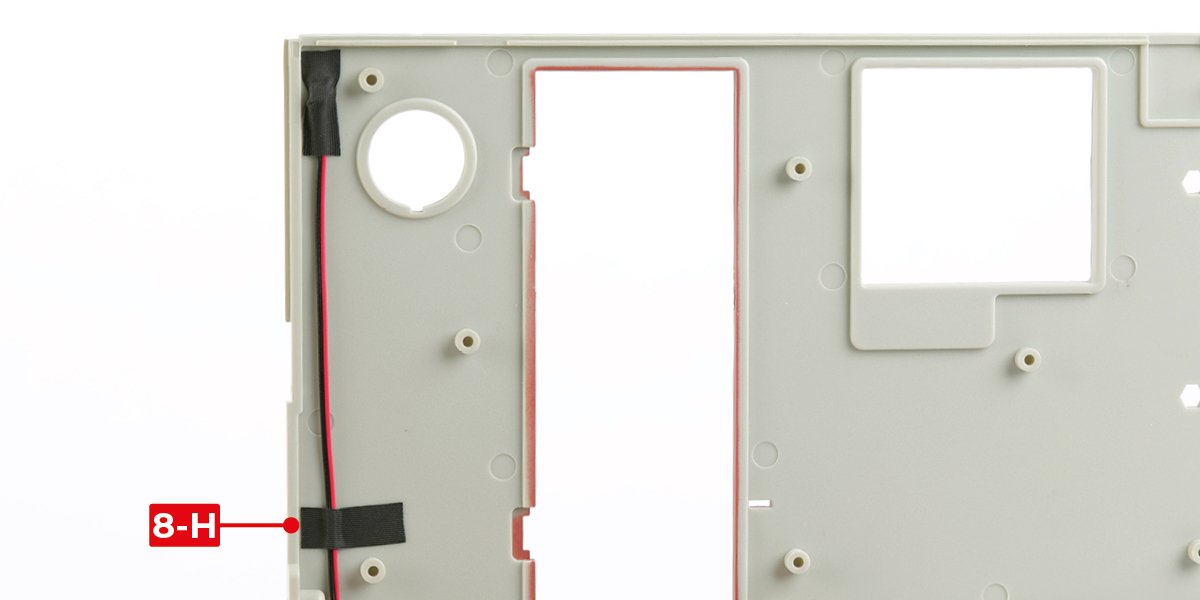

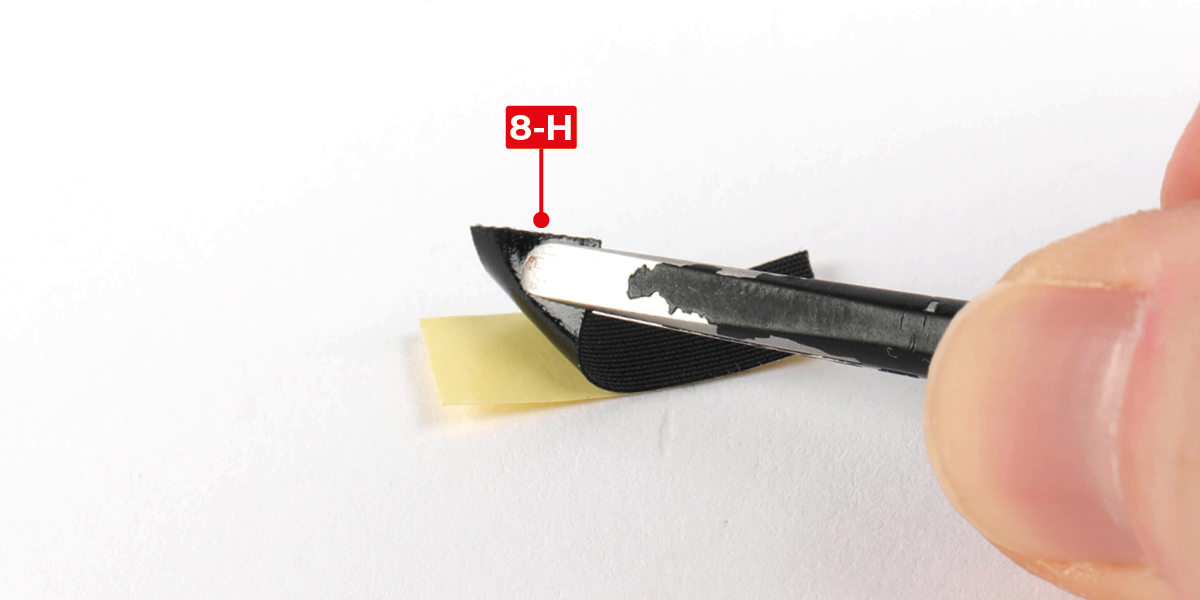

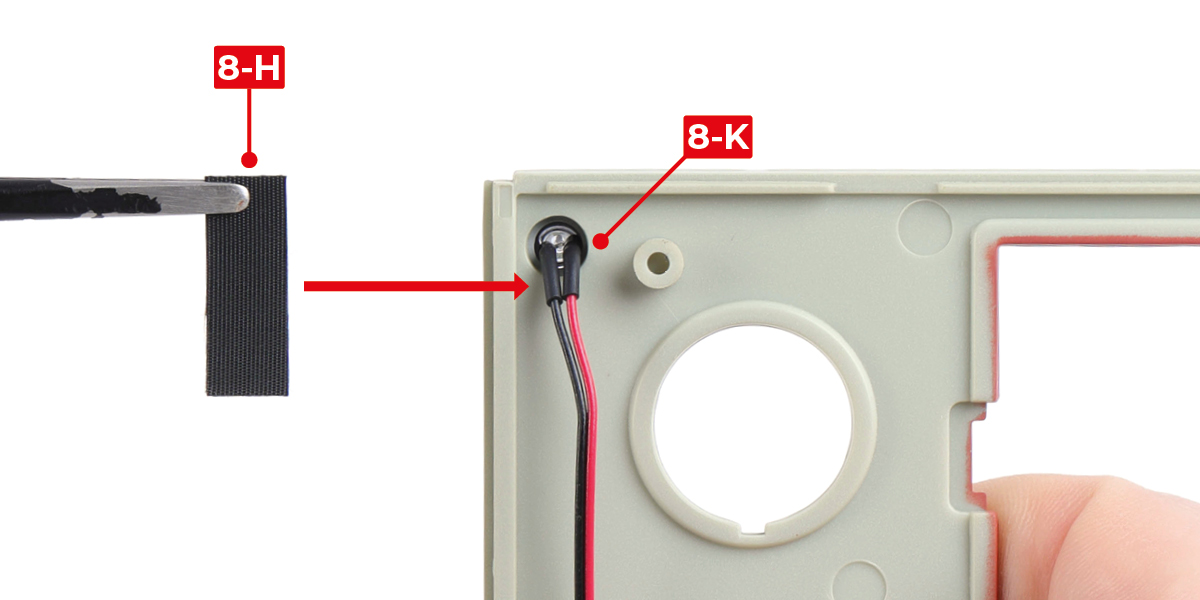

      Lösen Sie zwei Teile 8-H vom Trägerpapier und kleben Sie dann die Teile 8-H, um den Draht 8-K wie gezeigt zu fixieren.

      a
      b
      c

      Schritt 10

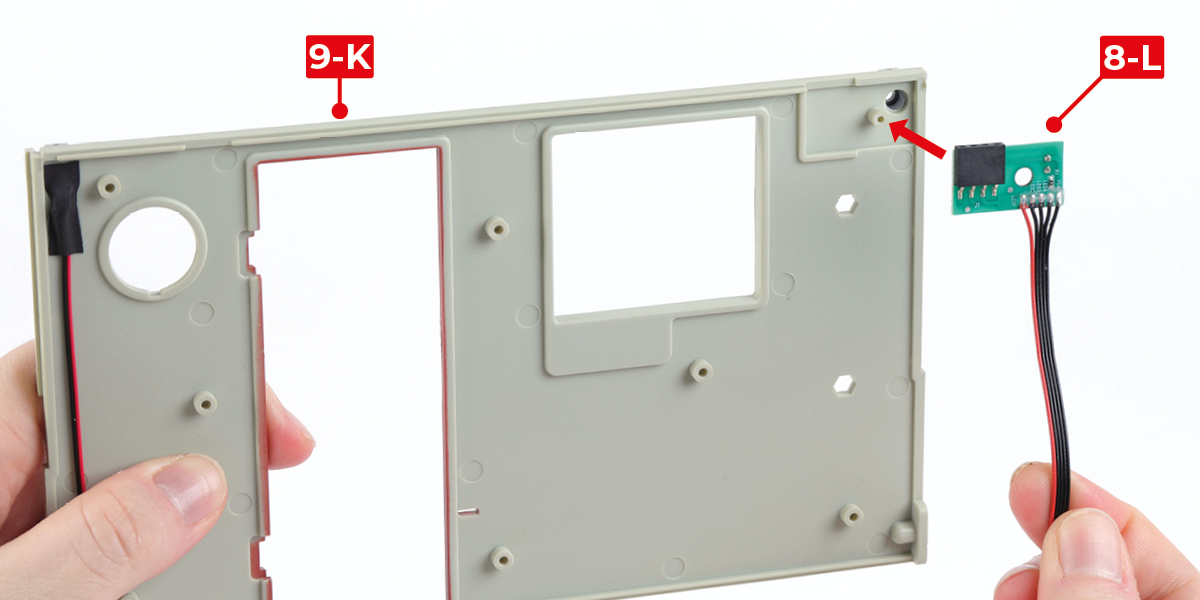

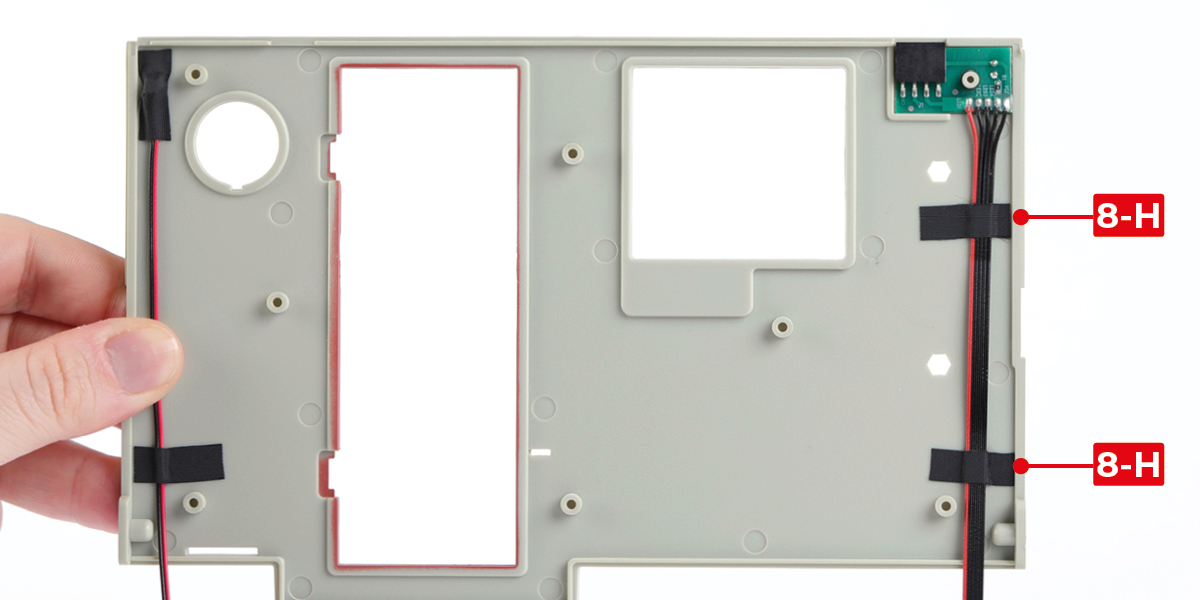

      Fügen Sie Teil 8-L an Teil 9-K und kleben Sie dann zwei Teile 8-H, wie gezeigt.

      a
      b

      Schritt 11

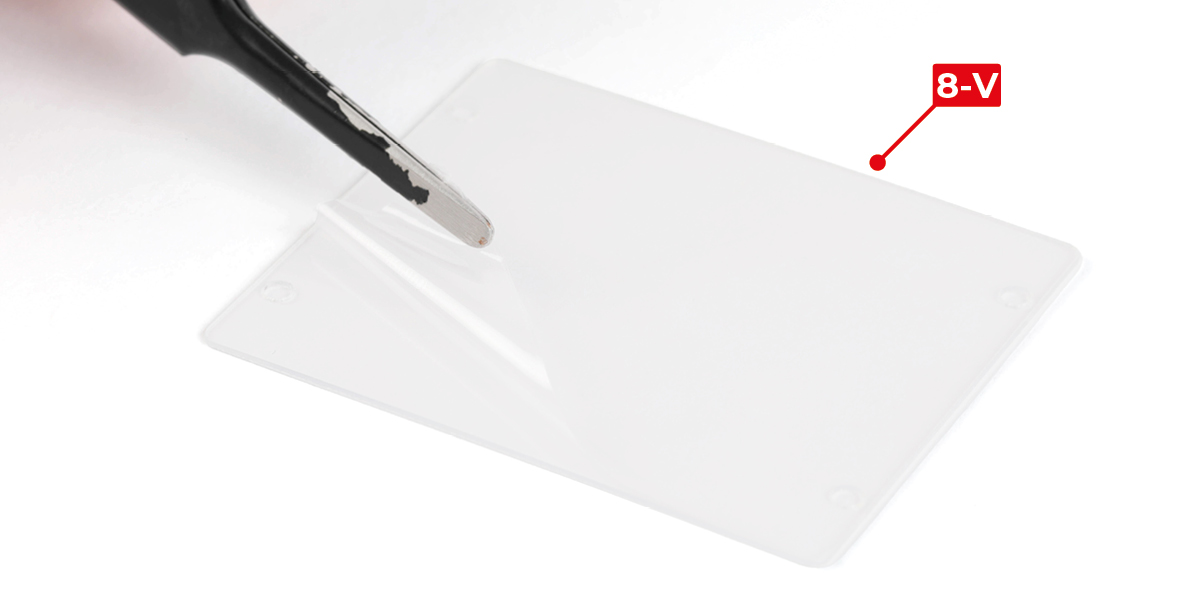

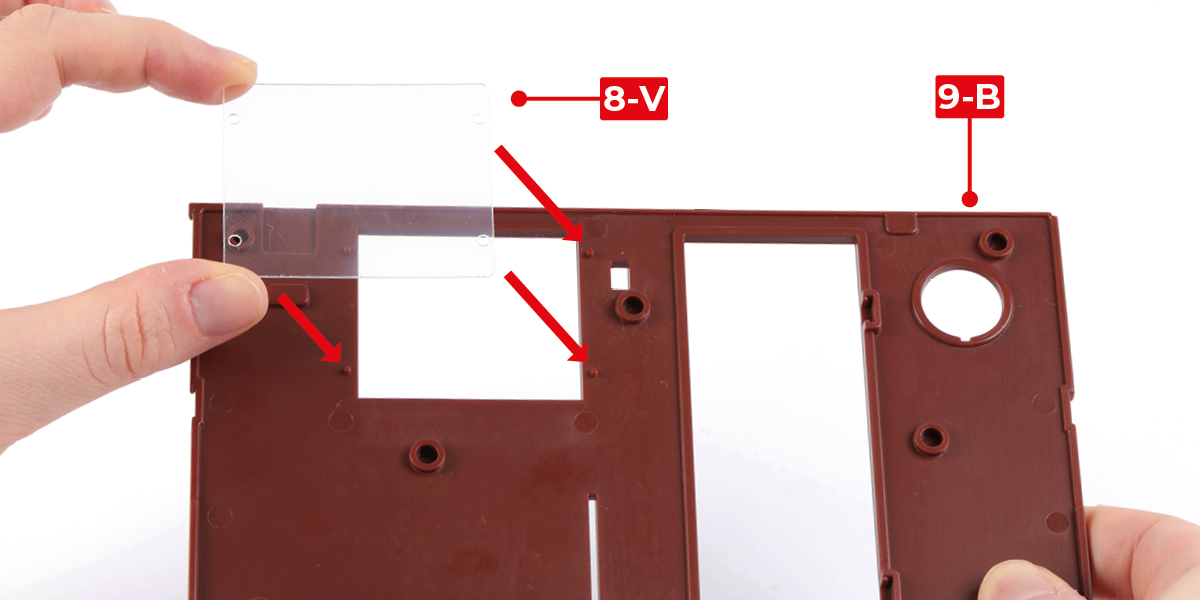

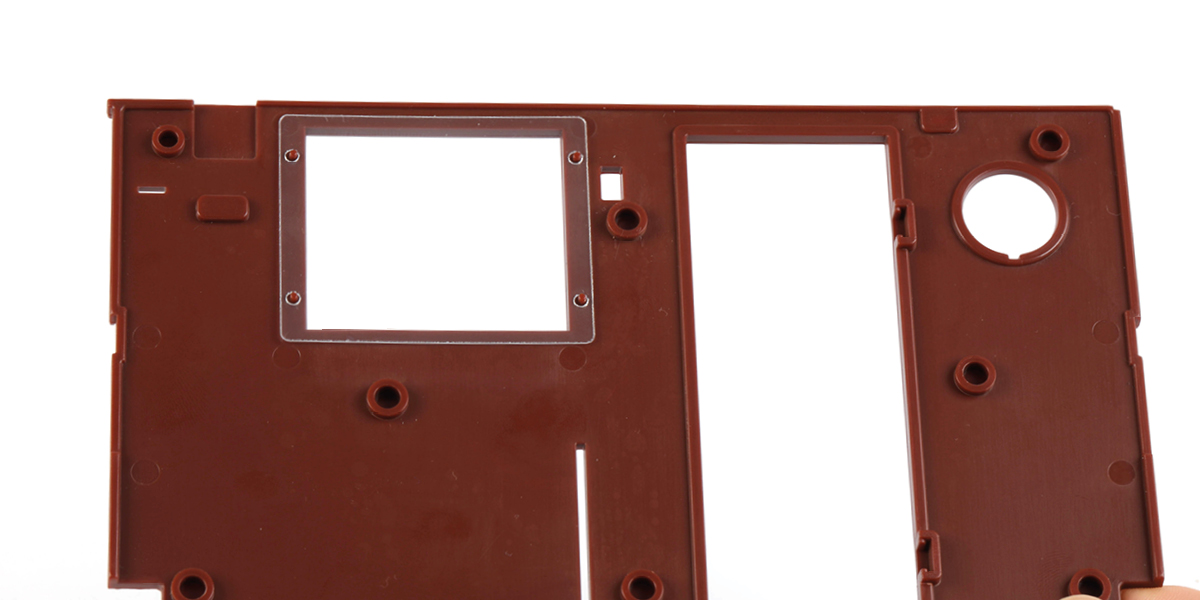

      Entfernen Sie die transparente Folie von beiden Seiten des Teils 8-V und setzen Sie dann Teil 8-V in Teil 9-B ein.

      a
      b
      c

      Schritt 12

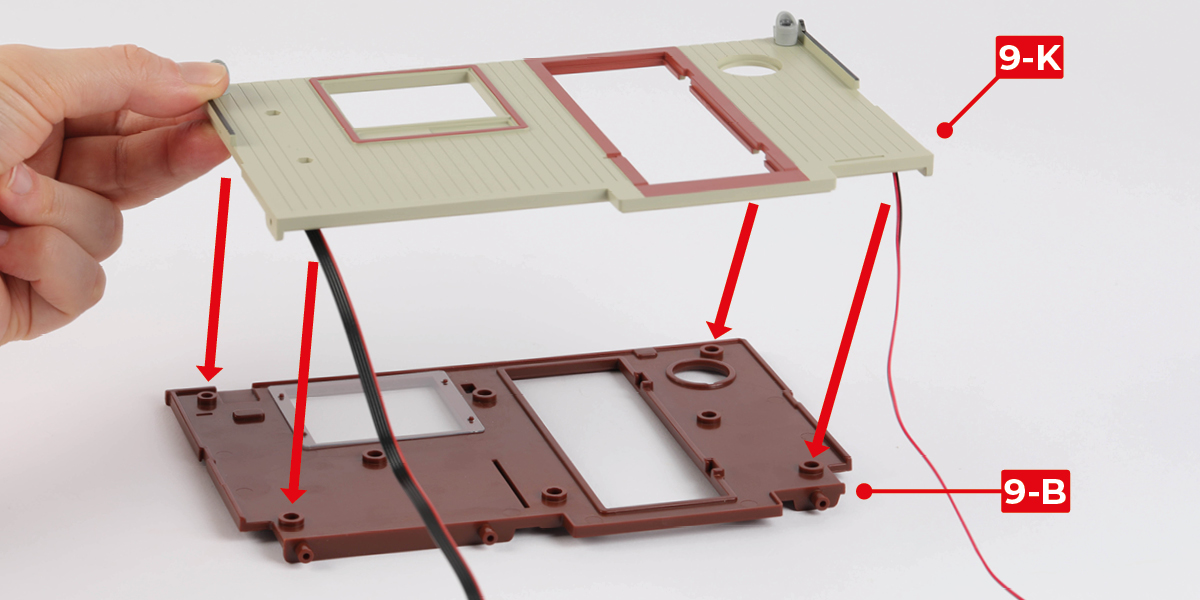

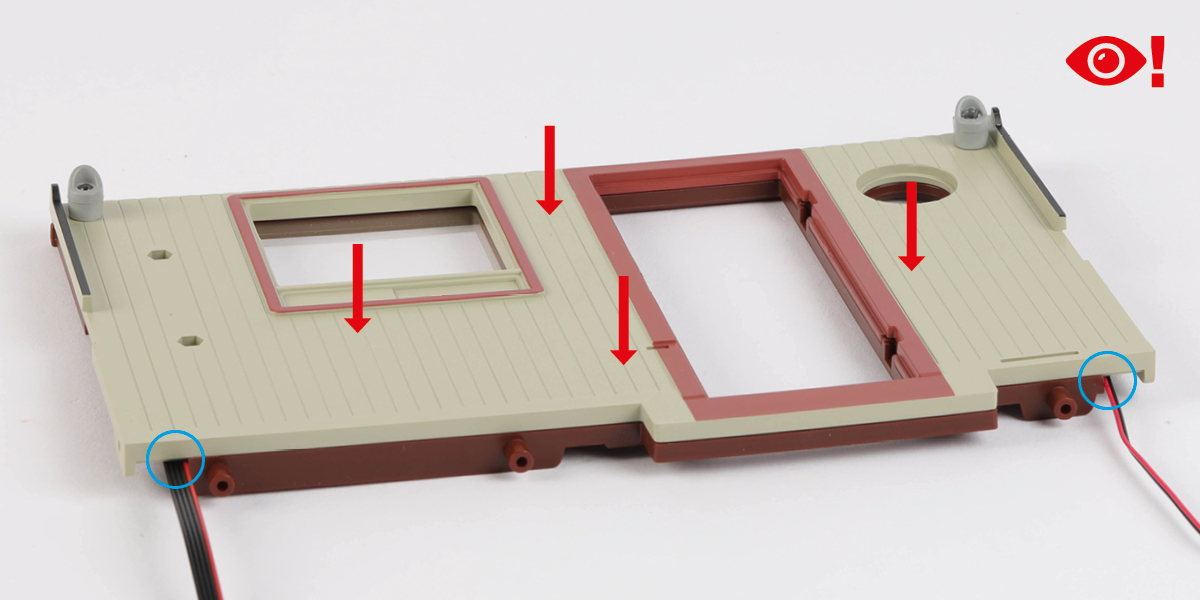

      Kleben Sie Teil 9-K an Teil 9-B. Stellen Sie sicher, dass die Kabel korrekt positioniert sind (kreisförmig) und drücken Sie die Teile fest zusammen, wie in Bild b gezeigt.

      a
      b

      Schritt 13

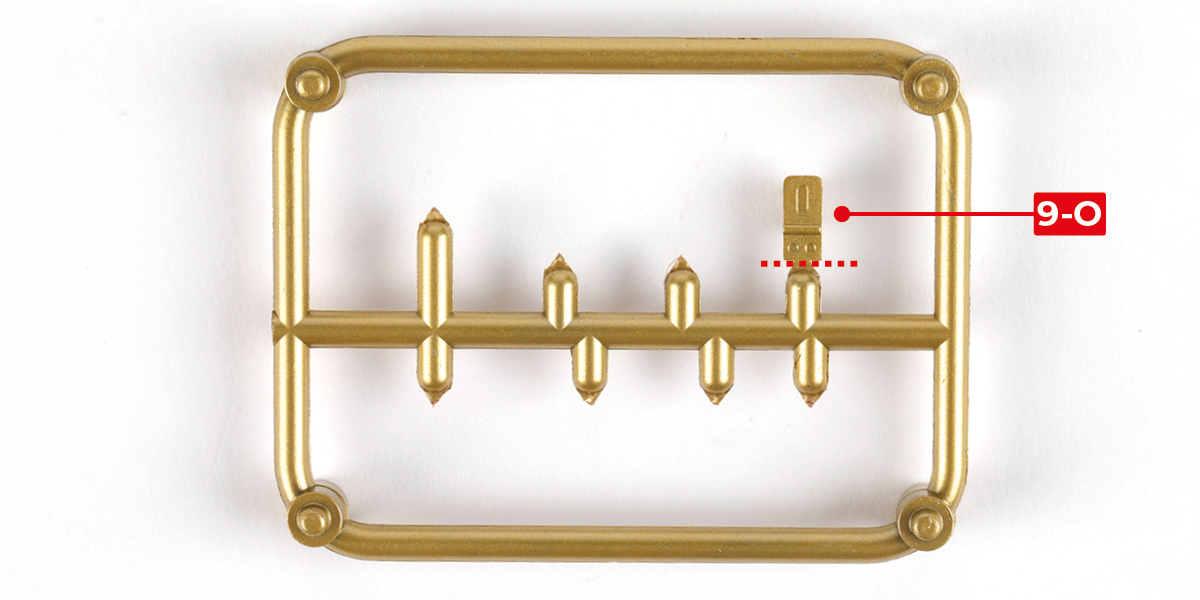

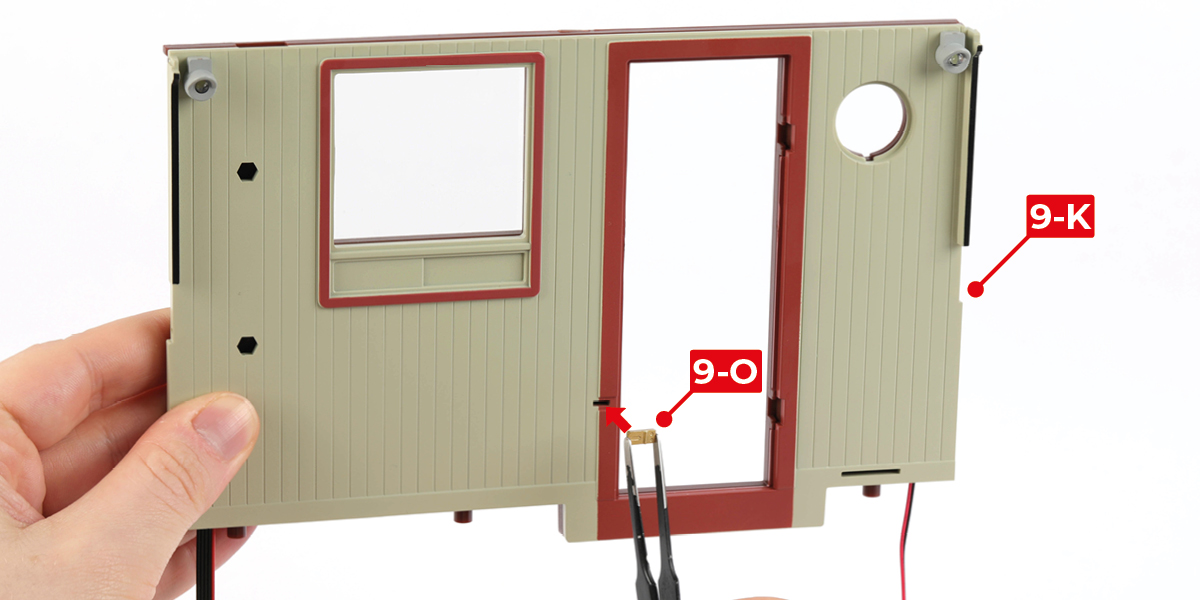

      Schneiden Sie Teil 9-O vom Anguss ab. Kleben Sie Teil 9-O an Teil 9-K.

      a
      b
      c

      Schritt 14

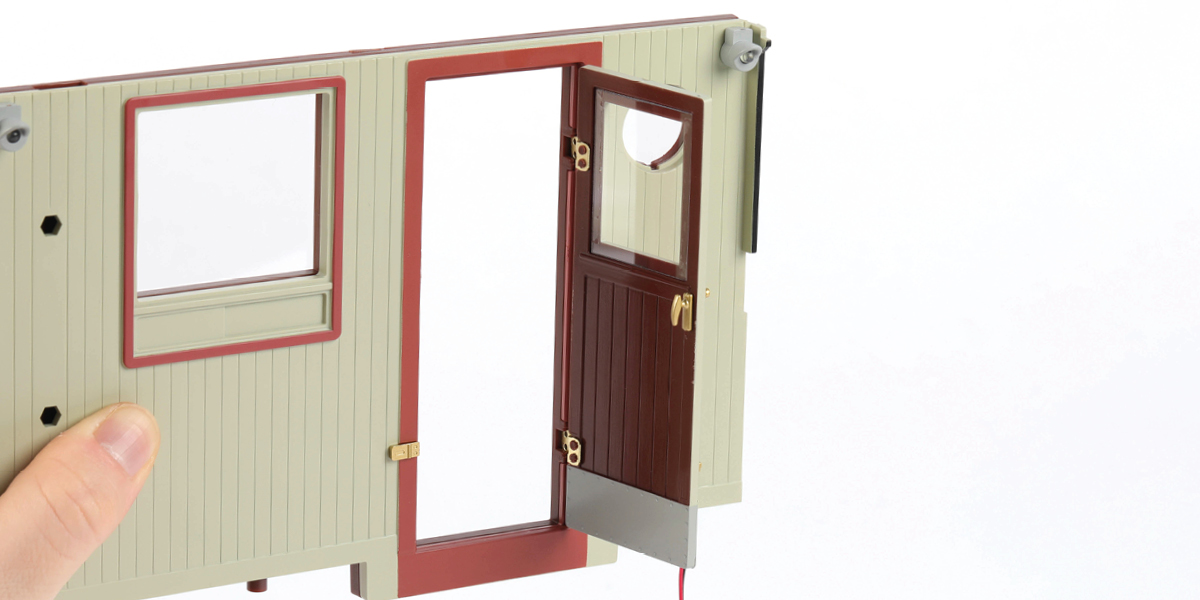

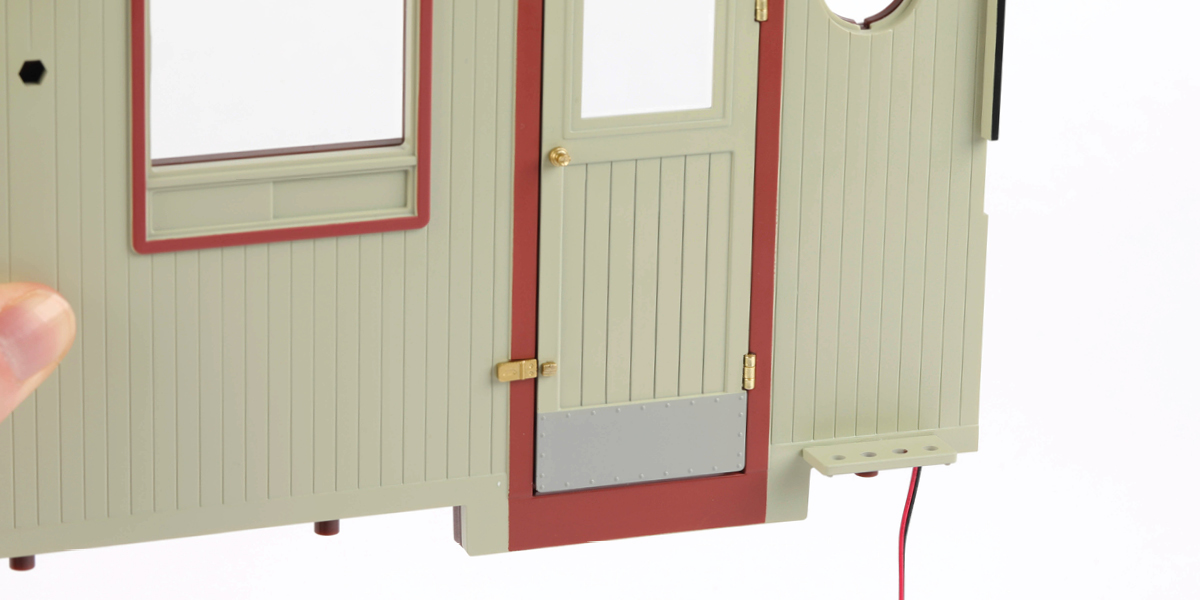

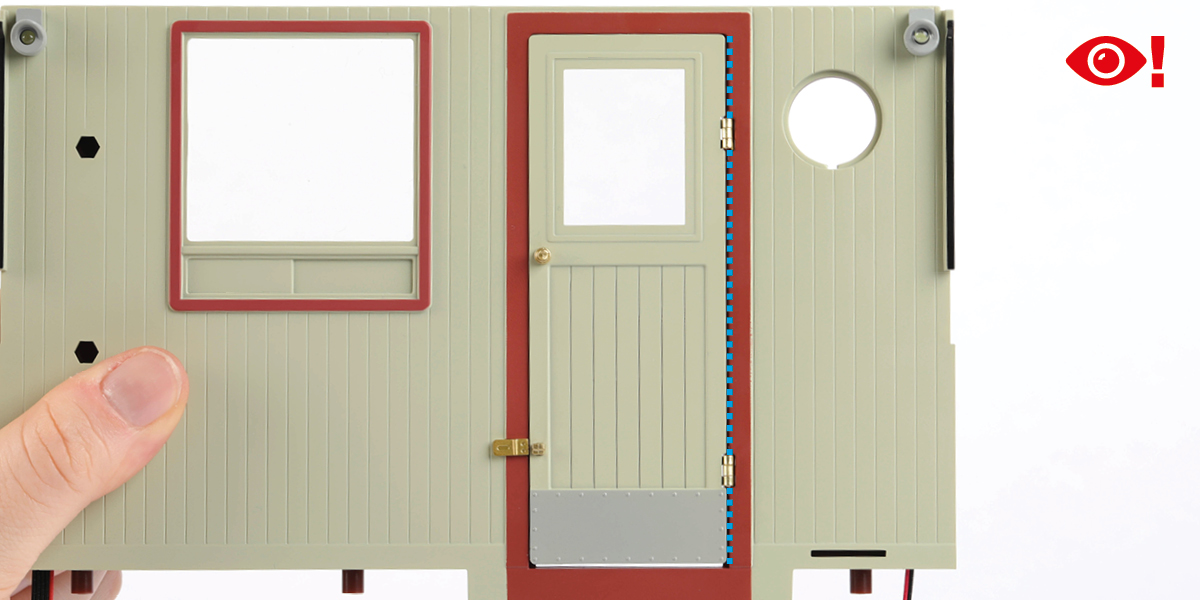

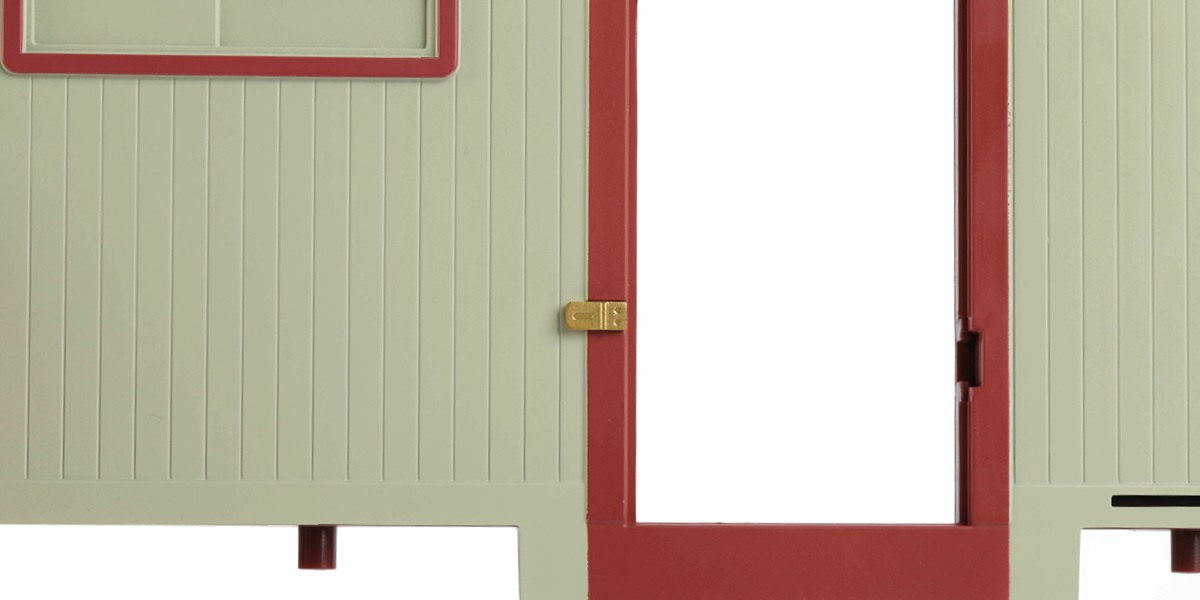

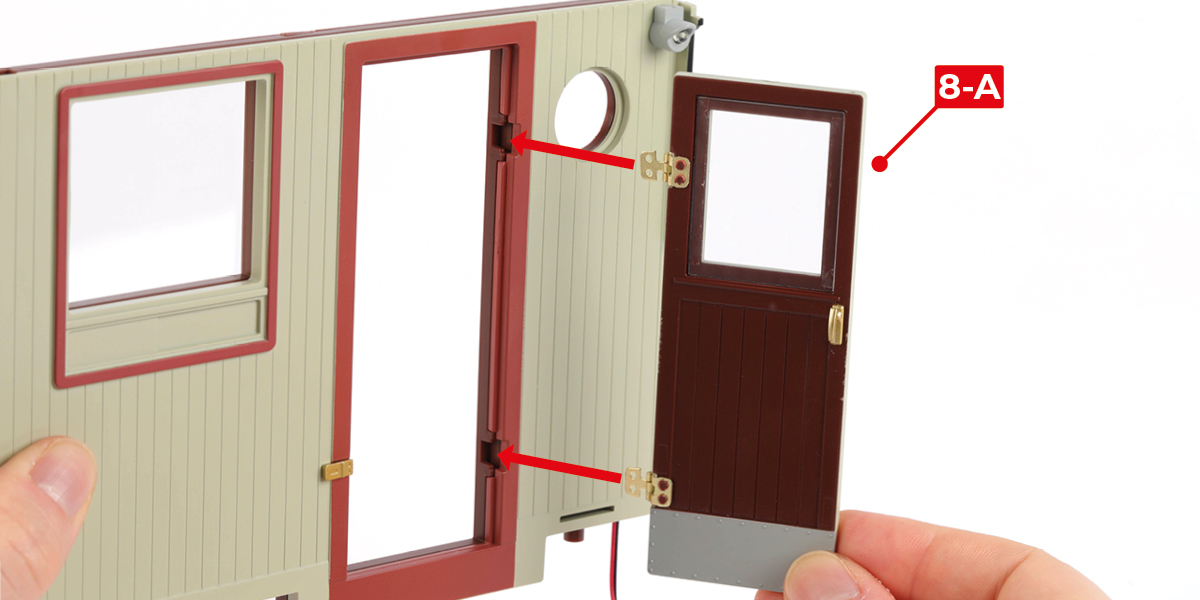

      Kleben Sie Teil 8-A an die Baugruppe. Schließen Sie die Tür und stellen Sie sicher, dass sie ausgerichtet ist, wie durch die gestrichelte Linie angezeigt.

      a
      b
      c

      Schritt 15

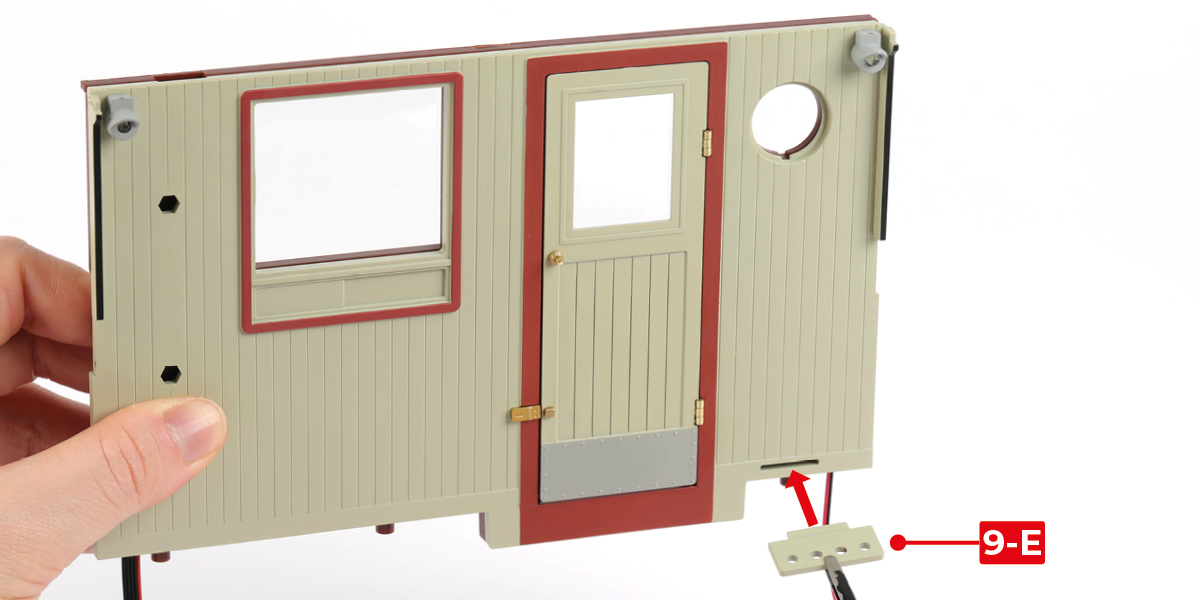

      Kleben Sie Teil 9-E an die Baugruppe.

      a
      b

      Schritt 16

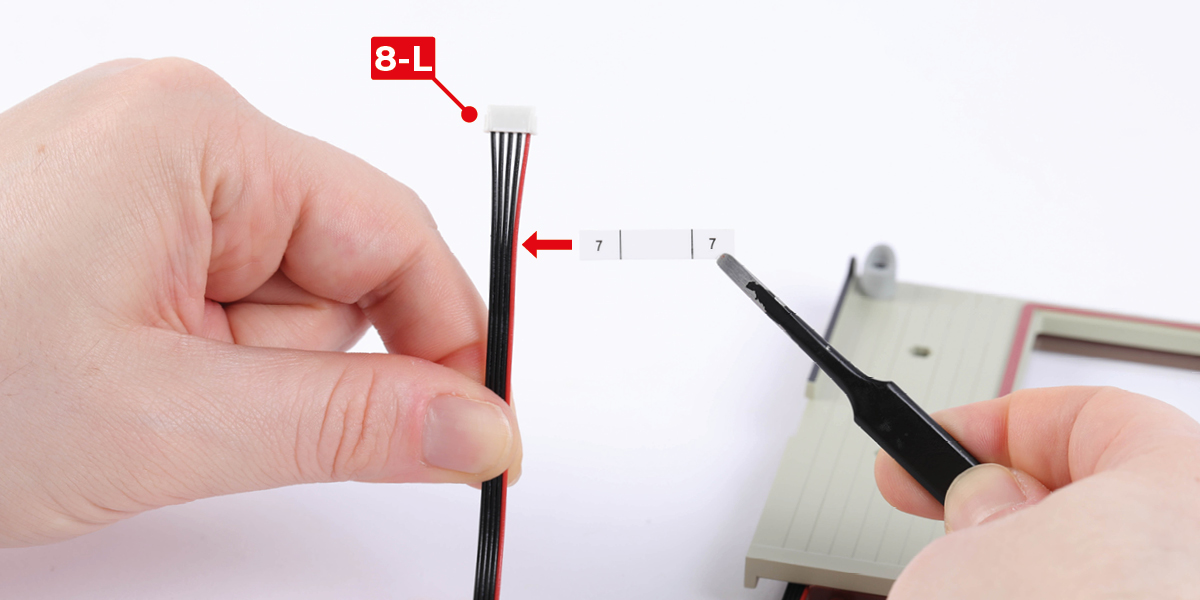

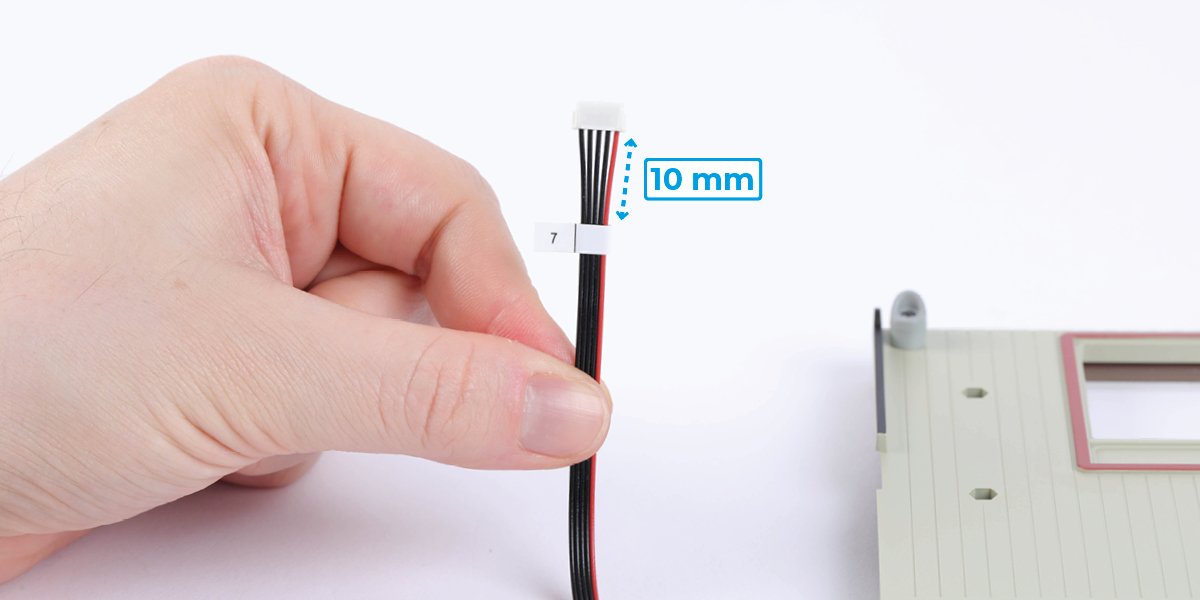

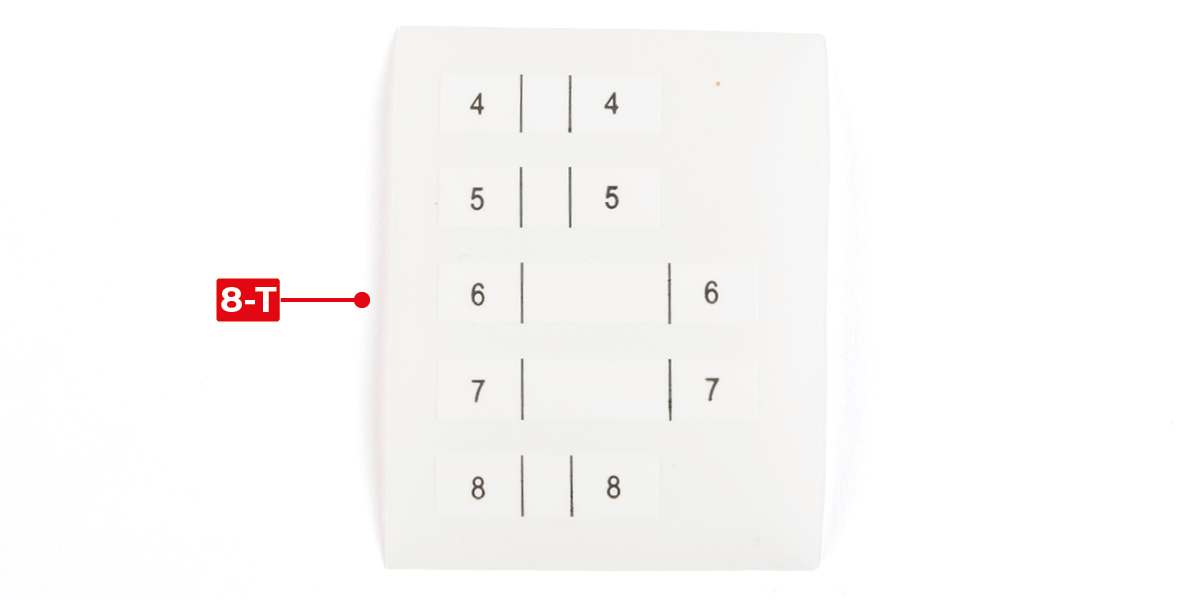

      Nehmen Sie Blatt 8-T und wickeln Sie ein Etikett Nummer 7 um den Draht 8-L, positionieren Sie das Etikett 10 mm vom Stecker entfernt.

      a
      b
      c

      Schritt 17

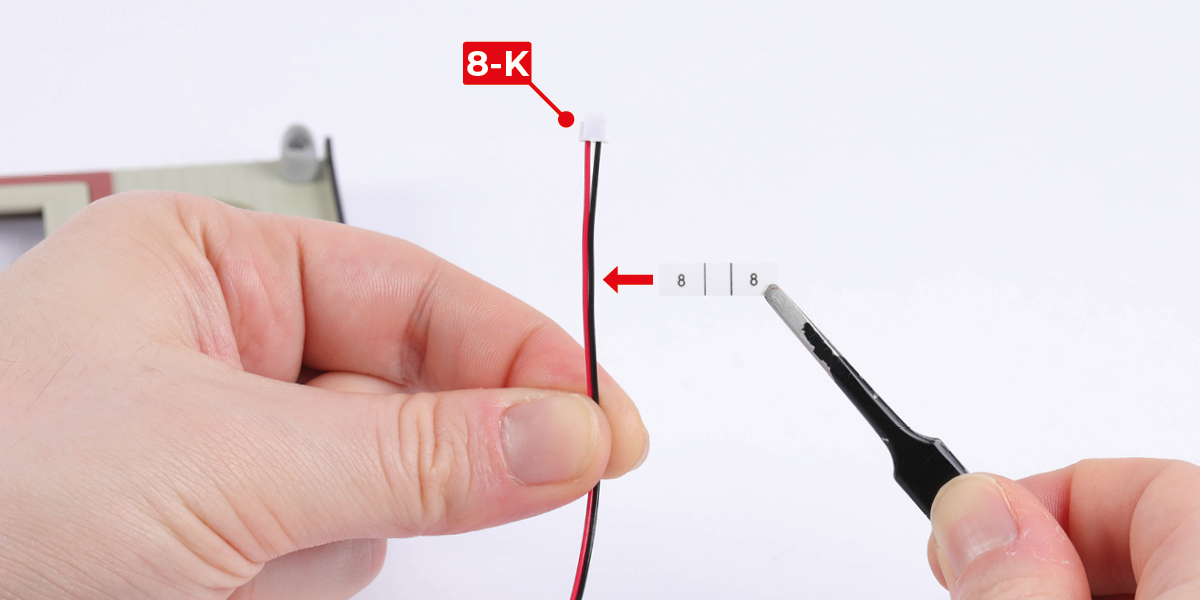

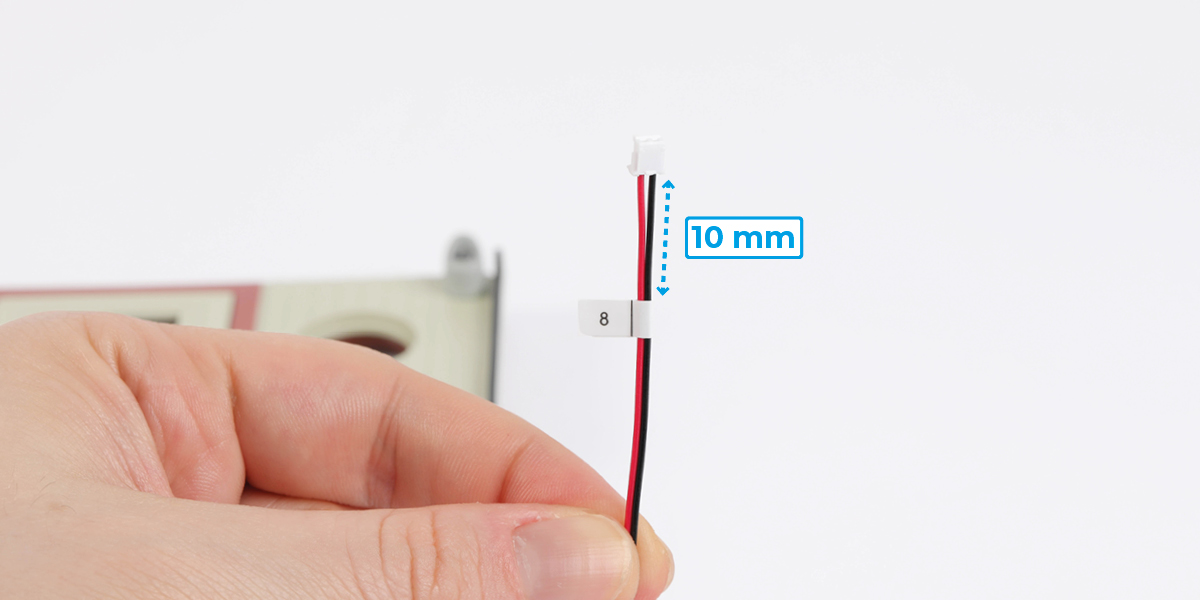

      Wickeln Sie ein Etikett mit der Nummer 8 um das Kabel 8-K und positionieren Sie das Etikett 10 mm vom Stecker entfernt.

      a
      b

      Schritt 18

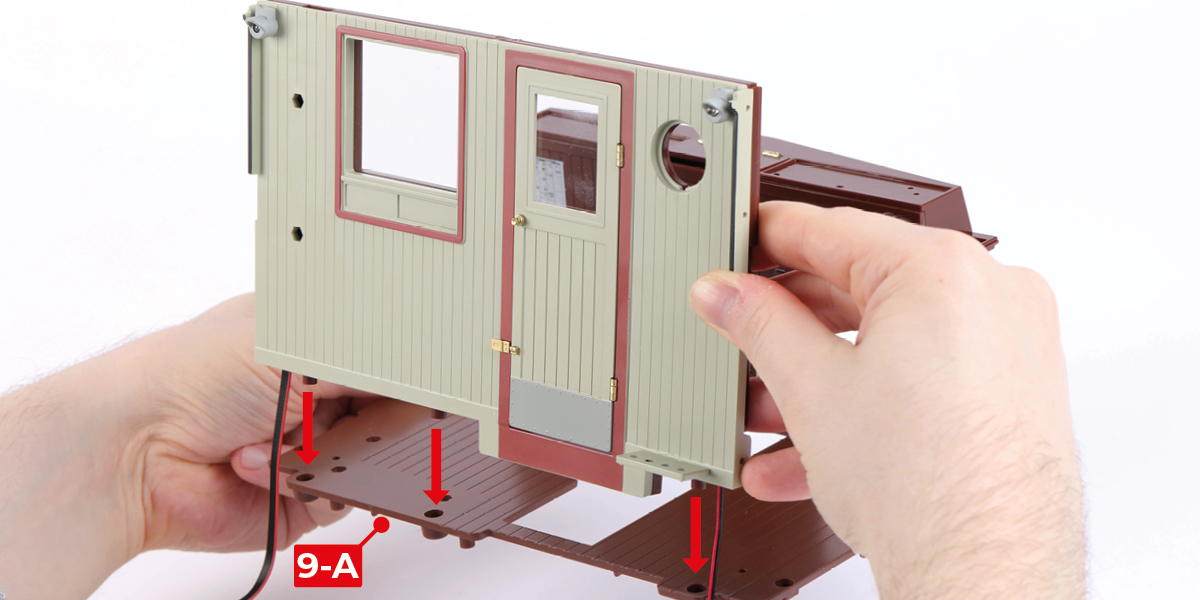

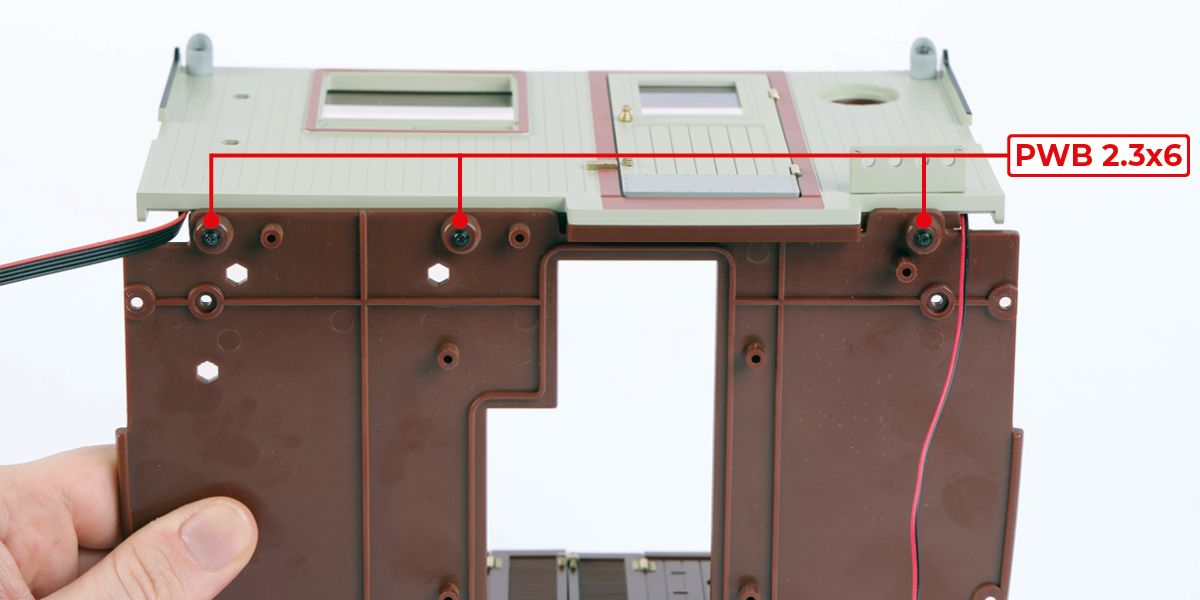

      Montieren Sie die Küchenwandbaugruppe an Teil 9-A (Phase 10) mit drei PWB 2.3x6 Schrauben.

      a
      b
      c

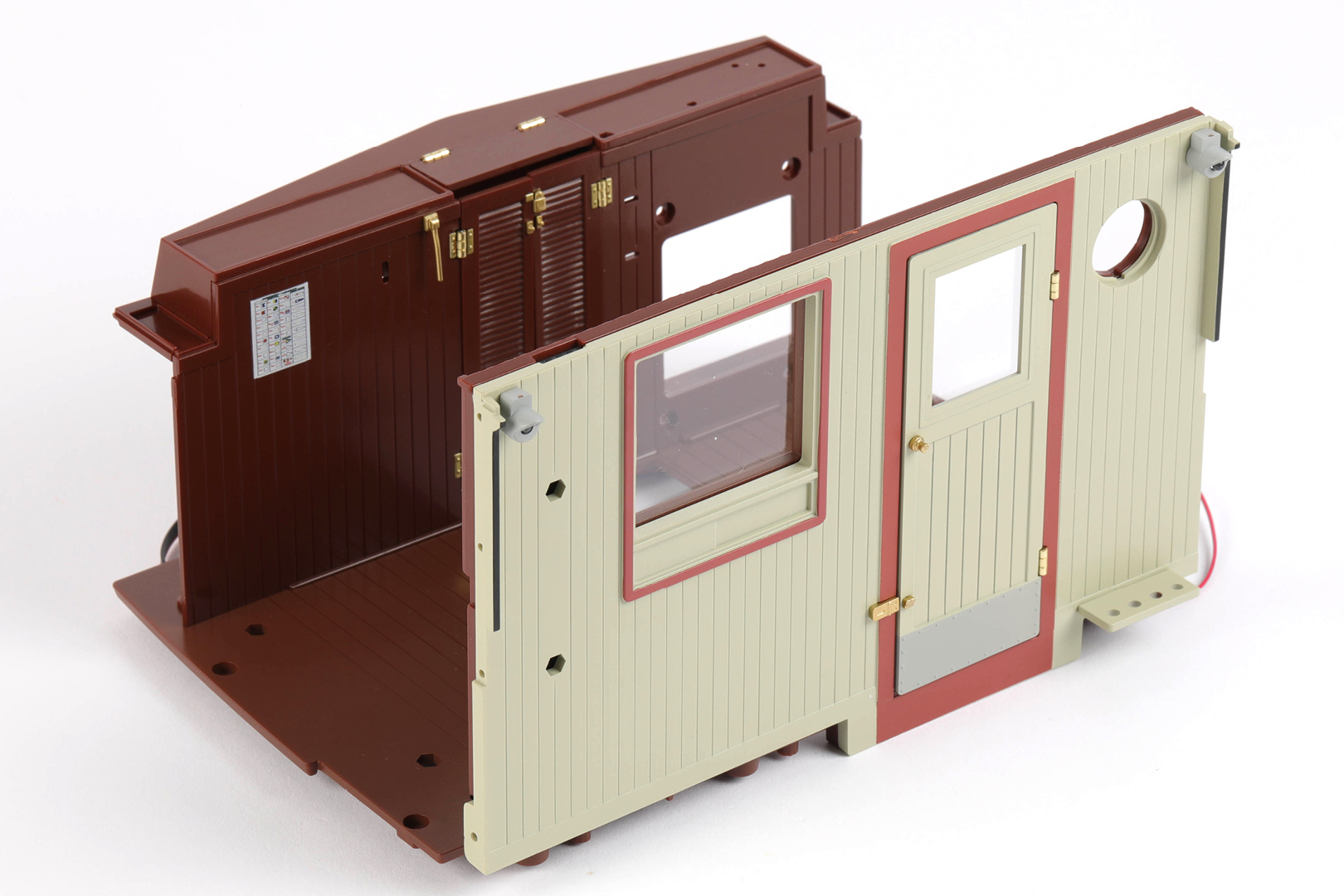

      PHASE ERLEDIGT

      Phase 12: Anbringen der Seitenverkleidungen der Kombüse

      Schritt 1

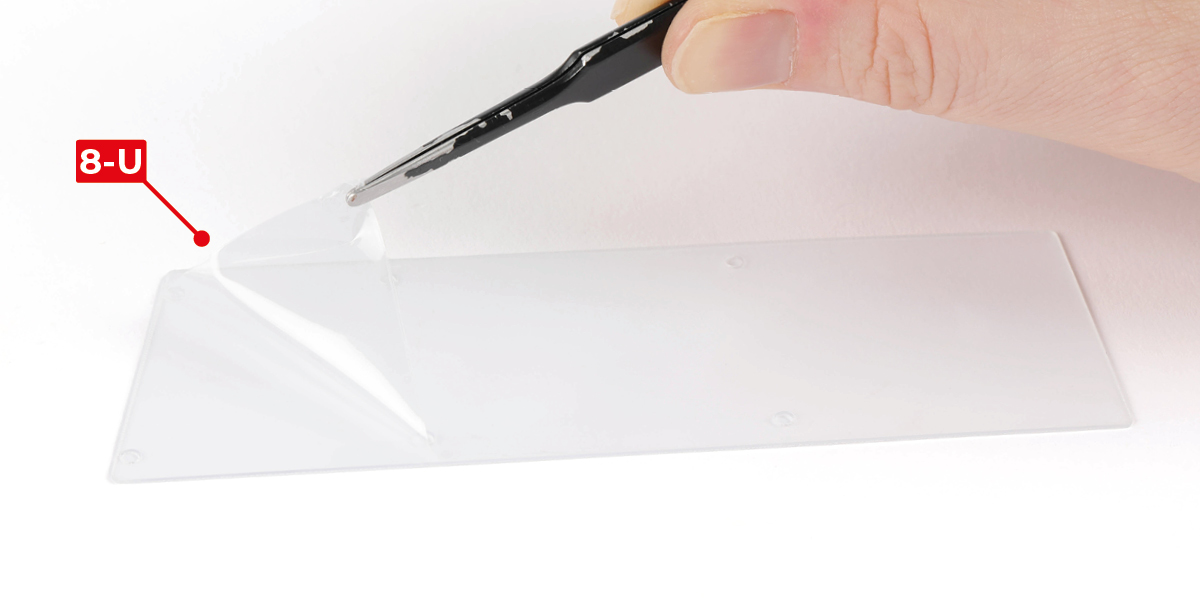

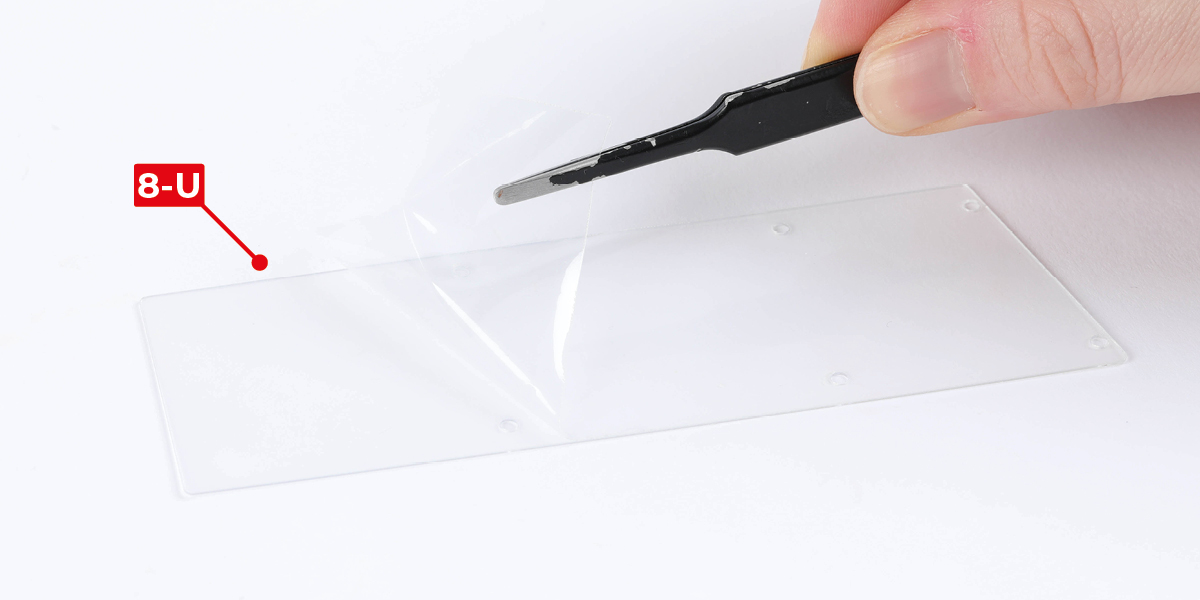

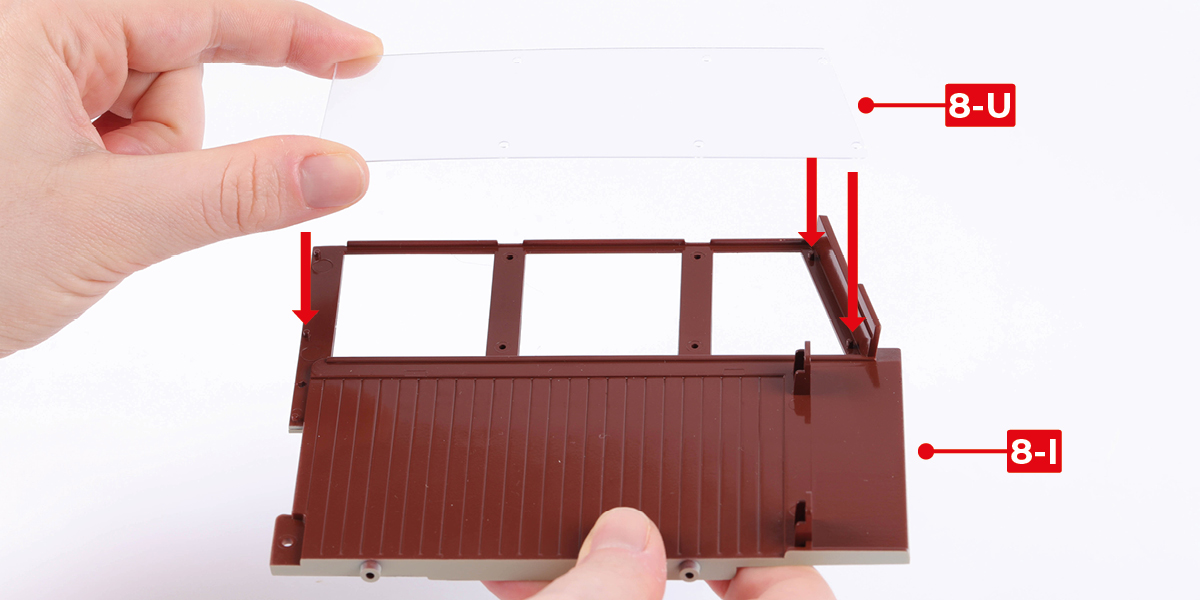

      Entfernen Sie die durchsichtige Folie von beiden Seiten des Teils 8-U und fügen Sie dann Teil 8-U an Teil 8-I an.

      a
      b
      c

      Schritt 2

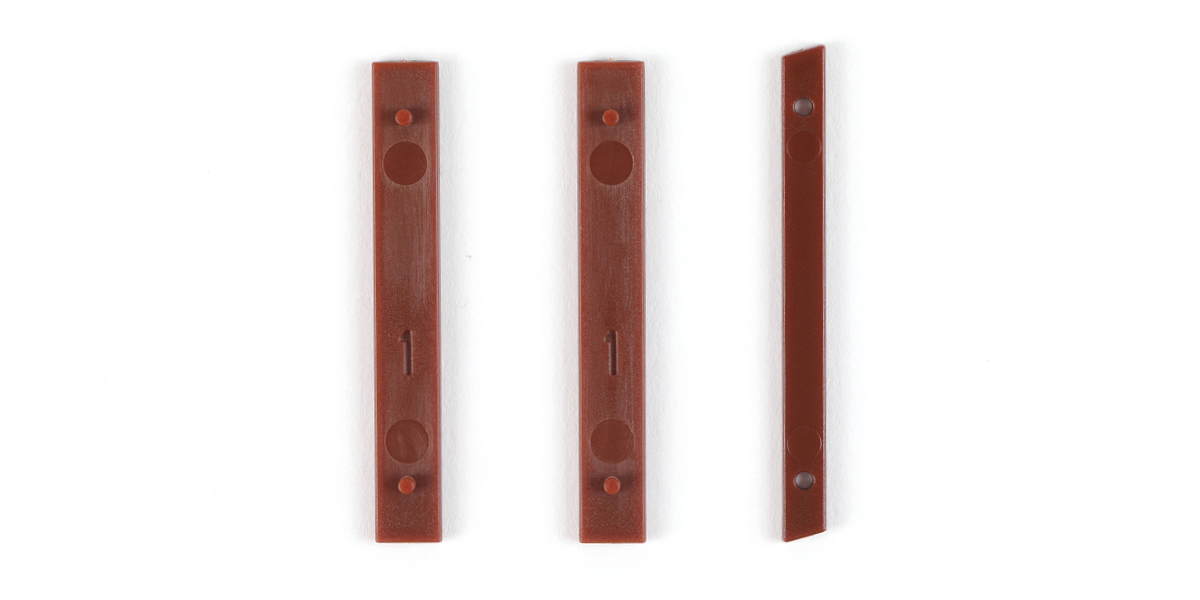

      Schneiden Sie zwei Teile 9-F (Nummer 1) und ein Teil 9-H von den Angüssen ab.

      a
      b
      c

      Schritt 3

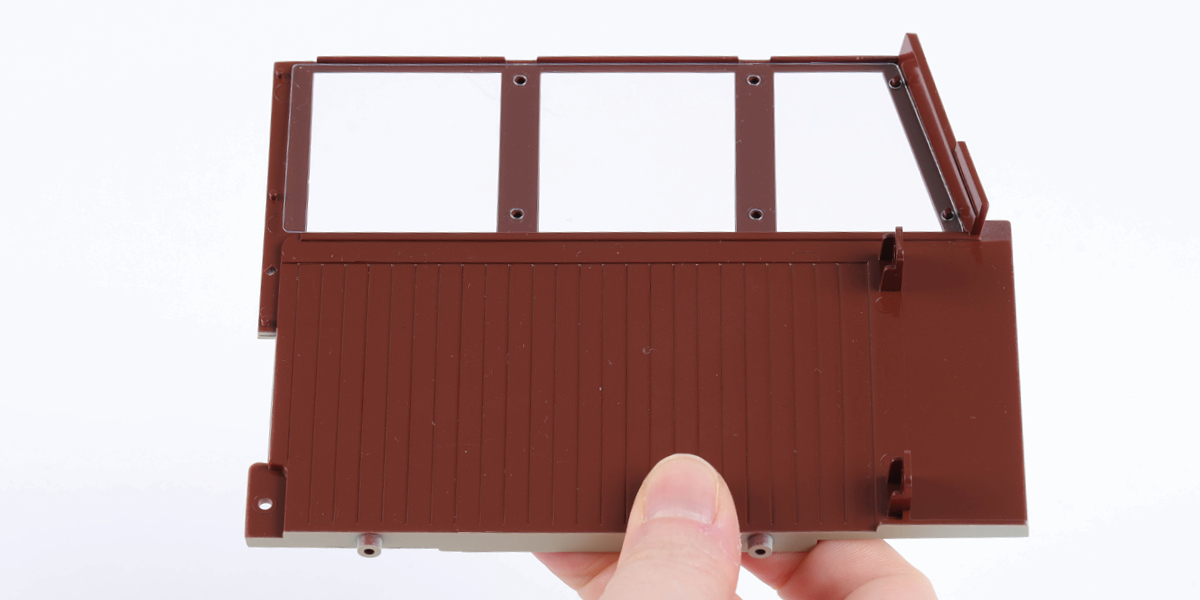

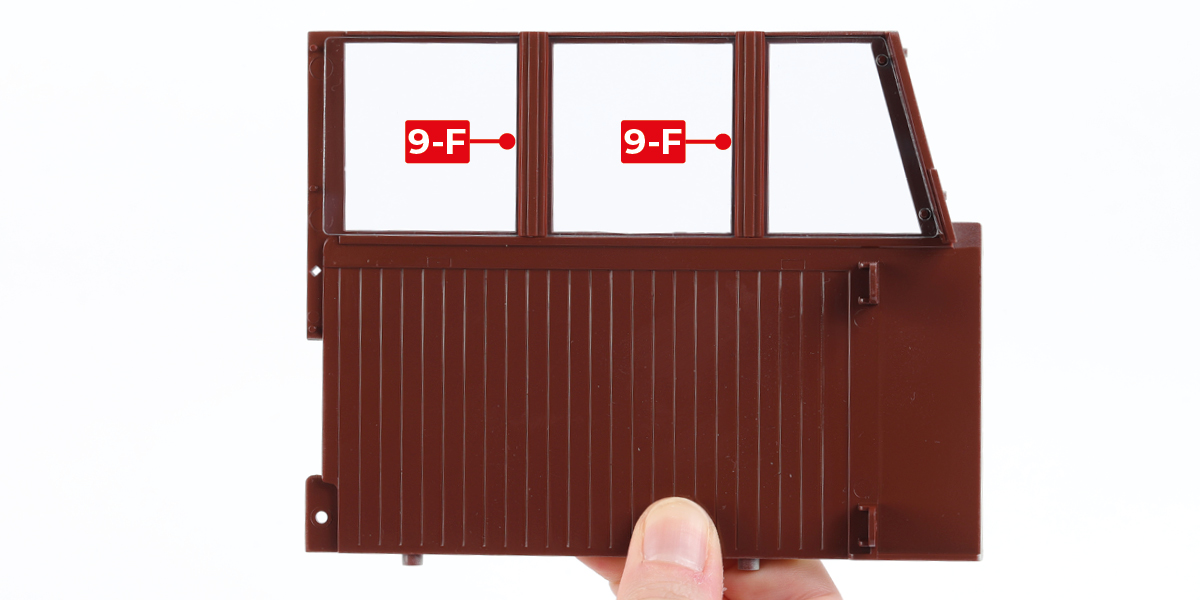

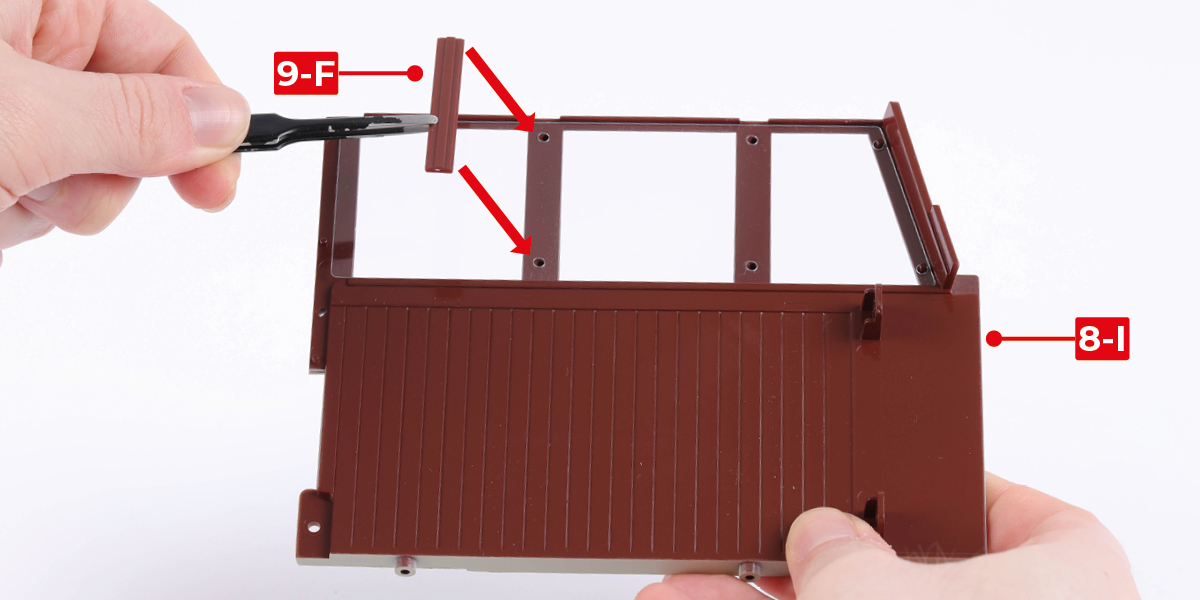

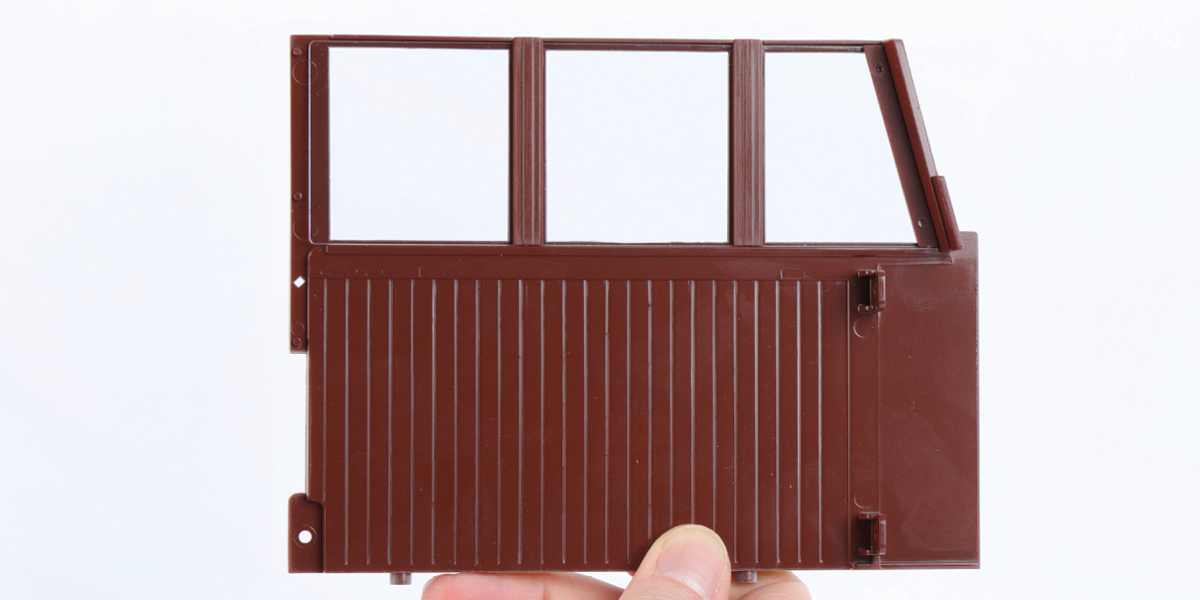

      Kleben Sie beide Teile 9-F an Teil 8-I. Verwenden Sie PVA-Leim beim Einsetzen der Fenster, um weiße Rückstände zu vermeiden.

      a
      b

      Schritt 4

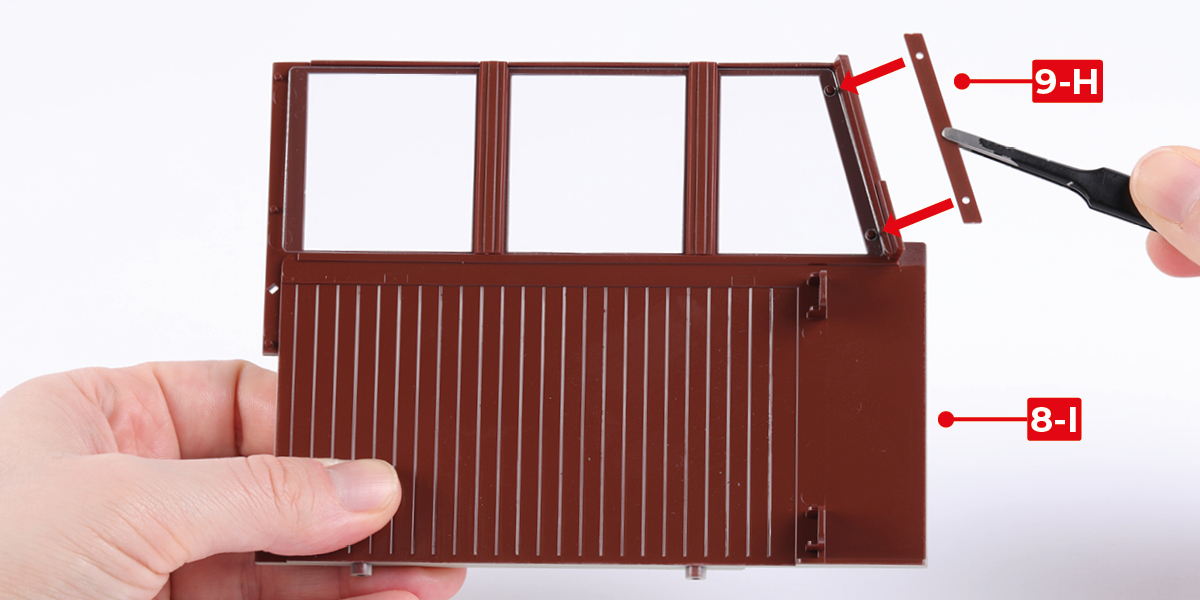

      Klebe Teil 9-H an Teil 8-I.

      a
      b

      Schritt 5

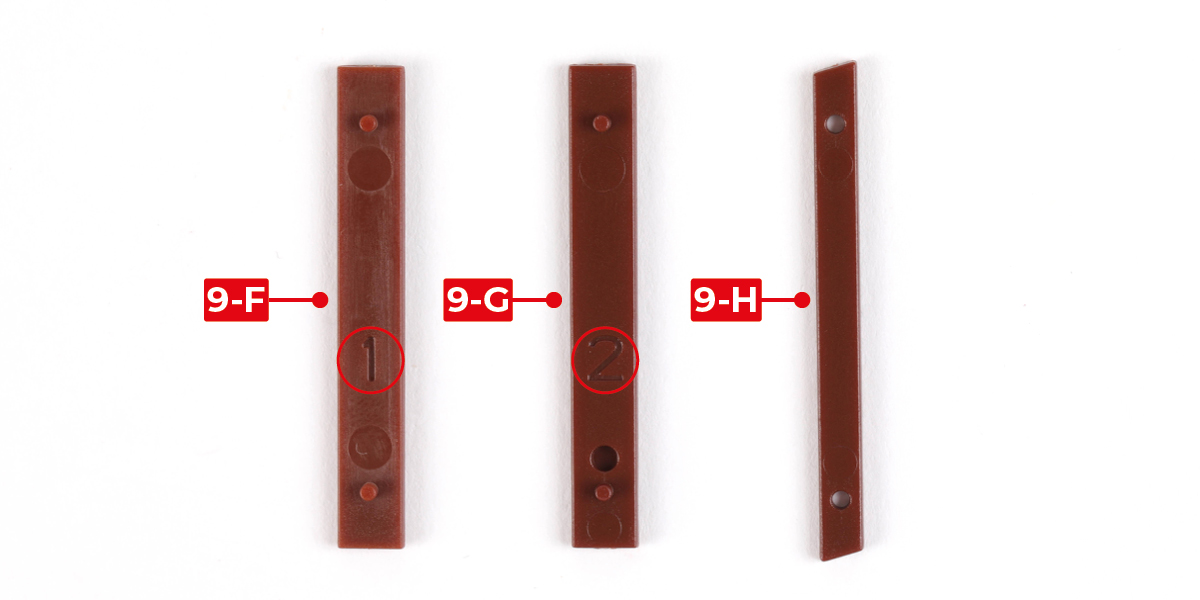

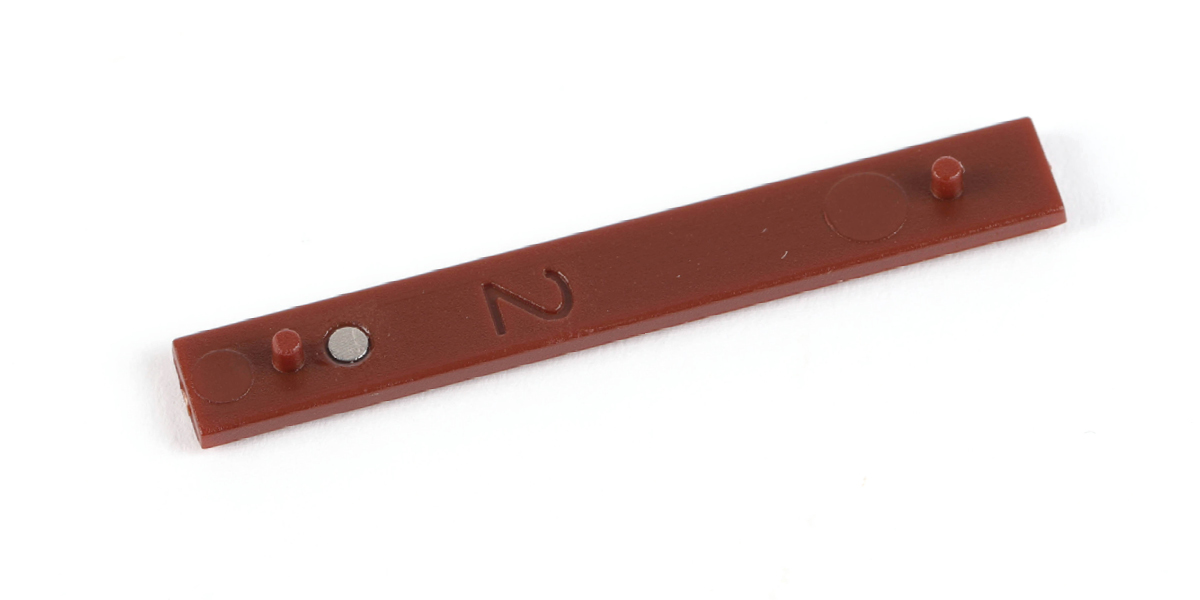

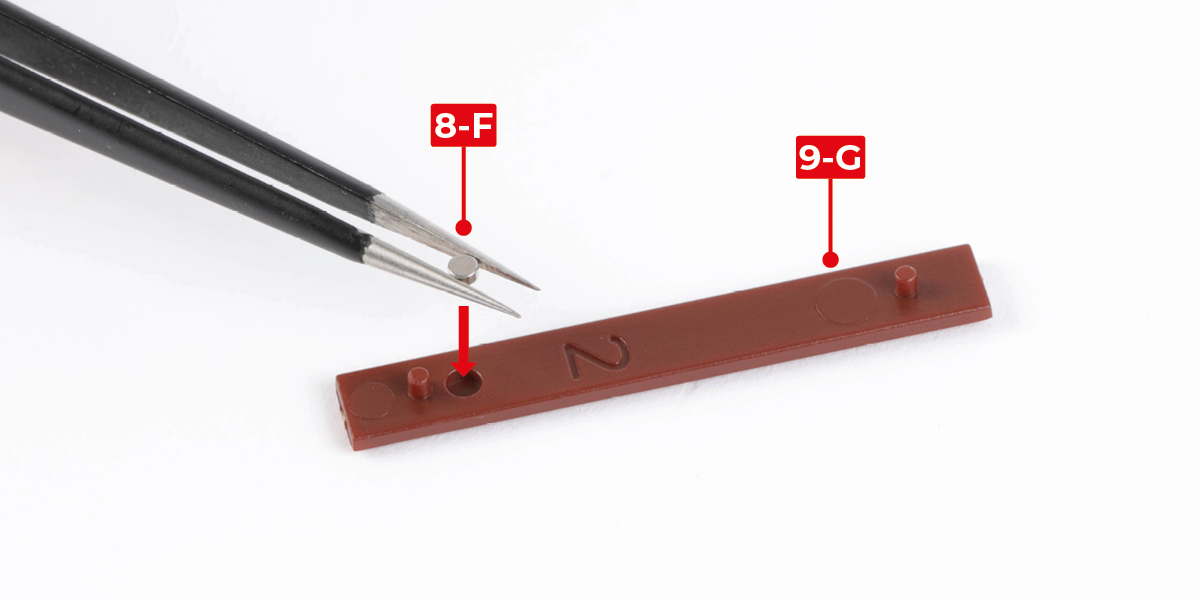

      Schneiden Sie die Teile 9-F (Nummer 1), 9-G (Nummer 2) und 9-H von den Angüssen ab. Kleben Sie den Magneten 8-F in das Teil 9-G ein.

      a
      b
      c

      Schritt 6

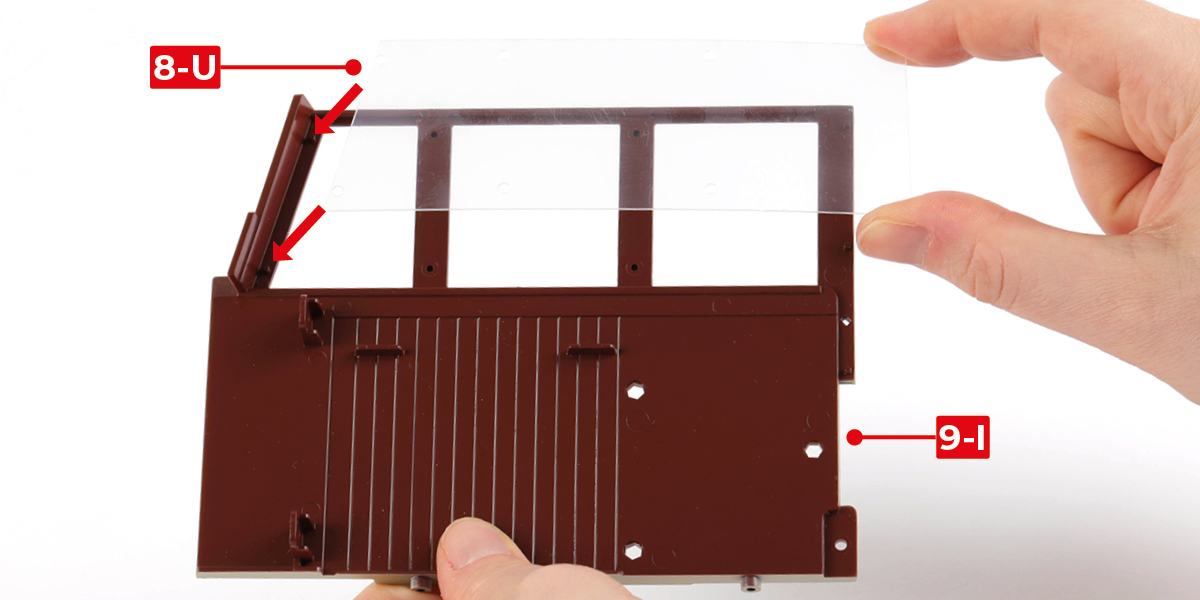

      Entfernen Sie die durchsichtige Folie von beiden Seiten des Teils 8-U und fügen Sie dann Teil 8-U an Teil 9-I an.

      a
      b
      c

      Schritt 7

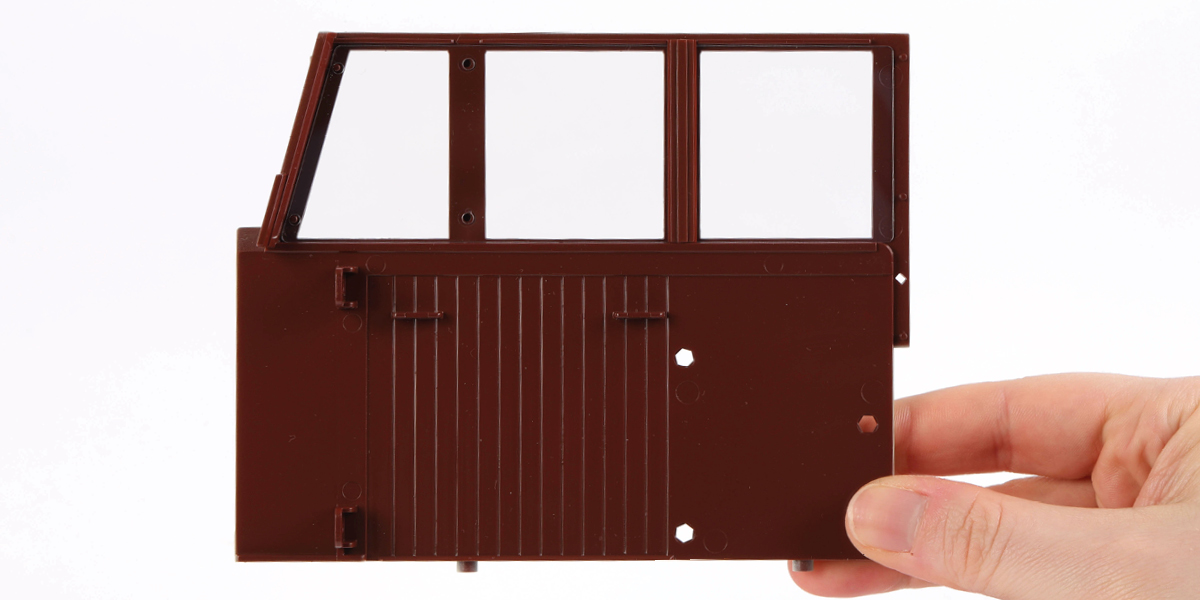

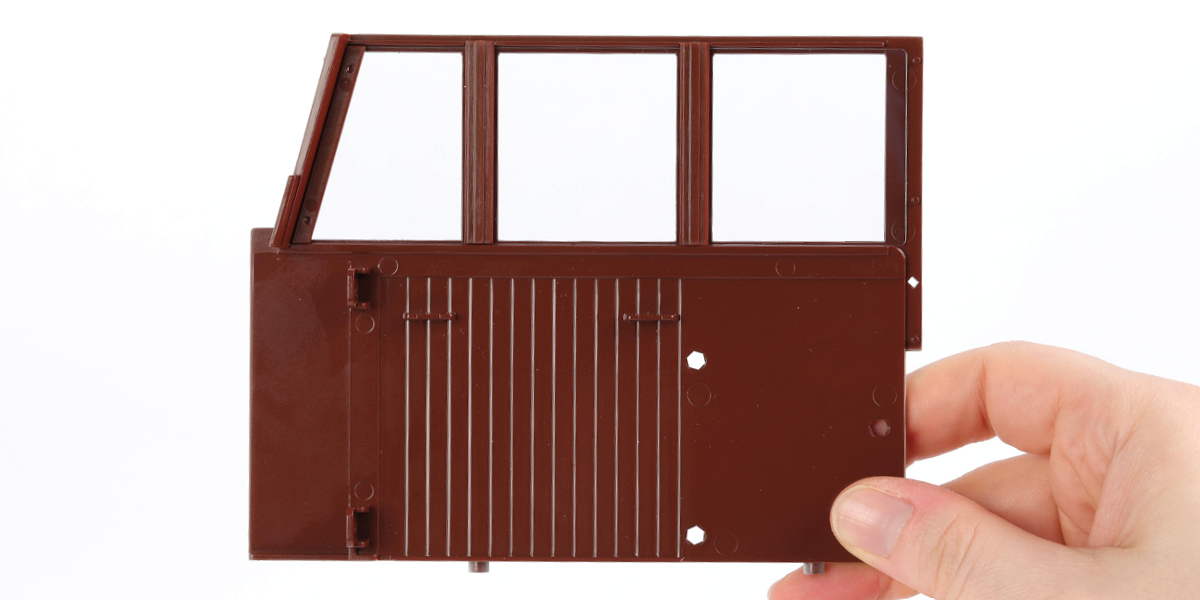

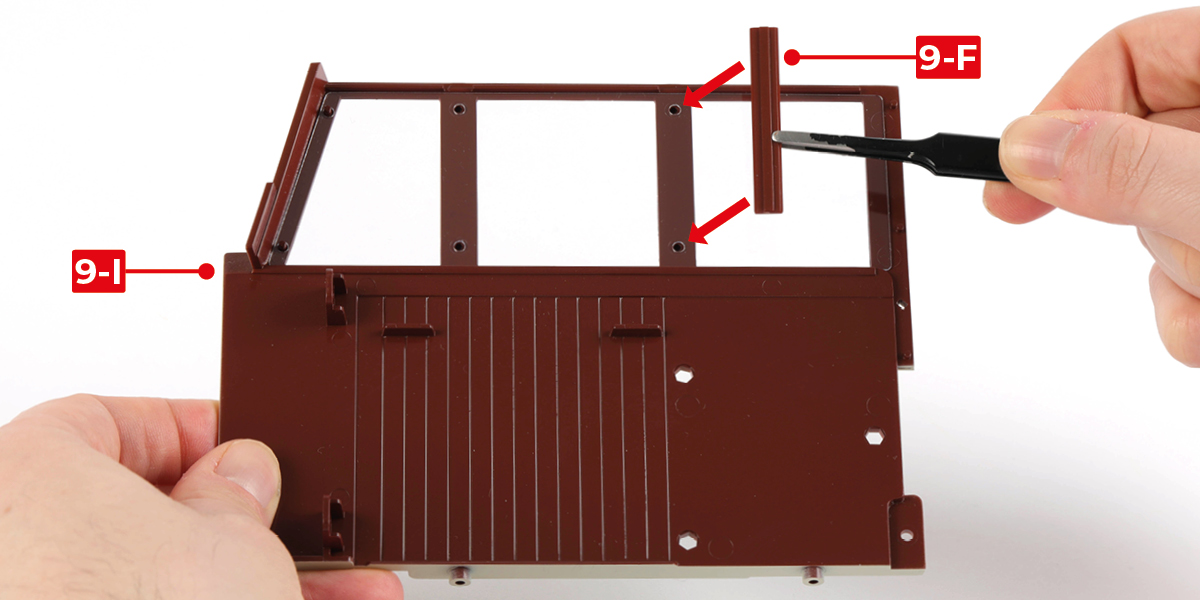

      Kleben Sie Teil 9-F an Teil 9-I.

      a
      b

      Schritt 8

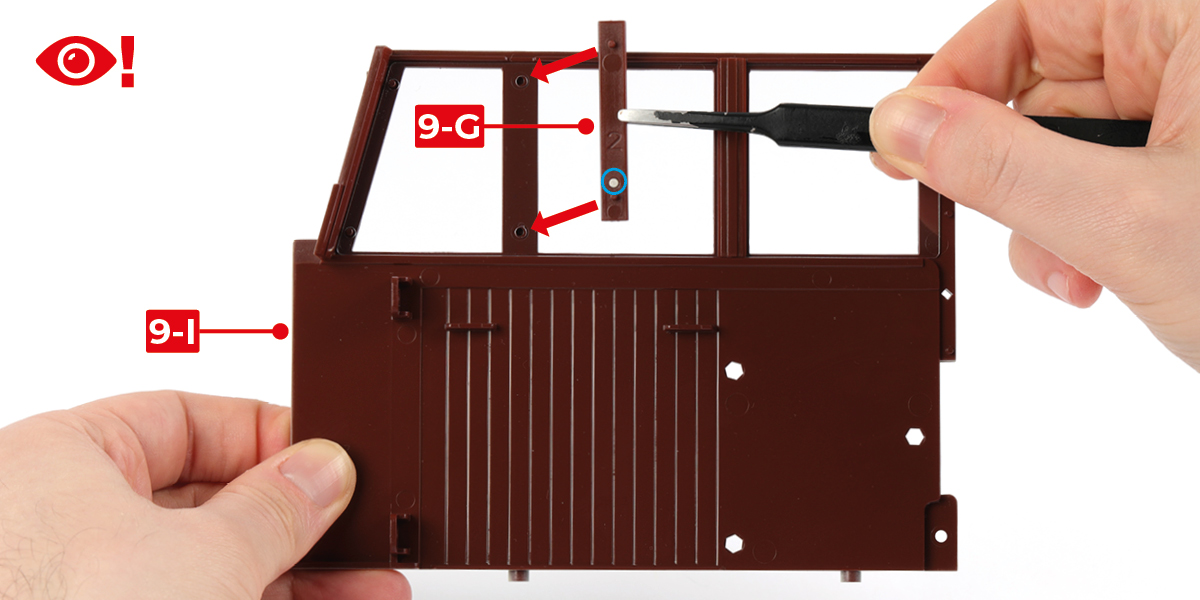

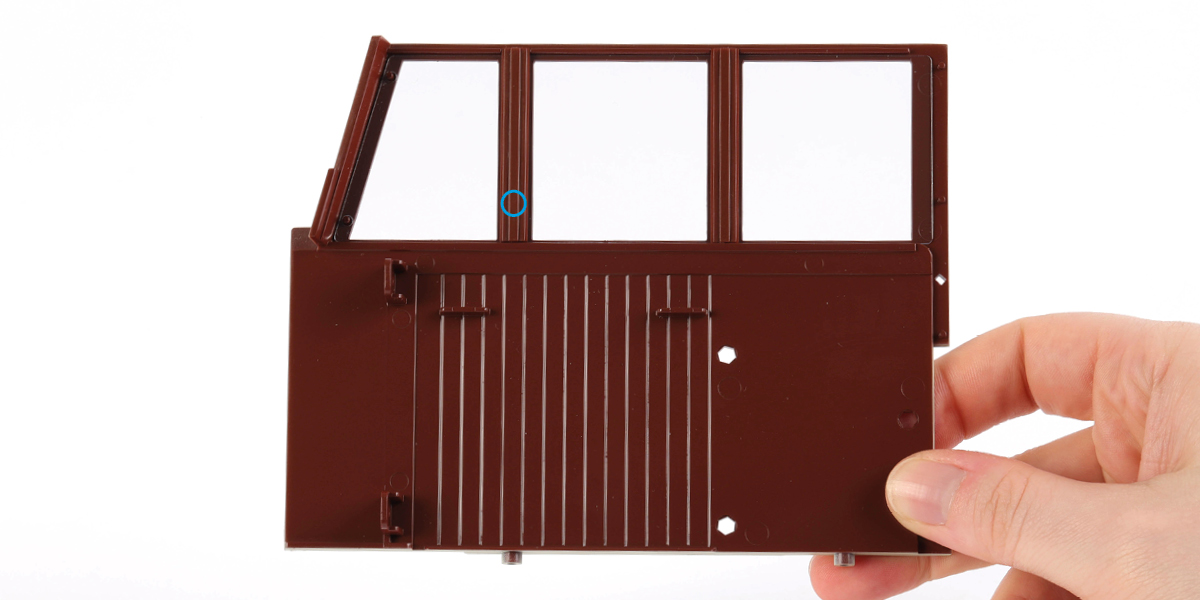

      Kleben Sie Teil 9-G an Teil 9-I. Der Magnet ist blau hervorgehoben, um die Ausrichtung des Teils zu zeigen.

      a
      b

      Schritt 9

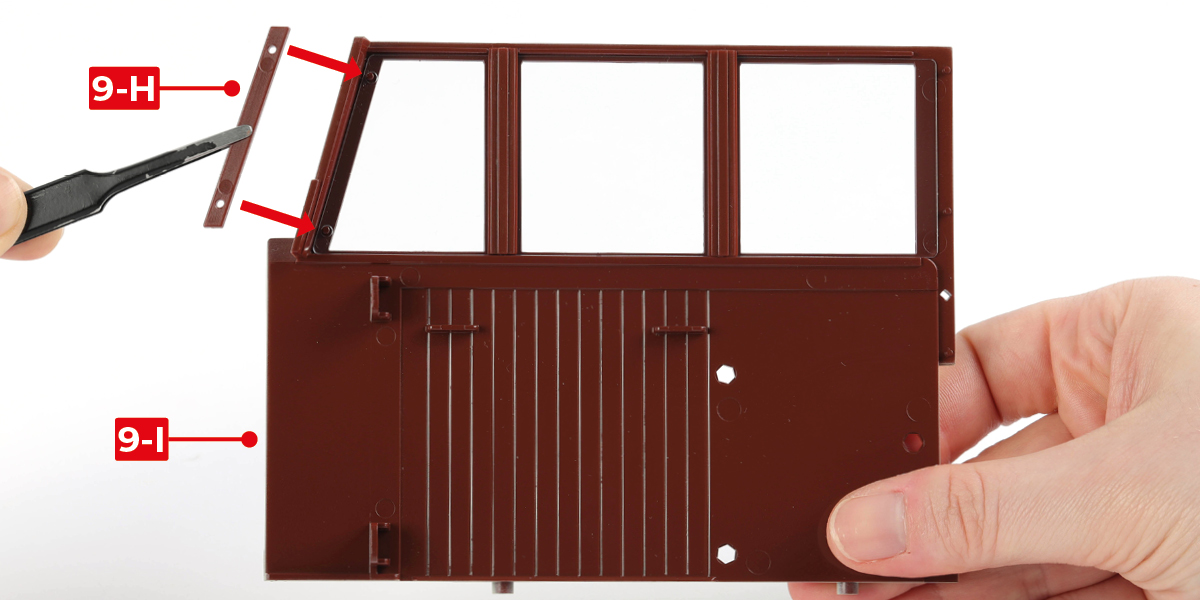

      Klebe Teil 9-H an Teil 9-I.

      a
      b

      Schritt 10

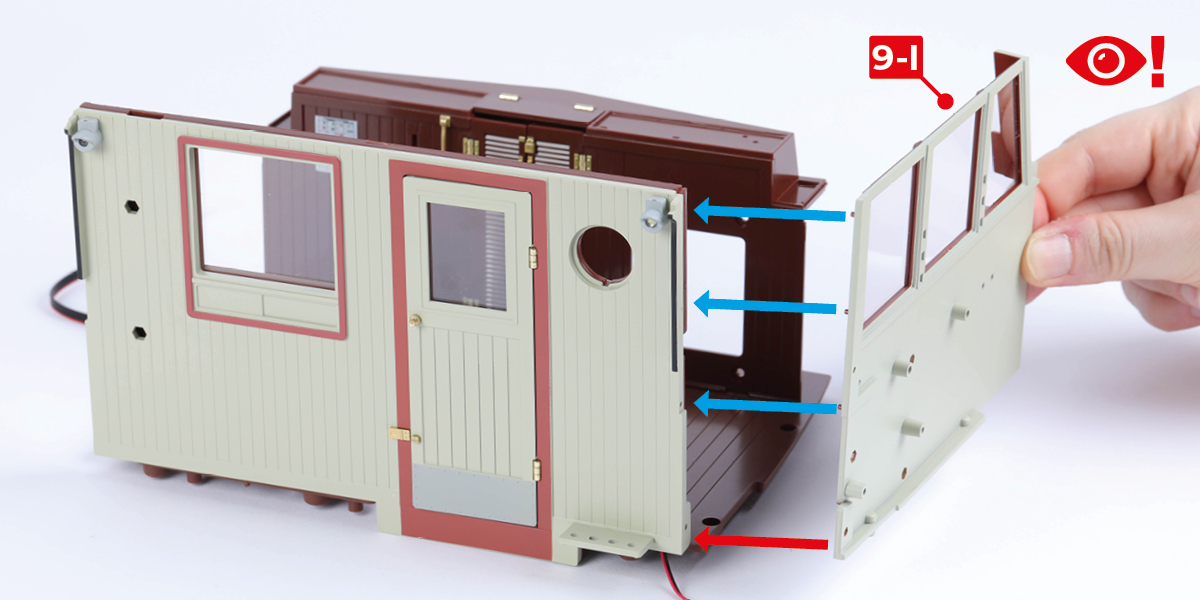

      Montieren Sie Teil 9-I an der Kombüsenbaugruppe. Tragen Sie Kleber auf die Stifte auf, wie durch die blauen Pfeile angezeigt.

      a
      b

      Schritt 11

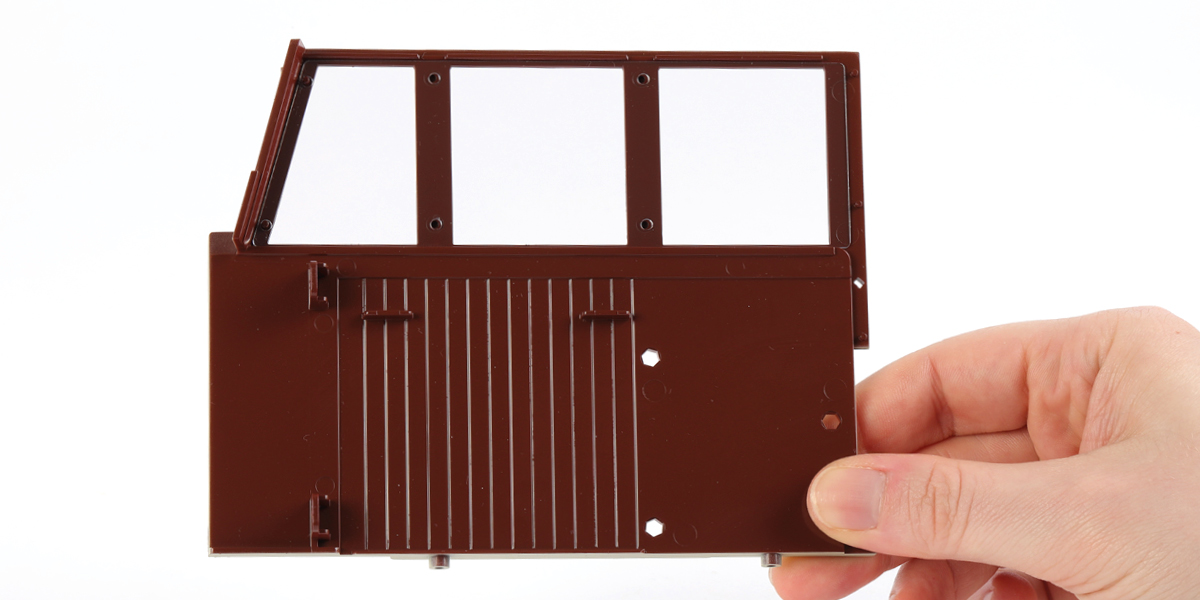

      Montieren Sie Teil 8-I auf die gleiche Weise an der Baugruppe.

      a
      b

      Schritt 12

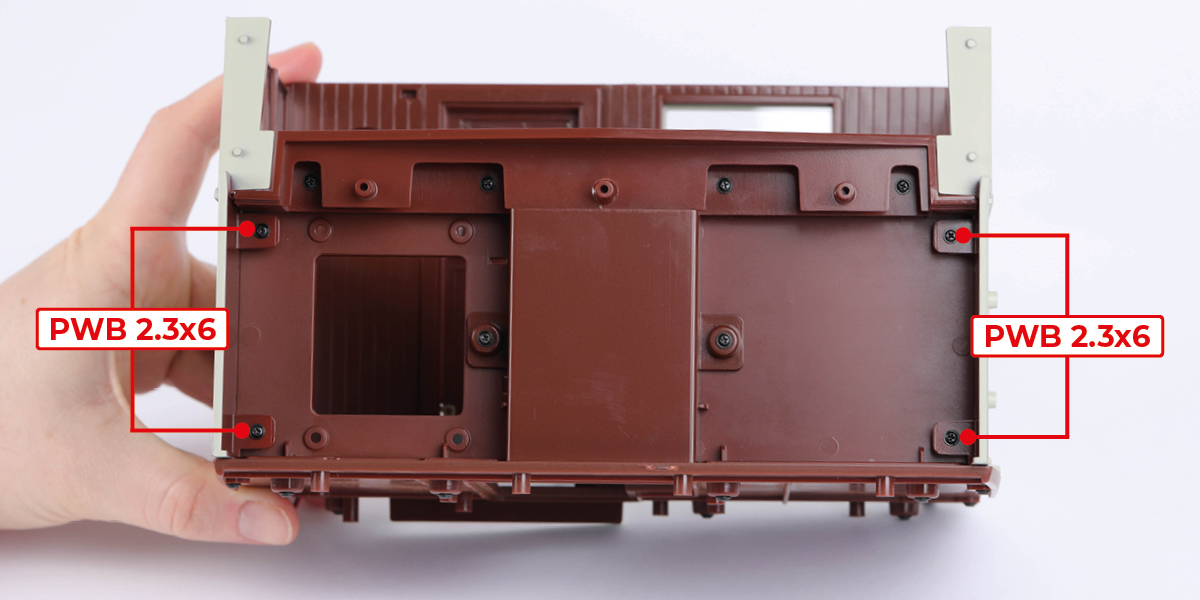

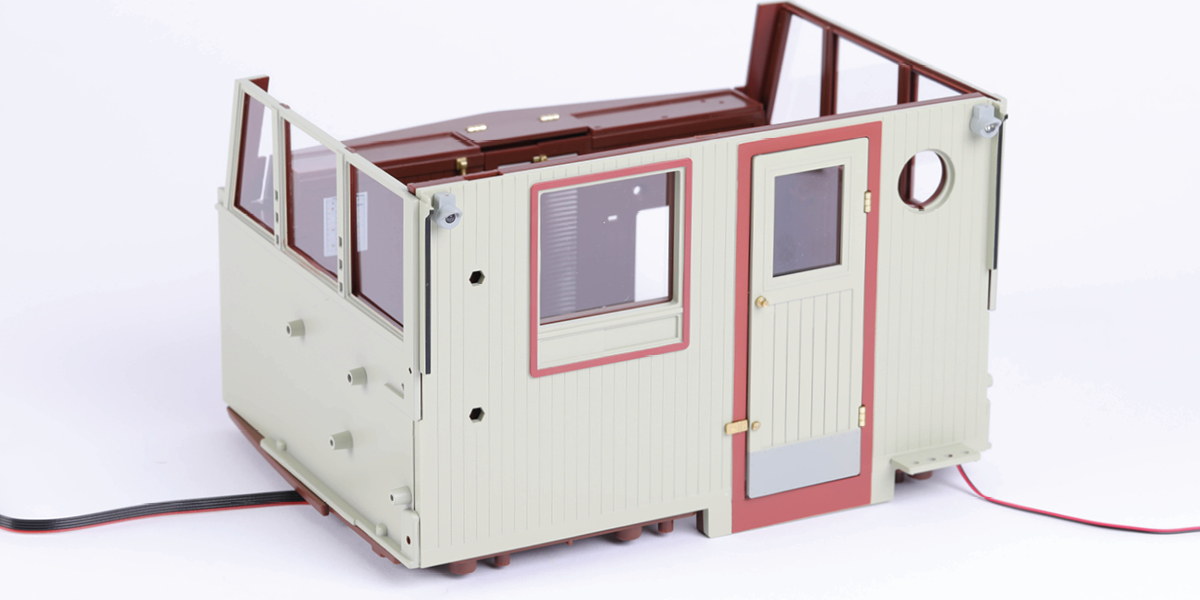

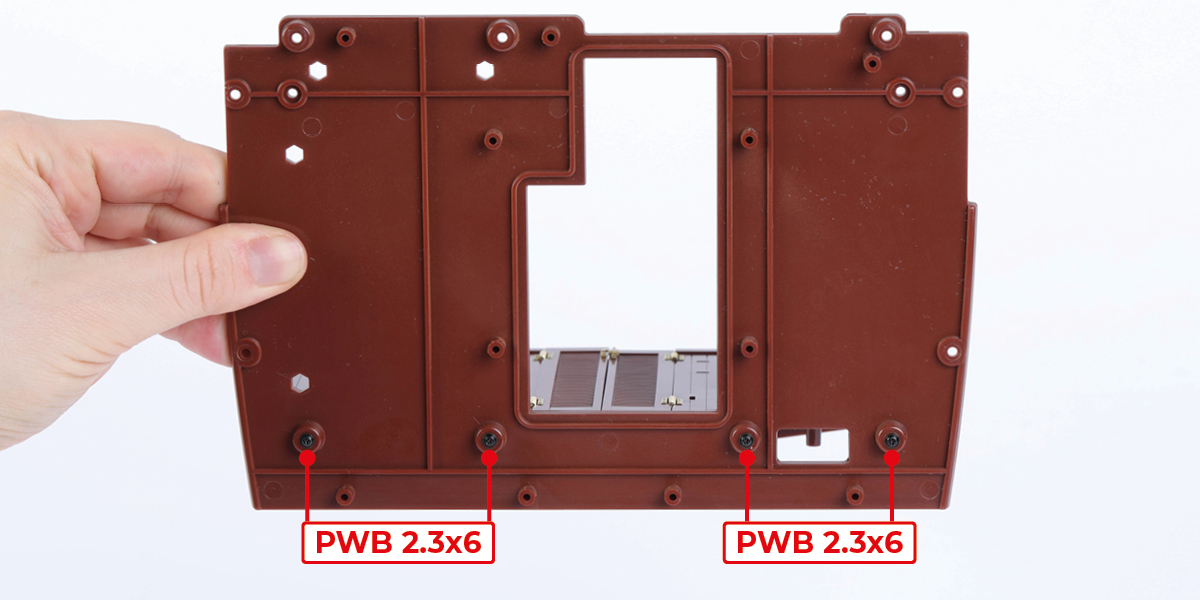

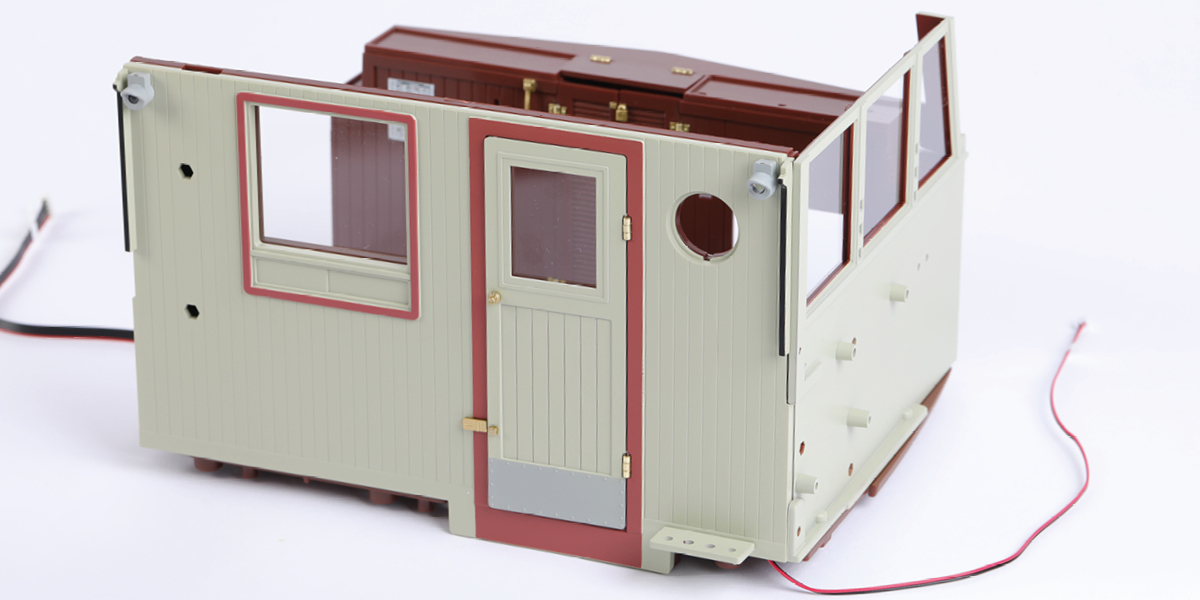

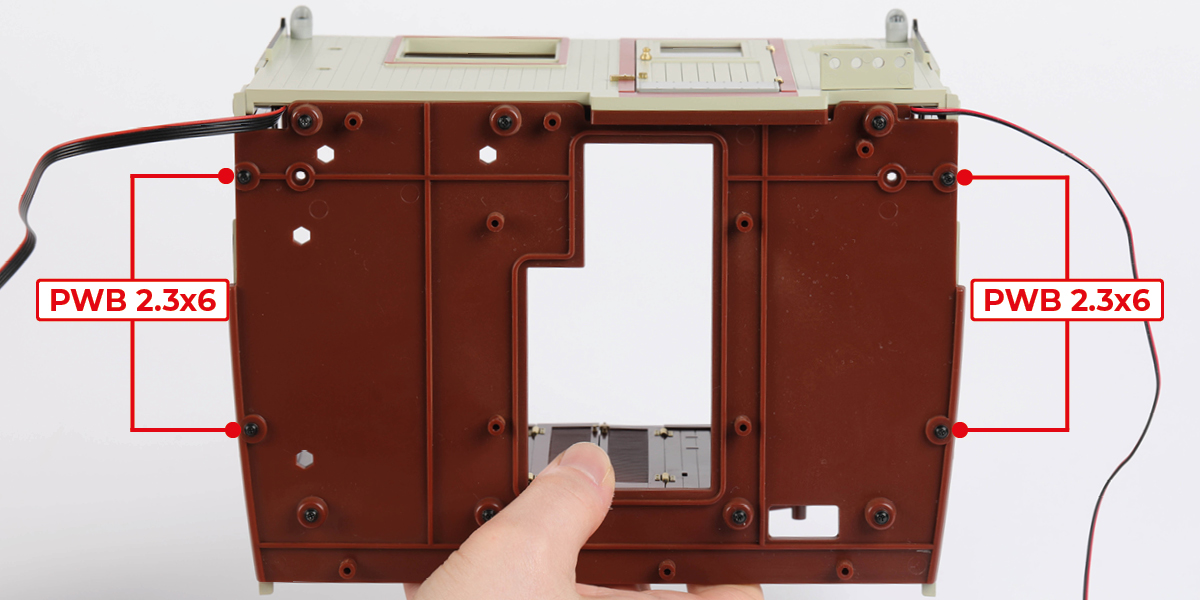

      Befestigen Sie die Baugruppe mit vier PWB 2,3x6 Schrauben von unten und mit vier PWB 2,3x6 Schrauben hinter der Kabinenverkleidung.

      a
      b

      Schritt 13

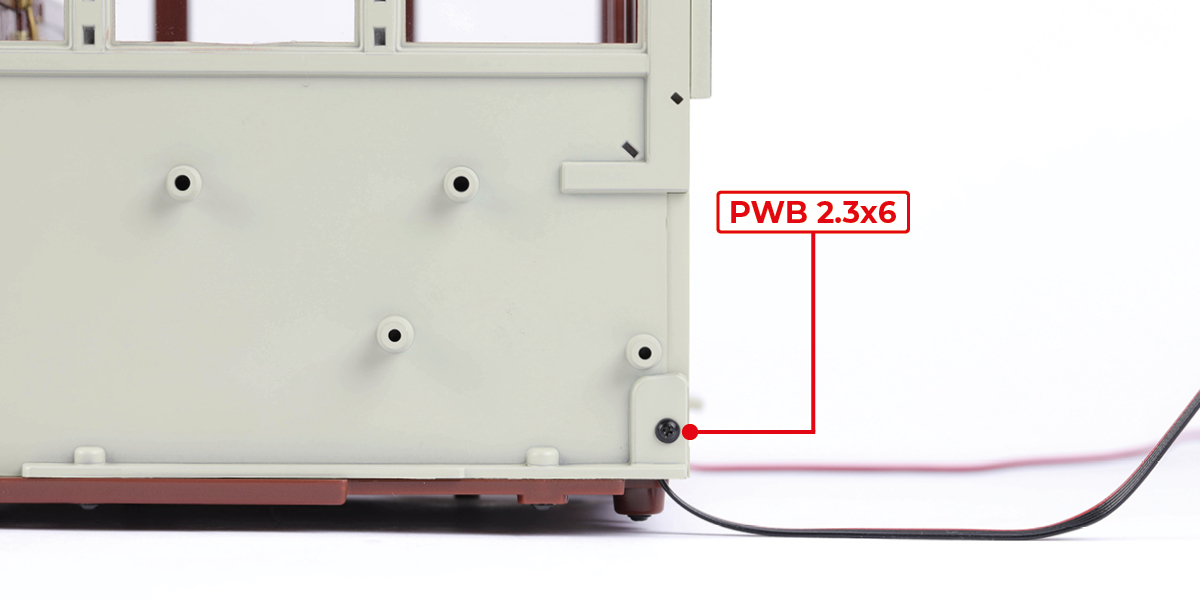

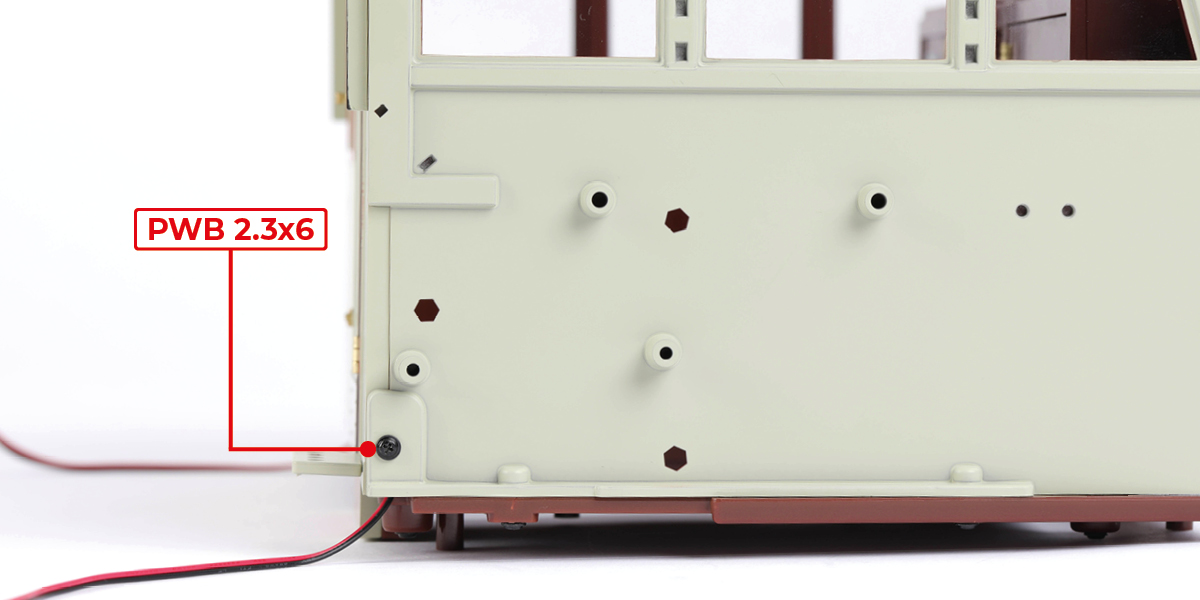

      Befestigen Sie die Seitenpaneele mit zwei PWB 2,3x6 Schrauben.

      a
      b

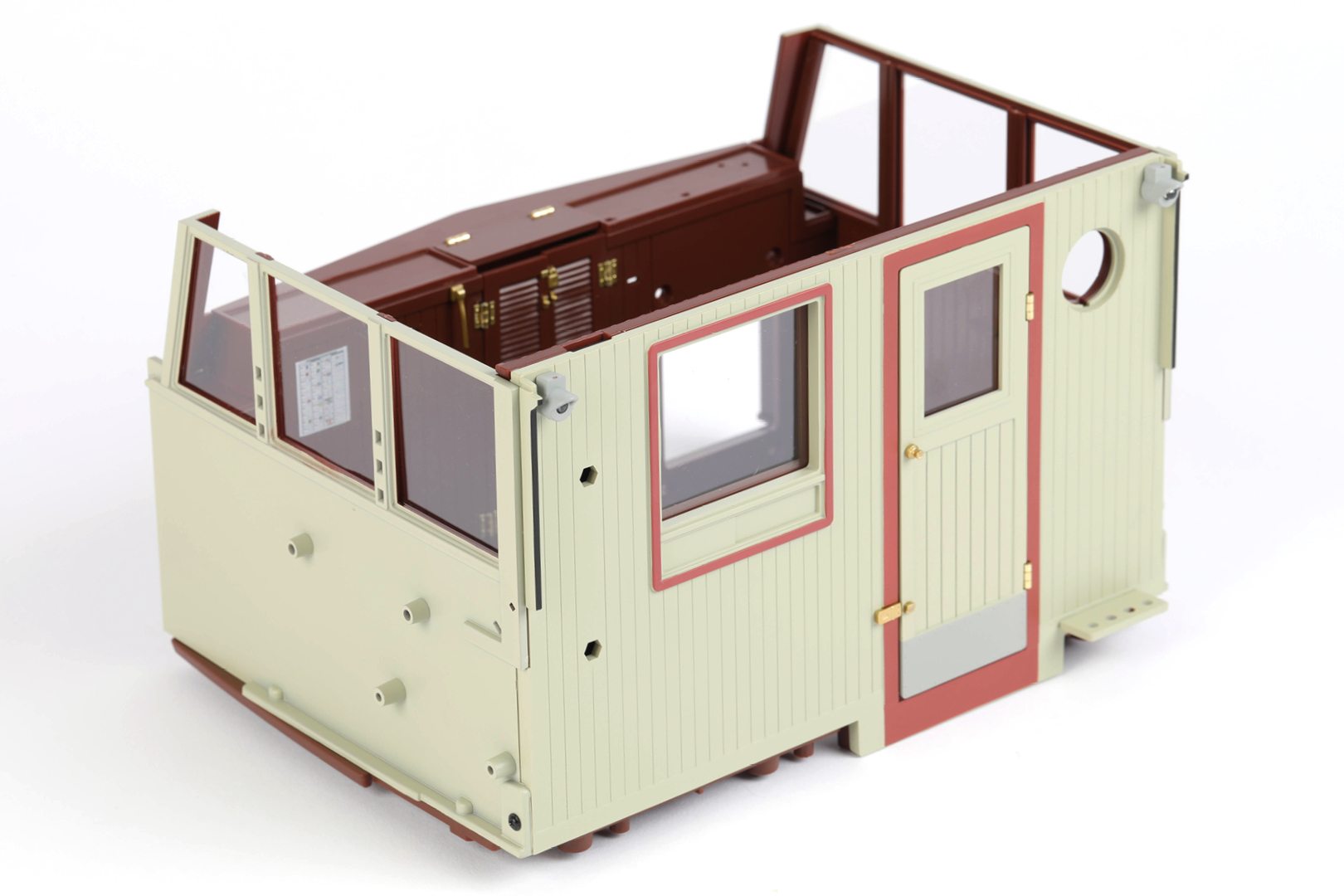

      PHASE ERLEDIGT

      Phase 13: Bau des Kombüsendachs und Montage der Flybridge

      Schritt 1

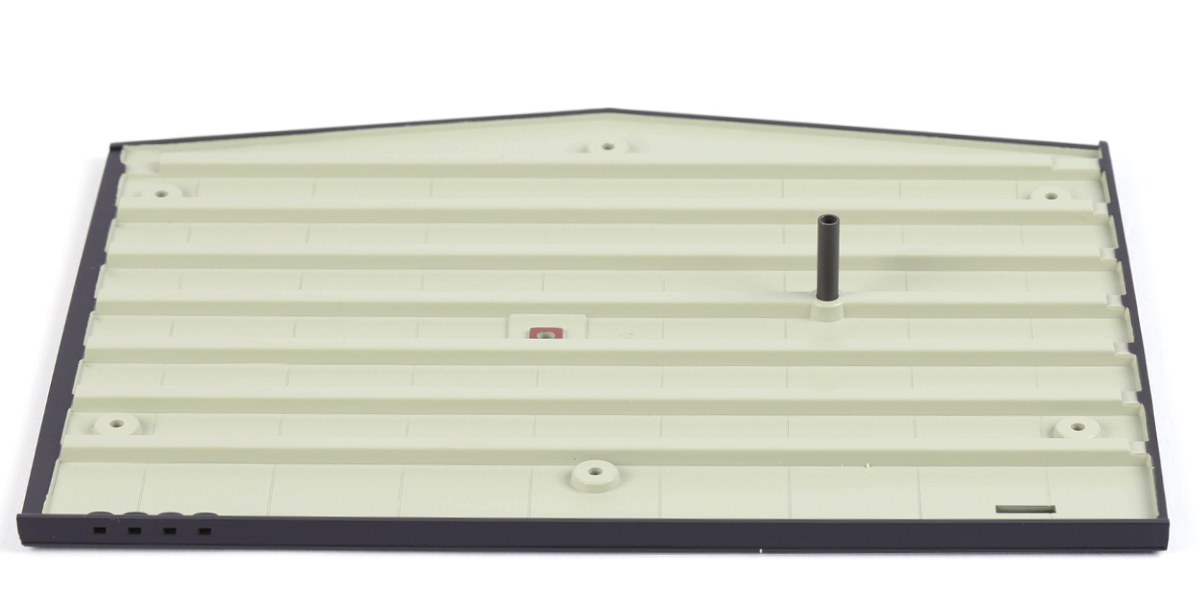

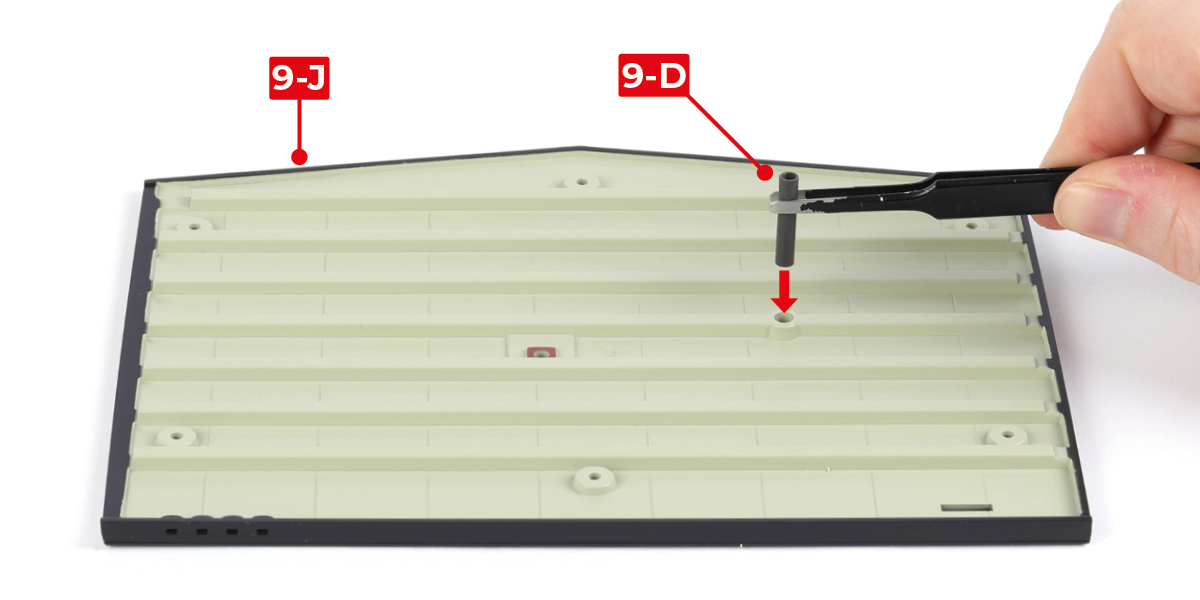

      Klebe Teil 9-D an Teil 9-J.

      a
      b

      Schritt 2

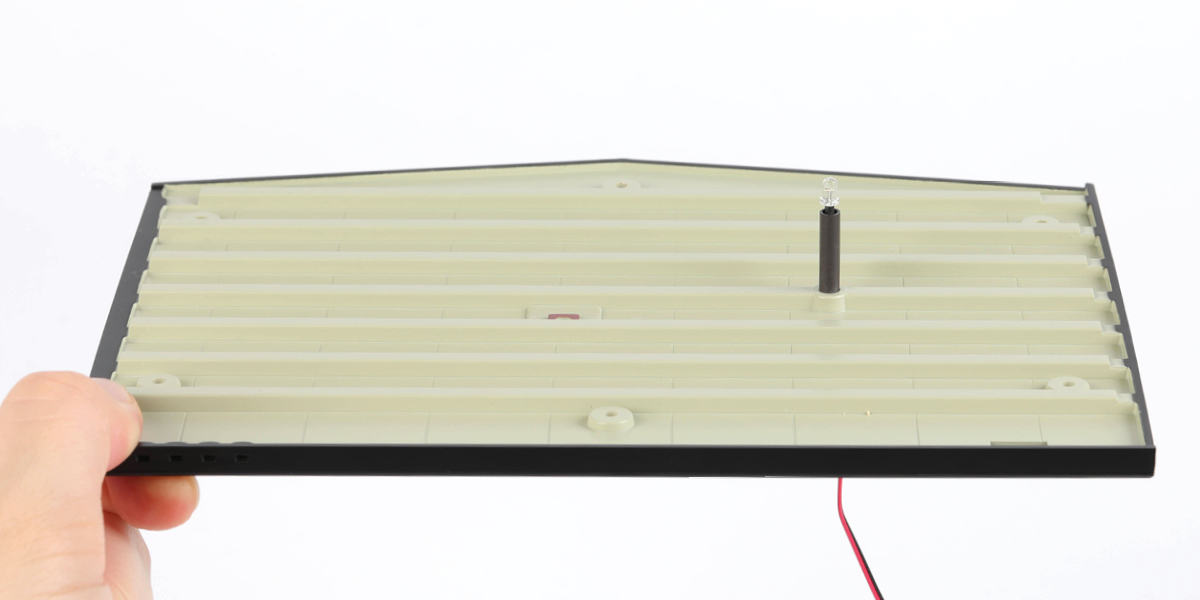

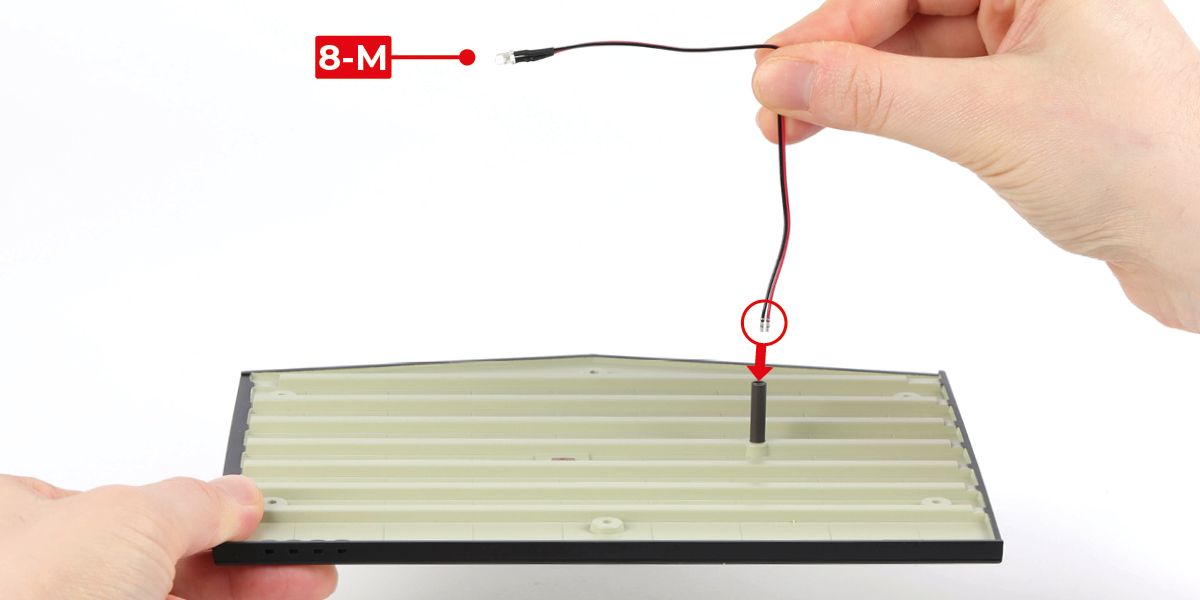

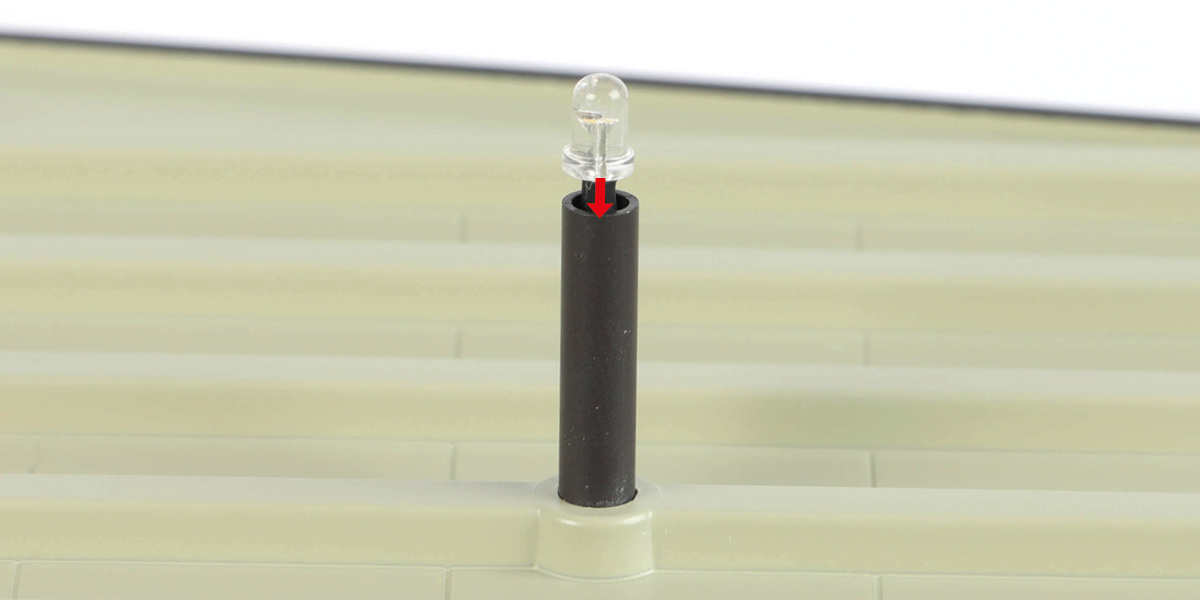

      Fädeln Sie den Draht 8-M durch die Baugruppe und schieben Sie die LED in das Rohr (Bild c).

      a
      b
      c

      Schritt 3

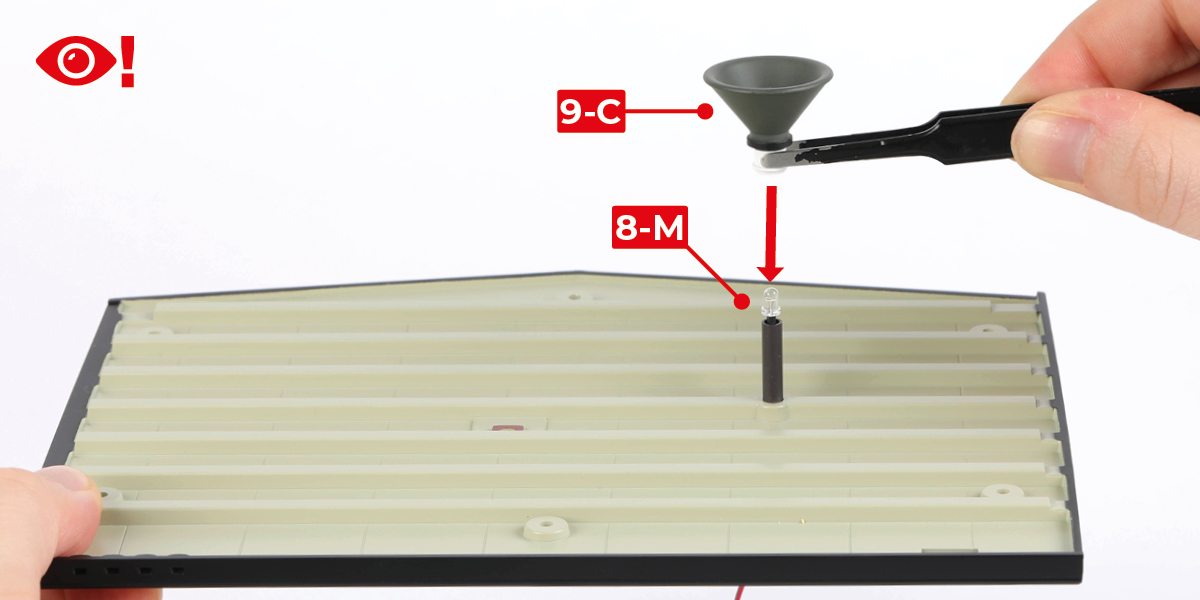

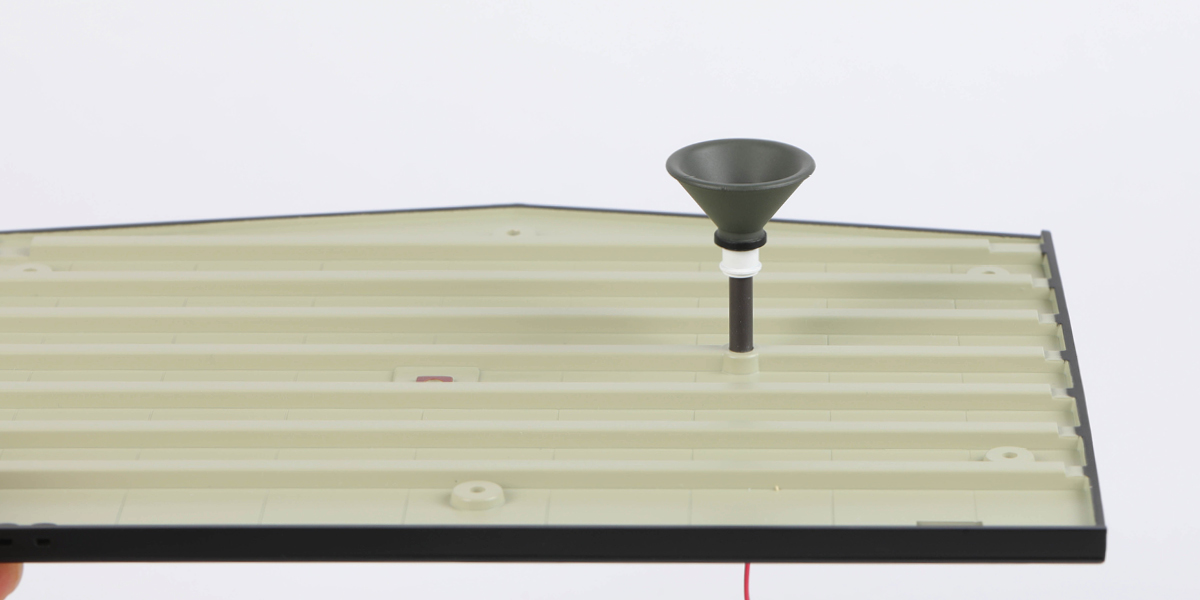

      Testen Sie die Passform von Teil 9-C auf der LED. Nicht sofort kleben.

      a
      b

      Schritt 4

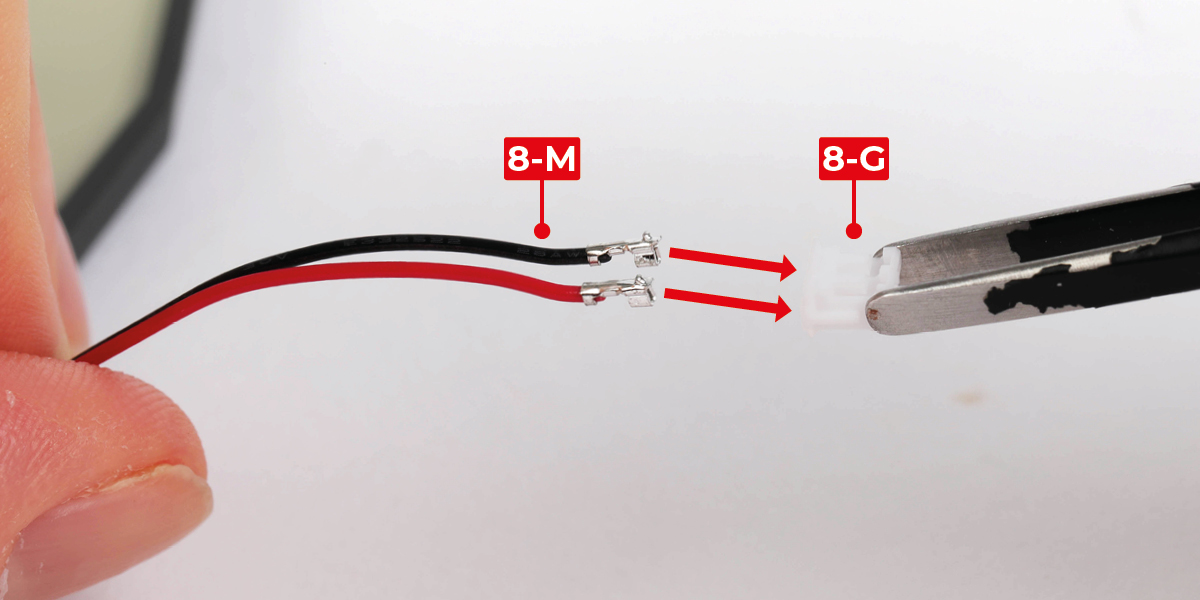

      Führen Sie die Enden des Drahtes 8-M in das Teil 8-G ein, wie dargestellt.

      a
      b

      Schritt 5

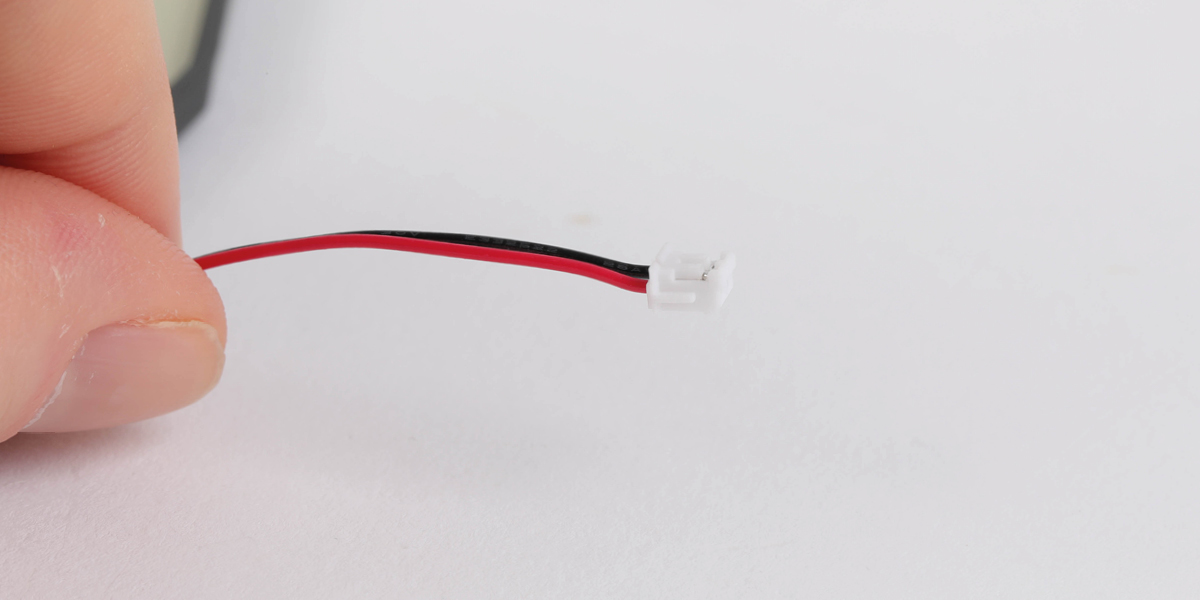

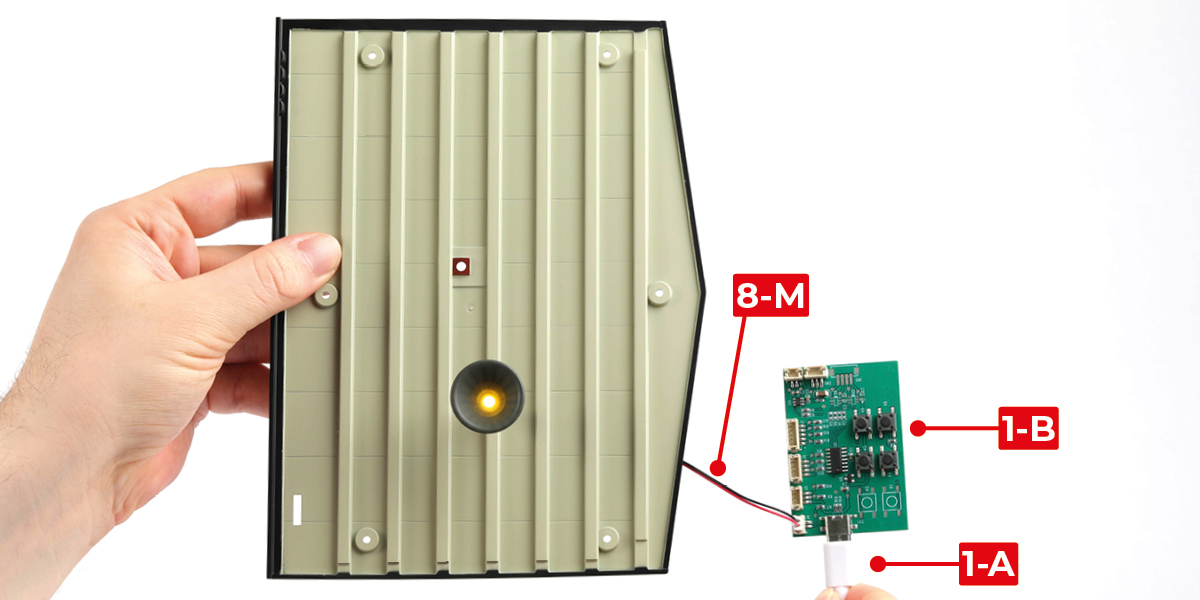

      Schließen Sie das Zündkabel 8-M an den Stromkreisprüfer (1-B) an und prüfen Sie, ob die LED leuchtet. Nach dem Testen der LED, kleben Sie den Lampenschirm (9-C) fest.

      a

      Schritt 6

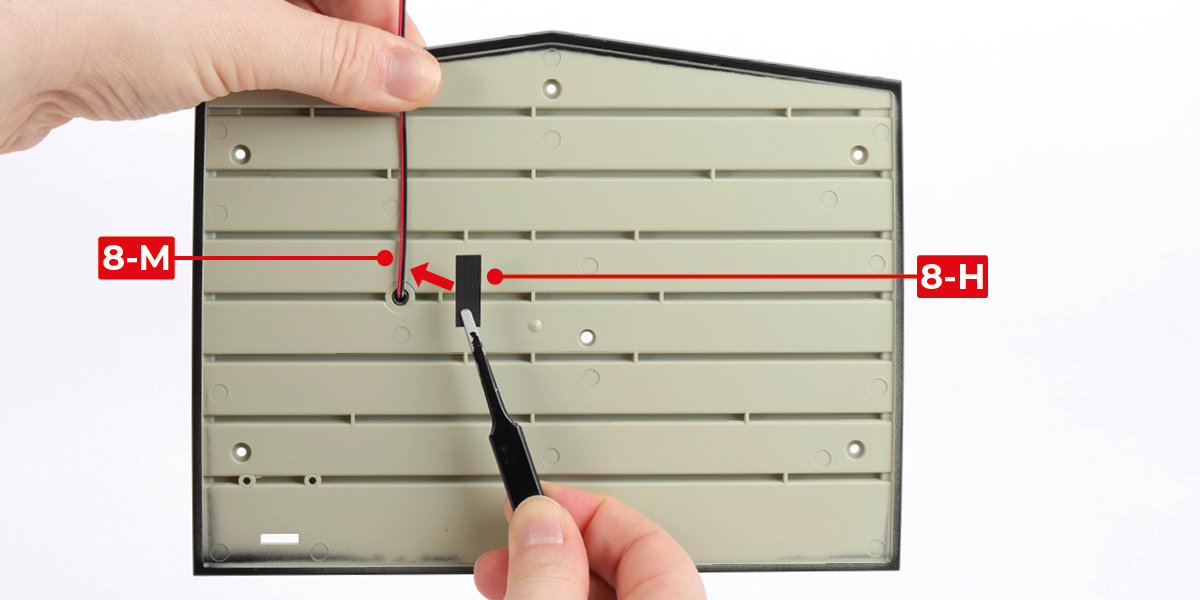

      Biegen Sie den Draht 8-M, wie gezeigt, und kleben Sie dann Teil 8-H über das Loch und den Draht.

      a
      b

      Schritt 7

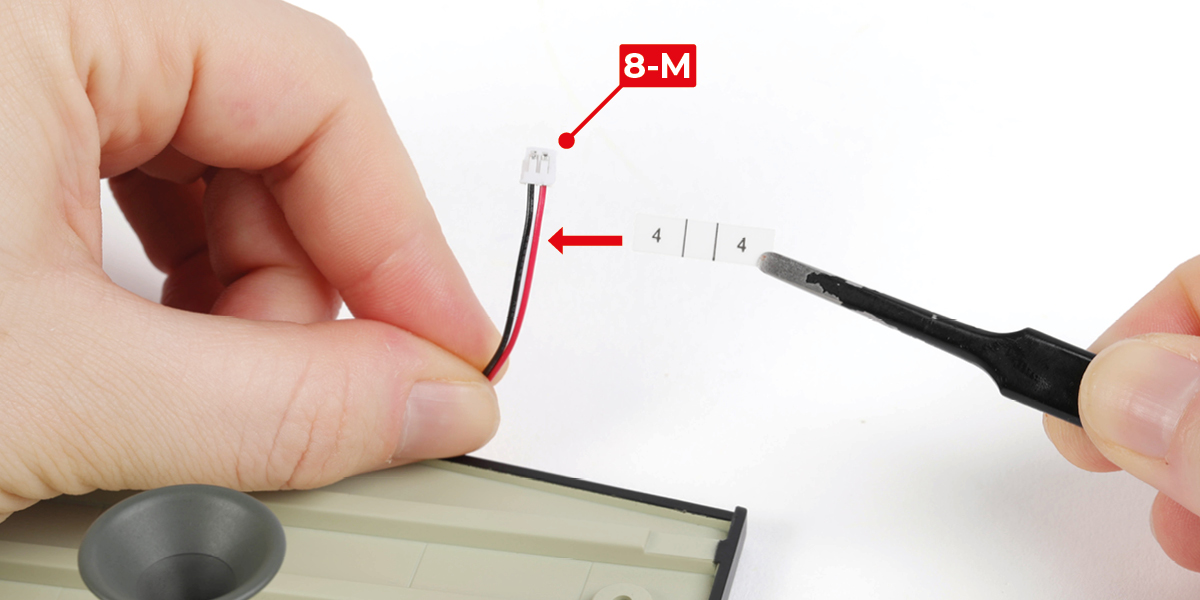

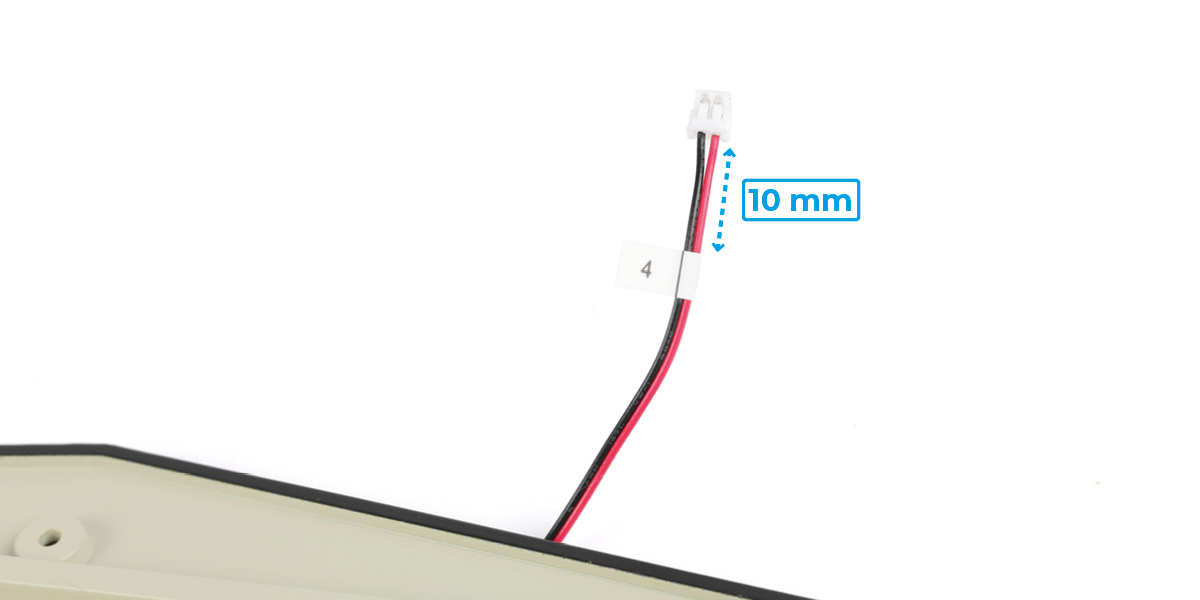

      Wickeln Sie ein Etikett Nummer 4 von Blatt 8-T um den Draht 8-M und positionieren Sie das Etikett 10 mm vom Stecker entfernt.

      a
      b

      Schritt 8

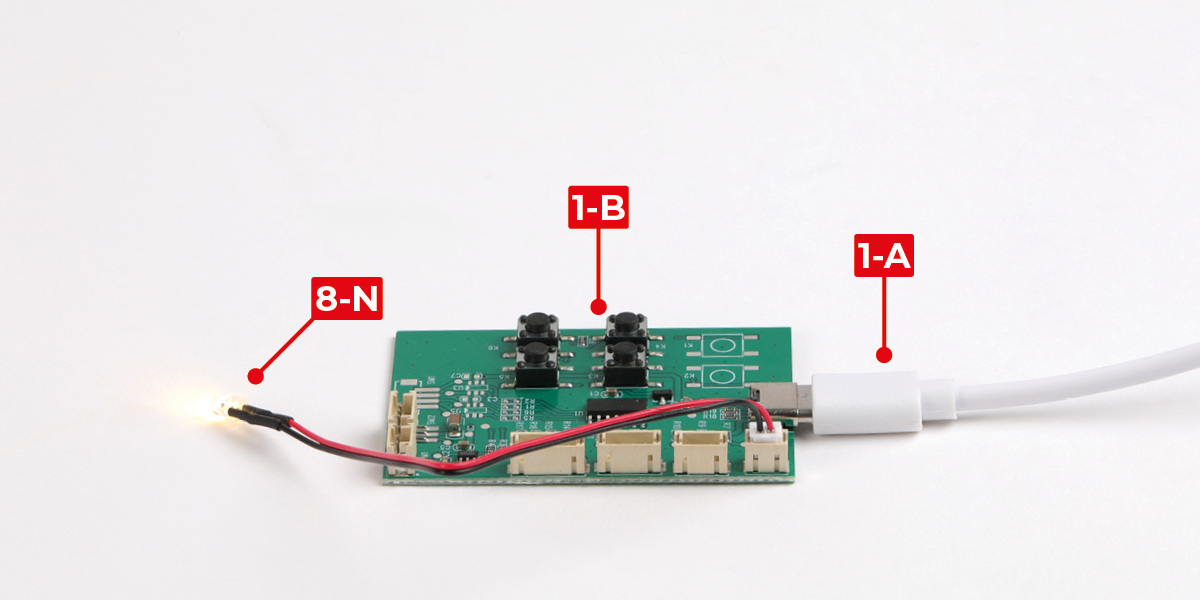

      Schließen Sie das Zündkabel 8-N an den Stromkreisprüfer (1-B) an und prüfen Sie, ob die LED leuchtet.

      a

      Schritt 9

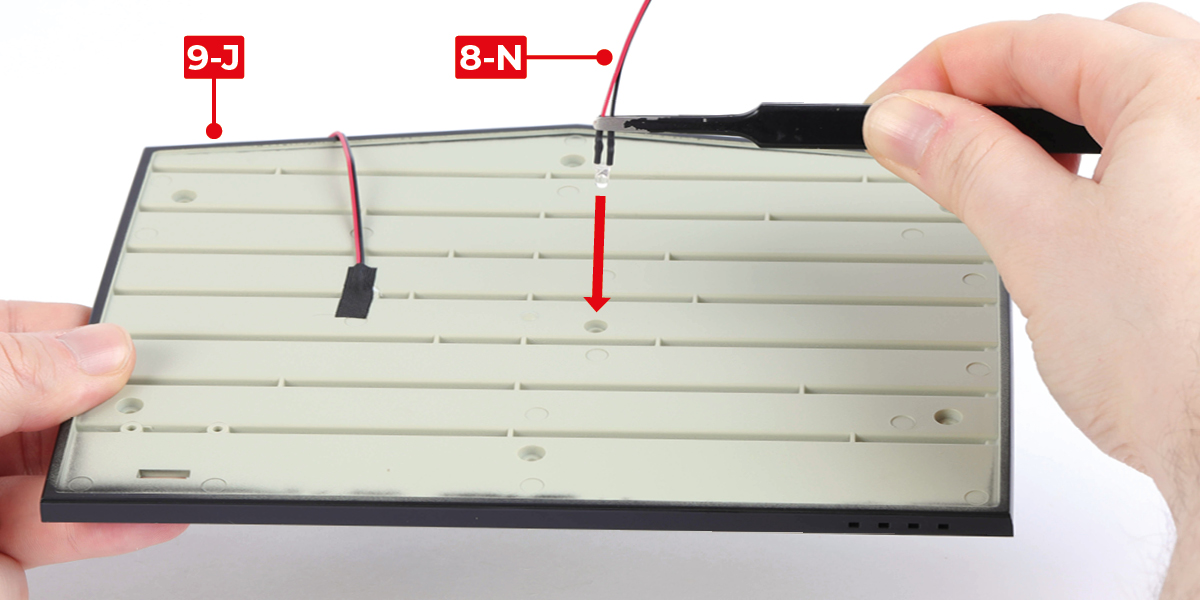

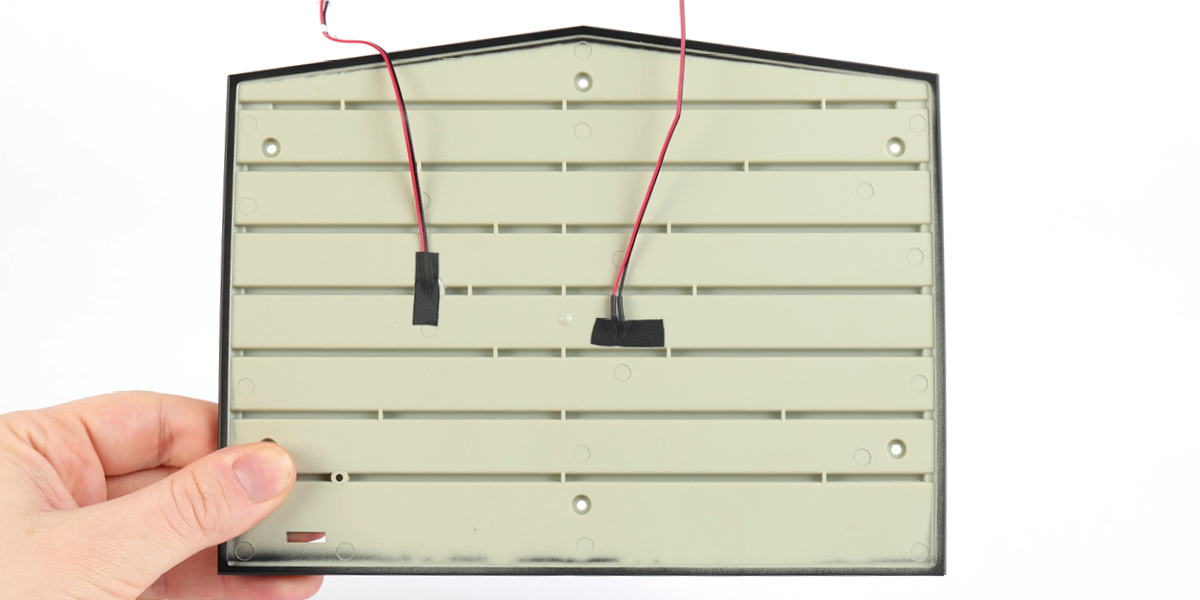

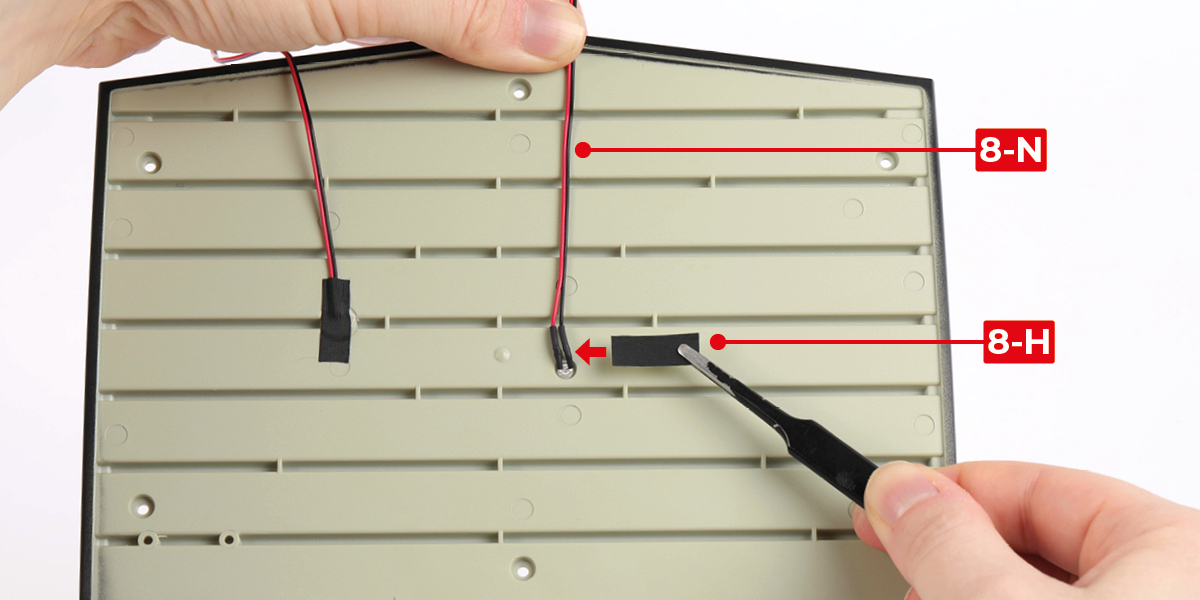

      Setzen Sie die LED-Lampe von 8-N in die Baugruppe ein, biegen Sie den Draht und befestigen Sie ihn mit Teil 8-H, wie gezeigt.

      a
      b
      c

      Schritt 10

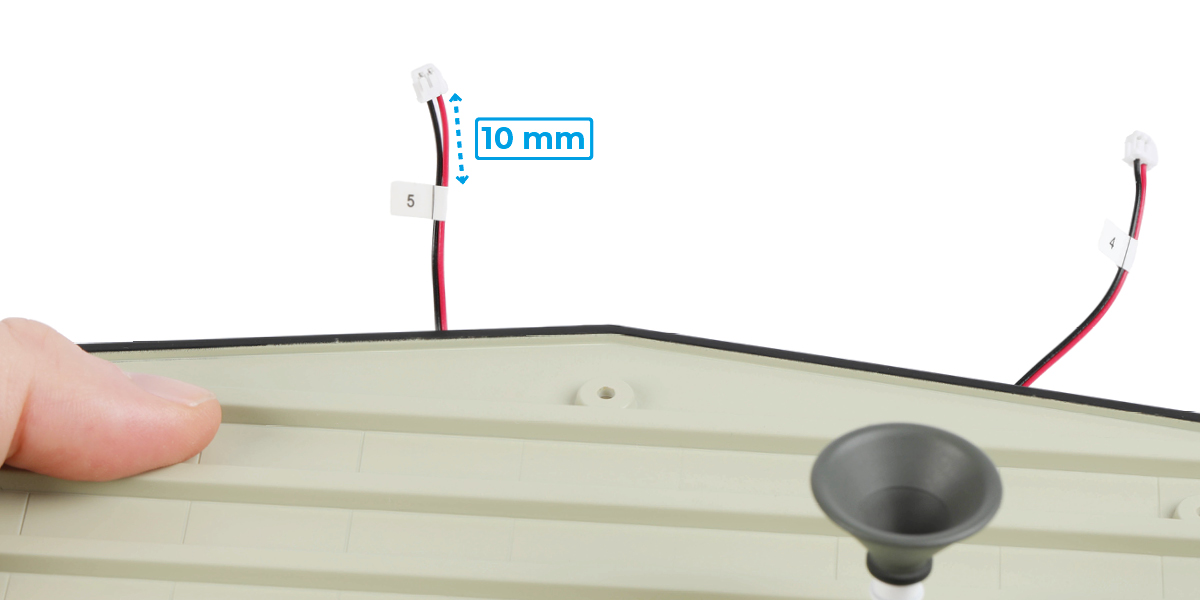

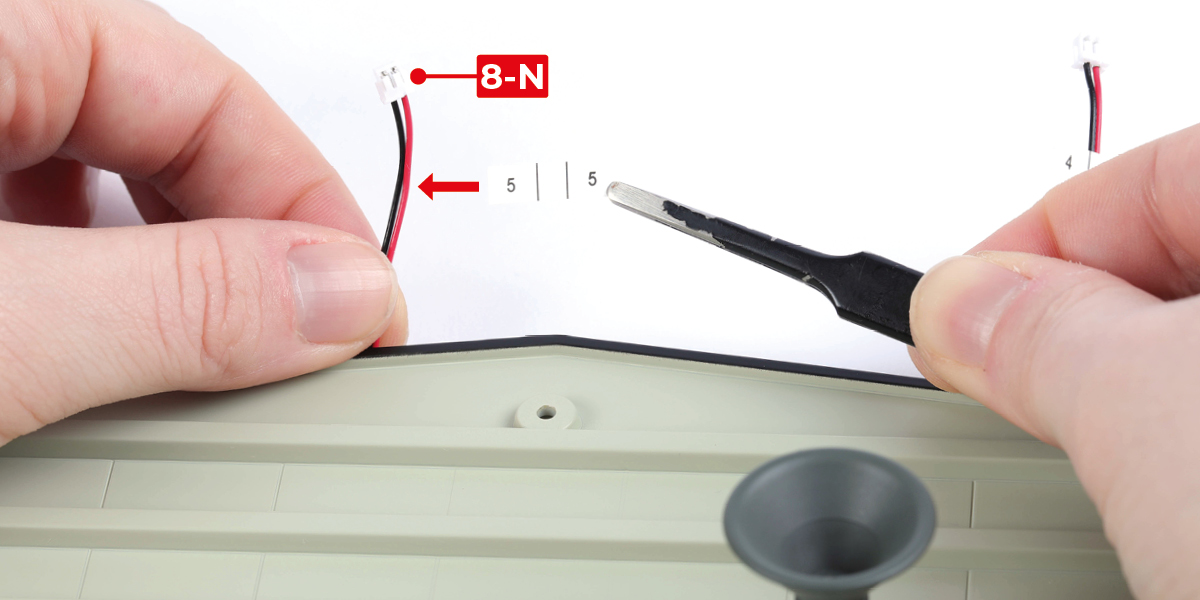

      Wickeln Sie ein Etikett Nummer 5 von Blatt 8-T um den Draht 8-N und positionieren Sie das Etikett 10 mm vom Stecker entfernt.

      a
      b

      Schritt 11

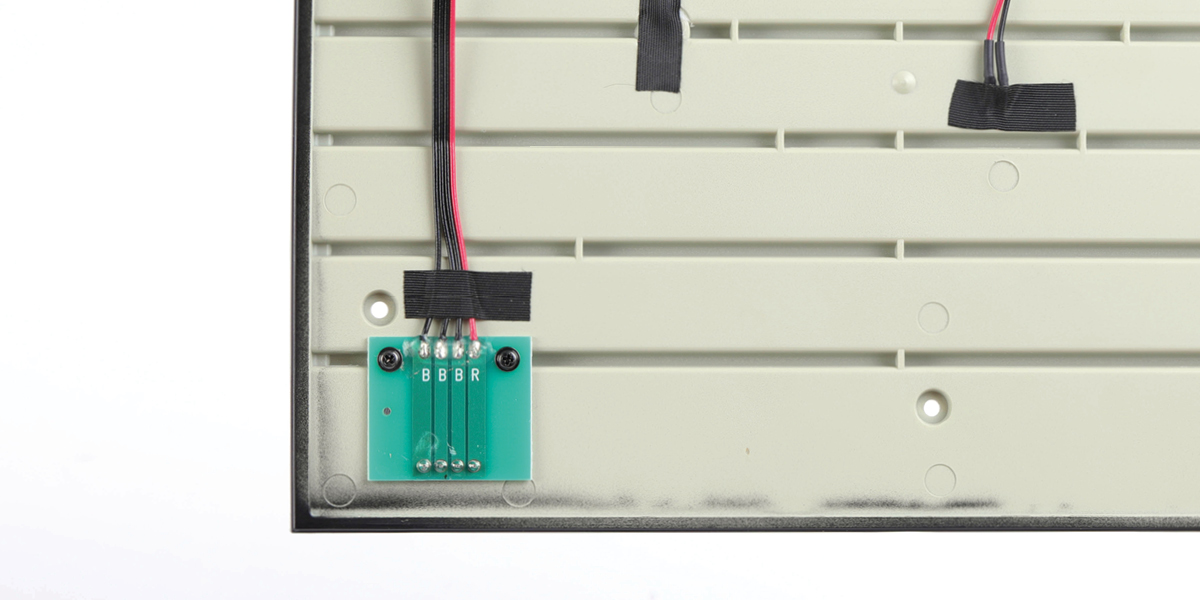

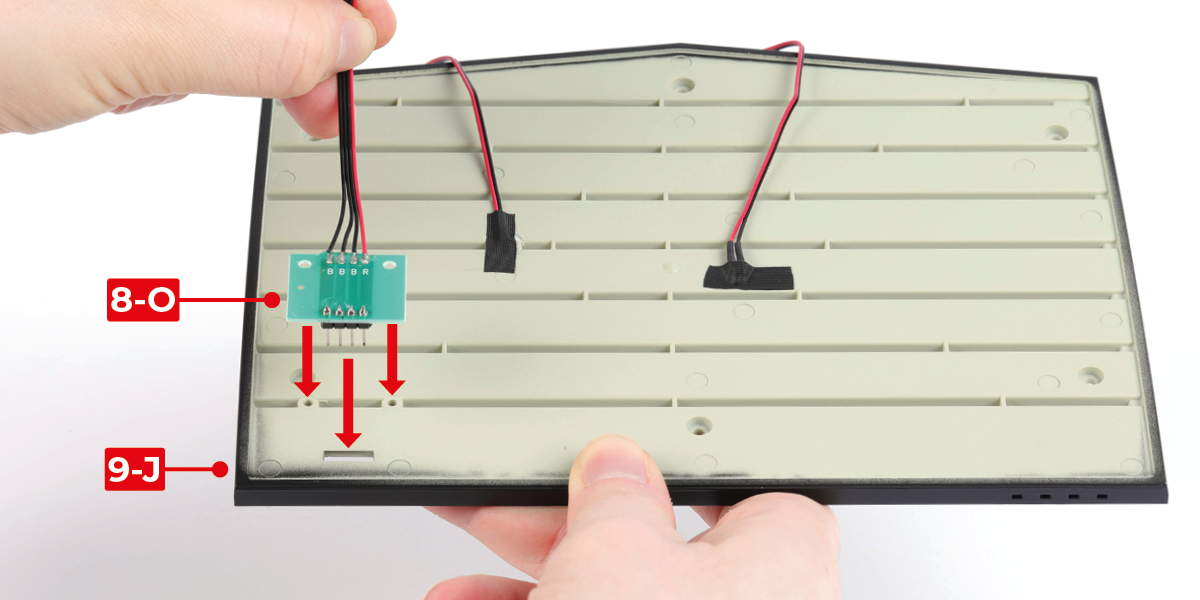

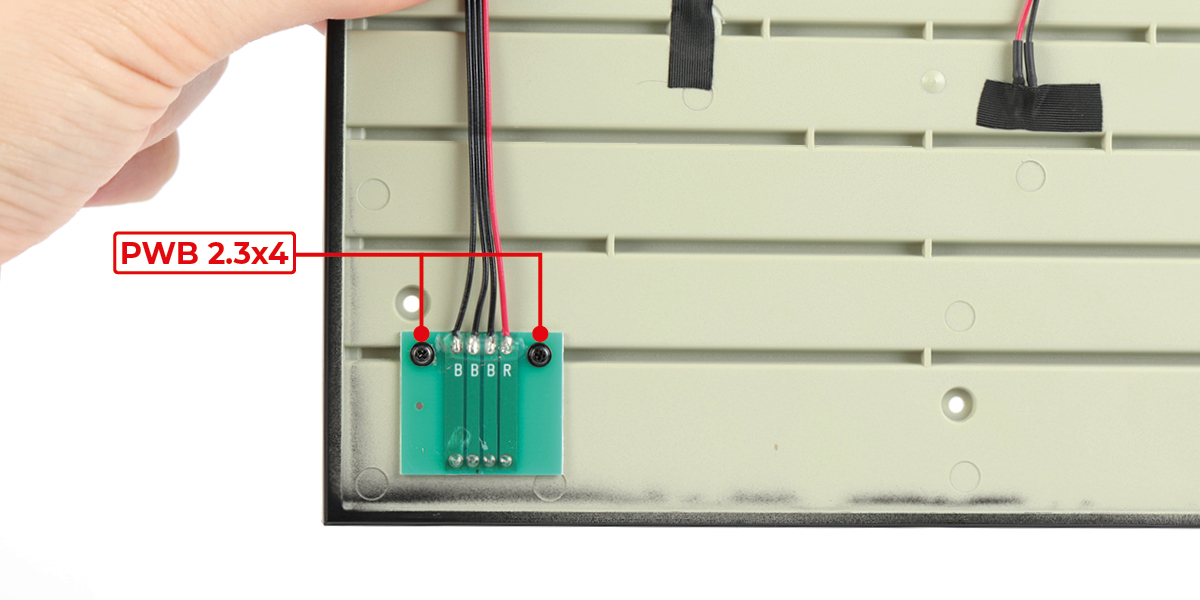

      Fügen Sie Teil 8-O mit zwei PWB 2.3x4 Schrauben an Teil 9-J.

      a
      b

      Schritt 12

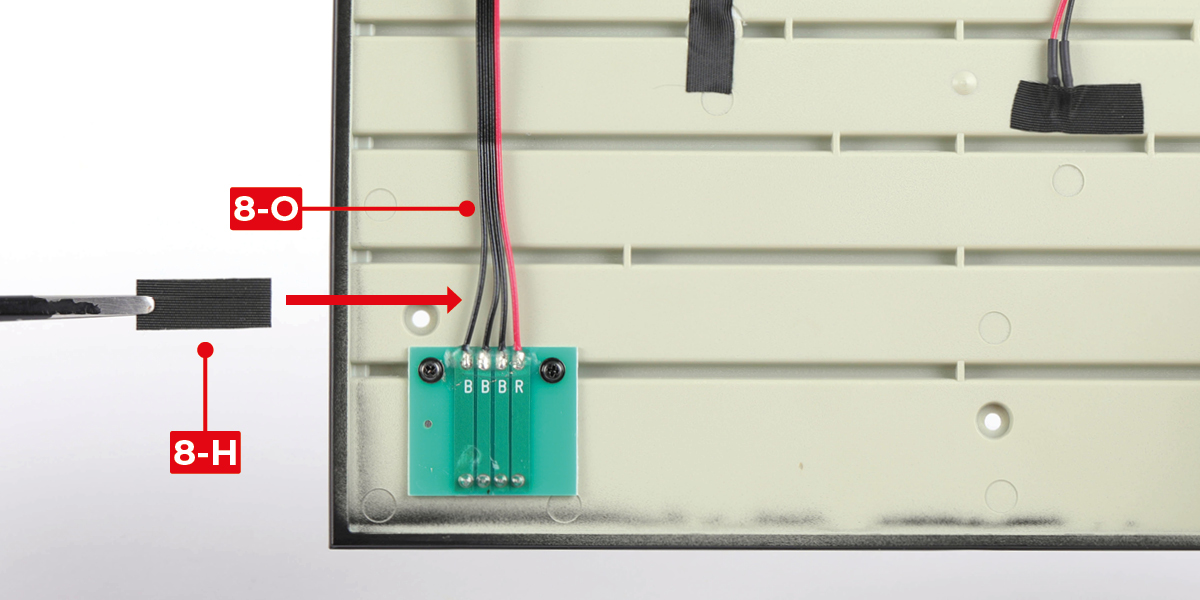

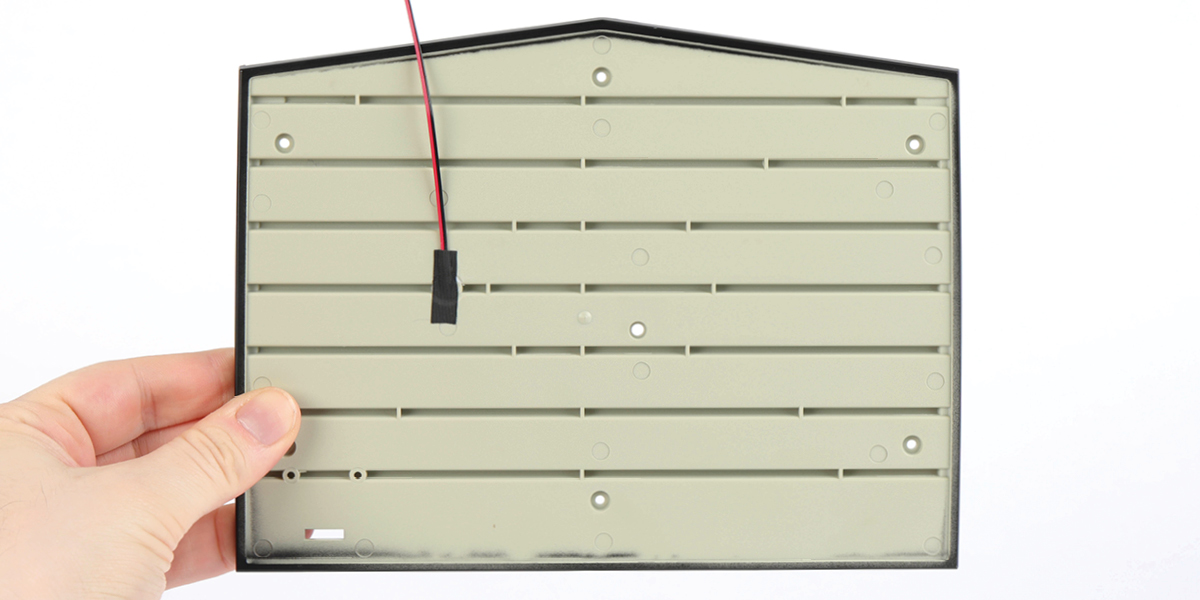

      Kleben Sie Teil 8-H über die Kabel von Teil 8-O.

      a
      b

      Schritt 13

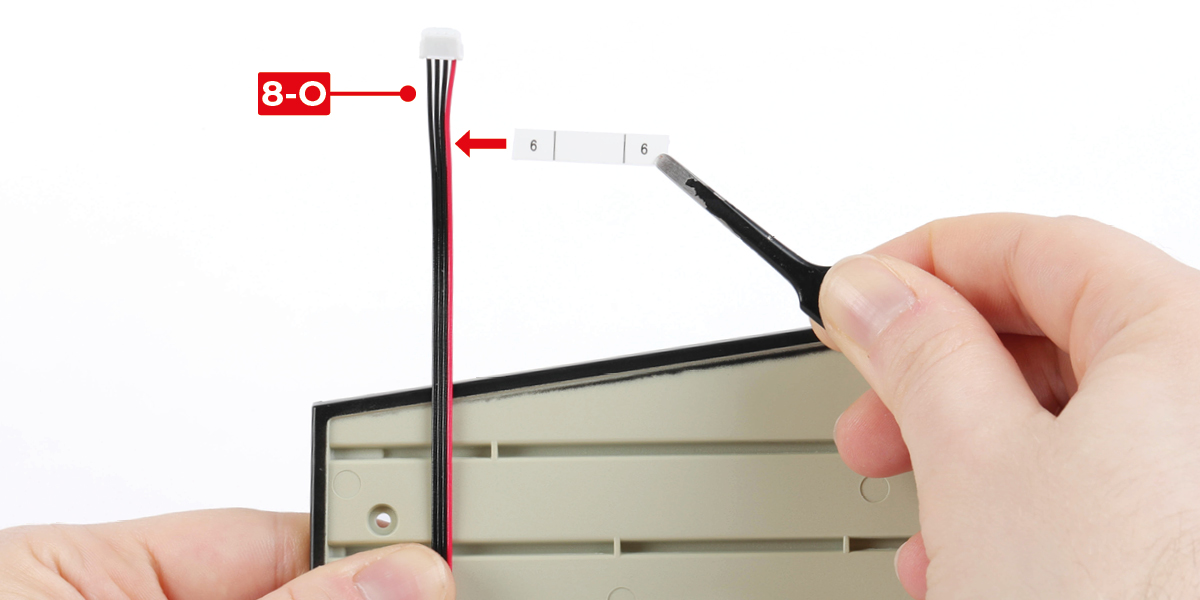

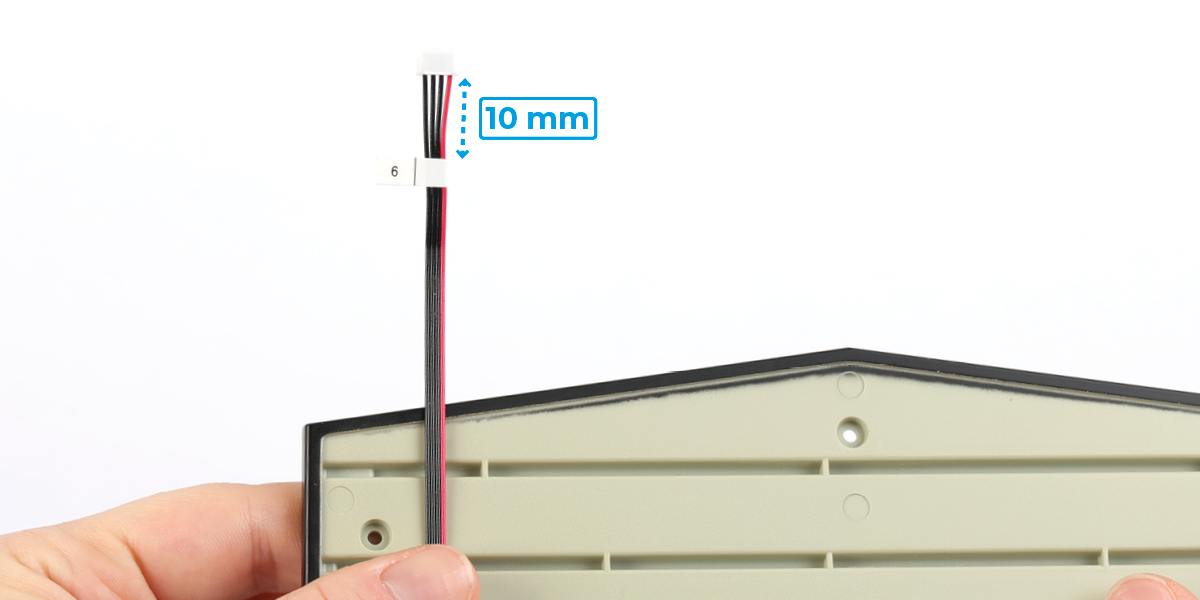

      Wickeln Sie ein Etikett Nummer 6 von Blatt 8-T um den Draht 8-O und positionieren Sie das Etikett 10 mm vom Stecker entfernt.

      a
      b

      Schritt 14

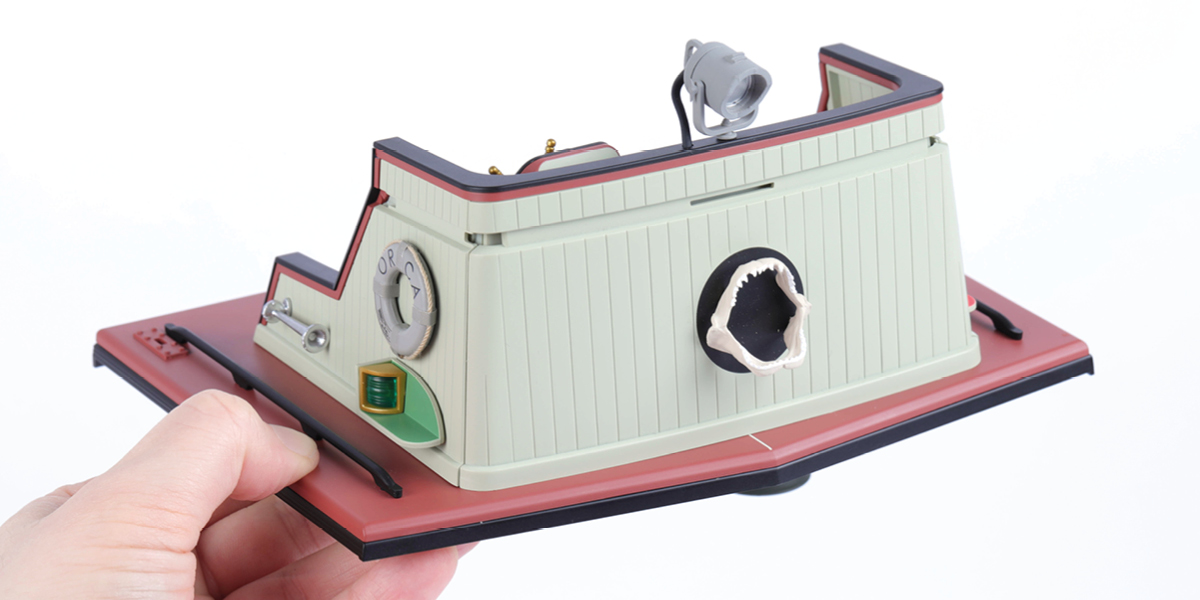

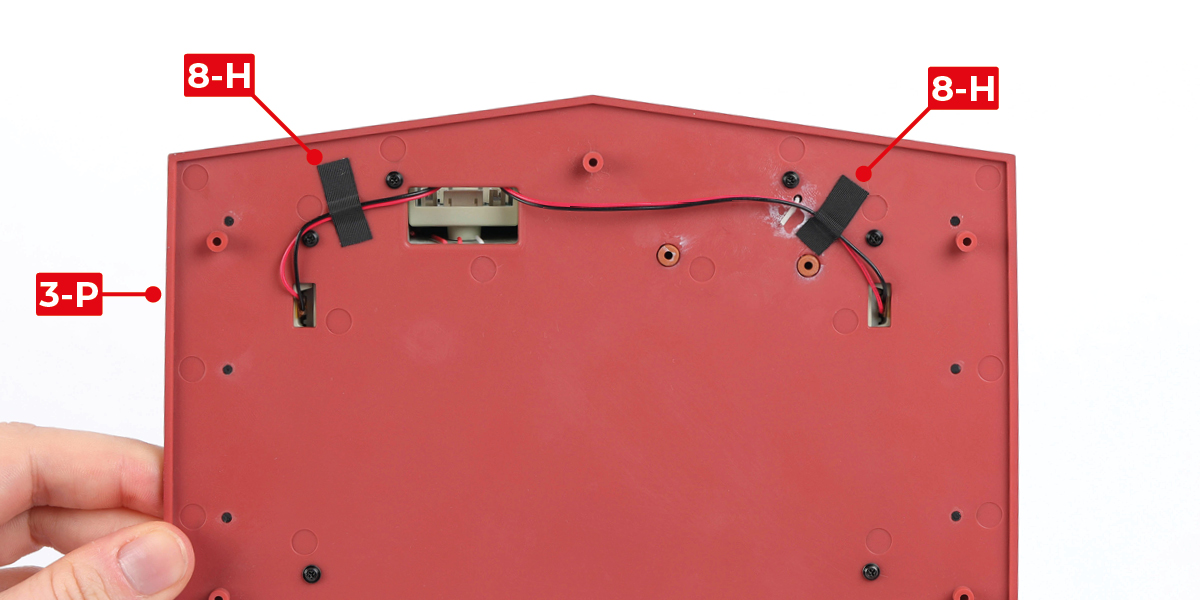

      Nehmen Sie die Baugruppe der Flybridge (Phase 06) und kleben Sie zwei Teile 8-H über die Drähte auf Teil 3-P, wie gezeigt.

      a

      Schritt 15

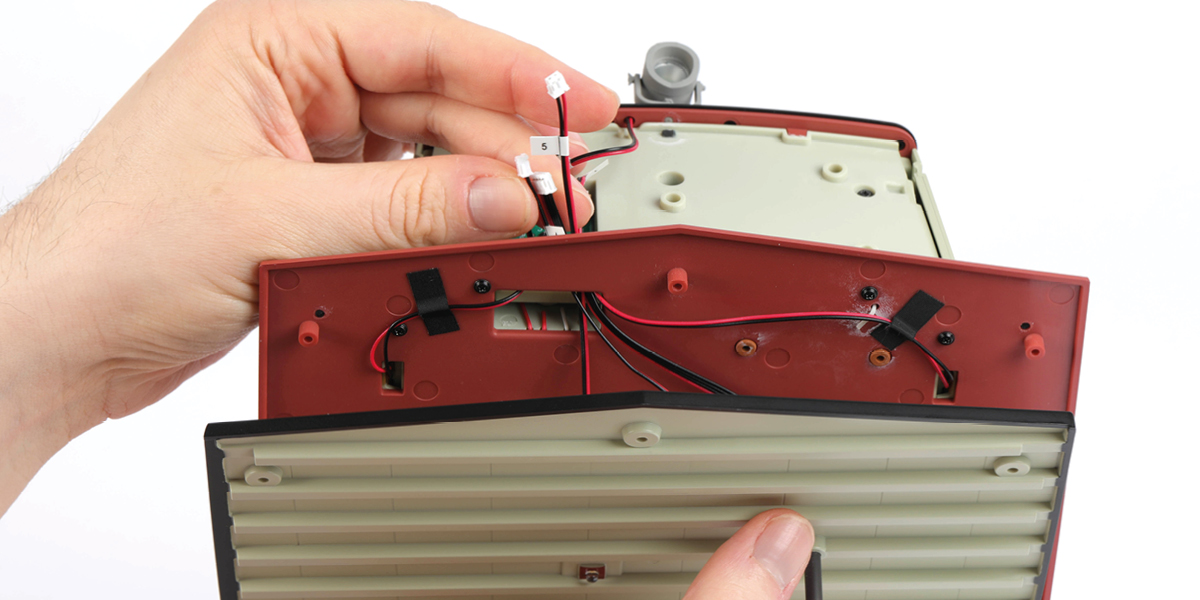

      Fädeln Sie die Drähte (Nummern 4, 5 und 6) durch die Öffnung.

      a
      b

      Schritt 16

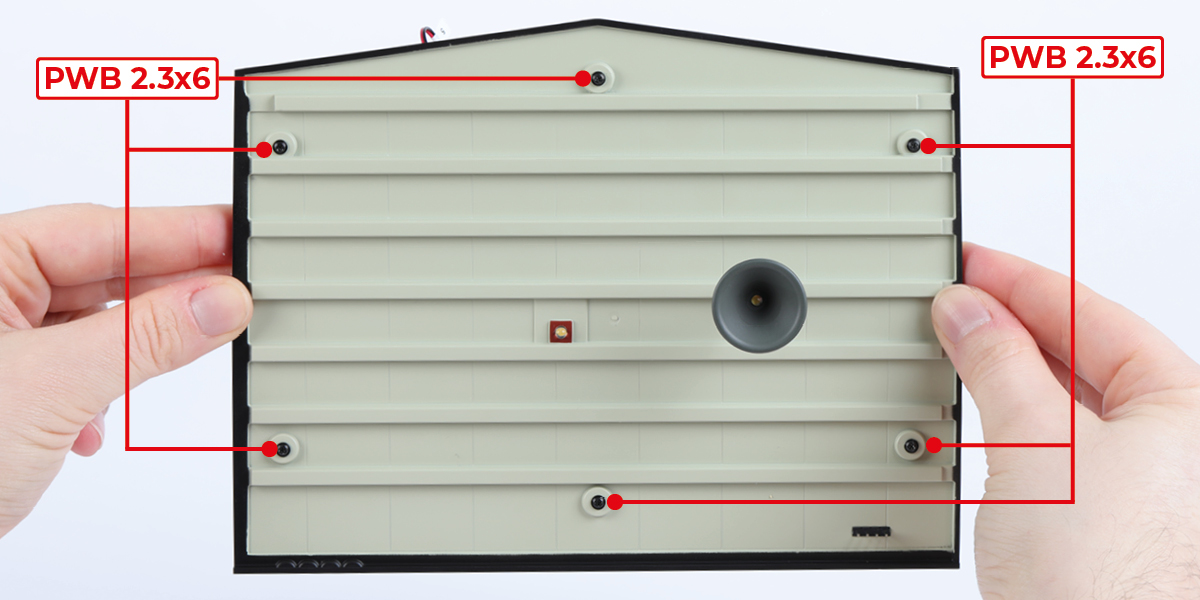

      Montieren Sie die Dachbaugruppe auf die Flybridge-Baugruppe mit sechs PWB 2,3x6 Schrauben.

      a
      b

      Schritt 17

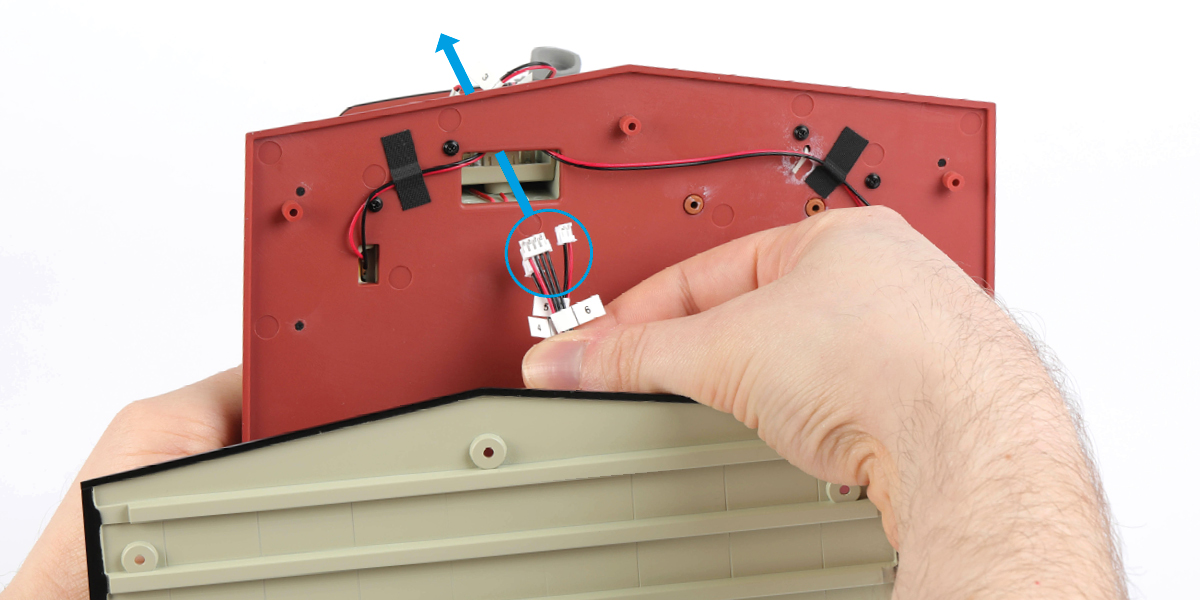

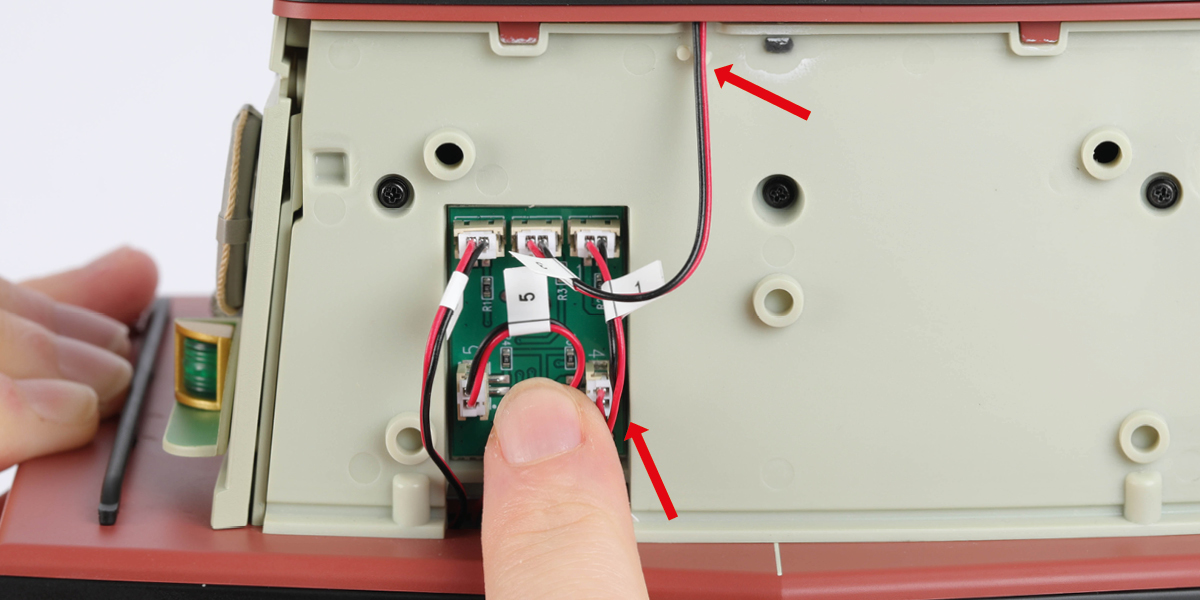

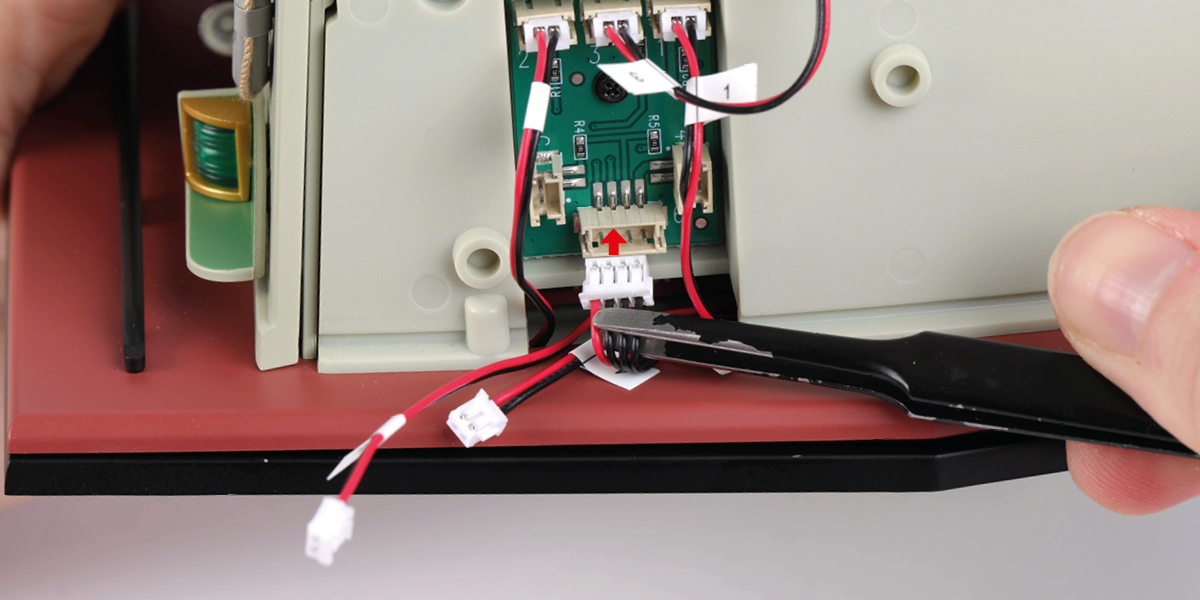

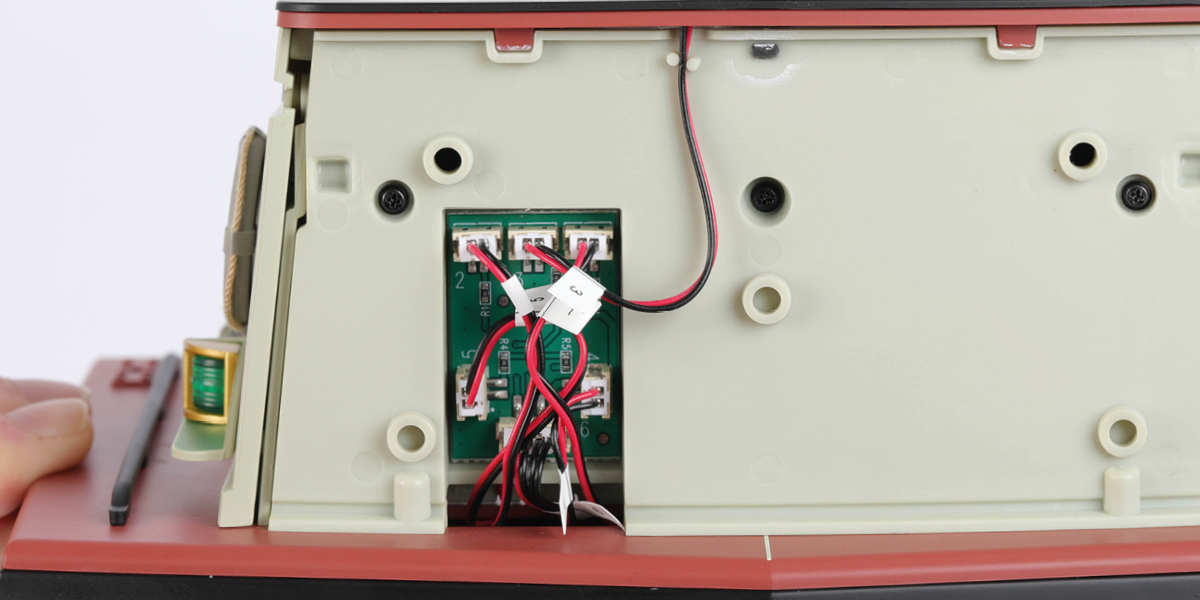

      Stecken Sie die Kabel in die entsprechenden Buchsen.

      a
      b

      Schritt 18

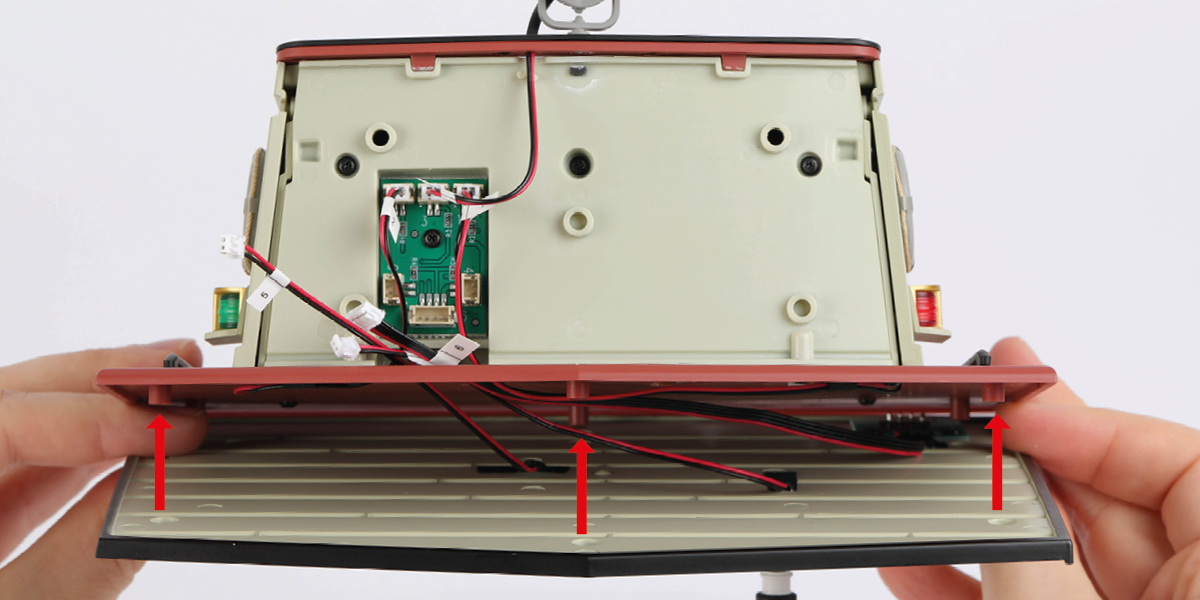

      Drücken Sie die Drähte in die Baugruppe und prüfen Sie, ob der Draht Nummer 3 in den Halteklammern positioniert ist, wie gezeigt.

      a
      b

      Schritt 19

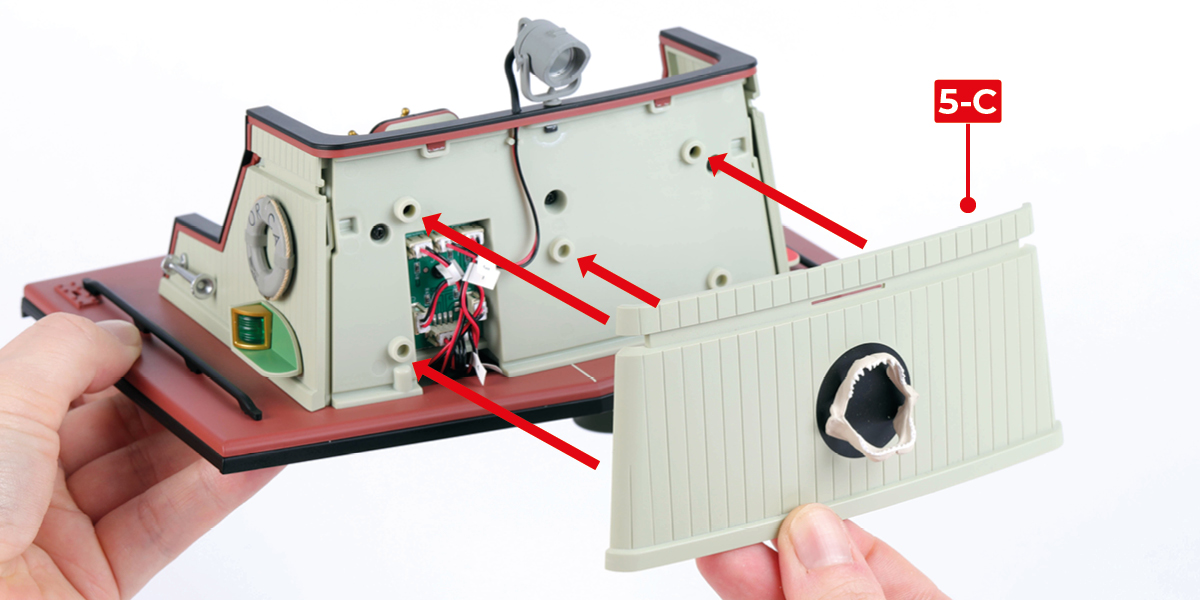

      Kleben Sie Teil 5-C an die Flybridge-Baugruppe.

      a
      b

      Schritt 20

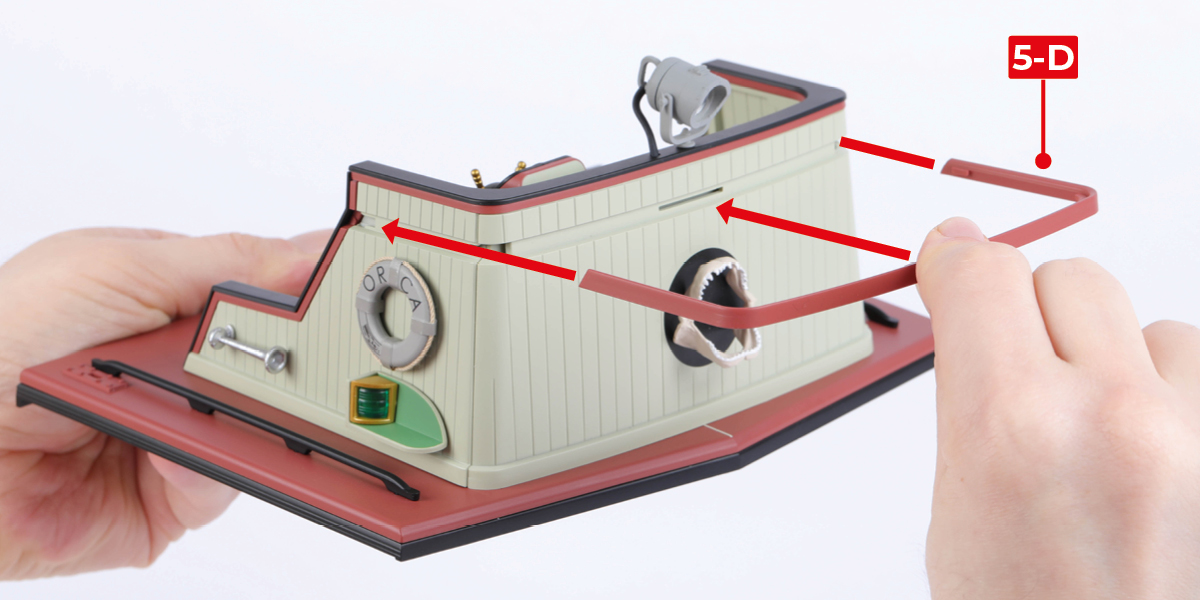

      Kleben Sie Teil 5-D an die Flybridge-Baugruppe.

      a
      b

      Schritt 21

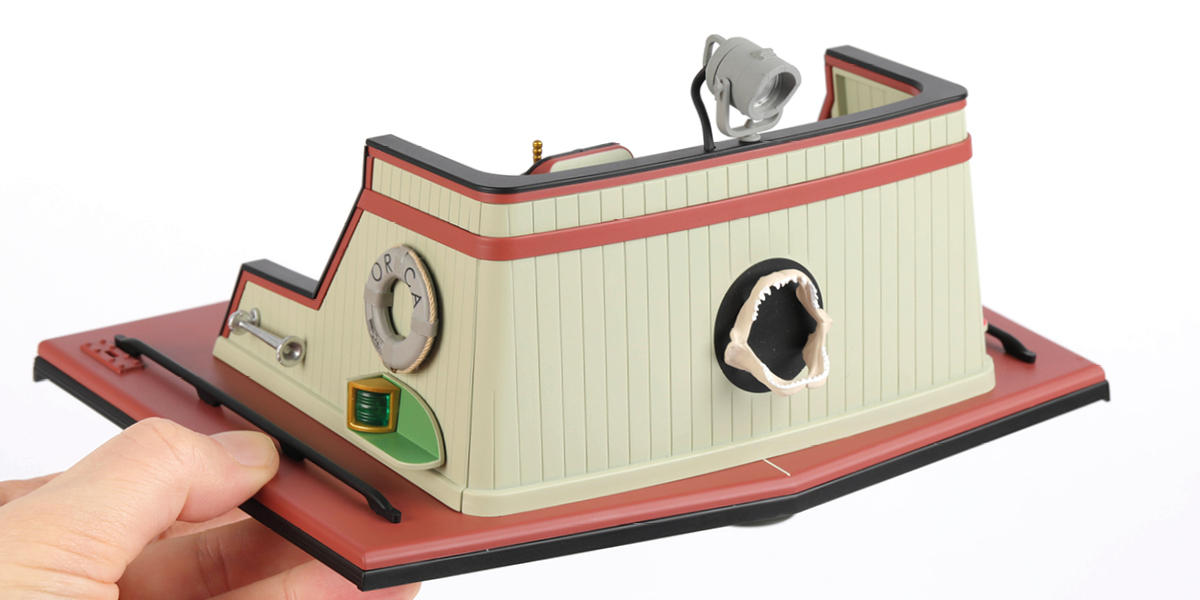

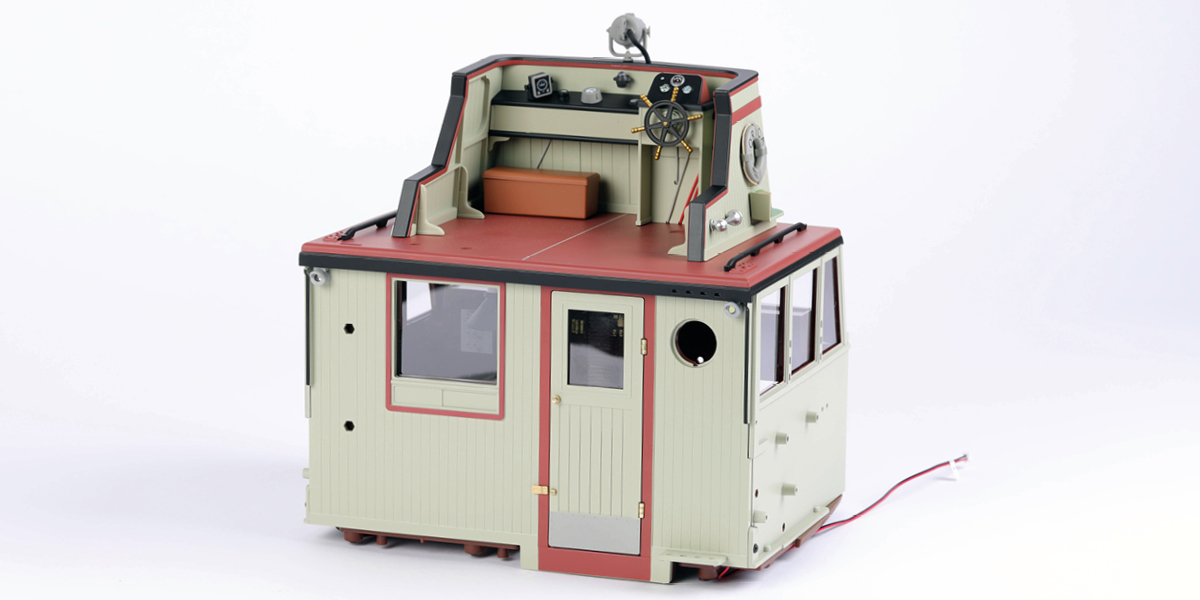

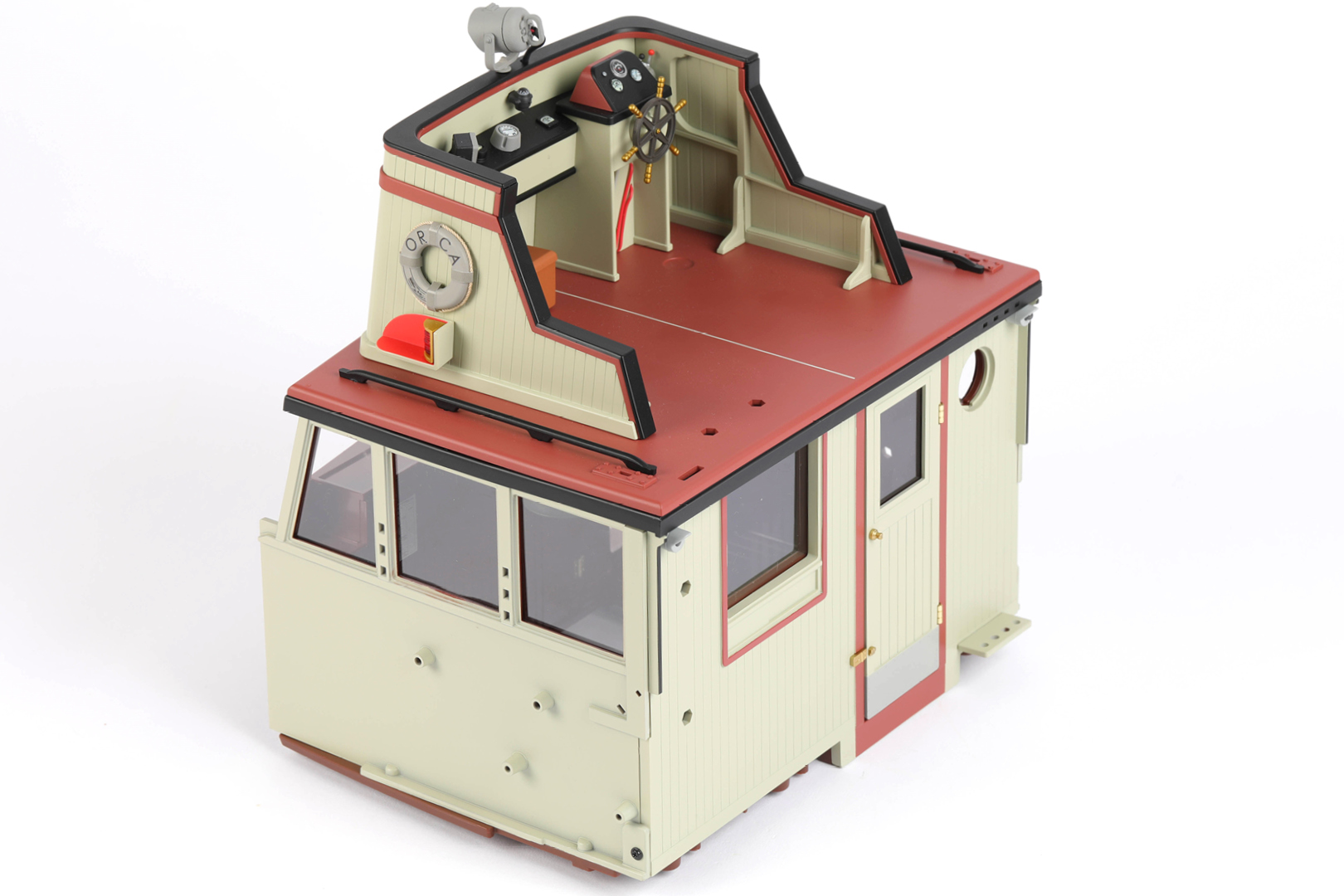

      Montieren Sie die Flybridge auf die Kombüse, indem Sie die Kontaktpins (blauer Pfeil) einsetzen. Keinen Kleber verwenden.

      a
      b

      PHASE ERLEDIGT
