      Phase 06: Aufbau des Motors (3)

      PHASE 06 TEILE

      Schritt 1

      Fügen Sie Teil 6-J an Teil 6-I.

      a
      b

      Schritt 2

      Fügen Sie Teil 6-I mit einer AP-Schraube an Teil 6-G.

      a
      b

      Schritt 3

      Fügen Sie Teil 6-H in Teil 6-G ein.

      a
      b

      Schritt 4

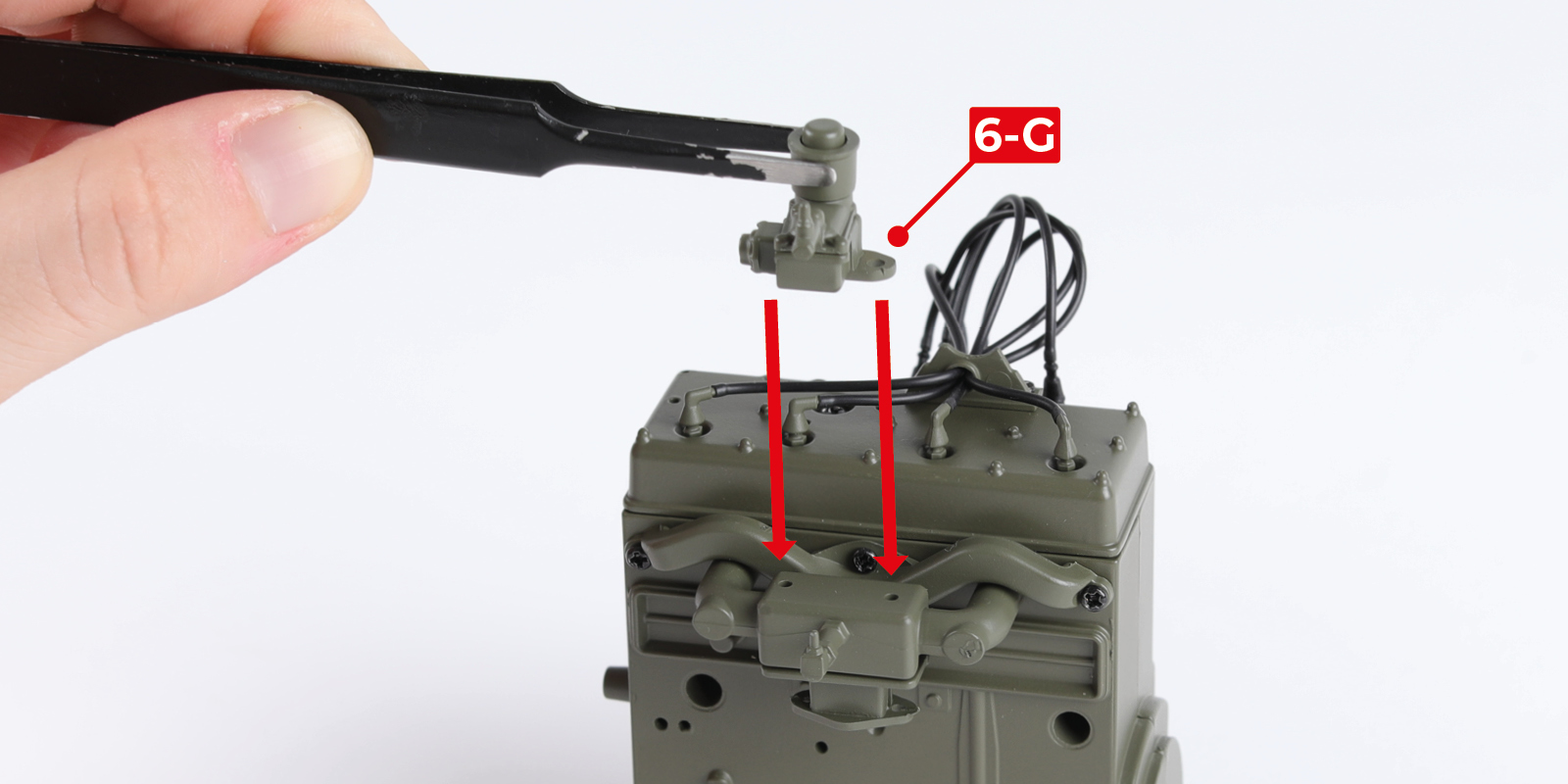

      Montieren Sie Teil 6-G an Baugruppe A (Phase 05) mit 2 AP-Schrauben.

      a
      b

      Schritt 5

      Fügen Sie Teil 6-D mit einer AP-Schraube an Teil 6-E.

      a
      b

      Schritt 6

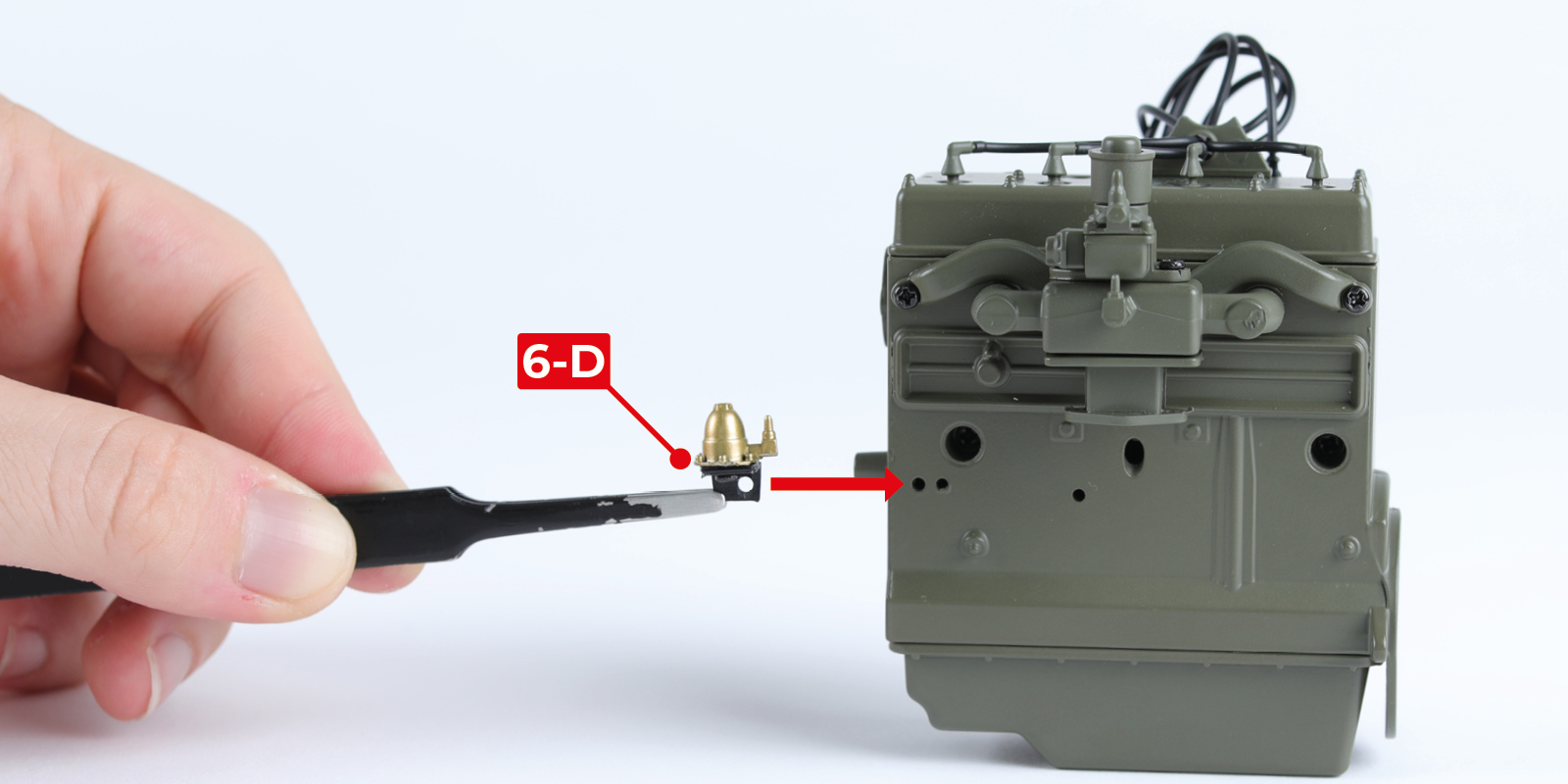

      Montieren Sie Teil 6-D an Baugruppe A mit einer DM-Schraube.

      a
      b

      Schritt 7

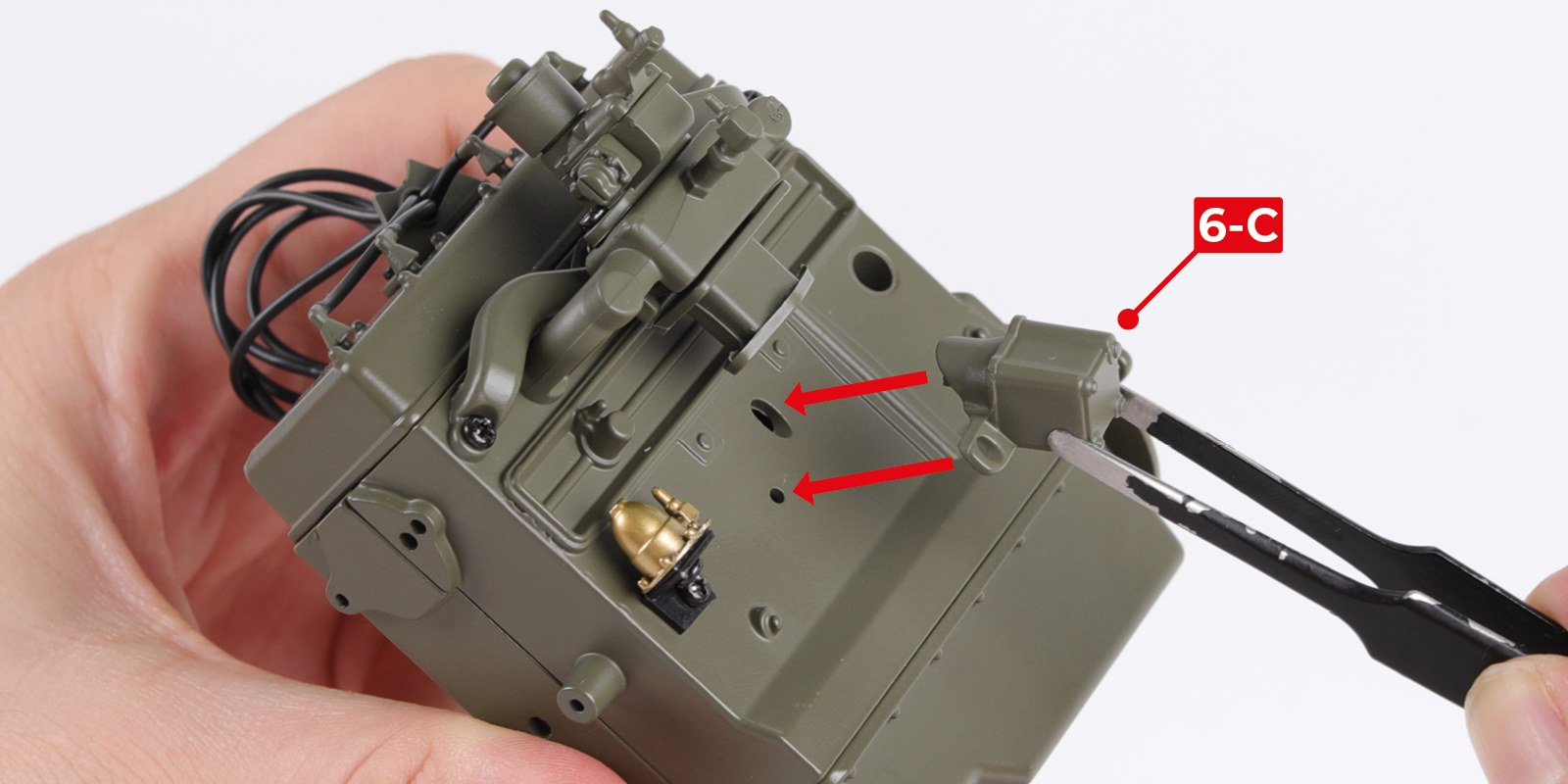

      Montieren Sie Teil 6-C an Baugruppe A mit einer DM-Schraube.

      a
      b

      Schritt 8

      Fügen Sie Teil 6-B mit einer AP-Schraube an Teil 6-A.

      a
      b

      Schritt 9

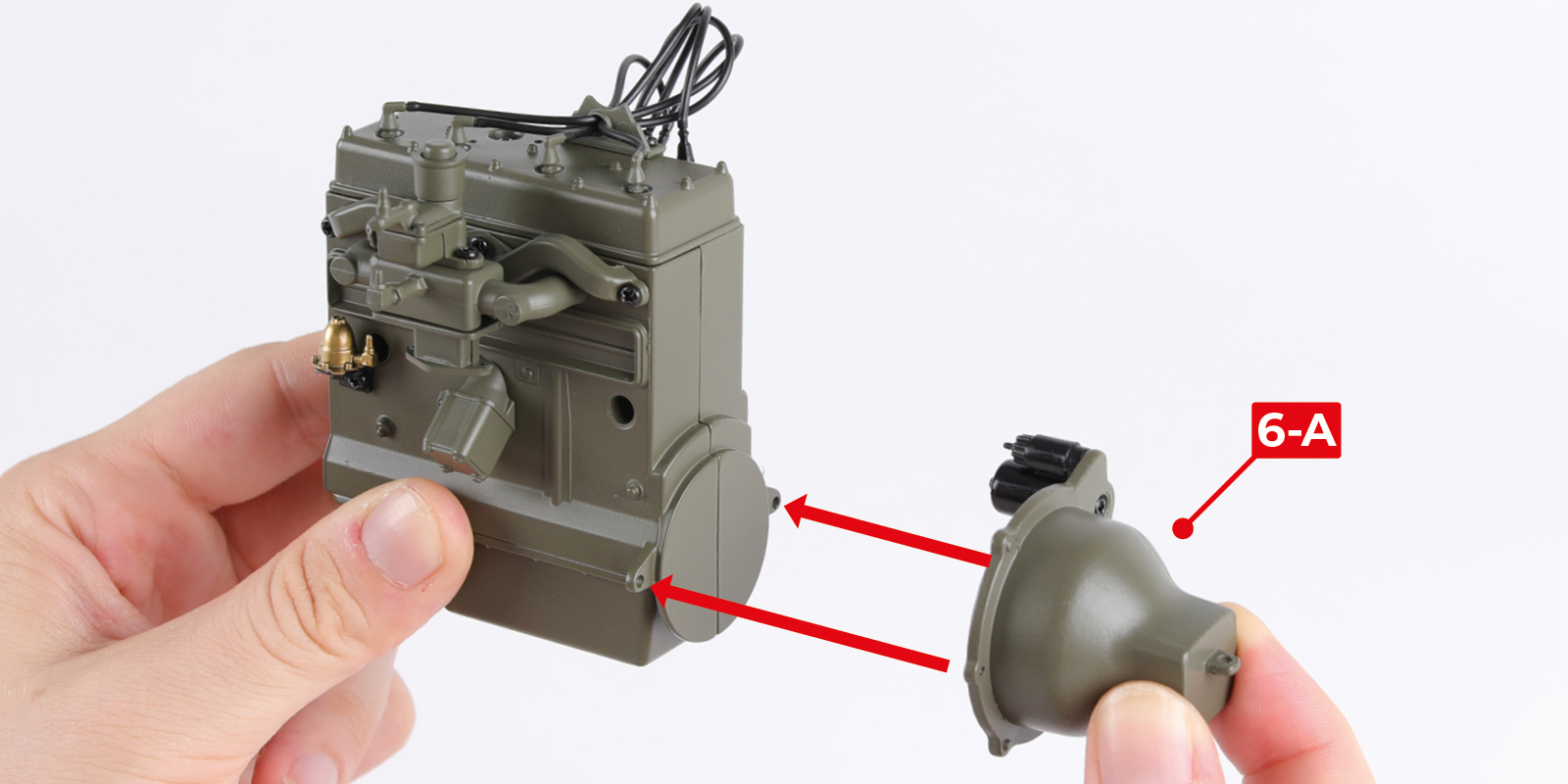

      Montieren Sie 6-A an Baugruppe A.

      a
      b

      Schritt 10

      Befestigen Sie mit 2 DM-Schrauben.

      a
      b

      Schritt 11

      Nehmen Sie Teil 6-F und schneiden Sie ein Stück auf 7,5 cm (6-F1) zu, und schneiden Sie ein weiteres Stück auf 5 cm (6-F2).

      a
      b

      Schritt 12

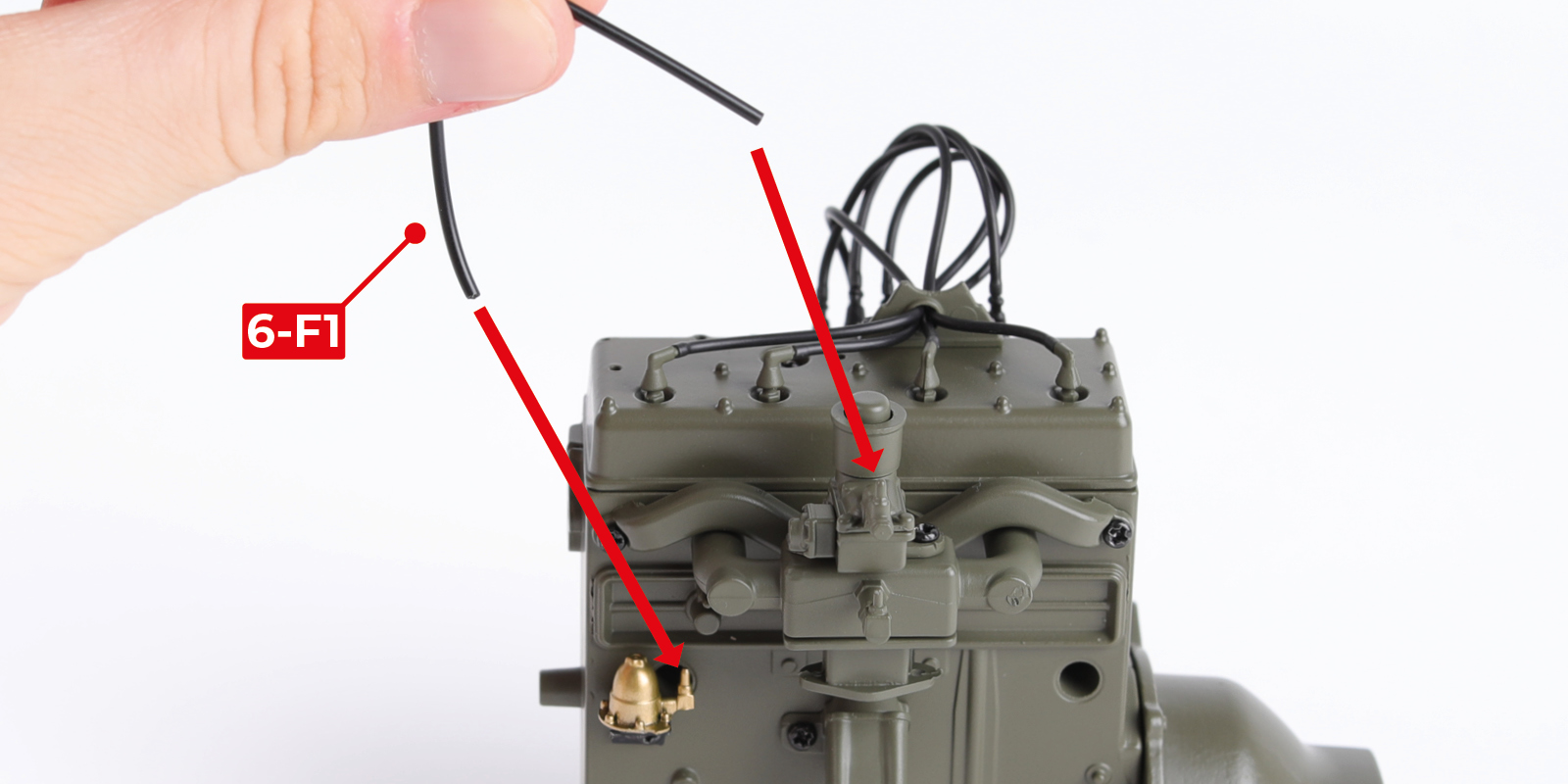

      Montieren Sie 6-F1 an Baugruppe A.

      a
      b

      Schritt 13

      Montieren Sie 6-F2 an Baugruppe A.

      a
      b

      PHASE ERLEDIGT

      Phase 07: Aufbau des Motors (4)

      PHASE 07 TEILE

      Schritt 1

      Messen Sie 7-C und schneiden Sie ein Stück auf 9 cm (7-C1) und ein weiteres auf 2,5 cm (7-C2).

      a
      b

      Schritt 2

      Fügen Sie Teil 7-B an Teil 7-A.

      a
      b

      Schritt 3

      Setzen Sie Teil 7-C2 in Teil 7-A ein.

      a
      b

      Schritt 4

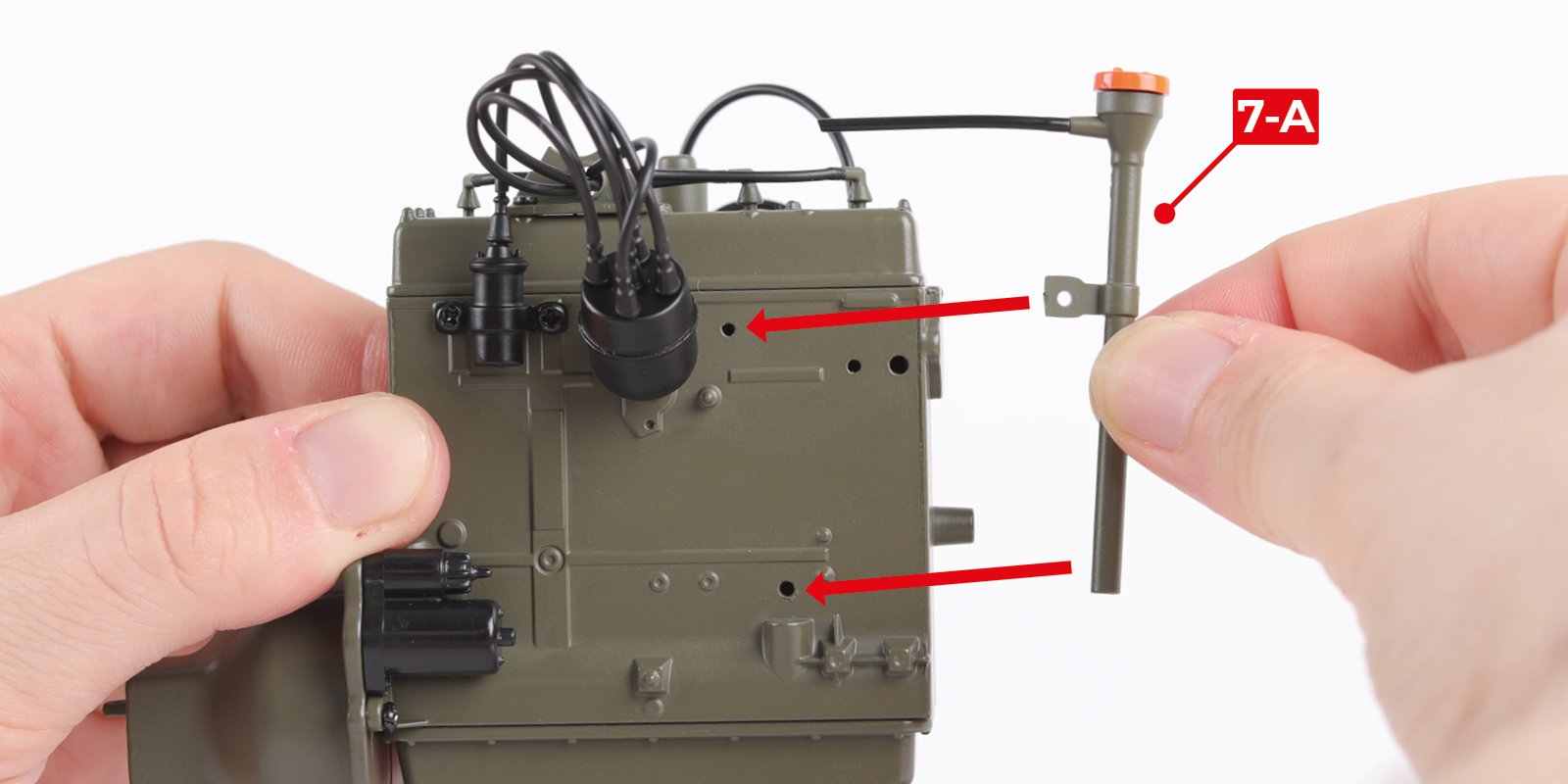

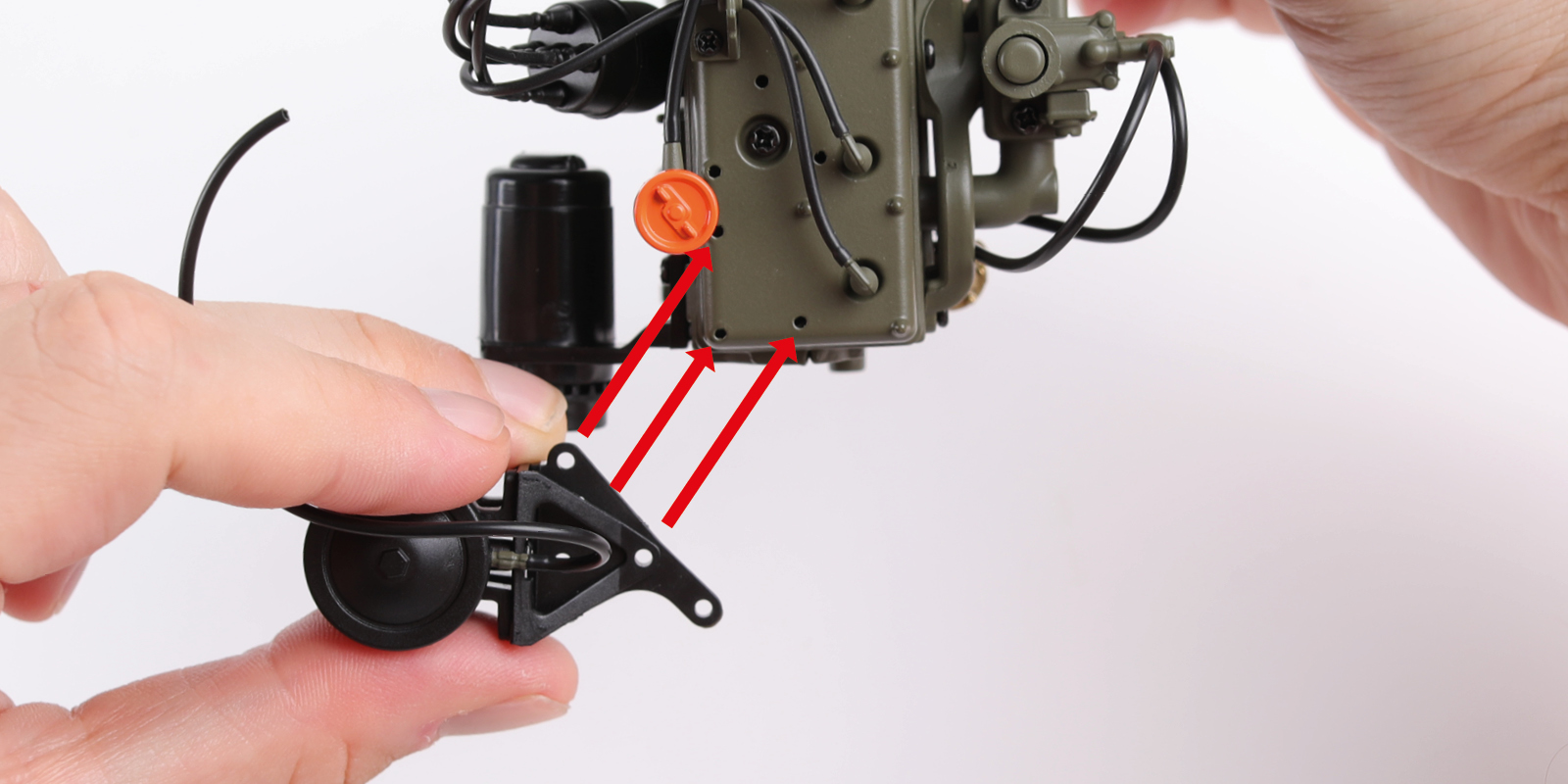

      Montieren Sie Teil 7-A an Baugruppe A (Phase 06) mit einer DM-Schraube.

      a
      b

      Schritt 5

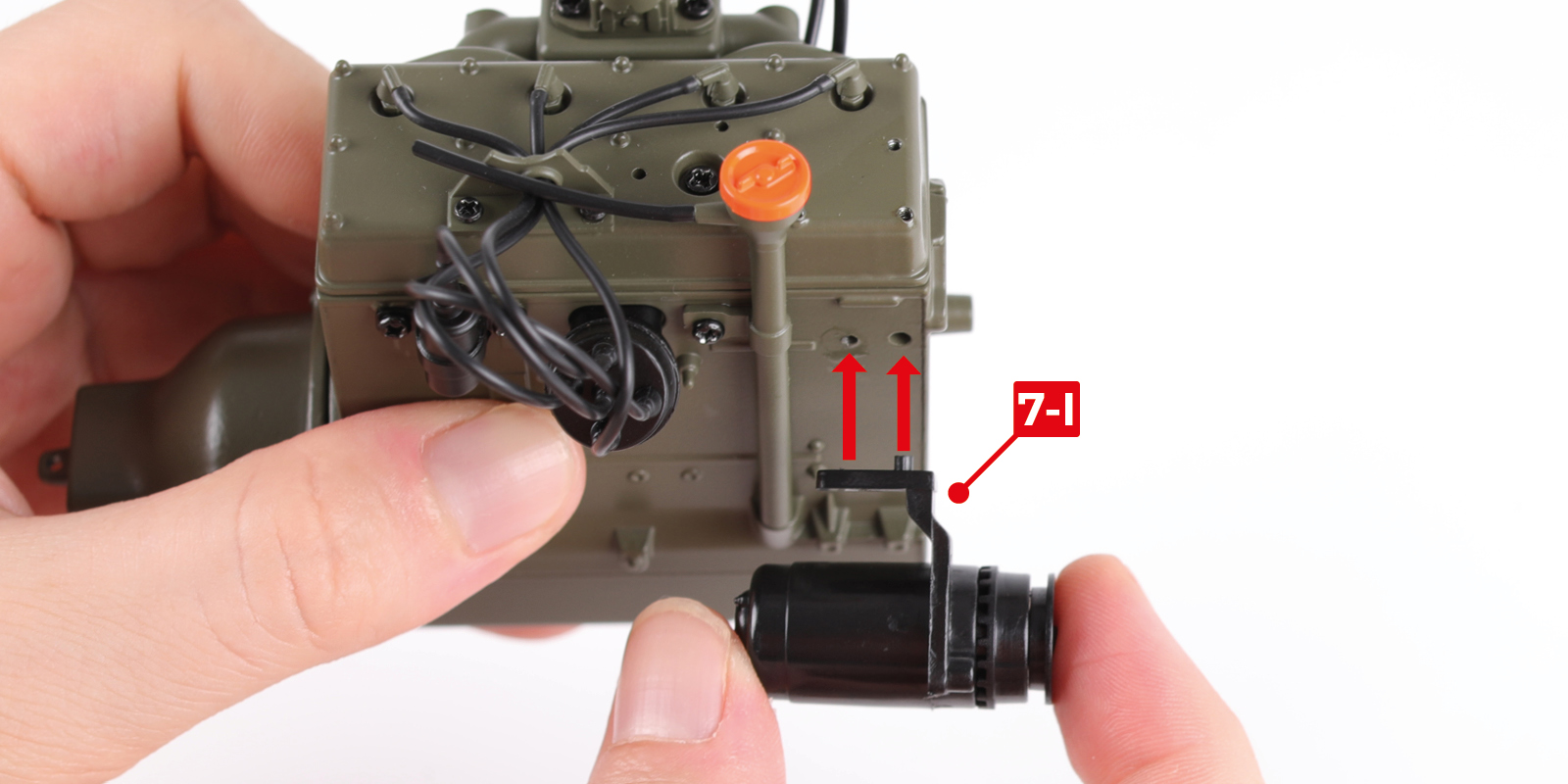

      Fügen Sie Teil 7-J in Teil 7-I ein.

      a
      b

      Schritt 6

      Fügen Sie Teil 7-K an Teil 7-J mit einer BP-Schraube zusammen.

      a
      b

      Schritt 7

      Montieren Sie Teil 7-I an Baugruppe A mit einer DM-Schraube.

      a
      b

      Schritt 8

      Setzen Sie Teil 7-G in Teil 7-F ein.

      a
      b

      Schritt 9

      Fügen Sie Teil 7-H an Teil 7-F. Es könnte einfacher sein, das Teil zu montieren, solange es noch am Gussast ist.

      Schneiden Sie den Gussast von Teil 7-H wie gezeigt ab, und achten Sie darauf, das Ersatzteil 7-H, das noch am Gussast befestigt ist, nicht zu verlieren.

      a
      b

      Schritt 10

      Fügen Sie Teil 7-E mit einer BP-Schraube an Teil 7-F.

      a
      b

      Schritt 11

      Setzen Sie Teil 7-C1 in Teil 7-H ein.

      a
      b

      Schritt 12

      Fügen Sie Teil 7-D an Teil 7-E an.

      Befestigen Sie Teil 7-D an Baugruppe A mit 3 AM-Schrauben.

      a
      b
      c

      Schritt 13

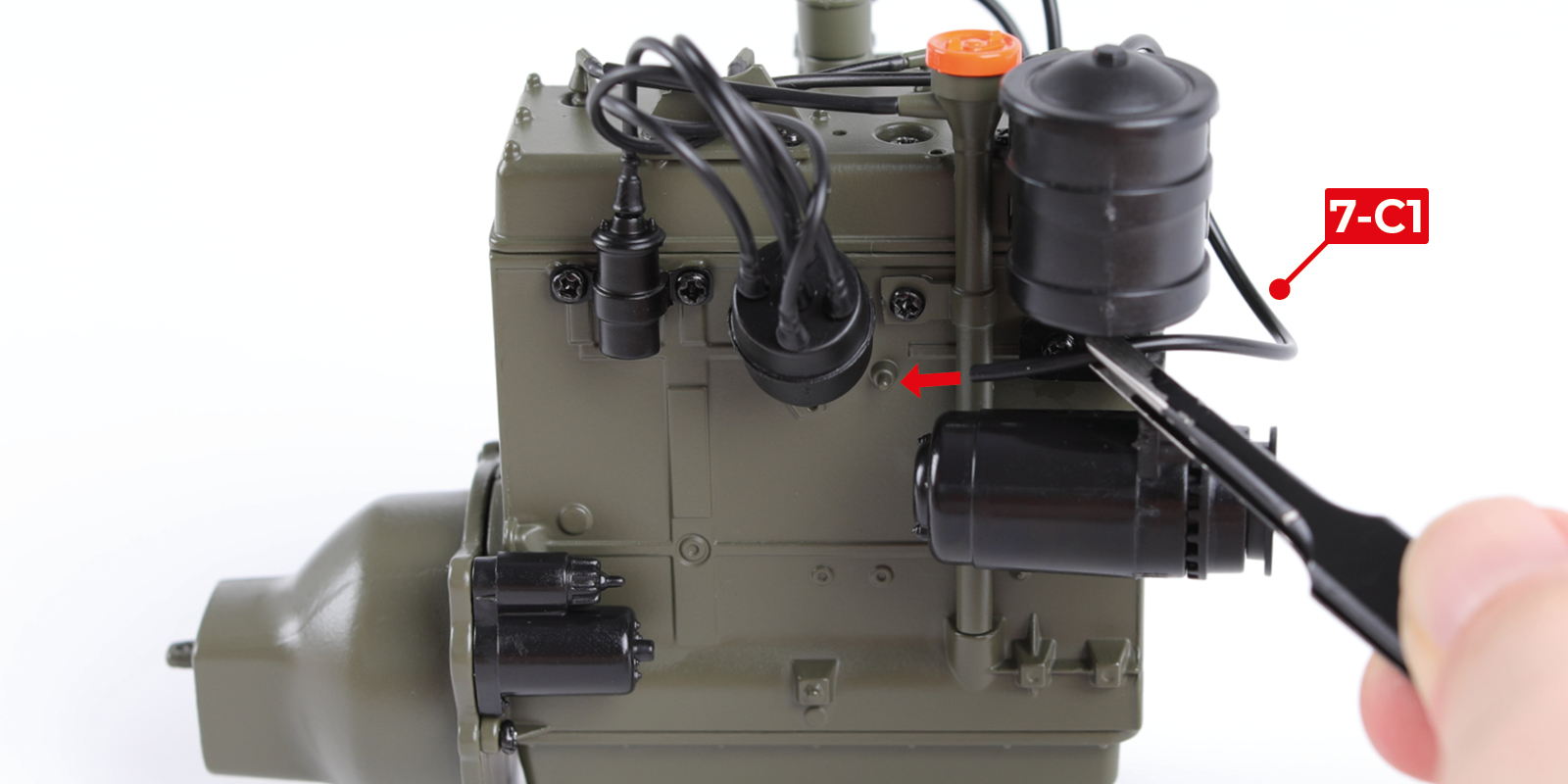

      Fädeln Sie den Faden 7-C1 durch das Loch in Teil 7-D.

      a
      b

      Schritt 14

      Fügen Sie Teil 7-C1 gemäß der Anleitung in die Baugruppe A ein.

      a
      b

      PHASE ERLEDIGT

      Phase 08: Aufbau des Motors (5)

      PHASE 08 TEILE

      Schritt 1

      Fügen Sie Teil 8-C an Teil 8-B.

      a
      b

      Schritt 2

      Fügen Sie Teil 8-B mit einer DM-Schraube an Teil 8-A.

      a
      b

      Schritt 3

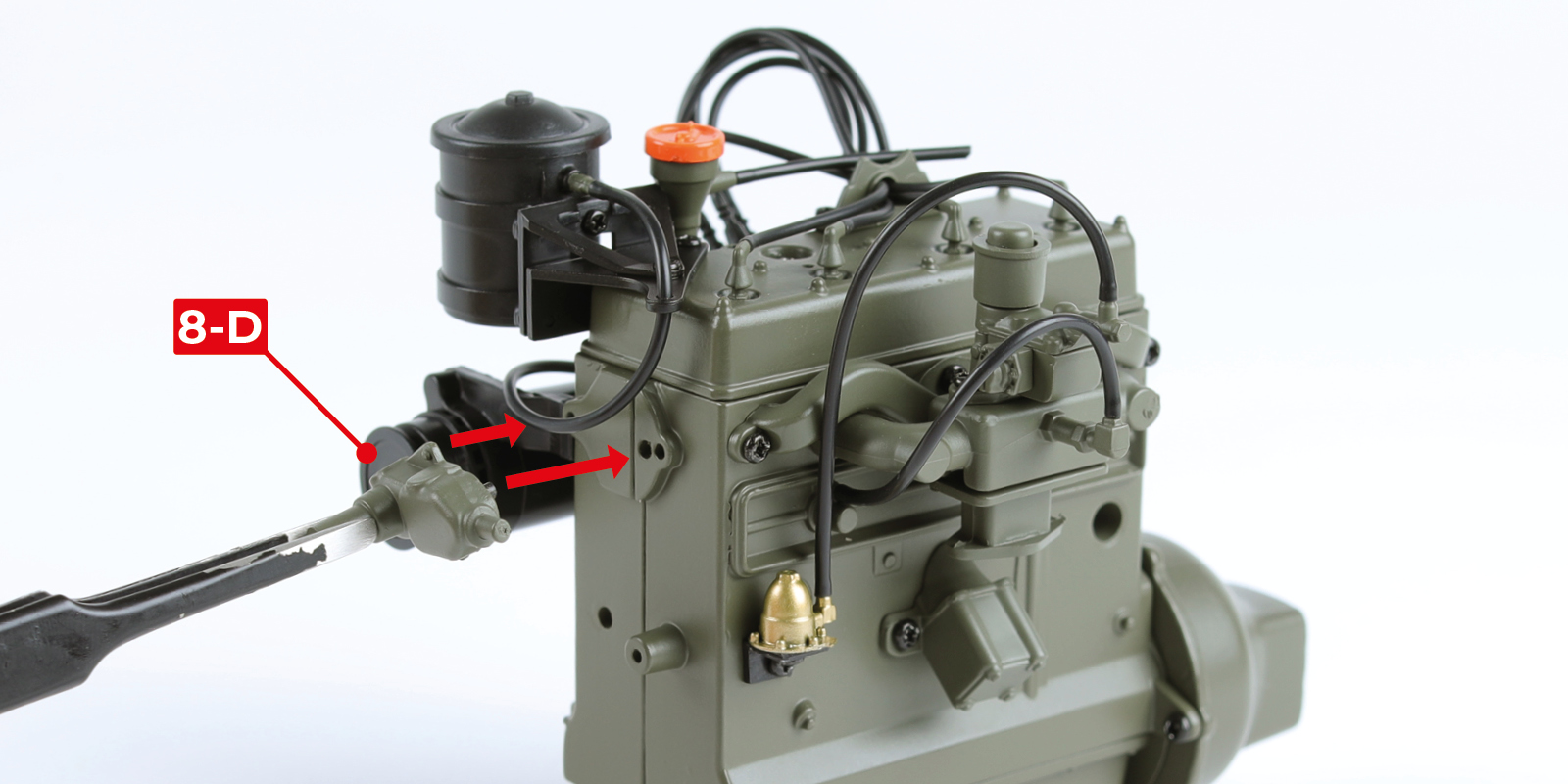

      Montieren Sie Teil 8-D an Baugruppe A (Phase 07) mit einer DM-Schraube.

      a
      b
      c

      Schritt 4

      Fügen Sie Teil 8-F an Teil 8-E.

      a
      b

      Schritt 5

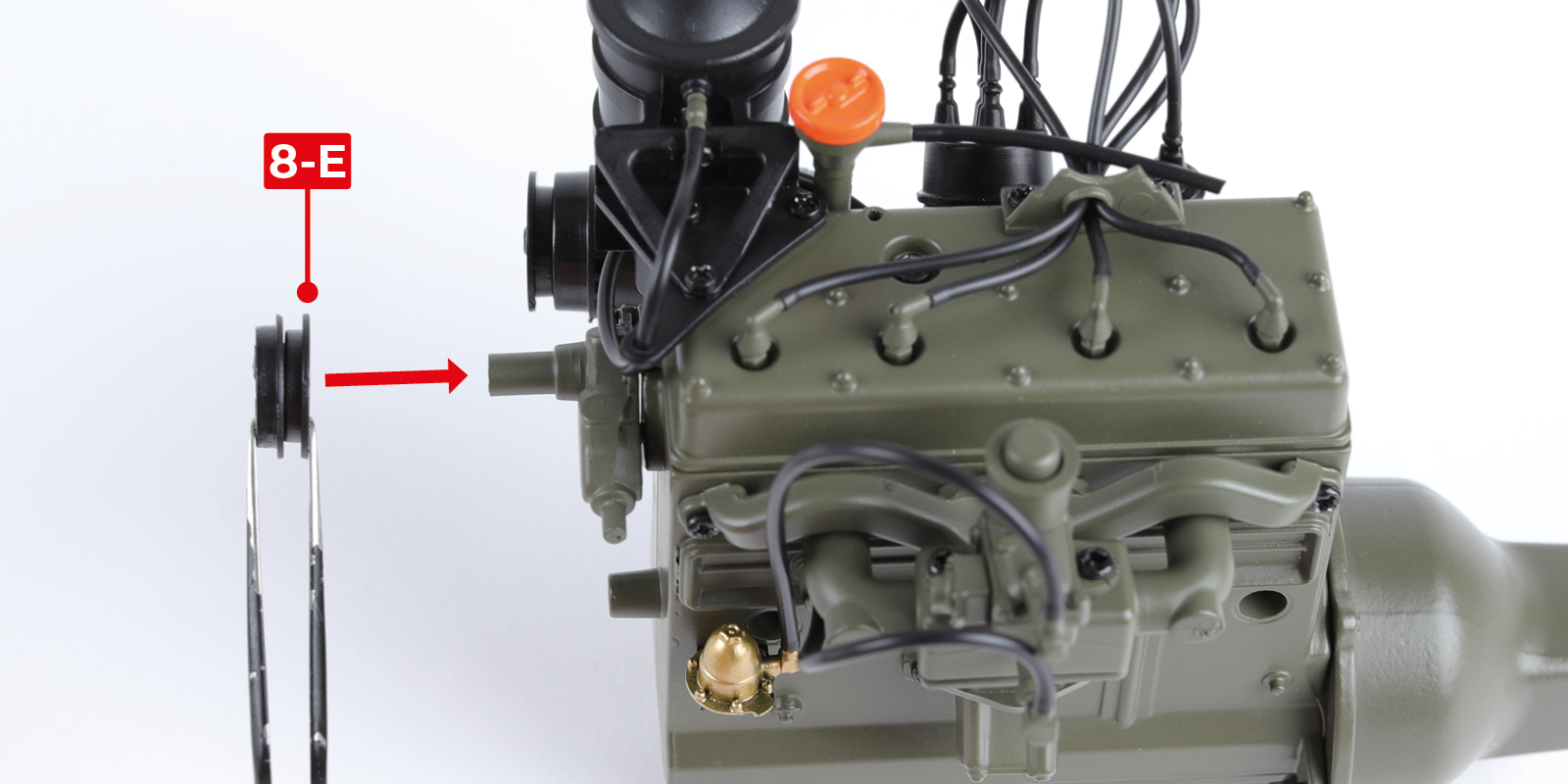

      Montieren Sie Teil 8-E an Baugruppe A.

      a
      b

      Schritt 6

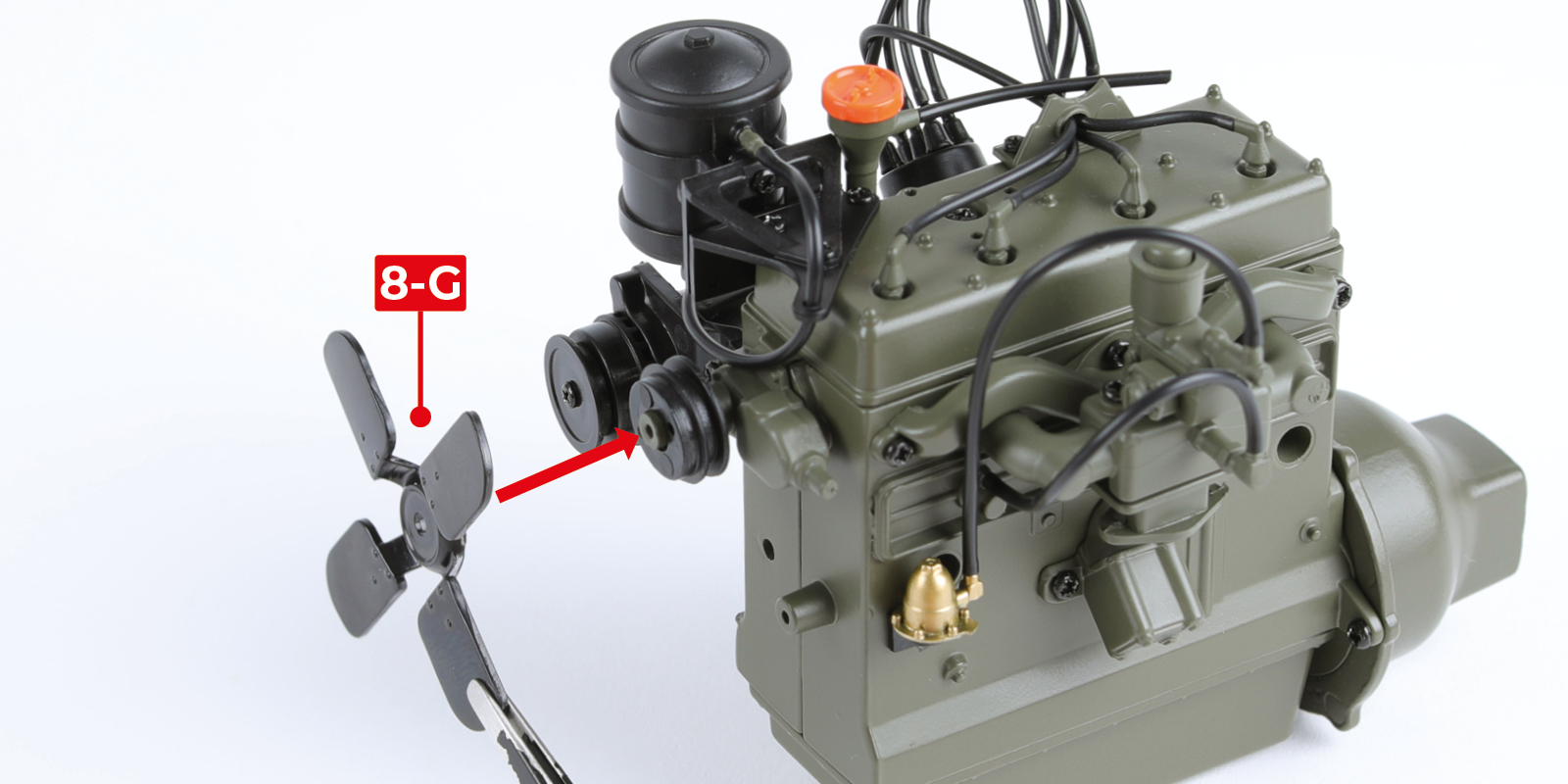

      Montieren Sie Teil 8-G an Baugruppe A mit einer DP-Schraube.

      a
      b
      c

      Schritt 7

      Setzen Sie Teil 8-I in Teil 4-E ein.

      a
      b

      Schritt 8

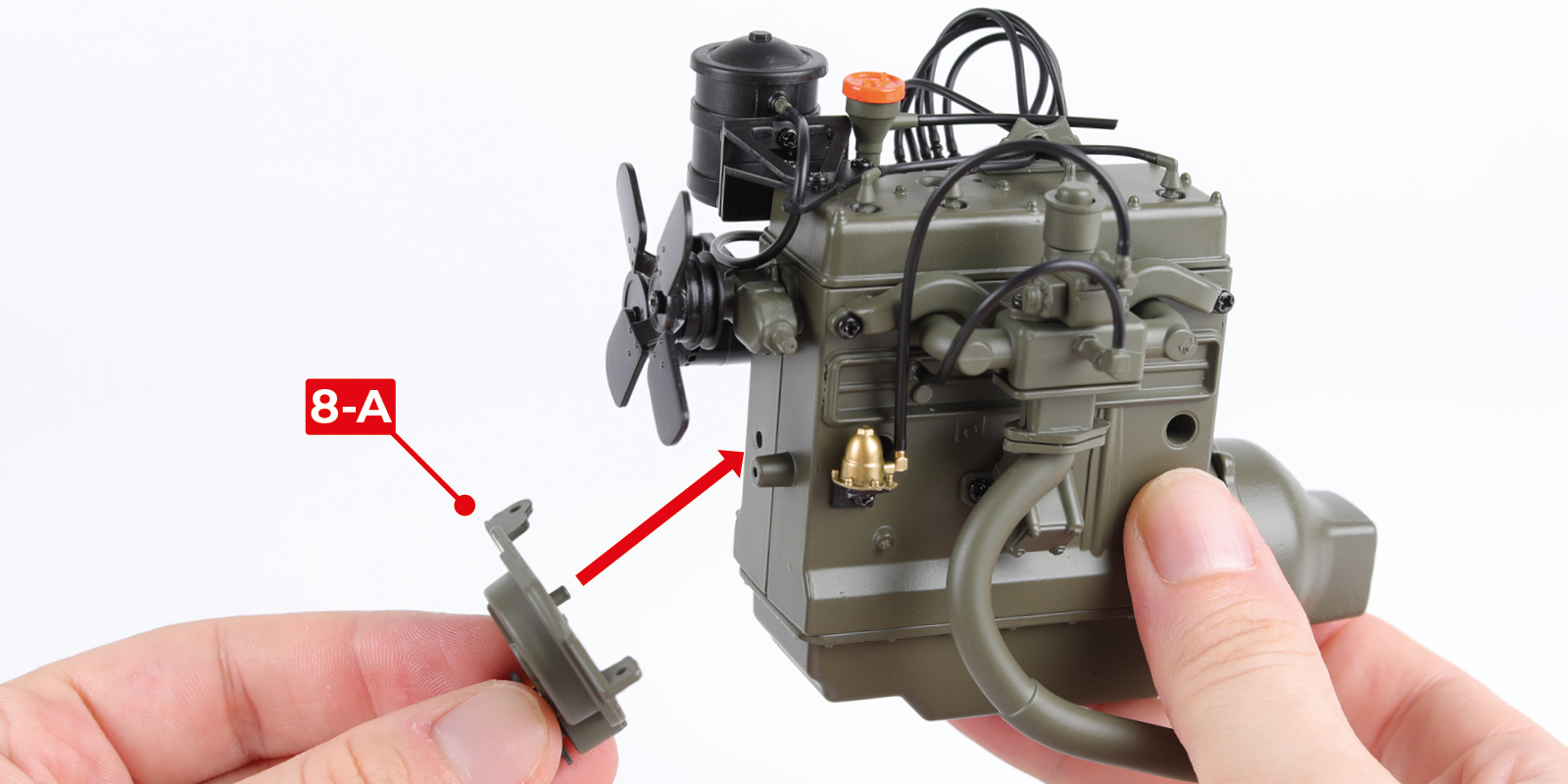

      Fügen Sie Teil 8-A (Schritt 2) mit einer DM-Schraube zur Baugruppe A hinzu.

      a
      b
      c

      Schritt 9

      Montieren Sie das Teil 8-H gemäß der gestrichelten roten Linie an der Baugruppe.

      a
      b

      PHASE ERLEDIGT

      Phase 09: Das Chassis

      PHASE 09 TEILE

      Es gibt keine Montage in dieser Phase.

      PHASE ERLEDIGT

      Phase 10: Montage der Stoßecken

      PHASE 10 TEILE

      Schritt 1

      Fügen Sie die Teile 10-A an Teil 9-A (Phase 09) in der gezeigten Ausrichtung mit 4 DM-Schrauben zusammen.

      Bewahren Sie die Teile 10-B an einem sicheren Ort auf, sie werden in einer späteren Phase benötigt.

      a
      b
      c

      PHASE ERLEDIGT

      Phase 11: Aufbau der Getriebebaugruppe

      PHASE 11 TEILE

      Schritt 1

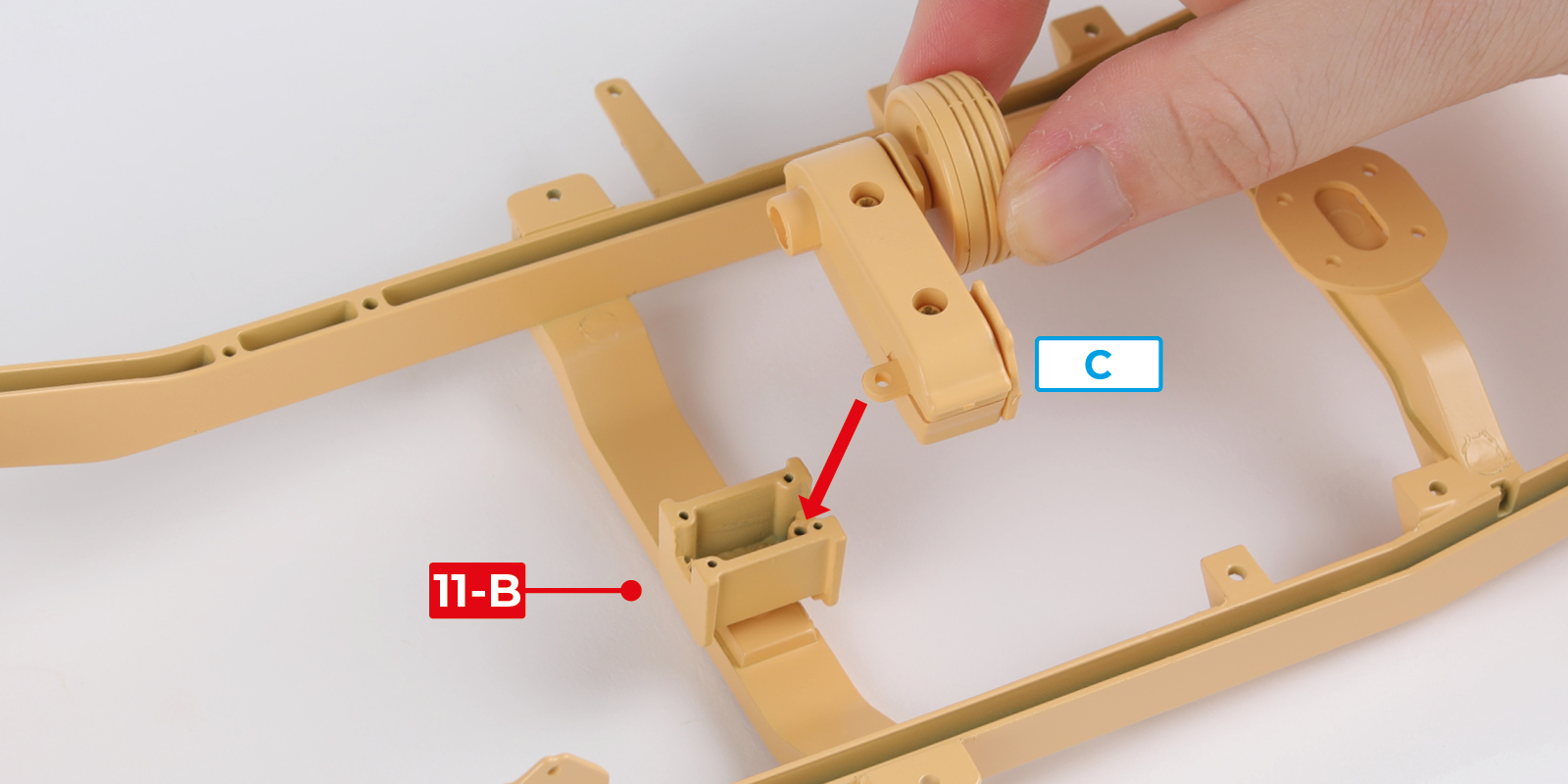

      Montieren Sie Teil 11-A an Teil 9-A (Phase 09) mit 2 CP-Schrauben.

      a
      b
      c

      Schritt 2

      Fügen Sie Teil 11-B an Teil 9-A mit einer FM-Schraube zusammen.

      Achten Sie darauf, das Teil in der durch die rote Linie angezeigten Orientierung zu montieren.

      a
      b
      c

      Schritt 3

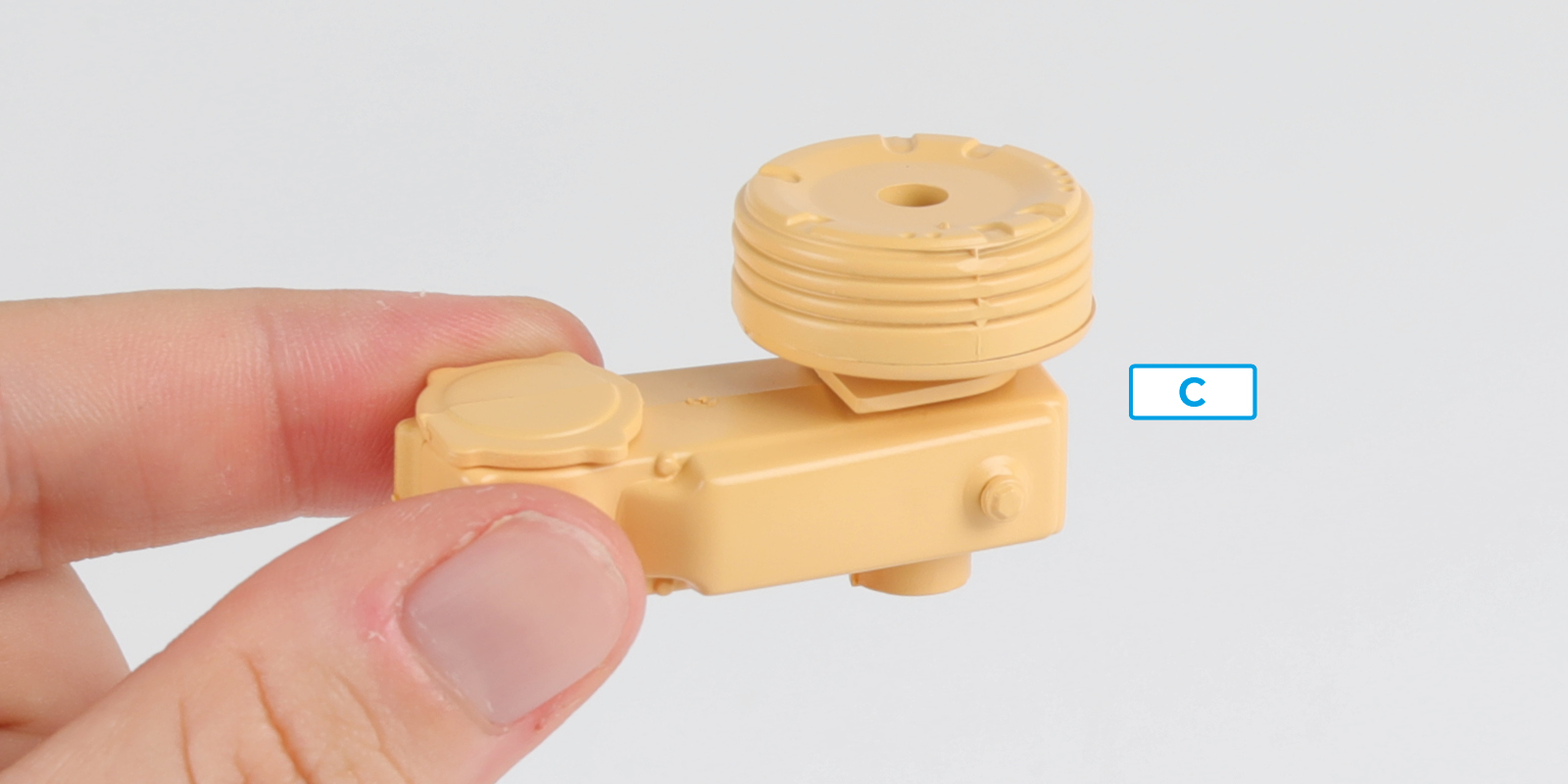

      Fügen Sie die Teile 11-E und 11-F an Teil 11-D an. Achten Sie darauf, die Teile in der dargestellten Ausrichtung zu positionieren.

      a
      b

      Schritt 4

      Fügen Sie Teil 11-C mit 2 CP-Schrauben an Teil 11-D.

      a
      b
      c

      Schritt 5

      Verbinden Sie Teil 11-G mit Teil 11-H mithilfe von 2 CP-Schrauben.

      a
      b
      c

      Schritt 6

      Fügen Sie Teil 11-H mit einer CP-Schraube an Teil 11-E.

      a
      b

      Schritt 7

      Schneiden Sie das Teil 11-I, wie durch die gestrichelte rote Linie gezeigt, vom Gussast ab.

      a

      Schritt 8

      Setzen Sie Teil 11-I in Teil 11-D ein.

      a
      b

      Schritt 9

      Montieren Sie die Baugruppe B an Teil 9-A mit einer DM-Schraube.

      a
      b

      PHASE ERLEDIGT

      Phase 12: Montage der vorderen linken Blattfeder

      PHASE 12 TEILE

      Schritt 1

      Fügen Sie Teil 12-E an Teil 9-A (Phase 10) mit 2 CM-Schrauben zusammen.

      a
      b
      c

      Schritt 2

      Fügen Sie Teil 12-D an Teil 9-A an.

      a
      b

      Schritt 3

      Stellen Sie sicher, dass das Teil so positioniert ist, dass es den inneren Rand des Chassis überlappt. Befestigen Sie das Teil am Chassis mit 2 CM-Schrauben.

      a
      b

      Schritt 4

      Setzen Sie Teil 12-C in Teil 12-E ein.

      a
      b

      Schritt 5

      Montieren Sie das Teil 12-B mit einer CM-Schraube. Stellen Sie sicher, dass 12-B in der durch die rote Linie gezeigten Ausrichtung platziert wird.

      a
      b

      Schritt 6

      Teil 12-A hat ein Ende, das größer ist als das andere. Hängen Sie das große Ende an Teil 12-C, wie gezeigt.

      a
      b

      Schritt 7

      Drehen Sie Teil 12-B wie gezeigt an die richtige Stelle und befestigen Sie Teil 12-B mit einer CM-Schraube.

      a
      b

      Schritt 8

      Setzen Sie das Teil 12-A wie gezeigt ein.

      a

      Schritt 9

      Montieren Sie Teil 12-B mit einer CM-Schraube. Stellen Sie sicher, dass 12-B in der durch die rote Linie gezeigten Ausrichtung platziert wird.

      a

      Schritt 10

      Montieren Sie Teil 12-B wie abgebildet mit einer CM-Schraube.

      a

      PHASE ERLEDIGT

      Phase 13: Montage der vorderen rechten Blattfeder

      PHASE 13 TEILE

      Schritt 1

      Fügen Sie Teil 13-E an Teil 9-A mit 2 CM-Schrauben zusammen.

      a
      b
      c

      Schritt 2

      Setzen Sie Teil 13-D auf Teil 9-A.

      a
      b

      Schritt 3

      Stellen Sie sicher, dass das Teil so positioniert ist, dass es den inneren Rand des Chassis überlappt. Befestigen Sie das Teil am Chassis mit 2 CM-Schrauben.

      a
      b

      Schritt 4

      Fügen Sie Teil 13-C in Teil 13-E ein.

      a
      b

      Schritt 5

      Fügen Sie das Teil 13-B mit einer CM-Schraube an den Teilen an. Stellen Sie sicher, dass 13-B in der durch die rote Linie gezeigten Ausrichtung platziert wird.

      a
      b

      Schritt 6

      Teil 13-A hat ein Ende, das größer ist als das andere. Hängen Sie das große Ende an Teil 13-C, wie gezeigt.

      a
      b

      Schritt 7

      Drehen Sie das Teil 13-B an Ort und Stelle und befestigen Sie es dann mit einer CM-Schraube.

      a
      b

      Schritt 8

      Setzen Sie das Teil 13-A wie gezeigt ein und befestigen Sie es mit einer GM-Schraube.

      a
      b

      PHASE ERLEDIGT
