      Tipps für den Zusammenbau

      Bevor Sie mit dem Zusammenbau beginnen, stellen Sie sicher, dass Ihr Arbeitsplatz sauber, gut beleuchtet und gut belüftet ist. Schützen Sie die lackierten Oberflächen der Bauteile, indem Sie sie auf eine Schneidmatte, ein Blatt Papier oder ein weiches Tuch legen.

      Schrauben und Werkzeuge

      Die Schrauben werden in jeder Box mit Ersatzschrauben geliefert. Gelegentlich werden Sie gebeten, einige nicht verwendete Schrauben für eine spätere Bauphase aufzubewahren. Bewahren Sie diese sorgfältig auf und kennzeichnen Sie sie eindeutig. Achten Sie darauf, die Schrauben nicht zu verwechseln: Sie können sich ähneln, ihr Gewinde kann jedoch leicht unterschiedlich sein. Die Verwendung einer falschen Schraube kann die Bauteile beschädigen. Verwenden Sie immer einen Schraubendreher in der passenden Größe.

      Wenn Sie Bauteile mit Schrauben befestigen, setzen Sie zunächst alle Schrauben locker ein, ohne sie festzuziehen, um die Ausrichtung der Teile zu prüfen. Sobald alle Schrauben eingesetzt sind, ziehen Sie sie vorsichtig fest, ohne zu viel Kraft aufzuwenden. Lässt sich eine Schraube nur schwer in ein Metallteil eindrehen, üben Sie keinen Druck aus, da der Schraubenkopf abbrechen könnte. Entfernen Sie die Schraube und tragen Sie eine kleine Menge Vaseline, Seife oder leichtes Öl auf das Gewinde auf, bevor Sie es erneut versuchen.

      Sie können Ihren Schraubendreher magnetisieren, indem Sie ihn an einem Magneten entlangstreichen (zum Beispiel an einem Kühlschrankmagneten). Dadurch bleiben die Schrauben leichter am Schraubendreher haften und der Zusammenbau wird erleichtert. Ein Magnet kann auch helfen, heruntergefallene Schrauben wiederzufinden.

      Trennen Sie die Teile mit einem Seitenschneider oder einem Bastelmesser vom Gussrahmen.

      Verwendung von Klebstoff

      Einige Bauteile müssen möglicherweise mit etwas Klebstoff befestigt werden. Tragen Sie ihn sparsam mit einem Zahnstocher auf, um überschüssigen Klebstoff zu vermeiden. Wir empfehlen die Verwendung von Modellbau-Sekundenkleber in Gel- oder Flüssigform. Wenn möglich, führen Sie vor dem Verkleben immer eine Trockenmontage durch, um die Passform zu überprüfen. Klebeband kann verwendet werden, um bestimmte Teile während des Trocknens des Klebstoffs vorübergehend in Position zu halten.

      Anschluss der Kabel

      Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, bevor Sie Kabel anschließen. Eine Pinzette kann verwendet werden, um die PVC-Kabel vorsichtig etwa 5 mm vor ihrem Ende in die Anschlussbuchsen einzusetzen. Ziehen Sie beim Trennen der Kabel niemals am Kabel selbst, um Beschädigungen zu vermeiden. Greifen Sie stattdessen den Stecker mit einer Pinzette, um ihn herauszuziehen.

      Links und rechts

      Die Angaben „links“ und „rechts“ beziehen sich auf die Perspektive einer Person, die im Fahrzeug sitzt.

      Wichtig

      Dieses Symbol weist auf wichtige Anweisungen hin, die fett hervorgehoben sind. Achten Sie besonders darauf und überprüfen Sie die Ausrichtung der Bauteile anhand der Fotos.

      WARNUNG:

      Dieses Produkt ist kein Spielzeug. Es ist nicht für Kinder unter 14 Jahren geeignet, da es kleine Teile enthält. Die Aufsicht durch einen Erwachsenen ist erforderlich. Einige Teile enthalten Magnete. Das Verschlucken von Magneten kann schwere Verletzungen verursachen. Bewahren Sie sie außerhalb der Reichweite von Kindern auf. Wenn der Verdacht besteht, dass ein Magnet verschluckt wurde, suchen Sie sofort einen Arzt auf.

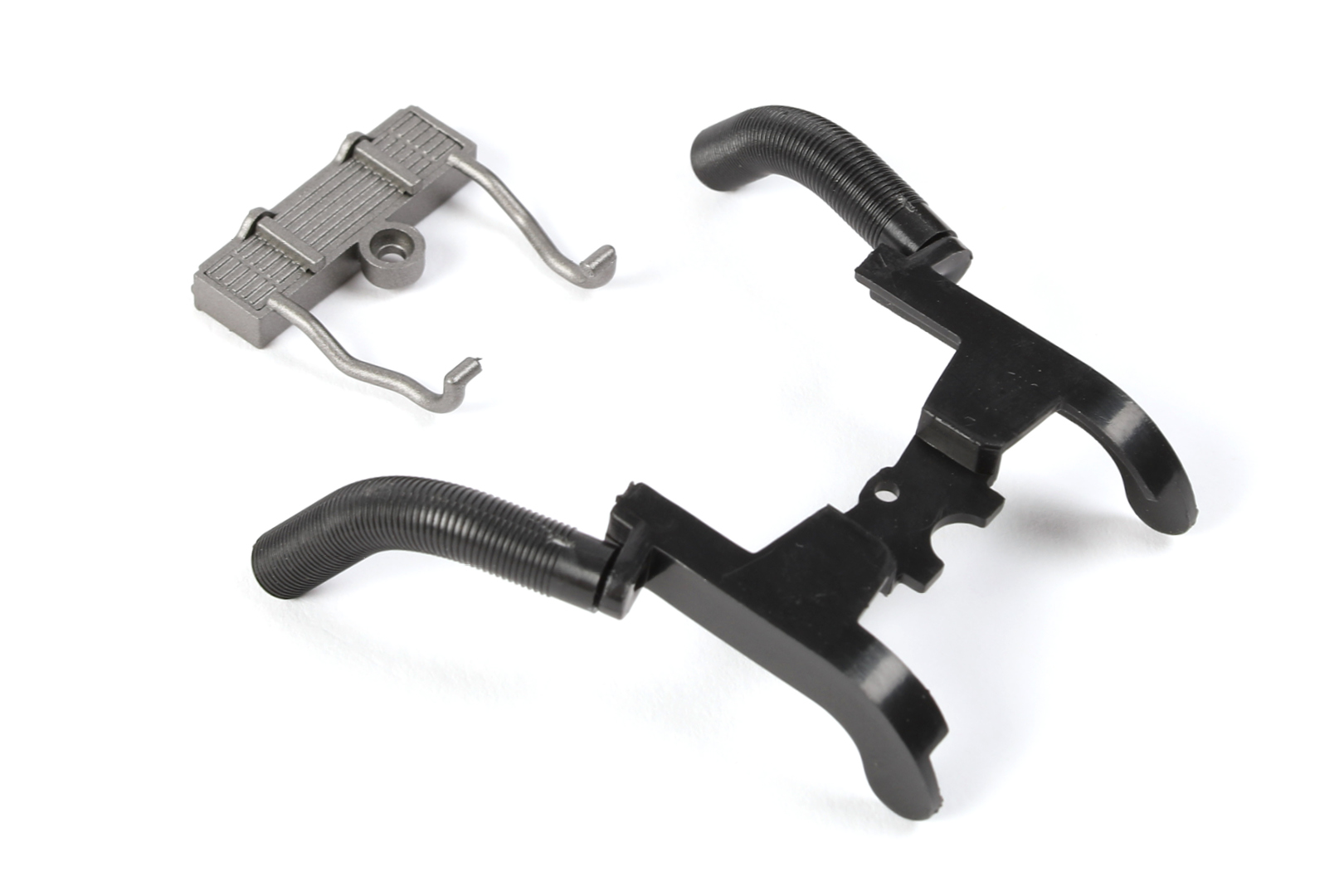

      Phase 38: Der Ölkühler und die Bremsscheiben-Kühlluftkanäle

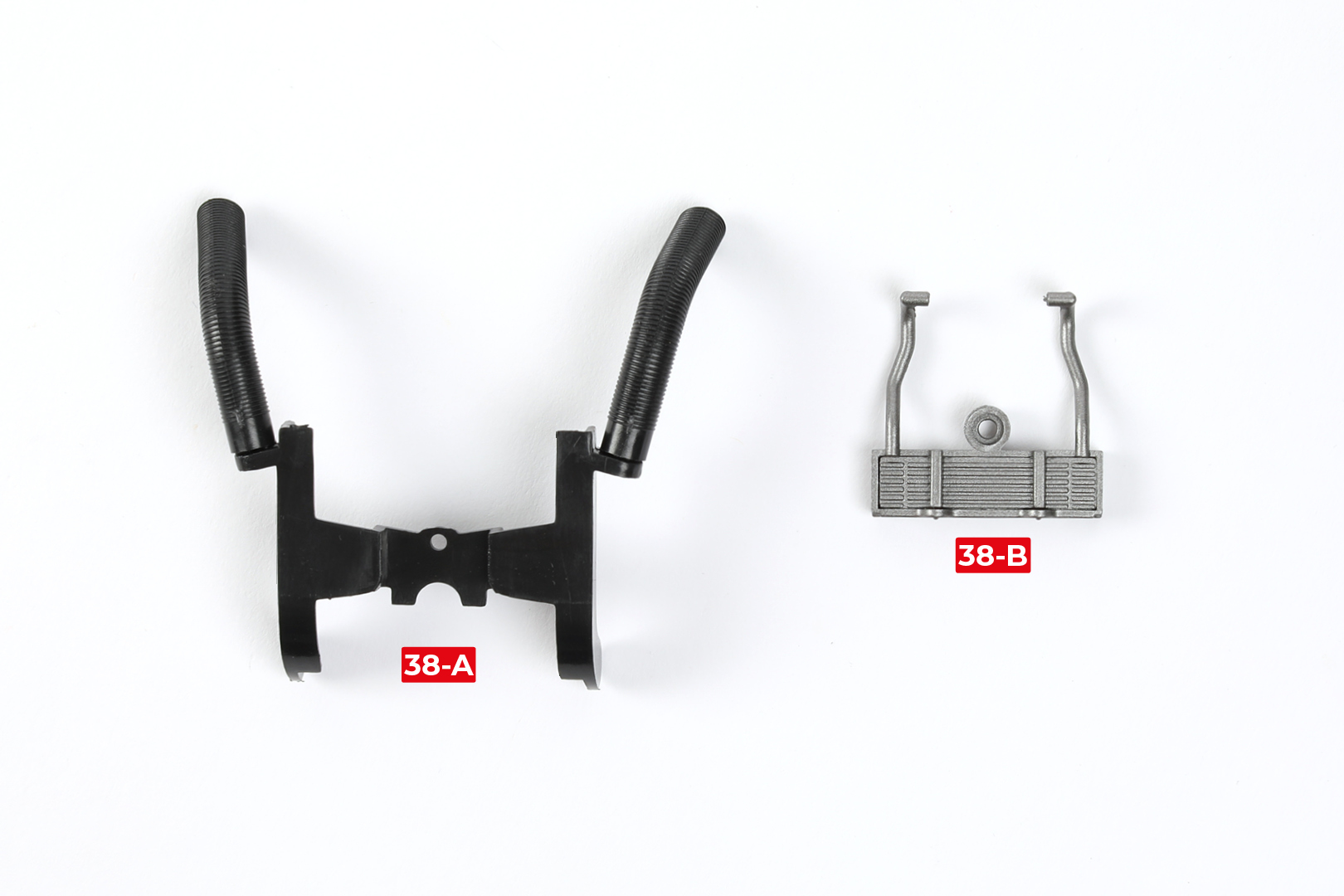

      TEILE FÜR PHASE 38

      Es gibt keine Montage in Phase 38. Der Ölkühler und die Kühlschläuche der Bremsscheiben werden im nächsten Schritt am Motor angebracht.

      PHASE ABGESCHLOSSEN

      Phase 39: Anbringen des Auspuffkrümmers

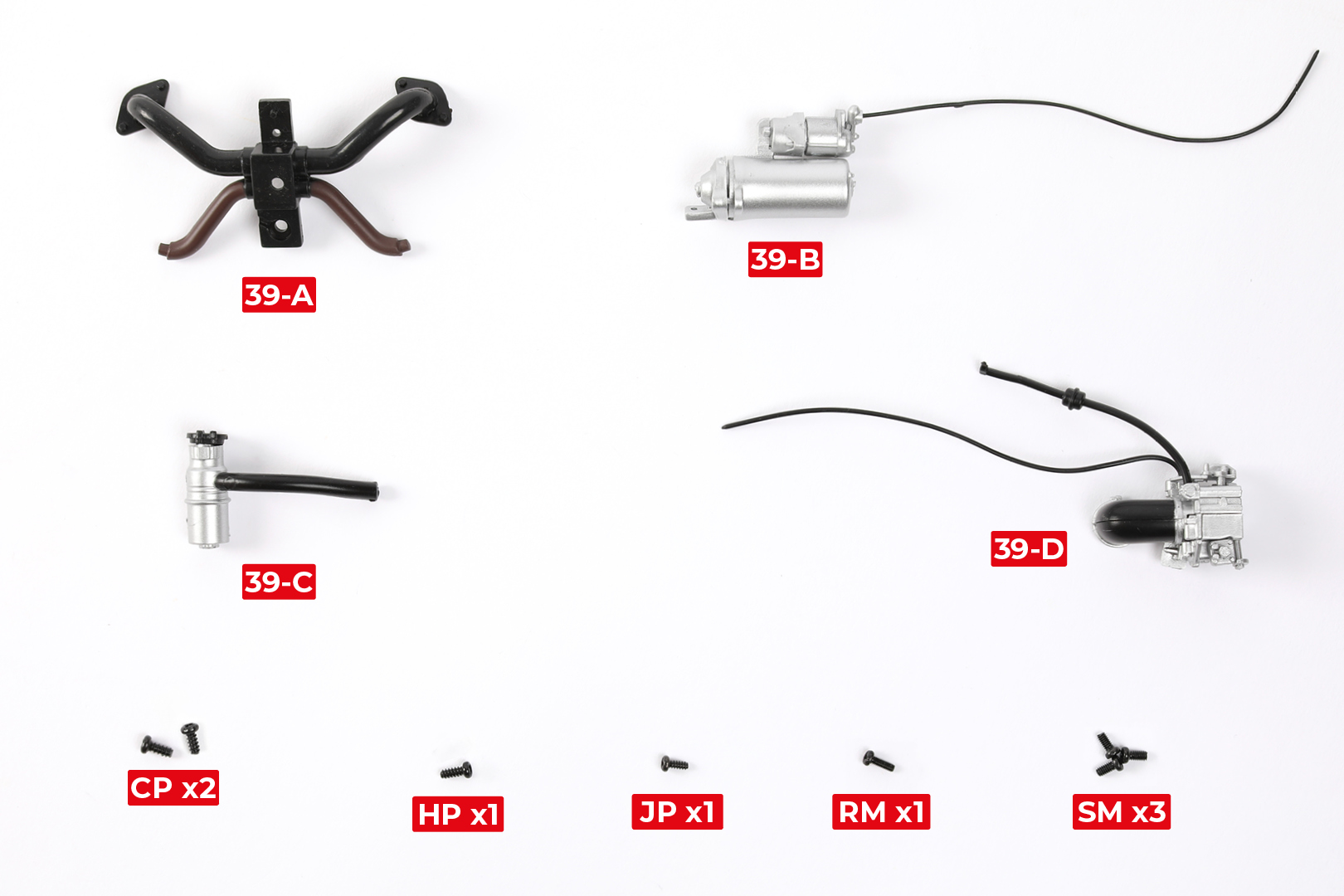

      TEILE FÜR PHASE 39

      Schritt 1

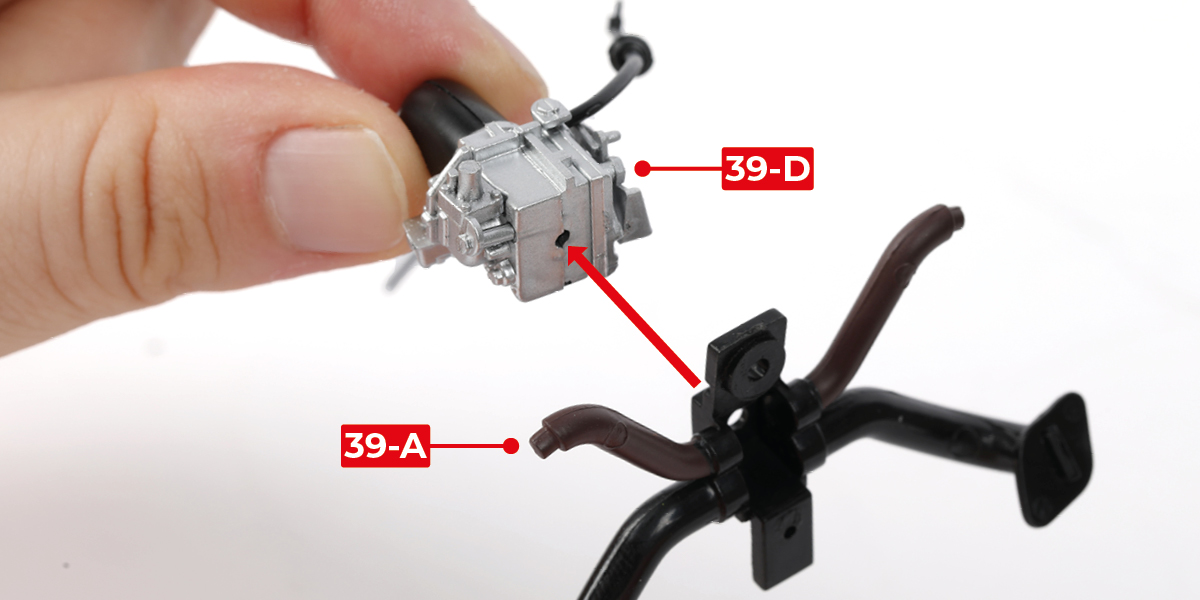

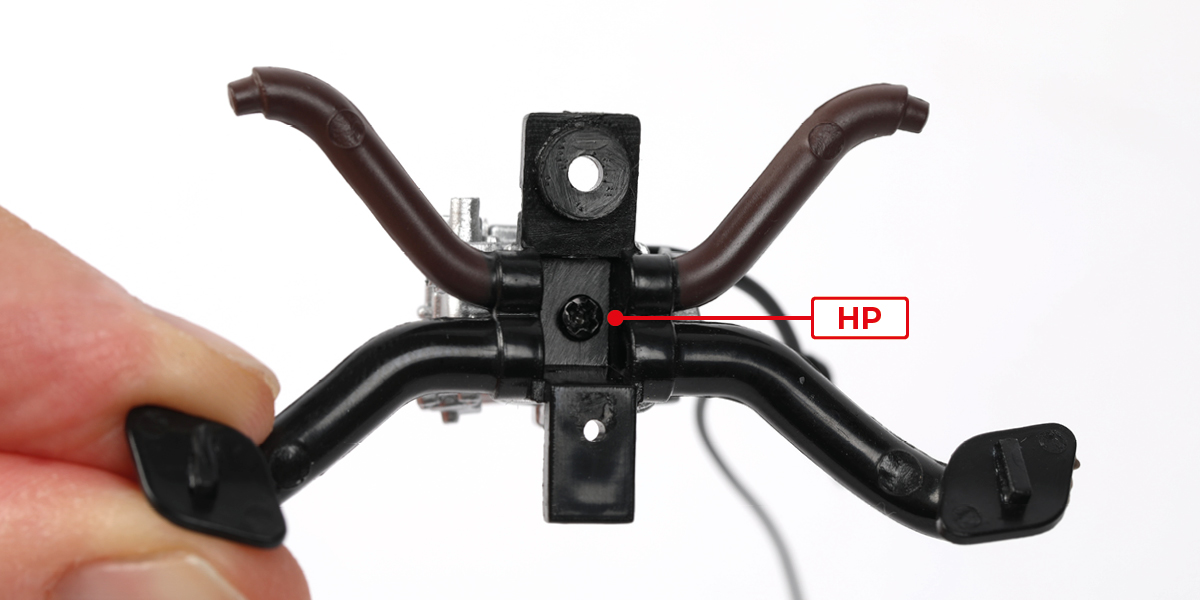

      Befestigen Sie Teil 39-A an Teil 39-D mit einer HP-Schraube.

      a
      b

      Schritt 2

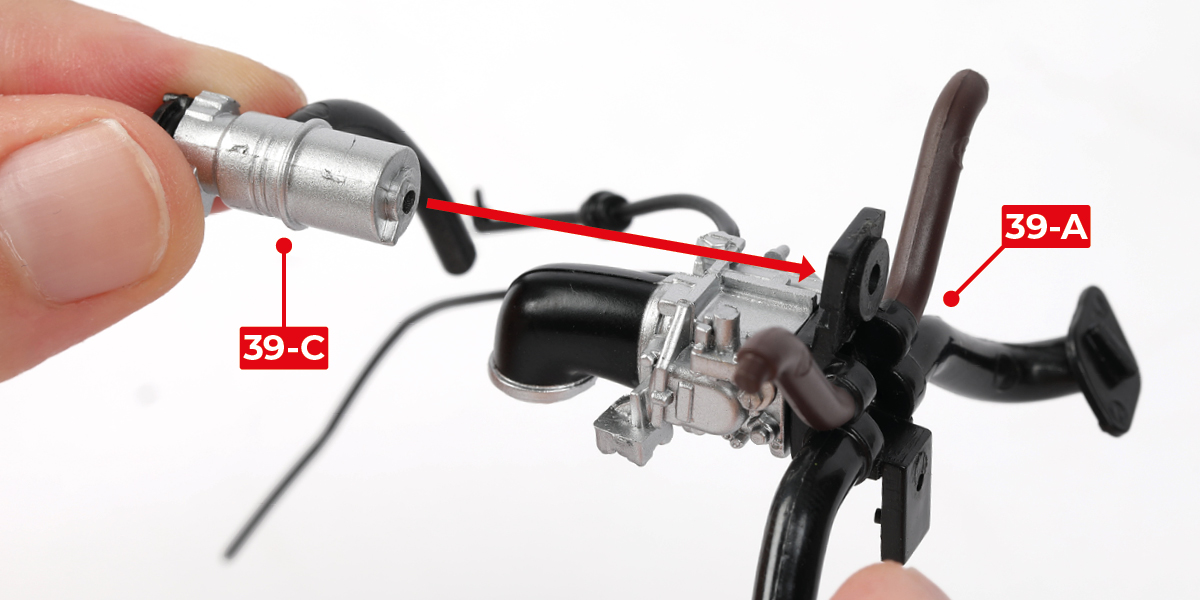

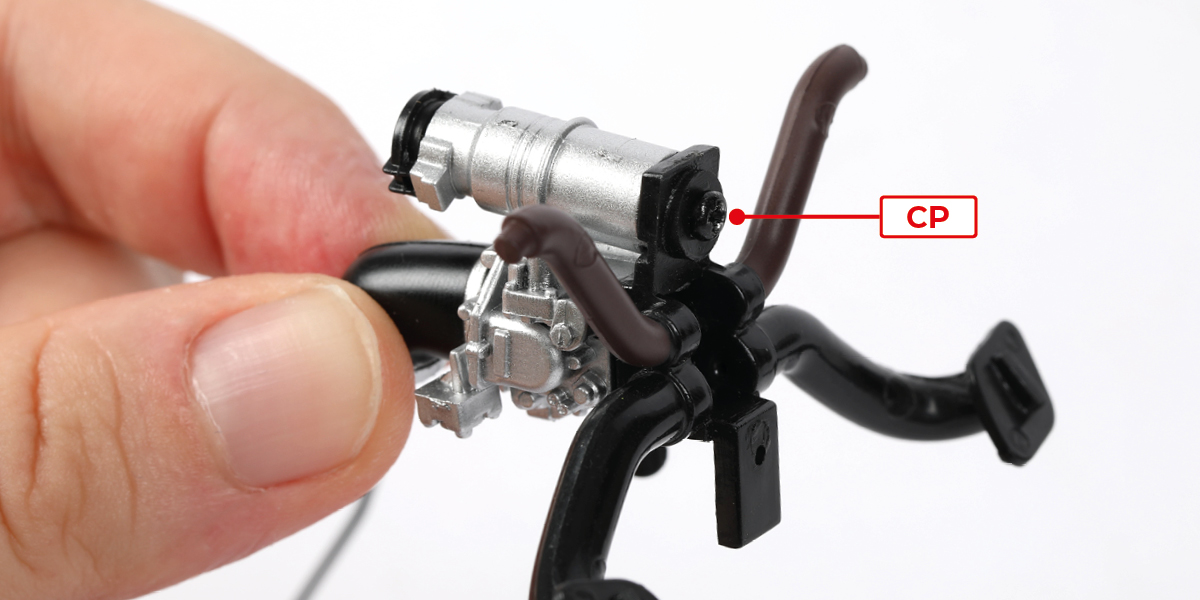

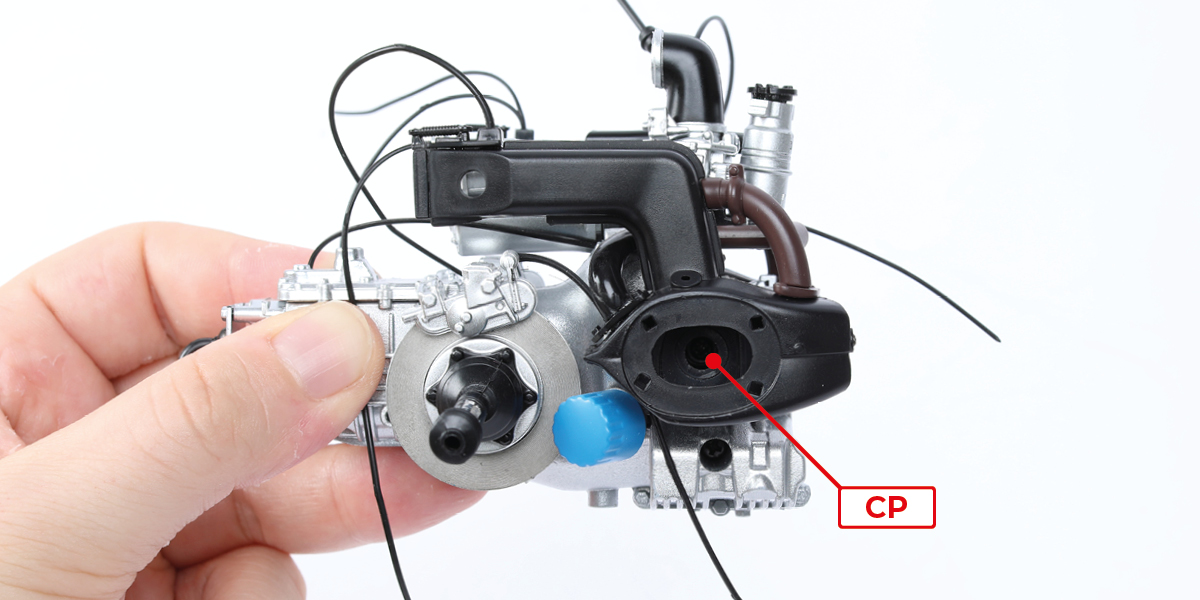

      Befestigen Sie Teil 39-C mit einer CP-Schraube an der Baugruppe.

      a
      b

      Schritt 3

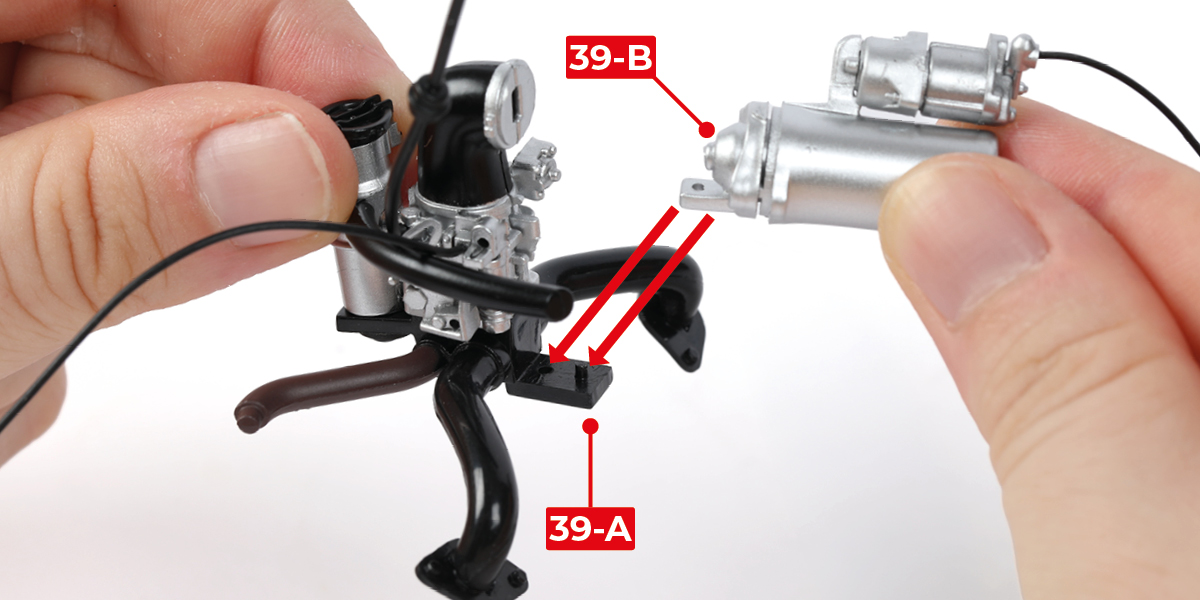

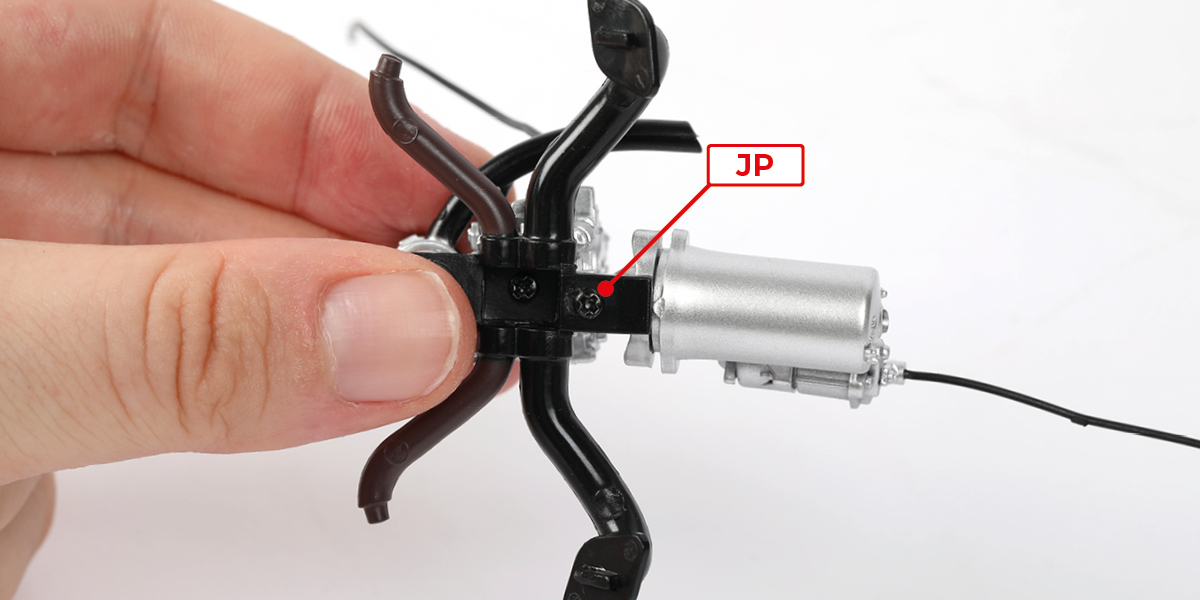

      Befestigen Sie Teil 39-B mit einer JP-Schraube an der Baugruppe.

      a
      b
      c

      Schritt 4

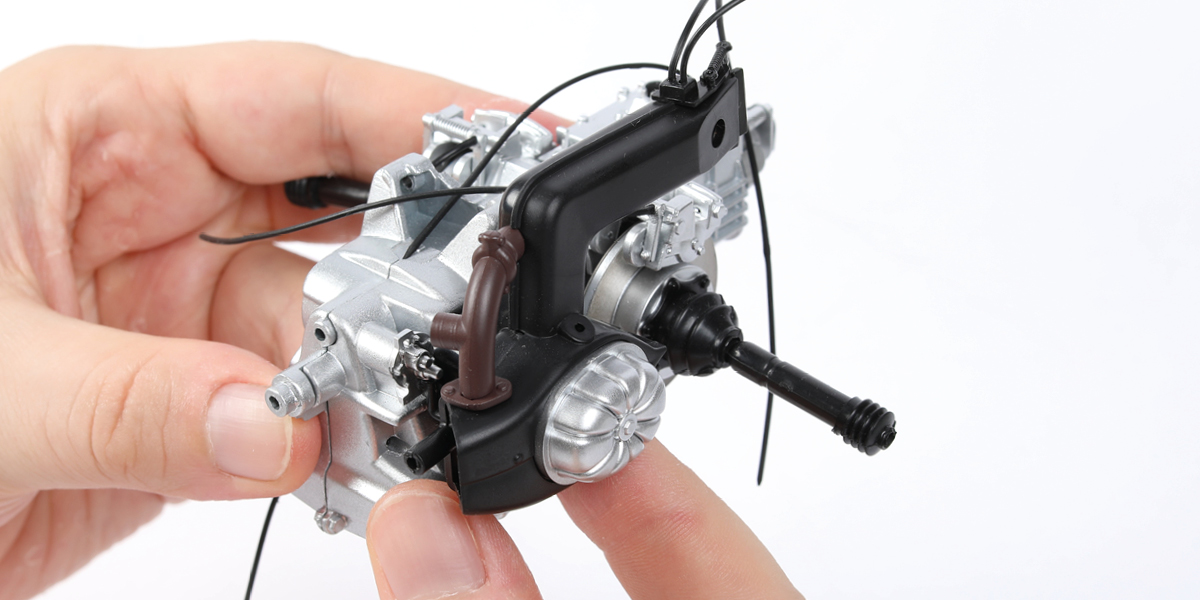

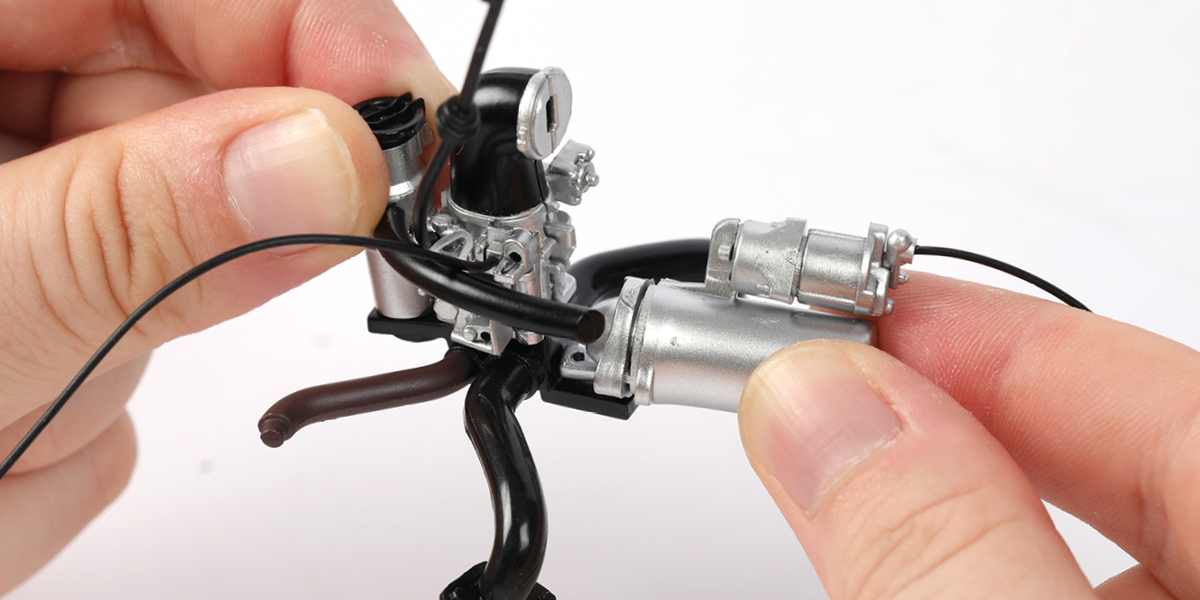

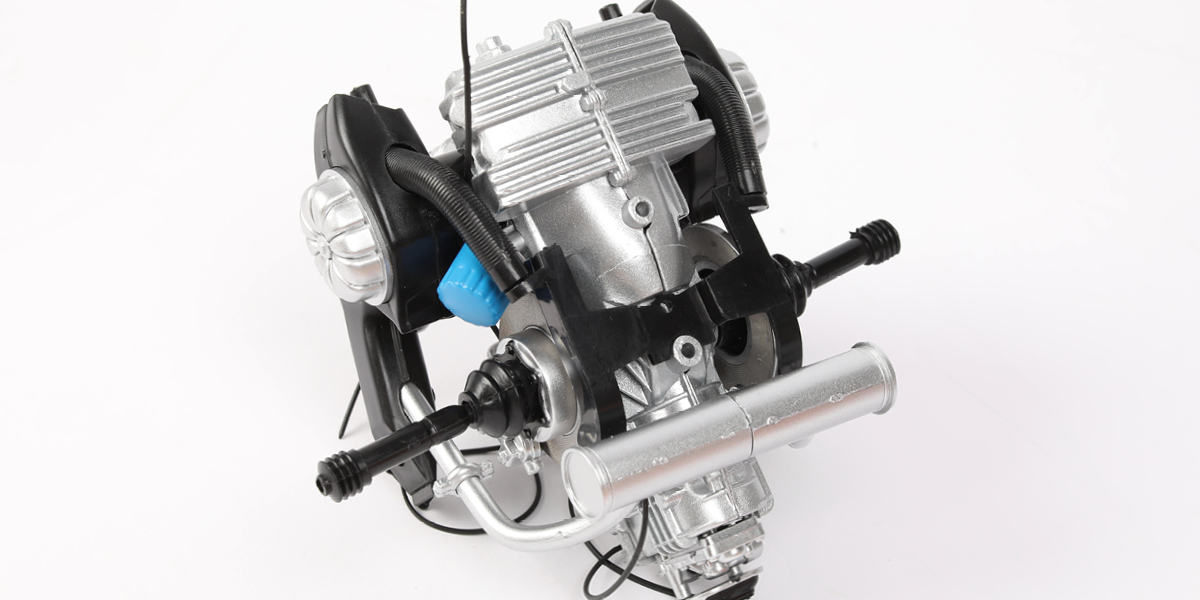

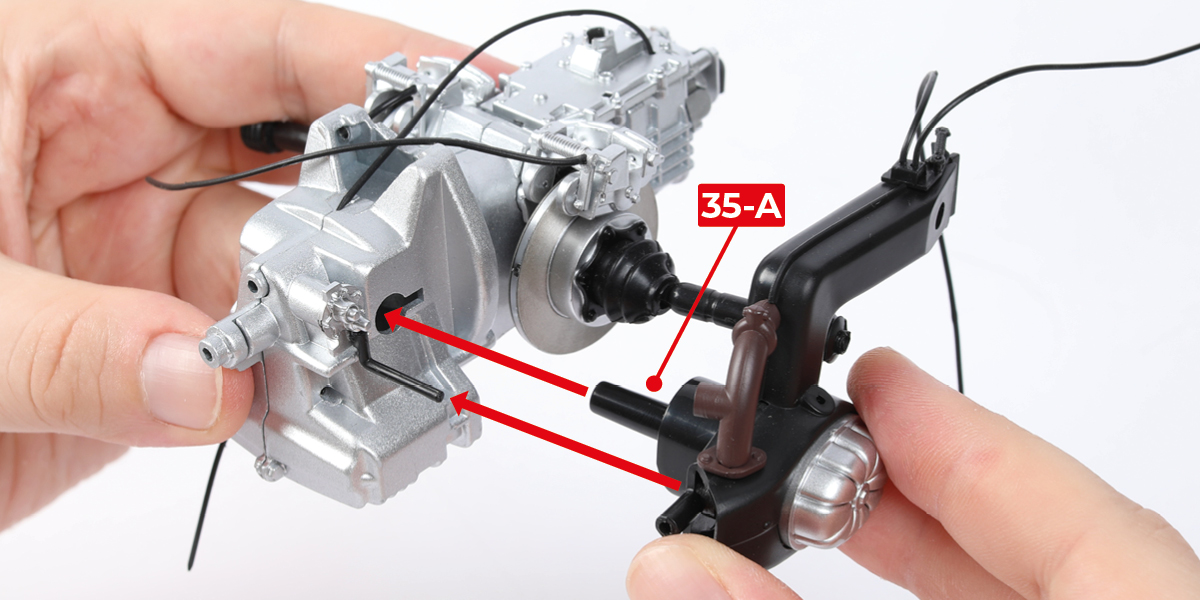

      Nehmen Sie die Baugruppe aus Phase 35 und positionieren Sie sie auf der Motorbaugruppe aus Phase 03, wie gezeigt.

      a
      b

      Schritt 5

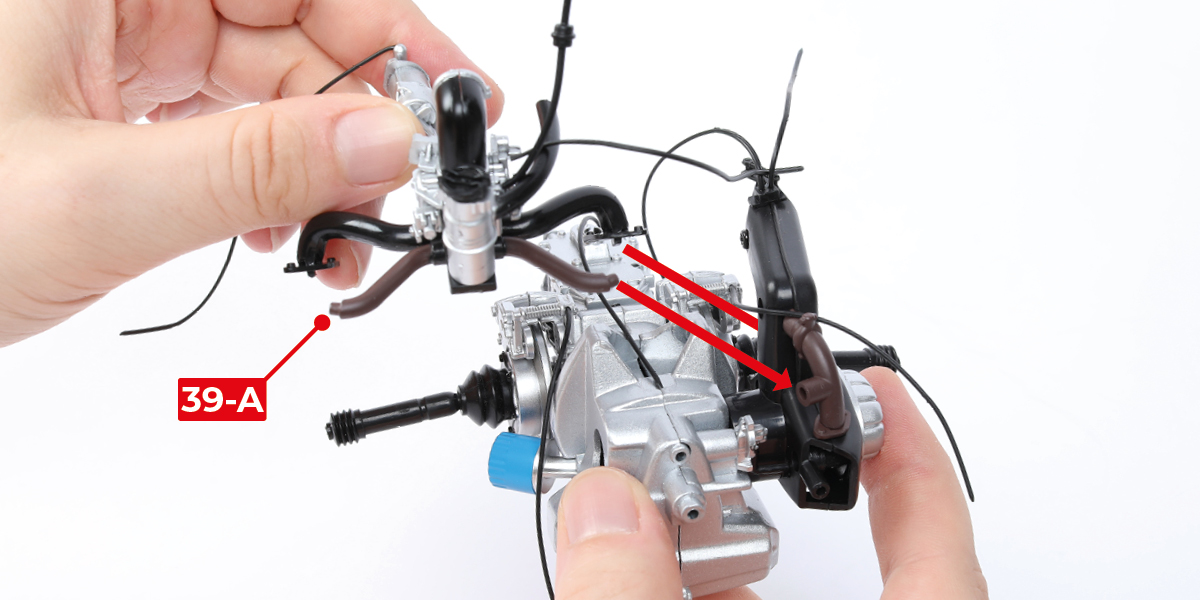

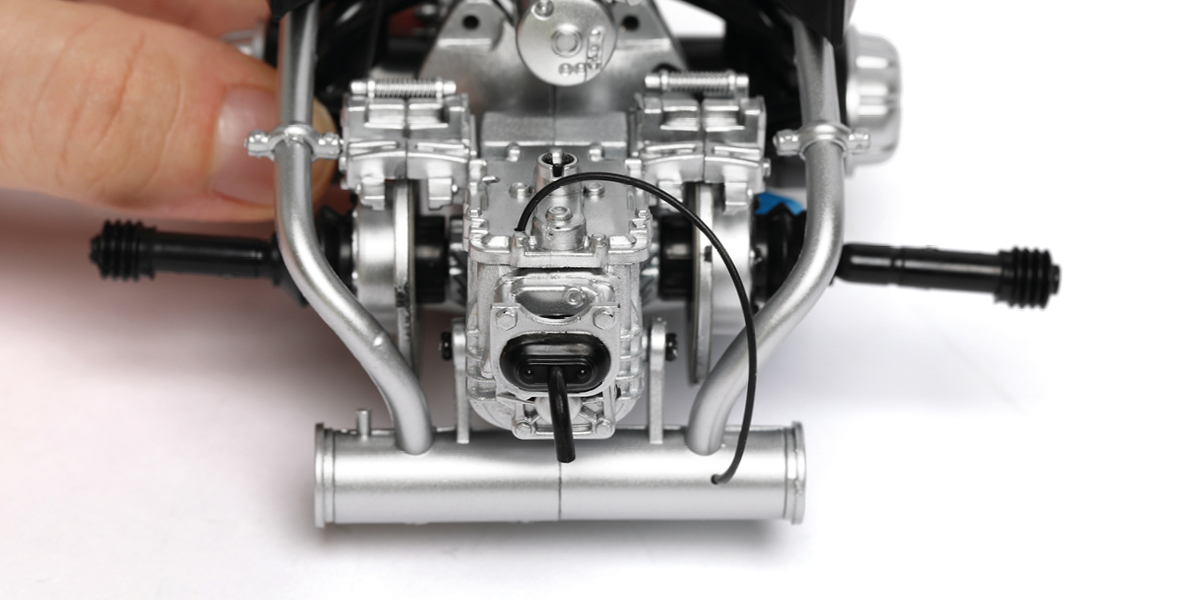

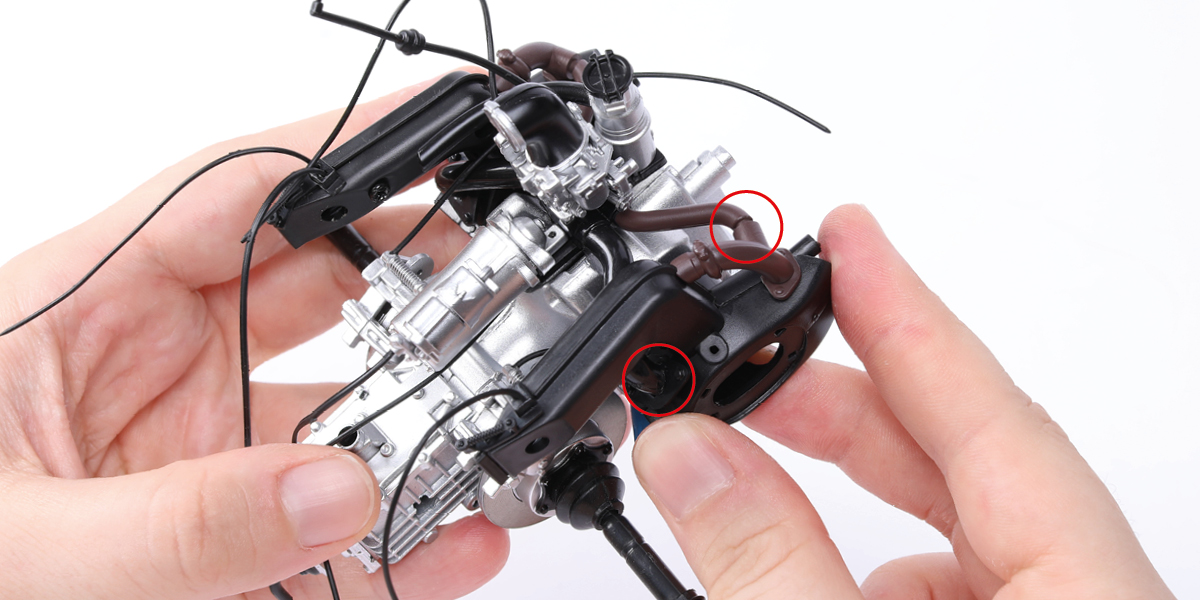

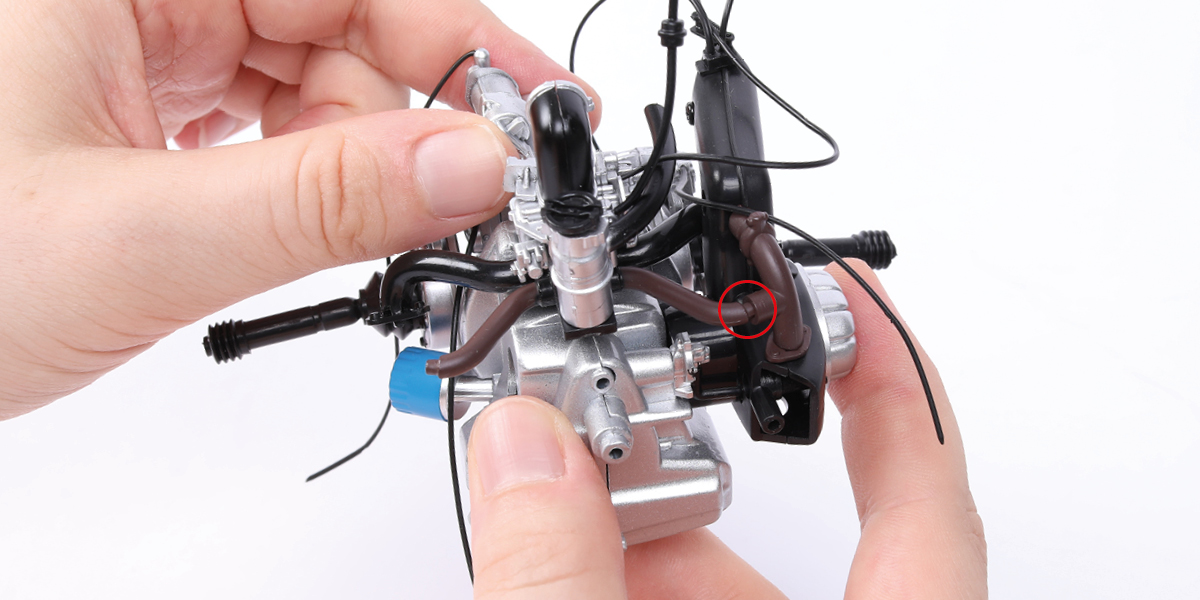

      Positionieren Sie die Auspuffkrümmer-Baugruppe aus der vorherigen Phase auf der Motorbaugruppe und verbinden Sie die Rohre, wie gezeigt.

      a
      b
      c

      Schritt 6

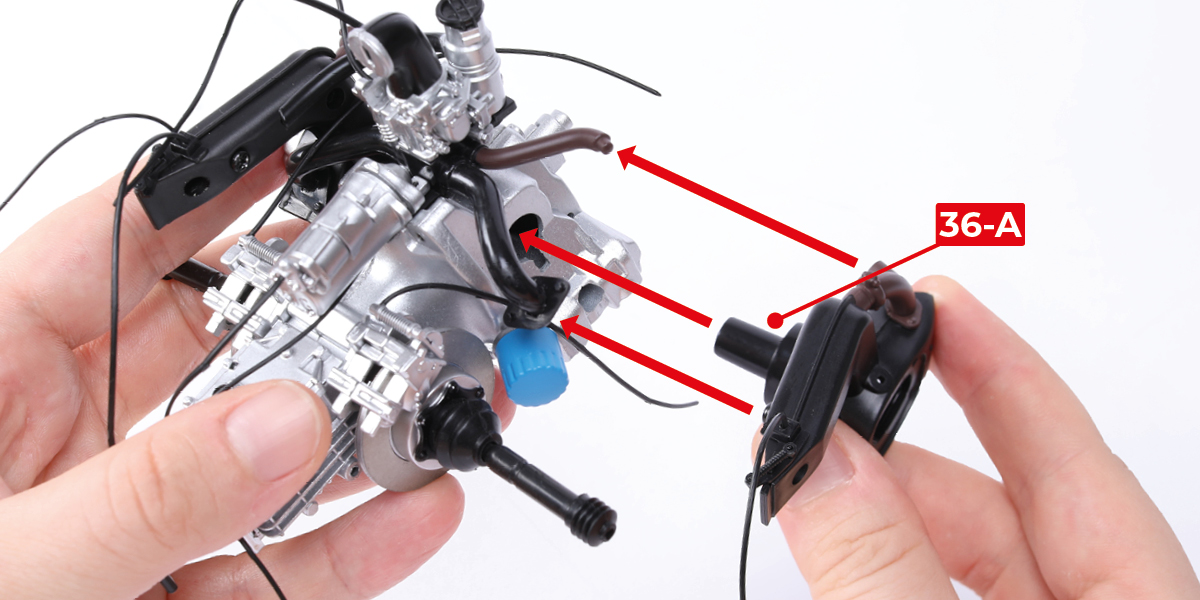

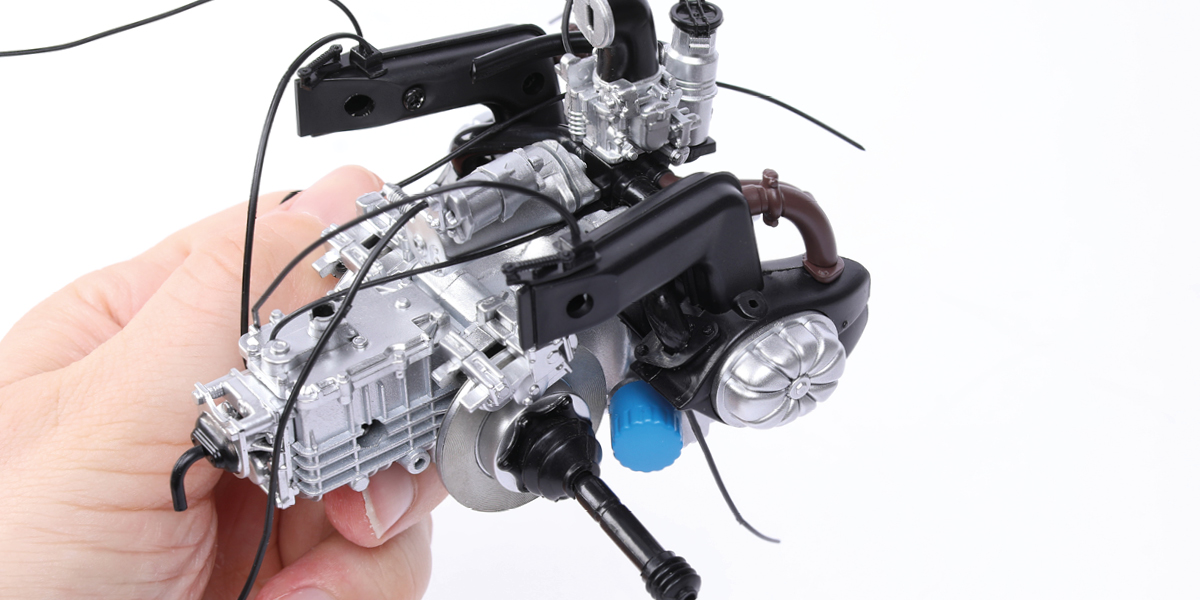

      Positionieren Sie die Baugruppe aus Phase 36 auf der Motorbaugruppe, verbinden Sie die Rohre und sichern Sie die Teile mit einer CP-Schraube.

      a
      b
      c

      Schritt 7

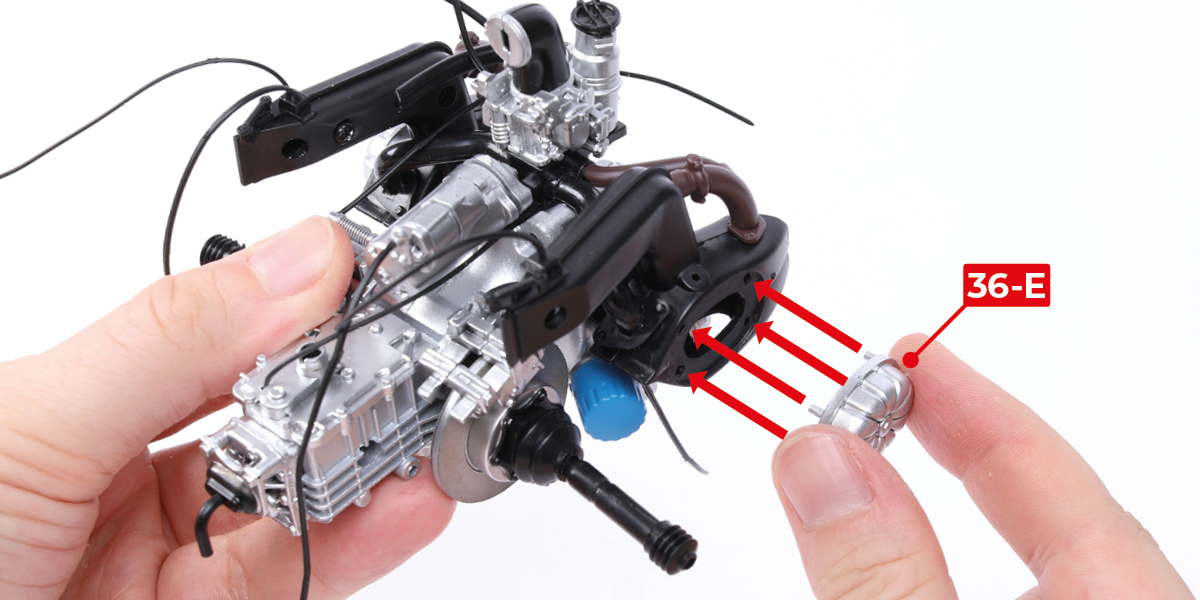

      Stecken Sie die Stifte von Teil 36-E in die entsprechenden Löcher in der rechten Zylinderverkleidung.

      a
      b

      Schritt 8

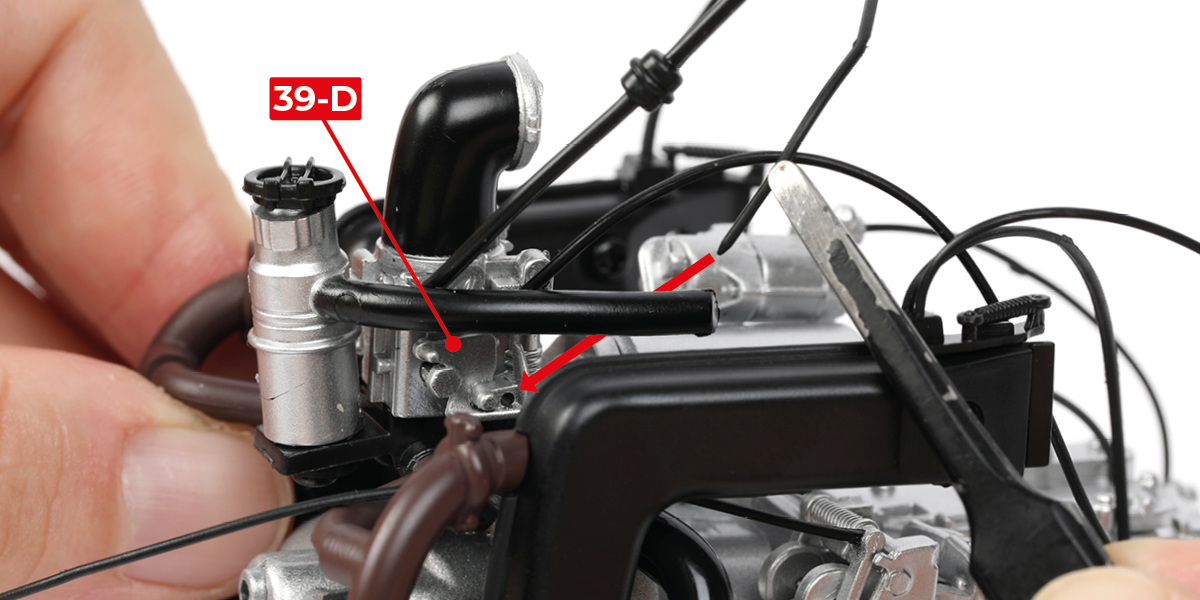

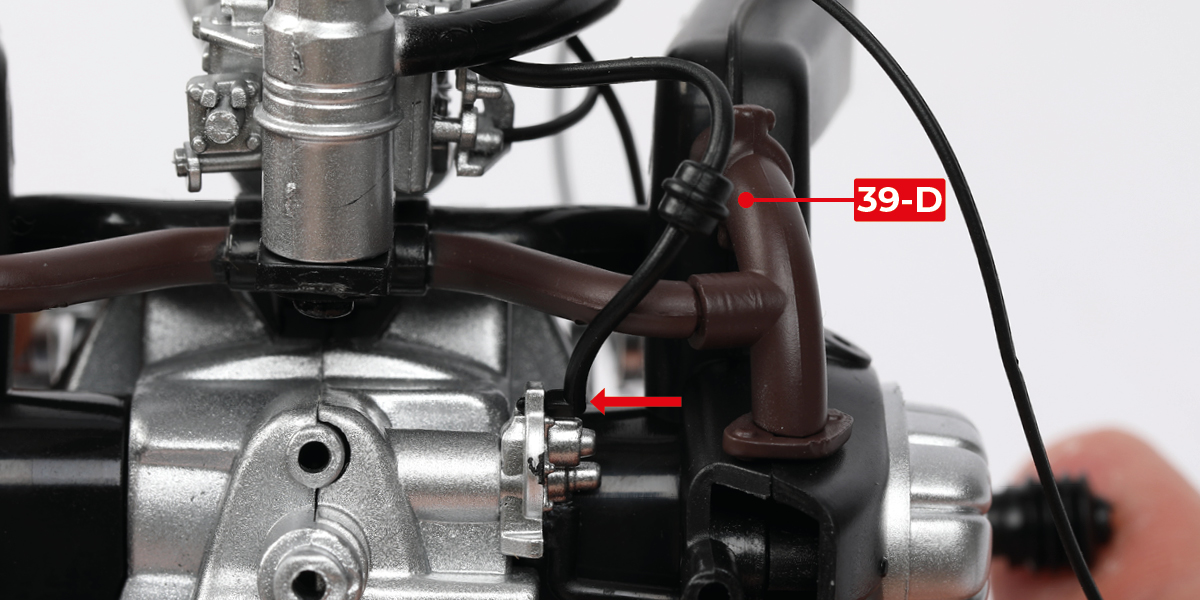

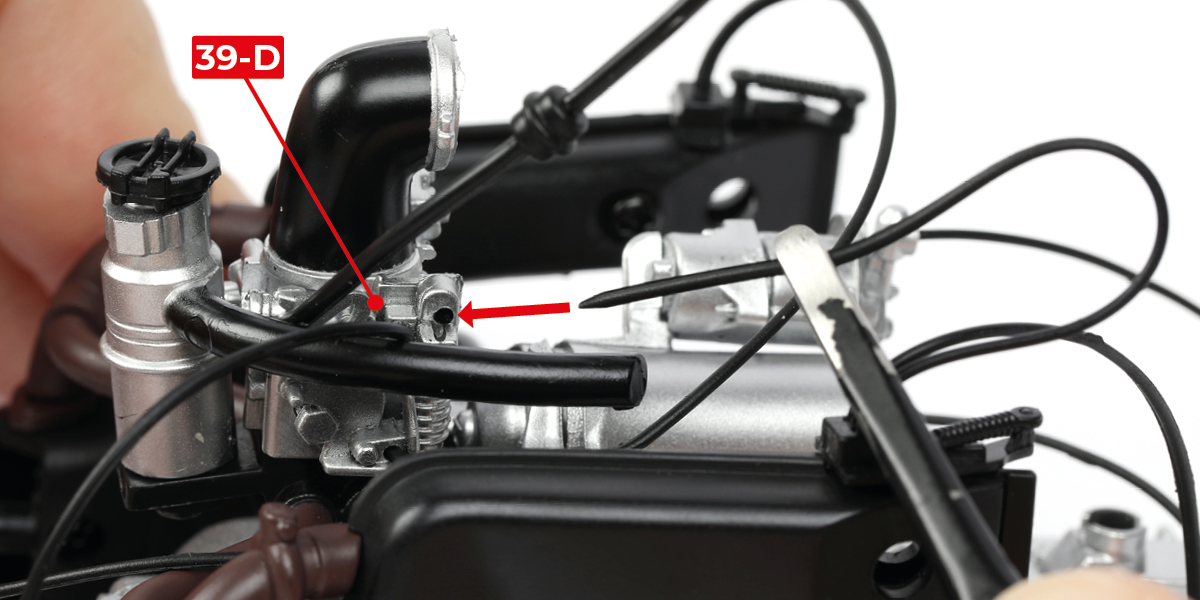

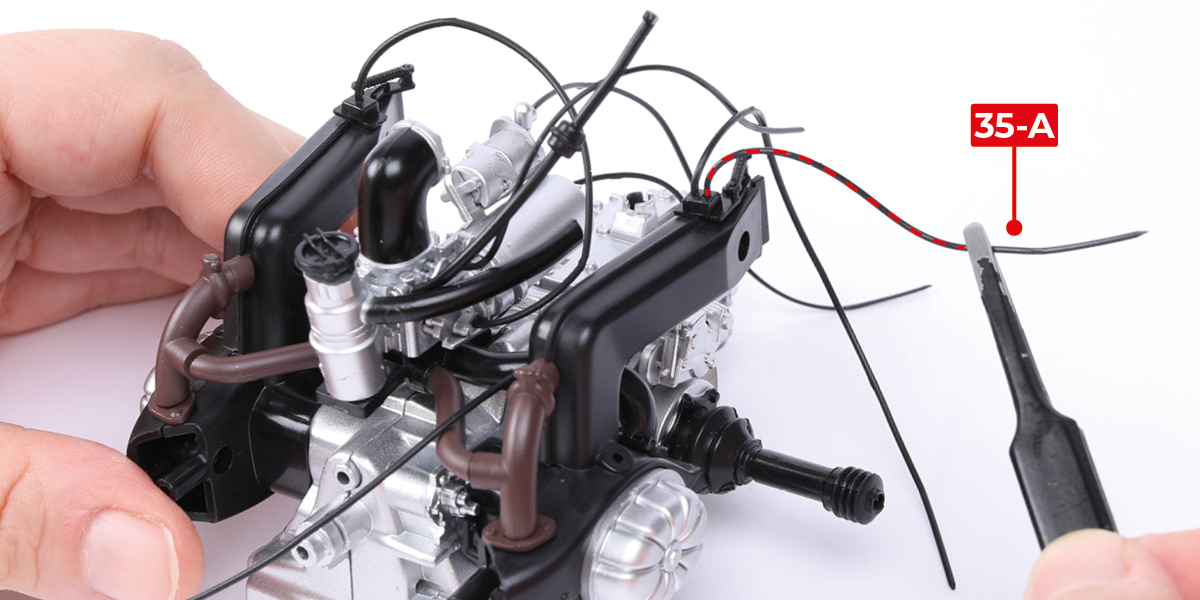

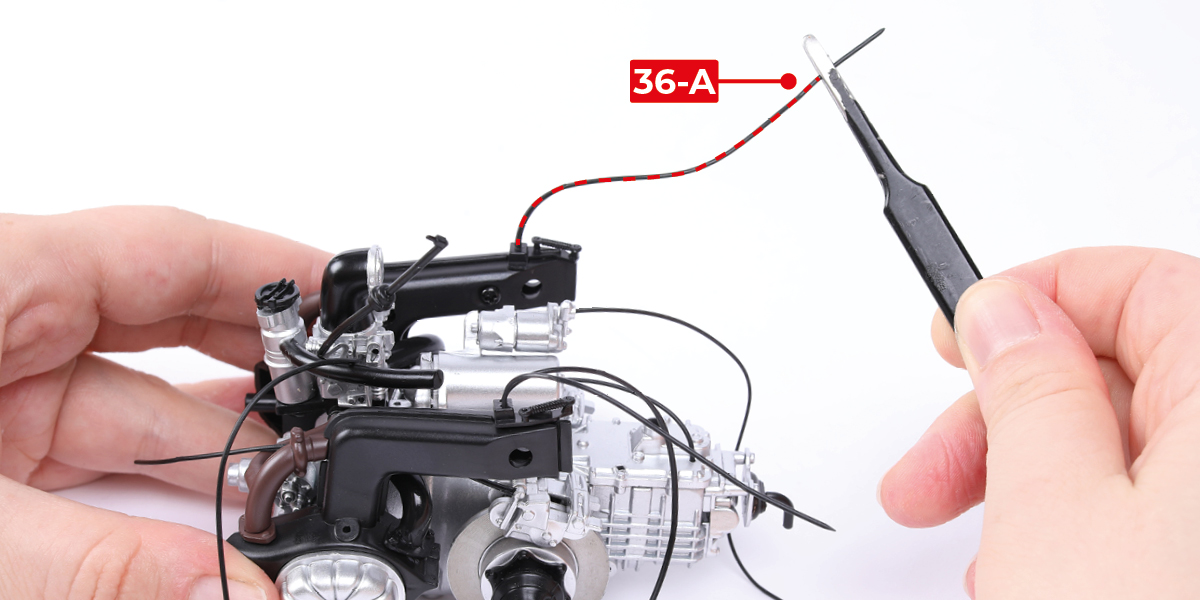

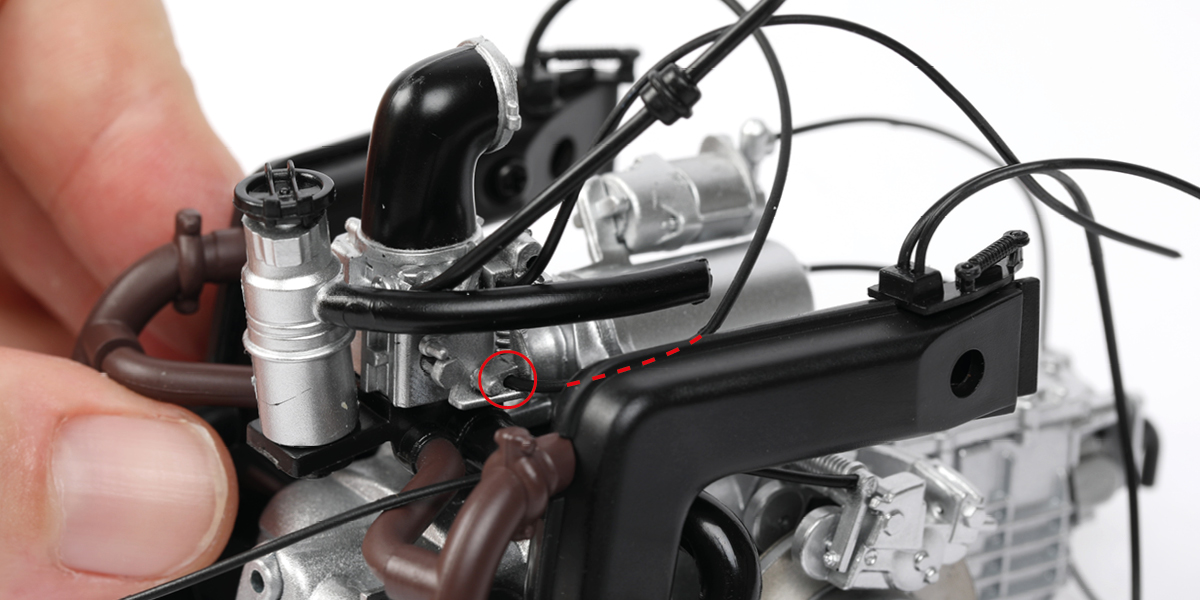

      Suchen Sie das Kabel von der rechten Zylinderverkleidung. Kleben Sie das Kabel in das angegebene Loch in Teil 39-D.

      a
      b
      c

      Schritt 9

      Suchen Sie das äußere Kabel von der linken Zylinderverkleidung. Kleben Sie das Kabel in das angegebene Loch in Teil 39-D.

      a
      b
      c

      Schritt 10

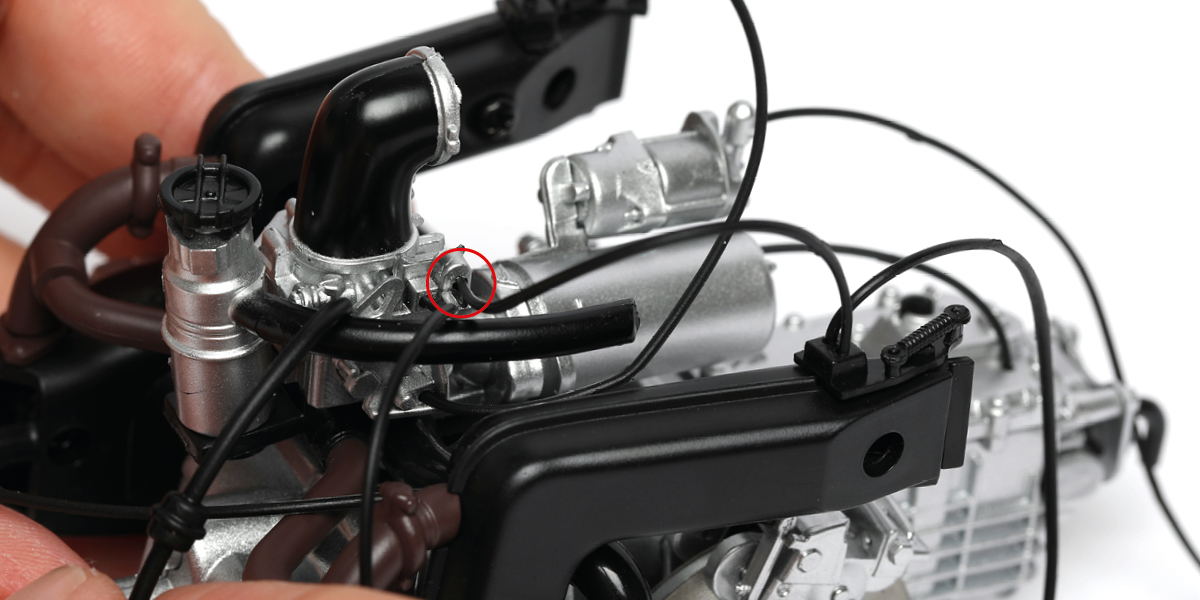

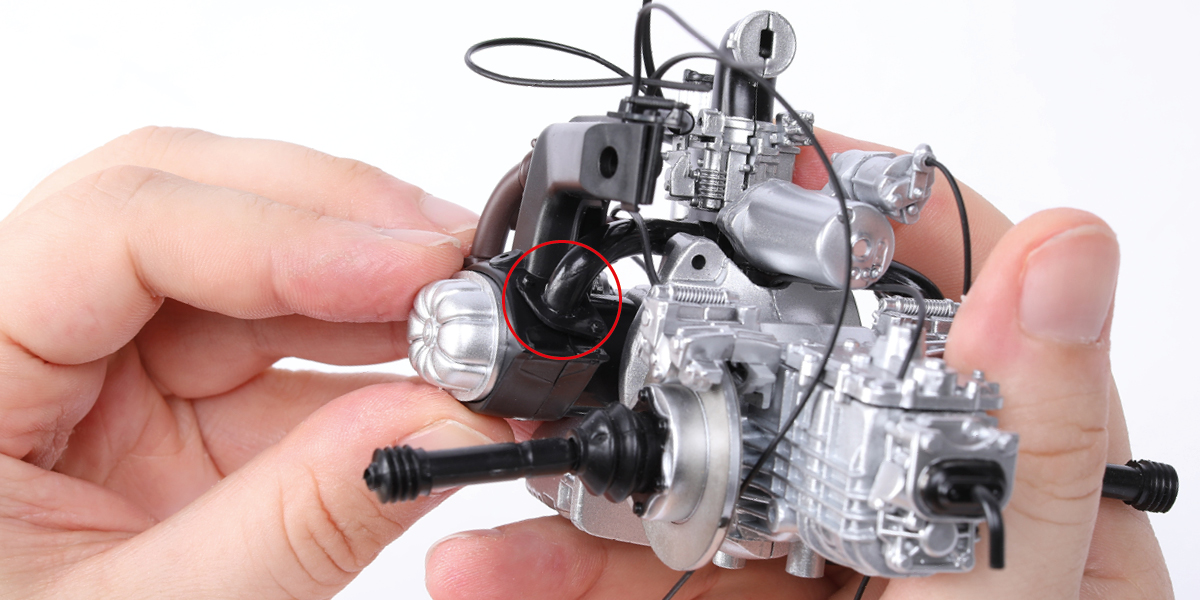

      Suchen Sie das angegebene Loch im hinteren Bereich der Motorbaugruppe. Kleben Sie den Schlauch von Teil 39-D in das Loch, wie gezeigt.

      a
      b

      Schritt 11

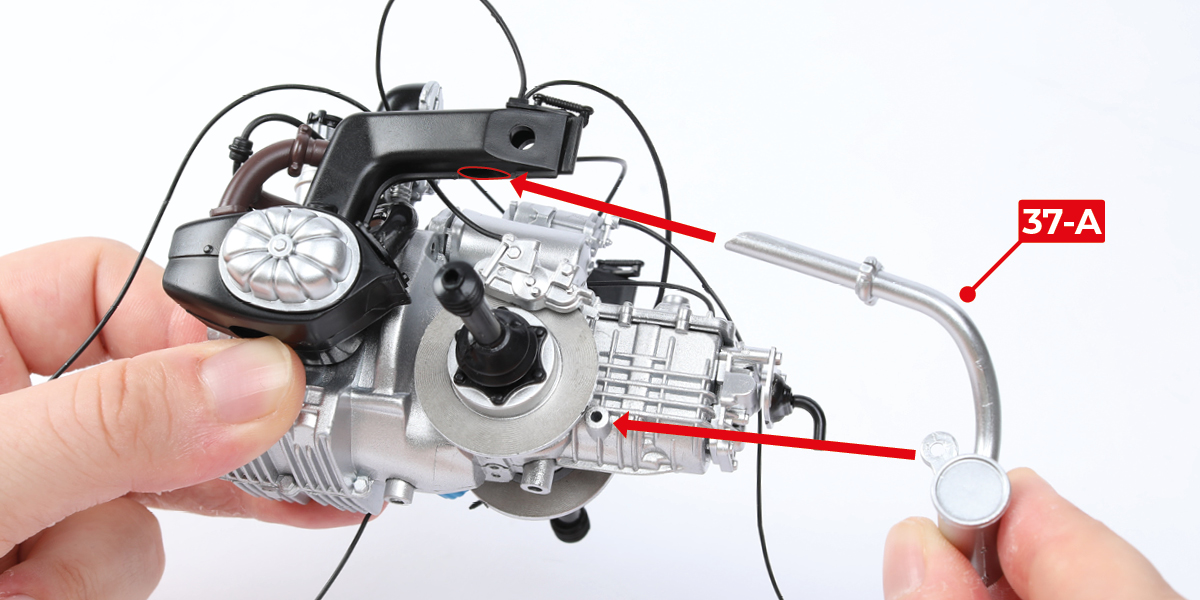

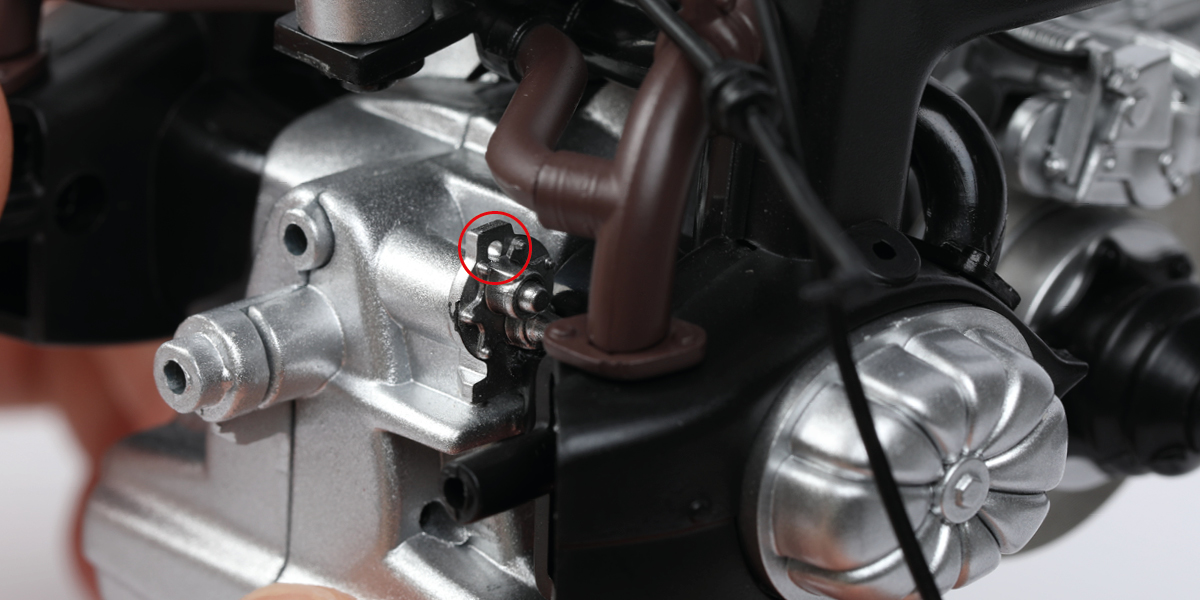

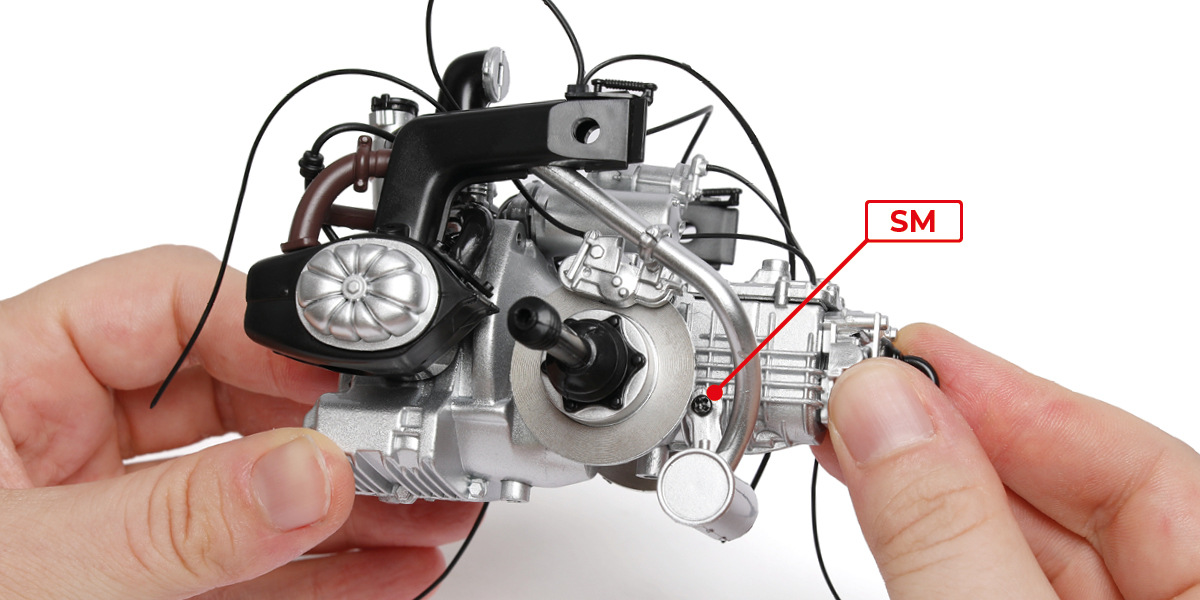

      Führen Sie das Rohr von Teil 37-A in den Luftkanal ein und befestigen Sie dann Teil 37-A mit einer SM-Schraube an der Baugruppe.

      a
      b

      Schritt 12

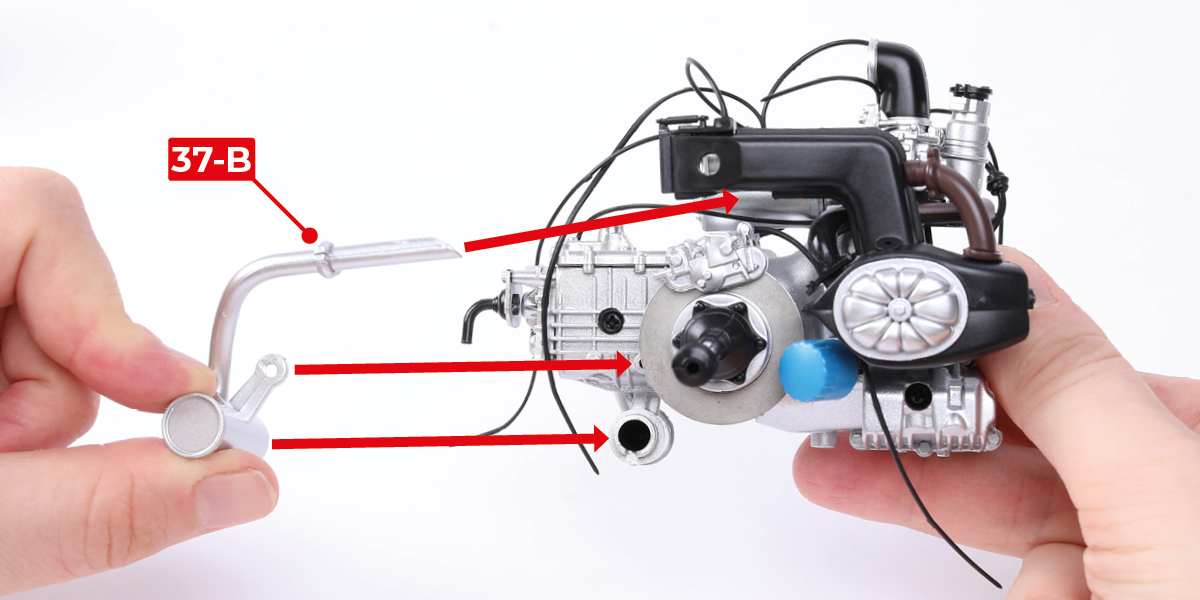

      Führen Sie das Rohr von Teil 37-B in den Luftkanal ein und drücken Sie die beiden Hälften des vorderen Schalldämpfers zusammen. Befestigen Sie Teil 37-B an der Baugruppe des Motors mit einer SM-Schraube.

      a
      b

      Schritt 13

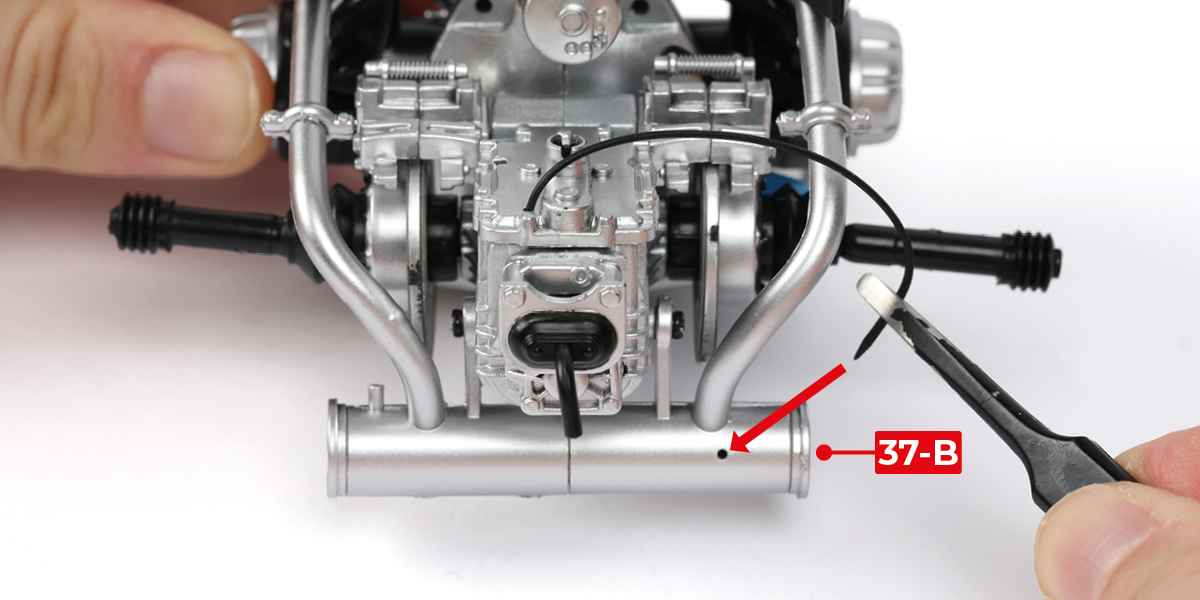

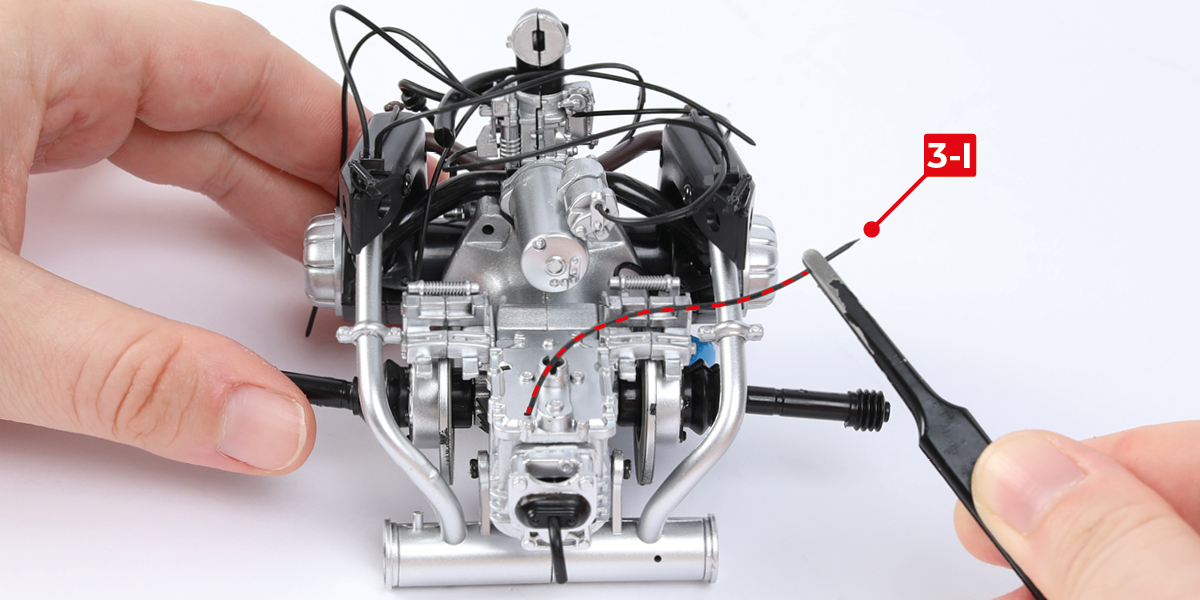

      Kleben Sie das Kabel von Teil 3-I in das Loch in Teil 37-B.

      a
      b
      c

      Schritt 14

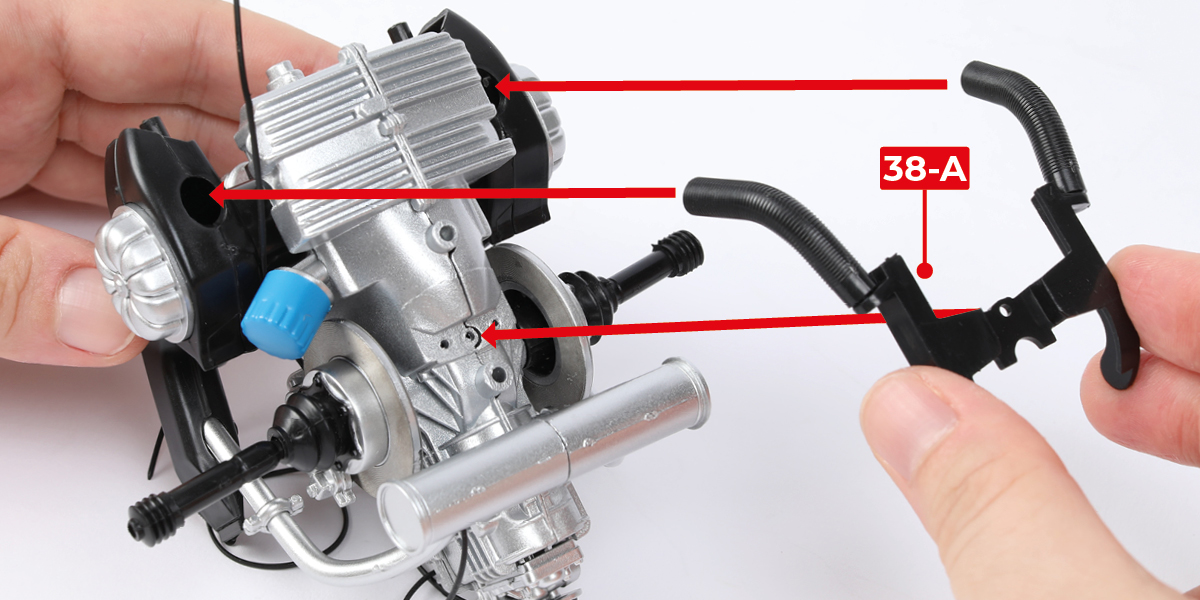

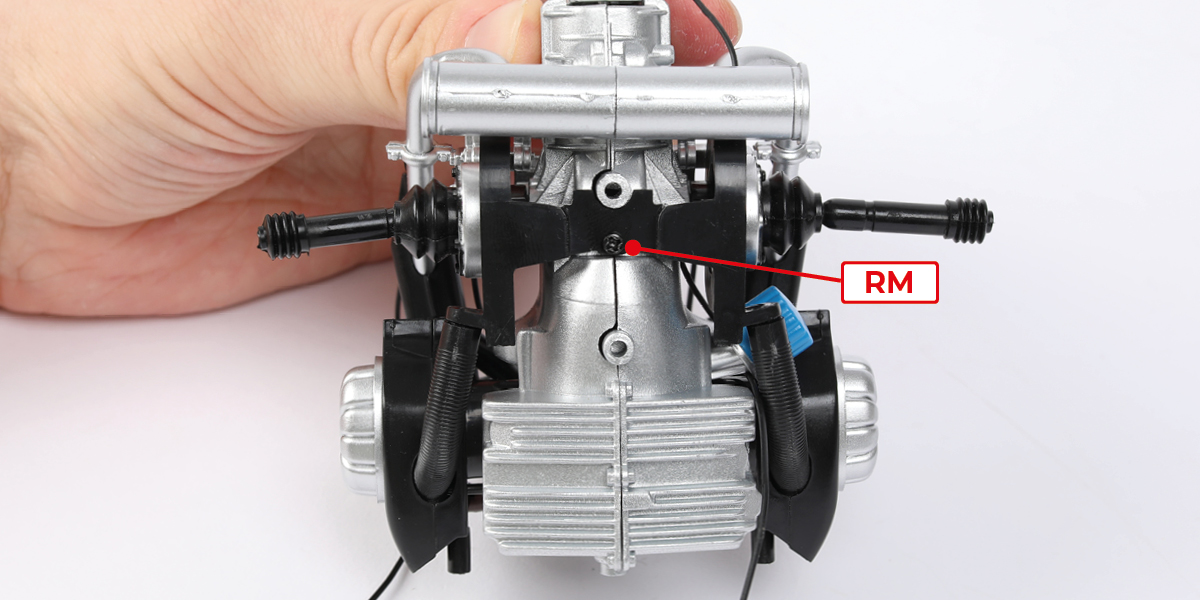

      Befestigen Sie Teil 38-A an der Motorbaugruppe mit einer RM-Schraube.

      a
      b
      c

      Schritt 15

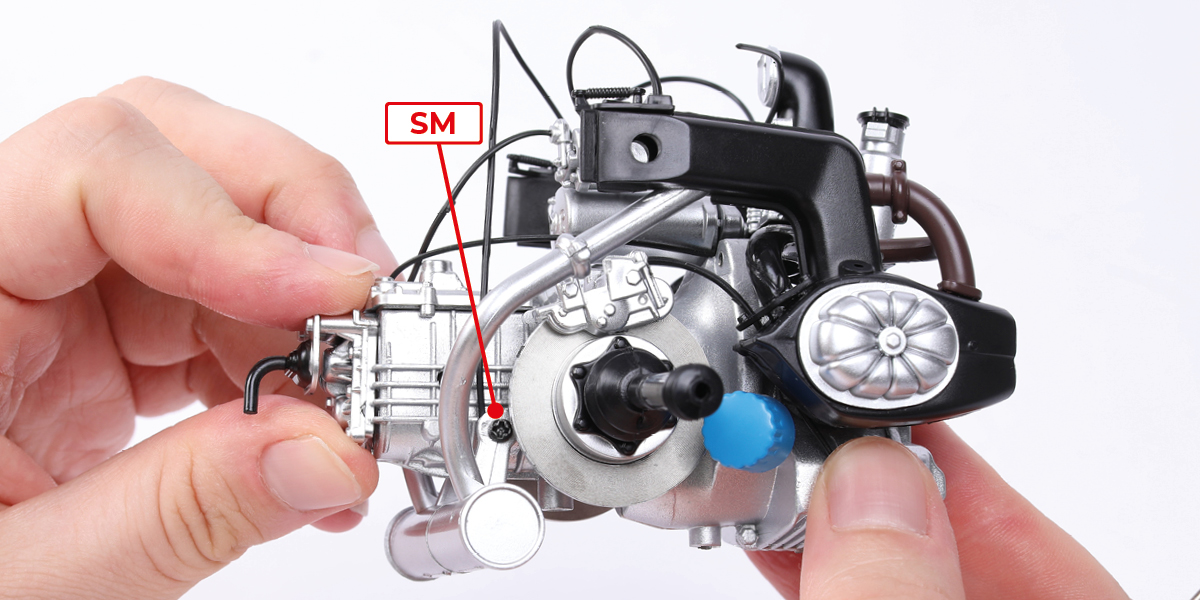

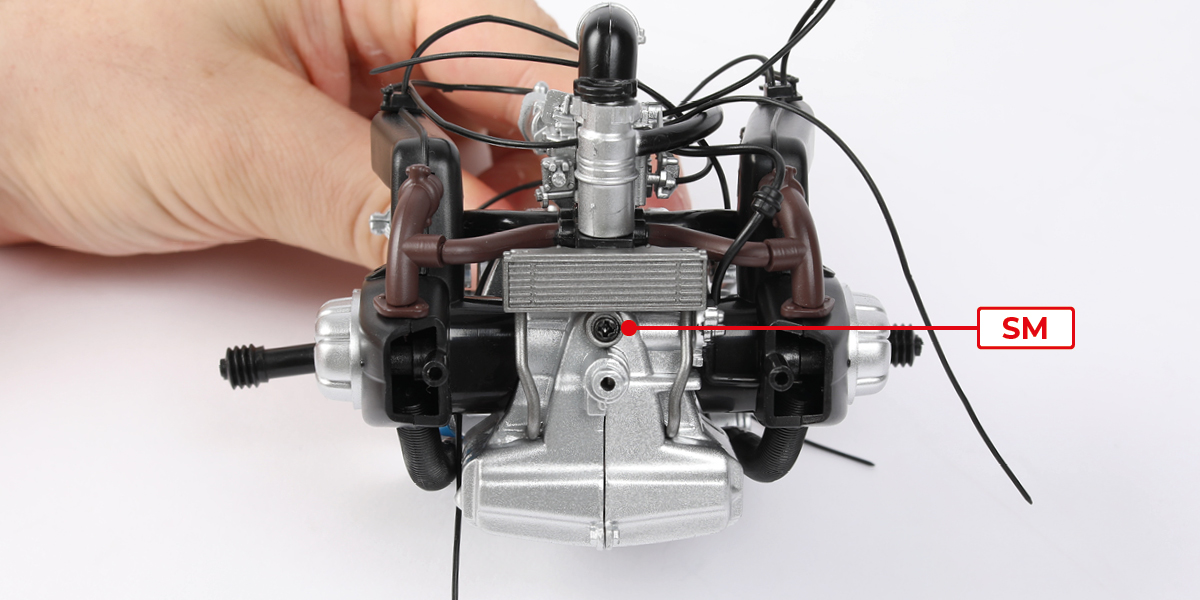

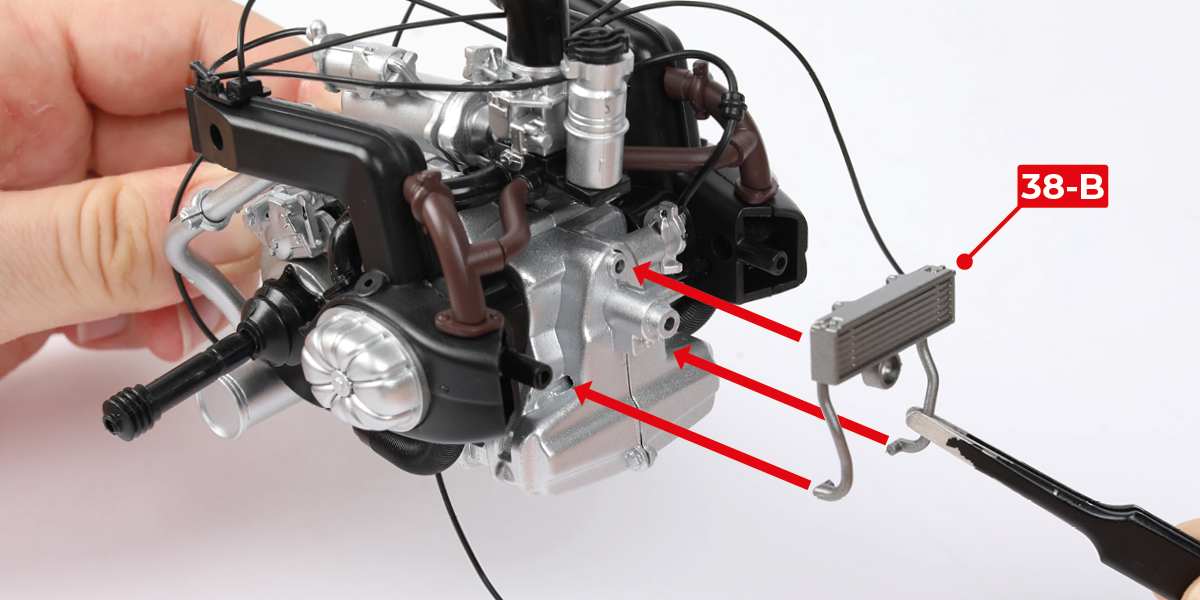

      Befestigen Sie Teil 38-B an der Motorbaugruppe mit einer SM-Schraube.

      a
      b
      c

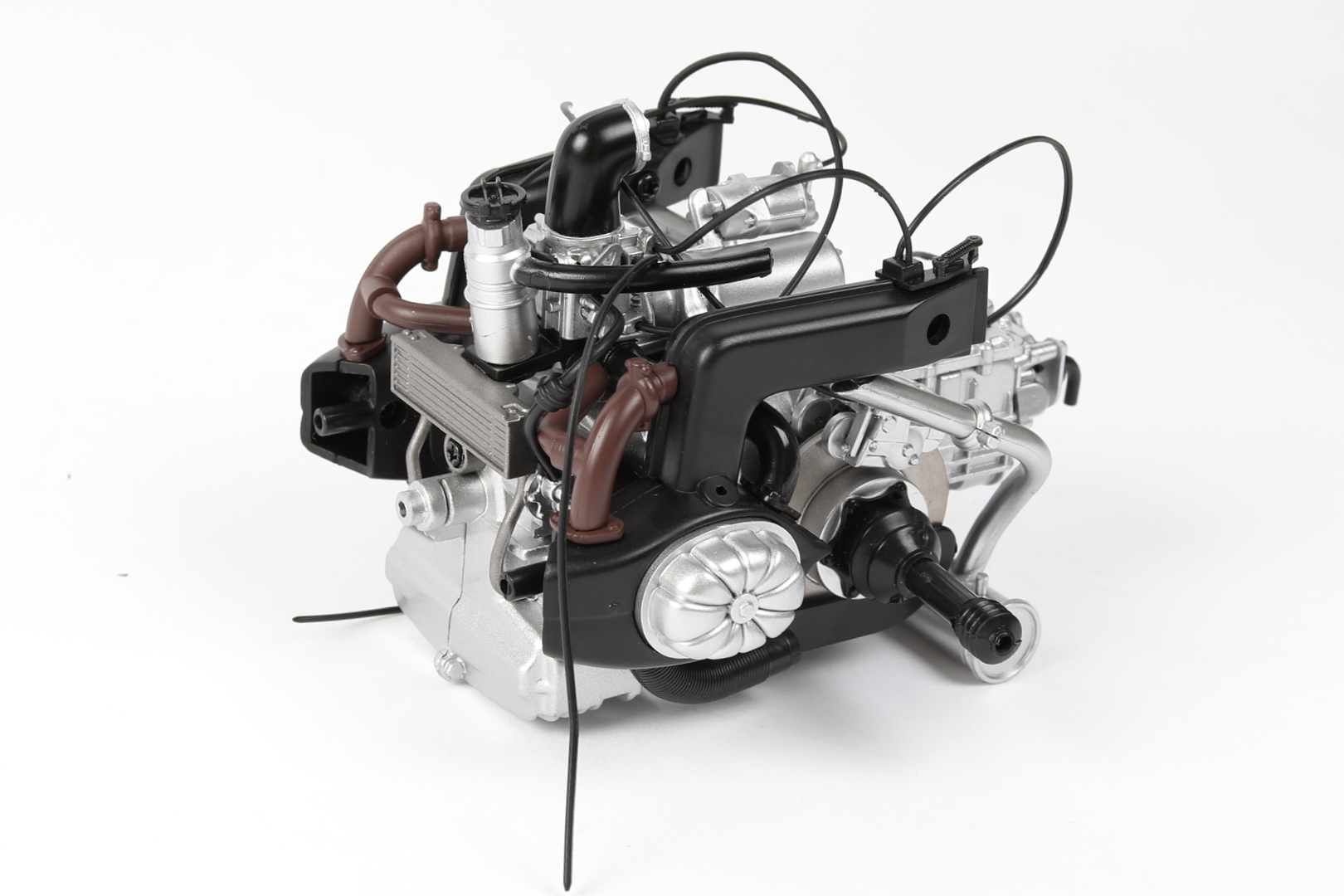

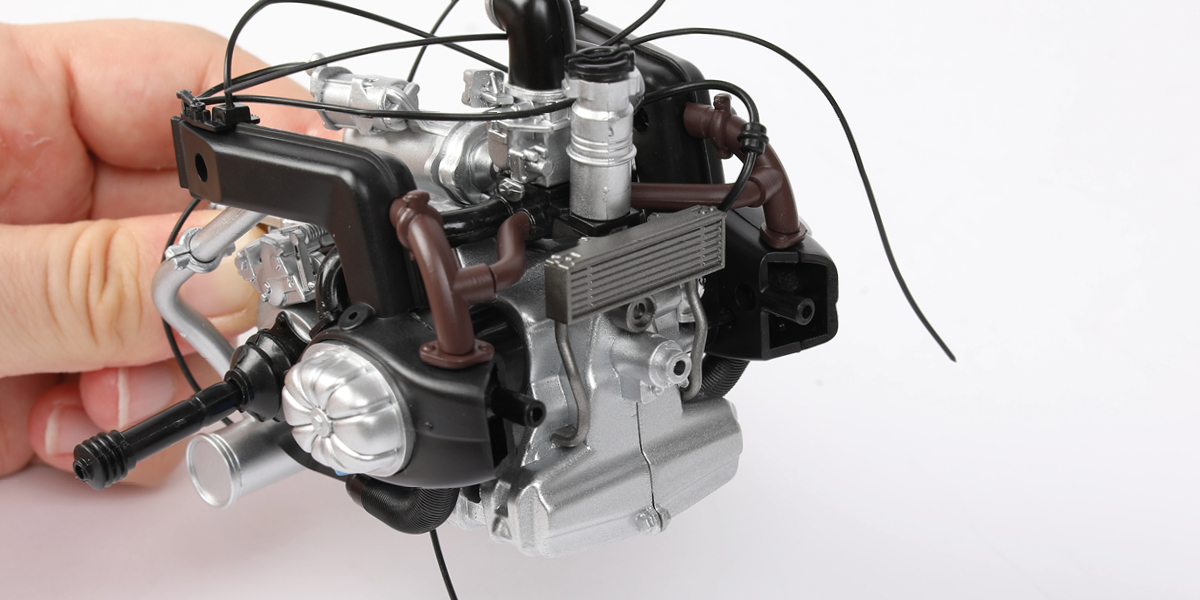

      PHASE ABGESCHLOSSEN

      Phase 40: Anbringen des Luftfilters

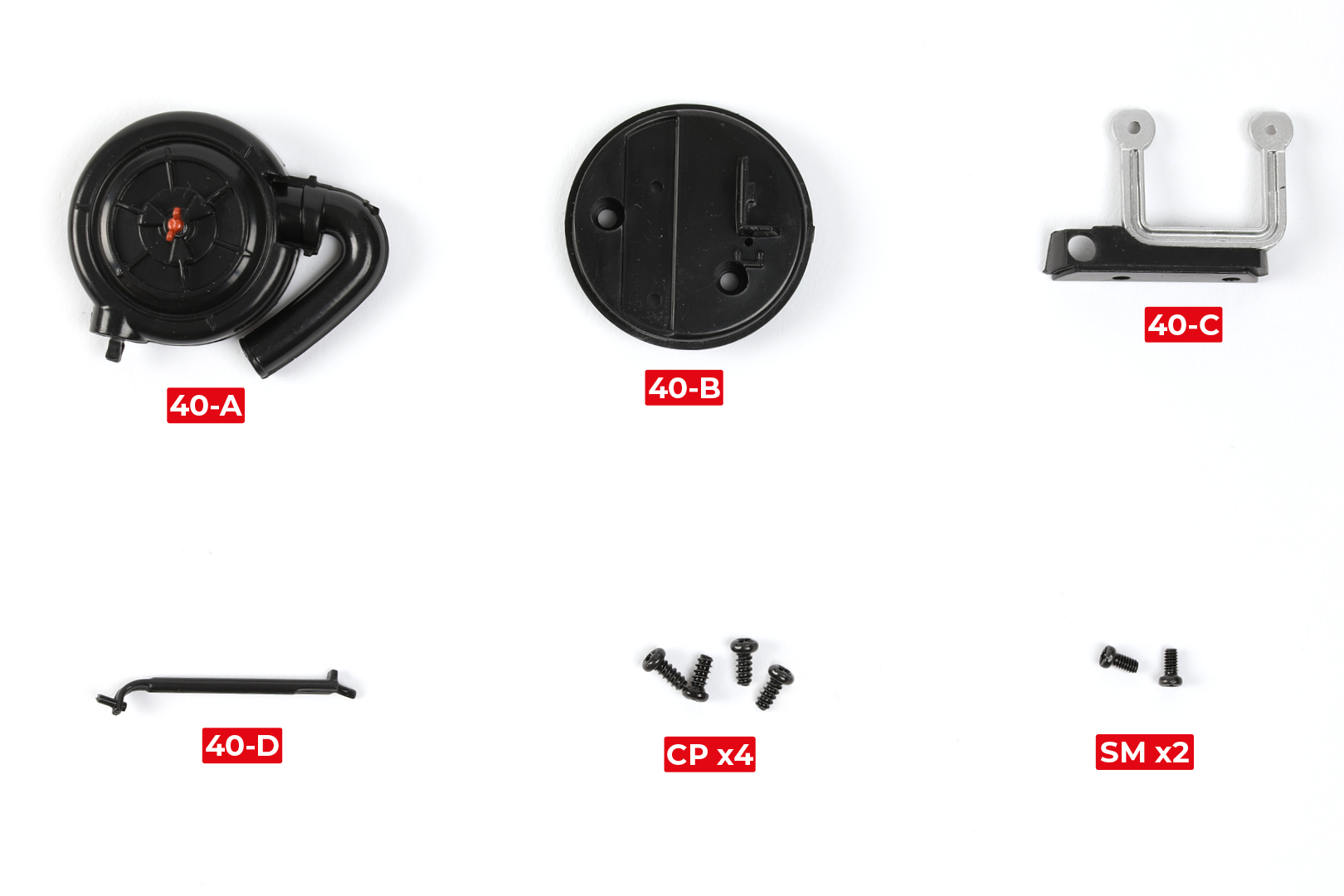

      TEILE FÜR PHASE 40

      Schritt 1

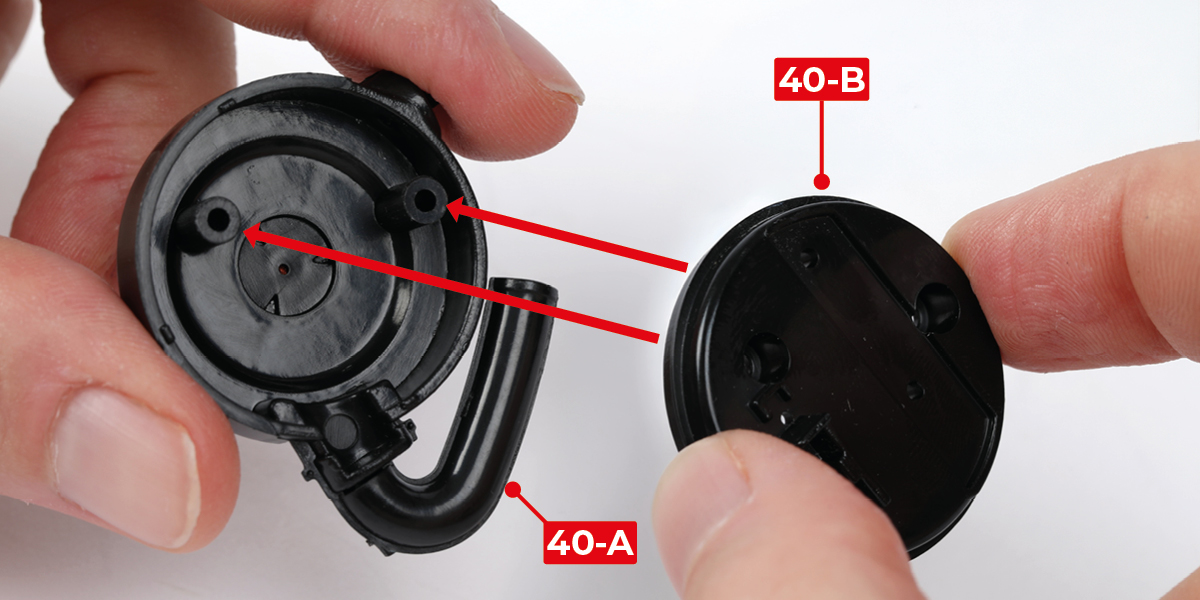

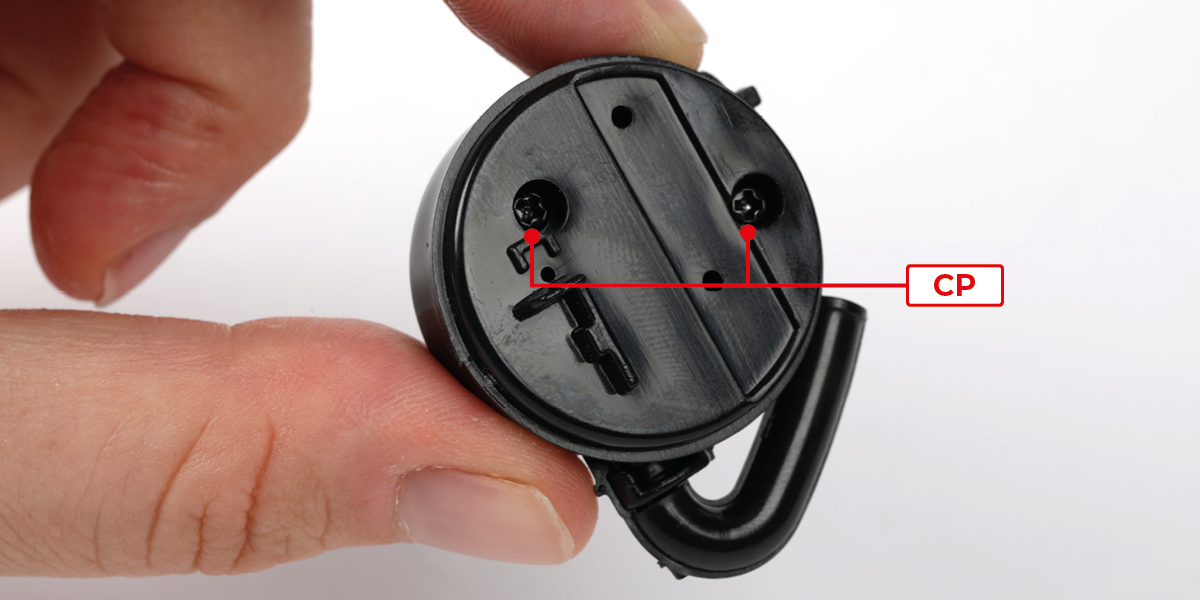

      Befestigen Sie Teil 40-B an Teil 40-A mit zwei CP-Schrauben.

      a
      b

      Schritt 2

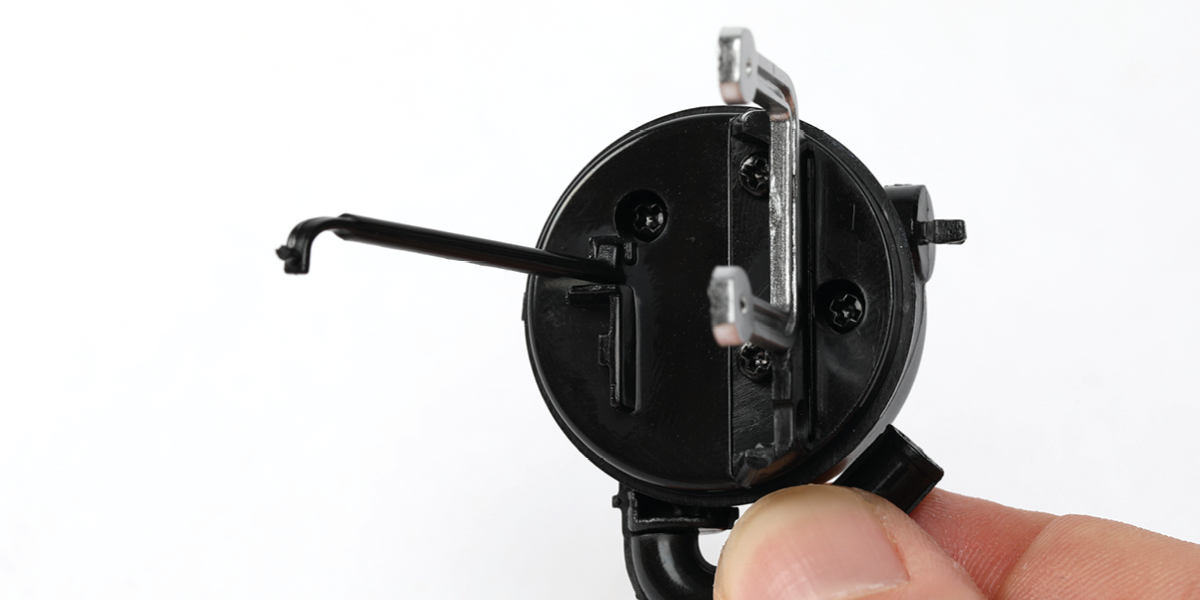

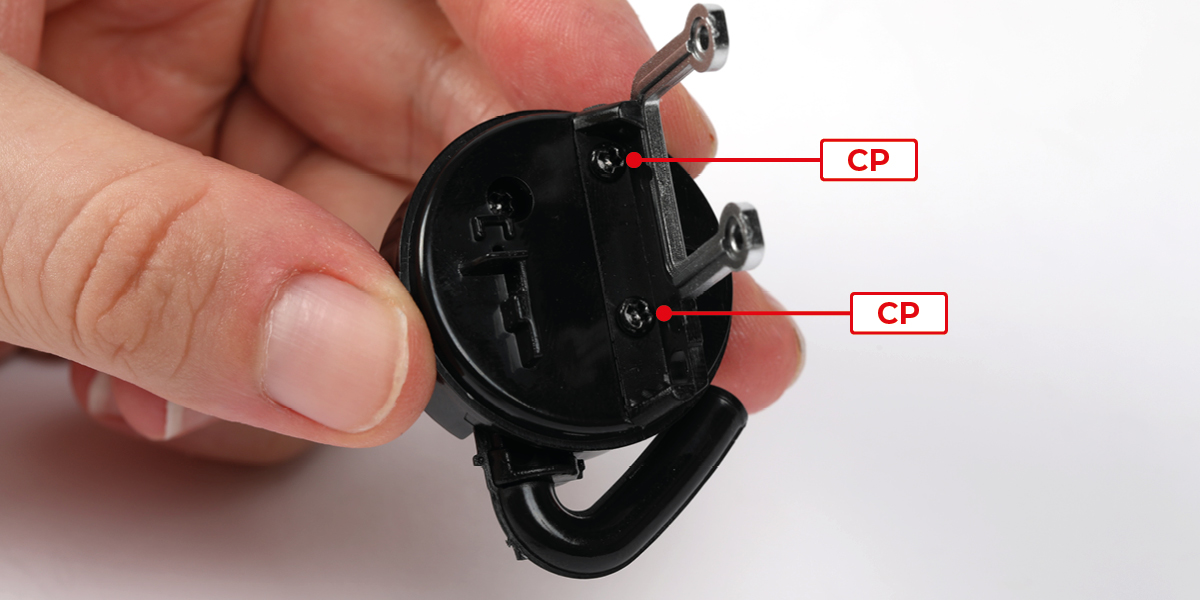

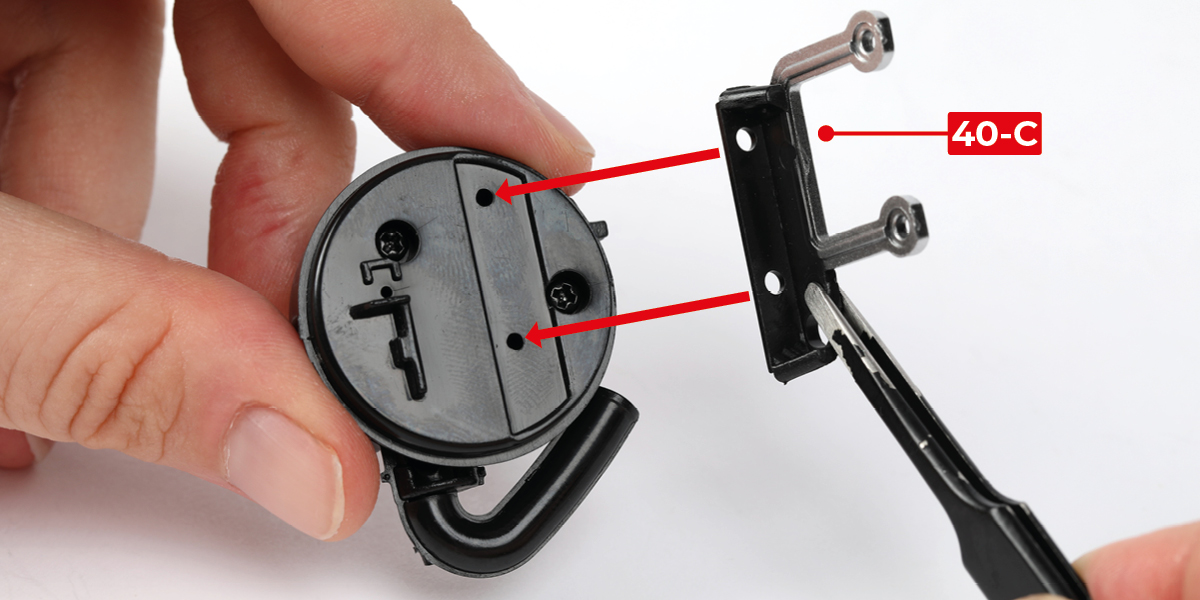

      Befestigen Sie Teil 40-C mit zwei CP-Schrauben an der Baugruppe.

      a
      b

      Schritt 3

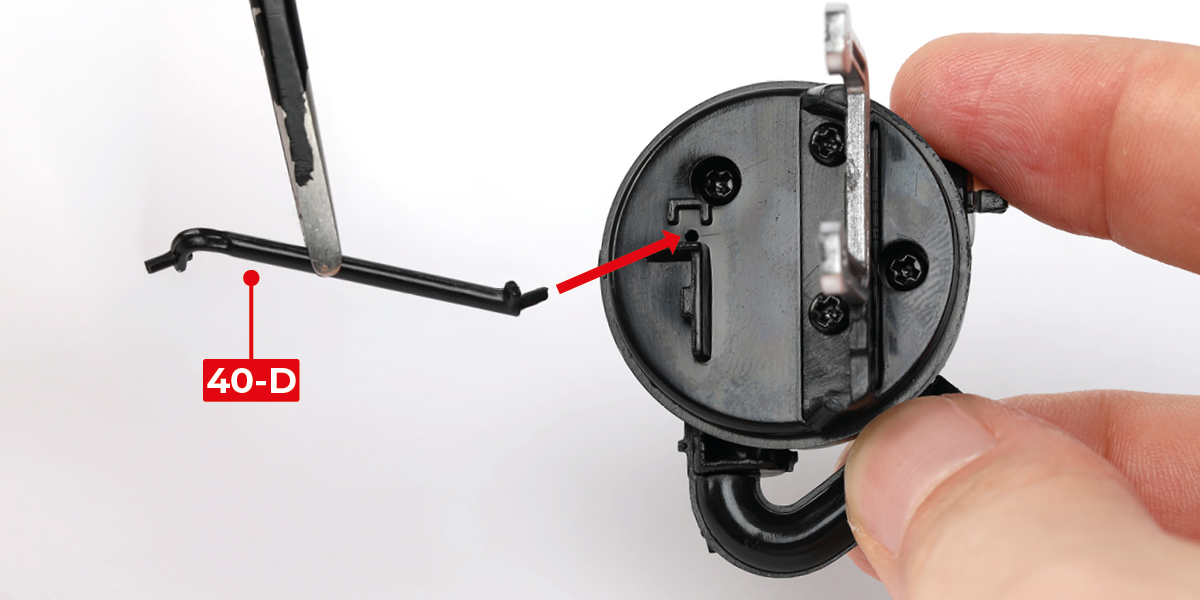

      Fügen Sie Teil 40-D in die Baugruppe ein.

      a
      b

      Schritt 4

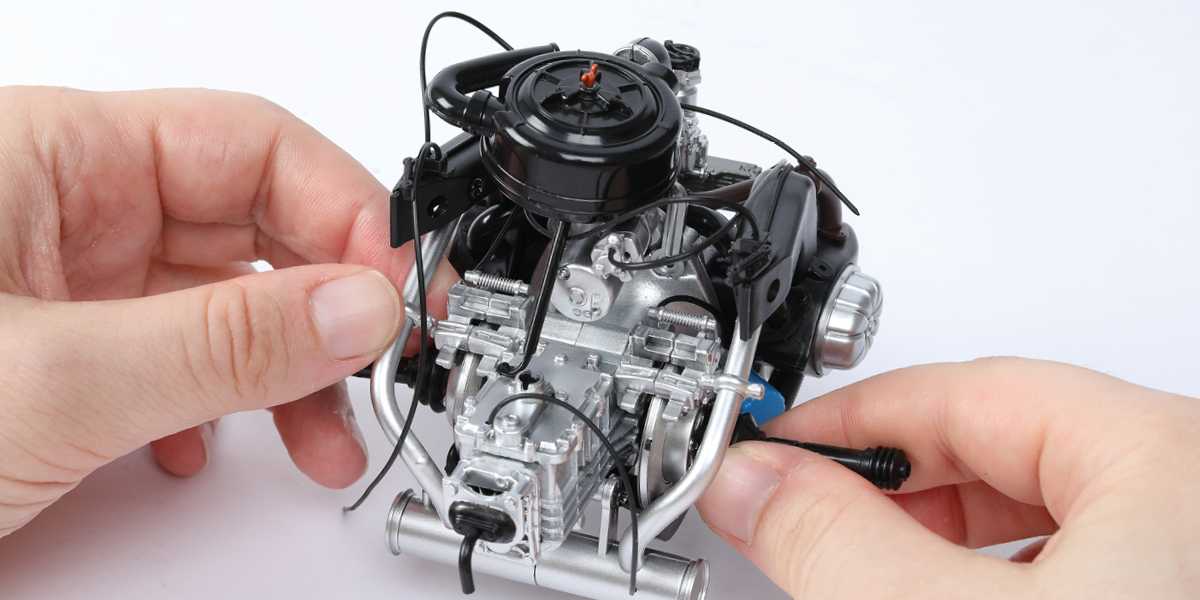

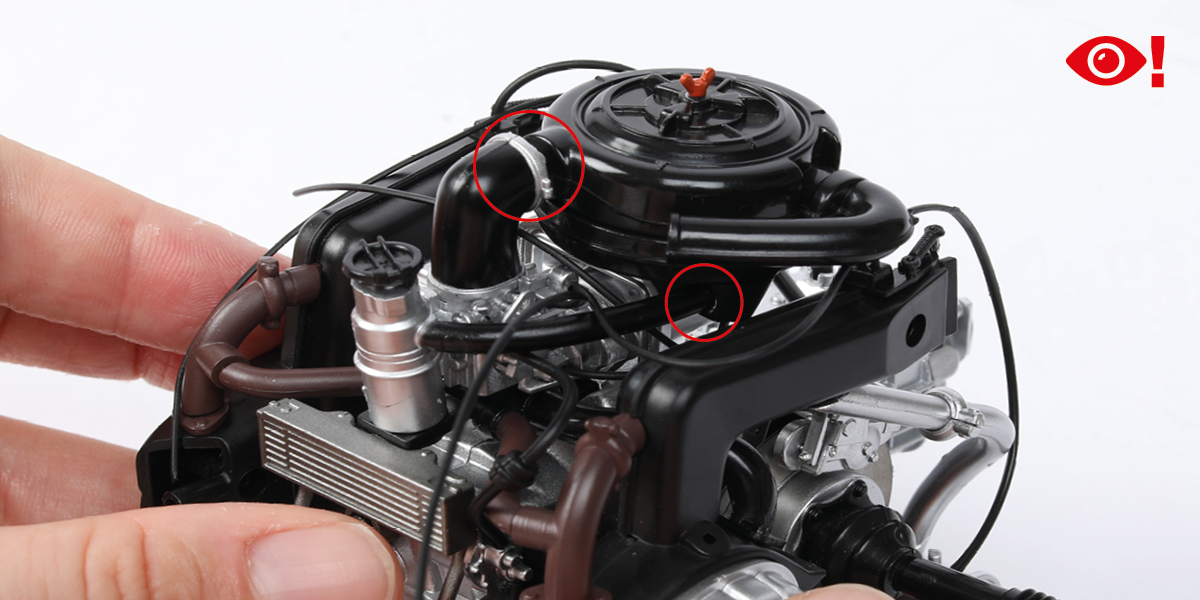

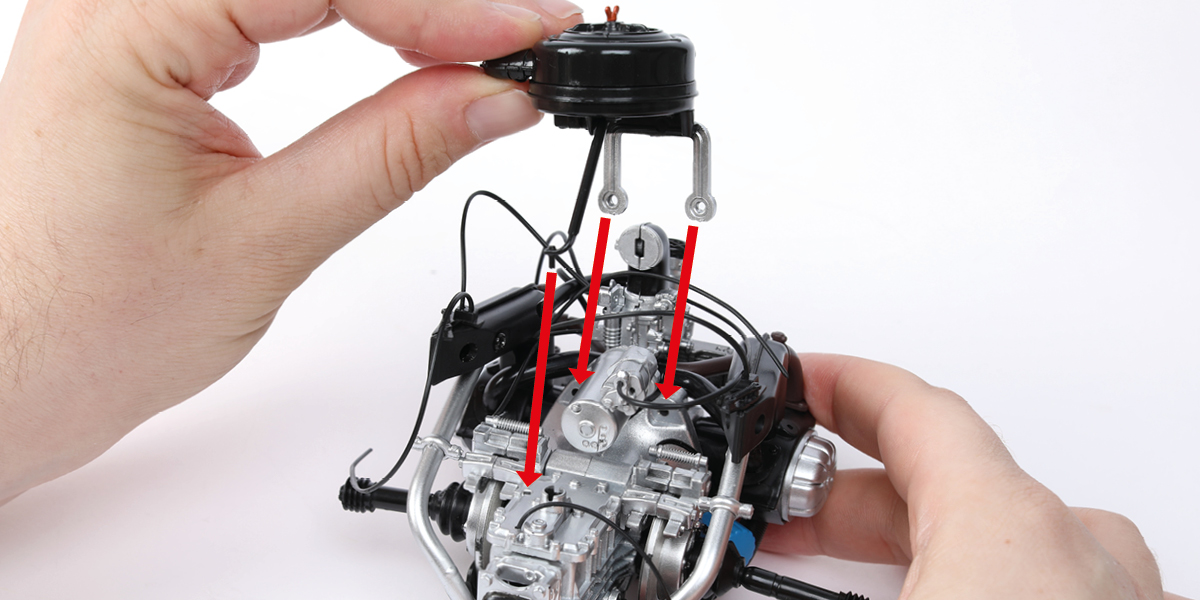

      Positionieren Sie den Luftfilter auf dem Motor, wie gezeigt. Verbinden Sie die Rohre mit dem Luftfilter, wie in Bild c gezeigt.

      a
      b
      c

      Schritt 5

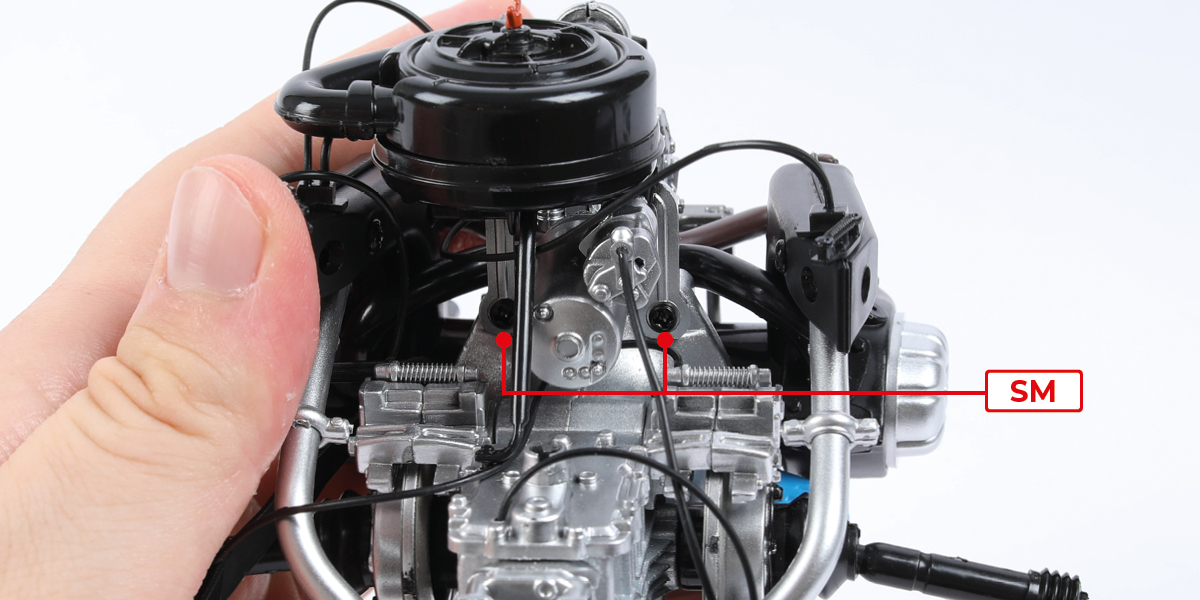

      Sichern Sie den Luftfilter mit zwei SM-Schrauben.

      a

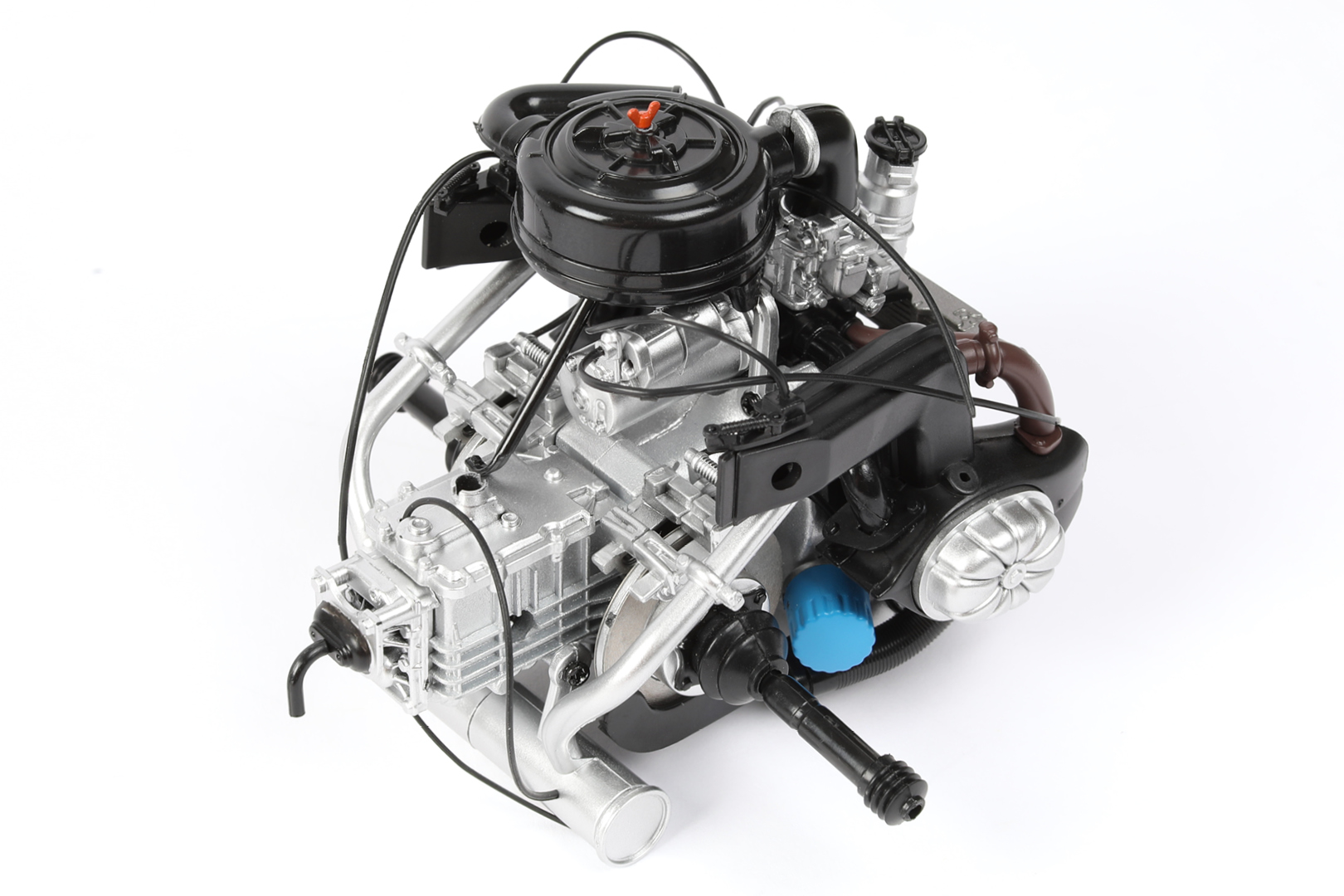

      PHASE ABGESCHLOSSEN

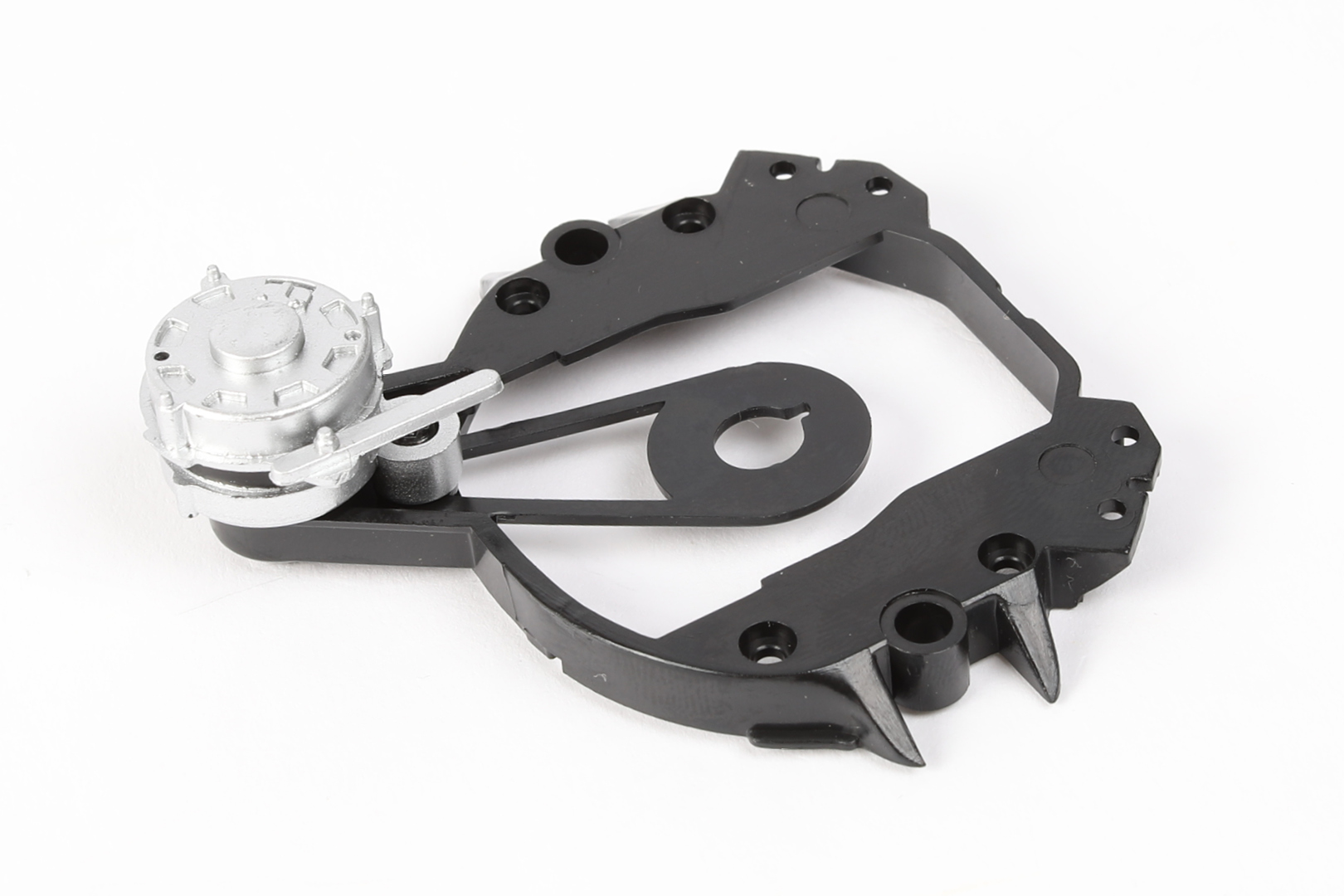

      Phase 41: Montage des Motorlüfterträgers

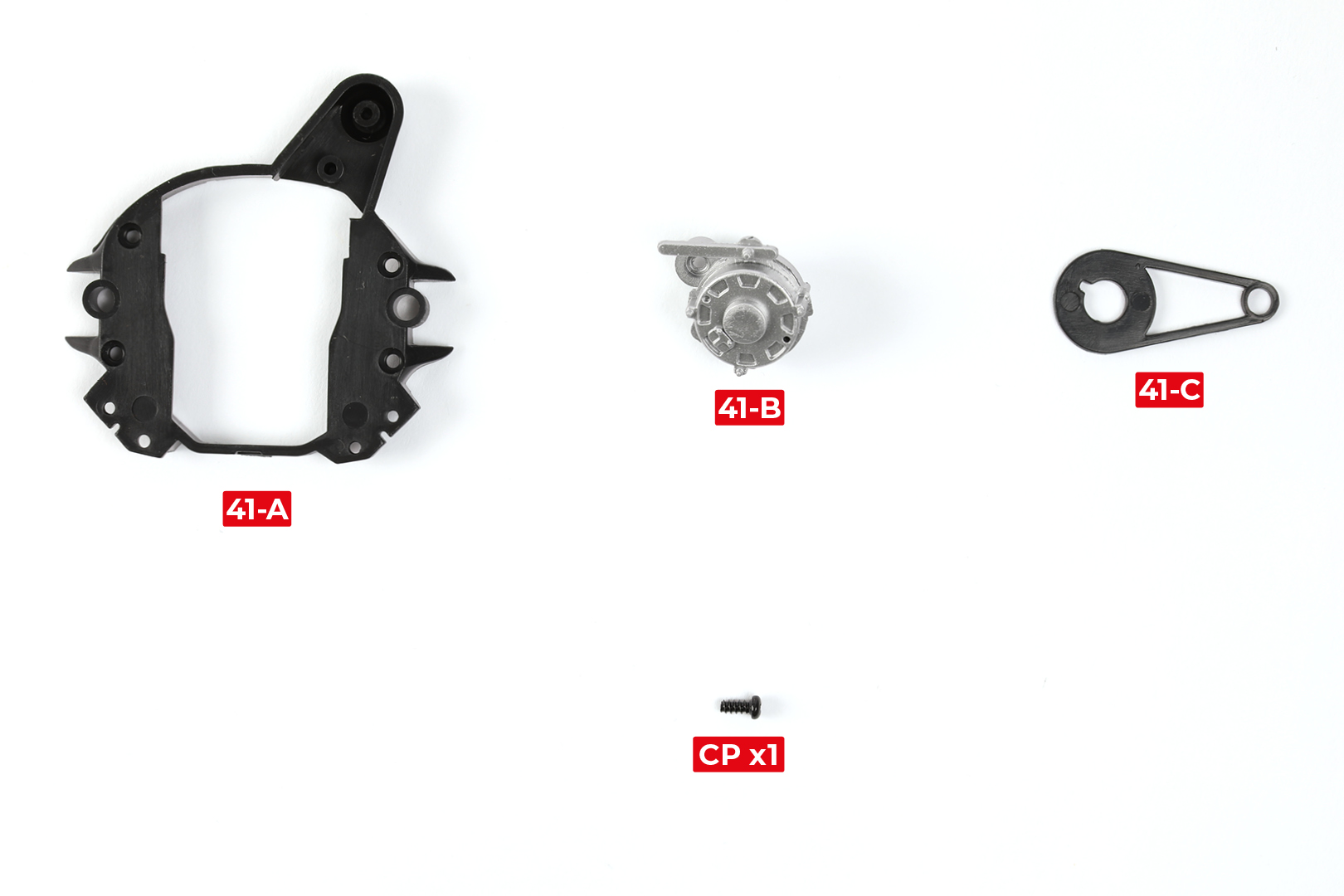

      TEILE FÜR PHASE 41

      Schritt 1

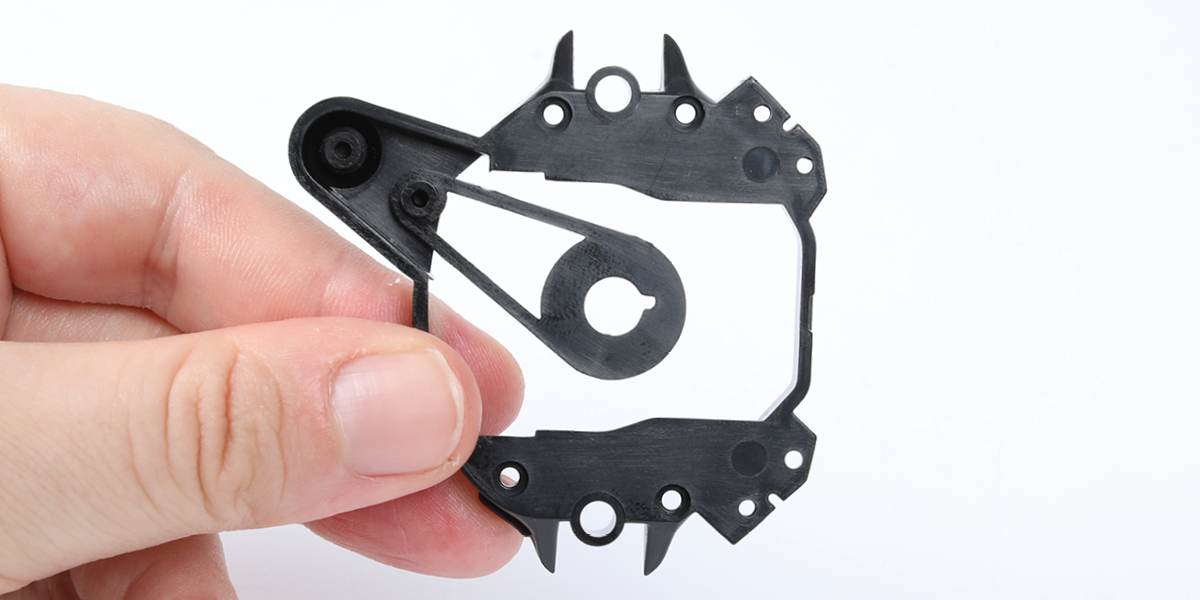

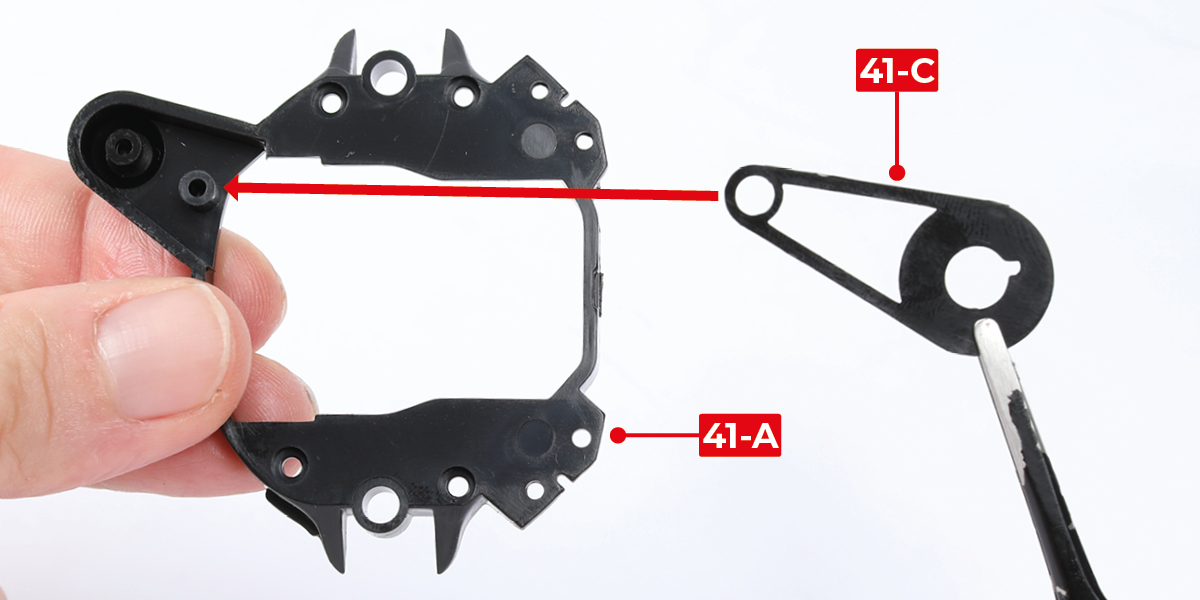

      Positionieren Sie Teil 41-C auf Teil 41-A.

      a
      b

      Schritt 2

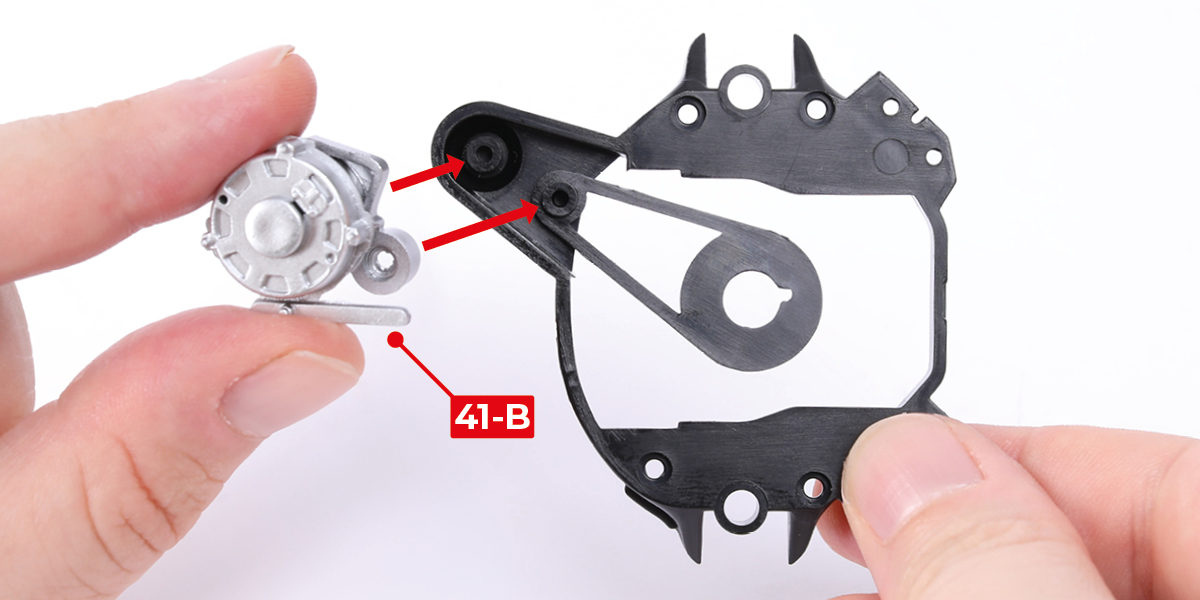

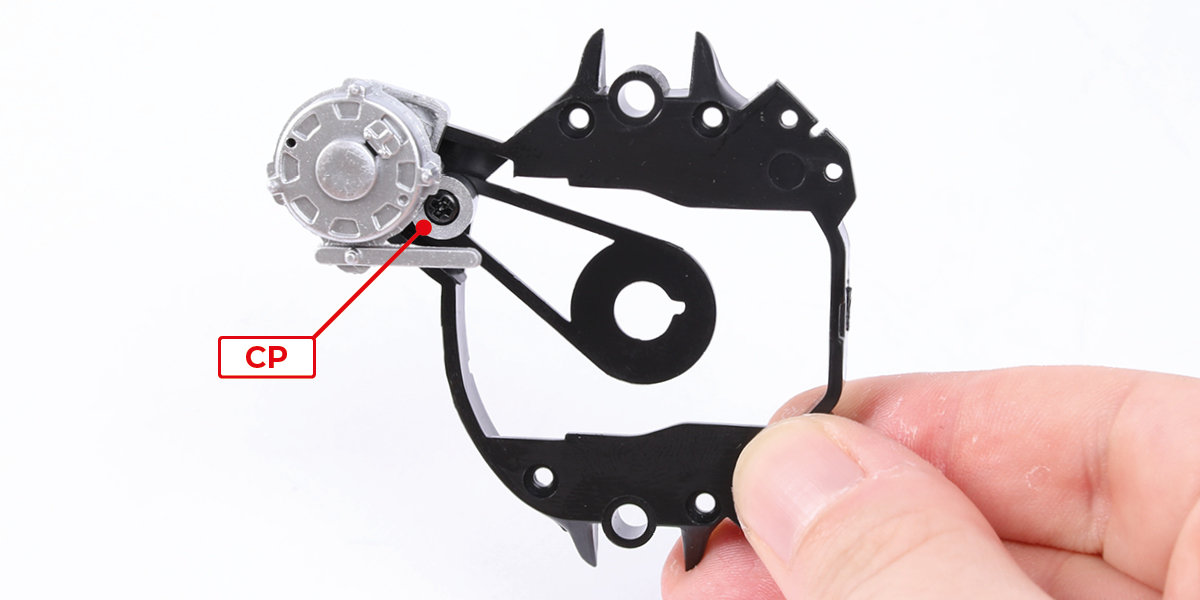

      Befestigen Sie Teil 41-B mit einer CP-Schraube an der Baugruppe.

      a
      b

      PHASE ABGESCHLOSSEN

      Phase 42: Befestigung des Motorlüfters

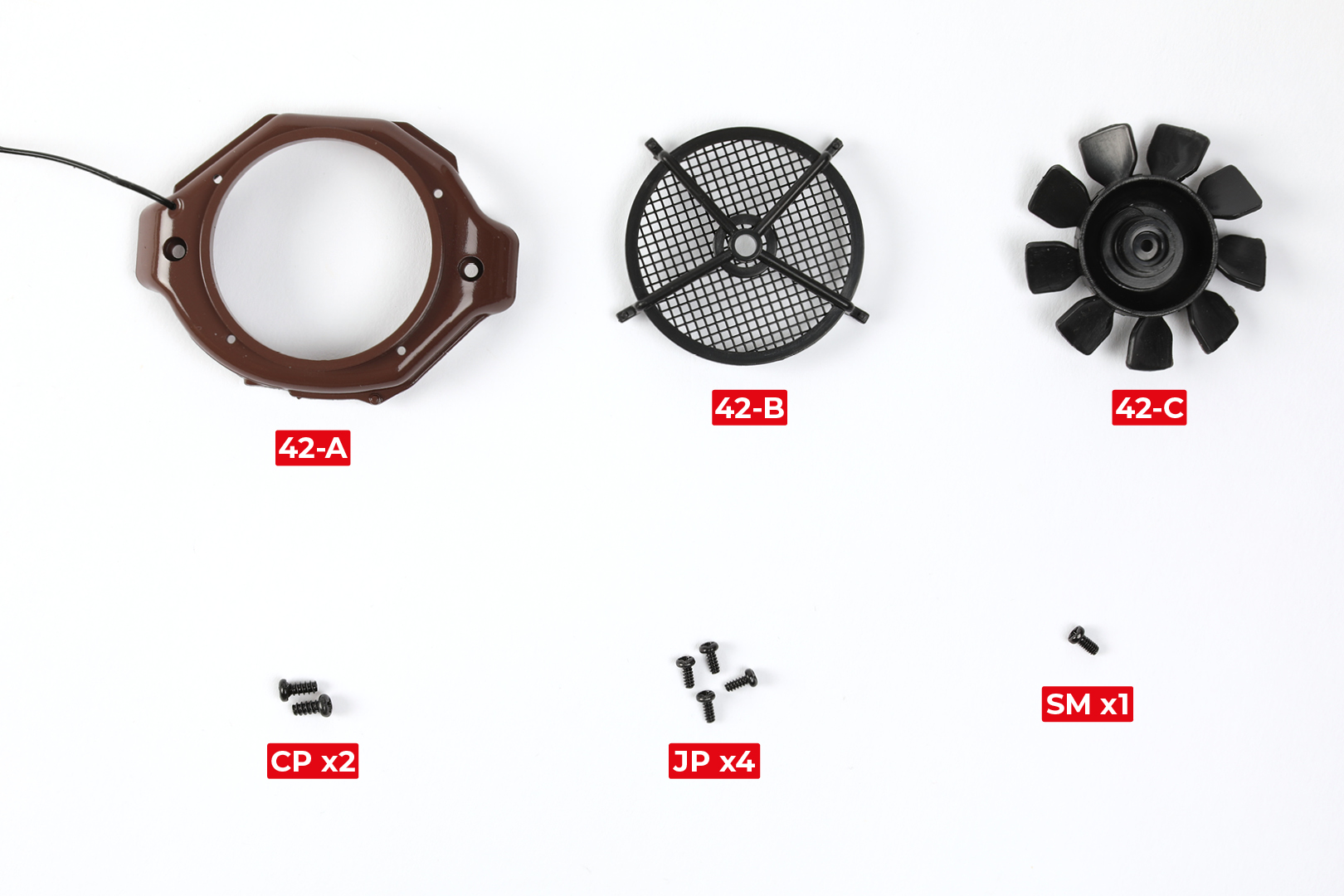

      TEILE FÜR PHASE 42

      Schritt 1

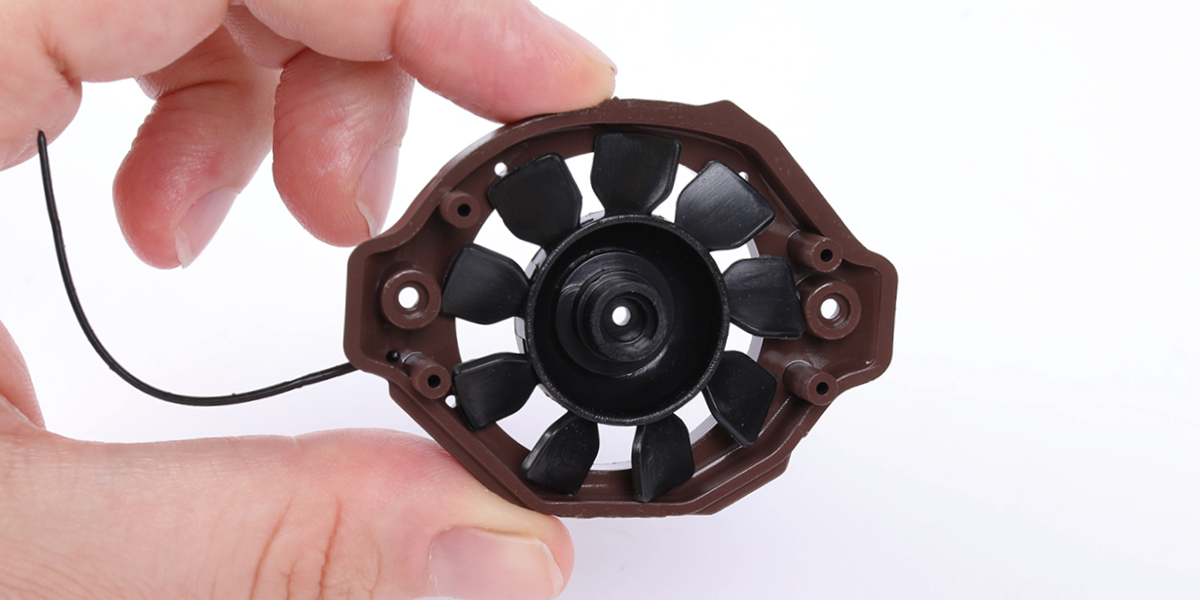

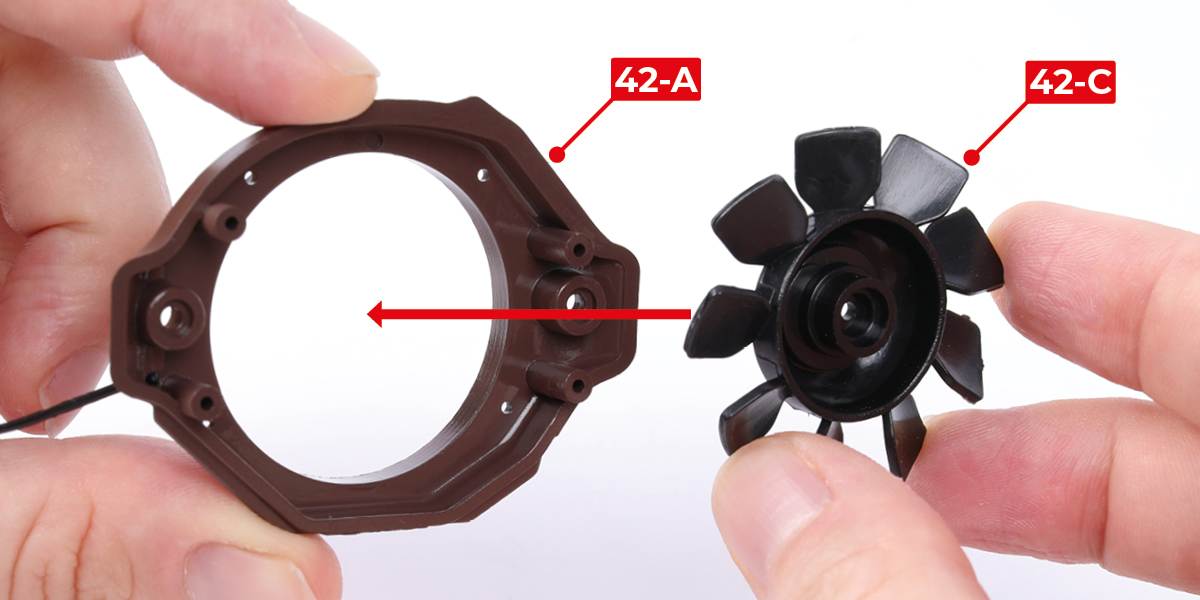

      Setzen Sie Teil 42-C in Teil 42-A ein.

      a
      b

      Schritt 2

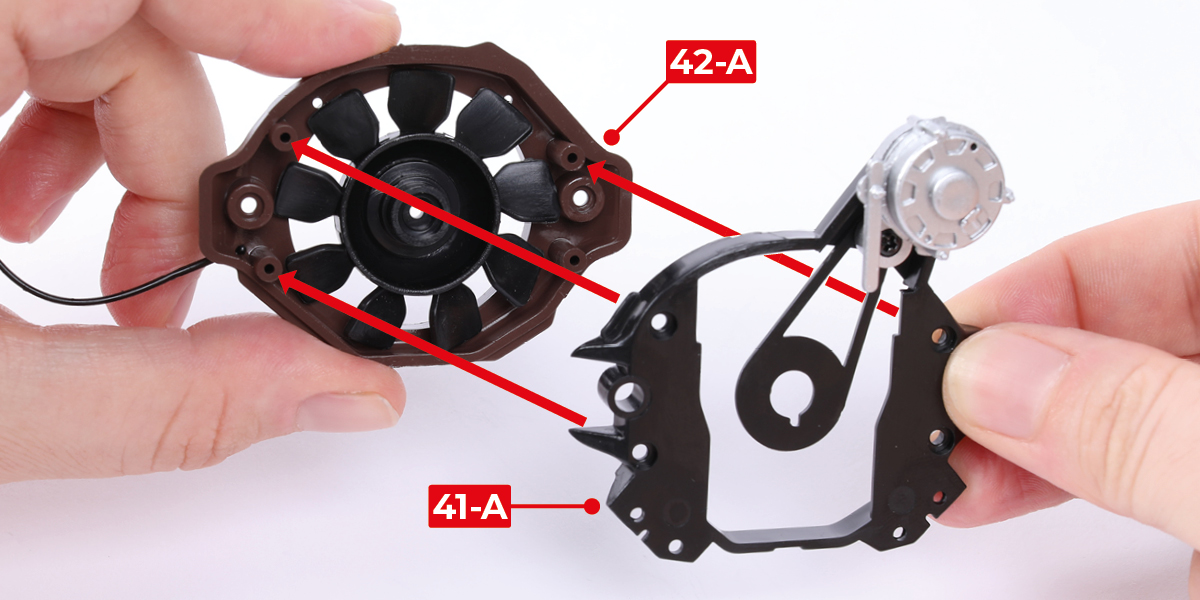

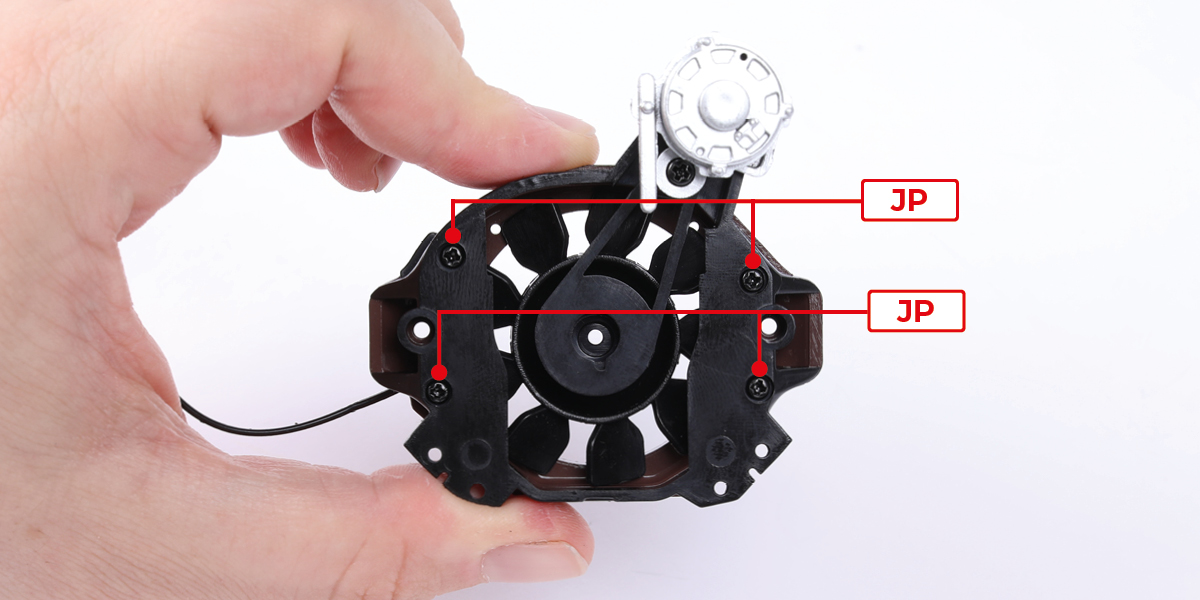

      Befestigen Sie die Motorlüfterhalterung an Teil 42-A mit vier JP-Schrauben.

      a
      b

      Schritt 3

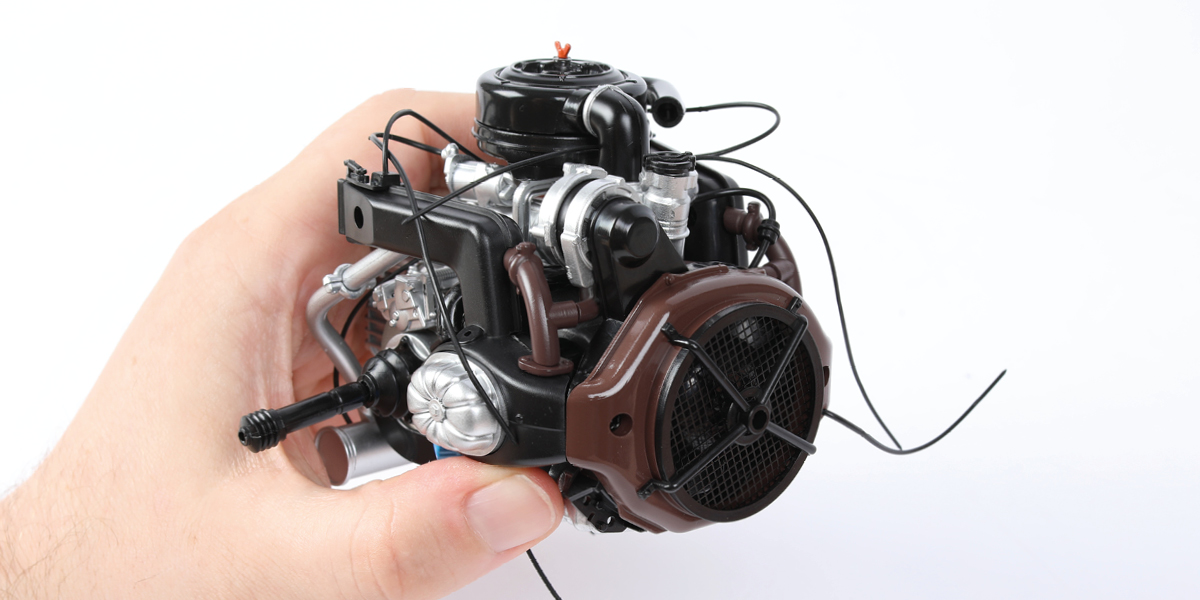

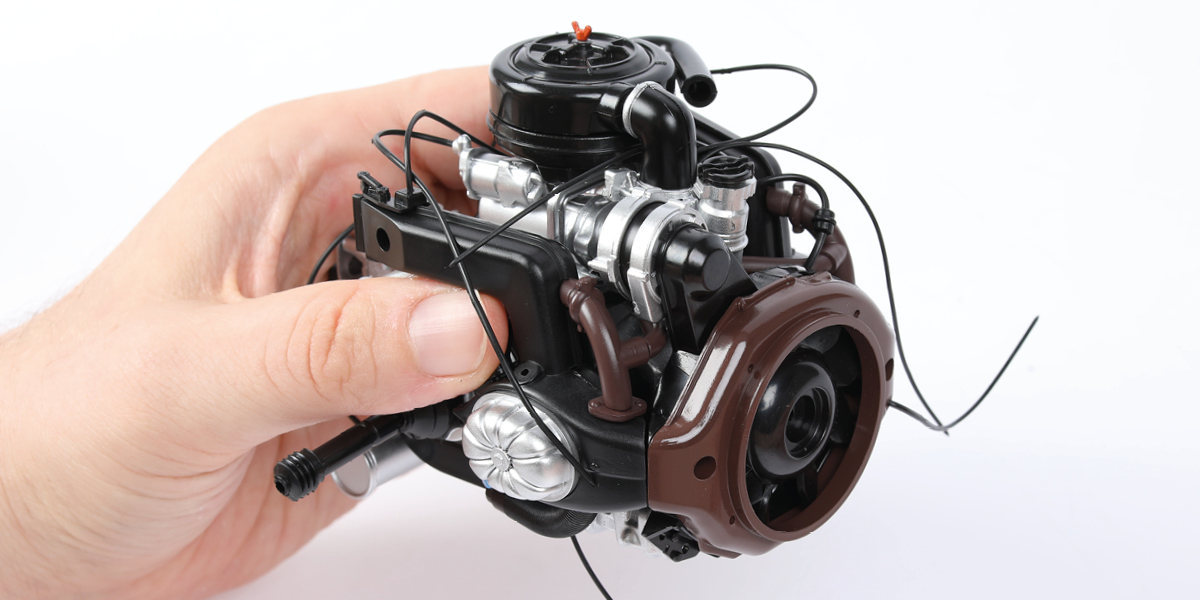

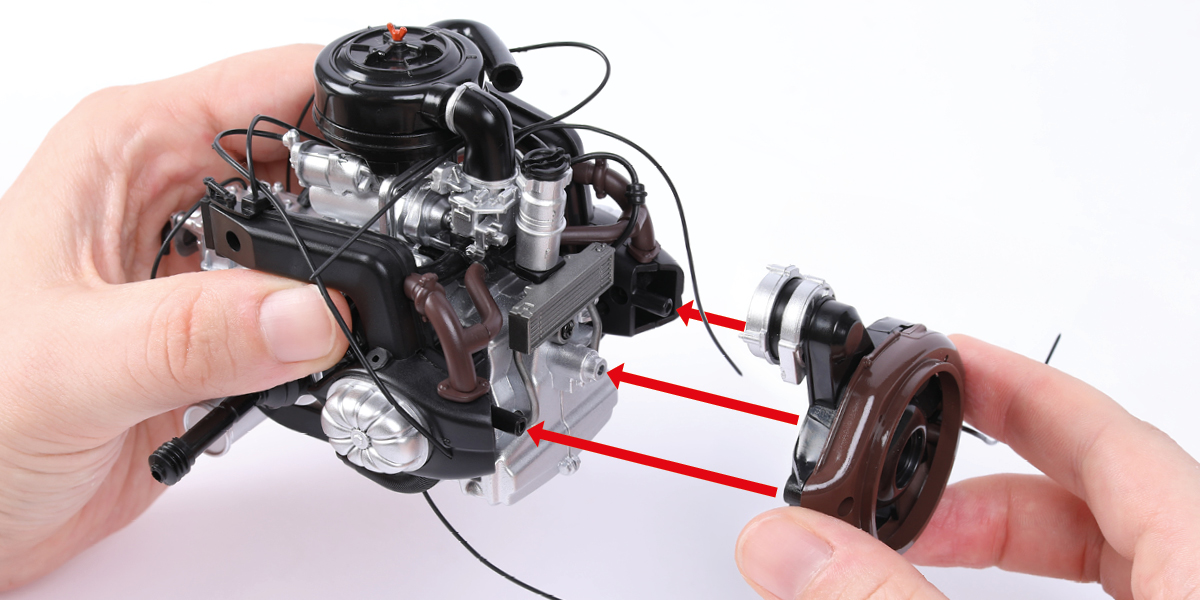

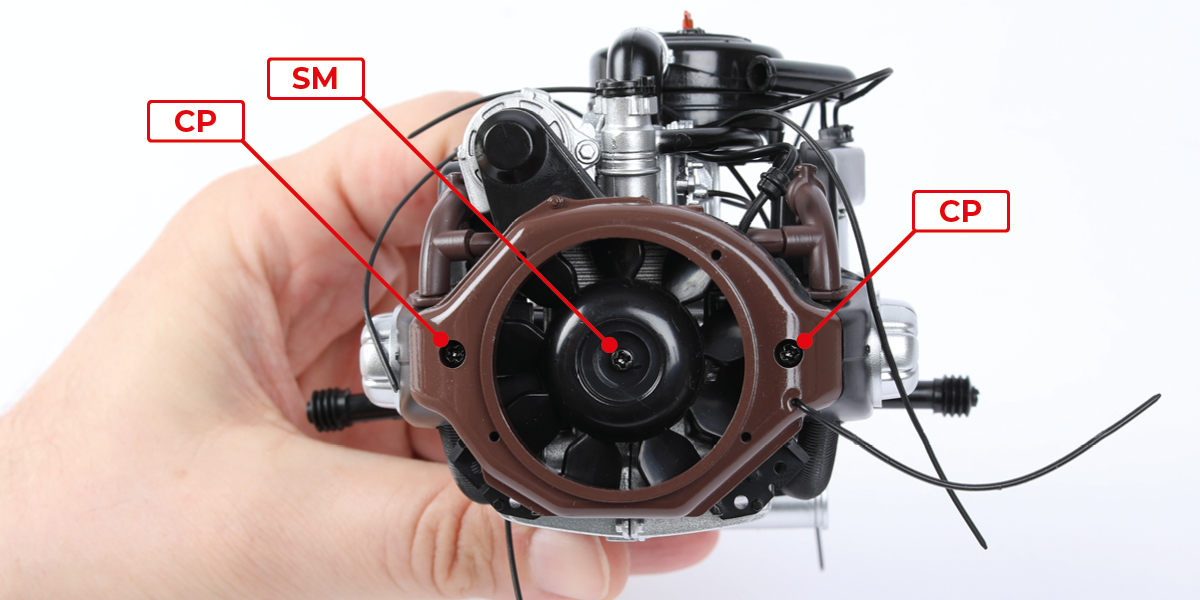

      Befestigen Sie den Motorlüfter an der Motoreinheit mit zwei CP-Schrauben und einer SM-Schraube.

      a
      b
      c

      Schritt 4

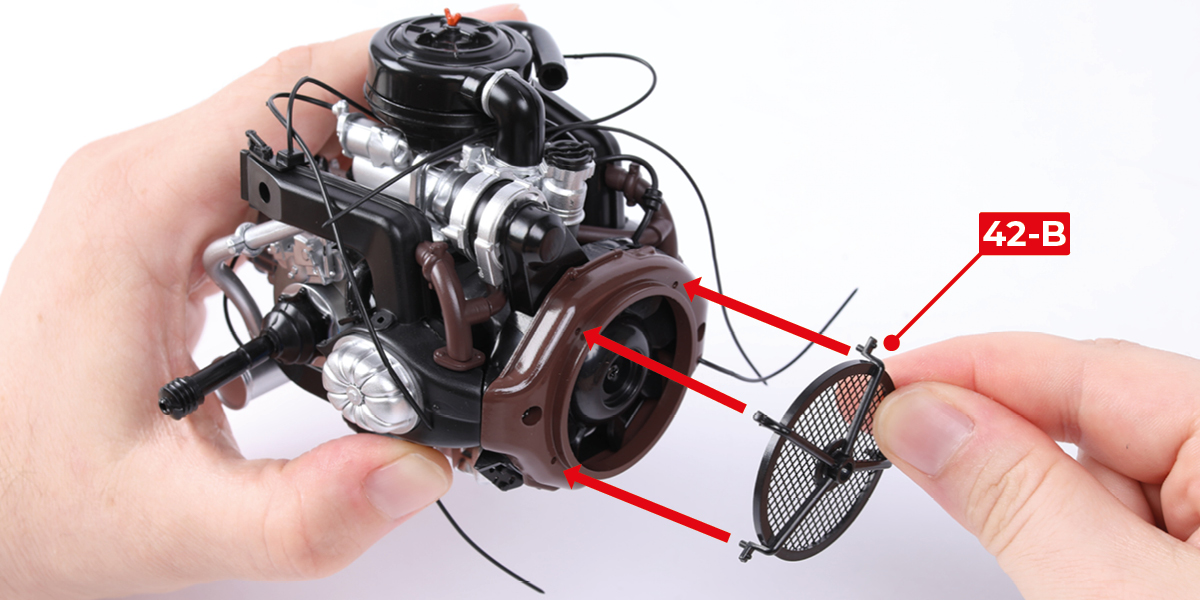

      Befestigen Sie Teil 42-B am Motorlüfter, wie dargestellt.

      a
      b

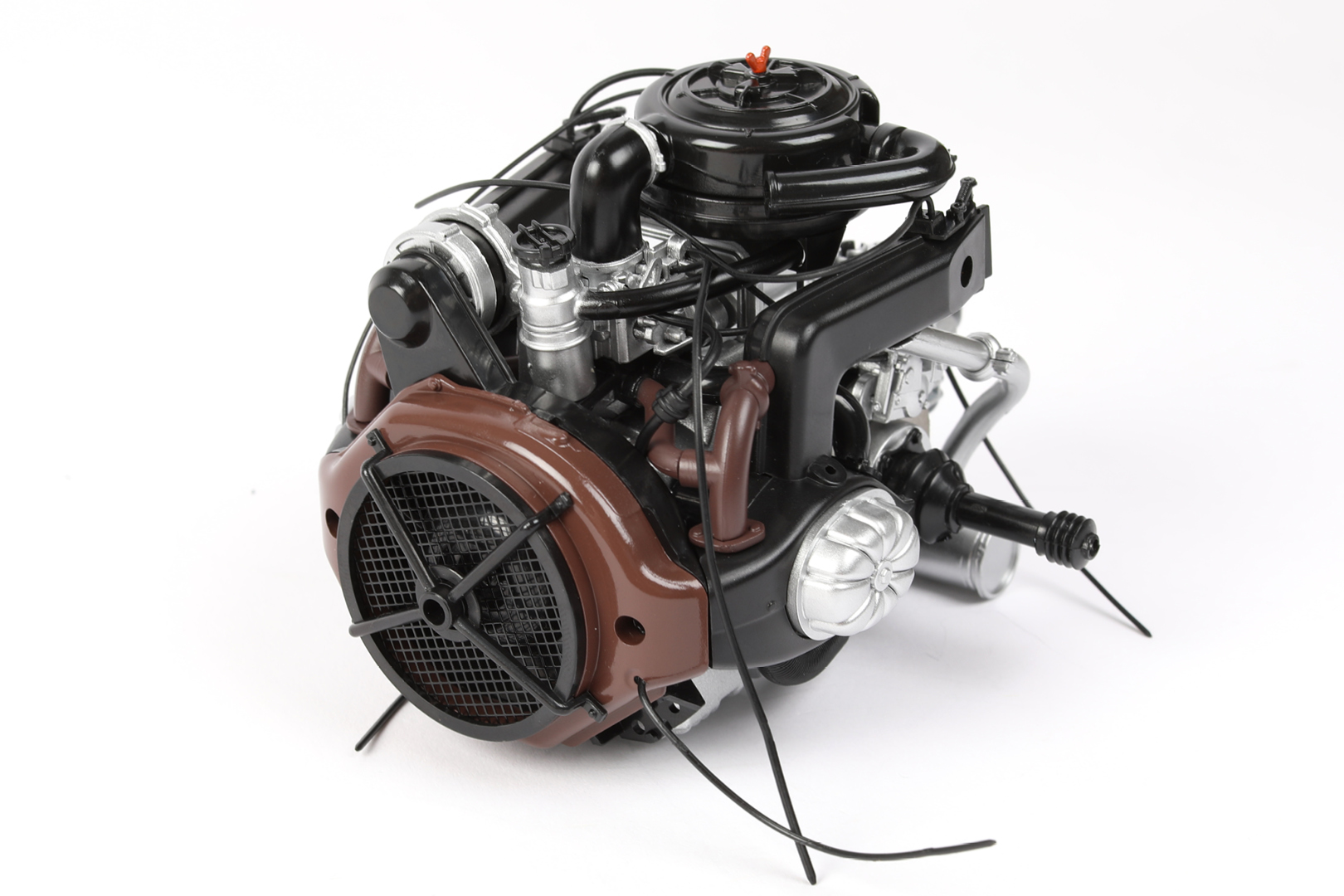

      PHASE ABGESCHLOSSEN

      Phase 43: Anbringen der Spurstange

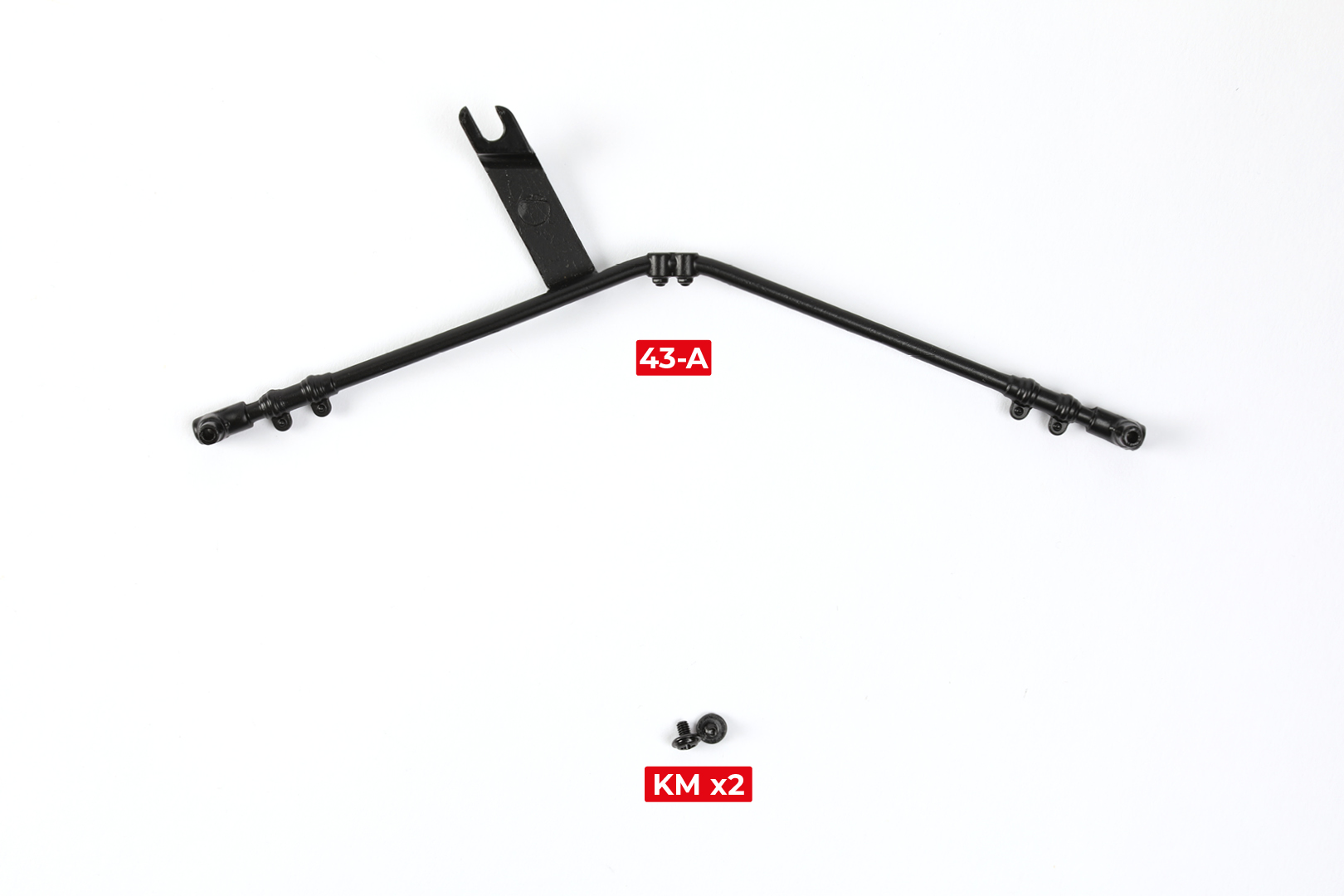

      TEILE FÜR PHASE 43

      Schritt 1

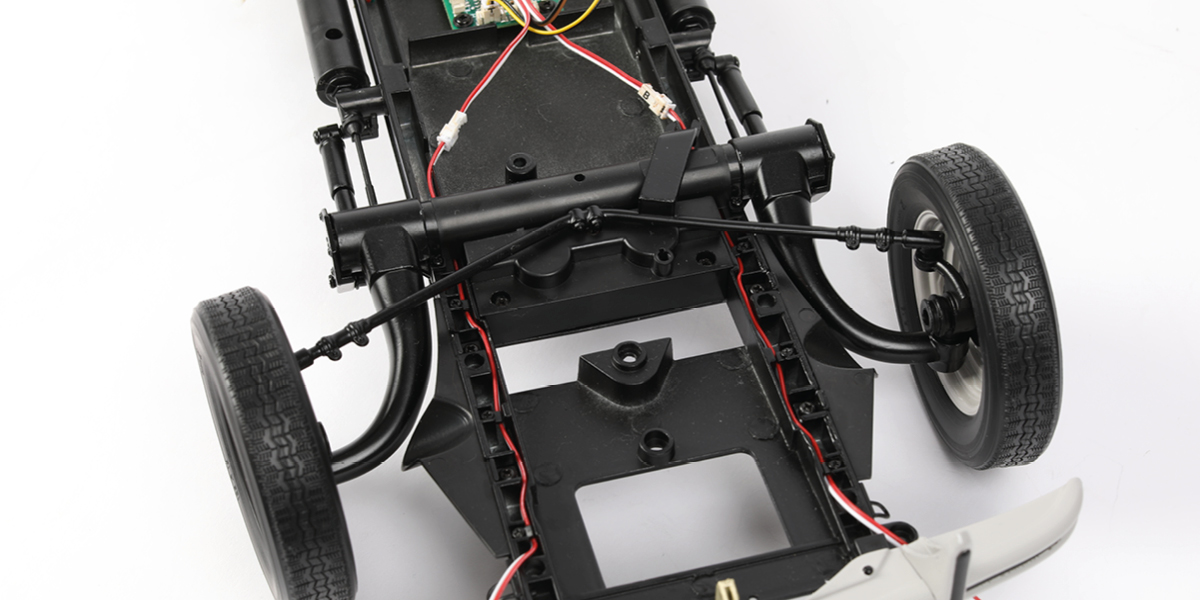

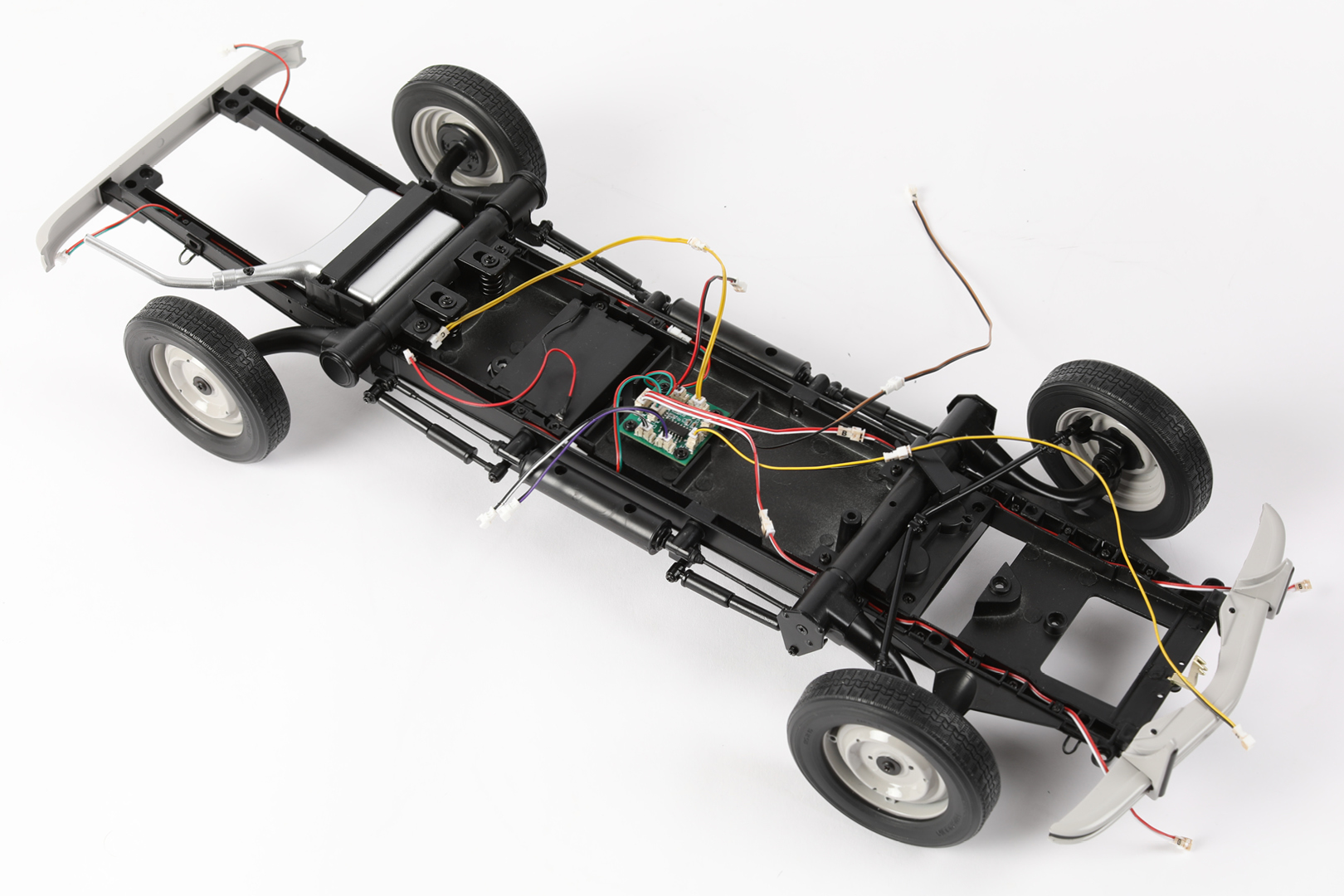

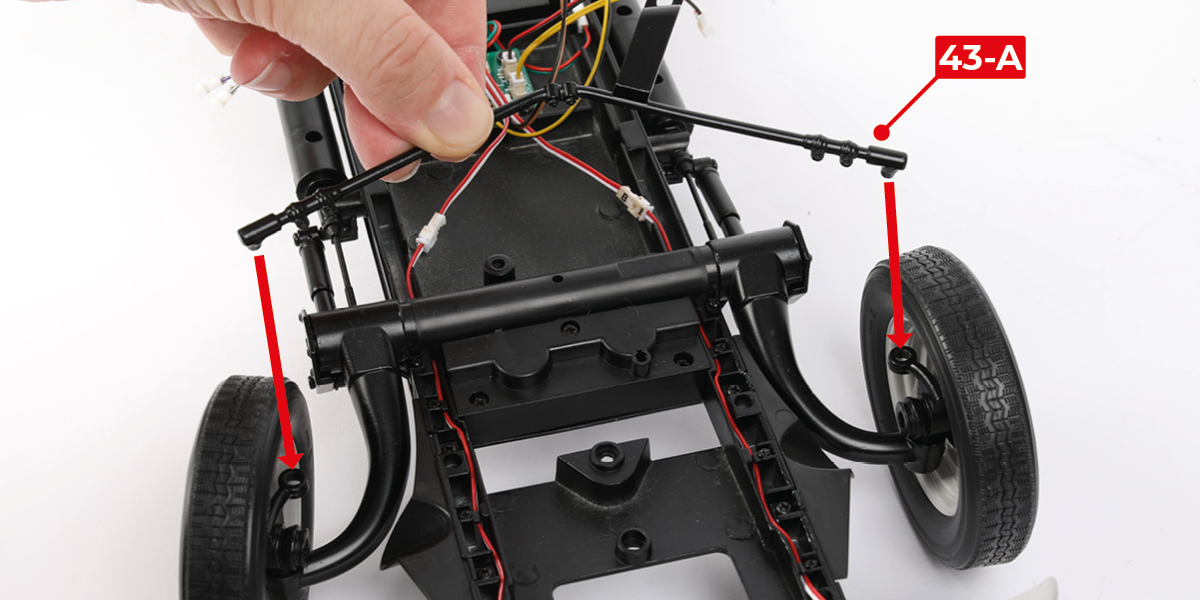

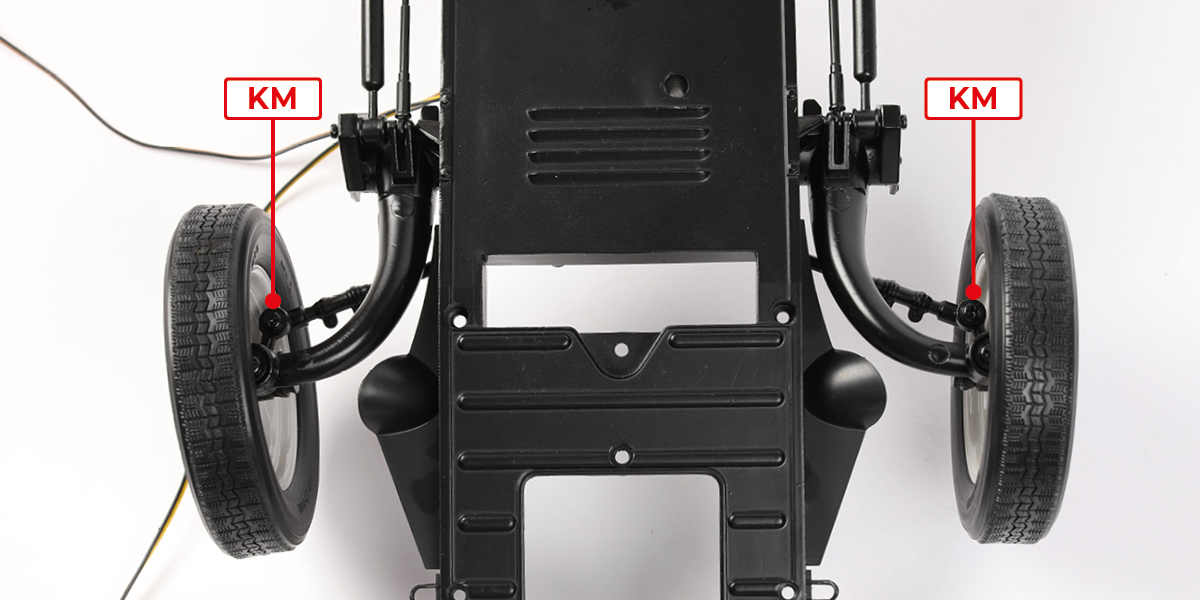

      Fügen Sie Teil 43-A in die Lenkarme ein. Dann drehen Sie das Chassis um und sichern Sie Teil 43-A mit zwei KM-Schrauben.

      a
      b
      c

      PHASE ABGESCHLOSSEN

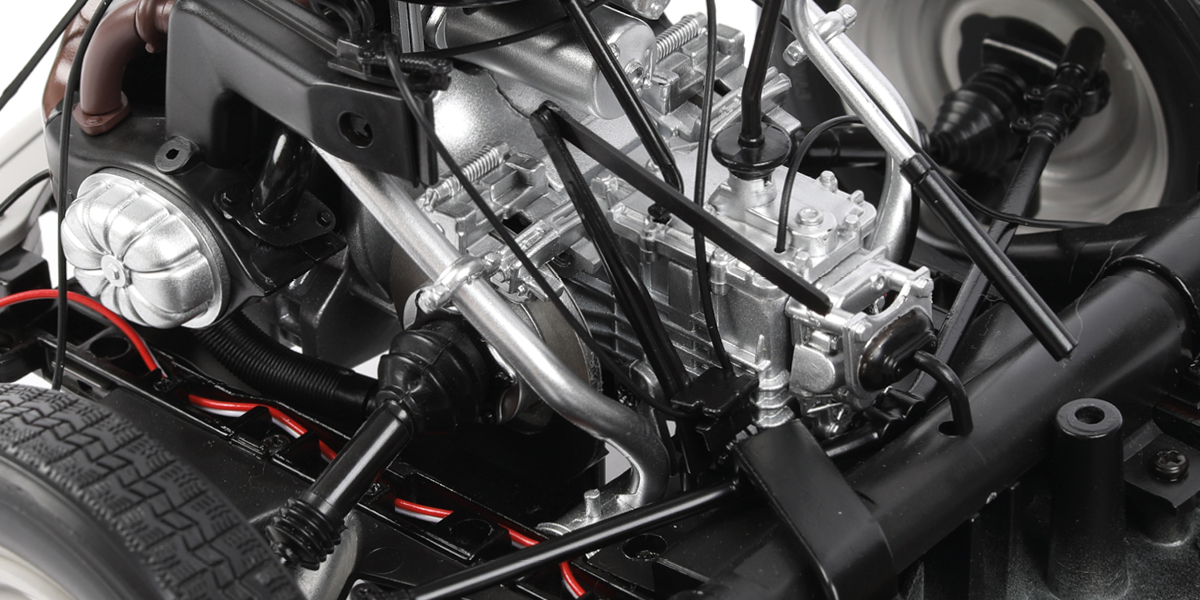

      Phase 44: Befestigung des Motors am Chassis

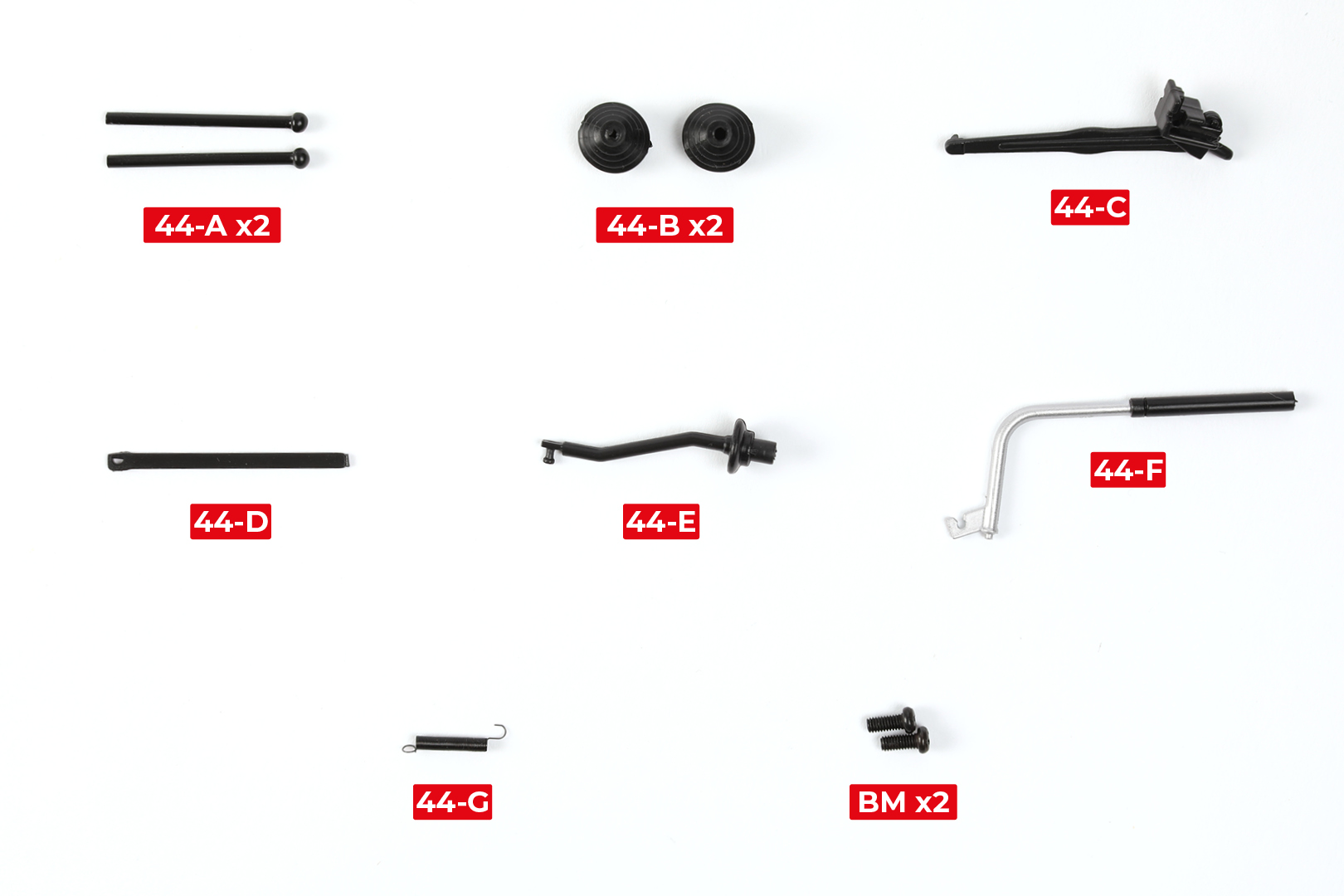

      TEILE FÜR PHASE 44

      Schritt 1

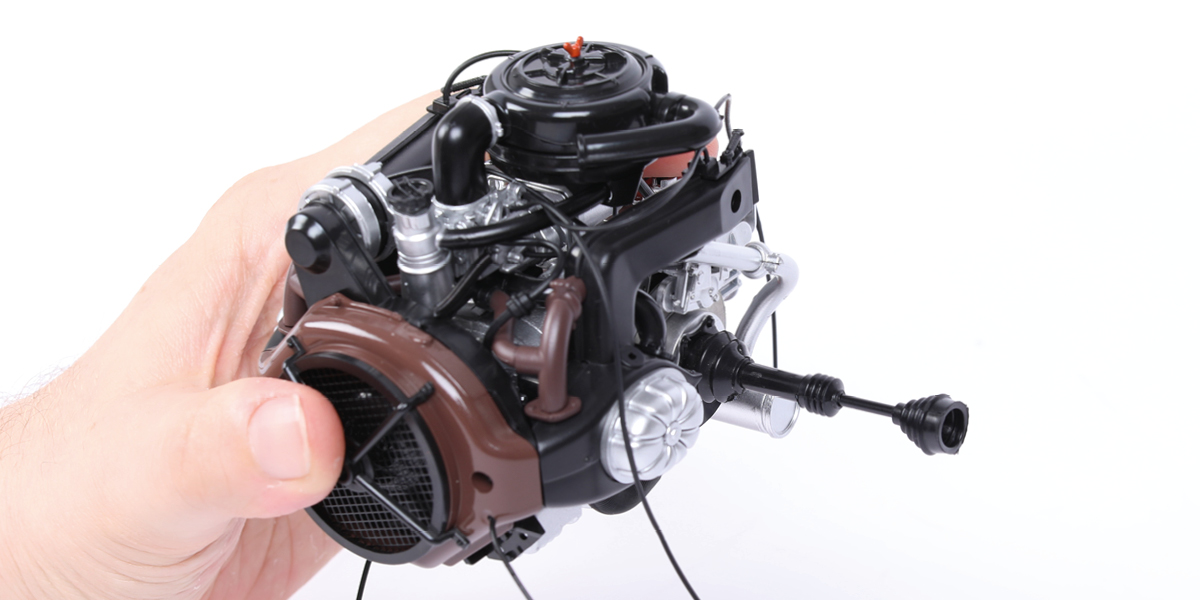

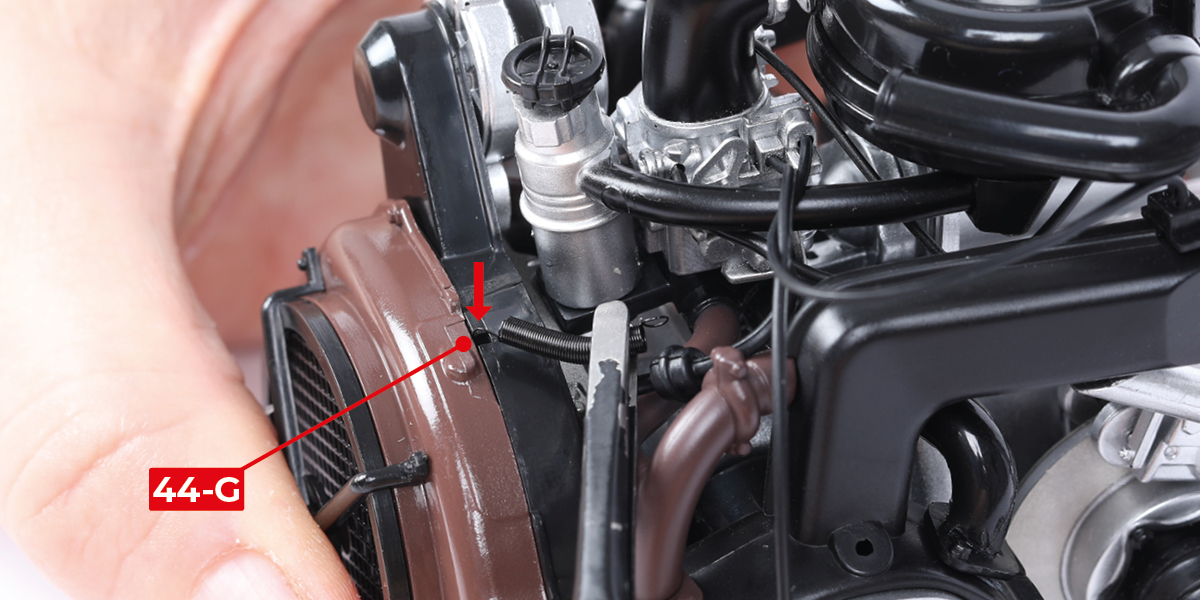

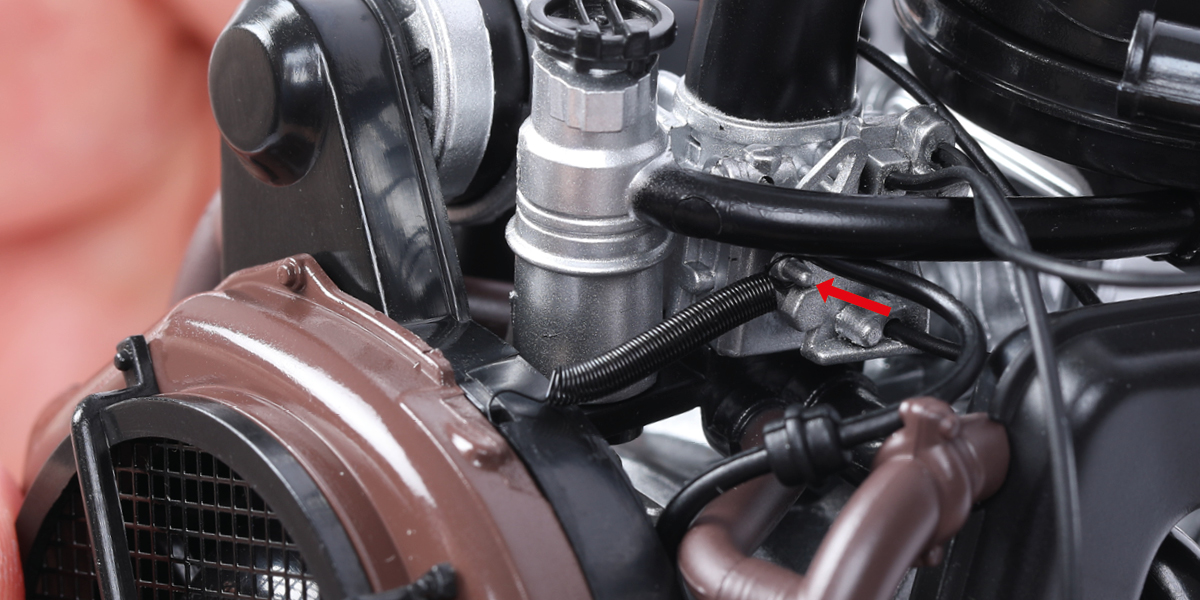

      Hängen Sie die Feder 44-G an den Motorlüfter und befestigen Sie dann die Feder an der Motorgruppe, wie gezeigt.

      a
      b

      Schritt 2

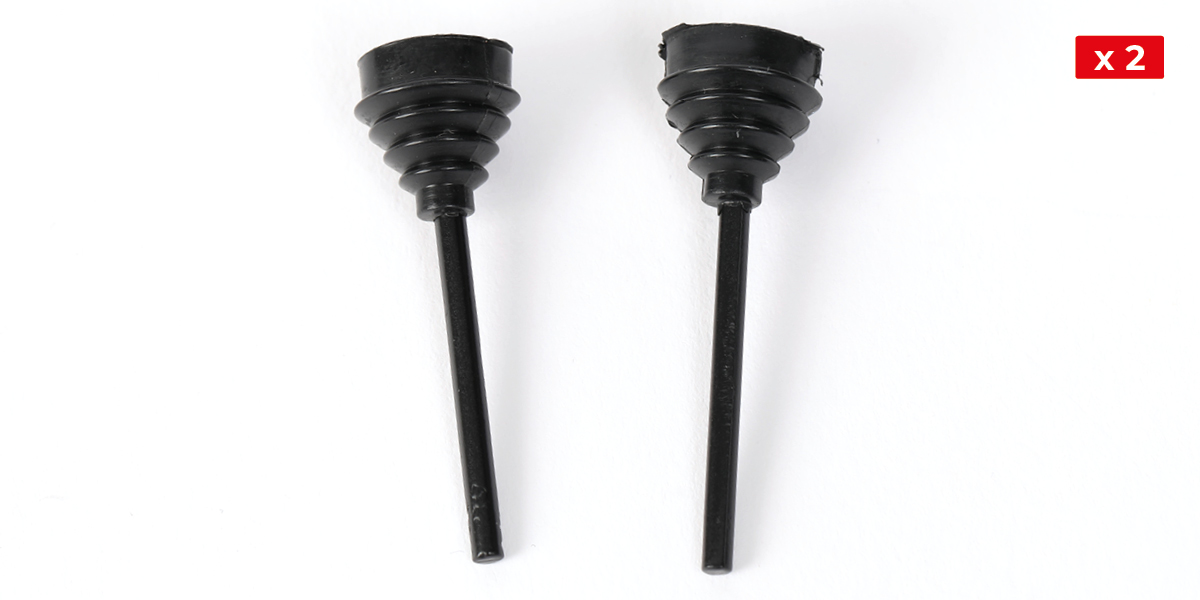

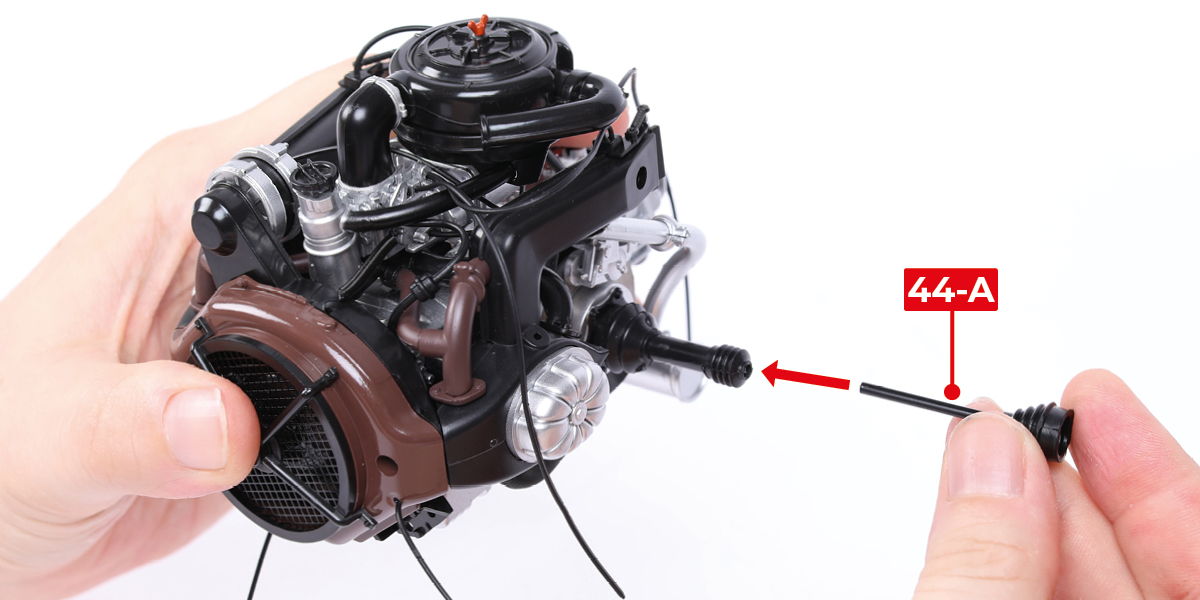

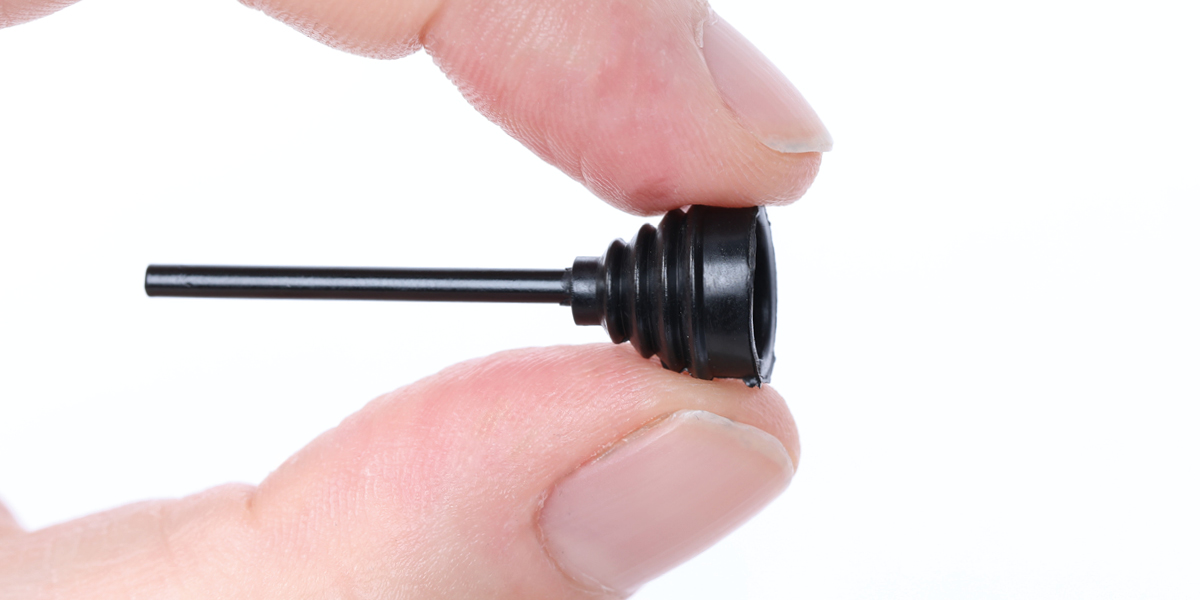

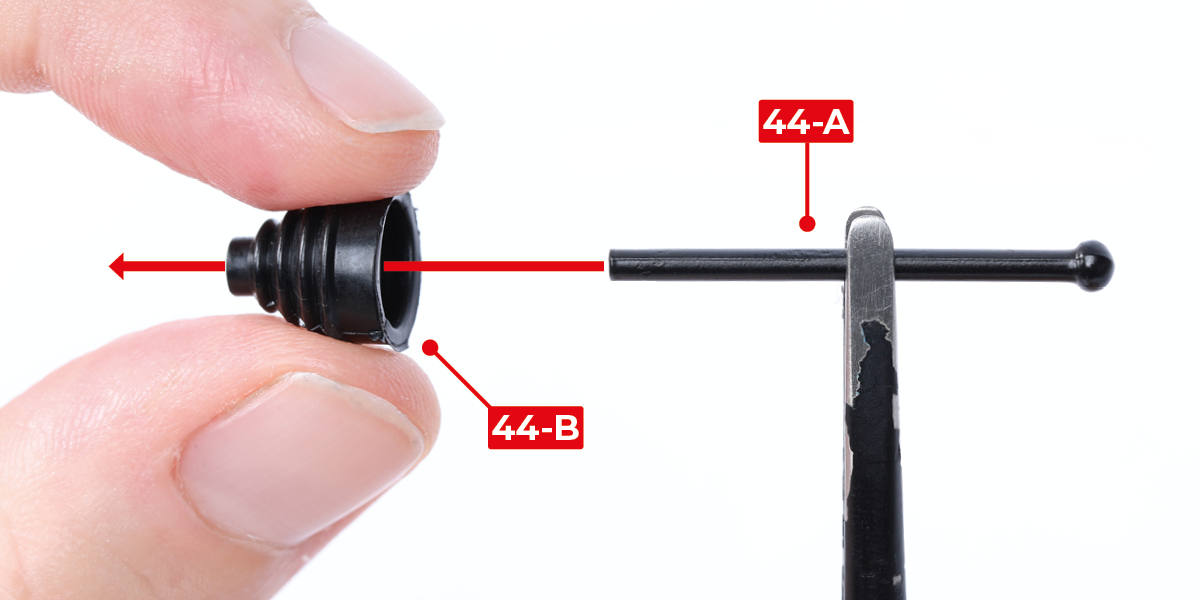

      Führen Sie ein Teil 44-A in ein Teil 44-B ein, um eine Antriebswelle zu erstellen. Wiederholen Sie dies mit den verbleibenden Teilen 44-A und 44-B, um eine zweite Antriebswelle zu machen.

      a
      b
      c

      Schritt 3

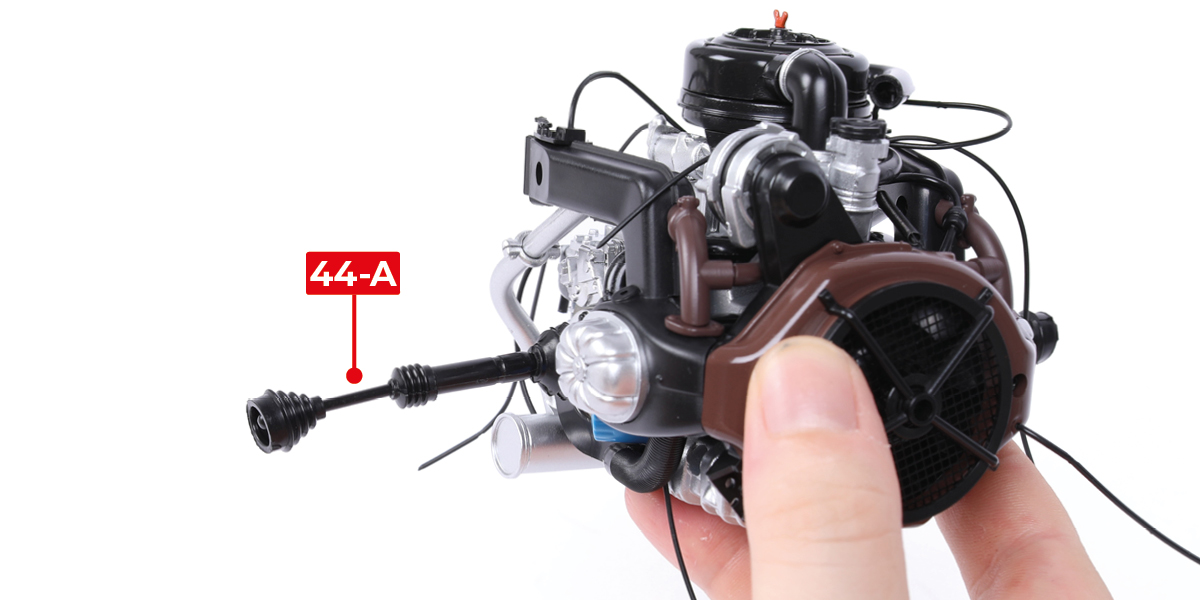

      Fügen Sie die Antriebswellen ein, wie gezeigt.

      a
      b
      c

      Schritt 4

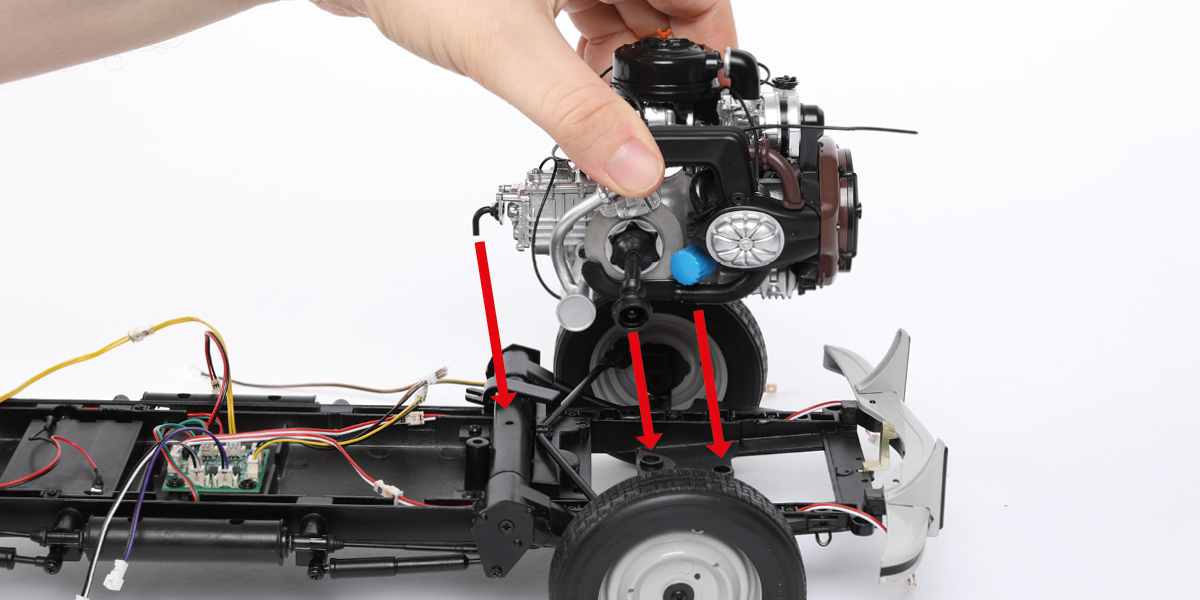

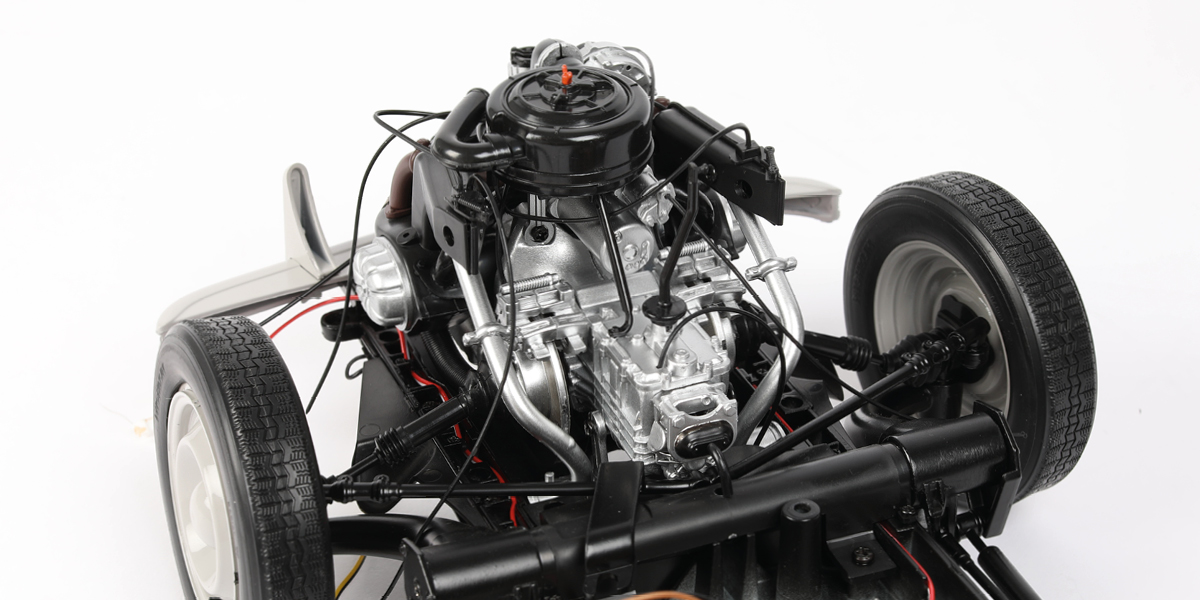

      Positionieren Sie die Motorbaugruppe auf dem Chassis.

      a
      b

      Schritt 5

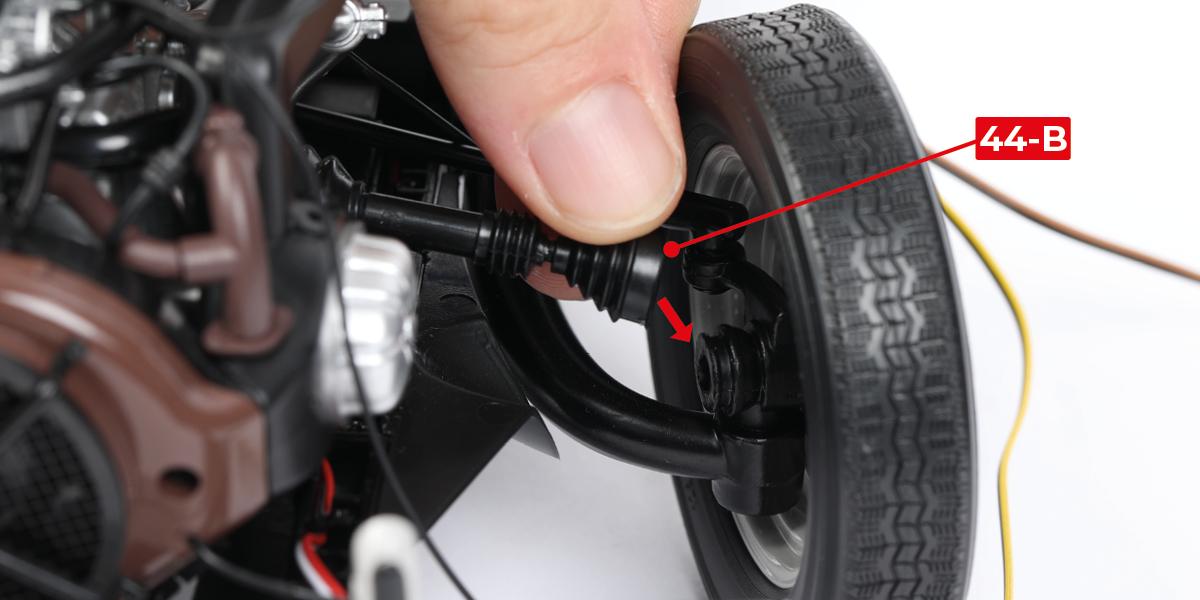

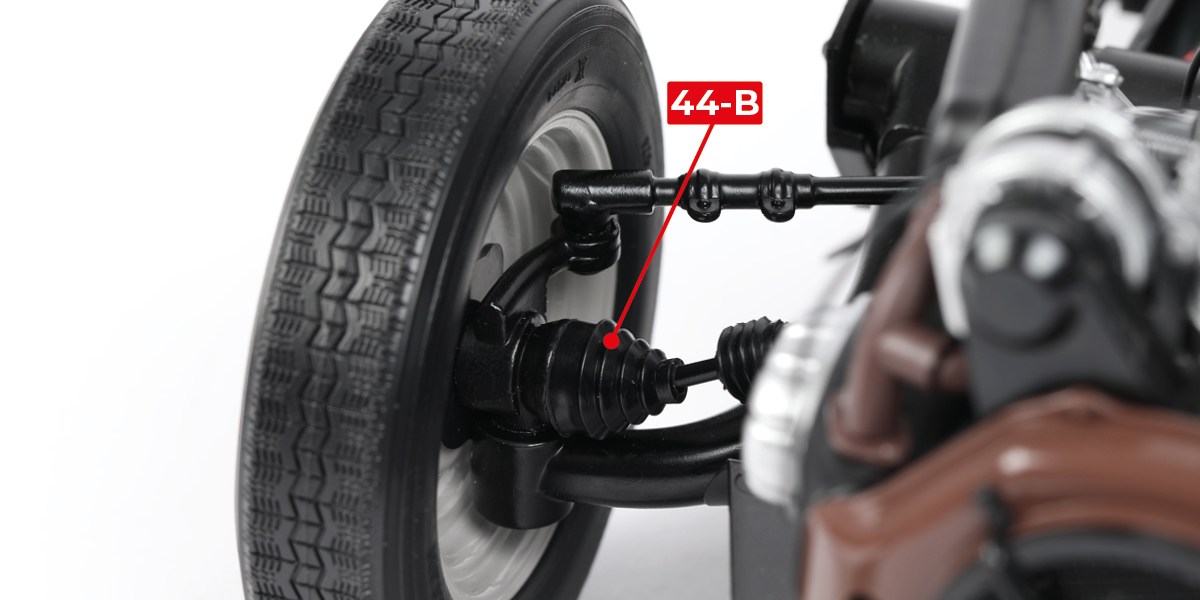

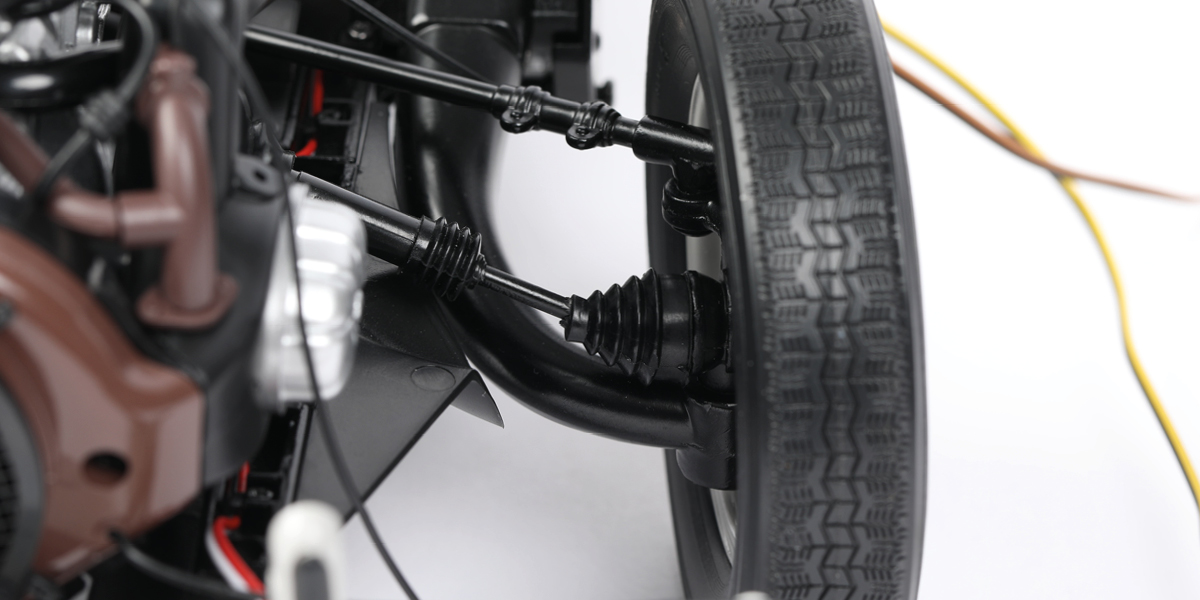

      Verbinden Sie jede Kardanwelle mit der entsprechenden Radnabe.

      a
      b
      c

      Schritt 6

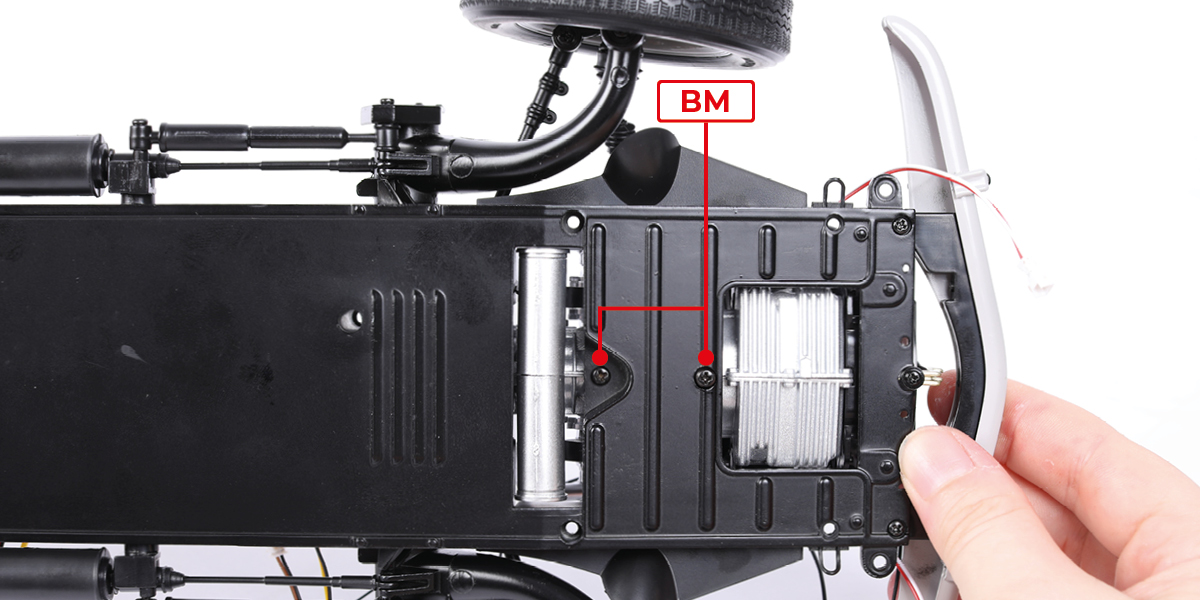

      Sichern Sie den Motor am Chassis mit zwei BM-Schrauben.

      a

      Schritt 7

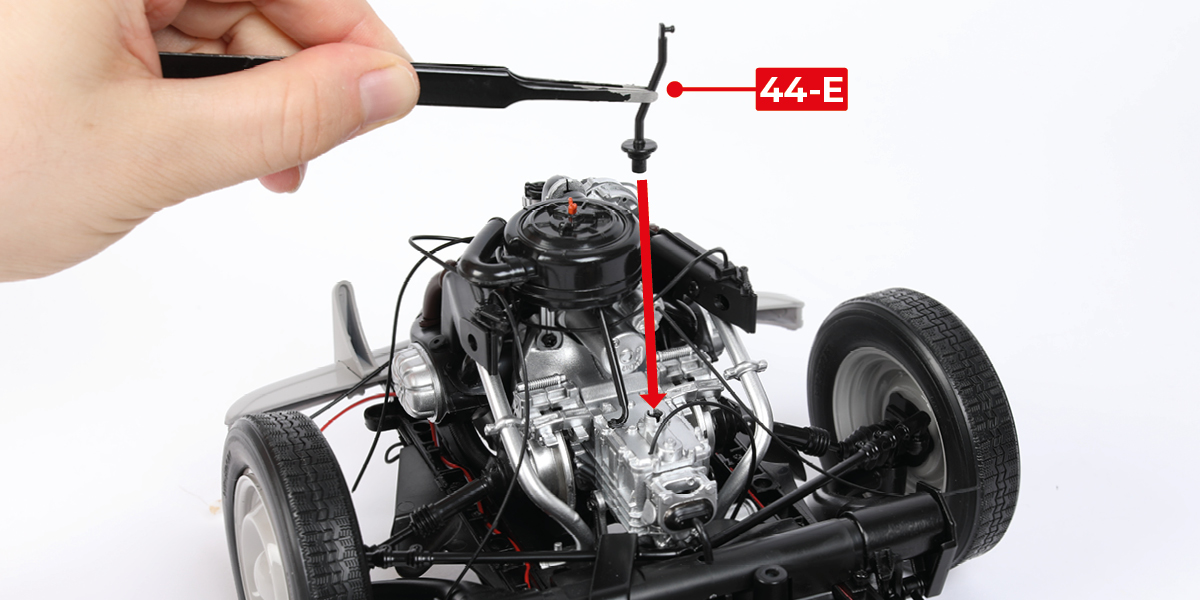

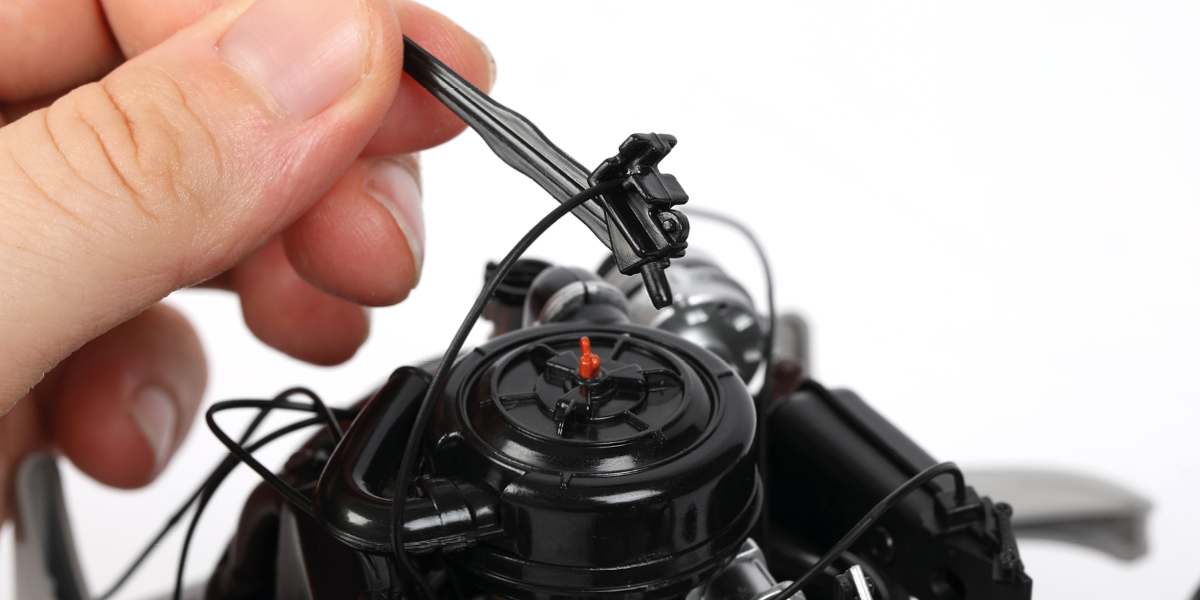

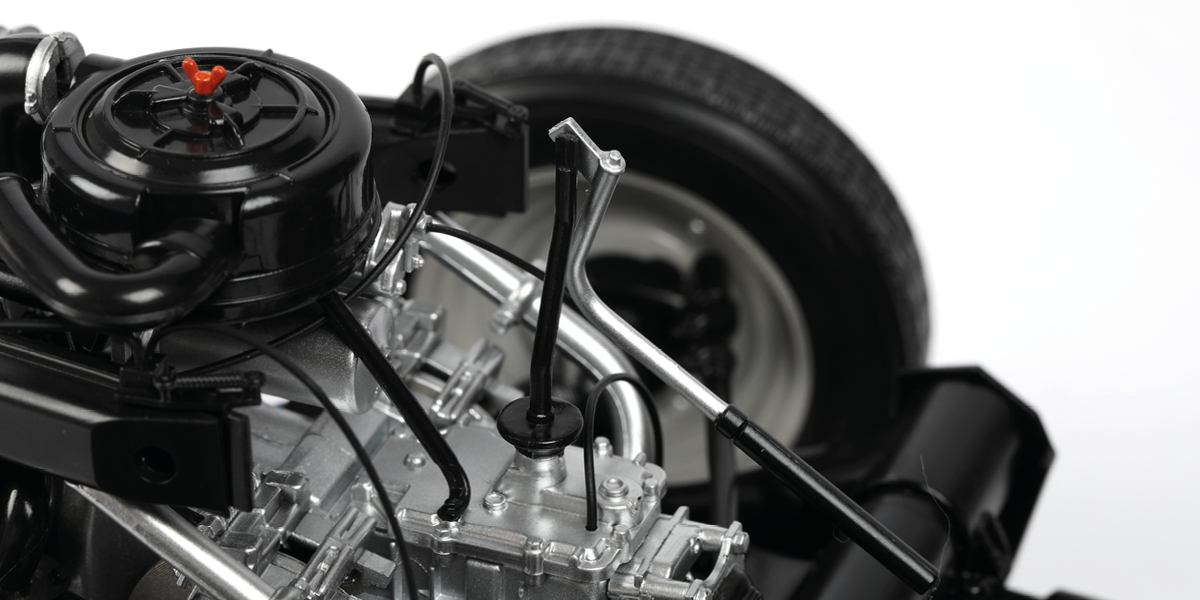

      Montieren Sie Teil 44-E am Motor.

      a
      b

      Schritt 8

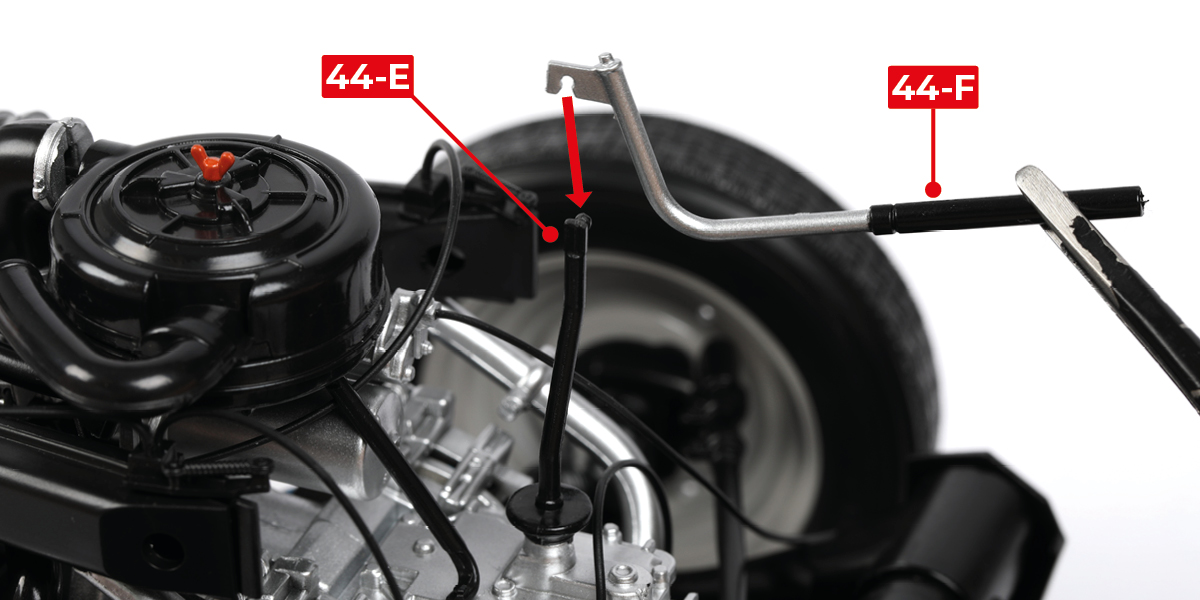

      Verbinden Sie Teil 44-F mit Teil 44-E.

      a
      b

      Schritt 9

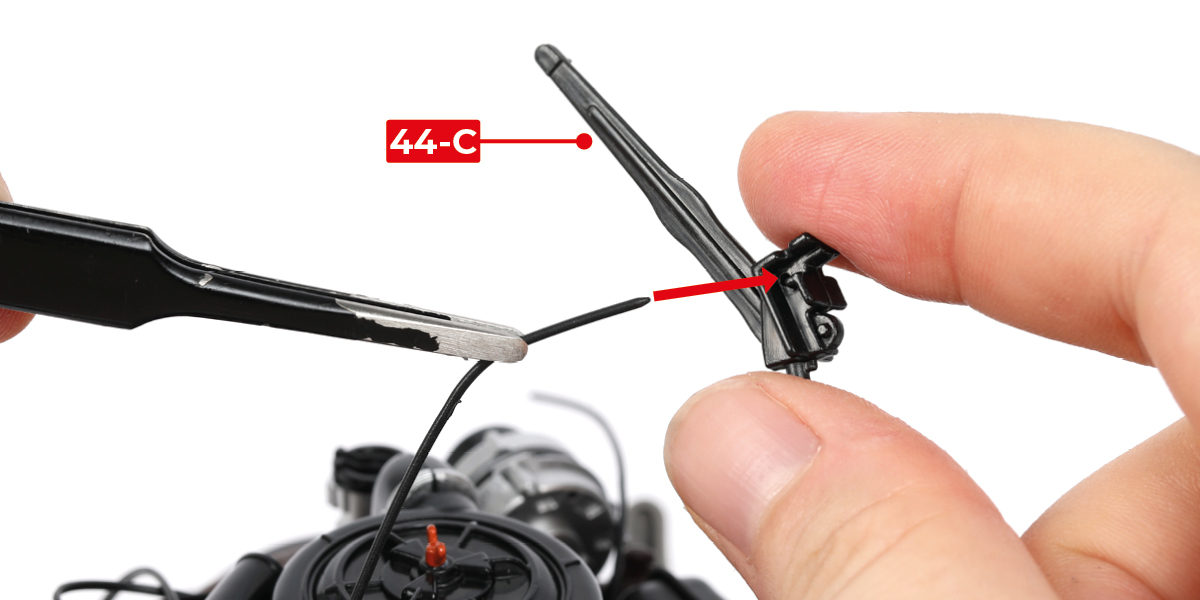

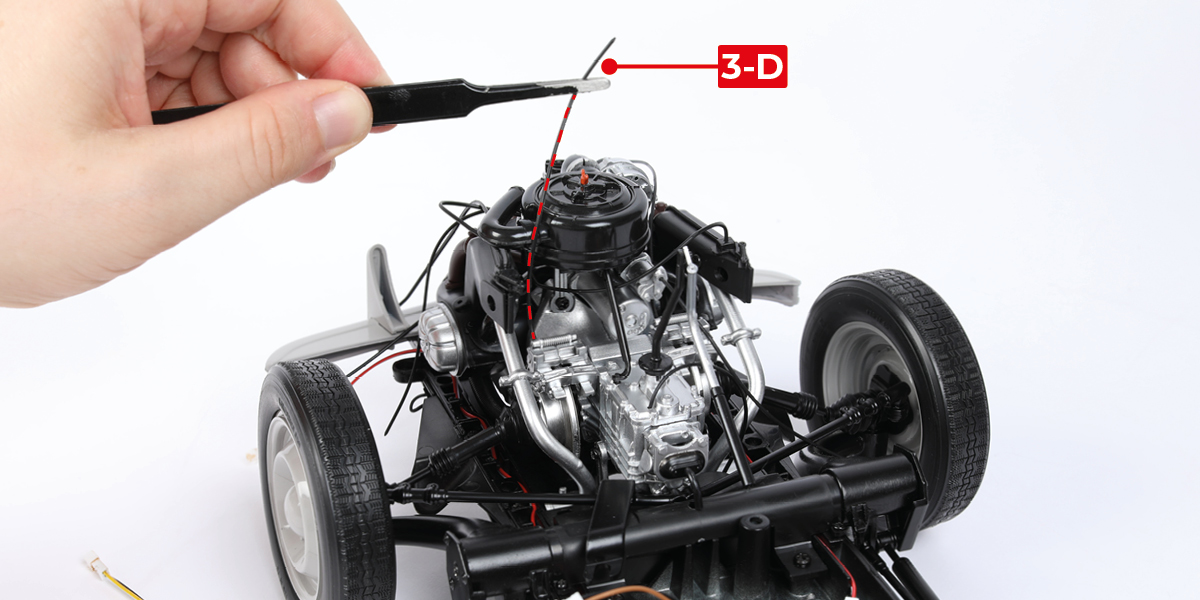

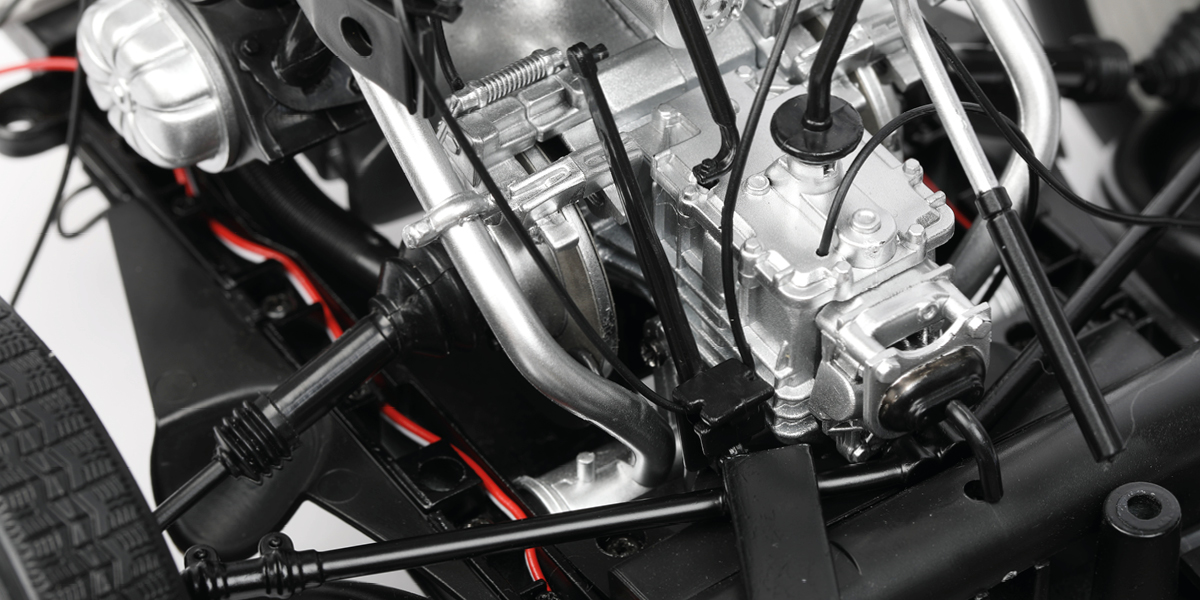

      Suchen Sie das Kabel von der linken Bremsscheibe (Teil 3-D). Kleben Sie das Kabel in das linke Loch in Teil 44-C, wie gezeigt.

      a
      b
      c

      Schritt 10

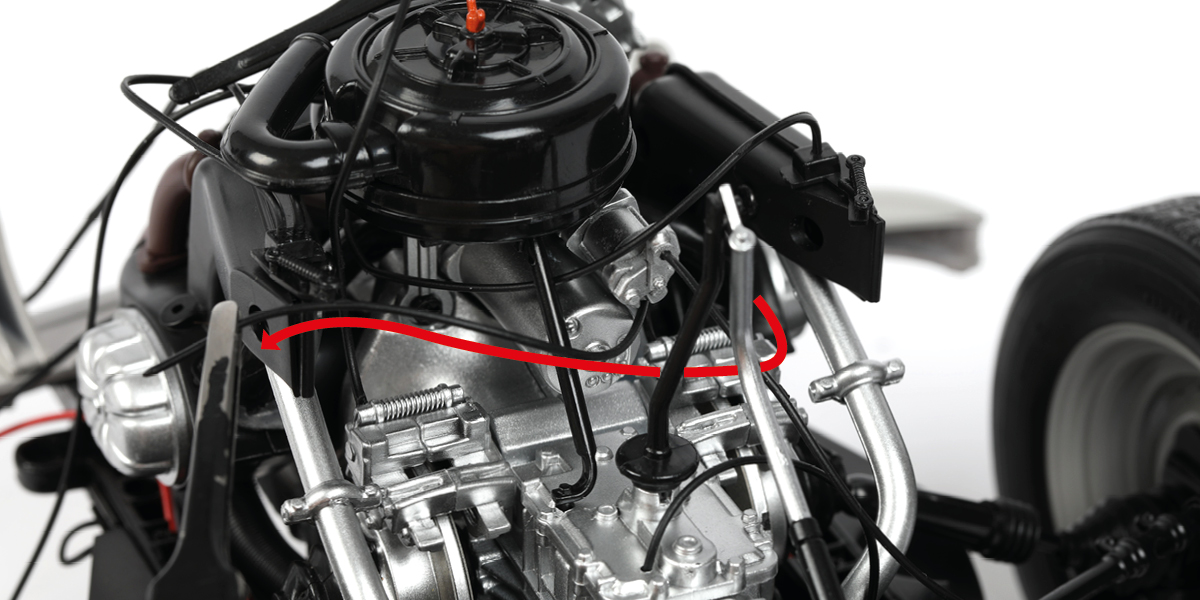

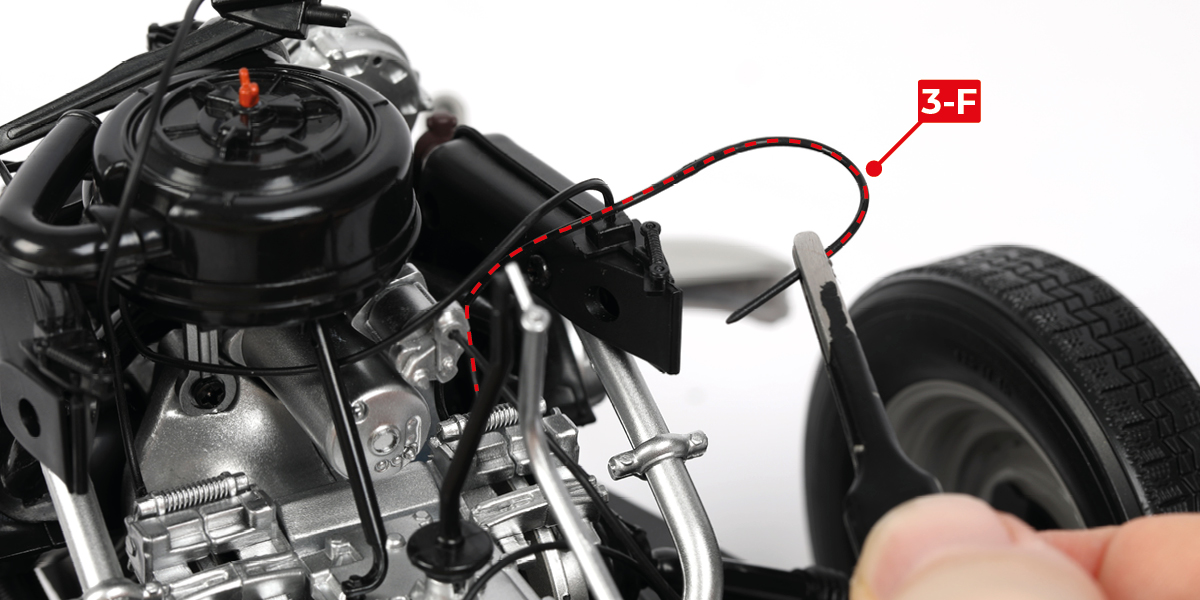

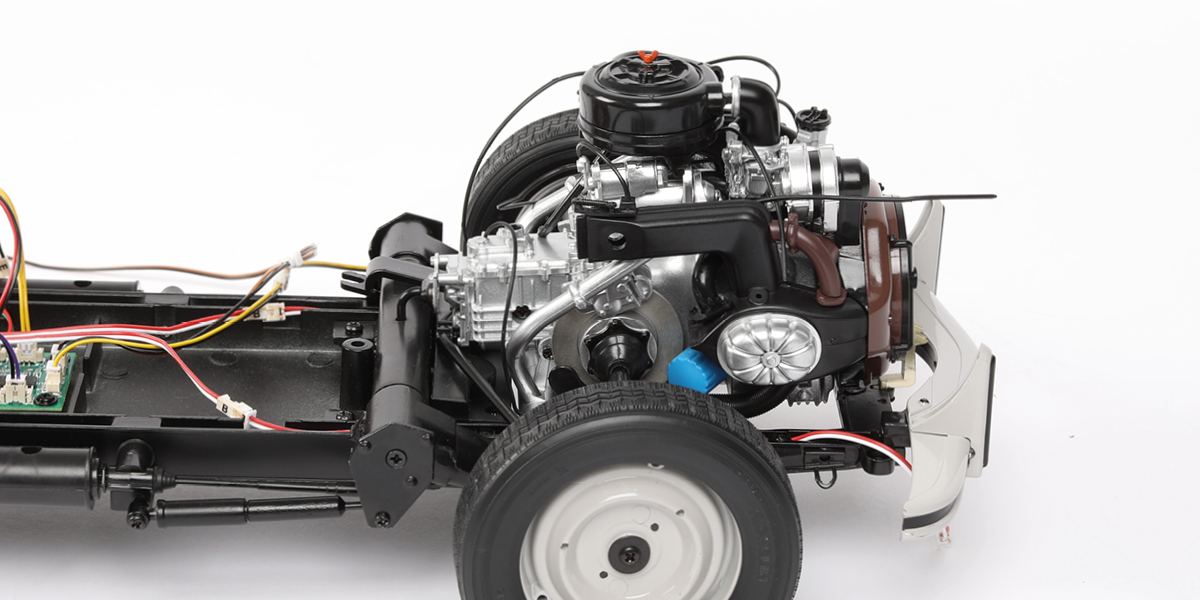

      Verlegen Sie das Kabel von der rechten Bremsscheibe (Teil 3-F). Führen Sie das Kabel zur linken Seite der Baugruppe und kleben Sie das Kabel in das rechte Loch in Teil 44-C.

      a
      b
      c

      Schritt 11

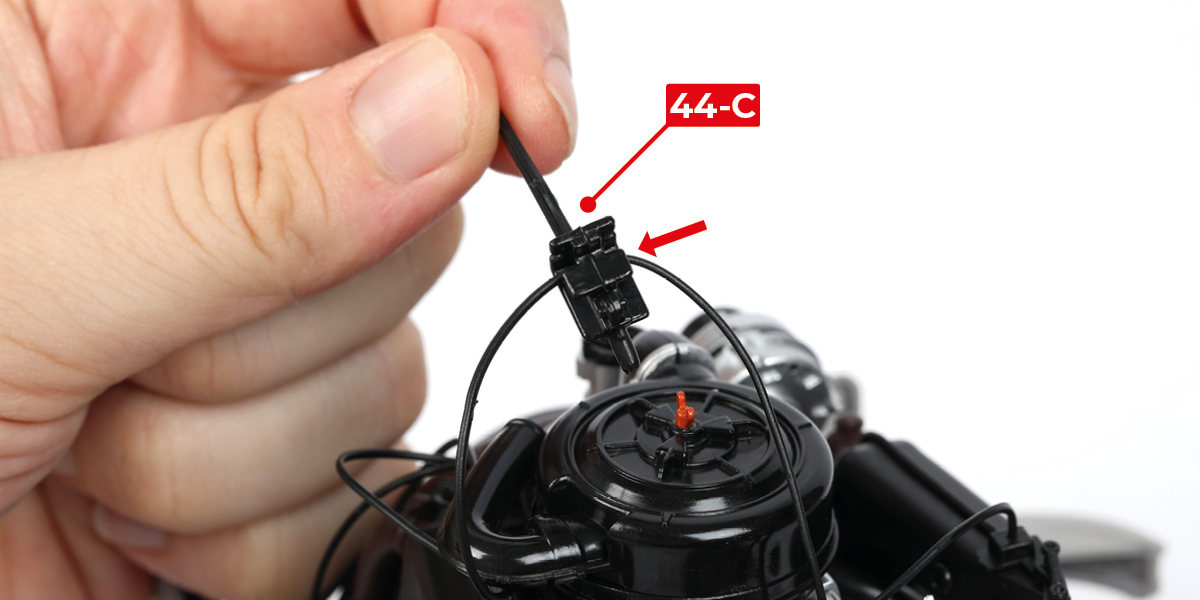

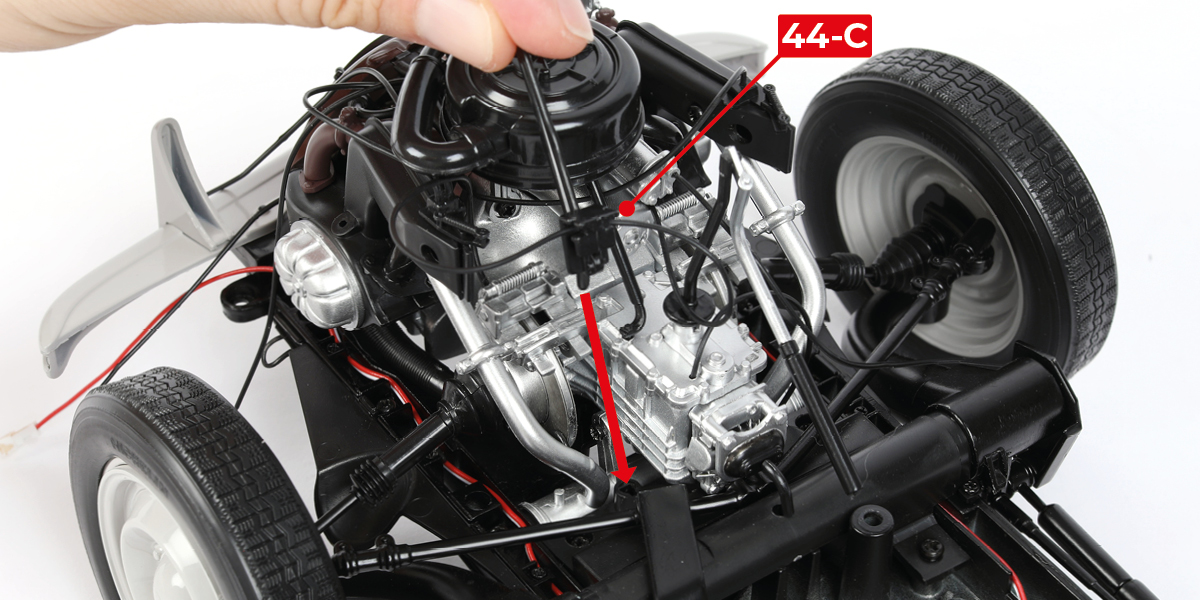

      Drücken Sie das Teil 44-C in das Chassis.

      a
      b

      Schritt 12

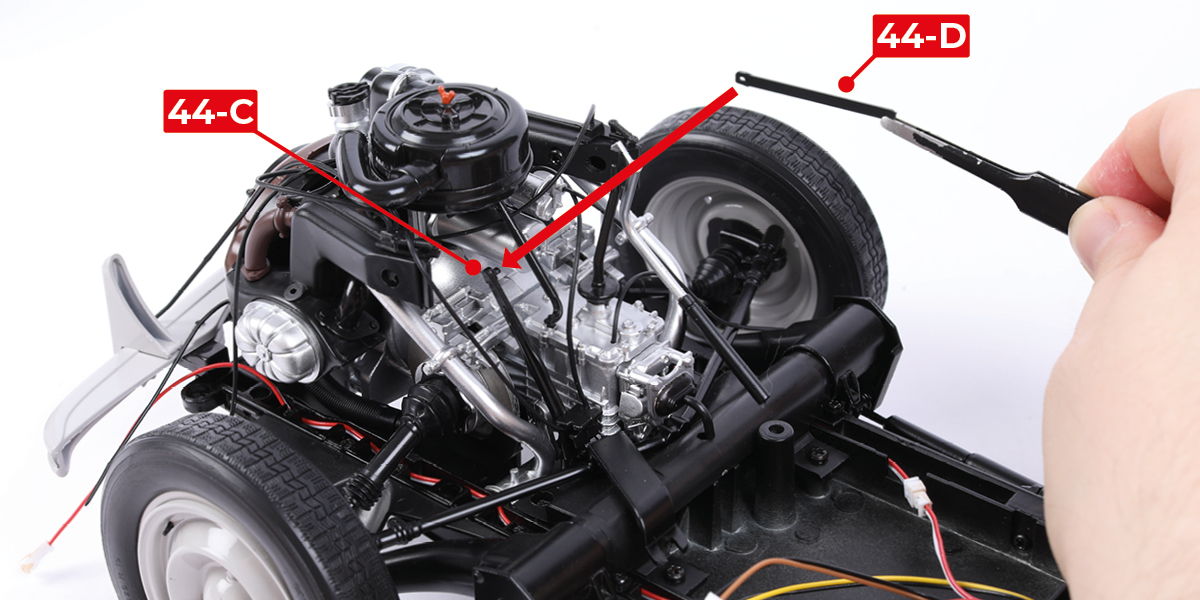

      Befestigen Sie Teil 44-D an Teil 44-C.

      a
      b

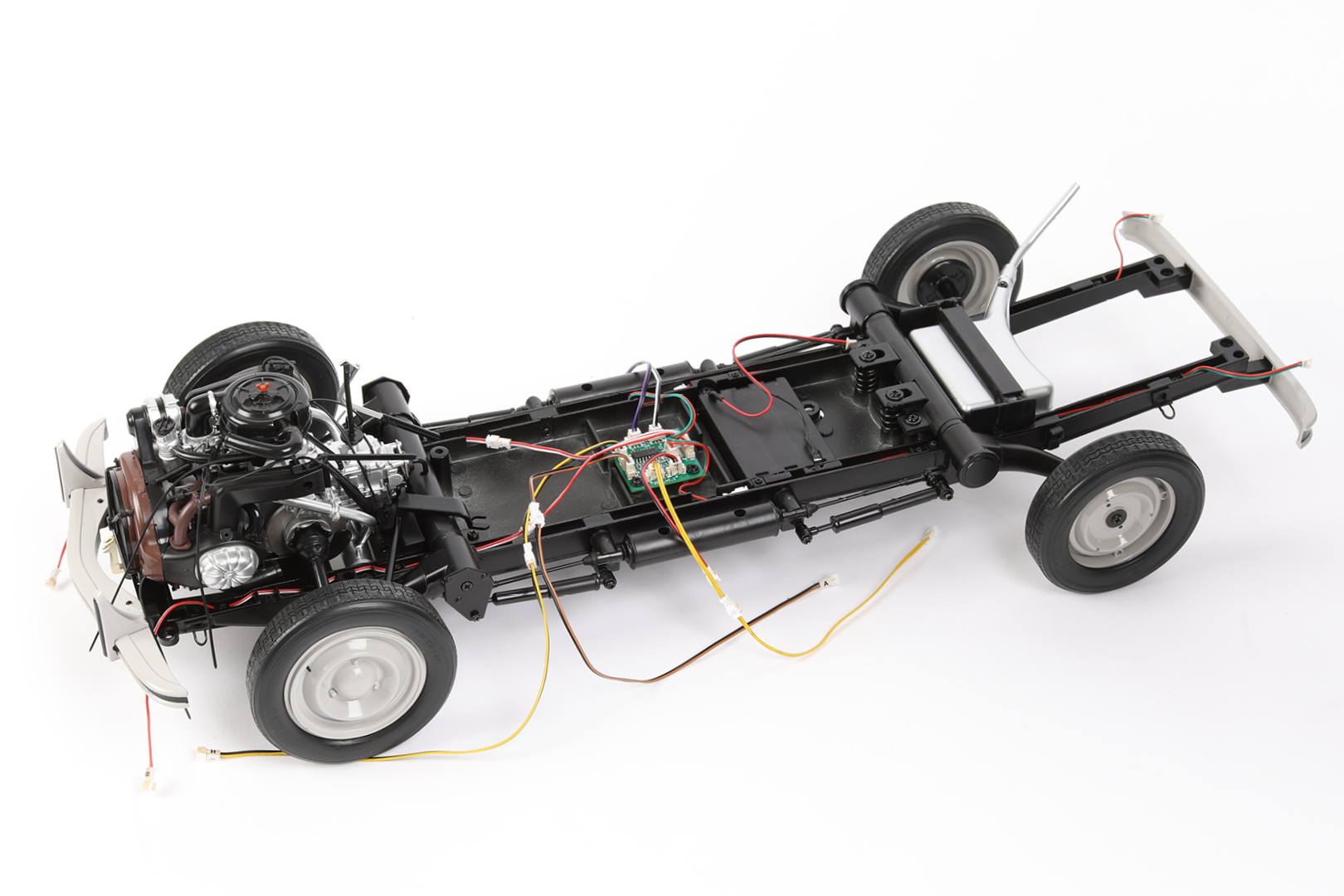

      PHASE ABGESCHLOSSEN

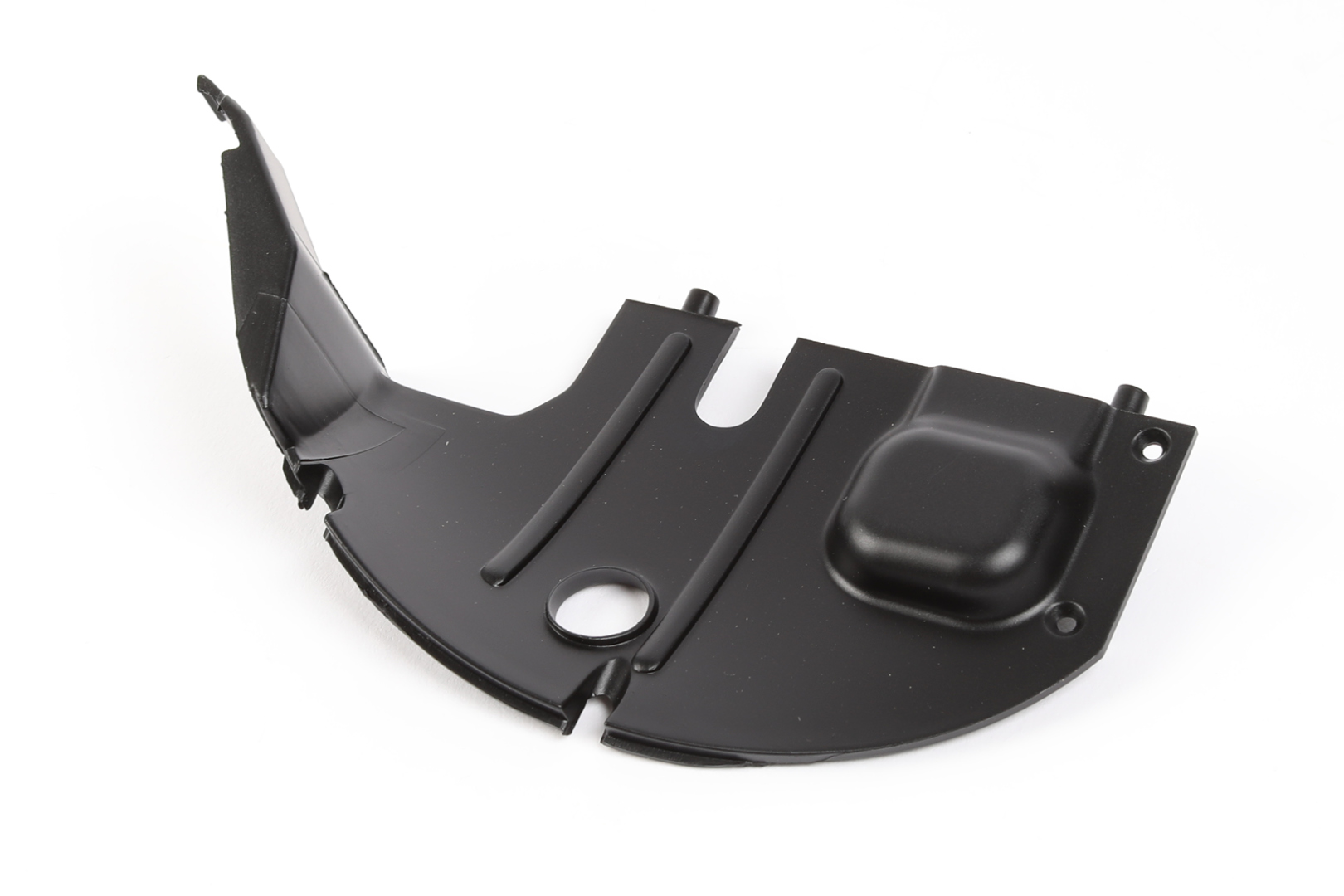

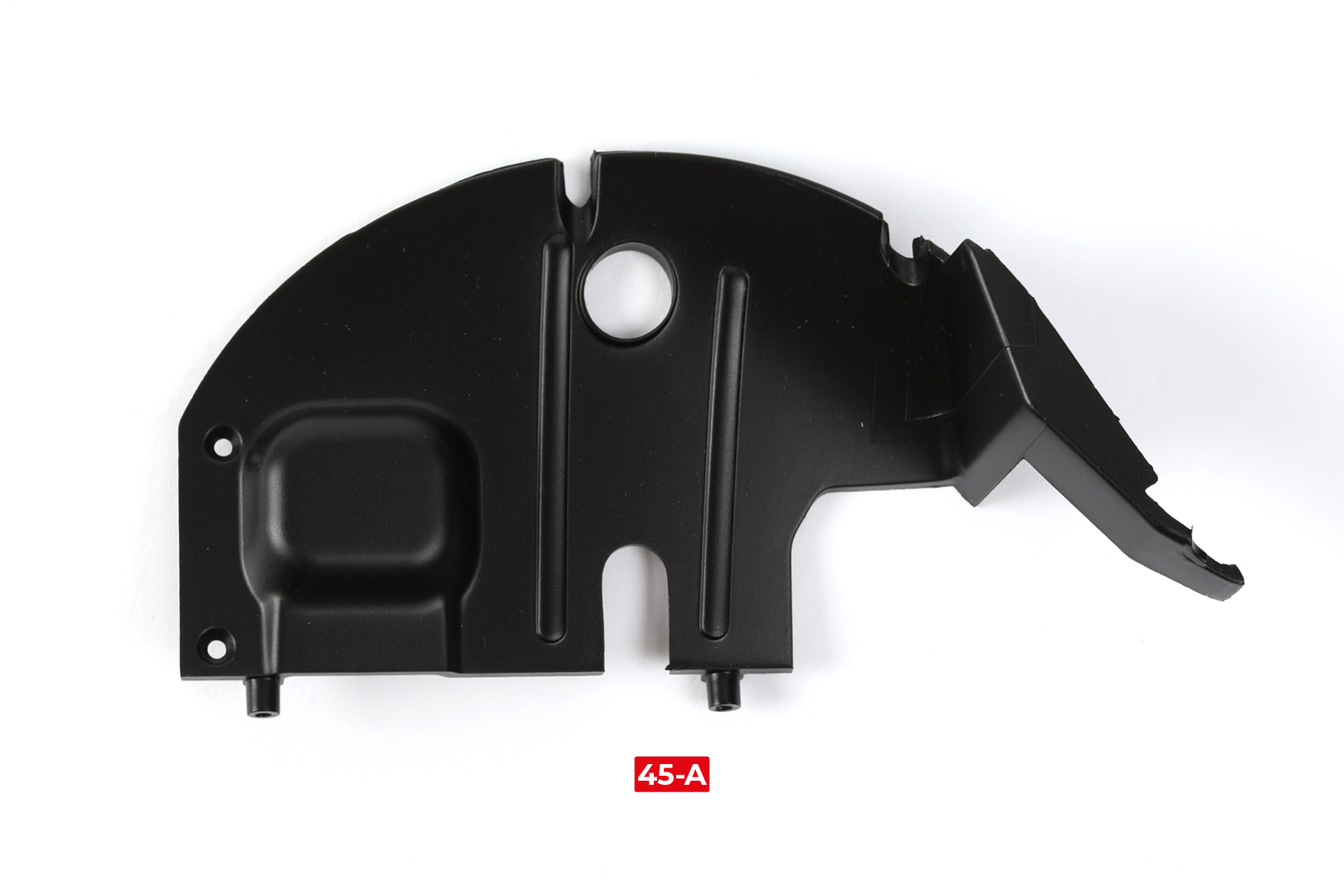

      Phase 45: Das vordere linke Radhaus

      TEILE FÜR PHASE 45

      Es gibt keine Montage in Phase 45. Das linke vordere Radhaus wird im nächsten Schritt am Chassis befestigt.

      PHASE ABGESCHLOSSEN

      Phase 46: Montage des vorderen linken Radhauses

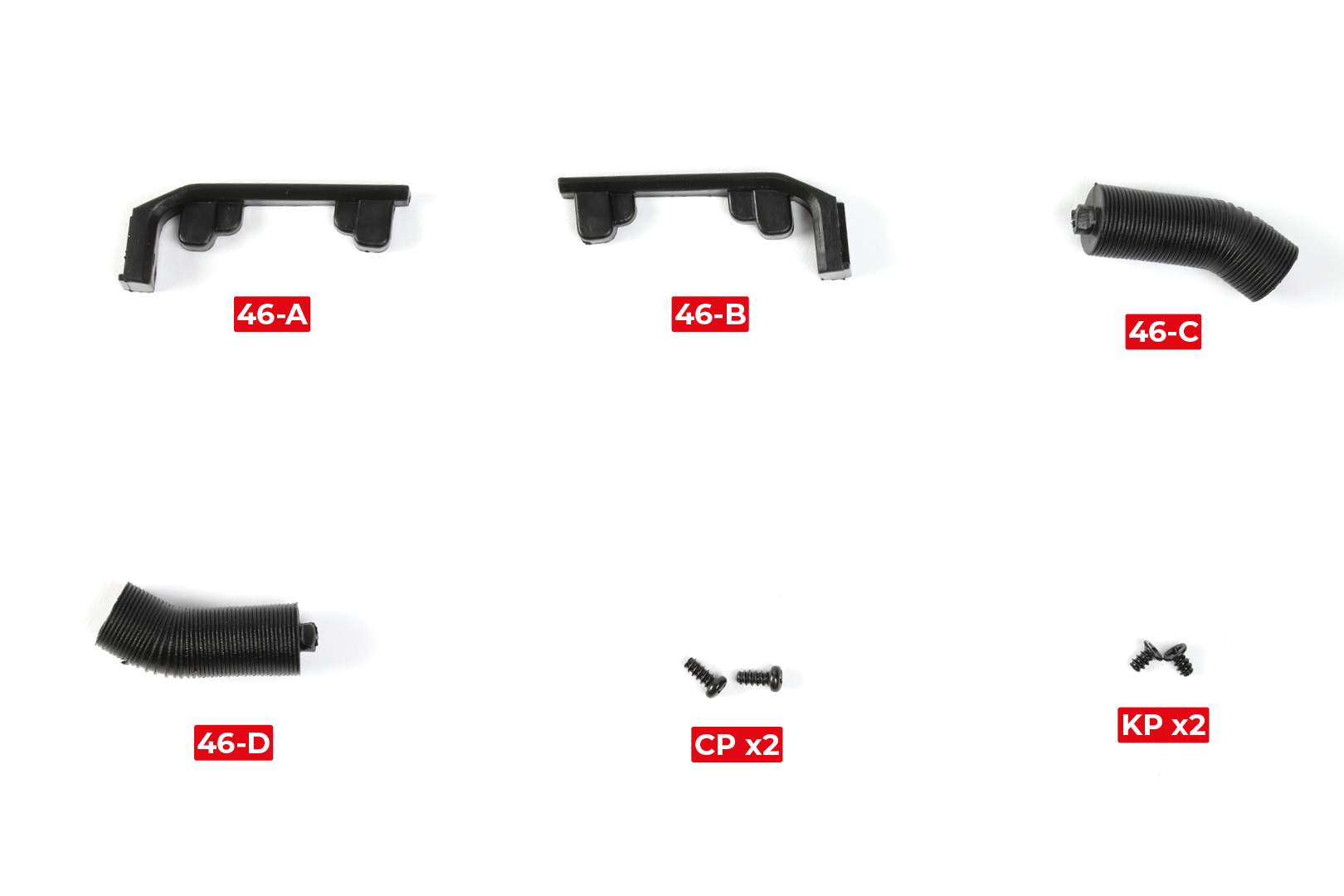

      TEILE FÜR PHASE 46

      Schritt 1

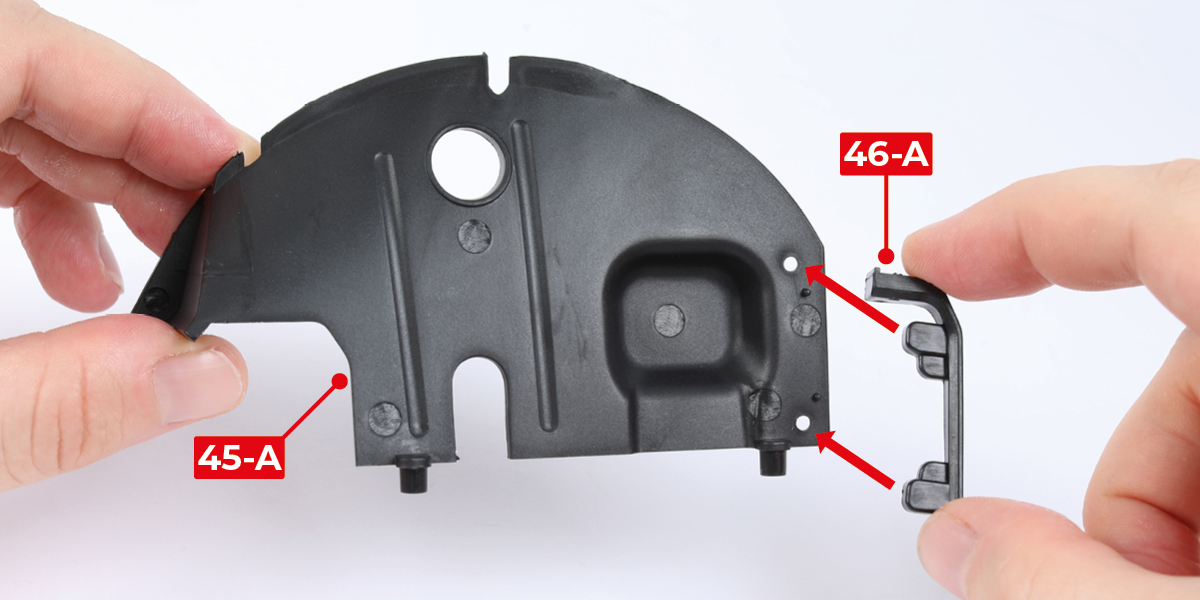

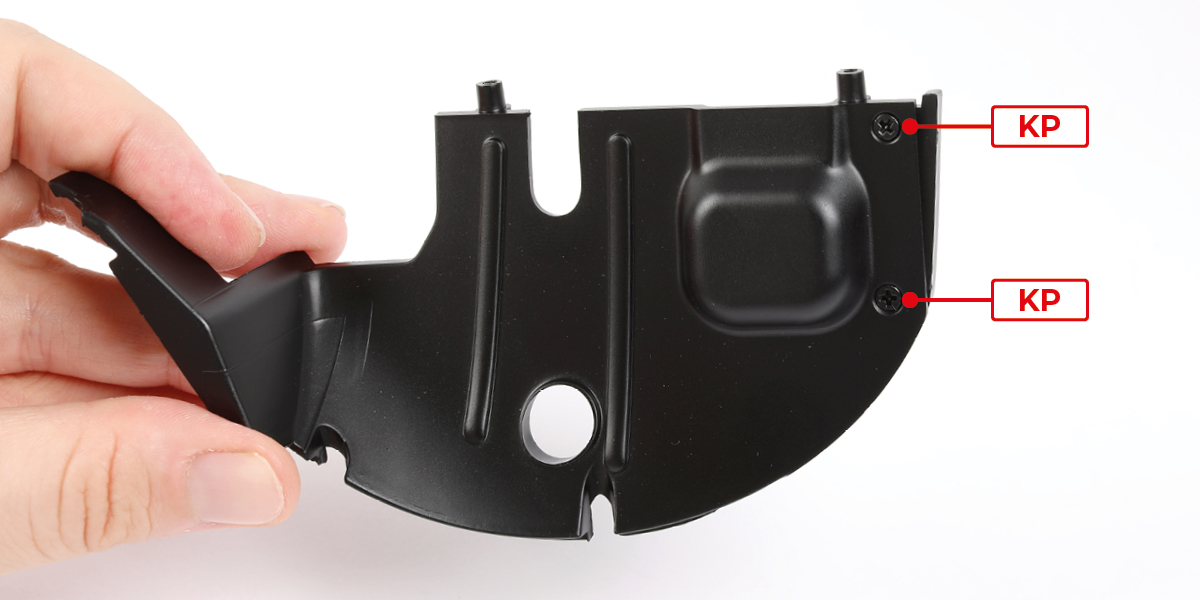

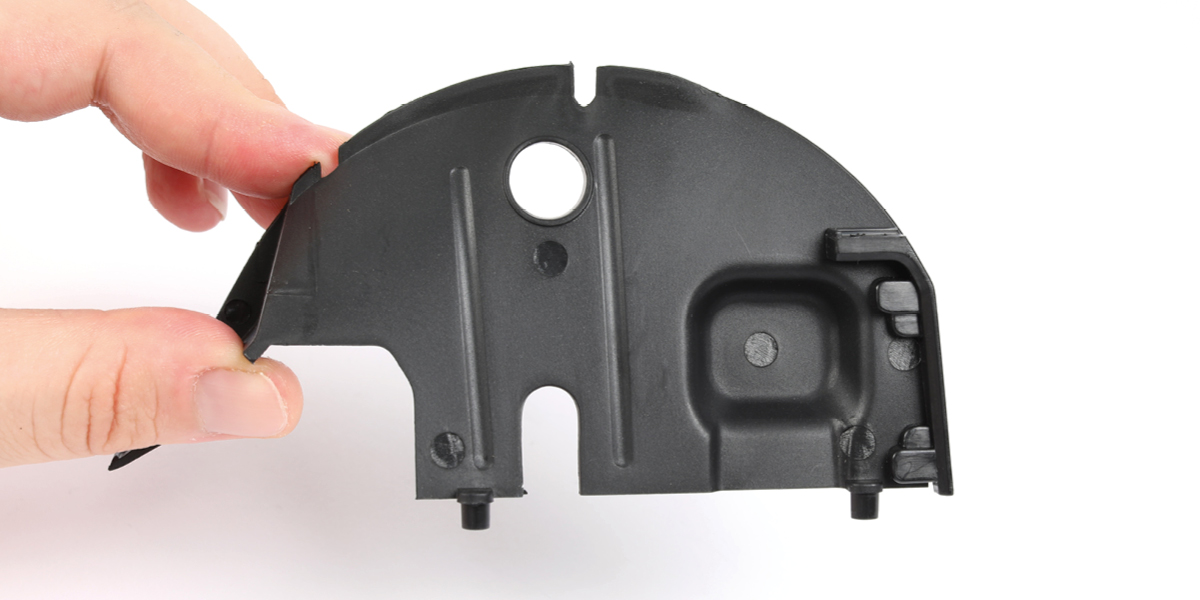

      Befestigen Sie Teil 46-A an Teil 45-A mit zwei KP-Schrauben.

      a
      b
      c

      Schritt 2

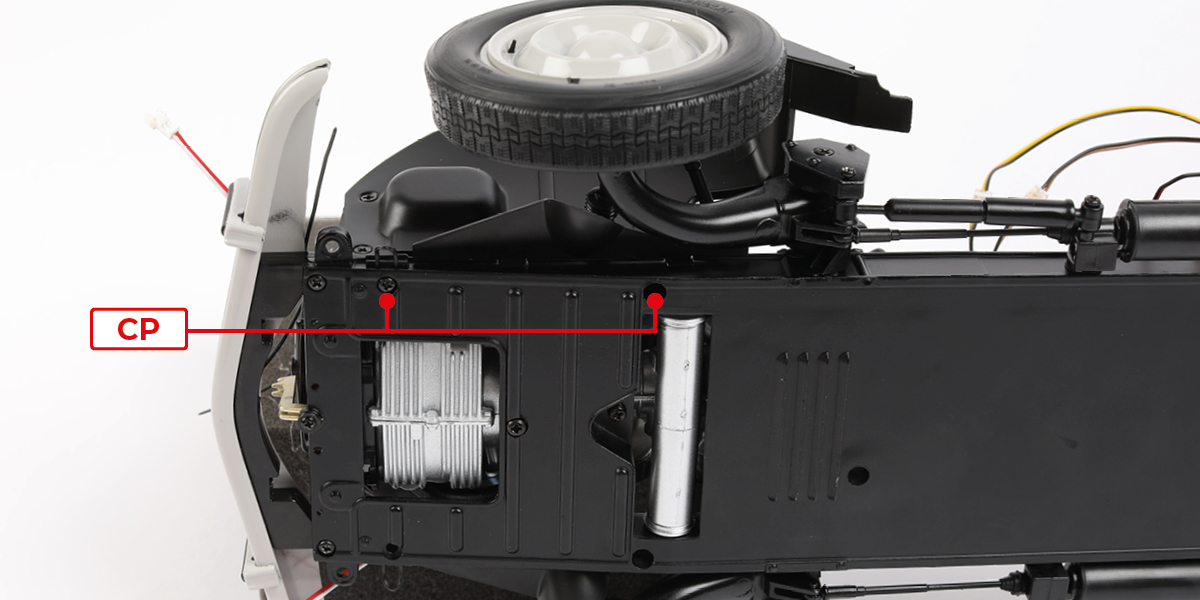

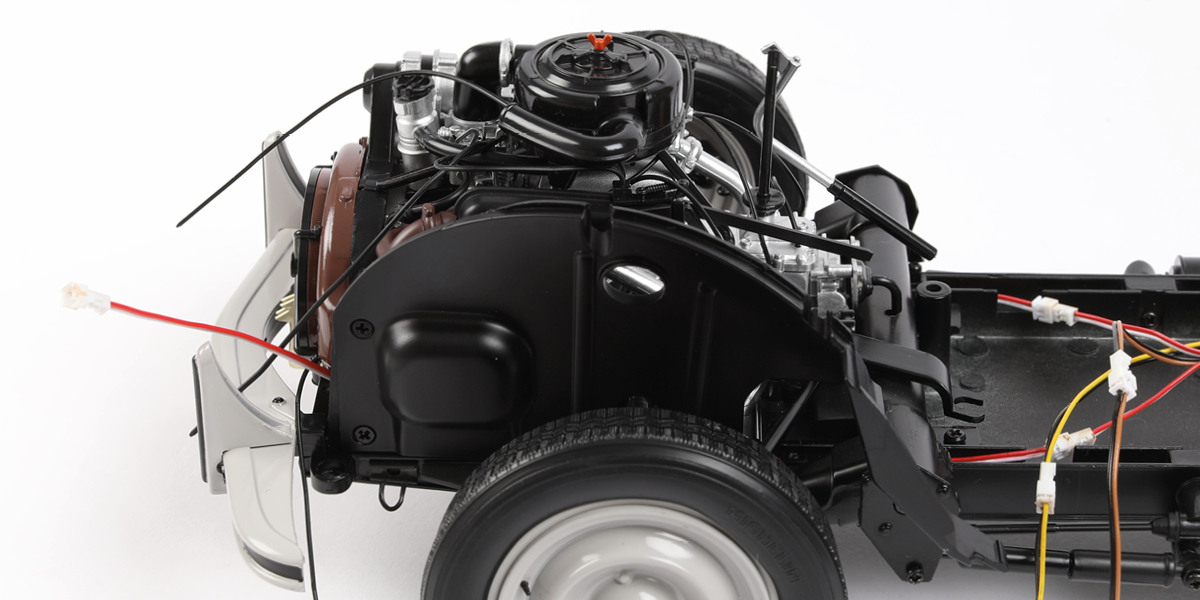

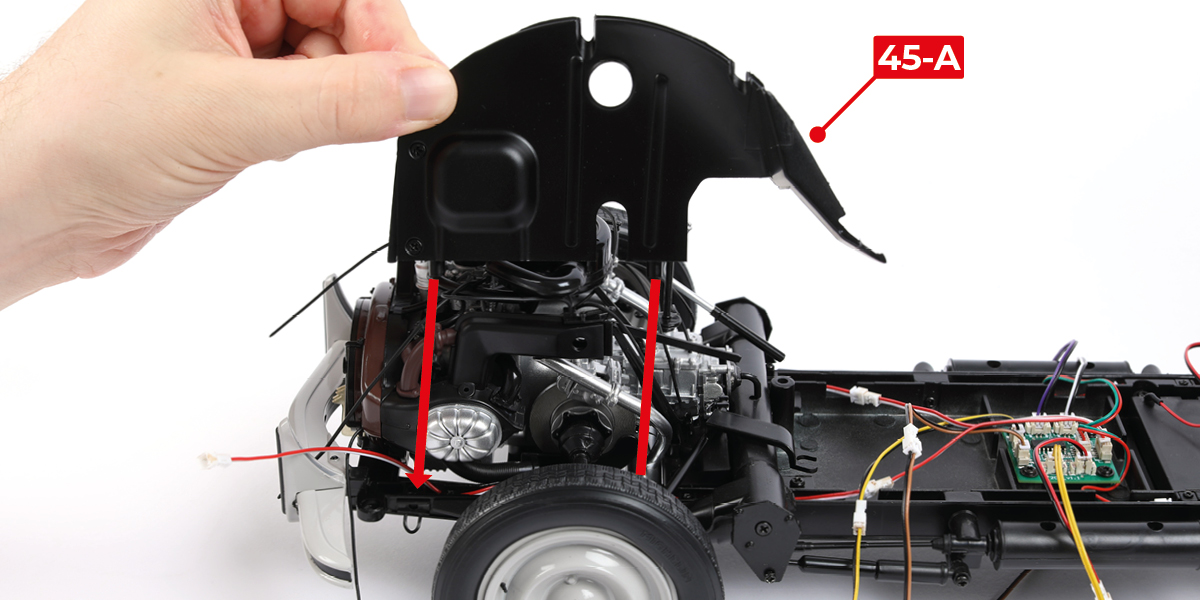

      Befestigen Sie Teil 45-A am Chassis mit zwei CP-Schrauben.

      a
      b
      c

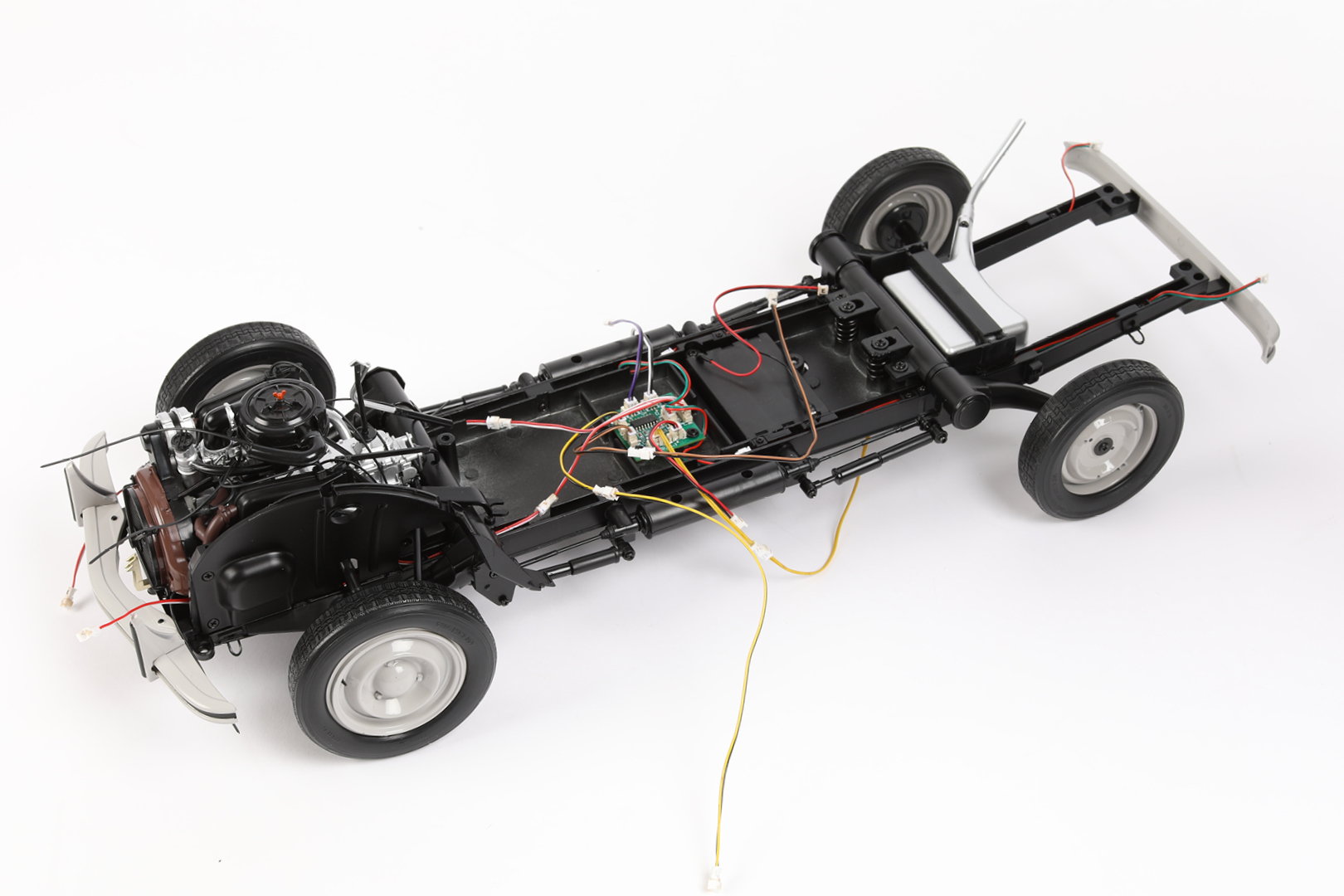

      PHASE ABGESCHLOSSEN

      Phase 47: Montage des vorderen rechten Radhauses und der Luftkanäle

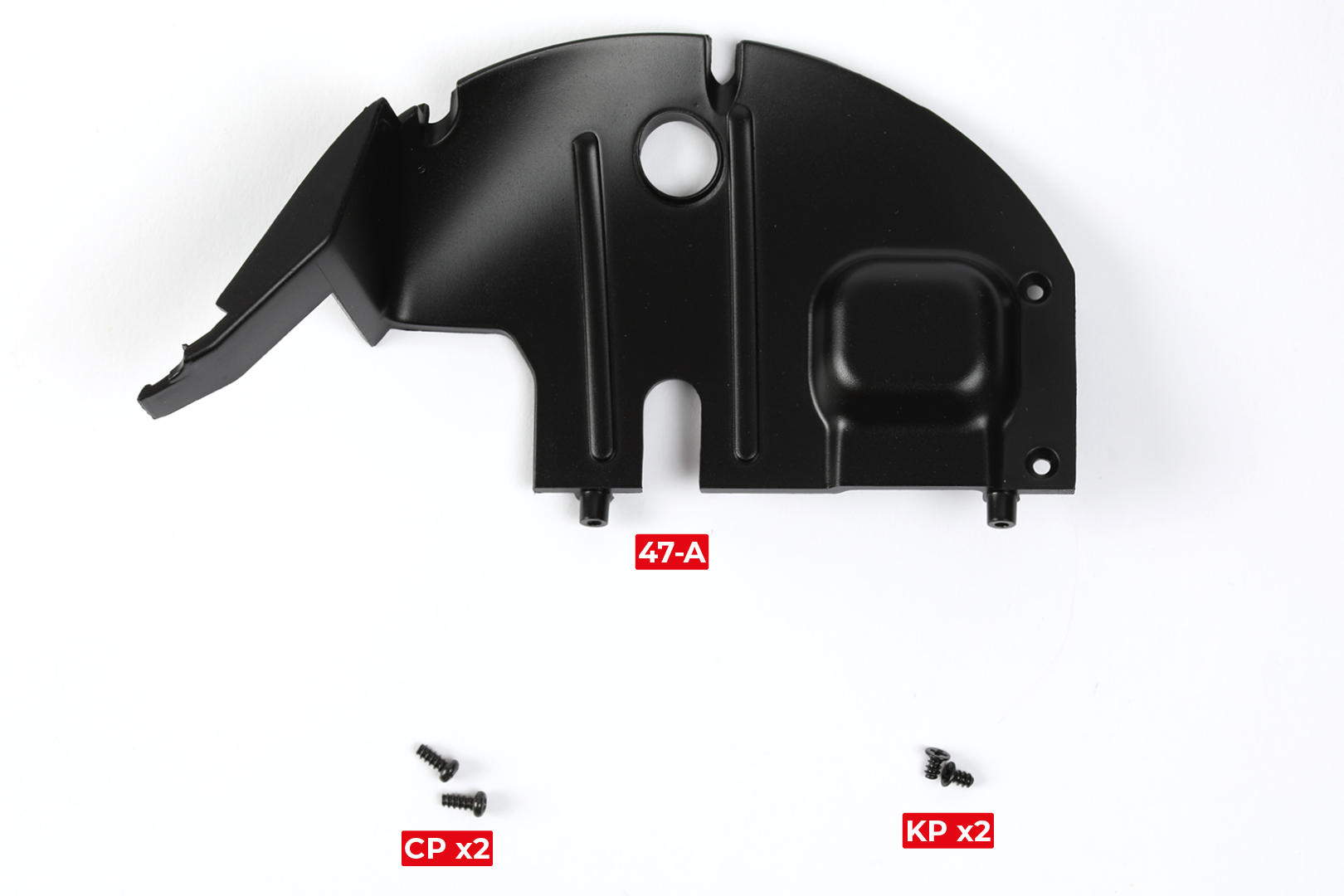

      TEILE FÜR PHASE 47

      Schritt 1

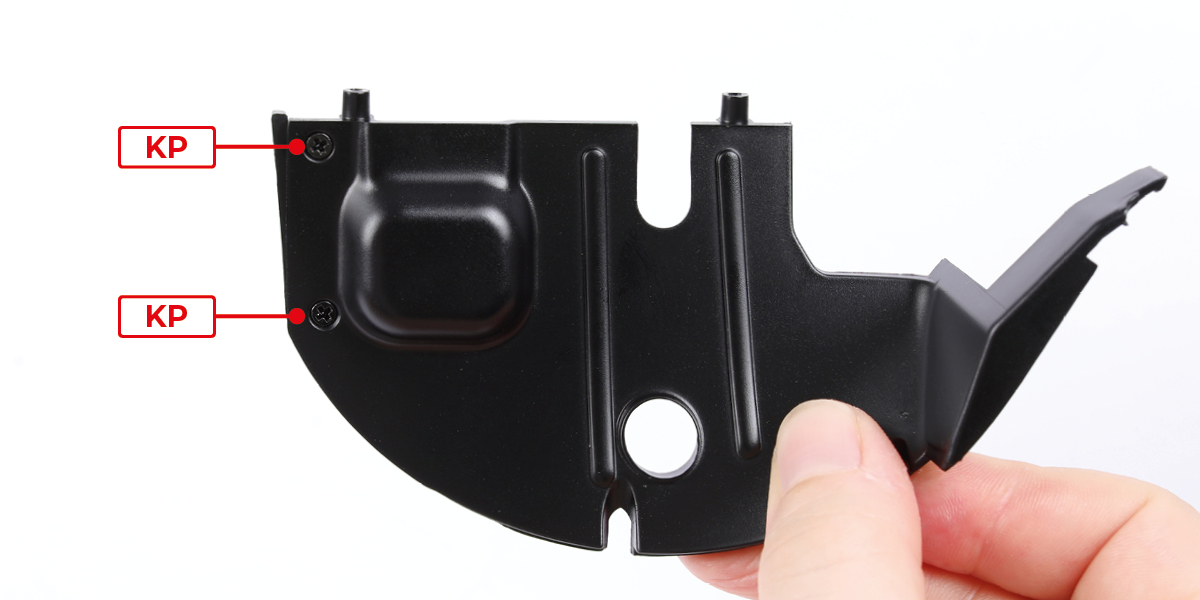

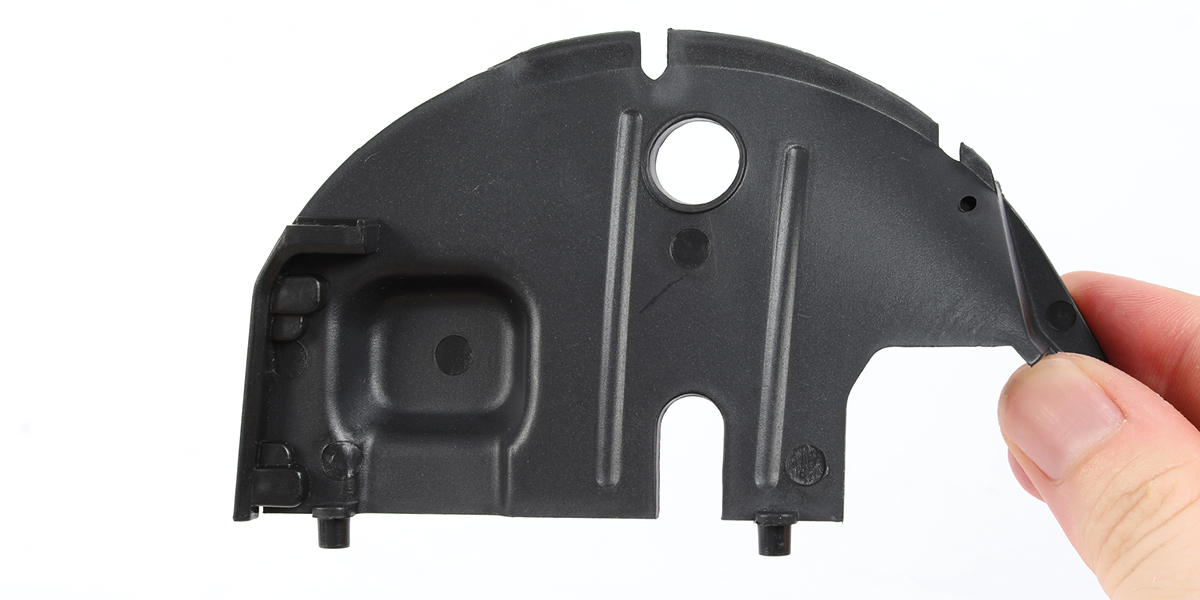

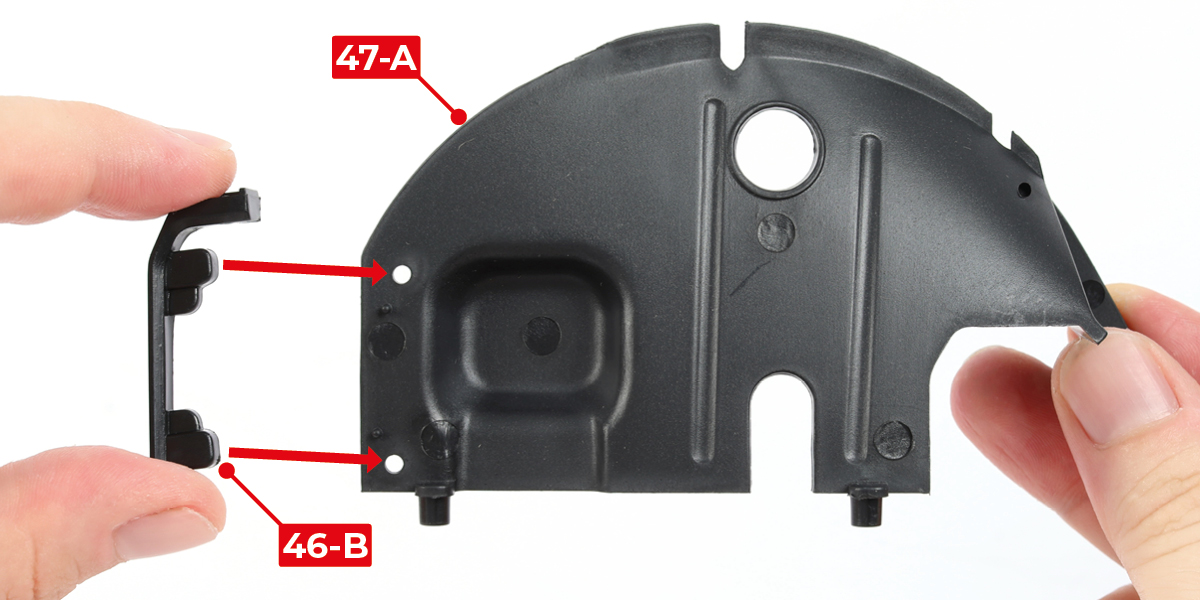

      Befestigen Sie Teil 46-B an Teil 47-A mit zwei KP-Schrauben.

      a
      b
      c

      Schritt 2

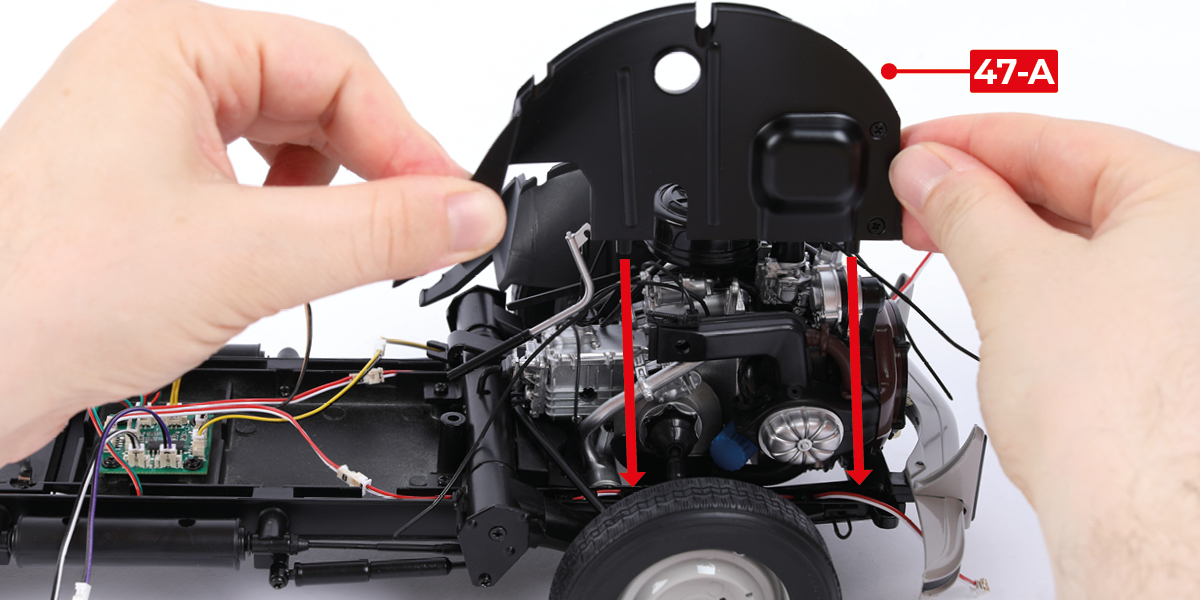

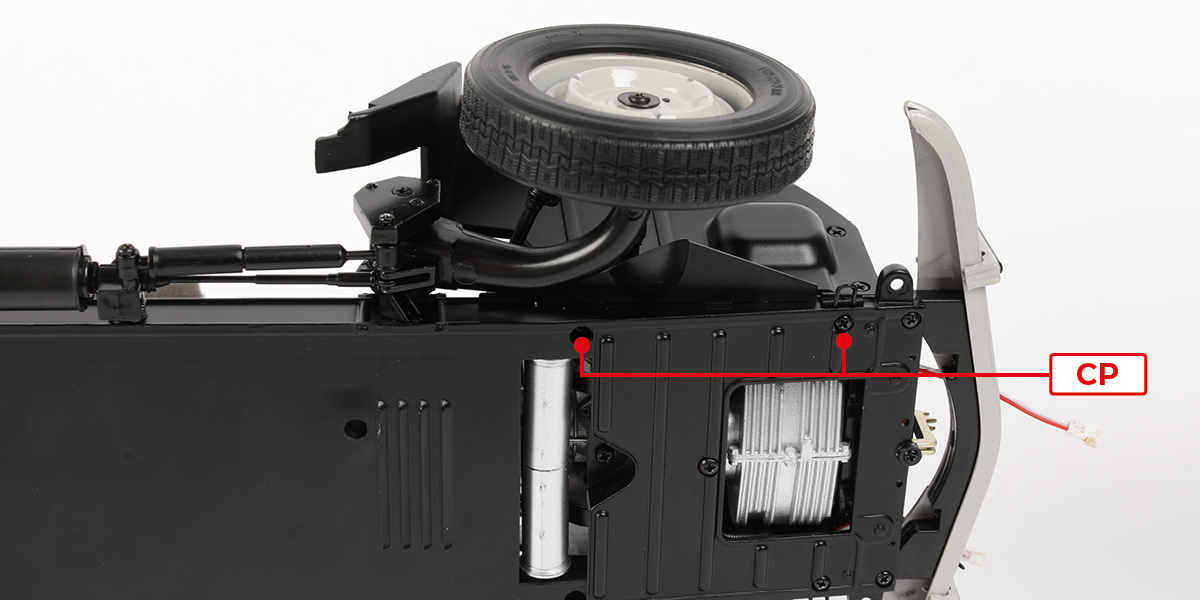

      Befestigen Sie Teil 47-A am Chassis mit zwei CP-Schrauben.

      a
      b
      c

      Schritt 3

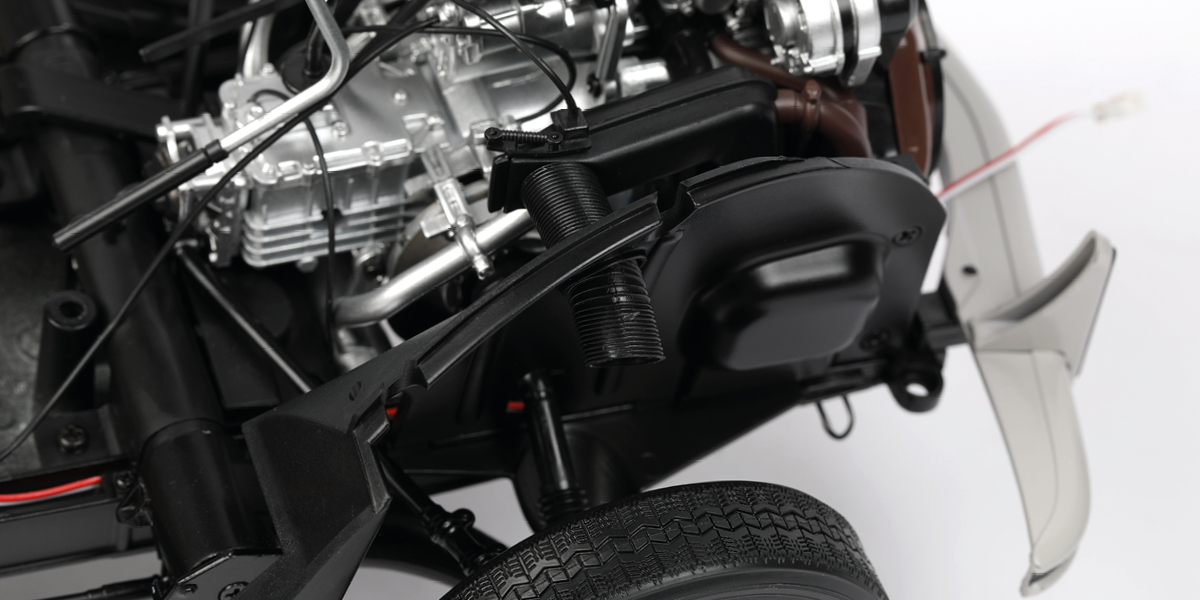

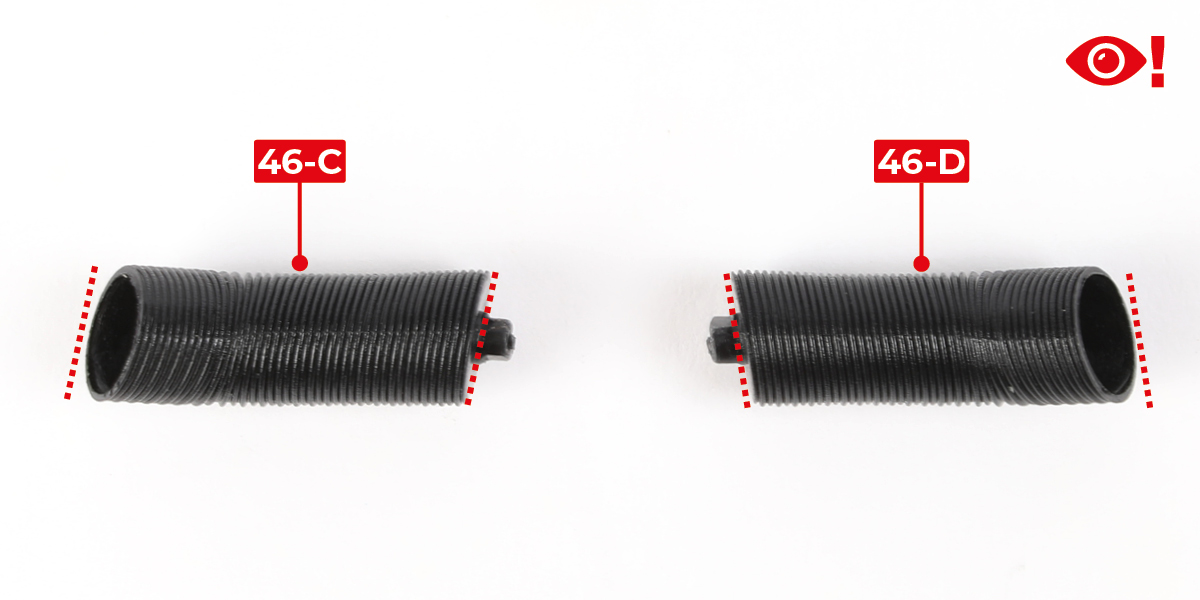

      Identifizieren Sie Teil 46-C und Teil 46-D anhand des Bildes. Positionieren Sie beide Teile wie dargestellt, wobei Sie besonders auf die durch die gestrichelten roten Linien angegebenen Winkel achten.

      a

      Schritt 4

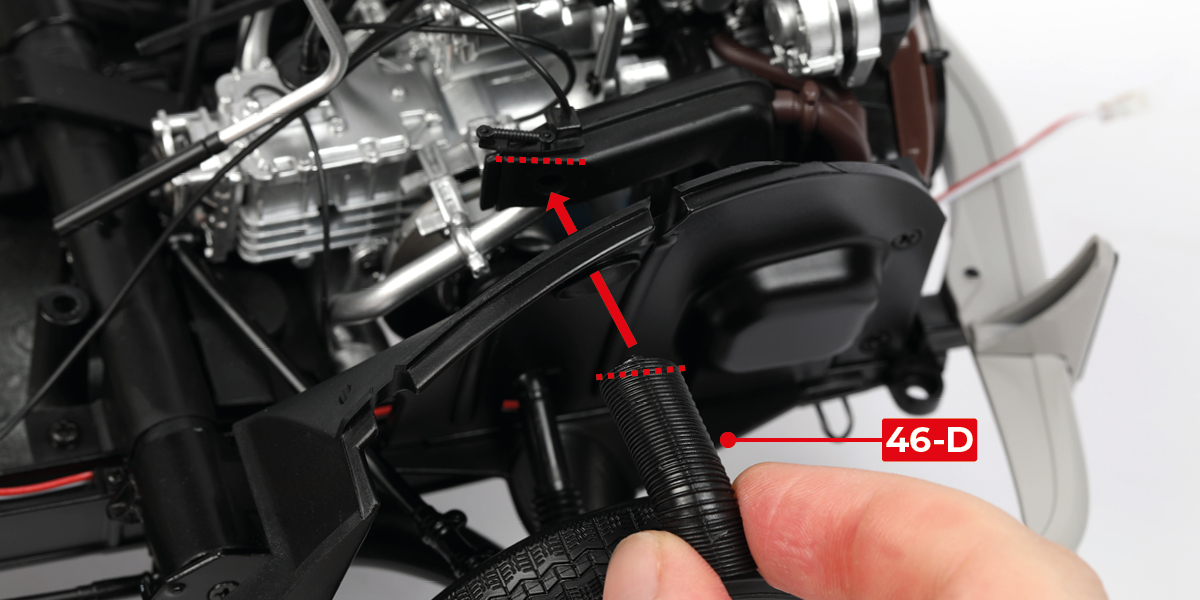

      Schieben Sie Teil 46-D durch das vordere rechte Radhaus und in den Luftkanal.

      a
      b

      Schritt 5

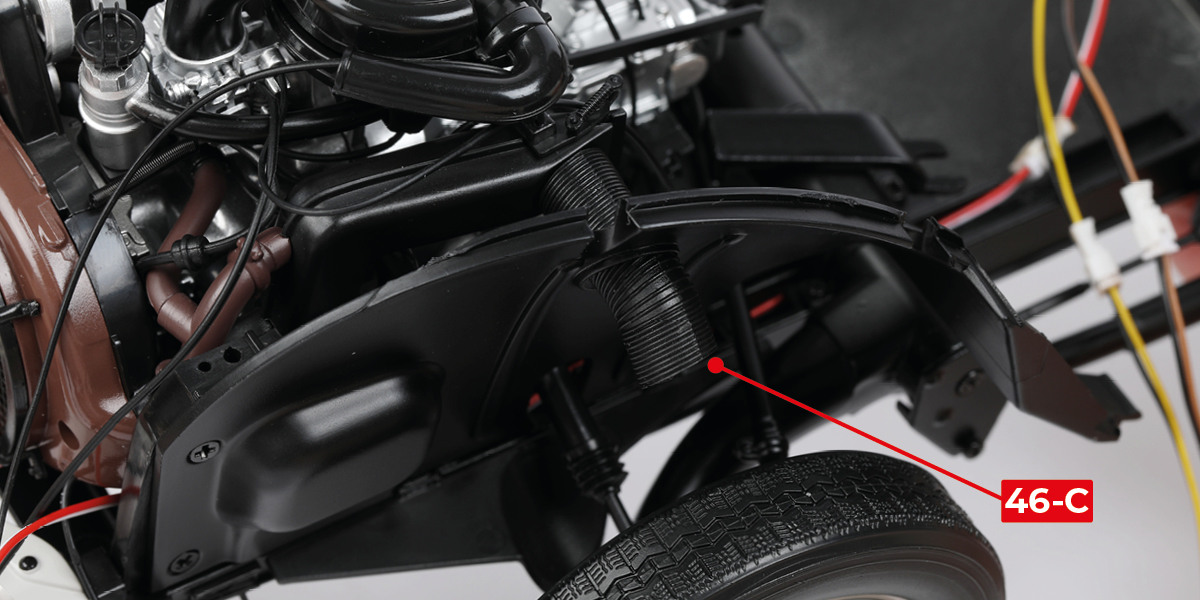

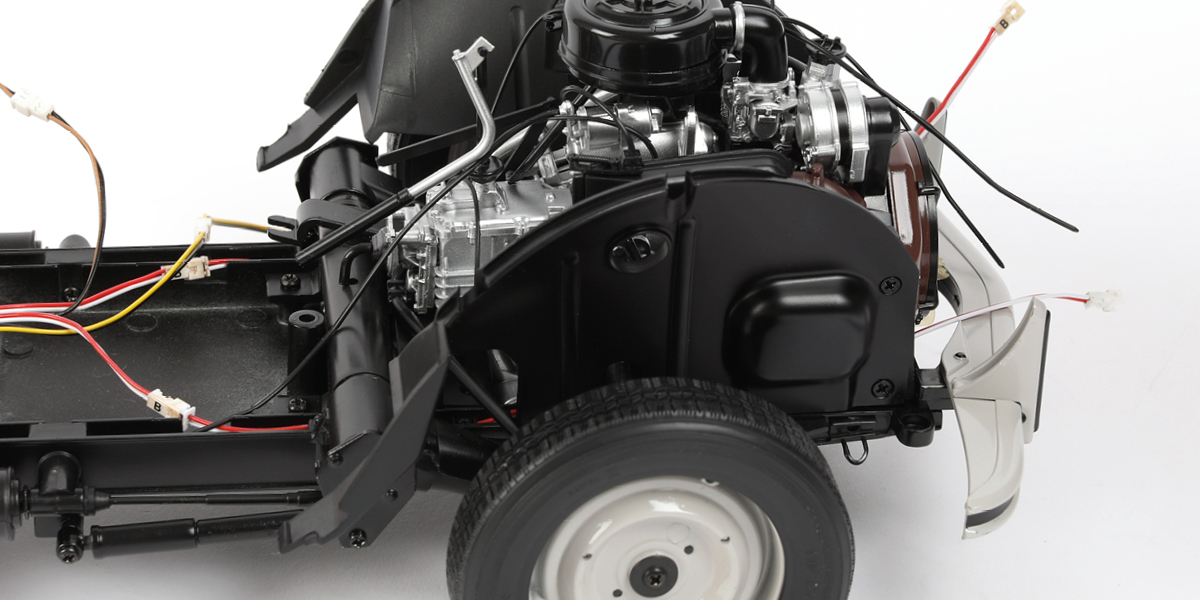

      Schieben Sie Teil 46-C durch das vordere linke Radhaus und in den Luftkanal.

      a

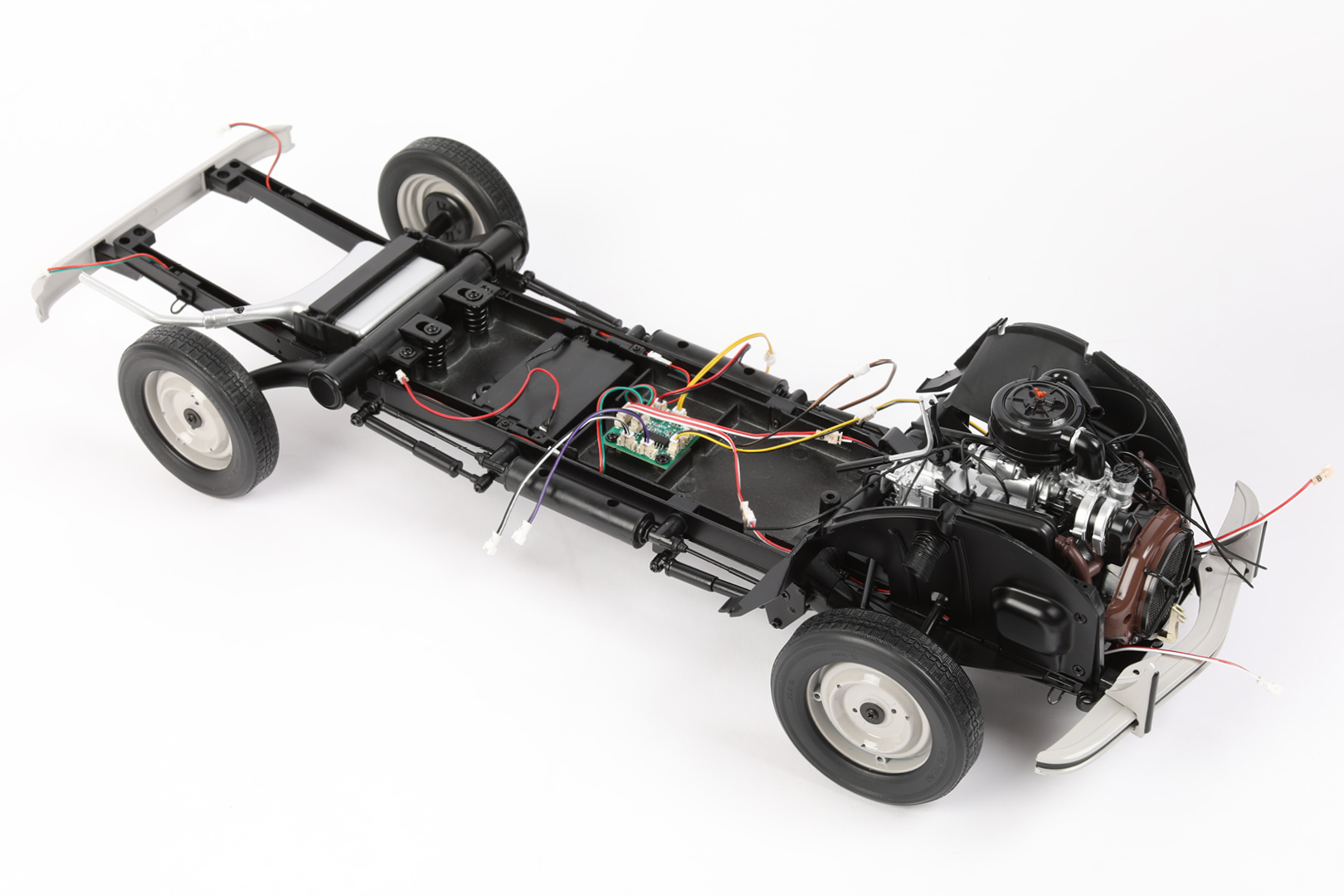

      PHASE ABGESCHLOSSEN
