Paket 05

BAUANLEITUNG

      Klicken Sie auf die Schaltfläche oben, um diese Anleitung zu drucken oder als PDF zu speichern.

      Empfehlungen von den Experten

      Ersatzschrauben sind bei jedem Teil enthalten. Gelegentlich kann es vorkommen, dass Sie angewiesen werden, Ersatz- oder unbenutzte Schrauben für eine spätere Phase aufzubewahren. Bewahren Sie diese Ersatzteile an einem sicheren Ort auf und beschriften Sie sie korrekt.

      Bitte achten Sie darauf, die Schrauben nicht zu verwechseln. Sie sehen sich sehr ähnlich, aber die Gewinde variieren leicht. Die Verwendung der falschen Schrauben kann die Teile beschädigen. Verwenden Sie nur Schraubendreher der richtigen Größe, die fest auf den Schraubenkopf passen.

      Wenn Sie Teile mit mehreren Schrauben zusammenfügen, setzen Sie jede Schraube zunächst locker ein, um sicherzustellen, dass alle Teile korrekt ausgerichtet sind, bevor Sie sie sanft, aber fest in der Reihenfolge, in der Sie sie eingesetzt haben, anziehen, jedoch nicht zu fest.

      Der Schraubendreher kann magnetisiert werden, indem man ihn mit einem Magneten (Kühlschrankmagnet usw.) streicht, was es ihm ermöglicht, die Schrauben zu halten und die Montage zu erleichtern.

      Wenn eine Schraube beim Eindrehen in ein Metallteil fest sitzt, zwingen Sie sie nicht hinein, da Sie sonst den Kopf abscheren könnten. Entfernen Sie sie und geben Sie einen kleinen Klecks Vaseline, Seife oder leichtes Öl auf das Gewinde. Das wird es schmieren und das Festziehen erleichtern.

      Einige Teile benötigen etwas Klebstoff für die Montage. Bitte tragen Sie den Klebstoff sparsam auf und verwenden Sie einen Cocktailspieß, damit Sie nicht zu viel verwenden oder den Klebstoff zu stark auftragen. Wir empfehlen Sekundenkleber-Gel oder extra dünnen flüssigen Modellbaukleber. Wo möglich, sollten Teile vor dem Verkleben zur Probe eingepasst werden.

      Sorgen Sie für gute Belüftung beim Verwenden von Klebstoffen und verschließen Sie die Deckel fest.

      Verwenden Sie einen Magneten, um Schrauben zu finden, die auf den Boden gefallen sind.

      Verwenden Sie Abdeckband, um Teile vorübergehend zu fixieren.

      Schneiden Sie Teile mit Seitenschneidern oder einem Bastelmesser von einem Spritzling (Rahmen) ab. Seitenschneider sind meistens am einfachsten.

      Im Laufe dieses Baus erhalten Sie viele Teile, die Sie sofort montieren – gemäß den Anweisungen in der entsprechenden Phase – und andere Teile, die Sie sicher zur Seite legen sollten, für die Verwendung in zukünftigen Montagephasen.

      Schützen Sie immer das Lackfinish der Komponenten, indem Sie eine Schneidematte, ein Blatt weißes Papier oder ein weiches Tuch auf Ihre Arbeitsfläche legen.

      Wenn Sie Drähte einstecken, stellen Sie sicher, dass der Strom ausgeschaltet ist. Pinzetten können verwendet werden, um die PVC-Drähte zu montieren, indem Sie sie vorsichtig etwa 5 mm vom Ende des Drahtes greifen. Wenn ein Draht aus einer Buchse entfernt werden muss, ziehen Sie nicht am Draht, da dies die Verbindung beschädigen könnte. Greifen Sie den Stecker mit der Pinzette, um ihn zu entfernen.

      Wenn Sie dieses Symbol sehen, achten Sie auf den Text fett gedruckt und überprüfen Sie die Ausrichtung der Teile im Bild, da dies für die Montage in späteren Phasen besonders wichtig sein wird.

      WARNUNG: Einige Teile werden mit Magneten montiert. Diese Magnete können bei Verschlucken ernsthafte Verletzungen verursachen. Halten Sie sie von Kindern fern. Wenn Sie vermuten, dass ein Magnet verschluckt wurde, suchen Sie sofort medizinische Hilfe auf.

      Dies ist kein Spielzeug. Nicht geeignet für Kinder unter 14 Jahren wegen Kleinteilen. Erwachsenenaufsicht erforderlich.

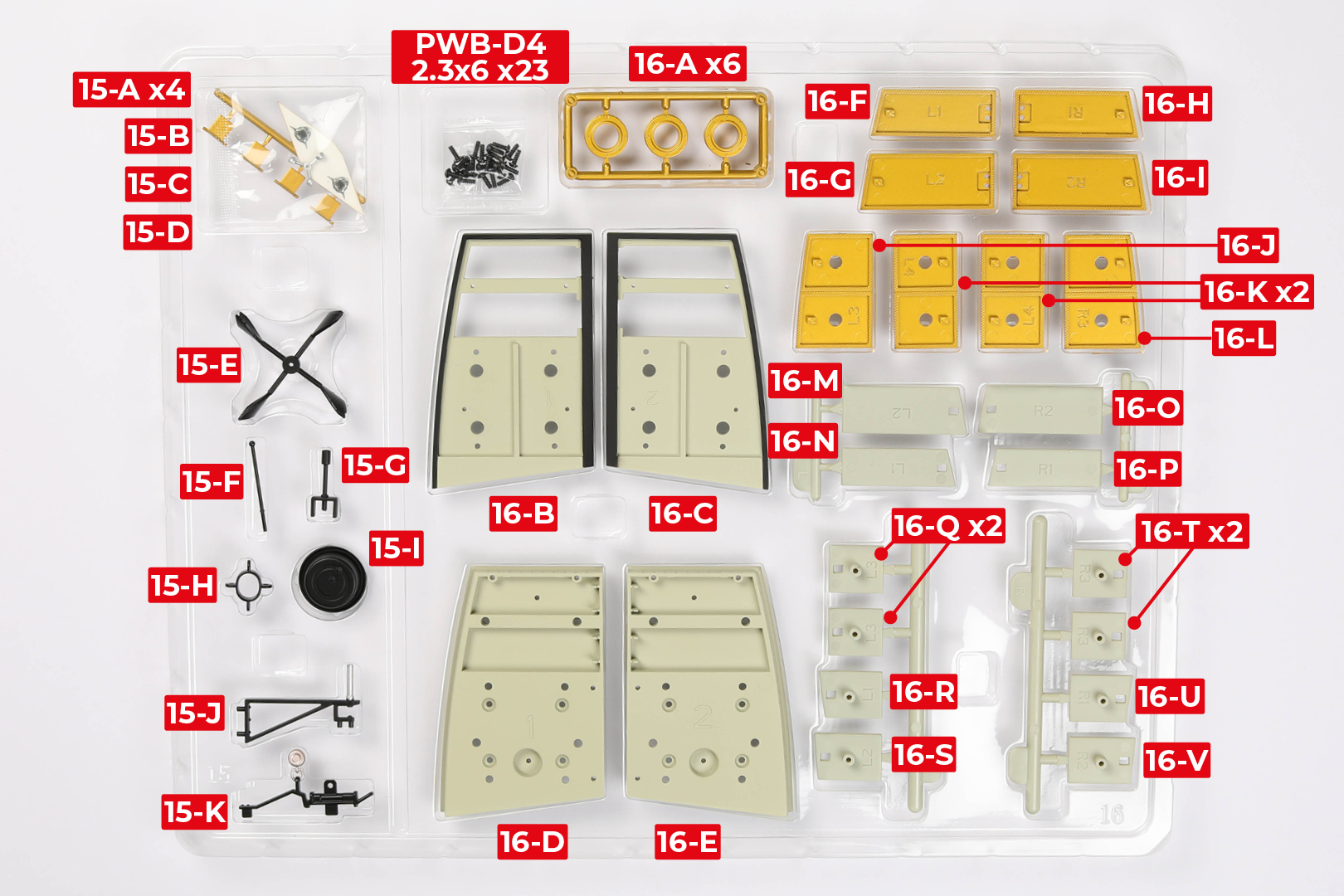

      TEILE VON PAKET 05

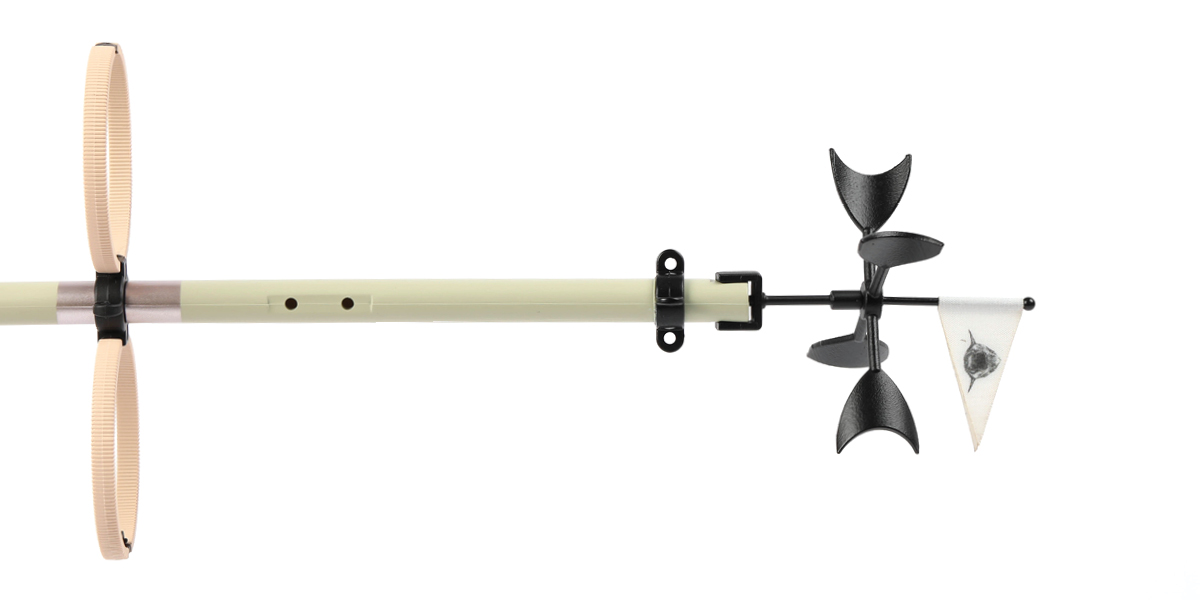

      Phase 19: Aufbau des Mastes (4)

      Schritt 1

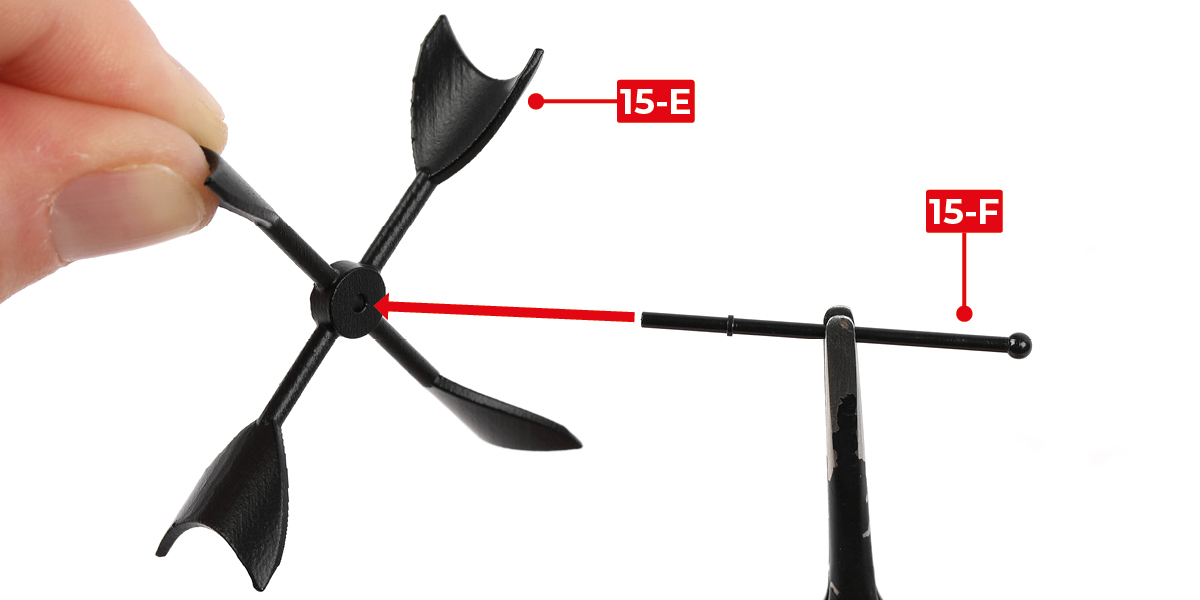

      Stecken Sie Teil 15-F in Teil 15-E.

      a
      b

      Schritt 2

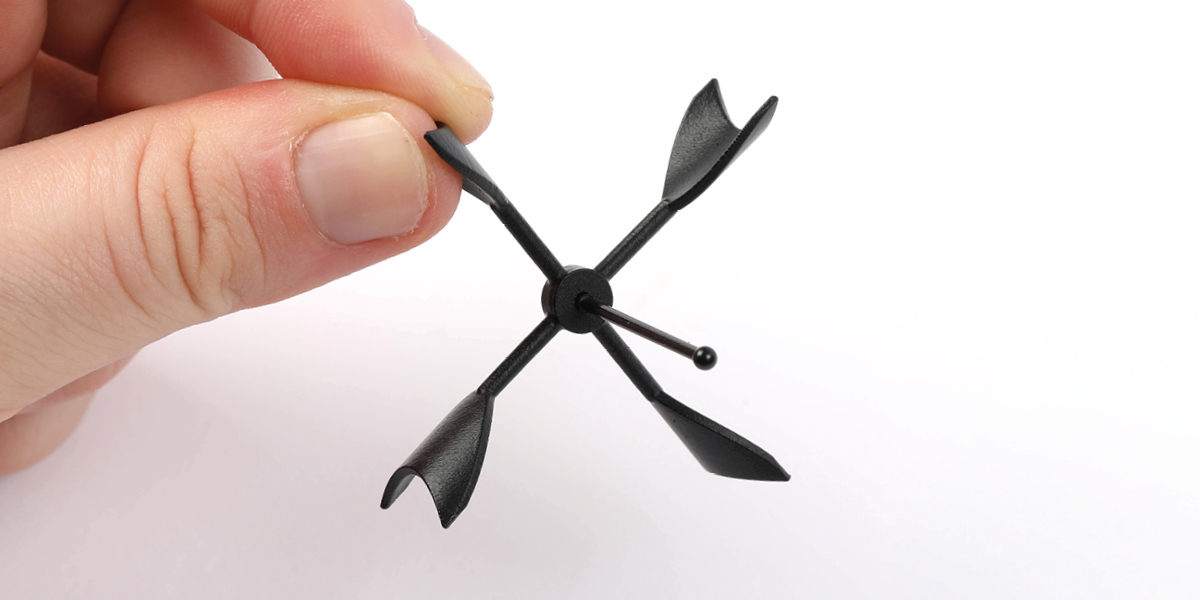

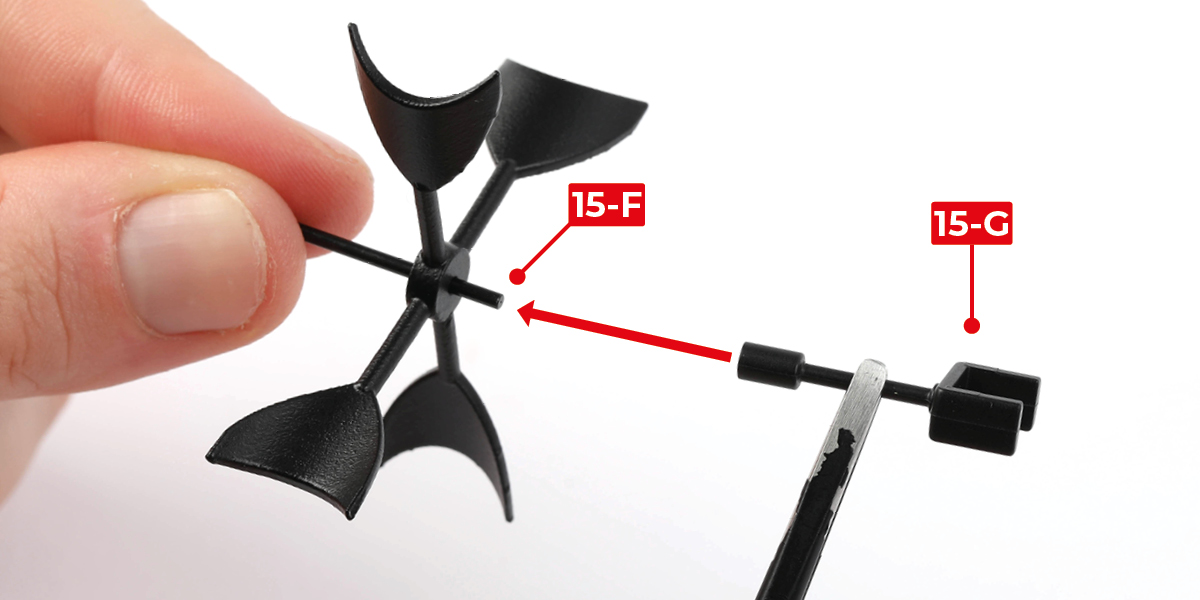

      Kleben Sie Teil 15-G an Teil 15-F.

      a
      b

      Schritt 3

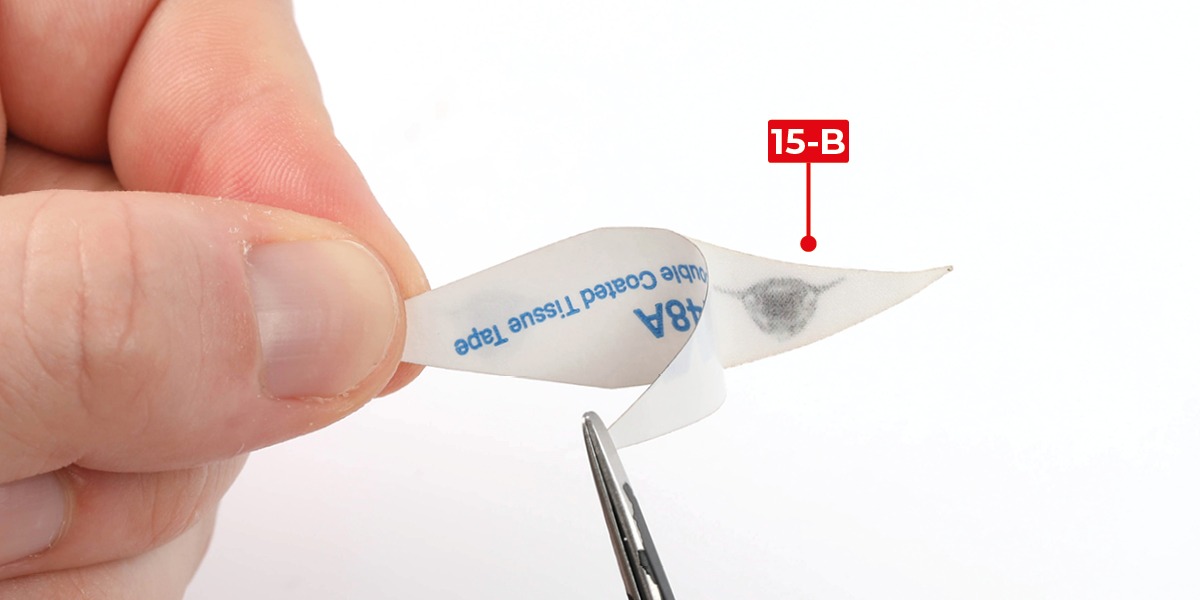

      Entfernen Sie das Trägerpapier von Teil 15-B.

      a

      Schritt 4

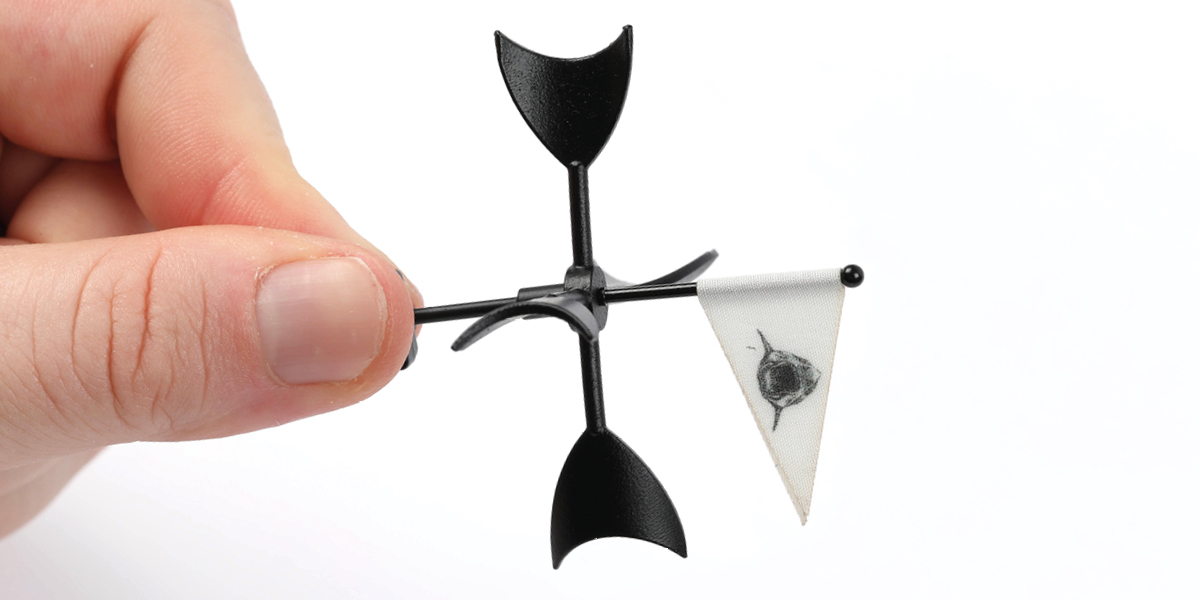

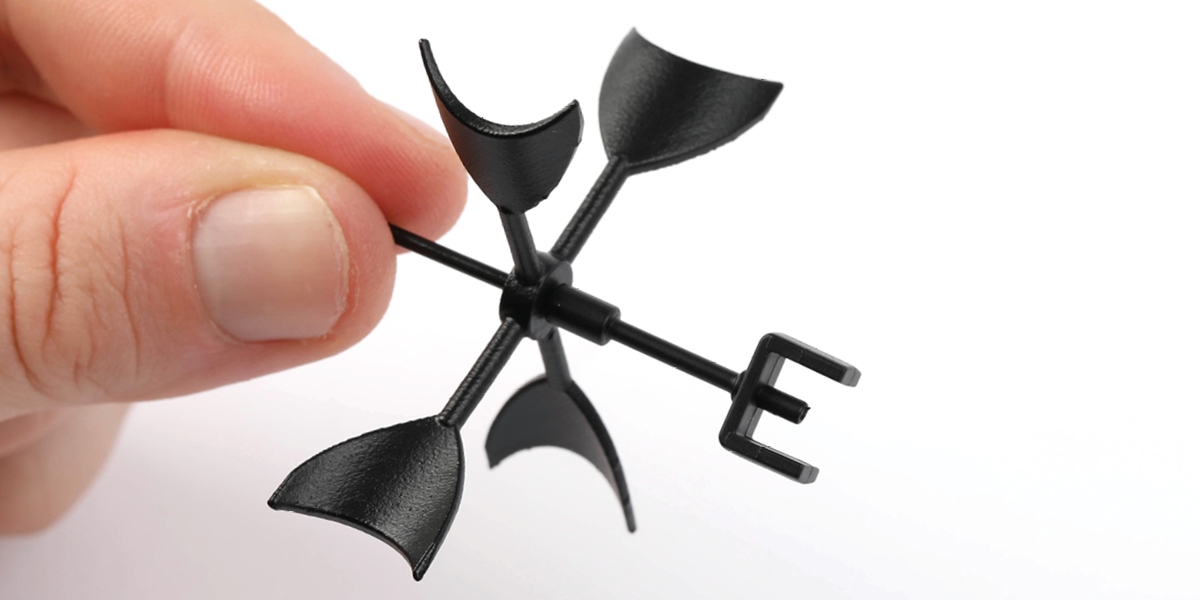

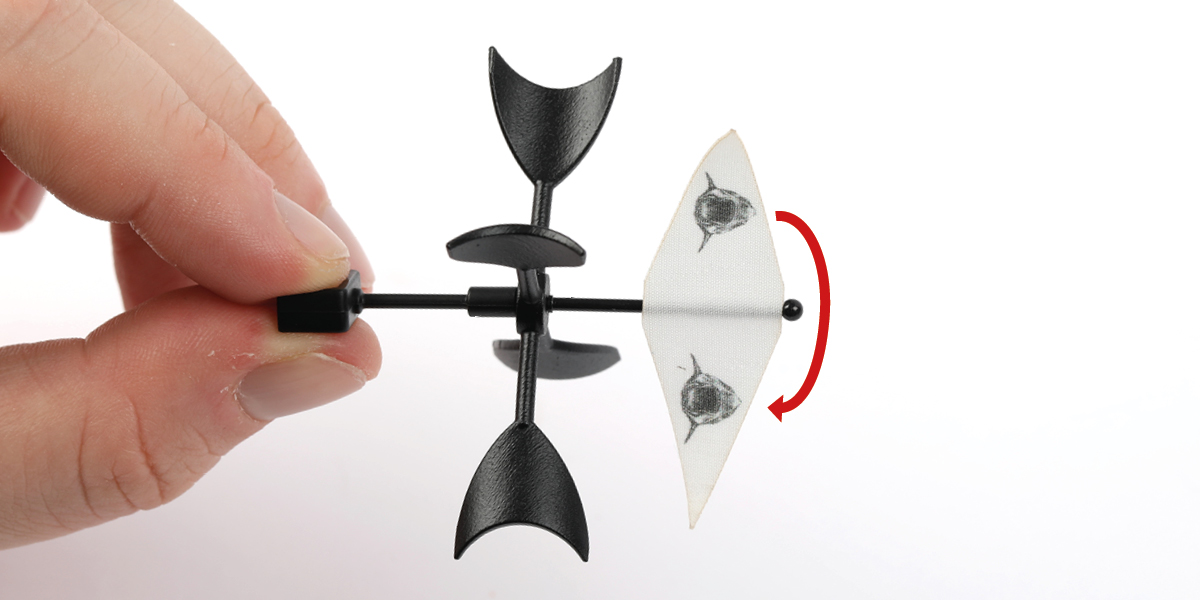

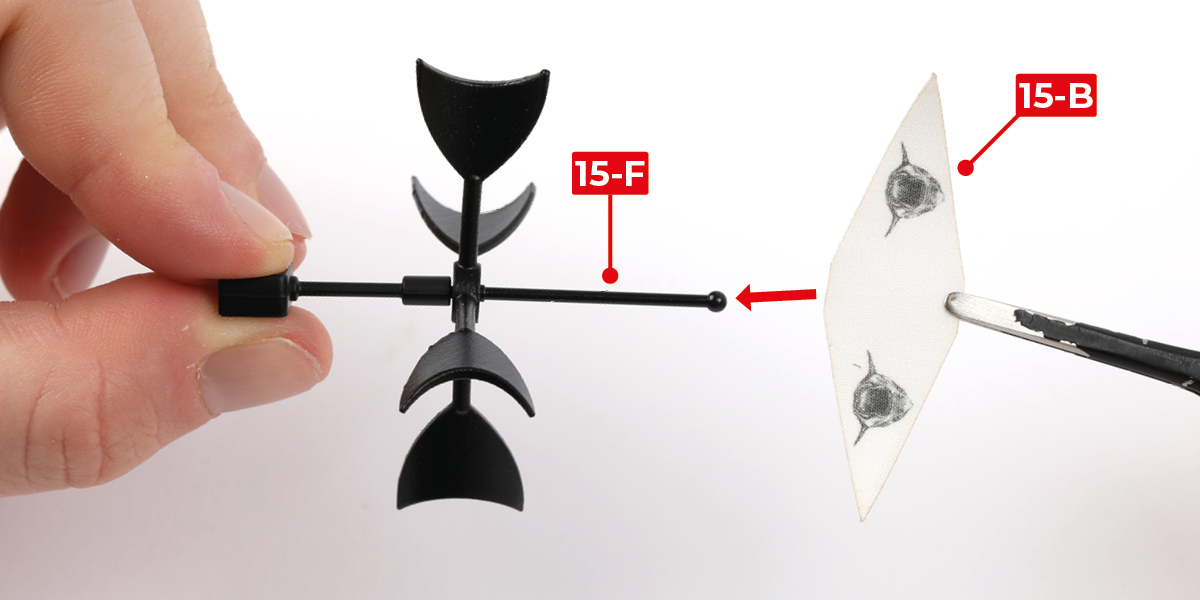

      Kleben Sie den Wimpel 15-B an Teil 15-F, wie dargestellt.

      a
      b
      c

      Schritt 5

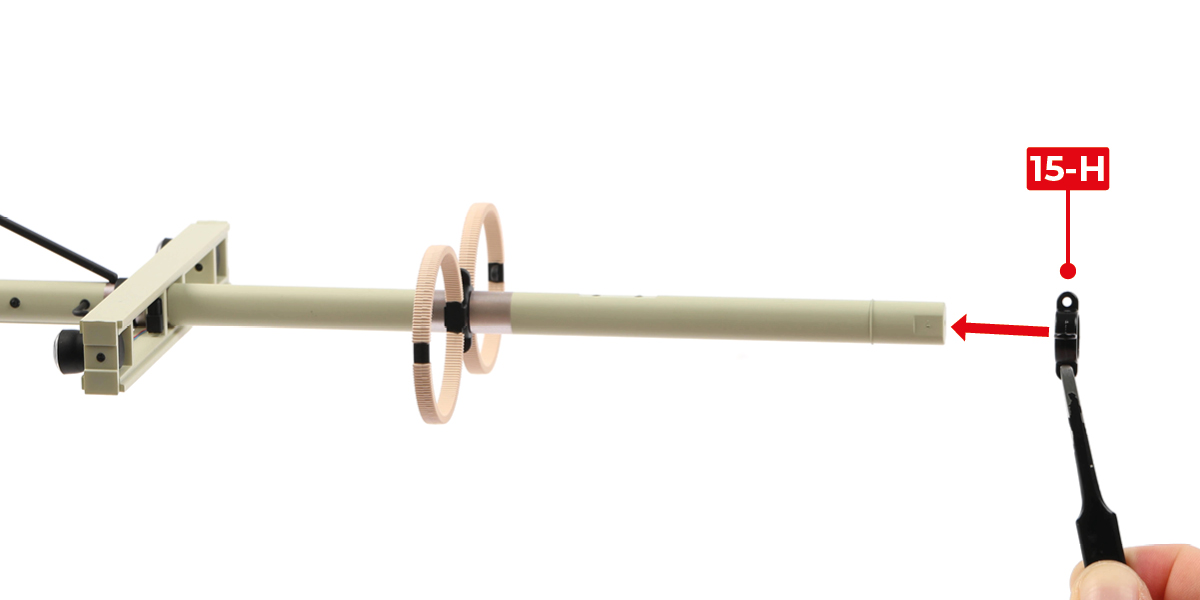

      Kleben Sie Teil 15-H an die Mastmontage (Phase 17).

      a
      b

      Schritt 6

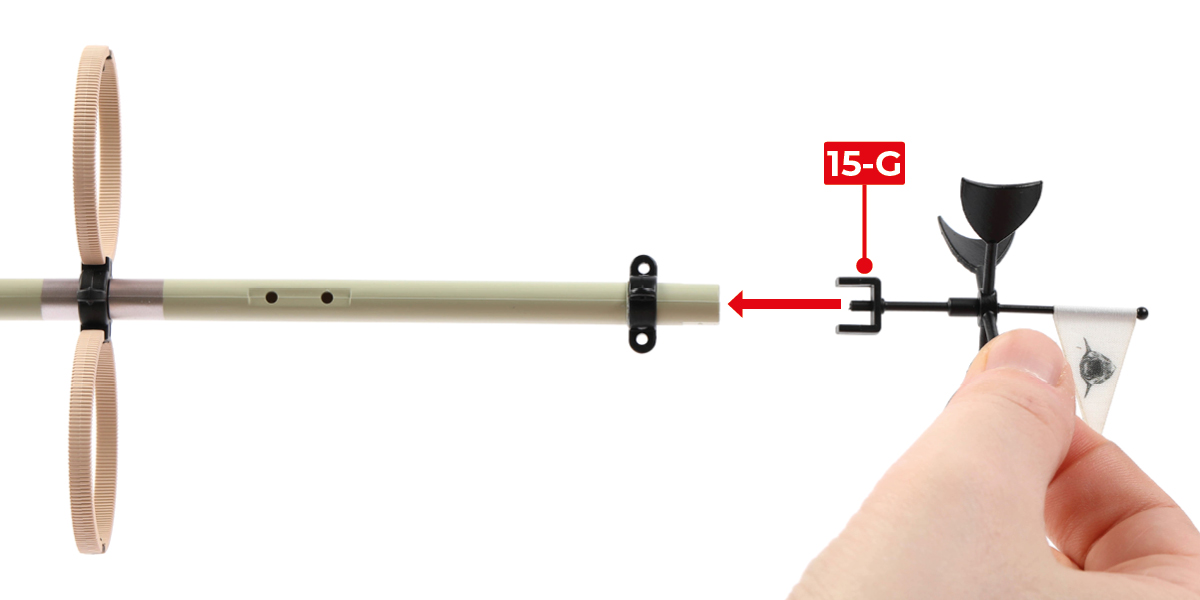

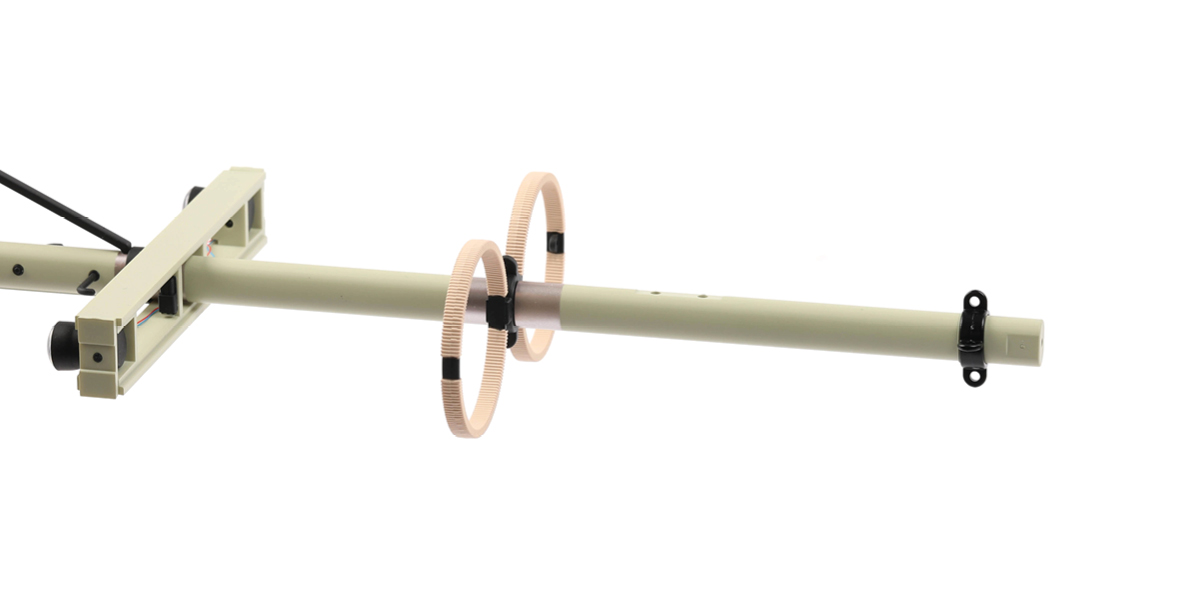

      Kleben Sie Teil 15-G an die Mastmontage.

      a
      b

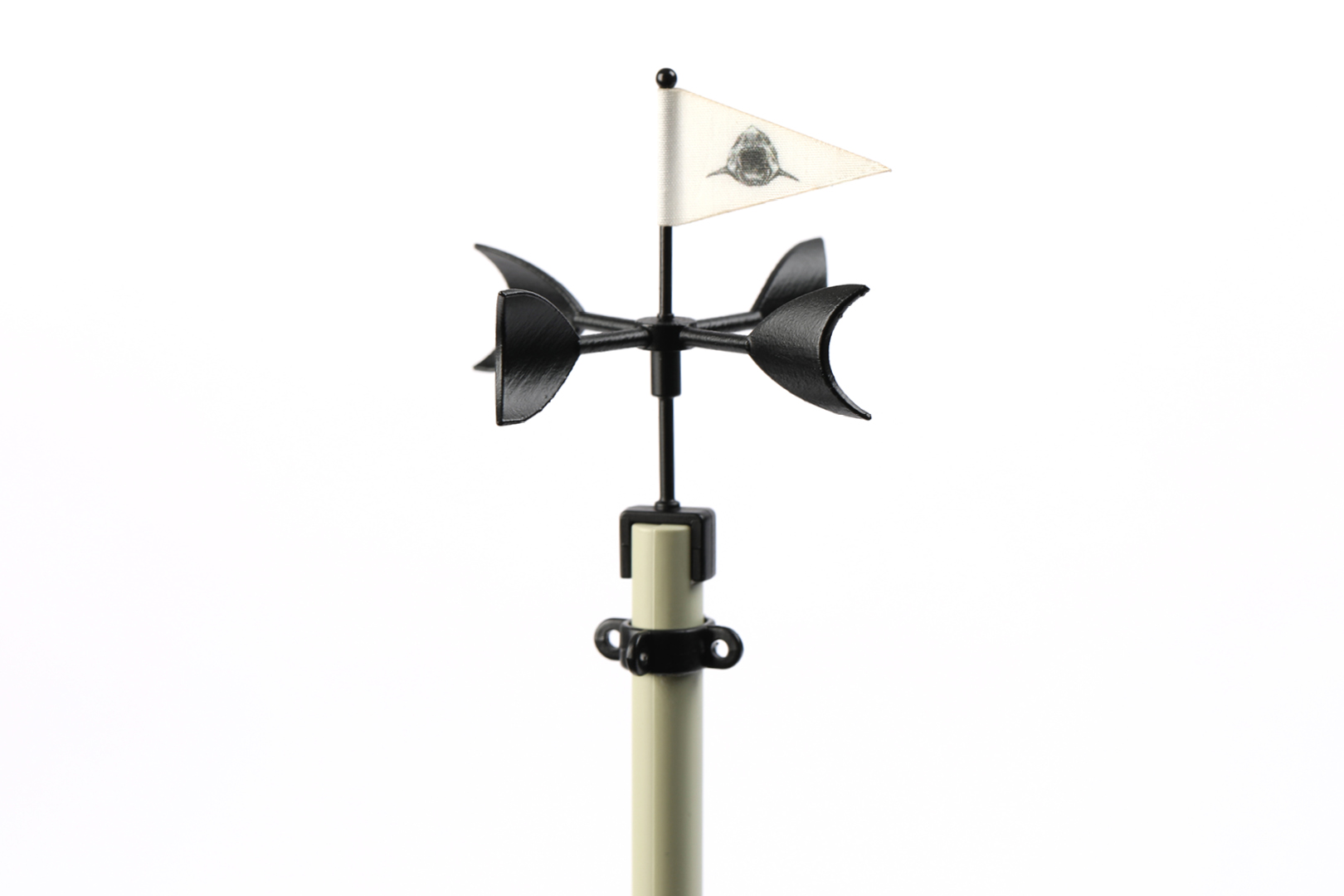

      PHASE ERLEDIGT

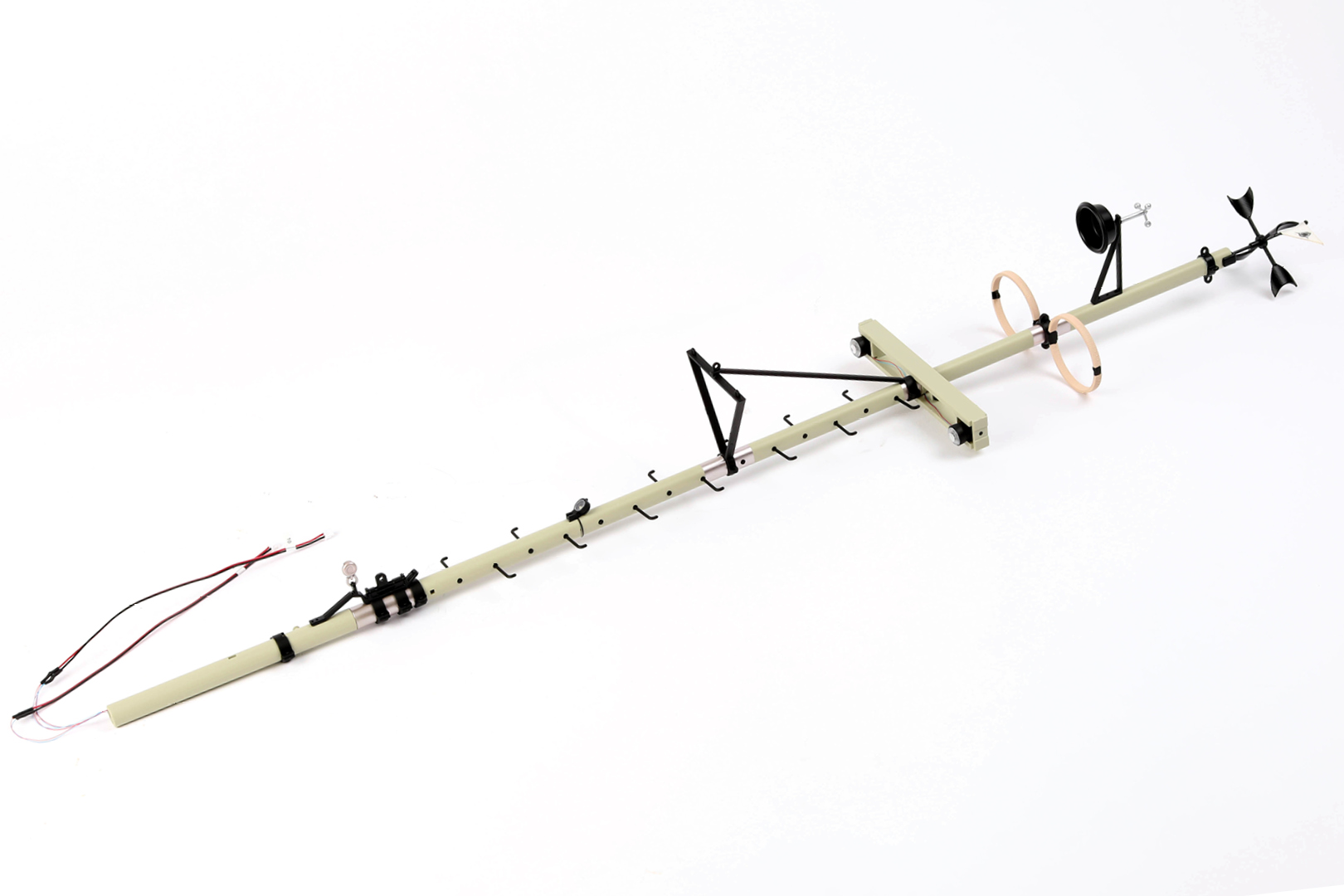

      Phase 20: Aufbau des Mastes (5)

      Schritt 1

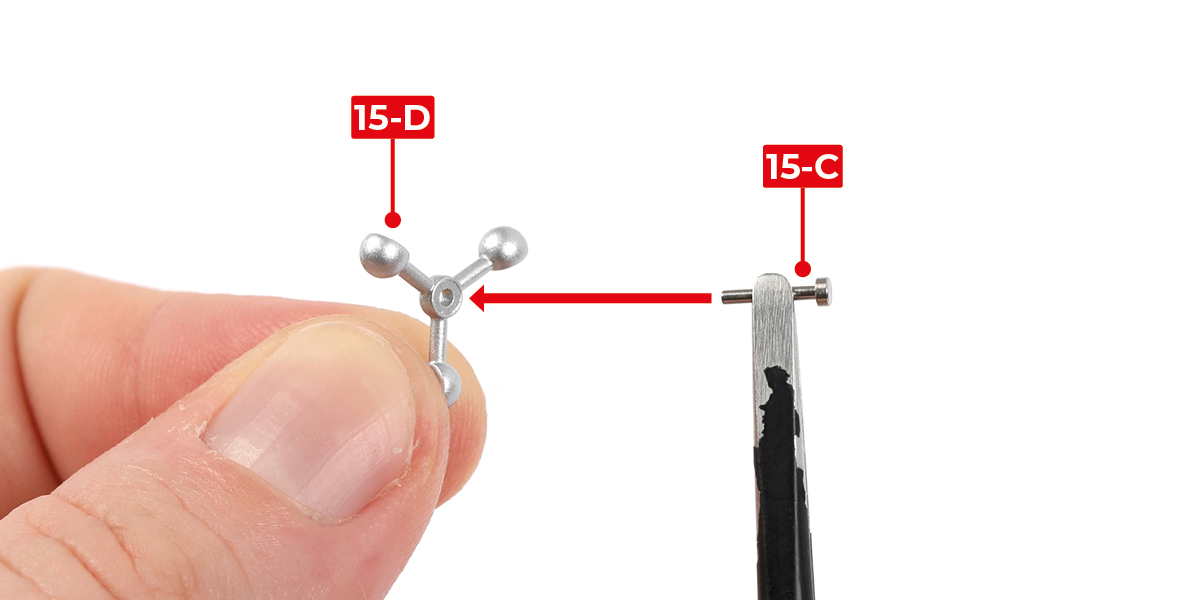

      Fügen Sie Teil 15-C in Teil 15-D ein.

      a
      b

      Schritt 2

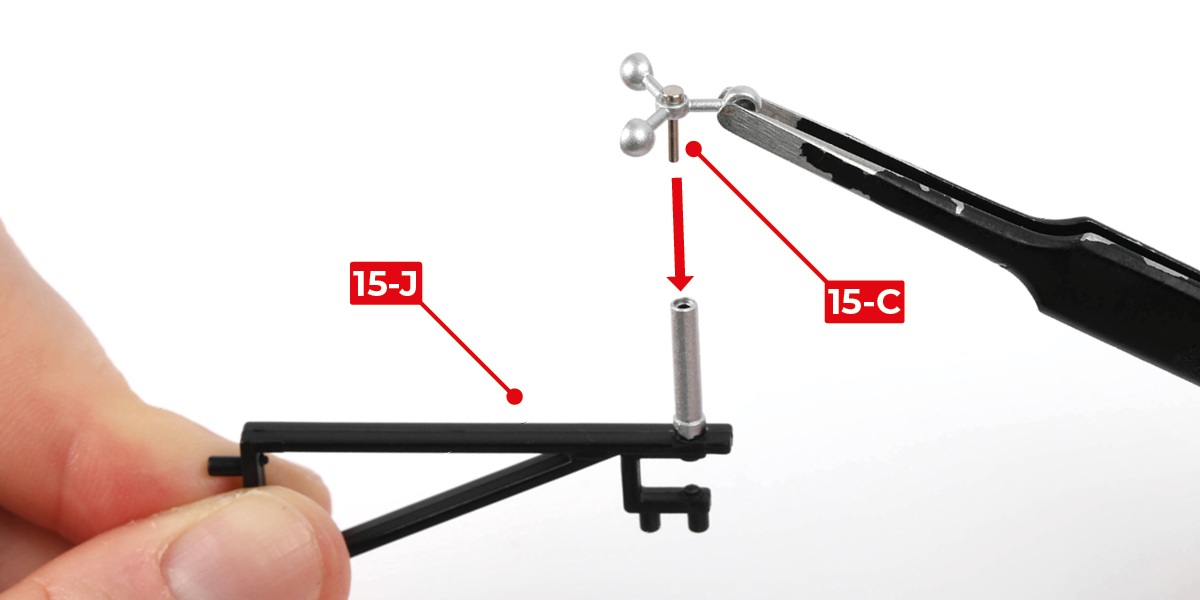

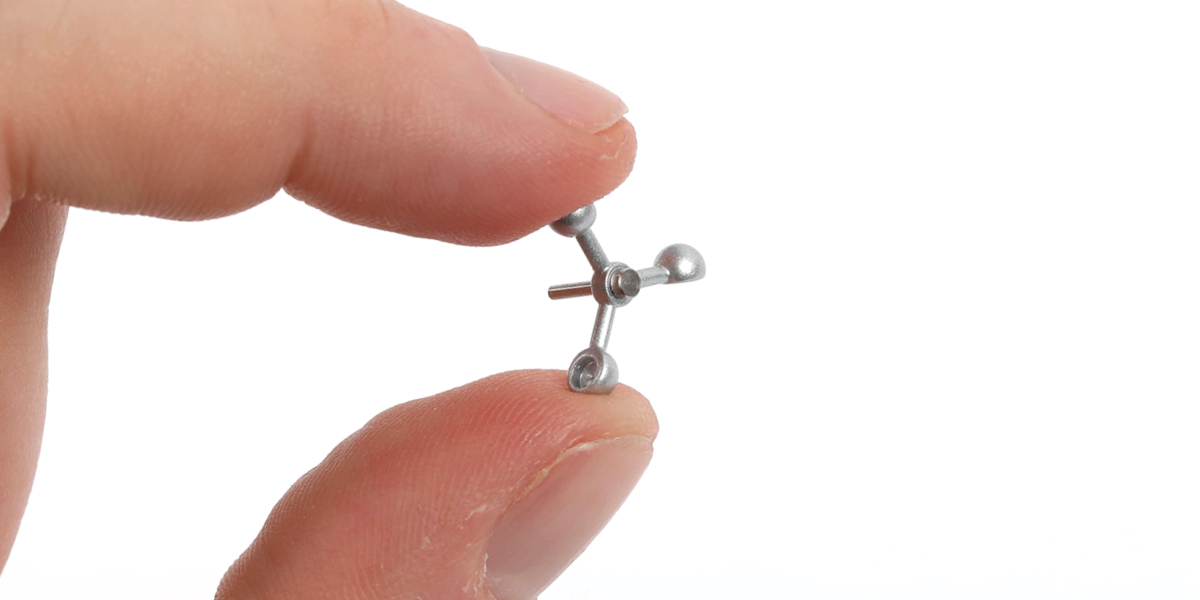

      Stecken und kleben Sie den Stift von Teil 15-C in das Rohr von Teil 15-J.

      a
      b

      Schritt 3

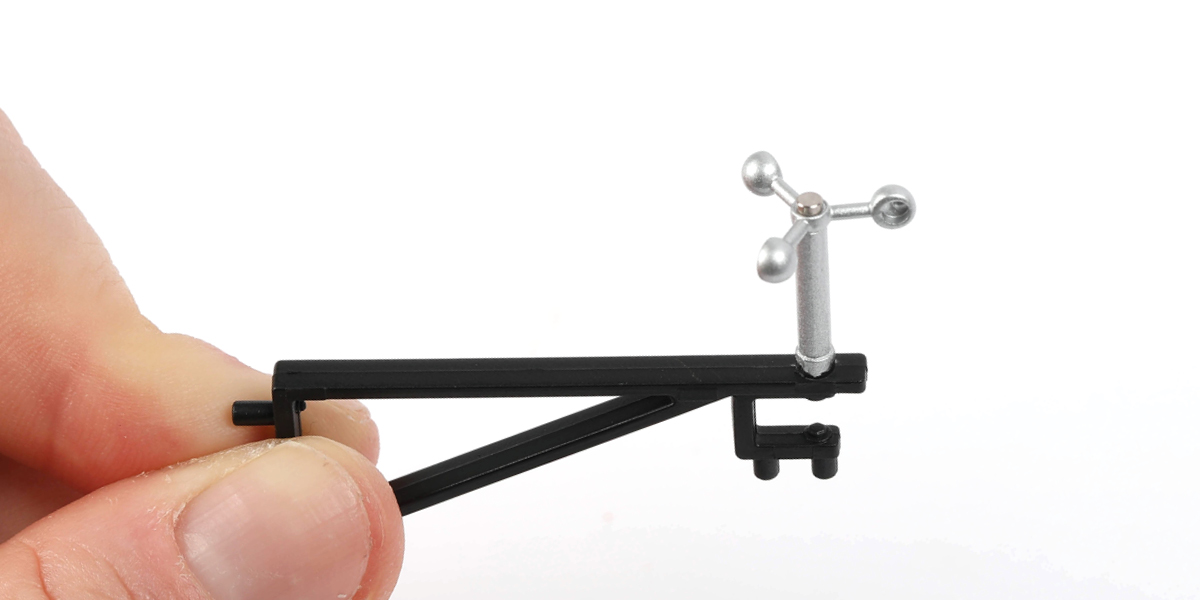

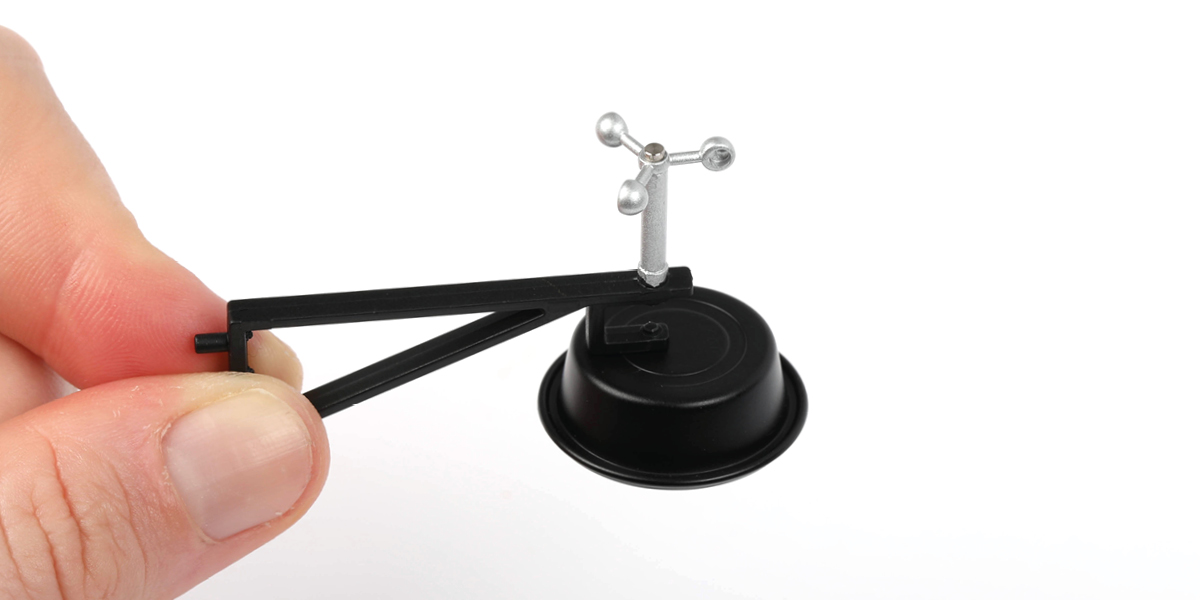

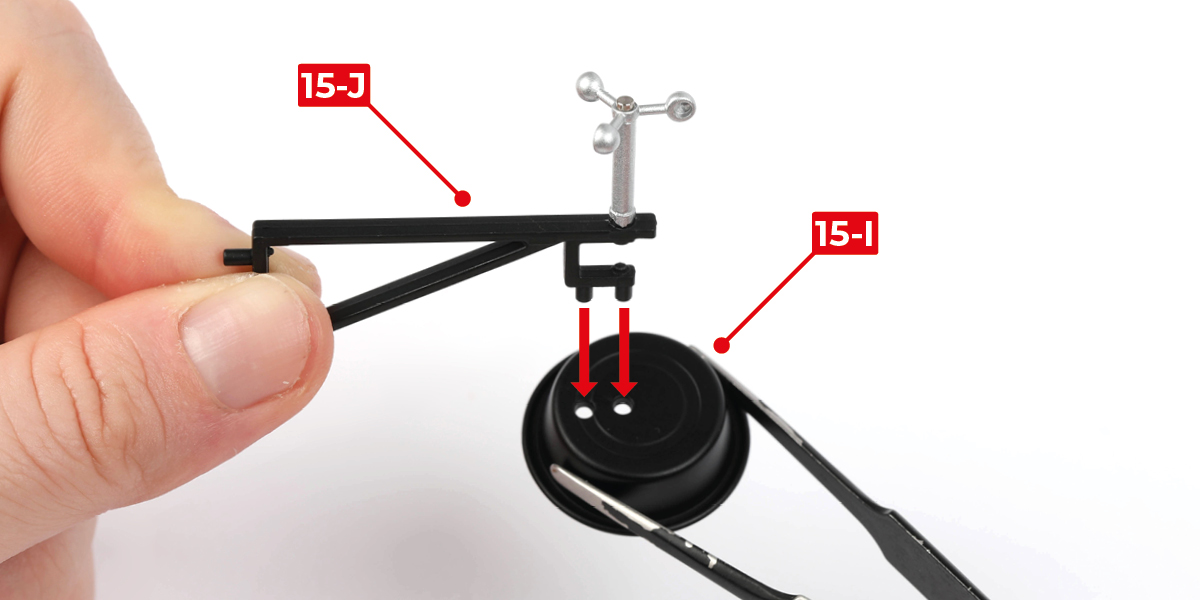

      Kleben Sie Teil 15-J an Teil 15-I.

      a
      b

      Schritt 4

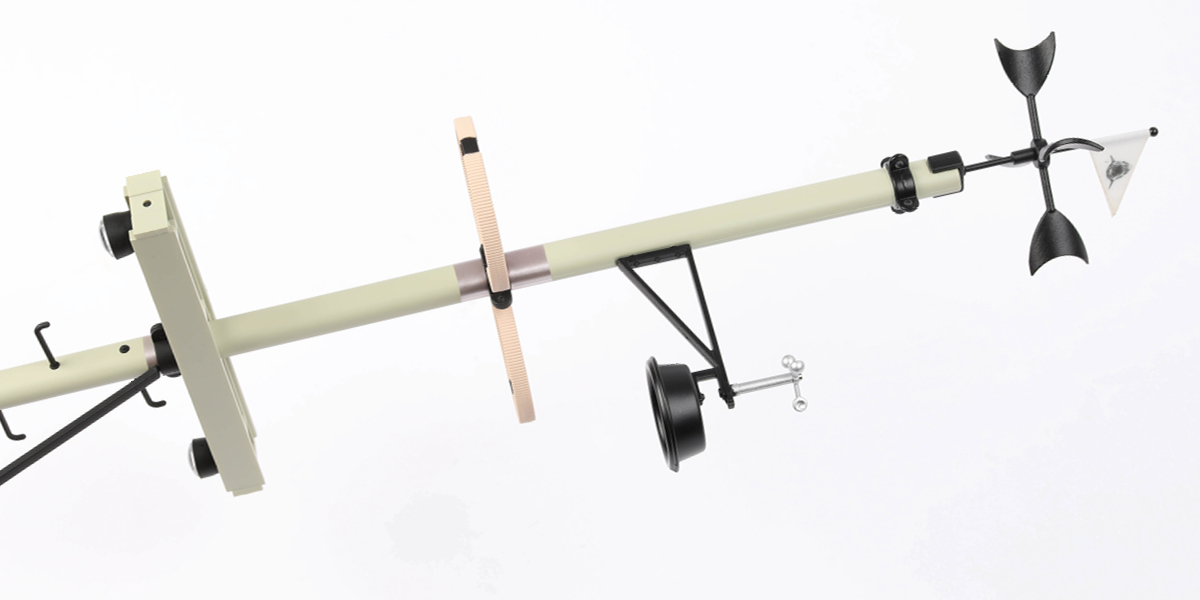

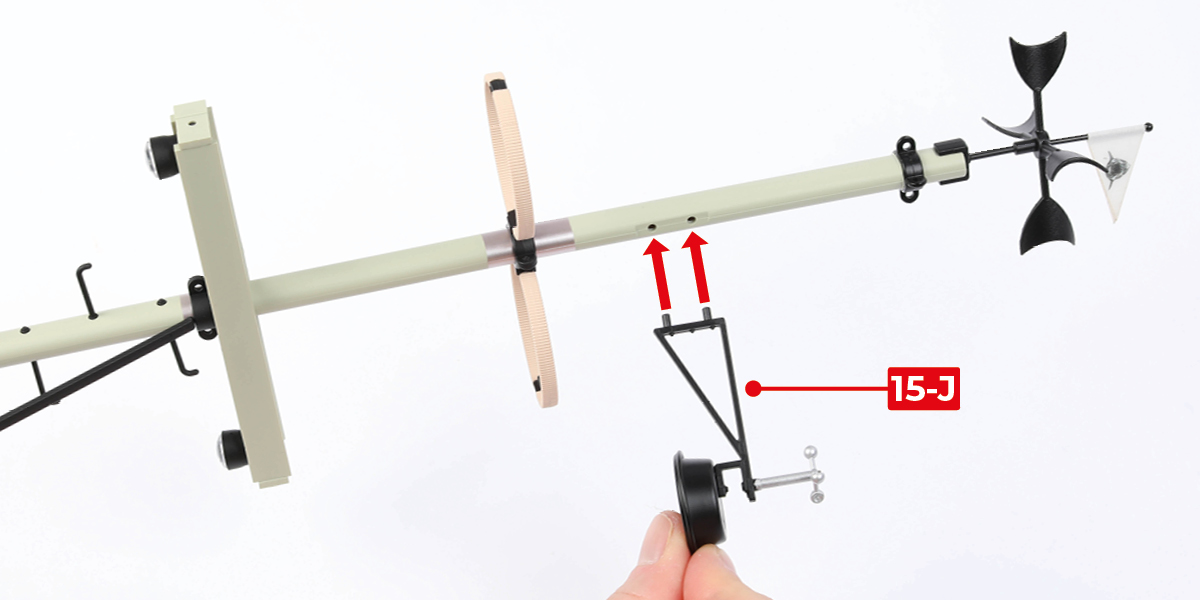

      Kleben Sie Teil 15-J an die Mastmontage.

      a
      b

      Schritt 5

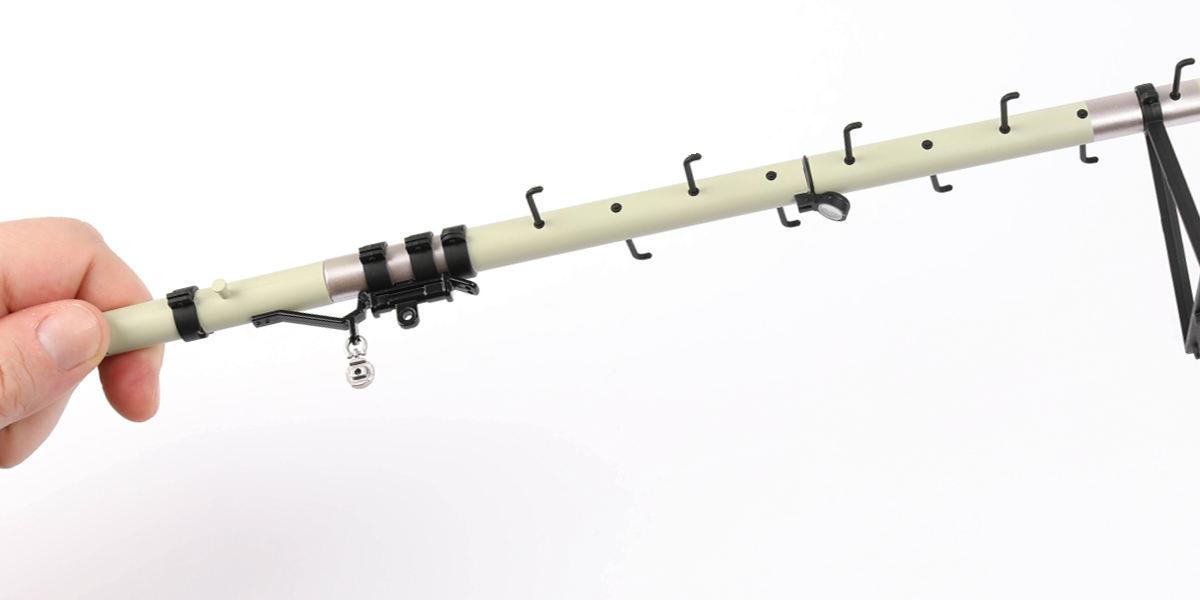

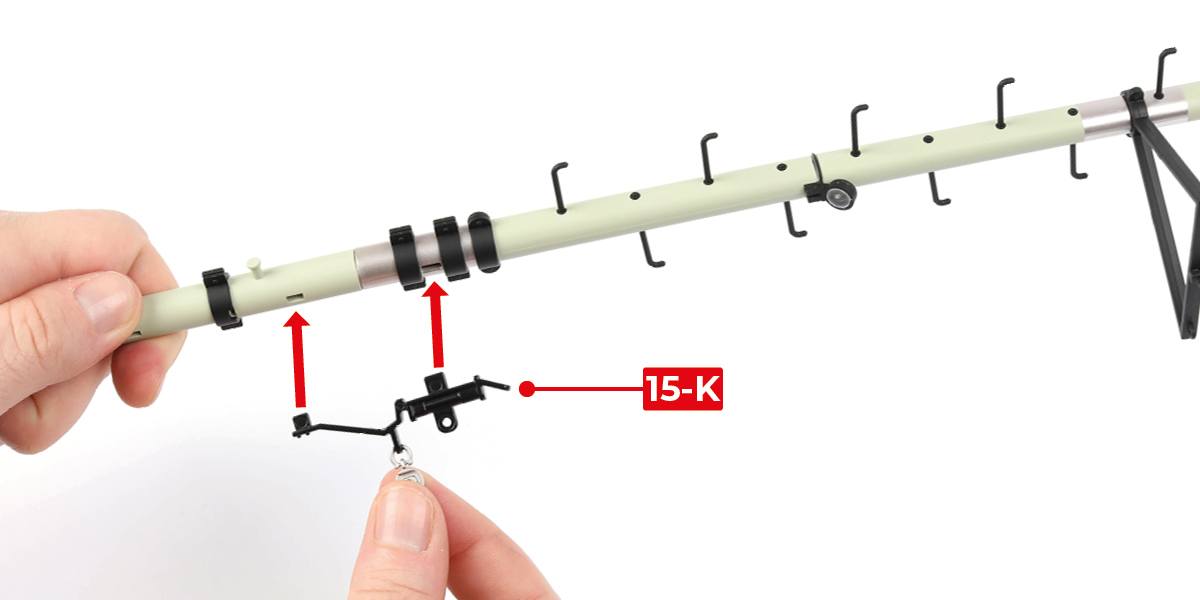

      Kleben Sie Teil 15-K an die Mastmontage.

      a
      b

      PHASE ERLEDIGT

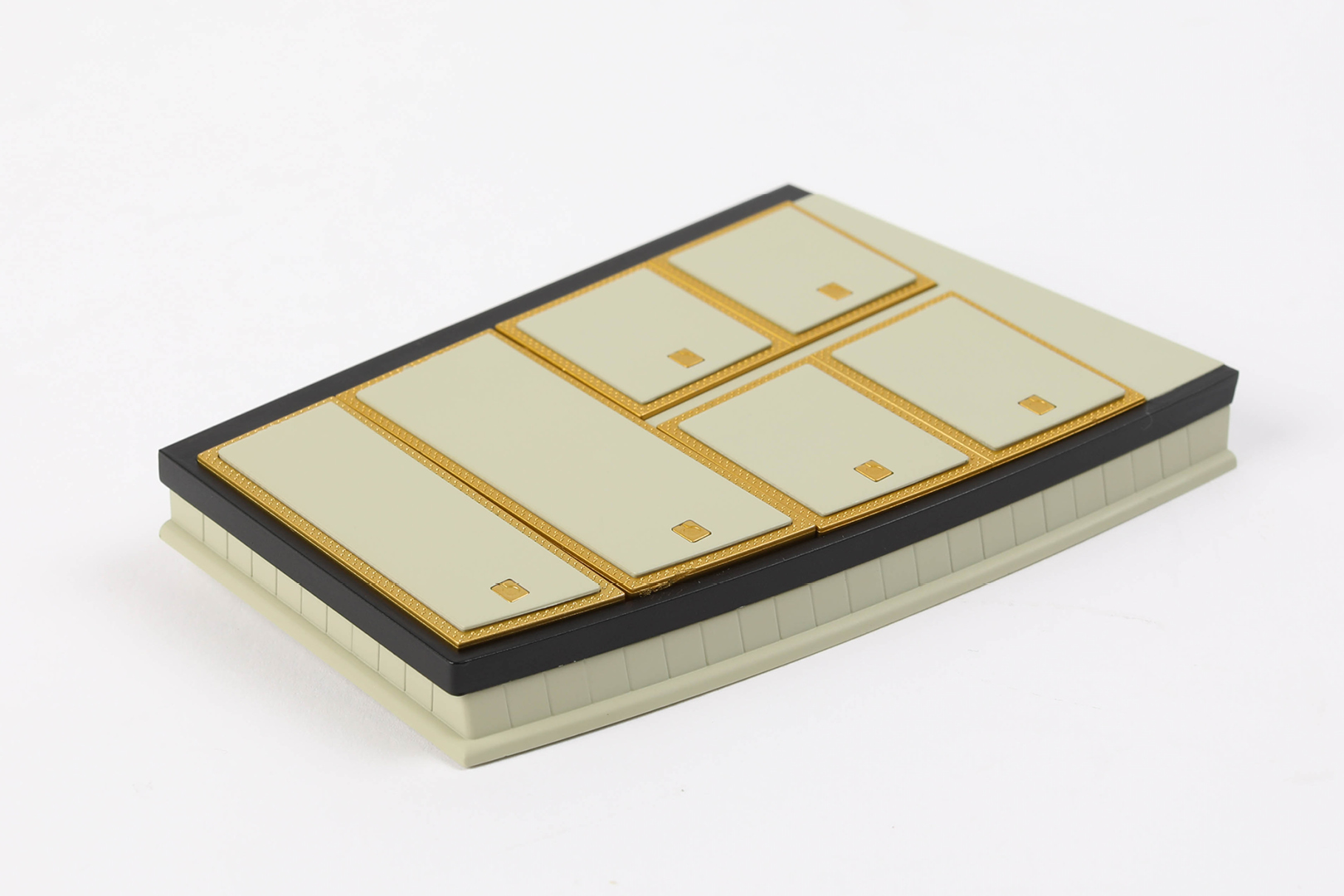

      Phase 21: Bau der Vordeckluken (1)

      Schritt 1

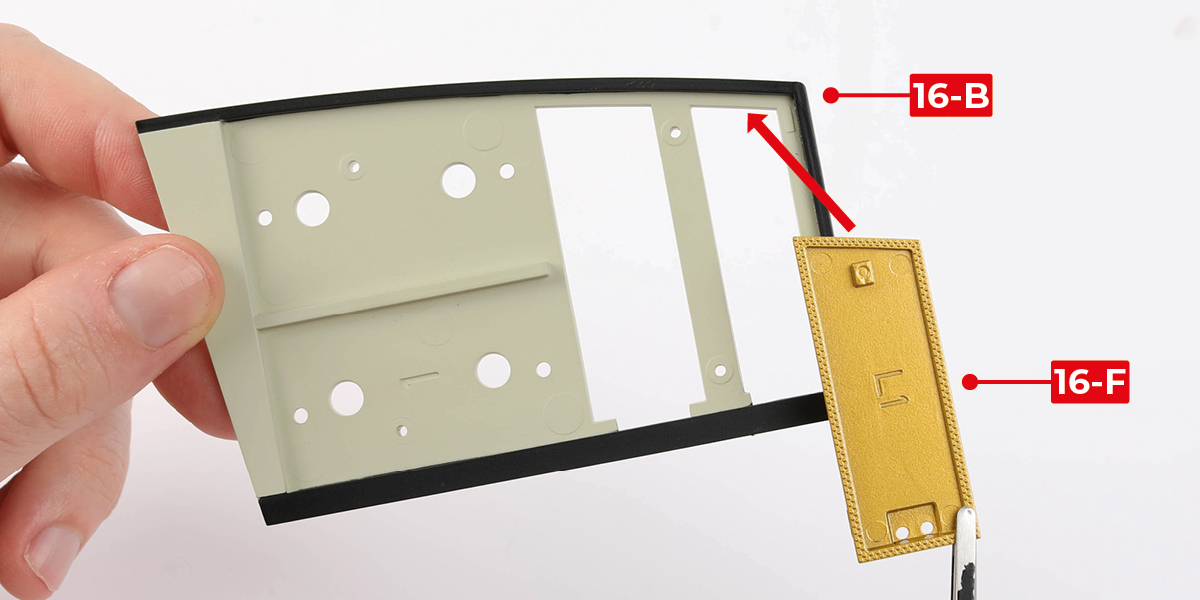

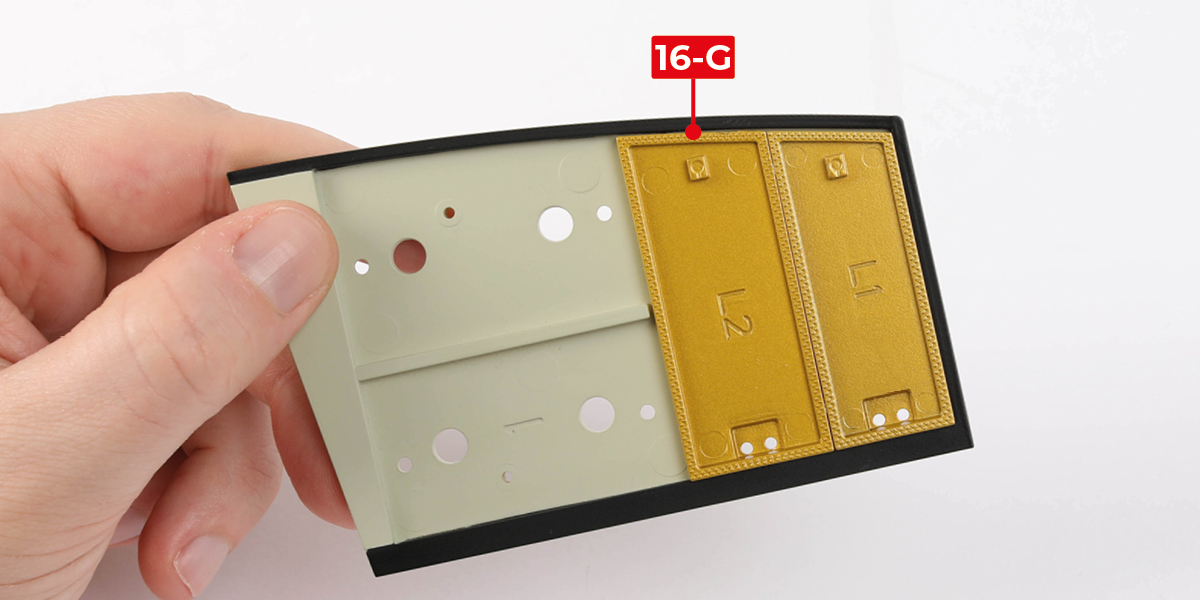

      Setzen Sie die Teile 16-F und 16-G an Teil 16-B an.

      a
      b
      c

      Schritt 2

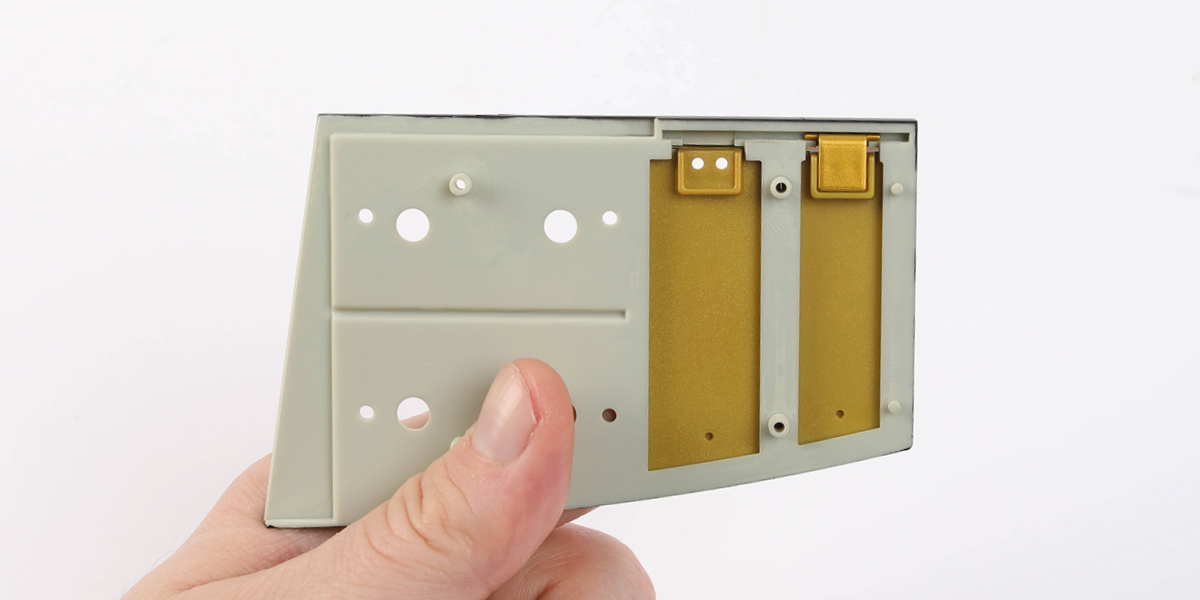

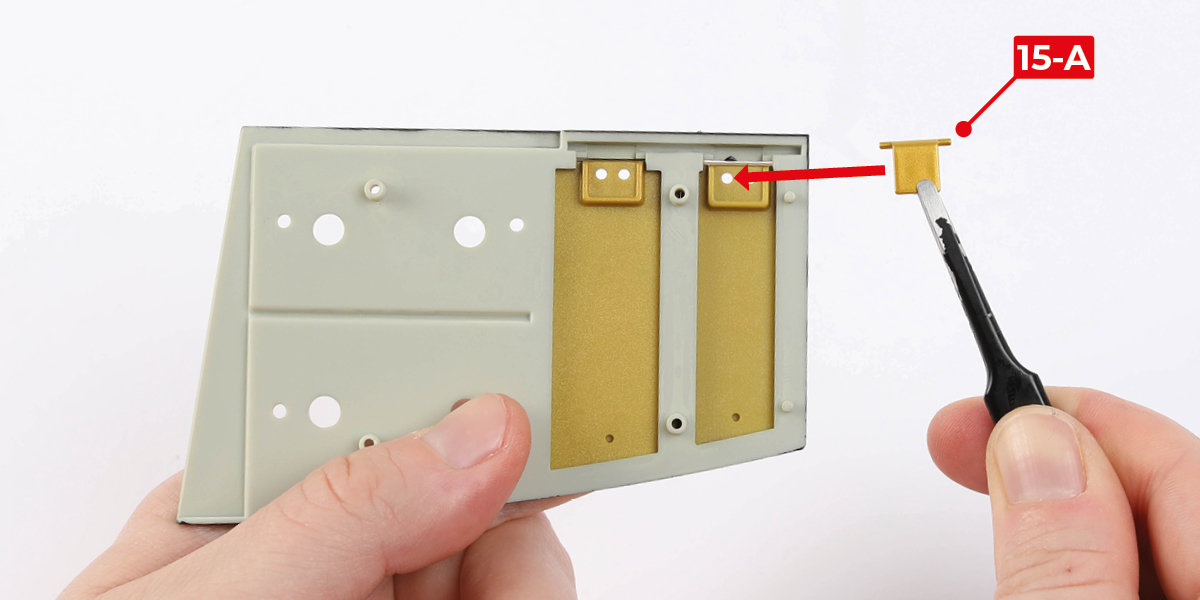

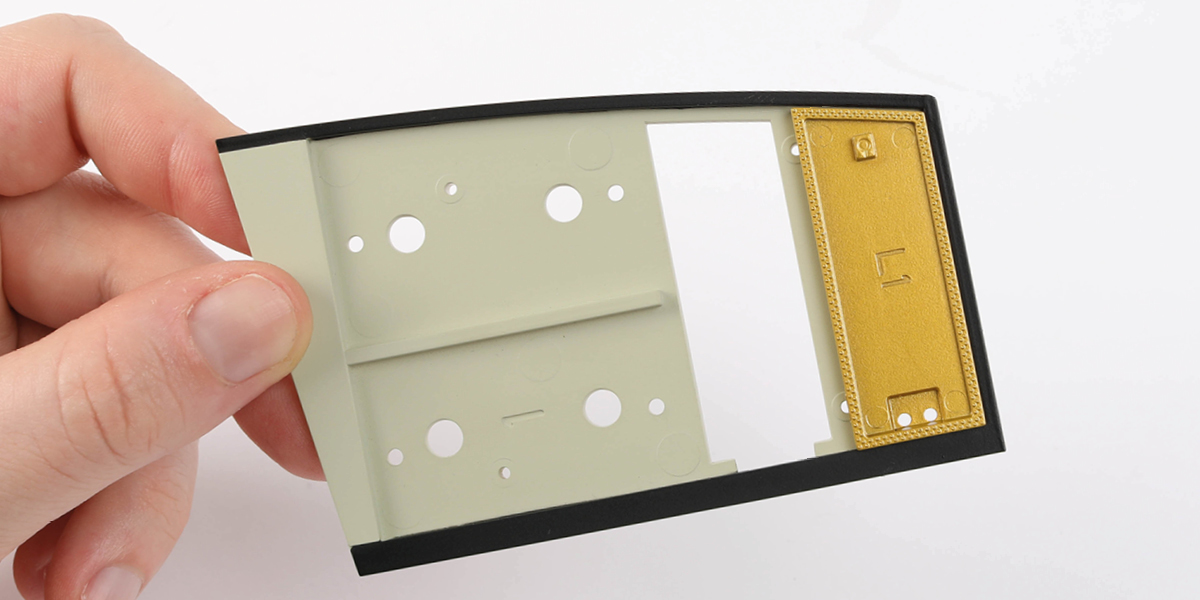

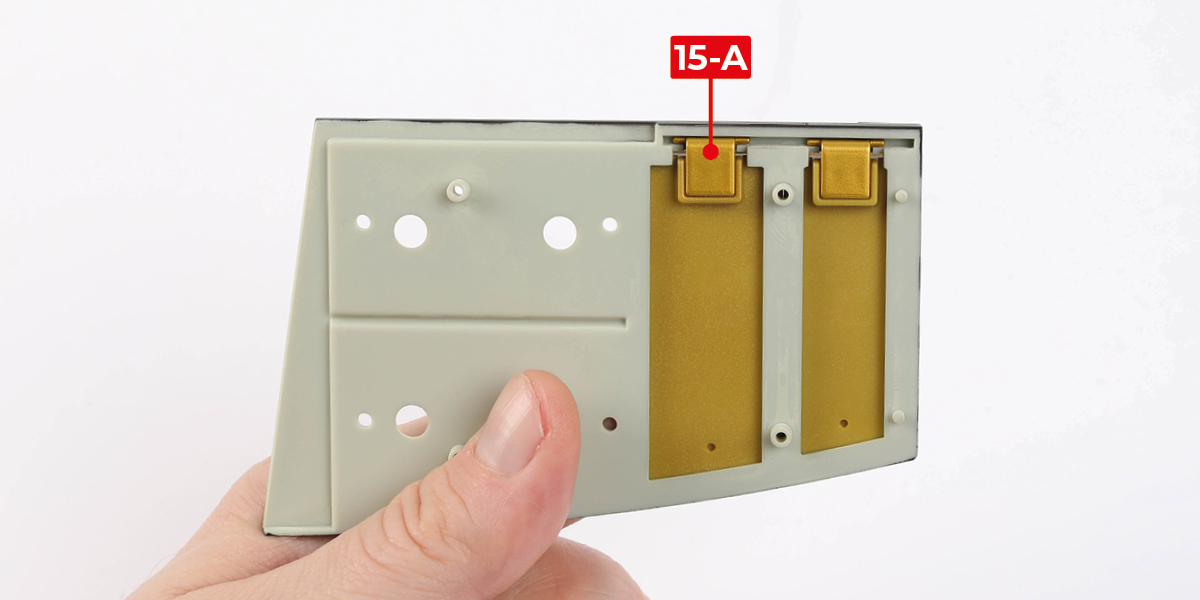

      Kleben Sie die beiden Teile 15-A auf die Rückseite der Baugruppe, wie dargestellt.

      a
      b
      c

      Schritt 3

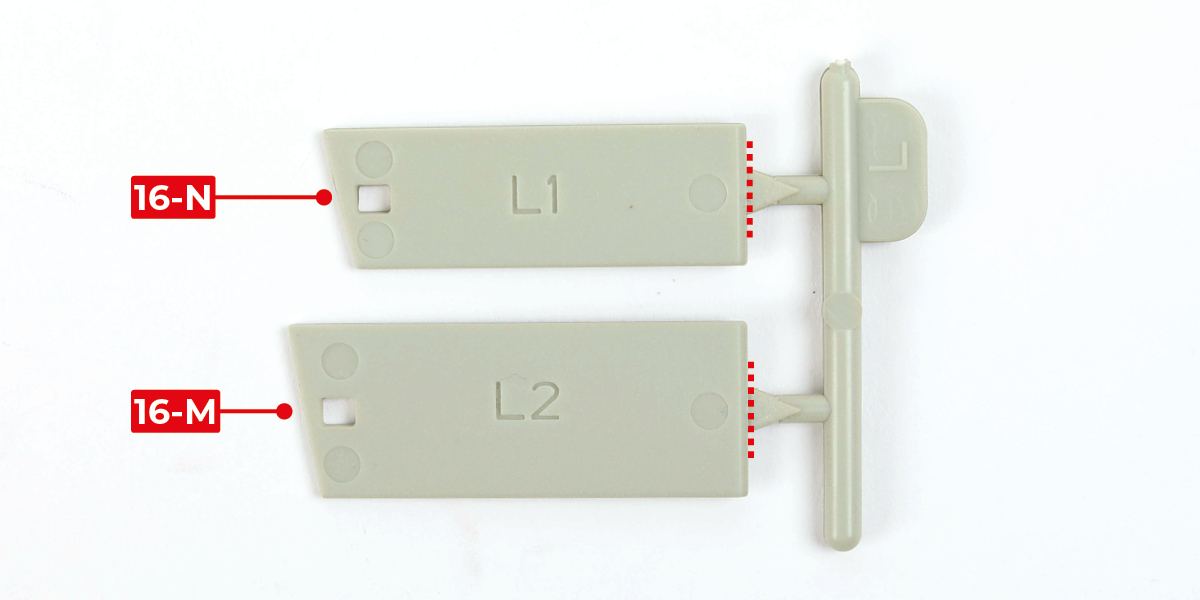

      Schneiden Sie die Teile 16-N und 16-M vom Gussast ab.

      a

      Schritt 4

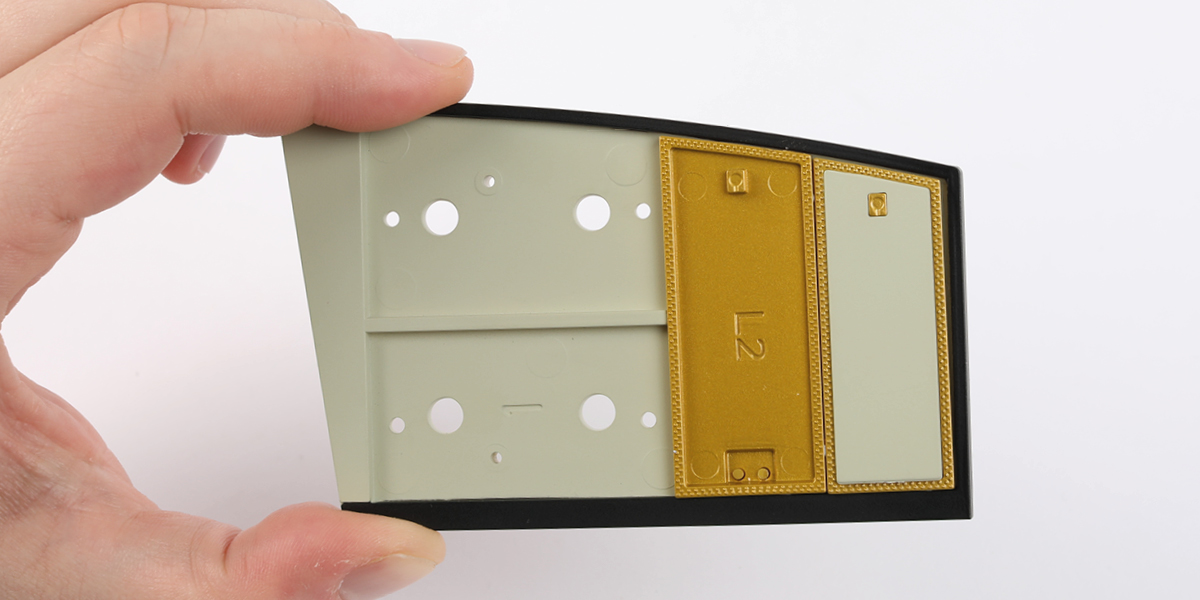

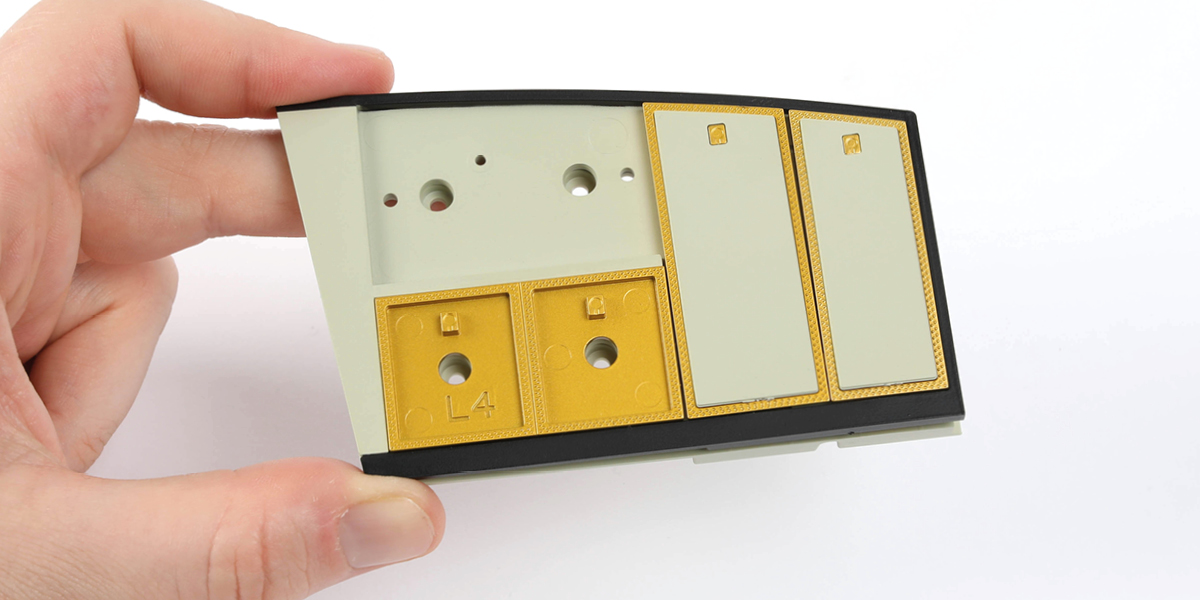

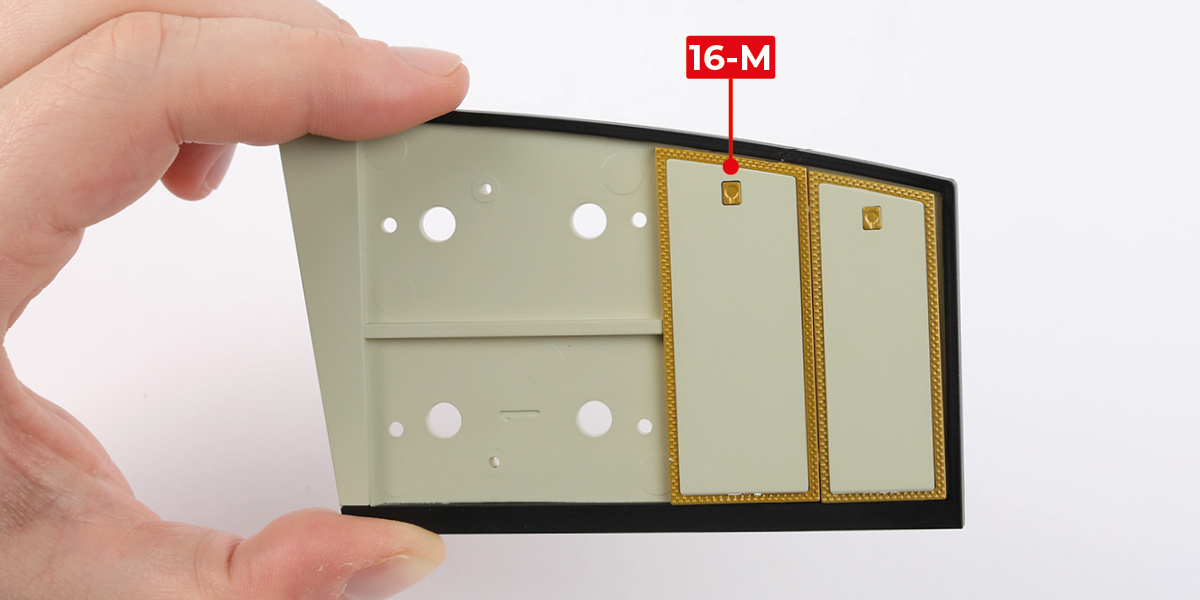

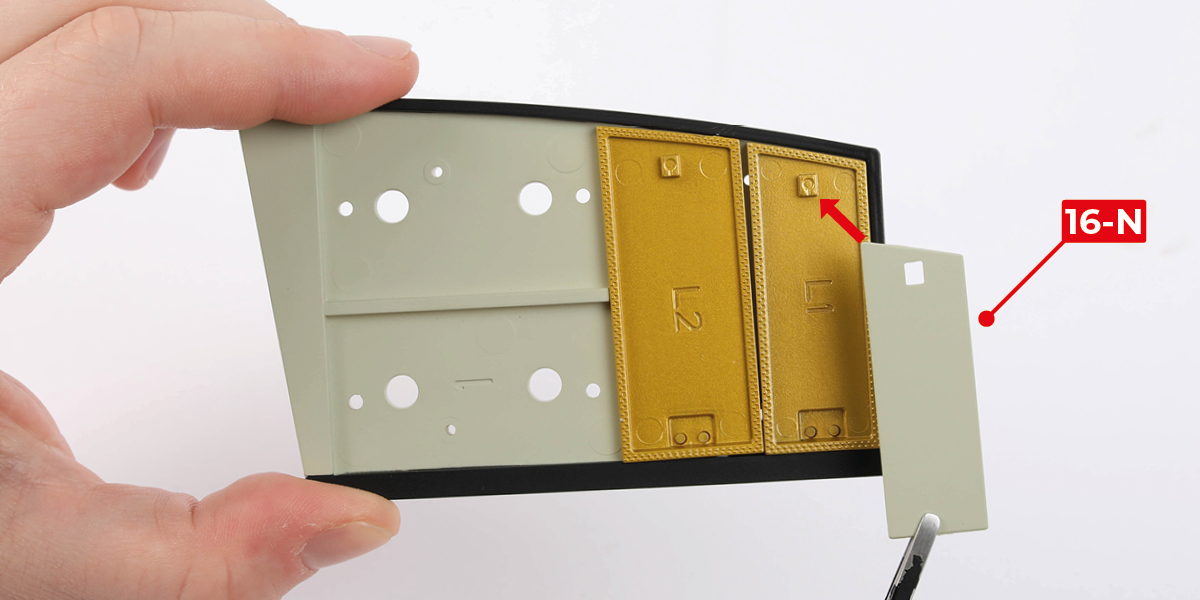

      Kleben Sie die Teile 16-N und 16-M an die Baugruppe, wie dargestellt.

      a
      b
      c

      Schritt 5

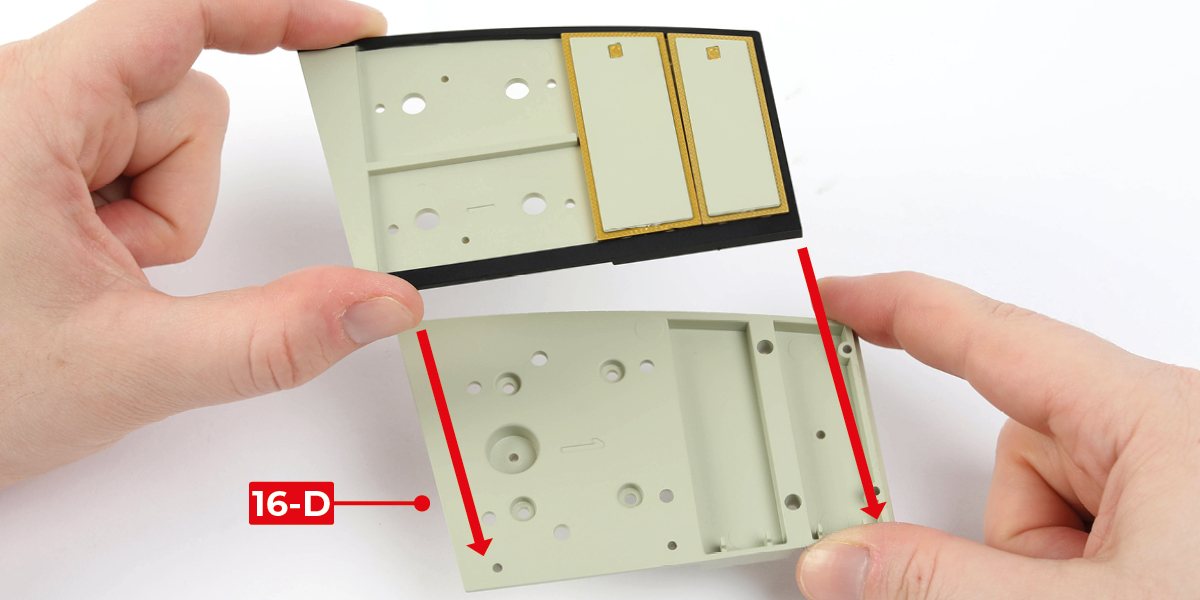

      Montieren Sie die Baugruppe an Teil 16-D.

      a
      b

      Schritt 6

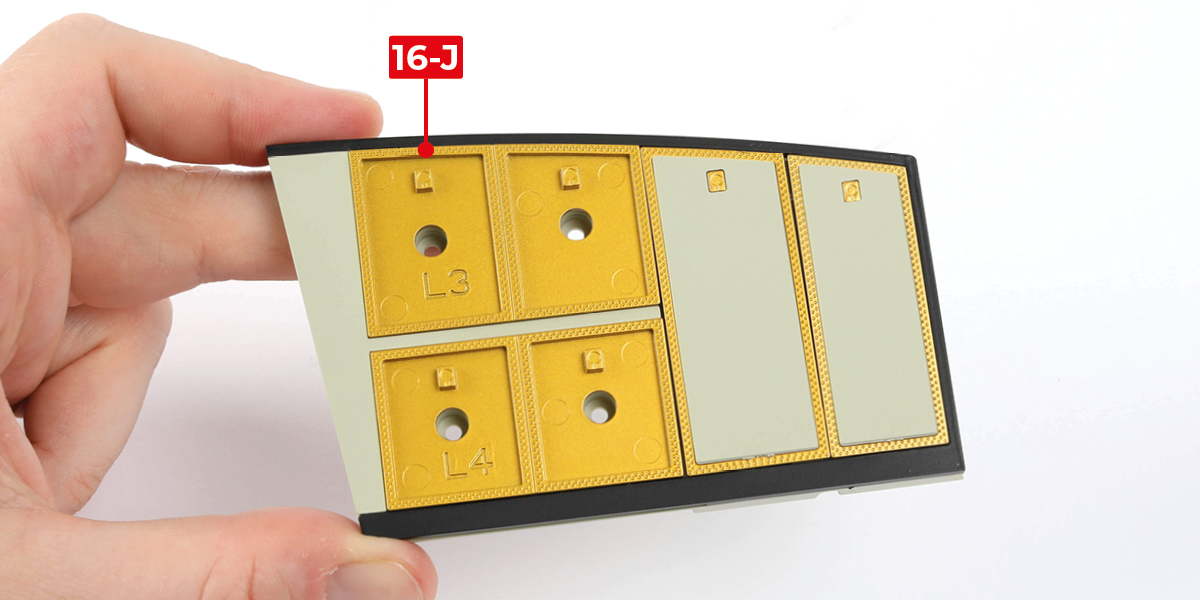

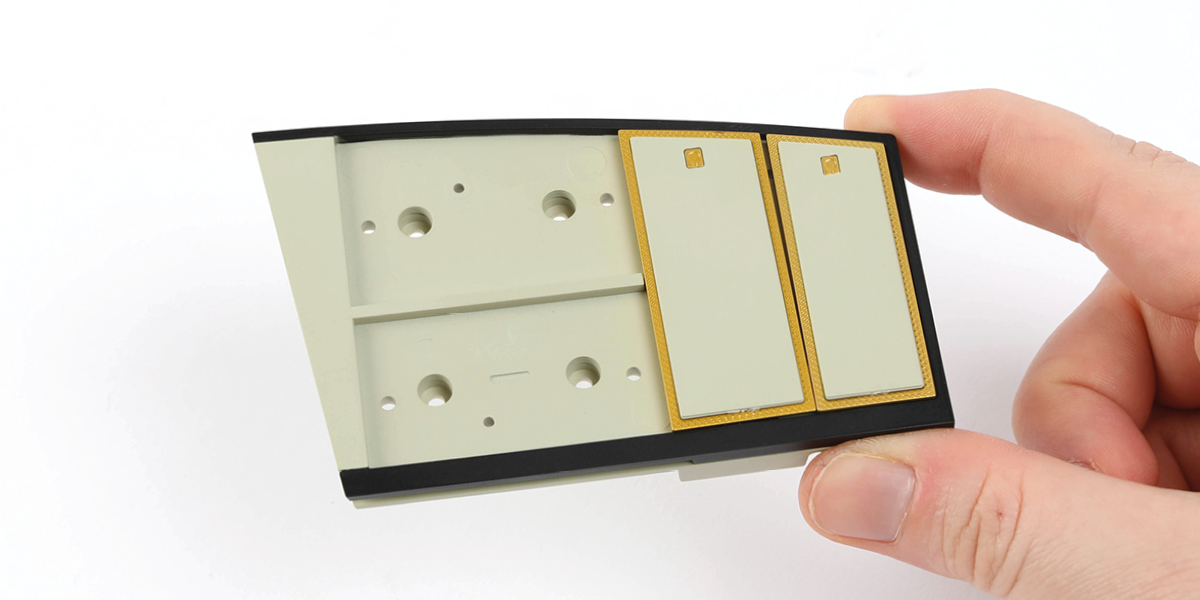

      Montieren Sie die Teile 16-K und 16-J an der Baugruppe.

      a
      b
      c

      Schritt 7

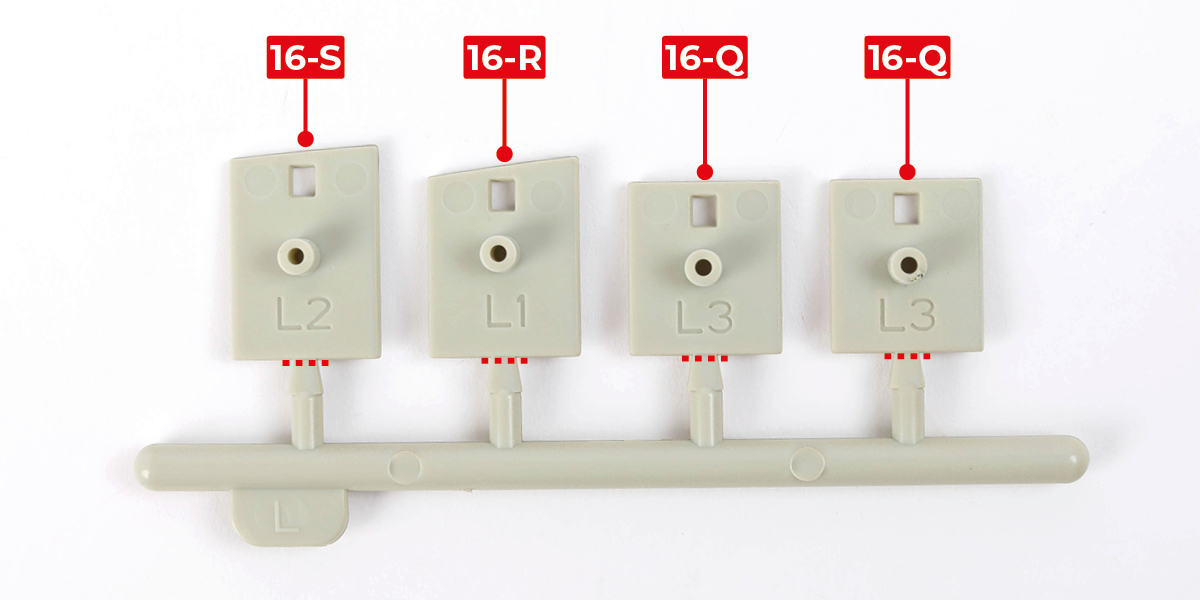

      Schneiden Sie die Teile 16-S, 16-R und 16-Q vom Gussast ab.

      a

      Schritt 8

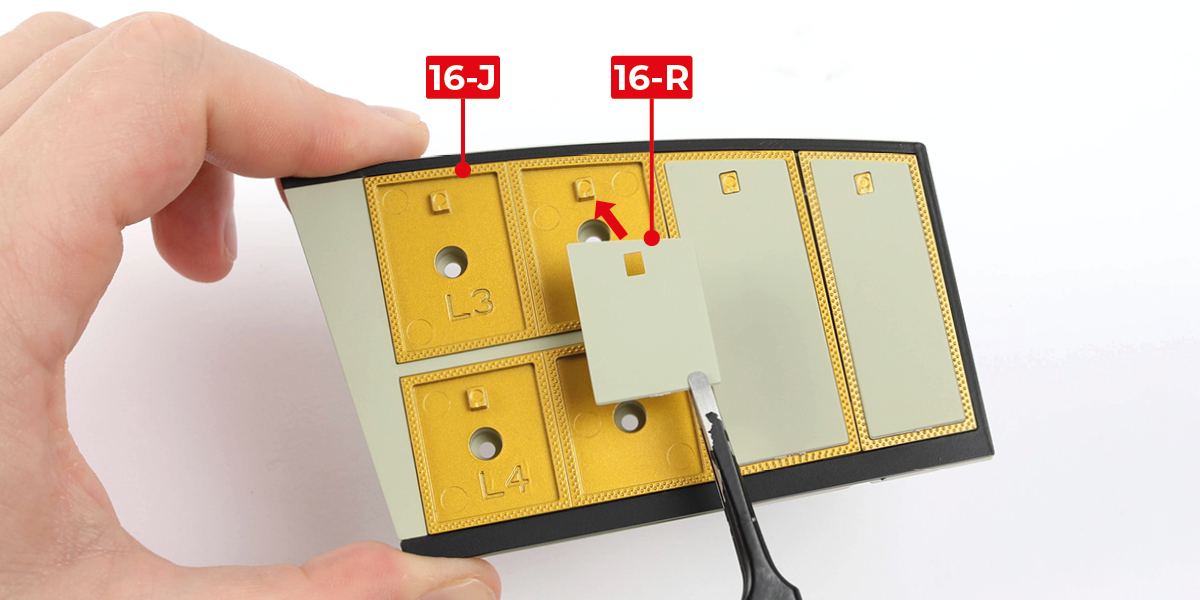

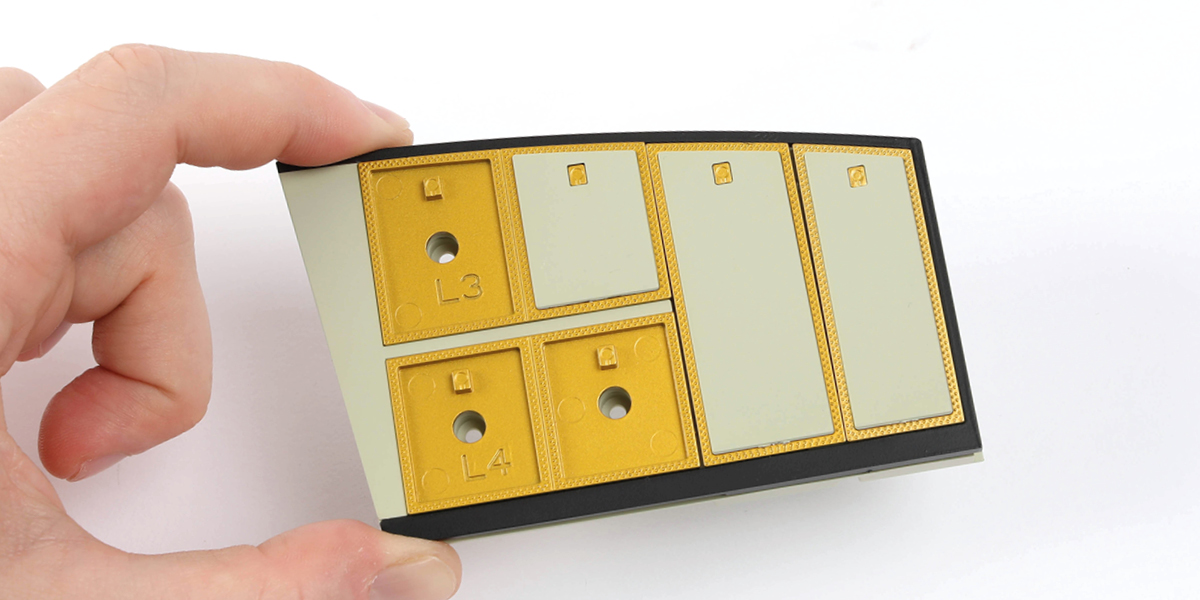

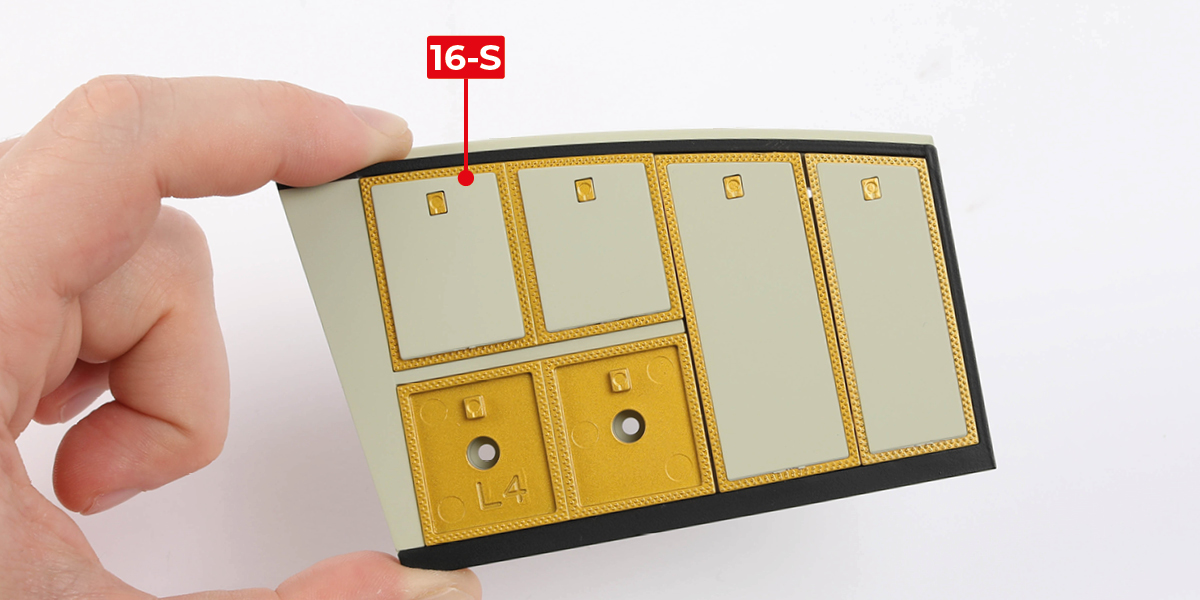

      Fügen Sie die Teile 16-R und 16-S an Teil 16-J an.

      a
      b
      c

      Schritt 9

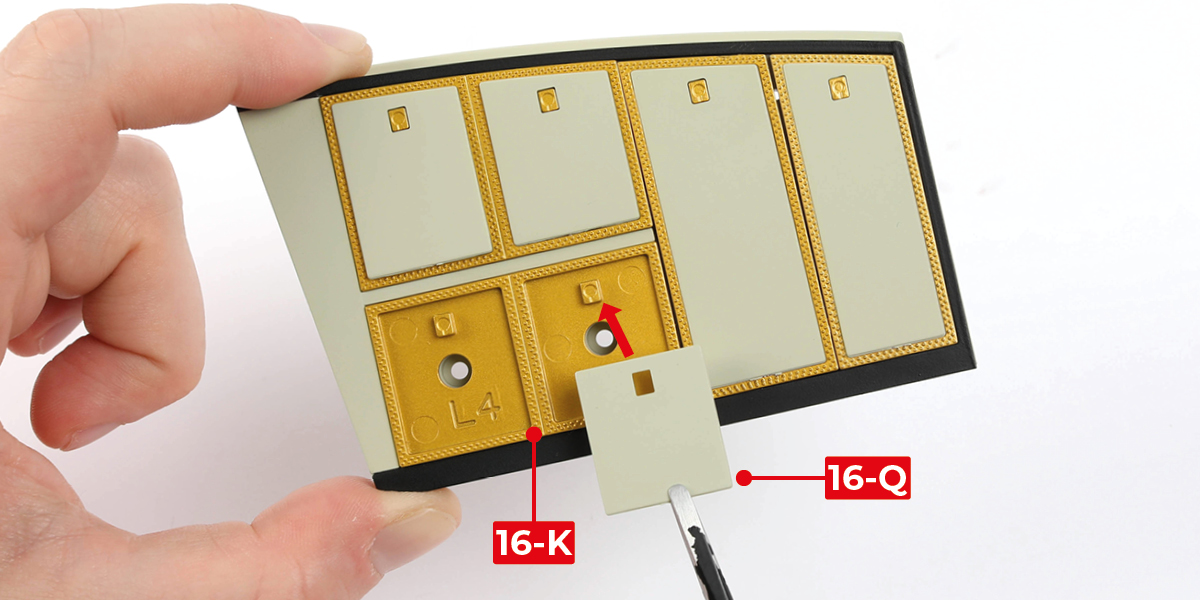

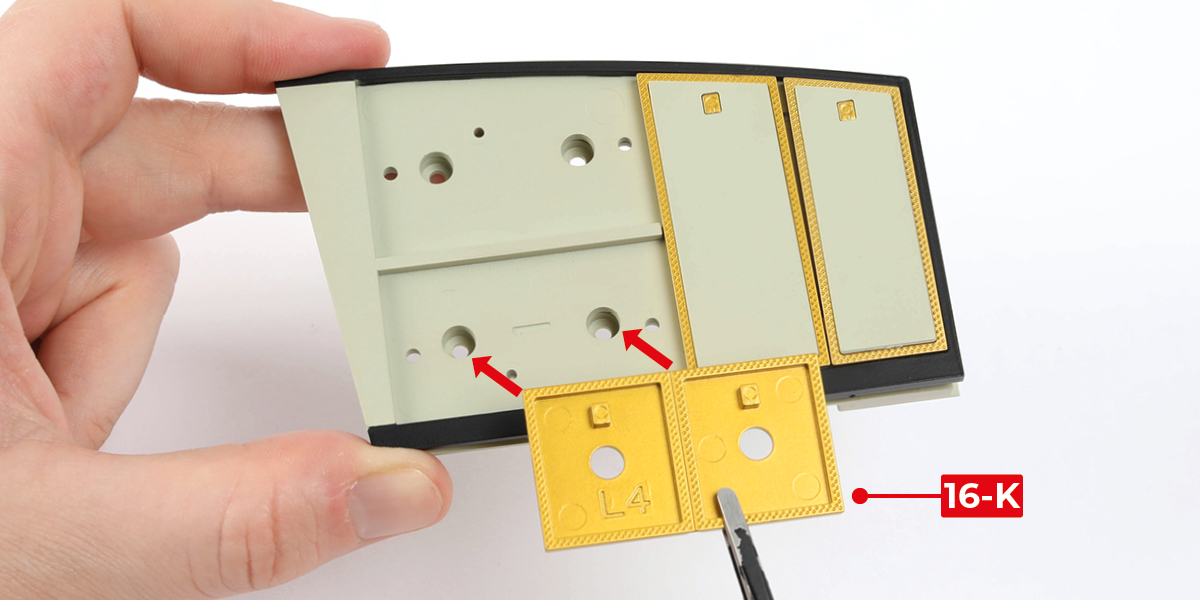

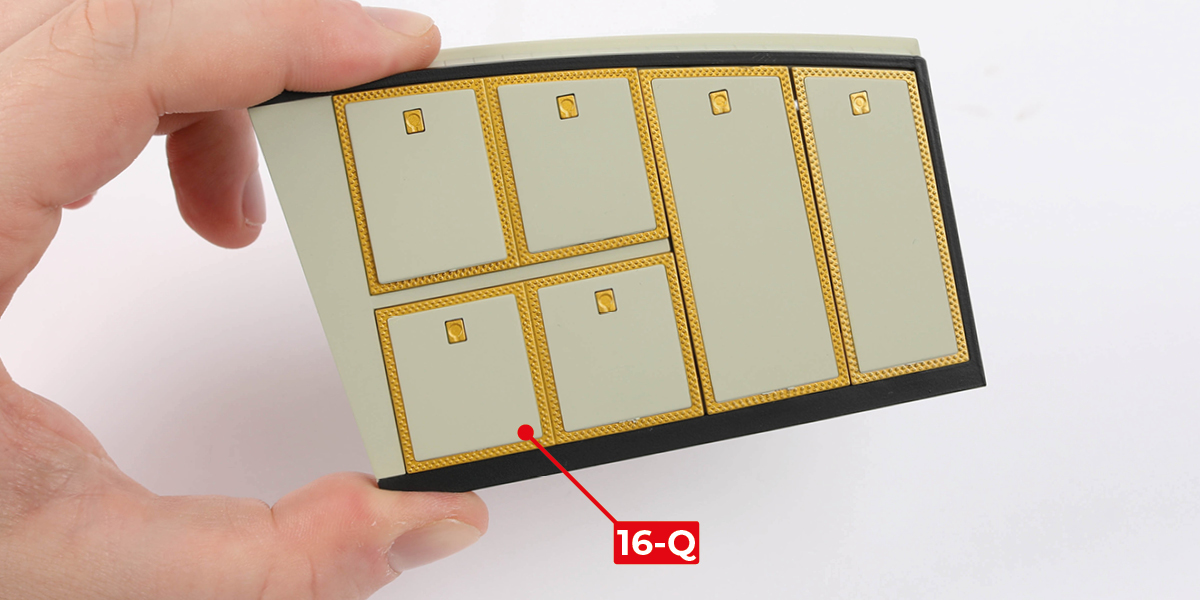

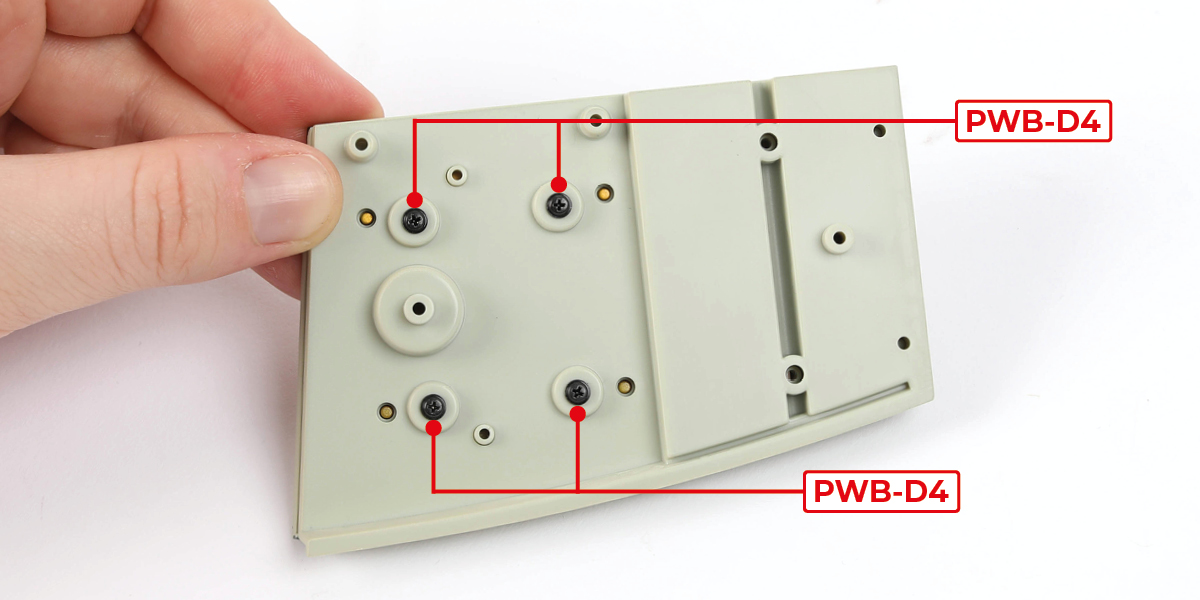

      Fügen Sie die beiden Teile 16-Q an Teil 16-K und befestigen Sie die Teile mit vier PWB-D4 Schrauben.

      a
      b
      c

      PHASE ERLEDIGT

      Phase 22: Bau der Vordeckluken (2)

      Schritt 1

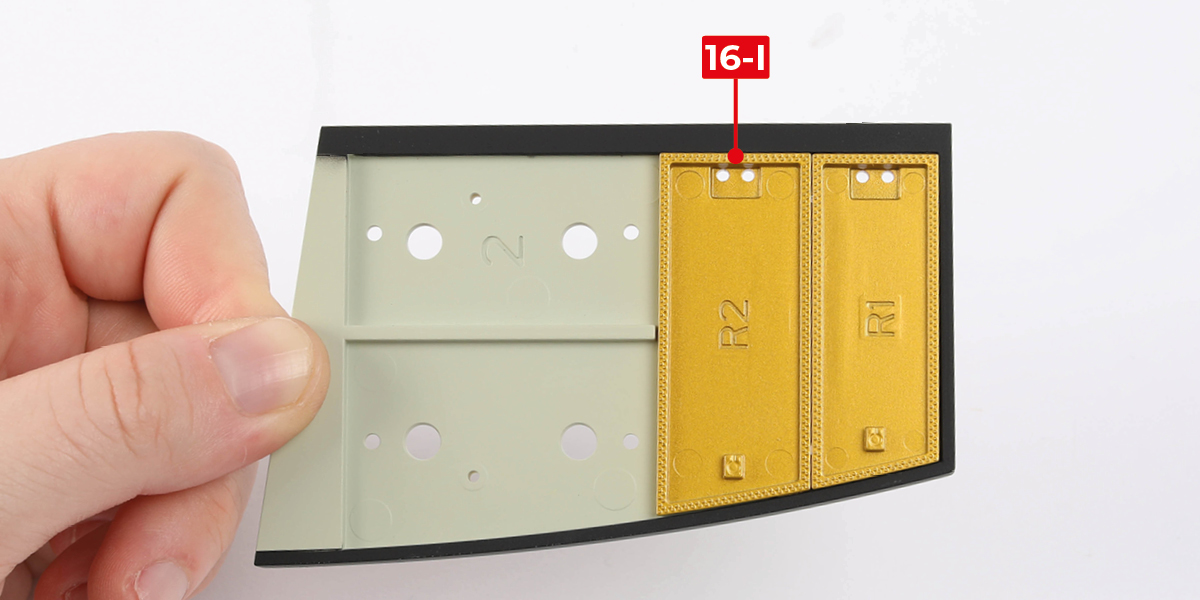

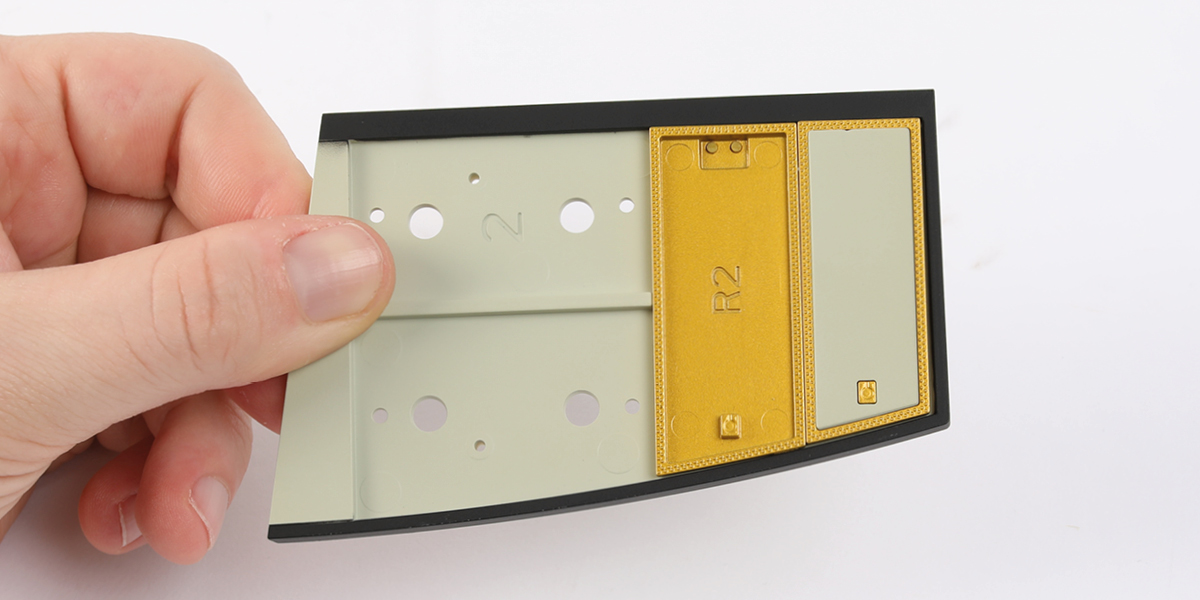

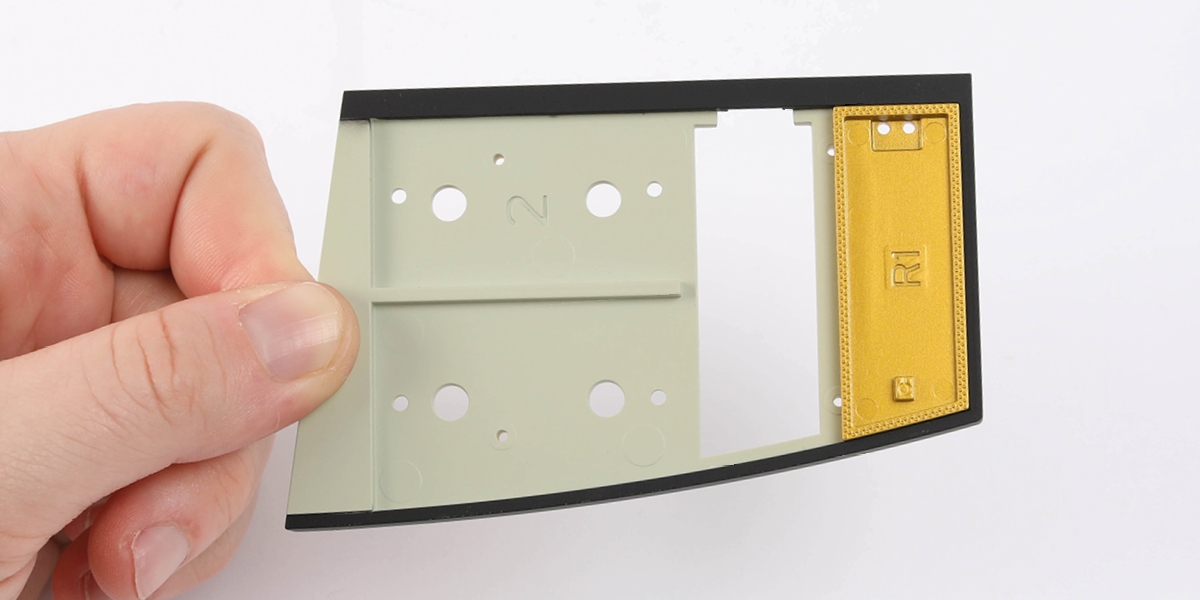

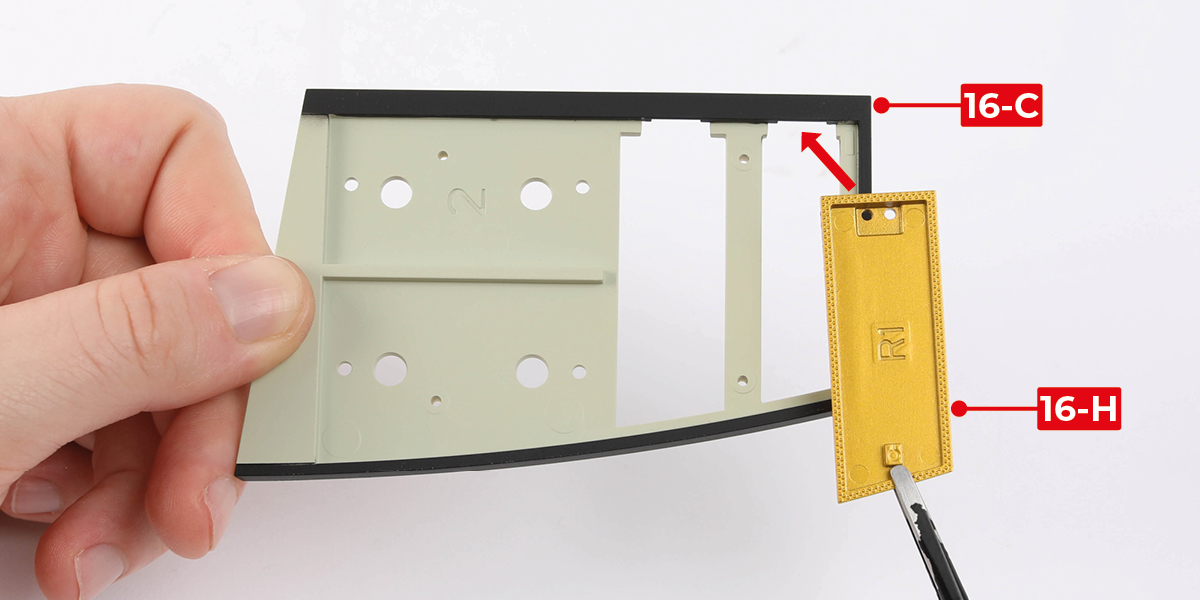

      Fügen Sie die Teile 16-H und 16-I an Teil 16-C an.

      a
      b
      c

      Schritt 2

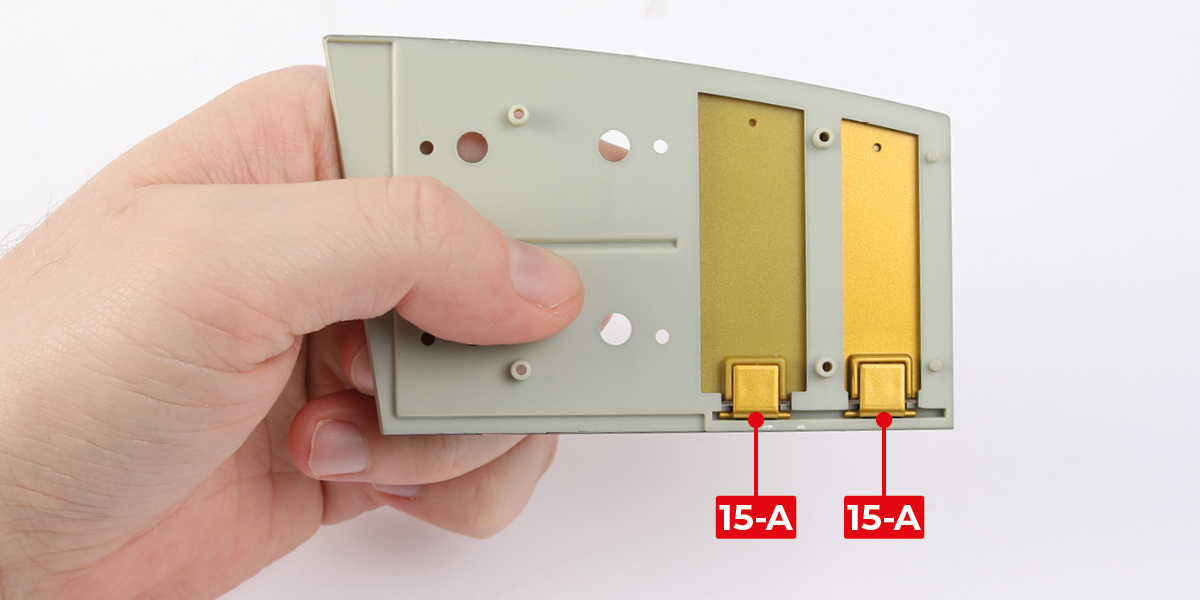

      Kleben Sie die beiden Teile 15-A auf die Rückseite der Baugruppe, wie gezeigt.

      a

      Schritt 3

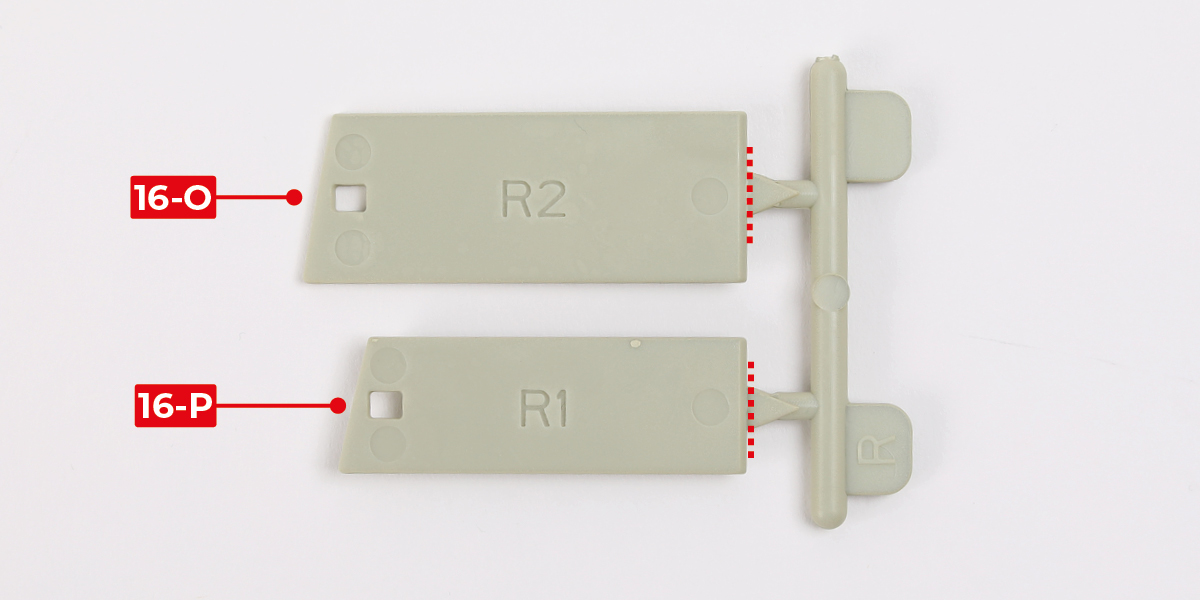

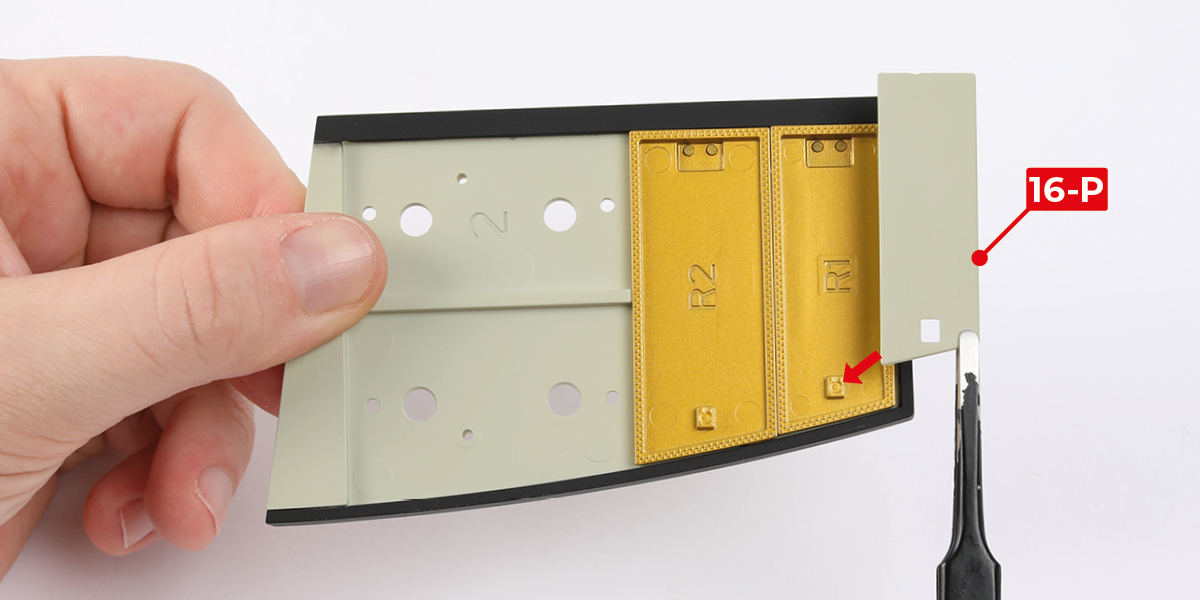

      Schneiden Sie die Teile 16-O und 16-P vom Gussast ab.

      a

      Schritt 4

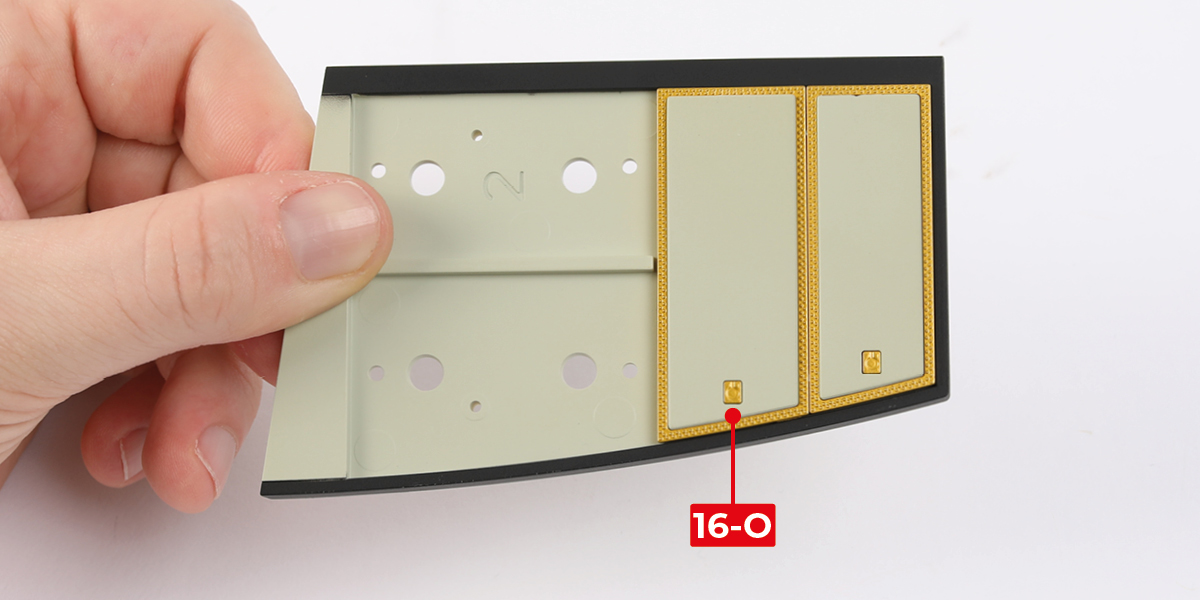

      Kleben Sie die Teile 16-P und 16-O an die Baugruppe, wie gezeigt.

      a
      b
      c

      Schritt 5

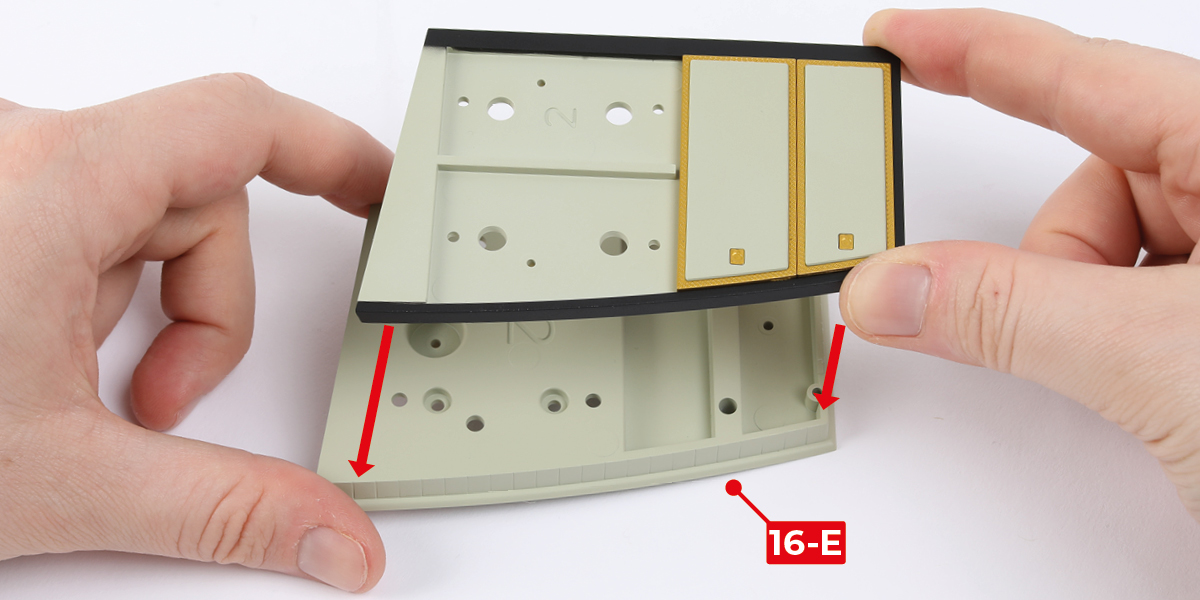

      Montieren Sie die Baugruppe an Teil 16-E.

      a
      b

      Schritt 6

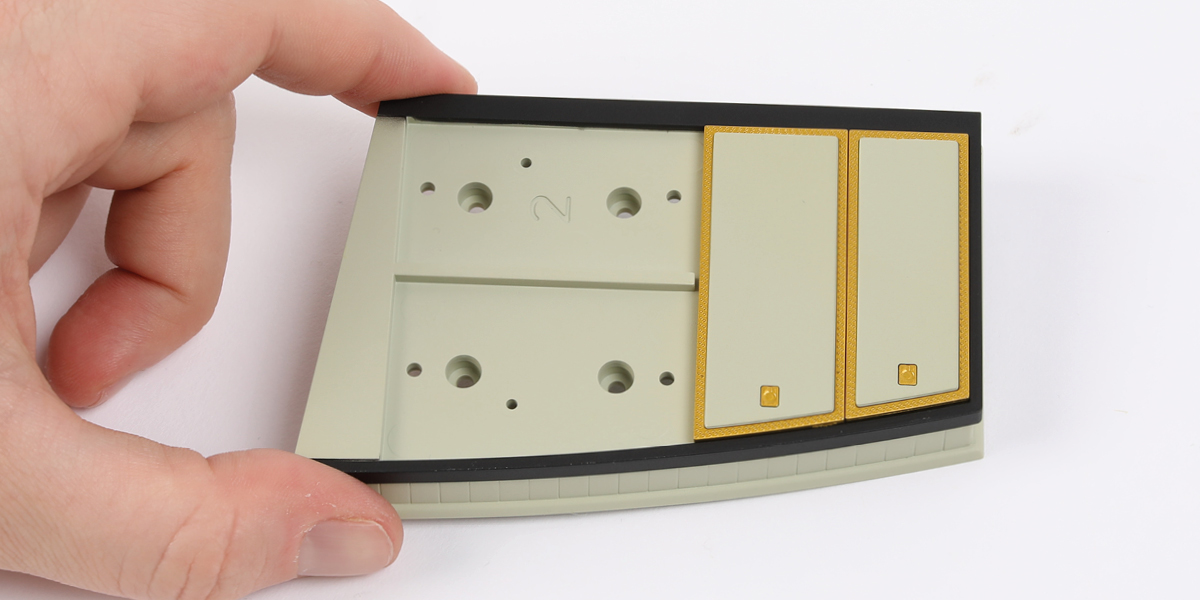

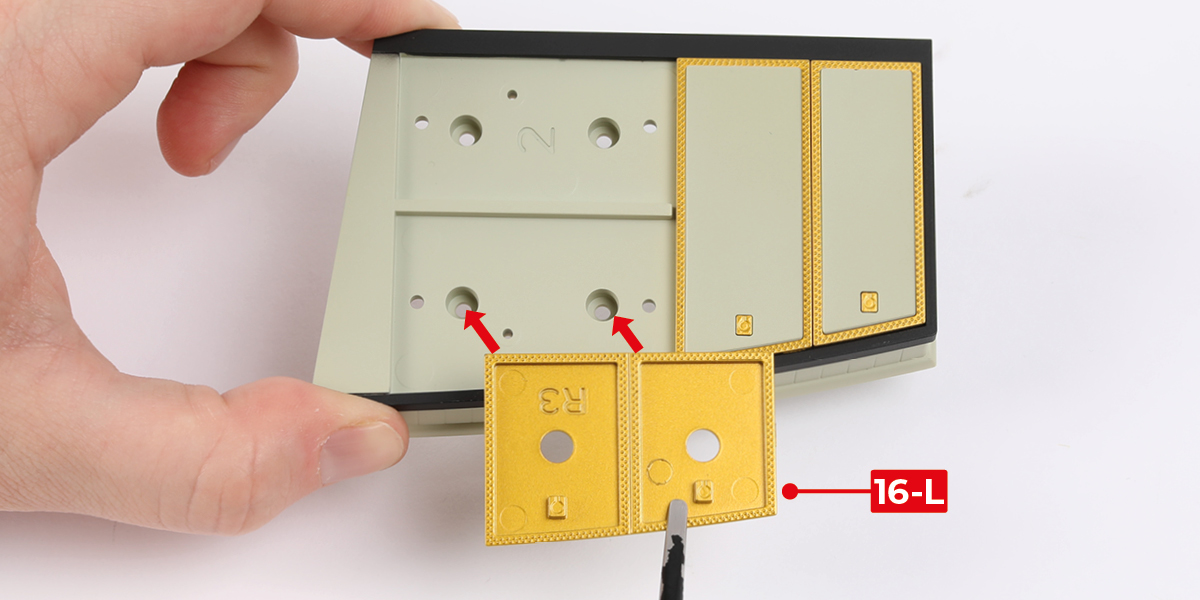

      Fügen Sie die Teile 16-L und 16-K zur Baugruppe hinzu.

      a
      b
      c

      Schritt 7

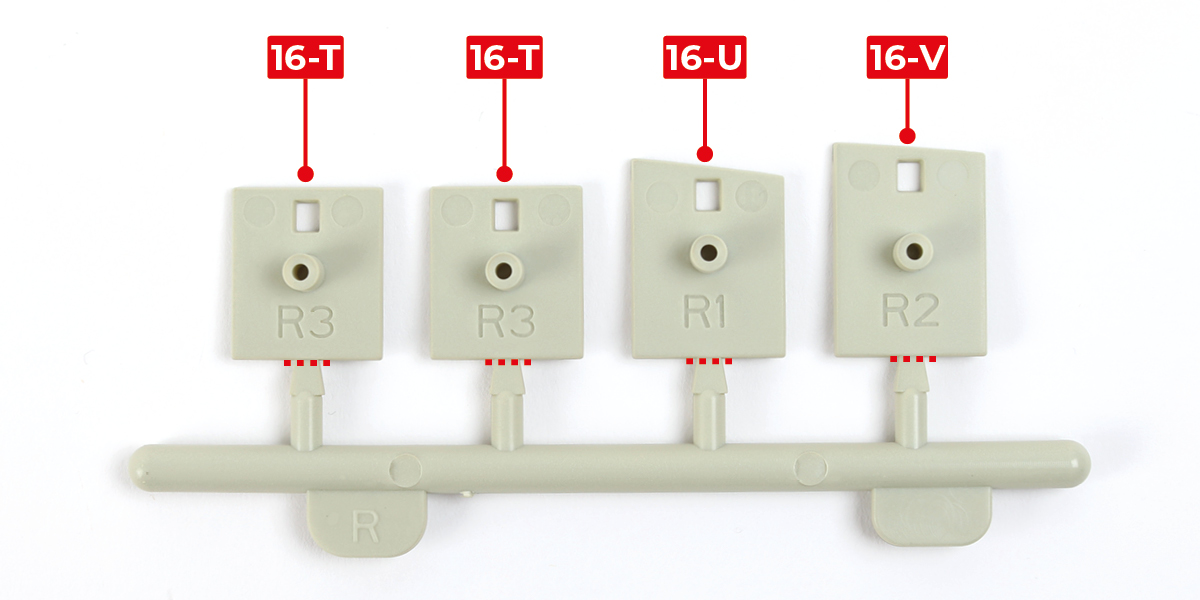

      Schneiden Sie die Teile 16-T, 16-U und 16-V vom Gussast ab.

      a

      Schritt 8

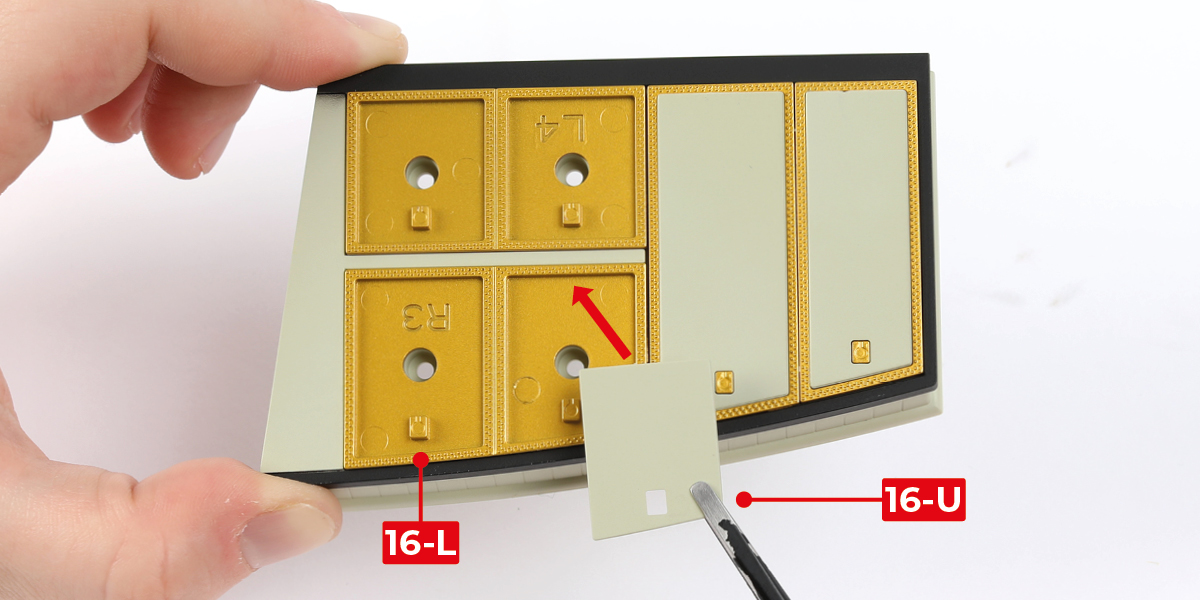

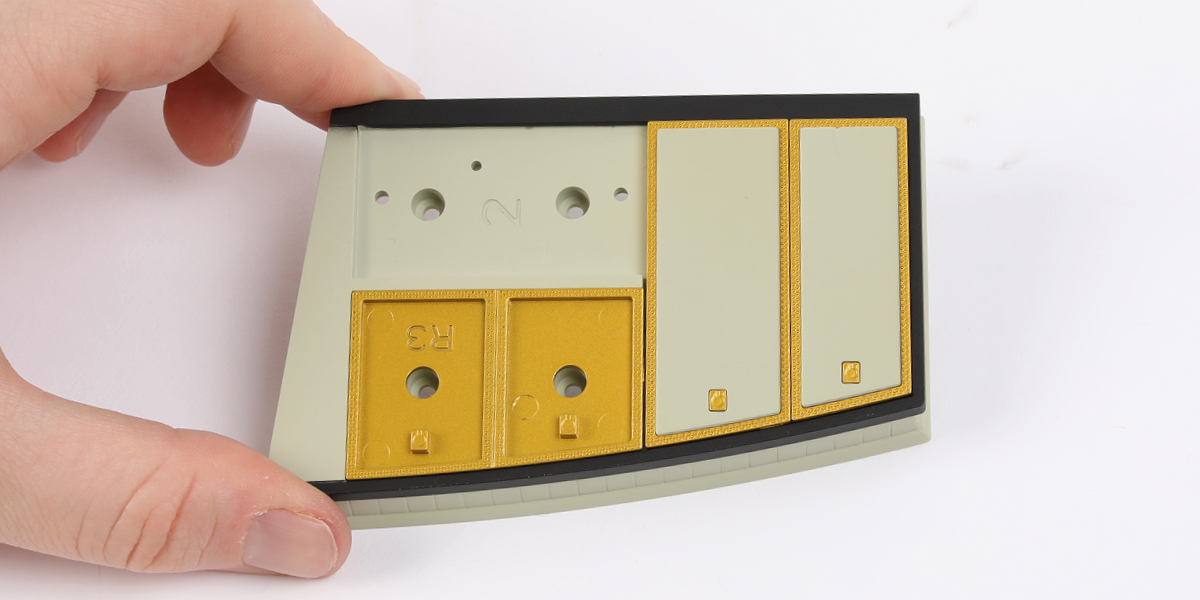

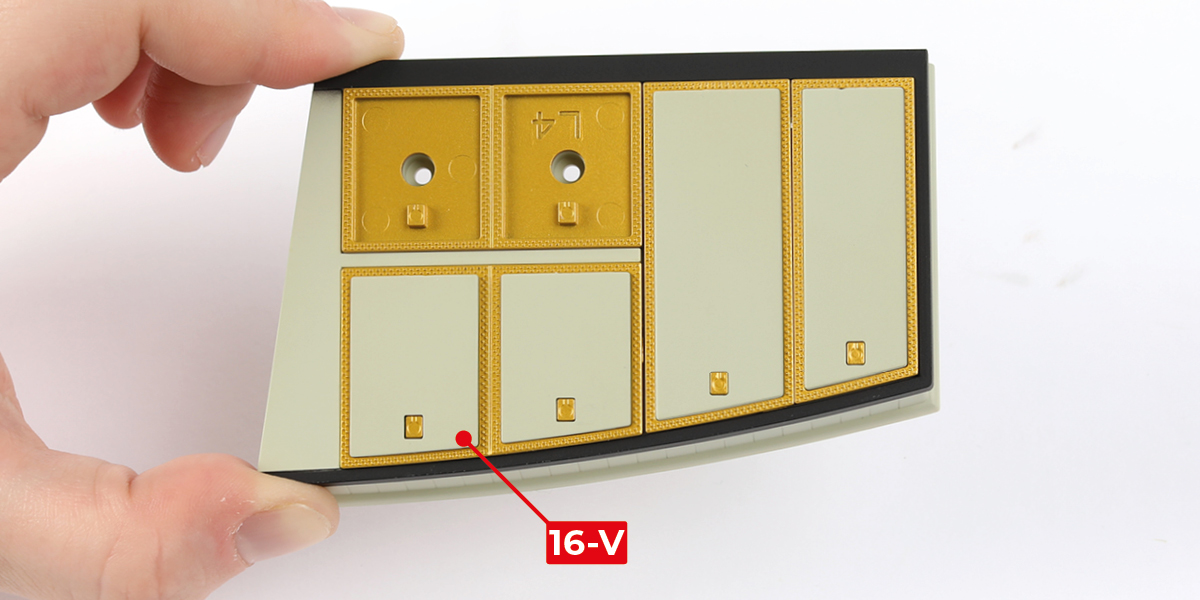

      Montieren Sie die Teile 16-U und 16-V an Teil 16-L.

      a
      b
      c

      Schritt 9

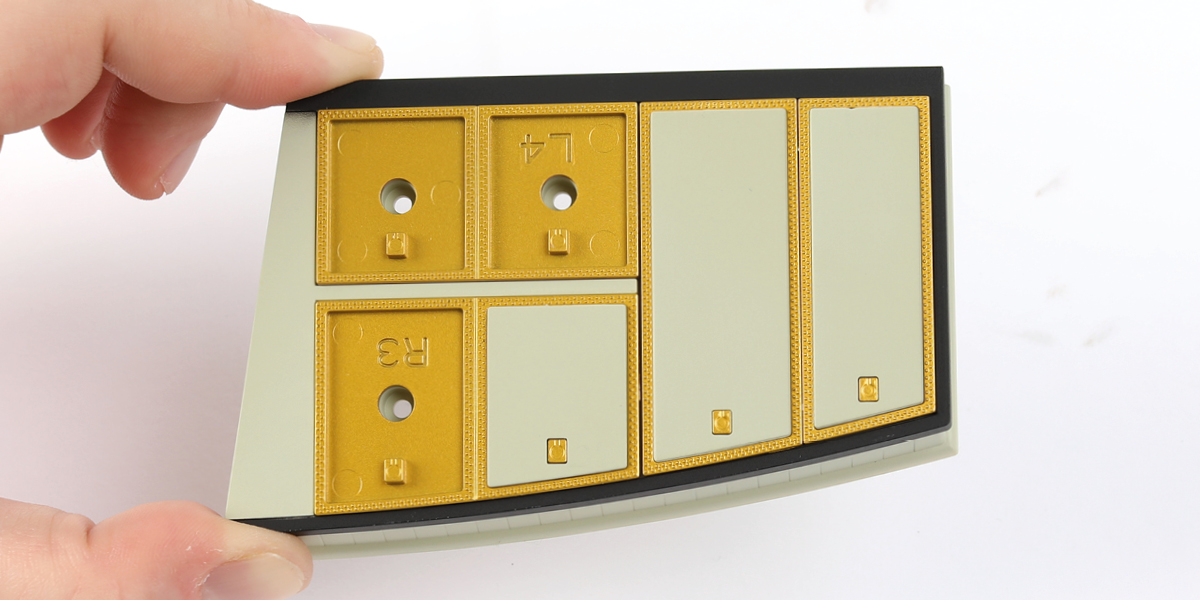

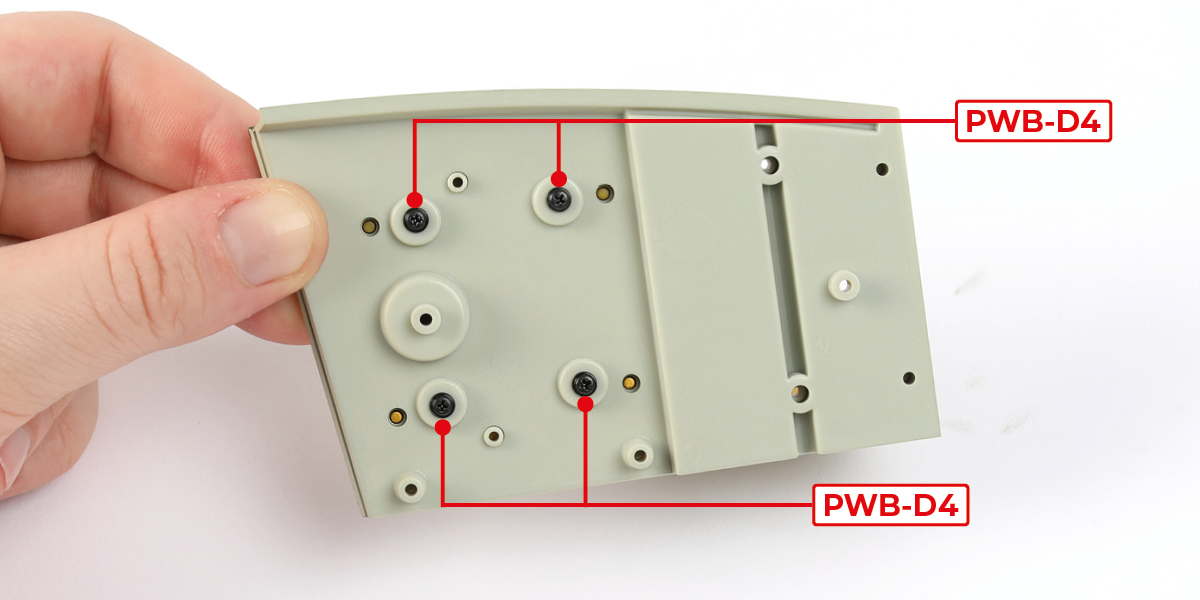

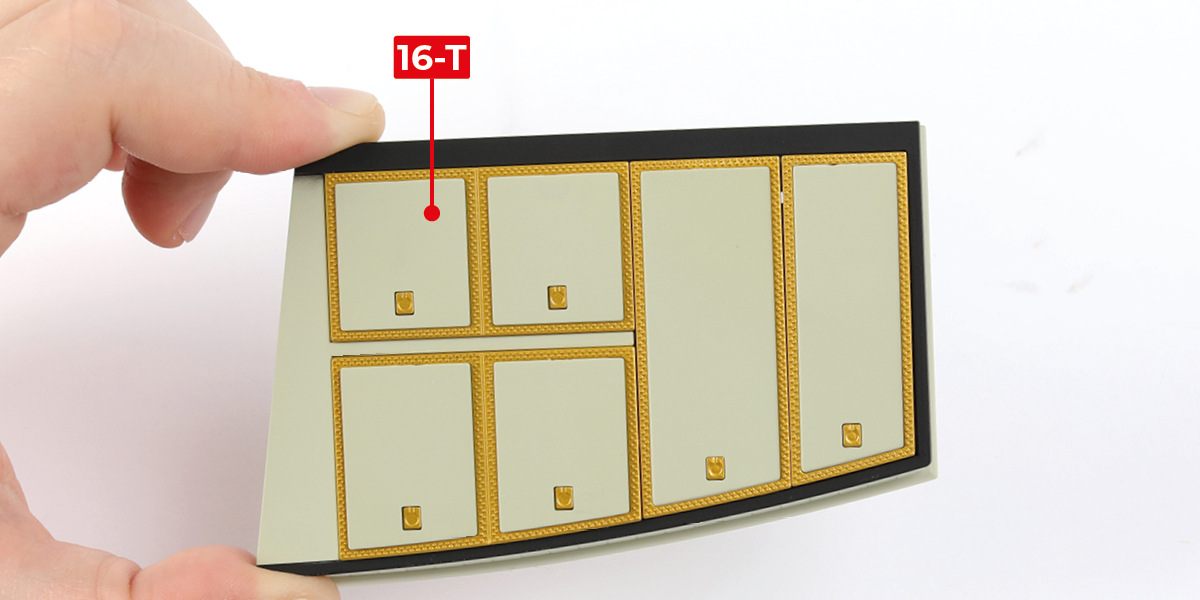

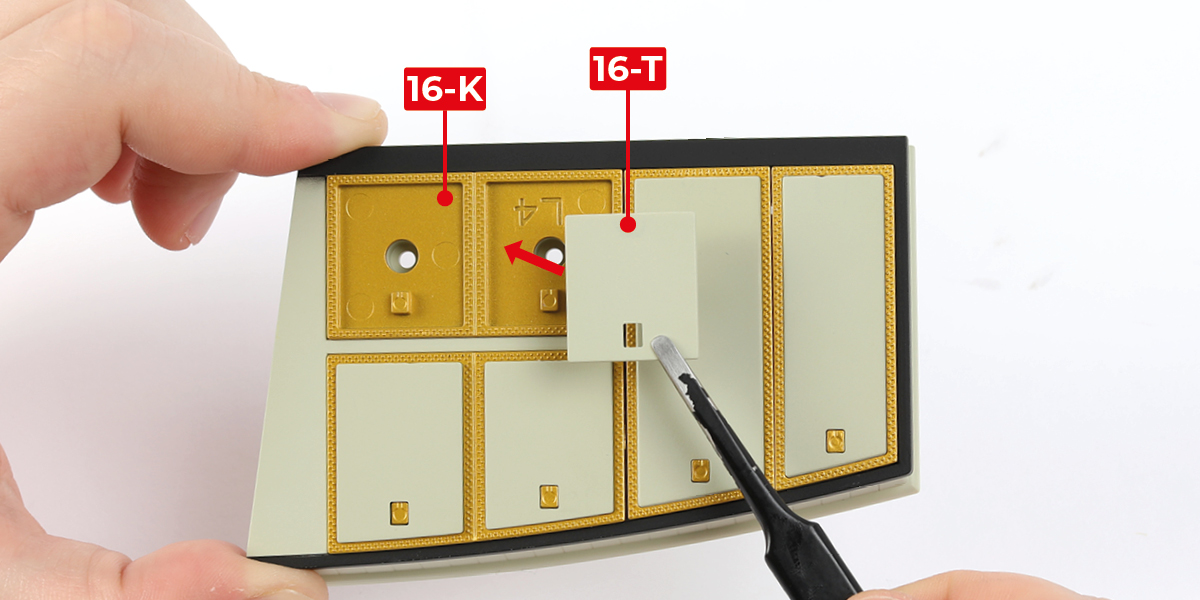

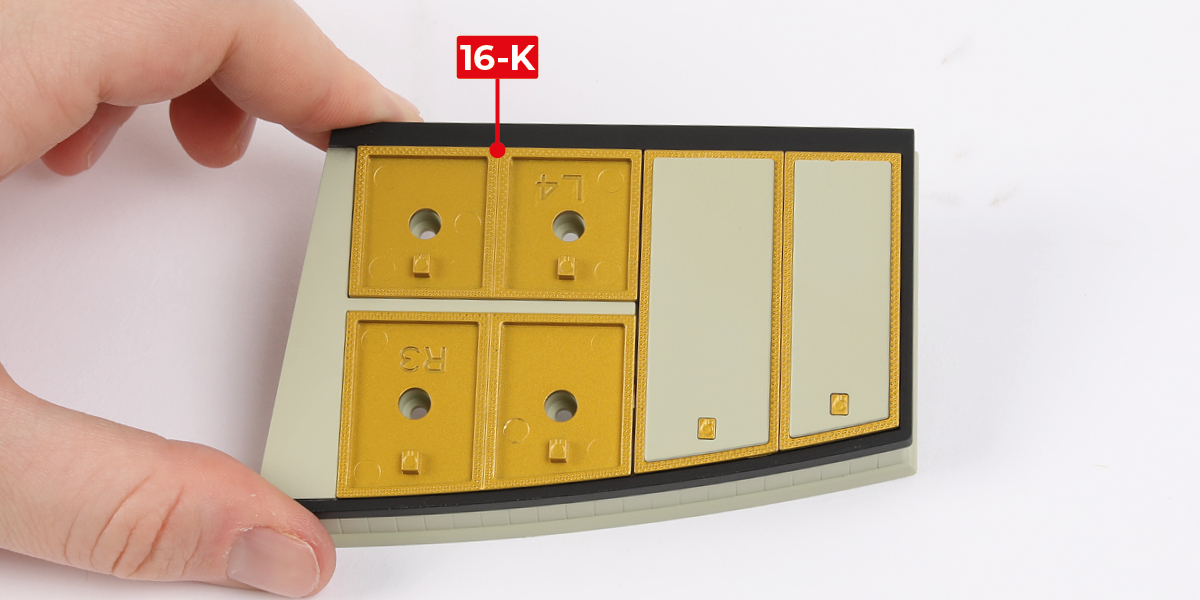

      Fügen Sie die beiden Teile 16-T an Teil 16-K und befestigen Sie die Teile mit vier PWB-D4 Schrauben.

      a
      b
      c

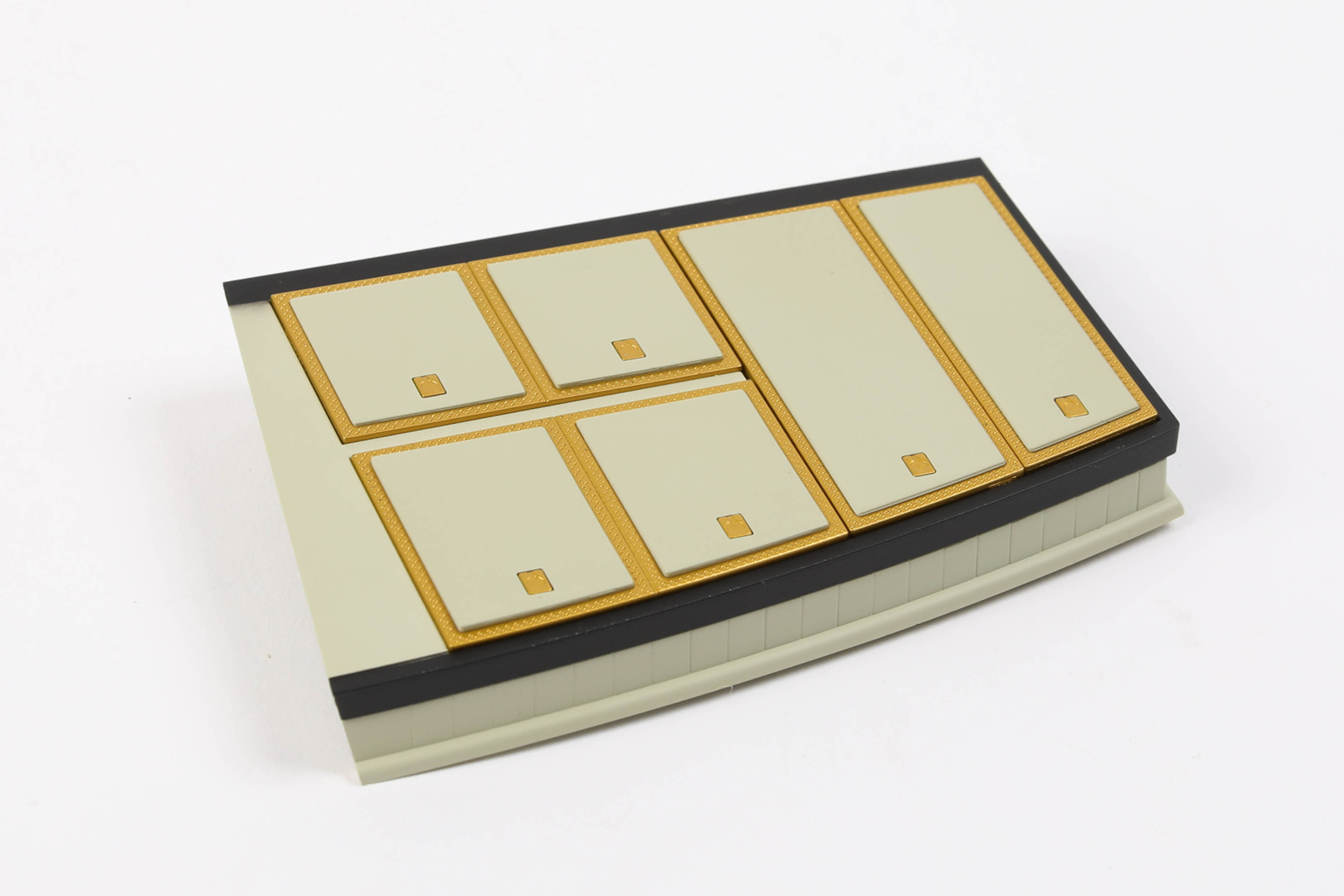

      PHASE ERLEDIGT

      Phase 23: Bau des Daches der Kabine

      Schritt 1

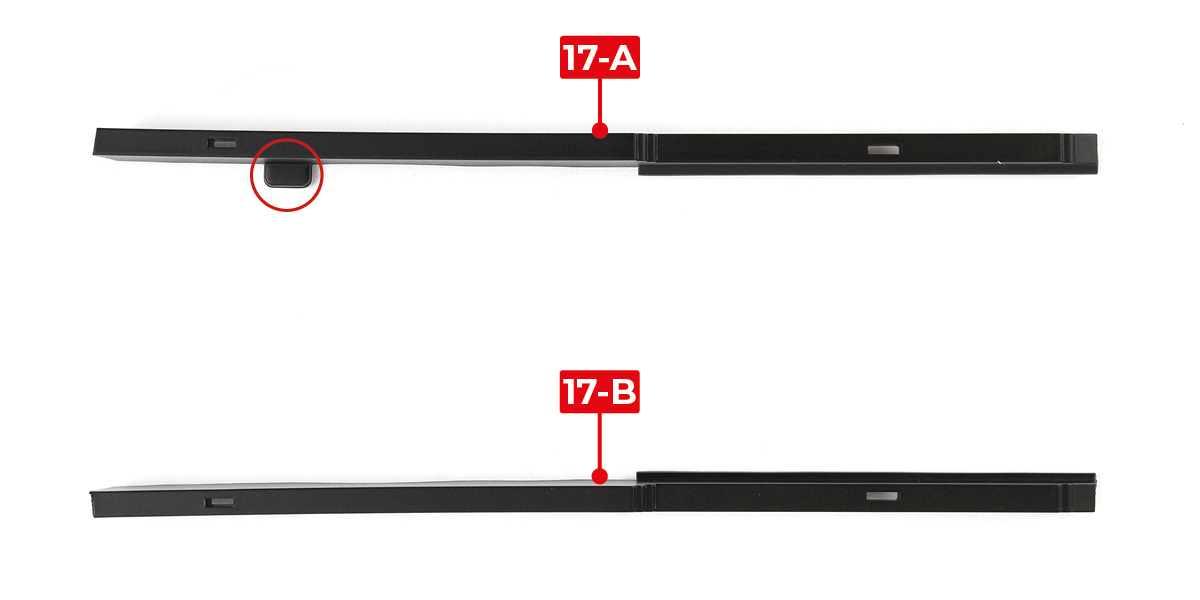

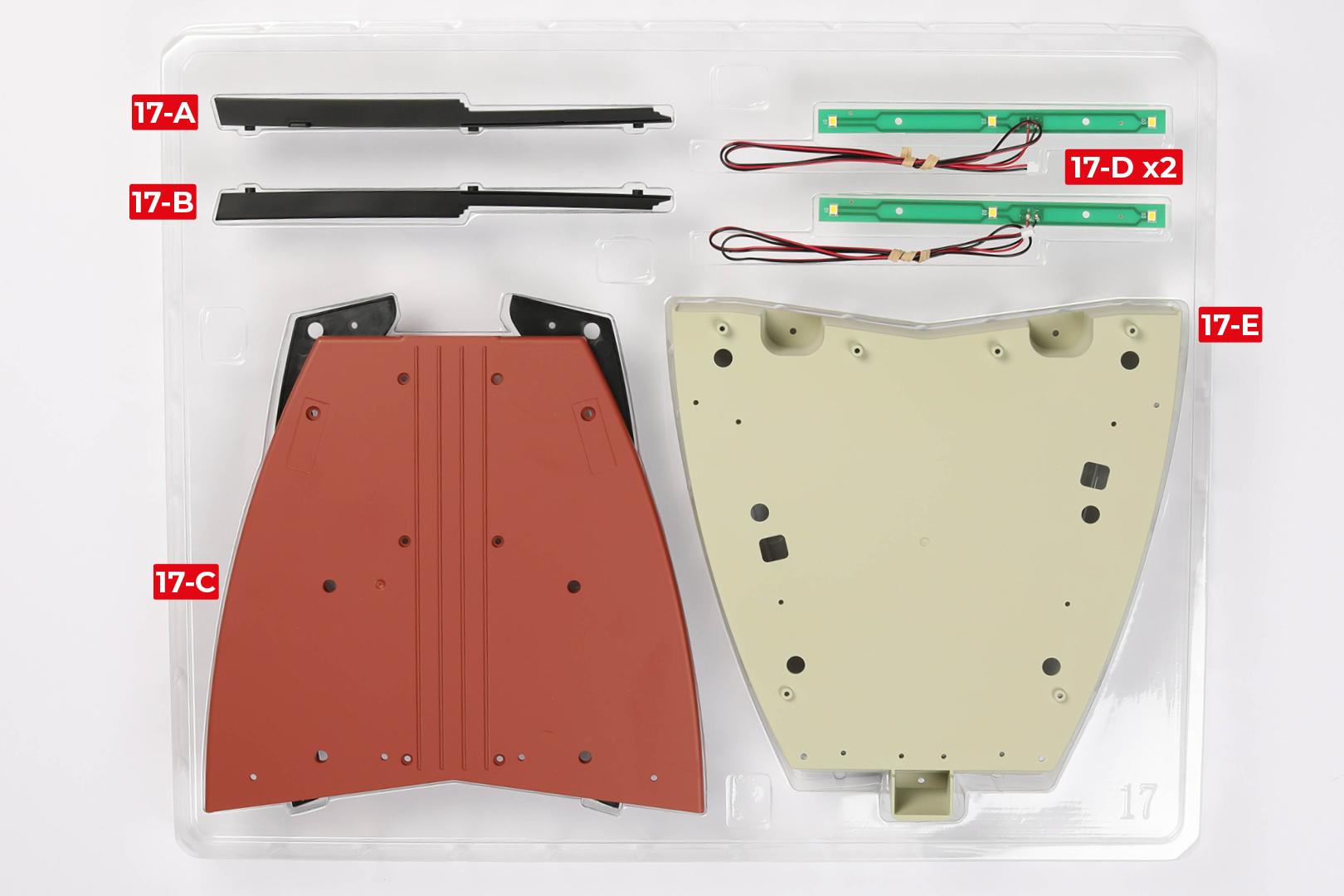

      Identifizieren Sie die Teile 17-A und 17-B.

      a

      Schritt 2

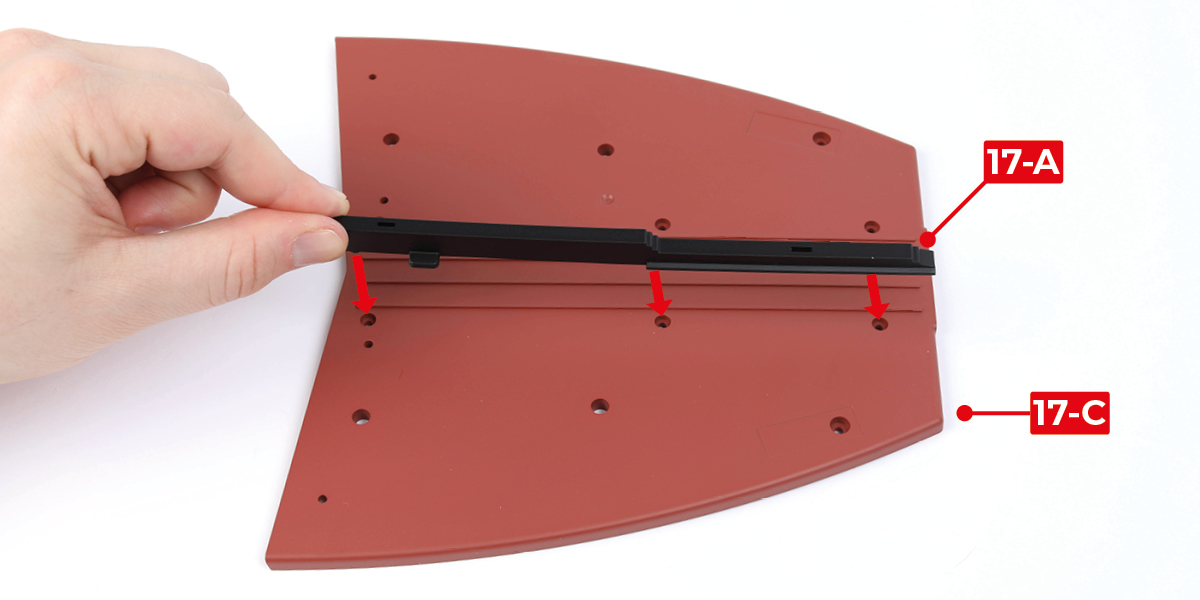

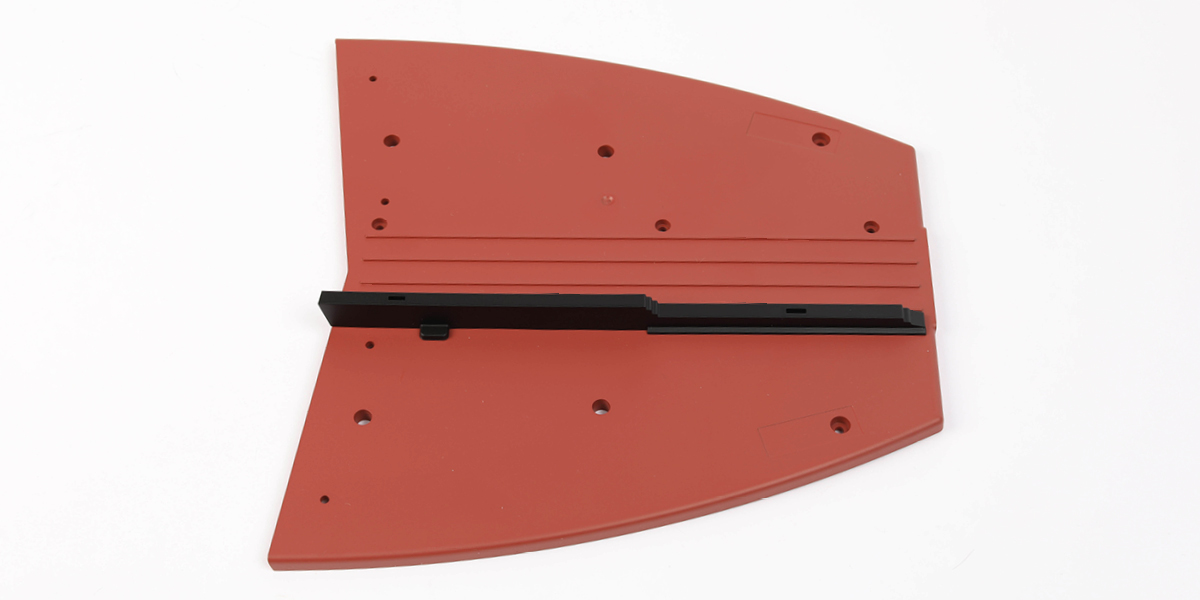

      Fügen Sie Teil 17-A in Teil 17-C ein.

      a
      b

      Schritt 3

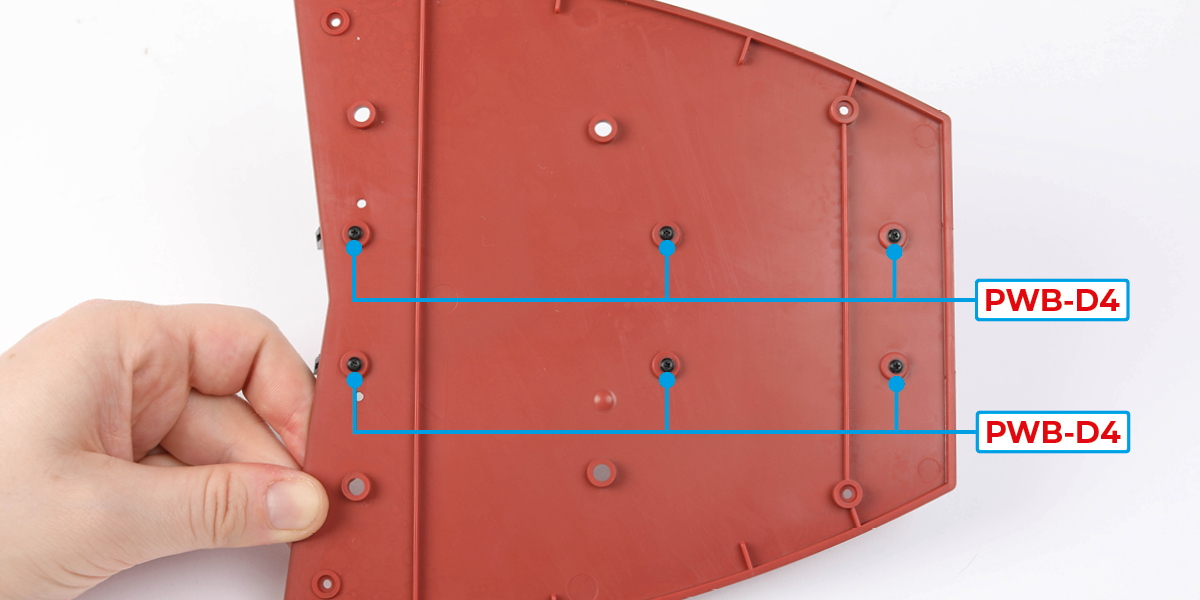

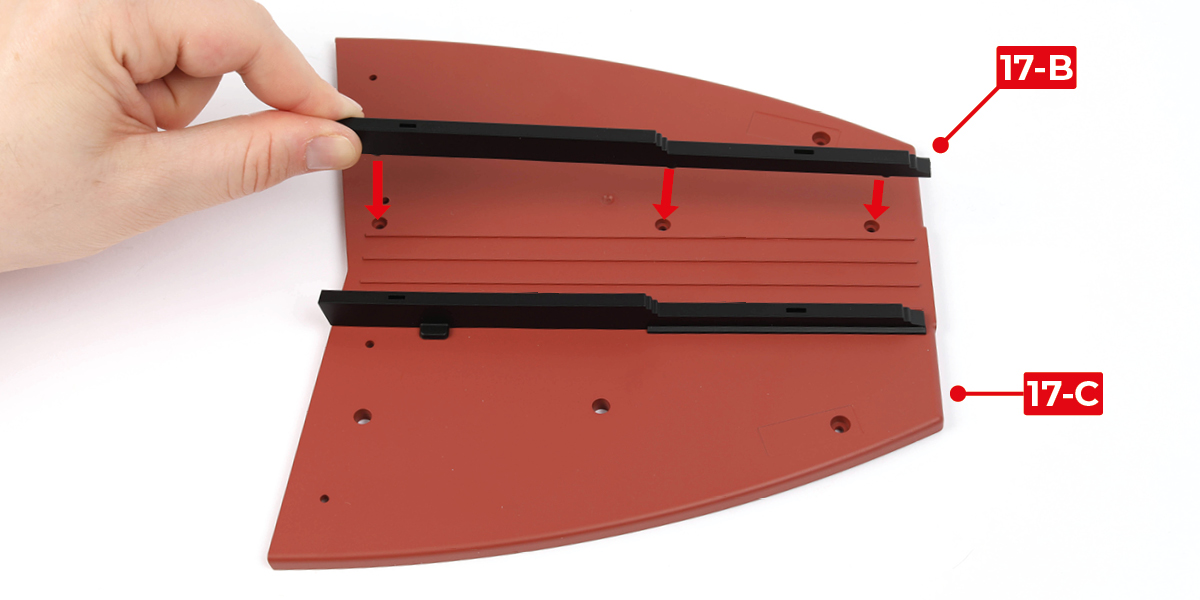

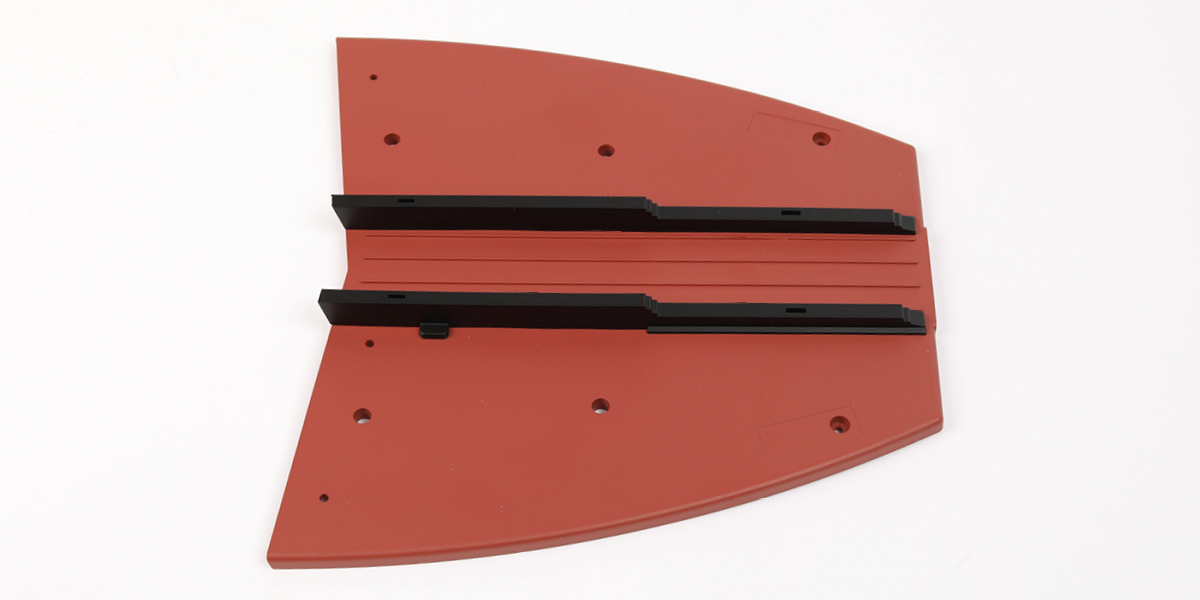

      Fügen Sie Teil 17-B an Teil 17-C und befestigen Sie die Teile mit sechs PWB-D4 Schrauben.

      a
      b
      c

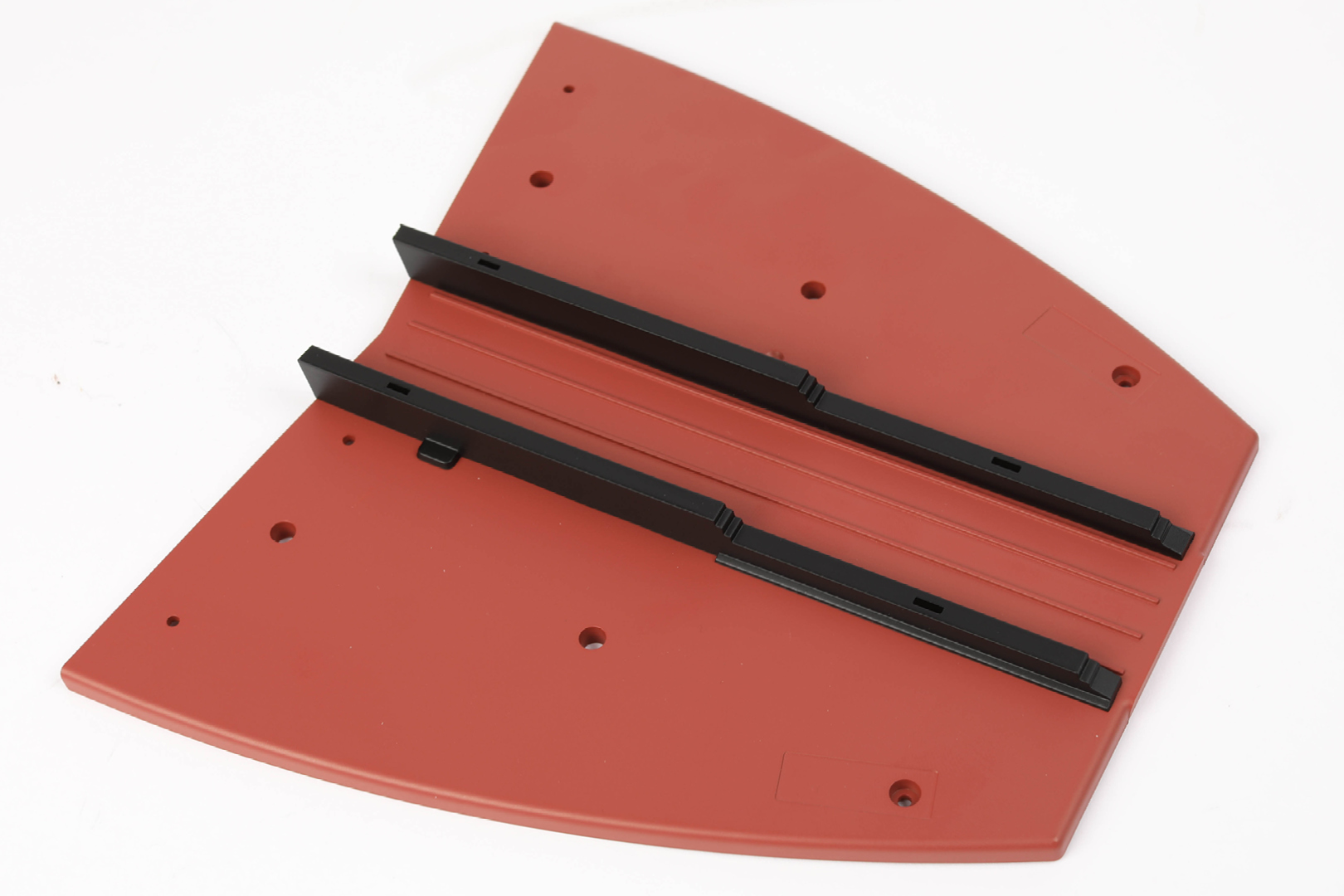

      PHASE ERLEDIGT

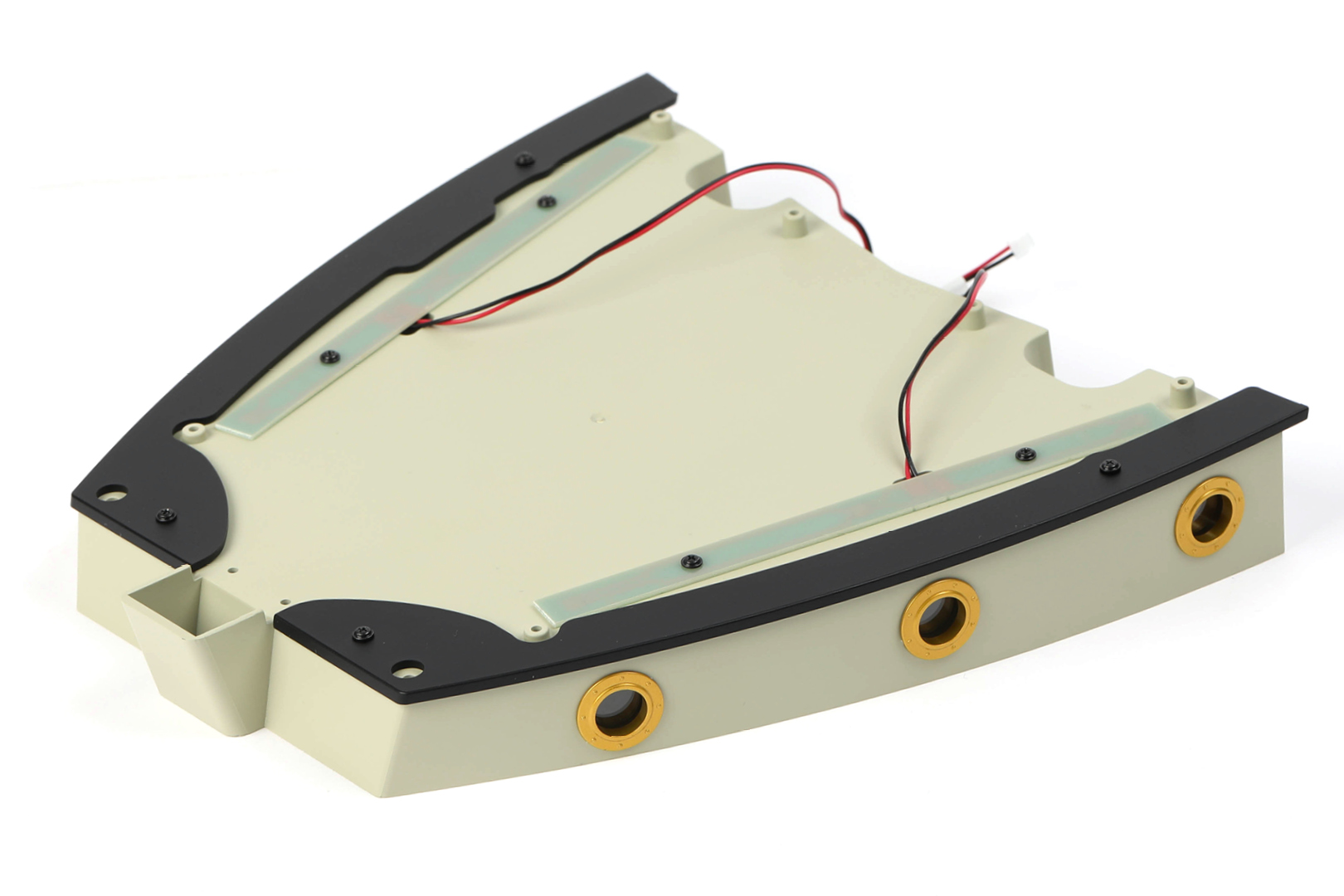

      Phase 24: Aufbau der Kabine

      Schritt 1

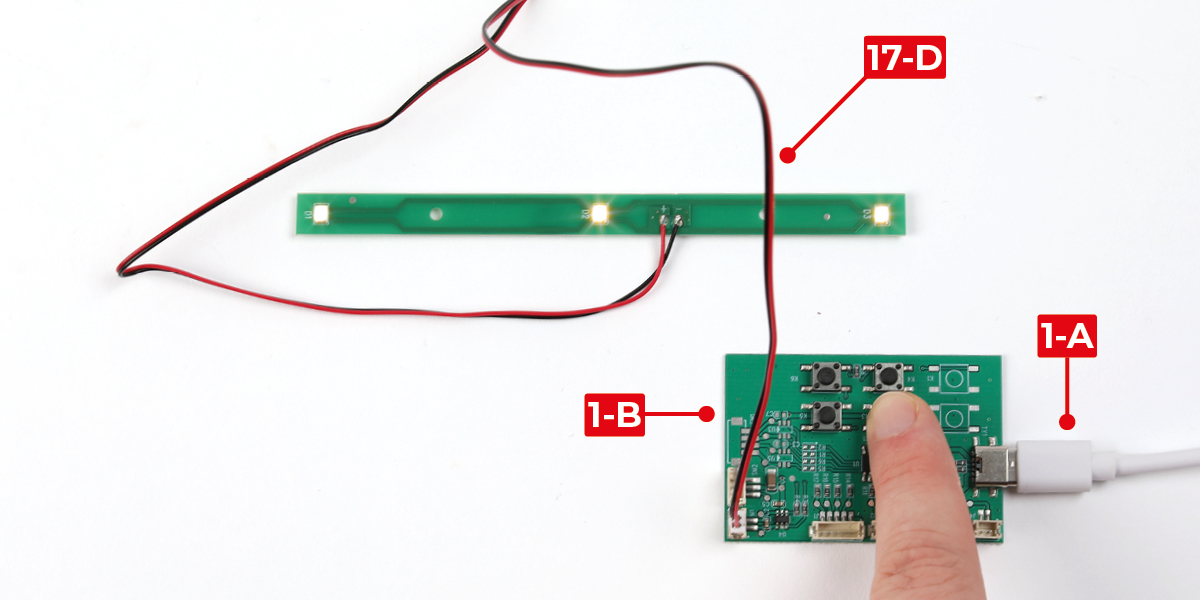

      Stecken Sie jedes Kabel 17-D nacheinander in den Stromkreisprüfer (1-B) und drücken Sie jeweils den Knopf, um die LEDs wie dargestellt zu testen.

      a

      Schritt 2

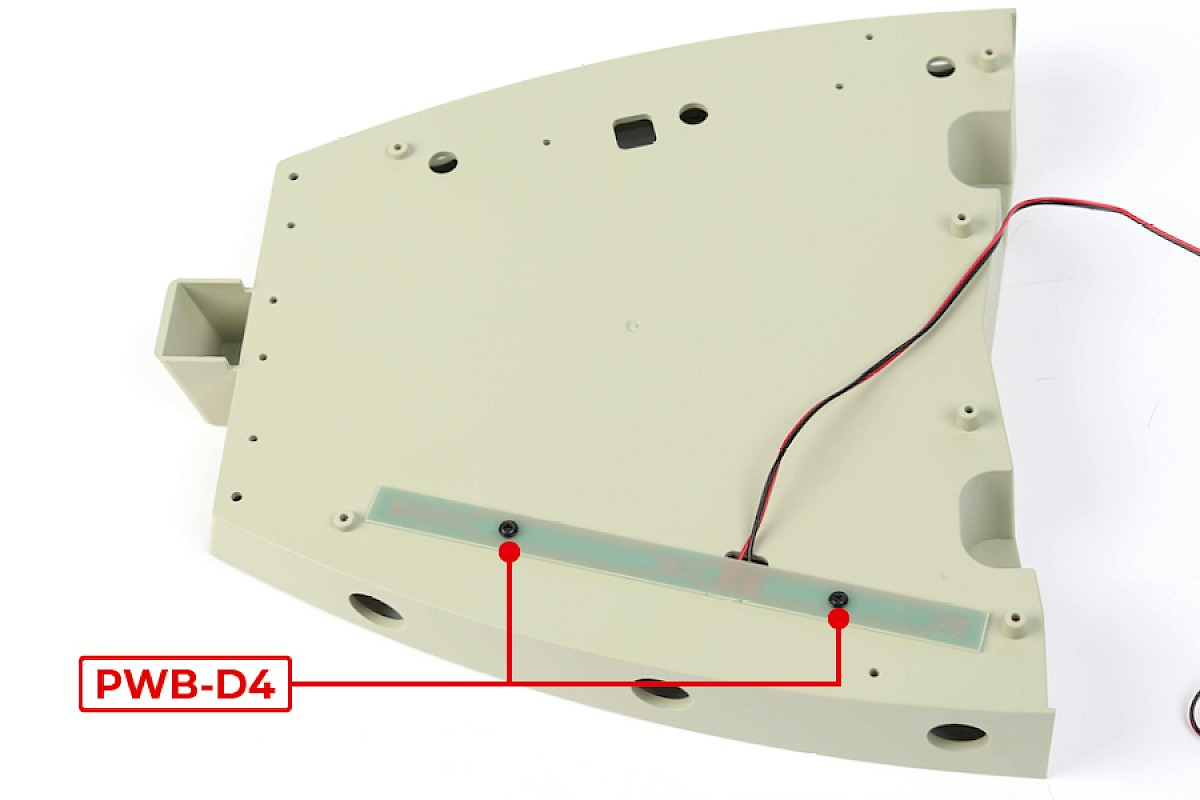

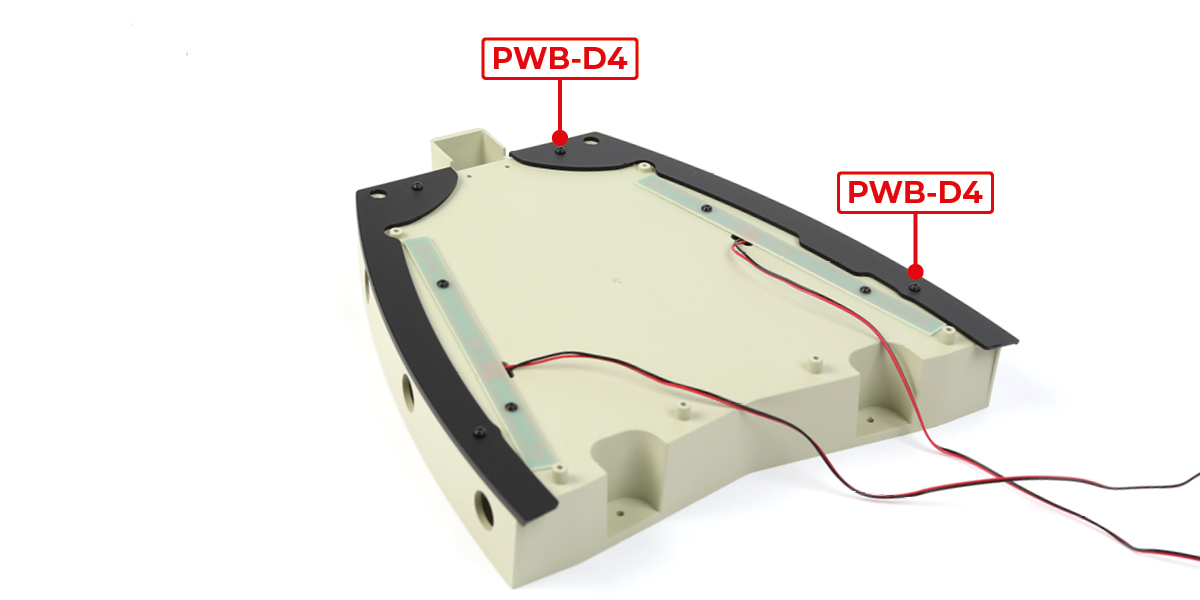

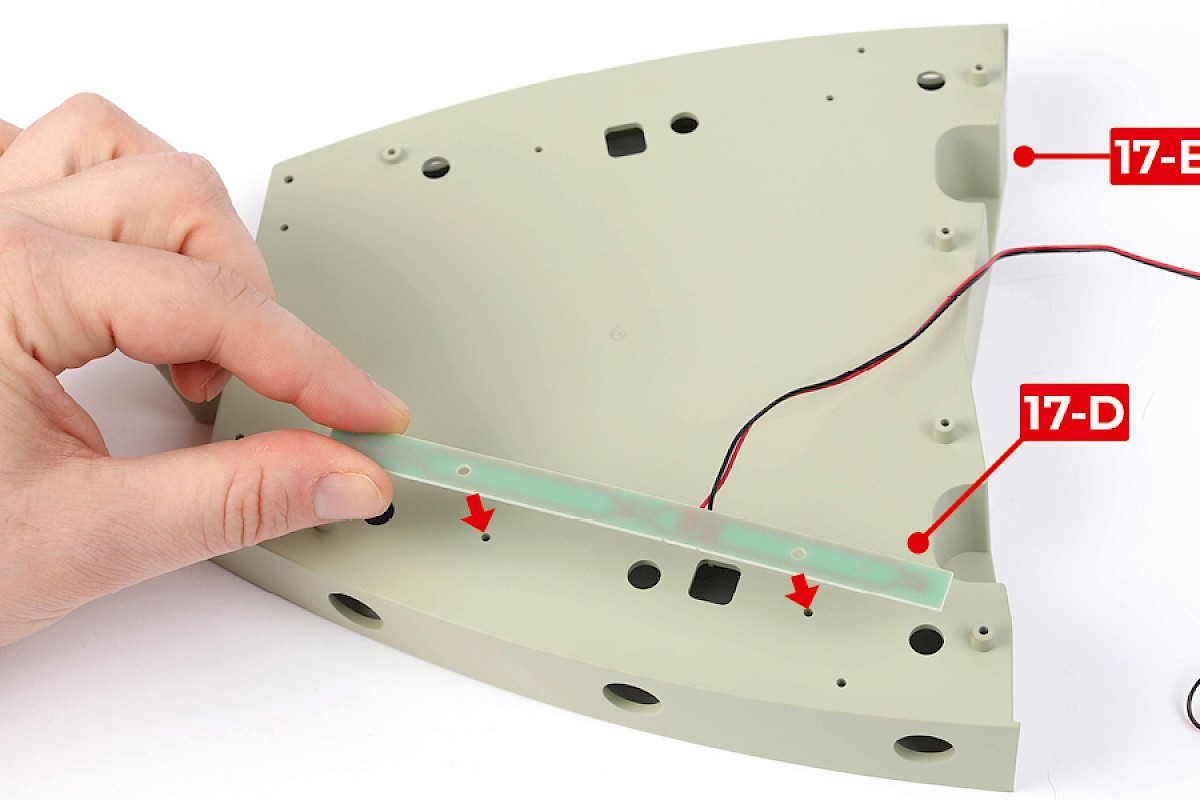

      Befestigen Sie ein Teil 17-D mit zwei PWB-D4-Schrauben an Teil 17-E.

      a
      b

      Schritt 3

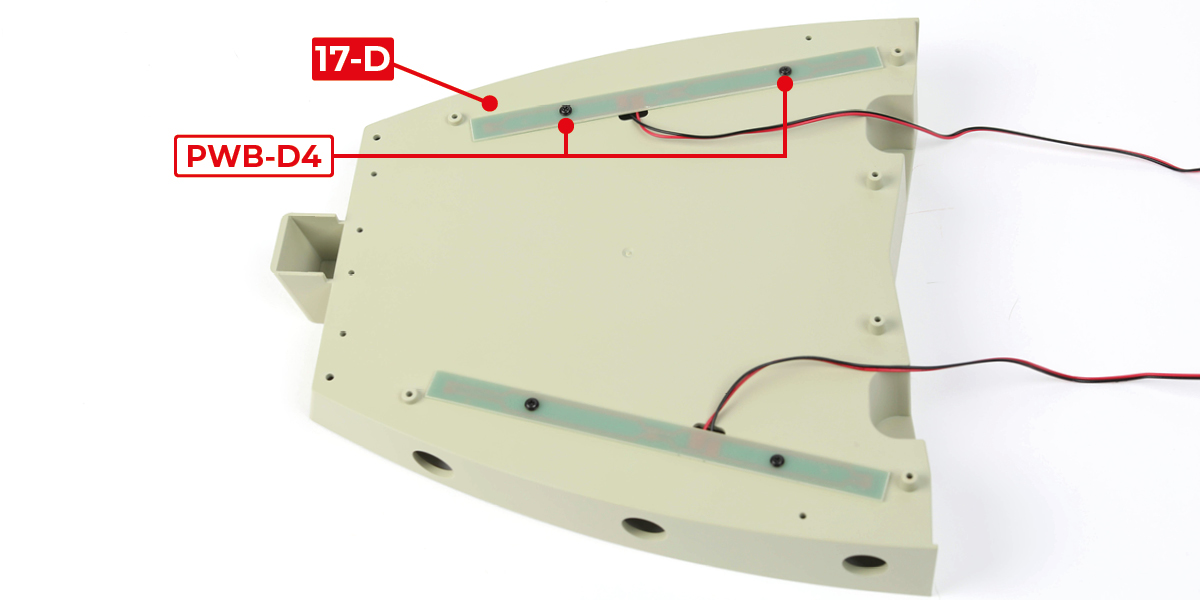

      Befestigen Sie das andere Teil 17-D mit zwei PWB-D4 Schrauben an Teil 17-E.

      a

      Schritt 4

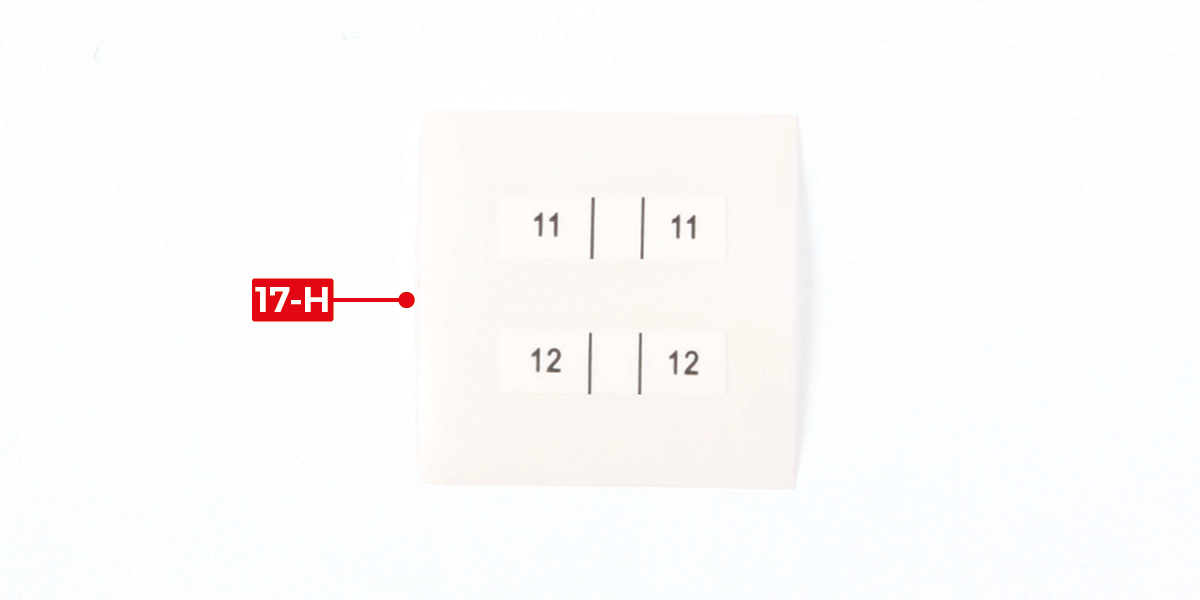

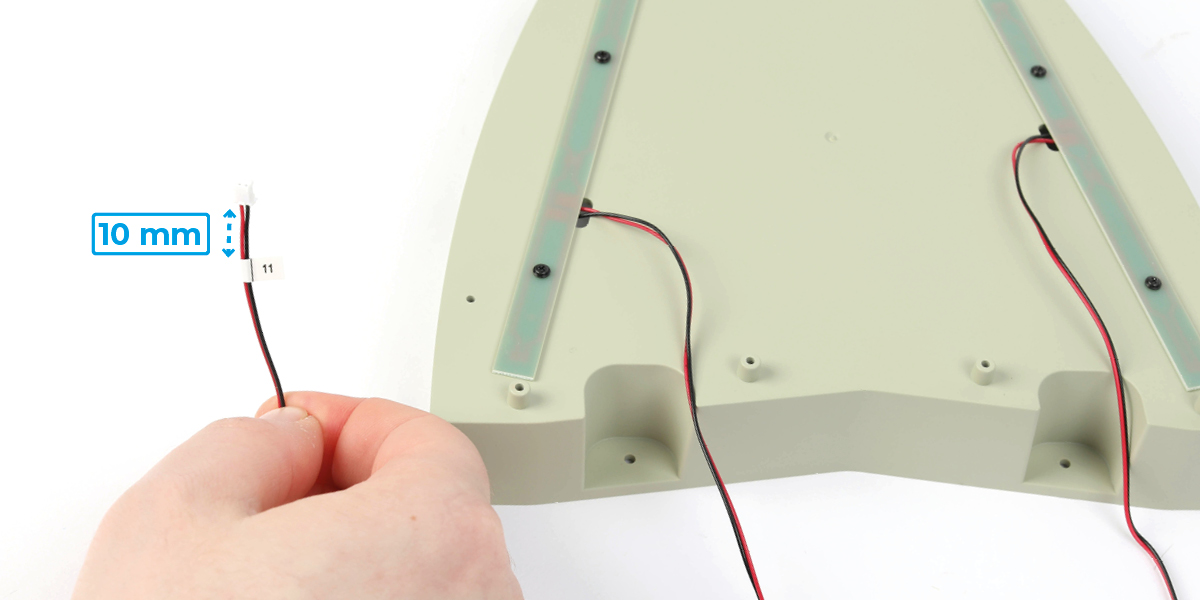

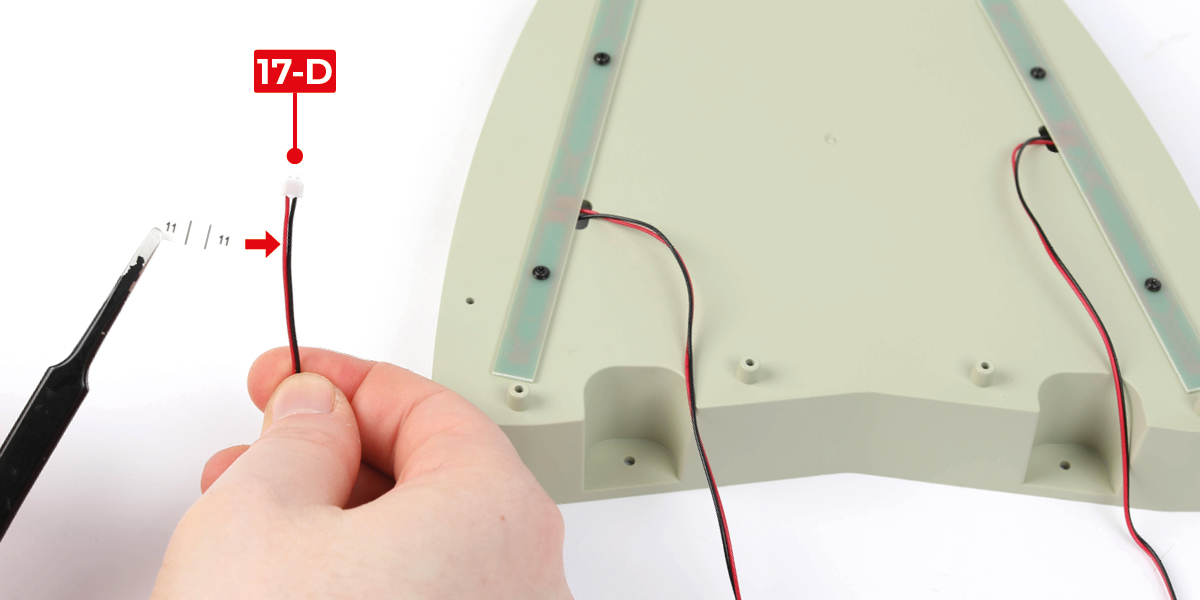

      Wickeln Sie ein Etikett Nummer 11 aus Bogen 17-H um den Draht 17-D, wie gezeigt. Positionieren Sie das Etikett 10 mm vom Stecker entfernt.

      a
      b
      c

      Schritt 5

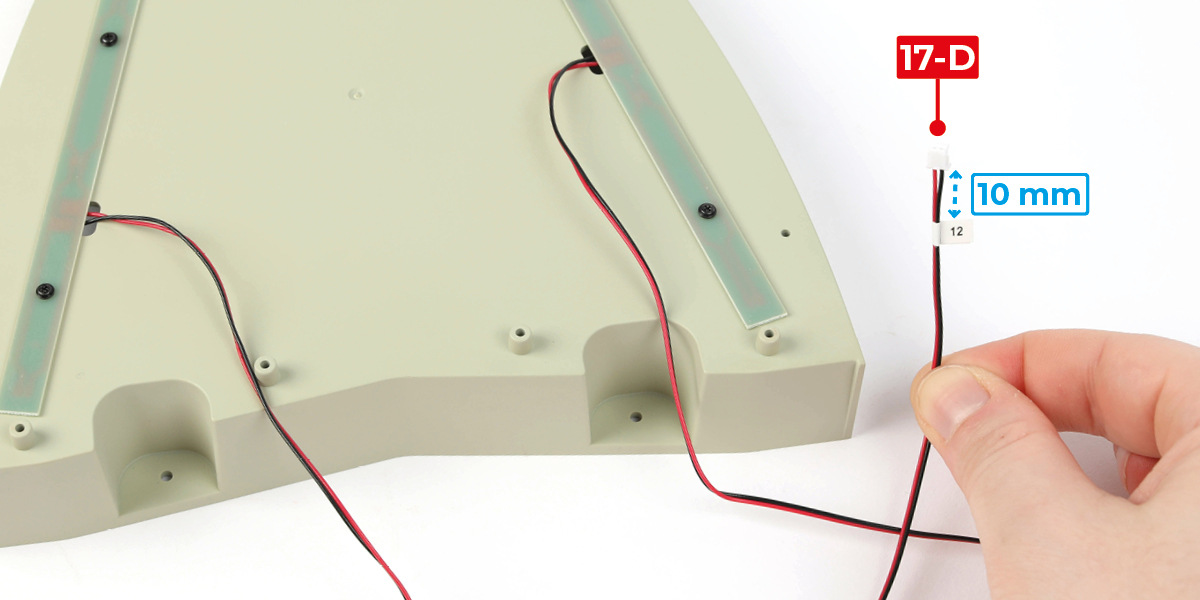

      Wickeln Sie ein Etikett Nummer 12 aus Bogen 17-H um das andere Kabel 17-D. Positionieren Sie das Etikett 10 mm vom Stecker entfernt.

      a

      Schritt 6

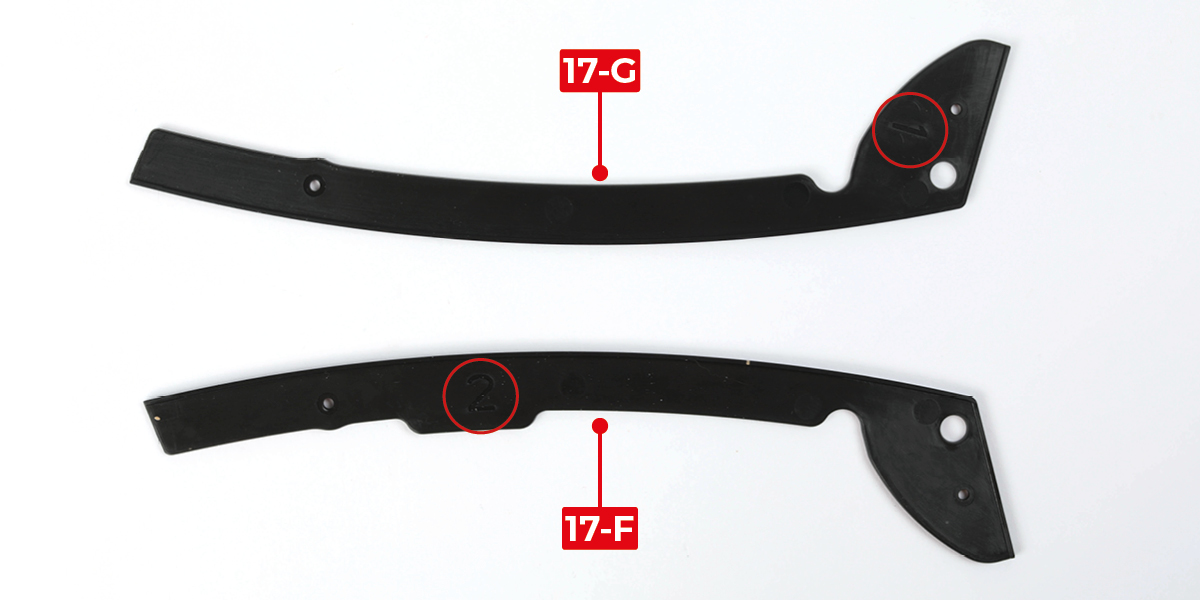

      Identifizieren Sie die Teile 17-G (Nummer 1) und 17-F (Nummer 2).

      a

      Schritt 7

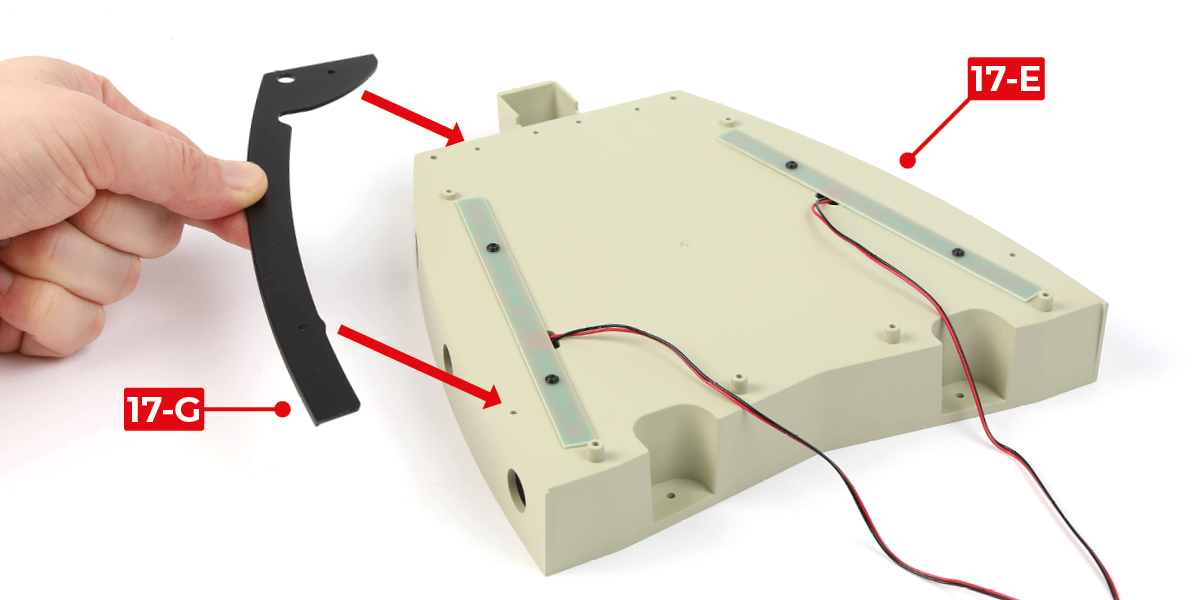

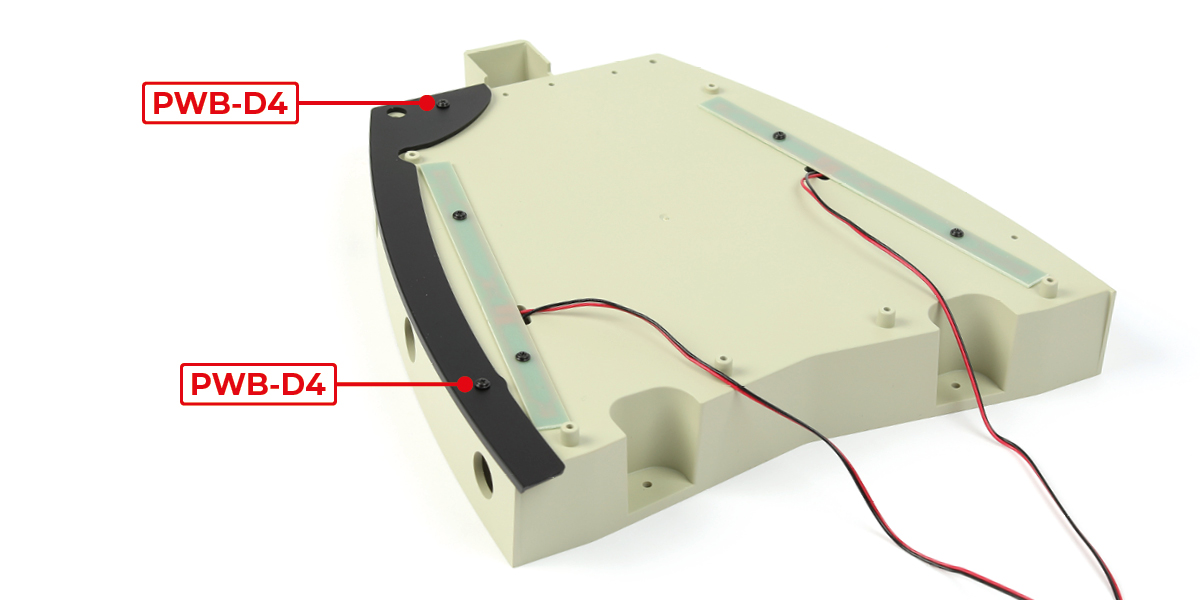

      Befestigen Sie Teil 17-G (Nummer 1) mit zwei PWB-D4-Schrauben an Teil 17-E.

      a
      b

      Schritt 8

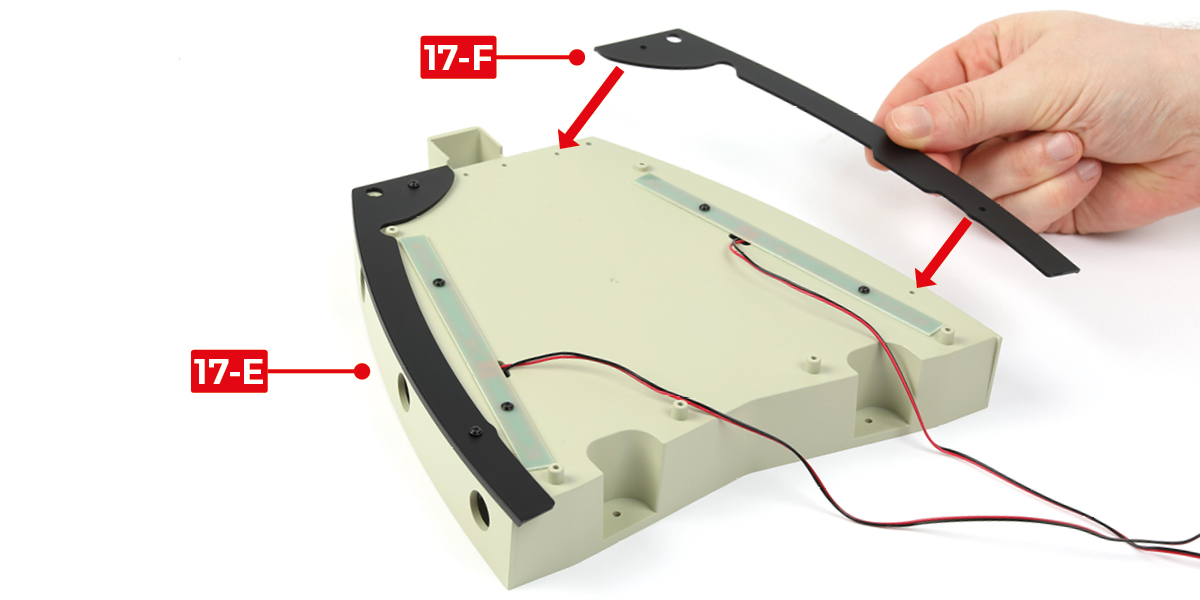

      Befestigen Sie Teil 17-F (Nummer 2) mit zwei PWB-D4-Schrauben an Teil 17-E.

      a
      b

      Schritt 9

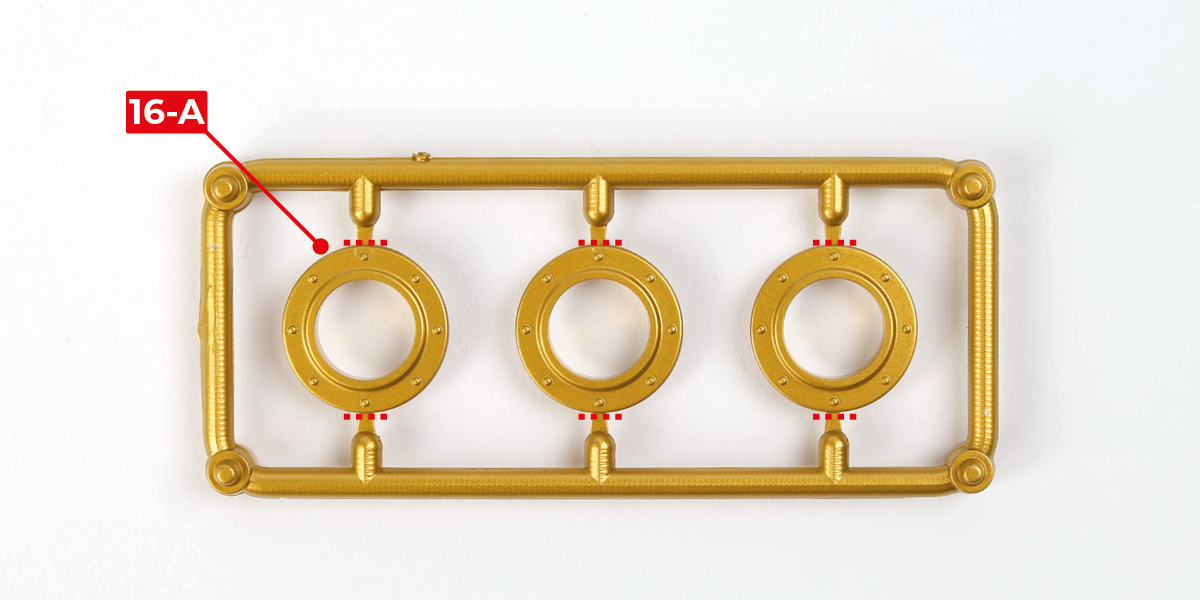

      Schneiden Sie drei Teile 16-A von einem der Gießäste ab.

      a

      Schritt 10

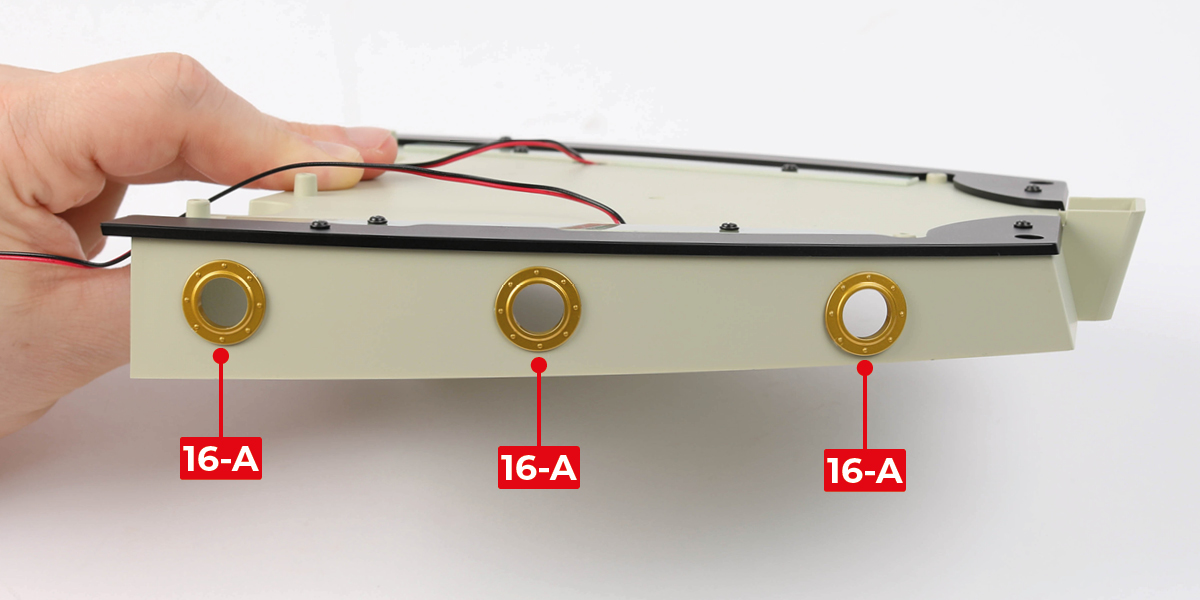

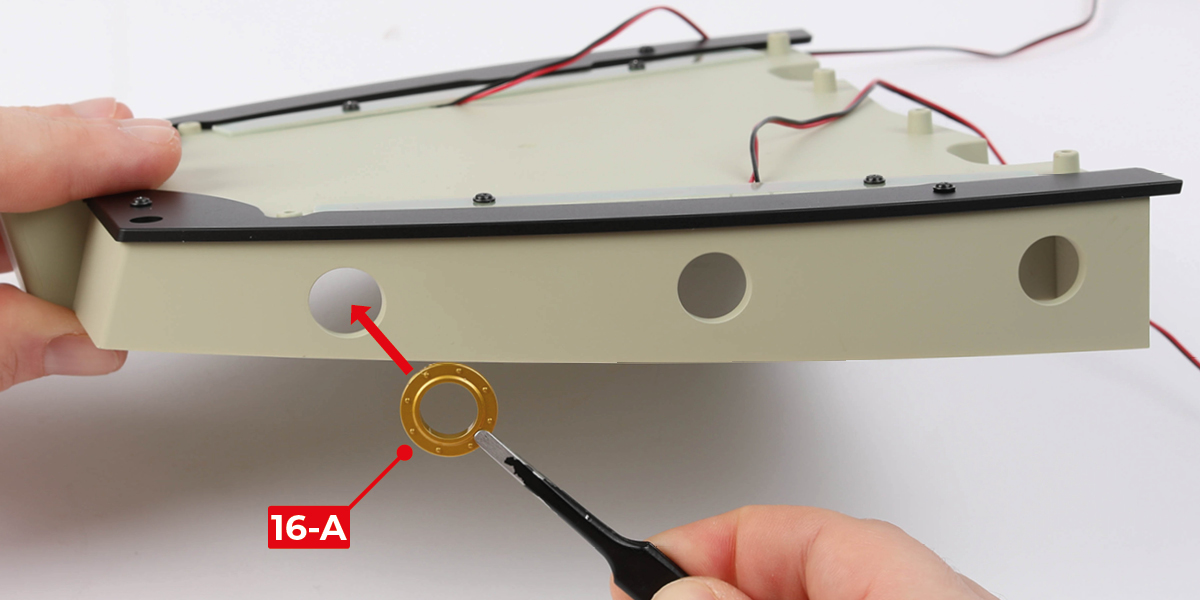

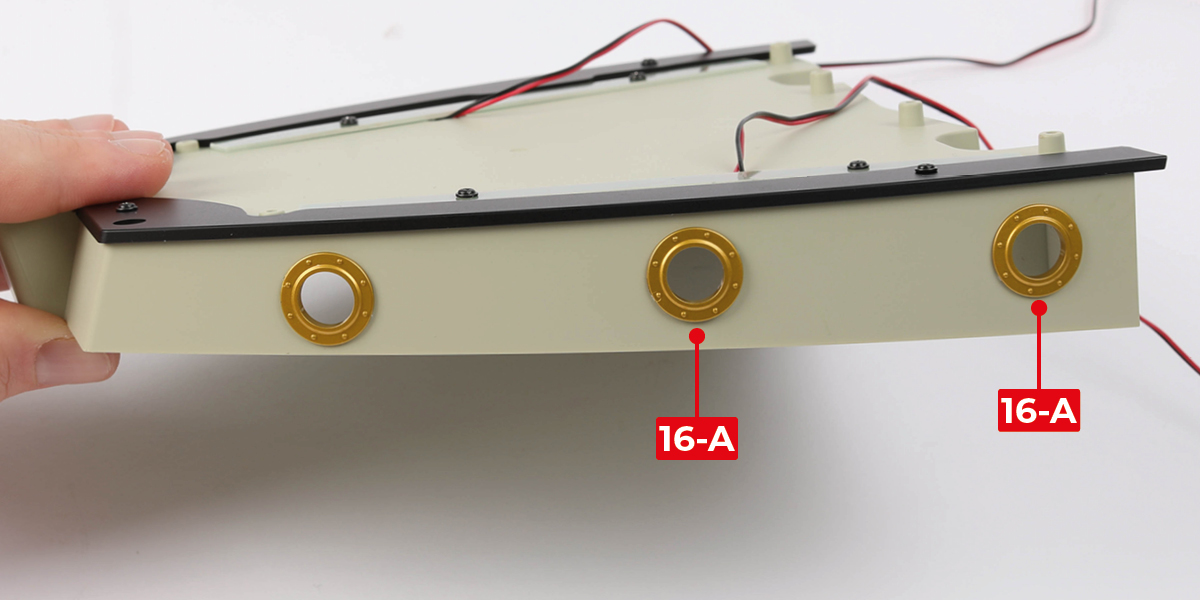

      Kleben Sie diese drei Teile 16-A an die Baugruppe, wie gezeigt.

      a
      b
      c

      Schritt 11

      Schneiden Sie drei Teile 16-A von dem anderen Gussast ab und kleben Sie die Teile auf die andere Seite der Baugruppe.

      a
      b

      Schritt 12

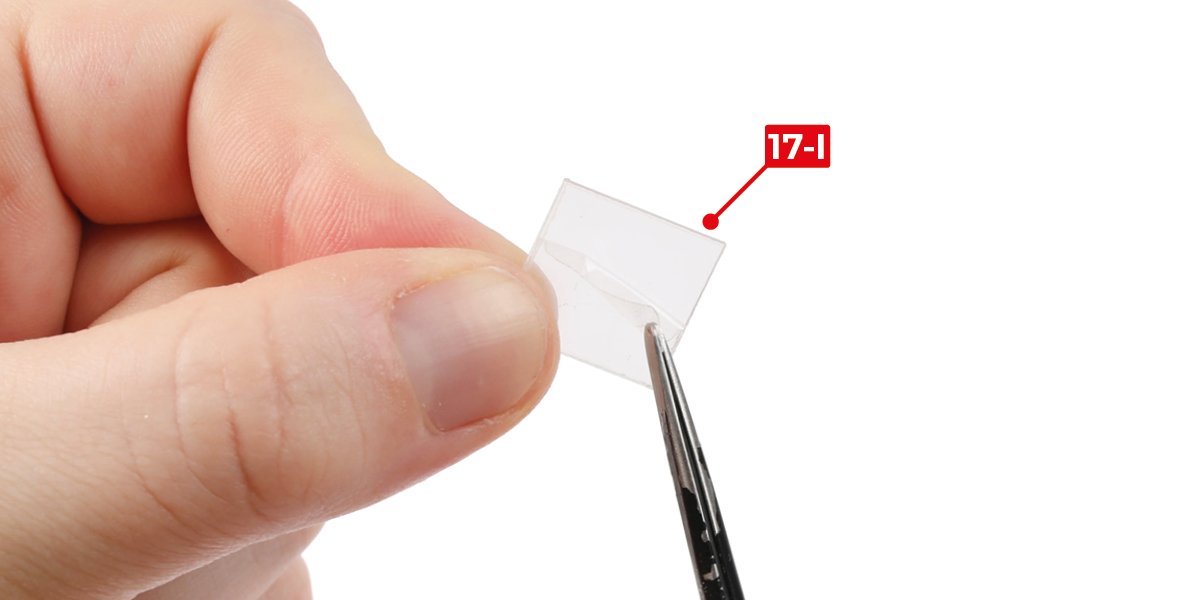

      Entfernen Sie die Schutzfolie von beiden Seiten eines der Teile 17-I.

      a

      Schritt 13

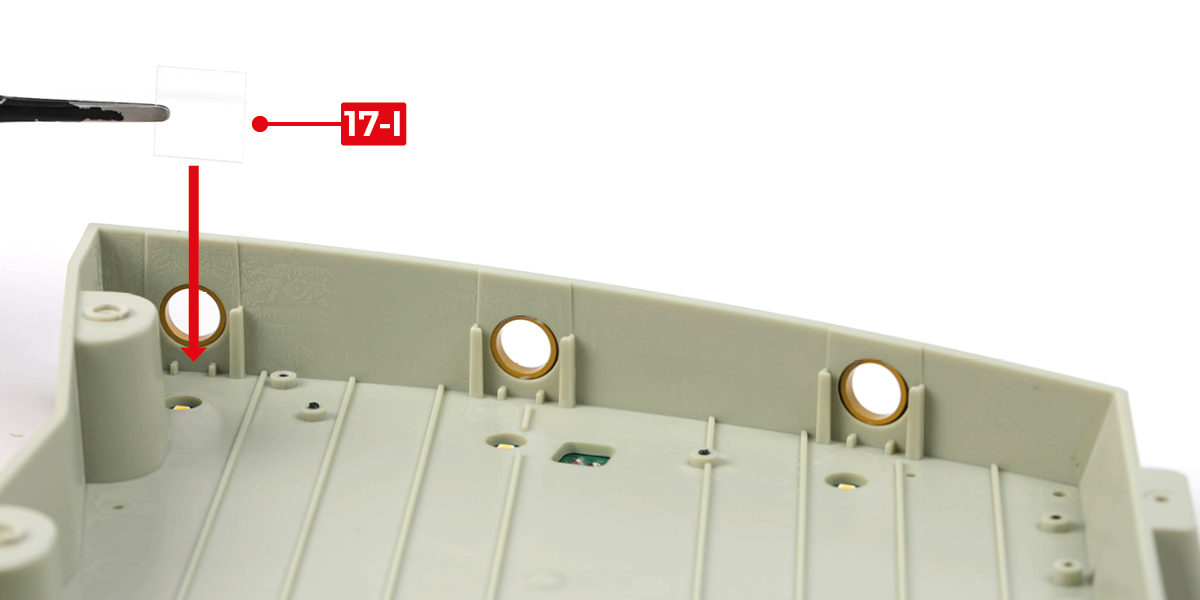

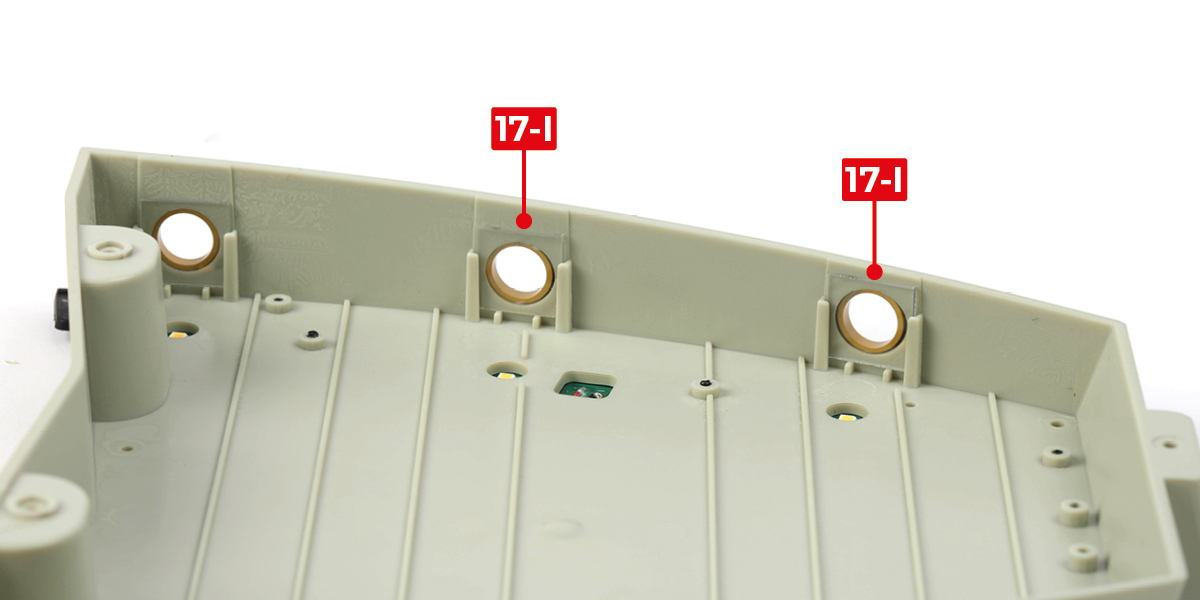

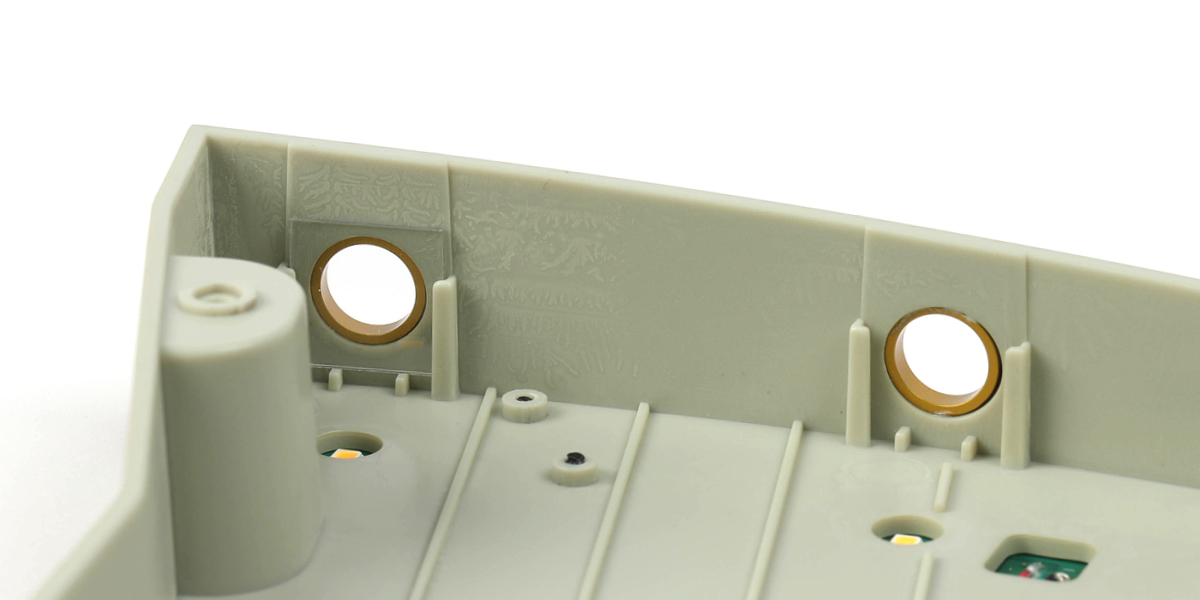

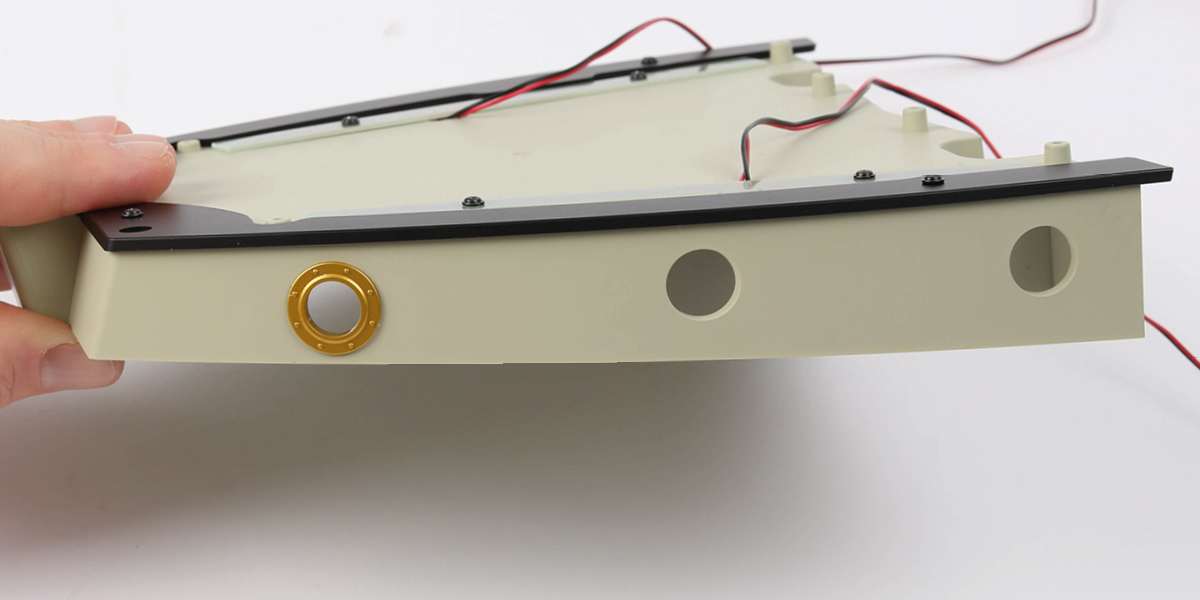

      Kleben Sie Teil 17-I an die Baugruppe, wie gezeigt. Verwenden Sie PVA-Leim für die Bullaugenverglasung, um weiße Rückstände zu vermeiden.“

      a
      b

      Schritt 14

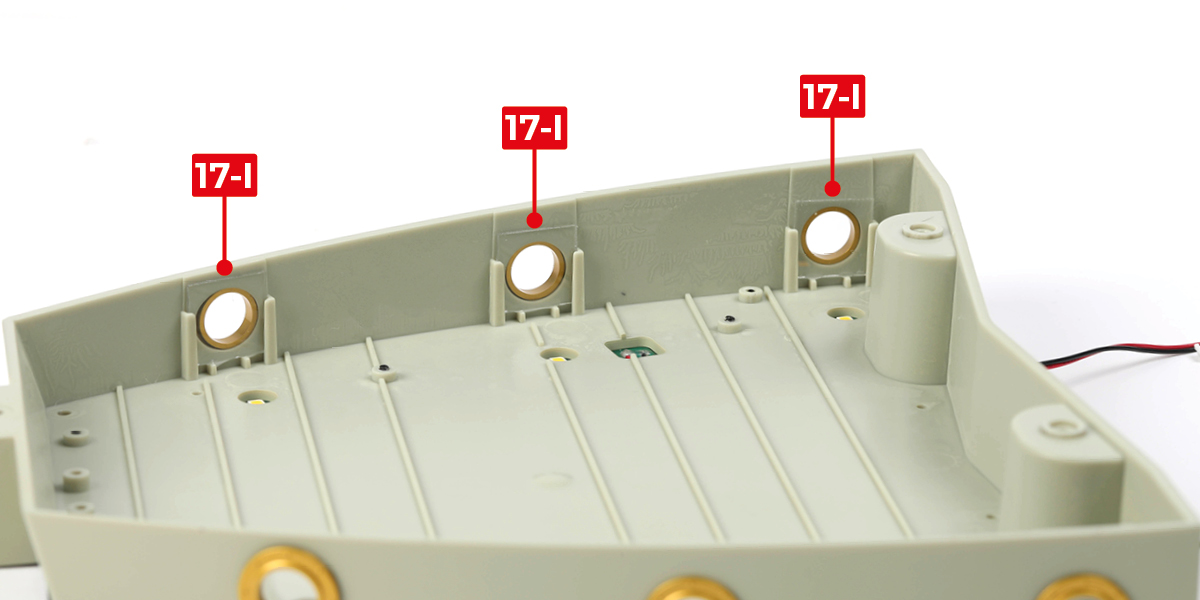

      Wiederholen Sie die Schritte 12 und 13 für die verbleibenden Teile 17-I.

      a
      b

      PHASE ERLEDIGT
