Boîte 10

INSTRUCTIONS DE MONTAGE

      Les conseils des experts

      Des vis de rechange sont fournies à chaque étape. Dans certains cas, il peut vous être demandé de conserver des vis de rechange ou inutilisées pour une étape ultérieure. Conservez ces vis en lieu sûr et identifiez-les correctement.

      Veillez à ne pas confondre les vis. Les vis sont similaires mais les filetages sont légèrement différents. L’utilisation d’une mauvaise vis peut endommager les composants.

      Lorsque vous fixez des composants à l’aide de plusieurs vis, placez chaque vis en la posant seulement pour vous assurer que tous les composants sont correctement alignés. Ensuite, vissez doucement les vis jusqu’au bout, sans trop les serrer. Serrez les vis dans l’ordre dans lequel elles ont été positionnées.

      Le tournevis peut être magnétisé en le frottant avec un aimant (comme par exemple un aimant de réfrigérateur), ainsi la pointe du tournevis tiendra la vis et l’assemblage sera plus
      facile.

      Si une vis doit être vissée dans une pièce métallique, ne forcez pas car vous risquez de cisailler la tête. Retirez la vis et appliquez une petite quantité de vaseline, de savon ou d’huile sur le filetage. La vis sera ainsi lubrifiée et il sera plus facile de la visser dans son logement.

      Certaines pièces nécessitent un peu de colle pour être assemblées. Appliquez la colle avec parcimonie et utilisez un cure-dent pour éviter d’en mettre trop. Nous recommandons d’utiliser de la colle-gel cyanoacrylate ou de la colle liquide pour maquettes. Si possible, faites un essai d’assemblage avant de coller les pièces.

      Veillez à bien aérer lorsque vous utilisez des colles et à bien refermer les bouchons.

      Utilisez un aimant pour retrouver les vis tombées par terre.

      Utilisez du scotch pour maintenir temporairement les pièces en place.

      Coupez les pièces de la grappe à l'aide d'une pince coupante ou d'un scalpel. Les pinces coupantes de haute précision sont généralement plus faciles à utiliser.

      Au cours de l’assemblage, vous recevrez de nombreuses pièces qui doivent être assemblées immédiatement, en suivant les instructions de l’étape correspondante. D’autres pièces doivent
      être conservées dans leur emballage pour être utilisées lors des étapes de montage suivantes.

      Protégez toujours la peinture des pièces en plaçant un tapis de coupe, une feuille de papier blanc ou un chiffon doux sur la surface de travail.

      Lors du branchement des câbles, assurez-vous que l'appareil est éteint. Une pince à épiler peut être utilisée pour brancher les câbles en PVC en les saisissant avec précaution à environ 5 mm de l'extrémité du câble. Si un câble doit être retiré d'une prise, ne tirez pas sur le câble car cela pourrait endommager la connexion. Saisissez la prise avec une pince à épiler pour la retirer.

      La gauche et la droite !

      Lorsque vous construisez votre Apache AH-64, le côté gauche correspond au côté gauche du cockpit et le côté droit correspond au côté droit du cockpit, comme si vous étiez assis dans le cockpit.

      Lorsque vous voyez ce symbole, lisez attentivement le texte d'instruction en gras et vérifiez l'orientation des pièces sur l'image car cela sera particulièrement important pour l'assemblage lors des étapes suivantes.

      ATTENTION : Certaines pièces sont assemblées avec des aimants. Ces aimants peuvent provoquer des blessures graves en cas d’ingestion. Tenez-les hors de portée des enfants. Si vous pensez qu’un aimant a été avalé, consultez immédiatement un médecin.

      Il ne s'agit pas d'un jouet. Ne convient pas aux enfants de moins de 14 ans en raison des petites pièces. La surveillance d'un adulte est requise.

      Dans cette boîte, vous brancherez les câbles sur le circuit imprimé. Veuillez vous assurer que tous les câbles soient testés avec le testeur (2-V) tout au long de cette boîte.

      Étape 76 : Assembler un chariot à outils et un lance-missiles M299

      LISTE DES PIÈCES DE L'ÉTAPE 76

      76-A76-H x2
      76-B76-J
      76-C76-K
      76-D x276-L x2
      76-E x276-M x2
      76-F x276-N
      76-G x2

      Phase 1

      Montez 76-B sur 76-A.

      a
      b

      Phase 2

      Montez la roue 76-F sur l'assemblage.

      Il peut être nécessaire de retirer l'excès de peinture avant d'assembler les pièces.

      a
      b

      Phase 3

      Montez l'autre roue 76-F sur l'assemblage.

      a

      Phase 4

      Enfoncez 76-G dans 76-H.

      a
      b

      Phase 5

      Découpez les pièces 76-M et 76-L des grappes.

      a

      Phase 6

      Collez 76-L à l'assemblage.

      a
      b

      Phase 7

      Collez 76-M sur l'assemblage.

      a
      b

      Phase 8

      Découpez les décalcomanies entourées en rouge de 76-N.

      a
      b

      Phase 9

      Appliquez les décalcomanies A, B, C et D sur le missile.

      Répétez ce processus pour assembler deux missiles.

      a
      b

      Phase 10

      Collez l'un des missiles sur 76-C.

      a
      b

      Phase 11

      Collez un second missile de la même manière.

      a

      Phase 12

      Assemblez 76-E à 76-D. Assurez-vous que les pièces sont orientées comme indiqué. Les renfoncements sur les pièces 76-D (flèches bleues) doivent être orientés vers l'extérieur.

      a
      b

      Phase 13

      Installez un autre 76-E comme indiqué.

      a

      Phase 14

      Assemblez les deux ensembles.

      a
      b

      Phase 15

      Collez deux missiles (étape 70) à l'assemblage.

      a

      Phase 16

      Les pièces 76-J et 76-K ont des extrémités de formes distinctes.

      a

      Phase 17

      Montez 76-J sur l'assemblage.

      a
      b

      Phase 18

      Montez 76-K sur l'assemblage.

      a

      Phase 19

      Découpez les décalcomanies entourées en rouge de la feuille 76-N.

      a
      b

      Phase 20

      Appliquez les décalcomanies E et F sur l'assemblage.

      a
      b

      Phase 21

      Appliquez la décalcomanie E de l'autre côté.

      a

      ÉTAPE COMPLÉTÉE

      Étape 77-v1 : Monter les nacelles du moteur et la partie avant du fuselage

      Lors de cette étape, vous allez monter les nacelles du moteur sur votre modèle.

      Si vous avez choisi d’assembler celle avec l'échappement modifié orienté vers le haut (version 1), suivez cette étape.

      Si vous avez choisi d’assembler celle avec l'échappement d'origine (Version 2), suivez l'étape 77-v2.

      LISTE DES PIÈCES DE L'ÉTAPE 77

      77-AGM x5
      77-BJP x3
      CM x22KP x8

      Phase 1

      Installez le plateau cyclique inférieur (étape 34) sur le fuselage.

      Vissez avec 2 x KP.

      a
      b

      Phase 2

      Placez le dessus du fuselage (étape 35) sur l'assemblage.

      a
      b

      Phase 3

      Fixez par le dessous avec 5 x KP.

      a

      Phase 4

      Installez le cockpit (étape 08) sur l'assemblage.

      a
      b

      Phase 5

      Vissez avec 2 x CM.

      a
      b

      Phase 6

      Prenez la nacelle du moteur de gauche (étape 16) et faites passer le câble à travers l'ouverture prévue sur le fuselage.

      a

      Phase 7

      Fixez la nacelle sur le fuselage.

      a
      b

      Phase 8

      Vissez avec 2 x CM.

      a

      Phase 9

      Insérez le moteur (étape 15) dans la nacelle.

      Assurez-vous que le petit tuyau (entouré) soit dans la bonne position.

      a
      b

      Phase 10

      Vissez avec 1 x JP.

      a

      Phase 11

      Montez l'échappement gauche (étape 14) sur l'assemblage.

      a
      b

      Phase 12

      Prenez la nacelle du moteur de droite (étape 60) et faites passer le câble à travers l'ouverture prévue sur le fuselage.

      a

      Phase 13

      Fixez la nacelle sur le fuselage avec 2 x CM.

      a
      b

      Phase 14

      Insérez le moteur (étape 23) dans la nacelle.

      Fixez avec 1 x JP.

      a
      b

      Phase 15

      Montez l'échappement droit (étape 21) sur l'assemblage.

      a
      b

      Phase 16

      Fermez les portes de la nacelle du moteur.

      a

      Phase 17

      Placez le fuselage sur le cadre principal.

      a
      b

      Phase 18

      Vissez avec 2 x CM et 4 x GM. Nous recommandons de visser d'abord les vis CM.

      Assurez-vous que les câbles E et G soient positionnés comme indiqué.

      a

      Phase 19

      Branchez le câble A dans la prise A.

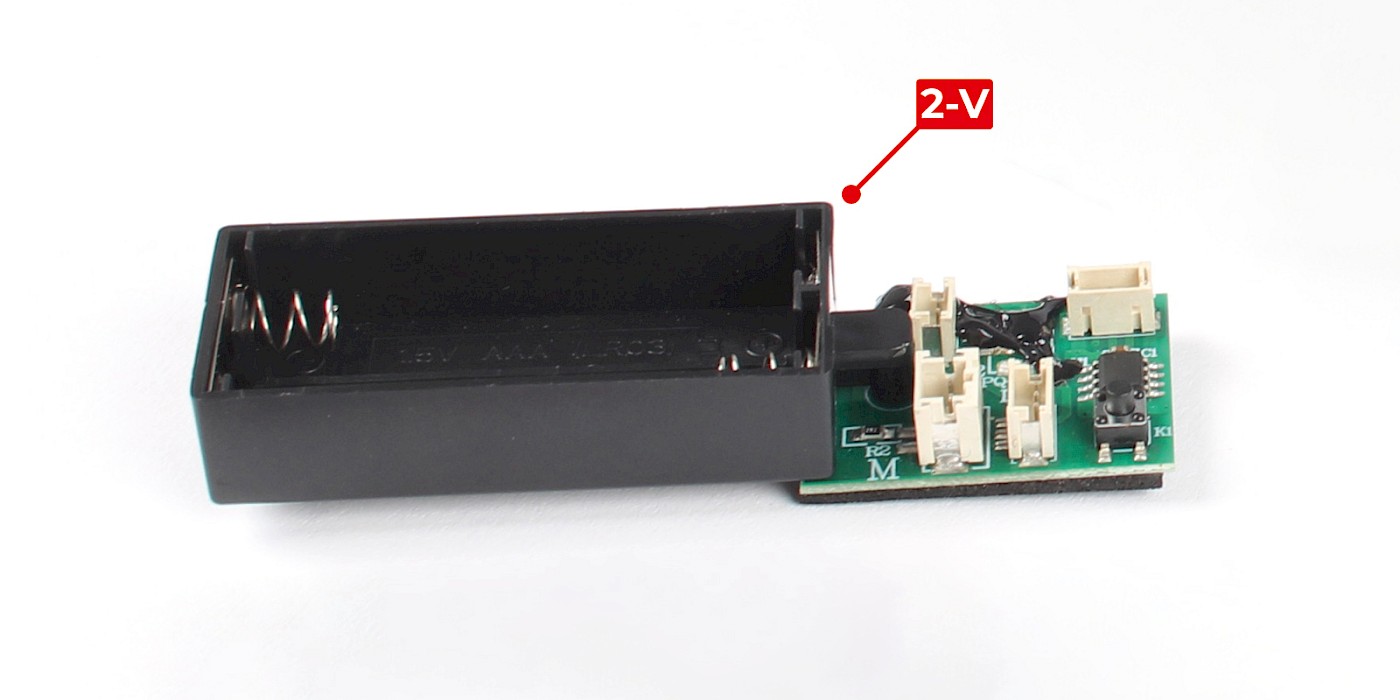

      Remarque : Testez les câbles en les branchant dans le testeur (2-V) avant de les installer sur le circuit imprimé.

      a

      Phase 20

      Branchez les câbles B, C, D, E, G, J, K, L, M, N, P, T et U dans leurs prises correspondantes.

      a

      Phase 21

      Faites attention au câble E. Vous devez le faire passer dans l'espace entre le bord du circuit imprimé et du fuselage comme indiqué.

      a

      Phase 22

      Installez le canon automatique M230 (étape 61) sur l'assemblage.

      Fixez avec 4 x CM.

      a
      b

      Phase 23

      Branchez le câble R du canon automatique M230 dans la prise correspondante.

      a

      Phase 24

      Prenez la tourelle M-TADS (étape 71) et branchez le câble H dans la prise correspondante.

      Nous recommandons d'utiliser du scotch isolant pour fixer les câbles comme indiqué.

      a

      Phase 25

      Commencez par installer la pièce 77-A en prenant soin de la placer autour du canon automatique M230.

      a
      b

      Phase 26

      Continuez à mettre en place la pièce 77-A, puis vissez-la avec 5 x CM.

      a
      b

      Phase 27

      Installez la tourelle M-TADS sur l'assemblage. Assurez-vous d'insérer le câble à l'intérieur du cadre lorsque vous installez la tourelle.

      a
      b

      Phase 28

      Vissez avec 2 x CM.

      Remarque : Testez le câble H en le branchant dans le testeur (2-V) avant de fixer la dernière partie du fuselage.

      a

      Phase 29

      Fixez 77-B sur l'assemblage. Assurez-vous qu'aucun des câbles ne recouvre les pas de vis.

      Vissez avec 2 x CM.

      a
      b

      ÉTAPE COMPLÉTÉE

      Étape 77-v2 : Monter les nacelles du moteur et la partie avant du fuselage

      Lors de cette étape, vous allez monter les nacelles du moteur sur votre modèle.

      Si vous avez choisi d’assembler celle avec l'échappement orienté vers le haut modifié (version 1), suivez l'étape 77-v1.

      Si vous avez choisi d’assembler celle avec l'échappement d'origine (version 2), suivez cette étape.

      LISTE DES PIÈCES DE L'ÉTAPE 77

      77-AGM x5
      77-BJP x3
      CM x22KP x8

      Phase 1

      Montez le plateau cyclique inférieur (étape 34) sur l'assemblage du fuselage.

      Vissez avec 2 x KP.

      a
      b

      Phase 2

      Fixez le dessus du fuselage (étape 35) sur l'assemblage.

      a
      b

      Phase 3

      Fixez par le dessous avec 5 x KP.

      a

      Phase 4

      Installez le cockpit (étape 08) sur le fuselage.

      a
      b

      Phase 5

      Vissez avec 2 x CM.

      a
      b

      Phase 6

      Prenez la nacelle du moteur de gauche (étape 16) et faites passer le câble à travers l'ouverture prévue sur le fuselage.

      a

      Phase 7

      Fixez la nacelle sur le fuselage.

      a
      b

      Phase 8

      Vissez avec 2 x CM.

      a

      Phase 9

      Insérez le moteur (étape 15) dans la nacelle.

      Assurez-vous que le petit tuyau (entouré) soit dans la bonne position.

      a
      b

      Phase 10

      Vissez avec 1 x JP.

      a

      Phase 11

      Montez 14-M (étape 14) sur l'assemblage.

      a
      b

      Phase 12

      Prenez la nacelle du moteur de droite (étape 60) et faites passer le câble à travers l'ouverture prévue sur le fuselage.

      a

      Phase 13

      Fixez la nacelle sur le fuselage avec 2 x CM.

      a
      b

      Phase 14

      Insérez le moteur (étape 23) dans la nacelle.

      Vissez avec 1 x JP.

      a
      b

      Phase 15

      Montez 21-M (étape 21) sur l'assemblage.

      a
      b

      Phase 16

      Fermez les portes de la nacelle du moteur.

      a

      Phase 17

      Placez le fuselage sur le cadre principal.

      a
      b

      Phase 18

      Vissez avec 2 x CM et 4 x GM. Nous recommandons de visser d'abord les vis CM.

      Assurez-vous que les câbles E et G soient positionnés comme indiqué.

      a

      Phase 19

      Branchez le câble A dans la prise A.

      a

      Phase 20

      Branchez les câbles B, C, D, E, G, J, K, L, M, N, P, T et U dans leurs prises correspondantes.

      a

      Phase 21

      Faites attention au câble E. Vous devez le positionner dans l'espace entre le bord du circuit imprimé et du fuselage comme indiqué.

      a

      Phase 22

      Installez le canon automatique M230 (étape 61) sur l'assemblage.

      Vissez avec 4 x CM.

      a
      b

      Phase 23

      Branchez le câble R du canon automatique M230 dans la prise correspondante.

      a

      Phase 24

      Prenez la tourelle M-TADS (étape 71) et branchez le câble H dans la prise correspondante.

      Nous recommandons d'utiliser du scotch isolant pour fixer les câbles comme indiqué.

      a

      Phase 25

      Commencez par installer la pièce 77-A en prenant soin de la placer autour du canon automatique M230.

      a
      b

      Phase 26

      Continuez à mettre en place 77-A, puis fixez avec 5 x CM.

      a
      b

      Phase 27

      Installez la tourelle M-TADS sur l'assemblage. Assurez-vous d'insérer le câble à l'intérieur du cadre lorsque vous installez la pièce.

      a
      b

      Phase 28

      Vissez avec 2 x CM.

      a

      Phase 29

      Fixez 77-B à l'assemblage. Assurez-vous qu'aucun des câbles ne recouvre les pas de vis.

      Vissez avec 2 x CM.

      a
      b

      ÉTAPE COMPLÉTÉE

      Étape 78 : Assembler la barre de support du modèle et monter le stabilisateur horizontal

      LISTE DES PIÈCES DE L'ÉTAPE 78

      78-A x278-G
      78-B78-H x2
      78-C78-J x8
      78-D x278-K
      78-EUP x3
      78-F

      Phase 1

      Insérez 78-G dans 78-K.

      Assurez-vous d'aligner les trous.

      a
      b

      Phase 2

      Vissez avec 1 x UP.

      a

      Phase 3

      Prenez 78-F. Notez que les broches et les fiches des câbles ont des formes différentes.

      Branchez les câbles puis insérez 78-F dans 78-K.

      a
      b

      Phase 4

      Vissez avec 1 x UP.

      a

      Phase 5

      Montez la pièce 78-A sur l'aile gauche.

      a
      b

      Phase 6

      Montez l'autre pièce 78-A sur l'aile droite.

      a

      Phase 7

      Insérez la goupille 78-E dans le trou correspondant à l'arrière.

      a
      b

      Phase 8

      Placez 46-A puis placez 46-B par-dessus en appuyant.

      Les deux pièces ont été fournies avec l'étape 46.

      a
      b

      Phase 9

      Le stabilisateur devrait ressembler à cela une fois posé.

      a

      Phase 10

      Vous allez maintenant ajouter les décalcomanies à un ensemble de roquettes.

      Découpez les décalcomanies entourées en rouge de la feuille 76-N.

      a

      Phase 11

      Prenez une roquette 78-J et un ensemble de décalcomanies.

      Appliquez les décalcomanies A, B, C et D sur la roquette 78-J. Servez-vous des roquettes précédentes comme référence pour coller les décalcomanies.

      a
      b

      Phase 12

      Répétez pour obtenir 8 roquettes.

      Les roquettes peuvent être exposées sur les supports 78-H.

      a

      ÉTAPE COMPLÉTÉE

      Étape 79 : Assembler le dessous du socle – 5ème partie

      LISTE DES PIÈCES DE L'ÉTAPE 79

      79-A x279-E x2
      79-B79-F x2
      79-C x279-G x2
      79-D x2RP x11

      Phase 1

      Montez deux panneaux 79-A sur l'assemblage de l'étape 72. Assurez-vous que les pièces sont orientées comme indiqué.

      a
      b

      Phase 2

      Clipsez les pièces 79-B et 79-C comme indiqué.

      Vissez avec 10 x RP.

      a
      b

      Phase 3

      Enfoncez 79-D dans 79-E.

      a
      b

      Phase 4

      Découpez les pièces 79-G et 79-F des grappes.

      a

      Phase 5

      Collez 79-F sur l'assemblage.

      a
      b

      Phase 6

      Collez 79-G sur l'assemblage.

      a
      b

      Phase 7

      Découpez les décalcomanies entourées en rouge de la feuille 76-N.

      a
      b

      Phase 8

      Appliquez les décalcomanies A, B, C et D sur le missile.

      Répétez ce processus pour obtenir deux missiles.

      a
      b

      ÉTAPE COMPLÉTÉE

      Étape 80 : Assembler un lance-missiles DAGR

      LISTE DES PIÈCES DE L'ÉTAPE 80

      80-A
      80-B
      80-C
      80-D* x2
      80-E x4

      * Ces supports sont pour un lance-missiles Spike. Vous recevrez des supports pour le lance-missiles DAGR à une étape ultérieure.

      Phase 1

      Appliquez de la colle sur 80-B comme indiqué par les lignes rouges.

      Collez 80-C sur 80-B.

      a
      b

      Phase 2

      Découpez les décalcomanies entourées en rouge de la feuille 76-N.

      a
      b

      Phase 3

      Appliquez la décalcomanie A sur 80-E.

      Répétez pour les trois autres missiles en vous assurant que les décalcomanies bleues sont alignées.

      a
      b

      Phase 4

      Insérez les missiles dans le lance-missiles.

      a
      b

      ÉTAPE COMPLÉTÉE

      Étape 81 : Assembler l'encadrement du socle – 2ème partie

      LISTE DES PIÈCES DE L'ÉTAPE 81

      81-A
      81-B
      81-C
      EM x6

      Phase 1

      Assemblez 81-B sur 81-A.

      Fixez avec 2 x EM.

      a
      b

      Phase 2

      Fixez l'assemblage sur l'encadrement du socle de l'étape 55.

      Vissez avec 2 x EM. Assurez-vous que les planches forment un angle droit (90°) comme indiqué par la ligne bleue.

      a
      b

      Phase 3

      Placez 81-C sur l'assemblage.

      Vissez avec 2 x EM.

      a
      b

      ÉTAPE COMPLÉTÉE

      Étape 82 : Assembler les cales de roue et un lance-missiles M299

      LISTE DES PIÈCES DE L'ÉTAPE 82

      82-A82-G x4
      82-B x282-H x4
      82-C x282-J x4
      82-D x482-K x4
      82-E82-L x2
      82-F

      Phase 1

      Enfilez le fil 82-L à travers 82-D.

      Nouez l'extrémité comme indiqué.

      a
      b

      Phase 2

      Passez l'autre extrémité à travers un autre 82-D.

      Nouez l'extrémité comme indiqué.

      a
      b

      Phase 3

      Répétez les étapes 1 et 2 pour l'autre paire de cales de roue.

      a

      Phase 4

      Vous allez maintenant assembler les missiles Hellfire et un lance-missiles M299.

      Assemblez 82-G et 82-H.

      a
      b

      Phase 5

      Découpez les pièces 82-K et 82-J des grappes.

      a

      Phase 6

      Collez 82-K sur l'assemblage.

      a
      b

      Phase 7

      Collez 82-J sur l'assemblage.

      a
      b

      Phase 8

      Découpez les décalcomanies entourées en rouge de la feuille 76-N.

      a
      b

      Phase 9

      Appliquez les décalcomanies A, B, C et D sur le missile.

      Répétez ce processus pour assembler trois autres missiles.

      a
      b

      Phase 10

      Collez un des missiles sur 82-A.

      a
      b

      Phase 11

      Collez un deuxième missile de la même manière.

      a

      Phase 12

      Placez 82-C sur 82-B. Assurez-vous que les pièces sont orientées comme montré. Les renfoncements sur les pièces 82-B (flèches bleues) doivent être orientés vers l'extérieur.

      a
      b

      Phase 13

      Placez un autre 82-C comme indiqué.

      a

      Phase 14

      Assemblez les deux ensembles.

      a
      b

      Phase 15

      Collez deux missiles sur l'assemblage.

      a

      Phase 16

      Les pièces 82-E et 82-F ont des extrémités de formes distinctes.

      a

      Phase 17

      Montez 82-F sur l'assemblage.

      a
      b

      Phase 18

      Montez 82-E sur l'assemblage.

      a

      Phase 19

      Découpez les décalcomanies entourées en rouge de la feuille 76-N.

      a
      b

      Phase 20

      Appliquez les décalcomanies E et F sur l'assemblage.

      a
      b

      ÉTAPE COMPLÉTÉE

      Étape 83 : Assembler une plateforme mobile

      LISTE DES PIÈCES DE L'ÉTAPE 83

      83-A83-F* x3
      83-B83-G
      83-C83-H
      83-D x483-J x4
      83-E x2

      * Une autre pièce 83-F sera fournie dans la boîte 12.

      Phase 1

      Collez 83-D sur 83-J. Ne laissez pas la colle sécher, vous pourriez avoir besoin d'ajuster les pièces.

      Collez un autre 83-D sur l'assemblage.

      a
      b

      Phase 2

      Collez 83-J sur l'assemblage.

      Collez 83-A, marqué d'un 1, sur l'assemblage.

      a
      b

      Phase 3

      Répétez les étapes 1 et 2 avec 83-B, marqué d'un 2.

      a

      Phase 4

      Collez 83-G sur 83-C.

      Les rails doivent toujours être collés avec les creux (entourés) orientés vers l'extérieur.

      a

      Phase 5

      Collez 83-E sur 83-A.

      a
      b

      Phase 6

      Collez 83-F sur l'assemblage.

      Une autre pièce 83-F sera fournie dans la boîte 12.

      a
      b

      Phase 7

      Collez 83-H sur l'assemblage.

      a
      b

      Phase 8

      Collez les rambardes sur la deuxième plateforme de la même manière.

      a

      Phase 9

      La petite plateforme peut être utlisée pour relier les deux plateformes mobiles.

      a
      b

      ÉTAPE COMPLÉTÉE

      Étape 84 : Assembler l'encadrement du socle – 3ème partie

      LISTE DES PIÈCES DE L'ÉTAPE 84

      84-A84-H
      84-B84-J x2
      84-C x284-K x2
      84-D x284-L
      84-E x284-M
      84-F x2EM x4
      84-G

      Phase 1

      Placez 84-L sur 84-A.

      Vissez avec 2 x EM.

      a
      b

      Phase 2

      Joignez la planche en l'alignant avec l'encadrement du socle de l'étape 81.

      a

      Phase 3

      Placez 84-M sur l'assemblage.

      Vissez avec 2 x EM.

      a
      b

      Phase 4

      Enfoncez 84-E dans 84-F.

      a
      b

      Phase 5

      Découpez les pièces 84-K et 84-J des grappes.

      a

      Phase 6

      Collez 84-J sur l'assemblage.

      a
      b

      Phase 7

      Collez 84-K sur l'assemblage.

      a
      b

      Phase 8

      Découpez les décalcomanies entourées en rouge de la feuille 76-N.

      a
      b

      Phase 9

      Appliquez les décalcomanies A, B, C et D sur le missile.

      Répétez ce processus pour l'autre missile.

      a
      b

      Phase 10

      Collez l'un des missiles sur 84-B.

      a
      b

      Phase 11

      Collez un second missile de la même manière.

      a

      Phase 12

      Montez 84-D sur 84-C. Assurez-vous que les pièces sont dans l'orientation indiquée.

      a
      b

      Phase 13

      Montez un autre 84-D comme indiqué.

      a

      Phase 14

      Assemblez les deux ensembles.

      a
      b

      Phase 15

      Collez deux missiles (étape 79) sur l'assemblage.

      a

      Phase 16

      Les pièces 84-H et 84-G ont des extrémités de formes distinctes.

      a

      Phase 17

      Montez 84-H sur l'assemblage.

      a
      b

      Phase 18

      Montez 84-G sur l'assemblage.

      a

      Phase 19

      Découpez les décalcomanies entourées en rouge de la feuille 76-N.

      a
      b

      Phase 20

      Appliquez les décalcomanies E et F sur l'assemblage.

      a
      b

      ÉTAPE COMPLÉTÉE

      Ne ratez jamais rien

      Restez au courant des dernières nouvelles et des idées d'Agora Models en vous inscrivant à Scale Up, notre Newsletter mensuelle. Nous vous tiendrons au courant sur tous nos nouveaux développements de modèles, nous vous donnerons des avant-premières et des aperçus à l’avance ainsi que de brefs détails sur ce qui est actuellement disponible en vente.

      + Recevez 50 points du Club Agora Advantage en vous inscrivant à la lettre d'information !
