Boîte n°11

Coupez les fils marron 10.26 (ø0,5 x 125 mm marron) à la longueur requise, attachez-les aux canons et aux caronades et collez-les sur le pont comme indiqué.

Tous les canons et caronades doivent également être collés sur le pont.

Réaliser le beaupré

Référez-vous aux plans de mâts et de gréements à l'échelle 1/1 pour cette boîte.

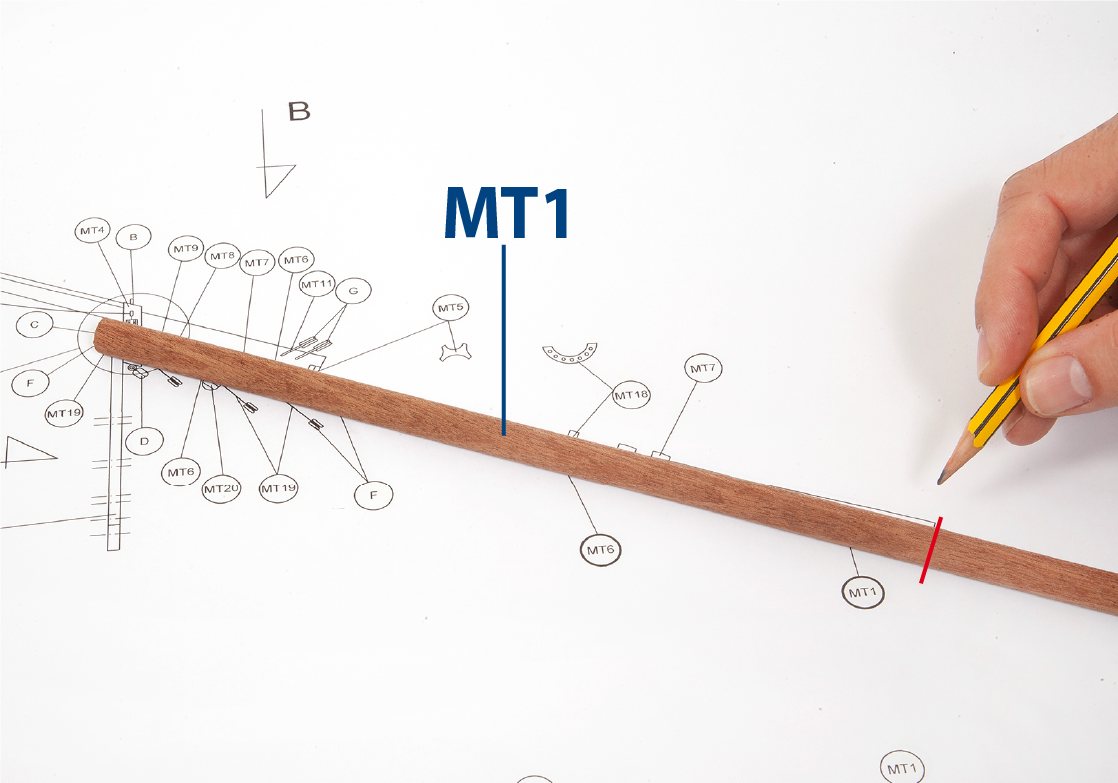

Placez la pièce MT1 (ø10 x 230 mm) sur le dessin du beaupré et tracez un trait à la longueur indiquée sur le plan.

Regardez notre vidéo pour obtenir des instructions supplémentaires.

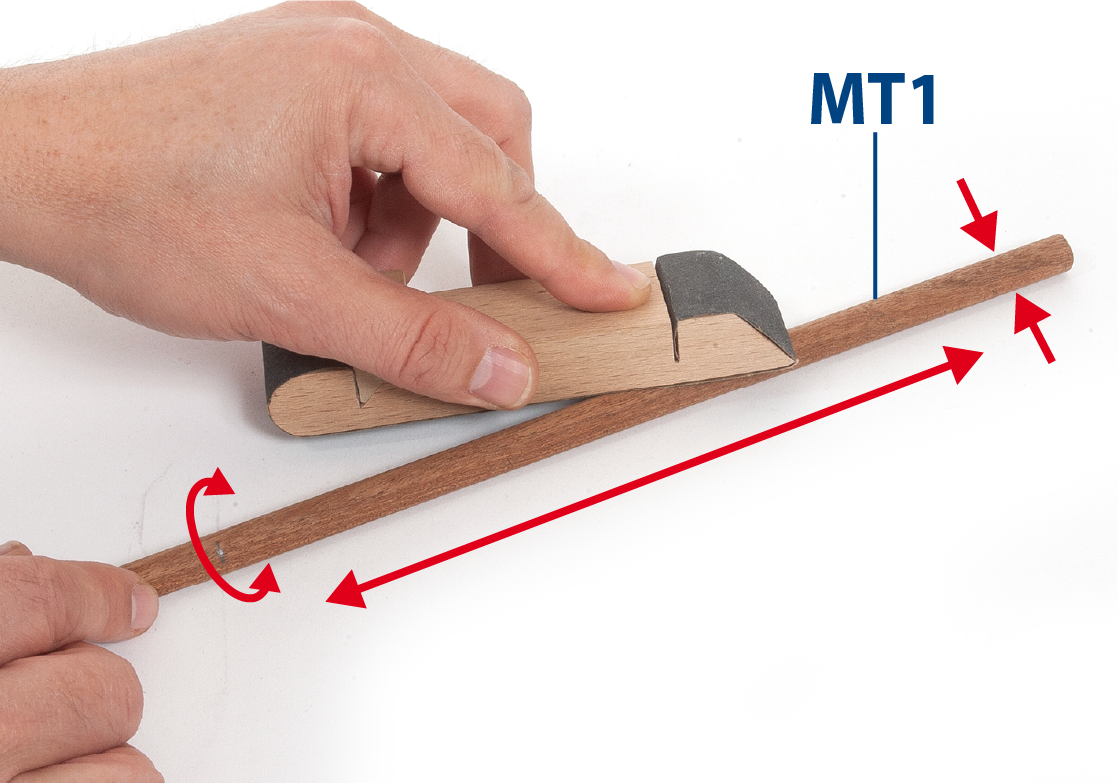

Amincissez progressivement l'une des extrémités de la pièce MT1 à l’aide d’un bloc de ponçage, afin d’obtenir le profil indiqué sur le dessin.

Coupez la pièce MT1 au niveau du trait marqué.

Réduisez le diamètre de l’autre extrémité de la pièce MT1 à l’aide d’une lime ou d’un cutter.

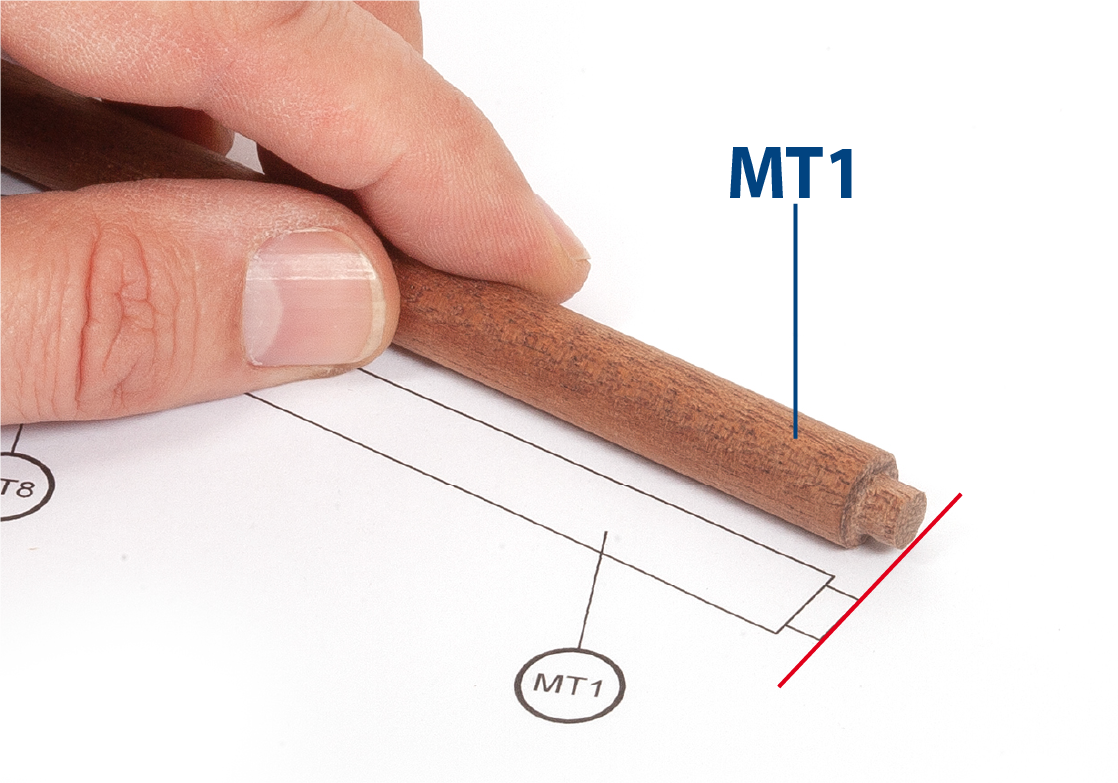

Placez la pièce MT1 sur le plan pour vérifier sa longueur et son profil.

Taillez l’extrémité précédemment amincie de la pièce MT1, en vous référant au plan.

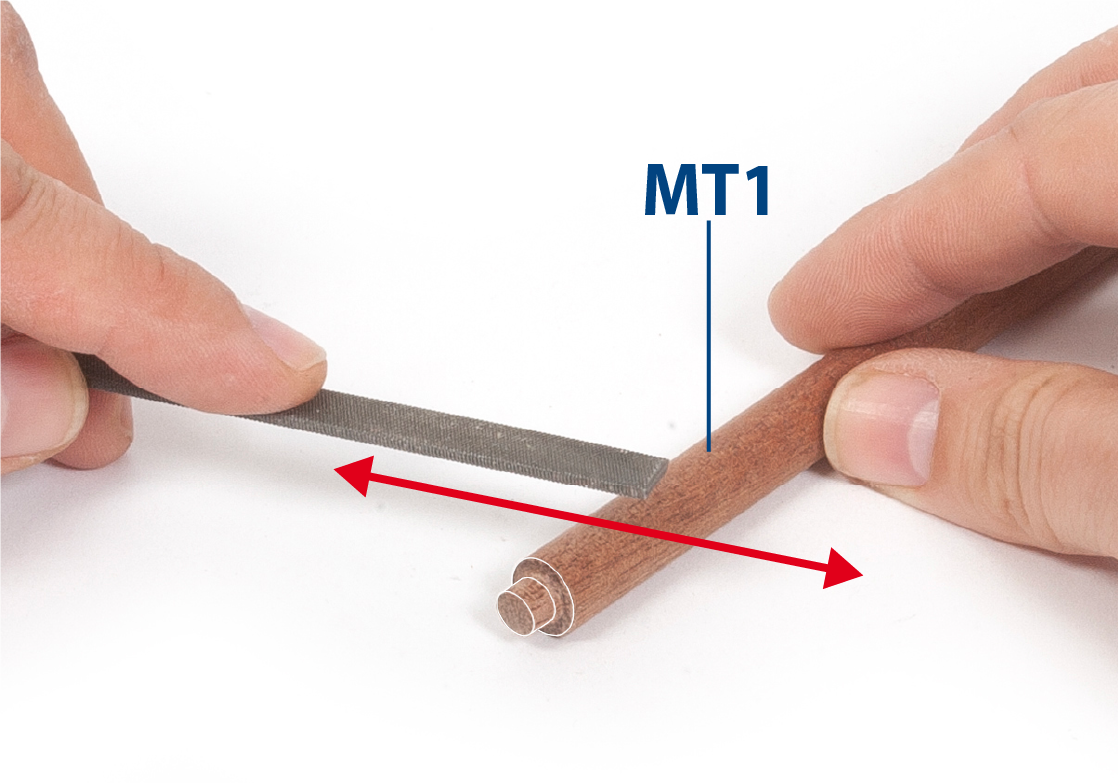

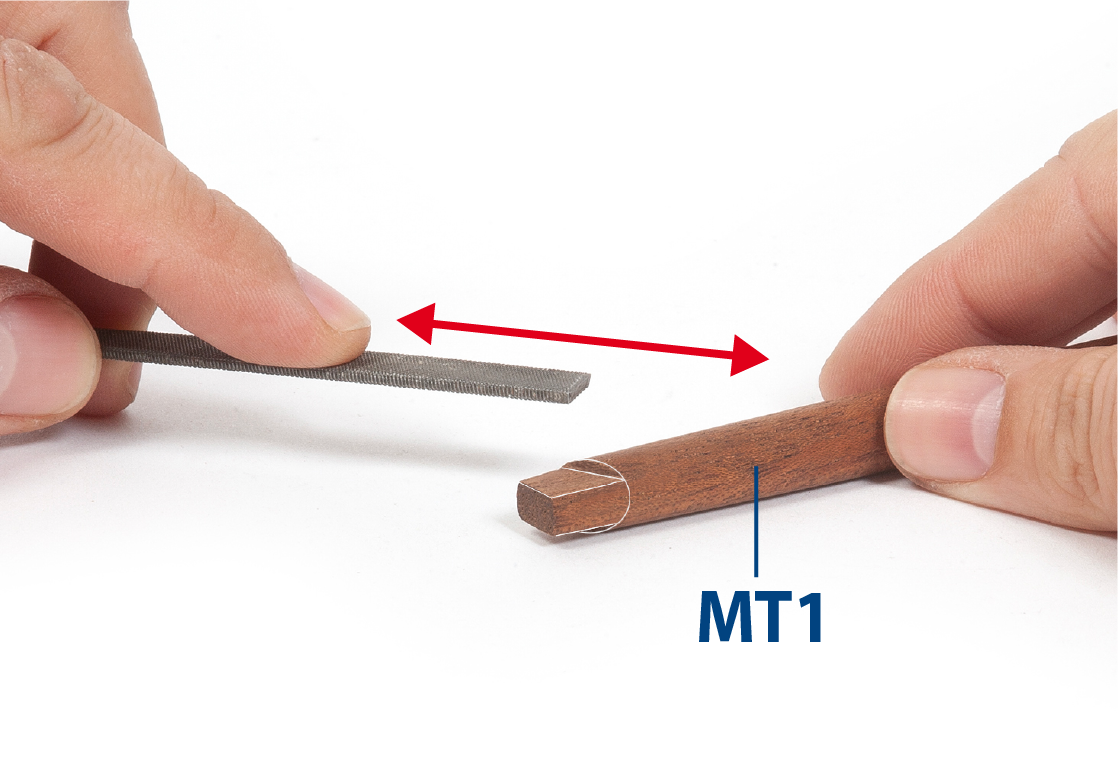

Limez l'extrémité à l’aide d’une lime plate.

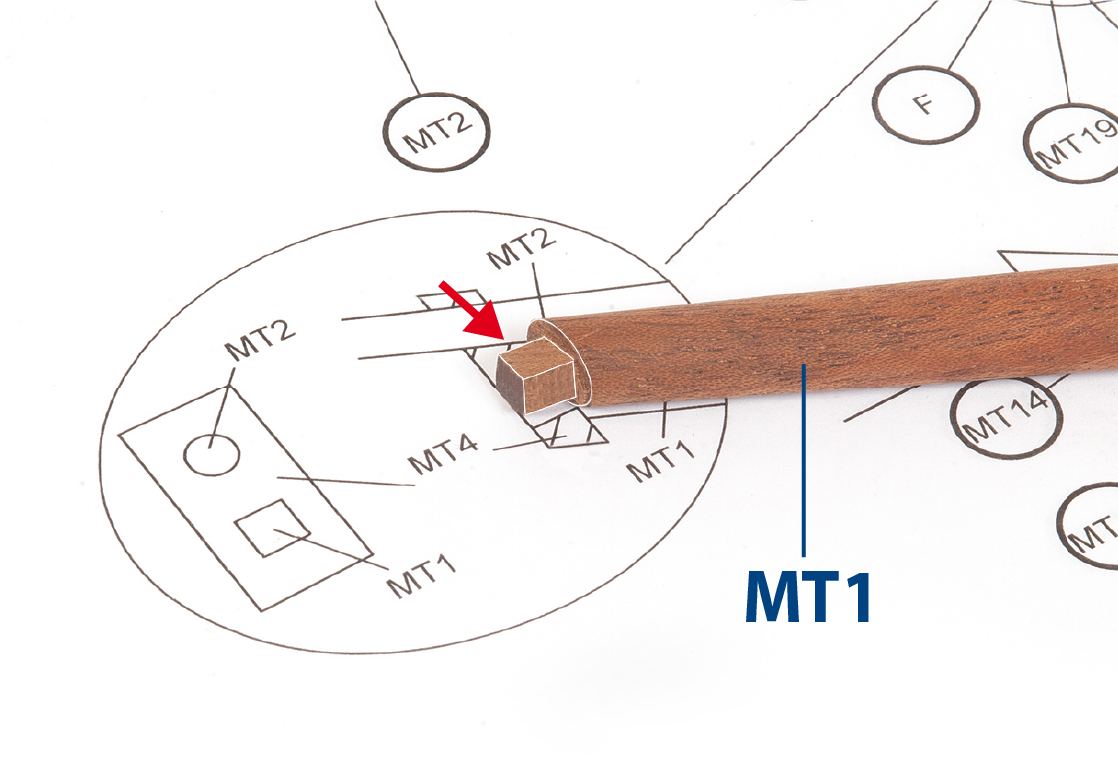

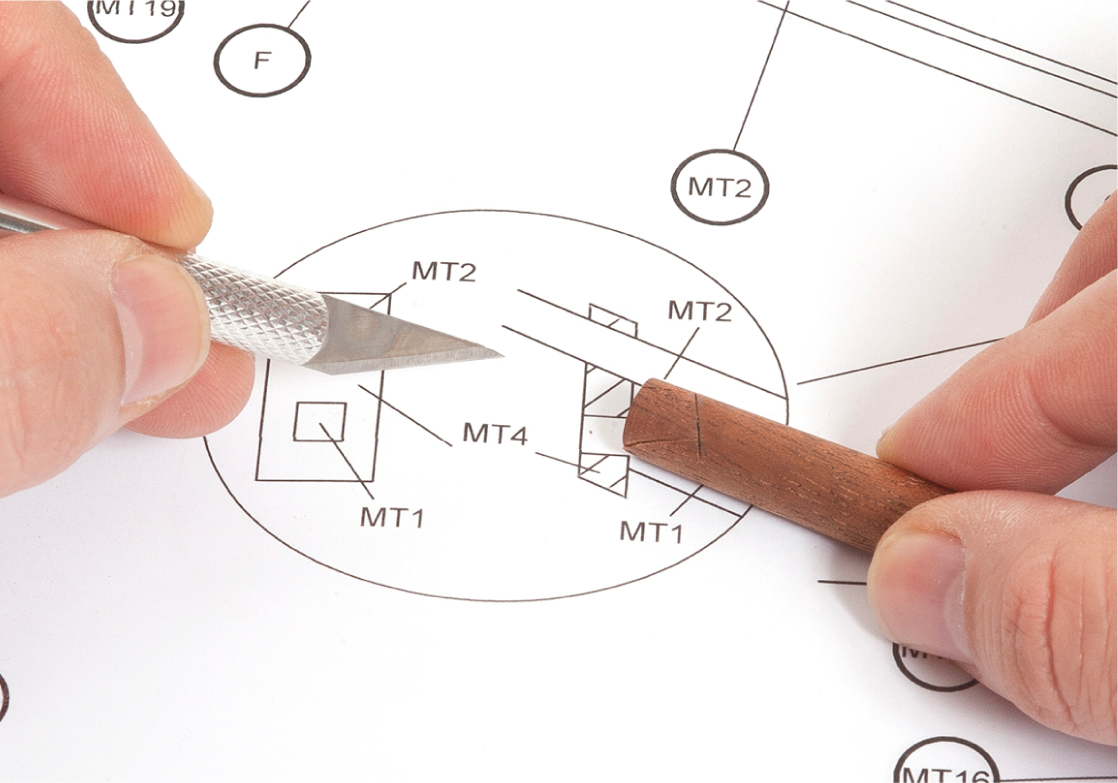

Formez un tenon carré à l'extrémité de la pièce MT1 afin qu'il s'insère dans le trou carré de la pièce MT4, comme indiqué sur le dessin.

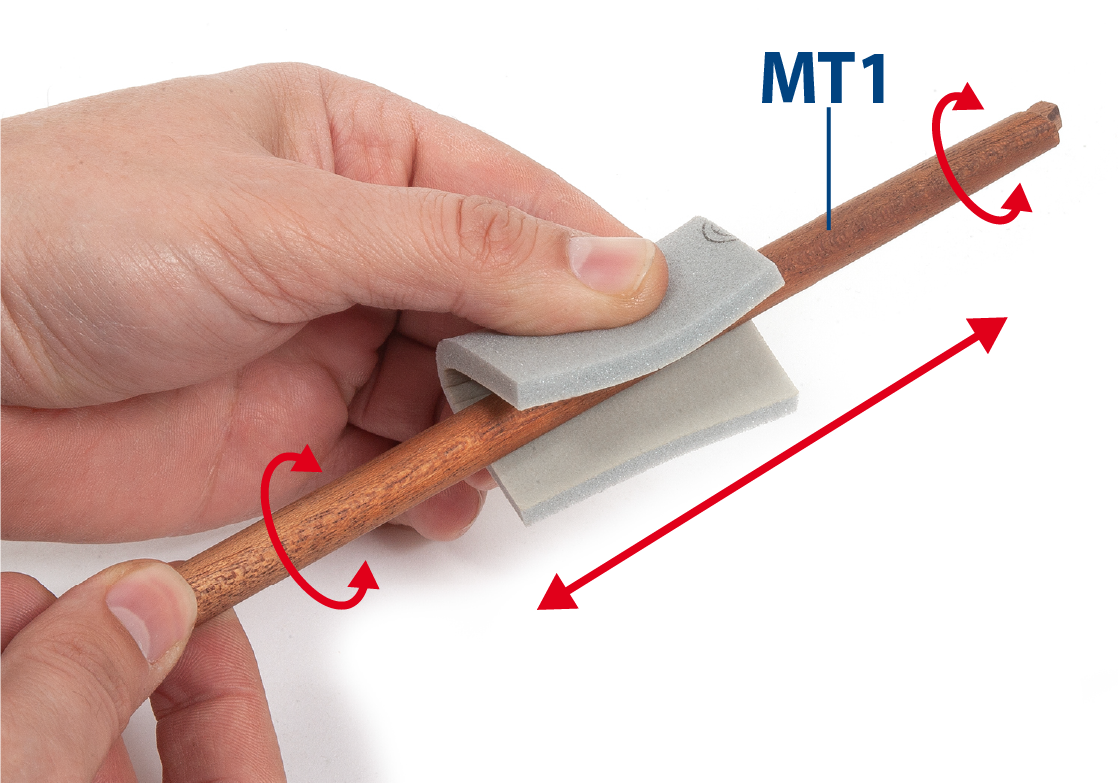

Poncez la pièce MT1 avec une éponge de ponçage à grain fin.

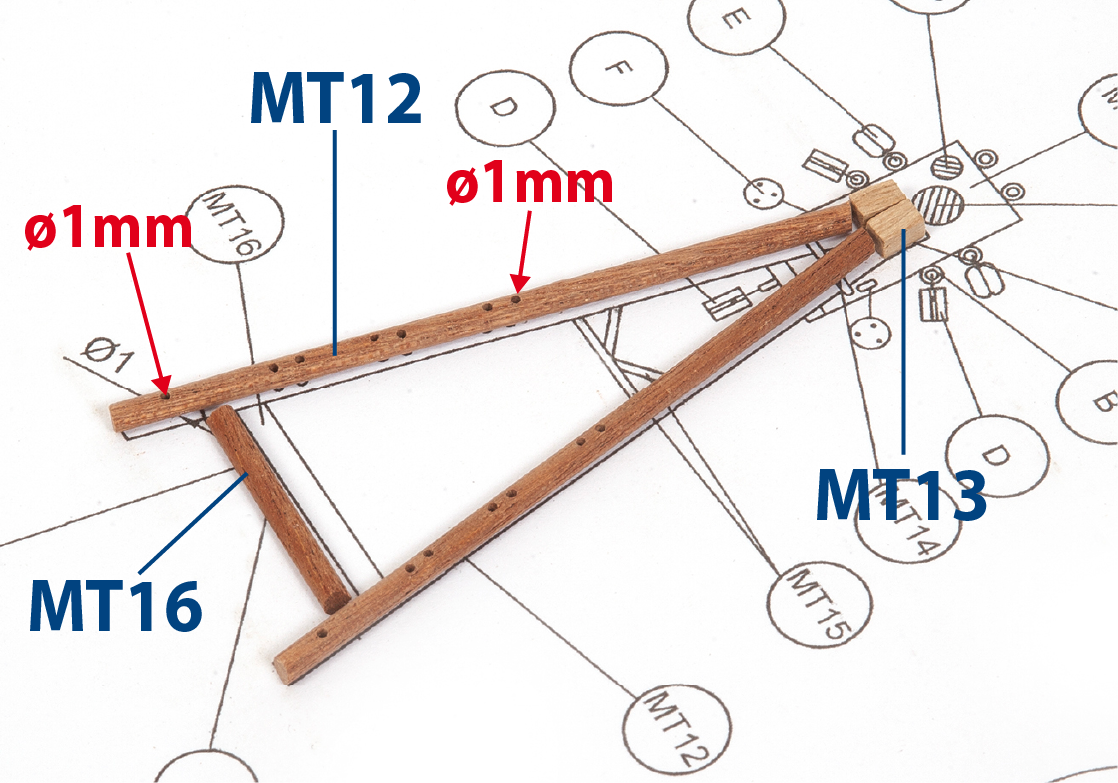

Réalisez les pièces MT12 (ø3 x 78 mm en acajou) avec les perçages indiqués, ainsi que les pièces MT13 (3 x 3 x 5 mm en bois de tilleul) et MT16 (ø3 x 26 mm en acajou), puis assemblez-les comme indiqué sur le plan.

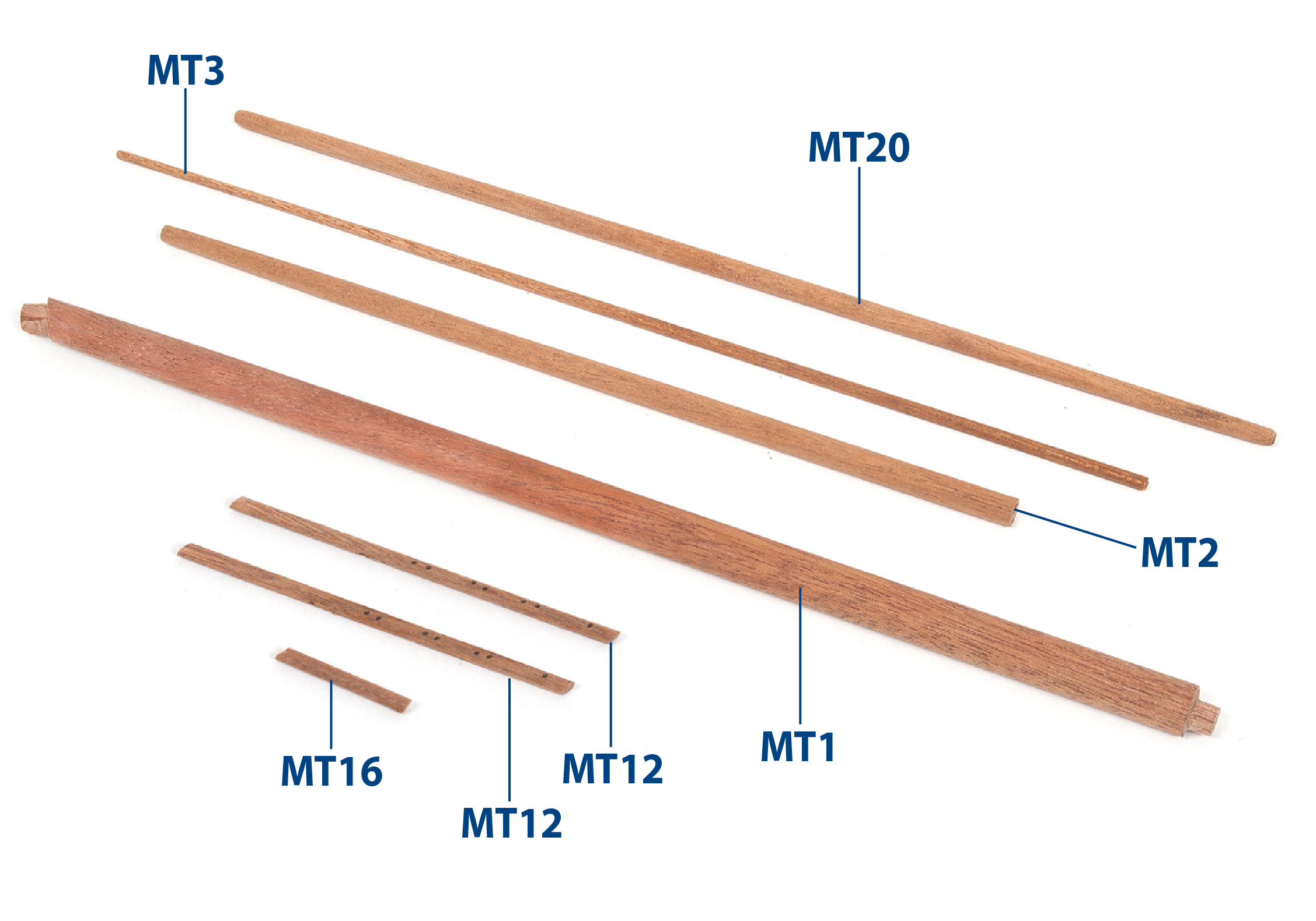

Réalisez le reste des pièces du beaupré (MT3 et MT2) en vous référant au plan et au tableau ci-dessous.

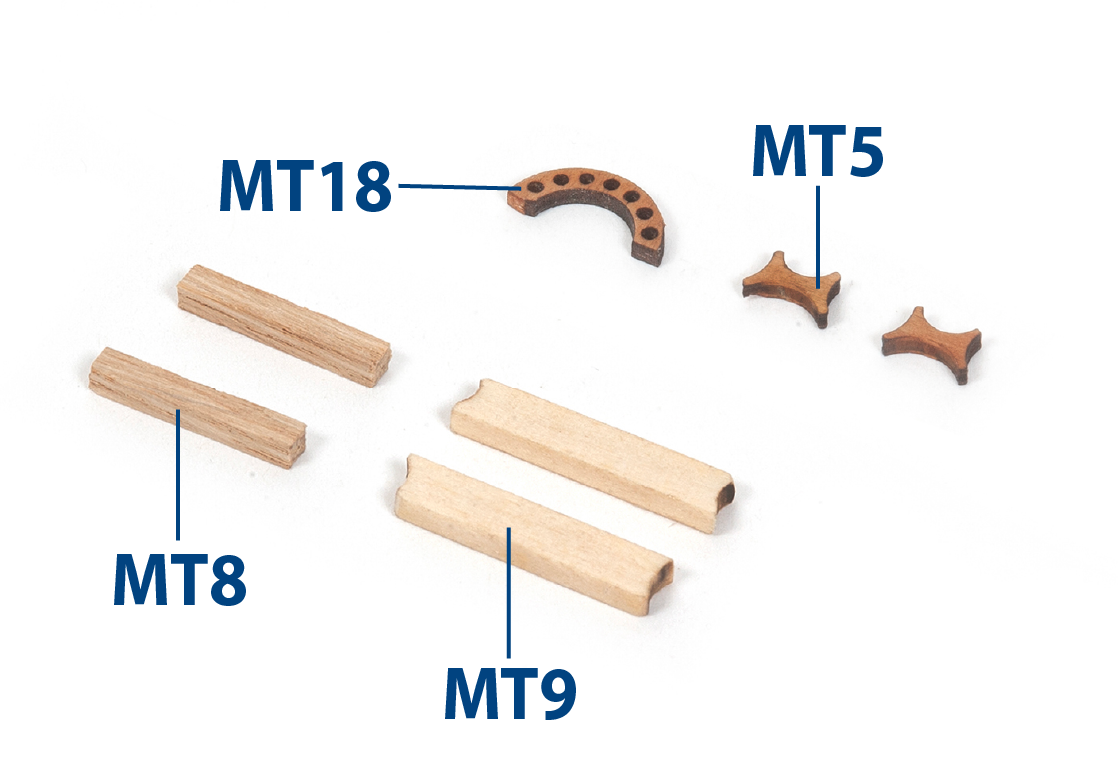

Réalisez les pièces MT8 (3 x 3 x 20 mm en bois de tilleul) et MT9 (2 x 5 x 26 mm en bois de tilleul). Ensuite, détachez les pièces MT5 (de la boîte n°07) et MT18 (de la boîte n°02).

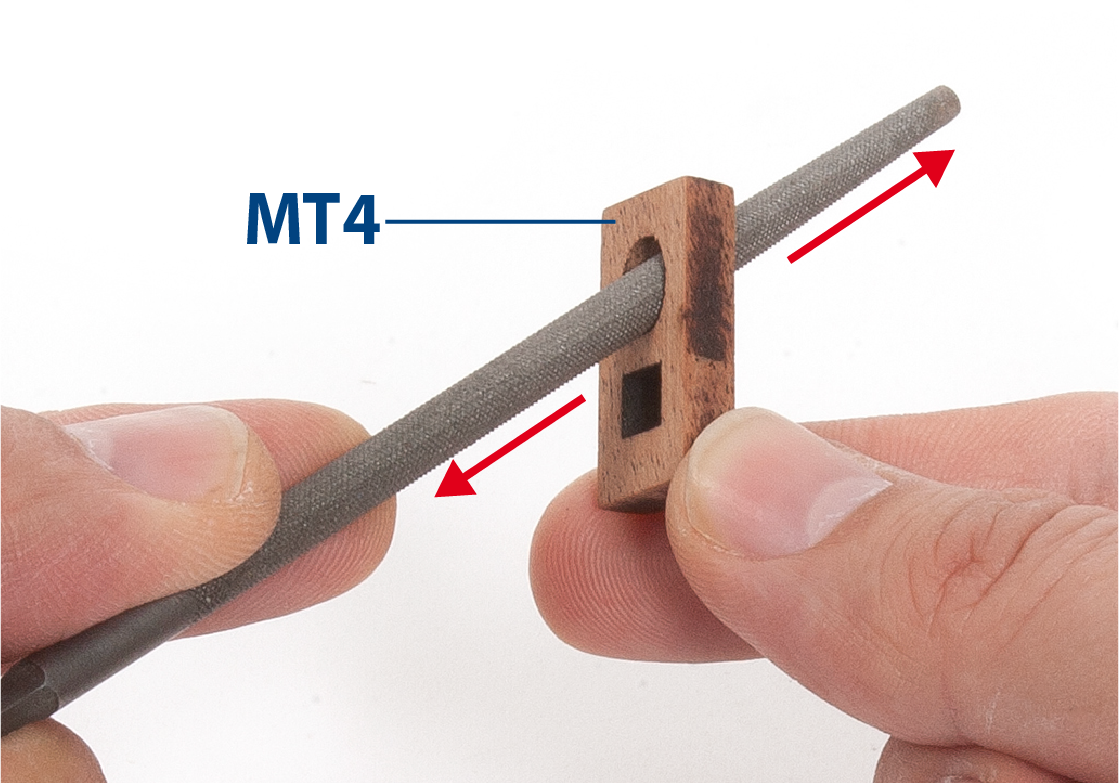

Limez le trou supérieur de la pièce MT4 afin que la pièce MT2 puisse être insérée ultérieurement.

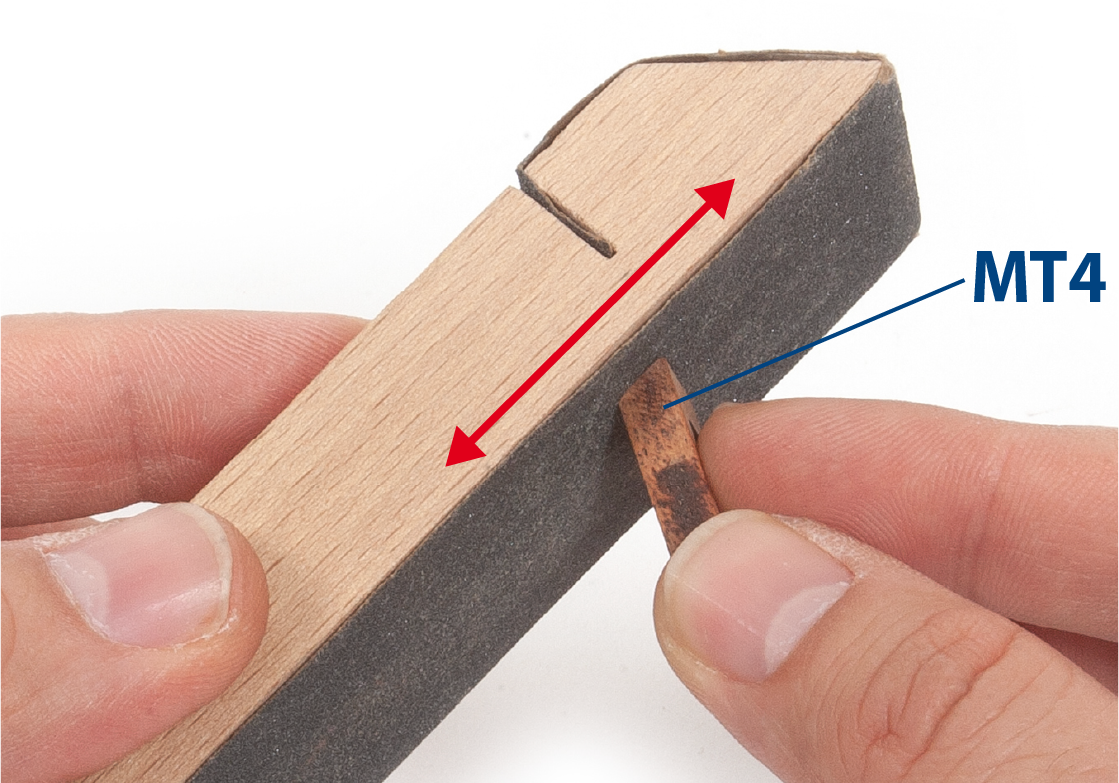

Poncez les deux extrémités de la pièce MT4 en biais afin que la forme corresponde au profil indiqué sur le plan du beaupré.

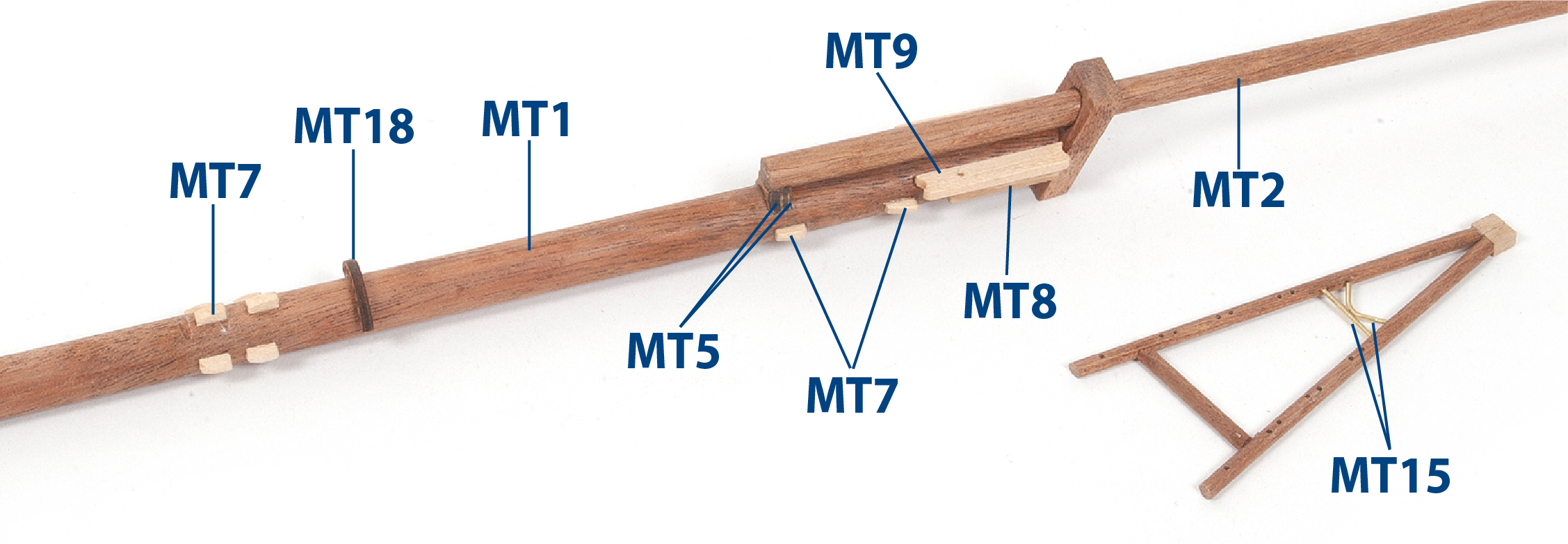

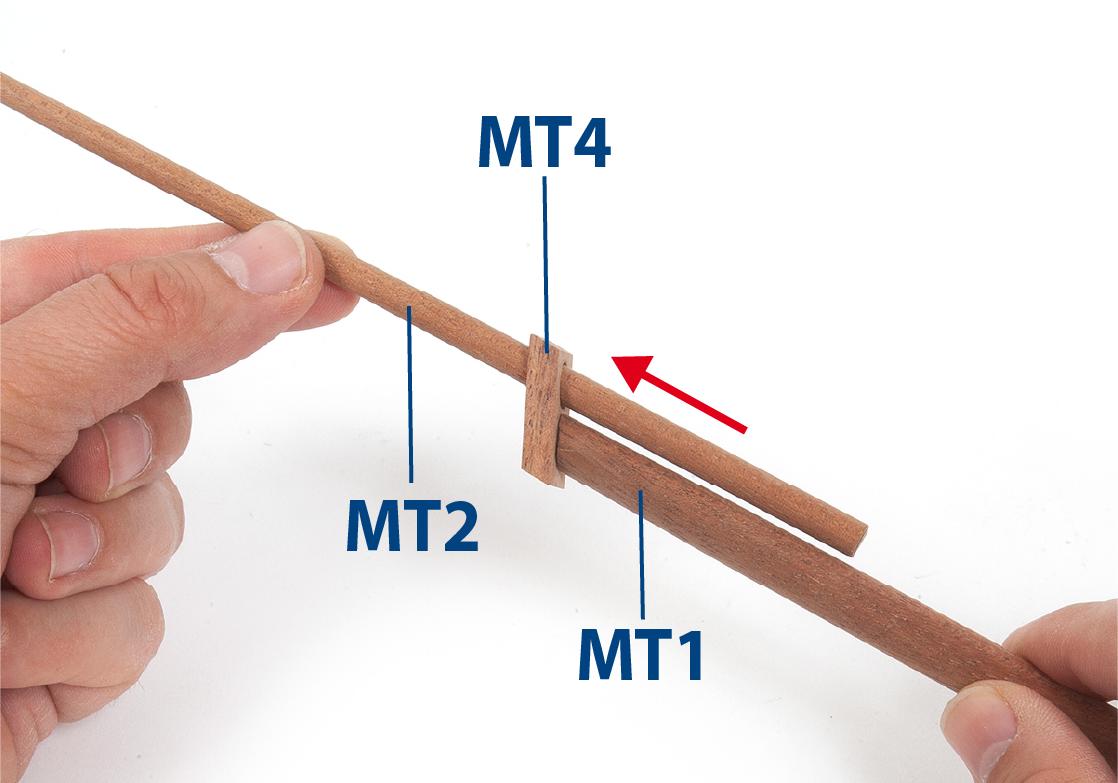

Faites passer la pièce MT2 à travers le trou de la pièce MT4, puis insérez la pièce MT1 dans l’ouverture carrée.

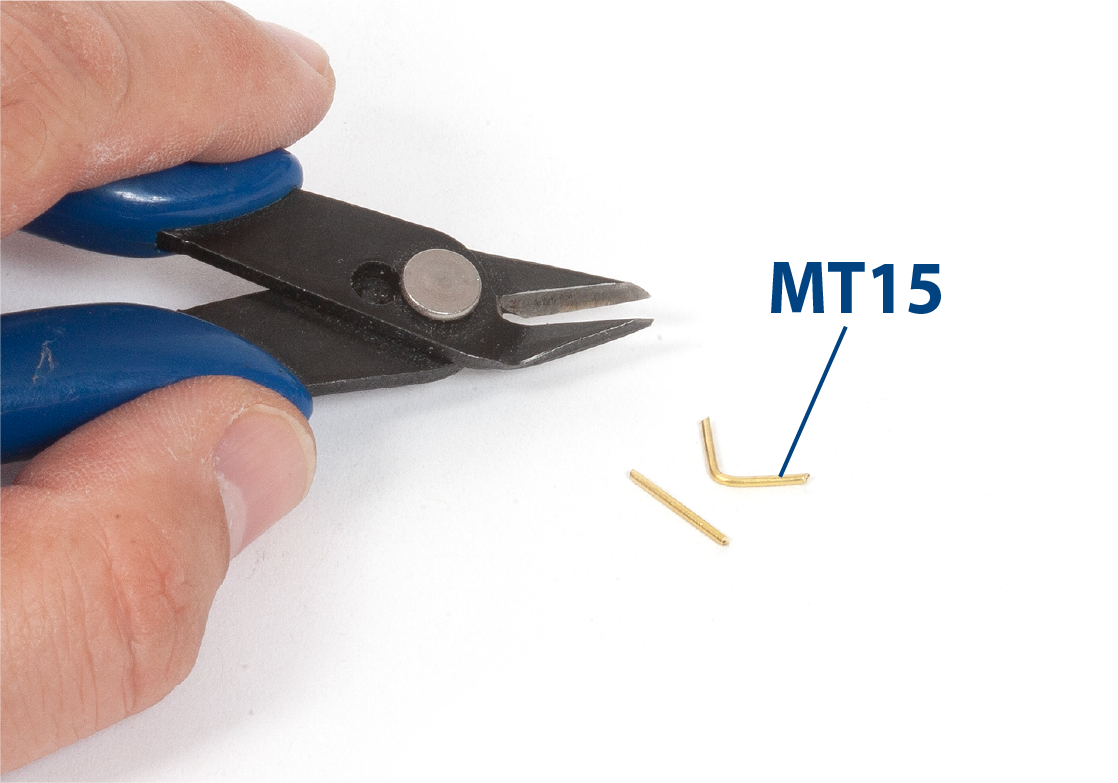

Coupez deux pièces MT15 (laiton ø1 x 14 mm) à la longueur requise, puis utilisez des pinces pour plier l'une des pièces comme indiqué.

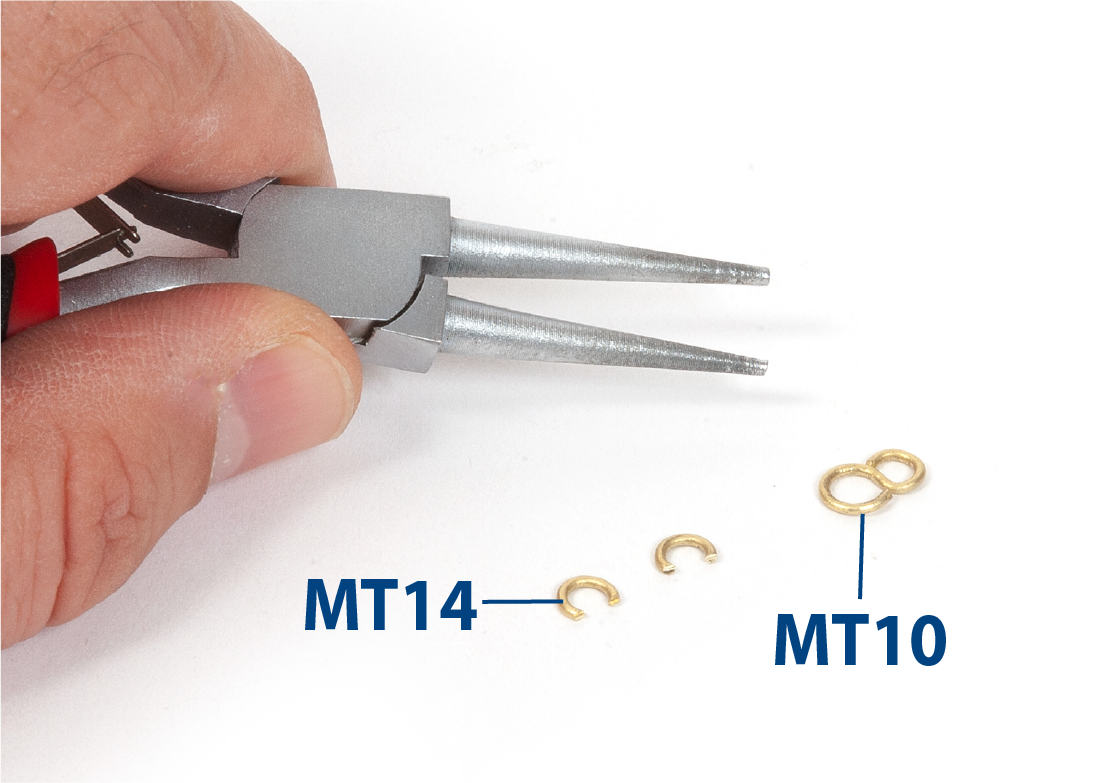

Coupez aux dimensions requises les pièces MT10 (ø1 x 30 mm en laiton) et MT14 (ø1 x 16 mm en laiton), puis utilisez des pinces pour former des boucles.

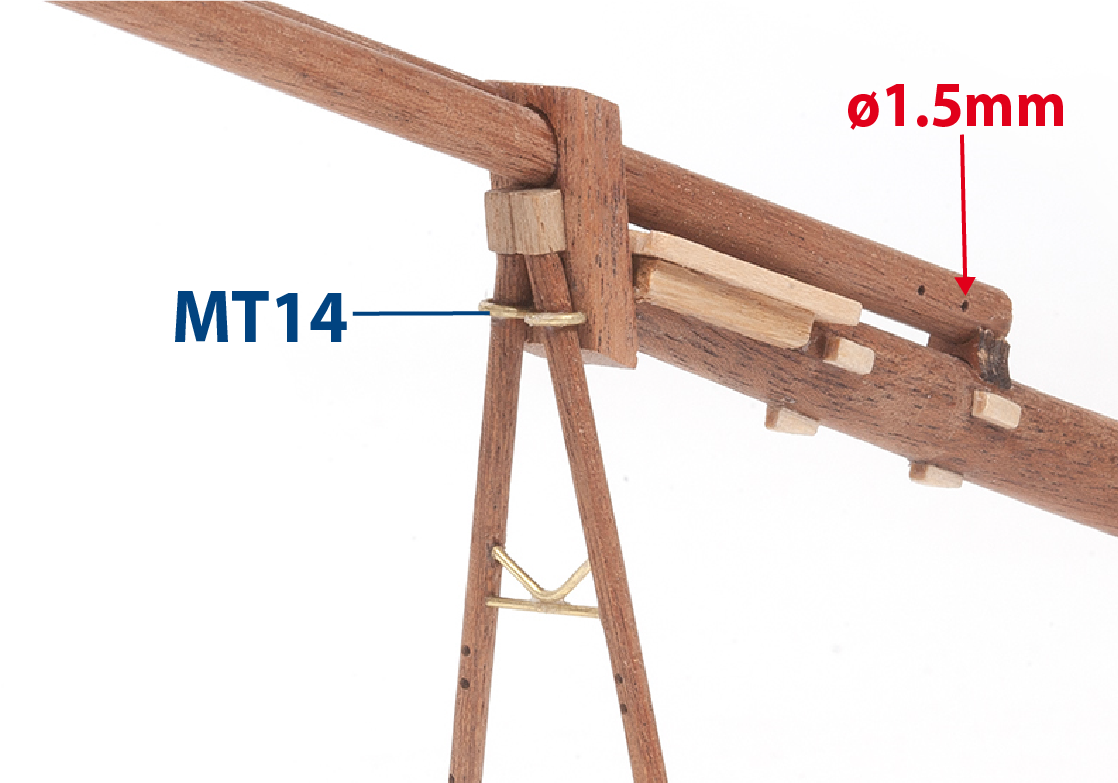

Percez des trous de ø1,5 mm dans le beaupré, puis ajoutez les pièces MT14 et collez le tout.

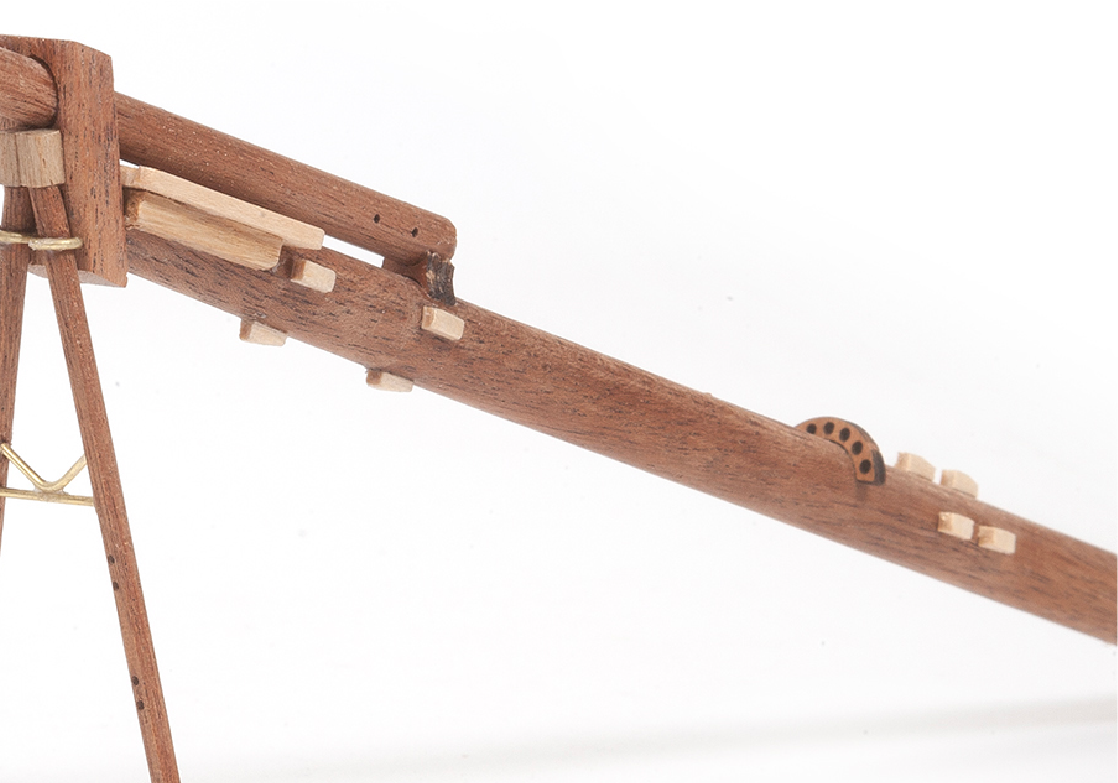

Cette photo montre l'alignement des pièces en bois sous un angle différent.

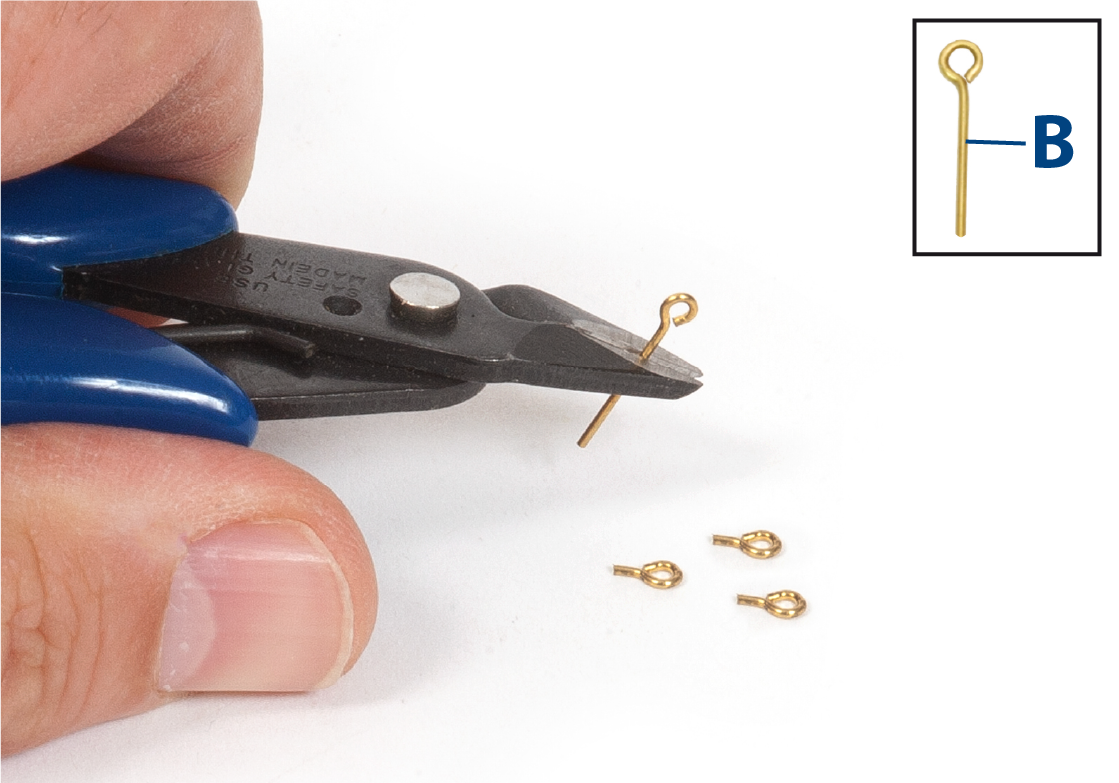

Coupez les extrémités des pitons (B) comme indiqué.

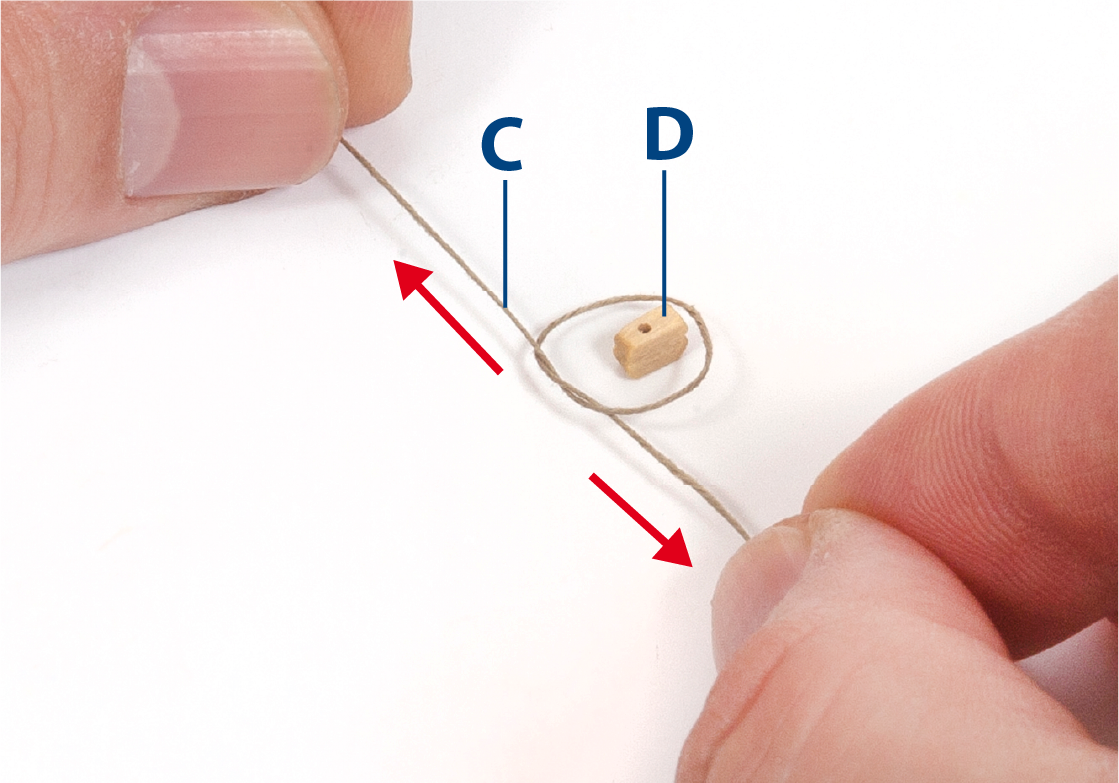

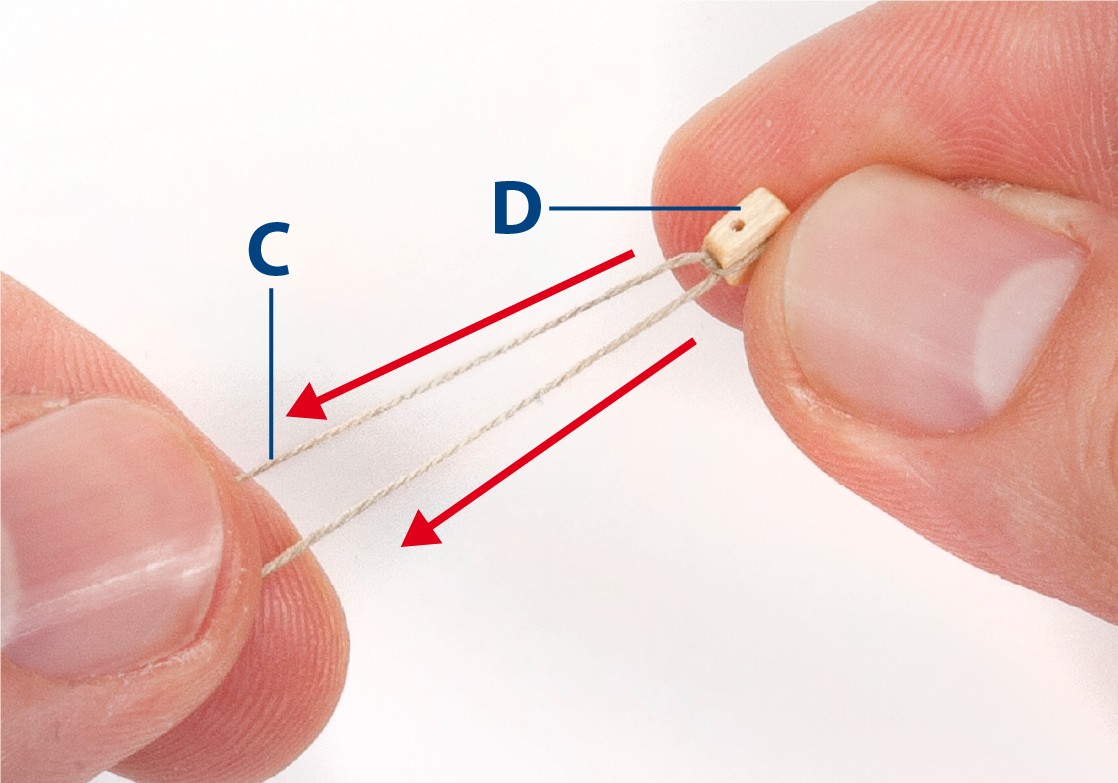

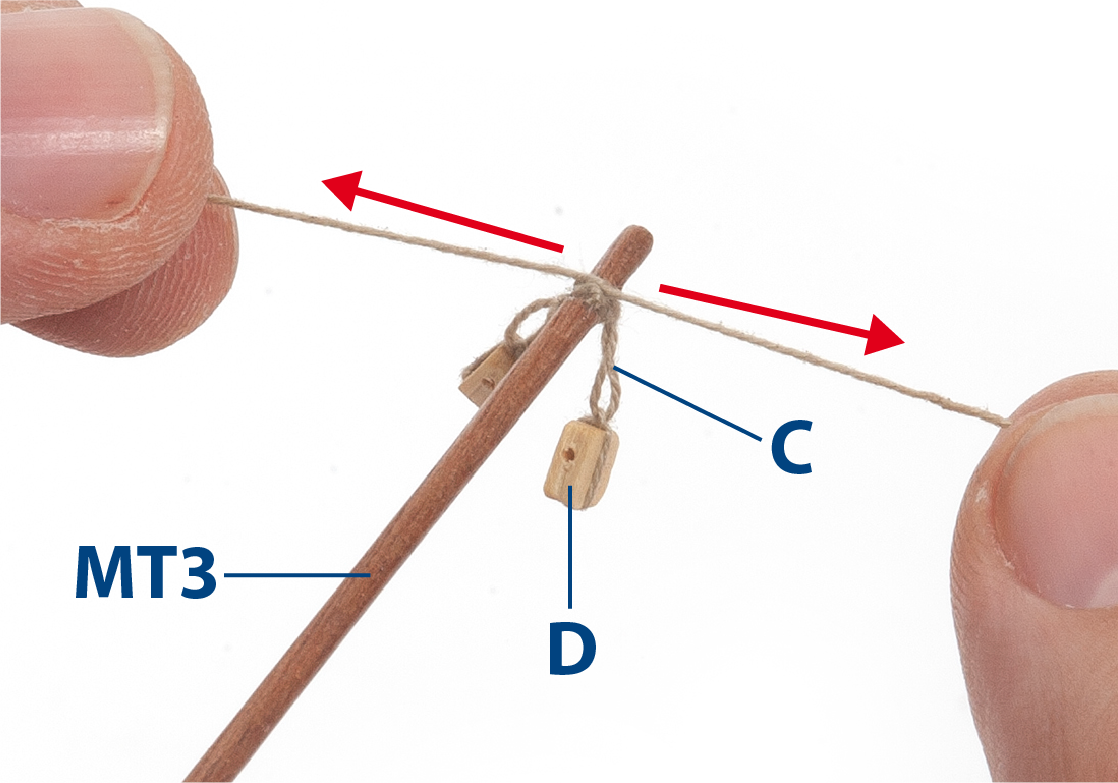

Vous devrez utiliser différents fils pour attacher les poulies D, E, F et G aux mâts. Nouez le fil C (Ø 0,15 mm) autour de la poulie D, puis sécurisez le nœud avec une goutte de colle.

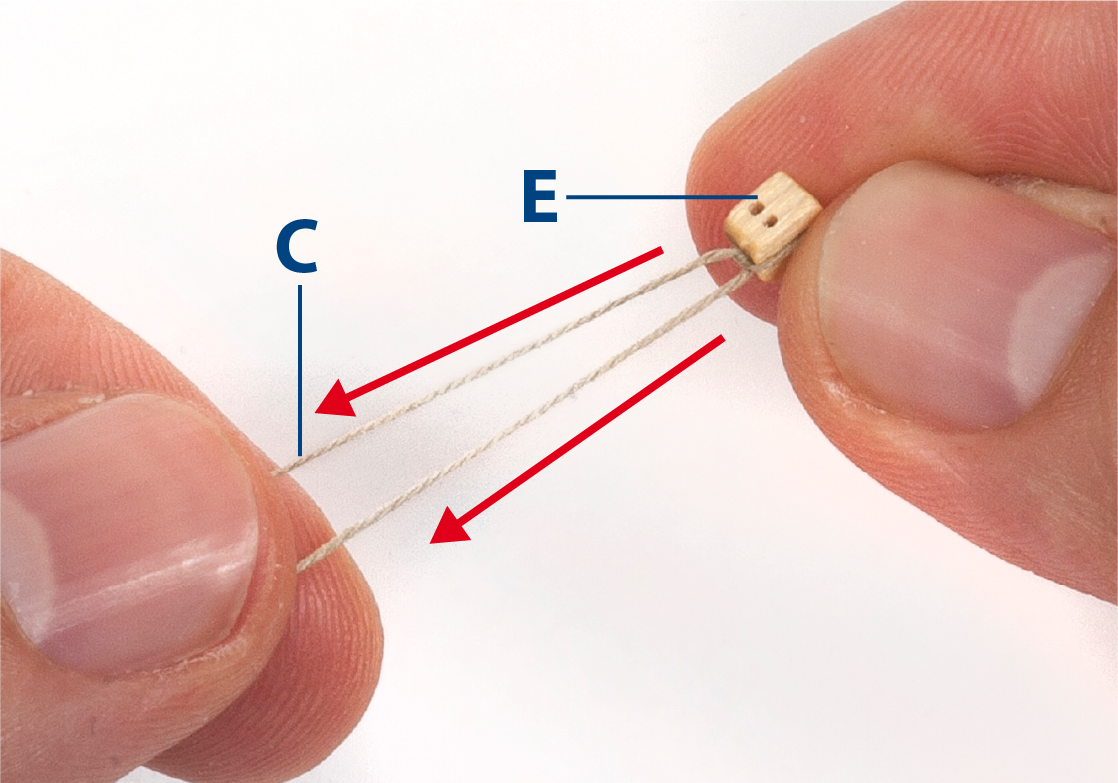

Répétez ce processus pour nouer les fils autour de la poulie E.

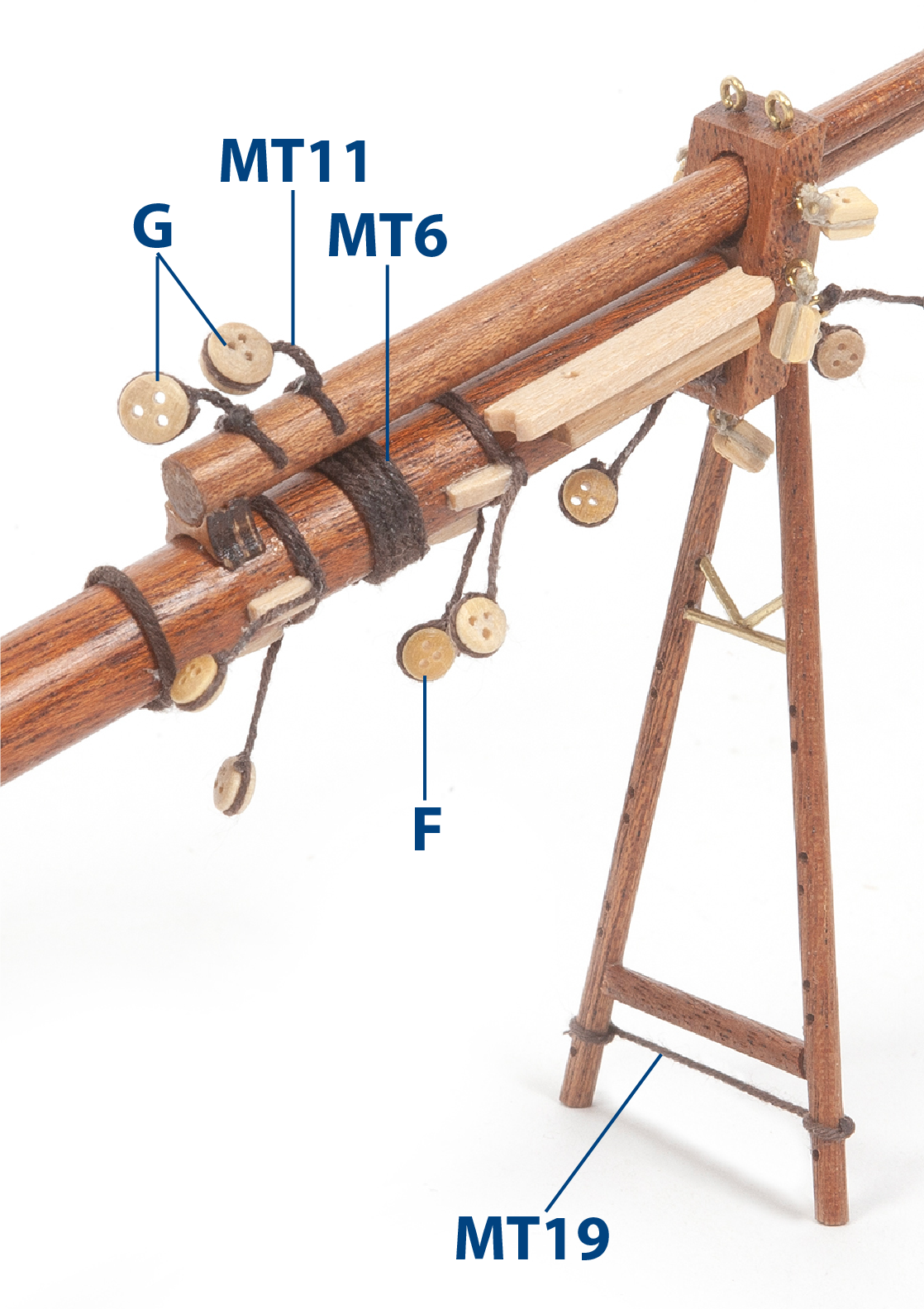

Coupez du fil marron à la longueur requise et nouez les fils autour du cap de mouton F et autour de la poulie D.

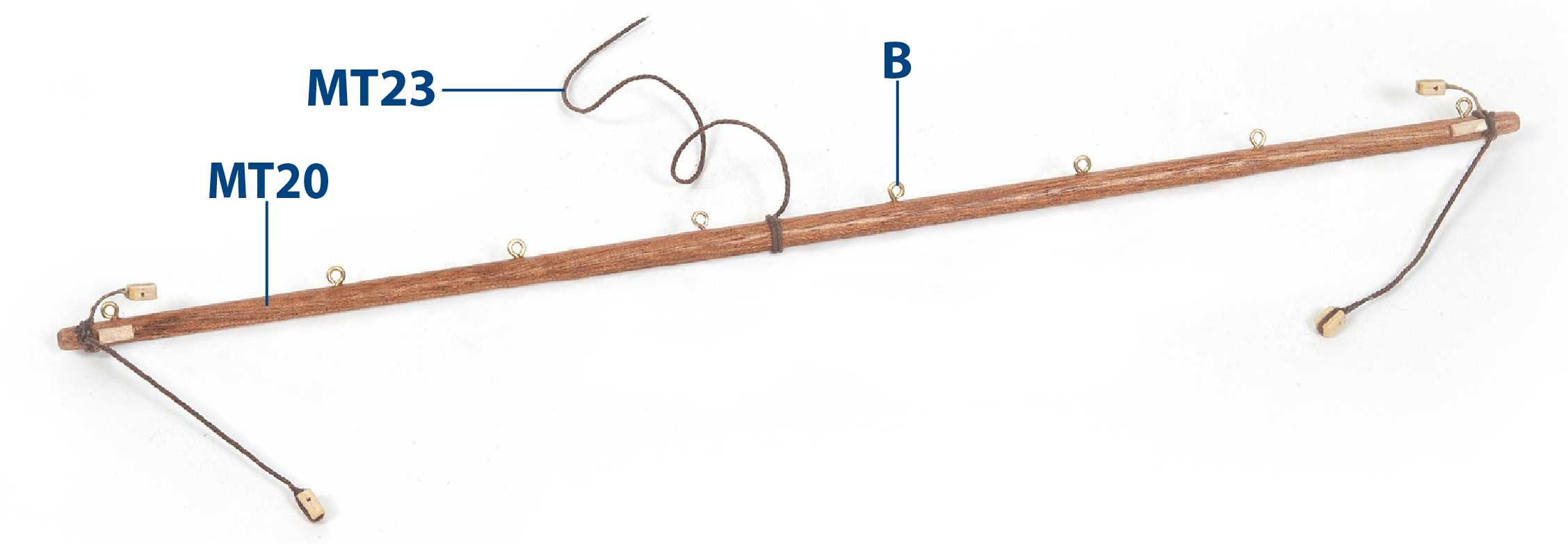

Collez les pièces MT7 et percez des trous de ø1 mm dans la pièce MT20 comme indiqué sur le plan.

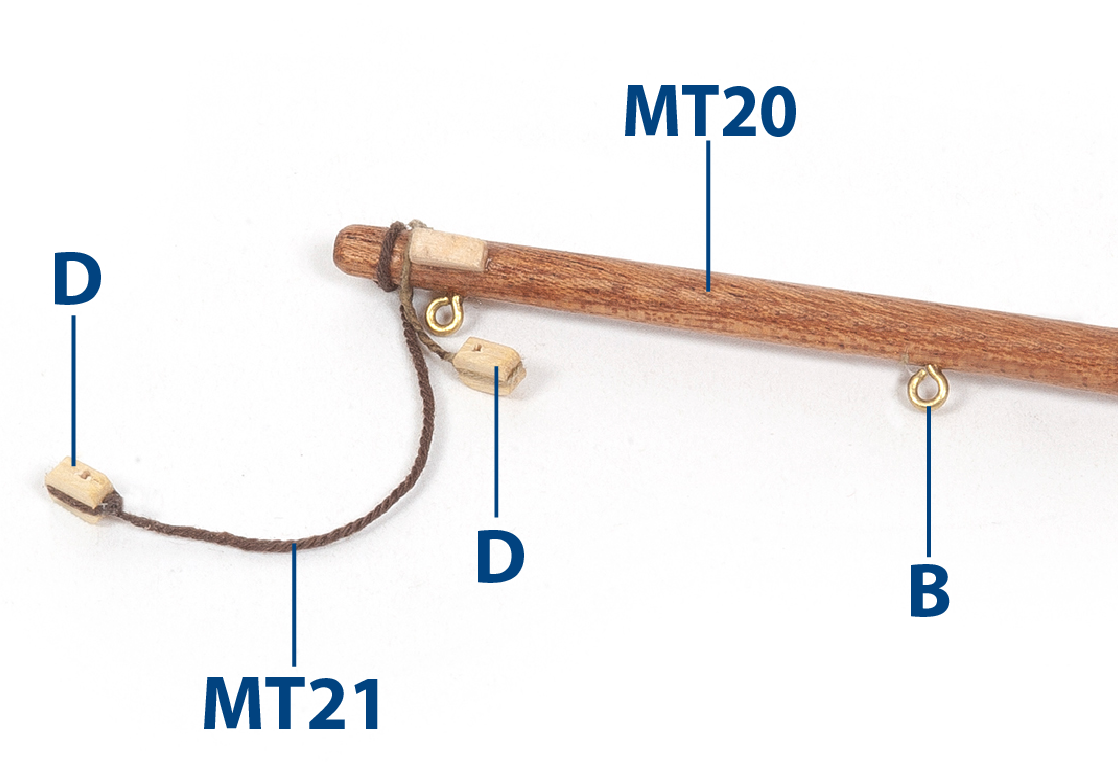

Fixez toutes les pièces B, D et MT21 montrées sur la photo, en vous référant au plan et à la phase 7 ci-dessous.

Attachez toutes les poulies comme indiqué sur les plans.

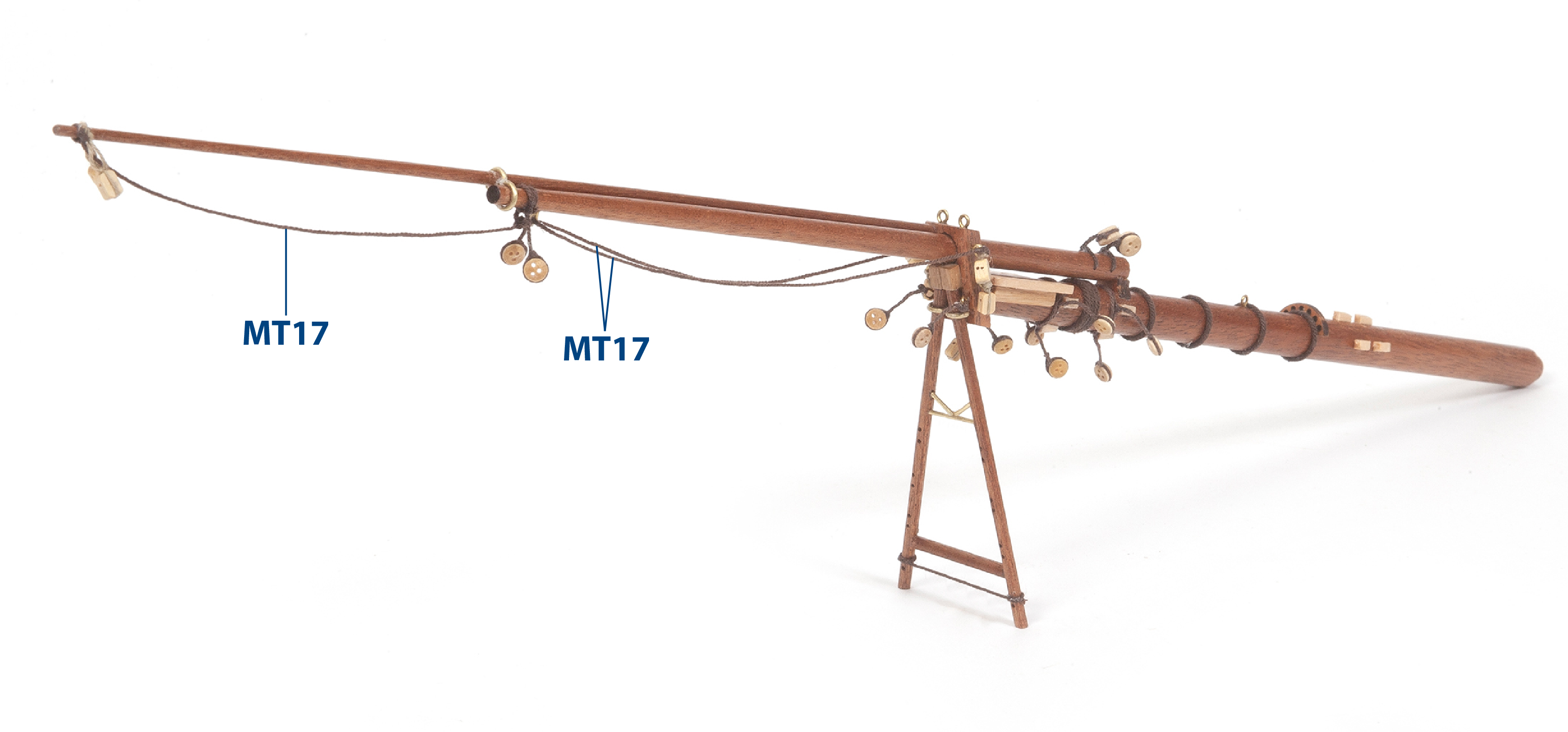

Ajoutez tous les éléments indiqués sur les plans afin de compléter le beaupré.

Mât de misaine

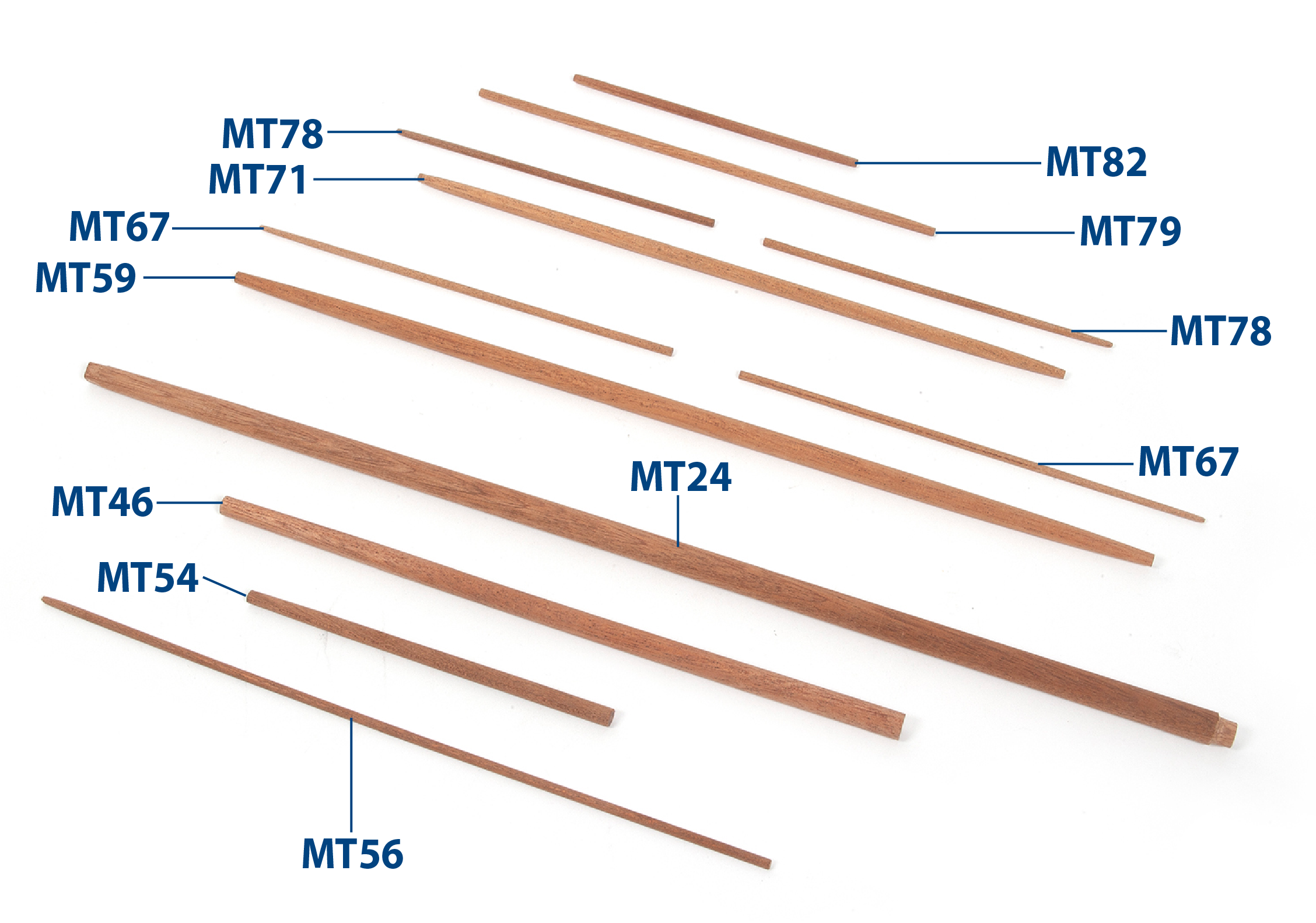

Fabriquez les pièces montrées sur l'image en utilisant les plans. La pièce MT24 a été préparée pendant l'assemblage de la boîte n°03.

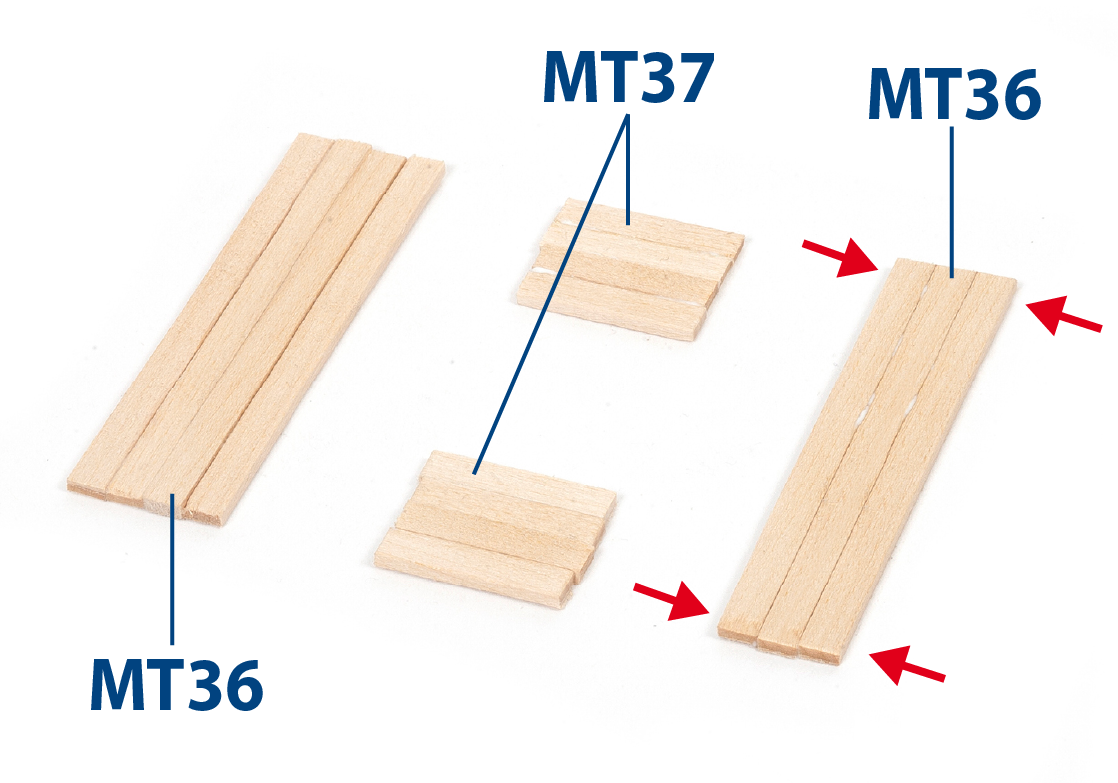

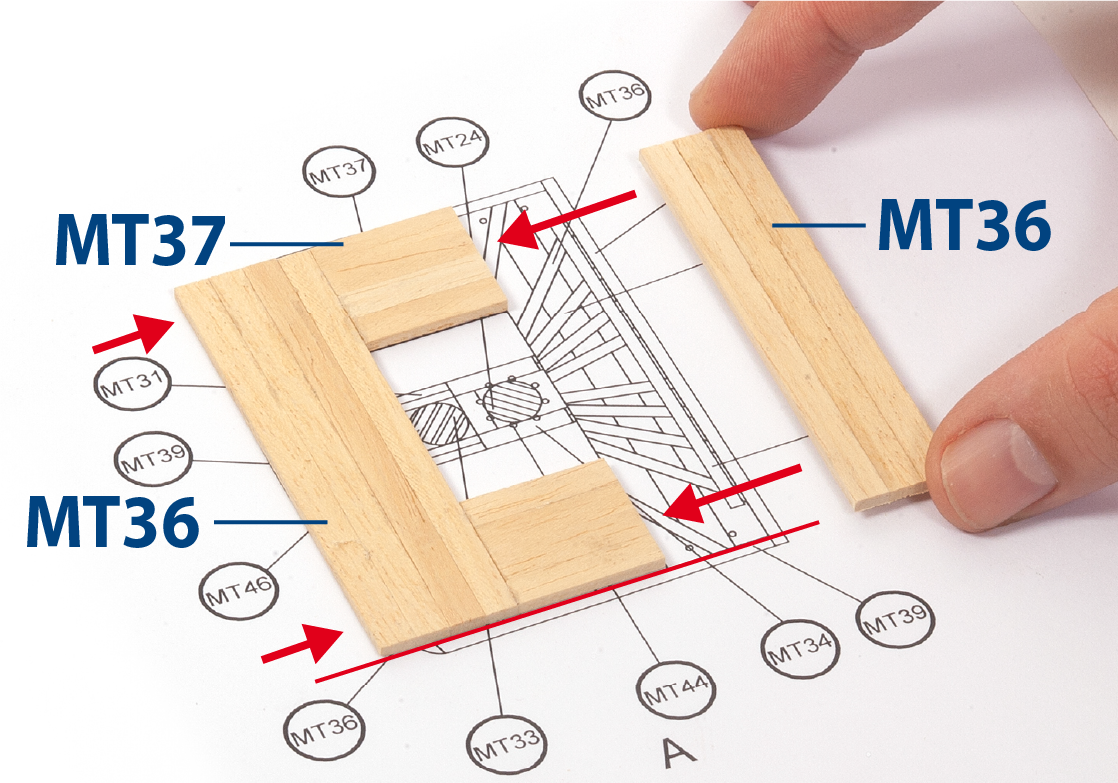

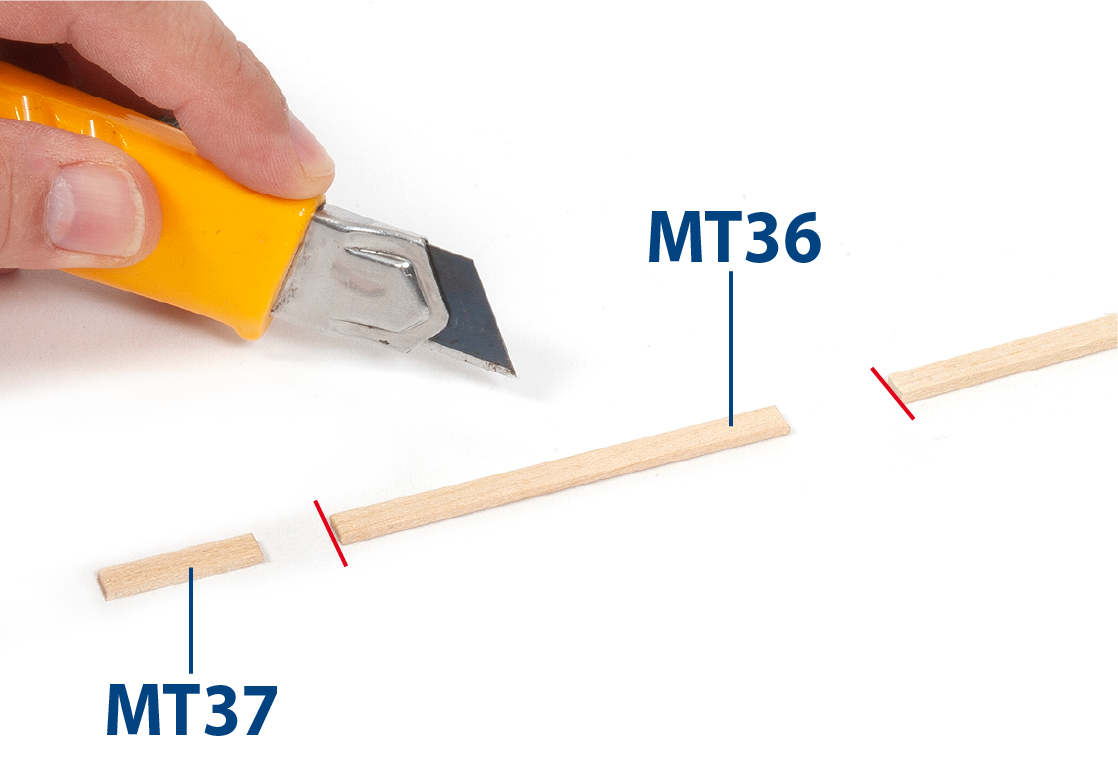

Coupez aux dimensions requises sept pièces MT36 (2 x 5 x 73 mm en bois de tilleul) et huit pièces MT37 (2 x 5 x 22 mm en bois de tilleul).

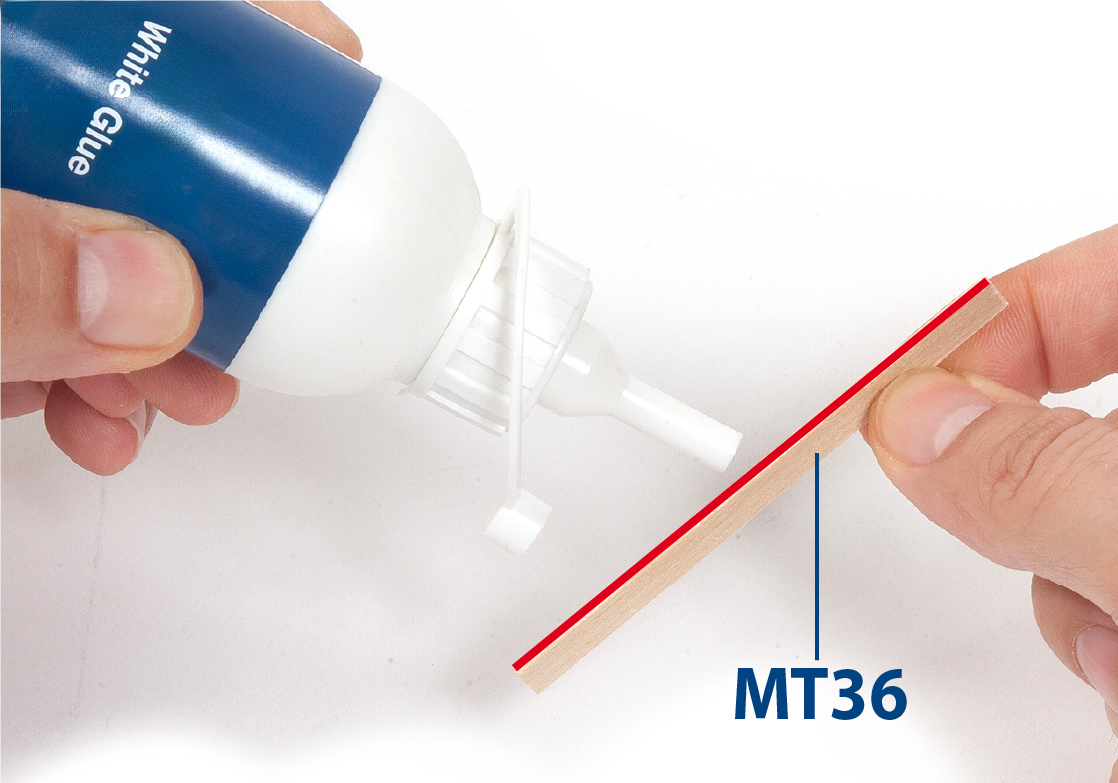

Appliquez de la colle sur les arêtes des pièces et collez-les entre elles, comme indiqué.

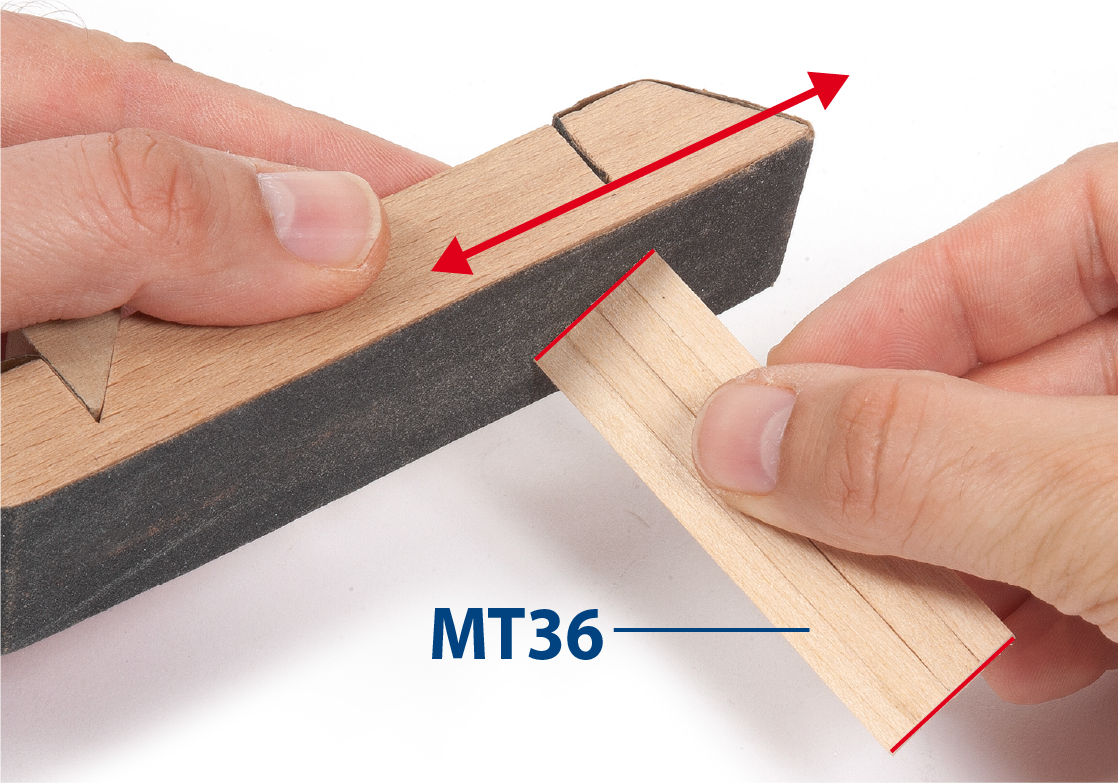

Une fois que la colle a séché, poncez les chants des pièces à l’aide d’un bloc de ponçage.

Collez les pièces pour assembler la hune de mât de misaine, comme indiqué sur le plan.

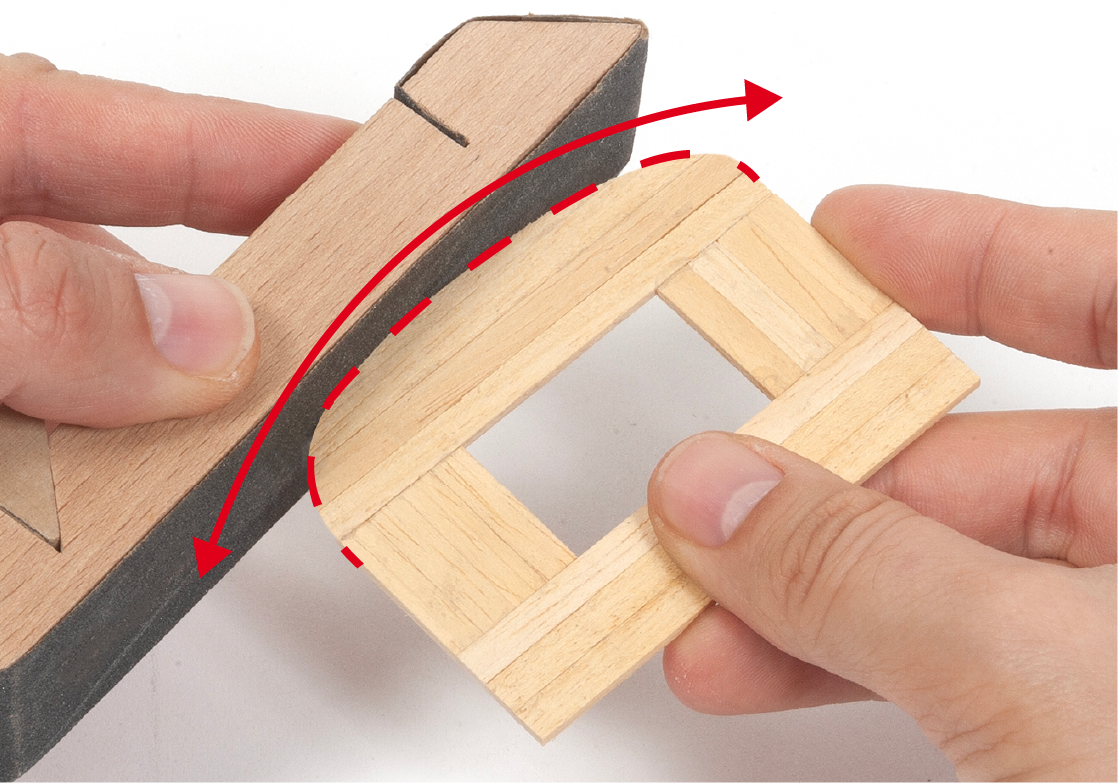

Arrondissez deux des angles de la hune à l’aide d’un bloc de ponçage, afin d’obtenir le profil indiqué sur le plan.

Lissez la hune comme indiqué.

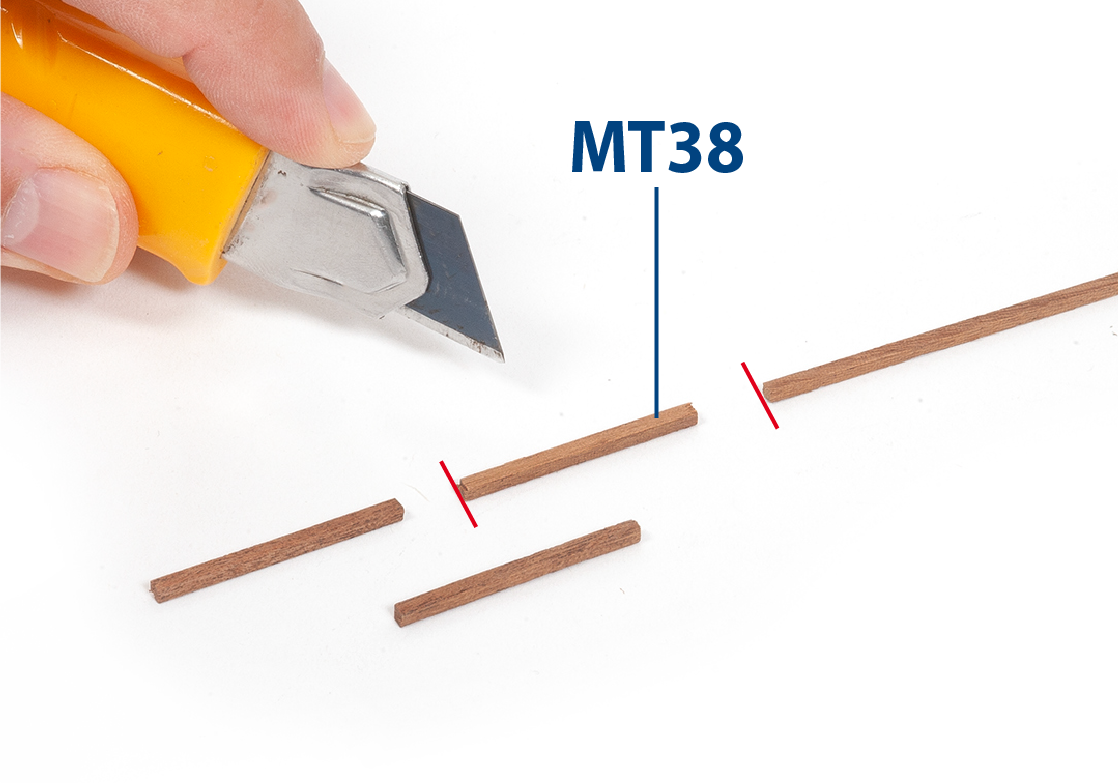

Coupez vingt pièces MT38 (2 x 2 x 25 mm en acajou) aux longeurs requises.

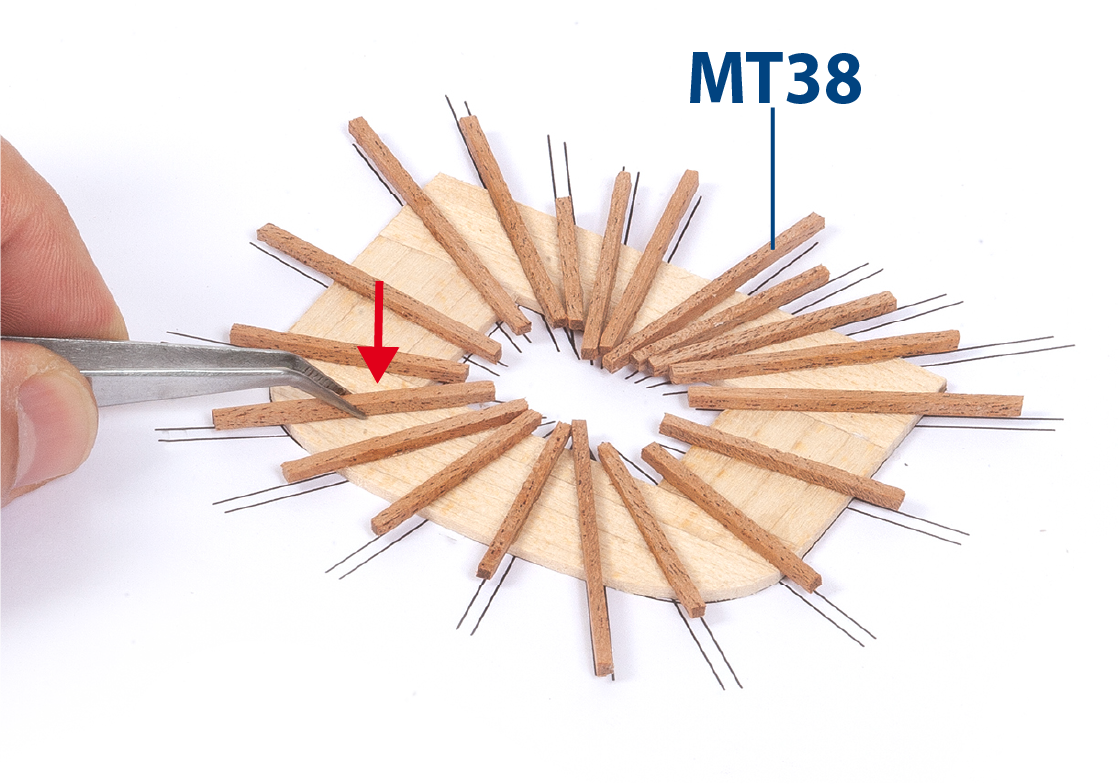

Collez les pièces MT38 sur la hune comme indiqué sur le plan.

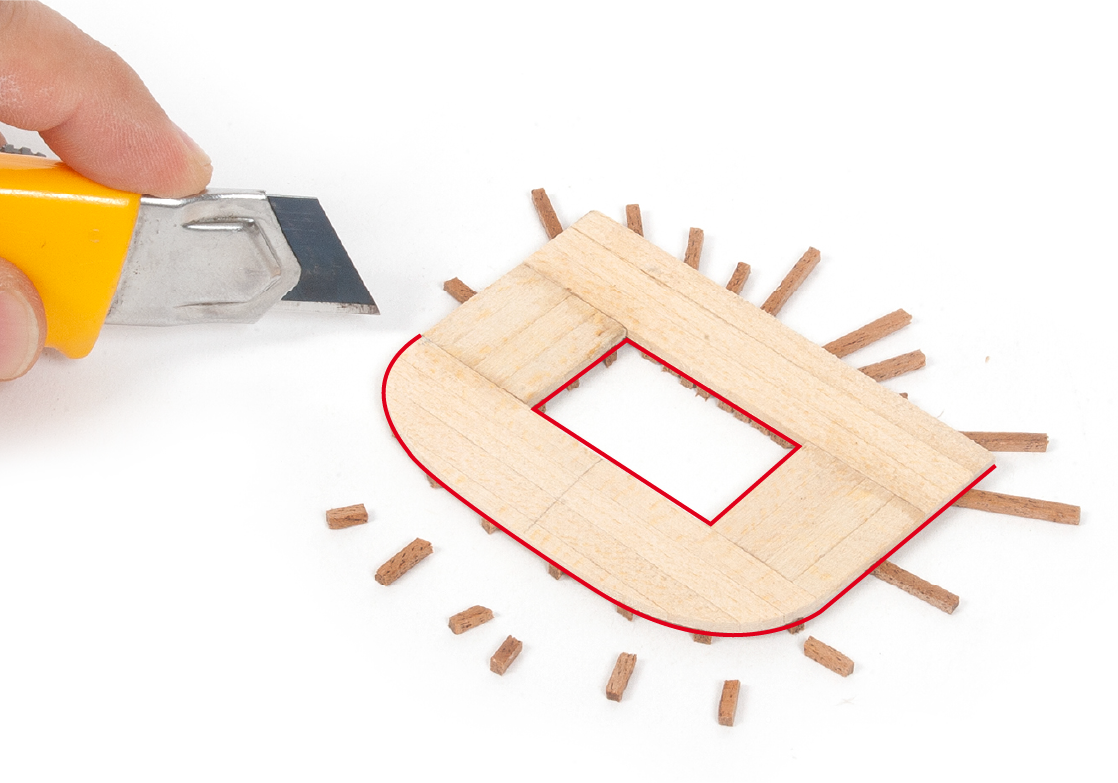

Coupez les morceaux qui dépassent.

Percez des trous dans la hune comme indiqué sur le plan.

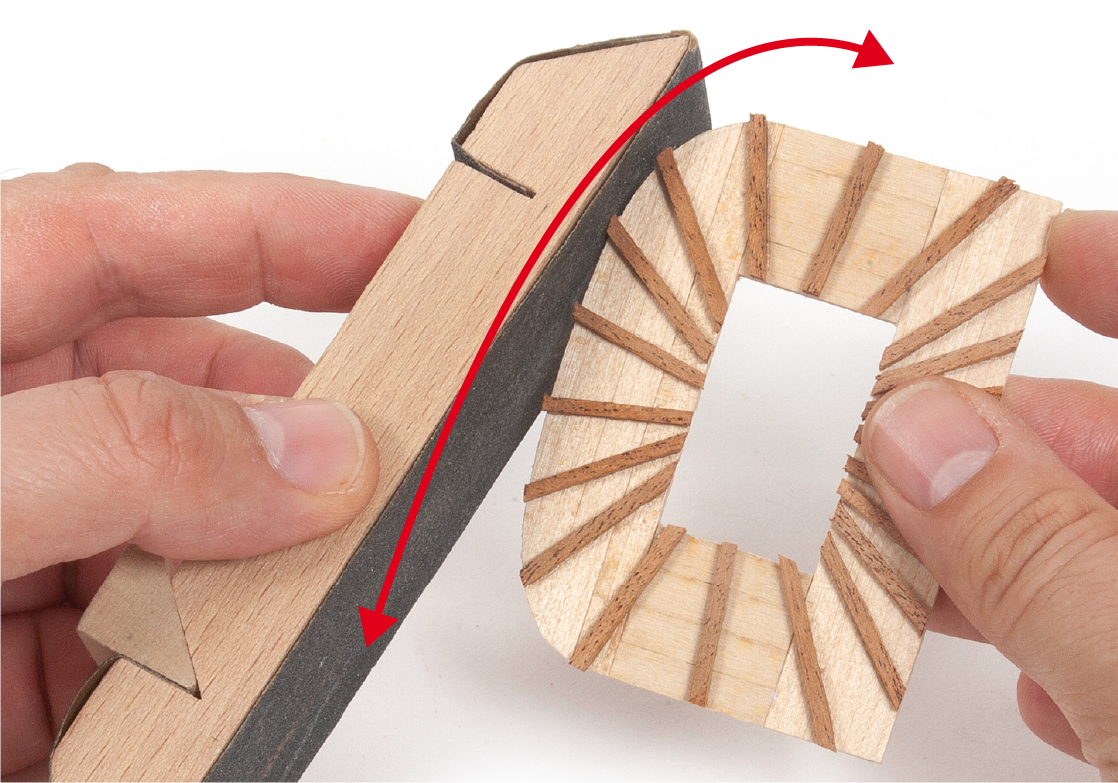

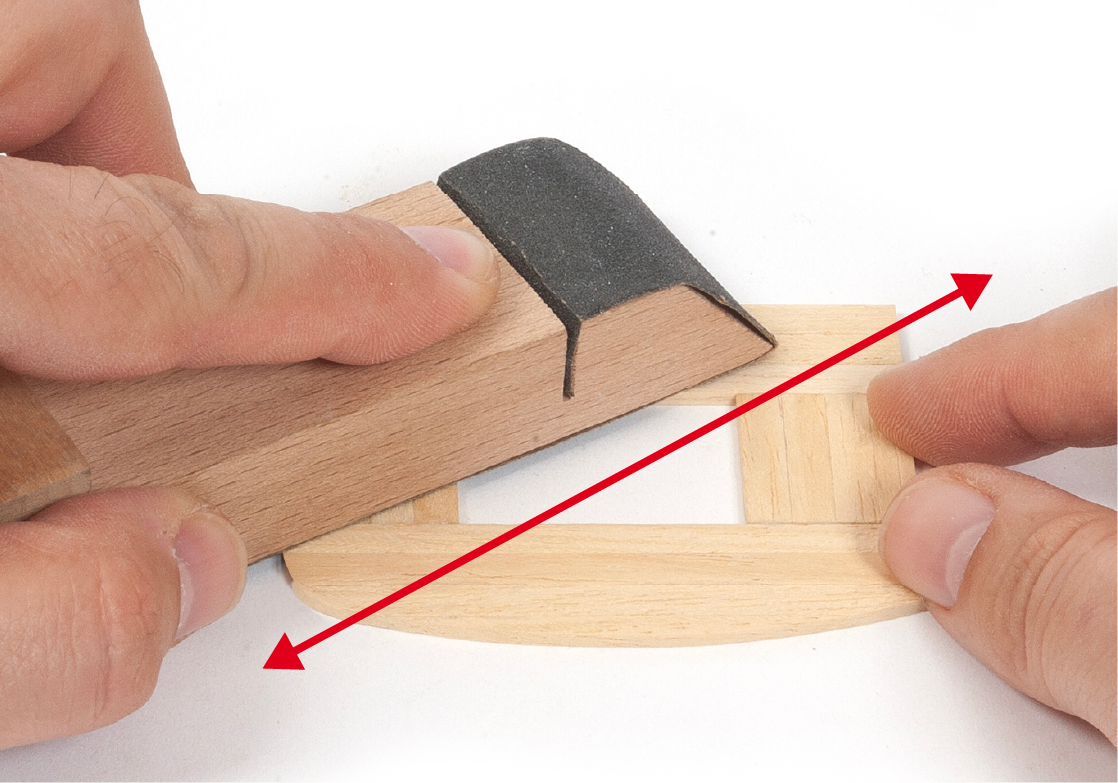

Lissez le contour de la pièce à l’aide d’un bloc de ponçage.

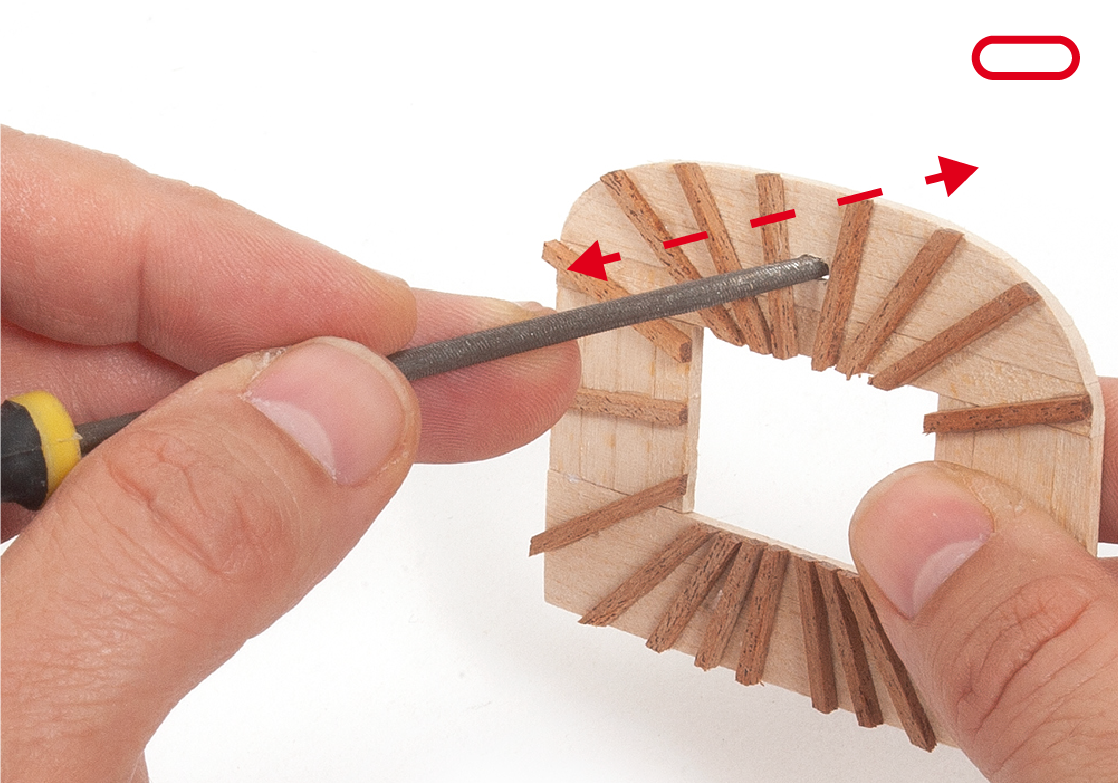

Faites un trou dans la hune du mât de misaine, puis utilisez une lime pour agrandir le trou et lui donner la forme indiquée sur la photo.

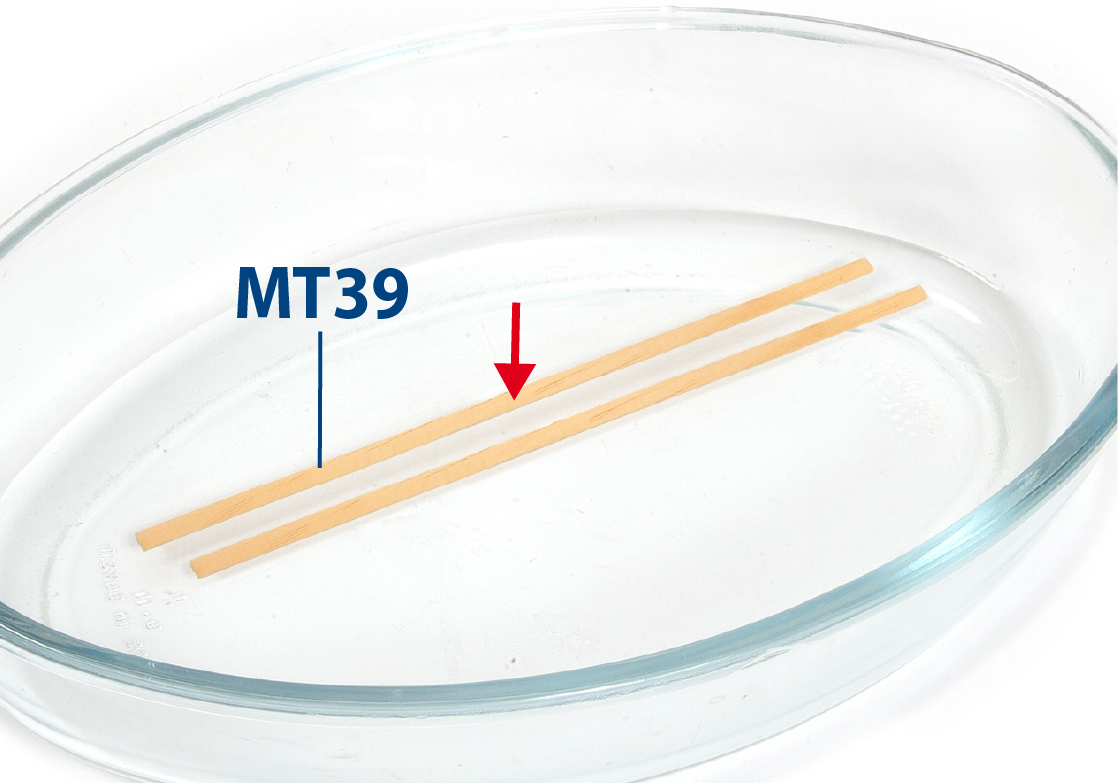

Coupez deux pièces MT39 (1 x 5 x 174 mm en bois de tilleul) aux dimensions requises, puis trempez-les dans l'eau.

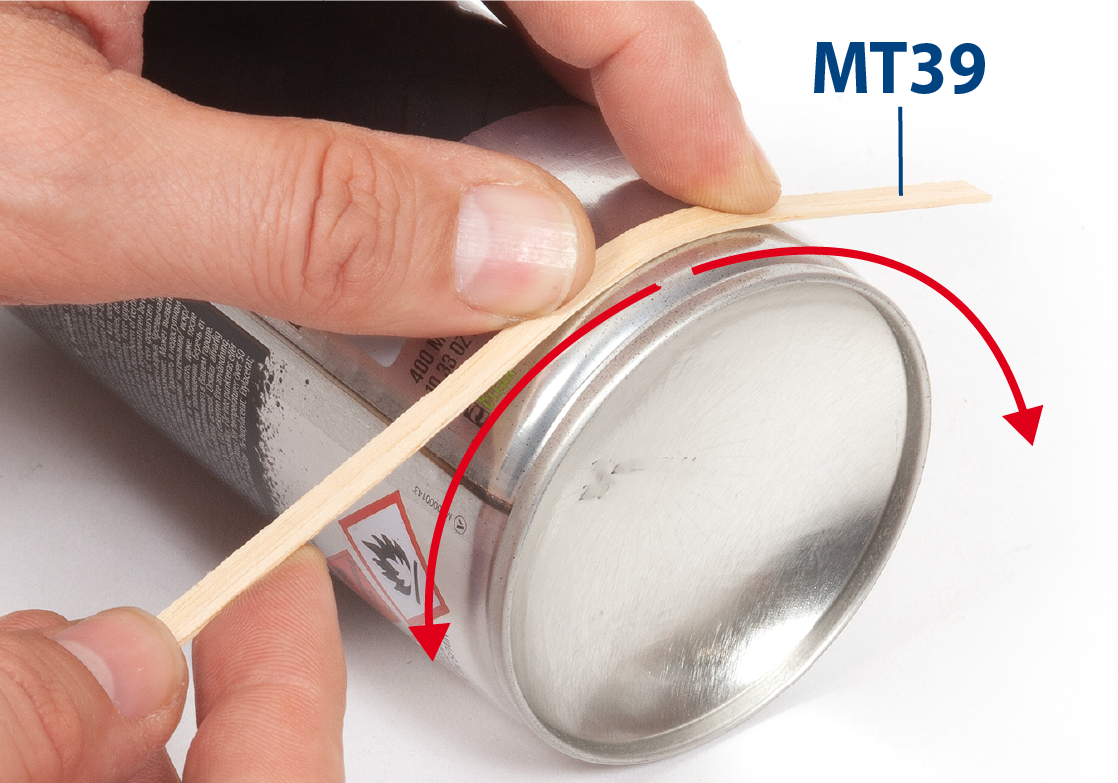

À l’aide d’un objet cylindrique, courbez l’une des pièces MT39.

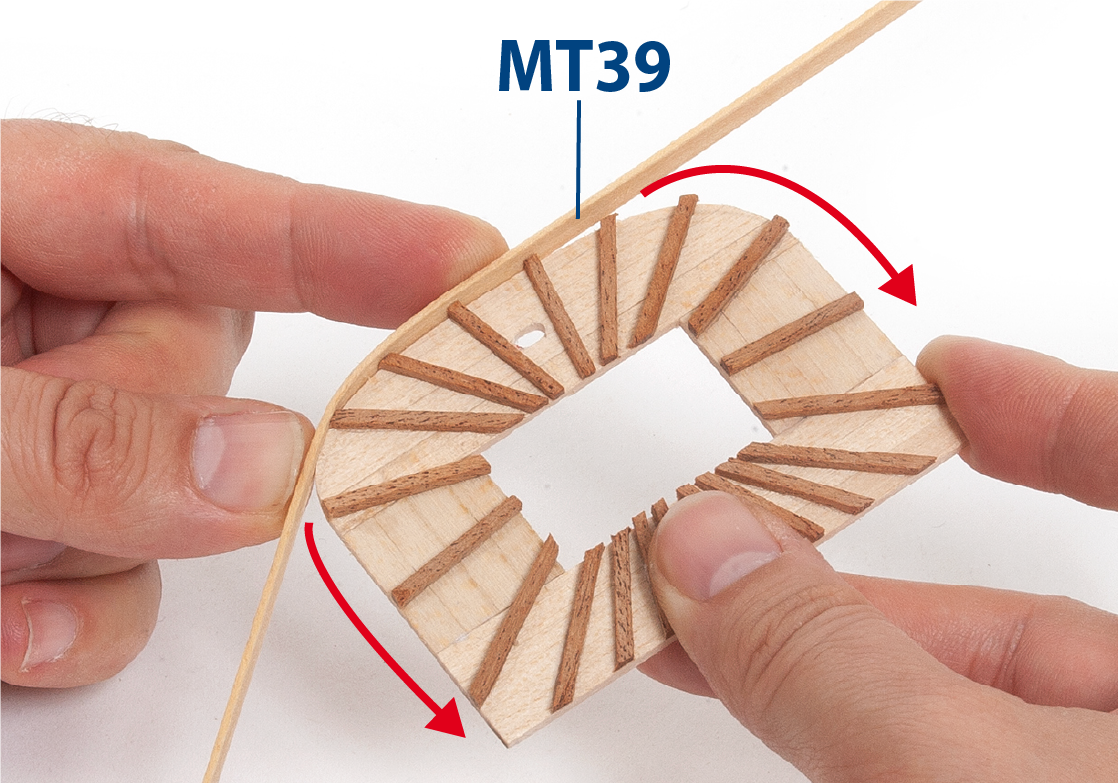

Collez les pièces MT39 sur la hune.

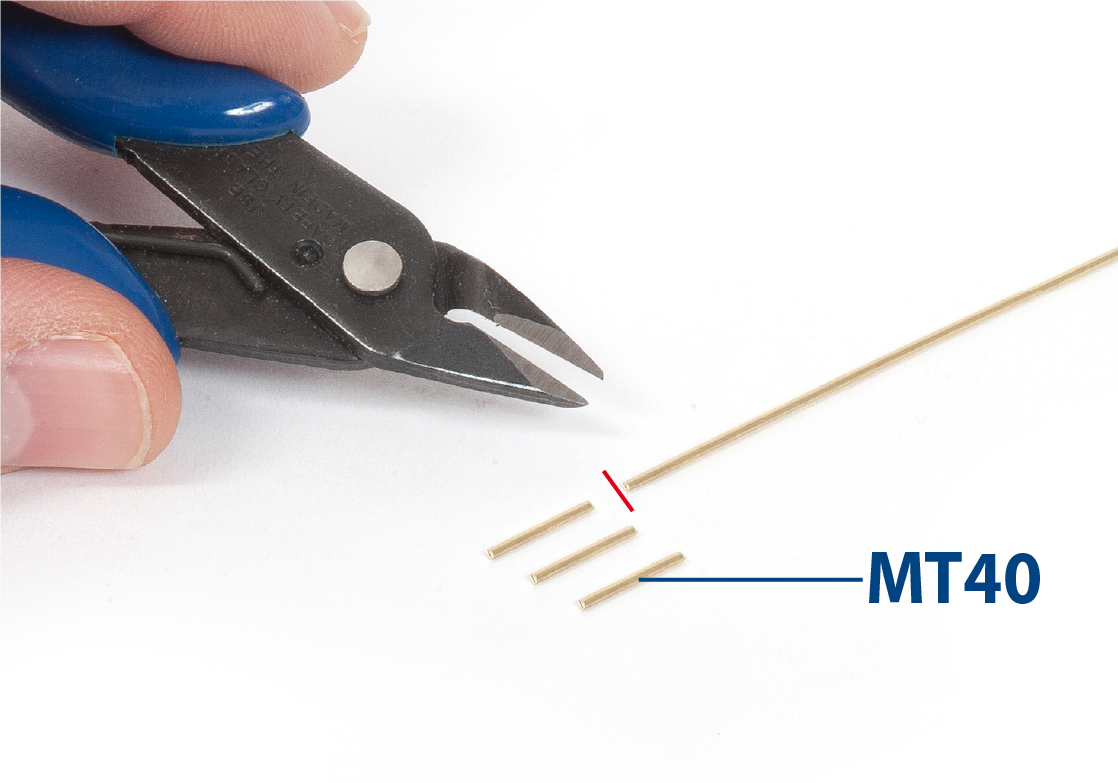

Coupez cinq pièces MT40 (ø1 x 14 mm en laiton) à la longueur requise.

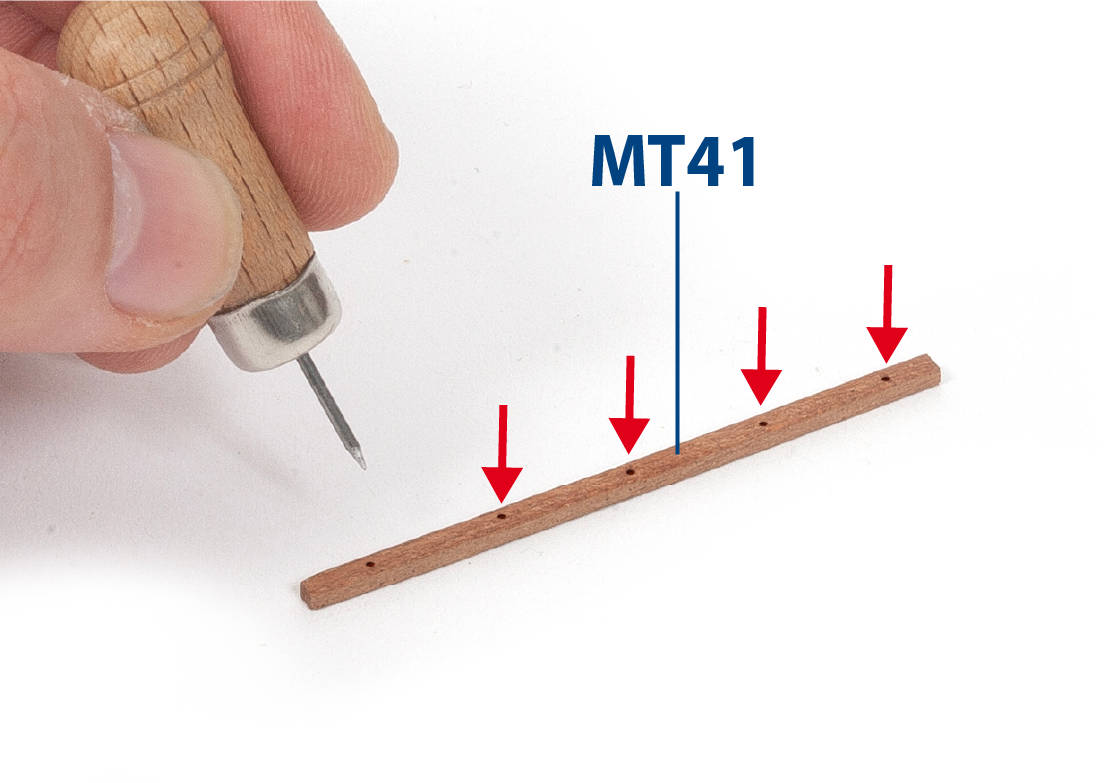

Coupez la pièce MT41 (2 x 2 x 60 mm en acajou) à la longueur requise et marquez l’emplacement des trous à l’aide d’un pointeau.

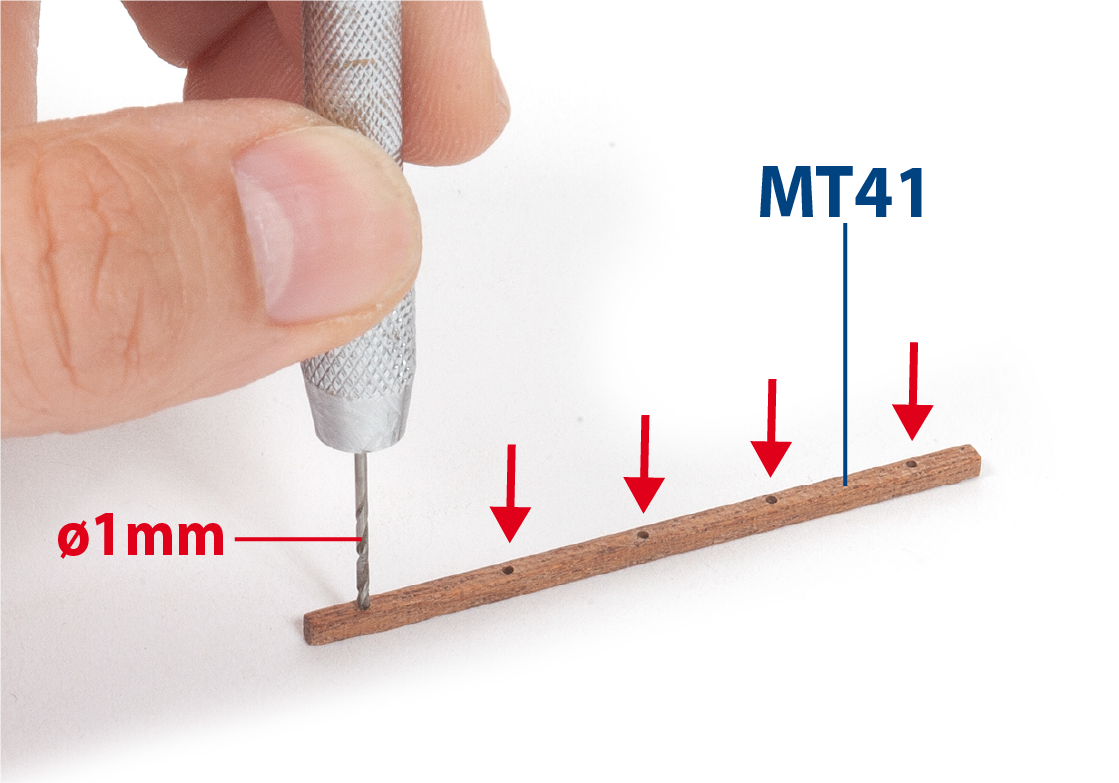

Percez cinq trous de ø1 mm dans la pièce MT41.

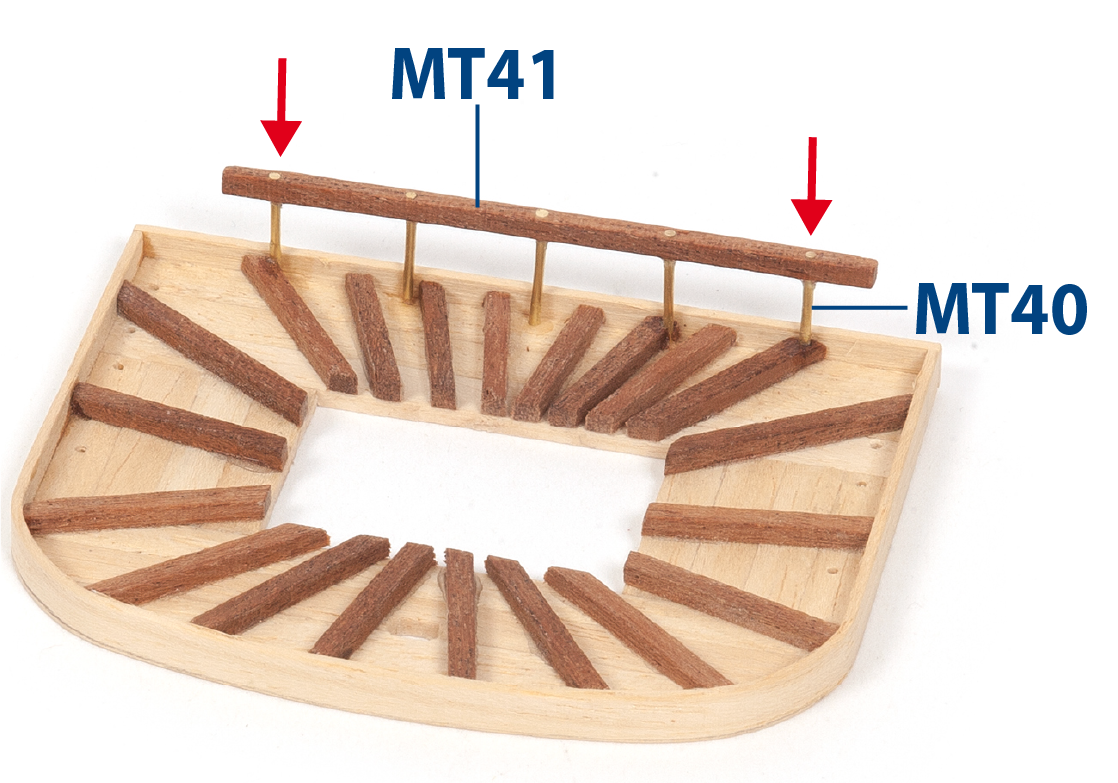

Insérez et collez les cinq tiges en laiton MT40 dans les trous de la pièce MT41. Percez ensuite cinq trous de Ø1 mm dans la hune afin de pouvoir y fixer l’ensemble MT41–MT40.

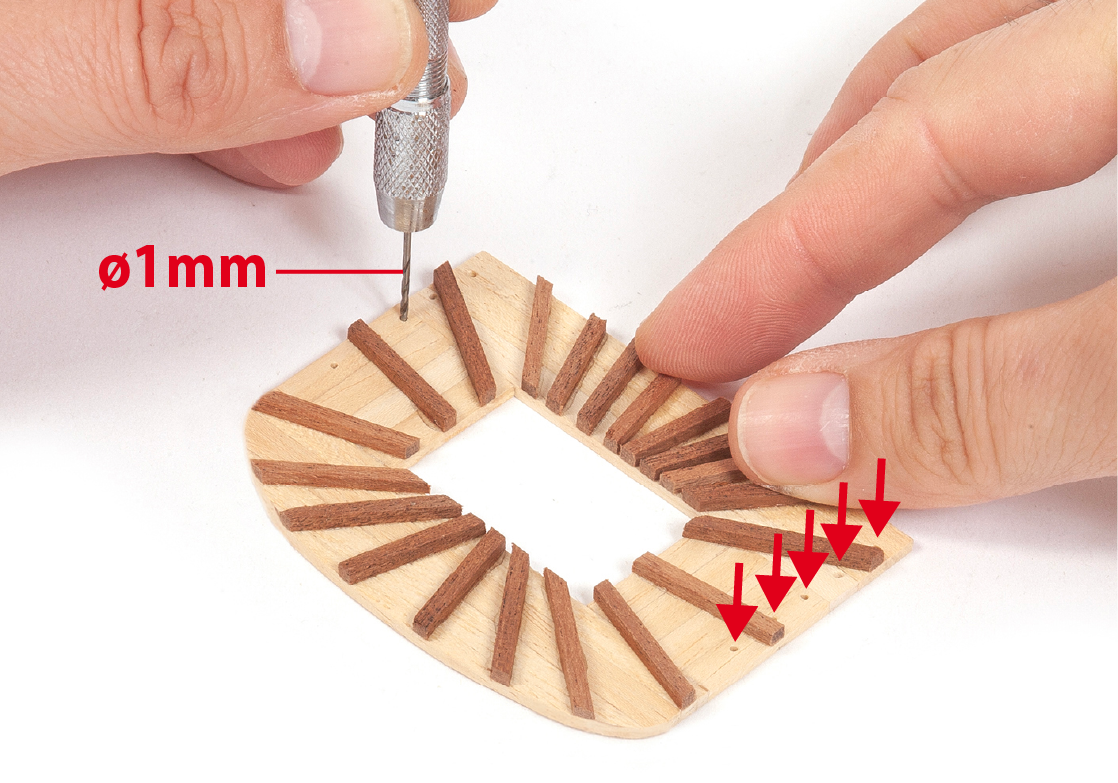

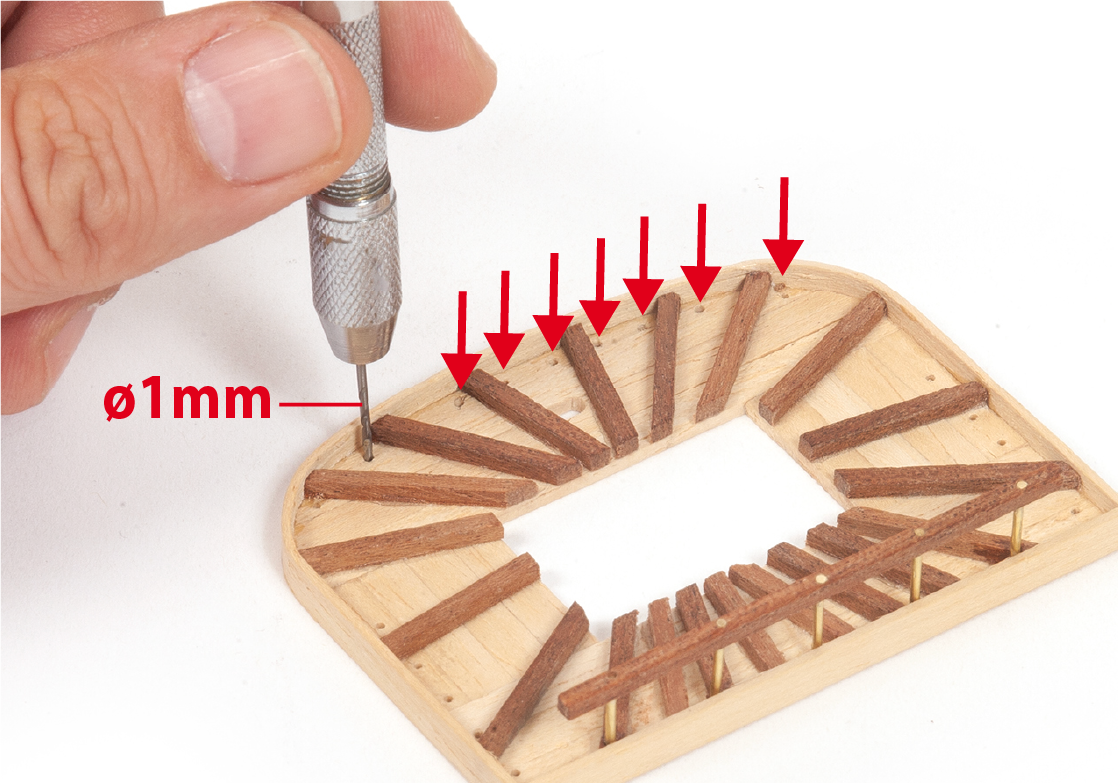

Percez les autres trous de ø1 mm dans la hune comme indiqué sur le plan.

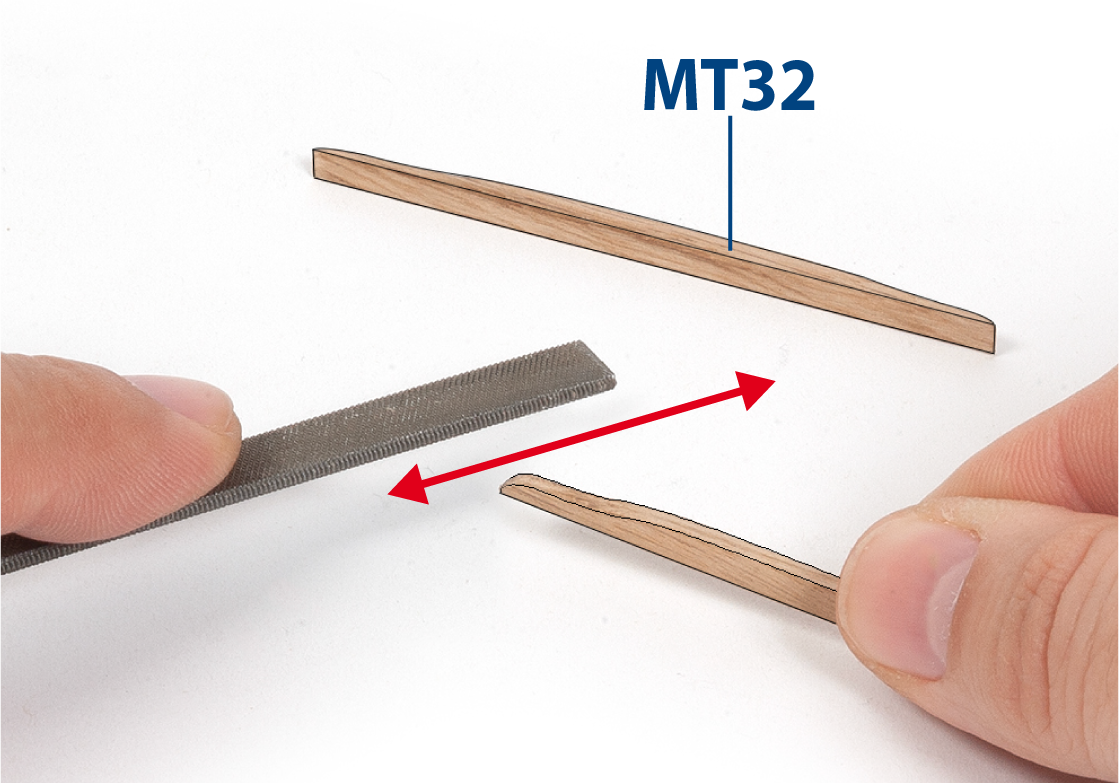

Coupez deux pièces MT32 (3 x 3 x 67 mm en bois de tilleul) aux dimensions requises, puis donnez-leur la forme indiquée à l'aide d'une lime.

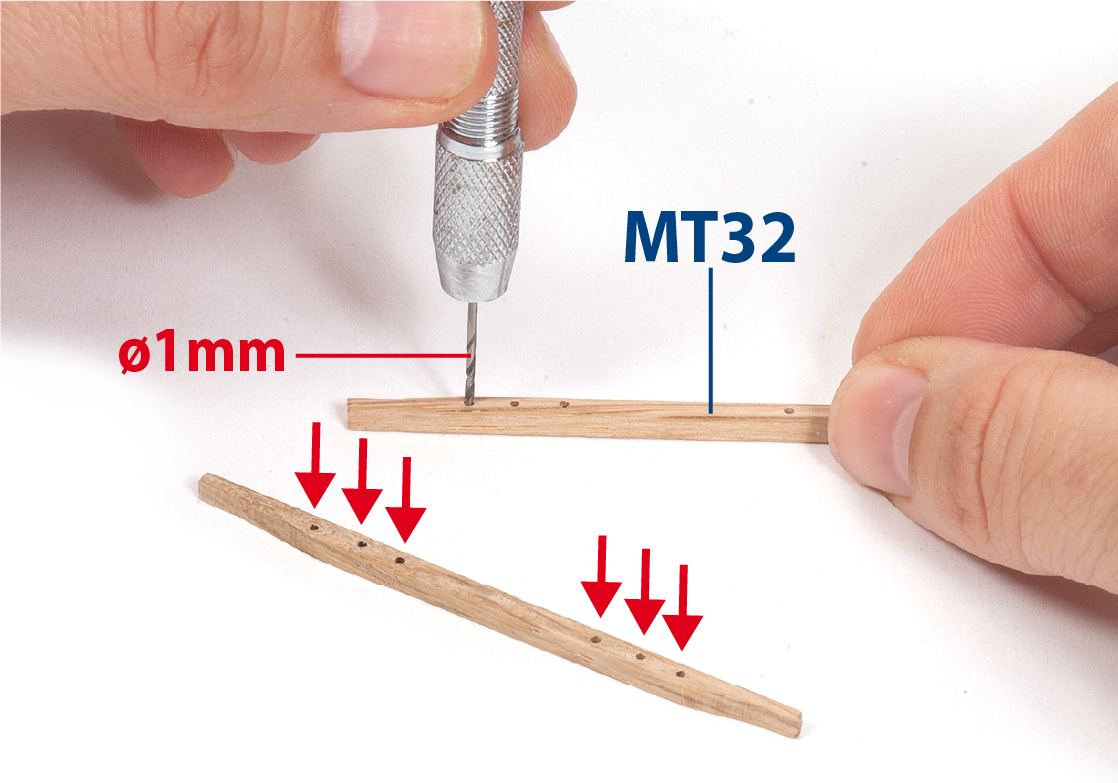

Percez des trous de ø1 mm dans les pièces MT32 comme indiqué sur le dessin.

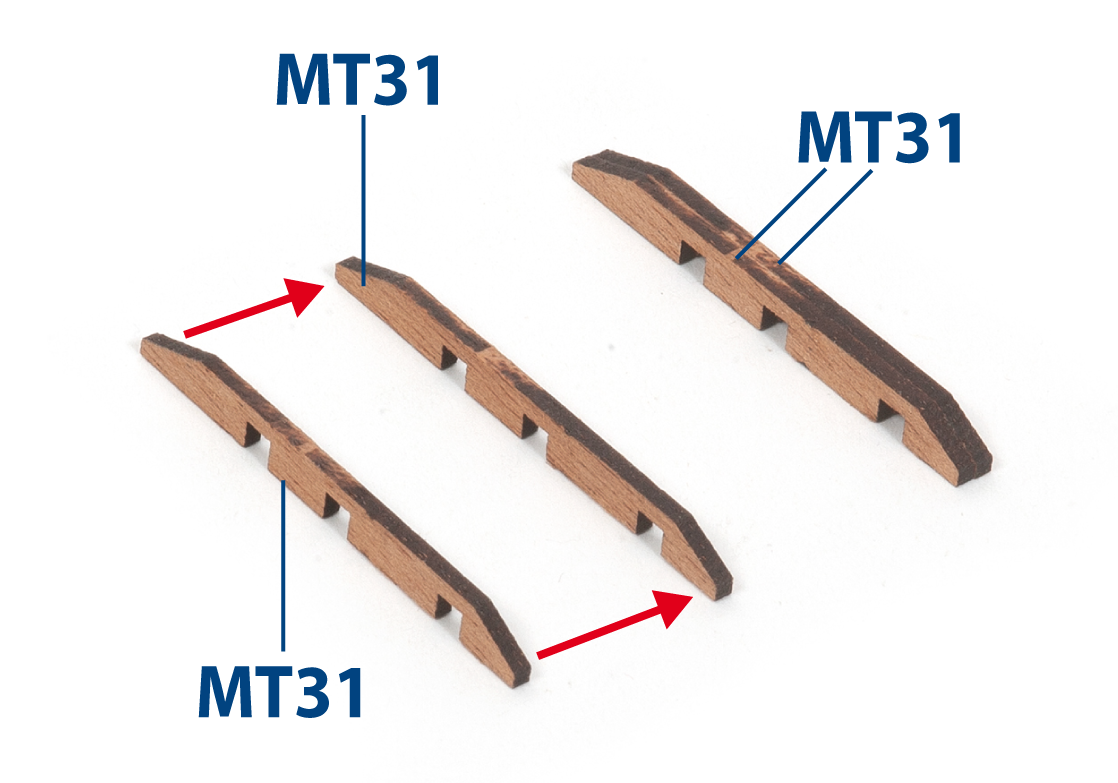

Collez les pièces MT31 deux par deux comme indiqué.

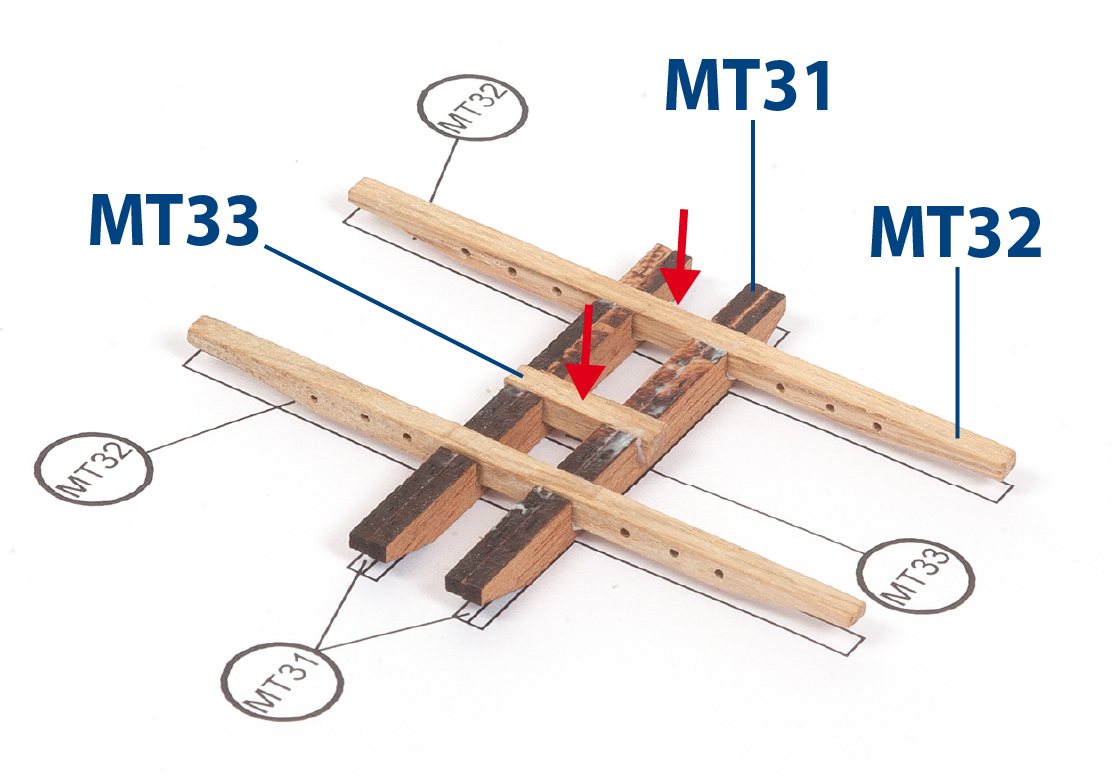

Coupez la pièce MT33 (3 x 3 x 14 mm en bois de tilleul) aux dimensions requises, puis collez les pièces ensemble comme indiqué sur le plan.

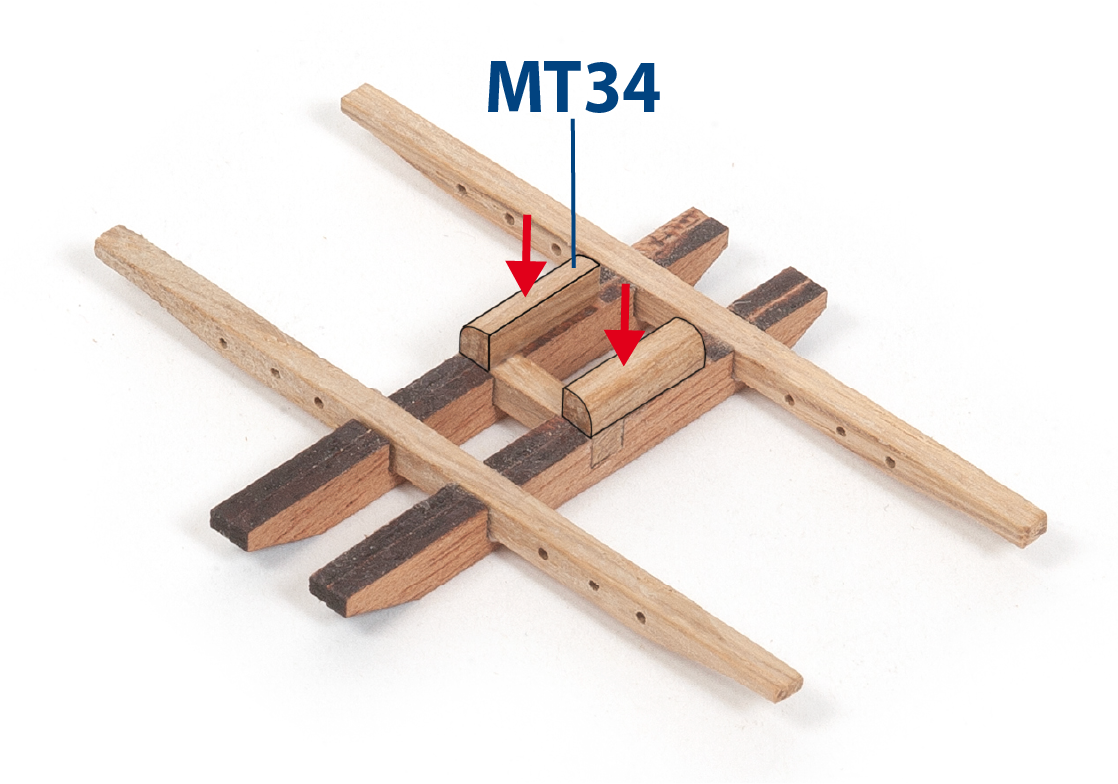

Coupez les pièces MT34 (3 x 3 x 13 mm en bois de tilleul) et donnez-leur la forme indiquée, puis collez-les sur l'assemblage.

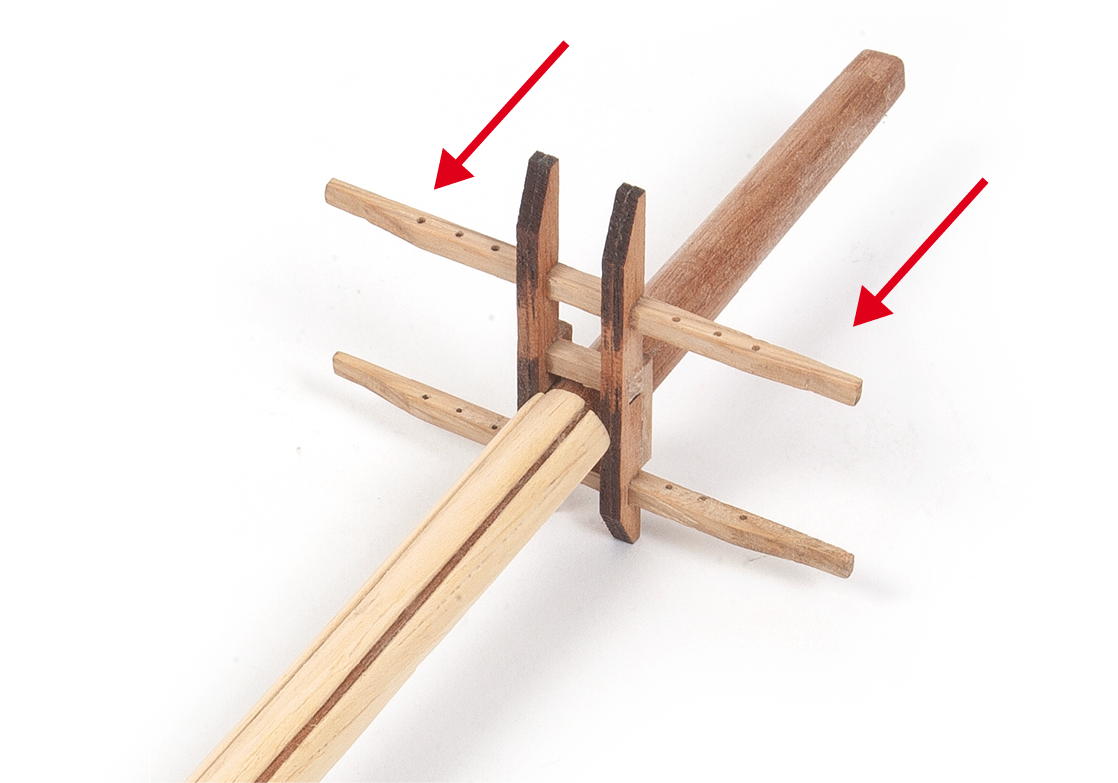

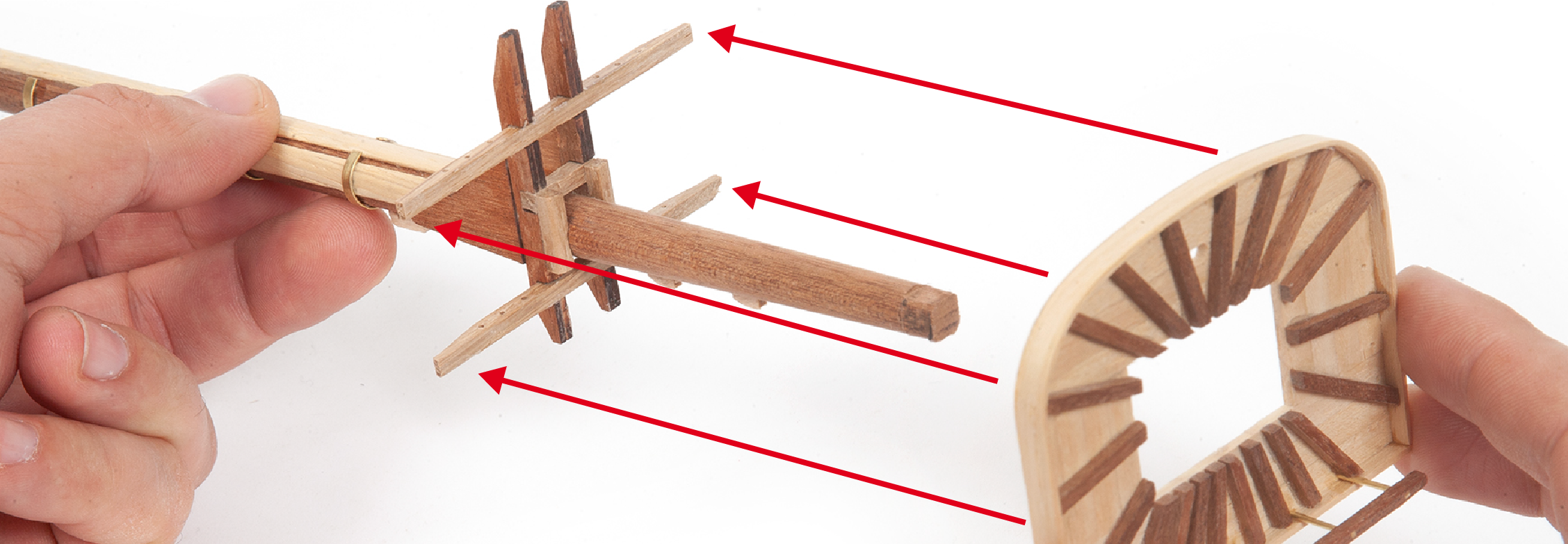

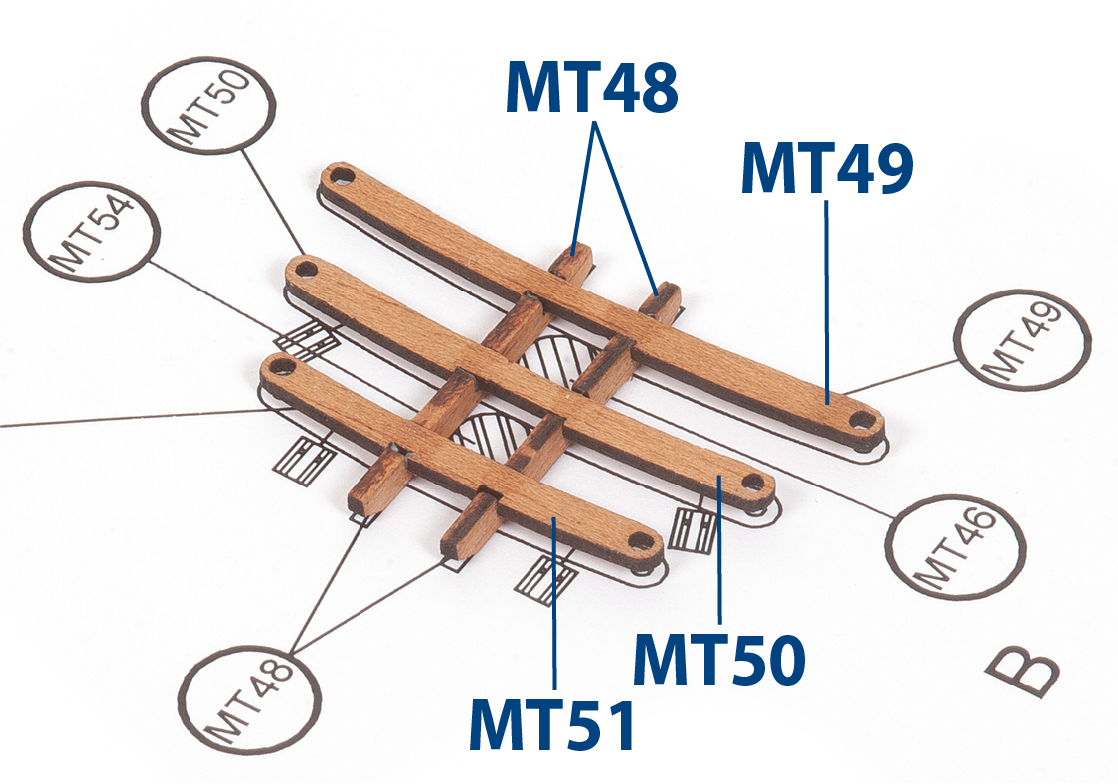

Assemblez les pièces comme indiqué sur la photo.

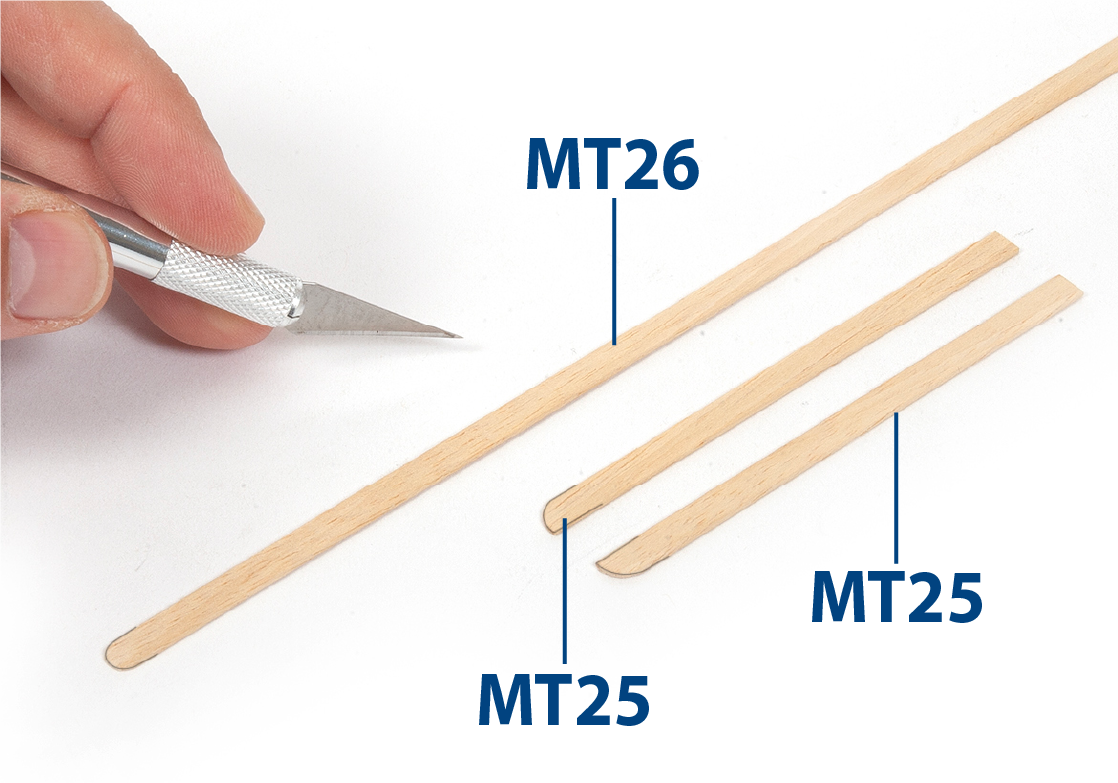

Coupez deux pièces MT25 (1 x 5 x 83 mm en bois de tilleul) aux dimensions requises et une pièce MT26 (1 x 5 x 198 mm en bois de tilleul), puis donnez la forme indiquée aux extrémités.

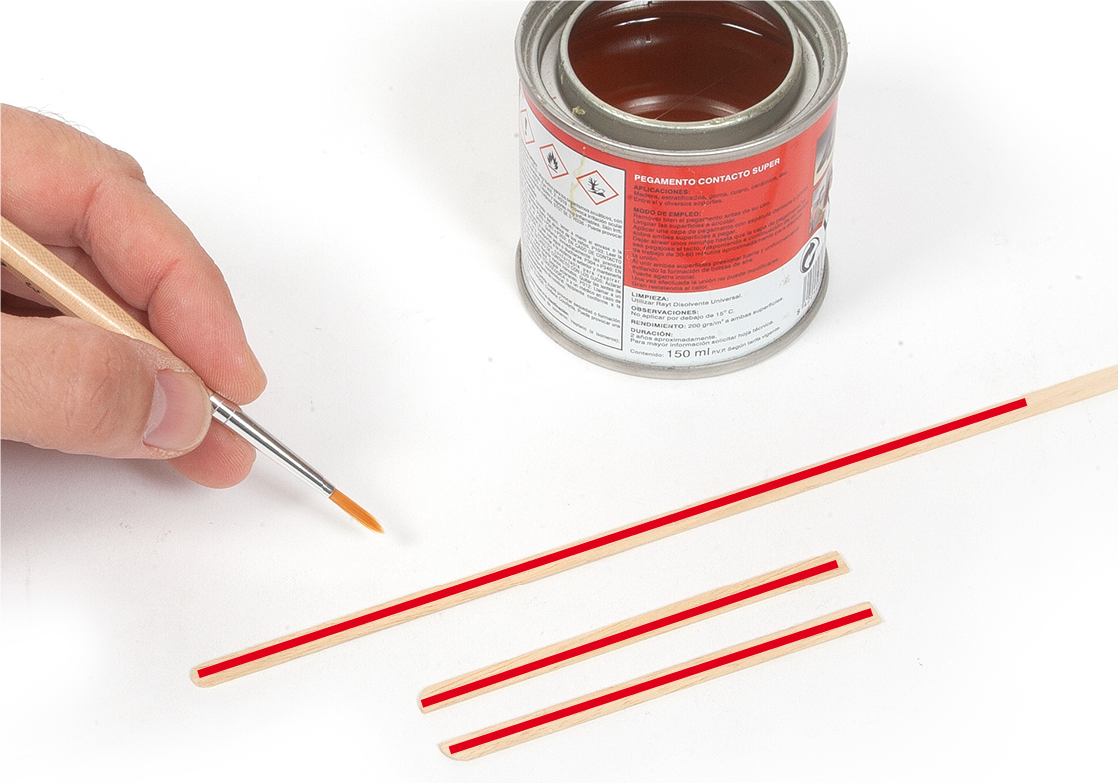

Appliquez de la colle de contact sur un côté des pièces.

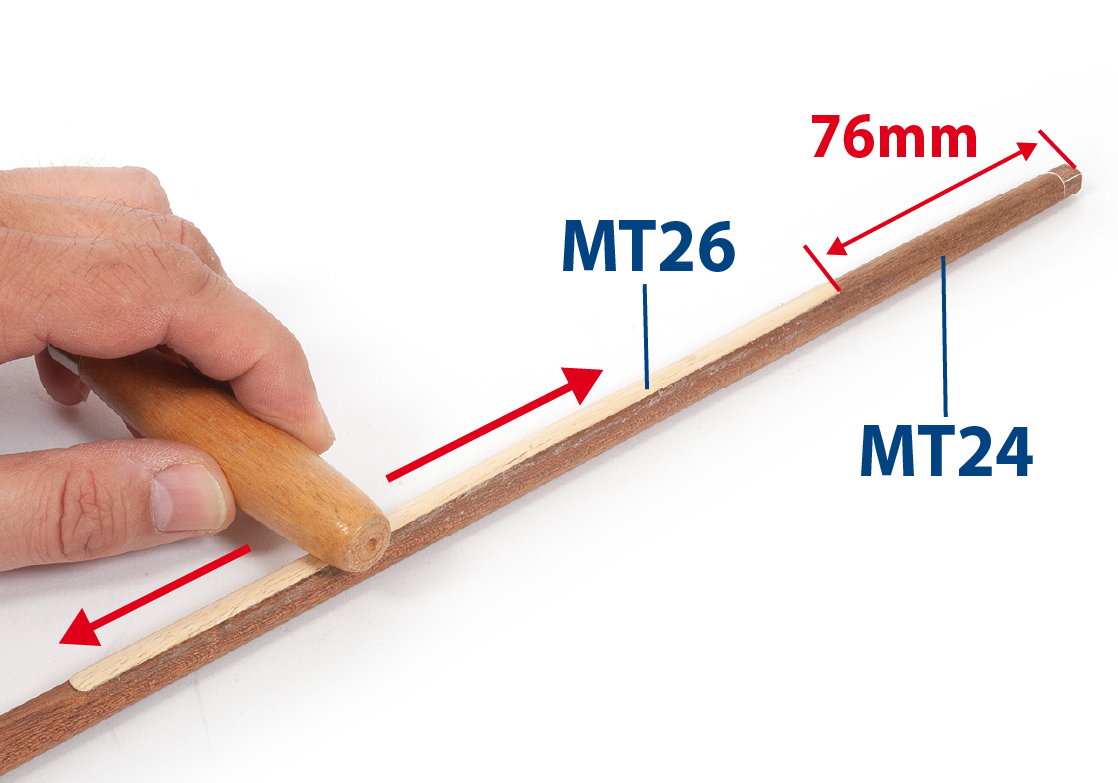

Collez la pièce MT26 sur la pièce MT24 (ø10 x 387 mm) comme indiqué.

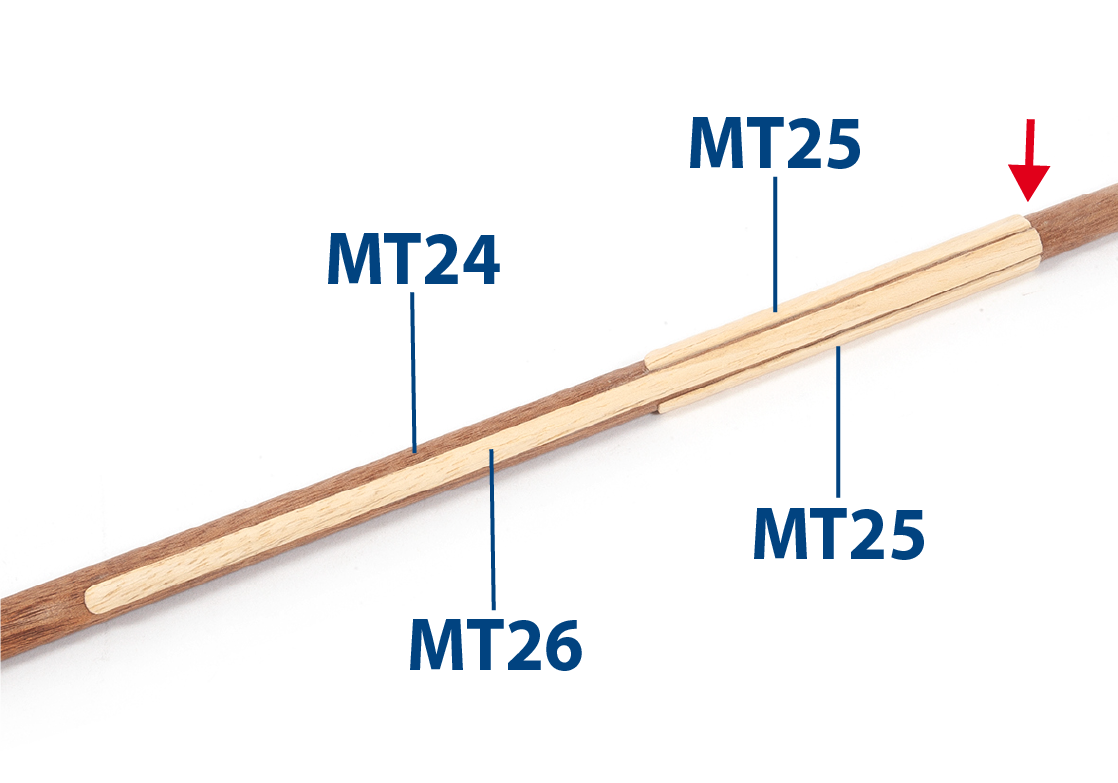

Collez les pièces MT25 comme indiqué.

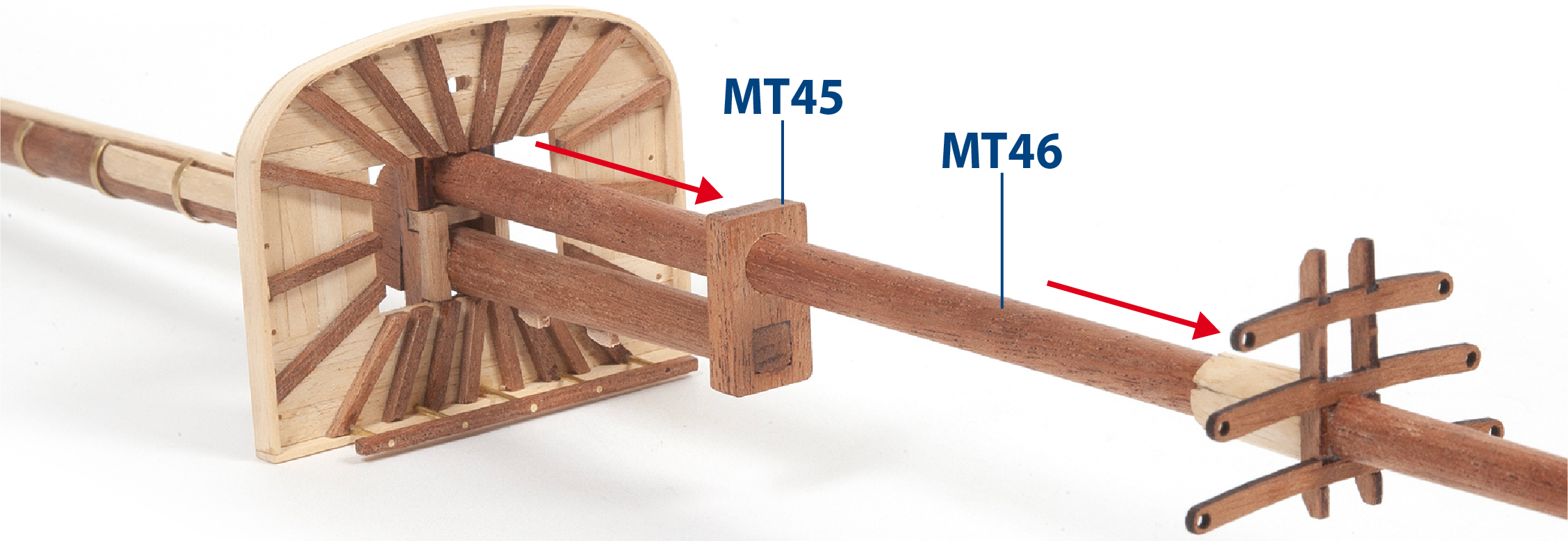

Faites glisser l'assemblage réalisé lors de la phase 15 de l'étape 65 sur le mât, comme indiqué.

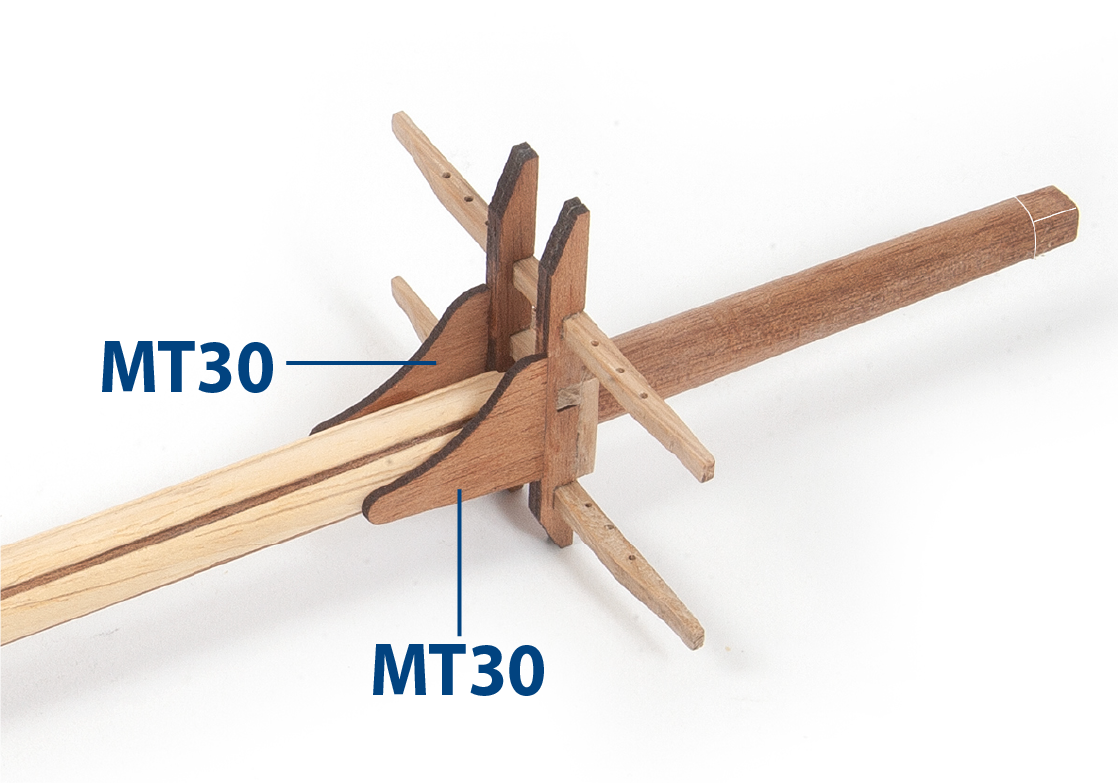

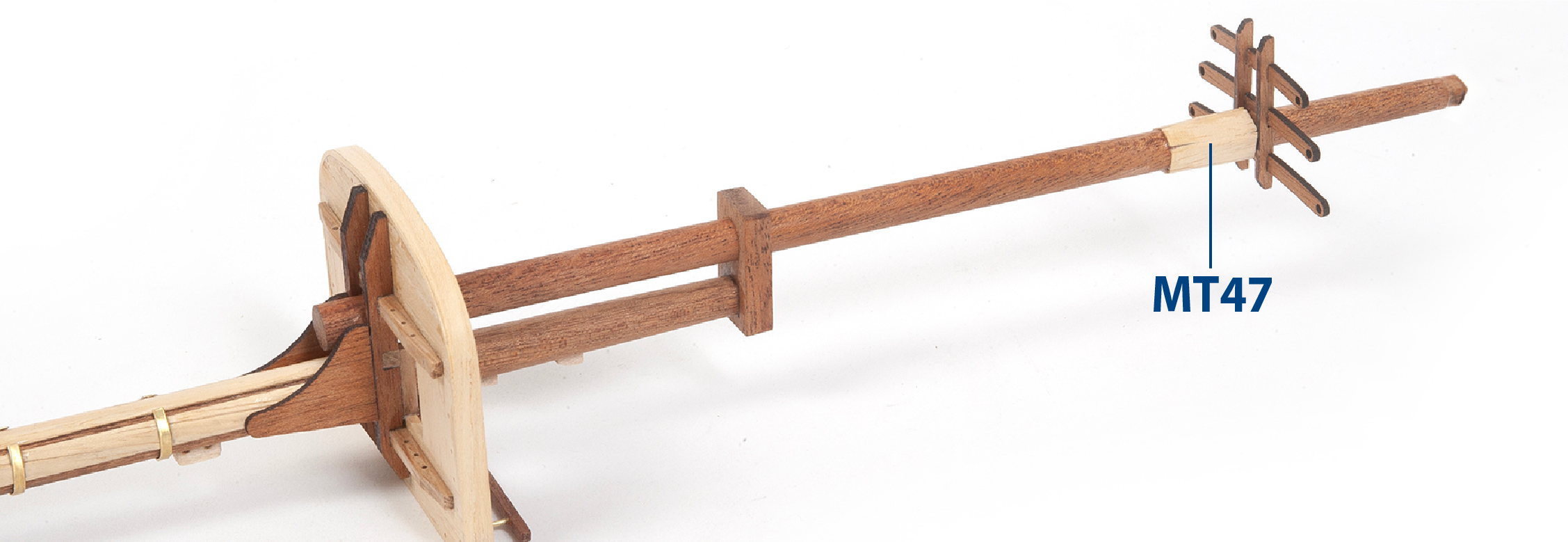

Collez les pièces MT30.

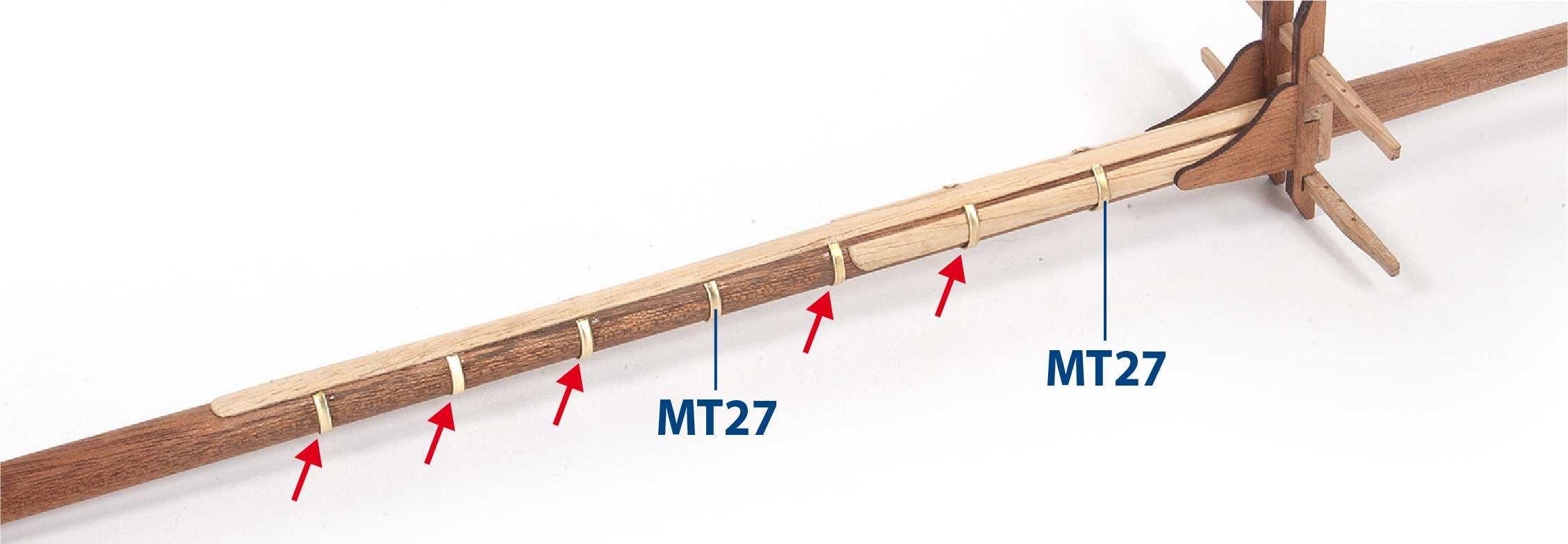

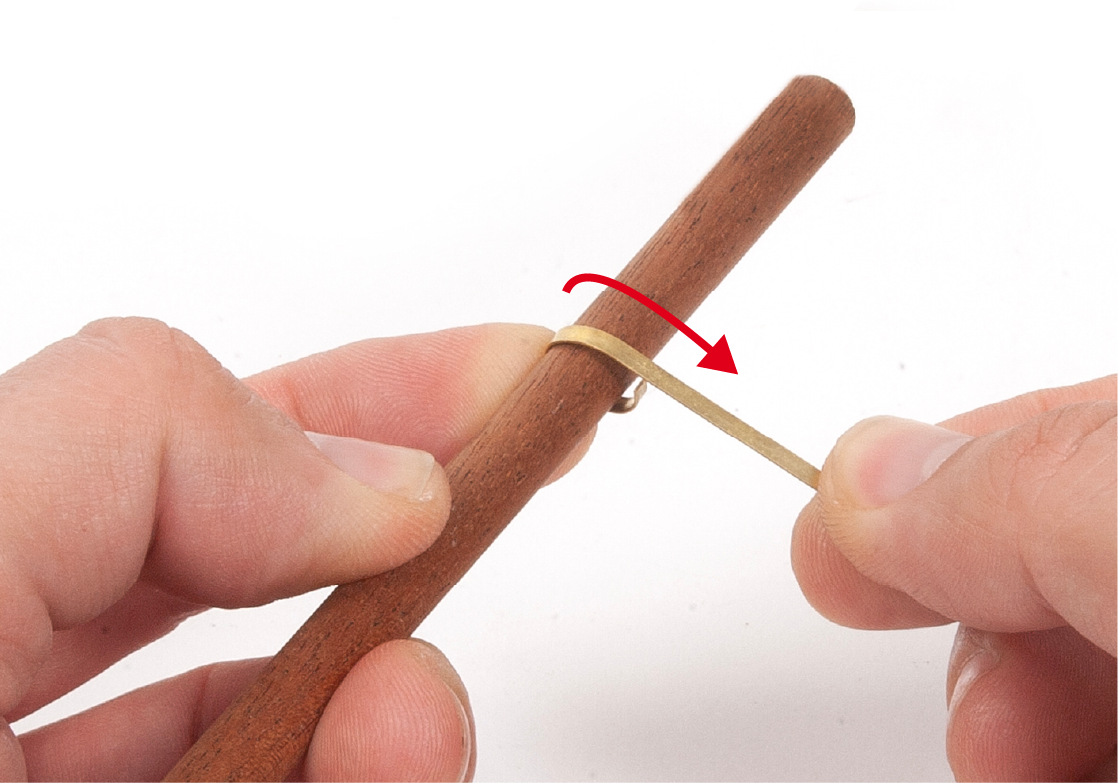

À l'aide d'une tige, formez une boucle avec la pièce MT27 (2 x 35 mm, en laiton).

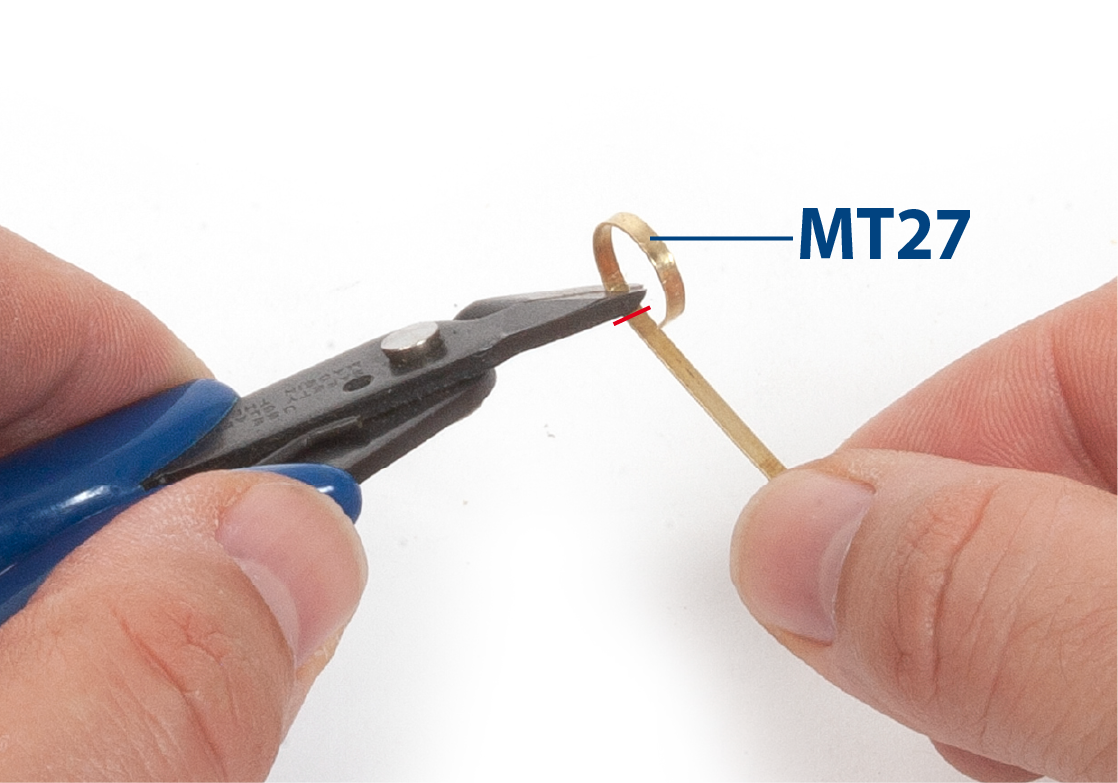

À l'aide de pinces, coupez la pièce à l’endroit où la boucle se referme, comme indiqué.

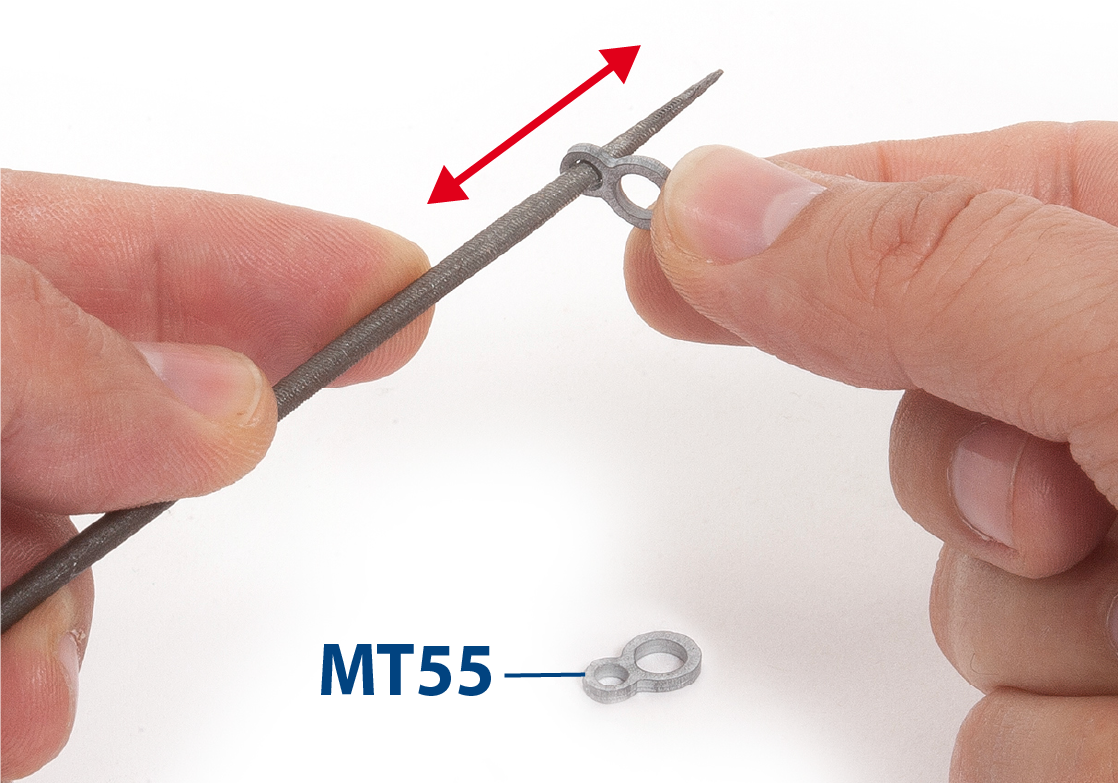

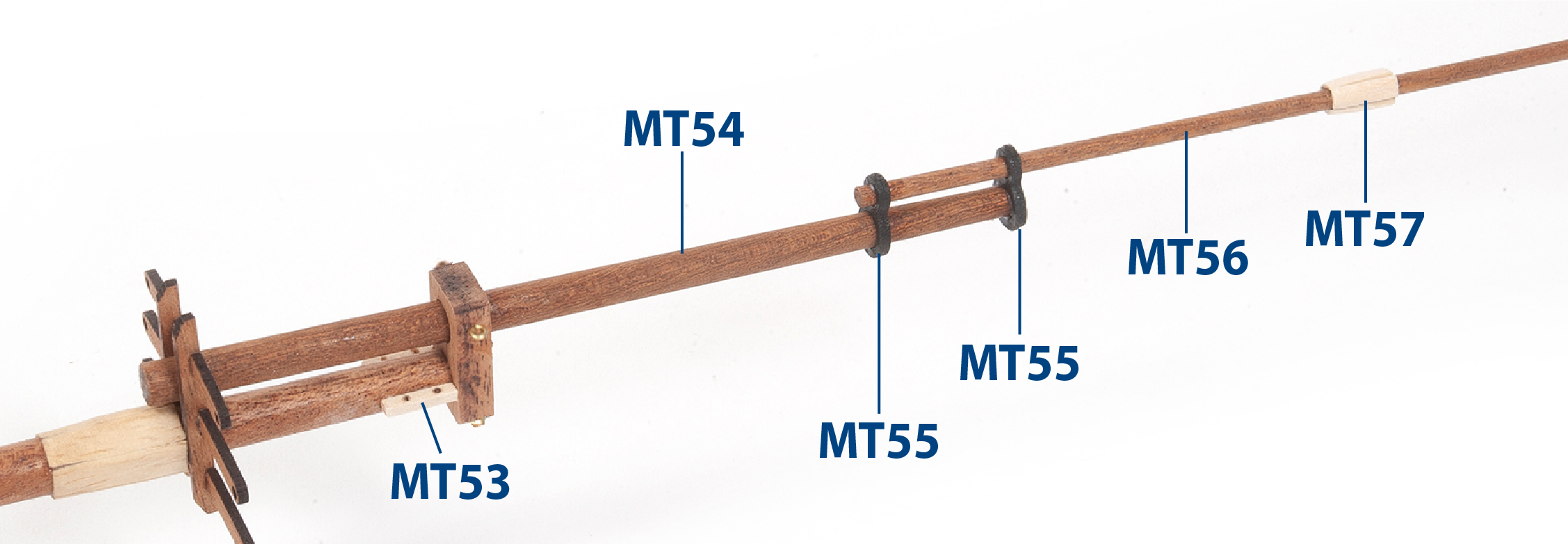

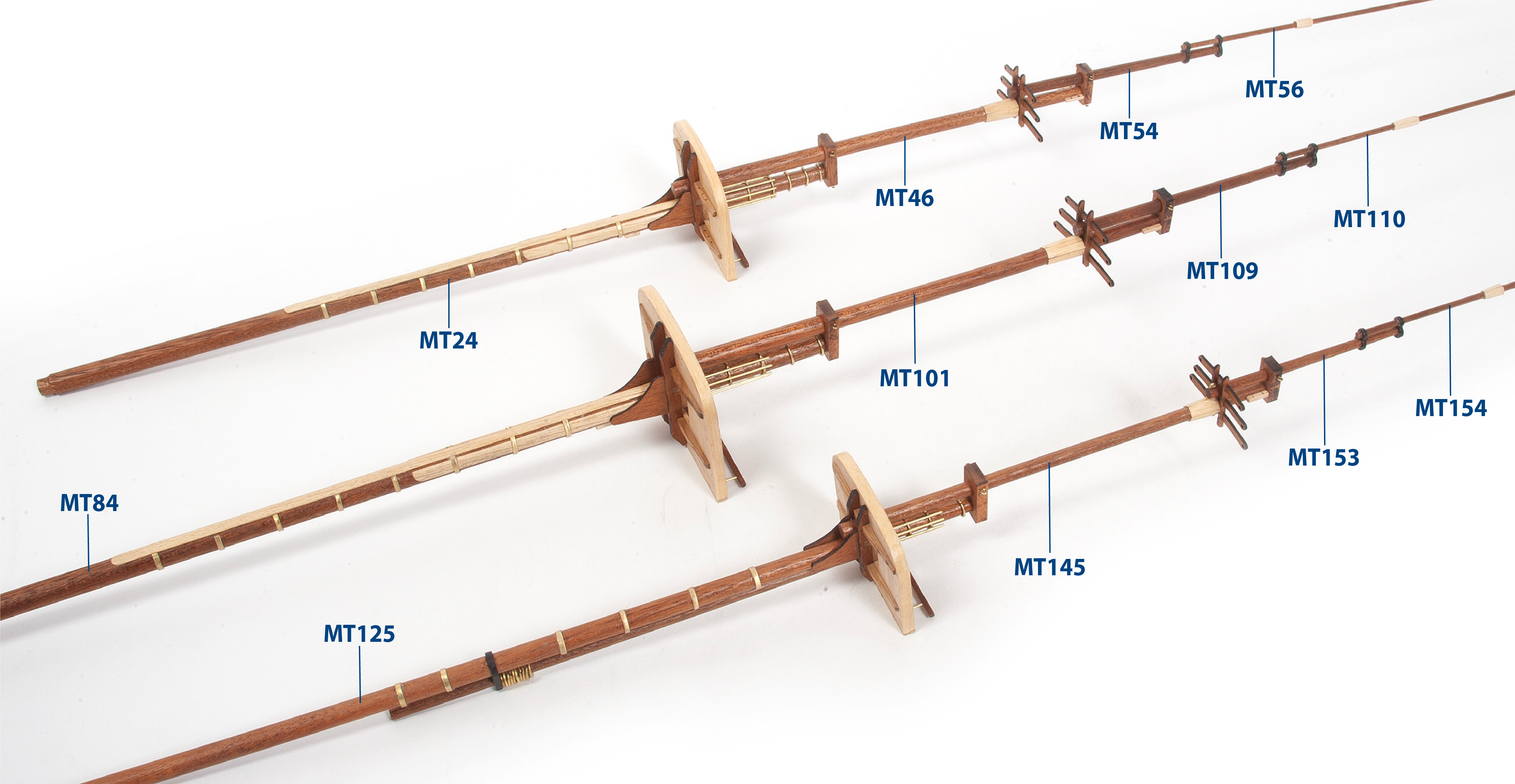

Limez les trous des pièces MT55 afin que les pièces MT54 et MT56 puissent s'y insérer (cf. phase 3).

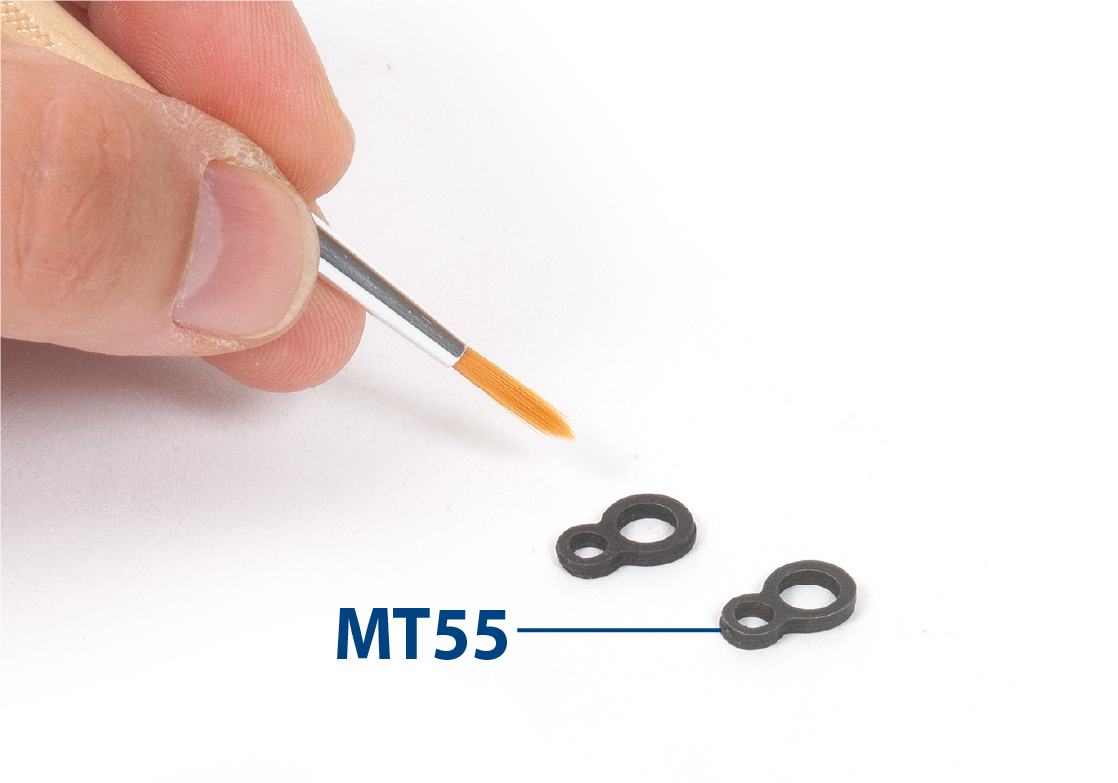

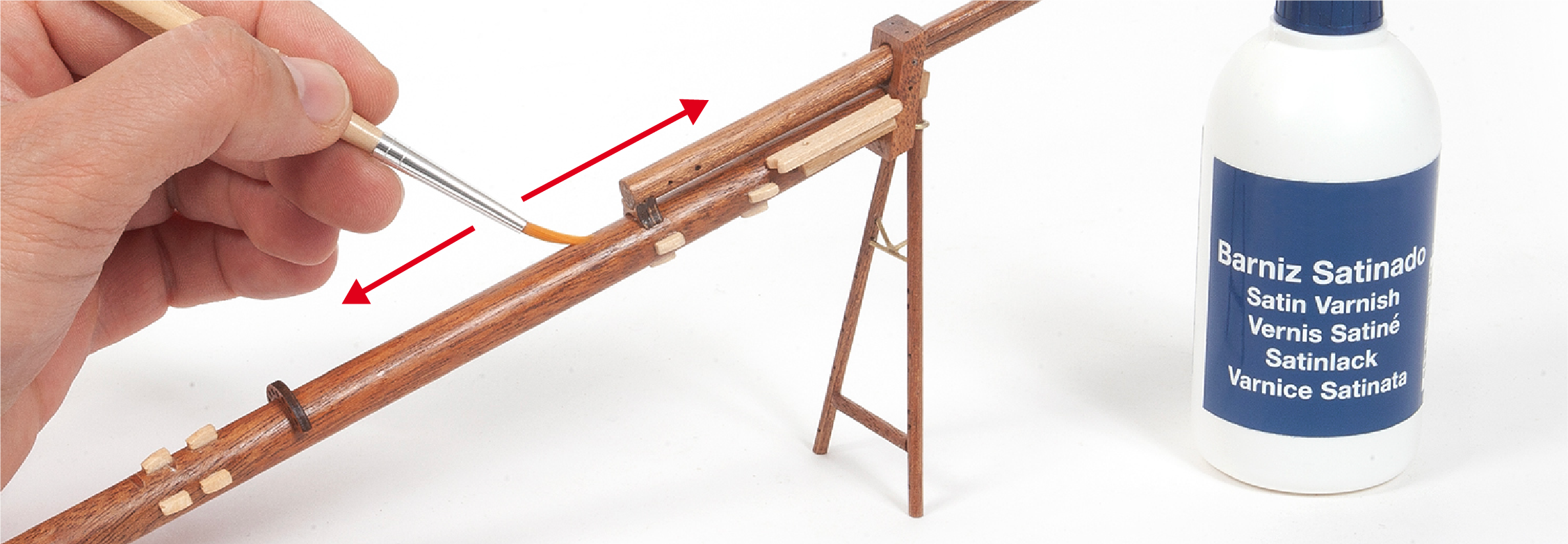

Vous pouvez choisir de peindre les pièces en noir si vous préférez.

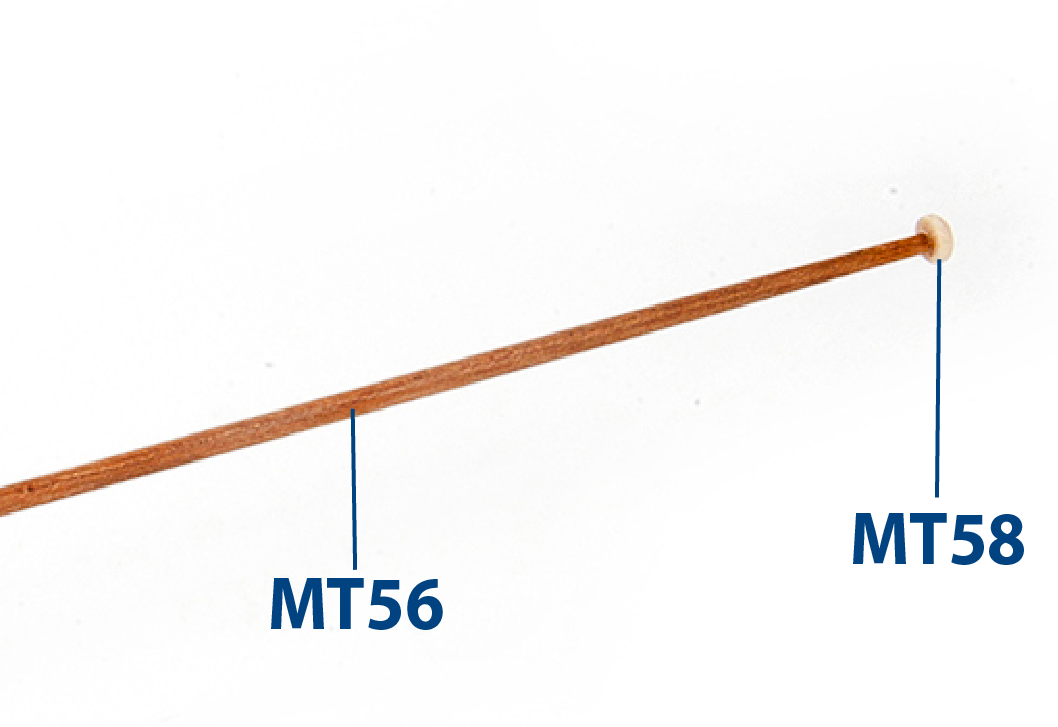

Fixez une pièce MT58 (2 x 5 x 5 mm en bois de tilleul) au sommet de chaque mât.

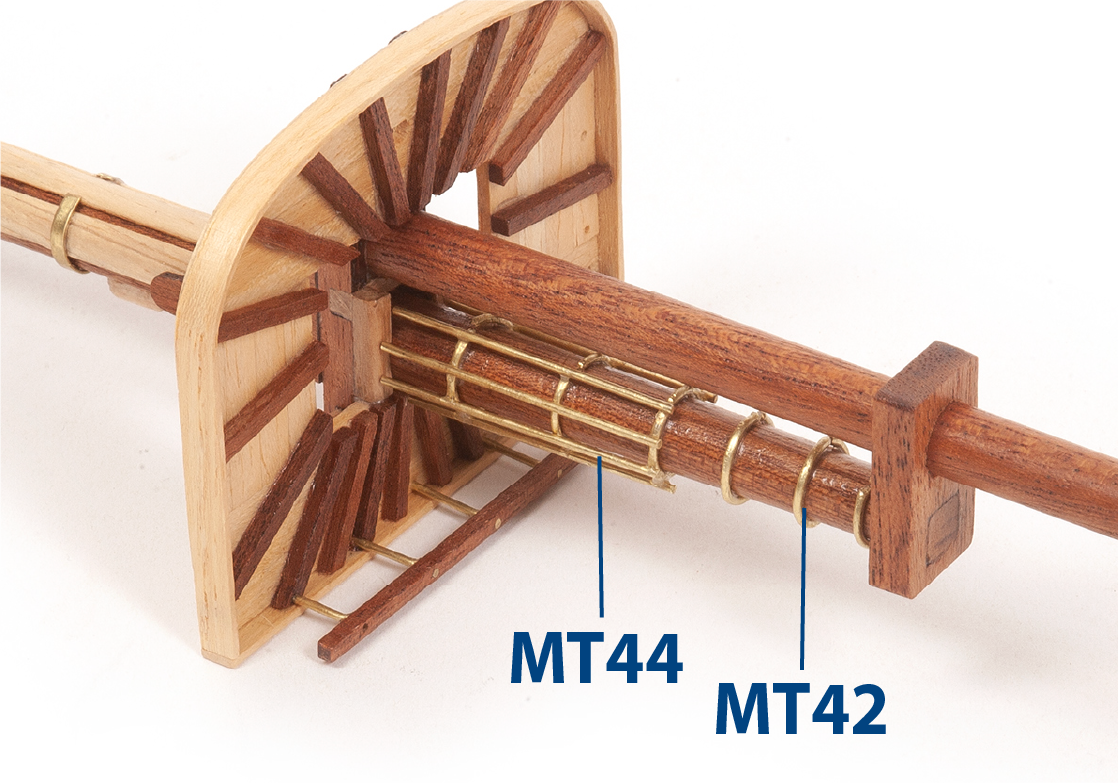

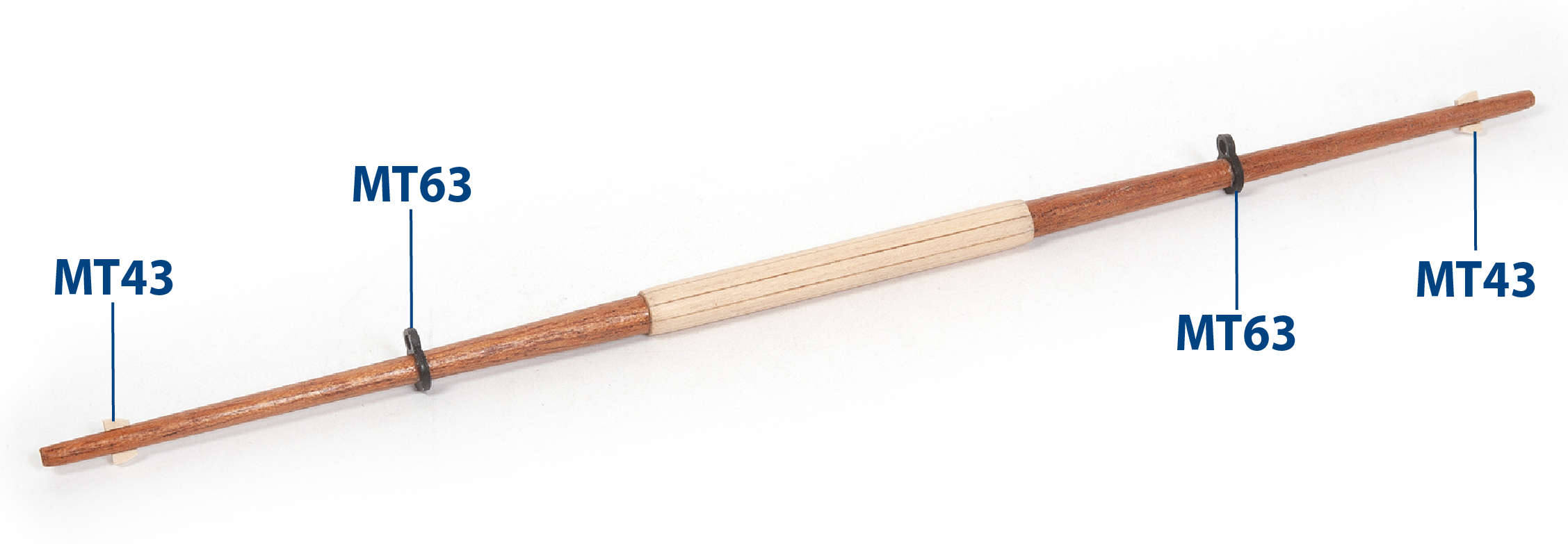

Coupez les fils de laiton MT44 et MT42 aux longueurs requises, ajustez-les puis collez-les sur chaque mât.

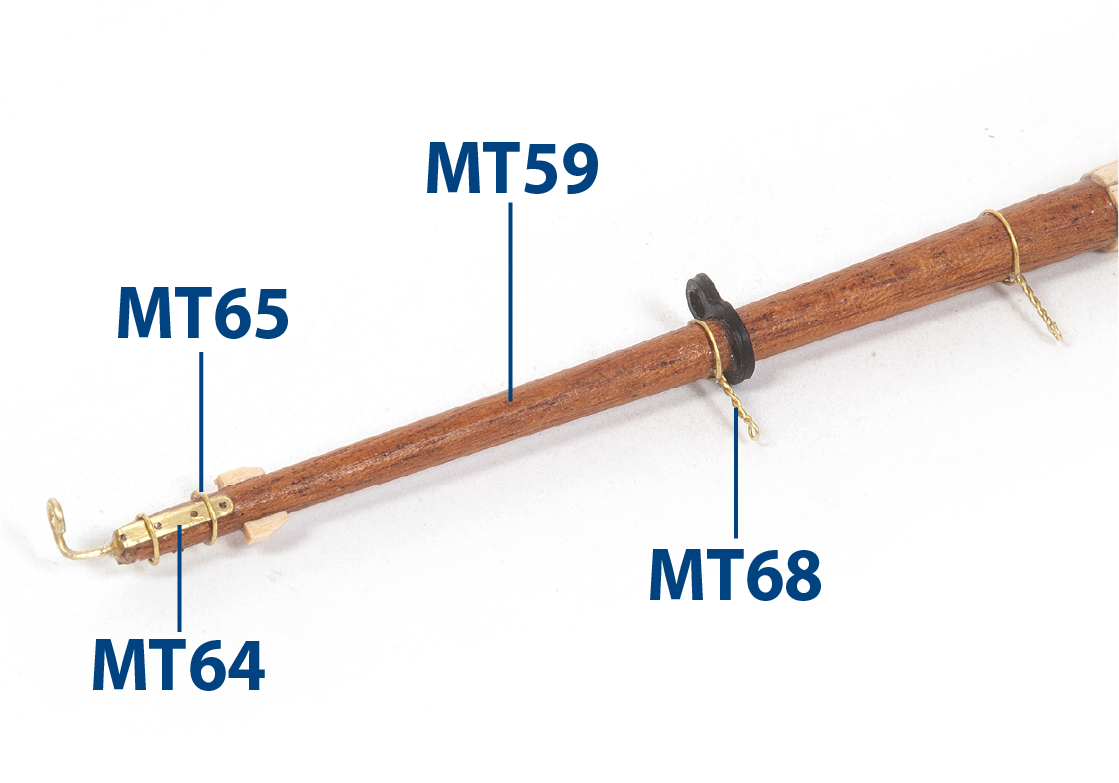

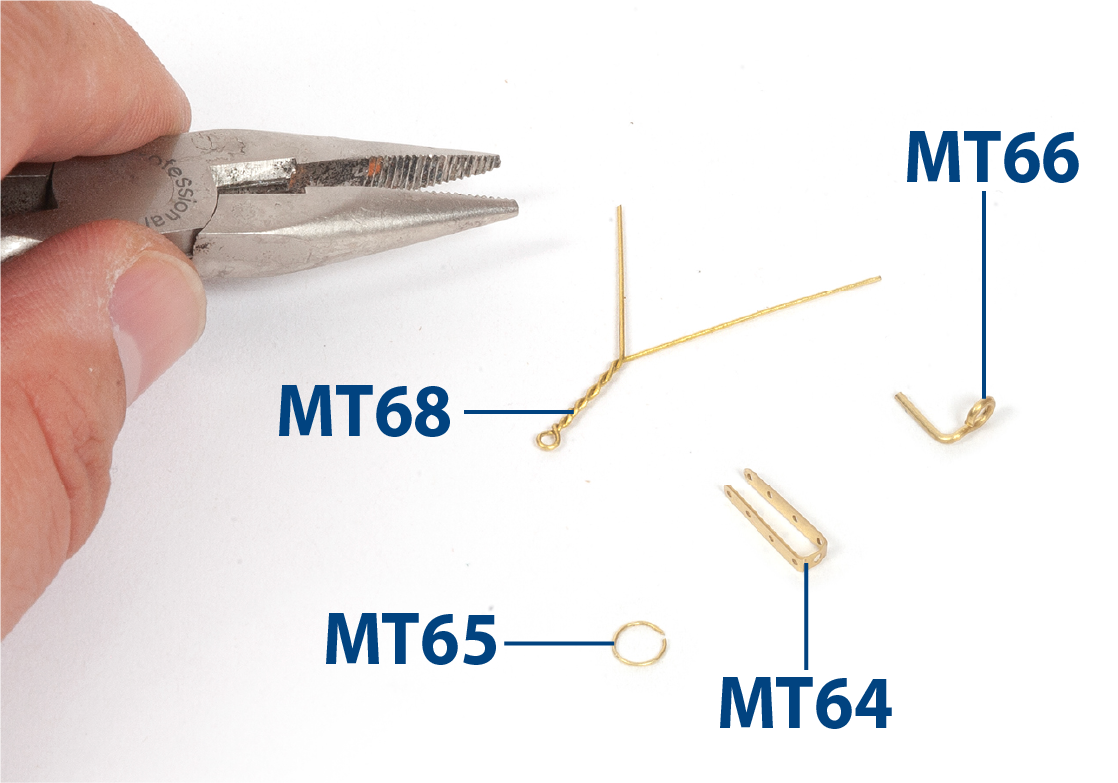

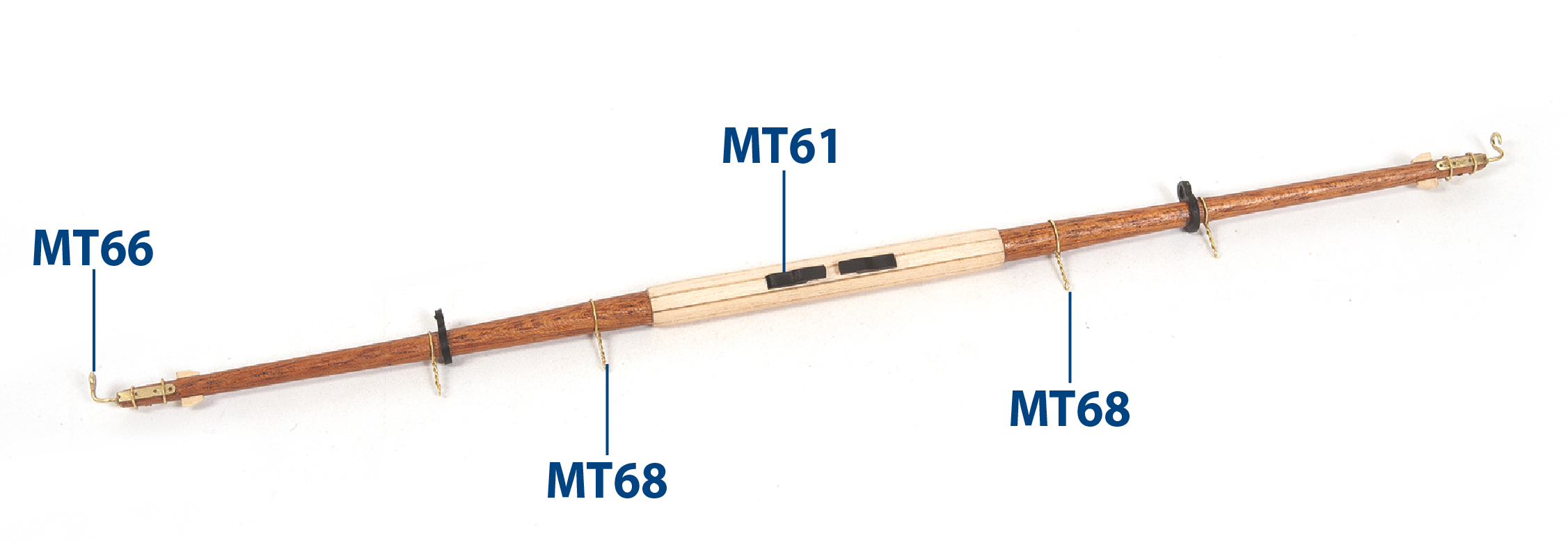

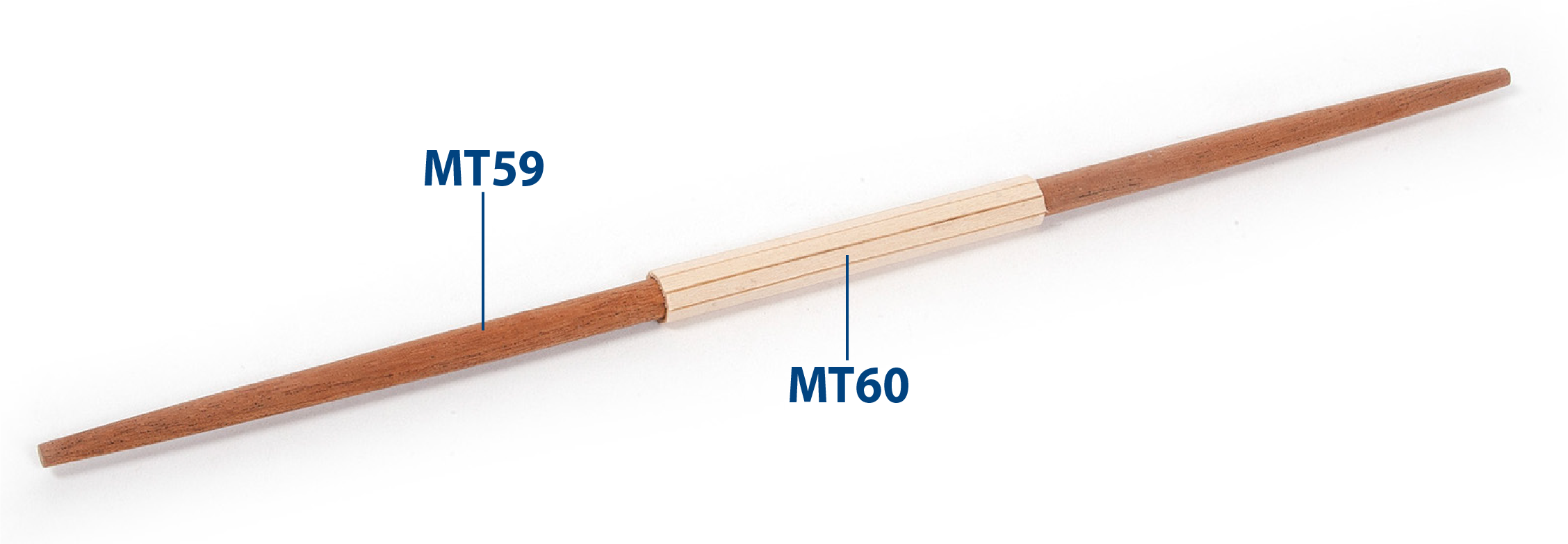

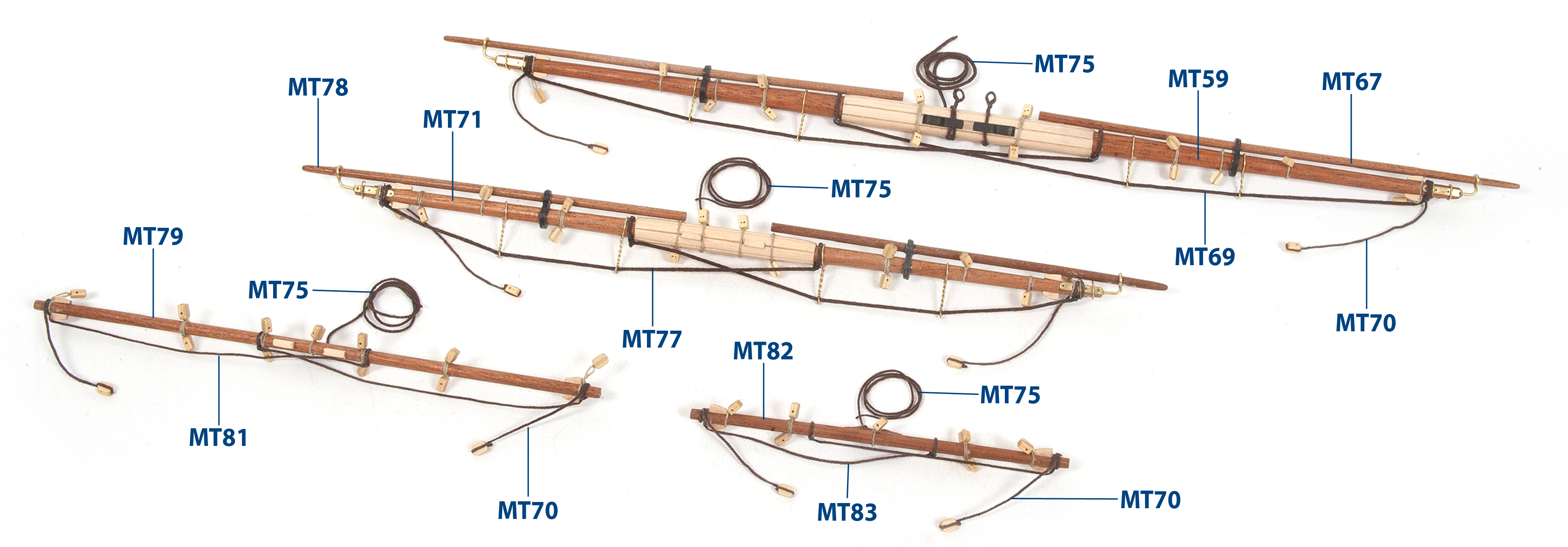

Prenez la pièce MT64 de la boîte n°04. À l'aide de pinces, donnez la forme indiquée sur la photo aux pièces MT65, MT66 et MT68.

Positionnez les pièces comme indiqué.
