Boîte n° 02

      Cliquez sur le bouton ci-dessus pour imprimer ces instructions ou les enregistrer au format PDF.

      Conseils pour l'assemblage

      Avant de commencer l’assemblage, assurez-vous de disposer d’un espace de travail propre, bien éclairé et bien ventilé. Protégez toujours la peinture des composants en les plaçant sur un tapis de découpe, une feuille de papier blanc ou un chiffon doux.

      Vis et outils

      Les vis sont fournies à l'intérieur de chaque boîte avec des vis de rechange. Il peut parfois vous être demandé de conserver certaines vis inutilisées pour une étape ultérieure ; rangez-les soigneusement et identifiez-les clairement. Veillez à ne pas mélanger les vis : elles peuvent se ressembler, mais leur filetage peut varier légèrement. L’utilisation d’une vis incorrecte pourrait endommager les pièces. Utilisez toujours un tournevis de taille appropriée.

      Lorsque vous assemblez des pièces à l’aide de vis, insérez-les d’abord sans les serrer afin de vérifier leur alignement. Une fois toutes les vis en place, serrez-les délicatement sans trop forcer. Si une vis est difficile à insérer dans une pièce métallique, ne forcez pas, car la tête pourrait se casser. Retirez-la et appliquez une petite quantité de vaseline, de savon ou d’huile légère sur le filetage avant de réessayer.

      Vous pouvez aimanter votre tournevis en le frottant contre un aimant (par exemple un aimant de réfrigérateur), ce qui permet de maintenir les vis et de faciliter l’assemblage. Un aimant peut aussi aider à retrouver des vis tombées au sol.

      Détachez les pièces de leur grappe à l’aide d’une pince coupante ou d’un couteau de modélisme.

      Utilisation de colle

      Certaines pièces peuvent nécessiter l’utilisation d’un peu de colle. Appliquez-la avec parcimonie à l’aide d’un cure-dent afin d’éviter tout excès. Nous recommandons l’utilisation d’une colle cyanoacrylate en gel ou d’une colle liquide extra-fluide pour modélisme. Dans la mesure du possible, effectuez toujours un montage à blanc avant de coller les pièces. Du ruban de masquage peut être utilisé pour maintenir temporairement certaines pièces en place pendant le séchage de la colle.

      Branchement des câbles

      Assurez-vous que l’alimentation est coupée avant de brancher les câbles. Une pince à épiler peut être utilisée pour insérer les fils en PVC en les saisissant délicatement à environ 5 mm de leur extrémité. Ne tirez jamais sur les câbles lors du débranchement afin d’éviter de les endommager. Saisissez plutôt la fiche à l’aide d’une pince à épiler pour la retirer.

      Gauche et droite

      Les côtés gauche et droit correspondent à ceux d’une personne assise dans la voiture.

      Important

      Ce symbole signale des instructions importantes indiquées en gras. Portez-y une attention particulière, notamment pour vérifier l’orientation des pièces à l’aide des photos.

      AVERTISSEMENT :

      Ce produit n’est pas un jouet. Il ne convient pas aux enfants de moins de 14 ans en raison de la présence de petites pièces. La supervision d’un adulte est requise. Certaines pièces contiennent des aimants. L’ingestion d’aimants peut provoquer des blessures graves. Tenez-les hors de portée des enfants. En cas d’ingestion suspectée, consultez immédiatement un médecin.

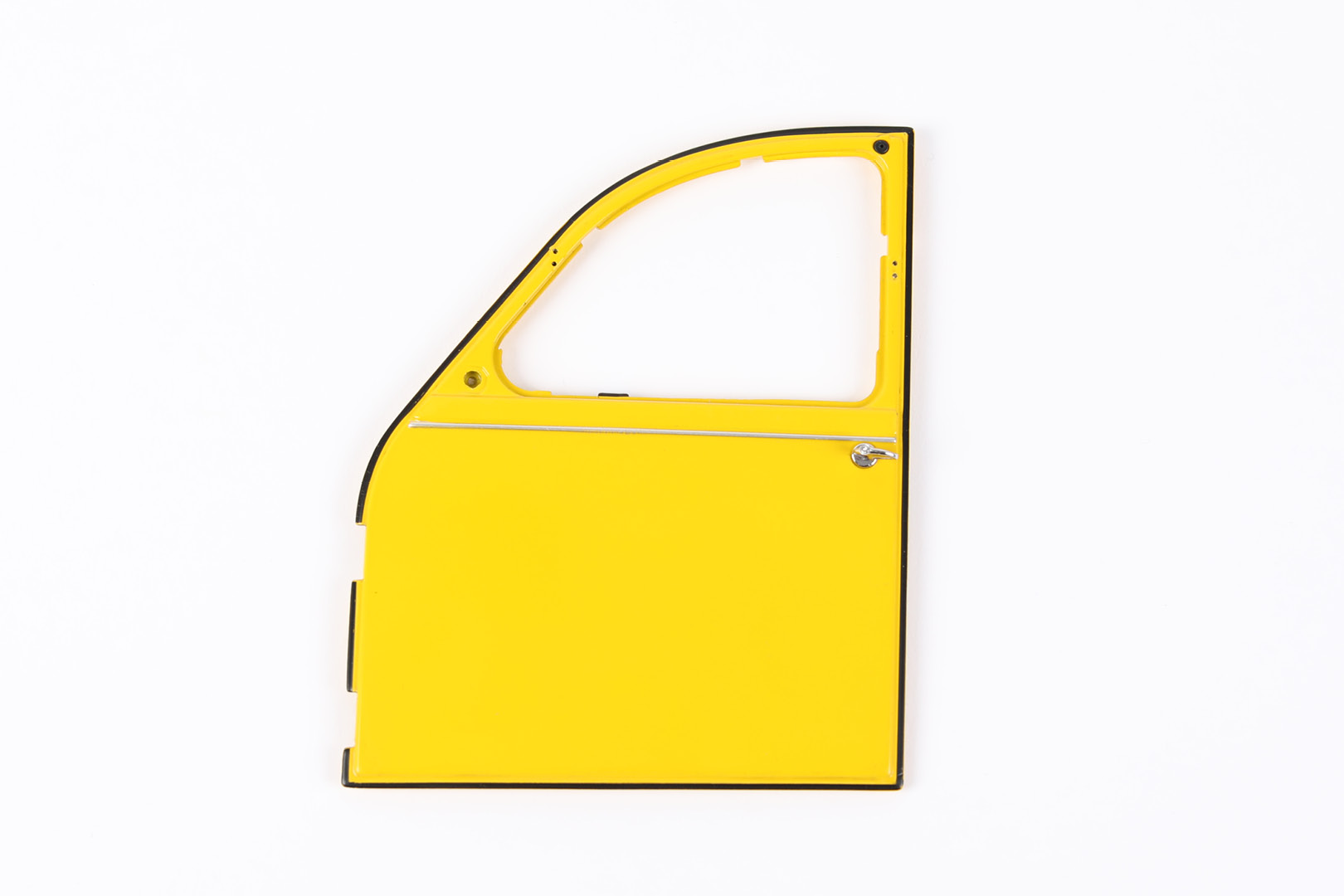

      Étape 06 : La portière avant gauche

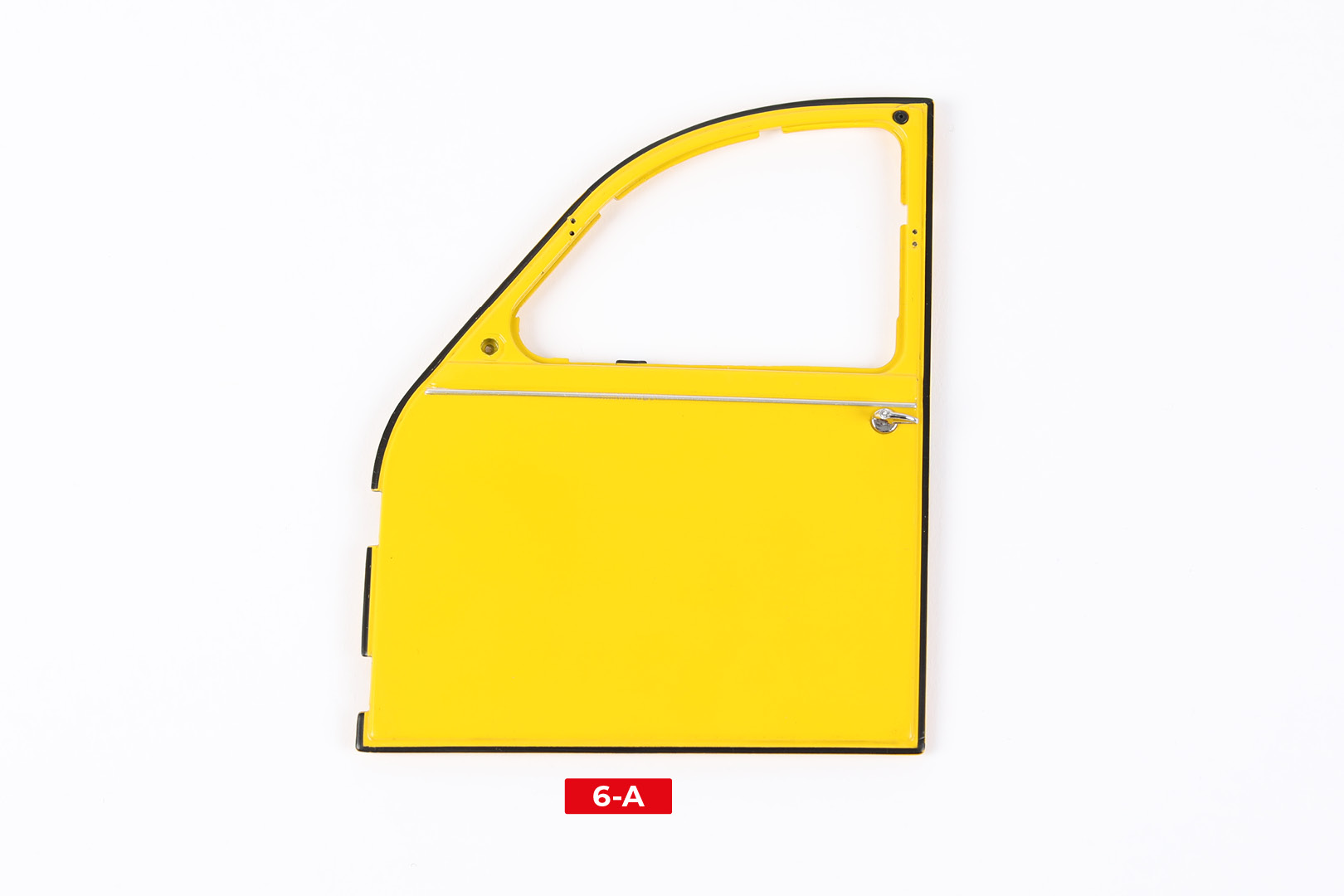

      PIÈCES DE L'ÉTAPE 06

      Il n'y a pas d'assemblage à l'étape 06. La portière sera assemblée à l'étape suivante.

      ÉTAPE COMPLÉTÉE

      Étape 07 : Assembler la portière avant gauche

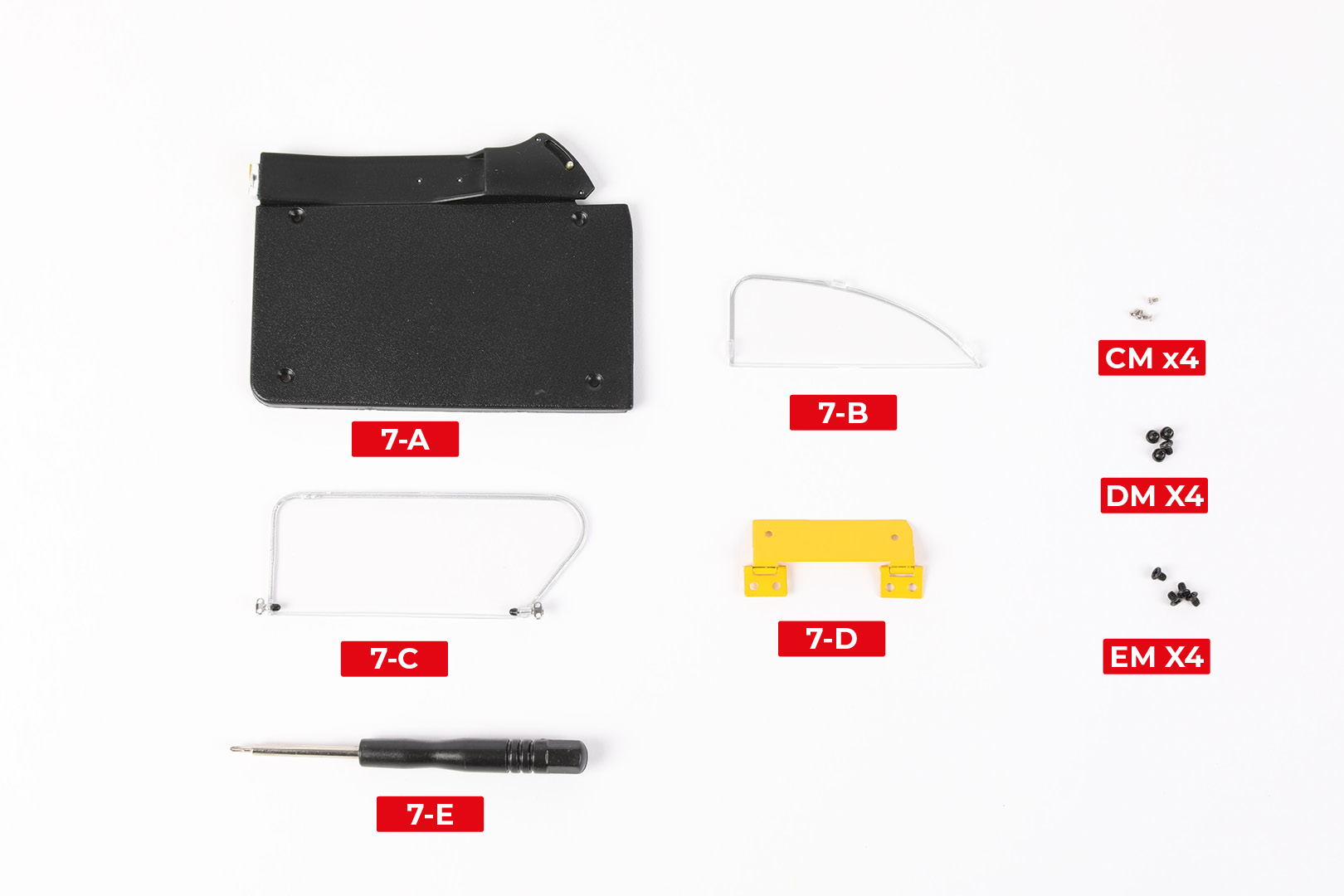

      PIÈCES DE L'ÉTAPE 07

      Phase 1

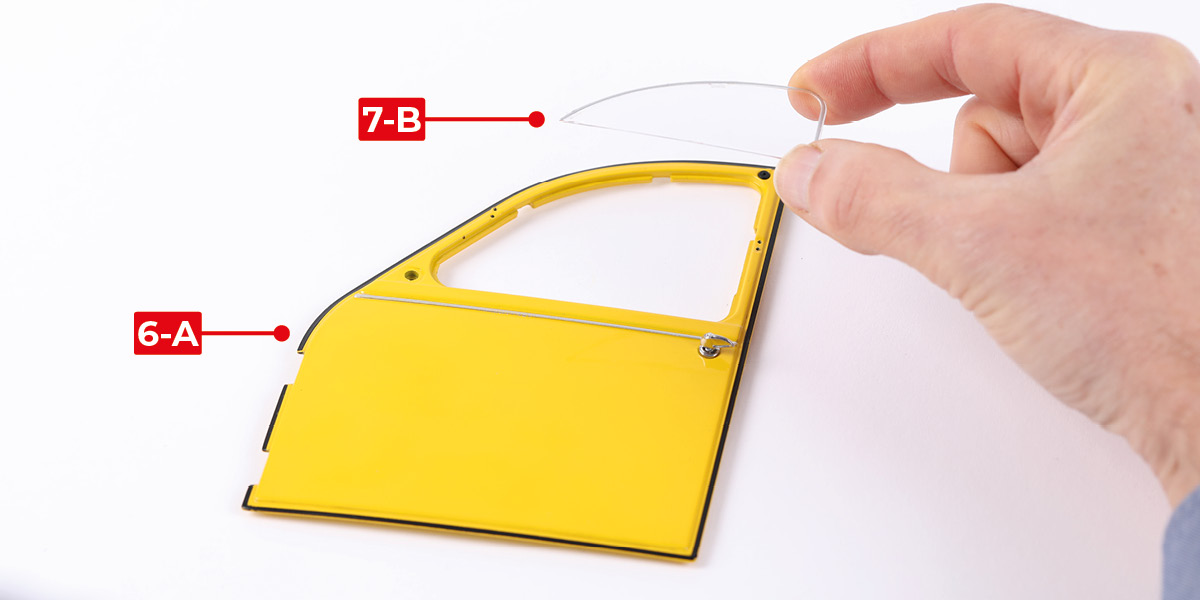

      Placez la pièce 7-B sur la pièce 6-A.

      a
      b

      Phase 2

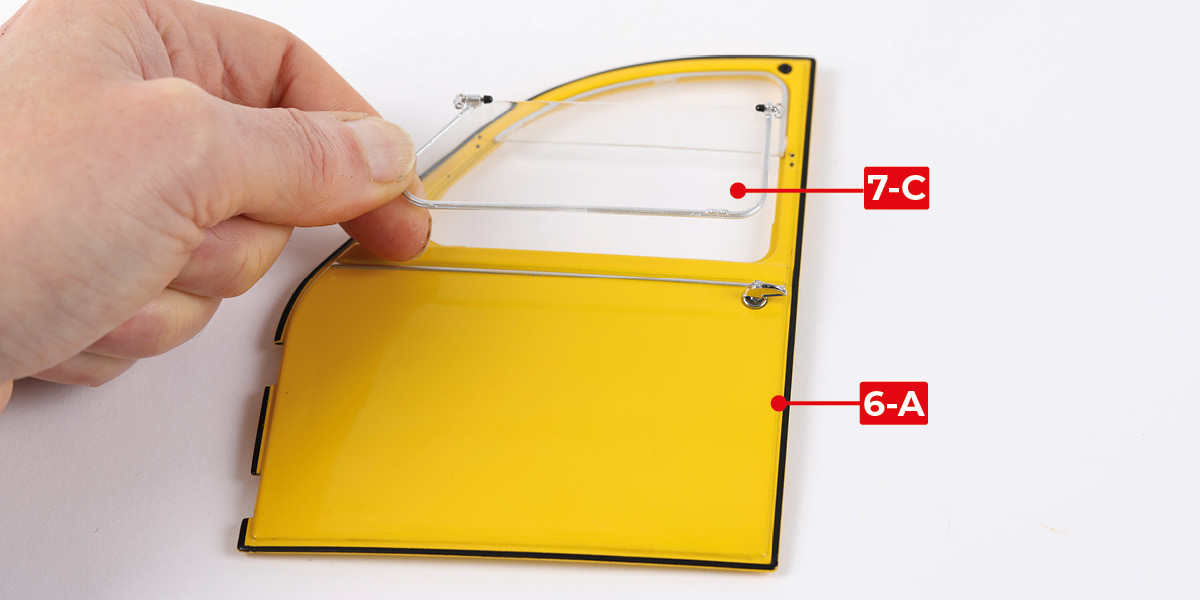

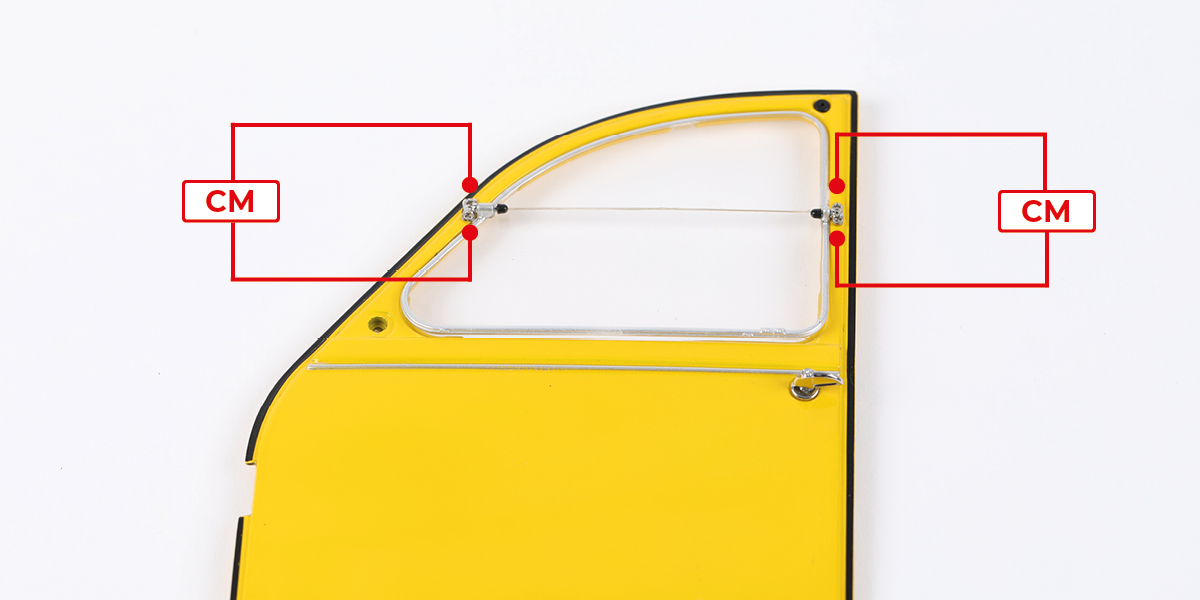

      Fixez la pièce 7-C sur la pièce 6-A avec quatre vis CM.

      a
      b

      Phase 3

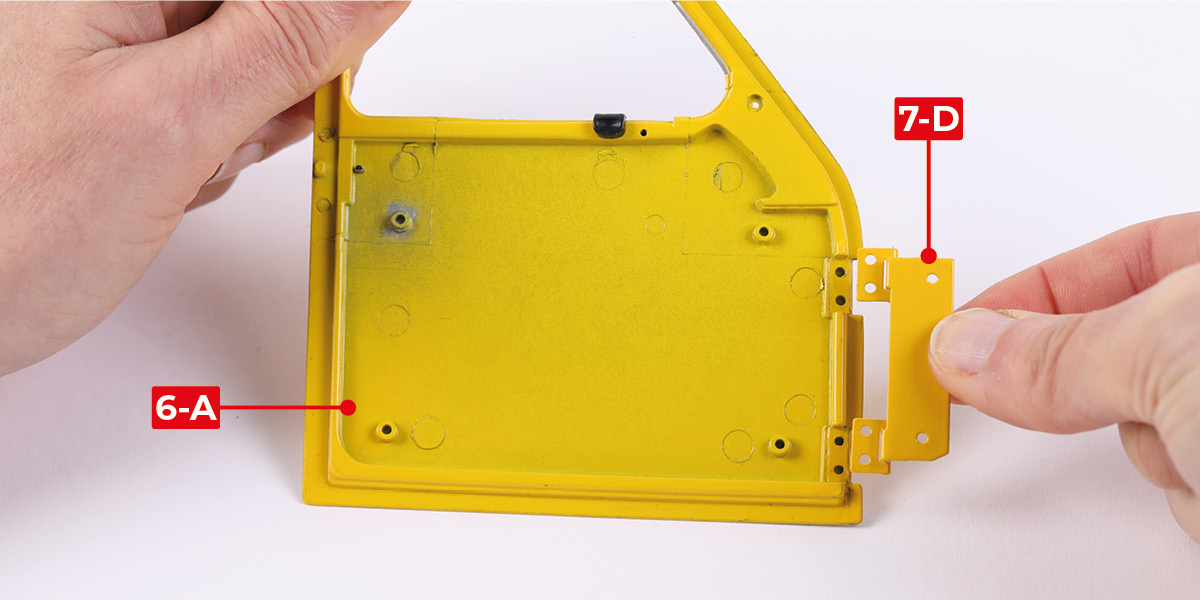

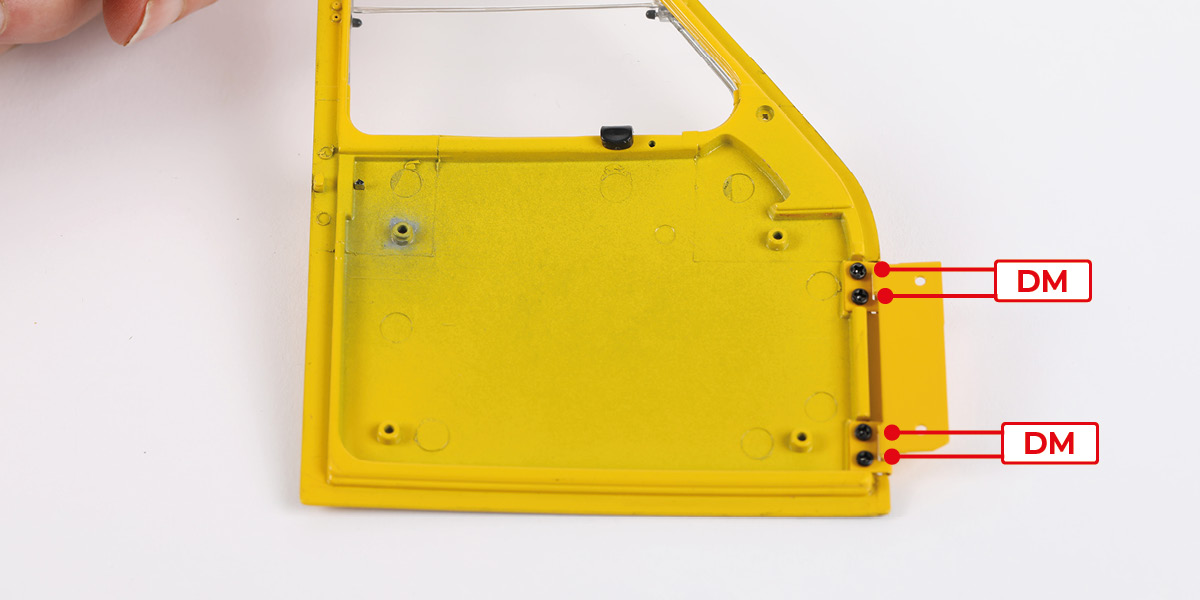

      Fixez la pièce 7-D sur la pièce 6-A à l’aide de quatre vis DM.

      a
      b

      Phase 4

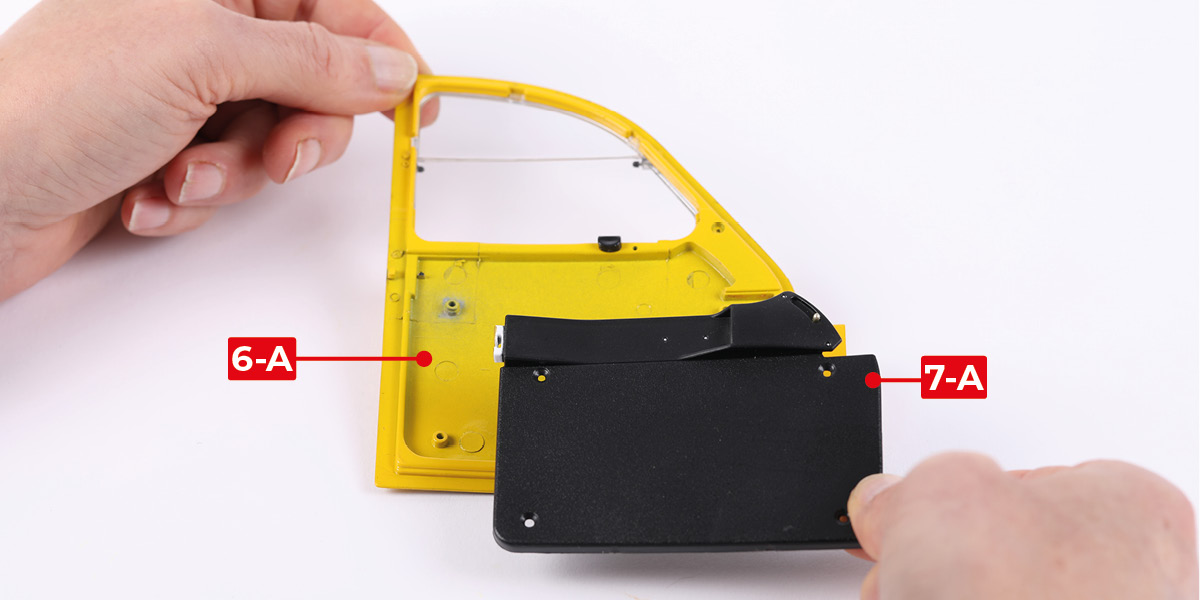

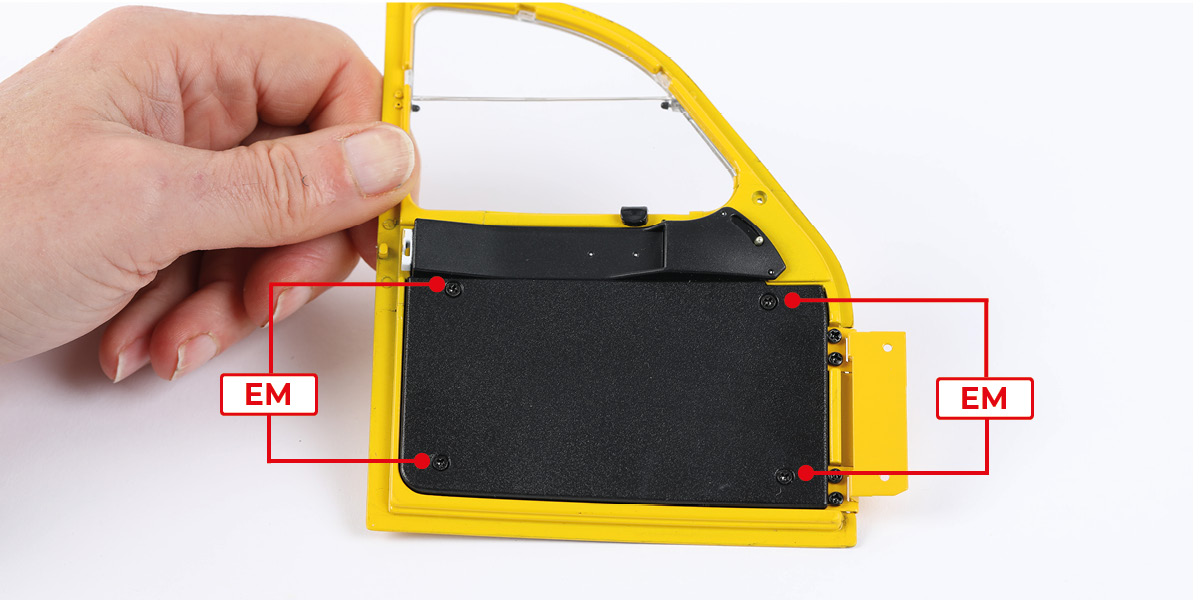

      Fixez la pièce 7-A sur la pièce 6-A à l’aide de quatre vis EM.

      a
      b

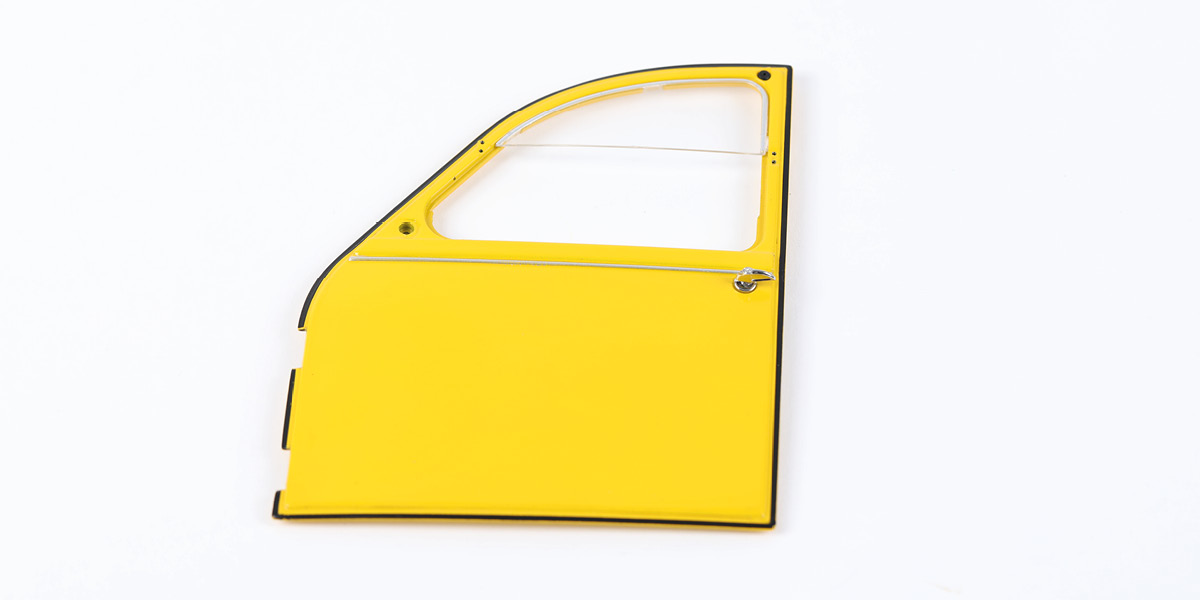

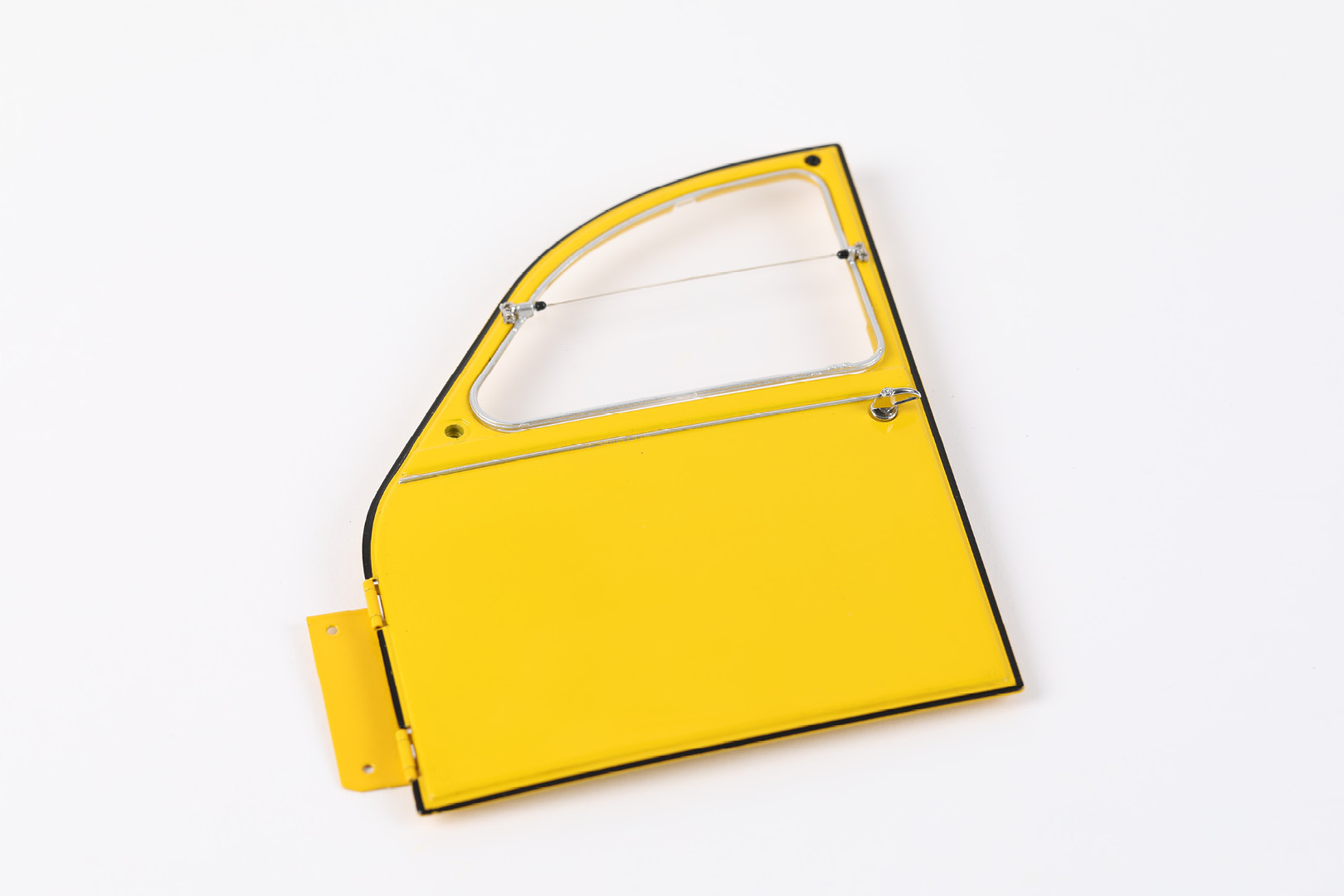

      ÉTAPE COMPLÉTÉE

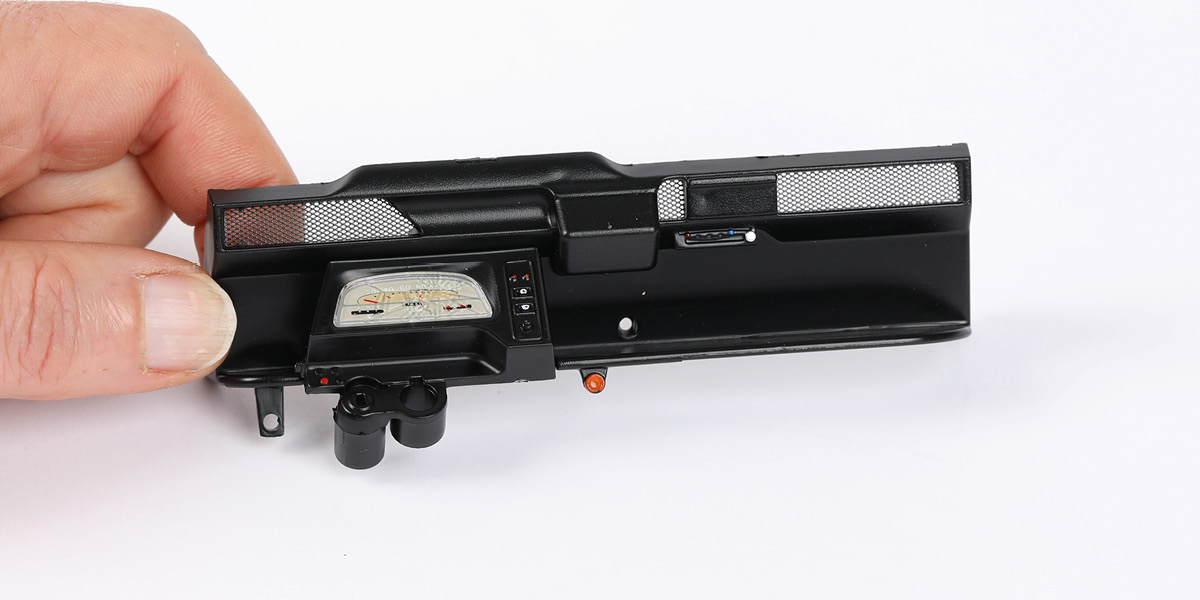

      Étape 08 : Monter le compteur de vitesse sur le tableau de bord

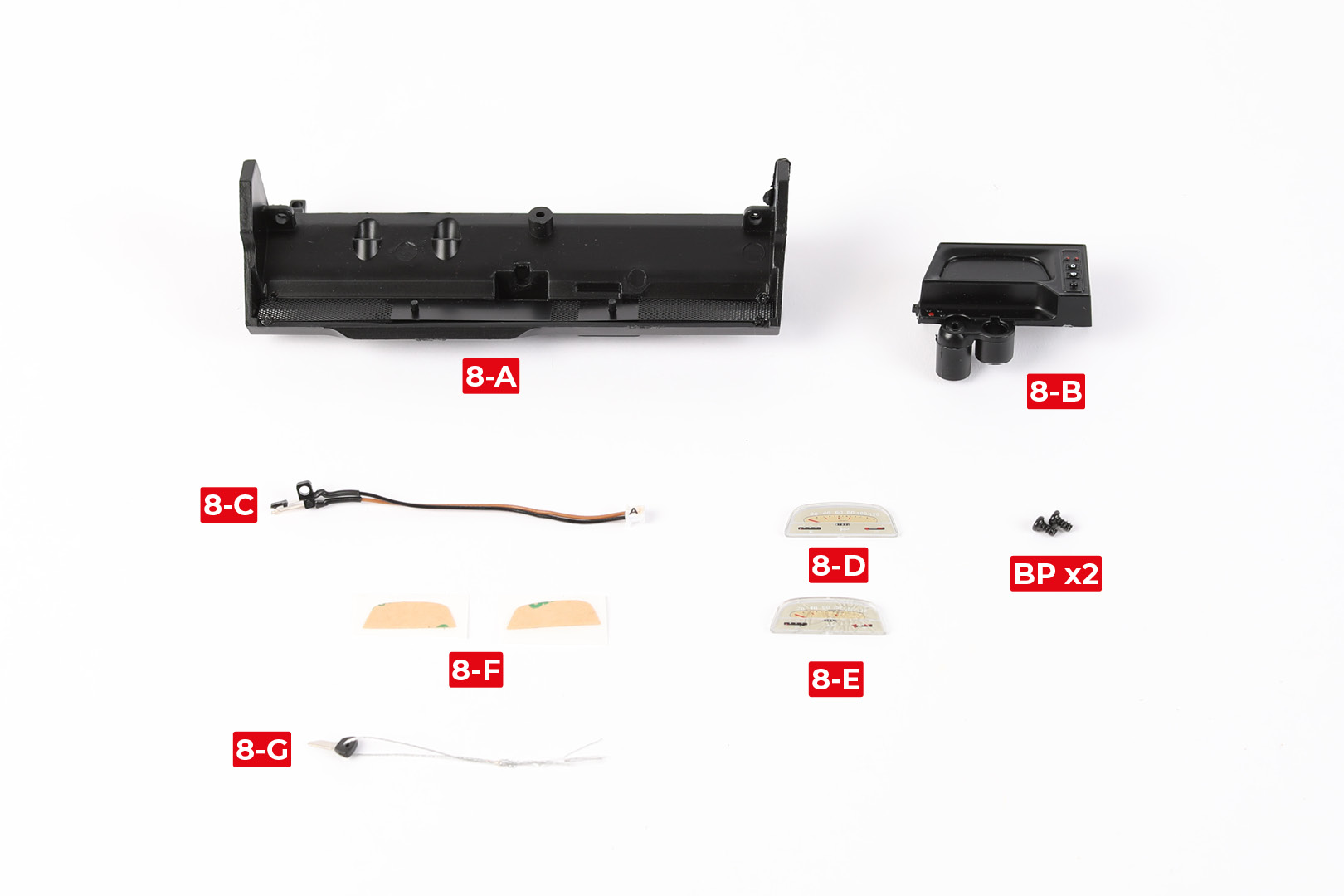

      PIÈCES DE L'ÉTAPE 08

      Phase 1

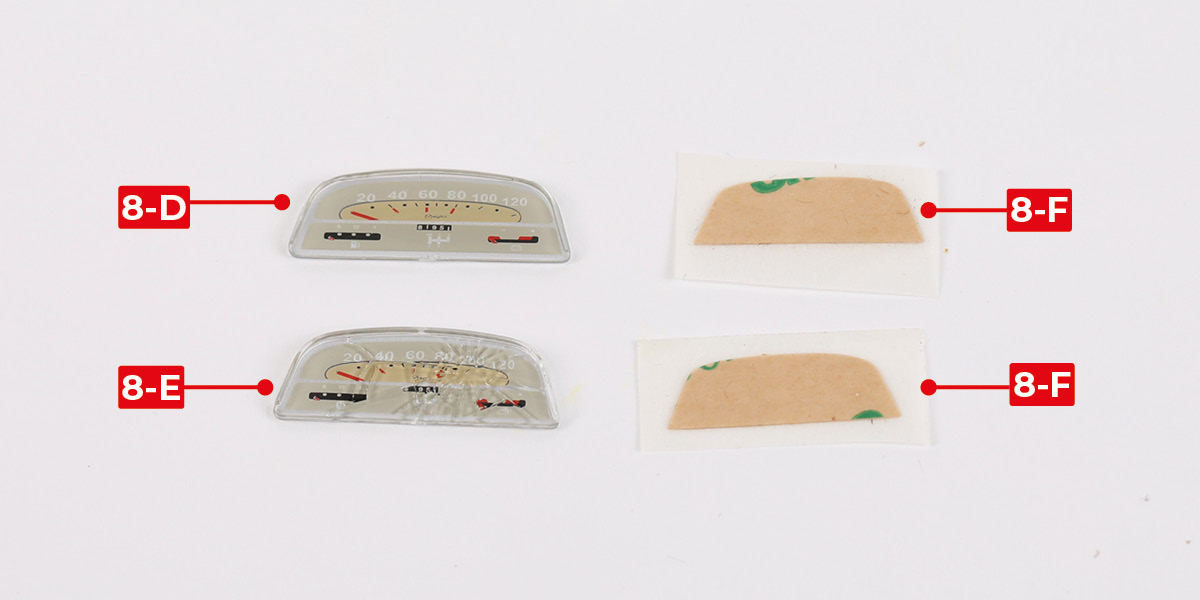

      Choisissez l'une des versions suivantes de compteur de vitesse :

      Version intacte : pièce 8-D

      Version fissurée : pièce 8-E

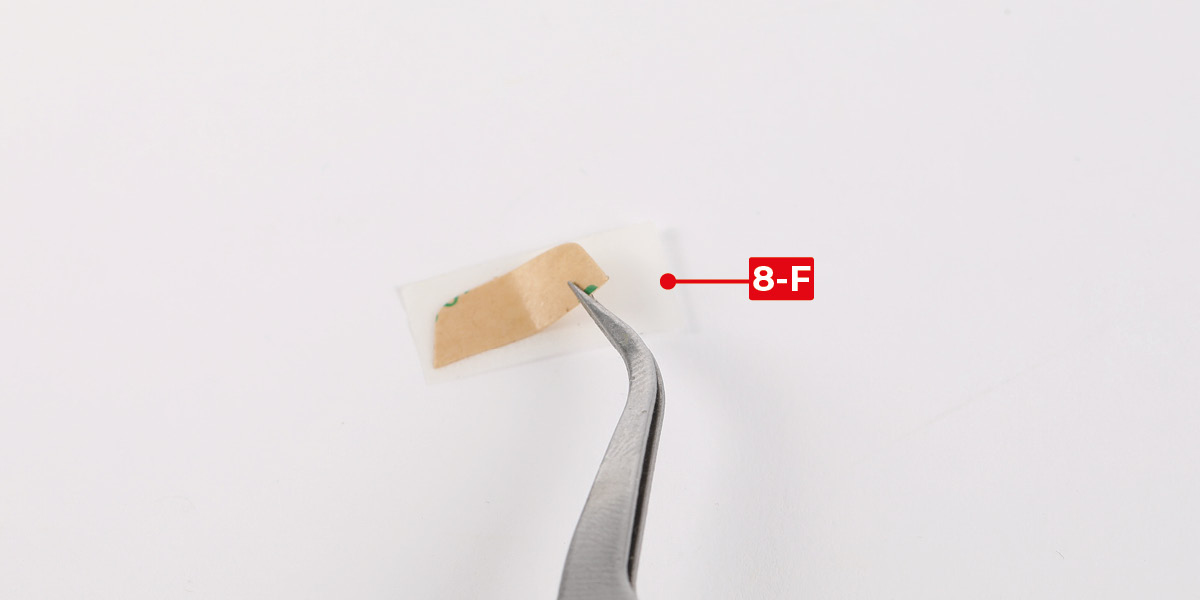

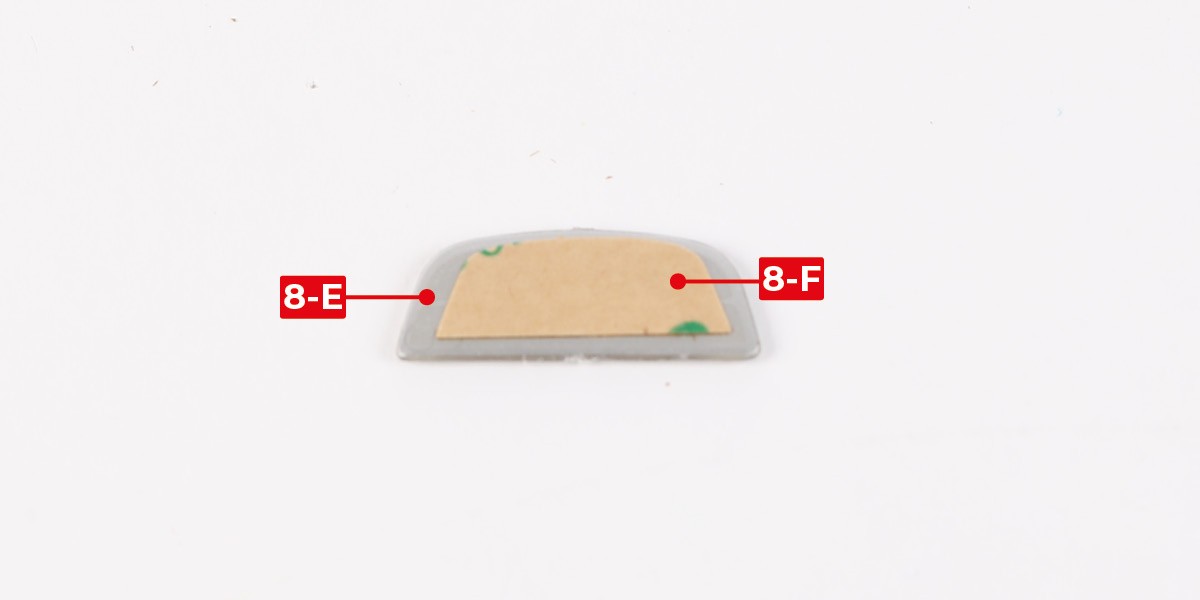

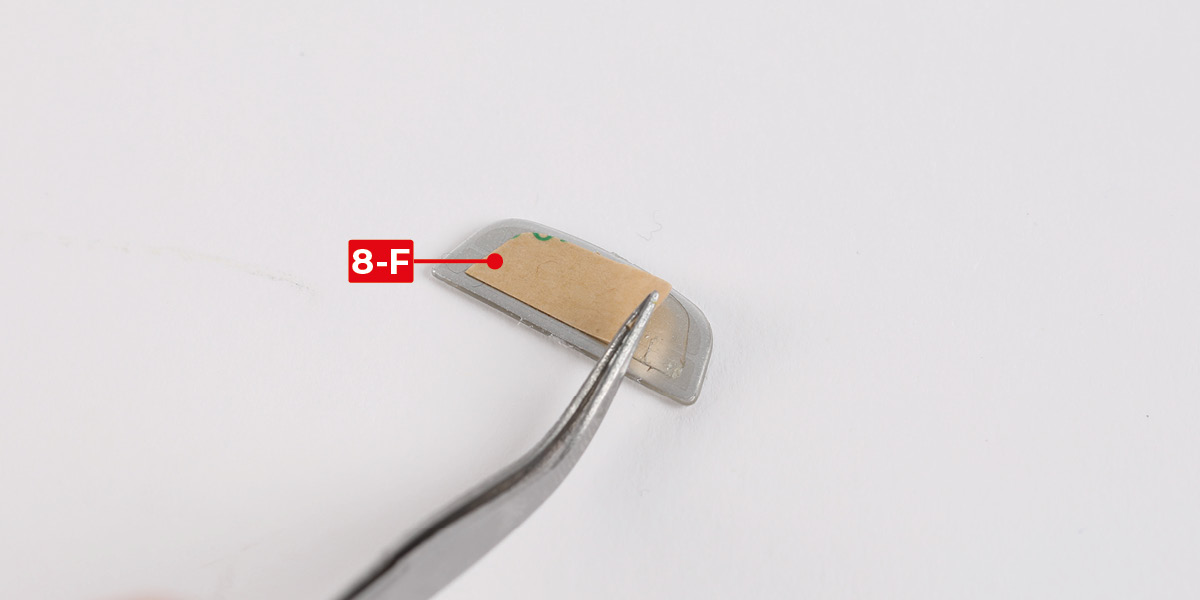

      Retirez l'adhésif double face 8-F de son support et collez-le sur le compteur de vitesse de votre choix (8-D ou 8-E).

      a
      b
      c

      Phase 2

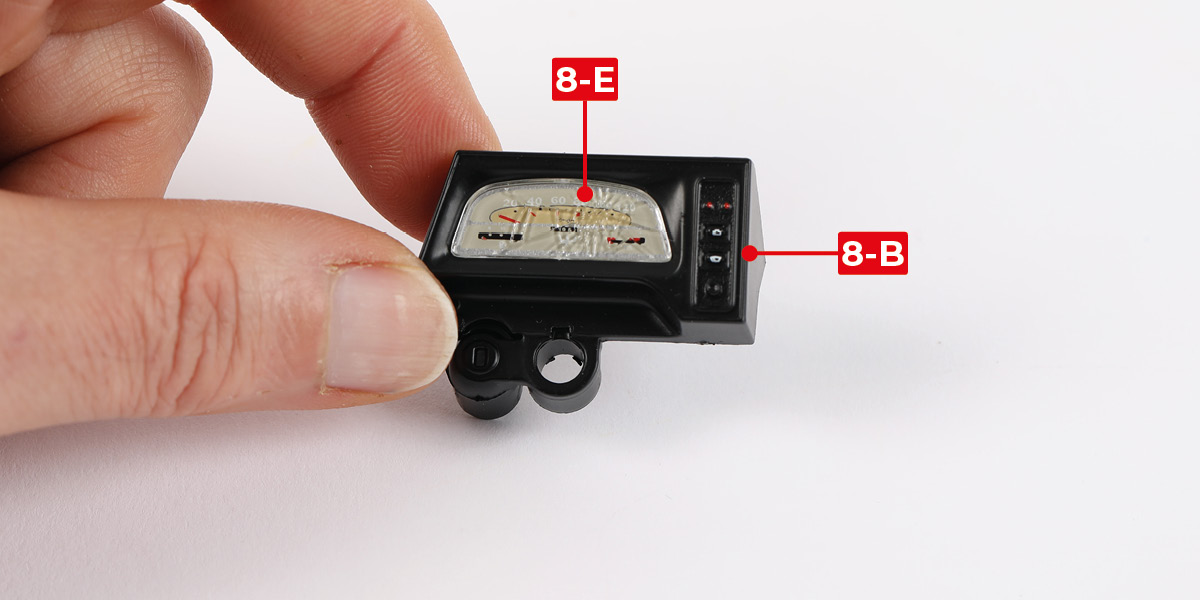

      Retirez le papier de protection de l'adhésif double face 8-F. Collez le compteur de vitesse de votre choix sur la pièce 8-B.

      a
      b

      Phase 3

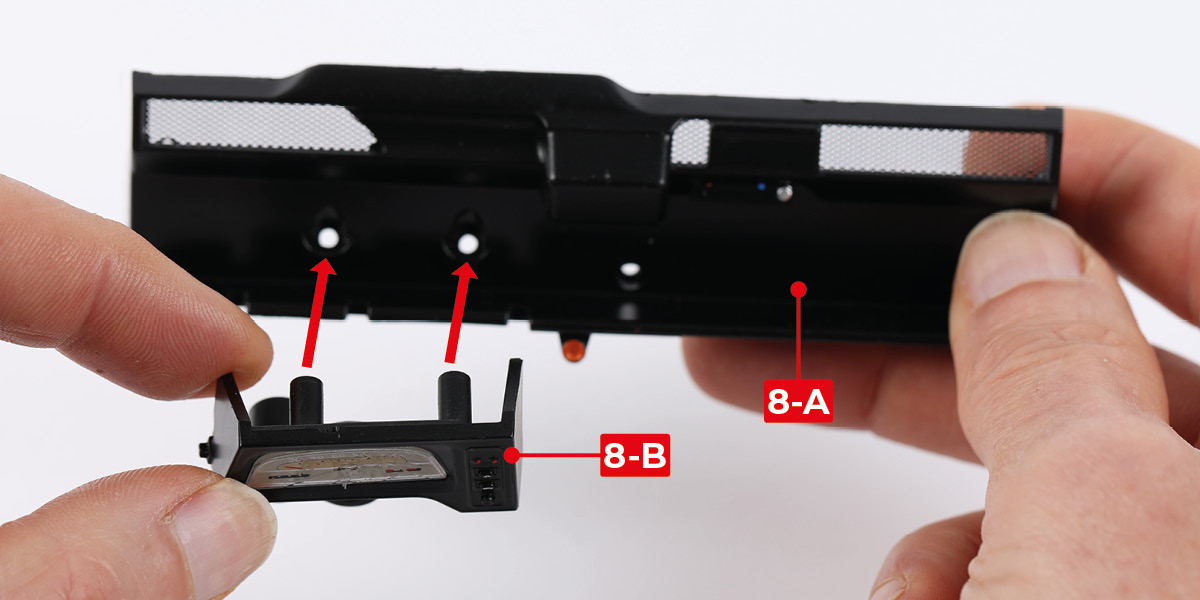

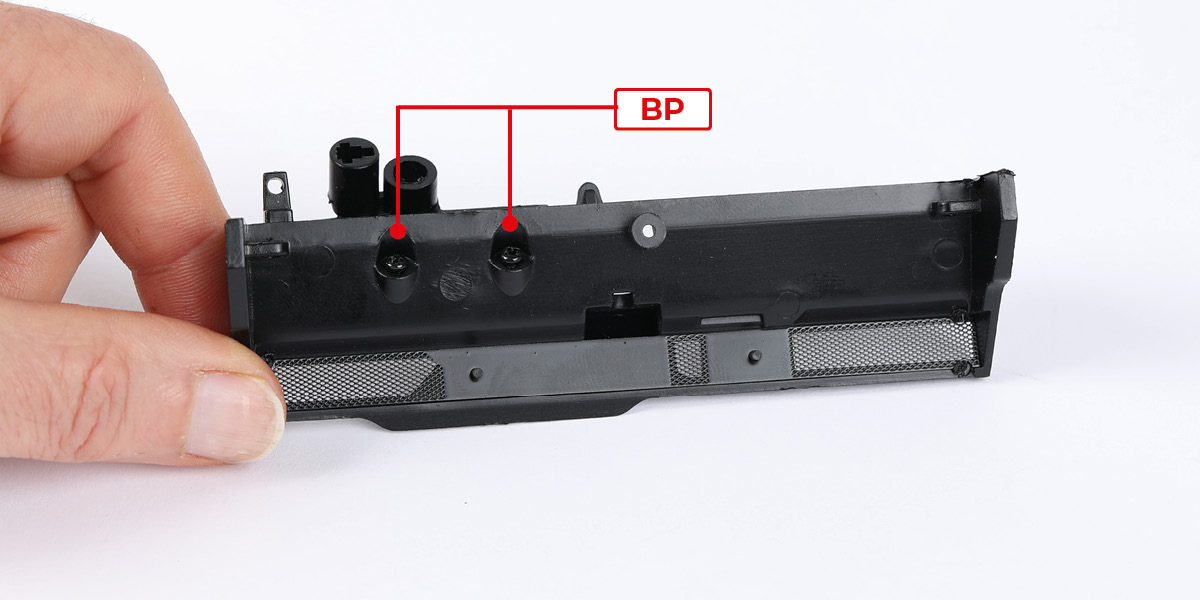

      Fixez la pièce 8-B sur la pièce 8-A à l’aide de deux vis BP.

      a
      b
      c

      Phase 4

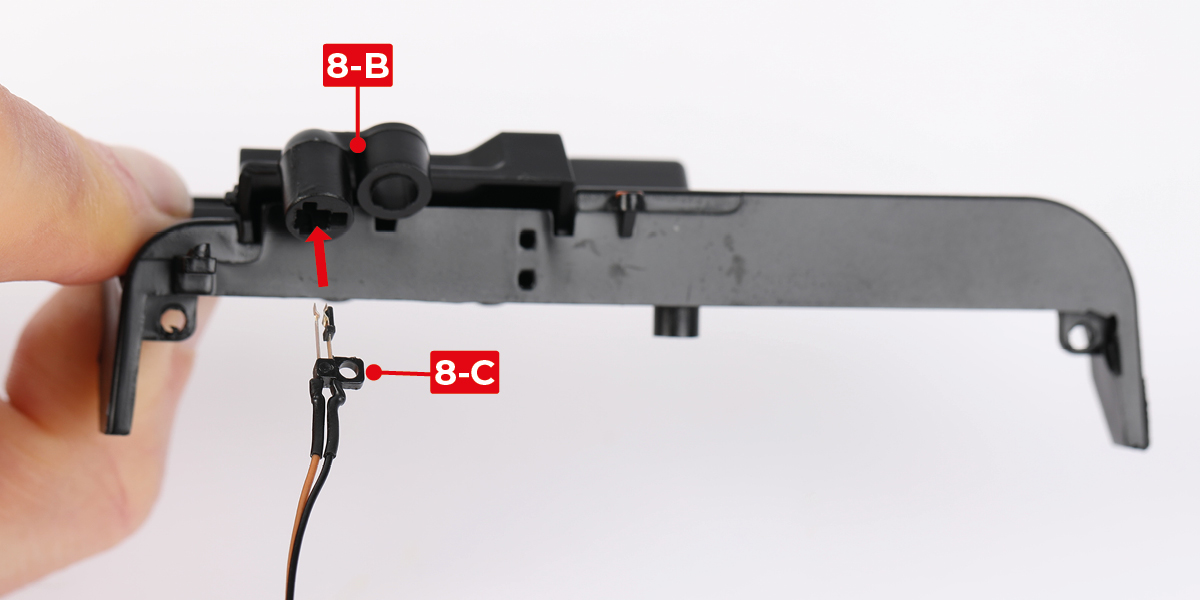

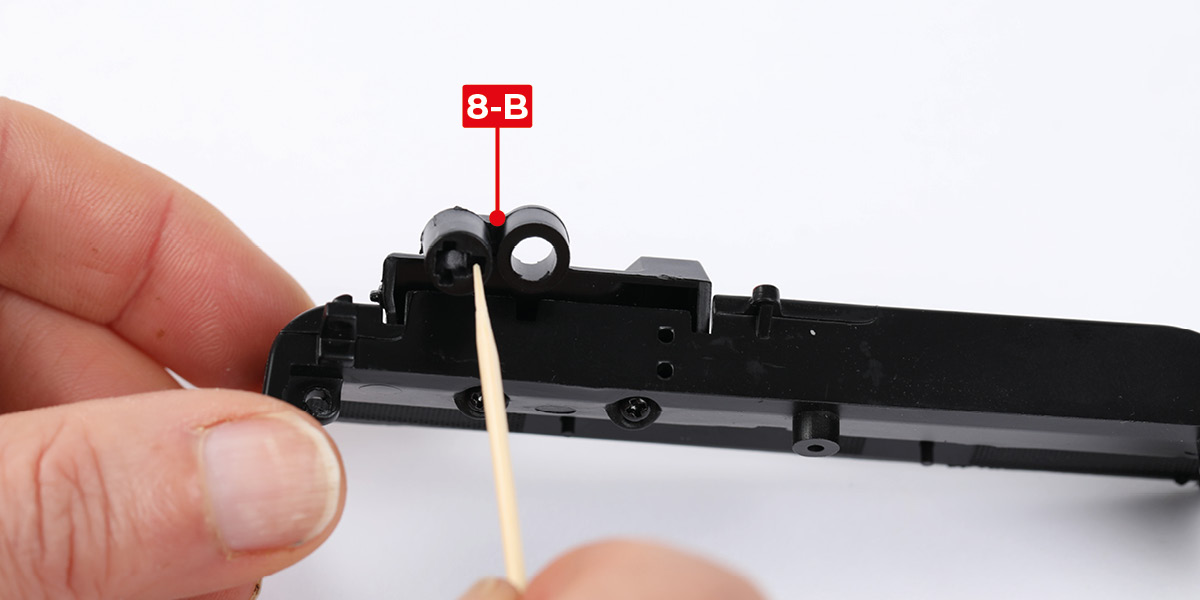

      Appliquez un peu de colle sur la pièce 8-B, puis collez la pièce 8-C, comme indiqué.

      a
      b
      c

      Phase 5

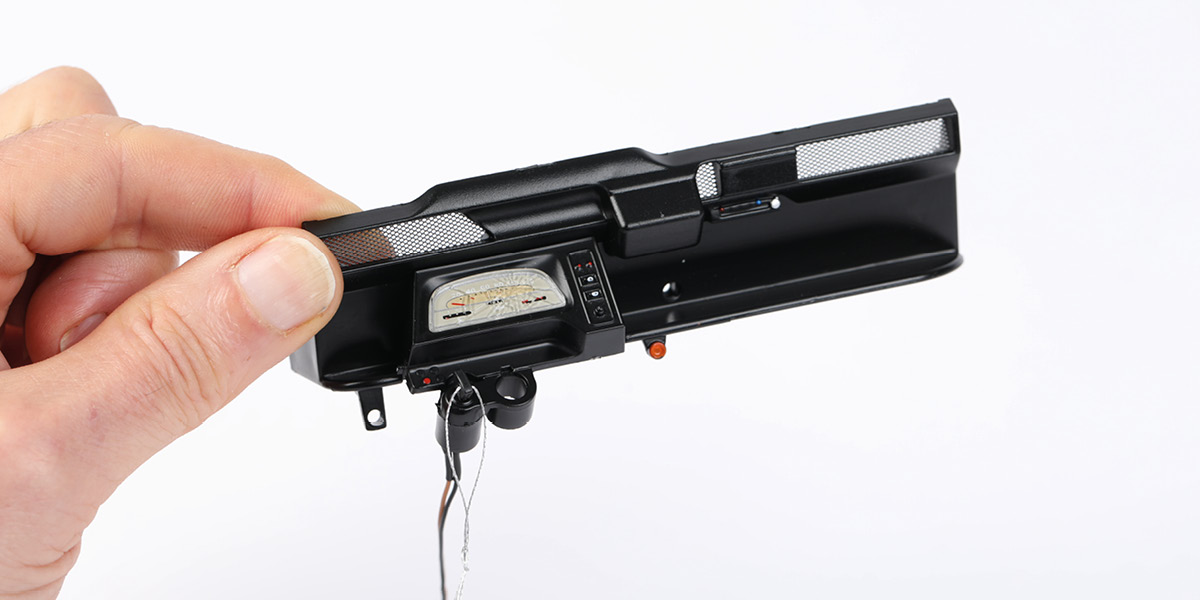

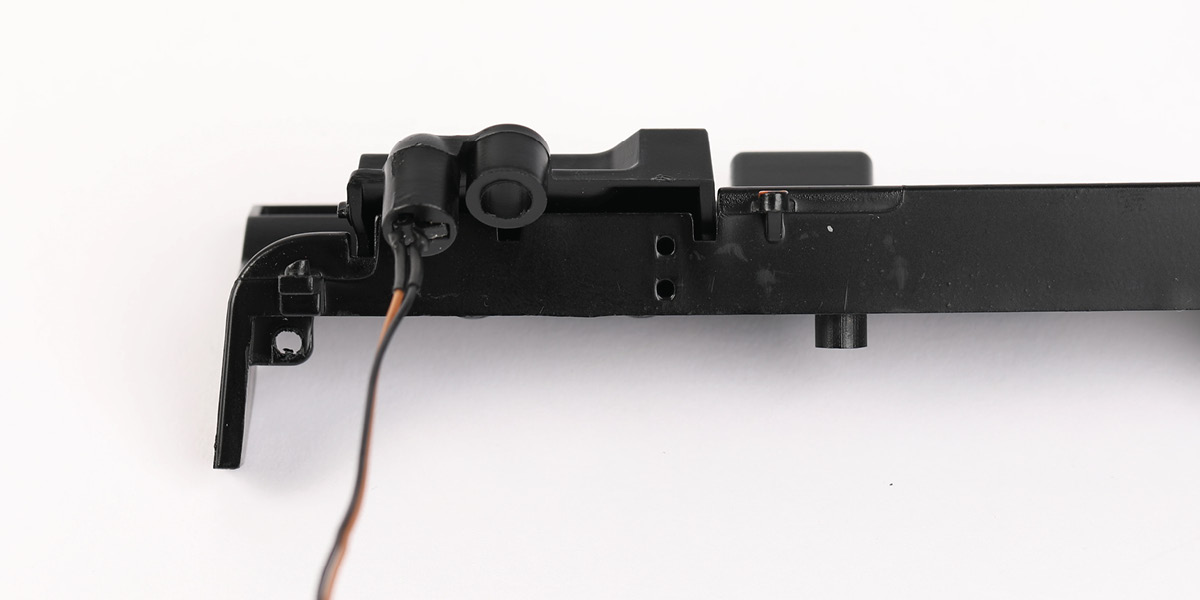

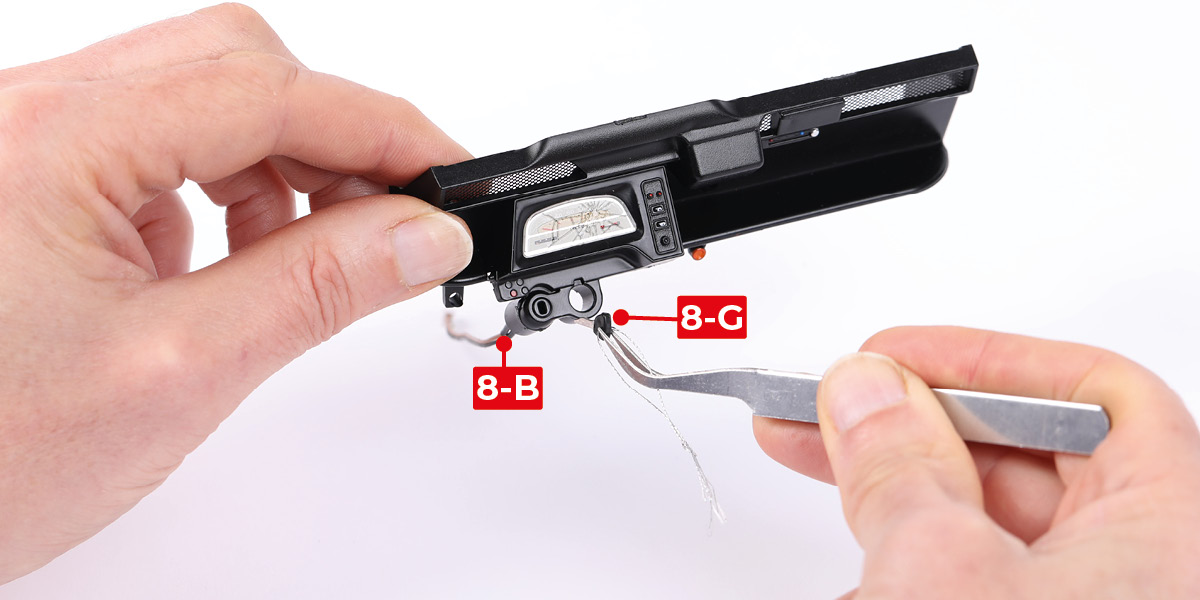

      Insérez la clé 8-G dans la fente de la pièce 8-B.

      a
      b

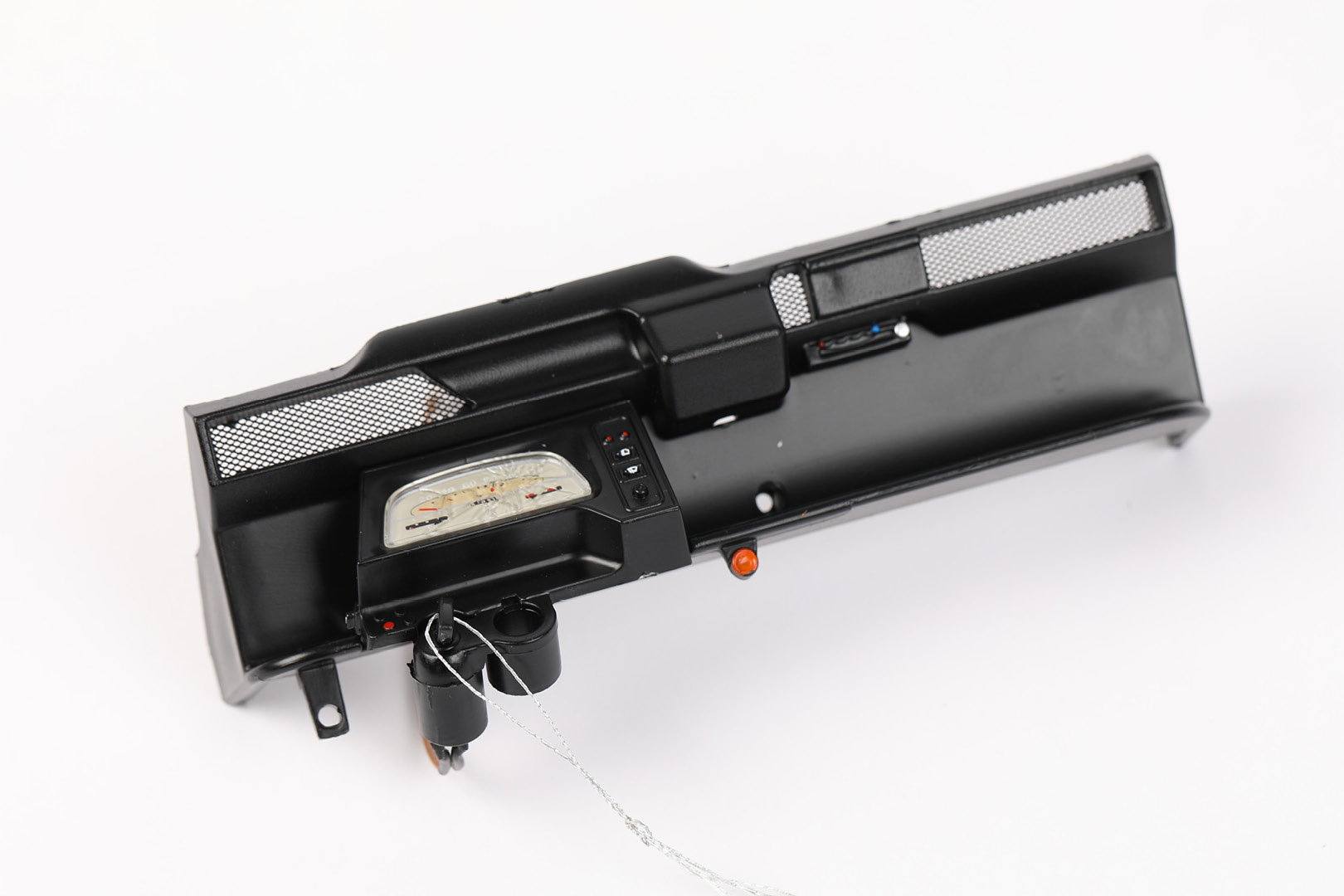

      ÉTAPE COMPLÉTÉE

      Étape 09 : Monter les butoirs sur le pare-chocs avant

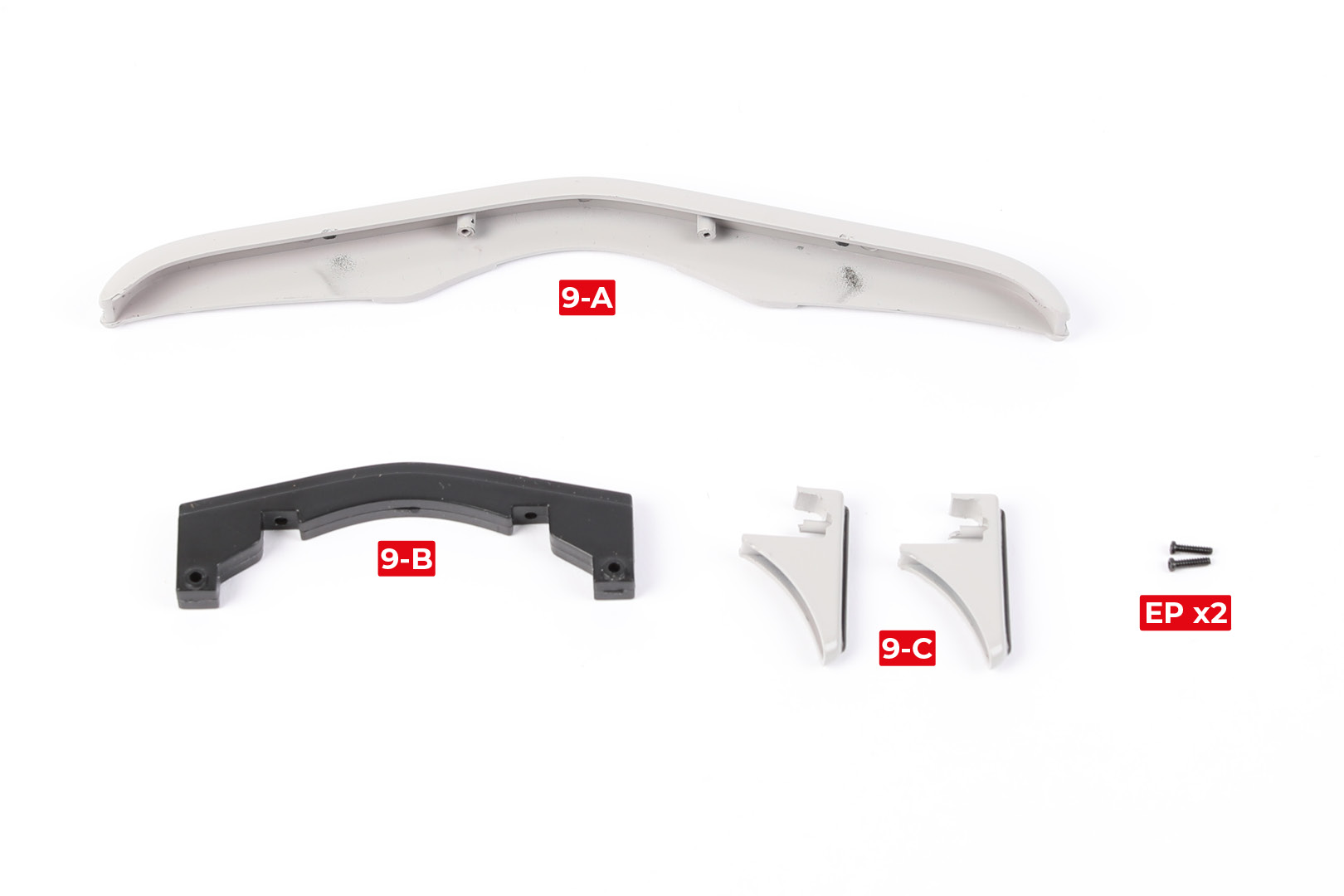

      PIÈCES DE L'ÉTAPE 09

      Phase 1

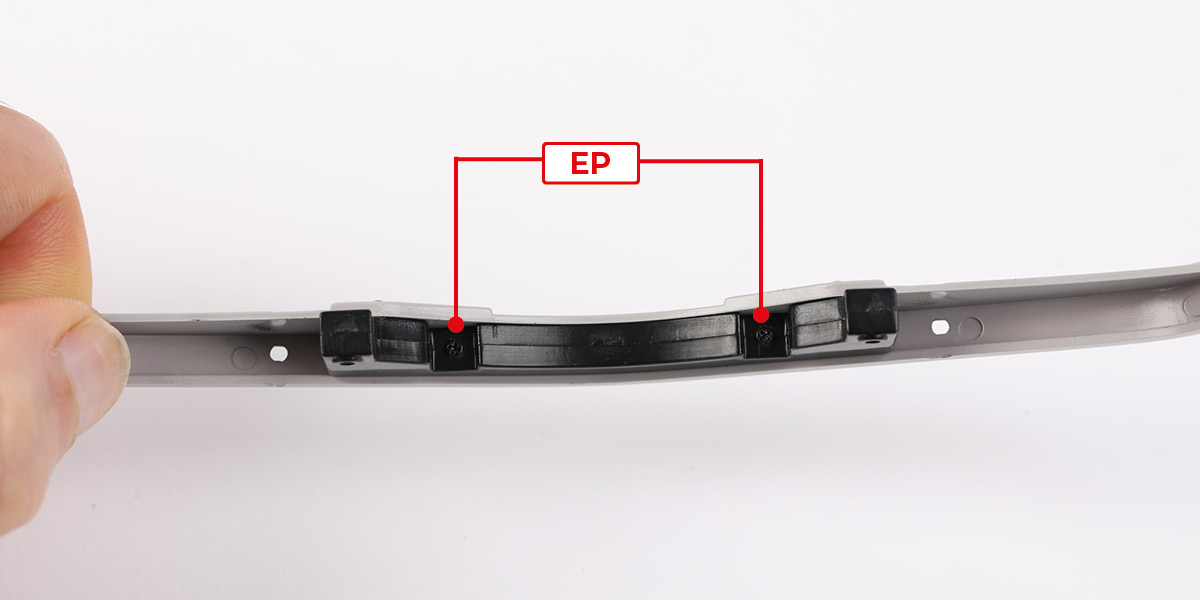

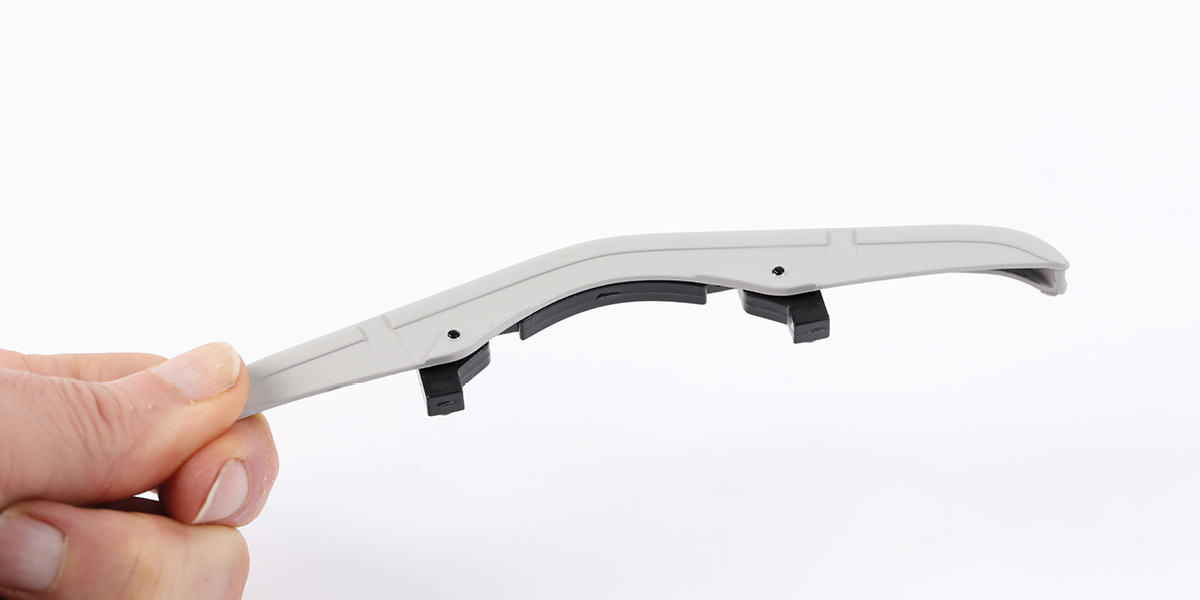

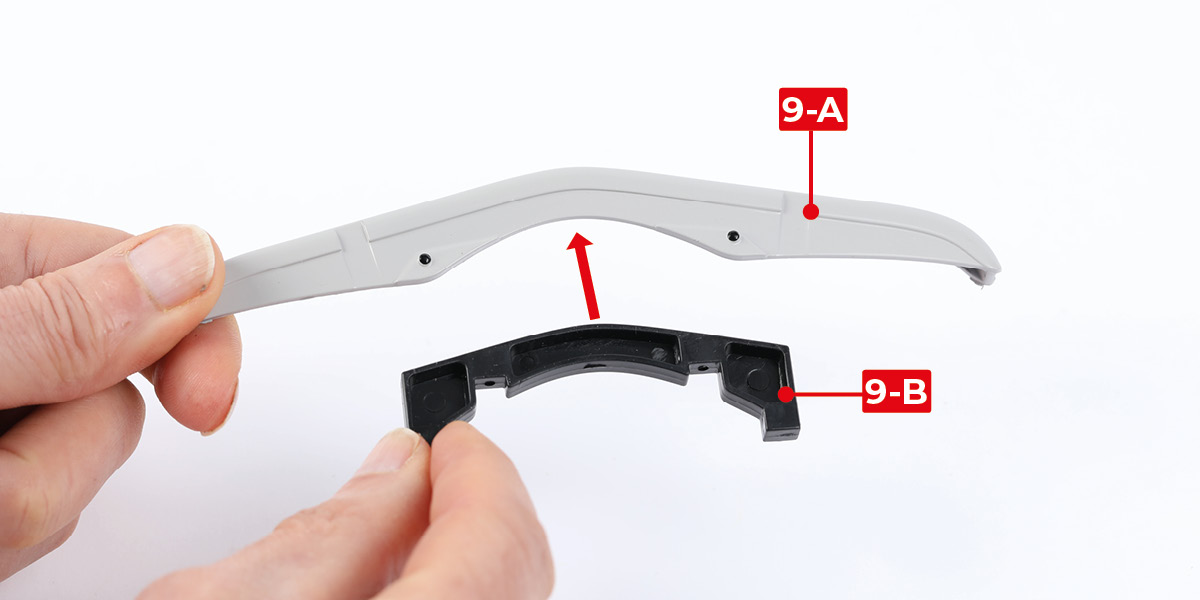

      Fixez la pièce 9-B sur la pièce 9-A à l’aide de deux vis EP.

      a
      b
      c

      Phase 2

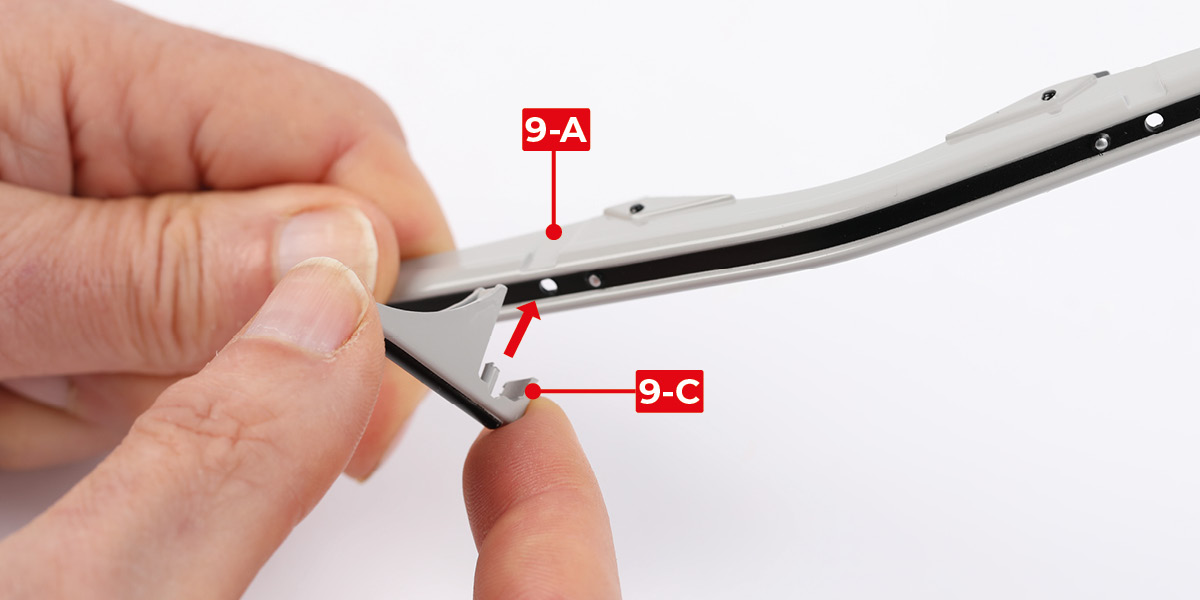

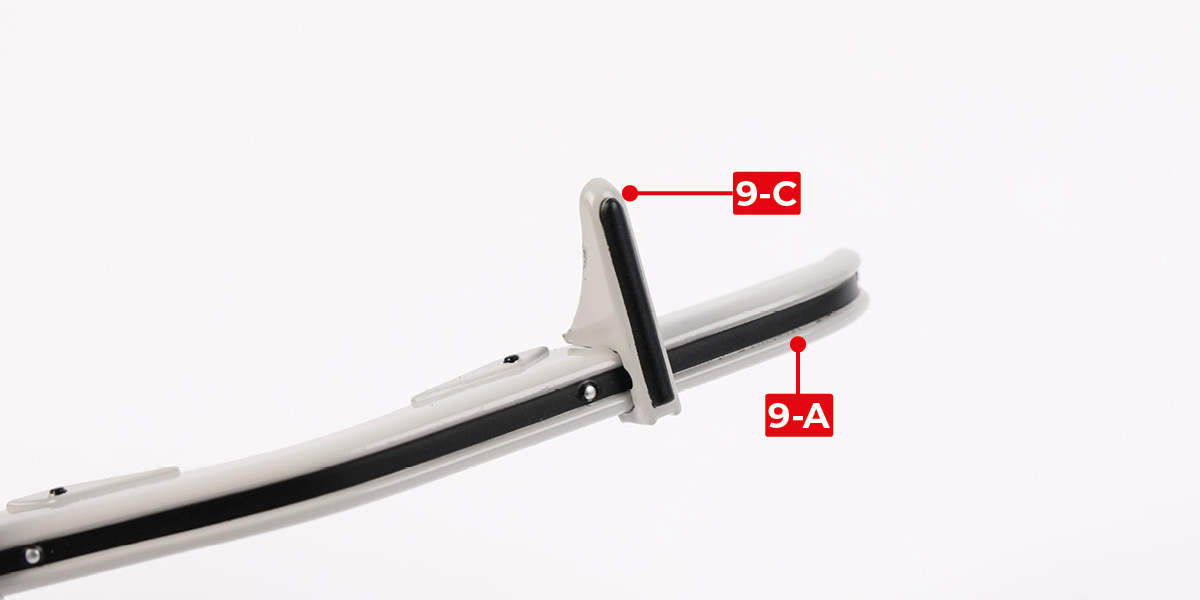

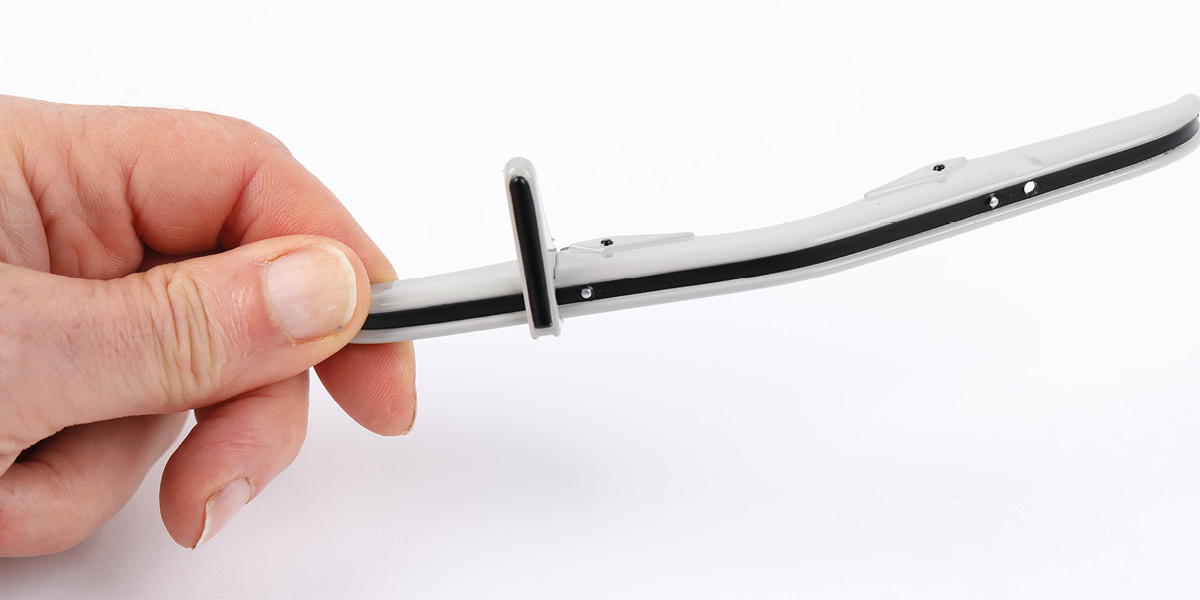

      Positionnez les pièces 9-C sur la pièce 9-A, comme indiqué.

      a
      b
      c

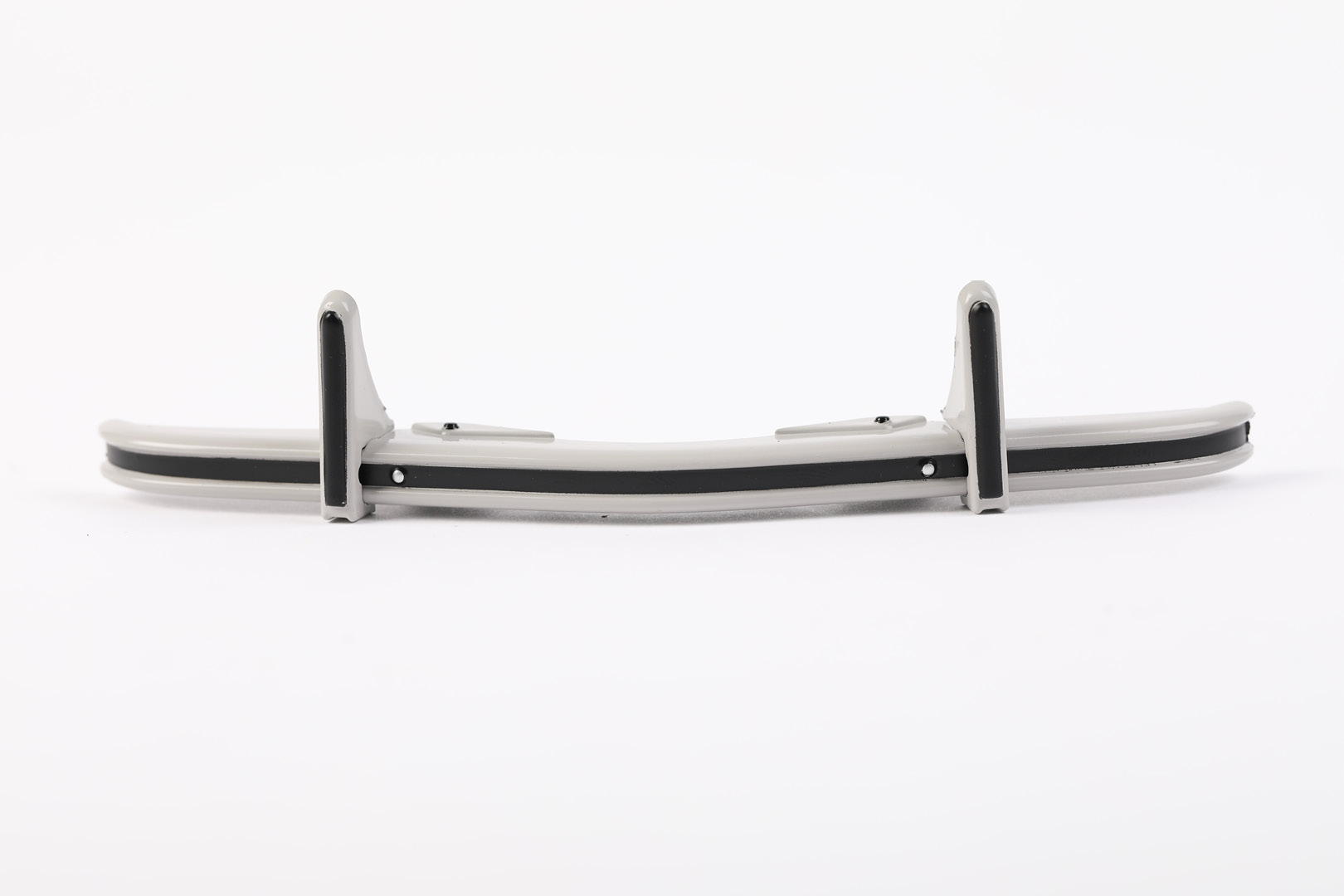

      ÉTAPE COMPLÉTÉE

      Étape 10 : Poser la housse sur le siège avant gauche

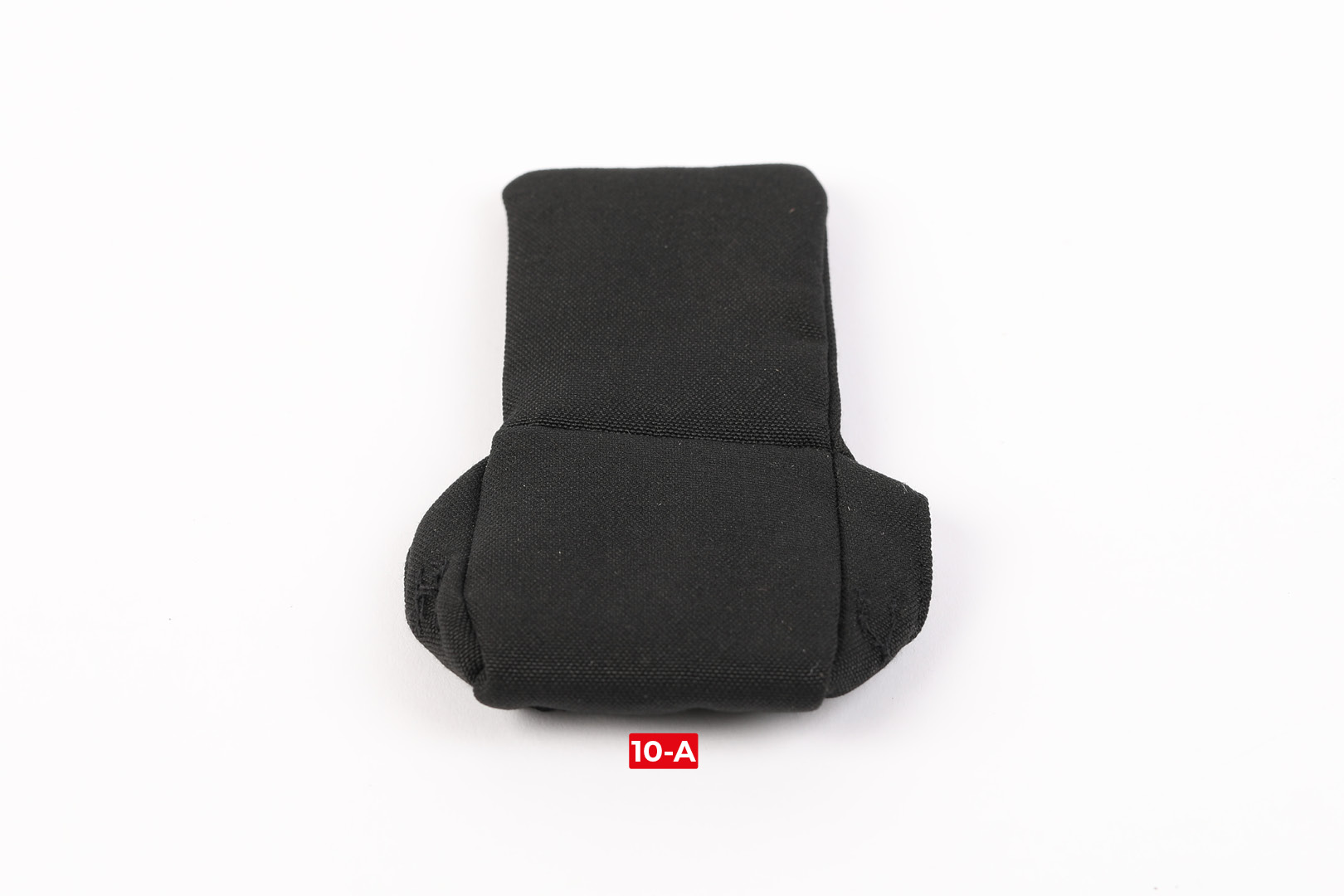

      PIÈCES DE L'ÉTAPE 10

      Phase 1

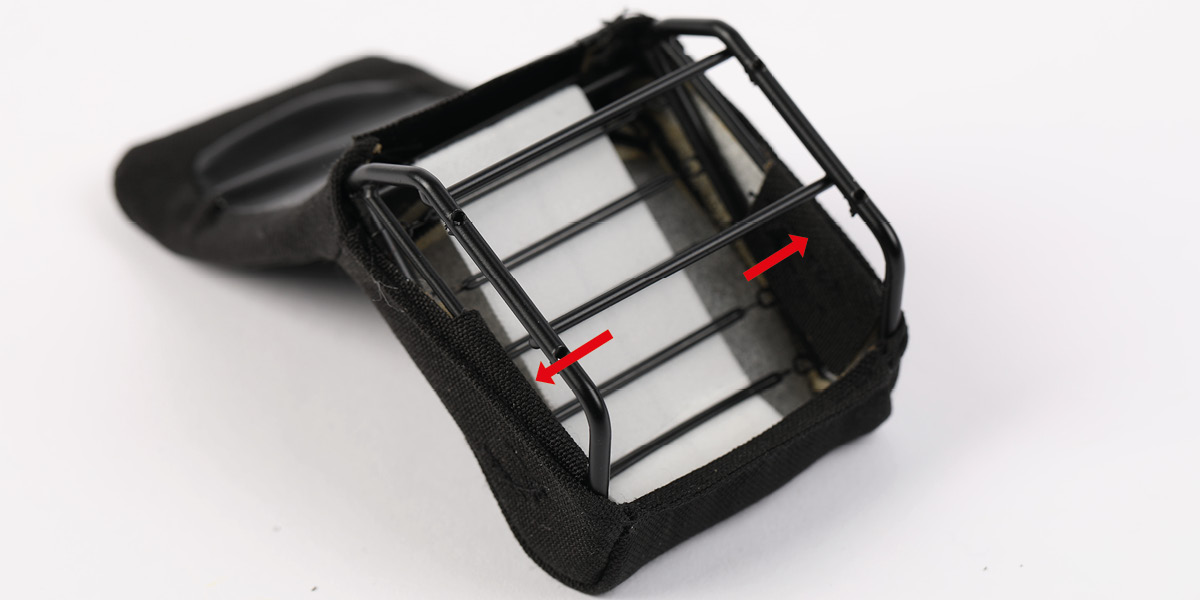

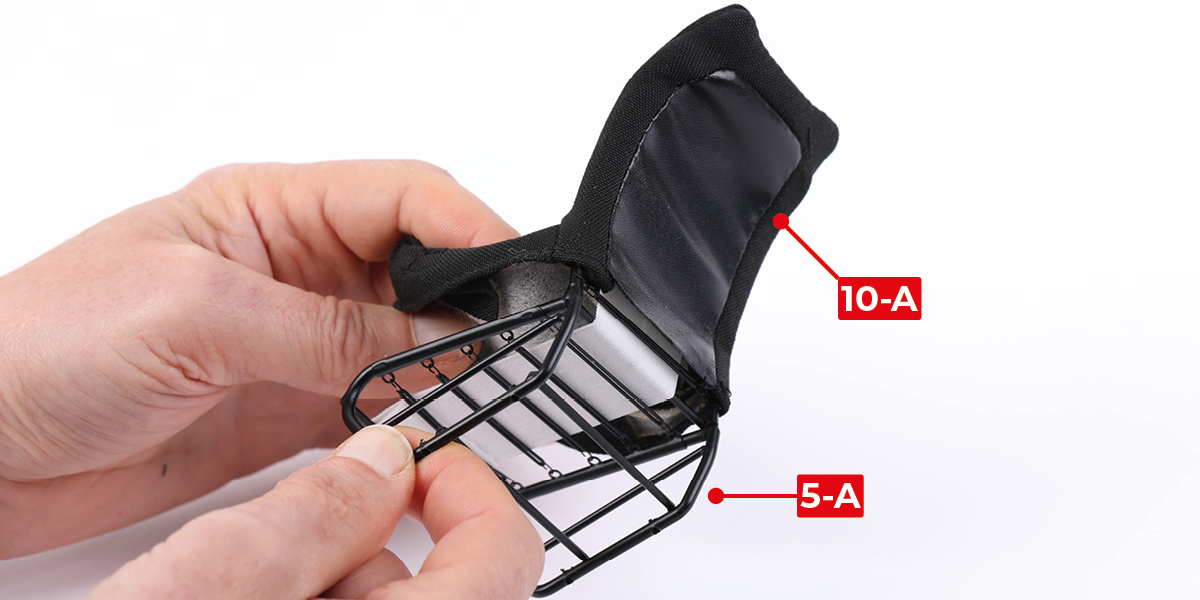

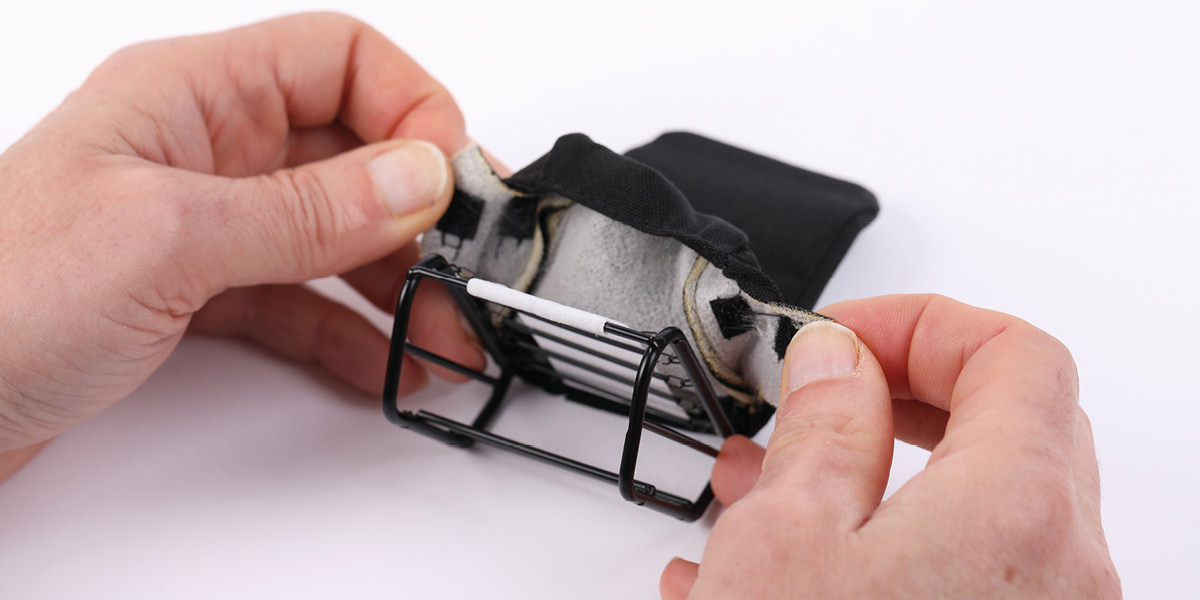

      Faites glisser la housse 10-A sur l'armature du siège (5-A), puis fixez les rabats à l'aide du Velcro, comme indiqué.

      a
      b
      c

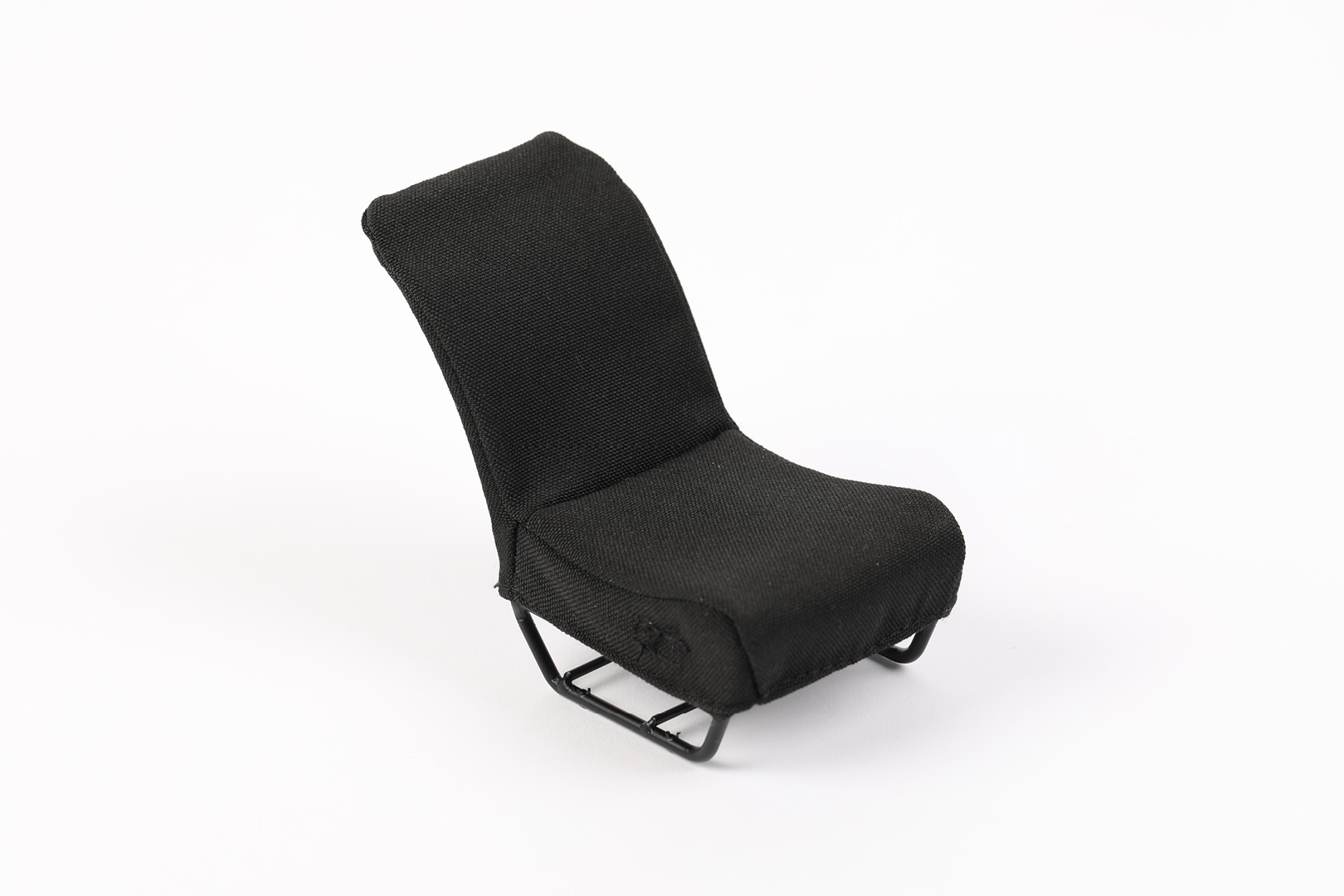

      ÉTAPE COMPLÉTÉE

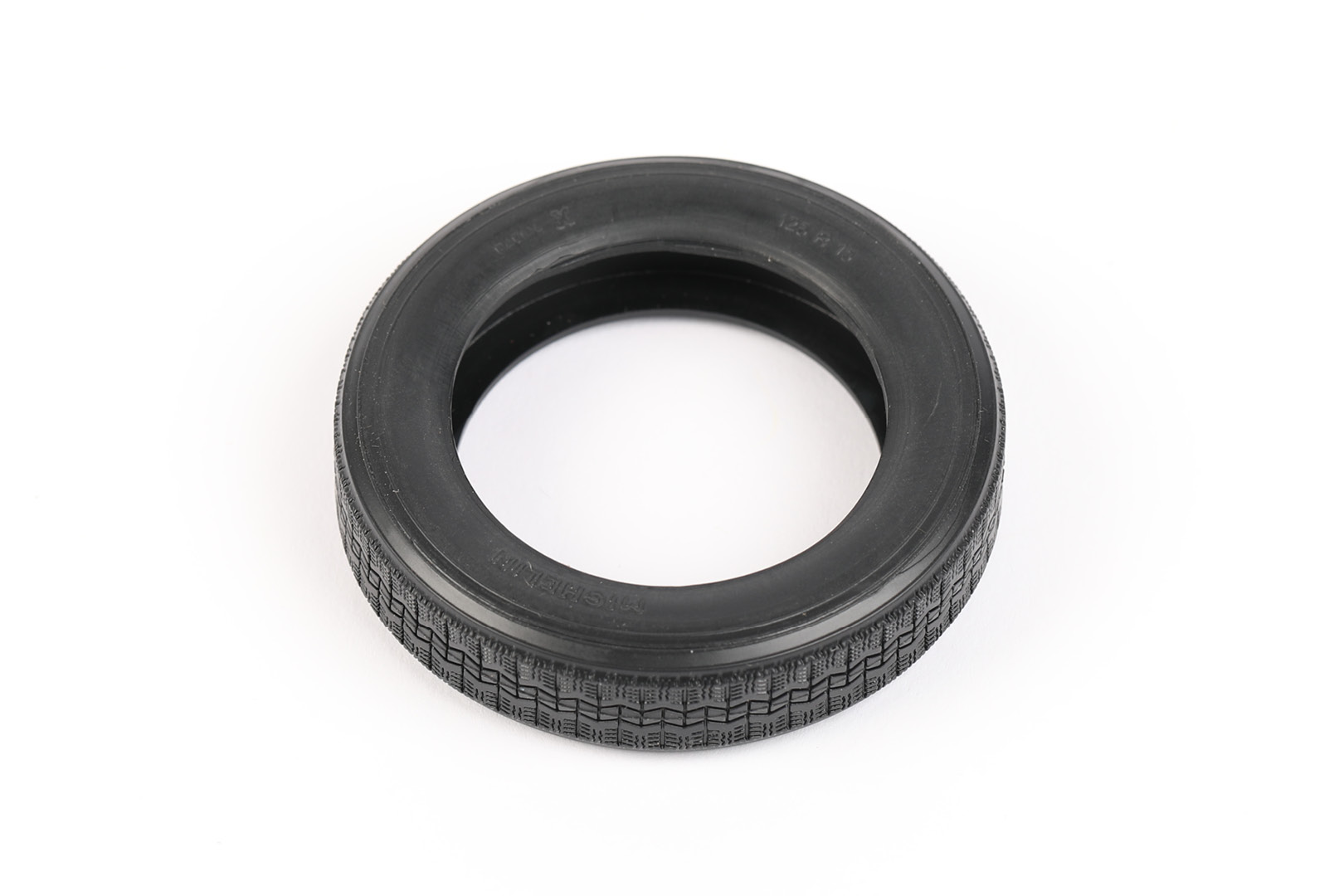

      Étape 11 : Le pneu avant droit

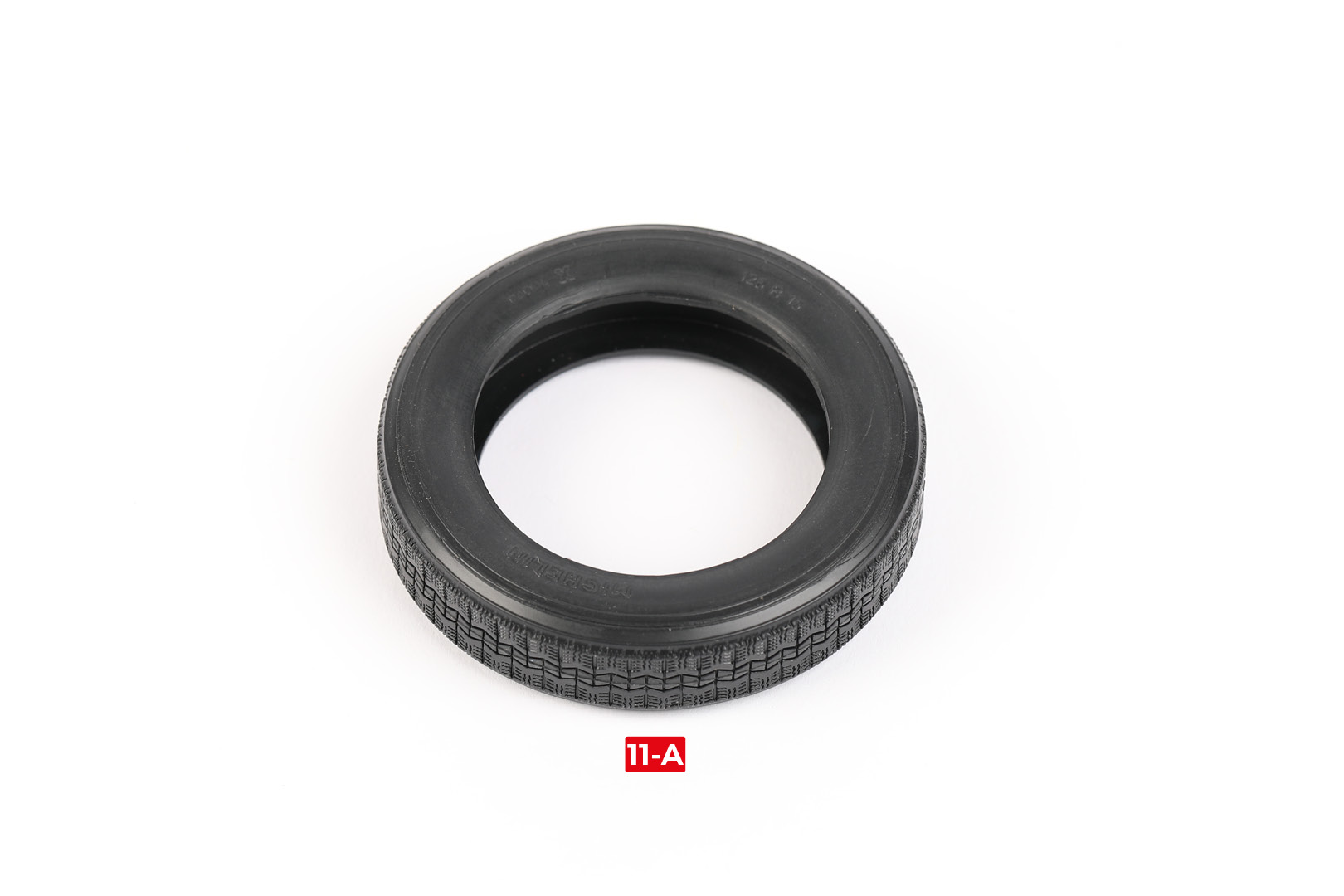

      PIÈCES DE L'ÉTAPE 11

      Il n'y a pas d'assemblage à l'étape 11. Le pneu sera monté à l'étape suivante.

      ÉTAPE COMPLÉTÉE

      Étape 12 : Monter le pneu sur la roue avant droite

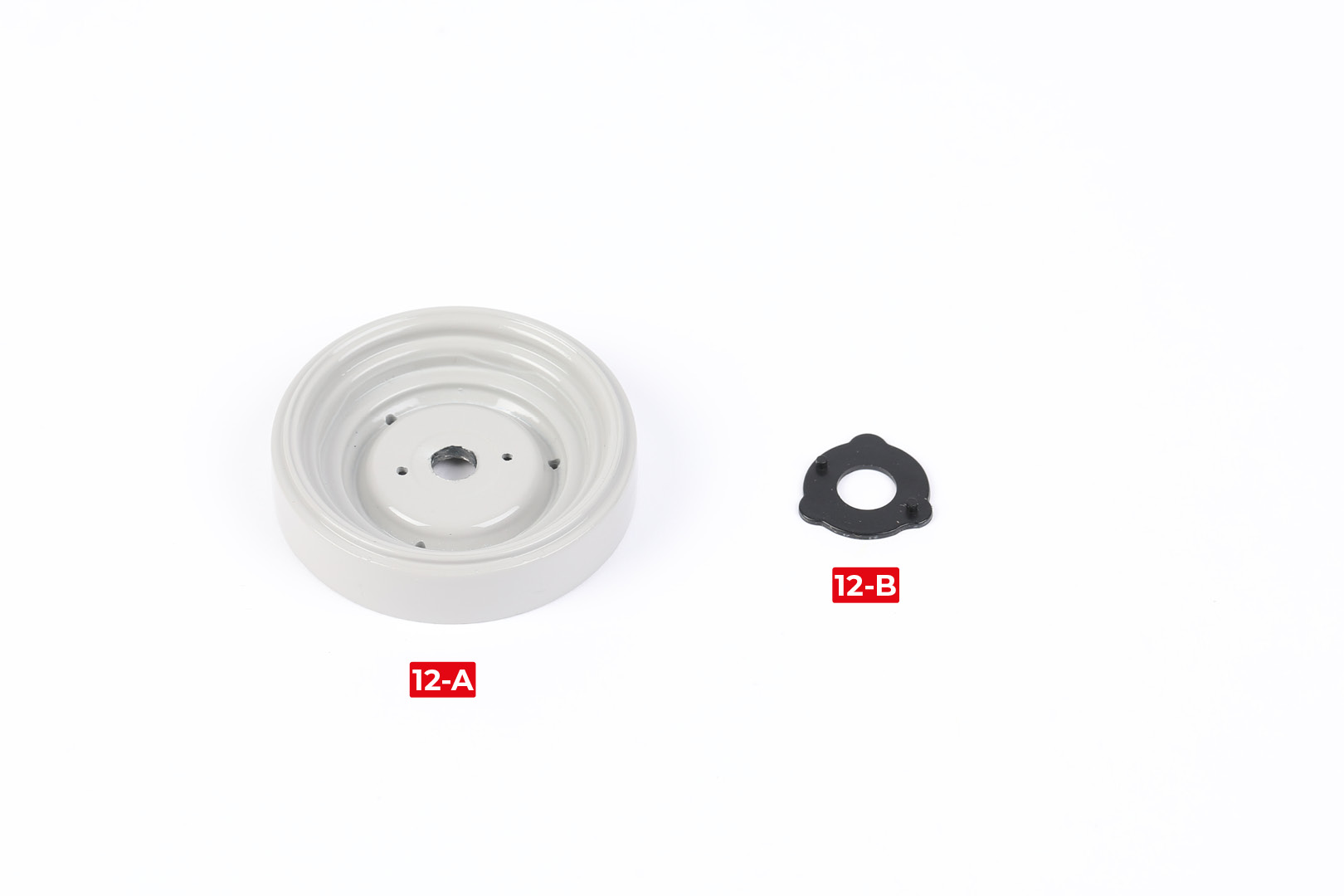

      PIÈCES DE L'ÉTAPE 12

      Phase 1

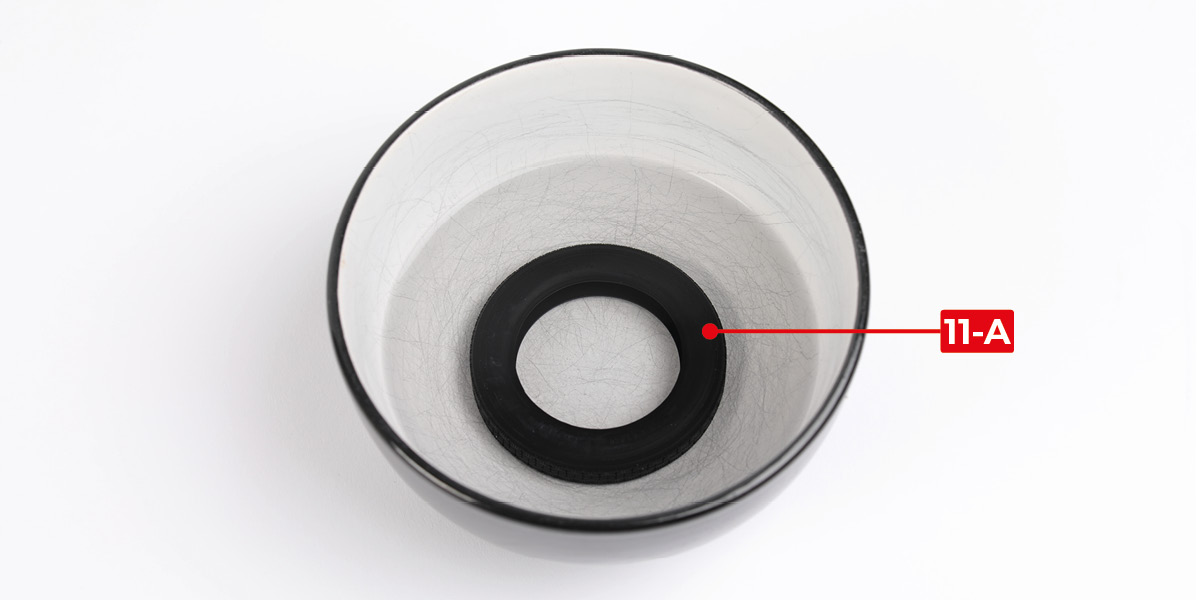

      Placez le pneu 11-A dans un bol d'eau chaude pour l'assouplir.

      Après 1 à 2 minutes, retirez-le avec une pince puis séchez-le avec un chiffon.

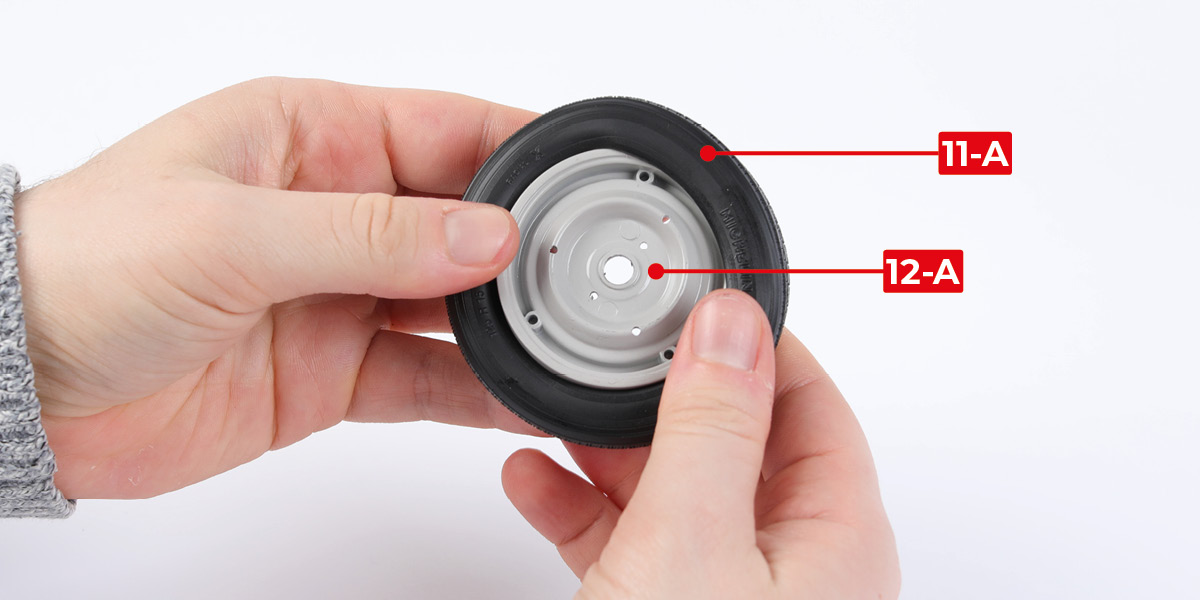

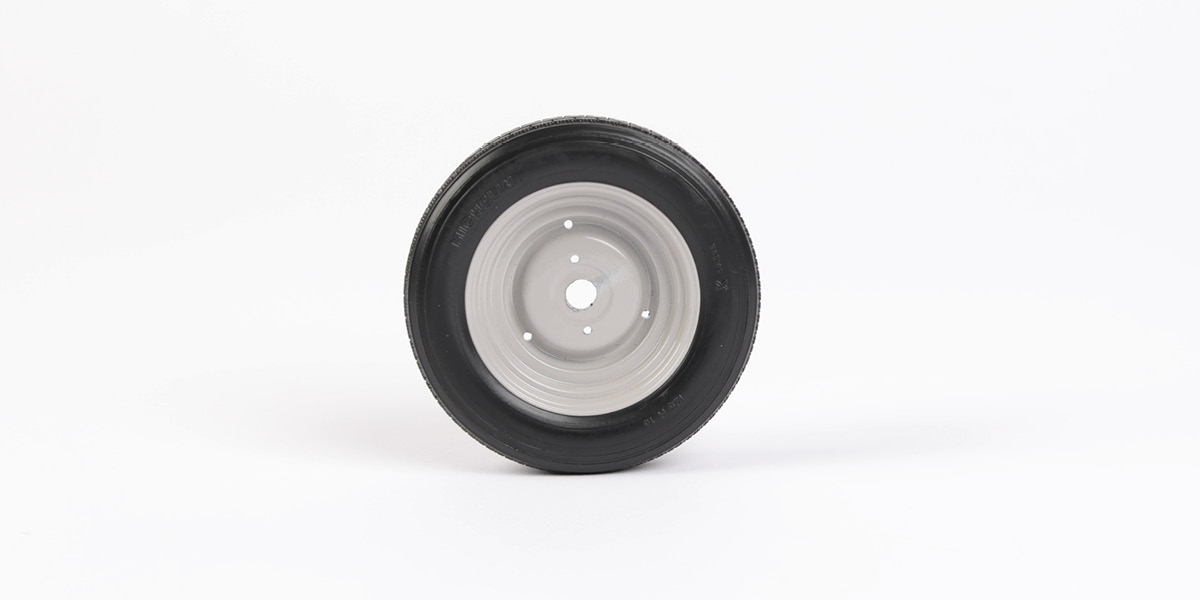

      Montez le pneu 11-A sur la jante 12-A.

      a
      b
      c

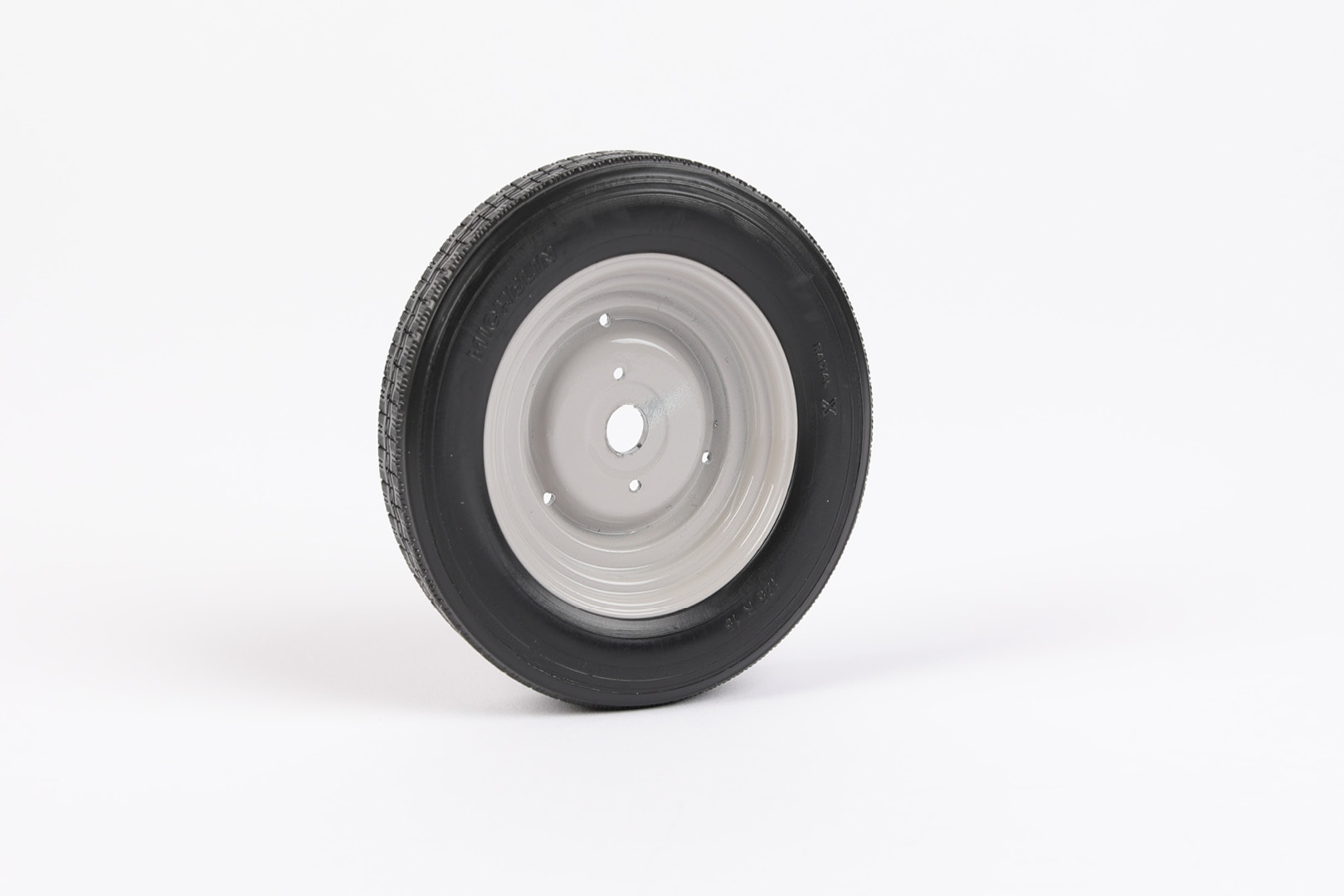

      ÉTAPE COMPLÉTÉE

      Étape 13 : Monter les essieux sur les roues avant

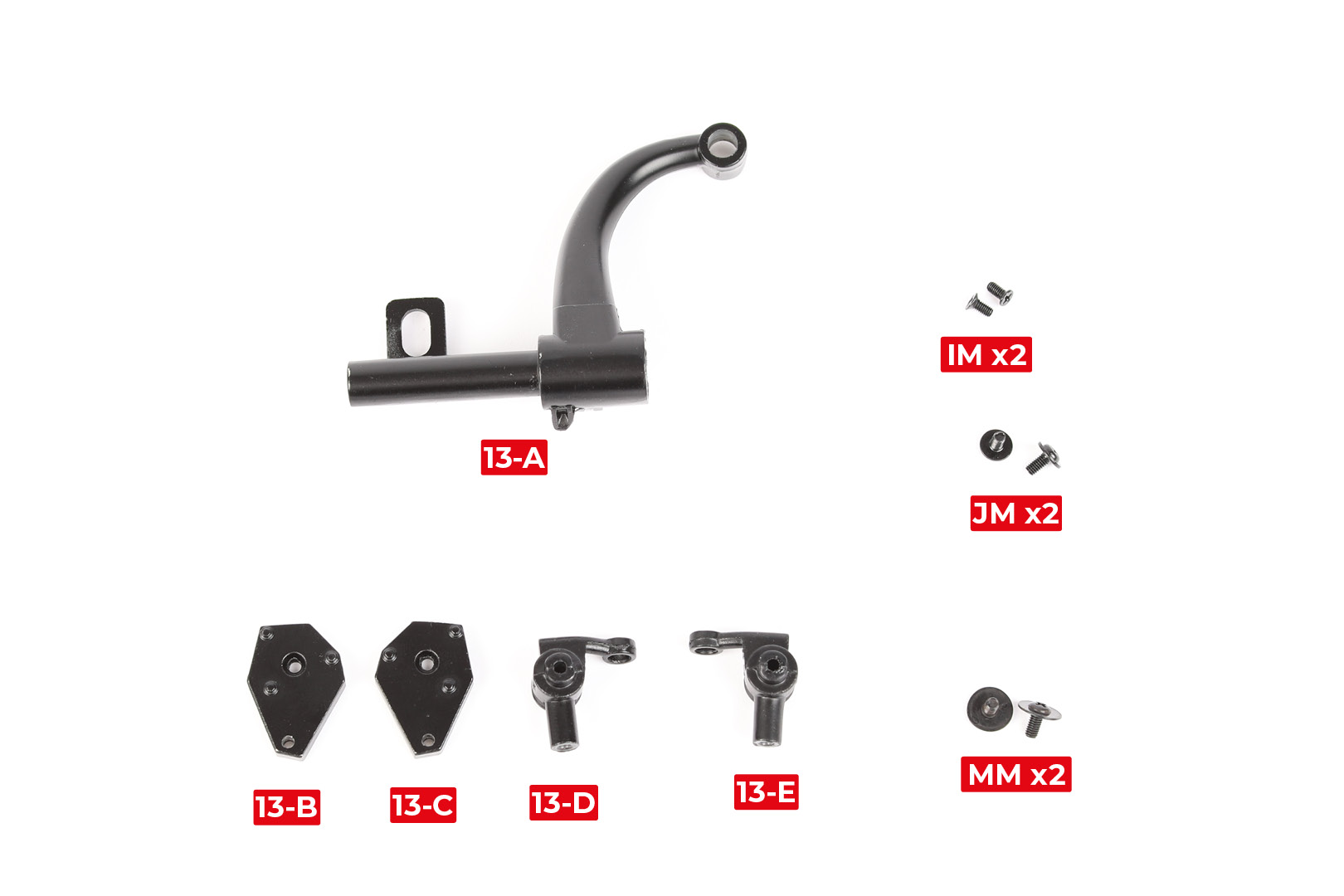

      PIÈCES DE L'ÉTAPE 13

      Phase 1

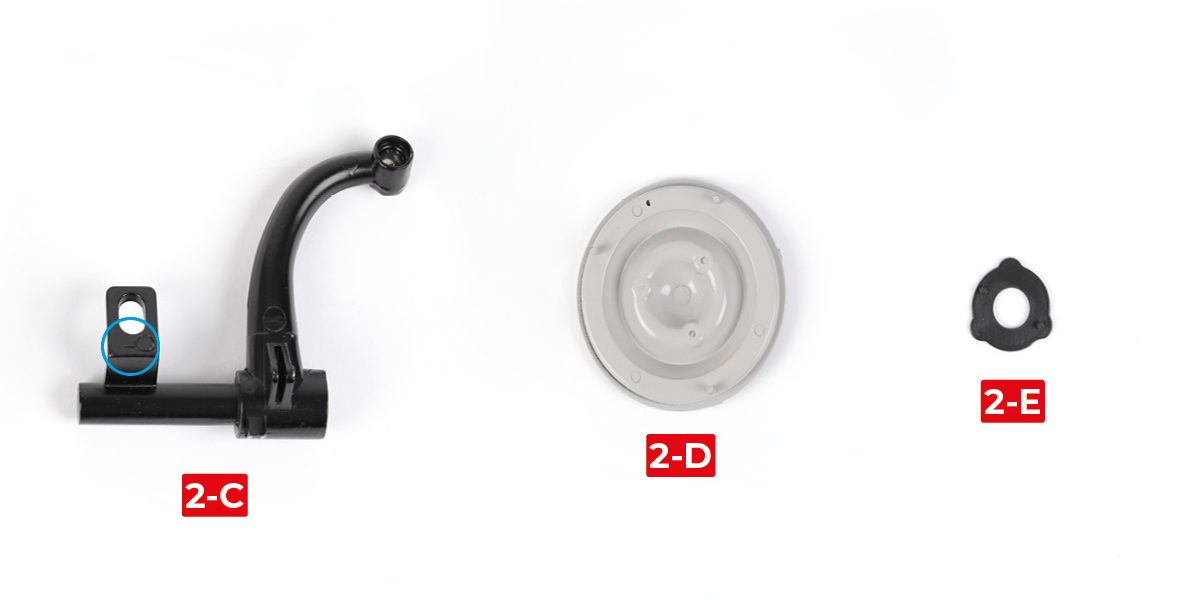

      Prenez les pièces 2-C (lettre L), 2-D et 2-E, fournies dans la boîte n° 01.

      a

      Phase 2

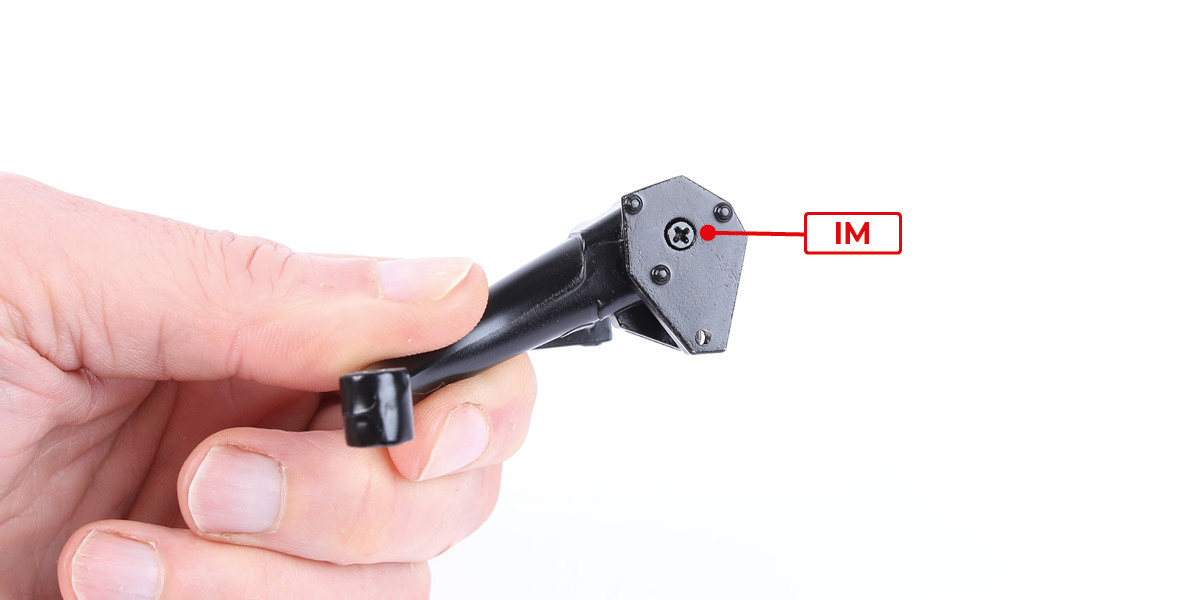

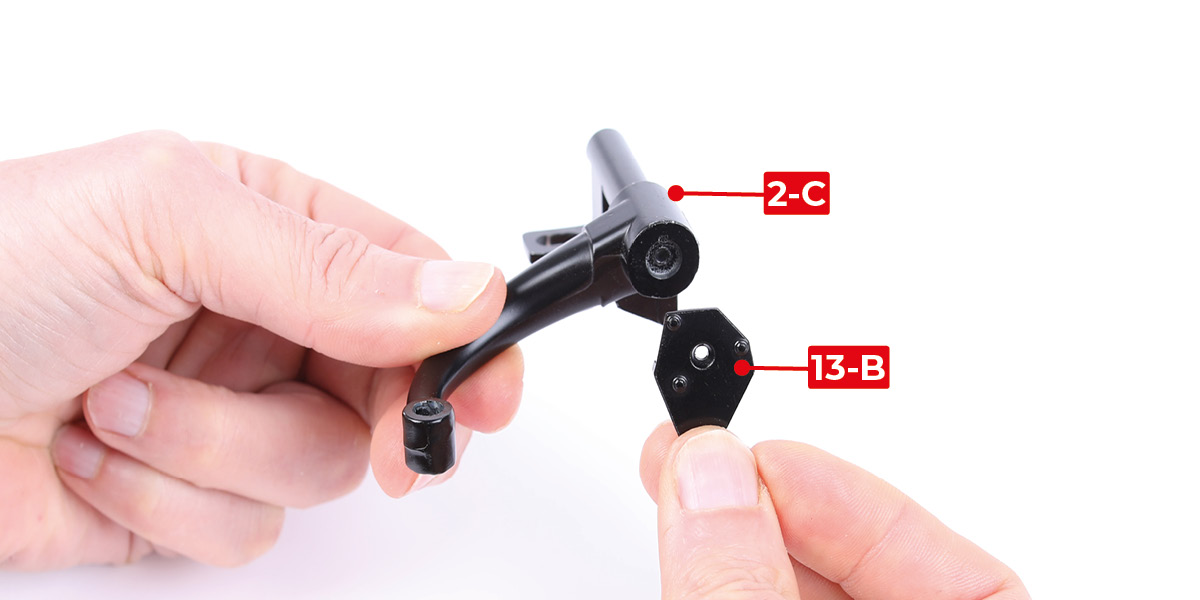

      Fixez la pièce 13-B sur la pièce 2-C avec une vis IM.

      a
      b

      Phase 3

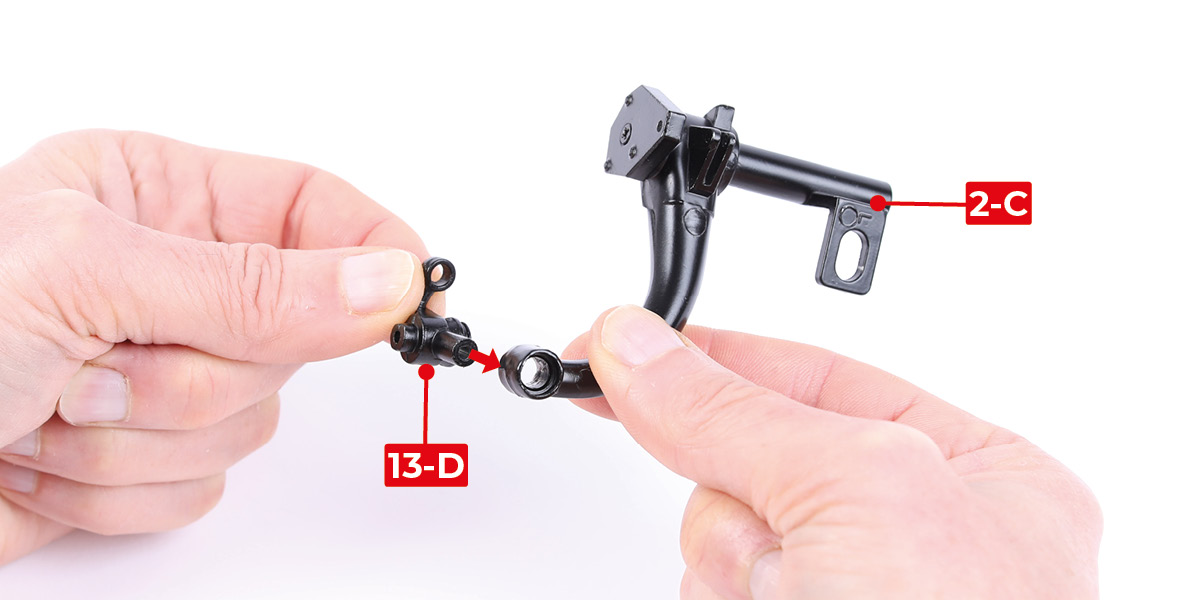

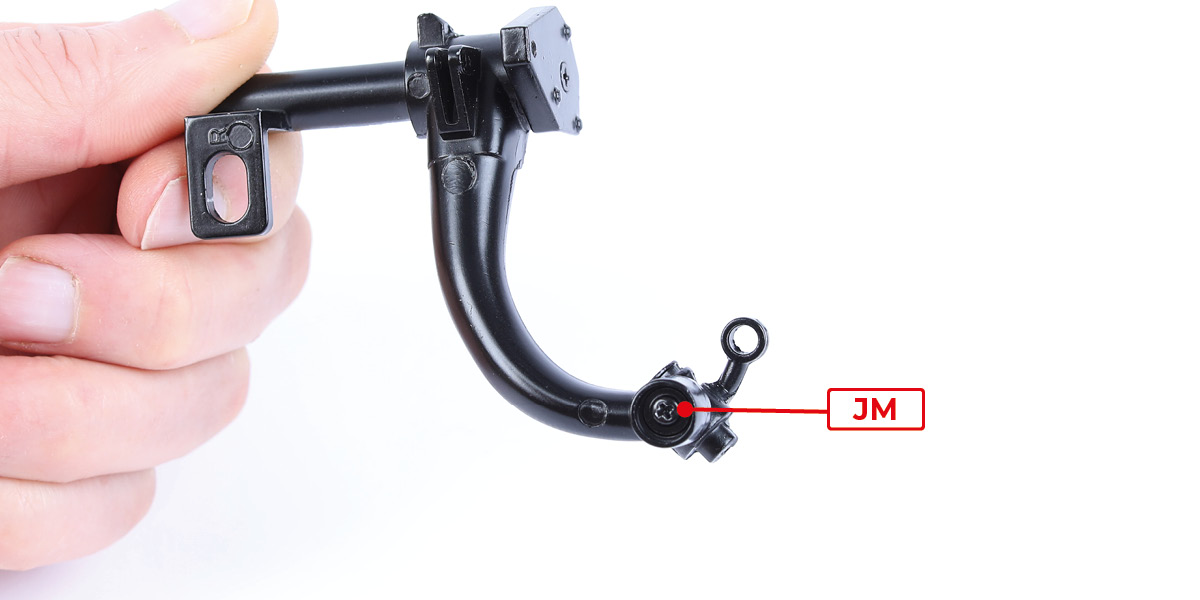

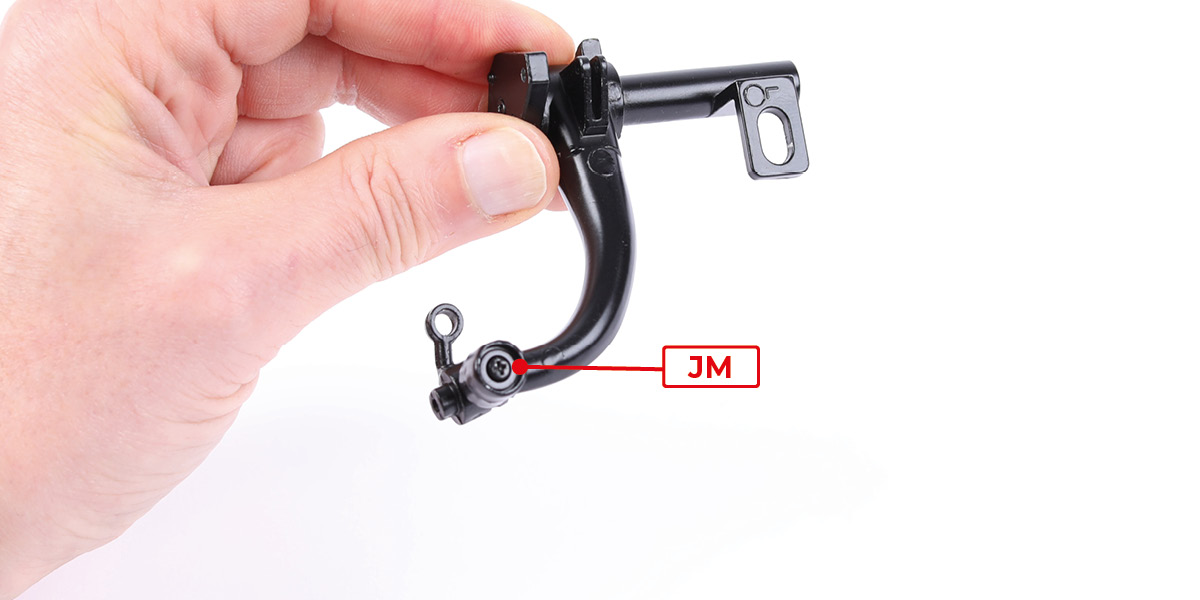

      Fixez la pièce 13-D sur la pièce 2-C avec une vis JM.

      a
      b

      Phase 4

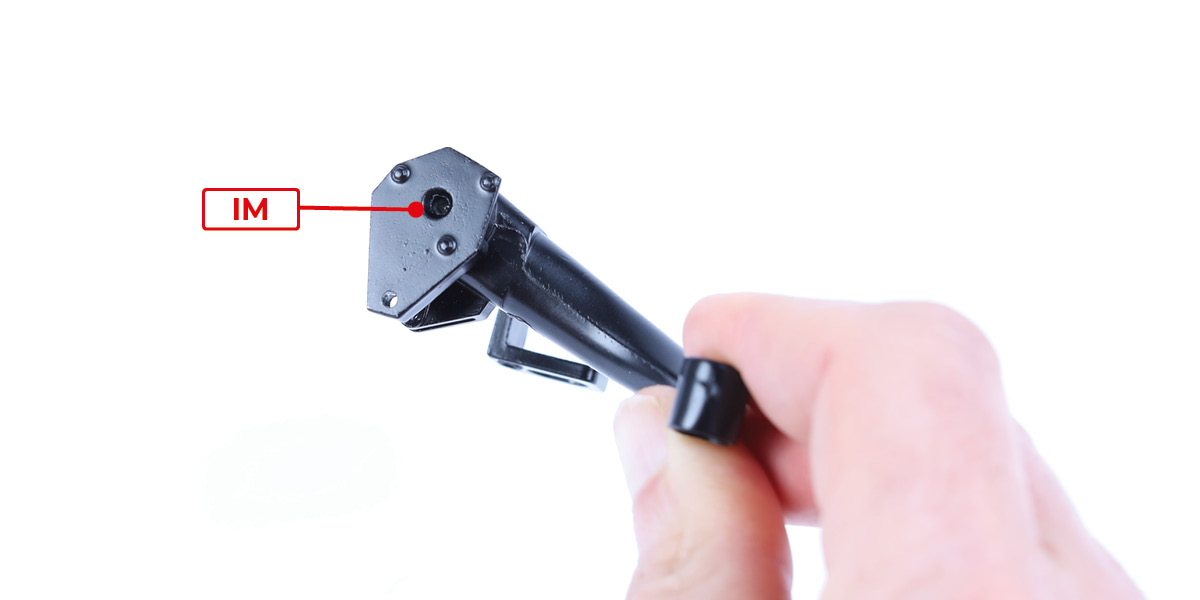

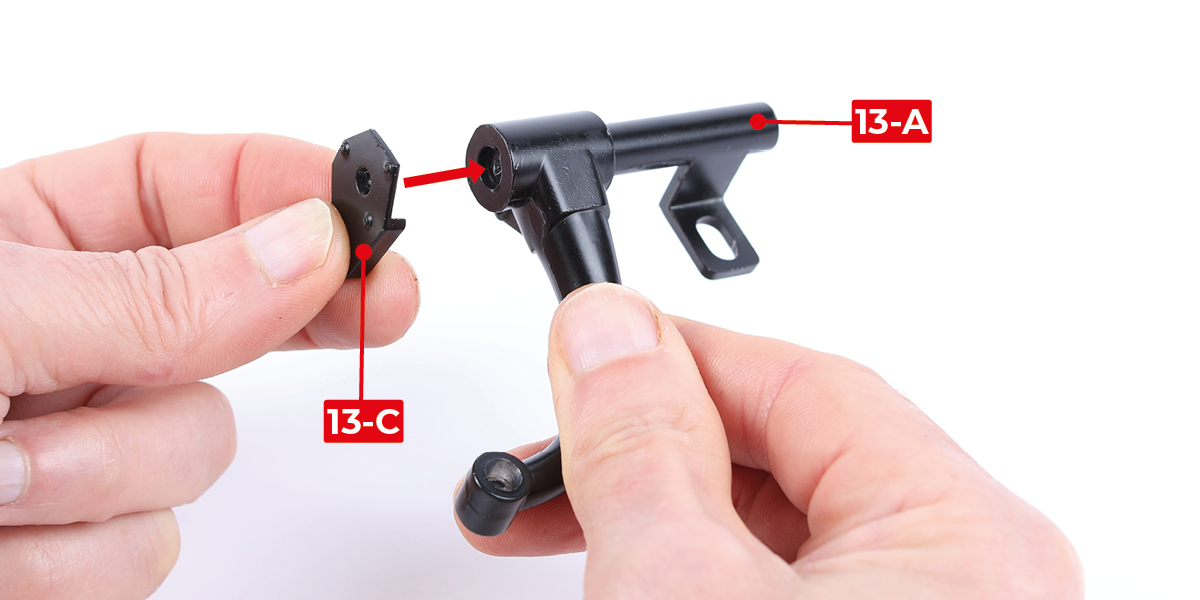

      Fixez la pièce 13-C sur la pièce 13-A avec une vis IM.

      a
      b

      Phase 5

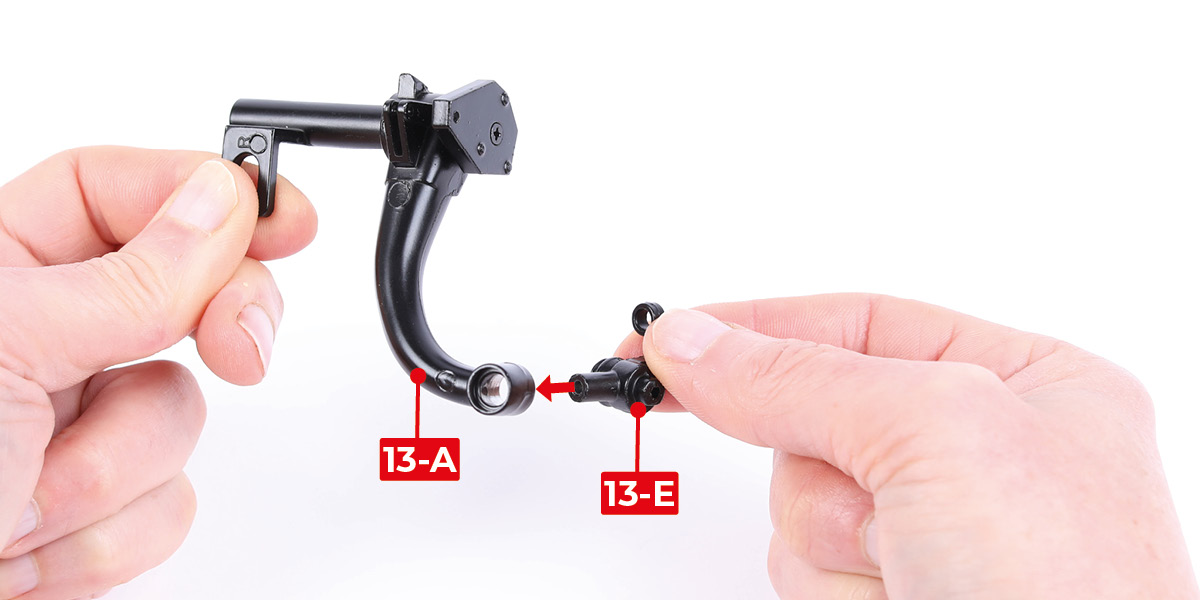

      Fixez la pièce 13-E sur la pièce 13-A avec une vis JM.

      a
      b

      Phase 6

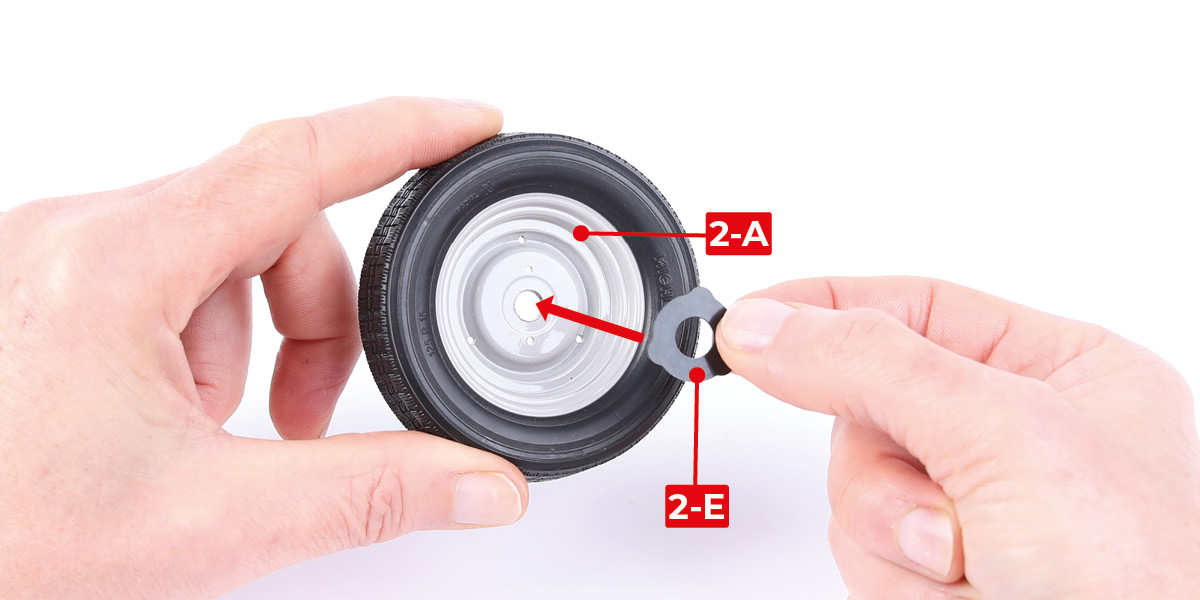

      Prenez la roue avant gauche assemblée lors de l'étape 02. Placez la pièce 2-E sur la jante 2-A.

      a
      b

      Phase 7

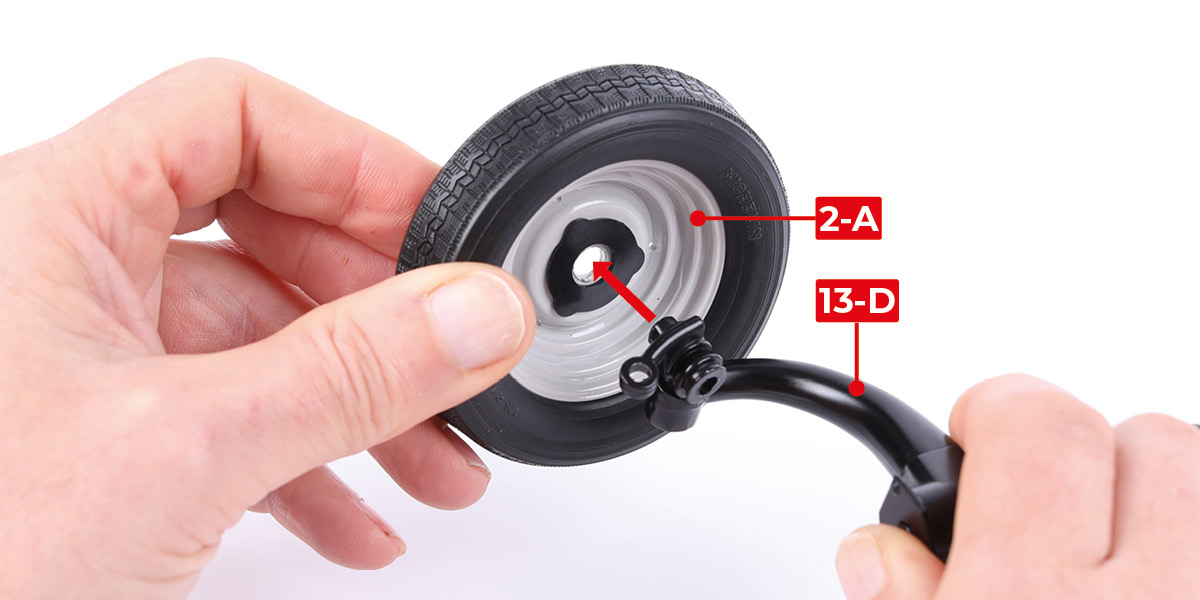

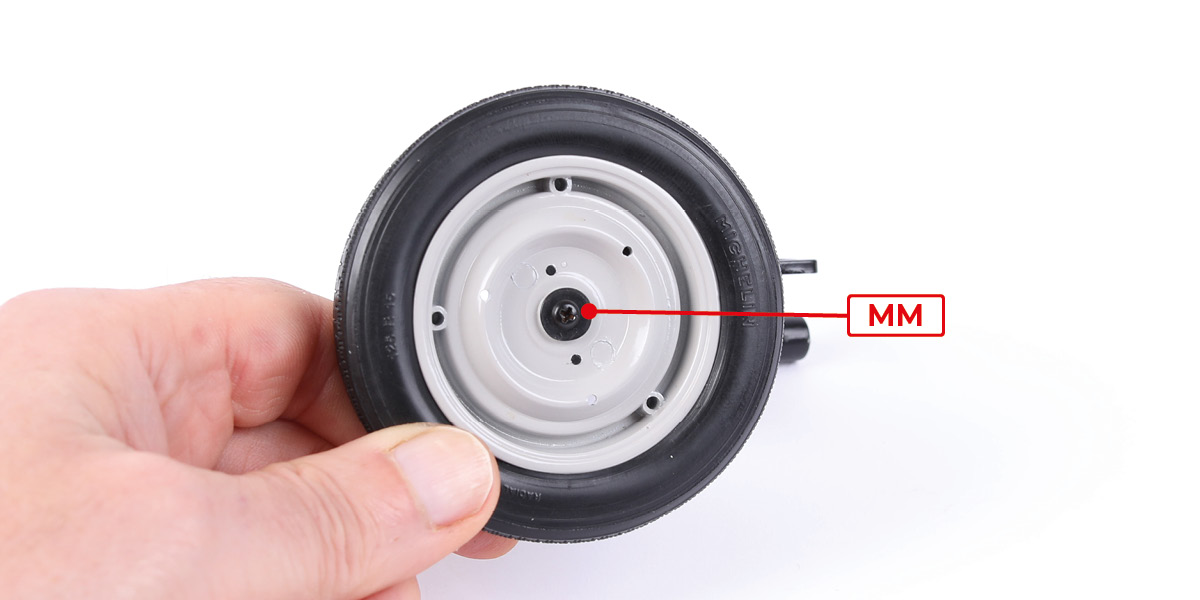

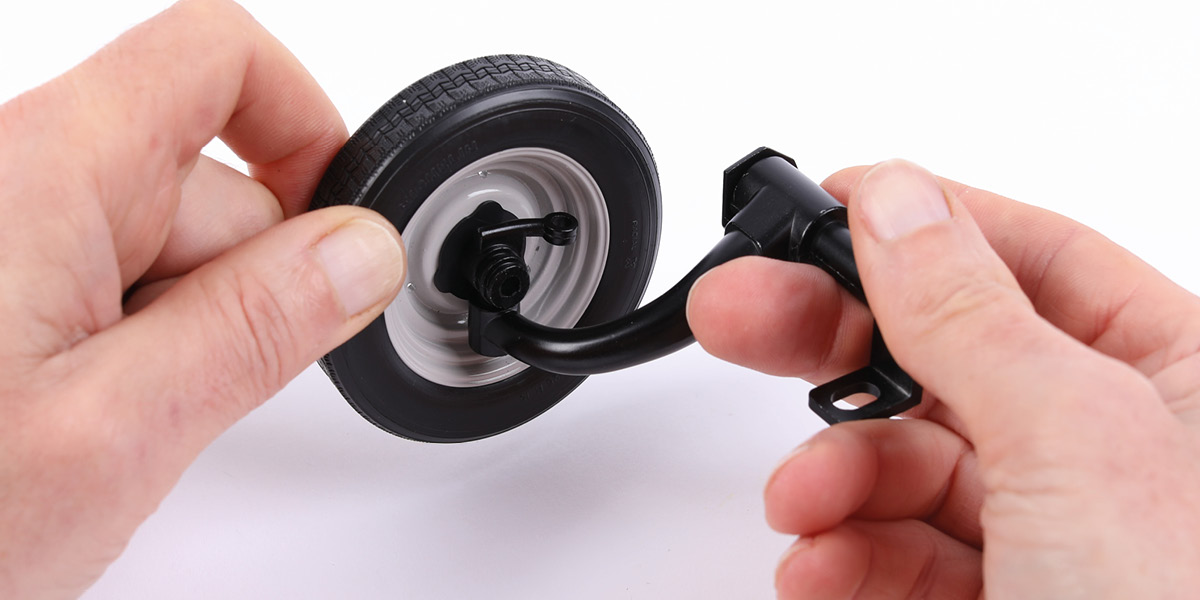

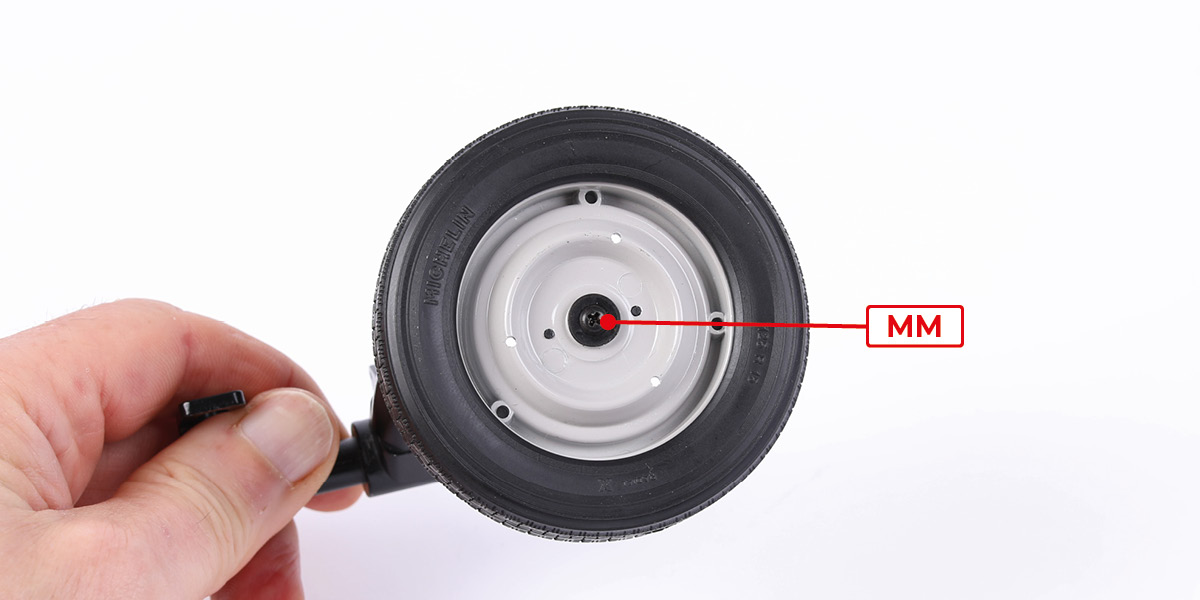

      Fixez la pièce 13-D sur la jante 2-A avec une vis MM.

      a
      b

      Phase 8

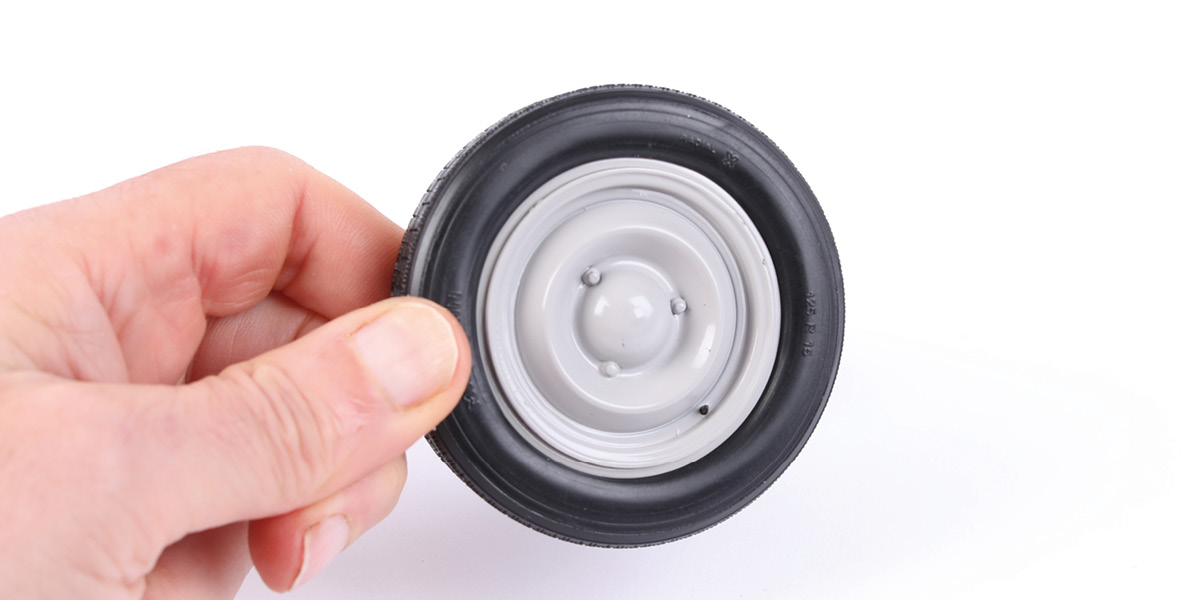

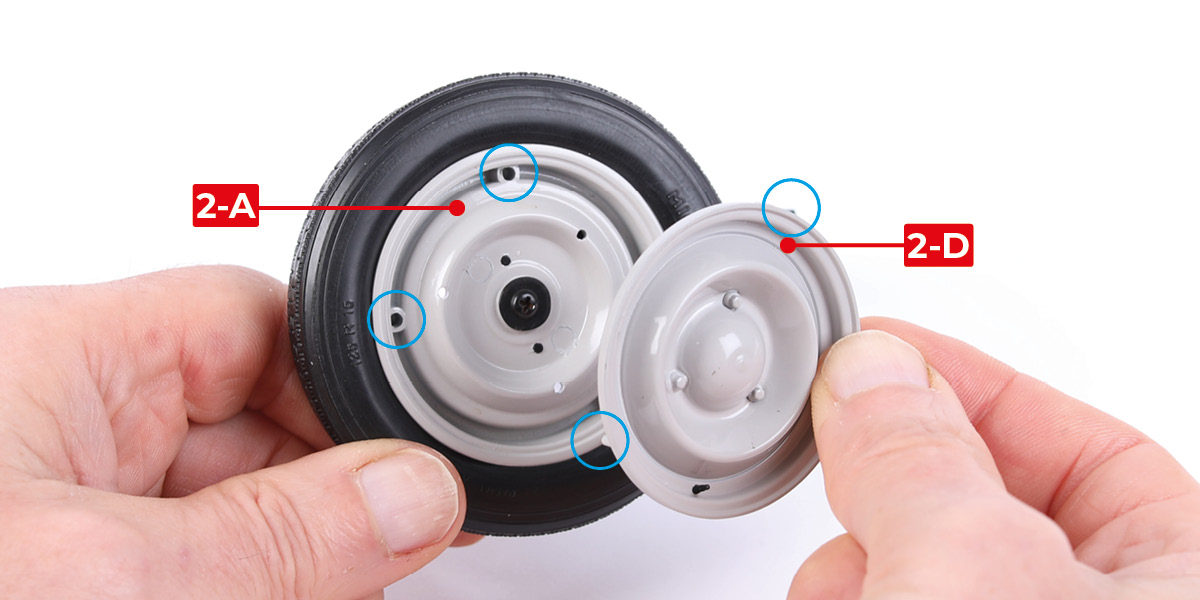

      Fixez la pièce 2-D sur la jante 2-A en enfonçant les trois broches dans les trous correspondants.

      a
      b

      Phase 9

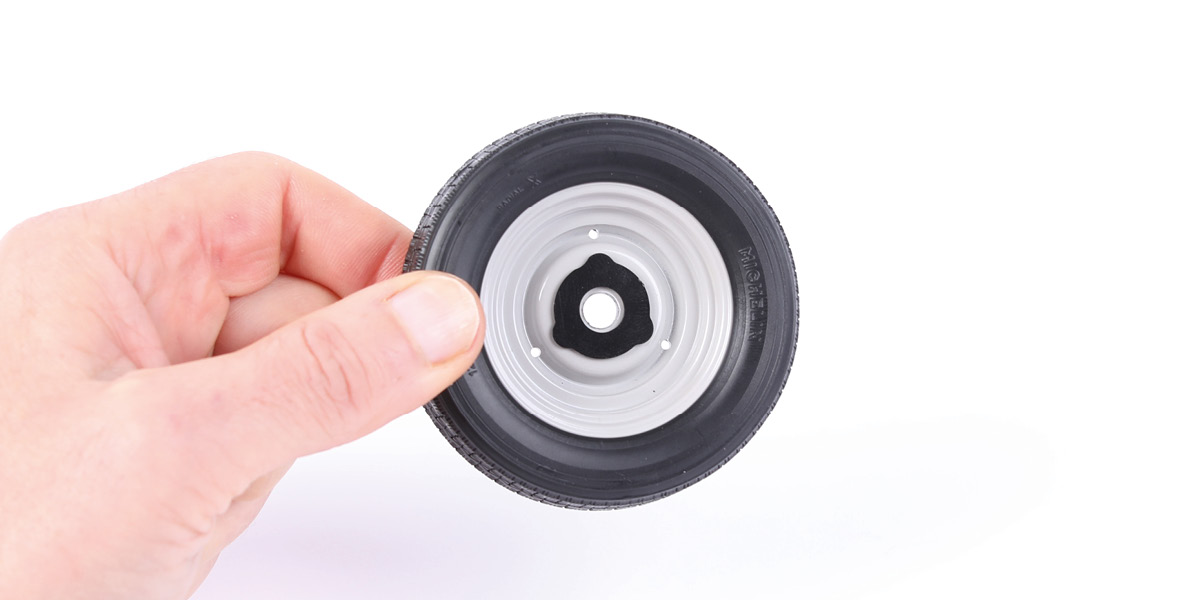

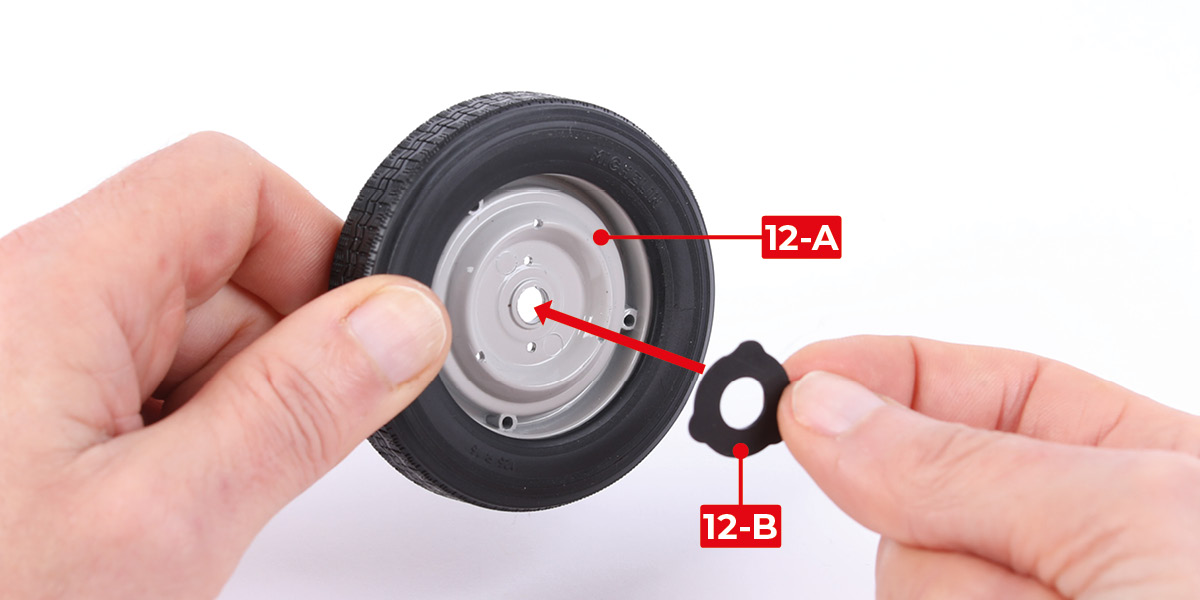

      Prenez la roue avant droite assemblée lors de l'étape 12. Placez la pièce 12-B sur la jante 12-A.

      a
      b

      Phase 10

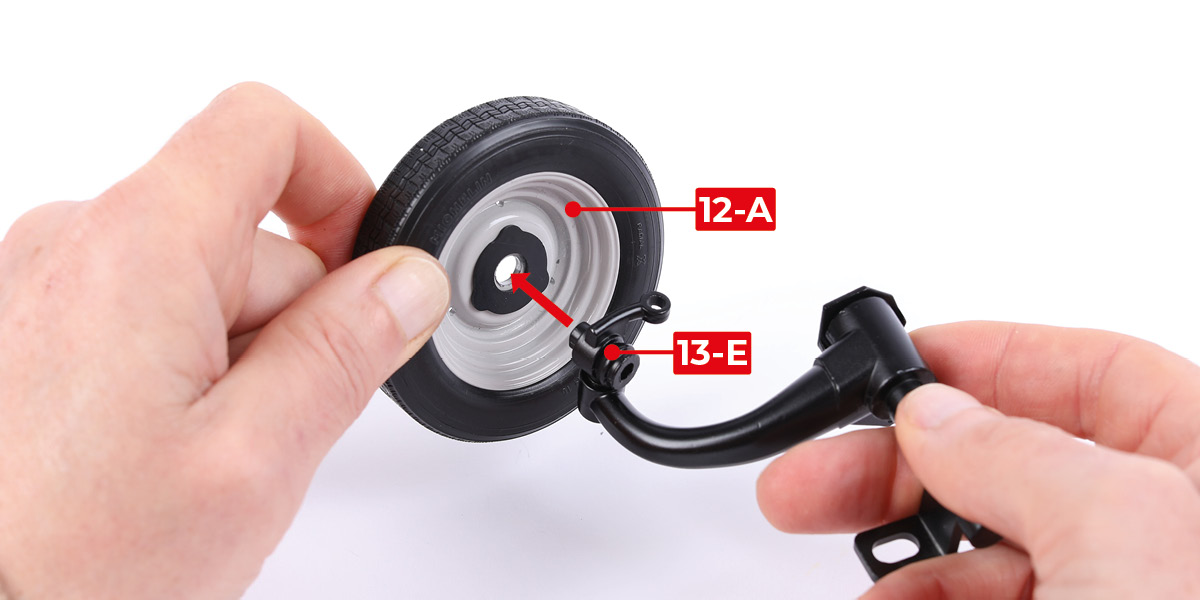

      Fixez la pièce 13-E sur la jante 12-A avec une vis MM.

      a
      b
      c

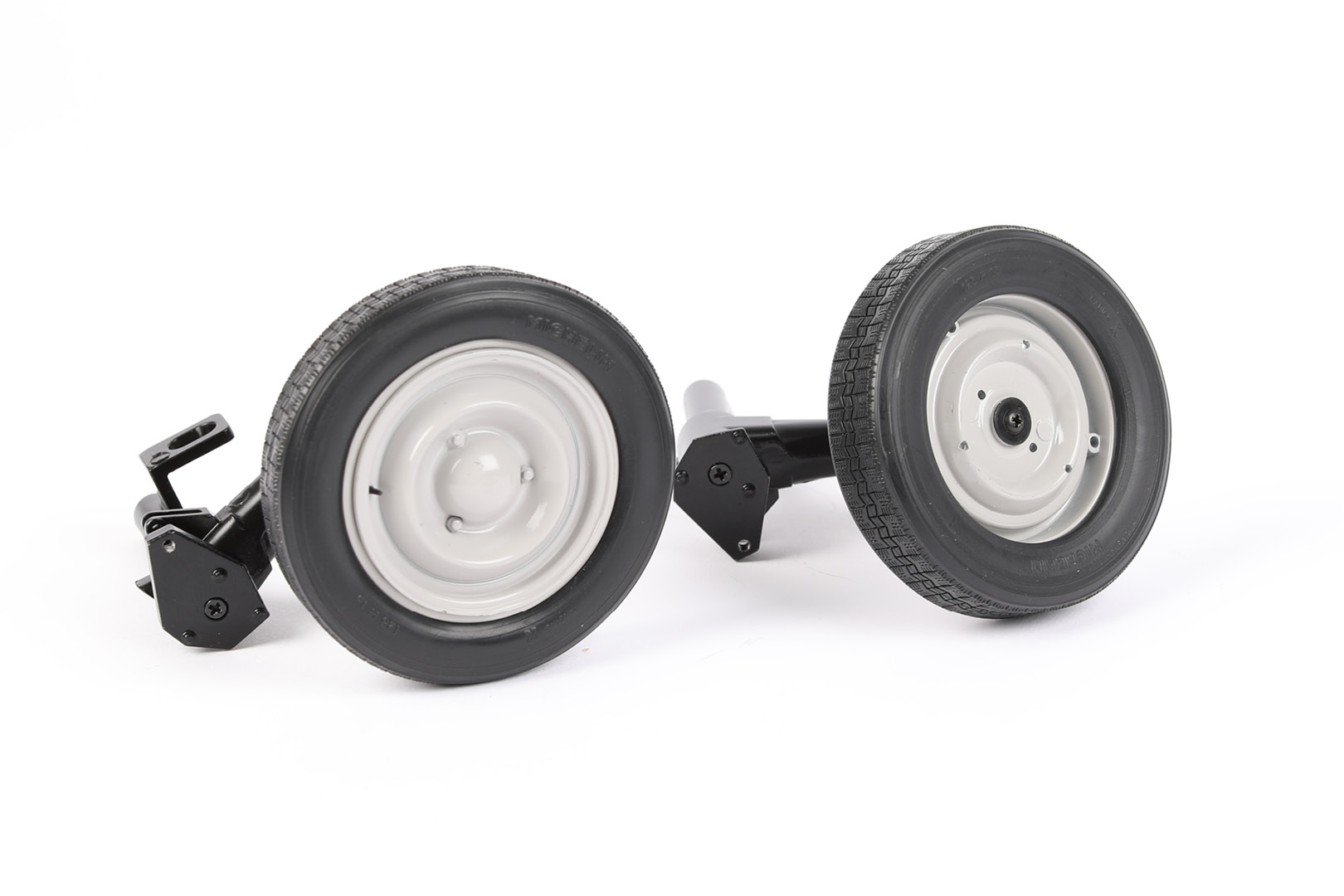

      ÉTAPE COMPLÉTÉE
