Boîte n° 04

INSTRUCTIONS DE MONTAGE

      Cliquez sur le bouton ci-dessus pour imprimer ces instructions ou les enregistrer au format PDF.

      Conseils pour l'assemblage

      Avant de commencer l’assemblage, assurez-vous de disposer d’un espace de travail propre, bien éclairé et bien ventilé. Protégez toujours la peinture des composants en les plaçant sur un tapis de découpe, une feuille de papier blanc ou un chiffon doux.

      Vis et outils

      Les vis sont fournies à l'intérieur de chaque boîte avec des vis de rechange. Il peut parfois vous être demandé de conserver certaines vis inutilisées pour une étape ultérieure ; rangez-les soigneusement et identifiez-les clairement. Veillez à ne pas mélanger les vis : elles peuvent se ressembler, mais leur filetage peut varier légèrement. L’utilisation d’une vis incorrecte pourrait endommager les pièces. Utilisez toujours un tournevis de taille appropriée.

      Lorsque vous assemblez des pièces à l’aide de vis, insérez-les d’abord sans les serrer afin de vérifier leur alignement. Une fois toutes les vis en place, serrez-les délicatement sans trop forcer. Si une vis est difficile à insérer dans une pièce métallique, ne forcez pas, car la tête pourrait se casser. Retirez-la et appliquez une petite quantité de vaseline, de savon ou d’huile légère sur le filetage avant de réessayer.

      Vous pouvez aimanter votre tournevis en le frottant contre un aimant (par exemple un aimant de réfrigérateur), ce qui permet de maintenir les vis et de faciliter l’assemblage. Un aimant peut aussi aider à retrouver des vis tombées au sol.

      Détachez les pièces de leur grappe à l’aide d’une pince coupante ou d’un couteau de modélisme.

      Utilisation de colle

      Certaines pièces peuvent nécessiter l’utilisation d’un peu de colle. Appliquez-la avec parcimonie à l’aide d’un cure-dent afin d’éviter tout excès. Nous recommandons l’utilisation d’une colle cyanoacrylate en gel ou d’une colle liquide extra-fluide pour modélisme. Dans la mesure du possible, effectuez toujours un montage à blanc avant de coller les pièces. Du ruban de masquage peut être utilisé pour maintenir temporairement certaines pièces en place pendant le séchage de la colle.

      Branchement des câbles

      Assurez-vous que l’alimentation est coupée avant de brancher les câbles. Une pince à épiler peut être utilisée pour insérer les fils en PVC en les saisissant délicatement à environ 5 mm de leur extrémité. Ne tirez jamais sur les câbles lors du débranchement afin d’éviter de les endommager. Saisissez plutôt la fiche à l’aide d’une pince à épiler pour la retirer.

      Gauche et droite

      Les côtés gauche et droit correspondent à ceux d’une personne assise dans la voiture.

      Important

      Ce symbole signale des instructions importantes indiquées en gras. Portez-y une attention particulière, notamment pour vérifier l’orientation des pièces à l’aide des photos.

      AVERTISSEMENT :

      Ce produit n’est pas un jouet. Il ne convient pas aux enfants de moins de 14 ans en raison de la présence de petites pièces. La supervision d’un adulte est requise. Certaines pièces contiennent des aimants. L’ingestion d’aimants peut provoquer des blessures graves. Tenez-les hors de portée des enfants. En cas d’ingestion suspectée, consultez immédiatement un médecin.

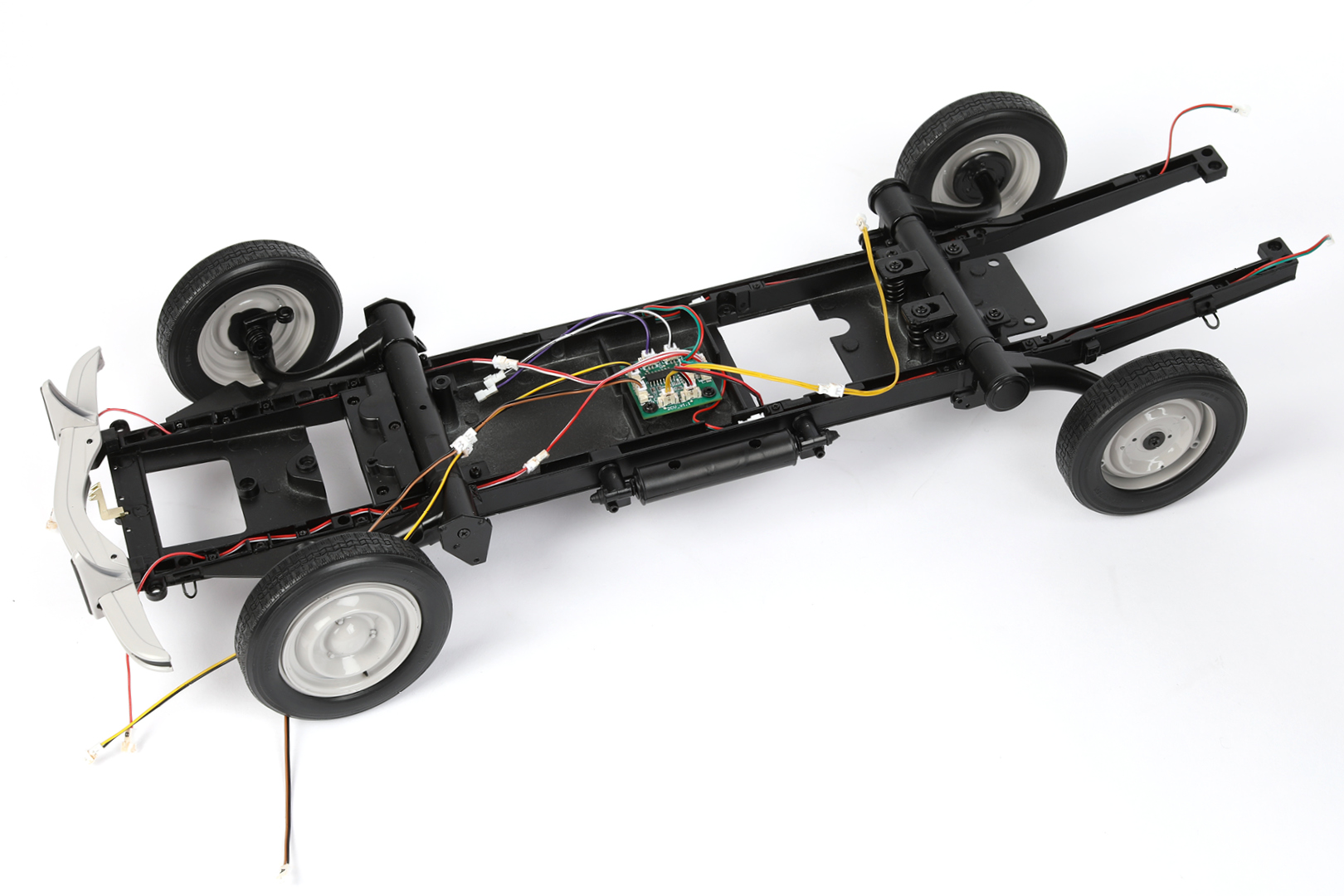

      Étape 26 : Fixation du cylindre de suspension gauche

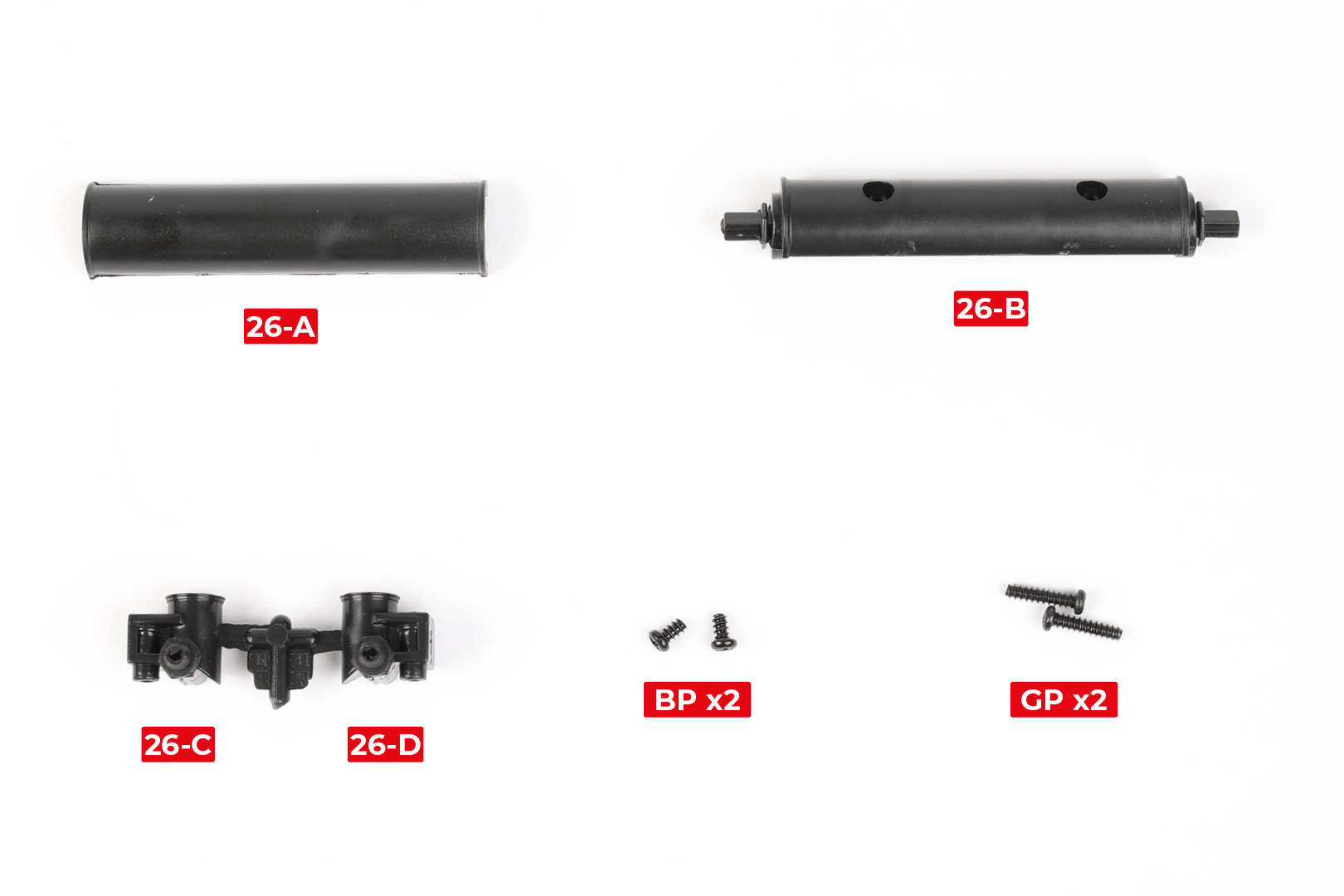

      PIÈCES DE L'ÉTAPE 26

      Phase 1

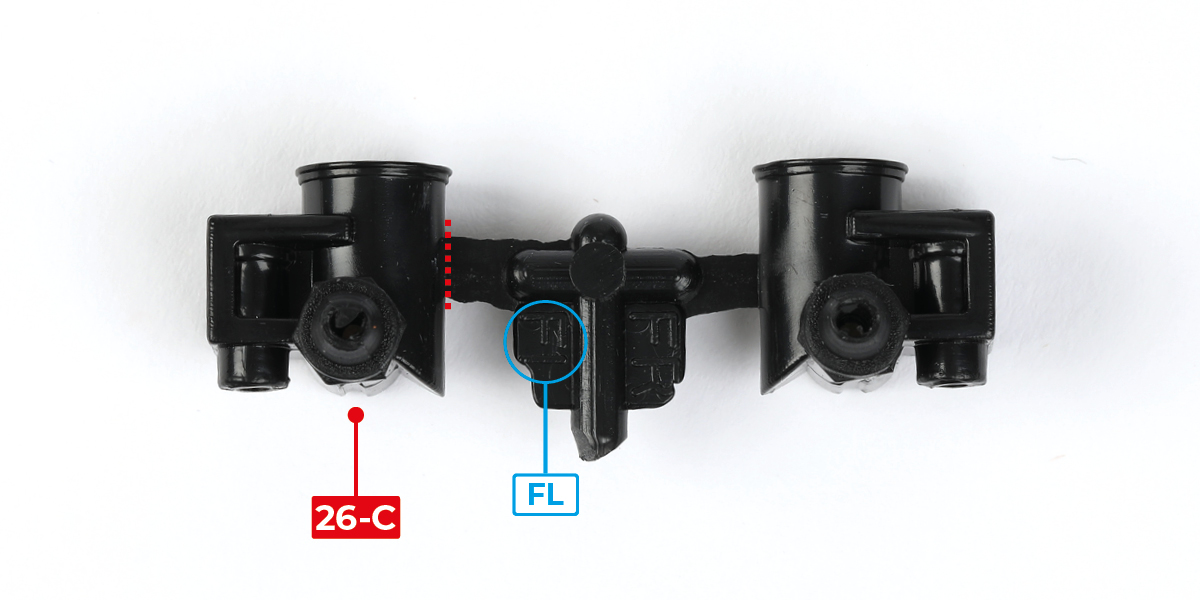

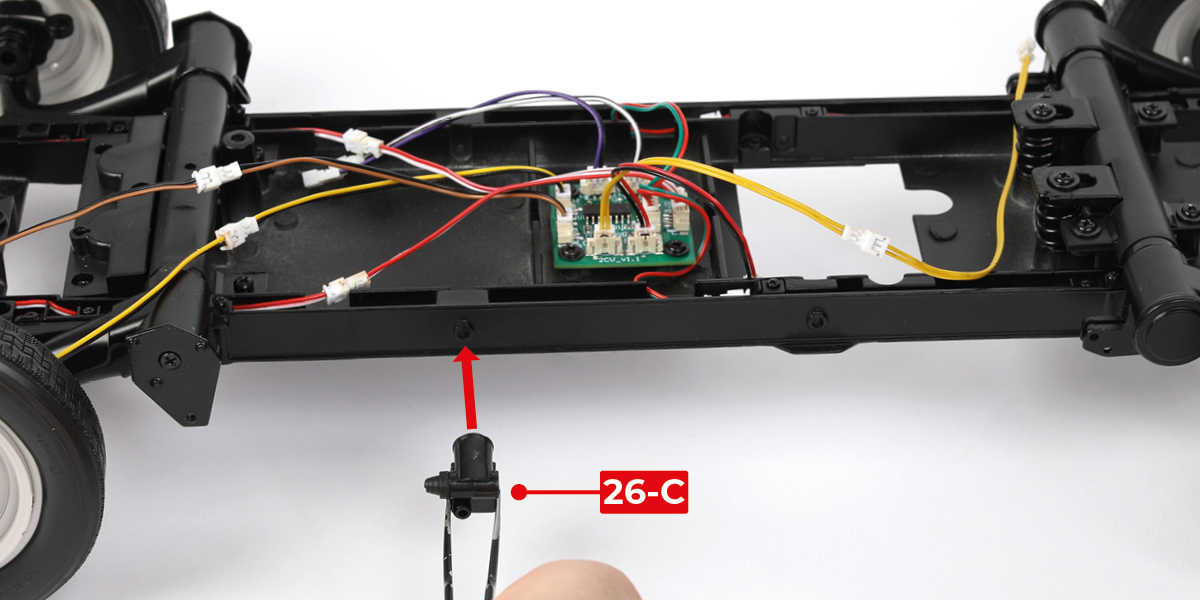

      Coupez la pièce 26-C (FL) de la grappe.

      a

      Phase 2

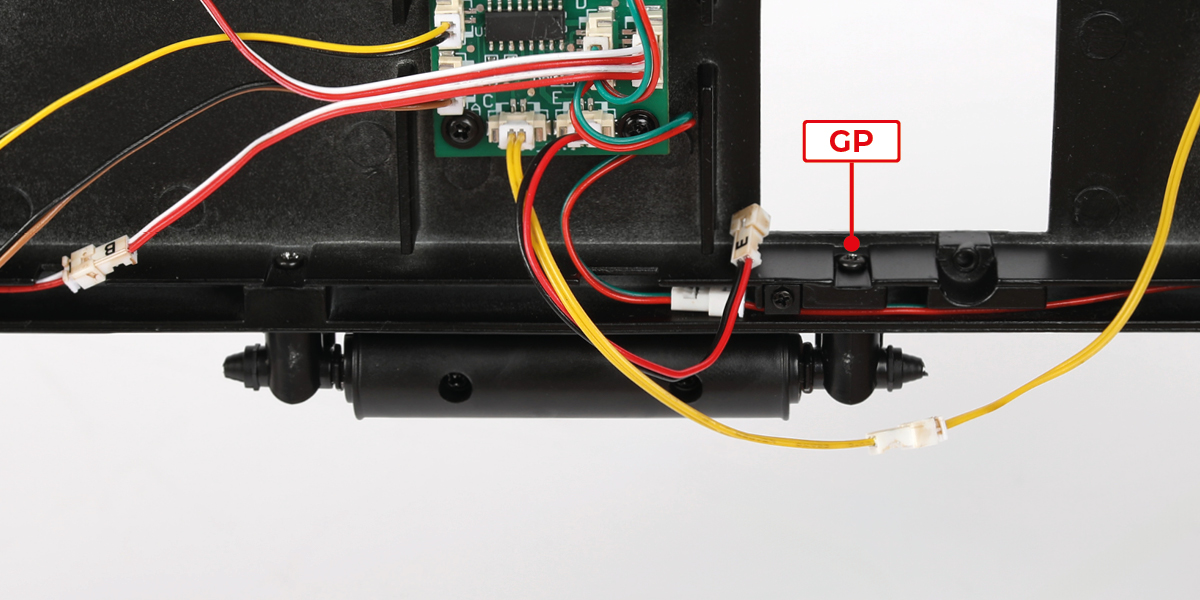

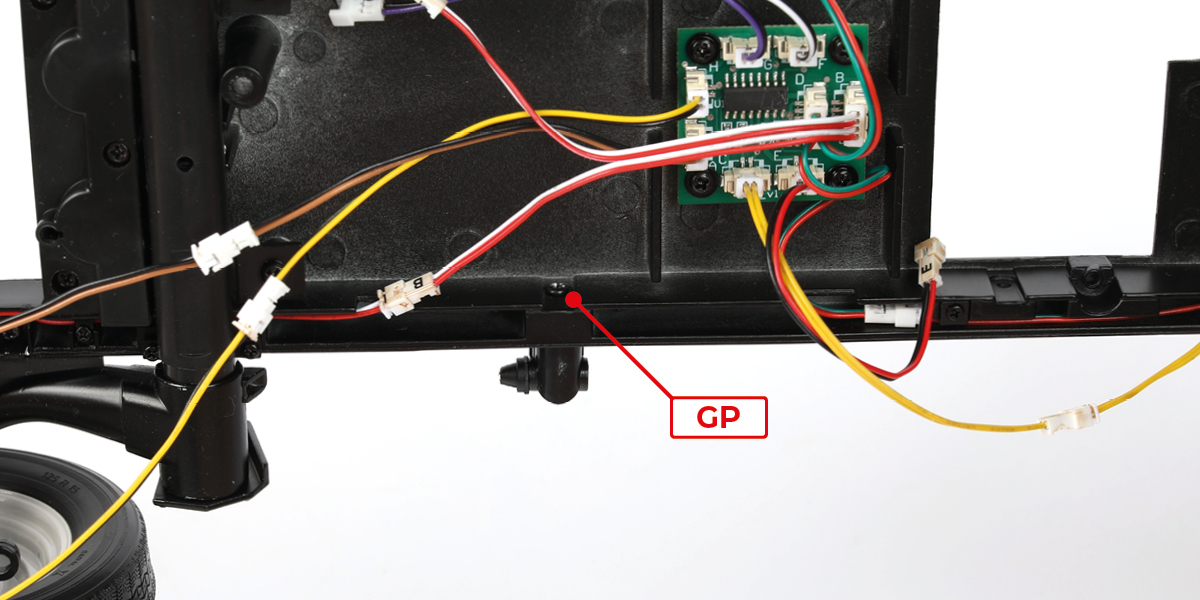

      Fixez la pièce 26-C au châssis à l'aide d'une vis GP.

      a
      b
      c

      Phase 3

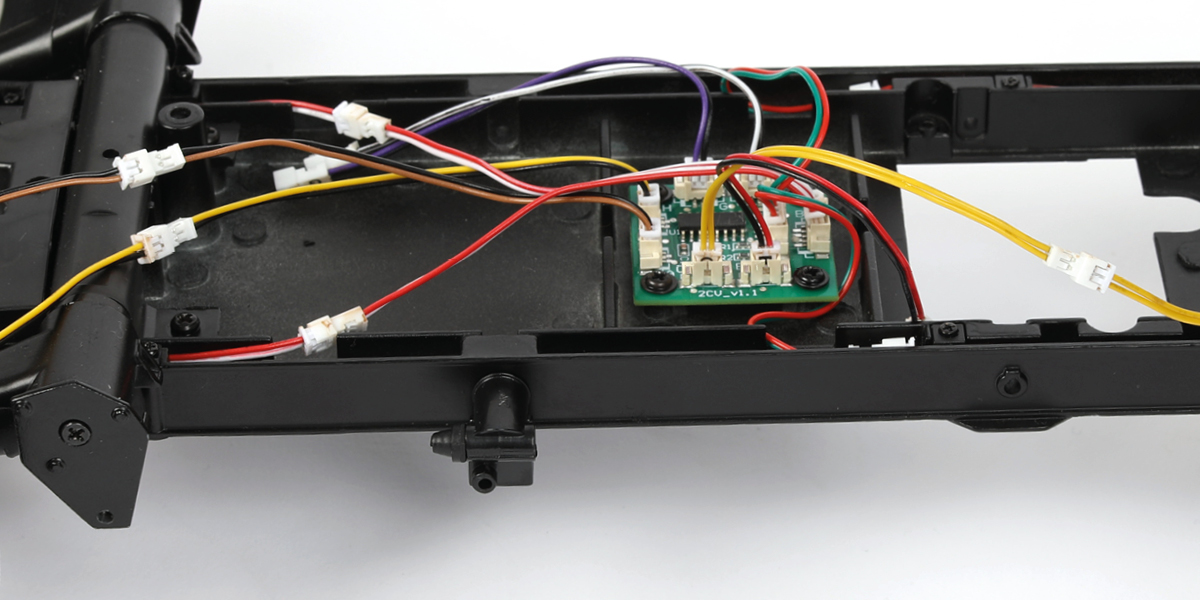

      Fixez la pièce 26-B à la pièce 26-A à l'aide de deux vis BP.

      a
      b

      Phase 4

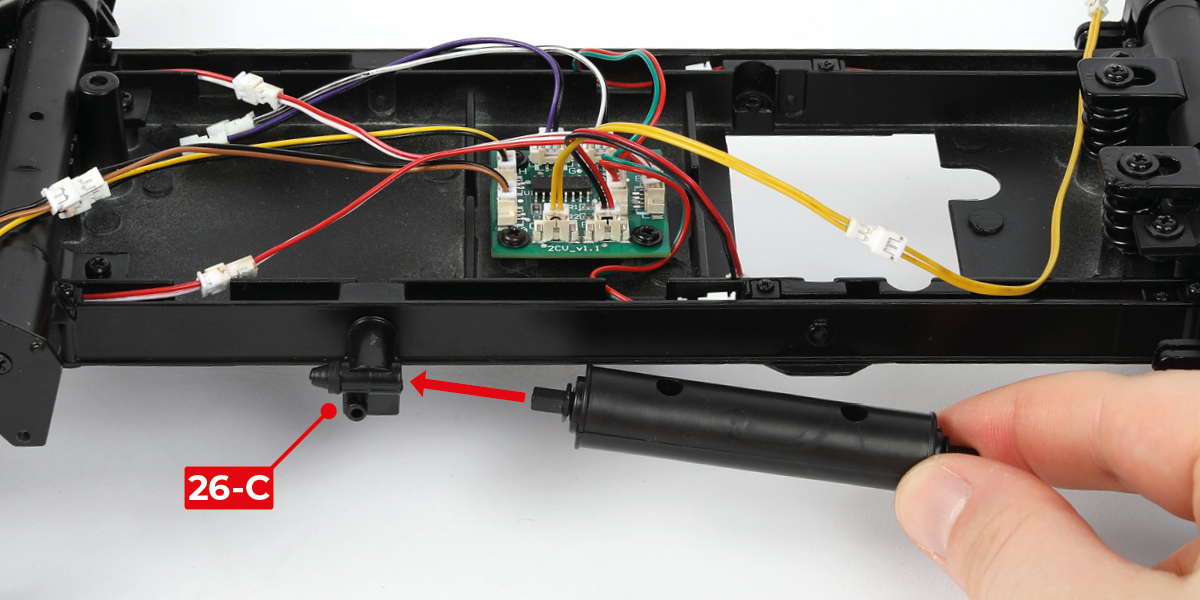

      Insérez une extrémité du cylindre de suspension gauche dans la pièce 26-C.

      a
      b

      Phase 5

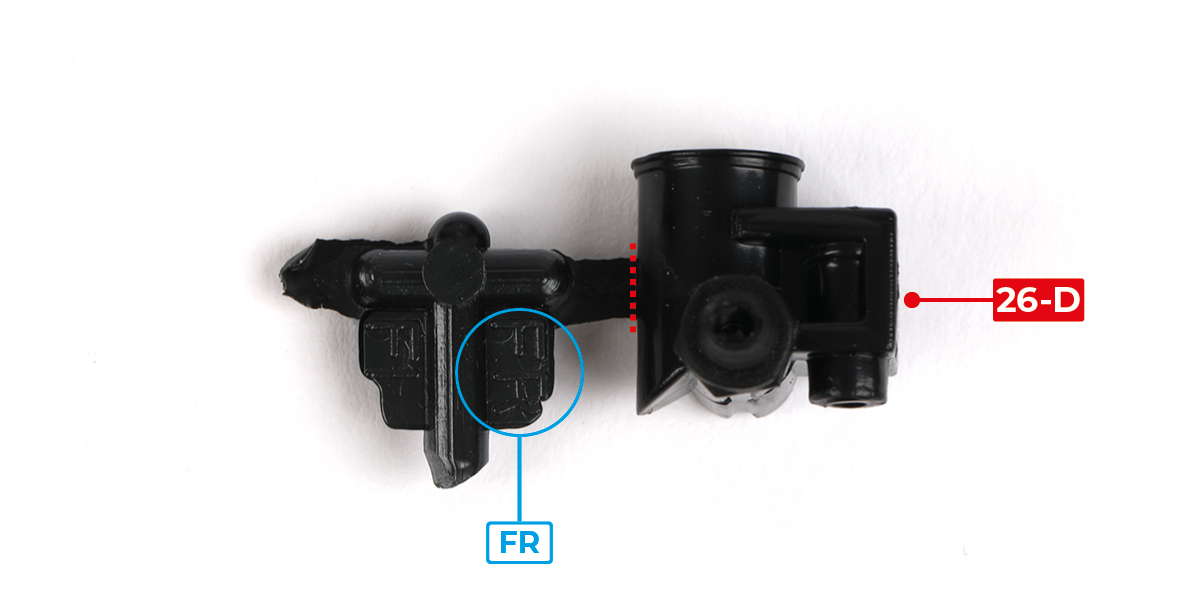

      Détachez la pièce 26-D (FR) de la grappe.

      a

      Phase 6

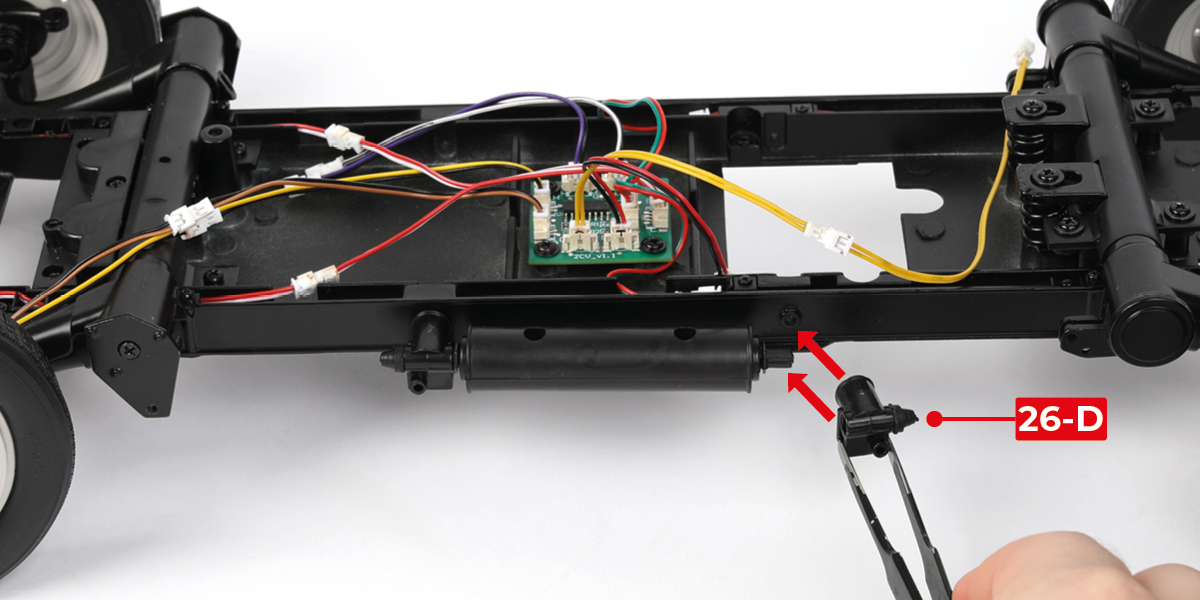

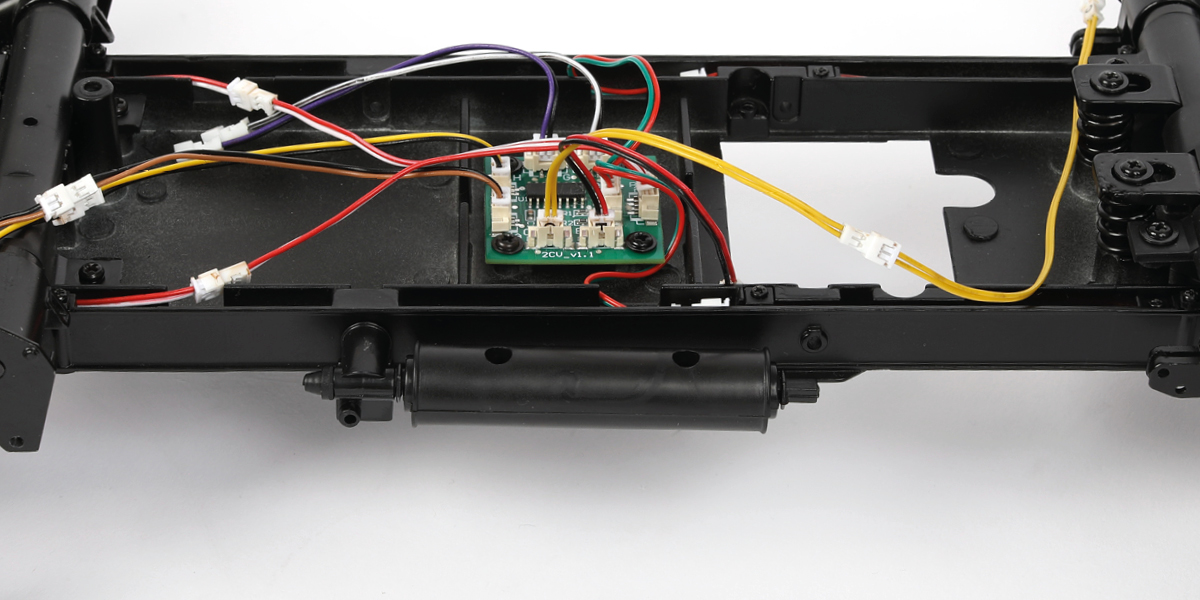

      Insérez l'extrémité opposée du cylindre de suspension gauche dans la pièce 26-D. Ensuite, fixez la pièce 26-D au châssis à l'aide d'une vis GP.

      a
      b
      c

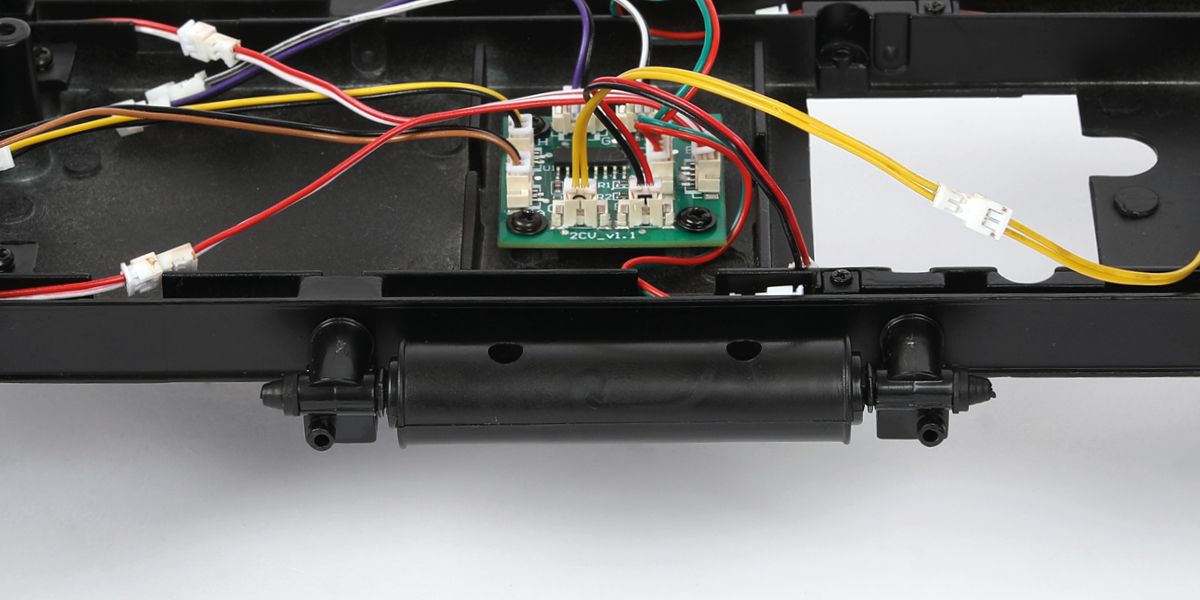

      ÉTAPE COMPLÉTÉE

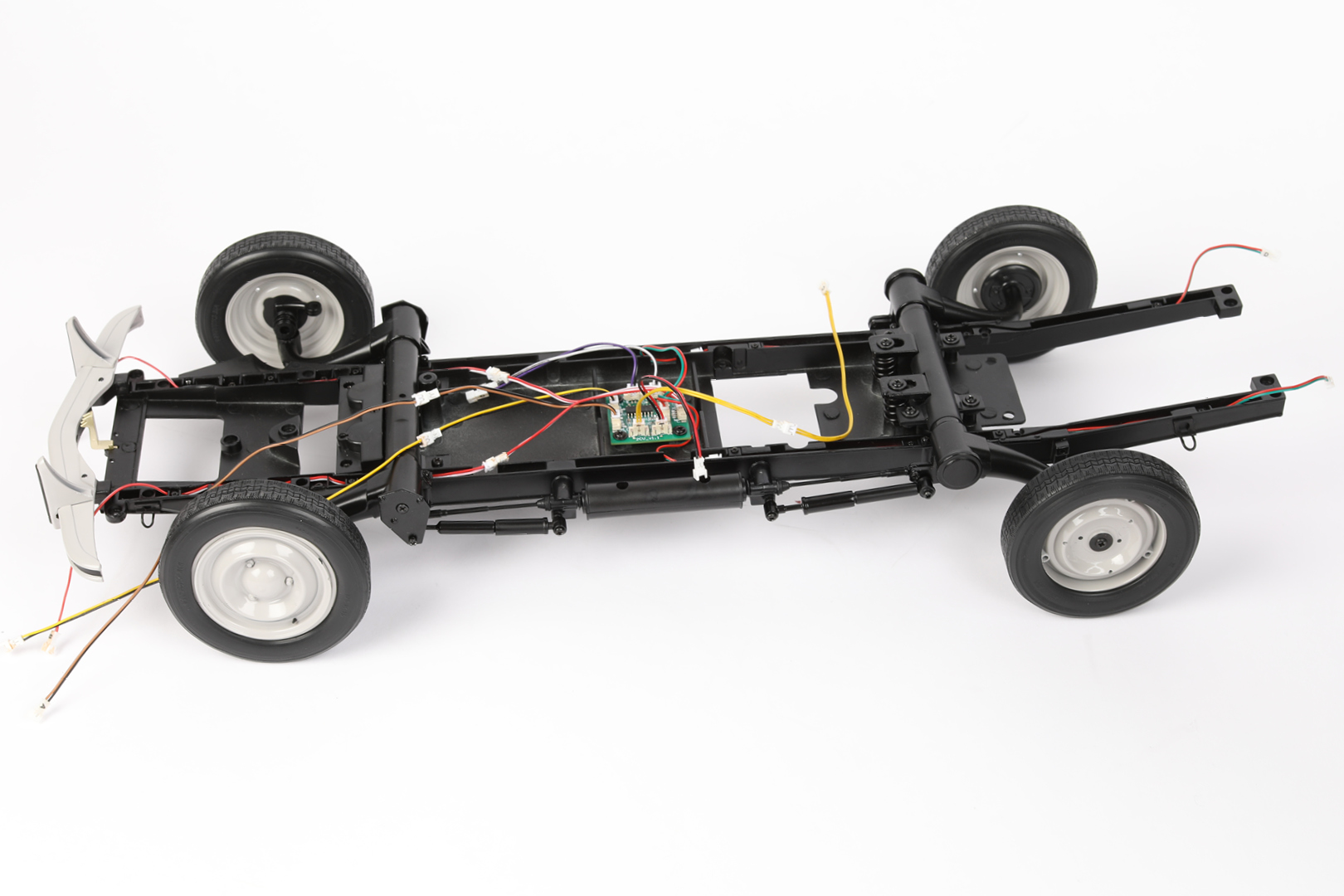

      Étape 27 : Fixation des amortisseurs gauche

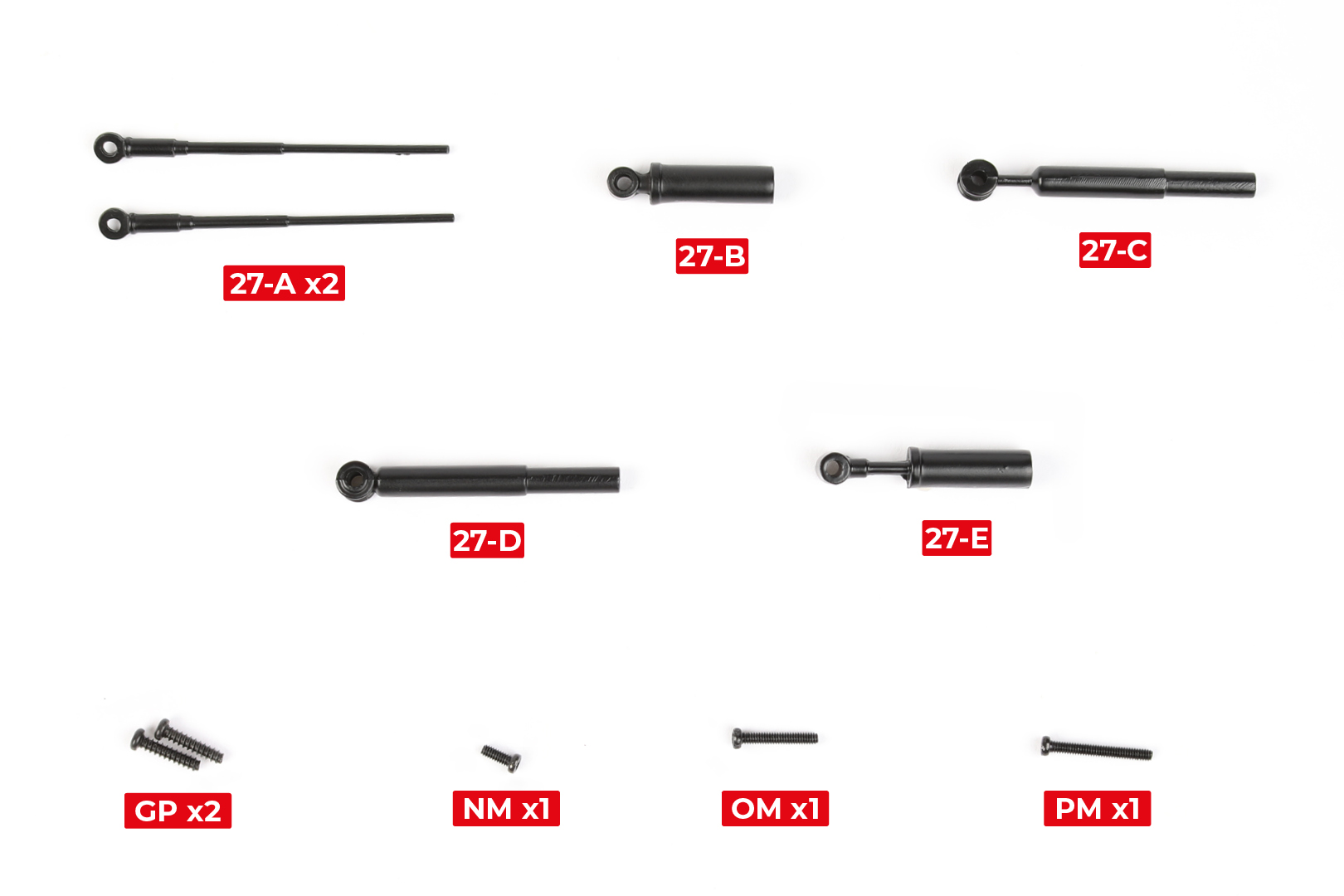

      PIÈCES DE L'ÉTAPE 27

      Phase 1

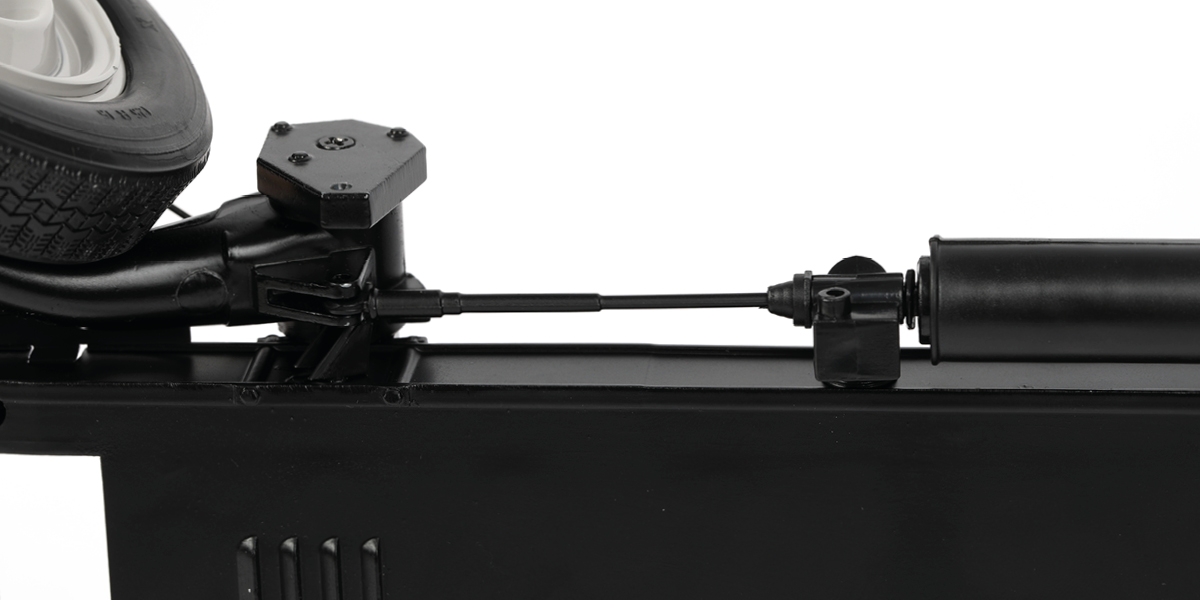

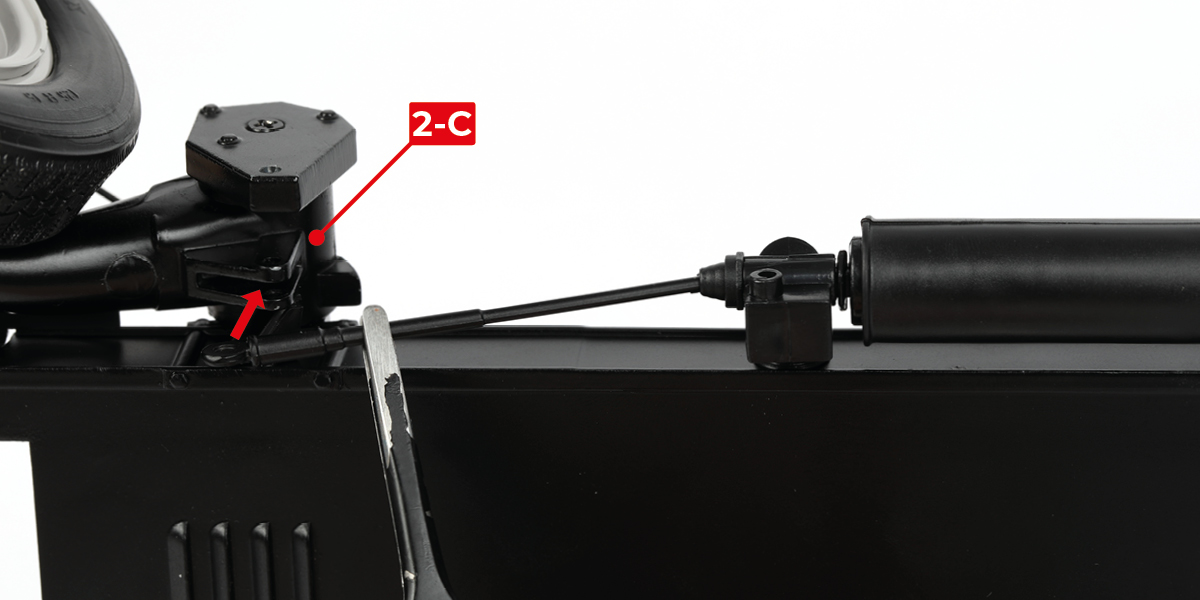

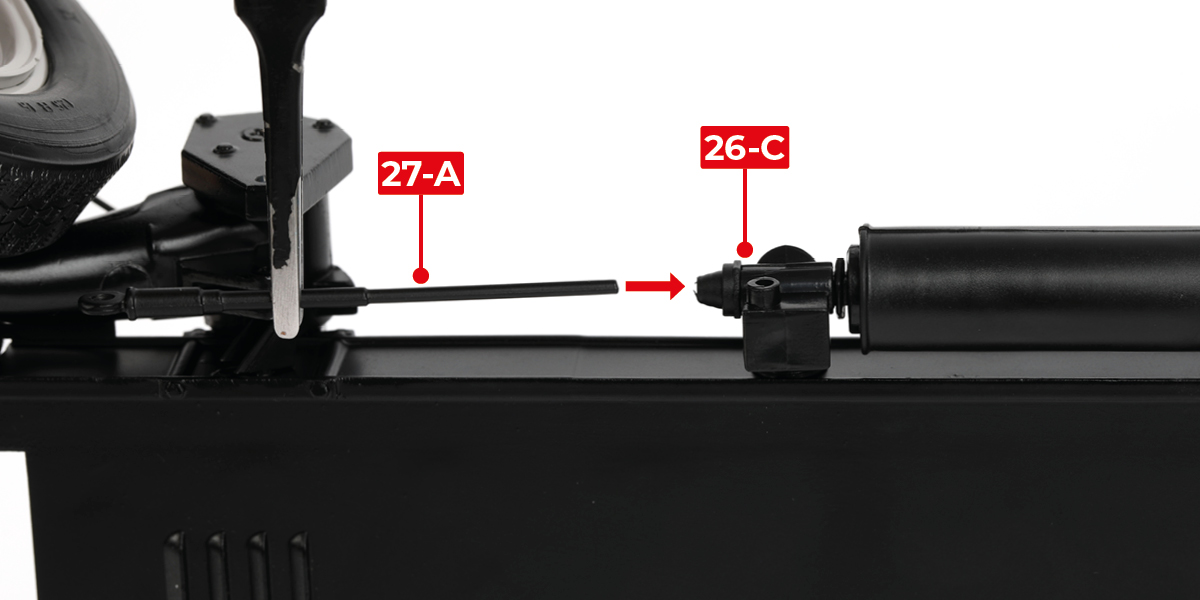

      Positionnez la pièce 27-A comme indiqué, avec une extrémité dans la pièce 26-C et l'extrémité opposée sur la pièce 2-C.

      a
      b
      c

      Phase 2

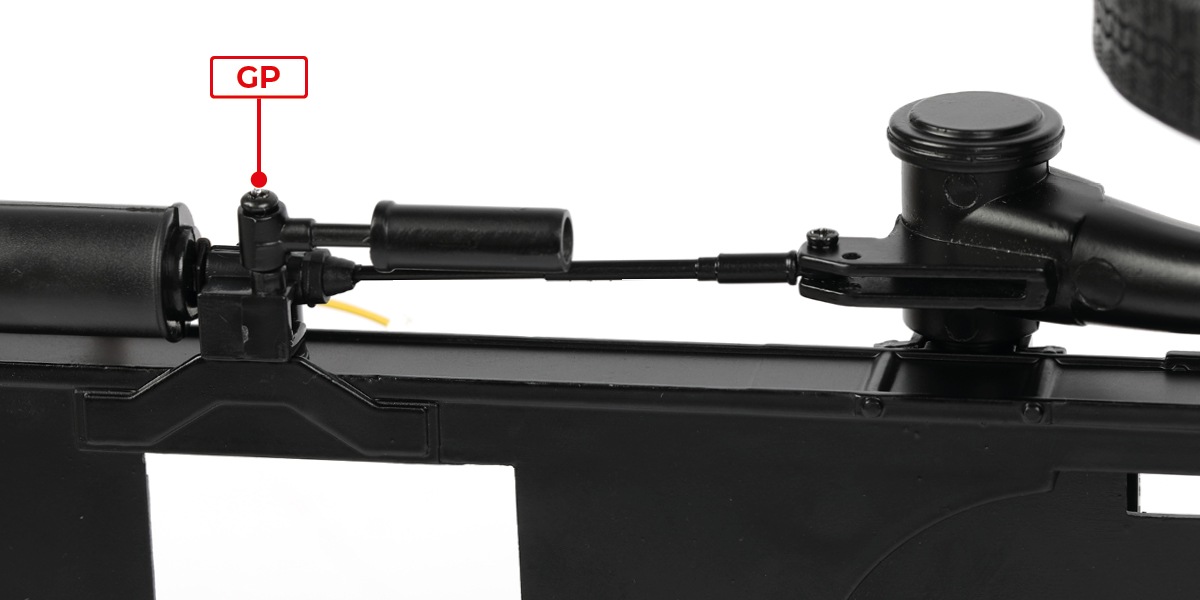

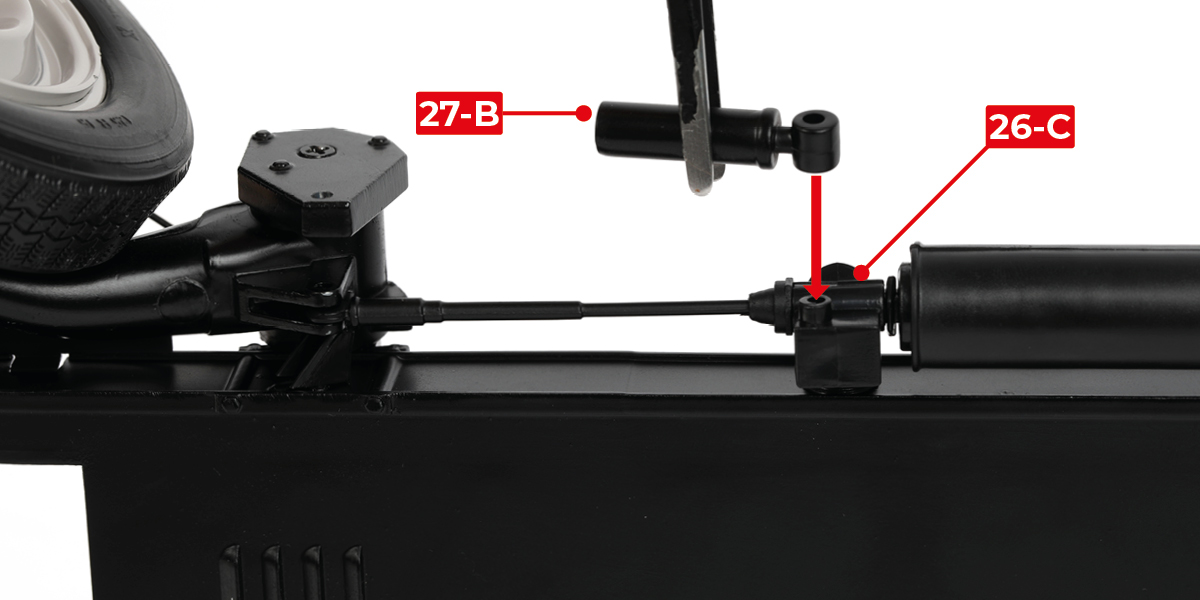

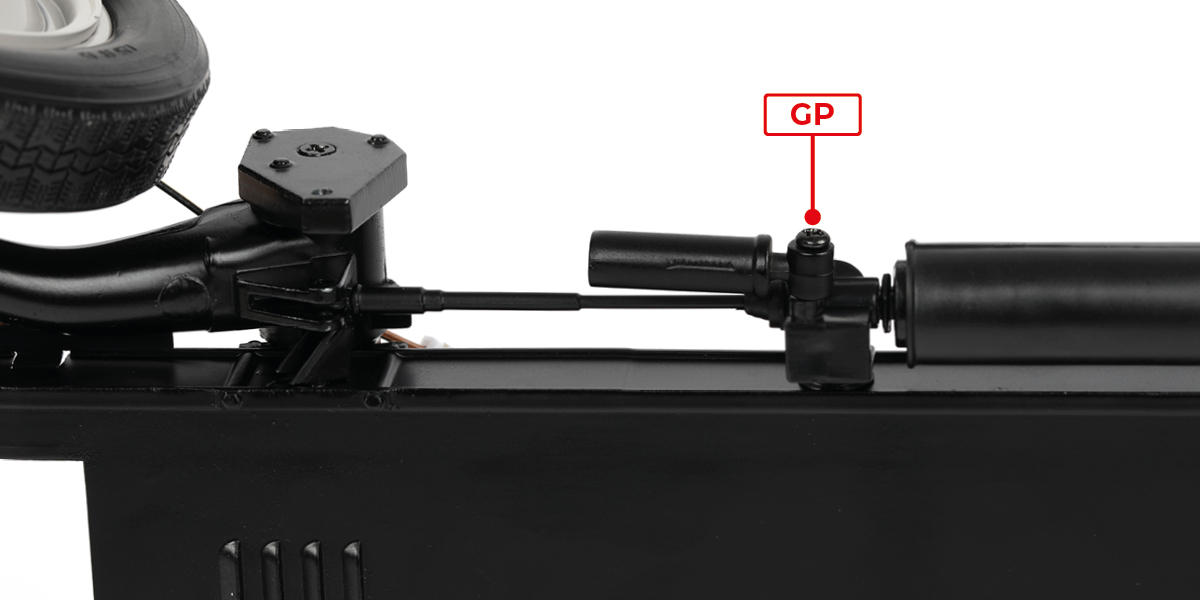

      Fixez la pièce 27-B à la pièce 26-C à l'aide d'une vis GP.

      a
      b

      Phase 3

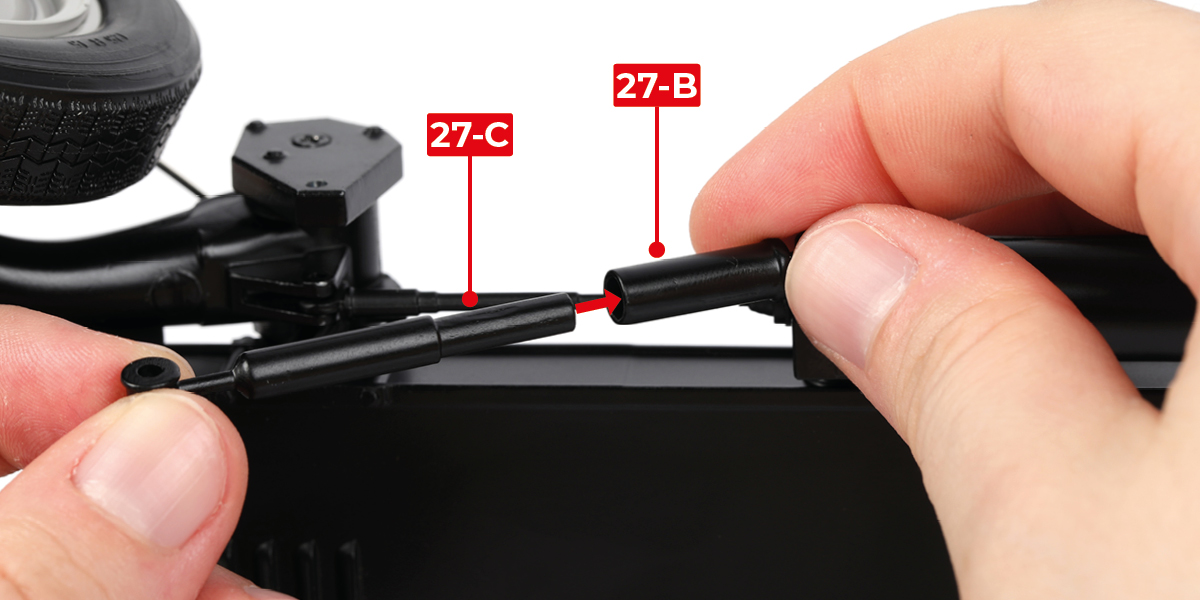

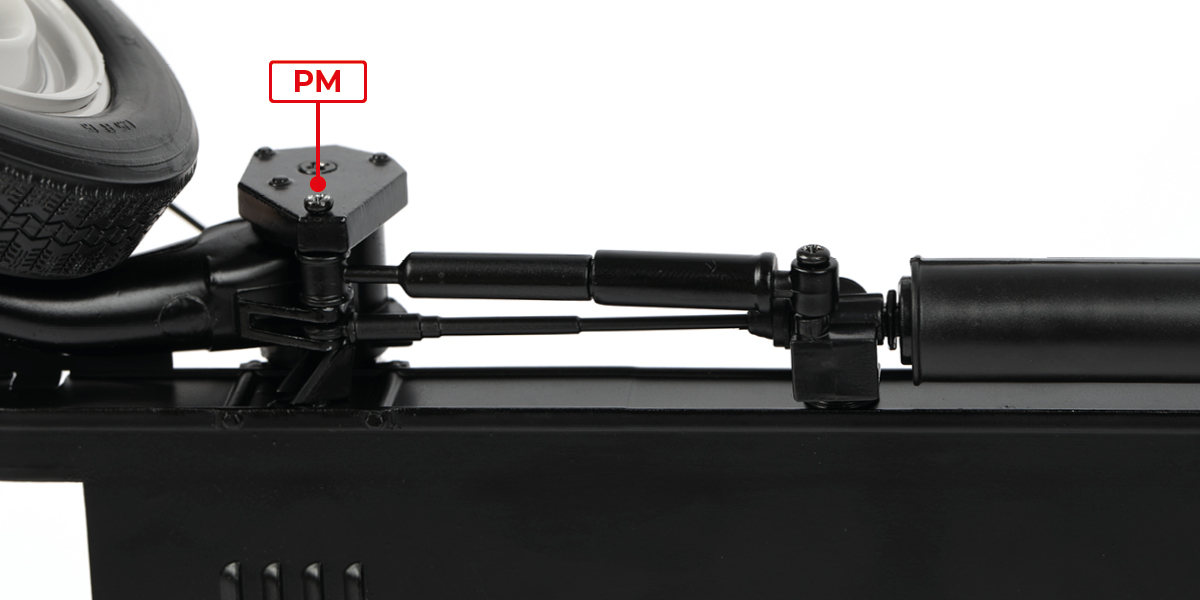

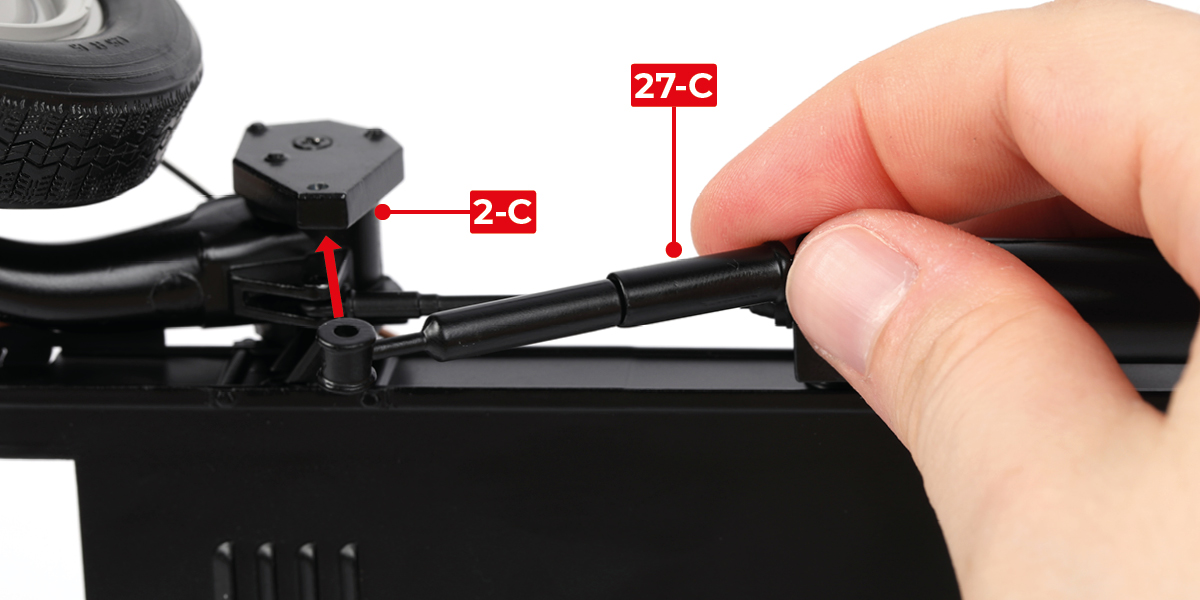

      Insérez une extrémité de la pièce 27-C dans la pièce 27-B, comme indiqué, puis fixez l'autre extrémité de la pièce 27-C à la pièce 2-C à l'aide d'une vis PM.

      a
      b
      c

      Phase 4

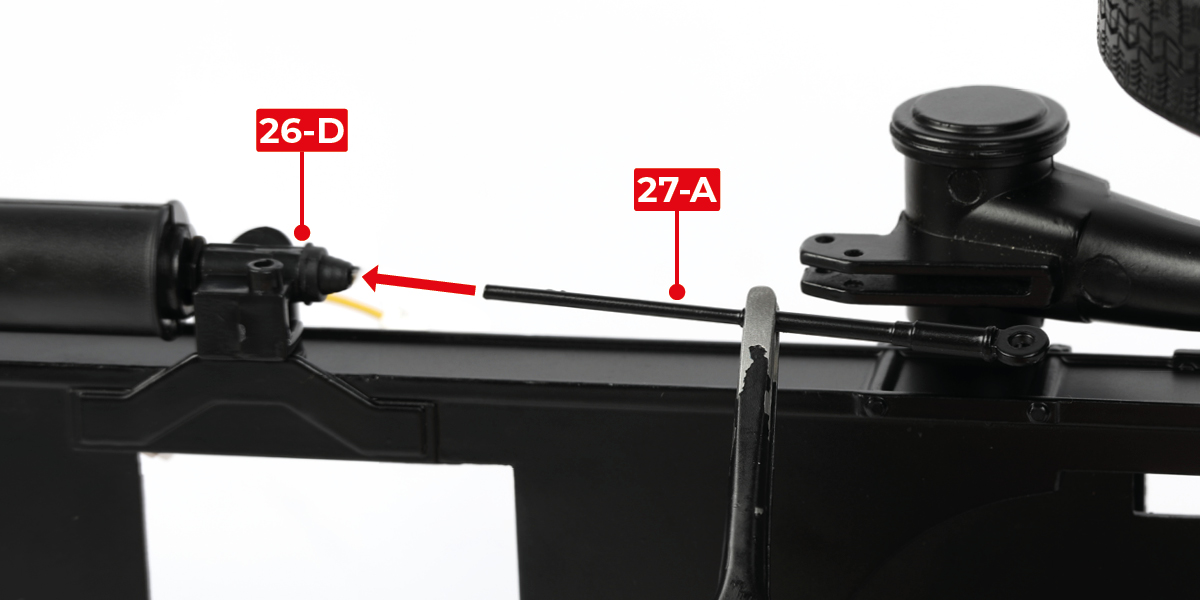

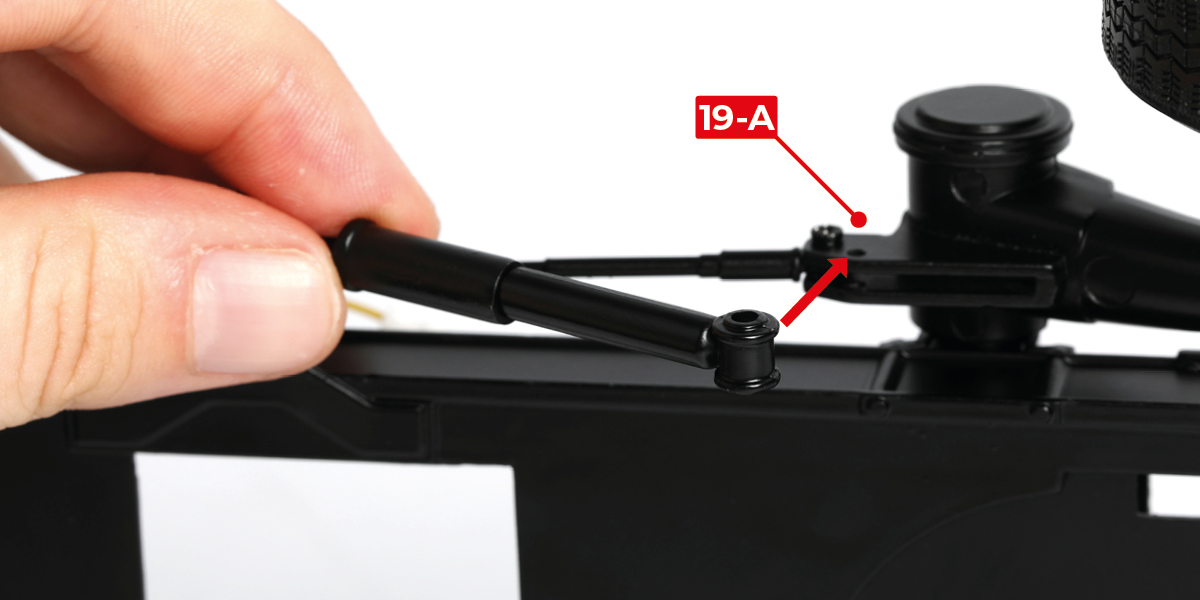

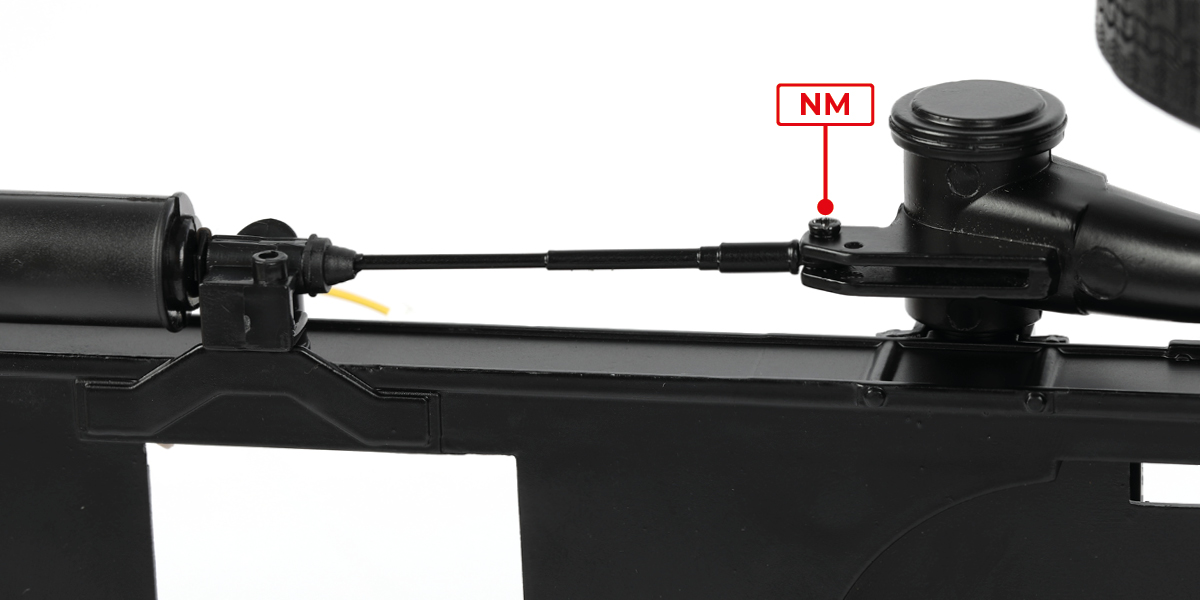

      Insérez une extrémité de la seconde partie 27-A dans 26-D, comme indiqué, puis fixez l'extrémité opposée de la partie 27-A à la partie 19-A à l'aide d'une vis NM.

      a
      b
      c

      Phase 5

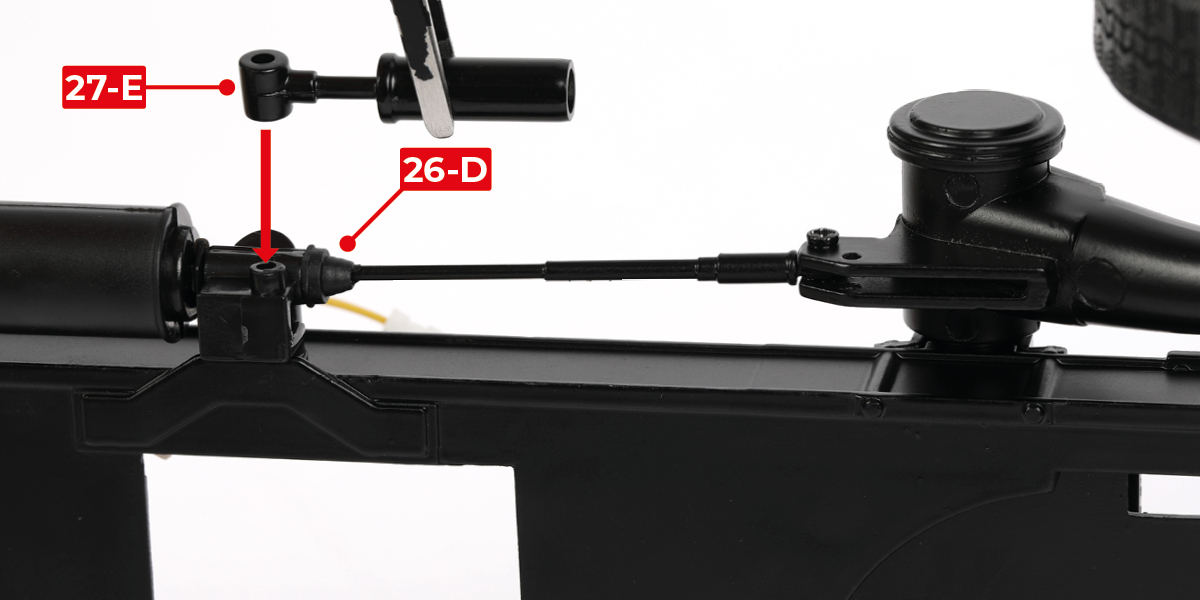

      Fixez la pièce 27-E à la pièce 26-D à l'aide d'une vis GP.

      a
      b

      Phase 6

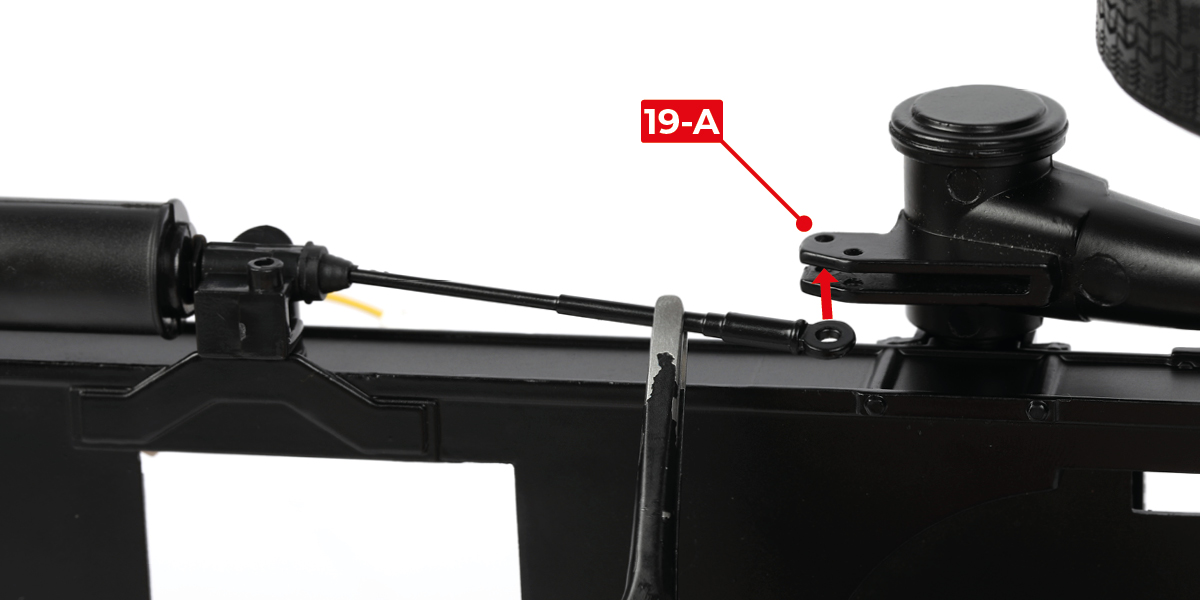

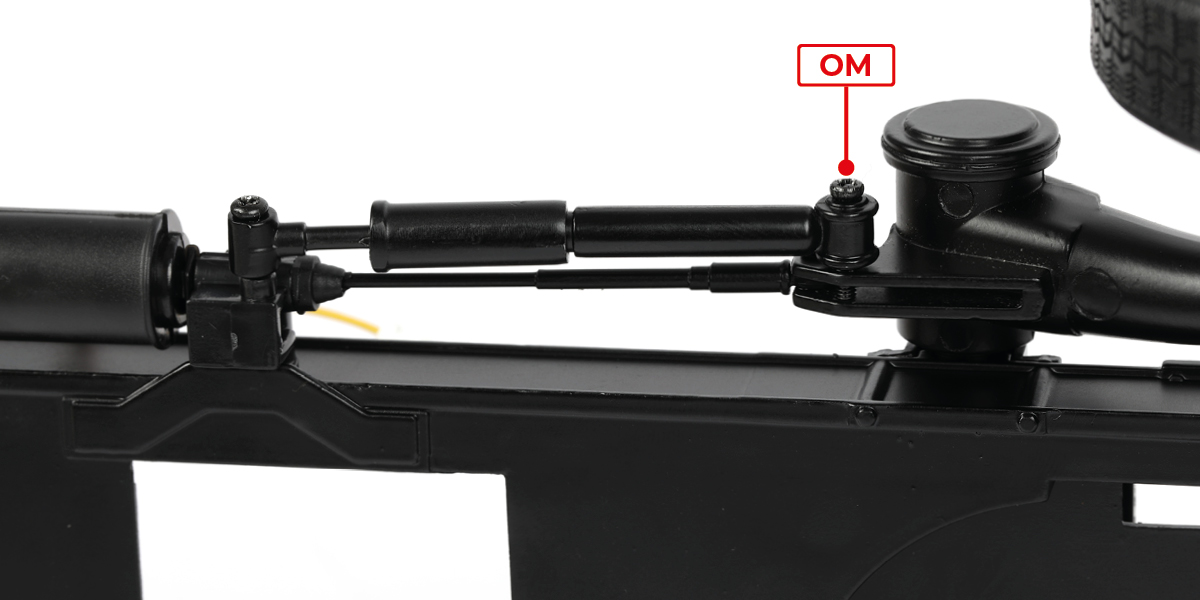

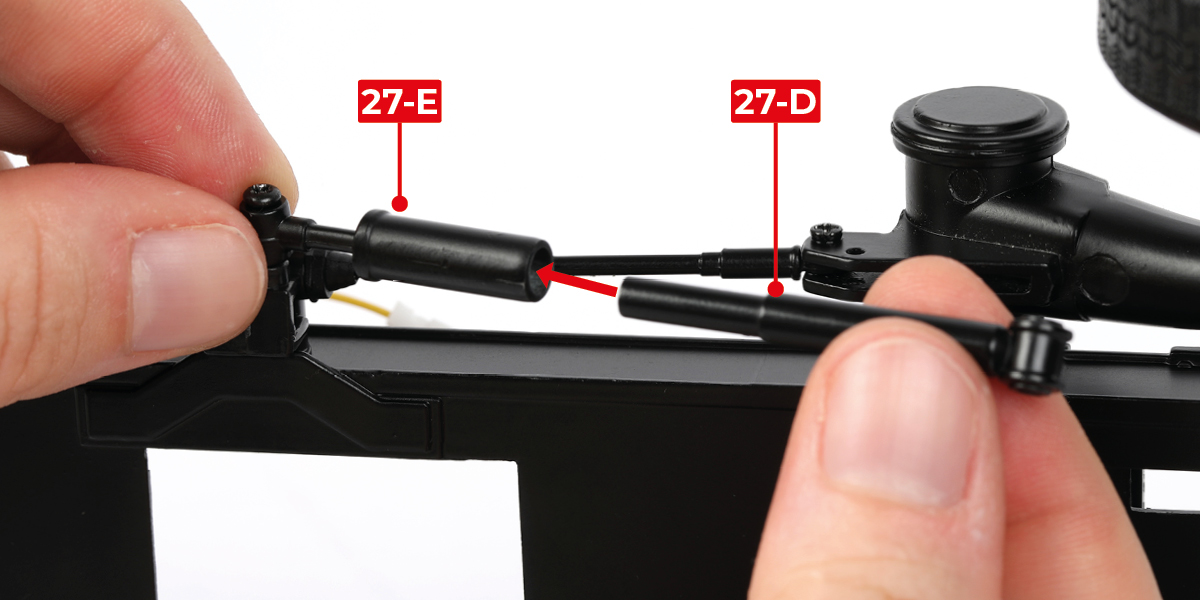

      Insérez une extrémité de la pièce 27-D dans la pièce 27-E, comme indiqué, puis fixez l'autre extrémité de la pièce 27-D à la pièce 19-A à l'aide d'une vis OM.

      a
      b
      c

      ÉTAPE COMPLÉTÉE

      Étape 28 : Fixation du cylindre de suspension droit

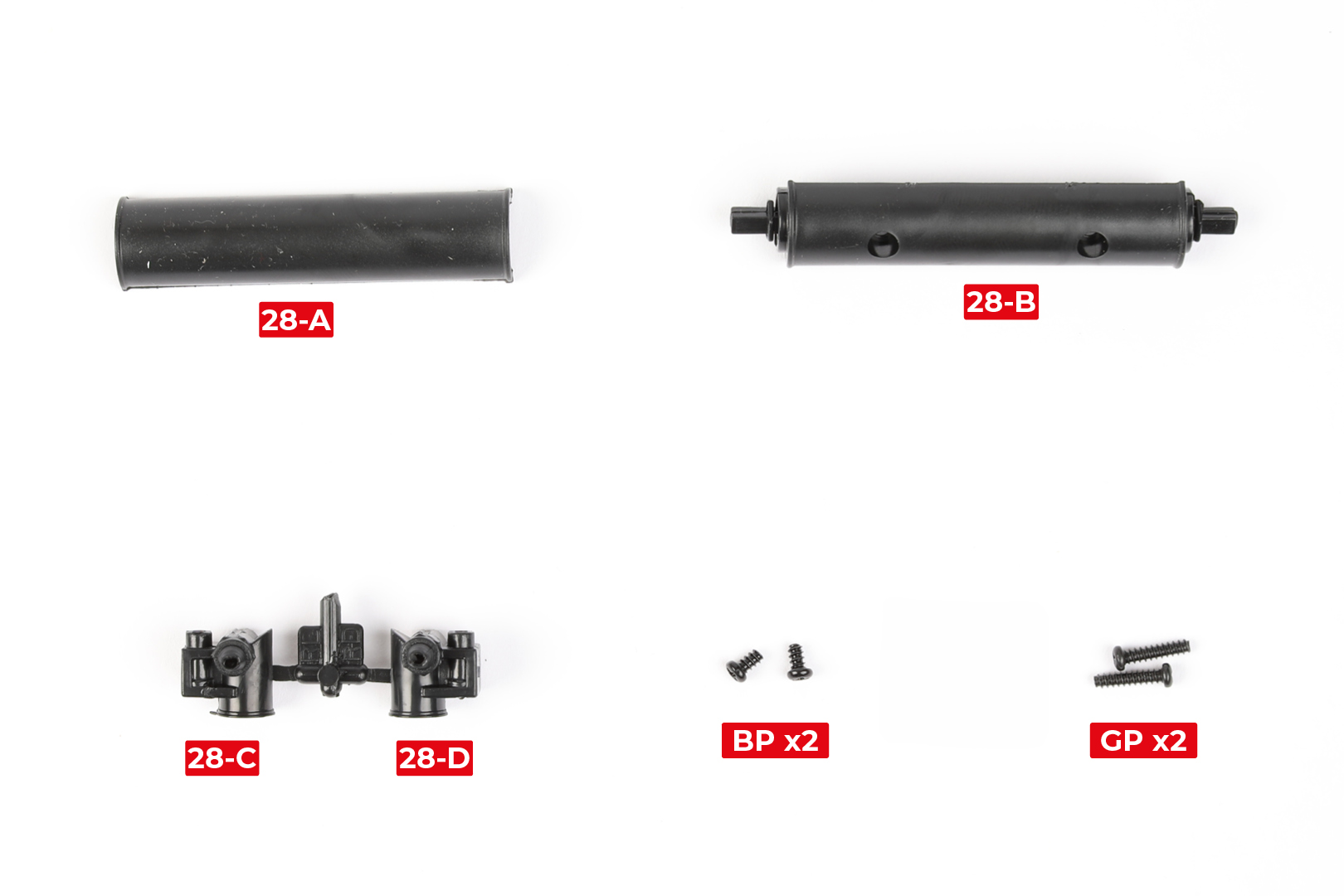

      PIÈCES DE L'ÉTAPE 28

      Phase 1

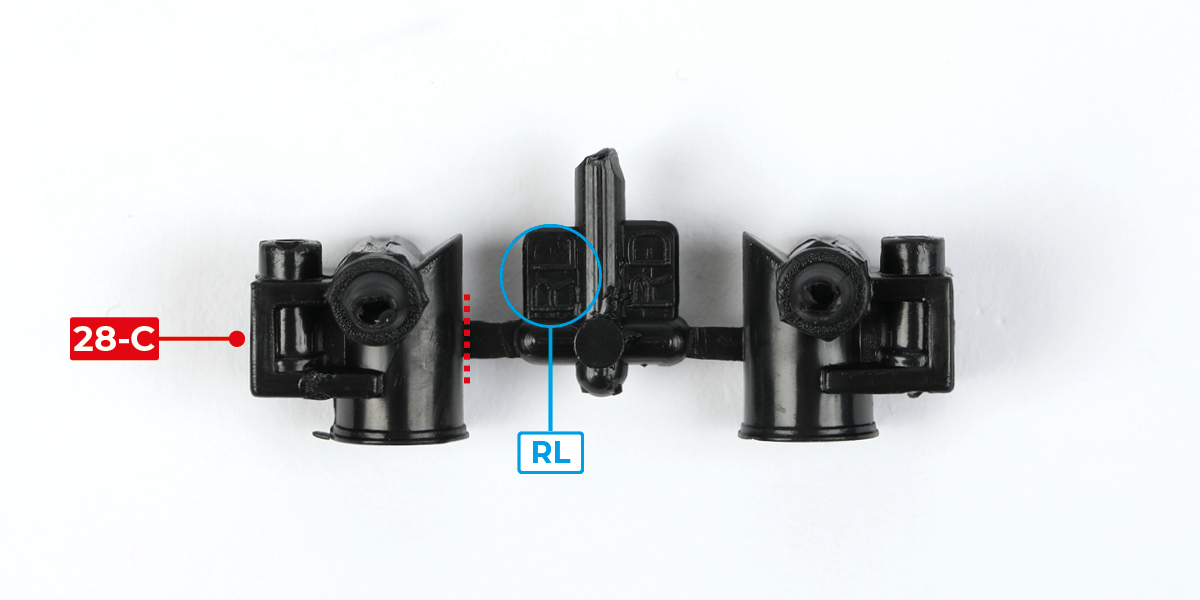

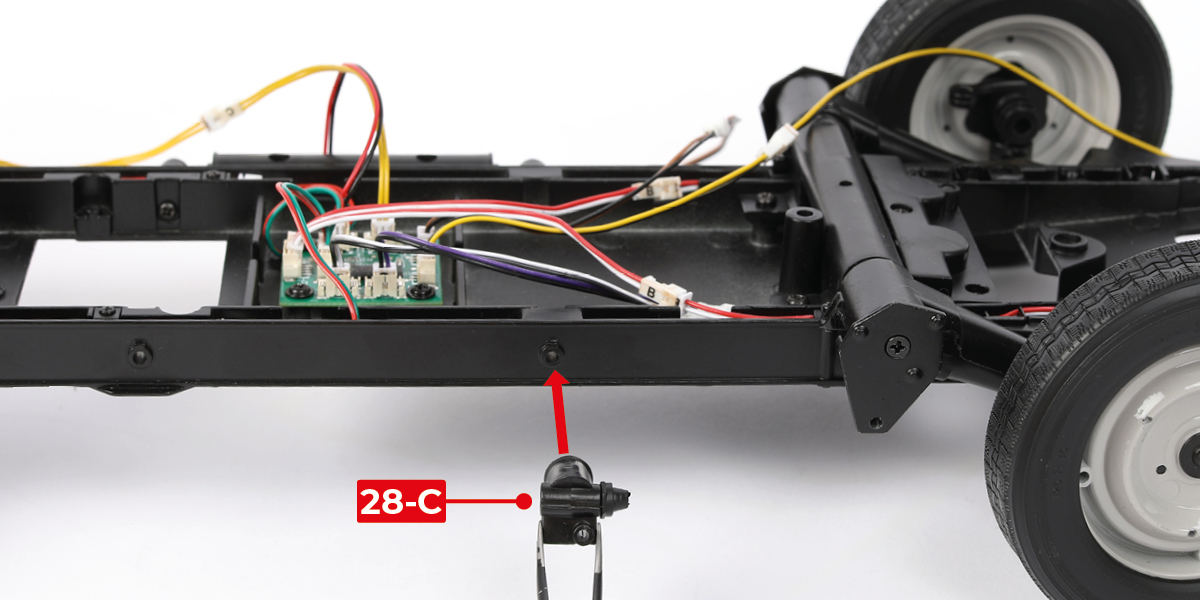

      Coupez la pièce 28-C (RL) de la grappe.

      a

      Phase 2

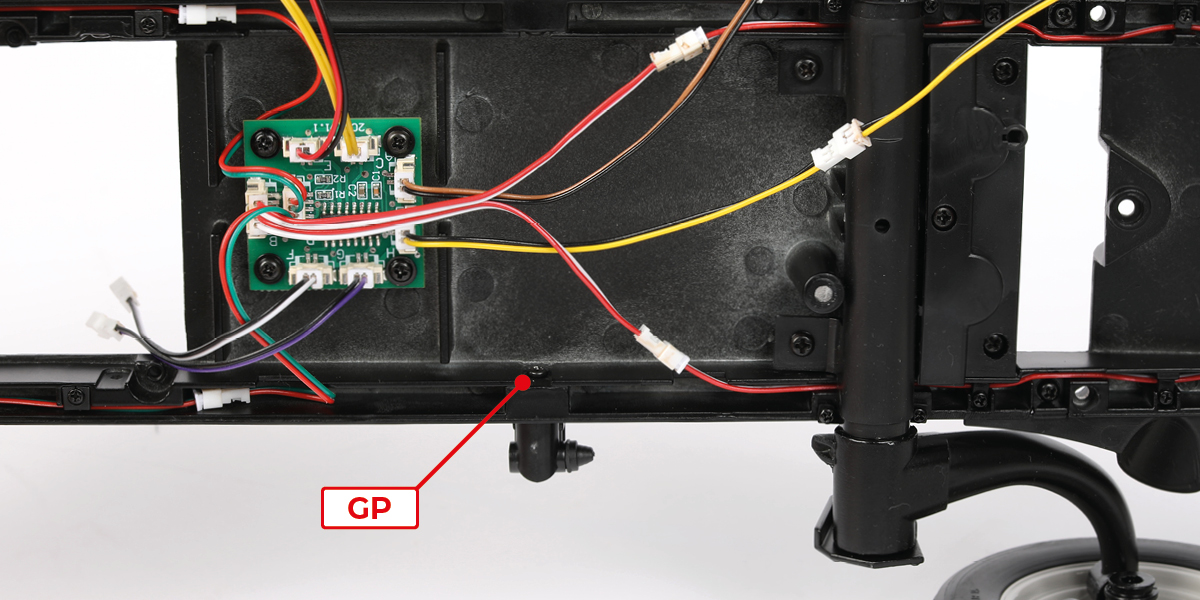

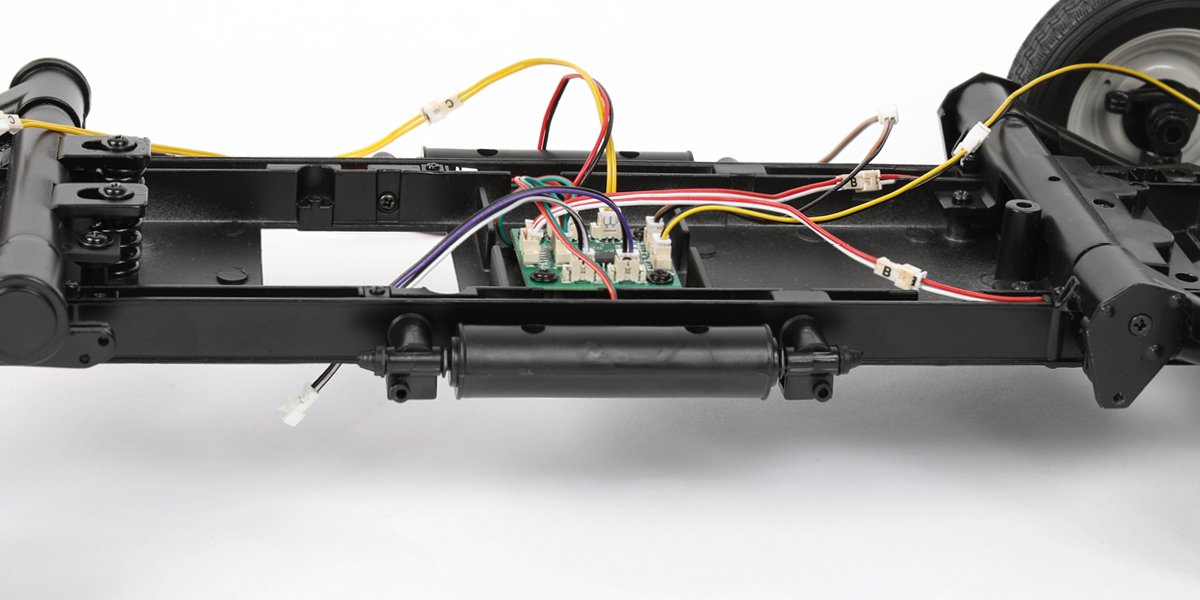

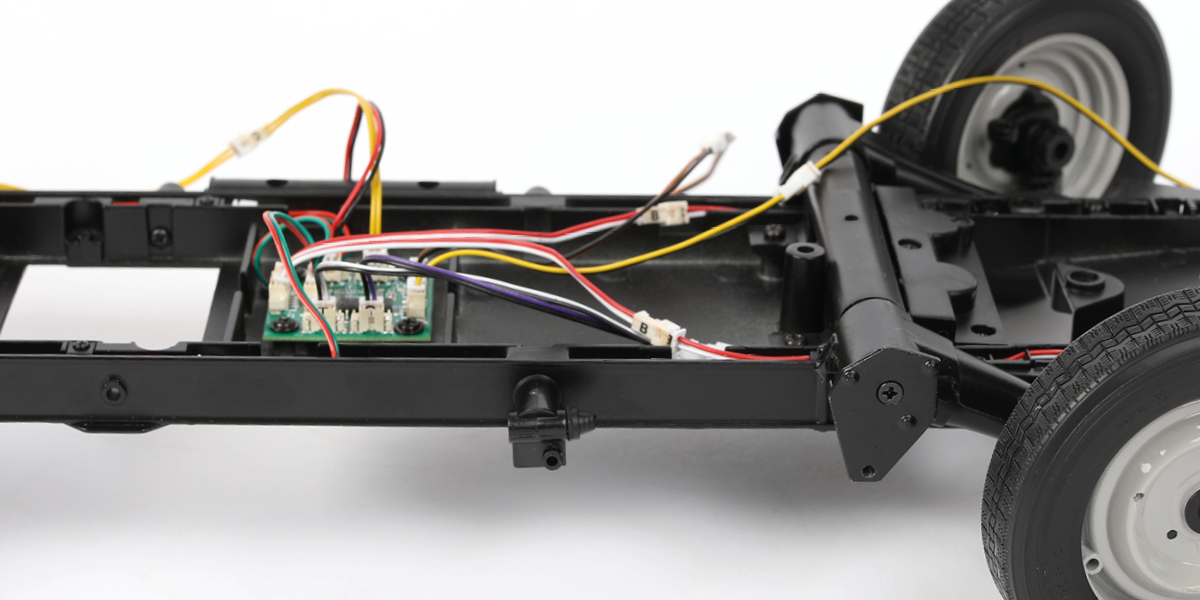

      Fixez la pièce 28-C au châssis à l'aide d'une vis GP.

      a
      b
      c

      Phase 3

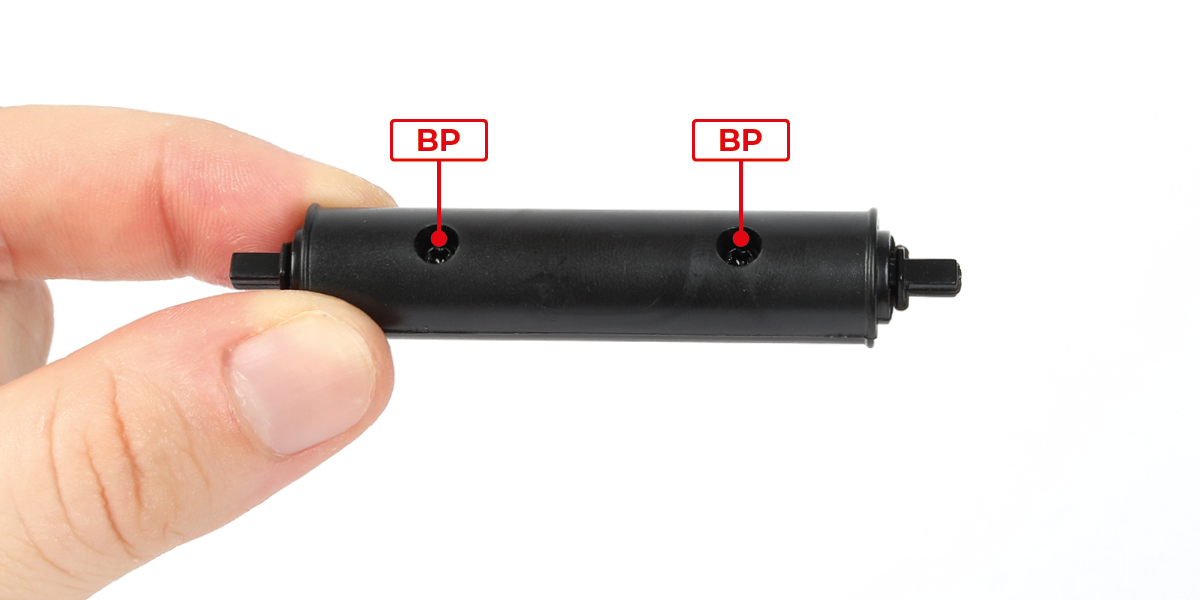

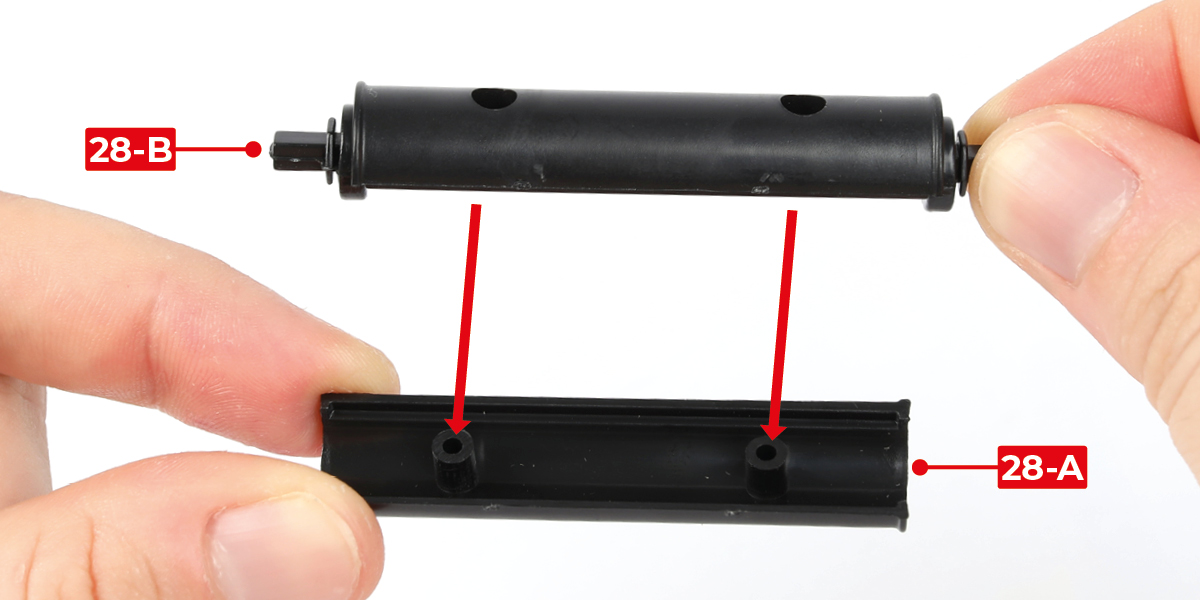

      Fixez la pièce 28-B à la pièce 28-A à l'aide de deux vis BP.

      a
      b

      Phase 4

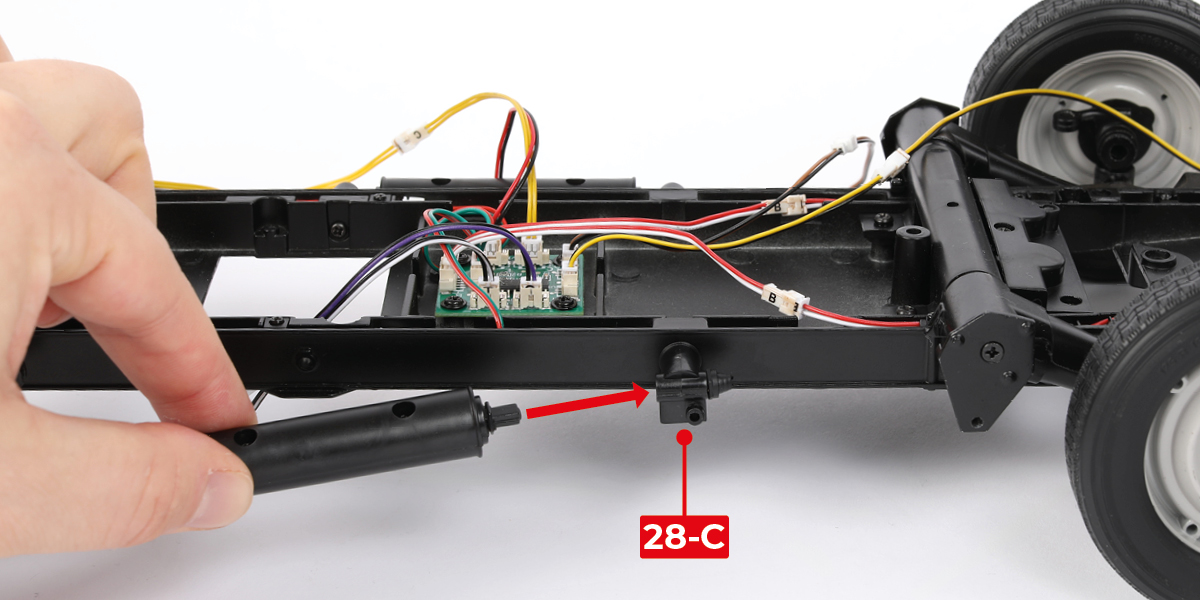

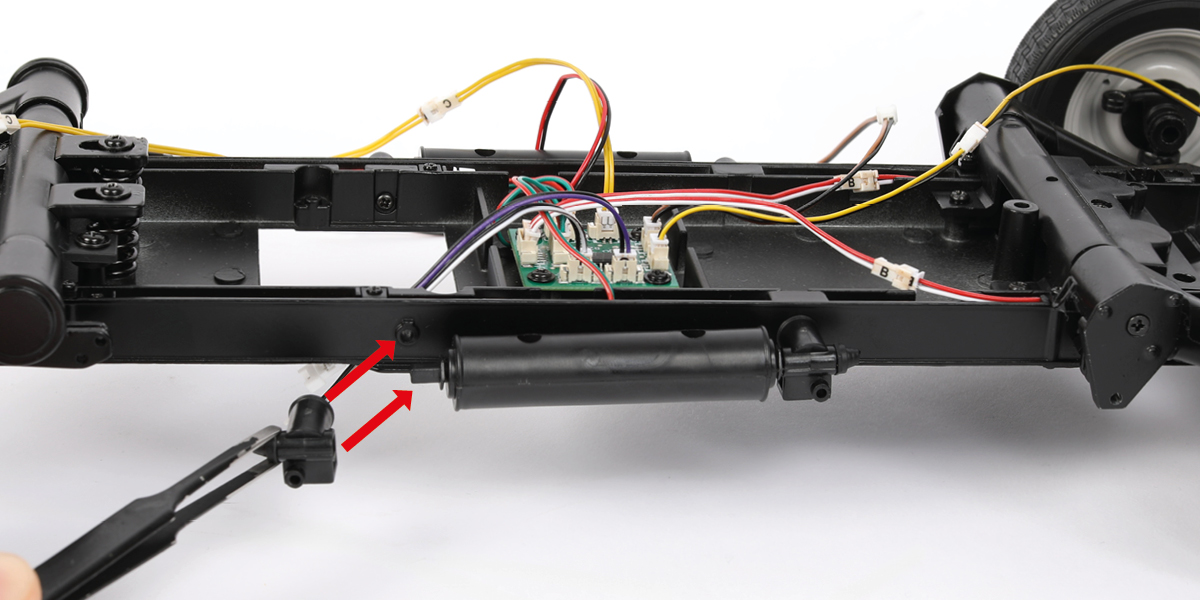

      Insérez une extrémité du cylindre de suspension droit dans la pièce 28-C.

      a
      b

      Phase 5

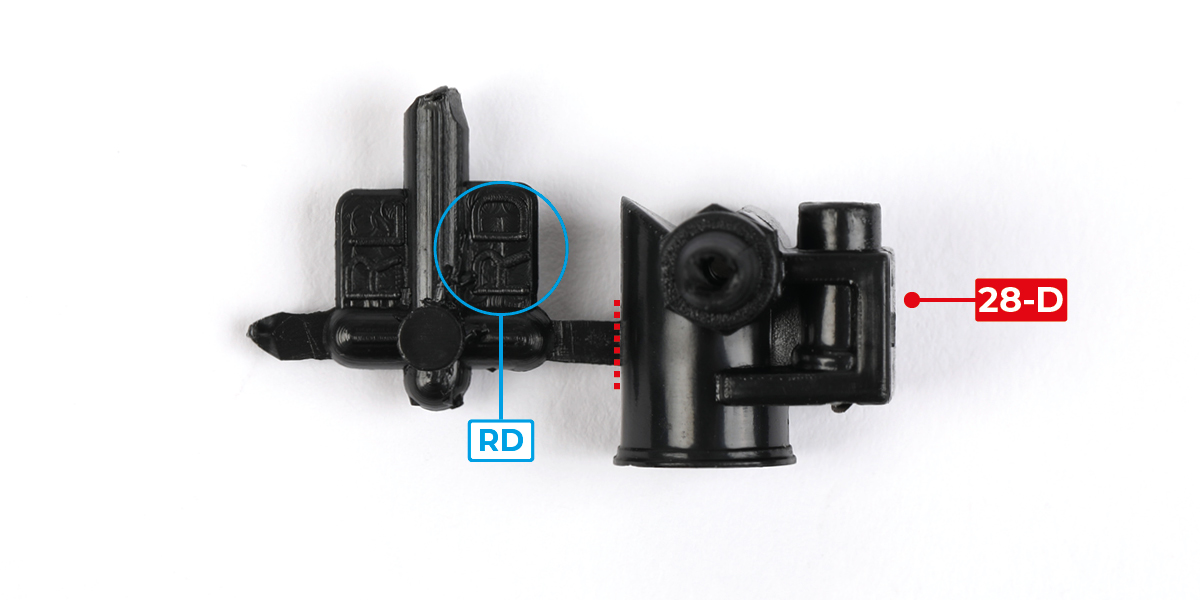

      Coupez la pièce 28-D (RD) de la grappe.

      a

      Phase 6

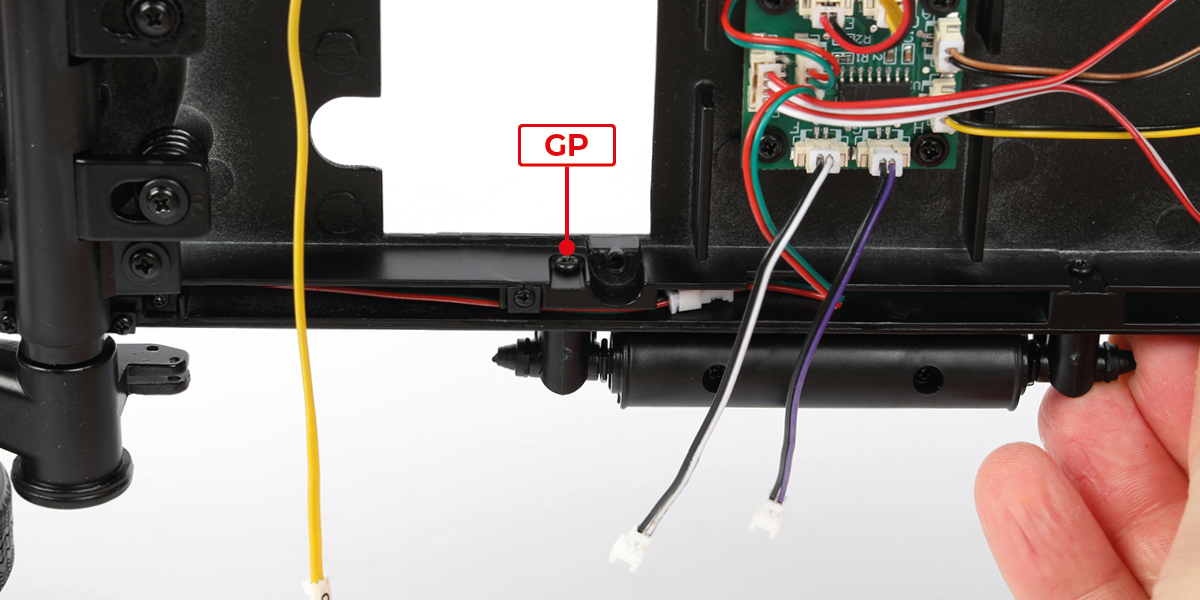

      Insérez l'extrémité opposée du cylindre de suspension droit dans la pièce 28-D. Ensuite, fixez la pièce 28-D au châssis à l'aide d'une vis GP.

      a
      b
      c

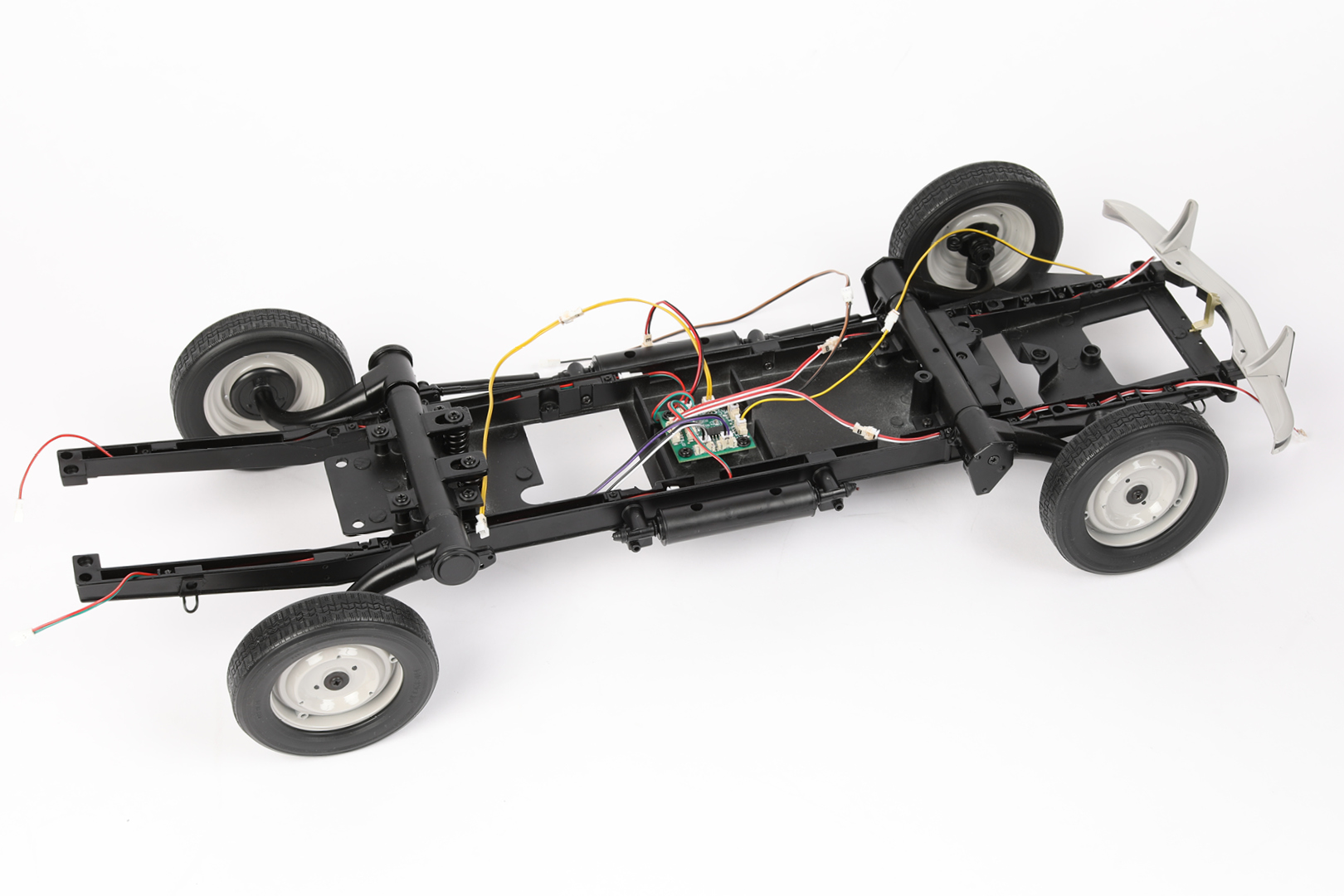

      ÉTAPE COMPLÉTÉE

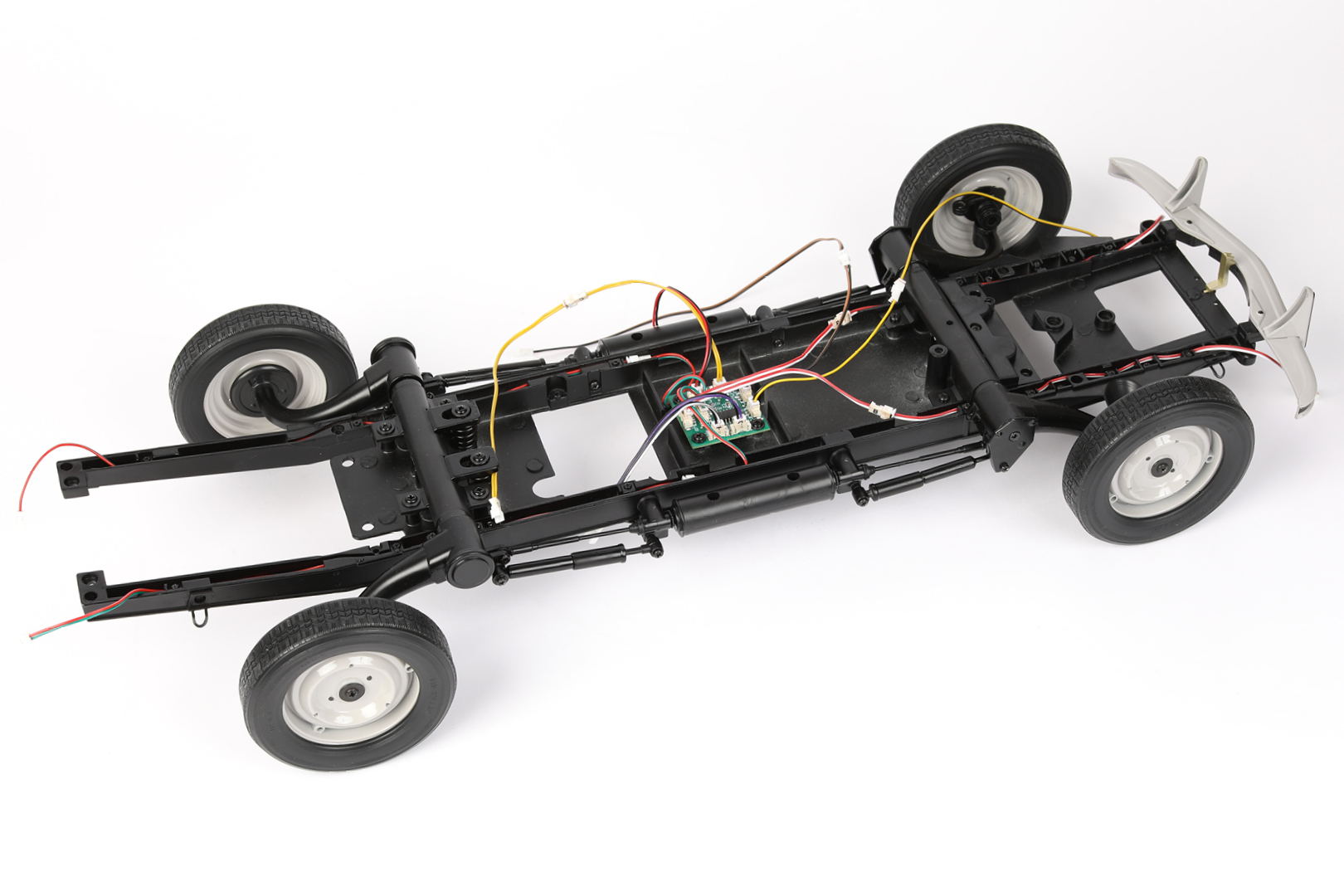

      Étape 29 : Fixation des amortisseurs droits

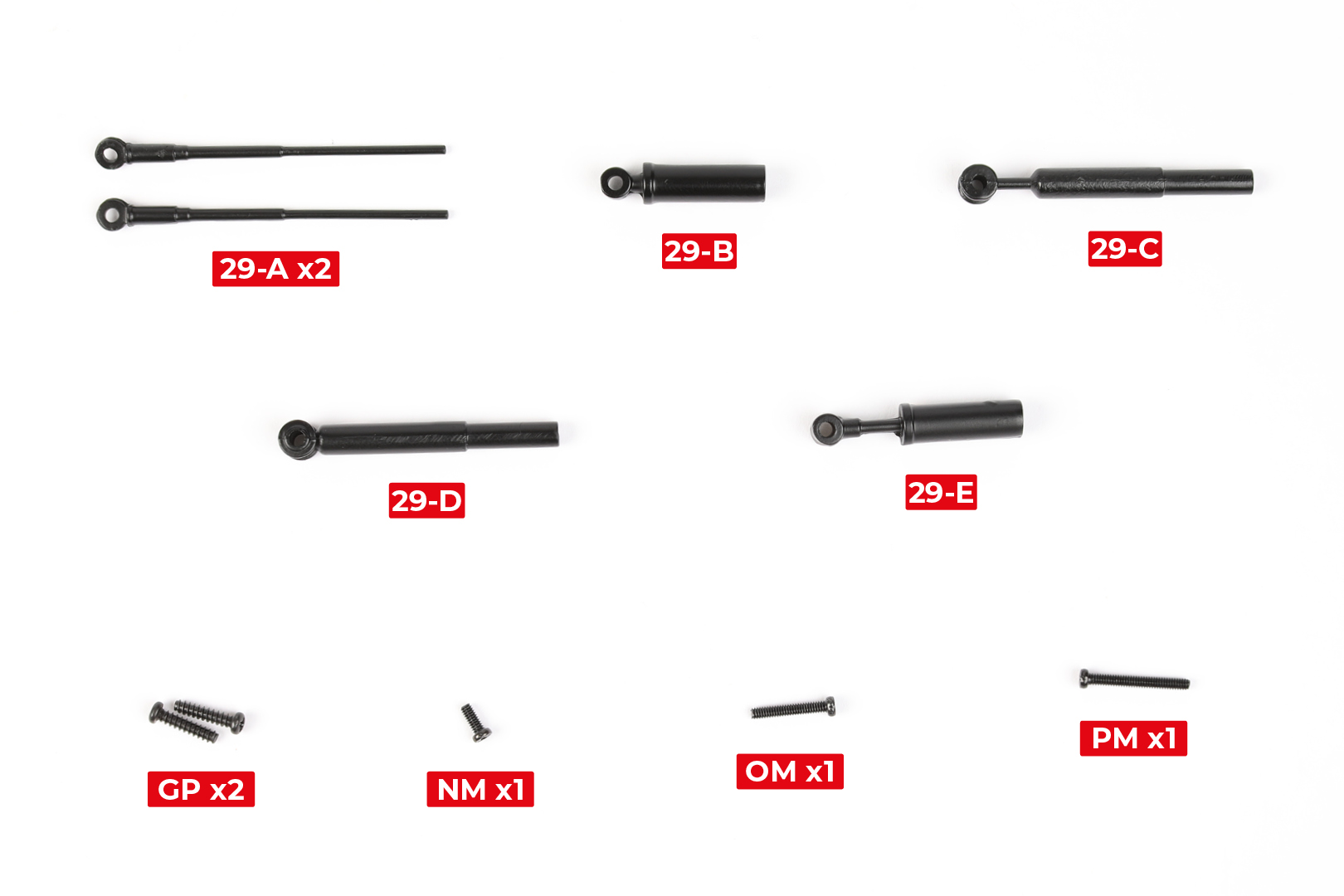

      PIÈCES DE L'ÉTAPE 29

      Phase 1

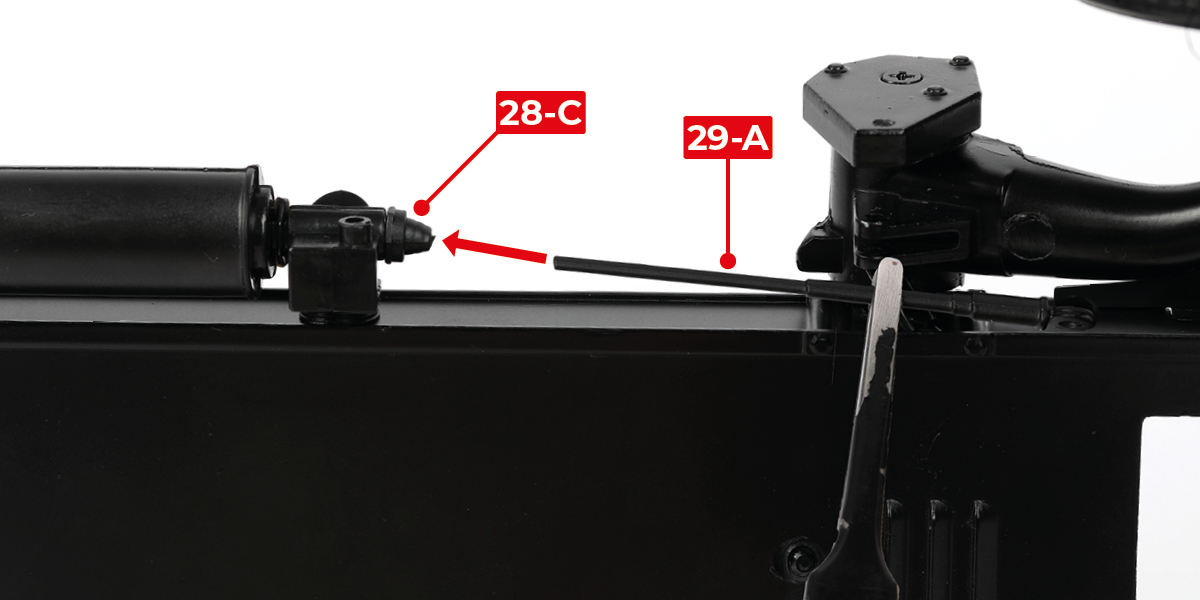

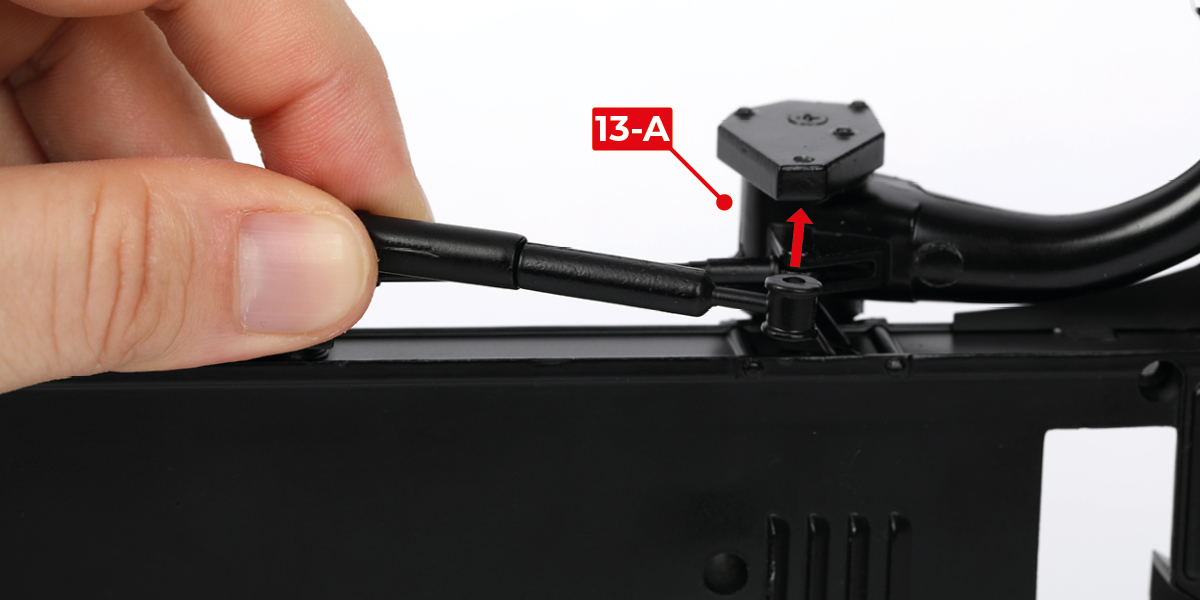

      Positionnez la pièce 29-A comme indiqué, avec une extrémité dans la pièce 28-C et l'extrémité opposée sur la pièce 13-A.

      a
      b

      Phase 2

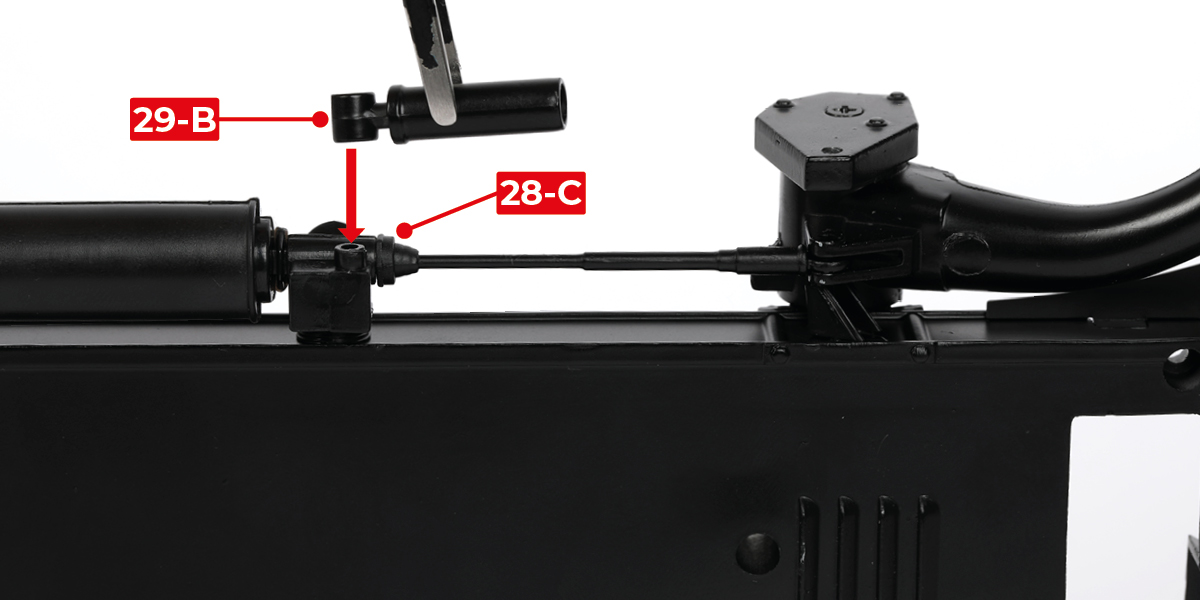

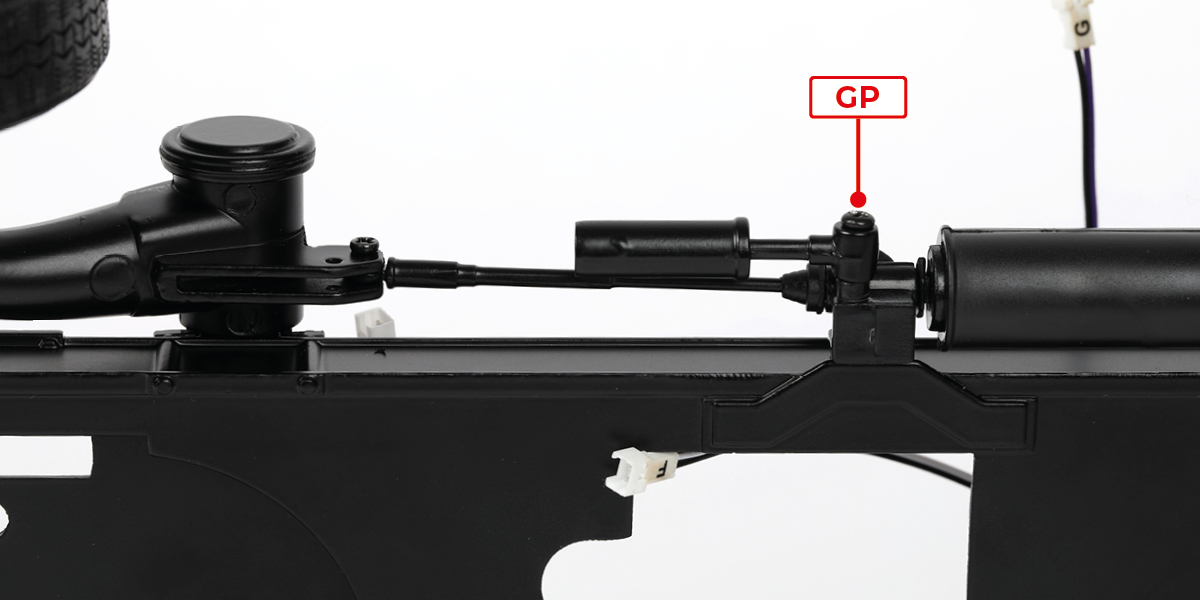

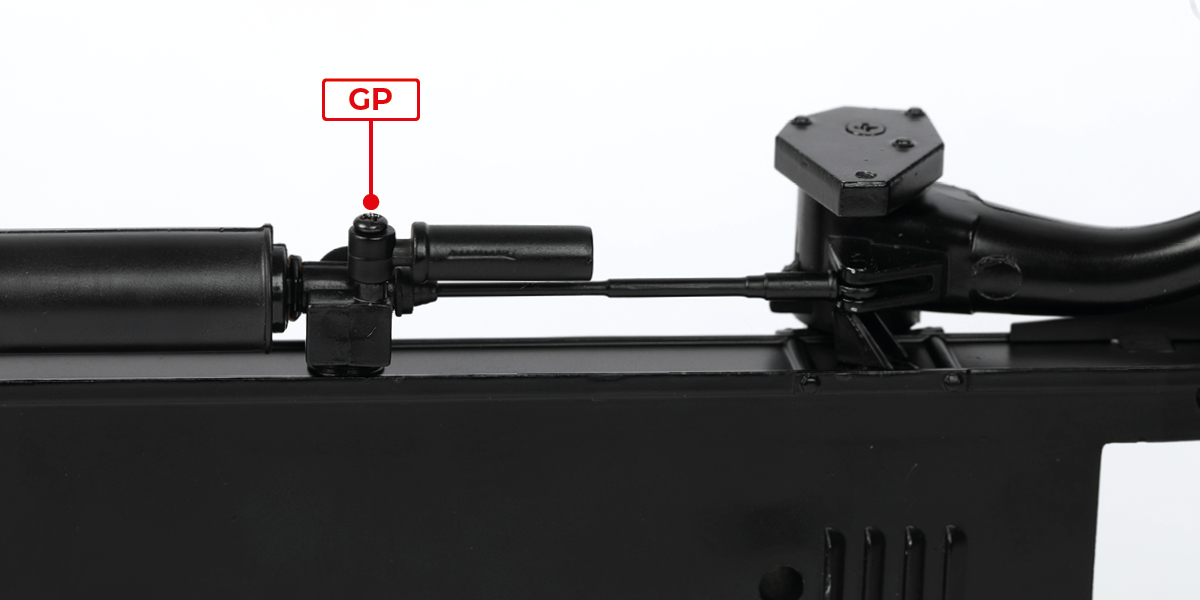

      Fixez la pièce 29-B à la pièce 28-C à l'aide d'une vis GP.

      a
      b

      Phase 3

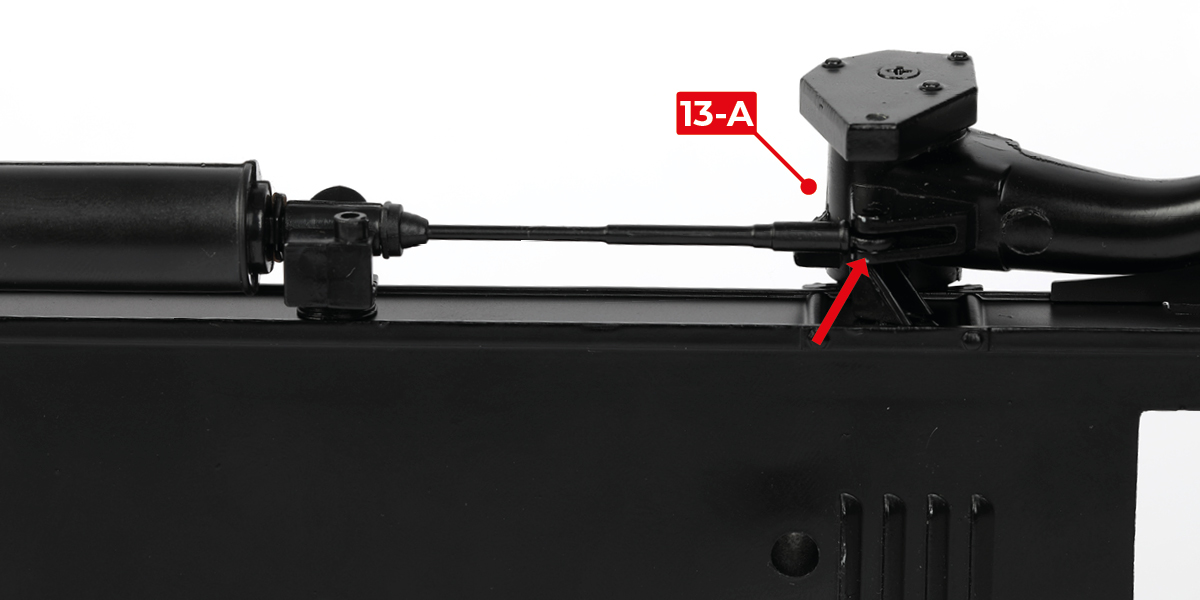

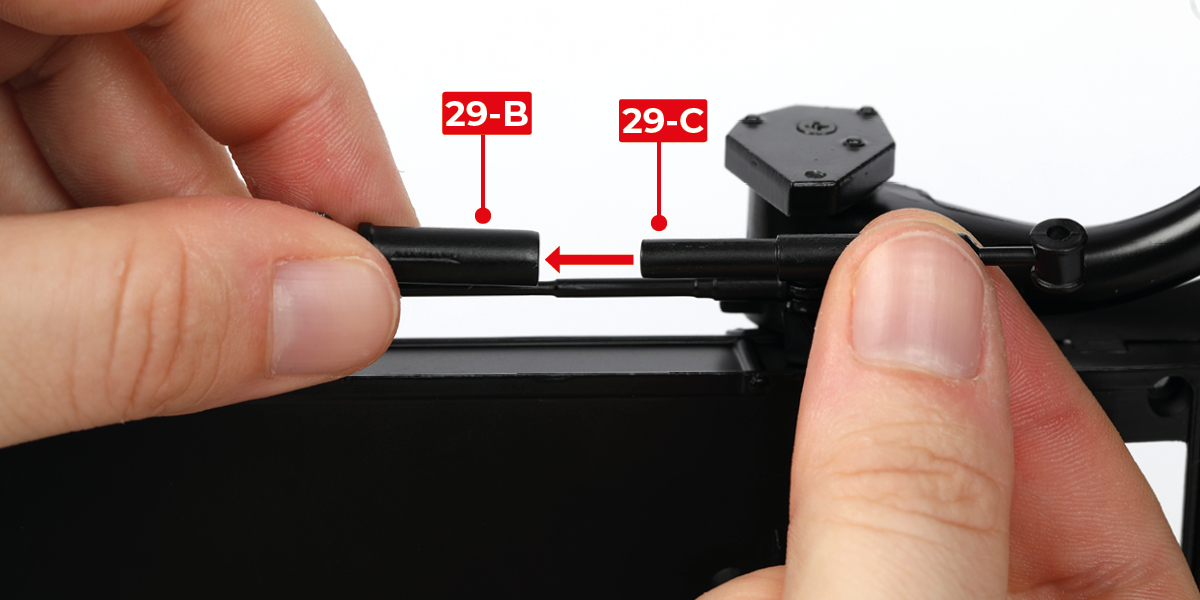

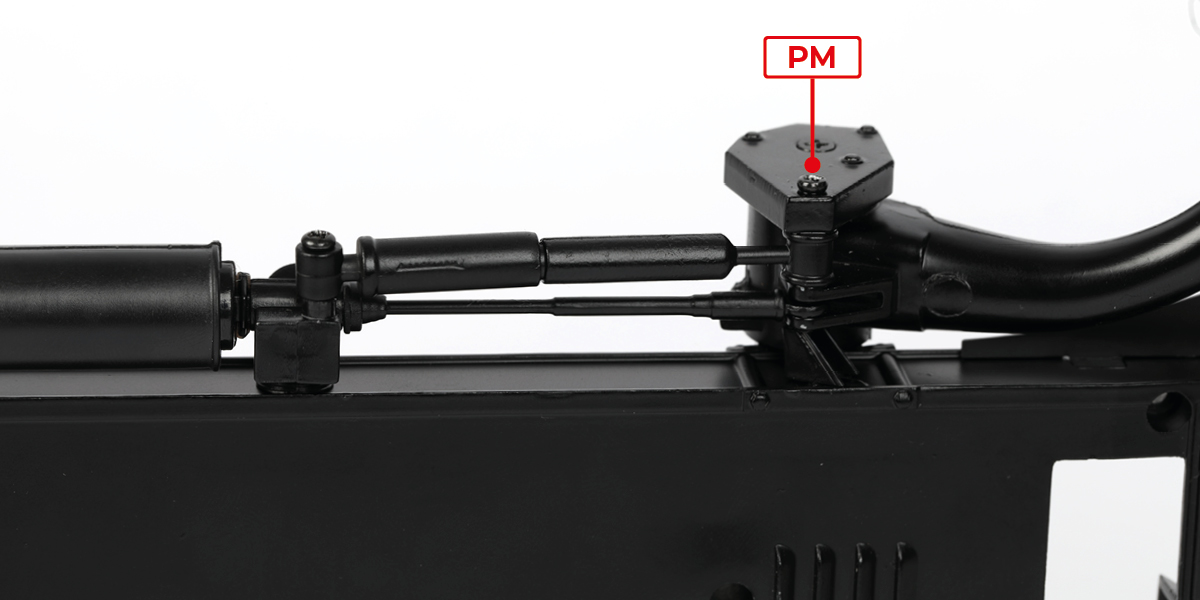

      Insérez une extrémité de la pièce 29-C dans la pièce 29-B, puis fixez la pièce 29-C à la pièce 13-A à l'aide d'une vis PM.

      a
      b
      c

      Phase 4

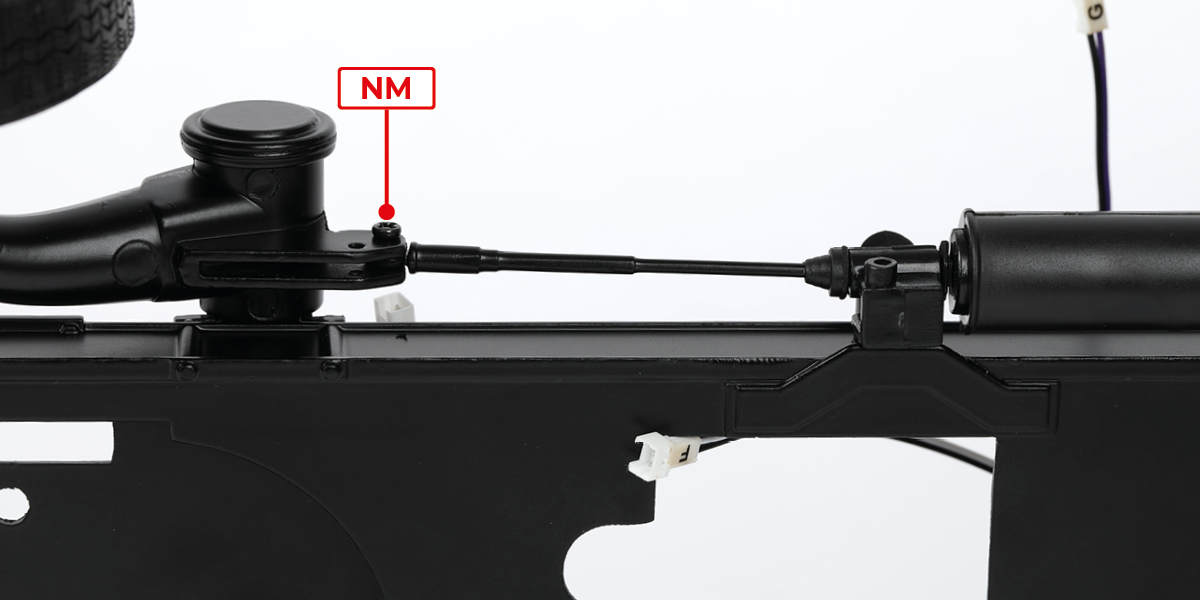

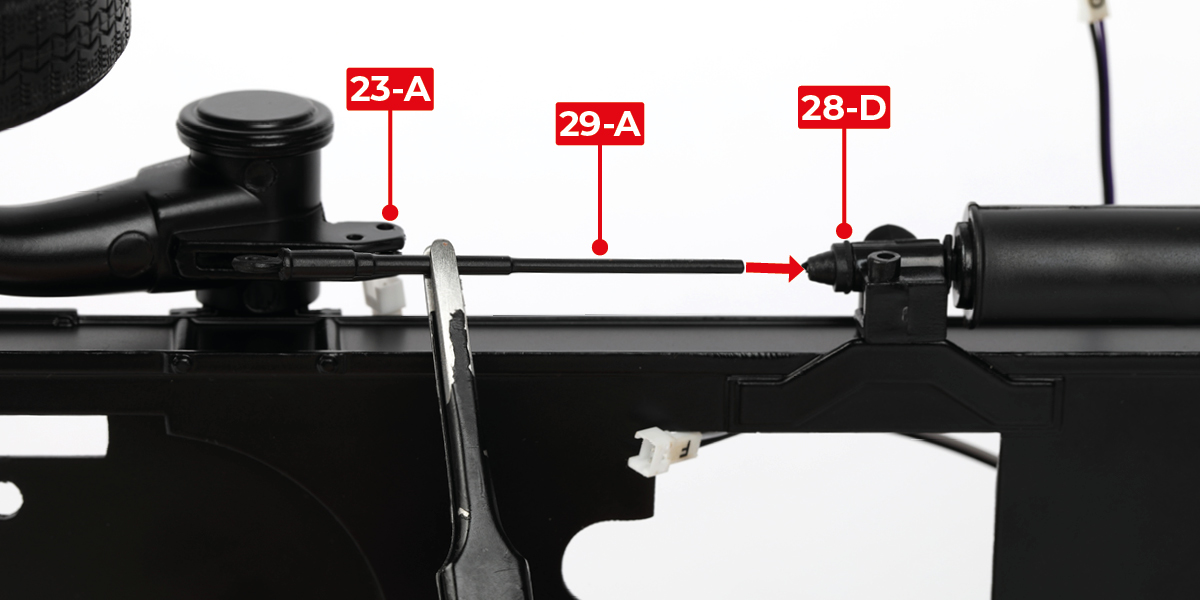

      Insérez une extrémité de la seconde partie 29-A dans 28-D, puis fixez l'extrémité opposée de la partie 29-A à la partie 23-A à l'aide d'une vis NM.

      a
      b

      Phase 5

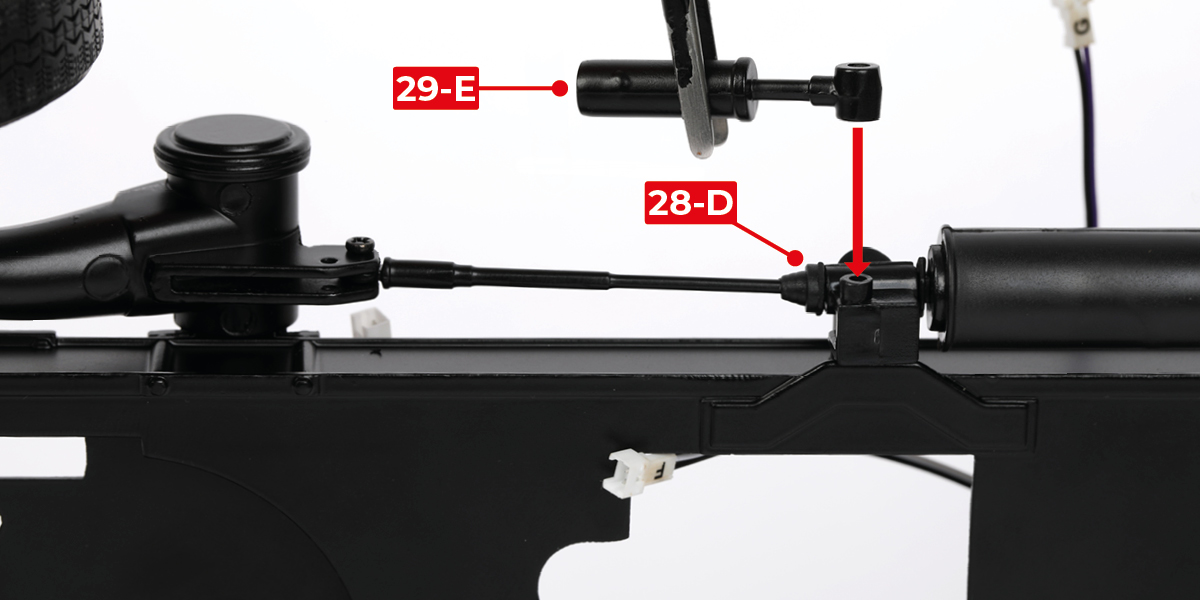

      Fixez la pièce 29-E à la pièce 28-D à l'aide d'une vis GP.

      a
      b

      Phase 6

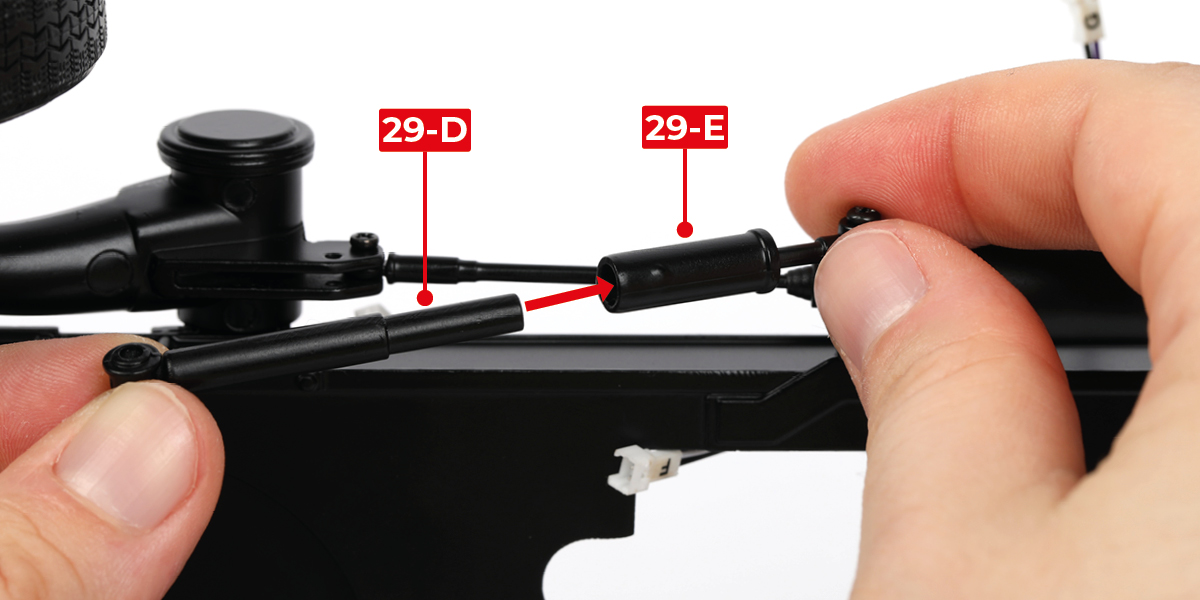

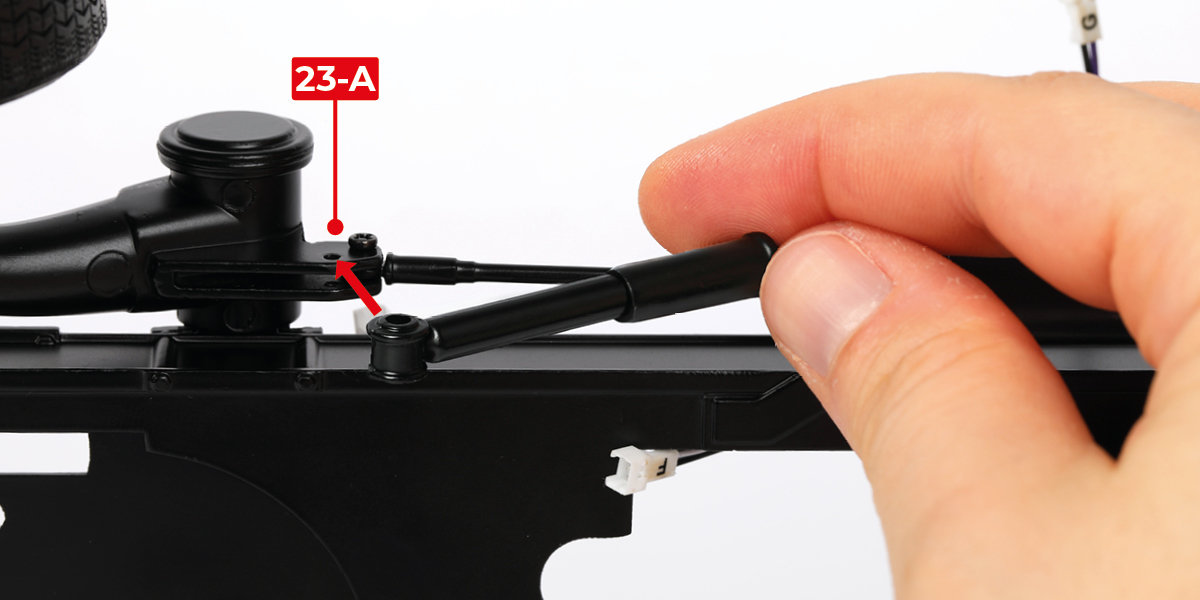

      Insérez une extrémité de la pièce 29-D dans la pièce 29-E, comme indiqué, puis fixez l'autre extrémité de la pièce 29-D à la pièce 23-A à l'aide d'une vis OM.

      a
      b
      c

      ÉTAPE COMPLÉTÉE

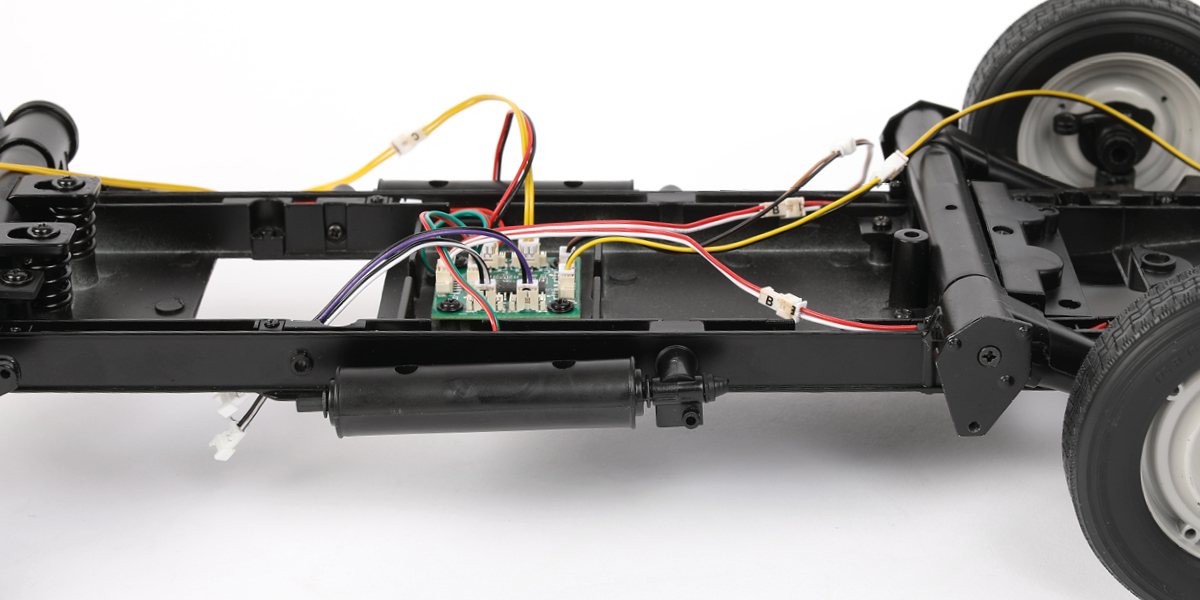

      Étape 30 : Le réservoir de carburant

      PIÈCES DE L'ÉTAPE 30

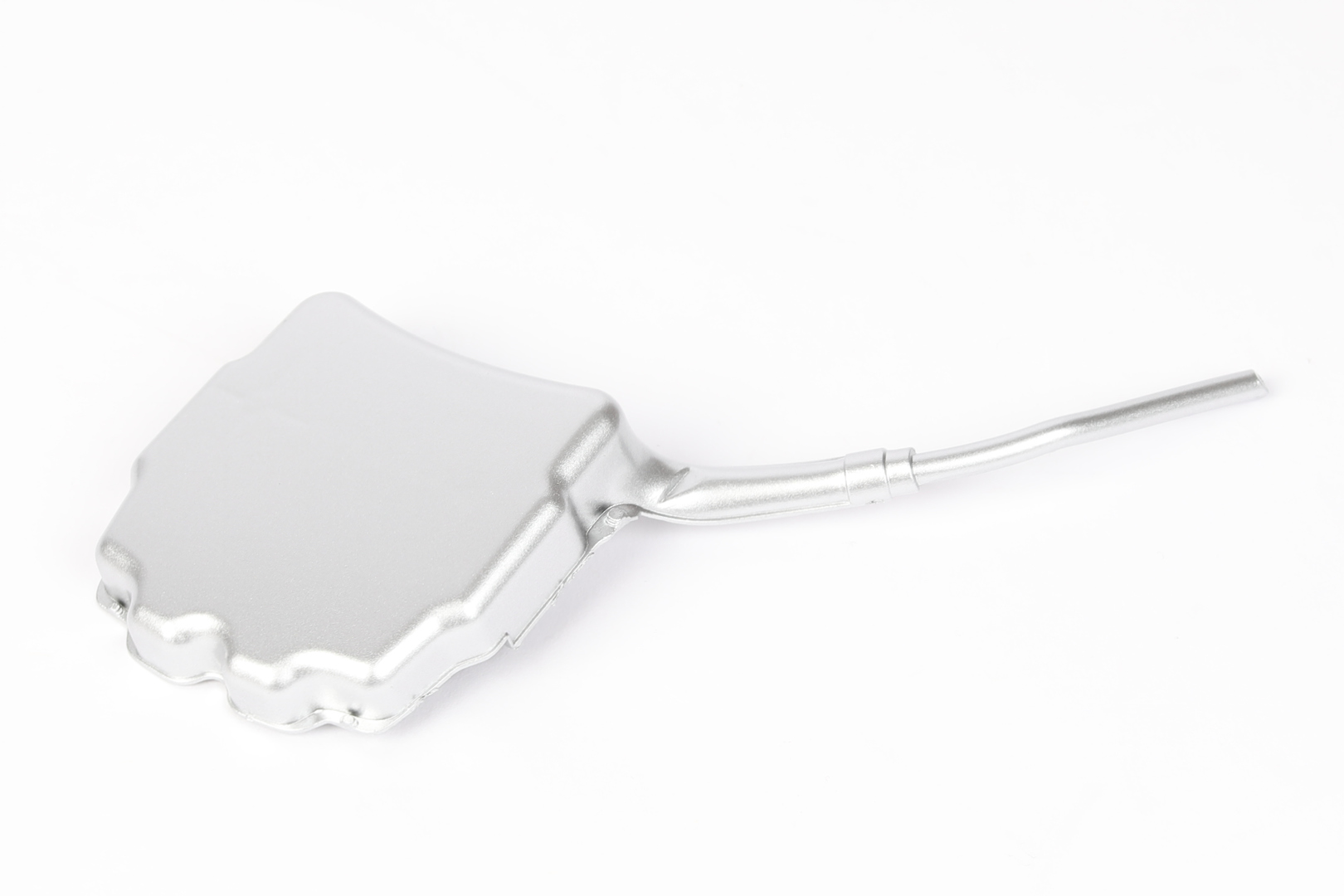

      Il n'y a pas d'assemblage à l'étape 30. Le réservoir de carburant sera assemblé à l'étape suivante.

      ÉTAPE COMPLÉTÉE

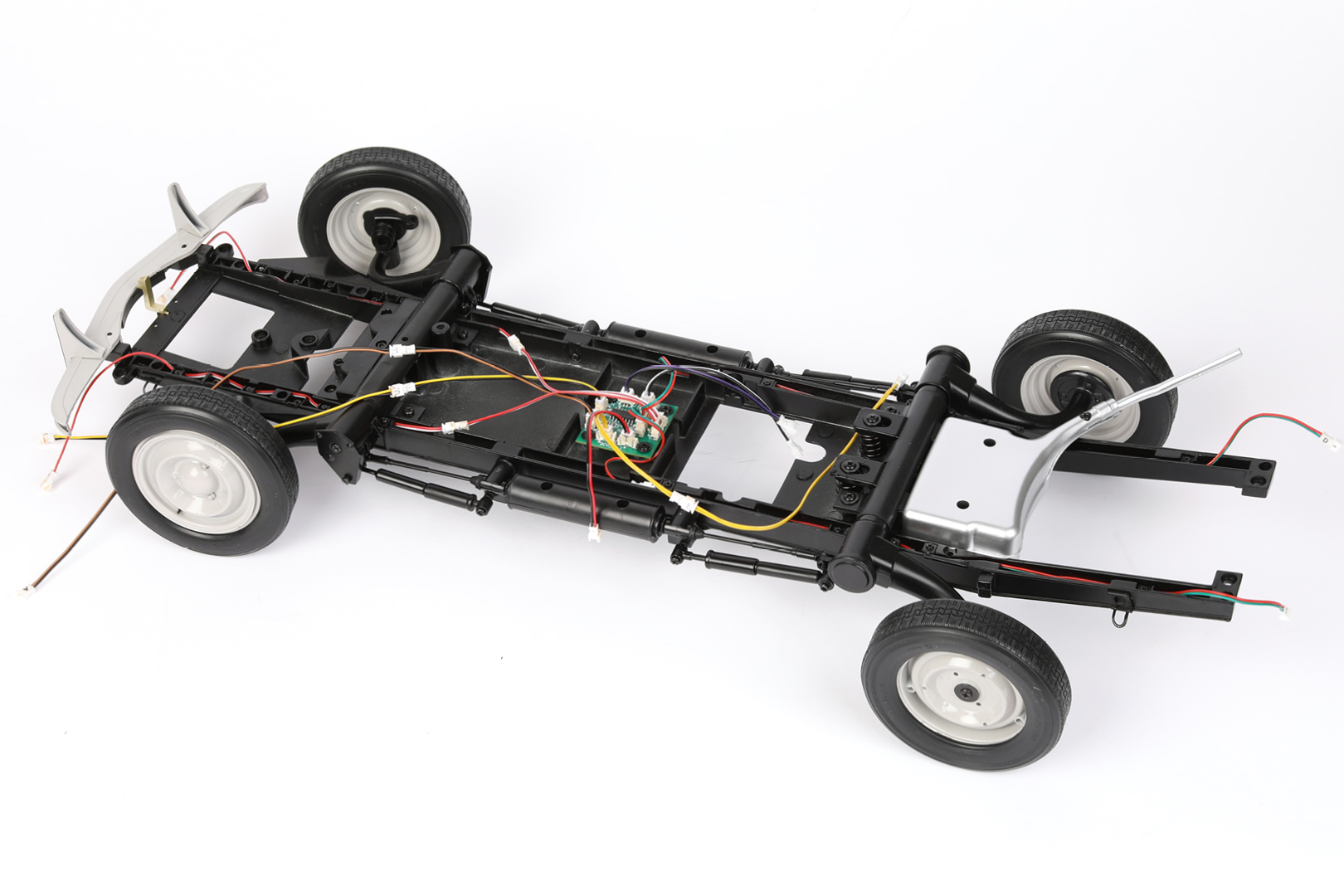

      Étape 31 : Fixation du réservoir de carburant

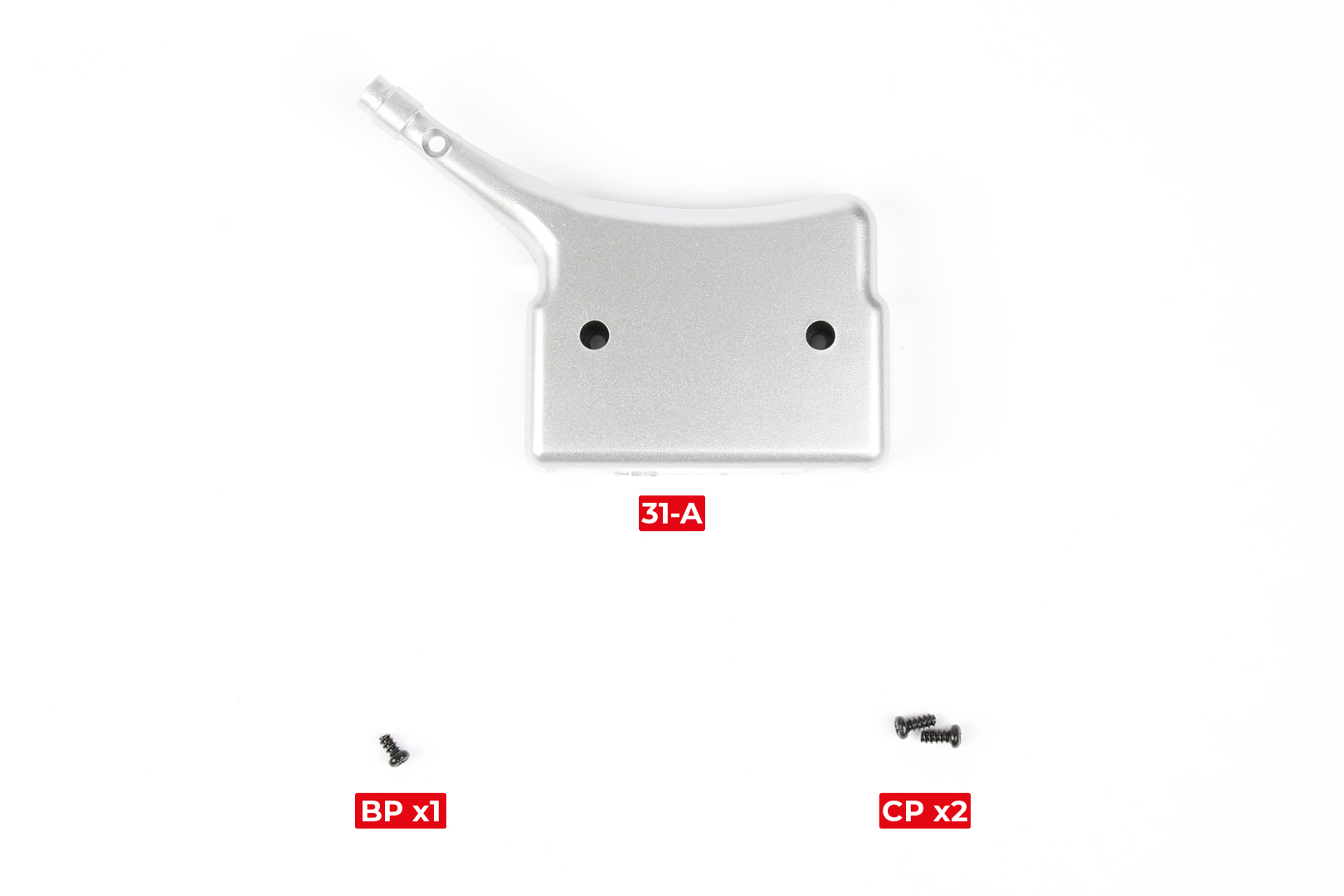

      PIÈCES DE L'ÉTAPE 31

      Phase 1

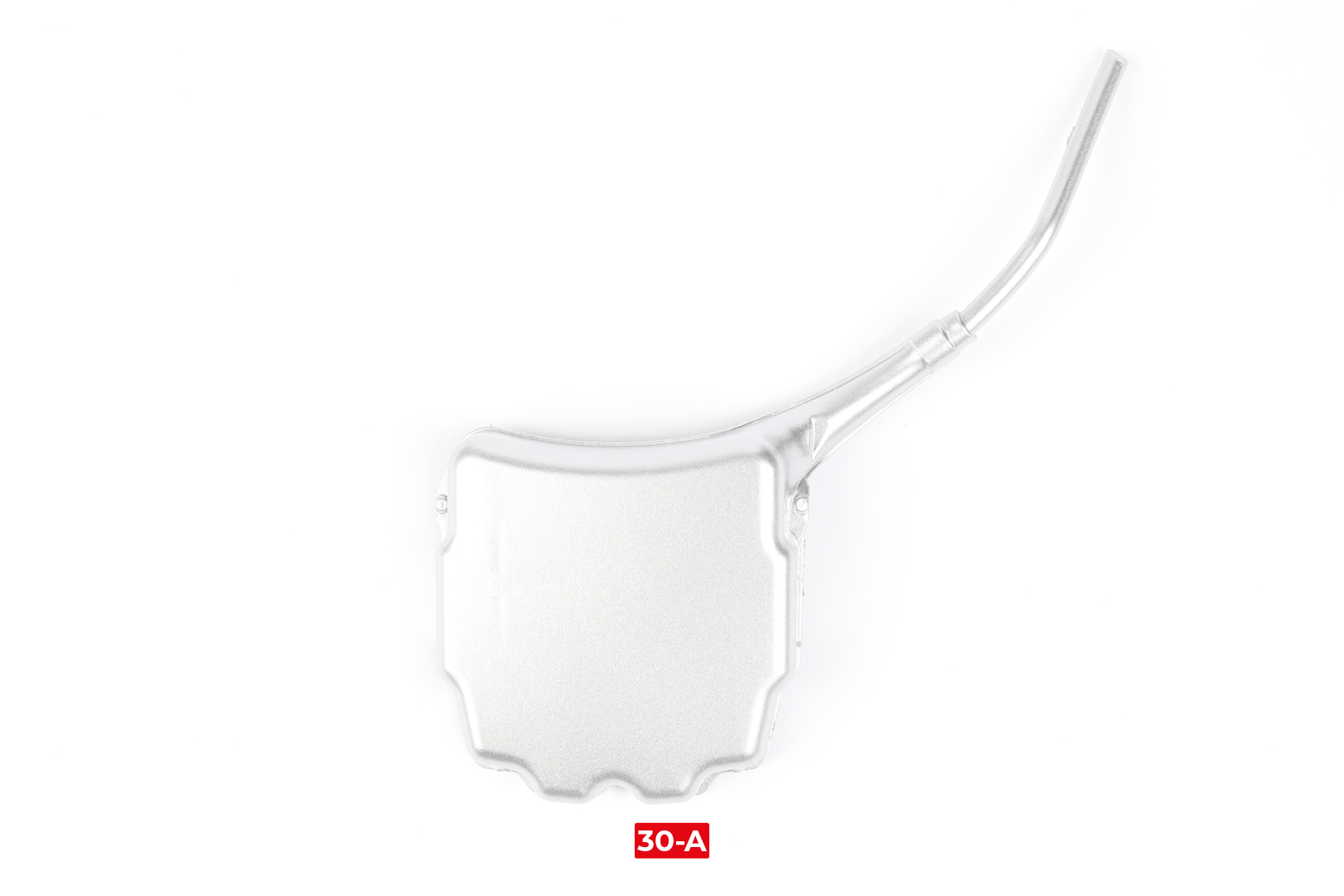

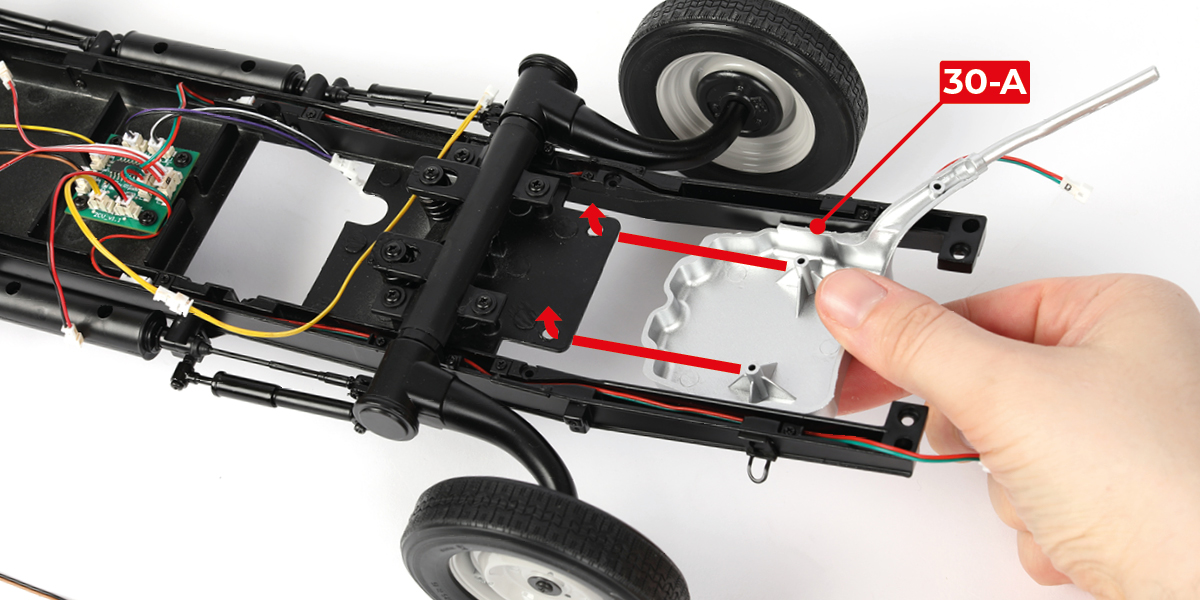

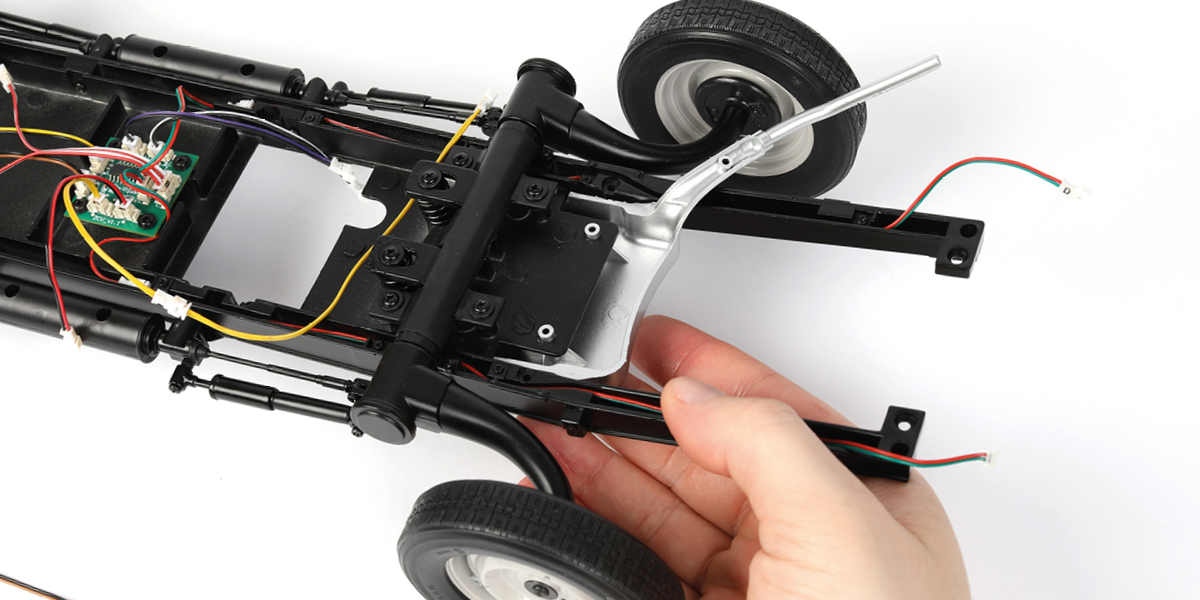

      Guidez la pièce 30-A entre les longerons du châssis, comme indiqué. Ensuite, enfoncez les pas de vis dans les trous.

      a
      b

      Phase 2

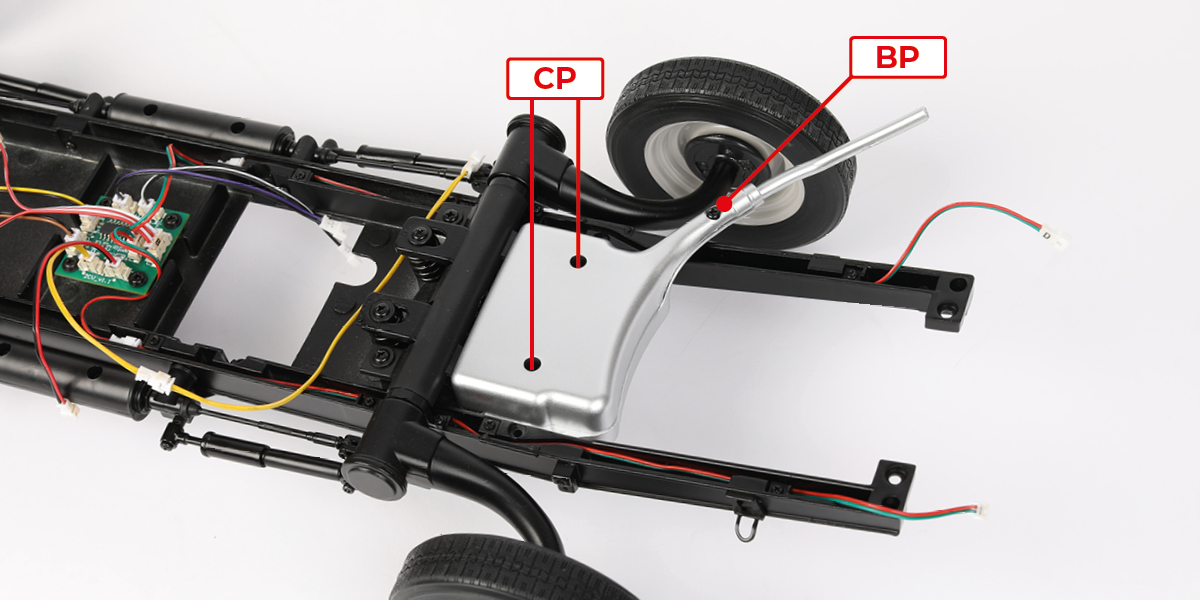

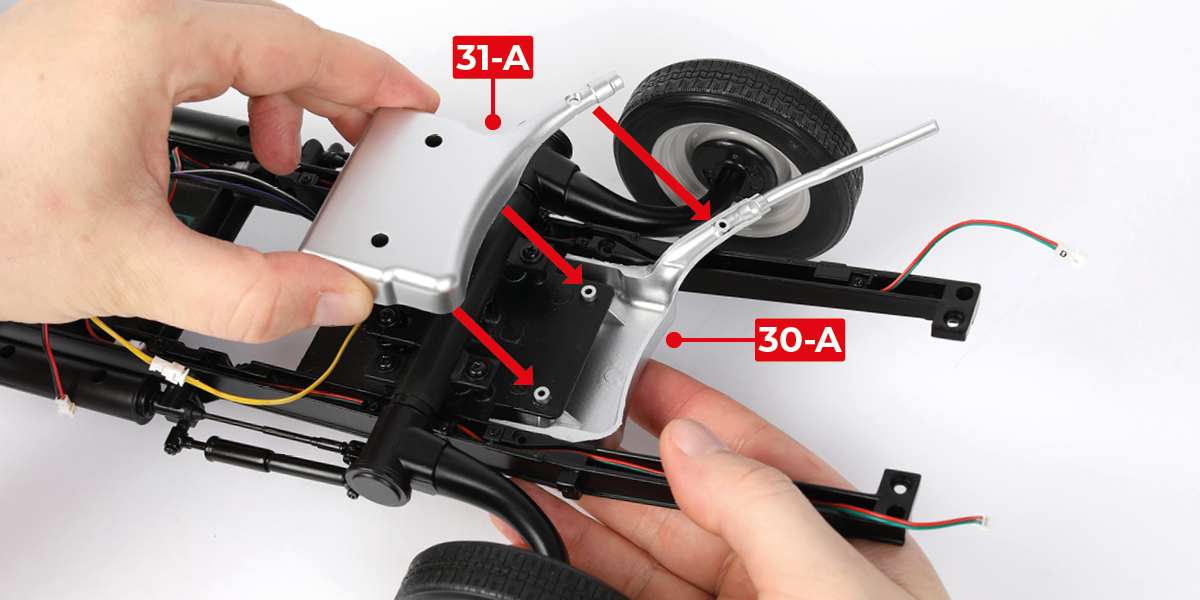

      Fixez la pièce 31-A à la pièce 30-A à l'aide de deux vis CP et d'une vis BP.

      a
      b

      ÉTAPE COMPLÉTÉE

      Étape 32 : Fixation du protecteur de réservoir de carburant

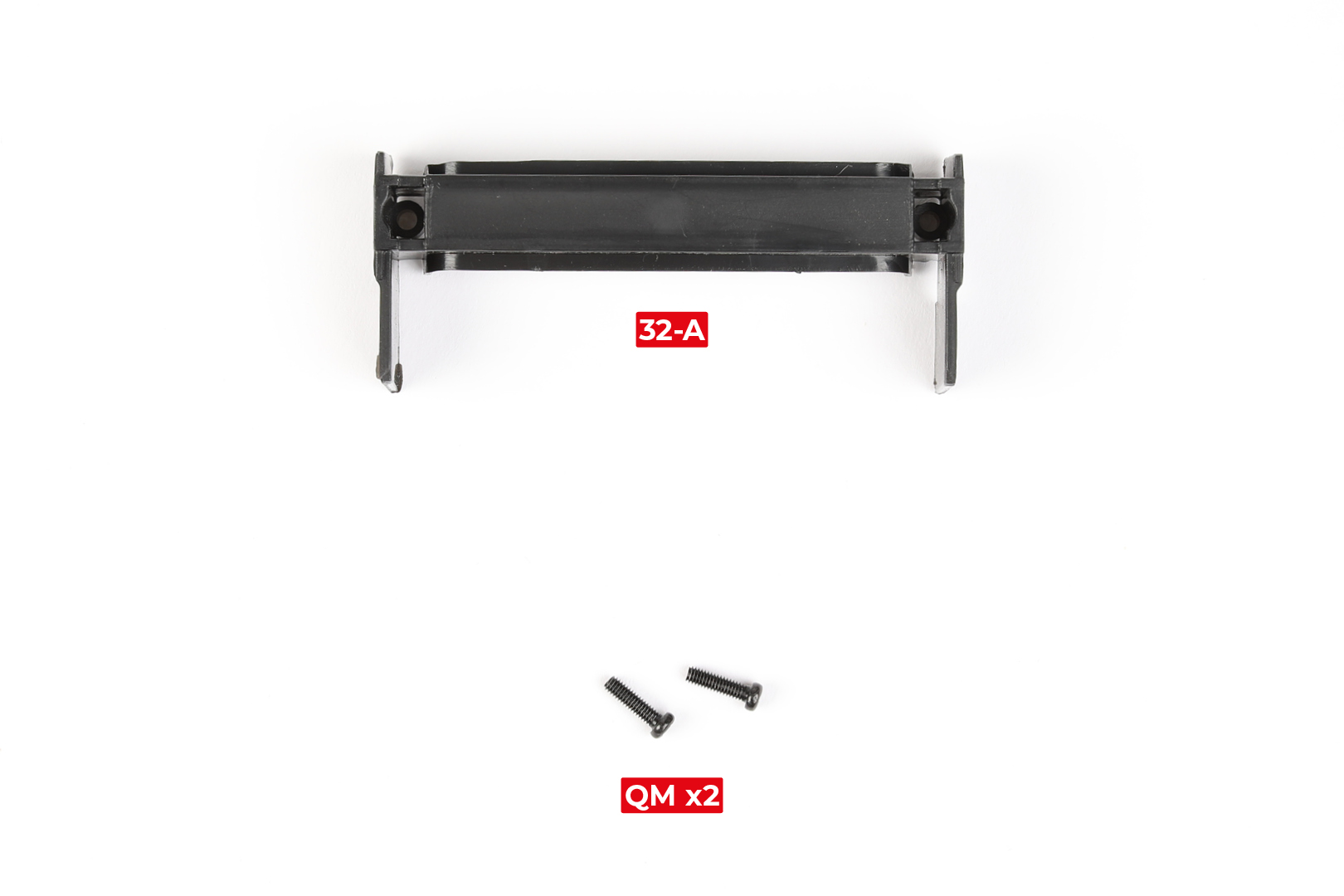

      PIÈCES DE L'ÉTAPE 32

      Phase 1

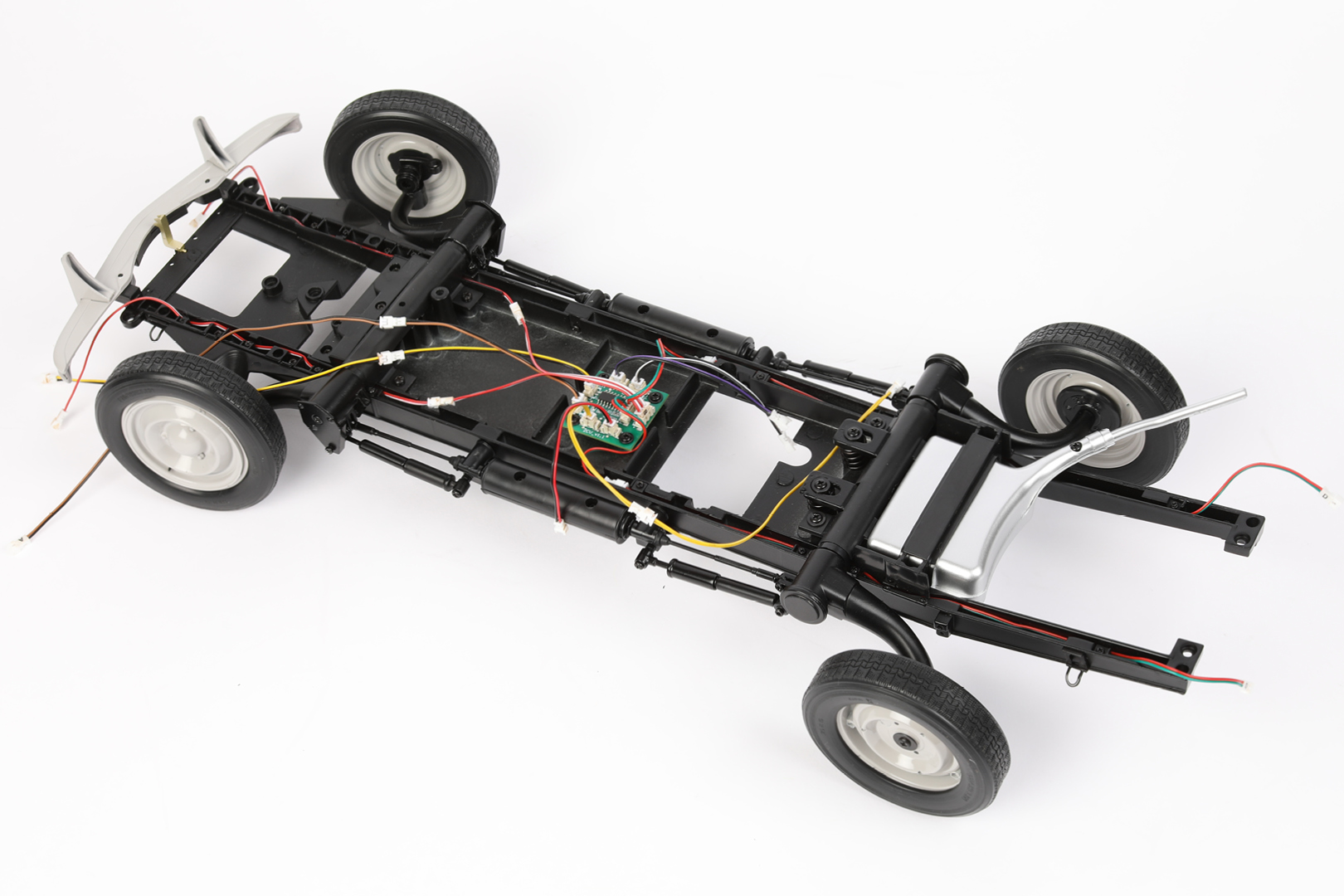

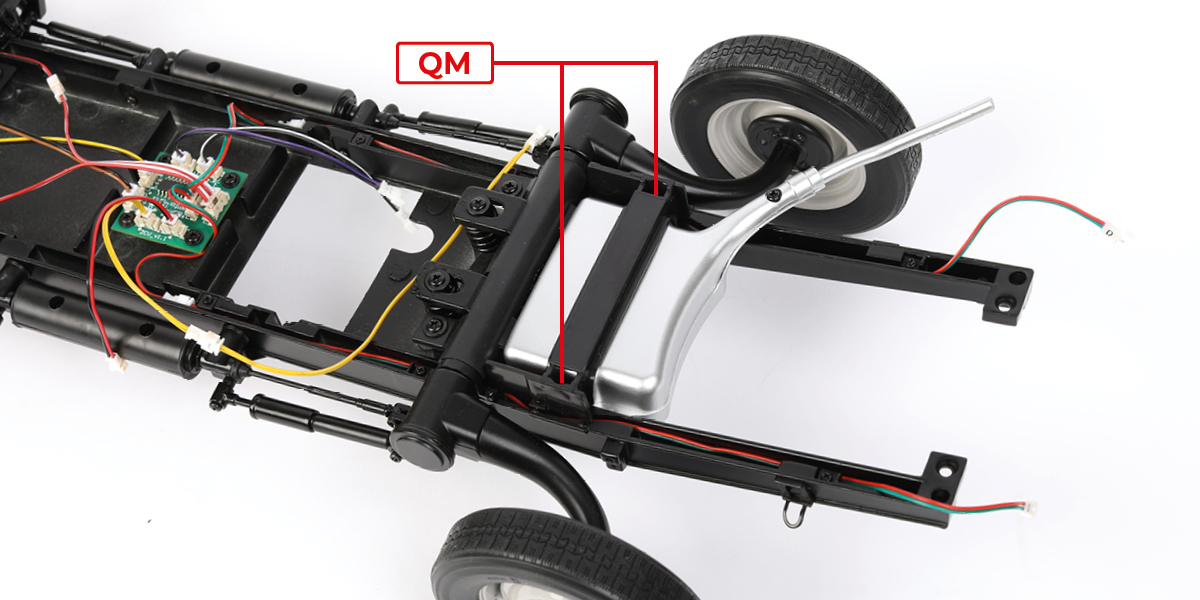

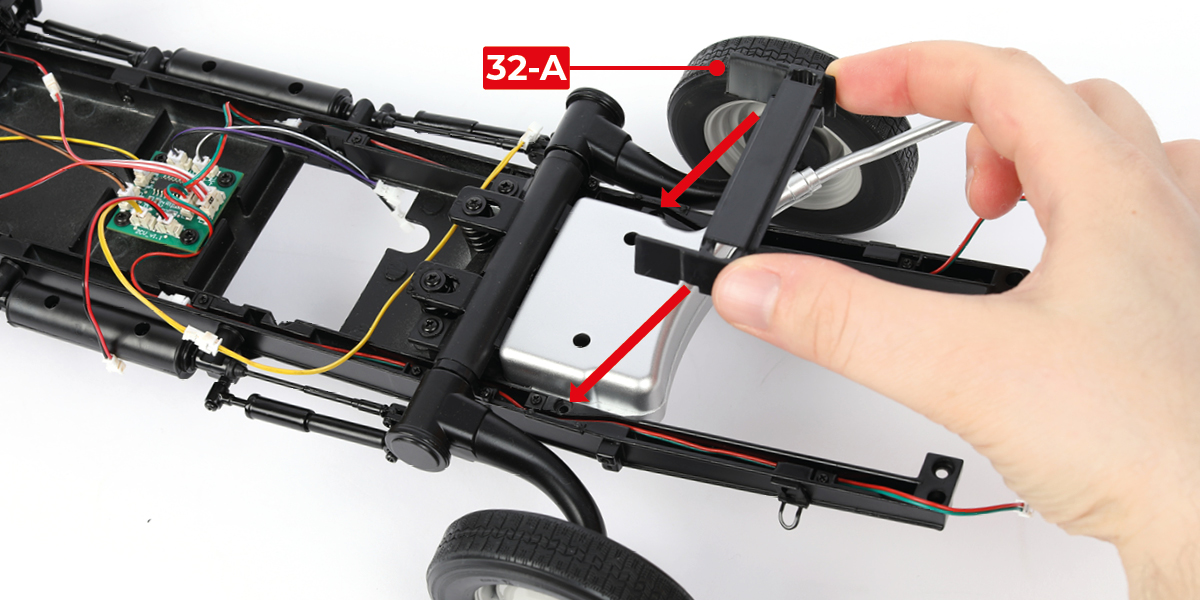

      Fixez la pièce 32-A au châssis à l'aide de deux vis QM.

      a
      b

      ÉTAPE COMPLÉTÉE

      Étape 33 : Fixation du pare-chocs arrière

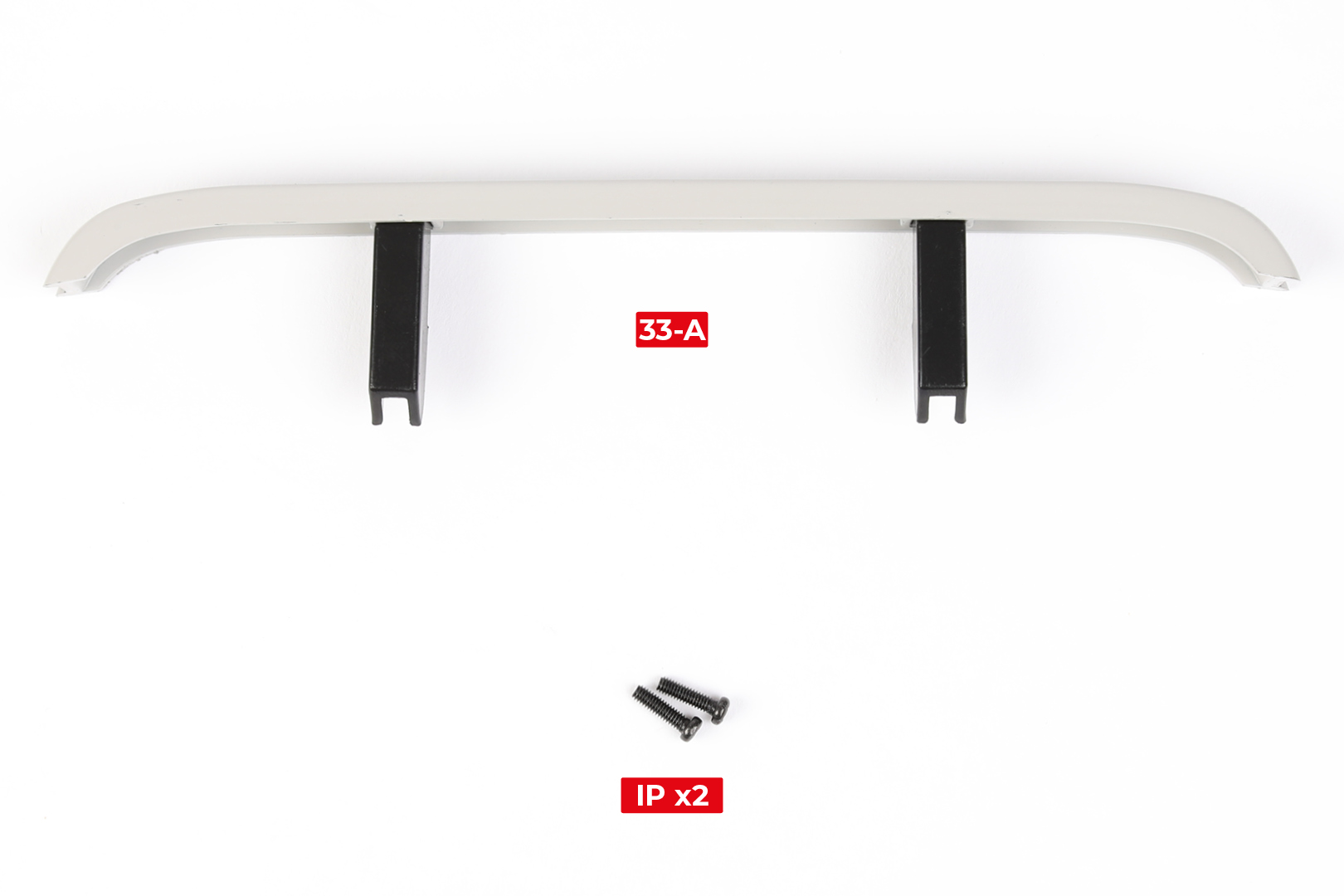

      PIÈCES DE L'ÉTAPE 33

      Phase 1

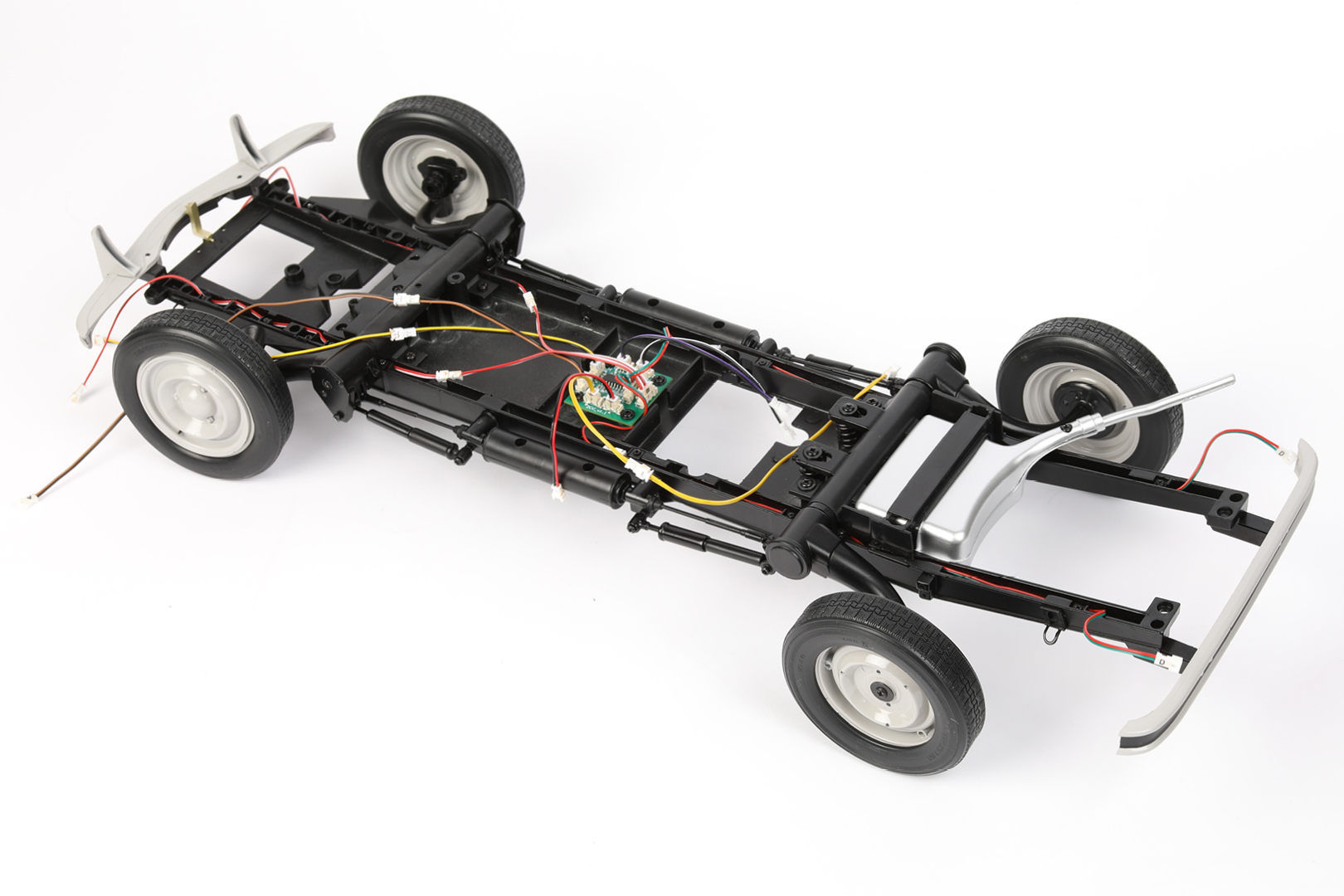

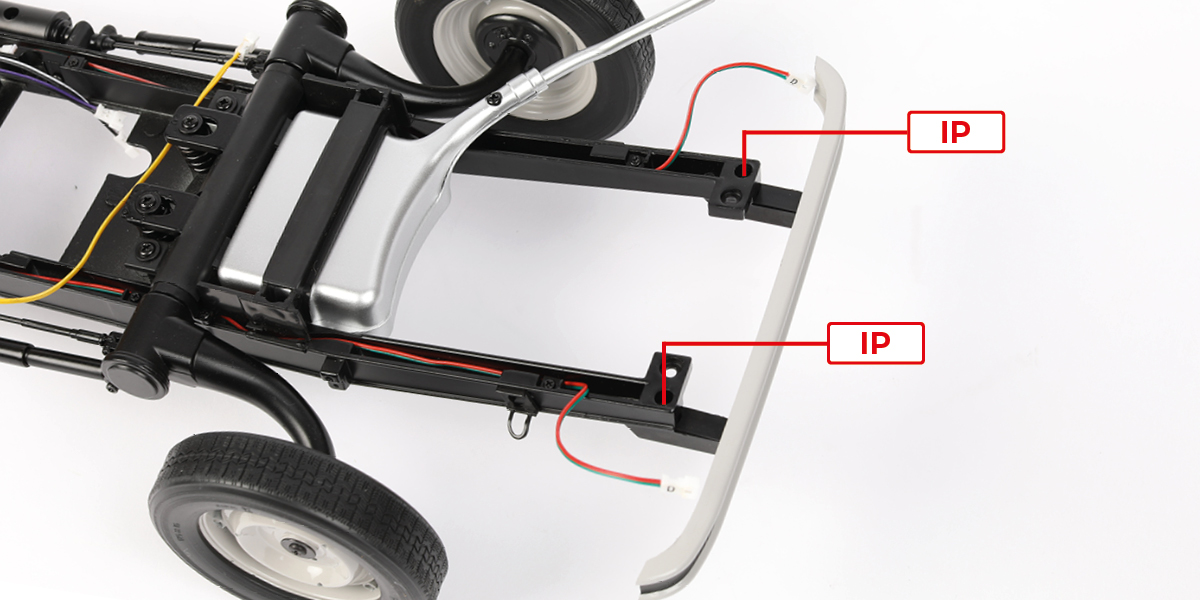

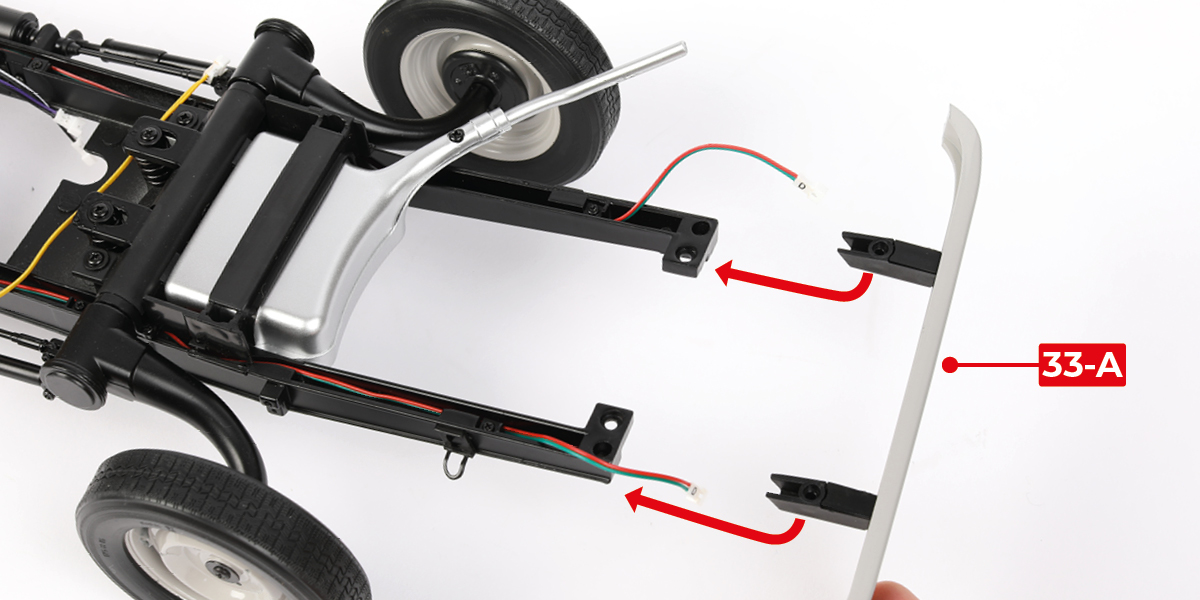

      Fixez la pièce 33-A au châssis à l'aide de deux vis IP.

      a
      b

      ÉTAPE COMPLÉTÉE

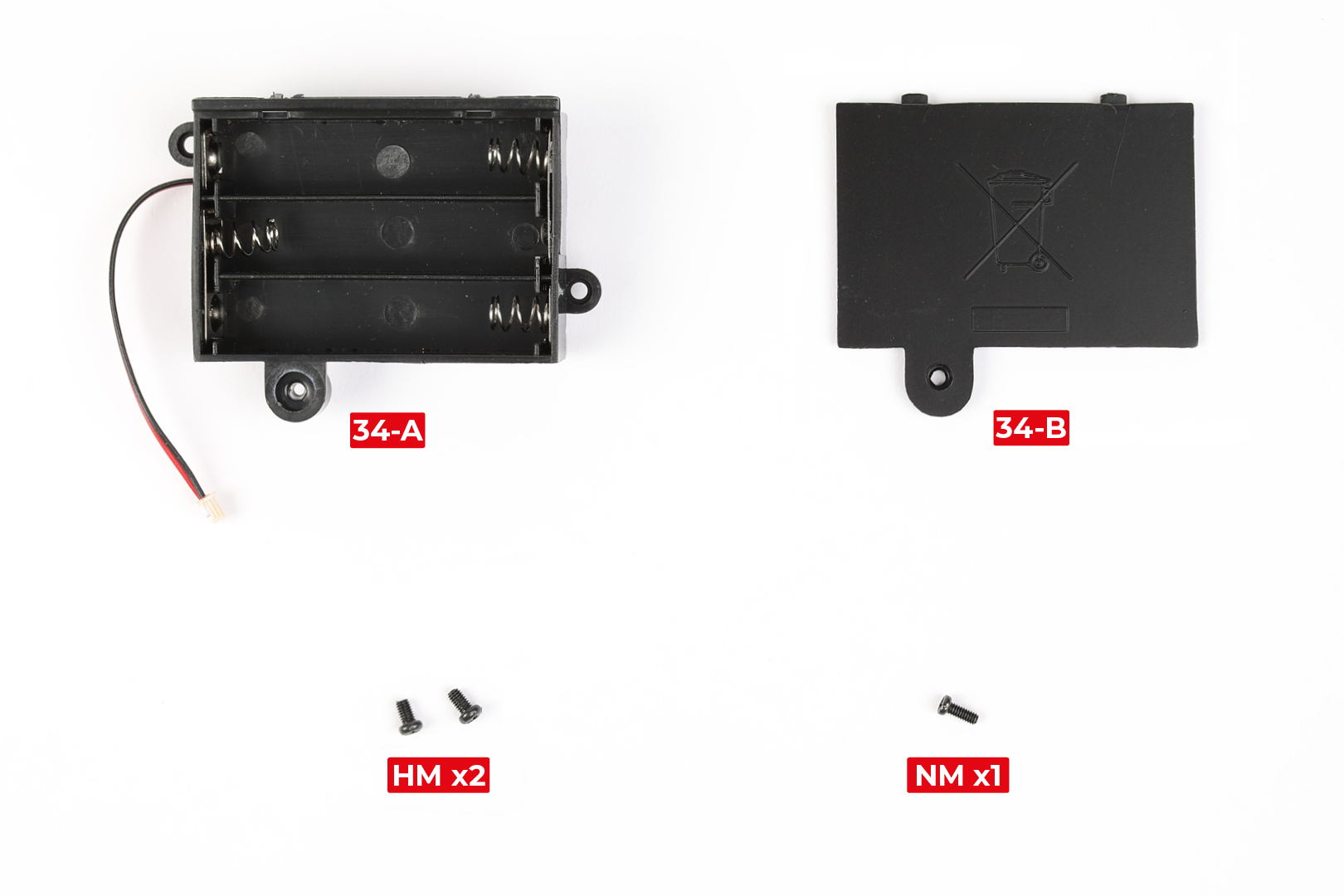

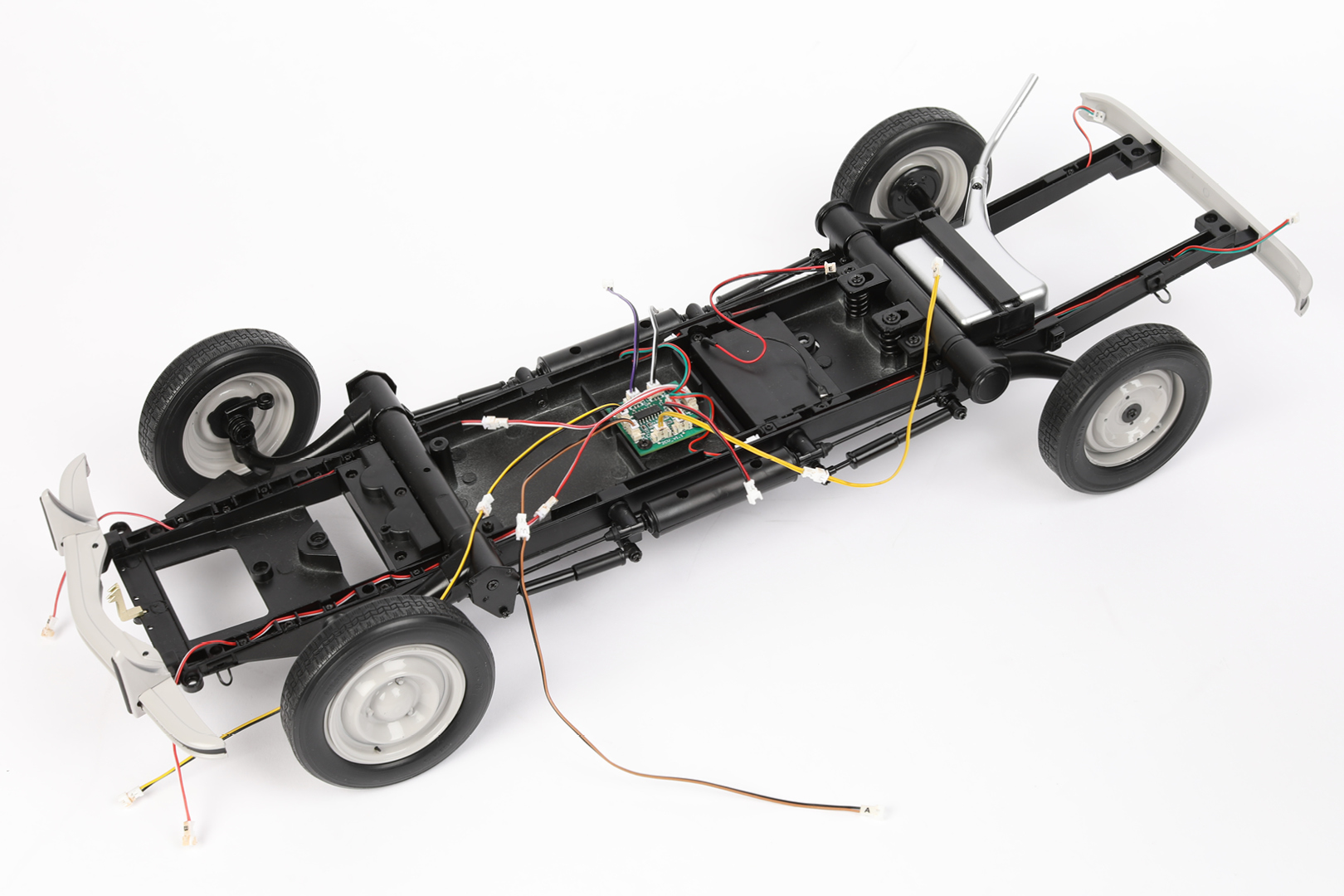

      Étape 34 : Fixation du compartiment à piles

      PIÈCES DE L'ÉTAPE 34

      Phase 1

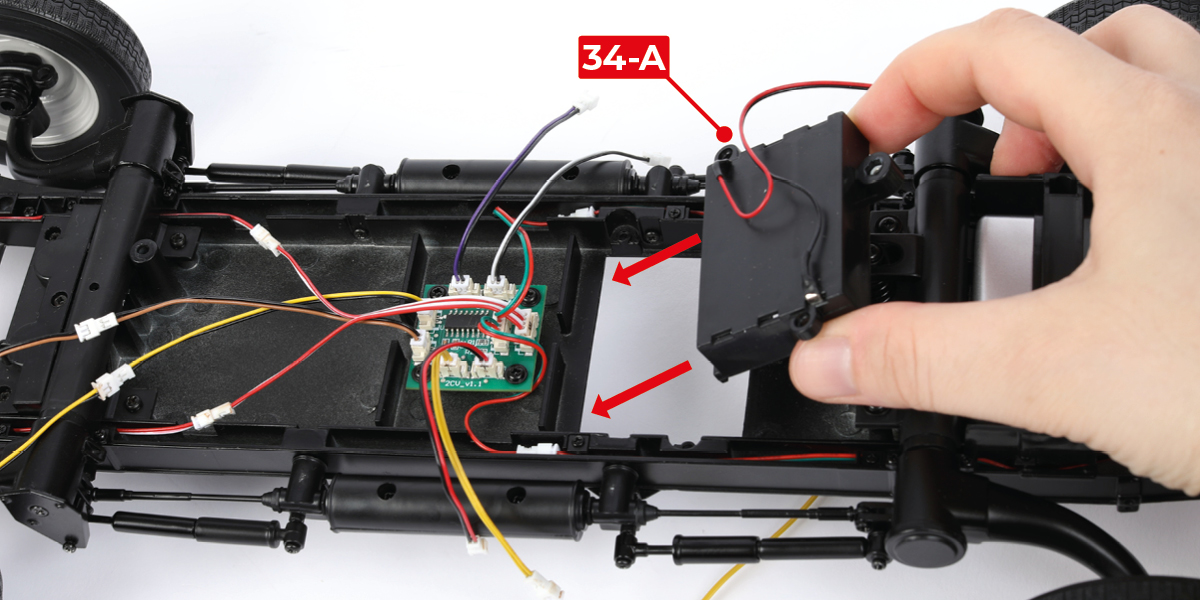

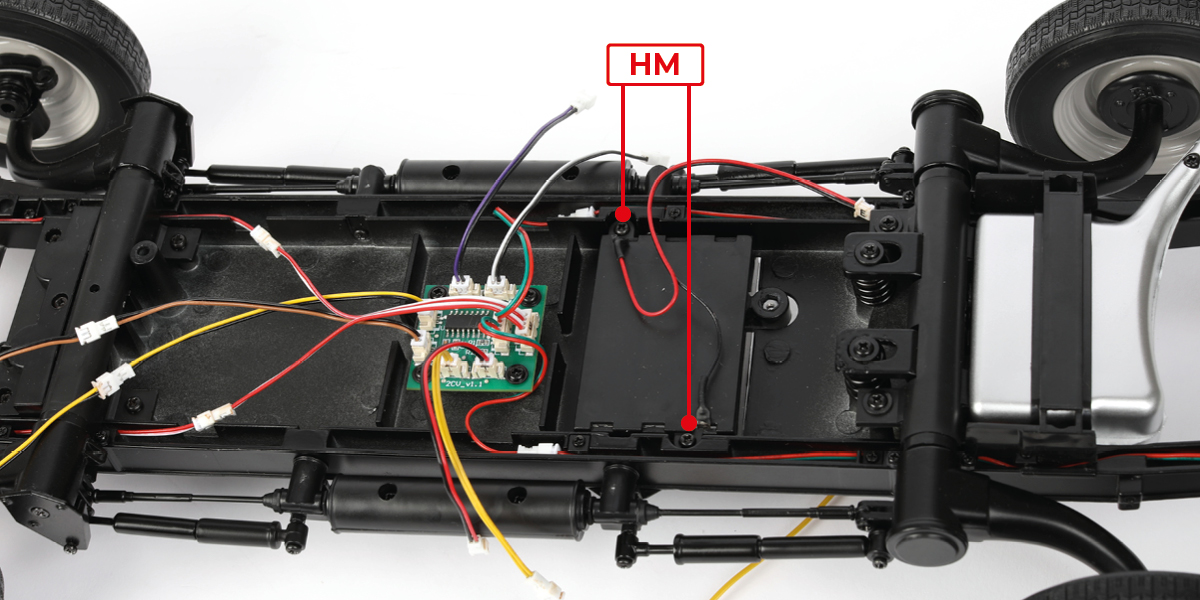

      Fixez la pièce 34-A au châssis à l'aide de deux vis HM.

      a
      b

      Phase 2

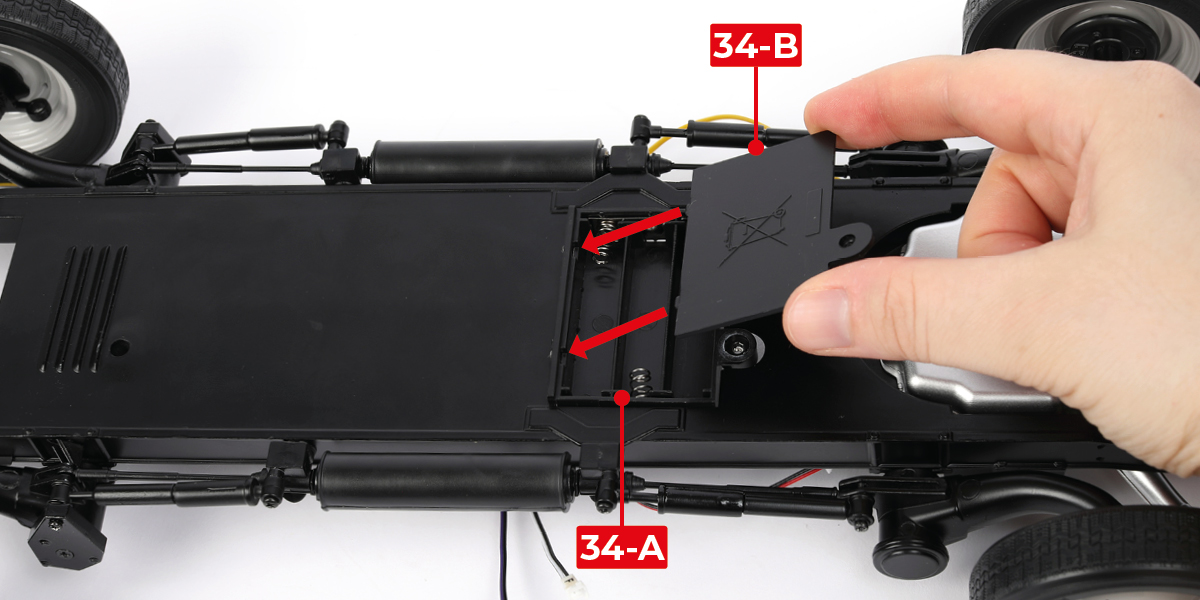

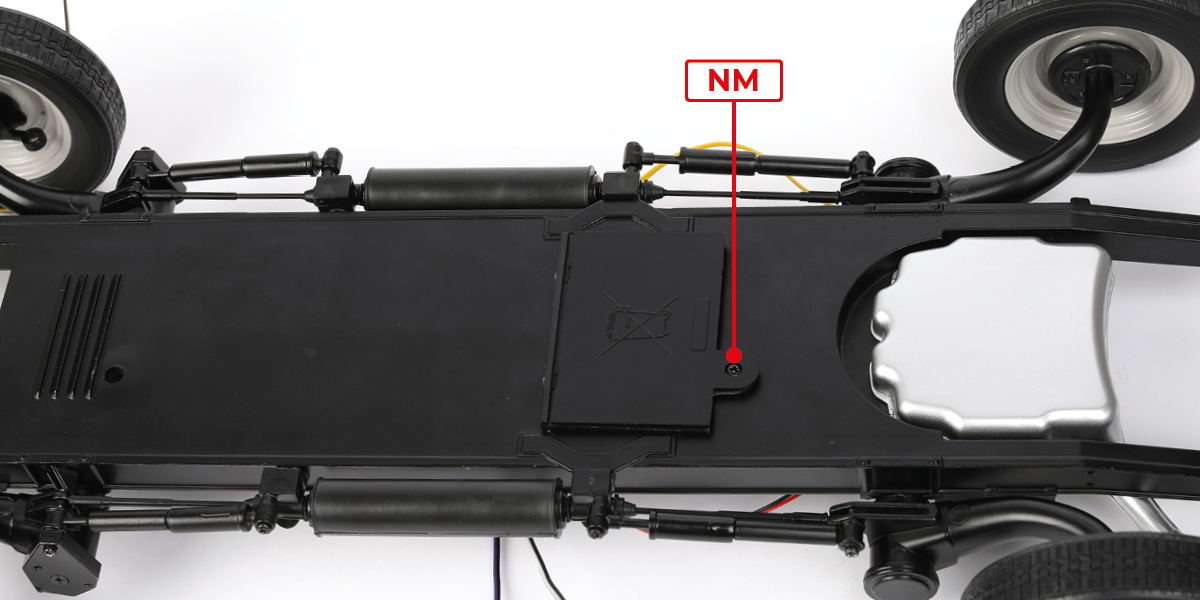

      Retournez le châssis. Fixez la pièce 34-B à la pièce 34-A à l'aide d'une vis NM.

      a
      b

      ÉTAPE COMPLÉTÉE

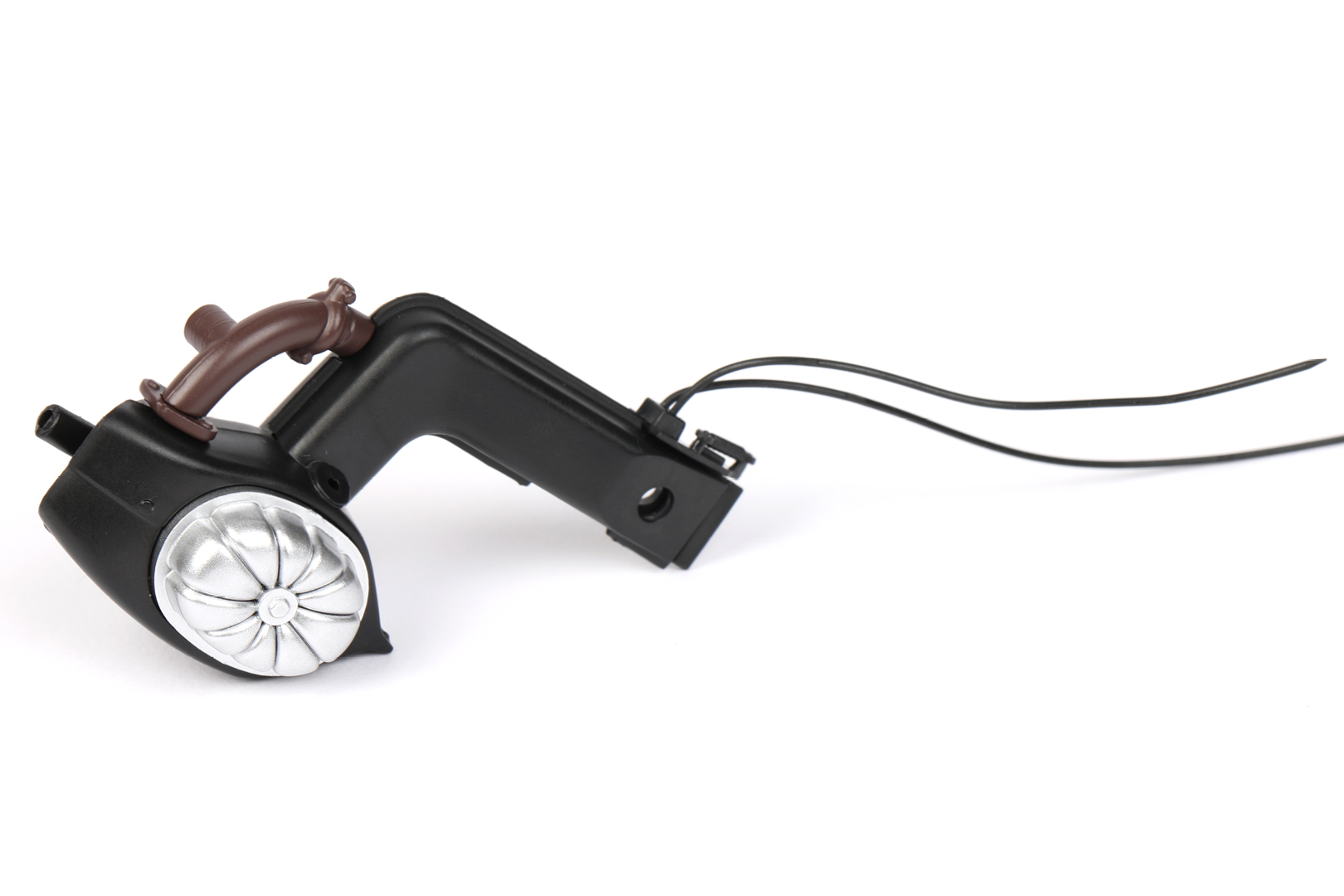

      Étape 35 : Le carénage du cylindre gauche, le cache-culbuteurs et le conduit d'air

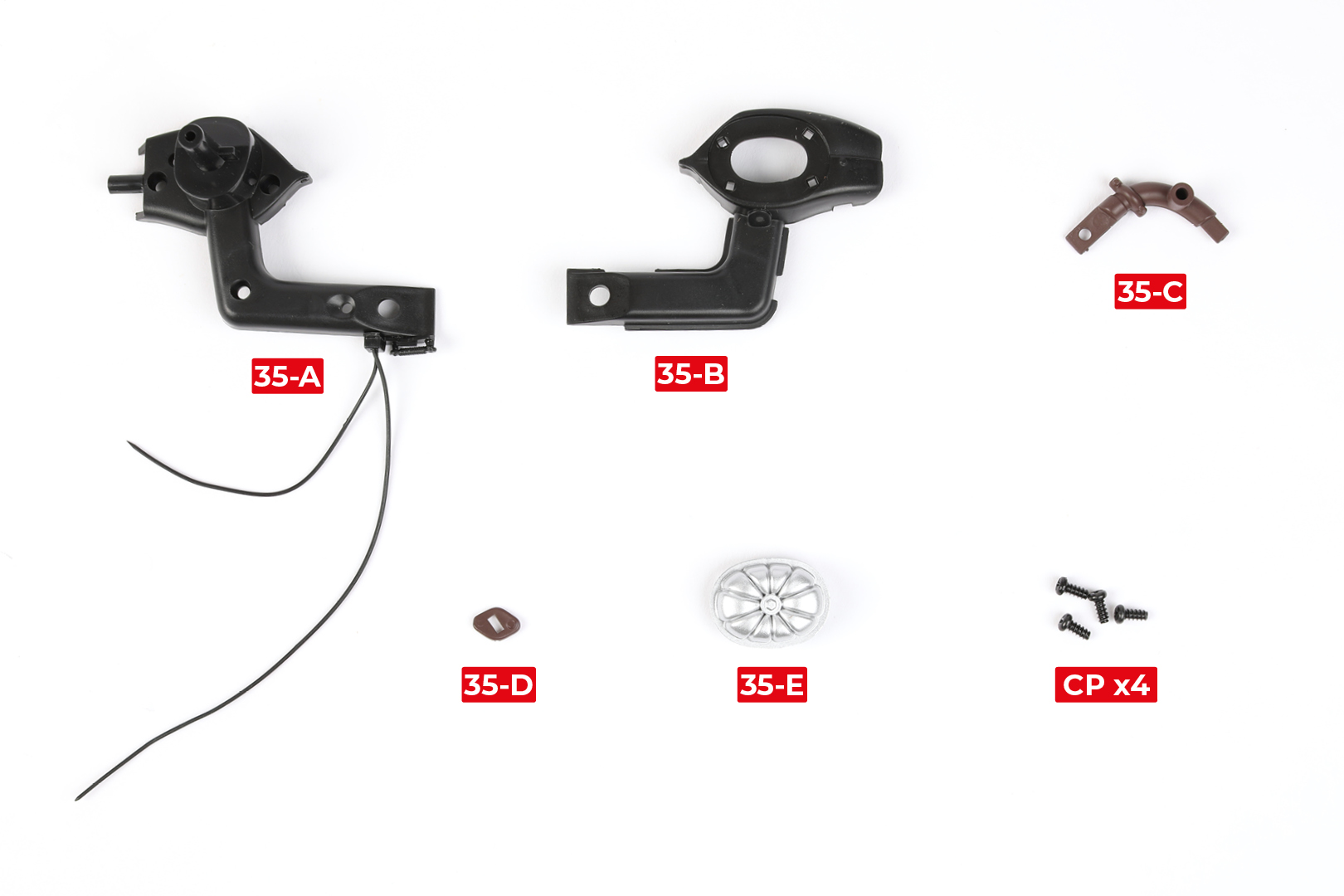

      PIÈCES DE L'ÉTAPE 35

      Phase 1

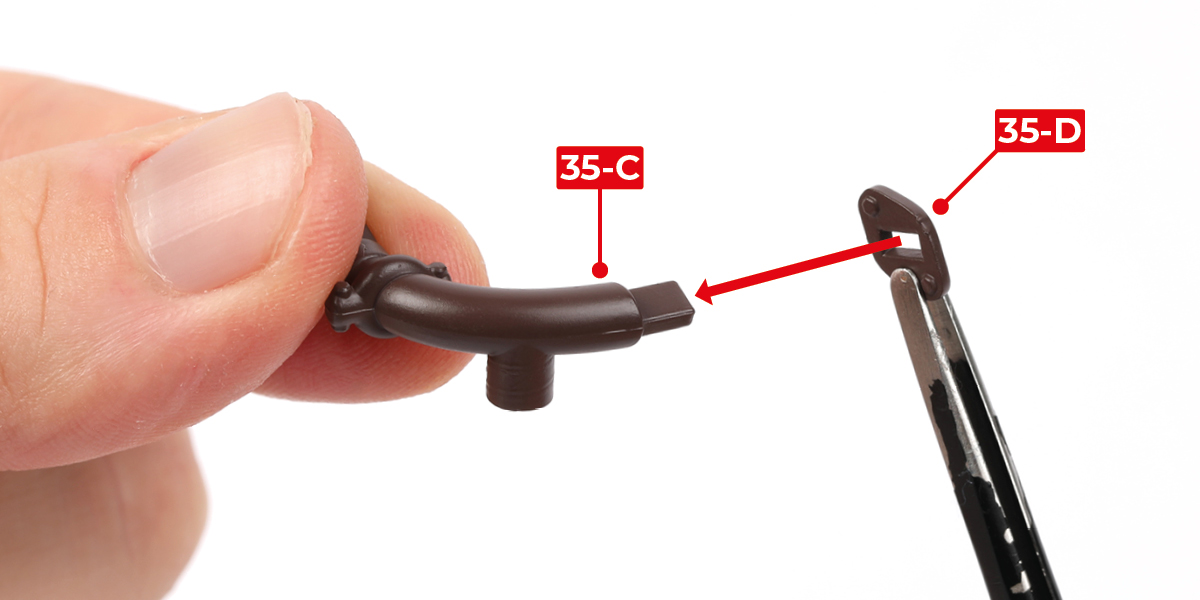

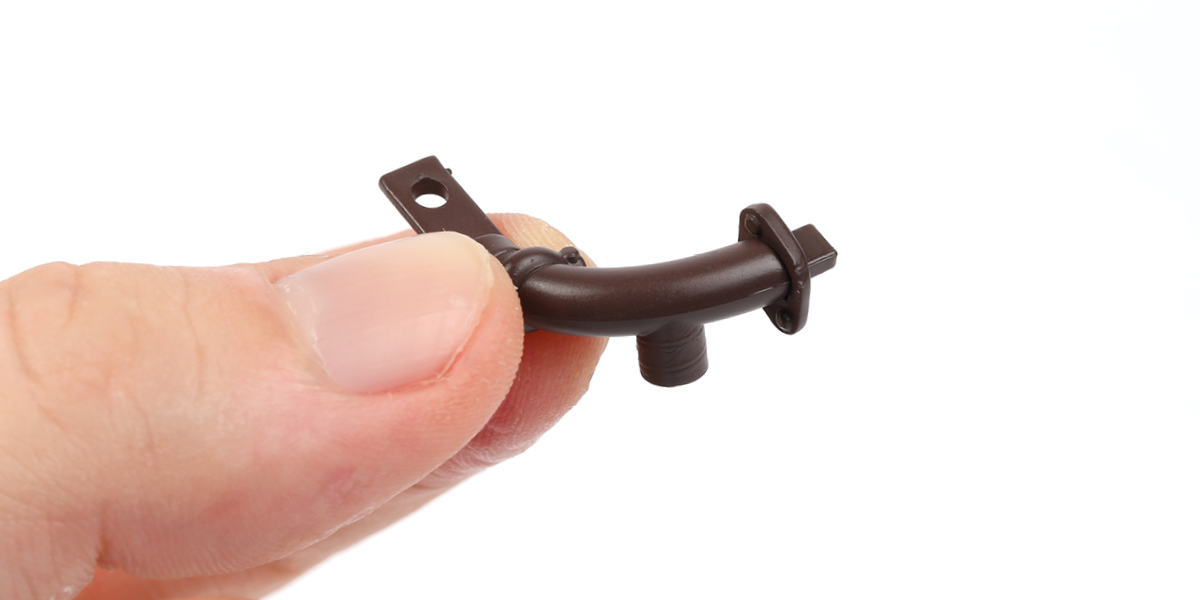

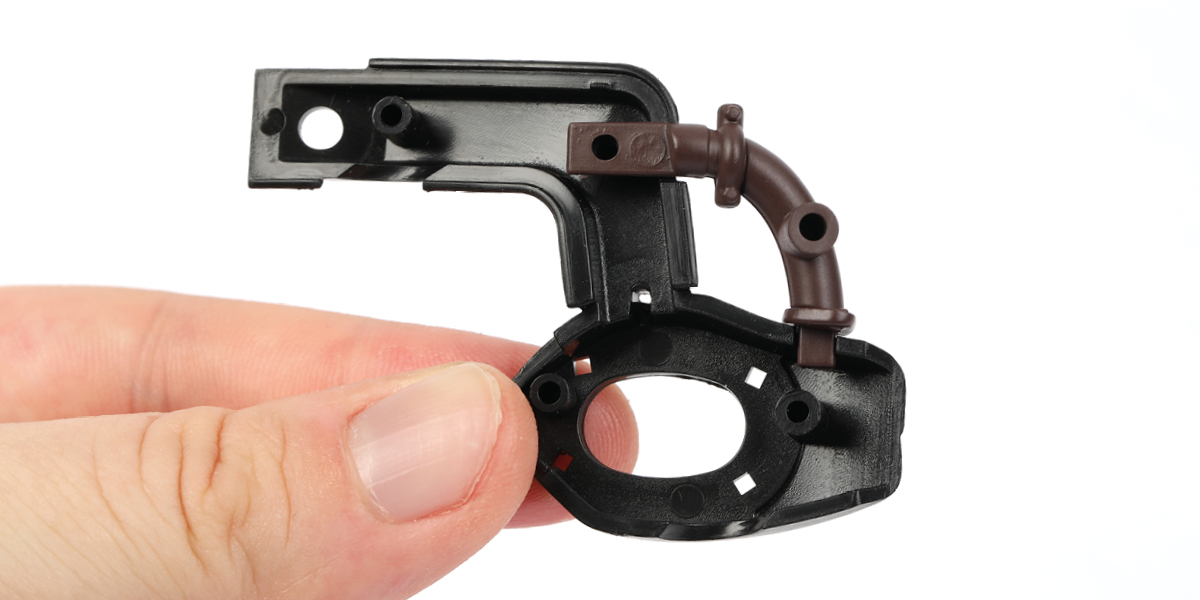

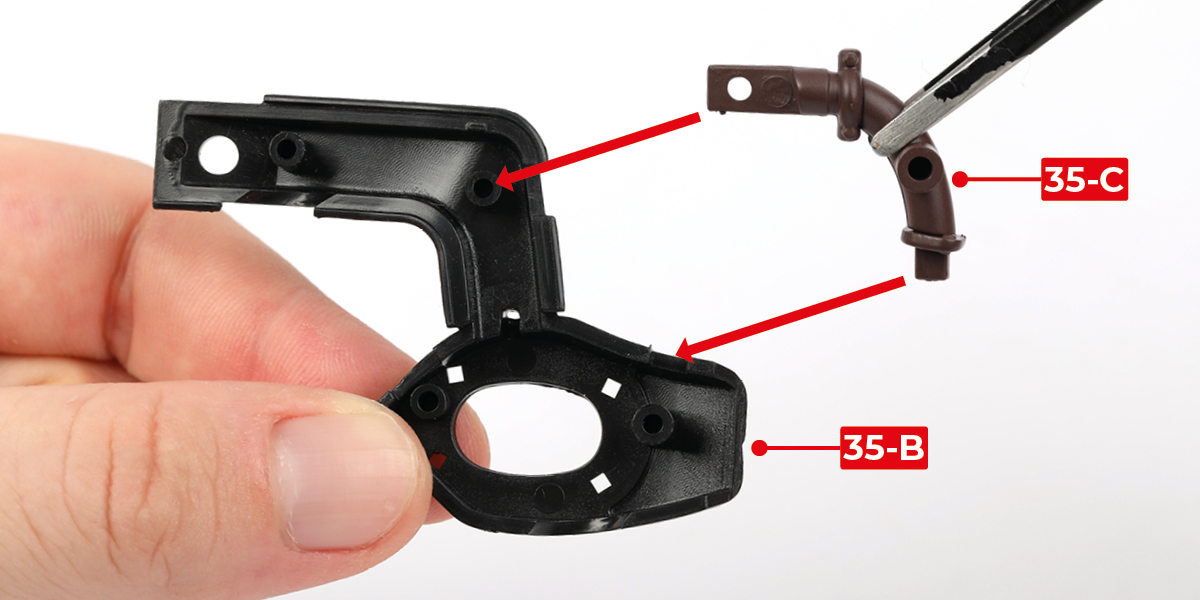

      Positionnez la pièce 35-D sur la pièce 35-C dans l'orientation indiquée.

      a
      b

      Phase 2

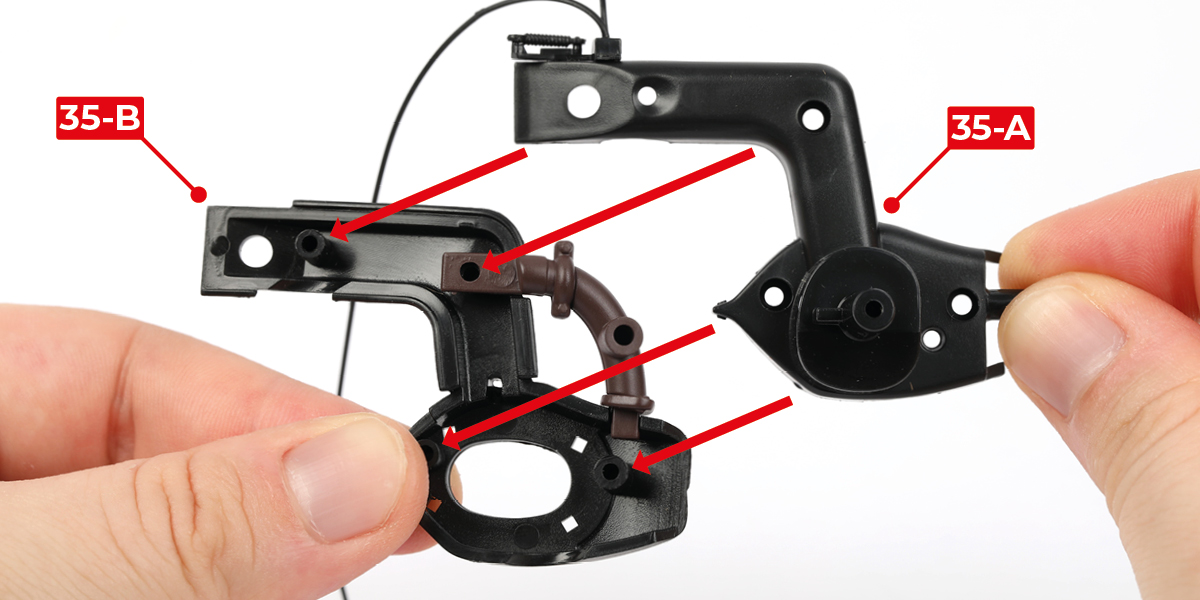

      Placez l'assemblage sur la pièce 35-B.

      a
      b

      Phase 3

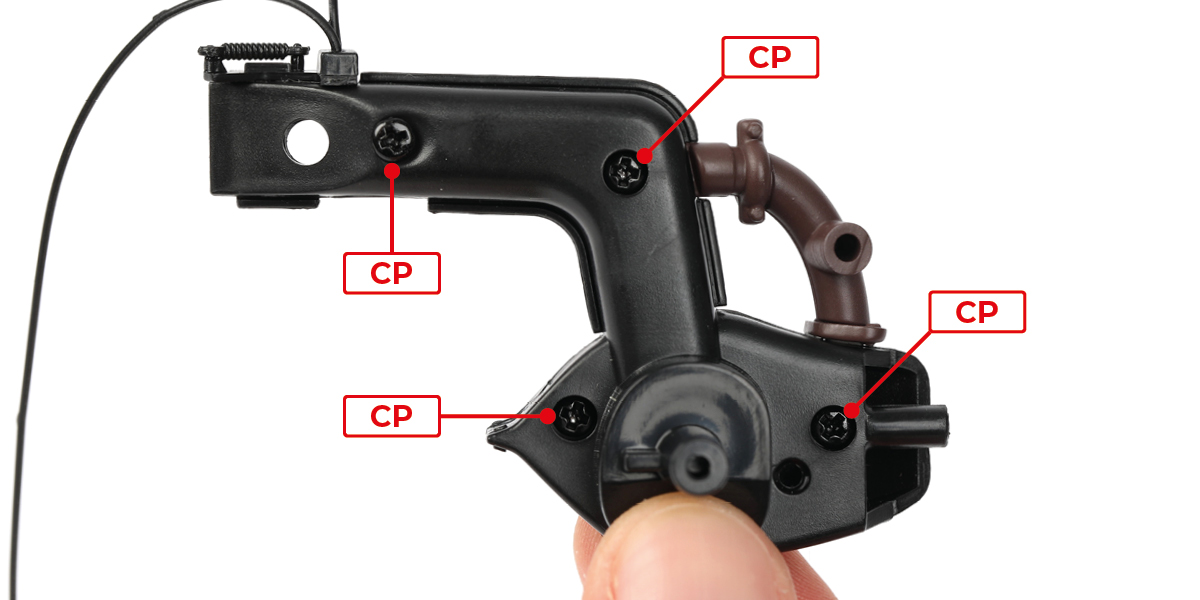

      Fixez la pièce 35-A à la pièce 35-B à l'aide de quatre vis CP.

      a
      b

      Phase 4

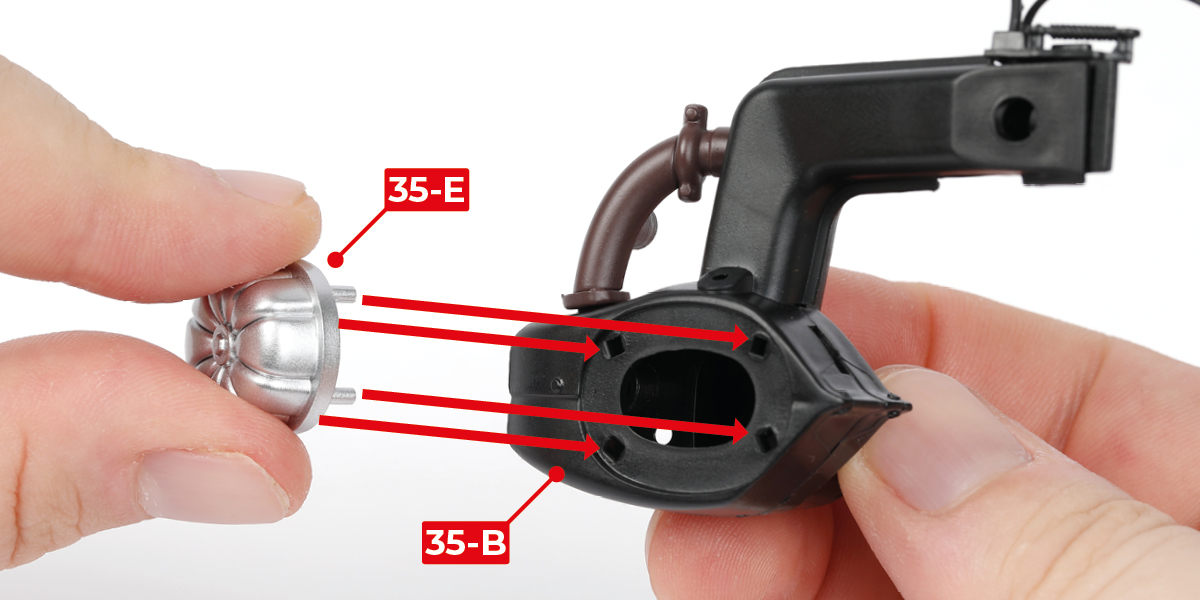

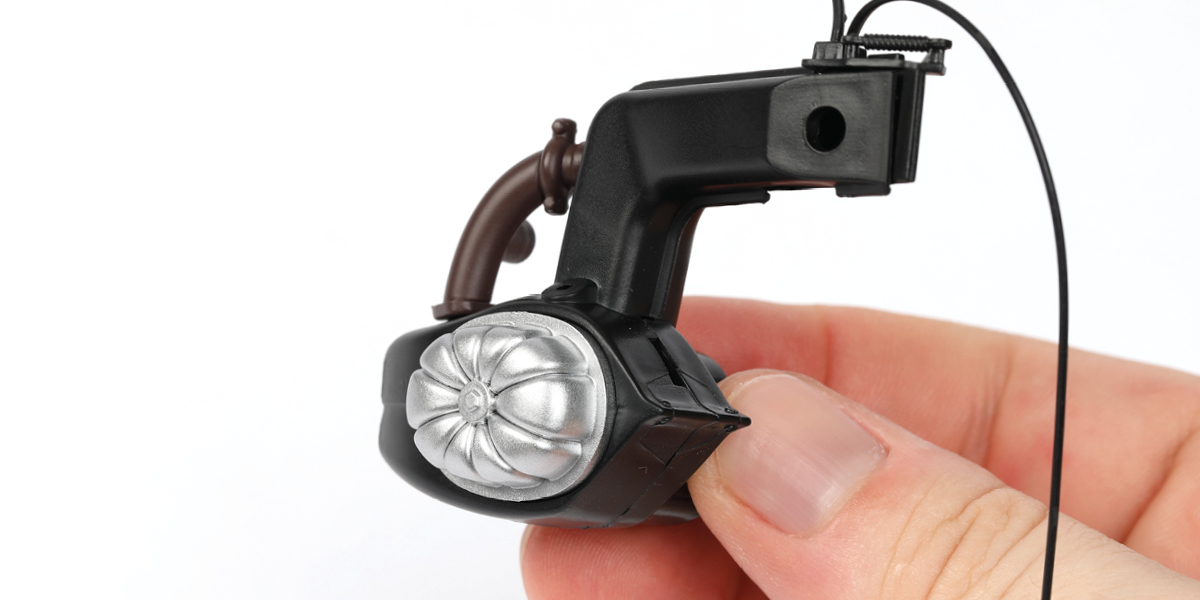

      Insérez les broches de la pièce 35-E dans les trous correspondants de la pièce 35-B.

      a
      b

      ÉTAPE COMPLÉTÉE

      Étape 36 : Le carénage du cylindre droit, le cache-culbuteurs et le conduit d'air

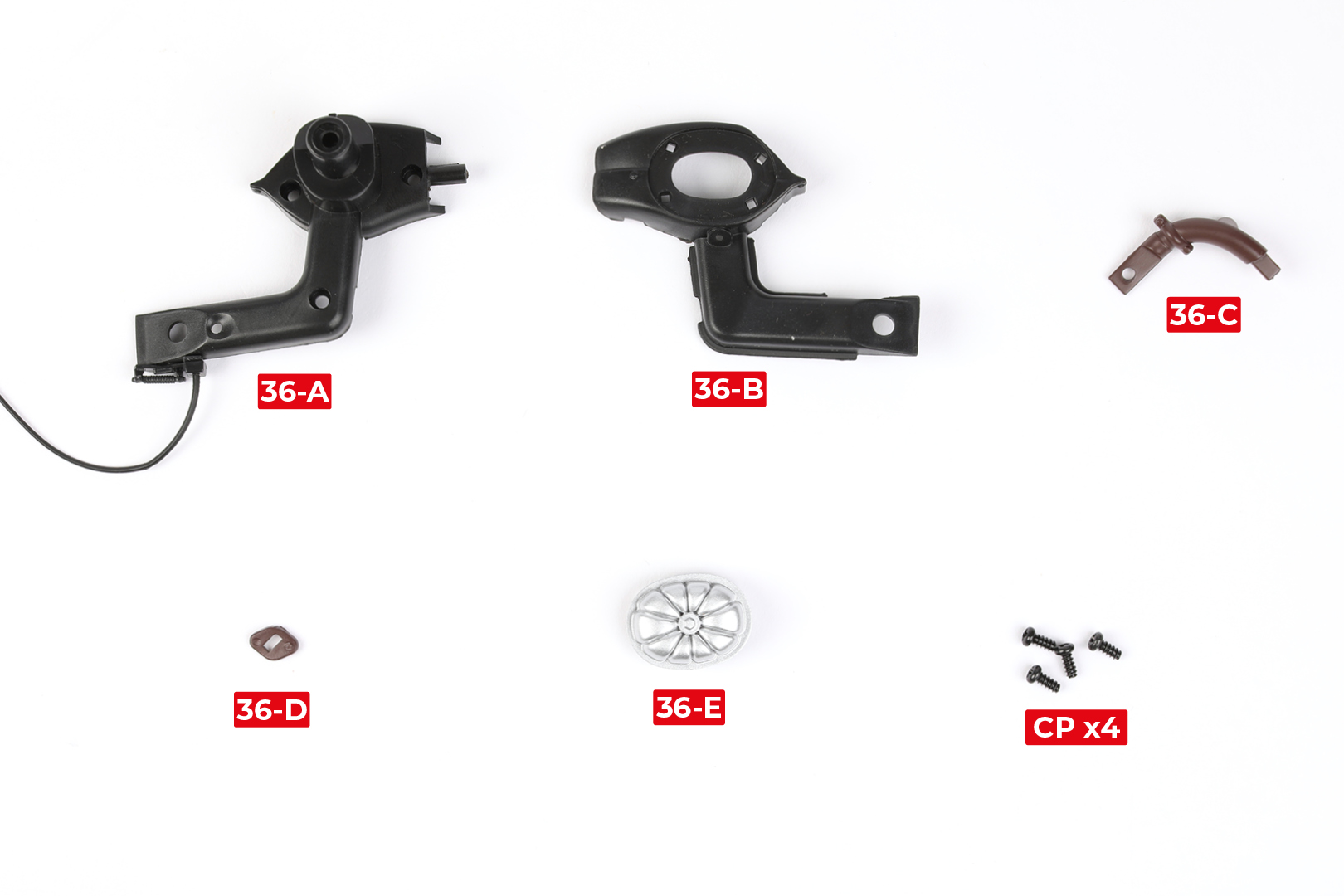

      PIÈCES DE L'ÉTAPE 36

      Phase 1

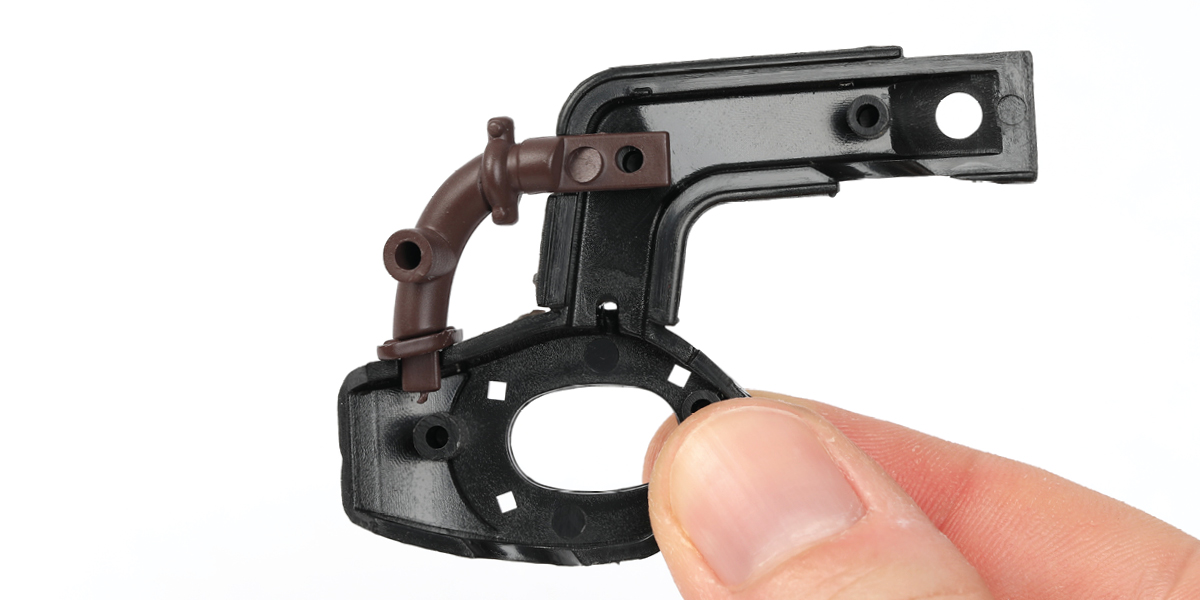

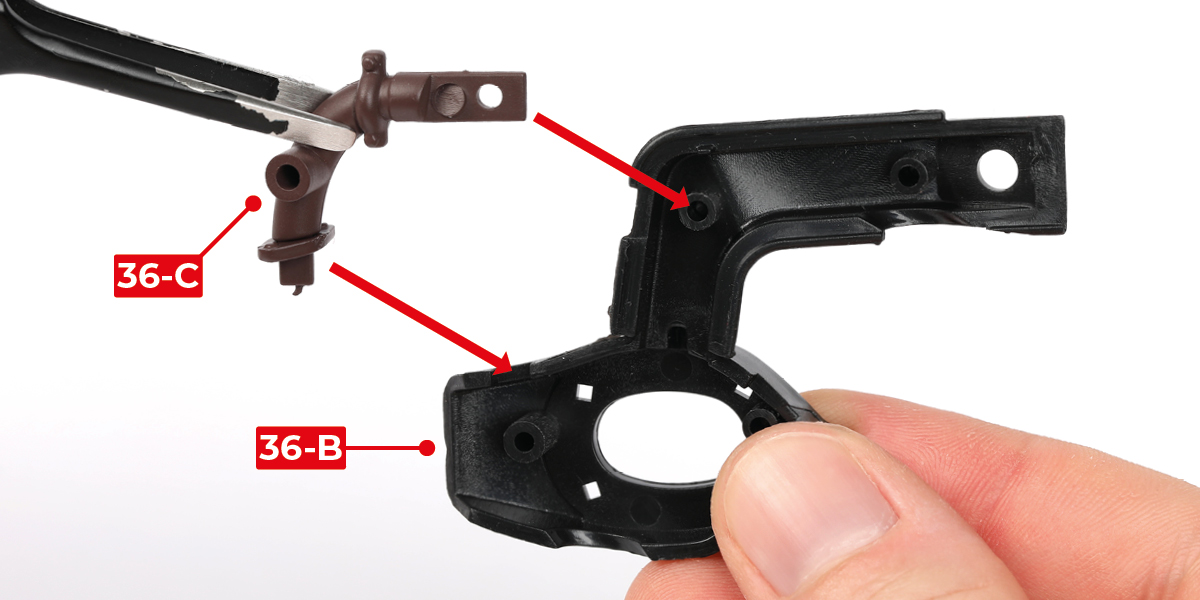

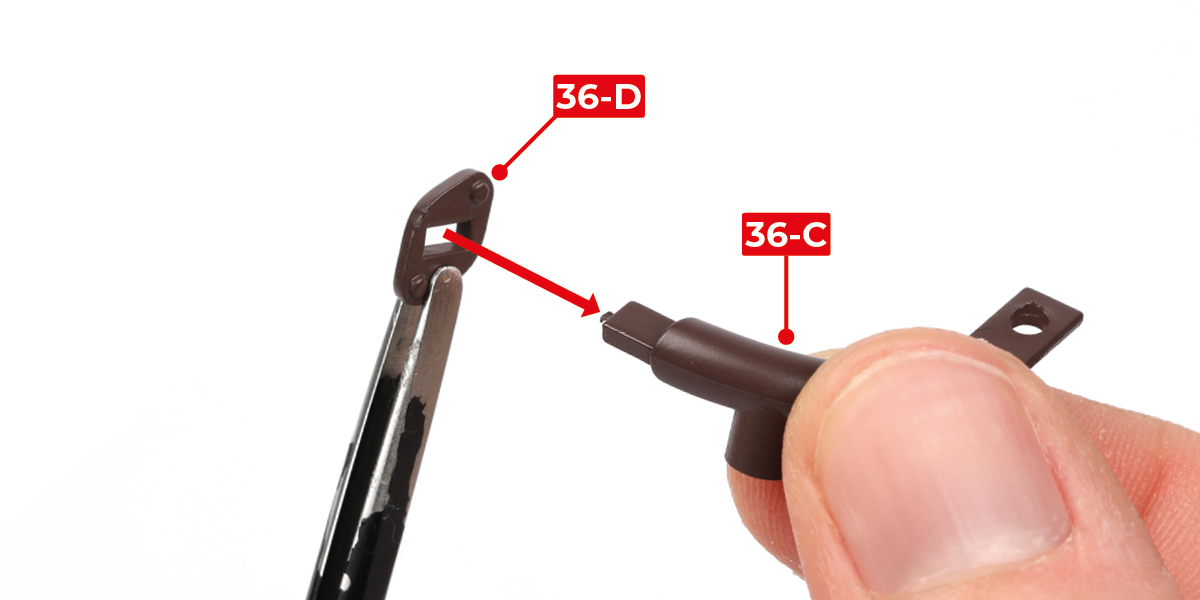

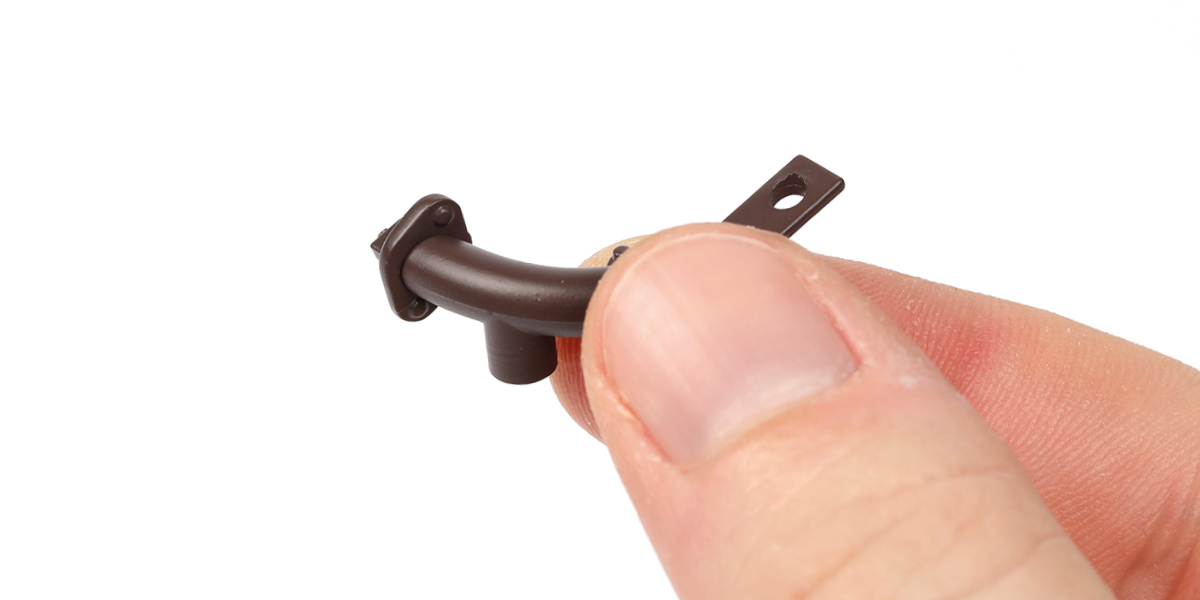

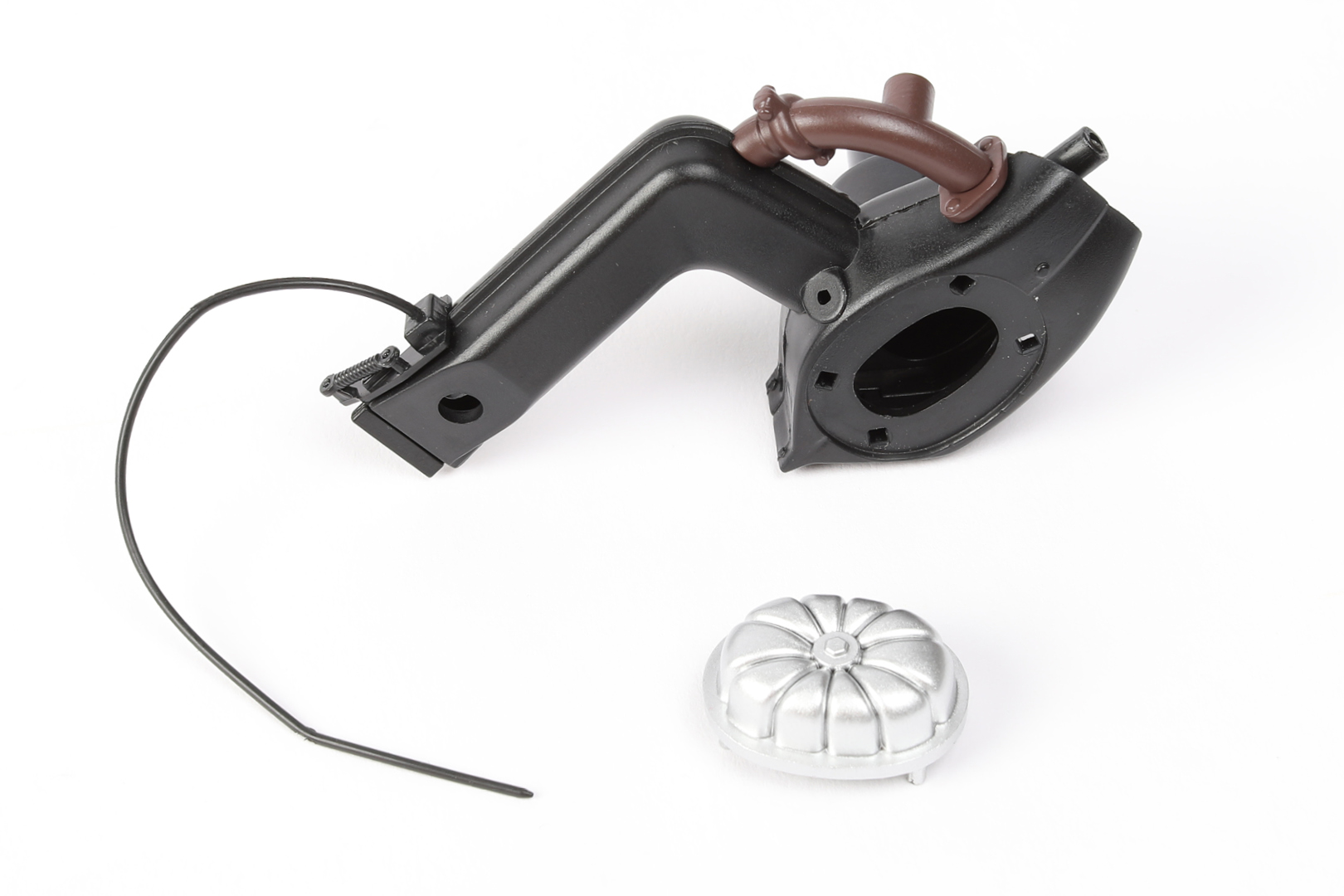

      Positionnez la pièce 36-D sur la pièce 36-C dans l'orientation indiquée.

      a
      b

      Phase 2

      Placez l'assemblage sur la pièce 36-B.

      a
      b

      Phase 3

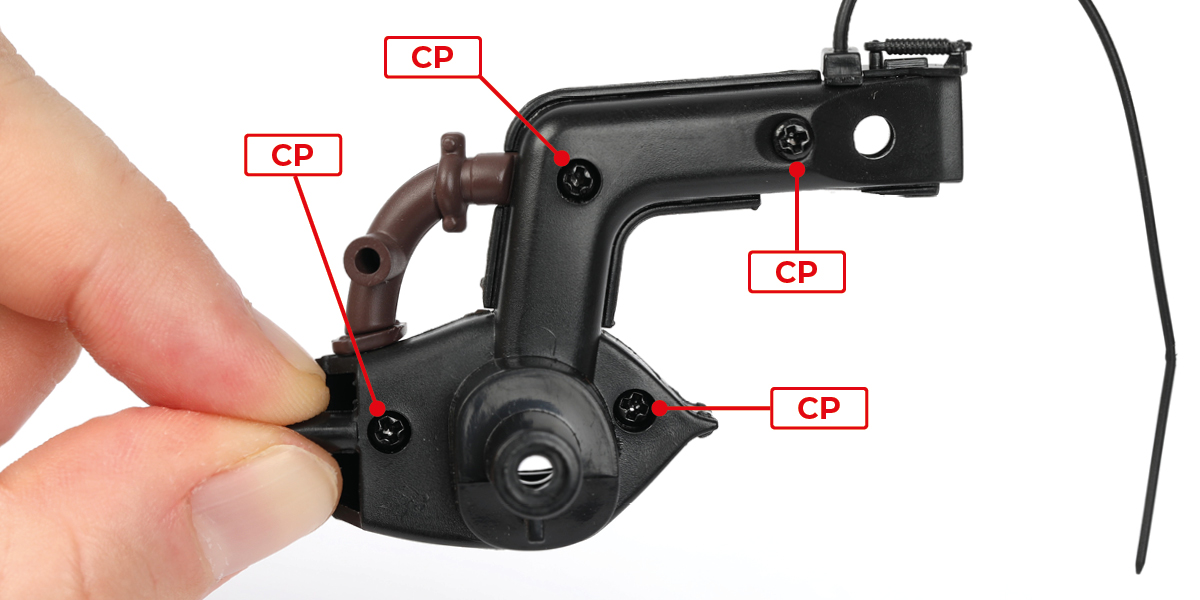

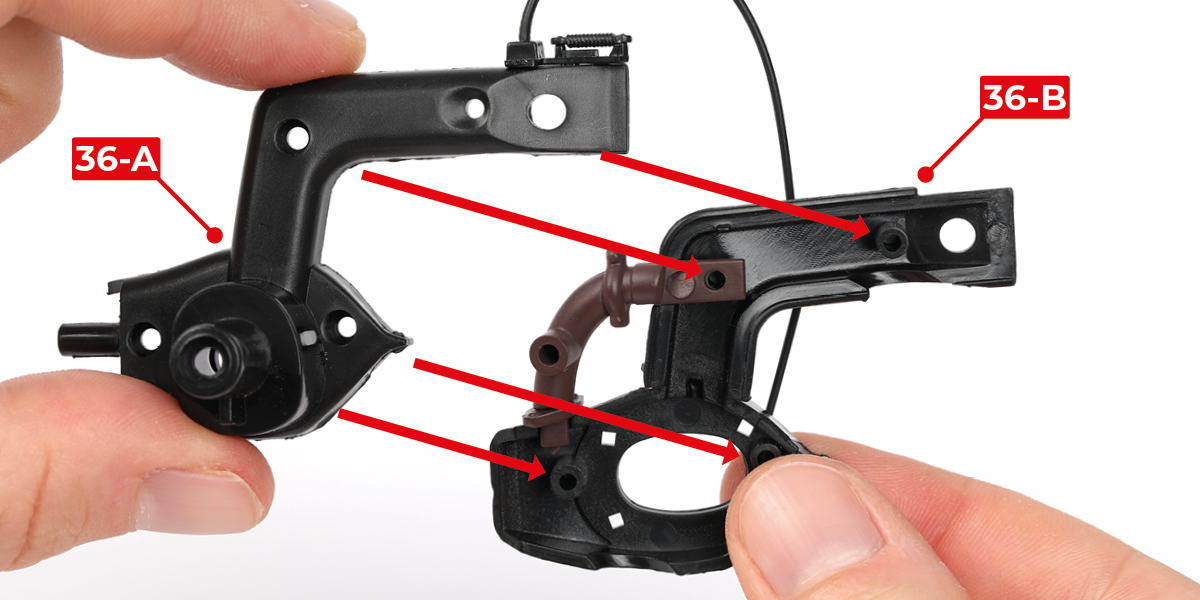

      Fixez la pièce 36-A à la pièce 36-B à l'aide de quatre vis CP.

      a
      b

      ÉTAPE COMPLÉTÉE

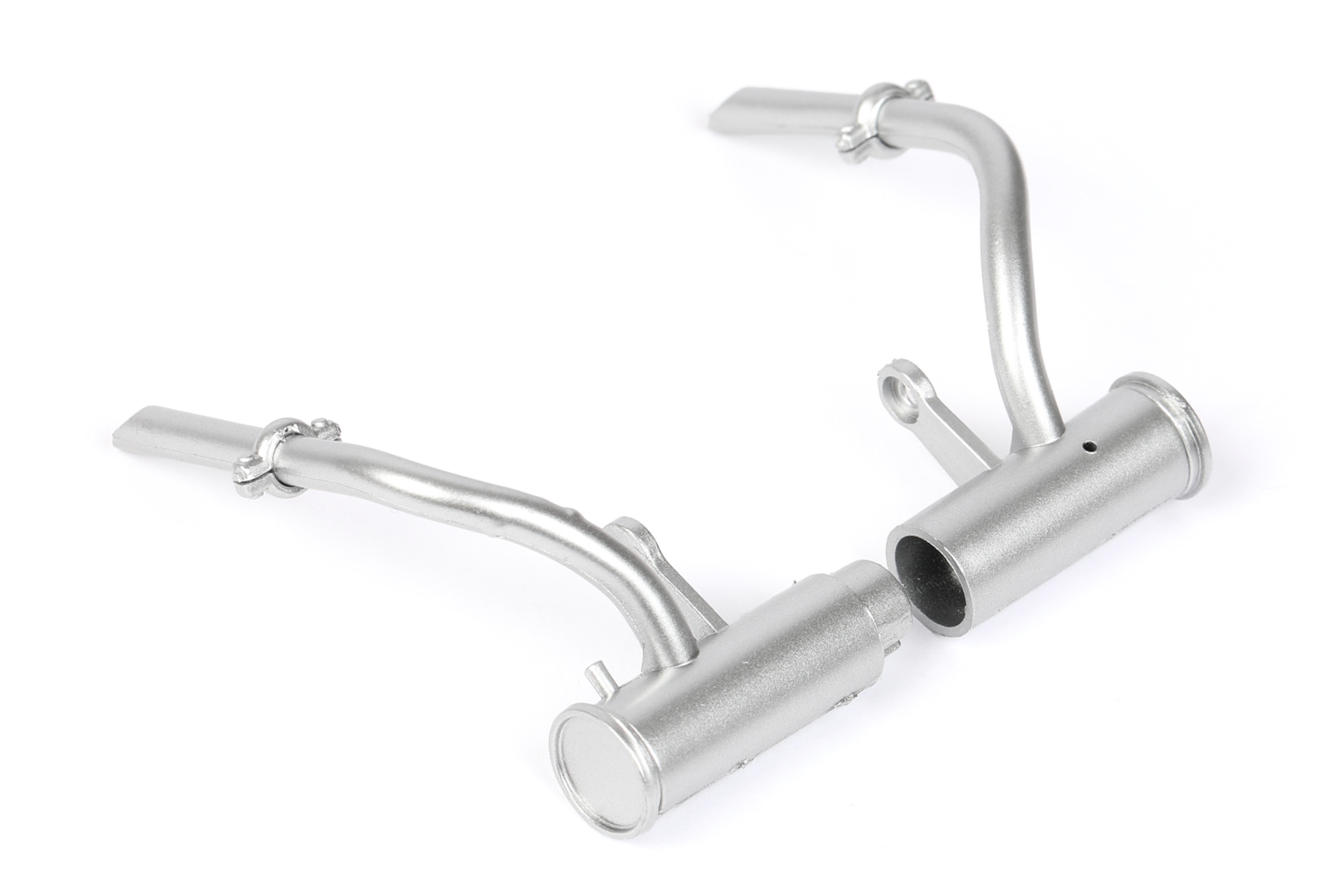

      Étape 37 : Le silencieux avant

      PIÈCES DE L'ÉTAPE 37

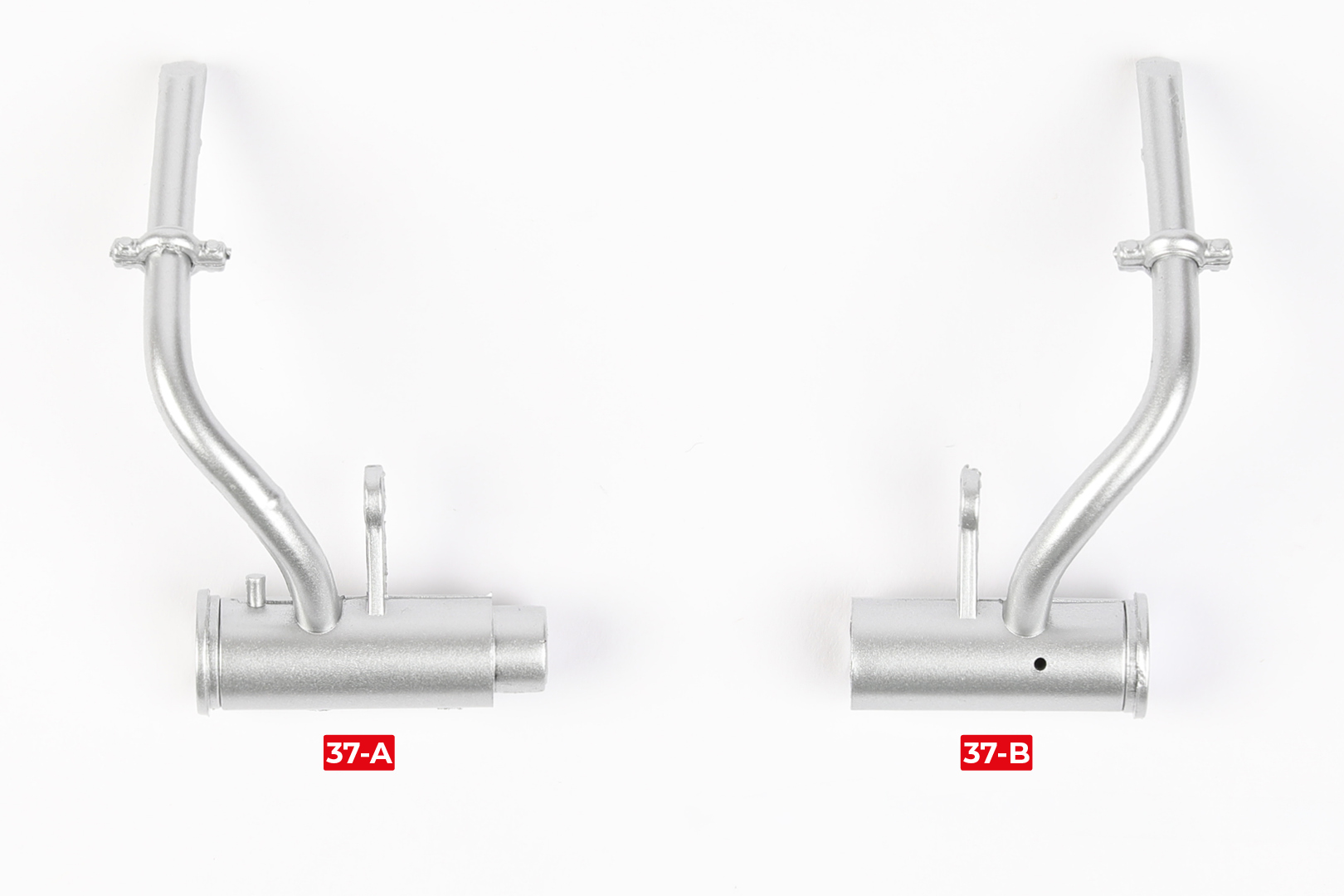

      Il n'y a pas d'assemblage à l'étape 37. Le silencieux avant sera fixé au moteur dans la prochaine boîte.

      ÉTAPE COMPLÉTÉE
