Boîte n° 06
INSTRUCTIONS DE MONTAGE
Conseils pour l'assemblage
Avant de commencer l’assemblage, assurez-vous de disposer d’un espace de travail propre, bien éclairé et bien ventilé. Protégez toujours la peinture des composants en les plaçant sur un tapis de découpe, une feuille de papier blanc ou un chiffon doux.
Vis et outils
Les vis sont fournies à l'intérieur de chaque boîte avec des vis de rechange. Il peut parfois vous être demandé de conserver certaines vis inutilisées pour une étape ultérieure ; rangez-les soigneusement et identifiez-les clairement. Veillez à ne pas mélanger les vis : elles peuvent se ressembler, mais leur filetage peut varier légèrement. L’utilisation d’une vis incorrecte pourrait endommager les pièces. Utilisez toujours un tournevis de taille appropriée.
Lorsque vous assemblez des pièces à l’aide de vis, insérez-les d’abord sans les serrer afin de vérifier leur alignement. Une fois toutes les vis en place, serrez-les délicatement sans trop forcer. Si une vis est difficile à insérer dans une pièce métallique, ne forcez pas, car la tête pourrait se casser. Retirez-la et appliquez une petite quantité de vaseline, de savon ou d’huile légère sur le filetage avant de réessayer.
Vous pouvez aimanter votre tournevis en le frottant contre un aimant (par exemple un aimant de réfrigérateur), ce qui permet de maintenir les vis et de faciliter l’assemblage. Un aimant peut aussi aider à retrouver des vis tombées au sol.
Détachez les pièces de leur grappe à l’aide d’une pince coupante ou d’un couteau de modélisme.
Utilisation de colle
Certaines pièces peuvent nécessiter l’utilisation d’un peu de colle. Appliquez-la avec parcimonie à l’aide d’un cure-dent afin d’éviter tout excès. Nous recommandons l’utilisation d’une colle cyanoacrylate en gel ou d’une colle liquide extra-fluide pour modélisme. Dans la mesure du possible, effectuez toujours un montage à blanc avant de coller les pièces. Du ruban de masquage peut être utilisé pour maintenir temporairement certaines pièces en place pendant le séchage de la colle.
Branchement des câbles
Assurez-vous que l’alimentation est coupée avant de brancher les câbles. Une pince à épiler peut être utilisée pour insérer les fils en PVC en les saisissant délicatement à environ 5 mm de leur extrémité. Ne tirez jamais sur les câbles lors du débranchement afin d’éviter de les endommager. Saisissez plutôt la fiche à l’aide d’une pince à épiler pour la retirer.
Gauche et droite
Les côtés gauche et droit correspondent à ceux d’une personne assise dans la voiture.
Important
Ce symbole signale des instructions importantes indiquées en gras. Portez-y une attention particulière, notamment pour vérifier l’orientation des pièces à l’aide des photos.
AVERTISSEMENT :
Ce produit n’est pas un jouet. Il ne convient pas aux enfants de moins de 14 ans en raison de la présence de petites pièces. La supervision d’un adulte est requise. Certaines pièces contiennent des aimants. L’ingestion d’aimants peut provoquer des blessures graves. Tenez-les hors de portée des enfants. En cas d’ingestion suspectée, consultez immédiatement un médecin.

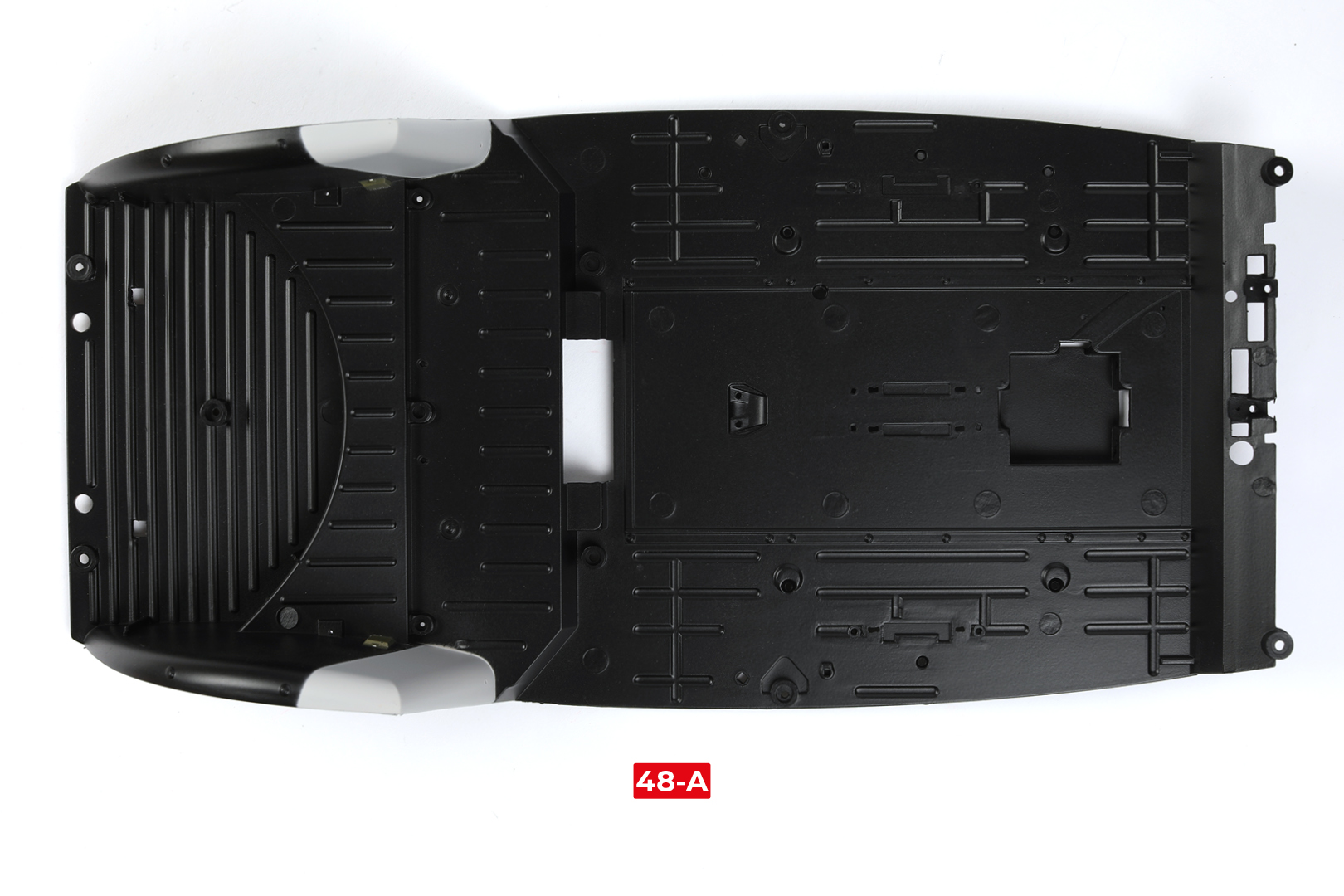

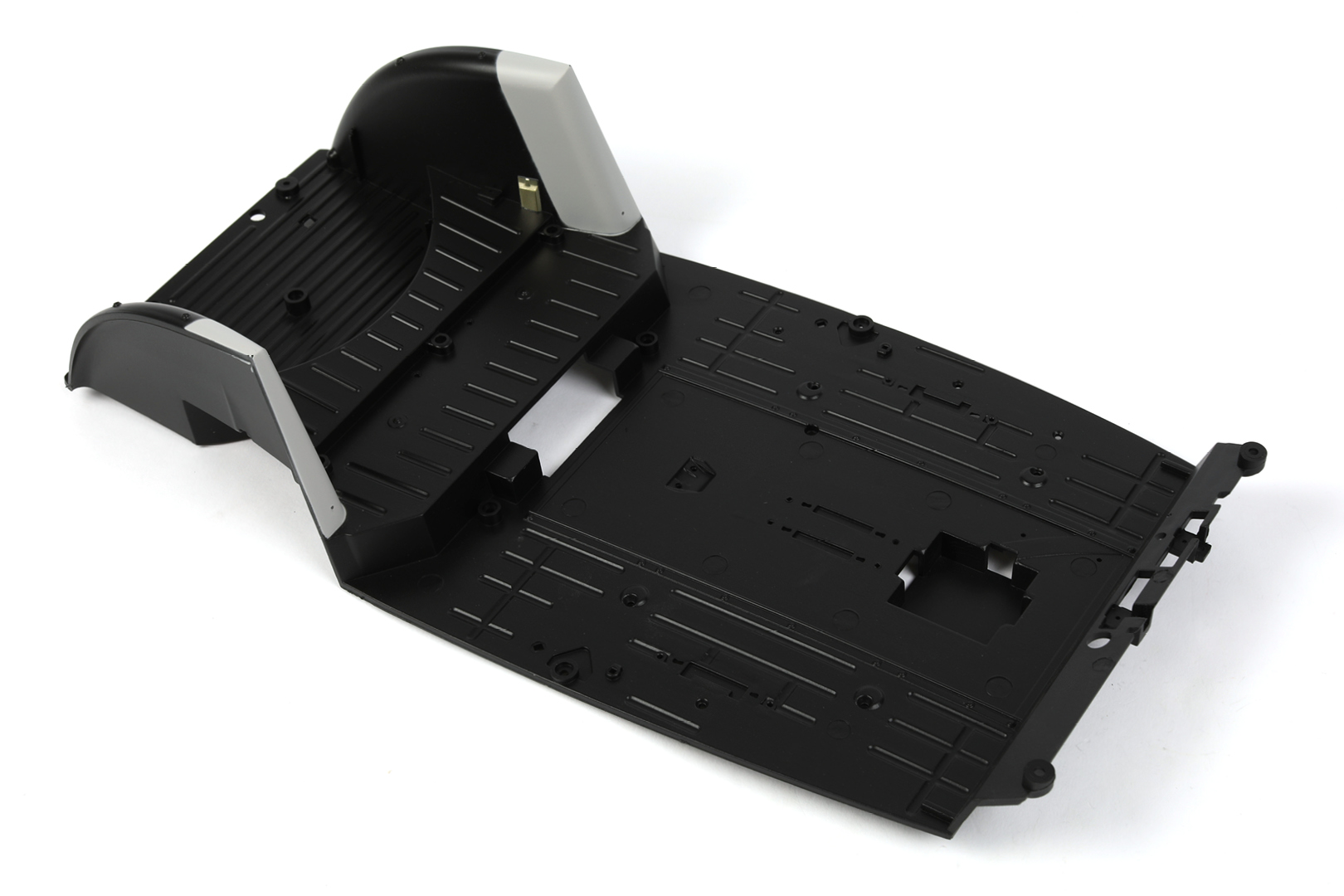

PIÈCES DE L'ÉTAPE 48
Il n'y a pas d'assemblage à l'étape 48. Les composants seront ajoutés au plancher dans les étapes suivantes.
ÉTAPE COMPLÉTÉE

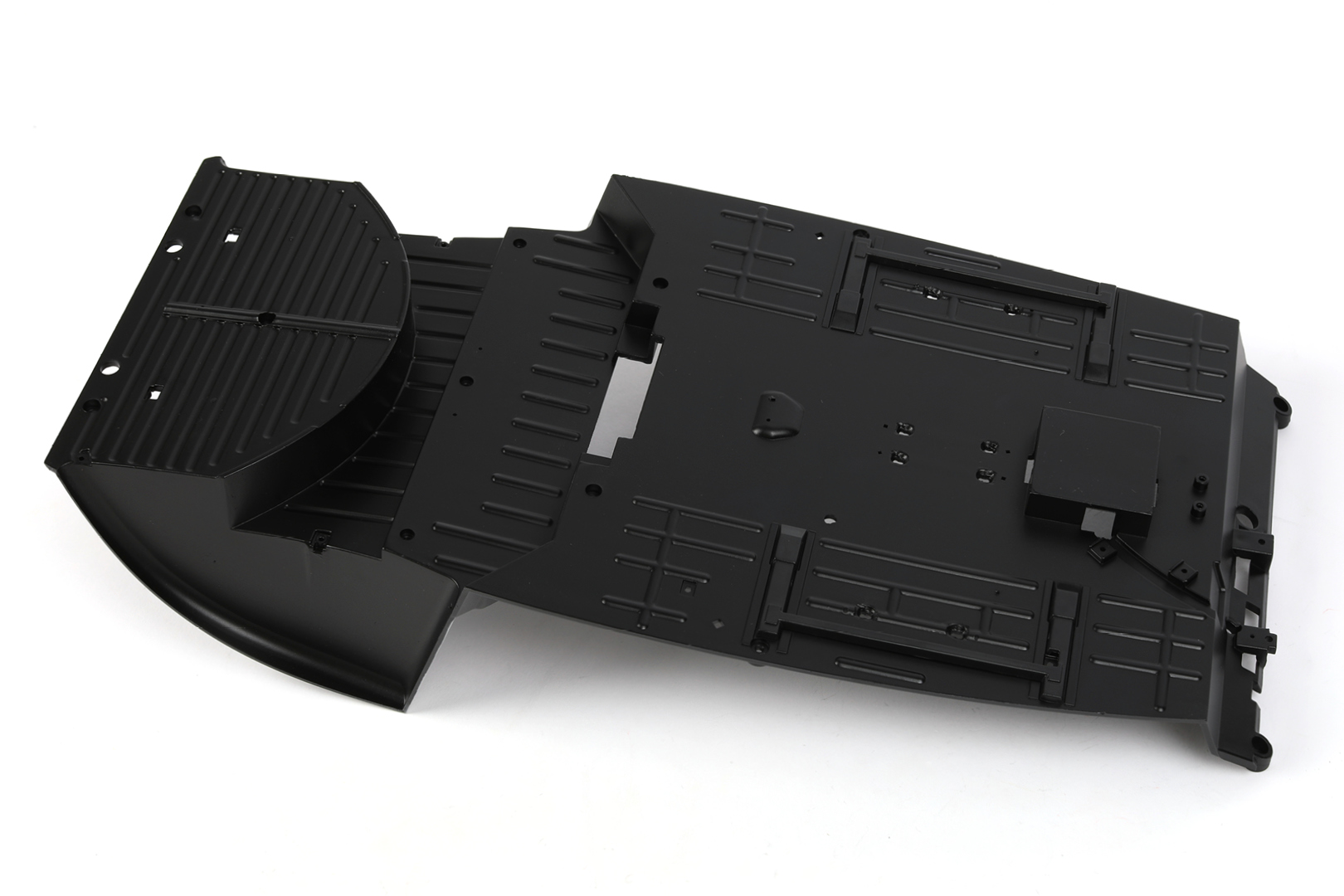

PIÈCES DE L'ÉTAPE 49
Phase 1

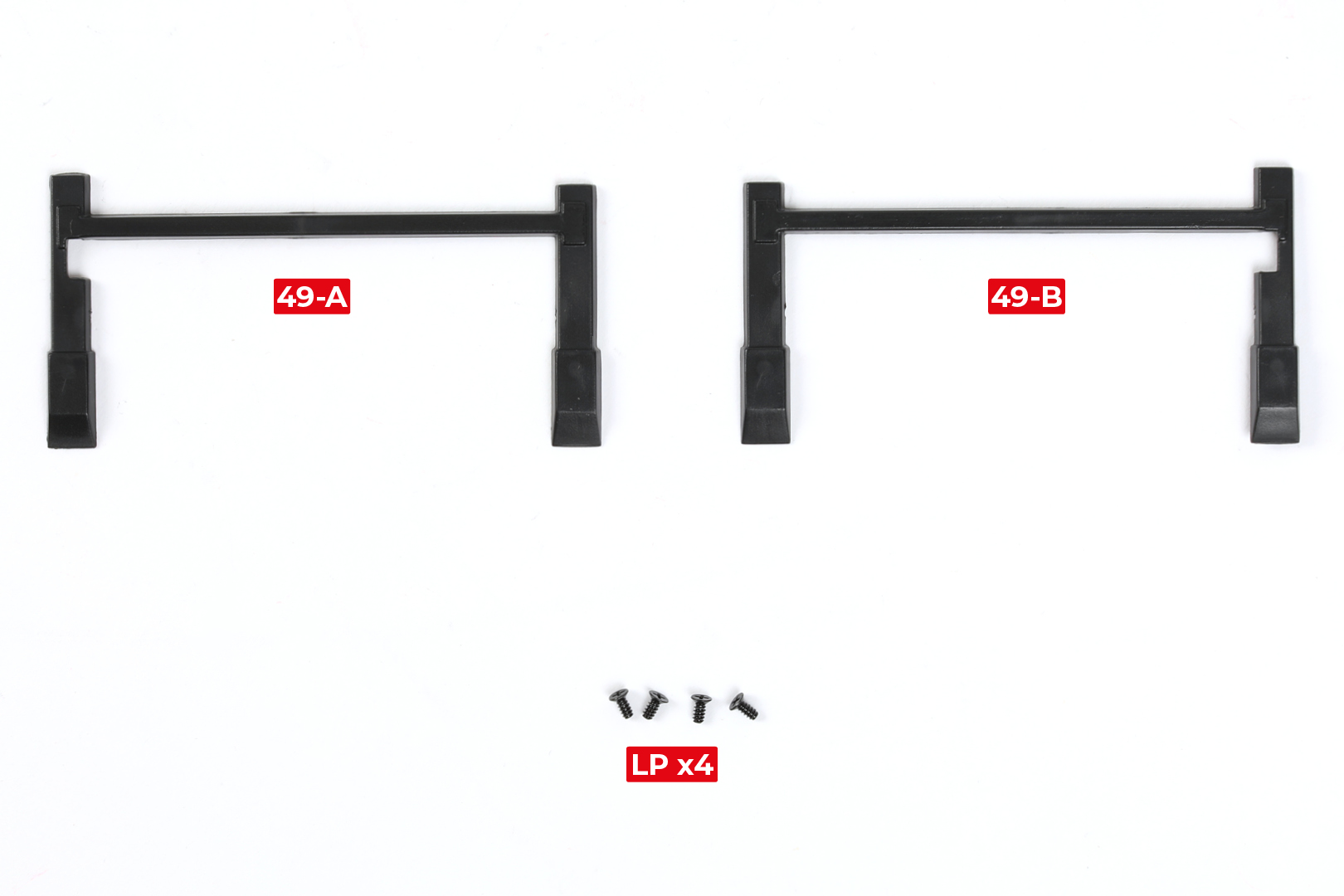

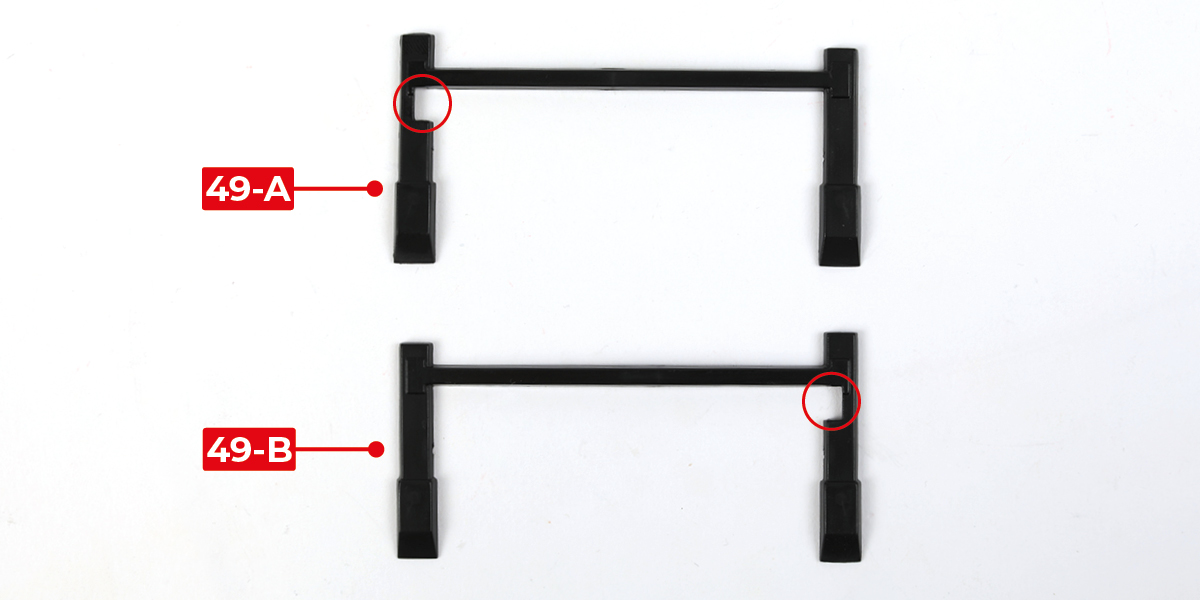

Identifiez les pièces 49-A et 49-B à l'aide de la photo.
Phase 2

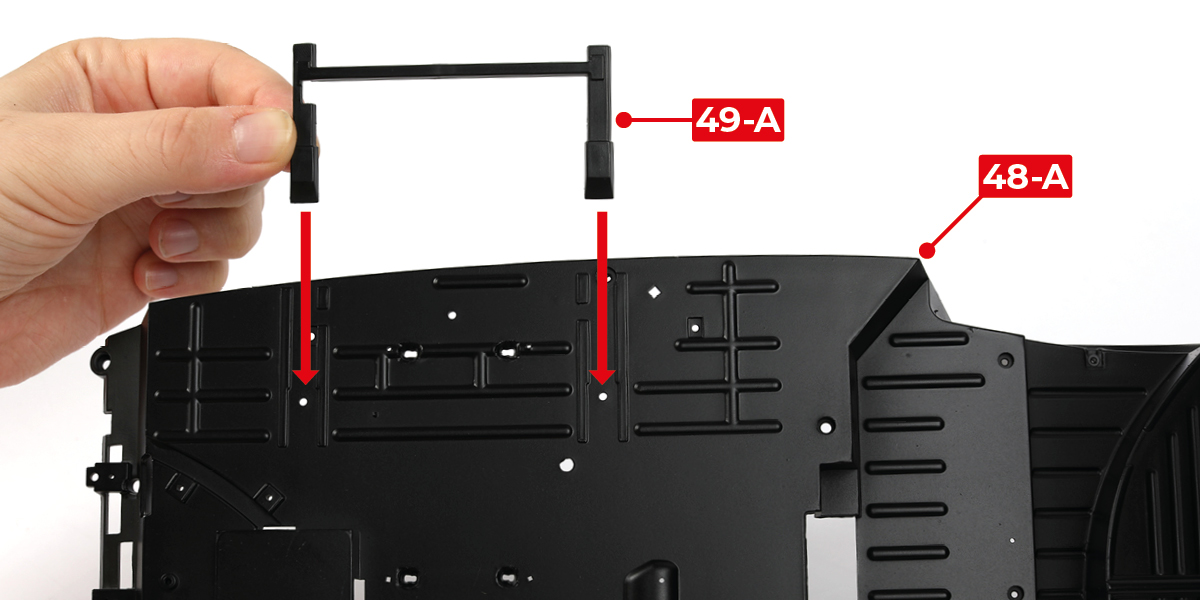

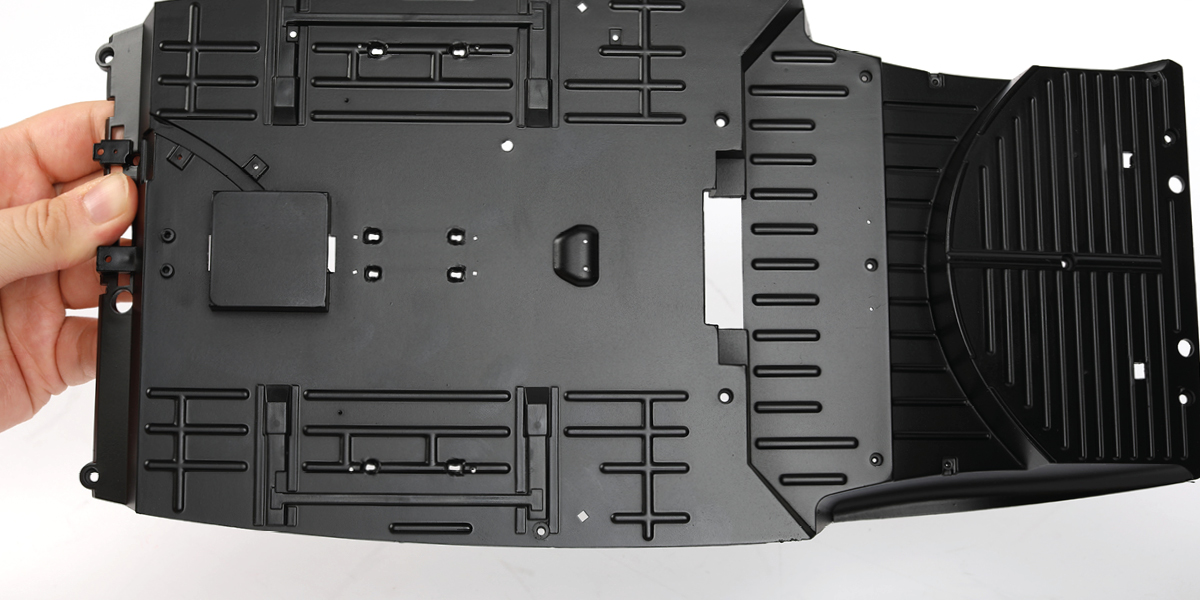

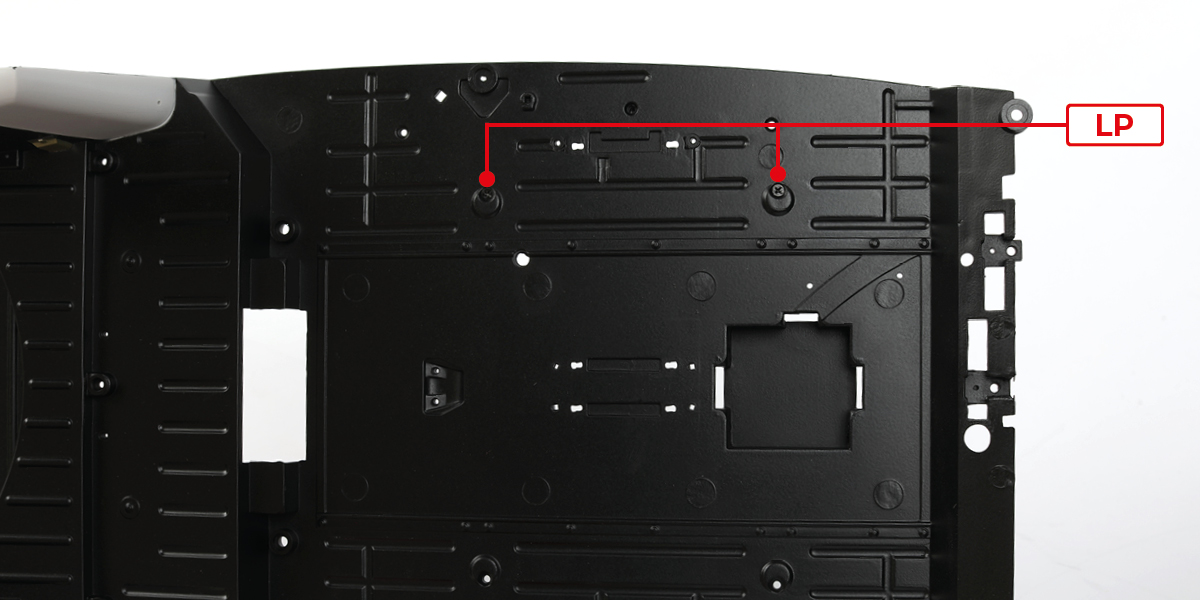

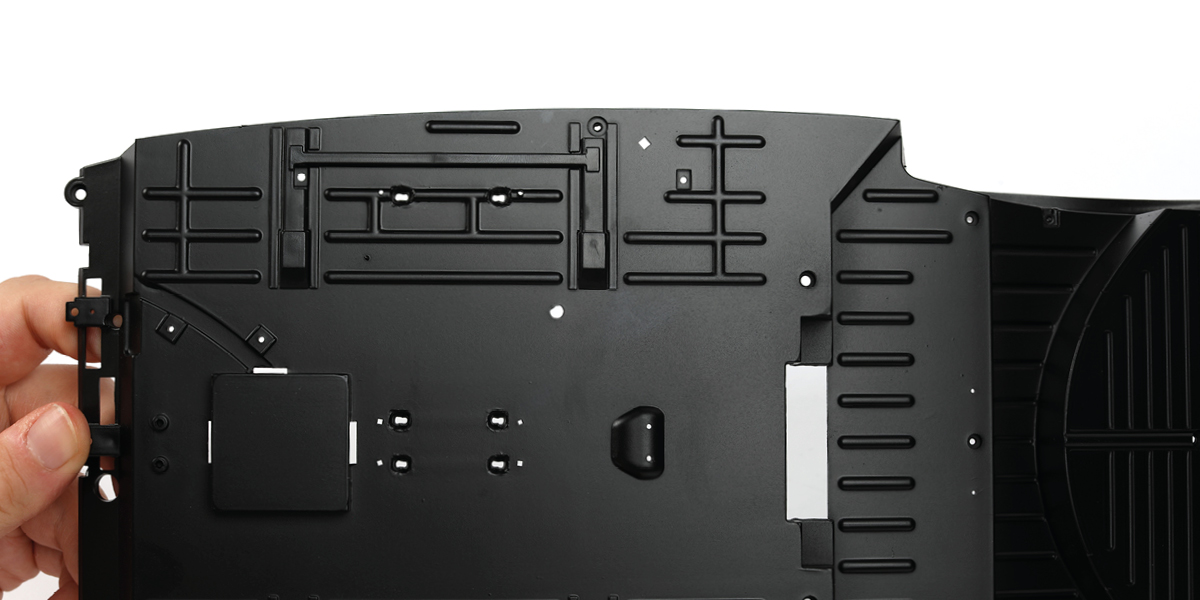

Fixez la pièce 49-A au plancher à l'aide de deux vis LP.
Phase 3

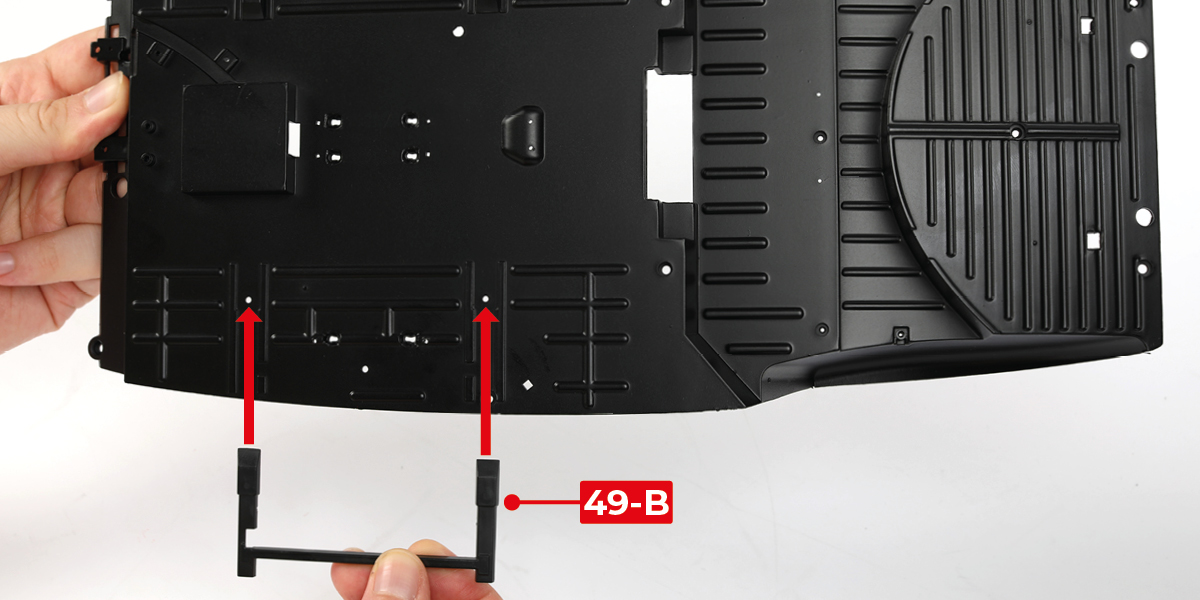

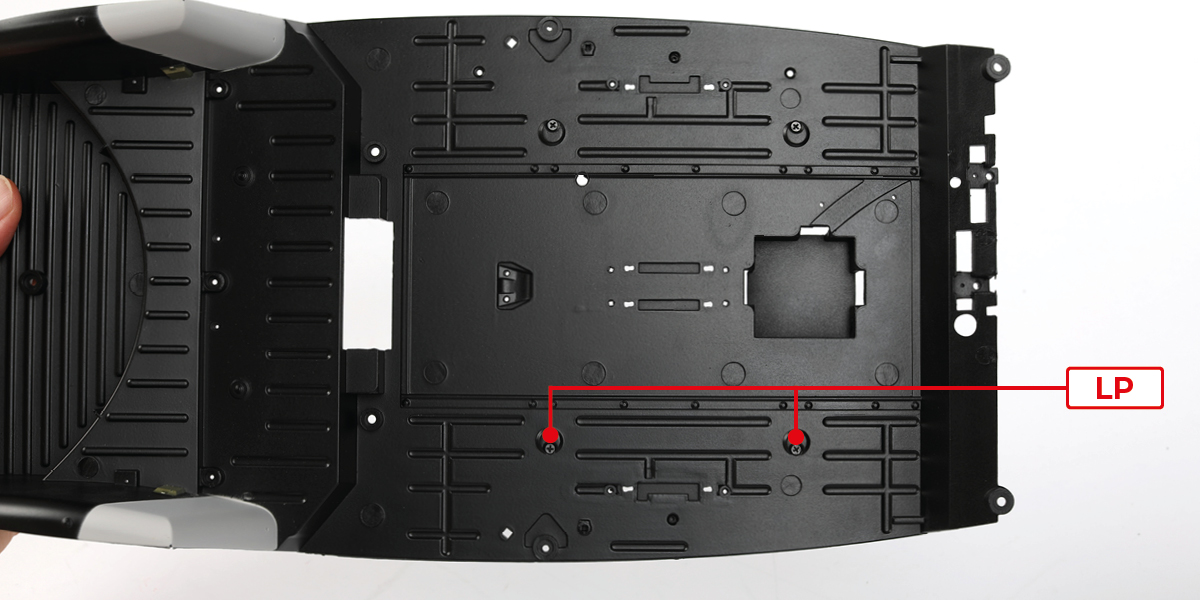

Fixez la pièce 49-B au plancher à l'aide de deux vis LP.
ÉTAPE COMPLÉTÉE

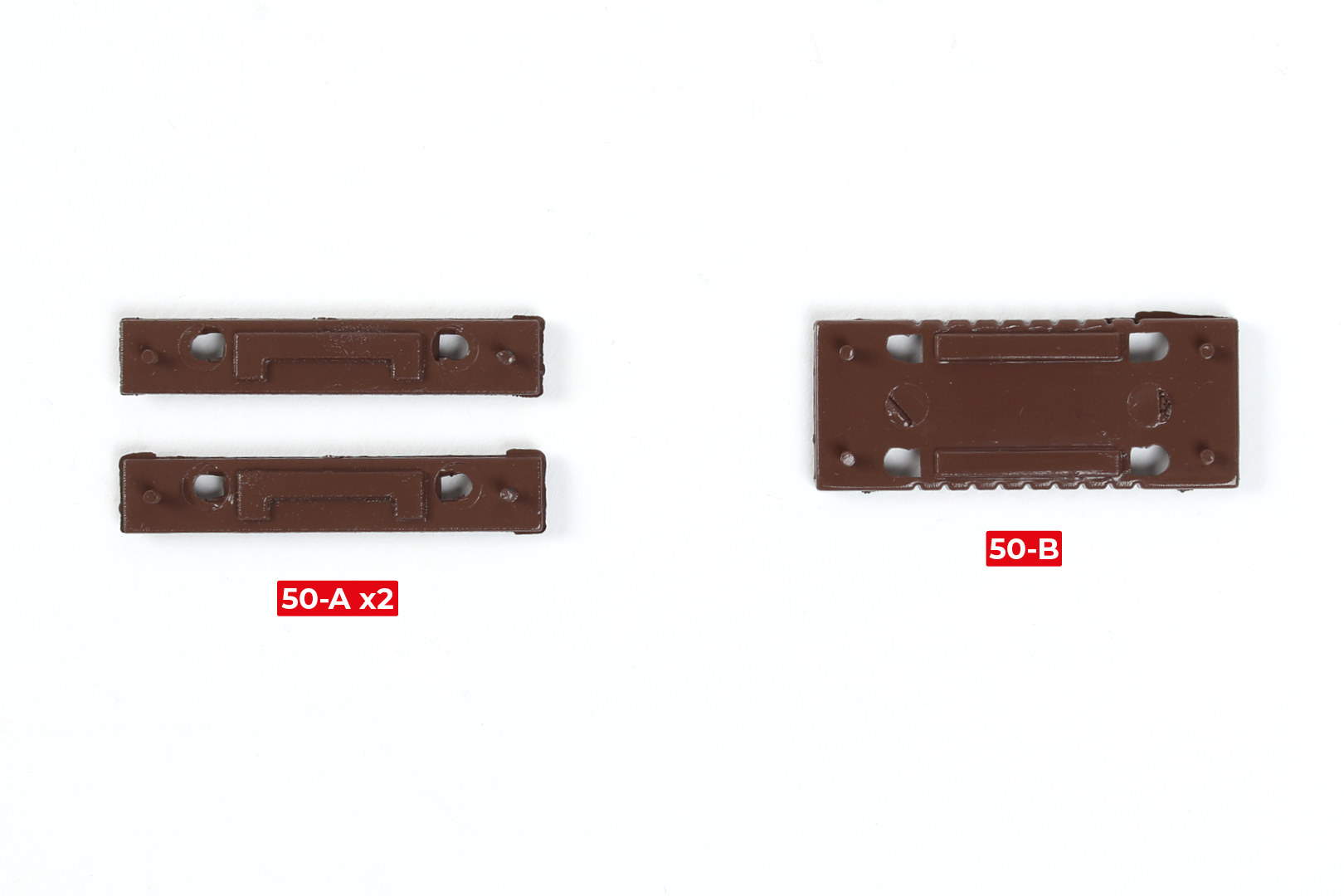

PIÈCES DE L'ÉTAPE 50

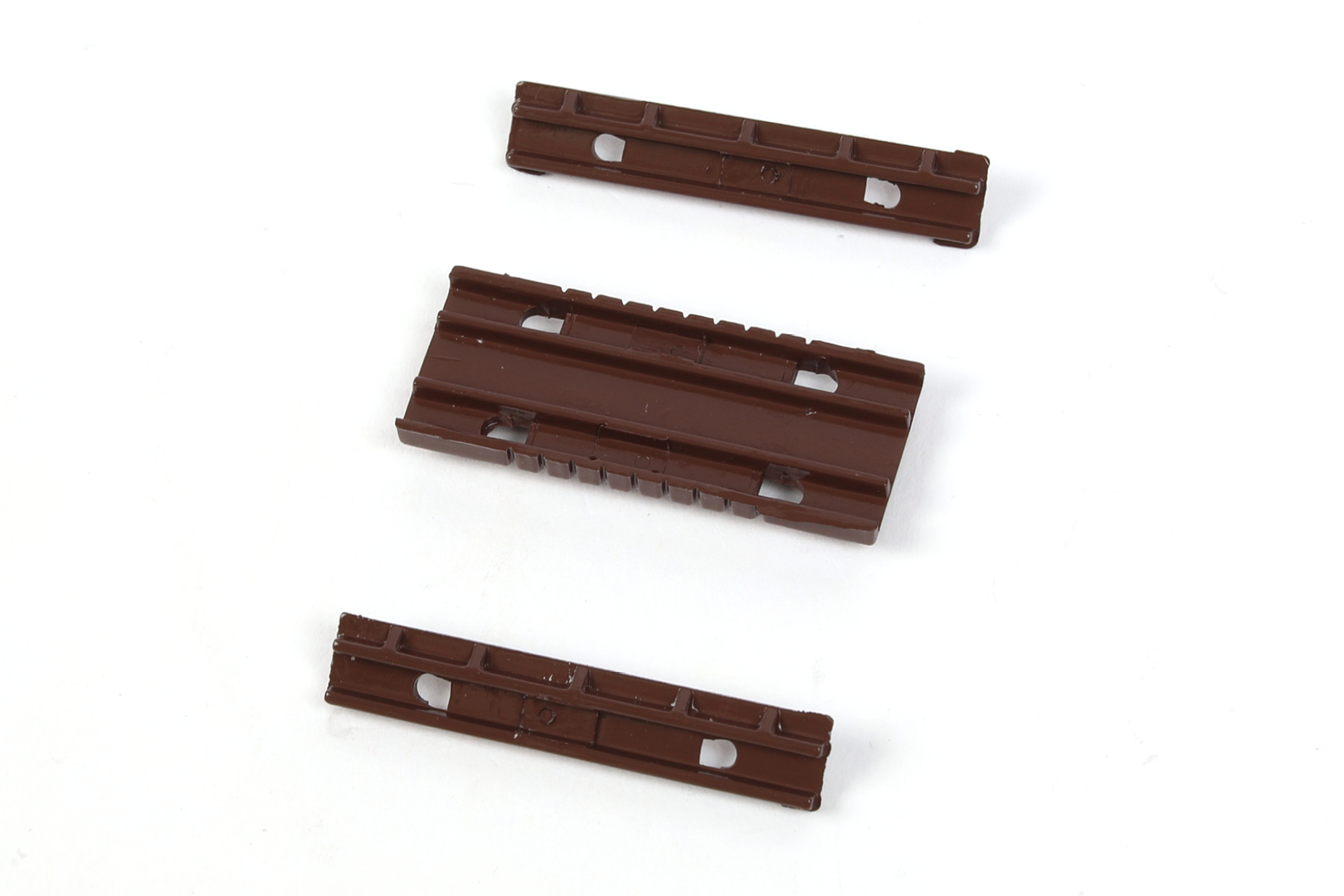

Il n'y a pas d'assemblage à l'étape 50. Les rails du siège avant seront fixés au plancher à l'étape 55.
ÉTAPE COMPLÉTÉE

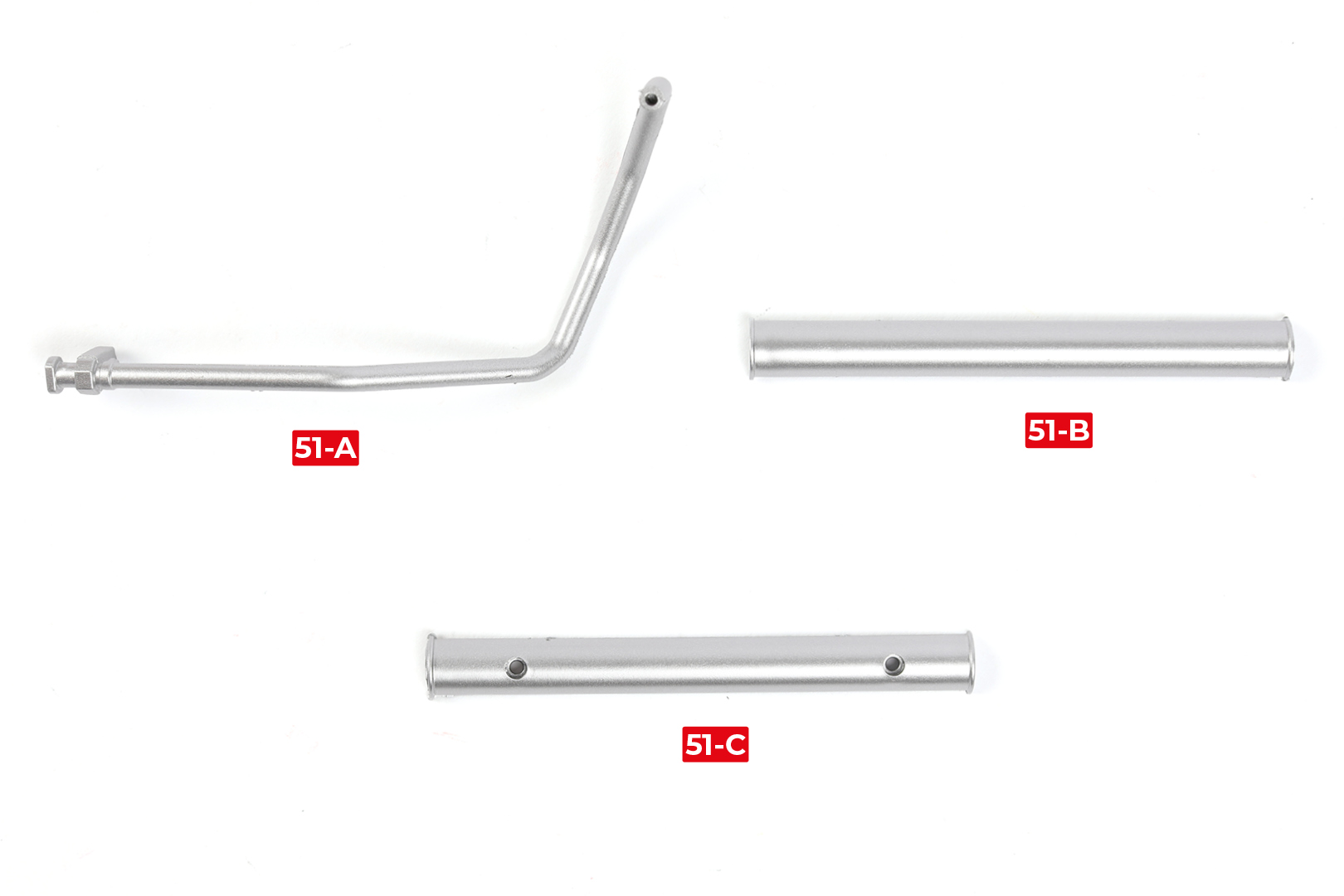

PIÈCES DE L'ÉTAPE 51

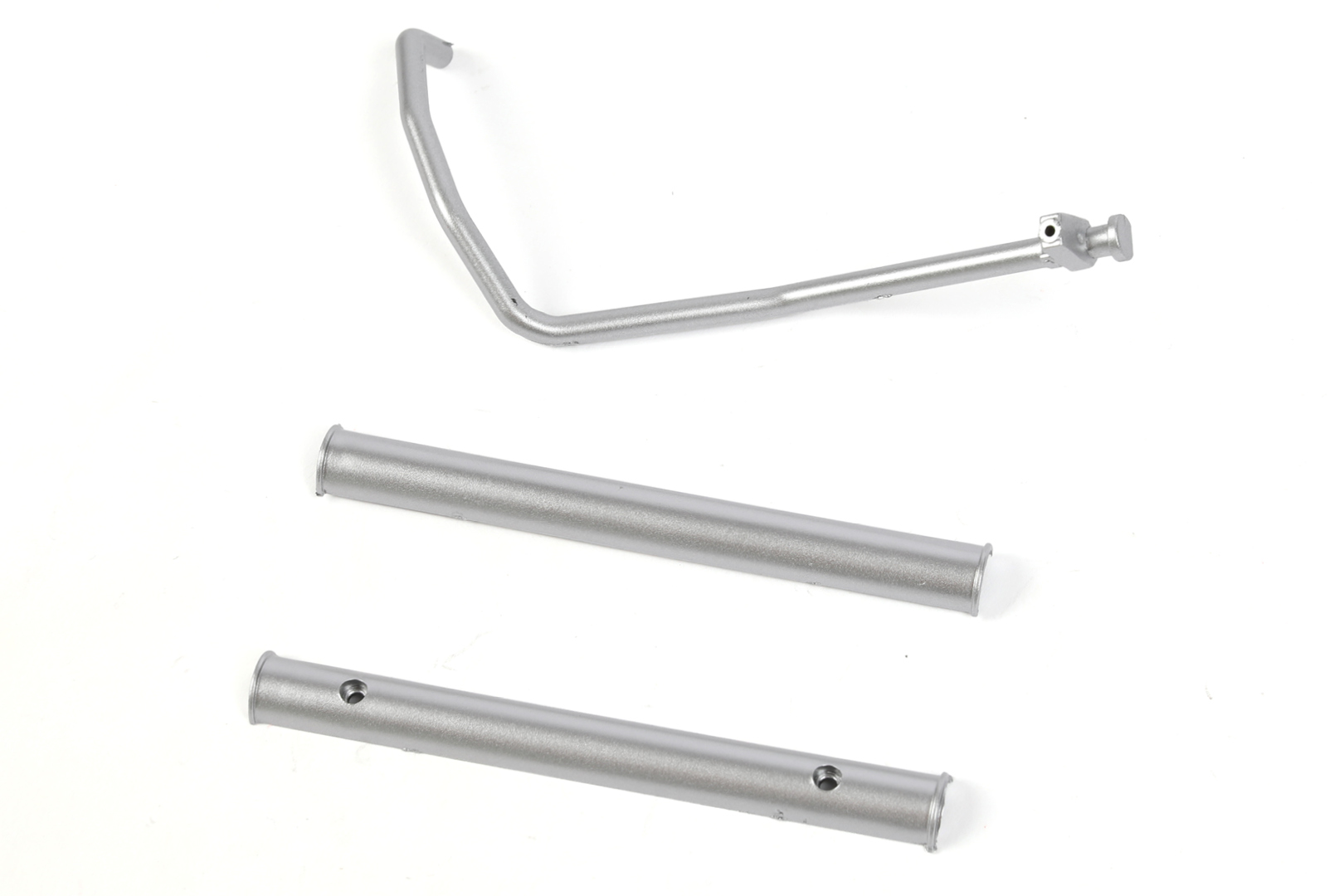

Il n'y a pas d'assemblage à l'étape 51. Le tuyau d'échappement sera assemblé et fixé à l'étape suivante.
ÉTAPE COMPLÉTÉE

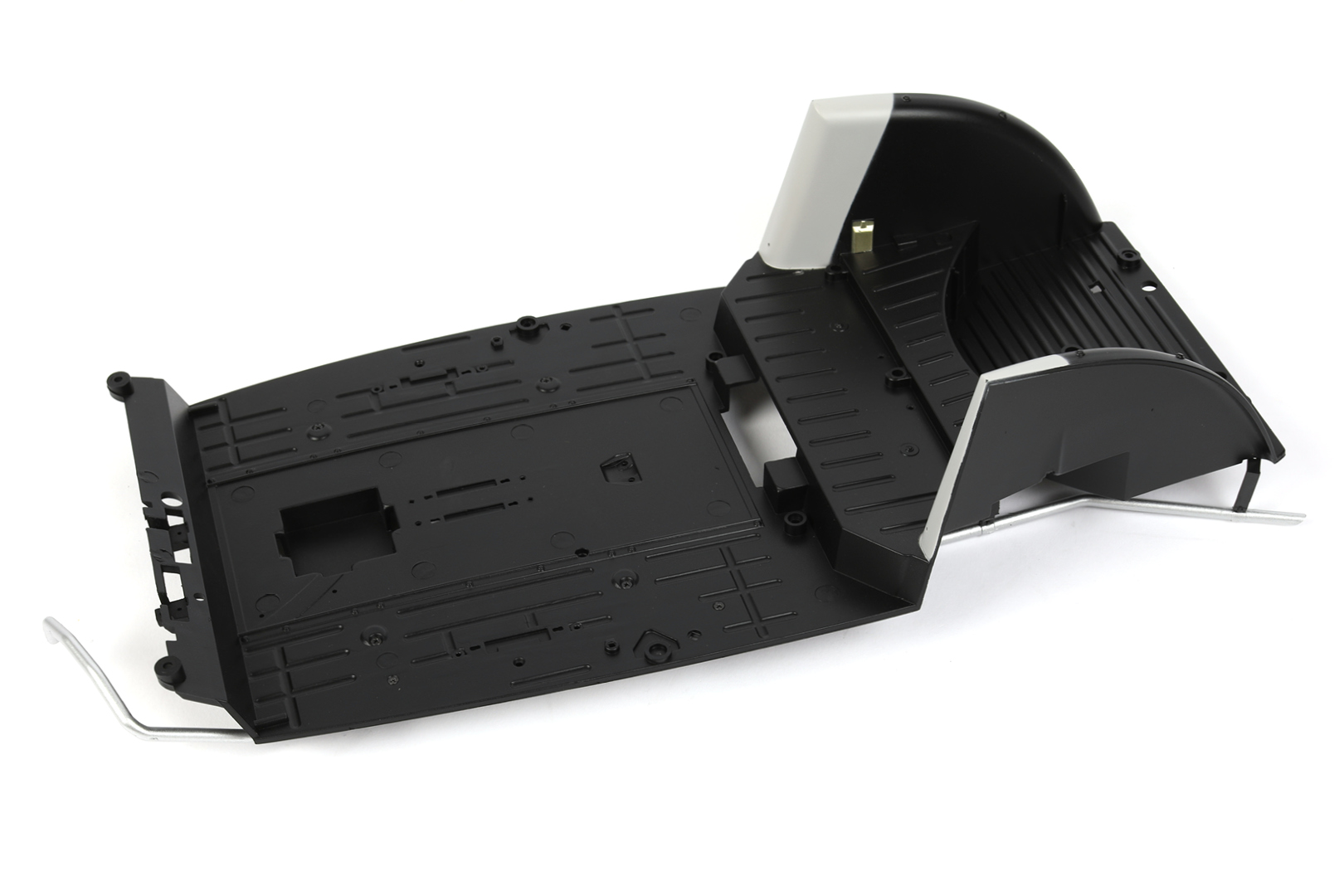

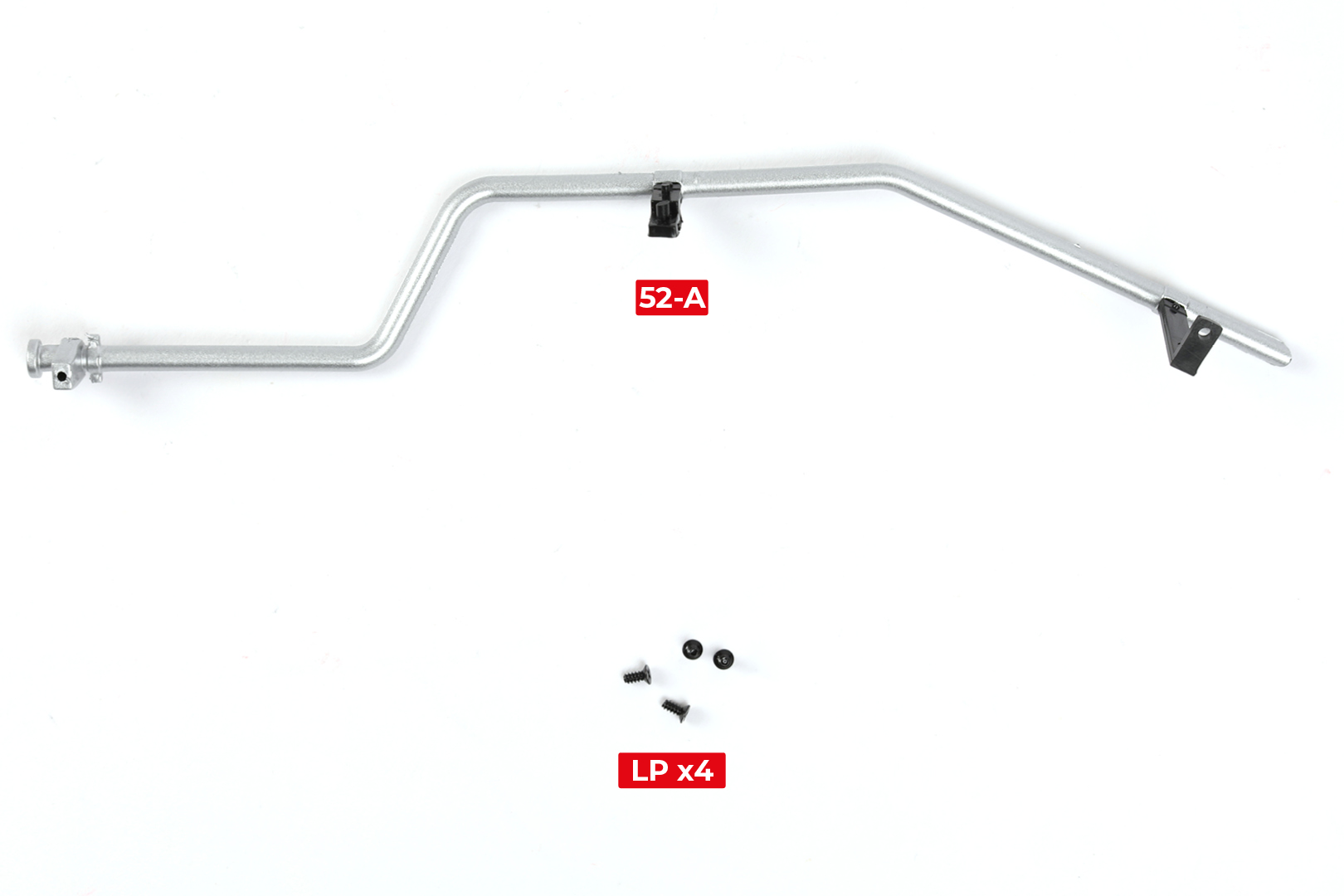

PIÈCES DE L'ÉTAPE 52
Phase 1

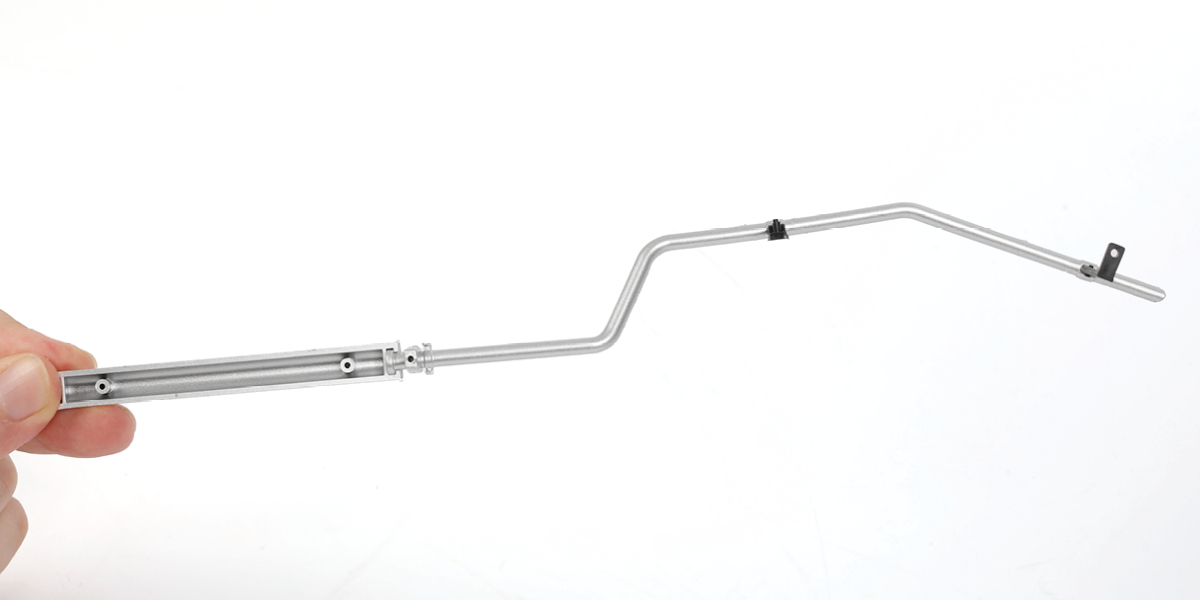

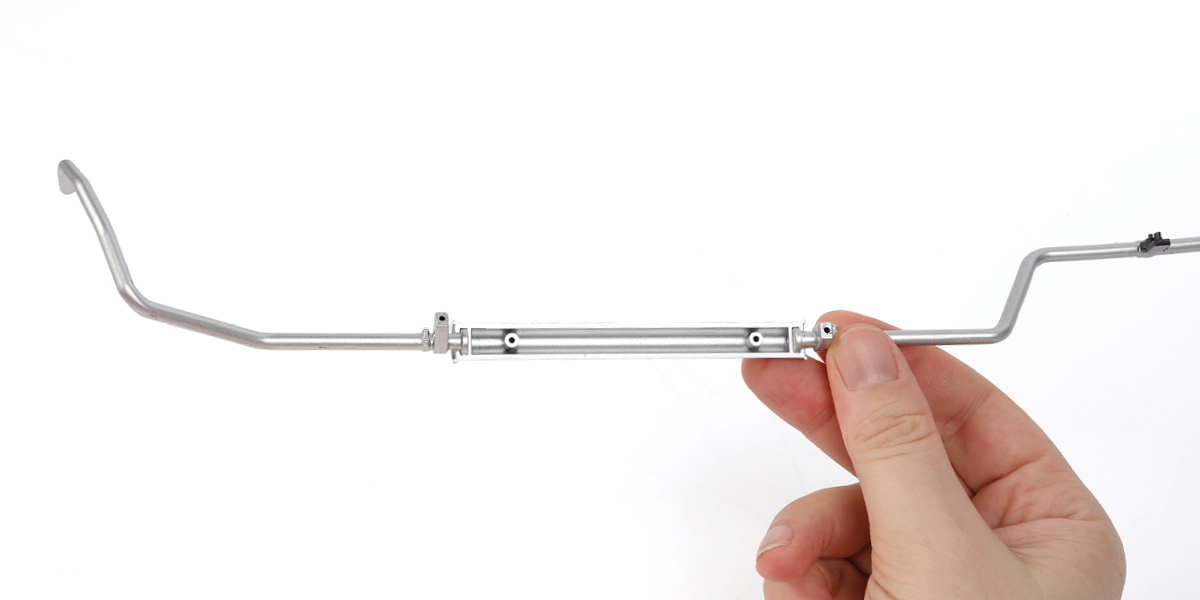

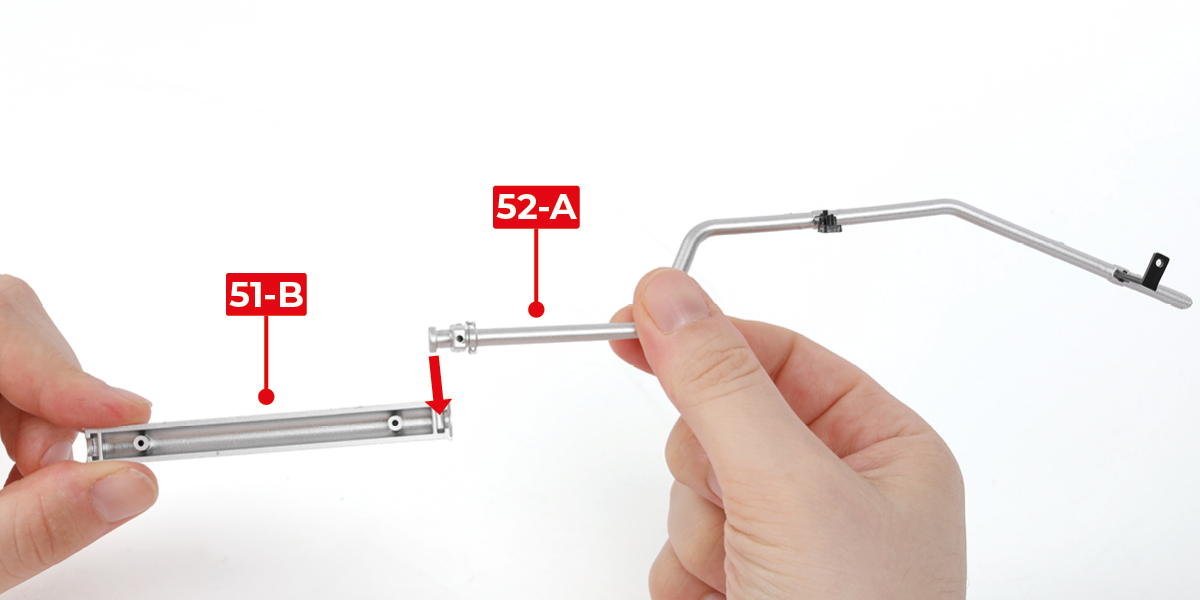

Positionnez la pièce 52-A sur la pièce 51-B.
Phase 2

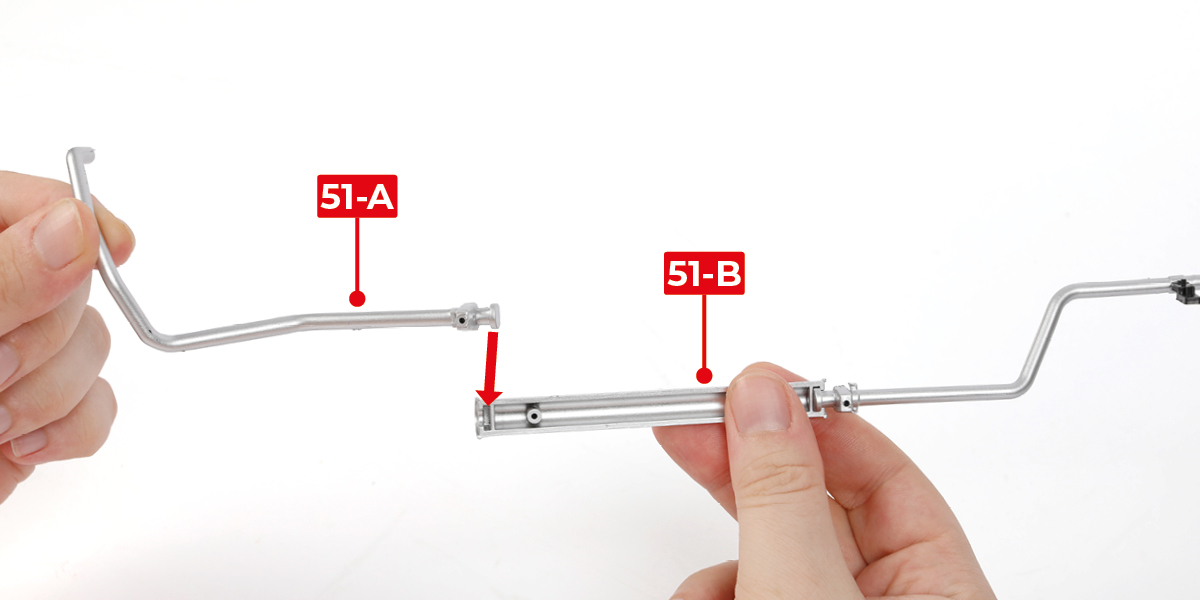

Positionnez la pièce 51-A sur la pièce 51-B.
Phase 3

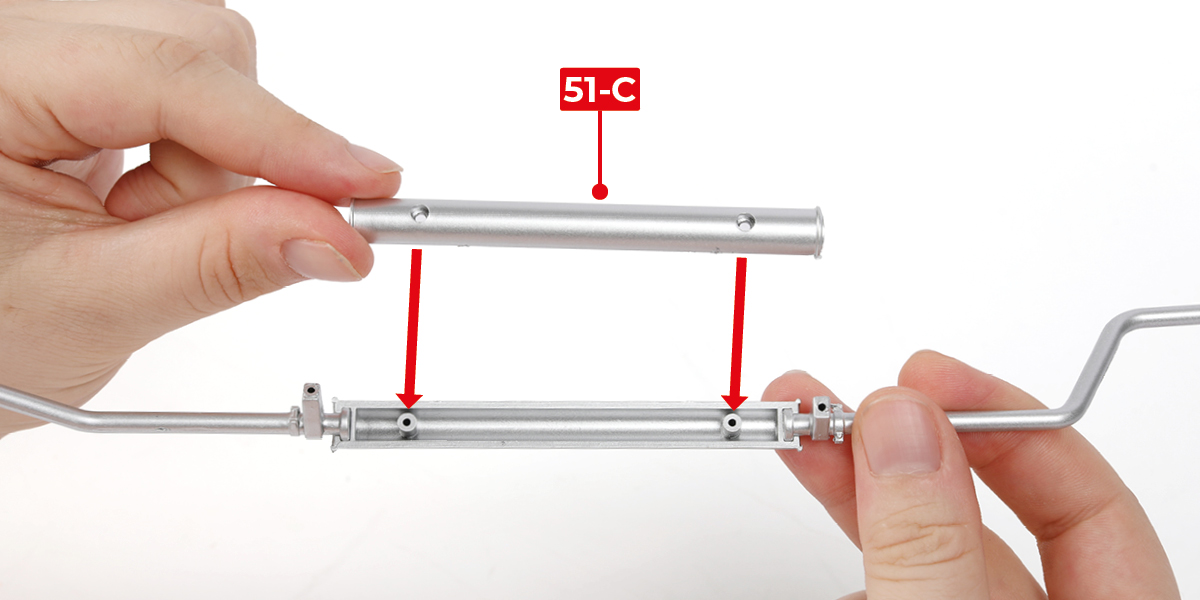

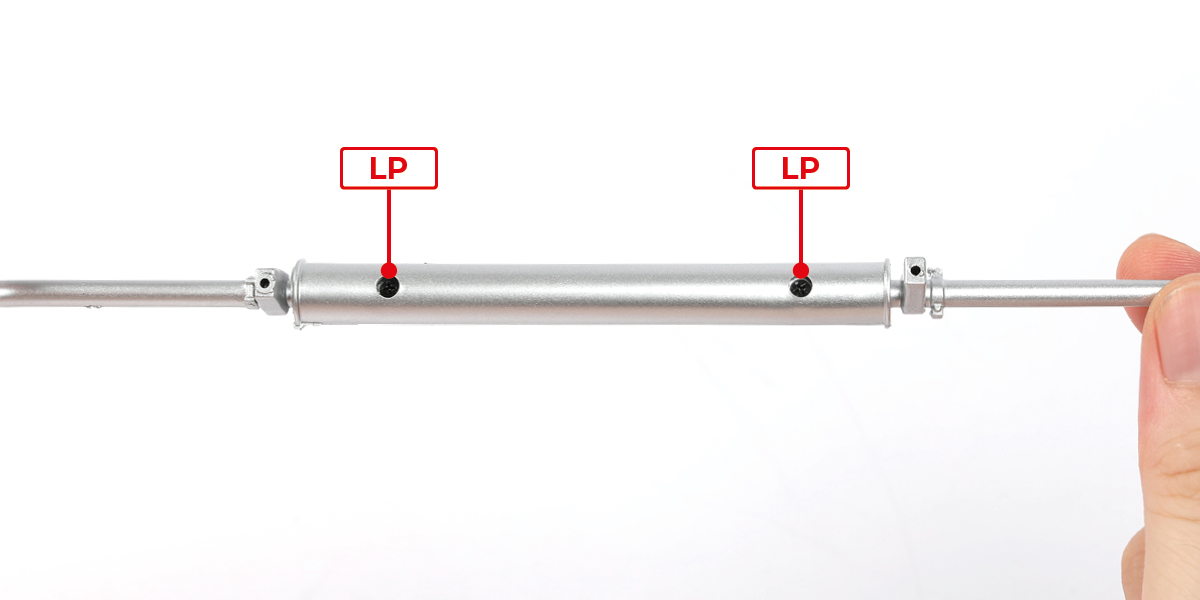

Fixez la pièce 51-C à l'assemblage à l'aide de deux vis LP.
Phase 4

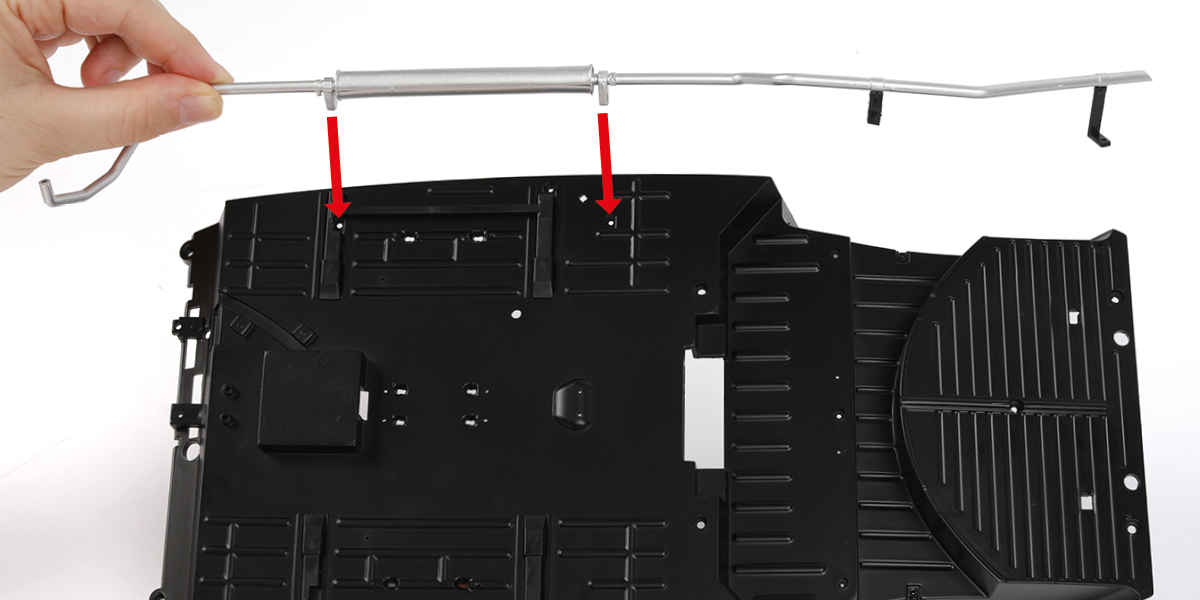

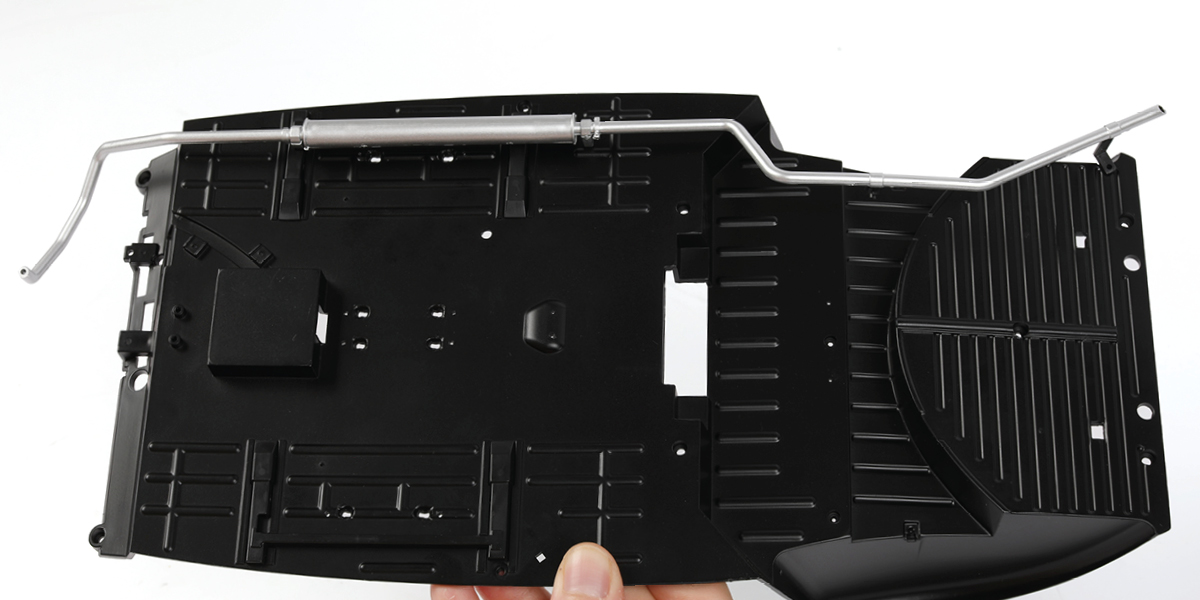

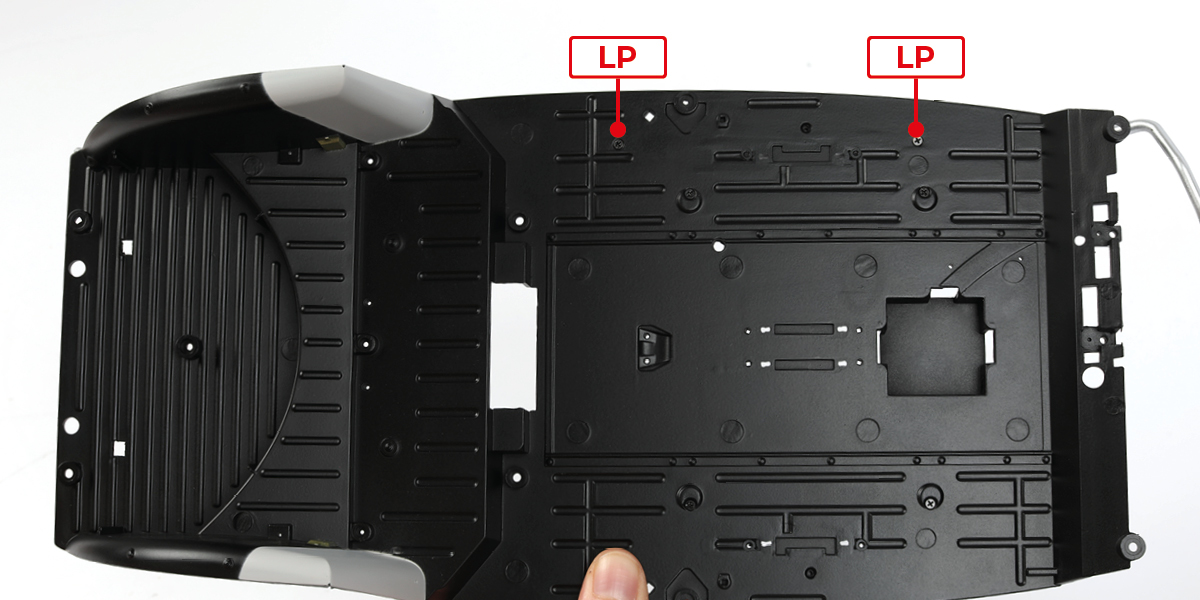

Fixez le tuyau d'échappement au plancher à l'aide de deux vis LP.
ÉTAPE COMPLÉTÉE
PIÈCES DE L'ÉTAPE 53

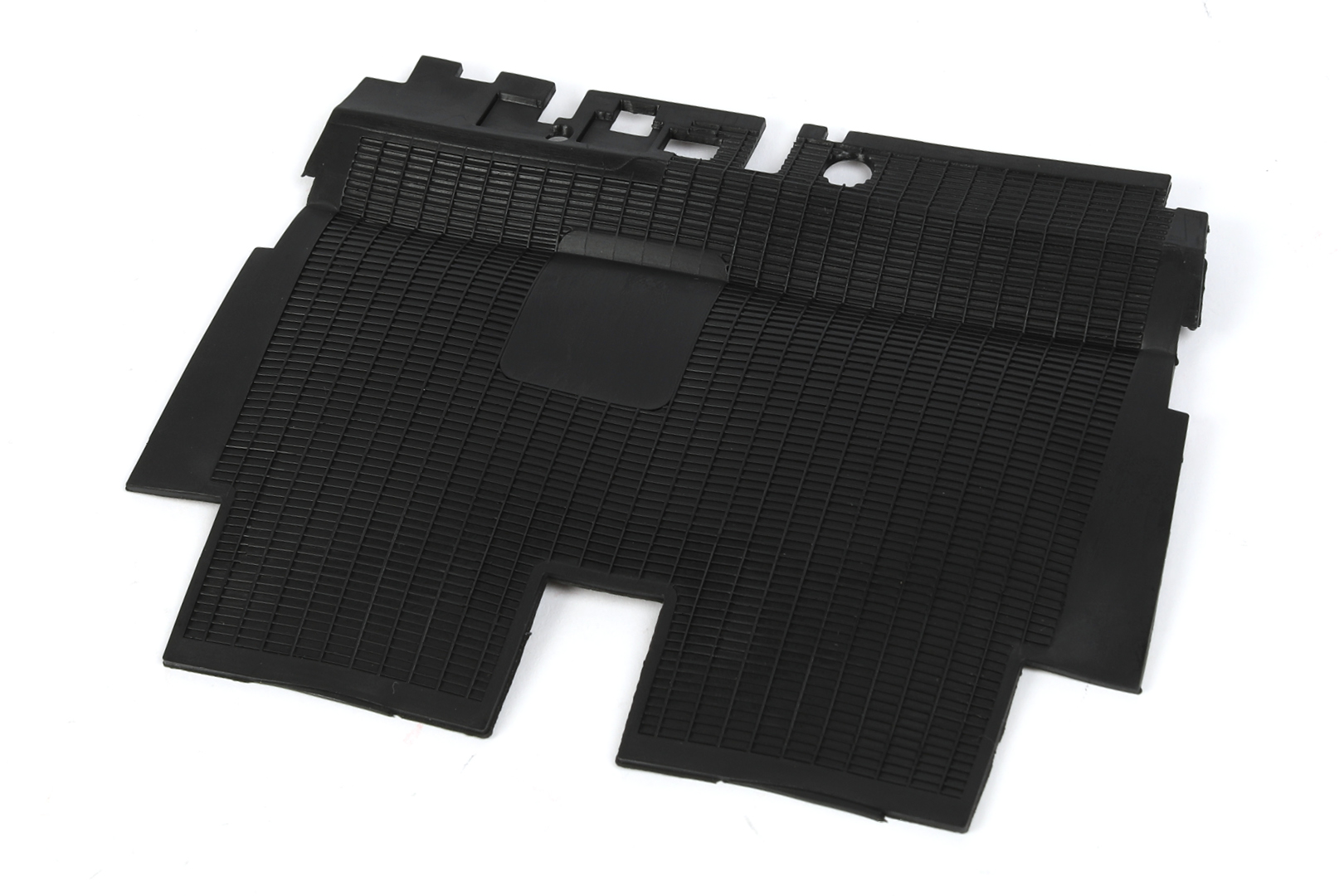

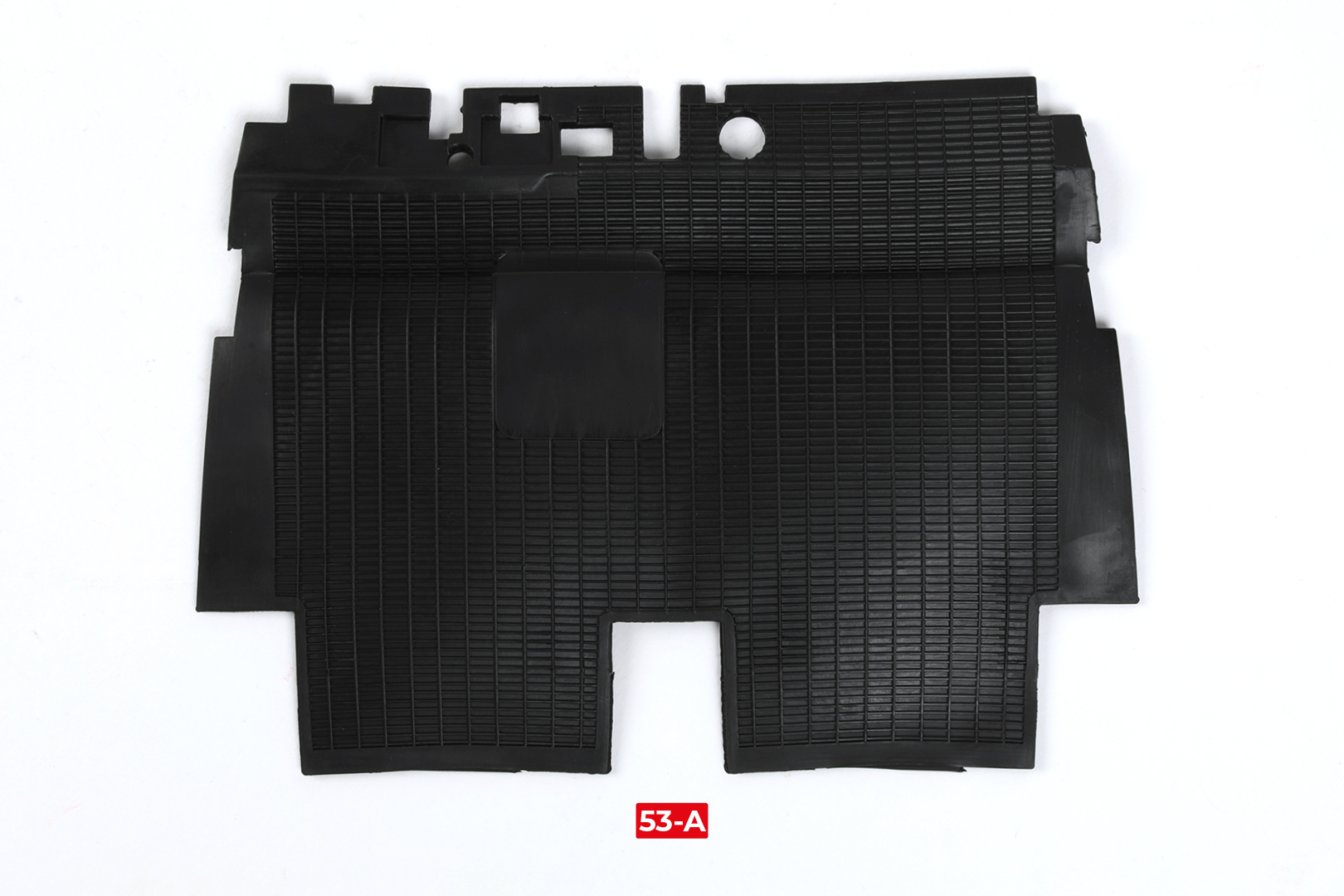

Il n'y a pas d'assemblage à l'étape 53. Le tapis de sol avant sera ajouté ultérieurement, au cours du montage de la prochaine boîte.
ÉTAPE COMPLÉTÉE

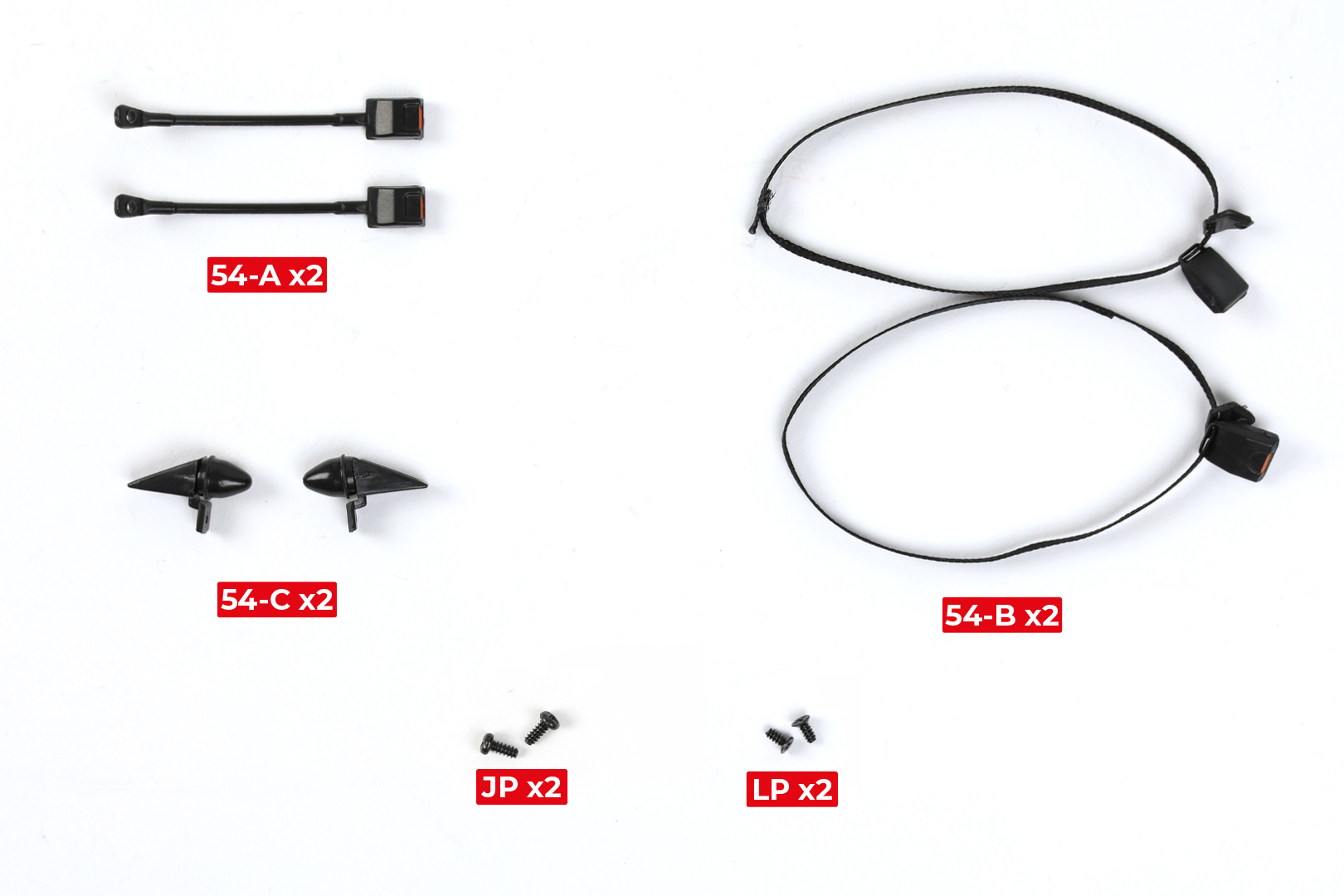

PIÈCES DE L'ÉTAPE 54
Phase 1

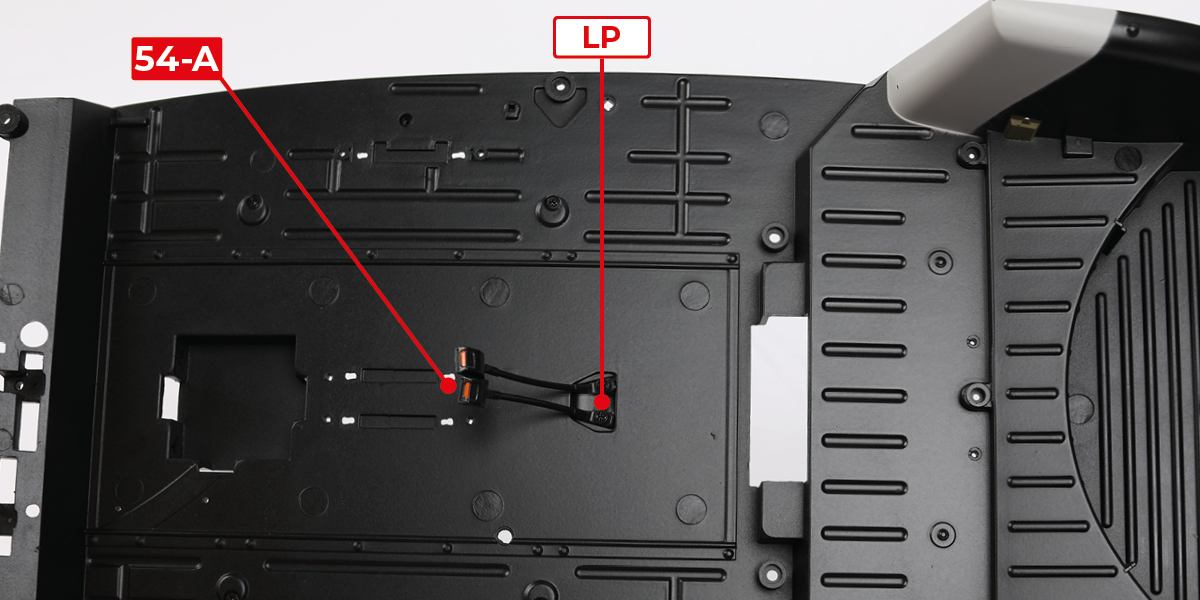

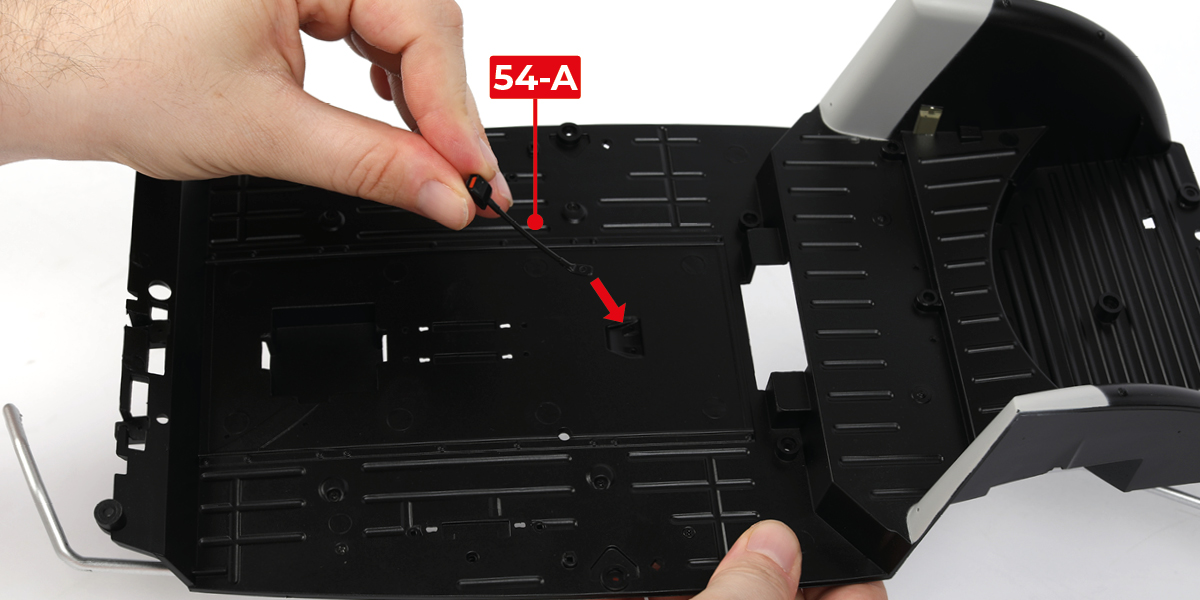

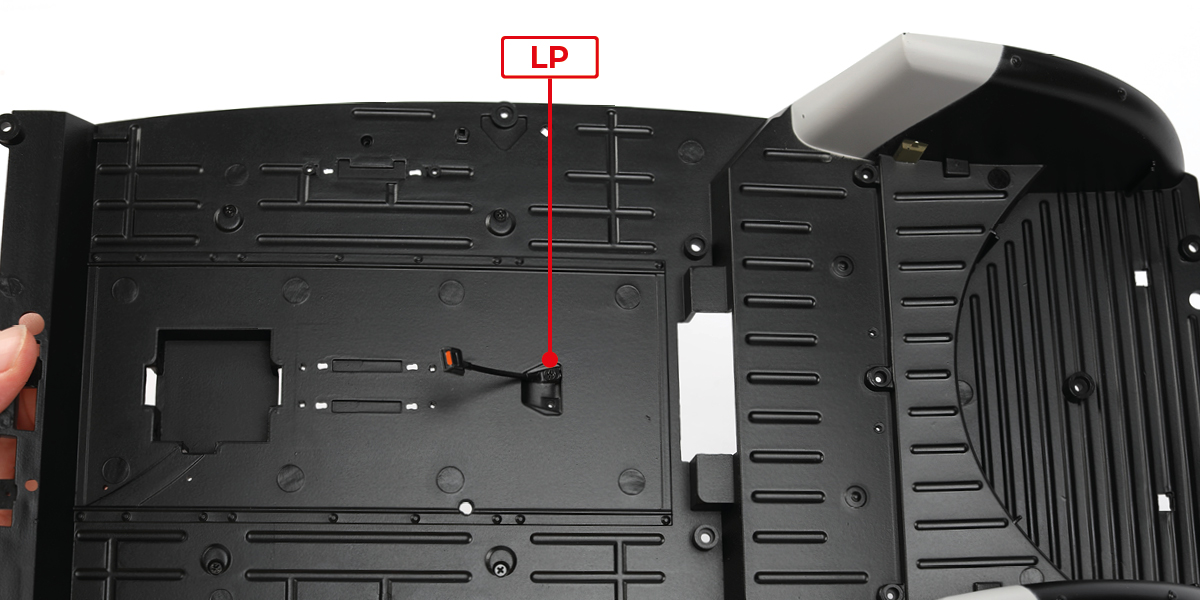

Fixez les deux pièces 54-A au plancher à l'aide de deux vis LP.

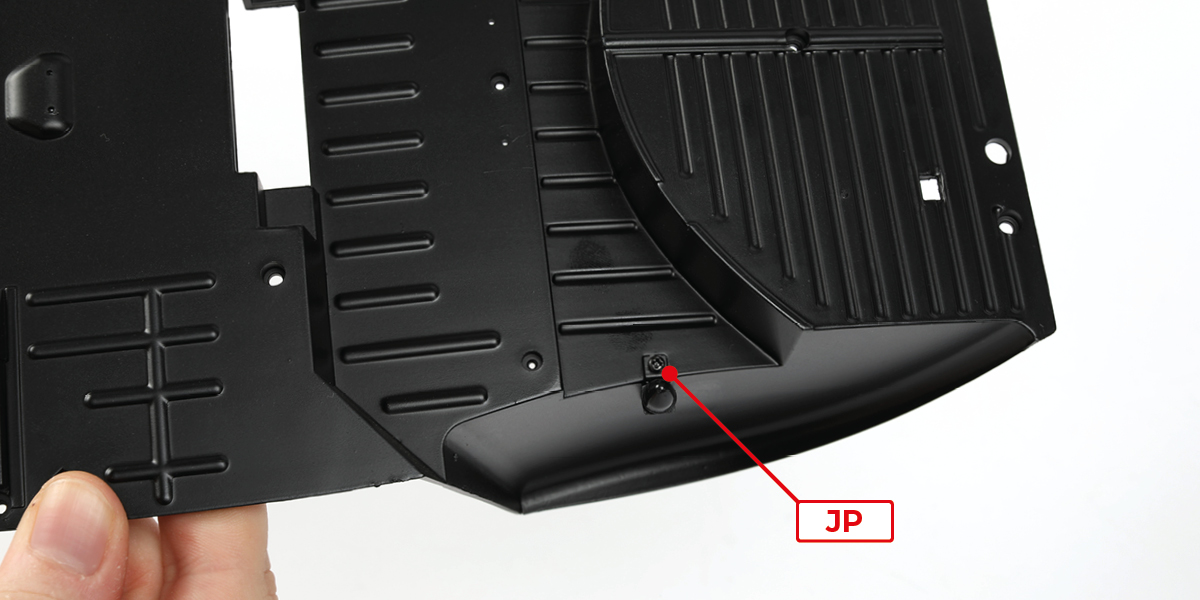

Phase 2

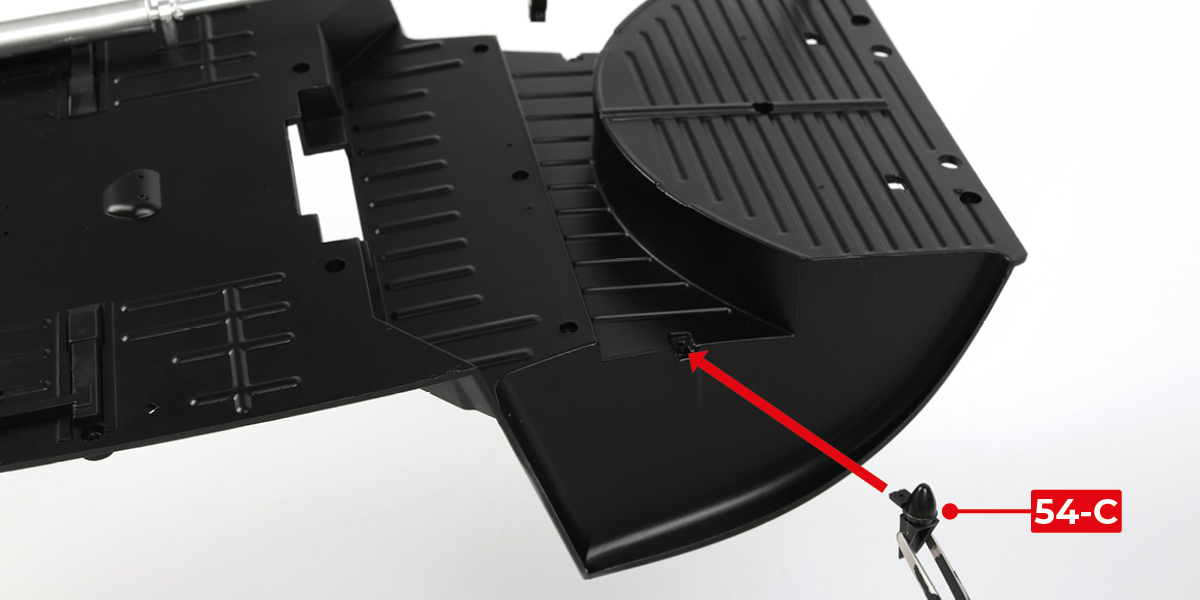

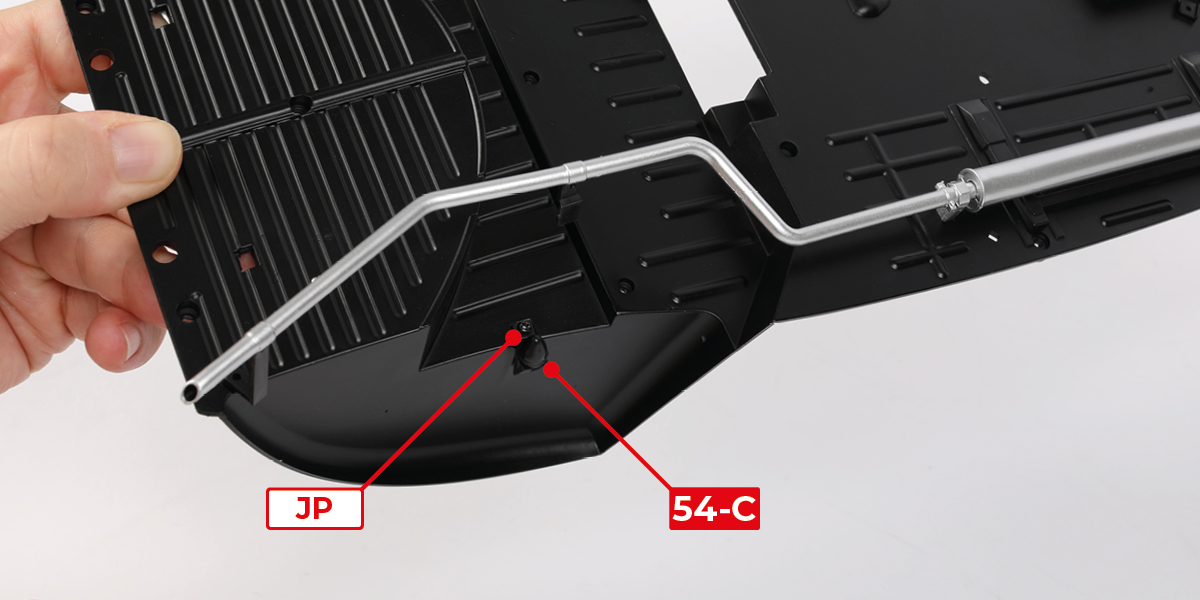

Fixez les deux pièces 54-C au plancher à l'aide de deux vis LP.

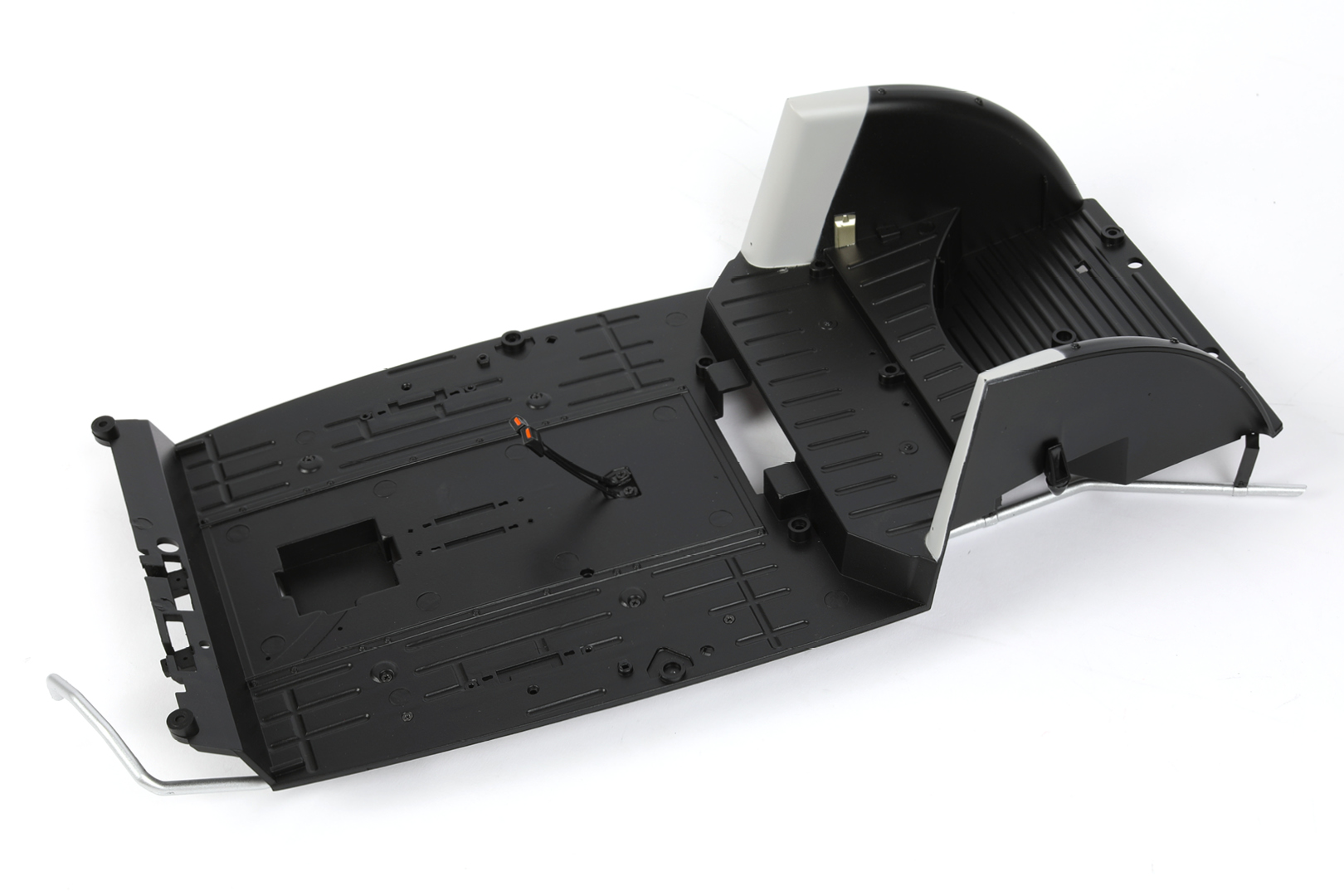

ÉTAPE COMPLÉTÉE

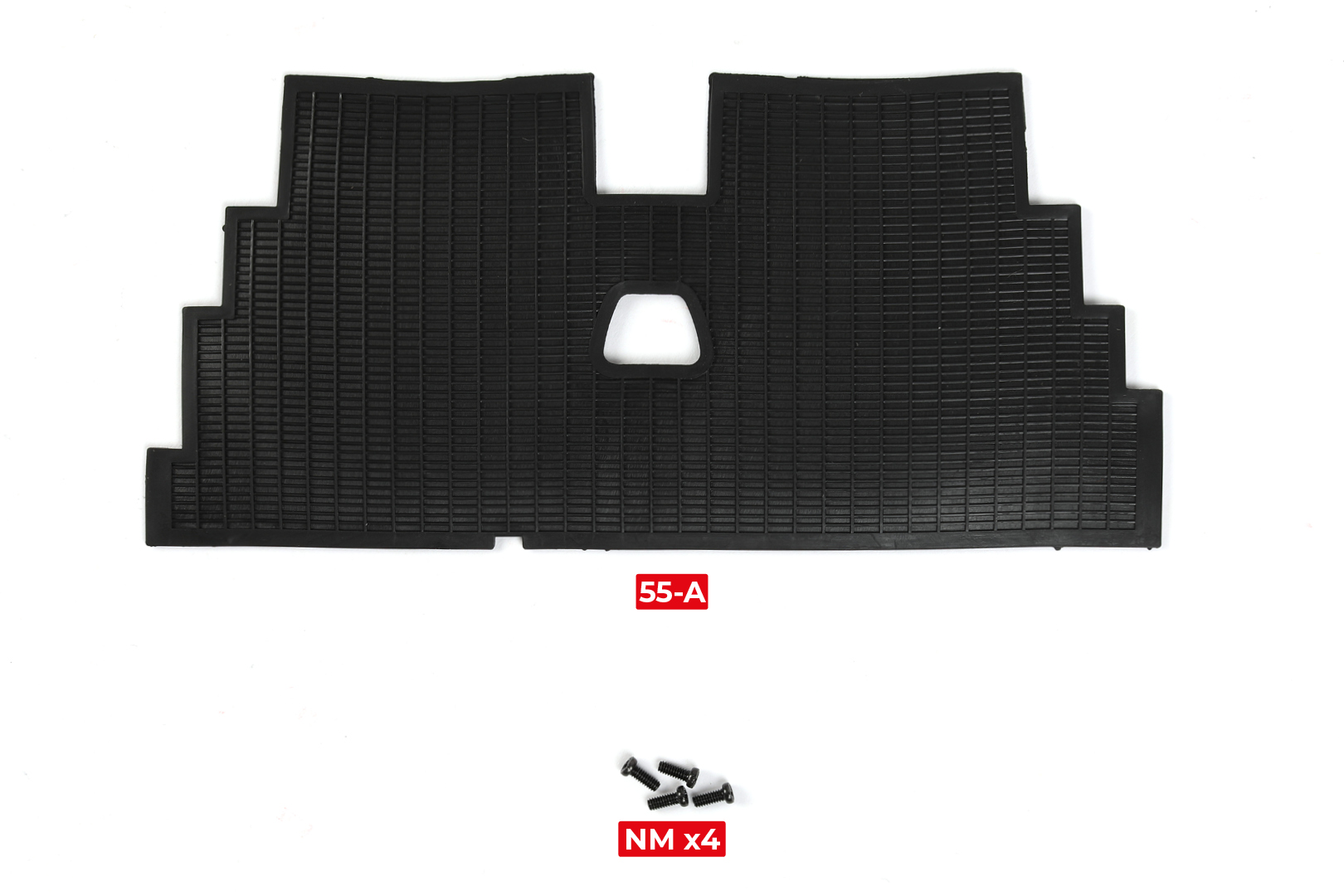

PIÈCES DE L'ÉTAPE 55
Phase 1

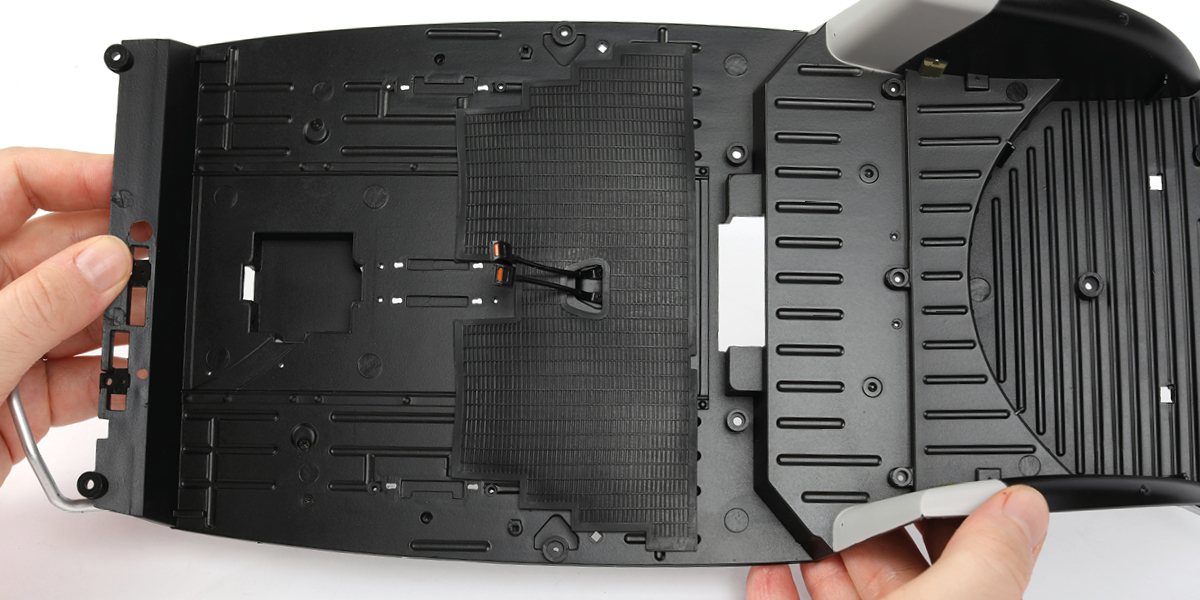

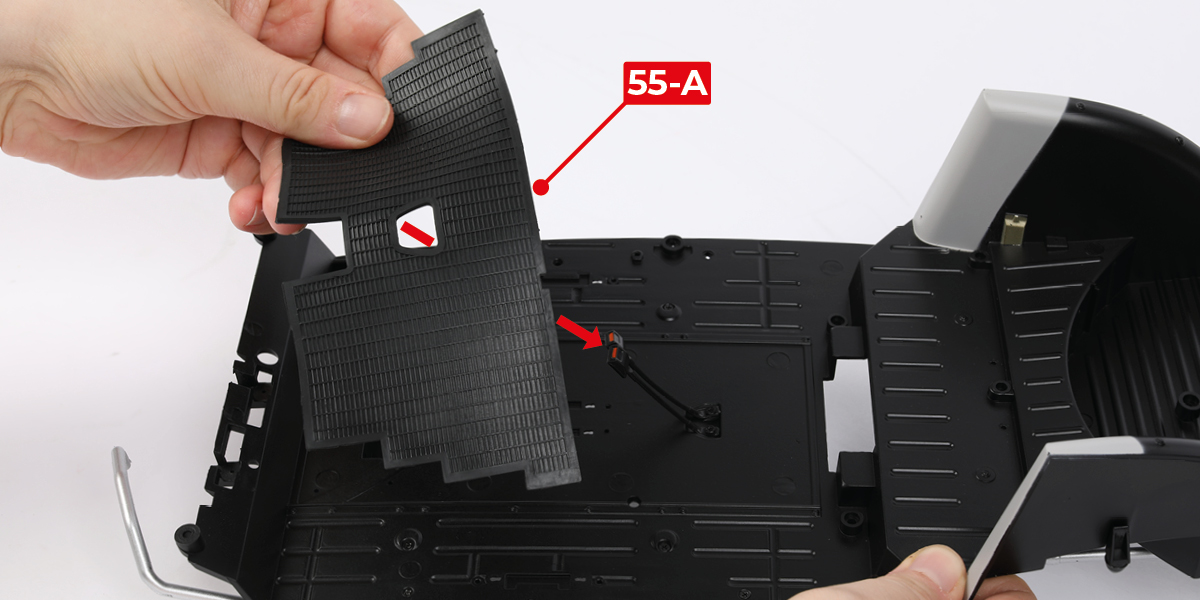

Placez le tapis de sol arrière 55-A sur le plancher.
Phase 2

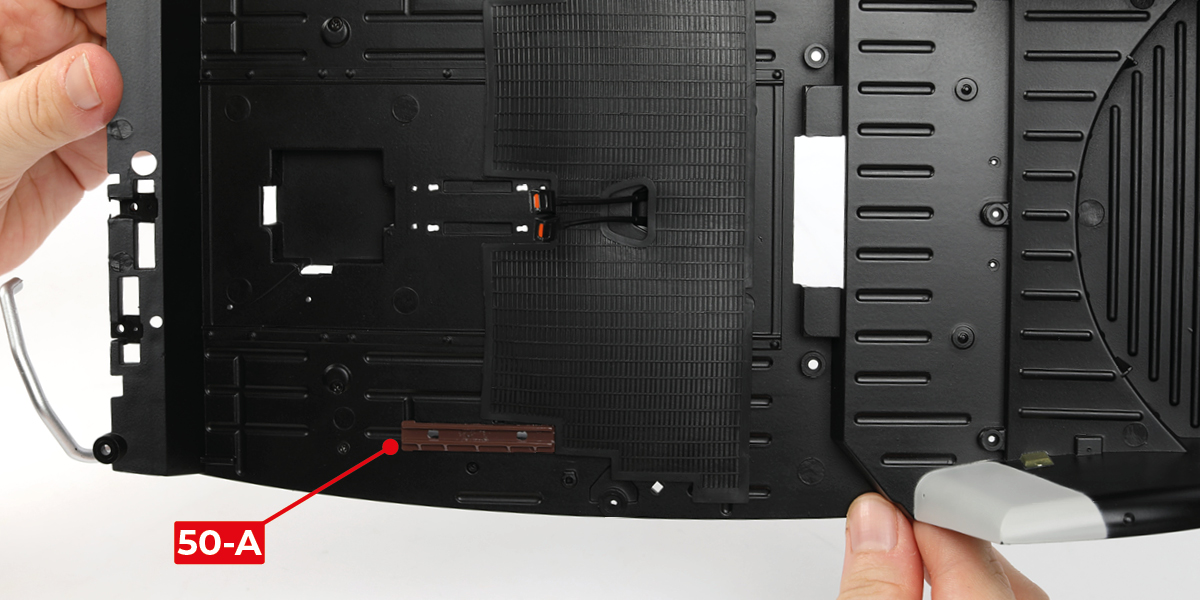

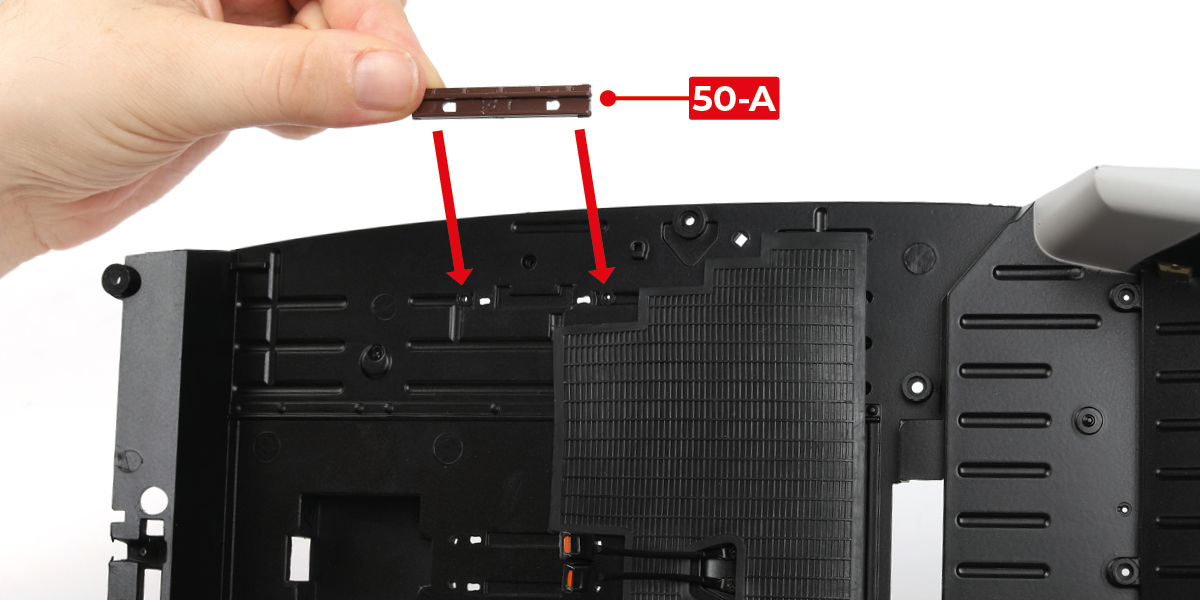

Les deux bords du rail de siège 50-A sont différents. Le bord avec les petites nervures de renforcement doit être orienté vers l'extérieur.

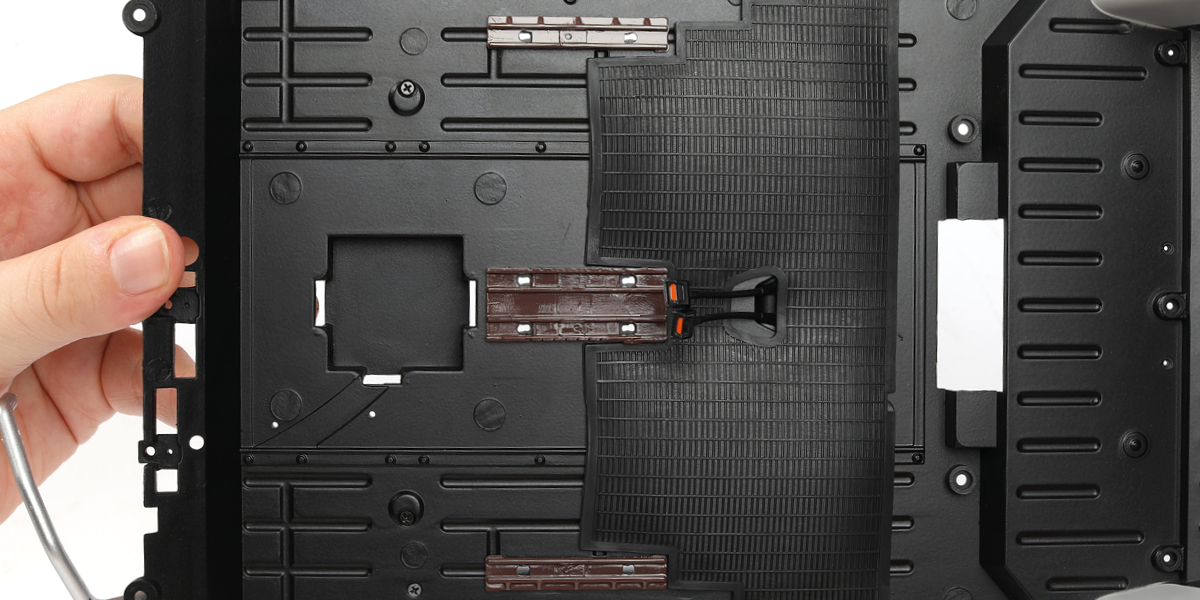

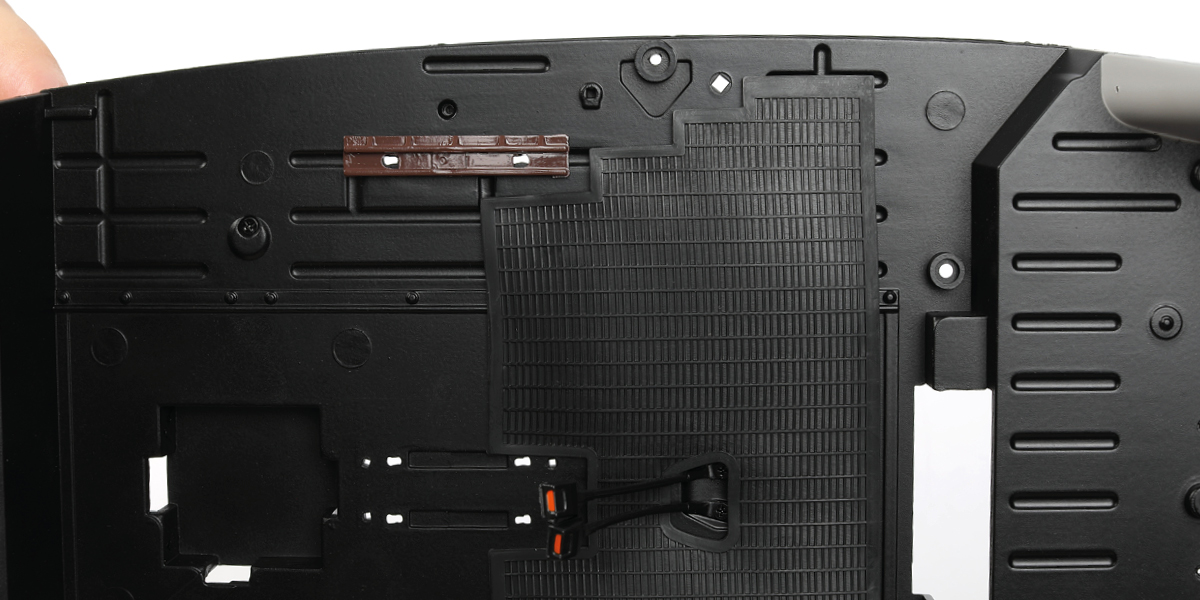

Positionnez le rail de siège du côté gauche du plancher, comme indiqué. Appuyez fermement pour insérer les deux ergots.
Positionnez l'autre rail de siège du côté droit du plancher, comme indiqué. Appuyez fermement pour insérer les deux ergots.
Phase 3

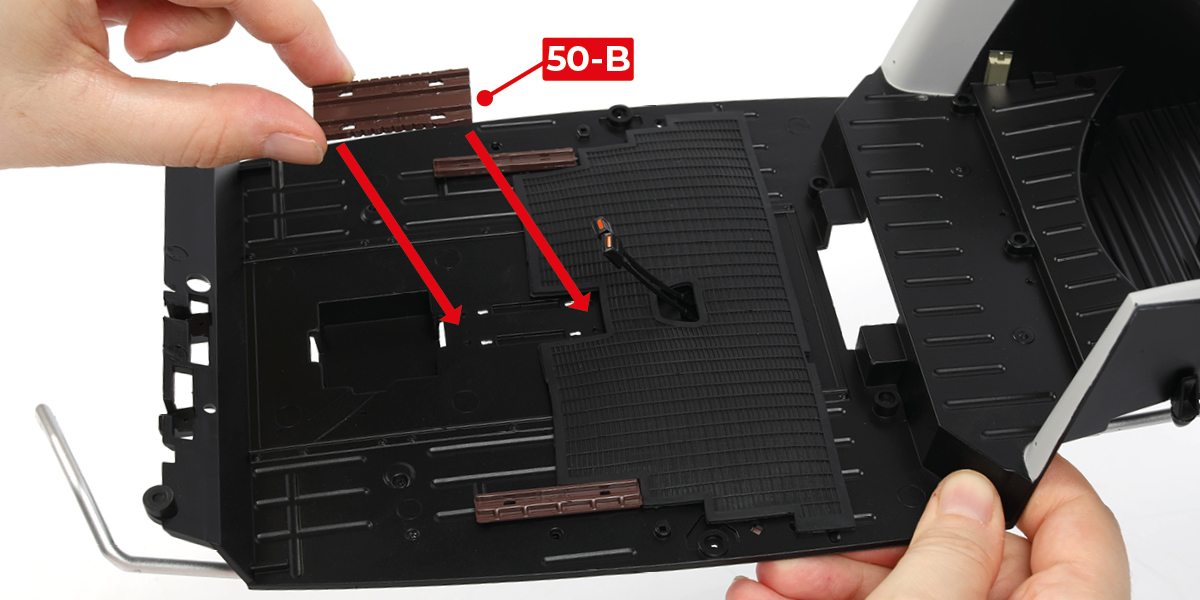

Appuyez sur le rail central du siège (50-B) pour insérer les quatre ergots, comme indiqué.
Phase 4

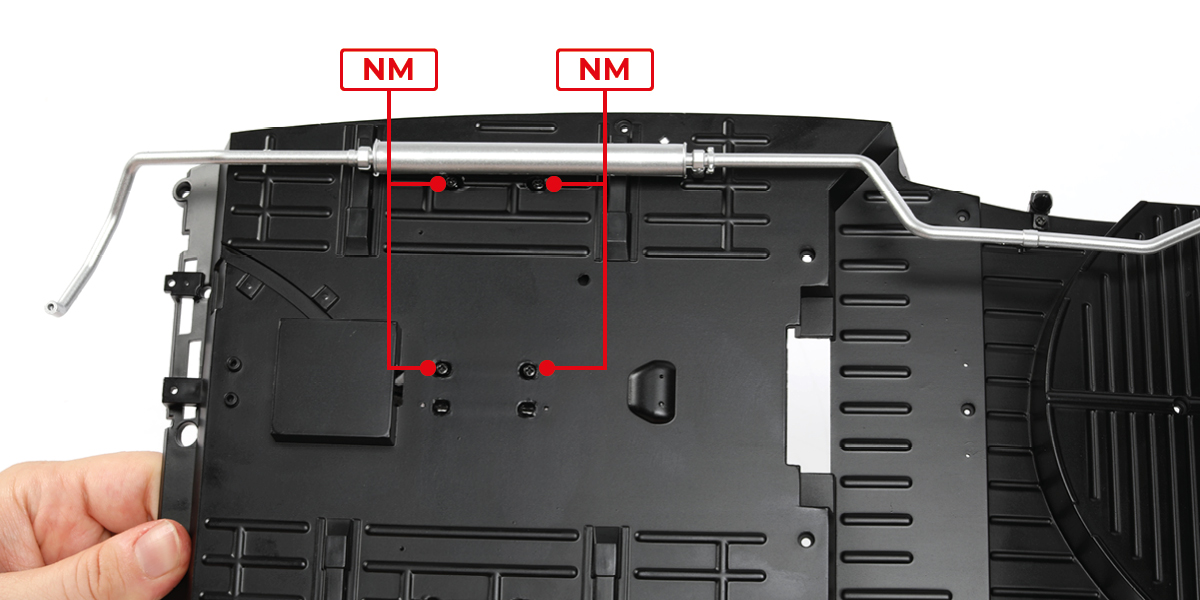

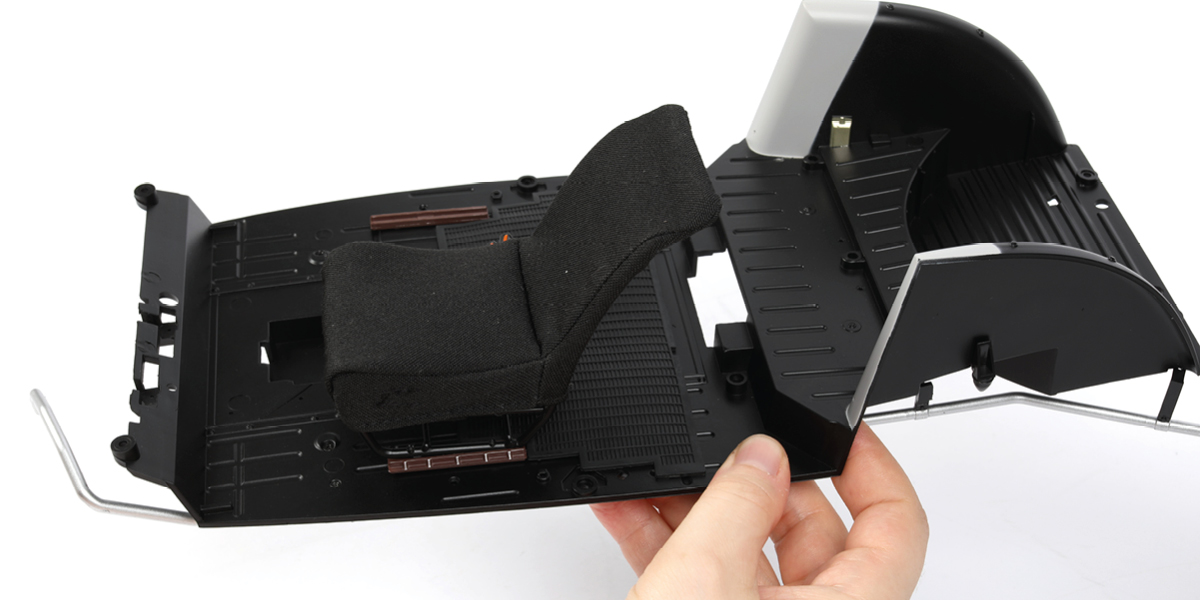

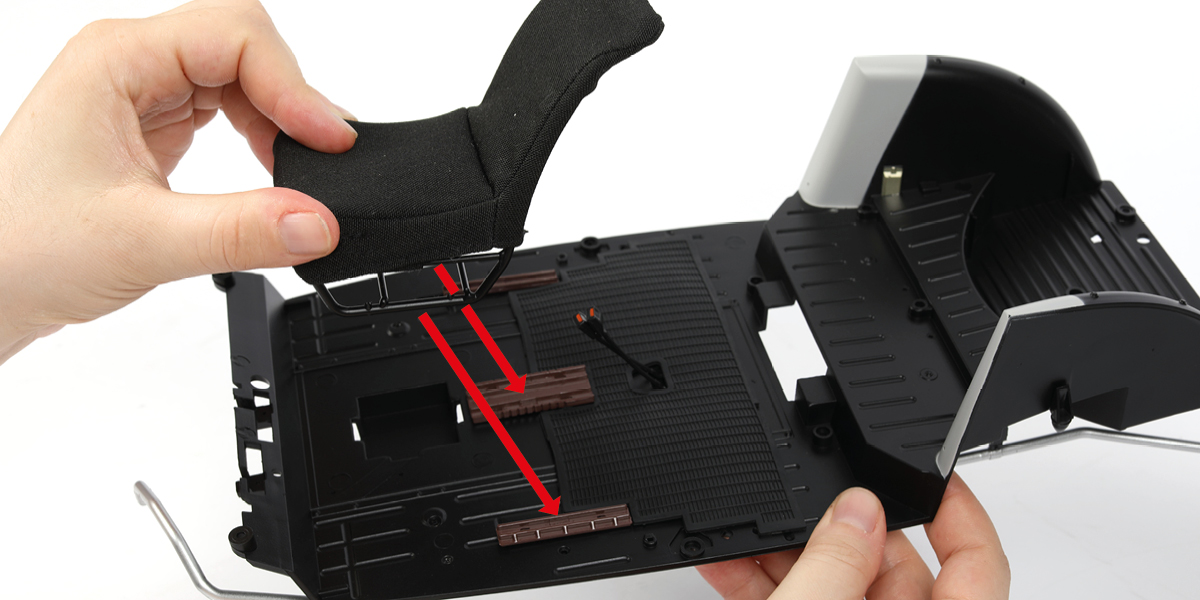

Fixez le siège conducteur (étape 10) aux rails du siège à l'aide de quatre vis NM.

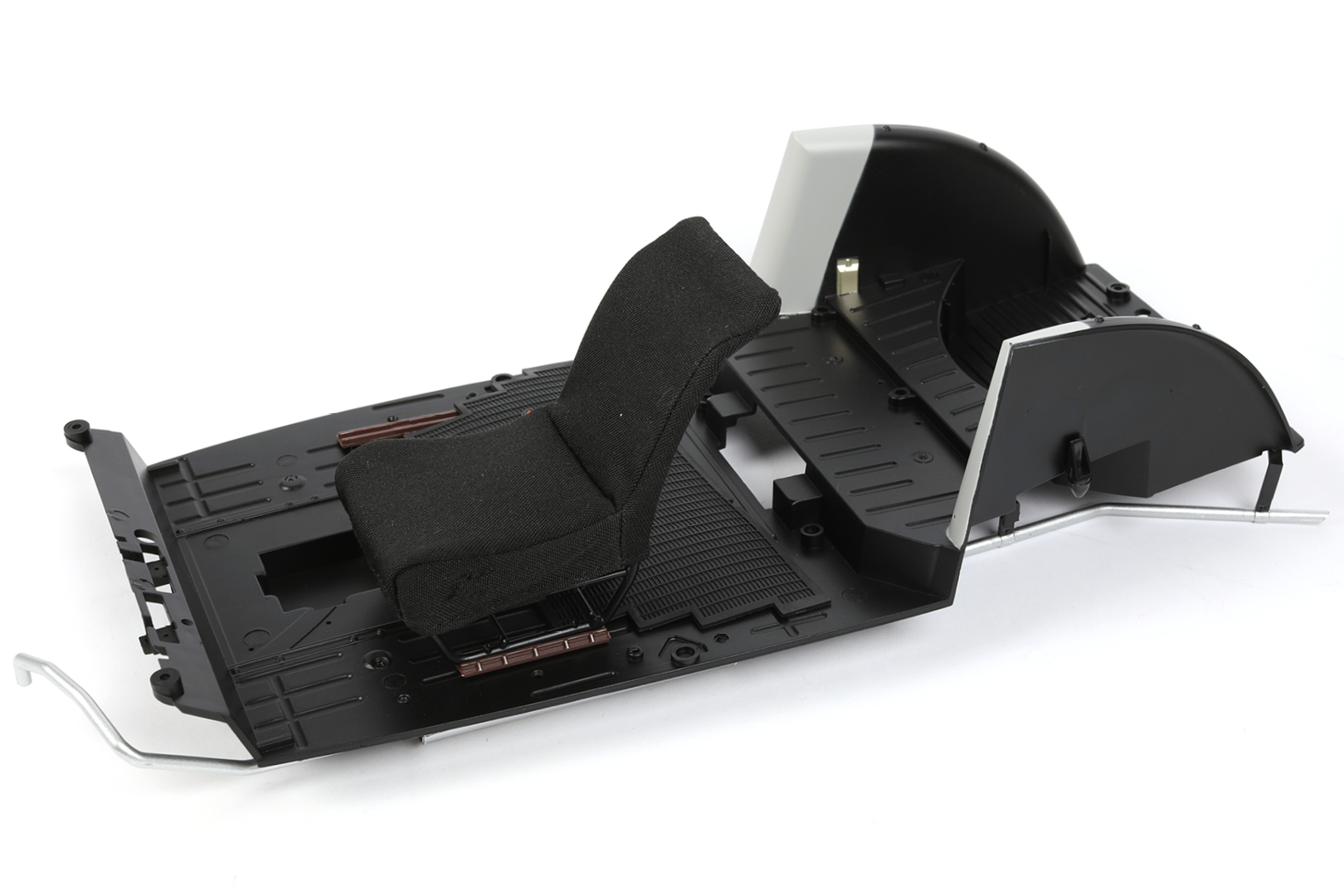

ÉTAPE COMPLÉTÉE

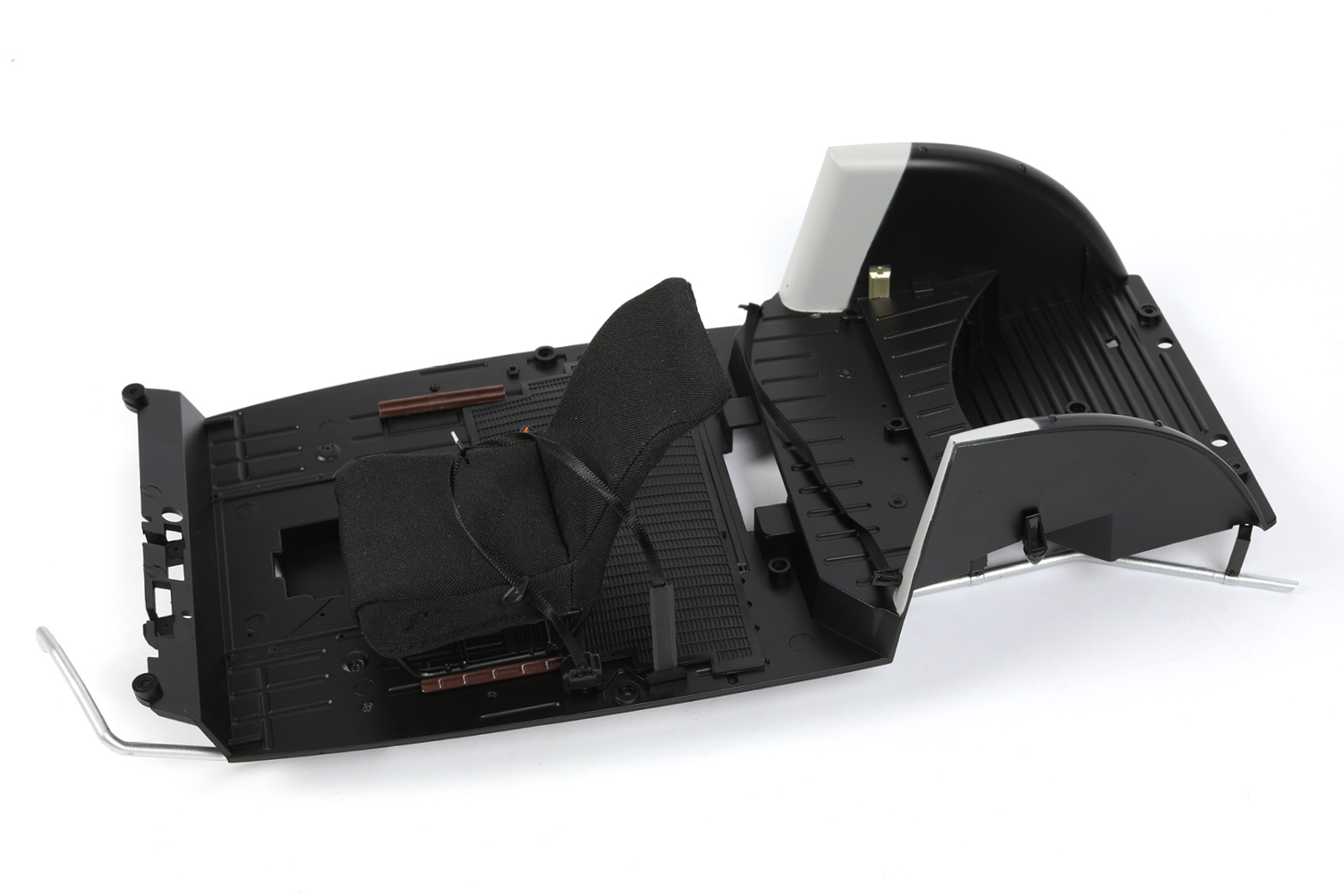

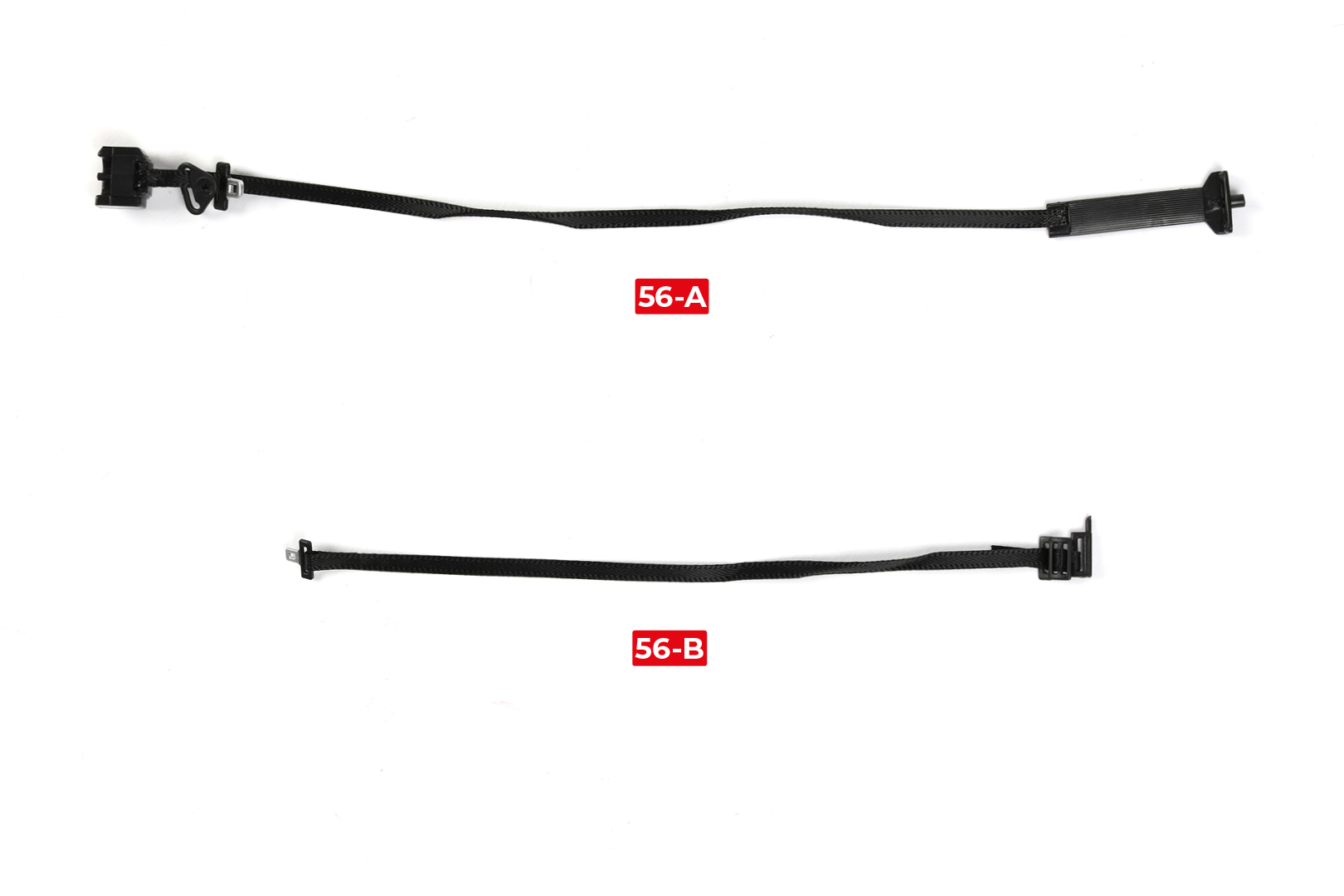

PIÈCES DE L'ÉTAPE 56
Phase 1

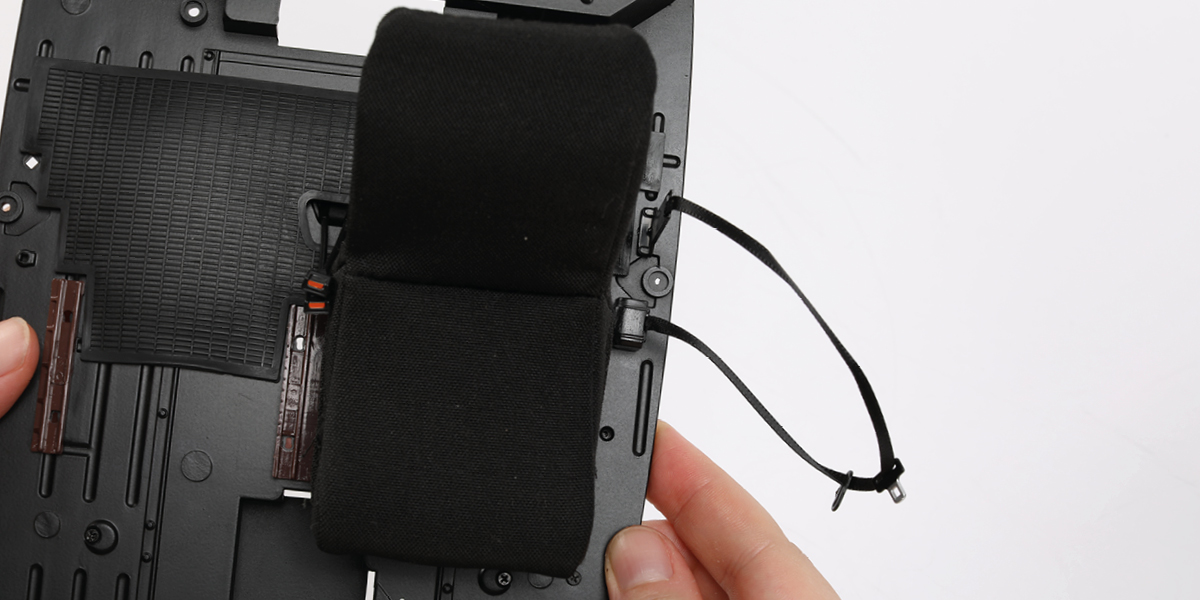

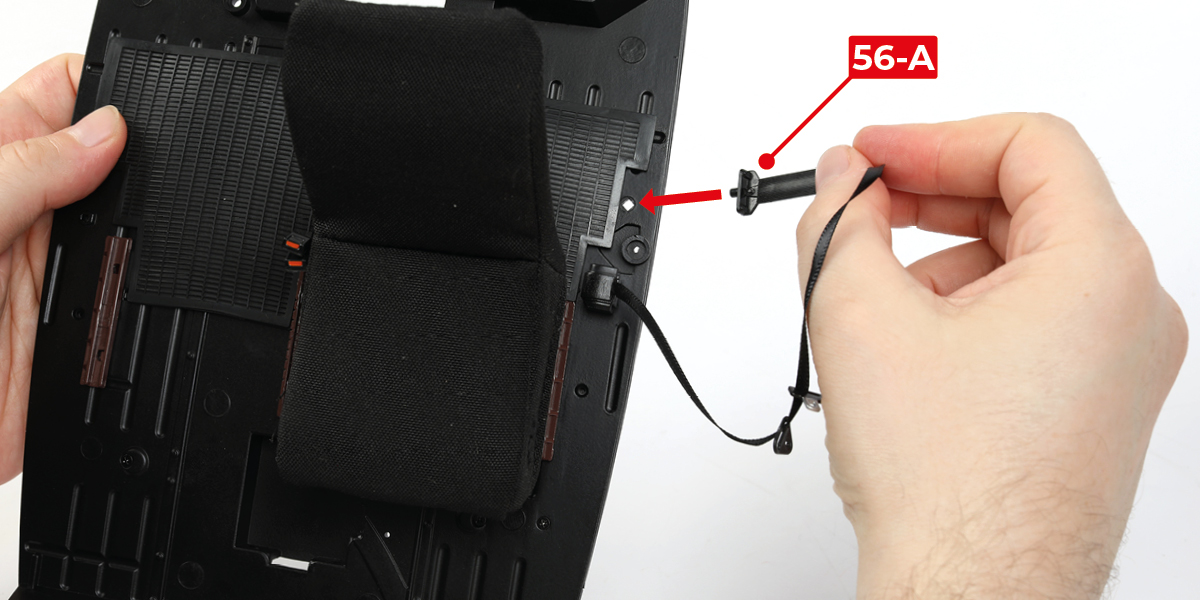

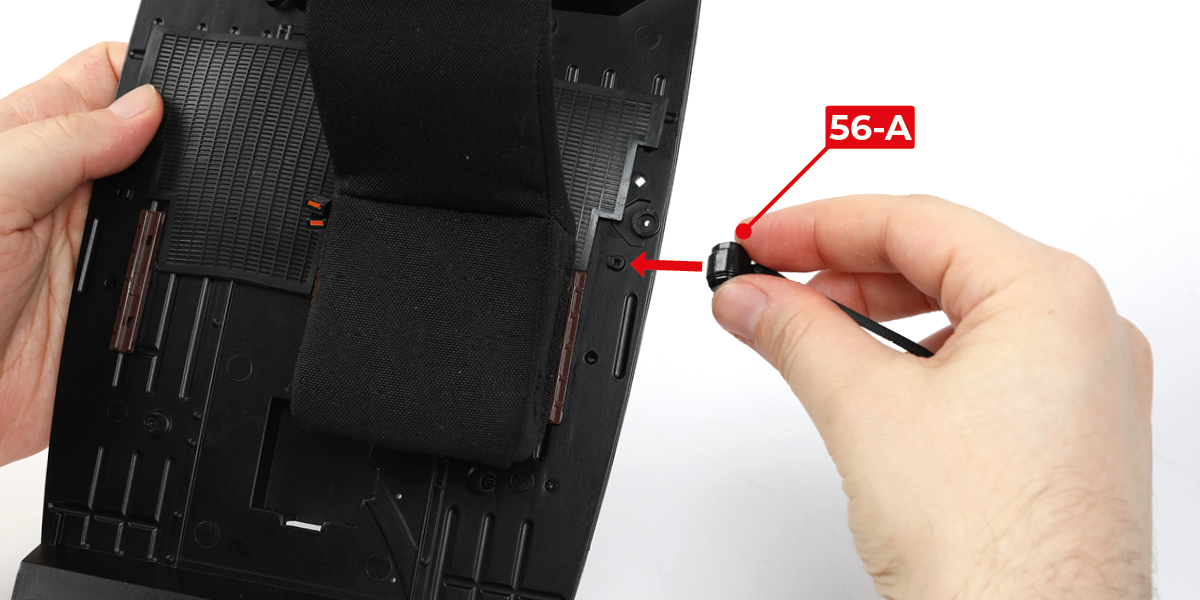

Insérez la pièce 56-A dans le plancher, comme indiqué.
Phase 2

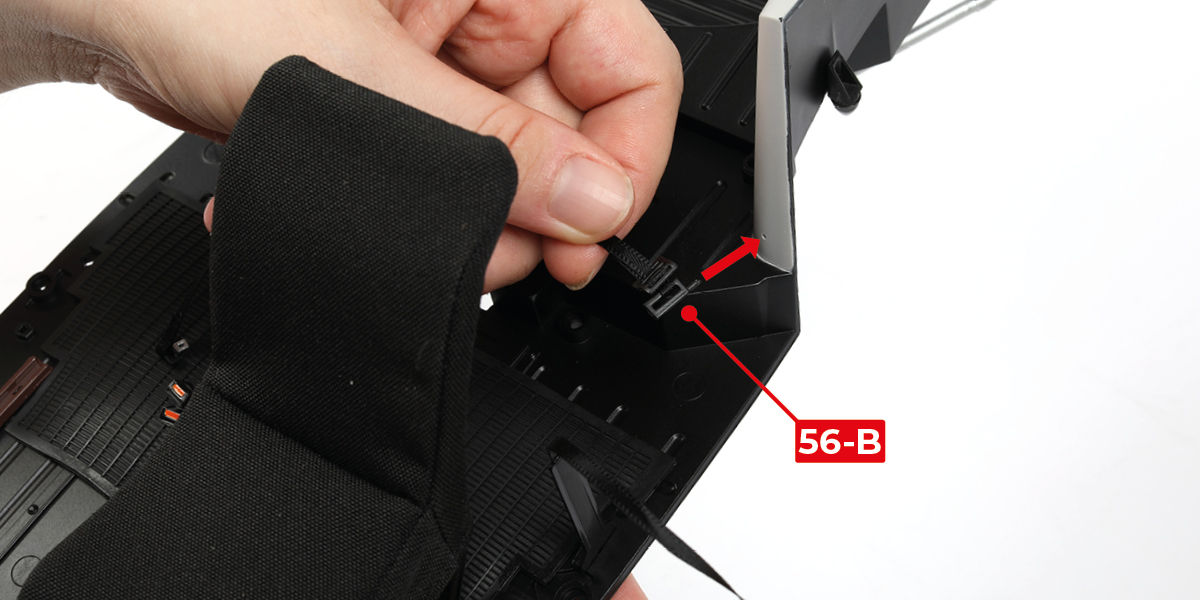

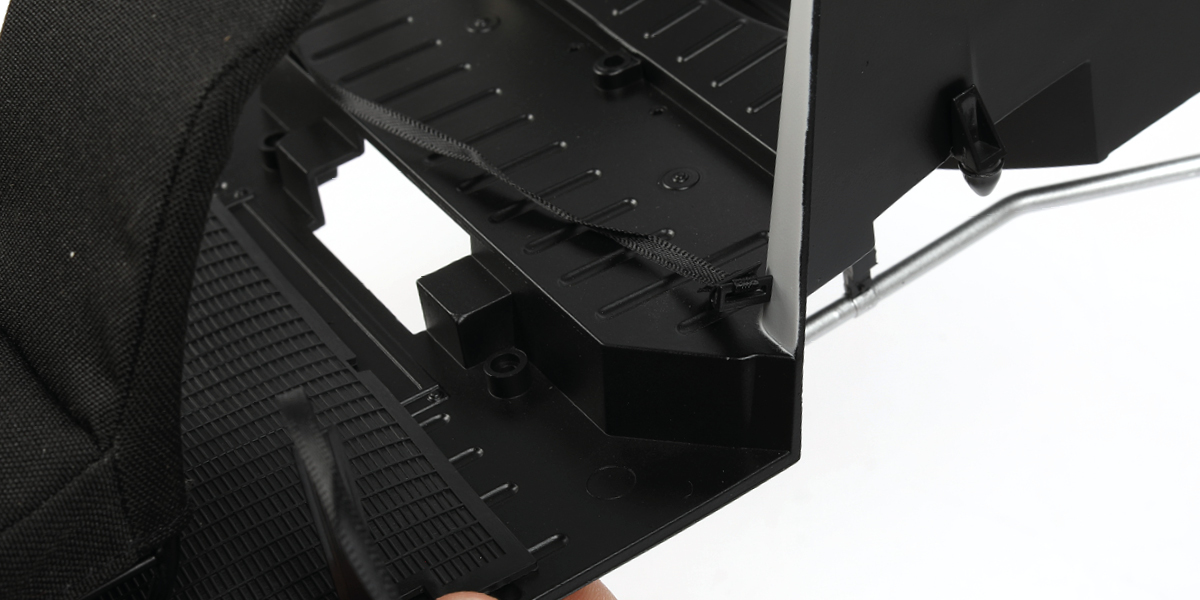

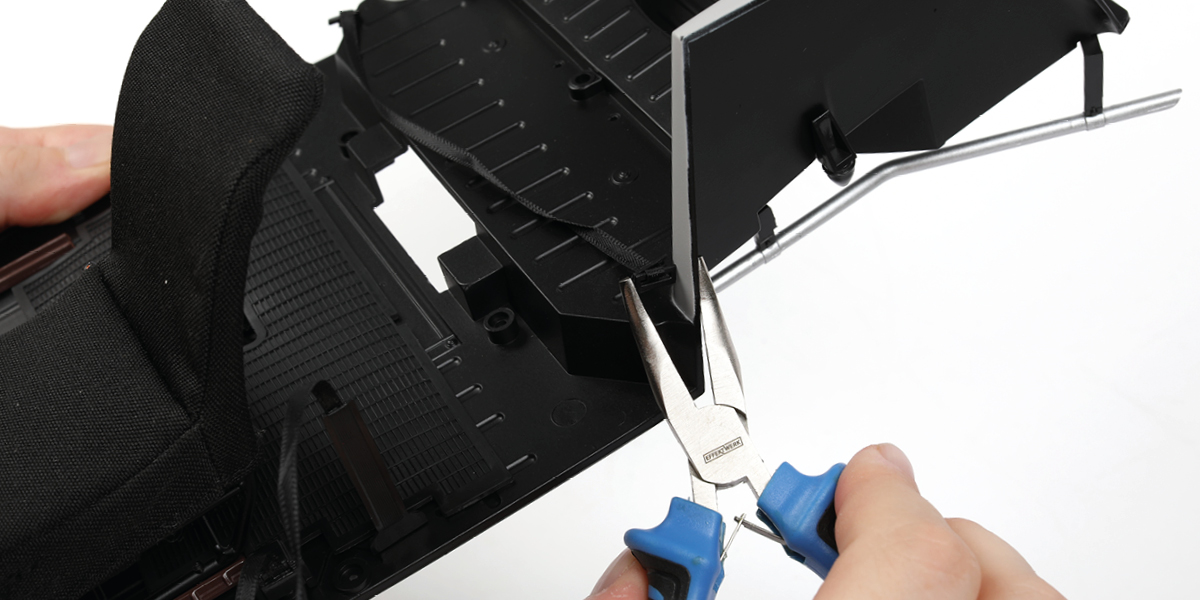

Enfoncez l’ergot de la pièce 56-B dans le plancher à l’aide de pinces si nécessaire.
ÉTAPE COMPLÉTÉE

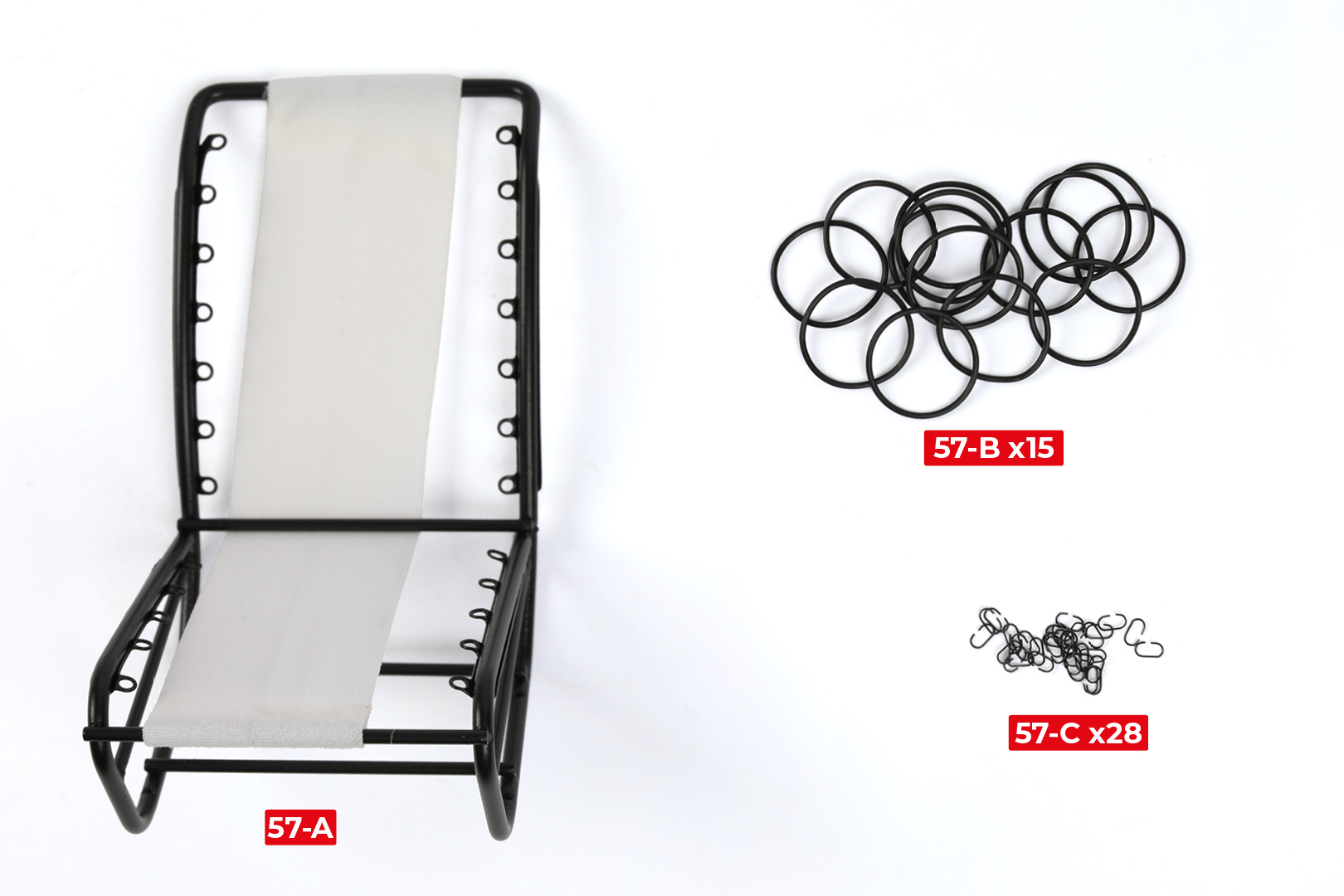

PIÈCES DE L'ÉTAPE 57
Phase 1

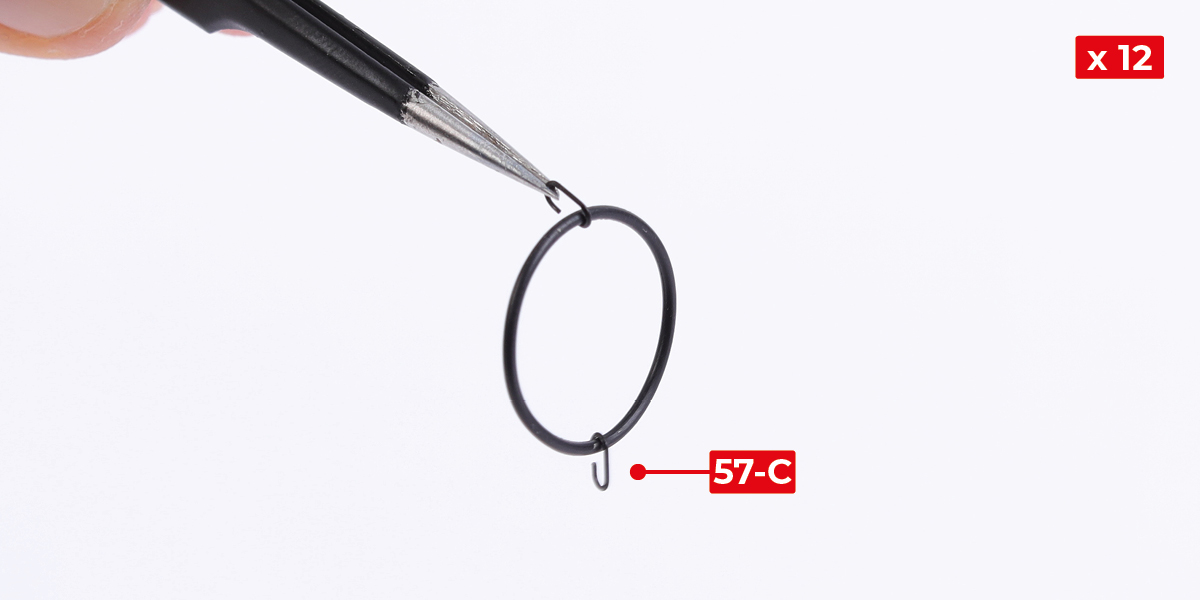

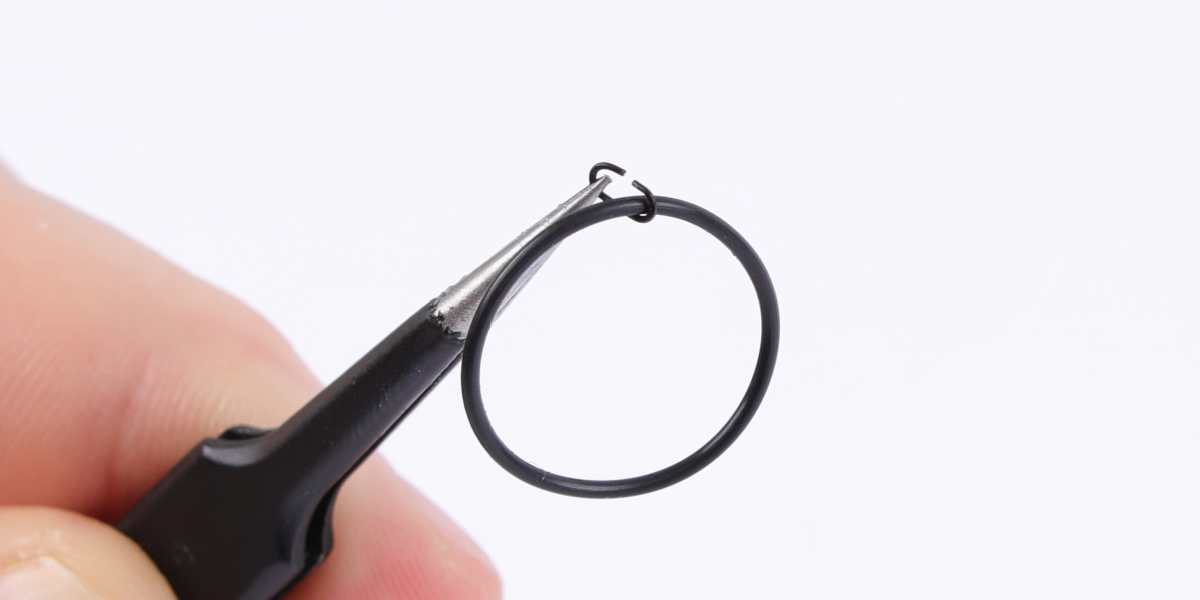

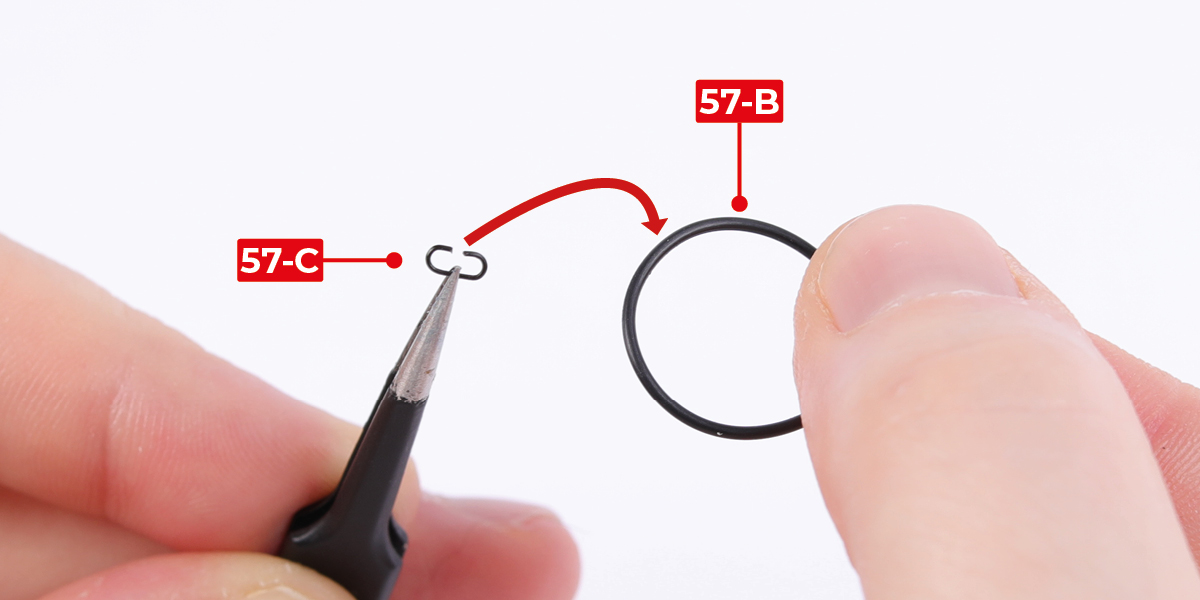

Accrochez deux pièces 57-C à un élastique (57-B), comme indiqué. Répétez cette procédure avec les 11 autres élastiques de siège.
Phase 2

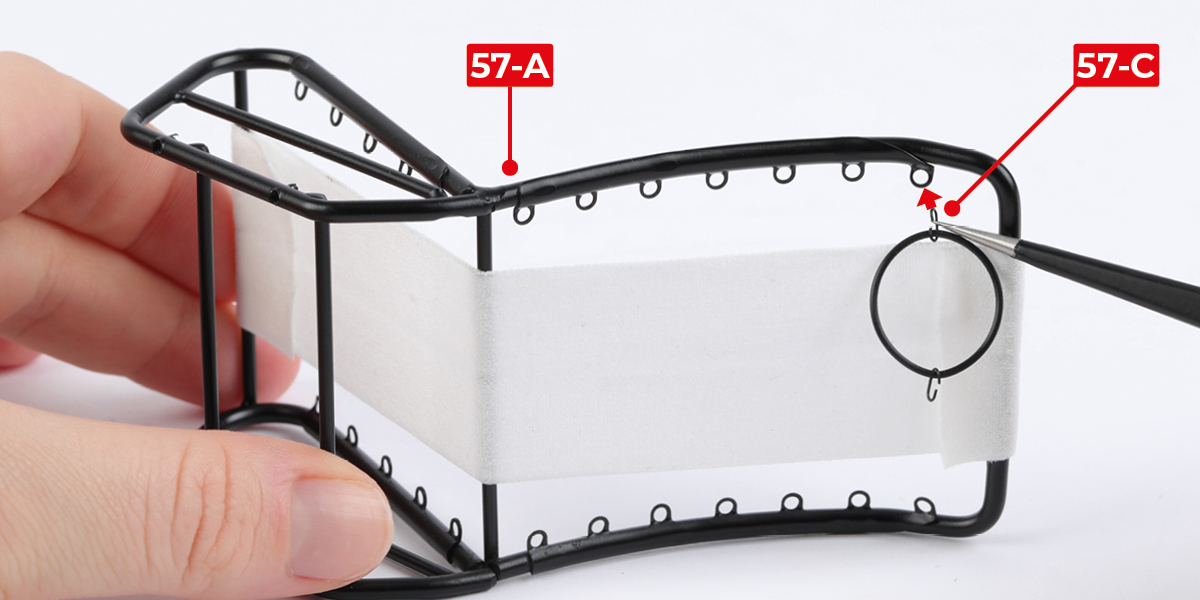

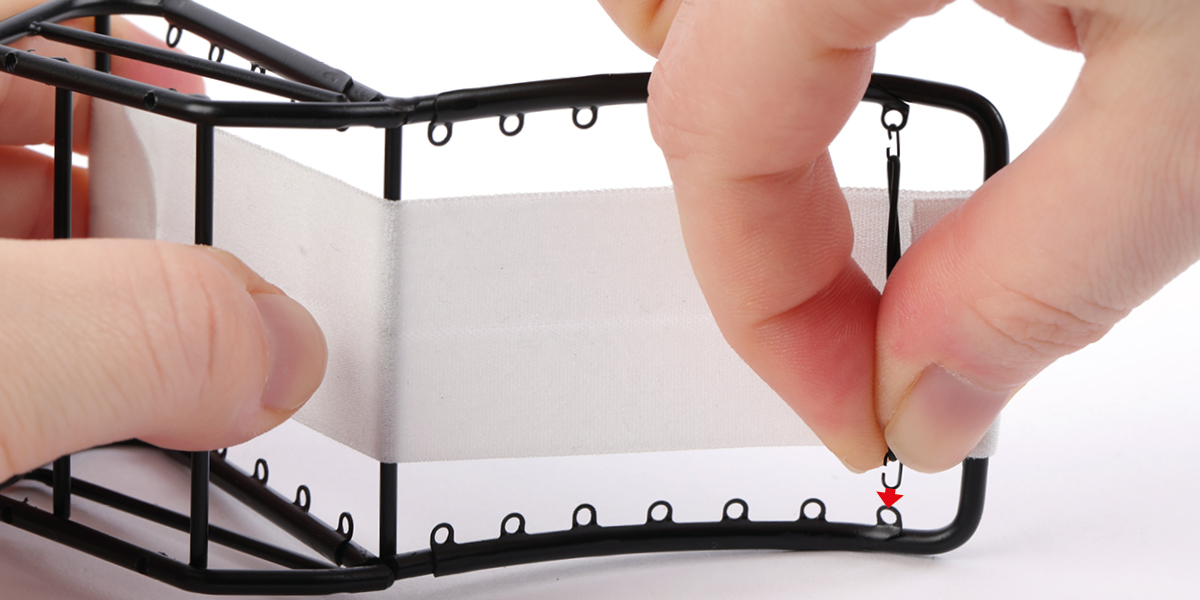

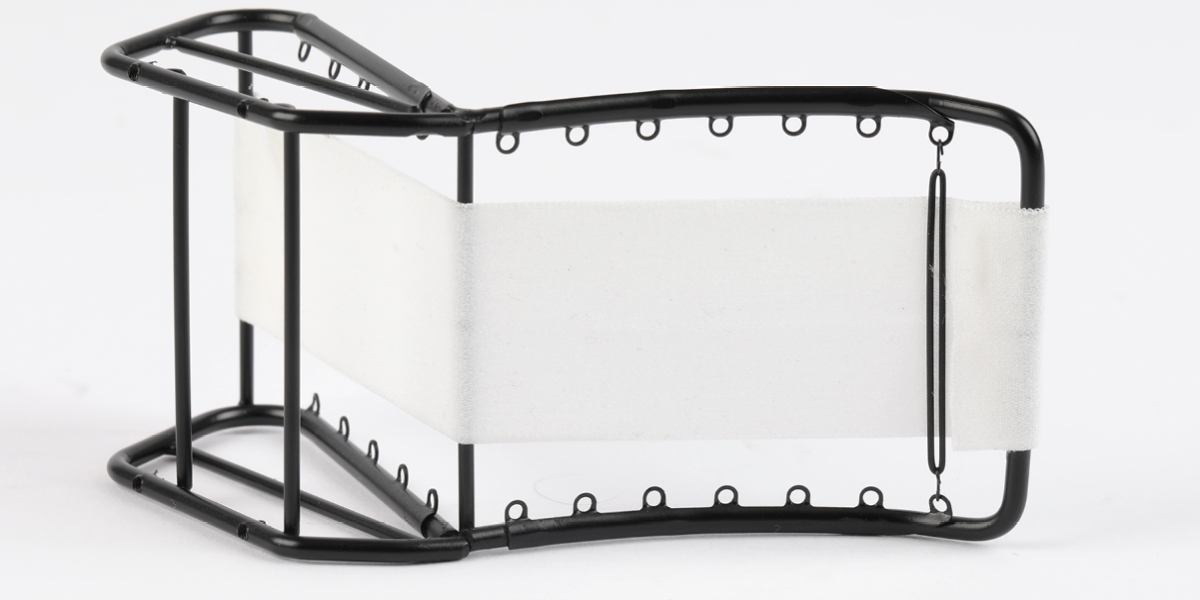

Accrochez un élastique à l'armature du siège (57-A), comme indiqué.
Phase 3

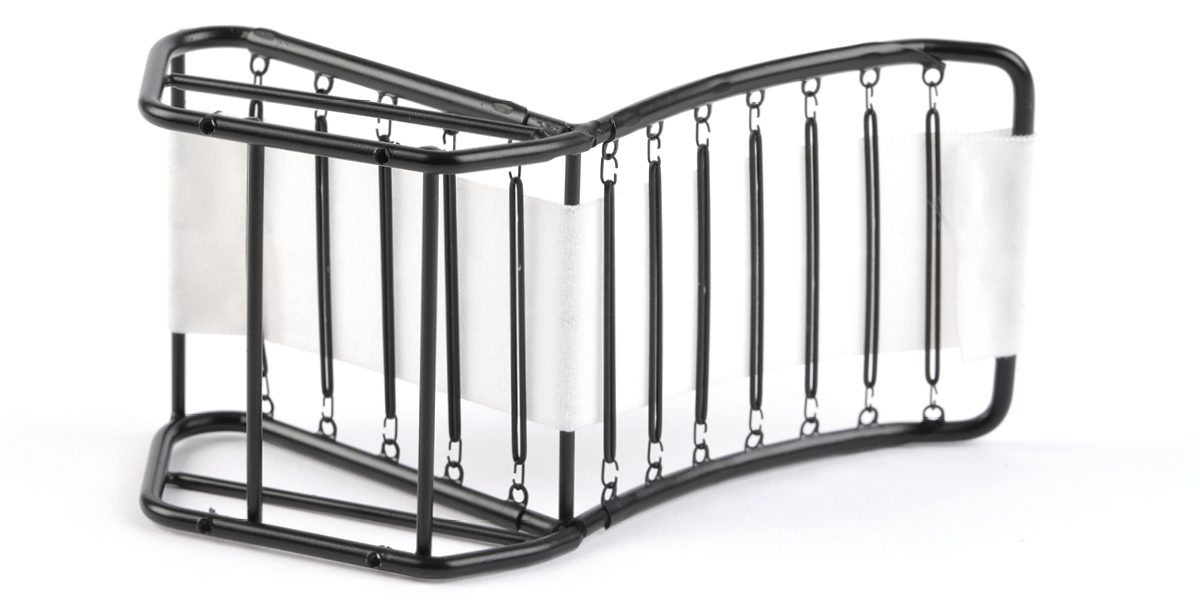

Accrochez les élastiques restants à l'armature du siège, comme indiqué.

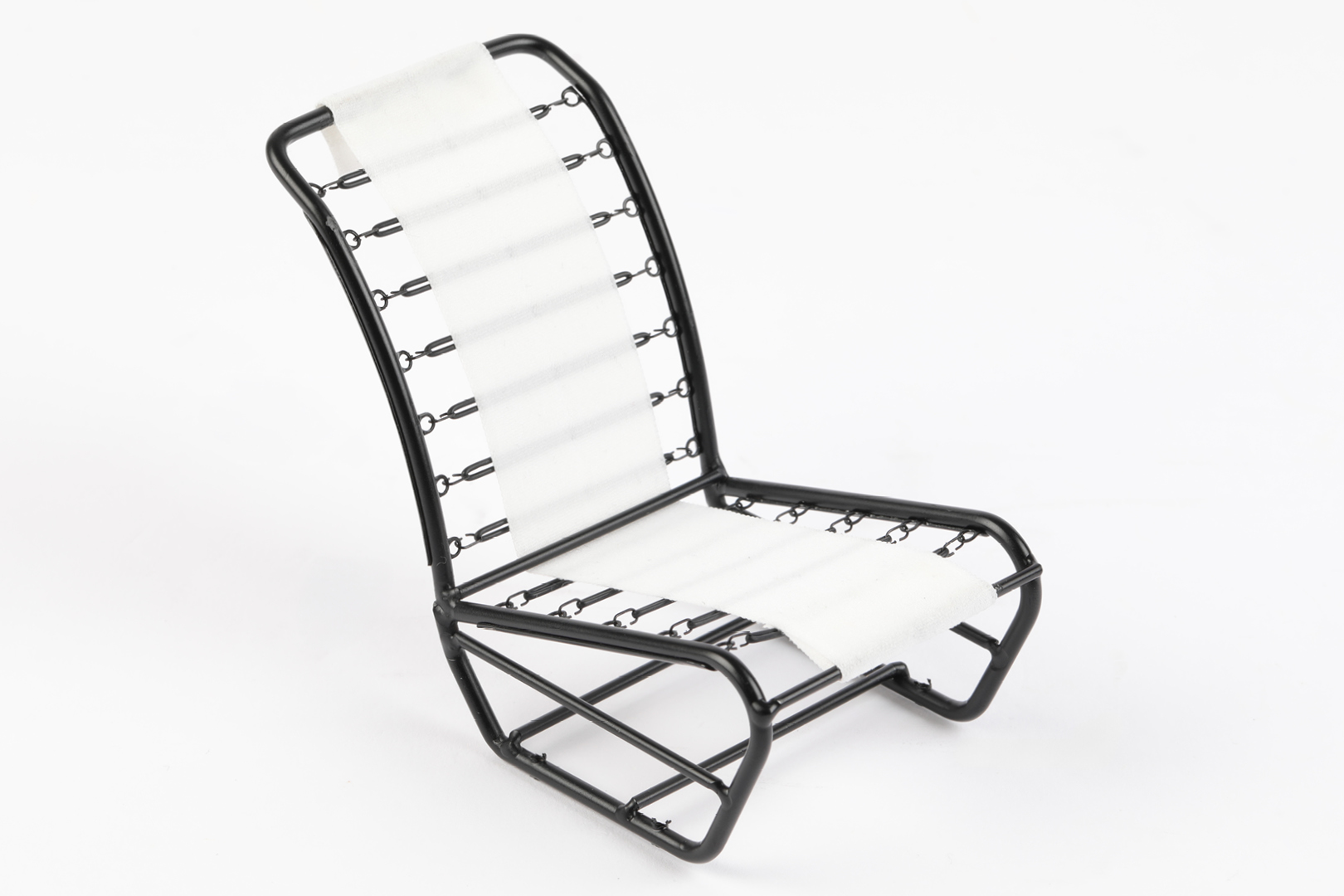

ÉTAPE COMPLÉTÉE

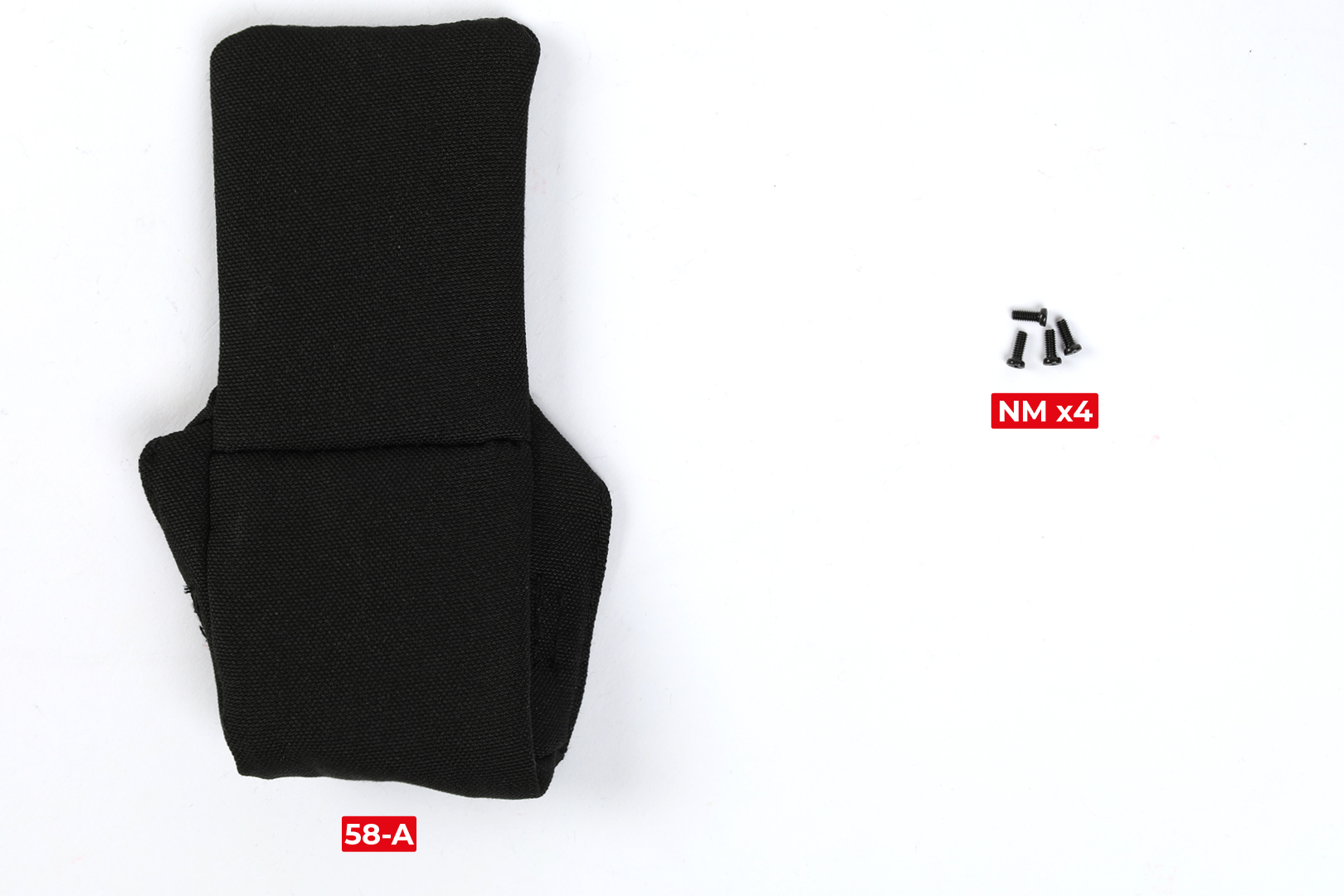

PIÈCES DE L'ÉTAPE 58
Phase 1

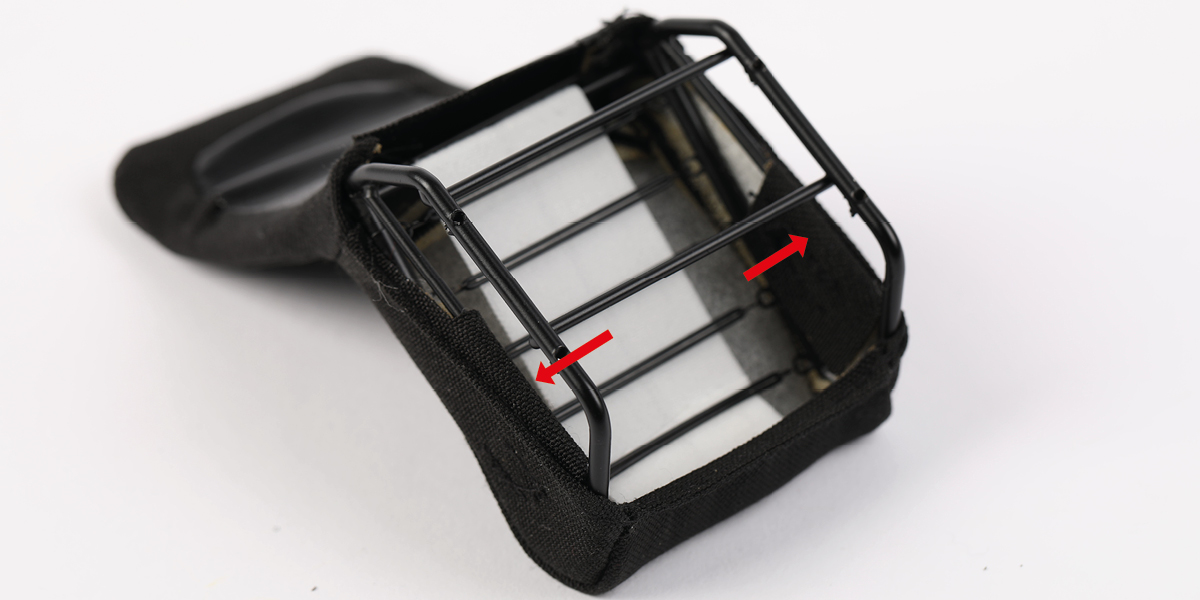

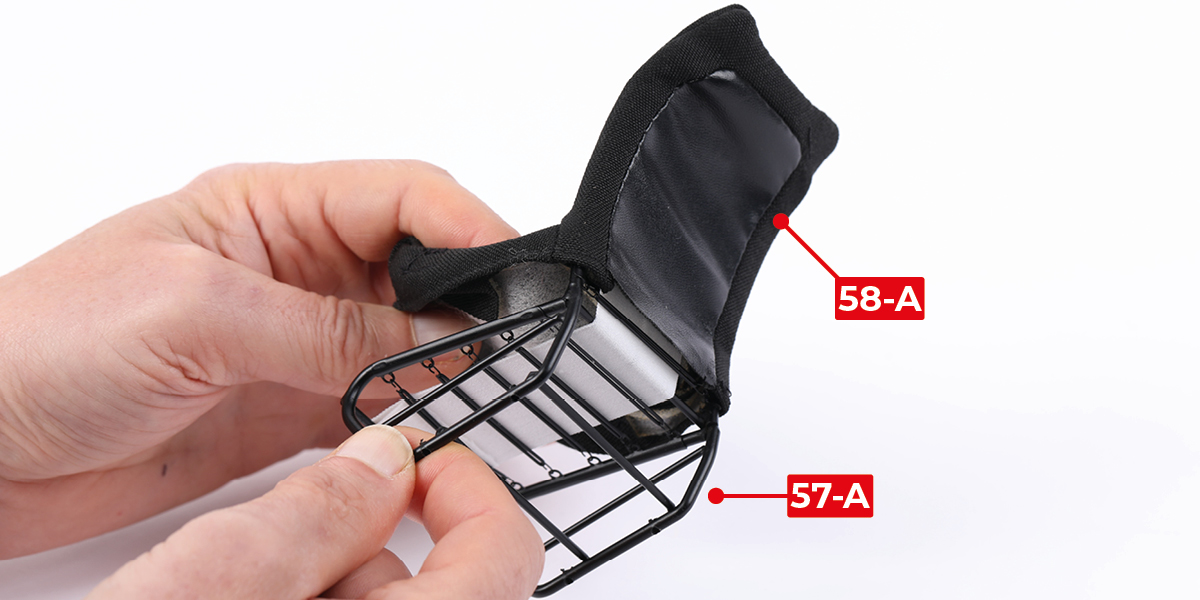

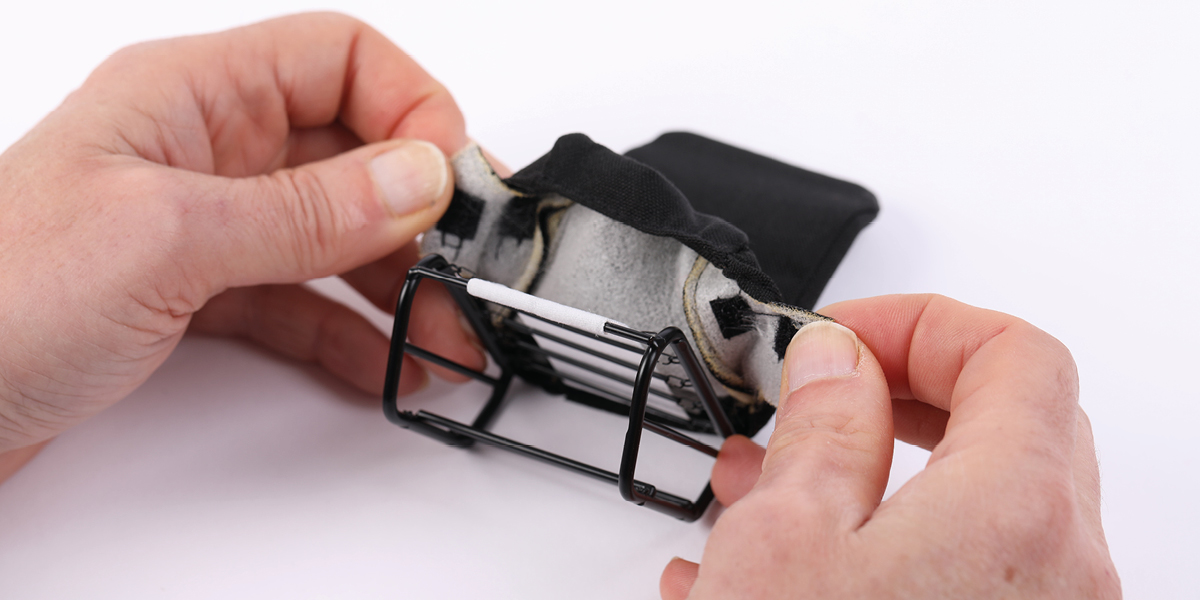

Faites glisser la housse du siège 58-A sur l'armature du siège 57-A, puis rabattez les attaches auto-agrippantes, comme illustré.
Phase 2

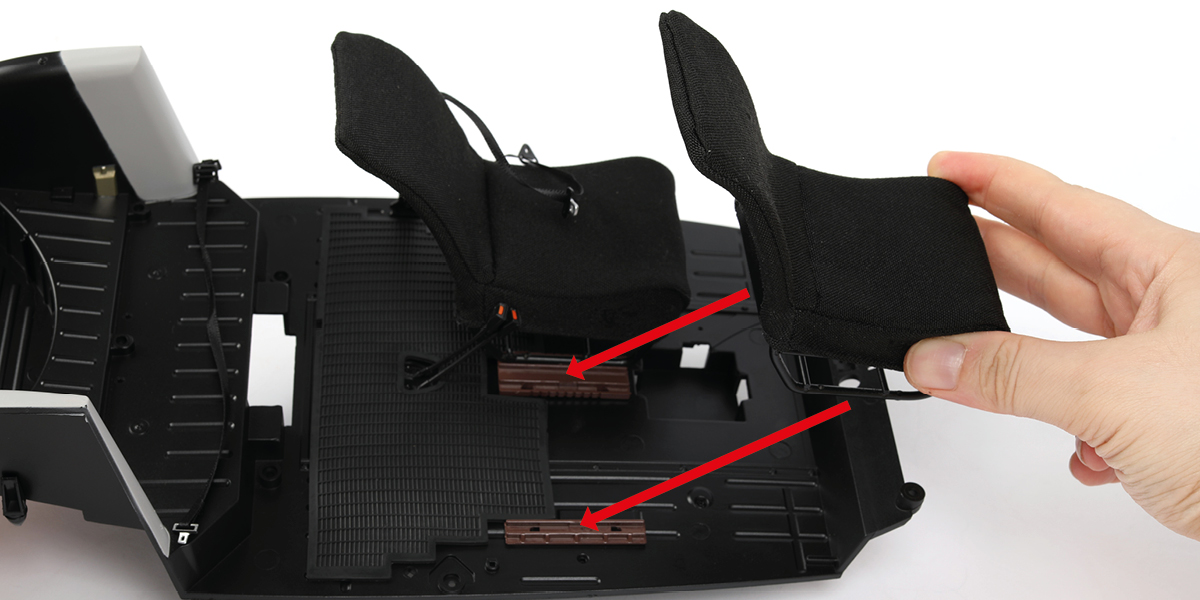

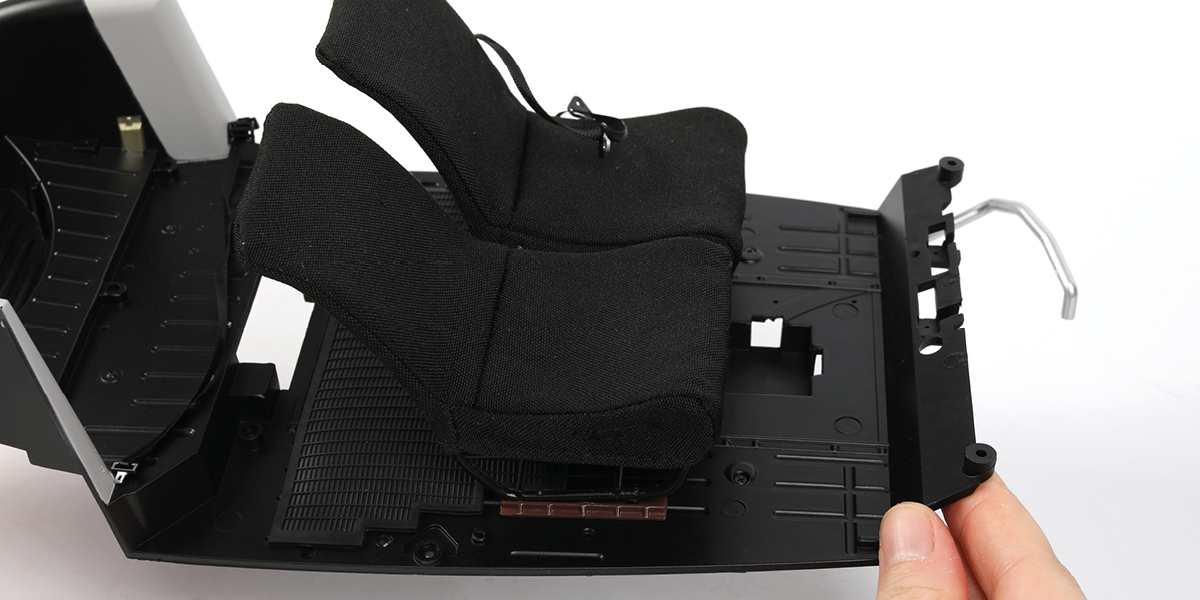

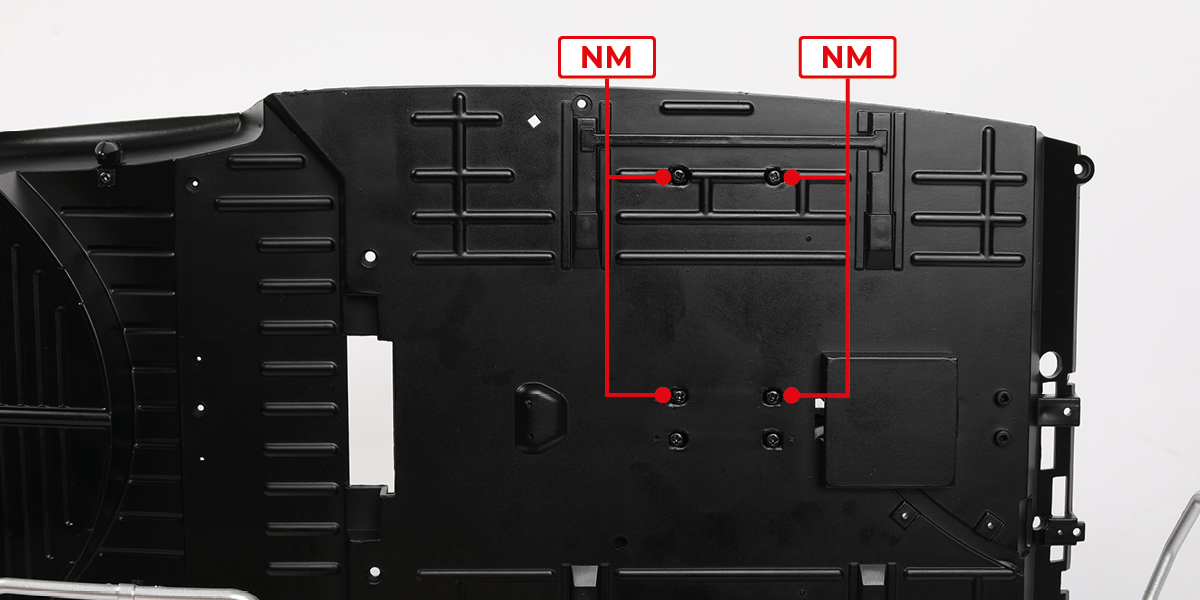

Fixez le siège du passager aux rails à l'aide de quatre vis NM.

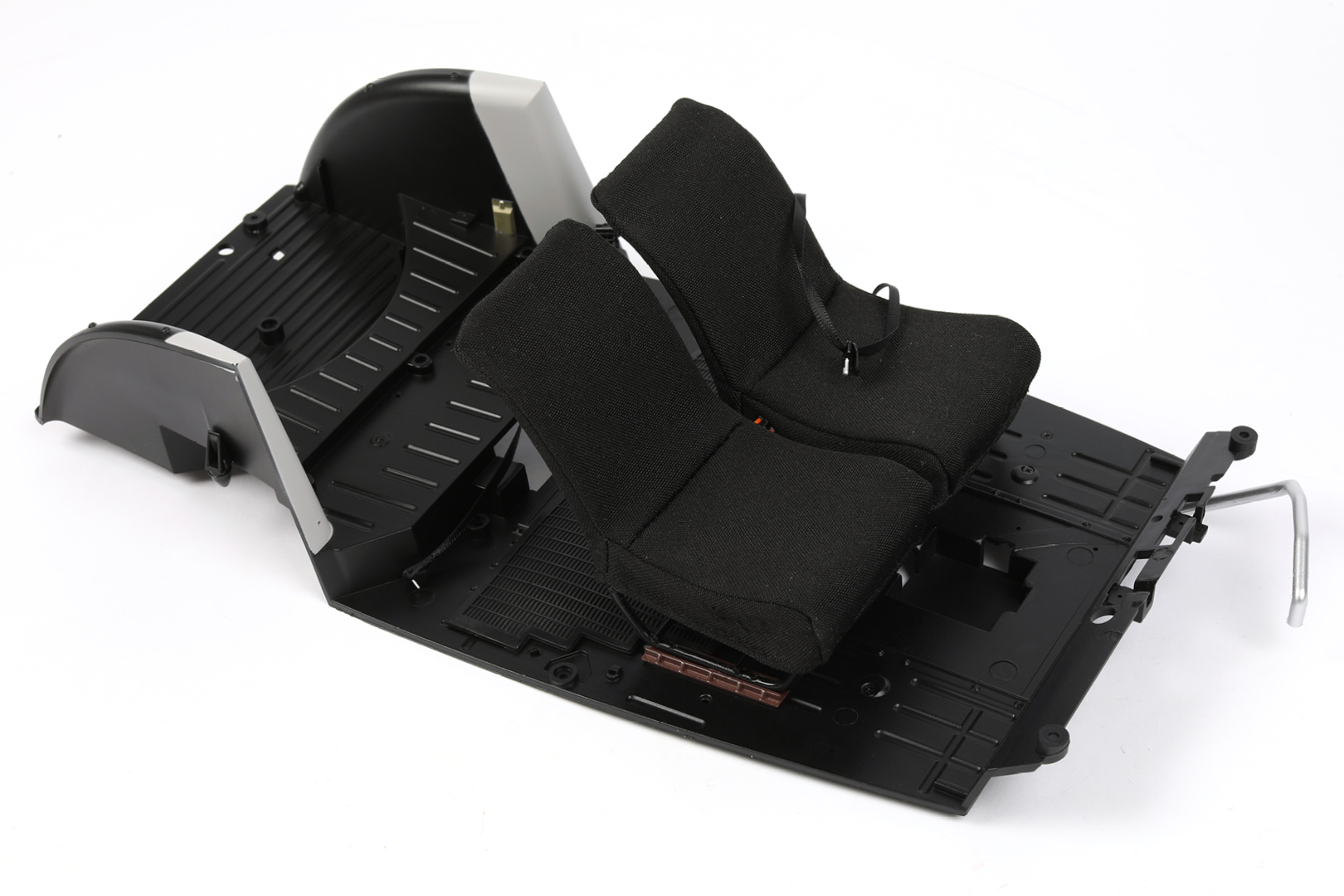

ÉTAPE COMPLÉTÉE

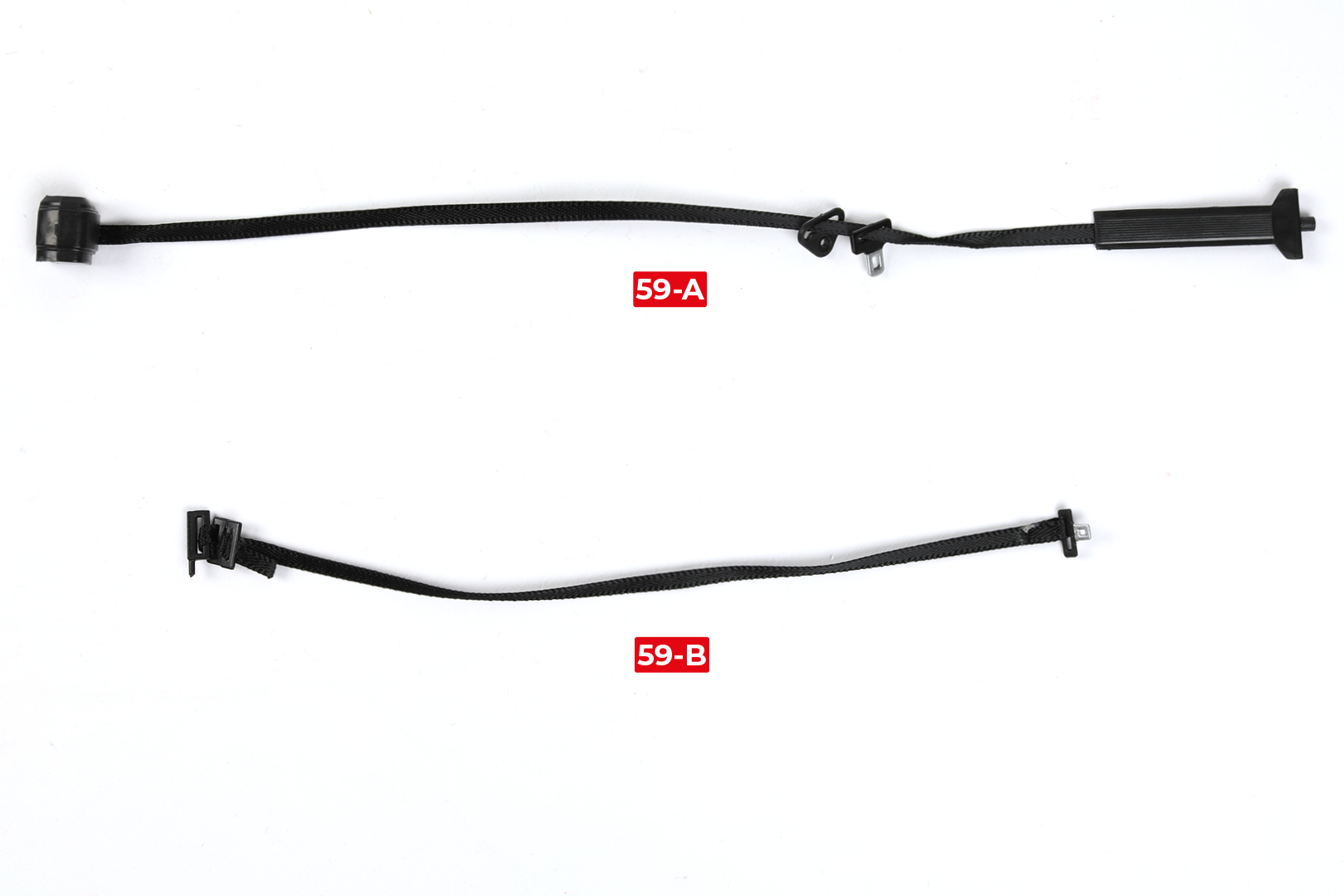

PIÈCES DE L'ÉTAPE 59

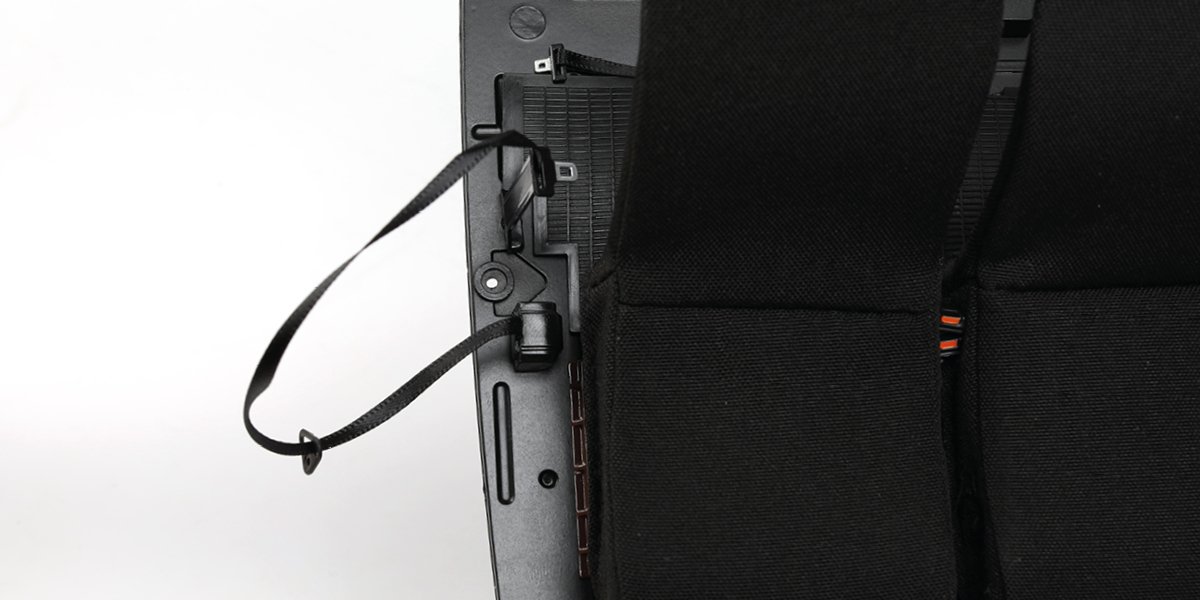

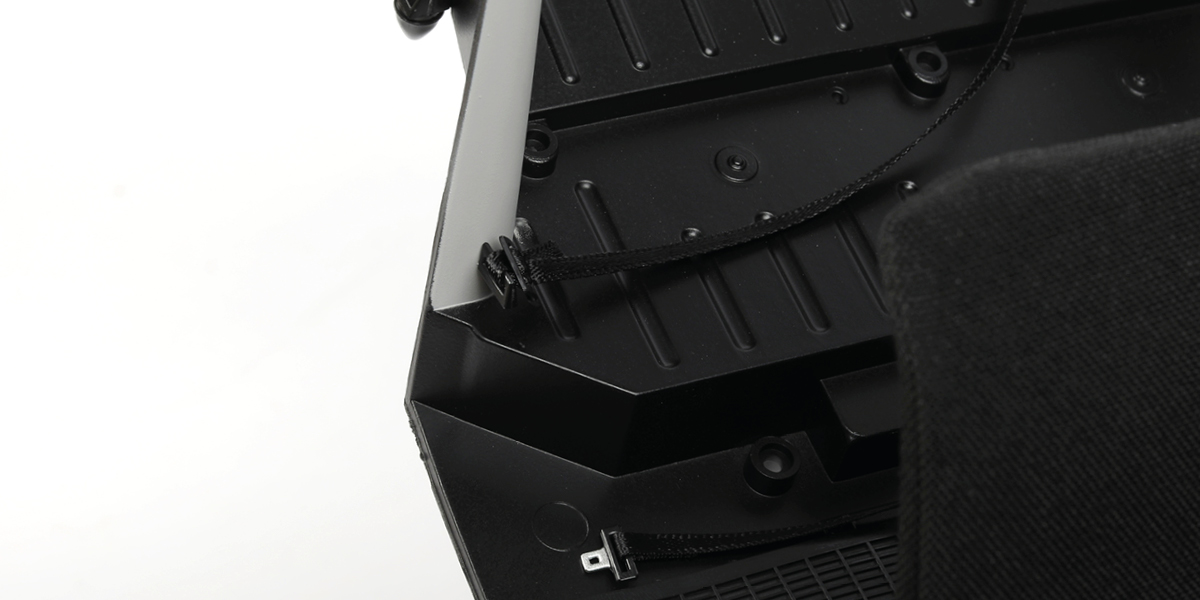

Phase 1

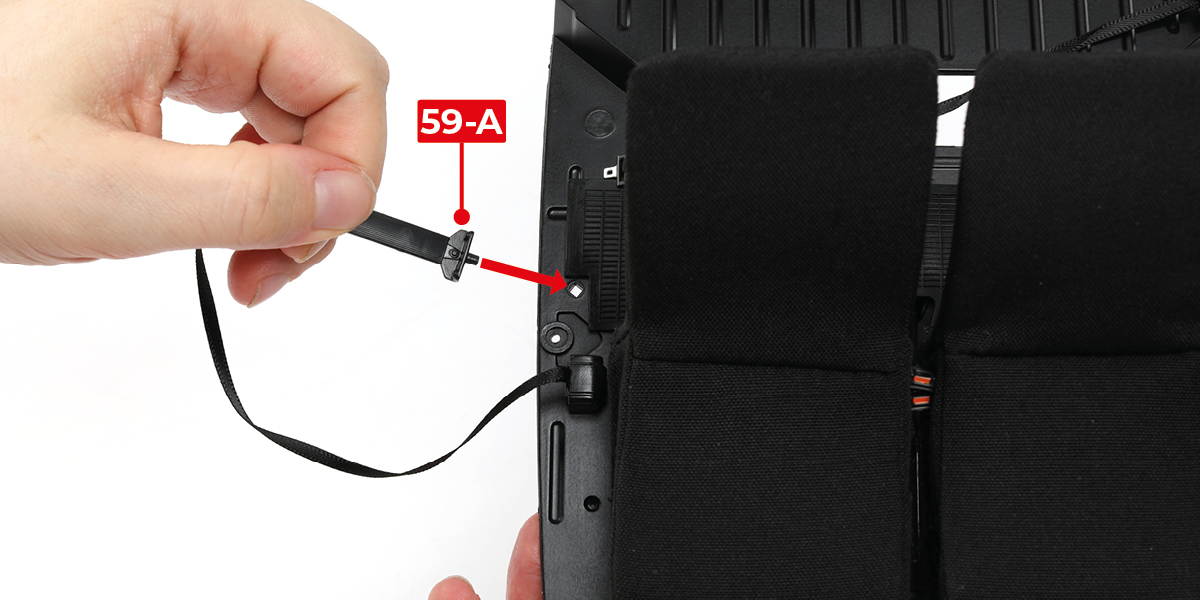

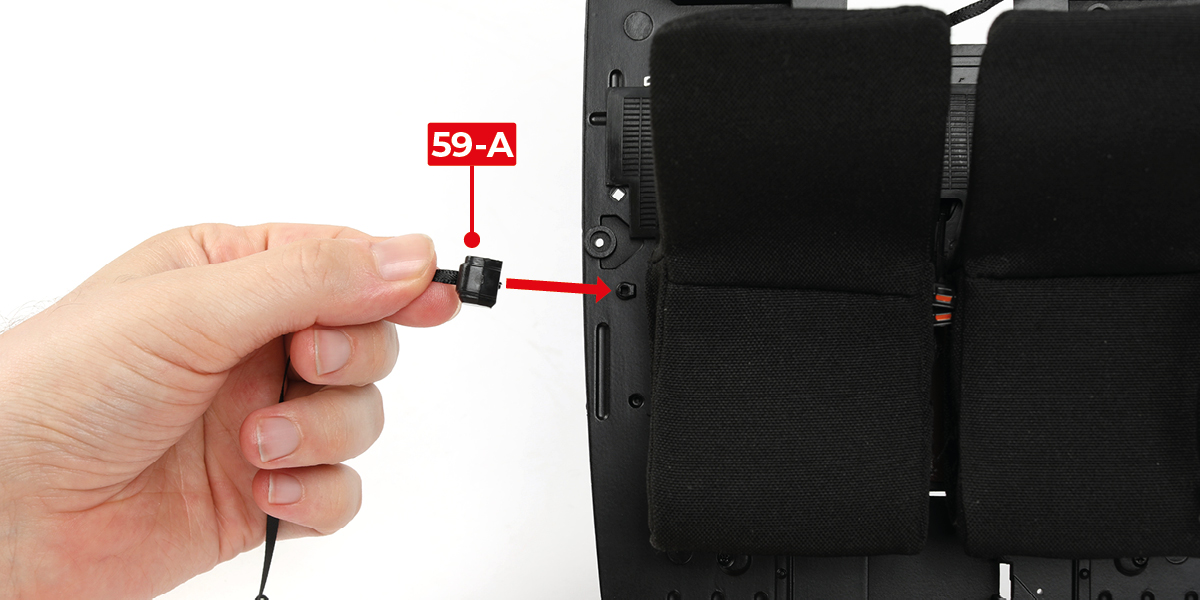

Insérez l'ergot de la pièce 59-A dans le plancher, comme indiqué.
Phase 2

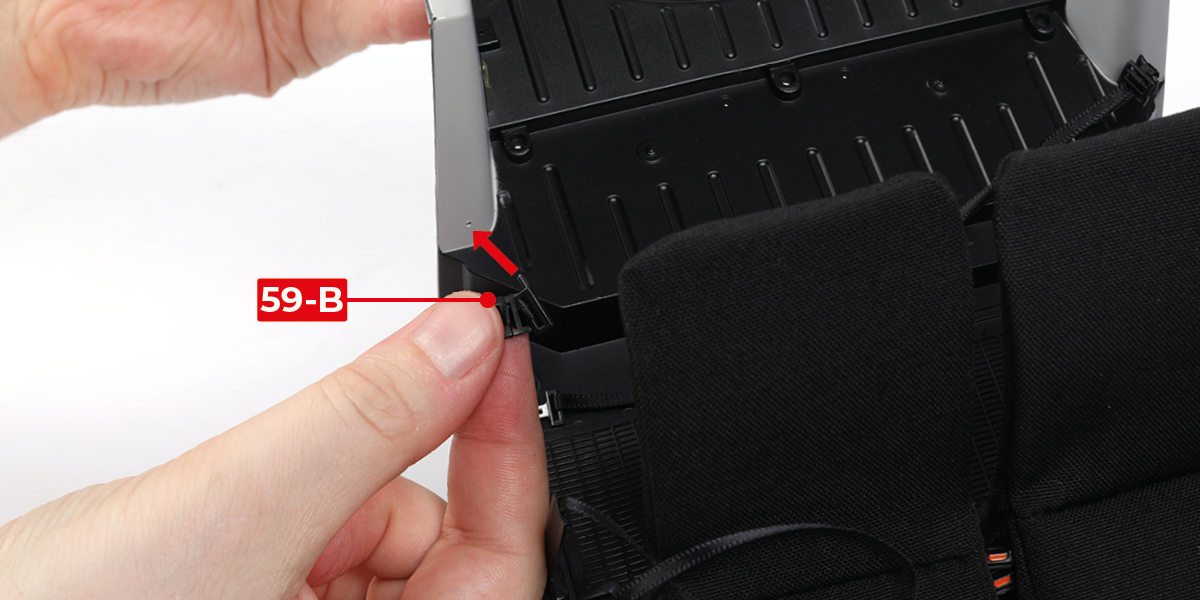

Enfoncez l’ergot de la pièce 59-B dans le plancher à l’aide de pinces si nécessaire.

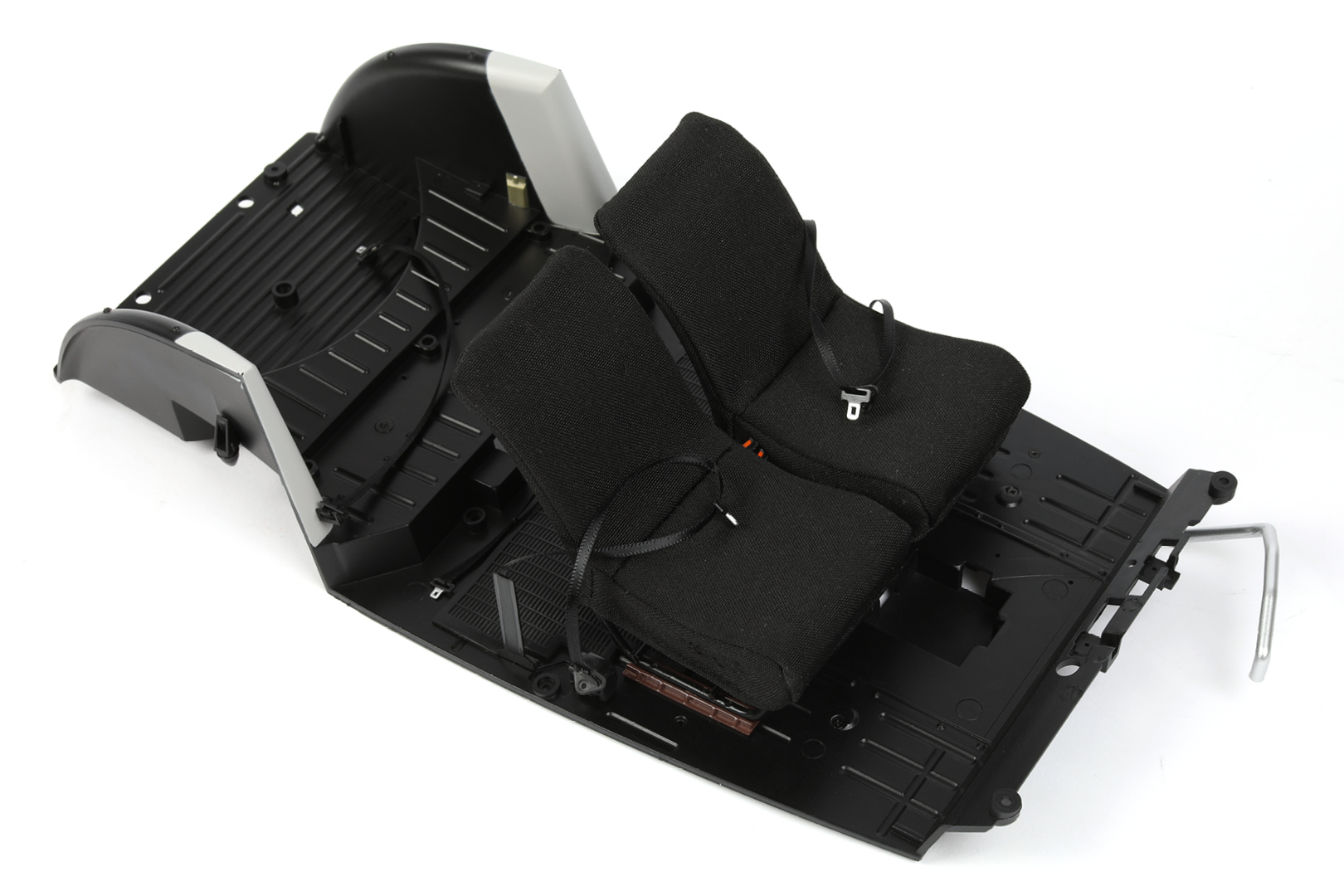

ÉTAPE COMPLÉTÉE

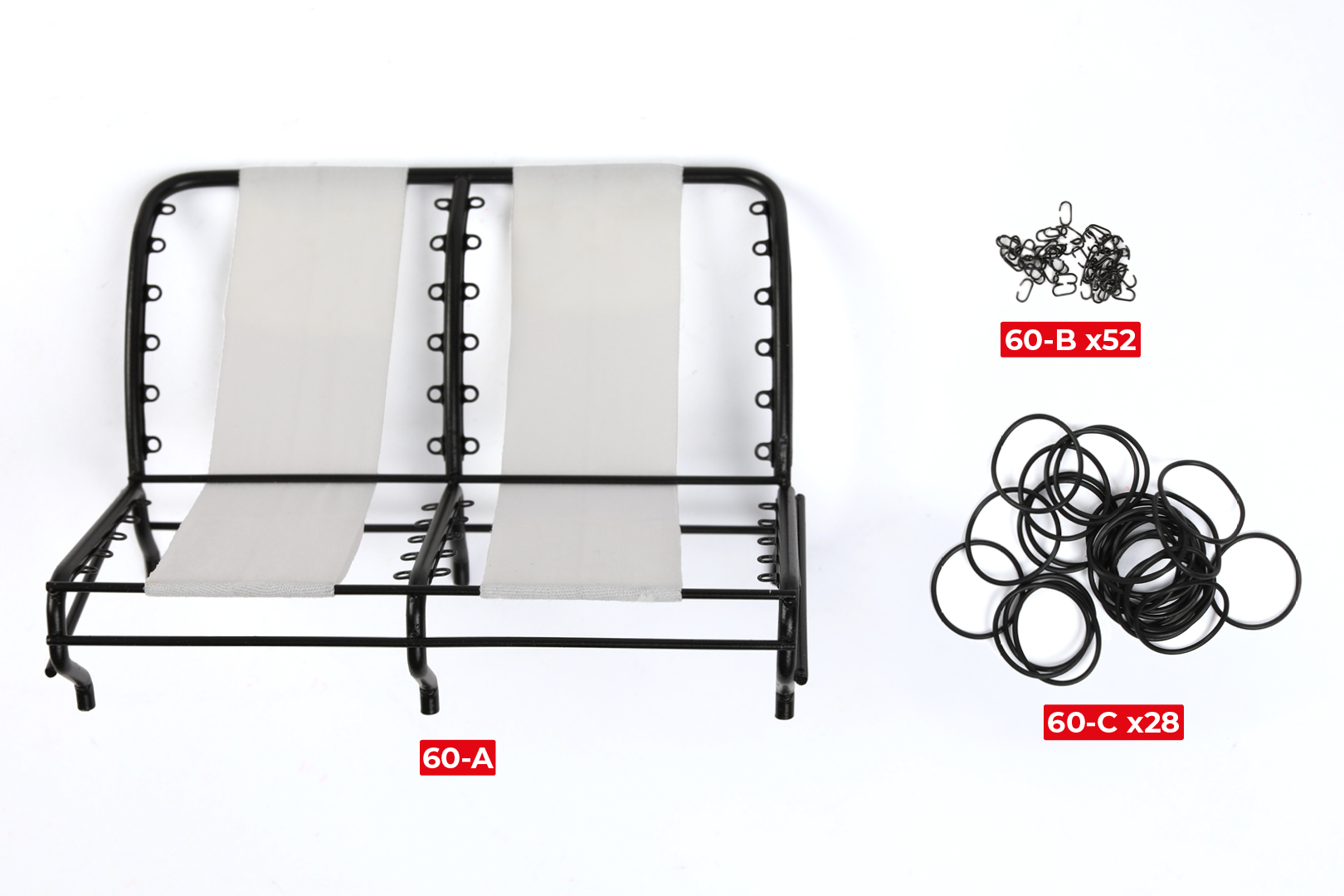

PIÈCES DE L'ÉTAPE 60
Phase 1

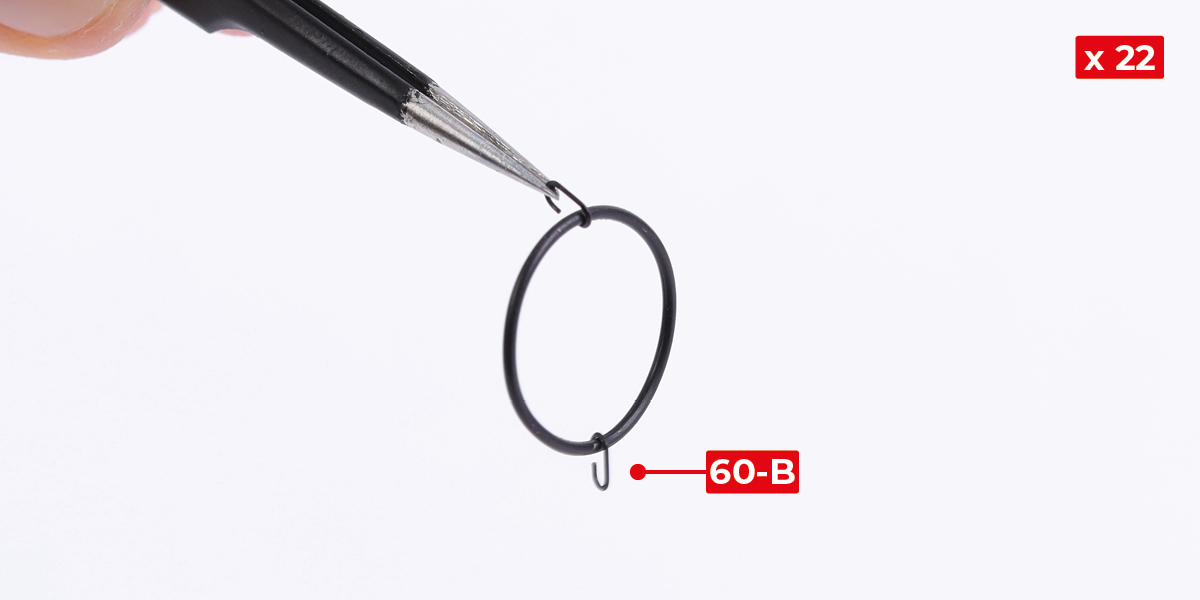

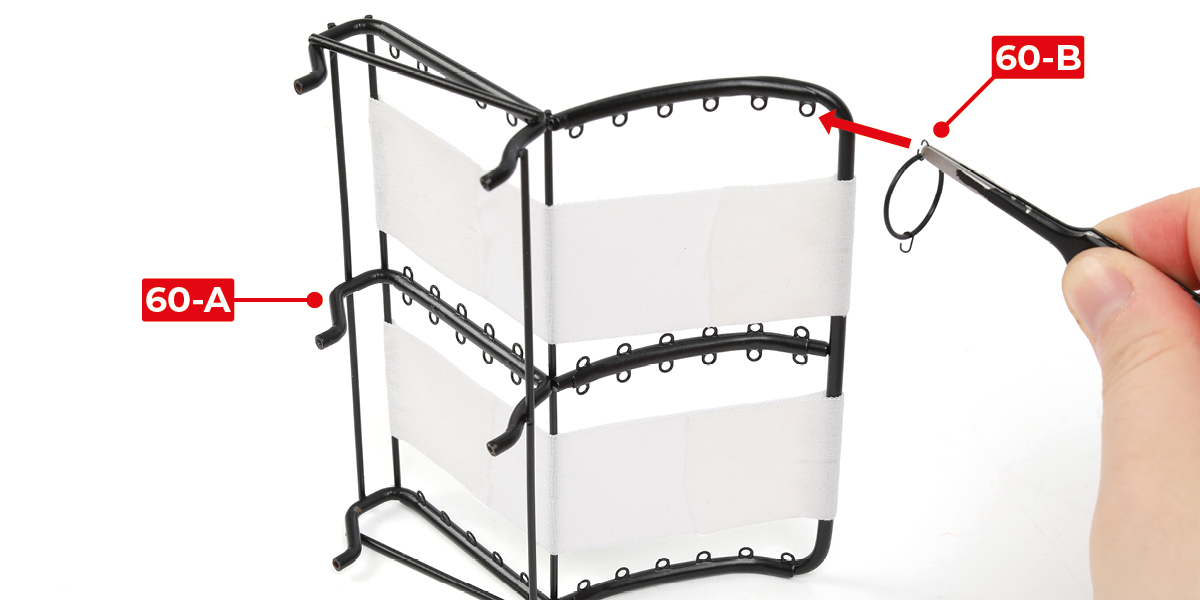

Accrochez deux pièces 60-B à un élastique 60-C, comme indiqué. Répétez cette procédure pour les 21 autres élastiques.
Phase 2

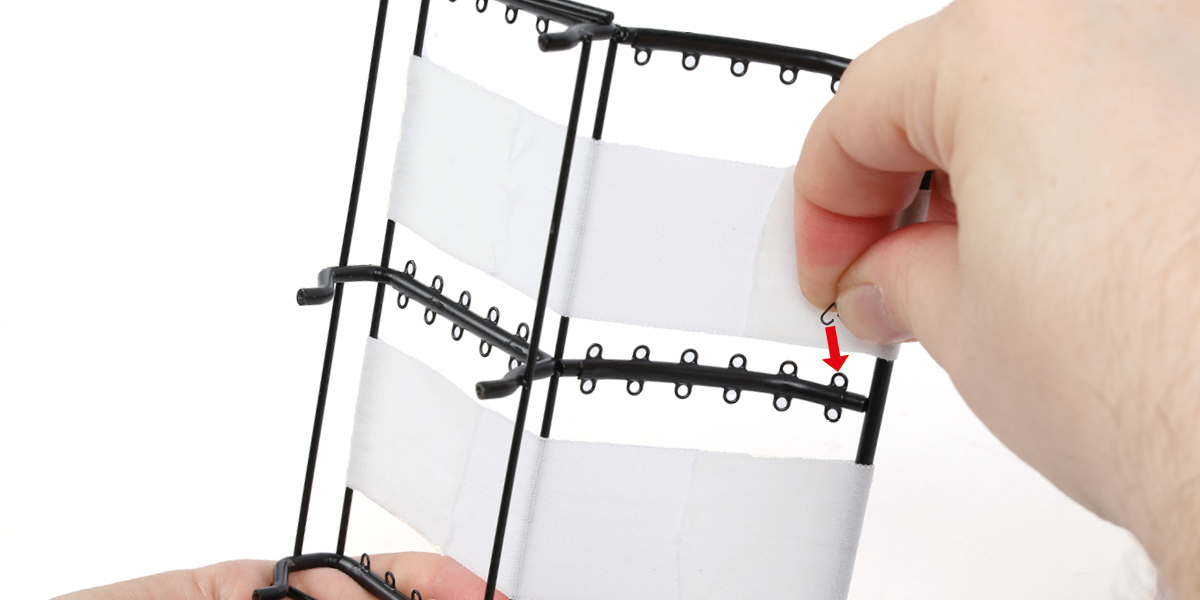

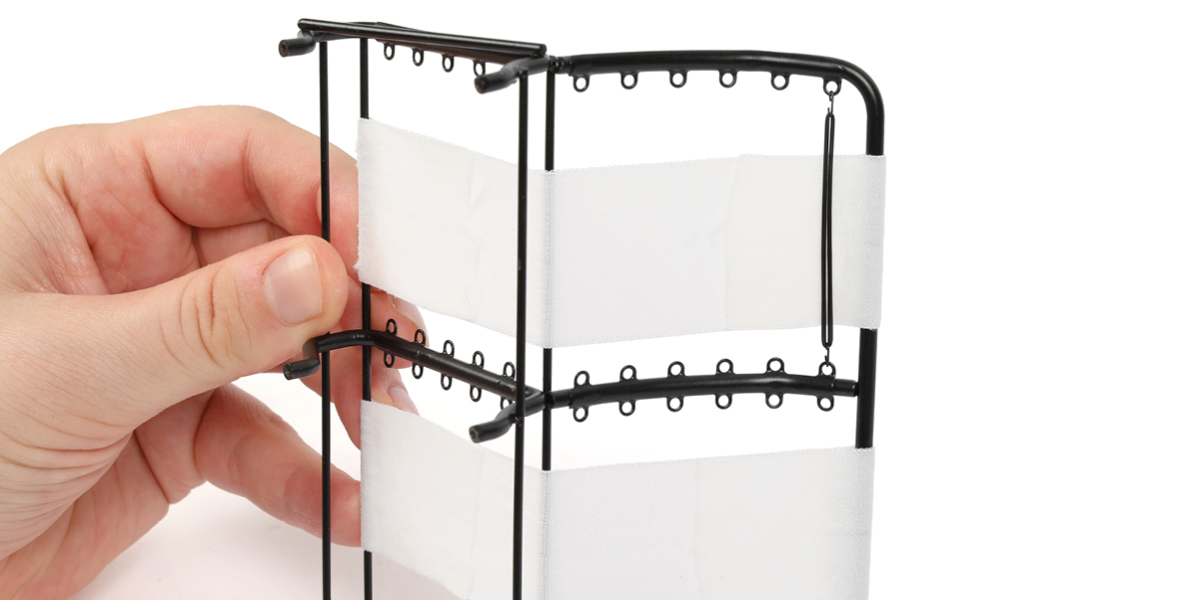

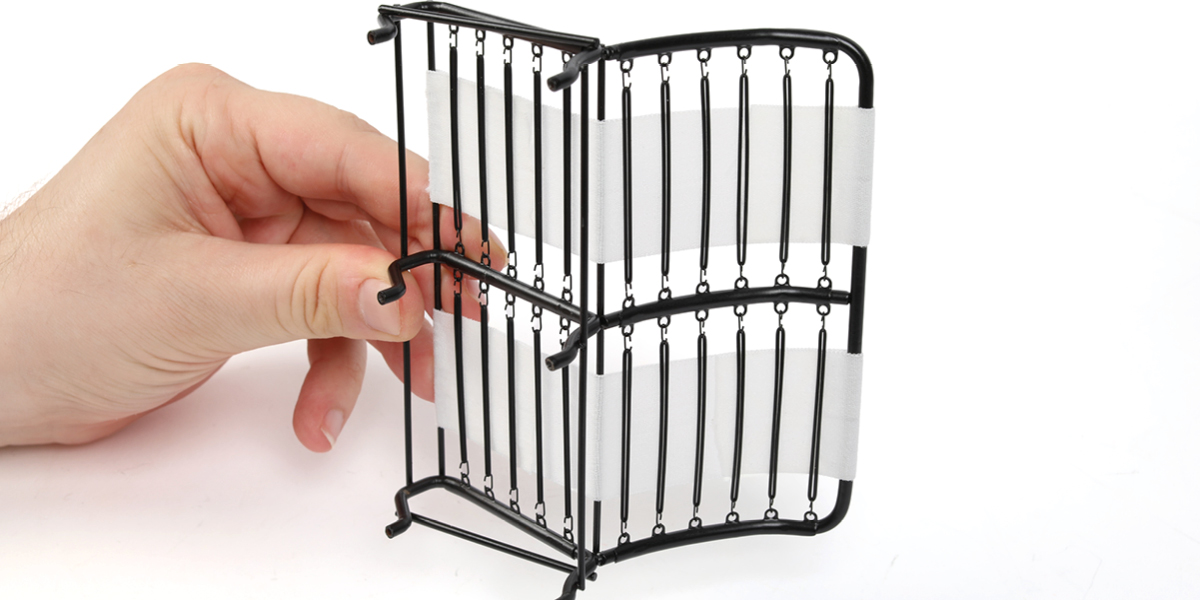

Accrochez un élastique de siège à l'armature de la banquette 60-A, comme indiqué.
Phase 3

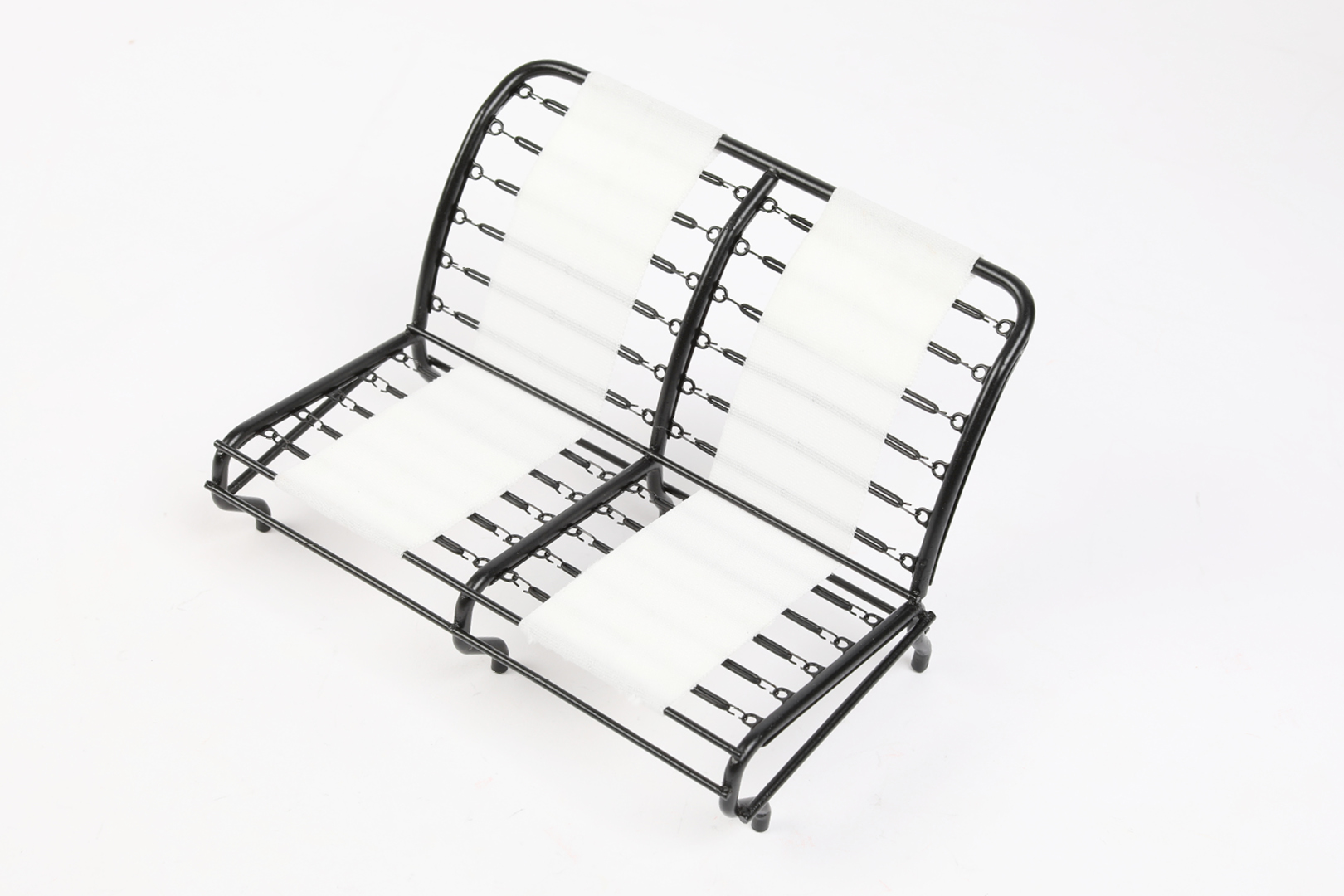

Accrochez les élastiques restants à l'armature de la banquette, comme indiqué.
ÉTAPE COMPLÉTÉE

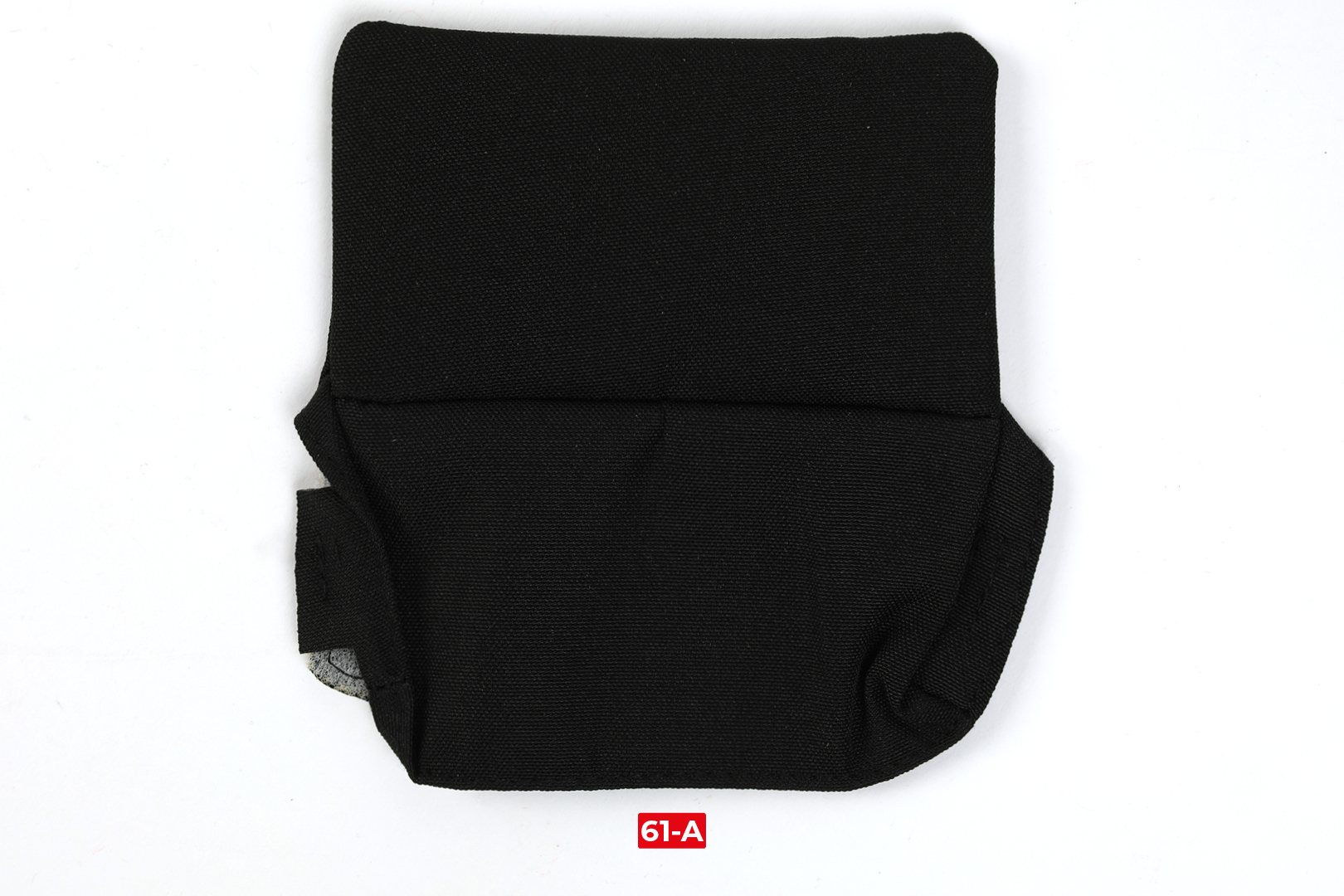

PIÈCES DE L'ÉTAPE 61
Phase 1

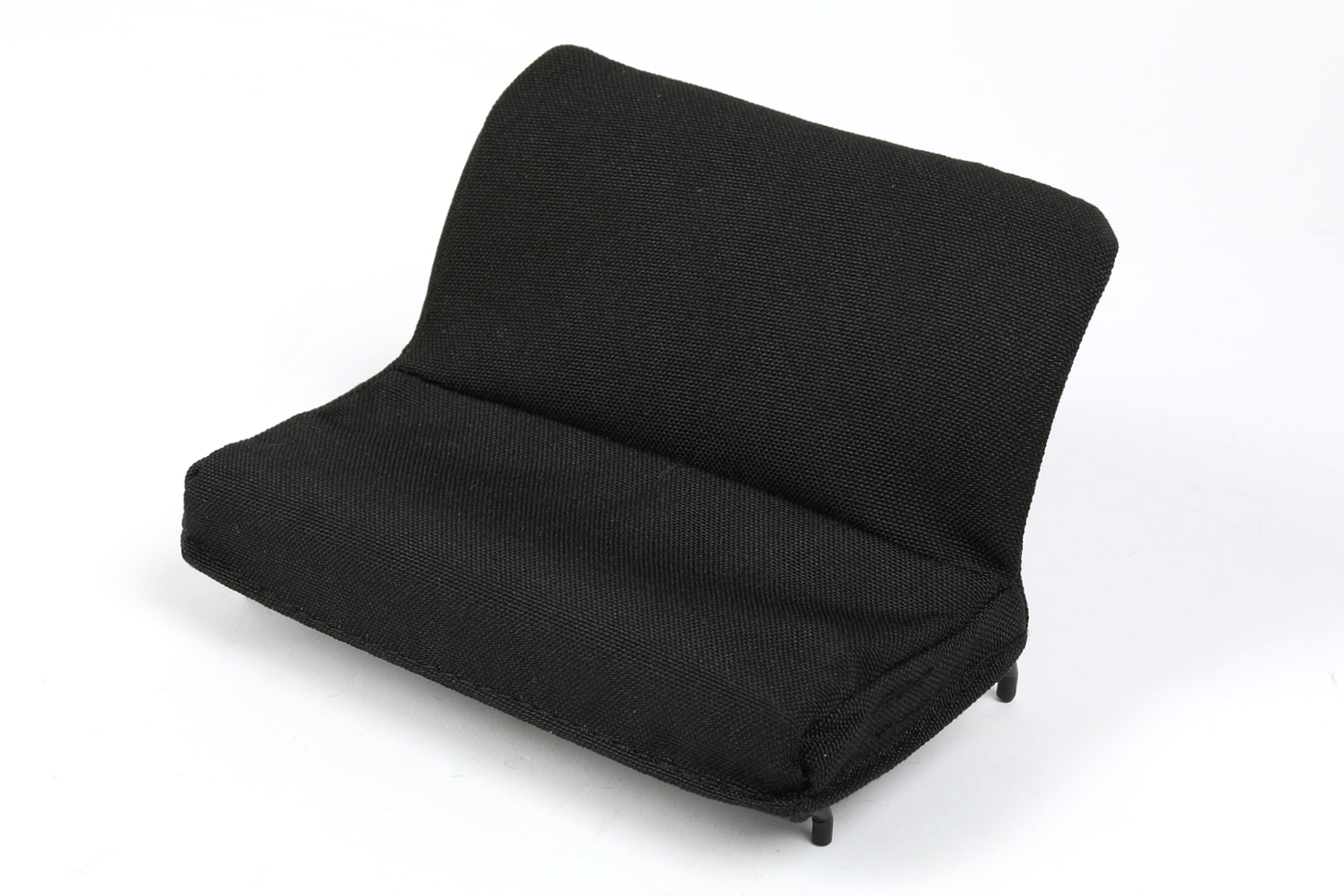

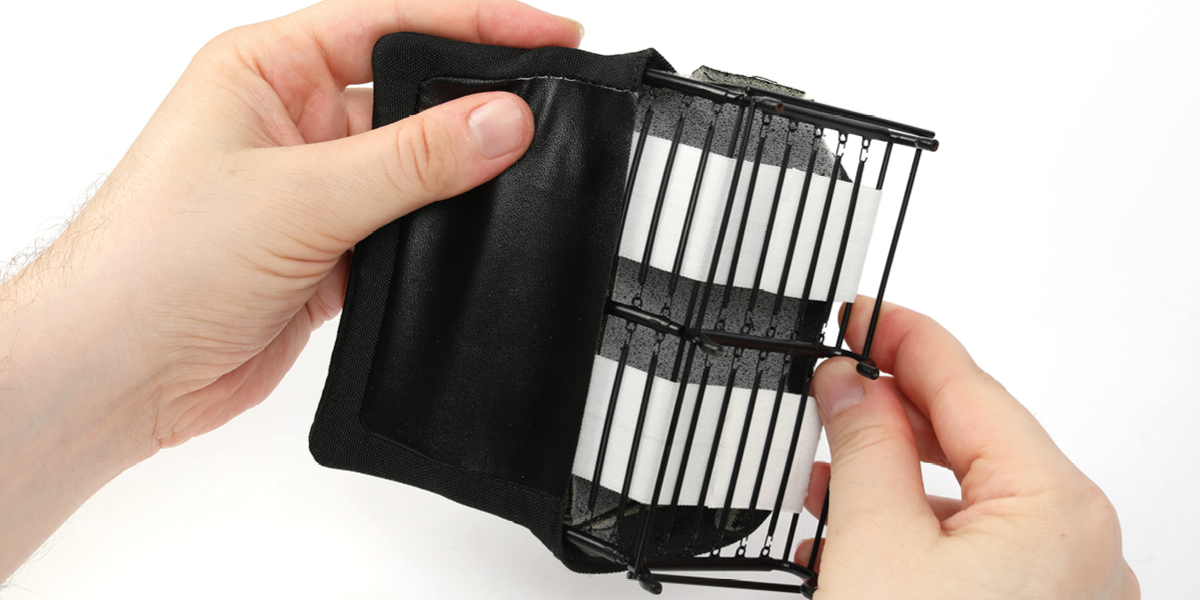

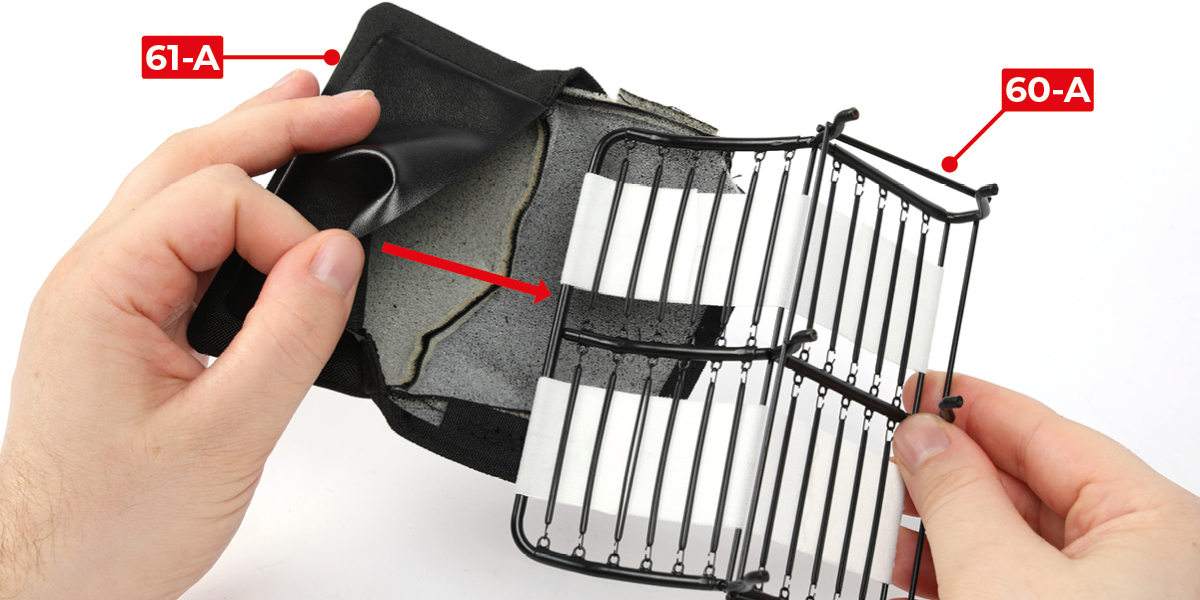

Faites glisser la housse 61-A sur l'armature de la banquette 60-A.
Phase 2

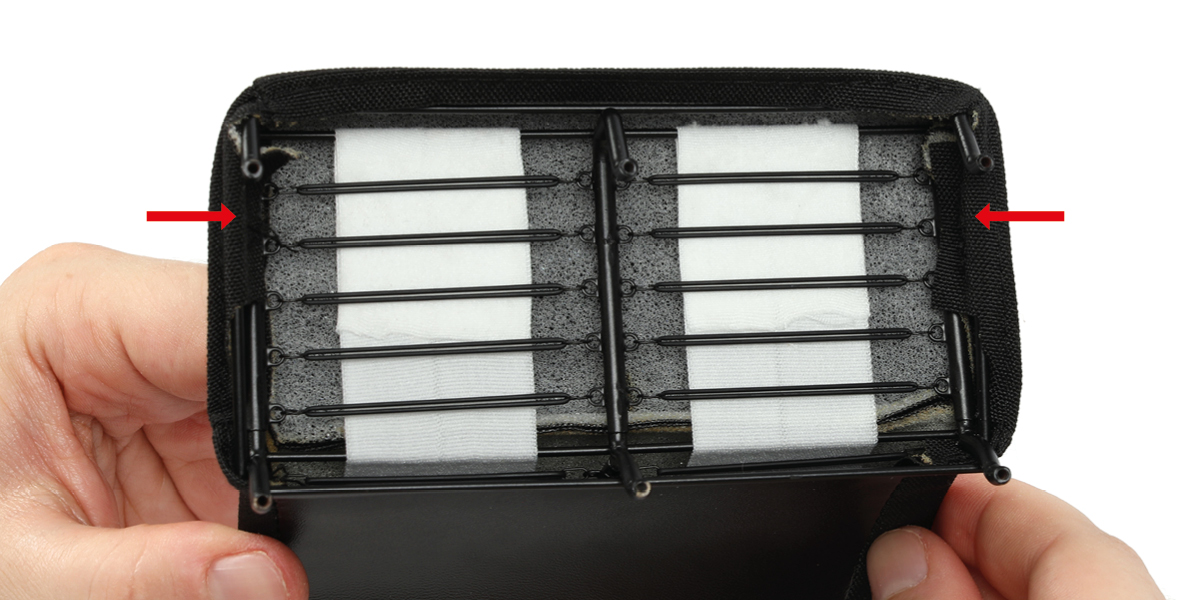

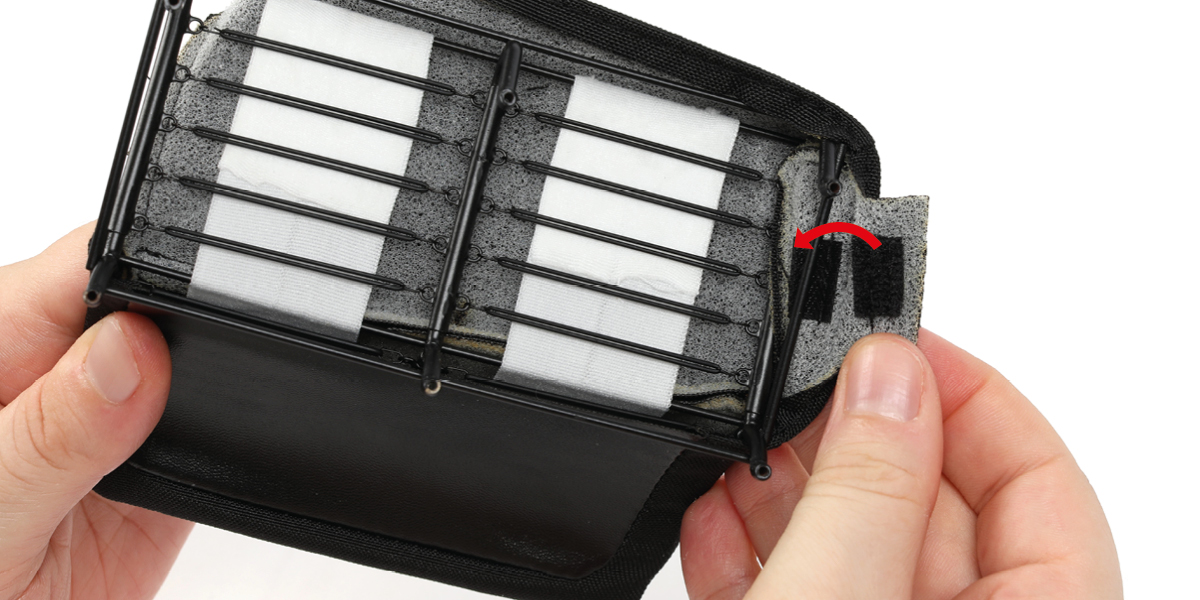

Rabattez les attaches auto-agrippantes, comme indiqué.
ÉTAPE COMPLÉTÉE

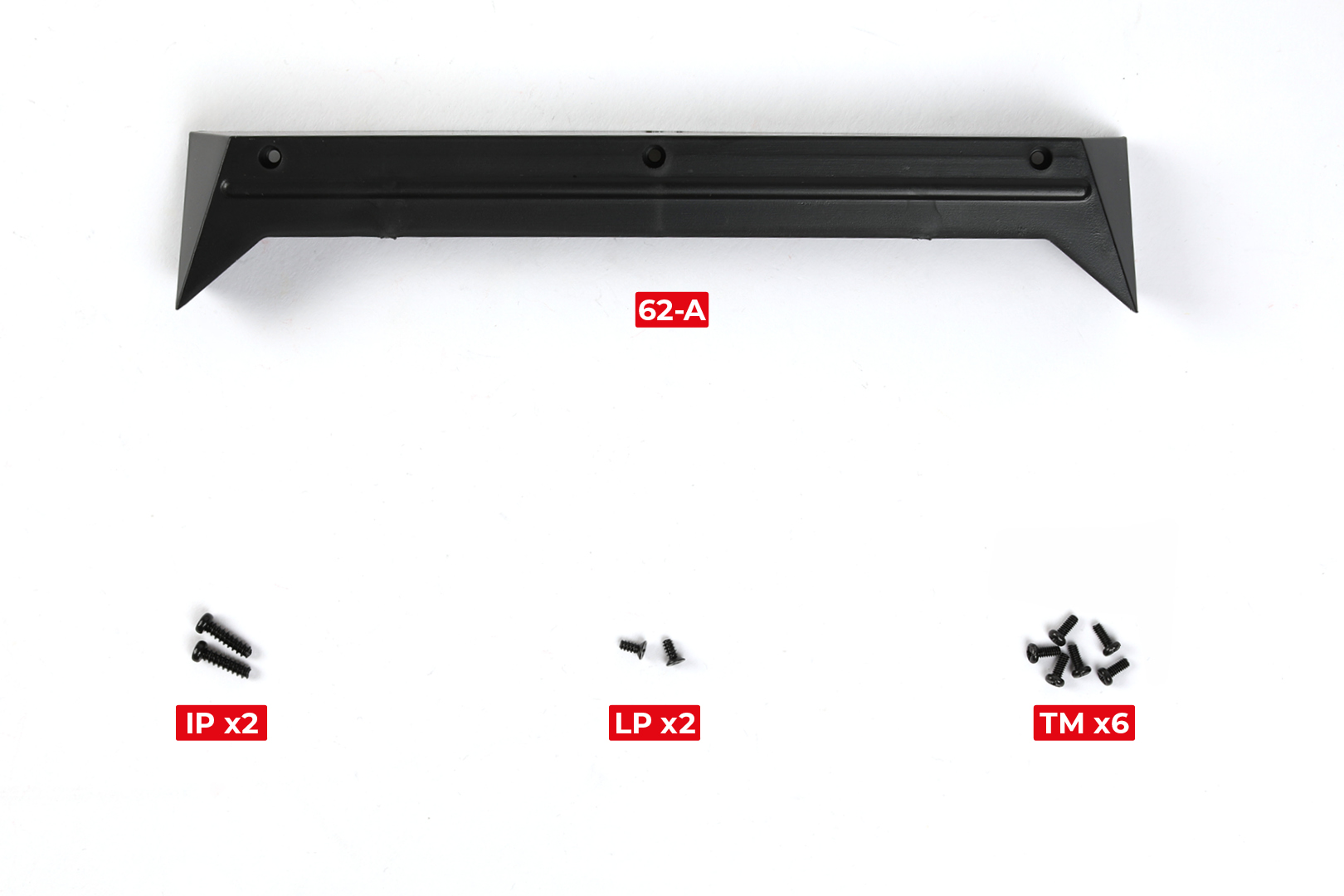

PIÈCES DE L'ÉTAPE 62
Phase 1

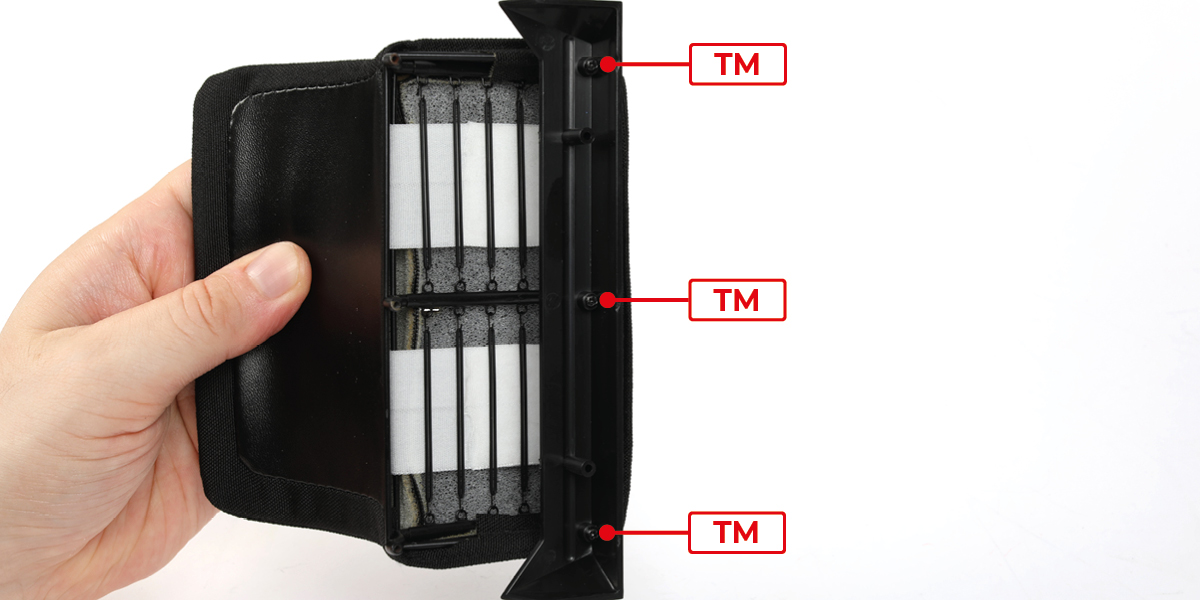

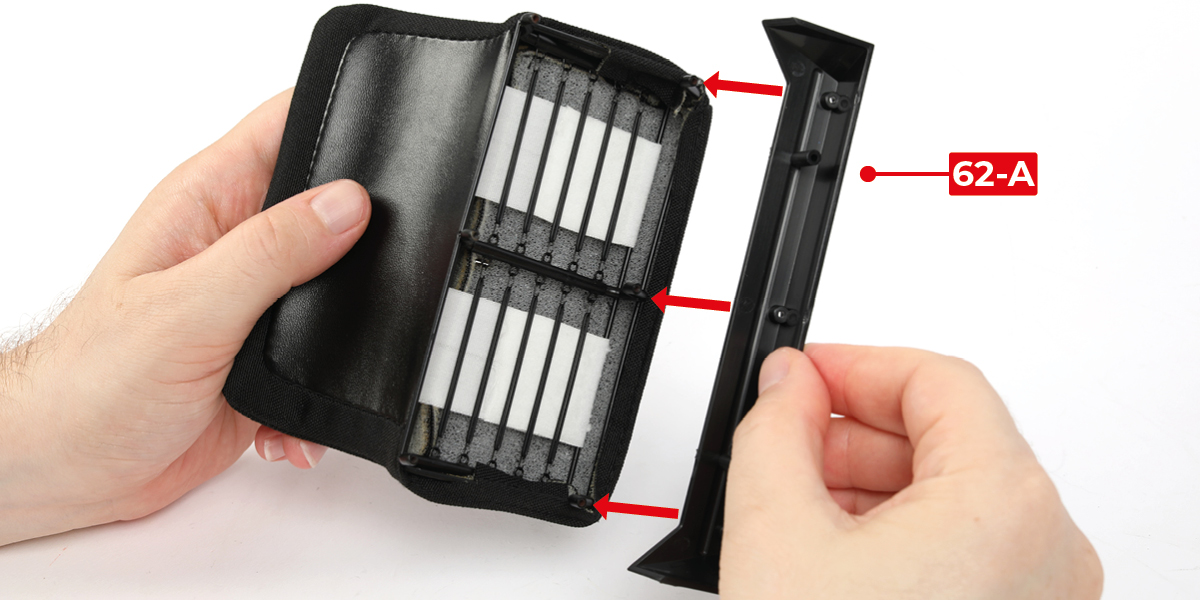

Fixez la pièce 62-A à la banquette arrière à l'aide de trois vis TM.
Phase 2

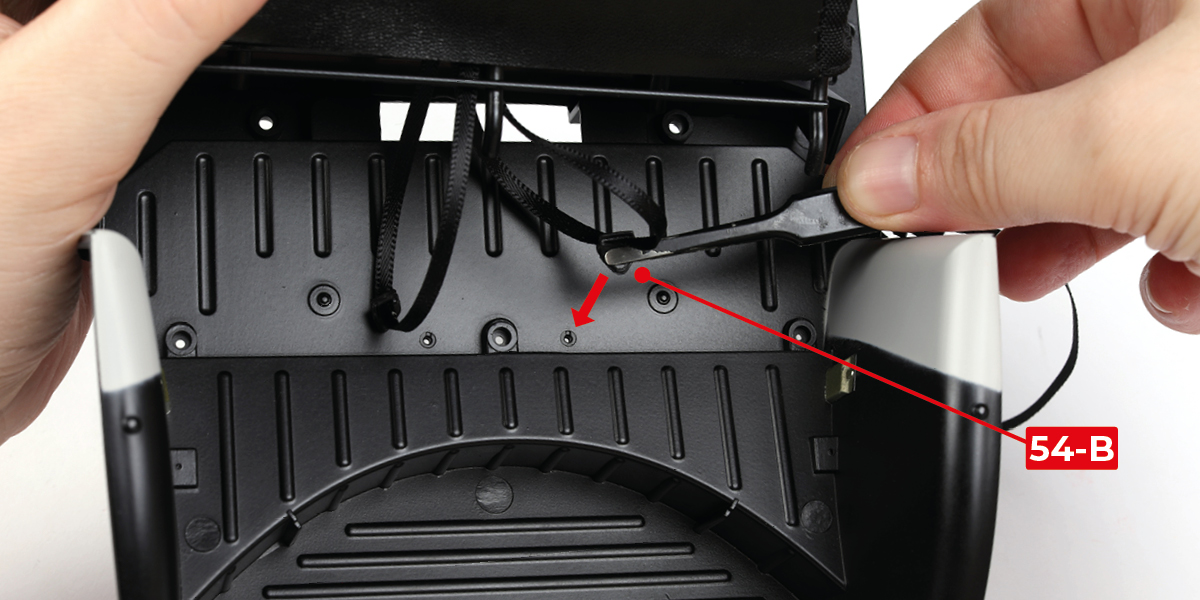

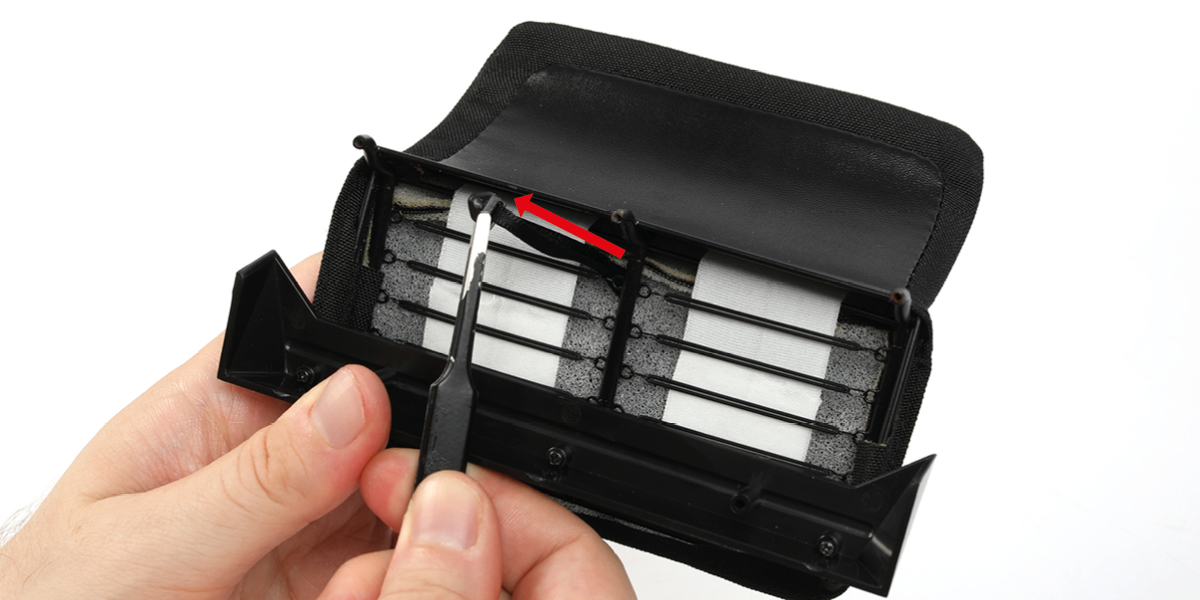

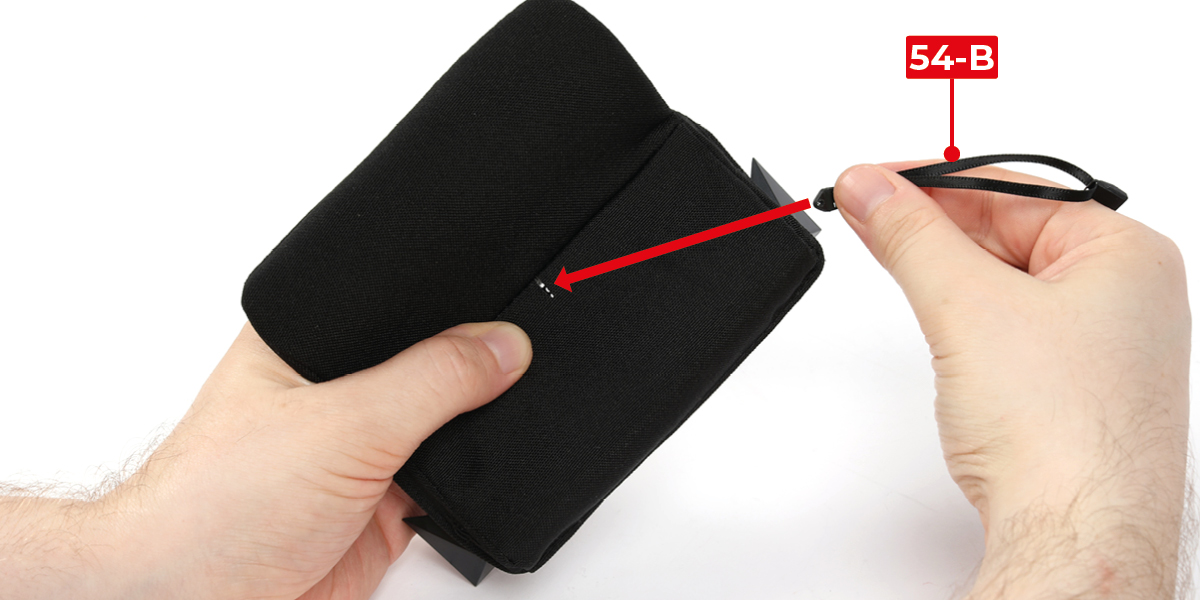

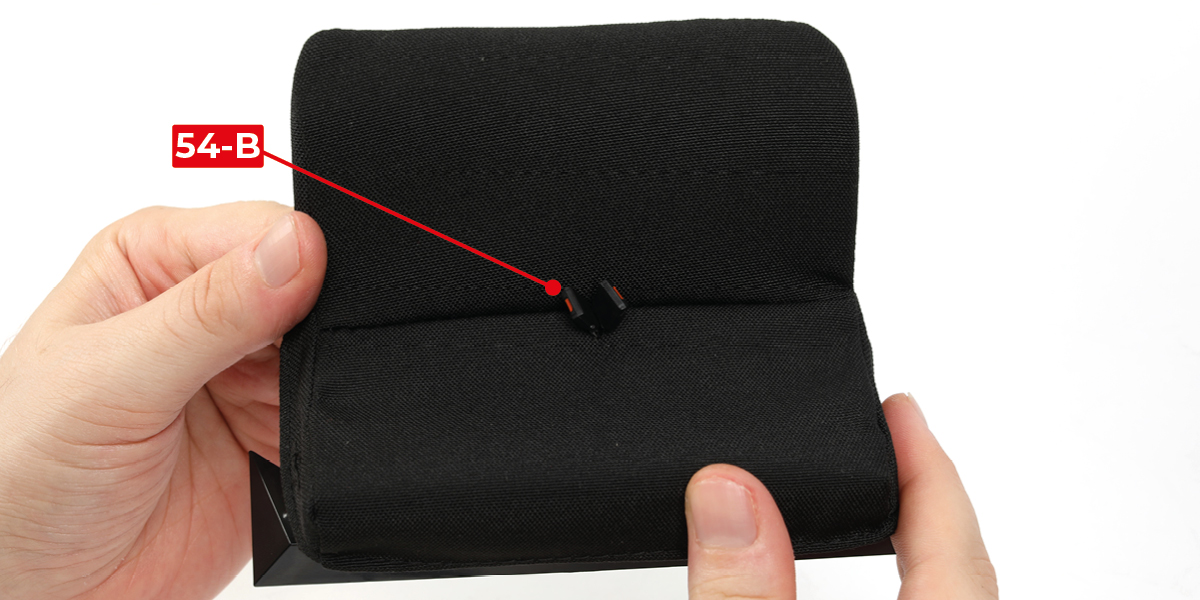

Insérez les deux pièces 54-B à travers la banquette arrière, comme indiqué.
Phase 3

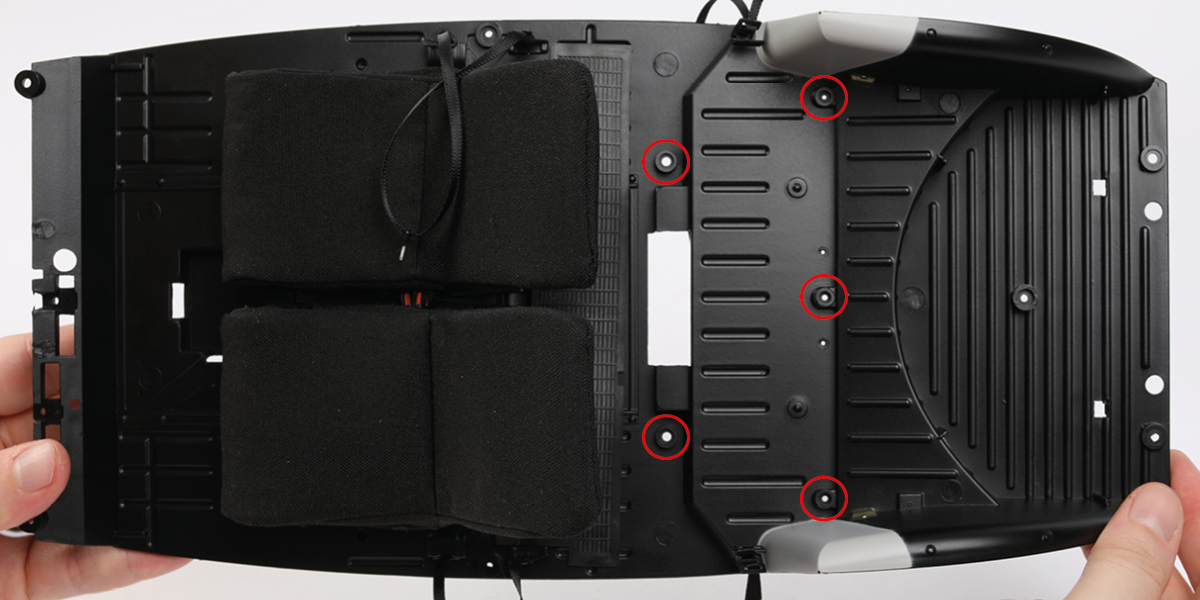

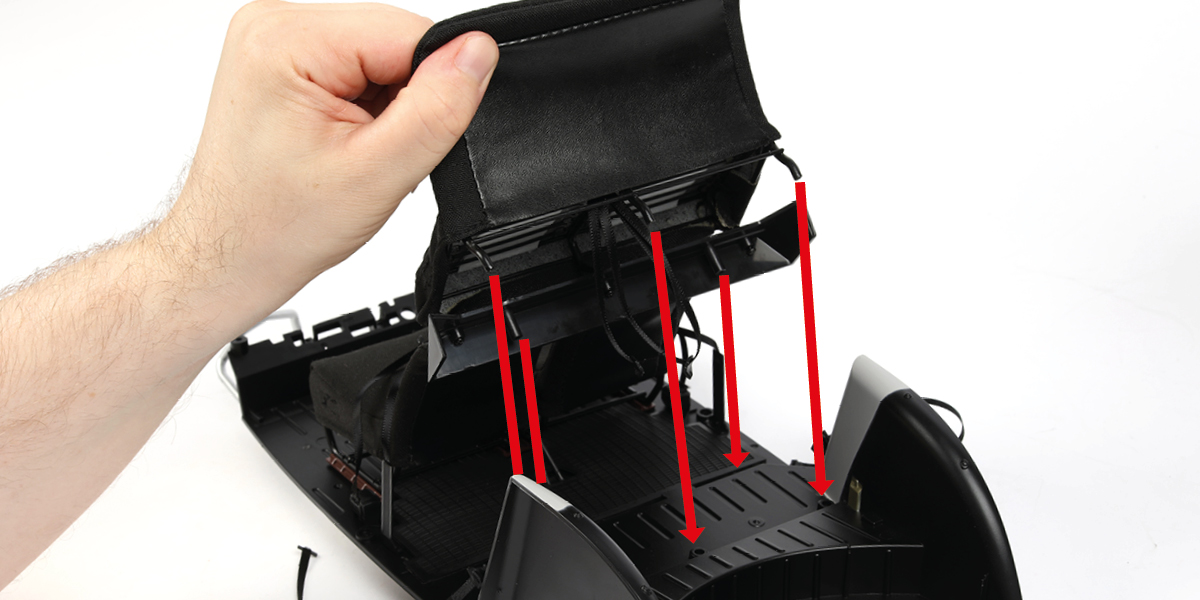

Repérez les cinq trous de vis indiqués dans le plancher, puis alignez la banquette arrière avec ceux-ci, comme illustré.
Phase 4

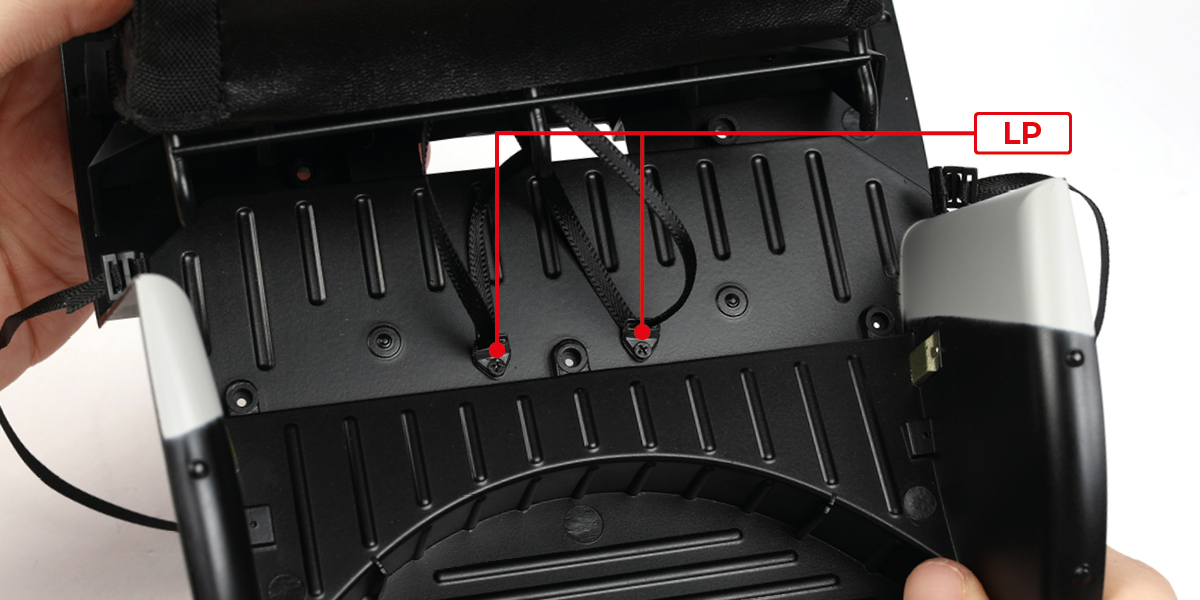

Fixez les attaches des ceinture de sécurité arrière 54-B au plancher à l'aide de deux vis LP.
Phase 5

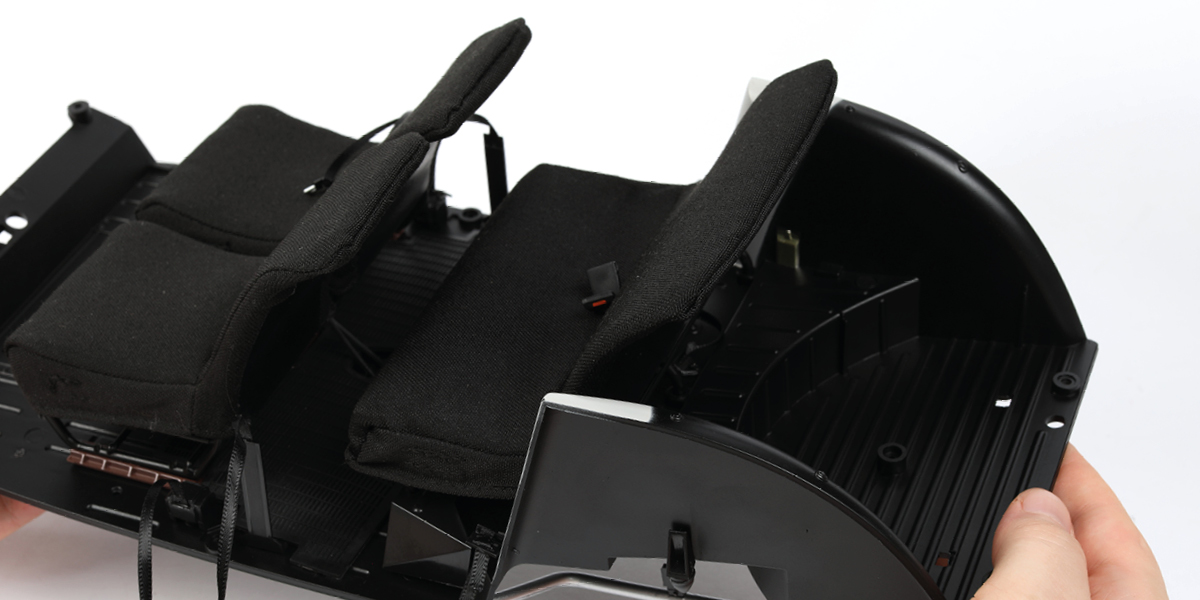

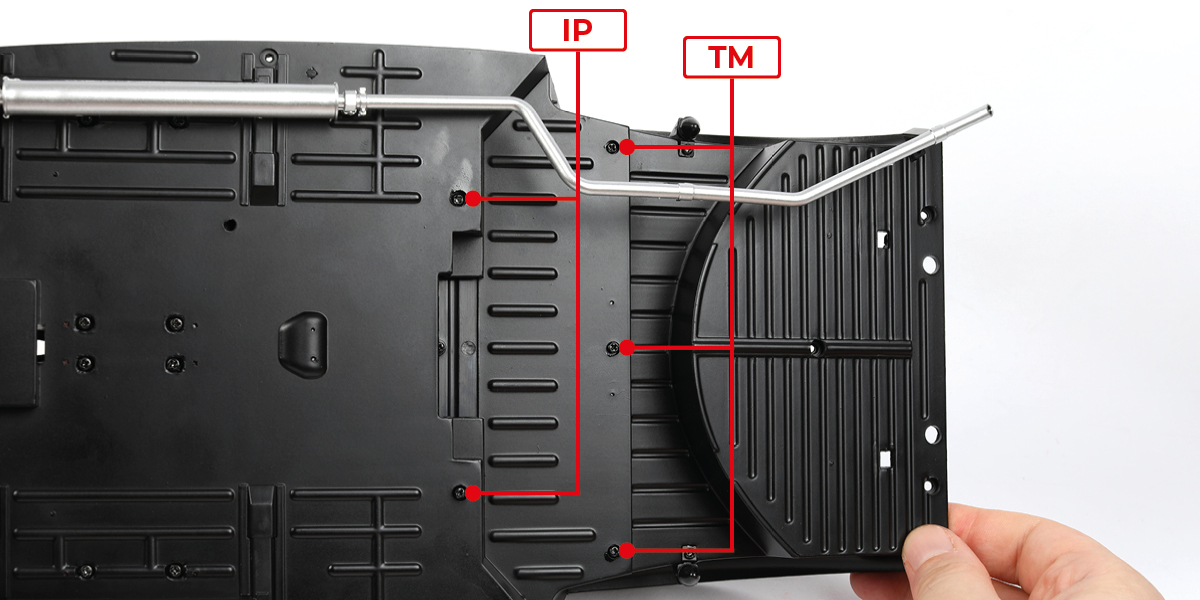

Fixez la banquette arrière au plancher à l'aide de deux vis IP et de trois vis TM.

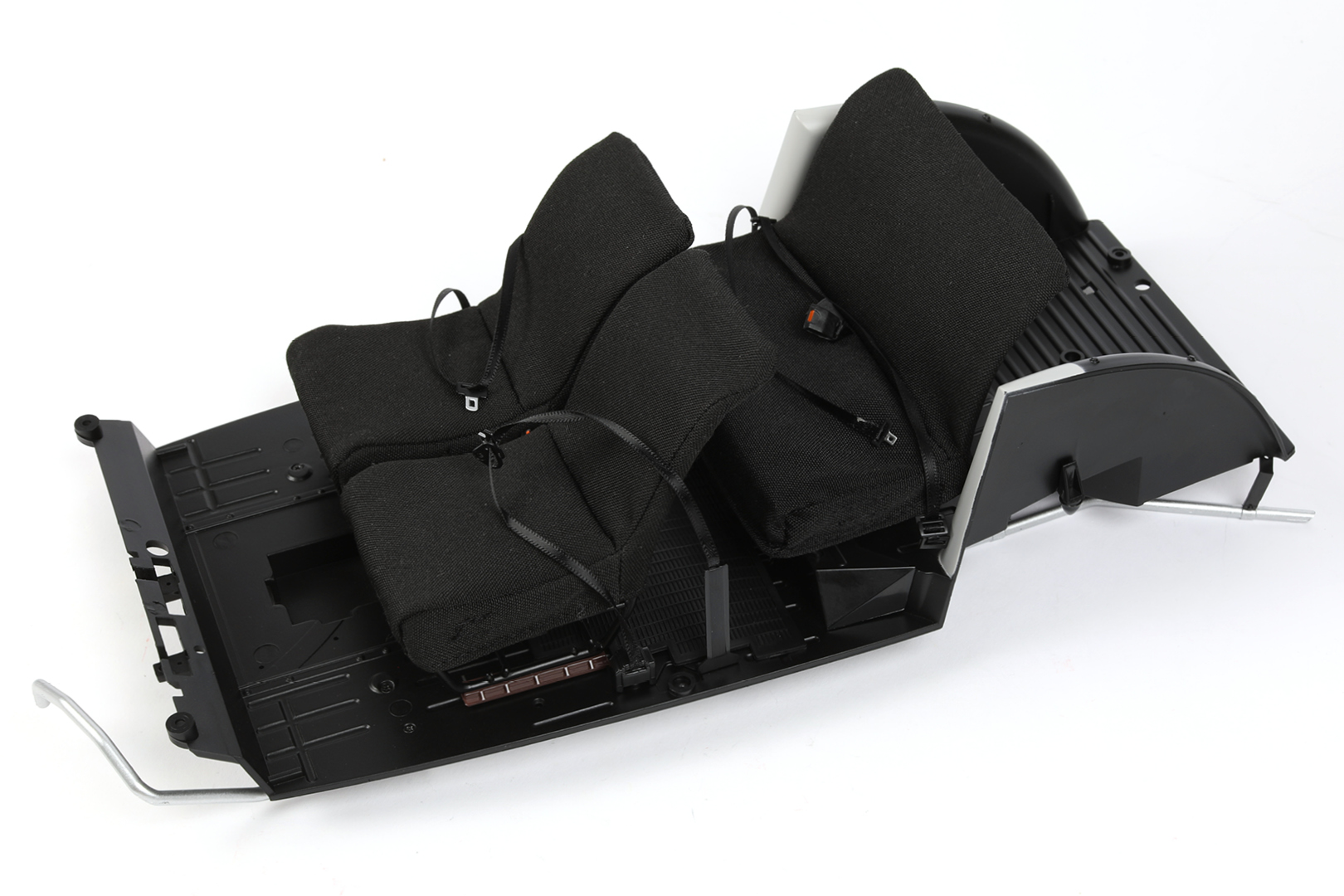

ÉTAPE COMPLÉTÉE
