Boîte n° 03
INSTRUCTIONS DE MONTAGE
Instructions pour assembler votre maquette du Cutty Sark
La maquette du Cutty Sark est répartie en 12 boîtes, chacune contenant les pièces nécessaires à l’assemblage. La liste des pièces figure au début des instructions.
Avant de commencer, vérifiez que vous disposez des outils nécessaires. La liste des outils recommandés est indiquée sous la liste des pièces.
Chaque étape est accompagnée de photos et d'explications détaillées. Suivez les instructions étape par étape pour assembler votre modèle.
La section « Identification des pièces » vous aide à repérer les différentes pièces.
Les feuilles de gabarits PL, imprimées à l’échelle 1/1, facilitent l'assemblage des couples.
Pour détacher les pièces des planches découpées au laser, coupez avec précaution les attaches à l’aide d’un cutter. Ne retirez que les pièces dont vous avez besoin et gardez de côté celles qui ne sont pas utilisées.
Vous trouverez également une aide supplémentaire sur notre forum ou sur notre site internet dans la rubrique « Annuaire des experts ».
John, un modéliste naval expert, a créé une série de vidéos de montage adaptées aux débutants sur sa chaîne YouTube : John Builds Iconic Military Models.
LISTE DES PIÈCES
| Matériau | Quantité | |
| Planches prédécoupées | ||
| 2002-8, 2002-9, 2002-10, 2002-11 | Bois | 4 |
| Baguettes | ||
| 5 x 5 x 400 mm | Chêne | 9 |
| 3 x 3 x 400 mm | Tilleul | 6 |
| 2 x 3 x 600 mm | Tilleul | 15 |
| Tiges en bois | ||
| ø10 mm x 450 mm | Acajou | 1 |
| Accastillage de mâts | ||
| Colliers de mât de misaine et grand mât (10 x 14 mm) (4.40) | 4 | |
| Colliers de mât d'artimon (9 x 13 mm) (4.41) | 2 | |
| Gabarits | ||
| Gabarits d'assemblage PL-05, PL-06 et PL07 | 3 |
Outils utiles pour assembler ce modèle : tapis de coupe, crayon, cutter, papier de verre à grain fin ou éponge à poncer, lime, colle à bois blanche, super glue (colle cyanoacrylate), ruban de masquage, équerre, scie de modélisme, bloc de ponçage, règle en acier de 30 cm, serre-joints, outil de traçage pour moulures.

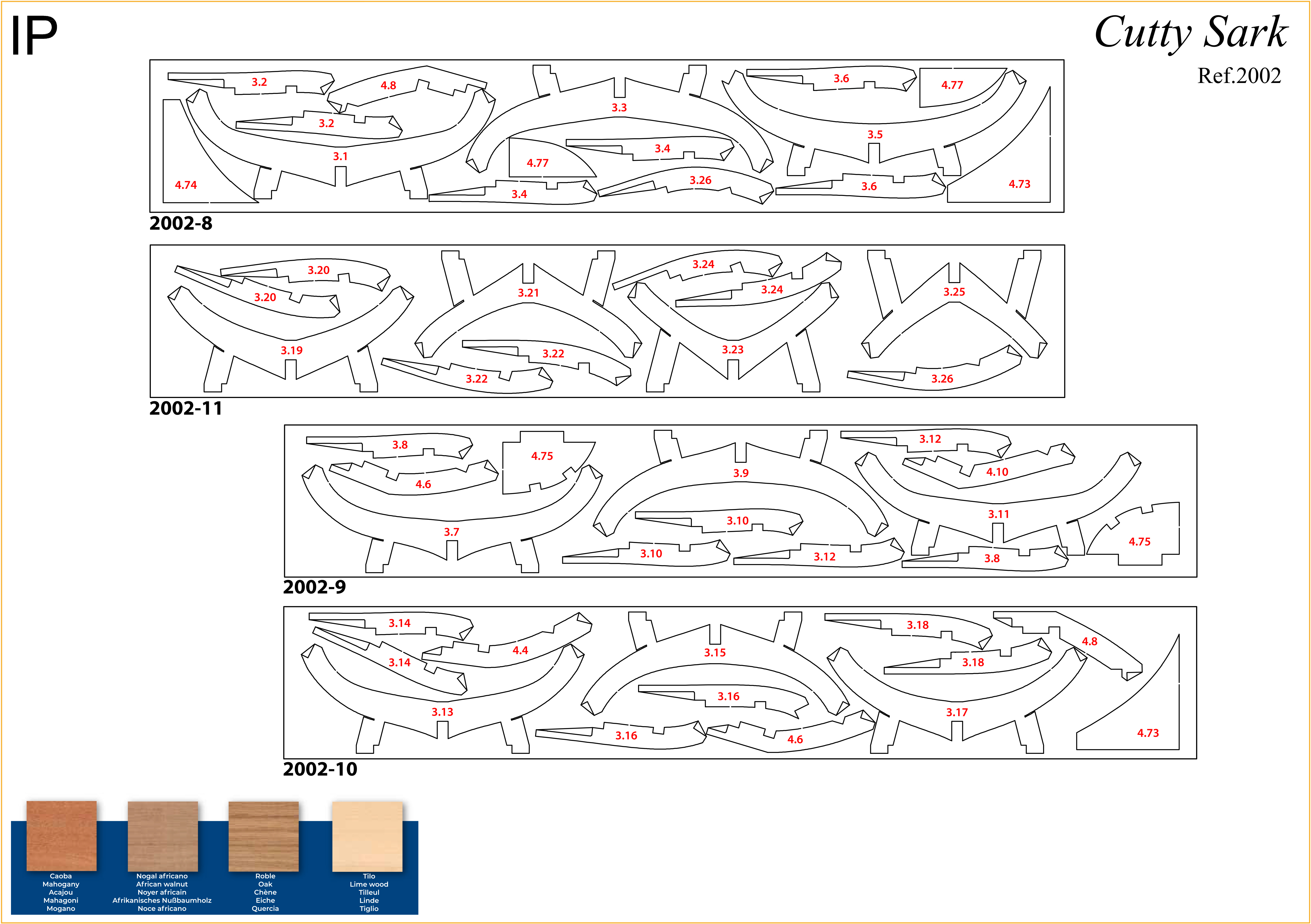

IDENTIFICATION DES PIÈCES
RÉFÉRENCE DES PIÈCES
NUMÉRO DE PIÈCE | RÉFÉRENCE | NUMÉRO DE PIÈCE | RÉFÉRENCE | NUMÉRO DE PIÈCE | RÉFÉRENCE |
| 3.1 | 2002-8 | 3.10 | 2002-9 | 3.19 | 2002-11 |
| 3.2 | 2002-8 | 3.11 | 2002-9 | 3.20 | 2002-11 |
| 3.3 | 2002-8 | 3.12 | 2002-9 | 3.21 | 2002-11 |
| 3.4 | 2002-8 | 3.13 | 2002-10 | 3.22 | 2002-11 |
| 3.5 | 2002-8 | 3.14 | 2002-10 | 3.23 | 2002-11 |
| 3.6 | 2002-8 | 3.15 | 2002-10 | 3.24 | 2002-11 |
| 3.7 | 2002-9 | 3.16 | 2002-10 | 3.25 | 2002-11 |
| 3.8 | 2002-9 | 3.17 | 2002-10 | 3.26 | 2002-8 / 2002-11 |
| 3.9 | 2002-9 | 3.18 | 2002-10 | 3.27 | 2002-3 (boîte 1) |
Phase 1
Inscrivez les numéros au crayon sur les pièces correspondantes, en vous référant aux schémas ci-dessus.

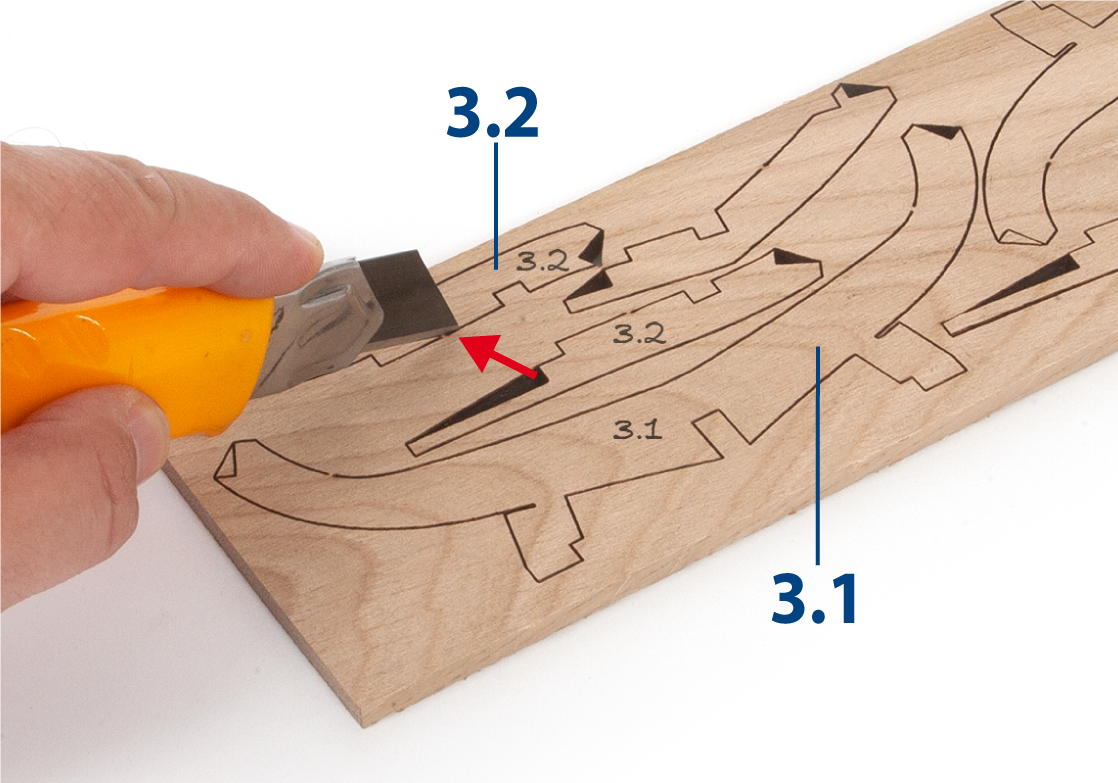

Découpez les pièces à l'aide d'un cutter.
Ne retirez que les pièces sur lesquelles vous travaillez à chaque phase.
Phase 2

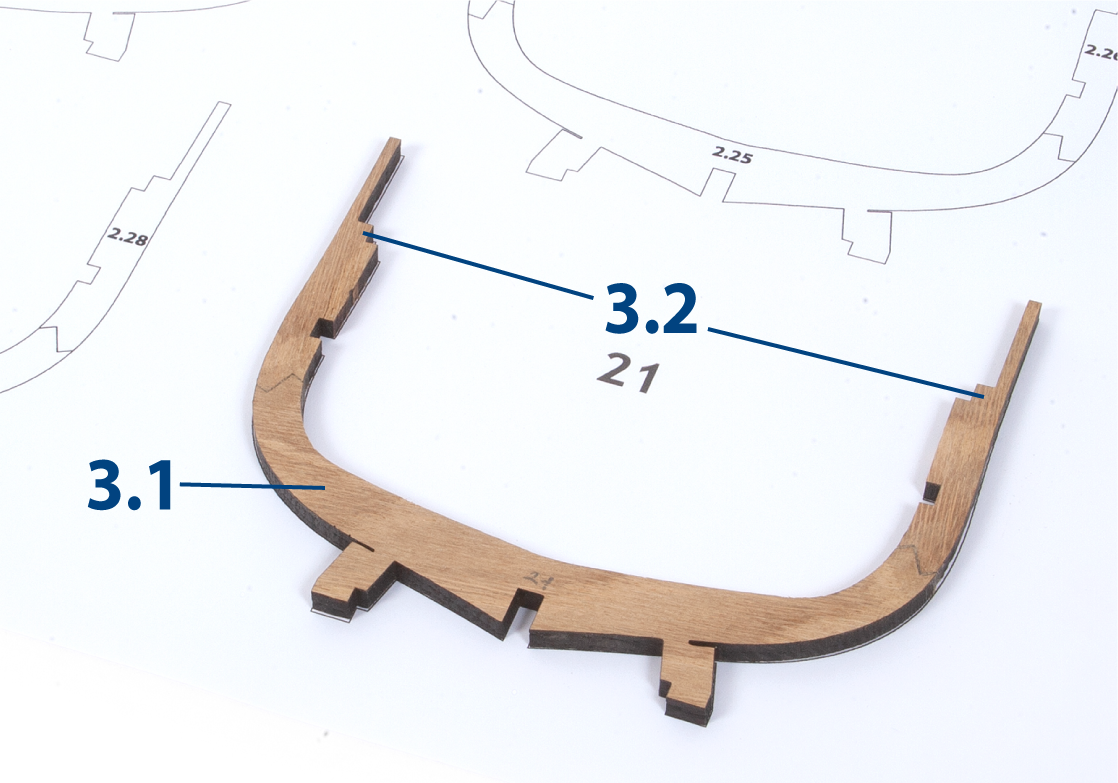

Placez les pièces 3.1 et 3.2 sur le gabarit du couple n° 21 de la feuille PL-04 afin de vérifier l'ajustement.
Phase 3

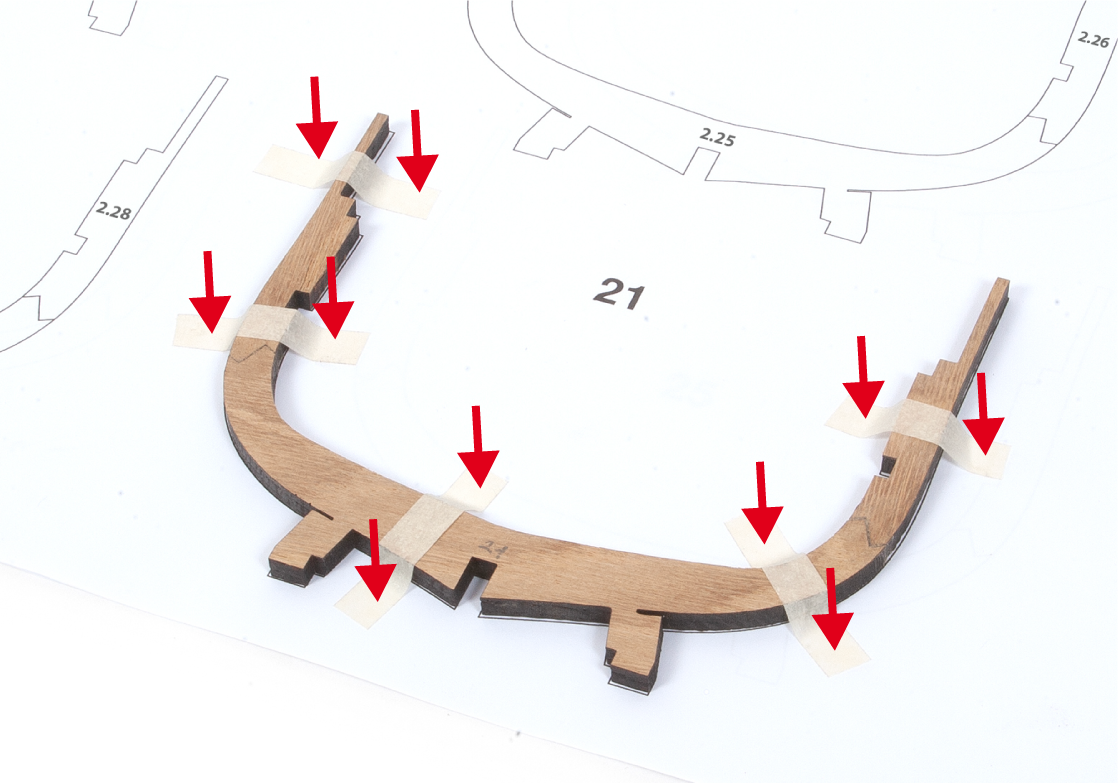

Collez les pièces entre elles, puis immobilisez-les sur la feuille avec du ruban de masquage jusqu'à ce que la colle sèche.
Phase 4

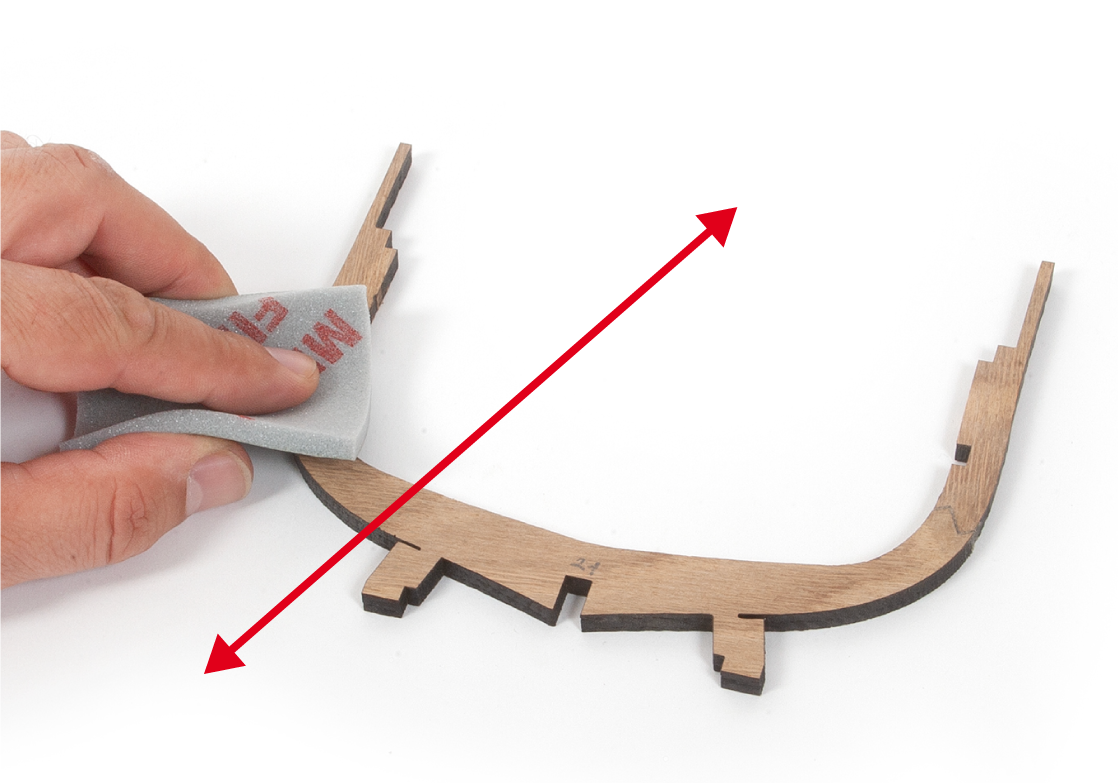

Lorsque la colle est sèche, poncez le couple avec du papier de verre à grain fin ou une éponge de ponçage pour enlever tout résidu de colle ou de papier. Inscrivez le n° 21 au crayon sur le couple.
Phase 5

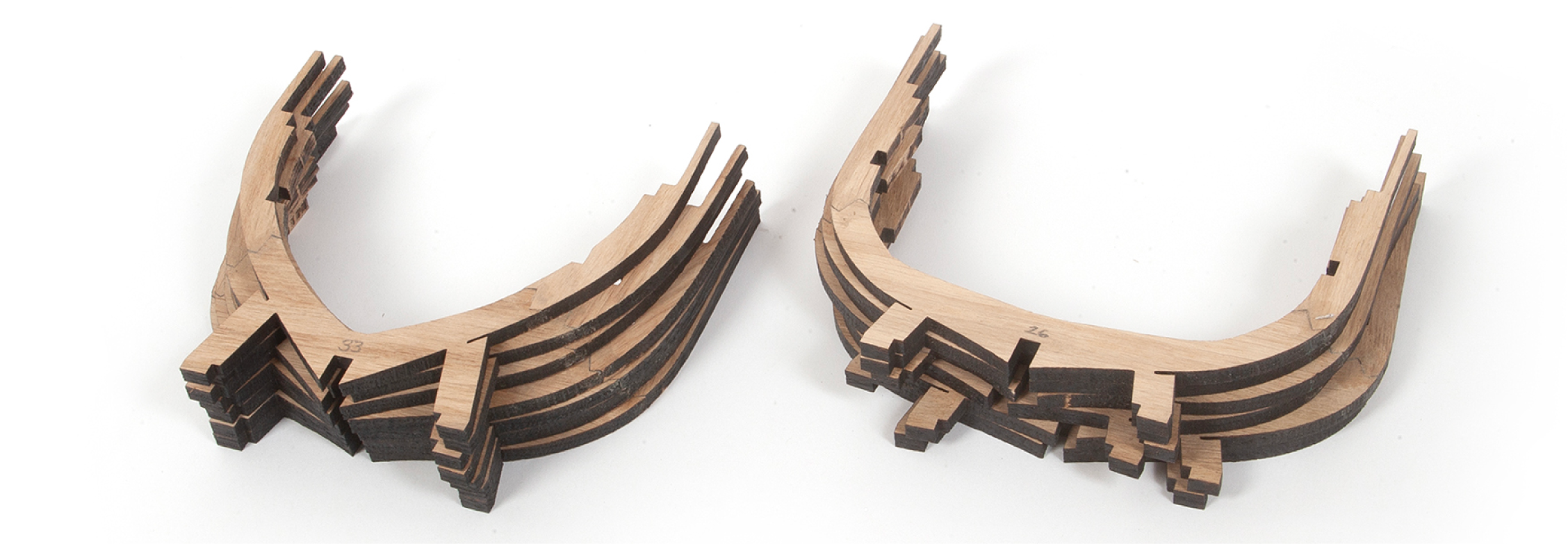

Suivez la même procédure pour les couples 22 à 33 à l’aide des gabarits PL-05, PL-06 et PL-07. Inscrivez les numéros de 22 à 33 au crayon sur chaque couple correspondant.
Phase 6

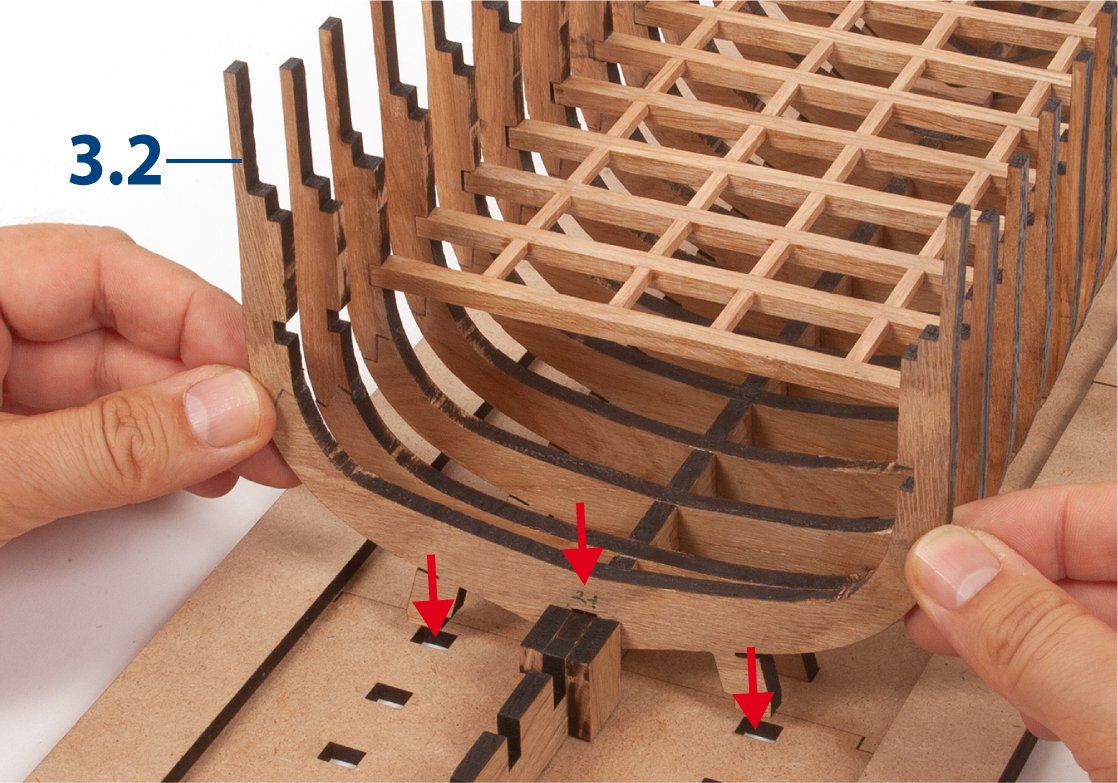

Vérifiez l’ajustement du couple n° 21 sur la fausse quille et sur la planche de montage.
Phase 7

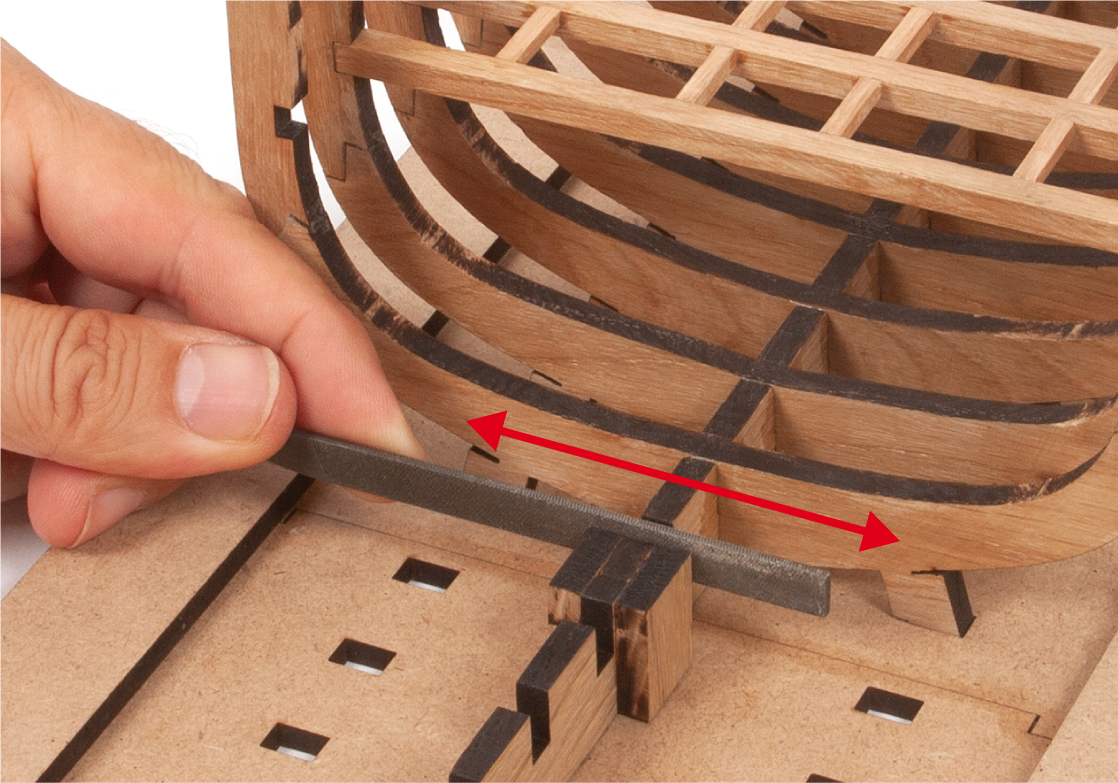

Retirez le couple. Limez la fente si nécessaire.
Phase 8

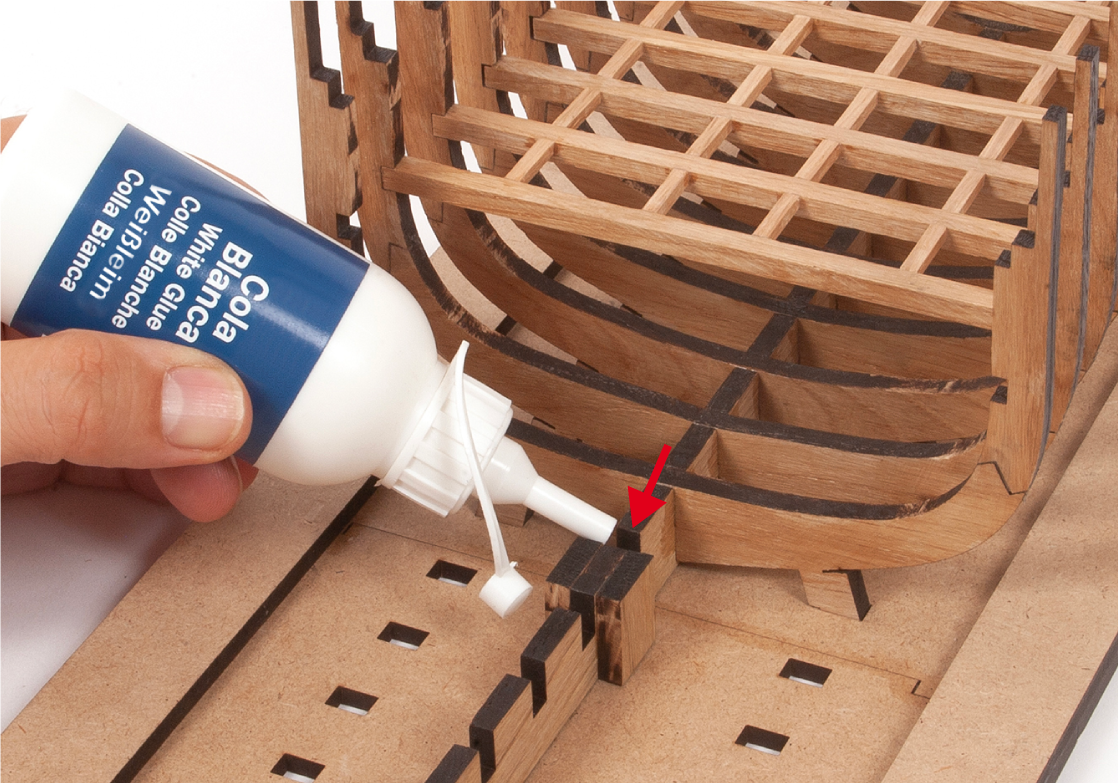

Appliquez de la colle dans la fente, comme indiqué.
Phase 9

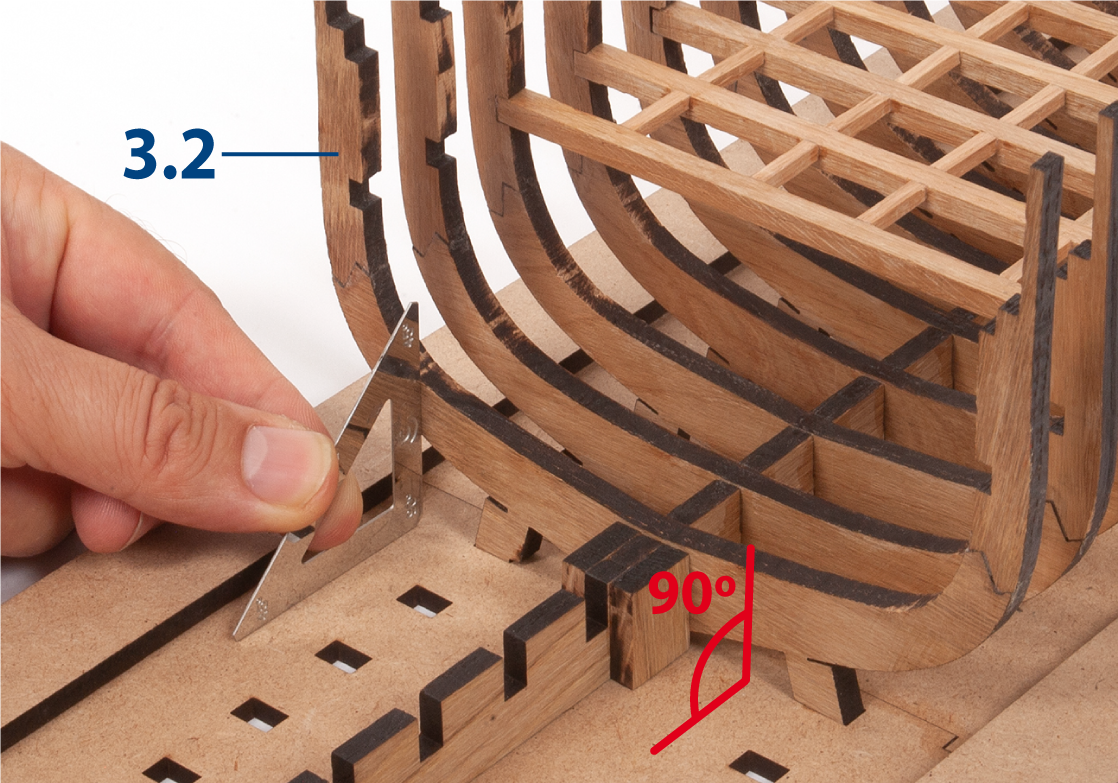

Collez le couple n° 21 en vérifiant qu'il soit perpendiculaire à la planche de montage à l'aide d'une équerre.
Phase 10

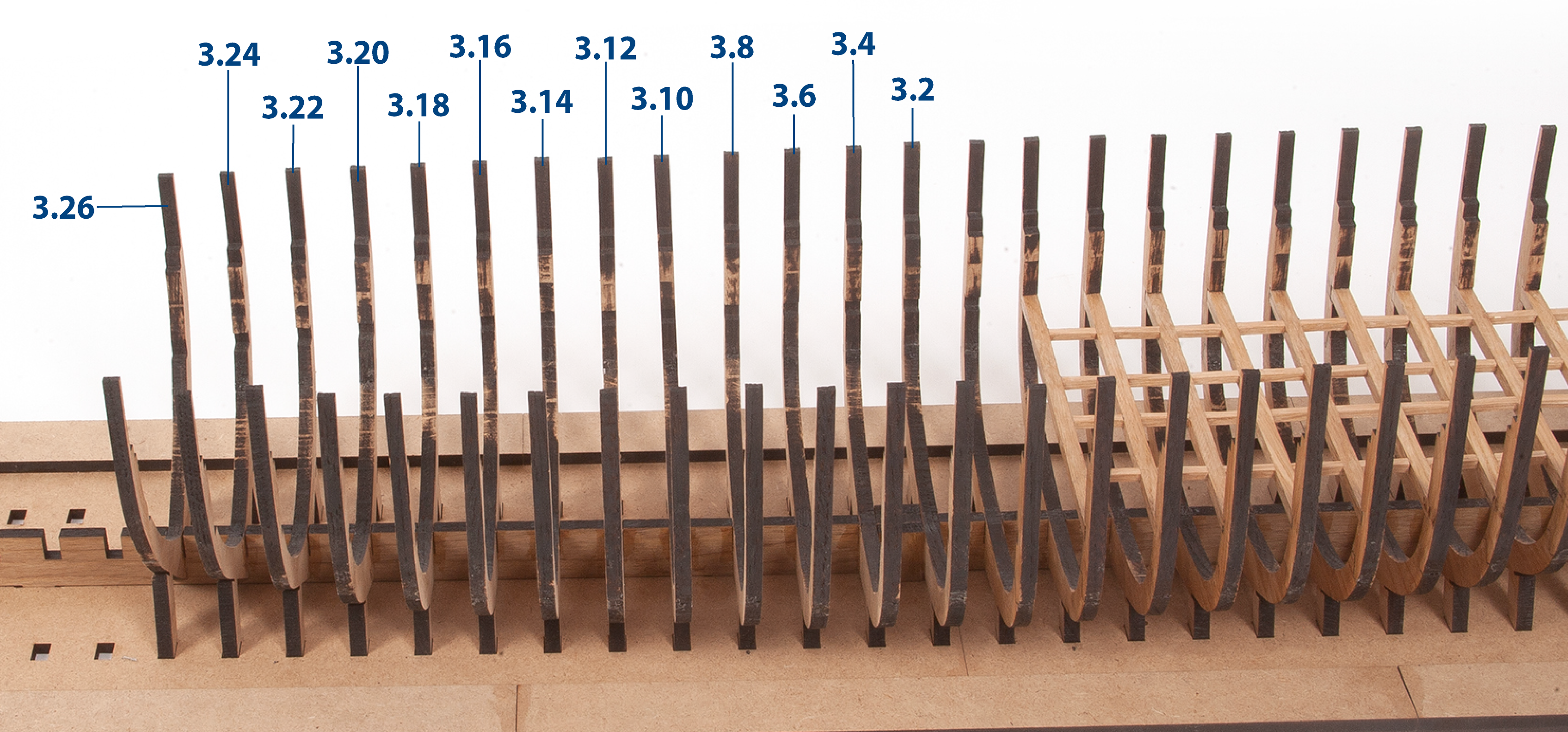

Suivez la même procédure pour les couples n° 22 à 33.
Phase 1

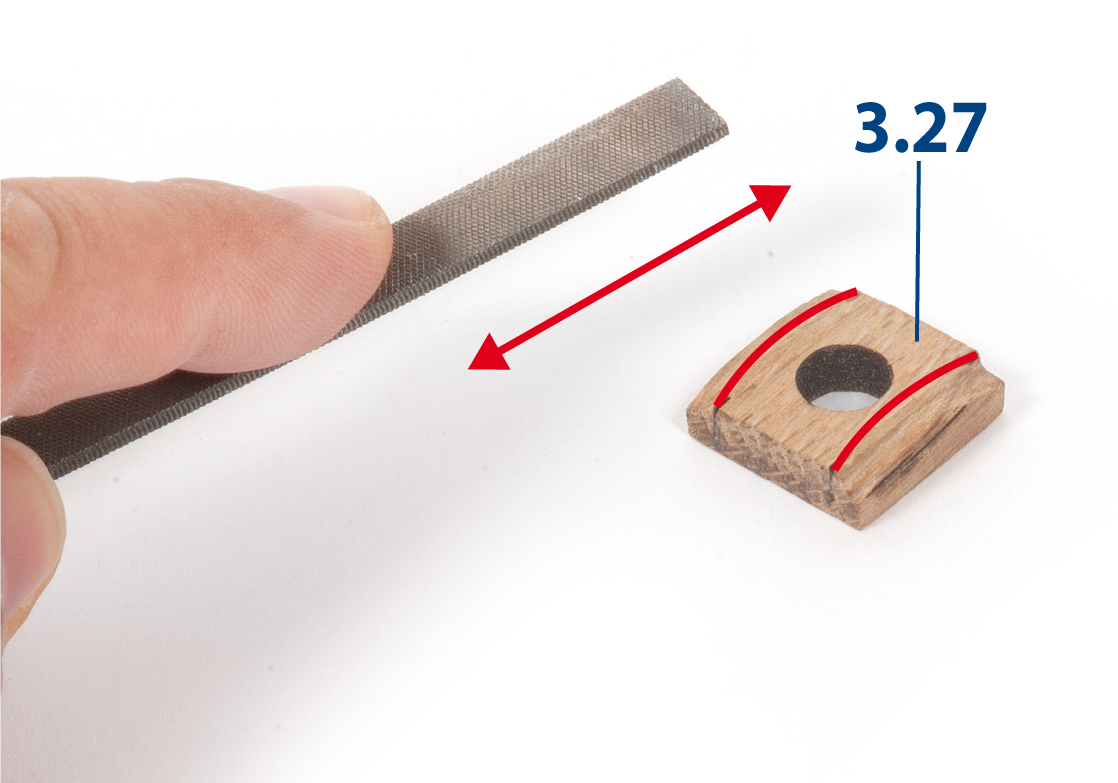

Limez la pièce 3.27 (fournie dans la boîte n° 01, ref. 2002-3) pour qu'elle s'ajuste entre les couples n° 22 et 23.
Phase 2

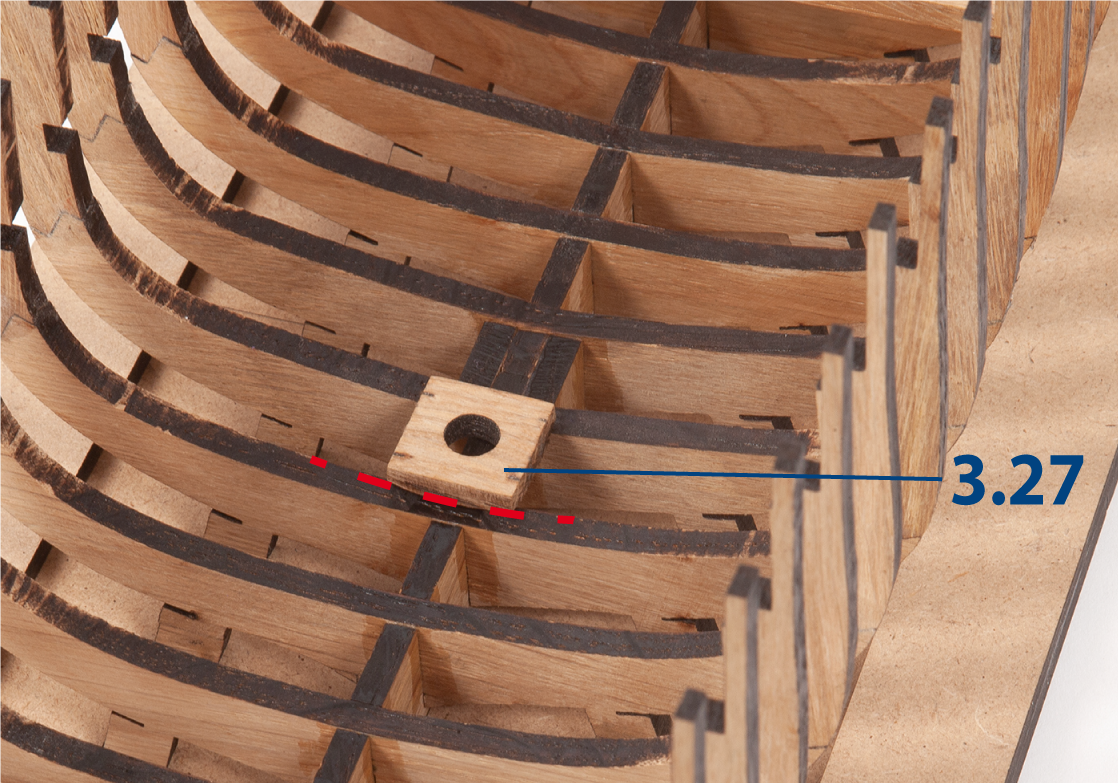

Collez la pièce 3.27 entre les deux couples n° 22 et 23.
Phase 3

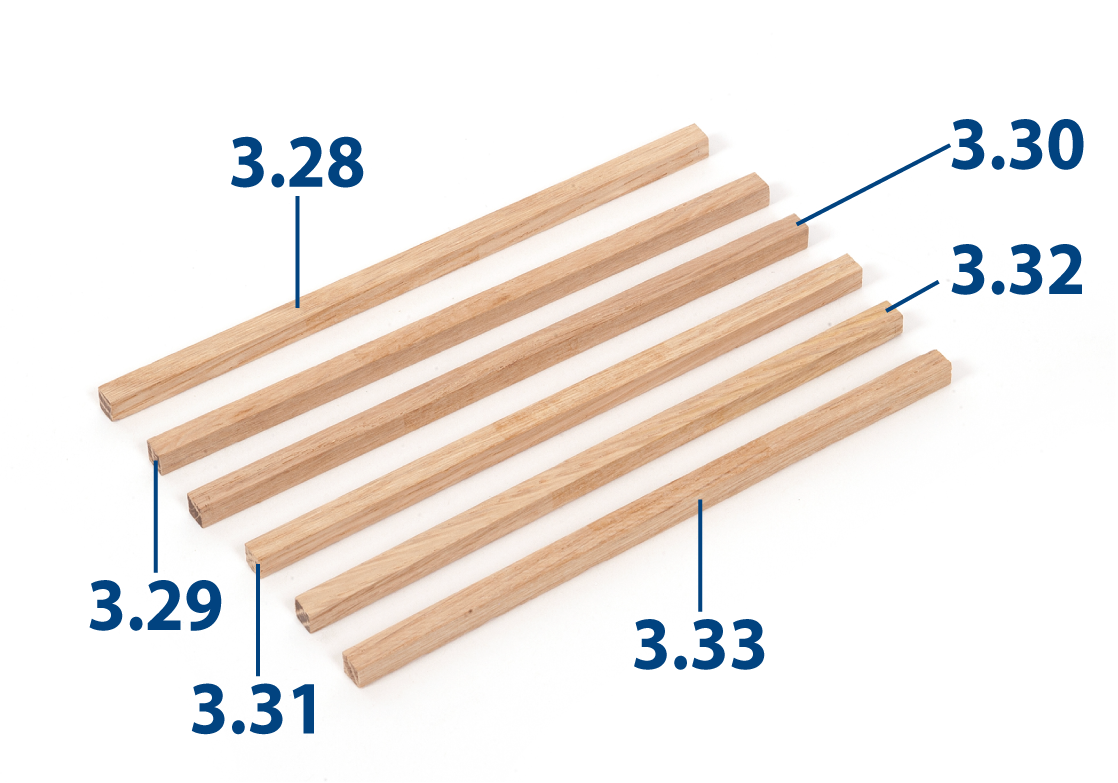

Poncez une baguette en chêne de 5 x 5 mm avec du papier de verre à grain fin ou une éponge à poncer. Ensuite, coupez les pièces 3.28 à 3.33 aux longueurs indiquées ci-dessous :
| 3.28 | 131 mm |
| 3.29 | 131 mm |
| 3.30 | 130 mm |
| 3.31 | 130 mm |
| 3.32 | 129 mm |
| 3.33 | 127 mm |
Phase 4

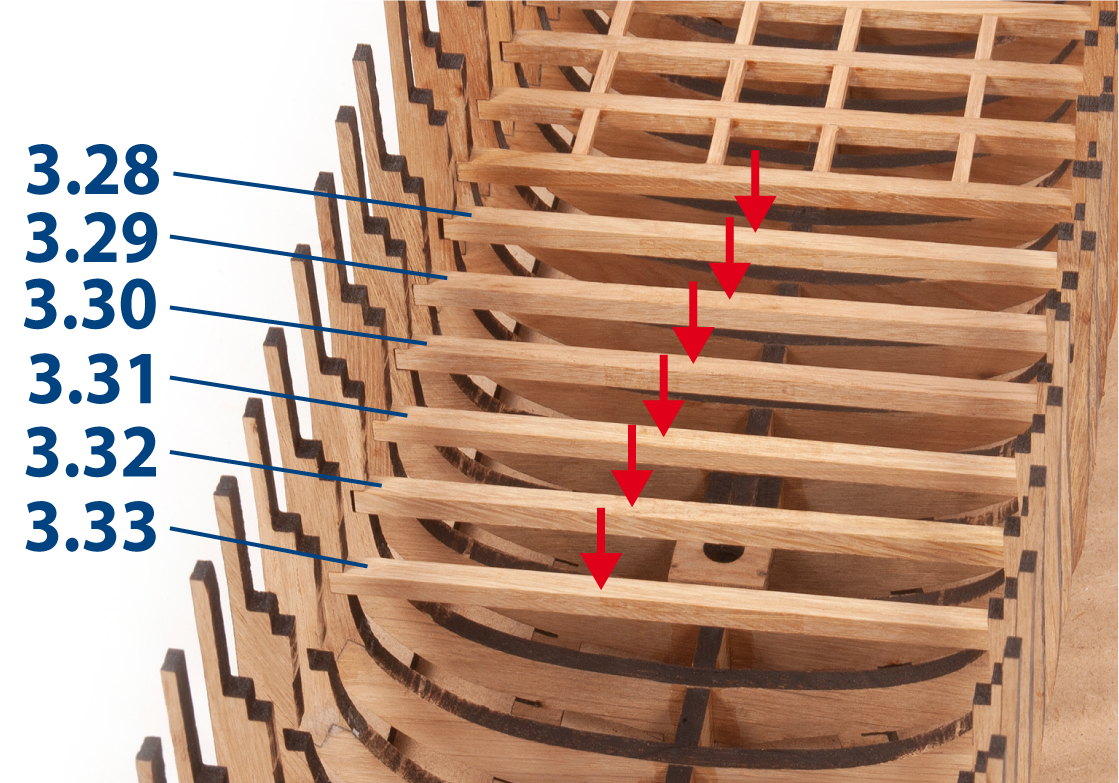

Collez les pièces 3.28 à 3.33 dans les encoches inférieures, comme indiqué.
Phase 5

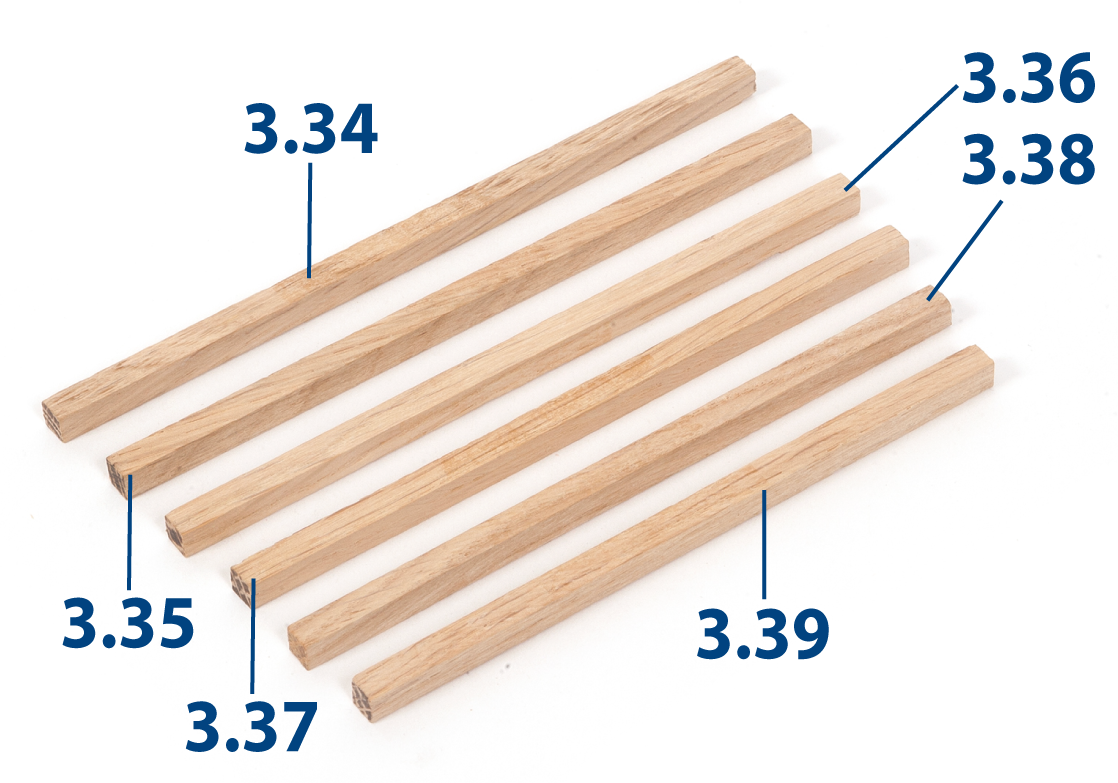

Coupez une baguette en chêne de 5 x 5 mm en 7 pièces (3.34 à 3.39 ) aux longueurs indiquées ci-dessous.
| 3.34 | 125 mm |
| 3.35 | 123 mm |
| 3.36 | 120 mm |
| 3.37 | 117 mm |
| 3.38 | 114 mm |
| 3.39 | 110 mm |
Phase 6

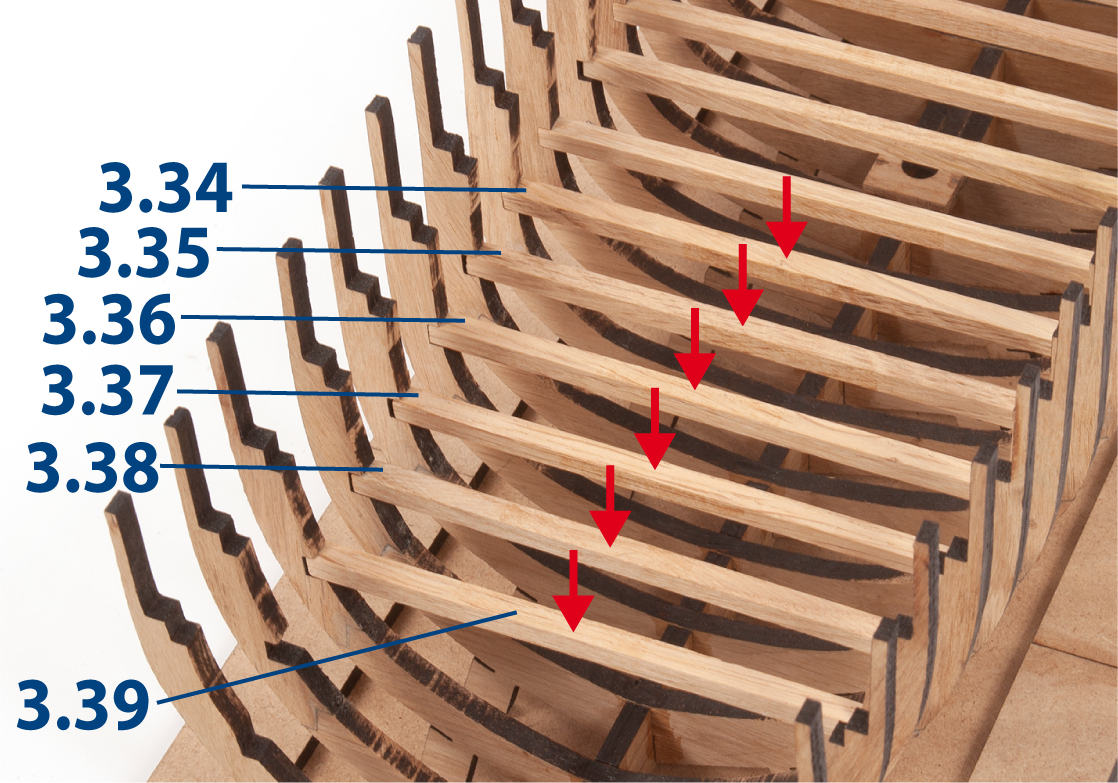

Collez les pièces 3.34 à 3.39 dans les encoches inférieures, comme indiqué.
Phase 7

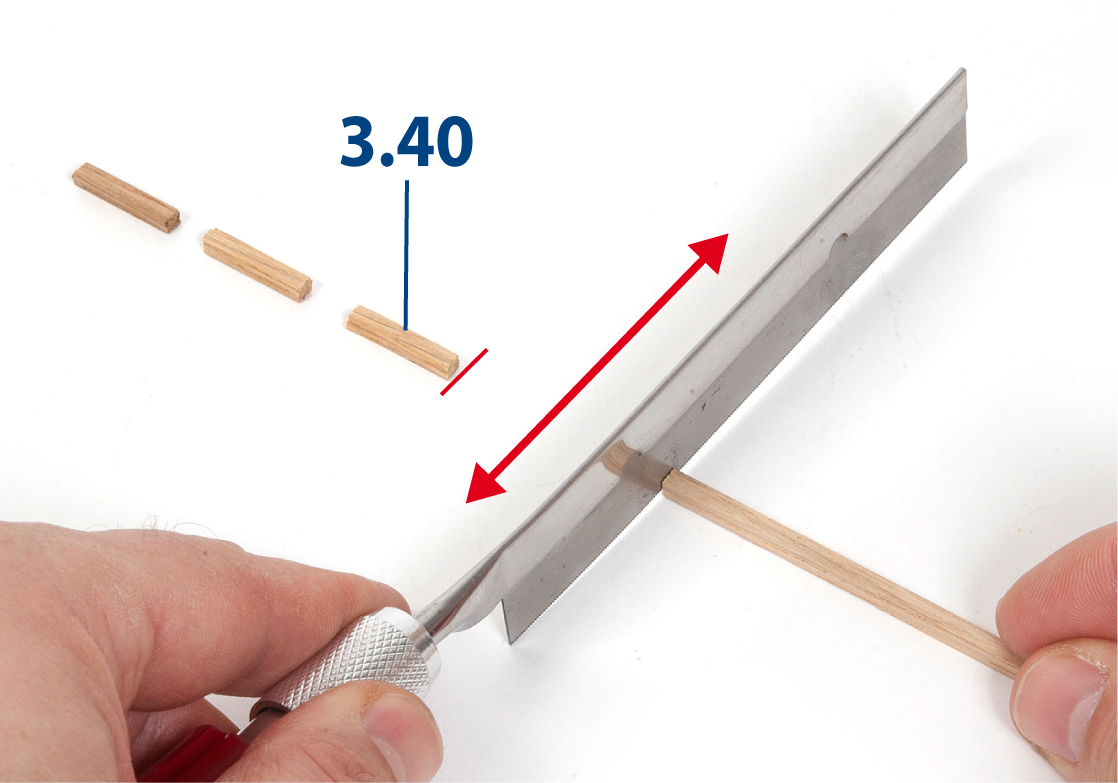

Poncez une baguette en bois de tilleul de 3 x 3 mm avec du papier de verre à grain fin ou une éponge à poncer.
Coupez la baguette en plusieurs pièces de 15 mm de longueur (3.40).
Phase 8

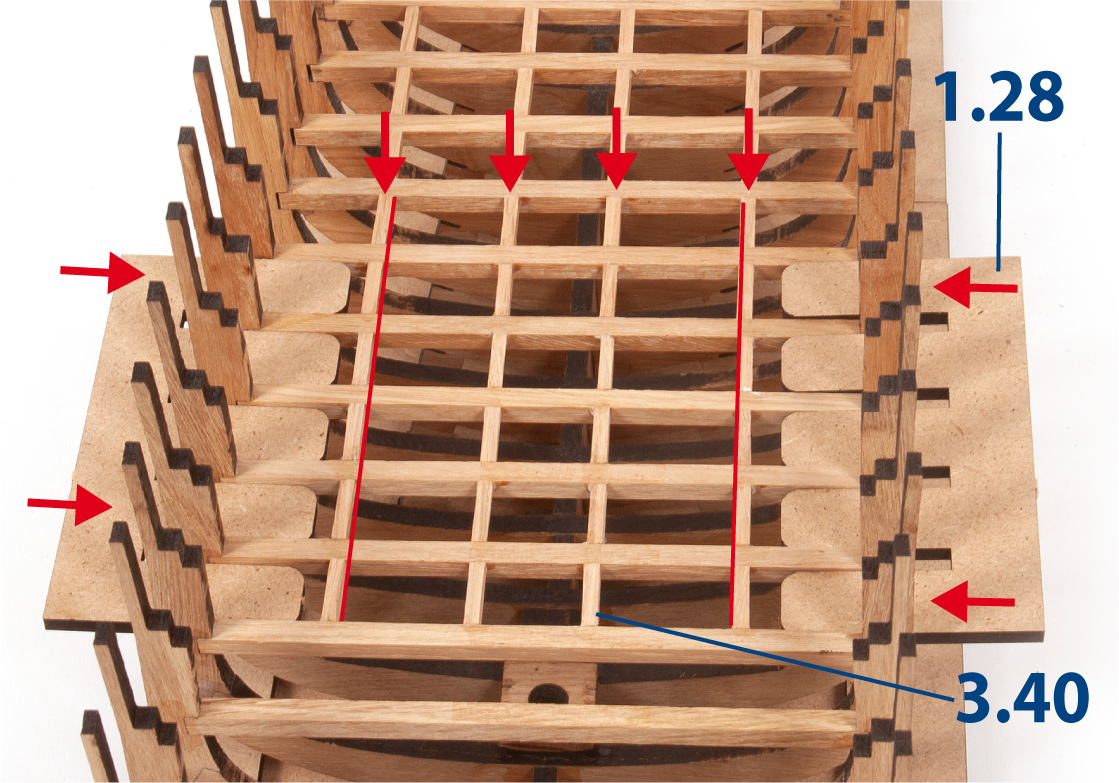

Insérez les cales 1.28 entre les couples pour les maintenir parallèles. Ne les collez pas.

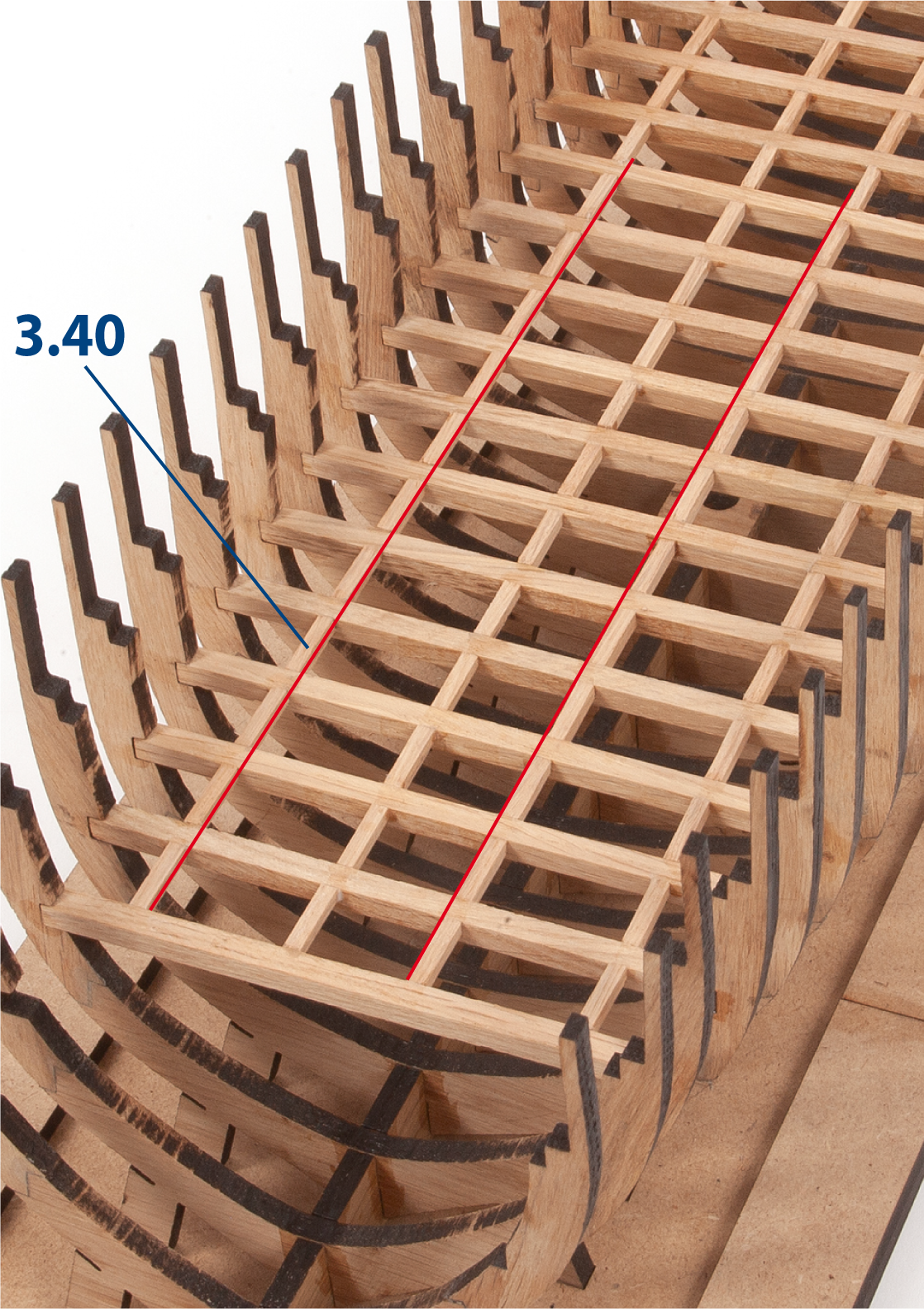

Collez les pièces 3.40 dans le prolongement des pièces précédentes. Utilisez une règle pour les aligner correctement, comme indiqué par la ligne rouge.
Phase 9
Continuez de coller les pièces 3.40 jusqu'au couple n° 31.
Phase 10

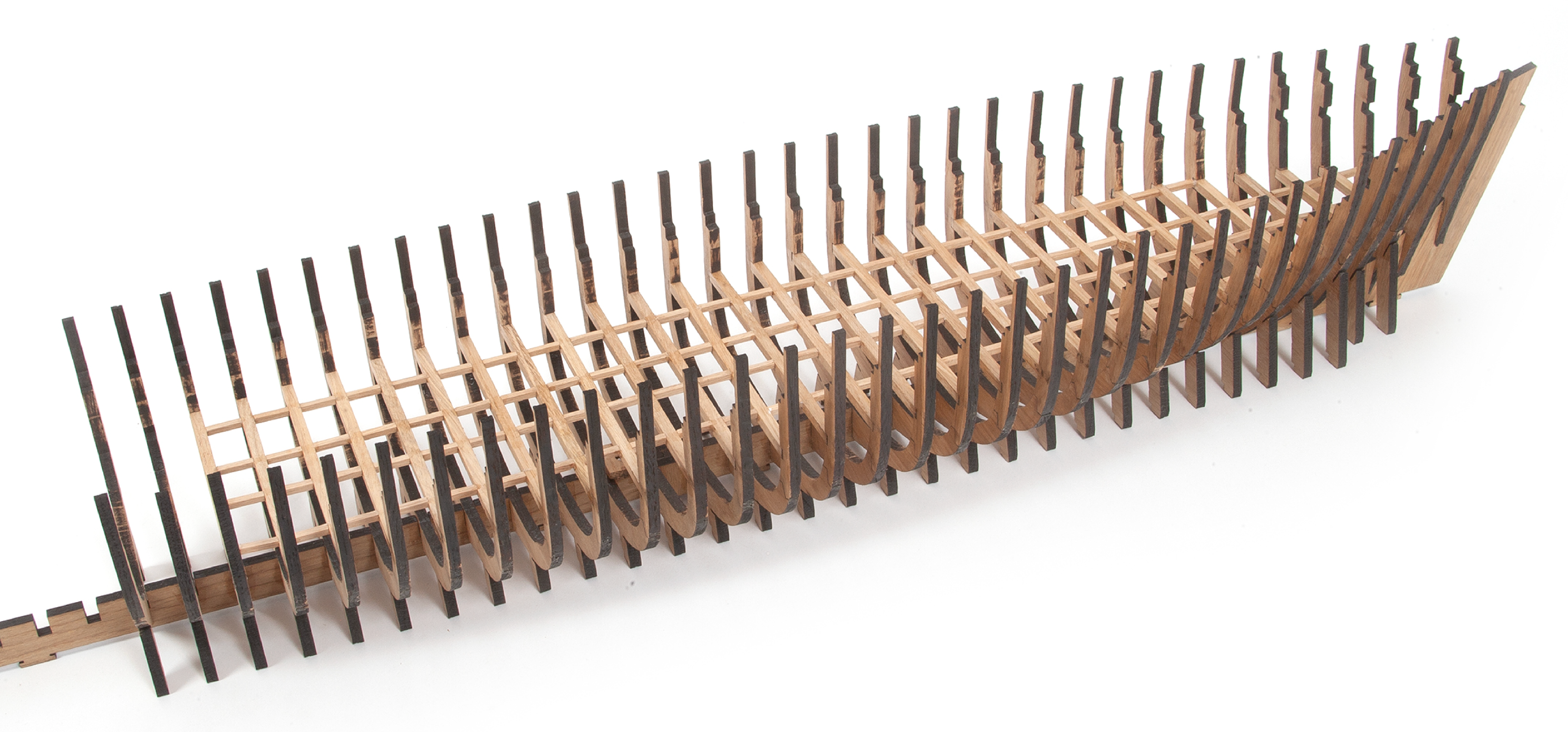

Cette photo montre l'assemblage à la fin de cette étape. Il est important de garder la structure sur la planche de montage en permanence.
